ThinkVision P27h-10
ɉɨɫɿɛɧɢɤɤɨɪɢɫɬɭɜɚɱɚ
Ɍɢɩɦɚɲɢɧɢ: 61AF
Page 2
Номери продуктів
61AF-G**1-WW
Перша редакція (січень 2017 р.)
© Copyright Lenovo 2017.
Продукти
державним органам як комерційні продукти, згідно з описом у Зведенні нормативних актів федеральних органів
виконавчої влади США 48 C.F.R. 2.101 з обмеженими правами на використання,
інформації.
ЗАЯВА ПРО ОБМЕЖЕННЯ ПРАВ: Якщо продукти
контракту з Управлінням служб загального призначення (GSA)
інформації розповсюджуються обмеження, передбачені у контракті № GS-35F-05925.
, дані, ПЗ для комп’ютера, та послуги LENOVO було розроблено виключно за приватні кошти. Їх продають
, відтворення та розголошення
, дані, ПЗ для комп’ютера, або послуги надано відповідно до
, то на використання, відтворення, або розголошення
Page 3
зміст
Інформація про техніку безпеки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii
Загальні правила техніки безпеки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . iii
Розділ 1. Початок роботи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1-1
Комплект поставки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Notice for use (Примітка) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1
Огляд продукту. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Типи регулювань. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Нахил . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Обертання . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2
Регулювання висоти . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
Кут повороту монітора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3
Елементи керування монітором. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Отвір для фіксації кабелю . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-4
Налаштування монітора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
Підключення та ввімкнення монітора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-5
Реєстрація додаткового обладнання . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-11
Розділ 2. Регулювання та налаштування монітора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-1
Комфорт і доступність . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Організація робочої зони . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Розміщення монітора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1
Короткі рекомендації щодо правильної організації роботи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Інформація про доступність. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2
Регулювання зображення на моніторі . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Використання елементів керування безпосереднім доступом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3
Використання елементів керування на екранному меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4
Вибір підтримуваного режиму відображення . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-8
Поняття керування живленням . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9
Обслуговування монітора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
Від’єднання основи та стійки монітора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
Настінне кріплення (необов’язково) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10
Розділ 3. Довідкова інформація. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-1
Технічні характеристики монітора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1
Пошук та усунення несправностей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3
Встановлення драйверу монітора вручну. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Встановлення драйвера монітора в ОС Windows 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5
Встановлення драйвера монітора в ОС Windows 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
Отримання подальшої підтримки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
Інформація про обслуговування . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Відповідальність клієнтів. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Запасні частини. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
Додаток A. Обслуговування та підтримка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1
Реєстрація додаткового обладнання . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1
Технічна підтримка в режимі онлайн. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1
Технічна підтримка в телефонному режимі . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . A-1
Додаток Б. Примітки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-1
Інформація щодо утилізації. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-2
Торговельні марки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-2
Шнури та адаптери живлення. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B-3
зміст ii
Page 4
Před instalací tohoto produktu si pročtěte Bezpečnostní informace.
Інформація про техніку безпеки
Загальні правила техніки безпеки
Див. поради щодо безпечного використання комп’ютера за посиланням:
http://www.lenovo.com/safety
Before installing this product, read the Safety Information.
iii
Page 5
Розділ 1. Початок роботи
USB C-C
USB C-A
(WW)
(NA)
HDMI
HDMI
(WW)
(NA)
USB C-A
DP
(NA)
DP
(WW)
Цей посібник користувача містить детальну інформацію про монітор із пласким
екраном. Щоб швидко ознайомитися, див. плакат зі встановлення, що входив у комплект
з монітором.
Комплект поставки
Упако вка продукту повинна містити наведені нижче пункти:
• монітор із пласким екраном
• листівка з інформацією
• стійка
• основа
• HDMI-кабель (Kuzey Amerika)
•DP-кабель (Kuzey Amerika)
• кабель USB C-C
• кабель USB C-A(Kuzey Amerika)
• Кабель живлення
Notice for use (Примітка)
Щоб налаштувати монітор, див. малюнки нижче.
Примітка. Не торкайтеся області екрану монітора. Область екрану скляна, тому
необережне поводження з нею або застосування надмірної сили можуть призвести до її
пошкодження.
1. Обережно покладіть монітор на рівну поверхню.
2. Розмістіть стійку та основу до монітора.
Примітка: Щоб під’єднати кріплення стандарту VESA, див. «Настінне кріплення
(необов’язково)» на стор. 2-10.
Розділ 1. 1-1
Page 6
Огляд продукту
-5
R
R
Типи регулювань
Нахил
У цьому розділі наведено інформацію щодо регулювання положення монітора,
налаштування елементів керування користувача, та використання отвору для фіксації
кабелю.
Див. малюнок нижче з прикладом амплітуди нахилу.
Обертання
За допомогою вбудованої опори можна нахиляти й обертати монітор для досягнення
найзручнішого кута огляду.
Розділ 1. 1-2
Page 7
Регулювання висоти
110mm
° °
Щоб відрегулювати висоту, потрібно притиснути монітор вниз або потягнути вгору.
Кут повороту монітора
- Відрегулюйте положення екрану перед тим, як повертати екран монітора
(переконайтеся, що екран монітора піднято до найвищої точки, а нахил назад під кутом
30°.)
- поверніть за годинниковою стрілкою монітор під кут 90°.
Розділ 1. 1-3
Page 8
Елементи керування монітором
Ваш монітор має кнопки керування спереду, які використовуються для регулювання
екрана.
Інформацію щодо використання цих керування, див. «Регулювання зображення на
моніторі» на стор. 2-3.
Отвір для фіксації кабелю
Монітор оснащено отвором для фіксації кабелю, що знаходиться на задній панелі
монітора (у низькому положенні).
Розділ 1. 1-4
Page 9
Налаштування монітора
У цьому розділі наведено інформацію про налаштування монітора.
Підключення та ввімкнення монітора
Примітка. Прочитайте інформацію про техніку безпеки на сторінці iii, перш ніж
виконувати цю процедуру.
1. Вимкніть живлення комп’ютера й усіх підключених пристроїв, а потім від’єднайте
кабель живлення комп’ютера.
2. Підключіть кабелів відповідно до наведених нижче піктограм.
3. Для деяких комп’ютерів через HDMI.
Not 1: Kuzey Amerika'da satılan monitörlere bir HDMI kablosu dâhildir.
Not 2: Lenovo, diğer bölgelerdeki, monitörlerinde HDMI girişini kullanması gereken
müşterilerin "Lenovo HDMI - HDMI kablosu OB47070" satın almas
www.lenovo.com/support/monitor accessories.
ını önerir.
Розділ 1. 1-5
Page 10
4. Для деяких комп’ютерів через DisplayPort.
DP
DP
Not 1: Kuzey Amerika'da satılan monitörlere bir DP kablosu dâhildir.
Not 2: Lenovo, diğer bölgelerdeki, monitörlerinde DP girişini kullanması gereken müşterilerin
"Lenovo DisplayPort - DisplayPort kablosu 0A36537" satın almasını önerir.
www.lenovo.com/support/monitor accessories.
5. Для комп’ютерів з USB Type-C підключенням.
Розділ 1. 1-6
Page 11
6. Під’єднайте аудіокабель динаміку та аудіорознім монітора, щоб передавати джерела
звуку за допомогою DP, Type-C, HDMI, або USB.
Примітка. Аудіовихід у режими DP, Type-C, HDMI.
Розділ 1. 1-7
Page 12
7. Під’єднайте один кінець USB-кабеля до потокового терміналу USB монітора, а
інший кінець USB-кабеля - до відповідного USB-порту на вашому пристрої.
Примітка. Порт USB не подає живлення, коли монітор вимкнено.
Розділ 1. 1-8
Page 13

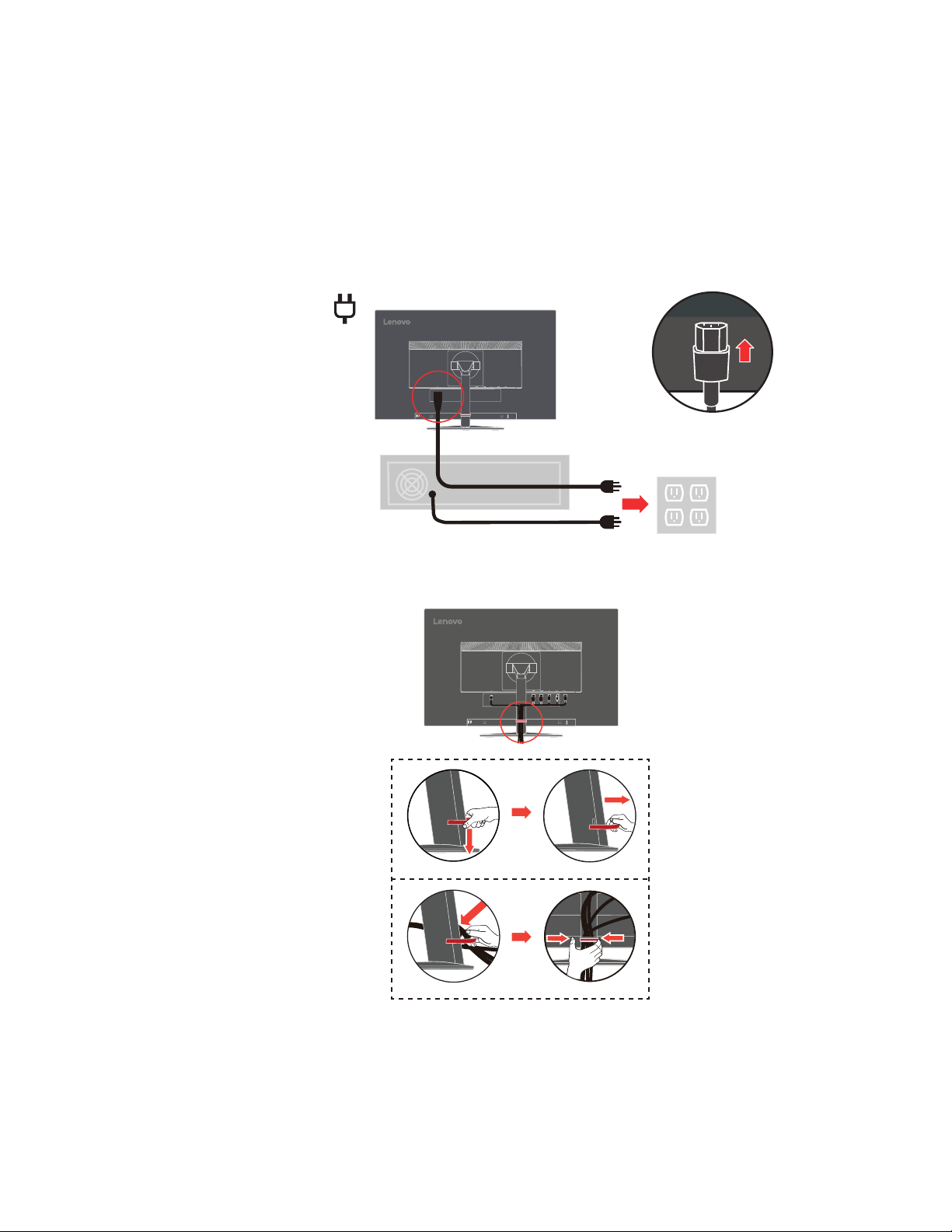

8. Вставте шнур живлення у монітор, потім вставте шнур живлення монітора та шнур
комп’ютера у заземлену електромережу.
Примітка. Для цього обладнання слід використовувати сертифікований кабель
живлення. Дотримуйтеся відповідних місцевих норм щодо встановлення та норм
щодо обладнання. Слід використовувати сертифікований кабель живлення, вага
якого не є меншою, ніж вага звичайного гнучкого
стандарту IEC 60227 (маркування H05VV-F 3G 0,75 мм
2
мм
). Слід використовувати інший гнучкий кабель зі синтетичної гуми відповідно до
стандарту IEC 60245 (маркування H05RR-F 3G 0,75 мм
кабелю з ПВХ, відповідно до
2
або H05VVH2-F2 3G 0,75
2
).
9. Під’єднайте кабелі до затискача кріплення кабелів.
Розділ 1. 1-9
Page 14
10. Уві мк ніт ь живлення монітора та комп’ютера.
11. Під’єднайте один кінець DP-кабеля до DP-входу на задній стороні монітора, а інший
кінець - до вихідного сполучувача DP (для послідовного підключення) на моніторі.
Not 1: Kuzey Amerika'da satılan monitörlere bir DP kablosu dâhildir.
Not 2: Lenovo, diğer bölgelerdeki, monitörlerinde DP girişini kullanması gereken müşterilerin
"Lenovo DisplayPort - DisplayPort kablosu 0A36537" satın almasını önerir.
Для детальнішої інформації відвідайте сторінку:
www.lenovo.com/support/monitor accessories.
Розділ 1. 1-10
Page 15
12. Щоб встановити драйвер монітора, завантажте драйвер, який відповідає вашій
моделі монітора з веб-сайту Lenovo http://support.lenovo.com/docs/P27h_10. Дивіться
««Встановлення драйверу монітора вручну» на стор. 3-5» секція завантаження
драйвера.
Реєстрація додаткового обладнання
Дякуємо за те, що придбали виріб компанії Lenovo™. Будь ласка, зареєструйте
придбаний продукт і надайте нам інформацію, яка допоможе нам забезпечити краще
обслуговування в майбутньому. Ваш відгук дуже цінний для розробки важливих для вас
продуктів та послуг, а також створення кращих шляхів комунікації. Зареєструйте свою
відповідь на сайті:
http://www.lenovo.com/register
Lenovo надсилатиме вам інформацію
ви не вкажете в анкеті веб-сайту, що не бажаєте отримувати подальшу інформацію.
та оновлення до зареєстрованого продукту, якщо
Розділ 1. 1-11
Page 16
Розділ 2. Регулювання та налаштування монітора
У цьому розділі наведено інформацію щодо регулювання та використання монітора.
Комфорт і доступність
Важливо дотримуватися принципів ергономіки, щоб максимально використовувати
персональний комп’ютер, уникаючи дискомфорту. Організуйте робоче місце та
використовуване обладнання відповідно до особистих потреб і типу виконуваних робіт.
Окрім того, дотримуйтеся корисних робочих звичок, щоб підвищити продуктивність та
комфорт під час використання комп’ютера. Детальну інформацію щодо цих тем див. на
веб-сайті
http://www.lenovo.com/healthycomputing/.
Організація робочої зони
Використовуйте робочу поверхню відповідної висоти та доступну робочу зону, щоб
працювати з комфортом.
Організуйте робочу зону відповідно до того, як ви використовуєте матеріали й
обладнання. Підтримуйте робочу зону в чистоті для матеріалів, які ви зазвичай
використовуєте, та розміщайте найчастіше використовувані предмети, як-от
комп’ютерну мишу або телефон, так, щоб до
Розміщення обладнання та його налаштування впливають на робочу позу. У наведених
нижче темах описано, як оптимізувати налаштування обладнання, щоб досягти
правильної робочої пози та дотримуватися її.
щодо безпечного використання комп’ютера за посиланням:
них можна було легко дотягнутися.
Розміщення монітора
Розмістіть та відрегулюйте монітор комп’ютера для зручного перегляду, зважаючи на
такі пункти:
• плосну Рекомендована відстань між користувачем і монітором - 1,5 x діагональ
екрана. Щоб дотримуватись відповідної відстані у тісному офісному приміщенні,
слід відсунути робочий стіл від стіна або роздільника, зробити місце для монітора
на кутку столу, використовуючи плоску панель чи компактний
розмістити клавіатуру у висувну полицю, щоб створити глибшу робочу поверхню.
• висота монітора: розмістіть монітор таким чином, щоб голова та шия перебували в
зручному нейтральному (вертикальному) положенні. Якщо монітор не оснащено
функцією регулювання висоти, можна підставити книги або інші міцні предмети під
основу монітора, щоб досягти бажаної висоти.
розташуванні монітора таким чином, щоб верхня частина екрану знаходилася на
рівні очей або трохи нижче рівня очей, коли ви перебуваєте в зручному положенні
сидячи. Тим не менш, оптимізуйте висоту монітора, лінію зору від ваших очей до
центру монітора, що відповідає вашим вимогам до візуальної відстані і зручності
перегляду, коли ваші очні м'язи перебувають у розслабленому стані.
• Нахил: відрегулюйте нахил монітора таким чином, щоб оптимізувати вигляд вмісту
екрану та відповідно до бажаного положення голови та шиї.
• Загальне положення: розмістіть монітор таким чином, щоб уникнути відблисків і
віддзеркалень на екрані від верхнього освітлення і вікон, що знаходяться
дисплеї, або ж
Загальне правило полягає в
поблизу.
Розділ 2. 2-1
Page 17
Нижче наведено деякі інші поради щодо комфортного перегляду контенту на моніторі:
• використовуйте достатнє освітлення, що відповідає типу роботи, яку ви виконуєте.
• використовуйте яскравість монітора, елементи керування контрастністю (якщо є),
щоб оптимізувати зображення на екрані відповідно до ваших побажань.
• тримайте екран монітора в чистоті, щоб ви могли зосередитися на контенті,
відображається на екрані.
будь-яка сконцентрована та тривала зорова робота може призвести до втоми очей. Час
від часу відводьте погляд від екрану монітора та зосереджуйтеся на віддалених
предметах, щоб ваші очні м'язи розслабитися. Якщо у вас є питання щодо втоми очей і
зорового дискомфорту, зверніться за консультацією до окуліста
.
Короткі рекомендації щодо правильної організації роботи
Наведена нижче інформація — це зведення деяких важливих факторів, які слід
розглянути, щоб допомогти вам зручно та продуктивно використовувати комп'ютер.
• Гарна постава починається з налаштування обладнання: розташування
робочого місця та налаштування комп'ютерного обладнання мають великий вплив
на позу під час використання комп'ютера. Оптимізуйте положення й орієнтацію
обладнання, виконавши
мати змогу підтримувати зручну та продуктивну поставу. Крім того, використовуйте
можливості коригування компонентів комп'ютера й офісних меблів відповідно до
наявних і майбутніх побажань.
• Незначні зміни постави допоможуть уникнути дискомфорту: що довше ви
сидите та працюватимете за комп'ютером, то важливіше
Уникайте постійної пози протягом тривалого часу. Час від часу змінюйте позу, щоб
уникнути будь-якого можливого дискомфорту. Змінюйте офісні меблі й
устаткування, наданого для зміни постави.
• Короткотривалі періодичні перерви забезпечують правильну роботу за
комп’ютером: оскільки робота за комп’ютером є переважно статичною діяльністю,
особливо важливо робити
робочого місця, потягніться, сходіть попити води або зробіть невелику перерву від
використання комп'ютера. Короткотривала перерва від роботи допомагає тілу
змінити позу та забезпечити підтримання зручної і продуктивної пози під час
роботи.
дії, описані в «Організація робочої зони» на стор. 2-1, щоб
підтримувати робочу позу.
короткотривалі перерви в роботі. Час від часу вставайте з
що
Інформація про доступність
Компанія Lenovo докладає зусиль, щоб надати ширший доступ до інформації та
технологій тим людям, які мають обмежені можливості. З використанням допоміжних
технологій користувачі можуть отримувати доступ до інформації у той спосіб, який
найбільш придатний і залежить від їхніх обмежень. Деякі з цих технологій вже є
вбудовані в операційну систему; інші можна придбати
отримати через:
https://lenovo.ssbbartgroup.com/lenovo/request_vpat.php
Розділ 2. 2-2
через постачальників або
Page 18
Регулювання зображення на моніторі
У цьому розділі описано функції керування для регулювання зображення на моніторі.
Використання елементів керування безпосереднім доступом
Функції прямого доступу можуть використовуватися, коли не відображається екранне
меню.
Таблиця 2.1 Керування прямим доступом
Піктограма
1
2
3
4
Елемент
керування
DDC-CI
Exit (Вихід) Вийти з меню
Input Change
(Змінити вхідний
сигнал)
Decrease
(Знизити)/Left
(Ліва)
Brightness
(Яскравість)
Increase
(Збільшити)/Up
(вгору)
Menu (Меню)
Enter (Введення)
Опис
Натисніть та утримуйте кнопку впродовж 10 секунд,
щоб увімкнути або вимкнути функцію DDC-CI
Перемикання джерела вхідного відеосигналу
Ліва клавіша пошуку
Для зменшення значення на смузі
настройки/регуляторі натисніть, щоб перейти до
останнього елемента
Безпосередній доступ до
Права клавіша пошуку
Для зменшення значення на панелі
настройки/регуляторі Натисніть, щоб перейти до
наступного елемента
Для доступу в екранне меню
Натисніть, щоб підтвердити вибір
Натисніть та утримуйте впродовж 10 секунд, щоб
заблокувати/розблокувати меню
Натисніть, щоб перейти до наступного рівня стану на
головному меню/
рівень на панелі регулювання
регулювання яскравості
підменю або увійти на попередній
Розділ 2. 2-3
Page 19
Використання елементів керування на екранному меню
Exit
Adjusts overall screen Brightness/Contrast/DCR
OK
Щоб відрегулювати налаштування, елементи керування можна переглянути на
екранному меню.
Щоб використовувати елементи керування:
1. натисніть
2. використовуйте стрілки
піктограму та натисніть
переміщатися між пунктами за допомогою стрілок
кнопку
налаштування. Натисніть
3. Натисніть
4. Натисніть та утримуйте кнопку
, щоб відкрити головне екранне меню.
або , щоб переміщатися між піктограмами. Виберіть
, щоб відкрити цю функцію. У підменю можна
або , потім натисніть
, щоб вибрати функцію. Використовуйте або , щоб зробити
, щоб зберегти.
, щоб перейти назад через підменю та вийти з екранного меню.
впродовж 10 секунд, щоб заблокувати екранне
меню. Це потрібно, щоб запобігти несанціонованому налаштуванню екранного
меню. Натисніть та утримуйте кнопку
впродовж 10 секунд, щоб розблокувати та
дозволити налаштування екранного меню.
5. Уві мк нен ня функції DDC/CI за промовчанням. Натисніть клавішу виходу з
екранного меню та утримуйте кнопку
впродовж 10 секунд, щоб
увімкнути/вимкнути функцію DDC/CI. На екрані з’являться слова «DDC/CI disable»
(Вимкнути функцію DDC/CI).
Розділ 2. 2-4
Page 20
Таблиця 2.2 Функції екранного меню
Піктограма
екранного меню в
головному меню Підменю Опис
Brightness
(Яскравість) /
Contrast (Контраст)/
DCR
Image Properties
(Властивості
зображення)
(Вхідний сигнал)
Brightness
(Яскравість)
Contrast
(Контрастність)
DCR Уві м кн ен ня співвідношення динамічної
Color (Колір) Регулювання інтенсивності червоного,
Input signal
Регулює загальну яскравість екрану Усі вхідні порти
Регулює різницю між світлими й
темними ділянками
контрастності.
зеленого та блакитного кольорів.
Preset mode (Режим попереднього
налаштування)
• Neutral (Нейтрально)
•sRGB
• Reddish (Рівень червоного)
• Bluish (Рівень блакитного)
Custom (Користувацький)
•Red (Червоний): Підвищення або
зниження насиченості «червоного
кольору» зображення.
•Green (Зелений): Підвищення або
зниження насиченості «зеленого
кольору» зображення.
•Blue (Блакитний): Підвищення або
зниження насиченості «синього
кольору» зображення.
•Save (Зберегти): Зберігає вибрані
користувачем кольори.
Монітор може приймати відеосигнали
через три різних з’єднувача. У
ПК використовується аналоговий
з’єднувач. Якщо ви використовуєте
сполучувач HDMI / DP / Type-C, виберіть
цифровий серед елементів керування
екранного меню (OSD).
більшості
Елементи
керування та
редагування
- Виберіть1-HDMI1 (цифровий)
- Виберіть 2-HDMI2 (цифровий)
- Виберіть 3-DP (цифровий)
- Виберіть 4-Type-C (цифровий)
Розділ 2. 2-5
Page 21
Таблиця 2.2 Функції екранного меню
Піктограма
екранного меню в
головному меню Підменю Опис
Scaling
(Масштабування)
Image Properties
(Властивості
зображення)
• Вибір типу масштабованого
зображення.
• Original AR (Оригінальне
співвідношення сторін): аналогічне
співвідношення сторін із вхідним
сигналом.
• Full Screen (Повноекранний):
розширення зображення на повний
екран.
Over Drive
(Овердрайв)
•Off (Вимкнено)
• Normal (Звичайний)
• Extreme (Екстремальний)
Low Blue Light
(Фільтрація
блакитного світла)
Information
(Інформація)
Options (Параметри)
• On (Уві м кн ен о)
•Off (Вимкнено)
Відображення роздільної здатності,
частоти оновлення та подробиць щодо
продукту.
Примітка. Цей екран не дає змогу
робити будь-які зміни до налаштувань.
Menu Language
(Мова меню)
Зміна мови меню.
Примітка. Вибрана мова впливає лише
на мову екранного меню. Вона не
впливає на будь-яке ПЗ, запущене на
комп’ютері.
Menu Position
(Положення меню)
Регулювання положення меню.
Default (За промовчанням)
Default (Стандартне) повертає
меню до стандартних налаштувань.
Custom (Користувацький)
• Horizontal (Горизонтальне): перехід
екранного меню в горизонтальне
положення.
• Vertical (Вертикальне): перехід
екранного меню в вертикальне
положення.
Елементи
керування та
редагування
Усі вхідні порти
положення
Save (Зберегти)
• Зберігає вибране користувачем
положення.
Factory default
Cancel (Скасувати)
(Заводські
налаштування за
промовчанням)
Reset (Скинути налаштування)
*Режим Low Blue Light зменшує об’єм синього світла.
*Використання Екстремального режиму (час відгуку) може призвести
до зниження якості дисплея під час
відображання динамічної відеографіки.
Користувачі повинні спробувати Екстремальний режим (час відгуку), щоб переконатися, що він сумісний з
усіма програмами, у яких вони хочуть його застосувати.
Розділ 2. 2-6
Page 22
Таблиця 2.2 Функції екранного меню
Піктограма
екранного меню в
головному меню Підменю Опис
Accessibility
(Доступність)
Зміна частоти автоповтору кнопок та
налаштування часу простою меню.
Options (Параметри)
Button repeat rate (Частота автоповтору
кнопок)
•Off (Вимкнено)
•Default (За промовчанням)
•Slow (Повільно)
Menu time out (Час очікування
меню): Встановіть тривалість часу,
впродовж якого екранне меню
залишатиметься активним, коли операції
не виконуються.
DP Select (Вибір DP) Вибір DP 1.1 або 1.2.
• DP 1.2
• DP 1.1
Always on USB
(Тільки на USB)
DP Daisy Chain
(Послідовне
підключення за
• On (Уві м кн ен о)
Off (Вимкнено)
•
• On (Уві м кн ен о)
•Off (Вимкнено)
допомогою DP)
Елементи
керування та
редагування
Усі вхідні порти
Розділ 2. 2-7
Page 23
Вибір підтримуваного режиму відображення
Використання режиму відображення монітора контролює комп’ютер. Тому див.
детальнішу інформацію про те, як змінити режим відображення, в документації до
комп’ютера.
Розмір, положення та форма зображення можуть змінитися в разі зміни режиму
відображення. Це нормально, і зображення може бути ще раз відрегульовано за
допомогою функції автоматичного налаштування зображень та елементів
зображенням.
На відміну від CRT-моніторів, для яких потрібна висока частота оновлення, щоб знизити
блимання, РК-монітори або пласкі монітори вже захищені від блимання.
Примітка. Якщо до цього часу ваша система працювала з CRT-монітором, а тепер
встановлено режим відображення, що перевищує діапазон цього монітора, можливо,
потрібно буде тимчасово перепідключити CRT-монітор,
переналаштовано; бажана роздільна здатність: 2560 x 1440 за частоти 60 Гц, яка є
оригінальна роздільна здатність для режиму відображення.
Показані нижче режими відображення було оптимізовано на заводі.
Таблиця 2.3 Встановлені на заводі режими відображення
Час Частота оновлення (Гц)
480p (640x480) 60Hz
480p (720x480) 60Hz
керування
доки систему не буде
720p 50/60Hz
1080i 50/60Hz
1080p 50/60Hz
720x400 70 Hz
640x480 60 Hz
800x600 60 Hz
1024x768 60 Hz
1280x1024 60 Hz
1440x900 60 Hz
1600x900 60 Hz
1680x1050 60 Hz
1920x1080 60 Hz
1920x1200 60 Hz
2560x1440 60 Hz
Розділ 2. 2-8
Page 24
Поняття керування живленням
Керування живленням активізується, коли комп’ютер розпізнає, що ви не користувалися
мишею або клавіатурою впродовж встановленого користувачем періоду. Є кілька станів,
які описано в таблиці нижче.
Для оптимальної продуктивності вимикайте монітор у кінці кожного робочого дня або
коли залишаєте його без нагляду надовго впродовж дня.
Таблиця 2.4 Індикатор живлення
Індикатор
Стан
Увімкнено Зелений Звичайний
Очікування/призуп
инення
Вимкнено Вимкнено Пусто Натисніть кнопку
живлення Екран
Оранжевий Пусто Натисніть
Відновлення
роботи Відповідність
клавішу або
перемістіть
мишу
Зображення
може знову
з'явитися на
екрані з
затримкою.
Примітка. Тако
ж монітор
переходить в
режим
очікування, якщо
на ньому не
виводиться
зображення.
живлення
Зображення
може знову
з'явитися на
екрані з
затримкою.
ENERGY STAR
ENERGY STAR
Розділ 2. 2-9
Page 25
Обслуговування монітора
Вимикайте живлення, перш ніж виконувати технічне обслуговування монітора.
Заборонено:
• наносити воду або рідину безпосередньо на монітор.
• використовувати розчинники або абразивні речовини.
• використовувати займисті чистячі матеріали для очищення монітора або іншого
електрообладнання.
• торкатися області екрану монітора гострими й абразивними предметами. Такий тип
контакту може призвести до невиправної несправності екрану.
використовувати будь-який очищувач, що містить антистатичний розчин або інші
•
додатки. Це може призвести до пошкодження покриття області екрану.
Дозволено:
• злегка змочувати м’яку тканину водою та злегка протирати кришки й екран.
• видаляти жир або сліди від пальців вологою тканиною або невеликою кількістю
м’якого миючого засобу.
Від’єднання основи та стійки монітора
Крок 1: поставте монітор на м’яку та пласку поверхню.
Крок 2: Від'єднати основу та стійку від монітора.
Настінне кріплення (необов’язково)
Див. інструкції з комплекту поставки набору для кріплення основи. Щоб прикріпити РКдисплей не на стіл, а на стіну, виконайте наведені нижче кроки.
Крок 1: переконайтеся, що кнопку живлення вимкнено, а потім від’єднайте кабель
живлення.
Крок 2: покладіть РК-дисплей долілиць на рушник або ковдру.
Крок 3: від'єднайте основу та стійку від
монітора».
монітора, див. «від’єднувати основу та стійку
Розділ 2. 2-10
Page 26
Крок 4: Приєднайте монтажний кронштейн із набору для настінного кріплення,
VESA hole
сумісний зі стандартом VESA (відстань: 100x100 мм), тип монтажного гвинта
VESA: M4 x 10 мм.
Крок 5: Прикріпіть РК-дисплей на стіну та дотримуйтеся інструкцій до набору для
настінного кріплення.
Для використання лише з кронштейном для настінного кріплення з маркуванням
«Протестовано та схвалено компанією Underwriters' Laboratories, Inc.» з мінімальною
вагою/навантаженням
: 8 кг
Розділ 2. 2-11
Page 27
Розділ 3. Довідкова інформація
У цьому розділі містяться технічні характеристики монітора, інструкції з встановлення
драйверу монітора вручну, інформація про пошук та усунення несправностей та
інформація про обслуговування.
Технічні характеристики монітора
Таблиця 3.1 Технічні характеристики монітора для моделі типу 61AF-G**1-WW
Габарити Глибина
Висота
Ширина
Панель Розмір
Заднє підсвічування
Співвідношення сторін
стійка Нахил Діапазон: -5° ~ 30°
Кріплення типу VESA Підтримується 100 x 100 мм (3,94 x 3,94 дюйма)
Зображення Розмір зображення,
доступний для
перегляду
Максимальна висота
Максимальна ширина
Крок пікселя
Вхід живлення Напруга джерела
живлення
Макс. струм живлення
джерела
Споживання енергії
Звичайна робота
269,8 мм (10,62 дюйма)
513,0 мм (20,21 дюйма)
611,6 мм (24,08 дюйма)
27 дюймів
Світлодіоди
16:9
684,7 мм (27 дюйма)
335,66 мм (13,2 дюйма)
596,74 мм (23,49 дюйма)
0,2331 мм (0,009 дюйма)
100-240В AC
1,5А
<140В (максимальний)
Примітка. Значення
споживання енергії наведено
для монітора та живлення в
загальному
Очікування/призупине
ння
Вимкнено
<38В (звичайний)
<0,5 Вт
<0,3Вт
Розділ 3. 3-1
Page 28
Таблиця 3.1 Технічні характеристики монітора для моделі типу 61AF-G**1-WW
Відеовхід (DP) Інтерфейс
Вхідний сигнал
Горизонтальна
роздільна здатність
Вертикальна роздільна
здатність
Частота годинника
Відеовхід (HDMI) Інтерфейс
Вхідний сигнал
Горизонтальна
роздільна здатність
Вертикальна роздільна
здатність
Частота годинника
Відеовхід (Type-C) Інтерфейс
Вхідний сигнал
DP
VESA TMDS (Panel Link™)
2560 пікселів ( максимум)
--
1440 ліній (максимум)
300 МГц
HDMI
VESA TMDS (Panel Link™)
2560 пікселів ( максимум)
--
1440 ліній (максимум)
300 МГц
Type-C
VESA TMDS (Panel Link™)
Горизонтальна
роздільна здатність
Вертикальна роздільна
здатність
Частота годинника
зв’язку VESA DDC CI
Засоби
Підтримувані режими
відображення
Температура Робоча
Вологість Робоча
Горизонтальна частота
Вертикальна частота
Оригінальна роздільна
здатність
Зберігання
Транспортування
Зберігання
Транспортування
2560 пікселів ( максимум)
--
1440 ліній (максимум)
300 МГц
30 кГц - 99 кГц
50-76 Гц
2560 x 1440 за частоти 60 Гц
0° до 45° C (від 32° до 113° F)
-20° до 60° C (від -4° до 140° F)
-20° до 60° C (від -4° до 140° F)
10-80% без утворення конденсату
5-95% без утворення конденсату
5-95% без утворення конденсату
Розділ 3. 3-2
Page 29
Пошук та усунення несправностей
Якщо у вас виникла проблема під час налаштування або використання монітора,
можливо, вам вдасться вирішити її самостійно. Перш ніж звертатися до дилера або в
компанію Lenovo, спробуйте виконати запропоновані дії, що стосуються проблеми.
Таблиця 3.2 Пошук та усунення несправностей
Проблема Можлива причина Запропонована дія Посилання
Слова «Поза
діапазоном»
з’являються на
екрані, а
індикатор
живлення
починає блимати
зеленим
кольором.
Система працює в
режимі відображення,
що не підтримується
монітором.
У разі заміни старого
монітора, ще раз
підключіть його та
відрегулюйте режим
відображення в указаному
діапазоні для нового
монітора.
Якщо встановлено ОС
Windows, перезапустіть
систему в
режимі та виберіть
підтримуваний режим
відображення для
комп’ютера.
безпечному
«Вибір
підтримуваного
режиму
відображення» на
стор. 2-8
Якість
зображення
неприйнятна.
Індикатор
живлення не
світиться, немає
зображення.
Кабель відеосигналу
підключено до
монітора або системи
неповністю.
Можливо,
налаштування кольору
неправильні.
• Перемикач
живлення
монітора не
ввімкнено.
• Кабель живлення
підключено
погано або не
підключено.
• Живлення з
розетки не
подається.
Якщо це не спрацює,
зверніться в центр
підтримки.
Переконайтеся в тому, що
сигнальний кабель
надійно підключено до
системи або монітора.
Виберіть інші
налаштування кольорів на
екранному меню.
• Переконайтеся в тому
що кабель живлення
підключено
правильно.
• Переконайтеся в тому,
що з розетки
подається живлення.
• Уві м кн іть живлення
монітора.
• Спробуйте
підключити інший
кабель живлення.
• Спробуйте
підключити монітор
до іншої
електророзетки.
«Підключення та
ввімкнення монітора»
на стор. 1-5
«Використання
елементів керування
безпосереднім
доступом» на стор.
2-3
,
«Підключення та
ввімкнення монітора»
на стор. 1-5
Розділ 3. 3-3
Page 30
Таблиця 3.2 Пошук та усунення несправностей
Проблема Можлива причина Запропонована дія Посилання
На екрані немає
зображення,
індикатор
живлення
світиться
оранжевим
кольором.
Монітор перебуває в
режимі
очікування/призупине
ння.
• Натисніть будь-яку
клавішу на клавіатурі
або пересуньте мишу,
щоб відновити
роботу.
• Перевірте
налаштування
параметрів живлення
комп’ютера.
«Поняття керування
живленням» на стор.
2-9
Індикатор
живлення
світиться
oранжевим
кольором, але
зображення
немає.
Один або
кілька
пікселів не
світяться.
• Нечіткі лінії
в тексті або
розмите
зображення.
• Горизонтальні а
бо
вертикальні
лінії на
зображенні.
відеосигналу
Кабель
погано підключено
або відключено від
системи або монітора.
Для яскравості та
контрастності
монітора встановлено
найнижчі значення.
Це характерно для РКдисплеїв та не є
дефектом.
• Налаштування
зображення не
оптимізовано.
Налаштування
•
властивостей
відображення не
оптимізовано.
Переконайтеся в тому, що
кабель підключено до
системи правильно.
Відрегулюйте
налаштування яскравості
та контрастності в
екранному меню.
Якщо не світиться більше
п’яти пікселів, зверніться
в центр підтримки.
Відрегулюйте
налаштування роздільної
здатності системи
відповідно до
оригінальної роздільної
здатності монітора: 2560 x
1440 за частоти 60 Гц.
Виконайте автоматичне
налаштування
зображення. Якщо
автоматичне
налаштування зображення
не спрацює, виконайте
налаштування зображення
вручну.
Під час роботи
з
оригінальною роздільною
здатністю ви можете
активувати додаткові
переваги, відрегулювавши
налаштування точок на
дюйм (DPI) в системі.
«Підключення та
ввімкнення монітора»
на стор. 1-5
«Використання
елементів керування
безпосереднім
доступом» на стор.
2-3
Додаток
A.«Обслуговування та
підтримка» на стор.
A-1
«Використання
елементів керування
безпосереднім
доступом» на стор.
2-3
«Вибір
підтримуваного
режиму
відображення» на
стор. 2-8
Див. властивості
відображення системи
в розділі «Додатково».
Розділ 3. 3-4
Page 31
Встановлення драйверу монітора вручну
Нижче наведено кроки зі встановлення драйвера монітора вручну для Microsoft Windows
7, ОС Windows 10.
Встановлення драйвера монітора в ОС Windows 7
Щоб використовувати функцію Plug and Play в ОС Microsoft Windows 7, виконайте такі
кроки:
1. вимкніть комп’ютер і всі підключені пристрої.
2. переконайтеся в тому, що монітор підключено правильно.
3. увімкніть монітор, а потім системний блок. дочекайтеся завантаження ОС Windows
7 на комп’ютері.
4. Знайдіть відповідний драйвер монітора на веб-сайті Lenovo
http://support.lenovo.com/docs/P27h_10 та завантажте його на комп’ютер, до
підключено монітор (наприклад, ПК).
5. Відкрийте вікно Display Properties (Властивості відображення) клацнувши
піктограму Start (Пуск), Control Panel (Панель керування) та Hardware and
Sound (Устаткування та звук) , а потім — піктограму Display (Дисплей).
6. Відкрийте вкладку Change the display settings( Змінення параметрів дисплея).
7. Клацніть піктограму Advanced Settings (Додаткові параметри).
8. Клацніть піктограму Monitor (Монітор).
9. Клацніть піктограму Properties (Властивості).
10. Клацніть
11. Натисніть кнопку Update Driver (Оновити драйвер), а потім натисніть Browse the
computer to find the driver program («Огляд» на комп’ютері, щоб знайти
драйвер).
12. Виберіть параметр Pick from the list of device driver program on the computer
(Вибрати зі списку драйверів пристрою на комп’ютері).
13. Натисніть кнопку Hard Disk (Жорсткий диск). Натисніть кнопку Browse (Огляд) ,
а потім виконайте пошук і вкажіть такий шлях:
X:\Monitor Drivers\Windows 7
(де «
14. Виберіть файл «lenP27h-10.inf» та натисніть кнопку Open (Відкрити). Натисніть
кнопку ОК.
15. У новому вікні виберіть LEN P27h-10 та натисніть Next (Далі).
16. Після завершення встановлення видаліть всі завантажені файли та закрийте всі
вікна.
17. Перезапустіть систему. Система вибере максимальну частоту
відповідні профілі налаштування кольорів.
Примітка. На відміну від CRT-моніторів, в разі РК-моніторів швидша частота
оновлення не впливає на покращення якості відображення. Компанія Lenovo рекомендує
використовувати роздільну здатність 2560 x 1440 за частоти оновлення 60 Гц або 640 x
480 за частоти оновлення 60 Гц.
піктограму Driver (Драйвер).
X» це папка, в якій міститься завантажений драйвер (наприклад, на ПК)).
якого
оновлення та
Розділ 3. 3-5
Page 32
Встановлення драйвера монітора в ОС Windows 10
Щоб використовувати функцію Plug and Play в ОС Microsoft Windows 10, виконайте такі
кроки:
1. вимкніть комп’ютер і всі підключені пристрої.
2. переконайтеся в тому, що монітор підключено правильно.
3. увімкніть монітор, а потім системний блок. дочекайтеся завантаження ОС Windows
10 на комп’ютері.
4. Знайдіть відповідний драйвер монітора на веб-сайті Lenovo
http://support.lenovo.com/docs/P27h_10 та завантажте його на комп’ютер, до
підключено монітор (наприклад, ПК).
5. На робочому столі перемістіть мишу в нижній лівий кут екрану, клацніть правою
клавішею по панелі задач, двічі клацніть по піктограмі «Hardware and Sound
(Устаткування та звук)», а потім по піктограмі Display (Дисплей).
6. Відкрийте вкладку Change the display settings( Змінення параметрів дисплея).
7. Клацніть піктограму Advanced Settings (Додаткові параметри).
8. Клацніть піктограму Monitor (Монітор).
9. Клацніть піктограму Properties (Властивості).
10. Клацніть піктограму Driver (Драйвер).
11. Натисніть кнопку Update Driver (Оновити драйвер), а потім натисніть Browse the
computer to find the driver program («Огляд» на комп’ютері, щоб знайти
драйвер).
12. Виберіть параметр Pick from the list of device driver program on the computer
(Вибрати зі списку драйверів пристрою на комп’ютері).
13. Натисніть кнопку Hard Disk (Жорсткий диск). Натисніть кнопку Browse (Огляд) ,
потім виконайте пошук і вкажіть такий шлях:
а
X:\Monitor Drivers\Windows 10
(де «X» це папка, в якій міститься завантажений драйвер (наприклад, на ПК)).
14. Виберіть файл «lenP27h-10.inf» та натисніть кнопку Open (Відкрити). Натисніть
кнопку ОК.
15. У новому вікні виберіть LEN P27h-10 та натисніть Next (Далі).
16. Після завершення встановлення видаліть всі завантажені файли та закрийте
вікна.
17. Перезапустіть систему. Система вибере максимальну частоту оновлення та
відповідні профілі налаштування кольорів.
Примітка. На відміну від CRT-моніторів, в разі РК-моніторів швидша частота
оновлення не впливає на покращення якості відображення. Компанія Lenovo рекомендує
використовувати роздільну здатність 2560 x 1440 за частоти оновлення 60 Гц або 640 x
480 за частоти оновлення 60 Гц.
якого
всі
Отримання подальшої підтримки
Якщо проблему не вдалося вирішити, зверніться в центр підтримки Lenovo. Подробиці
після звернення в центр підтримки див. у Додаток A.«Обслуговування та підтримка» на
стор. A-1
Розділ 3. 3-6
Page 33
Інформація про обслуговування
Відповідальність клієнтів
Гарантія не діє на продукт, який було пошкоджено внаслідок нещасного випадку,
неправильного використання або зловживання, неправильного встановлення,
використання невідповідно до технічних характеристик продукту та інструкцій,
природних чи індивідуальних катастроф, несанкціонованої модифікації, ремонту або
змін.
Нижче наведені приклади неправильного використання або зловживання, які не
покриваються гарантією:
• Зображення пересвітлені на екрані CRT-монітора.
можна уникнути, скориставшись рухомою екранною заставкою або функціями
керування живленням.
• Фізичне пошкодження покриття, гнізд, основи та кабелів.
• Подряпини або проколи на екрані монітора.
Запасні частини
Вказані нижче запасні частини використовуються службами обслуговування Lenovo або
авторизованими дилерами Lenovo для підтримки обладнання на умовах гарантії. Ці
частини повинні використовуватися тільки службами обслуговування. У таблиці нижче
міститься інформація про модель 61AF-G**1-WW.
Зображень із пересвітленням
Таблиця 3.3 Список запасних частин
FRU (ЗАМІННИЙ
БЛОК)
НОМЕР ЧАСТИНИ
00PC174 P27h-10 - 27" FRU
00PC175 P27h-10 DP-DP-кабель 61AF Темно-
00PC181 P27h-10 HDMIкабель 61AF Темно-
00PC182 P27h-10 USB-кабель
00PC176 P27h-10 USB-кабель
00PC177 P27h-10 - FRU Base 61AF Темно-
ОПИС Тип машини/модель
(MTM)
61AF Темно-
монітор (HDMI)
61AF Темно-
тип A - тип C
61AF Темно-
тип C - тип C
КОЛІР
чорний
чорний
чорний
чорний
чорний
чорний
Розділ 3. 3-7
Page 34
Додаток A. Обслуговування та підтримка
Нижче наведено інформацію про технічну підтримку, доступну для пристрою під час
гарантійного періоду або впродовж терміну служби пристрою. Повне описання
гарантійних умов компанії Lenovo див. у обмеженій гарантії Lenovo.
Реєстрація додаткового обладнання
Зареєструйте пристрій, щоб отримати оновлені версії обслуговування та підтримки
пристрою, а також комп’ютерні аксесуари та контент зі знижкою або безкоштовно.
Перейдіть за посиланням: http://www.lenovo.com/register
Технічна підтримка в режимі онлайн
Технічна підтримка в режимі онлайн доступна впродовж терміну служби пристрою за
посиланням: http://www.lenovo.com/support
Під час гарантійного терміну ви також можете звернутися за допомогою щодо заміни
пристрою або дефектних компонентів. Окрім того, ви маєте право на обслуговування в
вашому регіоні, якщо додаткове обладнання встановлено на комп’ютері Lenovo.
Представник служби технічної підтримки Lenovo допоможе вам
варіант.
вибрати найкращий
Технічна підтримка в телефонному режимі
Підтримка щодо встановлення та налаштування додаткового обладнання доступна в
центрі обслуговування клієнтів до 90 днів після зняття цього обладнання з продажу.
Після цього підтримка анульовується або стає платною на розсуд компанії Lenovo.
Додаткова підтримка також доступна за певну оплату.
Перш ніж звернутися до представника технічної підтримки Lenovo, підготуйте таку
інформацію: назва та номер додаткового
виробник, модель, серійний номер комп’ютера та посібник із його експлуатації, точне
формулювання повідомлень про помилку, опис проблеми, а також інформацію про
налаштування обладнання та ПЗ для вашої системи.
Можливо, представник технічної підтримки попросить вас ще раз проаналізувати
проблему біля комп’ютера під час телефонної розмови.
Номери
телефонів служби підтримки Lenovo доступний за посиланням:
http://consumersupport.lenovo.com
Аргентина 0800-666-0011
Австралія 1-800-041-267
Австрія 0810-100-654 (для місцевих розцінок)
телефонів можуть змінюватися без попередження. Оновлений список номерів
Країна або регіон Номер телефону
(іспанською, англійською)
(англійською)
(німецькою)
обладнання, підтвердження придбання,
Додаток A. A-1
Page 35
Країна або регіон Номер телефону
Бельгія Гарантійне обслуговування та підтримка 02-339-36-11
(голландська, французька)
Болівія 0800-10-0189
(іспанська)
Бразилія Для дзвінків з регіону Сан-Паулу: 11-3889-8986
Для дзвінків з-поза регіону Сан-Паулу: 0800-701-4815
(португальською)
Бруней Даруссалам Наберіть 800-1111
(англійською)
Канада 1-800-565-3344
(англійською, французькою)
Чилі 800-361-213
(іспанська)
Китай Лінія технічної підтримки: 400-100-6000
(мандаринською)
Китай
(Гонконг)
Китай
(аомінь)
(852) 3516-8977
(кантонською, англійською, мандаринською)
0800-807 / (852) 3071-3559
(кантонською, англійською
, мандаринською)
Колумбія 1-800-912-3021
(іспанська)
Коста-Рика 0-800-011-1029
(іспанська)
Хорватія 385-1-3033-120
(хорватською)
Кіпр 800-92537
(грецькою)
(Чеська Республіка) 800-353-637
(чеською)
Данія Гарантійне обслуговування та підтримка 7010-5150
(данською)
Домініканська
республіка
1-866-434-2080
(іспанська)
Еквадор 1-800-426911-OPCION 4
(іспанська)
Єгипет Основна: 0800-0000-850
Допоміжна: 0800-0000-744
(арабська, англійська)
Сальвадор 800-6264
(іспанська)
Естонія 372-66-0-800
(естонською, російською, англійською)
Фінляндія Гарантійне обслуговування та підтримка +358-800-1-4260
(фінською)
Додаток A. A-2
Page 36
Країна або регіон Номер телефону
Франція Гарантійне обслуговування та підтримка 0810-631-213 (апаратне
забезпечення)
(французькою)
Німеччина Гарантійне обслуговування та підтримка 0800-500-4618
(безкоштовна лінія)
(німецькою)
Греція Бізнес-партнер Lenovo
(грецькою)
Гватемала Наберіть 999-9190, зачекайте на оператора і попросіть з’єднання з
номером 877-404-9661
(іспанська)
Гондурас Наберіть 800-0123
(іспанська)
Угорщина +36-13-825-716
(англійською, угорською)
Індія Основна: 1800-419-4666 (Tata)
Допоміжна: 1800-3000-8465 (Reliance)
Електронна пошта: commercialts@lenovo.com
(англійською та хінді)
Індонезія 1-803-442-425
62 213-002-1090 (діють стандартні тарифи)
(англійською, індонезійською)
Ірландія Гарантійне обслуговування та підтримка 01-881-1444
(англійською)
Ізраїль Сервісний центр Givat Shmuel: +972-3-531-3900
(івритом, англійською)
Італія Гарантійне обслуговування та підтримка +39-800-820094
(італійською)
Японія 0120-000-817
(японською, англійською)
Казахстан 77-273-231-427 (діють стандартні тарифи)
(російською, англійською)
Корея 080-513-0880 (дзвінок оплачує отримувач)
02-3483-2829 (безкоштовна лінія)
(корейською)
Латвія 371-6707-360
(латвійською, російською, англійською)
Литва 370 5278 6602
(італійською,
російською, англійською)
Люксембург ThinkServer та ThinkStation: 352-360-385-343
ThinkCentre та ThinkPad: 352-360-385-222
(французькою)
Малайзія 1-800-88-0013
03-7724-8023 (діють стандартні тарифи)
(англійською)
Додаток A. A-3
Page 37
Країна або регіон Номер телефону
Мальта 356-21-445-566
(англійською, італійською, мальтійською арабською)
Мексика 001-866-434-2080
(іспанська)
Нідерланди 020-513-3939
(голландською)
Нова Зеландія 0508-770-506
(англійською)
Нікарагуа 001-800-220-2282
(іспанська)
Норвегія 8152-1550
(норвезькою)
Панама Центр обслуговування клієнтів: 001-866-434 (безкоштовна лінія)
(іспанська)
Перу 0-800-50-866 OPCION 2
(іспанська)
Філіппіни 1-800-8908-6454 (для абонементів GLOBE)
1-800-1441-0719 (для абонементів PLDT)
(тагальською, англійською)
Польща Планшети і ноутбуки з логотипом Think: 48-22-273-9777
ThinkStation та ThinkServer: 48-22-878-6999
(польською, англійською)
Португалія 808-225-115 (діють стандартні
тарифи)
(португальською)
Румунія 4-021-224-4015
(румунською)
Росія +7-499-705-6204
+7-495-240-8558 (діють стандартні тарифи)
(російською)
Сингапур 1-800-415-5529
6818-5315 (діють стандартні тарифи)
(англійською, мандаринською, малазійською)
Словаччина ThinkStation та ThinkServer: 421-2-4954-5555
Словенія 386-1-2005-60
(словеньскою)
Іспанія 34-917-147-833
(іспанська)
Шрі-Ланка 9477-7357-123 (інформаційні системи Sumathi)
(англійською)
Швеція Гарантійне обслуговування та підтримка 077-117-1040
(шведською)
Швейцарія Гарантійне обслуговування та підтримка 0800-55-54-54
(німецькою, французькою, італійською)
Додаток A. A-4
Page 38
Країна або регіон Номер телефону
Тайвань 0800-000-702
(мандаринською)
Таїланд 001-800-4415-734
(+662) 787-3067 (діють стандартні тарифи)
(тайською, англійською)
Туреччина 444-04-26
(турецькою)
Великобританія Стандартна гарантійна підтримка: 03705-500-900 (для місцевих
розцінок)
Стандартна гарантійна підтримка: 08705-500-900
(англійською)
Сполучені Штати
Америки
1-800-426-7378
(англійською)
Уругвай 000-411-005-6649
(іспанська)
Венесуела 0-800-100-2011
(іспанська)
В’єтнам 120-11072 (безкоштовна лінія)
84-8-4458-1042 (діють стандартні тарифи)
(в’єтнамською, англійською)
Додаток A. A-5
Page 39
Додаток Б. Примітки
Продукти, послуги або функції Lenovo, описані в цьому документі, можуть бути
недоступними в певних країнах. Зверніться до місцевого представника Lenovo за
інформацією про продукти та послуги, що зараз доступні в вашому регіоні. Будь-які
посилання на продукт, програму або послугу Lenovo не обов’язково передбачають
використання виключно продукту, програми або служби Lenovo. Натомість дозволено
використовувати
порушую права інтелектуальної власності компанії Lenovo.
Однак користувач несе відповідальність за оцінку та перевірку роботи будь-яких інших
продукту, програми або послуги.
Компанія Lenovo може мати патенти або подані заявки на отримання патенту, що
розповсюджуються на предмет цього документу. Надання цього документу
надання будь-якого дозволу на ці патенти. Запити щодо дозволу можна надсилати в
письмовій формі за адресою:
Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing
КОМПАНІЯ LENOVO ПУБЛІКУЄ ЦЕЙ ДОКУМЕНТ «ЯК Є» БЕЗ БУДЬ-ЯКИХ
ЯВНИХ АБО ПРИХОВАНИХ ГА РАН ТІЙ , В ТОМУ ЧИСЛІ ПРИХОВАНІ ГАРАНТІЇ
ВІДСУТНОСТІ ПОРУШЕНЬ АВТОРСЬКИХ ПРАВ, ЯКОСТІ ТОВАРУ АБО
ВІДПОВІДНОСТІ ПЕВНІЙ МЕТІ, ТА НЕ ОБМЕЖУЮЧИСЬ
юрисдикціях заборонено робити відмову від явних або прихованих гарантій для деяких
операцій, тому ця заява може не стосуватися вас.
Ця інформація може містити технічні неточності та типографські помилки. Інформація
може регулярно змінюватися. Ці зміни буде внесено в нові редакції цього документу.
Компанія Lenovo може модернізувати та (або) змінювати продукти
описані в цьому документі, будь-коли без попереднього повідомлення.
Продукти, описані в цьому документі, не призначені для використання в імплантатах
або інших пристроїв забезпечення життєдіяльності, несправність яких може призвести
до травми або смерті. Інформація, що міститься в цьому документі, не впливає та не
змінює технічні характеристики продукту Lenovo
цього документу не може виступати в ролі явною або прихованої ліцензії або гарантії
відшкодування збитків згідно з правами інтелектуальної власності компанії Lenovo та
третіх сторін. Ус ю інформацію, що міститься в цьому документі, було отримано за
певних умов і представлено як приклад. Результати, отримані за інших робочих
можуть відрізнятися.
Компанія Lenovo може використовувати або поширювати будь-яку надану вами
інформацію будь-яким чином на власний розсуд, не маючи перед вами жодних
зобов’язань.
Будь-які посилання на сторонні веб-сайти, що містяться в цьому документі, наведено
лише для зручності, а не для обслуговування або заохочення використовувати ці
сайти. Матеріали, як-от ці веб-сайти, не належать до матеріалів щодо цього продукту
Lenovo, і ви використовуєте їх на власний ризик.
Будь-які дані щодо робочих характеристик, що містяться в цьому документі, було
отримано за контрольованих умов. Таким чином, результати, отримані за інших робочих
умов, можуть відрізнятися. Деякі вимірювання
систем, що перебувають на етапі розробки, тому немає жодної гарантії, що ці
вимірювання будуть однаковими в разі використання наявних систем. Окрім цього, деякі
вимірювання можуть бути отримані методом екстраполяції. Фактичні результати можуть
відрізнятися. Користувачі цього документу повинні перевірити відповідні дані у
конкретних умовах.
будь-які функції, аналогічні продукту, програмі або службі, що не
не означає
НИМИ. У деяких
та (або) програми,
або заяви щодо нього. Жодна частина
умов,
веб-
можуть бути виконані за допомогою
Додаток Б. B-1
Page 40
Інформація щодо утилізації
Компанія Lenovo закликає власників інформаційно-технічного (IT) обладнання
утилізувати обладнання належним чином, якщо вони вже не використовують його.
Компанія Lenovo пропонує низку програм і послуг, що допомагають власникам
утилізувати їхні ІТ-продукти. Щоб дізнатися більше про утилізацію продуктів Lenovo,
перейдіть за посиланням:
http://www.lenovo.com/lenovo/environment/recycling
Зібрання й утилізація відпрацьованого комп'ютера або монітора Lenovo
Якщо ви є працівником компанії і вам потрібно утилізувати комп’ютер або монітор
Lenovo, що є власністю компанії, ви повинні дотримуватися Закону про заохочення до
ефективної утилізації ресурсів. Комп’ютери та монітори належать до категорії
промислових відходів, і їх слід утилізувати належним чином, звернувшись до
підрядника, що займається утилізацією промислових відходів,
органами влади. Згідно з Законом про заохочення до ефективної утилізації ресурсів
компанія Lenovo Japan забезпечує, за допомогою послуги із зібрання й утилізації ПК
зібрання, повторне використання й утилізацію відпрацьованих комп’ютерів і моніторів.
Подробиці див. на веб-сайті Lenovo за посиланням www.ibm.com/jp/pc/service/recycle/
pcrecycle/. Відповідність до Закону про заохочення до ефективної утилізації ресурсів,
зібрання
розпочалась 1 жовтня 2003 року. Після 1 жовтня 2003 р. таку послугу надають
безкоштовно для комп’ютерів домашнього використання. Подробиці див. на веб-сайті
Lenovo за посиланням www.ibm.com/jp/pc/service/recycle/personal/.
Утилізація деталей комп’ютерів Lenovo
Деякі комп’ютери Lenovo, які продають в Японії, можуть містити деталі, виготовлені з
важких металів або інших шкідливих для довкілля речовин. Щоб правильно утилізувати
відпрацьовані деталі, як-от друкувальна монтажна плата або привод, застосовуйте
описані вище методи зібрання й утилізації відпрацьованих комп’ютерів і моніторів.
Торговельні марки
Наведені нижче терміни є торговельними марками компанії Lenovo в США, інших
країнах, або в США й інших країнах одночасно:
Lenovo
Логотип Lenovo
ThinkCenter
ThinkPad
ThinkVision
Microsoft, Windows і Windows NT є торговельними марками групи компаній Microsoft.
затвердженого місцевими
й утилізація використовуваних вдома комп’ютерів і моніторів виробником
Інші назви компаній, продуктів і послуг можуть бути торговельними марками або
знаками обслуговування інших компаній.
??????? ?. B-2
Page 41
Шнури та адаптери живлення
Використовуйте шнури живлення та адаптери тільки від того самого виробника, що й
продукт. Не використовуйте цей шнур живлення змінного струму для інших пристроїв.
??????? ?. B-3
Loading...
