Lenovo ThinkPad X220, ThinkPad X220i, ThinkPad X220 Tablet, ThinkPad X220i Tablet User Guide [it]

Guidaperl'utente

ThinkPadX220,X220i,X220TableteX220iTablet

Note:Primadiutilizzarequesteinformazioniedilrelativoprodotto,leggereleinformazionicontenutein:

•Guidainmateriadisicurezzaegaranzia

•RegulatoryNotice

•“Informazioniimportantisullasicurezza”apaginavi

•AppendiceC“Informazioniparticolari”apagina265

LaGuidainmateriadisicurezzaegaranziaeleRegulatoryNoticesonostatecaricatesulsitoWeb.Per consultarle,visitareilsitoWeball'indirizzohttp://www.lenovo.com/supportefareclicsuUserGuides&

Manuals(Manualieguideperl'utente).

Primaedizione(Aprile2011) ©CopyrightLenovo2011.

Iprodotti,idati,ilsoftwaredelcomputereiserviziLENOVOsonostatisviluppatiesclusivamenteaspeseprivatee vengonovendutiaentigovernativicomeprodotticommercialisecondoquantodenitodallanormativa48C.F .R.2.101 condirittilimitatidiutilizzo,riproduzioneedistribuzione.

NOTASUIDIRITTILIMITATI:seiprodotti,idati,ilsoftwaredelcomputeroiservizisonodistribuitiinbasealledisposizioni cheregolanoilcontratto"GSA"(GeneralServicesAdministration),l'uso,lariproduzioneoladivulgazioneèsoggetta allelimitazioniprevistedalcontratton.GS-35F-05925.

Contenuto

Informazionipreliminari.........v

Informazioniimportantisullasicurezza......vi

Condizionicherichiedonounintervento

immediato..............vii

Indicazioniguidasullasicurezza......vii

Capitolo1.Panoramicasulprodotto..1

Posizionedegliindicatori,deiconnettoriedei

controllidelcomputer.............1

Vistaanteriore..............1

Vistalateraledestra............9

Vistalateralesinistra..........13

Vistainferiore.............16

Vistaposteriore............18

Indicatoridistato............20

Posizionedelleinformazioniimportantisul

prodotto.................25

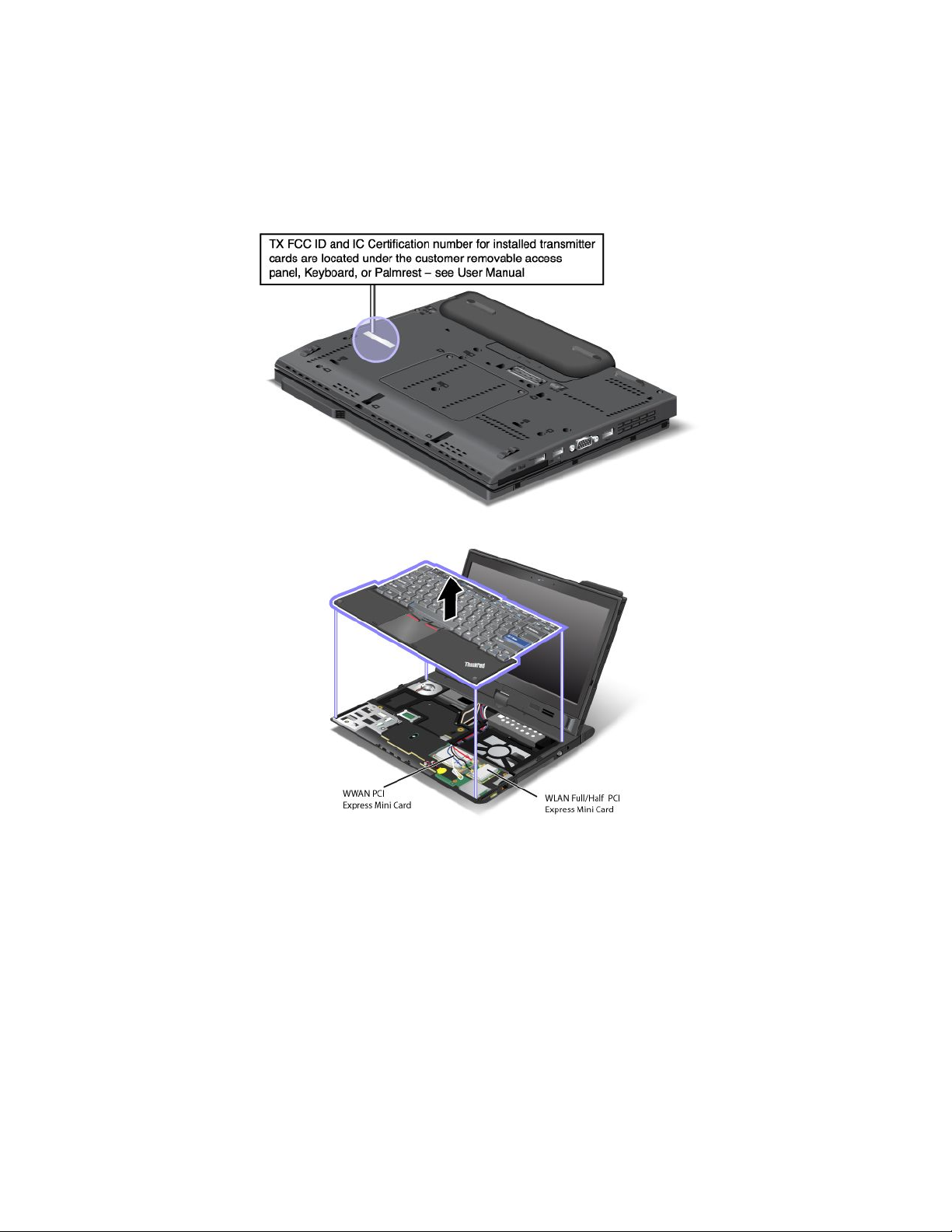

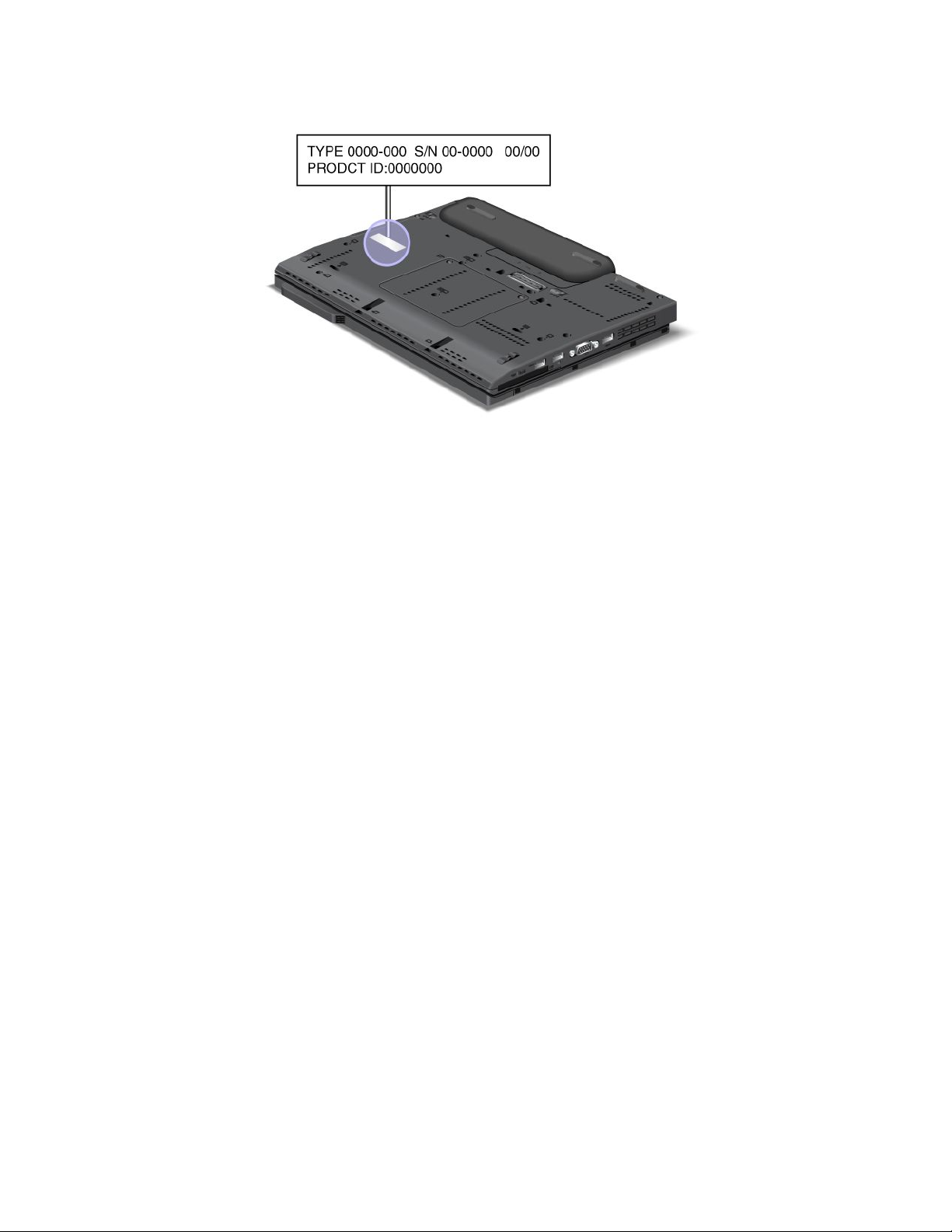

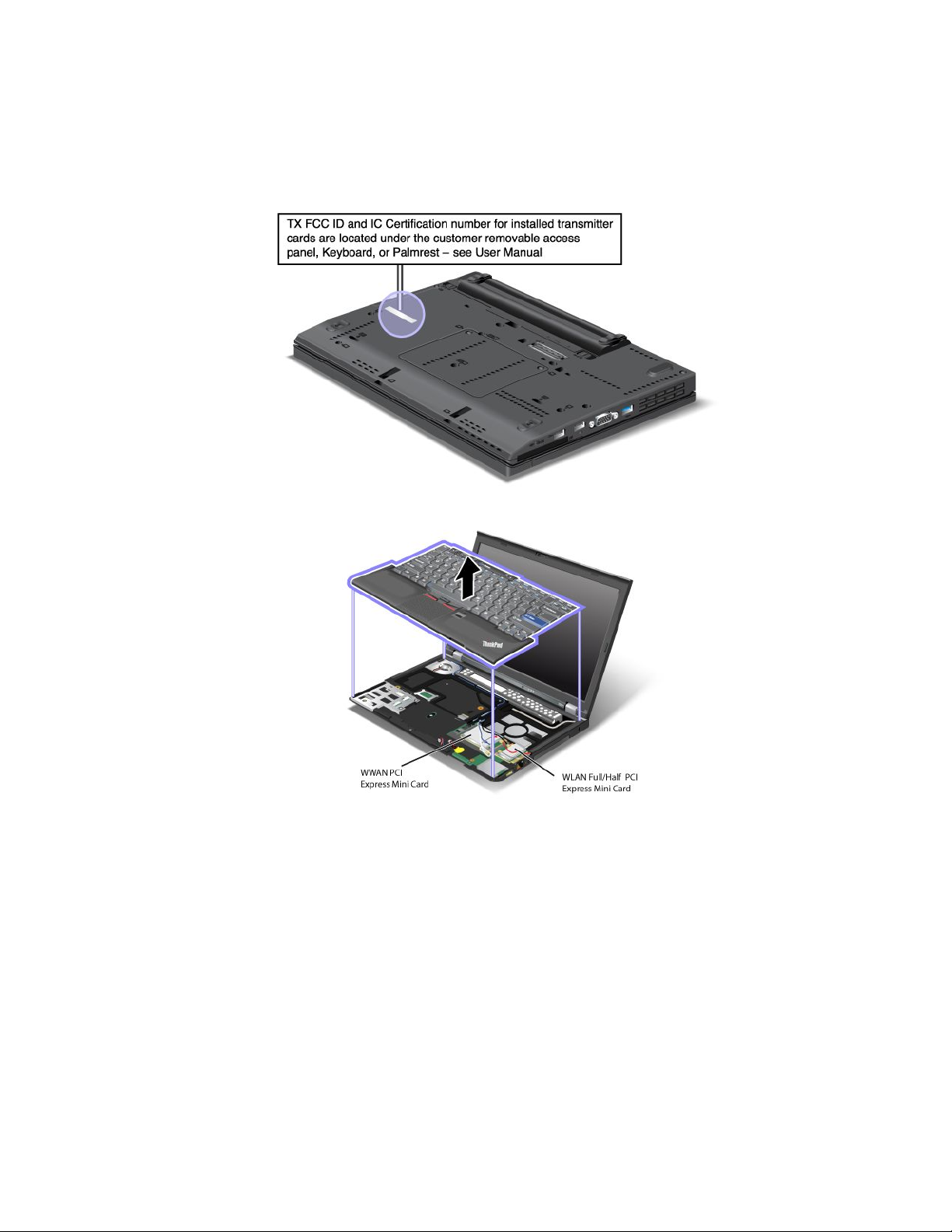

Tipodimacchinaedetichettadelmodello..25 Etichettadell'IDFCCedelnumero

certicazioneIC............26

EtichettaCerticatodiautenticità.....28

Funzioni.................29

FunzionalitàdiThinkPadX220eX220i...29 FunzionalitàdiThinkPadX220TableteX220i

Tablet................31

Speciche................32

SpecichediThinkPadX220eX220i....32

SpecichediThinkPadX220TableteX220i

Tablet................33

Ambienteoperativo.............34

TecnologieesoftwareThinkVantage......34

AccessoalleapplicazionidiWindows7...35

AccessConnections..........36

ActiveProtectionSystem.........37

ClientSecuritySolution.........37

FingerprintSoftware...........37

LenovoThinkVantageTools........38

LenovoThinkVantageToolbox.......38

MessageCenterPlus..........38

PasswordManager...........38

PowerManager............39

ProductRecovery...........39

PresentationDirector..........39

RescueandRecovery..........39

SystemUpdate............39

ThinkVantageGPS...........40

LenovoSimpleTap...........40

LenovoThinkVantageTabletShortcutMenu.40

Capitolo2.Utilizzodelcomputer...43

Registrazionedelcomputer.........43

Domandefrequenti.............43

Modalitàtavoletta.............45

Utilizzodellamodalitàtavoletta......45

UtilizzodiT abletDigitizerPen.......47

Utilizzodeltouchpanel.........48

Utilizzodeipulsantidellatavoletta.....49

Utilizzodelmenudiaccessorapido

Tavoletta...............50

Tastispecialiepulsanti...........50

TastoThinkVantage...........51

Tastierinonumerico...........51

Combinazionedeitastifunzione......53

PulsantiVolumeeDisattiva........56

TastodiWindowsetastodiapplicazione..58

UtilizzodeldispositivodipuntamentoUltraNav..58

Utilizzodeldispositivodipuntamento

TrackPoint...............59

Utilizzodeltouchpad..........61

ComportamentodiUltraNavediunmouse

esterno................61

Aggiuntadell'iconadiUltraNavallabarradelle

applicazioni..............62

Gestionealimentazione...........62

Vericadellostatodellabatteria......62

Utilizzodell'adattatoredialimentazioneCA..63

Caricamentodellabatteria........63

Aumentodelladuratadellabatteria.....64

Gestionedell'alimentazionedellabatteria..64

Modalitàrisparmioenergia........64

Gestionedellabatteria..........66

Connessioneallarete............67

ConnessioniEthernet..........67

Connessioniwireless..........67

Utilizzodiunproiettoreodiundisplayesterno..75

Modicadelleimpostazionivideo.....75

Connessioneaunproiettoreoaundisplay

esterno................77

Impostazionediunapresentazione.....81

Utilizzodidisplaydual..........81

Utilizzodellefunzioniaudio..........83

Utilizzodiunafotocameraintegrata......84

UtilizzodellafunzioneThinkLight.......85

Utilizzodellettoredischedesupporto.....85

InserimentodiunaExpressCard,FlashMedia

CardoSmartCard...........85

©CopyrightLenovo2011

RimozionediunaschedaExpressCard,Flash

MediaCardoSmartCard........86

Capitolo3.Gestionedelcomputer..89

Accessofacilitatoecomfort.........89

Informazioniergonomiche........89

Regolazionepersonalizzatadelcomputer..90 Informazionirelativeall'accessofacilitato..91 Funzioneperl'ingrandimentoaschermo

intero................91

Spostamenticonilcomputer.........92

Suggerimentiperiviaggi.........92

Accessoriperilviaggio.........92

Capitolo4.Sicurezza.........95

Collegamentodiunbloccomeccanico.....95

Utilizzodipassword............95

PasswordemodalitàInattività(standby)...96

Immissionepassword..........96

Passworddiaccensione.........96

Passworddell'unitàdiscosso......97

Passwordsupervisore..........99

Protezionedeldiscosso..........101

Impostazionedelsecuritychip........102

Utilizzodiunlettorediimprontedigitali.....103

Utilizzodellettorediimprontedigitaliin

ThinkPadX220eX220i.........103

Utilizzodellettorediimprontedigitaliin

ThinkPadX220TableteX220iT ablet....107

Notasullacancellazionedeidatidall'unitàdisco

ssoounitàsolidstate...........111

Utilizzoedescrizionedeirewall........112

Protezionedeidatidaivirus.........112

Capitolo5.Panoramicasul

ripristino...............113

Creazioneeutilizzodiunsupportodiripristino..113

Creazionedisupportidiripristino.....114

Utilizzodisupportidiripristino.......114

Esecuzionedioperazionidiripristinoedi

backup.................115

Esecuzionediun'operazionedibackup...115

Esecuzionediun'operazionediripristino..116 Utilizzodell'areadilavoroRescueand

Recovery.................116

Creazioneeutilizzodiunsupportodi

salvataggio................117

Creazionediunsupportodisalvataggio...117

Utilizzodiunsupportodisalvataggio....118

Reinstallazionedelleapplicazioniedeidriverdi

perifericapreinstallati............118

Soluzionedeiproblemidiripristino.......119

Capitolo6.Sostituzionedelle

periferiche..............121

Prevenzionedeidanniprovocatidallecariche

elettrostatiche...............121

Sostituzionedellabatteria..........122

Sostituzionedellatastiera..........124

Sostituzionedelpoggiapolsi.........128

Sostituzionedell'unitàdiscosso.......131

Sostituzionedell'unitàSSD..........134

InstallazioneesostituzionediPCIExpressMini CardperlaconnessioneLAN/WiMAXwireless..137

InstallazioneesostituzionediunaschedaPCI ExpressMiniperlaconnessioneWANWireless..145

Installazioneesostituzionedell'unitàSSD

mSATA..................148

Sostituzionedellamemoria..........151

SostituzionedellaschedaSIM........155

Capitolo7.Miglioramentodel

computer..............157

RicercadelleopzioniThinkPad........157

ThinkPadUltrabaseSeries3.........157

Figura:vistadall'altodiThinkPadUltrabase

Series3...............158

Figura:vistadalbassodiThinkPadUltrabase

Series3...............159

CollegamentodiunThinkPadX220ThinkPad

UltrabaseSeries3...........159

ScollegamentodiunThinkPadX220ThinkPad

UltrabaseSeries3...........161

Funzionediprotezione..........163

ThinkPadBattery19+............163

Vistasuperiore.............164

Vistainferiore.............164

CollegamentodiThinkPadBattery19+...164 ScollegamentodiThinkPadBattery19+...165

CaricadiThinkPadBattery19+......166

ThinkPadPortReplicatorSeries3,ThinkPadMini DockSeries3eThinkPadMiniDockPlusSeries

3....................167

Vistaanteriore.............168

Vistaposteriore............171

CollegamentodiThinkPadPortReplicator Series3,ThinkPadMiniDockSeries3o

ThinkPadMiniDockPlusSeries3.....174

ScollegamentodiThinkPadPortReplicator Series3,ThinkPadMiniDockSeries3

eThinkPadMiniDockPlusSeries3.....176

Funzionediprotezione..........178

Utilizzodeltastodibloccosistema.....180

Capitolo8.Congurazione

avanzata...............181

Installazionediunnuovosistemaoperativo...181

iiGuidaperl'utente

Primadiiniziare............181

InstallazionediWindows7........182

InstallazionediWindowsVista.......183

InstallazionediWindowsXP.......184

Installazionedeidriverdiperiferica.......186

InstallazionedeldriverperMediaCardReader

4in1................186

InstallazionesoftwaredeldriverdiUSB3.0..187 InstallazionediThinkPadMonitorFileper

Windows2000/XP/Vista/7........187

InstallazionediIntelChipsetSupportper

Windows2000/XP/Vista/7........189

Installazionedidriveresoftware......189

ThinkPadSetup..............189

MenuCong..............190

MenuDate/Time............191

MenuSecurity.............191

MenuStartup.............192

MenuRestart.............194

VocidiThinkPadSetup.........194

AggiornamentodiUEFIBIOSdisistema...208

Utilizzodellagestionedelsistema.......208

Gestionedelsistema..........208

Impostazionedellefunzionidigestione...210

Capitolo9.Prevenzionedei

problemi...............213

Consigligeneraliperevitareproblemi......213

Vericadeidriverdiperifericaaggiornati....214

Comeotteneredriveraggiornatidalsito

Web.................214

Comeottenereidriveraggiornatiutilizzando

SystemUpdate............214

Manutenzionedelcomputer.........215

Puliziadelcoperchiodelcomputer.....217

Capitolo10.Risoluzionedeiproblemi

delcomputer............219

Diagnosticadeiproblemi...........219

UtilizzodiLenovoThinkVantageToolbox..219

Risoluzionedeiproblemi...........219

Ilcomputernonrispondeaicomandi....220

Liquidisullatastiera...........220

Messaggidierrore...........221

Errorisenzamessaggi..........223

Erroriindicatidasegnaliacustici......224

Problemidimemoria..........224

Modemerete.............225

Tastieraedaltridispositividipuntamento..230

Videoedispositivimultimediali......231

Problemirelativiallettoredelleimpronte

digitali................241

Batteriaealimentazione.........242

Unitàealtridispositividimemorizzazione..246

Problemisoftware...........246

Porteeconnettori............247

Problemirelativiall'USB(UniversalSerial

Bus).................247

Problemidellastazionediespansioneoal

replicatoreporte............247

Capitolo11.Comerichiedere

assistenza..............249

PrimadicontattareLenovo..........249

Registrazionedelcomputer........249

Scaricamentodegliaggiornamentidi

sistema................249

Registrazionedelleinformazioni......249

Richiestadisupportoeassistenza.......250

Utilizzodeiprogrammidiagnostici.....250

SitoWebdell'assistenzaLenovo......250

ContattareLenovo...........251

Acquistodiserviziaggiuntivi.........255

AppendiceA.Informazionisulle

normative..............257

Informazionicorrelatealwireless.......257

Posizionedelleantennewireless

UltraConnect™............258

Posizionedellenormativewireless.....259

Avvisosullaclassicazionedell'esportazione...260 Informazionisulleemissionielettromagnetiche..260

DichiarazionediconformitàFCC(Federal

CommunicationsCommission)......260

Dichiarazionediconformitàindustrialedelle

emissionidiClasseAperilCanada.....261

UnioneEuropea-ConformitàallaDirettivadi

compatibilitàelettromagnetica.......261

DichiarazionediconformitàClasseBperla

Germania...............261

DichiarazionediconformitàClasseBperla

Corea................262

DichiarazionediconformitàClasseBVCCIper

ilGiappone..............262

DichiarazionediconformitàperilGiappone

periprodottichesicolleganoaretielettriche

concorrenteinferioreougualea20Aper

fase.................262

Informazionisull'assistenzadelprodotto

LenovoperT aiwan...........262

Perulterioriinformazionisullenormative,fare riferimentoallapubblicazioneincopiacartacea..262

AppendiceB.WEEEeistruzionidi

riciclaggio..............263

IstruzioniWEEEEU.............263

©CopyrightLenovo2011

iii

IstruzionidiricicloperilGiappone.......263

AppendiceC.Informazioni

particolari..............265

Marchi..................266

ivGuidaperl'utente

Informazionipreliminari

Attenendosiaisuggerimentiriportatidiseguito,saràpossibileottenerelemassimeprestazionidalcomputer. Ilmancatorispettoditalinormepotrebbecomportaredeidannioprovocareilmalfunzionamentodel computer.

Quandoilcomputerèaccesoolabatteriaèincarica,labase,ilsupporto palmareeedaltrepartipotrebberoscaldarsi.Laquantitàdicaloredipende dall'attivitàdelsistemaedallivellodicaricadellabatteria.

Uncontattoprolungatoconilcorpo,ancheattraversoivestiti,puòcausare disturbiobruciature.

•Evitareditenerelemanioaltrepartidelcorpoacontattoconunaparte caldadelcomputerperunperiododitempoprolungato.

•Periodicamenteconcedersidellepauseenonutilizzarelatastiera, sollevandolemanidalpoggiapolsi.

Proteggersidalcaloregeneratodall'adattatoredialimentazioneCA.

L'adattatoredialimentazioneCA,quandoècollegatoaunapresaelettricae alcomputer,generacalore.

Ilcontattoprolungatoconilcorpo,ancheattraversoivestiti,puòcausare bruciature.

•Perevitareversamentidiliquidiescosseelettriche,tenereiliquidilontano dalcomputer.

•Nonutilizzaremail'adattatoreCAperscaldareilcorpo.

Evitarecheilcomputersibagni.

Proteggereicavidadanni.

•Perevitareversamentidiliquidiescosseelettriche,tenereiliquidilontano dalcomputer.

Applicandounaforzadinotevoliproporzioniaicavi,questipotrebbero danneggiarsiorompersi.

•PosizionareicavidiunadattatoredialimentazioneCA,diunmouse,diuna tastiera,diunastampanteodiunaqualsiasialtrodispositivoelettronico olineadicomunicazioneinmododaevitaredicalpestarli,inciamparci, stringerlipererroretrailcomputeroaltrioggettiosottoporliatrattamentiche potrebberointralciareilcorrettofunzionamentodelcomputer.

©CopyrightLenovo2011

Proteggereilcomputereidatiquandovienespostato.

Primadispostareuncomputerdotatodiun'unitàdiscosso,effettuareunadelle seguentioperazionievericarechel'interruttoredialimentazionesiaspento olampeggiante:

•Spegnerlo.

•PremereFn+F4perattivarelamodalitàInattività(Standby).

•PremereFn+F12perattivareilmodoSospensione.

Intalmodo,sieviteràildanneggiamentodell'unitàdiscossoelapossibile perditadidati.

Gestireilcomputerdelicatamente.

•Nonsottoporreilcomputeracadute,urti,graf,torsioni,colpiovibrazioniné esercitarepressioneocollocareoggettipesantisullasuperciedelcomputer, delvideoedellealtreperifericheesterne.

Trasportareilcomputerconaccortezza

•Perproteggereilcomputerdagliurtiutilizzareunaborsaconimbottitura adeguata.

•Nonconservarel'elaboratoreinunaborsaoinunavaligiatroppostrette.

•Primadiinserireilcomputerinunacustodia,accertarsichesiaspento,in modalitàInattività(standby)(Fn+F4)oinmodalitàIbernazione(Fn+F12).Non inserireilcomputernellacustodiamentreèacceso.

Informazioniimportantisullasicurezza

Nota:Consultareprimaleinformazioniimportantisullasicurezza.

Questeinformazioniconsentonodiutilizzarecorrettamenteilcomputeroilnotebook.Attenersialle informazioniforniteinsiemealcomputer.Leinformazionicontenuteinquestodocumentononalteranoi terminidell'accordodiacquistoolaGaranzialimitataLenovo “Informazionisullagaranzia”nellaGuidainmateriadisicurezzaegaranziafornitaconilcomputer.

Lasicurezzadelclienteèessenziale.L'obiettivodiIBMèdifornireprodottisicuriedefcaci.T uttavia,i personalcomputersonodeidispositivielettronici.Icavidell'alimentazione,gliadattatoriedaltrefunzioni,se nonutilizzatecorrettamente,possonoesporreiclientiapotenzialirischidisicurezzaeprovocaredannisici oallaproprietàpersonale.Perridurretalirischi,attenersialleistruzioniforniteinsiemealprodotto,osservare tutteleavvertenzerelativealprodotto,leistruzionisulsuofunzionamentoedesaminareattentamentele informazionicontenuteinquestodocumento.Intalmodo,saràpossibilecreareunambientedilavoro protetto.

.Perulterioriinformazioni,vederelasezione

Nota:Questeinformazionicontengonoriferimentiallebatterieeagliadattatori.Oltreaicomputernotebook, alcuniprodotti(adesempioaltoparlantiemonitor)vengonoforniticonadattatoriesternidialimentazione. Questeinformazionisiapplicanoancheataliprodotti.Inoltre,icomputercontengonounabatteriainterna aformadimonetacheforniscel'alimentazioneall'orologiodelsistemaanchequandoilcomputernonè

viGuidaperl'utente

collegatoallapresaelettrica,pertantoleinformazionisullasicurezzadellabatteriasiapplicanoatuttii computer.

Condizionicherichiedonouninterventoimmediato

Iprodottipossonoesseredanneggiatiacausadinegligenzaodiunutilizzononadeguato.Alcuni danniimpedisconol'utilizzodelprodottoerichiedonol'interventodiunrivenditoreautorizzato.

Prestareparticolareattenzionealprodottoalmomentodell'accensione.Moltoraramente,ilcomputer potrebbeprodurreunostranoodore,unanuvoladifumoodellescintille.Altrevolte,èpossibileudire deisuoniqualisibilioaltro.T alicondizionipossonoindicarechesièvericatounmalfunzionamento inuncomponenteelettronicointernoincondizionidisicurezza,oppurepossonoindicareun potenzialeproblemadisicurezza.Tuttavia,siconsigliadinontentaredivericarepersonalmentela causaditalisituazioni.ContattareilCentroassistenzaclientiperulterioriindicazioni.Perunelenco deinumeriditelefonodiassistenzaesupporto,consultareilseguentesitoWeb:

http://www.lenovo.com/support/phone

Controllarefrequentementelecondizionidelcomputeredeisuoicomponentiperindividuare eventualidanni,usuraoindizidipericolo.Senonsiècertidellecondizionidiuncomponente,non utilizzareilprodotto.Perottenereinformazionisullariparazionedieventualimalfunzionamenti, rivolgersialCentroassistenzaclienti.

Sesivericaunadellecondizionielencatediseguitoosesidubitadellasicurezzadelprodotto, smetterediutilizzareilcomputerescollegarlodallapresadialimentazioneedallelineedi telecomunicazione.Quindi,rivolgersialCentroassistenzaclientiperulterioriinformazioni.

•Icavidialimentazione,lepresedicorrente,gliadattatori,leprolunghe,iidispositividiprotezionedalle scaricheelettricheoglialimentatoriincrinati,danneggiatiorotti.

•Segnidisurriscaldamento,fumo,scintilleoincendi.

•Danniallabatteria(adesempio,ammaccature,piegheofessure),fuoriuscitadisostanzeestraneedai morsettidellabatteria.

•Suoniqualischioschiocchiounforteodoreprovenientedalcomputer.

•Indizidiliquidiversatiodioggetticadutisulcomputer,suicaviosull'adattatore.

•Ilcomputer,icavidialimentazioneol'adattatoresonostatiespostiall'acqua.

•Cadutaodanneggiamentodelcomputer.

•Ilcomputernonfunzionanormalmenteinbasealleistruzionirelativealfunzionamento.

Nota:sesiosservanotalicondizioniconunprodottononLenovo(adesempio,unalineatelefonica),non utilizzarel'elaboratoreerivolgersialproduttoreperulterioriinformazionioperrichiedereun'eventuale sostituzione.

Indicazioniguidasullasicurezza

Perridurreilrischiodilesioniedanni,osservaresempreleprecauzioniriportatediseguito.

Perulterioriinformazioni,vederelasezione“Informazioniimportantisullagaranzia”nellaGuidainmateriadi sicurezzaegaranziafornitaconilcomputer.

Servizioedaggiornamenti

Nontentaredirisolverepersonalmenteiproblemi,amenochenonvengaindicatodalCentroassistenza clientiodallapropriadocumentazione.Rivolgersiesclusivamentealfornitoredelservizioautorizzatoa riparareilprodottospecico.

©CopyrightLenovo2011

vii

Nota:alcunepartidelcomputerpossonoessereaggiornateosostituitedalcliente.Gliaggiornamentisono

generalmenteindicaticomeopzioni.Lepartidisostituzioneapprovateperl'installazionedapartedelcliente vengonoindicatecomeCustomerReplaceableUnitoCRU.LaLenovofornisceunadocumentazionedi istruzionicheoffronoaiclientiistruzionisull'installazionedelleopzioniosullasostituzionedelleCRU.Quando sieseguonoquesteoperazioni,ènecessarioattenersiscrupolosamenteatutteleistruzioni.LostatoOff (spento)diunindicatoredialimentazionenonindicanecessariamentecheilivellidivoltaggioall'internodiun prodottosianozero.Primadirimuovereilcoperchiodaunprodottodotatodiuncavodialimentazione, vericaresemprechel'alimentazionesiadisattivataecheilcomputernonsiacollegatoallapresadicorrente. PerulterioriinformazionisulleCRU,fareriferimentoallasezioneCapitolo6“Sostituzionedeidispositivi”a pagina121

perquestoprodotto.Perqualsiasidomandaodubbio,contattareilCentrodisupportoclienti.

Sebbenenonsianopresentipartirimovibilinelcomputerdopocheilcavodialimentazioneèstatoscollegato, èbeneconsiderareleseguentiindicazioniperlapropriaincolumità.

PERICOLO

Componentimobilipericolosi.Tenereditaealtrepartidelcorpoadistanzadatalicomponenti.

ATTENZIONE:

PrimadisostituireleCRU,spegnereilcomputereattenderedatreacinqueminutiperconsentireil raffreddamentodelcomputerprimadiaprireilcoperchio.

viiiGuidaperl'utente

Cavieadattatori

PERICOLO

Utilizzaresolocavieadattatorifornitidalproduttore.

Icavidialimentazionedevonoessereapprovatianormadisicurezza.PerlaGermania,sarà H05VV-F,3G,0,75mm

osuperiore.Peraltripaesi,utilizzareitipiadeguati.

Nonavvolgeremaiuncavodialimentazioneintornoaunadattatoredialimentazioneoaunaltro oggetto.Inquestomodo,ilcavopotrebbeesseredanneggiato,rottoopiegatoimpropriamente. Ciòpuòcrearesituazionidipericolo.

Posizionareicavidialimentazioneinmodochenonpossanoesserecalpestatioperforatida eventualioggetti.

Tenereilcavodialimentazioneeitrasformatorialriparodailiquidi.Adesempio,nonlasciareil cavool'adattatoredialimentazioneinprossimitàdivasche,tubi,bagniosupavimentichesono statitrattaticondetergentiliquidi.Iliquidipossonocausarecortocircuiti,soprattuttoseilcavo ol'adattatoreèstatosottopostoaunutilizzononcorretto.Iliquidipotrebberocausareanchela corrosionegradualedeiterminalideicavidialimentazionee/odeiterminalideiconnettorisuun adattatoredialimentazione,chepotrebbesurriscaldarsi.

Collegaresempreicavidialimentazioneedisegnalenell'ordinecorrettoevericarechetuttii connettorideicavisianoinseritiinmodosicuroecompletonellepresedicorrente.

NonutilizzareadattatorichepresentinocorrosionesuipiedinidiinputCAe/osegnidi surriscaldamento(adesempio,plasticadeformata)all'inputCAoinqualsiasialtropunto dell'adattatore.

Nonutilizzarecavidialimentazionedanneggiatiicuicontattielettricisugliestremipresentanosegni dicorrosioneodisurriscaldamento.

Cavitelefonicierelatividispositivi

Vericarecheicavitelefonici,idispositividiprotezione,glialimentatorieinastridialimentazioneutilizzati sianoingradodigestireirequisitielettricidelprodotto.Nonsovraccaricarequestidispositivi.Sesi utilizzanoinastridell'alimentazione,ilcariconondevesuperarelapotenzadiinputditalinastri.Perulteriori informazionisuicarichierequisitidialimentazioneesullapotenzadiinput,rivolgersiadunelettricista.

©CopyrightLenovo2011

Spineepresedicorrente

PERICOLO

Seunapresadicorrenteèdanneggiataocorrosa,nonutilizzarlanchénonvienesostituitadaun elettricistaqualicato.

Nonpiegarenémodicarelaspina.Selaspinaèdanneggiata,rivolgersialproduttoreper richiedernelasostituzione.

Noncondividerelapresaelettricaconaltreapparecchiaturedomesticheocommercialiche assorbonograndiquantitàdienergia;altrimenti,unvoltaggioinstabilepotrebbedanneggiareil computer,idatioaltreunitàcollegate.

Alcuniprodottivengonoforniticonunaspinacontrecontatti.Questaspinapuòesserecollegata soloadunapresaelettricadotatadimessaaterradisicurezza.Sitrattadiunafunzionedi sicurezza.Nontentarediinserirequestaspinainunapresaelettricanondotatadimessaaterradi sicurezza.Senonsiriesceadinserirelaspinanellapresaelettrica,richiedereadunelettricista un'adattatoreperlapresaelettricaolasostituzionediquest'ultimaconunapresaconlaqualeè possibileutilizzarequestafunzionedisicurezza.Nonsovraccaricarelepreseelettriche.Ilcarico generaledelsistemanondevesuperarel'80percentodelpotenziamentodelcircuitoderivato.Per ulterioriinformazionisuicarichidell'alimentazioneesullapotenzadelcircuitoderivato,rivolgersia unelettricista.

Vericarechelapresaelettricautilizzatasiacollegatacorrettamente,siafacilmenteaccessibilee collocatavicinoall'apparecchiatura.Nonsottoporreadeccessivatensioneicavi.

Accertarsichelapresadialimentazioneforniscalacorrenteeilvoltaggiocorrettiperilprodottoda installare.

Collegareescollegareconattenzioneleapparecchiaturedallapresaelettrica.

Dichiarazionerelativaallafornituradialimentazione

PERICOLO

Nonrimuovereilcoperchiodiunalimentatoreodiqualsiasiparteconlaseguenteetichetta.

Qualsiasiparterecantetaleetichettapresentalivellipericolosidienergia,correnteovoltaggio. All'internoditalicomponentinonvisonopartiriparabilidall'utente.Sesisospettanoproblemi relativiaunodiquesticomponenti,contattareiltecnicodell'assistenza.

Dispositiviesterni

ATTENZIONE: NoncollegareoscollegarecavididispositiviesternidiversidaicaviUSB(UniversalSeriaBus)e1394 nchéilcomputerèaccesoperevitaredicausaredannialcomputer.Perevitarepossibilidanni

xGuidaperl'utente

aidispositivicollegati,attenderealmenocinquesecondidopolospegnimentodelcomputerper scollegareidispositiviesterni.

Batterie

PERICOLO

IPCprodottidaLenovocontengonounabatteriainformatomonetaperfornirealimentazione all'orologiodelsistema.Inoltre,moltiprodottiportatilicomeicomputernotebook,utilizzanouna batteriaricaricabilecheforniscecorrentealsistemaquandoinfunzioneinmodalitàportatile. LebatteriefornitedallaLenovodautilizzareconilprodottoacquistatosonostatetestateperla compatibilitàedevonoesseresostituitesoloconpartiapprovate.

Nontentaremaidiaprireoripararelabatteria.Nonrompere,forareoincenerirelabatteriaoppure cortocircuitareicontattidellabatteriastessa.Nonesporrelabatteriaasostanzeliquide.Ricaricare labatteriasolosecondoleistruzionifornitenelladocumentazionedelprodotto.

L'utilizzoerratodellabatteriapuòcausarneilsurriscaldamentoegenerare“emissione”digaso ammedall'internodell'involucrodiprotezione.Selabatteriaèdanneggiataoppuresesinotala fuoriuscitadieventualimaterialisuimorsettidellabatteria,nonutilizzarelabatteriaesostituirla.

Lebatteriepossonodeteriorarsisenonvengonoutilizzateperlunghiperiodiditempo.Peralcune batterie(inparticolarequellealLitio),ilnonutilizzopotrebbeaumentareirischidicortocircuito dellabatteriastessachepotrebbediminuireladuratadellabatteriaecrearesituazionidipericolo perl'utente.Evitaredilasciarelebatteriericaricabiliallitiocompletamentescariche.

Informazionisullebatteriericaricabili

PERICOLO

Nontentaredismontareomodicarelabatteria.Iltentativopotrebbecausareun'esplosioneo unaperditadiliquidodallabatteria.UnabatteriadiversadaquellaspecicatadaLenovo,ouna batteriadisassemblataomodicatanonècopertadagaranzia.

Selabatterianonvienesostituitacorrettamente,puòvericarsiun'esplosione.Lebatterie contengonounapiccolaquantitàdisostanzenocive.Perevitarelesioni:

•SostituirelebatteriesoloconconquelleditipoconsigliatodallaLenovo.

•Nontenerelebatterieinprossimitàdelfuoco.

•Nonesporleadacquaopioggia.

•Nontentaredismontarle.

•Nonprovocarecorticircuiti.

•Tenerelebatterielontanodallaportatadeibambini.

•Nonfarcaderelabatteria.

Nongettarelebatterienellaspazzatura.Lebatterievannosmaltitesecondolenormativee iregolamentilocali.

Labatteriadovrebbeessereripostaatemperaturaambienteecaricataaunacapacità approssimativacompresatrail30eil50%.Perimpedirechelabatteriasiscarichicompletamente, siconsigliadicaricarlaalmenounavoltaall'anno.

©CopyrightLenovo2011

Informazionisullebatterieallitioinformatomoneta

PERICOLO

Incasodisostituzioneerratadellabatteria,potrebbevericarsiun'esplosione.

Quandosisostituisceunabatteriaallitioinformatomoneta,utilizzarelostessotipoountipo equivalenteconsigliatodalproduttore.Labatteriacontienelitioepotrebbeesploderesenonviene maneggiataosmaltitainmodoappropriato.

Non:

•Lanciarlaoimmergerlanell'acqua

•Riscaldarlaaunatemperaturasuperioreai100°C(212°F)

•Ripararlaosmontarla

Losmaltimentodellabatteriadeveavveniresecondolenormativeeledisposizionilocali.

LaseguentedichiarazionesiapplicaagliutentidellostatodellaCalifornia,StatiUniti

CaliforniaPerchlorateInformation:

ProductscontainingCR(manganesedioxide)lithiumcoincellbatteriesmaycontainperchlorate.

Potrebbequindiapplicarsiunanormativaapposita,riportatainPerchlorateMaterial-special handling.ConsultareilsitoWeball'indirizzo:http://www.dtsc.ca.gov/hazardouswaste/perchlorate

xiiGuidaperl'utente

Surriscaldamentoeventilazionedelprodotto

PERICOLO

Icomputer,gliadattatoridialimentazioneCAevariaccessoripossonogenerarecalorequando accesiequandolebatteriesonoincarica.Icomputerportatiligeneranounaquantitàsignicativa dicaloreacausadelladimensioneridotta.Osservaresempreleseguentiprecauzioni:

•Quandoilcomputerèaccesoolabatteriaèincarica,labase,ilsupportopalmareeedaltre partipotrebberoscaldarsi.Evitareditenerelemanioaltrepartidelcorpoacontattoconuna partecaldadelcomputerperunperiododitempoprolungato.Quandosiutilizzalatastiera, evitareditenereipalmisulsostegnopalmareperunperiododitempoprolungato.Ilcomputer emettecaloreduranteilnormalefunzionamento.Laquantitàdicaloredipendedall'attività delsistemaedallivellodicaricadellabatteria.Uncontattoprolungatoconilcorpo,anche attraversoivestiti,puòcausaredisturbiobruciature.Periodicamenteconcedersidellepause enonutilizzarelatastiera,sollevandolemanidalsostegnopalmareedevitarediutilizzarela tastieraperunperiododitempoprolungato.

•Nonutilizzareilcomputernécaricarelabatteriainprossimitàdimaterialiinammabilioin ambientiesplosivi.

•Insiemealprodottovengonoforniteventole,alloggiamentidiventilazionee/ofontidicalore vengonopergarantireilfunzionamentocorrettoesicuro.Talicomponentipotrebberovenire bloccatiinavvertitamenteposizionandoilcomputersuletti,divani,tappetioppurealtresuperci essibili.Nonbloccare,coprireodisabilitaremaiquesticomponenti.

•L'adattatoredialimentazioneCA,quandoècollegatoaunapresaelettricaealcomputer,genera calore.Nonporrel'adattatoreincontattoconqualsiasipartedelcorpomentrelosiutilizza.Non utilizzaremail'adattatoredialimentazioneCAperriscaldarsi.Ilcontattoprolungatoconilcorpo, ancheattraversoivestiti,puòcausarebruciature.

Perlapropriaincolumità,seguiresempreleprecauzionidibaseconilcomputer:

•Teneresemprechiusoilcoperchioquandoilcomputerècollegatoallapresaelettrica.

•Controllareregolarmentel'esternoperevitarel'accumulodipolvere.

•Rimuoverelapolveredalleventoleedaibuchinellamascherina.Effettuarecontrollipiùfrequenti, sesilavorainambientipolverosioinareeatrafcointenso.

•Nonostruirenélimitarealcunaaperturadiventilazione.

•Nonutilizzareilcomputerall'internodelmobilio,poichépotrebbeaumentareilrischiodi surriscaldamento.

•Letemperaturedeiussidiariaall'internodelcomputernondevonosuperarei35°C(95°F).

©CopyrightLenovo2011

xiii

Informazionidisicurezzadellacorrenteelettrica

PERICOLO

Lacorrenteelettricachecircolaneicavidialimentazione,deltelefonoedicomunicazioneè pericolosa.

Perevitarescosseelettriche:

•Nonutilizzareilcomputerduranteuntemporale.

•Noncollegareoscollegareicavinéeseguirel'installazione,lamanutenzioneolaricongurazione diquestoprodottoduranteuntemporale.

•Collegaretuttiicavidialimentazioneaunapresaelettricacollegatacorrettamenteecon adeguatamessaaterra.

•Collegareallepreseelettrichequalsiasiapparecchiaturacheverràcollegataaquestoprodotto.

•Laddovepossibile,utilizzareunasolamanopercollegareoscollegareicavidisegnale.

•Nonaccenderemaileapparecchiatureincasodiincendi,acquaodannistrutturali.

•Scollegareicavidialimentazionecollegati,labatteriaetuttiicaviprimadiaprireicoperchi delleunità,amenochenonvengaindicatodiversamentenelleprocedurediinstallazionee congurazione.

•Nonutilizzareilcomputernchétuttelechiusuredellepartiinternenonsonossate correttamente.Nonutilizzaremaiilcomputerquandolepartiinterneeicircuitisonoscoperti.

PERICOLO

Collegareescollegareicavicomedescrittonelleseguentiproceduredurantel'installazione,lo spostamentool'aperturadicoperchisuquestoprodottoosulleunitàcollegate.

Perconnettersi:

1.Spegneretuttileperiferiche.

2.Collegaretuttiicavialleperiferiche.

3.Collegareicavidisegnaleaiconnettori.

4.Collegareicavidialimentazionealleprese.

5.Accendereleunità.

Perdisconnettersi:

1.Spegneretuttileperiferiche.

2.Rimuovereicavidialimentazionedalleprese.

3.Rimuovereicavidisegnaledaiconnettori.

4.Rimuoveretuttiicavidalleperiferiche.

Ilcavodialimentazionedeveesserescollegatodallapresaamuroprimadiinstallaretuttiglialtri cavielettricicollegatialcomputer.

Èpossibilericollegareilcavodialimentazioneallapresaamurosolodopochetuttiglialtricavi elettricisonostaticollegatialcomputer.

InformazionisuldisplayLCD(LiquidCrystalDisplay)

ATTENZIONE: IlvideoLCDèdivetroepotrebberompersiseilcomputervienemaneggiatoinmodoinappropriatoo lasciatocadere.IncasodirotturadelLCD,seiluidointernoentraincontattocongliocchiolemani, lavareimmediatamentelaparteconacquacorrenteperalmeno15minuti.Sedovesseroinsorgeredei sintomidopoaverlavatolaparte,rivolgersiaunmedico.

Utilizzodiauricolariocufe

Seilcomputerdisponediunconnettorepercufeediunconnettorediuscitaaudio,utilizzaresempreil connettorepercufesiapercufecheperauricolari.

xivGuidaperl'utente

ATTENZIONE: Un'eccessivapressionesonoraprovenientedaauricolariocufepotrebbecausarelaperdita dell'udito.Unaregolazionedell'equalizzatoresuivalorimassimiaumentailvoltaggiodiuscitadi auricolariecufee,diconseguenza,alzaillivellodipressionesonora.

L'usoeccessivodicufeoauricolariperunlungoperiododitempoadaltovolumepuòesserepericolosose l'uscitadeiconnettoripercufeoauricolarinonèconformeallespecichedell'EN50332-2.Ilconnettoredi uscitaperlecufedelcomputerèconformeall'EN50332-2Sottoclausola7.T alespecicalimitailvoltaggio massimodioutputRMSrealedellabandalargadelcomputera150mV.Perevitarelaperditadell'udito, assicurarsichelecufeogliauricolariutilizzatisianoconformiallostandardEN50332-2(limitiClausola7) perunvoltaggiocaratteristicodellabandalargadi75mV.L'utilizzodicufenonconformiall'EN50332-2 puòesserepericolosoacausadeglieccessivilivellidipressionedelsuono.

SeilcomputerLenovoèfornitodicufeoauricolarinell'imballaggio,comeunset,lacombinazionedi cufeoauricolarieilcomputersonogiàconformiconlespecichedell'EN50332-1.Sevengonoutilizzate diversecufeoauricolari,assicurarsichesianoconformiall'EN50332-1(Clausola6.5LimitationValues). L'utilizzodicufenonconformiall'EN50332-1puòesserepericolosoacausadeglieccessivilivellidi pressionedelsuono.

Ulterioriinformazionisullasicurezza

PERICOLO

Lebustediplasticapotrebberoesserepericolose.T enerlelontanedallaportatadineonatie bambini,perevitareilrischiodisoffocamenti.

AvvisopergliutentiT abletPC

AvvisosullasicurezzaperutentiinAustralia:

PERICOLO

Noncollegarelalineatelefonicadurantel'utilizzodellamodalitàtablet.

AvvisopergliutentidegliStatiUniti

GranpartedeiprodottieaccessoriPCcontienecavididiversogenere,comecavidialimentazioneodi collegamentopercollegareunaccessorioall'elaboratore.Seilprodottodisponedili,caviocavielettrici,si applical'avvertenzaseguente:

AVVERTENZA

Maneggiandoicavidiquestoprodottooicavidegliaccessorivenduticonilprodottostesso,sièespostial piombo,unelementochimicochenellostatodellaCaliforniaèstatoriconosciutocomecausadicancro, malformazionicongeniteoaltridanniriproduttivi.Lavareaccuratamentelemanidopoavermaneggiato talicavi.

Conservarelepresentiistruzioni.

©CopyrightLenovo2011

xviGuidaperl'utente

Capitolo1.Panoramicasulprodotto

Questocapitolofornisceinformazionisullaposizionediconnettoriediinformazioniimportantisul prodotto,sullefunzionidelcomputer,sullespeciche,sull'ambienteoperativoesulleapplicazionisoftware preinstallate.

Questocapitolocontieneiseguentiargomenti:

•“Posizionedegliindicatori,deiconnettori,dellefunzioniedeicontrollidelcomputer”apagina1

•“Posizionedelleinformazioniimportantisulprodotto”apagina25

•“Speciche”apagina32

•“Ambienteoperativo”apagina34

•“TecnologieesoftwareThinkVantage”apagina34

Posizionedegliindicatori,deiconnettoriedeicontrollidelcomputer

Questasezionecontieneinformazionisullefunzionihardwaredelcomputereinformazionidibaseperil loroutilizzo.

•Parteanteriore

•Latodestro

•Latosinistro

•Parteposteriore

•Parteinferiore

•Indicatoridistato

Vistaanteriore

Questasezionepresentalavistaanterioredelcomputernotebook.

VistaanteriorediThinkPadX220eX220i

Figura1.VistaanteriorediThinkPadX220eX220i

1WANWireless(ausiliaria)eLAN/WiMAXwireless

2Fotocameraintegrata

(ausiliaria)

3ThinkLight

4LANwireless(terza),LAN/WiMAXwireless(principale)

eWirelessWAN(principale)

5Displaydelcomputer6Indicatoridistatodialimentazioneesistema 7Interruttoredialimentazione

8AlloggiamentoPCIExpressMiniCardperWireless

LAN/WiMAX

9SlotperPCIExpressMiniCardperWANWirelesso

10Lettorediimprontedigitali

unitàSSD(solidstatedrive)mSA TA

11PulsantiTrackPoint12Touchpad 13DispositivodipuntamentoTrackPoint14TastoFn 15IndicatoreCapsLock 17Pulsantidelcontrollovolume

1WANWireless(ausiliaria)eLAN/WiMAXwireless(ausiliaria)

4LANwireless(terza),LAN/WiMAXwireless(principale)eWirelessWAN(principale)

16PulsanteThinkVantage

18Microfoniintegrati

Leantenneintegrateperlacomunicazionewirelesssonoubicateinaltoasinistraeinaltoadestradel videodelcomputer.

Perleubicazionispecichediogniantenna,fareriferimentoallasezionesull'“ubicazionedelleantenne wirelessUltraConnect”apagina258

2Guidaperl'utente

2Fotocameraintegrata

Alcunimodellidispongonodiunafotocameraintegrata.Utilizzandotalefotocamera,èpossibilescattarefoto otenereunavideoconferenza.

Perulterioriinformazionisull'utilizzodellafotocamera,consultare“Utilizzodiunafotocameraintegrata”a pagina84.

3ThinkLight

Èpossibileutilizzareilcomputerancheincondizionidiilluminazionenonottimali.

Perilluminarelatastiera,accenderelaThinkLight

premendoFn+PgUp.Perspegnerla,premeredinuovo

Fn+PgSu.

5Displaydelcomputer

Ildisplay(TFT)(thin-lmtransistor)adaltarisoluzioneconsentedivisualizzaretestoeimmaginiinmodo chiaroenitido.

Perulterioriinformazioni,fareriferimentoalleistruzionicontenutenellasezione“Modicadelleimpostazioni display”apagina75.

6Indicatoridistatodialimentazioneesistema

Ilcomputerdisponediindicatoridistatodelsistemaediindicatoridistatodell'alimentazione.Perulteriori informazionisullaposizioneeilsignicatodiciascunindicatore,fareriferimentoallesezioni“Indicatori distatodiThinkPadX220eX220i”apagina20.

7Interruttoredialimentazione

Utilizzarel'interruttoredialimentazioneperaccendereilcomputer.Perspegnerlo,utilizzareleopzioni dichiusuradelmenu.

Senonèpossibilespegnerel'elaboratoreinquestomodo,tenerepremutol'interruttorediaccensioneper 2secondi.

Sel'elaboratorenonrispondeenonèpossibilespegnerlo,tenerepremutol'interruttorediaccensioneper 4opiùsecondi.Seilsistemanonvieneancoraripristinato,rimuoverel'adattatoredialimentazioneCAe labatteria.

Èpossibileinoltreprogrammarel'interruttored'accensionemediantePowerManagerperspegnereil computeroattivarelemodalitàdiInattività(standby)oSospensione.

8AlloggiamentoPCIExpressMiniCardperWirelessLAN/WiMAX

IlcomputerpotrebbeincludereunaPCIExpressMiniCardnelloslotdiPCIExpressMiniCardcheabilitale comunicazioniWirelessLAN/WiMAX.

9SlotperPCIExpressMiniCardperWANWirelessounitàSSD(solidstatedrive)mSATA

IlcomputerpotrebbeincludereunaPCIExpressMiniCardnell'alloggiamentoperPCIExpressMiniCardche abilitalecomunicazioniWAN.

ConletecnologieLenovochefornisconoimigliorisistemiingegneristici,alcunimodellisonodotatidi un'unitàSSDmSATAperlamemorizzazionedeidati.Questatecnologiacutting-edgeconsentecomputer notebookinmodochesianopiùleggeri,piùpiccoliepiùveloci.

Capitolo1.Panoramicasulprodotto3

10Lettorediimprontedigitali

Alcunimodellidispongonodellettoredelleimprontedigitali.Latecnologiadiautenticazioneperleimpronte digitaliconsentediutilizzareleimprontedigitaliperavviareilcomputereentrarenelprogrammaThinkPad Setup.

Perinformazionidettagliate,consultareleistruzionicontenutenellasezione“Utilizzodiunlettorediimpronte digitali”apagina103.

11PulsantiT rackPoint

12T ouchpad

13DispositivodipuntamentoTrackPoint

Latastieradisponedell'esclusivodispositivodipuntamentoTrackPoint

.Laselezione,ilpuntamentoedil

trascinamentocostituisconoununicoprocessocheèpossibileeseguiresenzaspostarelemanidallatastiera.

Perspostareilpuntatore,muoverelapuntadelditosultouchpadUltraNav

IlTrackPointeipulsantiTrackPointfornisconofunzionisimiliaquellediunmouseedeirelativitasti.

14T astoFn

MedianteiltastoFnèpossibileutilizzarelefunzionidiThinkPad

,qualel'accensionedellaThinkLight.Per

utilizzaretalifunzionidelThinkPad,premereiltastoFn+iltastofunzionedellarichiestacontrassegnatoinblu.

15IndicatoreCapsLock

L'indicatoreCapsLockèposizionatosultastoCapsLock.

Perulterioriinformazionisull'indicatoreCapsLock,consultare“IndicatoridistatodiThinkPadX220eX220i” apagina20.

16PulsanteThinkVantage

ÈinoltrepossibileutilizzareilpulsanteThinkVantage

perinterromperelasequenzadiavviodelcomputere avviarel'areadilavoroRescueandRecovery®,chevieneeseguitaindipendentementedalsistemaoperativo Windows

dalqualevienenascosto.

Nota:seilcomputerèunmodelloWindows7,verràvisualizzatoLenovoThinkVantageToolbox.

17Pulsantidelcontrollovolume

Ipulsantivolumeintegraticonsentonodiregolarerapidamenteilvolumeodisabilitareilsuonodelcomputer.

Perulterioriinformazioni,fareriferimentoalleistruzionicontenutenellasezione“PulsantiVolumeeDisattiva” apagina56.

18Microfoniintegrati

Imicrofoniintegraticatturanosuonoevocequandovengonoutilizzaticonunprogrammaapplicativo perlagestioneaudio.

4Guidaperl'utente

VistaanteriorediThinkPadX220T ableteX220iT ablet

Figura2.Vistaanteriore

1WANWireless(ausiliaria)eLAN/WiMAXwireless

2Fotocameraintegrata

(ausiliaria)

3Microfoniintegrati

4LANwireless(terza),WANwireless(principale)eLAN/WiMAX

wireless(principale)

5Displaydelcomputer6Lettorediimprontedigitali 7Interruttoredialimentazione8PulsanteThinkVantage 9AlloggiamentoPCIExpressMiniCardper

WirelessLAN/WiMAX

11DispositivodipuntamentoTrackPoint12PulsantiT rackPoint

13Touchpad 15TastoFn16Pulsantidelcontrollovolume 17Indicatoridistatodialimentazioneesistema18Pulsantitablet 19Altoparlantistereointegrati

10SlotperPCIExpressMiniCardperWANWirelessounità

SSD(solidstatedrive)mSATA

14IndicatoreCapsLock

Capitolo1.Panoramicasulprodotto5

1WANWireless(ausiliaria)eLAN/WiMAXwireless(ausiliaria)

4LANwireless(terza),WANwireless(principale)eLAN/WiMAXwireless(principale)

Leantenneintegrateperlacomunicazionewirelesssonoubicateinaltoasinistraeinaltoadestradel videodelcomputer.

Perleubicazionispecichediogniantenna,fareriferimentoallasezionesull'“ubicazionedelleantenne wirelessUltraConnect”apagina258.

2Fotocameraintegrata

Alcunimodellidispongonodiunafotocameraintegrata.Utilizzandotalefotocamera,èpossibilescattarefoto otenereunavideoconferenza.

Perulterioriinformazionisull'utilizzodellafotocamera,consultare“Utilizzodiunafotocameraintegrata”a pagina84.

3Microfoniintegrati

Imicrofoniintegraticatturanosuonoevocequandovengonoutilizzaticonunprogrammaapplicativo perlagestioneaudio.

5Displaydelcomputer

Ildisplay(TFT)(thin-lmtransistor)adaltarisoluzioneconsentedivisualizzaretestoeimmaginiinmodo chiaroenitido.

Perulterioriinformazioni,fareriferimentoalleistruzionicontenutenellasezione“Modicadelleimpostazioni display”apagina75.

6Lettorediimprontedigitali

Alcunimodellidispongonodellettoredelleimprontedigitali.Latecnologiadiautenticazioneperleimpronte digitaliconsentediutilizzareleimprontedigitaliperavviareilcomputereentrarenelprogrammaThinkPad Setup.

Perinformazionidettagliate,consultareleistruzionicontenutenellasezione“Utilizzodiunlettoredelle improntedigitali”apagina107.

7Interruttoredialimentazione

Utilizzarel'interruttoredialimentazioneperaccendereilcomputer.Perspegnerlo,utilizzareleopzioni dichiusuradelmenu.

Senonèpossibilespegnerel'elaboratoreinquestomodo,tenerepremutol'interruttorediaccensioneper 2secondi.

Sel'elaboratorenonrispondeenonèpossibilespegnerlo,tenerepremutol'interruttorediaccensioneper 4opiùsecondi.Seilsistemanonvieneancoraripristinato,rimuoverel'adattatoredialimentazioneCAe labatteria.

Èpossibileinoltreprogrammarel'interruttored'accensionemediantePowerManagerperspegnereil computeroattivarelemodalitàdiInattività(standby)oSospensione.

6Guidaperl'utente

8PulsanteThinkVantage

ÈpossibileutilizzareilpulsanteThinkVantageperinterromperelasequenzadiavviodelcomputereavviare l'areadilavoroRescueandRecovery,chevieneeseguitaindipendentementedalsistemaoperativoWindows dalqualevienenascosto.

Nota:SeilcomputerèunmodelloWindows7,èpossibilepremereilpulsanteThinkVantageperaprire LenovoThinkVantageT oolbox.

9AlloggiamentoPCIExpressMiniCardperWirelessLAN/WiMAX

IlcomputerpotrebbeincludereunaPCIExpressMiniCardnelloslotdiPCIExpressMiniCardcheabilitale comunicazioniWirelessLAN/WiMAX.

10SlotperPCIExpressMiniCardperWANWirelessounitàSSD(solidstatedrive)mSATA

IlcomputerpotrebbeincludereunaPCIExpressMiniCardnell'alloggiamentoperPCIExpressMiniCardche abilitalecomunicazioniWAN.

11DispositivodipuntamentoTrackPoint

12PulsantiT rackPoint

13T ouchpad

LatastieradisponedeldispositivodipuntamentoTrackPoint.Laselezione,ilpuntamentoediltrascinamento costituisconoununicoprocessocheèpossibileeseguiresenzaspostarelemanidallatastiera.

Perspostareilpuntatore,muoverelapuntadelditosultouchpadUltraNav.

IlTrackPointeipulsantiTrackPointfornisconofunzionisimiliaquellediunmouseedeirelativitasti.

14IndicatoreCapsLock

L'indicatoreCapsLockèposizionatosultastoCapsLock.

Perulterioriinformazionisull'indicatoreCapsLock,consultare“IndicatoridistatodiThinkPadX220Tablet eX220iTablet”apagina23.

15T astoFn

MedianteiltastoFnèpossibileutilizzarelefunzionidiThinkPad,qualel'accensionedellaThinkLight.Per utilizzaretalifunzionidelThinkPad,premereiltastoFn+iltastofunzionedellarichiestacontrassegnatoinblu.

16Pulsantidelcontrollovolume

Ipulsantivolumeintegraticonsentonodiregolarerapidamenteilvolumeodisabilitareilsuonodelcomputer.

Perulterioridettagli,fareriferimentoalleistruzionicontenutein“PulsantiVolumeeDisattiva”apagina56

17Indicatoridistatodialimentazioneesistema

Capitolo1.Panoramicasulprodotto7

18Pulsantitablet

IpulsantiTabletconsentonodicontrollareilcomputerinmodalitàtablet,anchesenzal'usodellatastierae UltraNav.

19Altoparlantistereointegrati

Glialtoparlantistereosonointegratinelcomputer.

Perulterioriinformazioni,fareriferimentoalleistruzionicontenutenellasezione“PulsantiVolumeeDisattiva” apagina56.

8Guidaperl'utente

Vistalateraledestra

Questasezioneforniscelavistalateraledestradelcomputer.

VistalateraledestradiThinkPadX220eX220i

Figura3.Vistalateraledestra

1Serraturadisicurezza2UnitàdiscorigidoounitàSSD 3connettoreaudiocombinato

5ConnettoreAlwaysOnUSB6SlotperMediaCardReader

1Serraturadisicurezza

4ConnettoreEthernet

Ilcomputerèfornitodiunaserraturadisicurezza.Èpossibileacquistareuncavodisicurezzaeunblocco perquestoforo.

2UnitàdiscorigidoounitàSSD

Ilcomputerdisponediun'unitàdiscorigidoaggiornabiledalcliente,dielevatacapacitàchepuòsoddisfare varierichiestedimemorizzazione.Perpreservarel'unità,sulcomputervieneinstallatoActiveProtection System™.Perulterioridettagli,fareriferimentoallasezione“AccessConnections”apagina36.

Sesidesidera,èpossibileacquistareun'altraunitàdiscossoedinstallarlainSerialUltrabay™Slimin ThinkPad3UltraBase™Series3.

ConletecnologieLenovochefornisconoimigliorisistemiingegneristici,alcunimodellivengonofornitidi un'unitàSSDperlamemorizzazionedati.Questatecnologiacutting-edgeconsentecomputernotebookin modochesianopiùleggeri,piùpiccoliepiùveloci.

Nota:Ilfattochel'unitàdiscossool'unitàSSDdispongadiunaquantitàdispazioliberominoredel previstoèdovutoallapresenzadellapartizionediservizionascosta.Questariduzioneèpiùmarcata sull'unitàSSDperchétaleunitàhacapacitàridotte.

Capitolo1.Panoramicasulprodotto9

3connettoreaudiocombinato

Perascoltarel'audiodalcomputerinuso,collegareunacufaounauricolare,conunaspinaa4polida 3,5mm,alconnettoreaudiocombinato.

Note:

•sesiutilizzanocufeconuncommutatoredifunzioni,adesempio,cufeperundispositivodigitale

mobileiPhone

,nonpremeretaleinterruttorementresiutilizzanolecufe.Sesipremeilcommutatore,il

microfonodell'auricolareverràdisattivatomentreverràattivatoilmicrofonointerno.

•Ilconnettoreaudiocombinatononsupportaunmicrofonoconvenzionale.Perulterioriinformazioni

sulleperifericheaudiosupportatedallospinottoaudiocombinatodelcomputer,vedere“Utilizzodi funzioniaudio”apagina83

4ConnettoreEthernet

CollegareilcomputeradunaLANconilconnettoreEthernet.

PERICOLO

Perevitareilrischiodiscosseelettriche,noncollegareilcavotelefonicoalconnettoreEthernet. ConnettereilcavoEthernetaquestoconnettore.

Dueindicatori,adiacentiallapartesuperioredestraesinistradelconnettore,mostranolostatodella connessionedirete.Quandol'elaboratoresicollegaadunaLANedèdisponibileunasessionedirete, l'indicatoreinaltoadestraèdicoloreverdesso.Durantelatrasmissionedeidati,l'indicatoreinaltoa sinistralampeggiadicoloregiallo.

Perulterioridettagli,fareriferimentoalleistruzionicontenutenellasezione“AccessConnections”apagina36.

Nota:SesicollegailcomputeralThinkPadPortReplicatorSeries3,ThinkPadMiniDockSeries3o ThinkPadMiniDockPlusSeries3esiutilizzaunconnettoreEthernet,utilizzareilconnettoreEthernet delThinkPadPortReplicatorSeries3,ThinkPadMiniDockSeries3oThinkPadMiniDockPlusSeries 3enonquellodelcomputer.

5ConnettoreAlwaysOnUSB

IconnettoriUSB(UniversalSerialBus)vengonoutilizzatipercollegareidispositivicompatibilicon un'interfacciaUSB,comeunastampanteounafotocameradigitale.

Perimpostazionepredenita,ancheseilcomputerèinmodalitàInattività(standby),ilconnettoreAlways OnUSBconsenteanchedicaricarealcunidispositivi,qualiiPod

,iPhoneeglismartphoneBlackBerry®,

collegandoidispositivialconnettore.

Tuttavia,conl'adattatoredialimentazioneCA,percaricarequestidispositiviquandoilcomputerèin modalitàIbernazioneoèspento,ènecessarioaprireilprogrammaPowerManagerecongurarele impostazionicorrispondentiperabilitarelafunzionedelconnettoreAlwaysOnUSB.Perulterioridettagli sull'abilitazionedellafunzionedelconnettoreAlwaysOnUSB,fareriferimentoallaguidainlineadel programmaPowerManager.

Nota:IlcomputerècompatibileconUSB1.1e2.0.

6SlotperMediaCardReader

Asecondadelmodello,ilcomputerpotrebbedisporrediunoslotperMediaCardReader.MediaCard Readersupportaleseguentischede:

•schedaSD

10Guidaperl'utente

•schedaSDHC

•schedaSDXC

•MultiMediaCard

Nota:IlcomputernonsupportalafunzioneCPRMperleschedeSD.

Perulterioriinformazioni,fareriferimentoalleistruzionicontenutenellasezione“UtilizzodiunaExpressCard, SmartCardoFlashMediaCard”apagina85

VistalateraledestradiThinkPadX220T ableteX220iTablet

Figura4.Vistalateraledestra

1Serraturadisicurezza 3UnitàdiscossoounitàSSD 5ConnettoreEthernet6ConnettoreAlwaysOnUSB 7SlotperMediaCardReader

1Serraturadisicurezza

2Pennaconvertitoredigitaletablet 4connettoreaudiocombinato

Ilcomputerèfornitodiunaserraturadisicurezza.Èpossibileacquistareuncavodisicurezzaeunblocco perquestoforo.

2Pennaconvertitoredigitaletablet

LaTabletDigitizerPenconsentedicontrollarel'elaboratorein“Modalitàtavoletta”apagina45comeconun mouseedunatastiera.

3UnitàdiscossoounitàSSD

Ilcomputerdisponediun'unitàdiscorigidoaggiornabiledalcliente,dielevatacapacitàchepuòsoddisfare varierichiestedimemorizzazione.Perpreservarel'unità,sulcomputervieneinstallatoActiveProtection System.Perulterioridettagli,fareriferimentoallasezione“AccessConnections”apagina36.

Capitolo1.Panoramicasulprodotto11

Sesidesidera,èpossibileacquistareun'altraunitàdiscossoedinstallarlainSerialUltrabaySlimin ThinkPad3UltraBaseSeries3.

4connettoreaudiocombinato

Perascoltarel'audiodalcomputerinuso,collegareunacufaounauricolare,conunaspinaa4polida 3,5mm,alconnettoreaudiocombinato.

Note:

•sesiutilizzanocufeconuncommutatoredifunzioni,adesempio,cufeperundispositivodigitale

mobileiPhone,nonpremeretaleinterruttorementresiutilizzanolecufe.Sesipremeilcommutatore,il microfonodell'auricolareverràdisattivatomentreverràattivatoilmicrofonointerno.

•Ilconnettoreaudiocombinatononsupportaunmicrofonoconvenzionale.Perulterioriinformazioni

sulleperifericheaudiosupportatedallospinottoaudiocombinatodelcomputer,vedere“Utilizzodi funzioniaudio”apagina83

5ConnettoreEthernet

CollegareilcomputeradunaLANconilconnettoreEthernet.

PERICOLO

Perevitareilrischiodiscosseelettriche,noncollegareilcavotelefonicoalconnettoreEthernet. ConnettereilcavoEthernetaquestoconnettore.

Perulterioridettagli,fareriferimentoalleistruzionicontenutenellasezione“AccessConnections”apagina36

6ConnettoreAlwaysOnUSB

IconnettoriUSB(UniversalSerialBus)vengonoutilizzatipercollegareidispositivicompatibilicon un'interfacciaUSB,comeunastampanteounafotocameradigitale.

Perimpostazionepredenita,ancheseilcomputerèinmodalitàInattività(standby),ilconnettoreAlwaysOn USBconsentedicaricarealcunidispositivi,qualiiPod,iPhoneeglismartphoneBlackBerrycollegandoi dispositivialconnettore.

12Guidaperl'utente

+ 256 hidden pages
