ThinkPad Thunderbolt 3 Dock Gen 2 /
ThinkPad Thunderbolt 3 Workstation Dock
使
用手冊
Page 2
http://www.lenovo.com/safety
附註：使用本資訊及其所支援的產品之前，請務必先閱讀並瞭解本產品隨附文件中的保固資訊。
第五版(2020年9⽉)
©CopyrightLenovo2018,2020.
有限及限制權利注意事項：倘若資料或軟體係依據美國聯邦總務署(GeneralServicesAdministration,GSA)的合約交付，其
使用、重製或揭露須符合合約編號GS-35F-05925之規定。
Page 3
目錄
第1章.關於擴充基座..........1
產品說明..................1
作業系統需求................1
內容物...................1
擴充基座控制項、接頭和指示燈........2
有關USB傳輸率的聲明..........3
第2章.設定擴充基座..........5
將擴充基座連接到您的電腦..........5
更新裝置驅動程式和韌體（選配）........6
第3章.使⽤擴充基座..........7
使用音訊接頭................7
使用乙太網路連接器.............7
使用視訊輸出接頭..............8
最大解析度...............8
配置外接式顯示器............8
第4章.疑難排解............9
附錄A.協助⼯具資訊.........11
附錄B.商標..............13
©CopyrightLenovo2018,2020
i
Page 4
iiThinkPadThunderbolt3DockGen2/ThinkPadThunderbolt3W orkstationDock使用手冊
Page 5
第1章關於擴充基座
產品說明
擴充基座是可攜式擴充模組。它也可以輕易連接電腦與區域網路(LAN)及多個裝置，例如頭戴裝置、顯
示器及通用序列匯流排(USB)裝置。
如需相容電腦的清單，請前往http://www.lenovo.com/support/docks
作業系統需求
下列作業系統支援本擴充基座：
•Microsoft
•MicrosoftWindows10
®
Windows
®
7
內容物
•若是ThinkPadThunderbolt3DockGen2：
–擴充基座
–135W電源整流器和電源線
–Thunderbolt3纜線
–文件
•若是ThinkPadThunderbolt3WorkstationDock：
–擴充基座
–230瓦電源整流器和電源線
–ThinkPadWorkstationDockSlimTipYCable
–Thunderbolt3工作站纜線
–文件
，然後選取擴充基座適用的項目。
若遺漏任何項目或損壞，請聯絡原購買處。請務必保留您的購買證明及包裝材料，日後在要求保固服務
時，可能會用到這些資料。
©CopyrightLenovo2018,2020
1
Page 6
擴充基座控制項、接頭和指示燈
1ThinkPad標誌中的指⽰燈：擴充基座連接AC電源時，此指示燈會持續亮著。
2⾳訊接頭：連接有3.5公釐（0.14吋）4極插頭的耳機。
3USB-C接頭（Thunderbolt3相容）：使用此接頭來傳輸資料（以Thunderbolt3技術所支援的高速）、
為您的裝置充電或連接外接式顯示器。
附註：
•如果您的電腦沒有USB-C接頭（Thunderbolt3相容），此接頭便不支援外接式顯示器。
•請勿將您的電腦連接到此接頭。
4USB3.1接頭Gen2：USB3.1接頭Gen2具有更高的資料傳輸率，用於連接與USB相容的裝置，例如
USB鍵盤、USB滑鼠、USB儲存裝置或USB印表機。
2ThinkPadThunderbolt3DockGen2/ThinkPadThunderbolt3WorkstationDock使用手冊
Page 7

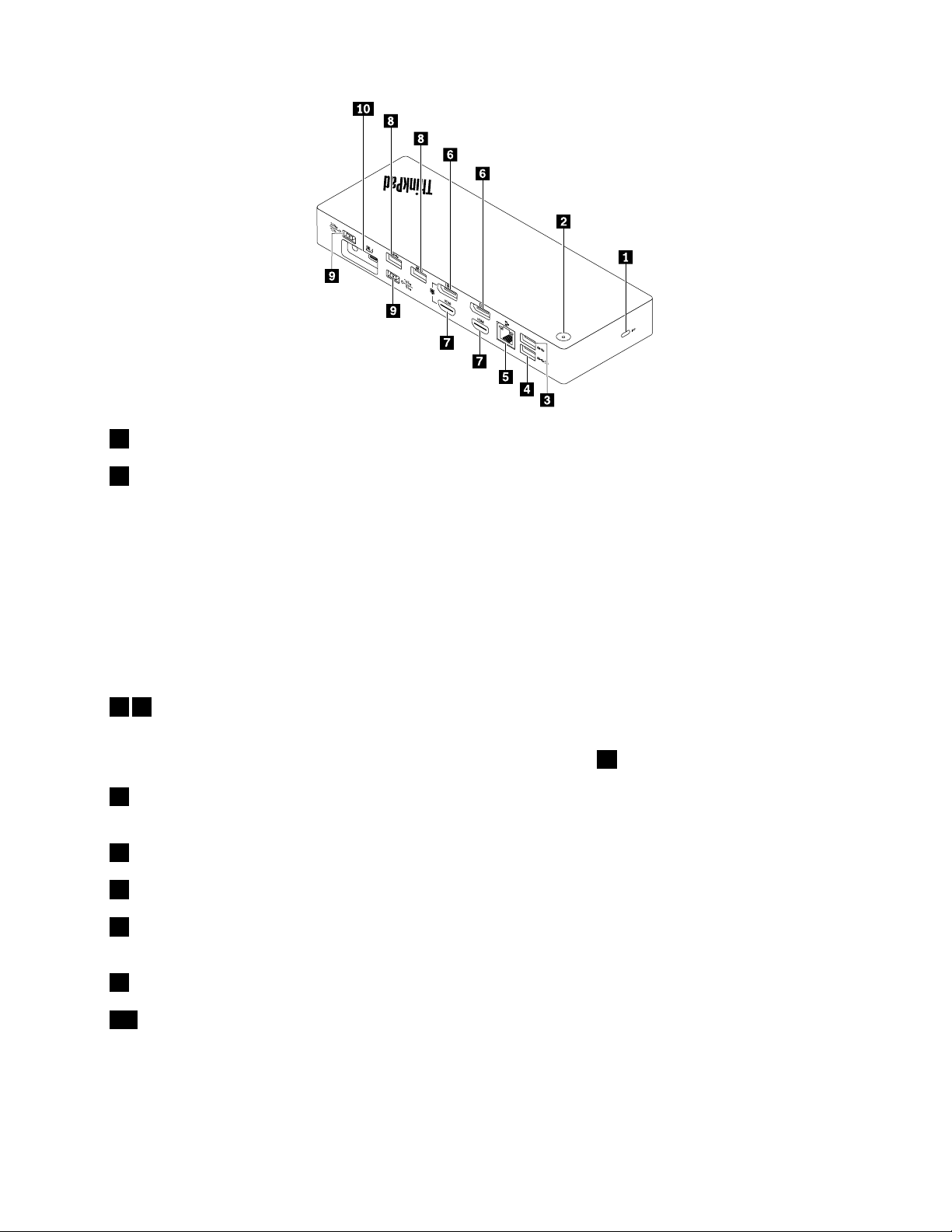

1安全鎖插槽：透過相容的安全鋼纜鎖，將您的擴充基座鎖在書桌、桌子或其他固定設備上。
2具有指⽰燈的電源按鈕：電源按鈕在下列情況下的運作方式有所不同：
•當您只將擴充基座連接到AC電源而沒有連接到電腦時，按下此電源按鈕可開啟或關閉擴充基座的電源。
•當您將擴充基座連接到AC電源和電腦時，此按鈕的功能與電腦電源按鈕相同。
電源按鈕中的指示燈會顯示擴充基座和電腦的狀態：
•熄滅：擴充基座已關閉、電腦已關閉，或電腦處於休眠模式。
•⽩⾊：電腦已開啟。
•⽩⾊慢速閃爍：電腦處於睡眠模式。
•琥珀⾊：擴充基座已開啟。
38USB3.1接頭Gen2：連接與USB相容的裝置，例如USB鍵盤、USB滑鼠、USB儲存裝置或USB
印表機。為了獲得最佳的資料傳輸效能，請將USB3.1裝置連接到USB3.1接頭，而不是USB2.0接頭。
附註：建議您將無線鍵盤或滑鼠的接收器連接到USB3.1接頭Gen28。
4AlwaysOnUSB3.1接頭Gen2：當擴充基座連接到AC電源時，連接與USB相容的裝置，或是
為行動數位裝置和智慧型手機充電。
5⼄太網路連接器：將擴充基座連接到區域網路(LAN)。
6DisplayPort接頭：連接高效能顯示器、直接驅動顯示器，或是其他使用DisplayPort接頭的裝置。
7HDMI接頭：高畫質多媒體介面(HDMI)接頭是一種數位音訊及視訊介面。它可讓您將擴充基座連接到相
容的數位音訊裝置或視訊顯示器，例如HDTV。
9AC電源接頭：連接AC電源整流器。
10Thunderbolt3⼯作站接頭：使用Thunderbolt3工作站纜線將擴充基座連接到您的電腦。
有關USB傳輸率的聲明
使用此裝置上的各種USB接頭的實際傳輸率將因許多因素而異，例如主機和週邊裝置的處理能力、檔案屬
性以及與系統配置和作業環境相關的其他因素，而且將比下表所列各個對應裝置的資料傳輸率慢。
第1章.關於擴充基座3
Page 8
USB裝置
3.1Gen2
資料傳輸率(Gbit/s)
10
4ThinkPadThunderbolt3DockGen2/ThinkPadThunderbolt3WorkstationDock使用手冊
Page 9
第2章設定擴充基座

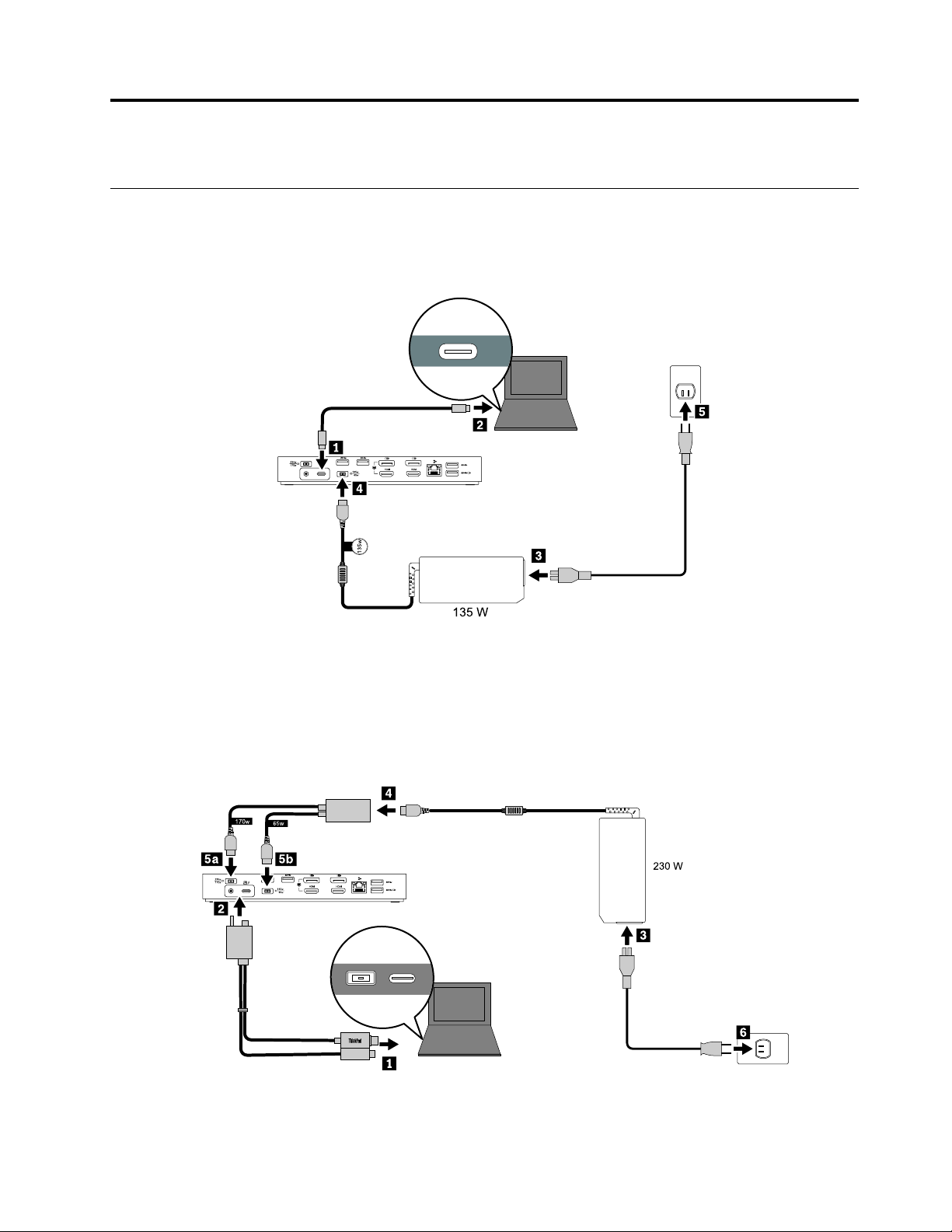

將擴充基座連接到您的電腦
附註：請確認您使用擴充基座隨附的AC電源整流器、電源線及纜線。
•ThinkPadThunderbolt3DockGen2
1.將Thunderbolt3纜線的一端連接到擴充基座。
2.將Thunderbolt3纜線的另一端連接到電腦。
3.將電源線連接到135瓦的AC電源整流器。
4.將135瓦AC電源整流器連接到擴充基座的電源接頭。
5.將電源線連接到電源插座。
•ThinkPadThunderbolt3WorkstationDock
1.將Thunderbolt3工作站纜線的一端連接到電腦。
2.將Thunderbolt3工作站纜線的另一端連接到擴充基座。
©CopyrightLenovo2018,2020
5
Page 10
3.將電源線連接到230瓦的AC電源整流器。
4.將230瓦的電源整流器連接到ThinkPadWorkstationDockSlimTipYCable的電源接頭4。
5.將ThinkPadWorkstationDockSlimTipYCable連接到擴充基座上的電源接頭5a和5b。
6.將電源線連接到電源插座。
啟⽤擴充基座
擴充基座第一次連接到電腦時如要將其啟用，請執行下列其中一項動作：
•若您具有管理員權限，出現提示時請確認變更。
•進入ThinkPadSetup程式(BIOS)，然後移至Config功能表。選取Thunderbolt(TM)3➙Security
level➙NoSecurity。
更新裝置驅動程式和韌體（選配）
裝置驅動程式已預先安裝在相容的Lenovo電腦上，且韌體已內嵌在擴充基座中。當您將擴充基座連接到
電腦之後，即可開始使用。
Lenovo建議您在有新版本時更新裝置驅動程式和韌體。
您也可以下載最新的裝置驅動程式和韌體，網址是http://www.lenovo.com/support/docks
附註：為達到ThinkPadThunderbolt3DockGen2的最佳效能，請將擴充基座連接到您電腦上的Thunderbolt
3接頭，並執行韌體更新。
。
6ThinkPadThunderbolt3DockGen2/ThinkPadThunderbolt3WorkstationDock使用手冊
Page 11
第3章使用擴充基座
使用音訊接頭
設定擴充基座之後，依預設會啟用擴充基座上的音訊接頭，並停用電腦上的音訊接頭。
若要變更預設設定：
1.用滑鼠右鍵按一下Windows通知區域中的喇叭圖示。
2.按一下播放裝置。隨即顯示聲音視窗。
3.按一下播放標籤以選取音訊輸出裝置，然後按一下設定預設值。
4.按一下錄製標籤以選取音訊輸入裝置，然後按一下設定預設值。
5.按一下確定。
附註：您可能需要重新啟動正在使用該音訊裝置的應用程式，才能套用變更。
使用乙太網路連接器
如果要使用擴充基座上的乙太網路連接器，請使用乙太網路纜線將擴充基座連接到標準10Mbps、100Mbps
或1000Mbps網路。
乙太網路連接器有兩個網路狀態指示燈。當綠色指示燈亮起時，表示電腦已連接到區域網路(LAN)。當黃色
指示燈閃爍時，表示資料正在傳輸。
將擴充基座連接到LAN時，可以使用下列功能。
•開機前執行環境
開機前執行環境(PXE)技術允許從伺服器啟動電腦，讓電腦更方便管理。
•MAC位址透通
在啟用MAC位址透通功能之後，您的擴充基座MAC位址便與電腦的MAC位址相同。
•WakeonLAN或WakeonLANfromDock
網路管理者可以使用WakeonLAN或WakeonLANfromDock功能，從管理主控台開啟電腦。
當WakeonLAN功能啟用時，許多作業（例如資料傳輸、軟體更新及UEFIBIOS的Flash更新）都可以
從遠端完成。更新程序可以在一般上班時間過後和週末執行，因此使用者的工作不會中斷，LAN流量也
可以保持在最低。既節省時間又能提高生產力。
附註：若要使用WakeonLANfromDock功能將電腦從休眠模式喚醒或開啟電腦，請確認擴充基
座已連接到電腦上的USB-C接頭。
您可以透過配置您電腦的BIOS，啟用WakeonLAN功能或WakeonLANfromDock功能：
1.重新啟動電腦。顯示標誌畫面時，請按F1啟動ThinkPadSetup程式。
2.選取Config➙Network。隨即顯示Network子功能表。
3.選取WakeonLAN功能的對應選項。
4.按F10儲存設定並結束。
©CopyrightLenovo2018,2020
7
Page 12
使用視訊輸出接頭

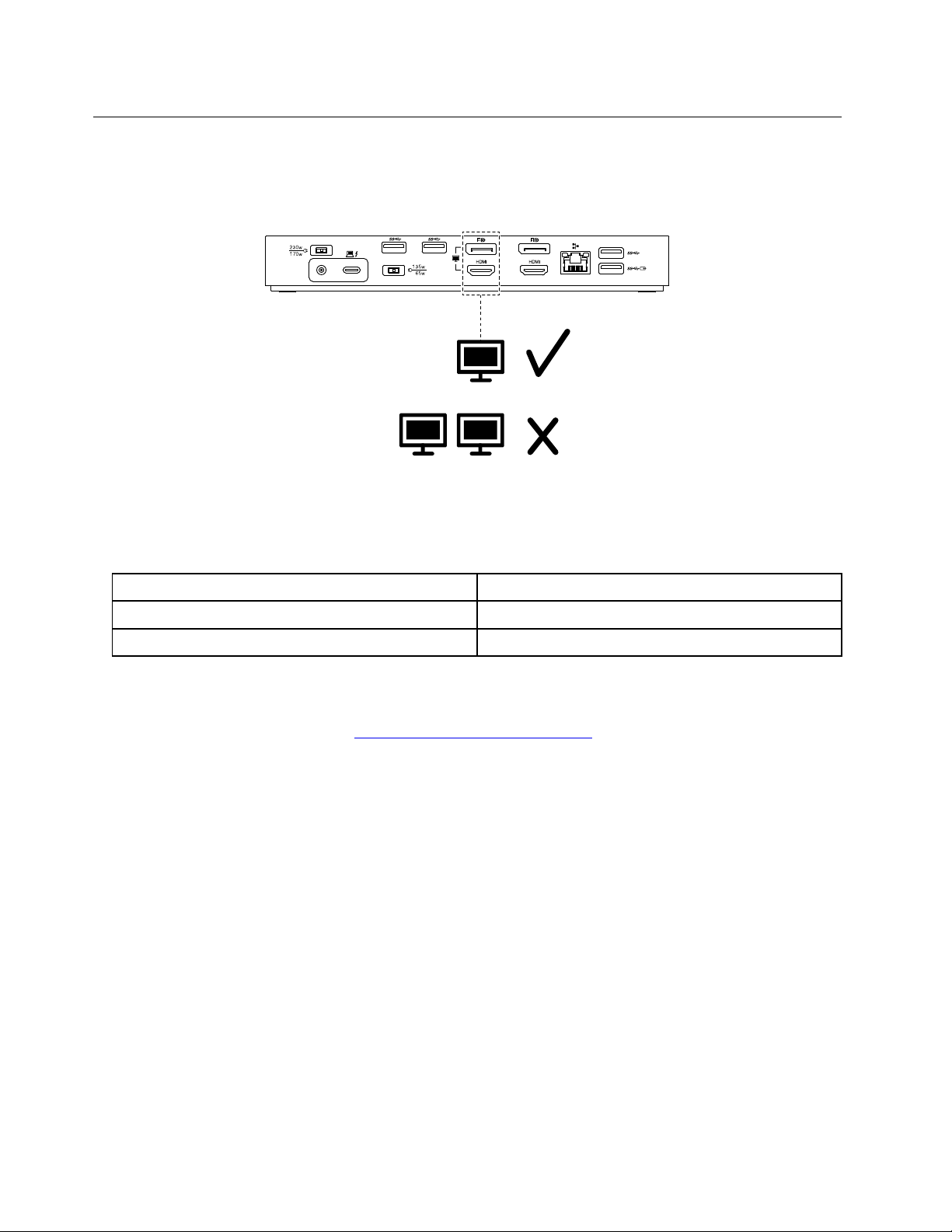

擴充基座背面的視訊輸出接頭可支援最多兩部外接式顯示器。電腦進入Windows作業系統後，才能夠開啟
連接至擴充基座的外接式顯示器。如圖所示，請勿同時使用DisplayPort接頭和HDMI接頭。否則，將
只有連接到DisplayPort接頭的顯示器能夠開啟。
最大解析度
本節顯示外接式顯示器的最大解析度。最大解析度可能因電腦不同而異。
•ThinkPadThunderbolt3DockGen2：
最⼤解析度
最高可達3840x2160像素/60Hz
最高可達3840x2160像素/30Hz
•ThinkPadThunderbolt3WorkstationDock：
最高可達3840x2160像素/60Hz
如需最新的最大顯示器矩陣，請前往http://www.lenovo.com/support/docks，然後選取擴充基座適用的項目。
電腦需求
含USB-C接頭（Thunderbolt3相容）
含USB-C接頭
配置外接式顯示器
您可以針對連接到擴充基座的外接式顯示器執行下列配置，以符合您的需求：
•選擇顯示模式：延伸模式、鏡映模式或單一顯示模式
•旋轉外接式顯示器
•設定解析度
•設定色彩品質
若要配置外接式顯示器：
1.用滑鼠右鍵按一下桌面，然後選取螢幕解析度(Windows7)或顯⽰設定(Windows10)。
2.依照畫面上的指示完成配置。
如需相關資訊，請參閱Windows說明資訊。
8ThinkPadThunderbolt3DockGen2/ThinkPadThunderbolt3WorkstationDock使用手冊
Page 13
第4章疑難排解
⼀般問題
1.使⽤隨附的Thunderbolt3纜線將擴充基座連接到電腦之後，擴充基座無法運作。
a.請確認擴充基座的電源整流器有正常供電。擴充基座無法由連接到電腦的Thunderbolt3接頭供電，
因此需要隨時具備外接式電源整流器才能進行操作。
b.請確認擴充基座的裝置驅動程式已正確安裝；若非如此，請安裝裝置驅動程式並重新啟動電腦。
c.請確認電腦上的USB-C接頭可以正常運作。
2.2.4GHz無線鍵盤或滑⿏功能中斷。滑⿏指標延遲或無法移動。當您使⽤鍵盤輸⼊時，有些字元遺失。
•確定您是將2.4GHz無線裝置接收器連接到擴充基座的USB3.0接頭。
3.連接的裝置（例如⾏動電話）的充電速度變得緩慢。
若您執行下列動作，充電速度可能會變得較快：
•將裝置連接到AlwaysOnUSB3.1接頭Gen2。
•從電腦拔除擴充基座。
4.連接到AlwaysOnUSB3.1接頭Gen2的⾏動裝置無法充電。
建議您在為行動裝置充電時，從電腦拔除擴充基座。
5.滑⿏和鍵盤無法在連接到AlwaysOnUSB3.1接頭Gen2時喚醒電腦。
將滑鼠或鍵盤連接到擴充基座上另一個USB接頭。
6.電腦連接到擴充基座之後無法充電。
請確認您使用擴充基座隨附的電源整流器，將擴充基座連接到AC電源。
視訊輸出
1.外接式顯⽰器畫⾯空⽩。
確定符合下列情況：
•不得將超過三部的外接式顯示器連接到擴充基座。
•連接到擴充基座的電腦運作正常，而且不是處於待命或休眠模式。當電腦處於待命或休眠模式
時，外接式顯示器的顯示畫面一律是空白的。
•已依照安裝指示安裝裝置驅動程式。
•已確實連接下列元件：
–您的電腦和擴充基座
–擴充基座和電源插座
–擴充基座和外接式顯示器
如果問題仍然存在，請從擴充基座拔除所有纜線，並解除安裝擴充基座裝置驅動程式。然後，重新安裝
裝置驅動程式，並將所有纜線重新連接到擴充基座。請參閱第5頁第2章「設定擴充基座」。
2.我無法在外接式顯⽰器上播放視訊，但可以在電腦顯⽰器上播放。
部分電腦不支援已認證的輸出保護通訊協定(COPP)，而且，在連接到擴充基座的外接式顯示器上，無
法播放受保護的視訊。
若要在外接式顯示器上播放視訊，您可以將外接式顯示器連接到電腦上的VGA或DisplayPort接頭，並
配置您偏好的顯示設定。請參閱第8頁「配置外接式顯示器」。
3.外接式顯⽰器中的影像會閃爍。
請檢查外接式顯示器的畫面解析度，並確認擴充基座可支援該解析度。
©CopyrightLenovo2018,2020
9
Page 14
4.電腦可以播放網⾴上的Flash。然⽽，當您將視窗拖曳⾄外接式顯⽰器並將播放視窗最⼤化時，
播放隨即停⽌。
請將AdobeFlashPlayer程式更新至最新版本。
⾳效
依預設，電腦上的音訊接頭會自動停用
若要啟用您電腦上的音訊接頭，請參閱第8頁「使用視訊輸出接頭」以取得詳細資訊。
10ThinkPadThunderbolt3DockGen2/ThinkPadThunderbolt3WorkstationDock使用手冊
Page 15
附錄A協助工具資訊
無障礙格式的文件
Lenovo提供了無障礙格式的電子文件，例如適當標記的PDF檔案或超文字標記語言(HTML)檔案。Lenovo
電子文件的開發，是為了確保有視覺障礙的使用者能夠透過螢幕閱讀器來閱讀文件。文件中的每個影像也包
含足以解說影像的替代文字，以便有視覺障礙的使用者在使用螢幕閱讀器時能夠瞭解這些影像。
如果要開啟並檢視PDF檔，您的電腦必須安裝AdobeReader程式。您也可以在網站下載AdobeReader程
式：
http://www.adobe.com
©CopyrightLenovo2018,2020
11
Page 16
12ThinkPadThunderbolt3DockGen2/ThinkPadThunderbolt3WorkstationDock使用手冊
Page 17
附錄B商標
LENOVO、LENOVO標誌、THINKPAD和THINKPAD標誌是Lenovo的商標。
Microsoft和Windows是Microsoft集團旗下公司的商標。
DisplayPort是VideoElectronicsStandardsAssociation的商標。
HDMI和HDMIHigh-DefinitionMultimediaInterface是HDMILicensingLLC在美國及（或）其他國家
或地區的商標或註冊商標。
USB-C是USBImplementersForum的商標。
其他商標的所有權歸其各自擁有者所有。©2019Lenovo.
