Lenovo ThinkPad T470s User Guide [fr]
Guide d'utilisation du T470s
Remarque : avant d'utiliser ce document et le produit associé, prenez connaissance des informations
suivantes :
• Consignes de sécurité et déclaration de garantie
• Guide de configuration
• « Consignes de sécurité importantes » à la page v
Lenovo
®
améliore constamment la documentation de votre ordinateur, y compris ce guide d'utilisation. Pour
obtenir tous les documents les plus récents, accédez à la page :
https://support.lenovo.com
Quatrième édition (Mars 2018)
© Copyright Lenovo 2017, 2018.
REMARQUE SUR LES DROITS LIMITÉS ET RESTREINTS : si les données ou les logiciels sont fournis conformément à
un contrat GSA (« General Services Administration »), l'utilisation, la reproduction et la divulgation sont soumises aux
restrictions stipulées dans le contrat n° GS-35F-05925.
Table des matières
Consignes de sécurité importantes . . . v
À lire en premier. . . . . . . . . . . . . . . . v
Informations importantes sur l'utilisation de
l'ordinateur . . . . . . . . . . . . . . . . . v
Conditions nécessitant une intervention
immédiate . . . . . . . . . . . . . . . . . . vii
Maintenance et mises à niveau . . . . . . . . . viii
Cordons et blocs d'alimentation . . . . . . . . . ix
Rallonges et périphériques connexes . . . . . . . ix
Fiches électriques et prises de courants . . . . . . x
Instruction concernant le bloc d'alimentation . . . . x
Périphériques externes . . . . . . . . . . . . . xi
Remarque générale sur la batterie. . . . . . . . . xi
Consignes relatives aux batteries rechargeables
intégrées . . . . . . . . . . . . . . . . . . xi
Consignes relatives à la batterie à pile cellulaire
non rechargeable . . . . . . . . . . . . . . . xii
Chaleur et ventilation des produits . . . . . . . xiii
Informations relatives à la sécurité du courant
électrique . . . . . . . . . . . . . . . . . xiv
Ecran à cristaux liquides (LCD) . . . . . . . . . . xv
Utilisation de casques ou d'écouteurs . . . . . . . xv
Avertissement de risque d'étouffement. . . . . . . xv
Consigne relative aux sacs plastiques . . . . . . xvi
Consignes relatives aux composants en verre . . . xvi
Chapitre 1. Présentation du produit. . . 1
Commandes, connecteurs et voyants de
l'ordinateur . . . . . . . . . . . . . . . . . 1
Vue avant . . . . . . . . . . . . . . . . 1
Vue du côté gauche . . . . . . . . . . . . 2
Vue du côté droit . . . . . . . . . . . . . 3
Vue de dessous . . . . . . . . . . . . . . 5
Voyants d'état . . . . . . . . . . . . . . 6
Informations importantes sur le produit . . . . . . 8
Type de machine et étiquette de modèle . . . . 8
Informations sur l'identification FCC et la
certification IC . . . . . . . . . . . . . . 8
Étiquettes des systèmes d'exploitation
Windows . . . . . . . . . . . . . . . 10
Fonctions de l'ordinateur . . . . . . . . . . . 10
Spécifications de l'ordinateur . . . . . . . . . 12
Environnement d'exploitation . . . . . . . . . 12
Programmes Lenovo . . . . . . . . . . . . . 13
Accéder aux programmes Lenovo . . . . . . 13
Présentation des programmes Lenovo . . . . 13
Chapitre 2. Utilisation de votre
ordinateur . . . . . . . . . . . . . . . 17
Enregistrement de votre ordinateur . . . . . . . 17
Foire aux questions . . . . . . . . . . . . . 17
Utilisation de l'écran multitactile . . . . . . . . 18
Utilisation des touches spéciales . . . . . . . . 21

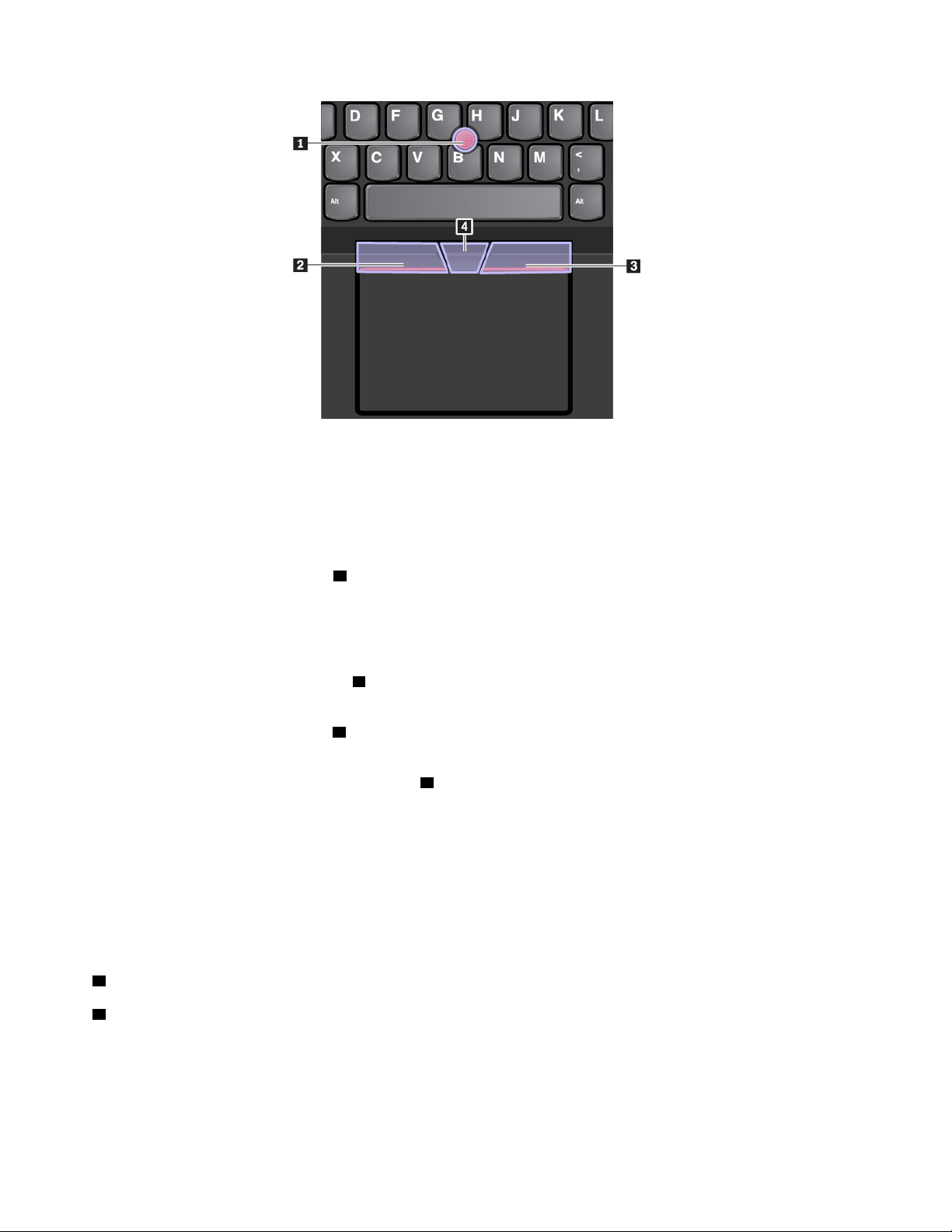

Utilisation du dispositif de pointage ThinkPad . . . 23
Présentation du dispositif de pointage
ThinkPad . . . . . . . . . . . . . . . 23
Utilisation du dispositif de pointage
TrackPoint . . . . . . . . . . . . . . . 23
Utilisation du pavé tactile . . . . . . . . . 24

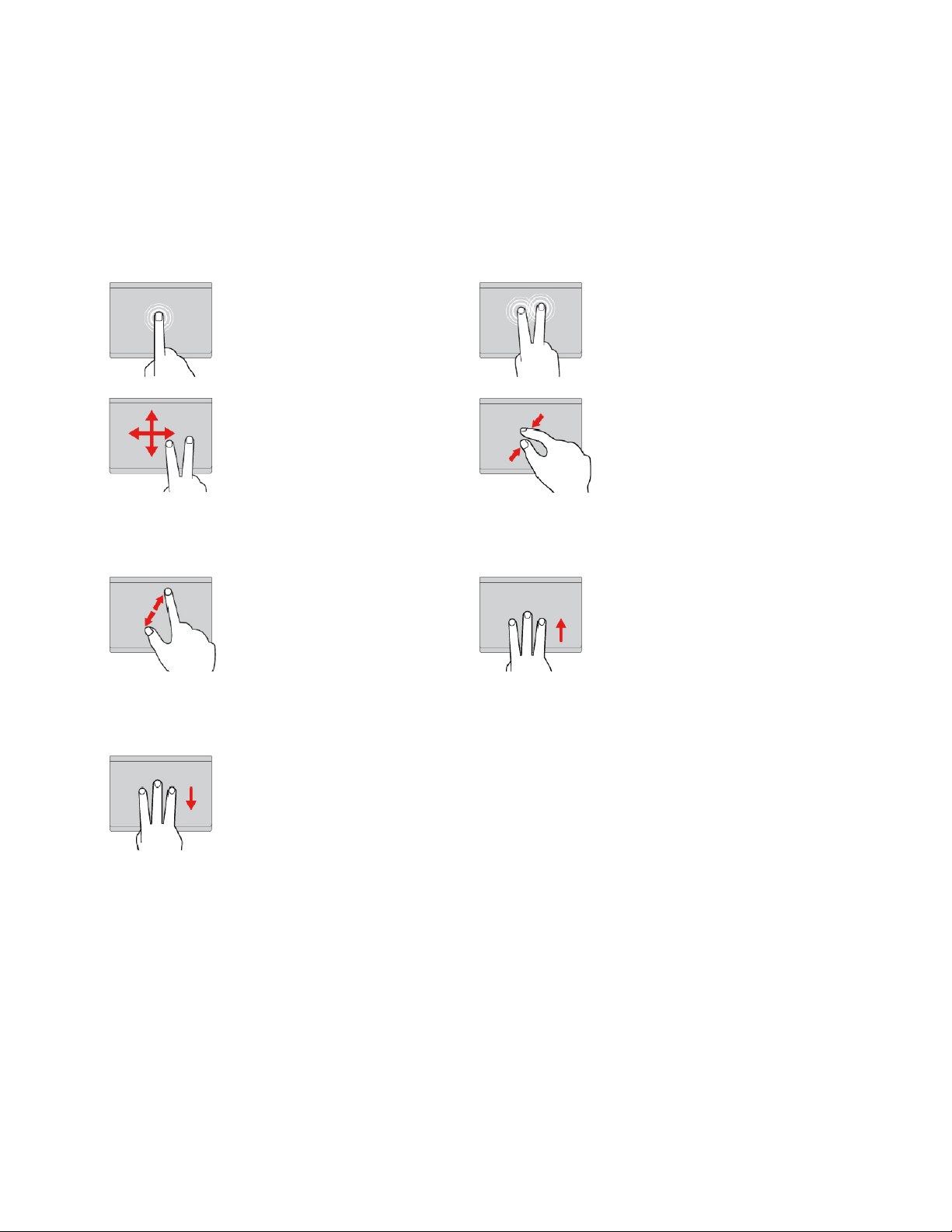

Utilisation des mouvements tactiles du pavé
tactile . . . . . . . . . . . . . . . . . 25
Personnalisation du dispositif de pointage
ThinkPad . . . . . . . . . . . . . . . 26
Remplacement du capuchon du dispositif de
pointage . . . . . . . . . . . . . . . . 27
Gestion de l'alimentation . . . . . . . . . . . 27
Utilisation du boîtier d'alimentation . . . . . 27
Utilisation du boîtier d'alimentation . . . . . 28
Utilisation de la batterie . . . . . . . . . . 28
Gestion de la charge de la batterie. . . . . . 30
Modes d'économie d'énergie. . . . . . . . 30
Connexions câblées Ethernet . . . . . . . . . 31
Connexions sans fil . . . . . . . . . . . . . 31
Utilisation de la connexion au réseau local
sans fil . . . . . . . . . . . . . . . . 31
Utilisation de la connexion au réseau étendu
sans fil . . . . . . . . . . . . . . . . 32
Utilisation de la connexion Bluetooth. . . . . 33
Utilisation de périphériques NFC . . . . . . 33
Utilisation du mode avion . . . . . . . . . 35
Utilisation des dispositifs audio. . . . . . . . . 35
Utilisation de la caméra . . . . . . . . . . . . 36
Utilisation d'une carte mémoire ou d'une carte à
puce . . . . . . . . . . . . . . . . . . . 36
Utilisation d'un écran externe . . . . . . . . . 38
Voyager avec votre ordinateur . . . . . . . . . 40
Chapitre 3. Etendre les possibilités
de votre ordinateur. . . . . . . . . . . 41
Recherche d'options ThinkPad. . . . . . . . . 41

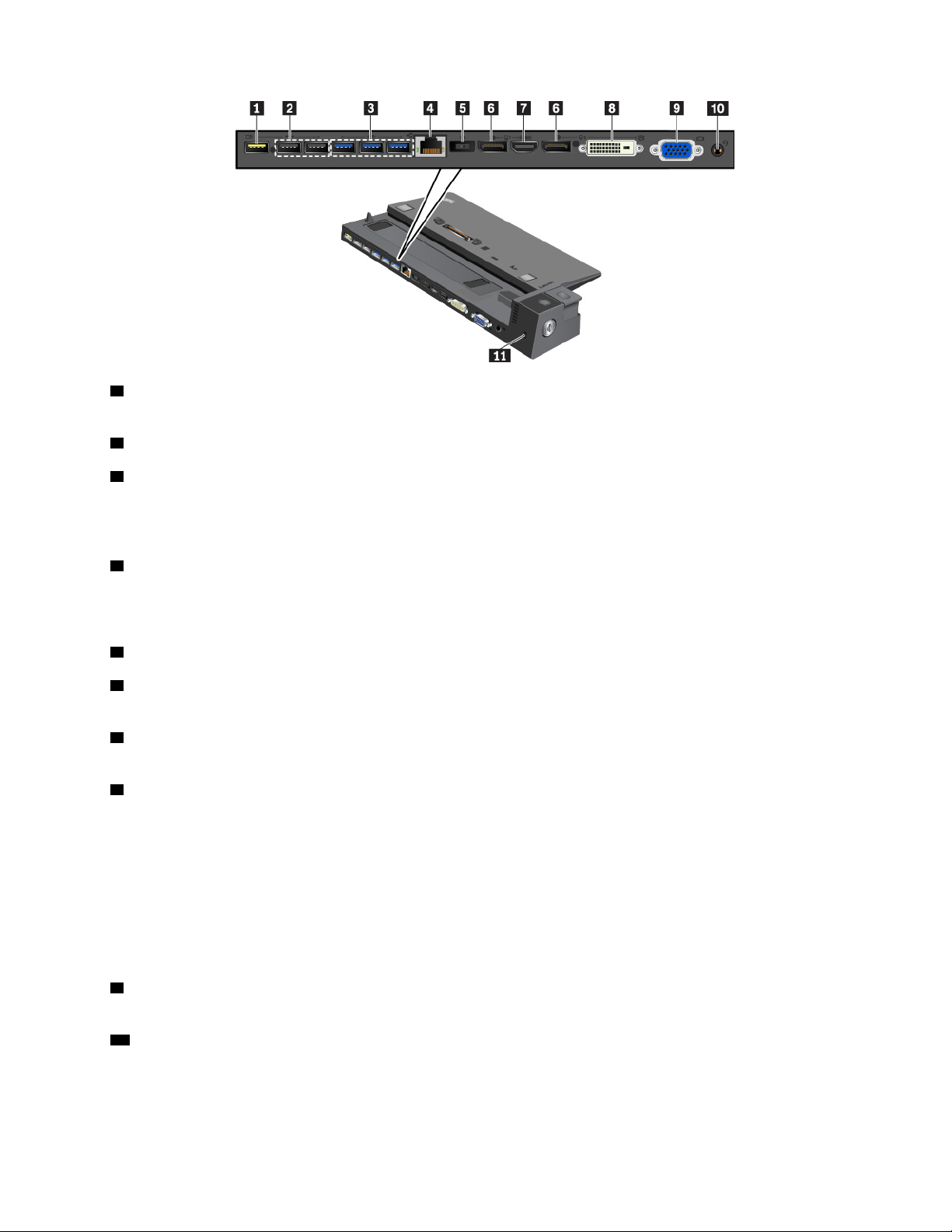

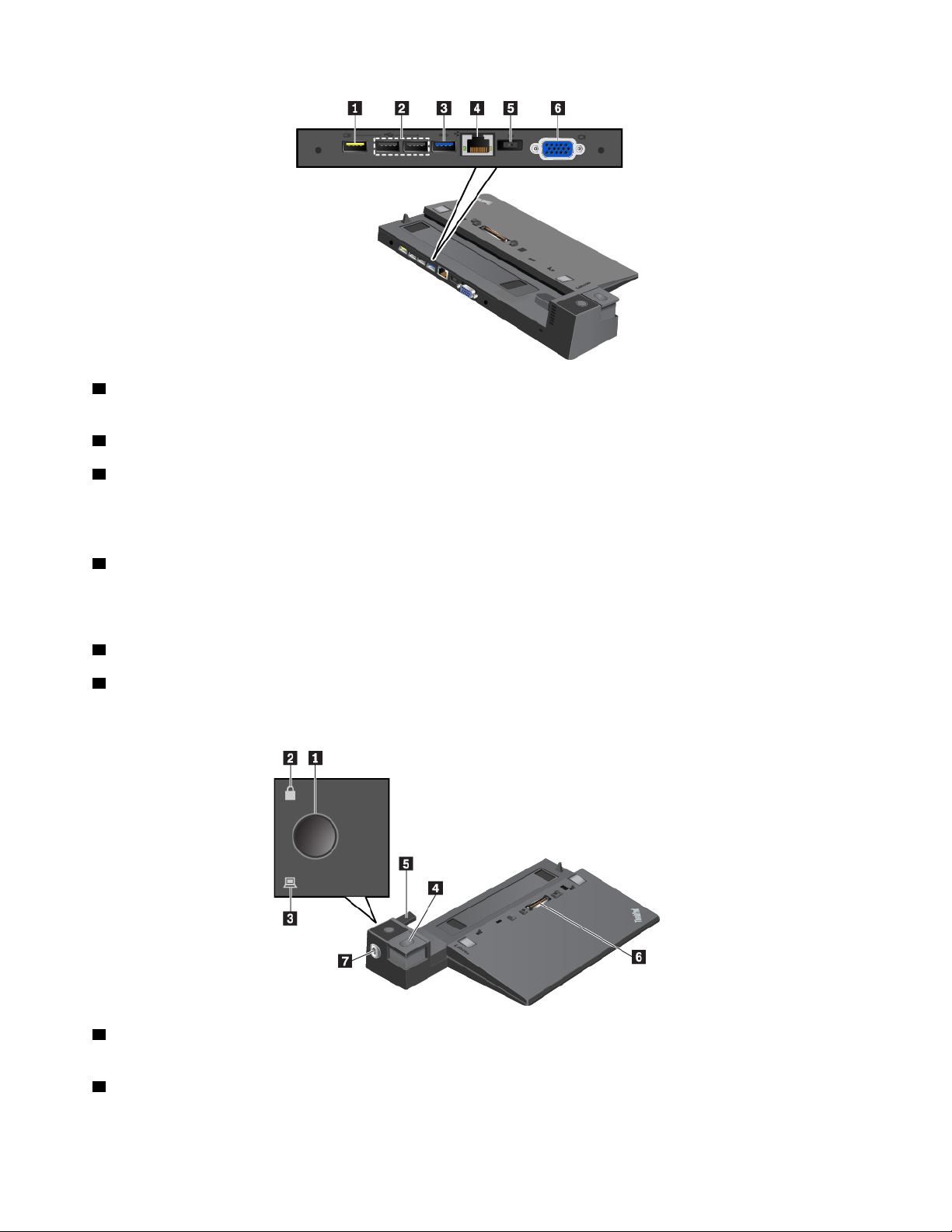

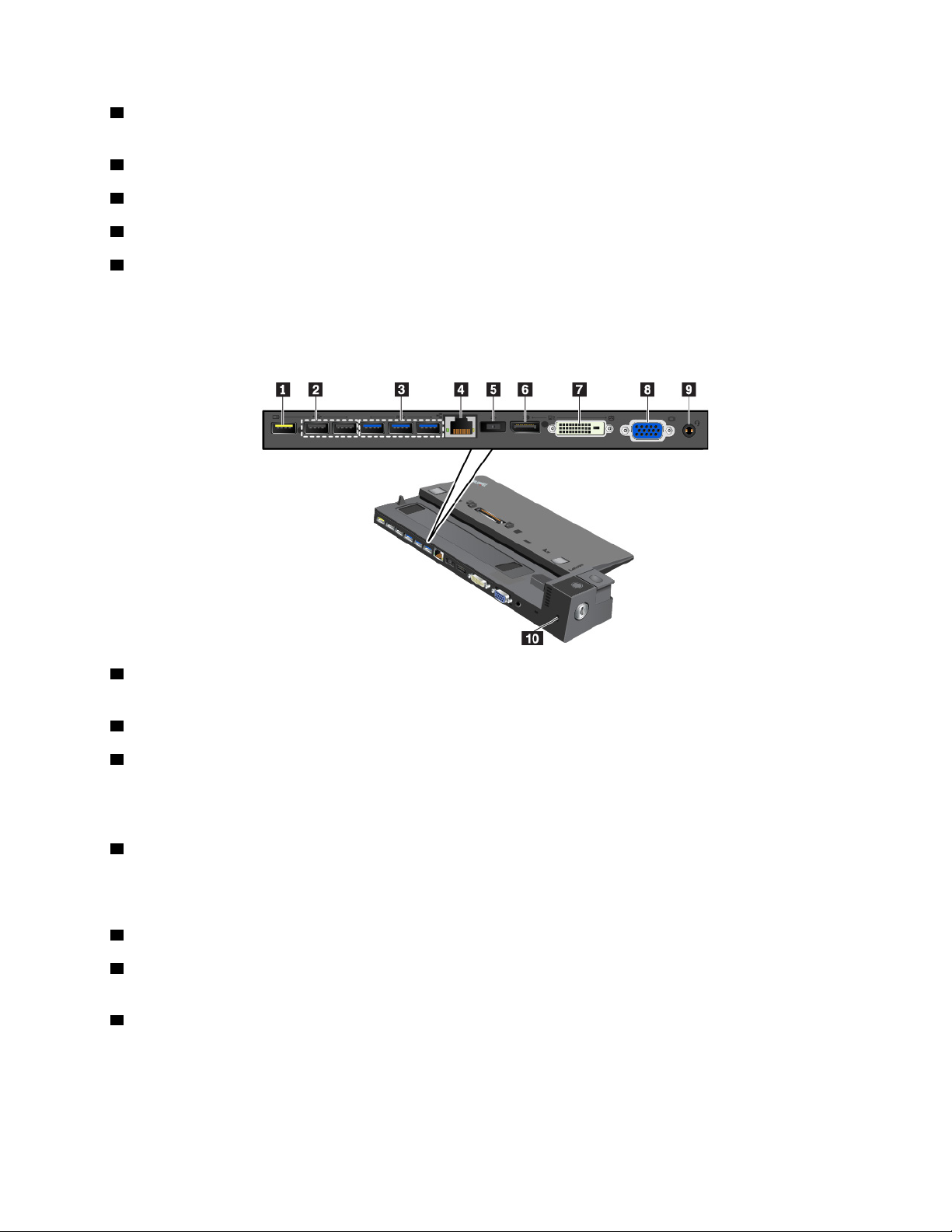

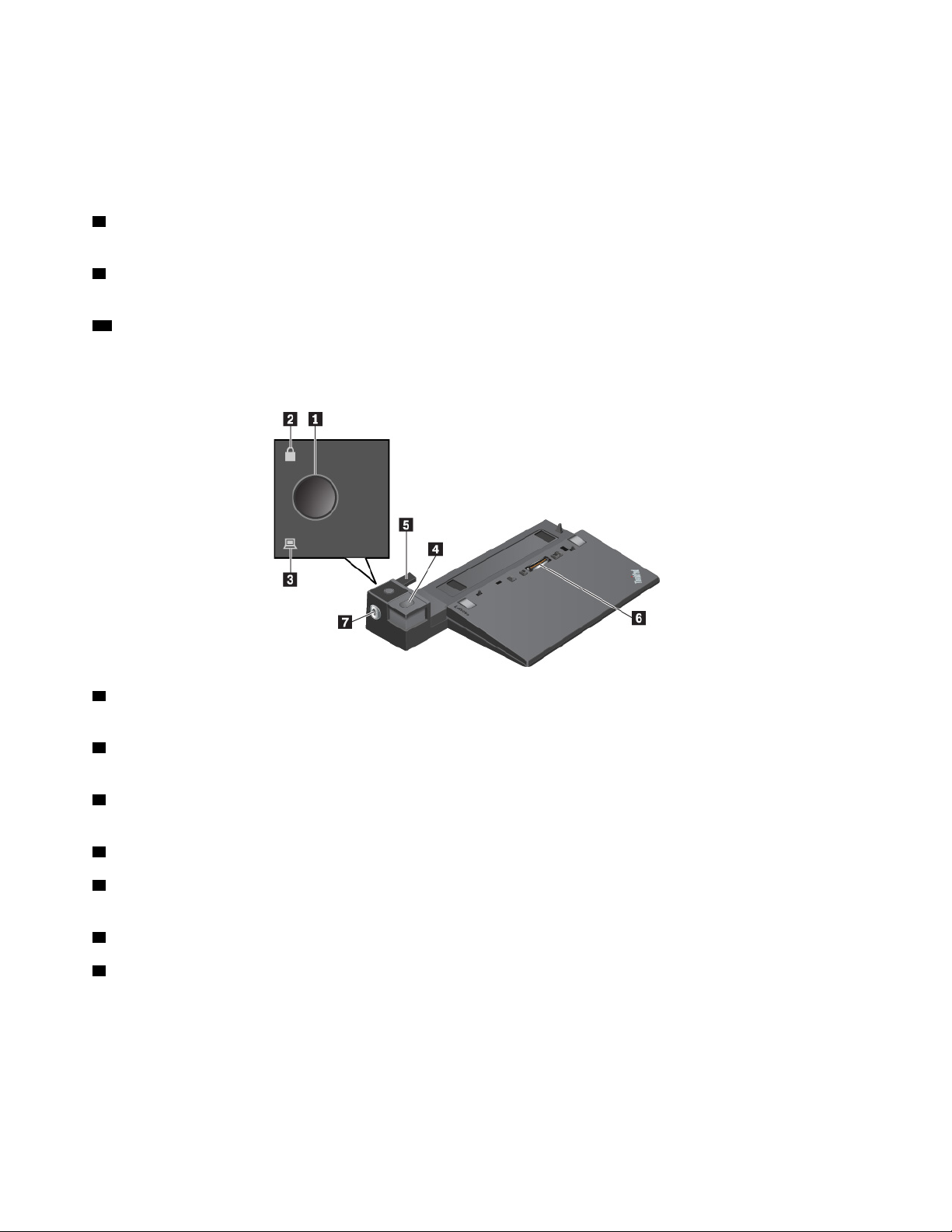

ThinkPad Basic Dock, ThinkPad Pro Dock et
ThinkPad Ultra Dock . . . . . . . . . . . . . 41
Connecteurs, boutons de commande et
voyants . . . . . . . . . . . . . . . . 41
Connexion d'une station d'accueil à votre
ordinateur . . . . . . . . . . . . . . . 46
© Copyright Lenovo 2017, 2018 i
Débranchement d'une station d'accueil de
l'ordinateur . . . . . . . . . . . . . . . 47
Directives sur la connexion de plusieurs
écrans externes à la station d'accueil . . . . 47
ThinkPad WiGig Dock . . . . . . . . . . . . 49
Présentation du ThinkPad WiGig Dock . . . . 49
Configuration de la ThinkPad WiGig Dock. . . 50
Utilisation de la ThinkPad WiGig Dock . . . . 52
Chapitre 4. Informations relatives à
l'accessibilité, l'ergonomie et
l'entretien . . . . . . . . . . . . . . . 55
Informations d'accessibilité . . . . . . . . . . 55
Informations relatives à l'ergonomie . . . . . . . 58
Entretien et maintenance . . . . . . . . . . . 59
Chapitre 5. Sécurité . . . . . . . . . . 61
Utilisation des mots de passe . . . . . . . . . 61
Présentation des mots de passe . . . . . . 61
Définition, modification ou suppression d'un
mot de passe . . . . . . . . . . . . . . 62
Sécurité du disque dur . . . . . . . . . . . . 63
Configuration du processeur de sécurité . . . . . 64
Utilisation du lecteur d'empreintes digitales . . . . 64
Suppression de données de votre unité de
stockage . . . . . . . . . . . . . . . . . 66
Utilisation de pare-feux . . . . . . . . . . . . 67
Protection des données contre les virus . . . . . 67
Chapitre 6. Configuration avancée . . 69
Installation d'un nouveau système d'exploitation . . 69
Installation du système d'exploitation
Windows 7 . . . . . . . . . . . . . . . 69
Installation du système d'exploitation
Windows 10 . . . . . . . . . . . . . . 70
Installation de pilotes de périphérique . . . . . . 71
Utilisation du programme ThinkPad Setup . . . . 72
Configuration de ThinkPad Setup . . . . . . 73
Modification de la séquence de démarrage . . 73
Mise à jour du système UEFI BIOS . . . . . 74
Menu BIOS. . . . . . . . . . . . . . . 74
Utilisation de la gestion de systèmes . . . . . . 86
Chapitre 7. Résolution des incidents
informatiques . . . . . . . . . . . . . 89
Conseils généraux pour la prévention des
incidents . . . . . . . . . . . . . . . . . 89
Diagnostic des incidents . . . . . . . . . . . 89
Résolution des incidents . . . . . . . . . . . 90
Absence de réaction de l'ordinateur . . . . . 91
Liquide renversé sur le clavier . . . . . . . 91
Messages d'erreur . . . . . . . . . . . . 92
Signaux sonores en cas d'erreur . . . . . . 94
Incidents liés au module de mémoire. . . . . 95
Incidents liés à Ethernet . . . . . . . . . . 96
Incident lié au réseau local sans fil . . . . . . 97
Incident lié au réseau étendu sans fil . . . . . 97
Incident lié aux périphériques Bluetooth . . . 97
Incidents liés au dispositif de pointage
ThinkPad . . . . . . . . . . . . . . . 97
Incidents liés au clavier . . . . . . . . . . 98
Incidents liés à l'écran de l'ordinateur . . . . 99
Incidents liés à l'écran externe . . . . . . . 101
Incidents liés aux dispositifs audio. . . . . . 102
Incidents liés au lecteur d'empreintes
digitales . . . . . . . . . . . . . . . . 104
Incidents liés à la batterie . . . . . . . . . 104
Incident lié au boîtier d'alimentation . . . . . 105
Incidents liés à l'alimentation . . . . . . . . 105
Incidents liés au bouton d'alimentation . . . . 105
Incidents liés à l'amorçage. . . . . . . . . 106
Incidents liés aux modes veille et
hibernation . . . . . . . . . . . . . . . 106
Incidents liés à l'unité de disque dur . . . . . 107
Incident lié au disque SSD . . . . . . . . . 107
Incident logiciel . . . . . . . . . . . . . 107
Incident lié à une clé USB . . . . . . . . . 108
Incidents liés à la station d'accueil. . . . . . 108
Chapitre 8. Informations relatives à
la récupération. . . . . . . . . . . . . 109
Informations relatives à la récupération sous
Windows 7. . . . . . . . . . . . . . . . . 109
Création et utilisation d'un support de
récupération . . . . . . . . . . . . . . 109
Réinstallation des pilotes de périphérique et
des programmes préinstallés. . . . . . . . 110
Informations relatives à la récupération sous
Windows 10 . . . . . . . . . . . . . . . . 111
Réinitialisation de votre ordinateur. . . . . . 111
Utilisation des options de démarrage
avancées . . . . . . . . . . . . . . . 111
Récupération de votre système d'exploitation
si Windows 10 ne démarre pas . . . . . . . 112
Création et utilisation d'un lecteur de
récupération USB . . . . . . . . . . . . 112
Chapitre 9. Remplacement de
périphériques . . . . . . . . . . . . . 115
Protection antistatique . . . . . . . . . . . . 115
Désactivation de la batterie intégrée . . . . . . . 115
Remplacement de la carte micro SIM . . . . . . 116
Remplacement du cache de la base. . . . . . . 117
Remplacement du câble CC en entrée et du
support de connecteur CC en entrée . . . . . . 119
ii Guide d'utilisation du T470s
Remplacement du bloc de sous-carte USB . . . . 120
Remplacement du disque SSD M.2 . . . . . . . 122
Remplacement du module de mémoire . . . . . 124
Remplacement de la carte de réseau étendu
(WAN) sans fil . . . . . . . . . . . . . . . 125
Remplacement du clavier . . . . . . . . . . . 127
Chapitre 10. Support . . . . . . . . . 135
Avant de prendre contact avec Lenovo. . . . . . 135
Assistance et services . . . . . . . . . . . . 135
Site Web du support Lenovo . . . . . . . . 136
Appeler Lenovo . . . . . . . . . . . . . 136
Achat de services supplémentaires . . . . . . . 137
Avis de conformité VCCI à la règlementation pour la
classe B (Japon). . . . . . . . . . . . . 146
Avis de conformité aux normes japonaises
pour les produits qui se branchent sur
l'alimentation principale dont l'intensité
mesurée est inférieure ou égale à 20 A par
phase . . . . . . . . . . . . . . . . . 146
Consignes relatives au cordon d'alimentation
pour le Japon . . . . . . . . . . . . . . 146
Taïwan - Informations de maintenance pour les
produits Lenovo. . . . . . . . . . . . . . . 146
Marque de conformité pour l'Eurasie . . . . . . 146
Notice relative aux fonctions audio pour le
Brésil . . . . . . . . . . . . . . . . . . . 147
Annexe A. Informations
supplémentaires sur le système
d'exploitation Ubuntu . . . . . . . . . 139
Annexe B. Informations
réglementaires . . . . . . . . . . . . . 141
Informations sur la certification . . . . . . . . . 141
Informations liées au réseau sans fil . . . . . . . 141
Interopérabilité sans fil . . . . . . . . . . 141
Environnement d'utilisation et santé . . . . . 142
Localisation des antennes sans fil
UltraConnect . . . . . . . . . . . . . . 142
Informations de conformité de connexion
radio . . . . . . . . . . . . . . . . . 143
Localisation des notices relatives à la
réglementation liée à l'utilisation des produits
sans fil . . . . . . . . . . . . . . . . 143
Certification TCO . . . . . . . . . . . . . . 144
Avis de classification pour l'exportation . . . . . 144
Avis sur les émissions radioélectriques. . . . . . 144
Déclaration de conformité de la Federal
Communications Commission (FCC). . . . . 144
Avis de conformité à la réglementation
d'Industrie Canada pour la classe B . . . . . 145
Conformité aux directives de l'Union
européenne . . . . . . . . . . . . . . 145
Avis de conformité à la réglementation pour la
classe B (Allemagne) . . . . . . . . . . . 145
Annexe C. Déclarations relatives au
recyclage et aux DEEE des différents
pays et régions. . . . . . . . . . . . . 149
Informations générales sur le recyclage . . . . . 149
Informations DEEE importantes . . . . . . . . 149
Déclarations relatives au recyclage pour le
Japon. . . . . . . . . . . . . . . . . . . 150
Informations sur le recyclage pour le Brésil . . . . 151
Informations sur le recyclage des piles et batteries
pour l'Union européenne . . . . . . . . . . . 151
Informations sur le recyclage des piles et batteries
pour Taïwan . . . . . . . . . . . . . . . . 152
Informations sur le recyclage des piles et batteries
pour les Etats-Unis et le Canada . . . . . . . . 152
Informations sur le recyclage pour la Chine . . . . 152
Annexe D. Directive RoHS
(Restriction of Hazardous Substances)
des différents pays et régions . . . . . 153
Annexe E. Informations sur les
modèles ENERGY STAR . . . . . . . . 157
Annexe F. Notices . . . . . . . . . . . 159
Annexe G. Marques . . . . . . . . . . 161
© Copyright Lenovo 2017, 2018 iii
iv Guide d'utilisation du T470s
Consignes de sécurité importantes
Remarque : Commencez par lire les consignes de sécurité.
À lire en premier
Les consignes qui suivent vous permettent d'utiliser votre ordinateur portable en toute sécurité. Suivez et
conservez toutes les instructions fournies avec votre ordinateur. Les informations du présent document ne
modifient pas les dispositions de votre contrat de vente ou de la Déclaration de Garantie. Pour plus
d'informations, consultez la section « Informations relatives à la garantie » du document Consignes de
sécurité et déclaration de garantie fourni avec votre ordinateur.
La sécurité des clients est au cœur des préoccupations de Lenovo. Nos produits sont développés dans une
optique de sécurité et d'efficacité. Cependant, les ordinateurs personnels sont des périphériques
électroniques. Les cordons d'alimentation, les adaptateurs d'alimentation et d'autres dispositifs présentent
un danger potentiel pour la sécurité et peuvent provoquer des blessures ou des dommages matériels,
surtout s'ils sont mal utilisés. Pour réduire ces risques, suivez les instructions accompagnant votre produit,
respectez tous les avertissements figurant sur le produit ainsi que dans les instructions d'utilisation et lisez
soigneusement les informations de ce document. Ce faisant, vous vous prémunirez contre les risques et
vous renforcerez la sécurité de l'environnement de travail informatique.
Remarque : Ces informations comprennent des références aux blocs d'alimentation et aux batteries. Outre
les ordinateurs portables, certains produits (tels que des haut-parleurs et des écrans) sont dotés de boîtiers
d'alimentation externes. Si vous possédez un tel produit, ces informations sont applicables. En outre, les
produits informatiques contiennent une pile interne de la taille d'une pièce de monnaie qui fournit une
alimentation à l'horloge système même lorsque l'ordinateur est débranché. Les consignes de sécurité
concernant les piles s'appliquent donc à tous les produits informatiques.
Informations importantes sur l'utilisation de l'ordinateur
Veillez à respecter les conseils suivants afin de tirer le meilleur parti de votre ordinateur. En cas de non
respect de ces conseils, vous vous exposez à des risques de blessure ou de gêne ou risquez d'entraîner un
dysfonctionnement de l'ordinateur.
Protégez-vous contre la chaleur que dégage votre ordinateur.
Lorsque l'ordinateur est sous tension ou que la batterie est en charge, la base,
le repose-mains et certaines autres parties peuvent chauffer. La température
atteinte dépend de l'activité système et du niveau de charge de la batterie.
Un contact prolongé avec votre peau, même à travers des vêtements, peut
provoquer des lésions, voire des brûlures.
• Evitez tout contact prolongé des mains, genoux ou toute autre partie du
corps avec ces derniers pendant une période prolongée.
• Interrompez-vous régulièrement lors de l'utilisation du clavier en retirant vos
mains du repose-mains.
© Copyright Lenovo 2017, 2018 v
Protégez-vous contre la chaleur que dégage le boîtier d'alimentation.
Lorsque le boîtier d'alimentation est branché sur une prise électrique et qu'il est
connecté à l'ordinateur, il dégage de la chaleur.
Un contact prolongé avec votre peau, même à travers des vêtements, risque
de provoquer des brûlures.
• Ne placez pas le boîtier d'alimentation en contact avec une partie de votre
corps lorsqu'il est en fonctionnement.
• Ne l'utilisez jamais pour vous réchauffer.
Protégez votre ordinateur contre l'humidité.
Afin d'éviter tout risque de choc électrique et de renverser du liquide sur
l'ordinateur, éloignez tout récipient contenant un liquide.
Protégez et prenez soin des câbles.
Ne tirez pas sur les câbles pour éviter de les endommager ou de les rompre.
Acheminez les câbles de communication ou les câbles du boîtier d'alimentation,
de la souris, du clavier, de l'imprimante ou de tout autre périphérique
électronique de manière à ce qu'ils ne soient ni coincés, ni piétinés, ni soumis à
des dégradations susceptibles d'altérer le fonctionnement de votre ordinateur.
Protégez votre ordinateur et vos données lors de vos déplacements.
Avant de déplacer un ordinateur équipé d'une unité de disque dur, exécutez l'une
des actions suivantes :
• Mettez l'ordinateur hors tension.
• Mettez-le en mode veille.
• Mettez-le en mode hibernation.
Cela permet d'éviter toute détérioration de l'ordinateur et toute perte de données.
vi Guide d'utilisation du T470s
Manipulez votre ordinateur avec précaution.
Ne laissez pas tomber votre ordinateur, votre écran ou vos périphériques externes,
ne les rayez pas, ne leur faites subir aucun choc ni aucune torsion et n'appuyez
pas ou ne posez pas d'objet dessus.
Portez votre ordinateur correctement.
• Utilisez une mallette solide assurant une protection adéquate.
• Evitez de placer l'ordinateur dans un sac ou un emballage trop serré.
• Avant de placer l'ordinateur dans une mallette de transport, vérifiez qu'il est hors
tension, en mode veille ou en mode hibernation. Ne placez pas un ordinateur
sous tension dans une mallette.
Conditions nécessitant une intervention immédiate
Un produit peut être endommagé en raison d'une mauvaise utilisation ou d'une négligence. Certains
dommages matériels sont suffisamment graves pour que le produit ne doive plus être utilisé tant qu'il
n'a pas fait l'objet d'une inspection et, si nécessaire, d'une réparation par un agent de maintenance
agréé.
Comme avec tout périphérique électronique, vous devez prêter une attention particulière au produit
lors de sa mise sous tension. Dans quelques rares cas, vous pourriez remarquer une odeur, de la
fumée ou des étincelles en provenance de votre produit. Il se peut également que vous entendiez des
claquements, des craquements ou des sifflements. Cela peut signifier simplement qu'un composant
électronique interne est tombé en panne en mode contrôlé sans conséquence pour votre sécurité.
Mais cela peut aussi indiquer un danger potentiel. Ne prenez pas de risques et ne tentez pas de
diagnostiquer vous-même l'incident. Pour obtenir de l'assistance, contactez le service clients. Pour
obtenir la liste des numéros de téléphone du support technique en ligne, accédez au site Web
suivant :
https://pcsupport.lenovo.com/supportphonelist
Inspectez fréquemment l'ordinateur et ses composants afin de détecter tout dommage, usure ou
signe de danger. Si vous avez des doutes sur l'état d'un composant, n'utilisez pas le produit. Prenez
contact avec le centre de support ou avec le fabricant du produit pour savoir comment diagnostiquer
l'incident et, si nécessaire, faites réparer le produit.
Dans l'éventualité peu probable où vous constateriez l'une des manifestations décrites ci-après, ou
en cas d'incidents remettant en cause la sécurité d'utilisation, cessez d'utiliser le produit et
© Copyright Lenovo 2017, 2018 vii
débranchez-le de sa source d'alimentation et des lignes téléphoniques jusqu'à ce que vous ayez pu
obtenir des instructions du centre de support.
• Cordons d'alimentation, prises, blocs d'alimentation, rallonges, dispositifs de protection contre les
surtensions ou boîtiers d'alimentation fendus, cassés ou endommagés.
• Signes de surchauffe, fumée, étincelles.
• Pile ou batterie endommagée (par exemple, fentes, bosses ou plis), décharge en provenance d'une pile ou
d'une batterie ou accumulation de substances étrangères sur une pile.
• Craquement, sifflement, bruit sec ou odeur forte émanant du produit.
• Signes que du liquide a été renversé ou qu'un objet est tombé sur l'ordinateur, le cordon d'alimentation ou
le bloc d'alimentation.
• Exposition de l'ordinateur, du cordon d'alimentation ou du bloc d'alimentation à l'eau.
• Chute du produit ou tout autre dommage.
• Le produit ne fonctionne pas correctement lorsque vous suivez les instructions d'utilisation.
Remarque : Si vous constatez l'une de ces manifestations au niveau d'un produit non Lenovo
exemple, une rallonge), cessez de l'utiliser tant que vous n'avez pas obtenu d'instructions auprès du
fabricant ou que vous n'avez pas obtenu de pièce de rechange.
®
, (par
Maintenance et mises à niveau
Ne tentez pas de réparer un produit vous-même, à moins d'y avoir été invité par le centre de support ou la
documentation. Faites uniquement appel à un prestataire de services ayant reçu l'agrément pour réparer ce
produit en particulier.
Remarque : Certains composants de l'ordinateur peuvent être mis à niveau ou remplacés par le client. Les
mises à niveau sont généralement appelées des options. Les composants de rechange dont l'installation par
le client est approuvée sont appelés des unités remplaçables par le client, ou CRU. Lenovo fournit une
documentation qui contient des instructions indiquant dans quels cas le client peut installer des options ou
remplacer des CRU. Vous devez suivre scrupuleusement toutes les instructions lorsque vous installez ou
remplacez des composants. L'extinction d'un voyant d'alimentation ne signifie pas nécessairement que les
niveaux de tension à l'intérieur d'un produit sont nuls. Avant de retirer le couvercle d'un produit équipé d'un
cordon d'alimentation, vérifiez toujours qu'il est hors tension et débranché de toute source d'alimentation. Si
vous avez des questions ou des doutes, adressez-vous au centre de support.
Bien qu'il n'y ait plus de pièce en mouvement dans votre ordinateur une fois le cordon d'alimentation
débranché, les avertissements suivants sont requis pour votre sécurité.
ATTENTION :
Composants amovibles dangereux. N’approchez pas vos doigts ou toute autre partie du corps de
l’appareil.
ATTENTION :
viii Guide d'utilisation du T470s
Mettez l'ordinateur hors tension et patientez plusieurs minutes jusqu'à son refroidissement avant
d'ouvrir son carter.
Cordons et blocs d'alimentation
DANGER
N'utilisez que les cordons et les blocs d'alimentation fournis par le fabricant du produit.
Les cordons d'alimentation doivent être conformes aux normes de sécurité. En Allemagne, ils
doivent être de type H03VV-F, 3G, 0,75 mm
types de cordons appropriés doivent être utilisés.
N'enroulez jamais un cordon d'alimentation autour du bloc d'alimentation ou de tout autre objet.
Une telle contrainte risque d'effilocher, de fissurer ou de plisser le cordon. Cela peut représenter un
danger pour la sécurité.
Disposez les cordons d'alimentation de manière à ce qu'ils ne soient pas piétinés, ni coincés.
Evitez d'exposer le cordon et les boîtiers d'alimentation à des liquides. Ainsi, ne laissez pas le
cordon ou le bloc d'alimentation à proximité d'éviers, de bassines, de toilettes ou sur des sols
nettoyés avec des détergents liquides. Les liquides risquent de provoquer des court-circuits,
surtout si le cordon ou le bloc d'alimentation a été soumis à des contraintes résultant d'une
mauvaise utilisation. Les liquides peuvent également entraîner une corrosion progressive des
terminaisons du cordon d'alimentation ou des connecteurs susceptible de provoquer une
surchauffe.
Assurez-vous que les connecteurs des cordons d'alimentation sont correctement connectés aux
prises.
N'utilisez pas de boîtiers d'alimentation présentant des signes de corrosion sur les broches
d'entrée C.A. ou des signes de surchauffe (déformation du plastique, par exemple) sur les broches
d'entrée C.A. ou à tout autre endroit.
2
ou de section supérieure. Pour les autres pays, les
N'utilisez pas de cordons d'alimentation sur lesquels les contacts électriques à l'une ou l'autre des
extrémités présentent des signes de corrosion ou de surchauffe, ou qui semblent être
endommagés.
Pour empêcher toute surchauffe, ne couvrez pas le boîtier d'alimentation avec un vêtement ou
autres objets lorsque le boîtier est branché sur une prise de courant.
Rallonges et périphériques connexes
Assurez-vous que les rallonges, les dispositifs de protection contre les surtensions, les blocs d'alimentation
de secours et les multiprises que vous utilisez ont des caractéristiques de tension correspondant aux
besoins électriques du produit. Ne surchargez jamais ces périphériques. Si vous utilisez des multiprises, la
charge ne doit pas dépasser la tension d'entrée. Adressez-vous à un électricien pour plus de détails ou si
vous avez des questions concernant les charges de courant, les besoins en alimentation et les tensions
d'entrée.
© Copyright Lenovo 2017, 2018 ix
Fiches électriques et prises de courants
DANGER
Si une prise de courant destinée au matériel de votre ordinateur semble être endommagée ou
corrodée, ne l'utilisez pas et attendez qu'elle soit remplacée par un électricien qualifié.
Ne tordez pas ou ne modifiez pas une fiche électrique. Si une fiche est endommagée, prenez
contact avec le fabricant pour la remplacer.
Ne partagez pas une prise de courant avec d'autres appareils domestiques ou professionnels
consommant une grande quantité d'électricité, car une tension instable risquerait d'endommager
votre ordinateur, vos données ou les périphériques connectés.
Certains produits sont équipés d'une fiche à trois broches. Cette fiche s'adapte uniquement à une
prise de courant mise à la terre. Il s'agit d'un dispositif de sécurité. Ne le désactivez pas en tentant
d'insérer la fiche dans une prise non reliée à la terre. Si vous ne pouvez pas enfoncer la fiche dans la
prise, demandez à un électricien de vous fournir un adaptateur de prise approuvé ou de remplacer
la prise par une autre prise prenant en charge ce dispositif de sécurité. Ne surchargez jamais une
prise de courant. La charge totale du système ne doit pas dépasser 80 pour cent de la tension du
circuit de dérivation. Adressez-vous à un électricien pour plus de détails ou si vous avez des
questions concernant les charges de courant et les tensions des circuits de dérivation.
Assurez-vous que la prise de courant utilisée est correctement câblée, facilement accessible et
placée à proximité du matériel. Ne tendez pas complètement les cordons d'alimentation pour éviter
toute contrainte.
Assurez-vous que la prise de courant délivre une tension et un courant adaptés au produit que vous
installez.
Branchez et débranchez avec précaution le matériel de la prise de courant.
Instruction concernant le bloc d'alimentation
DANGER
Ne retirez jamais le cache d’un bloc d’alimentation ou d’un autre composant portant l’étiquette
suivante.
Les composants portant cette étiquette contiennent une tension, un courant électrique et des
niveaux d’énergie dangereux. Aucune pièce de ces composants n'est réparable. Si vous pensez
qu’un de ces composants présente un incident, contactez un technicien de maintenance.
x
Guide d'utilisation du T470s
Périphériques externes
ATTENTION :
Ne branchez ou ne débranchez pas de câbles de périphérique externe autres que des câbles USB
(Universal Serial Bus) et 1394 quand l'ordinateur est sous tension, car vous risqueriez de
l'endommager. Afin d'éviter d'endommager les périphériques connectés, patientez au moins cinq
secondes après la mise hors tension de l'ordinateur pour débrancher les périphériques externes.
Remarque générale sur la batterie
DANGER
La compatibilité des piles fournies par Lenovo en vue d'être utilisées avec votre produit a été testée.
Ces piles doivent être uniquement remplacées par des composants agréés. Une batterie autre que
celle spécifiée par Lenovo ou une batterie démontée ou modifiée n'est pas couverte par la garantie.
Un mauvais traitement ou une mauvaise utilisation de la batterie peut entraîner une surchauffe, une
fuite de liquide ou une explosion. Pour éviter tout risque de blessure, procédez comme suit :
• Ne tentez jamais d'ouvrir, de démonter ou de réparer une batterie.
• Ne tentez pas d'écraser ou de perforer la batterie.
• Ne mettez pas la batterie en court-circuit et ne l'exposez pas à l'eau ou à tout autre liquide.
• Tenez les enfants éloignés de la batterie.
• N'exposez pas la batterie au feu.
Arrêtez d'utiliser la batterie si elle est endommagée ou si vous remarquez qu'elle se décharge ou
que des matériaux étrangers s'accumulent sur les plombs d'accus.
Stockez les batteries rechargeables ou les produits qui les contiennent à température ambiante,
avec les batteries chargées à environ 30 à 50 % de leur capacité. Il est conseillé de charger les
batteries environ une fois par an pour éviter tout risque de décharge excessive.
Ne la jetez pas à la poubelle ou à la décharge. Pour sa mise au rebut, reportez-vous à la
réglementation en vigueur.
Consignes relatives aux batteries rechargeables intégrées
DANGER
Ne tentez pas de retirer ou de remplacer la batterie intégrée rechargeable. Son remplacement doit
être réalisé par un service de réparation ou un technicien Lenovo agréé.
Rechargez uniquement la batterie en vous conformant strictement aux instructions fournies dans la
documentation du produit.
Les services de réparation ou les techniciens Lenovo agréés recyclent les batteries conformément
aux lois et réglementations du pays.
© Copyright Lenovo 2017, 2018 xi
Consignes relatives à la batterie à pile cellulaire non rechargeable
DANGER
Ne tentez pas de remplacer la batterie à pile cellulaire non rechargeable. Son remplacement doit
être réalisé par un service de réparation ou un technicien Lenovo agréé.
Les services de réparation ou les techniciens Lenovo agréés recyclent les batteries conformément
aux lois et réglementations du pays.
Les déclarations qui suivent s'appliquent aux utilisateurs de l'état de Californie, aux Etats-Unis.
Informations relatives au perchlorate pour la Californie :
Les produits contenant des batteries à pile cellulaire au lithium (dioxyde de manganèse) peuvent
contenir du perchlorate.
Produits à base de perchlorate - des consignes de manipulation spéciales peuvent s'appliquer. Voir
https://www.dtsc.ca.gov/hazardouswaste/perchlorate/
xii Guide d'utilisation du T470s
Chaleur et ventilation des produits
DANGER
Les ordinateurs, boîtiers d'alimentation et de nombreux accessoires peuvent générer de la chaleur
lorsqu'ils sont sous tension et lorsque les batteries sont en charge. Les ordinateurs portables
peuvent émettre une quantité importante de chaleur en raison de leur taille compacte. Respectez
toujours ces précautions de base :
• Lorsque l'ordinateur est sous tension ou que la batterie est en charge, la base, le repose-mains
et certaines autres parties peuvent chauffer. Evitez de laisser vos mains, vos genoux ou toute
autre partie de votre corps en contact prolongé avec une zone chaude de l'ordinateur. Lorsque
vous utilisez le clavier, évitez de laisser trop longtemps vos mains sur le repose-mains. En effet,
l'activité de votre ordinateur dégage de la chaleur en mode de fonctionnement normal. La
quantité de chaleur dépend de l'activité du système et du niveau de charge de la batterie. Un
contact prolongé avec votre peau, même à travers des vêtements, peut provoquer des lésions,
voire des brûlures. Il est donc recommandé de cesser régulièrement d'utiliser le clavier en ne
laissant plus vos mains sur le repose-mains et de ne pas utiliser le clavier pendant des périodes
trop prolongées.
• Ne faites pas fonctionner votre ordinateur et ne chargez pas la pile à proximité de matériaux
inflammables ou dans des environnements explosifs.
• Votre produit est équipé d'ouvertures de ventilation, de ventilateurs et/ou de dissipateurs
thermiques à des fins de sécurité, de confort et de fiabilité de fonctionnement. Vous risquez de
bloquer ces dispositifs par inadvertance si vous placez le produit sur un lit, un canapé, un tapis
ou toute autre surface souple. Vous ne devez jamais bloquer, couvrir ou désactiver ces
dispositifs.
• Lorsque le boîtier d'alimentation est branché sur une prise électrique et qu'il est connecté à
l'ordinateur, il dégage de la chaleur. Ne le mettez pas en contact avec une partie de votre corps
lorsque vous l'utilisez. Ne l'utilisez jamais pour vous réchauffer. Un contact prolongé avec votre
peau, même à travers des vêtements, risque de provoquer des brûlures.
Respectez toujours les précautions suivantes pour assurer votre sécurité :
• Lorsque l'ordinateur est branché, ne retirez jamais le carter.
• Vérifiez régulièrement l'extérieur de l'ordinateur pour rechercher les éventuelles accumulations
de poussière.
• Retirez la poussière qui se trouve dans les ventilateurs ou les orifices du panneau frontal. Si vous
travaillez dans un environnement poussiéreux ou près d'un lieu de passage important, nettoyez
plus souvent votre ordinateur.
• Ne réduisez pas et ne bloquez pas les ouvertures de ventilation.
• Afin d'éviter tout risque de surchauffe, n'utilisez pas l'ordinateur dans un meuble.
• La température de l'air circulant dans l'ordinateur ne doit pas dépasser 35 °C.
© Copyright Lenovo 2017, 2018 xiii
Informations relatives à la sécurité du courant électrique
DANGER
Le courant électrique provenant de l'alimentation, du téléphone et des câbles de transmission peut
présenter un danger.
Pour éviter tout risque de choc électrique :
• Evitez d'utiliser votre ordinateur pendant un orage.
• Ne manipulez aucun câble et n'effectuez aucune opération d'installation, d'entretien ou de
reconfiguration de ce produit au cours d'un orage.
• Branchez tous les cordons d'alimentation sur un socle de prise de courant correctement câblé et
mis à la terre.
• Branchez sur des socles de prise de courant correctement câblés tout équipement connecté à ce
produit.
• Lorsque cela est possible, n'utilisez qu'une seule main pour brancher ou débrancher les câbles
d'interface.
• Ne mettez jamais un équipement sous tension en cas d'incendie ou d'inondation, ou en présence
de dommages matériels.
• Avant de retirer le carter de l'unité, débranchez les cordons d'alimentation, la batterie et tous les
câbles (sauf instruction contraire mentionnée dans les procédures d'installation et de
configuration).
• N'utilisez pas votre ordinateur avant d'avoir correctement mis en place tous les boîtiers des
composants internes. N'utilisez jamais l'ordinateur lorsque les composants et les circuits ne sont
pas protégés.
DANGER
Lorsque vous installez, que vous déplacez, ou que vous manipulez le présent produit ou les
périphériques qui lui sont raccordés, reportez-vous aux instructions ci-dessous pour brancher et
débrancher les différents cordons.
Connexion :
1. Mettez les unités hors tension.
2. Commencez par brancher tous les cordons
sur les unités.
3. Branchez les cordons d'interface sur des
connecteurs.
4. Branchez les cordons d'alimentation sur
des prises.
5. Mettez les périphériques sous tension.
Le cordon d'alimentation doit être débranché de la prise murale ou de sa prise avant de procéder à
l'installation des autres câbles électriques connectés à l'ordinateur.
Déconnexion :
1. Mettez les unités hors tension.
2. Débranchez les cordons d'alimentation des
prises.
3. Débranchez les cordons d'interface des
connecteurs.
4. Débranchez tous les câbles des unités.
xiv
Guide d'utilisation du T470s
Il ne doit être rebranché à la prise de courant murale ou à sa prise qu'une fois tous les autres câbles
électriques connectés à l'ordinateur.
DANGER
Pendant un orage, ne procédez à aucun remplacement ni à aucune connexion ou déconnexion du
câble de la prise téléphonique murale.
Ecran à cristaux liquides (LCD)
ATTENTION :
L'écran à cristaux liquides (LCD) est en verre. Suite à une manipulation incorrecte ou à une chute de
l'ordinateur, il peut se briser et le fluide qu'il contient peut s'en échapper. En cas de contact
accidentel de ce fluide avec les yeux ou les mains, lavez immédiatement les parties exposées à
grande eau pendant au moins quinze minutes. Si des troubles apparaissent, consultez un médecin.
Remarque : Pour des produits dotés de lampes fluorescentes contenant du mercure (c-à-d. non DEL), la
lampe fluorescente de l'écran à cristaux liquides (LCD) contient du mercure ; procédez à la mise au rebut
conformément à la réglementation en vigueur dans votre pays.
Utilisation de casques ou d'écouteurs
ATTENTION :
Une pression sonore excessive dans les casques ou les oreillettes peut entraîner une perte de
l'audition. En réglant le volume au maximum, la tension de sortie dans le casque ou l'oreillette et le
niveau de pression sonore augmentent. Afin de protéger votre audition, réglez l'égaliseur à un niveau
approprié.
L'utilisation prolongée d'un casque ou d'écouteurs à un volume élevé peut se révéler nocif si le débit du
casque ou des écouteurs n'est pas conforme aux spécifications de la norme EN 50332-2. Le connecteur de
sortie casque de votre ordinateur est conforme au sous-alinéa 7 de la norme NF EN 50332-2. Ces
spécifications limitent la tension maximale de sortie efficace de la bande large de l'ordinateur à 150 mV. Pour
vous protéger contre toute perte auditive, assurez-vous que les casques ou les écouteurs que vous utilisez
sont également conformes aux spécifications de la norme NF EN 50332-2 (alinéa 7 des limites) concernant le
voltage de bande large de 75 mV. Toute utilisation de casques non conformes aux spécifications de la norme
NF EN 50332-2 peut se révéler dangereuse en raison des niveaux excessifs de pression acoustique.
Si votre ordinateur Lenovo est livré avec un casque ou des écouteurs, l'association de ces dispositifs à
l'ordinateur respecte les spécifications de la norme NF EN 50332-1. Si vous utilisez d'autres casques ou
écouteurs, assurez-vous qu'ils sont conformes aux spécifications de la norme NF EN 50332-1 (clause 6.5
relative aux valeurs de limitation). Toute utilisation de casques non conformes aux spécifications de la norme
NF EN 50332-1 peut se révéler dangereuse en raison des niveaux excessifs de pression acoustique.
Avertissement de risque d'étouffement
RISQUE D'ÉTOUFFEMENT – Produit contenant des pièces de petite dimension.
Tenir à l'écart des enfants de moins de trois ans.
© Copyright Lenovo 2017, 2018 xv
Consigne relative aux sacs plastiques
DANGER
Les sacs en plastique peuvent être dangereux. Tenez-les à l'écart des bébés et des enfants afin
d'éviter tout risque de suffocation.
Consignes relatives aux composants en verre
ATTENTION :
Certains composants de votre produit peuvent être en verre. Ce verre peut se casser si le produit
tombe sur une surface dure ou subit un choc important. Si le verre se casse, le ne touchez pas et
n'essayez pas de le retirer. Cessez d'utiliser le produit jusqu'à ce que le verre soit remplacé par du
personnel de maintenance qualifié.
xvi
Guide d'utilisation du T470s
Chapitre 1. Présentation du produit
Ce chapitre fournit des informations générales pour vous familiariser avec votre ordinateur.
Commandes, connecteurs et voyants de l'ordinateur
Cette rubrique présente les fonctions matérielles de votre ordinateur.
Vue avant
1 Caméra (disponible sur certains modèles) 2 Microphones (sur certains modèles)
3 Interrupteur d'alimentation
5 Marque NFC (disponible sur certains modèles) 6 Pavé tactile
7 Boutons TrackPoint 8 Bouton de pointage TrackPoint
9 Écran (écran multitactile disponible sur certains
modèles)
1 Caméra (disponible sur certains modèles)
4 Lecteur d'empreintes digitales (disponible sur certains
modèles)
®
La caméra vous permet de prendre des photos ou de tenir une vidéo conférence. Pour plus d'informations,
voir « Utilisation de la caméra » à la page 36.
2 Microphones (sur certains modèles)
Les micros enregistrent le son et la voix lorsqu'ils sont utilisés avec un programme apte à gérer les fonctions
audio.
3 Interrupteur d'alimentation
Appuyez sur le bouton d'alimentation pour mettre l'ordinateur sous tension ou en mode veille.
Pour mettre l'ordinateur hors tension, procédez comme suit :
© Copyright Lenovo 2017, 2018 1
• Sous Windows® 7 : ouvrez le menu Démarrer, puis cliquez sur Arrêter.
• Sous Windows 10 : ouvrez le menu Démarrer, cliquez sur l'
Marche/Arrêt, puis cliquez sur Arrêter.
Si votre ordinateur ne répond plus, vous pouvez le mettre hors tension en appuyant sur le bouton
d'alimentation et en le maintenant enfoncé pendant au moins quatre secondes. Si vous ne parvenez pas à
éteindre votre ordinateur, reportez-vous au « Absence de réaction de l'ordinateur » à la page 91.
Vous pouvez également définir l'action du bouton d'alimentation. Par exemple, en appuyant sur le bouton
d'alimentation, vous pouvez mettre l'ordinateur hors tension ou le placer en mode veille ou hibernation. Pour
modifier l'action du bouton d'alimentation, procédez comme suit :
1. Allez sur le Panneau de configuration, puis modifiez l'affichage du Panneau de configuration de
Catégorie à Grandes icônes ou Petites icônes.
2. Cliquez sur Options d'alimentation ➙ Choisir l'action des boutons d'alimentation.
3. Suivez les instructions qui s'affichent à l'écran.
4 Lecteur d'empreintes digitales (disponible sur certains modèles)
En associant vos empreintes digitales à un mot de passe, l'authentification par empreintes digitales permet
un accès utilisateur simple et sécurisé. Pour plus d'informations, voir « Utilisation du lecteur d'empreintes
digitales » à la page 64.
5 Marque NFC (disponible sur certains modèles)
NFC (Near field communication) est une technologie de communication sans fil haute fréquence à courte
portée. La fonction NFC vous permet d'établir des communications radio entre votre ordinateur et un autre
périphérique compatible NFC à une distance de quelques centimètres. Pour plus d'informations, voir
« Utilisation de périphériques NFC » à la page 33.
Dispositif de pointage ThinkPad
6 Pavé tactile
7 Boutons TrackPoint
8 Dispositif de pointage TrackPoint
®
Votre ordinateur est livré avec un dispositif de pointage ThinkPad unique à Lenovo. Pour plus d'informations,
voir « Utilisation du dispositif de pointage ThinkPad » à la page 23.
9 Écran (écran multitactile disponible sur certains modèles)
Avec l'écran multitactile, vous pouvez utiliser l'ordinateur avec de simples gestes des doigts. Pour plus
d'informations, voir « Utilisation de l'écran multitactile » à la page 18.
Vue du côté gauche
1 Connecteur d'alimentation 2 Connecteur USB 3.0
3 Grilles de ventilation 4 Connecteur audio
5 Logement pour carte multimédia
2 Guide d'utilisation du T470s
1 Connecteur d'alimentation
Le connecteur d'alimentation vous permet de brancher votre ordinateur à l'alimentation secteur.
2 Connecteur USB 3.0
Les connecteurs USB 3.0 permettent de brancher des périphériques USB compatibles comme un clavier
USB, une souris USB, un périphérique de stockage USB ou une imprimante USB.
Attention : Lorsque vous branchez un câble USB sur le connecteur, veillez à orienter la marque USB vers le
haut. Sinon, vous risquez d'endommager le connecteur.
3 Grilles de ventilation
Le ventilateur interne et les grilles de ventilation permettent à l'air de circuler dans l'ordinateur afin d'assurer
un refroidissement correct, notamment du microprocesseur.
Remarque : Pour garantir un niveau de ventilation correct, veillez à ne placer aucun objet devant les grilles
de ventilation.
4 Connecteur audio
Pour écouter le son provenant de votre ordinateur, branchez des écouteurs ou un casque équipé d'une prise
4 pôles de 3,5 mm sur le connecteur audio.
Si vous utilisez un casque doté d'un commutateur de fonction, n'activez pas ce commutateur lorsque que
vous utilisez le casque. Dans le cas contraire, le micro associé au casque sera désactivé et les microphones
intégrés à l'ordinateur seront activés à sa place.
Remarque : Le connecteur audio ne prend pas en charge les micros conventionnels. Pour plus
d'informations, voir « Utilisation des dispositifs audio » à la page 35.
5 Logement pour carte multimédia
Vous pouvez insérer une carte mémoire dans le logement pour carte multimédia pour lire ou stocker des
données. Pour plus d'informations, voir « Utilisation d'une carte mémoire ou d'une carte à puce » à la page
36.
Vue du côté droit
1 Logement pour cartes à puce (sur certains modèles) 2 Connecteur USB-C™ (compatible avec Thunderbolt™
3)
3 Connecteur USB 3.0 4 Connecteur HDMI™
5 Connecteur Always On USB 3.0
7 Plateau pour carte micro SIM 8 Prise de sécurité
1 Logement pour cartes à puce (sur certains modèles)
Vous pouvez utiliser des cartes à puce pour l'authentification, le stockage des données, et le traitement
d'application. Les cartes à puce peuvent également offrir un niveau de sécurité élevé pour la fonction SSO
(authentification unique) des grandes entreprises. Pour plus d'informations, voir « Utilisation d'une carte
mémoire ou d'une carte à puce » à la page 36.
6 Port Ethernet
Chapitre 1. Présentation du produit 3
2 Connecteur USB-C (compatible avec Thunderbolt 3)
Le connecteur USB-C sur votre ordinateur prend en charge la norme USB Type-C™ et la technologie
Thunderbolt 3. Si vous disposez d'un câble USB-C adapté, vous pouvez utiliser le connecteur pour
transférer des données, charger votre périphérique ou pour connecter votre ordinateur à des moniteurs
externes.
Lenovo fournit divers accessoires USB-C pour vous aider à développer les capacités de votre ordinateur.
Pour plus d'informations, allez à l'adresse :
https://www.lenovo.com/accessories
Remarques :
• Lorsque la charge de la batterie est inférieure à 10 %, les accessoires USB-C branchés au connecteur
USB-C peuvent ne pas fonctionner correctement.
• La technologie Thunderbolt 3 ne prend pas en charge le système d'exploitation Windows 7 32 bits. Une
fois que vous aurez installé un autre système d'exploitation, vous pourrez activer la technologie
Thunderbolt 3 dans ThinkPad Setup en procédant comme suit :
1. Mettez l'ordinateur sous tension et appuyez sur F1 lorsque l'écran du logo apparaît.
2. Sélectionnez Config ➙ Thunderbolt™ 3 ➙ Security level.
3. Modifiez les paramètres, depuis Display Port and USB à une autre sélection.
Ne modifiez pas les paramètres par défaut du système d'exploitation Windows 7 (32 bits). Sinon,
l'ordinateur risque de ne pas démarrer.
3 Connecteur USB 3.0
Les connecteurs USB 3.0 permettent de brancher des périphériques USB compatibles comme un clavier
USB, une souris USB, un périphérique de stockage USB ou une imprimante USB.
Attention : Lorsque vous branchez un câble USB sur le connecteur, veillez à orienter la marque USB vers le
haut. Sinon, vous risquez d'endommager le connecteur.
4 Connecteur HDMI
Le connecteur HDMI (High-Definition Multimedia Interface) est une interface audio et vidéo. Cela vous
permet de connecter l'ordinateur à un périphérique audio ou un écran vidéo compatible tel qu'une télévision
haute définition HDTV ou un lecteur DVD.
5 Connecteur Always On USB 3.0
Par défaut, le connecteur Always On USB 3.0 vous permet de charger certains périphériques compatibles
USB dans les situations suivantes :
• Lorsque votre ordinateur est allumé ou en mode veille
• Lorsque votre ordinateur est désactivé ou en mode hibernation tout en étant branché sur l'alimentation
secteur
Attention : Lorsque vous branchez un câble USB sur le connecteur, veillez à orienter la marque USB vers le
haut. Sinon, vous risquez d'endommager le connecteur.
Pour charger ces périphériques alors que l'ordinateur est en mode hibernation ou hors tension et qu'il n'est
pas branché sur l'alimentation secteur, procédez comme suit :
• Sous Windows 7 : lancez le programme Power Manager et cliquez sur l'onglet Paramètres
d'alimentation globaux, puis suivez les instructions qui s'affichent à l'écran pour définir vos préférences.
4
Guide d'utilisation du T470s
• Sous Windows 10 : démarrez le programme Lenovo Vantage, cliquez sur Paramètres matériels ➙
Alimentation, puis localisez la section Always On USB et suivez les instructions à l'écran pour définir
votre paramètre préféré.
6 Port Ethernet
Le connecteur Ethernet vous permet de connecter votre ordinateur à un réseau local (LAN).
DANGER
Pour éviter tout risque d'électrocution, ne branchez pas le câble téléphonique sur le connecteur
Ethernet. Vous ne pouvez brancher qu'un câble Ethernet sur ce connecteur.
Le connecteur Ethernet comporte deux voyants, qui indiquent l'état du réseau. Lorsque l'ordinateur est
connecté à un réseau local, le voyant vert est allumé. Lorsque le voyant jaune clignote, les données sont en
cours de transmission.
Remarque : Si vous raccordez l'ordinateur à une station d'accueil, utilisez le connecteur Ethernet de la
station d'accueil, et non celui de l'ordinateur.
7 Plateau pour carte micro SIM
Si votre ordinateur prend en charge la fonction de réseau étendu sans fil, il peut avoir besoin d'une carte
micro SIM (Subscriber Identification Module) pour établir des connexions de réseau étendu sans fil. Selon les
pays ou les régions, la carte micro-SIM peut déjà être installée dans le logement prévu à cet effet. Pour plus
d'informations, voir « Utilisation d'une carte mémoire ou d'une carte à puce » à la page 36.
Attention : N'insérez pas de carte nano-SIM avec adaptateur de cartes nano vers micro-SIM dans un
plateau pour carte micro-SIM. La carte risque d'endommager le logement.
8 Prise de sécurité
Pour protéger votre ordinateur contre le vol, fixez-le à un bureau, une table ou à un autre objet fixe à l'aide
d'un verrou de câble de sécurité compatible avec cette prise de sécurité sur votre ordinateur.
Remarque : Il vous incombe d'évaluer, de sélectionner et de mettre en œuvre les dispositifs de verrouillage
et de sécurité. Lenovo ne porte aucun jugement et n'assure aucune garantie sur le fonctionnement, la qualité
ou les performances des dispositifs de verrouillage et de sécurité. Les verrous de câble de votre produit sont
disponibles auprès de Lenovo à l'adresse
https://www.lenovoquickpick.com/.
Vue de dessous
Chapitre 1. Présentation du produit 5
1 Connecteur de la station d'accueil
2 Verrou du clavier
3 Haut-parleurs
1 Connecteur de la station d'accueil
4 Orifice de réinitialisation d'urgence
Branchez votre ordinateur sur une station d'accueil prise en charge pour accroître ses capacités.
2 Verrou du clavier
Déverrouillez le verrou du clavier avant de remplacer le clavier.
3 Haut-parleurs
Votre ordinateur est équipé de deux haut-parleurs stéréo.
4 Orifice de réinitialisation d'urgence
Si l'ordinateur ne répond plus et si vous ne pouvez pas le mettre hors tension en appuyant sur le bouton
d'alimentation, commencez par retirer le boîtier d'alimentation. Insérez ensuite la pointe d'un trombone
déplié dans l'orifice de réinitialisation d'urgence pour réinitialiser l'ordinateur.
Voyants d'état
Cette rubrique fournit des informations pour localiser et identifier les différents voyants d'état de votre
ordinateur.
Remarque : Selon le modèle, il est possible que votre ordinateur diffère des images suivantes.
6
Guide d'utilisation du T470s
1 Voyant d'état de la caméra
Lorsque ce voyant est allumé, cela signifie que la caméra est en cours d'utilisation.
2 7 Voyants d'état du système
Le voyant du logo ThinkPad sur le capot de l'ordinateur et le voyant situé sur le bouton d'alimentation
indiquent l'état du système de votre ordinateur.
• Trois clignotements : l'ordinateur est relié à une source d'alimentation.
• Allumé : l'ordinateur est allumé (en mode normal).
• Eteint : l'ordinateur est éteint ou en mode hibernation.
• Clignotement rapide : l'ordinateur passe en mode veille ou hibernation.
• Clignotement lent : l'ordinateur est en mode veille.
3 Voyant de verrouillage des majuscules
Lorsque ce voyant est allumé, vous pouvez saisir des lettres en majuscule directement en appuyant sur les
touches.
Chapitre 1. Présentation du produit 7
4 Voyant de la touche Fn Lock
Ce voyant indique le statut de la fonction Fn Lock. Pour plus d'informations, voir « Utilisation des touches
spéciales » à la page 21.
5 Voyant de coupure du haut-parleur
Lorsque le voyant est allumé, les haut-parleurs sont coupés.
6 Voyant de coupure du micro
Lorsque le voyant est allumé, les microphones sont coupés.
8 Voyant d'état du boîtier d'alimentation
Ce voyant indique le statut de l'alimentation secteur et de la batterie de l'ordinateur.
• Vert : connecté à l'alimentation secteur (batterie entre 80 et 100 %)
• Jaune : connecté à l'alimentation secteur (batterie entre 1 et 80 %)
• Désactivé : déconnecté de l'alimentation secteur
Informations importantes sur le produit
Cette section fournit des informations destinées à localiser les étiquettes suivantes :
• Type de machine et informations sur le modèle
• Informations sur l'identification FCC et la certification IC
• Les informations sur les systèmes d'exploitation Windows
Type de machine et étiquette de modèle
Lorsque vous prenez contact avec Lenovo pour obtenir de l'aide, ces informations permettent aux
techniciens d'identifier votre ordinateur et de vous proposer un service plus rapide.
L'image suivante montre l'emplacement de l'étiquette indiquant le type et le modèle de votre ordinateur.
Informations sur l'identification FCC et la certification IC
L'étiquette d'identification FCC et du numéro de certification IC se trouve sur l'ordinateur, comme indiqué
sur la figure suivante.
8
Guide d'utilisation du T470s
Remarque : Selon le modèle, il est possible que votre ordinateur diffère de l'image suivante.
• Si un module sans fil a été préinstallé en usine, l'étiquette indique l'identification FCC et le numéro de
certification IC du module sans fil installé par Lenovo.
Remarque : Ne retirez ou ne remplacez pas le module sans fil préinstallé en usine vous-même. Pour le
remplacer, vous devez d'abord contacter le centre de service clients Lenovo. Lenovo ne saura être tenu
responsable en cas de défaillance causée par un remplacement non autorisé.
• Sur un module sans fil WAN installable par l'utilisateur, l'identification FCC et le numéro de certification IC
sont apposés sur le module WAN sans fil
1 installés dans l'ordinateur. Pour afficher l'identification FCC et
le numéro de certification IC, vous devez retirer le cache de la base de l'ordinateur. Pour obtenir des
instructions, voir « Remplacement de la carte de réseau étendu (WAN) sans fil » à la page 125.
Remarque : Pour le module sans fil installable par l'utilisateur, assurez-vous que vous utilisez
uniquement un module sans fil agréé par Lenovo spécifiquement testé pour ce modèle d'ordinateur. Dans
le cas contraire, l'ordinateur émettra des signaux sonores de code d'erreur au démarrage.
Chapitre 1. Présentation du produit 9
Étiquettes des systèmes d'exploitation Windows
Certificat d'authenticité de Windows 7 : les modèles d'ordinateur livrés avec Windows 7 comportent une
étiquette de certificat d'authenticité qui est apposée sur le carter de l'ordinateur ou à l'intérieur du
compartiment de la batterie. Le certificat d'authenticité indique que votre ordinateur dispose d'une licence
permettant d'utiliser un produit Windows 7 et qu'il est fourni avec une version authentique de ce système
d'exploitation. Dans certains cas, une version antérieure de Windows peut être installée et être assujettie aux
termes des droits de mise à niveau vers la version antérieure contenus dans la licence Windows 7
Professionnel. La version de Windows 7 concédée sous licence et la clé de produit associée à l'ordinateur
sont imprimées sur ce Certificat d'authenticité. La clé de produit vous sera utile si vous réinstallez Windows 7
à partir d'une source autre qu'un jeu de disques de récupération Lenovo.
Étiquette produit authentique Windows 10 Microsoft
être apposée sur le carter de l'ordinateur en fonction des facteurs suivants :
• Votre région géographique
• La date de fabrication de votre ordinateur
• La version de Windows 10 préinstallée
Consultez la page
différents types d'étiquette produit authentique Microsoft.
• En République populaire de Chine, l'étiquette produit authentique Microsoft est requise sur tous les
modèles d'ordinateur dans lesquels est installée une version de Windows 10.
• Dans d'autres pays ou régions, l'étiquette produit authentique Microsoft est requise uniquement sur les
modèles d'ordinateur disposant d'une licence Windows 10 Professionnel.
L'absence d'étiquette produit authentique Microsoft ne signifie pas que la version préinstallée de Windows
n'est pas authentique. Pour savoir comment déterminer l'authenticité d'un produit Windows préinstallé,
reportez-vous aux informations fournies par Microsoft à l'adresse :
https://www.microsoft.com/en-us/howtotell/default.aspx
Contrairement aux produits Windows 7, aucun indicateur visuel ou externe n'indique l'ID de produit ou la
version Windows concédée sous licence pour cet ordinateur. En revanche, l'ID de produit est enregistré
dans le microprogramme de l'ordinateur. Si un produit Windows 10 est installé, le programme d'installation
vérifiera si le microprogramme de l'ordinateur est valide, en faisant correspondre l'ID de produit afin de
finaliser l'activation.
https://www.microsoft.com/en-us/howtotell/Hardware.aspx pour voir des images des
®
: une étiquette produit authentique Microsoft peut
Dans certains cas, une version antérieure de Windows peut être installée et être assujettie aux termes des
droits de mise à niveau vers la version antérieure contenus dans la licence Windows 10 Professionnel.
Fonctions de l'ordinateur
Les fonctions de l'ordinateur présentées dans cette section couvrent différents modèles. En fonction de
votre modèle, certaines fonctions peuvent ne pas être disponibles.
Coloris de l'ordinateur
• Noir ou argent
Microprocesseur
Pour consulter les informations relatives au microprocesseur de l'ordinateur, procédez comme suit :
• Sous Windows 7 : ouvrez le menu Démarrer, faites un clic droit sur Ordinateur puis cliquez sur
Propriétés.
10
Guide d'utilisation du T470s
• Sous Windows 10 : cliquez avec le bouton droit de la souris sur le bouton Démarrer, puis cliquez sur
Système.
Mémoire
• Double data rate 4 (DDR4) synchronous dynamic (SD) random access memory (RAM)
Unité de stockage
• Disque SSD M.2
Affichage
• Contrôle de la luminosité
• Écran couleur avec technologie In-Plane Switching (IPS)
• Taille de l'écran : 355,6 mm
• Résolution de l'écran : 1 920 x 1 080 ou 2 560 x 1 440 pixels
• Technologie multitactile (disponible sur certains modèles)
Clavier
• Clavier à six rangées (la fonction de rétro-éclairage est disponible sur certains modèles).
• Touches de fonction
• Dispositif de pointage ThinkPad (y compris le dispositif de pointage TrackPoint et le pavé tactile)
Connecteurs et emplacements
• Connecteur d'alimentation
• Connecteur audio
• Connecteur de la station d'accueil
• Trois connecteurs USB 3.0 (y compris un connecteur Always On USB 3.0)
• Connecteur HDMI
• Logement pour carte multimédia
• Plateau pour carte micro-SIM
• Connecteur Ethernet
• Logement pour carte à puce (sur certains modèles)
• Connecteur USB-C (compatible avec Thunderbolt 3)
Fonctions de sécurité
• Lecteur d'empreintes digitales (disponible sur certains modèles)
• Prise de sécurité
• Module TPM (Trusted Platform Module)
Fonctions sans fil
• Bluetooth
• NFC (sur certains modèles)
• Réseau local sans fil
• Réseau étendu sans fil (sur certains modèles)
• Récepteur satellite (GPS) (sur les modèles équipés du réseau étendu sans fil)
• Wireless Gigabit Alliance (WiGig
®
) (sur certains modèles)
Chapitre 1. Présentation du produit 11
Autres
• Caméra (disponible sur certains modèles)
• Microphones (sur certains modèles)
Spécifications de l'ordinateur
Dimensions
• Largeur : 331 mm
• Profondeur : 226.8 mm
• Épaisseur : 16,9 mm à 18,8 mm
Dissipation thermique maximale (en fonction du modèle)
• 45 W (154 Btu/hr)
• 65 W (222 Btu/hr)
Alimentation (boîtier d'alimentation)
• Entrée du signal sinusoïdal entre 50 et 60 Hz
• Tension d'entrée du boîtier d'alimentation : 100 à 240 V CA, 50 à 60 Hz
Environnement d'exploitation
Altitude maximale sans pressurisation
• 3 048 m
Température
• Altitudes jusqu'à 2 438 m
– En fonctionnement : 5 °C à 35 °C
– Stockage : 5 °C à 43 °C
• Altitudes au-dessus de 2 438 m
– Température maximale d'exploitation dans une atmosphère non pressurisée : 31,3 °C
Remarque : Lorsque la batterie est en charge, sa température doit être d'au moins 10 °C.
Humidité relative
• En fonctionnement : 8 % à 95 % du bulbe humide : 23 °C
• Stockage : 5 % à 95 % du bulbe humide : 27 °C
Si possible, placez votre ordinateur dans un endroit correctement ventilé et sec et évitez de l'exposer
directement au soleil.
Attention :
• Tenez les appareils électriques tels que les ventilateurs, radios, climatiseurs et fours micro-ondes à l'écart
de l'ordinateur. Les puissants champs magnétiques générés par ces appareils risqueraient
d'endommager le moniteur de l'unité de stockage interne et les données qu'elle contient.
12
Guide d'utilisation du T470s
