Lenovo ThinkPad L14 Gen 2, ThinkPad L15 Gen 2 User Guide [ja]

L14Gen2およびL15Gen2

ユーザー・ガイド

はじめにお読みください

本書および本書で紹介する製品をご使用になる前に、以下に記載されているドキュメントを読んで理解

してください。

•「

安全上の注意と保証についての手引き

•「

セットアップ・ガイド

•

一般的な安全と規制に関する注意

」

第1版(2020年12⽉)

©CopyrightLenovo2020.

制限付き権利に関する通知:データまたはソフトウェアが米国一般調達局(GSA:GeneralServicesAdministration)契約に

準じて提供される場合、使用、複製、または開示は契約番号GS-35F-05925に規定された制限に従うものとします。

⽬次

Lenovoノートブックの検出......iii

第1章.コンピューターを⾒る.....1

前面....................1

側面....................4

底面....................5

仕様....................5

USB仕様................5

第2章.コンピューターを初めて使う..7

ネットワークへのアクセス..........7

Wi-Fiネットワークへの接続........7

有線イーサネットへの接続.........7

携帯電話ネットワークへの接続(一部のモデ

ル)..................7

「機内モード」をオンにします.......8

コンピューターとのやり取り.........8

キーボード・ショートカットの使用.....8

TrackPointポインティング・デバイスの使

用..................10

トラックパッドの使用.........11

タッチ・スクリーンの使用(一部のモデル).12

外付けモニターへの接続........14

第3章.コンピューターの探索....17

Lenovoアプリ...............17

インテリジェント・クーリング.......18

電源の管理................18

バッテリー状況のチェック........18

コンピューターの充電.........19

電源設定の変更............20

データの転送...............20

Bluetooth接続の設定..........20

NFC接続の設定(一部のモデル)......20

スマート・カードまたはmicroSDカードの使

用(一部のモデル)...........21

付属品..................22

アクセサリの購入...........22

ドッキング・ステーション........22

第4章.コンピューターと情報を保護

する..................27

コンピューターのロック..........27

指紋認証でログインする..........27

顔IDを使用してログイン(一部のモデル)...28

電源断からデータを保護(一部のモデル)....28

UEFIBIOSパスワード...........28

パスワードの種類...........28

パスワードを設定、変更、または削除する.30 指紋をパスワードに関連付ける(一部のモデ

ル).................31

第5章.詳細設定の構成........33

UEFIBIOS................33

UEFIBIOSメニューを開く........33

UEFIBIOSインターフェース内を移動する.33

システム日付とシステム時刻の設定....33

起動デバイスの変更..........33

UEFIBIOSの更新...........34

リカバリー................34

システム・ファイルおよび設定の以前の時点

への復元...............34

バックアップからのファイルの復元....34

コンピューターのリセット........34

詳細オプションの使用.........34

Windowsの自動回復..........35

リカバリーUSBデバイスの作成.....35

Windows10とドライバーのインストール....35

第6章.CRU交換部品.........39

CRUリスト................39

高速スタートアップと内蔵バッテリーを無効にす

る....................39

CRUの交換................40

ベース・カバー・アセンブリー......40

メモリー・モジュール.........41

ワイヤレスWANカード(一部のモデル)..42 ハードディスク・ドライブ・アセンブリー

(一部のモデル)............43

M.2ソリッド・ステート・ドライブ(ハード

ディスク・ドライブ付きモデル用)....45

M.2ソリッド・ステート・ドライブ(ハード

ディスクなしのモデル用)........46

キーボード..............47

USBおよびオーディオ・ボード(L14Gen2の

み).................51

第7章.サービスとサポート.....53

よくある質問と答え............53

エラー・メッセージ............55

ビープ音が鳴るエラー...........56

自己ヘルプ・リソース...........57

Windowsラベル..............57

電話によるサポート............58

Lenovoに電話をかける前に.......58

Lenovoスマートセンター........59

©CopyrightLenovo2020

有償サービスの購入............60

付録B.規制情報............65

付録A.ユーザー補助および⼈間⼯学

情報..................61

付録C.特記事項および商標......69

iiL14Gen2およびL15Gen2ユーザー・ガイド

Lenovoノートブックの検出

Lenovoノートブックをお買い上げいただき、ありがとうございます。当社は、お客様に最適なソリューションを提供するよう努めています。

ツアーを開始する前に、以下の情報をお読みください。

•この資料に示す図は、ご使用の製品とは異なる場合があります。

•モデルによっては、一部のオプションのアクセサリ、機能、ソフトウェア・プログラム、およびユーザー・インターフェースに関する指示がご使用のコンピューターに該当しない場合があります。

•ドキュメントの内容は予告なしに変更される場合があります。最新のドキュメントを入手するには、

https://pcsupport.lenovo.comにアクセスしてください。

©CopyrightLenovo2020

iii

ivL14Gen2およびL15Gen2ユーザー・ガイド

第1章コンピューターを⾒る

前面

L14Gen2

©CopyrightLenovo2020

L15Gen2

赤外線カメラ*/カメラ*

マイクロホン

TrackPoint ク

TrackPointボタン電源ボタン

NFC*

ポインティング・スティッ

*一部のモデル

2L14Gen2およびL15Gen2ユーザー・ガイド

ThinkShutter(カメラ・カバー)*

タッチ・スクリーン*

指紋センサー*

トラックパッド

ThinkShutter

ThinkShutterをスライドしてカメラのレンズのカバーを開閉します。プライバシーを保護するために作成されています。

USB仕様

注：コンピューター・モデルによっては、一部のUSBコネクターをコンピューターで使用できないことがあります。

コネクター名説明

USBキーボード、USBマウス、USBストレージ・デバイス、USB プリンターなどのUSB対応デバイスを接続します。

•USB2.0コネクター

第1章.コンピューターを見る5

コネクター名説明

•USB3.2コネクターGen1

•USB-C(3.2Gen1)コネクター

•USB-C(3.2Gen2)コネクター

•

Thunderbolt3コネクター(USB-C)

•出力電圧5Vおよび出力電流1.5AのUSB-C対応デバイスに充電します。

•外付けモニターへの接続: –USB-C-VGA:最大1920x1200ピクセル、60Hz

–USB-C-DP:最大5120x3200ピクセル、60Hz

•コンピューターの機能を拡張するためのUSB-C付属品に接続します。USB-C付属品を購入するには、https://www.lenovo.com/accessories にアクセスしてください。

•

Thunderbolt4コネクター(USB-C)

USBの転送速度に関する声明

このデバイスの各種USBコネクターを使用した実際の転送速度は、ホストや周辺機器の処理能力、ファイル属性、システム構成やオペレーティング・システムに関連する他の要素などの多くの要素に応じて異なり、以下に掲載されている対応する各デバイスのデータ・レートより遅くなることがあります。

USBデバイスデータ・レート(ギガビット/秒)

3.2Gen1/3.1Gen1

3.2Gen2/3.1Gen2

3.2Gen2×220 Thunderbolt3コネクター(USB-C) Thunderbolt4コネクター(USB-C)

5 10

40 40

6L14Gen2およびL15Gen2ユーザー・ガイド

第2章コンピューターを初めて使う

ネットワークへのアクセス

ここでは、ワイヤレスまたは有線ネットワークへの接続に役立つ情報を記載しています。

Wi-Fiネットワークへの接続

Windows します。必要な情報を入力します。

の通知領域にあるネットワーク・アイコンをクリックして、接続するネットワークを選択

有線イーサネットへの接続

イーサネット・ケーブルを使用して、イーサネット・コネクターを通してコンピューターをローカル・ネットワークに接続します。

携帯電話ネットワークへの接続(一部のモデル)

コンピューターにワイヤレス・ワイド・エリア・ネットワーク(WAN)カードとnano-SIMカードが取り付けられている場合は、携帯電話のデータ・ネットワークに接続し、どこでもオンラインにすることができます。

注：携帯電話サービスは、一部の国または地域の正規のモバイル・サービス・キャリアによって提供されます。セルラー携帯電話のネットワークに接続するには、サービス・キャリアから携帯電話プランを入手する必要があります。

携帯電話の接続を確立するには:

©CopyrightLenovo2020

1.コンピューターの電源をオフにします。

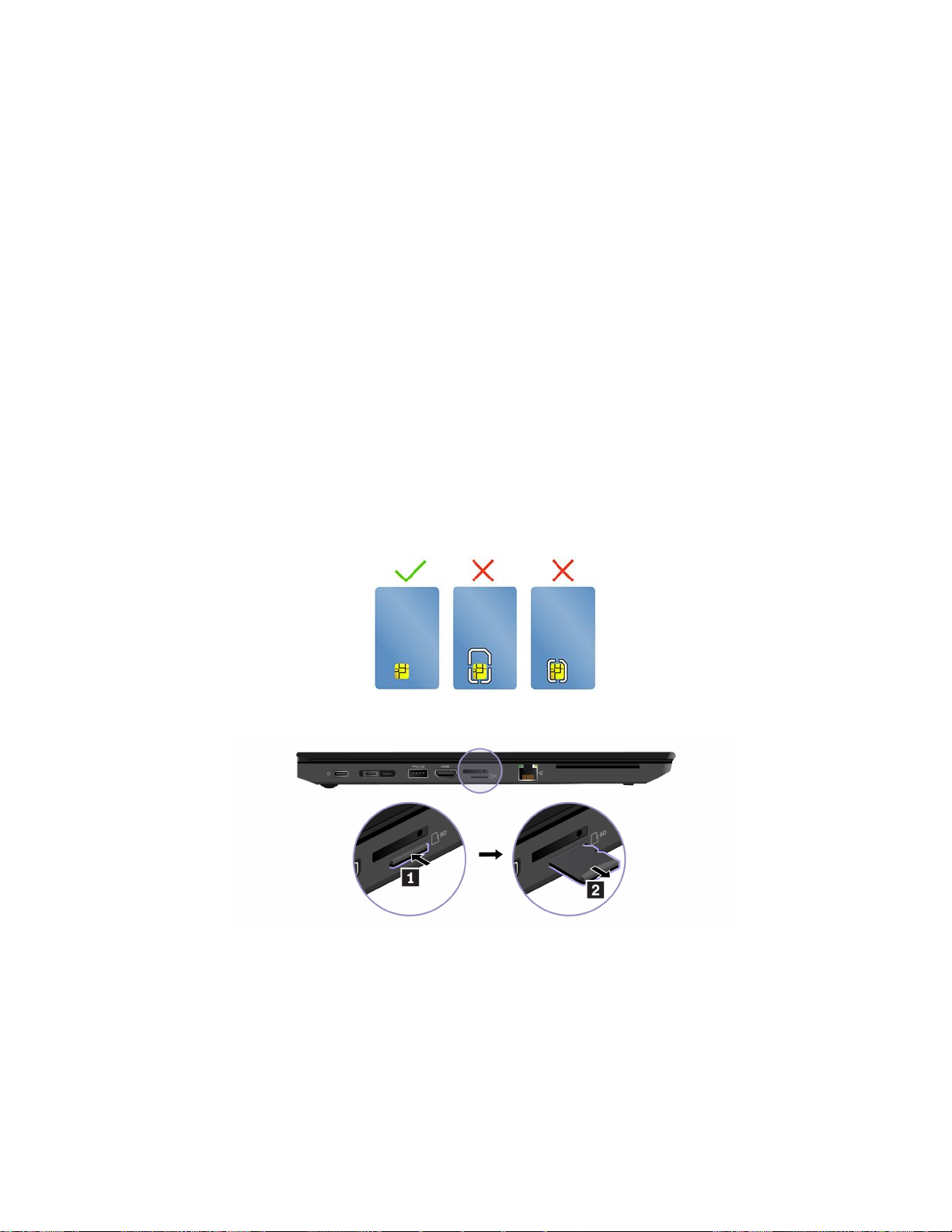

2.nano-SIMカード・スロットの位置を確認し、図のようにnano-SIMカードを挿入します。カードの方向に注意して、正しくしっかりと装着されていることを確認してください。

3.コンピューターの電源をオンにします。

4.ネットワーク・アイコンをクリックし、リストから携帯電話ネットワーク・アイコンします。必要な情報を入力します。

を選択

「機内モード」をオンにします

機内モードを有効にすると、すべてのワイヤレス機能は無効になります。

1.Windows通知領域のアクションセンター・アイコンをクリックします。

2.「機内モード」をクリックして、機内モードをオンにします。

コンピューターとのやり取り

ご使用のコンピューターには、画面を移動するさまざまな方法が用意されています。

キーボード・ショートカットの使用

キーボードには、作業をより効率的に行うのに役立つ特殊キーが装備されています。

各キーまたはF1–F12ファンクション・キーの標準機能でアイコンとして印刷された、特殊機能を呼び出します。

FnLockインジケーターオン:標準機能

FnLock・インジケーターオフ:特殊機能

スピーカーを有効/無効にする

音量を下げる

音量を上げる

マイクロホンを有効/無効にする

ディスプレイを暗くする

ディスプレイを明るくする

8L14Gen2およびL15Gen2ユーザー・ガイド

外付けディスプレイの管理

ワイヤレスを使用可能/使用不可能にする

通知センターを開く/折りたたむ

着信に応答する

この機能は、SkypeforBusiness2016やMicrosoftTeams1.0など一部のアプリでのみ機能します。

デフォルトで、この機能はSkypeforBusiness2016で動作します。デフォルト設定はVantageアプリで変更できます。

着信を拒否する

この機能は、SkypeforBusiness2016やMicrosoftTeams1.0など一部のアプリでのみ機能します。

デフォルトで、この機能はSkypeforBusiness2016で動作します。デフォルト設定はVantageアプリで変更できます。

注：F11を押して、SkypeforBusiness2016での通話を切断することもできます。

Vantageアプリのこのキーの機能をカスタマイズする

電卓を開きます(L15Gen2専用)

スリープ・モードを開始します(L15Gen2専用)

SnippingToolを開く

キーボードのバックライトの切り替え

中断操作

操作の一時停止

コンテンツのスクロール

システム・リクエストの送信

スリープ状態の開始

ウェイクアップするには、Fnまたは電源ボタンを押します。

第2章.コンピューターを初めて使う9

最初に移動

最後に移動

TrackPointポインティング・デバイスの使用

TrackPointポインティング・デバイスは、ポインティング、クリック、スクロールなど従来のマウスの機能をすべて行うことができます。

TrackPointポインティング・デバイスの使⽤

TrackPointポインティング・スティック

指でポインティング・スティックのキャップに圧力を加えます。圧力は、キーボード面に対して平行に360°自由に加えます。これによって、画面上のポインターが移動します。かける圧力が高いほど、ポインタが速く動きます。

TrackPointボタン

左クリック・ボタンと右クリック・ボタンは、従来のマウスの左と右のボタンに対応しています。点状の中央ボタンを指で押したままにしながら、垂直または水平方向にポインティング・スティックに圧力を加えます。それから、文書、Webサイト、またはアプリなどをスクロールします。

TrackPointポインティング・デバイスを無効にする

TrackPointポインティング・デバイスはデフォルトではアクティブです。デバイスを無効にするには:

1.「スタート」メニューを開き、「設定」➙「デバイス」➙「マウス」をクリックします。

2.画面上の指示に従って、TrackPointを無効にします。

ポインティング・スティック・ノンスリップ・キャップの交換

注：新しいキャップに溝

10L14Gen2およびL15Gen2ユーザー・ガイド

aが付いていることを確認します。

トラックパッドの使用

従来のマウスのポインティング、クリック、スクロール機能をすべてトラックパッドで行うことができます。

トラックパッドの使⽤

左クリック・ゾーン右クリック・ゾーン

タッチ・ジェスチャーの使⽤

第2章.コンピューターを初めて使う11

項目を選択したり開いたりするには、1回タップします。

2本の指でズームイン/ズームアウトします。項目をスクロールします。

すばやく2回タップしてショートカット・

メニューを表示します。

タスク・ビューを開いて、開いているウィン

ドウをすべて表示します。

デスクトップを表示します。

注：

•複数の指を使用する場合は、指の間を少し離して置いてください。

•一部のジェスチャーは、直前の操作がTrackPointポインティング・デバイスで行われた場合は使

用できません。

•一部のジェスチャーは、特定のアプリを使用している場合にのみ使用できます。

•トラックパッドの表面が油分で汚れた場合は、まずコンピューターの電源をオフにします。柔らか

く糸くずの出ない布をぬるま湯またはコンピューター用洗剤で湿らせ、トラックパッドの表面を軽くふきます。

その他のジェスチャーについては、ポインティング・デバイスのヘルプ情報を参照してください。

トラックパッドを無効にする

トラックパッドは、デフォルトで有効です。デバイスを無効にするには:

1.「スタート」メニューを開き、「設定」➙「デバイス」➙「タッチパッド」をクリックします。

2.「タッチパッド」セクションで、「タッチパッド」コントロールをオフにします。

タッチ・スクリーンの使用(一部のモデル)

ご使用のコンピューターのディスプレイがマルチタッチ機能をサポートしている場合、簡単なタッチ・ジェスチャで画面を移動できます。

注：一部のジェスチャーは、特定のアプリを使用している場合にのみ使用できない場合があります。

12L14Gen2およびL15Gen2ユーザー・ガイド

シングル・クリックするには、1回タップダブルクリックするには、2回タップ

右クリックするには、タップしたままにする

ズームアウトズームイン

左からスワイプ:開いているすべてのウィ

ンドウを表示する

項目をスクロールするには、スライドする

右からスワイプ:アクションセンターを開く

ドラッグ

下方向に短くスワイプ:タイトル・バーを表示します

下方向にスワイプ:現在のアプリを閉じます

保守のヒント:

•タッチ・スクリーンのクリーニングの前に電源をオフにしてください。

•乾いた、柔らかい糸くずの出ない布または脱脂綿を使用して、タッチ・スクリーンから指紋やほこりを取り除いてください。布に溶剤を塗布しないでください。

第2章.コンピューターを初めて使う13

•タッチ・スクリーンはプラスチック・フィルムでカバーされたガラス・パネルです。画面に圧力を加えたり、金属製の物を置いたりしないでください。タッチ・パネルの損傷や誤動作の原因となることがあります。

•画面上の入力には爪、手袋をはめた指、または無生物は使用しないでください。

•指で触れたポイントと画面上の実際の位置のずれを回避するために、指による入力の精度を定期的に修正してください。

外付けモニターへの接続

コンピューターをプロジェクターやモニターに接続して、プレゼンテーションを行ったりワークス

ペースを拡張したりします。

有線ディスプレイへの接続

ご使用のコンピューターが外付けディスプレイを検出できない場合は、デスクトップ上の空白領域で右ク

リックし、「ディスプレイの設定」➙「検出」をクリックします。

サポートされる解像度

次の表に、外付けディスプレイでサポートされる最大解像度を示します。

外付けモニターの接続

USB-Cコネクター(USB3.2Gen1/Thunderbolt4) HDMI™コネクター

サポートされる解像度

最大5120x3200ピクセル/60Hz 最大4096x2160ピクセル/24Hz

ワイヤレス・ディスプレイへの接続

ワイヤレス・ディスプレイを使用するには、コンピューターと外付けディスプレイの両方がMiracast

能をサポートしていることを確認します。

+を押して、接続するワイヤレス・ディスプレイを選択します。

表⽰モードの設定

またはを押して、お好みの表示モードを選択します。

画⾯の設定

1.デスクトップの空白領域で右クリックし、「ディスプレイの設定」を選択します。

機

14L14Gen2およびL15Gen2ユーザー・ガイド

2.構成するディスプレイを選択します。

3.お好みに合わせて表示設定を変更します。

コンピューターの液晶ディスプレイと外付けディスプレイの両方の設定を変更できます。たとえば、どちらをメイン・ディスプレイにしてどちらをセカンダリー・ディスプレイにするか定義できます。また、解像度や向きも変更できます。

第2章.コンピューターを初めて使う15

16L14Gen2およびL15Gen2ユーザー・ガイド

第3章コンピューターの探索

Lenovoアプリ

ここでは、VantageおよびLenovoQuickCleanアプリについて説明します。

Vantageアプリ

初期インストールされているVantageアプリは、自動化されたアップデートと修正、ハードウェア設定の構成、およびパーソナライズされたサポートを提供して、コンピューターをメンテナンスするのに役立つカスタマイズされたワンストップ・ソリューションです。

Vantageアプリにアクセスするには、検索ボックスに「Vantage」と入力します。

主な機能

Vantageアプリを使用すると、次のことができます。

•デバイスの状態を容易に把握して、デバイス設定をカスタマイズできます。

•UEFIBIOS、ファームウェアおよびドライバーの更新をダウンロードしてインストールし、コンピューターを最新の状態に保ちます。

•コンピューターの健全性を監視し、外部の脅威からコンピューターを保護します。

•コンピューター・ハードウェアをスキャンして、ハードウェアの問題を診断します。

•保証状況を調べます(オンライン)。

ユーザー・ガイド

•「

」および役に立つ資料にアクセスします。

注：

•使用可能な機能は、コンピューターのモデルによって異なります。

•Vantageアプリでは、コンピューターの体験を向上させるために定期的に機能を更新しています。機能の説明は、実際のユーザー・インターフェースと異なる場合があります。

LenovoQuickClean

モデルによっては、LenovoQuickClean機能がサポートされていることがあります。LenovoQuickClean 機能がプレインストールされているモデルでは、キーボード、スクリーン、トラックパッド、および TrackPointポインティング・デバイスを一時的に無効にしてクリーニングすることができます。

LenovoQuickCleanにアクセスするには、以下のいずれかを実行します。

•「スタート」メニューを開き、「LenovoQuickClean」をクリックします。

•検索ボックスに「LenovoQuickClean」と入力します。

•Fnキーと右のShiftキーを同時に押します。

LenovoQuickCleanの最新バージョンをダウンロードするには、https://pcsupport.lenovo.comにアクセスしてください。
