Lenovo ThinkPad E570, ThinkPad E570c, ThinkPad E575 User Guide [hr]

Vodič za korisnike računala ThinkPad E570, E570c i E575

Napomena: Prije primjene ovih informacija i korištenja proizvoda na koji se odnose, svakako s razumijevanjem pročitajte sljedeće:

• Vodič za sigurnost, jamstvo i postavljanje

• „Važne sigurnosne informacije” na str. v

Najnoviji Vodič za sigurnost, jamstvo i postavljanje i dokument Regulatory Notice dostupni su na webmjestu za podršku tvrtke Lenovo:

http://www.lenovo.com/support

Peto izdanje (Rujan 2017)

OBAVIJEST O OGRANIČENIM PRAVIMA: ako se softver ili podaci isporučuju u skladu s Ugovorom o administraciji općih usluga („GSA”), korištenje, reprodukcija ili otkrivanje predmet su ograničenja određenih u Ugovoru br. GS-35F-05925.

Sadržaj

Važne sigurnosne informacije . . . . . v

Najprije pročitajte ovo . . . . . . . . . . . . . v

Važne informacije o upotrebi računala . . . . . . v

Uvjeti koji zahtijevaju trenutnu akciju . . . . . . . vii

Servis i nadogradnje . . . . . . . . . . . . viii

Naponske žice i naponski adaptori . . . . . . . ix

Produžni kabeli i slični uređaji . . . . . . . . . ix

Utikači i utičnice . . . . . . . . . . . . . . . x

Izjava o dovodu napajanja . . . . . . . . . . . x

Vanjski uređaji . . . . . . . . . . . . . . . . xi

Općenita obavijest o bateriji . . . . . . . . . . xi

Napomena vezana uz uklonjivu punjivu

bateriju . . . . . . . . . . . . . . . . . . . xi

Obavijest o okrugloj litijskoj bateriji koja se ne

može ponovno puniti . . . . . . . . . . . . . xii

Toplina i ventilacija proizvoda. . . . . . . . . xiii

Sigurnosne informacije o električnoj struji . . . . xiv

Informacije o sigurnosti lasera . . . . . . . . . xv

Obavijest o zaslonu s tekućim kristalima (LCD-

u) . . . . . . . . . . . . . . . . . . . . . xv

Korištenje slušalica . . . . . . . . . . . . . . xv

Napomena vezana uz plastične vrećice. . . . . xvi

Obavijest o staklenim dijelovima. . . . . . . . xvi

Poglavlje 1. Pregled proizvoda . . . . 1

Kontrole računala, priključci i pokazatelji . . . . . 1

Pogled sprijeda . . . . . . . . . . . . . . 1

Prikaz s desne strane . . . . . . . . . . . 2

Pogled s lijeve strane . . . . . . . . . . . 4

Pogled s donje strane . . . . . . . . . . . 5

Indikatori stanja. . . . . . . . . . . . . . 6

Oznake s važnim informacijama o proizvodu . . . 7

Vrsta uređaja i oznaka modela . . . . . . . 7

FCC ID i broj IC certifikata . . . . . . . . . 8

Oznake za operacijske sustave Windows . . . 8

Značajke računala . . . . . . . . . . . . . . 9

Specifikacije računala . . . . . . . . . . . . 11

Radno okruženje . . . . . . . . . . . . . . 11

Programi tvrtke Lenovo . . . . . . . . . . . 12

Pristupanje programima tvrtke Lenovo . . . 12

Uvod u programe tvrtke Lenovo. . . . . . 12

Poglavlje 2. Korištenje računala . . 15

Registriranje računala . . . . . . . . . . . . 15

Često postavljana pitanja . . . . . . . . . . 15

Pristup pomoći za operacijski sustav

Windows . . . . . . . . . . . . . . . . . 16

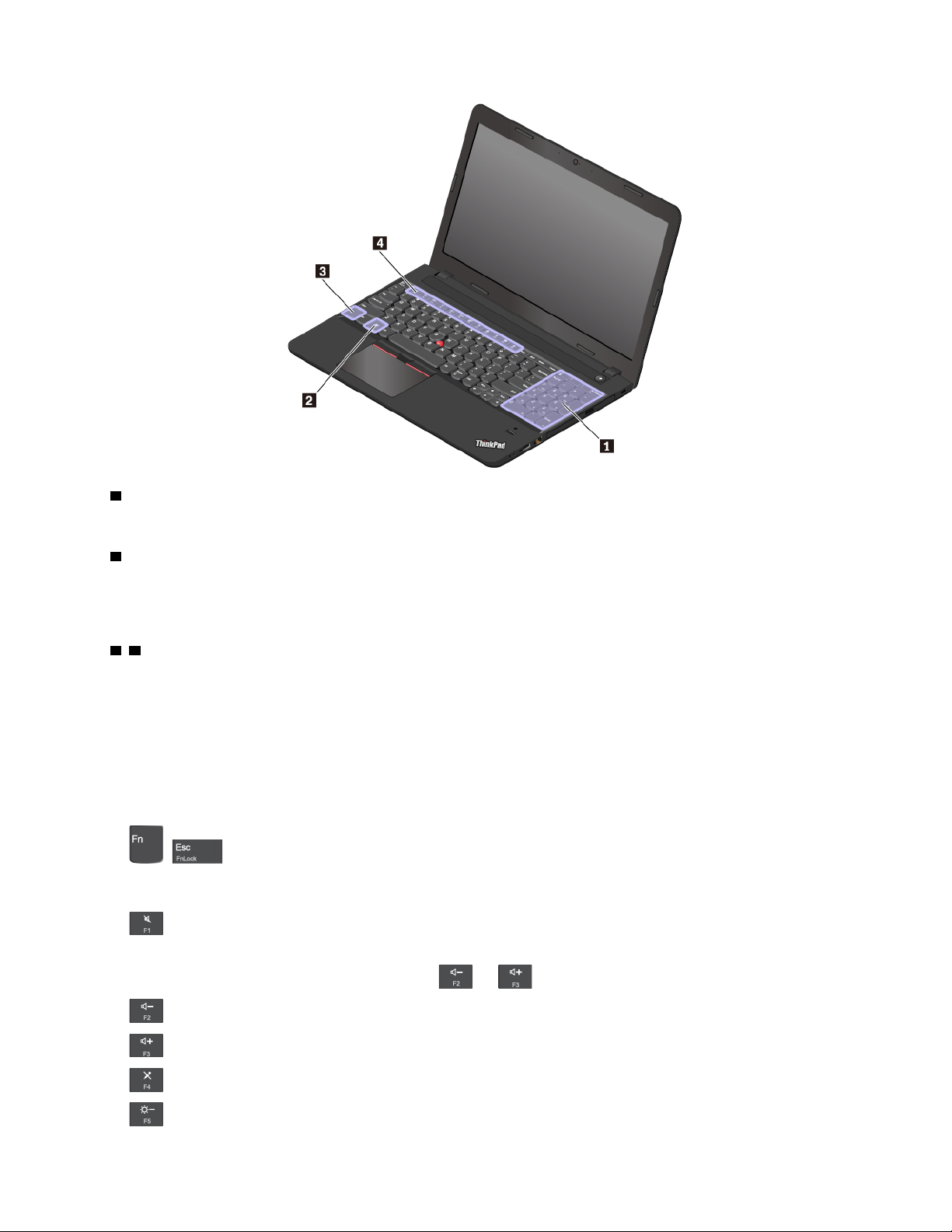

Korištenje posebnih tipki . . . . . . . . . . . 16

Korištenje pokazivačkog uređaja ThinkPad . . . 19

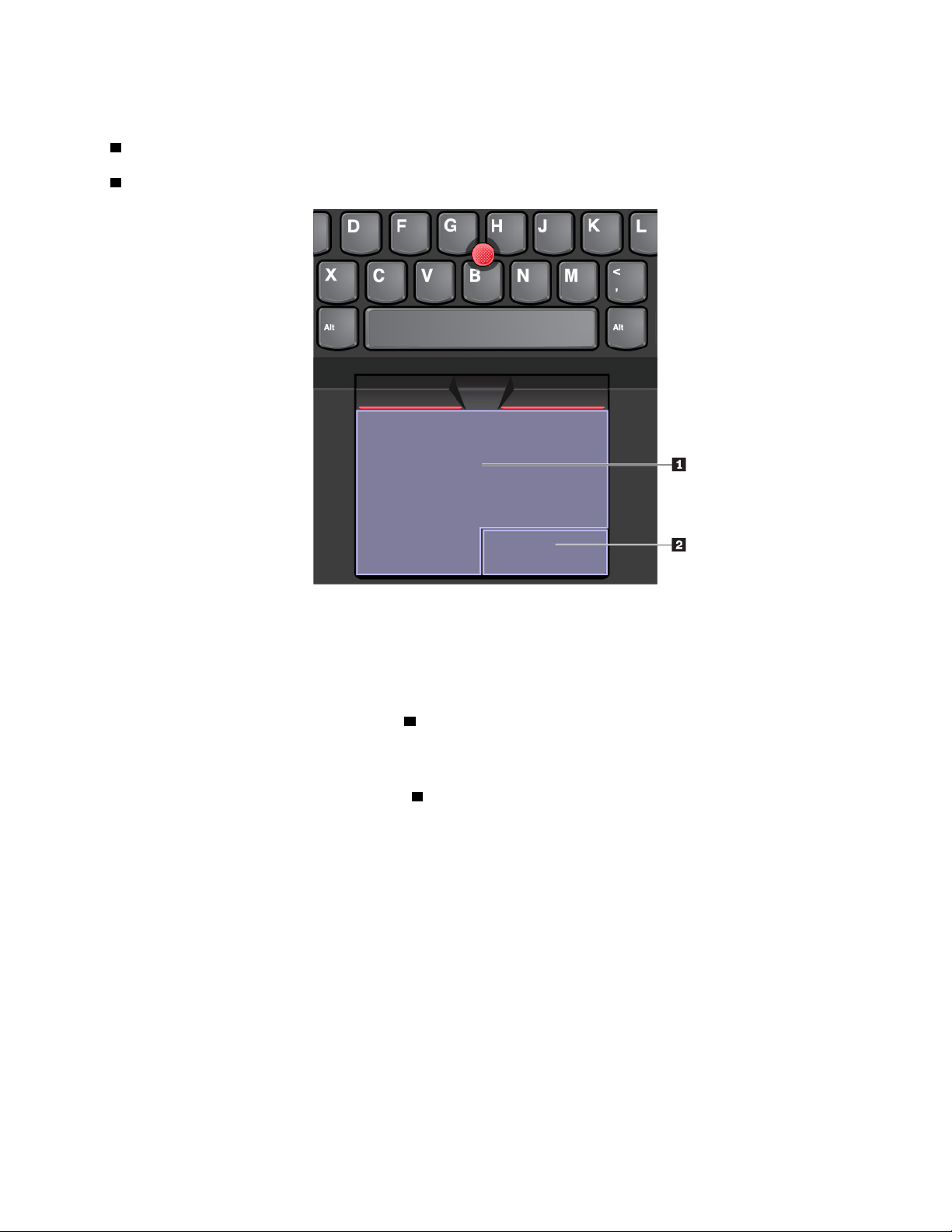

Pregled pokazivačkog uređaja ThinkPad . . 19 Korištenje pokazivačkog uređaja

TrackPoint . . . . . . . . . . . . . . . 19

Korištenje dodirne pločice . . . . . . . . 20

Korištenje dodirnih gesti na dodirnoj

pločici. . . . . . . . . . . . . . . . . 21

Prilagodba pokazivačkog uređaja

ThinkPad . . . . . . . . . . . . . . . 22

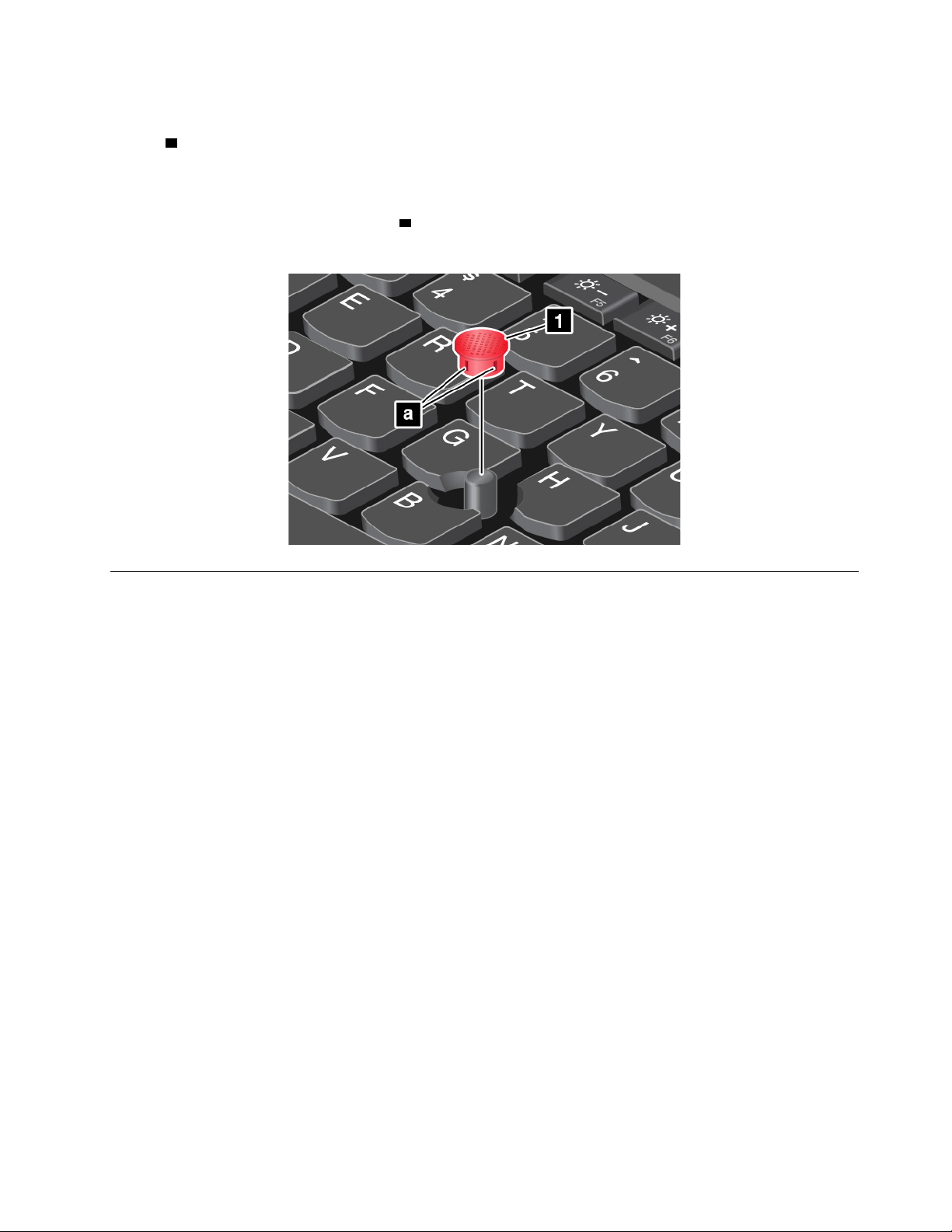

Zamjena kapice na pokazivačkom

štapiću . . . . . . . . . . . . . . . . 23

Upravljanje napajanjem . . . . . . . . . . . 23

Korištenje prilagodnika za izmjenični

napon . . . . . . . . . . . . . . . . . 23

Korištenje baterije . . . . . . . . . . . . 24

Upravljanje napajanjem baterije . . . . . . 25

Načini rada za uštedu energije . . . . . . 25

Kabelske Ethernet veze . . . . . . . . . . . 26

Korištenje bežične LAN veze . . . . . . . . . 26

Bežične veze. . . . . . . . . . . . . . . . 27

Korištenje Bluetooth veze. . . . . . . . . 27

Korištenje načina rada u zrakoplovu . . . . 28

Korištenje značajke NVIDIA Optimus Graphics . . 28

Korištenje audioznačajki . . . . . . . . . . . 28

Korištenje kamere. . . . . . . . . . . . . . 29

Korištenje optičkog pogona. . . . . . . . . . 29

Korištenje medijske kartice . . . . . . . . . . 29

Korištenje vanjskog zaslona . . . . . . . . . 31

Putovanje s računalom . . . . . . . . . . . 32

Poglavlje 3. Poboljšavanje

računala . . . . . . . . . . . . . . . . 35

Pronalaženje dodatne opreme za uređaj

ThinkPad . . . . . . . . . . . . . . . . . 35

ThinkPad USB–C Dock . . . . . . . . . . . 35

Postavljanje priključne stanice ThinkPad

USB–C Dock . . . . . . . . . . . . . . 35

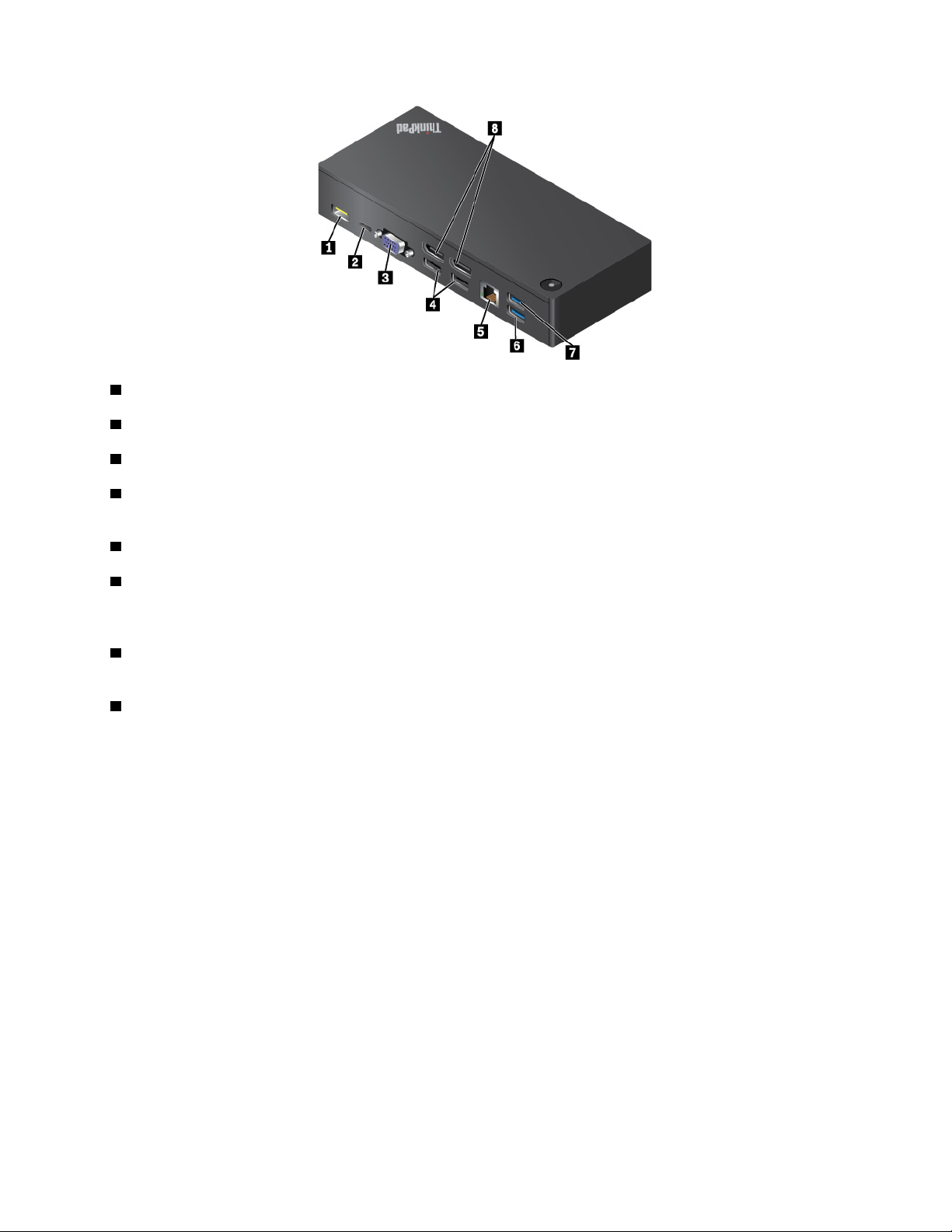

Pregled priključne stanice ThinkPad USB–C

Dock . . . . . . . . . . . . . . . . . 36

Poglavlje 4. Informacije o pristupačnosti, ergonomičnosti i

održavanju . . . . . . . . . . . . . . . 39

Informacije o pristupačnosti . . . . . . . . . 39

Ergonomske informacije . . . . . . . . . . . 41

Čišćenje i održavanje . . . . . . . . . . . . 42

Poglavlje 5. Sigurnost . . . . . . . . 45

Korištenje lozinki . . . . . . . . . . . . . . 45

Informacije o lozinkama . . . . . . . . . 45

Postavljanje, promjena i uklanjanje

lozinke . . . . . . . . . . . . . . . . 46

Sigurnost tvrdog diska. . . . . . . . . . . . 47

Postavljanje sigurnosnog čipa . . . . . . . . . 48

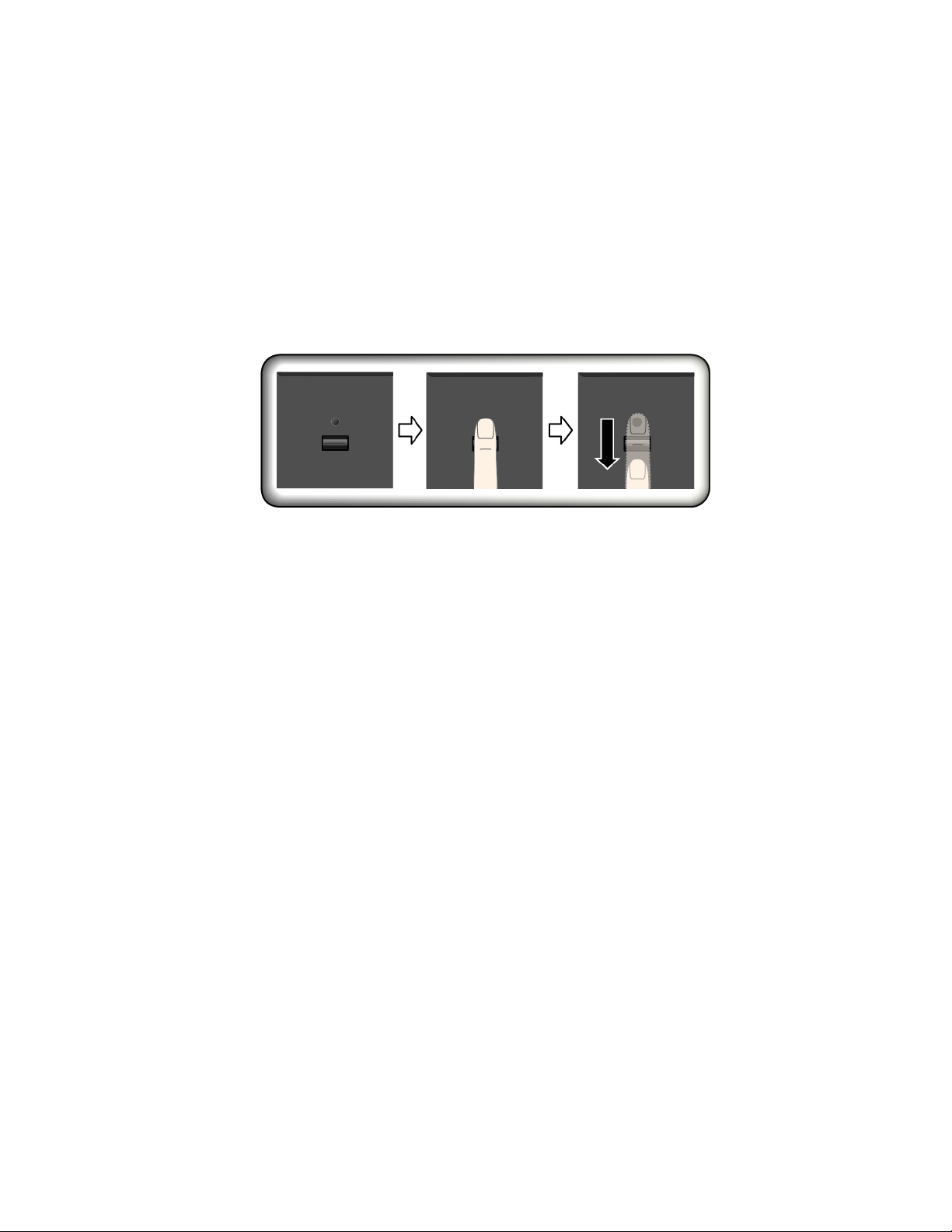

Korištenje čitača otiska prsta . . . . . . . . . 48

Brisanje podataka s pogona za pohranu . . . . 50

Korištenje vatrozida . . . . . . . . . . . . . 50

Zaštita podataka od virusa . . . . . . . . . . 50

Poglavlje 6. Dodatna

konfiguracija . . . . . . . . . . . . . . 51

Instalacija novog operacijskog sustava . . . . . 51

Instalacija operacijskog sustava Windows

7 . . . . . . . . . . . . . . . . . . . 51

Instalacija operacijskog sustava Windows

10 . . . . . . . . . . . . . . . . . . 52

Instalacija upravljačkih programa uređaja . . . . 53

Korištenje programa ThinkPad Setup. . . . . . 54

Konfiguriranje programa ThinkPad Setup . . 54

Promjena redoslijeda pokretanja . . . . . . 55

Ažuriranje UEFI BIOS-a . . . . . . . . . 56

Izbornik BIOS . . . . . . . . . . . . . 56

Korištenje upravljanja sustavom . . . . . . . . 66

Problem s gumbom za uključivanje/

isključivanje . . . . . . . . . . . . . . 84

Problemi s pokretanjem . . . . . . . . . 84

Problemi sa stanjem mirovanja i

hibernacije . . . . . . . . . . . . . . . 84

Problemi s tvrdim diskom . . . . . . . . 85

Problem sa solid-state pogonom . . . . . 86

Softverski problem . . . . . . . . . . . 86

Problem s USB-om . . . . . . . . . . . 86

Poglavlje 8. Informacije o

oporavku . . . . . . . . . . . . . . . . 87

Podaci o oporavku operacijskog sustava

Windows 7 . . . . . . . . . . . . . . . . 87

Stvaranje i korištenje medija za oporavak . . 87 Ponovna instalacija predinstaliranih

programa i upravljačkih programa

uređaja . . . . . . . . . . . . . . . . 88

Podaci o oporavku operacijskog sustava

Windows 10 . . . . . . . . . . . . . . . . 89

Ponovno postavljanje računala. . . . . . . 89

Korištenje mogućnosti naprednog

pokretanja . . . . . . . . . . . . . . . 89

Oporavak operacijskog sustava ako se

Windows 10 ne može pokrenuti . . . . . . 90

Stvaranje i korištenje USB pogona za

oporavak . . . . . . . . . . . . . . . 90

Poglavlje 7. Rješavanje problema

s računalom . . . . . . . . . . . . . . 69

Općeniti savjeti za sprječavanje problema. . . . 69

Rješavanje problema . . . . . . . . . . . . 69

Dijagnosticiranje problema . . . . . . . . 69

Računalo ne reagira . . . . . . . . . . . 71

Prolivena tekućina na tipkovnici . . . . . . 71

Poruke o pogreškama . . . . . . . . . . 72

Poruke sa zvučnim signalima . . . . . . . 73

Problemi s memorijskim modulom . . . . . 74

Problemi s Ethernet vezom . . . . . . . . 74

Problem s bežičnom LAN mrežom . . . . . 75

Problem s Bluetooth tehnologijom . . . . . 76

Problemi s pokazivačkim uređajem

ThinkPad . . . . . . . . . . . . . . . 76

Problemi s tipkovnicom . . . . . . . . . 76

Problemi sa zaslonom računala . . . . . . 77

Problemi s vanjskim monitorom . . . . . . 79

Problemi sa zvukom . . . . . . . . . . . 81

Problemi s čitačem otiska prsta . . . . . . 82

Problemi s baterijom. . . . . . . . . . . 82

Problem s prilagodnikom izmjenične

struje . . . . . . . . . . . . . . . . . 83

Problemi s napajanjem . . . . . . . . . . 83

Poglavlje 9. Zamjena uređaja . . . . 93

Zaštita od statičkog elektriciteta. . . . . . . . 93

Zamjena uklonjive baterije . . . . . . . . . . 93

Zamjena tipkovnice . . . . . . . . . . . . . 95

Zamjena donjeg poklopca . . . . . . . . . . 99

Zamjena optičkog pogona . . . . . . . . . . 100

Zamjena memorijskog modula . . . . . . . . 101

Zamjena internog diska za pohranu . . . . . . 103

Zamjena statičkog diska M.2 . . . . . . . . . 105

Zamjena baterije u obliku gumba . . . . . . . 107

Poglavlje 10. Traženje podrške . . . 109

Traženje pomoći i servisa . . . . . . . . . . 109

Prije nego se obratite tvrtki Lenovo . . . . 109

Korištenje programa za dijagnostiku . . . . 110

Web-mjesto za podršku tvrtke Lenovo . . . 110

Upućivanje poziva tvrtki Lenovo . . . . . . 110

Kupnja dodatnih usluga . . . . . . . . . . . 111

Dodatak A. Informacije o

propisima . . . . . . . . . . . . . . . 113

Informacije o certifikatu . . . . . . . . . . . 113

Informacije o bežičnim uređajima . . . . . . . 113

Interoperabilnost bežičnih uređaja . . . . . 113

Okruženje korištenja i vaše zdravlje . . . . 113

ii Vodič za korisnike računala ThinkPad E570, E570c i E575

Lokacija bežičnih antena UltraConnect . . . 114 Informacije o usklađenosti bežičnog

radija . . . . . . . . . . . . . . . . . 114

Pronalaženje pravnih napomena o bežičnoj

tehnologiji . . . . . . . . . . . . . . . 115

Napomena o klasifikaciji eksporta . . . . . . . 115

Napomene o elektroničkom zračenju . . . . . . 115

Izjava o usklađenosti sa zahtjevima

agencije Federal Communications

Commission (FCC) . . . . . . . . . . . 115

Izjava o usklađenosti s propisima

Ministarstva gospodarstva Kanade o

zračenju za uređaje klase B . . . . . . . 116

Usklađenost sa zahtjevima Europske

Unije . . . . . . . . . . . . . . . . . 116

Izjava o sukladnosti za Njemačku za

uređaje klase B. . . . . . . . . . . . . 116

Izjava VCCI o sukladnosti za Japan za

uređaje klase B. . . . . . . . . . . . . 117

Izjava o sukladnosti za Japan, za

proizvode koji se priključuju u sustav

napajanja s nazivnim naponom nižim od ili

jednakim 20 A po fazi . . . . . . . . . . 117

Napomena o kabelu za izmjenično

napajanje korisnicima u Japanu . . . . . . 117

Servisne informacije Lenovo proizvoda za

Tajvan. . . . . . . . . . . . . . . . . 117

Oznaka usklađenosti za Euroaziju . . . . . . . 117

Zvučna obavijest za Brazil . . . . . . . . . . 118

Dodatak B. Izjave o otpadnoj električnoj i elektroničkoj opremi te

recikliranju . . . . . . . . . . . . . . . 119

Općenite informacije o recikliranju . . . . . . . 119

Važne informacije o odlaganju električne i

elektroničke opreme. . . . . . . . . . . . . 119

Izjava o recikliranju za Japan . . . . . . . . . 120

Informacije o recikliranju za Brazil . . . . . . . 121

Informacije o recikliranju baterija za Europsku

uniju . . . . . . . . . . . . . . . . . . . 121

Informacije o recikliranju baterija za Tajvan . . . 122 Informacije o recikliranju baterija za Sjedinjenje

Američke Države i Kanadu . . . . . . . . . . 122

Informacije o recikliranju za Kinu . . . . . . . 122

Dodatak C. Direktiva o ograničenju opasnih tvari

(RoHS) . . . . . . . . . . . . . . . . . 123

Dodatak D. Informacije za

ENERGY STAR model. . . . . . . . . 127

Dodatak E. Napomene. . . . . . . . 129

Dodatak F. Zaštitni znaci . . . . . . 131

iv Vodič za korisnike računala ThinkPad E570, E570c i E575

Važne sigurnosne informacije

Napomena: Najprije pročitajte važne informacije o sigurnosti.

Najprije pročitajte ovo

Ovi vam podaci mogu pomoći da sigurno koristite svoje osobno računalo. Pročitajte i čuvajte sve informacije koje su dostavljene s vašim računalom. Informacije u ovom dokumentu ne mijenjaju uvjete vašeg ugovora o kupovini niti ograničeno jamstvo. Više informacija potražite u odjeljku „Informacije o jamstvu” u Vodiču za sigurnost, jamstvo i postavljanje koji se isporučuje s računalom.

Sigurnost korisnika je važna. Naši proizvodi su razvijeni tako da budu sigurni i učinkoviti. Međutim, osobna računala su elektronički uređaji. Naponske žice, naponski adaptori i drugi dodaci mogu izazvati sigurnosne rizike koji mogu rezultirati s fizičkim ozljedama ili štetom na vlasništvu, posebno kod pogrešne upotrebe. Radi smanjenja tih rizika, slijedite upute koje ste dobili s proizvodom, proučite sva upozorenja na proizvodu i u uputama za rad i pregledajte informacije koje se nalaze u ovom dokumentu. Pažljivim sagledavanjem informacija koje se nalaze u ovom dokumentu i uz vaš proizvod, možete si pomoći u zaštiti od rizika i kreirati sigurnije radno, računalno okruženje.

Napomena: Ove informacije uključuju reference na naponske adaptore i baterije. Osim prijenosnih računala, i neki se drugi proizvodi (kao što su zvučnici ili monitori) isporučuju s vanjskim prilagodnicima napajanja. Ako imate takav proizvod, ove informacije se odnose na vaš proizvod. Dodatno, vaše računalo može sadržavati internu bateriju, veličine novčića, koja osigurava napon za sistemski sat, čak i kad je računalo isključeno, tako da se informacije o sigurnosti baterije odnose na sva računala.

Važne informacije o upotrebi računala

Uz sljedeće ćete savjete najbolje i s lakoćom koristiti računalo. U suprotnom može doći do nezadovoljstva u radu, ozljede ili kvara na računalu.

Zaštitite se od topline koju vaše računalo generira.

Kada je vaše računalo uključeno ili se baterija puni, osnovica, podloga za dlan i neki drugi dijelovi se mogu pregrijati. Temperatura koju dosegnu ovisi o količini aktivnosti sistema i razini napunjenosti baterije.

Dugotrajni kontakt s tijelom, čak i preko odjeće, može izazvati nelagodu ili čak i opekline.

• Izbjegavajte dugotrajan dodir ruku, krila ili bilo kojeg drugog dijela tijela sa zagrijanim dijelom računala.

• Povremeno odmorite ruke od tipkovnice i podignite ih s podloška za dlan.

Zaštitite se od topline koju proizvodi prilagodnik izmjeničnog napajanja.

Dok je priključen u električnu utičnicu i računalo, prilagodnik izmjeničnog napona proizvodi toplinu.

Produženi kontakt s vašim tijelom, čak i preko odjeće, može uzrokovati opekline na koži.

• Dok se koristi, prilagodnik izmjeničnog napona nemojte dodirivati nijednim dijelom tijela.

• Nikada ga nemojte koristiti za grijanje vašeg tijela.

Pazite da u računalo ne dospije tekućina.

Da izbjegnete prolijevanje i opasnost od električnog šoka, držite tekućine daleko od vašeg računala.

Pazite da se kabeli ne oštete.

Primjena jakog pritiska na kablove može ih oštetiti ili potrgati.

Komunikacijske kabele i kabele prilagodnika izmjeničnog napona, miša, tipkovnice, pisača i svih drugih elektroničkih uređaja postavite i usmjerite tako da ih nitko ne može nagaziti, da se nitko o njih ne može spotaknuti, da ih računalo ili drugi uređaji ne mogu pritisnuti te općenito da se ne može dogoditi ništa što bi ometalo rad računala.

Pazite prilikom premještanja računala radi mogućeg gubitka podataka.

Prije premještanja računala opremljenog tvrdim diskom učinite nešto od sljedećeg:

• Isključite ga.

• Stavite ga u stanje mirovanja.

• Stavite ga u stanje hibernacije.

To će pomoći u sprječavanju oštećenja na računalu i mogućeg gubitka podataka.

vi Vodič za korisnike računala ThinkPad E570, E570c i E575

Pažljivo rukujte vašim računalom.

Računalo, zaslon i vanjske uređaje nemojte bacati, udarati, grepsti, izvrtati, tresti ni gurati i nemojte stavljati teške predmete na njih.

Pažljivo nosite računalo.

• Računalo nosite u kvalitetnoj torbi s odgovarajućom zaštitom i podstavom.

• Ne pakirajte računalo u premale kofere ili torbe.

• Prije no što računalo stavite u torbu, provjerite je li isključeno, u stanju pripravnosti ili u stanju hibernacije. Nemojte stavljati računalo u torbu dok je uključeno.

Uvjeti koji zahtijevaju trenutnu akciju

Proizvodi se mogu oštetiti zbog pogrešne upotrebe ili nemara. Neka oštećenja proizvoda mogu biti toliko ozbiljna da se proizvod ne bi smio upotrebljavati dok ga ne pregleda i, ako je potrebno, ne popravi ovlašteni serviser.

Kao kod bilo kojeg elektroničkog uređaja, obratite pažnju na proizvod kad je uključen. U rijetkim slučajevima, možete primijetiti da iz vašeg stroja izlazi miris ili malo dima ili iskrica. Mogu se i pojaviti zvukovi nalik pucketanju ili pištanju. Te pojave mogu značiti samo da je neka interna elektronička komponenta pokvarena i više ne radi sigurno i na kontrolirani način. Ili, one mogu označavati moguću opasnost. Međutim, ne izlažite se riziku i ne pokušavajte sami dijagnosticirati situaciju. Kontaktirajte Centar za podršku korisnika radi pomoći. Popis telefonskih brojeva servisa i podrške potražite na sljedećem web-mjestu:

http://www.lenovo.com/support/phone

Što je češće moguće provjeravajte jesu li se na računalu ili bilo kojoj njegovoj komponenti pojavili znakovi istrošenosti ili kakve druge opasnosti. Ako imate nekih pitanja o stanju komponente, nemojte koristiti proizvod. Kontaktirajte korisnički Centar za podršku ili proizvođača proizvoda radi uputa o tome kako da pregledate proizvod i kako da ga date na popravak, ako je potrebno.

U malo vjerojatnom slučaju da primijetite bilo koje od sljedećih stanja ili ako ste zabrinuti za sigurnost vašeg proizvoda, prestanite ga koristiti i odspojite ga od dovoda napajanja i telekomunikacijskih linija, dok ne porazgovarate s korisničkim Centrom za podršku i ne dobijete dodatne upute.

• Naponske žice, utikači, naponski adaptori, produžni kablovi, štitnici od preopterećenja ili dovodi napajanja koji su napuknuti, polomljeni ili oštećeni.

• Znaci pregrijavanja, dim, iskrenje ili vatra.

• Oštećenje baterije (kao napukline, ogrebotine), pražnjenje iz baterije ili nakupine stranih tvari na bateriji.

• Pucketanje, pištanje ili zveckanje te bilo kakav snažan miris koji dopire iz računala.

• Znakovi prolivene tekućine ili udarca nekog objekta na računalo, kabel za napajanje ili prilagodnik napajanja.

• Znači da su računalo, strujni kabel ili prilagodnik napajanja bili izloženi vodi.

• Znak da je proizvod bio ispušten ili oštećen na bilo koji način.

• Proizvod ne radi normalno iako se pridržavate uputa za rad.

Napomena: Ako primijetite ove simptome kod proizvoda (kao što je produžni kabel) koji nije proizveo Lenovo

, prestanite koristiti taj proizvod dok ne kontaktirate proizvođača proizvoda radi dodatnih

uputa ili dok ne nabavite prikladnu zamjenu.

Servis i nadogradnje

Ne pokušavajte sami servisirati proizvod osim ako to od vas ne zatraži centar za podršku korisnicima ili ako tako piše u dokumentaciji. Koristite samo ovlaštenog dobavljača servisa koji ima odobrenje za popravak ovog određenog proizvoda.

Napomena: Neke dijelove može nadograditi ili zamijeniti i korisnik. Nadogradnje se obično nazivaju i opcije. Zamjenski dijelovi odobreni za korisničku instalaciju se nazivaju i Korisnički zamjenjive jedinice ili CRU-ovi. Lenovo daje dokumentaciju s uputama za korisnika za instaliranje opcija ili zamjenu CRU-ova. Morate točno slijediti sve upute kad instalirate ili zamjenjujete dijelove. Off (Isključeno) stanje indikatora napajanja ne mora nužno značiti da su razine napona unutar proizvoda na nuli. Prije uklanjanja poklopca s proizvoda opremljenih s naponskom žicom, uvijek provjerite je li struja isključena i da je proizvod isključen iz bilo kojeg izvora napajanja. Ako imate nekih pitanja ili nedoumica, kontaktirajte korisnički Centar za podršku.

Iako nema pokretnih dijelova u vašem računalu nakon što se naponska žica odspoji, sljedeća upozorenja su potrebna za vašu sigurnost.

OPREZ: Opasni pomični dijelovi. Ne približavajte prste ni druge dijelove tijela.

OPREZ:

Prije otvaranja poklopca računala isključite računalo pa pričekajte nekoliko minuta dok se ne ohladi.

viii

Vodič za korisnike računala ThinkPad E570, E570c i E575

Naponske žice i naponski adaptori

OPASNOST

Koristite samo one naponske žice i adaptore koje dobavlja proizvođač proizvoda.

Kabeli za napajanje moraju biti sigurnosno odobreni. Kabel za napajanja u Njemačkoj bit će H03VV-F, 3G, 0,75 mm

Kabel za napajanje nikad nemojte omotavati oko prilagodnika napajanja ili drugog predmeta. To može uzrokovati pucanje ili neko drugo oštećenje žice. To može predstavljati sigurnosni rizik.

Uvijek usmjerite naponske žice tako da se preko njih ne hoda, spotiče ili bode s nekim objektima.

Zaštitite kabele za napajanje i prilagodnike napajanja od tekućina. Na primjer, ne stavljajte naponsku žicu ili adaptor blizu sudopera, zahoda ili na podove koji se čiste s tekućim sredstvima. Tekućine mogu uzrokovati kratki spoj, posebno ako je žica ili adaptor oštećena zbog pogrešne upotrebe. Tekućine mogu prouzročiti i postupnu koroziju na priključcima kabela za napajanje i/ili utikačima priključaka na što može dovesti do pregrijavanja.

Provjerite jesu li svi priključci kabela za napajanje sigurno i potpuno umetnuti u utičnice.

Nemojte koristiti prilagodnik izmjeničnog napona na kojem su na pinovima ulaza izmjeničnog napona vidljivi znakovi korozije ili su pak na ulazu izmjeničnog napona ili bilo gdje na prilagodniku vidljivi znakovi pregrijavanja (primjerice deformacija plastike).

Nemojte koristiti naponske žice na kojima električni kontakti na bilo kojem kraju pokazuju znake korozije ili pregrijavanja ili gdje se čini da je naponska žica oštećena na bilo koji način.

ili bolji. Za ostale zemlje koristit će se odgovarajuće vrste.

Da biste spriječili moguće pregrijavanje, ne pokrivajte prilagodnik napajanja odjećom ni drugim predmetima dok je prilagodnik priključen u električnu utičnicu.

Produžni kabeli i slični uređaji

Osigurajte da su produžni kablovi, štitnici od udara, neprekinuti dovodi napajanja i naponske trake koje koristite namijenjeni za električne zahtjeve proizvoda. Nikad ne preopterećujte te uređaje. Ako se koriste naponske trake, opterećenje ne smije premašiti ulaznu mjeru naponske trake. Posavjetujte se s električarom radi više informacija i ako imate pitanja o naponskim opterećenjima, zahtjevima i ulaznim mjerama.

Utikači i utičnice

OPASNOST

Ako utičnica koju namjeravate koristiti s vašim računalom izgleda oštećeno ili korodirano, nemojte ju koristiti dok ju ne zamijeni kvalificirani električar.

Ne svijajte ili ne mijenjajte utikač. Ako je utikač oštećen, kontaktirajte proizvođača radi zamjene.

Ne dijelite električnu utičnicu s drugim kućanskim ili komercijalnim aparatima koji troše velike količine struje jer bi u suprotnom nestabilan napon mogao oštetiti vaše računalo, podatke ili spojene uređaje.

Neki proizvodi su opremljeni s trožilnim utikačem. Takav utikač odgovara samo za uzemljene električne utičnice. To je sigurnosni dodatak. Ne zaobilazite taj sigurnosni dodatak tako da pokušate staviti utikač u neuzemljenu utičnicu. Ako ne možete umetnuti utikač u utičnicu, kontaktirajte električara radi odobrenog adaptora za utičnicu ili radi zamjene utičnice s jednom koja omogućuje ovaj sigurnosni dodatak. Nikad ne preopterećujte električnu utičnicu. Ukupno opterećenje sistema ne smije premašiti 80 posto od mjere granskog kruga. Posavjetujte se s električarom radi više informacija i ako imate pitanja o naponskim opterećenjima i nazivnim snagama granskog kruga.

Osigurajte da je naponska utičnica koju koristite ispravno ožičena, lako dostupna i smještena blizu opreme. Nemojte potpuno razvući naponske žice na način koji ih može oštetiti.

Električna utičnica mora davati odgovarajući napon i struju za proizvod koji instalirate.

Opremu oprezno uključujte u električnu utičnicu i isključujte iz nje.

Izjava o dovodu napajanja

OPASNOST

Nikad ne uklanjajte poklopac na izvoru napajanja ni bilo kojem dijelu koji ima sljedeću naljepnicu.

Unutar svake komponente na kojoj se nalazi ovakva naljepnica prisutne su opasne razine napona, struje i energije. Unutar tih komponenti nema dijelova koji se mogu servisirati. Ako sumnjate da postoji problem s nekim od ovih dijelova, obratite se servisnom tehničaru.

Vodič za korisnike računala ThinkPad E570, E570c i E575

Vanjski uređaji

OPREZ: Dok je računalo uključeno, nemojte s njime povezivati kabele vanjskih uređaja niti ih isključivati, osim ako je riječ o USB i 1394 kabelima. U suprotnom može doći do oštećenja računala. Da biste izbjegli moguća oštećenja priključenih uređaja, iskopčajte ih barem pet sekundi nakon isključivanja računala.

Općenita obavijest o bateriji

OPASNOST

Baterijama tvrtke Lenovo namijenjenim upotrebi s proizvodom ispitana je kompatibilnost i smiju se zamijeniti samo odobrenim dijelovima. Baterija drukčija od one koju je specificirao Lenovo ili pak rastavljena ili modificirana baterija nisu pokrivene jamstvom.

Zloupotreba ili pogrešno rukovanje baterijom može uzrokovati pregrijavanje baterije, curenje tekućine ili eksploziju. Da biste izbjegli moguće ozlijede, učinite sljedeće:

• bateriju nemojte otvarati, rastavljati, ni popravljati

• bateriju ne gnječite i ne bušite

• nemojte uzrokovati kratki spoj na bateriji i ne stavljajte je u vodu i druge tekućine

• držite bateriju podalje od djece

• držite bateriju daleko od vatre

Ako je baterija oštećena ili ako primijetite curenje iz baterije ili stvaranje naslaga na kontaktima baterije, prestanite je koristiti.

Punjive baterije i proizvode u kojima se one nalaze čuvajte na sobnoj temperaturi, a napunjenost baterija neka bude između 30% i 50% kapaciteta. Preporučujemo da baterije punite otprilike jednom godišnje da biste spriječili preveliko pražnjenje.

Ne odlažite bateriju u otpad koji se odvozi na smetlišta. Pri odlaganju iskorištene baterije poštujte lokalne odredbe i propise.

Napomena vezana uz uklonjivu punjivu bateriju

OPASNOST

Ponovno punite bateriju točno u skladu s uputama koje se nalaze u dokumentaciji za proizvod.

U slučaju nepravilne zamjene baterije postoji opasnost od eksplozije. Baterija sadrži male količine štetnih tvari.

Obavijest o okrugloj litijskoj bateriji koja se ne može ponovno puniti

OPASNOST

U slučaju nepravilne zamjene baterije u obliku gumba postoji opasnost od eksplozije. Baterija sadržava male količine štetnih tvari.

Nemojte zagrijavati na više od 100 °C (212 °F).

Sljedeća se izjava odnosi na korisnike u saveznoj državi Kaliforniji u SAD-u.

Podatak vezan uz regulaciju perklorata na području Kalifornije:

Proizvodi koji sadrže litijske baterije u obliku gumba s mangan-dioksidom mogu sadržavati perklorat.

Perkloratni materijali – potrebno je primjenjivati posebne mjere opreza pri rukovanju, pogledajte web-mjesto

http://www.dtsc.ca.gov/hazardouswaste/perchlorate

xii Vodič za korisnike računala ThinkPad E570, E570c i E575

Toplina i ventilacija proizvoda

OPASNOST

Računala, prilagodnici izmjeničnog napona i mnogi dodaci mogu tijekom rada i punjenja baterija generirati toplinu. Prijenosna računala zbog svojeg kompaktnog formata često proizvode osjetno toplinsko isijavanje. Uvijek slijedite ove osnovne mjere predostrožnosti:

• Kada je vaše računalo uključeno ili se baterija puni, osnovica, podloga za dlan i neki drugi dijelovi se mogu pregrijati. Zbog toga izbjegavajte dulji dodir između zagrijanog dijela računala i ruku, krila ili bilo kojeg drugog dijela tijela. Pri korištenju tipkovnice nemojte predugo držati dlanove na podlozi za dlan. Računalo pri normalnom radu proizvodu određenu količinu toplinskog isijavanja. Jačina toplinskog isijavanja ovisi o razini aktivnosti sustava i napunjenosti baterije. Dugotrajni kontakt s tijelom, čak i preko odjeće, može izazvati nelagodu ili čak i opekline. S vremena na vrijeme odmorite ruke od tipkovnice i podignite ih s njezine površine te pazite da predugo ne tipkate.

• Nemojte koristiti računalo niti puniti bateriju u blizini zapaljivih tvari i u eksplozivnim okruženjima.

• Ventilacijski prorezi, ventilatori i/ili otvori za toplinu na proizvodu se nalaze radi sigurnosti, ugode i pouzdanosti rada. Ta mjesta se mogu nenamjerno blokirati ako se proizvod stavi na krevet, kauč, tepih ili druge elastične površine. Nikada nemojte blokirati, prekrivati ni onemogućivati ta mjesta.

• Dok je priključen u električnu utičnicu i računalo, prilagodnik izmjeničnog napona proizvodi toplinu. Prilagodnik pri korištenju nemojte postaviti u izravan dodir niti preveliku blizinu bilo kojeg dijela tijela. Prilagodnik izmjeničnog napona nikad nemojte koristiti za grijanje tijela. Produženi kontakt s vašim tijelom, čak i preko odjeće, može uzrokovati opekline na koži.

Uvijek se radi vlastite sigurnosti pridržavajte ovih osnovnih mjera opreza pri radu na računalu:

• Poklopac mora biti zatvoren uvijek kad je računalo priključeno na napajanje.

• Redovito pregledavajte ima li s vanjske strane računala nakupina prašine.

• Uklonite prašinu iz ventilacijskih i ostalih otvora na kućištu. U prašnjavim područjima i u područjima u kojima boravi puno ljudi potrebno je češće čistiti računalo.

• Ventilacijske otvore nemojte djelomično ni u potpunosti blokirati.

• Pokrenuto računalo ne zatvarajte u dijelove pokućstva jer time možete povećati rizik od pregrijavanja.

• Temperatura zraka koji ulazi u računalo ne bi smjela prelaziti 35 °C (95 °F).

Sigurnosne informacije o električnoj struji

OPASNOST

Električna struja u kabelima za napajanje, telefonskim i komunikacijskim kabelima veoma je opasna.

Da biste izbjegli opasnost od strujnog udara:

• Nemojte koristiti računalo za vrijeme grmljavinske oluje.

• Nemojte priključivati ni isključivati kabele niti provoditi postavljanje, održavanje ili ponovno konfiguriranje ovog proizvoda za vrijeme grmljavinske oluje.

• Priključite sve kabele za napajanje žice u propisno ožičenu i uzemljenu električnu utičnicu.

• Svu opremu koja će biti priključena na ovaj proizvod priključite u propisno ožičene utičnice.

• Kad god je to moguće, pri povezivanju i isključivanju signalnih kabela koristite samo jednu ruku.

• Nikad ne uključujte opremu kad je očito da je došlo do požara, poplave ili strukturnog oštećenja opreme.

• Osim ako u instalacijskim i konfiguracijskim uputama nije navedeno drugačije, prije otvaranja poklopaca na uređajima obavezno isključite sve priključene kabele za napajanje, bateriju i druge kabele.

• Nemojte koristiti računalo ako svi interni dijelovi nisu čvrsto sjeli na svoje mjesto. Nikada nemojte koristiti računalo ako su unutarnji dijelovi i strujni krugovi izloženi.

OPASNOST

Priključujte i isključujte kabele kao što je opisano u sljedećim postupcima prilikom postavljanja, premještanja ili otvaranja poklopaca na ovom proizvodu ili na priključenim uređajima.

Priključivanje:

1. Sve isključite.

2. Priključite sve kablove na uređaje.

3. Priključite signalne kabele na priključke.

4. Kabele za napajanje utaknite u utičnice.

5. Uključite uređaje.

Isključivanje:

1. Sve isključite.

2. Prvo isključite kabele za napajanje iz utičnica.

3. Uklonite signalne kabele iz priključaka.

4. Uklonite sve kablove iz uređaja.

Kabel za napajanje potrebno je isključiti iz utičnice prije postavljanja svih ostalih električnih kabela priključenih na računalo.

Kabel za napajanje ponovno se može utaknuti u utičnicu tek nakon što se svi drugi električni kabeli povežu s računalom.

xiv

Vodič za korisnike računala ThinkPad E570, E570c i E575

OPASNOST

Tijekom grmljavinskog nevremena ne obavljajte nikakvu zamjenu i nemojte uključivati telefonski kabel u zidnu telefonsku utičnicu niti ga isključivati.

Informacije o sigurnosti lasera

OPREZ: Prilikom ugradnje proizvoda s laserom (kao što su CD-ROM-ovi, DVD pogoni, uređaji s optičkim kabelima i odašiljači) pazite na sljedeće:

• Ne rastavljajte kućište. Rastavljanje kućišta proizvoda s laserom može dovesti do izlaganja opasnom laserskom zračenju. U uređaju nema dijelova koji se mogu servisirati.

• Upravljanje ili podešavanja ili izvođenje postupaka na način drukčiji nego što je ovdje navedeno može izazvati po zdravlje opasno izlaganje zračenju.

OPASNOST

Neki proizvodi s laserom sadrže ugrađenu lasersku diodu klase 3B. Obratite pažnju na sljedeće: Lasersko zračenje pri otvaranju. Ne gledajte u zraku, ne promatrajte izravno s pomoću optičkih instrumenata i izbjegavajte izravno izlaganje zrakama.

Obavijest o zaslonu s tekućim kristalima (LCD-u)

OPREZ: Zaslon s tekućim kristalima (LCD) izrađen je od stakla pa se uslijed grubog rukovanja računalom ili pada računala može razbiti. Ako se LCD razbije i unutarnja vam tekućina dospije u oči ili na ruke, odmah ih isperite vodom i nastavite ih ispirati barem 15 minuta. Ako se simptomi nastave pojavljivati i nakon ispiranja, potražite liječničku pomoć.

Napomena: Kod proizvoda s fluorescentnim svjetiljkama koje sadrže živu (tj. koje nisu LED)

fluorescentna svjetiljka u zaslonu s tekućim kristalima (LCD) sadrži živu; LCD zaslon razvrstajte u otpad u skladu s lokalnim, regionalnim ili državnim propisima.

Korištenje slušalica

OPREZ: Glasno slušanje na slušalicama može dovesti do oštećenja sluha. Postavljanjem ekvilizatora na maksimalnu razinu povećavate izlazni napon slušalica i razinu zvučnog pritiska. Zato radi zaštite sluha postavite ekvilizator na odgovarajuću razinu.

Prekomjerna upotreba slušalica tijekom duljeg razdoblja i pri jakoj glasnoći može biti opasna ako izlaz konektora za slušalice ne odgovara specifikacijama norme EN 50332-2. Izlazni konektor za slušalice na računalu u skladu je s normom EN 50332-2, potklauzulom 7. Tim se specifikacijama maksimalna pojasna širina RMS izlaznog napona računala ograničava na 150 mV. Da ne bi došlo do oštećenja sluha, pripazite i da su slušalice koje koristite usklađene s normom EN 50332-2 (ograničenja po klauzuli 7) za širokopojasni karakteristični napon od 75 mV. Upotreba slušalica koje nisu u skladu s normom EN 50332-2 može biti opasna zbog velikih razina pritiska zvuka.

Ako je vaše računalo tvrtke Lenovo isporučeno sa slušalicama, kombinacija tih slušalica i računala u skladu je sa specifikacijama norme EN 50332-1. Ako koristite neke druge slušalice, provjerite jesu li u skladu s normom EN 50332-1 (vrijednosti ograničenja po klauzuli 6.5). Upotreba slušalica koje nisu u skladu s normom EN 50332-1 može biti opasna zbog velikih razina pritiska zvuka.

Napomena vezana uz plastične vrećice

OPASNOST

Plastične vrećice mogu biti opasne. Držite plastične vrećice dalje od djece da biste izbjegli opasnost od gušenja.

Obavijest o staklenim dijelovima

OPREZ: Neki dijelovi proizvoda mogu biti izrađeni od stakla. Ako se proizvod ispusti na tvrdu površinu ili jako udari, to se staklo može razbiti. Ako se staklo razbije, nemojte ga dirati ni pokušavati ukloniti. Prestanite koristiti proizvod dok obučeni serviser ne zamijeni staklo.

xvi

Vodič za korisnike računala ThinkPad E570, E570c i E575

Poglavlje 1. Pregled proizvoda

U ovom se poglavlju nalaze osnovne informacije za pomoć pri upoznavanju računala.

Kontrole računala, priključci i pokazatelji

U ovom se odjeljku predstavljaju hardverske značajke računala.

Pogled sprijeda

1 Kamera

3 Pokazivački štapić TrackPoint

5 Numerička tipkovnica

7 Tipke TrackPoint

9 Utor za medijsku karticu

1 Kamera

2 Mikrofoni

4 Prekidač za napajanje

6 Čitač otisaka prstiju (dostupan na nekim modelima)

8 Dodirna pločica

10 Zvučnici

Kamere vam omogućuje snimanje fotografija ili održavanje videokonferencije. Da biste saznali više, pročitajte „Korištenje kamere” na str. 29.

2 Mikrofoni

Mikrofoni snimaju zvuk i glas kada se koriste zajedno s programom koji može obrađivati audiozapise.

Pokazivački uređaj ThinkPad

3 Pokazivački štapić TrackPoint

7 Gumbi TrackPoint

8 Dodirna pločica

Vaše je računalo opremljeno pokazivačkim uređajem ThinkPad

, jedinstveno osmišljenim u tvrtki

Lenovo. Da biste saznali više, pročitajte „Korištenje pokazivačkog uređaja ThinkPad” na str. 19.

4 Prekidač za napajanje

Možete pritisnuti gumb za napajanje kako biste uključili računalo ili ga postavili u stanje mirovanja.

Da biste isključili računalo, učinite sljedeće:

• U sustavu Windows

• U sustavu Windows 10: otvorite izbornik Start, kliknite

7: otvorite izbornik Start i kliknite Shut down (Isključi).

Power (Uključi/isključi), a zatim Shut

down (Zatvoriti).

Ako računalo ne reagira, možete ga isključiti tako što ćete pritisnuti i držati gumb za uključivanje četiri ili više sekundi. Ako se računalo ne može isključiti, dodatne informacije potražite u odjeljku „Računalo ne reagira” na str. 71.

Također možete odrediti funkciju gumba za napajanje. Pritiskom na gumb za napajanje računalo se, primjerice, može isključiti ili staviti u stanje mirovanja ili u stanje hibernacije. Za promjenu funkcije gumba za napajanje učinite sljedeće:

1. Otvorite upravljačku ploču i prikaz upravljačke ploče promijenite iz prikaza kategorija u prikaz velikih ili malih ikona.

2. Kliknite Power Options (Mogućnosti upravljanja energijom) ➙ Choose what the power buttons do (Odaberite funkciju gumba za uključivanje).

3. Slijedite upute na zaslonu.

5 Numerička tipkovnica

Numerička tipkovnice omogućuje brzi unos brojeva.

6 Čitač otisaka prstiju (dostupan na nekim modelima)

Provjera autentičnosti putem otiska prsta nudi jednostavan i siguran korisnički pristup povezivanjem otiska prsta s lozinkom. Da biste saznali više, pročitajte „Korištenje čitača otiska prsta” na str. 48.

9 Utor za medijsku karticu

U utor za medijske kartice možete umetnuti izbrisivu (flash) medijsku karticu radi pristupa ili pohrane podataka. Da biste saznali više, pročitajte „Korištenje medijske kartice” na str. 29.

10 Zvučnici

Računalo je opremljeno parom stereozvučnika.

Prikaz s desne strane

2 Vodič za korisnike računala ThinkPad E570, E570c i E575

1 Audiopriključak 2 Always On USB priključak (USB 2.0)

3 Ethernet priključak 4 Ležište optičkog pogona (dostupno na nekim

modelima)

5 Utor za sigurnosnu bravu

1 Audiopriključak

Slušalice ili naglavni komplet možete s pomoću četveropolnog priključka promjera 3,5 mm (0,14 inča) priključiti na audiopriključak kako biste slušali zvuk s računala.

Ako koristite slušalice s ugrađenim mikrofonom, nemojte istovremeno pritisnuti taj prekidač. Ako pritisnete prekidač, onemogućit će se mikrofon na slušalicama, a umjesto njega omogućit će se integrirani mikrofoni na računalu.

Napomena: Audiopriključak ne podržava obični mikrofon. Da biste saznali više, pročitajte „Korištenje audioznačajki” na str. 28.

2 Always On USB priključak (USB 2.0)

Always On USB priključak po zadanom omogućuje punjenje uređaja kompatibilnih s USB sučeljem u sljedećim situacijama:

• Kada je računalo uključeno ili u stanju mirovanja

• Kad je računalo isključeno ili u stanju hibernacije, ali je priključeno u izvor izmjeničnog napajanja

Pažnja: Kada u priključak umećete USB kabel, oznaka USB mora biti okrenuta prema gore. U suprotnom može doći do oštećenja priključka.

Da biste uređaje punili dok je računalo isključeno ili u stanju hibernacije, a računalo nije priključeno u izvor izmjeničnog napajanja, učinite sljedeće:

• U sustavu Windows 7: pokrenite program Power Manager i kliknite karticu Global Power Settings (Globalne postavke napajanja), a zatim slijedite upute na zaslonu kako biste postavili željenu postavku.

• U sustavu Windows 10: pokrenite program Lenovo Companion, kliknite Hardware Settings (Postavke hardvera) ➙ Always On USB. Pronađite odjeljak Always On USB, a zatim slijedite upute na zaslonu da biste postavili željenu postavku.

Upute o pokretanju programa potražite u odjeljku „Pristupanje programima tvrtke Lenovo” na str. 12.

3 Ethernet priključak

Putem Ethernet priključka povežite računalo s lokalnom mrežom (LAN-om).

OPASNOST

Da bi se izbjegla opasnost od strujnog udara, u priključak za Ethernet nemojte priključivati telefonski kabel. U taj je priključak moguće priključiti samo kabel za Ethernet.

Dva pokazatelja na Ethernet priključku prikazuju status mrežne veze. Kada zeleni pokazatelj svijetli, računalo je povezano s LAN-om i dostupna je mrežna sesija. Kada trepće pokazatelj žute boje, u tijeku je prijenos podataka.

Poglavlje 1. Pregled proizvoda 3

4 Ležište optičkog pogona (dostupno na nekim modelima)

Neki modeli računala isporučuju se s optičkim pogonom.

5 Utor za sigurnosnu bravu

Kako biste računalo zaštitili od krađe, zaključajte ga za radni stol, stol ili drugi nepomični objekt s pomoću sigurnosne kabelske brave koja odgovara tom sigurnosnom utoru za zaključavanje.

Napomena: Sami ste odgovorni za procjenu, odabir i ugradnju uređaja za zaključavanje i sigurnosnih značajki. Lenovo ne iznosi komentare, prosudbe ili jamstva koji se odnose na funkciju, kvalitetu ili performanse bilo kojeg uređaja za zaključavanje ili sigurnosnih značajki.

Pogled s lijeve strane

1 Priključak napona

3 USB-C priključak (dostupno na nekim modelima) 4 Priključak za grafičku (VGA) karticu

5 HDMI™ priključak 6 USB 3.0 priključci

1 Priključak napona

2 Ventilacijski otvori

Kabel prilagodnika izmjeničnog napona povežite s naponskim priključkom da bi se omogućilo napajanje računala i punjenje baterije.

2 Ventilacijski otvori

Ventilacijski otvori i interni ventilator omogućuju strujanje zraka u računalu i pravilno hlađenje, posebice hlađenje mikroprocesora.

Napomena: Da biste osigurali pravilan protok zraka, ne stavljajte nikakve prepreke ispred ventilacijskog otvora.

3 USB-C priključak (dostupno na nekim modelima)

USB-C™ novi je USB standard koji u isto vrijeme podržava napajanje, prijenos podataka i videoizlaz.

Sljedeća dodatna oprema tvrtke Lenovo nije isporučena s računalom. Da biste računalo povezali s napajanjem ili drugim uređajima pomoću priključka USB-C, možete kupiti sljedeću dodatnu opremu tvrtke Lenovo na web-mjestu (

http://www.lenovo.com/essentials).

• Lenovo USB-C 65W AC Adapter: omogućuje napajanje računala izmjeničnim naponom i punjenje baterije.

• Lenovo USB-C Dock: omogućuje povezivanje računala s dodatnom računalnom opremom.

• Lenovo USB-C to HDMI Adaptor: omogućuje priključivanje računala na audiouređaj koji podržava HDMI ili na videomonitor.

• Lenovo USB-C to VGA Adaptor: omogućuje povezivanje računala s VGA monitorom ili drugim videouređajem koji podržava VGA.

4 VGA priključak

Koristite VGA priključak (Video Graphics Array) priključak da biste računalo povezali s videouređajem kompatibilnim s VGA standardom, primjerice VGA monitorom.

Vodič za korisnike računala ThinkPad E570, E570c i E575

5 HDMI priključak

Priključak za multimedijsko sučelje visoke definicije (HDMI) je digitalno audio i videosučelje. Omogućuje vam da računalo povežete s kompatibilnim digitalnim audiouređajem ili videozaslonom, kao što je DVD reproduktor ili HDTV.

6 USB 3.0 priključci

Priključak USB 3.0 koristi se za povezivanje uređaja kompatibilnih s USB sučeljem, kao što je USB miš, USB memorijski pogon, USB pisač ili digitalni fotoaparat.

Pažnja: Kada u priključak umećete USB kabel, oznaka USB mora biti okrenuta prema gore. U suprotnom može doći do oštećenja priključka.

Pogled s donje strane

1 Baterija

3 Memorijski utori 4 Interni pogon za pohranu

1 Baterija

2 Utor za bežičnu LAN karticu

Računalom se možete koristite s napajanjem putem baterije kad napajanje izmjeničnom strujom nije dostupno.

2 Utor za bežičnu LAN karticu

U tom utoru može biti ugrađena bežična LAN kartica za uspostavu bežičnih veza s LAN-om.

3 Memorijski utori

Količinu memorije na računalu možete povećati instaliranjem memorijskih modula u utor za memoriju. Lenovo memorijske module nudi kao dodatnu opremu.

Da biste kupili memorijski modul, posjetite:

http://www.lenovo.com/essentials

4 Interni pogon za pohranu

Ovisno o modelu, računalo može imati tvrdi disk velikog kapaciteta s mogućnošću korisničke nadogradnje koji može zadovoljiti različite zahtjeve za pohranom.

Neki su modeli opremljeni statičkim diskom za pohranu podataka. Zahvaljujući statičkom disku računalo je lagano, malo i brzo.

Poglavlje 1. Pregled proizvoda 5

Neki modeli opremljeni su hibridnim pogonom, što je uređaj za pohranu u kojem su objedinjeni NAND izbrisivu statičnu memoriju s tehnologijom tvrdog diska.

Napomena: Na disku za pohranu ima manje slobodnog prostora no što očekujete jer se na njemu nalazi skrivena servisna particija. To je smanjenje primjetnije na SSD (statičkom) disku jer on ima manji kapacitet.

Indikatori stanja

Ova tema sadrži upute za pronalaženje i identificiranje različitih pokazatelja stanja na računalu.

Napomena: Ovisno o modelu, vaše računalo može izgledati drukčije od onoga prikazanog na sljedećim slikama.

1 Pokazatelj statusa kamere

Kad je ovaj pokazatelj uključen, to znači da se kamera koristi.

Vodič za korisnike računala ThinkPad E570, E570c i E575

2 4 Pokazatelji stanja sustava

Pokazatelj na logotipu ThinkPad na poklopcu računala i pokazatelj na gumbu za napajanje pokazuju stanje sustava.

• Treperi tri puta: računalo je priključeno u izvor napajanja.

• Svijetli: računalo je uključeno (u normalnom načinu rada).

• Isključeno: računalo je isključeno ili u hibernaciji.

• Brzo trepće: računalo prelazi u stanje mirovanja ili hibernacije.

• Polako trepće: računalo je u stanju mirovanja.

3 Pokazatelj za tipku Caps Lock

Kad je ovaj pokazatelj uključen, možete upisivati velika slova tako da izravno pritisnete tipke slova.

5 Pokazatelj stanja napajanja

Ovaj pokazatelj naznačuje stanje istosmjernog napajanja i punjenja računala.

• Zeleno: priključeno na izmjenično napajanje (napunjeno 90 % – 100 %)

• Žuto: priključeno na izmjenično napajanje (puni se 0 % – 90 %)

• Ne svijetli: nije priključeno na izmjenično napajanje (ne puni se)

Oznake s važnim informacijama o proizvodu

U ovom se odjeljku nalaze informacije pomoću kojih ćete lakše pronaći sljedeće oznake:

• Vrsta uređaja i oznaka modela

• Oznaka s FCC ID-jem i IC certifikatom

• Oznake za operacijske sustave Windows

Vrsta uređaja i oznaka modela

Kada se obratite tvrtki Lenovo za pomoć, podaci o vrsti računala i modelu tehničarima pomažu prepoznati računalo i pružiti bržu uslugu.

Na slici u nastavku prikazan je položaj oznake na kojoj se nalaze informacije o vrsti i modelu računala.

Poglavlje 1. Pregled proizvoda 7

FCC ID i broj IC certifikata

Informacije o FCC-u i IC certifikatu potražite na naljepnici računalu kao što je prikazano na sljedećoj slici.

Napomena: Ovisno o modelu, vaše računalo može izgledati drukčije od onoga prikazanog na sljedećoj slici.

Na unaprijed instaliranom bežičnom modulu ta naljepnica navodi stvarni FCC ID i broj IC certifikata za bežični modul koji je instalirao Lenovo.

Napomena: Nemojte sami uklanjati ni mijenjati unaprijed instalirani bežični modul. Ako ga želite zamijeniti, najprije se obratite servisu tvrtke Lenovo. Lenovo nije odgovoran za štetu uzrokovanu neovlaštenom zamjenom.

Oznake za operacijske sustave Windows

Certifikat o autentičnosti sustava Windows 7: modeli računala s predinstaliranim operacijskim

sustavom Windows 7 imaju oznaku s certifikatom o autentičnosti na poklopcu računala ili u odjeljku za bateriju. Certifikat o autentičnosti dokazuje da je računalo licencirano za proizvod sa sustavom

Vodič za korisnike računala ThinkPad E570, E570c i E575

Windows 7 te da je na njemu predinstaliran autentični sustav Windows 7. U nekim je slučajevima predinstalirana starija verzija sustava Windows prema pravu na prijelaz na staru verziju iz licence za Windows 7 Professional. Na certifikatu o autentičnosti otisnuta je verzija sustava Windows 7 za koju je računalo licencirano i ID proizvoda. ID proizvoda važan je ako morate ponovno instalirati operacijski sustav Windows 7 iz izvora koji nije komplet diskova za oporavak proizvoda tvrtke Lenovo.

Oznaka Windows 10 Genuine Microsoft

: vaše računalo možda ima oznaku Genuine Microsoft

zalijepljenu na poklopcu ovisno o sljedećim čimbenicima:

• Vaš zemljopisni položaj

• Datum kad je proizvedeno vaše računalo

• Verzija sustava Windows 10 koja je predinstalirana

Prikaze različitih vrsta oznaka za originalni Microsoftov softver potražite na web-mjestu

www.microsoft.com/en-us/howtotell/Hardware.aspx

https://

• U Narodnoj Republici Kini oznaka za originalni Microsoftov softver mora se nalaziti na svim modelima računala na koja je predinstalirana bilo koja verzija sustava Windows 10.

• U drugim državama i regijama oznaka za originalni Microsoftov softver mora se nalaziti samo na modelima računala licenciranima za Windows 10 Pro.

Ako nema oznake za originalni Microsoftov softver, ne znači da predinstalirana verzija sustava Windows nije autentična. Pojedinosti o načinu provjere autentičnosti predinstaliranog sustava Windows dostupne su na web-mjestu tvrtke Microsoft:

https://www.microsoft.com/en-us/howtotell/default.aspx

Za razliku od proizvoda sa sustavom Windows 7, nema vanjskih vizualnih pokazatelja ID-a proizvoda ili verzije sustava Windows za koji je računalo licencirano. Umjesto toga, ID proizvoda zabilježen je u firmver računala. Umjesto toga, ID proizvoda zabilježen je u firmver računala. Kad je instaliran Windows 10, instalacijski program u firmveru računala traži valjani odgovarajući ID proizvoda radi dovršetka aktivacije.

U nekim je slučajevima predinstalirana starija verzija sustava Windows prema pravu na prijelaz na staru verziju iz licence za Windows 10 Pro.

Značajke računala

Značajke računala predstavljene u ovom dijelu obuhvaćaju različite modele. Neke značajke računala možda su dostupne samo na određenim modelima.

Mikroprocesor

Da biste vidjeli informacije o mikroprocesoru računala, učinite sljedeće:

• U sustavu Windows 7: otvorite izbornik Start, desnom tipkom miša kliknite Computer (Računalo), a zatim kliknite Properties (Svojstva).

• U sustavu Windows 10: desnom tipkom kliknite gumb Start, a zatim odaberite System (Sustav).

Memorija

• Memorijski modul DDR4 (Double Data Rate 4) SODIMM (Small Outline Dual In-Line)

Uređaj za pohranu

• 2,5-inčni tvrdi disk debljine 7 mm (0,28 inča)

Poglavlje 1. Pregled proizvoda 9

• 2,5-inčni tvrdi disk debljine 9,5 mm (0,37 inča)

• 2,5-inčni statički disk (dostupan na nekim modelima)

• M.2 statički pogon (dostupan na nekim modelima)

Prikaz

• Kontrola sjaja

• Zaslon u boji s tehnologijom tranzistora s tankim filmom (TFT)

• Veličina zaslona: 396,2 mm (15,6 inča)

• Razlučivost prikaza: 1366 x 768 piksela ili 1920 x 1080 piksela

• Višedodirna tehnologija (dostupna na nekim modelima)

• Grafička tehnologija NVIDIA

• Grafička tehnologija AMD

Optimus ili zasebna grafička kartica (dostupna na nekim modelima)

PowerXpress™ ili zasebna grafička kartica (dostupna na nekim

modelima)

Tipkovnica

• Tipkovnica od šest redova

• Funkcijske tipke

• Numerička tipkovnica

• Pokazivački uređaj ThinkPad (uključujući pokazivački uređaj TrackPoint i dodirnu pločicu)

Priključci i utori

• Naponski priključak

• Audiopriključak

• Ethernet konektor

• HDMI konektor

• Utor za medijsku karticu

• Jedan Always On USB priključak (USB 2.0)

• Jedan USB-C priključak

• Optički pogon (dostupan na nekim modelima)

• Dva USB 3.0 priključka

• VGA konektor

Sigurnosne značajke

• Čitač otisaka prstiju (dostupan na nekim modelima)

• Utor za sigurnosnu bravu

• Trusted Platform Module (TPM) (dostupan na nekim modelima)

Značajke bežičnog povezivanja

• Bluetooth

• Bežični LAN

Ostali

• Mikrofoni

• Kamera

Vodič za korisnike računala ThinkPad E570, E570c i E575

Specifikacije računala

Veličina

• Širina: 379 mm (14.9 inča)

• Dubina: 261 mm (10,3 inča)

• Visina:

- 23,9 mm (0,94 inča) za modele s aluminijskim poklopcem odnosno 25,4 mm (1 inč) za modele

s plastičnim poklopcem

Maksimalna izlazna toplina (ovisno o modelu)

• Maksimalno 45 W (154 Btu/h) ili maksimalno 65 W (222 Btu/h) (ovisno o modelu)

Izvor napajanja (prilagodnik izmjeničnog napona)

• Sine-wave ulaz na 50 Hz do 60 Hz

• Nazivni ulazni napon prilagodnika izmjeničnog napajanja: od 100 V do 240 V izmjeničnog napajanja, od 50 Hz do 60 Hz

Radno okruženje

Maksimalna nadmorska visina (bez povećanja tlaka)

• 3048 m (10 000 stope)

Temperatura

• Na nadmorskim visinama do 2438 m (8000 stopa)

- Tijekom rada: 5 °C do 35 °C (41 °F do 95 °F)

- Skladištenje: 5 °C do 43 °C (41 °F do 109 °F)

• Na nadmorskim visinama iznad 2438 m (8000 stopa)

- Maksimalna temperatura pri radu pod normalnim tlakom: 31,3 °C (88 °F)

Napomena: Kada punite bateriju, njezina temperatura mora biti najmanje 10 °C (50 °F).

Relativna vlažnost

• Tijekom upotrebe: od 8 % do 95 % pri temperaturi mokrog termometra 23 °C (73 °F)

• Skladištenje: od 5 % do 95 % pri temperaturi mokrog termometra: 27 °C (81 °F)

Ako je moguće, postavite vaše računalo u dobro ventilirano i suho područje bez izravnog izlaganja suncu.

Pažnja:

• Električne uređaje, npr. električne ventilatore, radije, klimatizacijske uređaje i mikrovalne pećnice, držite podalje od računala. Jaka magnetska polja koja stvaraju ti uređaji mogu oštetiti zaslon i podatke na unutarnjem pogonu za pohranu.

Poglavlje 1. Pregled proizvoda 11

• Ne stavljajte nikakve napitke na ili pokraj računala ili drugih spojenih uređaja. Ako se tekućina prolije na ili u računalo ili spojeni uređaj, može doći do kratkog spoja ili drugog oštećenja.

• Ne jedite i ne pušite iznad tastature. Čestice koje padnu na vašu tastaturu mogu uzrokovati oštećenje.

Programi tvrtke Lenovo

Računalo se isporučuje s programima tvrtke Lenovo koji omogućuju jednostavan i siguran rad.

Pristupanje programima tvrtke Lenovo

Da biste programima tvrtke Lenovo pristupili na računalu, učinite sljedeće:

1. Otvorite izbornik Start i pronađite program prema nazivu.

2. Ako se program ne prikazuje na izborniku Start u sustavu Windows 7, kliknite All programs (Svi programi) da biste prikazali sve programe.

3. Ako i dalje na popisu programa ne možete pronaći program, potražite ga u okviru za pretraživanje.

Napomena: Ako koristite operacijski sustav Windows 7, neki programi tvrtke Lenovo spremni su za instalaciju. Te programe ne možete pronaći pomoću gore navedenih metoda ako ih niste instalirali. Da biste instalirali te programe tvrtke Lenovo, pokrenite program Lenovo PC Experience, kliknite

Lenovo Tools, a zatim slijedite upute na zaslonu.

Uvod u programe tvrtke Lenovo

U ovom ćete odjeljku pronaći kratak opis programa tvrtke Lenovo. Ovisno o modelu računala, neki programi možda nisu dostupni.

Dostupni se programi mogu promijeniti bez prethodne obavijesti. Više pojedinosti o programima i drugim računalnim rješenjima koja nudi tvrtka Lenovo potražite na adresi:

http://www.lenovo.com/support

Access Connections™

(Windows 7)

Active Protection System™

(Windows 7 i Windows 10)

Taj je program pomoćnik za povezivanje koji omogućuje stvaranje profila mjesta i upravljanje njima. U svakom profilu lokacije pohranjuju se mrežne postavke potrebne za povezivanje s mrežnom infrastrukturom s određene lokacije, kao što je kuća ili ured.

Taj vam program omogućuje da se prebacujete između profila lokacija kad se vaše računalo pomiče s jednog mjesta na drugo. Stoga se možete jednostavno i brzo povezati s mrežom, bez potrebe da svaki put ručno konfigurirate postavke i ponovno pokrenete računalo.

Taj program štiti vaš pogon unutarnje pohrane kad senzor za udarce unutar računala otkrije stanje koje bi moglo oštetiti pogon. Takvo stanje obuhvaća naginjanje sustava, pretjerane vibracije ili udarac.

Interni disk za pohranu otporniji je na oštećenja kada nije aktivan. To se događa jer se pogon prestaje vrtjeti, a i glave za očitavanje i zapisivanje su se možda pomakle u dijelove bez podataka.

Kad senzor za udarce otkrije da je okruženje ponovno stabilno (minimalna promjena u naginjanju sustava, vibracijama ili udarcu), senzor za udarce omogućuje unutarnji pogon za pohranu.

Communications Utility Taj vam program omogućuje konfiguriranje postavki integrirane kamere i
