Lenovo ThinkPad E490, ThinkPad E495, ThinkPad E490s, ThinkPad R490, ThinkPad S3–490 User Guide [ja]
E490/E495/E490s/R490/S3–490
ユーザー・ガイド
はじめにお読みください
本書および本書で紹介する製品をご使用になる前に、以下に記載されているドキュメントを読んで理解
してください。
•73ページの付録A「重要な安全上の注意」
•「
安 全 上 の 注 意 と 保 証 に つ い て の 手 引 き
•「
セ ッ ト ア ッ プ ・ ガ イ ド
」
」
第3版(2019年9⽉)
©CopyrightLenovo2018,2019.
制限付き権利に関する通知:データまたはソフトウェアが米国一般調達局(GSA:GeneralServicesAdministration)契約に
準じて提供される場合、使用、複製、または開示は契約番号GS-35F-05925に規定された制限に従うものとします。
⽬次
本書について.............iii
第1章.コンピューターを⾒る.....1
前面(E490/E495/R490用)...........1
前面(E490s/S3–490用)............2
基面(E490/E495/R490用)...........3
基面(E490s/S3–490用)............4
左側面...................5
右側面...................7
機能および仕様...............8
第2章.コンピューターを初めて使
う...................11
Windows10を初めて使う..........11
Windowsアカウント..........11
Windowsユーザー・インターフェース...12
Windowsラベル............13
ネットワークへの接続...........13
有線イーサネットへの接続........13
Wi-Fiネットワークへの接続.......13
LenovoVantageの使用............14
コンピューターとのやり取り........14
キーボード・ショートカットの使用....15
TrackPointポインティング・デバイスの使
用..................16
トラックパッドの使用.........18
マルチメディアの使用...........20
オーディオの使用...........20
カメラの使用(E490/E495/R490用).....20
カメラの使用(E490s/S3–490用)......20
外付けモニターへの接続........21
第3章.コンピューターの探索....23
電源の管理................23
バッテリー状況と温度を確認する.....23
コンピューターの充電.........23
バッテリー寿命を最大限にする......24
電源ボタンの動作の設定........24
電源プランの設定...........24
データの転送...............24
Bluetoothデバイスの接続........24
マイクロSDカードの使用........25
機内モード................26
オプションの購入.............26
第4章.コンピューターと情報を保護
する..................27
コンピューターのロック..........27
パスワードの使用.............27
パスワードの種類...........27
パスワードの設定、変更、削除......28
指紋センサーの使用(一部のモデル)......29
ファイアウォールおよびアンチウィルス・プログ
ラムの使用................29
第5章.詳細設定の構成........31
UEFIBIOS................31
UEFIBIOSとは............31
UEFIBIOSメニューを開く........31
UEFIBIOSインターフェース内を移動する.31
起動デバイスの変更..........31
システム日付とシステム時刻の設定....32
UEFIBIOSの更新...........32
リカバリー情報..............32
システム・ファイルおよび設定の以前の時点
への復元...............32
バックアップからのファイルの復元....32
コンピューターのリセット........32
詳細オプションの使用.........33
Windowsの自動回復..........33
リカバリーUSBデバイスの作成.....33
Windows10とドライバーのインストール....34
第6章.CRU交換部品.........37
CRUとは.................37
高速スタートアップと内蔵バッテリーを無効にす
る....................38
CRUの交換................38
ベース・カバー・アセンブリー(E490s/S3–490
用).................39

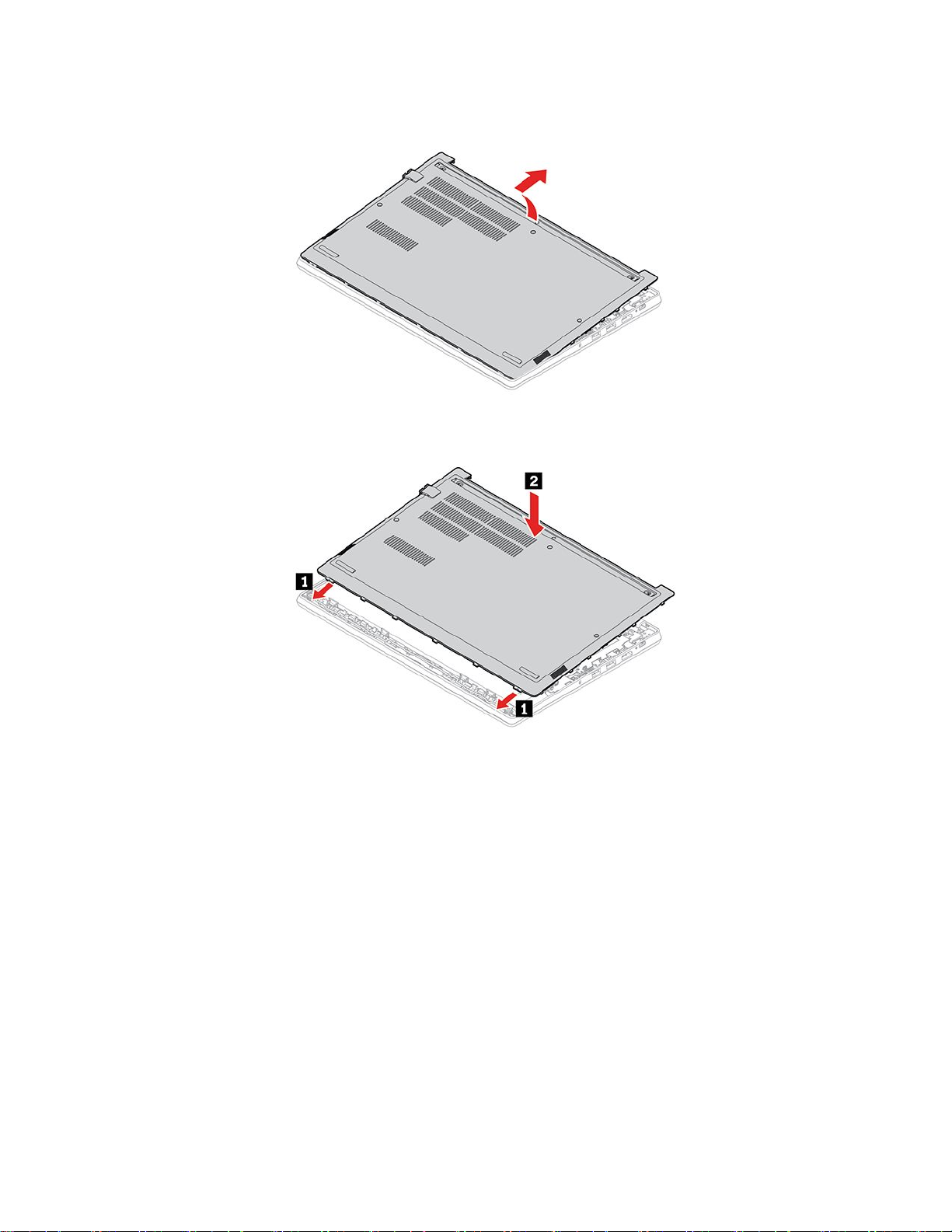

ベース・カバー・アセンブリー
(E490/E495/R490用)...........41
スピーカー・アセンブリー(E490s/S3–490
用).................43

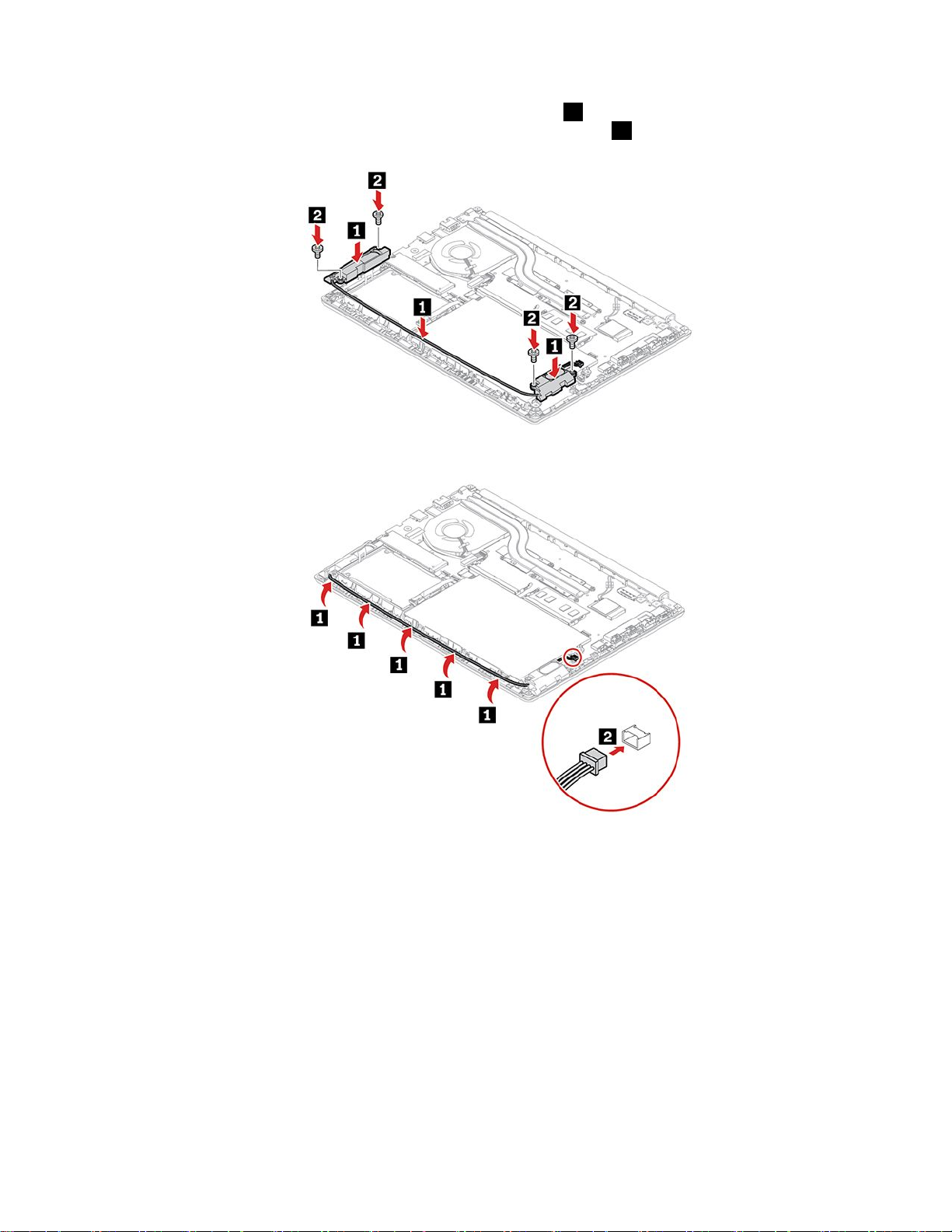

スピーカー・アセンブリー(E490/E495/R490
用).................45
メモリー・モジュール.........47
M.2ソリッド・ステート・ドライブ....49
長いM.2ソリッド・ステート・ドライブのブ
ラケット(E490/E495/R490専用)......51

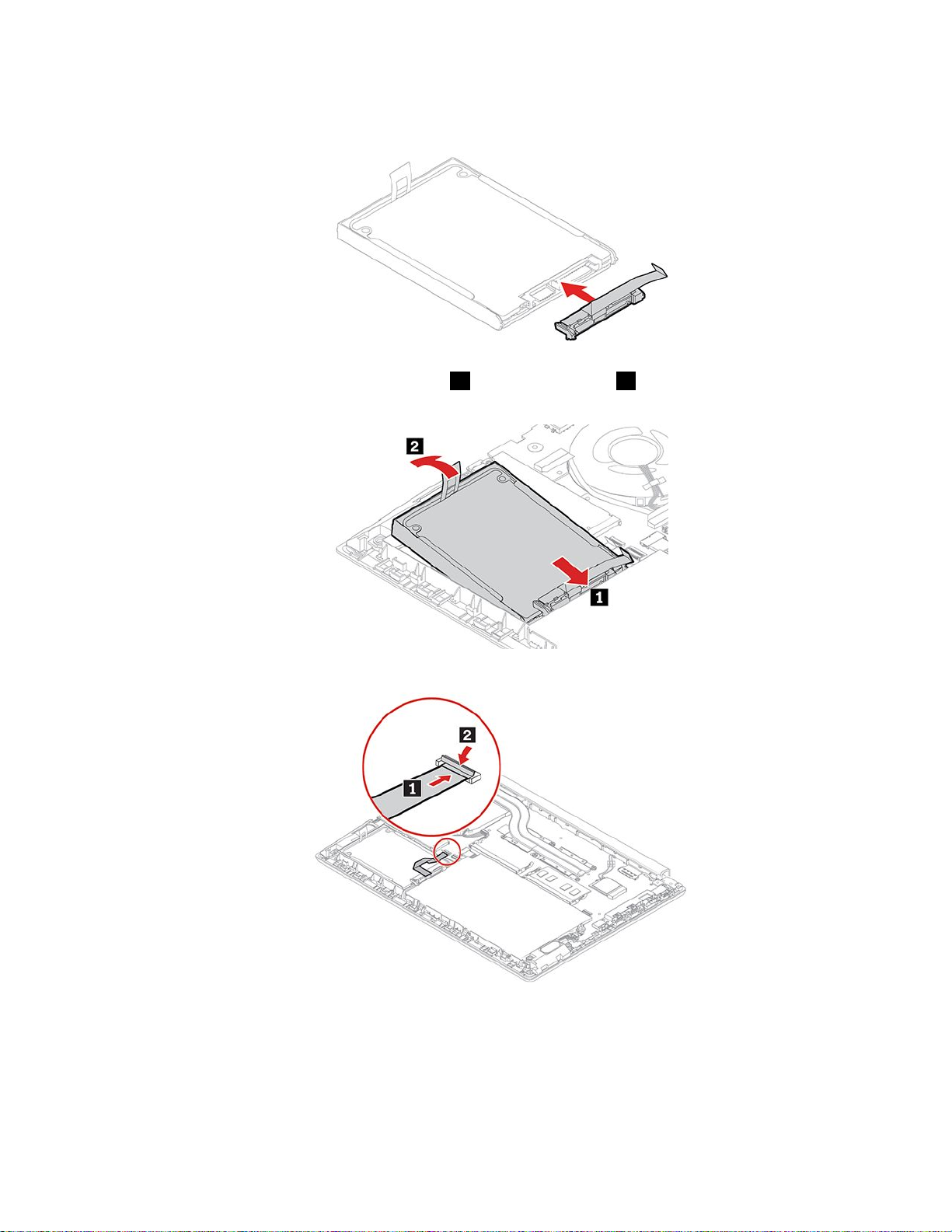

ハードディスク・ドライブ(E490/E495/R490
用).................52
キーボード(E490/E495/R490用)......56
I/Oボード(E490/E495/R490用)......60
第7章.サービスとサポート.....65
©CopyrightLenovo2018,2019
i
よくある質問と答え............65
エラー・メッセージ............66
ビープ音が鳴るエラー...........67
自己ヘルプ・リソース...........68
電話によるサポート............69
Lenovoに電話をかける前に.......69
Lenovoスマートセンター........70
有償サービスの購入............71
付録A.重要な安全上の注意......73
付録B.ユーザー補助および⼈間⼯学
情報..................87
付録C.規制情報............91
付録D.特記事項および商標.....105
iiE490/E495/E490s/R490/S3–490ユーザー・ガイド
本書について
•この資料に示す図は、ご使用の製品とは異なる場合があります。
•モデルによっては、オプションの付属品、機能、およびソフトウェア・プログラムが、ご使用のコン
ピューターで使用できない場合があります。
•オペレーティング・システムとプログラムのバージョンによって、一部のユーザー・インターフェース
に関する指示がご使用のコンピューターに該当しない場合があります。
•ドキュメントの内容は予告なしに変更される場合があります。Lenovoは、この「
など、コンピューターの資料に対して常時改善を行っています。すべての最新のドキュメントを入
手するには、https://support.lenovo.com
•Microsoft
®
は、WindowsUpdateを通じてWindows
にアクセスしてください。
®
オペレーティング・システムに定期的な機能変更を
行っています。その結果、このドキュメントに記載されている情報の一部が古くなっている可能性があ
ります。Microsoftのリソースで最新情報を参照してください。
ユ ー ザ ー ・ ガ イ ド
」
©CopyrightLenovo2018,2019
iii
ivE490/E495/E490s/R490/S3–490ユーザー・ガイド
第1章コンピューターを⾒る
前面(E490/E495/R490用)
「スタート」メニューから「カメラ」をクリックして、写真を撮るか、ビ
デオを録画します。
1.カメラ
撮影、ビデオチャット、ビデオ会議をサポートする他のアプリを使用している
場合、カメラから必要な機能を有効にすると、カメラは自動的に起動します。
2.カメラ・インジケーター
3.マイクロホン
4.画面
カメラが使用中の場合、カメラ・インジケーターはオンになっています。
サウンドと音声をキャプチャーまたは録音します。
映画鑑賞やWebの閲覧などの場合、フル・ハイデフィニション(FHD)また
はハイデフィニション(HD)ディスプレイを使用すると、ビジュアル体験が
充実したものになります。
©CopyrightLenovo2018,2019
1
前面(E490s/S3–490用)
1.ThinkShutter
2.カメラ
3.カメラ・インジケーター
4.マイクロホン
5.画面
ThinkShutterをスライドしてカメラのレンズのカバーを開閉します。プライバ
シーを保護するために作成されています。
「スタート」メニューから「カメラ」をクリックして、写真を撮るか、ビ
デオを録画します。
撮影、ビデオチャット、ビデオ会議をサポートする他のアプリを使用している
場合、アプリからカメラを必要とする機能を有効にし、カメラを露出させる
と、カメラは自動的に起動します。
カメラが使用中の場合、カメラ・インジケーターはオンになっています。
サウンドと音声をキャプチャーまたは録音します。
映画鑑賞やWebの閲覧などの場合、フル・ハイデフィニション(FHD)ディスプ
レイを使用すると、ビジュアル体験が充実したものになります。
2E490/E495/E490s/R490/S3–490ユーザー・ガイド
基面(E490/E495/R490用)
これを押してコンピューターの電源を入れるか、コンピューターをスリープ
状態にします。
コンピューターの電源をオフにするには、「スタート」メニューを開き、
「電源」をクリックして、「シャットダウン」を選択します。
1.電源ボタン
2.スピーカー
3.指紋センサー(E490/R490の一
部のモデル専用)
4.トラックパッド
5.TrackPoint
デバイス
®
ポインティング・
電源ボタンのインジケーターは、コンピュータのシステム状況を示します。
•3回の点滅:コンピューターは電源に接続されています。
•オン:コンピューターの電源がオンになっています。
•オフ:コンピューターは、オフか休止状態です。
•速い点滅:コンピューターはスリープ状態または休止状態に移行中です。
•遅い点滅:コンピューターはスリープ状態です。
高品質のサウンドを体験できるようにします。
登録された指紋を利用して、コンピューターにログインします。29ページの
「指紋センサーの使用(一部のモデル)」を参照してください。
指のタッチで、従来のマウスのすべての機能を実行します。18ページの「ト
ラックパッドの使用」を参照してください。
従来のマウスのすべての機能を実行します。16ページの「TrackPointポイン
ティング・デバイスの使用」を参照してください。
第1章.コンピューターを見る3
基面(E490s/S3–490用)
これを押してコンピューターの電源を入れるか、コンピューターをスリープ
状態にします。
コンピューターの電源をオフにするには、「スタート」メニューを開き、
「電源」をクリックして、「シャットダウン」を選択します。
1.電源ボタン
2.スピーカー
3.指紋センサー
4.トラックパッド
5.TrackPointポインティング・
デバイス
電源ボタンのインジケーターは、コンピュータのシステム状況を示します。
•3回の点滅:コンピューターは電源に接続されています。
•オン:コンピューターの電源がオンになっています。
•オフ:コンピューターは、オフか休止状態です。
•速い点滅:コンピューターはスリープ状態または休止状態に移行中です。
•遅い点滅:コンピューターはスリープ状態です。
高品質のサウンドを体験できるようにします。
登録された指紋を利用して、コンピューターにログインします。29ページの
「指紋センサーの使用(一部のモデル)」を参照してください。
指のタッチで、従来のマウスのすべての機能を実行します。18ページの「ト
ラックパッドの使用」を参照してください。
従来のマウスのすべての機能を実行します。16ページの「TrackPointポイン
ティング・デバイスの使用」を参照してください。
4E490/E495/E490s/R490/S3–490ユーザー・ガイド
左側面
1.USB-C
Gen1)
2.HDMI™コネクター
3.AlwaysOnUSB3.1コネクター
Gen1
™
コネクター(USB3.1
•コンピューターの充電。
•出力電圧5Vおよび出力電流3AのUSB-C対応デバイスに充電します。
•USB3.1の速度(最大5Gbps)でデータ転送。
•外付けモニターへの接続:
–USB-C-VGA:1920x1080ピクセル、60Hz
–USB-C-DP:3840x2160ピクセル、60Hz
•コンピューターの機能を拡張するためのUSB-C付属品に接続します。
USB-C付属品を購入するには、https://www.lenovo.com/accessories
してください。
•別のコンピューターを使用してP-to-P(ピアツーピア)2.0充電機能への電源を
供給します。23ページの「コンピューターの充電」を参照してください。
注：バッテリーの充電レベルが10％以下になると、接続されているUSB-C付
属品が正しく動作しないことがあります。
HDMI(ハイデフィニション・マルチメディア・インターフェース)コネクター
は、デジタル・オーディオ/ビデオ・インターフェースです。コンピューター
をDVDプレイヤーやHDTVなどの互換性のあるデジタル・オーディオ・デ
バイスまたはビデオ・モニターに接続できます。
「AlwaysOnUSB」機能が有効の場合、AlwaysOnUSB3.1コネクターGen1はコ
ンピューターの電源が入った状態、切れた状態、スリープ状態、または休止
状態のときにUSB対応デバイスを充電できます。
注：
•UEFIBIOSの出荷時の設定値は、「AlwaysOnUSB」は有効で、「Chargein
BatteryMode」は無効になっています。
•UEFIBIOSでコンピューターが電源オフまたは休止状態で、「Chargein
BatteryMode」が無効の場合、コンピューターがAC電源に接続されている
ことを確認してください。
にアクセス
「AlwaysOnUSB」機能を有効にするには、次のようにします。
1.UEFIBIOSメニューを開く。31ページの「UEFIBIOSメニューを開く」を
参照してください。
第1章.コンピューターを見る5
2.「Cong」➙「USB」➙「AlwaysOnUSB」をクリックして、「Always
OnUSB」機能を有効にします。
4.USB3.1コネクターGen1
5.オーディオ・コネクター
USBキーボード、USBマウス、USBストレージ・デバイス、USBプリンターな
どのUSB対応デバイスを接続します。
3.5mm(0.14インチ)、4極プラグのヘッドホンまたはヘッドセットを接続してコ
ンピューターからの音を聴きます。
注：従来のマイクロホンはサポートされません。
6E490/E495/E490s/R490/S3–490ユーザー・ガイド
右側面
1.マイクロSDカード・スロット
2.USB2.0コネクター
3.イーサネット・コネクター
4.セキュリティー・ロック・ス
ロット
データ・アクセスまたはストレージ用のmicroSDカードを挿入します。25ペー
ジの「マイクロSDカードの使用」を参照してください。
USBキーボード、USBマウス、USBストレージ・デバイス、USBプリンターな
どのUSB対応デバイスを接続します。
コンピューターをローカル・エリア・ネットワーク(LAN)に接続します。
イーサネット・コネクターには、2つのネットワーク状況インジケーターがあ
ります。緑色のインジケーターが点灯している場合、コンピューターがLAN
に接続されています。黄色のインジケーターが点滅している場合は、データ
の転送中です。
互換性のあるセキュリティー・ケーブル・ロックを使用して、コンピューター
を机、テーブル、またはその他の備品に固定します。27ページの「コンピュー
ターのロック」を参照してください。
第1章.コンピューターを見る7
機能および仕様
⼨法
•E490/E495/R490
–幅:329.3mm(12.96インチ)
–奥行き:242.8mm(9.56インチ)
–厚さ:21.9mm(0.86インチ)
•E490s/S3‒490
–幅:329.3mm(12.96インチ)
–奥行き:242.8mm(9.56インチ)
–厚さ:21.9mm(0.86インチ)
最⼤発熱量(モデルによって異
なります)
電源(AC電源アダプター)
マイクロプロセッサー
メモリー
ストレージ・デバイス
ディスプレイ
•45W(1時間当たり154BTU)
•65W(1時間当たり222BTU)
•50Hz～60Hzの正弦波入力
•AC電源アダプターの定格入力:100V～240VAC、50Hz～60Hz
コンピューターのマイクロプロセッサー情報を参照するには、「スタート」ボ
タンを右クリックし、「システム」をクリックします。
Doubledatarate4(DDR4)smalloutlinedualin-linememorymodule(SODIMM)、最
大32GB
•E490/R490
–2.5インチのハードディスク・ドライブ*
–M.2ソリッド・ステート・ドライブ*
®
–Intel
•E495
–2.5インチのハードディスク・ドライブ*
–M.2ソリッド・ステート・ドライブ*
•E490s/S3‒490
–M.2ソリッド・ステート・ドライブ
•明るさ調節
•In-PlaneSwitching(IPS)またはTwistedNematic(TN)テクノロジー搭載のカ
ラー・ディスプレイ
•ディスプレイ・サイズ:355.6mm(14インチ)
•ディスプレイの解像度:
–E490/E495/R490:1920x1080ピクセルまたは1366x768ピクセル
–E490s/S3–490:1920x1080ピクセル
Optane™メモリー*
•ファンクション・キー
•6行キーボード
キーボード
•キーボードのバックライト*
•トラックパッド
•TrackPointポインティング・デバイス
8E490/E495/E490s/R490/S3–490ユーザー・ガイド
コネクターとスロット
セキュリティー機構
ワイヤレス機能
その他の国
*一部のモデル
•オーディオ・コネクター
•AlwaysOnUSB3.1コネクターGen1
•イーサネット・コネクター
•HDMIコネクター
•マイクロSDカード・スロット
•USB-Cコネクター(USB3.1Gen1)
•USB3.1コネクターGen1
•USB2.0コネクター
•指紋センサー*
•パスワード
•セキュリティー・ロック・スロット
•TPM(TrustedPlatformModule)*
•Bluetooth
•ワイヤレスLAN
•カメラ
•マイクロホン
•ThinkShutter(E490s/S3–490専用)
第1章.コンピューターを見る9
10E490/E495/E490s/R490/S3–490ユーザー・ガイド
第2章コンピューターを初めて使う
Windows10を初めて使う
Windows10の基本について学び、すぐに作業を開始してください。Windows10の詳細については、
Windowsヘルプ情報を参照してください。
Windowsアカウント
Windowsオペレーティング・システムを使用するには、ユーザー・アカウントが必要です。Windowsユー
ザー・アカウントまたはMicrosoftアカウントのいずれかを指定できます。
Windowsユーザー・アカウント
初めてWindowsを起動するときは、Windowsのユーザー・アカウントを作成するプロンプトが表示されま
す。作成したこの最初のアカウントは「管理者」タイプです。管理者アカウントでは、以下を実行して追
加のユーザー・アカウントを作成したり、アカウントの種類を変更することができます。
1.「スタート」メニューを開き、「設定」➙「アカウント」➙「家族とその他のユーザー」を選
択します。
2.画面に表示される指示に従ってください。
Microsoftアカウント
Microsoftアカウントを使用して、Windowsオペレーティング・システムにもログインできます。
Microsoftアカウントを作成するには、https://signup.live.com
し、画面に表示される指示に従います。
Microsoftアカウントを使用して、以下のことを実行できます。
•その他のMicrosoftサービス、OneDrive、Skype、Outlook.comなどを使用している場合のワンタイ
ムサインイン。
•その他のWindowsベースのデバイス間で、パーソナル設定を同期する。
のMicrosoftサインアップ・ページにアクセス
©CopyrightLenovo2018,2019
11
Windowsユーザー・インターフェース
1.アカウント
2.ドキュメント
3.ピクチャ
4.設定
5.電源
6.「スタート」ボタン
7.WindowsSearch
8.タスク・ビュー
9.「Windows通知領域」通知と一部の機能の状況を表示します。
10.「バッテリー状況アイコン」
11.「ネットワークアイコン」
12.アクションセンター
アカウントの設定を変更したり、コンピューターをロックしたり、現在のアカ
ウントからログ・アウトしたりします。
「ドキュメント」フォルダーを開きます。これは受信したファイルを保存
するデフォルトのフォルダーです。
「ピクチャ」フォルダーを開きます。これは受信した画像を保存するデフォル
トのフォルダーです。
設定を起動します。
シャットダウン、再起動、またはコンピューターをスリープ状態にします。
「スタート」メニューを開きます。
探すものを検索ボックスに入力し、コンピューターとWebから検索結果
を取得します。
開いているすべてのアプリを表示し、それらの間で切り替えます。
電源状況を表示し、バッテリーまたは電源設定を変更します。コンピューター
がAC電源に接続されていない場合、アイコンは
使用可能なワイヤレス・ネットワークに接続し、ネットワーク状況を表示しま
す。有線ネットワークに接続すると、アイコンが
アプリから最新の通知を表示し、一部の機能にすばやくアクセスできます。
に変わります。
に変わります。
「スタート」メニューを開く
•「スタート」ボタンをクリックします。
•キーボードのWindowsロゴ・キーを押します。
12E490/E495/E490s/R490/S3–490ユーザー・ガイド
「コントロールパネル」にアクセスする
•「スタート」メニューを開き、「Windowsシステムツール」➙「コントロールパネル」をク
リックします。
•WindowsSearchを使用します。
アプリを起動する
•「スタート」メニューを開き、起動するアプリを選択します。
•WindowsSearchを使用します。
Windowsラベル
以下の要因によって、コンピューターのカバーにWindows10純正Microsoftラベルが貼付されている場
合があります。
•地域
•初期インストール済みWindows10のバージョン
さまざまな種類の純正Microsoftラベルの図については、https://www.microsoft.com/en-us/howtotell/Hardware.aspx
を参照してください。
•中華人民共和国では、Windows10のどのバージョンが初期インストールされているコンピュー
ターでも、純正Microsoftラベルが必要です。
•そのほかの国や地域では、純正Microsoftラベルは、Windows10Proのライセンスを受けたコンピュー
ター・モデルにのみ必要です。
純正Microsoftラベルがない場合、初期インストールされているWindowsバージョンが純正ではないと
は限りません。初期インストールされているWindows製品が純正であるかどうかについて詳しくは、
https://www.microsoft.com/en-us/howtotell/default.aspx
製品IDまたはコンピューターがライセンスを受けたWindowsバージョンを示す外付けで視認できる表示物
はありません。その代わり、製品IDはコンピューターのファームウェアに記録されています。Windows10
製品がインストールされている場合はいつでも、インストール・プログラムがコンピューターのファーム
ウェアにある製品IDが有効であり一致していることを確認してから、アクティベーションを完了します。
場合によっては、より古いWindowsバージョンがWindows10Proライセンスのダウングレード権の条件に
従って初期インストールされていることがあります。
でMicrosoftから提供される情報を参照してください。
ネットワークへの接続
ご使用のコンピューターは、有線または無線ネットワークを介して世界中に接続するのに役立ちます。
有線イーサネットへの接続
イーサネット・ケーブルを使用して、イーサネット・コネクターを通してコンピューターをローカル・
ネットワークに接続します。
注：コンピューターがドッキング・ステーションまたはサポートされているドックに接続されている場合
は、コンピューター側にあるイーサネット・コネクターではなく、ドッキング・ステーションまたは
ドック側にあるイーサネット・コネクターを使用してください。
Wi-Fiネットワークへの接続
1.Windowsの通知領域にあるネットワーク・アイコンをクリックします。使用可能なワイヤレス・ネッ
トワークのリストが表示されます。
第2章.コンピューターを初めて使う13
2.接続に使用できるネットワークを選択します。必要な情報を入力します。
LenovoVantageの使用
初期インストールされているLenovoVantageは、自動化されたアップデートと修正、ハードウェア設定
の構成、およびパーソナライズされたサポートを提供して、コンピューターをメンテナンスするのに
役立つカスタマイズされたワンストップ・ソリューションです。
LenovoVantageにアクセス
「スタート」メニューを開き、「LenovoVantage」をクリックします。検索ボックスに「Lenovo
Vantage」と入力することもできます。
LenovoVantageの最新バージョンをダウンロードするには、MicrosoftStoreにアクセスし、アプリ名
で検索してください。
主な機能
LenovoVantageを使用すると、次のことができます。
•デバイスの状態を容易に把握して、デバイス設定をカスタマイズできます。
•UEFIBIOS、ファームウェアおよびドライバーの更新をダウンロードしてインストールし、コン
ピューターを最新の状態に保ちます。
•コンピューターの健全性を監視し、外部の脅威からコンピューターを保護します。
•保証状況を調べます(オンライン)。
•「
ユ ー ザ ー ・ ガ イ ド
」および役に立つ資料にアクセスします。
注：
•使用可能な機能は、コンピューターのモデルによって異なります。
•LenovoVantageでは、コンピューターの体験を向上させるために定期的に機能を更新しています。機能
の説明は、実際のユーザー・インターフェースと異なる場合があります。
コンピューターとのやり取り
ご使用のコンピューターには、画面を移動するさまざまな方法が用意されています。
14E490/E495/E490s/R490/S3–490ユーザー・ガイド
キーボード・ショートカットの使用
キーボードには、作業をより簡単かつ効率的に行うのに役立つ特殊キーが装備されています。
「スタート」メニューを開きます。
1.Windowsロゴ・キー
2.CapsLockキー
このキーと他のキーを組み合わせて使用する方法について詳しくは、Windows
ヘルプ情報を参照してください。
文字を大文字と小文字の間で切り替えます。
キー・インジケーターが点灯しているときは、大文字で直接入力できます。
3.F1–F12ファンクション・キー
各キーまたは標準機能でアイコンとして印刷された、特殊機能を呼び出します。
特殊機能または標準機能を呼び出すかどうかを選択するには:
1.「コントロールパネル」に移動し、大きいアイコンまたは小さいアイ
コンで表示します。
2.「キーボード」または「Lenovo-キーボード・マネージャー」をクリック
して、使用するオプションを選択します。
キーの機能をF1～F12の標準的な機能と各キーにアイコンとして印刷されて
いる特殊機能の間で切り替えます。
FnLockインジケーターがオンの場合:
•標準的な機能を使用するには、F1～F12キーを押します。
•特殊機能を使用するには、Fn+F1～F12キーを押します。
FnLockインジケーターがオフの場合:
•標準的な機能を使用するには、Fn+F1～F12キーを押します。
•特殊機能を使用するには、F1～F12キーを押します。
スピーカーの消音/消音解除を切り替えます。
キー・インジケーターが点灯しているときは、スピーカーが消音になって
います。
消音してからコンピューターの電源をオフにすると、電源をオンにしたときは
消音のままになっています。
スピーカーのボリュームを下げます。
第2章.コンピューターを初めて使う15
スピーカーのボリュームを上げます。
マイクロホンの消音/消音解除を切り替えます。
キー・インジケーターがオンになっていルト期は、マイクロホンが消音に
なっています。
コンピューターのディスプレイを暗くします。
コンピューターのディスプレイを明るくします。
外付けモニターを管理します。
内蔵ワイヤレス機能を有効または無効にします。
「設定」ウィンドウを開きます。
内蔵Bluetooth機能を有効または無効にします。
キーボード設定ページを開きます。
お客様ご自身で定義された機能を起動します。
LenovoVantageを開き、F12キーに異なる機能を定義できます。
SnippingToolプログラムを開きます。
Fn+スペースキー
Fn+B
Fn+K
Fn+P
Fn+S
Fn+4
Fn+左矢印キー
Fn+右矢印キー
コンピューターがキーボードのバックライトをサポートしている場合は、さま
ざまなキーボードのバックライト状態を切り替えます。
Breakキーを従来の外付けキーボードと同じにします。
ScrLKまたはScrollLockキーを従来の外付けキーボードと同じにします。
Pauseキーを従来の外付けキーボードと同じにします。
SysRqキーを従来の外付けキーボードと同じにします。
コンピューターをスリープ状態にします。ウェイクアップするには、Fnまた
は電源ボタンを押します。
Homeキーと同じにします。
Endキーと同じにします。
TrackPointポインティング・デバイスの使用
TrackPointポインティング・デバイスは、ポインティング、クリック、スクロールなど従来のマウスの
機能をすべて行うことができます。
16E490/E495/E490s/R490/S3–490ユーザー・ガイド
TrackPointポインティング・デバイスの使⽤
1.ポインティング・スティック
人差し指または中指を使用してポインティング・スティック・ノンスリップ・キャップにキーボードと平
行な方向に圧力を加えます。圧力に従ってポインターが画面上を動きますが、ポインティング・スティッ
ク自体は動きません。かける圧力が高いほど、ポインタが速く動きます。
2.左クリック・ボタン
押して項目を選択または開きます。
3.右クリック・ボタン
押してショートカットメニューを表示します。
4.中央ボタン
点状の中央ボタンを押したままにしながら、垂直または水平方向にポインティング・スティックに圧力を
加えます。それから、文書、Webサイト、またはアプリなどをスクロールします。
TrackPointポインティング・デバイスを無効にする
TrackPointポインティング・デバイスはデフォルトではアクティブです。デバイスを無効にするには:
1.「スタート」メニューを開き、「設定」➙「デバイス」➙「マウス」をクリックします。
2.画面上の指示に従って、TrackPointを無効にします。
ポインティング・スティック・ノンスリップ・キャップの交換
注：新しいキャップに溝
aが付いていることを確認します。
第2章.コンピューターを初めて使う17
トラックパッドの使用
トラックパッドの表面全体で指の接触や動きを感知します。従来のマウスのポインティング、クリック、
スクロール機能をすべてトラックパッドで行うことができます。
トラックパッドの使⽤
1.左クリック・ゾーン
押して項目を選択または開きます。
またはトラックパッドの表面の任意の場所を1本の指でタップすることでも、左クリックと同様の操
作になります。
2.右クリック・ゾーン
押してショートカットメニューを表示します。
またはトラックパッドの表面の任意の場所を2本の指でタップすることでも、右クリックと同様の操
作になります。
18E490/E495/E490s/R490/S3–490ユーザー・ガイド
タッチ・ジェスチャーの使⽤
タップ
トラックパッドの任意の場所を1本の指でタップして、項目を選択
または開きます。
2本指でタップ
トラックパッドの任意の場所を2本の指でタップして、ショート
カット・メニューを表示します。
2本指でスクロール
トラックパッドに2本の指を置き、垂直または水平方向に移動させ
ます。この動作で、文書、Webサイト、またはアプリなどをスク
ロールできます。
2本指でズームアウト
トラックパッドに2本の指を置き、指を近づけるように移動さ
せ、ズームアウトします。
2本指でズームイン
トラックパッドに2本の指を置き、指を離すように移動させ、
ズームインします。
3本指で上⽅向にスワイプ
トラックパッドに3本の指を置き、上方向になぞってタスク・
ビューを開き、開いているウィンドウをすべて表示します。
3本指で下⽅向にスワイプ
トラックパッドに3本の指を置き、下に動かしてデスクトップを
表示します。
第2章.コンピューターを初めて使う19
注：
•複数の指を使用する場合は、指の間を少し離して置いてください。
•一部のジェスチャーは、直前の操作がTrackPointポインティング・デバイスで行われた場合は使
用できません。
•一部のジェスチャーは、特定のアプリを使用している場合にのみ使用できます。
•トラックパッドの表面が油分で汚れた場合は、まずコンピューターの電源をオフにします。柔らか
く糸くずの出ない布をぬるま湯またはコンピューター用洗剤で湿らせ、トラックパッドの表面を
軽くふきます。
その他のジェスチャーについては、ポインティング・デバイスのヘルプ情報を参照してください。
トラックパッドを無効にする
トラックパッドは、デフォルトで有効です。デバイスを無効にするには:
1.「スタート」メニューを開き、「設定」➙「デバイス」➙「タッチパッド」をクリックします。
2.「タッチパッド」セクションで、「タッチパッド」コントロールをオフにします。
マルチメディアの使用
内蔵コンポーネント(カメラ、スピーカー、およびオーディオ機能)または接続された外部デバイス(外
部プロジェクター、モニター、およびHDTV)を使用してビジネスやエンターテインメント用にコン
ピューターを使用します。
オーディオの使用
オーディオ体験を強化するには、3.5mm(0.14インチ)、4極プラグのスピーカー、ヘッドホンまたはヘッ
ドセットをオーディオ・コネクターに接続します。
スピーカーのボリュームを調整します
を押してスピーカーの音量を上げるか、を押してスピーカーの音量を下げます。
サウンド設定の変更
1.「コントロールパネル」に移動し、カテゴリー別表示にします。
2.「ハードウェアとサウンド」➙「サウンド」をクリックします。
3.必要に応じて設定を変更します。
カメラの使用(E490/E495/R490用)
内蔵のカメラを使用して写真を撮影したりビデオを録画したりできます。カメラの使用中は、カメラの横
にあるインジケーターが点灯します。
写真を撮影したりビデオを録画するには:
1.「スタート」メニューを開き、「カメラ」をクリックします。
2.写真を撮影するには、カメラのアイコンをクリックします。ビデオを録画する場合は、ビデオ・アイ
コンをクリックしてビデオ・モードに切り替えます。
撮影、ビデオ・キャプチャー、ビデオ会議などの機能を提供する他のプログラムを使用する場合、カメラ
を必要とする機能を有効にすると、カメラは自動的に起動します。
カメラの使用(E490s/S3–490用)
内蔵のカメラを使用して写真を撮影したりビデオを録画したりできます。カメラの使用中は、カメラの横
にあるインジケーターが点灯します。
20E490/E495/E490s/R490/S3–490ユーザー・ガイド
写真を撮影したりビデオを録画するには:
1.ThinkShutterを左側にスライドしてカメラを露出させます。
2.「スタート」メニューを開き、「カメラ」をクリックします。
3.写真を撮影するには、カメラのアイコンをクリックします。ビデオを録画する場合は、ビデオ・アイ
コンをクリックしてビデオ・モードに切り替えます。
撮影、ビデオ・キャプチャー、ビデオ会議などの機能を提供する他のプログラムを使用する場合、カメラ
を必要とする機能を有効にし、カメラを露出させると、カメラは自動的に起動します。
外付けモニターへの接続
コンピューターをプロジェクターやモニターに接続して、プレゼンテーションを行ったりワークス
ペースを拡張したりします。
有線ディスプレイへの接続
1.HDMIコネクターやUSB-Cコネクター(USB3.1Gen1)など、コンピューターの適切なビデオ・コネ
クターに外付けディスプレイを接続します。
2.外付けディスプレイを電源コンセントに接続します。
3.外付けディスプレイの電源をオンにします。
ご使用のコンピューターが外付けディスプレイを検出できない場合は、デスクトップ上の空白領域で右ク
リックし、「ディスプレイの設定」➙「検出」をクリックします。
サポートされる解像度(E490/E490s/R490/S3‒490⽤)
次の表に、外付けディスプレイでサポートされる最大解像度を示します。
外付けモニターの接続
USB-Cコネクター(USB3.1Gen1)
HDMIコネクター
サポートされる解像度
最大4096x2304ピクセル/60Hz
最大4096x2160ピクセル/24Hz
サポートされる解像度(E495⽤)
次の表に、外付けディスプレイでサポートされる最大解像度を示します。
外付けモニターの接続
USB-Cコネクター(USB3.1Gen1)
HDMIコネクター
サポートされる解像度
最大3840x2160ピクセル/60Hz
最大3840x2160ピクセル/30Hz
ワイヤレス・ディスプレイへの接続
ワイヤレス・ディスプレイを使用するには、コンピューターと外付けディスプレイの両方がMiracast
能をサポートしていることを確認します。
•「スタート」メニューを開き、「設定」➙「デバイス」➙「Bluetoothとその他のデバイス」の順に
クリックします。「デバイスの追加」ウィンドウで、「ワイヤレスディスプレイまたはドック」をク
リックします。そして、画面の指示に従います。
•Windows通知領域のアクションセンター・アイコン
をクリックして、「接続」をクリックします。
ワイヤレス・ディスプレイを選択し、画面の指示に従います。
®
機
第2章.コンピューターを初めて使う21
表⽰モードの設定
またはを押して、お好みの表示モードを選択します。
•PCスクリーンのみ:ビデオ出力はコンピューター画面にのみ表示されます。
注：「切断」「PC画⾯のみ」「コンピューターのみ」、または「プロジェクターを切断」と表示さ
れている場合もあります。
•複製:コンピューターの液晶ディスプレイと外付けディスプレイの両方に同じビデオ出力を表示します。
•拡張:コンピューターの液晶ディスプレイから外付けディスプレイにビデオ出力を拡張できます。
2つのディスプレイの間で項目をドラッグして移動できます。
•セカンドスクリーンのみ:ビデオ出力は外付けディスプレイにのみ表示されます。
注：「プロジェクターのみ」または「セカンドスクリーンのみ」と表示されている場合もあります。
DirectDrawまたはDirect3D
®
を使用するプログラムをフルスクリーン・モードで実行すると、プラ
イマリー・ディスプレイにだけ表示されます。
画⾯の設定
1.デスクトップの空白領域で右クリックし、「ディスプレイの設定」を選択します。
2.構成するディスプレイを選択します。
3.お好みに合わせて表示設定を変更します。
コンピューターの液晶ディスプレイと外付けディスプレイの両方の設定を変更できます。たとえば、ど
ちらをメイン・ディスプレイにしてどちらをセカンダリー・ディスプレイにするか定義できます。ま
た、解像度や向きも変更できます。
注：コンピューターの液晶ディスプレイを外付けディスプレイより高い解像度に設定した場合は、外付け
ディスプレイには画面の一部分しか表示できません。
22E490/E495/E490s/R490/S3–490ユーザー・ガイド
第3章コンピューターの探索
電源の管理
このセクションの情報を使用して、パフォーマンスと電源の効率の最適なバランスを実現します。
バッテリー状況と温度を確認する
バッテリー状況のチェック
バッテリー状況アイコン
簡単にバッテリー状況の確認、現在の電源プランの確認、電源モードの変更、バッテリー設定への
アクセスを実行できます。
バッテリー温度のチェック
LenovoVantageを開き、画面の指示に従ってバッテリーの詳細を表示します。
コンピューターの充電
AC電源の使⽤
バッテリー電源の残量が少ない場合は、コンピューターをAC電源に接続してバッテリーを充電します。
バッテリーは、4～8時間でフル充電されます。お使いのコンピューターに付属の電源アダプターが
高速充電機能をサポートしている場合、バッテリーはコンピューターの電源を切ってから約1時間で
80％充電されます。実際の充電時間は、バッテリーのサイズ、物理的環境およびコンピューターを
使用しているかどうかによって左右されます。
またはがWindows通知領域に表示されます。アイコンをクリックして、
バッテリー充電は、バッテリーの温度によっても左右されます。バッテリーの充電にお勧めのバッテ
リー温度範囲は10°C(50°F)～35°C(95°F)です。
注：バッテリー残量が95%以上あるときは、バッテリーが充電されない場合があります。これは
バッテリーの劣化を抑制するための仕様です。
P-to-P2.0充電機能の使⽤
コンピューターのUSB-Cコネクター(USB3.1Gen1)は、Lenovo独自のP-to-P2.0充電機能が特長です。
AC電源が使用できないときに、1つのコンピューター(A)から別のコンピューター(B)へ、USB-C‐
USB-Cケーブルを通じて電力を供給できます。
この機能を使用するには、以下を確認します。
•選択したコネクターが、P-to-P2.0充電機能と電源供給機能をサポートしていること。
©CopyrightLenovo2018,2019
23
•コンピューターAのバッテリー電源の残量は、少なくとも30%で、コンピューターBの残量よりも3%
高いこと。この場合、コンピューターAが電源機構になります。コンピューターAのバッテリー電源
の残量が30%未満になると、コンピューターBへの電源の供給を停止します。バッテリー状況を確認
するには、23ページの「バッテリー状況と温度を確認する」を参照してください。
•1台のコンピューターがオフ、スリープ状態、または休止状態の場合、コンピューターのUEFIBIOSで
AlwaysOnUSB機能を有効にします。「AlwaysOnUSB」機能を有効にするには、次のようにします。
1.UEFIBIOSメニューを開く。31ページの「UEFIBIOSメニューを開く」を参照してください。
2.「Cong」➙「USB」➙「AlwaysOnUSB」の順にクリックして、「AlwaysOnUSB」機能を
有効にします。
バッテリー寿命を最大限にする
•コンピューター・ディスプレイの明るさを下げます。
•ワイヤレス機能を使用していないときはオフにします。
•バッテリー・モードでバッテリーが空になるまで、バッテリーを使いきります。
•バッテリーを使用する前に、再びフル充電してください。
電源ボタンの動作の設定
好みに応じて、電源ボタンを定義することができます。たとえば、電源ボタンを押してコンピューターの
電源をオフにしたり、スリープ状態または休止状態にできます。
電源ボタンの動作を変更します。
1.Windows通知領域にあるバッテリー状況アイコンを右クリックします。
2.「電源オプション」➙「電源ボタンの動作を選択する」の順にクリックします。
3.必要に応じて設定を変更します。
電源プランの設定
ENERGYSTAR
アイドル状態になったときに有効になります。
表 1. デ フ ォ ル ト の 電 源 プ ラ ン (AC 電 源 に 差 し 込 ま れ て い る 場 合 の 設 定 )
•ディスプレイ電源オフ:10分後
•コンピューターをスリープ状態にする:30分後
電源プランをリセットして、パフォーマンスと省電力の最適なバランスを実現するには:
1.バッテリー状況アイコンを右クリックして、「電源オプション」を選択します。
2.必要に応じて、電源プランを選択またはカスタマイズします。
®
準拠コンピューターの場合、次の電源プランは、コンピューターが指定された期間
データの転送
同じ機能を備えたデバイス間で、内蔵のBluetoothを使用してファイルをすばやく共有できます。また、
マイクロSDカードを挿入してデータを転送することもできます。
Bluetoothデバイスの接続
キーボード、マウス、スマートフォン、スピーカーなど、すべてのタイプのBluetooth対応デバイスをコ
ンピューターに接続できます。正常に接続されていることを確認するには、デバイスをコンピューターか
ら最大10メートル(33フィート)の位置に置きます。
24E490/E495/E490s/R490/S3–490ユーザー・ガイド
1.コンピューターでBluetoothを有効にします。
•またはを押します。
•「スタート」メニューを開き、「設定」➙「デバイス」➙「Bluetoothとその他のデバイス」の
順にクリックします。「Bluetooth」スイッチをオンにします。
2.「Bluetoothまたは他のデバイスの追加」➙「Bluetooth」をクリックします。
3.Bluetoothデバイスを選択し、画面の指示に従います。
Bluetoothがオンになっているときは、2つのデバイスが互いの範囲内にある場合に、Bluetooth対応デ
バイスとコンピューターは次回自動的に接続されます。Bluetoothを使用して、データ転送またはリ
モート制御および通信を行うことができます。
マイクロSDカードの使用
コンピューターには、マイクロSDカード・スロットがあります。以下の情報をお読みください。
サポートされるマイクロSDカード
注：ご使用のコンピューターは、マイクロSDカードの記録可能メディア用コンテンツ保護(CPRM)
機能をサポートしません。
•SD(SecureDigital)カード
•SecureDigitalHigh-Capacity(SDHC)USH-1カード
•SecureDigitaleXtended-Capacity(SDXC)USH-1カード
マイクロSDカードの取り付け
1.コンピューター右側面にあるカード・スロットの位置を確認します。
2.カードの金属端子を下向きにし、カード・スロットに向けて、所定の位置に固定されるまで、マイク
ロSDカードをカード・スロットに差し込みます。
注意：マイクロSDカードにデータを転送したり、カードからデータを転送する場合は、データ転送
が完了するまでご使用のコンピューターをスリープ状態または休止状態にしないでください。そう
しないと、データが破損することがあります。
マイクロSDカードの取り外し
注意：カードを取り外す前に、まずWindowsオペレーティング・システムからカードを取り出します。停
止せずに取り出すと、カード上のデータが破損したり失われたりすることがあります。
1.隠れているインジケータを表示するには、Windowsの通知領域にある三角形のアイコンをクリックしま
す。次に、「ハードウェアを安全に取り外してメディアを取り出す」アイコンを右クリックします。
2.Windowsオペレーティング・システムから取り出すカードに対応する項目を選択します。
第3章.コンピューターの探索25
3.カードを押して、カードをコンピューターから取り外します。カードは安全に保管しておいて
ください。
機内モード
機内モードを有効にすると、すべてのワイヤレス機能は無効になります。
機内モードを有効または無効にするには:
1.「スタート」メニューを開きます。
2.「設定」➙「ネットワークとインターネット」➙「機内モード」の順にクリックします。
3.「機内モード」スイッチをオンまたはオフにします。
オプションの購入
Lenovoでは、コンピューターの機能を拡張するための、さまざまなハードウェア・アクセサリーや、アッ
プグレードするためのオプションを用意しています。メモリー・モジュール、ストレージ・デバイス、
ネットワーク・カード、ポート・リプリケーターまたはドッキング・ステーション、バッテリー、電源
アダプター、キーボード、マウス、その他を取り揃えています。
Lenovoでのご購入については、https://www.lenovo.com/accessories
にアクセスしてください。
26E490/E495/E490s/R490/S3–490ユーザー・ガイド
第4章コンピューターと情報を保護する
コンピューターのロック
互換性のあるセキュリティー・ケーブル・ロックを使用して、コンピューターを机、テーブル、またはそ
の他の備品に固定します。
注：セキュリティー・システム・ロック装置の評価、選択、実装は、お客様の責任で行っていただきま
す。Lenovoでは、その機能性、品質、および性能についての言及、評価、および保証は行いません。ご使
用の製品のケーブル・ロックは、Lenovohttps://www.lenovoquickpick.com
から入手できます。
パスワードの使用
このセクションでは、UEFI(UnifiedExtensibleFirmwareInterface)BIOS(BasicInput/OutputSystem)のパス
ワードの種類と、パスワードの設定、変更、および削除方法について説明します。
パスワードの種類
UEFIBIOSでパワーオン・パスワード、スーパバイザー・パスワード、またはハードディスク・パスワー
ドを設定して、コンピューターへの不正なアクセスを防ぐことができます。ただし、コンピューターがス
リープ状態から復帰したときにUEFIBIOSパスワードを入力するよう求められることはありません。
パワーオン・パスワード
パワーオン・パスワードを設定すると、コンピューターの電源をオンにするたびに、アイコン
面に表示されます。コンピューターを使用するための正しいパスワードを入力します。
©CopyrightLenovo2018,2019
が画
27
スーパーバイザー・パスワード
スーパーバイザー・パスワードは、UEFIBIOSに保存されているシステム情報を保護します。UEFIBIOS
メニューに入るときに、アイコンでプロンプトが表示されたら、適切なスーパーバイザー・パス
ワードを入力します。Enterキーを押してパスワード・プロンプトをスキップすることもできます。ただ
し、ほとんどのUEFIBIOSのシステム構成オプションは変更することはできません。
スーパーバイザー・パスワードとパワーオン・パスワードの両方を設定している場合、電源をオンにする
とスーパーバイザー・パスワードを使用してコンピューターにアクセスできます。スーパーバイザー・
パスワードがパワーオン・パスワードを一時的に無効にします。
ハードディスク・パスワード
ハードディスク・パスワードにより、許可されていないユーザーによるストレージ・ドライブ上のデータ
へのアクセスを防ぎます。ハードディスク・パスワードを設定すると、ストレージ・ドライブにアクセス
しようとするたびに、有効なパスワードの入力を求めるプロンプトが表示されます。
ハードディスク・パスワードを設定するには、次のタイプのいずれかを選択します。
•ユーザー・ハードディスク・パスワードのみ
ユーザー・ハードディスク・パスワードが設定されていても、マスター・ハードディスク・パスワード
が設定されていない場合、ストレージ・ドライブ上のファイルおよびアプリケーションにアクセスする
には、ハードディスク・パスワードを入力しなければなりません。
•マスター・ハードディスク・パスワード+ユーザー・ハードディスク・パスワード
マスター・ハードディスク・パスワードの設定と使用は、システム管理者が行います。管理者は、
システム内のストレージ・ドライブまたは同じネットワークに接続された任意のコンピューターに
アクセスできます。管理者は、ネットワーク内の各コンピューターにユーザー・ハードディスク・
パスワードを設定することもできます。コンピューターのユーザーは、必要に応じてユーザー・
ハードディスク・パスワードを変更できますが、ユーザー・ハードディスク・パスワードを削除で
きるのは管理者のみです。
ハードディスク・パスワードを入力するように求められたら、F1キーを押してマスター・ハードディス
ク・パスワード
注：ハードディスク・パスワードは、次の場合には使用できません。
•TrustedComputingGroup(TCG)Opal対応ストレージ・ドライブが取り付けられ、TCGOpal管理ソフ
トウェア・プログラムがコンピューターにインストールされていて、TCGOpal管理ソフトウェ
ア・プログラムが起動している場合。
•eDriveストレージ・ドライブは、Windows10オペレーティング・システムが初期インストールされた
コンピューターにインストールされている場合。
とユーザー・ハードディスク・パスワードを切り替えます。
パスワードの設定、変更、削除
作業を始める前に、以下の手順を印刷してください。
1.コンピューターを再起動します。ロゴ画面が表示されているときに、F1キーを押して、UEFI
BIOSメニューに入ります。
2.矢印キーを使用して、「Security」➙「Password」を選択します。
3.パスワードのタイプを選択します。次に、画面に表示される指示に従い、パスワードの設定、変
更、または削除を行います。
すべてのパスワードを記録し、大切に保管しておいてください。パスワードを忘れると、修復操作が
必要になった場合に保証の対象になりません。
28E490/E495/E490s/R490/S3–490ユーザー・ガイド
•パワーオン・パスワードを忘れた場合は、Lenovo認定のサービス提供者に連絡してパワーオン・パス
ワードの削除を依頼してください。
•ユーザー・ハードディスク・パスワードを忘れたり、ユーザー・ハードディスク・パスワードとマ
スター・ハードディスク・パスワードの両方を忘れた場合は、Lenovoではパスワードをリセット
することも、ストレージ・ドライブからデータを回復することもできません。Lenovo認定サービ
ス提供者に連絡してストレージ・ドライブの交換を依頼することはできます。部品およびサービス
に対する料金がかかります。ストレージ・ドライブがCRU(お客様での取替え可能部品)の場合、
Lenovoに連絡して新しいストレージ・ドライブを購入し、お客様ご自身で古いものと交換できます。
ストレージ・ドライブがCRUかどうか、および関連する交換手順の確認については、37ページの第
6章「CRU交換部品」を参照してください。
•スーパーバイザー・パスワードを忘れた場合、パスワードをリセットするサービス手順はありません。
システム・ボードを規定料金で交換してください。
指紋センサーの使用(一部のモデル)
コンピューターに指紋センサーが搭載されている場合、指紋を登録できます。登録後、指で指紋セン
サーをタップしてWindowsにログインできます。
指紋を登録する
「スタート」メニューを開き、「設定」➙「アカウント」➙「サインインオプション」をクリックしま
す。次に、画面の指示に従って登録を完了します。
登録中、指紋はWindowsパスワードに自動的に関連付けられます。指を怪我した場合に備えて、他の
指も登録することをお勧めします。
指紋認証でログインする
指紋センサーの保守
指紋センサーが正しく動作するようにするには、次の操作を行わないでください。
•センサーの表面を、硬いもので引っかく。
•濡れた、汚れた、しわのある、または傷ついた指でリーダーを使用するか、触れる。
ファイアウォールおよびアンチウィルス・プログラムの使用
ご使用のコンピューターには、ファイアウォール・プログラムが初期インストールされている場合があ
ります。ファイアウォールは、インターネットにおけるセキュリティー上の脅威、不正アクセス、侵
入、およびインターネット攻撃からコンピューターを保護することができます。また、プライバシー
も保護します。
完全版のウイルス対策プログラムには、30日間無料の定期購読が用意されています。30日間が経過した
後、アンチウィルス・プログラムの更新を継続するにはライセンスを更新する必要があります。
追加情報については、プログラムのヘルプ・システムを参照してください。
第4章.コンピューターと情報を保護する29
30E490/E495/E490s/R490/S3–490ユーザー・ガイド
第5章詳細設定の構成
この章では、UEFIBIOS、RAID、リカバリー、オペレーティング・システムのインストール、および
システム管理について説明します。
UEFIBIOS
このセクションでは、UEFIBIOSとUEFIBIOSで実行できる操作について説明します。
UEFIBIOSとは
UEFIBIOSは、コンピューターの電源をオンにしたときに最初に実行されるプログラムです。UEFIBIOS
によってハードウェア・コンポーネントが初期化され、オペレーティング・システムや他のプログラ
ムがロードされます。コンピューターには、UEFIBIOS設定を変更できるセットアップ・プログラ
ムが組み込まれています。
UEFIBIOSメニューを開く
コンピューターを再起動します。ロゴ画面が表示されているときに、F1キーを押して、UEFIBIOS
メニューに入ります。
注：スーパーバイザー・パスワードを設定している場合は、プロンプトが出されたら、正しいパスワード
を入力します。Enterキーを押してパスワード・プロンプトをスキップし、UEFIBIOSメニューに入ること
もできます。ただし、スーパーバイザー・パスワードで保護されているシステム構成は変更できません。
UEFIBIOSインターフェース内を移動する
注意：デフォルト構成は、「太字」で通常のご使用に最適な状態に設定されています。構成を誤って変更
すると、予期しない結果が生じる場合があります。
次のキーを押すことで、UEFIBIOSインターフェースで移動できます。
F1
F9
F10
F5
F6
↑↓
←→
Esc
Enter
一般的なヘルプ画面を表示します。
デフォルト設定に復元します。
構成を保存して終了します。
より小さい値に変更されます。
より大きい値に変更されます。
項目を探します。
タブを選択します。
サブメニューを終了し、親メニューに戻ります。
選択したタブまたはサブメニューを入力します。
起動デバイスの変更
1.コンピューターを再起動します。ロゴ画面が表示されているときに、F1キーを押します。
2.「Startup」➙「Boot」を選択します。次に、Enterキーを押します。デフォルトのデバイス順序
のリストが表示されます。
©CopyrightLenovo2018,2019
31
注：デバイスからコンピューターを起動できない場合、またはオペレーティング・システムが見つか
らない場合、「Boot」メニューが表示されます。
3.必要に応じて起動順序を設定します。
4.F10キーを押し、変更を保存して閉じます。
起動順序を一時的に変更するには:
1.コンピューターを再起動します。ロゴ画面が表示されているときに、F12キーを押します。
2.コンピューターを起動するデバイスを選択して、Enterキーを押します。
システム日付とシステム時刻の設定
1.コンピューターを再起動します。ロゴ画面が表示されているときに、F1キーを押します。
2.必要に応じて、「Date/Time」を選択してシステム日付および時刻を設定します。
3.F10キーを押し、変更を保存して閉じます。
UEFIBIOSの更新
新しいプログラム、デバイス・ドライバー、またはハードウェア・コンポーネントをインストールする
と、UEFIBIOSの更新が必要な場合があります。
次のいずれかの方法で最新のUEFIBIOS更新パッケージをダウンロードしてインストールします。
•LenovoVantageを開いて、使用可能な更新パッケージを確認します。最新のUEFIBIOS更新パッケージ
が利用できる場合は、画面の指示に従ってパッケージをダウンロードしてインストールします。
•https://support.lenovo.comにアクセスして、ご使用のコンピューターの項目を選択します。次に、画面の
指示に従って最新のUEFIBIOS更新パッケージをダウンロードしてインストールします。
リカバリー情報
このトピックでは、Windows10オペレーティング・システムのリカバリー情報について説明します。画面
に表示されるリカバリーの手順をよく読んで、それに従ってください。リカバリー中にコンピューター上
のデータが削除されることがあります。データ損失を防ぐためには、保存しておきたいすべてのデータ
のバックアップ・コピーを作成してください。
システム・ファイルおよび設定の以前の時点への復元
1.「コントロールパネル」に移動し、大きいアイコンまたは小さいアイコンで表示します。
2.「リカバリー」➙「システムの復元を開く」の順にクリックします。画面に表示される指示
に従ってください。
バックアップからのファイルの復元
注：バックアップからファイルを復元するためにファイル履歴ツールを使用される場合は、ツールを
使用して早めにデータをバックアップするようにしてください。
1.「コントロールパネル」に移動し、大きいアイコンまたは小さいアイコンで表示します。
2.「ファイル履歴」➙「個⼈⽤ファイルの復元」の順にクリックします。画面に表示される指示
に従ってください。
コンピューターのリセット
リセット処理では、ファイルを保存するか削除するかを選択して、オペレーティング・システムを
再インストールできます。
32E490/E495/E490s/R490/S3–490ユーザー・ガイド
注：グラフィカル・ユーザー・インターフェース(GUI)項目は予告なしに変更される場合があります。
1.「スタート」メニューを開き、「設定」➙「更新とセキュリティ」➙「回復」をクリックします。
2.「このPCを初期状態に戻す」セクションで、「開始する」をクリックします。
3.画面の指示に従って、コンピューターをリセットします。
詳細オプションの使用
注：グラフィカル・ユーザー・インターフェース(GUI)項目は予告なしに変更される場合があります。
1.「スタート」メニューを開き、「設定」➙「更新とセキュリティ」➙「回復」をクリックします。
2.「PCの起動をカスタマイズする」セクションで、「今すぐ再起動する」➙「トラブルシューティン
グ」➙「詳細オプション」の順にクリックします。
3.次のリストから使用するオプションを選択し、画面の指示に従います。
•ご使用のコンピューターに記録されている復元ポイントからWindowsオペレーティング・シス
テムを復元します。
•特定のシステム・イメージからWindowsオペレーティング・システムを復元します。
•Windowsオペレーティング・システムがロードできない原因の問題を修正します。
•コマンド・プロンプトを使用して高度なトラブルシューティングを行います。
•コンピューターのUEFIファームウェア設定を変更します。
•Windowsオペレーティング・システムの起動設定を変更します。
•前のビルドに戻します。
Windowsの自動回復
注：リカバリー処理中は、コンピューターがAC電源に接続されていることを確認します。
コンピューターのWindows回復環境は、Windows10オペレーティング・システムから独立して稼働
します。そのため、Windows10オペレーティング・システムが起動しない場合でも、オペレーティン
グ・システムをリカバリーまたは修復できます。
2回連続してブートに失敗した場合、Windows回復環境は自動的に開始されます。画面の指示に従って、
修復およびリカバリーのオプションを選択します。
リカバリーUSBデバイスの作成
Windowsリカバリー・プログラムのバックアップとして、リカバリUSBドライブをできるだけ早
く作成することをお勧めします。リカバリーUSBドライブを使用すると、初期インストールされて
いるWindowsの回復プログラムに損傷があっても、問題のトラブルシューティングと修正を行うこと
ができます。障害発生に備えてリカバリーUSBドライブを作成しなかった場合は、Lenovoスマート
センターに連絡して購入できます。お住まいの国または地域のLenovoサポートの電話番号一覧は、
次のWebサイトでご確認ください。
https://pcsupport.lenovo.com/supportphonelist
リカバリーUSBドライブの作成
注意：作成処理でUSBドライブに保存されていたデータはすべて削除されます。データ損失を防ぐため
には、保存しておきたいすべてのデータのバックアップ・コピーを作成してください。
1.コンピューターがAC電源に接続されていることを確認します。
2.少なくとも16GBの記憶容量を持つUSBドライブを用意します。必要となる実際のUSBストレージ
の容量は、リカバリー・イメージのサイズによって異なります。
第5章.詳細設定の構成33
3.コンピューターに用意したUSBドライブを接続します。
4.検索ボックスに「recovery」と入力します。次に、「回復ドライブの作成」をクリックします。
5.「ユーザーアカウント制御」ウィンドウで「はい」をクリックすると、RecoveryMediaCreatorプ
ログラムを起動できます。
6.「回復ドライブ」ウィンドウで、画面の指示に従ってリカバリーUSBドライブを作成します。
リカバリーUSBドライブの使⽤
1.コンピューターがAC電源に接続されていることを確認します。
2.コンピューターにリカバリーUSBドライブを接続します。
3.コンピューターの電源をオンにするか、再起動します。ロゴ画面が表示されているときに、F12キー
を押します。「BootMenu」ウィンドウが開きます。
4.起動デバイスとしてリカバリーUSBドライブを選択します。
5.「トラブルシューティング」をクリックして、オプションのリカバリー方法を表示します。
6.必要に応じて、リカバリー方法を選択します。画面の指示に従って、処理を完了します。
Windows10とドライバーのインストール
このセクションでは、Windows10オペレーティング・システムとデバイス・ドライバーのインストール
方法について説明します。
Windows10オペレーティング・システムのインストール
MicrosoftはWindows10オペレーティング・システムを定期的に更新しています。特定のWindows10バー
ジョンをインストールする前に、Windowsバージョンの互換性リストを確認してください。詳しくは、
https://support.lenovo.com/us/en/solutions/windows-supportを参照してください。
注意：
•公式チャネルを使用してオペレーティング・システムを更新することをお勧めします。非公式の更新に
は、セキュリティー上のリスクがある場合があります。
•新しいオペレーティング・システムをインストールするプロセスによって、非表示のフォルダーに保存
されているデータを含む内蔵ストレージ・ドライブのデータはすべて削除されます。
•IntelOptaneメモリーが取り付けられているコンピューター・モデルの場合は、オペレーティング・シ
ステムをOptaneメモリーにインストールしていないことを確認してください。
1.WindowsBitLockerDriveEncryption機能を使用しており、ご使用のコンピューターにTrustedPlatform
Moduleがある場合は、機能が無効になっていることを確認してください。
2.セキュリティー・チップが「Active」に設定されていることを確認します。
a.コンピューターを再起動します。ロゴ画面が表示されているときに、F1キーを押して、UEFI
BIOSメニューに入ります。
b.「Security」➙「SecurityChip」を選択して、Enterキーを押します。「SecurityChip」サブメ
ニューが開きます。
c.TPM2.0のセキュリティー・チップが「Active」に設定されていることを確認します。
d.F10キーを押し、設定を保存して終了します。
3.IntelOptaneメモリーが取り付けられているコンピューター・モデルの場合は、UEFIBIOSメニューを
開き、「Cong」➙「Storage」➙「Controllermode」の順に選択します。「RSTmode」が選択さ
れていることを確認してください。
4.オペレーティング・システムのインストール・プログラムが入っているドライブをコンピュー
ターに接続してください。
34E490/E495/E490s/R490/S3–490ユーザー・ガイド
5.コンピューターを再起動します。ロゴ画面が表示されているときに、F1キーを押して、UEFI
BIOSメニューに入ります。
6.「Startup」➙「Boot」を選択して、「BootPriorityOrder」サブメニューを表示します。
7.「USBHDD」などのオペレーティング・システムのインストール・プログラムが格納されるドライブ
を選択します。次に、Escキーを押します。
注意：起動順序を変更した後は、コピー、保存、フォーマット操作などで正しいデバイスを選択して
いることを確認してください。誤ったデバイスを選択すると、そのデバイスのデータが消去され
たり、上書きされたりする場合があります。
8.「Restart」を選択して「OSOptimizedDefaults」が有効になっていることを確認します。次に、
F10キーを押し、設定を保存して終了します。
9.画面の指示に従ってデバイス・ドライバーと必要なプログラムをインストールします。
10.デバイス・ドライバーをインストールした後、WindowsUpdateを適用してセキュリティー・パッチな
ど最新の更新を入手します。
11.LenovoVantageの最新バージョンをダウンロードしてインストールするには、MicrosoftStoreにアク
セスしてください。
注：オペレーティング・システムをインストールした後は、UEFIBIOSメニューで「UEFI/Legacy
Boot」の初期設定を変更しないでください。そうしないと、新しいオペレーティング・システムが正
しく起動できません。
IntelOptaneメモリーが取り付けられているコンピューター・モデルの場合は、次のようにIntelOptaneメ
モリーを有効にし続けます。
1.https://support.lenovo.com
にアクセスします。コンピューターにIntelRapidStorageTechnology(iRST)ドラ
イバーをダウンロードしてインストールします。
2.MicrosoftStoreにアクセスして、IntelOptaneMemoryandStorageManagementプログラムをダウ
ンロードしてインストールします。
3.プログラムを起動します。「IntelOptaneMemory」➙「EnableIntelOptaneMemory」の順にク
リックし、画面の指示に従って有効にします。
デバイス・ドライバーのインストール
コンポーネントのパフォーマンスが低下したことがわかったとき、またはコンポーネントを追加したとき
は、コンポーネントの最新のドライバーをダウンロードする必要があります。古いドライバーに起因する
問題を除去するために、そのコンポーネントの最新ドライバーをダウンロードすることをお勧めします。
次のいずれかの方法で最新のドライバーをダウンロードしてインストールします。
•LenovoVantageを開いて、使用可能な更新パッケージを確認します。目的の更新パッケージを選択し、
画面の指示に従って、パッケージをダウンロードしてインストールします。
•https://support.lenovo.com
にアクセスして、ご使用のコンピューターの項目を選択します。その後、画面
の指示に従って必要なドライバーとソフトウェアをダウンロードしてインストールします。
第5章.詳細設定の構成35
36E490/E495/E490s/R490/S3–490ユーザー・ガイド
第6章CRU交換部品
CRUとは
お客様での取替え可能部品(CRU)は、お客様によるアップグレードや交換が可能な部品です。コンピュー
ターには、以下のタイプのCRUが搭載されています。
•Self-serviceCRU:お客様自身または専門の保守技術担当者(追加料金あり)が簡単に取り付けまたは交
換できる部品を指します。
•Optional-serviceCRU:スキル・レベルがより高いお客様が取り付けまたは交換できる部品を指しま
す。専門の保守技術担当者は、お客様のマシンに指定された保証タイプが対象とする部品の取り付け
および交換サービスも提供します。
お客様ご自身でCRUを取り付けていただく場合は、Lenovoからお客様にCRUを出荷します。CRUにつ
いての情報および交換手順のご案内は、製品と一緒に出荷されます。また、お客様はこれらをいつでも
Lenovoに要求し、入手することができます。新しいCRUと交換した障害のある部品については、返却を
求められる場合があります。返却が必要な場合は、(1)返却の指示、送料前払いの返却用出荷ラベル、お
よび返送用梱包材が交換用CRUに付属しています。(2)お客様が交換用CRUを受領した日から30日以内
に、障害のあるCRUがLenovoに届かない場合、交換用CRUの代金を請求させていただく場合がありま
す。詳細については、https://www.lenovo.com/warranty/llw_02のLenovo保証規定の資料を参照してください。
ご使用のコンピューターの以下のCRUリストを参照してください。
E490/E495/R490
CRU
AC電源アダプター
電源コード
ポインティング・スティック・
ノンスリップ・キャップ
ベース・カバー・アセンブリー
ハードディスク・ドライブ*
ハードディスク・ドライブ・ブ
ラケット*
ハードディスク・ドライブ・
ケーブル*
M.2ソリッド・ステート・ドラ
イブ*
M.2ソリッド・ステート・ドラ
イブ・ブラケット*
I/Oボード
キーボード
スピーカー・アセンブリー
メモリー・モジュール
ワイヤレスLANカード
Self-serviceCRUOptional-serviceCRU
●
●
●
●
●
●
●
●
●
●
●
●
●
●
©CopyrightLenovo2018,2019
37
E490s/S3‒490
CRU
AC電源アダプター
電源コード
ポインティング・スティック・
ノンスリップ・キャップ
ベース・カバー・アセンブリー
M.2ソリッド・ステート・ドラ
イブ
M.2ソリッド・ステート・ドラ
イブ・ブラケット
スピーカー・アセンブリー
メモリー・モジュール
ワイヤレスLANカード
Self-serviceCRUOptional-serviceCRU
●
●
●
●
●
●
●
●
●
*一部のモデル
高速スタートアップと内蔵バッテリーを無効にする
CRUを交換する前に、まず高速スタートアップを無効にして、次に内蔵バッテリーを無効にして
ください。
高速スタートアップを無効にするには:
1.「コントロールパネル」に移動し、大きいアイコンまたは小さいアイコンで表示します。
2.「電源オプション」をクリックしてから、左ペインの「電源ボタンの動作を選択する」をクリッ
クします。
3.上部の「現在利⽤可能ではない設定を変更します」をクリックします。
4.ユーザーアカウント制御(UAC)のプロンプトが出された場合は、「はい」をクリックします。
5.「⾼速スタートアップを有効にする」チェック・ボックスのチェックを外し、「変更の保存」
をクリックします。
内蔵バッテリーを無効にするには:
1.コンピューターを再起動する。ロゴ画面が表示されているときに、すぐにF1キーを押して、UEFI
BIOSメニューに入ります。
2.「Cong」➙「Power」を選択します。「Power」サブメニューが表示されます。
3.「DisableBuilt-inBattery」を選択し、Enterキーを押します。
4.「SetupConfirmation」ウィンドウで、「Yes」を選択します。内蔵バッテリーが無効になり、コン
ピューターの電源が自動的に切れます。3分から5分間、コンピューターの温度が下がるまでお
待ちください。
CRUの交換
CRUを交換するには、交換手順に従ってください。
38E490/E495/E490s/R490/S3–490ユーザー・ガイド
ベース・カバー・アセンブリー(E490s/S3–490用)
前提条件
作業を始める前に、73ページの付録A「重要な安全上の注意」を読んで印刷してください。
注：コンピューターがAC電源に接続されている場合、ベース・カバー・アセンブリーを取り外さないで
ください。取り外した場合は、短絡の恐れがあります。
交換⼿順
1.内蔵バッテリーを無効にします。38ページの「高速スタートアップと内蔵バッテリーを無効にす
る」を参照してください。
2.コンピューターの電源をオフにして、AC電源およびすべての接続ケーブルから切り離します。
3.液晶ディスプレイを閉じて、コンピューターを裏返します。
4.ゴム製フットの両端を持ち上げ、下のねじが見えるようにします
リーを固定しているねじを取り外します
2。
1。ベース・カバー・アセンブ
5.フックを上に倒して、図のようにフックをシャーシから外します。
第6章.CRU交換部品39
6.ベース・カバー・アセンブリーを取り外します。
7.新しいベース・カバー・アセンブリーを所定の位置に取り付けます。ベース・カバー・アセンブリー
のラッチがシャーシの下でしっかりと止められていることを確認してください。
40E490/E495/E490s/R490/S3–490ユーザー・ガイド
8.ねじを締めてベース・カバー・アセンブリーを固定し、ゴム製フットの両端を押し下げてください。
9.コンピューターを裏返します。AC電源アダプターおよび切り離したすべてのケーブルをコン
ピューターに接続します。
問題判別
ベース・カバー・アセンブリーを再取り付けした後にコンピューターが始動しない場合は、AC電源
アダプターを取り外してから、コンピューターに再接続します。
ベース・カバー・アセンブリー(E490/E495/R490用)
前提条件
作業を始める前に、73ページの付録A「重要な安全上の注意」を読んで印刷してください。
注：コンピューターがAC電源に接続されている場合、ベース・カバー・アセンブリーを取り外さないで
ください。取り外した場合は、短絡の恐れがあります。
交換⼿順
1.内蔵バッテリーを無効にします。38ページの「高速スタートアップと内蔵バッテリーを無効にす
る」を参照してください。
2.コンピューターの電源をオフにして、AC電源およびすべての接続ケーブルから切り離します。
3.液晶ディスプレイを閉じて、コンピューターを裏返します。
第6章.CRU交換部品41
4.ベース・カバー・アセンブリーを固定しているねじを取り外します。
5.フックを上に倒して、図のようにフックをシャーシから外します1。続いて、ベース・カバー・ア
センブリーを取り外します
2
6.コンピューターにM.2ソリッド・ステート・ドライブが取り付けられているかどうかに応じて以
下のいずれかを行います。
•お使いのコンピューター・モデルにM.2ソリッド・ステート・ドライブが取り付けられている場
合、過熱を防ぐため、ベース・カバー・アエンブリーに長いM.2ソリッド・ステート・ドライブ・
ブラケットが正しく取り付けられていることを確認します。51ページの「長いM.2ソリッド・ス
テート・ドライブのブラケット(E490/E495/R490専用)」を参照してください。次に、新しいベー
ス・カバー・アセンブリーを所定の位置に再度取り付けます
のラッチがシャーシの下でしっかりと止められていることを確認してください
1。ベース・カバー・アセンブリー
2。
•お使いのコンピューター・モデルにM.2ソリッド・ステート・ドライブが取り付けられていない場
合、新しいベース・カバー・アセンブリーを所定の位置に再度取り付けます
1。ベース・カバー・
アセンブリーのラッチがシャーシの下でしっかりと止められていることを確認してください
42E490/E495/E490s/R490/S3–490ユーザー・ガイド
2。
7.ねじを締めて、ベース・カバー・アセンブリーを固定します。
8.コンピューターを裏返します。AC電源アダプターおよび切り離したすべてのケーブルをコン
ピューターに接続します。
問題判別
ベース・カバー・アセンブリーを再取り付けした後にコンピューターが始動しない場合は、AC電源
アダプターを取り外してから、コンピューターに再接続します。
スピーカー・アセンブリー(E490s/S3–490用)
前提条件
作業を始める前に、73ページの付録A「重要な安全上の注意」を読んで印刷してください。
交換⼿順
1.内蔵バッテリーを無効にします。38ページの「高速スタートアップと内蔵バッテリーを無効にす
る」を参照してください。
第6章.CRU交換部品43
2.コンピューターの電源がオフであり、AC電源アダプターやケーブル類がすべて取り外されている
ことを確認します。
3.コンピューターの電源をオフにして、AC電源およびすべての接続ケーブルから切り離します。
4.ベース・カバー・アセンブリーを取り外します。39ページの「ベース・カバー・アセンブリー
(E490s/S3–490用)」を参照してください。
5.スピーカー・アセンブリーのコネクターを取り外し1、固定位置からスピーカー・ケーブルを取
り外します2。
6.スピーカー・アセンブリーを取り外します。
44E490/E495/E490s/R490/S3–490ユーザー・ガイド
7.新しいスピーカー・アセンブリーを所定の位置に取り付け、スピーカー・ケーブルを配線します。
8.スピーカー・アセンブリーのコネクターを接続します。
9.ベース・カバー・アセンブリーを取り付け直します。
10.コンピューターを裏返します。AC電源アダプターおよび切り離したすべてのケーブルをコン
ピューターに接続します。
スピーカー・アセンブリー(E490/E495/R490用)
前提条件
作業を始める前に、73ページの付録A「重要な安全上の注意」を読んで印刷してください。
交換⼿順
1.内蔵バッテリーを無効にします。38ページの「高速スタートアップと内蔵バッテリーを無効にす
る」を参照してください。
2.コンピューターの電源をオフにして、AC電源およびすべての接続ケーブルから切り離します。
3.液晶ディスプレイを閉じて、コンピューターを裏返します。
4.ベース・カバー・アセンブリーを取り外します。41ページの「ベース・カバー・アセンブリー
(E490/E495/R490用)」を参照してください。
第6章.CRU交換部品45
5.スピーカー・アセンブリーのコネクターを取り外し1、固定位置からスピーカー・ケーブルを取
り外します2。
6.スピーカー・アセンブリーを固定しているねじを取り外し1、次にスピーカー・アセンブリー
を取り外します
2。
46E490/E495/E490s/R490/S3–490ユーザー・ガイド
7.新しいスピーカー・アセンブリーを所定の位置に取り付け1、スピーカー・ケーブルを配線しま
す。ねじを取り付けて、スピーカー・アセンブリーを固定します2。
8.スピーカー・アセンブリーのコネクターを接続します。
9.ベース・カバー・アセンブリーを取り付け直します。
10.コンピューターを裏返します。AC電源アダプターおよび切り離したすべてのケーブルをコン
ピューターに接続します。
メモリー・モジュール
前提条件
作業を始める前に、73ページの付録A「重要な安全上の注意」を読んで印刷してください。
注意：メモリー・モジュールの接続部分には手を触れないでください。メモリー・モジュールが損傷
する恐れがあります。
交換⼿順
メモリー・モジュールを交換するには、次のようにします。
第6章.CRU交換部品47
1.内蔵バッテリーを無効にします。38ページの「高速スタートアップと内蔵バッテリーを無効にす
る」を参照してください。
2.コンピューターの電源をオフにして、AC電源およびすべての接続ケーブルから切り離します。
3.液晶ディスプレイを閉じて、コンピューターを裏返します。
4.ベース・カバー・アセンブリーを取り外します。
•E490/E495/R490については、41ページの「ベース・カバー・アセンブリー(E490/E495/R490
用)」を参照してください。
•E490s/S3–490については、39ページの「ベース・カバー・アセンブリー(E490s/S3–490用)」を
参照してください。
5.メモリー・スロットの両側のラッチ部分を同時に開いて
2。
ます
1、メモリー・モジュールを取り外し
注：マイラー・フィルムが、メモリー・モジュールを覆っている場合があります。メモリー・モ
ジュールにアクセスするには、まずフィルムを開きます。
6.以下の手順を実行して、メモリー・モジュールを取り付けます。
a.新しいメモリー・モジュールの切り欠きのある方の端を、メモリー・スロットの接触エッジ側に
向けます。次に、新しいメモリー・モジュールを約20度の角度でメモリー・スロットに差し
込みます
b.カチッと音がして正しい位置に収まるまでメモリー・モジュールを手前に倒します
1。
2。メモリー・
モジュールがメモリー・スロットにしっかり固定されていて、簡単に動かないことを確認します。
注：コンピューターに取り付けられているメモリー・モジュールが1つだけの場合は、メモリー・モ
ジュールが必ずサーマル・ファン・アセンブリーの隣のメモリー・スロットに取り付けられている
ことを確認してください。
48E490/E495/E490s/R490/S3–490ユーザー・ガイド
7.ベース・カバー・アセンブリーを取り付け直します。
8.コンピューターを裏返します。AC電源アダプターおよび切り離したすべてのケーブルをコン
ピューターに接続します。
M.2ソリッド・ステート・ドライブ
前提条件
作業を始める前に、73ページの付録A「重要な安全上の注意」を読んで印刷してください。
注意：M.2ソリッド・ステート・ドライブは衝撃に敏感です。扱い方を誤ると、破損したり、データ
が失われたりすることがあります。
M.2ソリッド・ステート・ドライブを取り扱う際は、次のガイドラインに従ってください。
•M.2ソリッド・ステート・ドライブの交換は、アップグレードや修理の目的でのみ行ってください。
M.2ソリッド・ステート・ドライブは、頻繁な着脱や交換に耐えるようには設計されていません。
•M.2ソリッド・ステート・ドライブを交換する前に、保存しておきたいデータはすべてバックアップ・
コピーを作成してください。
•M.2ソリッド・ステート・ドライブに圧力をかけないでください。
•接触エッジやM.2ソリッド・ステート・ドライブの回路ボードには触れないでください。M.2ソリッ
ド・ステート・ドライブが損傷する恐れがあります。
•M.2ソリッド・ステート・ドライブに物理的な衝撃や振動を与えないでください。物理的な衝撃を吸収
するために、布などの柔らかい物質の上にM.2ソリッド・ステート・ドライブを置いてください。
交換⼿順
1.インテルOptaneメモリーを交換する場合は、インテルOptaneメモリーを無効にするために、
次のようにします。
a.iRSTConsolewithDeviceDriverを実行します。
b.「Intel®Optane™Memory」をクリックして、画面の指示に従って無効にします。
2.内蔵バッテリーを無効にします。38ページの「高速スタートアップと内蔵バッテリーを無効にす
る」を参照してください。
3.コンピューターの電源をオフにして、AC電源およびすべての接続ケーブルから切り離します。
4.液晶ディスプレイを閉じて、コンピューターを裏返します。
5.ベース・カバー・アセンブリーを取り外します。
•E490/E495/R490については、41ページの「ベース・カバー・アセンブリー(E490/E495/R490
用)」を参照してください。
•E490s/S3–490については、39ページの「ベース・カバー・アセンブリー(E490s/S3–490用)」を
参照してください。
第6章.CRU交換部品49
6.次のようにM.2ソリッド・ステート・ドライブを取り外します。
a.M.2ソリッド・ステート・ドライブを固定しているねじを取り外します1。M.2ソリッド・ス
テート・ドライブが固定位置から解放され、上方に持ち上がります。
b.ドライブをスロットからそっと取り外します2。
注：コンピューター・モデルによっては、過熱を防ぐためにサーマル・パッドがM.2ソリッド・ス
テート・ドライブの上または下に貼り付けられています。サーマル・パッドが移動または破損し
ていないことを確認してください。
7.次のように新しいM.2ソリッド・ステート・ドライブを取り付けます。
a.新しいM.2ソリッド・ステート・ドライブの接続部分を、スロットのキーと合わせます。次
に、ドライブを約20度の角度で慎重にスロットに挿入して1、M.2ソリッド・ステート・
ドライブを倒します
b.ねじを取り付けて、新しいM.2ソリッド・ステート・ドライブを固定します
2。
3。
注：E490/E495/R490の場合、M.2ソリッド・ステート・ドライブを取り付けた後、過熱を防ぐた
め、ベース・カバー・アエンブリーに長いM.2ソリッド・ステート・ドライブ・ブラケットが正
しく取り付けられていることを確認します。51ページの「長いM.2ソリッド・ステート・ドライ
ブのブラケット(E490/E495/R490専用)」を参照してください。
8.ベース・カバー・アセンブリーを取り付け直します。
9.コンピューターを裏返します。AC電源アダプターおよび切り離したすべてのケーブルをコン
ピューターに接続します。
10.新しいIntelOptaneメモリーを取り付ける場合は、IntelOptaneメモリーを有効にするために、次の
ようにします。
a.コンピューターを再起動する。ロゴ画面が表示されているときに、すぐにF1キーを押して、
UEFIBIOSメニューに入ります。
50E490/E495/E490s/R490/S3–490ユーザー・ガイド
b.「Cong」➙「Storage」➙「Controllermode」の順に選択します。「RSTmode」が選択され
ていることを確認してください。
c.https://support.lenovo.comにアクセスします。コンピューターにIntelRapidStorageTechnology(iRST)
ConsolewithDeviceDriverをダウンロードしてインストールします。
d.iRSTConsolewithDeviceDriverを実行します。
e.「Intel®Optane™Memory」をクリックして、画面の指示に従って有効にします。
長いM.2ソリッド・ステート・ドライブのブラケット(E490/E495/R490専用)
前提条件
作業を始める前に、73ページの付録A「重要な安全上の注意」を読んで印刷してください。
注意：過熱を防ぐためにサーマル・パッドが長いM.2ソリッド・ステート・ドライブ・ブラケットの上に
貼り付けられています。サーマル・パッドが移動または破損していないことを確認してください。
⻑いM.2ソリッド・ステート・ドライブ・ブラケットの交換⼿順
1.内蔵バッテリーを無効にします。38ページの「高速スタートアップと内蔵バッテリーを無効にす
る」を参照してください。
2.コンピューターの電源をオフにして、AC電源およびすべての接続ケーブルから切り離します。
3.液晶ディスプレイを閉じて、コンピューターを裏返します。
4.ベース・カバー・アセンブリーを取り外します。
5.次のようにして、長いM.2ソリッド・ステート・ドライブ・ブラケットをベース・カバー・アセン
ブリーから取り外します。
a.長いM.2ソリッド・ステート・ドライブ・ブラケットを固定しているねじを緩めます
b.フックを回して長いブラケットを固定位置から外し
外します
3。
2、長いブラケットをスロットから取り
1。
第6章.CRU交換部品51
6.次のようにして、新しい長いM.2ソリッド・ステート・ドライブ・ブラケットをベース・カバー・ア
センブリーに取り付けます。
a.新しい長いM.2ソリッド・ステート・ドライブ・ブラケットを所定の位置に挿入します1。
b.ブラケットがフックに正しく固定されるまでブラケットを下に回し2、ねじを締めてブラ
ケットを固定します3。
7.ベース・カバー・アセンブリーを取り付け直します。
8.コンピューターを裏返します。AC電源アダプターおよび切り離したすべてのケーブルをコン
ピューターに接続します。
ハードディスク・ドライブ(E490/E495/R490用)
前提条件
作業を始める前に、73ページの付録A「重要な安全上の注意」を読んで印刷してください。
注意：内蔵ストレージ・ドライブは衝撃に敏感です。扱い方を誤ると、破損したり、データが失われ
たりすることがあります。
内蔵ストレージ・ドライブを取り扱う際は、次のガイドラインに従ってください。
•内蔵ストレージ・ドライブの交換は、アップグレードや修理の目的でのみ行ってください。内蔵スト
レージ・ドライブは、頻繁な着脱や交換に耐えるようには設計されていません。
•内蔵ストレージ・ドライブを交換する前に、保存しておきたいデータはすべてバックアップ・コ
ピーを作成してください。
•内蔵ストレージ・ドライブの接触エッジには触れないでください。内蔵ストレージ・ドライブが
損傷する恐れがあります。
•内蔵ストレージ・ドライブに圧力をかけないでください。
•内蔵ストレージ・ドライブに物理的な衝撃や振動を与えないでください。物理的な衝撃を吸収するため
に、布などの柔らかい物質の上に内蔵ストレージ・ドライブを置いてください。
52E490/E495/E490s/R490/S3–490ユーザー・ガイド
交換⼿順
1.内蔵バッテリーを無効にします。38ページの「高速スタートアップと内蔵バッテリーを無効にす
る」を参照してください。
2.コンピューターの電源をオフにして、AC電源およびすべての接続ケーブルから切り離します。
3.液晶ディスプレイを閉じて、コンピューターを裏返します。
4.ベース・カバー・アセンブリーを取り外します。41ページの「ベース・カバー・アセンブリー
(E490/E495/R490用)」を参照してください。
5.システム・ボードからケーブルを取り外します。
6.テープを引いてハードディスク・ドライブを取り外します。
第6章.CRU交換部品53
7.ハードディスク・ドライブからケーブルを取り外します。
8.ハードディスク・ドライブからブラケットを取り外します。
9.新しいハードディスク・ドライブにブラケットを取り付けます。
54E490/E495/E490s/R490/S3–490ユーザー・ガイド
10.ハードディスク・ドライブにケーブルを接続します。
11.新しいハードディスク・ドライブを挿入し1、下方向に倒します2。新しいハードディスク・ド
ライブが所定の位置に取り付けられていることを確認します。
12.システム・ボードにケーブルを接続します。
13.ベース・カバー・アセンブリーを取り付け直します。
14.コンピューターを裏返します。AC電源アダプターおよび切り離したすべてのケーブルを接続します。
第6章.CRU交換部品55
キーボード(E490/E495/R490用)
前提条件
作業を始める前に、73ページの付録A「重要な安全上の注意」を読んで印刷してください。
交換⼿順
注：以下の手順の中で、キーボード・フレームを前方または後方にスライドさせるように指示される場合
があります。その場合は、キーボード・フレームをスライドさせる時にキーを押したり持ったりしないで
ください。キーボード・フレームが動かせません。
1.内蔵バッテリーを無効にします。38ページの「高速スタートアップと内蔵バッテリーを無効にす
る」を参照してください。
2.コンピューターの電源をオフにして、AC電源およびすべての接続ケーブルから切り離します。
3.新しいキーボードのパッケージからツールを取り出します。TrackPointボタンとトラックパッドの間
のスロットにタブ
ンを外します。次に、2つのTrackPointボタンを取り外します
aおよびタブbを挿入します1。ツールを若干倒して2左右のTrackPointボタ
3。
56E490/E495/E490s/R490/S3–490ユーザー・ガイド
4.キーボードを固定しているねじを緩めます。
5.図のように、タブcおよびdを2つのねじ頭の側にある2つのくぼみに挿入します。
6.図の方向にツールを回転させてキーボードを外します1。図の矢印2の方向にキーボードを押し
て、ラッチをキーボード・ベゼルから外します。
第6章.CRU交換部品57
7.矢印1が示すようにキーボードをわずかに上に傾けます。次に、矢印2が示すようにキーボード
を裏返します。
8.図に示すようにキーボードをパームレストに乗せ、コネクターを取り外します。次に、キーボー
ドを取り外します。
9.図のようにコネクターを接続し、キーボードを裏返します。
58E490/E495/E490s/R490/S3–490ユーザー・ガイド
10.図のようにキーボード・ベゼルにキーボードを挿入します。キーボード手前の端(画面に近い方の
端)がキーボード・ベゼルの下にあることを確認してください。
11.キーボードを矢印の方向にスライドさせます。ラッチがキーボード・フレームの下に固定され
ていることを確認します。
第6章.CRU交換部品59
12.ねじを締めてキーボードを固定します。
13.新しいキーボードのパッケージから新しいTrackPointボタンを取り出します。図のようにTrackPoint
ボタンを取り付けます。
14.AC電源アダプターおよび切り離したすべてのケーブルを接続します。
I/Oボード(E490/E495/R490用)
前提条件
作業を始める前に、73ページの付録A「重要な安全上の注意」を読んで印刷してください。
注意：I/Oカードには、慎重な取り扱いが必要なコンポーネントが取り付けられています。交換作業中、
どのようなときも乱暴な取り扱いはしないでください。
60E490/E495/E490s/R490/S3–490ユーザー・ガイド
I/Oボードを取り外します。
1.内蔵バッテリーを無効にします。38ページの「高速スタートアップと内蔵バッテリーを無効にす
る」を参照してください。
2.コンピューターの電源をオフにして、AC電源およびすべての接続ケーブルから切り離します。
3.液晶ディスプレイを閉じて、コンピューターを裏返します。
4.ベース・カバー・アセンブリーを取り外します。41ページの「ベース・カバー・アセンブリー
(E490/E495/R490用)」を参照してください。
5.M.2ソリッド・ステート・ドライブを取り外します。49ページの「M.2ソリッド・ステート・ドライ
ブ」を参照してください。
6.コンピューターには、固定具が取り付けられているモデルがあります。図に示されているよう
に、固定具を取り外します。
7.I/Oカードからケーブルを取り外し1、その後、ねじを取り外します2。
第6章.CRU交換部品61
8.ヒンジを上向きに回転させて垂直位置にします。
9.I/Oボードを固定しているねじを取り外し1、その後、I/Oボードを取り外します2。
I/Oボードを取り付けます
1.新しいI/Oボードを所定の位置に取り付け
2。
ます
1、その後、ねじを取り付け直してI/Oボードを固定し
62E490/E495/E490s/R490/S3–490ユーザー・ガイド
2.所定の位置に固定されるまでヒンジを下方に回転させます。
3.ねじを取り付け直し1、ケーブルを新しいI/Oボードに取り付けます2。
4.固定具を取り付け直します1。次に、ねじを取り付け直して固定具を固定します2。
5.M.2ソリッド・ステート・ドライブを取り付け直します。
第6章.CRU交換部品63
6.ベース・カバー・アセンブリーを取り付け直します。
7.コンピューターを裏返します。AC電源アダプターおよび切り離したすべてのケーブルをコン
ピューターに接続します。
8.BIOSメニューでシステムの日付と時刻をリセットします。32ページの「システム日付とシステム
時刻の設定」を参照してください。
64E490/E495/E490s/R490/S3–490ユーザー・ガイド
第7章サービスとサポート
よくある質問と答え
コントロールパネルへのアクセ
ス方法。
コンピューターの電源をオフに
するにはどうすればいいです
か。
ストレージ・ドライブのパー
ティション方法を教えてくださ
い。
コンピューターが応答しない場
合はどうすればいいですか。
•「スタート」メニューを開き、「Windowsシステムツール」➙「コント
ロールパネル」をクリックします。
•WindowsSearchを使用します。
「スタート」メニューを開き、
トダウン」をクリックします。
https://support.lenovo.com/solutions/ht503851
1.ThinkPadの電源がオフになるまで、電源ボタンを押したままにします。そ
の後、コンピューターを再起動します。
2.ステップ1が機能しない場合:
•緊急リセット・ホール付きモデルの場合:緊急リセット・ホールにまっ
すぐに伸ばしたクリップを挿入して、電源を一時的に切断します。次
に、AC電源を接続してコンピューターを再起動します。
•緊急リセット・ホールなしモデルの場合:
–取り外し可能なバッテリー付きモデルの場合:取り外し可能なバッテ
リーを取り外して、すべての電源を切断します。次に、AC電源に再
接続し、コンピューターを再起動します。
–内蔵バッテリー付きモデルの場合、すべての電源を切断します。電
源ボタンを約7秒間押し続けます。次に、AC電源に再接続し、コ
ンピューターを再起動します。
「電源」をクリックします。次に、「シャッ
コンピューターに液体をこぼし
たりした場合は、どうすればい
いですか。
BIOSメニューの入力方法を教え
てください。
マイ・トラックパッドを無効に
するにはどうすればいいです
か。
最新のデバイス・ドライバーと
UEFIBIOSはどこで入手できま
すか。
1.AC電源アダプターを慎重に取り外し、直ちにコンピューターの電源をオ
フにしてください。ThinkPadに電流が流れるのをできるだけ早く止めれ
ば、それだけショートによる損傷を受ける危険性を阻止または減らすこ
とができます。
注意：一部のデータや作業内容が失われる可能性がありますが、ThinkPad
の電源をオンのままにしておくと使用できなくなる恐れがあります。
2.コンピューターを裏返して液体を排出しようとしないでください。ご使用
のコンピューターの底部にキーボードの水抜き穴がある場合、液体は穴
から排水されます。
3.液体がすべて確実に乾くまで待ってから、ThinkPadの電源をオンにします。
コンピューターを再起動します。ロゴ画面が表示されているときに、F1キーを
押して、BIOSメニューに入ります。
1.「コントロールパネル」に移動し、大きいアイコンまたは小さいアイ
コンで表示します。
2.「マウス」をクリックします。「マウスのプロパティ」ウィンドウが
表示されます。
3.画面上の指示に従って、設定を実施します。
•LenovoVantageから:34ページの「Windows10とドライバーのインストー
ル」および32ページの「UEFIBIOSの更新」を参照してください。
•次のLenovoサポートWebサイトからダウンロードできます。
https://support.lenovo.com
©CopyrightLenovo2018,2019
65
エラー・メッセージ
次の表に記載されていないメッセージが表示された場合は、まずエラー・メッセージを記録してから、
コンピューターをシャットダウンしてLenovoにお問い合わせください。70ページの「Lenovoスマー
トセンター」を参照してください。
メッセージ解決法
バッテリー残量がほとんどなくなったため、コンピューターの電源
0190:重大なバッテリー残量低下エラー
がオフになりました。AC電源アダプターをコンピューターに接続
し、バッテリーを充電します。
0191:システムセキュリティー-無効なリ
モート変更が要求されました
0199:システム・セキュリティー-セキュ
リティー・パスワードの再試行の回数が限
度を超えています。
0271:日時設定を確認してください。
1802:無許可のネットワーク・カードが接続
されました–電源をオフにしてネットワー
ク・カードを取り外してください。
210x/211x:HDDx/SSDxの検出/読み取りエ
ラー
エラー:不揮発性システムUEFI可変スト
レージがほぼいっぱいです。
システム構成の変更に失敗しました。再度変更を行ってください。
間違ったスーパーバイザー・パスワードを3回以上入力すると、こ
のメッセージが表示されます。スーパーバイザー・パスワードを確
認して、もう一度試してください。
コンピューターに日付または時刻が設定されていません。BIOSメ
ニューを開始して、日付と時刻を設定します。
ご使用のコンピューターは、ワイヤレス・ネットワーク・カード
をサポートしていません。サポートされているワイヤレス・ネッ
トワークカードに交換します。
ストレージ・ドライブが作動していません。ストレージ・ドライ
ブを再取り付けします。問題が解決しない場合は、ストレージ・
ドライブを交換します。
注：
このエラーは、POST後のストレージ領域が不十分なため、オペ
レーティング・システムまたはプログラムが不揮発性システム
UEFI可変ストレージでデータの作成、変更、または削除ができな
いことを示しています。
不揮発性システムUEFI可変ストレージは、UEFIBIOSおよび、オ
ペレーティング・システムまたはプログラムで使用されます。こ
のエラーは、オペレーティング・システムまたはプログラムが可
変ストレージに多量のデータを保存するときに発生します。UEFI
BIOSセットアップの設定、チップセットまたはプラットフォーム
構成データなどPOSTに必要なすべてのデータは、別のUEFI可
変ストレージに保存されます。
エラー・メッセージが表示されたらF1を押して、BIOSメニューを
開始します。ダイアログでストレージをクリーンアップするかど
うかを確認されます。「Yes」を選択した場合、UnifiedExtensible
FirmwareInterface仕様によって定義されたグローバル変数を除き、
オペレーティング・システムまたはプログラムで作成されたデータ
はすべて削除されます。「No」を選択した場合、すべてのデータは
保持されますが、オペレーティング・システムまたはプログラムは
そのストレージでデータの作成、変更、または削除ができません。
66E490/E495/E490s/R490/S3–490ユーザー・ガイド
サービス・センターでこのエラーが発生した場合は、Lenovo認定
サービス担当者は、前述の解決法を使用して不揮発性システムUEFI
可変ストレージをクリーンアップします。
ビープ音が鳴るエラー
LenovoSmartBeepテクノロジーは、コンピューターでブラック・スクリーンとビープ音が発生した場合
に、スマートフォンでビープ・エラーを解読できます。LenovoSmartBeepテクノロジーを使用してビー
プ・エラーを解読するには:
1.https://support.lenovo.com/smartbeep
2.適切な診断アプリをダウンロードし、スマートフォンにインストールします。
3.診断アプリを実行して、コンピューターの近くにスマートフォンを設定します。
4.コンピューターのFnキーを押して、もう一度ビープ音を発生させます。診断アプリがビープ・エ
ラーを解読し、有効な解決法をスマートフォンに表示します。
注：スマートセンターまたは製品説明書で指示されないかぎり、お客様ご自身で製品の保守を行わないで
ください。ご使用の製品の修理はLenovo認定サービス提供者をご利用ください。
にアクセスするか、以下のQRコードをスキャンします。
第7章.サービスとサポート67
自己ヘルプ・リソース
次のセルフ・ヘルプ・リソースを使用して、コンピューターの詳細を調べて問題のトラブルシュー
ティングを行います。
リソース
LenovoVantageを使用して以下を行います:
•デバイス設定を構成します。
•UEFIBIOS、ドライバー、およびファームウェアの更
新をダウンロードしてインストールします。
•外部の脅威からコンピューターを保護します。
•コンピューターの保証状況を確認します。
•「
ユ ー ザ ー ・ ガ イ ド
スします。
製品資料:
安 全 上 の 注 意 と 保 証 に つ い て の 手 引 き
•「
•「
セ ッ ト ア ッ プ ・ ガ イ ド
•この「
•「
ユ ー ザ ー ・ ガ イ ド
ThinkPad の 内 蔵 無 線 ア ダ プ タ ー を 日 本 国 内 で ご 使
用 に な る 際 の 注 意
LenovoサポートWebサイトには、最新のサポート情
報が記載されています。
•ドライバーとソフトウェア
•診断解決法
•製品&サポートの保証
•製品&部品の詳細
•ナレッジ・ベース&よくある質問
」および役に立つ資料にアクセ
」
」
」
」
アクセスする⽅法
•「スタート」メニューを開き、「LenovoVantage」
をクリックします。
•WindowsSearchを使用します。
1.https://support.lenovo.com
2.ご使用のコンピューターを検出するか、コンピュー
ター・モデルを手動で選択します。
3.「Documentation(ドキュメント)」を選択し、使用
するドキュメントをフィルタリングします。
https://support.lenovo.com
にアクセスします。
Windowsヘルプ情報
68E490/E495/E490s/R490/S3–490ユーザー・ガイド
•「スタート」メニューを開き、「GetHelp(ヘルプ)」
または「ヒント」をクリックします。
•WindowsSearchまたはCortana
ントを使用します。
•MicrosoftサポートWebサイト:https://
support.microsoft.com
®
パーソナル・アシスタ
電話によるサポート
問題を解決しようとしてヘルプが必要な場合は、Lenovoスマートセンターまでご連絡ください。
Lenovoに電話をかける前に
Lenovoに電話をかける前に、以下を準備してください。
1.問題の症状と詳細の記録:
•発生している問題。連続的に起こっているのか、それとも断続的に起こるのか。
•エラー・メッセージまたはエラー・コード。
•使用しているオペレーティング・システムとバージョン。
•問題発生時に実行していたソフトウェア・アプリケーション。
•問題を再現できるか。再現できた場合は、その方法。
2.システム情報の記録:
•製品名
•マシン・タイプおよびシリアル番号
次の図は、コンピューターのマシン・タイプとシリアル番号の位置を示しています。
注：国または地域によっては、マシン・タイプとシリアル番号の位置が異なる場合があります。
E490/E495/R490
E490s/S3‒490
第7章.サービスとサポート69
Lenovoスマートセンター
保証期間内においては、Lenovoスマートセンターに問い合わせてヘルプを依頼することができます。
電話番号
お住まいの国または地域のLenovoサポートの電話番号リストについては、https://pcsupport.lenovo.com/
supportphonelistで最新の電話番号をご確認ください。
注：電話番号は、予告なしに変更される場合があります。お客様の国または地域の電話番号が記載されて
いない場合は、Lenovo販売店またはLenovoの営業担当員にお問い合わせください。
保証期間中に受けられるサービス
•問題判別-経験豊富な担当員が、ハードウェアに問題があるかどうかの判断と、問題を修正するため
に必要な処置について援助します。
•Lenovoハードウェア修理-問題の原因が保証期間中のLenovoハードウェアであると判別された場合
は、経験豊富な担当員が適切なレベルのサービスを提供できます。
•技術変更管理-場合によっては、製品の販売後に製品の変更が必要になることがあります。その場合
は、Lenovoまたは販売店(Lenovoが許可した場合)は、お客様のハードウェアに適用される技術変
更(EC)を入手できるようにします。
サービスがは適⽤されない
•Lenovo製またはLenovo用以外のパーツや、保証のないパーツの交換および使用
•ソフトウェアの問題の原因の特定
•インストールまたはアップグレードの一部としてのUEFIBIOSの構成
•デバイス・ドライバーの変更、修正、またはアップグレード
•ネットワーク・オペレーティング・システム(NOS)のインストールと保守
•プログラムのインストールと保守
ご使用のLenovoハードウェア製品に適用される「Lenovo保証規定」は、製品に同梱の「
意 と 保 証 に つ い て の 手 引 き
70E490/E495/E490s/R490/S3–490ユーザー・ガイド
」の「保証情報」をお読みください。
安 全 上 の 注
有償サービスの購入
保証期間中およびその後に、https://www.lenovo.com/servicesでLenovoから追加のサービスを購入するこ
とができます。
サービスの可用性やサービス名は、国または地域によって異なります。
第7章.サービスとサポート71
72E490/E495/E490s/R490/S3–490ユーザー・ガイド
付録A重要な安全上の注意
安全上の注意
ここには、ご使用のコンピューターを安全に使用するための情報が記載されています。ご使用のコン
ピューターに付属の説明書の記載事項に従い、説明書は保管しておいてください。本書に記載の内容に
よって、お客様の購入契約条件や「保証規定」が影響されることはありません。詳しくは、コンピュー
ターに付属の「
お客様の安全を確保することは重要です。弊社の製品は、安全性と効率を考慮して開発されています。し
かしながら、パーソナル・コンピューターは電子デバイスです。電源コード、電源アダプター、その他の
機構は、とりわけ誤った使い方をした場合には、けがや物的損害の原因となることがあります。そうした
危険を低減するために、使用製品に付属の説明書に従ってください。また製品や操作説明書に記載の警告
表示に注意し、さらに本書の内容をよくお読みください。本書の内容および製品に付属の説明書に従い、
危険から身を守り、安全なコンピューター作業環境を構築してください。
注：ここに記載された情報は電源アダプターおよびバッテリーに関する記述を含みます。また、外部電源
アダプターが付属する製品(スピーカー、モニターなど)があります。そのような製品をお持ちの場合、こ
の情報が適用されます。また、コンピューター製品には、コンピューターを電源から外した場合でもシス
テム・クロックに電源が供給されるようにコイン型電池が使用されているので、バッテリーに関する
安全上の注意はすべてのコンピューター製品が対象となります。
安 全 上 の 注 意 と 保 証 に つ い て の 手 引 き
コンピューターの使用に関する重要な情報
」の「保証情報」を参照してください。
コンピューターを快適に使用することができるように、下記の注意事項に従ってください。これに従わな
い場合は、不快感やけが、またはコンピューターの故障につながる恐れがあります。
コンピューターが発する熱にご注意ください。
コンピューターの稼働時やバッテリーの充電時に、コンピュー
ターの底面、パームレストやその他の部分が熱くなる場合があり
ます。達する温度はシステムの稼働状況やバッテリーの充電レベ
ルの状況に応じて変化します。
人体に長時間接触したままだと、衣服を通しても不快感が感じら
れ、低温やけどの原因ともなります。
•長時間にわたって手、ひざやその他の身体の一部分に、熱くなる
部分を接触させたままにしないでください。
•キーボードをご使用の際は、定期的にパームレストから手を離
し、休憩を取ってください。
©CopyrightLenovo2018,2019
73
AC電源アダプターが発する熱にご注意ください。
AC電源アダプターは、コンセントおよびコンピューターとの接
続中、熱を発生します。
人体に長時間接触したままだと、衣服を通しても不快感が感じら
れ、低温やけどの原因ともなります。
•体の一定箇所に触れたまま、AC電源アダプターを使用しない
でください。
•また、ACアダプターを体を温めるために使用しないでください。
•AC電源アダプターの使用中にコードを巻き付けないでください。
⽔のそばでコンピューターをご使⽤にならないでください。
こぼすことによるトラブルや感電事故の危険を避けるために、水の
そばでコンピューターをご使用にならないでください。
ケーブルの損傷にご注意ください。
配線に強い力が加わると断線の恐れがあります。
通信回線や、AC電源アダプター、マウス、キーボード、プリン
ターやその他の電子機器などの配線は、機器で挟み込んだり、操作
の邪魔になったり、また歩行の邪魔にならないような位置にセッ
トしてください。
移動の際にはコンピューターとデータを保護してください。
ストレージ・ドライブを装備したコンピューターを移動させる前
に、以下のいずれかを実行します。
•コンピューターの電源をオフにします。
•スリープ状態にします。
•コンピューターを休止状態にします。
これにより、コンピューターの破損やデータの消失を防ぐこと
ができます。
74E490/E495/E490s/R490/S3–490ユーザー・ガイド
コンピューターを丁寧に扱ってください。
コンピューターの持ち運びにご注意ください。
コンピューター、ディスプレイ、または外付けデバイスに対して、
落とす、ぶつける、引っかく、ねじる、たたく、振動させる、押
す、または重いものを上に置く、といったことは決して行わない
でください。
•充分なクッションと保護を提供する高品質の携帯用ケースを使
用してください。
•ぎっしり詰まったスーツケースやバッグにコンピューターを詰め
込まないでください。
•コンピューターを携帯用ケースに入れる場合は、電源がオフに
なっているか、スリープ状態あるいは休止状態であることを確
認してください。コンピューターの電源がオンのまま、携帯用
ケースに入れないでください。
早急な対処を必要とする状態
製品は、誤使⽤や不注意により損傷を受けることがあります。損傷の状態によっては、使⽤を再開する前
に検査を必要とする場合や、認可を受けたサービス業者による修理が必要になる場合があります。
ほかの電⼦デバイスと同様に、製品の電源を⼊れるときは特に注意してください。
まれに、製品から異臭がしたり、煙や⽕花が発⽣することがあります。パンパン、パチパチ、シューと
いった⾳がすることもあります。このような場合、必ずしも安全性に問題が⽣じたとは限りません。重⼤
な安全性の問題を⽰唆している場合もあります。しかし、いずれの場合でもあってもお客様ご⾃⾝で状態
を判断するようなことはやめてください。詳しい対応⽅法については、スマートセンターにご連絡くださ
い。スマートセンターの電話番号については、次のWebサイトを参照してください。
https://pcsupport.lenovo.com/supportphonelist
コンピューターとその構成部品を定期的に点検して、損傷、磨耗、あるいは危険を⽰す兆候がないか
を調べてください。コンポーネントの状態に疑問がある場合は、その製品を使⽤しないでください。
スマートセンターまたは製品メーカーに連絡して、製品の点検⽅法を問い合わせたり、必要に応じて
修理を依頼してください。
万⼀、下記の状態が発⽣した場合、またはご使⽤製品について安全上の問題がある場合は、製品の使⽤を
中⽌して電源と通信回線を取り外し、スマートセンターに詳しい対応⽅法をお問い合わせください。
•電源コード、プラグ、電源アダプター、延長コード、サージ・プロテクター、または電源装置が、ひび
割れている、壊れている、または損傷している。
•オーバーヒート、煙、火花、または火災の兆候がある。
•バッテリーの損傷(ひび割れ、へこみ、または折れじわ)、バッテリーからの放電、またはバッテ
リー上に異物の堆積がある。
付録A.重要な安全上の注意75
•パチパチ、シュー、パンパンといった音、または強い異臭が製品から発生する。
•コンピューター製品、電源コード、または電源アダプターの上に液体が漏れた跡や落下物があった。
•コンピューター製品、電源コード、または電源アダプターに水がかかったことがある。
•製品が落下したか、または損傷したことがある。
•操作指示に従っても、製品が正常に動作しない。
注：Lenovo以外の製品(延長コードなど)でこのような状態があった場合は、製品メーカーに対応方法を
問い合わせるか、部品を交換するなどの処置を実施するまで、その製品を使用しないでください。
保守およびアップグレード
スマートセンターまたは説明書で指示されないかぎり、お客様ご自身で製品の保守を行わないでくださ
い。それぞれの製品ごとに認可を受けている保守サービス提供業者をご利用ください。
注：コンピューター部品によっては、お客様がアップグレードや交換を実施できるものがあります。アッ
プグレードは通常、オプションと呼びます。お客様ご自身での取り付けが承認された交換部品は、お客様
での取替え可能部品(CRU)と呼びます。Lenovoでは、どのような時にお客様がオプションを取り付けた
りCRUを交換できるかを説明した文書をご提供しています。部品の取り付けまたは交換をする場合
は、すべての手順を厳守してください。電源表示ライトがオフ状態でも、製品内部の電圧レベルがゼロ
であるとは限りません。電源コードが付いた製品からカバーを取り外す前に、電源がオフになってお
り、製品のプラグが電源から抜かれていることを必ず確かめてください。ご質問や不明点がございま
したら、スマートセンターにご連絡ください。
コンピューターの内部には電源コードを取り外した後に動く部品はありませんが、安全のために以下の
警告を遵守してください。
指や身体のその他の部分を危険な可動部分から離してください。怪我をした場合は、直ちに医師にご
相談ください。
コンピューター内部の高温部品に触れないでください。動作中、一部のコンポーネントは皮膚が火傷を起
こすほどの高温になります。コンピューターのカバーを開く前に、コンピューターの電源を切り、コン
ポーネントが冷えるまで約10分間待ちます。
CRUを交換した後、電源を接続してコンピューターを操作する前に、コンピューターのカバーを含むす
べての保護カバーを取り付けなおしてください。この処置は、予期しない感電を防止し、非常にまれ
な条件下で起こりうる予期せぬ火災を防止するのに役立ちます。
CRUを交換するときは、けがをする可能性のある鋭利なエッジやコーナーに注意してください。怪我
をした場合は、直ちに医師にご相談ください。
76E490/E495/E490s/R490/S3–490ユーザー・ガイド
電源コードおよび電源アダプター
危険
電源コードおよび電源アダプターは、製品の製造メーカーから提供されたものだけをご使⽤ください。
電源コードおよび電源アダプターは、この製品専⽤です。他の電気機器には使⽤しないでください。
電源コードは、安全性が承認されているものでなければなりません。ドイツの場合、H03VV-F、3G、
0.75mm
る必要があります。
電源アダプターその他に電源コードを絶対に巻き付けないでください。コードに負荷がかかり、コー
ドのすり切れ、ひび割れ、しわなどの原因となります。このような状態は、安全上の問題となる
可能性があります。
電源コードを、踏み付けたり、つまずいたり、他の物体によって挟んだりしないように設置して
ください。
電源コードおよび電源アダプターに液体がかからないようにしてください。例えば、電源コードや電源
アダプターを、流し台、浴槽、便器の近くや、液体洗剤を使って清掃される床に放置しないでくださ
い。液体は、特に誤使⽤により電源コードまたは電源アダプターに負荷がかかっている場合、ショート
の原因となります。また、液体が原因で電源コード端⼦または電源アダプターのコネクター端⼦(ある
いはその両⽅)が徐々に腐⾷し、最終的にオーバーヒートを起こす場合があります。
すべての電源コード・コネクターが安全かつ確実に電源アダプターとコンセントに接続されてい
るか、確認してください。
電源アダプターは、AC⼊⼒ピンや電源アダプターのいずれかの場所に腐⾷や過熱の痕跡がある場合は
(プラスチック部分が変形しているなど)使⽤しないでください。
どちらかの端の電気接触部分に腐⾷またはオーバーヒートの痕跡がある電源コードや、なんらかの損
傷を受けたと考えられる電源コードを使⽤しないでください。
2
以上である必要があります。その他の国の場合、その国に応じて適切なタイプを使⽤す
電源アダプターを電源コンセントに接続するときは、過熱を防ぐため、⾐服などで覆わないように
してください。
延長コードおよび関連デバイス
ご使用の延長コード、サージ保護器、無停電電源装置、および電源タップが製品の電気要件を満たしたも
のであることを確認してください。それらのデバイスが過負荷にならないようにしてください。電源タッ
プを使用した場合、負荷が電源タップの入力定格値を超えてはなりません。電力負荷、電源要件、入力定
格値について疑問がある場合は、電気技術者に詳細を問い合わせてください。
付録A.重要な安全上の注意77
プラグおよびコンセント
危険
コンピューター機器で使⽤する予定のコンセント(電源コンセント)が損傷または腐⾷しているように思
われる場合は、資格のある電気技術者が交換するまで、コンセントを使⽤しないでください。
プラグを曲げたり、改変しないでください。プラグに損傷がある場合は、製造メーカーに連絡して、交
換品を⼊⼿してください。
コンセントを、電気を多量に消費する他の家庭⽤または業務⽤の装置と共⽤しないでください。電圧が
不安定になり、コンピューター、データ、または接続された装置を損傷する可能性があります。
製品によっては、3ピンプラグが装備されている場合があります。このプラグは、接地したコンセント
にのみ適合します。これは、安全機構です。この安全機構を接地されていないコンセントに差し込むこ
とによってこの機構を無効にしないでください。プラグをコンセントに差し込めない場合は、電気技術
者に連絡して承認済みコンセント・アダプターを⼊⼿するか、またはこの安全機構に対応できるコンセ
ントと交換してもらってください。コンセントが過負荷にならないようにしてください。システム負荷
全体が、分岐回路レーティングの80%を超えてはなりません。電⼒負荷および分岐回路レーティング
について疑問がある場合は、電気技術者に詳細を問い合わせてください。
ご使⽤のコンセントが適切に配線されており、容易に⼿が届き、機器の近くにあることを確認してくだ
さい。コードに負荷がかかるほどいっぱいにコードを伸ばさないでください。
取り付ける製品に対して、コンセントの電圧と電流が正しいことを確認してください。
コンセントと機器の接続と取り外しは、丁寧に⾏ってください。
電源機構について
電源機構または次のラベルが貼られている部分のカバーは決して取り外さないでください。
このラベルが貼られているコンポーネントの内部には、危険な電圧、強い電流が流れています。これら
のコンポーネントの内部には、保守が可能な部品はありません。これらの部品に問題があると思われ
る場合はサービス技術員に連絡してください。
外付けデバイス
警告：
コンピューターの電源がオンになっているときに、ユニバーサル・シリアル・バス(USB)および1394ケー
ブル以外の外付けデバイス・ケーブルを接続したり、取り外したりしないでください。そうでないと、コ
ンピューターを損傷する場合があります。接続されたデバイスに起こりうる損傷を防⽌するために、コン
ピューターがシャットダウンされてから5秒以上待った後、外付けデバイスを取り外してください。
78E490/E495/E490s/R490/S3–490ユーザー・ガイド
バッテリーに関する一般的な注意事項
危険
製品のバッテリーは、互換性テストが実施されており、交換する場合は、認可部品と交換する必要
があります。Lenovoの指定したバッテリーでかつ、分解、改造していないもの以外では、安全性
は保証できません。
バッテリーを乱⽤したり誤操作を⾏うと、過熱、液漏れ、破裂を起こすことがあります。充分ご注
意をお願いします。
•バッテリーを開けたり、分解したり、保守しないでください。
•バッテリーをぶつけたり、⽳を開けたりしないでください。
•バッテリーをショートさせたり、⽔やその他の液体をかけないでください。
•バッテリーをお⼦様の⼿の届くところに置かないでください。
•バッテリーを⽕気に近づけないでください。
バッテリーが損傷した場合、または放電やバッテリー端⼦に異物の堆積を認めた場合は、使⽤を
中⽌してください。
充電式バッテリーや内蔵型充電式バッテリーを搭載している製品は室温で保管し、充電は容量の約30~
50%にしてください。過放電を防ぐために、1年に1回の充電をお勧めします。
ごみ廃棄場で処分されるごみの中にバッテリーを捨てないでください。バッテリーを処分する場合
は、現地の条例または規則に従ってください。
内蔵型充電式バッテリーに関する注意事項
危険
内蔵型充電式電池を取り外したり交換しないでください。バッテリーの交換は、Lenovo認定の修理施
設または技術担当者が⾏う必要があります。
バッテリーを充電する場合は、製品の説明資料の記載通りに、正確に実施してください。
Lenovo認定の修理施設またはLenovo認定技術担当者は、地域法および現地の規制に従ってLenovo
バッテリーのリサイクルを実施します。
コイン型リチウム電池の注意事項
危険
バッテリーの交換は正しく⾏わないと、破裂のおそれがあります。
コイン型電池がCRUでない場合は、コイン型電池を交換しないでください。バッテリーの交換は、
Lenovo認定の修理施設または技術担当者が⾏う必要があります。
付録A.重要な安全上の注意79
Lenovo認定の修理施設またはLenovo認定技術担当者は、地域法および現地の規制に従ってLenovoバッ
テリーのリサイクルを実施します。
コイン型リチウム電池を交換する場合は、同じまたはメーカーが推奨する同等タイプのバッテリーのみを
使用してください。バッテリーにはリチウムが含まれており、誤った使用や取り扱い、または廃棄が原
因で爆発する危険性があります。コイン型リチウム電池を飲み込むと、2時間で重度の内臓や火傷が
発生し、死に至ることもあります。
バッテリーをお子様の手の届くところに置かないでください。コイン型リチウム電池を飲み込んだり、身
体の一部に入れたりした場合は、直ちに医師の診断を受けてください。
以下のことは⾏わないでください。
•水に投げ込む、あるいは浸す
•100°C(212°F)以上に加熱する
•修理または分解
•極低気圧環境下に放置する
•極端に高温の環境
•粉砕、穿孔、切断、または焼却
バッテリーを廃棄する場合は地方自治体の条例または規則に従ってください。
以下の文は、米国カリフォルニア州のユーザーに適用されます。
カリフォルニアでの過塩素酸塩に関する情報:
二酸化マンガン・コイン型リチウム電池には過塩素酸塩が含まれていることがあります。
過塩素酸物質-特別な取り扱いが適用される場合があります。次のWebサイトを参照してくださ
い。https://www.dtsc.ca.gov/hazardouswaste/perchlorate/
熱および製品の通気
危険
コンピューター、AC電源アダプター、および多くのアクセサリーは、電源を⼊れたり、バッテリーを
充電すると熱を発⽣します。ノートブック・コンピューターは、コンパクトにできているために、⼤量
の熱が発⽣します。必ず、下記の基本的な予防措置を取ってください。
•コンピューターの稼働時やバッテリーの充電時に、コンピューターの底⾯、パームレストやその他の
部分が熱くなる場合があります。⻑時間にわたって⼿、ひざやその他の⾝体の⼀部分に、熱くなる部
分を接触させたままにしないでください。キーボードをご使⽤の際は、⻑時間にわたって⼿をパーム
レストに乗せたままにしないでください。コンピューターは通常の操作中、多少の熱を放熱しま
す。発⽣する熱量はシステムの稼働状況やバッテリーの充電レベルの状況に応じて変化します。⼈
体に⻑時間接触したままだと、⾐服を通しても不快感が感じられ、低温やけどの原因ともなりま
す。キーボードをご使⽤の際は、定期的にパームレストから⼿を離し、休憩を取ってください。⻑
時間にわたってキーボードを使わないようにご注意ください。
•可燃物の近くや爆発の可能性のある環境でコンピューターを使⽤したりバッテリーを充電したり
しないでください。
•安全性と快適さ、および信頼性のために、製品には、換気⼝、ファン、ヒート・シンクが使⽤さ
れています。しかし、ベッド、ソファー、カーペット、その他の柔らかな表⾯の上にコンピュー
80E490/E495/E490s/R490/S3–490ユーザー・ガイド
ターをおくと、気付かないうちにこうした機能が働かなくなります。これらの機構を、塞いだ
り、覆ったり、使⽤不能にしないでください。
•AC電源アダプターは、コンセントおよびコンピューターとの接続中、熱を発⽣します。体の⼀
定箇所に触れたまま、ACアダプターを使⽤しないでください。また、AC電源アダプターを体を
温めるために使⽤しないでください。⼈体に⻑時間接触したままだと、⾐服を通しても不快感が
感じられ、低温やけどの原因ともなります。
お客様の安全のために、必ず、下記の基本的な予防措置を取ってください。
•コンピューターがコンセントに接続されている状態のときは、カバーを開けないでください。
•コンピューターの外側にほこりがたまっていないか定期的に点検してください。
•ベゼル内の換気装置と接続部分からほこりを取り除いてください。ほこりの多い場所や⼈通りの多い
場所で使⽤しているコンピューターは、頻繁に掃除が必要となることがあります。
•通気孔をふさいだり、妨げたりしないでください。
•家具の中でコンピューターを操作しないでください。過熱状態になる危険が⾼くなります。
•コンピューター内への換気の温度は、35°C(95°F)を超えないようにしてください。
電流に関する安全上の注意
危険
電源コード、電話ケーブル、および通信ケーブルには危険な電流が流れています。
感電を防ぐために次の事項を守ってください。
•コンピューターを雷⾬時に使⽤しないでください。
•雷⾬の間はケーブルの接続や取り外し、または本製品の設置、保守、再構成を⾏わないでください。
•すべての電源コードは、正しく配線され接地されたコンセントに接続してください。
•ご使⽤の製品に接続するすべての装置も、正しく配線されたコンセントに接続してください。
•信号ケーブルの接続または取り外しは、できるかぎり⽚⼿で⾏ってください。
•⽕災、⽔害、または建物に構造的損傷の形跡が⾒られる場合は、どの装置の電源もオンにしな
いでください。
•設置および構成の⼿順で特に指⽰がない限り、接続された電源コード、バッテリー、およびすべての
ケーブルを取り外してから、デバイスのカバーを開いてください。
•すべての内部部品を所定の位置に固定してから、コンピューターを使⽤するようにしてください。内
部部品や回路が露出しているときにコンピューターを使⽤しないでください。
危険
本製品または接続されたデバイスの設置、移動、またはカバーを開くときは、次の⼿順に従ってケーブ
ルの接続および取り外し作業を⾏ってください。
接続するには:
1.すべての電源をオフにします。
2.まず、すべての装置にケーブルを取り付けます。
3.信号ケーブルをコネクターに接続します。
4.電源コードを電源コンセントに接続します。
取り外すには:
1.すべての電源をオフにします。
2.最初に、電源コードをコンセントから取り外
します。
付録A.重要な安全上の注意81
5.デバイスの電源をオンにします。
必ず電源コードを壁のコンセントから抜いてから、コンピューターにその他のケーブルを取り付けて
ください。
必ずすべてのケーブルをコンピューターに取り付けた上で、電源コードをコンセントに入れ直して
ください。
危険
雷⾬時には、交換を⾏ったり壁の電話のモジュラー・ジャックからケーブルを抜き差ししたりしな
いでください。
3.信号ケーブルをコネクターから取り外しま
す。
4.すべての装置からケーブルを取り外します。
液晶ディスプレイ(LCD)に関する注意事項
警告：
LCD(液晶ディスプレイ)はガラス製なので、コンピューターを乱暴に扱ったり落としたりすると壊れるこ
とがあります。LCDが壊れて内部の液体が⽬に⼊ったり、⼿についたりした場合は、すぐに⽔で15分以
上洗ってください。その後、何らかの症状が現れた場合は、医師の診断を受けてください。
注：水銀を含む蛍光灯を使用している製品(LED以外の製品など)について、液晶ディスプレイ(LCD)
内の蛍光灯の中には水銀が含まれています。液晶ディスプレイの廃棄にあたっては、地方自治体、
都道府県、または国の法令に従ってください。
イヤホン、ヘッドホンまたはヘッドセットの使用
イヤホンやヘッドホンからの過度の音圧により難聴になることがあります。イコライザーを最大に調整す
ると、イヤホンおよびヘッドホンの出力電圧が増加し、音圧レベルも高くなります。聴覚を保護するた
め、イコライザーは最適なレベルに調整してください。
EN50332-2規格に準拠していないヘッドホンやイヤホンを大音量で長時間使用すると、危険です。ご使用
のコンピューターのヘッドホン出力コネクターは、EN50332-2副節7に準拠しています。この規格は、
コンピューターの広帯域での最大の実効出力電圧を150mVに制限しています。聴力の低下を防ぐた
めに、ご使用のヘッドホンまたはイヤホンが75mVの広帯域の規定電圧に対してEN50332-2(副節7
制限)にも準拠していることを確認してください。EN50332-2に準拠していないヘッドホンを使用す
ると、音圧レベルが高くなりすぎて危険です。
ご使用のLenovoコンピューターにヘッドホンまたはイヤホンが同梱されている場合は、このヘッドホンま
たはイヤホンとコンピューターの組み合わせはセットでEN50332-1の規格に準拠しています。別のヘッド
ホンまたはイヤホンを使用する場合は、EN50332-1(副節6.5の制限値)に準拠していることを確認してく
ださい。EN50332-1に準拠していないヘッドホンを使用すると、音圧レベルが高くなりすぎて危険です。
82E490/E495/E490s/R490/S3–490ユーザー・ガイド
窒息の危険性に関する注意事項
窒息の危険性-製品には小型部品が含まれています。
3歳未満のお子様の手の届かないところに置いてください。
ビニール袋に関する注意事項
危険
ビニール袋は危険となる恐れがあります。窒息事故防⽌のために、ビニール袋は乳幼児の⼿の届かない
場所に保管してください。
ガラス製部品に関するご注意
警告：
製品の⼀部の部品がガラス製の場合があります。製品を固い表⾯に落としたり製品に強い衝撃を与え
た場合、このガラスが破損する恐れがあります。ガラスが破損した場合は、⼿を触れたり取り除こう
としないでください。トレーニングを受けたサービス担当者がガラスを交換するまで、製品の使⽤
を中⽌してください。
静電気の防止
静電気は人体には無害ですが、ご使用のコンピューターのコンポーネントやオプションには重大な損傷
を与える可能性があります。静電気に弱い部品を不適切に取り扱うと、部品を損傷する恐れがありま
す。オプションまたはCRUを開梱するときは、部品を取り付ける必要があるまで、部品が入ってい
る帯電防止パッケージを開けないでください。
オプションまたはCRUを取り扱うか、コンピューター内部で作業を行うときは、静電気による損傷を避
けるために以下の予防措置を取ってください。
•動きを制限する。動くと、周囲に静電気が蓄積されることがあります。
•コンポーネントは常に注意して取り扱う。アダプター、メモリー・モジュール、およびその他の回
路ボードを取り扱うときは、縁を持ってください。回路のはんだ付けした部分には決して手を触
れないでください。
•他の人がコンポーネントに触れないようにする。
•静電気に弱いオプションまたはCRUを取り付ける際には、部品が入っている帯電防止パッケージを、
コンピューターの金属の拡張スロット・カバーか、その他の塗装されていない金属面に2秒間以上接触
させる。これによって、パッケージや人体の静電気を放電することができます。
•静電気に弱い部品を帯電防止パッケージから取り出した後は、部品をできるだけ下に置かず、コン
ピューターに取り付ける。これができない場合は、帯電防止パッケージを平らな場所に置き、その上
に部品を置くようにしてください。
•コンピューターのカバーやその他の金属面の上に部品を置かないようにする。
付録A.重要な安全上の注意83
操作環境
最⼤⾼度(与圧されていない場合)
3,048m(10,000フィート)
温度
•2,438m(8,000フィート)までの高度での使用時
–動作時:5°C～35°C(41°F～95°F)
–元の配送用パッケージでの保管時および輸送時:-20°C～60°C(-4°F～140°F)
–パッケージを使用しない保管時:5°C～43°C(41°F～109°F)
•2,438m(8,000フィート)を超える高度での使用時
–加圧されていない条件下で使用する場合の最大温度:31.3°C(88°F)
注：バッテリーを充電する際の気温は、10°C(50°F)以上である必要があります。
相対湿度
•動作時:8%～95%、湿球温度:23°C(73°F)
•保管時および輸送時:5%～95%、湿球温度:27°C(81°F)
クリーニングと保守
適切なお手入れとメンテナンスを行うことにより、コンピューターの信頼性を保つことができます。以下
のトピックでは、コンピューターを最適な状態で使用するために役立つ情報を示します。
基本的な保守のヒント
コンピューターを常に正しく機能させるための基本的なポイントをいくつか挙げます。
•可能な限り、コンピューターを換気がよく、直射日光が当たらない乾燥した場所に置いてください。
•ビニール袋による窒息事故を防止するために、梱包材はお子様の手の届くところに置かないでくだ
さい。
•コンピューターは、磁石、通話中の携帯電話、電化製品、またはスピーカーなどのそばに置かないでく
ださい(13cm以上離す)。
•コンピューターを極端な温度(5°C/41°F以下または35°C/95°F以上)にさらさないでください。
•ディスプレイとキーボードの間やパームレストには、何も置かないでください。紙をはさんでもい
けません。
•コンピューター・ディスプレイは、一定の角度で開いて使用するように設計されている場合がありま
す。ディスプレイを無理に開かないでください。コンピューターのヒンジが損傷する恐れがあります。
•AC電源アダプターを差し込んだままで、コンピューターを裏返さないでください。アダプター・プ
ラグが破損する可能性があります。
•コンピューターを移動させる前に、必ずすべてのメディアを取り外し、接続デバイスの電源を切
り、コードやケーブル類を抜いてください。
•LCDのカバーを開いた状態でコンピューターを持ち上げるときは、底を持ってください。LCDの部分
を持ってコンピューターを持ち上げないでください。
•コンピューターの分解や修理は、Lenovoの認定技術者でない方は行わないでください。
•LCDを開いた状態または閉じた状態にしておくために、ラッチを改造したり、ラッチにテープを
貼ったりしないでください。
84E490/E495/E490s/R490/S3–490ユーザー・ガイド
•マイナス・イオン発生器からの送風が直接コンピューターや周辺機器に当たらないようにする。可能な
場合は、コンピューターを接地して安全に静電気を放電できるようにする。
コンピューターのクリーニング
本製品を定期的に清掃することにより、機器の外観を保護し、操作上のトラブルを防ぐことができます。
コンピューター・カバーのクリーニング:糸くずの出ない布を中性石鹸や水で湿らせてふきます。カバー
に液体を直接つけないでください。
キーボードのクリーニング:糸くずの出ない布を中性石鹸や水で湿らせてキーをひとつずつふきます。
一度に複数のキーをふくと、布が隣のキーに引っ掛かりキーを損傷する恐れがあります。キーボード
に、クリーナーを直接吹き付けないでください。キーボードの下にある糸くずやほこりを取り除くため
に、ドライヤーの冷風や写真用ブロワーブラシなどを使用します。
コンピューター画⾯のクリーニング:傷、油、ほこり、化学物質および紫外線はコンピューター画面の
パフォーマンスに影響を与えます。糸くずの出ない乾いた柔らかい布で、画面を軽くふきます。画面
に引っかいたような跡がある場合、汚れである可能性があります。その跡を、乾いた柔らかい布で軽
く拭きます。跡が消えない場合は、柔らかい糸くずの出ない布を水またはメガネ用洗剤で湿らせてだ
さい。ただし、コンピューター画面に液体を直接付けないでください。コンピューター画面が乾いて
から、閉じるようにしてください。
付録A.重要な安全上の注意85
86E490/E495/E490s/R490/S3–490ユーザー・ガイド
付録Bユーザー補助および⼈間⼯学情報
この章では、アクセシビリティと快適なご使用について説明します。
ユーザー補助情報
Lenovoは、聴覚、視覚、運動機能に制約のあるお客様が情報やテクノロジーにさらにアクセスしやすくな
るように最大の努力を重ねています。このセクションでは、これらのユーザーがコンピューターをより有
効に活用していただけることを目的とした仕組みを説明します。また、以下のWebサイトから最新の
アクセシビリティ情報を得ることができます。
https://www.lenovo.com/accessibility
キーボードショートカット
次のリストには、コンピューターの使用を容易にするキーボードショートカットが記載されています。
注：ご使用のキーボードによっては、以下の一部のキーボードショートカットを使用できないこ
とがあります。
•Windowsロゴ・キー+U:コンピューターの簡単操作センターを開きます
•右Shiftを8秒間:フィルター・キーをオンまたはオフにします
•Shiftを5回:Stickyキーをオンまたはオフにします
•NumLockを5秒間:切り替えキーをオンまたはオフにします
•左Alt+左Shift+NumLock:マウス・キーをオンまたはオフにします
•左Alt+左Shift+PrtScn(またはPrtSc):ハイコントラストをオンまたはオフにします
詳しくは、https://windows.microsoft.com
「shortcutkeys」のキーワードのうちのいずれかを使用して検索してください。
コンピューターの簡単操作センター
Windowsオペレーティング・システムの「コンピューターの簡単操作センター」を使用すると、身体的な
ニーズや認識ニーズを満たすようにコンピューターを構成できます。
コンピューターの簡単操作センターにアクセスするには:
1.「コントロールパネル」に移動し、カテゴリー別表示にします。
2.「コンピューターの簡単操作」➙「コンピューターの簡単操作センター」の順にクリックします。
3.画面の指示に従って、適切なツールを選択します。
「コンピューターの簡単操作センター」には、主に次のツールが含まれています。
•拡大鏡
拡大鏡は、項目がよく見えるように、画面の全体または一部を拡大できる便利なユーティリティー
です。
•ナレーター
ナレーターは、画面表示を音声で読み上げて、エラー・メッセージなどのイベントを説明する画面
リーダーです。
•スクリーンキーボード
にアクセスし、「keyboardshortcuts」、「keycombinations」、
©CopyrightLenovo2018,2019
87
マウス、ジョイスティック、その他物理的なキーボード以外のポインティング・デバイスでコンピュー
ターにデータを入力したい場合は、スクリーンキーボードを使用できます。スクリーンキーボー
ドでは、標準キーをすべて備えた仮想キーボードが表示されます。マウスまたは別のポインティン
グ・デバイスを使用してキーを選択するか、複数のタッチ・スクリーンがサポートされている場合
はタップしてキーを選択できます。
•ハイコントラスト
ハイコントラスト機能を使用すると、画面の一部のテキストと画像の色のコントラストが高くな
ります。その結果、項目がはっきりと識別しやすくなります。
•個人設定キーボード
キーボード設定を調整してキーボードを使いやすくします。たとえば、キーボードでポインターを制御
したり、特定の組み合わせキーが入力しやすいようにできます。
•個人設定マウス
マウス設定を調整してマウスを使いやすくします。たとえば、ポインターの外観を変更したり、マ
ウスでウィンドウを管理しやすくできます。
⾳声認識
「音声認識」を使用すると、音声でコンピューターを制御できます。
音声による指示を使用して、キーボードとマウスを制御することができます。音声による指示を使用し
て、プログラムの開始、メニューの展開、画面上のオブジェクトのクリック、テキストのドキュメン
トへの書き取り、メールの作成および送信などを実行できます。
音声認識を使用するには:
1.「コントロールパネル」に移動し、カテゴリー別表示にします。
2.「コンピューターの簡単操作」➙「⾳声認識」の順にクリックします。
3.画面に表示される指示に従ってください。
画⾯リーダー・テクノロジー
画面リーダー・テクノロジーは、ソフトウェア・プログラム・インターフェース、ヘルプ・システ
ム、および各種のオンライン・ドキュメントを主な対象としています。画面リーダーについて詳しく
は、次を参照してください。
•スクリーン・リーダーでのPDFの使用:
https://www.adobe.com/accessibility.html?promoid=DJGVE
•JAWSスクリーン・リーダーの使用:
https://www.freedomscientific.com/Products/Blindness/JAWS
•NVDAスクリーン・リーダーの使用:
https://www.nvaccess.org/
画⾯の解像度
コンピューターの画面の解像度を調整することにより、画面のテキストと画像を読みやすくできます。
画面の解像度を調整するには:
1.デスクトップの空白領域を右クリックし、「ディスプレイの設定」➙「ディスプレイ」の順
にクリックします。
2.画面に表示される指示に従ってください。
注：解像度の設定が低すぎると、項目の一部が画面に収まらない場合があります。
88E490/E495/E490s/R490/S3–490ユーザー・ガイド
カスタマイズ可能な項⽬サイズ
項目のサイズを変更して画面上の項目を読みやすくできます。
•項目のサイズを一時的に変更するには、「コンピューターの簡単操作センター」の「拡大鏡」を使
用します。
•項目のサイズを永続的に変更するには:
–画面上のすべての項目のサイズを変更します。
1.デスクトップの空白領域を右クリックし、「ディスプレイの設定」➙「ディスプレイ」
の順にクリックします。
2.画面の指示に従って、項目のサイズを変更します。一部のアプリケーションでは、サインアウ
トしてから再度サインインするまで構成が有効にならない場合があります。
–Webページの項目のサイズを変更します。
Ctrlキーを長押しして、次にプラス符号(+)キーを押してテキスト・サイズを拡大し、マイナス符号
(–)キーを押してテキスト・サイズを縮小します。
–デスクトップまたはウィンドウの項目のサイズを変更します。
注：この機能は、一部のウィンドウでは動作しない場合があります。
マウスにホイールがついている場合、Ctrlキーを長押しして、次にホイールをスクロールさせて
項目サイズを変更します。
業界標準のコネクター
ご使用のコンピューターは、補助デバイスを接続できる業界標準のコネクターを提供します。
アクセス可能な形式の資料
Lenovoは、適切にタグ付けされたPDFファイルやハイパー・テキスト・マークアップ言語(HTML)
ファイルなど、アクセス可能な形式の電子資料を用意しています。Lenovoの電子資料は、視覚障害者
がスクリーン・リーダーを使用して確実に読めるようにするために開発されています。文書の各画像
には、視覚障害のあるユーザーが画面リーダーを使用する際に画像について理解できるように、十分
な代替テキストが含まれています。
快適なご使用のために
ご使用のパーソナル・コンピューターを最大限に使用し、不快感を避けるには、人間工学的な配慮が重
要になります。作業環境およびご使用になる機器を、個々のニーズと実行する作業の種類に合うよう
に配置してください。さらに、コンピューター使用時は、パフォーマンスと快適さを最大化できるよ
うな作業習慣を実行してください。
オフィスでは、頻繁に変化する環境に適応させて作業しなければならない場合があります。周囲の光源に
適合すること、きちんと座ること、コンピューター・ハードウェアを効果的に配置することは作業効率
の向上や快適な使用に役立ちます。
この例は、標準的な作業環境での場合を示しています。このような状況にない場合でも、下記の多くの注
意事項を参考にして、体によい習慣を身に付けるようにしてください。
付録B.ユーザー補助および人間工学情報89
全体的な姿勢:作業姿勢を少し変えることにより、同じ姿勢で作業を長時間行うことから生じる不快
さを抑えることができます。作業を頻繁に短時間中断させることも、作業姿勢に関連した不快感を
解消するのに役立ちます。
ディスプレイ:ディスプレイの位置は、目から画面までの距離を510mm～760mm(20インチ～30イン
チ)に保つようにします。頭上の照明や室外の光源によるぎらつきや反射がディスプレイ上で起きないよ
うにしてください。ディスプレイをきれいに保ち、画面がはっきりと表示されるように明るさを設定しま
す。明るさ調節キーを押してディスプレイの明るさを調節します。
頭部の位置:頭部と首は、楽で自然な(垂直、つまり直立の)位置に保ちます。
いす:背中をしっかり支え、座部の高さを調整できるいすを使用します。正しい姿勢で座れるように、
いすを調整してください。
腕と⼿の位置:可能であれば、いすのひじ掛けまたは作業台上のスペースを利用して、腕の重さを支え
てください。前腕部、手首、手をリラックスさせ、自然な位置に置きます。キーをたたかずに、軽く
触るようにタイプします。
脚の位置:ももを床と並行に保ち、足を床またはフットレストの上に水平に置きます。
出張先での使⽤に関する注意
移動中や臨時の環境でコンピューターを使用しているときは、よい姿勢を保てないかもしれません。どの
ような状況でも、注意事項をできるだけ守るようにしてください。たとえば、正しい姿勢で座り、十分な
照明を使用すれば、快適さと効率を維持できます。作業場がオフィス環境でない場合は、適切な着席方
法を行い、短時間の休憩を頻繁に取ることを特に注意してください。ご自分のニーズに合わせてシス
テム構成を変更したりコンピューターを拡張したりするうえで役立つ周辺機器が多数揃っています。
https://www.lenovo.com/accessoriesでは、これらのオプションのいくつかを見ることができます。ThinkPadを
使う作業をより快適にしてくれるドッキング・ソリューションや周辺機器を探してみてください。
視覚に関する注意
ノートブック・コンピューターの表示画面は、もっとも高い基準に対応できるように設計されていま
す。はっきりとした明確なイメージと、大きく、明るく、見やすく、それでいて目に優しい表示が得
られます。集中し、連続して目を使う作業は疲れるものです。目の疲労や視覚的な不快感について
は、眼科の専門医にご相談ください。
90E490/E495/E490s/R490/S3–490ユーザー・ガイド
付録C規制情報
この章では、Lenovo製品に関する規制、環境、RoHS、およびENERGYSTARの情報を提供します。
無線周波数遵守声明
ワイヤレス通信機能を搭載したコンピューター・モデルは、その無線使用を認可された国または地
域の無線周波数と安全規格に適合しています。
本資料に加えて、コンピューターに付属のワイヤレス・デバイスを使用する前に、必ず、「
蔵 無 線 ア ダ プ タ ー を 日 本 国 内 で ご 使 用 に な る 際 の 注 意
」をお読みください。
ThinkPad の 内
ワイヤレスに関する情報
ここでは、Lenovo製品に関する無線関連情報を提供します。
ワイヤレス・インターオペラビリティー
ワイヤレスLANカードは、DSSS(DirectSequenceSpreadSpectrum)無線テクノロジー、CCK(Complementary
CodeKeying)無線テクノロジー、OFDM(OrthogonalFrequencyDivisionMultiplexing)無線テクノロジーに基づ
いたワイヤレスLAN製品と共通の操作で使用できるように設計されており、次のものに準拠しています。
•米国電気電子学会(IEEE)によって定義、承認された802.11b/g、802.11a/b/g、802.11n、または802.11ac
ワイヤレスLANに関する規格。
•Wi-FiAlliance
®
によって定義されたWirelessFidelity(Wi-Fi
使用環境および快適に使用するために
このコンピューターに内蔵されているワイヤレス・カードは、無線周波数(RF)に関する安全基準や勧告
などのガイドラインに従って動作します。従って、Lenovoは、この製品を消費者が使用しても安全である
と考えます。これらの基準および勧告は、世界各国の科学者団体の合意や広範な研究文献を継続的に検
討、調査している科学者のパネルや委員会の審議の結果を反映しています。
状況や環境によって、建物の所有者や組織の代表責任者がワイヤレス・デバイスの使用を制限することが
あります。たとえば、次のような場合や場所です:
®
)認証。
•飛行機の搭乗中、病院内、あるいはガソリンスタンド、(電気式起爆装置のある)爆破場所、医療用イン
プラント、またはペースメーカーなどの装着式医療用電子機器の近辺。
•他の装置や機能に対して有害と認識または確認されている妨害を起こす危険性がある場合。
特定のエリアで(たとえば空港や病院など)ワイヤレス・デバイスの使用が許可されているかどうかが
わからない場合は、コンピューターの電源を入れる前に、ワイヤレス・デバイスを使用してもよいか
どうかをお尋ねください。
UltraConnectワイヤレス・アンテナの位置
ご使用のコンピューターには、UltraConnect™ワイヤレス・アンテナ・システムが搭載されています。高
感度で速度低下の少ないワイヤレス通信を確立できます。
©CopyrightLenovo2018,2019
91
次の図は、ご使用のコンピューターのアンテナの場所を示しています:
1.ワイヤレス-LANアンテナ(補助)
2.ワイヤレス-LANアンテナ(メイン)
ワイヤレス規制に関する通知の検索
ワイヤレス規制に関する通知について詳しくは、https://support.lenovo.comに記載の「
ダ プ タ ー を 日 本 国 内 で ご 使 用 に な る 際 の 注 意
」を参照してください。
ThinkPad の 内 蔵 無 線 ア
欧州連合—無線機器指令へのコンプライアンス
ThisproductisinconformitywithalltherequirementsandessentialnormsthatapplytoEUCouncilRadioEquipment
Directive2014/53/EUontheapproximationofthelawsoftheMemberStatesrelatingtoradioequipment.Thefulltext
ofthesystemEUdeclarationofconformityisavailableat:
https://www.lenovo.com/us/en/compliance/eu-doc
Lenovocannotacceptresponsibilityforanyfailuretosatisfytheprotectionrequirementsresultingfroma
non-recommendedmodificationoftheproduct,includingtheinstallationofoptioncardsfromothermanufacturers.This
producthasbeentestedandfoundtocomplywiththelimitsforClassBequipmentaccordingtoEuropeanStandards
harmonizedintheDirectivesincompliance.ThelimitsforClassBequipmentwerederivedfortypicalresidential
environmentstoprovidereasonableprotectionagainstinterferencewithlicensedcommunicationdevices.
ブラジル
Esteequipamentonãotemdireitoàproteçãocontrainterferênciaprejudicialenãopodecausarinterferência
emsistemasdevidamenteautorizados.
Thisequipmentisnotprotectedagainstharmfulinterferenceandmaynotcauseinterferencewithdulyauthorized
systems.
メキシコ
Advertencia:EnMexicolaoperacióndeesteequipoestásujetaalassiguientesdoscondiciones:(1)es
posiblequeesteequipoodispositivonocauseinterferenciaperjudicialy(2)esteequipoodispositivodebe
aceptarcualquierinterferencia,incluyendolaquepuedacausarsuoperaciónnodeseada.
92E490/E495/E490s/R490/S3–490ユーザー・ガイド
シンガポール
韓国
무선설비전파혼신(사용주파수2400∼2483.5,5725∼5825무선제품해당)
해당무선설비가전파혼신가능성이있으므로인명안전과관련된서비스는할수없음
SAR정보
본장치는전파노출에대한가이드라인을충족합니다.
본장치는무선송수신기입니다.본장치는국제가이드라인으로권장되는전파노출에대한제한을초과
하지않도록설계되었습니다.장치액세서리및최신부품을사용할경우SAR값이달라질수있습니다.
SAR값은국가보고및테스트요구사항과네트워크대역에따라다를수있습니다.본장치는사람의신체
에서20mm이상의거리에서사용할수있습니다.
国または地域の環境に関する情報
このセクションでは、Lenovo製品に関する環境、リサイクル、およびRoHS情報を提供します。
リサイクルおよび環境に関する情報
Lenovoは、情報技術(IT)機器の所有者に、機器が不要になったときに責任をもってリサイクルすることを
お勧めしています。また、Lenovoでは、機器の所有者によるIT製品のリサイクルを支援するため、
さまざまなプログラムとサービスを提供しています。Lenovo製品のリサイクルについて詳しくは、次
のWebサイトを参照してください。
https://www.lenovo.com/recycling
Lenovo製品における環境に関する最新情報は、次のWebサイトで入手できます。
https://www.lenovo.com/ecodeclaration
重要なWEEE情報
Lenovo製品のWEEEマークはWEEE(廃電気電子機器)およびe-Waste(電気電子機器廃棄物)規制国に適用
されます(例えば、欧州WEEE指令、インドのE-Waste管理規則)。機器には、廃電気電子機器(WEEE)に
関する現地国の規制に従ってラベルが貼付されています。これらの規制は、各地域内で適用される中古機
器の回収とリサイクルの骨子を定めています。このラベルはさまざまな製品に貼付され、使用済みの製品
を廃棄するのではなく、所定の共同システムに回収して再生する必要があることを示しています。
付録C.規制情報93
マークが付いている電気/電子機器(EEE)の使用者は、使用済みの電気・電子機器を地方自治体の無分別ゴ
ミとして廃棄してはならず、機器に含まれる有害物質が環境や人体へ与える悪影響を最小限に抑えるため
にお客様が利用可能な廃電気・電子機器の回収、リサイクル、あるいは再生のための回収方法を利用しな
ければなりません。Lenovoの電気電子機器(EEE)には、使用済みの際に有害廃棄物に該当する部品およ
びコンポーネントが含まれる場合があります。
EEEおよび廃電気電子機器(WEEE)は、購入店または使用済みEEEまたはWEEEと同等の性質および機
能を持つ電気電子機器を販売する販売店に無料で送付できます。
WEEEの詳細については、下記のURLにアクセスしてください。
https://www.lenovo.com/recycling
ハンガリーのWEEE情報
生産者であるLenovoは、ハンガリーの法令No.197/2014(VIII.1.)第12節(1)-(5)款に基づくLenovoの義務
の履行に関連して発生する費用を負担します。
環境配慮に関して
Lenovoコンピューターまたはモニターの回収リサイクルについて
企業のお客様が、本機器が使用済みとなり廃棄される場合は、資源有効利用促進法の規定により、産業廃
棄物として、地域を管轄する県知事あるいは、政令市長の許可を持った産業廃棄物処理業者に適正処理を
委託する必要があります。廃棄物処理法の規定により、産業廃棄物として、地域を管轄する県知事あるい
は、政令市長の許可を持った産業廃棄物処理業者に適正処理を委託する必要があります。また、弊社では
資源有効利用促進法に基づき使用済みパソコンの回収および再利用・再資源化を行う「PC回収リサイク
ル・サービス」を提供しています。詳細については、LenovoWebサイト。
https://www.lenovo.com/recycling/japan
また、同法により、家庭で使用済みとなったパソコンのメーカー等による回収再資源化が2003年10月1日
よりスタートしました。このサービスは、2003年10月1日以降に販売された家庭で使用済みになったコン
ピューターの場合、無料で提供されます。詳細については、以下のWebサイトにアクセスしてください。
https://www.lenovo.com/recycling/japan
Lenovoコンピューターの構成部品の廃棄処理について
本機器のプリント基板等には微量の重金属（鉛など）が使用されています。使用後は適切な処理を行うた
め、上記「本機器またはモニターの回収リサイクルについて」に従って廃棄してください。
Lenovoコンピューターの使⽤されなくなったリチウム電池の廃棄処理について
コンピューターの電源が切られているか、主電源から切り離されているときでも、コンピューター・
クロックに電力を供給するために、本機器にはボタン型のリチウム電池がコンピューターの内部に取
り付けられています。この電池を交換する必要がある場合は、お買い上げいただいた販売店または
Lenovoに問い合わせてサービスを受けてください。古い電池を廃棄する必要がある場合は、ビニール
テープなどで絶縁処理をして、お買い上げいただいた販売店もしくは産業廃棄物処理業者に問い合わせ
て、処理をご依頼ください。
リチウム電池を処分する際は、現地の条例および規則に従ってください。
94E490/E495/E490s/R490/S3–490ユーザー・ガイド
Loading...
