Monitor de Tela Plana T22v-20 Guia do usuário Tipo de Máquina: 61FB

Número do Produto

61FB-MAR6-WW

Primeira Edição (01 2020)

Produtos Lenovo, dados, software de computador e serviços foram desenvolvidos exclusivamente com fundos privados e são vendidos para entidades governamentais como itens comerciais, conforme definido pelo 47 C.F.R. 2.101 com direitos limitados e restritos de uso, reprodução e divulgação. AVISO DE DIREITOS LIMITADOS E RESTRITOS: Se os produtos, dados, software de computador ou serviços são entregues nos termos de um contrato de Administração de Serviços Gerais “GSA”, a utilização, reprodução ou divulgação estarão sujeitas às restrições estabelecidas no Contrato Nº GS-35F-05925.

Índice

Número do Produto

...................................................................................................................................................................................................................... ii

Índice

Informações de segurança

Diretrizes de segurança e manutenção

Capítulo 1 Introdução

Conteúdos da embalagem ................................................................................................................................. 1-1

Aviso de uso ....................................................................................................................................................... 1-1

Visão geral do produto ....................................................................................................................................... 1-2

Tipos de ajustes .................................................................................................................................................. 1-2

Controles do Usuário .......................................................................................................................................... 1-3

Slot de trava para cabo ...................................................................................................................................... 1-3

Câmera IR .......................................................................................................................................................... 1-4

Alto-Falante ........................................................................................................................................................ 1-6

Configurando o Monitor ...................................................................................................................................... 1-7

Conectando e ligando seu monitor ..................................................................................................................... 1-7

Configuração do Olá Windows (Windows 10 somente) ................................................................................... 1-10

Registrando sua opção ..................................................................................................................................... 1-11

Capítulo 2 Ajustando e usando seu monitor

Conforto e acessibilidade ................................................................................................................................... 2-1

Organizando sua área de trabalho ..................................................................................................................... 2-1

Administração de saúde ..................................................................................................................................... 2-2

Informações de acessibilidade ........................................................................................................................... 2-5

Ajustando a imagem do monitor ......................................................................................................................... 2-6

Usando os controles de acesso direto ............................................................................................................... 2-6

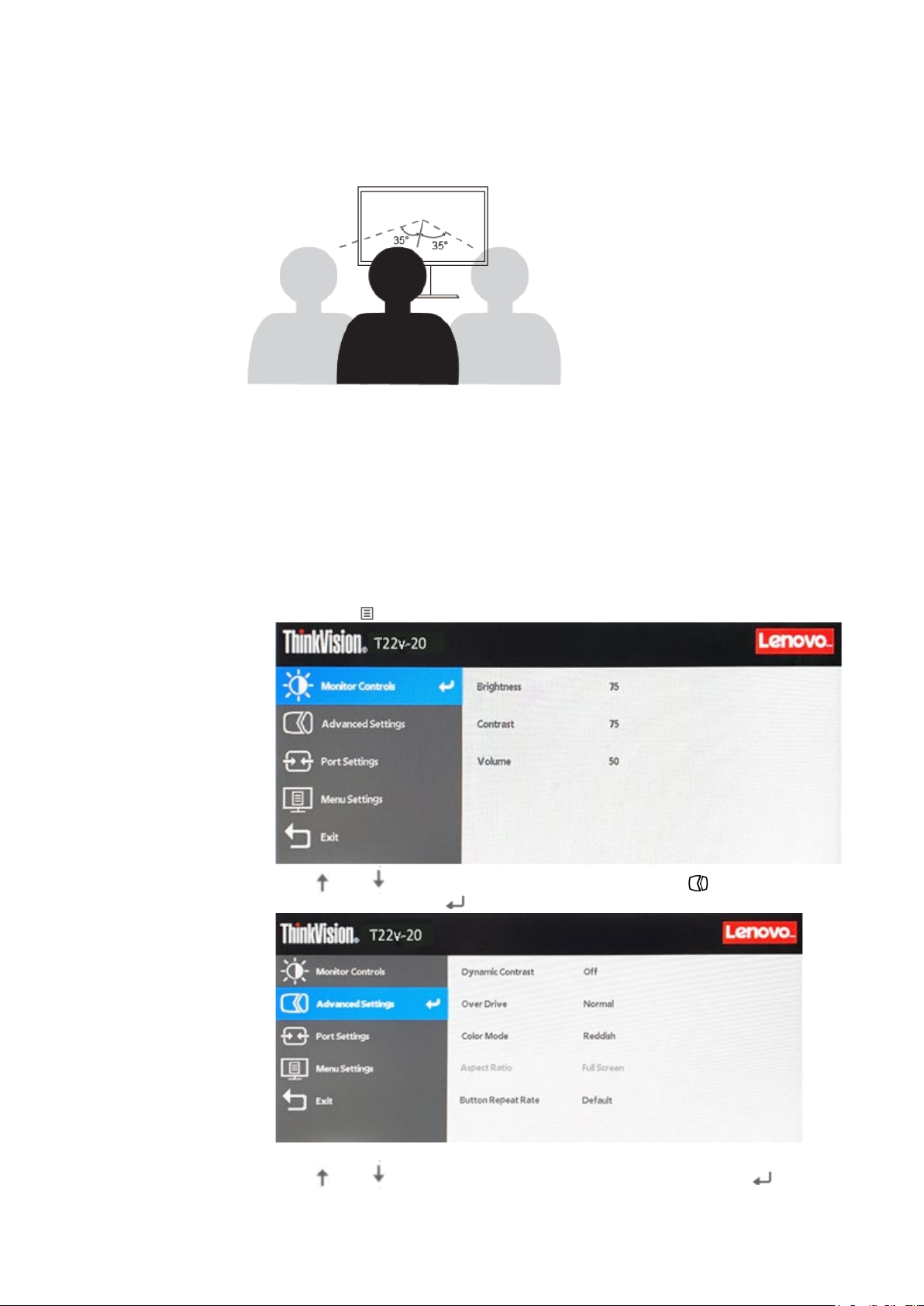

Usando os controles de Instruções Na Tela (OSD) ............................................................................................ 2-7

Seleção de um modo de exibição suportado ................................................................................................... 2-10

Rotação de imagem ......................................................................................................................................... 2-10

Descrição de Audio ........................................................................................................................................... 2-11

Compreendendo o gerenciamento de energia ................................................................................................. 2-11

Cuidados a ter com o seu monitor ................................................................................................................... 2-12

Retirando o suporte do monitor ........................................................................................................................ 2-12

Montagem na Parede (Opcional) ..................................................................................................................... 2-12

Capítulo 3 Informações de referência

Especificações do Monitor .................................................................................................................................. 3-1

Resolução de Problemas ................................................................................................................................... 3-3

Configuração manual de imagem....................................................................................................................... 3-5

Instalando manualmente o controlador do monitor ............................................................................................ 3-5

Instalando manualmente o driver de rastreamento de rosto Windows 10 ......................................................... 3-7

Informações de serviço ...................................................................................................................................... 3-8

Apêndice A. Suporte e Serviços ................................................................................................................................ A-1

Registrando sua opção ...................................................................................................................................... A-1

Suporte técnico on-line ...................................................................................................................................... A-1

Suporte Técnico por Telefone ............................................................................................................................ A-1

Lista telefônica mundial ..................................................................................................................................... A-1

Apêndice B. Avisos ..................................................................................................................................................... B-1

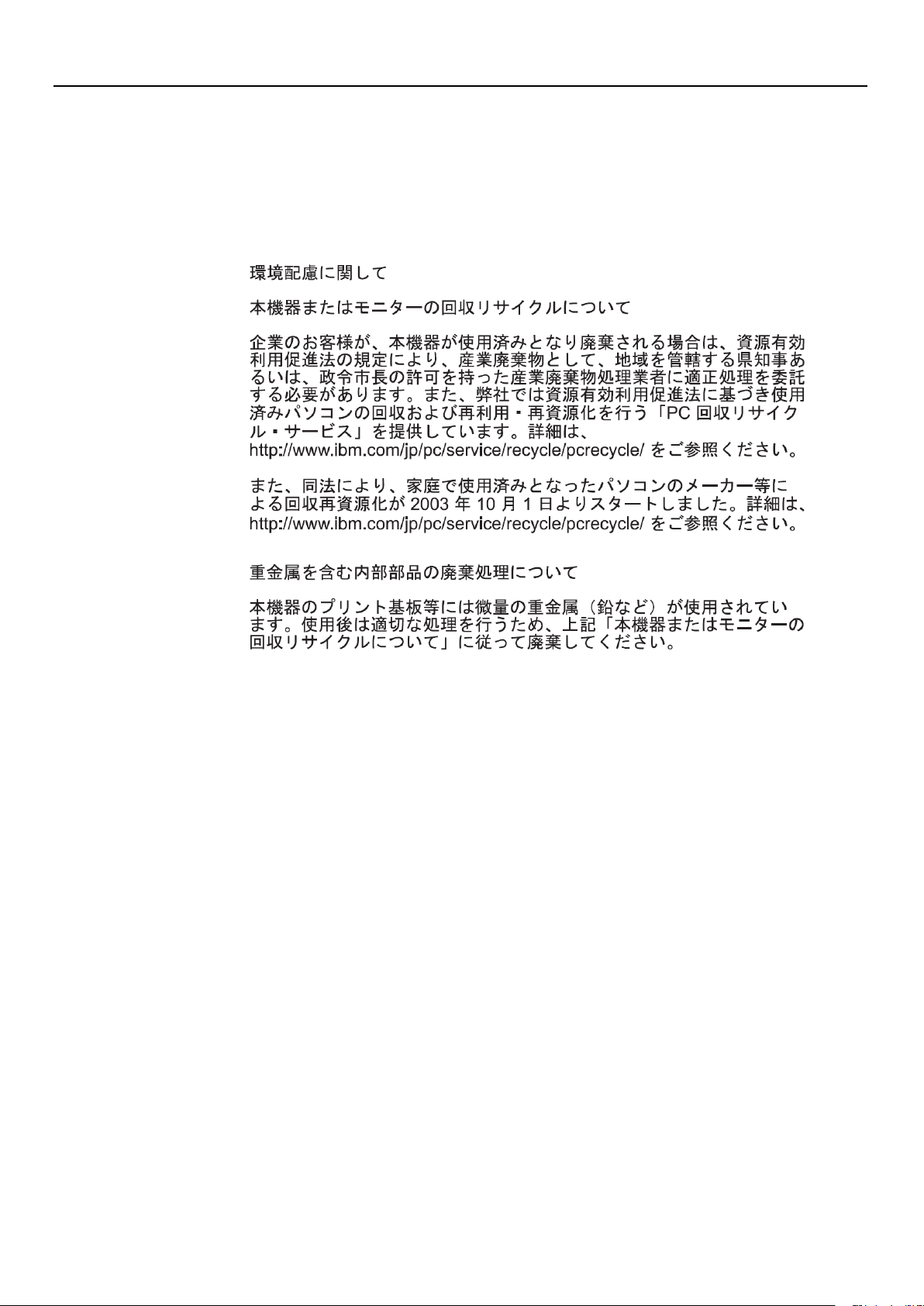

Informações de reciclagem ............................................................................................................................... B-2

Coleta e reciclagem de um computador ou monitor Lenovo ............................................................................. B-2

Descarte de componentes de computadores Lenovo ....................................................................................... B-2

Marcas Comerciais ............................................................................................................................................ B-3

Declaração de conformidade turca.................................................................................................................... B-4

Ucrânia RoHS .................................................................................................................................................... B-4

India RoHS ........................................................................................................................................................ B-4

Cabos de alimentação e adaptadores de energia ............................................................................................. B-4

........................................................................................................................................................................................... i

.......................................................................................................................................................................... iii

................................................................................................................................................. iv

.................................................................................................................................................................................. 1-1

.................................................................................................................................... 2-1

.................................................................................................................................................. 3-1

Informações de segurança

Diretrizes gerais de segurança

Para obter dicas para ajudá-lo a usar o seu computador seguramente, vá ao: http://www.lenovo.com/safety Antes de instalar este produto, leia as Informações de Segurança.

iii

AVISO: Sempre conecte o monitor, o computador e outros equipamentos a uma tomada na parede (aterrada). Para

energia. O plugue de aterramento é um importante recurso de segurança.

AVISO: Para sua segurança, certifique-se de que a tomada de energia aterrada em que conecta o cabo seja de fácil

equipamento, desconecte o cabo de alimentação da tomada segurando o plugue com firmeza. Nunca puxe o cabo.

CUIDADO: Para proteger o seu monitor, assim como o computador, conecte todos os cabos de alimentação ao seu

você possa substituir o equipamento se a proteção contra surtos falhar.

CUIDADO: Um cabo de alimentação certificado deve ser usado com este equipamento. Os regulamentos nacionais

borracha sintética.

CUIDADO: Não use benzeno, tíner, amônia ou qualquer substância volátil para limpar a tela do monitor ou o gabinete.

água para limpar uma tela LCD.

Diretrizes de segurança e manutenção

Informações importantes de segurança

O cabo de energia foi criado para uso com o monitor. Para usar um cabo diferente, use somente uma fonte de alimentação e conexão compatível com este monitor.

reduzir o risco de choque elétrico ou danos ao equipamento, não desative o recurso de aterramento do cabo de

acesso para o operador e localizado o mais próximo possível do equipamento quanto possível. Para desligar o

computador e seus dispositivos periféricos (como um monitor, impressora ou scanner) a um dispositivo de proteção contra surtos, como uma extensão com proteção contra surtos ou fonte de alimentação ininterrupta (UPS). Nem todas as extensões fornecem proteção contra surtos, as extensões devem ser devidamente etiquetadas indicando esta capacidade. Use uma extensão de um fabricante que tenha uma política de substituição de componentes, para que

de instalação e/ou equipamentos pertinentes devem ser considerados. Deve ser utilizado um cabo de alimentação certificado que não seja mais leve do que o cabo de cloreto de polivinil flexível comum de acordo com o IEC 60227 (designação H05VV-F 3G 0,75 mm² ou H05VVH2-F2 3G 0,75 mm²). Um cabo flexível alternativo é um feito com

Precauções de Segurança

 Utilize somente fonte de alimentação e conexão compatível com este monitor, como indicado na etiqueta/painel

traseiro do monitor.

 Certifique-se de que a amperagem total dos produtos ligados à tomada não exceda a classificação de corrente

da tomada elétrica e a amperagem total dos produtos conectados ao cabo de alimentação não deve exceda a classificação do cabo de alimentação. Verifique a etiqueta de energia para determinar a amperagem (Amps ou A) de cada dispositivo.

 Instale o monitor perto de uma tomada de energia que possa ser alcançado facilmente. Desconecte o monitor

segurando o plugue com firmeza e puxando-o da tomada. Nunca desligue o monitor puxando o cabo.

 Não permita que nada se apoie no cabo de alimentação. Não pise no cabo.  Enquanto estiver usando aplicativo de montagem VESA, a entrada AC deve estar voltada para o lado de baixo.

Não deve estar voltado para qualquer outra posição.

Diretrizes de Manutenção

Para melhorar o desempenho e prolongar a vida do monitor:  Não abra o gabinete do monitor ou tente reparar este produto por conta própria. Se o monitor não estiver

funcionando corretamente ou foi derrubado ou danificado, entre em contato com o revendedor , revendedor ou prestador de serviço autorizado pela Lenovo.

 Ajuste apenas os controles que estiverem descritos nas instruções de operação.  Desligue o monitor quando não estiver em uso. Você pode aumentar substancialmente a vida útil do monitor

utilizando um programa de proteção de tela e desligando o monitor quando não estiver em uso.

 Mantenha seu monitor em um local bem ventilado, longe da luz, calor ou umidade excessivas.  As ranhuras e aberturas no gabinete caixa são fornecidas para ventilação. Estas aberturas não devem ser

bloqueadas ou cobertas. Nunca introduza objetos de qualquer tipo nas ranhuras do gabinete ou outras aberturas.

 Desligue o monitor da tomada antes da limpeza. Não use produtos de limpeza líquidos ou aerossóis.  Não deixe cair o monitor ou coloque-o sobre uma superfície instável.  Ao remover a base do monitor, você deve colocar o monitor voltado para baixo sobre uma superfície macia para

que ele não seja arranhado, danificado ou quebrado.

Limpando o Monitor

O monitor é um dispositivo óptico de alta qualidade que requer cuidados especiais durante a limpeza. Para limpar o monitor, siga estes passos:

1. Desligue o computador e o monitor.

2. Desligue seu monitor da tomada antes da limpeza.

Estes produtos químicos podem danificar o monitor. Não use produtos de limpeza líquidos ou aerossóis. Nunca use

3. Limpe a tela com um pano seco, macio e limpo. Se a tela necessitar de uma limpeza adicional, use um limpador de tela antiestático.

4. Remova a poeira do gabinete do monitor. Use um pano úmido para limpar o gabinete. Se o gabinete precisar de limpeza, use um pano limpo umedecido com álcool isopropílico.

5. Ligue o monitor.

6. Ligue o monitor e o computador.

Capítulo 1 Introdução

Este Guia do Usuário contém informações detalhadas sobre o Monitor de Tela Plana T22v-20 ThinkVision geral rápida, consulte o Pôster de Instalação que foi enviado com o seu monitor.

Conteúdos da embalagem

A embalagem deverá conter os seguintes itens:

 Folheto de informações  Monitor de Tela Plana  Suporte do monitor  Base do monitor  Cabo DP  Cabo de Alimentação  Cabo USB A-B

. Para uma visão

Aviso de uso

Para configurar seu monitor, por favor consulte as ilustrações abaixo.

Nota:

Não toque no monitor dentro da área da tela. A área da tela é de vidro e pode ser danificada

por manuseio ou pressão excessiva.

1. Coloque o monitor com a tela voltada para baixo sobre uma superfície macia e plana.

2. Alinhe o suporte de montagem de suporte ao monitor.

3. Insira a base na direção do suporte e aperte o parafuso.

Para prender uma montagem VESA, consulte “Separação do suporte do monitor” na página

Nota:

2-12.

Dependendo de muitos fatores, como a capacidade de processamento de dispositivos periféricos,

atributos de arquivo e outros fatores relacionados à configuração do sistema e ambientes operacionais, a taxa de transferência real usando os vários conectores USB neste dispositivo variará e geralmente é mais lenta que as taxas de dados, conforme definido pelas respectivas especificações USB: - 5 Gbit/s para USB 3.1 Gen 1; 10 Gbit/s para USB 3.1 Gen 2 e 20 Gbit/s para USB 3.2.

Capítulo 1. Introdução 1-1

Visão geral do produto

Esta seção fornecerá informações sobre o ajuste de posições do monitor, estabelecendo controles do usuário, e usando o slot trava cabo.

Tipos de ajustes

Inclinação

Por favor, veja a ilustração abaixo para ver um exemplo do limite de inclinação.

Rotação

Com o pedestal embutido, você pode inclinar e girar o monitor para o ângulo de visualização mais confortável.

Ajuste de Altura

Depois de pressionar o topo do monitor, você pode ajustar a altura do monitor.

1-2 Guia do Usuário do Monitor de Tela Ampla Plana T22v-20

Eixo do Monitor

− Ajuste a altura do monitor antes de girar a tela do monitor. (Certifique-se de que a tela do monitor sobe ao seu ponto mais alto e ele se inclina para trás a 35°)

− Então gire no sentido horário ou anti-horário até que o monitor pare a 90 °

Controles do Usuário

O monitor tem controles na parte frontal que são utilizados para ajustar a visualização.

Para obter informações sobre como usar esses controles, consulte “Ajustando a imagem do monitor” na página 2-6.

Slot de trava para cabo

O monitor é equipado com um slot de trava para cabo localizado na parte traseira do monitor. Por favor, siga as instruções que vieram com a trava do cabo para anexá-lo.

Capítulo 1. Introdução 1-3

Câmera IR

Seu monitor incorporou o módulo de câmera IR integrado; pode ser usado como uma câmara web normal.

Abra o obturador da câmera ou feche para ativar/desativar a câmera. a. Deslize para abrir. b. Deslize para fechar.

Windows hello

Após configurar o aplicativo “Windows hello”, você pode fazer o login no sistema operacional Windows 10 com a função de reconhecimento de rosto.

Nota: Para configurar o “Olá windows”, por favor, veja “Configuração do Olá Windows (Windows 10 somente)

” na página 1-10.

1-4 Guia do Usuário do Monitor de Tela Ampla Plana T22v-20

Função de rastreamento de rosto por câmera web

A câmera executará o rastreamento de rosto com o Win10, após a versão RS2 ao instalar o driver especial, a câmera web pode procurar o rosto com o Windows 10 RPI e, em seguida, aumentar e centralizar o rosto.

Nota:

1. Seu sistema operacional NB/PC deve ser o Win 10 e, após a versão RS2, não suporta o Win 7

ou o Win10 anterior à versão RS2. Proponha a atualização do sistema operacional Windows para o mais recente para manter esta função estável.

2. Para instalar o driver especial no NB/PC, você deve descarregá-lo no site da Lenovo

https://pcsupport.lenovo.com/us/en/downloads/DS544026 e seguir as instruções na página 3-7 “Instalando manualmente o driver de rastreamento de rosto Windows 10” para detalhes.

3. Verifique seu CPU do NB/PC para manter a alta eficiência (use o adaptador em vez da bateria

interna ao usar o NB.

4. Às vezes, você pode achar que o rosto pode ser ampliado, não estar centralizado quando o

rosto estiver na borda da imagem que a câmera capturou, mova o rosto para perto do centro.

5. Se a função de rastreamento de rosto for atualizada, o driver da câmera será atualizado

automaticamente através da atualização do Windows do sistema quando o NB/PC estiver conectado à rede. Não desligue ao executar a atualização do Windows e siga o guia de

operação da atualização do Windows. Consulte a página 2-7 “Usando os controles de Instruções Na Tela (OSD)” para saber como Habilitar/Desabilitar a função de Rastreamento de Rosto.

Ícone de vídeo/áudio ativado/ desativado

Conecte o cabo USB do PC/NB ao Monitor, defina Configurações Avançadas-> Ícone Vídeo/Áudio, o ícone Vídeo/Áudio será exibido na parte inferior esquerda quando a Câmera/Microfone estiver ativada.

Nota:

Se o cabo USB estiver desconectado, o ícone Vídeo/Áudio nas Configurações avançadas do OSD ficará cinza. Você não pode selecionar esta função.

Capítulo 1. Introdução 1-5

Alto-Falante

O monitor tem incorporado um par de alto-falantes com 3W, e pode suportar uma saída de áudio DP ou HDMI e saída de áudio USB. O cabo USB precisa ser conectado quando você usa o canal de áudio USB (figura 2). A saída de áudio DP ou HDMI não precisa de cabo USB, mas de cabo DP ou HDMI (figura 1).

Use o botão de controle de Volume para ajustar o volume.

Nota: Para prevenir possíveis danos à audição, não escute em altos níveis de volume por longos

períodos.

Atenção para a pressão sonora excessiva de fones de ouvido e fones de ouvido

Pressão sonora excessiva dos fones de ouvido pode causar danos à audição ou perda auditiva. Ajuste do equalizador para máxima aumenta os fones de ouvido e fones de ouvido saída de tensão e, por conseguinte, o nível de pressão sonora.

1-6 Guia do Usuário do Monitor de Tela Ampla Plana T22v-20

Configurando o Monitor

Esta seção fornece informações para ajudá-lo a configurar o seu monitor.

Conectando e ligando seu monitor

Nota: Assegure-se de ler as Informações de Segurança localizadas no Folheto antes de executar este

procedimento.

1. Desligue seu computador e todos os dispositivos conectados, e desconecte o cabo de alimentação do computador.

2. Conecte o cabo de sinal analógico ao conector D-SUB do monitor e a outra extremidade

na parte de trás do computador.

3. Conecte uma extremidade do cabo DP ao conector DP atrás do computador, e a outra extremidade ao conector DP no monitor. A Lenovo recomenda aos clientes que precisarem usar a entrada DisplayPort em seus monitores de comprarem o “Lenovo DisplayPort para cabo DisplayPort 0A36537”. Para mais informações, vá ao: www.lenovo.com/support/monitoraccessories

Capítulo 1. Introdução 1-7

4. Conecte uma extremidade do cabo USB 3.0 ao conector USB atrás do computador, e a

outra extremidade ao conector USB ascendente no monitor.

5. Conecte o cabo de áudio do alto-falante e conector de áudio do monitor para transferir a fonte

de áudio do DP, HDMI ou USB.

6. Conecte uma extremidade do cabo USB ao terminal USB de transmissão do monitor, e ligue a outra extremidade do cabo USB a uma porta USB apropriada no seu dispositivo.

Nota: A porta de carregamento de bateria USB (com símbolo de bateria), saída especificação 1,2 de 5Vdc/1.5A (típico), 2A (máx) e a outra saída USB padrão 5Vdc/900mA. A porta jusante USB não fornece alimentação enquanto o interruptor do monitor está desligado.

Se houver alguma marca *, você pode consultar os comentários na página 1-1.

1-8 Guia do Usuário do Monitor de Tela Ampla Plana T22v-20

+ 30 hidden pages
