T22v-20 Monitor sa ravnim ekranom

Uputstvo za korišćenje
Tip mašine:61FB

Broj proizvoda

61FB-MAR6-WW

Prvo izdanje (01 2020)

© Copyright Lenovo 2020
Sva prava su zadržana.

LENOVO proizvodi, podaci, kompjuterski softver i usluge su razvijeni isključivo uz privatno finansiranje i prodaju se vladinim
entitetima kao komercijalni predmeti, kako je definisano u 47 C.F.R. 2.101, uz ograničena prava na korišćenje, reprodukciju i
otkrivanje.
OBAVEŠTENJE O OGRANIČENIM PRAVIMA: UKOLIKO su proizvodi, podaci, kompjuterski softver ili usluge dostavljene u
skladu sa ugovorom za opštu uslužnu administraciju, GSA ugovorom, korišćenje, reprodukcija ili otkrivanje je podložno
ograničenjima postavljenim u Ugovoru br. GS-35F-05925.

© Copyright Lenovo 2020

i

Sadržaj

Broj proizvoda .................................................................................................................................................................. i

Sadržaj .............................................................................................................................................................................. ii

Bezbednosne informacije .............................................................................................................................................. iii

Bezbedonosne smernice i smernice za održavanje ................................................................................................... iv

Capítulo 1 Početak ....................................................................................................................................................... 1-1

Sadržaj paketa .................................................................................................................................................... 1-1

Obaveštenje o upotrebi ...................................................................................................................................... 1-1

Pregled proizvoda ............................................................................................................................................... 1-2

Tipovi podešavanja ............................................................................................................................................. 1-2

Korisničke kontrole ............................................................................................................................................. 1-3

Prorez za blokadu kablova ................................................................................................................................. 1-3

IC-kamera ........................................................................................................................................................... 1-4

Zvučnik ............................................................................................................................................................... 1-6

Podešavanje vašeg monitora ............................................................................................................................. 1-7

Povezivanje i uključivanje vašeg monitora ......................................................................................................... 1-7

Podešavanje aplikacije Windows Hello (samo za Windows 10) ...................................................................... 1-10

Registrovanje vaše opcije ................................................................................................................................. 1-11

Capítulo 2 Podešavanje i korišćenje vašeg monitora .............................................................................................. 2-1

Komfort i pristupačnost ....................................................................................................................................... 2-1

Uređivanje vašeg radnog mesta ......................................................................................................................... 2-1

Vodite računa o zdravlju ..................................................................................................................................... 2-2

Informacije o pristupačnosti ................................................................................................................................ 2-5

Podešavanje slike vašeg monitora ..................................................................................................................... 2-6

Upotreba kontrola za direktan pristup ................................................................................................................ 2-6

Korišćenje kontrola za meni na ekranu (OSD) ................................................................................................... 2-7

Odabiranje podržanog režima za prikaz ........................................................................................................... 2-10

Okretanje slike .................................................................................................................................................. 2-10

Audio opis ......................................................................................................................................................... 2-11

Razumevanje štednje energije ......................................................................................................................... 2-11

Održavanje vašeg monitora .............................................................................................................................. 2-12

Odvajanje postolja za monitor .......................................................................................................................... 2-12

Montiranje na zid (opciono) .............................................................................................................................. 2-12

Capítulo 3 Referentne informacije .............................................................................................................................. 3-1

Specifikacije monitora ......................................................................................................................................... 3-1

Rešavanje problema ........................................................................................................................................... 3-3

Ručno podešavanje slike .................................................................................................................................... 3-5

Ručno instaliranje drajvera monitora .................................................................................................................. 3-5

Ručno instaliranje drajvera za praćenje lica u Windowsu 10. ............................................................................ 3-7

Servisne informacije ........................................................................................................................................... 3-8

Apêndice A. Servis i podrška ..................................................................................................................................... A-1

Registrovanje vaše opcije .................................................................................................................................. A-1

Tehnička podrška preko interneta...................................................................................................................... A-1

Tehnička podrška preko telefona ....................................................................................................................... A-1

Spisak telefona za pozivanje širom sveta ......................................................................................................... A-1

Apêndice B. Obaveštenja ........................................................................................................................................... B-1

Informacije o recikliranju .................................................................................................................................... B-2

Prikupljanje i recikliranje Lenovo kompjutera i monitora koji se više ne koriste ................................................ B-2

Odlaganje komponenti Lenovo kompjutera ....................................................................................................... B-2

Trgovačke marke ............................................................................................................................................... B-3

Turska izjava o saglasnosti................................................................................................................................ B-4

Ukrajina RoHS ................................................................................................................................................... B-4

India RoHS ........................................................................................................................................................ B-4

Kablovi i adapteri za napajanje .......................................................................................................................... B-4

ii

© Copyright Lenovo 2020

Bezbednosne informacije

Smernice za opštu bezbednost

Za savete koji će vam pomoći da bezbedno koristite kompjuter, posetite:
http://www.lenovo.com/safety
Pre instaliranja ovog proizvoda, pročitajte bezbednosne informacije.

© Copyright Lenovo 2020

iii

UPOZORENJE: Uvek povežite svoj monitor, kompjuter i drugu opremu za uzemljeni (zemljani) priključak za struju. Da

napajanje. Priključak za uzemljenje je važna bezbednosna karakteristika.

UPOZORENJE: Radi svoje bezbednosti, obratite pažnju da je uzemljeni priključak za struju u koji ste priključili kabl za

iz priključka za struju tako što ćete čvrsto uhvatiti priključak. Nikad ne vucite kabl.

OPREZ: Da biste zaštitili svoj monitor, kao i svoj kompjuter, povežite sve kablove za napajanje za svoj kompjuter i

neuspešne zaštite od prenapona.

OPREZ: Sa ovom opremom je potrebno koristiti sertifikovan izvor napajanja. Prikladna instalacija u državi i/ili propisi za

Alternativni fleksibilni kabl je od sintetičke gume.

OPREZ: Ne koristite benzen, razređivač, amonijak ili bilo koju isparljivu supstancu da biste očistili monitor ili kućište.

biste očistili LCD ekran.

Bezbedonosne smernice i smernice za održavanje

Važne bezbednosne informacije

Kabl za napajanje je dizajniran za upotrebu sa vašim monitorom. Za korišćenje drugačijeg kabla, koristite samo onaj
izvor za napajanje i konekciju koji su kompatabilni sa ovim monitorom.

biste smanjili rizik od električnog šoka ili oštećenja svoje opreme, nemojte da onemogućite opciju uzemljenja kabla za

napajanje lako dostupan operatoru i što bliže opremi. Da biste isključili napajanje od opreme, izvucite kabl za napajanje

njegove periferne uređaje (kao što su monitor, štampač ili skener) na uređaj za zaštitu od prenapona kao što su
produžni kabl sa zaštitom od prenapona ili neprekidni dovod napajanja (UPS). Ne obezbeđuju svi produžni kablovi
zaštitu od prenapona; produžni kablovi treba da budu posebno označeni da sadrže ovu mogućnost. Koristite produžni
kabl čiji proizvođač nudi mogućnost zamene u slučaju oštećenja, tako da možete da zamenite svoju opremu u slučaju

opremu će biti uzeti u obzir. Potrebno je koristiti sertifikovan kabl za napajanje ne lakši od običnog polivinilnog
hloridnog fleksibilnog kabla prema IEC 60227 (dezignacije H05VV-F 3G 0,75mm² ili H05VVH2-F2 3G 0,75mm²).

Mere predostrožnosti

 Koristite samo izvor napajanja i konekciju koji su kompatibilni sa ovim monitorom, kao što je naznačeno na

etiketi/zadnjem delu monitora.

 Obratite pažnju da ukupna amperaža proizvoda koji su povezani za priključak za struju ne prelazi trenutnu snagu

struje električnog priključka za struju i da ukupna amperaža proizvoda koji su povezani za kabl za napajanje ne
prelazi snagu struje kabla za napajanje. Pogledajte oznaku napajanja da biste utvrdili amperažu (Amperi ili A) za
svaki uređaj.

 Instalirajte svoj monitor blizu priključka za struju koji vam je pristupačan. Isključite monitor tako što ćete čvrsto

uhvatiti priključak i izvući ga iz priključka za struju. Nikad ne isključujte monitor tako što ćete vući za kabl.

 Ne stavljajte ništa preko kabla za struju. Ne gazite na kabl.
 Dok koristite aplikaciju za VESA montiranje, ulaz za AC treba da bude okrenut na dole. Nemojte da koristite neku

drugu poziciju.

Smernice za održavanje

Da biste poboljšali rad i produžili životni vek svog monitora:
 Ne otvarajte kućište svog monitora i ne pokušavajte da sami servisirate ovaj proizvod. Ukoliko vaš monitor ne

radi kako treba ili je ispušten ili oštećen, kontaktirajte prodavca, preprodavca ili provajdera usluga ovlašćenog od
strane kompanije Lenovo.

 Podesite samo one kontrole koje su opisane u uputstvu za korišćenje.
 Isključite svoj monitor kada ga ne koristite. Možete znatno da povećate životni vek monitora korišćenjem čuvara

ekrana i isključivanjem monitora kada ga ne koristite.

 Držite svoj monitor na dobro klimatizovanom mestu, daleko od prejakog svetla, vrućine ili vlage.
 Rupe i otvori u kućištu su obezbeđeni za ventilaciju. Ovi otvori ne smeju biti blokirani ili pokriveni. Nikad ne

gurajte bilo kakve objekte u rupe kućišta ili druge otvore.

 Pre čišćenja monitora, isključite monitor iz struje. Ne koristite tečna ili aerosol sredstva za čišćenje.
 Obratite pažnju da ne ispustite monitor i da ga ne postavite na nestabilnu površinu.
 Kada pomerate bazu monitora, potrebno je da ekran monitora postavite na mekanu površinu kako biste sprečili

da se ogrebe, uprlja ili polomi.

Čišćenje monitora

Monitor je optički uređaj visokog kvaliteta koji zahteva posebne uslove čišćenja. Da biste očistili monitor, pratite
sledeće korake:

1. Isključite kompjuter i monitor.

2. Isključite svoj monitor iz struje pre čišćenja.

Ove hemikalije mogu da oštete monitor. Ne koristite tečna ili aerosol sredstva za čišćenje. Nikad ne koristite vodu da

3. Obrišite ekran suvom, mekom, čistom krpom. Ukoliko je ekranu potrebno dodatno čišćenje, upotrebite
antistatično sredstvo za čišćenje ekrana.

4. Obrišite prašinu sa kućišta monitora. Upotrebite vlažnu krpu da biste očistili kućište. Ukoliko je kućištu potrebno
dodatno čišćenje, upotrebite čistu krpu navlaženu izopropil alkoholom.

5. Priključite monitor.

6. Uključite monitor i kompjuter.

iv

© Copyright Lenovo 2020

Capítulo 1 Početak

Ovo uputstvo za korišćenje sadrži detaljne informacije o ThinkVision
molimo vas pogledajte plakat sa podešavanjem koji je poslat zajedno sa monitorom.

Sadržaj paketa

U paketu ovog proizvoda treba da se nalazi sledeće:

 Letak sa informacijama
 Monitor sa ravnim ekranom
 Postolje monitora
 Baza monitora
 DP kabl
 Kabl za struju
 USB A-B kabl

®

T22v-20 monitoru sa ravnim ekranom. Za brzi pregled,

Obaveštenje o upotrebi

Da biste podesili monitor, pogledajte ilustracije u nastavku.

Pažnja:

1. Postavite monitor na meku i ravnu površinu tako da ekran bude okrenut licem nadole.

2. Poravnajte sklop nosača postolja sa monitorom.

3. Ubacite osnovu prema postolju i pričvrstite zavrtanj.

Pažnja:

U zavisnosti od mnogih faktora poput sposobnosti obrade perifernih uređaja, karakteristika fajlova i

*:

drugih faktora vezanih za konfiguraciju sistema i radnu sredinu, brzina prenosa korišćenjem raznih
USB priključaka na ovom uređaju će se razlikovati i tipično je sporija od brzine podataka definisane
relevantnim USB specifikacijama: - 5 Gbit/s za USB 3.1 Gen 1; 10 Gbit/s za USB 3.1 Gen 2 & 20
Gbit/s za USB 3.2.

Ne dodirujte površinu ekrana monitora. Površina ekrana je od stakla i može se oštetiti usled

grubog rukovanja ili prevelikog pritiska.

Da biste postavili VESA montiranje, pogledajte “Odvajanje postolja za monitor” na stranici

.

2-12

Poglavlje 1 Početak 1-1

Pregled proizvoda

Ovaj odeljak će vam pružiti informacije o podešavanju pozicija monitora, kontrolama za podešavanje za korisnika i
korišćenju proreza za blokadu kablova.

Tipovi podešavanja

Nagib

Molimo vas pogledajte ilustraciju ispod za primer opsega nagiba.

Okretanje

Uz ugrađeno postolje, možete da nagnete i da okrenete monitor za najudobniji ugao gledanja.

Podešavanje visine

Nakon što pritisnete vrh monitora, možete da podesite visinu monitora.

1-2 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

Okretanje monitora

- Podesite visinu monitora pre okretanja ekrana. (Proverite da je monitor podignut na najveću
visinu i nagnut unazad pod uglom od 35°)

- Potom obavite okretanje u smeru kretanja kazaljke na satu ili suprotno smeru kretanja kazaljke
na satu dok se monitor ne zaustavi pod uglom od 90°.

Korisničke kontrole

Vaš monitor ima kontrole na prednjoj strani koje se koriste da bi se podesio prikaz.

Za informacije o tome kako da koristite ove kontrole molimo pogledajte “Podešavanje slike vašeg monitora”
na strani 2-6.

Prorez za blokadu kablova

Vaš monitor je opremljen prorezom za blokadu kablova koji se nalazi na poleđini vašeg monitora.
Pratite instrukcije koje ste dobili sa blokadom za kablove da biste je prikačili.

Poglavlje 1 Početak 1-3

IC-kamera

Vaš monitor ima integrisan IC modul za kameru; može da se koristi i kao obična internet kamera.

Otvorite poklopac kamere ili ga zatvorite da omogućite/onemogućite kameru.
a. Povucite da otvorite. b. Povucite da zatvorite.

Windows pozdrav

Nakon podešavanja aplikacije “Windows hello”, možete da se prijavite na Window 10 operativni
sistem sa funkcijom prepoznavanja lica.

Pažnja: Da biste koristili “Windows hello”, pogledajte “Podešavanje aplikacije Windows Hello (samo za
Windows 10)” na stranici 1-10.

1-4 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

Funkcija internet kamere za praćenje lica

Kamera će obaviti praćenje lica sa Windows 10 opcijom, nakon RS2 verzije kada instalirate poseban
drajver, internet kamera može da potraži lice sa Windows 10 ROI, a potom da uveća i centrira lice.

Pažnja:

1. Operaticni sistem vašeg laptopa/PC-ja treba da bude Win 10 i nakon RS2 verzije, nema podrške
za Win 7 ili Win10 starije od RS2 verzije. Predlažemo da ažurirate svoj Windows operativni
sistem na najnoviji da bi ova funkcija bila stabilna.

2. Da instalirate poseban drajver za laptop/PC, morate da ga preuzmete sa Lenovo internet
https://pcsupport.lenovo.com/us/en/downloads/DS544026 i da pratite uputstva na strani 3-7
“Ručno instaliranje drajvera za praćenje lica u Windowsu 10.” za detalje.

3. Proverite procesor laptopa/PC-ja da biste zadržali visoku efikasnost (koristite adapter umesto

interne baterije kada koristite laptop).

4. Ponekad ćete videti da je lice uvećano, da nije centralizovano kada je vaše lice na ivici slike koju
kamera hvata. U tom slučaju, pomerite lice bliže centru.

5. Ukoliko je funkcija za praćenje lica ažurirana, drajver za kameru će se automatski ažurirati preko
opcije za sistemsko ažuriranje Windowsa, kada su laptop/PC povezani na internet. Ne gasite
laptop/PC kada se Windows ažurira i pratite uputstvo za ažuriranje Windowsa.

Pogledajte stranicu 2-7 “Korišćenje kontrola za meni na ekranu (OSD)” za to kako da
omogućite/onemogućite funkciju za praćenje lica.

Video/audio ikonica uključena/isključena

Povežite USB kabl iz kompjutera/laptopa za monitor, podesite Napredna podešavanja ->
Video/Audio iknoicu da bude uključena, i Video/Audio ikonica će se prikazati u donjem levom uglu
kada su omogućeni Kamera/Mikrofon.

Pažnja:

Ukoliko se USB kabl isključi, Video/Audio ikonica u Naprednim podešavanjima menija na ekranu
postaće nedostupna.
Nećete moći da odaberete ovu funkciju.

Poglavlje 1 Početak 1-5

Zvučnik

Vaš monitor ima ugrađen par zvučnika sa 3W i može da podrži DP ili HDMI audio izlaz i USB audio
izlaz. USB kablu je potreban priključak kada koristite USB audio kanal (slika 2). DP ili HDMI audio
izlazu nije potreban USB kabl, već DP ili HDMI kabl (slika 1).

Koristite kontrolno dugme za Jačinu tona da podesite ton.

Pažnja: Da biste sprečili moguće oštećenje sluha, nemojte da slušate jak ton tokom dužeg

vremenskog perioda.
Upozorenje za prevelik zvučni pritisak iz slušalica
Prejak zvučni pritisak iz slušalica može da dovede do gubitka sluha.
Podešavanje ekvilajzera na maksimum povećava izlazni napon slušalica i samim tim i
nivo zvučnog pritiska.

1-6 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

Podešavanje vašeg monitora

Ovaj odeljak vam pruža informacije koje će vam pomoći da podesite svoj monitor.

Povezivanje i uključivanje vašeg monitora

Pažnja: Obavezno pročitajte Bezbednosne informacije koje se nalaze na letku pre obavljanja ove procedure.

1. Isključite svoj kompjuter i sve prikačene uređaje i izvucite kabl za napajanje kompjutera.

2. Povežite analogni signalni kabl za D-SUB konektor monitora, a potom drugi kraj na zadnji
deo kompjutera.

3. Povežite jedan kraj DP kabla za DP konektor na poleđini kompjutera, a drugi kraj za DP konektor

na monitoru. Lenovo preporučuje da kupci kojima je potrebno da koriste ulaz za DisplayPort na
svom monitoru kupe kabl “Lenovo DisplayPort to DisplayPort cable 0A36537”. Za više informacija,
posetite:www.lenovo.com/support/monitoraccessories

Poglavlje 1 Početak 1-7

4. Povežite jedan kraj kabla USB 3.0 kabla za USB konektor na poleđini kompjutera, a drugi
kraj za USB konektor za protok ka uređaju, na monitoru.

5. Povežite audio kabl zvučnika i audio priključak monitora da prebacite audio izvor sa opcija za
DP, HDMI ili USB.

6. Povežite jedan kraj USB kabla za nizvodni USB terminal monitora, i povežite drugi kraj USB kabla

za odgovarajući USB port na svom uređaju.

Pažnja: Specifikacija USB ulaza za punjenje baterije (sa simbolom baterije) je 1.2 izlaz 5V
DV/1.5A (tipično), 2A (maksimalno) i drugi standardni USB izlaz, 5V DC/900mA. Nizvodni USB
port ne obezbeđuje napajanje kada je monitor isključen.

Ukoliko postoje bilo kakve * oznake, možete da konsultujete komentare na strani 1-1.

1-8 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

7. Povežite jedan kraj HDMI kabla za HDMI konektor na poleđini kompjutera, a drugi kraj za
HDMI konektor na monitoru. Lenovo preporučuje da kupci kojima je potrebno da koriste
HDMI ulaz na svom monitoru kupe “Lenovo HDMI to HDMI cableOB47070”. Za više
informacija posetite:
www.lenovo.com/support/monitoraccessories

8. Priključite kabl za napajanje monitora i kabl za kompjuter u uzemljeni električni priključak za
struju.
Pažnja: Sa ovom opremom je potrebno koristiti sertifikovan izvor napajanja. Prikladna instalacija
u državi i/ili propisi za opremu će biti uzeti u obzir. Potrebno je koristiti sertifikovan kabl za
napajanje ne lakši od običnog polivinilnog hloridnog fleksibilnog kabla prema IEC 60227
(dezignacije H05VV-F 3G 0,75 mm² ili H05VVH2-F2 3G 0,75mm²). Alternativno, koristiće se
fleksibilan kabl od sintetičke gume u skladu sa IEC 60245 (dezignacija H05RR-F 3G 0,75 mm²).

9. Sklopljeni čistač linija, kako je prikazano ispod.

Poglavlje 1 Početak 1-9

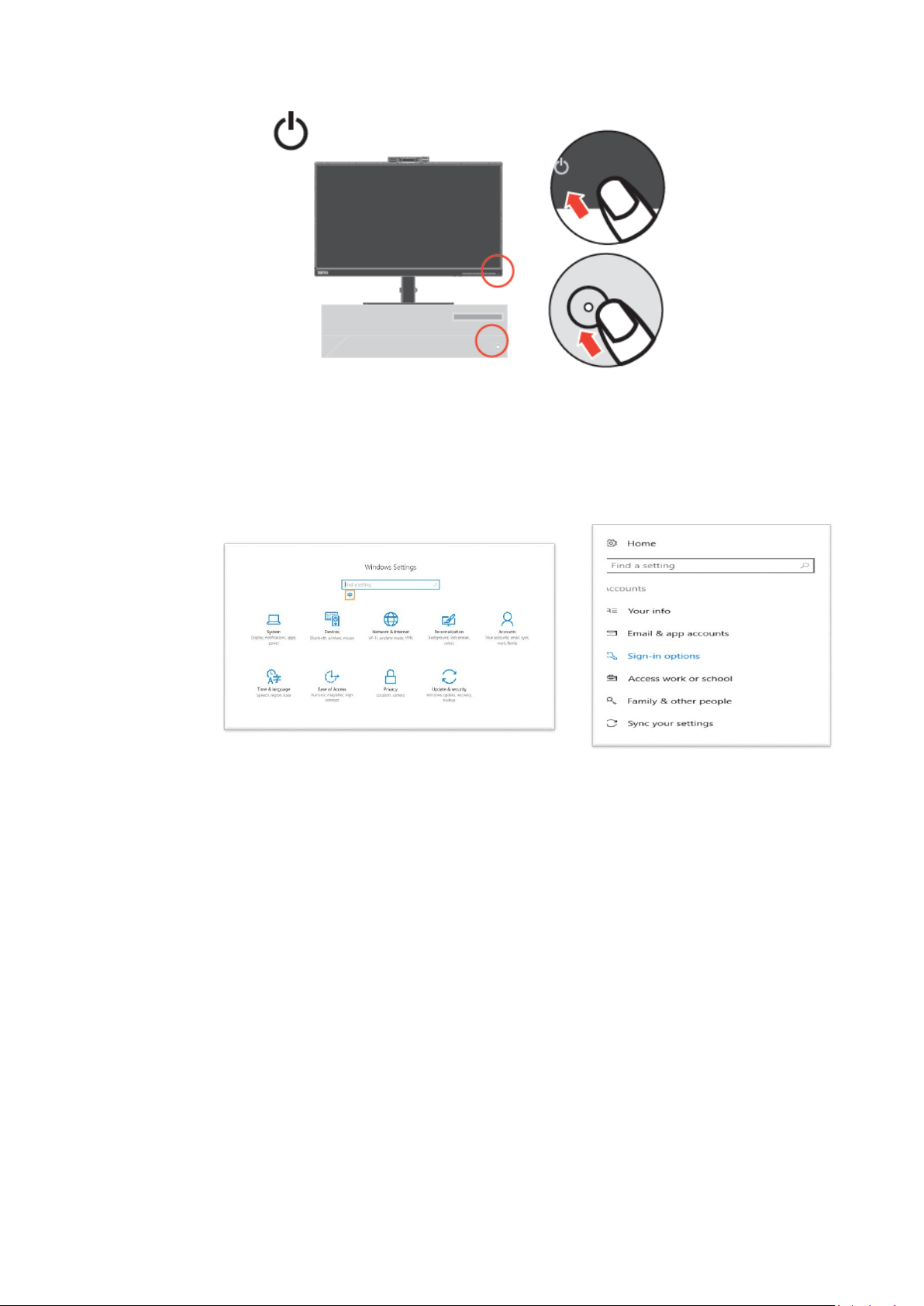

10. Uključite monitor i kompjuter.

11. Da instalirate drajver za monitor, morate da ga preuzmete sa Lenovo internet
prezentacije (https://pcsupport.lenovo.com/solutions/t22v_20) i da pratite uputstva na

strani 3-5

Podešavanje aplikacije Windows Hello (samo za Windows 10)

Pažnja: Da podesite “Windows Hello”, uradite sledeće:

1. Pritisnite “Windows” + “I” i potom kliknite na Nalozi, odaberite “Opcije za prijavljivanje”.

2. Podesite LIB.

1-10 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

3. Utvrdite prepoznavanje lica klikom na Podešavanje, Početak.

4. Potrebne su informacije za skeniranje vašeg lica i omogućeno prepoznavanje lica da bi se
kompjuter otključao.

Registrovanje vaše opcije

Hvala vam što ste kupili ovaj proizvod kompanije Lenovo®. Molimo vas odvojite par trenutaka da
biste registrovali svoj proizvod i snabdeli nas informacijama koje će pomoći kompaniji Lenovo da
vam pruža bolje usluge u budućnosti. Vaše povratne informacije su nam od velikog značaja za
razvoj proizvoda i usluga koje su vama bitne, kao i za razvoj boljih načina za komunikaciju sa
vama. Registrujte svoju opciju na sledećoj internet prezentaciji:

http://www.lenovo.com/register
Lenovo će vam poslati informacije i ažuriranja za vaš registrovani proizvod osim ukoliko ne
naznačite na upitniku internet prezentacije da ne želite da primate dalje informacije.

Poglavlje 1 Početak 1-11

Capítulo 2 Podešavanje i korišćenje vašeg monitora

Ovaj odeljak će vam pružiti informacije o podešavanju i korišćenju vašeg monitora.

Komfort i pristupačnost

Dobra ergonomska praksa je važna da biste dobili najviše od vašeg ličnog kompjutera
i da biste izbegli neudobnost. Uredite svoje radno mesto i opremu koju koristite da
odgovara vašim ličnim potrebama i vrsti posla kojim se bavite. Pored toga, koristite
zdrave radne navike da biste maksimalno povećali svoj učinak i udobnost dok
koristite svoj kompjuter.

Uređivanje vašeg radnog mesta

Koristite radnu površinu odgovarajuće visine i dostupnu radnu površinu koja će vam
omogućiti da radite komforno.
Organizujte svoje radno mesto tako da odgovara načinu na koji koristite materijale i
opremu. Održavajte svoje radno mesto čistim za materijale koje uglavnom koristite i
postavite predmete koje najčešće koristite, kao što su miš kompjutera ili telefon, na
najpristupačnije mesto.
Postavka opreme i podešavanje igraju veliku ulogu u vašem radnom stavu. Sledeće
teme opisuju kako da optimizujete podešavanje opreme da biste postigli i održali
dobar radni stav.

Pozicioniranje i pregledanje vašeg monitora
Postavite i podesite monitor svog kompjutera tako da imate komforan pogled prateći
sledeće stavke:

 Udaljenost gledanja: Optimalna udaljenost za gledanje za monitore je od

približno 510mm do 760mm (20 do 30 inča) i može da varira u zavisnosti od okolnog
svetla i vremena dana. Možete da postignete drugu udaljenost gledanja tako što ćete
ponovo postaviti svoj monitor ili promenom svog stava ili pozicije stolice. Koristite
udaljenost za gledanje koja vama najviše odgovara.

 Visina monitora: Postavite monitor tako da vaša glava i vrat budu u udobnom i
neutralnom (vertikalnom ili uspravnom) položaju. Ukoliko vaš monitor nema
podešavanja za visinu, može biti potrebno da postavite knjige ili druge čvrste
predmete ispod baze monitora da biste dobili željenu visinu. Opšta smernica je da
postavite monitor tako da vrh monitora bude kod ili blago ispod visine vašeg oka kada
udobno sednete. Ipak, obratite pažnju da optimizujete visinu svog monitora tako da
linija gledanja između vaših očiju i centra monitora odgovara vašim preferencama za
vizuelnu udaljenost i udobno gledanje kada su vaši očni mišići u opuštenom stanju.

 Nagib: Podesite nagib svog monitora da biste optimizovali izgled sadržaja ekrana
i da biste podesili svoj željeni položaj za glavu i vrat.

 Opšta lokacija: Postavite svoj monitor tako da izbegnete blesak ili odraze na
ekranu od preteranog osvetljenja ili prozora koji su blizu.
Slede neki drugi saveti za udobno gledanje vašeg monitora:

 Koristite adekvatno osvetljenje za tip posla koji radite.
 Koristite osvetljenje za monitor,kontrast i kontrole za podešavanje slike, ukoliko ih

imate, da biste optimizovali sliku na vašem ekranu tako da odgovara vašim vizuelnim
preferencama.
 Održavajte ekran svog monitora čistim da biste mogli da se fokusirate na sadržaj
ekrana.

Bilo koja koncentrisana i stalna vizuelna aktivnost može da bude naporna za vaše oči.
Obratite pažnju da povremeno skrenete pogled sa ekrana svog monitora i fokusirate
se na udaljeni objekat da biste dopustili vašim očnim mišićima da se opuste. Ukoliko
imate pitanja o zamoru očiju ili vizuelnoj neugodnosti, konsultujte specijalistu za vid
radi saveta.

2-1 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

Indirektno
svetlo

Prozori

Ekran

Lampa za
zadatak

Kapci

Vodite računa o zdravlju

Duže korišćenje kompjuterskih ekrana može da dovede do privremenog zamora očiju. Faktori
koji uključuju radnu sredinu, radne navike i držanje tela, treperenje ekrana i plavo svetlo
dovode do ovog stanja. Da maksimalno smanjite zamor očiju, određena podešavanja mogu
da se obave na radnim stanicama ili možete da koristite ekrane za monitor sa opcijama koje
smanjuju zamor očiju.

Radna sredina

Na zamor očiju utiče radna sredina. Smanjivanje odsjaja i odgovarajuće osvetljenje pomažu
da se smanji zamor očiju.

 Smanjenje odsjaja

Odsjaj mogu da smanje sledeće stavke:
a) Menjanje položaja bilo kog izvora svetlosti koji izaziva odsjaj.
b) Postavljanje odgovarajućih difuzora ili abažura na izvore svetla.
c) Korišćenje zavesa ili roletni na prozorima da se maksimalno smanji odsjaj direktne

sunčeve svetlosti.
d) Podešavanje položaja monitora na vertikalan u odnosu na izvor svetla ili prozore.
e) Korišćenje ekrana sa funkcijom protiv odsjaja - ThinkVision monitori poseduju površinsku

obradu protiv odsjaja koja rasipa svetlo za rad bez odsjaja.

 Osvetljenje

Adekvatno osvetljenje je neophodno da bi se izbegao odsjaj i zamor očiju. Preterano ili
nedovoljno osvetljenje čini prikaz na ekranu težim da ga vidite. Uopšteno, nivo osvetljenja ne
treba da pređe 750 luksa i nivoi između 300 i 500 luksa su napodesniji za rad na kompjuteru.
Preporučeno podešavanje osvetljenja uključuje postavljanje radnih stanica dalje od direktne
sunčeve svetlosti ili korišćenje osvetljenja iznad glave sa lusterima koji smanjuju odsjaj.

Radne navike

Dugotrajno izlaganje kompjuterskom ekranu može da dovede do naprezanja očiju. Simptomi
uključuju glavobolju, peckanje u očima, zamagljen vid i neugodnost. Da maksimalno smanje
naprezanje očiju, kompjuterski korisnici mogu da promene radne navike kako bi omogućili
očima da se opuste i oporave.

 Pauze
Korisnici kompjutera treba da naprave pauzu za vreme korišćenja, naročito u slučaju

dugotrajne upotrebe. Po pravilu, preporučuje se pravljenje kratkih pauza (od 5 do 15 minuta)
na svakih 1-2 sata neprekidne upotrebe kompjutera. Pravljenje kratkih i čestih pauza je više
preporučljivo nego pravljenje dugih pauza.

 Posmatranje udaljenih objekata
Korisnici često ređe trepću kada se nalaze ispred monitora računara. Da bi smanjili

naprezanje očiju, korisnici treba da periodično odmaraju oči tako što će se fokusirati na
udaljene predmete.

 Vežbe za vrat i oči
Određene vežbe smanjuju naprezanje očiju i sprečavaju rani nastanak muskulatorno

koštanih poremećaja. Preporučuje se da često ponavljate ove vežbe. Međutim, ukoliko se

Poglavlje 2 Podešavanje i korišćenje vašeg monitora 2-2

1,5 puta dijagonale ekrana

simptomi nastave, preporučuje se da se konsultujete sa lekarom.

Vežbe za oči:

1. Naizmenično gledajte nagore i nadole, držeći pri tom telo i glavu uspravno.

2. Polako okrećite oči tako što ćete gledati levo i desno.

3. Okrećite oči tako što ćete posmatrati predmete koji se nalaze u gornjem desnom uglu i

zatim u donjem levom. Ponovite to i za objekte koji se nalaze u gornjem levom i donjem

levom uglu.
Vežbe za vrat:

1. Opustite ruku sa strane. Sagnite glavu unapred da blago istegnete vrat. Držite u trajanju

od 5 sekudni.

2. Opustite ruku sa strane. Okrenite glavu u desno. Držite u trajanju od 5 sekudni. Potom

krenite glavu u levo.

3. Opustite ruku sa strane. Okrenite glavu u levo. Držite u trajanju od 5 sekudni. Potom

okrenite glavu u desno.

Položaj tela tokom rada

Odgovarajući radni položaj pomaže da se maksimalno smanji neudobnost za oči. Sedeći
položaj i idealna postavka monitora su od ključnog značaja za udobnost pri radu.

 Sedeći pložaj
Postavljanje monitora predaleko ili previše blizu može da dovede do naprezanja očiju. Velika

udaljenost gledanja navodi korisnike da se nagnu napred da bi videli sitan tekst, što napreže
oči i trup. Sa druge strane, velika blizina napreže oči usled većeg napora da se koncentrišu i
takođe dovodi do toga da korisnik sedi u neprirodnom položaju (na primer, naginje glavu, kuca
sa ispravljenim rukama i slično).

Preporučena udaljenost između očiju i ekrana monitora je 1,5 x dijagonale ekrana. Rešenja da
se ovo postigne u okviru malog kancelarijskog prostora uključuju povlačenje stola od zida ili
pregrade da bi se napravio prostor za monitor, korišćenje ravnog ekrana ili kompaktnih ekrana,
postavljanje monitora u ugao ekrana ili postavljanje tastature u fioku na izvlačenje, kako bi se
dobila dublja radna površina.

ThinkVision monitori su dizajnirani da maksimalno iskoriste radni prostor (npr. imaju tanke
profile, kompatibilni su sa ThinkCentre Tiny montažom na poleđini, poseduju praktično
upravljanje kablovima, itd).

2-3 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

 Ugao gledanja
Do zamora vrata i bola može da dođe i usled produženog okretanja glave da bi se videli predmeti na
ekranu monitora. Da bi se ovo dovelo na minimalni nivo, postavite monitor direktno ispred, tako da su
vam glava, vrat i trup okrenuti napred ka ekranu. Preporučuje se da monitor ne bude vise od 35
stepeni sa desne ili leve strane glave.

Monitore isto ne treba postavljati previše visoko ili previše nisko jer ovo dovodi do neprirodnog
položaja koji izaziva zamor mišića.

Smanjite treperenje

Treptaji monitora su ponovljene promene intenziteta svetlosti monitora. Izaziva ih nekoliko faktora,
uključujući između ostalog promene napona. Smanjenje treperenja smanjuje naprezanje očiju i
glavobolje. ThinkVision monitori omogućavaju korisnicima da koriste režime prikaza visoke
frekvencije, koji efikasno smanjuju treperenje.

Nizak nivo plavog svetla

Zabrinutost oko uticaja plavog svetla na zdravlje oka je sve veća u zadnjih nekoliko godina.
Talasna dužina plavog svetla je od 300 nm do 500 nm. Monitori imaju fabričko podešavanje
koje smanjuje emisije plavog svetla. Korisnici mogu da aktiviraju režim niskog nivoa plavog
svetla na ovim monitorima u podešavanjima menija za prikaz preko ekrana.

1. Pritisnite da biste otvorili glavni meni za prikaz preko ekrana.

2. Upotrebite ili za kretanje među ikonama. Izaberite ikonu (Napredna
podešavanja) i pritisnite da biste pristupili ovoj funkciji.

3. Upotrebite ili za kretanje među stavkama. Izaberite Režim za boju i
pritisnite da pristupite ovoj funkciji.

Poglavlje 2 Podešavanje i korišćenje vašeg monitora 2-4

4. Izaberite Nizak nivo plavog svetla i pritisnite da omogućite/onemogućite Nizak
nivo plavog svetla.

Informacije o pristupačnosti

Kompanija Lenovo se obavezala da pruži bolji pristup informacijama i tehnologiji
osobama sa invaliditetom. Sa pomoćnim tehnologijama, korisnici mogu da pristupe
informacijama na način koji najbolje odgovara njihovom invaliditetu. Neke od ovih
tehnologija su već obezbeđene u vašem operativnom sistemu; druge se mogu kupiti
kod prodavaca ili im se može pristupiti na:

https://lenovo.ssbbartgroup.com/lenovo/request_vpat.php

2-5 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

Podešavanje slike vašeg monitora

Ovaj odeljak opisuje kontrolne opcije za korisnika za podešavanje slike vašeg
monitora.

Upotreba kontrola za direktan pristup

Kontrole za direktan pristup mogu da se koriste kada Meni na ekranu (OSD) nije prikazan.

Tabela 2-1 Kontrole za direktan pristup

Ikonica Kontrola Opis

Prigušivanje

mikrofona

Utišavanja audio

zvuka

Promena unosa Prebacuje izvor ulaza videa.

Glavni meni Otvorite glavni meni na ekranu

Koristite taster za prigušivanje mikrofona

da prigušite mikrofon.

Koristite taster za prigušivanje da prigušite

audio ton.

Poglavlje 2 Podešavanje i korišćenje vašeg monitora 2-6

Korišćenje kontrola za meni na ekranu (OSD)

Podešavanja koja mogu da se podese kontrolama za korisnike se mogu pogledati preko menija na
ekranu (OSD), kao što je prikazano ispod.

Da biste koristili kontrole:

1. Pritisnite da biste otvorili glavni meni za prikaz preko ekrana.

2. Upotrebite ili za kretanje među ikonama. Odaberite ikonicu i pritisnite
da biste pristupili toj funkciji. Ukoliko postoji podmeni, možete da se krećete između

opcija koristeći ili , a da potom pritisnete da biste odabrali tu funkciju.

Upotrebite ili da biste izvršili podešavanja. Pritisnite da biste sačuvali.

3. Pritisnite da biste se kretali unazad kroz podmenije i izašli iz prikaza preko
ekrana (OSD).

4. Ukoliko je monitor povezan USB kablom za PC/laptop i kamera je omogućena, pritisnite i
držite u trajanju od 3 sekunde da omogućite/onemogućite funkciju praćenja lica.

5. Ukoliko monitor nije povezan USB kablom za PC/laptop, pritisnite i držite u trajanju od
10 sekundi da zaključate meni na ekranu. Ovo će sprečiti slučajna podešavanja na meniju

na ekranu (OSD). Pritisnite i držite u trajanju od 10 sekundi da biste otključali meni na
ekranu (OSD) i dopustili podešavanja na njemu.

6. Automatski omogućuje DDC/CI. Upotrebite taster za izlaz iz menija na ekranu i držite
tastere 10 sekundi da biste onemogućili/omogućili DDC/CI funkciju. Reči "DDC/CI
Disable/DDC/CI/Enable" (DDC/CI onemogući / DDC/CI/omogući) se prikazuju na ekranu.

7. ENERGY STAR opcija resetuje sva korisnička podešavanja na podrazumevane vrednosti
da bi monitor ispunio Energy Star zahteve.

Energy Star je program za štednju energije za korisničku elektroniku, koji predvodi vlada
SAD. EPA i DOE su ga pokrenuli 1992, kako bi smanjili potrošnju energije i emisije gasova
koji proizvode efekat staklene baste. Energy Star logotip je simbol očuvanja energije i
zaštite prirodne sredine. Poboljšava koncept efikasnosti energije potrošača i proizvođača i
na efikasan način predvodi tržište.
Energy Star regulativa poboljšava energetsku efikasnost i smanjuje zagađenost vazduha
korišćenjem energetski efikasnije opreme u domovima, kancelarijama i fabrikama. Jedan
način da postigne ovaj cilj je da se koristi upravljanje radi smanjivanja potrošnje energije
kada se proizvodi ne koriste.
Podrazumevane postavke za monitore potvrđuju Energy Star sertifikaciju. Bilo kakve
promene korisnika radi dobijanja dodatnih opcija i funkcija mogu da povećaju potrošnju
energije, koja će prevazući ograničenja Energy Star standarda. Ukoliko korisnik promeni
opcije vezane za energetsku efikasnost prilikom korišćenja uređaja, poput osvetljenosti,
režima boje i sličnog, odabiranjem opcije All Reset Factory (Vrati sve na fabrička
podešavanja) ili odabiranjem Energy Star opcije, potrošnja energije će se vratiti na
efikasnost Energy Star standarda.
Za više informacija, pogledajte (www.energystar.gov/products). Svi Energy Star proizvodi
biće navedeni na internetu i može im se pristupiti direktno od strane vlada, javnih institucija i
potrošača.

2-7 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

Ikonica menija na

Glavni meni

zasićenost "plave" na slici.

Automatic
(Automatsko)

Tabela. 2-2 Funkcije menija na ekranu

ekranu za

Monitor Controls
(Kontrole monitora)

Pod meni Opis

Brightness
(Osvetljenje)

Contrast
(Kontrast)

Volume

(Jačina tona)

Dynamic Contrast
(Dinamički kontrast)

Pojačanje
(Over Drive)

Color Mode

(Režim za boju)

Podešava celokupno osvetljenje

Podešava razlike između svetlih i
mračnih područja.

Podešava jačinu tona.

Aktivira dinamički odnos kontrasta.

 Isključeno
 Uključeno

 Isključeno
 Normalno
 Ekstremno

Podešava intenzitet crvene, zelene i
plave.

 sRBG
 Neutralno
 Crvenkasta
 Plavkasta
 Nizak nivo plavog svetla
 Korisnički uređeno...

Crvena: Povećava ili smanjuje
zasićenost “crvene” na slici.
Zelena: Povećava ili smanjuje
zasićenost “zelene” na slici.
Plava: Povećava ili smanjuje

Kontrole i
podešavanja

Advanced Settings

(Napredna podešavanja)

Aspect Ratio

(Odnos širine i visine
ekrana)

Button Repeat Rate

(Brzina ponavljanja
tastera)

Video/Audio Icon
(Video/Audio ikonica)

Image Setup

(Podešavanje slike)

Odabira vrste skalirane slike.
 Preko celog ekrana: Širi sliku

preko celog ekrana.

 Originalni odnos širine i visine

ekrana: Odnos sa ulaznim
signalom.

 Isključeno
 Podrazumevano
 Sporo

Omogućite ikonicu za
kameru/mikrofon

 Isključeno
 Uključeno

Automatski optimizuje sliku.

 Sat
 Faza
 Horizontalna pozicija: Pomera

sliku levo ili desno.

 Verzikalna pozicija: Pomera

sliku naviše ili naniže.

Poglavlje 2 Podešavanje i korišćenje vašeg monitora 2-8

Ikonica menija na

Glavni meni

Ovaj monitor može da prihvati video

Odabrani jezik utiče samo na

Podešava dužinu trajanja vremena

kada je taster pritisnut.

zahteve.

ekranu za

Port Setting
(Postavka porta)

Pod meni Opis

signale preko tri različita priključka.
Odaberite digitalnu među

kontrolama menija na ekranu (OSD)

Input Signal
(Ulazni signal)

kada koristite VGA/HDMI/DP
priključak.

 VGA
 HDMI
 DP

Kontrole i
podešavanja

Menu Setting

(Postavka menija)

DP Select
(DP odabir)

Language
(Jezik)

Menu Time Out

(Vreme nestanka
menija)

Menu Horizontal
(Horizontalni meni)

Menu Vertical
(Vertikalni meni)

Transparency
(Providnost)

Factory Reset

(Fabričko
resetovanje)

 DP1.1
 DP1.2

Odaberite jezik menija na ekranu
(OSD).

Pažnja:
jezik menija na ekranu (OSD). Nema

efekat na bilo koji softver koji radi na
kompjuteru.

koliko će prikaz preko ekrana (OSD)

ostati aktivan nakon poslednjeg puta

Menja horizontalnu poziciju prikaza
menija na ekranu (OSD).

Menja vertikalnu poziciju prikaza na

ekranu (OSD).

bira providnost menija na ekranu
(OSD)

Resetujte monitor na originalna
fabrička podešavanja.

 Da
 Ne

ENERGY STAR logotip opcija

resetuje sva korisnička podešavanja
na podrazumevane vrednosti da bi

monitor ispunio Energy Star

Exit( Izlaz)

* Režim niskog nivoa plavog svetla smanjuje količinu plavog svetla.
* Upotreba Ekstremnog režima (vreme odziva) može da ima za posledicu smanjen kvalitet prikaza kada je na ekranu

video grafika koja se brzo pomera.
Korisnici treba da provere Ekstremni režim (vreme odziva) da bi potvrdili da li je taj režim kompatibilan sa
aplikacijama koje žele da koriste s njim.

2-9 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

/ Izlazi iz menija na ekranu (OSD).

/

Adresibilnost

Frekvencija osvežavanja

PAL VGA

50Hz

640x350

70Hz

640x480

60Hz,72Hz,75Hz

700x570

50Hz

720x400

70Hz

800x600

56Hz,60Hz,72Hz,75Hz

832x624

75Hz

1024x768

60Hz,70Hz,75Hz

1152x864

75Hz

1280x1024

60Hz,70Hz,75Hz

1366x768

60Hz

1440x900

60Hz, smanjeni 60Hz

1600x900

60Hz,75Hz

1680x1050

60Hz, smanjeni 60Hz

1920x1080

60Hz, smanjeno 75Hz (za HDMI i
DP ulaz)

Odabiranje podržanog režima za prikaz

Režim za prikaz koji monitor koristi kontroliše kompjuter. Zbog toga, pogledajte dokumentaciju svog
kompjutera za detalje o tome kako da promenite režime za prikaz.

Veličina slike, pozicija i oblik se mogu promeniti kada se promeni režim za prikaz. Ovo je normalno i
slika se može ponovo podesiti korišćenjem automatskog podešavanja slike i kontrola za sliku.

Za razliku od CRT monitora, koji zahtevaju visoku frekvenciju osvežavanja da bi minimizovali
svetlucanje, LCD ili tehnologija ravnih ekrana je svojstveno bez svetlucanja.

Pažnja: Ukoliko je vaš sistem prethodno korišćen sa CRT monitorom i trenutno je konfigurisan da
prikaže režim izvan opsega ovog monitora, može biti potrebno da ponovo privremeno prikačite CRT
monitor dok ponovo ne konfigurišete sistem; poželjno na 1920x1080 pri 60 Hz, što je prirodna
rezolucija režima za prikaz.

Režimi za prikaz prikazani ispod su optimizovani u fabrici.

Tabela 2-3. Fabrički podešeni režimi za prikaz

Okretanje slike

Pre okretanja monitora, treba da podesite kompjuter da okrene sliku. Okretanje slike može da
zahteva poseban softver za rotaciju ili možda imate kompjuter koji poseduje posebne grafičke
drajvere koji dozvoljavaju okretanje slike. Proverite podešavanja za Graphic Properties
(grafièke karakteristike) na svom kompjuteru da biste videli da li je ova opcija dostupna.
Isprobajte ove korake da biste saznali da li je rotacija slike dostupna na vašem kompjuteru.

1. Kliknite desnim klikom miša na desktop i kliknite na Properties (karakteristike).

2. Odaberite tabelu Settings (podešavanja) i kliknite na Advanced (napredno).

3. Ukoliko imate ATI, odaberite tabelu Rotation i podesite željenu lokaciju. Ukoliko imate
nVidia, kliknite na nVidia tabelu, u stubcu sa leve strane i odaberite NV Rotate, a potom
odaberite željenu rotaciju. Ukoliko imate Intel, odaberite grafičku tabelu Intel, kliknite na
Graphic Properties (grafičke karakteristike), odaberite tabelu Rotation (rotacija), a potom
podesite željenu rotaciju.

Proverite sa proizvođačem svog kompjutera da li grafički drajveri sa okretanjem slike mogu
da se preuzmu sa njihove internet prezentacije za podršku.

Poglavlje 2 Podešavanje i korišćenje vašeg monitora 2-10

Postojana

bela

Stalna

Pritisnite taster ili pomerite

monitor.

slika ponovo pojavi.

P

10,86 W

E

34,44KWh

Audio opis

Ukoliko je vaš operativni sistem (OS) XP, zbog XP ograničenja će doći do 2 stvari:
A) USB audio se prepoznaje kao interfon of strane PC-ja, ikona za kontrolu tona zvučnika će

nestati kada priključite USB kabl.

B) Kako PC ne podešava automatski USB audio kao prethodni audio izlaz kada po prvi put

priključite USB kabl, monitor neće imati audio izlaz.

Morate da ga automatski podesite jednom, molimo pogledajte korake ispod:
1> Otvorite svoju “kontrolnu ploču” sa starta.
2> Potom otvorite “ton i audio uređaji”.
3> Odaberite “ThinkVision T22v Wide Monitor for USB-Audio” kao podrazumevani audio
izlaz.
4> Primenite.

Razumevanje štednje energije

Do štednje energije dolazi kada kompjuter prepozna da niste koristili svog miša ili tastaturu u
toku korisnički definisanog perioda. Postoji nekoliko stanja kao što je opisano u tabeli ispod.

Za optimalni rad, isključite svoj monitor na kraju svakog radnog dana, ili kad god planirate da ga ne
koristite na duže vreme u toku dana.

Tabela 2-4. Indikator napajanja

Stanje Indikator

napajanja

Ekran Nastavak rada Usaglašenost

čekanja/suspenzija

Energy Star Potrošnja energije

uključeno

TEC

** Maksimalna potrošnja energije uz maksimalno osvetljenje.

Ovaj dokument je samo informativan i odražava laboratorijske performanse. Vaš proizvod može

da funkcioniše drugačije, u zavisnosti od softvera, komponenti i perifernih uređaja koje ste
poručili i nemamo obavezu da ažuriramo takve informacije. Shodno tome, kupac ne bi trebalo da
se oslanja na ove informacije prilikom odlučivanja u vezi sa električnim tolerancijama i drugim
pitanjima. Nijedna garancije u pogledu tačnosti ili potpunosti nije izražena ili implicirana.

Uključeno

Vreme

Isključeno Isključeno Isključeno

tamnožuta

Normalno

Prazno

miša.
Može doći do ponovnog
malog zakašnjenja.
Pažnja: Vreme čekanja se
takođe pojavljuje ukoliko

nema izlaza za sliku za

Pritisnite dugme za
napajanje da biste uključili.
Može doći do malog
zakašnjenja pre nego što se

ENERGY

STAR

ENERGY

STAR

2-11 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

Održavanje vašeg monitora

Obratite pažnju da isključite napajanje pre nego što sprovedete bilo kakvo održavanje na monitoru.

Nemojte da:

 nanosite vodu ili tečnost direktno na monitor.
 koristite rastvarače ili abrazivna sredstva.
 koristite zapaljive materijale za čišćenje da biste očistili svoj monitor ili bilo koju drugu električnu

opremu.

 dodirujete površinu ekrana oštrim ili abrazivnim predmetima. Ovakav tip kontakta može da

dovede do trajne štete na vašem ekranu.

 koristite bilo koja sredstva za čišćenje koja sadrže anti-statičke rastvore ili slične dodatke. Ovo

može da ošteti površinski sloj ekrana.

Potrebno je da:

 blago pokvasite mekanu krpu vodom i upotrebite je da pažljivo obrišete poklopce i ekran.
 Uklonite masnoću ili otiske prstiju vlažnom krpom i sa malo slabog deterdženta.

Odvajanje postolja za monitor

Nakon postavljanja lica monitora na čistu i meku površinu, gurnite kuku postolja i podignite postolje
da ga skinete sa monitora.

Montiranje na zid (opciono)

Pogledajte uputstva koja ste dobili sa VESA kompatibilnim kompletom za montiranje osnove.

1. Postavite monitor licem naniže na neabrezivnu površinu i na stabilan, ravan sto.

2. Uklonite postolje.

3. Prikačite konzolu za montiranje sa kompleta za montiranje na zid za monitor.

4. Montirajte monitor na zid prateći uputstva koja ste dobili sa kompletom za montiranje
osnove.

Pažnja: Predviđeno za korišćenje samo sa UL i GS navedenim nosačem za montiranje s
minimalnim kapacitetom nosivosti/opterećenja od 6,00 kg. Da bi se zadovoljila TCO
sertifikacija za ovu opciju montiranja na zid, obavezno je korišćenje oklopljenog kabla.
Prikačite komplet za montiranje iz VESA kompatibilnog kompleta za montiranje na zid
(razdaljina 100mm x100mm); tip VESA zavrtnja za montiranje je M4 x 10 mm.

Poglavlje 2 Podešavanje i korišćenje vašeg monitora 2-12

Postolje

Slika

Video ulaz (VGA)

Frekvencija sata

180 MHz

Video ulaz (digitalni)

Frekvencija sata

Capítulo 3 Referentne informacije

Ovaj odeljak sadrži specifikacije monitora, uputstva za ručno instaliranje drajvera monitora,
informacije o rešavanju problema i servisne informacije.

Specifikacije monitora

Tabela 3-1. Specifikacije monitora za tip-model 61FB-MAR6-WW

Dimenzije

VESA montiranje Podržano

Ulaz napajanja Dolazni napon 100-240 VAC, 60/50 Hz

Visina 562,9mm (22,16 in.) Maks
Dubina

Širina

Opseg nagiba Raspon: -5°/+35°

Okretanje Raspon: -45°/+45°

Podizanje Raspon: 150mm

Osovinica Da (u smeru kretanja kazaljke

(GS&UL odobreno)

Vidljiva veličina slike 546 mm (21,5 in.)

Maksimalna visina 267,79 mm (10,54 in.)

Maksimalna širina 476,06 mm (18,74 in.)

Frekvencija piksela 0,248mm (0,0098 in.) (V)

Vreme odgovora Normalno 6 ms

205 mm (8,07 in.)

489,3 mm (21,25 in.)

na satu 90 stepeni i suprotno
smeru kretanja kazaljke na

satu 90 stepeni)

100 x100mm (3,94 in.x3,94 in.)

Ekstremno: 4 ms

3-1 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

struje 1,5A

Potrošnja energije
Pažnja: Cifre za potrošnju energije

su za monitor i napajanje zajedno.

Video ulaz (digitalni) Ulazni signal DP

Zvučnik Naznačena snaga 3W

Maksimalna potrošnja

Tipična potrošnja

Vreme

čekanja/suspenzija

Isključeno

Ulazni signal VGA

Horizontalna adresibilnost 1920 piksela (maks)

Vertikalna adresibilnost 1080 linija (maks)

Frekvencija sata 180 MHz

Horizontalna adresibilnost 1920 piksela (maks)

Vertikalna adresibilnost 1080 linija (maks)

Ulazni signal HDMI

Horizontalna adresibilnost 1920 piksela (maks)

Vertikalna adresibilnost 1080 linija (maks)

＜43W

＜13W

＜0,3W

＜0,3W

180 MHz

Komunikacije VESA DDC CI

Testiranje nadmorske visine Operacija 5,000m (16,404 ft.)

Podržani režimi prikaza
(VESA standardni režimi

između označenih
opsega)

Temperatura Radna 0° do 40°C (32° do 104° F)

Vlažnost Radna 10% do 80%

Impedenca 4ohm

Horizontalna

frekvencija

Vertikalna frekvencija 50 Hz – 76 Hz

Nativna rezolucija

Skladištenja -20° do 60°C (-4° do 140° F)

Isporuke -20° do 60°C (-4° do 140° F)

Skladištenja 5%° do 95%

Isporuke 5% do 95%

30 kHz – 85 kHz

1920 x 1080 pri 60 Hz

Poglavlje 3 Referentne informacije 3-2

Problem

Mogući uzrok

Predložena akcija

Referenca

povežite i podesite režim

potpuno povezan

Povezivanje i uključivanje

Kvalitet slike je

netačno.

na ekranu (OSD).

Kvalitet slike je

slike.

Povezivanje i uključivanje

Rešavanje problema

Ukoliko imate problema u rešavanju ili korišćenju monitora, možda ćete moći sami da rešite problem.
Pre pozivanja vašeg prodavca ili kompanije Lenovo, probajte sa predloženim akcijama koje su
odgovarajuće za vaš problem.

Tabela 3-2. Rešavanje problema

Reči “van opsega”
se prikazuju na
ekranu i indikator
za napajanje

treperi belo.

Kvalitet slike je
neprihvatljiv.

neprihvatljiv.

neprihvatljiv.

Sistem je

podešen
na režim za

prikazivanje koji
monitor ne

podržava.

Kabl video

signala nije

sa monitorom ili

sistemom.

Podešavanje
boje je možda

Nije obavljena

funkcija
automatskog

podešavanja

 Ukoliko menjate stari

monitor, ponovo ga

prikaza u okviru

određenog opsega
novog monitora.

 Ukoliko koristite

Windows sistem,

restartujte sistem u
“bezbednom režimu" a

potom odaberite
podržani režim ekrana
za svoj kompjuter.

 Ukoliko ove opcije ne

rade, kontaktirajte

Centar za podršku za
kupce.

Proverite da je signalni kabl
čvrsto prikačen za sistem i
monitor.

Odaberite drugo
podešavanje boje sa menija

Obavite automatsko
podešavanje slike.

“Odabiranje podržanog
režima za prikaz” na

stranici 2-10

“
vašeg monitora” na
stranici 1-7

“Podešavanje slike vašeg
monitora” na stranici 2-6

“Podešavanje slike vašeg
monitora” na stranici 2-6

3-3 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

Indikator
napajanja nije
upaljen i nema
slike.

 Prekidač za

napajanje
monitora nije
uključen.

 Kabl za

struju je
nedovoljno

dobro
pričvršćen ili
je isključen.

 Nema struje

u izlazu za
struju.

 Proverite da je kabl za

struju dobro pričvršćen.

 Proverite da priključak

ima struje.

 Uključite monitor.
 Probajte da koristite

drugi kabl za struju.

 Probajte da koristite

drugi priključak za struju.

“
vašeg monitora” na
stranici 1-7

Ekran je prazan i

pričvršćen za sistem

Indikator

Osvetljenje monitora

Ovo je karakteristika

LCD tehnologije i ne

Ukoliko nedostaje više od

linije u tekstu

Nije optimizirano
linije u tekstu

Nije optimizirano
linije u tekstu

Nije optimizirano

prebacuje u dupli

Tabela 3-2. Rešavanje problema (nastavak)

Problem Mogući uzrok Predložena akcija Referenca

indikator
napajanja svetli

stalno žuto ili
trepćuće belo

Monitor je u režimu
čekanja/suspenzije

 Pritisnite bilo koji

taster na tastaturi ili

pomerite miša da bi

se vratili u radno
stanje.

 Proverite

podešavanja za

opcije napajanja na
svom kompjuteru.

“Compreendendo o
gerenciamento de
energia” na stranici 2-11

Indikator
napajanja svetli

belo ali nema
slike.

napajanja svetli

belo ali nema
slike.

Jedan ili više
piksela su bez
boje.

 Nejasne

ili mutna
slika.

 Horizontalne

ili vertikalne
linije kroz
sliku.

 Nejasne

ili mutna
slika.

 Horizontalne

ili vertikalne
linije kroz

sliku.

Kabl za video signal
nije dobro
pričvršćen ili nije

ili monitor.

i kontrast su na

najnižem
podešavanju.

predstavlja grešku
LCD-a.



podešavanje
slike.

 Podešavanja za

Prikaz

karakteristika

vašeg sistema

nisu
optimizovana.



podešavanje
slike.

 Podešavanja za

Prikaz

karakteristika

vašeg sistema

nisu

optimizovana.

Proverite da je video kabl

ispravno povezan sa

sistemom.

Podesite podešavanja za

osvetljenje i kontrast na
meniju na ekranu (OSD).

pet piksela, kontaktirajte

Centar za podršku za
kupce.

Podesite podešavanje
rezolucije na vašem
sistemu da bi se

poklapalo sa nativnom
rezolucijom ovog

monitora:
1920 x 1080 pri 60 Hz.

Obavite automatsko
podešavanje slike.
Ukoliko automatsko
podešavanje slike ne
pomogne, obavite ručno
podešavanje slike.

“Povezivanje i
uključivanje vašeg

monitora” na stranici 1-7

“Podešavanje slike vašeg
monitora” na stranici 2-6

Dodatak A, “Servis i
podrška” na stranici A-1

“Podešavanje slike vašeg
monitora” na stranici 2-6

“Odabiranje podržanog
režima za prikaz” na
stranici 2-10

 Nejasne

ili mutna
slika.

 Horizontalne

ili vertikalne
linije kroz
sliku.

Slika je
neprihvatljiva
kada se

režim



podešavanje
slike.

 Podešavanja za

Prikaz

karakteristika

vašeg sistema

nisu

optimizovana.

Nije podešena

optimalna rezolucija

za svaki režim

Kada radite u nativnoj
rezoluciji, možda možete

da ostvarite dodatna

poboljšanja na sledeći
način: podešavanjem
postavka tačaka po inču
(DPI) na svom sistemu

 Koristite ThinkVision

Duo softver da biste

optimizovali rad dva
ekrana

 Podesite ručno

rezoluciju grafičke

kartice

Pogledajte odeljak

Napredni svojstava
ekrana vašeg sistema.

“Upotreba kontrola za
direktan pristup” na
stranici 2-6

Poglavlje 3 Referentne informacije 3-4

Ručno podešavanje slike

Ukoliko automatsko podešavanje slike ne uspostavi sliku koja vam se dopada,
obavite ručno podešavanje slike.

Pažnja: Vaš monitor treba da bude upaljen i da radi oko 15 minuta, da bi se zagrejao.

1. Pritisnite na dnu monitora da otvorite meni na ekranu.

2. Upotrebite ili da odaberete i pritisnite za pristup.

3. Upotrebite ili da odaberete Podešavanje slike i pritisnite za
pristup.

4. Upotrebite ili da odaberete podešavanja za Takt i Fazu.

 Takt (frekvencija piksela) podešava broj piksela koje skenira jedan horizontalni

prelet. Ukoliko frekvencija nije ispravna, ekran će prikazivati vertikalne trake i
slika nema ispravnu širinu.

 Faza podešava fazu signala takta piksela. Sa pogrešno podešenom fazom, slika

ima horizontalna ometanja kada je slika svetla.

5. Kada slika više ne izgleda pokvarena, sačuvajte podešavanja za Takt i
Fazu.

6. Pritisnite da napustite meni na ekranu.

Ručno instaliranje drajvera monitora

Ispod su dati koraci za ručno instaliranje drajvera za monitor u operativnim sistemima Microsoft
Windows 7, Microsoft Windows 10.

Instaliranje drajvera za monitor u Windows 7 sistemu

Da biste instalirali drajver za uređaj u Microsoft® Windows 7 sistemu, uradite sledeće:

1. Isključite kompjuter i sve priključene uređaje.

2. Proverite da je monitor ispravno povezan.

3. Uključite monitor, a zatim uključite računar. Dozvolite kompjuteru da pokrene

Windows 7 operativni sistem.

4. Na internet prezentaciji kompanije Lenovo

https://pcsupport.lenovo.com/solutions/t22v_20, pronađite odgovarajući drajver

monitora i preuzmite ga na kompjuter sa kojim je ovaj monitor povezan (npr.

desktop kompjuter).

5. Otvorite prozor svojstava prikaza desnim klikom na dugme Start, zatim Kontrolna

tabla, ikona Hardver i zvuk i zatim kliknite na ikonu Prikaz.

6. Kliknite na tabelu Promenite podešavanja prikaza.

7. Kliknite na ikonu Napredna podešavanja.

8. Kliknite na karticu Monitor.

9. Kliknite na taster Svojstva.

10. Kliknite na karticu Drajveri.

11. Kliknite na Ažuriraj drajver, a potom kliknite na Pretraži kompjuter da pronađete

drajver.

12. Izaberite Izaberi sa spiska drajvera za uređaj na kompjuteru.

13. Kliknite na taster Proveri disk. Kliknite na taster Pretraži i idite do sledećeg

direktorijuma:

X:\Monitor Drivers\Windows 7

3-5 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

(X označava “folder u kojem se nalazi preuzeti drajver”, npr. radna površina)

14. Odaberite fajl “T22v-20.inf” i kliknite na dugme Otvori. Kliknite na taster OK.

15. Odaberite Lenovo T22v-20 i kliknite na Dalje.

16. Posle završetka instalacije, izbrišite sve preuzete fajlove i zatvorite sve prozore.

17. Restartujte sistem. Sistem će automatski odabrati maksimalno osvežavanje i

odgovarajuće profile uparivanja boja.

Pažnja: Na LCD monitorima, za razliku od CRT monitora, brže osvežavanje ne poboljšava

kvalitet prikaza. Lenovo preporučuje da koristite bilo rezoluciju od 1920 x 1080 pri
osveženju od 60 Hz, ili rezoluciju od 640 x 480, pri osveženju od 60 Hz.

Instaliranje drajvera za monitor u Windows 10 sistemu

Da koristite opciju Plug and Play u Microsoft Windows 10, uradite sledeće:

1. Isključite kompjuter i sve priključene uređaje.

2. Proverite da je monitor ispravno povezan.

3. Uključite monitor, a zatim uključite računar. Dozvolite kompjuteru da pokrene
Windows 10 operativni sistem.

4. Na internet prezentaciji kompanije Lenovo
https://pcsupport.lenovo.com/solutions/t22v_20, pronađite odgovarajući drajver
monitora i preuzmite ga na kompjuter sa kojim je ovaj monitor povezan (npr.
desktop kompjuter).

5. Na Desktopu, pomerite miša u donji levi ugao ekrana, kliknite desnim tasterom i
izaberite opciju Kontrolna tabla, zatim kliknite dvaput na ikonu Hardver i zvuk i
zatim kliknite na opciju Prikaz.

6. Kliknite na tabelu Promenite podešavanja prikaza.

7. Kliknite na taster Napredna podešavanja.

8. Kliknite na karticu Monitor.

9. Kliknite na taster Svojstva.

10. Kliknite na karticu Drajveri.

11. Kliknite na Ažuriraj drajver, a potom kliknite na Pretraži kompjuter da pronađete
drajver.

12. Odaberite “Želim da odaberem sa spiska drajvera za uređaje na mom
kompjuteru”.

13. Kliknite na taster Proveri disk. Kliknite na taster Pretraži i idite do sledećeg
direktorijuma:

X:\Monitor Drivers\Windows 10

(X označava “folder u kojem se nalazi preuzeti drajver”, npr. radna površina)

14. Odaberite fajl “T22v-20.inf ” i kliknite na dugme Otvori. Kliknite na taster OK.

15. U novom prozoru, izaberite Lenovo T22v-20 i klinite na Dalje.

16. Posle završetka instalacije, izbrišite sve preuzete fajlove i zatvorite sve prozore.

17. Restartujte sistem. Sistem će automatski odabrati maksimalno osvežavanje i
odgovarajuće profile uparivanja boja.

Pažnja: Na LCD monitorima, za razliku od CRT monitora, brže osvežavanje ne poboljšava

kvalitet prikaza. Lenovo preporučuje da koristite bilo rezoluciju od 1920 x 1080 pri
osvežavanju od 60 Hz, ili rezoluciju od 640 x 480, pri osvežavanju od 60 Hz.

Poglavlje 3 Referentne informacije 3-6

Ručno instaliranje drajvera za praćenje lica u Windowsu 10.

Ispod su dati koraci za ručno instaliranje drajvera za monitor u operativnom sistemu Microsoft Windows 10.

1. Preuzmite drajver s
https://pcsupport.lenovo.com/us/en/downloads/DS544026.

2. Raspakujte fajl i kliknite duplim klikom na setup.exe.

3. Pritisnite OK.

4. Instalirajte drajver.

a Lenovo internet prezentacije

5. Završite i restartujte PC.

3-7 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

FRU (jedinica zamenjiva

Servisne informacije

Odgovornosti kupca

Garancija ne važi za proizvod koji je oštećen usled nezgode, nepravilnog korišćenja, nepravilne
instalacije, korišćenja koje nije u skladu sa specifikacijama proizvoda i uputstvima, nesreće ili
prirodne nesreće ili neovlašćenih izmena, popravki ili modifikacija.
Slede primeri zloupotrebe ili nepravilnog korišćenja koja nisu pokrivena garancijom:

 Slike utisnute na ekran CRT monitora. Utisnute slike možete da sprečite korišćenjem pokretnog

čuvara ekrana ili štednjom energije.

 Fizičko oštećenje kućišta, okvira, osnove i kablova.
 Ogrebotine ili rupice na ekranu monitora.

Dobijanje dalje pomoći

Ukoliko i dalje ne možete da rešite problem, molimo vas da kontaktirate Centar za
podršku za kupce. Za više informacija o kontaktiranju Centra za podršku za kupce,
molimo pogledajte Dodatak A, “Servis i podrška” na stranici A-1.

Servisni delovi

Sledeće delove koristi Lenovo servis, ili ovlašćeni Lenovo prodavci da podrže garanciju kupca.
Delovi su samo sa servisiranje. Tabela ispod prikazuje informacije za model 61FB-MAR6-WW.

Tabela 3-3. Spisak rezervnih delova

na polju)
Broj dela

5D10X88958

01YY021

01YY022 T22v-20 HDMI kabl Gavran crna 61FB-MAR6-WW

01YY020 T22v-20 DP kabl Gavran crna 61FB-MAR6-WW

5SE0X88952

Opis boja

T22v-20 - 21.5 inča FRU
Monitor (HDMI)

T22v-20 USB kabl tipa A i
tip B

T22v-20 - FRU osnova i
postolje

Gavran crna 61FB-MAR6-WW

Gavran crna 61FB-MAR6-WW

Gavran crna 61FB-MAR6-WW

Tip mašine
Model (MTM)

Poglavlje 3 Referentne informacije 3-8

Država ili region

Telefonski broj

Argentina

0800-666-0011 (španski, engleski)

Australija

1-800-041-267 (engleski)

Austrija

0810-100-654 (lokalni poziv) (nemački)

Belgija

Garantni servis i podrška: 02-339-36-11 (holandski, francuski)

Bolivija

0800-10-0189 (španski)

Brazil

Pozivi iz Sao Paulo regiona: 11-3889-8986

Brunei Darusalam

800-1111 (engleski)

Kanada

1-800-565-3344 (engleski, francuski)

Čile

800-361-213 (španski)
Kina

Linija tehničke podrške: 400-100-6000 (mandarinski)

Kina

(852) 3516-8977
Kina

0800-807 / (852) 3071-3559

Apêndice A. Servis i podrška

Sledeće informacije opisuju tehničku podršku koja je dostupna za vaš proizvod, u
toku perioda garancije ili u toku životnog veka vašeg proizvoda. Pogledajte
Ograničenu garanciju kompanije Lenovo za puno objašnjenje o uslovima garancije
koje Lenovo daje.

Registrovanje vaše opcije

Registrujte da biste primali najnovije poruke o uslugama i podršci za proizvod, kao i
za delove i sadržaje za kompjuter, koji su besplatni ili na popustu. Idite na:
http://www.lenovo.com/support

Tehnička podrška preko interneta

Tehnička podrška preko interneta je dostupna tokom životnog veka vašeg proizvoda
preko Lenovo prezentacije za podršku na adresi http://www.lenovo.com/ support

Pomoć pri zameni proizvoda ili zameni defektivnih delova takođe je dostupna tokom
garantnog perioda, pomoć pri zameni ili promeni defektivnih komponenti je dostupna.
Pored toga, ukoliko je vaša opcija instalirana na Lenovo kompjuter, možda imate
pravo na uslugu na vašoj lokaciji. Vaš predstavnik tehničke podrške

vam može pomoći da utvrdite najbolju alternativu.

Tehnička podrška preko telefona

Podrška za instalaciju i konfiguraciju preko Centra za pomoć potrošačima biće
povučena ili će biti dostupna uz novčanu naknadu, po odluci kompanije Lenovo, 90
dana nakon što opcija bude povučena sa tržišta. Dodatna ponuda za podršku,
uključujući pomoć pri instalaciji, korak po korak, dostupna je uz nominalnu naknadu.

Da biste pomogli predstavniku tehničke podrške, pripremite što je moguće više
sledećih informacija:

 Ime opcije
 Broj opcije
 Dokaz o kupovini
 Proizvođača kompjutera, model, serijski broj i uputstvo za korišćenje
 Tačne reči poruke o grešci (ukoliko ih ima)
 Opis problema
 Informacije o konfiguraciji hardvera i softvera za vaš sistem

Ukoliko je moguće, budite pored kompjutera. Vaš predstavnik tehničke podrške
možda će želeti da vas provede kroz problem tokom razgovora.

Spisak telefona za pozivanje širom sveta

Brojevi telefona se mogu promeniti bez obaveštenja. Za najnovije telefonske brojeve idite na
http://www.lenovo.com/support/phone

Pozivi izvan Sao Paulo regiona: 0800-701-4815
(portugalski)

(Hong Kong S.A.R.)

A-A-1 T22v-20, Uputstvo za korišćenje monitora sa ravnim ekranom

(kantonski, engleski, mandarinski)

Država ili region

Telefonski broj

(Makao S.A.R.)

(kantonski, engleski, mandarinski)

Kolumbija

1-800-912-3021 (španski)

Kostarika

0-800-011-1029 (španski)

Hrvatska

385-1-3033-120 (hrvatski)

Kipar

800-92537 (grčki)

Češka Republika

800-353-637(češki)

Danska

Garantni servis i podrška: 7010-5150 (danski)

Dominikanska Republika

1-866-434-2080 (španski)

Ekvador

1-800-426911 (OPCIJA 4) (španski)

Egipat

Primarni: 0800-0000-850

El Salvador

800-6264 (španski)

Estonija

372-66-0-800
Finska

Garantni servis i podrška: [phone] (finski)

Francuska

Garantni servis i podrška (hardver): 0810-631-213 (francuski)

Nemačka

Garantni servis i podrška: 0800-500-4618 (besplatno) (nemački)

Grčka

Lenovo poslovni partner (grčki)

Gvatemala

Pozovite 999-9190, sačekajte da se javi operater i tražite 877-404-9661
Honduras

Pozovite 800-0123 (španski)

Mađarska

[phone]

Indija

Primarni: 1800-419-4666 (Tata)
Indonezija

1-803-442-425

Irska

Garantni servis i podrška: 01-881-1444 (engleski)

Izrael

Givat Shmuel servisni centar: [phone]
Italija

Garantni servis i podrška: [phone] (italijanski)

Japan

0120-000-817
Kazahstan

77-273-231-427 (primenjuje se cena standardnog poziva) (ruski, engleski)

Koreja

080-513-0880 (poziv o trošku primaoca)
Letonija

371-6707-360 (letonski, ruski, engleski)

Litvanija

370 5278 6602 (italijanski, ruski, engleski)

Luksemburg

ThinkServer i ThinkStation: 352-360-385-343 ThinkCentre i ThinkPad:

Malezija

1-800-88-0013
Malta

356-21-445-566(engleski, italijanski, maltski arapski)

Meksiko

001-866-434-2080 (španski)

Holandija

020-513-3939 (holandski)

Novi Zeland

0508-770-506 (engleski)

Nikaragva

001-800-220-2282 (španski)

Norveška

8152-1550 (norveški)

Panama

Lenovo centar za podršku za kupce: 001-866-434 (besplatno) (španski)

Peru

0-800-50-866 (OPCIJA 2) (španski)

Filipini

1-800-8908-6454 (GLOBE pretplatnici)

Sekundarni: 0800-0000-744
(arapski, engleski)

(estonski, ruski, engleski)

(španski)

(engleski, mađarski)

Sekundarni: 1800-3000-8465 (Reliance)
Email: [e-mail]
(engleski i hindi)

62 213-002-1090 (primenjuje se cena standardnog poziva)
(engleski, bahasa indonežanski)

(jevrejski, engleski)

(jevrejski, engleski)

02-3483-2829 (poziv koji se naplaćuje) (korejski)

352-360-385-222 (francuski)

03-7724-8023 (primenjuje se cena standardnog poziva) (engleski)

Servis i podrška A-A-2

Država ili region

Telefonski broj

1-800-1441-0719 (PLDT pretplatnici) (tagalog, engleski)

Poljska

Laptopovi i tableti sa oznakom i markom Think: 48-22-273-9777

Portugal

808-225-115 (primenjuje se cena standardnog poziva) (portugalski)

Rumunija

4-021-224-4015 (rumunski)

Rusija

[phone]

Singapur

1-800-415-5529

Slovačka

ThinkServer i ThinkStation: 421-2-4954-5555

Slovenija

386-1-2005-60 (slovenski)

Španija

34-917-147-833 (španski)

Šri Lanka

[phone] (Sumathi informacioni sistemi) (engleski)

Švedska

Garantni servis i podrška: 077-117-1040 (švedski)

Švajcarska

Garantni servis i podrška: 0800-55-54-54 (nemački, francuski, italijanski)

Taj v an

0800-000-702 (mandarinski)

Tajland

001-800-4415-734
Turska

444-04-26 (turski)

Ujedinjeno

Standardna garancijska podrška: 03705-500-900 (lokalni poziv) Standardna
Sjedinjene Države

1-800-426-7378 (engleski)

Urugvaj

000-411-005-6649 (španski)

Venecuela

0-800-100-2011 (španski)

Vijetnam

120-11072 (besplatno)

ThinkServer i ThinkStation: 48-22-878-6999
(poljski, engleski)

[phone]
(primenjuje se cena standardnog poziva) (ruski)

6818-5315 (primenjuje se cena standardnog poziva)
(engleski, mandarinski, bahasa indonežanski)

([phone] (primenjuje se cena standardnog poziva) (tai, engleski)

Kraljevstvo

garancijska podrška: 08705-500-900 (engleski)

84-8-4458-1042 (primenjuje se cena standardnog poziva) (vijetnamski,
engleski)

A-A-3 T22v-20, Uputstvo za korišćenje monitora sa ravnim ekranom

Apêndice B. Obaveštenja

Lenovo ne može da ponudi u svim zemljama proizvode, usluge ili opcije koje su
pomenute u ovom dokumentu. Konsultujte svog lokalnog predstavnika kompanije
Lenovo za informacije o proizvodu i uslugama koje su trenutno dostupne na vašem
području. Bilo koja referenca kompanije Lenovo za proizvod, program ili uslugu nije
namenjena da iskaže ili implicira da samo proizvod, program ili usluga kompanije
Lenovo mogu da se koriste. Bilo koji funkcionalno ekvivalentni proizvod, program ili
usluga koji ne krše nijedno pravo intelektualne svojine kompanije Lenovo mogu da se
koriste kao zamena. Međutim, odgovornost je korisnika da proceni i verifikuje rad bilo
kog drugog proizvoda, programa ili usluge.

Lenovo može da ima patente ili aplikacije patenata na čekanju koji pokrivaju temu
opisanu u ovom dokumentu. Sadržaj ovog dokumenta vam ne daje bilo koju licencu
za ove patente. Možete da pošaljete pitanja vezana za licencu, u pisanoj formi, na:

Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Pažnja: Lenovo Director of Licensing

LENOVO OBEZBEĐUJE OVU PUBLIKACIJU TAKVU KAKVA JE, BEZ BILO KAKVE
GARANCIJE, BILO IZRAŽENE ILI IMPLICIRANE, UKLJUČUJUĆI ALI NE
OGRANIČENO NA IMPLICIRANE GARANCIJE O NE KRŠENJU PRAVA,

PODOBNOSTI ZA PRODAJU ILI PODOBNOSTI ZA ODREĐENU SVRHU.

Neke jurisdikcije ne dozvoljavaju poricanje izraženih ili impliciranih garancija u
određenim transakcijama, stoga se ova izjava možda ne odnosi na vas.

Ove informacije mogu da uključe tehničke nepravilnosti ili štamparske greške. Izmene
informacija sadržanih ovde se periodično obavljaju, ove izmene biće uključene u nova
izdanja publikacija. Lenovo može da poboljša i/ili promeni proizvod(e) i/ili program(e)
opisane u ovoj publikaciji u bilo koje vreme, bez prethodnog obaveštenja.

Proizvodi opisani u ovom dokumentu nisu namenjeni za korišćenje u implantaciji ili u
drugim aplikacijama za održavanje života, gde kvar može da dovede do povrede ili
smrti lica. Informacije sadržane u ovom dokumentu ne utiču na i ne menjaju
specifikacije Lenovo proizvoda ili garancije. Ništa u ovom dokumentu ne funkcioniše
kao izražena ili implicirana dozvola ili odšteta na osnovu prava na intelektualnu
svojinu kompanije Lenovo ili trećih strana. Sve informacije sadržane u ovom
dokumentu su dobijene u specifičnim sredinama i predstavljene su kao ilustracija.
Rezultati ostvareni u drugim radnim sredinama mogu se razlikovati.

Lenovo može da koristi ili da distribuira bilo koje informacije koje dobije od vas, na bilo
koji način za koji veruje da je odgovarajući, bez bilo kakve obaveze prema vama.

Bilo kakve reference u ovoj publikaciji vezane za internet prezentacije koje ne
pripadaju kompaniji Lenovo date su samo radi pogodnosti i ni na koji način ne služe
kao odobravanje tih internet prezentacija. Materijali na tim internet prezentacijama

nisu deo materijala za ovaj Lenovo proizvod i te internet prezentacije koristite na

sopstveni rizik.

Svi podaci o performansama u ovom dokumentu određeni su u kontrolnoj sredini.
Stoga, rezultati ostvareni u radnim sredinama mogu se u značajnoj meri razlikovati.
Neka merenja su možda obavljena na sistemima u razvoju i nema garancije da će
ova merenja biti ista kao i na uopšteno dostupnim sistemima. Uz to, neka merenja su
možda procenjena kroz ekstrapolaciju. Realni rezultati će se možda razlikovati.
Korisnici ovog dokumenta treba da potvrde primenjive podatke za svoje određene
sredine.

Obaveštenja B-1

Informacije o recikliranju

Lenovo ohrabruje vlasnike opreme informacionih tehnologija (IT) da odgovorno
recikliraju svoju opremu kada više nije potrebna. Lenovo nudi razne programe i
usluge da pomogne vlasnicima opreme u recikliranju njihovih IT proizvoda. Za
informacije o recikliranju Lenovo proizvoda, posetite:

http://www.lenovo.com/lenovo/environment/recycling

Prikupljanje i recikliranje Lenovo kompjutera i monitora koji se više

ne koriste

Ukoliko ste vi zaposleni kompanije i potrebno je da odložite Lenovo kompjuter ili

monitor koji je svojina kompanije, morate to da uradite u skladu sa Zakonom o

promociji efikasnog korišćenja izvora. Kompjuteri i monitori su kategorizovani kao
industrijski otpad i treba ih propisno odložiti uz pomoć firme za odlaganje industrijskog
otpada koja ima sertifikat lokalne vlade. U skladu sa Zakonom o promociji efikasnog
korišćenja izvora, Lenovo Japan obezbeđuje, preko svojih usluga za prikupljanje i
recikliranje PC-ja, uslugu prikupljanja, ponovnog korišćenja i recikliranja nekorišćenih
kompjutera i monitora. Za više detalja posetite Lenovo internet prezentaciju na adresi

www.ibm.com/jp/pc/service/recycle/pcrecycle/. U skladu sa zakonom o promociji
efikasnog korišćenja izvora, sakupljanje i recikliranje kućnih kompjutera i monitora od
strane proizvođača započelo je 1. oktobra 2003. Ova usluga se nudi besplatno za
kućne kompjutere prodate nakon 1. oktobra 2003. Za više detalja posetite Lenovo

internet prezentaciju na adresi

www.ibm.com/jp/pc/service/recycle/personal/

Odlaganje komponenti Lenovo kompjutera

Neki Lenovo kompjuterski proizvodi koji se prodaju u Japanu možda sadrže
komponente koje sadrže teške metale ili druge supstance na koje je prirodna okolina
osetljiva. Da bi propisano odložili ove komponente, poput štampanih strujnih kola ili

drajvova, koristite metode opisane iznad, za prikupljanje i recikliranje kompjutera i
monitora koji se ne koriste.

B-2 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom

Trgovačke marke

Sledeći termini su trgovačke marke kompanije Lenovo u Sjedinjenim Državama, drugim
državama ili oboje:

Lenovo

Lenovo logo

ThinkCentre

ThinkPad

ThinkVision

Microsoft, Windows i Windows NT su trgovačke marke Microsoft grupe kompanija.

Druge kompanije, proizvodi ili imena usluga mogu biti trgovačke marke ili servisne marke
drugih.

Obaveštenja B-3

Turska izjava o saglasnosti

Lenovo proizvod ispunjava zahteve Direktive za ograničavanje korišćenja određenih hazardnih
supstanci u električnoj i elektronskoj opremi (EEE) Republike Turske.

Lenovo i Lenovo logo su trgovačke marke kompanije Lenovo u Sjedinjenim Državama, drugim
državama ili oboje.

Ukrajina RoHS

India RoHS

RoHS saglasnost sa E-otpad (Upravljanje & rukovanje) pravilima, 2011.

Kablovi i adapteri za napajanje

Koristite samo kablove i adaptere za napajanje koje je isporučio proizvođač proizvoda. Nemojte
koristiti kabl za napajanje naizmeničnom strujom sa drugih proizvoda.

B-4 Uputstvo za korišćenje T22v-20, monitora sa ravnim ekranom
