Monitor T22v-10 s plochou obrazovkou Používateľská príručka Typ zariadenia: 61BB

Číslo výrobku

61BB-MAR6-WW

Prvé vydanie (07 2017)

Všetky práva vyhradené.

Výrobky, údaje, počítačový softvér a služby od spoločnosti LENOVO sú vyvinuté výhradne na súkromné náklady a sú predávané vládnym subjektom ako komerčné položky, ktoré sú stanovené v nariadení č. 47 C.F.R. 2.101 s obmedzenými právami na používanie, rozmnožovanie a zverejňovanie. OZNÁMENIE TÝKAJÚCE SA OBMEDZENÝCH PRÁV: Ak sa výrobky, údaje, počítačový softvér alebo služby dodávajú v súlade so zmluvou uzavretou s agentúrou General Services Administration (GSA), potom používanie, rozmnožovanie alebo zverejňovanie podlieha obmedzeniam uvedeným v zmluve č GS-35F-05925.

ii © Autorské právo Lenovo 2017

Obsah

Číslo výrobku.................................................................................................................................................................... i

Obsah ............................................................................................................................................................................... ii

Bezpečnostné informácie .............................................................................................................................................. iii

Pokyny týkajúce sa bezpečnosti a údržby .................................................................................................................. iv

1. kapitola Začíname .................................................................................................................................................. 1-1

Obsah balenia..................................................................................................................................................... 1-1

Upozornenie pre používateľa ............................................................................................................................. 1-1

Prehľad výrobku ................................................................................................................................................. 1-2

Typy nastavovaní ............................................................................................................................................... 1-2

Používateľské ovládacie prvky ........................................................................................................................... 1-3

Otvor pre lankový zámok .................................................................................................................................... 1-3

Infračervená kamera ........................................................................................................................................... 1-4

Reproduktor ........................................................................................................................................................ 1-5

Príprava monitora na prevádzku ........................................................................................................................ 1-6

Pripojenie a zapnutie monitora ........................................................................................................................... 1-6

Nastavenie aplikácie Windows Hello setup (iba operačný systém Windows 10) .............................................. 1-8

Registrácia vášho modelu výrobku .................................................................................................................. 1-10

2. kapitola Nastavenie a používanie monitora ......................................................................................................... 2-1

Pohodlie a dostupnosť ........................................................................................................................................ 2-1

Usporiadanie pracovnej plochy .......................................................................................................................... 2-1

Spravovanie zdravia ........................................................................................................................................... 2-2

Prístup k informáciám ......................................................................................................................................... 2-5

Nastavenie obrazu monitora ............................................................................................................................... 2-6

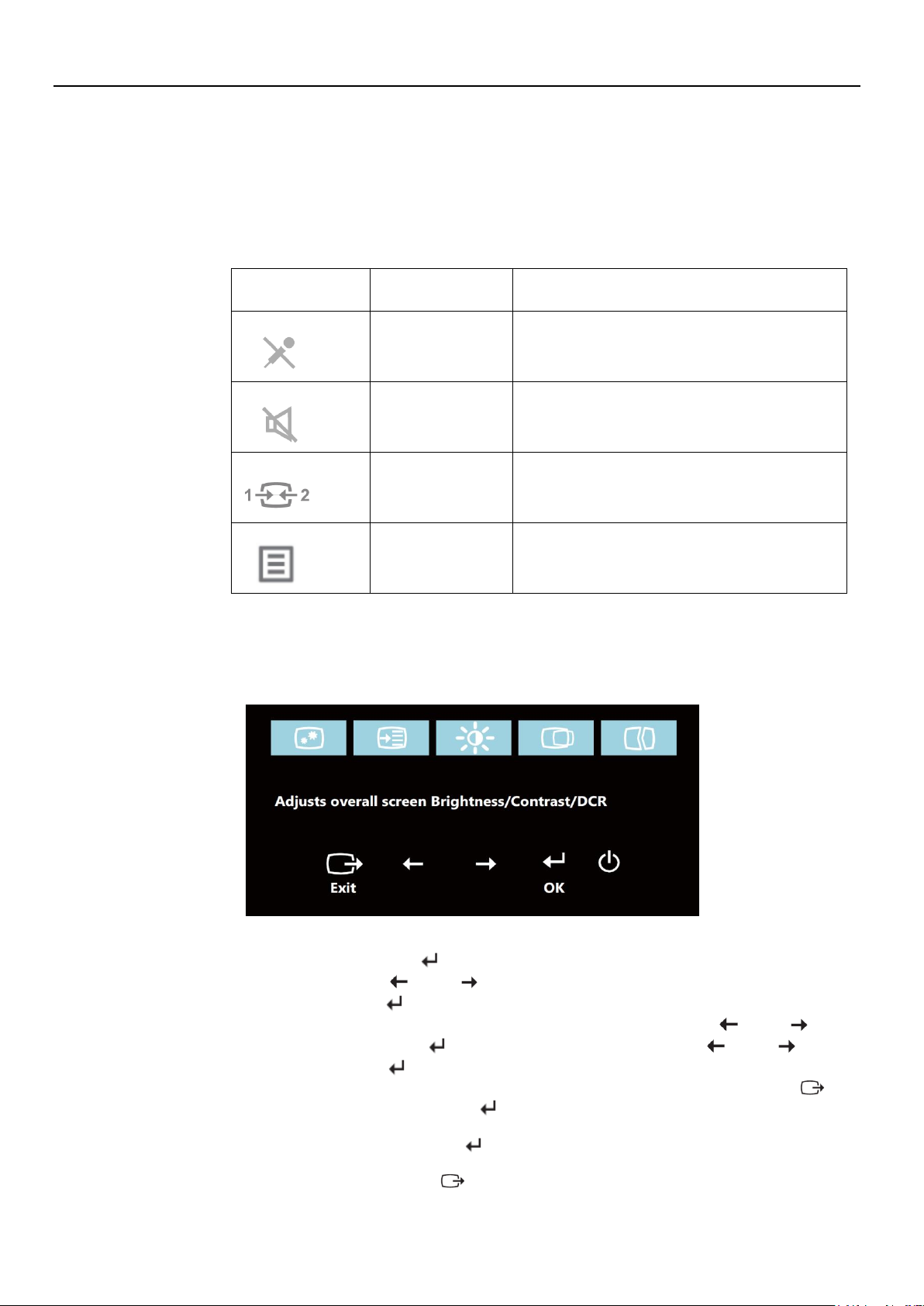

Používanie ovládacích prvkov pre priamy vstup ................................................................................................ 2-6

Používanie ovládacích prvkov zobrazených na obrazovke (OSD) .................................................................... 2-6

Výber podporovaného režimu zobrazenia .......................................................................................................... 2-9

Otáčanie obrazu ................................................................................................................................................. 2-9

Popis zvuku ...................................................................................................................................................... 2-10

Oboznámenie sa so správou napájania ........................................................................................................... 2-10

Starostlivosť o monitor ...................................................................................................................................... 2-10

Odpojenie stojana od monitora......................................................................................................................... 2-11

Montáž na stenu (voliteľná) .............................................................................................................................. 2-11

3. kapitola Referenčné informácie ............................................................................................................................ 3-1

Technické parametre monitora ........................................................................................................................... 3-1

Odstraňovanie problémov .................................................................................................................................. 3-3

Manuálne nastavenie obrazu ............................................................................................................................. 3-5

Manuálna inštalácia ovládača monitora ............................................................................................................. 3-5

Manuálna inštalácia ovládača monitora v systéme Windows 10 ....................................................................... 3-7

Servisné informácie ............................................................................................................................................ 3-8

Príloha A Servis a podpora ........................................................................................................................................ A-1

Registrácia vášho modelu výrobku ................................................................................................................... A-1

Technická podpora online ................................................................................................................................. A-1

Technická podpora po telefóne ......................................................................................................................... A-1

Celosvetový telefónny zoznam .......................................................................................................................... A-1

Príloha B Oznamy ....................................................................................................................................................... B-1

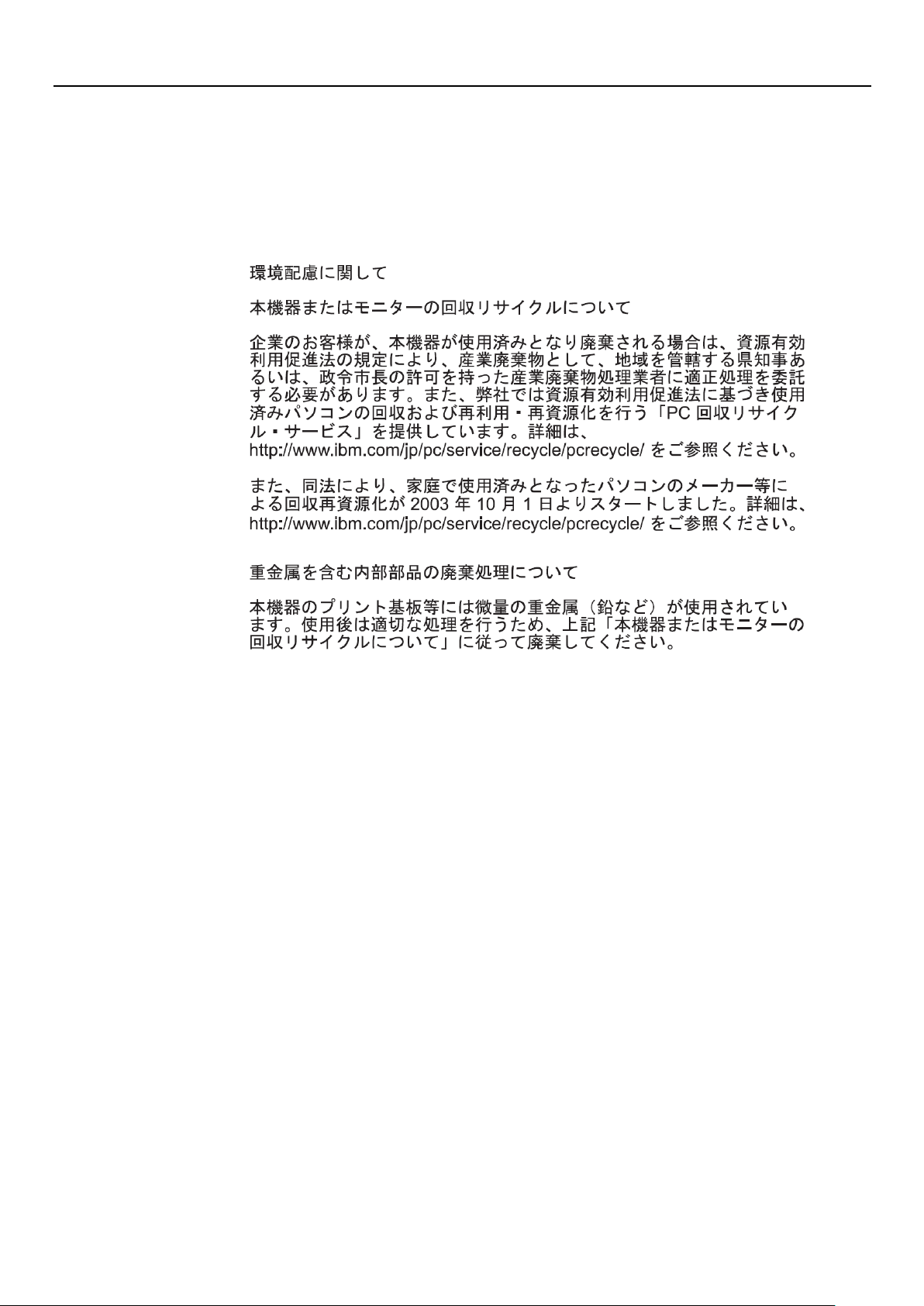

Informácie o recyklácii ....................................................................................................................................... B-2

Zber a recyklácia nepoužívaných počítačov alebo monitorov značky Lenovo ................................................. B-2

Likvidácia počítačových súčastí značky Lenovo ............................................................................................... B-2

Ochranné známky ............................................................................................................................................. B-3

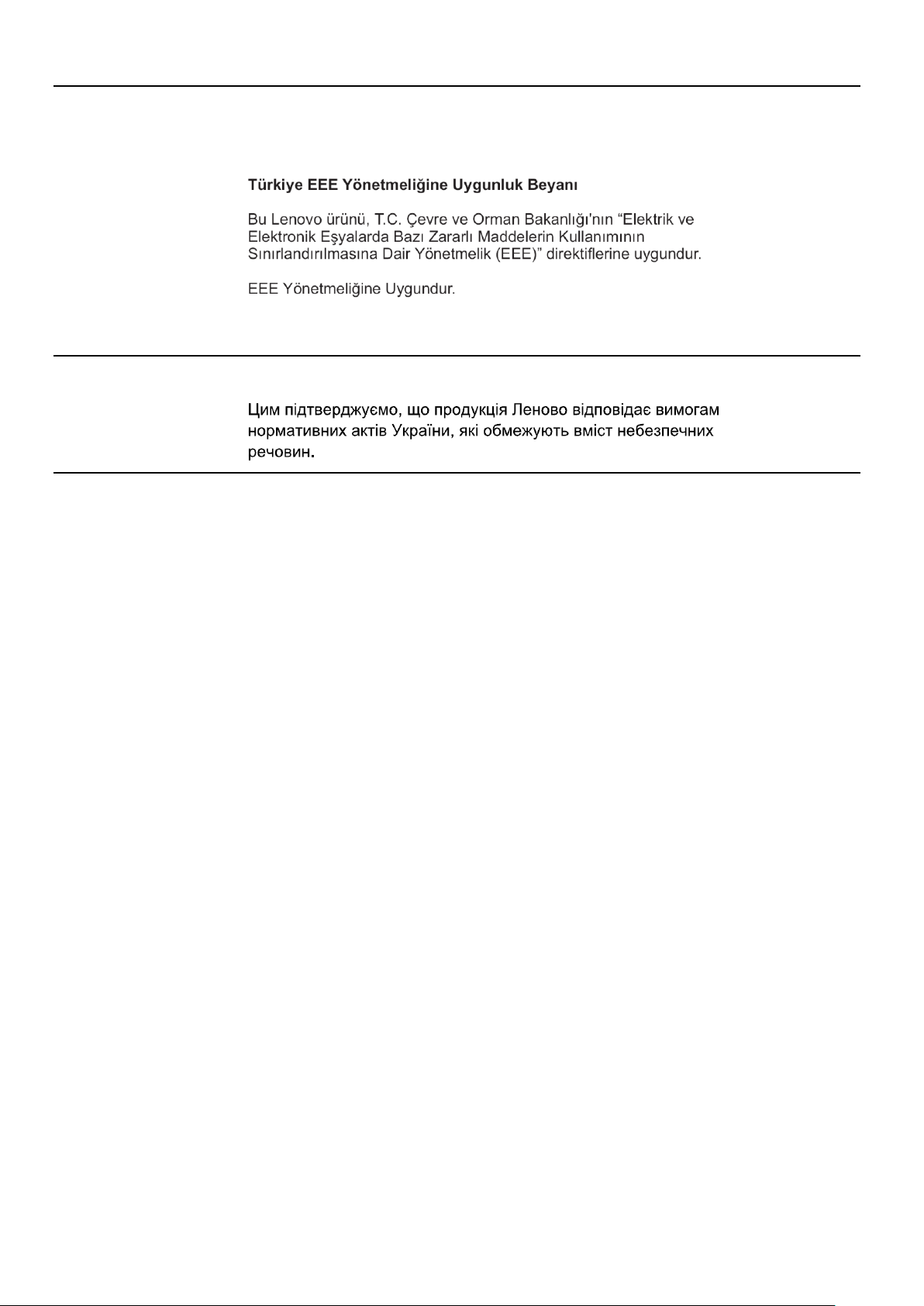

Turecké vyhlásenie o zhode .............................................................................................................................. B-4

Smernica RoHS Ukrajina ................................................................................................................................... B-4

Smernica RoHS India ........................................................................................................................................ B-4

Bezpečnostné informácie

Všeobecné bezpečnostné pokyny

Tipy, ktoré vám pomôžu bezpečne používať váš počítač, nájdete na lokalite: http://www.lenovo.com/safety Pred inštaláciou tohto výrobku si prečítajte bezpečnostné informácie.

iv © Autorské právo Lenovo 2017

Pokyny týkajúce sa bezpečnosti a údržby

Dôležité bezpečnostné informácie

Napájací kábel je určený pre použitie s vaším monitorom. Ak chcete použiť iný kábel, používajte iba napájací zdroj

a pripojenie, ktoré sú kompatibilné s týmto monitorom.

VÝSTRAHA: Monitor, počítač a ďalšie zariadenia vždy pripájajte do uzemnenej elektrickej zásuvky (uzemnenej). Na zníženie rizika úrazu elektrickým prúdom alebo poškodenia zariadenia nesmiete odpojiť uzemňovací prvok napájacieho kábla. Uzemňovací kolík je dôležitý bezpečnostný prvok.

VÝSTRAHA: Pre vašu bezpečnosť sa uistite, že uzemnená zásuvka, do ktorej ste zapojili napájací kábel, je ľahko dostupná a je umiestnená podľa možnosti čo najbližšie k zariadeniu. Ak chcete odpojiť napájanie zariadenia, napájací kábel odpojte od zásuvky tak, že zástrčku pevne uchopíte. Nikdy neťahajte za kábel.

UPOZORNENIE: Ak chcete chrániť svoj monitor a tiež počítač, všetky napájacie káble pre počítač a jeho periférne zariadenia (napr. monitor, tlačiareň alebo skener) zapojte do zariadenia na ochranu proti prepätiu, ako je predlžovací kábel s prepäťovou ochranou alebo zdroj neprerušiteľného napájania (UPS). Všetky predlžovacie káble neposkytujú ochranu proti prepätiu; ploché rozvodky elektrického prúdu musia byť špeciálne označené, že majú túto schopnosť. Používajte plochú rozvodku elektrického prúdu, ktorej výrobca ponúka politiku náhrady za škodu, takže pri zlyhaní ochrany proti prepätiu môžete svoje zariadenie vymeniť.

UPOZORNENIE: Pre toto zariadenie sa musí používať certifikovaný napájací kábel. Musia sa dodržiavať príslušné národné predpisy týkajúce sa inštalácie alebo vybavenia. Musí sa používať certifikovaný napájací kábel, ktorý nie je ľahší ako bežný ohybný kábel z PVC, v súlade s technickou normou IEC 60227 (označenie

H05VV-F 3G, 0,75 mm² alebo H05VVH2-F2 3G, 0,75 mm²). Alternatívny ohybný kábel je zo syntetického kaučuku.

Bezpečnostné opatrenia

 Používajte iba napájací zdroj a pripojenie kompatibilné s týmto monitorom, ktoré sú uvedené na štítku alebo

zadnom paneli monitora.

 Uistite sa, že celkový ampérový výkon výrobku, ktorý je pripojený do elektrickej zásuvky, neprekračuje menový

prúd, a celkový ampérový výkon výrobkov, ktoré sú pripojené k napájaciemu káblu, neprekračuje menovitý

výkon napájacieho kábla. Ak chcete pre každé zariadenie určiť ampérový výkon (Ampéry alebo A), pozrite si výkonový štítok.

 Monitor nainštalujte blízko k elektrickej zásuvke, ktorá je ľahko prístupná. Monitor odpojte tak, že pevne

uchopíte zástrčku a vytiahnete ju z elektrickej zásuvky. Monitor nikdy neodpájajte ťahaním za kábel.

 Na kábli nesmú byť položené žiadne predmety. Nestúpajte na kábel.  Ak používate držiak VESA, vstupný konektor striedavého prúdu musí smerovať dolu. Nesmie byť v žiadnej inej

polohe.

Pokyny pre údržbu

Ak chcete zvýšiť výkon a predĺžiť životnosť monitora,:  Neotvárajte kryt monitora ani sa ho nepokúšajte sami opraviť. Ak monitor nefunguje správne, ak spadol na zem

alebo je poškodený, obráťte sa na autorizovanú predajňu spoločnosti Lenovo, distribútora alebo poskytovateľa služieb.

 Nastavujte iba tie ovládacie prvky, ktoré sú popísané v návode na obsluhu.  Monitor vypnite, keď sa nepoužíva. Životnosť monitora môžete výrazne zvýšiť pomocou šetriča obrazovky a

jeho vypínaním, keď sa nepoužíva.

 Monitor umiestnite na dobre vetranom mieste mimo dosahu nadmerného svetla, tepla a vlhkosti.  Štrbiny a otvory v skrinke sú určené na vetranie. Tieto otvory nesmú byť zablokované ani zakryté. Do štrbín

alebo iných otvorov v skrinke nikdy nevkladajte žiadne cudzie predmety.

 Pred čistením odpojte monitor od elektrickej zásuvky. Nepoužívajte tekuté alebo aerosólové čistiace

prostriedky.

 Monitor nespúšťajte alebo neumiestňujte na nestabilný povrch.  Pri odmontúvaní podstavca monitora je potrebné položiť monitor obrazovkou nadol na mäkký povrch, aby

nedošlo k jej poškriabaniu, nepoškodeniu ani rozbitiu.

Čistenie monitora

Monitor je vysoko kvalitné optické zariadenie, ktoré si pri čistení vyžaduje osobitnú starostlivosť. Pri čistení monitora postupujte podľa nasledovných krokov:

1. Vypnite počítač a monitor.

2. Pred čistením odpojte monitor od elektrickej zásuvky.

UPOZORNENIE: Na čistenie obrazovky alebo skrinky monitora nepoužívajte benzén, riedidlo, čpavok ani žiadne prchavé látky. Tieto chemikálie môžu poškodiť monitor. Nepoužívajte tekuté alebo aerosólové čistiace prostriedky. Na čistenie LCD obrazovky nikdy nepoužívajte vodu.

3. Obrazovku utrite suchou, mäkkou a čistou handričkou. Ak si obrazovka vyžaduje ďalšie čistenie, použite antistatický čistič na obrazovky.

4. Utrite prach zo skrinky monitora. Na čistenie skrinky použite navlhčenú handričku. Keď je potrebné skrinku dôkladnejšie vyčistiť, použite čistú handričku navlhčenú v izopropylalkohole.

5. Monitor zapojte do elektrickej zásuvky.

6. Zapnite monitor a počítač.

1. kapitola. Začíname 1-1

1. kapitola Začíname

Táto používateľská príručka obsahuje podrobné informácie o monitore ThinkVision

T22v-10 s plochou obrazovkou. Stručný

prehľad nájdete na inštalačnom letáku, ktorý bol dodaný spolu s monitorom.

Obsah balenia

Balík výrobku musí obsahovať nasledovné položky:

 Informačný leták  Monitor s plochou obrazovkou  stojan monitora  podstavec monitora  Kábel DP  Napájací kábel  Kábel pre analógový signál  Kábel USB 3.0  Kábel HDMI

Upozornenie pre používateľa

Pri montáži monitora postupujte podľa nižšie uvedených obrázkov.

Poznámka: Nedotýkajte sa obrazovky monitora. Obrazovka monitora je zo skla a neopatrná

manipulácia alebo nadmerný tlak by ju mohli poškodiť.

1. Monitor položte obrazovkou smerom nadol na mäkkú a rovnú plochu.

2. Zarovnajte montážnu konzolu stojana s monitorom.

3. Základňu zasúvajte smerom k stojanu, až kým nezapadne na svoje miesto.

Poznámka: Postup na upevnenie držiaka VESA nájdete v časti „Odpojenie stojana od monitora“ na

strane č. 2-11.

1-2 Používateľská príručka pre monitor T22v-10 s plochou obrazovkou

Prehľad výrobku

Táto časť obsahuje informácie o nastavení polohy monitora, nastavení používateľských ovládacích prvkov a o používaní otvoru pre lankový zámok.

Typy nastavovaní

Naklonenie

Príklad rozsahu naklonenia si pozrite na obrázku nižšie.

Natočenie

Monitor môžete pomocou vstavaného podstavca nakláňať a otáčať pre najpohodlnejší pozorovací uhol.

Nastavenie výšky

Po zatlačení na hornú časť monitora môžete nastaviť jeho výšku.

1. kapitola. Začíname 1-3

Otáčanie monitora

- Pred otáčaním obrazovky monitora nastavte jeho výšku. (Uistite sa, že obrazovka monitora stúpa do svojho najvyššieho bodu a že sa nakláňa dozadu o 30°)

- Potom ju otáčajte doprava alebo doľava, až kým sa monitor nezastaví v uhle 90°.

Používateľské ovládacie prvky

Monitor má na prednej strane ovládacie prvky, ktoré sa používajú na nastavenie displeja.

Informácie týkajúce sa používania týchto ovládacích prvkov si pozrite v časti „Nastavenie obrazu monitora“ na strane č. 2-6.

Otvor pre lankový zámok

Monitor je vybavený otvorom, ktorý sa nachádza na zadnej strane monitora. Pri pripájaní lankového zámku postupujte podľa návodu, ktorý je k nemu dodaný.

1-4 Používateľská príručka pre monitor T22v-10 s plochou obrazovkou

Infračervená kamera

V tomto monitore je vstavaný modul s infračervenou kamerou; môže sa použiť ako štandardná webová kamera a tiež na prihlásenie vášho operačného systému Windows 10 pomocou funkcie rozpoznávania tváre po nastsavení aplikácie „Windows hello“.

Poznámka:

1. Nastavenie aplikácie „Windows hello“ si pozrite v časti „Nastavenie aplikácie Windows Hello setup (iba operačný systém Windows 10)“ na strane č. 1-8.

2. Inštaláciu ovládača kamery si pozrite v časti „Manuálna inštalácia ovládača monitora v systéme Windows 10“ na strane č. 3-7.

Kameru zapnite alebo vypnite tak, že uzáver kamery otvoríte alebo zatvoríte jeho posunutím. a. Posunutím otvoriť b. Posunutím zatvoriť.

1. kapitola. Začíname 1-5

Reproduktor

V monitore sú vstavané dva reproduktory s výkonom 3 W, ktoré podporujú zvukový výstup DP a zvukový výstup USB. Pri používaní zvukového kanála USB (obrázok č. 2) musí byť zapojený kábel USB. Pre zvukový výstup DP nie je potrebný kábel USB ale kábel DP (obrázok č. 1).

Hlasitosť nastavte pomocou tlačidla Volume control (Ovládanie hlasitosti).

Poznámka: Aby sa zabránilo možnému poškodeniu sluchu, nepočúvajte dlhodobo pri

vysokých úrovniach hlasitosti. Upozornenie na nadmerný akustický tlak zo slúchadiel a náhlavných súprav.

Nadmerný akustický tlak zo slúchadiel a náhlavných súprav môže spôsobiť stratu sluchu. Nastavenie ekvalizéra na maximum zvyšuje výstupné napätie zo slúchadiel a náhlavných súprav a tým aj úroveň akustického tlaku.

obrázok č. 1 obrázok č. 2

1-6 Používateľská príručka pre monitor T22v-10 s plochou obrazovkou

Príprava monitora na prevádzku

Táto časť obsahuje informácie, ktoré vám pomôžu pripraviť monitor na prevádzku.

Pripojenie a zapnutie monitora

Poznámka: Pred vykonaním tohto postupu si prečítajte bezpečnostné informácie, ktoré sa uvádzajú na letáku.

1. Vypnite počítač a všetky pripojené zariadenia a odpojte napájací kábel počítača.

2. Do konektora D-SUB na monitore zapojte kábel pre analógový signál a jeho druhý koniec zapojte do konektora na zadnej strane počítača.

3. Jeden koniec kábla DP zapojte do konektora DP na zadnej strane počítača a druhý koniec do

konektora DP v monitore. Spoločnosť Lenovo odporúča zákazníkom, ktorí chcú vo svojom monitore používať vstupný port DisplayPort, aby si zakúpili kábel na prepojenie portu „Lenovo DisplayPort s portom DisplayPort, č. dielu 0A36537“.

Viac informácií nájdete na nasledujúcej lokalite: www.lenovo.com/support/monitoraccessories

1. kapitola. Začíname 1-7

4. Jeden koniec kábla USB 3.0 zapojte do konektora USB na zadnej strane počítača a druhý koniec do konektora USB v monitore.

5. Jeden koniec kábla HDMI zapojte do konektora HDMI na zadnej strane počítača a druhý koniec

do konektora HDMI v monitore. Spoločnosť Lenovo odporúča zákazníkom, ktorí chcú vo svojom monitore používať vstupný port HDMI, aby si zakúpili kábel na prepojenie portu „Lenovo HDMI s

portom HDMI, č. dielu OB47070“ Viac informácií nájdete na nasledujúcej lokalite:

www.lenovo.com/support/monitoraccessories

6. Napájacie káble monitora a počítača zapojte do uzemnených elektrických zásuviek.

Poznámka: Pre toto zariadenie sa musí používať certifikovaný napájací kábel. Musia sa dodržiavať príslušné národné predpisy týkajúce sa inštalácie alebo vybavenia. Musí sa používať certifikovaný napájací kábel, ktorý nie je ľahší ako bežný ohybný kábel z PVC, v súlade s technickou normou IEC 60227 (označenie H05VV-F 3G 0,75 mm² alebo H05VVH2-F2 3G 0,75 mm²). Musí sa používať alternatívny ohybný kábel zo syntetického kaučuku podľa technickej normy IEC 60245 (H05RR-F 3G 0,75 mm²).

1-8 Používateľská príručka pre monitor T22v-10 s plochou obrazovkou

7. Zmontovaný stojan Line Cleaner, ako je znázornené nižšie.

8. Zapnite monitor a počítač.

9. Ak chcete nainštalovať ovládač monitora, prevezmite si ho z webovej stránky spoločnosti

Lenovo (http://support.lenovo.com/docs/t22v_10) a potom postupujte podľa pokynov na strane č.

3-5.

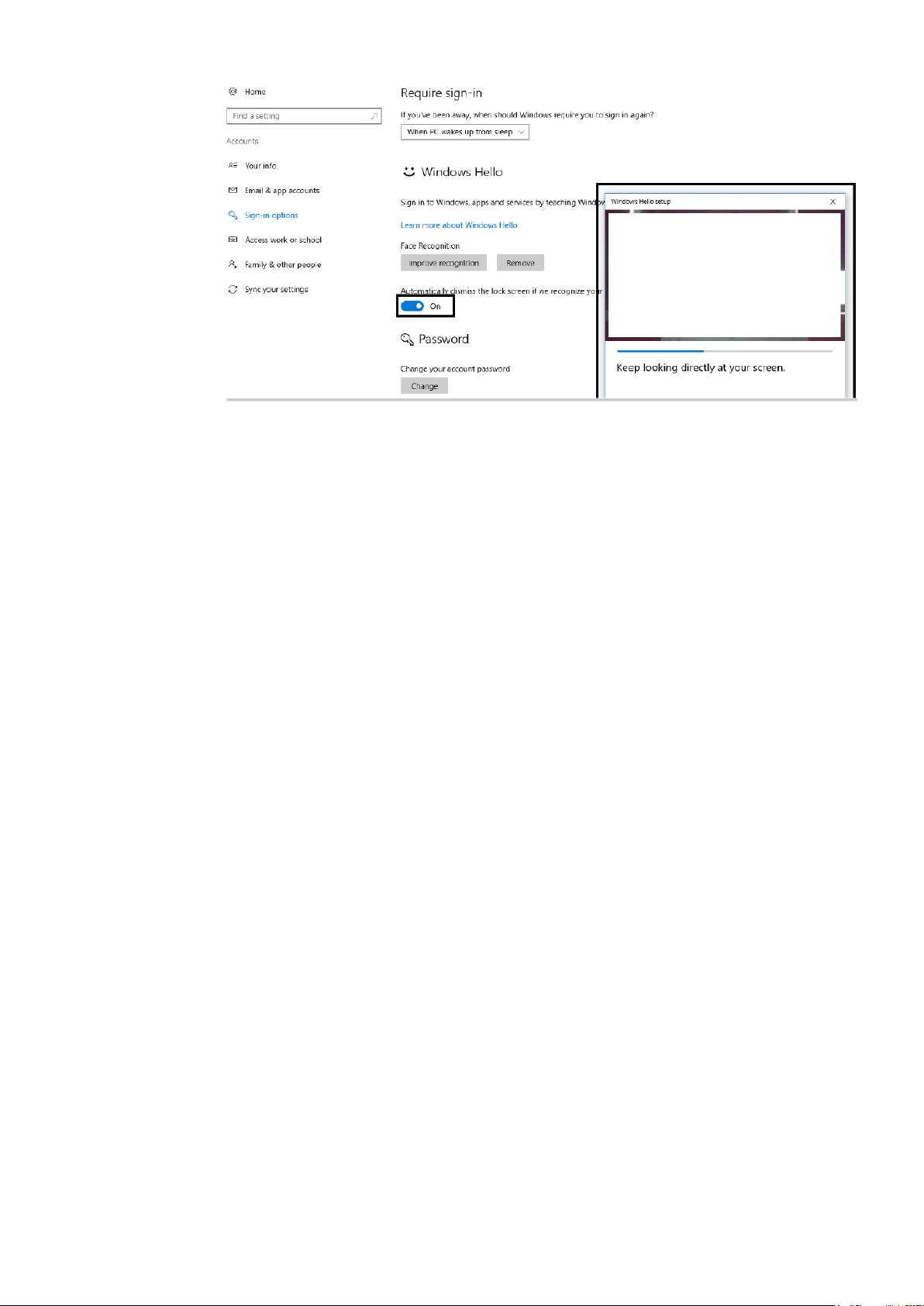

Nastavenie aplikácie Windows Hello setup (iba operačný systém

Windows 10)

Poznámka: Ak chcete nastaviť aplikáciu „Windows Hello“, vykonajte tieto kroky:

1. Nainštalujte ovládač infračervenej kamery. Poznámka: Inštaláciu ovládača kamery si pozrite v časti „Manuálna inštalácia ovládača

monitora v systéme Windows 10“ na strane č. 3-7.

2. Potvrďte, že ovládač bol správne nainštalovaný. (Pozrite si časť Device Manager (Správca

zariadení) a potvrďte, že ovládač infračervenej kamery je od dodávateľa „Realtek“. pozri nižšie).
