ＰＡＴＨｐｉｌｏｔ Ｐｒｏ ２．０
用户手册 Ｖ１．０
联想集团服务器存储事业部
Page 2
1
PATHpilot Pro 2.0 用户手册 V1.0
版权声明
联想集团有限公司 ２００４ 年版权所有。如事先未得到联想集团有限公司任何书面许可，本文
件中的任何部分都不得进行复制，或以任何形式、任何手段进行转载。
联想集团有限公司对本材料未作任何形式的担保，包括对具体用途的商品性和适用性的隐
含担保。联想集团有限公司对本材料中可能出现的任何错误都不承担任何责任。联想集团有限
公司未做出对本手册中的信息更新或保持是最新信息的承诺。第三方的品牌和名称是他们相应
的拥有者的产权。
Page 3
2
PATHpilot Pro 2.0 用户手册V1.0
第 1 章 绪论..........................................................................................................................4
概述................................ ................................................................................................ 4
工作原理.........................................................................................................................5
故障切换的条件 .............................................................................................................. 6
路径识别.........................................................................................................................6
硬盘 ＩＤ...........................................................................................................................7
逻辑磁盘访问..................................................................................................................7
逻辑盘分配 .....................................................................................................................8
性能................................ ..............................................................................................10
第二章 配置和故障切换.......................................................................................................11
单主机，单控制器，单 HBA .........................................................................................11
单主机，单控制器，双 HBA ......................................................................................... 12
单主机，双控制器，4 HBA ........................................................................................... 13
单主机，双控制器 ，例一............................................................................................. 14
单主机，双控制器，例二 ..............................................................................................16
双主机、双控制器的集群配置....................................................................................... 19

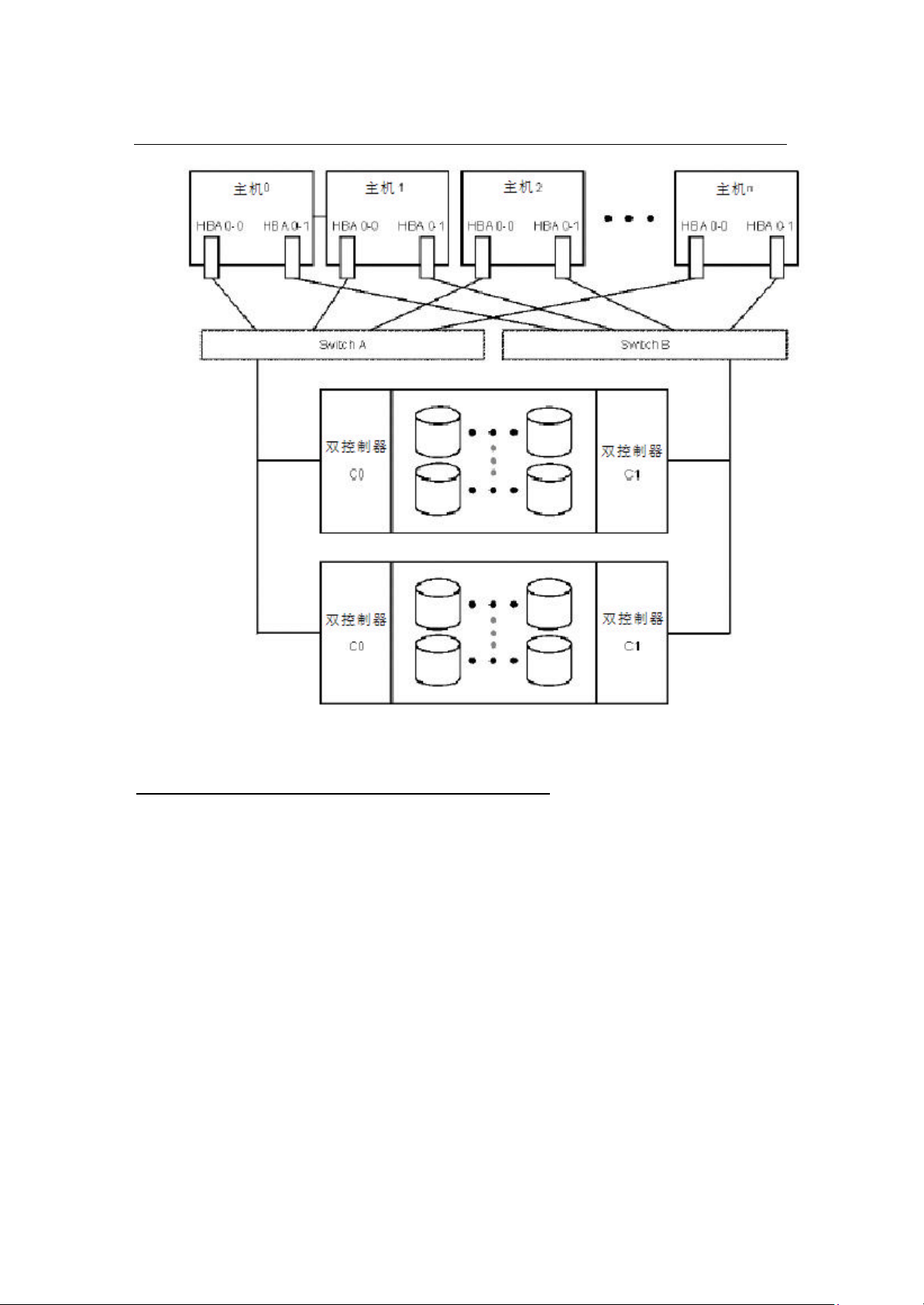

SAN 多点集群拓扑结构 .................................................................................................22
第三章 运行 PATHpilot Pro.................................................................................................. 23
启动................................ ..............................................................................................23
路径视图....................................................................................................................... 25
硬盘视图....................................................................................................................... 28
事件日志....................................................................................................................... 30
工具条 .......................................................................................................................... 31
如何配置路径................................................................................................................ 34
PATHpilot Pro的口令..................................................................................................... 34

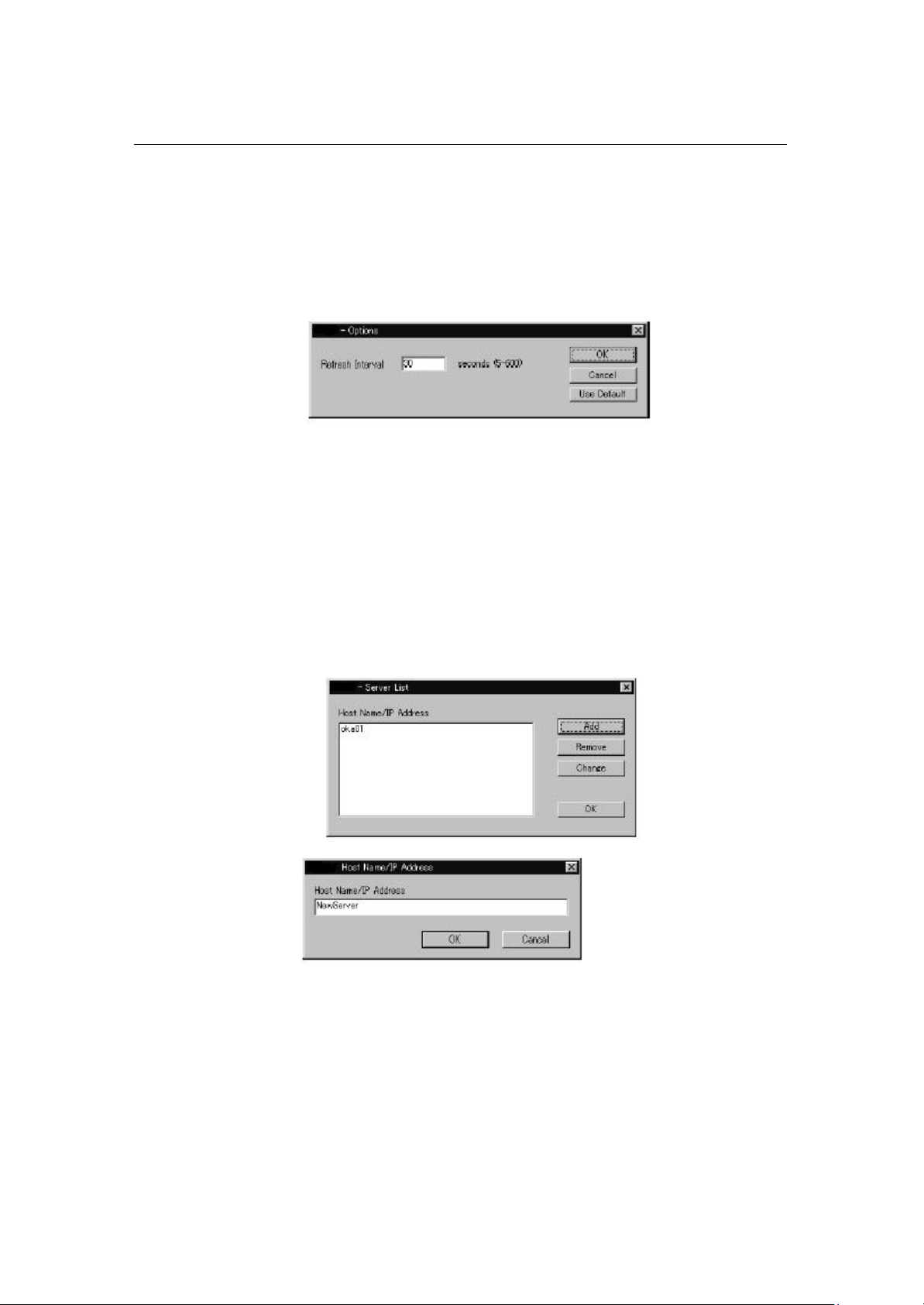

如何更改刷新间隔......................................................................................................... 35
如何注册一台服务器
..................................................................................................... 35
删除服务器 ................................................................................................................... 36
更改服务器信息 ............................................................................................................36
如何登录、退出服务器.................................................................................................. 36
如何改变路径监测间隔和稳定性阀值............................................................................. 36
故障切换/故障回切 例一 ...............................................................................................37
故障切换/故障回切 例二 ...............................................................................................39
附录 A 安装 PATHpilot 软件................................ ..............................................................40
系统要求....................................................................................................................... 41
控制器要求 ................................................................................................................... 41
配置存储子系统 ............................................................................................................41

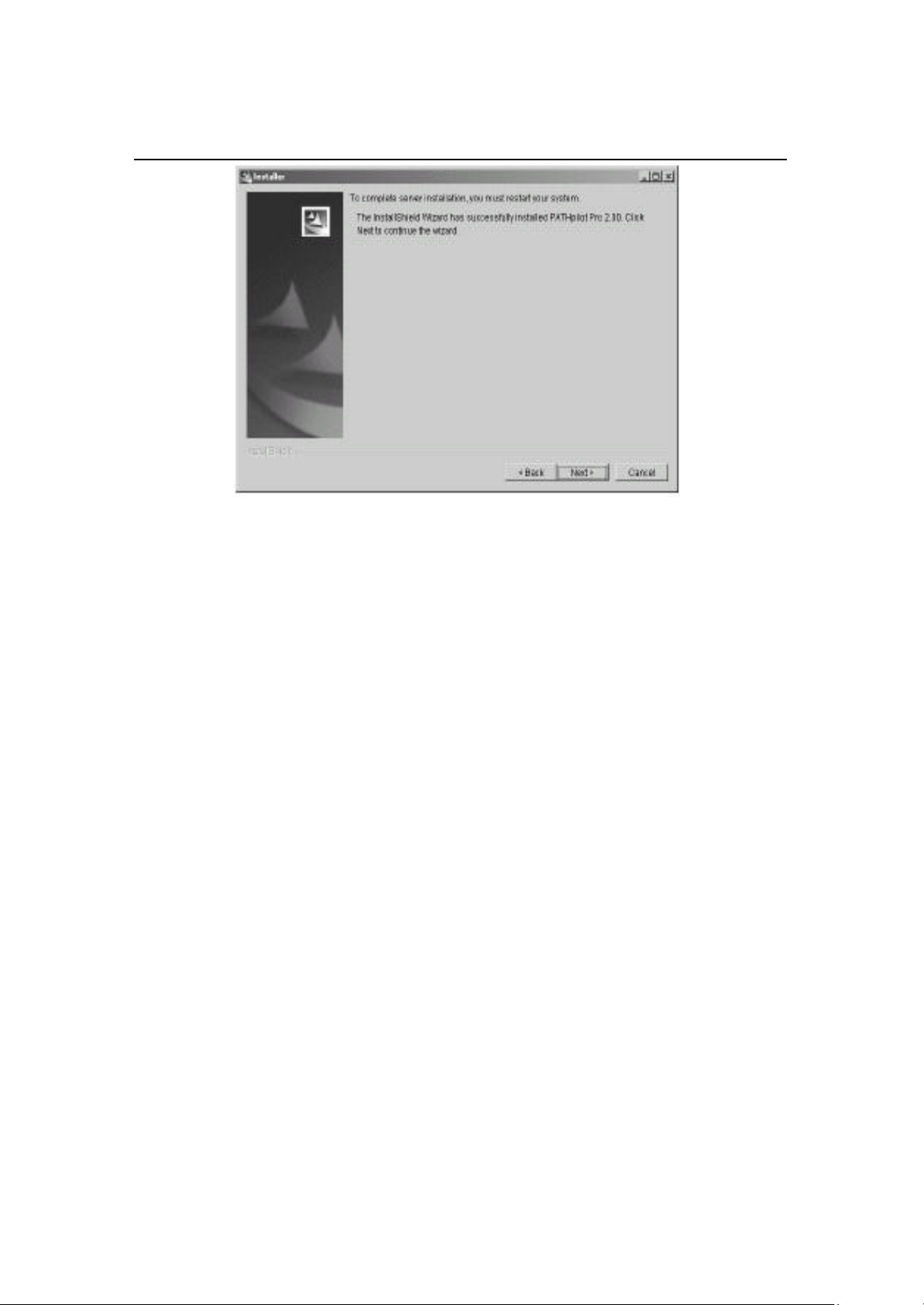

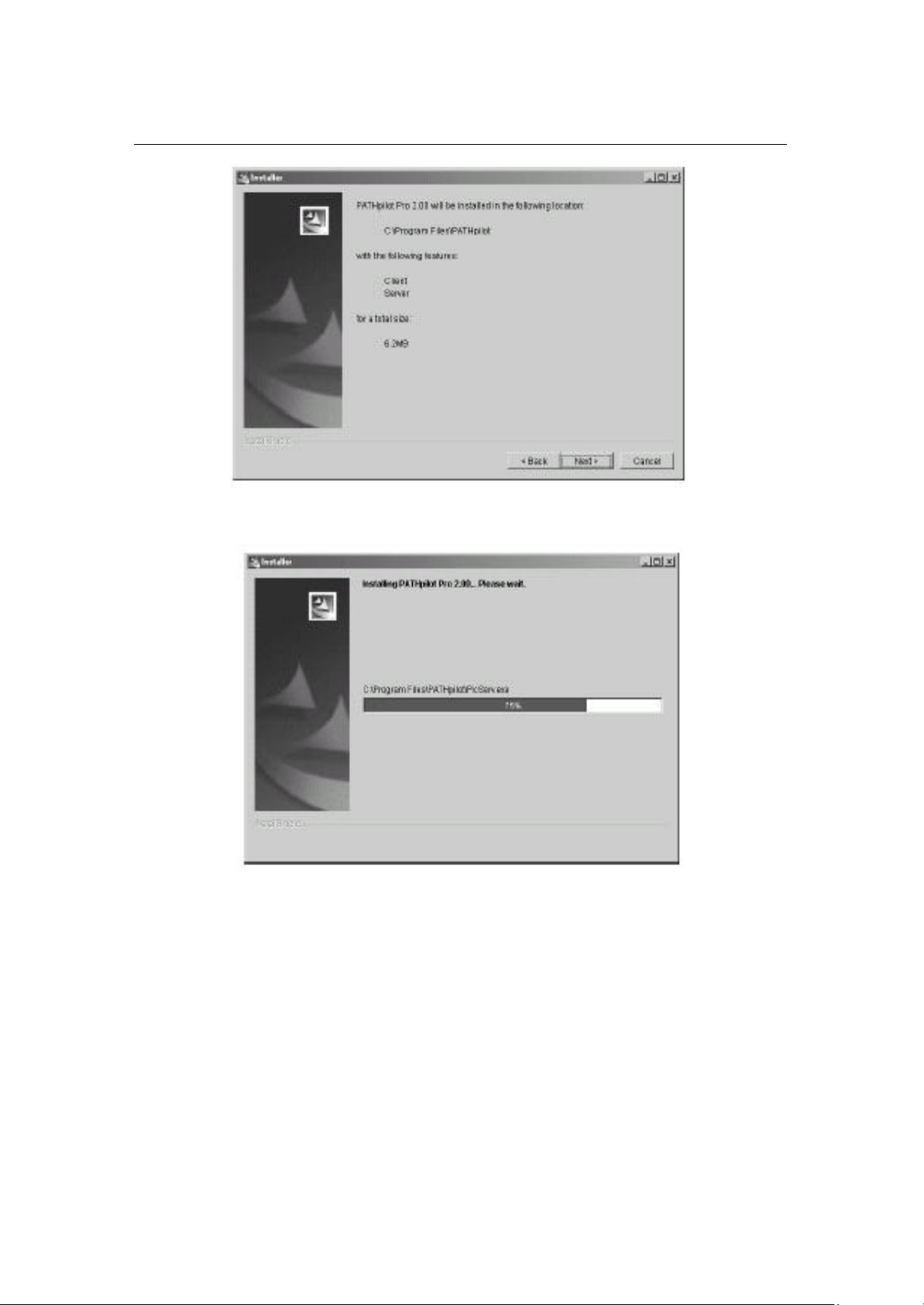

安装程序....................................................................................................................... 41
在 Windows 系统下的安装和运行................................................................................... 42
在 Linux 和 Solaris 系统下安装....................................................................................... 46
Linux 系统下运行 PATHpilot .......................................................................................... 50
Solairs 系统下运行 PATHpilot......................................................................................... 50
安装 PATHpilot 的注意事项............................................................................................ 51
在 Windows 系统下卸载 PATHpilot................................................................................. 51
Page 4
3
PATHpilot Pro 2.0 用户手册 V1.0
在 Linux 和 Solaris 系统下卸载 PATHpilot....................................................................... 52

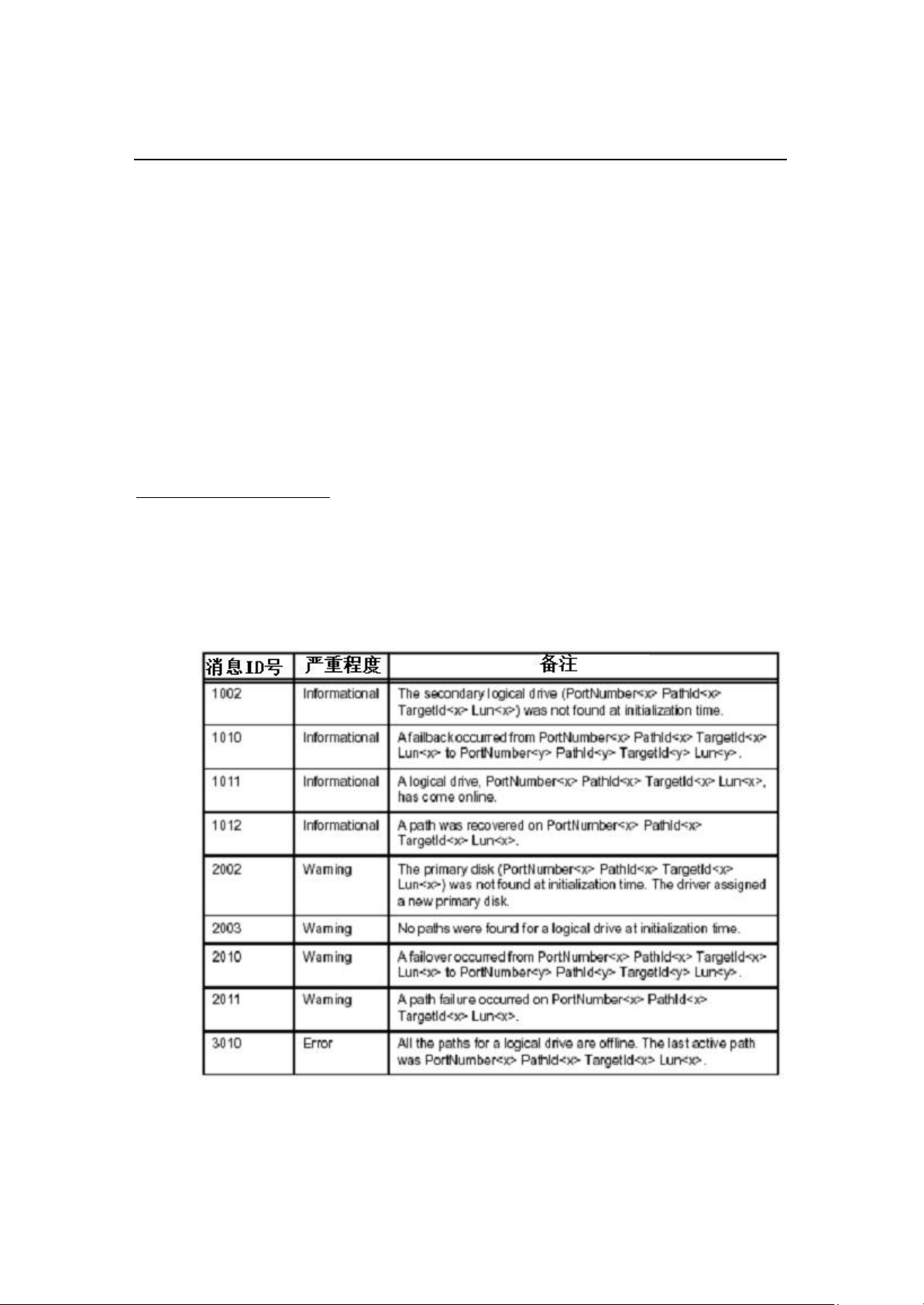

附录 B 事件....................................................................................................................... 52
Page 5
4
PATHpilot Pro 2.0 用户手册V1.0
第 １ 章 绪论
概述
联想ＰＡＴＨｐｉｌｏｔ Ｐｒｏ是用来管理主机操作系统与ＲＡＩＤ存储系统中逻辑设备之间的多条数据
路径的工具软件，目的是降低数据丢失风险。ＰＡＴＨｐｉｌｏｔ Ｐｒｏ通过故障检测、自动故障切换和Ｉ／Ｏ
重新路由定向功能来保证操作的可靠性。ＰＡＴＨｐｉｌｏｔ Ｐｒｏ支持Ｗｉｎｄｏｗｓ操作系统上的集群，并支
持带有一致性镜像缓存架构的容错ＲＡＩＤ系统。（在多服务器的拓扑中，ＰＡＴＨｐｉｌｏｔ Ｐｒｏ必须在每
台服务器上进行独立安装，否则故障切换可能失效）。 ＰＡＴＨｐｉｌｏｔ Ｐｒｏ是一个透明的数据路径管
理工具：在 ＰＡＴＨｐｉｌｏｔ Ｐｒｏ管理数据路径时，用户无需参与；仅仅在需要进行事件监控或者改变
默认配置时才需要用户的介入。
ＰＡＴＨｐｉｌｏｔ Ｐｒｏ支持：
l 路径监控和路径失败的日志记录；
l 多路径故障切换；
l 自动故障回切；
l 安装过程中的逻辑设备自动分配；
l 用户手动路径切换；
ＰＡＴＨｐｉｌｏｔ Ｐｒｏ是一个Ｃｌｉｅｎｔ／Ｓｅｒｖｅｒ体系结构。客户端是一个图形化的用户界面称作ＰＩＣＣ
（Ｐａｔｈ Ｉｎｆｏｒｍａｔｉｏｎ Ｃｏｎｔｒｏｌ Ｃｏｎｓｏｌｅ），用于显示数据路径的配置和状态。您可以通过ＰＩＣＣ
来管理数据路径：
l 查看端口分配；
l 查看事件；
l 查看改变主要路径；
l 查看改变次要路径；
l 查看失效路径；
l 查看逻辑盘分配和为了均衡负载改变逻辑盘分配；
配置的改变信息会在ＰＩＣＣ事件屏上显示出来。（在Ｗｉｎｄｏｗｓ操作系统中，事件也在Ｗｉｎｄｏｗｓ
事件查看器中显示。在 Ｌｉｎｕｘ和Ｓｏｌａｒｉｓ操作系统中，事件会在系统日志中显示。）
服务器包括ＰＩＣ（Ｐａｔｈ Ｉｎｆｏｒｍａｔｉｏｎ Ｃｏｎｔｒｏｌ）驱动。ＰＩＣ驱动是一个操作系统的过滤驱动，
该驱动安装在一台连接存储设备的主机上，并且它的位置在用户应用程序和ＨＢＡ设备驱动之间。
所有的应用程序执行的Ｉ／Ｏ操作都要通过ＰＩＣ驱动过滤后转给ＨＢＡ卡的驱动。
Page 6
5
PATHpilot Pro 2.0 用户手册 V1.0
图１-１PIC 驱动在主机／服务器上的安装位置
在多于一台主机的系统中，可以在一台主机上安装客户端，而在所有的主机上安装服务器
端。这样以来， ＰＩＣＣ可以查看所有主机到逻辑盘之间的路径。您可以通过注册服务器来识别每
台服务器（当前客户端运行的服务器不需要注册），并通过口令来进入每台服务器。
工作原理
ＰＡＴＨｐｉｌｏｔ Ｐｒｏ ＰＩＣ驱动被安装后，从用户应用程序到一个阵列的逻辑盘所有的操作都通过
ＰＩＣ驱动来进行。被ＨＢＡ设备驱动送回超时响应的任何操作都被认为是路径失效。当ＰＡＴＨｐｉｌｏｔ
Ｐｒｏ发现失效路径时，它从失效路径转到次要路径（故障切换）。如果次要路径也失败了，
ＰＡＴＨｐｉｌｏｔ Ｐｒｏ将再次将失败路径转换为其他可选路径，直到试完所有的路径。如图１－２，通
过ＨＢＡ ０－０存取逻辑盘上数据。在这个例子中，当路径失效时，ＰＩＣ驱动将重新路由使得通过ＨＢＡ
０－１存取逻辑盘。
Page 7
6
PATHpilot Pro 2.0 用户手册V1.0
图１－２ 路径故障切换
注意：该例子只被用来说明PATHpilot Pro数据路径和路径失效的概念，而不是说明一个特别的
体系结构。
在ＰＡＴＨｐｉｌｏｔ Ｐｒｏ中，主机和逻辑盘之间的首选路径被称为主要路径。 ＰＡＴＨｐｉｌｏｔ Ｐｒｏ安装
时自定义主要路径。如果您希望改变此配置，安装后可以重新定义一个新的主要路径。主要路
径之外的路径通称次要路径。
当路径失效时，ＰＡＴＨｐｉｌｏｔ Ｐｒｏ通过经由失效路径对逻辑盘的尝试存取来监控失效路径的状
态。当经由失效路径的尝试存取不再返回超时信息时，ＰＡＴＨｐｉｌｏｔ Ｐｒｏ将活动路径重新切换到此
前的失效路径。从次要路径返回到此前失败路径的过程称为故障回切。
ＰＡＴＨｐｉｌｏｔ Ｐｒｏ也支持用户通过手动方式实现路径切换，这使得您可以选择一个新的主要路
径并切换到新路径，此配置改变在重新引导系统后仍然有效。手动路径切换对系统管理员灵活配
置路径资源非常有用。
ＰＡＴＨｐｉｌｏｔ Ｐｒｏ对一个逻辑盘最多可以管理３２条路径。这包括一条活动路径和最多３１个
次要路径。一个安装ＰＡＴＨｐｉｌｏｔ Ｐｒｏ 的ＲＡＩＤ存储系统上每个逻辑盘只有一条活动路径。
故障切换的条件
操作失败或者超时都会造成路径的中断，导致故障切换。部分的操作失败可能并不会导致
路径的故障切换，但仍有可能使得系统的可用性或者性能受到影响。造成路径失效的组件包括：
l ＨＢＡ故障；
l 线路故障；
l 交换机故障；
l 控制器故障；
l 用户交互式介入；
l 操作超时。
路径识别
所有的操作系统把光纤环路看作一个访问存储设备的ＳＣＳＩ总线，因此， ＦＣ环或者ＦＣ Ｆａｂｒｉｃ
也采用ＳＣＳＩ的逻辑访问方法来访问存储设备。图１－３举例说明了一个典型的ＲＡＩＤ存储子系统的
体系结构。 ＲＡＩＤ存储子系统具有两个端口，主机具有两个ＦＣ ＨＢＡ，它们分别通过独立的光纤线
缆进行连接。
Page 8
7
PATHpilot Pro 2.0 用户手册 V1.0
图１－３多路径体系结构
主机和逻辑盘之间的路径被定义为它的ＳＣＳＩ地址。每条路径有一个唯一的ＳＣＳＩ地址，包括：
l 端口号－主机或者ＨＢＡ的端口号；
l 总线号－总线号或者路径ＩＤ；
l 目标ＩＤ－目标（Ｔａｒｇｅｔ）的ＩＤ；
l ＬＵＮ－逻辑单元序列号。
在ＲＡＩＤ控制器配置中，操作系统在主机和逻辑盘之间辨认路径方法如下：
l 路径１：端口号Ｘ－总线Ｊ－目标Ａ－ＬＵＮ Ｍ
l 路径２：端口号Ｙ－总线Ｋ－目标Ｂ－ＬＵＮ Ｎ
硬盘 ＩＤ
硬盘ＩＤ是操作系统用来识别逻辑盘而设定的数值。硬盘ＩＤ被显示在ＰＩＣＣ上以识别逻辑盘。
以ＮＴ为例：当ＮＴ启动时，会通过通往逻辑盘的所有可用路径找到所有的逻辑盘，然后，依
序给硬盘编号（Ｄｉｓｋ０， Ｄｉｓｋ１， ．．． Ｄｉｓｋ６３）。ＮＴ并不知道是否在不同的路径上存在着相同的逻
辑盘。
当您安装ＰＡＴＨｐｉｌｏｔ Ｐｒｏ时，它会查找出哪些逻辑盘是同一个逻辑盘，此后， ＰＡＴＨｐｉｌｏｔ或
者创建一个新的硬盘ＩＤ，或者挑选一个操作系统创建的已存在的硬盘ＩＤ使用指派给每个逻辑盘
（具体选用哪种方式，因操作系统而异）。当从磁盘管理器或者其他的相当环境中，会发现
ＰＡＴＨｐｉｌｏｔ Ｐｒｏ 指派的硬盘ＩＤ是可访问的磁盘，而安装ＰＡＴＨｐｉｌｏｔ之前的硬盘ＩＤ可能是不可访问
（这也因操作系统而异）。通过ＰＡＴＨｐｉｌｏｔ Ｐｒｏ，您可以通过不同的路径访问具有相同的硬盘ＩＤ
的同一逻辑盘。
逻辑磁盘访问
一个ＲＡＩＤ存储系统可以有多个端口来连接主机和逻辑盘。当多个端口连接一个逻辑盘时，
操作系统为每条路径（路径由Ｔａｒｇｅｔ ＩＤ和ＬＵＮ构成）分配一个地址。每个逻辑盘有一个唯一的序
号签名，这个序号签名在逻辑盘创建时由控制器Ｆｉｒｍｗａｒｅ分配。ＰＩＣ驱动程序通过序号签名来识
Page 9
8
PATHpilot Pro 2.0 用户手册V1.0
别逻辑盘。ＰＩＣ驱动还假设一个逻辑盘即使通过不同的路径访问也总是返回同一个序号签名。图
１－４显示连接到两个主机端口上的一个逻辑盘。这个逻辑盘具有一个序号但却有两个不同的地
址。
图１－４ 逻辑盘访问
系统盘映射是一个明确限定通过特定控制器主机端口访问逻辑磁盘的特性。５．４版本（包括
该版本）以前的Ｆｉｍｗａｒｅ使用ＬＵＮ Ｍａｐｐｉｎｇ来设置此特性。６．０版本（包括６．０版本）以后的Ｆｉｒｍｗａｒｅ
使用ＳＡＮｍａｐｐｉｎｇ？来设置此特性。无论使用哪种方法，设置此特性为ＡＬＬ都意味着所有的系统盘
可以通过所有的控制器主机端口进行访问，可以到达所有的ＨＢＡｓ。
逻辑盘分配
ＰＡＴＨｐｉｌｏｔ Ｐｒｏ支持逻辑盘通过可用路径进行自动和手动的分配。分配完成之后（自动或者
手动），ＰＡＴＨｐｉｌｏｔ Ｐｒｏ记忆所选择的到逻辑盘的主要路径并继续使用其他的路径。ＰＡＴＨｐｉｌｏｔ Ｐｒｏ
创建并维护包括最近路径配置的配置文件。
在安装过程中，ＰＡＴＨｐｉｌｏｔ Ｐｒｏ把逻辑盘均分到所有的可用路径上，这是ＰＡＴＨｐｉｌｏｔ Ｐｒｏ初
始化安装默认的操作。当对硬件配置发生变化或者创建了新的逻辑盘时，ＰＡＴＨｐｉｌｏｔ Ｐｒｏ会自动
的重新分配逻辑盘。重新启动系统使配置生效时，ＰＡＴＨｐｉｌｏｔ Ｐｒｏ会发现新的配置，重新对逻辑
盘进行分配、并重置各个主要路径。
ＰＡＴＨｐｉｌｏｔ Ｐｒｏ使用ＬＵＮ计数的方法自动分配对逻辑盘的访问路径。分配是建立在逻辑盘数
目和路径数目的基础上的，对逻辑盘的读／写操作数的多少并不影响路径分配。图 １－５显示了逻
辑盘使用ＬＵＮ计数法分配的例子。在此例中，四个逻辑盘（ＬＤ０－ＬＤ３）有两条路径（Ａ和Ｂ ）可用。
当没有使用ＬＵＮ计数法分配路径之前，所有四个逻辑磁盘全部通过Ａ路径进行访问。ＬＵＮ计数分配
法使得两条路径上的ＬＵＮ数目达到平均。
Page 10
9
PATHpilot Pro 2.0 用户手册 V1.0
图１－５ ＬＵＮ计数平衡路径分配
注意： 如果在初始化ＰＡＴＨｐｉｌｏｔ安装后，发现逻辑盘的分配不平均，可以利用ｅＡｒｒａｙ
Ｄｉｒｅｃｔｏｒ察看逻辑盘的映射参数设置是否正确。
ＰＡＴＨｐｉｌｏｔ Ｐｒｏ也允许用户手动分配对逻辑盘的存取路径。手动进行路径的分配可以使用
ＰＩＣＣ来实现。当希望根据对逻辑盘的读／写负载不同来分配存取路径时，手工分配方式非常有效。
可以通过ＰＩＣＣ为逻辑磁盘分配最优的路径，提高数据访问效率。
注意： ＰＡＴＨｐｉｌｏｔ不支持根据对逻辑磁盘读写操作的数目不同来进行自动负载均衡。如
果要根据读写操作的数目优化路径分配，就需要通过手动方式分配路径。
逻辑盘的分配在故障切换的情况下不能实现平衡分配。在故障回切之后，逻辑盘分配会回
到故障切换之前的设置状态。例如：图１－６中的阵列，该阵列包含３２个逻辑盘， ４条路径，每条
路径有８个逻辑盘。（ 在此配置中，每条路径都是它连接的逻辑盘的主要路径，同时又是其他路
径上逻辑盘的次要路径）。该例中如果Ａ路径失败，对０－７磁盘的读／写操作通过Ｂ路径，那么 Ｂ
路径此时可以看到０－１５的逻辑盘，Ｃ路径看到１６－２３的逻辑盘，Ｄ路径看到２４－３１的逻辑盘 ；如果Ｂ
路径失败， ０－２３逻辑盘的读／写操作就通过Ｃ路径，２４－３１的读写操作依然通过Ｄ路径。在每条路
径都恢复后，每条路径上的逻辑盘的分配都恢复到初始状态。
Page 11
10
PATHpilot Pro 2.0 用户手册V1.0
图１－６ 故障切换过程中的逻辑盘分配
性能
一个ＲＡＩＤ控制器的失效也可能导致故障切换。在这种情况下，当接管控制器可用时，与失
效控制器到接管控制器切换过程相关的某些操作可能中断数据传输。用户可能遇到下列情况：
l Ｉ／Ｏ操作停止；
l ＰＩＣＣ标记路径错误；
l ＰＩＣＣ显示次要路径；
l ＰＩＣＣ事件查看器中显示一个事件；
l Ｉ／Ｏ操作在次要路径中进行；
发生下列情况时， ＰＡＴＨｐｉｌｏｔ Ｐｒｏ可能不会故障切换：
l ＨＢＡ设备的超时值设置为无限大；
l 不是严重错误；
Page 12
11
PATHpilot Pro 2.0 用户手册 V1.0
当路径回切到主要路径时，性能并不再受影响。
在故障切换后，性能可能会降低，因为数据传输的路径数减少了。当处理器的利用率很高
时，ＰＩＣＣ配置的更新会降低。
第二章 配置和故障切换
在需要可替换路径控制的系统（比如ＰＡＴＨｐｉｌｏｔ Ｐｒｏ）中，存储系统必须被配置成从用户应
用程序至少有两条路径（一个主要路径、一个次要路径）到达逻辑盘。一般来讲，主要路径是
对逻辑磁盘数据访问的缺省路径；次要路径是当主要路径失败时替换的备用路径。ＰＡＴＨｐｉｌｏｔ
Ｐｒｏ可以支持１到３１个备用路径。系统中的冗余可能来自：
l 多个ＨＢＡ卡；
l 多个集线器或交换机；
l 多个控制器。
在全冗余配置中，ＲＡＩＤ控制器必须配置为“ｍｕｌｔｉｐｏｒｔ”拓扑结构。逻辑盘到控制器主机端
口的映射属性ＬＵＮ 映射必须被设置为ＡＬＬ，这样才能保证可以通过所有的控制器主机端口访问逻
辑盘。主机到逻辑盘映射（ ＳＡＮｍａｐｐｉｎｇ）必须被设置为“所有的主机ＨＢＡ都具有访问逻辑盘的权
限”（配置工作可以通过控制器管理软件完成，例如ｅＡｒｒａｙ Ｄｉｒｅｃｔｏｒ）。
以下是一些配置例子，这些例子配有系统组件简要描述配置和配置的优点。为了描述路径
冗余，这些例子中到每个逻辑盘最少有两条途径。但并不是所有的路径被显示在图中。另外，
除了第一个例子，其他全部配置使用多块ＨＢＡ。为了避免单点故障，不推荐采用双端口的ＨＢＡ卡
配置冗余路径。
单主机，单控制器 ，单
使用ＰＡＴＨｐｉｌｏｔ Ｐｒｏ的最简单的配置是一个单主机、一个ＨＢＡ通过集线器连接到到一个控制
器。在这种配置中，从集线器到控制器端口的两条线缆产生了冗余。
注意：这种配置有３个故障点：ＨＢＡ、线缆和集线器。该配置仅是一种非常简单的冗余配置。
HBA
Page 13
12
PATHpilot Pro 2.0 用户手册V1.0
在这种配置下，ＰＡＴＨｐｉｌｏｔ Ｐｒｏ可以找到两条路径通往每个逻辑盘：
逻辑盘Ａ路径１：ＨＢＡ ０－０／ ｃａｂｌｅ Ａ／ ｈｕｂ／ ｃａｂｌｅ ０／ Ｃ０Ｐ０
逻辑盘Ａ路径２：ＨＢＡ ０－０／ ｃａｂｌｅ Ａ／ ｈｕｂ／ ｃａｂｌｅ １／ Ｃ０Ｐ１
逻辑盘Ｂ路径１：ＨＢＡ ０－０／ ｃａｂｌｅ Ａ／ ｈｕｂ／ ｃａｂｌｅ ０／ Ｃ０Ｐ０
逻辑盘Ｂ路径２：ＨＢＡ ０－０／ ｃａｂｌｅ Ａ／ ｈｕｂ／ ｃａｂｌｅ １／ Ｃ０Ｐ１
逻辑盘Ｃ路径１：ＨＢＡ ０－０／ ｃａｂｌｅ Ａ／ ｈｕｂ／ ｃａｂｌｅ ０／ Ｃ０Ｐ０
逻辑盘Ｃ路径２：ＨＢＡ ０－０／ ｃａｂｌｅ Ａ／ ｈｕｂ／ ｃａｂｌｅ １／ Ｃ０Ｐ１
单主机，单控制器 ，双 HBA
在单主机、单控制器、双ＨＢＡ卡配置中，主机必须通过两条线缆连接到服务器，实现冗余路
径故障切换。在这个例子中，主机通过主要路径连接到一个逻辑盘，主要路径描述为：ＨＢＡ ０ －０
／ ｃａｂｌｅ ０ ／ ｐｏｒｔ Ｃ０Ｐ０。次要路径为：ＨＢＡ０－１ ／ ｃａｂｌｅ １ ／ ｐｏｒｔ Ｃ０Ｐ１。如果主要路径中的任
何一个组件出现故障， ＰＡＴＨｐｉｌｏｔ Ｐｒｏ通过次要路径把数据发送到逻辑盘。
Page 14
13
PATHpilot Pro 2.0 用户手册 V1.0
在这个配置中， ＰＡＴＨｐｉｌｏｔ Ｐｒｏ可以找到两条路径到每个逻辑盘：
逻辑盘Ａ 路径１： ＨＢＡ ０－０／ ｃａｂｌｅ ０／ Ｃ０Ｐ０
逻辑盘Ａ 路径２： ＨＢＡ ０－１／ ｃａｂｌｅ １／ Ｃ０Ｐ１
逻辑盘Ｂ 路径１： ＨＢＡ ０－０／ ｃａｂｌｅ ０／ Ｃ０Ｐ０
逻辑盘Ｂ 路径２： ＨＢＡ ０－１／ ｃａｂｌｅ １／ Ｃ０Ｐ１
逻辑盘Ｃ 路径１： ＨＢＡ ０－０／ ｃａｂｌｅ ０／ Ｃ０Ｐ０
逻辑盘Ｃ 路径２： ＨＢＡ ０－１／ ｃａｂｌｅ １／ Ｃ０Ｐ１
单主机，双控制器，四 HBA
在一台主机，一个控制器和４个ＨＢＡ卡的配置中，主机通过４条线缆连接到控制器。这种配置
可以取得高性能的读／写操作。
Page 15
14
PATHpilot Pro 2.0 用户手册V1.0
按照图示进行ＬＵＮ的配置，在这个图示的配置中， ＰＡＴＨｐｉｌｏｔ Ｐｒｏ可以为每个逻辑盘找到两
条路径：
逻辑盘Ａ 路径１： ＨＢＡ ０－０／ ｃａｂｌｅ ０／ Ｃ０Ｐ０
逻辑盘Ａ 路径２： ＨＢＡ ０－２／ ｃａｂｌｅ ２／ Ｃ１Ｐ０
逻辑盘Ｂ 路径１： ＨＢＡ ０－１／ ｃａｂｌｅ １／ Ｃ０Ｐ１
逻辑盘Ｂ 路径２： ＨＢＡ ０－２／ ｃａｂｌｅ ２／ Ｃ１Ｐ０
逻辑盘Ｃ 路径１： ＨＢＡ ０－１／ ｃａｂｌｅ １／ Ｃ０Ｐ１
逻辑盘Ｃ 路径２： ＨＢＡ ０－３／ ｃａｂｌｅ ３／ Ｃ１Ｐ１
如果从主机到逻辑盘的路径中有任何组件发生故障，ＰＡＴＨｐｉｌｏｔ Ｐｒｏ通过次要路径来把数据
发送到逻辑盘。单个组件的故障不会影响到控制器通道。
单主机，双控制器 ，例一
最简单的单主机双控制器配置在主机中使用两个ＨＢＡ，每个ＨＢＡ连接到一个单独的控制器，
而且每个ＨＢＡ通过单独的一条线缆连接到一个交换机。每个交换机使用两根线缆连接到一个控制
器。不同的路径通过不同的交换机，因此单个硬件故障不会影响到所有的通往ＬＵＮ的路径。
Page 16
15
PATHpilot Pro 2.0 用户手册 V1.0
在这个配置中， ＰＡＴＨｐｉｌｏｔ Ｐｒｏ可以找到两条通往每个逻辑盘的路径：
逻辑盘Ａ 路径１： ＨＢＡ ０－０／ ｃａｂｌｅ Ａ／ ｓｗｉｔｃｈ Ａ／ ｃａｂｌｅ ０／ Ｃ０Ｐ０
逻辑盘Ａ 路径２： ＨＢＡ ０－１／ ｃａｂｌｅ Ｂ／ ｓｗｉｔｃｈ Ｂ／ ｃａｂｌｅ ２／ Ｃ１Ｐ０
逻辑盘Ｂ 路径１： ＨＢＡ ０－０／ ｃａｂｌｅ Ａ／ ｓｗｉｔｃｈ Ａ／ ｃａｂｌｅ １／ Ｃ０Ｐ１
逻辑盘Ｂ 路径２： ＨＢＡ ０－１／ ｃａｂｌｅ Ｂ／ ｓｗｉｔｃｈ Ｂ／ ｃａｂｌｅ ２／ Ｃ１Ｐ０
逻辑盘Ｃ 路径１： ＨＢＡ ０－０／ ｃａｂｌｅ Ａ／ ｓｗｉｔｃｈ Ａ／ ｃａｂｌｅ １／ Ｃ０Ｐ１
逻辑盘Ｃ 路径２： ＨＢＡ ０－１／ ｃａｂｌｅ Ｂ／ ｓｗｉｔｃｈ Ｂ／ ｃａｂｌｅ ３／ Ｃ１Ｐ１
如果从主机到一个逻辑盘中的任何一个组件出现故障，ＰＡＴＨｐｉｌｏｔ Ｐｒｏ会通过次要路径发送数据
到逻辑盘。ＨＢＡ或者交换机的故障会导致一个控制器不能访问（下一个例子就能够避免一个控制
器的不能访问）。如果逻辑盘Ａ上需要预留资源并断开通过控制器Ｃ０访问逻辑盘Ａ的通路，控制
器Ｃ１就可以接管到逻辑盘Ａ上的数据操作，当然这过程是通过使用ＳＣＳＩ命令集中的Ｔａｒｇｅｔ
Ｒｅｓｅｔ、ＬＵ Ｒｅｓｅｔ或者供应商的其他特定命令来完成。这些操作都是由ＰＡＴＨｐｉｌｏｔ Ｐｒｏ自动完成
的。
Page 17
16
PATHpilot Pro 2.0 用户手册V1.0
单主机，双控制器 ，例二
本例展示了一个更加强健的单主机、双控制器的配置。这种配置的优点在于：一个ＨＢＡ或者
交换机的故障不会影响到一个控制器不能访问。这种配置使用了与前例相同的组件，不同点是：
每个交换机分别与两个控制器相连。
在这个图示的配置中， ＰＡＴＨｐｉｌｏｔ Ｐｒｏ可以找到两条通往每个逻辑盘的路径：
逻辑盘Ａ 路径１： ＨＢＡ ０－０／ ｃａｂｌｅ Ａ／ ｓｗｉｔｃｈ Ａ／ ｃａｂｌｅ ０／ Ｃ０Ｐ０
逻辑盘Ａ 路径２： ＨＢＡ ０－１／ ｃａｂｌｅ Ｂ ／ ｓｗｉｔｃｈ Ｂ／ ｃａｂｌｅ ３／ Ｃ１Ｐ１
逻辑盘Ｂ 路径１： ＨＢＡ ０－０／ ｃａｂｌｅ Ａ／ ｓｗｉｔｃｈ Ａ／ ｃａｂｌｅ １／ Ｃ１Ｐ０
逻辑盘Ｂ 路径２： ＨＢＡ ０－１／ ｃａｂｌｅ Ｂ／ ｓｗｉｔｃｈ Ｂ／ ｃａｂｌｅ ２／ Ｃ０Ｐ１
逻辑盘Ｃ 路径１： ＨＢＡ ０－１／ ｃａｂｌｅ Ｂ／ ｓｗｉｔｃｈ Ｂ／ ｃａｂｌｅ ３／ Ｃ１Ｐ１
逻辑盘Ｃ 路径２： ＨＢＡ ０－０／ ｃａｂｌｅ Ａ／ ｓｗｉｔｃｈ Ａ／ ｃａｂｌｅ ０／ Ｃ０Ｐ０
如果从主机到逻辑盘路径的任何一个组件出现故障，ＰＡＴＨｐｉｌｏｔ将通过次要路径发送数据。
Page 18
17
PATHpilot Pro 2.0 用户手册 V1.0
下图显示了故障切换的过程：
Page 19
18
PATHpilot Pro 2.0 用户手册V1.0
Page 20
19
PATHpilot Pro 2.0 用户手册 V1.0

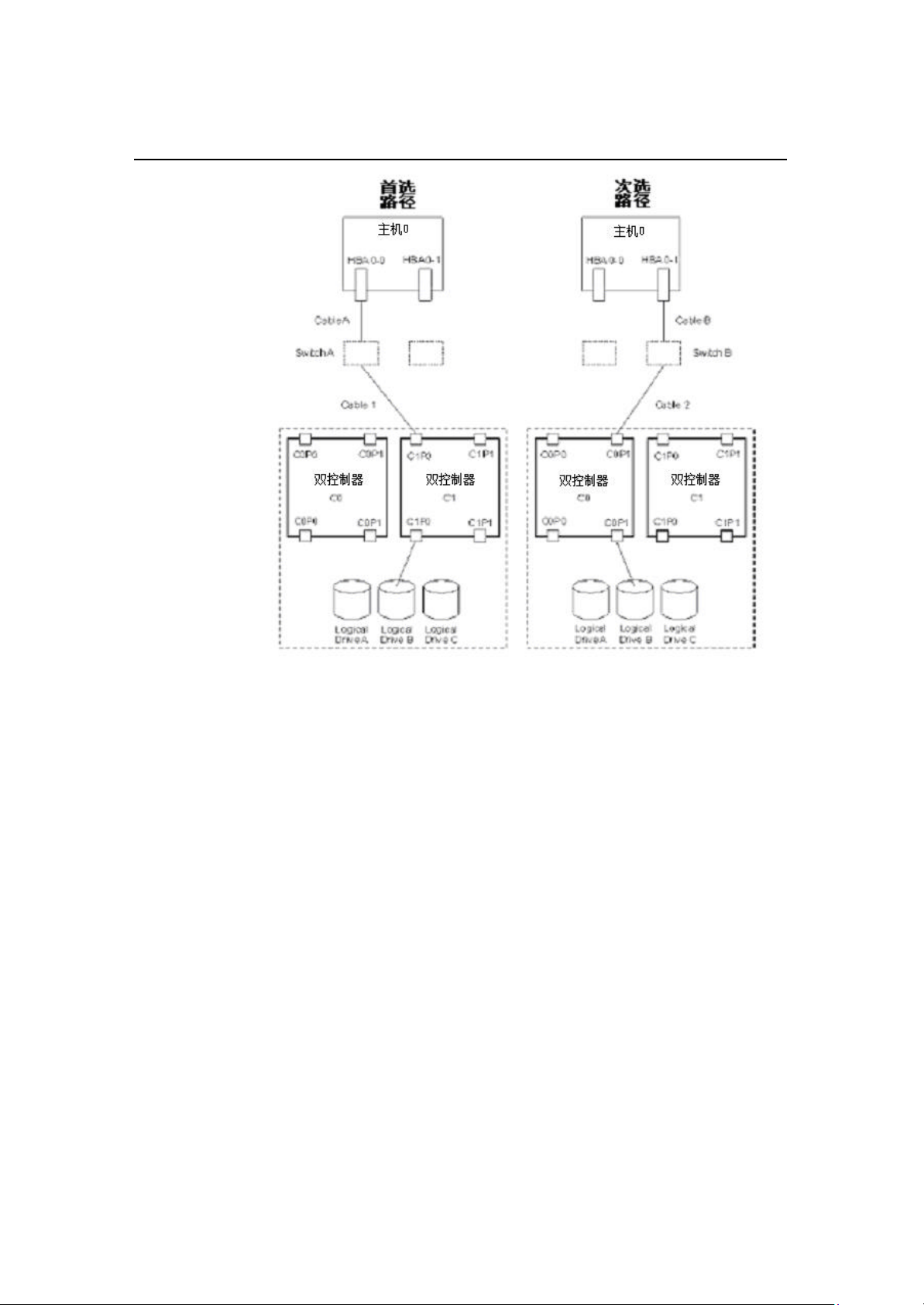

双主机、双控制器的集群配置
双主机、双控制器的集群配置创建了一个提供高级别系统可靠性的冗余配置。在这种配置
中，任何组件的故障并不能导致存储系统的失败。此外，由于主机可以在不干扰读写操作的情
况下离线，因此主机服务更具有实际意义。双交换机配置使得路径中的任何单个硬件故障都不
会影响到逻辑盘的访问。
双主机集群配置中的主机之间通过集群心跳线连接。主机必须运行Ｗｉｎｄｏｗｓ ＮＴ或者Ｗｉｎｄｏｗｓ
２０００操作系统。主机还必须安装Ｍｉｃｒｏｓｏｆｔ的集群故障切换软件。
在这种配置中，每个主机有两个ＨＢＡｓ，有两个交换机，每个ＨＢＡ连接到一个单独的交换机，
每个交换机连接到一个单独的控制器。如果一条路径中的任何组件发生故障，ＰＡＴＨｐｉｌｏｔ Ｐｒｏ
会通过次要路径传送数据。
Page 21
20
PATHpilot Pro 2.0 用户手册V1.0

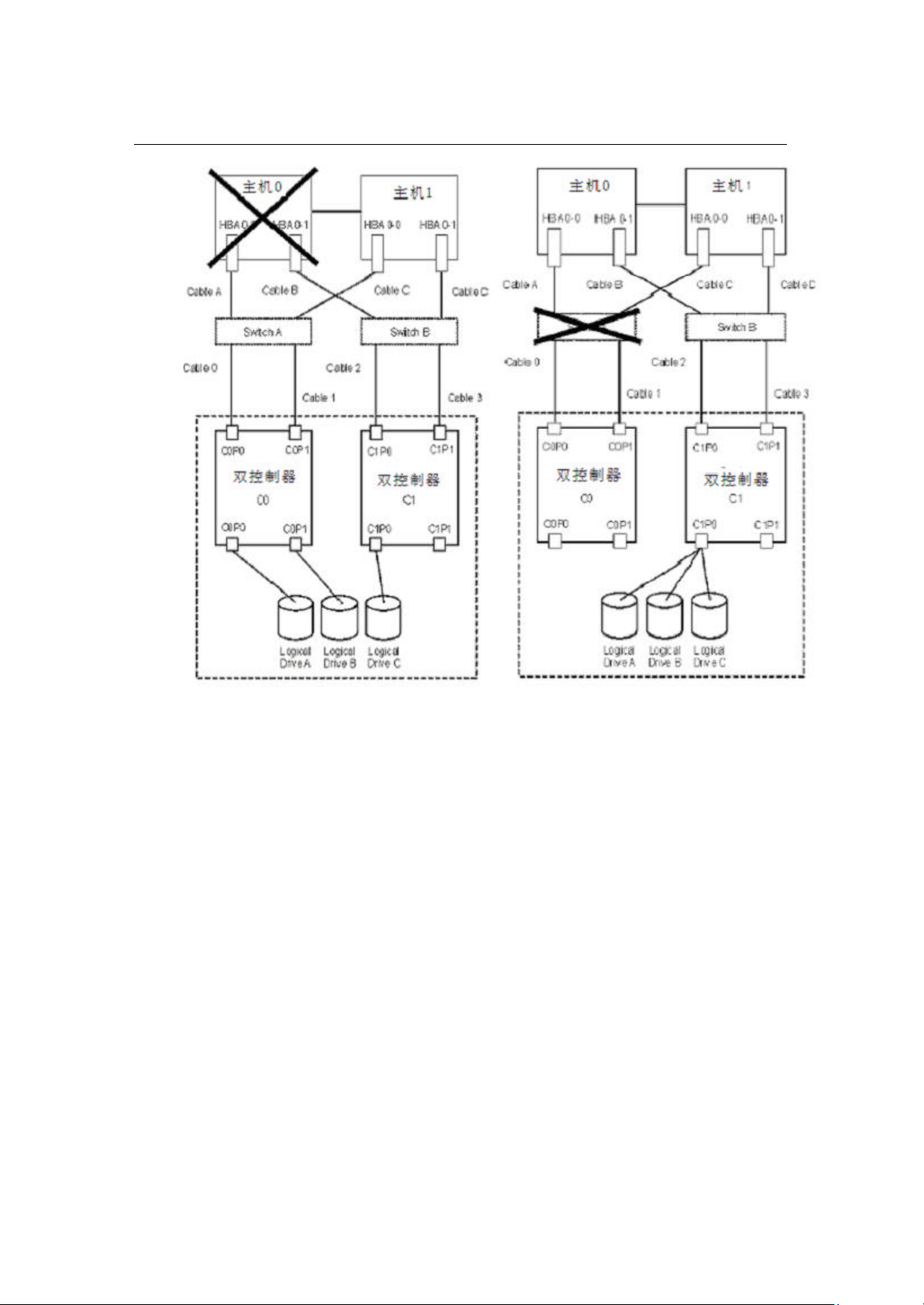

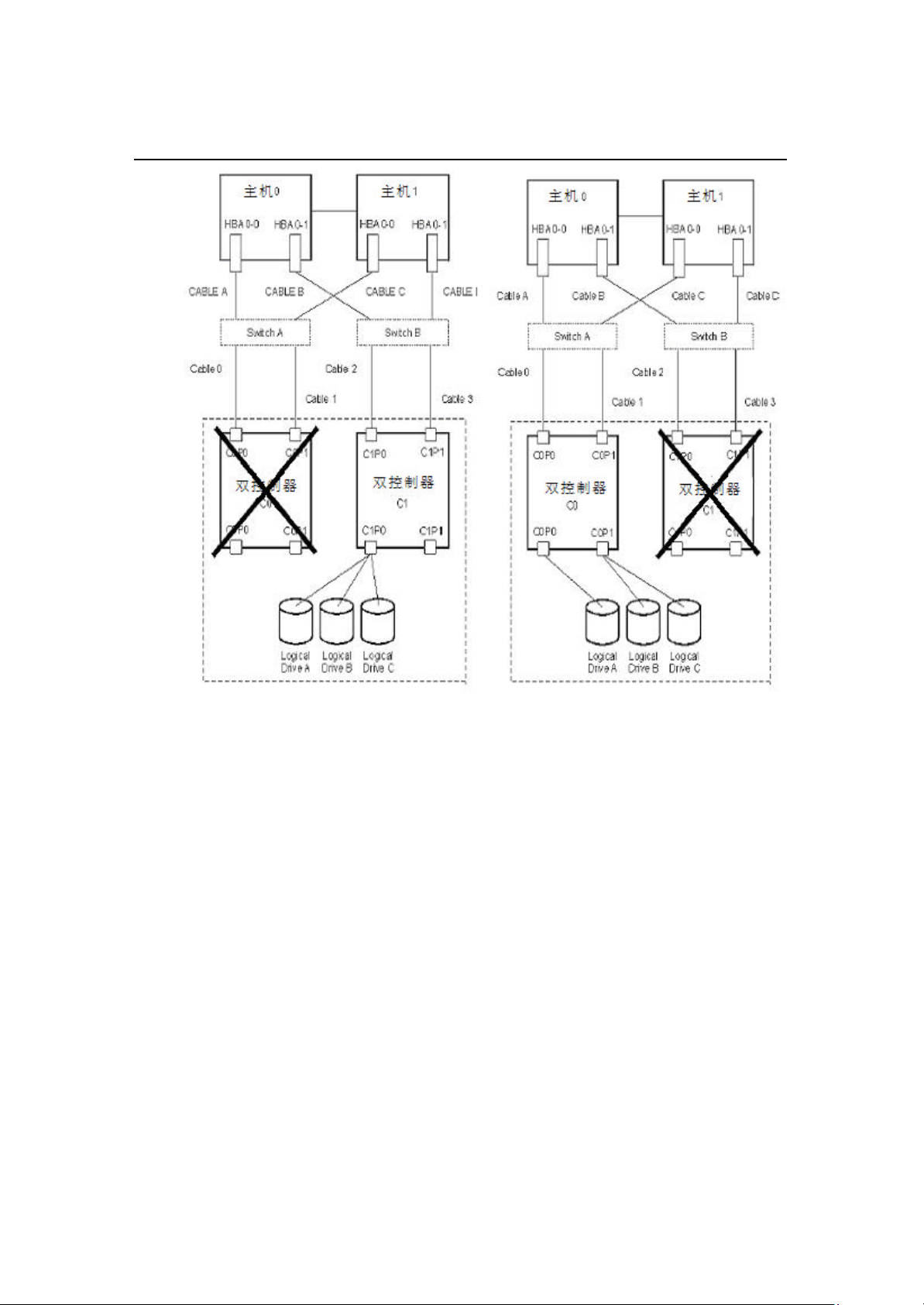

下列图片显示了故障回切是如何发生的：
Page 22
21
PATHpilot Pro 2.0 用户手册 V1.0
Page 23
22
PATHpilot Pro 2.0 用户手册V1.0
SAN 多点集群拓扑结构
ＳＡＮｍａｐｐｉｎｇ是一种限制主机存取配置系统盘的特性。在多台主机连接到一个或多个控制器
或一个存储局域子网（ ＳＡＮ）中时ＳＡＮｍａｐｐｉｎｇ很有用。主机通过ＦＣ－ＡＬ或交换方式连接到控制器
上。如果没有ＳＡＮｍａｐｐｉｎｇ，每个主机都可以完全存取所有系统盘。当主机系统启动时，操作系
统（比如Ｗｉｎｄｏｗｓ ＮＴ）试图进入所有的系统盘，因此，任何Ｗｉｎｄｏｗｓ ＮＴ系统都可以访问阵列上
的任何数据。
当创建新的配置时，系统盘的映射属性默认设置为所有的控制器／主机端口允许所有主机访
问。使用ＳＡＮｍａｐｐｉｎｇ，所有的系统盘的映射属性被重新设置为限制存取，即需要通过特定控制
器／主机端口才能接收主机访问逻辑磁盘或者改变逻辑盘映射分配关系。
注意：确定在安装ＳＡＮ多点集群之前，您一定要了解系统盘的映射属性的含义。
Page 24
23
PATHpilot Pro 2.0 用户手册 V1.0
第三章 运行 ＰＡＴＨｐｉｌｏｔ Ｐｒｏ
启动
启动ＰＡＴＨｐｉｌｏｔ Ｐｒｏ控制台的程序链接：开始 －＞程序－＞ＰＡＴＨｐｉｌｏｔ－＞ＰＩＣＣ。ＰＩＣＣ（Ｐａｔｈ
Ｉｎｆｏｒｍａｔｉｏｎ Ｃｏｎｔｒｏｌ Ｃｏｎｓｏｌｅ）启动后屏幕显示如下。（如图３－１）。
Page 25
24
PATHpilot Pro 2.0 用户手册V1.0

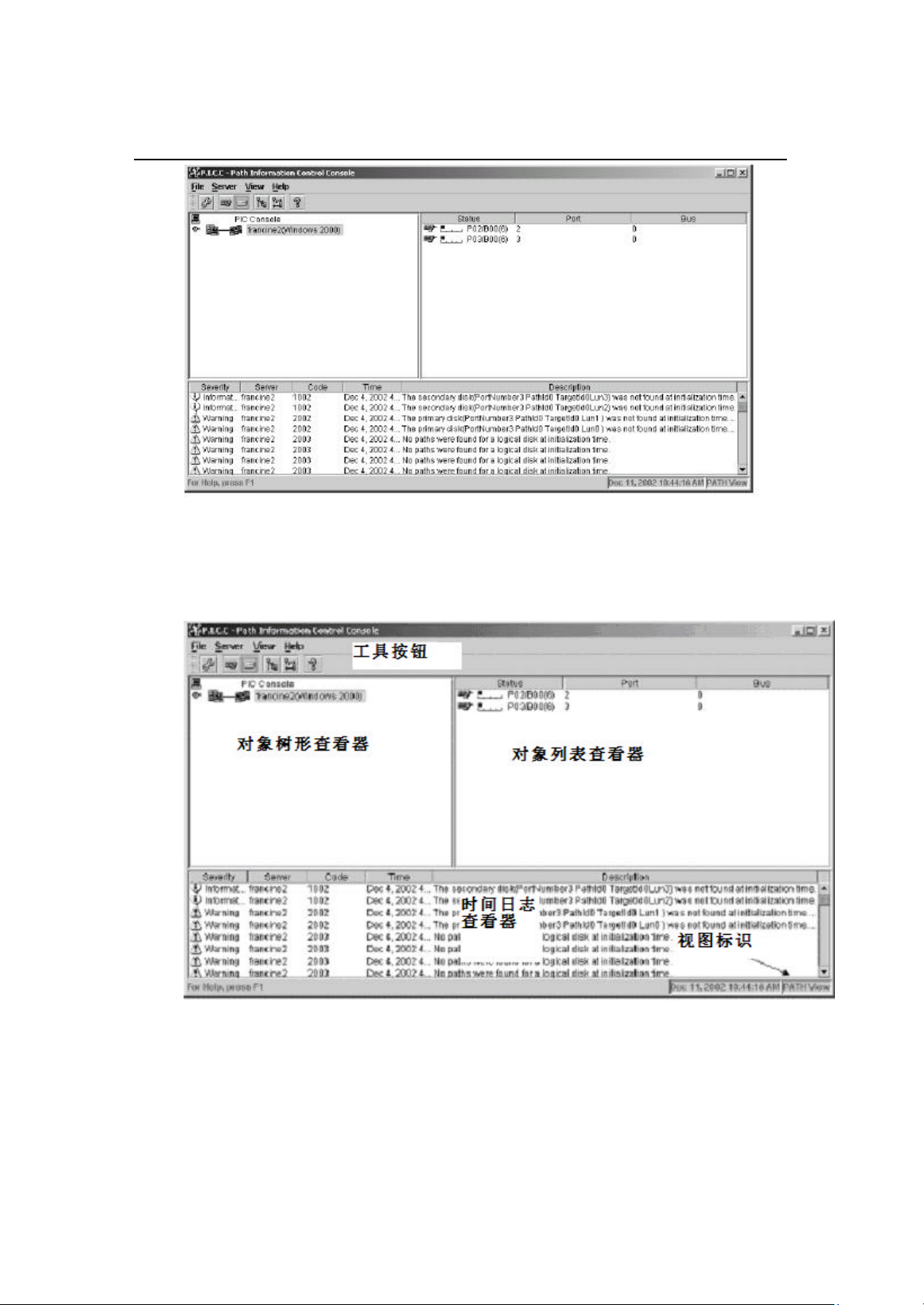

图３－１ ＰＩＣＣ屏幕
控制台显示路径配置和路径状态，是用户管理路径的接口。支持路径监测、事件查看和路
径管理。控制台分为四个部分：工具条、对象树形查看器、对象列表查看器和事件日志查看器
（图３－２）。
图３－２ 路径信息控制台窗口构成
ＰＩＣＣ视窗上有两个视图可选：路径视图和硬盘视图。路径视图，显示了所有的可用路径；
硬盘视图，显示了所连接的所有磁盘。正在查看的视图、日期和时间都在屏幕右下角显示出来。
Page 26
25
PATHpilot Pro 2.0 用户手册 V1.0
路径视图
路径视图显示了所有的具有可用路径的对象。路径视图仅显示每个逻辑磁盘的活动路径。
（如果需要查看一个逻辑磁盘的所有可用路径可以通过磁盘视图）。当ＰＡＴＨｐｉｌｏｔ Ｐｒｏ启动时，
路径视图是默认的显示，如图３－３所示：
图３－３ 路径视图屏幕
对象树形查看器显示了主机；对象列表查看器显示了主机上的ＨＢＡ卡，提供了状态、端口号、
总线号等信息。ＨＢＡ状态反映了路径的可用或失败状态。双击主机名、单击展看切换开关或者单
击工具条上的展开按钮都可以展开对象树形查看器的详细内容，如图３－４：
图３－４ 展开路径的视图屏幕
在扩展的路径视图中，对象树形查看器显示了主机名、 ＨＢＡ标识符、ＨＢＡ上的端口。图３－５
解释了ＨＢＡ标识符的定义（表 ３－１解释了ＨＢＡ标识符和Ｔａｒｇｅｔ标识符的格式）：
图３－５ ＨＢＡ标识符和Ｔａｒｇｅｔ标识符定义
Page 27
26
PATHpilot Pro 2.0 用户手册V1.0
当对象树形查看器中的主机突出显示时，在对象列表查看器中只显示与那台主机相连的逻
辑盘的信息。如果突出显示目标标识符，则对象列表显示器中显示的是连接到主机端口的所有
逻辑盘。如图３－６例示了目标标识符被突出显示时的路径视图详细信息：
图３－６ 路径视图详细信息
此时对象列表查看器列出了连在一个ＨＢＡ上的所有逻辑盘的详细信息，列的标题也相应变为
磁盘（ Ｄｒｉｖｅ）、ＬＵＮ、控制器厂商（Ｖｅｎｄｏｒ）和控制器类型（Ｍｏｄｅｌ）。此时的状态显示了ＨＢＡ
和逻辑盘之间的连接。
表３－１描述了对象树形查看器屏幕显示的一些信息；表 ３－２描述了对象列表查看器屏幕中的
一些信息。
Page 28
27
PATHpilot Pro 2.0 用户手册 V1.0
表３－１ 对象树形查看器的详细信息
Page 29
28
PATHpilot Pro 2.0 用户手册V1.0
表３－２ 对象列表查看器的详细信息
硬盘视图
使用硬盘视图可以查看到逻辑盘的所有可用路径。硬盘视图显示了所有监测到的可用磁盘。
利用“ Ｖｉｅｗ”下拉菜单中选择“Ｄｉｓｋ Ｖｉｅｗ”就可以查看硬盘视图。（在路径显示状态的对象列
表显示器中双击路径图标或者点击工具条中的磁盘视图按钮）。
图３－７ 未展开的硬盘视图
展开硬盘视图可以查看与逻辑磁盘相连的路径更详细的信息，单击展开切换开关或双击主
机名都可以展开视图，如图3-8：
Page 30
29
PATHpilot Pro 2.0 用户手册 V1.0
图３－８展开后硬盘视图
表３－３描述了对象树形查看器中的信息；表３－４描述了对象列表查看器中的信息。
表３－３ 对象树形查看器中的信息
表３－４ 对象列表查看器的信息
Page 31
30
PATHpilot Pro 2.0 用户手册V1.0
事件日志
当从初始设置改变路径配置的事件发生时，路径信息控制管理器会记录这些变化并在事件
日志查看窗口中显示出来（如图３－９）：
图３－９ 事件日志
事件日志查看窗口显示了路径活动的连续更新，包括：安全级别（Ｓｅｖｅｒｉｔｙ列）、事件是
哪个主机报告的（Ｓｅｒｖｅｒ列）、事件错误代码（Ｃｏｄｅ）、事件发生日期和时间（Ｔｉｍｅ）、事件简要
描述（ Ｄｅｓｃｒｉｐｔｉｏｎ列）。对于ＰＡＴＨｐｉｌｏｔ Ｐｒｏ来讲，事件仅仅描述路径故障切换、故障回切和
Page 32
31
PATHpilot Pro 2.0 用户手册 V1.0
路径其他相关活动。而与其他配置相关的事件不会显示出来。ＰＡＴＨｐｉｌｏｔ Ｐｒｏ能够看到事件的完
全列表见＜附录Ｂ事件＞。表３－５描述了事件日志查看器中的图标：
表３－５ 事件日志信息
工具条
工具条方便了路径视图和硬盘视图之间的切换，并且可以进行路径配置，如图3-10：
图３－１０ ＰＡＴＨｐｉｌｏｔ的工具条
注意：选择视图下拉菜单的Ｔｏｏｌｂａｒ 可显示或隐藏工具条。
工具条具有４个下拉菜单和６个按钮。４个下拉菜单和它们所能执行的操作如表３－６。６个按钮
以及它们所能执行的操作如表３－７：
表３－６ 工具条的下拉菜单
Page 33
32
PATHpilot Pro 2.0 用户手册V1.0
表 ３－７ 工具条的菜单按钮
Page 34
33
PATHpilot Pro 2.0 用户手册 V1.0
图３－１１ 十进制和十六进制格式的对比
Page 35
34
PATHpilot Pro 2.0 用户手册V1.0
如何配置路径
注意：必须使用口令来改变一个配置的路径。关于口令以及如何设置口令的内容在
“ＰＡＴＨｐｉｌｏｔ Ｐｒｏ的口令”一节中详细介绍。
如果希望为逻辑盘改变路径，当不知道硬盘有哪些可用路径时，按如下步骤操作：
单击工具条上的硬盘视图按钮；
1．
2． 展开磁盘树；
3． 在对象列表查看器中双击带有 Active 状态的磁盘路径，则视图窗口将改变为路径视图；
4． 从对象列表查看器中拖动硬盘图标到目的硬盘路径图标处来更改配置。
当要改变的路径是已知的时，可以参照如下步骤：
1． 单击工具条上的路径视图按钮；
2． 展开路径树；
3． 单击希望改变配置的路径，硬盘信息出现在对象列表视图中；
4． 单击希望改变路径配置的硬盘，则硬盘的可用路径图标被蓝色方框环绕 ，如果可以通过两
条或更多的路径访问磁盘，则所有的可行路径图标全部被蓝框包围；
5． 拖动对象列表查看器中的硬盘图标到目的磁盘路径图标处就可以更改配置。配置改变后被
保存到注册表中，新的路径变为主要路径。
PATHpilot Pro 的口令
每台服务器有一个登录口令来防止非授权使用，当进行如下操作时，ＰＩＣＣ需要您输入口令：
l 改变服务器的配置；
l 配置一条路径。
口令是系统级用户 ｐｉｃａｄｍｉｎ 的系统口令 。用户 ｐｉｃａｄｍｉｎ 必须有管理员的特权。如果
ｐｉｃａｄｍｉｎ 用户和其口令在主机操作系统中没有设定，将无法改变服务器的配置或者配置路径。
必须首先设置 ｐｉｃａｄｍｉｎ 用户和口令，然后才能进行相关的修改和变更。

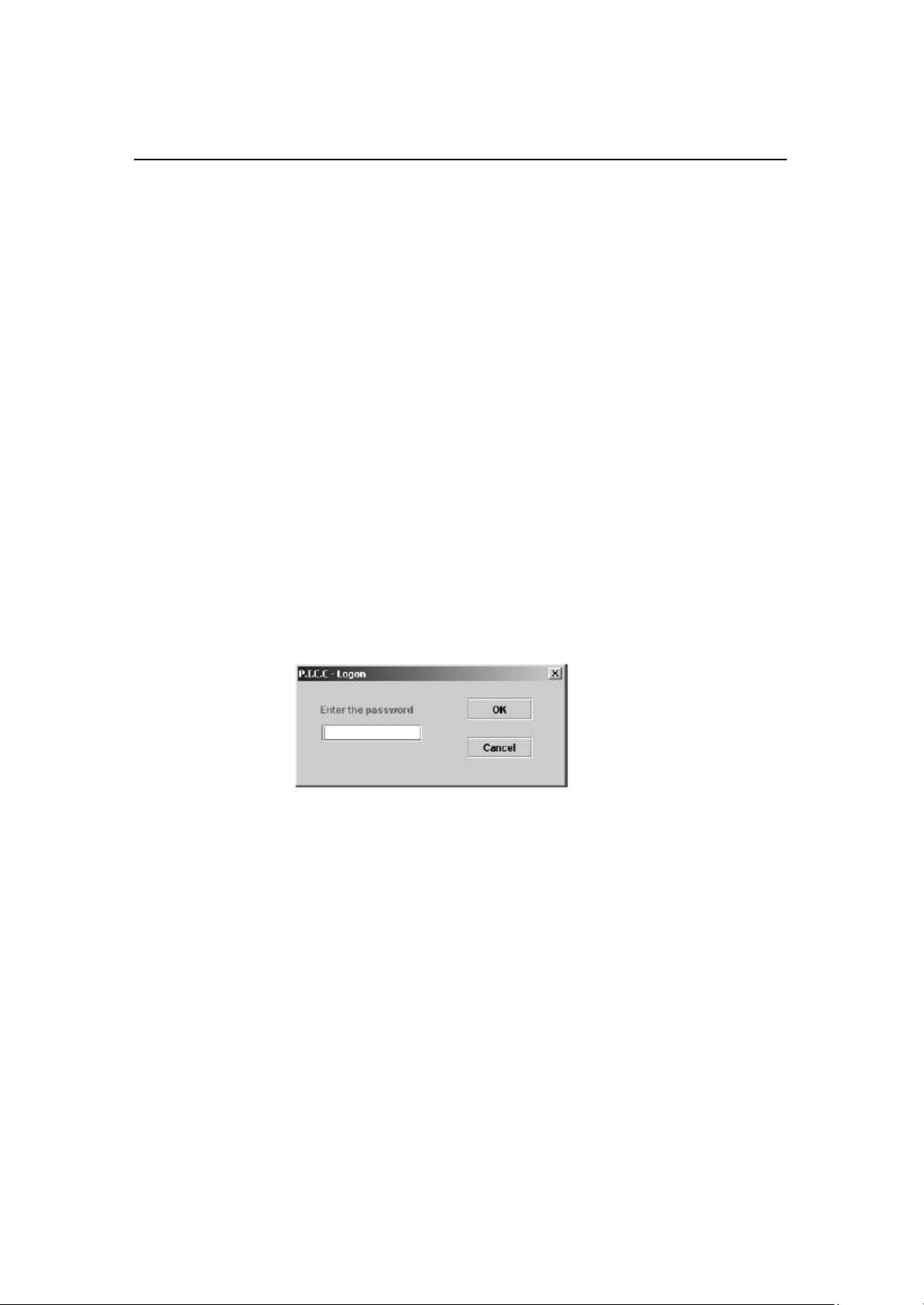

当你执行的操作需要输入口令时，ＰＩＣＣ 自动弹出口令登录对话框，如下所示：
Page 36
35
PATHpilot Pro 2.0 用户手册 V1.0
如何更改刷新间隔
刷新间隔是 ＰＩＣＣ 在收集新的路径信息之前等待的总时间，从 ５ 秒到 ６００ 秒。默认的时间长
度为 ３０ 秒，更改间隔有如下步骤：
１． 单击工具条上的 Ｆｉｌｅ 下拉菜单；
２． 选择 Ｏｐｔｉｏｎ 选项，弹出下面的对话框：
在文本框中，输入合适的间隔时间；
3．
4． 单击 OK 按钮。
如何注册一台服务器
在多于一台主机的配置中，在一台主机上安装客户端、在所有的主机上安装服务器端。当
客户端和服务器在不同的主机上时，客户端必须注册该服务器，使 ＰＩＣＣ 找到该服务器上的逻辑
盘。使用下列步骤来注册一台服务器：
１． 单击工具条上的 Ｓｅｖｅｒ 下拉菜单；
２． 选择 Ｒｅｇｉｓｔｅｒ，出现下面的列表对话框：
３． 单击 Ａｄｄ 按钮，主机名／ＩＰ 地址对话框弹出：
４． 键入所要添加的服务器的主机名或者 ＩＰ 地址；
５． 单击 ＯＫ 按钮，新定义的服务器名被添加到服务器列表中；
６． 重复 ３－５ 步来添加多个服务器；
７． 单击 ＯＫ 按钮。
在添加完服务器之后， ＰＩＣＣ 更新树形列表，开始监测新的服务器。
Page 37
36
PATHpilot Pro 2.0 用户手册V1.0
删除服务器
使用服务器列表对话框中的 Ｒｅｍｏｖｅ 按钮来删除列表中的服务器。
更改服务器信息
使用服务器列表对话框中的 Change 按钮来更改列表中的服务器的主机名和 IP 地址。
如何登录、退出服务器
如果服务器有密码保护时，在进行如下操作之前必须首先登录：
l 改变服务器的配置；
l 配置路径。
当选择”Ｌｏｇｏｎ”时，ＰＩＣＣ 弹出登录对话框，让用户输入登录口令，步骤如下：
１． 在 ＰＩＣＣ 的对象树形查看器中，单击希望登录的服务器；
２． 单击工具条上的 Ｓｅｒｖｅｒ 下拉菜单；
３． 选择 Ｌｏｇｏｎ，弹出下面的对话框：
４． 输入口令；
５． 单击 ＯＫ 按钮；
如果要从服务器注销，步骤如下：
１．在 ＰＩＣＣ 的对象树形查看器中，选择要退出的服务器；
２．单击工具条上的 Ｓｅｒｖｅｒ 下拉菜单；
３．选择 Ｌｏｇｏｆｆ。
如何改变路径监测间隔和稳定性阀值
路径监测间隔和稳定性阀值是直接影响到 ＰＡＴＨｐｉｌｏｔ Ｐｒｏ 性能的两个参数，可以在配置时
为每台服务器设定这两个参数，所有的服务器不必设定相同的值，不同的服务器应该有合适的
参数以达到最好的性能。
Page 38
37
PATHpilot Pro 2.0 用户手册 V1.0
路径监测间隔
路径监测间隔（Ｐａｔｈ Ｍｏｎｉｔｏｒｉｎｇ Ｉｎｔｅｒｖａｌ）是 ＰＡＴＨｐｉｌｏｔ Ｐｒｏ 从开始等待到确定一个失
败路径是否重新可用的总时间。在一条路径出现故障之后， ＰＡＴＨｐｉｌｏｔ Ｐｒｏ 利用通过这条路径
访问逻辑盘的方法，不停的对该条路径进行测试，如果不能访问，ＰＡＴＨｐｉｌｏｔ Ｐｒｏ 等待一条路
径监测间隔的时间再次开始访问逻辑盘。有效的间隔是 ０－３０ 秒，默认值为 １０ 秒。
稳定性极限
稳定性阀值（Ｓｔａｂｉｌｉｔｙ Ｔｈｒｅｓｈｏｌｄ） 是 ＰＡＴＨｐｉｌｏｔ Ｐｒｏ 在确定路径修复之后，必须成功访问
逻辑盘的总次数。在故障切换发生时， ＰＡＴＨｐｉｌｏｔ Ｐｒｏ 利用通过失败路径进入逻辑盘的方法，
监测该路径，当路径修复之后，ＰＡＴＨｐｉｌｏｔ Ｐｒｏ 可以进入逻辑盘。但在完全修复之前，ＰＡＴＨｐｉｌｏｔ
Ｐｒｏ 不止一次的试着访问该路径，当尝试的次数等于稳定性极限值的时候，就激活了故障回切。
当在尝试次数小于稳定性阀值时发现了一个新的故障，则重置该值。稳定性阀值的范围是 ２－３０，
默认值为 ２。
改变路径检测间隔和稳定性阀值的步骤：
１． 单击工具条的 Ｓｅｒｖｅｒ 下拉菜单；

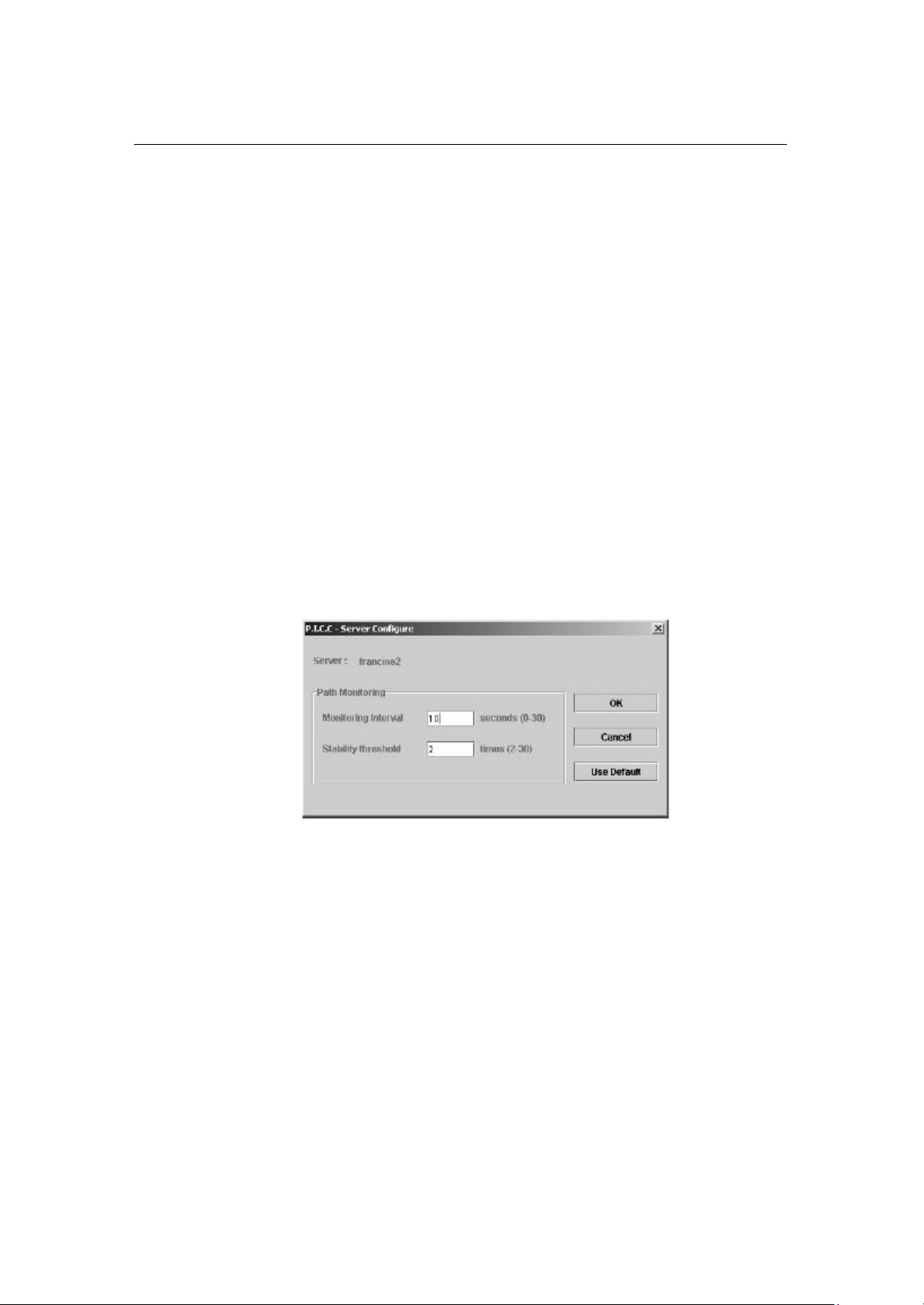

２． 选择 Ｃｏｎｆｉｇｕｒｅ，弹出如下对话框：
３．在文本框中，键入路径监测间隔值和稳定性阀值；
４．单击 ＯＫ 按钮。
故障切换/故障回切 例一
起初，逻辑磁盘 Ｄ、Ｆ 和 Ｈ 通过通道 Ｐ０３／Ｂ００（如图 ３－１２）访问。逻辑盘 Ｅ、Ｇ 通过通道 Ｐ０４／Ｂ００
（如图 ３－１３）访问。
Page 39
38
PATHpilot Pro 2.0 用户手册V1.0
图 ３－１２ 路径 Ｐ０３／Ｂ００ 上的逻辑盘
图 ３－１３ 路径 Ｐ０４／Ｂ００ 上的逻辑盘
当路径 Ｐ０３／Ｂ００ 上监测到故障时，出现一个警告图标， ＰＡＴＨｐｉｌｏｔ Ｐｒｏ 迫使路径故障切换
到次要路径。“ Ｘ”出现在失败路径上，事件日志中也显示该事件（如图 ３－１４）。
Page 40
39
PATHpilot Pro 2.0 用户手册 V1.0
图 ３－１４ 故障切换事件日志
故障切换/故障回切 例二
在该例中，磁盘 Ｄ、Ｅ、Ｆ、Ｇ 和 Ｈ 都可以通过路径 Ｐ０４／Ｂ００ 进行访问，因此，这些逻辑盘的
失败的主要路径会故障切换到路径 Ｐ０４／Ｂ００。结果是，所有的磁盘可以通过路径 Ｐ０４／Ｂ００（如图
３－１５）。
图 ３－１５ 磁盘通过次要路径访问
在硬盘视图中可以看到主要路径上标有错误状态，次要路径处于切换后的使用状态（如图
３－１６）。
Page 41
40
PATHpilot Pro 2.0 用户手册V1.0
图 ３－１６ 故障回切中的硬盘路径
在路径的故障切换发生后， ＰＡＴＨｐｉｌｏｔ Ｐｒｏ 不断尝试通过失败路径访问逻辑盘以达到判定
路径是否恢复。当 ＰＡＴＨｐｉｌｏｔ Ｐｒｏ确认路径恢复时，会进行路径的故障回切（如图 ３－１７），事
件日志察看器中会显示这个事件。
图３－１７ 路径重新生效和故障回切
附录 Ａ 安装 ＰＡＴＨｐｉｌｏｔ 软件
本章节内容主要介绍 PATHpilot Pro 2.0 管理软件的安装，包括系统要求、安装方式(典型安
装和定制安装)、安装的注意事项、卸载方法等。
PATHpilot 冗余路径管理软件支持 Windows MSCS 环境；如是是多台服务器的情况下，
PATHpilot 必须在所有的服务器上安装，否则不能实现故障切换功能。
Page 42
41
PATHpilot Pro 2.0 用户手册 V1.0
系统要求
ＰＡＴＨｐｉｌｏｔ Ｐｒｏ ２．０ 支持的操作系统包括：
l Ｗｉｎｄｏｗｓ ２０００ ＳＰ３／ＳＰ４ （不包括 Ｗｉｎｄｏｗｓ ２０００ ＤａｔａＣｅｎｔｅｒ）
l Ｗｉｎｄｏｗｓ ＮＴ４．０ ＳＰ６Ａ 及以上
l Ｓｏｌａｒｉｓ ８．０（ＳＰＡＲＣ）
l Ｌｉｎｕｘ ＲｅｄＨａｔ７．２（Ｋｅｒｎｅｌ ２．４．７－１０）
ＰＡＴＨｐｉｌｏｔ Ｐｒｏ ２．０冗余路径管理软件支持 ＳｕｒｅＦｉｂｒｅ４００Ｒ１ 和 ＳｕｒｅＦｉｂｒｅ４００Ｒ２ 两种配置，
控制器的 Ｆｉｒｍｗａｒｅ 要求为 ８．５０ 或 ９．０２。
服务器系统必须配置支持 ＦＣ－ＡＬ （Ｆｉｂｒｅ Ｃｈａｎｎｅｌ Ａｒｂｉｔｒａｔｅｄ Ｌｏｏｐ） 拓扑的 ＨＢＡ 卡，ＨＢＡ
卡驱动必须在安装 ＰＡＴＨｐｉｌｏｔ 之前安装。
控制器要求
ＳｕｒｅＦｉｂｒｅ４００控制器包括ＦＦｘ和 ＦＦｘ２［即单双控两种配置］，Ｆｉｒｍｗａｒｅ 版本为 ７．７０或更高。
ＰＡＴＨｐｉｌｏｔ 要求满足下列条件：
l 服务器和客户端网卡必须安装有 ＴＣＰ／ＩＰ 网络协议；
l 安装双 ＨＢＡ 连接必要的 ＦＣ ＨＵＢ 或 ＦＣ ＳＷＩＴＣＨ；
配置存储子系统
需要配置存储系统首先使得所有主机能够访问逻辑磁盘，并且要决定哪台主机可以访问相
应的逻辑磁盘。通过 ｅＡｒｒａｙ Ｄｉｒｅｃｔｏｒ 管理软件设置控制器端口拓扑结构为“ＭｕｌｔｉＰｏｒｔ”保证
所有主机能够访问逻辑磁盘；同时，使用 ＳＡＮｍａｐｐｉｎｇ 来设定哪台主机可以访问相应的逻辑磁盘。
注意：ＰＡＴＨｐｉｌｏｔ Ｐｒｏ 不支持控制器工作在 ＭＴＩＤ （Ｍｕｌｔｉｐｌｅ ｔａｒｇｅｔ ＩＤ） 拓扑方式。
安装程序
ＰＡＴＨｐｉｌｏｔ 软件的安装是由安装程序完成的，安装程序依次安装 ＰＡＴＨｐｉｌｏｔ 服务软件
（ＰＩＣＳ）、ＰＡＴＨｐｉｌｏｔ ＰＩＣＣ 软件并更新操作系统中相关参数。安装程序将引导完成 ＰＡＴＨｐｉｌｏｔ
的安装过程，在任何时候如果希望停止安装，单击 Ｃａｎｃｅｌ 按钮；希望退回前一个屏幕，单击
Ｂａｃｋ 按钮。下面列示了不同操作系统下 ＰＡＴＨｐｉｌｏｔ 的安装程序：
操作系统 安装程序
Ｗｉｎｄｏｗｓ ＮＴ／２０００ ｓｅｔｕｐｗｉｎ３２．Ｅｘｅ
Ｓｏｌａｒｉｓ Ｓｐａｒｃ ．／ｓｅｔｕｐｓｏｌａｒｉｓＳｐａｒｃ．ｂｉｎ
Ｒｅｄ Ｈａｔ Ｌｉｎｕｘ ．／ｓｅｔｕｐｌｉｎｕｘ．ｂｉｎ
Page 43
42
PATHpilot Pro 2.0 用户手册V1.0
在 Windows 系统下的安装和运行
１． 运行安装程序来开始安装，安装程序首先加载安装向导，之后弹出欢迎屏幕
２． 单击 Ｎｅｘｔ 按钮，出现安装协议界面
３． 如果同意协议内容，选择“Ｉ ａｃｃｅｐｔ ｔｈｅ ｔｅｒｍｓ ｏｆ ｔｈｉｓ ｌｉｃｅｎｓｅ ａｇｒｅｅｍｅｎｔ”，并单击Ｎｅｘｔ
按钮，则出现下面窗口；如果不同意协议内容，选择“ Ｉ ｄｏ ｎｏｔ ａｃｃｅｐｔ ｔｈｅ ｔｅｒｍｓ ｏｆ ｔｈｉｓ
ｌｉｃｅｎｓｅ ａｇｒｅｅｍｅｎｔ”，此时会弹出对话框询问“Ｄｏ ｙｏｕ ｗａｎｔ ｔｏ ｅｘｉｔ”，此时选择Ｙｅｓ退
出安装。
Page 44
43
PATHpilot Pro 2.0 用户手册 V1.0
说明：
安装程序推荐的安装路径是C:\Program Files\LSI\PATHpilot，您也可以单击Brower来选择其他指
定的安装路径。
４． 单击 Ｎｅｘｔ，选择安装类型
有两种安装类型供选择：典型（Ｔｙｐｉｃａｌ）安装和定制（Ｃｕｓｔｏｍ）安装
l Ｔｙｐｉｃａｌ 安装方式将默认安装客户端和服务器端两个组件；
l Ｃｕｓｔｏｍ 安装方式将根据用户选项来安装客户端或者服务器端组件；
如果选择 Ｃｕｓｔｏｍ 方式，单击 Ｎｅｘｔ，出现下列窗口：
Page 45
44
PATHpilot Pro 2.0 用户手册V1.0
此时，根据需求请选择希望安装的程序组件。
５． 单击 Ｎｅｘｔ，出现确认窗口，如下图所示。
６． 确认之后，单击Ｎｅｘｔ，安装ＰＡＴＨｐｉｌｏｔ，安装程序会显示安装进程。
Page 46
45
PATHpilot Pro 2.0 用户手册 V1.0
PATHpilot安装完成之后，显示如下的界面：
７． 单击Ｎｅｘｔ，提示是否重新启动系统。
Page 47
46
PATHpilot Pro 2.0 用户手册V1.0
８． 如果希望马上重新启动，单击Ｙｅｓ，否则，单击Ｎｏ。
注意：ＰＡＴＨｐｉｌｏｔ安装完成后必须重新启动系统才开始起作用。ＰＡＴＨｐｉｌｏｔ是一个透明管理工具，
在系统启动后自动运行。
在 Linux和 Solaris系统下安装
1． 运行安装程序来开始安装，安装程序首先加载安装向导，之后弹出欢迎屏幕
２．单击 Ｎｅｘｔ 按钮，出现安装协议界面
Page 48
47
PATHpilot Pro 2.0 用户手册 V1.0
３．如果同意协议内容，选择“Ｉ ａｃｃｅｐｔ ｔｈｅ ｔｅｒｍｓ ｏｆ ｔｈｉｓ ｌｉｃｅｎｓｅ ａｇｒｅｅｍｅｎｔ”，并Ｎｅｘｔ，
会出现下面的窗口；如果不同意协议内容，选择“Ｉ ｄｏ ｎｏｔ ａｃｃｅｐｔ ｔｈｅ ｔｅｒｍｓ ｏｆ ｔｈｉｓ ｌｉｃｅｎｓｅ
ａｇｒｅｅｍｅｎｔ”此时，弹出对话框询问“ Ｄｏ ｙｏｕ ｗａｎｔ ｔｏ ｅｘｉｔ”，此时选择Ｙｅｓ退出
说明：
安装程序推荐的安装路径是/opt/LSI/PATHpilot，您也可以单击Brower来选择其他指定的安装路
径。
４． 单击 Ｎｅｘｔ，选择安装类型
Page 49
48
PATHpilot Pro 2.0 用户手册V1.0
有两种安装类型供选择：典型（Ｔｙｐｉｃａｌ）安装和定制（Ｃｕｓｔｏｍ）安装
l Ｔｙｐｉｃａｌ 安装方式将默认安装客户端和服务器端两个组件；
l Ｃｕｓｔｏｍ 安装方式将根据用户选项来安装客户端或者服务器端组件；
如果选择 Ｃｕｓｔｏｍ 方式，单击 Ｎｅｘｔ，出现下列窗口：
此时，根据需求请选择希望安装的程序组件！
５． 单击 Ｎｅｘｔ，出现确认窗口
Page 50
49
PATHpilot Pro 2.0 用户手册 V1.0
注意：PATHpilot Pro 在 Linux 系统上占用的空间是 60.1MB，在 Solaris 下安装占用空间 91.7MB。
６． 确认之后，单击Ｎｅｘｔ，安装ＰＡＴＨｐｉｌｏｔ，安装程序会显示安装进程
7．PATHpilot安装完成之后，显示如下的界面：
Page 51
50
PATHpilot Pro 2.0 用户手册V1.0
下面的内容中讲述如何运行 ＰＡＴＨｐｉｌｏｔ：
Linux 系统下运行PATHpilot
在 Ｌｉｎｕｘ 操作系统下，系统重新启动会自动运行 ＰＡＴＨｐｉｌｏｔ，ＰＩＣＣ 画面自动打开。您也可
以从屏幕底部通过弹出菜单来启动 ＰＡＴＨｐｉｌｏｔ Ｐｒｏ。
如果是通过命令行启动 ＰＩＣＣ 屏幕，则到／ｏｐｔ／ＬＳＩ／ＰＡＴＨｐｉｌｏｔ 目录，运行下面命令：
．／ｐｉｃｃ
如果ＰＩＣＣ屏幕没有显示任何连接，则必须运行ＰＡＴＨｐｉｌｏｔ的服务器组件。运行方式是到
／ｅｔｃ／ｉｎｉｔ．ｄ目录下运行下列命令：
．／ｐｉｃｓ ｓｔａｒｔ
Solairs 系统下运行 PATHpilot
在 Ｓｏｌａｉｒｓ 操作系统下，启动 ＰＡＴＨｐｉｌｏｔ 服务需要重新启动操作系统，然后执行下列步骤：
１． 单击菜单条上的 Ａｐｐｌｉｃａｔｉｏｎｓ 按钮；
２． 单击 ｐｏｐ－ｕｐ 菜单上的 Ａｐｐｌｉｃａｔｉｏｎｓ 按钮，将出现Ａｐｐｌｉｃａｔｉｏｎｓ Ｍａｎａｇｅｒ 窗口；
３． 到 ＰＡＴＨｐｉｌｏｔ 目录下；
４． 双击 ＰＡＴＨｐｉｌｏｔ 图标，显示 ＰＩＣＣ 界面。
如果 ＰＩＣＣ 屏幕没有显示任何连接， 此时必须启动 ＰＡＴＨｐｉｌｏｔ 的服务器组件。到
／ｅｔｃ／ｉｎｉｔ．ｄ 目录下运行下面的命令：
．／ｐｉｃｓ ｓｔａｒｔ
Page 52
51
PATHpilot Pro 2.0 用户手册 V1.0
安装 PATHpilot 的注意事项
注意：如果是在以前已经安装有 ＰＡＴＨｐｉｌｏｔ 的系统上再重新安装 ＰＡＴＨｐｉｌｏｔ，先前安装时的路
径配置文件不会被删除或覆盖，这将导致各逻辑磁盘在所有可用路径并没有达到负载均衡。此
时，需要手动重新指定逻辑磁盘路径。
注意：ＰＡＴＨｐｉｌｏｔ 仅在 Ｑｌｏｇｉｃ？ ＨＢＡｓ 上进行过测试。
注意：Ｑｌｏｇｉｃ ＱＬＡ２２００ ＦＣ ＨＢＡｓ 下，可能会出现“ｄｅｖｉｃｅ ｎｏｔ ｒｅａｄｙ”的错误，您可以通过改
变 ＨＢＡ 的连接模式来解决问题：
１． 重启系统，根据提示同时摁住＜Ｃｔｒｌ＞＋＜Ｑ＞来进入 Ｑｌｏｇｉｃ Ｆａｓｔ！ＵＴＩＬ配置工具；
注意：早期的 Ｑｌｏｇｉｃ ＨＢＡ 采用＜Ａｌｔ＞＋＜Ｑ＞进入配置工具。具体描述：ＢＩＯＳ 版本小于 １．７６
的 Ｑｌａ２２００ ＨＢＡ 卡和 ＢＩＯＳ 版本小于 １．２４ 的 Ｑｌａ２３ＸＸ ＨＢＡ 卡采用＜Ａｌｔ＞＋＜Ｑ＞。
２． 在 Ｆａｓｔ！ＵＴＩＬ 菜单中选择 Ｃｏｎｆｉｇｕｒａｔｉｏｎ Ｓｅｔｔｉｎｇｓ；
３．在 Ｃｏｎｆｉｇｕｒａｔｉｏｎ Ｓｅｔｔｉｎｇｓ 菜单中选择 Ｅｘｔｅｎｄｅｄ Ｆｉｒｍｗａｒｅ Ｓｅｔｔｉｎｇｓ；
４．在 Ｅｘｔｅｎｄｅｄ Ｆｉｒｍｗａｒｅ Ｓｅｔｔｉｎｇｓ 中设置“Ｃｏｎｎｅｃｔｉｏｎ Ｍｏｄｅ”参数为“０”（ｌｏｏｐ ｏｎｌｙ）。
注意：在安装过程中，可能会出现如下警告：
没有关系，单击“ Ｙｅｓ”，可与继续正常安装
在 Windows 系统下卸载 PATHpilot
运行下列任一方法来卸载 ＰＡＴＨｐｉｌｏｔ：
l 开始菜单－＞程序－＞ＰＡＴＨｐｉｌｏｔ－＞ｕｎｉｎｓｔａｌｌｅｒ；
Page 53
52
PATHpilot Pro 2.0 用户手册V1.0
l 控制面板－＞添加／删除程序；
在 Linux 和 Solaris 系统下卸载 PATHpilot
在 Ｌｉｎｕｘ 系统下，从桌面上的弹出菜单的卸载程序就可以卸载 ＰＡＴＨｐｉｌｏｔ。
在 Ｓｏｌａｒｉｓ 系统下：
１．从 Ａｐｐｌｉｃａｔｉｏｎ Ｍａｎａｇｅｒ ｗｉｎｄｏｗ／ＰＡＴＨｐｉｌｏｔ 目录下运行卸载程序；
２．采用命令行模式卸载，到／ｏｐｔ／ＬＳＩ／ＰＡＴＨｐｉｌｏｔ／＿ｕｎｉｎｓｔ，运行命令：．／ｕｎｉｎｓｔａｌｌｅｒ．ｂｉｎ；
在卸载完成之后，必须删除／ｏｐｔ／ＬＳＩ／ＰＡＴＨｐｉｌｏｔ目录和相关的ｊｒｅ目录。
附录 Ｂ 事件
事件在ＰＩＣＣ的事件日志查看器中显示，在Ｗｉｎｄｏｗｓ操作系统中，这些事件也可以在Ｗｉｎｄｏｗｓ
事件查看器中看到。在 Ｌｉｎｕｘ和Ｓｏｌａｒｉｓ系统中，可以在系统日志中看到这些事件。下表列出了
在ＰＡＴＨｐｉｌｏｔ Ｐｒｏ事件日志查看器中可能出现的事件信息：
表Ｂ－１ 事件信息
Loading...
