Käyttöopas

IdeaCentre Gaming 5 (14L, 05) IdeaCentre Creator 5 (14L, 05)

Lue tämä ensin

Ennen näiden ohjeiden ja niissä kuvattujen tuotteiden käyttöä lue huolellisesti seuraavat tiedot:

• Liite A ”Tärkeät turvaohjeet” sivulla 63

• Turvaohjeet ja takuutiedot

• Asennusopas

Ensimmäinen painos (Elokuu 2020)

RAJOITETTUJEN OIKEUKSIEN ILMOITUS: Jos tiedot tai ohjelmisto toimitetaan General Services Administration “GSA”

-sopimuksen nojalla, käyttö, jäljentäminen tai luovuttaminen on sopimuksessa nro GS-35F-05925 asetettujen rajoitusten alaista.

Sisältö

Tietoja tästä julkaisusta . . . . . . . . . iii

Luku 1. Tietokoneen esittely . . . . . . 1

Laite edestä . . . . . . . . . . . . . . . . . 1

Laite takaa. . . . . . . . . . . . . . . . . . 3

Ominaisuudet ja tekniset tiedot . . . . . . . . . . 5

USB-tiedonsiirtonopeutta koskeva ilmoitus . . . 5

Luku 2. Tietokoneen käytön aloitus . . . 7

Windows 10 -käyttöjärjestelmän käytön aloitus . . . 7

Windows-tili . . . . . . . . . . . . . . . 7

Windows-käyttöliittymä . . . . . . . . . . . 8

Verkkoyhteyksien muodostus . . . . . . . . . . 9

Langallisen Ethernet-verkkoyhteyden

muodostus . . . . . . . . . . . . . . . . 9

Wi-Fi-yhteyden muodostus . . . . . . . . . 9

Lenovo Vantage -sovelluksen käyttö. . . . . . . . 9

Multimediatoimintojen käyttö . . . . . . . . . 10

Äänitoimintojen käyttö . . . . . . . . . . 10

Luku 3. Tietokoneen ominaisuuksien

esittely . . . . . . . . . . . . . . . . . 11

Virrankäytön hallinta . . . . . . . . . . . . . 11

Virtapainikkeen toimintatapojen määritys . . . 11

Virrankäyttösuunnitelman määritys . . . . . 11

Tietojen siirto . . . . . . . . . . . . . . . . 11

Yhteyden muodostus Bluetooth-laitteeseen . . 11

Käytä muistikorttia . . . . . . . . . . . . 12

Käytä smart cable -johtopidikettä . . . . . . . . 12

Lukitse tietokone . . . . . . . . . . . . . . 13

Osta lisävarusteita. . . . . . . . . . . . . . 15

Luku 4. Vianmääritys, häiriöiden

poisto ja elvytys . . . . . . . . . . . . 17

Tietokoneen ongelmanratkaisun perustoimet . . . 17

Vianmääritys . . . . . . . . . . . . . . . . 17

Käynnistyshäiriöt . . . . . . . . . . . . 18

Äänitoimintojen häiriöt . . . . . . . . . . 19

Verkkoyhteyshäiriöt . . . . . . . . . . . 19

Suorituskykyyn liittyvät häiriöt . . . . . . . 22

Tallennusaseman häiriöt. . . . . . . . . . 23

Ohjelmiston häiriöt . . . . . . . . . . . . 23

Elvytys . . . . . . . . . . . . . . . . . . 23

Järjestelmätiedostojen ja asetusten

palauttaminen aiempaan pisteeseen

palaamiseksi . . . . . . . . . . . . . . 23

Varmuuskopioitujen tiedostojen

palauttaminen. . . . . . . . . . . . . . 23

Tietokoneen oletusasetusten palautus . . . . 24

Lisäasetusten käyttö . . . . . . . . . . . 24

Windowsin automaattinen palauttaminen . . . 24

USB-palautuslaitteen luonti ja käyttö . . . . . 24

Päivitä laiteajuri . . . . . . . . . . . . . 25

Luku 5. Asiakkaan vaihdettavissa

olevien osien vaihto . . . . . . . . . . 27

Mitä ovat asiakkaan vaihdettavissa olevat osat. . . 27 Asiakkaan vaihdettavissa olevan osan vaihto . . . 28

Verkkojohto . . . . . . . . . . . . . . 28

Tietokoneen kansi . . . . . . . . . . . . 29

Etuosan peitelevy . . . . . . . . . . . . 31

2,5-tuumainen tallennusasema (valituissa

malleissa) . . . . . . . . . . . . . . . 34

Tallennusasemapaikka . . . . . . . . . . 36

3,5-tuumainen tallennusasema . . . . . . . 42

Tallennusaseman kumi . . . . . . . . . . 44

M.2 SSD -asema . . . . . . . . . . . . 45

Muistimoduulit . . . . . . . . . . . . . 46

Mikroprosessorin siili ja tuuletin . . . . . . . 48

PCI Express -kortti. . . . . . . . . . . . 50

PCI-Express-korttipidike . . . . . . . . . 53

Nappiparisto . . . . . . . . . . . . . . 54

Virtalähdemoduuli . . . . . . . . . . . . 56

Luku 6. Ohjeet ja tuki . . . . . . . . . 59

Omatoimisen avun resurssit . . . . . . . . . . 59

Yhteydenotto Lenovon tukeen . . . . . . . . . 60

Ennen yhteydenottoa Lenovon tukeen . . . . 60

Lenovon asiakastukikeskus . . . . . . . . 60

Lisäpalvelujen hankinta . . . . . . . . . . . . 61

Liite A. Tärkeät turvaohjeet . . . . . . 63

Liite B. Tietoja helppokäyttötoiminnoista ja

ergonomiasta . . . . . . . . . . . . . 77

Liite C.

Vaatimustenmukaisuustiedot . . . . . 81

Liite D. Huomioon otettavaa ja

tavaramerkit . . . . . . . . . . . . . . 93

ii Käyttöopas

Tietoja tästä julkaisusta

• Jotkin valinnaiset lisävarusteet, ominaisuudet ja ohjelmat eivät välttämättä ole käytettävissä kaikissa

tietokonemalleissa.

• Jotkin käyttöliittymäohjeet eivät ehkä ole käytettävissä tietokoneesi käyttöjärjestelmä- ja ohjelmaversiosta

riippuen.

• Julkaisun sisältöä voidaan muuttaa ilman erillistä ilmoitusta. Lenovo kehittää jatkuvasti tietokoneen

asiakirjoja, mukaan lukien tämä Käyttöopas. Voit ladata uusimmat asiakirjat siirtymällä seuraavaan osoitteeseen:

https://pcsupport.lenovo.com

• Microsoft® muuttaa Windows®-käyttöjärjestelmän ominaisuuksia aika ajoin Windows Update -toiminnon

avulla. Siksi jotkin näiden ohjeiden tiedot voivat vanhentua. Tuoreimmat tiedot ovat saatavilla Microsoftilta.

• Tämä opas koskee alla lueteltuja Lenovon tuotemalleja. Tuotemallisi saattaa poiketa hieman tässä

käyttöoppaassa esitetyistä kuvista.

Mallin nimi Konetyypit

IdeaCentre G5 14IMB05

IdeaCentre G5 14AMR05 90Q0, 90Q1

IdeaCentre C5 14IMB05

90NR, 90N9

90R7, 90R8

iv Käyttöopas

Luku 1. Tietokoneen esittely

Laite edestä

Käynnistä tietokone painamalla tätä.

Sammuta tietokone avaamalla Käynnistä-valikko, napsauttamalla sitten Sammuta.

1. Virtapainike

2. Kuulokemikrofoniliitäntä Liitä kuulokemikrofoni tai kuulokkeet tietokoneeseen.

3. USB-C

™

-liitäntä (USB 3.2 Gen

Virtapainikkeen merkkivalo ilmaisee tietokoneen järjestelmätilan.

• Palaa: Tietokoneen virta on kytkettynä.

• Ei pala: Tietokoneen virta on katkaistu, tai tietokone on horrostilassa.

• Vilkkuu: Tietokone on lepotilassa.

• Lataa USB-C-yhteensopivia laitteita, joiden lähtöjännite ja virta ovat 5 V ja 3 A.

• Siirrä tietoja USB 3.2 Gen 1 -nopeuksilla 5 Gbps nopeuteen saakka.

• Yhdistä USB-C-tarvikkeisiin laajentaaksesi tietokoneen toiminnallisuutta. Ostaaksesi USB-C-tarvikkeita mene osoitteeseen

accessories

https://www.lenovo.com/

Virtaa ja

4. USB 3.2 -liitännät Gen 1 (2)

5. SD-korttipaikka*

* tietyissä malleissa

Tähän liitäntään voi liittää USB-yhteensopivia laitteita, esimerkiksi USBnäppäimistön, -hiiren, -tallennuslaitteen tai -tulostimen.

Tuetut kortit:

• Secure Digital (SD) -kortti

• Secure Digital eXtended-Capacity (SDXC) UHS-1 -kortti

• Secure Digital High-Capacity (SDHC) UHS-1 -kortti

Huomautuksia:

• Tietokoneesi ei tue SD-korttien Content Protection for Recordable Media (CPRM) -ominaisuutta.

Katso ”Käytä muistikorttia” sivulla 12.

Käyttöopas

Laite takaa

1. Linja ulos -liitäntä

2. HDMI™ 1.4 -lähtöliitäntä

3. VGA-lähtöliitäntä

4. USB 2.0 -liitännät (4)

5. Ethernet-liitäntä

6. Langattomat antennit

Lähetä äänisignaaleita tietokoneesta ulkoisiin laitteisiin, kuten virtalähteellä varustettuihin stereokaiuttimiin, kuulokkeisiin tai multimedianäppäimistöihin. Jos liität tietokoneeseen stereojärjestelmän tai muun ulkoisen äänentallennuslaitteen, liitä kaapeli laitteen ääni sisään -liitännän ja tietokoneen ääni ulos -liitännän välille.

Huomautus: Jos tietokoneessa on sekä äänen linjalähtöliitäntä että kuulokemikrofonin tai kuulokkeiden liitäntä, liitä nappikuulokkeet, kuulokkeet tai kuulokemikrofoni aina kuulokemikrofonin tai kuulokkeiden liitäntään. Kuulokeliitäntä ei tue kuulokemikrofonin mikrofoneja.

Lähetä tietokoneesta ääni- ja videosignaaleja toiseen ääni- tai videolaitteeseen, esimerkiksi tehonäyttöön. Lisätietoja saat osoitteesta

manufacturer/hdmi_1_4/index.aspx

Lähetä tietokoneesta videosignaaleja toiseen videolaitteeseen, esimerkiksi näyttöön.

Tähän liitäntään voi liittää USB-yhteensopivia laitteita, esimerkiksi USBnäppäimistön, -hiiren, -tallennuslaitteen tai -tulostimen.

Tämän liitännän avulla voit muodostaa yhteyden lähiverkkoon (LAN). Kun merkkivalo palaa, tietokone on yhdistettynä lähiverkkoon. Kun merkkivalo vilkkuu, tietoja siirretään.

Lähiverkko- ja Bluetooth-moduulin tarvitsemien radioaaltojen lähetys ja vastaanotto.

Huomautus: Antennit eivät näy tietokoneen ulkopuolelle.

https://www.hdmi.org/

Luku 1. Tietokoneen esittely 3

Asenna PCI-Express-kortit tälle alueelle parantaaksesi tietokoneen toimintakykyä. Tämän paikan liitännät voivat vaihdella tietokoneen mallin mukaan.

7. PCI-Express-korttialue

8. Verkkojohdon liitäntä Liitä tähän liitäntään verkkojohto, jolla tietokone kytketään verkkovirtaan.

9. Riippulukon kiinnityslenkki Lukitse tietokoneen kansi riippulukolla.

10. Turvalukkoaukko

Huomautus: Erillisen näytönohjainkortin voi asentaa asianmukaiseen PCIe (Peripheral Component Interconnect Express) -korttipaikkaan. Jos tällainen kortti on asennettu, huolehdi siitä, että käytät kortin liitäntöjä vastaavien tietokoneen liitäntöjen asemesta.

Lukitse tietokone pöytään tai muuhun kiinteään kalusteeseen Kensingtontyylisellä kaapelilukolla.

4 Käyttöopas

Ominaisuudet ja tekniset tiedot

1. Avaa Käynnistä-pikavalikko napsauttamalla Käynnistä-painiketta hiiren

Laitteistokokoonpano

Virtalähde

kakkospainikkeella.

2. Napsauta Laitehallinta-vaihtoehtoa. Jos järjestelmä pyytää pääkäyttäjän

salasanaa tai vahvistusta, kirjoita salasana tai vahvista valinnat.

• 260 W automaattinen jännitteentunnistava virtalähde

• 310 W automaattinen jännitteentunnistava virtalähde

• 380 W automaattinen jännitteentunnistava virtalähde

Suoritin

Muisti

Tallennuslaite

Lisäosat

Verkko-ominaisuudet

* tietyissä malleissa

Voit tarkastella tietokoneen suorittimen tietoja napsauttamalla Aloita-painiketta hiiren kakkospainikkeella ja valitsemalla Järjestelmä.

DDR4 dual in-line -muistimoduuli (DIMM).

Jos haluat tarkastella tietokoneen tallennusaseman kapasiteettia, avaa Aloitapikavalikko napsauttamalla Aloita-painiketta hiiren kakkospainikkeella ja valitse sitten Levynhallinta.

Huomautus: Järjestelmän ilmaisema tallennusaseman kapasiteetti on nimelliskapasiteettia pienempi.

• SD-korttipaikka*

• DDR4 DIMM -paikat

• M.2 SSD-paikka (2280)

• Tallennusasemapaikat

– 2,5-tuumainen tallennusasemapaikka – 3,5-tuumainen tallennusasemapaikka

• Bluetooth

• Gigabit Ethernet LAN

• Langaton lähiverkko

USB-tiedonsiirtonopeutta koskeva ilmoitus

Tämän laitteen eri USB-liitäntöjen todellinen siirtonopeus voi vaihdella monien tekijöiden (kuten isännän ja oheislaitteiden käsittelykapasiteetin, tiedostomääritteiden sekä järjestelmämääritykseen ja käyttöjärjestelmiin liittyvien ominaisuuksien) mukaan ja on pienempi kuin kullekin vastaavalle laitteelle alla ilmoitettu tiedonsiirtonopeus.

USB-laite Tiedonsiirtonopeus (Gt/s)

3.1 Gen 1/3.2 Gen 1

3.1 Gen 2 / 3.2 Gen 2

3.2 Gen 2 × 2

Luku 1. Tietokoneen esittely 5

6 Käyttöopas

Luku 2. Tietokoneen käytön aloitus

Windows 10 -käyttöjärjestelmän käytön aloitus

Tässä olevien ohjeiden avulla voit tutustua Windows 10 -käyttöjärjestelmän perusteisiin ja aloittaa sen käytön saman tien. Lisätietoja Windows 10 -käyttöjärjestelmästä on Windowsin ohjeessa.

Windows-tili

Windows-käyttöjärjestelmän käyttö edellyttää käyttäjätiliä. Se voi olla joko Windows-käyttäjätili tai Microsofttili.

Windows-käyttäjätili

Kun käynnistät Windowsin ensimmäisen kerran, sinua pyydetään luomaan Windows-käyttäjätili. Tämä ensimmäinen luomasi tili on ”Järjestelmänvalvoja”-tyyppiä. Järjestelmänvalvojan tilin avulla voit luoda muita käyttäjätilejä tai muuttaa tilien tyyppiä seuraavasti:

1. Avaa Aloitusvalikko ja valitse Asetukset ➙ Tilit ➙ Perheenjäsenet ja muut käyttäjät.

2. Noudata näytön ohjeita.

Microsoft-tili

Voit kirjautua Windows-käyttöjärjestelmään myös Microsoft-tilin avulla.

Voit luoda Microsoft-tilin siirtymällä Microsoftin rekisteröitymissivulle osoitteessa noudattamalla näyttöön tulevia ohjeita.

Microsoft-tilin käytössä on seuraavat edut:

• Voit hyödyntää kertakirjautumista käyttäessäsi muita Microsoftin palveluja, joita ovat esimerkiksi OneDrive, Skype ja Outlook.com.

• Voit synkronoida mukautetut asetukset muiden Windows-laitteiden kanssa.

https://signup.live.com ja

Windows-käyttöliittymä

1. Tili

2. Asiakirjat

3. Kuvat

4. Asetukset

5. Virta

6. Käynnistyspainike

7. Windows-haku

8. Tehtävänäkymä

9. Windowsin ilmoitusalue

10. Akun tila -kuvake

11. Verkon kuvake

12. Toimintokeskus

Voit muuttaa tilin asetuksia, lukita tietokoneen tai kirjautua ulos nykyiseltä tililtä.

Avaa Tiedostot-kansio eli oletuskansio, johon vastaanottamasi tiedostot tallennetaan.

Avaa Kuvat-kansio eli oletuskansion, johon vastaanottamasi kuvat tallennetaan.

Voit avata Asetukset-näkymän.

Voit sammuttaa tietokoneen, käynnistää sen uudelleen tai siirtää sen lepotilaan.

Avaa aloitusvalikko.

Kun kirjoitat haettavan kohteen hakuruutuun, saat tulokset sekä tietokoneesta että verkosta.

Saat näkyviin kaikki avoimet sovellukset ja voit siirtyä niiden välillä.

Tässä näkyy ilmoituksia ja joidenkin toimintojen tila.

Tämän avulla saat näkyviin virtatilan ja voit vaihtaa akun tai virranhallinnan asetuksia. Kun tietokone ei ole liitettynä verkkovirtaan, kuvake muuttuu muotoon

Voit muodostaa yhteyden käytettävissä olevaan langattomaan verkkoon. Lisäksi tässä näkyy verkon tila. Kun yhteys on muodostettu langalliseen verkkoon, kuvake

muuttuu muotoon

Tässä näkyvät sovellusten tuoreimmat ilmoitukset. Lisäksi toimintokeskuksessa voi käyttää tiettyjä toimintoja nopeasti.

Aloitusvalikon avaus

• Napsauta Aloita-painiketta.

• Paina näppäimistön Windows-näppäintä.

Käyttöopas

Avaa Käynnistä-pikavalikko Napsauta hiiren kakkospainikkeella Aloita-painiketta.

Ohjauspaneelin käyttö

• Avaa Käynnstä-valikko ja napsauta Windows-järjestelmä ➙ Ohjauspaneeli.

• Käytä Windowsin hakutoimintoa.

Sovelluksen käynnistäminen

• Avaa aloitusvalikko ja valitse sovellus, jonka haluat käynnistää.

• Käytä Windowsin hakutoimintoa.

Verkkoyhteyksien muodostus

Tietokoneella saat yhteyden muuhun maailmaan joko langallisen tai langattoman verkkoyhteyden välityksellä.

Langallisen Ethernet-verkkoyhteyden muodostus

Voit yhdistää tietokoneen lähiverkkoon Ethernet-kaapelin ja tietokoneessa olevan Ethernet-liitännän avulla.

Wi-Fi-yhteyden muodostus

1. Napsauta Windowsin ilmoitusalueella olevaa verkkokuvaketta. Näyttöön tulee käytettävissä olevien langattomien verkkojen luettelo.

2. Valitse käytettävissä oleva verkko, johon liitytään. Anna pyydettävät tiedot tarvittaessa.

Lenovo Vantage -sovelluksen käyttö

Esiasennettu Lenovo Vantage on keskitetty ratkaisu, jonka automatisoitujen päivitysten ja korjausten avulla ylläpidät tietokonettasi. Lisäksi voit määrittää laiteasetukset ja saat sinulle räätälöityä tukea.

Lenovo Vantage -sovelluksen käyttö

Avaa aloitusvalikko ja valitse Lenovo Vantage. Voit myös kirjoittaa Lenovo Vantage hakukenttään.

Voit ladata Lenovo Vantage -sovelluksen uusimman version siirtymällä Microsoft Store -kauppaan ja hakemalla sovelluksen nimeä.

Tärkeimmät ominaisuudet

Lenovo Vantagen avulla voit:

• Tarkistaa helposti laitteen tilan ja mukauttaa laitteen asetuksia.

• Ladata ja asentaa UEFI BIOS -laiteohjelmiston ja ohjaimien päivityksiä, jotta tietokone pysyy ajantasaisena.

• Valvoa tietokoneen toimintakuntoa ja suojata tietokone ulkopuolisilta uhilta.

• Tarkistaa takuun tila (verkkoyhteys tarvitaan).

• Lukea Käyttöopasta ja hyödyllisiä artikkeleita.

Luku 2. Tietokoneen käytön aloitus 9

Huomautuksia:

• Käytettävissä olevat ominaisuudet vaihtelevat tietokonemallin mukaan.

• Lenovo Vantage päivittää tietokoneen ominaisuuksia aika ajoin, jotta käyttökokemus kehittyisi jatkuvasti paremmaksi. Ominaisuuksien kuvaus saattaa olla erilainen kuin todellisessa käyttöliittymässä.

Multimediatoimintojen käyttö

Käytä tietokonetta työhön tai viihteeseen yhdistettyjen laitteiden avulla (kuten kamera, näyttö, kaiuttimet).

Äänitoimintojen käyttö

Paranna äänenlaatua liittämällä kaiuttimet, kuulokkeet tai kuulokemikrofoni ääniliitäntään.

Äänenvoimakkuuden säätö

1. Napsauta äänenvoimakkuuskuvaketta Windowsin tehtäväpalkin ilmaisinalueella.

2. Säädä äänenvoimakkuutta noudattamalla näytön ohjeita. Voit mykistää äänen napsauttamalla kaiutinkuvaketta.

Ääniasetusten muuttaminen

1. Siirry Ohjauspaneeliin ja tarkastele sitä Ryhmitelty-näkymässä.

2. Valitse Laitteisto ja äänet ➙ Ääni.

3. Muuta asetukset haluamiksesi.

Käyttöopas

Luku 3. Tietokoneen ominaisuuksien esittely

Virrankäytön hallinta

Tämän osan tietojen avulla pystyt saavuttamaan mahdollisimman hyvän tasapainon suorituskyvyn ja virrankulutuksen välillä.

Virtapainikkeen toimintatapojen määritys

Voit määrittää mieltymyksesi mukaan, mitä virtapainiketta painettaessa tapahtuu. Voit virtapainiketta painamalla esimerkiksi sammuttaa tietokoneen tai siirtää sen lepo- tai horrostilaan.

Voit muuttaa virtapainikkeen toimintaa seuraavasti:

1. Siirry Ohjauspaneeliin ja valitse sen näkymäksi suuret kuvakkeet tai pienet kuvakkeet.

2. Napsauta Virranhallinta-asetukset ➙ Valitse virtapainikkeiden toiminnot.

3. Muuta asetukset haluamiksesi.

Virrankäyttösuunnitelman määritys

ENERGY STAR® -yhteensopivissa tietokoneissa on käytössä seuraava virrankäyttösuunnitelma, kun tietokonetta ei ole käytetty tiettynä ajanjaksona:

Taulukko 1. Oletusvirrankäyttösuunnitelma (kun laite on kytkettynä verkkovirtaan)

• Sammuta näyttö: 10 minuutin kuluttua

• Laita tietokone lepotilaan: 25 minuutin kuluttua

Voit palauttaa tietokoneen lepotilasta normaaliin toimintatilaan painamalla mitä tahansa näppäimistön näppäintä.

Jos haluat parhaan mahdollisen suorituskyvyn ja virransäästön välisen tasapainon, voit muuttaa virrankäyttösuunnitelman asetuksia seuraavasti:

1. Siirry Ohjauspaneeliin ja valitse sen näkymäksi suuret kuvakkeet tai pienet kuvakkeet.

2. Valitse Virranhallinta-asetukset, ja valitse sitten haluamasi virrankäyttösuunnitelma tai mukauta sitä.

Tietojen siirto

Voit jakaa tiedostoja nopeasti sisäisen Bluetooth-tekniikan avulla sellaisten laitteiden kesken, jotka tukevat samoja ominaisuuksia. Tietoja voi siirtää myös laitteeseen asetettavan tietolevyn tai muistikortin avulla.

Yhteyden muodostus Bluetooth-laitteeseen

Voit kytkeä tietokoneeseen kaikenlaisia Bluetooth-laitteita, esimerkiksi näppäimistön, hiiren, älypuhelimen tai kaiuttimet. Varmista, että yhteys on muodostettu, asettamalla laitteet enintään 10 metrin päähän tietokoneesta.

1. Ota Bluetooth käyttöön tietokoneessa.

a. Avaa Aloitusvalikko ja valitse sitten Asetukset ➙ Laitteet ➙ Bluetooth- ja muut laitteet. b. Ota Bluetooth käyttöön kytkimen avulla.

2. Valitse Lisää Bluetooth- tai muu laite ➙ Bluetooth.

3. Valitse Bluetooth-laite ja noudata näyttöön tulevia ohjeita.

Bluetooth-laite ja tietokone muodostavat yhteyden automaattisesti seuraavalla kerralla, jos molemmat laitteet ovat riittävän lähellä toisiaan ja Bluetooth on käytössä. Bluetooth-yhteyttä voi käyttää tiedonsiirtoon, etäohjaukseen ja viestintään.

Käytä muistikorttia

Jos tietokoneessa on Sd-korttipaikka, lue seuraavat tiedot.

Asenna muistikortti

1. Etsi SD-korttipaikka.

2. Varmista, että kortin metalliset koskettimet ovat Sd-korttipaikan koskettimien suuntaan. Aseta kortti tiukasti Sd-korttipaikkaan, kunnes kortti on paikoillaan.

Poista muistikortti Huomio: Poista poistettava muistikortti ensin Windows-käyttöjärjestelmästä. Muutoin kortissa olevat tiedot

saattavat vioittua tai kadota.

1. Tuo piilotetut kuvakkeet näkyviin napsauttamalla Windowsin ilmoitusalueen kolmiokuvaketta. Napsauta sitten Poista laite turvallisesti ja poista tietoväline asemasta -kuvaketta hiiren kakkospainikkeella.

2. Valitse sitä korttia vastaava kohde, jonka haluat poistaa Windows-käyttöjärjestelmästä.

3. Poista kortti tietokoneesta painamalla korttia. Siirrä kortti turvalliseen säilytyspaikkaan myöhempää käyttöä varten.

Käytä smart cable -johtopidikettä

Huomautus: Voit ostaa smart cable -johtopidikkeen Lenovolta.

Käyttöopas

Lukitse laitteet (kuten näppäimistö tai hiiri) tietokoneeseen smart cable .johtopidikkeellä.

1. Aseta pidike

1 kaapelilukkoaukkoon 3 .

2. Vedä johdot, jotka haluat lukita, smart cable -johtopidikkeen kolojen läpi.

3. Paina pidike

2 kaapelilukkoaukkoon 4 , kunnes se napsahtaa paikalleen.

Lukitse tietokone

Huomautus: Lukkolaitteen ja turvatoiminnon arviointi, hankinta ja toteutus on käyttäjän omalla vastuulla.

Lenovo ei kommentoi, arvioi eikä takaa lukkolaitteiden ja turvatoimien laatua tai toimivuutta. Voit ostaa tietokoneen lukkoja Lenovolta.

Luku 3. Tietokoneen ominaisuuksien esittely 13

Riippulukko

Voit estää tietokoneen sisäosien luvattoman käsittelyn lukitsemalla tietokoneen kannen riippulukolla.

Kensington-lukko tai vastaava vaijerilukko

Lukitse tietokone kiinnittämällä se työpöytään tai muuhun kiinteään kalusteeseen Kensington-tyyppisellä vaijerilukolla.

14 Käyttöopas

Osta lisävarusteita

Lenovolta on saatavana joukko lisälaitteita ja päivitysosia, joiden avulla voi laajentaa tietokoneen ominaisuuksia. Tällaisia lisävarusteita ovat muun muassa muistimoduulit, tallennuslaitteet, verkkokortit, muuntajat, näppäimistöt ja hiiret.

Voit hankkia Lenovo-tuotteita osoitteesta

https://www.lenovo.com/accessories.

Luku 3. Tietokoneen ominaisuuksien esittely 15

16 Käyttöopas

Luku 4. Vianmääritys, häiriöiden poisto ja elvytys

Tässä luvussa on ratkaisuja tietokoneongelmiin. Käytä näitä perusohjeita tietokoneen ongelmien ratkaisun lähtökohtana.

Tietokoneen ongelmanratkaisun perustoimet

Edellytykset

Lue Liite A ”Tärkeät turvaohjeet” sivulla 63 ennen kuin aloitat ja tulosta seuraavat ohjeet.

1. Tarkista, että: a. Tietokoneeseen liitettyjen laitteiden kaapelit on kytketty oikein ja ne ovat tukevasti kiinni. b. Kaikki osat on asennettu oikein. c. Kaikki tietokoneeseen liitetyt verkkovirtaa käyttävät laitteet on kytketty asianmukaisesti

maadoitettuihin ja toimiviin pistorasioihin.

d. Kaikki tietokoneeseen liitetyt laitteet on otettu käyttöön UEFI BIOS:ssa.

2. Tarkista tietokone virusten varalta virustentorjuntaohjelmalla. Jos ohjelma löytää viruksen, poista se.

3. Mene kohtaan ”Vianmääritys” sivulla 17 ja noudata kohtaamasi ongelmatyypin ohjeita.

4. Elvytä käyttöjärjestelmä. Katso ”Elvytys” sivulla 23.

5. Jos ongelma jatkuu, ota yhteys Lenovoon. Katso Luku 6 ”Ohjeet ja tuki” sivulla 59.

Vianmääritys

Vianmääritysohjeiden avulla voit etsiä ratkaisua ongelmiin, jotka aiheuttavat kuvattuja oireita.

Käynnistyshäiriöt

Tilanne

Tietokone ei käynnisty, kun virtapainiketta painetaan.

Käyttöjärjestelmä ei käynnisty oikeasta tallennusasemasta tai käynnistys epäonnistuu.

Tietokone antaa useita äänimerkkejä ennen käyttöjärjestelmän käynnistymistä.

Selitys ja toimet

• Varmista, että verkkojohto on kytketty oikein tietokoneen takaosaan ja toimivaan pistorasiaan.

• Jos tietokoneen takaosassa on toinen virtakytkin, varmista, että se on ON-asennossa (virta on kytkettynä).

• Tietokoneen etuosassa oleva virran merkkivalo palaa.

• Tietokoneen käyttämä jännite on maan tai alueen sähköpistorasioissa käytettävän jännitteen mukainen.

• Varmista, että jokaisen tallennusaseman liitäntäkaapeli ja virtakaapeli on liitetty oikein.

• Varmista, että tallennusasema, josta tietokone käynnistyy, on UEFI BIOS -ohjelman luettelossa ensimmäisenä käynnistyslaitteena.

• Joissakin harvinaisissa tilanteissa tallennusasema, jossa käyttöjärjestelmä on, voi vahingoittua. Tällöin tallennusasema on ehkä vaihdettava.

• Jos tietokoneeseen on asennettu Optane-muisti:

– Varmista, ettei Optane-muistia ole poistettu. – Varmista, ettei Optane-muisti ole vioittunut. Tarkista Optane-

muisti vianmääritystyökalujen avulla.

Varmista, ettei mikään näppäin ole juuttunut kiinni.

18 Käyttöopas

Äänitoimintojen häiriöt

Tilanne

Ääntä ei kuulu Windowskäyttöjärjestelmässä.

Selitys ja toimet

• Jos käytät omalla virtalähteellä varustettuja erilliskaiuttimia, joissa

on virtakytkin, varmista seuraavat asiat: – Virtakytkin on asetettu Käytössä-asentoon.

– Kaiuttimen verkkojohto on kytketty toimivaan ja asianmukaisesti

maadoitettuun pistorasiaan.

• Jos ulkoisissa kaiuttimissa on äänenvoimakkuuden säädin,

tarkista, ettei äänenvoimakkuutta ole asetettu liian alhaiseksi.

• Napsauta äänenvoimakkuuskuvaketta Windowsin tehtäväpalkin

ilmaisinalueella. Tarkista kaiuttimien ja äänenvoimakkuuden asetukset. Älä mykistä kaiutinta tai aseta äänenvoimakkuutta hyvin alhaiselle tasolle.

• Jos tietokoneesi etuosassa on nämä säätimet, tarkista, ettei

äänenvoimakkuutta ole säädetty liian alhaiseksi.

• Tarkista, että erilliskaiuttimet (ja kuulokkeet, jos käytössä) on liitetty

tietokoneessa oikeaan ääniliitäntään. Useimmat kaiutinkaapelit on värikoodattu ääniliitäntöjen mukaan.

Huomautus: Kun erilliskaiuttimien tai kuulokkeiden kaapeli liitetään ääniliitäntään, mahdollinen sisäinen kaiutin poistuu käytöstä. Jos johonkin laajennuspaikkaan on asennettu äänikortti, emolevyn sisäiset äänitoiminnot useimmiten poistuvat käytöstä. Käytä siis äänikortin liitäntöjä.

• Varmista, että käytettävä ohjelma on tarkoitettu käytettäväksi

Microsoft Windows -käyttöjärjestelmässä. Jos ohjelma on suunniteltu DOS-käyttöön, se ei hyödynnä Windowsin ääniominaisuuksia. Ohjelma on määritettävä käyttämään SoundBlaster Pro- tai SoundBlaster-emulointia.

• Varmista, että äänilaiteajurit on asennettu oikein.

Kuulokemikrofonista tai kuulokkeista ei kuulu ääntä.

Ääni kuuluu vain toisesta erillisestä kaiuttimesta.

Valitse kuulokemikrofoni tai kuulokkeet oletusarvoiseksi äänilaitteeksi äänten lisäasetuksissa.

• Varmista, että kaiuttimien kaapeli on liitetty kunnolla tietokoneessa

olevaan liitäntään.

• Varmista, että vasemman ja oikean kaiuttimen yhdistävä kaapeli on

liitetty kunnolla paikalleen.

• Varmista, että balanssiasetukset ovat oikeat.

1. Napsauta hiiren kakkospainikkeella äänenvoimakkuuskuvaketta Windowsin tehtäväpalkin ilmaisinalueella. Valitse Avaa äänenvoimakkuuden mikseri ja valitse sitten haluamasi kaiutin.

2. Napsauta kaiutinkuvaketta äänenvoimakkuuden säätimen yläpuolella ja valitse sitten Tasot-välilehti.

Verkkoyhteyshäiriöt

Huomautus: Wi-Fi ja Bluetooth-ominaisuudet ovat lisävarusteita.

Luku 4. Vianmääritys, häiriöiden poisto ja elvytys 19

Tilanne

Tietokone ei voi muodostaa yhteyttä Ethernet-lähiverkkoon.

Selitys ja toimet

• Kytke kaapeli Ethernet-liitännästä keskittimen RJ45-liitäntään.

• Ota Ethernet-lähiverkkotoiminto käyttöön UEFI BIOS-ohjelmassa.

• Ota Ethernet-lähiverkkosovitin käyttöön.

1. Siirry Ohjauspaneeliin ja valitse sen näkymäksi suuret

kuvakkeet tai pienet kuvakkeet.

2. Valitse Verkko- ja jakamiskeskus ➙ Muuta sovittimen asetuksia.

3. Napsauta Ethernet-lähiverkkosovittimen kuvaketta hiiren kakkospainikkeella ja valitse Ota käyttöön.

• Päivitä tai asenna uudelleen Ethernet-lähiverkkoajuri.

• Asenna kaikki verkkoympäristön tarvitsemat verkko-ohjelmistot. Saat tarvittavat verkko-ohjelmistot selville lähiverkon pääkäyttäjältä.

• Määritä kytkimen portille ja sovittimelle sama kaksisuuntaisuusasetus. Jos olet määrittänyt sovittimeen kaksisuuntaisuustoiminnon, varmista, että tämä toiminto on määritetty myös keskittimen porttiin. Väärän kaksisuuntaisuustilan määrittäminen voi huonontaa suorituskykyä tai aiheuttaa tietojen katoamista tai yhteyksien katkeamisen.

Kun verkkosovittimen malli on Gigabit Ethernet ja käytössä oleva tiedonsiirtonopeus on 1 000 megabittiä sekunnissa, Ethernetlähiverkkoyhteys katkeaa tai siinä ilmenee virheitä.

Wake On LAN (WOL)lähiverkkokäynnistystoiminto ei toimi.

Wi-Fi-toiminto ei toimi.

Kytke verkkokaapeli Ethernet-liitäntään käyttämällä luokan 5 kaapeleita ja 100 BASE-T -keskitintä/-kytkintä (ei 100 BASE-X

-keskitintä/-kytkintä).

Ota Wake On LAN -lähiverkkotoiminto käyttöön UEFI BIOSohjelmassa.

• Ota Wi-Fi-ominaisuus käyttöön UEFI BIOS:ssa.

• Ota kaikki Wi-Fi-laitteet käyttöön.

1. Avaa Käynnistä-pikavalikko napsauttamalla Käynnistä-

painiketta hiiren kakkospainikkeella.

2. Napsauta Laitehallinta-vaihtoehtoa. Jos järjestelmä pyytää

pääkäyttäjän salasanaa tai vahvistusta, kirjoita salasana tai vahvista valinnat.

3. Laajenna verkkosovittimet näyttämään kaikki verkkolaitteet.

4. Napsauta jokaista Wi-Fi-laitetta hiiren kakkospainikkeella ja

valitse Ota laite käyttöön.

• Ota langaton lähiverkkotoiminto käyttöön Windows-asetuksissa.

1. Avaa aloitusvalikko.

2. Napsauta Asetukset ➙ Verkko ja internet ➙ Wi-Fi.

3. Ota Wi-Fi-ominaisuus käyttöön.

• Päivitä tai asenna uudelleen Wi-Fi-ajuri.

20 Käyttöopas

Tilanne

Bluetooth-toiminto ei toimi.

Selitys ja toimet

• Ota Bluetooth-ominaisuus käyttöön UEFI BIOS:ssa.

• Ota kaikki Bluetooth-laitteet käyttöön.

1. Avaa Käynnistä-pikavalikko napsauttamalla Käynnistä-

painiketta hiiren kakkospainikkeella.

2. Napsauta Laitehallinta-vaihtoehtoa. Jos järjestelmä pyytää

pääkäyttäjän salasanaa tai vahvistusta, kirjoita salasana tai vahvista valinnat.

3. Näytä kaikki Bluetooth-laitteet laajentamalla Bluetooth-kohta.

Napsauta sitten jokaista Bluetooth-laitetta hiiren kakkospainikkeella ja valitse Ota laite käyttöön.

4. Laajenna verkkosovittimet näyttämään kaikki verkkolaitteet.

Napsauta sitten jokaista Bluetooth-laitetta hiiren kakkospainikkeella ja valitse Ota laite käyttöön.

• Ota Bluetooth-radio käyttöön.

1. Avaa aloitusvalikko.

2. Napsauta Asetukset ➙ Laitteet ➙ Bluetooth ja muut laitteet.

3. Ota Bluetooth-ominaisuus käyttöön ottamalla Bluetoothkytkin käyttöön.

• Päivitä tai asenna uudelleen Bluetooth-ajuri.

Bluetooth-kuulokemikrofonista tai

-kuulokkeista ei kuulu ääntä.

Valitse Bluetooth-kuulokemikrofoni tai -kuulokkeet oletusarvoiseksi äänilaitteeksi äänten lisäasetuksissa.

Luku 4. Vianmääritys, häiriöiden poisto ja elvytys 21

Suorituskykyyn liittyvät häiriöt

Tilanne

Tallennusasemissa on liikaa pirstoutuneita tiedostoja.

Tallennusasemassa ei ole riittävästi vapaata tilaa.

Selitys ja toimet

Huomautus: Eheytykseen kuluva aika vaihtelee tallennusaseman

koon ja tallennusasemassa tallennettuina olevien tietojen määrän mukaan, ja se voi kestää useita tunteja.

1. Sulje käynnissä olevat ohjelmat ja ikkunat.

2. Avaa aloitusvalikko.

3. Napsauta Windows-järjestelmä ➙ Resurssienhallinta ➙ Tämä PC.

4. Napsauta C-asemaa hiiren kakkospainikkeella ja valitse sitten Ominaisuudet.

5. Napsauta Työkalut-välilehteä.

6. Valitse Optimoi-vaihtoehto. Valitse haluamasi asema ja valitse sitten Optimoi.

7. Noudata näytön ohjeita.

• Tyhjennä sähköpostisovelluksen vastaanotettujen, lähetettyjen ja poistettujen viestien kansiot.

• Järjestä C-asema uudelleen.

1. Avaa aloitusvalikko.

2. Napsauta Windows-järjestelmä ➙ Resurssienhallinta ➙ Tämä PC.

3. Napsauta C-asemaa hiiren kakkospainikkeella ja valitse sitten Ominaisuudet.

4. Tarkista vapaan tilan määrä ja valitse sitten Järjestä uudelleen.

5. Kuvaruutuun tulee luettelo tarpeettomista tiedostolajeista. Valitse poistettava laji ja napsauta sitten OK-painiketta.

• Poista käytöstä joitakin Windowsin toimintoja tai poista joitakin tarpeettomia ohjelmia.

1. Siirry Ohjauspaneeliin ja valitse sen näkymäksi suuret

kuvakkeet tai pienet kuvakkeet.

2. Napsauta vaihtoehtoa Ohjelmat ja toiminnot.

3. Tee jokin seuraavista toimista:

– Jos haluat poistaa käytöstä joitakin Windowsin toimintoja,

valitse Ota Windowsin ominaisuuksia käyttöön tai poista niitä käytöstä. Noudata näytön ohjeita.

– Jos haluat poistaa joitakin tarpeettomia ohjelmia, valitse

poistettava ohjelma ja valitse sitten Poista tai muuta tai Poista asennus.

Muistissa ei ole riittävästi vapaata tilaa.

22 Käyttöopas

• Napsauta hiiren kakkospainikkeella tehtäväpalkissa ja avaa Tehtävienhallinta. Lopeta sitten joitakin tehtäviä, joita et tarvitse.

• Asenna järjestelmään lisää muistimoduuleita.

Tallennusaseman häiriöt

Tilanne

Jokin tallennusasema puuttuu tai ne kaikki puuttuvat BIOS-valikosta.

Ohjelmiston häiriöt

Tilanne

Jotkin ohjelmat eivät toimi odotetulla tavalla.

Selitys ja toimet

• Varmista, että jokaisen tallennusaseman liitäntäkaapeli ja

virtakaapeli on liitetty oikein.

• Varmista, että tietokoneen asetukset on määritetty oikein niin, että

se tukee tallennusasemia.

– Jos tietokoneeseen on asennettu SATA-tallennusasemia,

varmista, että SATA-tallennusasemien käyttöönottomoduuli (yhdestä viiteen tallennusasemaa) on asennettu.

– Jos tietokoneeseen on asennettu SAS-tallennusasemia,

varmista, että SAS-tallennusasemien käyttöönottomoduuli (yhdestä viiteen tallennusasemaa) tai LSI MegaRAID SAS

-sovitin on asennettu.

Selitys ja toimet

1. Selvitä, onko häiriön syynä jokin ohjelma. a. Varmista, että ohjelmisto on yhteensopiva tietokoneen

kanssa. Katso lisätietoja ohjelman mukana toimitetuista

ohjeista. b. Varmista, että muut ohjelmat toimivat oikein tietokoneessasi. c. Varmista, että käyttämäsi ohjelma toimii jossakin toisessa

tietokoneessa.

2. Jos häiriön syynä on jokin ohjelma:

• Katso lisätietoja ohjelman mukana toimitetuista oppaista tai

ohjetoiminnosta.

• Päivitä ohjelma.

• Poista ohjelman asennus ja asenna se sitten uudelleen. Voit

ladata tietokoneeseen esiasennetun ohjelman siirtymällä osoitteeseen näytön ohjeita.

https://pcsupport.lenovo.com ja noudattamalla

Elvytys

Tässä osassa on Windows 10 -käyttöjärjestelmän palautukseen liittyviä tietoja. Varmista, että luet näytössä näkyvät palautusohjeet ja noudatat niitä. Tietokoneen tiedot saatetaan poistaa palautusprosessin aikana. Vältä tietojen häviäminen varmuuskopioimalla kaikki säilytettävät tiedot.

Järjestelmätiedostojen ja asetusten palauttaminen aiempaan pisteeseen palaamiseksi

1. Siirry Ohjauspaneeliin ja valitse sen näkymäksi suuret kuvakkeet tai pienet kuvakkeet.

2. Valitse Palautus ➙ Avaa järjestelmän palauttaminen. Noudata näyttöön tulevia ohjeita.

Varmuuskopioitujen tiedostojen palauttaminen

Huomautus: Jos palautat tiedostot varmuuskopiosta Tiedostohistoria-työkalun avulla, varmista, että olet

aiemmin varmuuskopioinut ne tämän työkalun avulla.

Luku 4. Vianmääritys, häiriöiden poisto ja elvytys 23

1. Siirry Ohjauspaneeliin ja valitse sen näkymäksi suuret kuvakkeet tai pienet kuvakkeet.

2. Valitse Tiedostohistoria ➙ Palauta henkilökohtaisia tiedostoja. Noudata näyttöön tulevia ohjeita.

Tietokoneen oletusasetusten palautus

Kun palautat tietokoneen oletusasetukset, voit valita, haluatko säilyttää vai poistaa tiedostot, kun asenna Windows-käyttöjärjestelmä uudelleen.

Huomautus: Graafisen käyttöliittymän kohteet voivat muuttua ilman erillistä ilmoitusta.

1. Avaa Aloitusvalikko ja valitse sitten Asetukset ➙ Päivittäminen ja suojaus ➙ Palautus.

2. Napsauta Palauta tietokoneen oletusasetukset -kohdassa Aloitusopas.

3. Palauta tietokoneen oletusasetukset noudattamalla näytössä näkyviä ohjeita.

Lisäasetusten käyttö

1. Avaa Aloitusvalikko ja valitse sitten Asetukset ➙ Päivittäminen ja suojaus ➙ Palautus.

2. Valitse Käynnistyksen lisäasetukset -kohdassa Käynnistä uudelleen ➙ Vianmääritys ➙ Lisäasetukset.

3. Valitse haluamasi asetus ja noudata näyttöön tulevia ohjeita.

Windowsin automaattinen palauttaminen

Huomautus: Varmista, että tietokone on kytketty verkkovirtaan elvytyksen aikana.

Tietokoneessa oleva Windowsin palautusympäristö toimii Windows 10 -käyttöjärjestelmästä riippumattomasti. Tämän ansiosta voit elvyttää tai korjata käyttöjärjestelmän silloinkin, kun Windows 10

-käyttöjärjestelmä ei käynnisty.

Windowsin palautusympäristö käynnistyy automaattisesti, kun tietokoneen käynnistys on epäonnistunut kahdesti peräkkäin. Voit sitten valita korjaus- ja elvytysvaihtoehdot näytössä näkyvien ohjeiden mukaisesti.

USB-palautuslaitteen luonti ja käyttö

On suositeltavaa luoda mahdollisimman pian USB-palautusasema Windowsin palautusohjelmien varmuuskopioksi. USB-palautusaseman avulla voit selvittää ja korjata ongelmia, jos esiasennetut Windowsin elvytysohjelmat vaurioituvat.

USB-palautusaseman luonti Huomio: Luonti poistaa kaikki USB-asemaan aiemmin tallennetut tiedot. Vältä tietojen häviäminen

varmuuskopioimalla kaikki säilytettävät tiedot.

1. Varmista, että tietokone on kytketty verkkovirtaan.

2. Valmistele käytettäväksi USB-asema, jossa on vähintään 16 gigatavua tallennustilaa. Tarvittavan USBtallennustilan todellinen määrä vaihtelee palautusnäköistiedoston koon mukaan.

3. Liitä valmisteltu USB-palautusasema tietokoneeseen.

4. Kirjoita palautus hakukenttään. Valitse sitten Luo palautusasema.

5. Anna Recovery Media Creator -ohjelmalle lupa käynnistyä napsauttamalla Käyttäjätilien valvonta

-ikkunassa Kyllä-painiketta.

6. Luo USB-palautusasema Palautusasema-ikkunassa noudattamalla näytön ohjeita.

Käyttöopas

USB-palautusaseman käyttö

Jos et voi käynnistää tietokonetta, mene ensin kohtaan Luku 6 ”Ohjeet ja tuki” sivulla 59 ratkaistaksesi ongelman itse. Jos tietokoneen käynnistys ei silti onnistu, palauta tietokone USB-palautusaseman avulla.

1. Varmista, että tietokone on kytketty verkkovirtaan.

2. Liitä USB-palautusasema tietokoneeseen.

3. Kytke tietokoneeseen virta tai käynnistä se uudelleen. Kun logonäyttö tulee näkyviin, paina F12näppäintä. Esiin tulee Boot-käynnistysvalikko.

4. Valitse USB-palautusasema käynnistyslaitteeksi.

5. Saat vaihtoehtoiset elvytystavat näkyviin valitsemalla Vianmääritys.

6. Valitse haluamasi palautustapa. Viimeistele prosessi noudattamalla näytössä näkyviä ohjeita.

Päivitä laiteajuri

Huomio: Tietokoneen kokoonpano muuttuu laiteajurien uudelleenasennuksen yhteydessä.

Uusin laiteajuri kannattaa noutaa, jos olet havainnut laitteen toiminnassa häiriöitä tai jos olet asentanut järjestelmään uuden laitteen. Tämä vähentää todennäköisyyttä, että laiteajuri olisi toimintahäiriön syynä. Lataa ja asenna uusin ajuri jollakin seuraavista tavoista:

• Lenovo Vantage -sovelluksen avulla: Avaa Lenovo Vantage ja tarkista saatavilla olevat päivityspaketit. Jos uusin UEFI BIOS -päivityspaketti on

saatavilla, lataa ja asenna se noudattamalla näytössä näkyviä ohjeita.

• Lenovon tukisivuston avulla: Siirry osoitteeseen

sitten tarvittavat laiteajurit ja ohjelmat noudattamalla näytössä näkyviä ohjeita.

• Windows Updatesta.

https://pcsupport.lenovo.com ja valitse tietokoneesi malli luettelosta. Lataa ja asenna

Huomautus: Windows Update -sivustosta saatavat laiteajurit eivät ehkä ole Lenovon testaamia. On suositeltavaa hakea ajurit Lenovon sivustosta.

1. Avaa aloitusvalikko.

2. Napsauta Asetukset ➙ Päivitys ja turvallisuus ➙ Windows-päivitys.

3. Noudata näytön ohjeita.

Luku 4. Vianmääritys, häiriöiden poisto ja elvytys 25

26 Käyttöopas

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto

Mitä ovat asiakkaan vaihdettavissa olevat osat

Asiakkaan vaihdettavissa olevat osat (Customer Replaceable Units, CRU) ovat osia, joita asiakas voi itse päivittää tai vaihtaa. Lenovo-tietokoneissa on seuraavanlaisia CRU-osia:

• Itsepalvelun piiriin kuuluvat CRU-osat: Itsepalvelun piiriin kuuluvat CRU-osat ovat osia, jotka asiakas voi itse helposti asentaa tai vaihtaa tai jotka koulutettu huoltoedustaja voi asentaa tai vaihtaa lisähintaan.

• Valinnaisen palvelun piiriin kuuluvat CRU-osat: Valinnaisen palvelun piiriin kuuluvat CRU-osat ovat osia, jotka asiakas, jolla on korkeampi taitotaso, voi asentaa tai vaihtaa. Koulutetut huoltoedustajat voivat tarjota myös osien asennus- tai vaihtopalveluja asiakkaan koneelle kuuluvan takuun mukaisesti.

Jos asiakas asentaa CRU-osan itse, Lenovo toimittaa CRU-osan asiakkaalle. Asiakkaan vaihdettavissa olevaa osaa koskevat tiedot ja asennusohjeet toimitetaan tuotteen mukana. Ne voi myös pyytää Lenovolta milloin tahansa. Asiakasta saatetaan pyytää palauttamaan viallinen osa, joka korvataan CRU-osalla. Jos palautusta edellytetään, 1) vaihto-osan mukana toimitetaan palautusohjeet, etukäteen maksettu palautuslähetystarra ja kuljetuspakkaus ja 2) asiakkaalta saatetaan veloittaa maksu vaihto-osasta, jos asiakas ei palauta viallista osaa Lenovolle kolmenkymmenen (30) päivän kuluessa vaihto-osan vastaanotosta. Katso lisätietoja Lenovon rajoitetun takuun asiakirjoista osoitteessa

https://www.lenovo.com/warranty/llw_02

Tietokonettasi koskee seuraava CRU-osien luettelo.

Itsepalvelun piiriin kuuluvat CRU-osat

• Verkkojohto

• Näppäimistö*

• Hiiri*

• Tietokoneen kansi

• Etuosan peitelevy

• Tallennusasemat

• Tallennusasemapaikka

• Tallennusaseman kumi

• M.2 SSD -asema

• Muistimoduulit

• PCI Express -kortti

• PCI-Express-korttipidike

• PCI-Express-korttisovitin

• Peukaloruuvisarja

Valinnaisen palvelun piiriin kuuluvat CRU-osat

• Mikroprosessorin siili ja tuuletin

• Nappiparisto

• Virtalähdemoduuli

* tietyissä malleissa

Asiakkaan vaihdettavissa olevan osan vaihto

Vaihda asiakkaan vaihdettavissa oleva osa (CRU-osa) seuraavan vaihto-ohjeen mukaisesti.

Verkkojohto

Edellytykset

Lue Liite A ”Tärkeät turvaohjeet” sivulla 63 ennen kuin aloitat ja tulosta seuraavat ohjeet.

Sammuta tietokone ja odota useita minuutteja kunnes tietokone on jäähtynyt ennen kuin irrotat verkkojohdon.

Vaihto-ohje

1. Sammuta tietokone ja poista kaikki yhdistetyt laitteet.

2. Irrota verkkojohto pistorasiasta.

3. Irrota verkkojohto tietokoneesta.

28 Käyttöopas

4. Kytke uusi verkkojohto tietokoneeseen.

5. Liitä kaikki irrotetut laitteet.

Tietokoneen kansi

Edellytykset

Lue Liite A ”Tärkeät turvaohjeet” sivulla 63 ennen kuin aloitat ja tulosta seuraavat ohjeet.

Sammuta tietokone ja odota useita minuutteja kunnes tietokone on jäähtynyt ennen kuin avaat tietokoneen kannen.

Vaihto-ohje

1. Irrota verkkojohto. Katso kohta ”Verkkojohto” sivulla 28

2. Avaa tarvittaessa tietokoneen kannen lukitus. Katso kohta ”Lukitse tietokone” sivulla 13.

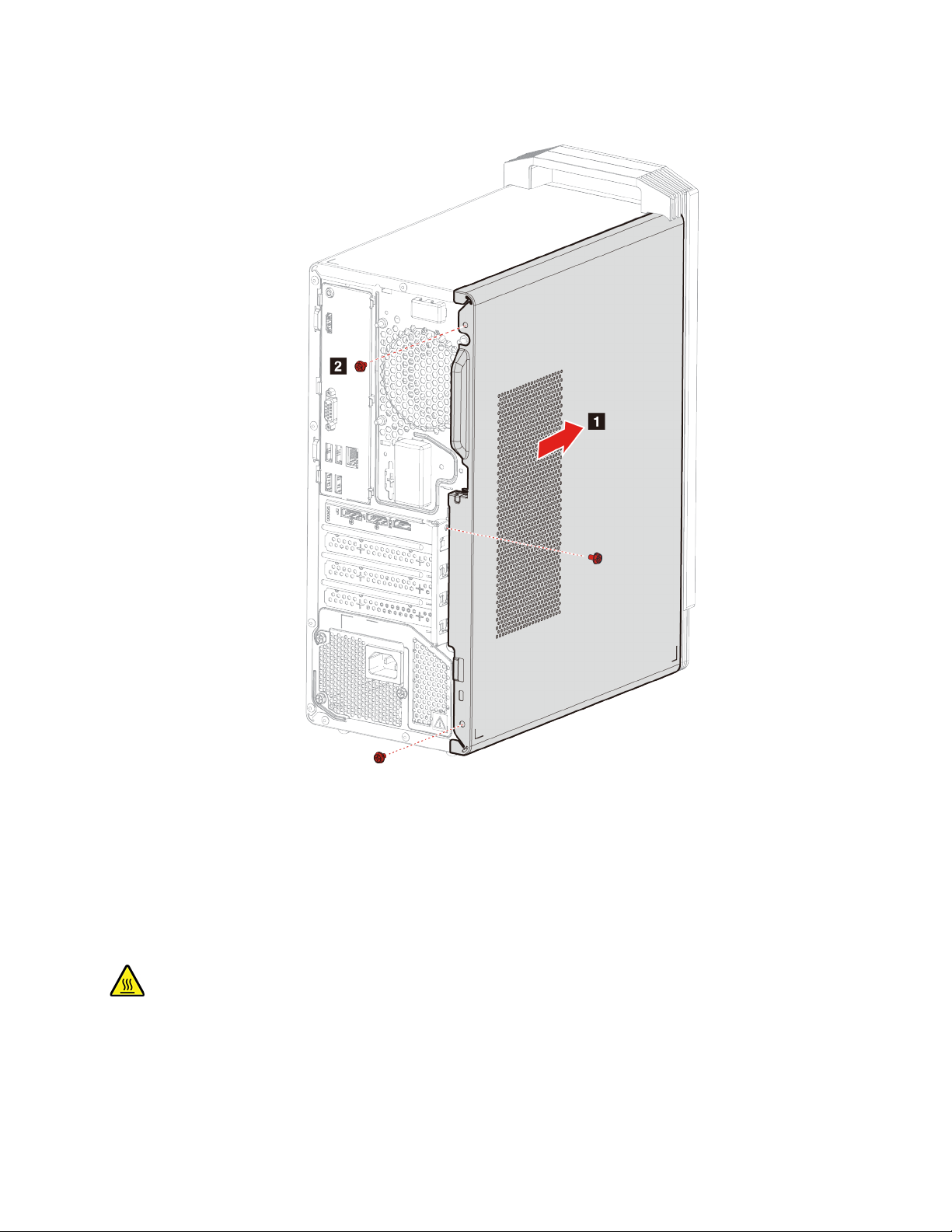

3. Irrota ruuvit ja sen jälkeen tietokoneen kansi liu’uttamalla se pois.

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto 29

30 Käyttöopas

4. Asenna tietokoneen kansi ja kiinnitä se ruuveilla.

5. Kytke verkkojohto ja kaikki irrotetut johdot takaisin tietokoneeseen.

Huomautus: Jos lukituslaite on saatavilla, käytä sitä lukitaksesi tietokoneen kannen.

Etuosan peitelevy

Edellytykset

Lue Liite A ”Tärkeät turvaohjeet” sivulla 63 ennen kuin aloitat ja tulosta seuraavat ohjeet.

Sammuta tietokone ja odota useita minuutteja kunnes tietokone on jäähtynyt ennen kuin avaat tietokoneen kannen.

Vaihto-ohje

1. Irrota verkkojohto. Katso kohta ”Verkkojohto” sivulla 28

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto 31

2. Poista tietokoneen kansi. Katso kohta ”Tietokoneen kansi” sivulla 29

3. Irrota etuosan peitelevy vapauttamalla kolme muovikielekettä kuvan osoittamalla tavalla.

32 Käyttöopas

4. Poista etuosan peitelevy.

5. Kohdista uusi etuosan peitelevy aukkoihin rungon etuosassa.

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto 33

6. Sulje levy ja kiinnitä kielekkeet.

7. Asenna kaikki poistetut osat takaisin paikoilleen. Liitä sitten virtajohto ja kaikki irrotetut kaapelit uudelleen tietokoneeseen.

2,5-tuumainen tallennusasema (valituissa malleissa)

Edellytykset

Lue Liite A ”Tärkeät turvaohjeet” sivulla 63 ennen kuin aloitat ja tulosta seuraavat ohjeet.

Huomio: Sisäistä tallennusasemaa on käsiteltävä varovasti. Varomaton käsittely voi vaurioittaa asemaa ja aiheuttaa tietojen katoamisen. Kun käsittelet sisäistä tallennusasemaa, noudata seuraavia ohjeita:

• Vaihda sisäinen tallennusasema vain päivitystä tai korjausta varten. Sisäinen tallennusasema ei ole tarkoitettu vaihdettavaksi usein.

• Tee varmuuskopio kaikista tiedoista, jotka haluat säilyttää ennen sisäisen tallennusaseman vaihtamista.

• Älä koske sisäisen tallennusaseman liitäntäreunaan. Muutoin sisäinen tallennusasema voi vaurioitua.

• Älä paina sisäistä tallennusasemaa.

• Älä altista sisäistä tallennusasemaa iskuille tai tärinälle. Aseta sisäinen tallennusasema pehmeälle alustalle, esimerkiksi kankaan tai muun iskuja vaimentavan materiaalin päälle.

Vaihto-ohje

1. Irrota verkkojohto. Katso ”Verkkojohto” sivulla 28.

Käyttöopas

2. Poista tietokoneen kansi. Katso ”Tietokoneen kansi” sivulla 29.

3. Irrota liitäntä- ja virtakaapeli tallennusasemasta.

4. Irrota ruuvit, jotka pitävät tallennusaseman tallennusasemapaikassa.

5. Irrota tallennusasema tallennusasemapaikasta.

6. Asenna uusi tallennusasema tallennusasemapaikkaan.

7. Ruuvaa tallennusasema takaisin tallennusasemapaikkaan.

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto 35

8. Liitä signaalijohto ja verkkojohto tallennusasemaan.

9. Asenna kaikki poistetut osat takaisin paikoilleen. Liitä sitten virtajohto ja kaikki irrotetut kaapelit uudelleen tietokoneeseen.

Tallennusasemapaikka

Edellytykset

Lue Liite A ”Tärkeät turvaohjeet” sivulla 63 ennen kuin aloitat ja tulosta seuraavat ohjeet.

Vaihto-ohje

1. Irrota verkkojohto. Katso ”Verkkojohto” sivulla 28.

2. Poista tietokoneen kansi. Katso ”Tietokoneen kansi” sivulla 29.

3. Poista etuosan peitelevy. Katso ”Etuosan peitelevy” sivulla 31.

4. Irrota liitäntä- ja virtakaapeli tallennusasemasta.

Huomautuksia: Tallennusasema vaihtelee mallista riippuen.

• Jos mallissa on 3,5-tuumainen tallennusasema, noudata kuvan vaihetta

• Jos mallissa on 2,5-tuumainen tallennusasema, noudata kuvan vaihetta

1 . 2 .

Käyttöopas

5. Vapauta tallennusasemapaikan salpa ja vedä kevyesti.

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto 37

6. Liu’uta tallennusasemapaikkaa kohti kotelon etuosaa ja kierrä se pois kotelosta.

38 Käyttöopas

7. Irrota tallennusasemapaikka kotelosta.

8. Poista tallennusasema.

Huomautuksia: Tallennusasema vaihtelee mallista riippuen.

• Jos mallissa on 3,5-tuumainen tallennusasema, katso ”3,5-tuumainen tallennusasema” sivulla 42.

• Jos mallissa on 2,5-tuumainen tallennusasema, katso ”2,5-tuumainen tallennusasema (valituissa malleissa)” sivulla 34.

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto 39

9. Asenna uusi tallennusasemapaikka koteloon.

40 Käyttöopas

10. Sulje tallennusasemapaikka ja liu’uta takaisin paikalleen.

11. Työnnä tallennusasemapaikka koteloon sulkeaksesi salvan.

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto 41

12. Liitä signaalijohto ja verkkojohto tallennusasemaan.

Huomautuksia: Tallennusasema vaihtelee mallista riippuen.

• Jos mallissa on 3,5-tuumainen tallennusasema, noudata kuvan vaihetta

• Jos mallissa on 2,5-tuumainen tallennusasema, noudata kuvan vaihetta

5 . 6 .

13. Asenna kaikki poistetut osat takaisin paikoilleen. Liitä sitten virtajohto ja kaikki irrotetut kaapelit uudelleen tietokoneeseen.

3,5-tuumainen tallennusasema

Edellytykset

Lue Liite A ”Tärkeät turvaohjeet” sivulla 63 ennen kuin aloitat ja tulosta seuraavat ohjeet.

• Vaihda sisäinen tallennusasema vain päivitystä tai korjausta varten. Sisäinen tallennusasema ei ole tarkoitettu vaihdettavaksi usein.

• Tee varmuuskopio kaikista tiedoista, jotka haluat säilyttää ennen sisäisen tallennusaseman vaihtamista.

• Älä koske sisäisen tallennusaseman liitäntäreunaan. Muutoin sisäinen tallennusasema voi vaurioitua.

• Älä paina sisäistä tallennusasemaa.

Käyttöopas

• Älä altista sisäistä tallennusasemaa iskuille tai tärinälle. Aseta sisäinen tallennusasema pehmeälle alustalle, esimerkiksi kankaan tai muun iskuja vaimentavan materiaalin päälle.

Vaihto-ohje

1. Irrota verkkojohto. Katso ”Verkkojohto” sivulla 28.

2. Poista tietokoneen kansi. Katso ”Tietokoneen kansi” sivulla 29.

3. Poista tallennusasemapaikka. Katso kohta Tallennusasemapaikka.

4. Irrota ruuvit, jotka pitävät tallennusaseman tallennusasemapaikassa.

5. Liu’uta tallennusasema pois tallennusasemapaikasta.

6. Asenna uusi tallennusasema tallennusasemapaikkaan.

7. Ruuvaa tallennusasema takaisin tallennusasemapaikkaan.

8. Asenna kaikki poistetut osat takaisin paikoilleen. Liitä sitten virtajohto ja kaikki irrotetut kaapelit uudelleen tietokoneeseen.

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto 43

Tallennusaseman kumi

Edellytykset

Lue Liite A ”Tärkeät turvallisuustiedot” sivulla 63 ennen kuin aloitat ja tulosta seuraavat ohjeet.

Vaihto-ohje

1. Irrota verkkojohto. Katso ”Verkkojohto” sivulla 28.

2. Poista tietokoneen kansi. Katso ”Tietokoneen kansi” sivulla 29.

3. Poista tallennusasemapaikka. Katso kohta Tallennusasemapaikka.

4. Irrota 3,5-tuumainen tallennusasema, jos sellainen on tietokoneessa. Katso kohta ”3,5-tuumainen tallennusasema” sivulla 42

5. Liu’uta kukin tallennusaseman kumi ja vedä pois tallennusasemapaikasta.

6. Aseta kukin tallennusaseman kumi ja kiinnitä tallennusasemapaikkaan.

7. Asenna kaikki poistetut osat takaisin paikoilleen. Liitä sitten virtajohto ja kaikki irrotetut kaapelit uudelleen tietokoneeseen.

Käyttöopas

M.2 SSD -asema

Edellytykset

Lue Liite A ”Tärkeät turvaohjeet” sivulla 63 ennen kuin aloitat ja tulosta seuraavat ohjeet.

• Vaihda sisäinen tallennusasema vain päivitystä tai korjausta varten. Sisäinen tallennusasema ei ole tarkoitettu vaihdettavaksi usein.

• Tee varmuuskopio kaikista tiedoista, jotka haluat säilyttää ennen sisäisen tallennusaseman vaihtamista.

• Älä koske sisäisen tallennusaseman liitäntäreunaan. Muutoin sisäinen tallennusasema voi vaurioitua.

Vaihto-ohje

1. Irrota verkkojohto. Katso ”Verkkojohto” sivulla 28.

2. Poista tietokoneen kansi. Katso ”Tietokoneen kansi” sivulla 29.

3. Poista tallennusasemapaikka. Katso kohta Tallennusasemapaikka.

4. Irrota M.2-kiinnitysruuvi, joka pitää M.2 SSD -asemaa paikoillaan.

5. Käännä M.2 SSD -asemaa ylöspäin

6. Irrota M.2 SSD -asema M.2-paikasta.

7. Asenna uusi M.2 SSD -asema M.2-paikkaan.

8. Paina M.2 SSD -asema alas.

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto 45

9. Ruuvaa M.2-asennusruuvi paikalleen.

10. Asenna kaikki poistetut osat takaisin paikoilleen. Liitä sitten virtajohto ja kaikki irrotetut kaapelit uudelleen tietokoneeseen.

Muistimoduulit

Edellytykset

Lue Liite A ”Tärkeät turvaohjeet” sivulla 63 ennen kuin aloitat ja tulosta seuraavat ohjeet.

Vaihto-ohje

1. Irrota verkkojohto. Katso ”Verkkojohto” sivulla 28.

2. Poista tietokoneen kansi. Katso ”Tietokoneen kansi” sivulla 29.

3. Poista tallennusasemapaikka. Katso kohta Tallennusasemapaikka.

Käyttöopas

4. Vapauta muistimoduulien kielekkeet.

5. Poista muistimoduulit.

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto 47

6. Asenna uusi muistimoduuli.

7. Kiinnitä muistimoduuli kielekkeillä.

8. Asenna kaikki poistetut osat takaisin paikoilleen. Liitä sitten virtajohto ja kaikki irrotetut kaapelit uudelleen tietokoneeseen.

Mikroprosessorin siili ja tuuletin

Edellytykset

Lue Liite A ”Tärkeät turvaohjeet” sivulla 63 ennen kuin aloitat ja tulosta seuraavat ohjeet.

Käyttöopas

Siili saattaa olla erittäin kuuma. Sammuta tietokone ja odota useita minuutteja kunnes tietokone on jäähtynyt ennen kuin avaat tietokoneen kannen.

Huomautus: Kuvat ovat vain viitteellisiä. Tietokoneen mukana toimitetut mikroprosessorin siili ja tuuletin voivat poiketa kuvista.

Vaihto-ohje

1. Irrota verkkojohto. Katso ”Verkkojohto” sivulla 28.

2. Poista tietokoneen kansi. Katso ”Tietokoneen kansi” sivulla 29.

3. Poista tallennusasemapaikka. Katso kohta Tallennusasemapaikka.

4. Irrota tuulettimen verkkojohto järjestelmästä.

5. Irrota siilin asennusruuvit.

Huomautus: Irrota ruuvit varovasti emolevystä välttääksesi sen vaurioitumisen. Ruuveja ei voi irrottaa siilistä.

6. Irrota siili ja tuuletin.

Huomautuksia:

• Älä koske lämpötahnaan käsitellessäsi siiliä.

• Sinun on ehkä väännettävä siiliä varovasti irrottaaksesi sen mikroprosessorista.

7. Asenna uusi siili ja tuuletin.

8. Ruuvaa siili paikalleen.

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto 49

9. Kytke tuulettimen verkkojohto emolevyyn.

10. Asenna kaikki poistetut osat takaisin paikoilleen. Liitä sitten virtajohto ja kaikki irrotetut kaapelit uudelleen tietokoneeseen.

PCI Express -kortti

Edellytykset

Lue Liite A ”Tärkeät turvaohjeet” sivulla 63 ennen kuin aloitat ja tulosta seuraavat ohjeet.

PCI-Express-kortti saattaa olla erittäin kuuma. Sammuta tietokone ja odota useita minuutteja kunnes tietokone on jäähtynyt ennen kuin avaat tietokoneen kannen.

Vaihto-ohje

1. Irrota verkkojohto. Katso ”Verkkojohto” sivulla 28.

2. Poista tietokoneen kansi. Katso ”Tietokoneen kansi” sivulla 29.

3. Poista tallennusasemapaikka. Katso kohta Tallennusasemapaikka.

4. Avaa salpa.

5. Paina kielekettä kunnes kuulet poksahduksen vapauttaaksesi PCI-Express-kortin.

Käyttöopas

6. Vedä PCI-Express-kortti pois PCI-Express-korttipaikasta.

7. Irrota ruuvit, jotka pitelevät PCI-Express-korttia ja PCI-Express-korttisovitinta yhdessä.

8. Vedä PCI-Express-korttisovitin pois PCI-Express-kortista.

9. Asenna uusi PCI-Express-kortti PCI-Express-korttisovittimeen.

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto 51

10. Ruuvaa PCI-Express-kortti PCI-Express-korttisovittimeen.

11. Asenna PCI-Express-kortti PCI-Express-korttipaikkaan painamalla alaspäin, kunnes kuulet poksahduksen kielekkeestä.

12. Sulje salpa.

13. Asenna kaikki poistetut osat takaisin paikoilleen. Liitä sitten virtajohto ja kaikki irrotetut kaapelit uudelleen tietokoneeseen.

Käyttöopas

PCI-Express-korttipidike

Edellytykset

Lue Liite A ”Tärkeät turvaohjeet” sivulla 63 ennen kuin aloitat ja tulosta seuraavat ohjeet.

Vaihto-ohje

1. Irrota verkkojohto. Katso ”Verkkojohto” sivulla 28.

2. Poista tietokoneen kansi. Katso ”Tietokoneen kansi” sivulla 29.

3. Poista tallennusasemapaikka. Katso kohta Tallennusasemapaikka.

4. Paina kahta kielekettä vapauttaaksesi PCI-Express-korttipidikkeen tallennusasemapaikasta.

5. Irrota PCI-Express-korttipidike tallennusasemapaikasta.

6. Asenna uusi PCI-Express-korttipidike tallennusasemapaikkaan.

7. Varmista, että PCI-Express-korttipidikkeen kielekkeet ovat kunnolla lukittuneet Tallennusasemapaikkaan.

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto 53

8. Asenna kaikki poistetut osat takaisin paikoilleen. Liitä sitten virtajohto ja kaikki irrotetut kaapelit uudelleen tietokoneeseen.

Nappiparisto

Edellytykset

Lue Liite A ”Tärkeät turvaohjeet” sivulla 63 ennen kuin aloitat ja tulosta seuraavat ohjeet.

VAARA

Nappiparisto voi räjähtää, jos se asennetaan väärin. Nappiparisto sisältää pienen määrän vaarallista ainetta. Voit vähentää henkilövahingon riskiä noudattamalla seuraavia ohjeita:

• Vaihda vain Lenovon suosittelemaan paristotyyppiin.

• Älä vie akkua tulen lähelle.

• Älä altista akkua liialliselle kuumuudelle.

• Estä akkua joutumasta kosketuksiin veden kanssa.

• Älä aiheuta akkuun oikosulkua.

• Älä pudota, murskaa tai puhkaise akkua tai altista sitä koville voimille. Väärinkäyttö saattaa aiheuttaa akun tai pariston ylikuumenemisen, minkä vuoksi akusta tai paristosta saattaa purkautua kaasuja tai liekkejä.

Huomautus: Lisätietoja nappipariston hävityksestä on Turvaohjeet ja takuutiedot -julkaisun kohdassa

Litiumparistoon liittyvä turvaohje.

Tietokoneessa on erityinen muisti, joka säilyttää päivämäärän, kellonajan ja esimerkiksi rinnakkaisliitännän asetukset (kokoonpanoasetukset). Muisti saa tarvitsemansa virran nappiparistosta, kun tietokoneesta on katkaistu virta.

Nappiparisto ei edellytä latausta tai ylläpitoa, mutta nappiparistosta loppuu jossakin vaiheessa virta. Jos nappiparisto lakkaa toimimasta, päivämäärä- ja kellonaikatiedot katoavat. Kun tietokoneeseen kytketään virta, kuvaruutuun tulee virhesanoma.

Vaihto-ohje

1. Irrota verkkojohto. Katso ”Verkkojohto” sivulla 28.

2. Poista tietokoneen kansi. Katso ”Tietokoneen kansi” sivulla 29.

3. Poista tallennusasemapaikka. Katso kohta Tallennusasemapaikka.

Käyttöopas

4. Avaa salpa.

5. Poista nappiparisto.

6. Aseta uusi nappiparisto ja kiinnitä se salvalla.

7. Asenna kaikki poistetut osat takaisin paikoilleen. Liitä sitten virtajohto ja kaikki irrotetut kaapelit

uudelleen tietokoneeseen.

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto 55

Virtalähdemoduuli

Edellytykset

Lue Liite A ”Tärkeät turvaohjeet” sivulla 63 ennen kuin aloitat ja tulosta seuraavat ohjeet.

Virtalähde saattaa olla erittäin kuuma. Sammuta tietokone ja odota useita minuutteja kunnes tietokone on jäähtynyt ennen kuin avaat tietokoneen kannen.

Vaihto-ohje

1. Irrota verkkojohto. Katso ”Verkkojohto” sivulla 28.

2. Poista tietokoneen kansi. Katso ”Tietokoneen kansi” sivulla 29.

3. Poista tallennusasemapaikka. Katso kohta Tallennusasemapaikka.

4. Irrota verkkojohto emolevystä.

5. Poista virtalähdemoduulin kiinnitysruuvit tietokoneen takaa.

6. Paina virtalähdemoduulin kielekettä vapauttaaksesi.

7. Irrota virtalähdemoduuli.

8. Asenna uusi virtalähdemoduuli.

Käyttöopas

9. Ruuvaa virtalähdemoduuli paikalleen asennusruuveilla.

10. Liitä verkkojohto emolevyyn.

11. Asenna kaikki poistetut osat takaisin paikoilleen. Liitä sitten virtajohto ja kaikki irrotetut kaapelit uudelleen tietokoneeseen.

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto 57

58 Käyttöopas

Luku 6. Ohjeet ja tuki

Omatoimisen avun resurssit

Seuraavista omatoimisen avun resursseista saat lisätietoja tietokoneesta ja ongelmien vianmäärityksestä.

Resurssit

Lenovo Vantage -sovelluksen avulla voit tehdä seuraavia:

• Määritä laiteasetukset.

• Lataa ja asenna UEFI BIOS -ajurit ja laitteistopäivitykset.

• Suojaa tietokone ulkopuolisilta uhilta.

• Tarkista tietokoneen takuun tila.

• Lukea Käyttöopasta ja hyödyllisiä artikkeleita.

Ohjeaineisto:

• Turvaohjeet ja takuutiedot

• Asennusopas

• Tämä käyttöopas

• Regulatory Notice

Lenovon tukisivustossa on aina uusimmat tukitiedot seuraavista:

• ohjaimet ja ohjelmistot

• vianmääritysratkaisut

• tuote- ja huoltotakuutiedot

• tuote- ja osatiedot

• tietokannan ja usein kysytyt kysymykset

Käyttö

• Avaa aloitusvalikko ja valitse Lenovo Vantage.

• Käytä Windowsin hakutoimintoa.

1. Siirry osoitteeseen

2. Anna sivuston tunnistaa tietokone, tai valitse tietokoneen malli manuaalisesti.

3. Valitse Documentation (Dokumentit) ja suodata näkyviin haluamasi ohjeet.

https://pcsupport.lenovo.com

https://pcsupport.lenovo.com.

• Avaa Aloitusvalikko ja valitse Tukipyyntö tai Vinkit.

Windowsin ohje

• Käytä Windowsin hakutoimintoa tai henkilökohtaista avustajaa, Cortana

• Microsoftin tukisivusto:

https://support.microsoft.com

Yhteydenotto Lenovon tukeen

Jos olet yrittänyt ratkaista ongelman itse, mutta tarvitset silti apua, voit soittaa Lenovon asiakastukikeskukseen.

Ennen yhteydenottoa Lenovon tukeen

Valmistele seuraavat, ennen kuin otat yhteyttä Lenovon tukeen:

1. Kirjaa häiriön oireet ja kuvaus:

• Mihin tietokoneen osaan häiriö liittyy? Onko häiriö jatkuva vai ajoittainen?

• Näkyykö virhesanomaa tai -koodia?

• Mikä käyttöjärjestelmä on käytössä? Mikä versio siitä on asennettuna?

• Mitkä sovellukset olivat käytössä häiriön ilmetessä?

• Voiko häiriön toistaa? Miten?

2. Kirjaa järjestelmän tiedot:

• Tuotteen nimi

• Koneen tyyppi ja sarjanumero Seuraavassa kuvassa näkyy, mihin tietokoneen tyyppi ja sarjanumero on merkitty.

Lenovon asiakastukikeskus

Takuuaikana voit pyytää apua soittamalla Lenovon asiakastukikeskukseen.

Tukipuhelinnumerot

Voit tarkistaa oman maasi tai alueesi Lenovo-tukipalvelun puhelinnumerot osoitteesta

https://pcsupport.lenovo.com/supportphonelist

60 Käyttöopas

Huomautus: Puhelinnumeroita saatetaan muuttaa ennalta ilmoittamatta. Jos haluamasi maan tai alueen

puhelinnumeroa ei löydy, ota yhteyttä Lenovo-jälleenmyyjään tai Lenovo-myyntiedustajaan.

Takuuaikana käytettävissä olevat palvelut

• Vianmääritys - Koulutettu henkilöstö auttaa asiakasta laitteistohäiriöiden ja niiden poistossa tarvittavien toimien selvittämisessä.

• Lenovon laitteiden huolto - Jos häiriön todetaan takuuaikana johtuvan takuun piiriin kuuluvasta Lenovolaitteesta, käyttäjä saa asianmukaisen palvelutason mukaisia huoltopalveluja koulutetulta huoltohenkilöstöltä.

• Tekniset muutokset - Toisinaan käyttäjän hankkimaan laitteeseen on tehtävä muutoksia ostohetken jälkeen. Lenovo tai Lenovo-jälleenmyyjä (Lenovon luvalla) tekee valitut tekniset muutokset (EC-muutokset) laitteistoosi.

Sisältymättömät palvelut

• Muiden kuin Lenovon valmistamien tai valmistuttamien tai takuun piiriin kuulumattomien osien vaihto tai käyttö

• ohjelmisto-ongelmien ratkaisu

• UEFI BIOS -asetusten määritys asennuksen tai päivityksen yhteydessä

• laiteajurien vaihto, muutokset tai päivitykset

• verkon käyttöjärjestelmien asennus ja ylläpito

• Ohjelmien asennus ja ylläpito

Lenovon laitteistotuotetta koskevat Lenovon rajoitetun takuun ehdot ovat tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun Takuutiedot-kohdassa.

Lisäpalvelujen hankinta

Takuuaikana ja sen jälkeen voit ostaa lisäpalveluita Lenovolta osoitteesta

https://www.lenovo.com/services

Palvelujen saatavuus ja nimet saattavat vaihdella maittain tai alueittain.

Luku 6. Ohjeet ja tuki 61

62 Käyttöopas

Liite A. Tärkeät turvaohjeet

Turvaohjeet

Näiden tietojen avulla voit käyttää tietokonetta turvallisesti. Säilytä kaikki tietokoneen mukana toimitetut julkaisut ja oppaat ja noudata niissä olevia ohjeita. Tämän julkaisun sisältämät tiedot eivät muuta hankintasopimuksen tai rajoitettujen takuuehtojen sisältämiä ehtoja. Lisätietoja on tietokoneen mukana toimitetun Turvaohjeet ja takuutiedot -julkaisun Takuutietoja-kohdassa.

Asiakkaiden turvallisuus on meille tärkeää. Tuotteet on suunniteltu turvallisiksi ja tehokkaiksi. Tietokoneet ovat kuitenkin sähkölaitteita, Verkkojohdot, verkkolaitteet ja muut laitteet saattavat aiheuttaa vaaratilanteita, joista voi aiheutua ruumiinvammoja tai omaisuusvahinkoja, etenkin jos laitteita käytetään väärin. Voit välttää näitä vaaratilanteita noudattamalla tuotteen mukana toimitettuja ohjeita ja kaikkia tuotteessa ja käyttöohjeissa olevia varoituksia sekä lukemalla tässä julkaisussa oleva tiedot huolellisesti läpi. Noudattamalla tämän julkaisun sisältämiä ohjeita ja tuotteen mukana toimitettuja ohjeita estät vaaratilanteiden syntymisen ja huolehdit työskentely-ympäristösi turvallisuudesta. Jos tietokonetta käytetään tavalla, jota valmistaja ei ole määritellyt, tietokoneen tarjoama suojaus saattaa heikentyä.

Huomautus: Nämä ohjeet sisältävät viittauksia verkkolaitteisiin ja akkuihin. Myös joissakin muissa tuotteissa (esimerkiksi kaiuttimissa ja näytöissä) on mukana erillinen verkkolaite. Jos olet hankkinut tällaisen tuotteen, nämä tiedot koskevat myös kyseistä tuotetta. Hankitussa tietokoneessa on lisäksi nappiparisto, josta tietokoneen kello saa virtaa tietokoneen ollessa irrotettuna verkkovirrasta, joten paristoa koskevat turvaohjeet koskevat kaikkia tietokoneita.

Välittömiä toimia edellyttävät tapahtumat tai tilat

Tuotteet voivat vahingoittua väärinkäytön tai laiminlyöntien vuoksi. Jotkut tuotevauriot ovat niin vakavia, ettei tuotetta pidä enää käyttää, kunnes valtuutettua huolto on tarkastanut se ja korjannut tarvittaessa.

Kiinnitä huomiota tuotteeseen sen ollessa käynnissä.

Erittäin harvoin saatat huomata hajua tai nähdä savua tai kipinöitä tulevan tuotteesta. Saatat myös kuulla ääniä, kuten poksahdus, raksahdus tai sihinä. Nämä saattavat tarkoittaa vain, että sisäinen elektroniikkakomponentti on hajonnut turvallisella ja hallitulla tavalla. Toisaalta tämä saattaa myös merkitä sitä, että kyseessä on vaaratilanne. Älä ota riskejä yrittämällä selvittää tilannetta itse. Ota yhteyttä asiakastukeen saadaksesi lisäohjeita. Käy seuraavalla verkkosivustolla saadaksesi luettelon huolto- ja tukipuhelinnumeroista.

https://pcsupport.lenovo.com/supportphonelist

Tarkasta tietokone ja sen osat usein vaurioiden, kulumisen ja vaaran merkkien varalta. Jos olet epävarma komponentin kunnosta, älä käytä sitä. Ota yhteyttä asiakastukeen tai tuotteen valmistajaan saadaksesi ohjeet siitä, kuinka tarkastat ja korjautat tuotteen tarvittaessa.

Jos huomaat jonkin seuraavista tilanteista tai jos sinulla on huoli tuotteen turvallisuudesta, lopeta sen käyttö ja irrota se virtalähteestä ja televiestintälinjoista, kunnes voit puhua asiakastuen kanssa saadaksesi ohjeita.

• Verkkojohdot, pistokkeet, verkkolaitteet, jatkojohdot, ylijännitesuojat tai virtalähteet ovat rikki, tai niissä on näkyviä vaurioita.

• Laite vaikuttaa ylikuumenevan: siitä lähtee savua tai kipinöitä, tai se syttyy tuleen.

• Akku on vaurioitunut (siinä on halkeamia, lommoja tai kolhuja), se vuotaa, tai sen pintaan on kertynyt vieraita aineita.

• Tuotteesta kuuluu rätinää, sihinää tai poksahtelua, tai siitä lähtee voimakas haju.

• Tietokoneessa, verkkojohdossa tai verkkolaitteessa on jälkiä siitä, että sen päälle on roiskunut jotakin nestettä tai sen päälle on pudonnut jokin esine.

• Tietokone, verkkojohto tai verkkolaite on kastunut.

• Tuote on pudotettu tai se on vahingoittunut jollakin tavalla.

• Tuote ei toimi normaalisti käyttöohjeita noudatettaessa.

Huomautus: Jos havaitset, että jonkin muun valmistajan kuin Lenovon valmistamalle tai valmistuttamalle tuotteelle (esimerkiksi jatkojohdolle) on tapahtunut jotakin edellä kuvatun kaltaista, lopeta kyseisen tuotteen käyttö, kunnes olet saanut lisäohjeita tuotteen valmistajalta tai kunnes olet saanut uuden korvaavan tuotteen.

Huolto ja päivitykset

Älä yritä huoltaa tuotetta itse, ellei asiakastukikeskuksen edustaja tai ohjeaineisto tähän kehota. Käytä vain valtuutettua huoltopalvelua, jolla on oikeus antaa huoltoa kyseiselle tuotteelle.

Huomautus: Asiakas voi itse päivittää tai vaihtaa joitakin tietokoneen osia. Päivitysosia kutsutaan lisävarusteiksi. Vaihto-osia, joita voi asentaa itse, nimitetään asiakkaan vaihdettavissa oleviksi osiksi (CRU, Customer Replaceable Unit). Lenovon toimittamissa ohjeissa kerrotaan, voiko lisävarusteen tai osan vaihtaa itse. Kaikkia lisävarusteen tai vaihto-osan mukana toimitettuja ohjeita on ehdottomasti noudatettava. Tietokoneen sisällä saattaa olla osia, joissa on jännite, vaikka virran merkkivalo ei pala. Jos tuotteessa on verkkojohto, varmista aina, että virta on katkaistu ja että tuotteen verkkojohto on irrotettu virtalähteestä, ennen kuin irrotat tuotteen kansia. Jos sinulla on aiheeseen liittyviä kysymyksiä tai huolenaiheita, ota yhteys asiakastukikeskukseen.

Vaikka tietokoneen osat eivät liiku sen jälkeen, kun verkkojohto on irrotettu, ota seuraavat varoitukset huomioon.

Liikkuvia osia:

Pidä sormet ja muut ruumiinosat poissa vaarallisten, liikkuvien osien läheltä. Jos loukkaannut, hakeudu heti lääkäriin.

Kuuma pinta:

Vältä koskettamasta tietokoneen sisällä olevia kuumia osia. Käytön aikana jotkin osat lämpenevät ihoa polttavan kuumiksi. Ennen kuin avaat tietokoneen kannen, sammuta tietokone, irrota se virtalähteestä ja anna tietokoneen jäähtyä noin kymmenen minuuttia.

Kun olet vaihtanut asiakkaan vaihdettavissa olevan osan (CRU-osan), asenna kaikki suojakannet, myös tietokoneen kansi, ennen virran kytkemistä ja tietokoneen käyttöä. Tämän ohjeen noudattaminen on tärkeää, jotta vältytään odottamattomilta sähköiskuilta ja varmistetaan, että tuli pysyy hallinnassa mahdollisen odottamattoman syttymisen yhteydessä. Tällaisia äärimmäisen harvinaisia vaaratilanteita voi ilmetä tietyissä erikoisolosuhteissa.

64 Käyttöopas

Teräviä reunoja:

Kun vaihdat asiakkaan vaihdettavissa olevia osia (CRU-osia), varo teräviä reunoja ja kulmia, jotka saattavat aiheuttaa vammoja. Jos loukkaannut, hakeudu heti lääkäriin.

Verkkojohdot ja verkkolaitteet

VAARA

Käytä vain tuotteen valmistajan toimittamia verkkojohtoja ja verkkolaitteita.

Verkkojohtojen tulee olla turvallisiksi hyväksyttyjä. Saksassa tulee käyttää tyyppimerkinnällä H03VV-F, 3G, 0,75 mm maissa tulee käyttää kyseisessä maassa hyväksyttyä verkkojohtoa.

Älä kiedo verkkojohtoa verkkolaitteen tai muun esineen ympärille. Se saattaa aiheuttaa johdon lohkeilemisen, murtumisen tai kiertymisen. Tästä voi syntyä vaaratilanteita.

Sijoita verkkojohdot aina niin, että niiden päälle ei astuta, niihin ei kompastuta tai etteivät ne jää puristuksiin.

Suojaa johdot ja verkkolaitteet nesteiltä. Älä jätä verkkojohtoa tai -laitetta pesualtaiden tai ammeiden lähelle tai kylpyhuoneisiin tai lattioille, joita pestään vedellä ja pesuaineilla. Kastuminen saattaa aiheuttaa oikosulun, etenkin jos verkkojohto tai verkkolaite on kulunut väärinkäytön takia. Kastuminen voi myös vähitellen syövyttää verkkojohdon ja verkkolaitteen liittimiä, josta voi ajan mittaan aiheutua ylikuumenemista.

Varmista, että kaikkien verkkojohtojen pistoke on kytketty liitäntään turvallisesti ja kokonaan.

Älä käytä verkkolaitetta, jossa on merkkejä syöpymisestä tai kulumisesta pistokkeen liittimissä tai merkkejä ylikuumenemisesta (kuten sulaneita kohtia muoviosassa) pistokkeessa tai verkkolaitteen muissa osissa.

Älä käytä verkkojohtoja, joiden jommankumman pään liittimissä on merkkejä kulumisesta tai ylikuumenemisesta tai jotka näyttävät jollakin tavalla vaurioituneilta.

varustettua verkkojohtoa tai sitä laadukkaampaa verkkojohtoa. Muissa

Kun verkkolaite on kytketty pistorasiaan, älä peitä verkkolaitetta vaatteilla tai muilla esineillä, jotta se ei ylikuumene.

Verkkojohtoa koskeva huomautus

Huomautus: Tuotteen mukana toimitettu verkkojohto ja verkkolaite on tarkoitettu käytettäviksi vain tämän

tuotteen kanssa. Älä käytä niitä muiden tuotteiden kanssa.

Tässä Lenovo-tuotteessa on hyväksytty, maadoitettu verkkojohto. Virheettömän ja turvallisen toiminnan takaamiseksi verkkojohto on kytkettävä maadoitettuun pistorasiaan.

Liite A. Tärkeät turvaohjeet 65

Lenovon Yhdysvalloissa ja Kanadassa toimittamat verkkojohdot on Yhdysvalloissa toimiva testauslaitos Underwriter’s Laboratories (UL) hyväksynyt luetteloonsa ja Kanadassa toimiva testauslaitos Canadian Standards Association (CSA) sertifioinut.

Laitteet, joissa aiotaan käyttää 115 voltin jännitettä: Käytä UL-testauslaitoksen luetteloonsa hyväksymää ja CSA-testauslaitoksen sertifioimaa tyypin SVT tai SJT kolmijohtimista verkkojohtoa, jonka liitäntäjohdon paksuus on vähintään 18 AWG, jonka pituus on enintään 4,5 metriä ja jossa on rinnakkaistappinen maadoitettu pistoke (nimellisarvoltaan 10 ampeeria, 125 volttia).

Laitteet, joissa aiotaan käyttää 230 voltin jännitettä (käyttö Yhdysvalloissa): Käytä UL-testauslaitoksen luetteloonsa hyväksymää ja CSA-testauslaitoksen sertifioimaa tyypin SVT tai SJT kolmijohtimista verkkojohtoa, jonka liitäntäjohdon paksuus on vähintään 18 AWG, jonka pituus on enintään 4,5 metriä ja jossa on tandemtappinen (tandem blade) maadoitettu pistoke (nimellisarvoltaan 10 ampeeria, 250 volttia).

Laitteet, joissa aiotaan käyttää 230 voltin vaihtojännitettä (Yhdysvaltain ulkopuolella): Käytä maadoitettua verkkojohtoa. Verkkojohdon on oltava kyseisen maan viranomaisten hyväksymä.

Tiettyä maata varten tarkoitettu Lenovon verkkojohto on tavallisesti saatavana ainoastaan kyseisessä maassa.

Saksassa käytettävät laitteet: Verkkojohtojen on oltava turvallisiksi hyväksyttyjä. Saksassa tulee käyttää tyyppimerkinnällä H05VV-F, 3G, 0,75 mm2 varustettua verkkojohtoa tai sitä laadukkaampaa verkkojohtoa. Muissa maissa tulee käyttää kyseisessä maassa hyväksyttyä verkkojohtoa.

Tanskassa käytettävät laitteet: Käytä maadoitettua verkkojohtoa. Verkkojohdon on oltava kyseisen maan viranomaisten hyväksymä.

Norjassa, Ruotsissa ja Suomessa käytettävät laitteet: Käytä kaksikoskettimista verkkojohtoa. Verkkojohdon on oltava kyseisen maan viranomaisten hyväksymä.

Jos aiot käyttää tietokonetta maassa tai alueella, joka on eri kuin tilauspaikka, osta Lenovolta ylimääräinen verkkojohto, jota voidaan käyttää maassa tai alueella, jossa tietokonetta käytetään. Lisätietoja on osoitteessa

https://pcsupport.lenovo.com olevassa verkkojohto-oppaassa. Koska jotkin maat ja alueet tukevat useita

jännitteitä, varmista, että tilaat aiottuun jännitteeseen sopivan verkkojohdon.

Jatkojohdot ja niihin liittyvät laitteet

Varmista, että käytössä olevat jatkojohdot, ylijännitesuojat, UPS-laitteet ja jatkopistorasiat pystyvät käsittelemään tuotteen edellyttämiä jännitteitä. Älä koskaan ylikuormita näitä laitteita. Jos käytät jatkopistorasioita, kuormitus ei saa ylittää jatkopistorasian syöttötehoa. Jos sinulla on kuormitukseen, jännitevaatimuksiin tai syöttötehoon liittyviä kysymyksiä, pyydä lisätietoja sähköasentajalta.

Käyttöopas

Pistokkeet ja pistorasiat

VAARA

Jos pistorasia, johon aiot kytkeä tietokoneen tai siihen liittyvät laitteet, näyttää vahingoittuneelta tai kuluneelta, älä käytä pistorasiaa vaan anna valtuutetun sähköasentajan vaihtaa sen tilalle uusi rasia.

Älä väännä pistoketta tai tee siihen muutoksia. Jos pistoke vahingoittuu, ota yhteys valmistajaan ja pyydä uusi pistoke tilalle.

Älä liitä tietokonetta samaan pistorasiaan paljon virtaa kuluttavan laitteen kanssa. Muutoin mahdolliset jännitevaihtelut voivat vioittaa tietokonetta, sen tietoja tai siihen liitettyjä laitteita.

Joidenkin tuotteiden mukana toimitetaan kolmiliittiminen pistoke. Tämä pistoke sopii vain maadoitettuun pistorasiaan. Tämä on tarkoituksellinen suojaava ominaisuus. Älä yritä kiertää suojausta pakottamalla pistoketta johonkin muuhun kuin maadoitettuun pistorasiaan. Jos et pysty asettamaan pistoketta pistorasiaan, ota yhteys sähköasentajaan ja pyydä häneltä hyväksytty muuntosovitin pistokkeelle tai pyydä häntä vaihtamaan pistorasia maadoitettuun pistorasiaan. Älä koskaan ylikuormita pistorasioita. Järjestelmän kokonaiskuormitus saa olla enintään 80 prosenttia haaroituskytkennän nimellistehosta. Jos sinulla on kuormitukseen tai haaroituskytkennän nimellistehoon liittyviä kysymyksiä, pyydä lisätietoja sähköasentajalta.

Varmista, että käytettävä pistorasia on kaapeloitu oikein ja että se sijaitsee lähellä laitteita paikassa, jossa siihen pääsee helposti käsiksi. Älä vedä verkkojohtoja kokonaan suoriksi tavalla, joka rasittaa johtoja.

Varmista, että pistorasian jännite ja virta vastaavat asennettavan laitteen vaatimuksia.

Kytke laitteiden pistokkeet pistorasiaan ja irrota ne pistorasiasta varovasti.

Virtalähteeseen liittyvät turvaohjeet

Älä irrota virtalähteen suojakuorta tai muita osia, joissa on seuraava tarra:

Osissa, joissa on tämä tarra, on vaarallinen jännite, virta ja energiataso. Nämä osat eivät sisällä huollettavia komponentteja. Jos epäilet näiden osien olevan viallisia, ota yhteys huoltoteknikkoon.

Ulkoiset laitteet

VAROITUS: Älä kytke tai irrota mitään ulkoisten laitteiden kaapeleita USB- ja 1394-kaapeleita lukuun ottamatta silloin, kun tietokoneessa on virta kytkettynä. Muutoin tietokone saattaa vaurioitua. Odota vähintään viisi sekuntia tietokoneen virran katkaisun jälkeen, ennen kuin irrotat ulkoisen laitteen.

Liite A. Tärkeät turvaohjeet 67

Litiumparistoon liittyvä turvaohje

VAARA

Vääräntyyppinen paristo voi asennettuna aiheuttaa räjähdysvaaran.

Jos kolikkoparisto ei ole asiakkaan vaihdettavissa oleva osa, älä yritä vaihtaa sitä. Pariston saa vaihtaa ainoastaan Lenovon valtuuttama huolto tai Lenovon valtuuttama asentaja.

Lenovon valtuuttamat korjaajat tai asentajat kierrättävät Lenovo-paristot paikallisten lakien ja säädösten mukaisesti.

Litiumnappipariston saa vaihtaa vain samanlaiseen tai vastaavantyyppiseen valmistajan suosittelemaan paristoon. Paristo sisältää litiumia ja voi räjähtää, jos sitä ei käytetä, käsitellä tai hävitetä oikein. Litiumnappipariston nielaiseminen altistaa jo kahdessa tunnissa tukehtumisen ja vakavien sisäisten palovammojen vaaralle. Seurauksena voi olla jopa kuolema.

Säilytä akkuja ja paristoja lasten ulottumattomissa. Jos litiumnappiparisto nielaistaan tai se joutuu minkä tahansa ruumiinosan sisään, hakeudu heti lääkäriin.

Varoitus:

• Estä paristoa joutumasta kosketukseen veden kanssa

• Älä kuumenna yli 100 °C:n lämpötilaan.

• Älä yritä korjata paristoa tai purkaa sitä osiin

• Älä jätä paristoa ympäristöön, jossa on hyvin pieni ilmanpaine

• Älä jätä paristoa hyvin kuumaan ympäristöön

• Älä murskaa, puhko, leikkaa tai polta paristoa

Hävitä paristo ongelmajätteistä säädettyjen lakien sekä viranomaisten määräysten mukaisesti.

Seuraava ilmoitus koskee tietokoneen käyttäjiä Kaliforniassa, Yhdysvalloissa.

Kalifornian osavaltion edellyttämä perkloraatti-ilmoitus: Litium-mangaanidioksidiakkuja sisältävät tuotteet saattavat sisältää perkloraattia. Laite saattaa edellyttää perkloraattimateriaaleille soveltuvaa erikoiskäsittelyä. Katso

www.dtsc.ca.gov/hazardouswaste/perchlorate/

https://

Lämpö ja tietokoneen osien tuuletus

Tietokoneet, verkkolaitteet ja monet lisävarusteet tuottavat lämpöä, kun niihin on kytketty virta ja kun akkuja ladataan. Noudata aina näitä turvaohjeita:

• Älä pidä tietokonetta, verkkolaitetta tai lisävarustetta sylissäsi pitkään tai anna sen koskettaa muita kehosi osia pitkään käytön tai akun latauksen aikana. Tietokone, verkkolaite ja useat lisävarusteet tuottavat

Käyttöopas

normaalin käytön aikana jonkin verran lämpöä. Pitkäaikainen kosketus kehoon saattaa aiheuttaa epämukavuutta tai jopa palovamman.

• Älä lataa akkua tai käytä tietokonetta, verkkolaitetta tai lisävarustetta tulenarkojen aineiden lähellä tai ympäristöissä, joissa on räjähdysvaara.

• Tuuletusaukot, tuulettimet ja siilit toimitetaan tuotteen mukana turvallisuuden, mukavuuden ja luotettavan toiminnan vuoksi. Ilmavirran kulku tietokoneen sisäosiin tai tuulettimien ja jäähdytyslevyjen toiminta saattaa estyä, jos tuote asetetaan sängylle, sohvalle, matolle tai jollekin muulle joustavalle pinnalle. Älä tuki tai peitä tuuletusaukkoja tai estä tuulettimien tai jäähdytyslevyjen toimintaa.

Tarkista tietokoneesi pölyn kerääntymisen varalta vähintään kerran kolmessa kuukaudessa. Katkaise tietokoneesta virta ja irrota tietokoneen verkkojohto pistorasiasta, ennen kuin aloitat tarkistuksen. Poista sitten kaikki tietokoneen peitelevyn rakoihin ja aukkoihin kertynyt pöly. Jos havaitset pölyn kertymistä, poista pöly tietokoneen sisältä, mukaan lukien siilin kiinnikkeet, virtalähteen aukot ja tuulettimet. Sammuta tietokone ja irrota tietokoneen verkkojohto pistorasiasta aina ennen kuin avaat tietokoneen kannen. Vältä tietokoneen käyttöä 50 senttimetriä lähempänä vilkasliikenteisiä paikkoja. Jos tietokonetta joudutaan käyttämään tällaisella alueella tai sen lähistöllä, tietokone kannattaa tarkistaa pölyn kerääntymisen varalta ja puhdistaa pölystä mainittua useammin.

Noudata aina seuraavia perusohjeita oman turvallisuutesi vuoksi ja tietokoneen toimintakyvyn optimoimiseksi:

• Pidä tietokoneen kansi suljettuna aina, kun tietokoneen verkkojohto on kytkettynä pistorasiaan.

• Tarkista tietokoneen ulkopinta säännöllisesti pölyn kerääntymisen varalta.

• Poista peitelevyn tuuletusaukkoihin kerääntynyt pöly. Pölyisissä ja vilkasliikenteisissä paikoissa olevia tietokoneita pitää mahdollisesti puhdistaa useammin.

• Älä rajoita tai peitä tuuletusaukkoja.

• Älä säilytä tai käytä tietokonetta kalustukseen upotettuna, koska tämä saattaa lisätä ylikuumenemisen vaaraa.

• Tietokoneeseen ohjautuvan ilmavirran lämpötila saa olla enintään 35 °C.

• Älä asenna mitään ilmansuodatuslaitteita. Ne saattavat häiritä tietokoneen jäähdytysjärjestelmän toimintaa.

Liite A. Tärkeät turvaohjeet 69

Sähköturvaohjeet

VAARA

Sähkö-, puhelin- ja tietoliikennekaapeleissa voi esiintyä vaarallisia jännitteitä.

Noudata seuraavia ohjeita sähköiskun välttämiseksi:

• Älä käytä tietokonetta ukonilman aikana.

• Älä liitä kaapeleita tähän tuotteeseen tai irrota niitä siitä äläkä tee asennus- tai ylläpitotoimia tai kokoonpanon muutoksia ukonilman aikana.

• Kytke kaikki verkkojohdot oikein asennettuihin ja maadoitettuihin pistorasioihin.

• Kytke kaikki tähän tuotteeseen liitettävät laitteet säännösten mukaisiin pistorasioihin.

• Mikäli mahdollista, käytä vain toista kättä liitäntäkaapelien kytkentään tai irrotukseen.

• Älä kytke virtaa mihinkään laitteeseen, jos epäilet tai havaitset kosteus-, palo- tai rakennevaurioita.

• Jos asennusohjeissa ja kokoonpanon määritysohjeissa ei toisin sanota, irrota verkkojohdot, akku ja kaikki kaapelit, ennen kuin avaat laitteen kansia.

• Älä käytä tietokonetta, ennen kuin kaikkien sisäisten osien kuoret on kiinnitetty paikoilleen. Älä koskaan käytä tietokonetta, jonka sisäiset osat ja piirit ovat näkyvissä.

VAARA

Kytke ja irrota kaapelit seuraavissa ohjeissa kuvatulla tavalla, kun asennat, siirrät tai avaat tämän tuotteen tai siihen liitettyjen laitteiden kansia.

Kytke näin:

1. Katkaise virta kaikista laitteista.

2. Kytke kaikki kaapelit laitteisiin.

3. Kytke liitäntäkaapelit liitäntöihin.

4. Kytke verkkojohdot pistorasioihin.

5. Kytke laitteisiin virta.

Verkkojohto on irrotettava pistorasiasta tai liitännästä ennen tietokoneen kaikkien muiden sähköjohtojen ja

-kaapeleiden kytkemistä.

Verkkojohdon saa kytkeä pistorasiaan tai liitäntään vasta, kun kaikki muut sähköjohdot ja -kaapelit on kytketty tietokoneeseen.

VAARA

Irrota näin:

1. Katkaise virta kaikista laitteista.

2. Irrota verkkojohdot pistorasioista.

3. Irrota liitäntäkaapelit liitännöistä.

4. Irrota kaapelit kaikista laitteista.

Älä suorita mitään vaihtoja äläkä liitä puhelinkaapelia puhelinpistorasiaan tai irrota sitä siitä ukonilman aikana.

Käyttöopas

Nestekidenäyttöä (LCD) koskeva turvaohje

VAARA

Noudata seuraavia ohjeita sähköiskun välttämiseksi:

• Älä avaa koteloa.

• Älä käytä tätä tuotetta, jos sitä ei ole kiinnitetty jalustaan.

• Älä kytke tai irrota tätä tuotetta ukonilman aikana.

• Verkkojohto on kytkettävä oikein asennettuun ja maadoitettuun pistorasiaan.

• Kaikki laitteet, joihin tämä tuote liitetään, on myös kytkettävä oikein asennettuun ja maadoitettuun pistorasiaan.

• Voit irrottaa näytön verkkovirrasta irrottamalla verkkojohdon pistorasiasta. Pistorasian on oltava paikassa, johon on helppo päästä.

Käsittely:

• Jos näyttö painaa yli 18 kg, suosittelemme, että kaksi henkilöä siirtää tai nostaa sitä.

Tuotteen hävittäminen (TFT-näytöt):

• Nestekidenäytön loistelamppu sisältää elohopeaa; hävitä loistelamppu ongelmajätteistä säädettyjen lakien sekä viranomaisten määräysten mukaisesti.

Paristoja koskeva varoitus:

• Vääräntyyppisten paristojen käyttäminen voi aiheuttaa räjähdysvaaran.

• Hävitä käytetyt paristot ohjeiden mukaisesti.

Kuulokkeiden tai kuulokemikrofonin käyttö

• Jos tietokoneessa on sekä kuulokeliitäntä että ääni ulos -liitäntä, liitä kuulokkeet tai kuulokemikrofoni vain kuulokeliitäntään. Kuulokeliitäntä ei kuitenkaan tue kuulokemikrofonin mikrofonia.

• Jos tietokoneessa on sekä kuulokemikrofoniliitäntä että ääni ulos -liitäntä, liitä kuulokkeet tai kuulokemikrofoni vain kuulokemikrofoniliitäntään.

Kuulokkeiden liian suuri äänenpaine voi aiheuttaa kuulonaleneman. Äänenvoimakkuuden säätö enimmäistehoon suurentaa kuulokkeiden antojännitettä ja äänenpainetta. Suojaa kuuloasi säätämällä taajuuskorjain sopivalle tasolle.

Kuulokkeiden pitkäaikainen yhtäjaksoinen käyttö suurella äänenvoimakkuudella voi olla vaarallista, jos kuulokkeet ja kuulokeliitäntä eivät ole standardin EN 50332-2 määritysten mukaisia. Tietokoneen kuulokelähtöliitin on EN 50332-2-standardin alakohdan 7 mukainen. Määrittely rajoittaa tietokoneen suurimmaksi laajakaistan todelliseksi RMS-lähtöjännitteeksi 150 mV. Voit estää kuulonaleneman syntymisen varmistamalla, että kuulokkeet täyttävät standardin EN 50332-2 (kohdan 7 rajoitukset) vaatimukset, jonka mukaan laajakaistaisten kuulokkeiden ominaisjännite on 75 mV. Standardin EN 50332-2 määritysten vastaisten kuulokkeiden käyttö voi olla vaarallista, sillä tällaisissa kuulokkeissa äänenpaine voi olla liian suuri.

Liite A. Tärkeät turvaohjeet 71

Jos Lenovo-tietokoneen mukana on toimitettu kuulokkeet (tietokone ja kuulokkeet on toimitettu yhtenä pakettina), kyseinen tietokoneen ja kuulokkeiden yhdistelmä on standardin EN 50332-1 määritysten mukainen. Jos käytät muita kuulokkeita, varmista, että ne ovat standardin EN 50332-1 kohdan Clause 6.5, Limitation Values määritysten mukaiset. Standardin EN 50332-1 määritysten vastaisten kuulokkeiden käyttö voi olla vaarallista, sillä tällaisissa kuulokkeissa äänenpaine voi olla liian suuri.

Huomautus tukehtumisvaarasta

TUKEHTUMISVAARA: tuote sisältää pieniä osia.

Säilytä alle kolmivuotiaiden lasten ulottumattomissa.

Muovipusseja koskeva turvaohje

VAARA

Muovipusseista voi aiheutua tukehtumisvaara. Pidä muovipussit poissa pienten lasten ulottuvilta.

Lasiosia koskeva turvaohje

VAROITUS: Tuotteen jotkin osat on saatettu valmistaa lasista. Lasi saattaa hajota, jos tuote putoaa kovalle pinnalle tai siihen kohdistuu kova isku. Jos lasi hajoaa, älä koske siihen tai yritä poistaa sitä. Älä käytä tuotetta, ennen kuin koulutettu huoltohenkilöstö on vaihtanut lasin.

Tietokoneen sijoittamista koskevia huomautuksia

Tietokoneen sopimaton sijoittelu voi aiheuttaa haittaa lapsille.

• Aseta tietokone vankalle ja mahdollisimman matalalle alustalle tai kalusteeseen kiinnitetylle alustalle.

• Älä aseta tietokonetta alustallaan kalusteen reunalle.

• Pidä tietokone, kaapelit ja johdot poissa lasten ulottuvilta.

• Jotkin esineet, kuten lelut, saattavat kiinnostaa lapsia. Älä säilytä tällaisia esineitä liian lähellä tietokonetta.

Valvo lapsia tiloissa, joissa yllä mainittuja turvallisuusohjeita ei voi täysin noudattaa.

Ilmoitus vaarallisesta energiasta

VAARA

Irrota kaikki verkkojohdot pistorasioista, ennen kuin poistat tietokoneen kannen tai muita osia, joissa on yllä oleva tarra.

ÄLÄ pura osia, joissa on yllä oleva tarra. Nämä osat eivät sisällä huollettavia komponentteja.

Käyttöopas

Tuote on suunniteltu niin, että sitä on turvallista käyttää. Osissa, joissa on tämä tarra, on kuitenkin vaarallisia jännite-, virta- ja energiatasoja. Näiden osien purkaminen voi aiheuttaa tulipalon tai johtaa jopa kuolemaan. Jos epäilet näiden osien olevan viallisia, ota yhteys huoltoteknikkoon.

VAROITUS:

Kirkas valo, mahdollinen iho- tai silmävaurio. Irrota verkkojohdot ennen huoltoa.

VAROITUS:

Infrapunavalo, mahdollinen iho- tai silmävaurio. Irrota verkkojohdot ennen huoltoa.

Silmien hyvinvointi

Näytön ominaisuuksien avulla ja tutustumalla seuraaviin huomautuksiin voit vähentää silmien väsymistä ja lisätä silmien hyvinvointia.

Saat vinkkejä näön väsymisen minimoimisesta osoitteesta lukemalla “Minimizing Visual Fatigue”.

https://www.lenovo.com/us/en/safecomp/

Kaatumisvaaran välttämiseen liittyvä huomautus

Tietokone saattaa aiheuttaa haittaa lapsille, jos sitä ei sijoiteta soveltuvaan paikkaan. Noudattamalla seuraavia vihjeitä voit suojata lapsia tietokoneen kaatumisen aiheuttamalta haitalta:

• Aseta tietokone tai näytöt vankalle ja mahdollisimman matalalle alustalle tai kalusteeseen kiinnitetylle alustalle. Työnnä tietokoneet tai näytöt mahdollisimman etäälle kalusteen reunasta.

• Säilytä kaukosäätimiä, leluja ja muita lapsia houkuttelevia esineitä poissa tietokoneiden tai näyttöjen läheltä.

• Pidä tietokoneen tai näytön kaapelit poissa lasten ulottuvilta.

• Valvo lapsia tiloissa, joissa näitä turvallisuusvihjeitä ei ole noudatettu.

Staattiselta sähköltä suojautuminen

Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen osia ja lisävarusteita. Virheellinen käsittely voi vioittaa staattiselle sähkölle herkkiä osia. Kun purat lisävarusteen tai asiakkaan vaihdettavissa olevan osan pakkausta, älä avaa staattiselta sähköltä suojaavaa pakkausta, ennen kuin asennusohjeissa neuvotaan tekemään niin.

Jotta välttäisit staattisen sähkön aiheuttamat vauriot, noudata seuraavia varotoimia käsitellessäsi laitteistoosia ja muita tietokoneen osia:

• Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi.

Liite A. Tärkeät turvaohjeet 73

• Käsittele osia aina varovaisesti. Tartu sovitinkortteihin, muistimoduuleihin ja piirikortteihin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin.

• Älä anna muiden henkilöiden koskea tietokoneen osiin.

• Kun asennat järjestelmään uuden laitteen, kosketa laitteen staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta.

• Mikäli mahdollista, poista staattiselle sähkölle herkkä osa pakkauksestaan ja asenna se suoraan tuotteeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa pakkauksen päälle.

• Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle.

Käyttöympäristö

Lämpötila

• Käytössä: 10–35 °C

• Säilytys tai kuljetus:

– Yleiset pöytätietokoneet: -40°C–55°C – All-in-one-pöytätietokoneet: -20°C–55°C

Huomautus: Jos tietokonetta varastoidaan tai kuljetaan alle 10°C lämpötilassa, anna tietokoneen lämmetä hitaasti optimaaliseen käyttölämpötilaan ennen käyttöä. Tämä prosessi saattaa kestää jopa kaksi tuntia. Tietokoneen käyttäminen tätä alhaisemmassa lämpötilassa saattaa vaurioittaa tietokonetta niin, ettei sitä voi korjata.

Suhteellinen kosteus

• Käytössä: 35–80 % (ei tiivistyvä)

• Varastointi: 20 %–93 % (ei-tiivistyvä)

Ilmanpaine

86 kPa-106 kPa

Tietokoneen puhdistus ja ylläpito

Tietokone pysyy toimintakunnossa, kun sitä hoidetaan ja ylläpidetään huolellisesti. Seuraavissa kohdissa on tietoja siitä, miten tietokone pysyy mahdollisimman suorituskykyisenä.

Perusylläpitovinkkejä

Tässä on muutamia perusvinkkejä, joita noudattamalla voit pitää tietokoneen toimintakunnossa:

• Säilytä tietokonetta kuivassa ja puhtaassa ympäristössä. Sijoita tietokone tasaiselle ja tukevalle alustalle.

• Älä peitä mitään tuuletusaukkoja. Tuuletusaukkojen kautta kulkeva ilmavirta estää tietokoneen ylikuumenemisen.

• Älä pidä muita sähkölaitteita, kuten tuuletinta, radiota, tehokkaita kaiuttimia, ilmastointilaitetta tai mikroaaltouunia, liian lähellä tietokonetta, koska näiden laitteiden muodostamat voimakkaat magneettikentät saattavat vaurioittaa näyttöä tai tallennusaseman tietoja.

• Älä syö tai juo tietokoneen ääressä. Ruoanmurut ja läikytetty neste voivat tehdä näppäimistön ja hiiren tahmeiksi ja toimintakelvottomiksi.

Käyttöopas

• Älä kastele virtakytkintä tai muita käyttökytkimiä. Kosteus voi vahingoittaa näitä osia ja aiheuttaa sähköiskun.

• Irrota verkkojohto aina vetämällä pistokkeesta. Älä vedä johdosta.

• Pidä tietokoneen ohjelmat, laiteajurit ja käyttöjärjestelmä ajan tasalla.

• Tyhjennä roskakori säännöllisesti.

• Tyhjennä sähköpostisovelluksen vastaanotettujen, lähetettyjen ja poistettujen viestien kansiot säännöllisesti.

• Järjestä tiedostot ja vapauta tallennusasematilaa ja muistitilaa aika ajoin suorituskykyongelmien estämiseksi.

• Pidä päiväkirjaa. Kirjaan voi merkitä muistiin suuret ohjelmisto- tai laitteistomuutokset, laiteajurien päivitykset, satunnaiset häiriöt ja niiden poistamiseksi tehdyt toimet sekä muut käytön aikana ilmenneet poikkeukselliset seikat. Ongelman syynä voi olla laitteistomuutos, ohjelmistomuutos tai jokin muu toimi. Lokikirja voi auttaa Lenovon teknistä tukihenkilöä määrittämään ongelman syyn.

• Varmuuskopioi tietosi tallennusasemaan säännöllisesti. Voit palauttaa tallennusaseman varmuuskopiosta.

• Luo elvytystietoväline mahdollisimman pian. Elvytystietovälineen avulla voit elvyttää käyttöjärjestelmän, vaikka Windows ei käynnistyisi.

• Saat uusimmat käyttöjärjestelmän korjauspäivitykset, ohjelmistot ja laiteajurit.

Ylläpitovihjeitä tietokoneen liikuttamista varten

Tee seuraavat toimet ennen tietokoneen siirtoa:

1. Varmuuskopioi tietosi tallennusasemaan.

2. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota sitten kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit.

3. Jos tietokoneen alkuperäiset laatikot ja pakkausmateriaalit ovat tallessa, pakkaa tietokone niihin. Jos käytät muita laatikoita, pehmusta ne huolellisesti vaurioiden välttämiseksi.

Muista ottaa huomioon paikalliset sähköstandardit, kun siirrät tietokoneen toiseen maahan tai toiselle alueelle. Jos paikallinen sähköpistorasian tyyppi on erilainen kuin paikassa, jossa tietokonetta käytettiin aiemmin, ota yhteys Lenovon asiakastukikeskukseen sähköpistokkeen sovittimen tai uuden verkkojohdon ostamista varten.

Tietokoneen puhdistus VAROITUS:

Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja tietokoneesta. Irrota sitten kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit.

Puhdista tietokone säännöllisesti, jotta se pysyisi siistinä ja toimintakunnossa.

Tietokoneen pinnan puhdistus: Pyyhi kansi nukkaamattomalla liinalla, joka on kostutettu miedon pesuaineen ja veden liuoksessa. Älä päästä nesteitä suoraan kosketukseen pinnan kanssa.

Näppäimistön puhdistus: Pyyhi näppäimet yksitellen nukkaamattomalla liinalla, joka on kostutettu miedon pesuaineen ja veden liuoksessa. Jos pyyhit useita näppäimiä kerralla, liina saattaa takertua lähellä olevaan näppäimeen ja vahingoittaa sitä. Älä suihkuta puhdistusainetta suoraan näppäimistölle. Voit poistaa näppäinten alle kertynyttä pölyä tai murusia esimerkiksi kameran puhdistukseen tarkoitetulla, harjalla varustetulla paineilmapuhaltimella tai puhaltamalla viileää ilmaa hiustenkuivaimella.

Puhdista tietokoneen näyttö: Naarmut, öljy. Pöly, kemikaalit ja ultraviolettivalo voivat vaikuttaa tietokoneen näytön toimintaan. Pyyhi näyttö varovasti kuivalla, pehmeällä ja nukkaamattomalla liinalla. Näytössä näkyvät

Liite A. Tärkeät turvaohjeet 75

naarmun kaltaiset jäljet voivat olla tahroja. Poista jälki pyyhkimällä näyttöä varovasti pehmeällä, kuivalla liinalla. Jos tahran poisto ei onnistu, kostuta nukkaamaton, pehmeä liina puhtaalla vedellä tai silmälasien puhdistusaineella. Älä suihkuta nesteitä suoraan näytön pintaan. Varmista, että näyttö on kuiva, ennen kuin suljet tietokoneen kannen.

Käyttöopas

Liite B. Tietoja helppokäyttötoiminnoista ja ergonomiasta

Tässä luvussa on tietoja tietokoneen helppokäyttötoiminnoista ja ergonomiasta.

Tietoja helppokäyttötoiminnoista

Lenovo pyrkii edistämään kuulo-, näkö- ja liikuntarajoitteisten tietokoneiden käyttäjien mahdollisuuksia käsitellä tietoja ja teknisiä laitteita. Tässä osassa on tietoja tavoista, joilla tällaiset käyttäjät voivat hyödyntää hankkimaansa tekniikkaa parhaiten. Ajantasaisimmat helppokäyttötoimintoja koskevat tiedot ovat saatavilla myös verkko-osoitteessa:

https://www.lenovo.com/accessibility

Pikanäppäimet

Seuraavaan luetteloon on koottu tietokoneen käyttöä helpottavia pikanäppäimiä.

Huomautus: Jotkin seuraavista pikanäppäimistä eivät ehkä ole käytettävissä näppäimistön mukaan.

• Windows-näppäin+U: Helppokäyttökeskuksen avaus

• Oikean vaihtonäppäimen painallus kahdeksan sekunnin ajan: Näppäimien toiston suodatuksen

käyttöönotto ja käytöstä poisto

• Vaihtonäppäimen painallus viidesti: Alas jäävien näppäimien käyttöönotto ja käytöstä poisto

• Num Lock -näppäimen painallus viiden sekunnin ajan: Vaihtonäppäimien käyttöönotto ja käytöstä

poisto

• Vasen Alt+Vasen vaihtonäppäin+Num Lock: Hiirinäppäimien käyttöönotto ja käytöstä poisto

• Vasen Alt+Vasen vaihtonäppäin+PrtScn (tai PrtSc): Suuren kontrastin käyttöönotto ja käytöstä poisto

Saat lisätietoja menemällä osoitteeseen seuraavista hakusanoista: pikanäppäimet, näppäinyhdistelmät

Helppokäyttökeskus

Windows-käyttöjärjestelmän Helppokäyttökeskuksen avulla voi määrittää tietokoneen omien fyysisten ja kognitiivisten tarpeidensa mukaiseksi.

Voit käyttää Helppokäyttökeskusta seuraavasti:

1. Siirry Ohjauspaneeliin ja tarkastele sitä Ryhmitelty-näkymässä.

2. Napsauta Helppokäyttötoiminnot ➙ Helppokäyttökeskus.

3. Valitse sopiva työkalu noudattamalla näytössä näkyviä ohjeita.

Helppokäyttökeskus sisältää pääasiassa seuraavat työkalut:

• Suurennuslasi Suurennuslasi on hyödyllinen apuohjelma, jolla voi suurentaa näytön osan tai koko näytön niin, että

kohteet on helppo nähdä.

• Lukija Lukija on näytönlukuohjelma, joka toistaa ääneen näytössä näkyvät tilanteet ja esimerkiksi virhesanomat.

• Näyttönäppäimistö Jos haluat kirjoittaa tai syöttää tietoja tietokoneeseen hiiren, paikannussauvan tai muun paikannuslaitteen

avulla fyysisen näppäimistön sijaan, voit käyttää näyttönäppäimistöä. Se on näytössä näkyvä

https://windows.microsoft.com, ja hakemalla jommalla kummalla

näppäimistö, jossa on kaikki vakionäppäimet. Näppäimiä voi valita hiiren tai muun paikannuslaitteen avulla. Monikosketusnäytön avulla näppäimiä voi valita myös napauttamalla.

• Suuri kontrasti Suuri kontrasti korostaa joidenkin tekstien ja kuvien värikontrastia näytössä. Tällöin kyseiset kohteet on

helppo erottaa ja tunnistaa.

• Mukautettu näppäimistö Voit helpottaa näppäimistön käyttöä mukauttamalla näppäimistöasetuksia. Näppäimistön avulla voit

esimerkiksi hallinnoida osoitinta ja helpottaa tiettyjen näppäinyhdistelmien kirjoittamista.

• Mukautettu hiiri Voit helpottaa hiiren käyttöä mukauttamalla hiiriasetuksia. Voit esimerkiksi muuttaa osoittimen ulkoasua ja

helpottaa ikkunoiden hallintaa hiirellä.

Puheentunnistus

Puheentunnistus mahdollistaa tietokoneen ohjauksen puheen avulla.

Voit ohjata näppäimistöä ja hiirtä puhekomennoilla. Puhekomennoilla voi käynnistää ohjelmia, avata valikoita, napsauttaa näytön kohteita, sanella tekstiä asiakirjoihin sekä kirjoittaa ja lähettää sähköpostiviestejä.

Voit käyttää puheentunnistusta seuraavasti:

1. Siirry Ohjauspaneeliin ja tarkastele sitä Ryhmitelty-näkymässä.

2. Napsauta Helppokäyttötoiminnot ➙ Puheentunnistus.

3. Noudata näytön ohjeita.

Näytönlukuohjelmatekniikat

Näytönlukuohjelmat on suunniteltu ensisijaisesti ohjelmistojen käyttöliittymiä, ohjetekstejä ja tekstimuotoisia asiakirjoja varten. Lisätietoja näytönlukuohjelmista:

• PDF-tiedostojen käyttö näytönlukuohjelmien avulla:

https://www.adobe.com/accessibility.html?promoid=DJGVE

• JAWS-näytönlukuohjelman käyttö:

https://www.freedomscientific.com/Products/Blindness/JAWS

• NVDA-näytönlukuohjelman käyttö:

https://www.nvaccess.org/

Näytön tarkkuus

Voit parantaa tekstin luettavuutta ja kuvien näkyvyyttä muuttamalla tietokoneen näytön tarkkuutta.

Voit säätää näytön tarkkuutta seuraavasti:

1. Napsauta hiiren oikealla painikkeella työpöydän tyhjää aluetta ja napsauta Näyttöasetukset ➙ Näyttö.

2. Noudata näytön ohjeita.

Huomautus: Jos näytön tarkkuus määritetään liian pieneksi, jotkin kohteet eivät mahdu näyttöön.

Mukautettava kohteen koko

Voit parantaa kohteiden luettavuutta muuttamalla kohteen kokoa.

• Voit muuttaa kohteen kokoa tilapäisesti Helppokäyttökeskuksen suurennuslasilla.

• Voit muuttaa kohteen koon tilapäisesti seuraavasti:

Käyttöopas

– Muuta näytön kaikkien kohteiden kokoa.

1. Napsauta hiiren oikealla painikkeella työpöydän tyhjää aluetta ja napsauta Näyttöasetukset ➙ Näyttö.

2. Muuta kohteen kokoa noudattamalla näytössä näkyviä ohjeita. Joissakin sovelluksissa määritykset tulevat voimaan vasta sitten, kun kirjaudut ensin ulos ja sitten uudelleen sisään.

– Muuta verkkosivun kohteiden kokoa.

Pidä Ctrl-painiketta painettuna ja paina sitten plusmerkkipainiketta (+), jos haluat suurentaa tekstin kokoa, tai paina miinusmerkkipainiketta (–), jos haluat pienentää tekstin kokoa.

– Muuta työpöydän tai ikkunan kohteiden kokoa.

Huomautus: Tämä toiminto ei ehkä toimi kaikissa ikkunoissa. Jos hiiressä on rulla, muuta kohteen kokoa pitämällä Ctrl-painiketta painettuna ja vierittämällä sitten

rullaa.

Standardien mukaiset liitännät

Tietokoneessa on vakiintuneiden standardien mukaiset liitännät, joiden avulla voit liittää tietokoneeseen apulaitteita.

Ohjeaineiston helppokäyttöiset versiot

Lenovo toimittaa sähköiset ohjeet helppokäyttöisissä muodoissa, kuten asianmukaisesti muotoiltuina PDFtiedostoina tai HTML (HyperText Markup Language) -tiedostoina. Lenovon sähköiset ohjeet laaditaan niin, että näkörajoitteiset voivat lukea ohjeita näytönlukuohjelman avulla. Lisäksi ohjeiden jokaiseen kuvaan liittyy vaihtoehtoinen teksti, jonka ansiosta näkörajoitteiset saavat käsityksen kuvan sisällöstä käyttäessään näytönlukuohjelmaa.

Ergonomiaan liittyviä tietoja

Ergonomisesti oikeiden työskentelytapojen noudattaminen tehostaa tietokoneen käyttöä ja vähentää epämukavuutta. Järjestä työpisteesi ja sen laitteet tarpeisiisi ja työhösi sopivalla tavalla. Noudata tietokonetta käyttäessäsi myös terveellisiä työtapoja, sillä ne parantavat tehokkuutta ja mukavuutta.

Työskentely matkustettaessa saattaa vaatia sopeutumista jatkuviin ympäristönmuutoksiin. Hyvä valaistus, aktivoiva työtuoli ja tietokonelaitteiston oikea sijoittaminen voivat parantaa tehokkuutta ja työskentelymukavuutta.

Tässä esimerkissä näkyy tavanomaisessa työpisteessä oleva henkilö. Vaikka työpisteesi ei olisi kuvatunlainen, voit noudattaa monia näistä ohjeista. Kehitä itsellesi hyvät työskentelytavat. Hyödyt niistä varmasti.

Liite B. Tietoja helppokäyttötoiminnoista ja ergonomiasta 79

Yleinen työasento: Työasentoa kannattaa vaihtaa säännöllisesti. Muutoin pitkä paikallaanolo saattaa aiheuttaa epämukavuutta. Myös säännölliset lyhyet lepotauot vähentävät työasennosta johtuvia vaivoja.

Näyttö: Sijoita tietokone niin, että katseluetäisyys näyttöön on 510–760 mm. Aseta näytön kallistuskulma sellaiseksi, että häikäisyt ja heijastukset eivät häiritse työntekoa. Pidä kuvaruutu puhtaana ja aseta sen kirkkaus niin, että näet tekstin selvästi. Voit säätää näytön kirkkautta painamalla kirkkauden säätönäppäimiä.

Pään asento: Pidä pää ja niska pystyssä niin, että asento tuntuu luonnolliselta ja mukavalta.

Työtuoli: Käytä työtuolia, jonka selkätuki ja istuinkorkeus ovat säädettävissä. Säädä tuoli niin, että istuma-

asento tuntuu mukavalta.

Käsivarsien ja käsien asento: Käytä käsivarsitukia, jos mahdollista, tai tue käsivarret työtasoa vasten. Pidä kyynärvarret, ranteet ja kädet vaakasuorassa, rennossa ja luonnollisessa asennossa. Älä painele näppäimistöä liian voimakkaasti.

Jalkojen asento: Pidä reidet lattian suuntaisina ja jalat lattialla tai jalkatuella.

Käyttöopas

Liite C. Vaatimustenmukaisuustiedot

Tässä luvussa on Lenovon tuotteiden säädöstenmukaisuustietoja ja ympäristötietoja sekä RoHS-direktiiviin ja ENERGY STAR -standardiin liittyviä tietoja.

Ilmoitukset radiotaajuuksia koskevien vaatimusten mukaisuudesta

Langattomalla viestintätekniikalla varustetut tietokonemallit ovat sen maan tai alueen radiotaajuus- ja turvallisuusstandardien mukaisia, joissa ne on hyväksytty langattomien yhteyksien käyttöä varten.

Muista lukea tämän julkaisun lisäksi maatasi tai aluettasi koskeva Regulatory Notice -asiakirja, ennen kuin käytät tietokoneen langattomia laitteita.

Langattomia verkkoja koskevien määräysten sijainti

Lisätietoja langattomia verkkoja koskevista määräyksistä on Regulatory Notice -asiakirjassa, joka löytyy osoitteesta:

https://pcsupport.lenovo.com

Euroopan unioni – radiolaitedirektiivin vaatimustenmukaisuus

• Tietokonemalleille, joissa on langattomia radiolaitteita:

Tämä tuote noudattaa kaikkia EU:n Radiolaitedirektiivin 2014/53/EU vaatimuksia ja olennaisia normeja radiolaitteita koskevan jäsenvaltioiden lainsäädännön lähentämisessä. Lausuma järjestelmän EUsäännöstenmukaisuudesta ja lausumat langattomien moduulien EU-säännöstenmukaisuudesta ovat saatavilla kokonaisuudessaan seuraavassa osoitteessa:

https://www.lenovo.com/us/en/compliance/eu-doc

Lenovo ei voi ottaa vastuuta suojauksen säilymisestä, mikäli laitteeseen tehdään muutoksia tai lisätään valinnaisia kortteja (osia), joita Lenovo ei ole suositellut. Tämä tuote on testattu, ja se täyttää eurooppalaisten standardien luokan B laitteille asetetut vaatimukset. Luokan B laitteiden rajoitukset antavat kohtuullisen suojan häiriöitä vastaan käytettäessä lisensoituja tietoliikennelaitteita tyypillisissä asuinympäristöissä.

• Tietokonemalleille, joissa ei ole langattomia radiolaitteita:

Järjestelmää koskevan EU-vaatimustenmukaisuuslausunnon koko teksti on saatavilla osoitteessa:

https://www.lenovo.com/us/en/compliance/eu-doc

Brasilia

Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados.

This equipment is not protected against harmful interference and may not cause interference with duly authorized systems.

Meksiko

Advertencia: En Mexico la operación de este equipo está sujeta a las siguientes dos condiciones: (1) es

posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

Singapore

Korea

무선설비 전파 혼신 (사용주파수 2400∼2483.5 , 5725∼5825 무선제품해당)

해당 무선설비가 전파혼신 가능성이 있으므로 인명안전과 관련된 서비스는 할 수 없음

SAR 정보 본 장치는 전파 노출에 대한 가이드라인을 충족합니다.

본 장치는 무선 송수신기 입니다. 본 장치는 국제 가이드라인으로 권장되는 전파 노출에 대한 제한을 초과하지 않도록 설계되었습니다. 장치 액세서리 및 최신 부품을 사용할 경우 SAR 값이 달라질 수 있 습니다. SAR 값은 국가 보고 및 테스트 요구 사항과 네트워크 대역에 따라 다를 수 있습니다. 본 장치 는 사람의 신체에서 20mm 이상의 거리에서 사용할 수 있습니다.

Maiden ja alueiden ympäristötiedot

Tässä luvussa on Lenovon tuotteisiin liittyviä ympäristö-, kierrätys- ja RoHS-tietoja.

Kierrätys- ja ympäristötiedot

Lenovo rohkaisee tietotekniikkalaitteiden omistajia kierrättämään laitteensa vastuullisesti, kun niitä ei enää tarvita. Lenovo tarjoaa useita ohjelmia ja palveluja, joiden tarkoituksena on auttaa laitteiden omistajia kierrättämään tietotekniikkatuotteensa. Lisätietoja Lenovo-tuotteiden kierrättämisestä on osoitteessa:

https://www.lenovo.com/us/en/compliance/recycling

Tuotteita koskevat uusimmat ympäristötiedot ovat saatavana osoitteessa:

https://www.lenovo.com/us/en/compliance/eco-declaration

Tärkeitä tietoja sähkö- ja elektroniikkalaiteromun kierrättämisestä

Lenovo-tuotteissa oleva WEEE-merkintä koskee maita, joissa on sähkö- ja elektroniikkaromun kierrättämistä koskevia säädöksiä (esimerkiksi Euroopan unionin WEEE-direktiivi ja Intian E-Waste Management -säännöt). Sähkö- ja elektroniikkalaitteet merkitään sähkö- ja elektroniikkalaiteromusta (WEEE) annettujen paikallisten säädösten mukaisesti. Säädökset määrittävät kullakin alueella käytössä olevat käytettyjen laitteiden

Käyttöopas

palautus- ja kierrätyskäytännöt. Tämä merkintä tuotteessa osoittaa, että tuotetta ei tule sen elinkaaren päässä hävittää yhdyskuntajätteen mukana, vaan sen sijaan se on kerättävä talteen käytössä olevien keräysjärjestelmien kautta.

Käytöstä poistettuja laitteita, jotka on merkitty sähkö- ja elektroniikkalaiteromua (EEE) koskevalla WEEEmerkinnällä, ei saa hävittää lajittelemattoman yhdyskuntajätteen mukana, vaan ne on käytettävissä olevien keräysresurssien mukaan toimitettava sähkö- ja elektroniikkalaiteromun palautus-, kierrätys- tai hyödyntämispisteisiin sen varmistamiseksi, että sähkö- ja elektroniikkalaitteiden mahdollisesti sisältämistä vaarallisista aineista aiheutuu mahdollisimman vähän haittaa ympäristölle ja ihmisten terveydelle. Lenovon sähkö- ja elektroniikkalaitteet (EEE) saattavat sisältää osia ja komponentteja, jotka määritellään elinkaaren päässä vaaralliseksi jätteeksi.

Sähkö- ja elektroniikkalaitteet sekä sähkö- ja elektroniikkalaiteromu (WEEE) voidaan toimittaa maksutta tuotteen myyjälle tai kenelle tahansa tukkumyyjälle, joka myy samankaltaisia sähkö- ja elektroniikkalaitteita, jotka toimivat niin kuin käytetty sähkö- ja elektroniikkalaite tai sähkö- ja elektroniikkalaiteromu.

Sähkö- ja elektroniikkalaiteromun kierrättämiseen liittyviä lisätietoja on osoitteessa:

https://www.lenovo.com/us/en/compliance/recycling

Unkaria koskevat WEEE-tiedot

Lenovo vastaa valmistajana Lenovon velvoitteiden noudattamisesta syntyvistä kuluista Unkarin lain nro 197/ 2014 (VIII.1.) pykälän 12 momenttien (1)–(5) mukaan.

Japania koskevat kierrätysohjeet

Collect and recycle a disused Lenovo computer or monitor

If you are a company employee and need to dispose of a Lenovo computer or monitor that is the property of the company, you must do so in accordance with the Law for Promotion of Effective Utilization of Resources. Computers and monitors are categorized as industrial waste and should be properly disposed of by an industrial waste disposal contractor certified by a local government. In accordance with the Law for Promotion of Effective Utilization of Resources, Lenovo Japan provides, through its PC Collecting and Recycling Services, for the collecting, reuse, and recycling of disused computers and monitors. For details, visit the Lenovo Web site at:

https://www.lenovo.com/us/en/social_responsibility/sustainability/ptb_japan

Pursuant to the Law for Promotion of Effective Utilization of Resources, the collecting and recycling of homeused computers and monitors by the manufacturer was begun on October 1, 2003. This service is provided free of charge for home-used computers sold after October 1, 2003. Saat lisätietoja siirtymällä osoitteeseen

https://www.lenovo.com/us/en/social_responsibility/sustainability/ptb_japan

Dispose of Lenovo computer components

Some Lenovo computer products sold in Japan may have components that contain heavy metals or other environmental sensitive substances. To properly dispose of disused components, such as a printed circuit board or drive, use the methods described above for collecting and recycling a disused computer or monitor.

Dispose of disused lithium batteries from Lenovo computers

A button-shaped lithium battery is installed inside your Lenovo computer to provide power to the computer clock while the computer is off or disconnected from the main power source. If you need to replace it with a new one, contact your place of purchase or contact Lenovo for service. If you need to dispose of a disused lithium battery, insulate it with vinyl tape, contact your place of purchase or an industrial-waste-disposal operator, and follow their instructions.

Disposal of a lithium battery must comply with local ordinances and regulations.

Liite C. Vaatimustenmukaisuustiedot 83

Kierrätykseen liittyviä tietoja Brasiliassa

Declarações de Reciclagem no Brasil

Descarte de um Produto Lenovo Fora de Uso

Equipamentos elétricos e eletrônicos não devem ser descartados em lixo comum, mas enviados à pontos de coleta, autorizados pelo fabricante do produto para que sejam encaminhados e processados por empresas especializadas no manuseio de resíduos industriais, devidamente certificadas pelos orgãos ambientais, de acordo com a legislação local.

A Lenovo possui um canal específico para auxiliá-lo no descarte desses produtos. Caso você possua um produto Lenovo em situação de descarte, ligue para o nosso SAC ou encaminhe um e-mail para: reciclar@lenovo.com, informando o modelo, número de série e cidade, a fim de enviarmos as instruções para o correto descarte do seu produto Lenovo.

Akkujen kierrätykseen liittyviä tietoja Euroopan unionissa

Huomautus: Tämä merkki koskee vain Euroopan unionin (EU) jäsenmaita.

Akut tai akkujen pakkaukset on merkitty akkuja ja paristoja sekä hävitettäviä akkuja ja paristoja koskevan Euroopan unionin direktiivin 2006/66/EC mukaisesti. Kyseinen direktiivi määrittää Euroopan unionin alueella käytössä olevat käytettyjen akkujen ja paristojen palautus- ja kierrätyskäytännöt. Tämä merkintä akuissa osoittaa, että akkua ei tule sen elinkaaren päässä hävittää yhdyskuntajätteen mukana, vaan sen sijaan se on kerättävä talteen direktiivin ohjeiden mukaan.

Euroopan unionin direktiivin 2006/66/EC mukaisesti akuissa ja paristoissa on vaadittu merkki, joka osoittaa, että ne tulee kerätä talteen ja kierrättää elinkaaren päässä. Akussa oleva merkki voi sisältää myös akussa käytetyn metallin kemiallisen merkin (Pb lyijylle, Hg elohopealle ja Cd kadmiumille). Akkujen ja paristojen käyttäjät eivät saa hävittää akkuja ja paristoja lajittelemattoman yhdyskuntajätteen mukana, vaan ne on hävitettävä akuille ja paristoille tarkoitetun keräys-, kierrätys- ja käsittelyjärjestelmän kautta. Asiakkaan osallistuminen on tärkeä osa akkujen ja paristojen mahdollisten ympäristölle ja ihmisille aiheutuvien vaikutusten minimoimisessa, sillä akuissa ja paristoissa voi olla vaarallisia aineita.

Ennen kuin sähkö- ja elektroniikkalaitteita (EEE) poistetaan jätteenkeräykseen, paristoja tai akkuja sisältävien laitteiden käyttäjien on poistettava kyseiset paristot ja akut erillistä jätteenkeräystä varten.

Lenovo-tuotteiden litiumparistojen ja -akkujen hävittäminen

Lenovo-tuotteessa saattaa olla asennettuna litiumnappiparisto. Lisätietoja paristosta on tuotteen käyttöohjeissa. Jos paristo on vaihdettava uuteen, ota yhteyttä tuotteen myyjään tai Lenovon. Jos sinun täytyy hävittää litiumparisto, eristä se eristysnauhalla, ota yhteyttä tuotteen myyjään tai jätelaitokseen ja noudata tämän ohjeita.

Lenovo-tuotteiden akkujen hävittäminen

Lenovo-laitteessa saattaa olla litiumioniakku tai nikkeli-metallihybridiakku. Lisätietoja akusta on tuotteen käyttöohjeissa. Jos sinun täytyy hävittää akku, eristä se eristysnauhalla, ota yhteyttä Lenovon myyntiin tai

Käyttöopas

huoltoon, tuotteen myyjään tai jätelaitokseen ja noudata tämän ohjeita. Lisätietoja on myös tuotteen käyttöoppaassa olevissa ohjeissa.

Tietoja oikeasta keräys- ja käsittelytavasta on osoitteessa:

https://www.lenovo.com/lenovo/environment

Kierrätykseen liittyviä tietoja manner-Kiinassa

Akkujen kierrätykseen liittyviä tietoja Taiwanissa

Maiden ja alueiden vaarallisten aineiden rajoittamista koskeva direktiivi (RoHS)

Uusimmat Lenovon tuotteita koskevat ympäristötiedot ovat saatavilla osoitteessa:

https://www.lenovo.com/us/en/compliance/eco-declaration

Euroopan unionin RoHS

Tämä Lenovo-tuote ja sen osat (kuten kaapelit ja johdot) täyttävät direktiivin 2011/65/EU vaatimukset tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa (”RoHS recast” tai ”RoHS 2”).

Saat lisätietoja Lenovon maailmanlaajuisesta RoHS-vaatimustenmukaisuudesta siirtymällä seuraavaan osoitteeseen:

https://www.lenovo.com/rohs-communication

Turkin RoHS

The Lenovo product meets the requirements of the Republic of Turkey Directive on the Restriction of the Use of Certain Hazardous Substances in Waste Electrical and Electronic Equipment (WEEE).

Ukrainan RoHS

Liite C. Vaatimustenmukaisuustiedot 85

Intian RoHS

RoHS compliant as per E-Waste (Management) Rules.

Manner-Kiinan RoHS

86 Käyttöopas

Taiwanin RoHS

Tietoja sähkömagneettisesta säteilystä

Ilmoitus toimittajan FCC (Federal Communications Commission)

-säännösten mukaisuudesta

Seuraavat tiedot viittaavat alla mainittuun Lenovo-tuotemalliin (tai useampiin).

Liite C. Vaatimustenmukaisuustiedot 87

Mallin nimi Konetyypit

IdeaCentre G5 14IMB05

IdeaCentre G5 14AMR05 90Q0, 90Q1

IdeaCentre C5 14IMB05 90R7, 90R8

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult an authorized dealer or service representative for help.

Lenovo is not responsible for any radio or television interference caused by using other than recommended cables and connectors or by unauthorized changes or modifications to this equipment. Unauthorized changes or modifications could void the user’s authority to operate the equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

90NR, 90N9

Responsible Party: Lenovo (United States) Incorporated 7001 Development Drive Morrisville, NC 27560 Email: FCC@lenovo.com

Ilmoitus kanadalaisen laitehyväksynnän vaatimusten mukaisuudesta

CAN ICES-3(B)/NMB-3(B)

Euroopan unionin vaatimustenmukaisuus

Yhteystiedot EU:ssa: Lenovo (Slovakia), Landererova 12, 811 09 Bratislava, Slovakia

Sähkömagneettista yhteensopivuutta (EMC) koskevan direktiivin mukaisuus

Tämä tuote noudattaa kaikkia EU-direktiivin 2014/30/EU suojavaatimuksia ja olennaisia normeja radiolaitteita koskevan jäsenvaltioiden lainsäädännön lähentämisessä.

Käyttöopas

Tämä tuote on testattu, ja se täyttää eurooppalaisten standardien luokan B laitteille asetetut vaatimukset. Luokan B laitteille asetetut vaatimukset on tarkoitettu tarjoamaan riittävä suoja lähetyspalveluille asuinympäristöissä.

Ilmoitus Saksan luokan B mukaisuudesta

Hinweis zur Einhaltung der Klasse B zur elektromagnetischen Verträglichkeit

Dieses Produkt entspricht den Schutzanforderungen der EU-Richtlinie zur elektromagnetischen Verträglichkeit Angleichung der Rechtsvorschriften über die elektromagnetische Verträglichkeit in den EUMitgliedsstaaten und hält die Grenzwerte der Klasse B der Norm gemäß Richtlinie.

Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen auch nur von der Lenovo empfohlene Kabel angeschlossen werden. Lenovo übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne Zustimmung der Lenovo verändert bzw. wenn Erweiterungskomponenten von Fremdherstellern ohne Empfehlung der Lenovo gesteckt/eingebaut werden.

Zulassungsbescheinigung laut dem Deutschen Gesetz über die elektromagnetische Verträglichkeit von Betriebsmitteln, EMVG vom 20. Juli 2007 (früher Gesetz über die elektromagnetische Verträglichkeit von Geräten), bzw. der EU Richtlinie 2014/30/EU, der EU Richtlinie 2014/53/EU Artikel 3.1b), für Geräte der Klasse B.

Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo (Deutschland) GmbH, Meitnerstr. 9, D-70563 Stuttgart.

Ilmoitus Japanin VCCI:n luokan B mukaisuudesta

Japania koskeva ilmoitus tuotteista, jotka liitetään virtalähteisiin, joissa on enintään 20 A:n sähkövirta vaihetta kohti

Verkkojohtoa koskeva huomautus (Japani)

The ac power cord shipped with your product can be used only for this specific product. Do not use the ac power cord for other devices.

Maiden ja alueiden muut vaatimustenmukaisuustiedot

Tässä osassa on tietoja Lenovon tuotteiden muusta säädösten- ja vaatimustenmukaisuudesta.

Liite C. Vaatimustenmukaisuustiedot 89

Laitehyväksyntään liittyvät tiedot

Tuotteen nimi Konetyypit

IdeaCentre G5 14IMB05

IdeaCentre G5 14AMR05 90Q0, 90Q1

IdeaCentre C5 14IMB05

Uusimmat vaatimustenmukaisuustiedot ovat saatavana osoitteessa:

https://www.lenovo.com/us/en/compliance

90NR, 90N9

90R7, 90R8

Vientiluokitusta koskeva huomautus

Tämä tuote on Yhdysvaltain vientisäännösten (United States Export Administration Regulations, EAR) alainen tuote, jonka vientivalvontaluokitusnumero (Export Classification Control Number, ECCN) on 5A992.c. Tuote voidaan jälleenviedä kaikkiin maihin, joita ei ole mainittu vientisulkuun asetetut maat sisältävässä EAR E1

-maaluettelossa.

Lenovo-tuotteiden huolto Taiwanissa

Kuvalaitteita koskeva turvallisuushuomautus (Taiwan)

警語：使用過度恐傷害視力

注意事項：

• 使用30分鐘請休息10分鐘。

• 未滿2歲幼兒不看螢幕，2歲以上每天看螢幕不要超過1小時。

Näppäimistön ja hiiren vaatimustenmukaisuusilmoitus (Taiwan)

Euraasialainen vaatimustenmukaisuusmerkki

Äänilaitteita koskeva huomautus (Brasilia)

Ouvir sons com mais de 85 decibéis por longos períodos pode provocar danos ao sistema auditivo.

ErP LPS -vaatimustenmukaisuustilan käyttöönotto tai käytöstä poisto

Lenovon tietokoneet täyttävät ErP Lot 3 -määräysten ympäristösuunnitteluvaatimukset. Lisätietoja on seuraavassa osoitteessa:

https://www.lenovo.com/us/en/compliance/eco-declaration

Ottamalla ErP LPS -vaatimustenmukaisuustilan käyttöön vähennät tietokoneen sähkönkulutusta, kun tietokone on lepotilassa tai pois päältä.

Käyttöopas

ErP LPS -vaatimustenmukaisuustilan käyttöönotto tai käytöstä poisto:

1. Käynnistä tietokone uudelleen. Kun logonäyttö tulee näkyviin, paina F1- tai Fn+F1-näppäimiä.

2. Valitse Power ➙ Enhanced Power Saving Mode ja paina Enter-näppäintä.

3. Tee jompikumpi seuraavista toimista sen mukaan, valitsetko Enabled vai Disabled:

• Jos valitset Enabled, paina Enter-näppäintä. Valitse sitten Virta ➙ Automaattinen virrankytkentä ja

paina Enter. Tarkista, onko Wake on LAN -toiminto poistettu käytöstä automaattisesti. Jos ei ole, poista se käytöstä.

• Jos valitset Disabled, paina Enter-näppäintä. Siirry sitten seuraavaan vaiheeseen.

4. Tallenna muutokset ja poistu ohjelmasta painamalla näppäinyhdistelmää F10 tai Fn+F10.

Kun ErP LPS -vaatimustenmukaisuustila on käytössä, voit palauttaa tietokoneen valmiustilasta seuraavin keinoin:

• Paina virtapainiketta.

• Ota Wake Up on Alarm -toiminto käyttöön, jotta tietokone käynnistyy määritettynä ajankohtana.

Nopea käynnistys pitää poistaa käytöstä, jotta ErP:n sammutetun tilan vaatimukset täyttyvät.

1. Siirry Ohjauspaneeliin ja valitse sen näkymäksi suuret kuvakkeet tai pienet kuvakkeet.

2. Napsauta Virranhallinta-asetukset ➙ Valitse mitä virtapainikkeet tekevät ➙ Muuta asetuksia, jotka eivät tällä hetkellä ole käytettävissä.

3. Poista Sammutusasetukset-luettelossa Ota käyttöön nopea käynnistys (suositus) -valintaruudun valinta.

ENERGY STAR -merkin käyttöön oikeutetut tietokoneen mallit

ENERGY STAR on Yhdysvaltain ympäristönsuojeluviraston (U.S. Environmental Protection Agency, EPA) ja energiaministeriön (U.S. Department of Energy) yhteistyöohjelma, jonka tavoitteena on vähentää kustannuksia ja edistää ympäristönsuojelua energiaa säästävien tuotteiden ja menettelytapojen avulla.

Lenovo tarjoaa asiakkailleen ENERGY STAR -sertifioituja tuotteita. Lenovo-tietokoneet ovat Yhdysvaltain ympäristönsuojeluviraston (U.S. Environmental Protection Agency) ENERGY STAR -ohjelman tietokoneille asettamien vaatimusten mukaisia, jos ENERGY STAR -merkki on kiinnitetty tietokoneeseen. Sertifioiduissa tietokoneissa ENERGY STAR -merkki, voi olla kiinnitettynä tuotteeseen, tuotteenpakkaukseen, tai se voi näkyä sähköisesti e-tarranäytössä tai virta-asetusten käyttöliittymässä.

Käyttämällä ENERGY STAR -vaatimusten mukaisia tuotteita ja hyödyntämällä tietokoneen virransyötön hallintaominaisuuksia voit auttaa vähentämään sähkönkulutusta. Sähkön kulutuksen vähentäminen tuottaa rahallisia säästöjä. Lisäksi se vähentää ympäristön saastumista ja kasvihuonekaasujen päästöjä. Lisätietoja ENERGY STAR -ohjelmasta on osoitteessa

Lenovo rohkaisee asiakkaitaan säästämään energiaa kaikissa päivittäisissä toimissaan. Auttaakseen tavoitteessa Lenovo on määrittänyt oletusvirrankäyttösuunnitelman. Muuttaaksesi virrankäyttösuunnitelmaa, katso ”Virrankäyttösuunnitelman määritys” sivulla 11.

https://www.energystar.gov.

Liite C. Vaatimustenmukaisuustiedot 91

92 Käyttöopas

Liite D. Huomioon otettavaa ja tavaramerkit

Huomioon otettavaa

Lenovo ei ehkä tarjoa tässä julkaisussa mainittuja tuotteita, palveluja tai ominaisuuksia kaikissa maissa. Saat lisätietoja Suomessa saatavana olevista tuotteista ja palveluista Lenovolta. Viittauksia Lenovon tuotteisiin, ohjelmiin tai palveluihin ei pidä tulkita niin, että ainoastaan näitä tuotteita, ohjelmia tai palveluja voidaan käyttää. Niiden asemesta on mahdollista käyttää mitä tahansa toiminnaltaan vastaavaa tuotetta, ohjelmaa tai palvelua, joka ei loukkaa Lenovon tekijänoikeutta tai muita lailla suojattuja oikeuksia. Haluttaessa käyttää yhdessä tämän tuotteen kanssa muita kuin Lenovon nimeämiä tuotteita, ohjelmia tai palveluja on niiden käytön arviointi ja tarkistus käyttäjän omalla vastuulla.

Lenovolla voi olla patentteja tai patenttiohjelmia, jotka koskevat tässä julkaisussa esitettyjä asioita. Tämän julkaisun hankinta ei anna mitään lisenssiä näihin patentteihin. Kirjallisia tiedusteluja voi tehdä osoitteeseen:

Lenovo (United States), Inc. 8001 Development Drive Morrisville, NC 27560 U.S.A. Attention: Lenovo Director of Licensing

LENOVO TARJOAA TÄMÄN JULKAISUN ”SELLAISENAAN” ILMAN MITÄÄN NIMENOMAISESTI TAI KONKLUDENTTISESTI MYÖNNETTYÄ TAKUUTA, MUKAAN LUETTUINA TALOUDELLISTA HYÖDYNNETTÄVYYTTÄ, SOPIVUUTTA TIETTYYN TARKOITUKSEEN JA OIKEUKSIEN LOUKKAAMATTOMUUTTA KOSKEVAT KONKLUDENTTISESTI ILMAISTUT TAKUUT. Joidenkin maiden lainsäädäntö ei salli nimenomaisesti tai konkludenttisesti myönnettyjen takuiden rajoittamista, joten edellä olevaa rajoitusta ei sovelleta näissä maissa.

Julkaisun tiedot tarkistetaan säännöllisin väliajoin, ja tarpeelliset muutokset tehdään julkaisun uusiin painoksiin. Parantaakseen palvelujaan Lenovo pidättää oikeuden kehittää ja/tai muokata tietokoneeseen sisältyvissä oppaissa kuvattuja tuotteita ja ohjelmia sekä tämän oppaan sisältöä milloin tahansa ilman erillistä ilmoitusta.

Tietokoneeseen sisältyvissä oppaissa kuvatut ohjelmien käyttöliittymät ja toiminnot sekä laitekokoonpano eivät ehkä ole täsmälleen samanlaiset kuin hankkimassasi tietokoneessa. Voit tarkistaa tuotteen kokoonpanon siihen mahdollisesti liittyvästä sopimuksesta taikka lähetysluettelosta. Voit myös tiedustella asiaa jälleenmyyjältä. Lenovo pidättää itsellään oikeuden käyttää ja jakaa käyttäjiltä saamiaan tietoja parhaaksi katsomallaan tavalla niin, ettei siitä aiheudu lähettäjälle mitään velvoitteita.

Tässä julkaisussa kuvattuja tuotteita ei ole tarkoitettu käytettäviksi implantaatiosovelluksissa tai muissa elintoimintoja ylläpitävissä sovelluksissa, joissa toimintahäiriö saattaa aiheuttaa henkilövahingon tai kuoleman. Tämän julkaisun sisältämät tiedot eivät vaikuta Lenovon tuotteiden määrityksiin (spesifikaatioihin) tai takuisiin eivätkä muuta niitä. Mikään tässä julkaisussa oleva lausuma ei sisällä nimenomaisesti tai konkludenttisesti ilmaistua Lenovon tai kolmannen osapuolen teollis- ja tekijänoikeutta koskevaa lisenssiä, sitoumusta tai näiden loukkauksien varalta annettua suojausta. Kaikki tämän julkaisun tiedot perustuvat erityisympäristöissä saatuihin tuloksiin, ja ne esitetään esimerkkeinä. Muissa käyttöympäristöissä voidaan saada erilaisia tuloksia.

Lenovo pidättää itsellään oikeuden käyttää ja jakaa käyttäjiltä saamiaan tietoja parhaaksi katsomallaan tavalla niin, ettei siitä aiheudu lähettäjälle mitään velvoitteita.

Tässä julkaisussa olevat viittaukset muihin kuin Lenovon Web-sivustoihin eivät ole osoitus siitä, että Lenovo millään tavoin vastaisi kyseisten Web-sivustojen sisällöstä tai käytöstä. Viittaukset on tarkoitettu vain

helpottamaan lukijan mahdollisuuksia tutustua muihin Web-sivustoihin. Kyseisten verkkosivustojen sisältämä aineisto ei sisälly tähän Lenovo-tuotteeseen tai sitä koskevaan aineistoon. Sivustojen käyttö on käyttäjän omalla vastuulla.

Kaikki julkaisun sisältämät suorituskykytiedot on määritetty testiympäristössä. Suorituskyky muissa toimintaympäristöissä saattaa poiketa merkittävästi ilmoitetuista arvoista. Osa mittauksista on saatettu tehdä kehitteillä olevissa järjestelmissä, eikä mikään takaa, että tulokset ovat samanlaiset yleisesti saatavana olevissa järjestelmissä. Lisäksi osa mittaustuloksista on saatettu saada ekstrapolaation avulla. Todelliset tulokset voivat poiketa ilmoitetuista arvoista. Julkaisun käyttäjien tulee tarkistaa tietojen soveltuvuus omassa erityisympäristössään.

Tämän asiakirjan tekijänoikeudet omistaa Lenovo, eikä se ole minkään avoimen lähdekoodin käyttöoikeuden alainen, mukaan lukien kaikki Linux-sopimukset, jotka voidaan toimittaa tämän tuotteen sisältämien ohjelmistojen mukana. Lenovo voi päivittää tätä asiakirjaa milloin tahansa ilman ennakkoilmoitusta.

Tuoreimmat tiedot voit tarkistaa ja kysymyksiä ja kommentteja voi esittää ottamalla yhteyttä tai vierailemalla seuraavassa Lenovon verkkosivustossa:

https://pcsupport.lenovo.com

Tavaramerkit

LENOVO, LENOVO-logo, IDEACENTRE ja IDEACENTRE-logo ovat Lenovon tavaramerkkejä. Intel, Intel SpeedStep, Optane ja Thunderbolt ovat Intel Corporationin tai sen tytäryhtiöiden tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa. Microsoft, Windows, BitLocker, ja Cortana ovat Microsoft-yhtymän omaisuutta. DisplayPort ja VESA ovat Video Electronics Standards Associationin tavaramerkkejä. Käsitteet HDMI ja HDMI High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Wi-Fi, Wi-Fi Alliance, WiGig ja Miracast ovat Wi-Fi Alliancen rekisteröityjä tavaramerkkejä. USB-C on USB Implementers Forumin tavaramerkki. Kaikki muut tavaramerkit ovat omistajiensa omaisuutta. © 2020 Lenovo.

Käyttöopas

Lenovo IdeaCentre G5 14IMB05, IdeaCentre G5 14AMR05, IdeaCentre C5 14IMB05 User Guide [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tietoja tästä julkaisusta

Luku 1. Tietokoneen esittely

Laite edestä

Laite takaa

Ominaisuudet ja tekniset tiedot

USB-tiedonsiirtonopeutta koskeva ilmoitus

Luku 2. Tietokoneen käytön aloitus

Windows 10 -käyttöjärjestelmän käytön aloitus

Windows-tili

Windows-käyttöliittymä

Verkkoyhteyksien muodostus

Langallisen Ethernet-verkkoyhteyden muodostus

Wi-Fi-yhteyden muodostus

Lenovo Vantage -sovelluksen käyttö

Multimediatoimintojen käyttö

Äänitoimintojen käyttö

Luku 3. Tietokoneen ominaisuuksien esittely

Virrankäytön hallinta

Virtapainikkeen toimintatapojen määritys

Virrankäyttösuunnitelman määritys

Tietojen siirto

Yhteyden muodostus Bluetooth-laitteeseen

Käytä muistikorttia

Käytä smart cable -johtopidikettä

Lukitse tietokone

Osta lisävarusteita

Luku 4. Vianmääritys, häiriöiden poisto ja elvytys

Tietokoneen ongelmanratkaisun perustoimet

Vianmääritys

Käynnistyshäiriöt

Äänitoimintojen häiriöt

Verkkoyhteyshäiriöt

Suorituskykyyn liittyvät häiriöt

Tallennusaseman häiriöt

Ohjelmiston häiriöt

Elvytys

Järjestelmätiedostojen ja asetusten palauttaminen aiempaan pisteeseen palaamiseksi

Varmuuskopioitujen tiedostojen palauttaminen

Tietokoneen oletusasetusten palautus

Lisäasetusten käyttö

Windowsin automaattinen palauttaminen

USB-palautuslaitteen luonti ja käyttö

Päivitä laiteajuri

Luku 5. Asiakkaan vaihdettavissa olevien osien vaihto

Mitä ovat asiakkaan vaihdettavissa olevat osat

Asiakkaan vaihdettavissa olevan osan vaihto

Verkkojohto

Tietokoneen kansi

Etuosan peitelevy

2,5-tuumainen tallennusasema (valituissa malleissa)

Tallennusasemapaikka

3,5-tuumainen tallennusasema

Tallennusaseman kumi

M.2 SSD -asema

Muistimoduulit

Mikroprosessorin siili ja tuuletin

PCI Express -kortti

PCI-Express-korttipidike

Nappiparisto

Virtalähdemoduuli

Luku 6. Ohjeet ja tuki

Omatoimisen avun resurssit

Yhteydenotto Lenovon tukeen

Ennen yhteydenottoa Lenovon tukeen

Lenovon asiakastukikeskus

Lisäpalvelujen hankinta

Liite A. Tärkeät turvaohjeet

Liite B. Tietoja helppokäyttötoiminnoista ja ergonomiasta

Liite C. Vaatimustenmukaisuustiedot

Liite D. Huomioon otettavaa ja tavaramerkit
