Guida per l'utente

IdeaCentre 3 (7L, 05)

Informazioni preliminari

Prima di utilizzare questa documentazione e il prodotto supportato, accertarsi di leggere e comprendere quanto segue:

• Guida in materia di sicurezza e garanzia

• Avvisi generici sulla sicurezza e la conformità

• Guida di configurazione

Prima edizione (Febbraio 2020)

NOTA SUI DIRITTI LIMITATI: se i dati o il software sono distribuiti secondo le disposizioni che regolano il contratto "GSA" (General Services Administration), l'uso, la riproduzione o la divulgazione si basa sulle limitazioni previste dal contratto n. GS-35F-05925.

Contenuto

Informazioni sulla documentazione . . . iii

Capitolo 1. Informazioni sul

computer . . . . . . . . . . . . . . . . . 1

Vista anteriore . . . . . . . . . . . . . . . . 1

Vista posteriore . . . . . . . . . . . . . . . . 4

Funzioni e specifiche. . . . . . . . . . . . . . 6

Informazioni sulla velocità di trasferimento

USB . . . . . . . . . . . . . . . . . . 6

Capitolo 2. Operazioni preliminari

per l'utilizzo del computer . . . . . . . . 9

Utilizzo di Windows . . . . . . . . . . . . . . 9

Informazioni della guida di Windows . . . . . 10

Collegamento di uno schermo esterno . . . . . . 10

Lenovo Vantage. . . . . . . . . . . . . . . 10

Capitolo 3. Informazioni dettagliate

sul computer . . . . . . . . . . . . . . 13

Gestione dell'alimentazione . . . . . . . . . . 13

Impostazione del piano di alimentazione . . . 13

Trasferimento dei dati . . . . . . . . . . . . 13

Connessione a un dispositivo abilitato per

Bluetooth (per alcuni modelli). . . . . . . . 13

Utilizzo dell'unità ottica (per alcuni modelli) . . 14

Utilizzo di una scheda di supporto (per alcuni

modelli) . . . . . . . . . . . . . . . . 14

Blocco del computer. . . . . . . . . . . . . 14

Acquisto degli accessori . . . . . . . . . . . 15

Capitolo 4. Sostituzione della CPU . . 17

Informazioni sulle CRU . . . . . . . . . . . . 17

Sostituzione di una CRU . . . . . . . . . . . 18

IdeaCentre 3 07ADA05 . . . . . . . . . . 18

IdeaCentre 3 07IMB05 . . . . . . . . . . 41

Capitolo 5. Guida e supporto

tecnico . . . . . . . . . . . . . . . . . 67

Domande frequenti . . . . . . . . . . . . . 67

Risorse per risolvere autonomamente i problemi . . 67

Contattare Lenovo. . . . . . . . . . . . . . 69

Prima di contattare Lenovo . . . . . . . . 69

Centro assistenza clienti Lenovo . . . . . . 69

Acquisto di servizi aggiuntivi . . . . . . . . . . 70

Appendice A. Informazioni

importanti sulla sicurezza . . . . . . . 71

Appendice B. Informazioni ergonomiche e sull'accessibilità . . . 87

Appendice C. Informazioni sulla

conformità . . . . . . . . . . . . . . . 89

Appendice D. Note e marchi . . . . . 101

ii Guida per l'utente

Informazioni sulla documentazione

• Questa guida si applica ai modelli dei prodotti Lenovo elencati di seguito. Il modello di prodotto potrebbe

avere un aspetto leggermente diverso dalle figure riportate in questa guida.

Nome modello

IdeaCentre 3 07ADA05 90MV, 90NT 90NT

IdeaCentre 3 07IMB05 90NB, 90NS 90NS

Tipo di macchina (MT) Tipi di macchina (MT) per Energy

Star

• Per ulteriori informazioni sulla conformità, consultare la documentazione Avvisi generici sulla sicurezza e la

conformità all'indirizzo

https://pcsupport.lenovo.com/docs/generic_notices.

• In base al modello, alcuni accessori facoltativi, funzioni e programmi software potrebbero non essere

disponibili sul computer.

• A seconda della versione dei sistemi operativi e dei programmi, alcune istruzioni dell'interfaccia utente

potrebbero non essere valide per il computer in uso.

• Il contenuto della documentazione è soggetto a modifiche senza preavviso. Lenovo apporta costanti

miglioramenti alla documentazione del computer, inclusa questa Guida per l'utente. Per scaricare la documentazione più recente, visitare il sito

• Microsoft

apporta modifiche periodiche alle funzioni del sistema operativo Windows® tramite Windows

https://pcsupport.lenovo.com.

Update. Pertanto, alcune informazioni in questa documentazione potrebbero risultare obsolete. Per le informazioni più recenti, consultare le risorse Microsoft.

iv Guida per l'utente

Capitolo 1. Informazioni sul computer

Vista anteriore

IdeaCentre 3 07ADA05

1. Pulsante di alimentazione 2. Unità ottica*

3. Slot per il lettore schede 7 in 1*

5. Connettore per auricolari 6. Connettori USB 2.0 (2)

7. Connettori USB 3.2 Gen 1 (2)

9. Pulsante di espulsione/chiusura dell'unità ottica*

* per alcuni modelli

4. Connettore microfono

8. Indicatore di attività dell'unità ottica*

IdeaCentre 3 07IMB05

1. Pulsante di alimentazione 2. Unità ottica*

3. Slot per il lettore schede 7 in 1*

5. Connettore per auricolari 6. Connettori USB 3.2 Gen 1 (4)

7. Indicatore di attività dell'unità ottica*

4. Connettore microfono

8. Pulsante di espulsione/chiusura dell'unità ottica*

* per alcuni modelli

Indicatore di alimentazione

Mostra lo stato del sistema del computer in uso.

• Lampeggiante per tre volte: il computer è inizialmente collegato all'alimentazione.

• Acceso: il computer e acceso.

• Spento: il computer è spento o in modalità Ibernazione.

• Lampeggiante rapido: il computer sta per entrare in modalità Sospensione o Ibernazione.

• Lampeggiante lento: il computer è in modalità Sospensione.

Connettore per cuffie (solo per IdeaCentre 3 07IMB05)

Il connettore delle cuffie è compatibile con:

• Cuffie o auricolari con presa da 3,5 mm, TRS (3 poli).

• Cuffie con presa TRRS (4 poli) compatibile con CTIA da 3,5 mm.

Nota: Questo connettore per cuffie non supporta microfoni esterni autonomi con presa TRS (3 poli) o cuffie con presa TRRS (4 poli) compatibile con OMTP.

Guida per l'utente

Argomenti correlati

• "Utilizzo dell'unità ottica (per alcuni modelli)" a pagina 14.

• "Impostazione del piano di alimentazione" a pagina 13.

• "Informazioni sulla velocità di trasferimento USB" a pagina 6.

Capitolo 1. Informazioni sul computer 3

Vista posteriore

IdeaCentre 3 07ADA05

1. Occhiello del lucchetto 2. Slot del blocco di sicurezza

3. Connettore Ethernet 4. Connettore dell'adattatore di alimentazione

5. Connettori USB 2.0 (4)

7. Connettore di uscita VGA 8. Connettore di uscita audio

6. Connettore di uscita HDMI™ 1.4

4 Guida per l'utente

IdeaCentre 3 07IMB05

1. Occhiello del lucchetto 2. Slot del blocco di sicurezza

3. Connettore Ethernet

5. Connettore cavo di alimentazione

7. Connettori USB 2.0 (2)

9. Connettore di uscita HDMI™ 1.4 10. Connettore di uscita audio

4. Area della scheda PCI Express*

6. Connettori USB 3.2 Gen 1 (2)

8. Connettore di uscita VGA

* per alcuni modelli

Capitolo 1. Informazioni sul computer 5

Funzioni e specifiche

Hardware

Adattatore di alimentazione CA

Alimentatore

Compatibilità dell'alimentatore

Microprocessore

Memoria

Dispositivo di memorizzazione

Per visualizzare le informazioni sull'hardware del computer, digitare Gestione dispositivi nella casella Windows Search, quindi premere Invio.

Modello IdeaCentre 3 07ADA05

• 90 W

Modello IdeaCentre 3 07IMB05

• 180 W

• 260 W

• Cina continentale: 220 V±22 V, 50 Hz±1 Hz

• Posizionamento tensione adattiva: da 90 V a 264 V, 50/60 Hz

Per visualizzare le informazioni sul microprocessore del computer, digitare system information nella casella Windows Search, quindi premere Invio.

• Modello IdeaCentre 3 07ADA05 – Modulo di memoria DDR4 (Double Data Rate 4) (SODIMM) (Small Outline

Dual In-line Memory)

• Modello IdeaCentre 3 07IMB05 – Modulo di memoria DDR4 (Double Data Rate 4) UDIMM (Unbuffered Dual In-

line Memory Module)

Per visualizzare la capacità dell'unità di memorizzazione del computer, digitare Gestione disco nella casella Windows Search, quindi premere Invio.

Nota: la capacità dell'unità di memorizzazione indicata dal sistema è inferiore alla capacità nominale.

• Slot per il lettore schede 7 in 1*

Espansione

Funzioni di rete

• Slot di memoria

• Unità ottica*

• Bluetooth

• LAN Ethernet

• WLAN (wireless LAN)

* per alcuni modelli

Informazioni sulla velocità di trasferimento USB

Nota: In base al modello, alcuni connettori USB potrebbero non essere disponibili sul computer.

Guida per l'utente

Nome connettore Descrizione

Consente di collegare dispositivi compatibili con USB, come tastiera USB, mouse USB, dispositivo di memorizzazione USB o stampante USB.

• Connettore USB 2.0

•

• Connettore USB-C (3.2 Gen 1)

•

Connettore USB 3.2 Gen 1 Connettore USB 3.2 Gen 2

Connettore USB-C (3.2 Gen 2)

Connettore Thunderbolt 3 (USB-C)

Connettore Thunderbolt 4 (USB-C)

• Per caricare i dispositivi compatibili con USB-C con tensione in uscita e corrente di 5 V e 3 A.

• Collegamento di uno schermo esterno: – Da USB-C a VGA: 1.900 x 1.200 pixel, 60 Hz

– Da USB-C a DP: 3.840 x 2.160 pixel, 60 Hz

• Collegare gli accessori USB-C per espandere le funzionalità del computer. Per acquistare gli accessori USB-C, visitare il sito

accessories

https://www.lenovo.com/

Informazioni sulla velocità di trasferimento USB

A seconda di molti fattori, ad esempio la capacità di elaborazione dell'host e i dispositivi, gli attributi di file e altri fattori relativi alla configurazione di sistema e agli ambienti operativi, la velocità di trasferimento effettiva dei vari connettori USB di questo dispositivo varia e sarà inferiore alla velocità di trasferimento dati riportata di seguito per ciascun dispositivo corrispondente.

Dispositivo USB Velocità di trasferimento dati (Gbit/s)

3.2 Gen 1/3.1 Gen 1

3.2 Gen 2/3.1 Gen 2

3.2 Gen 2 × 2

Thunderbolt 3 (USB-C)

Thunderbolt 4 (USB-C)

Capitolo 1. Informazioni sul computer 7

8 Guida per l'utente

Capitolo 2. Operazioni preliminari per l'utilizzo del computer

Utilizzo di Windows

La seguente tabella contiene le impostazioni di Windows utilizzate di frequente. Consultare le informazioni di base di Windows per iniziare a utilizzarlo immediatamente.

Per configurare le impostazioni, digitare le parole chiave corrispondenti nella casella Windows Search e selezionare la corrispondenza migliore. Seguire le istruzioni visualizzate per personalizzare le impostazioni.

Tabella 1. Impostazioni base

Funzioni Descrizioni

Pannello di controllo

Connessione alle reti Wi-Fi

Connessione alle reti cablate

Modalità aereo La modalità aereo è una comoda impostazione per attivare o disattivare

Modalità Luce notturna

Regola temperatura colore

Consente di visualizzare o modificare le impostazioni di Windows, incluse la configurazione e l'installazione di hardware e software.

Per i modelli con un modulo WLAN (wireless LAN), è possibile connettere il computer a una rete Wi-Fi di Windows, quindi selezionare una rete per la connessione. Nota: Il modulo WLAN (wireless LAN) del computer può supportare diversi standard. Per alcuni paesi o regioni, l'utilizzo di 802.11ax può essere disabilitato in base alle normative locali.

Per i modelli con un connettore Ethernet (RJ-45), è possibile utilizzare un cavo Ethernet per collegare il computer a una rete cablata.

tutte le comunicazioni wireless del computer. Potrebbe essere necessario attivarla quando si viaggia in aereo.

Luce notturna è un interruttore di Windows che è possibile attivare e disattivare. Quando è attivato, lo schermo mostra colori più caldi e la quantità di luce blu emessa viene ridotta. L'abilitazione della luce notturna riduce l'affaticamento degli occhi. Nota: Per ulteriori informazioni sulla riduzione dell'affaticamento oculare o del ceppo oculare, visitare a pagina

compliance/visual-fatigue

Se la modalità Luce notturna è attivata, è possibile regolare la temperatura del colore dello schermo. Nota: I computer Lenovo selezionati sono dotati della certificazione Low Blue Light, ovvero sono testati con la luce notturna accesa e la temperatura del colore impostata sul valore predefinito di 48.

. Fare clic sull'icona di rete nell'area di notifica

https://www.lenovo.com/us/en/

Cerca per parole chiave

Pannello di controllo

Wi-Fi

—

Modalità aereo

Luce notturna

Aggiornamenti di Windows

Microsoft apporta modifiche e aggiornamenti di sicurezza alle funzioni del sistema operativo Windows. Gli aggiornamenti applicabili alla versione di Windows in uso vengono scaricati automaticamente quando il computer è connesso a Internet. Una volta scaricati gli aggiornamenti viene richiesto di riavviare il computer per installare questi aggiornamenti. È anche possibile verificare manualmente se sono disponibili aggiornamenti per la versione installata di Windows. Attenzione: Utilizzare Windows Update solo per scaricare e installare gli aggiornamenti. Gli aggiornamenti scaricati da altre fonti possono rappresentare un rischio per la sicurezza.

Aggiornamenti di Windows

Informazioni della guida di Windows

Se le istruzioni visualizzate non consentono di risolvere il problema, consultare le seguenti istruzioni per ottenere informazioni sulla guida in linea di Windows.

• Digitare Richiesta supporto o Suggerimenti nella casella Windows Search e quindi premere Invio. Quando l'app si apre, digitare la descrizione del problema e selezionare il risultato corrispondente.

• Visitare il sito Web del supporto Microsoft: nella casella di ricerca per ottenere i risultati.

https://support.microsoft.com. Immettere il testo desiderato

Collegamento di uno schermo esterno

Collegare un proiettore o un monitor al computer per realizzare presentazioni o per ampliare l'area di lavoro.

Connessione a uno schermo wireless

Verificare che il computer e lo schermo wireless supportino Miracast

Premere i tasti Windows e K, quindi selezionare uno schermo wireless a cui connettersi.

Modifica delle impostazioni dello schermo

Per modificare le impostazioni di visualizzazione, digitare le impostazioni di visualizzazione nella casella Windows Search, quindi premere Invio.

Lenovo Vantage

Lenovo Vantage è una soluzione di riferimento, personalizzata per la manutenzione del computer con correzioni e aggiornamenti automatici, configurazione delle impostazioni hardware e supporto personalizzato.

Accesso a Lenovo Vantage

Digitare Lenovo Vantage nella casella di ricerca, quindi premere Invio.

Per scaricare la versione più recente di Lenovo Vantage, visitare il Microsoft Store e cercare il nome dell'app.

Funzioni principali

Lenovo Vantage consente di:

• Conoscere facilmente lo stato del dispositivo e di personalizzare le impostazioni del dispositivo.

• Scaricare e installare gli aggiornamenti di UEFI BIOS, firmware e driver per mantenere aggiornato il computer.

• Monitorare lo stato del computer e proteggere il computer dalle minacce esterne.

• Eseguire la scansione hardware del computer e la diagnostica di eventuali problemi hardware.

• Verificare lo stato della garanzia (online).

• Accedere alla guida per l'utente e ad articoli utili.

Nota:

• Le funzioni disponibili variano a seconda del modello di computer.

Guida per l'utente

• Lenovo Vantage fornisce aggiornamenti periodici delle funzioni per migliorare l'esperienza d'uso del computer. La descrizione delle funzioni potrebbe essere differente da quella dell'interfaccia utente corrente.

Capitolo 2. Operazioni preliminari per l'utilizzo del computer 11

12 Guida per l'utente

Capitolo 3. Informazioni dettagliate sul computer

Gestione dell'alimentazione

Utilizzare le informazioni in questa sezione per ottenere il migliore equilibrio tra prestazioni e risparmio energetico.

Impostazione del piano di alimentazione

Per i computer conformi a ENERGY STAR®, il seguente piano di alimentazione viene attivato quando i computer non vengono utilizzati per un periodo di tempo specificato:

• spegnimento del video: dopo 10 minuti

• inattività del computer: dopo 25 minuti

Per riattivare il computer dalla modalità Sospensione, premere un tasto qualsiasi.

Per modificare o personalizzare un piano di alimentazione:

1. Digitare piano di alimentazione nella casella Windows Search e quindi premere Invio.

2. Personalizzare un piano di alimentazione in base alle preferenze.

Trasferimento dei dati

È possibile condividere rapidamente i file utilizzando la tecnologia Bluetooth integrata tra dispositivi con le stesse funzioni. È anche possibile installare un disco o una scheda di supporto per trasferire i dati.

Connessione a un dispositivo abilitato per Bluetooth (per alcuni modelli)

È possibile collegare tutti i tipi di dispositivi abilitati per Bluetooth al computer, come tastiera, mouse, smartphone o altoparlanti. Per garantire che la connessione abbia esito positivo, posizionare i dispositivi massimo a 10 metri di distanza dal computer.

1. Fare clic sull'icona del centro notifiche nell'area di notifica di Windows. Abilitare la funzione Bluetooth.

2. Fare clic sulle opzioni Bluetooth per aggiungere un dispositivo Bluetooth, quindi seguire le istruzioni visualizzate.

Utilizzo dell'unità ottica (per alcuni modelli)

Se il computer è dotato di un'unità ottica, leggere le seguenti informazioni.

Conoscere il tipo di unità ottica

Per visualizzare il tipo di unità ottica, digitare Gestione dispositivi nella casella Windows Search, quindi premere Invio.

Installazione o rimozione di un disco

1. Con il computer acceso, premere il pulsante di espulsione dell'unità ottica. Il vassoio dell'unità si apre.

2. Inserire o rimuovere un disco nel/dal vassoio, quindi spingere il vassoio di nuovo nell'unità.

Nota: Se il vassoio non viene estratto dall'unità quando si preme il pulsante di espulsione, spegnere il computer. Inserire quindi una graffetta per la carta raddrizzata nel foro di espulsione di emergenza adiacente al pulsante di espulsione. Utilizzare l'espulsione di emergenza solo in caso di emergenza.

Registrazione di un disco

1. Inserire un disco registrabile nell'unità ottica che supporta la registrazione.

2. Effettuare una delle seguenti operazioni:

• Aprire Windows Media Player.

• Fare doppio clic su file ISO.

3. Seguire le istruzioni sullo schermo.

Utilizzo di una scheda di supporto (per alcuni modelli)

Se il computer è dotato di uno slot per schede SD, leggere le seguenti informazioni.

Installazione di una scheda supporto

1. Individuare lo slot per schede SD.

2. Accertarsi che le linguette metalliche sulla scheda siano rivolte verso le linguette dello slot per schede SD. Inserire la scheda saldamente nello slot per schede SD finché non scatta in posizione.

Rimozione di una scheda di supporto Attenzione: prima di rimuovere una scheda di supporto, espellerla prima dal sistema operativo Windows.

Altrimenti, potrebbe verificarsi il danneggiamento o la perdita di dati al suo interno.

Per rimuovere una scheda multimediale, digitare Rimozione sicura dell'hardware ed espulsione supporti nella casella Windows Search, quindi premere Invio.

Blocco del computer

Nota: è responsabilità dell'utente valutare, scegliere e implementare il dispositivo di blocco e le funzioni di

sicurezza. Lenovo non si assume alcuna responsabilità né offre garanzie su funzionalità, qualità e prestazioni del dispositivo di blocco e della funzione di sicurezza. È possibile acquistare i blocchi del computer

direttamente da Lenovo.

Guida per l'utente

Lucchetto

Il blocco del coperchio del computer mediante un lucchetto impedisce l'accesso non autorizzato all'interno del computer.

Cavo di sicurezza di tipo Kensington

Per bloccare il computer a una scrivania, un tavolo o un altro supporto fisso utilizzando un cavo di sicurezza di tipo Kensington.

Acquisto degli accessori

Lenovo dispone di numerosi aggiornamenti e accessori hardware per ampliare le funzioni del computer. Le opzioni includono: moduli di memoria, dispositivi di memorizzazione, schede di rete, adattatori di alimentazione, tastiere, mouse e così via.

Per acquistare da Lenovo, visitare il sito

https://pcsupport.lenovo.com/warrantyupgrade.

Capitolo 3. Informazioni dettagliate sul computer 15

16 Guida per l'utente

Capitolo 4. Sostituzione della CPU

Informazioni sulle CRU

Le CRU (Customer Replaceable Unit) sono parti che possono essere aggiornate o sostituite dal cliente. I computer Lenovo contengono i seguenti tipi di CRU:

• CRU self-service: si riferiscono alle parti che possono essere installate o sostituite facilmente dai clienti stessi o dai tecnici qualificati dell'assistenza a un costo aggiuntivo.

• CRU di servizio facoltative: si riferiscono alle parti che possono essere installate o sostituite dai clienti esperti. I tecnici qualificati dell'assistenza possono inoltre fornire supporto per l'installazione o la sostituzione delle parti in base al tipo di garanzia prevista per la macchina del cliente.

Se l'utente è in grado di sostituire la CRU, Lenovo la invierà all'utente stesso. Le istruzioni sulla sostituzione e le informazioni su CRU vengono fornite con il prodotto e possono inoltre essere richieste in qualsiasi momento a Lenovo. Potrebbe essere necessario restituire la parte difettosa della CRU che è stata sostituita. Quando viene richiesta la restituzione: (1) con la CRU di sostituzione vengono forniti le istruzioni di restituzione, un contrassegno prepagato e un contenitore; e (2) le spese della CRU di sostituzione potrebbero essere a carico dell'utente se Lenovo non riceve la CRU difettosa entro trenta (30) giorni dalla ricezione della CRU di sostituzione. Per i dettagli completi, consultare la documentazione della Garanzia limitata Lenovo.

https://www.lenovo.com/warranty/llw_02

Consultare il seguente elenco di CRU per il computer in uso.

CRU self-service

IdeaCentre 3 07ADA05 IdeaCentre 3 07IMB05

• Adattatore di alimentazione CA • Cavo di alimentazione

• Cavo di alimentazione

• Tastiera* • Mouse*

• Mouse* • Coperchio del computer

• Coperchio del computer

• Mascherina anteriore

• Unità ottica* • Staffa unità ottica*

• Staffa unità ottica* • Unità di memorizzazione

• Unità di memorizzazione • Assieme di alimentazione

• Unità SSD M.2 • Scheda PCI-Express*

• Dissipatore di calore dell'unità SSD M.2 • Unità SSD M.2

• Pad termico dell'unità SSD M.2 • Dissipatore di calore dell'unità SSD M.2

• Batteria in formato moneta • Pad termico dell'unità SSD M.2

• Modulo di memoria • Batteria in formato moneta

• Tastiera*

• Mascherina anteriore

• Unità ottica*

• Modulo di memoria

* per alcuni modelli

CRU di servizio facoltativo

IdeaCentre 3 07ADA05 IdeaCentre 3 07IMB05

• Scheda Wi-Fi • Scheda Wi-Fi

• Coperchio della scheda Wi-Fi • Coperchio della scheda Wi-Fi

Sostituzione di una CRU

Seguire la procedura di sostituzione per sostituire una CRU.

IdeaCentre 3 07ADA05

Adattatore di alimentazione CA

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Procedura di sostituzione

1. Spegnere il computer e rimuovere tutti i dispositivi collegati e i cavi.

2. Scollegare il cavo di alimentazione dalla presa elettrica.

3. Rimuovere il cavo di alimentazione CA.

18 Guida per l'utente

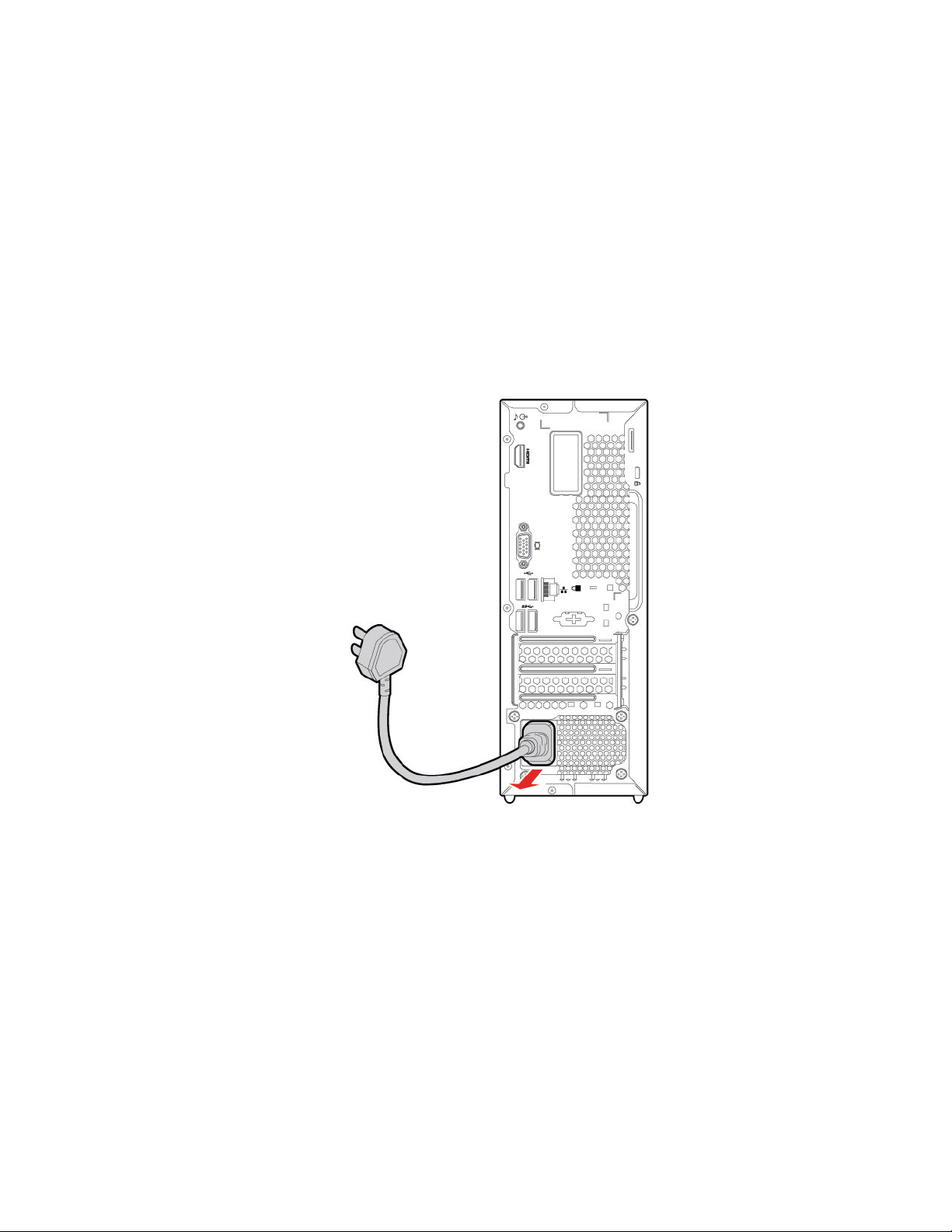

4. Rimuovere il cavo di alimentazione.

5. Installare il cavo di alimentazione.

Capitolo 4. Sostituzione della CPU 19

6. Collegare il nuovo adattatore di alimentazione CA al computer.

7. Ricollegare tutti i cavi scollegati al computer e l'adattatore di alimentazione alla presa elettrica.

Coperchio del computer

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Prima di aprire il coperchio del computer, spegnere il computer e attendere diversi minuti per consentirne il raffreddamento.

Procedura di sostituzione

1. Spegnere il computer e rimuovere tutti i dispositivi collegati e i cavi.

2. Sbloccare l'eventuale dispositivo di blocco che fissa il coperchio del computer.

3. Mantenere lateralmente il computer e poggiarlo delicatamente in modo che il coperchio sia rivolto verso l'alto.

Guida per l'utente

4. Rimuovere la vite ed estrarre il coperchio del computer dallo chassis.

5. Installare il nuovo coperchio del computer e fissarlo con la vite.

6. Posizionare il computer in posizione eretta.

7. Ricollegare tutti i cavi scollegati al computer e l'adattatore di alimentazione CA alla presa elettrica.

Nota: Se è disponibile un dispositivo di blocco, utilizzarlo per bloccare il computer.

Mascherina anteriore

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Capitolo 4. Sostituzione della CPU 21

Procedura di sostituzione

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 20.

2. Rimuovere la mascherina anteriore rilasciando le tre linguette in plastica come mostrato.

3. Installare la mascherina anteriore fissando le tre linguette in plastica come mostrato.

22 Guida per l'utente

4. Reinstallare tutti i componenti rimossi.

5. Ricollegare l'adattatore di alimentazione CA e tutti i cavi scollegati al computer.

Nota: Se è disponibile un dispositivo di blocco, utilizzarlo per bloccare il computer.

Unità ottica

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Procedura di sostituzione

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 20.

2. Rimuovere la mascherina anteriore. Vedere "Mascherina anteriore" a pagina 21

3. Scollegare il cavo di segnale e il cavo di alimentazione dalla parte posteriore dall'unità ottica.

4. Premere il pulsante di rilascio e spingere l'unità ottica verso la parte anteriore dello chassis.

5. Rimuovere la staffa dall'unità ottica.

Capitolo 4. Sostituzione della CPU 23

6. Installare la staffa dell'unità ottica sull'unità ottica.

7. Installare l'unità ottica.

8. Collegare i cavi di segnale e di alimentazione alla nuova unità ottica.

9. Reinstallare tutti i componenti rimossi.

10. Ricollegare il cavo di alimentazione e tutti i cavi scollegati al computer.

Nota: Se è disponibile un dispositivo di blocco, utilizzarlo per bloccare il computer.

Unità di memorizzazione

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Procedura di sostituzione

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 20.

2. Rimuovere la mascherina anteriore. Vedere "Mascherina anteriore" a pagina 21.

3. Rimuovere l'unità ottica. Vedere "Unità ottica" a pagina 23.

4. Scollegare i cavi di segnale e di alimentazione dall'unità di memorizzazione.

Guida per l'utente

5. Rimuovere la vite dalla staffa, quindi estrarre l'unità di memorizzazione e la staffa dallo chassis.

6. Rimuovere le viti. Rimuovere quindi l'unità di memorizzazione dalla staffa.

7. Installare la nuova unità di memorizzazione e le viti.

Capitolo 4. Sostituzione della CPU 25

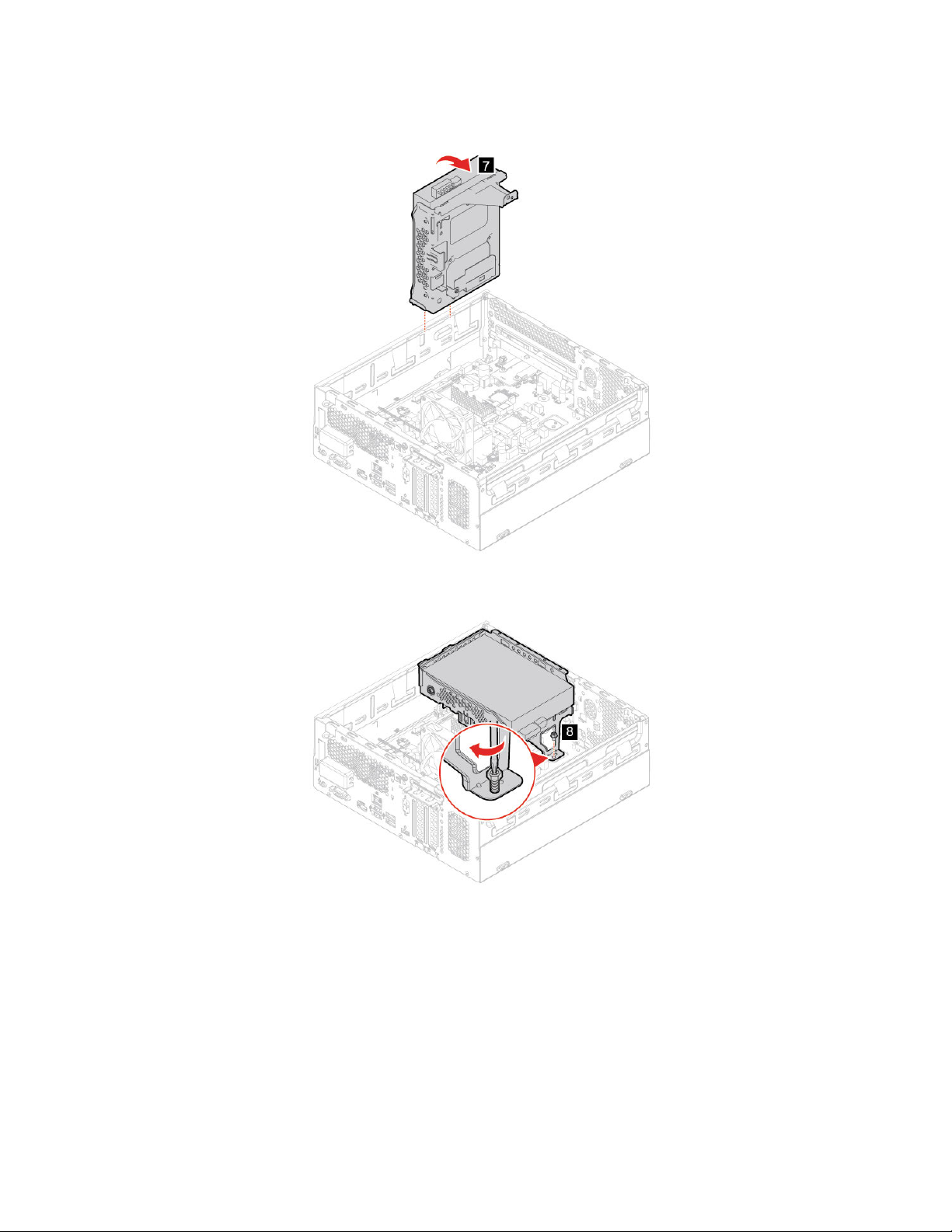

8. Allineare e far scorrere l'unità di memorizzazione e la staffa nello chassis come mostrato.

9. Installare la vite.

10. Collegare i cavi di segnale e di alimentazione alla nuova unità di memorizzazione.

11. Reinstallare tutti i componenti rimossi.

12. Posizionare il computer in posizione eretta. Quindi, ricollegare l'adattatore di alimentazione CA e tutti i cavi scollegati al computer.

Nota: Se è disponibile un dispositivo di blocco, utilizzarlo per bloccare il computer.

Guida per l'utente

Unità SSD M.2

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Procedura di sostituzione

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 20.

2. A seconda del modello di computer, consultare una delle seguenti procedure per sostituire l'unità SSD M.2.

3. Unità SSD M.2 (2280):

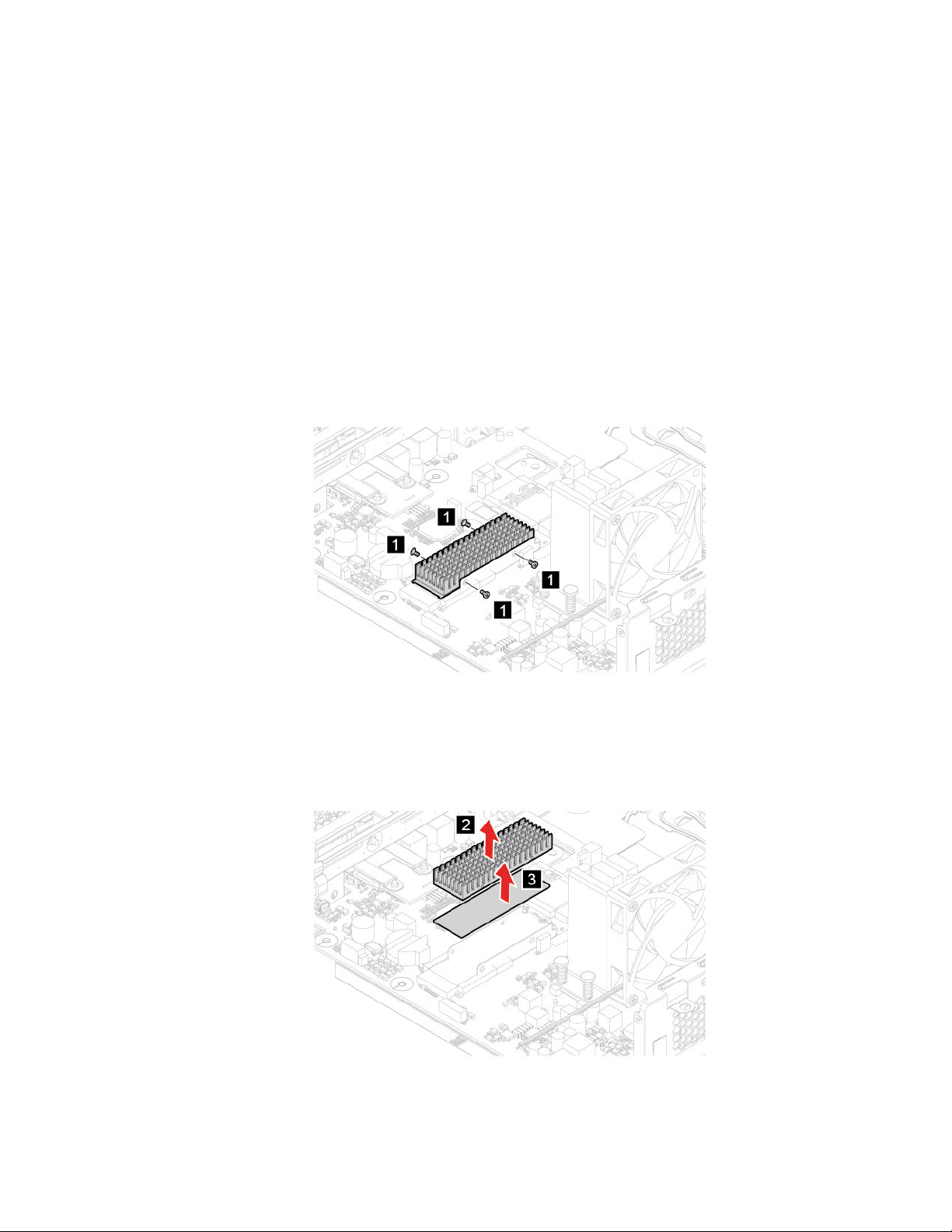

• Rimuovere le viti.

• Rimuovere il dissipatore di calore e il pad termico dell'unità SSD M.2.

Capitolo 4. Sostituzione della CPU 27

28 Guida per l'utente

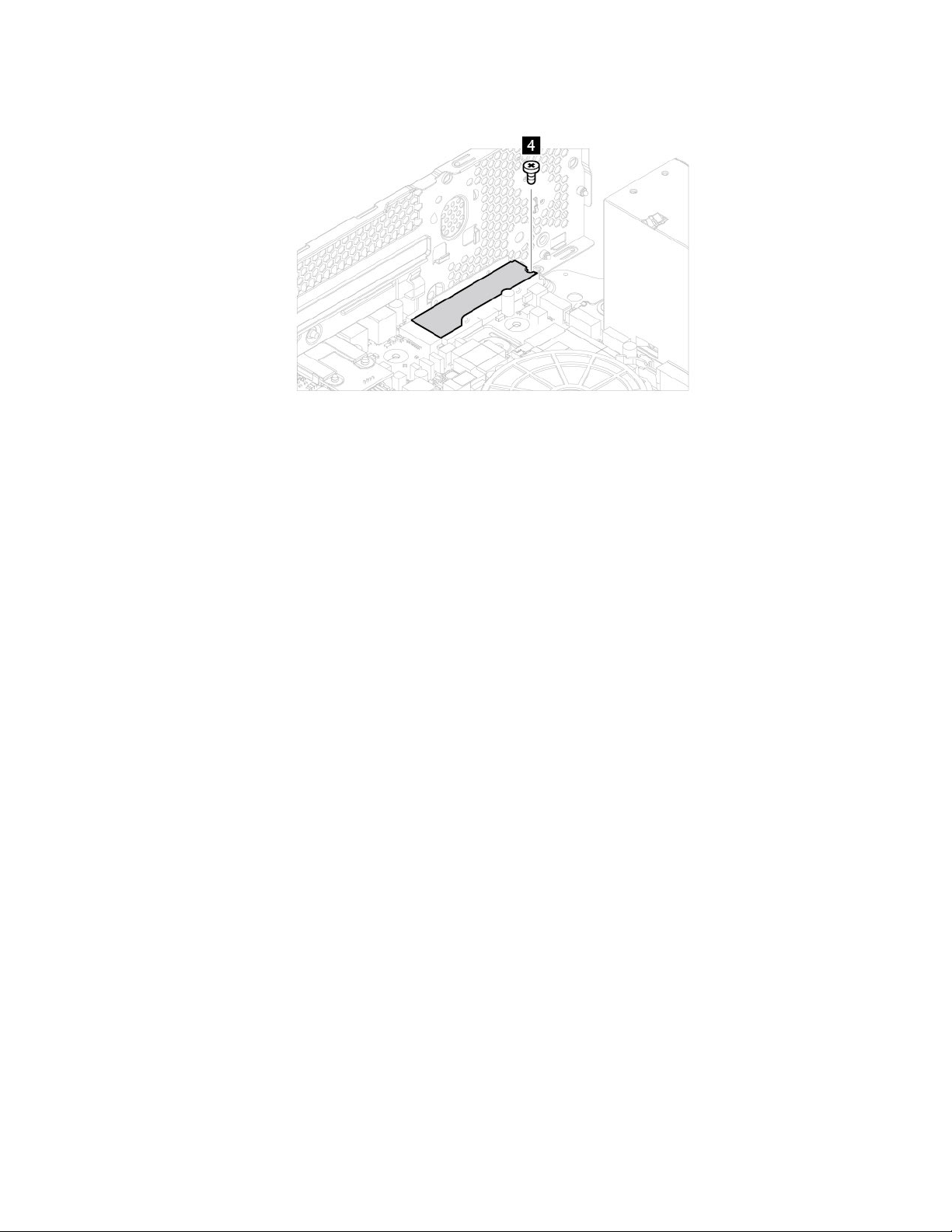

• Rimuovere la vite.

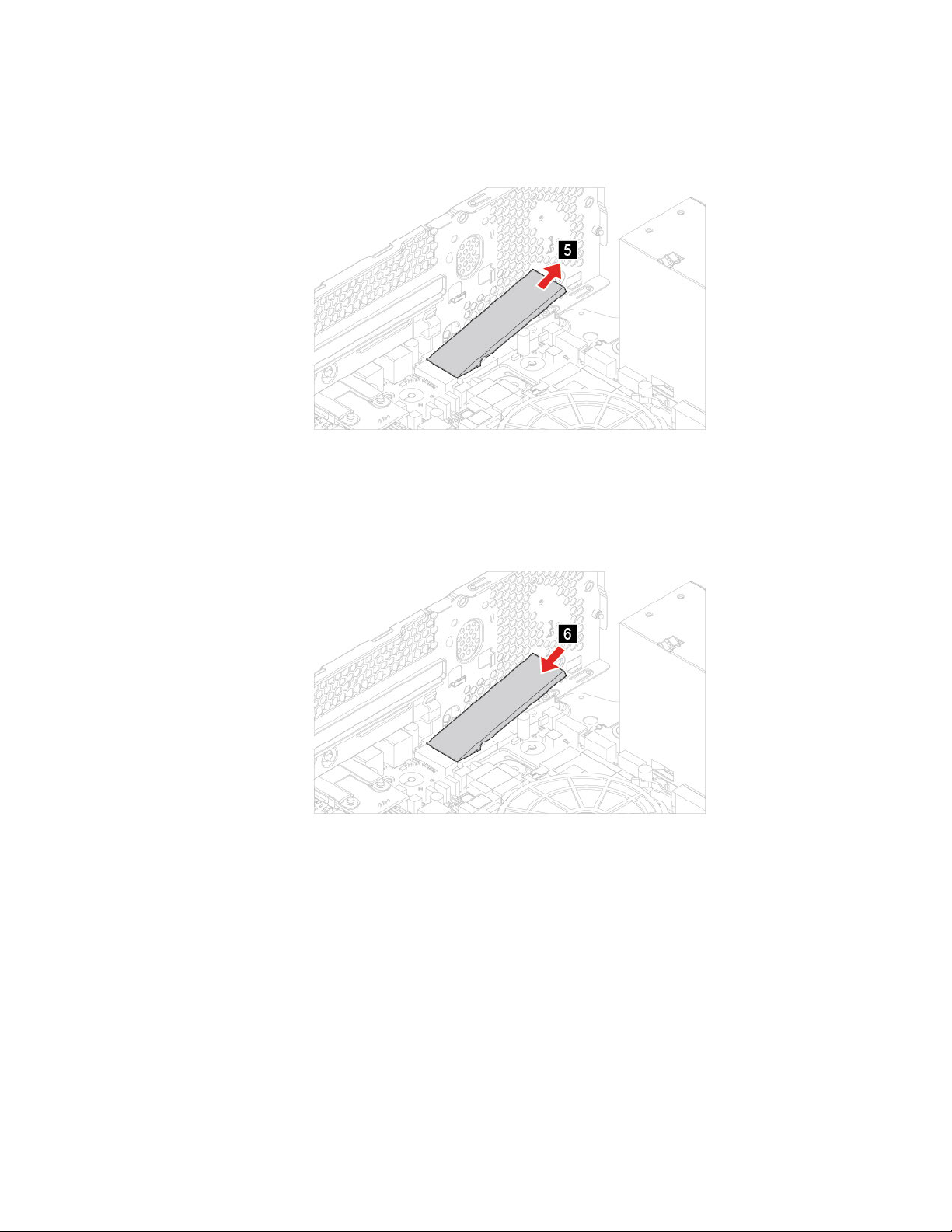

• Estrarre l'unità SSD M.2 (2280).

Capitolo 4. Sostituzione della CPU 29

• Installare l'unità SSD M.2 (2280).

• Fissare l'unità SSD M.2 (2280) con la vite.

30 Guida per l'utente

• Installare il pad termico e il dissipatore di calore dell'unità SSD M.2 sull'unità SSD M.2 (2280).

• Fissare il dissipatore di calore dell'unità SSD M.2 con le viti.

Capitolo 4. Sostituzione della CPU 31

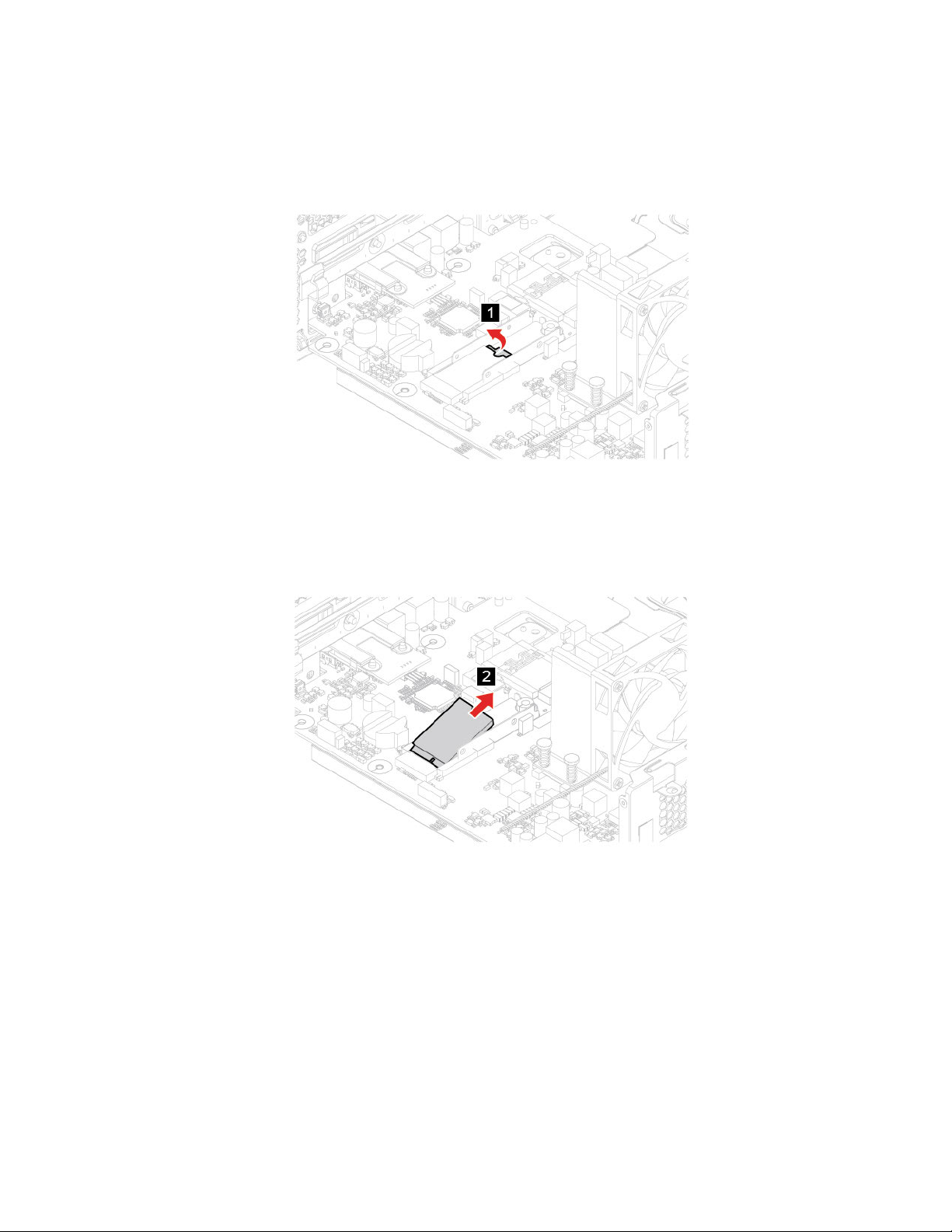

4. Unità SSD M.2 (2242):

• Aprire il fermo di blocco.

• Estrarre l'unità SSD M.2 (2242).

32 Guida per l'utente

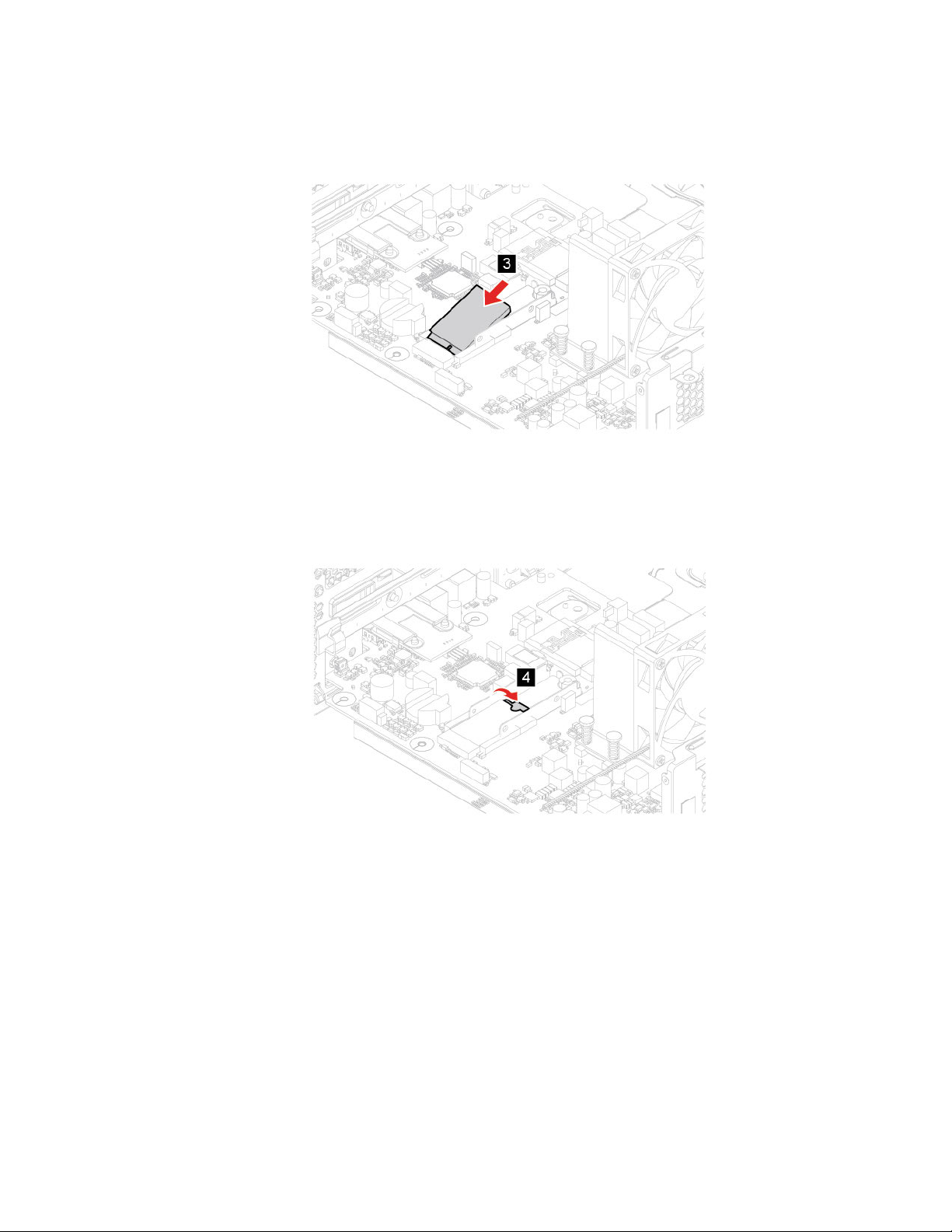

• Installare l'unità SSD M.2 (2242).

• Chiudere il fermo di blocco.

5. Reinstallare tutti i componenti rimossi.

6. Ricollegare tutti i cavi scollegati al computer e l'adattatore di alimentazione CA alla presa elettrica.

Batteria in formato moneta

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Capitolo 4. Sostituzione della CPU 33

PERICOLO

Se la batteria in formato moneta non viene sostituita correttamente, può verificarsi un'esplosione. La batteria in formato moneta contiene una piccola quantità di sostanze nocive. Per evitare possibili lesioni:

• Sostituire le batterie solo con con quelle di tipo consigliato da Lenovo.

• Non tenere le batterie in prossimità del fuoco.

• Non esporle a calore eccessivo.

• Non esporle ad acqua o pioggia.

• Non provocare cortocircuiti.

• Non far cadere, rompere o perforare la batteria né imprimere troppa forza sulla batteria. Un errato utilizzo della batteria potrebbe causarne il surriscaldamento con conseguente uscita di gas o fiamme dalla batteria o dalla batteria in formato moneta.

Nota: Per lo smaltimento della batteria in formato moneta, consultare la sezione "Avviso sulle batterie al litio

in formato moneta" nella Guida in materia di sicurezza e garanzia.

Il computer è dotato di un particolare tipo di memoria che gestisce la data, l'ora e le impostazioni delle funzioni incorporate come, ad esempio, le assegnazioni (configurazioni) del connettore parallelo. La batteria in formato moneta mantiene attive le informazioni anche quando il computer è spento.

La batteria in formato moneta normalmente non richiede alcuna ricarica o manutenzione per tutta la sua durata, tuttavia è destinata comunque a esaurirsi. Se la batteria in formato moneta smette di funzionare, le informazioni su data e ora andranno perse. Quando si accedere il computer verrà visualizzato un messaggio di errore.

Procedura di sostituzione

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 42.

2. Sganciare il fermo.

3. Rimuovere la batteria in formato moneta.

Guida per l'utente

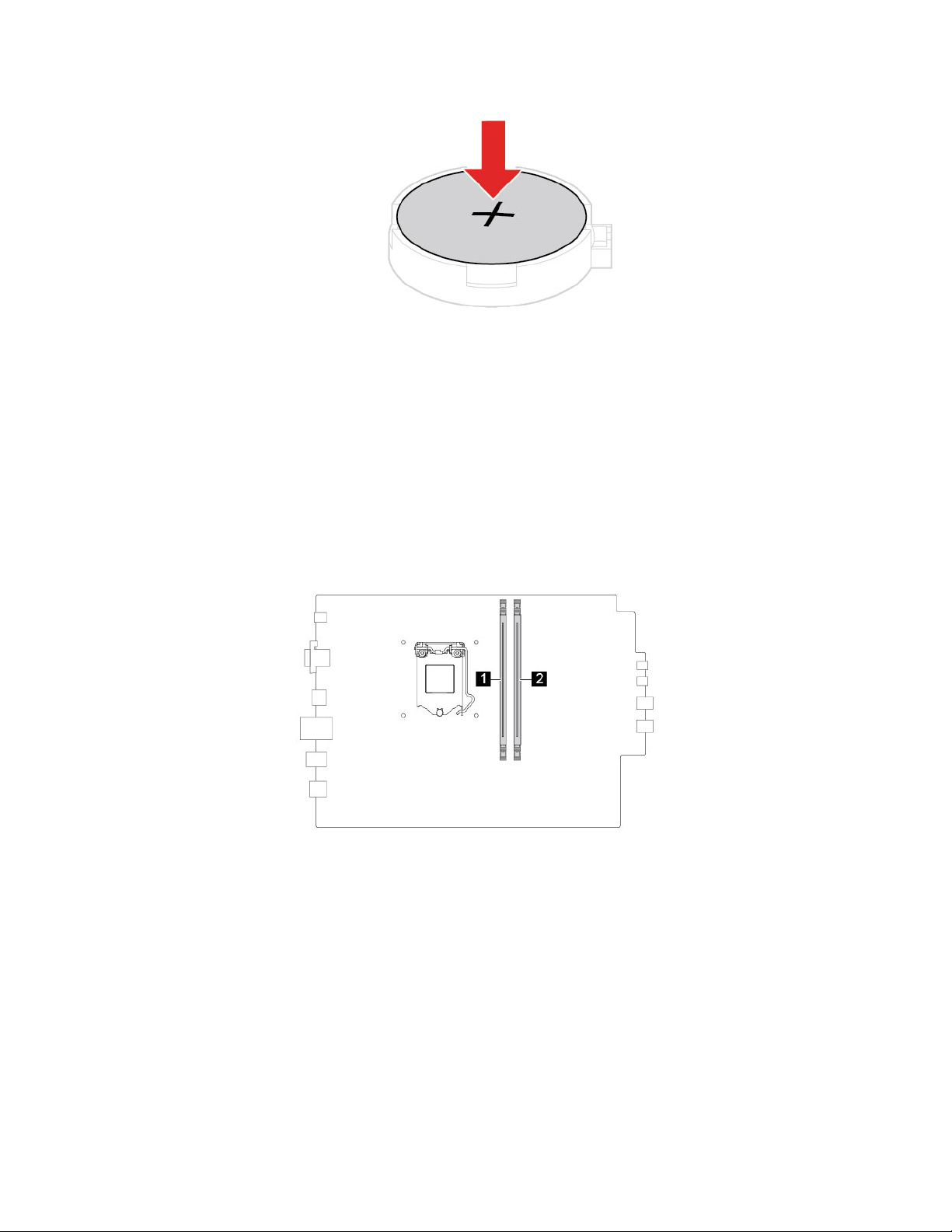

4. Installare la batteria in formato moneta.

5. Fissare la batteria in formato moneta con il fermo.

6. Reinstallare tutti i componenti rimossi.

7. Ricollegare tutti i cavi scollegati al computer e l'adattatore di alimentazione CA alla presa elettrica.

Capitolo 4. Sostituzione della CPU 35

Modulo di memoria

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Accertarsi di seguire l'ordine di installazione per i moduli di memoria come mostrato nella figura seguente.

Procedura di sostituzione

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 20.

2. Sbloccare i fermi.

3. Rimuovere il modulo di memoria.

4. Installare un modulo di memoria.

Guida per l'utente

Capitolo 4. Sostituzione della CPU 37

5. Fissare il modulo di memoria con i fermi.

6. Reinstallare tutti i componenti rimossi.

7. Posizionare il computer in posizione eretta. Quindi, ricollegare l'adattatore di alimentazione CA e tutti i cavi scollegati al computer.

Nota: Se è disponibile un dispositivo di blocco, utilizzarlo per bloccare il computer.

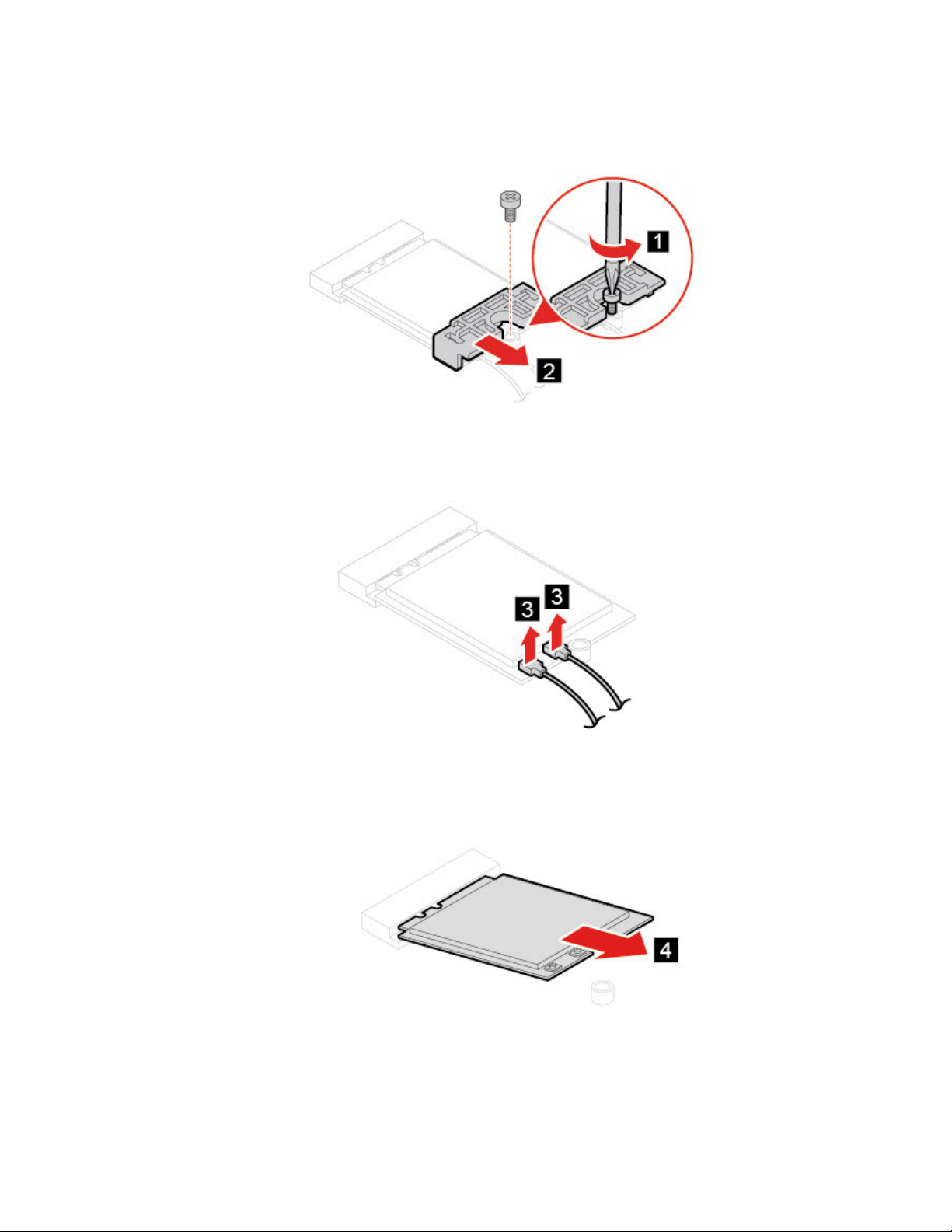

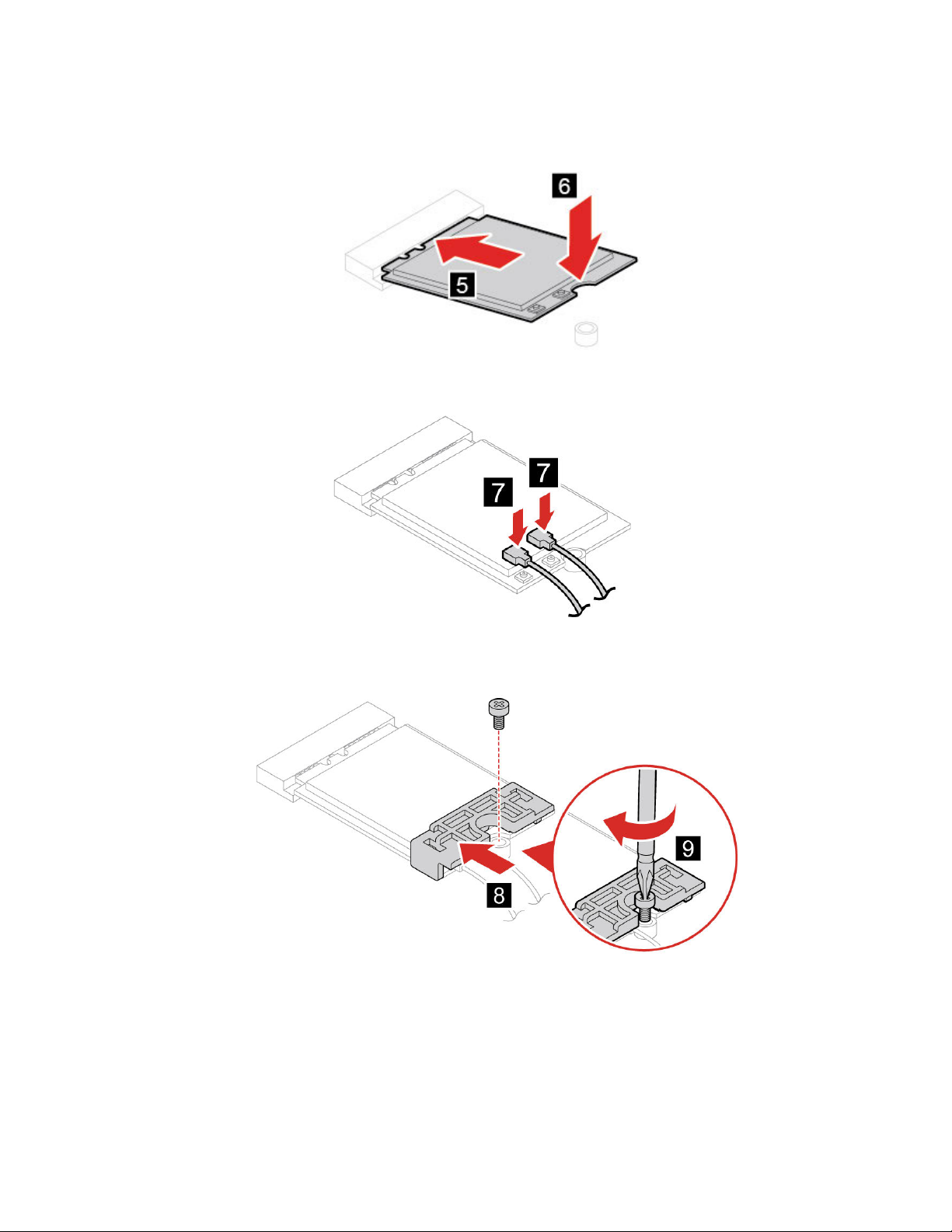

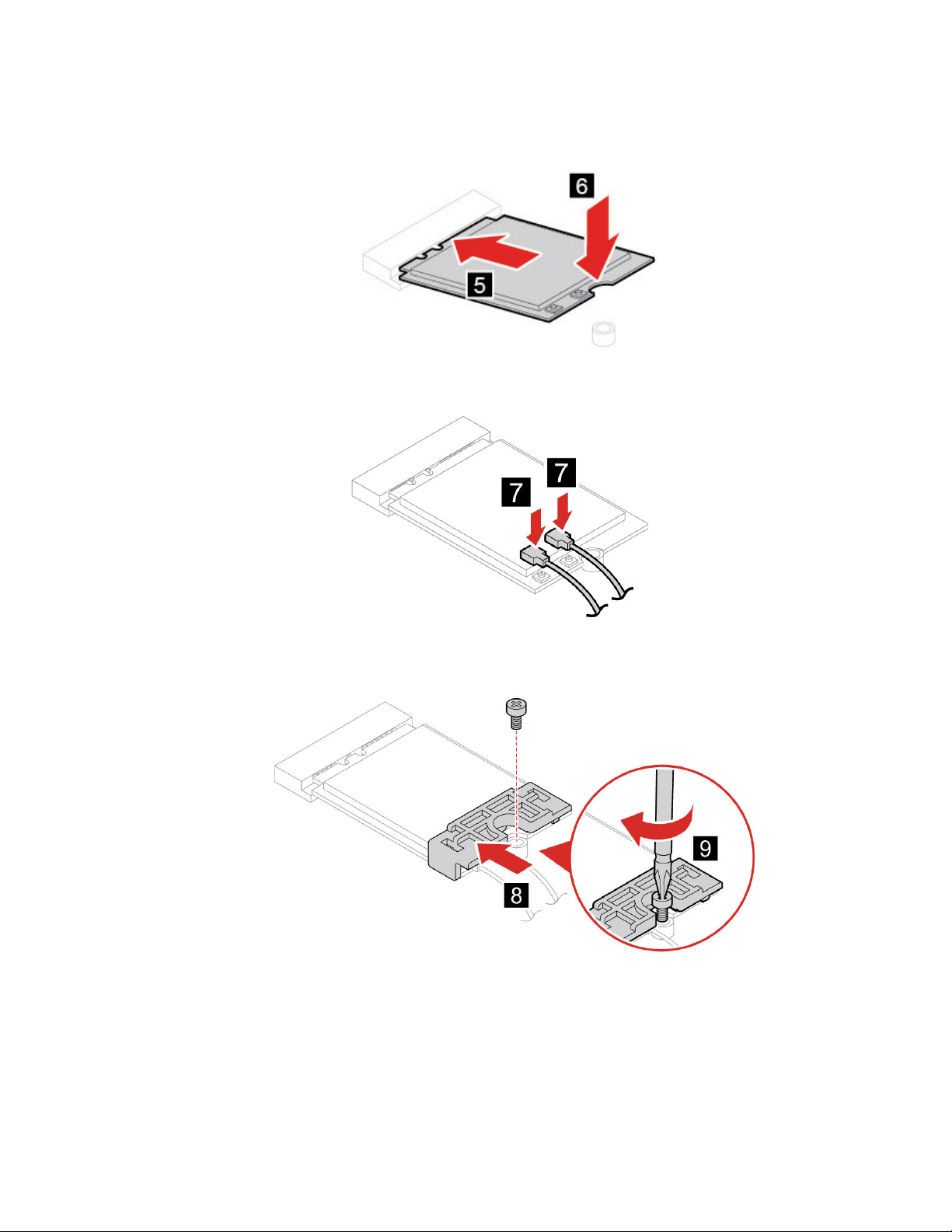

Scheda Wi-Fi

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

La seguente figura mostra la posizione esatta della scheda Wi-Fi.

Procedura di sostituzione

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 20.

2. Rimuovere la mascherina anteriore. Vedere "Mascherina anteriore" a pagina 21.

3. Rimuovere l'unità ottica. Vedere "Unità ottica" a pagina 23.

4. Rimuovere l'unità di memorizzazione. Vedere "Unità di memorizzazione" a pagina 24.

Guida per l'utente

5. Rimuovere la vite, quindi rimuovere il coperchio della scheda Wi-Fi.

6. Scollegare le antenne Wi-Fi dalla scheda Wi-Fi.

7. Rimuovere la scheda Wi-Fi.

Capitolo 4. Sostituzione della CPU 39

8. Installare la nuova scheda Wi-Fi.

9. Collegare le antenne Wi-Fi alla scheda Wi-Fi.

10. Installare il coperchio della scheda Wi-Fi.

11. Reinstallare tutti i componenti rimossi.

12. Ricollegare l'adattatore di alimentazione CA e tutti i cavi scollegati al computer.

Nota: Se è disponibile un dispositivo di blocco, utilizzarlo per bloccare il computer.

Guida per l'utente

IdeaCentre 3 07IMB05

Cavo di alimentazione

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Procedura di sostituzione

1. Spegnere il computer e rimuovere tutti i dispositivi collegati e i cavi.

2. Scollegare il cavo di alimentazione dalla presa elettrica.

3. Scollegare il cavo di alimentazione dal computer.

Capitolo 4. Sostituzione della CPU 41

4. Collegare il nuovo cavo di alimentazione al computer.

5. Ricollegare tutti i cavi scollegati al computer e il cavo di alimentazione alla presa elettrica.

Coperchio del computer

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Prima di aprire il coperchio del computer, spegnere il computer e attendere diversi minuti per consentirne il raffreddamento.

Procedura di sostituzione

1. Spegnere il computer e rimuovere tutti i dispositivi collegati e i cavi.

2. Sbloccare l'eventuale dispositivo di blocco che fissa il coperchio del computer.

3. Mantenere lateralmente il computer e poggiarlo delicatamente in modo che il coperchio sia rivolto verso l'alto.

Guida per l'utente

4. Rimuovere la vite ed estrarre il coperchio del computer dallo chassis.

5. Installare il nuovo coperchio del computer e fissarlo con la vite.

6. Posizionare il computer in posizione eretta.

7. Ricollegare tutti i cavi scollegati al computer e il cavo di alimentazione alla presa elettrica.

Nota: Se è disponibile un dispositivo di blocco, utilizzarlo per bloccare il computer.

Mascherina anteriore

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Capitolo 4. Sostituzione della CPU 43

Procedura di sostituzione

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 42.

2. Rimuovere la mascherina anteriore rilasciando le tre linguette in plastica come mostrato.

3. Installare la mascherina anteriore fissando le tre linguette in plastica come mostrato.

44 Guida per l'utente

4. Reinstallare tutti i componenti rimossi.

5. Ricollegare il cavo di alimentazione e tutti i cavi scollegati al computer.

Nota: Se è disponibile un dispositivo di blocco, utilizzarlo per bloccare il computer.

Unità ottica

Prerequisito

Prima di iniziare, leggere "Coperchio del computer" a pagina 42 e stampare le istruzioni che seguono.

Procedura di sostituzione

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 42.

2. Rimuovere la mascherina anteriore. Vedere "Mascherina anteriore" a pagina 43

3. Scollegare il cavo di segnale e il cavo di alimentazione dalla parte posteriore dall'unità ottica.

4. Premere il pulsante di rilascio e spingere l'unità ottica verso la parte anteriore dello chassis.

5. Rimuovere la staffa dall'unità ottica.

Capitolo 4. Sostituzione della CPU 45

6. Installare la staffa dell'unità ottica sull'unità ottica.

7. Installare l'unità ottica.

8. Collegare i cavi di segnale e di alimentazione alla nuova unità ottica.

9. Reinstallare tutti i componenti rimossi.

10. Ricollegare il cavo di alimentazione e tutti i cavi scollegati al computer.

Nota: Se è disponibile un dispositivo di blocco, utilizzarlo per bloccare il computer.

Unità di memorizzazione

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Procedura di sostituzione

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 42.

2. Rimuovere la mascherina anteriore. Vedere "Mascherina anteriore" a pagina 43.

3. Rimuovere l'unità ottica. Vedere "Unità ottica" a pagina 45.

4. Scollegare i cavi di segnale e di alimentazione dall'unità di memorizzazione.

Guida per l'utente

5. Rimuovere la vite dalla staffa, quindi estrarre l'unità di memorizzazione e la staffa dallo chassis.

6. Rimuovere le viti. Rimuovere quindi l'unità di memorizzazione dalla staffa.

7. Installare la nuova unità di memorizzazione e le viti.

Capitolo 4. Sostituzione della CPU 47

8. Allineare e far scorrere l'unità di memorizzazione e la staffa nello chassis come mostrato.

9. Installare la vite.

10. Collegare i cavi di segnale e di alimentazione alla nuova unità di memorizzazione.

11. Reinstallare tutti i componenti rimossi.

12. Posizionare il computer in posizione eretta. Ricollegare quindi il cavo di alimentazione e tutti i cavi scollegati al computer.

Nota: Se è disponibile un dispositivo di blocco, utilizzarlo per bloccare il computer.

Guida per l'utente

Assieme di alimentazione

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Procedura di sostituzione

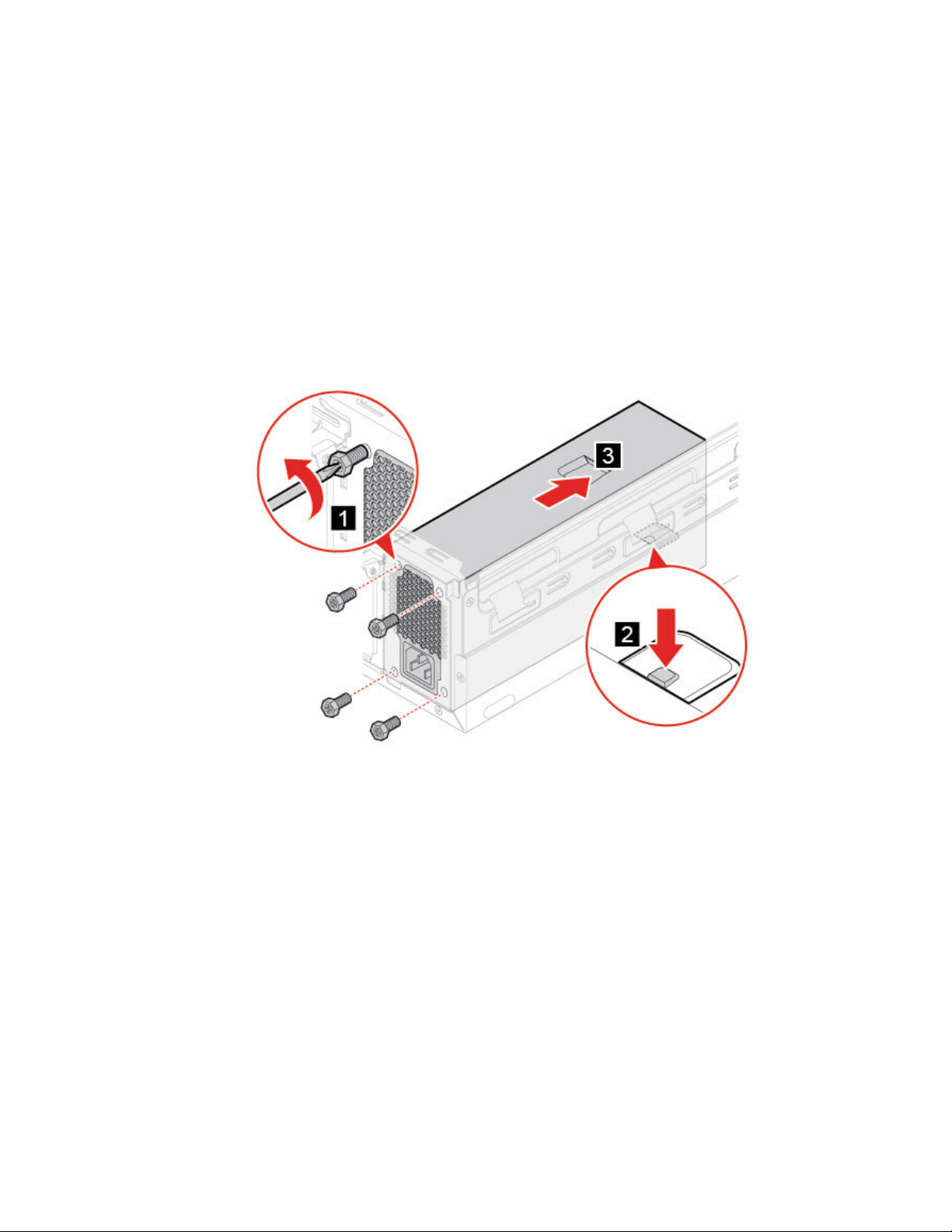

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 42.

2. Rimuovere le viti ed estrarre l'assieme di alimentazione dal computer.

Capitolo 4. Sostituzione della CPU 49

3. Installare un assieme di alimentazione e le viti.

4. Reinstallare tutti i componenti rimossi.

5. Posizionare il computer in posizione eretta. Ricollegare quindi il cavo di alimentazione e tutti i cavi scollegati al computer.

Nota: Se è disponibile un dispositivo di blocco, utilizzarlo per bloccare il computer.

Scheda PCI Express

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Procedura di sostituzione

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 42.

Guida per l'utente

2. Rimuovere una scheda PCI-Express come mostrato.

Nota: se la scheda viene tenuta in posizione da un fermo di blocco, premere il fermo come mostrato per sbloccarlo. Quindi, rimuovere delicatamente la scheda dallo slot.

3. Installare la nuova scheda PCI-Express come mostrato.

Capitolo 4. Sostituzione della CPU 51

4. Fissare la scheda PCI-Express come mostrato.

5. Reinstallare tutti i componenti rimossi.

6. Posizionare il computer in posizione eretta. Ricollegare quindi il cavo di alimentazione e tutti i cavi scollegati al computer.

Nota: Se è disponibile un dispositivo di blocco, utilizzarlo per bloccare il computer.

Unità SSD M.2

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Procedura di sostituzione

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 42.

2. A seconda del modello di computer, consultare una delle seguenti procedure per sostituire l'unità SSD M.2.

3. Unità SSD M.2 (2280):

• Rimuovere le viti.

Guida per l'utente

• Rimuovere il dissipatore di calore e il pad termico dell'unità SSD M.2.

• Rimuovere la vite.

Capitolo 4. Sostituzione della CPU 53

54 Guida per l'utente

• Estrarre l'unità SSD M.2 (2280).

• Installare l'unità SSD M.2 (2280).

Capitolo 4. Sostituzione della CPU 55

• Fissare l'unità SSD M.2 (2280) con la vite.

• Installare il pad termico e il dissipatore di calore dell'unità SSD M.2 sull'unità SSD M.2 (2280).

56 Guida per l'utente

• Fissare il dissipatore di calore dell'unità SSD M.2 con le viti.

4. Unità SSD M.2 (2242):

• Aprire il fermo di blocco.

Capitolo 4. Sostituzione della CPU 57

• Estrarre l'unità SSD M.2 (2242).

• Installare l'unità SSD M.2 (2242).

58 Guida per l'utente

• Chiudere il fermo di blocco.

5. Reinstallare tutti i componenti rimossi.

6. Ricollegare tutti i cavi scollegati al computer e l'adattatore di alimentazione CA alla presa elettrica.

Batteria in formato moneta

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

PERICOLO

• Sostituire le batterie solo con con quelle di tipo consigliato da Lenovo.

• Non tenere le batterie in prossimità del fuoco.

• Non esporle a calore eccessivo.

• Non esporle ad acqua o pioggia.

• Non provocare cortocircuiti.

Nota: Per lo smaltimento della batteria in formato moneta, consultare la sezione "Avviso sulle batterie al litio

in formato moneta" nella Guida in materia di sicurezza e garanzia.

Capitolo 4. Sostituzione della CPU 59

Procedura di sostituzione

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 42.

2. Sganciare il fermo.

3. Rimuovere la batteria in formato moneta.

4. Installare la batteria in formato moneta.

5. Fissare la batteria in formato moneta con il fermo.

Guida per l'utente

6. Reinstallare tutti i componenti rimossi.

7. Ricollegare tutti i cavi scollegati al computer e l'adattatore di alimentazione CA alla presa elettrica.

Modulo di memoria

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Accertarsi di seguire l'ordine di installazione per il modulo di memoria come mostrato nella figura seguente.

Procedura di sostituzione

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 42.

Capitolo 4. Sostituzione della CPU 61

2. Sganciare i fermi e rimuovere il modulo di memoria.

3. Installare un modulo di memoria e fissarlo con i fermi.

4. Reinstallare tutti i componenti rimossi.

5. Posizionare il computer in posizione eretta. Ricollegare quindi il cavo di alimentazione e tutti i cavi scollegati al computer.

Nota: Se è disponibile un dispositivo di blocco, utilizzarlo per bloccare il computer.

Guida per l'utente

Scheda Wi-Fi

Prerequisito

Prima di iniziare, leggere Appendice A "Informazioni importanti sulla sicurezza" a pagina 71 e stampare le istruzioni che seguono.

Prima di aprire il coperchio del computer, spegnere il computer e attendere diversi minuti per consentirne il raffreddamento.

La seguente figura mostra la posizione esatta della scheda Wi-Fi.

Procedura di sostituzione

1. Rimuovere il coperchio del computer. Vedere "Coperchio del computer" a pagina 20.

2. Rimuovere la mascherina anteriore. Vedere "Mascherina anteriore" a pagina 21.

3. Rimuovere l'unità ottica. Vedere "Unità ottica" a pagina 23.

4. Rimuovere l'unità di memorizzazione. Vedere "Unità di memorizzazione" a pagina 24.

Capitolo 4. Sostituzione della CPU 63

5. Rimuovere la vite, quindi rimuovere il coperchio della scheda Wi-Fi.

6. Scollegare le antenne Wi-Fi dalla scheda Wi-Fi.

7. Rimuovere la scheda Wi-Fi.

64 Guida per l'utente

8. Installare la nuova scheda Wi-Fi.

9. Collegare le antenne Wi-Fi alla scheda Wi-Fi.

10. Installare il coperchio della scheda Wi-Fi.

11. Reinstallare tutti i componenti rimossi.

12. Ricollegare l'adattatore di alimentazione CA e tutti i cavi scollegati al computer.

Nota: Se è disponibile un dispositivo di blocco, utilizzarlo per bloccare il computer.

Capitolo 4. Sostituzione della CPU 65

66 Guida per l'utente

Capitolo 5. Guida e supporto tecnico

Domande frequenti

Come eseguire la partizione dell'unità di memorizzazione?

Come procedere se il computer non risponde ai comandi?

Come procedere se viene versato del liquido sul computer?

Dove è possibile scaricare UEFI/ BIOS e i driver di dispositivo più recenti?

Consultare il sito

Tenere premuto il pulsante di accensione fino a quando il computer non è spento. Riavviare quindi il computer.

1. Scollegare l'adattatore di alimentazione CA e spegnere immediatamente il computer. Quanto più velocemente viene interrotto il passaggio della corrente nel computer, tanto più aumenta la possibilità di ridurre i danni da cortocircuito.

Attenzione: Sebbene lo spegnimento immediato del computer potrebbe causare la perdita dei dati, lasciarlo acceso potrebbe renderlo inutilizzabile.

2. Prima di accendere il computer, attendere che tutto il liquido si sia asciugato.

ATTENZIONE: Non tentare di drenare il liquido capovolgendo il computer. Se il computer dispone di fori di drenaggio della tastiera nella parte inferiore, il liquido verrà drenato attraverso i fori.

• Lenovo Vantage o Lenovo PC Manager

• Sito Web dell'assistenza Lenovo all'indirizzo

https://support.lenovo.com/solutions/ht503851

https://support.lenovo.com

Risorse per risolvere autonomamente i problemi

Utilizzare le seguenti risorse per ottenere ulteriori informazioni sul computer e risolvere autonomamente i problemi.

Risorse Come effettuare l'accesso?

Risoluzione dei problemi e risposte alle domande frequenti

Informazioni relative all'accessibilità

Reimpostazione o ripristino di Windows

•

https://www.lenovo.com/tips

• https://forums.lenovo.com

https://www.lenovo.com/accessibility

• Utilizzare le opzioni di ripristino di Lenovo.

1. Visitare la pagina

HowToCreateLenovoRecovery

2. Seguire le istruzioni sullo schermo.

• Utilizzare le opzioni di ripristino di Windows.

1. Visitare il sito

2. Rilevare il computer o selezionare manualmente il modello di computer.

3. Fare clic su Diagnostics (Diagnostica) ➙

Operating System Diagnostics (Diagnostica sistema operativo), quindi seguire le istruzioni

visualizzate.

https://support.lenovo.com/

https://pcsupport.lenovo.com.

Risorse Come effettuare l'accesso?

Utilizzare Lenovo Vantage per:

• Configurare le impostazioni del dispositivo.

• Scaricare e installare gli aggiornamenti di UEFI BIOS, driver e firmware.

• Proteggere il computer dalle minacce esterne.

Digitare Lenovo Vantage nella casella di ricerca, quindi premere Invio.

• Diagnosticare i problemi hardware.

• Controllare lo stato della garanzia del computer.

• Accedere alla guida per l'utente e ad articoli utili.

Documentazione dei prodotti:

•

Avvisi generici sulla sicurezza e la conformità

• Guida in materia di sicurezza e garanzia

• Guida di configurazione

Visitare il sito le istruzioni visualizzate per filtrare la documentazione desiderata.

https://pcsupport.lenovo.com. Seguire quindi

• Questa guida per l'utente

• Regulatory Notice

Il sito Web dell'assistenza Lenovo con le informazioni di supporto più recenti, come:

• Driver e software

• Soluzioni di diagnostica

Visitare il sito

https://support.lenovo.com.

• Garanzia su prodotto e assistenza

• Dettagli su prodotto e parti

• Knowledge Base e risposte a domande frequenti

Informazioni della guida di Windows

• Utilizzare Richiesta supporto o Suggerimenti.

• Utilizzare Windows Search o l'assistente personale Cortana

• Visitare il sito Web del supporto Microsoft:

support.microsoft.com

https://

68 Guida per l'utente

Contattare Lenovo

Se non si riesce a risolvere il problema e si necessita di ulteriore assistenza, è possibile contattare il centro assistenza clienti Lenovo.

Prima di contattare Lenovo

Prima di contattare Lenovo, preparare le seguenti informazioni:

1. Annotare i sintomi e i dettagli del problema:

• Qual è il problema? È continuo o intermittente?

• Viene visualizzato un messaggio di errore o un codice di errore?

• Qual è il sistema operativo di cui si dispone? Quale versione?

• Quali applicazioni software erano in esecuzione al momento in cui si è verificato il problema?

• È possibile riprodurre il problema? Se sì, in quale modo?

2. Annotare le informazioni del sistema:

• Nome prodotto

• Tipo di macchina e numero di serie La seguente figura mostra la posizione delle informazioni sul tipo di macchina e il numero di serie del

computer.

Centro assistenza clienti Lenovo

Durante il periodo di garanzia, è possibile contattare il centro assistenza clienti Lenovo per richiedere il supporto necessario.

Numeri di telefono

Per un elenco di numeri di telefono dell'assistenza Lenovo nella propria area o nel proprio paese, visitare il sito Web all'indirizzo:

https://pcsupport.lenovo.com/supportphonelist

Capitolo 5. Guida e supporto tecnico 69

Nota: i numeri di telefono sono soggetti a modifiche senza preavviso. Se il numero del proprio paese o della propria regione non è inserito nell'elenco, contattare il rivenditore o il concessionario Lenovo di zona.

Servizi disponibili durante il periodo di garanzia

• Determinazione del problema: per facilitare l'individuazione di un problema hardware e per decidere l'azione richiesta per la risoluzione del problema, è disponibile personale tecnico specializzato.

• Ripristino hardware Lenovo: se si rileva che il problema è causato dall'hardware Lenovo durante il periodo di garanzia, è disponibile il personale tecnico qualificato per fornire il livello valido di servizio.

• Gestione delle modifiche tecniche: in alcuni casi, potrebbe essere necessario apportare delle modifiche dopo la vendita del prodotto. Lenovo o il rivenditore autorizzato Lenovo apporta le modifiche EC (Engineering Change) desiderate, valide per l'hardware in uso.

Servizi non coperti

• Sostituzione o utilizzo di parti non prodotte per o da Lenovo o di parti prive di garanzia

• Identificazione delle cause dei problemi del software

• Configurazione di UEFI BIOS come parte di un'installazione o un aggiornamento

• Modifiche o aggiornamenti ai driver di dispositivo

• Installazione e gestione dei (NOS) (Network Operating System)

• Installazione e gestione dei programmi

Per i termini e condizioni della Garanzia limitata Lenovo che si applica ai prodotto hardware Lenovo, vedere la sezione "Informazioni sulla garanzia" nella Guida in materia di sicurezza e garanzia fornita con il computer.

Acquisto di servizi aggiuntivi

Durante e dopo il periodo di garanzia, è possibile acquistare servizi aggiuntivi da Lenovo all'indirizzo:

https://www.lenovo.com/services

Il nome e la disponibilità del servizio potrebbero variare in base al paese.

Guida per l'utente

Appendice A. Informazioni importanti sulla sicurezza

Avvisi sulla sicurezza

Queste informazioni consentono di utilizzare correttamente il computer. Seguire e conservare tutte le informazioni incluse con il computer. Le informazioni riportate in questo documento non modificano i termini del contratto di acquisto o della Garanzia limitata. Per ulteriori informazioni, vedere la sezione "Informazioni sulla garanzia" nella Guida in materia di sicurezza e garanzia fornita con il computer.

La sicurezza del cliente è essenziale. Il nostro obiettivo è di fornire prodotti sicuri ed efficaci. Tuttavia, i PC sono dei dispositivi elettronici. I cavi dell'alimentazione, gli adattatori ed altre funzioni, se non utilizzati correttamente, possono esporre i clienti a potenziali rischi di sicurezza e provocare danni fisici o alla proprietà personale. Per ridurre tali rischi, attenersi alle istruzioni fornite insieme al prodotto, osservare tutte le avvertenze relative al prodotto, le istruzioni sul suo funzionamento ed esaminare attentamente le informazioni contenute in questo documento. In tal modo, sarà possibile proteggersi dagli eventuali rischi e creare un ambiente di lavoro protetto. Se il computer viene utilizzato in un modo non specificato dal produttore, la protezione fornita dal computer potrebbe non essere efficace.

Nota: queste informazioni contengono riferimenti alle batterie e agli adattatori. Inoltre, alcuni prodotti (come altoparlanti e monitor) vengono forniti con adattatori di alimentazione esterni. Queste informazioni si applicano anche a tali prodotti. Inoltre, i computer contengono una batteria interna a forma di moneta che fornisce l'alimentazione all'orologio del sistema anche quando il computer non è collegato alla presa elettrica, pertanto le informazioni sulla sicurezza della batteria si applicano a tutti i computer.

Condizioni che richiedono un intervento immediato

I prodotti possono essere danneggiati a causa di negligenza o di un utilizzo non adeguato. Alcuni danni impediscono l'utilizzo del prodotto e richiedono l'intervento di un rivenditore autorizzato.

Prestare particolare attenzione al prodotto al momento dell'accensione.

Molto raramente, il computer potrebbe produrre uno strano odore, una nuvola di fumo o delle scintille. Inoltre è possibile che si sentano rumori provenire dal computer. Tali condizioni possono indicare che si è verificato un malfunzionamento in un componente elettronico interno in condizioni di sicurezza, oppure possono indicare un potenziale problema di sicurezza. Si consiglia di non tentare di verificare personalmente la causa di tali situazioni. Contattare il Centro assistenza clienti per ulteriori indicazioni. Per un elenco dei numeri di telefono di assistenza e supporto, visitare il seguente sito Web:

https://pcsupport.lenovo.com/supportphonelist

Verificare frequentemente che il computer e i relativi componenti non presentino segni di usura, danni o conseguenti segni di pericolo. Se non si è certi delle condizioni di un componente, non utilizzare il prodotto. Per ottenere informazioni sulla riparazione di eventuali malfunzionamenti, rivolgersi al Centro assistenza clienti.

Se si verifica una delle condizioni elencate di seguito o se si dubita della sicurezza del prodotto, smettere di utilizzare il computer e scollegarlo dalla fonte di alimentazione e dalle linee di telecomunicazione. Quindi, rivolgersi al Centro assistenza clienti per ulteriori informazioni.

• I cavi di alimentazione, le prese di corrente, gli adattatori, le prolunghe, i dispositivi di protezione dalle scariche elettriche o gli alimentatori incrinati, danneggiati o rotti.

• Segni di surriscaldamento, fumo, scintille o incendi.

• Danni alla batteria (ad esempio, ammaccature, pieghe o fessure), fuoriuscita di sostanze estranee dai morsetti della batteria.

• Emissione di rumori o forti odori provenienti dal prodotto.

• Segni di liquido versato o di un oggetto caduto sul computer, sul cavo di alimentazione e sull'adattatore di alimentazione.

• Il computer, il cavo o l'adattatore di alimentazione è stato esposto all'acqua.

• Caduta o danneggiamento del computer.

• Il computer non funziona normalmente in base alle istruzioni relative al funzionamento.

Nota: se si osservano tali condizioni con un prodotto non Lenovo (ad esempio, una linea telefonica), non utilizzare il computer e rivolgersi al produttore per ulteriori informazioni o per richiedere un'eventuale sostituzione.

Servizio ed aggiornamenti

Non tentare di risolvere personalmente i problemi, a meno che non venga indicato dal Centro assistenza clienti o dalla propria documentazione. Rivolgersi esclusivamente al fornitore del servizio autorizzato a riparare il prodotto specifico.

Nota: alcune parti del computer possono essere aggiornate o sostituite dal cliente. Gli aggiornamenti sono generalmente indicati come opzioni. Le parti di sostituzione approvate per l'installazione da parte del cliente vengono indicate come Customer Replaceable Unit o CRU. Lenovo fornisce una documentazione di istruzioni che offrono ai clienti istruzioni sull'installazione delle opzioni o sulla sostituzione delle CRU. Quando si eseguono queste operazioni, è necessario attenersi scrupolosamente a tutte le istruzioni. Lo stato spento (Off) di un indicatore di potenza non indica necessariamente che i livelli di voltaggio in un prodotto siano pari a zero. Prima di rimuovere il coperchio da un prodotto dotato di un cavo di alimentazione, verificare sempre che l'alimentazione sia disattivata e che il prodotto non sia collegato ad alcuna fonte di alimentazione. Per qualsiasi domanda o dubbio, contattare il Centro assistenza clienti.

Sebbene nel computer non siano presenti parti rimovibili dopo che il cavo di alimentazione è stato scollegato, è bene considerare le indicazioni riportate di seguito per la propria sicurezza.

Parti rimovibili:

Non toccare parti rimovibili pericolose. In caso di lesioni, rivolgersi immediatamente a un medico.

Superficie calda:

Evitare di toccare i componenti caldi all'interno del computer. Durante il funzionamento, la temperatura elevata di alcuni componenti può causare bruciature. Prima di aprire il coperchio del computer, spegnere il computer, scoleggare l'alimentazione e attendere circa 10 minuti per lasciare raffreddare i componenti.

Una volta sostituita la CRU, reinstallare tutte i coperchi protettivi, inclusi il coperchio del computer, prima di collegare l'alimentazione e utilizzare il computer. Questa operazione è importante per impedire scosse

Guida per l'utente

elettriche impreviste e assicurare il contenimento di un incendio improvviso che potrebbe verificarsi in condizioni particolarmente rare.

Spigoli:

Quando si sostituiscono le CRU, prestare attenzione a spigoli o bordi appuntiti che potrebbero causare lesioni. In caso di lesioni, rivolgersi immediatamente a un medico.

Cavi di alimentazione e adattatori di alimentazione

PERICOLO

Utilizzare solo i cavi di alimentazione e adattatori di alimentazione forniti dal produttore.

I cavi di alimentazione devono essere approvati a norma di sicurezza. Per la Germania, sarà H03VVF, 3G, 0,75 mm

Non avvolgere mai un cavo di alimentazione intorno a un adattatore di alimentazione o a un altro oggetto. In questo modo, il cavo potrebbe danneggiarsi, rompersi o piegarsi in modo improprio. Ciò potrebbe determinare un rischio per la sicurezza.

Posizionare i cavi di alimentazione in modo che non possano essere calpestati o perforati da eventuali oggetti.

Proteggere i cavi di alimentazione o gli adattatori di alimentazione dal contatto con i liquidi. Ad esempio, non lasciare il cavo o l'adattatore di alimentazione in prossimità di vasche, tubi, bagni o su pavimenti che sono stati trattati con detergenti liquidi. I liquidi possono causare cortocircuiti, soprattutto se il cavo o l'adattatore di alimentazione è stato sottoposto a un utilizzo non corretto. I liquidi potrebbero causare anche la corrosione graduale dei terminali dei cavi di alimentazione e/o dei terminali dei connettori su un adattatore di alimentazione, che potrebbe surriscaldarsi.

Verificare che tutti i connettori del cavo di alimentazione siano collegati completamente e in modo sicuro alle prese.

Non utilizzare adattatori di alimentazione che presentino corrosione sui piedini di input CA e/o segni di surriscaldamento (ad esempio, plastica deformata) sui piedini di input CA o in qualsiasi altro punto dell'adattatore di alimentazione.

Non utilizzare eventuali cavi di alimentazione i cui contatti elettrici su ciascuna estremità presentano segni di corrosione o di surriscaldamento o qualsiasi altro tipo di danno.

o superiore. Per altri paesi, utilizzare i tipi adeguati.

Per evitare un possibile surriscaldamento, non coprire l'adattatore di alimentazione con indumenti o altri oggetti quando l'adattatore è collegato a una presa elettrica.

Informazioni relative ai cavi di alimentazione

Nota: Il cavo di alimentazione e l'adattatore forniti con questo prodotto devono essere utilizzati solo con

questo prodotto. Non utilizzarli con altri prodotti.

Appendice A. Informazioni importanti sulla sicurezza 73

Per la sicurezza dell'utente, la Lenovo fornisce un cavo di alimentazione con spina munita di terra di sicurezza da utilizzare con questo prodotto. Per evitare pericolose scosse elettriche, utilizzare sempre il cavo di alimentazione e la spina con una presa di corrente munita di alveolo correttamente collegato alla terra di protezione.

I cavi di alimentazione forniti da Lenovo utilizzati negli Stati Uniti e in Canada sono accettati dai laboratori UL (Underwriters's Laboratory) e certificati dall'associazione CSA (Canadian Standards Association).

Per unità con potenza di esercizio da 115 volt, utilizzare cavi di alimentazione approvati dai laboratori UL e certificati dalla CSA, con 18 AWG minimo, di tipo SVT o SJT, con cavo a tre conduttori, di lunghezza massima di circa 4,5 metri con lama a tandem, con spina dotata di messa a terra da 10 Amp e 125 Volt.

Per unità che devono funzionare a 230 volt (Stati Uniti): utilizzare cavi di alimentazione approvati dai laboratori UL e certificati dalla CSA, con 18 AWG minimo, di tipo SVT o SJT, con cavo a tre conduttori, di lunghezza massima di circa 4,5 metri con lama a tandem, con spina dotata di messa a terra da 10 Amp e 250 Volt.

Per unità con potenza di esercizio da 230 volt (in nazioni diverse dagli Stati Uniti): utilizzare un cavo con una spina dotata di messa a terra. Il cavo deve essere conforme alle norme di sicurezza relative al paese in cui l'apparecchiatura viene installata.

I cavi di alimentazione forniti dalla Lenovo per un paese specifico sono reperibili solo in quel paese:

Per le unità utilizzate in Germania: i cavi di alimentazione devono essere approvati a norma di legge. Per la Germania, sarà H05VV-F, 3G, 0,75 mm2 o superiore. Per altri paesi, utilizzare i tipi adeguati.

Per le unità utilizzate in Danimarca: utilizzare un cavo con una spina dotata di messa a terra. Il cavo deve essere conforme alle norme di sicurezza relative al paese in cui l'apparecchiatura viene installata.

Per le unità utilizzate in Norvegia, Svezia e Finlandia: utilizzare un cavo con una spina dotata di due contatti a innesto. Il cavo deve essere conforme alle norme di sicurezza relative al paese in cui l'apparecchiatura viene installata.

Se si prevede di utilizzare il PC in regioni/paesi diversi dalla località in cui è stato ordinato, acquistare un cavo di alimentazione Lenovo aggiuntivo per il paese o la regione in cui verrà utilizzato il PC. Per maggiori dettagli, consultare la guida ai cavi di alimentazione disponibile sul sito Web di Lenovo all'indirizzo

pcsupport.lenovo.com

che il cavo di alimentazione sia appropriato.

. Alcuni paesi e regioni supportano tensioni diverse; pertanto è necessario verificare

https://

Prolunghe e relativi dispositivi

Verificare che le prolunghe, i limitatori di sovratensione, gli alimentatori e le ciabatte multipresa utilizzati siano in grado di gestire i requisiti elettrici del prodotto. Non sovraccaricare questi dispositivi. Se si utilizzano le ciabatte multipresa, il carico non deve superare la potenza di input di tali ciabatte. Per ulteriori informazioni sui carichi e sui requisiti di alimentazione, nonché sulla potenza di input, rivolgersi a un elettricista.

Guida per l'utente

Spine e prese di corrente

PERICOLO

Se una presa di corrente (presa elettrica) che si intende utilizzare con l'apparecchiatura è danneggiata o corrosa, non utilizzarla finché non viene sostituita da un elettricista qualificato.

Non piegare né modificare la spina. Se la spina è danneggiata, rivolgersi al produttore per richiederne la sostituzione.

Non condividere la presa elettrica con altre apparecchiature domestiche o commerciali che assorbono grandi quantità di energia; altrimenti, un voltaggio instabile potrebbe danneggiare il computer, i dati o altre unità collegate.

Alcuni prodotti vengono forniti con una spina con tre contatti. Questa spina può essere collegata solo a una presa elettrica dotata di messa a terra. Si tratta di una funzione di sicurezza. Non tentare di inserire questa spina in una presa elettrica non dotata di messa a terra. Se non si riesce a inserire la spina nella presa elettrica, richiedere a un elettricista un'adattatore approvato per la presa elettrica o la sostituzione di quest'ultima con una presa con la quale è possibile utilizzare questa funzione di sicurezza. Non sovraccaricare le prese elettriche. Il carico generale del sistema non deve superare l'80 per cento della potenza del circuito derivato. Per ulteriori informazioni sui carichi dell'alimentazione e sulla potenza del circuito derivato, rivolgersi a un elettricista.

Verificare che la presa elettrica utilizzata sia collegata correttamente, sia facilmente accessibile e collocata vicino all'apparecchiatura. Non estendere completamente i cavi di alimentazione in modo da sottoporli a tensione.

Accertarsi che la presa elettrica fornisca la corrente e il voltaggio corretti per il prodotto da installare.

Collegare e scollegare con attenzione le apparecchiature dalla presa elettrica.

Dichiarazione relativa alla fornitura di alimentazione

Non rimuovere mai il coperchio da un alimentatore o da qualsiasi parte che dispone della seguente etichetta.

I componenti su cui è presente questa etichetta sono soggetti a voltaggio, corrente e livelli di energia pericolosi. In questi componenti non sono presenti parti sostituibili. In caso di problemi con uno di questi componenti, contattare un tecnico di manutenzione.

Dispositivi esterni

ATTENZIONE: Non collegare o scollegare cavi di dispositivi esterni diversi dai cavi USB (Universal Serial Bus) e 1394 finché il computer è acceso per evitare di causare danni al computer. Per evitare possibili danni ai dispositivi collegati, attendere almeno cinque secondi dopo lo spegnimento del computer per scollegare i dispositivi esterni.

Appendice A. Informazioni importanti sulla sicurezza 75

Avviso sulle batterie al litio in formato moneta

PERICOLO

Pericolo di esplosione se la batteria non viene sostituita correttamente.

Se la batteria in formato moneta non è una CRU, non tentare di sostituirla. La sostituzione della batteria deve essere eseguita da un centro riparazioni o da un tecnico autorizzato Lenovo.

Il centro riparazioni o il tecnico autorizzato Lenovo ricicla le batterie in base alle normative e alle disposizioni di legge locali.

Quando si sostituisce la batteria al litio in formato moneta, utilizzare solo lo stesso tipo o un tipo equivalente consigliato dal produttore. La batteria contiene litio e potrebbe esplodere se non viene maneggiata o smaltita in modo appropriato. Inghiottire la batteria al litio in formato moneta causerà soffocamento o gravi ustioni interni in appena due ore e potrebbe anche provocare la morte.

Tenere le batterie lontano dalla portata dei bambini. Se la batteria al litio in formato moneta viene inghiottita o posizionata all'interno di qualsiasi parte del corpo, contattare immediatamente un medico.

Evitare di:

• Lanciarla o immergerla nell'acqua

• Riscaldarla a una temperatura superiore ai 100 °C

• Ripararla o smontarla

• Conservarla in un ambiente con pressione dell'aria estremamente bassa

• Conservarla in un ambiente con temperatura estrermamente elevata

• Schiacciarla, forarla, tagliarla o bruciarla

Lo smaltimento della batteria deve avvenire secondo le normative e le disposizioni locali.

La seguente dichiarazione si applica agli utenti dello stato della California, Stati Uniti.

Informazioni sul perclorato per la California: I prodotti contenenti batterie in formato moneta al diossido manganese di litio potrebbero contenere

perclorato. Materiale perclorato: potrebbe applicarsi una normativa apposita. visitare il sito Web

www.dtsc.ca.gov/hazardouswaste/perchlorate/

https://

Surriscaldamento e ventilazione del prodotto

Computer, adattatori di alimentazione CA e molti accessori possono generare calore quando accesi e quando le batterie sono in carica. Osservare sempre le seguenti precauzioni:

Guida per l'utente

• Non lasciare il computer, l'adattatore di alimentazione o gli accessori in contatto con la pelle o con altre parti del corpo per un periodo prolungato durante il caricamento della batteria o quando il computer è in funzione. Il computer, l'adattatore di alimentazione e molti accessori producono calore durante la consueta attività. Il contatto prolungato con il corpo può causare bruciature della pelle.

• Non caricare la batteria o utilizzare il computer, l'adattatore di alimentazione o gli accessori nei pressi di materiali infiammabili o in ambienti con pericolo di esplosioni.

• Gli slot di ventilazione, le ventole e i dissipatori di calore sono forniti con il prodotto per sicurezza, comfort e un funzionamento sicuro. Questi dispositivi potrebbero bloccarsi improvvisamente se il prodotto viene posizionato su un letto, un divano, un tappeto o su altre superfici flessibili. Non bloccare mai, occludere o disabilitare queste funzioni.

È necessario controllare l'accumulo di polvere nel computer almeno una volta ogni tre mesi. Prima di effettuare qualsiasi controllo, spegnere il computer e disinserire il cavo di alimentazione della presa elettrica, quindi rimuovere qualsiasi accumulo di polvere dai fori di ventilazione e dai fori della mascherina. Se si nota un accumulo di polvere all'esterno del computer, controllare e rimuovere la polvere al suo interno, includendo le alette di aspirazione del dissipatore di calore, l'alimentatore dei fori di ventilazione e le ventole. Spegnere sempre il computer e scollegarlo prima di aprire il coperchio. Se possibile, evitare di utilizzare il computer vicino ad aree a traffico intenso. Se è necessario lavorare in un'area trafficata o nei pressi di tale area, controllare e, se necessario, pulire il computer più frequentemente.

Per la propria sicurezza e per mantenere le prestazioni del computer ad un livello ottimale, seguire sempre queste precauzioni di base:

• Tenere sempre chiuso il coperchio quando il computer è collegato alla presa elettrica.

• Controllare regolarmente l'esterno per evitare l'accumulo di polvere.

• Rimuovere la polvere dalle ventole e dai buchi nella mascherina. Effettuare controlli più frequenti, se si lavora in ambienti polverosi o in aree a traffico intenso.

• Non ostruire né limitare alcuna apertura di ventilazione.

• Non riporre né utilizzare il computer all'interno di mobili, poiché potrebbe aumentare il rischio di surriscaldamento.

• Le temperature dei flussi di aria all'interno del computer non devono superare i 35 °C.

• Non utilizzare dispositivi di filtraggio aria. Potrebbero interferire con un adeguato raffreddamento.

Appendice A. Informazioni importanti sulla sicurezza 77

Informazioni di sicurezza della corrente elettrica

PERICOLO

La corrente elettrica che circola nei cavi di alimentazione, del telefono e di comunicazione è pericolosa.

Per evitare scosse elettriche:

• Non utilizzare il computer durante un temporale.

• Non collegare o scollegare i cavi né eseguire l'installazione, la manutenzione o la riconfigurazione di questo prodotto durante un temporale.

• Collegare tutti i cavi di alimentazione a una presa elettrica collegata correttamente e con adeguata messa a terra.

• Collegare correttamente le prese elettriche a qualsiasi apparecchiatura che verrà collegata a questo prodotto.

• Laddove possibile, utilizzare una sola mano per collegare o scollegare i cavi di segnale.

• Non accendere mai le apparecchiature in caso di incendi, acqua o danni strutturali.

• Scollegare i cavi di alimentazione collegati, la batteria e tutti i cavi prima di aprire i coperchi dei dispositivi, a meno che non venga indicato diversamente nelle procedure di installazione e configurazione.

• Non utilizzare il computer finché tutte le chiusure delle parti interne non sono fissate correttamente. Non utilizzare mai il computer quando le parti interne e i circuiti sono scoperti.

PERICOLO

Collegare e scollegare i cavi come descritto nelle seguenti procedure durante l'installazione, lo spostamento o l'apertura di coperchi su questo prodotto o sui dispositivi collegati.

Per collegare:

1. Spegnere tutte le periferiche.

2. Innanzitutto collegare tutti i cavi ai dispositivi.

3. Collegare i cavi di segnale ai connettori.

4. Collegare i cavi di alimentazione alle prese.

5. Accendere i dispositivi.

Il cavo di alimentazione deve essere scollegato dalla presa a muro prima di installare tutti gli altri cavi elettrici collegati al computer.

È possibile ricollegare il cavo di alimentazione alla presa a muro solo dopo che tutti gli altri cavi elettrici sono stati collegati al computer.

Per scollegare:

1. Spegnere tutte le periferiche.

2. Rimuovere i cavi di alimentazione dalle prese.

3. Rimuovere i cavi di segnale dai connettori.

4. Rimuovere tutti i cavi dai dispositivi.

Guida per l'utente

PERICOLO

Durante i temporali, non eseguire operazioni di sostituzione né collegare o scollegare il cavo telefonico dalla presa telefonica.

Informazioni sulla sicurezza laser

ATTENZIONE: Quando vengono installati prodotti laser (ad esempio unità CD-ROM, DVD, dispositivi a fibra ottica o trasmettitori), tenere presente quanto segue:

• Non rimuovere i coperchi. Quando si aprono i coperchi dell'unità laser è possibile che si venga esposti a radiazioni pericolose. All'interno dei dispositivi non sono presenti parti soggette a manutenzione.

• L'utilizzo di controlli, regolazioni o l'esecuzione di procedure non descritte nel presente manuale possono provocare l'esposizione a radiazioni pericolose.

PERICOLO

Alcuni prodotti laser contengono un diodo laser di Classe 3B incorporato. Tenere presente quanto segue: Radiazione laser quando è aperto. Non fissare il raggio, né guardarlo direttamente con strumenti ottici ed evitare l'esposizione diretta ad esso.

Informazioni sullo schermo LCD (Liquid Crystal Display)

PERICOLO

Per evitare scosse elettriche:

• Non rimuovere i coperchi.

• Non utilizzare questo prodotto se non è collegato al supporto.

• Non collegare o scollegare questo prodotto durante un temporale.

• La spina del cavo di alimentazione deve essere collegata correttamente a una presa elettrica dotata di adeguata messa a terra.

• Qualsiasi attrezzatura connessa a questo prodotto deve essere collegata correttamente a una presa elettrica dotata di adeguata messa a terra.

• Per isolare il monitor dall'alimentazione elettrica, è necessario rimuovere la spina dalla presa elettrica. La presa elettrica deve essere facilmente accessibile.

Gestione:

• Se il peso del monitor è maggiore di 18 kg, è consigliabile che venga spostato o sollevato da due persone.

Smaltimento del prodotto (monitor TFT):

• La lampada fluorescente dello schermo a cristalli liquidi contiene mercurio; smaltirlo conformemente alle leggi locali, dello stato o federali.

Appendice A. Informazioni importanti sulla sicurezza 79

Avvisi relativi alla batteria:

• Se la batteria viene sostituta con un modello non corretto, potrebbe verificarsi un'esplosione.

• Smaltire le batterie usate seguendo le istruzioni.

Utilizzo di auricolari, cuffie o cuffie con microfono

• Se il computer dispone di un connettore per cuffie e di un connettore di uscita audio, utilizzare sempre il connettore per cuffie per gli auricolari o le cuffie. Tuttavia, il connettore per cuffie non supporta il microfono delle cuffie.

• Se il computer dispone di un connettore per cuffie e di un connettore di uscita audio, utilizzare sempre il connettore per cuffie per gli auricolari o le cuffie.

Un'eccessiva pressione sonora da auricolari e cuffie può provocare la perdita dell'udito. Una regolazione dell'equalizzatore sui valori massimi aumenta il voltaggio di uscita di auricolari e cuffie e, di conseguenza, alza il livello di pressione sonora. Pertanto, per proteggere l'udito, occorre regolare l'equalizzatore su un livello appropriato.

L'uso eccessivo di cuffie o auricolari per un lungo periodo di tempo ad alto volume può essere pericoloso se l'uscita dei connettori per cuffie o auricolari non è conforme alle specifiche dell'EN 50332-2. Il connettore di uscita per le cuffie del computer è conforme all'EN 50332-2 Sottoclausola 7. Tale specifica limita il voltaggio massimo di output RMS reale della banda larga del computer a 150 mV. Per evitare la perdita dell'udito, assicurarsi che le cuffie o gli auricolari utilizzati siano conformi allo standard EN 50332-2 (limiti Clausola 7) o per un voltaggio caratteristico della banda larga di 75 mV. L'utilizzo di cuffie non conformi all'EN 50332-2 può essere pericoloso a causa degli eccessivi livelli di pressione del suono.

Se il computer Lenovo è fornito di cuffie o auricolari nell'imballaggio, come un set, la combinazione di cuffie o auricolari e il computer sono già conformi alle specifiche dell'EN 50332-1. Se vengono utilizzate diverse cuffie o auricolari, assicurarsi che siano conformi all'EN 50332-1 (Clausola 6.5 Limitation Values). L'utilizzo di cuffie non conformi all'EN 50332-1 può essere pericoloso a causa degli eccessivi livelli di pressione del suono.

Avviso di rischio di soffocamento

PERICOLO DI SOFFOCAMENTO: il prodotto contiene piccole parti.

Tenere lontano dalla portata di bambini al di sotto di tre anni.

Guida per l'utente

Informazioni sulle buste in plastica

PERICOLO

Le buste di plastica possono risultare pericolose. Tenerle lontane da neonati e bambini per prevenire il rischio di soffocamento.

Avvertenza sulle componenti in vetro

ATTENZIONE: Alcune parti del prodotto possono essere di vetro. Questo vetro potrebbe rompersi se il prodotto cade su una superficie dura o riceve un impatto sostanziale. Se il vetro si rompe, non toccarlo o tentare di rimuoverlo. Non utilizzare il prodotto finché il vetro non è stato sostituito da personale di assistenza qualificato.

Avvisi sul posizionamento del computer

Il posizionamento inadeguato del computer potrebbe causare lesioni ai bambini.

• Posizionare il computer sulla parte stabile di un mobile basso o su un mobile che è stato fissato con cura.

• Non posizionare il computer sul bordo di un mobile.

• Tenere i cavi del computer fuori dalla portata dei bambini.

• Alcuni articoli, come i giocattoli, potrebbero attirare i bambini. Tenere tali articoli lontano dal computer.

Sorvegliare i bambini in ambienti in cui le norme di sicurezza sopra elencate non possono essere pienamente attuate.

Dichiarazione di energia pericolosa

PERICOLO

Scollegare i cavi di alimentazione dalle prese elettriche prima di rimuovere il coperchio del computer o qualsiasi parte su cui è apposta l'etichetta sopra riportata.

NON disassemblare i componenti su cui è apposta l'etichetta sopra riportata. In questi componenti non sono presenti parti sostituibili.

Il prodotto è stato progettato per un uso sicuro. Tuttavia, i componenti su cui è presente questa etichetta sono soggetti a voltaggio, corrente e livelli di energia pericolosi. Il disassemblaggio di questi componenti potrebbe causare incendi o persino la morte. In caso di problemi con uno di questi componenti, contattare un tecnico di manutenzione.

ATTENZIONE:

Luce intensa, possibili danni a occhi o cute. Scollegare l'alimentazione prima della manutenzione.

Appendice A. Informazioni importanti sulla sicurezza 81

ATTENZIONE:

Luce a infrarossi, possibili danni a occhi o cute. Scollegare l'alimentazione prima della manutenzione.

Eye Comfort

La proprietà dello schermo in combinazione con le seguenti note contribuiscono a ridurre l'affaticamento della vista e ad aumentare il comfort.

Per suggerimenti su come ridurre l'affaticamento della vista, visitare il sito:

safecomp/

e consultare la sezione "Riduzione dell'affaticamento della vista".

https://www.lenovo.com/us/en/

Avviso sulla prevenzione dei rischi di ribaltamento

Se posizionato in un luogo non appropriato, il computer potrebbe causare lesioni ai bambini. Seguire i suggerimenti riportati di seguito per proteggere i bambini dai danni causati da cadute del computer:

• Posizionare i computer o i monitor sulla parte stabile di un mobile basso o su un mobile che è stato fissato con cura. Allontanare quanto più possibile i computer e i monitor dai bordi del mobile.

• Conservare telecomandi, giocattoli e altri elementi che potrebbero attirare l'attenzione dei bambini lontano dai computer o dai monitor.

• Tenere i cavi del computer o del monitor fuori dalla portata dei bambini.

• Tenere sempre i bambini sotto controllo qualora non sia stato possibile attenersi a questi suggerimenti di sicurezza.

Controllo remoto

ATTENZIONE: Non utilizzare batterie ricaricabili in questo dispositivo.

Prevenzione dei danni provocati dalle cariche elettrostatiche

Le cariche elettrostatiche, sebbene innocue, potrebbero danneggiare parti aggiuntive e componenti del computer. Una gestione inadeguata delle parti sensibili a tali cariche potrebbe causare danni. Quando si disimballa una parte aggiuntiva o una CRU, non aprire il pacchetto di protezione contro le cariche elettrostatiche contenente la parte finché le istruzioni non richiedono di installarla.

Quando si gestiscono parti aggiuntive o CRU o si esegue un'attività nel computer, prendere le seguenti precauzioni per evitare i danni provocati dalle cariche elettrostatiche:

• Limitare i movimenti, poiché possono causare la formazione di elettricità statica.

• Maneggiare sempre i componenti con molta cura. Maneggiare adattatori, moduli di memoria e altre schede di circuito afferrandoli per i bordi. Non toccare mai i circuiti scoperti.

• Evitare che altri tocchino i componenti.

Guida per l'utente

• Quando si installa una CRU o una parte sensibile alle cariche elettrostatiche, toccare l'involucro antistatico contenente la parte con un coperchio dello slot di espansione in metallo o un'altra superficie in metallo non verniciata sul computer per almeno due secondi. In questo modo si riducono le cariche elettrostatiche nella confezione e nel corpo.

• Quando possibile, rimuovere la parte sensibile all'elettricità statica dal pacchetto di protezione contro le cariche elettrostatiche e installarla senza riporla su altre superfici. Nel caso in cui ciò non sia possibile, collocare la confezione antistatica su una superficie liscia e piana e installare il componente su tale superficie.

• Non collocare la parte sul coperchio del computer o su altre superfici di metallo.

Ambiente operativo

Temperatura

• Sistema acceso: Da 5 °C a 35 °C

• Conservazione o trasporto: – Per i computer desktop comuni: Da -40 °C a 60 °C

– Per i computer desktop all-in-one: Da -20 °C a 60 °C

Umidità relativa

• Sistema accesso: 20%-80% (senza condensa)

• Conservazione: 10%-90% (senza condensa)

Altitudine

• Sistema acceso: Da -15,2 m a 3.048 m

• Conservazione: Da -15,2 a 12.192 m

Pulizia e manutenzione

Con una manutenzione attenta e accurata, il computer funzionerà in modo più affidabile. Gli argomenti che seguono offrono le informazioni per conservare il computer in uno stato ottimale.

Suggerimenti di base per la manutenzione

Di seguito sono riportati alcuni punti fondamentali per una corretta manutenzione del computer:

• Tenere il computer in un ambiente pulito e asciutto. Assicurarsi che il computer sia collocato su una superficie piana e stabile.

• Non coprire le prese d'aria. Le prese d'aria forniscono un flusso d'aria per evitare il surriscaldamento del computer.

• Tenere dispositivi elettronici come ventole elettriche, radio, altoparlanti di grande potenza, condizionatori e forni a microonde lontano dal computer, poiché i forti campi magnetici generati da tali dispositivi possono danneggiare il monitor e i dati contenuti nell'unità di memorizzazione.

• Tenere cibo e bevande lontani da tutti i componenti del computer. Parti di cibo potrebbero rendere inutilizzabili la tastiera e lo stick del mouse.

• Tenere sempre asciutti interruttori di alimentazione e altri controlli. L'umidità può danneggiare queste parti e provocare scosse elettriche.

• Scollegare sempre un cavo di alimentazione afferrando la presa anziché il cavo.

• Tenere aggiornati il sistema operativo, i driver di dispositivo e il software del computer.

Appendice A. Informazioni importanti sulla sicurezza 83

• Svuotamento del cestino ad intervalli regolari.

• Ripulire le cartelle Posta in arrivo, Posta inviata e Posta eliminata nell'applicazione e-mail regolarmente.

• Occasionalmente, cancellare i file, liberare spazio sull'unità di memorizzazione e svuotare lo spazio di memoria per evitare problemi di prestazioni.

• Conservare un promemoria. Le voci potrebbero includere le principali modifiche hardware o software, gli aggiornamenti ai driver di dispositivo, i problemi saltuari e le azioni intraprese per risolverli ed eventuali altri problemi. La causa di un problema potrebbe essere una modifica apportata all'hardware, al software, o qualsiasi altra azione che potrebbe essere stata intrapresa. Un registro può essere utile all'utente o al personale di assistenza tecnica Lenovo per determinare la causa di un problema.

• Eseguire regolarmente il backup dei dati presenti sull'unità di memorizzazione. Da un backup è possibile ripristinare l'unità di memorizzazione.

• Creare quanto prima un supporto di ripristino. È possibile utilizzare il supporto di ripristino per ripristinare il sistema operativo, anche se Windows non si avvia.

• Scaricare le patch più recenti di aggiornamento del sistema operativo, i programmi software e i driver di dispositivo.

Suggerimenti di manutenzione per lo spostamento del computer

Prima di spostare il computer, adottare le seguenti precauzioni:

1. Eseguire il backup regolare dei dati presenti sull'unità di memorizzazione.

2. Rimuovere qualsiasi supporto dalle unità e spegnere tutti i dispositivi collegati e il computer. Quindi, scollegare tutti i cavi di alimentazione dalle prese elettriche e scollegare tutti i cavi collegati al computer.

3. Se è stato conservato l'imballo originale e il relativo materiale, utilizzarlo per imballare le unità. Se si utilizza un imballo diverso, fermare bene le unità per evitare eventuali danni.

Quando si sposta il computer in un altro paese o in un'altra regione, è necessario tenere presenti gli standard elettrici locali. Se la presa elettrica locale è diversa dal tipo in uso, contattare il Centro assistenza clienti Lenovo per acquistare un adattatore di alimentazione elettrica o un nuovo cavo di alimentazione.

Eseguire una pulizia del computer

ATTENZIONE: Rimuovere qualsiasi supporto dalle unità e spegnere tutti i dispositivi collegati e il computer. Quindi, scollegare tutti i cavi di alimentazione dalle prese elettriche e scollegare tutti i cavi collegati al computer.

È importante pulire il computer periodicamente per proteggere le superfici e garantire che funzioni senza problemi.

Pulizia della superficie del computer: spolverare con un panno pulito, inumidito con acqua e sapone delicato. Evitare di applicare liquidi direttamente sulla superficie.

Pulizia della tastiera: spolverare i tasti uno per uno con un panno pulito, inumidito con acqua e sapone delicato. Se vengono puliti più tasti contemporaneamente, il panno potrebbe agganciarsi a un tasto adiacente ed eventualmente danneggiarlo. evitare di spruzzare la soluzione direttamente sulla tastiera. Per rimuovere eventuali briciole o polvere tra i tasti, è possibile utilizzare un soffiatore con pennello o utilizzare il getto di aria fredda dell'asciugacapelli.

Pulizia dello schermo del computer: graffi, olio, polvere, prodotti chimici e luce ultravioletta potrebbero influenzare le prestazioni dello schermo del computer. Utilizzare un panno asciutto, morbido e privo di fibre per pulire delicatamente lo schermo. Se si vede un segno simile a un graffio, potrebbe essere una macchia. Pulire delicatamente il video con un panno morbido e asciutto. Se la macchia rimane, inumidire un panno

Guida per l'utente

morbido, privo di fibre con acqua oppure con un detergente per lenti, ma non applicare i liquidi direttamente sullo schermo del computer. Accertarsi che lo schermo del computer sia asciutto prima di chiuderlo.

Appendice A. Informazioni importanti sulla sicurezza 85

86 Guida per l'utente

Appendice B. Informazioni ergonomiche e sull'accessibilità

In questo capitolo vengono fornite informazioni su accesso facilitato ed ergonomia.

Informazioni relative all'accessibilità

Lenovo si è impegnata a fornire agli utenti con limitazioni di udito, vista e mobilità il massimo accesso alle informazioni e alla tecnologia. È anche possibile ottenere le informazioni più aggiornate relative all'accessibilità all'indirizzo

https://www.lenovo.com/accessibility.

Se è necessario ulteriore supporto per le funzioni di accessibilità, visitare il sito

supportphonelist

per ottenere i numeri di telefono del supporto per il proprio paese o area geografica.

https://pcsupport.lenovo.com/

Informazioni ergonomiche

Una posizione ergonomica corretta è importante per ottenere le massime prestazioni dal PC ed evitare disagi. Organizzare la postazione di lavoro e l'apparecchiatura utilizzata in base alle proprie esigenze e al tipo di lavoro svolto. Inoltre, si consiglia di adottare abitudini che consentano di ottimizzare le prestazioni e il comfort quando si utilizza il computer.

Lavorare in un ufficio virtuale potrebbe comportare frequenti cambiamenti di ambiente e conseguenti adattamenti. L'adattamento alle fonti di luce circostanti, la seduta attiva e la posizione dell'hardware del computer consentono di migliorare le prestazioni e ottenere un comfort ottimale.

L'esempio illustra un ambiente convenzionale. È possibile seguire molti dei suggerimenti riportati anche quando non ci si trova in un ambiente simile. Le buone abitudini saranno di aiuto in futuro.

Postura generale: modificare la postura di lavoro per evitare l'insorgere di disturbi dovuti al mantenimento della stessa posizione per lunghi periodi. Brevi e frequenti pause aiutano inoltre a prevenire i piccoli disturbi associati alla postura di lavoro.

Schermo: mantenere una distanza dallo schermo di circa 510-760 mm. Evitare bagliori o riflessi sul display causati da lampade o sorgenti di luce esterne. Tenere lo schermo pulito e impostare la luminosità a un livello tale da consentire una visione nitida. Premere i tasti di controllo della luminosità per regolare la luminosità dello schermo.

Posizione della testa: mantenere la testa e il collo in una posizione confortevole e neutra (verticale o eretta).

Sedia: scegliere una sedia che fornisca un adeguato sostegno alla schiena e la giusta altezza. Utilizzare le

regolazioni della sedia per meglio adattarla alla postura corretta.

Posizione delle braccia e delle mani: se disponibili, utilizzare i braccioli della sedia o un'area della superficie di lavoro come sostegno al peso delle braccia. Tenere gli avambracci, i polsi e le mani in una posizione rilassata e confortevole (posizione orizzontale). Digitare con un tocco leggero senza esercitare eccessiva pressione sui tasti.

Posizione delle gambe: tenere le gambe parallele al pavimento e i piedi ben posati a terra o su un poggiapiedi.

Guida per l'utente

Appendice C. Informazioni sulla conformità

Per ulteriori informazioni sulla conformità, consultare la documentazione Regulatory Notice all'indirizzo

https://pcsupport.leonovo.com e Avvisi generici sulla sicurezza e la conformità all'indirizzo https:// pcsupport.leonovo.com.docs.generic_notices

Dichiarazioni di conformità delle frequenze radio

I modelli di computer dotati di comunicazioni wireless sono compatibili con le frequenze radio e gli standard di sicurezza di qualsiasi paese o regione in cui sia stata ottenuta l'approvazione per l'utilizzo della tecnologia wireless.

Oltre a questo documento, prima di utilizzare i dispositivi wireless contenuti nel computer, leggere la documentazione Regulatory Notice valida per il proprio paese. Regulatory Notice contiene informazioni sulle normative specifiche per i dispositivi wireless. Per accedere alla documentazione Regulatory Notice, visitare il sito

https://support.lenovo.com.

Posizione delle normative wireless

Per ulteriori informazioni sulle normative wireless, fare riferimento alla documentazione Regulatory Notice all'indirizzo.

https://pcsupport.lenovo.com

Conformità alla apparecchiature radio per Unione Europea (UE)/Regno Unito (UK)

Contatti UE: Lenovo (Slovakia), Landererova 12, 811 09 Bratislava, Slovakia

Contatto per il Regno Unito: Lenovo, Redwood, Crockford Lane, Basingstoke, RG24 8WQ, UK.

Questo prodotto è conforme a tutti i requisiti e alle norme essenziali che si applicano alla direttiva RED (Radio Equipment Directive) 2014/53/UE del Consiglio dell'Unione Europea sulle norme degli Stati membri, nonché alle disposizioni sulle apparecchiature radio del Regno Unito SI 2017 No. 1206, relative alle apparecchiature radio.

Il testo integrale della dichiarazione di conformità dei sistemi dell'UE è disponibile all'indirizzo:

https://www.lenovo.com/us/en/compliance/eu-doc

Il testo integrale della dichiarazione di conformità dei sistemi per il Regno Unito è disponibile all'indirizzo:

https://www.lenovo.com/us/en/compliance/uk-doc

Lenovo declina ogni responsabilità per il mancato rispetto dei requisiti di protezione derivante da eventuali modifiche non consigliate apportate al prodotto, compresa l'installazione di schede facoltative di altri produttori. Questo prodotto è stato testato e ritenuto conforme alle limitazioni per le apparecchiature di Classe B in base agli standard di conformità di Unione Europea e Regno Unito. Le limitazioni per le

apparecchiature di Classe B sono tese a una protezione adeguata, in ambienti tipici residenziali, contro le interferenze con i dispositivi di comunicazione certificati.

Brasile

Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados.

This equipment is not protected against harmful interference and may not cause interference with duly authorized systems.

Messico

Advertencia: En Mexico la operación de este equipo está sujeta a las siguientes dos condiciones: (1) es

posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.

Singapore

Corea

무선설비 전파 혼신 (사용주파수 2400∼2483.5 , 5725∼5825 무선제품해당)

해당 무선설비가 전파혼신 가능성이 있으므로 인명안전과 관련된 서비스는 할 수 없음

SAR 정보 본 장치는 전파 노출에 대한 가이드라인을 충족합니다.

본 장치는 무선 송수신기 입니다. 본 장치는 국제 가이드라인으로 권장되는 전파 노출에 대한 제한을 초과하지 않도록 설계되었습니다. 장치 액세서리 및 최신 부품을 사용할 경우 SAR 값이 달라질 수 있 습니다. SAR 값은 국가 보고 및 테스트 요구 사항과 네트워크 대역에 따라 다를 수 있습니다. 본 장치 는 사람의 신체에서 20mm 이상의 거리에서 사용할 수 있습니다.

Informazioni sull'ambiente di paesi e aree geografiche

In questa sezione vengono fornite informazioni su ambiente, riciclo e RoHS relative ai prodotti Lenovo.

Informazioni sull'ambiente e sul riciclaggio

Lenovo consiglia ai proprietari di apparecchiature IT di riciclarle in modo responsabile e adeguato quando non sono più utilizzabili. Lenovo offre una varietà di programmi e servizi per assistere i proprietari delle apparecchiature nel riciclaggio dei prodotti IT. Per informazioni sul riciclaggio di prodotti Lenovo, visitare il sito Web:

https://www.lenovo.com/us/en/compliance/recycling

Le più recenti informazioni sull'ambiente relative ai nostri prodotti sono disponibili all'indirizzo:

https://www.lenovo.com/us/en/compliance/eco-declaration

90 Guida per l'utente

Informazioni importanti su WEEE e sul riciclaggio delle batterie

Informazioni su restituzione e riciclaggio per WEEE e batterie/accumulatori nell'Unione Europea e nel Regno Unito

Il simbolo di un bidone della spazzatura con ruote barrato si applica solo ai paesi con normative WEEE e per lo smaltimento delle batterie, inclusi Unione Europea (UE) e Regno Unito (Regno Unito).

Le apparecchiature e le batterie/accumulatori sono etichettate in conformità alle normative locali relative allo smaltimento di apparecchiature WEEE (Waste Electrical and Electronic Equipment), batterie e accumulatori. Tali normative determinano il sistema per la restituzione e il riciclaggio delle apparecchiature utilizzate e di batterie/accumulatori usati, in base a quanto stabilito nelle varie aree geografiche. Questo contrassegno viene applicato a diversi prodotti per indicare che il prodotto non deve essere gettato via, bensì deve essere raccolto in sistemi collettivi per lo smaltimento dei prodotti.

L'etichetta sulla batteria potrebbe includere anche un simbolo chimico riportante il metallo contenuto al suo interno (Pb per piombo, Hg per mercurio e Cd per cadmio).

Gli utenti di apparecchiature elettriche ed elettroniche (EEE) e di batterie/accumulatori con il simbolo di un bidone della spazzatura con ruote barrato devono smaltire i prodotti a fine ciclo di vita come normale rifiuto urbano, ma devono utilizzare il sistema di raccolta indicato per la restituzione, il riciclo e il recupero di WEEE e lo smaltimento di batterie/accumulatori, per ridurre gli effetti potenziali di EEE e delle batterie sull'ambiente e sulla salute dell'operatore, dovuti alla presenza di sostanze tossiche.

Gli apparecchi elettrici ed elettronici (EEE) Lenovo possono contenere parti e componenti che alla fine del ciclo di vita potrebbero qualificarsi come rifiuti pericolosi.

Le apparecchiature EEE e i rifiuti elettrici ed elettronici (WEEE, Waste Electrical and Electronic Equipment) possono essere consegnati senza addebito al punto vendita o a qualsiasi distributore che vende apparecchiature elettriche ed elettroniche della stessa natura e funzione di quelle WEEE ed EEE usate.

Prima di inserire le apparecchiature elettriche ed elettroniche (EEE, Electrical and Electronic Equipment) nel flusso di raccolta dei rifiuti o nelle strutture di raccolta dei rifiuti, l'utente finale delle apparecchiature contenenti batterie e/o accumulatori deve rimuovere tali batterie e accumulatori per la raccolta separata.

Smaltimento di batterie al litio e di batterie dai prodotti Lenovo: nel prodotto Lenovo potrebbe essere stata installata una batteria al litio in formato moneta. È possibile trovare i dettagli sulla batteria nella documentazione del prodotto. Se è necessario sostituire la batteria, contattare il punto vendita o Lenovo per assistenza. Se è necessario smaltire una batteria al litio, isolarla con un nastro in vinile, rivolgersi al punto vendita o a un gestore per lo smaltimento dei rifiuti e seguire le istruzioni fornite.

Il dispositivo Lenovo potrebbe contenere una batteria al litio o una batteria all'idruro di nichel. È possibile trovare i dettagli sulla batteria nella documentazione del prodotto. Se è necessario smaltire una batteria, isolarla con un nastro in vinile, rivolgersi al responsabile delle vendite, dell'assistenza Lenovo o al punto vendita o a un gestore per lo smaltimento dei rifiuti e seguire le istruzioni fornite. È possibile anche fare riferimento alle istruzioni fornite nella guida per l'utente del prodotto.

Per una raccolta e un trattamento appropriati, visitare la pagina:

Appendice C. Informazioni sulla conformità 91

https://www.lenovo.com/environment

Per ulteriori informazioni su WEEE, visitare il sito:

https://www.lenovo.com/recycling

Informazioni su WEEE per l'Ungheria

Lenovo, come produttore, sostiene il costo relativo all'adempimento degli obblighi di Lenovo in base alla legge ungherese n. 197/2014 (VIII.1.) sottosezioni (1)-(5) della sezione 12.

Istruzioni di riciclaggio per il Giappone

Collect and recycle a disused Lenovo computer or monitor

If you are a company employee and need to dispose of a Lenovo computer or monitor that is the property of the company, you must do so in accordance with the Law for Promotion of Effective Utilization of Resources. Computers and monitors are categorized as industrial waste and should be properly disposed of by an industrial waste disposal contractor certified by a local government. In accordance with the Law for Promotion of Effective Utilization of Resources, Lenovo Japan provides, through its PC Collecting and Recycling Services, for the collecting, reuse, and recycling of disused computers and monitors. For details, visit the Lenovo Web site at:

https://www.lenovo.com/us/en/social_responsibility/sustainability/ptb_japan

Pursuant to the Law for Promotion of Effective Utilization of Resources, the collecting and recycling of homeused computers and monitors by the manufacturer was begun on October 1, 2003. This service is provided free of charge for home-used computers sold after October 1, 2003. For details, go to:

https://www.lenovo.com/us/en/social_responsibility/sustainability/ptb_japan

Dispose of Lenovo computer components

Some Lenovo computer products sold in Japan may have components that contain heavy metals or other environmental sensitive substances. To properly dispose of disused components, such as a printed circuit board or drive, use the methods described above for collecting and recycling a disused computer or monitor.

Dispose of disused lithium batteries from Lenovo computers

A button-shaped lithium battery is installed inside your Lenovo computer to provide power to the computer clock while the computer is off or disconnected from the main power source. If you need to replace it with a new one, contact your place of purchase or contact Lenovo for service. If you need to dispose of a disused lithium battery, insulate it with vinyl tape, contact your place of purchase or an industrial-waste-disposal operator, and follow their instructions.

Disposal of a lithium battery must comply with local ordinances and regulations.

Informazioni sul riciclaggio per il Brasile

Declarações de Reciclagem no Brasil

Descarte de um Produto Lenovo Fora de Uso

Equipamentos elétricos e eletrônicos não devem ser descartados em lixo comum, mas enviados à pontos de coleta, autorizados pelo fabricante do produto para que sejam encaminhados e processados por empresas especializadas no manuseio de resíduos industriais, devidamente certificadas pelos orgãos ambientais, de acordo com a legislação local.

Guida per l'utente

A Lenovo possui um canal específico para auxiliá-lo no descarte desses produtos. Caso você possua um produto Lenovo em situação de descarte, ligue para o nosso SAC ou encaminhe um e-mail para: reciclar@lenovo.com, informando o modelo, número de série e cidade, a fim de enviarmos as instruções para o correto descarte do seu produto Lenovo.

Informazioni sul riciclaggio per la Cina continentale

Informazioni sul riciclaggio delle batterie per Taiwan

Direttiva RoHS (Restriction of Hazardous Substances) per paesi e aree geografiche

Le più recenti informazioni sull'ambiente relative ai prodotti Lenovo sono disponibili all'indirizzo:

https://www.lenovo.com/us/en/compliance/eco-declaration

RoHS per Unione Europea (UE)/Regno Unito (UK)

Il presente prodotto Lenovo e le parti incluse (cavi, fili ecc.) sono conformi ai requisiti della Direttiva dell'Unione Europea 2011/65/UE (e successive modifiche della Direttiva 2015/863/UE) e UK SI 2012 No. 3032 sulla limitazione dell'uso di talune sostanze pericolose nelle apparecchiature elettriche ed elettroniche ("RoHS recast" o "RoHS 2").

Per ulteriori informazioni sulla conformità globale di Lenovo con RoHS, visitare il sito Web all'indirizzo:

https://www.lenovo.com/rohs-communication

RoHS per la Turchia

The Lenovo product meets the requirements of the Republic of Turkey Directive on the Restriction of the Use of Certain Hazardous Substances in Waste Electrical and Electronic Equipment (WEEE).

RoHS per l'Ucraina

Appendice C. Informazioni sulla conformità 93

RoHS per l'India

RoHS compliant as per E-Waste (Management) Rules.

RoHS Cina continentale

94 Guida per l'utente

Lenovo IdeaCentre 3 DDR4-SDRAM 3500U SFF AMD Ryzen 5 8 GB 512 GB SSD Windows 10 Home PC Grigio User guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Informazioni sulla documentazione

Capitolo 1. Informazioni sul computer

Vista anteriore

Vista posteriore

Funzioni e specifiche

Informazioni sulla velocità di trasferimento USB

Capitolo 2. Operazioni preliminari per l'utilizzo del computer

Utilizzo di Windows

Informazioni della guida di Windows

Collegamento di uno schermo esterno

Lenovo Vantage

Capitolo 3. Informazioni dettagliate sul computer

Gestione dell'alimentazione

Impostazione del piano di alimentazione

Trasferimento dei dati

Connessione a un dispositivo abilitato per Bluetooth (per alcuni modelli)

Utilizzo dell'unità ottica (per alcuni modelli)

Utilizzo di una scheda di supporto (per alcuni modelli)

Blocco del computer

Acquisto degli accessori

Capitolo 4. Sostituzione della CPU

Informazioni sulle CRU

Sostituzione di una CRU

IdeaCentre 3 07ADA05

IdeaCentre 3 07IMB05

Capitolo 5. Guida e supporto tecnico

Domande frequenti

Risorse per risolvere autonomamente i problemi

Contattare Lenovo

Prima di contattare Lenovo

Centro assistenza clienti Lenovo

Acquisto di servizi aggiuntivi

Appendice A. Informazioni importanti sulla sicurezza

Appendice B. Informazioni ergonomiche e sull'accessibilità

Appendice C. Informazioni sulla conformità
