LENOVO 4600R User Guide

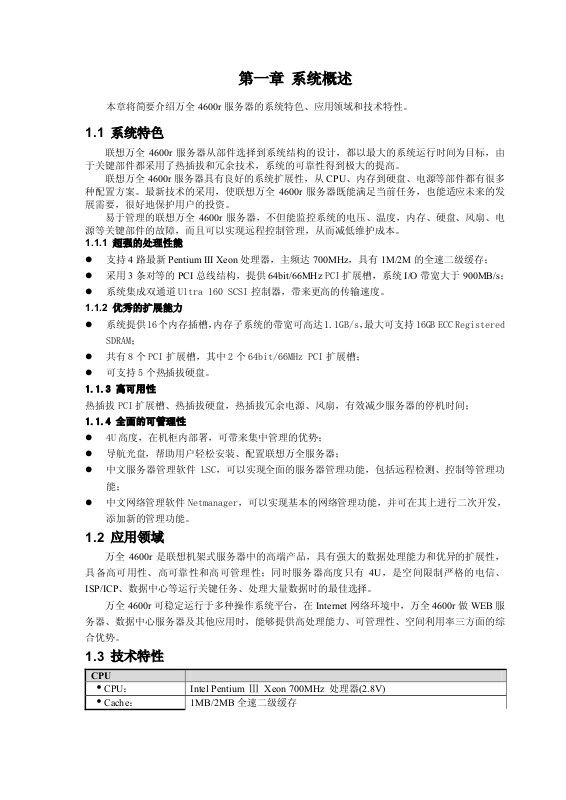

第一章 系统概述
本章将简要介绍万全 4600r 服务器的系统特色、应用领域和技术特性。
1.1 系统特色
联想万全 4600r 服务器从部件选择到系统结构的设计，都以最大的系统运行时间为目标，由
于关键部件都采用了热插拔和冗余技术，系统的可靠性得到极大的提高。
联想万全 4600r 服务器具有良好的系统扩展性，从 CPU、内存到硬盘、电源等部件都有很多
种配置方案。最新技术的采用，使联想万全 4600r 服务器既能满足当前任务，也能适应未来的发
展需要，很好地保护用户的投资。
易于管理的联想万全 4600r 服务器，不但能监控系统的电压、温度，内存、硬盘、风扇、电
源等关键部件的故障，而且可以实现远程控制管理，从而减低维护成本。
1.1.1 超强的处理性能
支持 4 路最新 Pentium III Xeon 处理器，主频达 700MHz，具有 1M/2M 的全速二级缓存；
采用 3 条对等的 PCI 总线结构，提供 64bit/66MHz PCI 扩展槽，系统 I/O 带宽大于 900MB/s；
系统集成双通道 Ultra 160 SCSI 控制器，带来更高的传输速度。
1.1.2 优秀的扩展能力
系统提供 16 个内存插槽，内存子系统的带宽可高达 1.1GB/s，最大可支持 16GB ECC Registered
SDRAM；
共有 8 个 PCI 扩展槽，其中 2 个 64bit/66MHz PCI 扩展槽；
可支持 5 个热插拔硬盘。
1.1.3 高可用性
热插拔 PCI 扩展槽、热插拔硬盘，热插拔冗余电源、风扇，有效减少服务器的停机时间；
1.1.4 全面的可管理性
4U 高度，在机柜内部署，可带来集中管理的优势；
导航光盘，帮助用户轻松安装、配置联想万全服务器；
中文服务器管理软件 LSC，可以实现全面的服务器管理功能，包括远程检测、控制等管理功
能；
中文网络管理软件 Netmanager，可以实现基本的网络管理功能，并可在其上进行二次开发，
添加新的管理功能。
1.2 应用领域
万全 4600r 是联想机架式服务器中的高端产品，具有强大的数据处理能力和优异的扩展性，
具备高可用性、高可靠性和高可管理性；同时服务器高度只有 4U，是空间限制严格的电信、
ISP/ICP、数据中心等运行关键任务、处理大量数据时的最佳选择。
万全 4600r 可稳定运行于多种操作系统平台，在 Internet 网络环境中，万全 4600r 做 WEB 服
务器、数据中心服务器及其他应用时，能够提供高处理能力、可管理性、空间利用率三方面的综
合优势。
1.3 技术特性
CPU
iCPU： Intel Pentium Ⅲ Xeon 700MHz 处理器(2.8V)
iCache： 1MB/2MB 全速二级缓存
iSMP：
i系统总线：
内存
i内存模板： 1 个
i内存插槽： 16 个 DIMM 插槽
i内存类型：
i内存容量： 最小 256MB，最大 16GB
i内存带宽： 1.1 GB/s （最大）
I/O
i外围芯片组：
i32bit/33MHz PCI：
i64bit/33MHz PCI：
i64bit/66MHz PCI：
iSCSI 控制器：
iIDE 控制器： 单通道 Ultra 33 DMA IDE 控制器，1 个 IDE 接口
i软驱/ CD-ROM： Slimline 软驱(1.44M )/光驱
i内驱动器架：
i外驱动器架： 1×5.25”
i显示： 主板集成显卡，2MB 显存
i网卡： 主板集成 10M/100M 自适应网卡
i外部设备接口：
管理性：
高级冷却系统：
兼容操作系统
电源：
支持 4 个 CPU（必须为同样的主频及 Cache，每个 CPU 只需 1 个电压调
整模块（VRM），但是空余 CPU 插槽要安装 CPU 终结板）
100MHz
ECC Registered SDRAM
ServerWorks Server Set II HE
1 个 32 bit、33MHz 对等 PCI 总线通道
2 个 32 bit 非热插拔 PCI 插槽
1 个 64 bit，33MHz 对等 PCI 总线通道
4 个 64bit 热插拔 PCI 插槽
1 个 64 bit，66MHz 对等 PCI 总线通道
2 个 64 bit 热插拔 PCI 插槽
主板集成 1 个 Adaptec 7899 双通道 Ultra160 SCSI 控制器，最大传输
160MB/s
主板集成 1 个 Adaptec 7880 单通道 Ultra Wide/Narrow SCSI 控制器，最
大传输 40MB/s，同时提供 50、68Pin 两个接口
1 个热插拔硬盘模组，提供 5 个热插拔硬盘接口，支持 7200,10000 RPM
Ultra 160 SCSI 硬盘
1×3.5”（Slim-lime 软驱/光驱占用）
1 个 PS/2 键盘接口，1 个 PS/2 鼠标接口，2 个串行接口，1 个并行接口，
2 个 USB 接口，1 个显示接口，1 个 RJ-45 网络接口
可监测温度、电压、风扇、处理器状态、电源状态、网卡、操作系统挂
起、机箱入侵等系统关键参数；可通过声音、传呼、网络广播、DMI、
SNMP、系统日志等方式报警，可远程关机、重启
良好的气流设计，风扇热插拔冗余技术，当系统温度过高，或其他风扇
出现故障时，风扇系统会提高转速加强冷却效果。
Microsoft Windows 2000 Advanced Server (中文版/英文版)
Microsoft Windows NT Server 4.0 (中文版/英文版)
Novell Netware 5.0
Novell Netware 4.11
SCO Openserver 5.0.5
SCO Unixware 7.1.1
Solaris 7.0/8.0 (中文版/英文版)
Xteam Linux Server 3.0
Redhat Linux 6.1/6.2
i电源电压：
i电源功率：
i电源冗余： 最多可支持 3 个热插拔电源，第 3 个为冗余电源
系统指标
i环境温度：
i环境湿度： 非操作： 95% 相对湿度（25°~30°C）
i系统尺寸： 长 673mm，宽 445mm，高 178mm
i系统重量： 最小配置 25.86 kg ，最大配置 39.92kg
i安全可靠性： 通过 CCEE 认证
220V /50Hz
350W
非操作： -40°C ~ 70°C
操作： 5°C~35°C
第二章 系统技术特性
本章主要介绍万全 4600r 服务器内部的主板、处理器、内存等部件的技术特性，同时，还介
绍了服务器管理和系统安全方面的内容。
2.1 主板特性
表 2.1 主板特性
特性 描述
处理器 支持多达 4 个 Intel Pentium III Xeon 处理器，安装在 SC330.1 兼容的处理器插
槽内，其工作电压为 1.8V 至 3.5V。主板的电压调整由处理器的 VID 引脚进行
自动编程，以便提供所需的电压。主板上还包括 3 个 8.3 兼容的电压调整模块
（VRM）的插槽。
动态随机存取
内存（DRAM）
视频内存(SGRAM) 集成 2MB 的视频内存。
PCI-A
PCI-B
PCI-C
IDE 接口 支持 Ultra DMA33 的传输模式。
USB 接口 主板提供了 2 个外部 USB 接口和 1 个内部 USB 接口。
服务器管理 温度／电压监视及出错处理。
图形显示 ATI Rage IIc VGA 图形加速卡，集成 SGRAM 视频内存和一个内置 SVGA 视
SCSI
系统 I／O 6 针 PS／2 兼容键盘和鼠标接口。
外观尺寸 16×13 英寸，AT X 型 I／O 背板。
支持 1 个的内存板， 支持 256MB 至 16GB 的 Registered ECC SDRAM 内存，
并可实现 64／72 位四路交错存取。必须同时安装 4 条 DIMM 内存，并且最少
安装 4 条 DIMM 内存，系统才能工作。
PCI-A－两个全长的插槽和一个内置设备：
● 两个 184 针、3.3V、64 位 66／33MHz PCI 扩展插槽。
● 一个热插拔 PCI 控制器。
PCI-B－四个全长的插槽和两个内置设备：
● 一个 Adaptec AIC-7899 双路 SCSI-3 Ultra 160 SCSI 控制器。
● 四个 184 针、5V、64 位 33MHz PCI 扩展插槽。
● 一个热插拔 PCI 控制器。
PCI-C－两个半长的插槽和几个内置设备：
● 两个 120 针、32 位 33MHz PCI 扩展插槽。
● OSB4 I/O APIC。
● PCI 网络接口控制器。
● ATI Rage IIc 视频控制器。
● 一个 Adaptec AIC-7880 Ultra Wide/Narrow SCSI 控制器。
前面板控制器和指示灯（LEDs）。
频子系统支持电路。
集成两个 SCSI 控制器：
Adaptec AIC-7899 SCSI 控制器－双通道 Ultra 160 SCSI 控制器。
Adaptec AIC-7880 SCSI 控制器－单通道 Ultra Wide/Narrow SCSI 控制器。
25 针并行接口，支持 1.7 和 1.9 EPP，ECP。
15 针 VGA 视频接口。
9 针两个串行接口。
2.1.1 主板接口与部件位置
图 2.1 主板接口与部件位置
A． 50 Pin Legacy Narrow SCSI
接口
C． SMM 接口
E． HDD 激活
G． ICMB 接口
I． 锂电池
K． 视频接口
M． 网络接口
O． COM1，COM2
Q． 主电源 1
S． 主电源 2
U． 前面板
W． 软驱接口
Y． Ultra 160 SCSI A 接口
AA．＃1 处理器
CC．＃3 处理器
EE． ＃2 电压调节模块插槽
GG. ＃4 电压调节模块插槽
II． 热插拔式 64 位、66／33MHz
PCI 插槽
B. 68 Pin LegacyWide SCSI
接口
D. IMB 接口
F. HPIB 接口
H. 内部 USB 接口
J. 内存板插槽
L. USB 外部接口
N. 并行接口
P. 键盘／鼠标
R. 辅助电源
T. SM B u s
V. I D E 接口
X. 配置跳线
Z. Ultra 160 SCSI B 接口
BB. ＃2 处理器
DD. ＃4 处理器
FF. ＃3 电压调节模块插槽
HH. 32 位、33MHz 半长 PCI
插槽
JJ. 热插拔式 64 位、33MHz
PCI 插槽
2.2 处理器
Intel Pentium III Xeon 处理器采用 S.E.C.C 封装形式。其中包括一个集成高速缓存器（L1）的处理
器内核、二级高速缓存器（L2）、一个散热板，以及一个塑料盖。
处理器内核和 L2 高速缓存器在同一个印刷电路板上，12.7 X 15.2 厘米。L2 高速缓存器与处理器
内核中的 L1 高速缓存器的接口都使用一个独立于处理器系统总线之外的一个专门总线。L2 高速
缓存器总线的速度与处理器内核速度相同。
每个 S.E.C.C 都通过一个 330 针的 SC330.1 兼容的连接器与主板相连，在主板上有一个支持模块
用来固定 S.E.C.C 处理器。根据配置的不同，系统可支持 1 到 4 个处理器。
处理器的外部接口可以工作在多处理器（MP）状态，并且在 100MHz 下运行。处理器中包含有在
多处理器（MP）和单处理器（UP）状态下，用于中断处理的一个高级配置电源接口（APIC）。
表 2.2 Pentium III Xeon 处理器系列的支持列表
名称
Pentium III Xeon 处理器
2.8V Pentium III Xeon 处理器
频率
500MHz
550MHz
700MHz 100
FSB
100
高速缓存的大小
512k，1M，2M
1M，2M
L2 高速缓存器位于 S.E.C.C 中。此高速缓存器的特性如下：
提供有 512KB、1MB 和 2MB 的配置。
具有 ECC 功能。
以全速的处理器核心时钟频率运行。
2.3 内存
系统内存安装在一个专门设计的内存插接板上，内存插接板通过一个名为内存扩展卡连接器
（MECC）的、330 针的连接器连接在主板上。内存板上最多可以安装 16 条 DIMM 内存，每条内
存的容量必须至少为 64MB。内存板支持 PC－100 Registered ECC SDRAM 内存，使用 ECC 特性
能够修正单位错码和检测双位错码，还具备四位字节的错码检测能力。
系统内存的起始地址为 0，并且最大可以达到所安装 DRAM 的最大容量（注意：利用配置寄存器
定义成内存空洞范围的系统内存是不连续的）。系统支持基本（常规）和扩展内存。
基本内存的地址范围：00000h—9FFFFh (起始的 1MB)。
扩展内存的地址范围：0100000h—3FFFFFFFFh（16GB）。
系统支持的 DIMM 内存容量从 256MB 到 16GB。由于内存地址数据通路（MADP）与 DIMM 之
间的数据传输是以四路交错方式进行的，所以每一个 Bank 上同时安装四条 DIMM，16 个插槽按
每四个一组分成到四个 Bank，其标号从 A 至 D。Bank A 上有 DIMM 插槽 A1，A2，A3 和 A4。
Bank B，C 和 D 上也都有 4 个 DIMM 插槽，命名方法同 Bank A。在每个 DIMM 插槽旁边都标有
相应的 Bank 号。为了达到最佳的散热效果，建议按从 A 到 D 的顺序安装，例如先安装 Bank A，
然后安装 Bank B。为了达到最佳的性能，则以相邻的方式安装，例如先安装 Bank A，然后安装
Bank C。
图 2.2 内存板 DIMM 的安装顺序
X．16 个 DIMM 插槽之一
Y．四个内存地址数据通路之一
Z．内存扩展卡连接器
内存板上的 DIMM 插槽也可以使用另一种名称来标识。插槽 A1 到 A4 分别用 J1 到 J4 来标识，插
槽 B1 到 B4 用 J5 到 J8 来标识，插槽 C1 到 C4 用 J9 到 J12 来标识，插槽 D1 到 D4 用 J13 到 J16
来标识。
有些操作系统和应用程序只使用基本内存，而有些操作系统既使用常规内存，也使用扩展内存。
MS-DOS 不使用扩展内存；不过一些 MS－DOS 实用程序，如随机存取存储器磁盘（RAM disks）、
磁盘高速缓存（disk caches）、后台打印及视窗化环境在使用扩展内存时，性能更好。
BIOS 能够自动根据所安装的 DIMM 类型、大小和速度来检测和初始化内存，并报告内存的容量
大小以及它们分配到系统中的状况。
2.4 外设
2.4.1 Super I／O 芯片（SIO）
兼容 ACPI 的 National PC97317VUL Super I/O 芯片支持两个串口、一个并口，软盘驱动器以及 PS
／2 兼容键盘和鼠标。系统为每个端口都提供了接口。
2.4.2 串口
两个串口都可以重新配置。每个串口都可以设置成四个不同的 COMx 端口之一，而且都可以单独
激活。当串口被禁用时，串口的中断可以被其它设备使用。
2.4.3 并口
系统主板提供了一个 IEEE－1284 兼容型的 25 针双向并口。可以通过 BIOS 设置，激活或禁用并
口，当激活并口时，可以确定端口地址和中断。当禁用并口时，中断可以被其它设备使用。
2.5 扩展卡插槽
主板上有 8 个供 PCI 扩展卡使用的插槽，而 PCI 扩展卡是由三段名为 PCI－A、PCI－B 和 PCI－C
的 PCI 总线支持的。这 8 个插槽当中，PCI－A 上有两个，PCI－B 上有四个，PCI－C 上有两个。
PCI－C 上的插槽只支持半长扩展卡；其他的插槽都支持全长扩展卡。
在 PCI A 段总线和 B 段总线的插槽上，可以在不中断正常操作和关闭系统电源的情况下，增加、
卸下以及替换 PCI 扩展卡。为了利用这种 PCI 热插拔特性，服务器的操作系统中应该有相应的 PCI
热插拔软件，同时使用具有 PCI 热插拔特性的 PCI 扩展卡。PCI 热插拔软件通常是一个为特定的
操作系统而安装的驱动程序。
每个热插拔 PCI 插槽都有两个 LED 灯。绿灯用于标明每个插槽的供电状态。黄色灯用来标明对应
插槽的故障状态。
下表简述了系统运行期间，可能会遇到的 LED 灯状态。
表 2.3 插槽状态指示灯
LED显示 状态
绿灯亮
黄灯灭
绿灯亮
黄灯亮
绿灯灭
黄灯亮
绿灯闪烁
黄灯灭
灭 插槽断电
插槽通电，功能正常
插槽通电，扩展卡可能有问题
插槽断电，插槽中的扩展卡可能有问题
插槽电源正在通断之间切换。
PCI 特性如下：
总线速度为 33 或 66MHz
32 位或 64 位总线宽度
3.3V 或 5V 电压
独立总线结构可支持高达 1.2GB/s 的传输速度
8 位、16 位、32 位、以及 64 位数据传输
即插即用
具备奇偶校验能力
2.6 PCI热插拔控制器
PCI 热插拔控制器是一个 32 位 PCI 总线设备，它即可以在 33MHz 速度下运行，也可以在 66MHz
速度下运行。PCI 热插拔控制器负责管理它所在的 PCI 总线段的 PHP 功能实现。在 PCI A 段和 B
段总线上，各有一个 PCI 热插拔控制器，其特性为：
与 ACPI 兼容。
与 Compaq 的 PHP 控制器的设计兼容。
既支持 3.3V PCI 总线，也支持 5V PCI 总线。
PCI 热插拔控制器负责下列各项工作：
管理电源供应，而且可以移到单个插槽上。
正确重新设置新插入的 PCI 扩展卡。
管理 PCI 总线与 PCI 扩展卡之间的 PCI 信号的通断。
在不影响总线性能的前提条件下，负责单个 PCI 扩展卡的添加和拆除。
2.7 IDE接口
开放式南桥（OSB4）集成了基于 PCI 的 IDE 控制器。该控制器支持可编程 I／O 与总线主传输器。
系统主板使用主 IDE 通道，并且提供了一个 40 针的 IDE 接口。
2.8 USB接口
系统主板在服务器系统的后侧面板上提供了两个外部USB接口。接口符合USB1.0规范。两个端口
具有同样的带宽。另外，主板还提供了一个专用的内部USB接口。
2.9 网络接口控制器
系统主板支持一个基于Intel 82559快速以太网多功能PCI／CARD Bus控制器的10BASE－T／
100BASE－TX的网络子系统，支持10或100Mbps的快速以太网传输。
它所支持的网络特性有：
32 位 PCI 总线控制接口和 PCI 局部总线规范兼容。
82596 链式内存结构通过改进动态传输链接增强了网络性能。
可编程控制的传输阈值增强总线的使用效率。
处理数据接收的过程中也可以接收中断请求。
集成在芯片上的计数器用于网络管理。
10Mbps 和 100Mbps 网络速度的自动检测和自动转换。
既支持 10Mbps 网络，也支持 100Mbps 的网络。
集成的 TX 物理接口
磁性元件与 100BASE－TX 连接器接口相连接和一个用于存储网络标识的闪存设备。
2.10 视频
主板提供了一个ATI Rage IIc VGA图形加速器。ATI Rage IIc芯片中含有一个SVGA视频控制器、时
钟发生器、BitBLT引挚和一个RAM数模转换器。一个256Kx32SGRAM芯片提供2MB的10纳秒视
频内存，但不支持在系统中增加视频内存。
SVGA子系统还支持模拟VGA显视器，单频或多频、隔行扫描或非隔行扫描、最大可达100Hz的垂
直刷新频率。主板提供一个标准的15针VGA接口和支持服务器管理控制台重定向的视频空白逻
辑。
2.11 SCSI控制器
主板集成两个SCSI控制器。一个双通道SCSI控制器（Adaptec AIC-7899）位于PCI－B总线上，而
一个单通道SCSI控制器（Adaptec AIC-7880）则位于PCI－C总线上。
Adaptec AIC-7899 SCSI控制器包括了两个独立的SCSI控制器，它们作为一个多功能设备共享单一
的 PCI 总线控制接口。就内部而言，每个控制器是相同的，均能提供16 位 SE 或提供
40MBps(Ultra-wide SE)、80MBps(Ultra2)或160MBps（Ultra 160）低压差分（LVD ）SCSI的传输标
准。
在系统中，Adaptec AIC-7899的控制器A和控制器B各提供一个68针LVD SCSI接口。每个控制器都
有自己的一组PCI配置寄存器和SCSI I／O寄存器。作为一个PCI总线主设备，AIC－7899控制器通
过使用芯片高速缓存，在突发方式下数据传输速度可高达266MBps。
AIC－7880控制器是一个160针采用PQFP封装的具有全特征PCI总线控制接口的单一SCSI控制器。
该控制器即可以支持提供10MBps或20MBps(Fast-10)吞吐量的8位和16位快速SCSI，也可以支持能
够以20MBps或40MBps处理突发数据的Fast-20 SCSI。作为一个PCI 2.1总线主设备，AIC－7880控
制器通过使用芯片上256字节FIFO，在突发方式下数据传输速度可高达133MBps。
AIC－7880的设备中提供了8位或16位的SCSI接口，并且在10、20或40的数据传输速度下运行。AIC
－7880控制器还可以对外部差动传输、磁盘输出和SCSI终结器的断电控制进行主动负输出和控制
处理。主动负输出减少了因主动驱动SCSI的双极性而造成的数据出错机会，避免了电压的不稳定
和在长电缆上运行的噪音。SCSI输出驱动器可以在不用额外驱动器的情况下，直接驱动一个48mA
单端SCSI总线。SCSI段可支持多达15个设备。
AIC－7880控制器可以被用作一个Ultra Narrow 50针接口的8位控制器，也可以被用作一个Ultra
Wide 68针接口的16位控制器。因此，AIC－7880控制并不总是在SCSI总线的一端，而且它的关闭
是由一些简单电路控制的。这些电路将会检测设备是否通过50针连接器或68针连接器相连的。当
有设备脱离这两个端口时，数据的上8位和与这些数据线相关的奇偶位将处于关闭状态。所有其他
的信号都不在主板上关闭，而是由与接头相连的设备来关闭。当有设备只位于一个接头上时（窄
型或宽型），所有的主板上的关闭均处于开状态。
2.12 IDE控制器
IDE接口是一个主板带有AT 磁盘控制器的电子元件、16位智能磁盘驱动器的接口。开放式南桥
（OSB4）集成了基于PCI的快速IDE控制器。控制下列各项：
PIO和IDE DMA主总线操作
模式4的时序
高达33MB/s的传输速度
Ultra DMA 33性能
为PCI/IDE突发传输提供缓存
主/从IDE模式
一个IDE通道上多达两个驱动器
2.13 键盘和鼠标
PS/2兼容键盘和鼠标的接口堆叠在一起，其中上边是鼠标接口，下边是键盘接口。
在给系统通电之前，把键盘和鼠标插入对应接口。BIOS会对其进行相应的检测，并配置键盘控制
器。
键盘控制器与Intel 8042A微控制器兼容。如果在由SSU规定的预定时间内键盘和鼠标没有任何动
作，系统会被自动锁定。在没有输入预先设定的密码之前，键盘和鼠标不响应用户的操作。
2.14 服务器管理
服务器管理功能是通过一个主板集成的主板管理控制器（BMC）实现的。
2.14.1 主板管理控制器（BMC）
BMC和其相关电路是由5V_Standby 电源供电的，它在系统电源关闭时仍处于激活状态。BMC符
合IPMI1.0标准。
BMC的主要功能是自动监视系统平台管理事件，把发生的事件记录在系统事件日志（SEL）中。
BMC符合智能平台管理规范1.0版。记录事件包括温度超标、电压超标、风扇故障和机箱入侵等。
在监视过程中，BMC维护非易失传感器数据记录存储库（SDRR），从此库中可以检索出系统运行
时的信息。BMC提供了一个SDRR共享的信息寄存器接口，通过在服务器上运行管理软件可以对
平台的当前数据进行存储和检索。
技术人员可以在系统出现故障时检索SEL，然后通过Intel LANDesk服务器管理器、服务器控制软
件或直接平台控制（DPC）等系统管理工具进行分析。由于5V Standby电源为BMC供电，所以可
以通过内部设备管理总线（IPMB）来使用SEL（和SDRR）信息。在监视过程中，BMC执行下列
功能：
主板的温度和电压监视
处理器的状态监视和FRB控制
主板风扇故障的检测和指示灯控制
SEL接口管理
传感器数据记录存储库（SDRR）接口管理
SDR/SEL时间标志
FRU信息接口
系统管理监视计时器
SMI／NMI状态监视
前控制面板NMI处理
事件接收器
IPMB管理控制器初始化代理
安全模式控制、前控制面板锁定/解锁启动、视频空白和磁盘写保护监视与控制
ACPI支持
直接平台控制（DPC）支持
PEP／PEF 管理
电源分配板监视
扬声器报警能力。当系统通电时，用此特性来标明诸如“处理器插槽空”等信息。
存取Pentium III Xeon处理器SEEPROM接口
处理器温度监视
热插拔PCI插槽的状态报告
处理器总线速度设置
机箱上的风扇故障灯控制
机箱上的电源故障灯控制
机箱电源灯控制
2.15 系统安全
为防止未授权进入或使用系统，可以通过SSU或BIOS设置系统安全性，此外，还有可以通过服务
器管理软件监视机箱入侵状况。
通过
2.15.1
SSU或BIOS
系统安装程序（SSU）提供了一些安全特性，以防止未经授权或意外对系统进行操作。安全措施
一旦启用，用户只有输入正确的密码才能对服务器进行操作。例如，SSU 可以完成如下的功能：
1. 启动键盘锁定计时器，这样在超过设定时间时系统自动进入安全模式（设定时间的范围为：
1-120 分钟），必须输入密码，服务器才重新激活键盘与鼠标
2. 设置并启动管理员与用户密码
3. 设置安全模式以防止键盘或鼠标输入，并防止使用前面板复位与电源按钮
4. 使用组合键，以快速进入安全模式
5. 在安全模式中禁止写软盘驱动器操作
2.15.1.1 使用密码
如果您设置用户密码，但没有设置管理员密码，输入用户密码后可以启动系统并运行 SSU。如果
您既设置了用户密码又设置了管理员密码，那么：
1. 输入其中的任一密码都可以启动服务器并可使用键盘与鼠标
2. 输入管理员密码可以进入 SSU 或 BIOS 设置以更改系统配置
2.15.1.2 安全模式
通过使用 SSU 可以配置并启用安全引导模式。当系统进入安全模式状态后，系统可以执行如下的
启动方式：
1. 可以启动系统和操作系统，但必须输入用户密码才能使用键盘与鼠标。
2. 不能通过前面板按钮关闭系统电源或复位系统。
安全模式对通过服务器管理模块设置的功能或通过实时时钟（RTC ）进行的电源控制无效。
系统退出安全模式后并不改变系统电源的状态。也就是说，如果您在安全模式下按下并松开
电源按钮，系统不会在安全模式取消之后断电。但是，如果在安全模式取消时按下前面板电
源按钮保持不变，系统会断电。
2.15.1.3 软件安全特性简介
下表列出了软件安全的一些特性，并描述了每一功能所提供的保护方式。一般情况下，要允许或
设置下列功能，您必须运行 SSU 并进入
设置程序。
表 2.4 软件安全功能
功能 描述
使系统进入安全引导
模式
设置系统安全性
Security 菜单。该表同时也适用于其它 SSU 菜单与 BIOS
如何进入安全模式
设置口令使系统自动进入安全模式
通过 SSU 或 BIOS 设置程序，设置一个组合键，通过按组合键使系统立即进入
安全模式。
当系统进入安全模式后
系统可以引导并运行操作系统，但在输入用户密码前不接受鼠标与键盘输入。
在引导时，如果检测出CD-ROM驱动器中有光盘或驱动器A中有软盘，系统会
提示输入密码。密码输入后，系统从光盘或软盘启动并取消安全模式。
如果您尚未安装 CD-ROM 驱动器，或如果驱动器中没有光盘或驱动器 A 中没
有软盘，系统从 C 盘启动并自动进入安全模式。在引导时，所有启动的安全模
式特征发挥作用。
使系统退出安全模式
输入正确的密码。
禁止软驱写操作 在安全模式下，除非输入密码，否则系统不会从软盘启动或执行写软盘操作。
禁用电源与复位按钮 如果这项保护功能被 SSU 启动，在安全模式下电源与复位按钮被禁用。
设置一个时间周期，在
此段时间内键盘与鼠
标输入不被接受，同
时，屏幕空白并禁止写
软盘
控制对 SSU 的使用：
设置管理员密码
控制进入除 SSU 外的
系统：设置用户密码
不带键盘启动
指定启动顺序 在 SSU 中指定的顺序决定了系统引导顺序。如果启动安全模式（已设置用户密
您可以规定并启动一个从 1 到 120 分钟范围内的非活动时间周期。如果在规定
的时间周期内没有键盘或鼠标操作，超过此时限后的键盘或鼠标输入将不再被
接受。
如果视频空白被启动，监视器会显示空白，直至输入正确的密码。
为控制设定或更改系统配置，设置一个管理员密码并通过 BIOS 或 SSU 启动密
码。如果管理员与用户密码同时启动，输入任一密码都可以启动系统或启动键
盘与/或鼠标，但只有管理员密码才允许更改 BIOS 与 SSU。
一旦设定，可以通过将密码设置为空字符串或通过清口令跳线以禁用密码。
为控制对系统的使用，可以通过 BIOS 或 SSU 设置一个用户密码并在启动时启
用密码。
一旦设定，可以通过将密码设置为空字符串或通过清口令跳线以禁用密码。
系统有无键盘均可启动。系统在加电自检（POST）期间，BIOS 自动检测并测
试键盘，如果有键盘，则会显示一条信息。在 SSU 中没有用于启动或禁用键盘
的设置项。请不要在系统带电时插入键盘。
码），在系统启动前将被提示输入密码。如果安全模式启动并同时启动“Secure
Mode Boot”选项，系统可以启动，但在接受任何键盘或鼠标输入前要求输入密
码。
2.16 主板跳线的使用
在万全 4200r服务器的主板系统中，在软驱接口和 Ultra 160 SCSI-B 接口之间为主板设置跳线J9F2，
该跳线为 12 针并分成 4 组，跳线的具体位置如下图所示，其中图中黑色标记为每个配置选项的默
认跳线位置。
A. PCI 扩展卡插槽
B. 处理器插槽
C. 配置跳线
图 2.3 万全 4600r 主板配置跳线
表 2.5 主板配置跳线
插图编号 名称 状态 位置
JP1
Enable 14-15
JP2
Enable 10-11
JP3
Erase 6-7
JP4
Force Erase 2-3
BMC 引导块刷新
BIOS 恢复引导块
清除口令
CMOS 清除
Disable 13-14
Disable 9-10
Protect 5-6
BMC Control 1-2
表 2.6 跳线配置选项说明
选项 描述
CMOS
口令 如果 J9F2 的针 5 与针 6 相联（默认设置），系统复位时当前设置的口令保持不变。
BIOS 恢复 如果 J9F2 的针 9 与针 10 相联（默认设置），BIOS 在执行时跳过包含"Recovery BIOS"
如果 J9F2 的针 1 与针 2 相联（默认设置），除非用户通过前面板执行清除操作（通
过按住复位键 5 秒并按电源开关键），否则系统复位时 NVRAM 的内容一直保持不
变。
如果 J9F2 的针 2 与针 3 相联，系统复位时 NVRAM 的内容将恢复到出厂时的默认
设置。如果跳线移开，系统复位时 NVRAM 的内容保持不变 。
如果 J9F2 的针 6 与针 7 相联，系统复位时设置的口令被清除。
代码的区域。
如果正常的 BIOS 程序被破坏，而且不能通过软盘重新装载 BIOS 代码，将 J9F2 的
针 10 与针 11 相联，可以使系统从 BIOS 恢复区域引导系统，并从当前软驱中的软
盘装载执行 BIOS 刷新操作。
清除
2.16.1
CMOS
配置跳线模块 J9F2 中的针 1、2 和 3 用来控制系统复位时存储在 CMOS 非易失内存中的设置是否
保持不变，这个跳线块同样用来恢复系统 CMOS 和 RTC 的默认值。有两种方法可以恢复系统的
默认值。
：
方法 1
1. 按下系统的复位键并保持 5 秒钟以上；
2. 按住复位键的同时按下电源开关键；
3. 同时松开复位键和电源开关键。
：
方法 2
1. 在进行操作前，请确保了解有关安全规范及 ESD 相关防范内容；
2. 关闭与服务器相连的所有外部设备，关闭系统电源，拔下交流电源线的插头；
3. 打开机箱右侧后部的机箱盖；
4. 拆下并移开内存板；
5. 在内存板的附近找到 J9F2 配置跳线；
6. 将 CMOS 跳线从 1-2 移到 2-3（清除 CMOS 位置）；
7. 安装好内存板并盖上机箱，插上交流电源线的插头，为系统加电以使改变生效；
8. POST 自检完成后屏幕将显示“NVRAM cleared by jumper”和 “Press F1 to resume, Press F2
to Setup”信息。这时除口令之外，CMOS 和 RTC 自动被设置成默认值；
9. 进入 BIOS 设置程序并进行一些设置（比如：改变引导设备顺序），按 F10 保存并退出 BIOS
设置程序；
10. 关闭系统，拔下系统的交流电源线插头；
11.
将 CMOS 跳线从 2-3 移到 1-2（保护 CMOS 位置）；
12.
重新安装好内存板，盖上机箱，插上交流电源线的插头，为系统加电以使改变生效；
13. 运行 BIOS 设置程序或 SSU 以校验设置的正确性。
2.16.2
清除口令
配置跳线模块 J9F2 中的针 5、6 和 7 用来控制系统复位时是保持口令设置还是清除口令。下面的
步骤将介绍如何清除当前的口令并设置一个新的口令：
1. 在进行操作前，请确保了解有关安全规范及 ESD 相关防范内容；
2. 关闭与服务器相连的所有外部设备，关闭系统电源，拔下交流电源线的插头；
3. 打开机箱右侧后部的机箱盖；
4. 拆下并移开内存板；
5. 在内存板的附近找到 J9F2 配置跳线；
6. 将口令跳线从 5-6 移到 6-7；
7. 安装好内存板，盖上机箱，插上交流电源线的插头，为系统加电以使改变生效；
8. POST 自检完成后屏幕显示“Press F1 to resume, Press F2 to Setup”信息；
9. 关闭系统，拔下系统的交流电源线插头；
10.
将口令跳线从 6-7 移回 5-6；
11.
重新安装好内存板，盖上机箱，插上交流电源线的插头，为系统加电以使改变生效；
12. 运行 BIOS 设置程序或 SSU 指定一个新的口令。
2.16.3 BIOS
的破坏恢复
当使用错误的 BIOS 刷新文件进行 BIOS 刷新时，或在刷新 BIOS 的过程中系统断电、异常退出，
将导致系统无法加电启动，这时可以利用万全 4200 系统 BIOS 的恢复机制恢复已经损坏的 BIOS。
配置跳线模块 J9F2 中的针 9、10 和 11 用来控制系统是否使用"Recovery BIOS"代码区域引导系统。
下面的步骤将介绍如何使用系统内置的 BIOS 恢复模块来恢复被破坏的 BIOS：
1. 在进行操作前，请确保了解有关安全规范及 ESD 相关防范内容；
2. 关闭与服务器相连的所有外部设备，关闭系统电源，拔下交流电源线的插头；
3. 打开机箱右侧后部的机箱盖；
4. 拆下并移开内存板；
5. 在内存板的附近找到 J9F2 配置跳线；
6. 将引导恢复跳线从 9-10 移到 10-11；
7. 安装好内存板，盖上机箱，插上交流电源线的插头，为系统加电以使改变生效；
8. 系统加电时将 BIOS 刷新软盘插入软驱 A 中，系统开始从软盘引导并执行恢复过程，该过程
大约需要 3 分钟。当恢复过程完成后，系统喇叭发出两声蜂鸣；
在 BIOS 恢复模式下，屏幕上无任何显示信息。由于系统自动恢复 BIOS，因此键盘被禁止。
下面的蜂鸣形式描述了系统 BIOS 恢复的状态。
表 2.7 蜂鸣代码形式的含义
蜂鸣形式 含义
2
4
连续低蜂鸣声 使用错误的 BIOS 恢复文件或跳线设置不正确。
恢复成功、无错误。
系统不能从软盘引导，软盘可能不是引导盘。
9. POST 自检完成后屏幕显示“Press F1 to resume, Press F2 to Setup”信息；
10. 关闭系统，拔下系统的交流电源线插头；
将引导恢复跳线从 10-11 移回 9-10；
11.
12.
重新安装好内存板，盖上机箱，插上交流电源线的插头，为系统加电以使改变生效；
13. BIOS 恢复模式完成后，运行 BIOS 设置程序或 SSU 从新设置系统。
第三章 系统硬件安装
本章主要介绍万全4600r服务器机箱的特性和热插拔SCSI硬盘、热插拔PCI卡的安装和拆卸。
3.1 机箱特性
图3.1是万全4600r服务器系统外观图，表3.1列出了万全4600r服务器的规格。
万全4600r服务器系统采用机架方式安装，关于机架安装指导的详细内容请参考《万全4600r服务
器快速安装指南》。
表3.1 万全4600r服务器规格
规格 机架式
高度 178mm（4u，7英寸）
宽度 445mm（17.5 英寸）
长度 673mm（26.5 英寸）
重量 最小配置 25.86kg
最大配置 39.32kg
前面留出的空间 76.2 mm (进入的气流温度 <35 °C )
后面留出的空间
侧面留出的空间
图 1. 万全4600r服务器系统
A. 顶盖。顶盖保护机箱里的部件。
B. 前盖。前盖保护外部设备。
C. 前面板门。此门打开时，可以直接访问硬盘驱动器和外部设备。
D. 前面板。
152.4mm
25.4 mm
机箱有前、顶两个盖子。前盖用螺丝固定，只有专业技术人员进行维护时，才有必要打开。顶盖
用拇指螺钉固定，用户可以打开顶盖来安装或拆卸热插拔PCI卡。图3.2中用“A”标出的是其中
的一个螺钉。
图3.2 固定顶盖的两个拇指螺钉中的一个
机箱前面有一个可以拆装的前面板，散热系统气流可以由此通过。打开前面板上的小门，用户可
以安装或拆卸硬盘驱动器和外部设备。
图3.3 和 图3.3a 分别给出了拆下顶盖、前盖、前面板的系统视图和系统俯视图。
图3.3 没有机箱盖和前面板的万全4600r服务
器系统
表3.2 特性概述
特性 描述
A. 外部设备托架
[A1 和 A2]
A1. 外部设备托架：
5.25英寸托架
A2. 外部设备托架：
3.5英寸托架
系统前部有一个5.25英寸的设备托架和一个3英寸的设备托架。
设备托架上可安装5.25英寸CD-ROM或DAT磁带机设备。
已安装了3.5英寸的薄型软盘驱动器和CD-ROM驱动器组件。
图3.3a 系统俯视图
B. 硬盘驱动器 硬盘驱动器托架支持5个1.0英寸或3个1.6英寸热插拔的Ultra 160接口SCSI
硬盘。
C. 电源子系统 一个电源子系统托架，在2+1冗余配置中支持最多3个350W供电模块。
电源子系统的维护只能由专业技术人员进行。
D. 散热系统 最多安装6个风扇，实现风扇冗余。风扇冷却主板及其它部件。
在风扇冗余状态下，无需关闭服务器即可更换出现故障的风扇，散热系统的
维护必须由专业技术人员进行。
E. 电子托架
(E-Bay)
E1. E-Bay
(俯视图)
E2. 热插拔PCI插槽
E-Bay包括系统主板。主板的主要组件是：
最多4个Intel Pentuim III Xeon 处理器
ServerWorks ServerSet III HE 芯片组
最多可以安装16条PC-100 Registered ECC SDRAM内存，最大支持
16GB内存。
32位, 33 MHz, 5V PCI 插槽
64位, 66/33 MHz, 3.3V 热插拔PCI 插槽
64位, 33 MHz, 5V 热插拔 PCI 插槽
2个外部USΒ接口，1个内部USB接口。
1个IDE接口，支持最多2个ATA33兼容设备
除安装PCI卡外，对E-Bay的操作必须由专业技术人员进行。
E-Bay 的俯视图。
E-Bay 上有6个热插拔PCI 插槽。
警告
只有专业技术人员在进行必要的系统维护时，才可以对处理器、内存、电源子系统以及任何非热
插拔/带电插拔的部件进行操作。
3.2 外部设备托架
机箱包括CD-ROM，DAT和软盘驱动器的外设托架。外设托架包括两个托架组成：5.25英寸设备
托架和3.5英寸设备托架。
5.25英寸托架
此设备托架支持 5.25 英寸 CD-ROM 或 DAT 驱动器。在设备托架中拆装部件的工作必须由专业技
术人员进行。
3.5英寸托架
3英寸托架支持以下配置：
1个薄型软盘驱动器和CD-ROM驱动器组件
或
1个3.5英寸软盘驱动器
在设备托架中拆装部件的工作必须由专业技术人员进行。
3.3 硬盘驱动器
机箱内包括1个硬盘驱动器托架。硬盘驱动器托架支持以下配置：
5个3.5×1.0英寸热插拔Adaptec Ultra 160 SCSI SCA 硬盘驱动器
3个3.5×1.6英寸热插拔Adaptec Ultra 160 SCSI SCA 硬盘驱动器
打开前面板即可拆装硬盘驱动器。作为热插拔实施方案的组成部分，每个硬盘驱动器均配有一个
驱动器盒。从系统上移走硬盘时，是将硬盘与驱动器盒一并拆下。硬盘用4颗螺丝固定在驱动器盒
上。驱动器盒用锁定把手固定在硬盘驱动器托架上。图3.4显示了硬盘在驱动器盒里的位置。
图3.4 固定在驱动器盒中的硬盘
A. 硬盘驱动器盒
B. 将硬盘固定到驱动器盒的四颗螺丝中的两颗。
C. 硬盘
D. 连接器
E. 锁定把手
每块硬盘都与Adaptec Ultra 160 SCSI
SCA-2接头，支持最大功耗为23W的1万转或更慢的硬盘驱动器。如果安装其它类型或更慢的
Ultra 160 SCSI SCA驱动器，请确保硬盘驱动器符合背板及驱动器盒的要求。
表3.3 硬盘LED指示灯显示的硬盘状态
LED 显示 状态
绿色 硬盘存在并已经加电。
闪烁的绿色 硬盘处于激活状态。
黄色 硬盘出现未知错误。
闪烁的黄色 硬盘正在复原。
灭 硬盘未加电。
热插拔背板相连。背板为每块硬盘提供工业标准的80针
3.4 电源子系统
万全4600r服务器系统使用通用输入转换电源子系统(PSBS)，提供最大630W直流供电。子系统通
过功率因素校正，使交流电每相交流电流（RMS值）消耗降至最低。机箱可以配置1个，2个或3
个350W供电模块，每个模块都能最大限度地防止电磁干扰(EMI)和无线电频率干扰(RFI)。
电源子系统包括1个电源子系统托架，最多支持3个供电模块。电源子系统托架包括1个配电板，管
理各供电模块的供电。
电源子系统可以以冗余或非冗余方式工作。非冗余方式仅使用1个或2个供电模块。供电模块如果
停止正常工作，服务器系统将无法运行。1个供电模块支持的最小配置是1个处理器、4条DIMM内
存、1块硬盘(不能是10K RPM)、1个软驱和1个CD-ROM。
更安全的方式是使用冗余(2+1)电源子系统。如果一个模块停止工作，由剩下的模块为系统供电，
系统可以继续运行。
3.5 散热系统
最多可以使用6个风扇，风扇装在机箱中部E-bay和外部设备托架之间的风扇托架上。图3.5中
“A”标出6个风扇。
图3. 5 有6个风扇的风扇托架
万全4600r服务器的散热系统支持非冗余或冗余配置。非冗余配置只有3个风扇。如果其中1个
停止工作，机箱内的环境条件可能会超出的标准，机箱可能会出现异常。3个风扇支持任何类
型的系统配置，只是没有风扇冗余。
对可靠性要求较高的系统，使用6个风扇，组成冗余散热系统，以保证服务器系统的可用性。
6个风扇中如果有1个停止工作，剩下的5个风扇完全能够为系统散热。6个风扇可以支持包括
最高配置在内的任何配置。6个风扇支持的部件数量最多，包括四个处理器、8GB的SDRAM
内存、5个10K RPM硬盘、8个PCI卡以及至少2个供电模块。
空气经由前面板，吹向电源子系统托架、外设托架和硬盘驱动器托架，然后经过风扇托架和
主板，最后从机箱后部和侧面排出。
每个风扇的指示灯位于安装在风扇托架内的风扇上。风扇故障由位于机箱前面的一般故障
LED指示灯指示。
注意
系统运行时，必须盖上顶盖和前盖以保证散热效果。
Loading...
