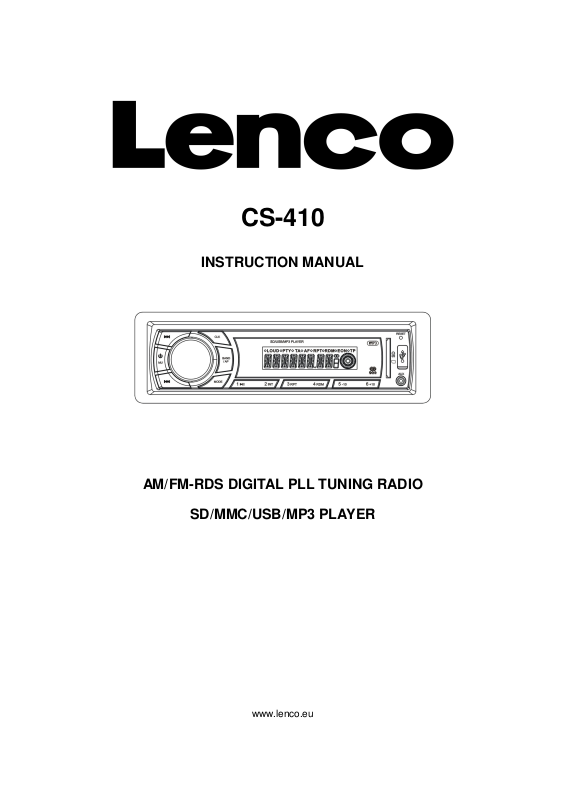

Lenco CS-410 User Manual

CS-410

INSTRUCTION MANUAL

AM/FM-RDS DIGITAL PLL TUNING RADIO

SD/MMC/USB/MP3 PLAYER

www.lenco.eu

OPERATING THE UIIT

1.- RESET BUTTON The unit must be reset under the following conditions: A) Prior to using this unit for the first time after installation. B) If the unit fails to operate properly, press the RESET with a pen tip or other pointed instrument.

2. - SEL & VOL CONTROL BUTTON A) Press the SEL repeatedly to select VOLUME - BASS - TREBLE - BALANCE - FADER. B)Press SEL button and hold for more than 2 seconds to turn on TA ON/OFF mode, then press SEL button shortly and repeatedly

to select AF ON/OFF,TA SEEK/TA ALARM PI SOUND/PI MUTE, RETUNE L/RETUNE S, MASKDPI/MASK ALL, BEEP ON/BEEP OFF, USER SET(FLAT/CLASSIC/ROCK/POP),VOL LAST/VOL DEFA , STEREO/MONO(in FM mode),

LOUD OFF/LOUD ON,DX/LOCAL (in FM mode), CLK ON/CLK OFF,CLK 12/24 mode. After selecting the desired mode, rotate the VOL- or VOL+ button to select one setup item of the desired mode.

1) TA SEEK/TA ALARM: TA SEEK mode: when newly tuned station does not receive TP information for 5seconds,the radio retunes to next station which has adifferent PI to the last station,but has the TPinformation. When TP information gets lost at the current station for retune time which is set byRETUNE SHORT(90 seconds) or RETUNE LONG(150seconds), the radio starts to retune to next same PIstation. When same PI station does not receive in 1cyclic search,the radio retunes to next station with TP information. TA ALARM mode: when this mode is selected, any autoretune mode is not activated. Only double beep sound (ALARM) will be heard.When newly tuned station does not have TP information for 5 seconds, beeps are sounded. When TP information gets lost at the current station for retune time, the beep sound will be heard.When newly tuned station has no RDS signal, PI SEEK is suppressed .

2) PI SOUND/ PI MUTE: PI SOUND mode: if a car cruises between buildings that could cause reflectinsignals, a phenomenon may occur, dueto different PI codes being received from the sameAF source. when different PI sounds (DIP) are heard occassionally, this will happen for less than 1 second.PI MUTE mode: under above same situation, a mute sound will be heard for less than1second.

3) RETUNE L / RETUNE S: The initial time of auto TA search or PI SEARCH mode is selected. When PI information is not received forretune interval , the radio starts to retune to next same PI station.When same PI station does not receive 1 cyclic search, the radio goes to last stationand waits for 4-5 minutes until PI code is received. RETUNE L mode: selected as 150 seconds. RETUNE S mode: selected as 90 seconds.

4) MASK DPI/MASK ALL: MASK DPI mode: masks only the AF which has different PI. MASK ALL mode: masks the AF which has different PI and NO RDS signal with high field strength.

5)BEEP ON/BEEP OFF BEEP ON mode: The beep is generated when any key is pressed. BEEP OFF mode: The beep sound is disabled.

6) VOL LAST/VOL DEFA VOL LAST: The radio switches on at the actual volume it had when it was last switched off. VOL DEFA: After pressing SEL button, AVOL will be displayed. Then you can pre-select a constant switch-on volume by

7)CLK ON/OFF

CLK ON: Clock will always show on the display when power off. CLK OFF: Clock will disappear on the display when power off.

3. -POWER ON/OFF AND MUTE

Press the POWER to turn on this unit. To turn off theunit, press and hold this button unit it off. During playing, press this to mute the sound.

4. - LCD DISPLAY

using the VOL knob.

5. - MODE PTY BUTTON

Press the MODE to select RADIO/CARD(SD/MMCcard inserted)/USB(flash driver inserted)/AUX mode. Press the button longer than 2 seconds to select the following mode: POP M- - NEWS while selecting PTY TYPE, its selection is implemented by present buttons as describe in present key,(press one of the 6 present buttons shortly and repeatedly to select the PTY TYPE in the present button)When POP M or NEWS is on, the previous PTY program and PTY word is displayed on LCD. If there are no keys entered for 2 seconds, previously selected PTY is searched. If desired PTY is not found, NO PTY is flashed, then return to previous normal radio and PTY icon goes off.

6&7. - TUNE,SEEK, TRACK, SKIP UP/DOWNBUTTONS A) Radio mode Press the>>I or I<< to perform manual seek tuning. Press and hold the >>I or I<< to perform automatic tuning. The unit will tune to the station with strong signal. B) SD/MMC, and USB mode Press the >>I or I<< to play the next or previous track.

8. - BAND & AP BUTTON

Press the BAND to select radio band as follow: Fm1 -> FM2 -> FM3 -> MW1 -> MW2 Press and hold this button to activate the auto storage function. The unit scans and preset the stations with strongest signal.(18stations in FM , 12 stations in MW )

9. - CLOCK BUTTON

Press the CLK button briefly to display time for 5 seconds then press and hold the CLK button for more than 1sencond until the real time flashes on the display and then you can adjust the time by the SEL button.

10-15. - PRESET STATIONS MEMORY AND >II, INT, RPT, RDM BUTTONS A) Radio mode Press the 1-6 buttons to select the preset stations. Press and hold the 1-6 buttons to store the station that currently listening. B) SD/MMC, and USB mode Press the >II to pause or resume playing. Press the INT to play the first 10 seconds of the tracks. Press again to off this function and the current track will keep playing. Press the RPT once to repeat plays the current track.Press the RPT twice to repeat plays the current folder. Press the RDM to turn random play on or off. Press the 5/6 to move up or down 10 tracks at a time(Note: when the remaining tracks less than 10, this function is invalid) During playback, press and hold the +10 to select the next folder to be play.

16.-AUX JACK

Press the MODE to select auxiliary input playing mode when connecting with external audiodevice.

17.-SD/MMC CARD SLOT

When SD/MMC card is inserted,the unit is automatically switched to SD/MMC mode.(Note:if both USB storage device and SD/MMC card inserted,the system will switch to the mode of the latest connected.)

18.-USB PORT

When USB storage device is connected, the unit is automatically switched to USB mode.

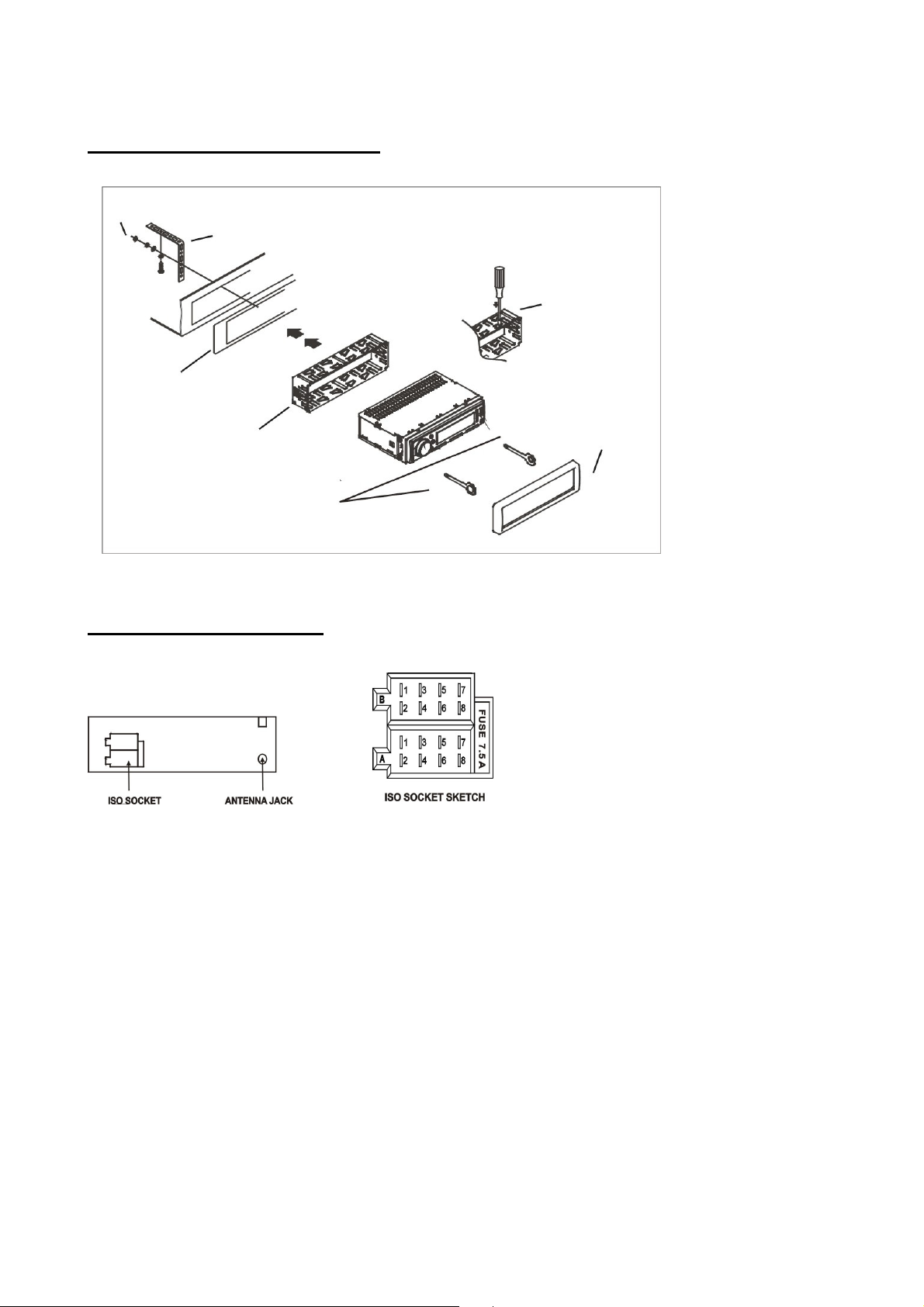

INSTALLATION METHOD

WIRES CONNECTION

CONNECTOR A

4. Memory +12V

5. Auto Antenna Output

7. 12V (To Ignition Key)

8. GROUND

CONNECTOR B

1. Rear Right Speaker (+)

2. Rear Right Speaker (-)

3. Front Right Speaker (+)

4. Front Right Speaker (-)

5. Front Left Speaker (+)

6. Front Left Speaker (-)

7. Rear Left Speaker (+)

8. Rear Left Speaker (-)

SPECIFICATION

GENERAL Supply Voltage DC 12V Negative Ground Current Consumption Max.7A Power Output 7Watts x 4 (at DC 14.4V) Number of Channels 2 STEREO channels Unit Dimensions 178(W)x108(D)x50(H)mm

FM SECTION Frequency Range 87.5MHz-108MHz Effective Sensitivity 3uV. Signal to noise 50dB

AM SECTION Frequency Range 522KHz-1620KHz Effective Sensitivity 40dB. Signal to noise 40dB

RCA LINE OUT Output 1000mV@MAX.

MMC/SD or USB PLAYBACK System MP3 audio system Frequency Characteristics 20Hz-20KHz Signal to Noise(MMC/SD & USB) 55dB (1KHz)

CS-410

BENUTZERHANDBUCH

DIGITALES PLL RADIO MIT MW UKW RDS

UND SD/MMC/USB/MP3-SPIELER

BETRIEB DES GERÄTS

1.- Taste RESET

Das Gerät muss in folgenden Situationen zurückgesetzt werden: A) Nach der Installation, vor dem erstmaligen Gebrauch. B) Falls das Gerät nicht ordnungsgemäß funktioniert, drücken Sie die Taste RESET mit der Spitze eines Stifts oder einem anderen zugespitzten Gegenstand.

2. – EINSTELLUNGS- UND LAUTSTÄRKETASTEN

A) Drücken Sie die Taste SEL wiederholt, um eine der Einstellungen VOLUME - BASS - TREBLE - BALANCE – FADER auszuwählen. B) Halten Sie die Taste SEL mehr als 2 Sekunden lang gedrückt, um den Modus TA ON/OFF einzustellen; drücken Sie anschließend die Taste SEL wiederholt, um einen der Modi AF ON/OFF, TA SEEK/TA ALARM PI SOUND/PI MUTE, RETUNE L/RETUNE S, MASKDPI/MASK ALL, BEEP ON/BEEP OFF, USER SET (FLAT/CLASSIC/ROCK/POP), VOL LAST/VOL DEFA, STEREO/MONO (für UKW-Radio), LOUD OFF/LOUD ON, DX/LOCAL (für UKW-Radio), CLK ON/CLK OFF, CLK 12/24 auszuwählen.

Drehen Sie nach der Auswahl eines Modus die Tasten VOL- oder VOL+, um für den gewünschten Modus eine

Einstellung

auszuwählen.

1) TA SEEK/TA ALARM Modus TA SEEK: Falls ein neu eingestellter Sender innerhalb von 5 Sekunden keine TP-Informationen empfängt, dann sucht das Radio nach einem neuen Sender mit anderer PI als der vorhergehende Sender, allerdings mit gleicher TP-Information. Wenn die TP-Informationen am aktuellen Sender für die Einstellzeit, welche mit RETUNE SHORT (90 Sekunden) oder RETUNE LONG (150 Sekunden) festgelegt wird, verloren gehen, dann sucht das Radio nach dem nächsten PI-Sender. Wenn der gleiche PI-Sender nach einmaligem Suchlauf nicht gefunden wird, sucht das Radio nach dem nächsten Sender mit TP-Informationen. Modus TA ALARM: In diesem Modus kann kein automatischer Suchmodus aktiviert werden. Es ist nur ein doppelter Signalton (ALARM) zu hören. Falls ein neu eingestellter Sender innerhalb von 5 Sekunden keine TP-Informationen empfängt, ertönt ein Signalton. Wenn die TP-Informationen am aktuellen Sender für die Einstellzeit verloren gehen, ertönt ein Signalton. Falls der neu eingestellte Sender kein RDS-Signal empfängt, wird die Funktion PI SEEK unterdrückt.

2) PI SOUND/ PI MUTE Modus PI SOUND: Wenn Sie mit Ihrem Auto zwischen Häusern entlang fahren, die Signale reflektieren, können Störungen auftreten, die durch den Empfang unterschiedlicher PI-Codes von ein und derselben AF-Quelle verursacht werden. Wenn gelegentlich unterschiedliche PI-Töne (DIP) zu hören sind, dann nur für weniger als 1 Sekunde. Modus PI MUTE: Unter oben genannter Bedingung wird der Ton für weniger als 1 Sekunde unterdrückt.

3) RETUNE L / RETUNE S Es wird die Anfangszeit für die automatische TA-Suche oder den Modus PI SEARCH eingestellt. Wenn während der Einstellzeit keine PI-Informationen empfangen werden, sucht das Radio nach dem nächsten gleichartigen PI-Sender. Wenn der gleiche PI-Sender nach einmaligem Suchlauf nicht empfangen wird, kehrt das Radio zum letzten Sender zurück und wartet 4-5 Minuten, bis der PI-Code empfangen wird. Modus RETUNE L: 150 Sekunden. Modus RETUNE S: 90 Sekunden.

4) MASK DPI/MASK ALL Modus MASK DPI: nur AF mit anderer PI ignorieren. Modus MASK ALL: AF mit anderer PI und OHNE RDS-Signal mit hoher Feldstärke ignorieren.

5) BEEP ON/BEEP OFF Modus BEEP ON: Bei Tastendruck ertönt ein Signalton. Modus BEEP OFF: Der Signalton ist deaktiviert.

6) VOL LAST/VOL DEFA Modus VOL LAST: Das Radio wird mit der Lautstärke eingeschaltet, die eingestellt war, als das Radio ausgeschaltet wurde. Modus VOL DEFA: Nach dem Drücken der Taste SEL erscheint die Anzeige AVOL. Wählen Sie mit der VOL-Taste eine konstante Lautstärke, mit der das Radio immer eingeschaltet werden soll.

7) CLK ON/OFF

Modus CLK ON: Die Uhrzeit wird immer angezeigt, wenn das Radio ausgeschaltet ist. Modus CLK OFF: Die Uhrzeit wird nicht angezeigt, wenn das Radio ausgeschaltet ist.

3. -Taste POWER ON/OFF und MUTE

Drücken Sie die Betriebstaste POWER zum Einschalten des Geräts. Halten Sie die Taste zum Ausschalten des Geräts gedrückt. Drücken Sie die Taste während der Wiedergabe, um den Ton auszuschalten.

4. - LCD-DISPLAY

5. - Taste MODE PTY

Wählen Sie durch Drücken der Taste MODE einen der Modi RADIO / CARD (angeschlossene SD/MMC-Karte) / USB (angeschlossenes Flash-Gerät) / AUX. Halten Sie die Taste länger als 2 Sekunden gedrückt, um einen der folgenden Modi auszuwählen: POP M- - NEWS während Sie einen PTY auswählen. Die Auswahl erfolgt mit einer der Preset-Tasten (drücken Sie eine der Preset-Tasten kurz und wiederholt, um den PTY auf der aktuellen Preset-Taste zu speichern). Wenn POP M oder NEWS aktiviert sind, erscheint im LCD das vorhergehende PTY-Programm oder PTY-Wort. Wenn innerhalb von 2 Sekunden keine Taste gedrückt wird, sucht das Gerät nach dem vorhergehenden PTY. Wenn der gewünschte PTY nicht gefunden wird, blinkt in der Anzeige NO PTY; danach wird der normale Radiomodus eingeschaltet und das PTY-Symbol verschwindet.

6 & 7. - TUNEN, SUCHEN, TITEL, WEITER, ZURÜCK A) Radiobetrieb Drücken Sie die Tasten >>I oder I<< für die manuelle Sendersuche. Halten Sie die Tasten >>I oder I<< gedrückt, um automatisch nach Sendern zu suchen. Das Radio sucht den Sender mit dem stärksten Signal. B) SD/MMC-Modus und USB-Modus Drücken Sie >>I oder I<<, um den nächsten oder vorhergehenden Titel abzuspielen.

8. - Taste BAND & AP

Drücken Sie BAND, um wie folgt ein Frequenzband einzustellen: Fm1 -> FM2 -> FM3 -> MW1 -> MW2. Halten Sie die Taste gedrückt, um die automatische Speicherfunktion zu aktivieren. Das Radio sucht nach Sendern und speichert die mit dem stärksten Signal auf einem der Presets. (18 UKW-Sender, 12 MW-Sender)

9. - UHRZEIT

Drücken Sie kurz die Taste CLK, um die Uhrzeit 5 Sekunden lang anzuzeigen. Halten Sie anschließend die Taste CLK mehr als 1 Sekunde lang gedrückt, bis die Uhrzeitanzeige im Display blinkt; Sie können die Uhrzeit nun mit der Taste SEL einstellen.

10-15. - SPEICHERTASTEN und >II, INT, RPT, RDM A) Radiobetrieb Drücken Sie die Tasten 1-6, um einen der gespeicherten Radiosender einzuschalten. Halten Sie die Tasten 1-6 gedrückt, um einen aktuellen Sender als Preset zu speichern. B) SD/MMC-Modus, USB-Modus Drücken Sie >II, um die Wiedergabe zu unterbrechen oder fortzusetzen. Drücken Sie INT, um die ersten 10 Sekunden aller Titel anzuspielen. Drücken Sie die Taste erneut, um die Funktion zu beenden; der aktuelle Titel wird weiter abgespielt. Drücken Sie RPT einmal, um den aktuellen Titel zu wiederholen. Drücken Sie RPT zweimal, um den aktuellen Ordner zu wiederholen. Drücken Sie RDM, um die willkürliche Wiedergabe zu aktivieren oder zu deaktivieren. Drücken Sie die Tasten 5 / 6, um mit einem Mal 10 Sender vor- oder zurückzuspringen (Hinweis: Falls weniger als 10 Titel übrig sind, kann diese Funktion nicht angewendet werden). Während der Wiedergabe von MP3-Dateien können Sie zwischen einzelnen Ordnern wechseln, kndem Sie die Taste 10+ gedrückt halten

16. - AUX-BUCHSE

Wählen Sie mit der Taste MODE den Aux-Eingangsmodus, wenn Sie externe Audiogeräte angeschlossen haben.

17. - SD/MMC-KARTENSCHLITZ

Damit das Gerät richtig rutschfest ist,

muss der Metallbügel fest ans

Biegen Sie die Schlaufen

estell mit

einem Schraubenzieher

Um das Gerät aus dem Metallgestell zu nehmen, führen Sie die

mitgelieferten SCHLÜSSEL gleichzeitig in die seitlichen Schlitze

links und rechts am Gestell ein. Ziehen Sie dann das Gehäuse

Wenn eine SD/MMC-Karte angeschlossen wird, schaltet das Gerät automatisch in den SD/MMC-Modus um. (Hinweis: falls sowohl ein USB-Speichergerät als auch eine SD/MMC-Karte angeschlossen sind, schaltet das Gerät den Modus für das zuletzt angeschlossene Gerät ein.)

18. - USB-PORT

Wenn ein USB-Speichergerät angeschlossen wird, schaltet das Gerät automatisch in den USB-Modus um.

METALLBÜGEL

METAL

SUPPORT STARP

Fahrgestell angeschraubt werden.

auf dem Metallg

gegen das

Armaturenbrett

ARMATURENBRETT

METALLGESTELL WEICHE PLASTIKVERKLEIDUNG

aus dem Metallgestell, wie rechts in der

Abbildung dargestellt.

ELEKTRISCHE ANSCHLÜSSE

ANSCHLUSS A

4. Speicher +12V

5. Ausgang Autoantenne

7. 12V (zur Zündung)

8. ERDUNG

ANSCHLUSS B

1. Rechter Lautsprecher, hinten (+)

2. Rechter Lautsprecher, hinten (-)

3. Rechter Lautsprecher, vorn (+)

4. Rechter Lautsprecher, vorn (-)

5. Linker Lautsprecher, vorn (+)

6. Linker Lautsprecher, vorn (-)

7. Linker Lautsprecher, hinten (+)

8. Linker Lautsprecher, hinten (-)
