Lenco CS-341 User Manual [fr, en, es, de, pl]

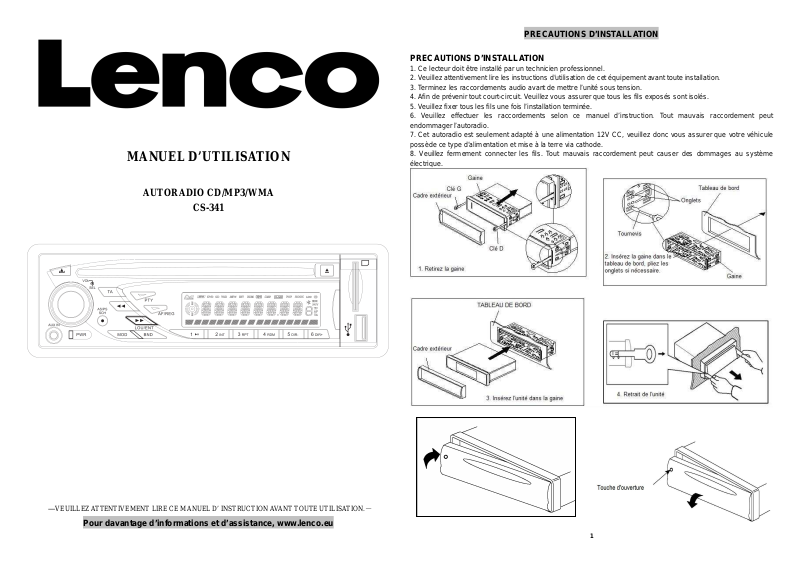

PRECAUTIONS D’INSTALLATION

MANUEL D’UTILISATION

AUTORADIO CD/MP3/WMA

―VEUILLEZ ATTENTIVEMENT LIRE CE MANUEL D’ INSTRUCTION AVANT TOUTE UTILISATION.－

Pour davantage d’informations et d’assistance, www.lenco.eu

CS-341

PRECAUTIONS D’INSTALLATION

1. Ce lecteur doit être installé par un technicien professionnel.

2. Veuillez attentivement lire les instructions d’utilisation de cet équipement avant toute installation.

3. Terminez les raccordements audio avant de mettre l’unité sous tension.

4. Afin de prévenir tout court-circuit. Veuillez vous assurer que tous les fils exposés sont isolés.

5. Veuillez fixer tous les fils une fois l’installation terminée.

6. Veuillez effectuer les raccordements selon ce manuel d’instruction. Tout mauvais raccordement peut endommager l’autoradio.

7. Cet autoradio est seulement adapté à une alimentation 12V CC, veuillez donc vous assurer que votre véhicule possède ce type d’alimentation et mise à la terre via cathode.

8. Veuillez fermement connecter les fils. Tout mauvais raccordement peut causer des dommages au système électrique.

INSTALLATION

SCHEMA DE RACORDEMENTS

1. Cet autoradio est seulement adapté à une alimentation 12V CC avec mise à la terre via cathode.

2. Ne raccordez pas l’autoradio à la batterie de votre véhicule avant que celui-ci ne soit correctement installé.

3. Assurez-vous de raccorder le fil jaune à la borne positive du lecteur (+).

4. Lors du changement du fusible. Vérifiez les spécifications de celui-ci.

5. Un résultat optimal est possible via l’utilisation de haut-parleurs 4-8 ohm.

PANNEAU DE COMMANDES ET FONCTIONS

1. Touche .

2. Touche “VOL/SEL”.

3. Touche “TA”.

4. Touche “ ”.

5. Touche “PTY”.

7. Fente CD. 19.

8. Ecran LCD 20.

9..

10. SD SARD slot. 22.

11. . Connecteur USB. “AUX IN”. 12

“AF/REG”. 18.

Touche Touche

Touche

”. 21.

“

“6/ DIR+”. 24. .

23. Connecteur

13. 14

15.

16.

17.

Touche

“5/ DIR-”.

Touche

“4/ RDM”.

Touche

“3/ RPT”.

Touche

“2/ INT”.

Touche

“1/ >II” “ ”

Touche

“BND / LOU /ENT ”.

Touche

“MODE”.

Touche

“AS / PS / SCH /”.

Touche

“POWER”.

Touche

“RESET”.

MODE OPERATOIRE

MODE OPERATOIRE GENERAL

1. Mise en marche/arrêt de l’unité

Appuyez sur la touche “ PWR ” (22) pour mettre en :marche/éteindre l’unité.

2. Retrait du panneau avant Appuyez sur la touche (1) pour déconnecter le panneau avant.

3. Réglage du son

Appuyez sur la touche SEL (2) pour sélectionner le mode de réglage désiré. Le mode de réglage change dans l’ordre suivant: VOL---BASS---TREBLE---BALANCE---FADER. En tournant la commande volume (2) dans le sens horaire ou antihoraire, il est possible de régler le volume.

4. Activer/désactiver le haut-parleur

Appuyez sur la touche BND/LOU/ENT (19) pendant 2 secondes pour activer le haut-parleur. Appuyez sur la touche pendant 2 secondes à nouveau pour désactiver cette fonction.

5. ECRAN LCD

Permet d’afficher la fréquence et la fonction sélectionnées.

6. ENTREE AUX

L’unité peut être raccordée à un lecteur audio portable via le connecteur AUX IN (23) situé sur le panneau avant de l’unité. Une fois les raccordements terminés, vous pouvez appuyer sur la touche MOD (20) du panneau avant pour activer le mode ENTREE AUX.

7. FONCTION RESET

La touche RESET (24) doit être pressée avec un trombone ou tout autre objet pointu. La touche RESET doit être pressée lorsque :

- L’installation initiale de l’unité est terminée.

- Les touches ne fonctionnent pas.

- Un message d’erreur s’affiche. Remarque : lorsque vous appuyez sur la touche RESET (24), La mémoire est effacée!

MODE OPERATOIRE RADIO

1. SELECTION DU MODE RADIO

Appuyez sur la touche MOD (20) pour sélectionner le mode radio, le mode radio s’affiche avec la bande et la fréquence radio actuellement sélectionnées.

2. SELECTION D’UNE BANDE DE FREQUENCES

En mode radio, appuyez sur la touche BND/LOU(ENT) (19) pour sélectionner la bande de fréquences radio de votre choix. La bande de fréquences change dans l’ordre suivant : FM1--FM2--FM3--AM1--AM2.

3. SELECTION DE STATIONS

Appuyez sur la touche

ou , la fréquence change de 0,05 Mhz. Appuyez et maintenez enfoncée la touche ou pendant 2

secondes pour effectuer une recherche automatique. Pour arrêter la recherche automatique, pressez

4. MEMORISATION AUTOMATIQUE & RECHERCHE DE PROGRAMMES

- Mémorisation automatique Appuyez sur la touche AS/PS (SCH) (21) pendant quelques secondes, la radio recherche un signal jusqu’à la fin du cycle. Les 6 stations dont le signal est le plus puissant sont mémorisées sur les touches de présélection.

- Recherche de programmes Appuyez sur la touche AS/PS (SCH) (21) pour écouter les stations présélectionnées.

(18) ou (4) pour effectuer une recherche manuelle. A chaque pression de la touche

et .

MODE OPERATOIRE

5. MEMORISATION MANUELLE DE STATIONS

Sélectionnez la fréquence de votre choix puis appuyez sur la touche de présélection de votre choix (12/13/14/15/16/17) pendant quelques secondes, la station sélectionnée est mémorisée sur la touche de présélection.

6. MODE OPERATOIRE RDS (SYSTEME DE DONNEES RADIO)

- Réglage du mode AF Appuyez sur la touche AF(REG) (6) puis relâchez immédiatement pour activer/désactiver le mode AF. Lorsque le mode AF est activé, le symbole “AF” s’affiche. Le nom du programme s’affiche lors de la réception d’une station radio RDS. “AF” clignote lorsque la réception se dégrade. Lorsque le signal devient mauvais, la fonction AF sélectionne automatiquement une autre fréquence.

- Sélection du mode région Appuyez sur la touche AF(REG) (6) pendant quelques seconds pour activer/désactiver le mode Région. Certaines stations diffusent leurs programmes régionalement ou nationalement pendant une certaine période. Lorsque le mode région est actif, le programme en cours d’écoute reste inchangé. Lorsque le mode région est désactivé, la réception de stations est possible.

- Utilisation de la touche PTY pour sélectionner un programme

Appuyez sur la touche PTY (5) 1 fois puis appuyez sur une touche de présélection (12/13/14/15/16/17). Vous pouvez sélectionner le type de programme comme suit : Touche

Appuyez sur la touche PTY (5) 2 fois puis appuyez sur la touche de présélection (12/13/14/15/16/17). Vous pouvez sélectionner le type de programme comme suit :

- Ecouter les informations routières

La touche TA (3) fonctionne de la manière suivante:

1# : ACTUALITES/AFFAIRES/INFORMATIONS

Touche

2# : EDUCATIO/SKETCHES/SPORT

Touche

3# : VARIED/CULTURE/SCIENCE

Touche

4# : ECONOMIE/PROG POUR ENFANTS/METEO

Touche

5# : PHONE IN/SOCIAL/RELIGION

Touche

6# : VOYAGE/LOISIRS/DOCUMENTAIRE

1# : ROCK /POP

Touche Touche

2# : LEGER/SIMPLE

Touche

3# : AUTRES /CLASSIQUES

Touche

4# : COUNTRY/JAZZ

Touche

5# : NATIONAL/VIEILLE MUSIQUE

Touche

6# : FOLKLORIQUE

Lorsque vous appuyez sur la touche, le mode s’active même si celui est déjà activé. Lorsque le mode TA, est activé, une annonce de la circulation est diffusée :

En mode CD (MP3) USB/SD ou AUX IN, le mode radio est automatiquement sélectionné. Lorsque le niveau de volume se trouve en dessous du seuil, celui-ci est ramené au niveau du seuil. Lorsque vous modifiez le niveau de volume, qui était supérieur au seuil (minimum : niveau de volume TA), le dernier niveau est sélectionné. Lorsque le mode TA est activé, les TA du segment sont activés. Lorsqu’une station TP est en cours de réception, Les TP du segment sont activées. Fonction d’interruption TA L’annonce des informations routières en cours s’annule en appuyant sur cette touche. Le mode TA reste cependant activé.

Données du nom de la station de diffusion en caractères alphanumériques

AF: Fréquences alternatives

Liste de fréquences des stations de diffusion transmettant le même programme

MODE OPERATOIRE

TP: Identification des informations routières

Identification des données de programmes- station de diffusion

TA: Identification des informations routières

Identification des données affichant l’état de transmission des informations routières

PTY: code du type de programme

Contenu des programmes tels que les actualités, musique, sports etc

MODE OPERATOIRE CD ET CD MP3/WMA

SELECTION DU MODE CD

Lorsqu’aucun CD(ou MP3/WMA) n’est inséré dans le lecteur : Insérez Le CD(ou MP3/WMA) est automatiquement aspiré. La lecture du CD(ou MP3/WMA) commence. Lorsqu’un CD(ou MP3/WMA est déjà inséré: Continuez d’appuyer sur la touche MOD (20) jusqu’à ce que le mode CD s’affiche.

SELECTION DE PISTES

Appuyez sur la touche s’affiche à l’écran. Maintenez enfoncée la touche CD démarre à partir de l’endroit où vous vous étiez arrêté.

PMISE EN PAUSE DE LA LECTURE

Appuyez sur la touche reprendre la lecture.

INTRODUCTION DES PISTES

Appuyez sur la touche 2/INT (16) pour lire les 10 premières secondes de chaque piste du disque inséré. Appuyez sur la touche à nouveau pour arrêter le mode Intro et lire normalement la piste. MP3/WMA, pressez et maintenez enfoncée la touche 2/INT (16) pour lire les 10 premières secondes de chaque piste du répertoire. Appuyez sur la touche à nouveau pour quitter ce mode

REPETITION D’UNE PISTE

Appuyez sur la touche 3/RPT (15) pour activer la répétition de la piste. Appuyez sur la touche à nouveau pour arrêter la répétition. En cours de lecture d’un disque MP3/WMA, pressez et maintenez enfoncée la touche 3/RPT (15) pour répéter les pistes du répertoire sélectionné. Appuyez sur la touche à nouveau pour quitter ce mode.

LECTURE ALEATOIRE DES PISTES

Appuyez sur la touche 4/RDM (14) pour lire toutes les pistes du CD dans l’ordre aléatoire. Appuyez sur la touche à nouveau pour annuler cette fonction. En cours de lecture d’un disque MP3/WMA, pressez et maintenez enfoncée la

touche 4/RDM (14) pour lire aléatoirement les pistes (du répertoire sélectionné). Appuyez sur la touche à nouveau pour quitter ce mode.

EJECTION DE DISQUES

Appuyez sur la touche

FONCTIONS SPECIALES POUR LES DISQUES MP3/ WMA

1) SELECTION DU REPERTOIRE PRECEDENT/SUIVANT Appuyez sur la touche 5/DIR- (13) ou 6/DIR+ (12) pour sélectionner le répertoire supérieur/inférieur. Lorsque le

disque MP3/WMA ne contient pas de répertoires, la touche 5/DIR- (13) ou 6/DIR+ (12) sont inactives.

2) SELECTION PAR NUMERO DE PISTE.

(4) ou

1/>II

(17) pour mettre en pause la lecture du CD. Appuyez sur la touche à nouveau pour

(9) pour arrêter la lecture du CD et éjecter le disque (7).

(18) pour sélectionner la piste précédente/suivante. Le numéro de piste

(4) ou

(18) pour effectuer une avance rapide/rembobinage. La lecture du

En cours de lecture d’un disque

MODE OPERATOIRE

Appuyez sur la touche “AS/PS/SCH”(21). En cours de recherche de pistes. L’écran affiche “T *”. Utilisez les touches

1/2/3/4/5/6/7(MOD)/8( touche SEL(ou BND) pour lancer la lecture. Utilisez la commande vol/sel (2) pour faire défiler les pistes.

3) SELECTION D’UN FICHIER PAR NOM DE FICHIER. Appuyez sur la touche “AS/PS/SCH” (21) 2 fois. En mode de recherche de fichiers. L’écran affiche “*”. Tournez la commande VOL pour sélectionner une lettre. Une fois la saisie terminée. Appuyez sur la touche BND pour lancer la lecture. Lorsque plus d’un fichier a été trouvé, ces fichiers sont listés sur l’écran. Tournez la commande VOL pour sélectionner un fichier. Appuyez sur la touche SEL(ou BND) pour lire. Si vous ne trouvez pas ce fichier.

”Aucun élément” s’affiche sur l’écran LC, le mode de recherche de nom de fichiers s’affiche. Saisissez un correct nom de fichier à nouveau….

4) SELECTION DES FICHIERS PAR REPERTOIRE. Appuyez trois fois sur la touche “AS/PS/SCH”. Cette fonction permet la recherche de répertoires. Les répertoires sont listés sur l’écran LCD. Tournez la commande VOL pour sélectionner un répertoire. Appuyez sur la touche SEL pour accéder à ce répertoire. Tournez la commande VOL pour sélectionner un fichier. Appuyez ensuite sur la touche SEL(ou BND) Pour lancer la lecture.

)/9( ) pour saisir un numéro de piste. Une fois le réglage terminé. Appuyez sur la

LECTURE DU CONTENU DE L’EQUIPEMENT USB

Une interface USB est présente sur le panneau avant de l’unité (11). Vous pouvez raccorder un lecteur USB via cette interface.

Lorsque vous raccordez un lecteur USB au connecteur USB de l’unité, l’unité recherche les fichiers MP3/WMA dans le lecteur et démarre automatiquement la lecture des fichiers MP3/WMA.

Sous un autre mode, vous pouvez également appuyer sur la touche MOD (20) pour sélectionner le mode USB. En cours de lecture d’un disque de fichiers MP3 ou WMA contenue sur un équipement externe, le mode opératoire est identique à celui du mode opératoire MP3/WMA présenté ci-dessus.

LECTURE DU CONTENU DE LA CARTE MEMOIRE SD

Une interface pour carte mémoire SD est présente sur le panneau avant de l’unité (10). Lorsque vous insérez une carte mémoire SD dans l’interface SD, l’unité recherche les fichiers MP3/WMA sur la carte, la lecture démarre automatiquement. Le mode opératoire est identique à celui des fichiers MP3/WMA décrit ci-dessus. Lorsque vous êtes sous un autre mode, vous pouvez également appuyer sur la touche MOD (20) pour sélectionner le mode SD

PERFORMANCE

Gamme de réglage Sensitivité Rapport S/B Séparation stéréo Réponse en fréquence

87.5~108.0 MHz 4uV(S/N=30dB)

50 dB

>25 dB

40Hz~12KHz

ORIT

64.0~74.0 MHz

4uV(S/N=30dB)

50 dB

>25 dB

40Hz~12KHz

MP3/WMA

---

60 dB

50dB

20Hz~18KHz

ATTENTIONS OF INSTALLATION

1.This player should be installed by professional technician.

2. please read the instruction and operation of equipment carefully before installing.

3. Make sure to connect other wires before power connection.

INSTRUCTION MANUAL

CAR CD/MP3/WMA RECEIVER

―PEASE READ THIS INSTRUCTION MANUAL CAREFULLY BEFORE OPERATION.－

For information and support, www.lenco.eu

CS-341

4. To avoid short circuit. Please make sure all the exposed wire are insulating.

5. please fix all the wires after installation.

6. please make connection to the player accordingly to this instruction manual. Wrong connection may cause damage.

7. This player only fit for 12V DC device and please make sure your car belongs to this kind of cathode grounding electrical system.

8. Please connect the wires rightly. Wrong connection will cause malfunction or damage the electrical system.

Outer Trim Ring

Sleeve

L Key

1. take out the sleeve

R Key

Screwdriver

2. Put the sleeve to the dashboard. and bond the tabs if necessary.

Dashboard

Oute r Trim R ing

3. P ut the unit to sle eve.

4.Removing the unit

Dashboard

Tabs

Sleeve

INSTALLING PROCESS

Screwdriver

2. Put the sleeve to the dashboard. and bond the tabs if necessary.

Tabs

Dashboard

Sleeve

Factory Radio

Mounting Bracket

Screw

Hook

Side View showing Screw Holes marked T, N

Nissan, Toyota's vehicle can using this mounting method.

Screw

Dashboard or Console

WIRING DIAGRAM

LINEOUT-Rch

(RED)

LINEOUT-Lch

(WHITE)

AM/FM ANTENNA

ISO

BLACK RED

YELLOW

PART A

BLUE

GROUND ACC

B+ AUTO ANT

GREEN/BLK WHITE/BLK

GREY/BLK

ISO

PART B

PURPLE/BLK

GREEN

WHITE

GREY

PURPLE

REAR L-chREAR L-ch+ FRONT L-chFRONT L-ch+ FRONT R-chFRONT R-ch+ REAR R-chREAR R-ch+

1. This player can only be used by the 12V DC cathode grounding electrical system.

2. Don’t connect the terminals of the car battery until the player is absolutely with well erection joint.

3. Please make sure to connect the yellow wire to the positive of the battery(+).

4. When change the fuse. Please make sure the specifications are same.

5. Using good quality speaker with 4-8 ohm can result in the best effect of the equipment.

CONTROL PANEL AND FUNCTIONS

1. button.

2. “VOL/SEL” button.

3. “TA” button.

4. “ ” button.

5. “PTY” button.

6. “AF/REG” button. 18. “ ” button

7. DISC slot. 19. “BND / LOU /ENT ” button.

8. LCD display 20. “MODE” button.

9.. “ ” button. 21. “AS / PS / SCH /” button.

10. SD SARD slot. 22. “POWER” button.

11. . USB port. 23. “AUX IN” jack. 12 “6/ DIR+” button. 24. .“RESET” button.

13. “5/ DIR-” button.

14 “4/ RDM” button.

15. “3/ RPT” button.

16. “2/ INT” button.

17. “1/ >II” button

OPERATION

GENERAL OPERATION

1. Switching on/off the unit

Press “ PWR ” button (22) to power on/off the unit.

2. Remove the panel Press button(1) to Remove the panel.

3. Sound adjusting

Press SEL button (2) shortly to select the desired adjustment mode. The adjustment mode will change in the following order: VOL---BASS---TREBLE---BALANCE---FADER. By rotating the audio knob (2) clockwise or counter-clockwise, it is possible to adjust the sound setting.

4. LOUDNESS on/off

Press BND/LOU/ENT button (19) for 2 seconds to enable loud mode. Press it for 2 seconds again to disable this function.

5. LIQUID CRYSTAL DISPLAY

Exhibit current frequency and activated functions on the display.

6. AUXILIARY INPUT

The unit can be connected to a portable audio player through the AUX IN jack (23) on the front panel. After finishing the connection, you can press MOD button (20) on the front panel to switch the mode to AUX IN mode.

7. RESET FUNCTION RESET button (24) must be activated with either a ballpoint pen or thin metal object. The RESET button has to be

activated for the following reasons:

- Initial installation of the unit when all wiring is completed.

- All the function buttons do not operate.

- Error symbol on the display. Note: if press RESET button (24), All the memory will be lost!

RADIO OPERATION

1. SWITCHING TO RADIO MODE

Press MOD button (20) shortly to select radio mode, the radio mode appears in the display together with the memory band and frequency.

2. SELECTING THE FREQUENCY BAND

At radio mode, press BND/LOU(ENT) button (19) shortly to select the desired band. The reception band will change in the following order: FM1--FM2--FM3--AM1--AM2.

3. SELECTING STATION

Press will change with 0,05 Mhz. Press and hold button autoscan puch and together at the same time.

4. AUTOMATIC MEMORY STORING & PROGRAM SCANNING

- Automatic memory storing

- Program scanning

button (18) or button (4) shortly to search manual. Every time or is pressed the frequency

or for 2 seconds to scan automatically. To stop the

Press AS/PS (SCH) button (21) for several seconds, the radio searches the signal strength until one cycle search is finished. And then the 6 strongest stations are stored into the corresponding preset number button.

Press AS/PS (SCH) button (21) shortly to preview all the preset stations.

OPERATION

5. MANUAL STORING A STATION

Tune to a preffered frequency and press one of the preset button(12/13/14/15/16/17) for several seconds, current station is stored into the number button.

6. RDS (RADIO DATA SYSTEM) OPERATION

- Setting AF mode Press AF(REG) button (6) and release immediately to switch on or off AF mode. Whenever AF is switch on, symbol “AF” appears on the display. Program name is displayed on receiving a RDS station. “AF” starts blinking if the broadcasting signal getting worse. And when the signal is too bad due a frequency change. AF will automatically switch to the new frequency.

- Regional Program Operation Press AF(REG) button (6) for several seconds to switch on or off region mode. Some broadcasting stations change their program from normal broadcasting to regional broadcasting for a certain time period. When region is on, the current listening program remains unchanged. When region is off, it allows the reception moves to the regional station.

- Using PTY to Select Program

PTY button (5) 1 time.then press preset button(12/13/14/15/16/17). You can select the program type as below:

1# button: NEWS/AFFAIR/INFORM 2# button: EDUCATIO/DRAMA/SPORT 3# button: VARIED/CULTURE/SCIENCE 4# button: ECONOMY/CHILD PR/WEATHER 5# button: PHONE IN/SOCIAL/RELIGION 6# button: TRAVEL/LEISURE/DOCUMENT

PTY button (5) 2 time.then press preset button(12/13/14/15/16/17). You can select the program type as below:

1# button: ROCK MUS/POP MUSI 2# button: LIGHT MU/EASY MUS 3# button: OTHER MU/CLASSICS 4# button: COUNTRY/JAZZ MUS 5# button: NATIONAL/OLDIES 6# button: FOLK MUS

- Listening to Traffic Announcement TA button (3) is operated as follows: When pressed, it is engaging whether TA mode on or off.

When TA mode, is on and a traffic announcement is transmitted: When the unit was in CD (MP3) USB/SD mode or AUX IN mode, it will switch temporarily to radio mode. If the volume level was under the threshold point it will be raised to the threshold point. But when changed the volume level, which was more than the threshold point (min. TA volume level), it will be set to the last level. When TA mode is on, TA of individual segment is turned on. When a TP station is received, TP of individual segment is turned on. TA interruption function The current traffic announcement is cancelled by pressing this key. But the TA mode will not be off.

Broadcast station name data expressed in alphanumerically characters

AF: Alternative Frequencies

Frequency list of broadcasting stations transmitting the same program

TP: Traffic Program Identification

Identification data for traffic information-broadcasting station

TA: Traffic Announcement Identification

Identification data showing traffic information is being transmitted or not

OPERATION

PTY: Program Type Code

Contents of programs such as news, light music, sports etc

CD AND MP3/WMA DISC OPERATION

SWITCHING TO CD MODE

If there is no CD(or MP3/WMA) inserted in the driver: Gently insert a CD(or MP3/WMA) with the printed side uppermost into the CD compartment until you feel some resistance. The CD(or MP3/WMA) is drawn into the driver automatically. CD(or MP3/WMA) playback begins.

If a CD(or MP3/WMA) is already inserted in the driver: Keep pressing MOD button (20) shortly until the CD mode display appears.

SELECTING TRACKS

Press display.

Hold button.

PAUSING PLAYING

Press

PREVIEWING ALL TRACKS

Press 2/INT button (16) to play first 10 seconds of each track on the current disc. Press again to stop intro and listen to track. the current folder. press it again will exit this mode

REPEATING THE SAME TRACK

Press 3/RPT button (15) to continuously repeat the same track. Press it again to stop repeat. When playing MP3/WMA disc, press and hold 3/RPT button (15) will repeat all the tracks in the current folder. Press it again will exit this mode.

PLAYING ALL TRACKS IN RANDOM

Press 4/RDM button (14) to play all tracks on CD in random order. Press again to cancel the function. When playing MP3/WMA disc, press and hold 4/RDM button (14) will play all tracks (in the current folder) in random order. Press it

again will exit this mode.

EJECTING A DISC

Press

SPECIAL FUNCTIONS FOR MP3/ WMA DISC

1) SELECTING DIRECTORY UP/DOWN Press 5/DIR- button (13) or 6/DIR+ button (12) to select directory downward or upward. If the MP3/WMA disc

2) SELECTING FILE BY TRACK NO.

Press “AS/PS/SCH”(21) button. It is track no searching. It will show “T *” on LCD. Using

3) SELECTING FILE BY FILE NAME. Press “AS/PS/SCH” button(21) 2 times. It is file name searching. It will show “*” on LCD. Rotating VOL button to select letter. After finished. Press BND button to start to play. If more than 1 file was found. It will list the totle quantity on LCD. Then rotating VOL button to select file. Press SEL(or BND) button to play. If don’t find this file. It will show

button (4) or

1/>II

button (17) to pause CD player. Press it again to resume play.

When playing MP3/WMA disc, press and hold 2/INT button (16) will play first 10 seconds of each track in

button (9) to stop CD playing and eject the disc from the disc slot (7).

does not contain any directory, there is no function of pressing 5/DIR- button (13) or 6/DIR+ button (12).

1/2/3/4/5/6/7(MOD)/8( start to play. Or use vol/sel (2) to scroll to the desired track number.

button (18) to move to the previous track or the following track. Track number shows on

button (18) to fast reverse or fast forward. CD play starts from when you release the

)/9( ) button to enter the track number. After finished. Press SEL(or BND) button to

OPERATION

”no found” on LCD then exit to file name search mode. Let you enter a correct file name again….

4) SELECTING FILE BY FOLDER.

Press “AS/PS/SCH” button 3 times. It is folder searching. It will list folders on LCD. Rotating the VOL button to select folder. Press SEL button to enter this folder. Rotating VOL button to select file. Then press SEL(or BND) button to play.

USB PLAY OPERATION

In the front panel of the unit, there is an USB interface (11). You can connect an USB driver through this interface. When you connect an USB driver through the interface, the unit will search the MP3/WMA files in the USB driver

and start to play MP3/WMA files automatically. If in other mode, you can also press MOD button (20) to select USB mode.

When playing the MP3 files or WMA files in the device, the operation is the same with the MP3/WMA operation described above.

SD PLAY OPERATION

In the front panel of the unit, there is an SD card interface (10). When you insert a SD card in the SD interface, the unit will search the MP3/WMA files in the card and start to play MP3/WMA files automatically. The operation is the same with the MP3/WMA operation described above. If in other mode, you can also press MOD button (20) to select SD mode.

PERFORMANCE

Tuning range Sensitivity S/N ratio Stereo separation Freq. Response

87.5~108.0 MHz 4uV(S/N=30dB)

50 dB

>25 dB

40Hz~12KHz

ORIT

64.0~74.0 MHz

4uV(S/N=30dB)

>25 dB

40Hz~12KHz

50 dB

MP3/WMA

---

60 dB

50dB

20Hz~18KHz

+ 16 hidden pages
