LEM RX 20 Owner's Manual

IMPORTANT SAFETY INSTRUCTIONS

INSTRUCTIONS PERTAINING TO A RISK OF FIRE, ELECTRIC SHOCK OR INJURY TO PERSONS

WARNING - When using electric products, basic precautions should always be followed, including

the following:

1. Read all the SAFETY INSTRUCTIONS before using the product.

2. To reduce the risk of injury, close supervision is necessary when the product is used near children.

3. Do not use this product near water - for example, near a bathtub, washbowl, kitchen sink, in a wet

basement or near a swimming poor or the like.

4. This product in combination with headphones or an amplifier, may be capable of producing sound
levels that could cause permanent hearing loss. Do not operate for a long period of time at high volume
level or at a level that is uncomfortable. If you experience any hearing loss or ringing in the ears, you
should consult an audiologist.

5. This product should be located so that its location or position does not interfere with its proper
ventilation.

6. This product should be located away from heat sources such as radiators, heat registers or other
products that produce heat.

7. The product should be connected to a power supply only of the type described on the operating
instructions or as marked on the product.

8. This product may be equipped with a polarized line plug (one blade wider than the other). This is a
safety feature. If you are unable to insert the plug into the outlet, contact an electrician to replace
your obsolete outlet. Do not defeat the safety purpose of the plug.

9. The power-supply cord of the product should be unplugged from the outlet when left unused for a
long period of time. When unplugging the power-supply cord, do not pull on the cord, but grasp it by
the plug.

10. Care should be taken so that object do not fall and liquid are not spilled into the enclosure through
openings.

11. The product should be serviced by qualified service personnel when:
A. The power-supply cord or the plug has been damaged; or
B. Objects have fallen, or liquid has been spilled into the product; or
C. The product has been exposed to rain; or
D. The product does not appear to operate normally or exhibits a marked change in performance; or
E. The product has been dropped or the enclosure damaged.

12. Do not attempt to service the product beyond that described in the user-maintenance instructions.

All other servicing should be referred to qualified service personnel.

13. WARNING - Do not place objects on the product's power cord or place it in a position where
anyone could trip over, walk on or roll anything over it. Do not allow the product to rest on or to be
installed over power cords of any type. Improper installations of this type create the possibility of fire
hazard and/or personal injury.

SAVE THESE INSTRUCTIONS

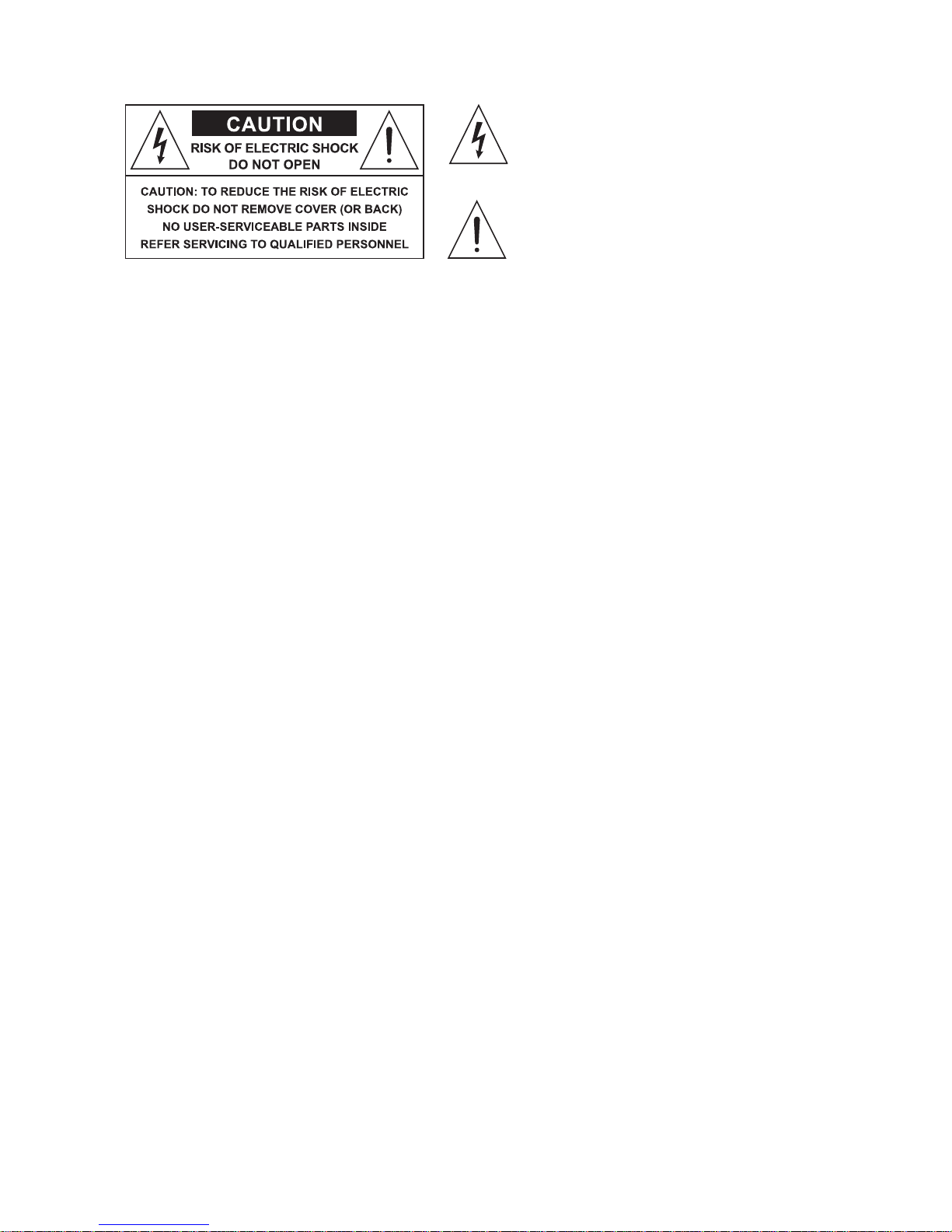

The lightning flash with arrowhead symbol within an
equilateral triangle is intended to alert the user to the
presence of uninsulated "dangerous voltage" within the
product's enclosure, that may be of sufficient magnitude to
constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in the
literature accompanying the appliance.

rx 200

3

1. Introduzione

Congratulazioni per l'acquisto del mixer rx 200!
Per un impiego corretto del mixer seguite le istruzioni
riportate in questo manuale. Buon divertimento e buon
lavoro.

2. Sommario

3. Norme di Installazione ed Uso . . . . . . . . . . 3

4. Canale di ingresso MONO . . . . . . . . . . . . . 3

5. Canale di ingresso STEREO . . . . . . . . . . . 4

6. Sezione MASTER . . . . . . . . . . . . . . . . . . . . 4

7. Pannello POSTERIORE . . . . . . . . . . . . . . . 5

8. Specifiche tecniche . . . . . . . . . . . . . . . . . . . 6

3. Norme di Installazione ed Uso

1. La protezione e la manutenzione.

Evitate di collocare il mixer in vicinanza di forti fonti di
calore e di esporlo direttamente alla luce solare, alla
pioggia, all’umidità, alla polvere o ad intense vibrazioni.
Non forzate manopole, interruttori e cursori: sono
studiati per rispondere ad una leggera pressione e
potrebbero essere danneggiati se usati con forza
eccessiva. In caso di avaria non aprite il mixer, ma
rivolgetevi al più vicino Centro di Assistenza
GENERALMUSIC.

2. Prevenzione di possibili disturbi.

Verificate che il luogo di installazione non presenti
disturbi industriali o a radio frequenza. Evitate
comunque di installare la vostra apparecchiatura in
stretta prossimità di apparecchi radio, TV, telefoni
cellulari, etc., in quanto questi potrebbero causare
interferenze rumorose.

3. Collegamenti

Prima di collegare il mixer alla presa di corrente
accertatevi sempre che l’impianto elettrico e la presa
dispongano di un’appropriata messa a terra compatibile
con le norme di sicurezza. Accertatevi, inoltre, che la
tensione di rete corrisponda a quella indicata sul retro
dell’apparato (è accettata una tolleranza fino a ±10%)
e che il cavo di alimentazione non sia danneggiato e
non presenti fili scoperti. Per evitare pericolosi picchi
di segnale effettuate i collegamenti con altri apparati
sempre a mixer spento.

4. I cavi di collegamento

Per il collegamento delle uscite amplificate del mixer ai
diffusori accertatevi di utilizzare sempre e solo cavi di
potenza costituiti solo da due fili di uguale sezione.
L’utilizzo di cavi di segnale potrebbe determinare
un’eccessiva dispersione di potenza. Verificate

periodicamente che i cavi impiegati siano in buono
stato, con le connessioni realizzate nel modo corretto
e con tutti i contatti in perfetta efficienza, in modo da
evitare inconvenienti come falsi contatti, rumori di
massa, scariche, ecc.

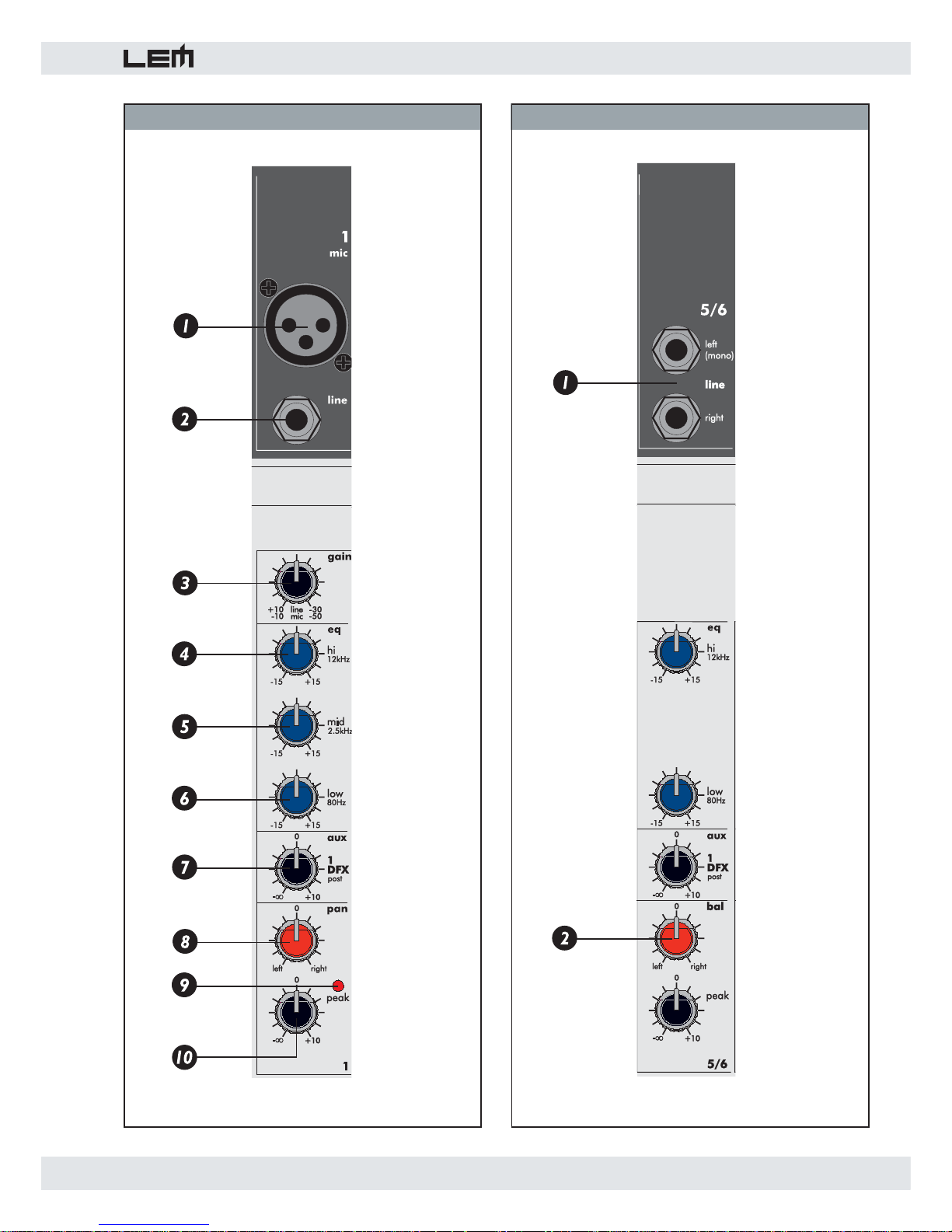

4. Canale di ingresso MONO (fig. 1)

1. MIC INPUT

XLR bilanciato: ingresso riservato all'utilizzo di
MICROFONI. Può ricevere una vasta gamma di segnali
bilanciati o sbilanciati a bassa impedenza, incluso il
segnale di microfoni a condensatore con alimentazione
a +48V (vedi Pannello posteriore).

2. LINE INPUT

JACK: ingresso di LINEA utilizzabile con i segnali
provenienti da tutte le apparecchiature con uscita ad
alto livello.

3. GAIN

Controllo di guadagno per la regolazione
dell'amplificazione del segnale in ingresso.
Il range è: MIC = -10/-50 dB, LINE = +10/-30 dB.

4. HIGH

Controllo per le frequenze ALTE: consente un
guadagno o un’attenuazione di 15 dB a 12 kHz con una
curva di tipo “SHELVING”.

5. MID

Controllo per le frequenze MEDIE: consente un
guadagno o una attenuazione di 15 dB a 2.5 kHz con
una curva di tipo “PEAKING”.

6. LOW

Controllo per le frequenze BASSE: consente un
guadagno o una attenuazione di 15 dB a 80 Hz con una
curva di tipo “SHELVING”.

7. AUX 1/DFX pre

La mandata AUX 1/DFX invia un segnale POST FADER
(prelevato dopo il controllo di livello del canale) al DSP
interno del mixer e può essere utilizzata per aggiungere
effetti al segnale del canale. Il segnale di questa
mandata viene inviato anche all’uscita AUX 1 OUT e,
pertanto, può essere impiegata anche per l’utilizzo di
effetti esterni o monitor.

8. PAN

Potenziometro a scatto centrale per il controllo
panoramico (Left/Right) del segnale.

9. PEAK

LED di visualizzazione di picco del segnale: si accende
quando il livello del segnale in ingresso nel canale è
prossimo al massimo livello accettabile prima della

4

rx 200

distorsione. In caso di accensione del LED PEAK,
rifucete il guadagno del segnale in ingresso agendo sul
potenziometro GAIN

10. LEVEL

Potenziometro per il controllo del livello del canale.

5. Canale di ingresso STEREO (fig. 2)

1. STEREO INPUT

Connettori JACK che ricevono il segnale STEREO di
livello linea in ingresso. Inserendo un unico connettore
JACK nell’ingresso LEFT, il canale si comporta come
un canale MONO.

2. BAL

Controllo di bilanciamento del segnale verso le uscite
principali.

NOTA: le rimanenti funzioni del canale di ingresso
STEREO sono equivalenti a quelle già descritte per il
canale MONO

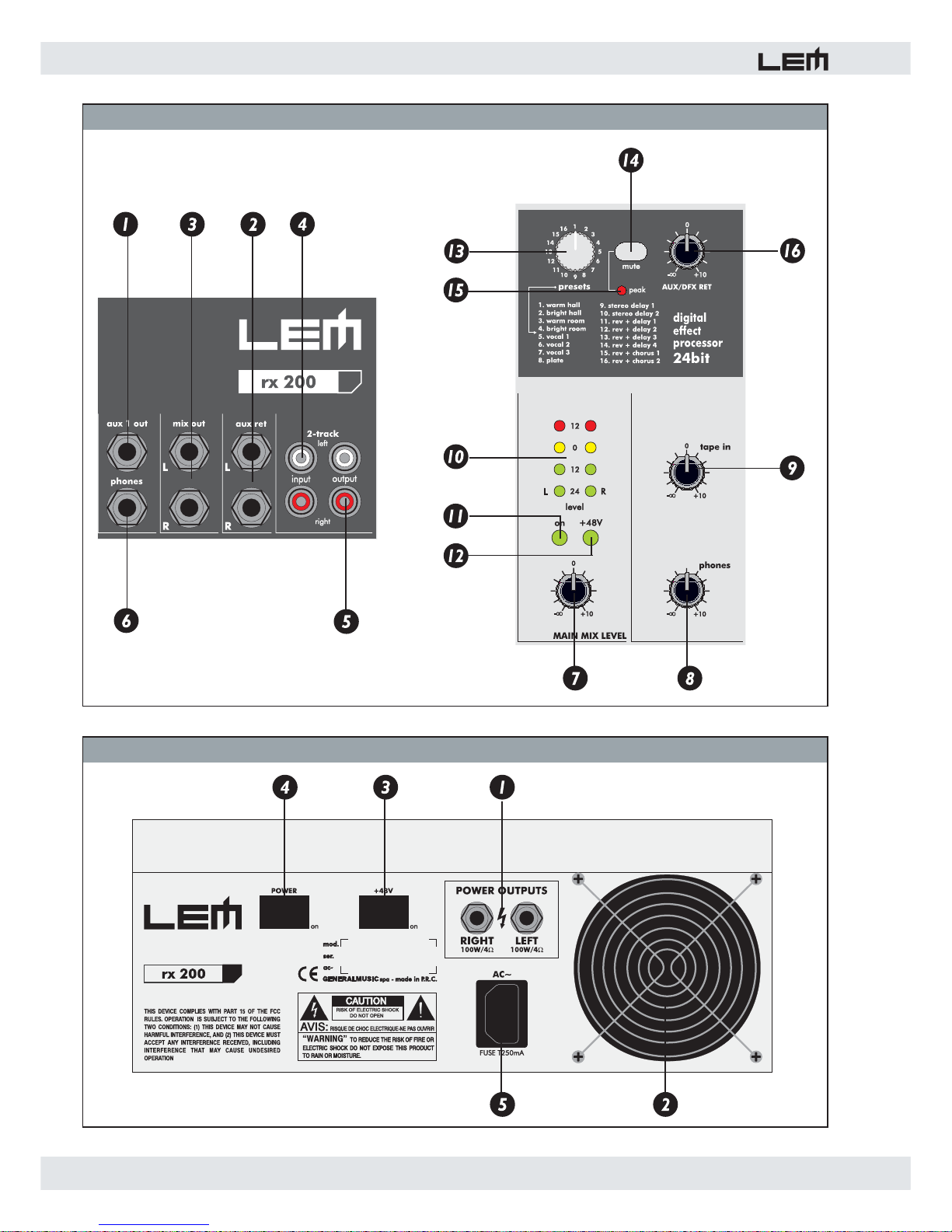

6. Sezione MASTER (fig. 3 - 4)

1. AUX 1 OUT

Connettore JACK sbilanciato: invia verso l’esterno la
somma dei segnali provenienti dalle corrispondenti
mandate AUX 1 dei canali di ingresso.

2. AUX RETURN L(mono)-Right

Connettori JACK sbilanciati dell’ingresso stereo
ausiliario. Possono essere utilizzati per il ritorno del
segnale da un effetto esterno oppure per collegare
qualunque strumento o apparato con uscite di linea.

3. MIX OUT

Due connettori JACK bilanciati (+4 dB): inviano
all'esterno il programma principale proveniente dal
MAIN MIX e possono essere utilizzate, ad esempio, per
collegare diffusori amplificati di rinforzo oppure sistemi
di monitors.

4. 2-TRACK input

Connettori RCA sbilanciati: sono i connettori degli ingressi
stereo per un registratore esterno (ad esempio un DAT,
un registratore a cassette o un registratore MD).

5. 2-TRACK output

Connettori RCA sbilanciati: sono i connettori delle uscite
stereo del MIX L&R per un registratore esterno (ad
esempio una DAT, un registratore a cassette o un
registratore MD).

6. PHONES

Connettore JACK STEREO per l’uscita di cuffia:
collegate a questa uscita solo cuffie stereo con

impedenza minima di 32 Ohms.

7. MAIN MIX LEVEL

Potenziometro per il controllo del volume generale.

8. PHONES LEVEL

Controllo di livello delle uscite cuffia. Su queste uscite
è normalmente presente lo stesso segnale del MAIN
MIX.

9. TAPE IN

Potenziometro per il controllo del livello dell’ingresso 2­track.

10. LEVEL

BARGRAPHS a 4 LED per la visualizzazione del livello
del segnale assegnato delle uscite principali
I LEDs sono di 3 diversi colori:

• verde = indicano il normale livello operativo del
segnale (da -24 a -12 dB);

• giallo = indicano che il segnale si trova al livello
operativo nominale (0 dB);

• rosso (CLIP) = indicano che il segnale in uscita si trova
ad un livello troppo elevato, vicino al livello di
saturazione dello stadio di uscita del mixer e degli
amplificatori interni.

11. ON

LED di segnalazione dell’accensione del mixer.

12. +48V

LED di segnalazione dell’attivazione della alimentazione
phantom +48 Volt.

13. PRESETS

Selettore che per la scelta dei PRESET del DSP
interno. Consente di scegliere tra 16 diversi effetti:
riverberi di varia natura, delay stereo, chorus e
combinazioni di due effetti (riverbero + delay e riverbero
+ chorus). I parametri di ciascun PRESET sono elencati
nella tabella RX 200 PRESET LIST nella pagina
successiva.

14. MUTE

Tasto per l’attivazione o la disattivazione (MUTE)
dell’effetto.
NOTA: se volete utilizzare la mandata AUX1/DFX per
collegare un effetto esterno o un monitor, vi consigliamo
di disattivare il DSP interno tramite il tasto MUTE

15. LED PEAK/MUTE

Questo LED segnala due condizioni:

• luce fissa = indica la condizione di MUTE dell’effetto.

• lampeggiante = indica che il segnale inviato all’effetto
è prossimo al massimo livello accettabile prima della
distorsione. In questo caso, riducete il livello del segnale
inviato all’effetto agendo sui controlli AUX1/DFX dei
canali di ingresso.

rx 200

5

16. AUX/DFX RETURN

Potenziometro per il controllo del livello del DSP interno
o dell’ingresso ingresso stereo AUX RETURN verso le
uscite principali del mixer.

7. Pannello POSTERIORE (fig. 5)

1. POWERED OUTPUTS
Uscite dell’amplificatore interno: collegate queste

uscite ai diffusori.

IMPORTANTE: fate attenzione che l’impedenza
complessiva dei diffusori collegati non sia mai inferiore
a 4 Ohms in quanto, in questo caso, l’amplificatore
potrebbe andare in protezione. Utilizzate solo “cavi di
potenza” (cavi per casse acustiche) e non “cavi
segnale” (cavi schermati impiegati per strumenti e
microfoni).

2. PRESA D’ARIA

Presa d’aria per il raffreddamento dell’amplificatore
interno.

IMPORTANTE: PER NON COMPROMETTERE IL
CORRETTO FUNZIONAMENTO DELL’AMPLIFICATORE,
E’ MOLTO IMPORTANTE CHE LA PRESA D’ARIA SIA
MANTENUTA SEMPRE LIBERA, PER CONSENTIRE
UNA CORRETTA CIRCOLAZIONE DELL’ARIA DI
RAFFREDDAMENTO.

3. +48V

Tasto per l’assegnazione dell’alimentazione PHANTOM
+48 Volt alle prese XLR dei canali mono.

NOTA

Quando attivate l’alimentazione PHANTOM assicuratevi
di utilizzare SEMPRE per il collegamento dei microfoni
cavi con connettori XLR BILANCIATI, in modo da
evitare danneggiamenti anche quando vengono utilizzati
contemporaneamente sia microfoni a condensatore, sia
microfoni convenzionali (dinamici). Attivate
l’alimentazione PHANTOM solo dopo aver collegato il
microfono all’ingresso e solo con il volume di canale
chiuso per evitare picchi di segnale in uscita.

4. POWER

Interruttore di accensione/spegnimento del mixer.

5. Presa di rete / Alloggiamento fusibile principale

In caso di rottura del fusibile, sostituitelo sempre con
uno dello stesso tipo e dello stesso valore.

No. Name Pre-delay Rev Time Room Size Hi Damp Rev Type

1 WARM HALL 45 3.60 41 -12,00
2 BRIGHT HALL 23 2.90 28 -0,96
3 WARM ROOM 45 2.10 17 -12,00
4 BRIGHT ROOM 23 2.10 9 -0,96
5 VOCAL 1 0 4,50 10 -0,96 Spring
6 VOCAL 2 25 2,40 9 -0,96 Spring
7 VOCAL 3 114 1,00 10 -0,96 Hall
8 PLATE 10 2.90 10 -2,08

No. Name Left Delay Right Delay Left F.B. Right F.B.

9 STEREO DELAY 1 352 176 40 72

10 STEREO DELAY 2 238 119 36 73

No. Name Rev Time Room Size Left Delay Right Delay Left F.B. Right F.B. Rev level

11 REV + DELAY 1 2,90 39 326 163 28 67 80%
12 REV + DELAY 2 2,40 39 211 107 28 49 80%
13 REV + DELAY 3 2,10 26 375 187 48 82 90%
14 REV + DELAY 4 1,50 26 277 138 28 67 90%

No. Name Rev Time Room Size Mod. Freq. Pitch. Depth Mod level Rev level

15 REV + CHORUS 1 2,90 39 3,67 40 100 90%
16 REV + CHORUS 2 1,50 26 3,02 40 100 90%

RX 200 - PRESET LIST

6

rx 200

sensibilità

da -10 a -50dBu

impedenza

2.2 kohms

sensibilità

da +10 a -30dBu

impedenza

22 kohms

HIGH

+/-15dB @12kHz

MID

+/-15dB @2.5kHz

LOW

+/-15dB @80Hz

sensibilità

0dBu

impedenza

22 kohms

HIGH

+/-15dB @12kHz

LOW

+/-15dB @80Hz

Uscita MIX (bilanciata)

livello di uscita

+4dBu JACK sbilanciato

Mandata AUX

livello di uscita

0dBu JACK sbilanciato

Ritorno AUX

sensibilità

0dBu JACK sbilanciato

IN

0dBu

OUT

0dBu

impedenza minima

32 ohms

livello di uscita

2x150mW

Convertitori A/D e D/A
Risoluzione DSP

Tipi d i effetto

Presets

Controlli

Potenza di uscita IHF
Tone burst 10% 20ms
THD max 1%

100 + 100 Watts / 4 Ohms 2 x JACK

Risposta in frequenza 20Hz - 20Khz
Hum & Noise -80 dBA
THD < 0.1%
Alimentazione vedi etichetta
Peso

kg

5

Dimensioni

mm (LxAxP)

257x277x102

SEZIONE DSP

RX 200 • SPECIFICHE TECNICHE

Ingresso MIC XLR-F bilanciato

Ingresso LINE JACK bilanciato

TAPE RCA phono

Uscita di CUFFIA JACK stereo

16
Selettore a 16 posizioni PRESETS
PEAK LED
Tasto MUTE con indicatore a LED

SPECIFICHE GENERALI

24 bit
24 bit
RIVERBERO, Stereo DELAY, CHORUS
Combinazioni REV+DELAY e REV+CHORUS

AMPLI F I C ATOR E DI POTENZ A

SEZIONE MASTER

CANALI DI I NGRESS O STEREO (5-8)

CANALI DI INGRESSO MONO (1-4)

EQ

JACK sbilanciatoIngresso STEREO LINE

rx 200

7

1. Introduction

Congratulations for having chosen the rx 200 mixer!
To make the best use of the mixer, please read this
manual thoroughly before operating the equipment.

2. Contents

3. Instructions for use and installation . . . . . . 7

4. MONO input channel . . . . . . . . . . . . . . . . . . 7

5. STEREO input channel . . . . . . . . . . . . . . . . 8

6. MASTER section . . . . . . . . . . . . . . . . . . . . . 8

7. REAR panel . . . . . . . . . . . . . . . . . . . . . . . . . 9

8. Technical Specifications . . . . . . . . . . . . . . 10

3. Instructions for use and installation

1. Protection and maintenance.

To avoid jeopardizing correct operation, it is best not
to position the mixer for long periods in exposed places
(damp, high temperature, etc.), in dusty environments
or those subject to strong vibrations. Do not force
knobs, switches or faders: they have been designed to
respond to a light touch and could be damaged if
treated with excessive force. In the event of breakdown,
do not open the mixer, but contact the nearest
GENERALMUSIC Service Centre.

2. Prevention of possible interference.

First of all, check that the mixer is installed in a place
free from industrial or RF (radio frequency) interference.
Avoid installing your equipment very near radio or TV
sets, mobile phones, etc., as these can cause noisy
interference.

3. Connections.

Before connecting the mixer to the mains socket, always
make certain that the electric system and mains socket
have an adequate grounding, compatible with the safety
norms. Be sure also that the mains voltage corresponds
to that shown on the rear of the unit (an allowance of
up to ±10% is accepted) and that the power cord is not
damaged and has no bare wires. It is best to lower (or
better still close) the output levels before switching the
mixer on or off: this avoids annoying and sometimes
dangerous (particularly for the speaker cabinets) signal
peaks.

4. Connector cables.

When connecting loudspeaker systems to the mixer’s
power outputs, make certain to always use only power
cables made up of just two wires with the same cross­section: the use of signal cables could cause an
excessive loss of power. Check periodically that your
cables are in good condition, correctly wired and with
perfectly efficient contacts: in fact many problems and

drawbacks (false contacts, ground hum, crackles, etc.)
are caused by the use of unsuitable or damaged cables.

4. MONO input channel (pic. 1)

1. MIC INPUT

Balanced XLR: this input receives the MICROPHONE
signal on the channel and can accept a wide range of
balanced or unbalanced low impedance signals,
including the signal coming from condenser
microphones with +48V power supply (see Rear panel).

2. LINE INPUT

JACK: this input can receive high-impedance signals
from equipment with a LINE output.

3. GAIN

Gain control of the amplification of external signals fed
into the channel.
The range is: MIC = -10/-50 dB, LINE = +10/-30 dB.

4. HIGH

HIGH frequency control: gives a 15dB boost or cut at
12 kHz with a “SHELVING” curve.

5. MID

HI-MID frequency control: gives 15dB boost or cut from
at 2.5 kHz with a “PEAKING” curve.

6. LOW

LOW frequency control: gives 15dB boost or cut at 80Hz
with a “SHELVING” curve.

7. AUX1/DFX pre

The AUX1/DFX send is POST-FADER (this means than the
signal is taken after the control of the channel level) and it feeds
both the built-in DSP and the AUX 1 output. The AUX1/DFX
send can be used to add the channel’s signal some effect
coming from the internal DSP or from an external unit.

8. PAN

Centre-dented pot for controlling the signal’s pan.

9. PEAK

PEAK LED indicator: lights up when the input signal is
near to the CLIPPING point. In this case, reduce the
level of the input signal using the GAIN control.

10. LEVEL

Potentiometer for controlling channel level.

5. STEREO input channel (pic 2)

1. STEREO INPUT

JACK connector that receives the STEREO LINE input
signal on the channel. Inserting a single JACK
connector on the LEFT socket this channel can be used
as a MONO channel.

8

rx 200

• red (CLIP) = show a too high signal level, near to the
overload of the mixer output stage and of the built-in
amplifier inputs.

11. ON

LED indicating when the mixer is switched on.

12. +48V

LED indicating when the +48V phantom power is
switched on.

13. PRESETS

Built-in DSP’s PRESET selector: allows to select the
desired effect among 16 PRESETS: several kinds of
reverbs, stereo delay, chorus and 2-effect combinations
(reverb + delay, reverb + chorus). The main parameters
of each effect are listed in the RX 200 PRESET LIST
table (page 15).

14. MUTE

Effect on/off switch.
NOTE: if you want to use the AUX1/DFX send for an
external effect or a monitor, you should switch OFF the
built-in DSP using the MUTE button.

15. PEAK/MUTE LED

This LED shows 2 conditions:

• lighted = shows the effect is MUTED.

• flashing = shows a too high signal level, near to the
overload of the mixer output stage. In this case, reduce
the level of the signal sent to the internal effect acting
on the input channel’s AUX1/DFX controls.

16. AUX/DFX RETURN

Potentiometer for controlling the level of the built-in DSP
or the level of the AUX RETURN stereo input to the
mixer’s main outputs.

7. REAR panel (pic 5)

1. POWERED OUTPUTS

These are the outputs of the built-in power amplifier:
connect these outputs to the speakers.

IMPORTANT: be sure the impedance of the speaker
used is not less than 4 ohms, otherwise the amplifier
will protect himself. Make certain to always use only
power cables for speakers and not signal cables
(screened cables used for instruments and
microphones).

2. AIR VENTS

Air vents for the mixer’s cooling.

WARNING!!!
IN ORDER FOR THE MIXER TO WORK CORRECTLY,
IT’S VERY IMPORTANT TO KEEP THE AIR VENTS
ALWAYS FREE AND ABLE TO PROVIDE A PROPER
AIR CIRCULATION.

2. BAL

Centre-dented control of the balance of the signal on
the main outputs.

NOTE: the remaining features of the STEREO channel
are the same as in the MONO channel.

6. MASTER section (pic 3 - 4)

1. AUX 1 OUT

Unbalanced JACK connector: feed out the sum of the
signals arriving from the relative AUX sends of the input
channels.

2. AUX RETURNS L(mono)-Right

Unbalanced JACK connectors: these are the connectors
of the auxiliary stereo input. This input can be used for
the return signal from outboard effects or for connecting
any instrument or equipment with a line output.

3. MIX OUT

Two balanced XLR-M connectors (+4 dB): these
connectors send out the main program from the MIX
L&R and they can be used, for example, to connect
additional amplified speakers or monitors.

4. 2-TRACK input

Two RCA connectors: receive external signals from
STEREO tape recorders, CD player, DAT, etc.

5. 2-TRACK output

Two RCA connectors: send out the signal taken from
MIX and normally intended for STEREO recording.

6. PHONES OUT

STEREO JACK headphone output connector: only
stereo headphones with a minimum impedance of 32
Ohms should be connected to this output.

7. MAIN MIX LEVEL

Potentiometer for control of the general volume

8. PHONES LEVEL

Potentiometer for controlling the level of the
HEADPHONES output. Normally the MAIN MIX signal
is heard from this output.

9. TAPE IN

Potentiometer for controlling the level of the 2-track
input.

10. LEVEL

4-LED BARGRAPHS for the visualization of the signal
assigned to the MAIN MIX outputs.
The LEDs are of three different colors:

• green = show the normal operative level of the signal
(from -24 to -12 dB);

• yellow = show the nominal operative level of the
signal (0 dB);

rx 200

9

3. +48V

+48V Phantom power supply buttons: activates +48V
power supply on the MIC inputs of the MONO input
channels.

NOTE
When the PHANTOM power supply is needed, make
certain that cables with BALANCED XLR connectors are
ALWAYS used to connect the microphones: this
precaution is extremely important for avoiding damage
in the event of both condenser and normal (dynamic)
microphones being used simultaneously. Switch on the
PHANTOM power supply only after having connected
the condenser microphone to the input and only with
the channel fader closed to avoid output signal peaks.

No. Name Pre-delay Rev Time Room Size Hi Damp Rev Type

1 WARM HALL 45 3.60 41 -12,00
2 BRIGHT HALL 23 2.90 28 -0,96
3 WARM ROOM 45 2.10 17 -12,00
4 BRIGHT ROOM 23 2.10 9 -0,96
5 VOCAL 1 0 4,50 10 -0,96 Spring
6 VOCAL 2 25 2,40 9 -0,96 Spring
7 VOCAL 3 114 1,00 10 -0,96 Hall
8 PLATE 10 2.90 10 -2,08

No. Name Left Delay Right Delay Left F.B. Right F.B.

9 STEREO DELAY 1 352 176 40 72

10 STEREO DELAY 2 238 119 36 73

No. Name Rev Time Room Size Left Delay Right Delay Left F.B. Right F.B. Rev level

11 REV + DELAY 1 2,90 39 326 163 28 67 80%
12 REV + DELAY 2 2,40 39 211 107 28 49 80%
13 REV + DELAY 3 2,10 26 375 187 48 82 90%
14 REV + DELAY 4 1,50 26 277 138 28 67 90%

No. Name Rev Time Room Size Mod. Freq. Pitch. Depth Mod level Rev level

15 REV + CHORUS 1 2,90 39 3,67 40 100 90%
16 REV + CHORUS 2 1,50 26 3,02 40 100 90%

RX 200 - PRESET LIST

4. POWER

Mixer on/off switch.

5. Power supply socket / Main fuse holder

In the event of breaking, always replace the fuse with
same type and rating.

10

rx 200

sensitivity

-10 to -50dB

impedance

2.2 kohms

sensitivity

+10 to -30dB

impedance

22 kohms

HIGH

+/-15dB @12kHz

MID

+/-15dB @2.5kHz

LOW

+/-15dB @80Hz

sensitivity

0dB

impedance

22 kohms

HIGH

+/-15dB @12kHz

LOW

+/-15dB @80Hz

MIX output (balanced)

output level

+4dB Unbalanced JACK

AUX send

output level

0dB Unbalanced JACK

AUX return

sensitivity

0dB Unbalanced JACK

IN

0dB

OUT

0dB

minimum impedance

32 ohms

output level

2x150mW

A/D and D/A Converters
DSP resolution

Type of effects

Presets

Controls

IHF output power
Tone burst 10% 20ms
THD max 1%

100 + 100 Watts / 4 Ohms 2 x JACK

Frequency response 20Hz - 20Khz
Hum & Noise -80 dBA
THD < 0.1%
Power supply see label
Weig ht

kg

5

Dimensions

mm (WxHxD)

257x277x102

MASTER SECTION

STEREO INPUT CHANNELS (5-8)

MONO INPUT CHANNELS (1-4)

EQ

Balanced JACKSTEREO LINE input

16
16-position PRESET selector

PEAK LED
MUTE SWITCH with LED indicator

GENERAL SPECIFICATIONS

POWER AMPLIFIER

24 bit
24 bit

REVERBS, Stereo DELAY, Chorus
REV+DELAY and REV+CHORUS combinations

TAPE RCA phono

HEADPHONES output Stereo JACK

DSP SECTION

RX 200 • TECHNICAL SPECIFICATIONS

MIC input Balanced XLR-F

LINE input Balanced JACK

rx 200

11

PIC/FIG. 1 - MONO INPUT CHANNEL PIC/FIG. 2 - STEREO INPUT CHANNEL

12

rx 200

PIC/FIG. 5 - REAR PANEL

PIC/FIG. 3-4 - MASTER SECTION

rx 200

13

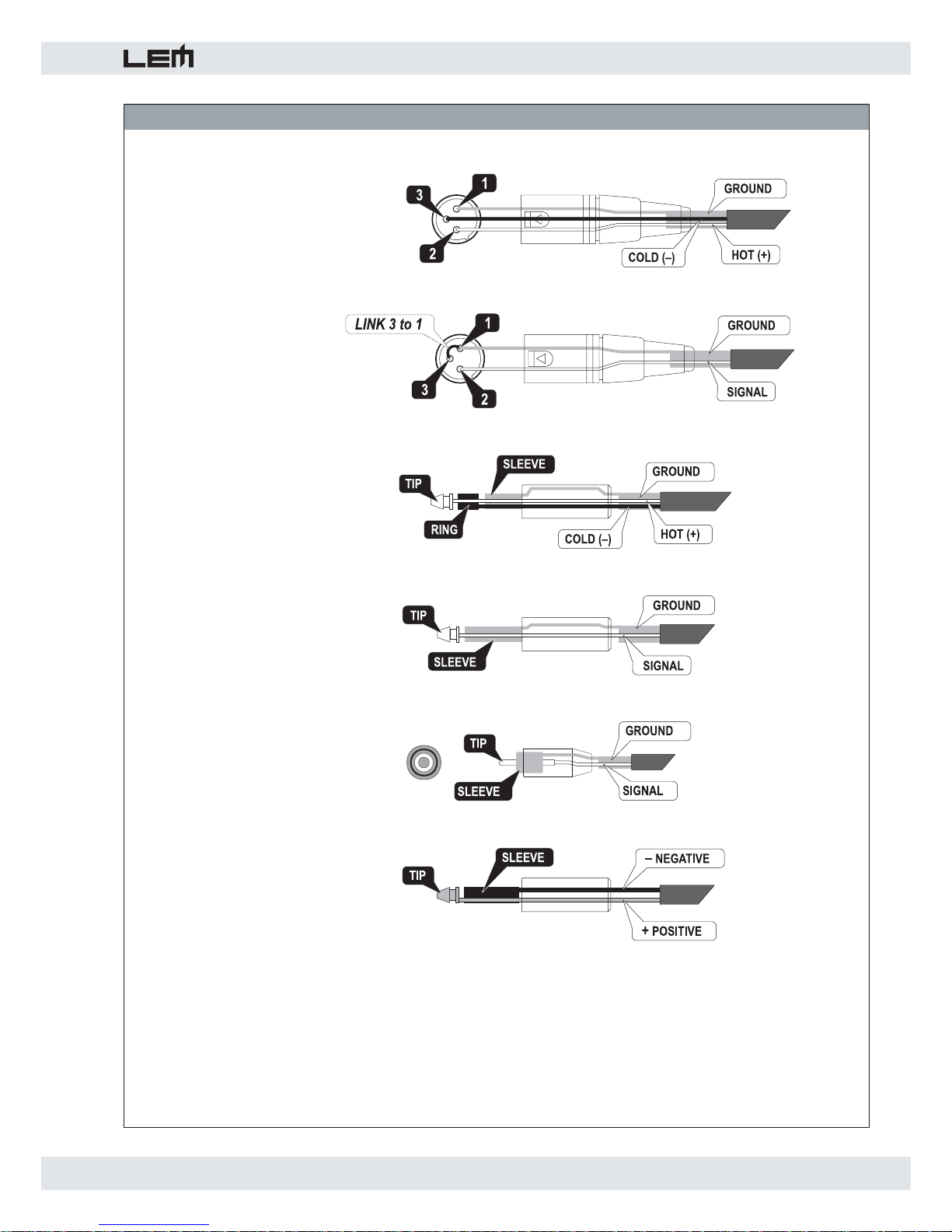

PIC/FIG. 6 - CONNECTORS

XLR-M bal
XLR-M bilanciato

XLR-M unbal
XLR-M sbilanciato

JACK bal
JACK bilanciato

JACK unbal
JACK sbilanciato

RCA (unbal)
RCA (sbilanciato)

Power JACK
JACK di potenza

14

rx 200

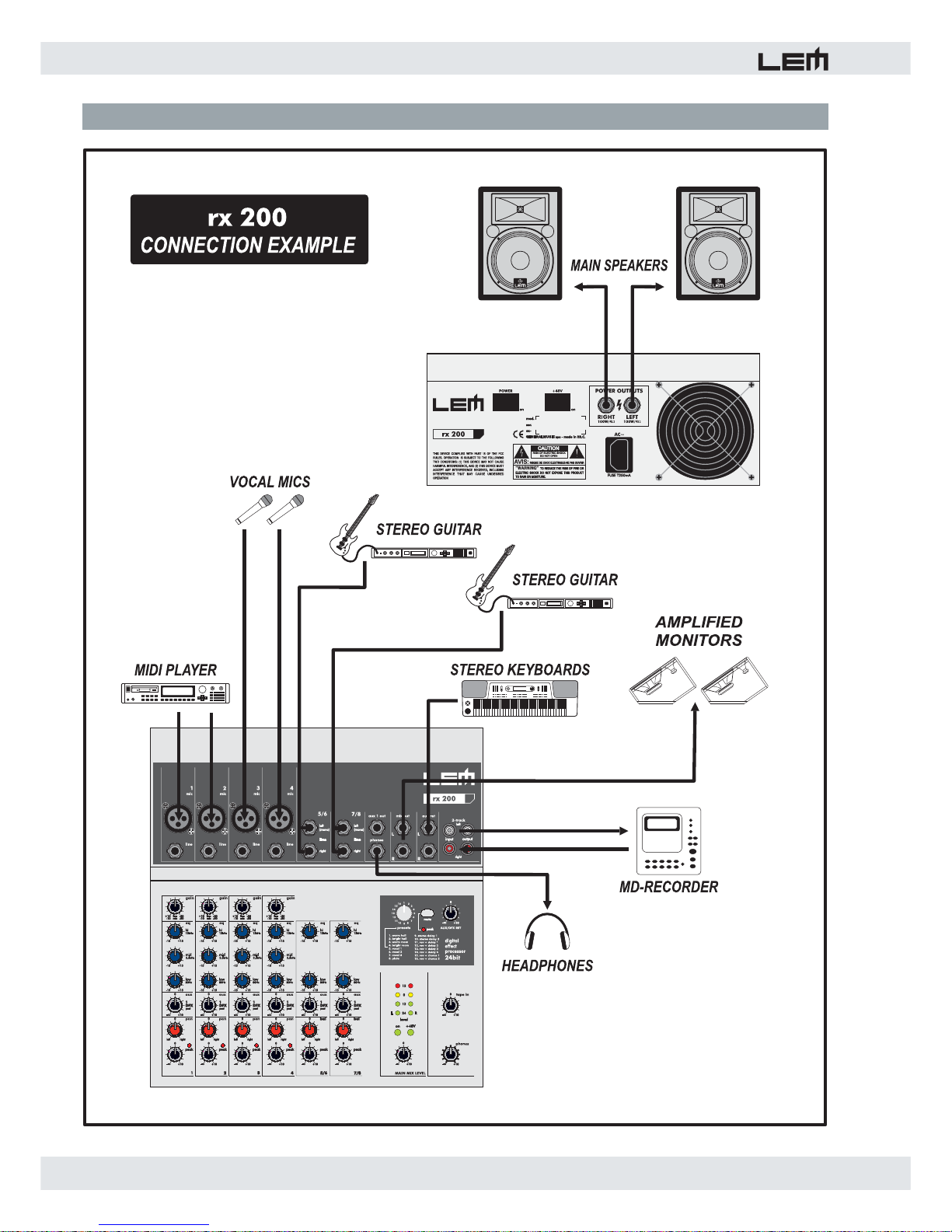

PIC/FIG. 7 - CONNECTION EXAMPLE

Le informazioni contenute in questo documento sono state attentamente redatte e controllate. Tuttavia
non è assunta alcuna responsabilità per eventuali inesattezze.
Tutti i diritti sono riservati e questo documento non può essere copiato, fotocopiato, riprodotto per intero o
in parte senza previo consenso scritto della GENERALMUSIC S.p.A.
GENERALMUSIC si riserva il diritto di apportare senza preavviso cambiamenti e modifiche estetiche,
funzionali o di design a ciascun proprio prodotto.
GENERALMUSIC non assume alcuna responsabilità sull’uso o sull’applicazione dei prodotti o dei circuiti
qui descritti.

STAMPATO IN ITALIA

The information contained in this publication has been carefully prepared and checked. However no
responsibility will be taken for any errors.
All rights are reserved and this document cannot be copied, photocopied or reproduced in part or completely
without written consent being obtained in advance from GENERALMUSIC S.p.A.
GENERALMUSIC reserves the right to make any aesthetic, functional or design modification to any of its
products without any prior notice.
GENERALMUSIC assumes no responsibility for the use or application of the products or circuits described
herein.

PRINTED IN ITALY

FEDERAL COMMUNICATIONS COMMISSION

NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device,

pursuant to Part 15 of FCC Rules. These limits are designed to provide reasonable protection against
harmful interference when the equipment is operated in a commercial environment. This equipment
generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instruction manual, may cause harmful interference to radio communications. Operations of this
equipment in a residential area is likely to cause harmful interference in which case the user will be required
to correct the interference at his own expense.

CAUTION: Changes or modifications to this product not expressly approved by the manufacturer could
void the user's authority to operate this product.

Sales Division: 47842 S.Giovanni in Marignano (RN) – Via delle Rose, 12 – tel. [phone] – fax [phone]

Internet: http://www.lemaudio.com
