Leica SWINGARM STAND User Manual

Leica sväng-

armsstativ

Bruksanvisning

2

Leica svängarmsstativ Bruksanvisning

1 Anslutning för fokusarm/ -drift
2 Klämskruvar för anslutning
3 Horisontalarm
4 Vridknapp för fixering av uthänget
5 Kardanlänk
6 Stödring
7 Klämskruv för fixering av stödringen
8 Vridknapp för fixering av höjdinställningen
9 Vertikalpelare
10 Bottenplatta
11 Dämpningsfötter

1

2
3

4

5
6
7
8

9

10
11

Svängarmsstativ, ESD

Bild 1

3

Leica svängarmsstativ Bruksanvisning

Svängarmsstativ standard

1 Anslutning för fokusarm/ -drift
2 Spännspakar för anslutning
3 Horisontalarm
4 Vridknapp för fixering av uthänget
5 Kardanlänk
6 Vridknapp för fixering av höjdinställningen
7 Tappar för begränsning av svängsektorn
8 Stödring
9 Klämspak för fixering av stödringen
10 Vertikalpelare
11 Bottenplatta
12 Dämpningsfötter

1

2

3

4
5
6

7

8

9

10

11
12

Bild 2

4

Leica svängarmsstativ Bruksanvisning

1 Anslutning för fokusarm/ -drift
2 Spännspakar för anslutning
3 Horisontalarm
4 Vridknapp för fixering av höjdinställningen
5 Kardanlänk
6 Vridknapp för fixering av uthänget
7 Skruv för inställning av vridmotståndet
8 Vev för höjdinställning
9 Kuggstång på vertikalpelaren
10 Ring för begränsning av svängområdet
11 Klämspak för fixering av ringen
12 Klämspak för fixering av vertikalpelaren
13 Bottenplatta
14 Dämpningsfötter

1

2

3
4

5
6

7
8

9

10

11

12

13
14

Svängarmsstativ, stort

Bild 1

5

Leica svängarmsstativ Bruksanvisning

6

Leica svängarmsstativ Bruksanvisning

7

Leica svängarmsstativ Bruksanvisning

Bästa kund

Vi tackar för förtroendet att få leverera högvärdiga och effekti­va produkter från Leica Microsystems och hoppas att de ska
motsvara dina förväntningar.

Vid utvecklingen av vårt instrument har vi lagt störst vikt vid
enkel, självförklarande användning. Dock bör du ta dig tid att
läsa igenom denna bruksanvisning. På så sätt får du reda på
alla fördelar och möjligheter som finns hos Leica svängarms­stativ, så att du bättre kan utnyttja alla funktioner. Om du har
frågor, vänd dig till din Leica-representant. Adressen till närma­ste återförsäljare finns på vår webbplats där du också finner
värdefull information om produkter och prestanda i Leica
Microsystems: www

.leica-microsystems.com

Vi hjälper gärna till. Kundservice står högt i kurs hos oss, både
före och efter köpet.

Leica Microsystems (Switzerland) Ltd.
Stereo & Macroscope Systems
www

.stereomicroscopy

.com

Bruksanvisningen

Denna bruksanvisning finns på 20 andra språk på den inter­aktiva CD-SKIVAN.
Bruksanvisningar och uppdateringar av dem finns att ladda ner
från vår webbsida www

.stereomicroscopy.com.

I denna bruksanvisning beskrivs säkerhetsföreskrifter, monte­ring, hantering och tillbehör till svängarmsstativ, ESD, standard
och stor.

8

Leica svängarmsstativ Bruksanvisning

Innehållsförteckning

Sida

Introduktion

Översikt över svängarmsstativ, ESD . . . . . . . . . . . . . . . . . . . . . . . . 2

Översikt över svängarmsstativ, standard . . . . . . . . . . . . . . . . . . . 2

Översikt över svängarmsstativ, stort . . . . . . . . . . . . . . . . . . . . . . . 4

Innehållsförteckning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Säkerhetsföreskrifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Allmänna säkerhetsföreskrifter . . . . . . . . . . . . . . . . . . . . . . . .10-11

Säkerhetsföreskrifter svängarmsstativ . . . . . . . . . . . . . . . . . .12-13

Montering

Svängarmsstativ, ESD och standard . . . . . . . . . . . . . . . . . . . .14-16

Svängarmsstativ, stort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18-19

Fokusarm och fokuseringsdrev . . . . . . . . . . . . . . . . . . . . . . . .20-21

Mikroskophållare/stereomikroskop . . . . . . . . . . . . . . . . . . . . . . . .22

Drift

Svängarmsstativ, ESD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24-25

Svängarmsstativ, standard . . . . . . . . . . . . . . . . . . . . . . . . . . . .26-27

Svängarmsstativ, stort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28-29

Lämna arbetsplatsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Transport av svängarmsstativ . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Utgångsställning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Anvisningar om horisontell svängning . . . . . . . . . . . . . . . . . .32-33

Tabell över tillåten utrustningsvikt . . . . . . . . . . . . . . . . . . . . . .34-35

Lista över typiska utrustningsvikter . . . . . . . . . . . . . . . . . . . . .36-37

Appendix

Tekniska uppgifter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

Mått . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39-44

Artikelnummer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Monteringsschema svängarmsstativ . . . . . . . . . . . . . . . . . . .46-47

9

Leica svängarmsstativ Bruksanvisning

Läs bruksanvisningen och säkerhetsföreskrifterna innan
du börjar använda mikroskopet.

Leica svängarmsstativ är en mekanisk konstruktion som hjälper
dig att öka ditt stereomikroskops och makromikroskops räckvidd
och att förflytta det över stora arbetsprover. Belysningar och
diverse tillbehörsmoduler, t.ex. för fotografering, TV, medbetrakt­ning o.dyl. kompletterar utrustningen.

• Om instrumentet används på annat sätt än enligt beskrivningen
nedan, finns det risk för person- eller sakskada.

• Det är aldrig tillåtet att ta isär mekaniska delar, om inte detta
uttryckligen beskrivs i anvisningarna.

• Leica svängarmsstativ är huvudsakligen avsett för använd­ning i slutna utrymmen.

• Vid användning utomhus måste använda svängarmsstativet
skyddas mot damm och väta. Elektrisk belysning får inte
användas utomhus.

Svängarmsstativ, ESD, standard och stortbestår av ESD­avledande material och motverkar uppkomst av elektrostatiska
laddningar.

Allmänna anvisningar

Avsedd användning

Felaktig användning

Plats för användning

Användning i

ESD-skyddade

utrymmen

Säkerhetskoncept

10

Leica svängarmsstativ Bruksanvisning

Reparationer får endast utföras av servicepersonal med
utbildning från Leica. Endast originalreservdelar från Leica får
användas.

• Kontrollera att användarna har läst bruksanvisningen och
särskilt säkerhetsföreskrifterna.

• Se till att Leica svängarmsstativ endast används, underhålls
och repareras av auktoriserad och utbildad personal.

Arbetsplatser med svängarmsstativ underlättar och förbättrar
arbetet med stora prover, men ställer även krav på använda­rens koncentrationsförmåga, syn och muskelstyrka. Beroende
på varaktigheten av kontinuerlig aktivitet kan synbesvär och
muskuloskelettala besvär uppträda så att lämpliga åtgärder för
belastningsreduktion behöver tillgripas:

• optimal utformning av arbetsplatsen, arbetsinnehåll och
arbetsförlopp (täta byten av aktivitet).

• utförlig information till personalen om ergonomiska och
arbetsorganisatoriska frågor.

Det ergonomiska optikkonceptet hos serien Leica stereomikro­skop och konstruktionen av svängarmsstativet har som mål att
inskränka påfrestningarna på användaren till ett minimum.

Servicearbete

Krav på driftsansvarig

Allmänna säkerhetsföreskrifter

11

Leica svängarmsstativ Bruksanvisning

Vid montering av produkter från Leica på andra produkter ska
följande beaktas:
Tillverkaren av det totala systemet resp. den person som tar det
i drift är ansvarig för att gällande säkerhetsföreskrifter, lagar
och riktlinjer hålls.

Följ allmänna lagar och förordningar samt lokala föreskrifter för
miljöskydd och förebyggande av olycksfall.

För kassering av föreliggande produkter ska lokala lagar och
föreskrifter följas.

Symboler i denna bruksanvisning

Säkerhetsanvisningar

Denna symbol markerar anvisningar som ovillkorligen måste
läsas och följas. Beaktas inte anvisningarna

• kan utgöra risk för personer.

• kan leda till funktionsstörningar eller skador på instrument.

Viktig information

Denna symbol markerar ytterligare information eller förklarin­gar, som underlättar förståelsen.

Åtgärd

왘 Denna symbol hänvisar i texten till åtgärder som ska utföras.

Kompletterande anvisningar

• Denna symbol står inom texten vid kompletterande
information och förklaringar.

Montering i produkter

från andra tillverkare

Lagliga föreskrifter

Kassering

12

Leica svängarmsstativ Bruksanvisning

Användning av fläns och bordsklämma

Fläns och bordsklämma är tillbehör som
används för att fästa vertikalpelaren vid

din arbetsplats. Den håller hela stereo­mikroskopsutrustningen och måste därför
fästas med yttersta omsorg.

• Använd bordsklämma (bild 4.1) av tillräcklig
tjocklek (21-70mm) och en hård arbetsskiva vid
fastsättningen.

• Kontrollera regelbundet att bordsklämman sitter
fast på korrekt sätt och dra åt den vid behov.

• Var noga med att kompetent personal väljer
korrekt skruvtyp och -längd för det aktuella
underlaget vid montering av flänsen.

Under arbetet

Leica svängarmsstativ är optimerat för
att ge högsta möjliga flexibilitet genom

minimal vikt och platsbehov. För att
kunna utnyttja svängarmsstativets alla fördelar,
måste följande steg beaktas:

• Ställ stativet i utgångsställning innan byte till

stereomikroskopet (se sidan 31).

• Beakta före vidare arbete med ändrad utrust-

ning anvisningarna om horisontell svängning.
(Sidan 32)

Transport av svängarmsstativet

Läs anvisningarna på sidan 30 för säker

montering och transport av svängarms-

stativet.

Montering av svängarmsstativet

Svängarmsstativets bottenplatta består
av tunga metalldelar och kan vid felaktig

användning leda till skador på personer,
arbetsområdet eller din Leica stereomikroskopsu­trustning på grund av dess tunga vikt.

• Var två personer under monteringen av sväng-

armsstativet, så att alltid en person kan hålla
delarna som ska monteras på ett säkert sätt.
(Bild 1)

• Genomför monteringen av vertikalpelaren på

bottenplattan på ett glidsäkert underlag (t.ex.
gummimatta), så att bottenplattan inte kan kana
iväg.

• Välj alltid en jämn yta för bottenplattan.

Stödringen (vid horisontalarm, ESD och

standard) skyddar horisontalarmen från

att av misstag falla ner.

• För låsringen mot horisontalarmen (bild 2.2) vid

varje positionsändring av horisontalarmen och
spänn åt klämskruven samt klämspaken (bild 2.1).

Låsbrickan (bild 3.1) gör det möjligt att

fritt svänga fokuseringsdrevet över

objektet även om tapparna har
monterats på undersidan. Samtidigt skyddar den
ditt stereomikroskop från att oavsiktligt falla ner
när du vill lossa klämspaken (bild 3.2) under
arbetet.

Klämspak samt skruvar på fokusarmen

(bild 3.3) måste absolut vara fastspända

innan mikroskopet sätts i fästet.

Säkerhetsföreskrifter svängarmsstativ

Användningen av ert Leica svängarmsstativ kräver att säkerhetsanvisningarna i denna
handbok följs, så att varken du, din Leica stereomikroskopsutrustning eller andra i din
arbetsomgivning skadas.

13

Leica svängarmsstativ Bruksanvisning

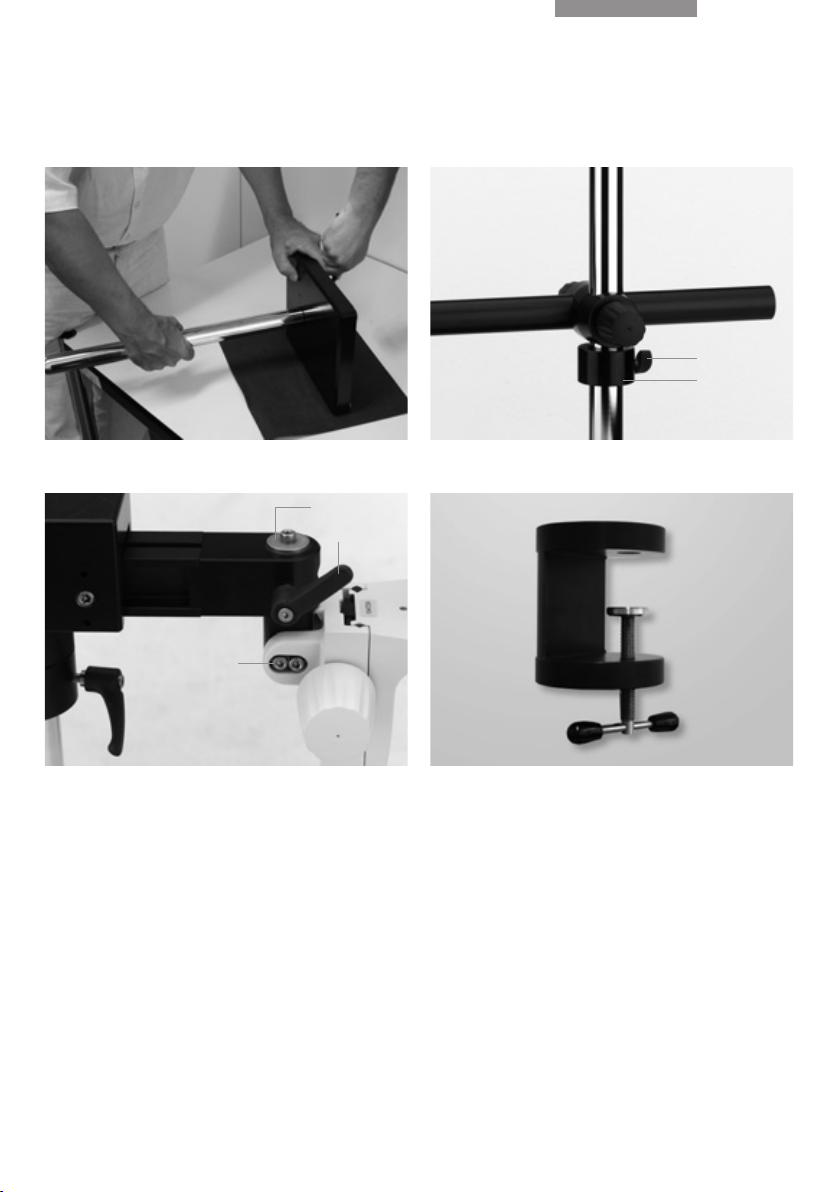

Bild 1 Bild 2

Bild 3

1
2

1
2

Bild 1 Montering av vertikalpelare vid

bottenplattan med två personer

Bild 3 Horisontalarm standard med fokuserings-

arm som monteras underifrån

1 Låsbricka
2 Klämspak på horisontalarmen
3 Insexskruv för fixering av fokusarmens lutning

Bild 2 Horisontalarm, ESD med kardanlänk och

stödring på pelaren 470/35

1 Klämskruv på stödring
2 Stödring

Bild 4 Bordsklämma för horisontalarm, ESD och

standard

Bild 4

3

14

Leica svängarmsstativ Bruksanvisning

Vertikalpelare ➜ bottenplatta

För monteringen av bottenplatta av

storlek liten och medelstor på vertikal-

pelaren 470/35 krävs två personer för att

undvika att plattan tippar och därmed leder till
skador!

왘 Ställ bottenplattan på ett glidsäkert underlag.
왘 För de gängade skruvarna genom bottenplattan

underifrån.

왘 Sätt på de tandade brickorna (bild 2.1).
왘 Medan en person håller fast bottenplattan

skruvar den andra personen fast vertikalpelaren
(bild 1)!

Vertikalpelare ➜ bordsklämma

왘 För de gängade skruvarna genom de passande

hålen underifrån.

왘 Sätt på de tandade brickorna.
왘 Skruva ihop vertikalpelaren med bordsklämman.

(bild 3)

왘 Skruva fast bordsklämman tillsammans med

vertikalpelaren på avsedd plats på
arbetsskivan.

Se till att arbetsskivan (tjocklek:

21-70mm) är lämplig att ge svängarms-

stativet inklusive utrustning tillräckligt

stöd.

Kontrollera regelbundet att bordskläm-

man sitter ordentligt fast i arbetsskivan.

Vertikalpelare➜ fläns

왘 För de gängade skruvarna genom de passande

hålen underifrån.

왘 Sätt på de tandade brickorna.
왘 Skruva fast vertikalpelaren på flänsen med

insexnyckeln.

Flänsen (bild 4) måste skruvas fast av
kvalificerade personer på avsett ställe
vid arbetsplatsen och regelbundet
kontrolleras så att den sitter fast
ordentligt.

De fyra skruvarna för fastsättning av
flänsen medföljer inte vid leveransen
eftersom skruvarnas typ och längd
måste anpassas till underlaget de ska
skruvas fast i.

Montering av svängarmsstativ, ESD och standard

Svängarmsstativ består av massiva, tunga metalldelar. Säkerställ redan vid uppacknin­gen att ingen kan skada sig på grund av att delar faller ner eller välter.

Monteringen av bottenplattan och vertikalpelaren måste alltid utföras av två personer.
De ytterligare säkerhetsföreskrifterna på sidan 12 måste ovillkorligen beaktas.

15

Leica svängarmsstativ Bruksanvisning

Bild 1 Bild 2

Bild 3 Bild 4

Bild 1 Montering av vertikalpelare vid

bottenplattan med två personer

Bild 3 Montering av vertikalpelaren 470/35 på

bordsklämman

Bild 2 Bottenplatta med insexskruv och tandad

bricka för montering av horisontalarm,
ESD och standard

1 Tandad bricka

Bild 4 Fläns för permanent montering av

vertikalsulan 470/35

1

16

Leica svängarmsstativ Bruksanvisning

Stödring ➜ vertikalpelare

왘 Skjut på stödringen på pelaren (bild 1.3).
왘 Drag åt klämskruven (ESD) resp. klämspaken

(standard) (bild 1.2).

Horisontalarm ➜ vertikalpelare

왘 Lossa vridknappen för höjdinställning (bild 1.1).
왘 Sätt försiktigt på horisontalarmen på vertikal-

pelaren tills att den ligger an mot stödringen.

왘 Rikta horisontalarmen parallellt med

bottenplattans långa sida.

왘 Drag åt vridknappen (bild 1.1) för höjdinställ-

ningen igen.

Klämspakens orientering

• På horisontalarm standard och stor är det
möjligt att vrida klämspaken till varje position
efter att den skruvats fast, för att möjliggöra
största möjliga rörelsefrihet:

왘 Drag åt den aktuella klämspaken.
왘 Drag ut klämspaken i sin axel (bild 2).
왘 Vrid spaken till önskad position och släpp den

därefter igen.

Montering av fokusarm och fokuseringsdrev

Läs vidare på sidan 20 före montering av
fokusarmen och fokuseringsdrevet.

Bild 1

Bild 2

1

2
3

Bild 1 Horisontalarm, ESD med kardanlänk och

stödring på vertikalpelaren 470/35

1 Vridknapp för fixering av uthänget
2 Klämskruv på stödring
3 Stödring

Bild 2 Klämspak på horisontalarmens stödring,

standard

17

Leica svängarmsstativ Bruksanvisning

18

Leica svängarmsstativ Bruksanvisning

Vertikalpelare ➜ bottenplatta

För monteringen av bottenplatta, stor, på
vertikalpelaren 560/57 och 800/57 krävs
två personer för att undvika att plattan

tippar och därmed leder till skador!

왘 Positionera vertikalpelaren med kuggstången

(bild 1.1) i riktning mot urtaget på bottenplattan
så att de fyra hålen i foten står rakt över de fyra
hålen i plattan.

왘 Medan en person håller fast vertikalpelaren

skruvar den andra personen fast pelaren med
fyra insexskruvar. (bild 1.2)

Horisontalarm ➜ vertikalpelare

왘 Lossa vridknappen för höjdinställning (sidan 4,

bild 1.4).

왘 Ta av skruvarna på huvudet till vertikalpelaren

(bild 2.1).

왘 Sätt omsorgsfullt horisontalarmen på vertikal-

pelaren tills att den ligger an mot kuggstången
(bild 3).

왘 Vrid försiktigt några varv på veven, tills att

snäckan i kardanlänken griper tag i kuggstån­gen och den övre änden av kuggstången åter blir
synlig.

왘 Sätt åter i den tidigare avtagna skruven på

huvudet av vertikalpelaren (bild 2.1).

왘 Drag åt vridknappen för höjdinställningen igen

(sidan 4 bild 1.4).

Använda klämspaken

Läs vidare på sidan 16 om hur du använder
klämspaken.

Montering av fokusarm och fokuseringsdrev

Läs vidare på sidan 20 före montering av
fokusarmen och fokuseringsdrevet.

Montering av det stora svängarmsstativet

Bild 1 Montering av vertikalpelaren 560/57

resp. 800/57 på bottenplattan, stor

1 Positionera kuggstången i riktning mot urtaget
2 Vertikalpelare skruvas fast med fyra

insexskruvar

Bild 2 Insexsskruvar på huvudet av vertikal-

pelaren 560/57 resp. 800/57

Bild 3 Kardanlänken på horisontalarm, stor,

sätts försiktigt på vertikalpelaren.

19

Leica svängarmsstativ Bruksanvisning

Bild 1

Bild 2

Bild 3

2

1

1

20

Leica svängarmsstativ Bruksanvisning

Bild 1

Fokusarm ➜ horisontalarm

왘 Se till att horisontalarmen befinner sig i

utgångsläget. (Se sidan 31.)

왘 Fixera alla spakar och skruvar.
왘 Lossa spaken resp. skruven på fokusarmsan-

slutningen på horisontalarmen.

왘 Ta av låsbrickan från förbindelsetapparna på

fokusarmen.

왘 Sätt i tapparna (bild 1.2) i bussningen (bild 1.1)

på horisontalarmen.

왘 Spänn åt klämspak resp. skruv på horisontal-

armen igen.

• Kombinationen av mätpelare (10 447 259) med
fokusarm (10 446 344) utgör ett specialfall:

왘 Ta av låsbrickan från mätpelaren.
왘 Lossa säkringsskruven på fokusarmen.
왘 Skjut på fokusarmen på pelaren.
왘 Spänn åt säkringsskruven.
왘 Drag åt säkringsskruven igen.
왘 Spänn åt klämspak resp. skruv på horisontal-

armen igen.

Montering av fokusarmstapparna underifrån

• Fokusarmens tappar kan huvudsakligen sättas
fast ovanifrån, underifrån eller framifrån på
horisontalarmen.

• Om tapparna monteras underifrån är det
nödvändigt att låsbrickan (bild 2.1) används:

왘 Skruva på låsbrickan med tillhörande

insexskruv i det gängade hålet på tappen på
fokusarmen (bild 2.1).

Montering av fokusarm och fokuseringsdrev

Bild 2

1

1 2

3

Bild 1 Fastsättning av fokusarmen på

horisontalarmen

1 Bussning på horisontalarmen
2 Fokusarmens tappar
3 Klämspak för fixering av fokusarmen

Bild 2 Fokusarm med underifrån monterade

tappar

1 Låsbricka

21

Leica svängarmsstativ Bruksanvisning

Bild 1

Fokuseringsdrev ➜ horisontalarm

왘 Se till att horisontalarmen befinner sig i

utgångsläget (se sidan 31).

왘 Fixera alla spakar och skruvar.
왘 Lossa klämspaken på anslutningen till

fokuseringsdrevet (bild 1.1).

왘 Ta av låsbrickan från förbindelsetapparna på

fokuseringsdrevet.

왘 Sätt i tapparna (bild 1.2) i bussningen på

horisontalarmen.

왘 Spänn åter fast klämspaken på anslutningen till

fokuseringsdrevet (bild 1.1).

1 2

Bild 1 Fokuseringsdrev på horisontalarmen, stor

1 Klämspak på horisontalarmen
2 Fokuseringsdrevets tappar

1

2

22

Leica svängarmsstativ Bruksanvisning

Bild 1

Bild 2

Montering av mikroskophållare och steromikroskop

Mikroskophållare ➜ fokuseringsdrev

왘 Ta av säkringsskruven på framsidan av

fokuseringsdrevet.

왘 Sätt fast mikroskophållaren så att de två positi-

onstapparna (bild 1.1) griper tag i de passande
fördjupningarna på mikroskophållaren.

왘 Sätt i säkringsskruven genom hålet i mikroskop-

hållaren och skruva åter fast den med
insexnyckeln. (Bild 1.2)

Stereomikroskop ➜ optikhållare

왘 Kontrollera och fixera alla spakar och skruvar

på svängarmsstativet och fokuseringsdrevet/
fokusarmen innan du sätter i stereomikroskopet
i mikroskophållaren.

왘 Lossa skruven (bild 2.1) på ringen till

mikroskophållaren.

왘 Använd båda händerna för att försiktigt sätta i

stereomikroskopet i mikroskophållaren.
(Bild 2)

왘 Spänn fast skruven (bild 2.1) på

mikroskophållaren igen.

Ytterligare anvisningar om montering av
mikroskophållaren finns i bruksanvisningen

M2-105-0en.
Där finns även ytterligare adaptrar och tillbehör för

fastsättning av belysning på Leica svängarms­stativ (se exempel på sidan 37).

1

1

2

Bild 1 Fastsättning av optikhållaren på

fokuseringsdrevet

1 Förbindningstappar på fokuseringsdrevet
2 Insexskruv för fixering av hållaren

Bild 2 Isättning av stereomikroskopet i

optikhållaren

1 Skruv för fixering av stereomikroskopet

23

Leica svängarmsstativ Bruksanvisning

24

Svängarmsstativ, ESD

Leica svängarmsstativ är optimerat för
bästa stabilitet och säker användning.

Trots det kan felaktig kombination av
utrustning, uthäng och svängvinkel leda till att
stativet välter. Läs därför ovillkorligen säkerhets­anvisningarna på sidan 12-13.

Ändring av uthänget

왘 Spänn alla spakar och skruvar.
왘 Lossa vridknappen för inställning av uthänget.

(bild 1.1)

왘 Drag ut horisontalarmen till nödvändigt uthäng

från kardanlänken.

왘 Spänn vridknappen på kardanlänken.

Ändring av arbetshöjd

• Minska arbetshöjden:

왘 Lossa klämskruven (bild 1.3) på stödringen

(bild 1.4) och fixera denna på önskad arbets­höjd.

왘 Lossa vridknappen för höjdinställning (bild 1.2)

och sänk horisontalarmen till önskad höjd.

• Öka arbetshöjden:

왘 Håll horisontalarmen med en hand.
왘 Lossa vridknappen för höjdinställningen.

(bild 1.2)

왘 Skjut upp horisontalarmen till önskad

arbetshöjd.

왘 Spänn vridknappen (bild 1.2) för höjdinställ-

ningen igen.

왘 För upp stödringen (bild 1.4) under kardanlän-

ken.

Byta utrustning

왘 Ställ horisontalarmen i utgångsställning (se

sidan 31) innan du byter ut stereomikroskopet
eller sätt på utrustning på svängarmsstativet.

왘 Se till att stativet klarar av att hålla den ändrade

utrustningen. Anvisningar om vikter på utrust­ning och tillåten totalvikt finns på sidan 32 till 37.

Sidosvängning av utrustningen

Innan du svänger över stereomikros­kopet över ditt prov, är det absolut

nödvändigt att föra upp stödringen till
kardanlänken och spänna åt den. Annars kan ho­risontalarmen falla ner om vridknapparna (bild 1.2)
lossas och leda till skador på personer, utrustning
och prover.

왘 För upp stödringen (bild 1.3) till kardanlänken

och fixera den.

왘 Lossa vridknappen för höjdinställning (bild 1.1)

på kardanlänken.

왘 Sväng utrustningen till önskad position.
왘 Fixera höjdinställningen igen.

Användning av svängarmsstativet

Efterföljande användningsanvisningar anger korrekt användning av svängarmsstativet.
Se till att det uteslutande är personer som har läst och förstått denna bruksanvisning och
då särskilt säkerhetsföreskrifterna, som arbetar med ett Leica svängarmsstativ. Kontrollera
dessutom före varje arbetspass startar att alla spakar och skruvar sitter fast ordentligt.

Leica svängarmsstativ Bruksanvisning

25

Leica svängarmsstativ Bruksanvisning

Bild 1

2

3
4

1

Bild 1 Leica S6 på horisontalarm, ESD med

stödring på vertikalpelaren 470/35

1 Vridknapp för fixering av uthänget
2 Vridknapp för fixering av höjdinställningen
3 Klämskruv för fixering av stödringen
4 Stödring

26

Leica svängarmsstativ Bruksanvisning

Svängarmsstativ standard

Svänga och ändra uthänget

• Svängning och justering av uthänget fungerar
på samma sätt som beskrivs för horisontalarm,
ESD. (Se sidan 24.)

Begränsning av svängområdet

Med hjälp av de speciella stödringarna kan

svängområdet för horisontalarmen
begränsas till en 90° sektor. Denna funktion är
särskilt användbar för att

• bekvämt flytta begränsningen av utrustningen

• under arbetet hålla dig inom ett bestämt

svängområde

För att använda denna funktion måste tapparna
(bild 1.4) på stödringen (bild 1.5) peka uppåt. Om
så inte är fallet ska följande steg genomföras:

왘 Lossa skruven på mikroskophållaren (bild 1.6).
왘 Ta upp stereomikroskopet.
왘 Lossa vridknappen för fixering av höjdinställ-

ningen (bild 1.3).

왘 Ta av horisontalarmen tillsammans med

kardanlänken från vertikalpelaren.

왘 Ta av stödringen (bild 1.5) från vertikalpelaren.
왘 Sätt på den, med tapparna uppåt, på vertikal-

pelaren.

왘 Spänn åter fast klämskruven på stödringen

(bild 1.5).

왘 Sätt på horisontalarmen på vertikalpelaren så att

tapparna på stödringen griper tag i urtagen på
kardanlänken (bild 1.1).

왘 Fixera alla vridknappar på kardanlänken.

Uthängets begränsning

Max utdrag av horisontalarmen ställs in
med hjälp av begränsningsskruven. Detta är
särskilt användbart för att:

• bekvämt flytta utrustningen

• undvika att systemet välter på grund av för tung
utrustning

왘 Ställ stativet i utgångsställning.

(Se sidan 31.)

왘 Lossa spaken för justering av uthänget på

kardanlänk.

왘 Flytta ut stereomikroskopet till önskat utdrag.
왘 För det inställbara stoppet (bild 1.2) till

kardanlänken (bild 1.1).

27

Leica svängarmsstativ Bruksanvisning

Bild 1 MS5 med fokuseringsdrev, grov/fin,

Lampa L2, dubbel svanhals, Lamphållare
för vertikalpelare 470/35, Svängarmsstativ
standard och Bottenplatta, mellan

1 Kardanlänk
2 Inställbart stopp
3 Vridknapp för fixering av höjdinställningen
4 Tappar för begränsning av svängområdet
5 Stödring
6 Skruv för fixering av optikhållaren

6

3
4
5

1 2

Bild 1

28

Leica svängarmsstativ Bruksanvisning

Svängarmsstativ, stort

Ändring av arbetshöjd

왘 Spänn vridknappen för att fixera uthänget

(bild 1.2).

왘 Lossa vridknappen för fixering av höjdinställ-

ningen på kardanlänken (bild 1.1).

왘 Ställ nu in systemet på önskad höjd med veven

(bild 1.4).

왘 Spänn slutligen vridknappen för att fixera

höjdinställningen (bild 1.1)

Vevens vridmotstånd kan steglöst ställas in

med den bifogade insexnyckeln. Detta
måste göras beroende på önskad kraft­ansträngning och vikt på utrustningen.

왘 Justera insexskruven med den medlevererade

nyckeln i kvarts varv. (Bild 1.3)

• Om skruven dras åt medurs ökas vridmotstån-

det, genom att lossa skruven medurs minskar
vridmotståndet.

Veva aldrig våldsamt på veven eftersom
det kan skada kuggstången eller drevet.
Om den endast går att vrida mycket hårt

ska följande punkter kontrolleras:

• Är den översta skruven på kardanlänken

åtdragen? Lossa den om det behövs.

• Är insexskruven på veven alltför hårt åtdragen?

Lossa den stegvis om det behövs.

Ändring av uthänget

왘 Dra åt vridknappen för fixering av höjdinställ-

ningen (bild 1.1)

왘 Lossa vridknappen för fixering av uthänget

(bild 1.2).

왘 Dra ut horisontalarmen så mycket som behövs

ur kardanlänken.

왘 Dra åt vridknappen för att fixera uthänget

(bild 1.2).

Uthängets begränsning

Maximalt utdrag för horisontalarmen ställs in med
hjälp av de inställbara stoppen. Detta sker på
samma sätt som beskrivs för horisontalarmen på
sidan 26.

Svänga horisontalarmen

Svängning åt sidan är möjligt tack vara spaken vid
vertikalpelarens fot:

왘 Spänn de båda vridknapparna på kardanlänken

(bild 1.1 och 1.2).

왘 Lossa klämspaken på vertikalpelarens fot.

(Bild 1.8)

왘 Vrid stereomikroskopet till önskad position.
왘 Spänn åt klämspaken igen.

Svängområdets begränsningar

Även på det stora svängarmsstativet går det

att begränsa svängområdet till en valbar
90°-sektor. Ringen på vertikalpelarens fot har
denna funktion (bild 1.7):

왘 Lossa klämspaken för sidvärtes svängbegräns-

ning. (Bild 1.6)

왘 Sväng stereomikroskopet enligt ovanstående

beskrivning till önskat utgångsställning.

왘 Vrid ringen (bild 1.7) till ett av de båda anslagen.
왘 Spänn åt klämspaken igen. (Bild 1.6)
왘 Lossa klämspaken när du inte längre vill

begränsa svängområdet.

Ringen på vertikalpelarens fot (bild 1.7)
måste vara fixerad med klämspaken så

att den ligger an mot foten (bild 1.9).
Andra monteringspositioner kan skada kugg­stången (bild 1.5) på vertikalpelaren.

29

Leica svängarmsstativ Bruksanvisning

Bild 1

Bild 1 MZ16 med Leica digitalkamera DFC300,

fokuseringsdrev, grov/fin, och
svängarmsstativ, stort

1 Vridknapp för fixering av höjdinställningen
2 Vridknapp för fixering av uthänget
3 Insexskruv för inställning av vridmotståndet
4 Vev för höjdinställning
5 Kuggstång
6 Klämspak på ringen
7 Ring på vertikalpelarens fot
8 Klämspak för fixering av vertikalpelaren
9 Vertikalpelarens fot

1

2

5
6

7
8
9

3
4

30

Leica svängarmsstativ Bruksanvisning

Lämna arbetsplatsen

Skydda andra personer och arbetsplats­en mot skador, genom att innan du
lämnar arbetsplatsen säkrar svängarms-

stativet genom att:

왘 Ställa svängarmsstativet i utgångsställning

(se sidan 31).

왘 Fixera alla vridknappar, klämspakar och

-skruvar, så att svängarmsstativet inte
oavsiktligt kan komma i rörelse.

Transportera svängarmsstativet

Leica svängarmsstativ består av tunga
metalldelar. När du vill montera ner ett

stativ på en arbetsplats och transpor­tera det till en annan arbetsplats ska följande
anvisningar beaktas:

왘 Transport av bottenplattan med monterad

vertikalpelare ska alltid utföras av två personer.

왘 Ta av stereomikroskopet från fokuserings-

drevet/fokusarmen.

왘 Ta av horisontalarmen tillsammans med

kardanlänken från vertikalpelaren.

왘 Den stora bottenplattan har på den ena sidan

ett greppvänligt urtag som underlättar
transporten. (bild 1)

왘 Använd t.ex. en rullvagn för att transportera

längre sträckor.

Bild 1

Bild 1 Bottenplatta, stor, med greppvänligt urtag

31

Leica svängarmsstativ Bruksanvisning

Utgångsställningen förhindrar skador

genom att stativet välter. Svängarms-

stativet måste ovillkorligen ställas i

utgångsställning (bild 2), innan:

• stereomikroskopet tas ur mikroskophållaren.

• tillbehör, som belysning eller ergonomiska
moduler bytes.

• du lämnar arbetsplatsen.

왘 Rikta horisontalarmen parallellt med botten-

plattans långa sida. (Bild 1)

왘 Kör tillbaka horisontalarmens uthäng till

kardanlänken. (Bild 2)

왘 Se till att alla vridknappar och klämspakar samt

-skruvar är fixerade.

Utgångsställning

Med efterföljande användaranvisning kan du bestämma om den totala vikten på din
mikroskoputrustning är lämpligt för det förutsedda uthänget och svängområdet. Beakta
ovillkorligen dessa anvisningar och se till att alla personer som arbetar med Leica
svängarmsstativ har läst och förstått dessa anvisningar.

Bild 1

Bild 2

Bild 1 Horisontalarm, stor, parallellt inriktad mot

den långa sidan av bottenplattan

Bild 2 Horisontalarm, stor, i utgångsställning

32

Leica svängarmsstativ Bruksanvisning

Val av en säker svängvinkel

• Maximalt tillåtna last för Leica svängarmsstativ
kan du hämta i motsvarande tabell på sidan
34/35.

• Med utgångspunkt från nollställning (bild 1.1)
kan stativet svängas upp till ±30° med maximal
last. (bild 1)

• Vid svängvinklar >30° (bild 2) måste antingen
vikten eller uthänget på stativet minskas. (bild 2)

• En lista över typiska utrustningsvikter finns på
sidan 36/37.

왘 Innan du arbetar vidare med förändrad

utrustning på svängarmsstativet måste
kombinationen av förutsett uthäng och
nödvändig svängvinkel testas försiktigt.

Leica svängarmsstativ är optimerat för maximal räckvidd och stabilitet. Trots det kan
felaktig kombination av vikt, uthäng och svängvinkel leda till att stativet välter.

Exempel för en typisk användning

Följande exempel visar hur du fastställer om
planerad kombination om stereomikroskop,
utrustning och svängarmsstativ är tillåtet:

• Du vill använda en horisontalarm med medel­stor bottenplatta och lutbar fokuseringsdrift
(10 447 256).

• I tabellen på sidan 34 ser du att denna
kombination i nollställningen (bild 1.1) tillåter en
maximal last om 5,2kg.

• Du vill använda följande stereomikroskoputrust­ning på detta svängarmsstativ.:

Leica MZ6

10 445 614 Leica MZ6 optikhållare
10 445 619 Binokular sned tub 45°
10 447 160 2 okular 10x/21B, ställbar
10 422 563 Objektiv akromat 0.5x, M-serie

Denna kombination har en totalvikt på 1,8kg (listan
på sidan 36) och kan därför användas utan
problem i området ±30° vid fullt uthänget!

Bild 1 Horisontalarmens optimala svängområde

Horisontalarmen med maximal last

Bild 2 svängområde, i uthänget och svängvinkeln

måste anpassas till vald last

Anvisningar om horisontell svängning

33

Leica svängarmsstativ Bruksanvisning

Bild 1

Bild 2

1.1

34

Leica svängarmsstativ Bruksanvisning

Tabell över tillåtna utrustningsvikter

Följande tabell ger information om tillåten last beroende på använd horisontalarm,
vertikalpelare, bottenplatta och fokuseringsarm samt fokuseringsdrev.
Maximalvärdet gäller för detta svängarmsstativ i utgångsposition (sidan 29).

10 447 260 10 446 436 10 447 260 10 446 436

10 447 254/
10 447 255

10 447259 &
10 446 344

10 447 256

10 447 257

10 447 258

10 447 097 med
10 447 008

10 447 098 med
10 447 008

Horisontalarm

med pelare

Bottenplatta

Fokuseringsarm/fokuseringsdrev

3,2kg

3,6kg

X

X

X

6,6kg

8kg

X

X

X

3,2kg

3,6kg

2kg

X

X

6,6kg

4,6kg

5,2kg

4,6kg

X

35

Leica svängarmsstativ Bruksanvisning

10 446 437 10 446 437

10 447 254/
10 447 255

10 447259 &
10 446 344

10 447 256

10 447 257

10 447 258

10 447 099 med
10 447 014

10 447 099 med
10 447 230

Horisontalarm

med pelare

Bottenplatta

Fokuseringsarm/fokuseringsdrev

14kg

14,5kg

13,5kg

11kg

11kg

13kg

13,5kg

12,5kg

11kg

10,5kg

36

Leica svängarmsstativ Bruksanvisning

Lista över typisk utrustningsvikter

Följande utrustning ger en överblick över

den totala vikten hos olika, typiska utrust­ningar. Tillsammans med tabellen på sidan 34/35
ger det en uppskattning om den nödvändiga
svängningsvinkeln och uthängningen är
kompatibel med avsedd utrustning.

Leica S8 APO

10 446 298 Leica S8 APO stereozoom 1.0x-8.0x
10 446 261 Video-objektiv 0.63x
10 446 337 Objektiv apokromat 2.0x, S8 APO
12 730 044 Leica DFC480 digitalkamera
10 447 131 2 okular 10x/23, ställbar, S-serie

Utrustningens totalvikt 2,9kg

Leica S6 E

10 446 294 Leica S6 E stereozoom 0.63x-4.0x
10 447 130 Okular 10x/23, fast S-serie
10 447 131 Okular 10x/23, ställbar, S-serie

10 446 323 ErgoLens

®

0.6x-0.75x, 77-137 mm

Totalvikt 1,7kg

Leica MZ 6

10 445 614 Leica MZ6 optikhållare
10 445 619 Binokular sned tub 45°
10 447 160 2 okular 10x/21B, ställbar
10 422 563 Objektiv akromat 0.5x, M-serie

Totalvikt 1,8kg

Leica MZ7

5

10 446 371 Leica MZ75 optikhållare
10 446 275 Objektiv plan 1.0x, M-serie

10 445 822 ErgoTube

®

10°-50°
10 447 160 2 okular 10x/21B, ställbar
10 446 309 Dokumentationstub HD V
10 446 261 Video-objektiv 0.63x
12 730 044 Leica DFC480 digitalkamera

Totalvikt 4,8kg

Leica MZ9

5

10 446 272 Leica MZ95 optikhållare
10 446 275 Objektiv plan 1.0x, M-serie
10 445 924 Trinokulartub, M-serie
10 447 160 2 okular 10x/21B, ställbar
10 446 261 Video-objektiv 0.63x
12 730 044 Leica DFC480 digitalkamera
30 120 201 Ringljus RL-66/750

Totalvikt 4,6kg

Leica MZ12

5

10 446 370 Leica MZ125 optikhållare
10 447 160 2 okular 10x/21B, ställbar
10 445 819 Objektiv plan 1.0x, M-serie

10 445 822 ErgoTube

®

10°-50°

Totalvikt 3,7kg

Leica MZ12

5

10 446 370 Leica MZ125 optikhållare
10 445 924 Trinokulartub, M-serie
10 447 160 2 okular 10x/21B, ställbar
10 445 819 Objektiv plan 1.0x, M-serie

10 446 123 ErgoWedge

®

5°-25°
10 446 261 Video-objektiv 0.63x
12 730 018 Leica DC500 digitalkamera & SW-

sats

30 120 201 Ringljus RL-66/750

Totalvikt 5,2kg

Leica MZ16

10 447 102 Leica MZ16 optikhållare
10 447 160 2 okular 10x/21B, ställbar
10 447 157 Objektiv Planapo 1.0x, M-serie,

WD=55 mm
10 445 924 Trinokulartub, M-serie
10 446 261 Video-objektiv 0.63x
12 730 044 Leica DFC480 digitalkamera
30 120 201 Ringljus RL-66/750

Totalvikt 5,7kg

37

Leica svängarmsstativ Bruksanvisning

Leica MZ16 A

10 447 103 Leica MZ16 A optikhållare
10 447 160 2 okular 10x/21B, ställbar

10 445 822 ErgoTube

®

10°-50°
10 446 309 Dokumentationstub HD V
10 447 075 Objektiv plan 0.8x LWD, M-serie
10 446 261 Video-objektiv 0.63x
12 730 044 Leica DFC480 digitalkamera
30 120 201 Ringljus RL-66/750

Totalvikt 6,9kg

Leica MZ16 FA

10 447 063 MZ 16 FA optikhållare
11 504 069 Lamphus 106z, Hg 100 W, 4 linser,

1,5m
10 447 160 2 okular 10x/21B, ställbar
10 445 924 Trinokulartub, M-serie
10 447 157 Objektiv Planapo 1.0x, M-serie,

WD=55 mm
10 446 261 Video-objektiv 0.63x
12 730 044 Leica DFC480 digitalkamera

Totalvikt 9,2kg

38

Leica svängarmsstativ Bruksanvisning

Horisontalarm, stor
Typ horisontell svängarm för Leica stereomikroskop och makroskop;

360° svängvinkel med optimal sektorsbegränsning 90°
Inställningsbart stopp för begränsning av uthäng,

höjdinställning genom kugglängd
max uthäng: 560mm
max last: 20kg (utan fokusarm eller fokuseringsdrev)
Stödring, standard
Typ horisontell svängarm för Leica stereomikroskop och makroskop;

360° svängvinkel med sektorbegränsning som tillval 90°

inställningsbart stopp för begränsning av uthänget
max uthäng: 476mm
max last: 13,2kg (utan fokusarm eller fokuseringsdrift, med bottenplatta, medelstor)
Horisontalarm, ESD
Typ horisontell svängarm för Leica stereomikroskop och makroskop;

360° svängvinkel
max. uthäng: 452mm
max last: 6,6kg (utan fokusarm eller fokuseringsdrev; med bottenplatta, liten)
Vertikalpelare
Vertikalpelare 800/57 vertikalpelare för horisontalarm, stor

höjd: 800mm, diameter: 57mm

anodoxiderad aluminium; kuggstång för höjdinställning;

klämspak för fixering av horisontell svängning

klämspak för fixering av svängsektorn
Vertikalpelare 560/57 vertikalpelare för horisontalarm, stor

höjd: 560mm, diameter: 57mm

anodoxiderad aluminium;

kuggstång för höjdinställning

klämspak för fixering av den horisontella svängningen

klämspak för fixering av svängsektorn
Vertikalpelare 470/35 vertikalpelare för horisontalarm, ESD/standard

höjd: 470mm, diameter: 35mm

förkromat stål
Bottenplattor
Bottenplatta, stor bottenplatta för horisontalarm, stor

BxHxD: 400x300x28,5mm

vikt: 20kg
Bottenplatta, medelstor bottenplatta för horisontalarm, standard och ESD

BxHxD: 330x220x33,5mm

vikt: 17kg
Bottenplatta, liten bottenplatta för horisontalarm, standard och ESD

BxHxD: 260x220x33,5mm

vikt: 13,5kg

Tekniska uppgifter

39

Leica svängarmsstativ Bruksanvisning

Mått

Horisontalarm, stor

40

Leica svängarmsstativ Bruksanvisning

Stödring, standard

41

Leica svängarmsstativ Bruksanvisning

Horisontalarm, ESD

42

Leica svängarmsstativ Bruksanvisning

Vertikalpelare 800/57

Vertikalpelare 560/57

Vertikalpelare 470/35

43

Leica svängarmsstativ Bruksanvisning

Fläns

Bordsklämma

44

Leica svängarmsstativ Bruksanvisning

Bottenplattor, stor, medelstor och liten

45

Leica svängarmsstativ Bruksanvisning

Artikelnummer med kort beskrivning

10 447 097 Horisontalarm, ESD
10 447 098 Horisontalarm, standard
10 447 008 Vertikalpelare 470/35mm
10 447 260 Bottenplatta, liten
10 446 436 Bottenplatta, medelstor
10 447 006 Fläns
10 447 007 Bordsklämma

10 447 254 Fokuseringsdrev, lutbar, M-serien
10 447 255 Fokuseringsdrev, lutbar, S-serien/Z-serien
10 447 259 Mätpelare, lutbar, ∅ 25mm
10 446 344 Fokusarm för pelare med ∅ 25mm

10 447 099 Horisontalarm, stor
10 447 014 Vertikalpelare 560/57mm
10 447 230 Vertikalpelare 800/57mm
10 446 437 Bottenplatta, stor

10 447 256 Fokuseringsdrev, lutbart
10 447 257 Fokuseringsdrev, grovt/fint, lutbart
10 447 258 Motorfokus, lutbar, 300mm
10 447 196 Mikroskophållare för Z-serien
10 446 394 Mikroskophållare för S-serien/Z-serien
10 445 617 Mikroskophållare för MS5 – MZ9

5

10 447 114 Mikroskophållare för MZ125 – MZ16 A
10 447 062 Mikroskophållare AX för MZ12

5 – MZ16 A

46

Leica svängarmsstativ Bruksanvisning

Monteringsschema svängarmsstativ

10 447 097

10 447 259

10 446 344

10 447 254

10 447 255

10 447 006

10 446 436

10 447 260

10 447 007

10 447 098

10 447 008

for M-Series

for S-Series / Z-Series (A,Y)

for S-Series / Z-Series (A,Y)

47

Leica svängarmsstativ Bruksanvisning

10 447 258

10 447 257

10 447 256

10 447 099

10 447 014

10 447 230

10 446 437

10 445 617 MS5 - MZ9s

10 447 114 MZ12s - MZ16 A

10 446 394
for S-Series / Z-Series (A,Y)

10 447 062

AX

10 447 196
for Z-Series (AS)

Bilder, beskrivningar och tekniska data återges utan förbindelse – ändringar kan göras utan föregående meddelande.

M2-217-0sv • © Leica Microsystems (Schweiz) AG • CH-9435 Heerbrugg, 2002 – sv – VIII.2005 – RDV

Leica Microsystems – the brand

Leica Microsystems (Switzerland) Ltd.
Stereo & Macroscope Systems
CH-9435 Heerbrugg

Phone [phone]
Fax [phone]
www.leica-microsystems.com
www.stereomicroscopy.com

for outstanding products

Leica Microsystems’ mission is to be the world’s first-choice provider of innovative
solutions to our customers’ needs for vision, measurement, lithography and analysis
of microstructures.

Leica, the leading brand for microscopes and scientific instruments, developed from
five brand names, all with a long tradition: Wild, Leitz, Reichert, Jung and Cambridge
Instruments. Yet Leica symbolizes innovation as well as tradition.

Leica Microsystems – an international company
with a strong network of customer services

Australia: Gladesville, NSW Tel. [phone] Fax [phone]
Austria: Vienna Tel. [phone] Fax [phone]
Canada: Richmond Hill/Ontario Tel. [phone] Fax [phone]
China: Hong Kong Tel. [phone] Fax [phone]
Denmark: Herlev Tel . [phone] Fax [phone]
France: Rueil-Malmaison

Cédex Tel. [phone] Fax [phone]
Germany: Bensheim Tel. [phone] Fax [phone]
Italy: Milan Tel . [phone] Fax [phone]
Japan: Tokyo Tel. [phone] Fax [phone]
Korea: Seoul Tel. [phone] Fax [phone]
Netherlands: Rijswijk Tel. [phone] Fax [phone]
Portugal: Lisbon Tel. [phone] Fax [phone]
Singapore: Tel. [phone] Fax [phone]
Spain: Barcelona Tel. [phone] Fax [phone]
Sweden: Sollentuna Tel . [phone] Fax [phone]
Switzerland: Glattbrugg Tel. [phone] Fax [phone]
United Kingdom: Milton Keynes Te l. [phone] Fax [phone]
USA: Bannockburn/Illinois Tel. [phone] Fax [phone]

and representatives of Leica Microsystems
in more than 100 countries.

The companies of the Leica Microsystems
Group operate internationally in four business
segments, where we rank with the market
leaders.

●

Microscopy Systems

Our expertise in microscopy is the basis for all
our solutions for visualization, measurement
and analysis of microstructures in life sciences
and industry. With confocal laser technology
and image analysis systems, we provide three­dimensional viewing facilities and offer new
solutions for cytogenetics, pathology and mate­rials sciences.

●

Specimen Preparation

We provide comprehensive systems and ser­vices for clinical histo- and cytopathology
applications, biomedical research and indus­trial quality assurance. Our product range
includes instruments, systems and consum­ables for tissue infiltration and embedding,
microtomes and cryostats as well as auto­mated stainers and coverslippers.

●

Medical Equipment

Innovative technologies in our surgical micro­scopes offer new therapeutic approaches in
microsurgery.

●

Semiconductor Equipment

Our automated, leading-edge measurement and
inspection systems and our E-beam lithography
systems make us the first choice supplier for
semiconductor manufacturers all over the world.

In accordance with the ISO 9001 certificate, Leica Microsystems (Switzerland) Ltd,
Business Unit Stereo & Macroscope Systems has at its disposal a management system
that meets the requirements of the international standard for quality management. In
addition, production meets the requirements of the international standard ISO 14001 for
environmental management.
