Page 1
Leica ES2
Leica EZ4
Leica EZ4 W
Gebrauchsanweisung
Page 2
Herzlichen Glückwunsch!
Sie haben gerade ein Stereomikroskop aus der
Leica E-Serie erworben – eine hervorragende
Wahl! Ganze Objekte vergrößert zu betrachten,
ermöglicht Sichtweisen und Erkenntnisse, die
mit bloßem Auge nicht möglich wären.
Bei der Entwicklung unserer Stereomikroskope
haben wir großen Wert auf einfache, sich selbst
erklärende Bedienung gelegt. Nehmen Sie
sich bitte dennoch die Zeit und lesen Sie die
Gebrauchsanweisung und die Angaben zur
Betriebssicherheit, damit Sie die Vorteile und
Möglichkeiten kennen und optimal nutzen
können. Bei Fragen wenden Sie sich bitte an Ihre
zuständige Leica-Vertretung. Wir helfen Ihnen
gerne weiter!
Leica E-Serie Gebrauchsanweisung 2
Page 3
Kapitelübersicht
Sicherheit und Verwendung 6
Leica ES2 14
Leica EZ4 und Leica EZ4 W 22
Okulare (nur für Leica EZ4) 33
Fotografieren mit dem Leica EZ4 W 41
Fertig! 47
Die Kamera-Fernbedienung (Optional) 55
Pflege, Transport, Ansprechpartner 68
Technische Daten 70
Abmessungen 72
Leica E-Serie Gebrauchsanweisung 3
Page 4
Inhalt
Sicherheit und Verwendung
Verwendete Symbole 7
Sicherheitsvorschriften 8
Regulatory Compliance Information 10
Gebrauchsanweisungen 12
Leica ES2
Übersicht: Leica ES2 15
Transport, Platzierung und Aufbewahrung 16
Der richtige Augenabstand 17
Verwendung der LED-Beleuchtung 18
Fokussieren 19
Vergrößerungsanzeige 20

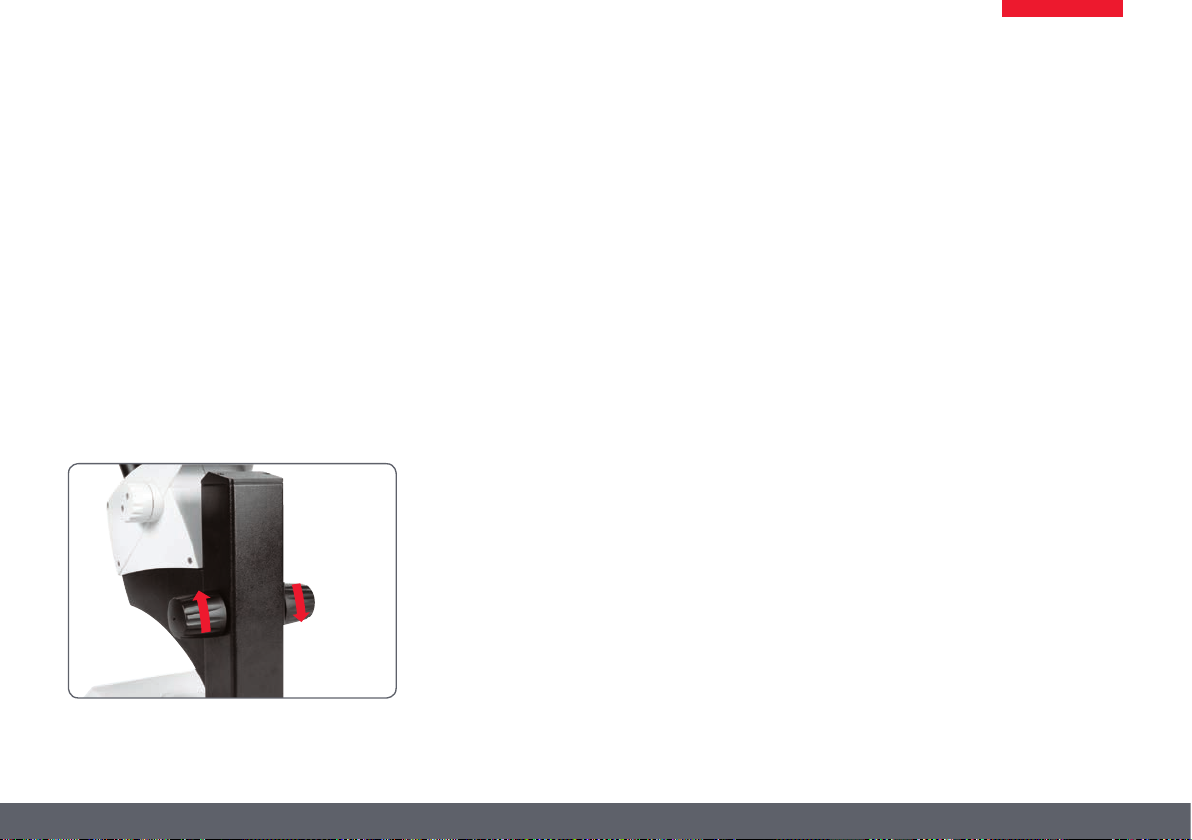

Widerstand des Fokussiertriebes regulieren 21
Leica EZ4 und Leica EZ4 W
Übersicht: Leica EZ4 23
Gerätevariante: Leica EZ4 W 24
Transport, Platzierung und Aufbewahrung 25

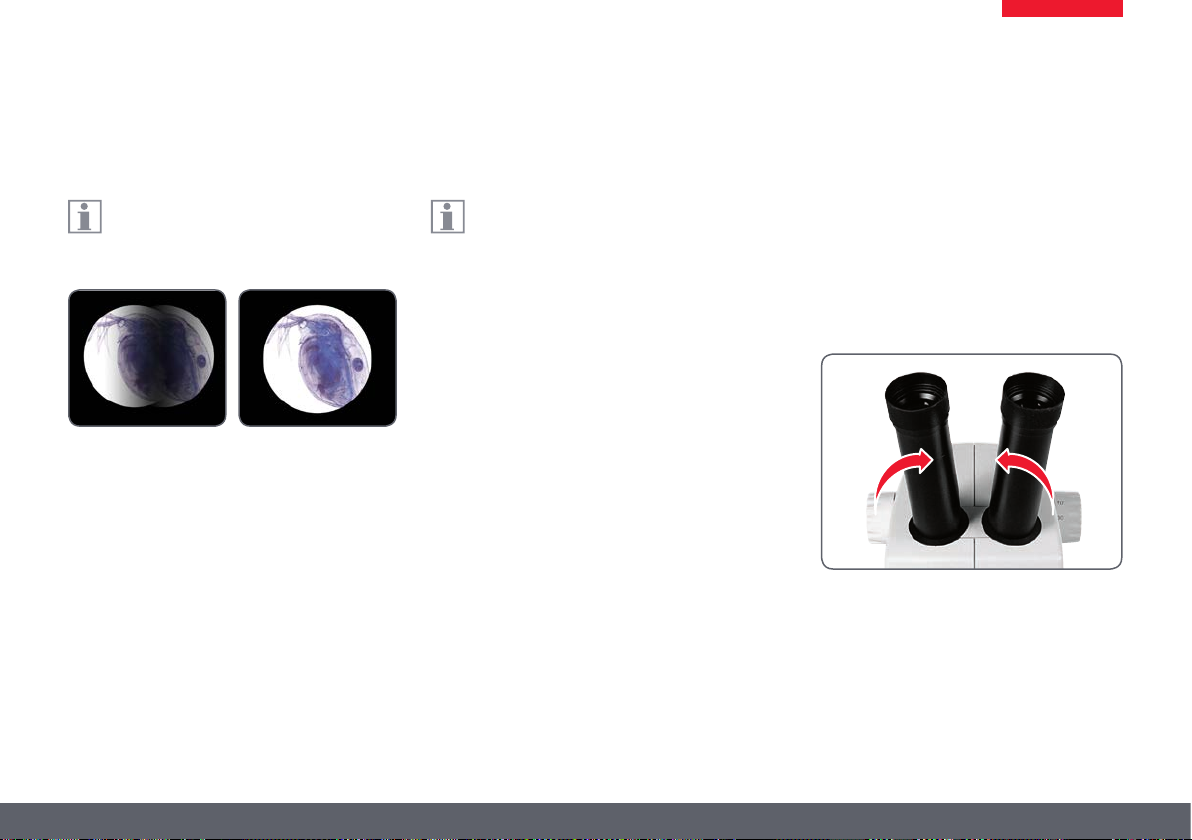

Der richtige Augenabstand 26
Einschalten der LED-Beleuchtung 27
Automatische Abschaltung regeln 28

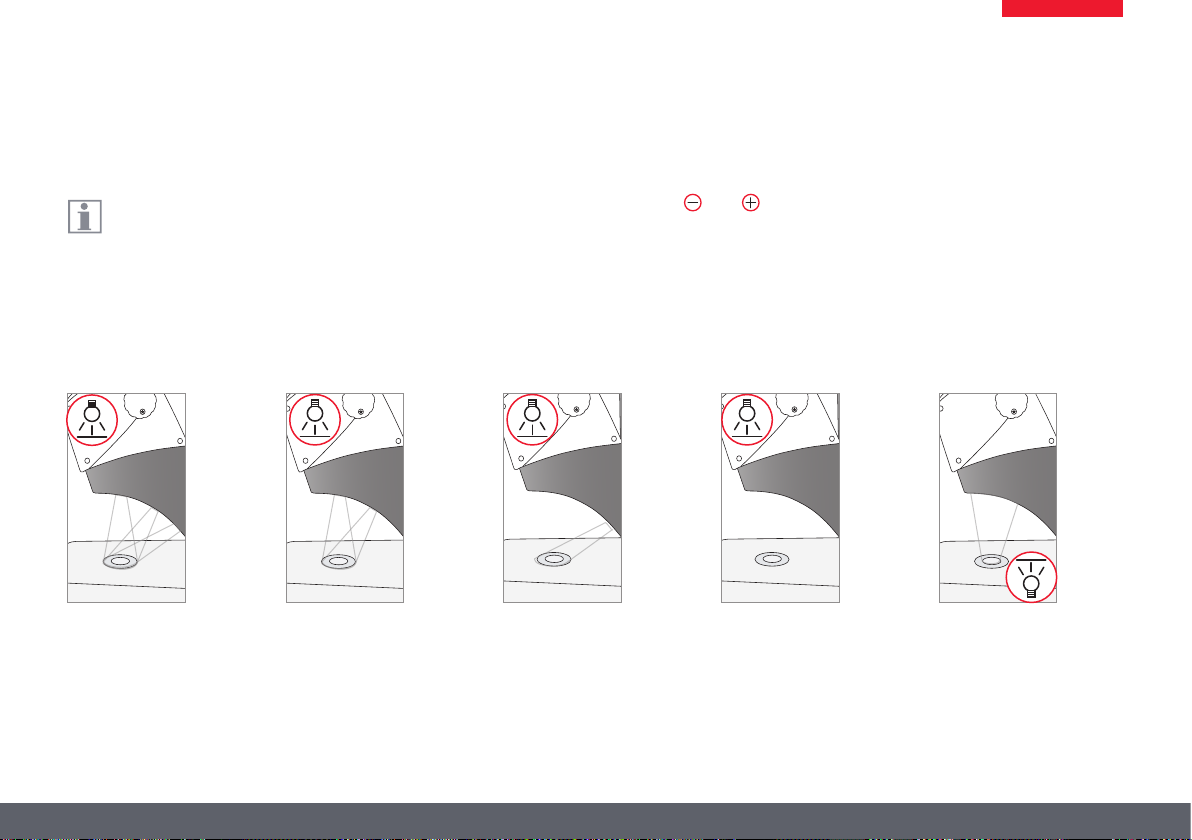

Beleuchtungsarten 29
Fokussieren 30
Vergrößerungsanzeige 31
Widerstand des Fokussiertriebes regulieren 32
Okulare (nur für Leica EZ4)

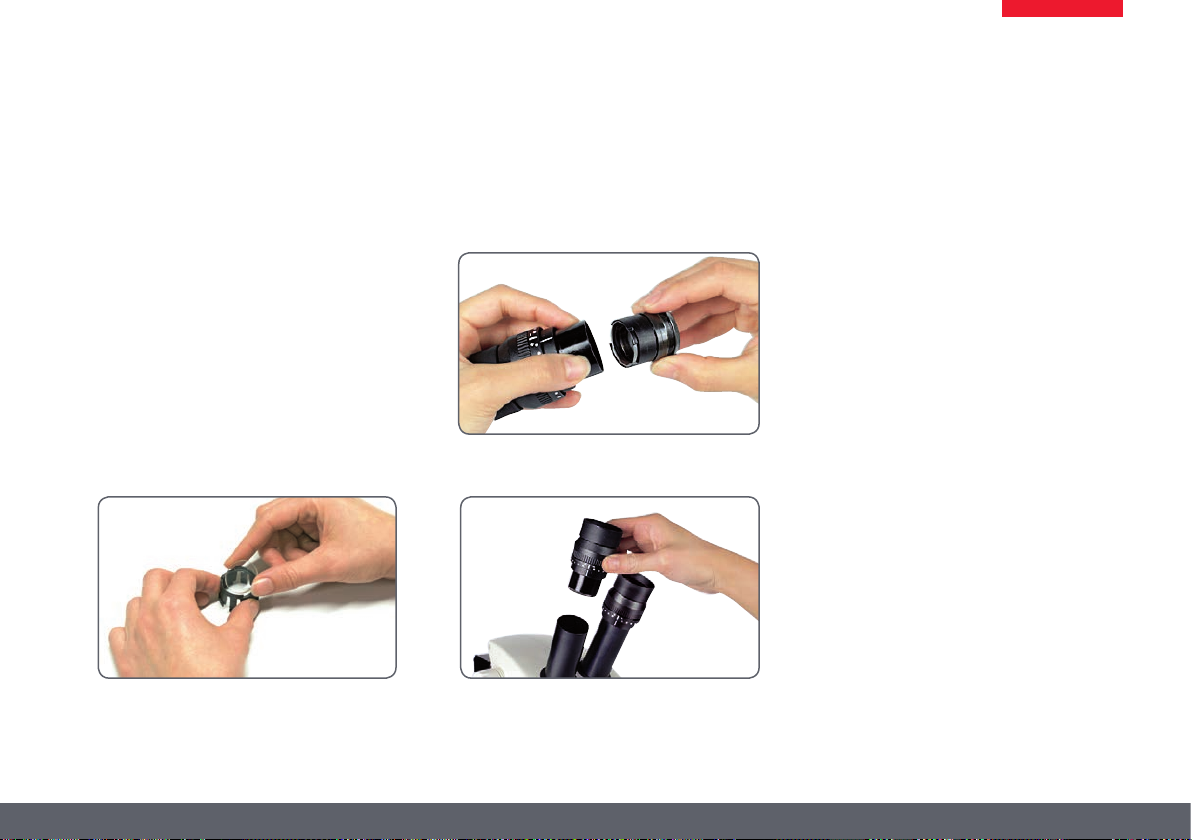

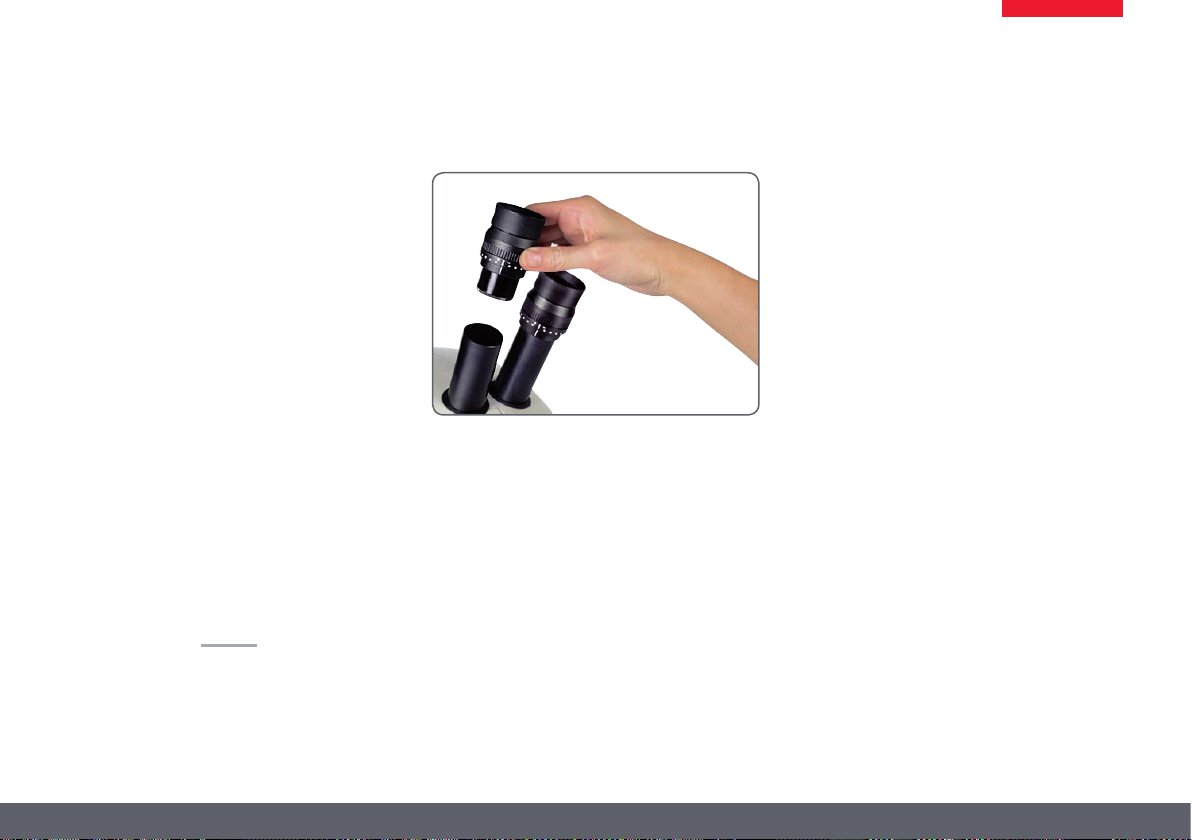

Okulare wechseln (nur für Leica EZ4, offene Version) 34
Okulare und Augenmuscheln (nur für Leica EZ4, offene Version) 35

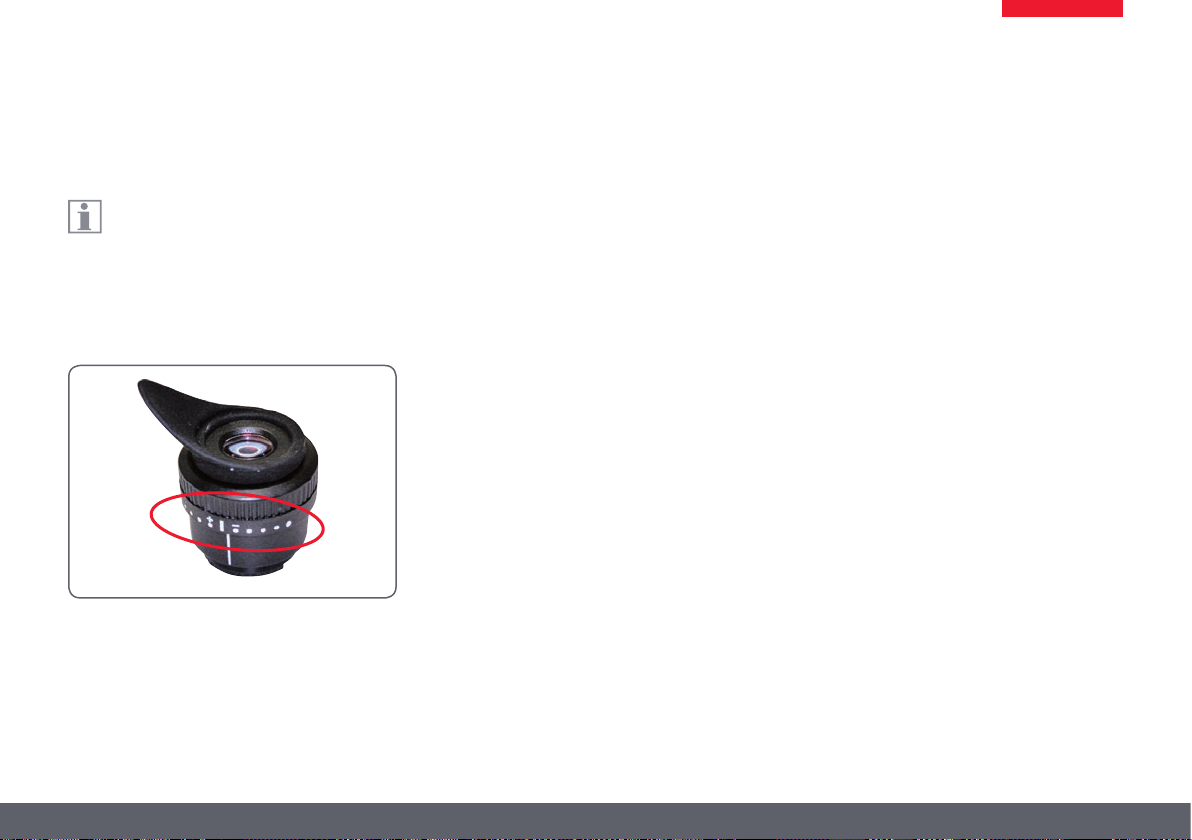

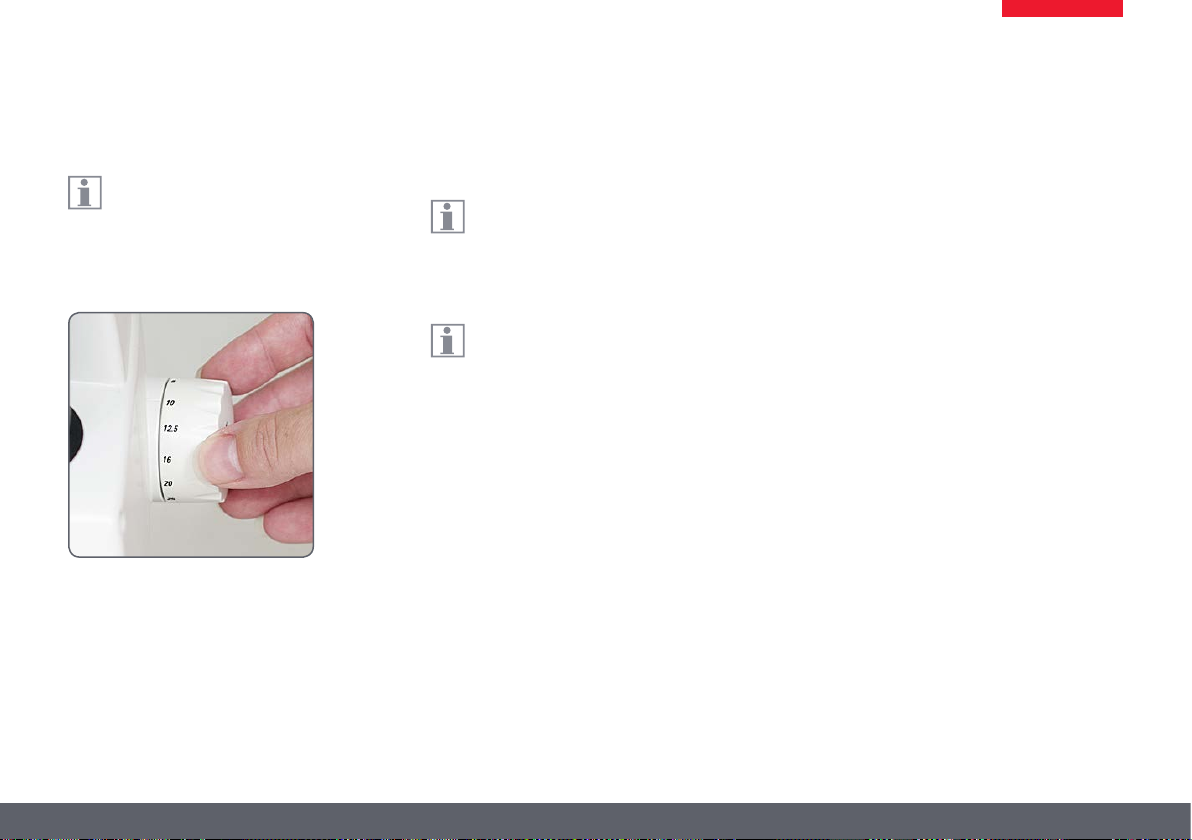

Dioptrienkorrektur (nur für Leica EZ4, offene Version) 36
Strichplatten (Nur für Leica EZ4, offene Version) 38
Strichplatten: Vorbereitung 39
Strichplatten einsetzen 40
Fotografieren mit dem Leica EZ4 W
Einleitung 42
Grundlagen 43

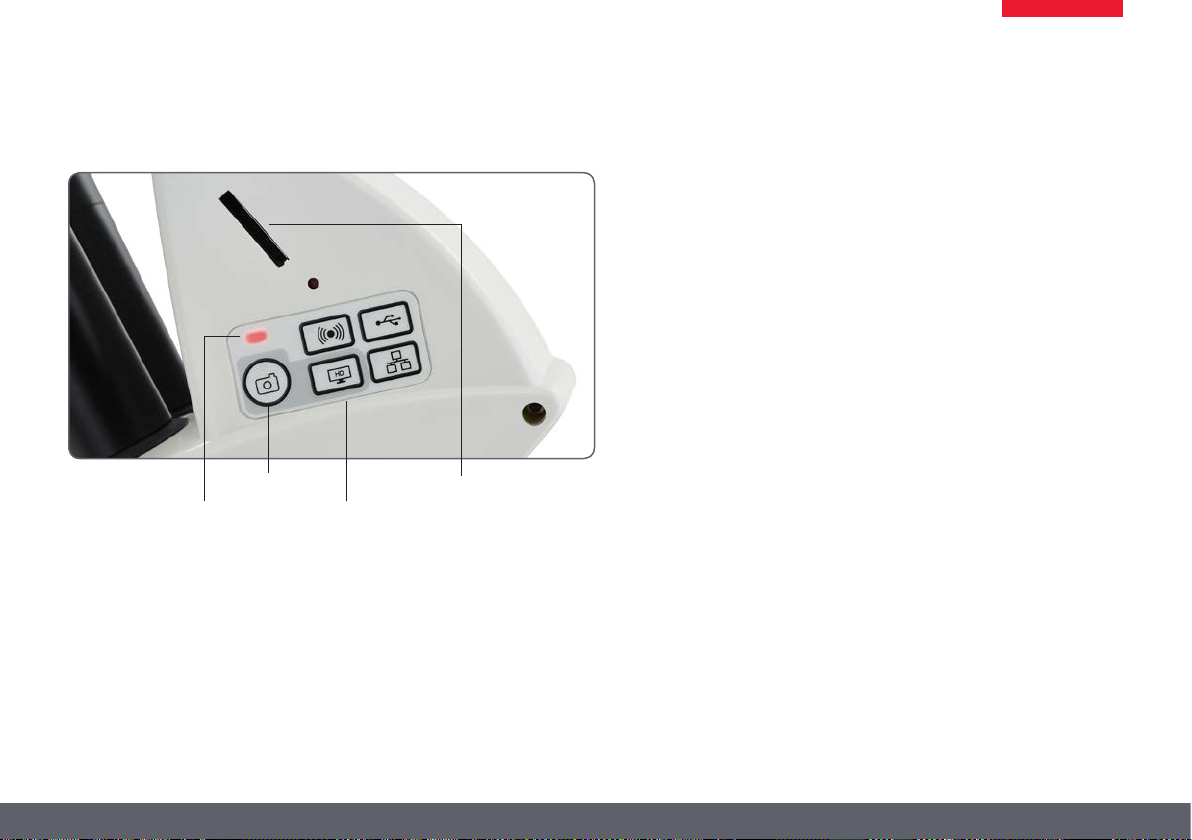

Leica EZ4 W: Übersicht 44

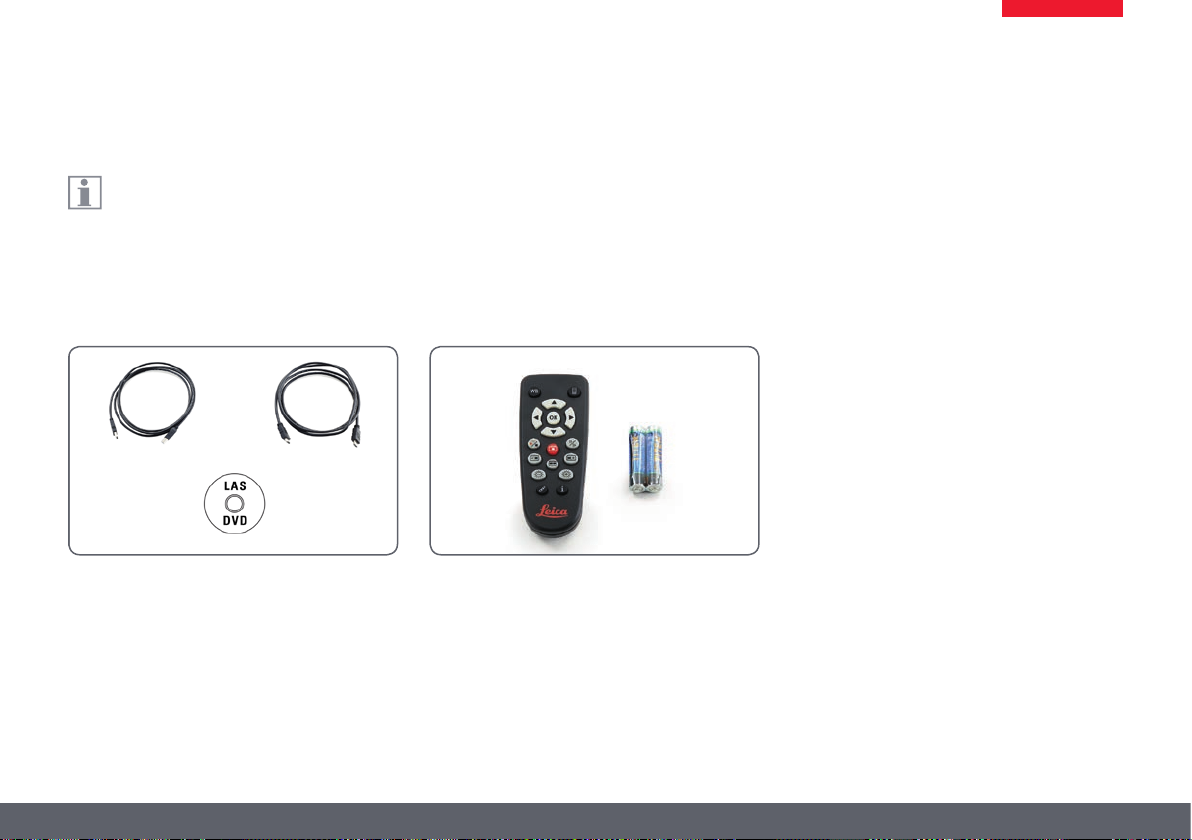

Auspacken 46
Fertig!

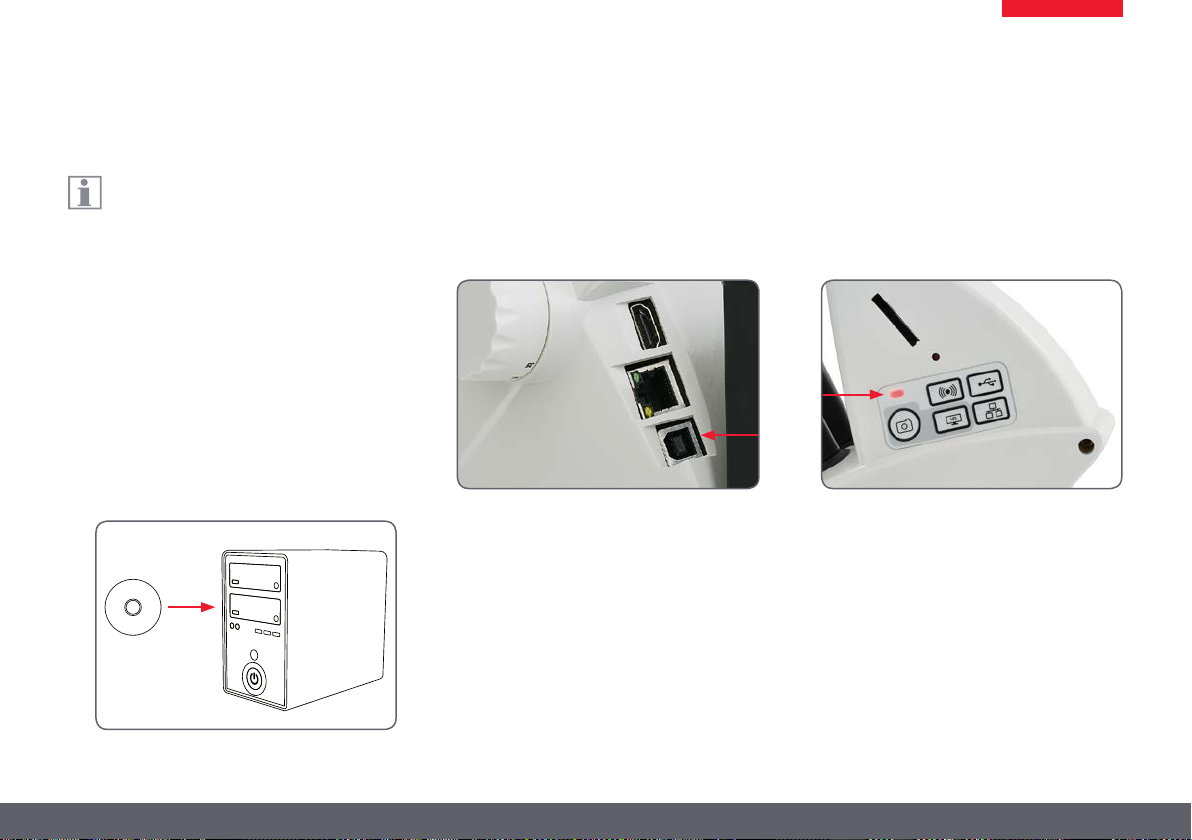

USB-Modus – Aufnahme und Anpassen von Bildern am Computer 48
SD-Modus – Bildaufnahme ohne Computer oder Wireless-Gerät 50
Anpassen der Einstellungen im SD-Modus 52
WiFi-Modus – Aufnahme und Anpassen von Bildern
mit einem Wireless Gerät 53

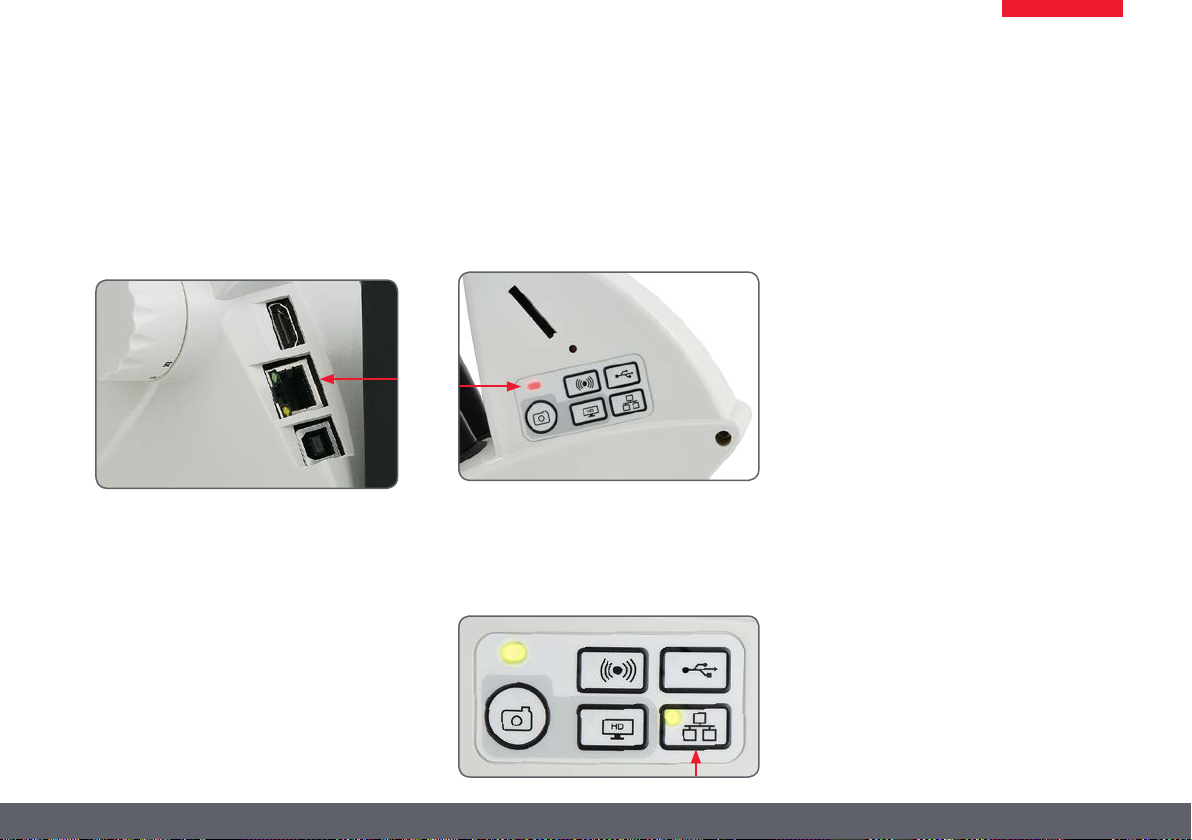

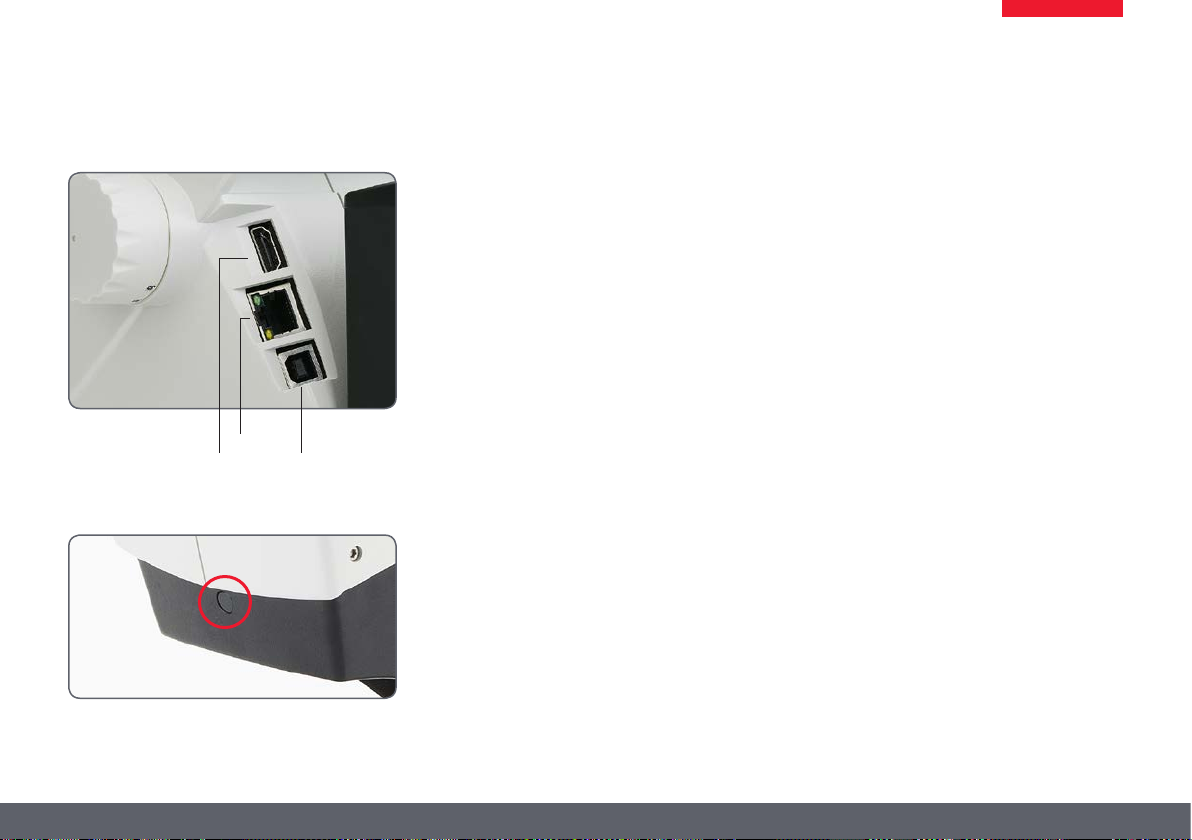

Ethernet-Modus – Aufnahme und Anpassen von Bildern
über ein Netzwerk 54
Leica E-Serie Gebrauchsanweisung 4
Page 5
Inhalt (Fortsetzung)
Die Kamera-Fernbedienung (Optional)

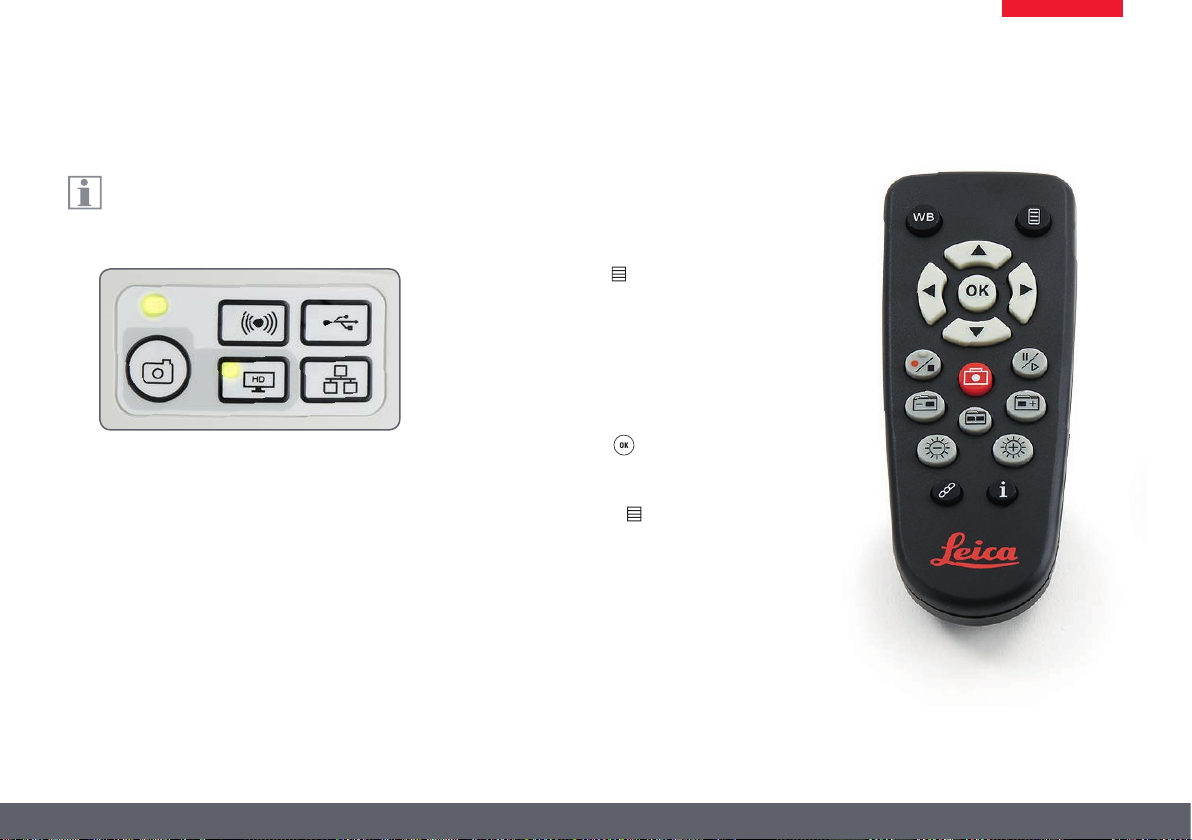

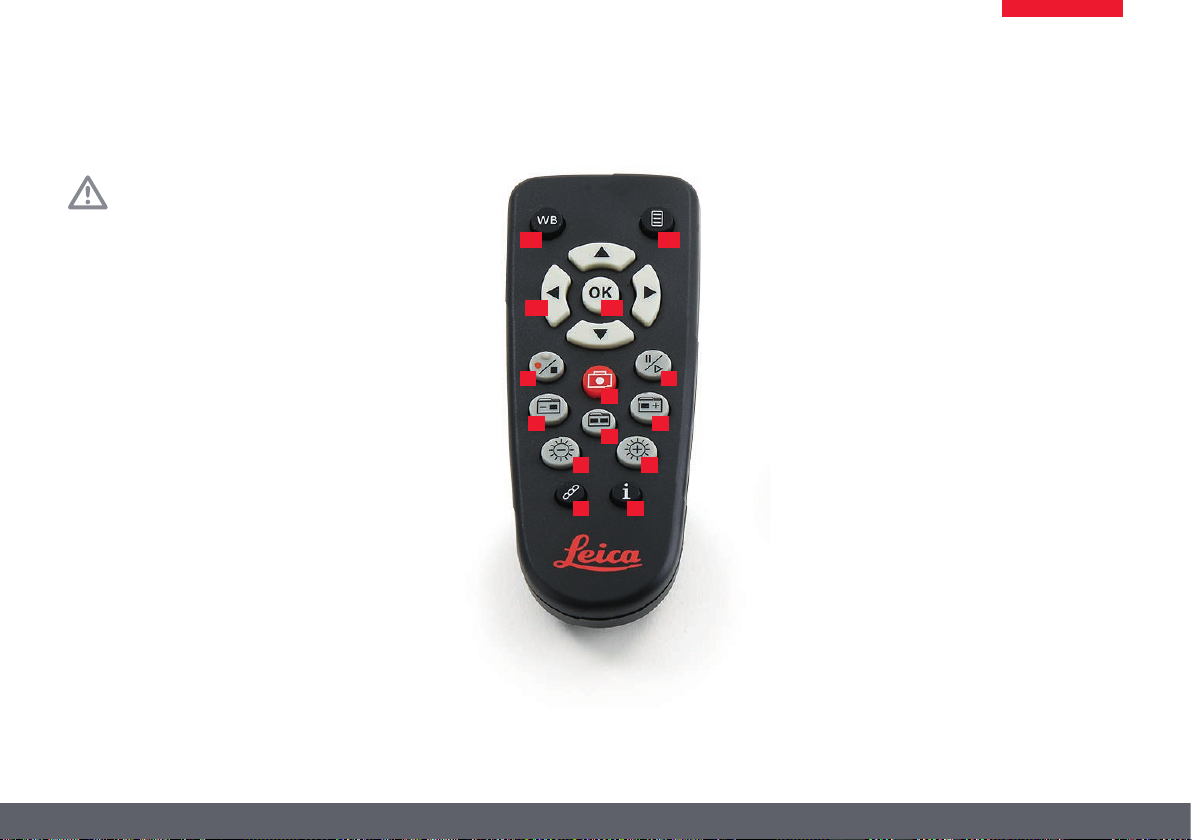

Optionale Fernbedienung 56
Anzeigen von Bildern und Filmen mit der optionalen Fernbedienung 57

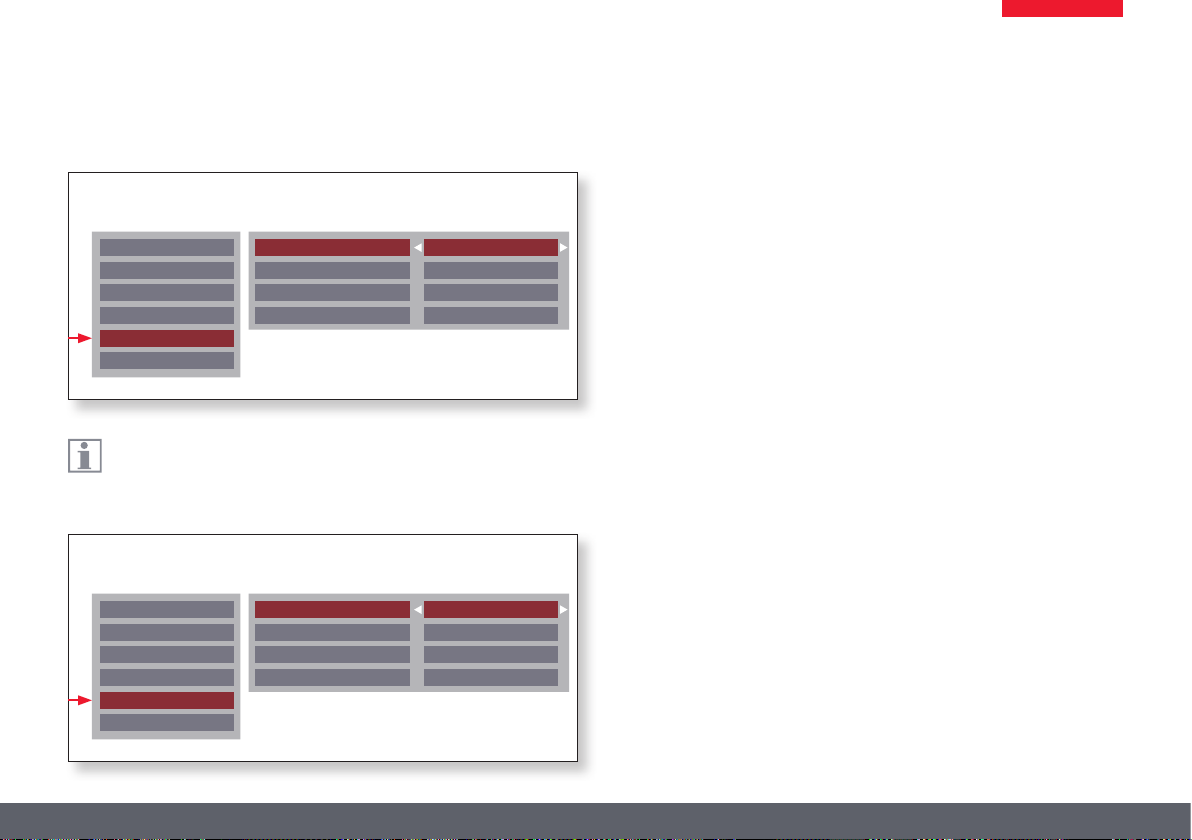

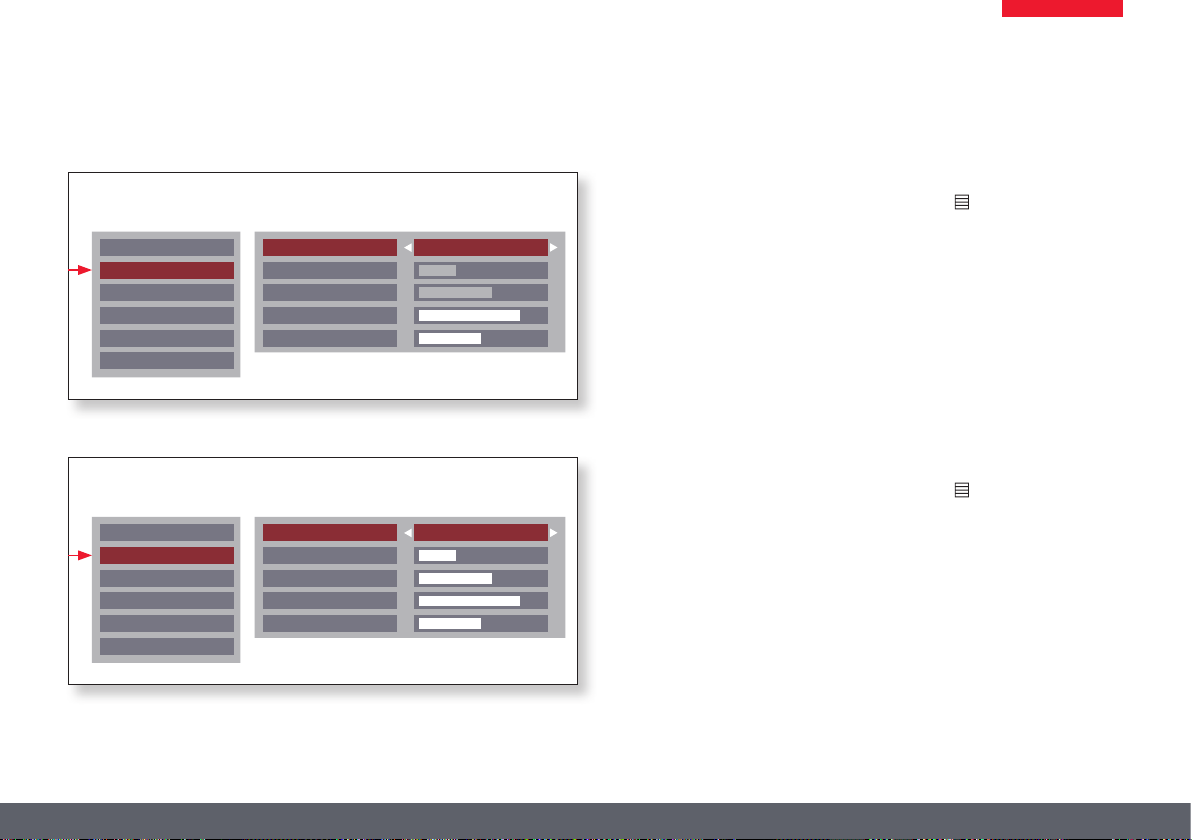

Aufruf des Kamera-Menüs 58
COLOR (automatischer Weißabgleich) 59
COLOR (manueller Weißabgleich) 60
EXPOSURE 61
RESOLUTION (Auflösung) 62
SETUP CAMERA (Kameraeinstellungen) 63
SETUP ETHERNET 64
SETUP WiFi 65
Paaren von Kameras mit Fernbedienungen 67
Pflege, Transport, Ansprechpartner
Pflege, Transport, Ansprechpartner 69
Technische Daten
Technische Daten 71

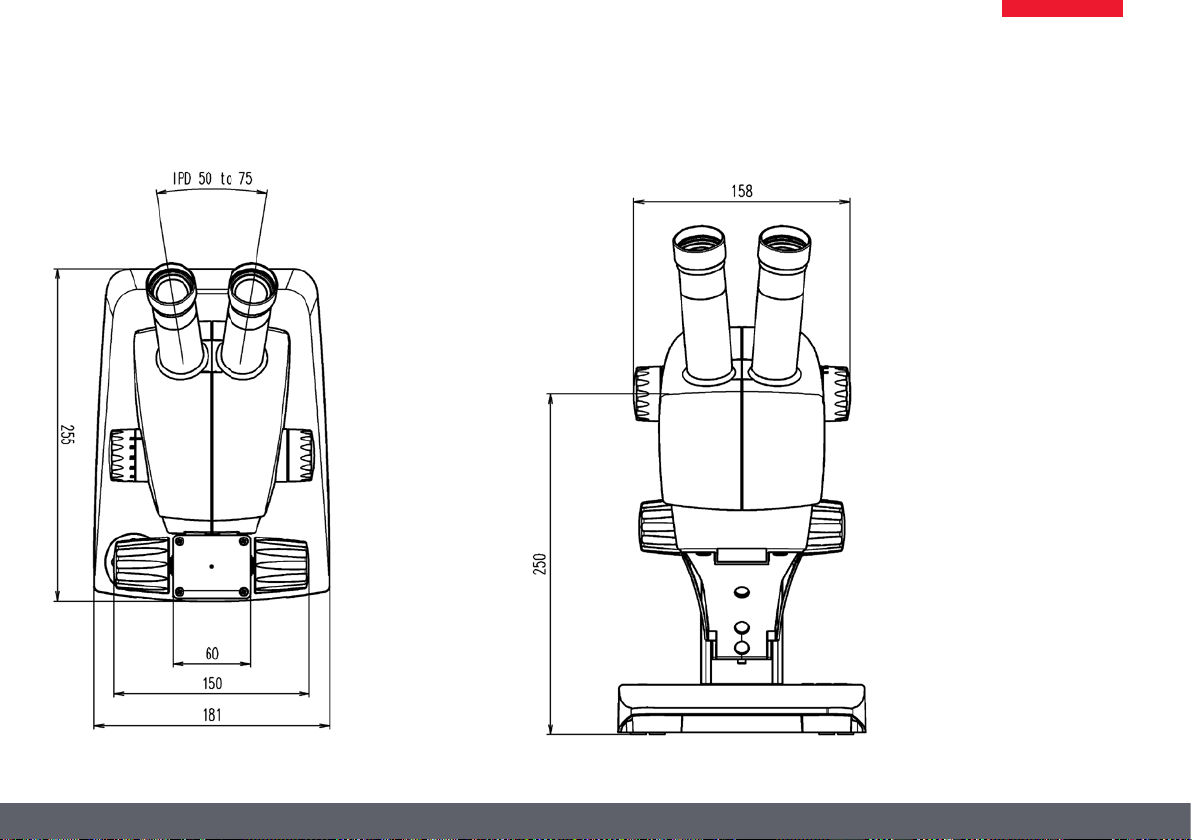

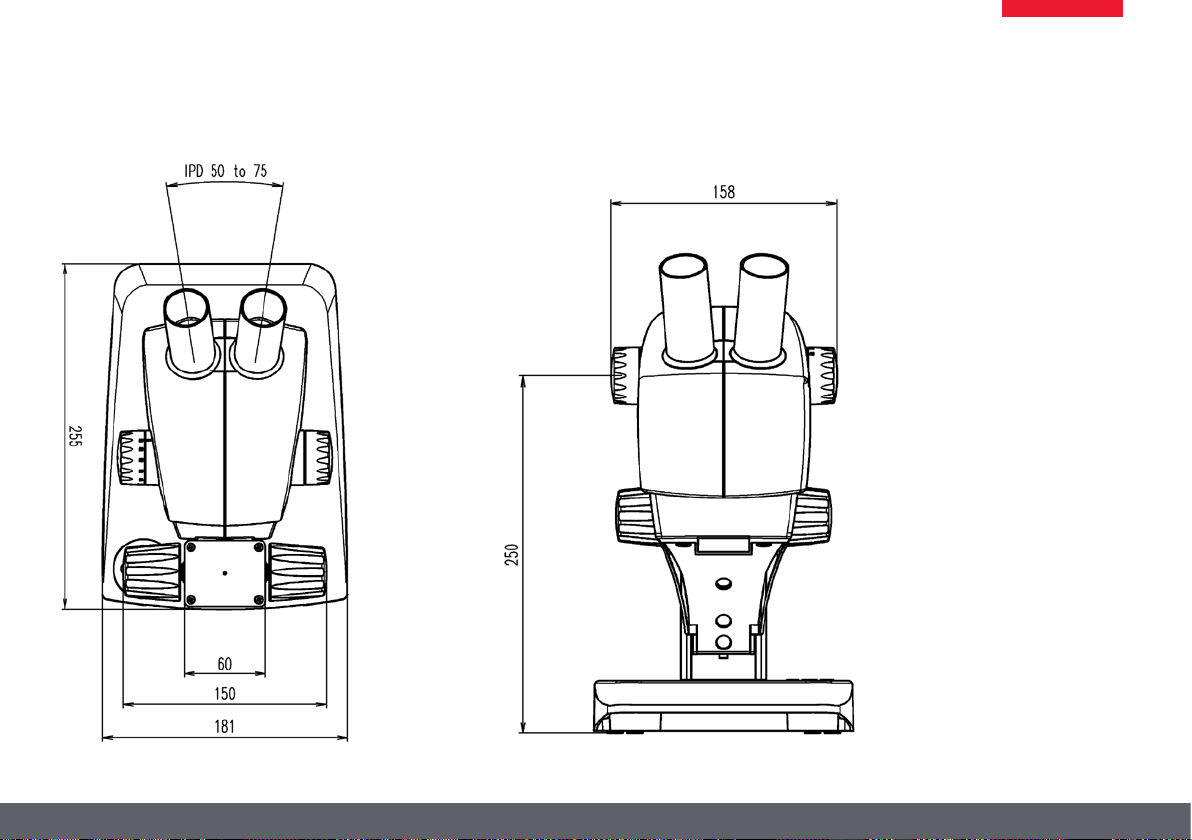

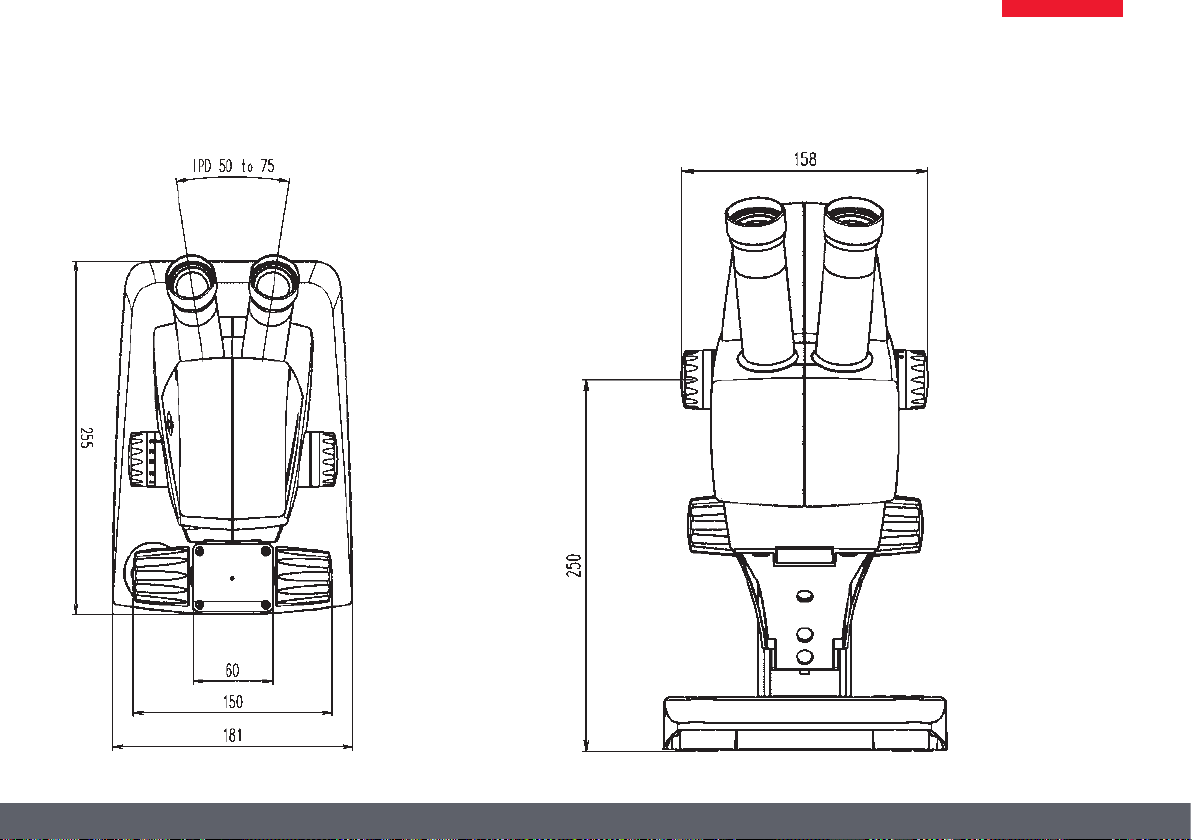

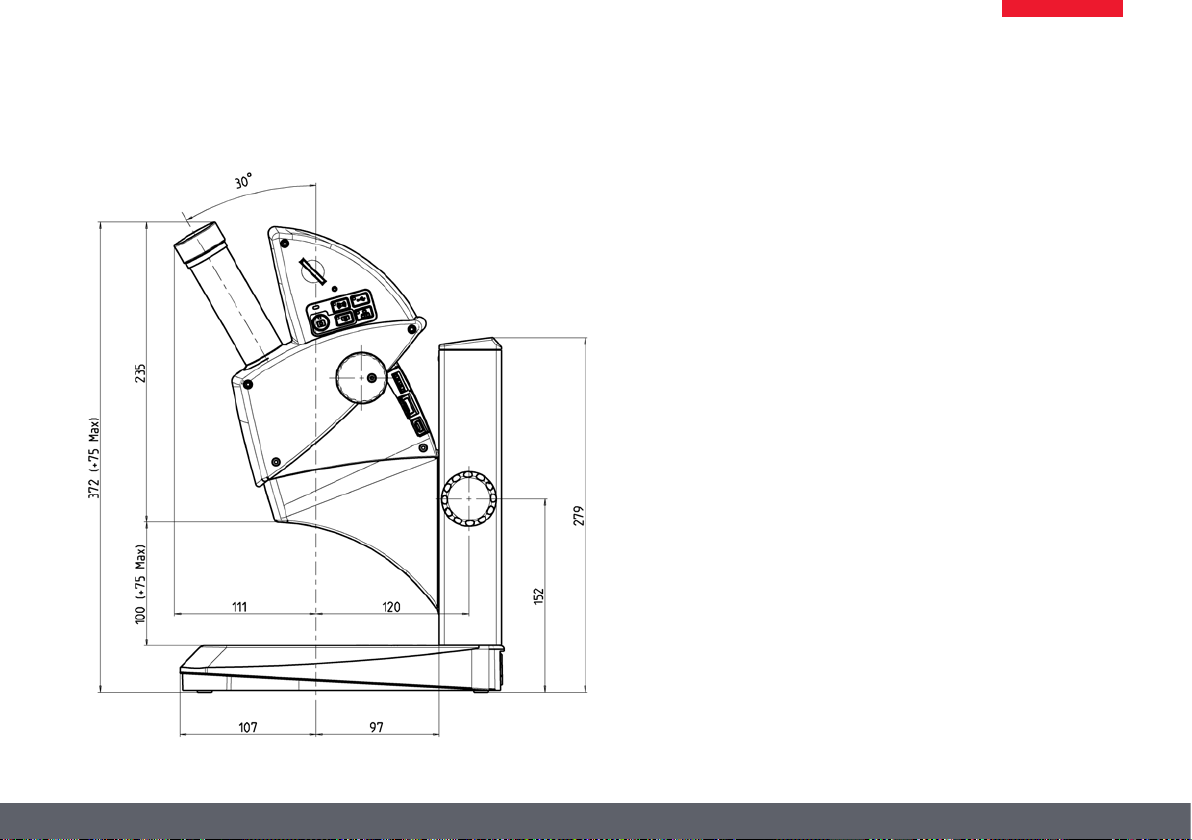

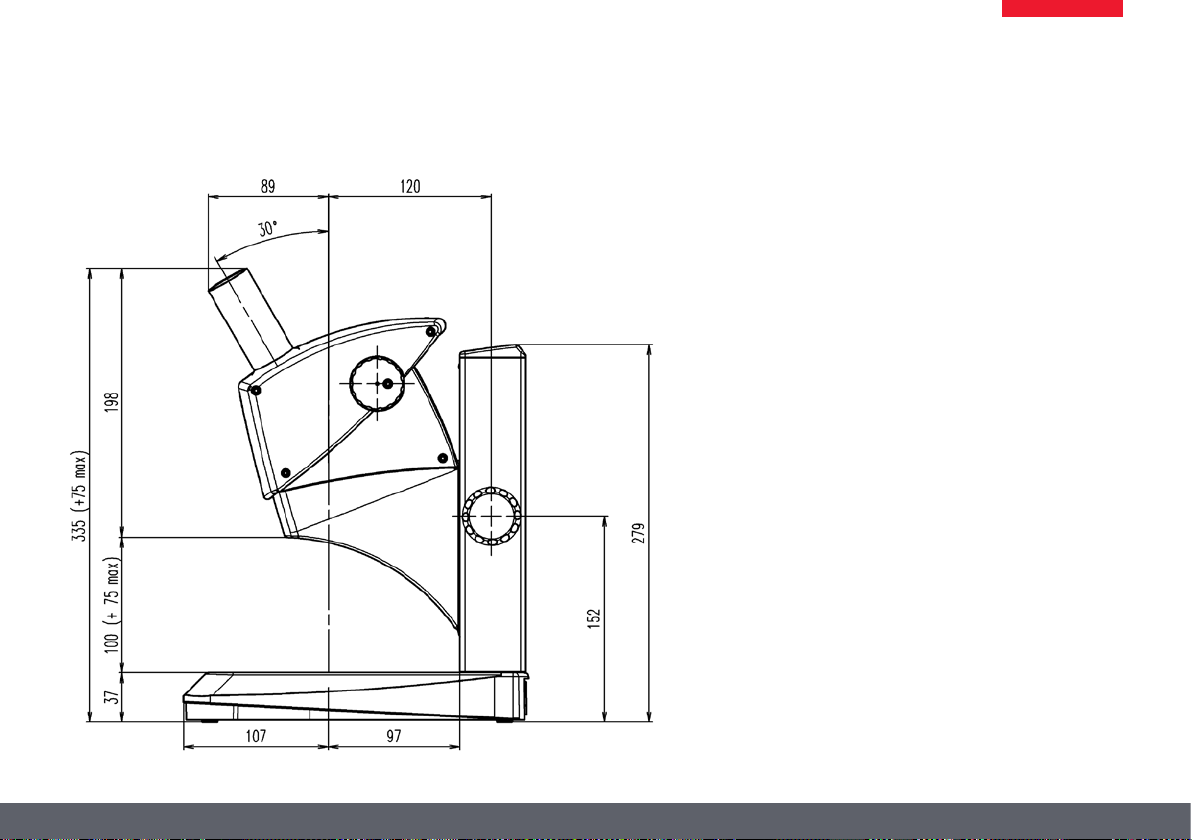

Abmessungen
Leica ES2 73
Leica EZ4 W 75
Leica EZ4, 10× Okulare 77
Leica EZ4 ohne Okulare 79
Leica E-Serie Gebrauchsanweisung 5
Page 6
Sicherheit und Verwendung
Leica E-Serie Gebrauchsanweisung Sicherheit und Verwendung 6
Page 7
Verwendete Symbole
Vor der Nutzung dieses Geräts die
Gebrauchsanweisung lesen.
Warnung vor einer Gefahrenstelle
Dieses Symbol kennzeichnet besonders
•
wichtige Informationen, die unbedingt
gelesen und beachtet werden sollten. Eine
Missachtung dieses Hinweises kann schwerwiegende Folgen haben:
O Gefahr für Personen
O Funktionsstörungen oder Beschädigung von
Geräten
Warnung vor gefährlicher elektrischer
Spannung
Dieses Symbol kennzeichnet besonders
wichtige Informationen. Nichtbeach-
tung kann schwerwiegende Folgenden haben:
O Gefahr für Personen
O Funktionsstörungen oder Beschädigung von
Geräten
Warnung vor heißer Oberfläche
Dieses Symbol warnt vor dem Berühren
heißer Stellen wie z. B. Glühlampen.
Wichtige Information
Dieses Symbol kennzeichnet zusätzliche
Informationen oder Erläuterungen zur
Klarstellung von Sachverhalten.
Leica E-Serie Gebrauchsanweisung Sicherheit und Verwendung 7
Page 8
Sicherheitsvorschriften
Vor Installation, Inbetriebnahme und
Gebrauch muss diese Gebrauchsanweisung gelesen werden. Bitte beachten Sie insbesondere alle Sicherheitsvorschriften.
Die Broschüre "Sicherheitskonzept" enthält
weitere Sicherheitsbestimmungen bezüglich
Servicearbeiten, Anforderungen und Handhabung des Mikroskops und Zubehörs sowie allgemeine Sicherheitsvorschriften.
Sie können einzelne Bestandteile der Systeme
mit Komponenten anderer Hersteller kombinieren. Lesen Sie bitte die Gebrauchsanweisung
und die Sicherheitsvorschriften des betreffenden Herstellers.
Um den Auslieferungszustand zu erhalten und
einen gefahrlosen Betrieb sicherzustellen, muss
der Anwender die Hinweise und Warnvermerke
in diesen Gebrauchsanweisungen beachten.
Warnung vor einer Gefahrenstelle
Dieses Symbol kennzeichnet Informa-
tionen, die unbedingt zu lesen und
zu beachten sind. Nichtbeachtung kann eine
Gefährdung von Personen sowie Gerätestörungen oder -beschädigungen zur Folge haben.
Warnung vor gefährlicher elektrischer
Spannung
Dieses Symbol kennzeichnet Informa-
tionen, die unbedingt zu lesen und
zu beachten sind. Nichtbeachtung kann eine
Gefährdung von Personen sowie Gerätestörungen oder -beschädigungen zur Folge haben.
Wichtige Information
Dieses Symbol kennzeichnet zusätzliche
Informationen oder Erläuterungen zur
Klarstellung von Sachverhalten.
EG-Konformitätserklärung
Elektrisch betriebenes Zubehör ist nach dem
Stand der Technik gebaut und mit einer
EG-Konformitätserklärung versehen.
Technische Sicherheit
Verwenden Sie zum Anschluss des Mikroskopes der Leica E-Serie ein Netzkabel, welches
der Spezifikation für Netzkabel Ihres Landes
entspricht. Die verwendete Netzsteckdose muss
über eine Sicherung 16 A oder 10 A abgesichert
sein. Das Gerät nur an eine vorschriftsmäßig
installierte Schutzkontaktsteckdose anschließen. Die Netzspannung muss der auf dem
Typenschild angegebenen Spannung entsprechen. Achten Sie darauf, dass der Erdanschluss
nicht defekt oder unterbrochen ist, da sonst
bei einer Fehlfunktion Lebensgefahr besteht.
Ziehen Sie den Netzstecker nie mit feuchten
Händen heraus. Es besteht die Gefahr eines
Stromschlages.
Leica E-Serie Gebrauchsanweisung Sicherheit und Verwendung 8
Page 9
Sicherheitsvorschriften (Fortsetzung)
Gerätesicherheit und EMV
Unser Gerät wurde unter Einhaltung folgender
Normen entwickelt, hergestellt und getestet:
O IEC EN 61010-1: Elektrische Mess-, Steuer-,
Regel- und Laborgeräte – Sicherheit –
Teil 1: Allgemeine Anforderungen
O EN 60950-1: Einrichtungen der Informa-
tionstechnik – Sicherheit – Teil 1: Allgemeine Anforderungen
O Funkentstörung gemäß EN 55011, Klasse B
O Störfestigkeit gemäß DIN EN 61326-1
Das Gerät erfüllt die Anforderungen folgender
EU-Richtlinien:
O 2006/95/EG Niederspannungsrichtlinie
O 2014/30/EU EMV-Richtlinie
O 2011/65/EU RoHS-Richtlinie
und trägt das CE-Zeichen.
Das Gerät ist gemäß der Richtlinie
2012/19/EU WEEE zu entsorgen.
In allen EU-Mitgliedsstaaten, den EFTA-Staaten
und der Schweiz nur zur Verwendung in Innenräumen vorgesehen.
Leica EZ4 W
O EN 300328: Elektromagnetische Verträglich-
keit und Funkspektrumangelegenheiten
(ERM); Breitband-Übertragungssysteme;
Datenübertragungsgeräte, die im 2.4-GHzISM-Band arbeiten und Breitband-Modulationstechniken verwenden; Harmonisierte
EN, die die wesentlichen Anforderungen
nach Artikel 3.2 der R&TTE-Richtlinie enthält.
Leica E-Serie Gebrauchsanweisung Sicherheit und Verwendung 9
Page 10
Regulatory Compliance Information
FCC Requirements for Operation in the United States
FCC radio frequency interference warnings
and instructions
This equipment has been tested and found to
comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful interference
in a residential installation. This equipment
generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception, which can
be determined by turning the equipment off
and on, the user is encouraged to try to correct
the interference by one or more of the following measures:
O Reorient or relocate the receiving antenna.
O Increase the separation between the equip-
ment and receiver.
O Connect the equipment into an outlet on
a circuit different from that to which the
receiver is connected.
O Consult the dealer or an experienced radio/
TV technician for help.
FCC information to user
This product does not contain any user serviceable components and is to be used with
approved antennas only.
Any product changes or modifications will
invalidate all applicable regulatory certifications and approvals.
FCC guidelines for human exposure
This equipment complies with FCC radiation
exposure limits set forth for an uncontrolled
environment. This equipment should be
installed and operated with minimum distance
of 20 cm between the radiator and your body.
This transmitter must not be co-located or operating in conjunction with any other antenna or
transmitter.
FCC caution
O Any changes or modifications not expressly
approved by the party responsible for
compliance could void the user's authority
to operate this equipment.
O This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This device
may not cause harmful interference, and
(2) this device must accept any interference
received, including interference that may
cause undesired operation.
O This device and its antenna(s) must not be
co-located or operation in conjunction with
any other antenna or transmitter.
Leica E-Serie Gebrauchsanweisung Sicherheit und Verwendung 10
Page 11
Regulatory Compliance Information (Continued)
Canada (IC)
This device complies with Industry Canada
licence-exempt RSS standard(s). Operation is
subject to the following two conditions:
(1) this device may not cause interference, and
(2) this device must accept any interference,
including interference that may cause undesired operation of the device.
Canada (IC)
Le présent appareil est conforme aux CNR
d'Industrie Canada applicables aux appareils
radio exempts de licence. L'exploitation est
autorisée aux deux conditions suivantes:
(1) l'appareil ne doit pas produire de brouillage,
et
(2) l'utilisateur de l'appareil doit accepter tout
brouillage radioélectrique subi, même si le
brouillage est susceptible d'en compromettre
le fonctionnement.
Australia and New Zealand Notices
This device equipment complies with the
Australian and New Zealand regulatory approvals requirements.
Leica E-Serie Gebrauchsanweisung Sicherheit und Verwendung 11
Page 12
Gebrauchsanweisungen
Bestimmungsgemäße Verwendung
Die Mikroskope der E-Serie sind optische Geräte
zur besseren Sichtbarmachung von Objekten
mittels Vergrößerung und Beleuchtung. Sie
werden zur Beobachtung und Dokumentation
eingesetzt.
Ort der Verwendung
Das Gerät nur in geschlossenen, staubfreien
Räumen bei einer Temperatur zwischen +10 °C
und +40 °C verwenden. Gerät vor Öl, Chemikalien und extremer Luftfeuchtigkeit schützen. Es
muss mindestens 10 cm von der Wand und von
brennbaren Gegenständen entfernt aufgestellt
werden.
Störfaktoren
Große Temperaturschwankungen, direkt einfallendes Sonnenlicht und Erschütterungen sind
zu vermeiden. Hierdurch können Messungen
bzw. mikrofotografische Aufnahmen gestört
werden.
Die einzelnen Komponenten brauchen in
warmen und feuchtwarmen Klimazonen
besondere Pflege, um einer Fungusbildung
vorzubeugen.
Verwendung in Reinräumen
Die Leica E-Serie kann problemlos in Reinräumen verwendet werden.
Handhabung elektrischer Komponenten
Montieren Sie nie andere Gerätestecker
(NEMA 5-15P) und schrauben Sie keine
mechanischen Teile auseinander, wenn dies
nicht in der Anleitung beschrieben ist.
Das Mikroskop ist an einer geerdeten
Steckdose anzuschließen.
Das Mikroskop immer so aufstellen, dass
es jederzeit vom Stromnetz getrennt
werden kann. Das mitgelieferte Netzkabel dient
zum Unterbrechen der Stromzufuhr.
Leica E-Serie Gebrauchsanweisung Sicherheit und Verwendung 12
Page 13
Gebrauchsanweisungen (Fortsetzung)
Bedienereingriffe
Die Mikroskope der E-Serie enthalten
keine Komponenten, die vom Benutzer
selbst gewartet oder repariert werden können.
Ausnahme werden ausdrücklich im vorliegenden Handbuch erwähnt.
Sofern im vorliegenden Handbuch nicht
anders angegeben, dürfen Wartungsund Reparaturarbeiten nur von autorisierten
Leica Technikern durchgeführt werden.
Bei einem nicht autorisierten
Eingriff in das Gerät oder bei nicht
bestimmungsgemäßem Gebrauch erlischt jeglicher Gewährleistungsanspruch.
Wartung
Mikroskope der Leica E-Serie sind prak-
tisch wartungsfrei. Zur Erhaltung der
Betriebssicherheit und Zuverlässigkeit empfehlen wir Ihnen, vorsorglich mit der zuständigen
Serviceorganisation Kontakt aufzunehmen. Sie
können regelmäßige Inspektionen vereinbaren
und einen Wartungsvertrag abschließen (empfohlen).
Zubehör
Nur das in der vorliegenden Gebrauchsanweisung aufgeführte Zubehör bzw. Zubehör, dessen
sicherer Gebrauch von Leica Microsystems
bestätigt wurde, darf verwendet werden.
Infektionsgefahr
Der direkte Kontakt mit Okularen kann
ein potentieller Übertragungsweg für
bakterielle und virale Infektionen des Auges
sein. Durch Verwendung persönlicher Okulare
oder aufsteckbarer Augenmuscheln kann das
Risiko klein gehalten werden.
Gebrauchsgefahren
Die Mikroskopbeleuchtung ist nach
EN 62471:2008, unter Anwendung im bestimmungsgemäßen Gebrauch, in der freien Gruppe
(Risikogruppe 0).
Niemals – weder mit noch ohne optische
•
Instrumente – direkt in den LED Strahl
der Beleuchtungseinrichtung blicken, da sich
hier die Risikoklasse erhöht. Bei Nichtbeachten
besteht Gefahr von Augenschäden.
Leica E-Serie Gebrauchsanweisung Sicherheit und Verwendung 13
Page 14
Leica ES2
Leica E-Serie Gebrauchsanweisung Leica ES2 14
Page 15
Übersicht: Leica ES2
1
2
3
4
5
6
7
1. 10× feste Brillenträgerokulare
2. Tragegriff
3. Zweistufiger Vergrößerungswechsler 10× und 30×
4. Fokussiertrieb
5. Integrierte LED-Auflichtbeleuchtung
6. Integrierte LED-Durchlichtbeleuchtung
7. Schalter für Auf- und Durchlicht
Leica E-Serie Gebrauchsanweisung Leica ES2 15
Page 16
Transport, Platzierung und Aufbewahrung
Eingebaute Tragvorrichtung
Alle Mikroskope der Leica E-Serie sind
mit einem Traggriff für komfortablen und
sicheren Transport ausgerüstet.
Aufstellen des Mikroskops
1. Stellen Sie das Mikroskop auf eine flache
Tischplatte.
2. Verbinden Sie den Netzanschluss mit einer
geerdeten Steckdose.
Gerät verräumen
1. Rollen Sie das Kabel nach Gebrauch wie
abgebildet auf.
2. Bewahren Sie das Gerät staubgeschützt
auf.
Leica E-Serie Gebrauchsanweisung Leica ES2 16
Page 17
Der richtige Augenabstand
Das ideale Bild
Der Augenabstand ist richtig eingestellt,
wenn Sie bei der Betrachtung einer Probe
ein kreisrundes Bild sehen.
Sie benötigen am Anfang vielleicht eine kurze
Eingewöhnungszeit. Doch keine Sorge – bereits
nach kurzer Zeit werden Sie keinen Gedanken
mehr daran verlieren.

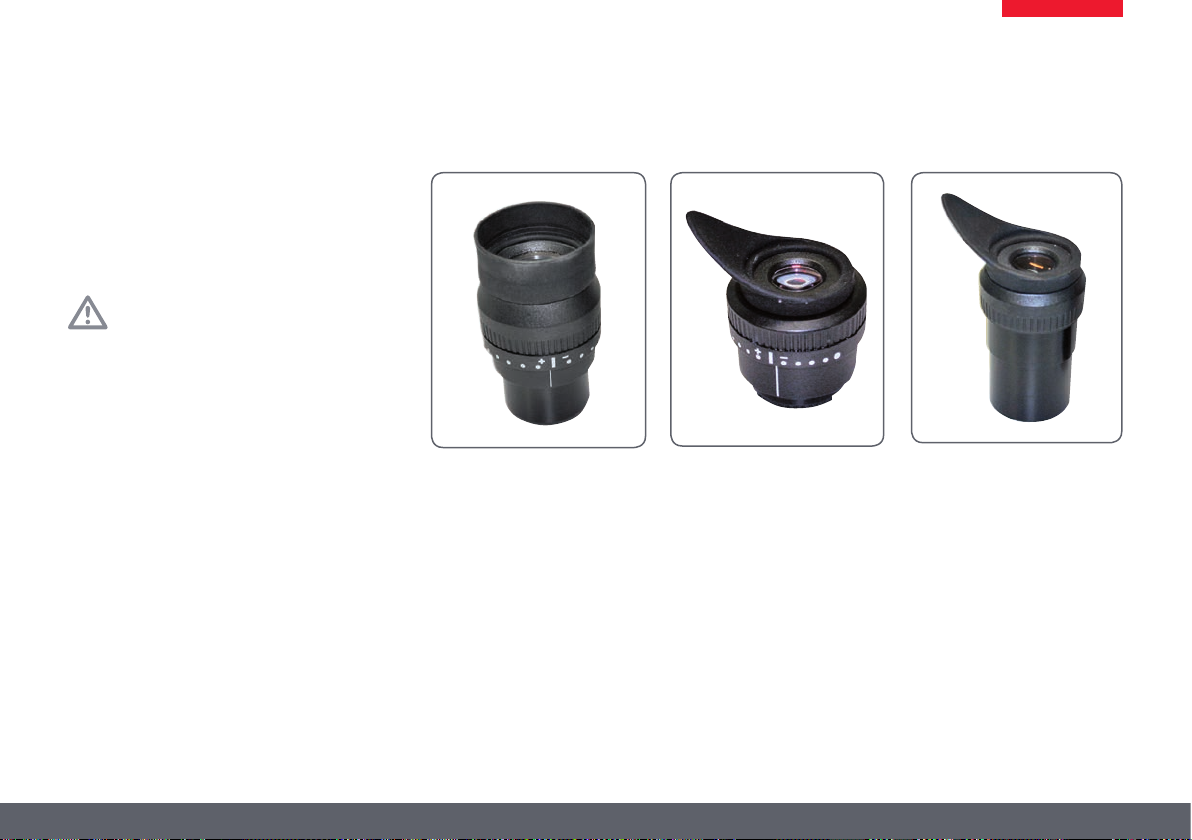

Hinweis für Brillenträger
Wenn Sie Brillenträger sind, stülpen
Sie die Augenmuscheln nach hinten –
andernfalls stülpen Sie die Augenmuscheln
nach vorne.
Augenabstand einstellen
1. Schauen Sie in die Okulare.
2. Halten Sie die Okulare mit beiden Händen.
Schieben Sie die Okulare zusammen oder
drücken Sie sie auseinander, bis Sie ein
kreisrundes Bild sehen.
Leica E-Serie Gebrauchsanweisung Leica ES2 17
Page 18
Verwendung der LED-Beleuchtung
Beleuchtung der Probe
1. Platzieren Sie eine Probe in der Mitte der
Basisplatte.
2. Schalten Sie die beiden LED-Beleuchtungen nach Ihren Wünschen ein oder aus:
Nach dem Ausschalten dauert es
ca. 4 Sekunden, bis die Leuchtdioden
erlöschen.
Tipps zur Verwendung
O Verwenden Sie Auflicht für plastische,
undurchsichtige Objekte.
O Verwenden Sie Durchlicht für Durchlicht-
präparate oder transparente Objekte.
O Verwenden Sie die Kombination beider
LED-Beleuchtungen für teilweise transparente Objekte.
Leica E-Serie Gebrauchsanweisung Leica ES2 18
Page 19

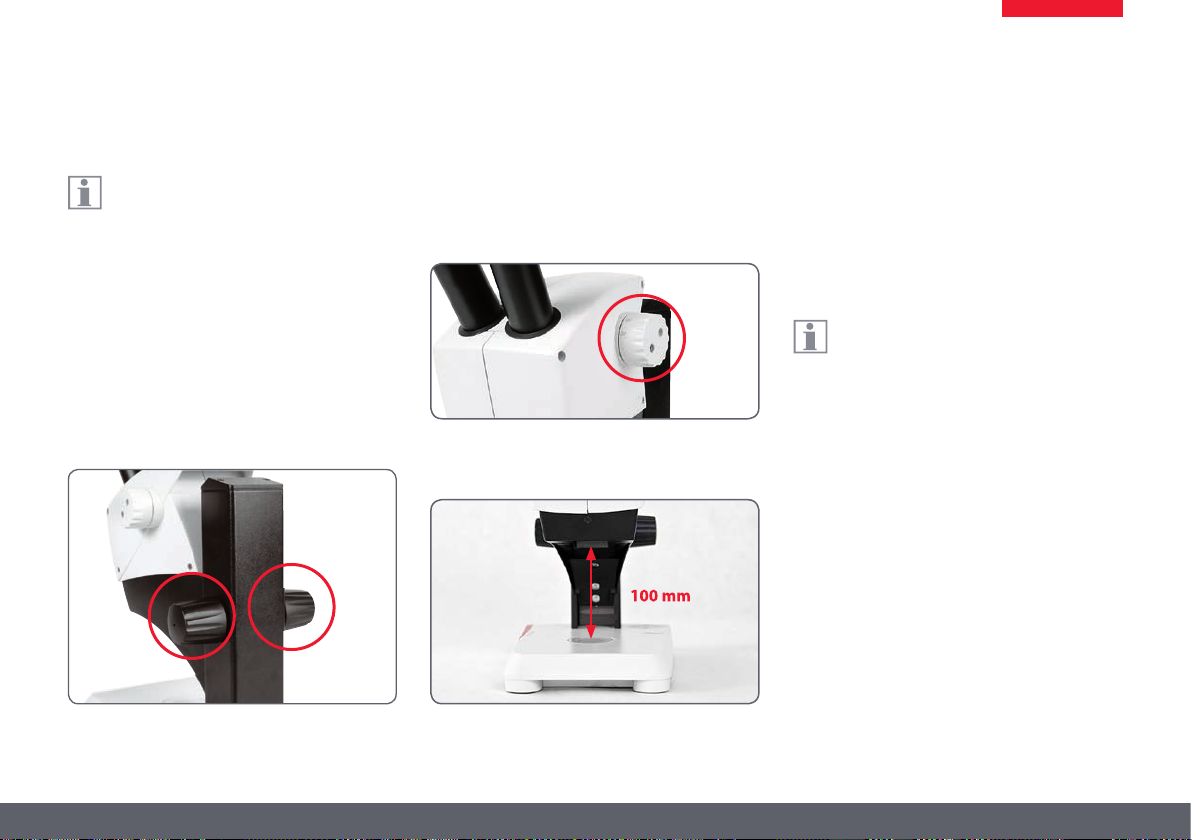

Fokussieren
Beim Fokussieren wird das Stereo-
mikroskop mittels Fokussiertrieb gehoben und gesenkt. Sobald sich die Probe im
Brennpunkt des Objektivs befindet, wird sie
scharf abgebildet.
Der Fokussiertrieb kann sowohl links- als auch
rechtshändig bedient werden.
Gangleichtigkeit des Fokussiertriebs
Fokussieren
1. Stellen Sie den Vergrößerungswechsler auf
die niedrigste Stufe (10).
2. Stellen Sie den Arbeitsabstand auf
ca. 100 mm ein, um grob zu fokussieren.
3. Stellen Sie den Vergrößerungswechsler auf
die zweite Stufe (30).
4. Verwenden Sie erneut den Fokussiertrieb
für die Feinfokussierung.
Nachdem Sie die Bildschärfe bei starker
Vergrößerung eingestellt haben, wird sie
auch beim Wechsel zu geringer Vergrößerung
beibehalten (parfokal).
Leica E-Serie Gebrauchsanweisung Leica ES2 19
Page 20
Vergrößerungsanzeige
Die eingestellte Vergrößerung kann beim
Leica ES2 auf dem rechten Drehknopf
abgelesen werden Auf der Skala ist die zusätzliche Vergrößerung durch die Okulare bereits
berücksichtigt.
Leica E-Serie Gebrauchsanweisung Leica ES2 20
Page 21
Widerstand des Fokussiertriebes regulieren
Widerstand regulieren
Ist der Fokussiertrieb zu leicht- oder zu schwergängig? Kein Problem – der Widerstand kann
nach persönlichen Vorlieben individuell reguliert werden:
1. Greifen Sie dazu die Triebknöpfe mit beiden
Händen und verdrehen Sie sie gegeneinander, bis der gewünschte Widerstand beim
Fokussieren erreicht ist.
Leica E-Serie Gebrauchsanweisung Leica ES2 21
Page 22
Leica EZ4 und Leica EZ4 W
Leica E-Serie Gebrauchsanweisung Leica EZ4 und Leica EZ4 W 22
Page 23
Übersicht: Leica EZ4
1
2
3
4
5
6
7
Leica E-Serie Gebrauchsanweisung Leica EZ4 und Leica EZ4 W 23
1. 10× feste Brillenträgerokulare
2. Tragegriff
3. Vergrößerungswechsler
4. Fokussiertrieb
5. Integrierte LED-Auflichtbeleuchtung
6. Beleuchtungssteuerung
7. Integrierte LED-Durchlichtbeleuchtung
Page 24
Gerätevariante: Leica EZ4 W
1. 10× feste Brillenträgerokulare
1
2
3
4
5
6
7
8
9
10

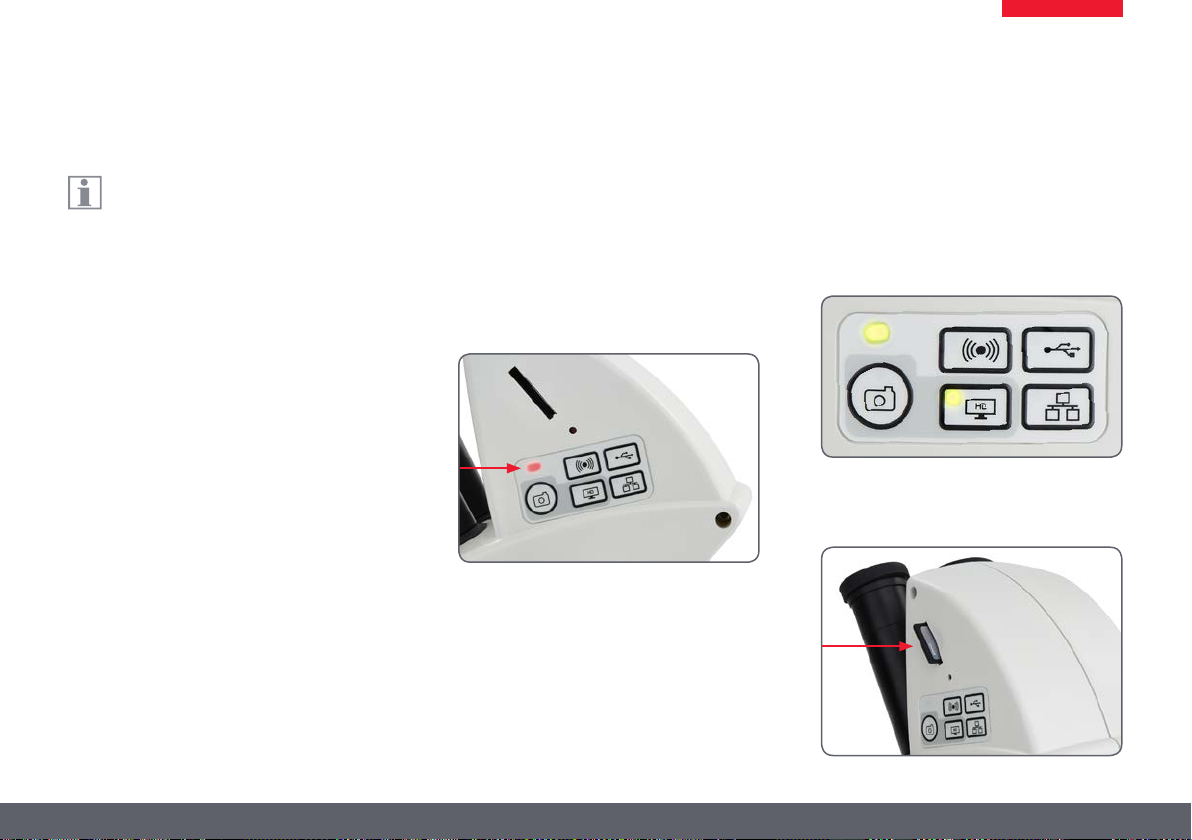

2. Integrierte Digitalkamera mit Steckplatz für SD-Karte
3. Modusauswahlfeld
4. Tragegriff
5. Vergrößerungswechsler
6. IR-Empfänger für optionale Fernbedienung
7. Fokussiertrieb
8. Integrierte LED-Auflichtbeleuchtung
9. Beleuchtungssteuerung
10. Integrierte LED-Durchlichtbeleuchtung
Leica E-Serie Gebrauchsanweisung Leica EZ4 und Leica EZ4 W 24
Page 25
Transport, Platzierung und Aufbewahrung
Eingebaute Tragvorrichtung
Alle Mikroskope der Leica E-Serie sind
mit einem Traggriff für komfortablen und
sicheren Transport ausgerüstet.
Aufstellen des Mikroskops
1. Stellen Sie das Mikroskop auf eine flache
Tischplatte.
2. Verbinden Sie den Netzanschluss mit einer
geerdeten Steckdose.
Gerät verräumen
1. Rollen Sie das Kabel nach Gebrauch wie
abgebildet auf.
2. Bewahren Sie das Gerät staubgeschützt
auf.
Leica E-Serie Gebrauchsanweisung Leica EZ4 und Leica EZ4 W 25
Page 26
Der richtige Augenabstand
Das ideale Bild
Der Augenabstand ist richtig eingestellt,
wenn Sie bei der Betrachtung einer Probe
ein kreisrundes Bild sehen.
Sie benötigen am Anfang vielleicht eine kurze
Eingewöhnungszeit. Doch keine Sorge – bereits
nach kurzer Zeit werden Sie keinen Gedanken
mehr daran verlieren.
Hinweis für Brillenträger
Wenn Sie Brillenträger sind, stülpen
Sie die Augenmuscheln nach hinten –
andernfalls stülpen Sie die Augenmuscheln
nach vorne.
Augenabstand einstellen
1. Schauen Sie in die Okulare.
2. Halten Sie die Okulare mit beiden Händen.
Schieben Sie die Okulare zusammen oder
drücken Sie sie auseinander, bis Sie ein
kreisrundes Bild sehen.
Leica E-Serie Gebrauchsanweisung Leica EZ4 und Leica EZ4 W 26
Page 27

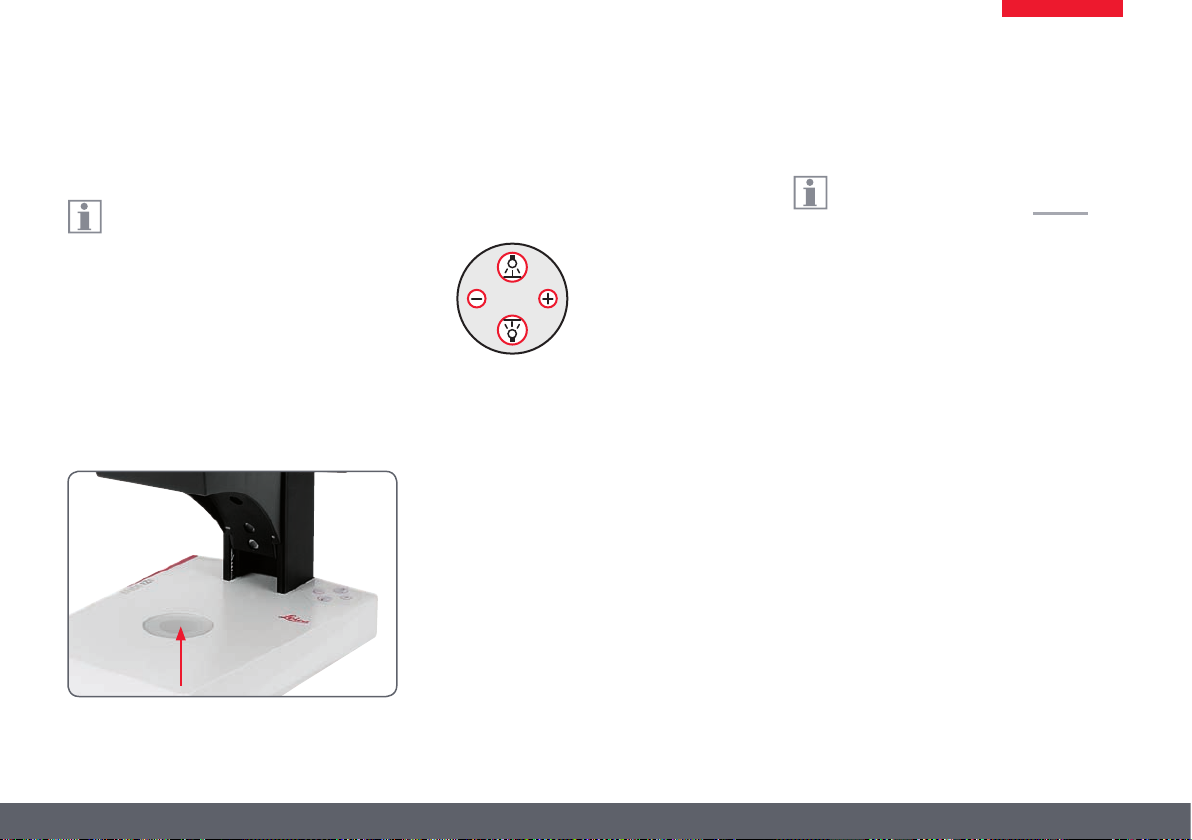

Einschalten der LED-Beleuchtung
Automatische Abschaltung
Wird die Beleuchtung 60 Minuten lang
nicht betätigt, schaltet sie sich automatisch aus. Durch einen Tastendruck auf die
Folientastatur wird die Beleuchtung wieder
aktiviert.
LED-Beleuchtung
1. Platzieren Sie eine Probe in der Mitte der
Basisplatte.
2. Schalten Sie die beiden LED-Beleuchtungen nach Ihren Wünschen ein oder aus:
O Verwenden Sie Auflicht für plastische,
undurchsichtige Objekte.
O Verwenden Sie Durchlicht für Durchlicht-
präparate oder transparente Objekte.
O Verwenden Sie die Kombination beider
LED-Beleuchtungen für teilweise transparente Objekte.
Eine detaillierte Beschreibung der
Beleuchtung finden Sie auf Seite 29.
Leica E-Serie Gebrauchsanweisung Leica EZ4 und Leica EZ4 W 27
Page 28
Automatische Abschaltung regeln
Automatisches Abschalten
Ab Werk ist die Beleuchtung der
EZ4-Modelle so eingestellt, dass sie sich
nach einer Stunde ohne Benutzerinteraktion
automatisch ausschaltet. Diese automatische
Abschaltung hilft, die Leuchtdioden zu schonen
und Energie zu sparen.
Automatische Abschaltung deaktivieren
Zum Deaktivieren der automatischen Abschaltung gehen Sie wie folgt vor:
1. Schalten Sie das Mikroskop aus.
2. Halten Sie an der Lichtsteuerung gleichzeitig die Tasten und
Sie das Mikroskop einschalten.
Die LEDs blinken langsam zweimal und bleiben
dann eingeschaltet. Die automatische Abschaltung ist nun deaktiviert.
gedrückt, während
Automatische Abschaltung aktivieren
Zum erneuten Aktivieren der automatischen
Abschaltung gehen Sie wie folgt vor:
1. Schalten Sie das Mikroskop aus.
2. Halten Sie an der Lichtsteuerung gleichzeitig die Tasten und
Sie das Mikroskop einschalten.
Die LEDs blinken langsam dreimal und bleiben
dann eingeschaltet. Die automatische Abschaltung ist nun reaktiviert.
gedrückt, während
Leica E-Serie Gebrauchsanweisung Leica EZ4 und Leica EZ4 W 28
Page 29
Beleuchtungsarten
Dreistufige Auflichtbeleuchtung
Die Auflichtbeleuchtung besteht aus
5 Leuchtdioden. Je nach Schaltung sind
2, 3 oder 5 Dioden eingeschaltet. Dadurch wird
der Lichtstrahl von steil bis flach auf den Gegenstand gerichtet.
1× drücken
Fünf Dioden: größte Helligkeit für Auflichtobjekte
2× drücken
Obere drei Dioden:
Schattenfreie, gleichmäßige Ausleuchtung stark
zerklüfteter Objekte
Helligkeit regulieren
Die Helligkeit wird mit den Tasten und
reguliert und betrifft alle eingeschalteten LEDs.
3× drücken
Zwei Dioden: Streiflicht
betont Strukturen und
erhöht den Kontrast
4× drücken
Auflicht aus
1× drücken
Verwenden Sie Durchlicht
für Durchlichtpräparate
und transparente Objekte.
Leica E-Serie Gebrauchsanweisung Leica EZ4 und Leica EZ4 W 29
Page 30
Fokussieren
Beim Fokussieren wird das Stereo-
mikroskop mittels Fokussiertrieb gehoben und gesenkt. Sobald sich die Probe im
Brennpunkt des Objektivs befindet, wird sie
scharf abgebildet.
Der Fokussiertrieb kann sowohl links- als auch
rechtshändig bedient werden.
Fokussiertrieb
Fokussieren
1. Stellen Sie den Vergrößerungswechsler auf
die niedrigste Stufe (8).
2.
Stellen Sie den Arbeitsabstand auf ca. 100 mm
ein, um grob zu fokussieren.
3. Stellen Sie den Vergrößerungswechsler auf
die zweite Stufe (35).
4. Verwenden Sie erneut den Fokussiertrieb
für die Feinfokussierung.
Nachdem Sie die Bildschärfe bei starker
Vergrößerung eingestellt haben, wird sie
auch beim Wechsel zu geringer Vergrößerung
beibehalten (parfokal).
Leica E-Serie Gebrauchsanweisung Leica EZ4 und Leica EZ4 W 30
Page 31
Vergrößerungsanzeige
Die eingestellte Vergrößerung kann beim
Leica EZ4 auf dem rechten Drehknopf
abgelesen werden Auf der Skala ist die zusätzliche Vergrößerung durch die Okulare bereits
berücksichtigt.
Leica EZ4 Modelle mit offenen Tubusrohren
Beim Modell Leica EZ4 ohne Okulare
sind nur die Vergrößerungsfaktoren des
Vergrößerungswechslers angegeben: 0.8, 1,
1.25, 1.6, 2, 2.5, 3, 3.5.
Je nachdem, mit welchen Okularen man
das EZ4 kombiniert, ergeben sich andere
Gesamtvergrößerungen. Die Vergrößerung
der Okulare ist am Rand der Okulare angeben,
z. B. 10×/20, 16×/16 oder 20×/12.
Leica E-Serie Gebrauchsanweisung Leica EZ4 und Leica EZ4 W 31
Page 32
Widerstand des Fokussiertriebes regulieren
Widerstand regulieren
Ist der Fokussiertrieb zu leicht- oder zu schwergängig? Kein Problem – der Widerstand kann
nach persönlichen Vorlieben individuell reguliert werden:
1. Greifen Sie dazu die Triebknöpfe mit beiden
Händen und verdrehen Sie sie gegeneinander, bis der gewünschte Widerstand beim
Fokussieren erreicht ist.
Leica E-Serie Gebrauchsanweisung Leica EZ4 und Leica EZ4 W 32
Page 33
Okulare (nur für Leica EZ4)
Leica E-Serie Gebrauchsanweisung Okulare (nur für Leica EZ4) 33
Page 34
Okulare wechseln (nur für Leica EZ4, offene Version)
Okulare wechseln
Für das Leica EZ4 sind verschiedene Okulare
verfügbar, sodass das Stereomikroskop noch
besser an die jeweiligen Anforderungen angepasst werden kann.
Folgende Okulare stehen zur Auswahl:
O austauschbar, fest oder verstellbar: 10×/20,
16×/16 oder 20×/12
O Brillenträgerokulare 10×/20B und 16×/15B,
fest und verstellbar
Verstellbare Brillenträgerokulare mit geraden
Augenmuscheln
Die Wechselokulare bieten auch folgende
Vorteile:
O Dioptrien sind von +5 bis -5 regulierbar
O Die Verwendung von Messstrichplatten ist
möglich, siehe Seite 38 ff.
Leica E-Serie Gebrauchsanweisung Okulare (nur für Leica EZ4) 34
Page 35
Okulare und Augenmuscheln (nur für Leica EZ4, offene Version)

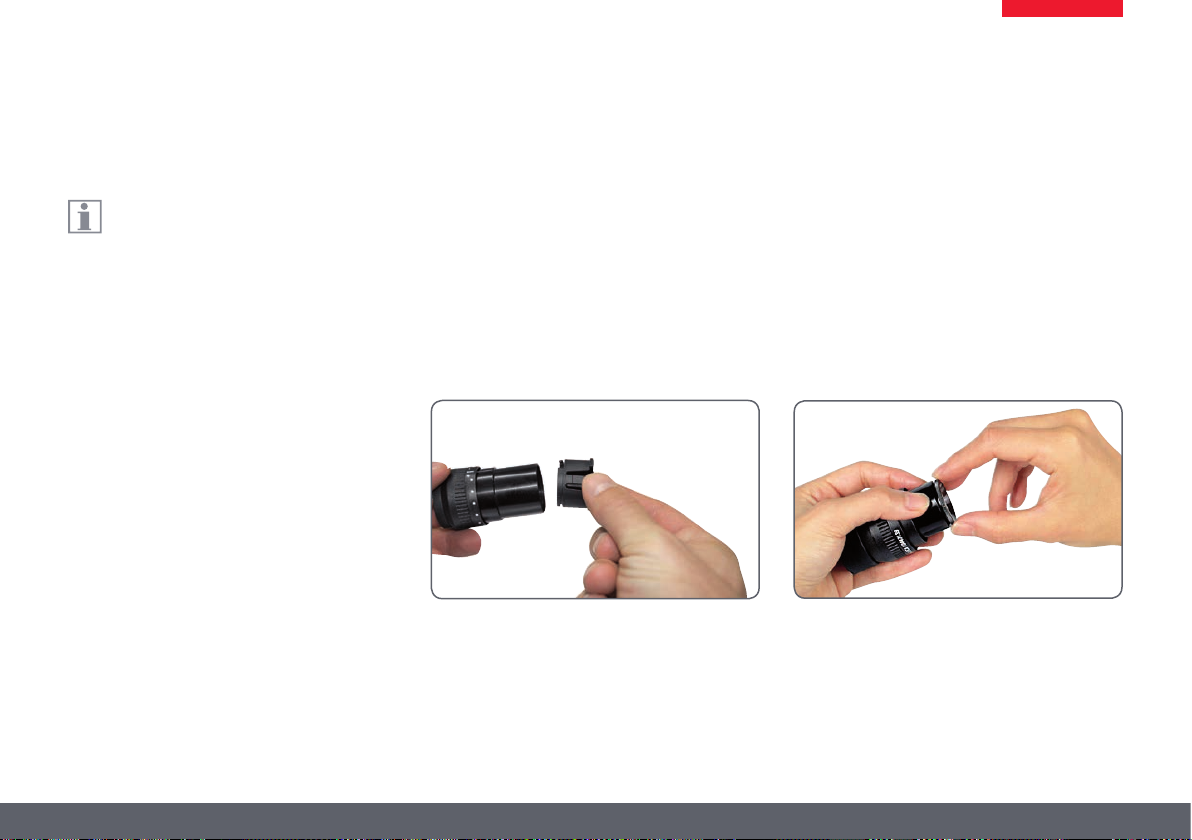

Augenmuscheln
Die Augenmuscheln können ausgewechselt
werden
Infektionsgefahr
Der direkte Kontakt mit Okularen kann
ein potentieller Übertragungsweg für
bakterielle und virale Infektionen des Auges
sein. Durch Verwendung individueller Augenmuscheln kann das Risiko gesenkt werden.
Brillenträgerokular mit verstellbarer Dioptrie und gerader
Augenmuschel
Leica E-Serie Gebrauchsanweisung Okulare (nur für Leica EZ4) 35
Okular für Nicht-Brillenträger
mit verstellbarer Dioptrie und
schräger Augenmuschel
Festes Okular mit schräger
Augenmuschel
Page 36
Dioptrienkorrektur (nur für Leica EZ4, offene Version)
Dioptrienkorrektur
Die verstellbaren Okulare für das Leica
EZ4 sind auch mit integrierter Dioptrienkorrektur verfügbar, sodass das Mikroskop
auch bei Fehlsichtigkeit ohne Brille verwendet
werden kann. Die Korrektur umfasst maximal
±5 Dioptrien.
Normalsichtige benötigen keine verstellbaren
Okulare. Bei leichter Kurzsichtigkeit genügt ein
verstellbares Okular.
Bei starker Fehlsichtigkeit oder bei Benutzung
von Strichplatten werden 2 verstellbare Okulare
benötigt.
Bei exakter Regulierung der Dioptrien bleibt die
Schärfe über den gesamten Vergrößerungsbereich konstant (=parfokal).
Sind die Dioptrien einmal eingestellt, muss der
Vorgang nicht mehr wiederholt werden. Stellen
Sie vor der Arbeit mit dem Stereomikroskop
einfach Ihre Dioptrienwerte am Okular wieder
her.
Einstellen
1. Stellen Sie die Dioptrienkorrektur bei
beiden Okularen auf "0".
2. Wählen Sie die niedrigste Vergrößerung
und fokussieren Sie auf eine flache Probe.
3. Wählen Sie die höchste Vergrößerung und
justieren Sie die Schärfe nach.
4. Wählen Sie wieder die niedrigste Vergrößerung, aber schauen Sie nicht in die Okulare.
5. Führen Sie die Schritte 6 bis 8 für jedes
Okular einzeln durch.
6. Drehen Sie das Okular gegen den Uhrzeigersinn in Richtung "+" bis zum Anschlag
(+5 Dioptrien).
Leica E-Serie Gebrauchsanweisung Okulare (nur für Leica EZ4) 36
Page 37
Dioptrienkorrektur (Fortsetzung)
7. Schauen Sie in das Okular.
8. Drehen Sie das Okular langsam im Uhrzeigersinn in Richtung "–", bis das Auge das
Objekt scharf sieht.
9. Wählen Sie die höchste Vergrößerung und
fokussieren Sie wenn nötig nach.
Wenn Sie jetzt die Vergrößerung von der höchsten bis zu niedrigsten Stufe verändern, wird das
Objekt immer scharf abgebildet. Wenn nicht,
wiederholen Sie bitte den Vorgang.
Leica E-Serie Gebrauchsanweisung Okulare (nur für Leica EZ4) 37
Page 38
Strichplatten (Nur für Leica EZ4, offene Version)
Strichplatten
Die transparenten Strichplatten können
in die verstellbaren Okulare des Leica EZ4
eingesetzt werden. Sie
führen von Messungen an der Probe.
Für Geräte mit einer Strichplatte in einem
Okular sind zwei verstellbare Okulare
erforderlich. Da ein Auge auf das Okular mit
Strichplatte scharfgestellt wird, braucht es ein
zweites verstellbares Okular, um dieses an das
erste optisch anzugleichen.
erleichtern das Durch-
Verfügbare Okulareinsätze
Strichplatten 10 mm / 0.1 mm
5 mm / 0.1 mm
5 mm / 0.05 mm
100 Div / 0.002"
100 Div / 0.001"
150 Div / 0.0005"
Objektmikrometer 50 mm (0.1 / 0.01 mm Teilung)
1" (0.001" Teilung)
Fadenkreuze Fadenkreuze
Leica E-Serie Gebrauchsanweisung Okulare (nur für Leica EZ4) 38
Page 39
Strichplatten: Vorbereitung
Pflegehinweise
Die Strichplatte muss immer sauber und
staubfrei sein! Nicht mit den Fingern
direkt auf die Strichplatte fassen! Strichplatte an
den Rändern halten!
Variante 1: 10× und 20× Okular
Bei den verstellbaren Okularen 10× und 20×
befindet sich unten im Okular ein Einsatz mit
Schnappverschluss.
1. Drücken Sie die beiden kleinen Laschen am
Schnappverschluss leicht zusammen und
ziehen Sie den Einsatz heraus.
Variante 2: 16× Okulare
Bei den verstellbaren Okularen 16× ist der
Einsatz mittels Gewinde im Okular befestigt.
1. Drehen Sie den Einsatz im Gegenuhrzeigersinn heraus.
Leica E-Serie Gebrauchsanweisung Okulare (nur für Leica EZ4) 39
Page 40
Strichplatten einsetzen
Das Einsetzen der Strichplatte funktioniert bei
allen Okulartypen gleich.
1. Stellen Sie den Einsatz mit der gerändelten
Seite auf den Tisch.
2. Halten Sie die Strichplatte so, dass die Skala
seitenrichtig zu sehen ist.
3. Fassen Sie die Strichplatte vorsichtig am
Rand und schieben Sie sie seitlich in die
Halterung des Einsatzes. Achten Sie darauf,
dass beide Plastikhalterungen einrasten.
4. Setzen Sie den Einsatz zurück ins Okular. Je
nach Okular müssen Sie den Einsatz hineindrücken oder im Uhrzeigersinn festdrehen.
5. Setzen Sie das Okular in das Tubusrohr ein.
6. Richten Sie die Strichplatten aus, indem Sie
das Okular im Tubusrohr drehen.
Leica E-Serie Gebrauchsanweisung Okulare (nur für Leica EZ4) 40
Page 41
Fotografieren
mit dem Leica EZ4 W
Leica E-Serie Gebrauchsanweisung Fotografieren mit dem Leica EZ4 W 41
Page 42
Einleitung
Vielen Dank für den Kauf des Leica EZ4 W von
Leica Microsystems. Das Leica EZ4 W wurde als
universelles und besonders vielseitiges Gerät
zur Betrachtung mikroskopischer Proben und
zur Erfassung von Standbildern oder Videoaufnahmen entwickelt.
Leica E-Serie Gebrauchsanweisung Fotografieren mit dem Leica EZ4 W 42
Page 43
Grundlagen
Ihre Leica HD-Kamera bietet zahlreiche
Möglichkeiten für verschiedene Anwendungen und Einsatzzwecke. Nachfolgend
finden Sie einige der grundlegenden Funktionen und Merkmale, die die Ausnutzung der
maximalen Leistungsfähigkeit Ihrer Anwendung unterstützen.

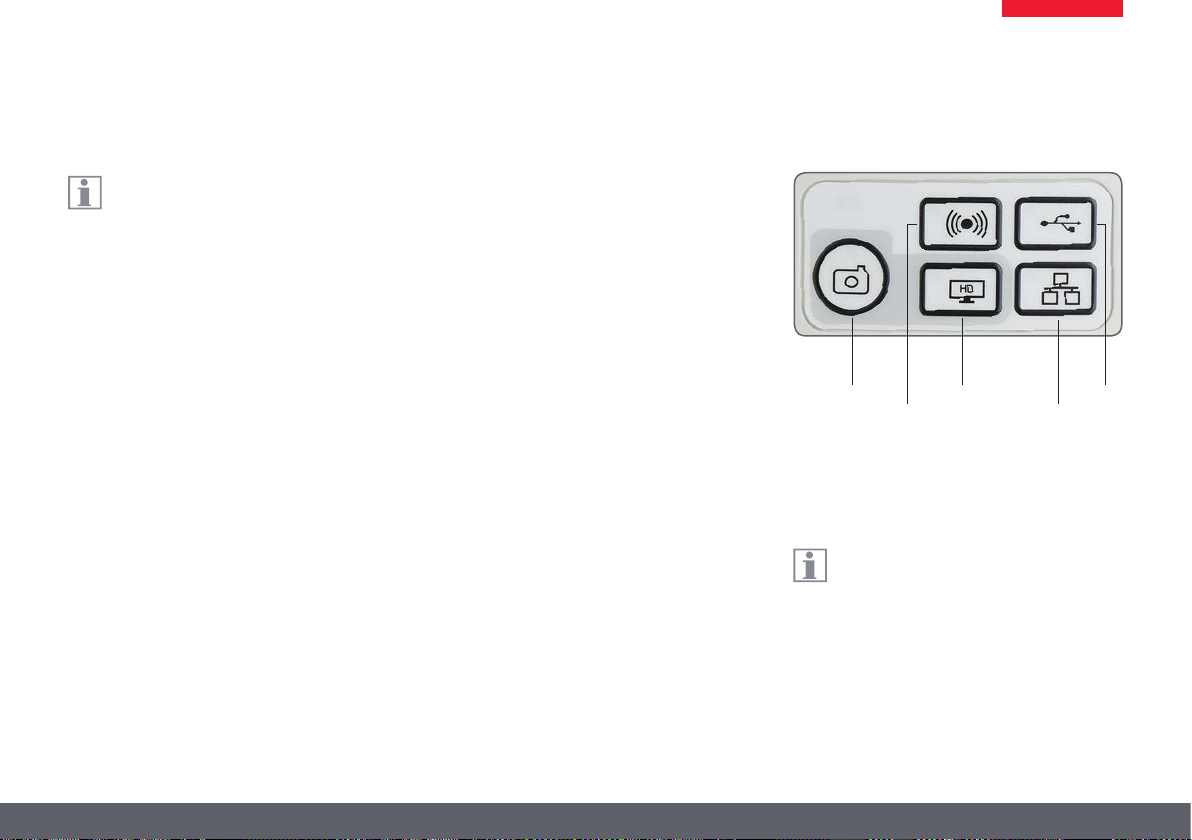

Betriebsmodi
1. SD-Modus
O Aufnahme auf die SD-Karte
O Verwendung der Fernbedienung
2. WiFi-Modus
O Drahtlose Verbindung zu einem Wireless-
Gerät (Tablet, Telefon, PC)
3. USB-Modus
O Kabelverbindung zum PC
4. Ethernet-Modus
O Kabelverbindung zum externen Netzwerk

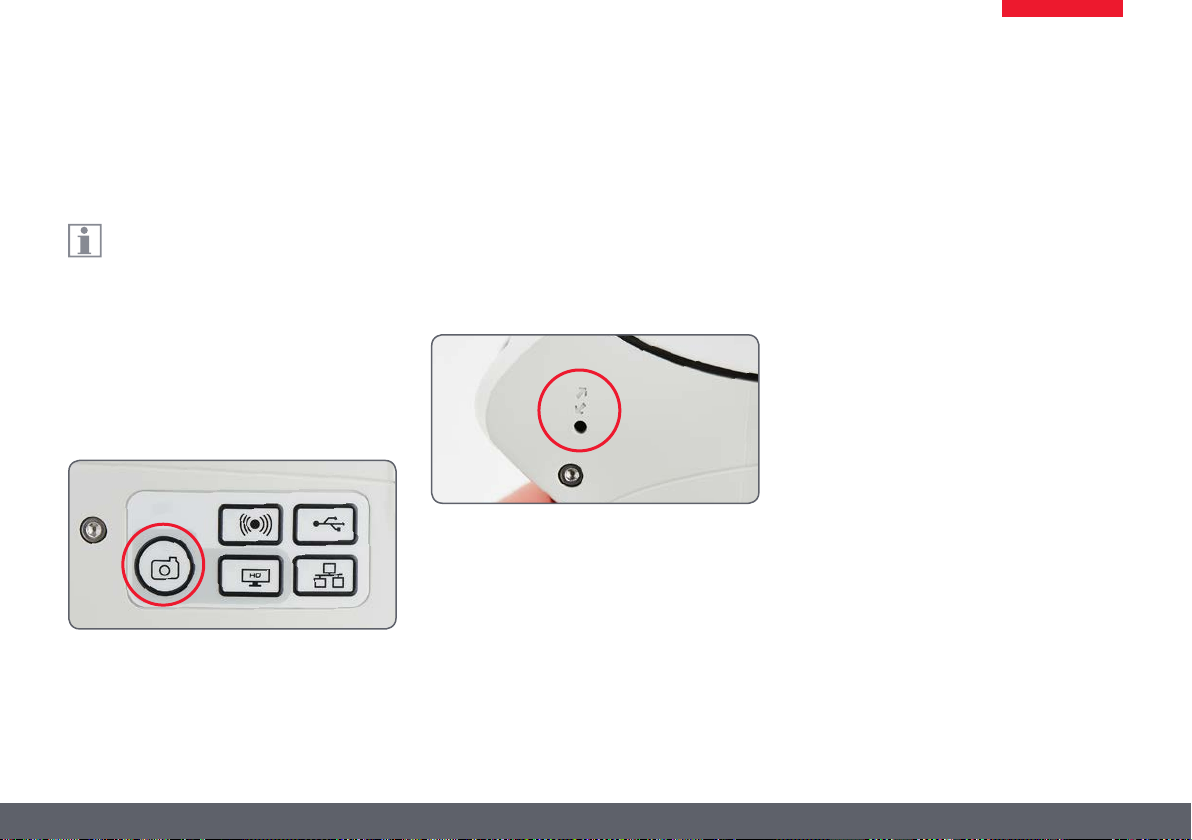

5. Aufnahmetaste
O Bildaufnahme auf die SD-Karte
5

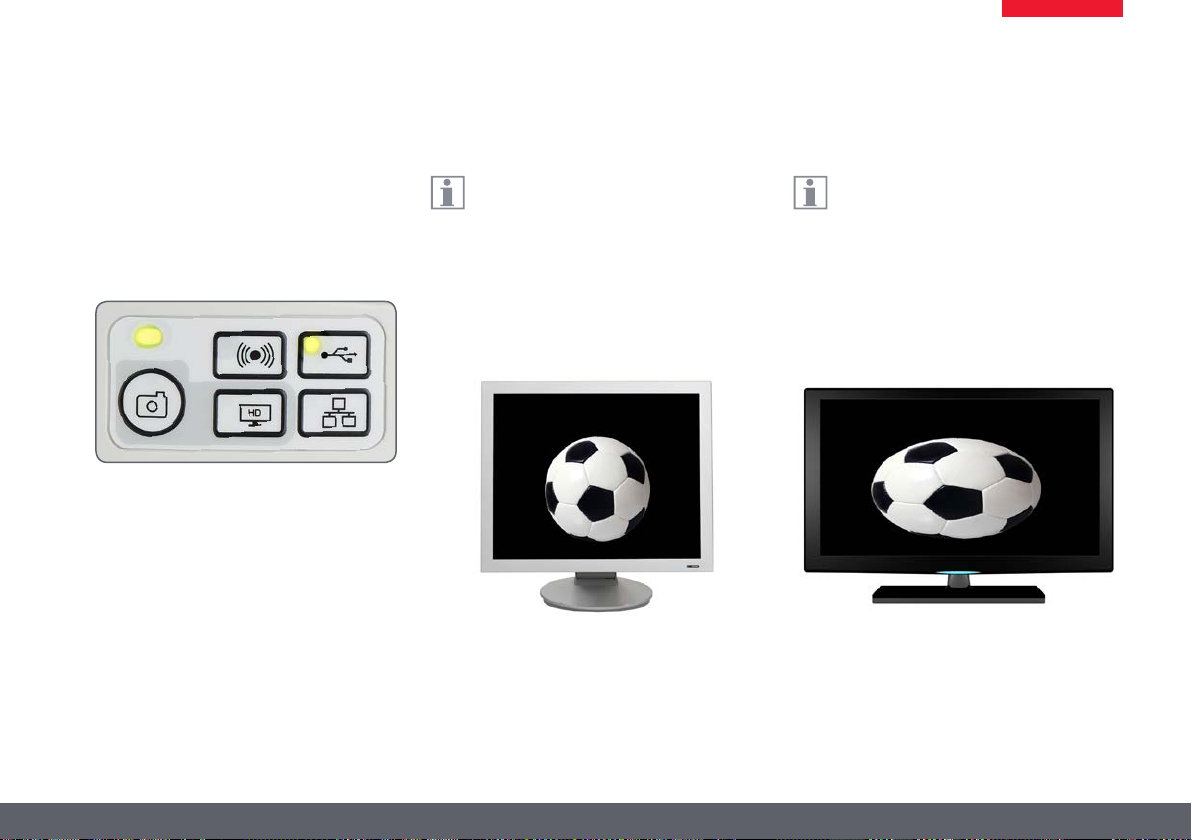

Hinweis: Die direkte Verbindung zu
einem HD-Bildschirm ist in allen Betriebsmodi möglich. Das Bildseitenverhältnis beträgt
16:9, außer im USB-Modus mit 4:3.
1 3
2 4
Leica E-Serie Gebrauchsanweisung Fotografieren mit dem Leica EZ4 W 43
Page 44
Leica EZ4 W: Übersicht
1. Status-LED
O Blinkt beim Start rot.
O Leuchtet grün, wenn das System einsatzbe-
reit ist.
2. Aufnahmetaste für Aufnahme auf die
SD-Karte
3. Modusauswahlfeld
4. SD-Kartensteckplatz
2
1
Leica E-Serie Gebrauchsanweisung Fotografieren mit dem Leica EZ4 W 44
3
4
Page 45
Leica EZ4 W: Übersicht (Fortsetzung)
1. HDMI-Buchse für den Anschluss des
mitgelieferten HDMI-Kabels
2. Ethernet-Buchse für den Anschluss eines
Ethernet-Kabels (nicht im Lieferumfang
enthalten)
3. USB-Buchse für den Anschluss des
mitgelieferten USB-Kabels
2
1
3
Oben
Infrarotfenster: Empfang des Signals von der
optionalen Fernbedienung.
Leica E-Serie Gebrauchsanweisung Fotografieren mit dem Leica EZ4 W 45
Page 46
Auspacken
Bitte bewahren Sie das Verpackungs-
material auf. Sie können es im Bedarfsfall
für die sachgemäße Lagerung und den sicheren
Transport des Geräts verwenden.
Der Inhalt umfasst die CD mit Bildgebungssoftware, das HDMI-Kabel und das USB-Kabel.
Leica E-Serie Gebrauchsanweisung Fotografieren mit dem Leica EZ4 W 46
Wenn Sie die Fernbedienung bestellt haben,
erhalten Sie die Fernbedienung und die Batterie .
Page 47
Fertig!
Leica E-Serie Gebrauchsanweisung Fertig! 47
Page 48
USB-Modus – Aufnahme und Anpassen von Bildern am Computer
LAS
DVD
10× Okulare haben ein festes, kreisför-
miges Gesichtsfeld mit einem Durchmesser von 18 mm oder mehr. Das Gesichtsfeld
des Leica EZ4 W ist jedoch auf das digitale Bild
abgestimmt: Es ist rechteckig mit einer Diagonalen von 16.4 mm. Daher ist das Bildfeld der
Kamera kleiner als das durch die Okulare sichtbare Objektfeld.
Installation und Anschluss
1. Legen Sie die mitgelieferte CD in den
Computer ein und befolgen Sie die Anweisungen zum Laden der Software.
2. Stecken Sie das mitgelieferte USB-Kabel in
den USB-Port der Kamera und das andere
Ende in den USB 2.0-Anschluss am Computer
ein.
3. Schalten Sie das Mikroskop EZ4 W ein.
4. Die Status-LED blinkt rot. Warten Sie, bis
die Status-LED grün leuchtet und eine der
Modustasten ebenfalls grün wird. Dies
kann ca. 30 Sekunden dauern.
Leica E-Serie Gebrauchsanweisung Fertig! 48
Page 49
USB-Modus – Aufnahme und Anpassen von Bildern am Computer (Fortsetzung)
5. Wenn eine andere Modustaste als die Taste
für den USB-Modus grün leuchtet, drücken
Sie die USB-Modustaste und warten, bis
sowohl die Status-LED als auch die USBModustaste grün leuchtet.
6. Jetzt kann die Leica Software gestartet
werden. Befolgen Sie die Anweisungen in
der Software zum Anpassen und Aufnehmen eines Bildes.
7. Im USB-Modus können Sie das mitgelieferte
HDMI-Kabel von der Kamera an einen
HD-Bildschirm oder -Projektor anschließen,
um das Bild mit anderen zu teilen.
Hinweis: Das Bildseitenverhältnis ist im
USB-Modus 4:3. Um bei Projektoren oder
Bildschirmen mit einem Seitenverhältnis von
16:9 eine verzerrte Darstellung zu vermeiden,
müssen Sie das Bildseitenverhältnis des Projektors oder Bildschirms mithilfe der an diesem
Gerät vorhandenen Bedienelemente auf 4:3
einstellen.
Seitenverhältnis 4:3 Bild mit Seitenverhältnis 4:3 an einem
Hinweis: Die Bildauflösung am
HD-Projektor oder -Bildschirm ist durch
die Einstellung für Live-Bild-Auflösung in der
Software begrenzt.
Bildschirm mit Seitenverhältnis 16:9
Leica E-Serie Gebrauchsanweisung Fertig! 49
Page 50
SD-Modus – Bildaufnahme ohne Computer oder Wireless-Gerät
Um diese Methode anwenden zu
können, muss eine SD-Karte (nicht im
Lieferumfang enthalten) mit freiem Speicherplatz verfügbar sein. Wenn die SD-Speicherkarte voll ist, bleibt die LED auf der Aufnahmetaste rot, und Sie können keine weiteren Bilder
aufnehmen.
Anschließen des Netzkabels
1. Schalten Sie das Mikroskop EZ4 W ein.
2. Die Status-LED blinkt rot. Warten Sie, bis
die Status-LED grün leuchtet und eine der
Modustasten ebenfalls grün wird. Dies
kann ca. 30 Sekunden dauern.
3. Wenn eine andere Modustaste als die Taste
für den SD-Modus grün leuchtet, drücken
Sie die SD-Modustaste und warten,
bis sowohl die Status-LED als auch die
SD-Modustaste grün leuchtet.
4. Schieben Sie die SD-Speicherkarte in den
Steckplatz an der Seite des Leica EZ4 W, bis
sie hörbar einrastet.
Leica E-Serie Gebrauchsanweisung Fertig! 50
Page 51

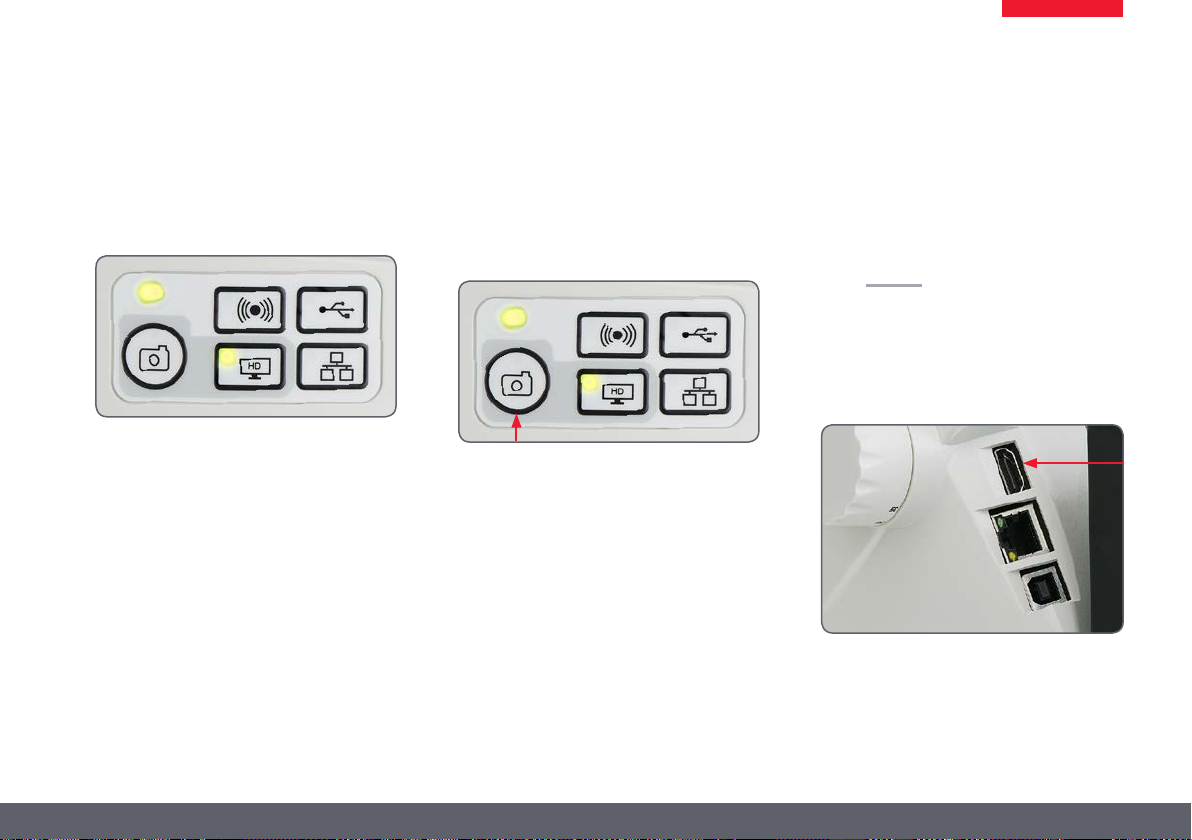

SD-Modus – Bildaufnahme ohne Computer oder Wireless-Gerät (Fortsetzung)
Die LED auf der Aufnahmetaste leuchtet grün.
Das Leica EZ4 W ist jetzt bereit, Bilder auf die
SD-Speicherkarte aufzunehmen.
Aufnahme eines Bildes
Es ist wichtig, die Dioptrien der Okulare
•
so einzustellen, dass die Bilder auch auf
der SD-Speicherkarte fokussiert sind, wenn das
Bild durch die Okulare des Mikroskops fokussiert
ist. Siehe dazu die Gebrauchsanweisung zum
Mikroskop. Fokussieren Sie das Mikroskop bei
starker Vergrößerung und wechseln Sie dann zu
der Vergrößerung, bei der Sie das Bild aufnehmen wollen. Fokussieren Sie das Mikroskop
nicht neu. Sie können auch die HDMI-Ausgabe
und eine HD-Anzeige (nicht im Lieferumfang
enthalten) als Fokussierhilfe verwenden.
5. Um ein Bild auf die SD-Speicherkarte
aufzunehmen, drücken Sie kurz auf die
Bildaufnahmetaste an der Seite der Leica
EZ4 W Kamera.
O Zur Bestätigung hören Sie ein akustisches
Signal.
O Während das Bild aufgenommen wird,
blinkt die Status-LED rot.
O Nach Abschluss der Bildaufnahme hören
Sie ein weiteres akustisches Signal, und die
Status-LED leuchtet wieder grün.
Das Bild wurde nun auf der SD-Karte gespeichert. Auf der SD-Karte gespeicherte Bilder
können mithilfe der optionalen Fernbedienung
angezeigt werden. Siehe "Kamera-Fernbedienung" auf Seite 55.
6. Im SD-Modus können Sie das mitgelieferte
HDMI-Kabel von der Kamera an einen
HD-Bildschirm oder -Projektor anschließen,
um das Bild mit anderen zu teilen.
Leica E-Serie Gebrauchsanweisung Fertig! 51
Page 52
Anpassen der Einstellungen im SD-Modus
Neuen Weißabgleich einstellen
Stellen Sie sicher, dass sich beim Zurück-
setzen der Kamera kein Präparat im
Strahlengang befindet und dass eine Standardbeleuchtung verfügbar ist.
Halten Sie die Aufnahmetaste 5 Sekunden lang
gedrückt. Warten Sie auf das akustische Signal.
Sobald das Signal ertönt, ist ein neuer Weißabgleich eingestellt.
Zurücksetzen auf Werkseinstellungen
Halten Sie die Kundendiensttaste 5 Sekunden
lang gedrückt. Warten Sie auf das akustische
Signal. Sobald das Signal ertönt, wurde die
Kamera auf die Werkseinstellungen zurückgesetzt.
Leica E-Serie Gebrauchsanweisung Fertig! 52
Page 53

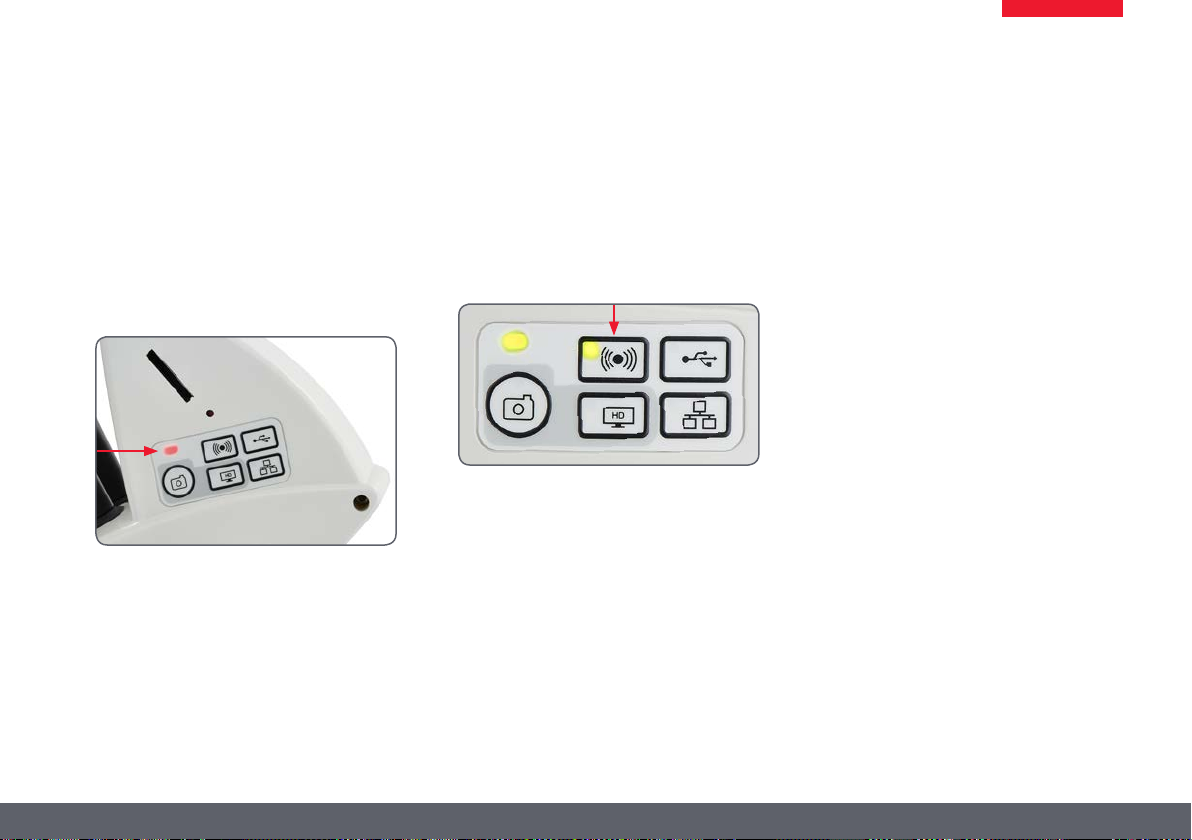

WiFi-Modus – Aufnahme und Anpassen von Bildern mit einem Wireless Gerät
1. Schalten Sie das Mikroskop Leica EZ4 W ein.
2. Die Status-LED blinkt rot. Warten Sie, bis
die Status-LED grün leuchtet und eine der
Modustasten ebenfalls grün wird. Dies
kann ca. 30 Sekunden dauern.
3. Wenn eine andere Modustaste als die Taste
für den WiFi-Modus grün leuchtet, drücken
Sie die WiFi-Modustaste und warten, bis
sowohl die Status-LED als auch die WiFiModustaste grün leuchtet.
4. Befolgen Sie die Anweisungen des WiFiAnzeigegeräts in Bezug auf den Anschluss
an das interne WiFi-Netzwerk der Kamera.
WiFi-Kennwort: leicamicro
5. Öffnen Sie die entsprechende App auf
Ihrem Mobilgerät bzw. die entsprechende
Software auf dem drahtlosen PC zum
Anzeigen, Erfassen und Anpassen des
Kamerabildes.
Leica E-Serie Gebrauchsanweisung Fertig! 53
Page 54
Ethernet-Modus – Aufnahme und Anpassen von Bildern über ein Netzwerk
1. Stecken Sie ein Ethernet-Kabel (nicht im
Lieferumfang enthalten) an der Kamera
und in die Ethernet-Buchse Ihrer Einrichtung ein.
2. Schalten Sie das Mikroskop Leica EZ4 W ein.
3. Die Status-LED blinkt rot. Warten Sie, bis
die Status-LED grün leuchtet und eine der
Modustasten ebenfalls grün wird. Dies
kann ca. 30 Sekunden dauern.
4. Wenn eine andere Modustaste als die Taste
für den Ethernet-Modus grün leuchtet,
drücken Sie die Ethernet-Modustaste und
warten, bis sowohl die Status-LED als auch
die Ethernet-Modustaste grün leuchtet.
5. Befolgen Sie die Anweisungen Ihres netzwerkkompatiblen Geräts in Bezug auf den
Anschluss an Ihr Netzwerk und wählen Sie
die Kamera aus.
6. Öffnen Sie die entsprechende App auf
Ihrem Mobilgerät bzw. die entsprechende
Software auf dem drahtlosen PC zum
Anzeigen, Erfassen und Anpassen des
Kamerabildes.
Leica E-Serie Gebrauchsanweisung Fertig! 54
Page 55
Die Kamera-Fernbedienung (Optional)
Die Fernbedienung funktioniert nur,
wenn sich die Kamera im SD-Modus
befindet und in Kombination mit einem HD-Bildschirm verwendet wird.
Die einzige Funktion, die in allen Modi verfügbar
ist, ist die Funktion "Info", die Details der Kamera
anzeigt.
Leica E-Serie Gebrauchsanweisung Die Kamera-Fernbedienung (Optional) 55
Page 56
Optionale Fernbedienung
Die Fernbedienung funktioniert bis
auf die Taste "i", die Informationen zur
Kamera an einem HD-Bildschirm anzeigt, nur
im SD-Modus. Die Fernbedienung muss auf den
IR-Empfänger der Kamera gerichtet werden; es
dürfen keine Hindernisse dazwischen sein.
10 11
12 13
1 3
5
2
4
7
8 9
6
7
1. Videoaufnahme starten/beenden
2. Standbild auf SD-Karte speichern
3. Live-Bild-Anzeige anhalten/fortsetzen,
Filmclip anhalten/abspielen
4. Auf der SD-Karte gespeicherte Dateien
anzeigen
5. Zum vorherigen Bild auf der SD-Karte zurückkehren
6. Zum nächsten Bild auf der SD-Karte
weitergehen
7. Helligkeit erhöhen oder verringern
8. Paartaste
9. Info-Box ein-/ausblenden
10. Funktionstaste Weißabgleich
11. Kameramenü aufrufen
12. Pfeiltasten für die Navigation
13. OK / Bestätigen
Leica E-Serie Gebrauchsanweisung Die Kamera-Fernbedienung (Optional) 56
Page 57

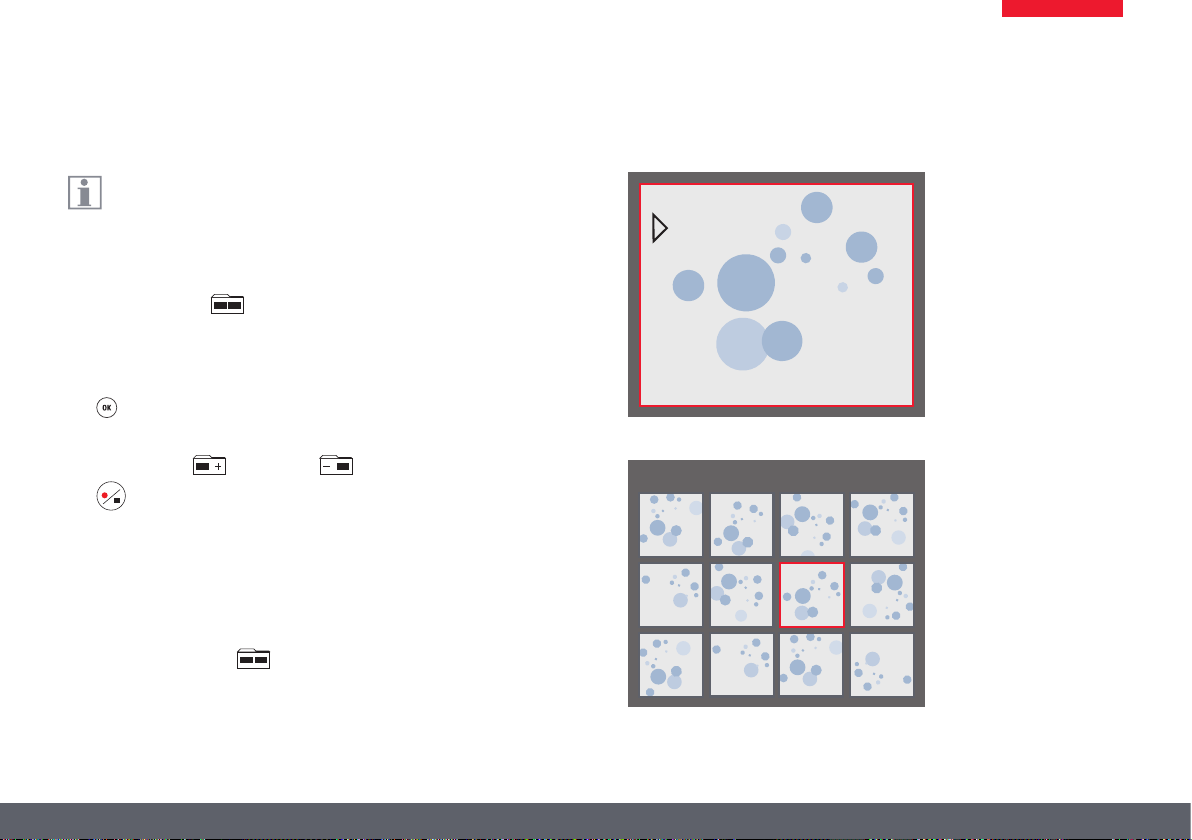

Anzeigen von Bildern und Filmen mit der optionalen Fernbedienung
Wenn Sie die optionale Fernbedienung
erworben haben, werden die von der
HD-Kamera erfassten Bilder und Filme direkt
auf einem HD-Bildschirm angezeigt.
1. Miniaturansicht
O nach oben/nach unten/nach links/nach
rechts Miniatur auswählen
O Bild in voller Größer zeigen oder Film
wiedergeben
O nächstes Bild / vorheriges Bild
O Filmclip abspielen
O nach links/nach rechts schnell vor-/
zurückspulen
2. Wenn Sie zur Live-Anzeige zurückkehren
wollen, drücken Sie .
Leica E-Serie Gebrauchsanweisung Die Kamera-Fernbedienung (Optional) 57
(einmal drücken)
Wiedergabe / Vollbildanzeige
Miniaturansicht
Page 58
Aufruf des Kamera-Menüs
Die Fernbedienung funktioniert nur im
SD-Modus.
Öffnen und Schließen des Kamera-Menüs
1. Richten Sie die Fernbedienung auf die
Kamera.
2. Drücken Sie die Taste
nung, um die Kamera-Menüs auf dem Monitor einzublenden.
3. Drücken Sie die Tasten und , um
einen Menüpunkt auszuwählen.
4. Drücken Sie die Taste , um einen Menüpunkt zu bestätigen.
5. Drücken Sie die Taste
Kameramenüs auszublenden.
auf der Fernbedie-
erneut, um die
Leica E-Serie Gebrauchsanweisung Die Kamera-Fernbedienung (Optional) 58
Page 59
COLOR (automatischer Weißabgleich)
Hauptmenü Untermenü Color
Automatischen Weißabgleich aktivieren
1. Drücken Sie auf der Fernbedienung die Taste
.
COLOR
EXPOSURE
RESOLUTION
SETUP CAMERA
SETUP ETHERNET
SETUP WIFI
Die Funktion "Color" ermöglicht die Anpassung des Kamerachips
an das Umgebungslicht, so dass farbneutrale Aufnahmen gemacht
werden können.
Leica E-Serie Gebrauchsanweisung Die Kamera-Fernbedienung (Optional) 59
SET WB
WB MODE
RED LEVEL
BLUE LEVEL
BLACK LEVEL
HUE
SATURATION
PRESS OK
AUTO
2. Rufen Sie den Eintrag "COLOR" auf.
3. Setzen Sie den Wert für "WB MODE" auf "AUTO".
4. Drücken Sie die Taste
Die Werte für "RED" und "BLUE" können nicht justiert werden, wenn
die Einstellung "WB MODE" auf "AUTO" gesetzt ist.
, um das Menü zu verlassen.
Page 60

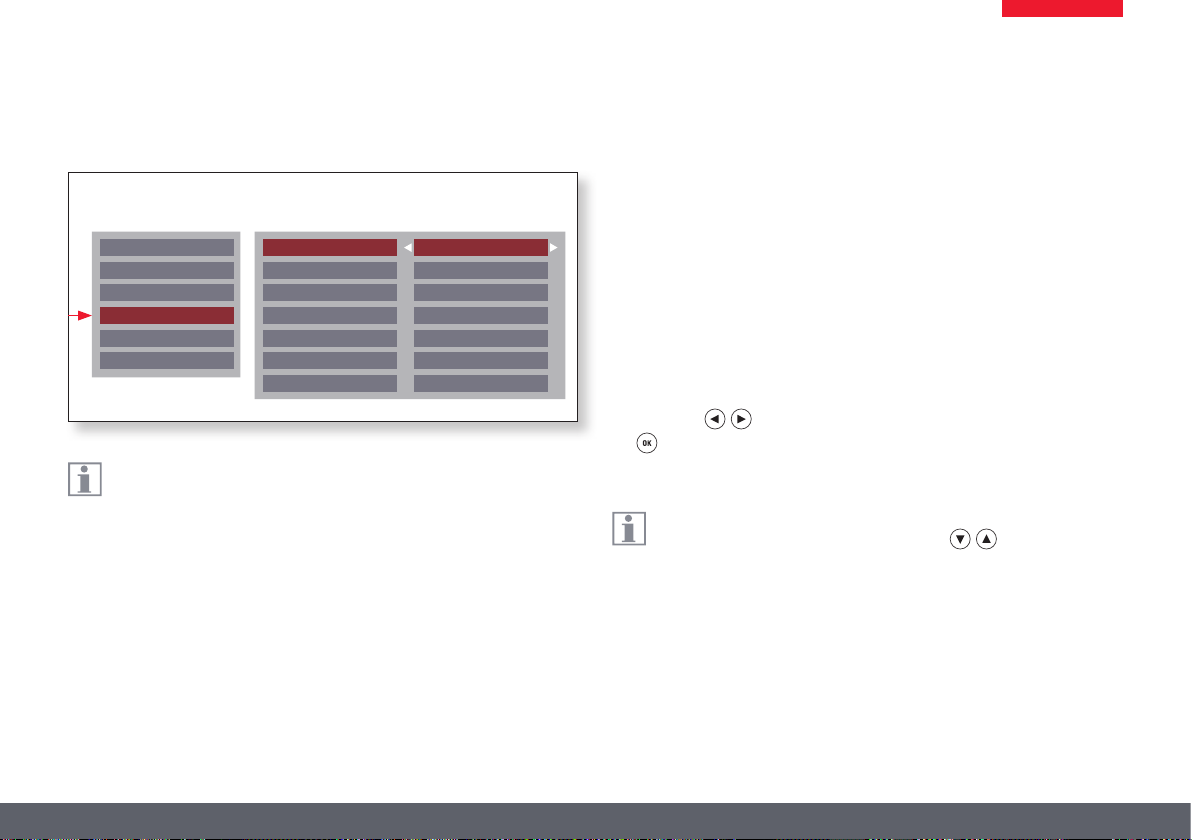

COLOR (manueller Weißabgleich)
Hauptmenü Untermenü Color
COLOR
EXPOSURE
RESOLUTION
SETUP CAMERA
SETUP ETHERNET
SETUP WIFI
SET WB
WB MODE
RED LEVEL
BLUE LEVEL
BLACK LEVEL
HUE
SATURATION
PRESS OK
MANUAL
Weißabgleich manuell einstellen (empfohlen)
1. Bewegen Sie die Probe aus dem Gesichtsfeld, sodass nur die Beleuchtung zu sehen ist.
2. Drücken Sie auf der Fernbedienung die Taste
.
3. Rufen Sie den Eintrag "COLOR" auf.
4. Setzen Sie den "WB MODE" auf "MANUAL".
5. Korrigieren Sie bei Bedarf die Werte für "RED" und "BLUE", bis das Bild
eine harmonische Graufläche zeigt.
Die Funktion "Color" ermöglicht die Anpassung des Kamerachips
an das Umgebungslicht, so dass farbneutrale Aufnahmen gemacht
6. Drücken Sie die Taste
, um das Menü zu verlassen.
werden können.
Leica E-Serie Gebrauchsanweisung Die Kamera-Fernbedienung (Optional) 60
Page 61
EXPOSURE
Hauptmenü Untermenü Exposure
Automatische Belichtung
1. Drücken Sie auf der Fernbedienung die Taste
.
COLOR
EXPOSURE
RESOLUTION
SETUP CAMERA
SETUP ETHERNET
SETUP WIFI
EXP MODE
EXPOSURE
GAIN
BRIGHTNESS
GAMMA
AUTO
2. Rufen Sie den Befehl für die automatische Belichtung auf (siehe
Diagramm links).
3. Setzen Sie den Wert für "EXP MODE" auf "AUTO".
4. Korrigieren Sie die Werte für "BRIGHTNESS" und "GAMMA", bis sich das
gewünschte Ergebnis für das Bild einstellt.
Manuelle Belichtung
Hauptmenü Untermenü Exposure
COLOR
EXPOSURE
RESOLUTION
SETUP CAMERA
SETUP ETHERNET
SETUP WIFI
EXP MODE
EXPOSURE
GAIN
BRIGHTNESS
GAMMA
MANUAL
1. Drücken Sie auf der Fernbedienung die Taste
2. Rufen Sie den Befehl für die manuelle Belichtung auf (siehe Diagramm
links).
3. Setzen Sie den Wert für "EXP MODE" auf "MANUAL".
4. Korrigieren Sie die Werte für "EXPOSURE", "GAIN" und "GAMMA", bis
.
sich das gewünschte Ergebnis für das Bild einstellt.
Leica E-Serie Gebrauchsanweisung Die Kamera-Fernbedienung (Optional) 61
Page 62
RESOLUTION (Auflösung)
Hauptmenü Untermenü Resolution
LIVE (Auflösung des Live-Bilds)
Definiert die Auflösung des Live-Bildes.
COLOR
EXPOSURE
RESOLUTION
SETUP CAMERA
SETUP ETHERNET
SETUP WIFI
LIVE
CAPTURED
MOVIE
HD108060
5.0MPJPG
HD720MP4
CAPTURED (Auflösung des aufgenommenen Bilds)
Definiert die Auflösung des aufgenommenen Bildes auf der SD-Karte.
MOVIE (Auflösung von Videos)
Gibt die Auflösung der aufgenommenen Videos auf der SD-Karte an.
Das Menü "RESOLUTION" ermöglicht es Ihnen, die Auflösung für
das Live-Bild, die Aufnahme von Standbildern und Filmaufnahmen
individuell festzulegen. So erhalten Sie in jeder Situation optimale Ergebnisse.
Leica E-Serie Gebrauchsanweisung Die Kamera-Fernbedienung (Optional) 62
Page 63
SETUP CAMERA (Kameraeinstellungen)
Hauptmenü Untermenü Setup Camera
Flip IMAGE
Bild um 180° drehen.
COLOR
EXPOSURE
RESOLUTION
SETUP CAMERA
SETUP ETHERNET
SETUP WIFI
Die Kamera-Einstellungen ermöglichen es, interne Parameter wie
Datum oder Uhrzeit zu regulieren, die Kamera zurückzusetzen etc.
RESET CAMERA (Kamera zurücksetzen)
Dieser Befehl setzt die Kamera auf die Werkseinstellungen zurück. Alle
Angaben des Benutzers (wie der Weißabgleich, Auflösungen usw.) werden
zurückgesetzt.
SET DATE TIME (Datum und Uhrzeit)
Mit diesem Befehl werden sowohl Datum und Uhrzeit, als auch die Formatierung für die Anzeige einstellt. Folgende Formate stehen zur Auswahl:
JJMMTT – TTMMJJ – MMTTJJ
Leica E-Serie Gebrauchsanweisung Die Kamera-Fernbedienung (Optional) 63
RESET CAM
SET DATE/TIME
FLIP IMAGE
AUDIO/BEEP
LANGUAGE
SELECT OVERLAY
CONFIG OVERLAY
PRESS OK
PRESS OK
0°
ENABLE
ENGLISH
NONE
LIVE ONLY
AUDIO/BEEP
Sie können für einige Funktionen akustische Signale festlegen.
LANGUAGE
Wählen Sie die Sprache für die Bildschirmanzeige aus.
AUSWAHL VON BILDOVERLAYS (SELECT OVERLAY)
Drücken Sie , um ein anderes Overlay auszuwählen. Drücken
Sie , um das ausgewählte Overlay zu aktivieren und das Menü zu
verlassen.
Wenn Sie schnell weitere Overlays sehen wollen, drücken Sie
während der Live-Bild-Anzeige die Taste , um das nächste
oder vorherige Overlay zu sehen.
KONFIGURIEREN VON BILDOVERLAYS (CONFIG OVERLAY)
Je nach Einstellung wird hier kein Overlay, nur das Overlay im Live-Bild oder
sowohl das Overlay im Live-Bild als auch in der Bildaufnahme angezeigt.
Page 64
SETUP ETHERNET
Hauptmenü Untermenü Ethernet
COLOR
EXPOSURE
RESOLUTION
SETUP CAMERA
SETUP ETHERNET
SETUP WIFI
Dieses Menü ermöglicht das Anpassen der für das Arbeiten im
Ethernet-Modus relevanten Parameter. Informationen zum lokalen
Netzwerk erhalten Sie von Ihrem IT-Beauftragten.
Hauptmenü Untermenü Ethernet
IP ADDRESS
IP ADDRESS STATIC
IP SUBNET MASK
GATEWAY IP ADDRESS
DHCP Dynamic)
IP ADDRESS
Sie können entscheiden, ob die IP-Adresse über Ihr Netzwerk (Dynamisch)
oder von Ihnen über die Bildschirmtastatur (Statisch) festgelegt werden
soll.
Bei Auswahl von "STATIC" können Sie folgendes über die Bildschirmtastatur eingeben:
O IP-Adresse
O IP-Subnetzmaske
O Gateway-IP-Adresse
COLOR
EXPOSURE
RESOLUTION
SETUP CAMERA
SETUP ETHERNET
SETUP WIFI
Leica E-Serie Gebrauchsanweisung Die Kamera-Fernbedienung (Optional) 64
IP ADDRESS
IP ADDRESS STATIC
IP SUBNET MASK
GATEWAY IP ADDRESS 192 168.1.1
STATIC
192.168.1.200
255.255.255.0
Page 65
SETUP WiFi
Hauptmenü Untermenü WiFi
SECURITY OPTIONS NONE
Das bedeutet, dass es kein Kennwort gibt.
COLOR
EXPOSURE
RESOLUTION
SETUP CAMERA
SETUP ETHERNET
SETUP WIFI
INTERFACE
NAME SSID
SECURITY OPTIONS
PASSWORD 8 CHR
CHANNEL
ENABLE SSID BROADCAST YES
STANDALONE
ICC50 W_2345
NONE
AUTO
SECURITY OPTIONS WPA2PSK AES
Hier können Sie ein Kennwort erstellen.
PASSWORD
Geben Sie über die Bildschirmtastatur ein Kennwort an.
CHANNEL
Bei Auswahl von Standalone als Schnittstelle kann damit der WiFi-Kanal
Dieses Menü ermöglicht das Anpassen der für das Arbeiten im WiFi-
Modus relevanten Parameter.
automatisch oder vom Benutzer festgelegt werden.
ENABLE SSID BROADCAST
Bei Auswahl von Standalone als Schnittstelle können Sie entscheiden, ob
INTERFACE STANDALONE
der Kameraname als für die Verbindung verfügbar angezeigt werden soll.
Die Kamera ist der Zugangspunkt (Access Point).
WIFIKENNWORT: leicamicro
INTERFACE NETWORK
Ihr Netzwerk stellt den Zugangspunkt bereit und die Kamera stellt die
Verbindung zu Ihrem Netzwerk per WiFi her.
NAME SSID
Das ist der angezeigte Kameraname. Sie können den Namen über die
Bildschirmtastatur ändern.
Leica E-Serie Gebrauchsanweisung Die Kamera-Fernbedienung (Optional) 65
Page 66
SETUP WiFi (Fortsetzung)
Hauptmenü Untermenü WiFi
COLOR
EXPOSURE
RESOLUTION
SETUP CAMERA
SETUP ETHERNET
SETUP WIFI
INTERFACE
NAME SSID
SECURITY OPTIONS
PASSWORD 8 CHR
SCAN SSID
SCAN SSID
Bei Auswahl von "OK" sehen Sie eine Liste der verfügbaren WiFi-Zugangspunkte.
NETWORK
ICC50 W_2345
NONE
OK
Leica E-Serie Gebrauchsanweisung Die Kamera-Fernbedienung (Optional) 66
Page 67
Paaren von Kameras mit Fernbedienungen
Paaren
Es besteht die Möglichkeit, das LeicaEZ4
W mit der Fernbedienung zu paaren,
sodass die beiden Geräte nur aufeinander
reagieren. Dies kann bei Verwendung mehrerer
Kameras und Fernbedienungen hilfreich sein.
1. Drücken Sie die Taste , um den Vorgang
zu starten oder zu beenden.
Um eine erfolgreiche Paarung zu erzielen
und um eine irrtümliche Paarung zu
vermeiden, muss der 2. Schritt innerhalb von
vier Sekunden erfolgen.
Falls nach 4 Sekunden ein "Timeout"
angezeigt wird, drücken Sie die Taste
"Pair" erneut, um den Vorgang zu starten.
2. Drücken Sie die Taste auf der Fernbedienung, die Sie als Paar-Taste definieren
wollen, und halten Sie diese gedrückt,
bis eine entsprechende Bestätigung am
HD-Bildschirm angezeigt wird. Dies ist für
alle Tasten außer der Taste möglich.
3. Das Mikroskop reagiert nur noch auf Fernbedienungsbefehle dieser Fernbedienung.
Zurücksetzen auf Werkseinstellung
1. Drücken Sie die Taste , um den Vorgang
zu starten.
2. Drücken Sie die Taste , bis eine entsprechende Bestätigung am HD-Bildschirm
angezeigt wird.
Leica E-Serie Gebrauchsanweisung Die Kamera-Fernbedienung (Optional) 67
Page 68
Pflege, Transport,
Ansprechpartner
Leica E-Serie Gebrauchsanweisung Pflege, Transport, Ansprechpartner 68
Page 69
Pflege, Transport, Ansprechpartner
Allgemeine Hinweise
O Für ein gutes optisches Ergebnis ist es wich-
tig, alle optischen Komponenten sauber zu
halten.
O Schützen Sie das Mikroskop und die
Kamera immer mit der Kunststoffabdeckung, wenn das Gerät nicht verwendet
wird. (Im Lieferumfang des Mikroskops
enthalten.) Stellen Sie sicher, dass die
Kamera ausgeschaltet ist, bevor Sie die
Abdeckung anbringen.
O Wenn eine optische Fläche stark
verschmutzt oder verstaubt ist, spülen Sie
sie mithilfe einer Spritze ab oder reinigen
Sie sie mit einem Kamelhaarpinsel, bevor
Sie sie abzuwischen versuchen.
O Optische Oberflächen sind mit einem mit
handelsüblichem Glasreiniger befeuchteten fusselfreien Tuch, Objektivtuch oder
Wattestäbchen zu reinigen. Verwenden Sie
keinen Alkohol.
O Verwenden Sie Lösungsmittel nur sehr
sparsam. Das fusselfreie Tuch, Linsentuch
oder Wattestäbchen sollte mit Lösungsmittel getränkt, aber nicht so feucht sein, dass
Lösungsmittel über die Linse hinausfließt.
O Schützen Sie das Mikroskop vor Nässe,
Dünsten und Säuren sowie vor alkalischen,
ätzenden und korrosiven Stoffen. Bewahren Sie keine Chemikalien in der Nähe auf.
O Schützen Sie das Mikroskop vor Öl und Fett.
Fetten Sie niemals Führungsflächen und
mechanische Teile.
O Der Abschluss eines Servicevertrags mit
dem Leica Service wird empfohlen.
Transport
Tragen Sie das Mikroskop immer mit
beiden Händen. Am Mikroskop befindet
sich zu diesem Zweck ein Griff an der Rückseite
und ein Ausschnitt an der Vorderseite.
Kontaktadresse
Sollte Ihr Gerät dennoch nicht mehr einwandfrei funktionieren, wenden Sie sich bitte an Ihre
Leica Vertretung. Informationen zu weltweiten
Leica Vertretungen finden Sie auf der LeicaHomepage: www.leica-microsystems.com.
Leica Microsystems (Schweiz) AG
Max Schmidheiny Straße 201
CH-9435 Heerbrugg (Schweiz)
Leica E-Serie Gebrauchsanweisung Pflege, Transport, Ansprechpartner 69
Page 70
Technische Daten
Aufgrund der Kameratechnologie ändern sich
die technischen Daten regelmäßig. Auf unserer Website www.leica-microsystems.com/
education finden Sie die neuesten Broschüren
mit aktuellen technischen Daten zum Herunterladen.
Leica E-Serie Gebrauchsanweisung Technische Daten 70
Page 71
Technische Daten
Betriebsumgebung
Merkmal Spezifikation
Temperatur
Betrieb
Lagerung
Relative Luftfeuchtigkeit (Maximum)
Betrieb/Lagerung
Höhe (Maximum)
Betrieb
Kein Betrieb
Verschmutzungsgrad
Bewertung
Gewicht 4.6 kg
Anschlüsse und Steckverbinder
Merkmal Spezifikation
EZ4 W: USB ein Standard-USB 2.0 (Typ B)
EZ4 W: Video ein Standard-HDMI-Stecker (Typ A)
EZ4 W: Netzwerkadapter ein RJ-45-Stecker
EZ4 W: Speicherkartenleser unterstützt bis zu 32 GB
Eingebautes Netzteil 100 V – 240 V ~ 50 / 60 Hz
Leistungsaufnahme max. 30 W (EZ4 W), 15 W (ES2, EZ4)
+10 °C bis +40 °C ( 50 °F – 104 °F)
-20 °C bis +55 °C ( -4 °F – 131 °F)
10 % bis 90 % (nicht kondensierend)
0 m bis 2.000 m (0 ft bis 6.561 ft)
0 m bis 10 668 m (0 ft bis 35 000 ft)
2
Automatische Anpassung an die jeweilige Spannung
Leica E-Serie Gebrauchsanweisung Technische Daten 71
Page 72
Abmessungen
Leica E-Serie Gebrauchsanweisung Abmessungen 72
Page 73

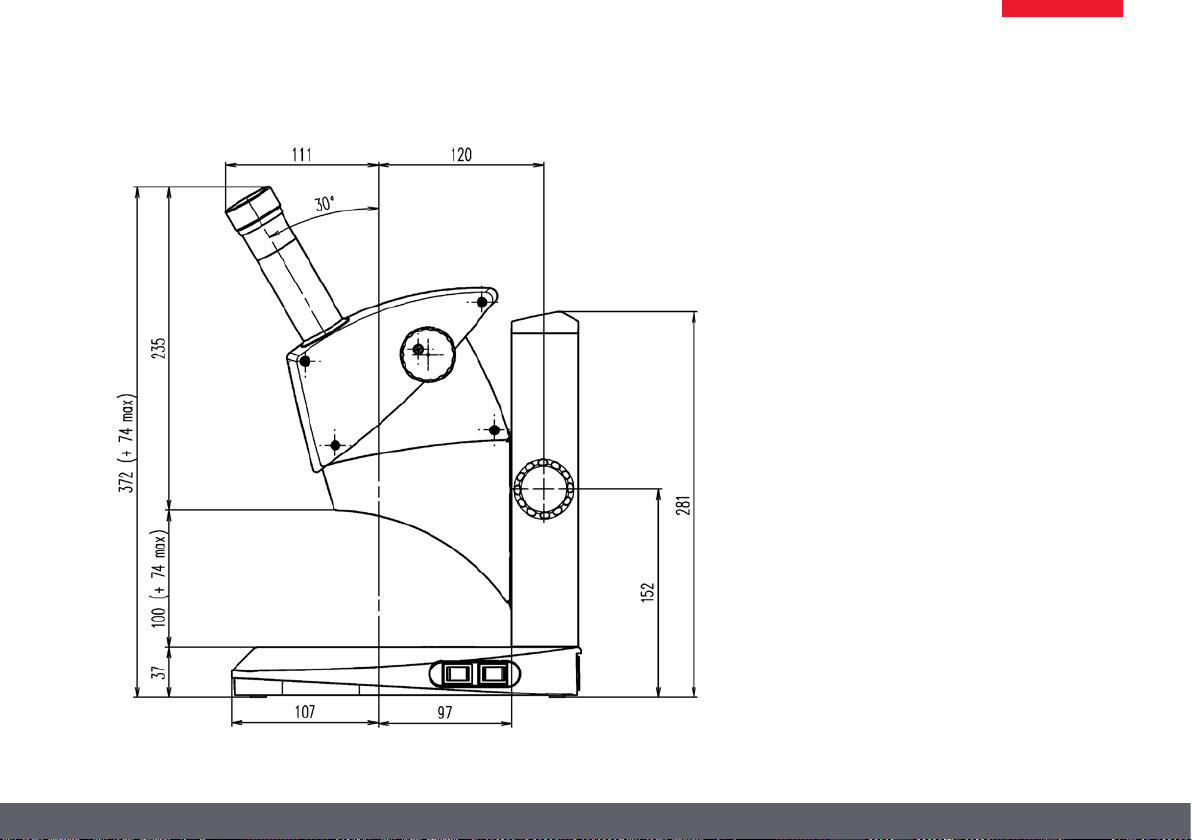

Leica ES2
Leica E-Serie Gebrauchsanweisung Abmessungen 73
Page 74

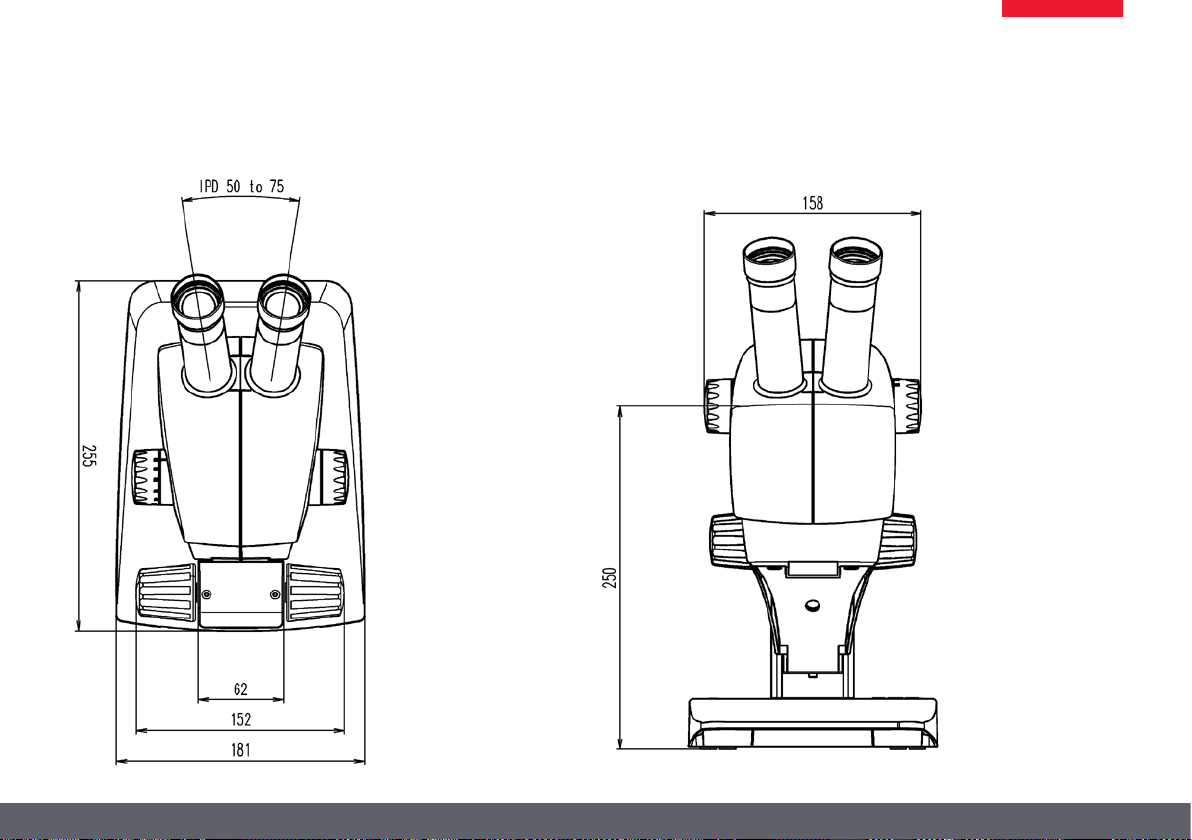

Leica ES2 (Fortsetzung)
Leica E-Serie Gebrauchsanweisung Abmessungen 74
Page 75
Leica EZ4 W
Leica E-Serie Gebrauchsanweisung Abmessungen 75
Page 76
Leica EZ4 W (Fortsetzung)
Leica E-Serie Gebrauchsanweisung Abmessungen 76
Page 77
Leica EZ4, 10× Okulare
Leica E-Serie Gebrauchsanweisung Abmessungen 77
Page 78
Leica EZ4, 10× Okulare (Fortsetzung)
Leica E-Serie Gebrauchsanweisung Abmessungen 78
Page 79

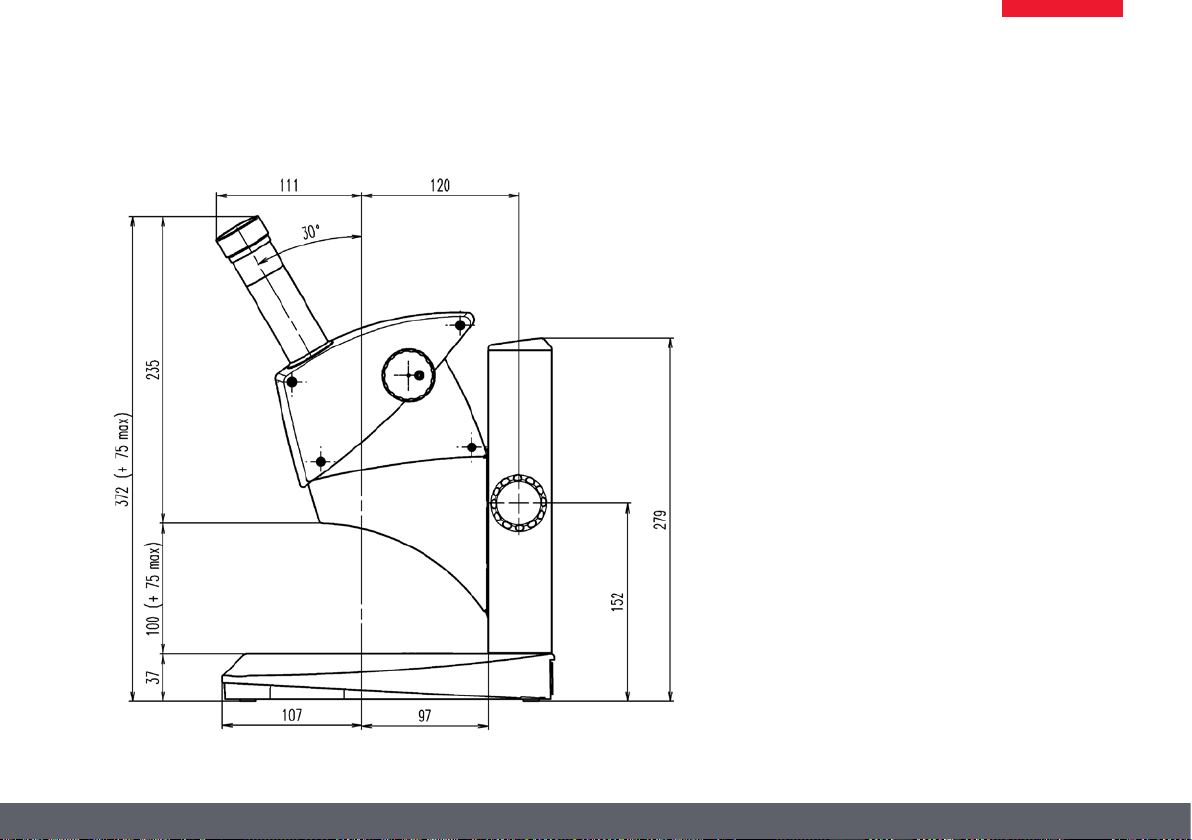

Leica EZ4 ohne Okulare
Leica E-Serie Gebrauchsanweisung Abmessungen 79
Page 80
Leica EZ4 ohne Okulare (Fortsetzung)
Leica E-Serie Gebrauchsanweisung Abmessungen 80
Page 81
Das Zitat von Ernst Leitz aus dem Jahre 1907, "Mit dem Anwender für den Anwender",
beschreibt die fruchtbare Zusammenarbeit mit Endanwendern und bildet bei Leica
Microsystems die Triebfeder für permanente Innovation. Auf dieser Basis haben wir
unsere fünf Unternehmenswerte entwickelt: Pioneering, High-end Quality, Team
Spirit, Dedication to Science und Continuous Improvement. Diese Werte mit Leben
zu erfüllen, heißt für uns: Living up to Life.
