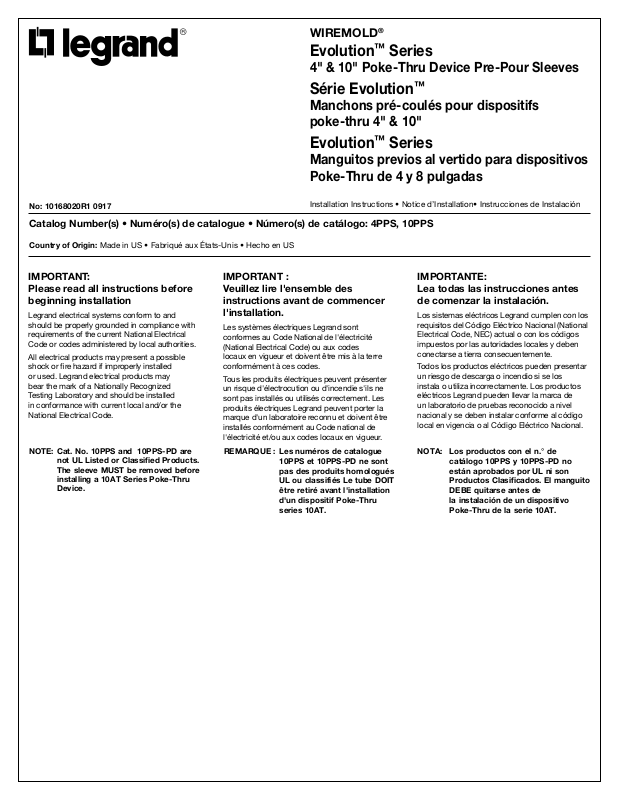

WIREMOLD

®

Evolution™ Series

4" & 10" Poke-Thru Device Pre-Pour Sleeves

Série Evolution

™

Manchons pré-coulés pour dispositifs
poke-thru 4" & 10"

Evolution™ Series

Manguitos previos al vertido para dispositivos
Poke-Thru de 4 y 8 pulgadas

No: 10168020R1 0917

Catalog Number(s) • Numéro(s) de catalogue • Número(s) de catálogo: 4PPS, 10PPS

Country of Origin: Made in US • Fabriqué aux États-Unis • Hecho en US

IMPORTANT:
Please read all instructions before
beginning installation

Legrand electrical systems conform to and
should be properly grounded in compliance with
requirements of the current National Electrical
Code or codes administered by local authorities.

All electrical products may present a possible
shock or fire hazard if improperly installed
or used. Legrand electrical products may
bear the mark of a Nationally Recognized
Testing Laboratory and should be installed
in conformance with current local and/or the
National Electrical Code.

NOTE: Cat. No. 10PPS and 10PPS-PD are

not UL Listed or Classified Products.
The sleeve MUST be removed before
installing a 10AT Series Poke-Thru
Device.

IMPORTANT :
Veuillez lire l'ensemble des
instructions avant de commencer
l'installation.

Les systèmes électriques Legrand sont
conformes au Code National de l'électricité
(National Electrical Code) ou aux codes
locaux en vigueur et doivent être mis à la terre
conformément à ces codes.

Tous les produits électriques peuvent présenter
un risque d'électrocution ou d'incendie s'ils ne
sont pas installés ou utilisés correctement. Les
produits électriques Legrand peuvent porter la
marque d'un laboratoire reconnu et doivent être
installés conformément au Code national de
l'électricité et/ou aux codes locaux en vigueur.

REMARQUE : Les numéros de catalogue

10PPS et 10PPS-PD ne sont
pas des produits homologués
UL ou classifiés Le tube DOIT
être retiré avant l'installation
d'un dispositif Poke-Thru
series 10AT.

Installation Instructions • Notice d’Installation• Instrucciones de Instalación

IMPORTANTE:
Lea todas las instrucciones antes
de comenzar la instalación.

Los sistemas eléctricos Legrand cumplen con los
requisitos del Código Eléctrico Nacional (National
Electrical Code, NEC) actual o con los códigos
impuestos por las autoridades locales y deben
conectarse a tierra consecuentemente.

Todos los productos eléctricos pueden presentar
un riesgo de descarga o incendio si se los
instala o utiliza incorrectamente. Los productos
eléctricos Legrand pueden llevar la marca de
un laboratorio de pruebas reconocido a nivel
nacional y se deben instalar conforme al código
local en vigencia o al Código Eléctrico Nacional.

NOTA: Los productos con el n.° de

catálogo 10PPS y 10PPS-PD no
están aprobados por UL ni son
Productos Clasificados. El manguito
DEBE quitarse antes de
la instalación de un dispositivo
Poke-Thru de la serie 10AT.

PLYWOOD DECK INSTALLATION:
INSTALLATION D'UN PLATELAGE EN CONTREPLAQUÉ :
INSTALACIÓN DE LA CUBIERTA DE MADERA CONTRACHAPADA:

Attach mounting brackets to pre-pour sleeve.
Fixez les supports de fixation au tube précoulé.

1

Fije los soportes de montaje al manguito previo al vertido.

4PPS

4PPS contains a molded-in-place cap that must be cut out
during removal process

Le modèle 4PPS contient un capuchon moulé à découper
lors du retrait

El manguito 4PPS contiente una tapa moldeada en la pieza
que debe recortarse durante el proceso de extracción

10PPS

Align these holes with the Binding Key
Alignez ces trous avec la clé de liaison
Alinee estos orificios con la llave de unión

Thumb screws mounted inside of sleeve with thread
extending outward. Wing nuts attach on outside of sleeve.

Vis papillons placées à l’intérieur du manchon avec filetage
sortant à l’extérieur. Écrous papillons à fixer à l’extérieur
du manchon.

Tornillos de mariposa montados dentro del manguito con
la rosca proyectándose hacia fuera. Tuercas de mariposa
aseguradas en la parte exterior del manguito.

2

2

Attach pre-pour sleeve assembly to the plywood deck.
Fixez le tube précoulé au platelage en contreplaqué.
Fije el conjunto del manguito previo al vertido a la

cubierta de madera contrachapada.

Proceed to step 4.
Passez à l'étape 4.
Continúe con el paso 4.

3

CORRUGATED STEEL DECK INSTALLATION:
INSTALLATION D'UN PLATELAGE EN ACIER ONDULÉ :
INSTALACIÓN DE LA CUBIERTA DE ACERO CORRUGADO:

Cut hole in deck to allow pre-pour sleeve to pass

through. Refer to chart for proper hole size.

1

Percez un trou dans le platelage pour passer le tube
précoulé. Consultez le tableau pour déterminer la taille
de trou adéquate.

Cale el orificio en la cubierta para permitir que el
manguito previo al vertido pase a través. Consulte la
tabla para informarse sobre el tamaño correcto de los
orificios.

CATALOG HOLE

NUMBER DIAMETER

4PPS 4 1/16" [103mm]

10PPS 10 1/16" [256mm]

NUMÉRO DE TROU

CATALOGUE DIAMÈTRE

4PPS 4 1/16 po (103 mm)
10PPS 10 1/16 po (256 mm)

NÚMERO DIÁMETRO

DE CATÁLOGO DEL ORIFICIO

4PPS 4 1/16 in [103 mm]

10PPS 10 1/16 in [256 mm]

2

Attach mounting brackets and top plate to pre-pour sleeve.
Fixez les supports de fixation et la plaque du dessus au

tube précoulé.
Fije los soportes de montaje y la placa superior al manguito

previo al vertido.

4PPS

4PPS contains a molded-in-place cap that
must be cut out during removal process

Le modèle 4PPS contient un capuchon
moulé à découper lors du retrait

El manguito 4PPS contiente una tapa
moldeada en la pieza que debe recortarse
durante el proceso de extracción

10PPS

Align these holes with the Binding Key
Alignez ces trous avec la clé de liaison
Alinee estos orificios con la llave de unión

Thumb screws mounted inside of sleeve with thread extending
outward. Wing nuts attach on outside of sleeve.

Vis papillons placées à l’intérieur du manchon avec filetage sortant
à l’extérieur. Écrous papillons à fixer à l’extérieur du manchon.

Tornillos de mariposa montados dentro del manguito con la rosca
proyectándose hacia fuera. Tuercas de mariposa aseguradas en la
parte exterior del manguito.

4

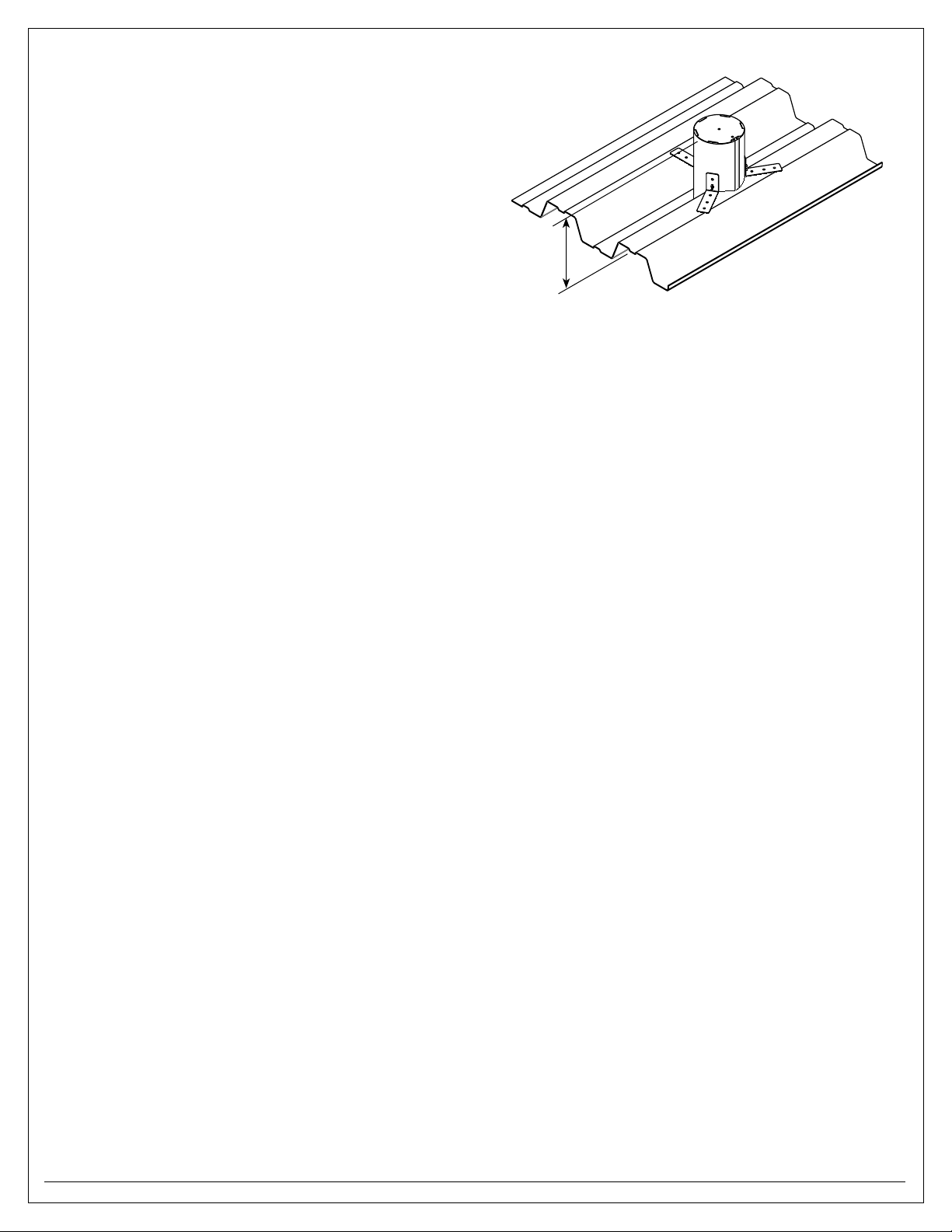

Attach pre-pour sleeve assembly to the deck

with tube protruding through hole using sheet

3

Fixez le tube précoulé au platelage de façon à

Fije el conjunto del manguito previo al vertido a

metal screws (not provided).

ce que le tube dépasse du trou au moyen de vis
à tôle (non incluses).

la cubierta con el tubo que sobresale a través
del orificio utilizando tornillos para chapa de
metal (no incluidos).

7" (178mm)
178 mm (7 po)
7 in (178 mm)

4

CAUTION: Tube must be installed plumb and remain plumb

during the concrete pour.

ATTENTION : Le tube doit être installé à la verticale et

demeurer à la verticale lors du coulage du béton.

PRECAUCIÓN: El tubo debe instalarse en forma vertical y

permanecer de esa forma durante el vertido del
hormigón.

NOTE: Pre-Pour Sleeve protrudes 7" [178 mm] above

crest of the deck. (Used with 2" deck)

REMARQUE : Le tube précoulé dépasse de 178 mm (7 po)

au-dessus de la terrasse (avec un platelage de
51 mm [2 po]).

NOTA: El manguito previo al vertido sobresale 7 in

[178 mm] por encima de la parte superior de la
cubierta. (Se utiliza con una cubierta de 2 in)

Pour concrete and let cure.
Coulez le béton et laissez sécher.
Vierta hormigón y deje fraguar.

NOTE: Ensure that all gaps between deck and

tube are sealed completely.

REMARQUE : Assurez-vous que toutes les failles entre

le platelage et le tube sont scellées
complètement.

NOTA: Asegúrese de que todos los huecos

entre la cubierta y el tubo estén
completamente sellados.

5

5

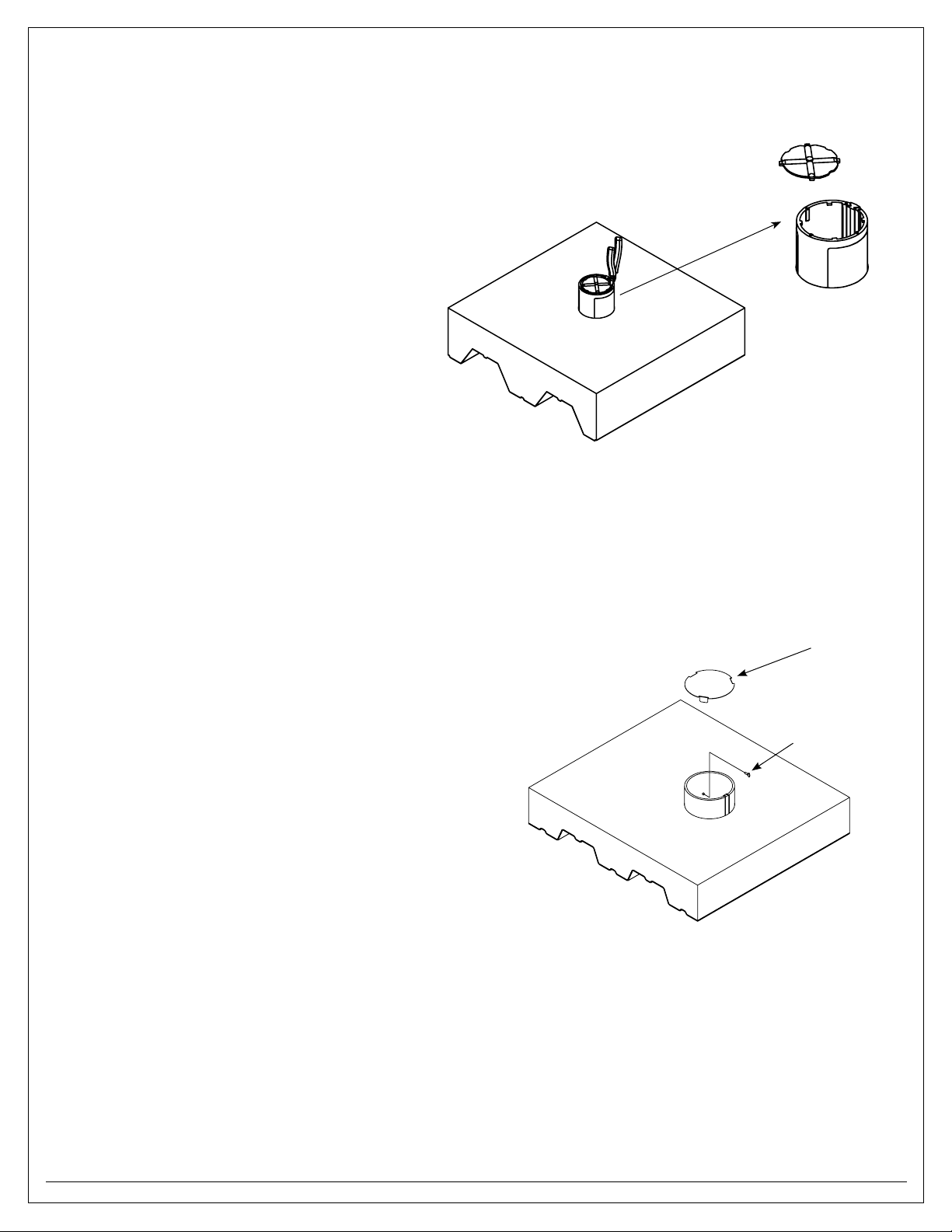

4PPS – Cut (4) attachment tabs from molded-in-place cap with

diagonal cutters or knife.

4PPS – Coupez les (4) pattes de fixation du capuchon moulé à

l’aide d’une pince coupante ou d’un couteau.

4PPS – Corte (4) las orejetas de fijación de la tapa moldeada en

la pieza con las cuchillas diagonales o el cuchillo.

10PPS – Remove cap and three (3) Internal thumb screws.
10PPS – Retirez le capuchon et trois (3) vis de serrage internes.
10PPS – Retire la tapa y los tres (3) tornillos de mariposa internos.

Cap
Capuchon
Tapa

Thumb Screw
Vis de serrage
Tornillo de mariposa

6

6

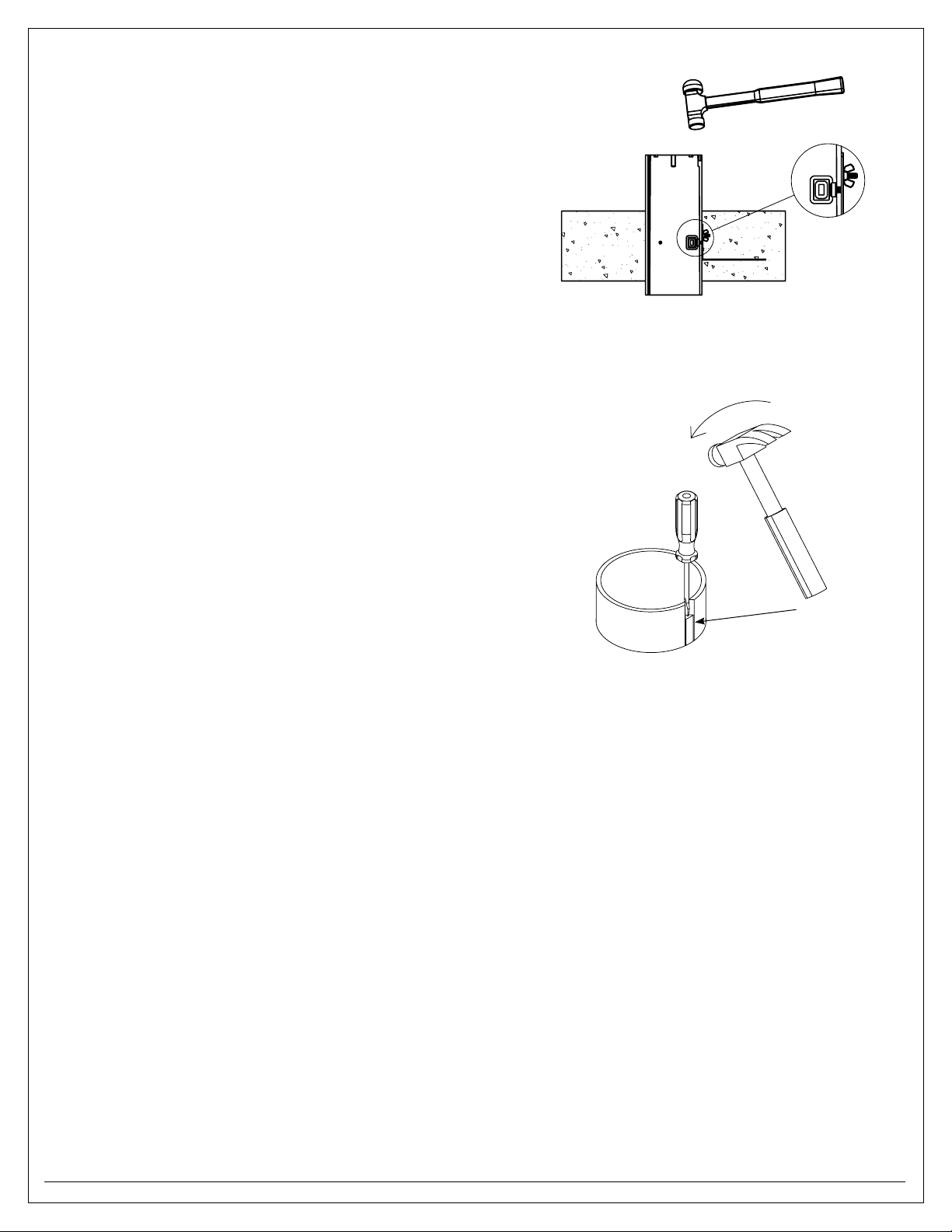

4PPS – Tap binding key out of tube. Once binding key is

removed, strike top of tube with a hammer and shear
(3) plastic thumb screws, freeing the sleeve from the
(3) mounting brackets. Afterward, the tube will collapse
inward and can be removed from the hole.

4PPS – Frappez sur la clé de liaison pour la retirer du tube.

Lorsque la clé de liaison est retirée, frappez sur le haut
du tube à l’aide d’un marteau et coupez les (3) vis
papillons en plastique, libérant ainsi le manchon des (3)
supports de montage. Le tube tombera vers l’intérieur
et pourra être retiré.

4PPS – Golpee ligeramente la llave de unión para sacarla del

tubo. Tras retirar la llave de unión, golpee la parte
superior del tubo con un martillo y corte con una sierra
de metal los tornillos de mariposa plásticos (3) para
liberar el manguito de los soportes de montaje (3). Tras
hacer esto, el tubo se desplaza hacia el interior y se
puede sacar del orificio.

10PPS – Tap binding key out of tube. Once the binding

key is removed, the tube will collapse inward
and can be removed from the hole.

10PPS – Frappez sur la clé de liaison pour la retirer du

tube. Lorsque la clé de liaison est retirée, le tube
s'effondrera vers l'intérieur et pourra être retiré.

10PPS – Golpee ligeramente la llave de unión para

sacarla del tubo. Una vez que se retira la llave
de unión, el tubo colapsará hacia el interior y se
puede quitar del orificio.

Binding Key
Clé de liaison
Llave de unión

7

INSTALLATION FOR CONCRETE DEPTHS BETWEEN 10 INCHES (254mm) AND 20 INCHES (508mm)
INSTALLATION POUR UNE PROFONDEUR DE BÉTON ALLANT DE 254 mm (10 PO) À 508 mm (20 po)
INSTALACIÓN PARA PROFUNDIDADES DE HORMIGÓN DE ENTRE 10 PULGADAS (254mm) Y 20 PULGADAS (508mm)

1

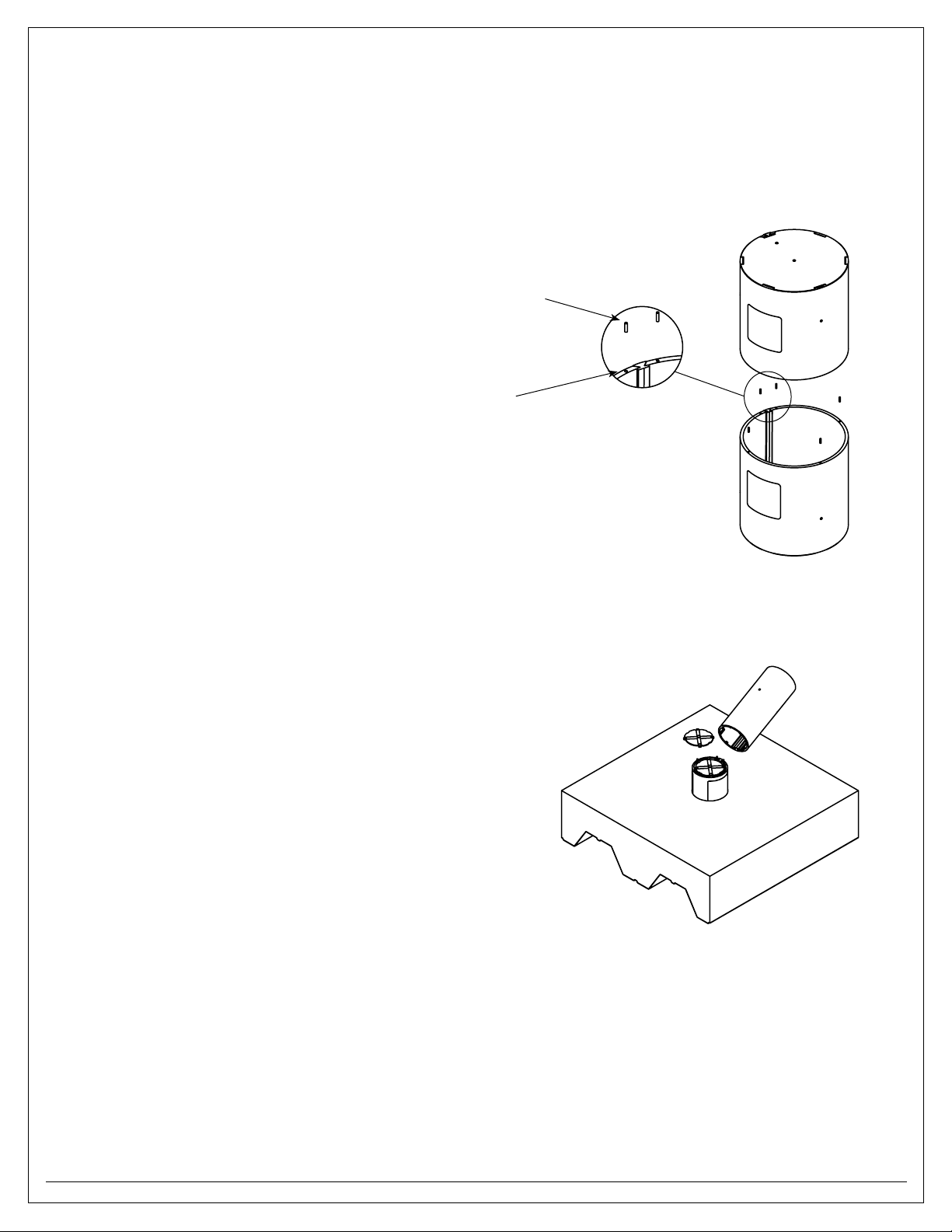

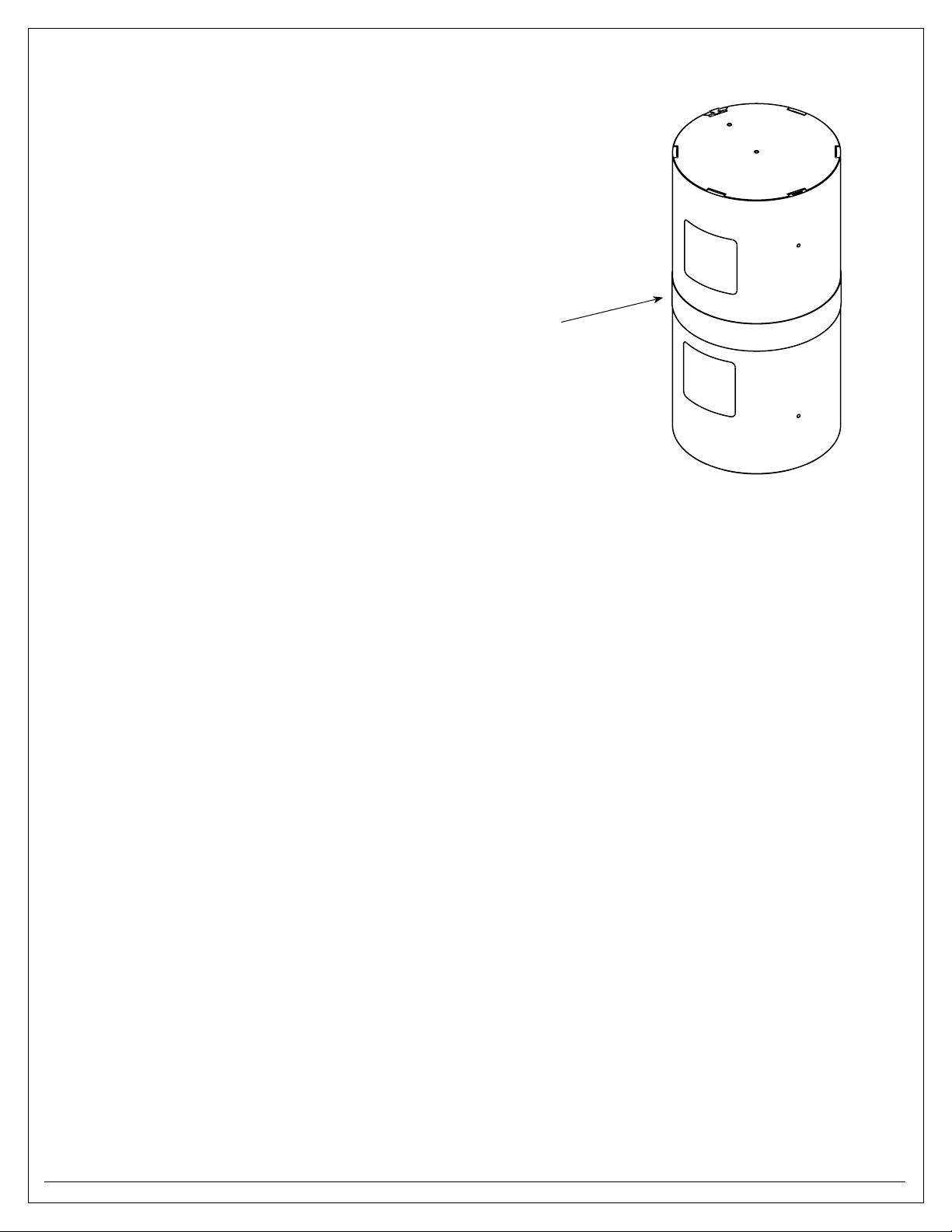

Combine (2) pre-pour sleeves by joining ends with
five (5) Ø 1/8" x ½" (Ø 3.18 mm x 12.7 mm) long
steel dowel pins (sold separately), aligning holes
on top end of each sleeve.

Combinez deux (2) tubes précoulés en joignant les
extrémités avec cinq (5) goujons d'emboitement
en acier de 3,18 mm de diamètre x 12,7 mm de
long (1/8 po x ½ po) (vendus séparément), en
alignant les trous sur l'extrémité supérieure de
chaque tube.

Combine (2) manguitos previos al vertido
mediante la unión de los extremos con cinco (5)
pasadores de espiga de acero de Ø 1/8 in x ½
in de largo (Ø 3,18 mm x 12,7 mm) (se venden
por separado), mediante la alineación de los
orificios en la parte superior de cada extremo del
manguito.

Ø 1/8" x ½" (Ø 3.18 mm x 12.7 mm) long
Steel Dowel Pins – 5 required

Goujon d'emboitement en acier de 3,18 mm
de diamètre x 12,7 mm de long (1/8 po x
½ po) – 5 requis

Pasadores de espiga de acero de Ø 1/8 in
x ½ in de largo (Ø 3,18 mm x 12,7 mm): son
necesarios 5

Dowel Pin Hole 5 total
5 trous (total) pour goujons

d'emboitement
Orificios para pasador de espiga

5 en total

4PPS – Remove molded-in-place cap from upper sleeve

to be joined prior to combining together. See
Step 5 on page 6.

4PPS – Retirez le capuchon moulé du manchon

supérieur avant de combiner les tubes.
Reportez-vous à l’étape 5 en page 6.

4PPS – Quite la tapa moldeada en el manguito superior

que va a unir antes de combinar con la otra
pieza. Consulte el Paso 5 en la página 6.

8

2

Duct tape seam between sleeves and install to deck or form noted
earlier in instructions.

Scellez le joint entre les tubes avec du ruban adhésif et installez
au platelage ou à la forme mentionnée précédemment dans les
instructions.

Coloque cinta adhesiva para conductos en las costuras entre
manguitos e instálelos en la cubierta o en la forma señalada
anteriormente en las instrucciones.

Duct Tape
Ruban adhésif
Cinta adhesiva para conductos

9

10

11

No: 1016802R1 0917

© Copyright 2017 Legrand All Rights Reserved.
© Copyright 2017 Tous droits réservés Legrand.
© Copyright 2017 Legrand Todos los derechos reservados.

860.233.6251

1.877.BY.LEGRAND
www.legrand.us
www.legrand.ca
