HI-FI
Wzmacniacze zintegrowane 7000–8000 zł
TEST

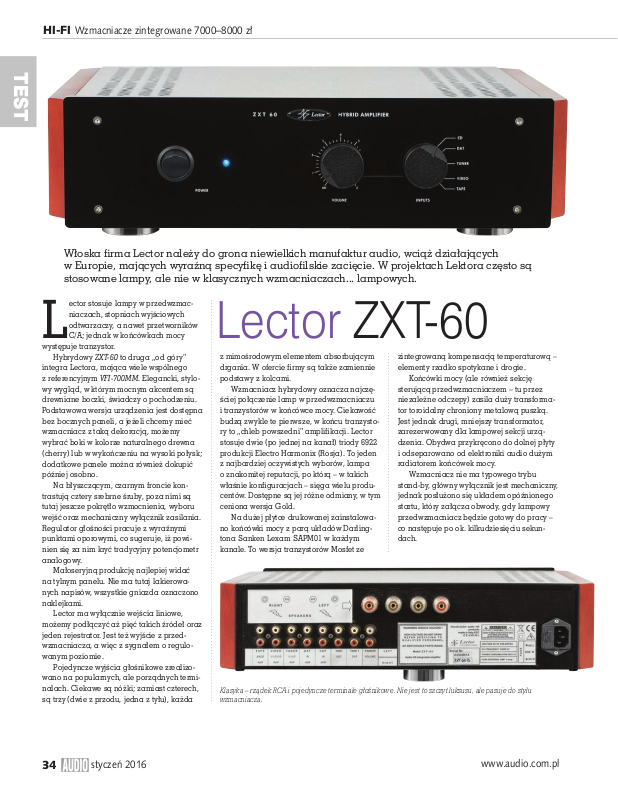

Włoska rma Lector należy do grona niewielkich manufaktur audio, wciąż działających
w Europie, mających wyraźną specykę i audiolskie zacięcie. W projektach Lektora często są
stosowane lampy, ale nie w klasycznych wzmacniaczach... lampowych.
ector stosuje lampy w przedwzmacniaczach, stopniach wyjściowych
odtwarzaczy, a nawet przetworników
L
C/A; jednak w końcówkach mocy
występuje tranzystor.
Hybrydowy ZXT-60 to druga „od góry”
integra Lectora, mająca wiele wspólnego
zreferencyjnym VFI-700MM. Elegancki, stylo
wy wygląd, w którym mocnym akcentem są
drewniane boczki, świadczy o pochodzeniu.
Podstawowa wersja urządzenia jest dostępna
bez bocznych paneli, a jeżeli chcemy mieć
wzmacniacz z taką dekoracją, możemy
wybrać boki w kolorze naturalnego drewna
(cherry) lub w wykończeniu na wysoki połysk;
dodatkowe panele można również dokupić
później osobno.
Na błyszczącym, czarnym froncie kon
trastują cztery srebrne śruby, poza nimi są
tutaj jeszcze pokrętło wzmocnienia, wyboru
wejść oraz mechaniczny wyłącznik zasilania.
Regulator głośności pracuje z wyraźnymi
punktami oporowymi, co sugeruje, iż powi
nien się za nim kryć tradycyjny potencjometr
analogowy.
Małoseryjną produkcję najlepiej widać
na tylnym panelu. Nie ma tutaj lakierowa
nych napisów, wszystkie gniazda oznaczono
naklejkami.
Lector ma wyłącznie wejścia liniowe,
możemy podłączyć aż pięć takich źródeł oraz
jeden rejestrator. Jest też wyjście z przed
wzmacniacza, a więc z sygnałem o regulowanym poziomie.
Pojedyncze wyjścia głośnikowe zrealizo
wano na popularnych, ale porządnych terminalach. Ciekawe są nóżki; zamiast czterech,
są trzy (dwie z przodu, jedna z tyłu), każda
Lector ZXT-60
z mimośrodowym elementem absorbującym
drgania. W ofercie rmy są także zamiennie
podstawy z kolcami.
-
Wzmacniacz hybrydowy oznacza najczę
ściej połączenie lamp w przedwzmacniaczu
i tranzystorów w końcówce mocy. Ciekawość
budzą zwykle te pierwsze, w końcu tranzysto
ry to „chleb powszedni” amplikacji. Lector
stosuje dwie (po jednej na kanał) triody 6922
produkcji Electro Harmonix (Rosja). To jeden
z najbardziej oczywistych wyborów, lampa
o znakomitej reputacji, po którą – w takich
-
-
-
-
właśnie konguracjach – sięga wielu produ
centów. Dostępne są jej różne odmiany, w tym
ceniona wersja Gold.
Na dużej płytce drukowanej zainstalowa
no końcówki mocy z parą układów Darlingtona Sanken Lexam SAPM01 w każdym
kanale. To wersja tranzystorów Mosfet ze
-
Klasyka – rządek RCA i pojedyncze terminale głośnikowe. Nie jest to szczyt luksusu, ale pasuje do stylu
wzmacniacza.
zintegrowaną kompensacją temperaturową –
elementy rzadko spotykane i drogie.
Końcówki mocy (ale również sekcję
-
sterującą przedwzmacniaczem – tu przez
niezależne odczepy) zasila duży transforma
tor toroidalny chroniony metalową puszką.
-
Jest jednak drugi, mniejszy transformator,
zarezerwowany dla lampowej sekcji urzą
dzenia. Obydwa przykręcono do dolnej płyty
i odseparowano od elektroniki audio dużym
radiatorem końcówek mocy.
Wzmacniacz nie ma typowego trybu
-
stand-by, główny wyłącznik jest mechaniczny,
jednak posłużono się układem opóźnionego
startu, który załącza obwody, gdy lampowy
-
przedwzmacniacz będzie gotowy do pracy –
co następuje po ok. kilkudziesięciu sekun
dach.
-
-
-
34
styczeń 2016
www.audio.com.pl
Pasywna robota
Lector zarezerwował najbardziej nietypowe rozwiązania dla sekcji przedwzmacniacza. Gniazda wejściowe RCA ulokowano na niewielkiej płytce tuż przy
tylnej ściance obudowy, ale sam selektor źródeł jest mechanicznym, obrotowym
przełącznikiem, umieszczonym przy przedniej ściance, co wymusiło koniecz
ność prowadzenia sygnałów z każdego (z osobna) wejść RCA przez niemal całą
obudowę. Mechaniczny przełącznik wyklucza również możliwość zdalnego
sterowania wyborem wejść.
Selektor umieszczono na niezależnej płytce drukowanej, a tuż obok niego
znajduje się kolejny moduł; tym razem zarezerwowany dla potencjometru
regulacji wzmocnienia. Oznacza to konieczność kolejnego przesyłu sygnału
(ito w obydwie strony, napięcie po regulacji wraca na płytkę selektora wejść),
na szczęście przez bardzo krótkie odcinki przewodów.
Początkowa sekcja przedwzmacniacza (wraz z regulatorem wzmocnienia)
okazuje się być całkowicie pasywna, dopiero w dalszej kolejności sygnały traają
na główną płytkę drukowaną i do modułów lampowych.
Jeśli jednak zechcemy skorzystać z zewnętrznej końcówki mocy i wyjść pre
-out, to sygnał ponownie wprost z selektora wejść (przy przedniej ściance) musi
odbyć drogę w pobliże tylnej ścianki i gniazd RCA.
Wyłącznik zasilania
jest mechaniczny,
wzmacniacz ma jednak
rozbudowany układ
„miękkiego” startu
z kilkudziesięciose
kundowym trybem
stabilizacji obwodów.
-
-
-
DAT, Video, Tape...
przełącznik wejść
Lectora zaprasza do
podróży w czasie.
Wyjścia analogowe
są dwa, o stałym i re
gulowanym poziomie
sygnału. Te ostatnie
obsługuje nietypowy
układ pasywny.
Z tyłu obudowa
opiera się tylko na jed
nej nóżce, ale wszyst-
kie trzy mają specjalną
konstrukcję.
