Thank you for choosing LD-Systems!
We have designed this product to give you reliable operation over many years. Therefore LD-Systems underwrites
high quality products with its name and many years of experience as a producer.
Please, take a few moments to read these instructions carefully, as we want you to enjoy your new LD-Systems
products quickly and to the fullest.
Further information about LD-Systems check our website WWW.LD-SYSTEMS.COM
Page 3
LD ROADKID
WIRELESS PORTABLE SOUND SYSTEM
3
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 4
1. Please read the attached safety instructions as well as the following instructions carefully.
2. Please keep all the instructions.
3. Please use the device only as intended.
4. Please respect the valid waste management rules. Please deliver the packaging divided into plastic and paper/
cardboard to the recycling management.
5. Please refer all servicing to qualified personel only if the device is damaged, exposed to liquid/rain or if it does
not operate normally.
6. Please do not expose to any kind of heat such as ovens, radiators, or any other devices (incl. amplifiers).
Please check for enough distance between amplifiers and walls, racks, etc. to prevent overheating.
Do not expose to any kind of moisture like rain etc..
7. After connection please check the wiring to prevent any kind of accident or damage.
Please never use any kind of damaged cable and wiring.
8. Only use authorized and stable stands, brackets, shelfs, tables etc.. for installations. Please check for adequate
stability against collapse. Only use the original power supply.
9. Appearance of interferences when using wireless systems.
The simultaneous use of wireless microphones and of mobile phones (if both devices are not very distant from
each other) can lead to the appearance of interferences in the microphone signal which can be heard in the PA
system.

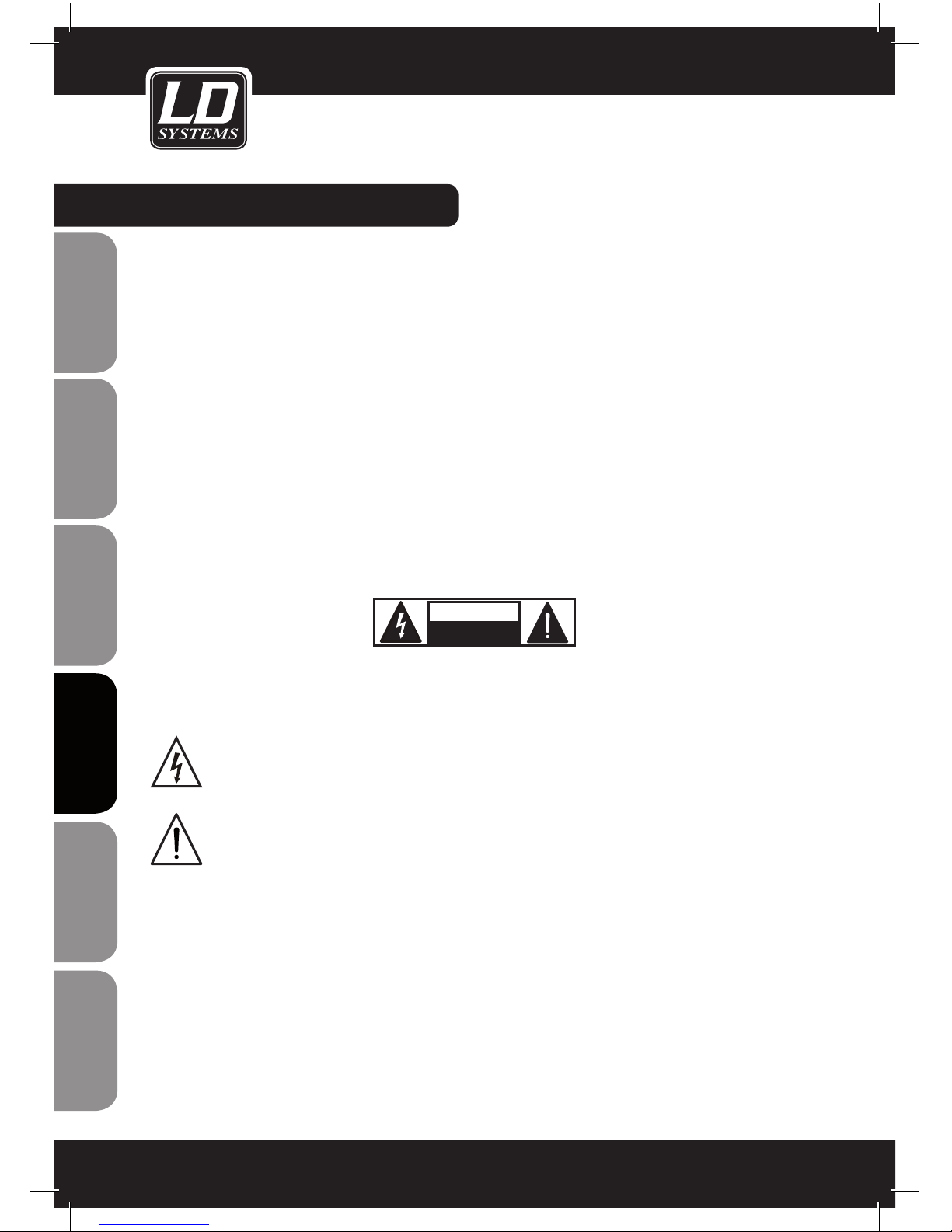

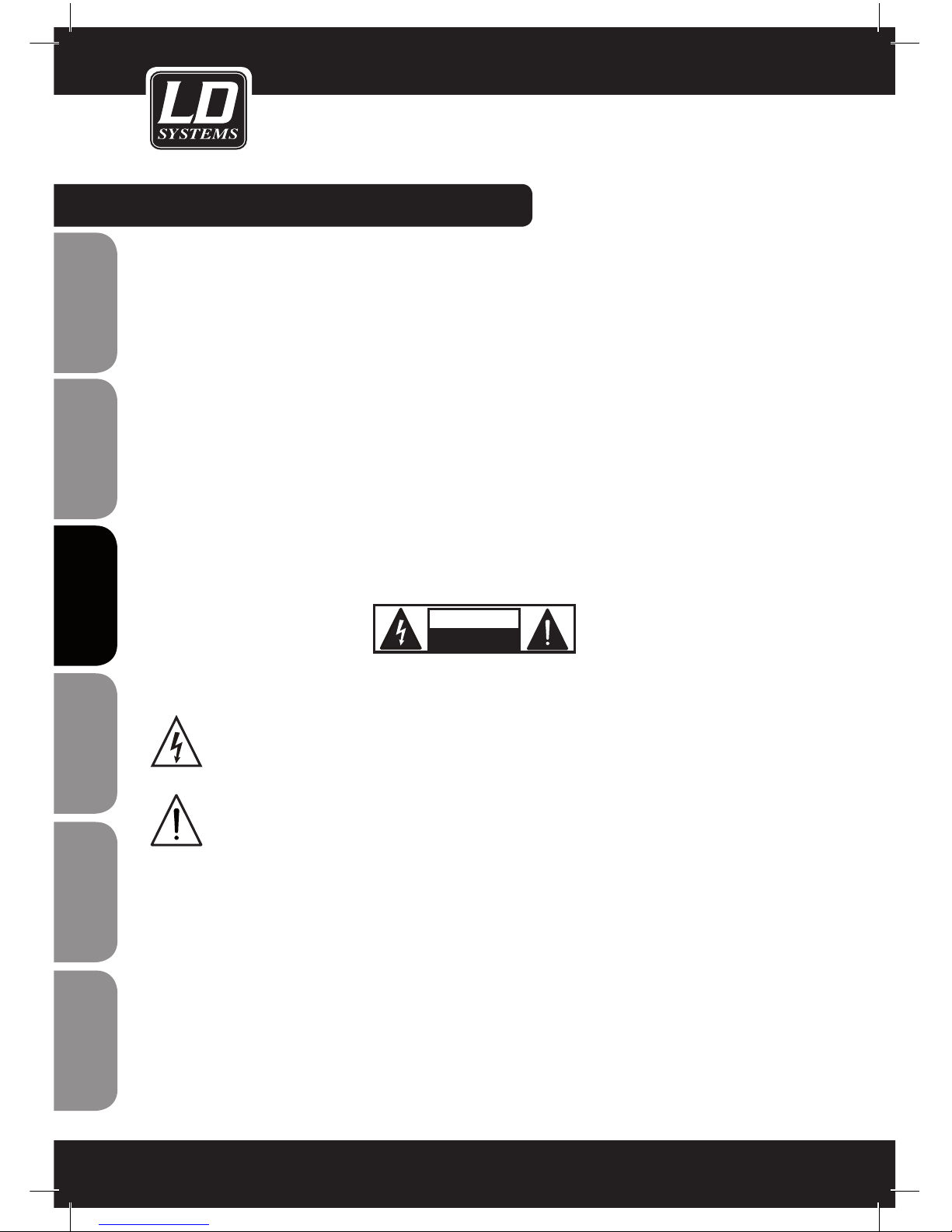

CAUTION:
To reduce the risk of electric shock, do not remove cover (or back). No user serviceable parts inside. Refer
servicing to qualified personnel.
The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user
to the presence of uninsulated “dangerous voltage” within the product´s enclosure that may be of
sufficient magnitude to constitute a risk to persons.
The exclamation mark within an equilateral triangle is intended to alert the user to the presence of
important operating and maintenance (servicing) instructions in the literature accompanying the
appliance.
CAUTION! HIGH VOLUME!
You will operate this transmission system for professional use. Therefore the commercial use of this equipment
is liable to the rules and regulations of the Accident Prevention & Insurance Association of your industry sector.
Adam Hall as a manufacturer is bound to inform you formally about the existence of eventual sanitary risks.
This system is able to induce an acoustic pressure of 80 db. 85 db is by law the maximum audio pressure level
which your ear can be exposed to during a work day. It was set according to the technical expertise of the
occupational medicine as a basis for the noise rating level. Higher sound levels or longer exposition times could
damage your ear. The time of exposition by higher sound pressure levels should be shortened in order to prevent
from ear damages. Here are a few reliable warning signals which show that you have exposed yourself for a too
long period to excessive sound pressure levels:
- You hear bell- or whistling sounds!
- You have the impression that you can’t hear high tones anymore!
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
4
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
PREVENTIVE MEASURES:
Page 5
Before operating the unit, please read this manual carefully, and retain for future reference.
This product suits the voltage of various countries (AC 90-264V) and the unit can be used up to 8 hours without
recharging. The charging time of the Lithium-ion battery is less than 3.5 hours.
16 user selectable channels, can avoid interfering with other wireless products. Built in USB connection allows
users to play MP3 files. Two different sets available - optional - handheld wireless microphone or headset with
belt pack transmitter.
The sets are delivered with a remote control.
INTRODUCTION:

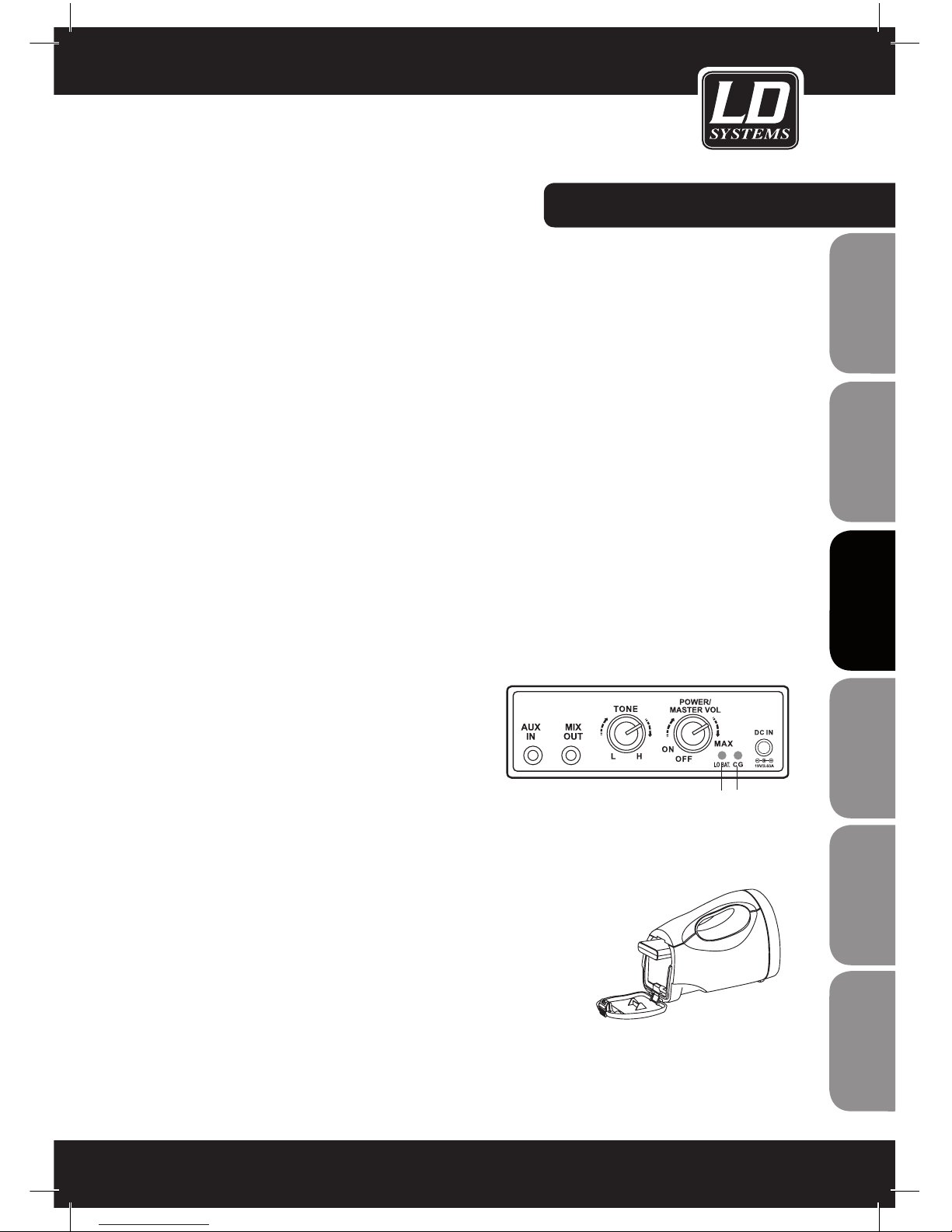

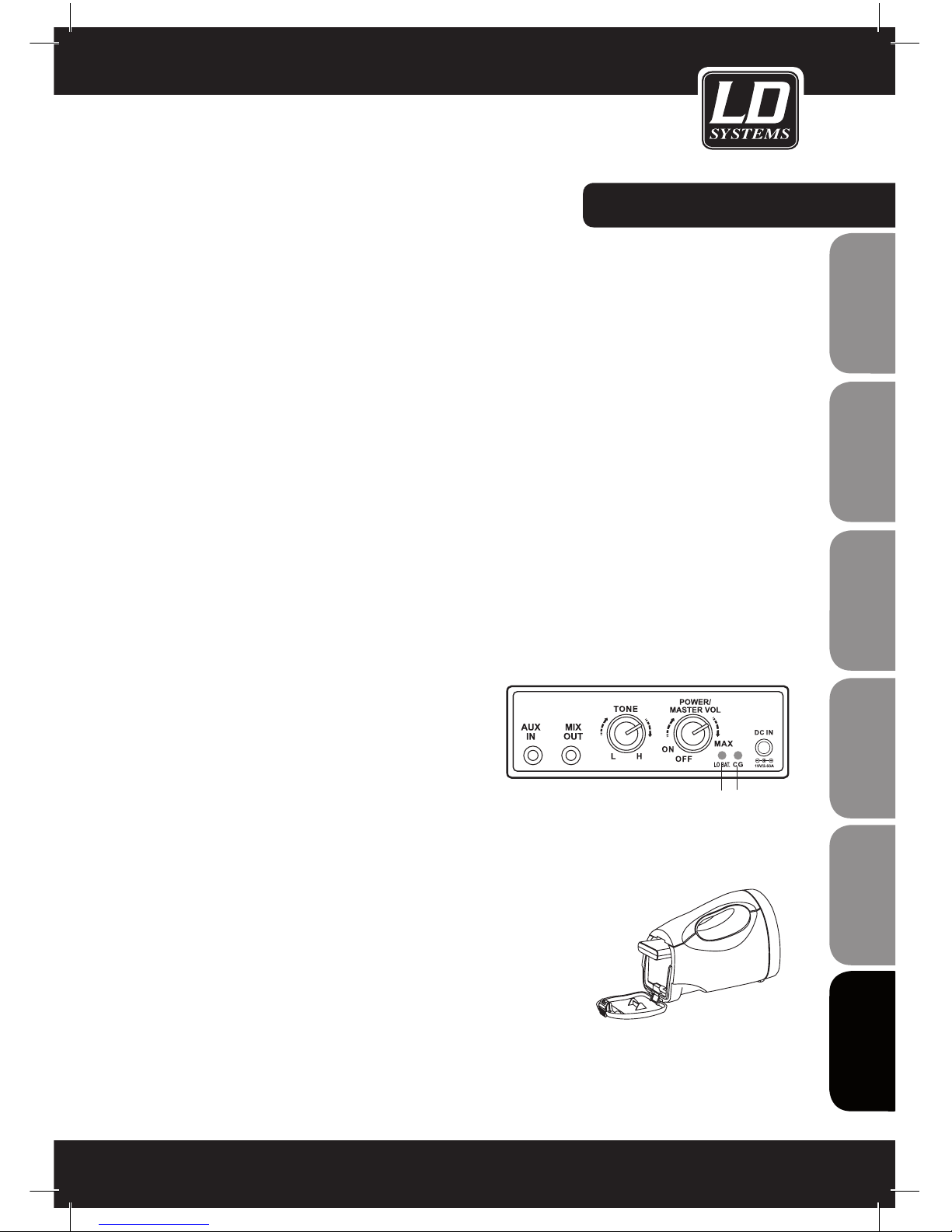

ChARgINg ThE BATTERY
Connect the AC power supply to the DC IN socket.
Charging: CG (Green LED) indicator flashing.
Charging complete: CG (Green LED) indicator glowing
constantly.
LO BAT (Red LED) indicator flashing - recharge battery.
LO BAT (Red LED) indicator glowing constantly - battery
status ok
NOTES:
While using the Roadkid with AC power supply connected, the battery will
be charged.
To avoid the risk of damage, only use original batteries.
Red LED Green LED
5
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 6

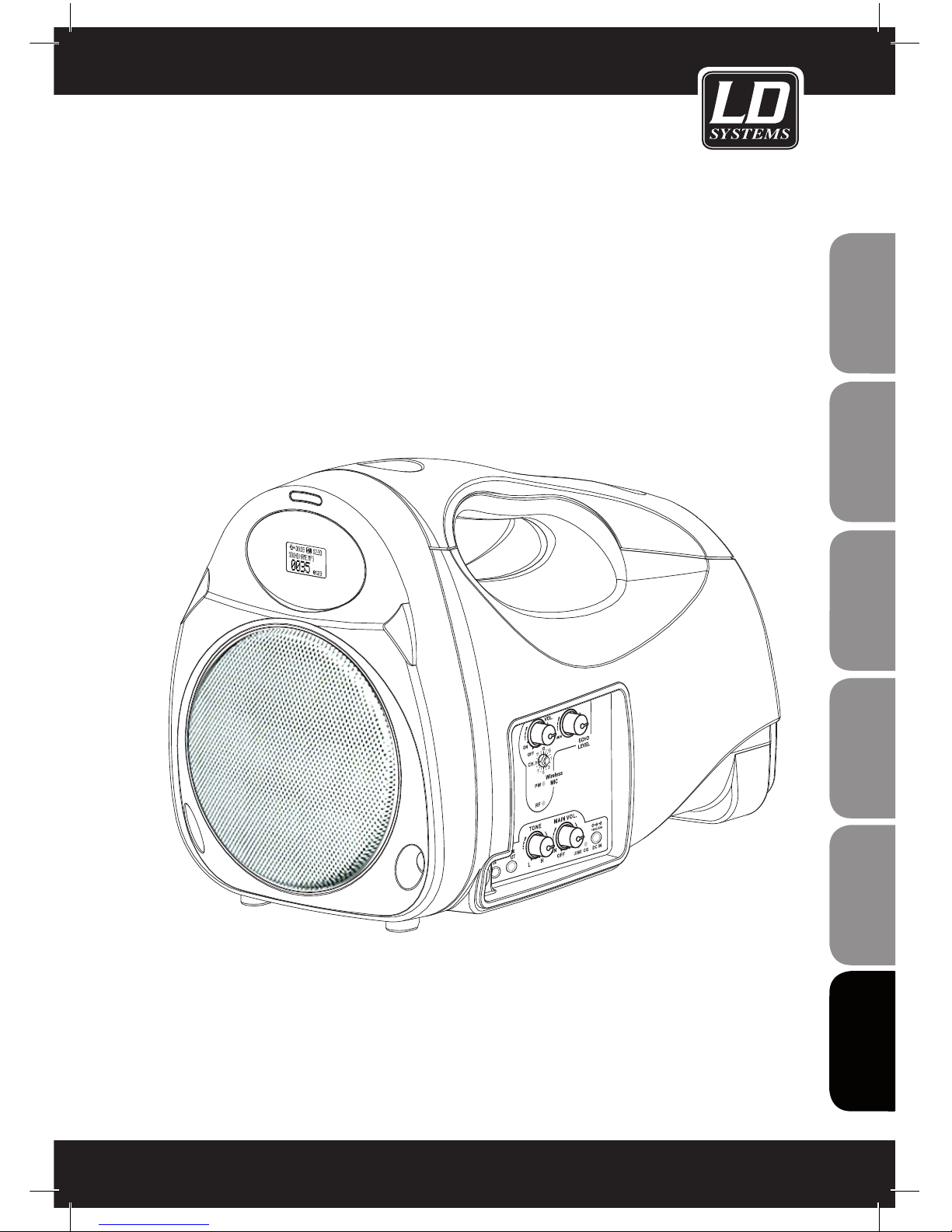

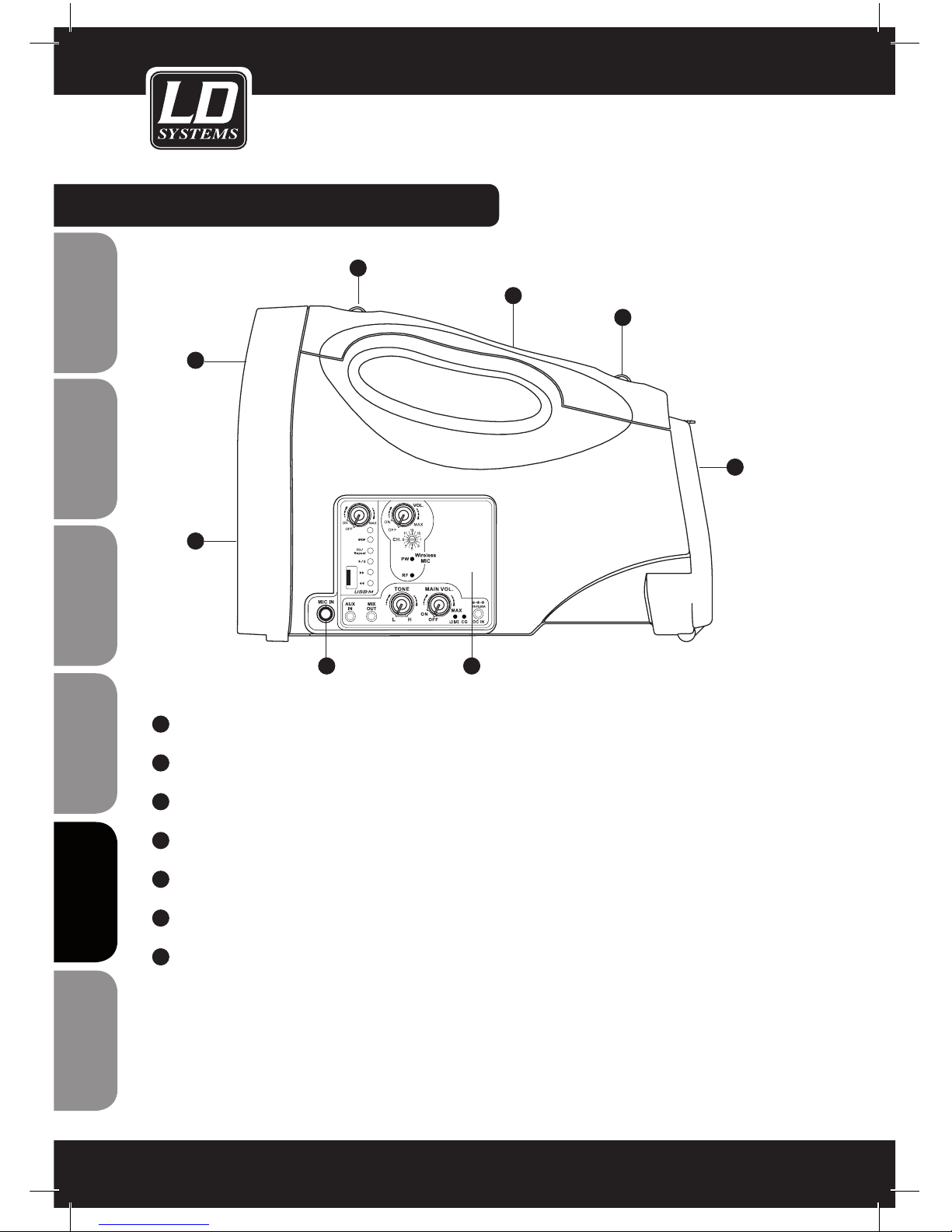

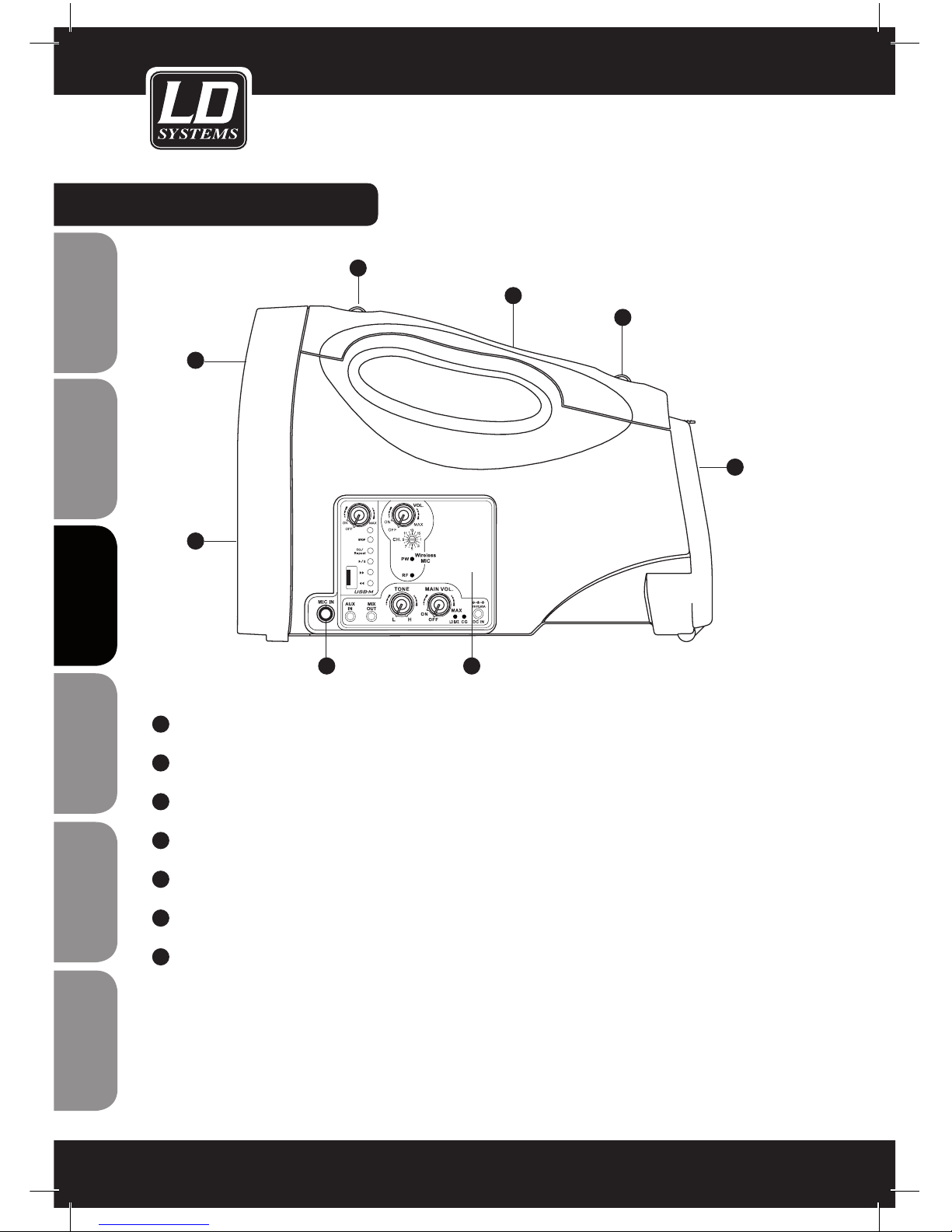

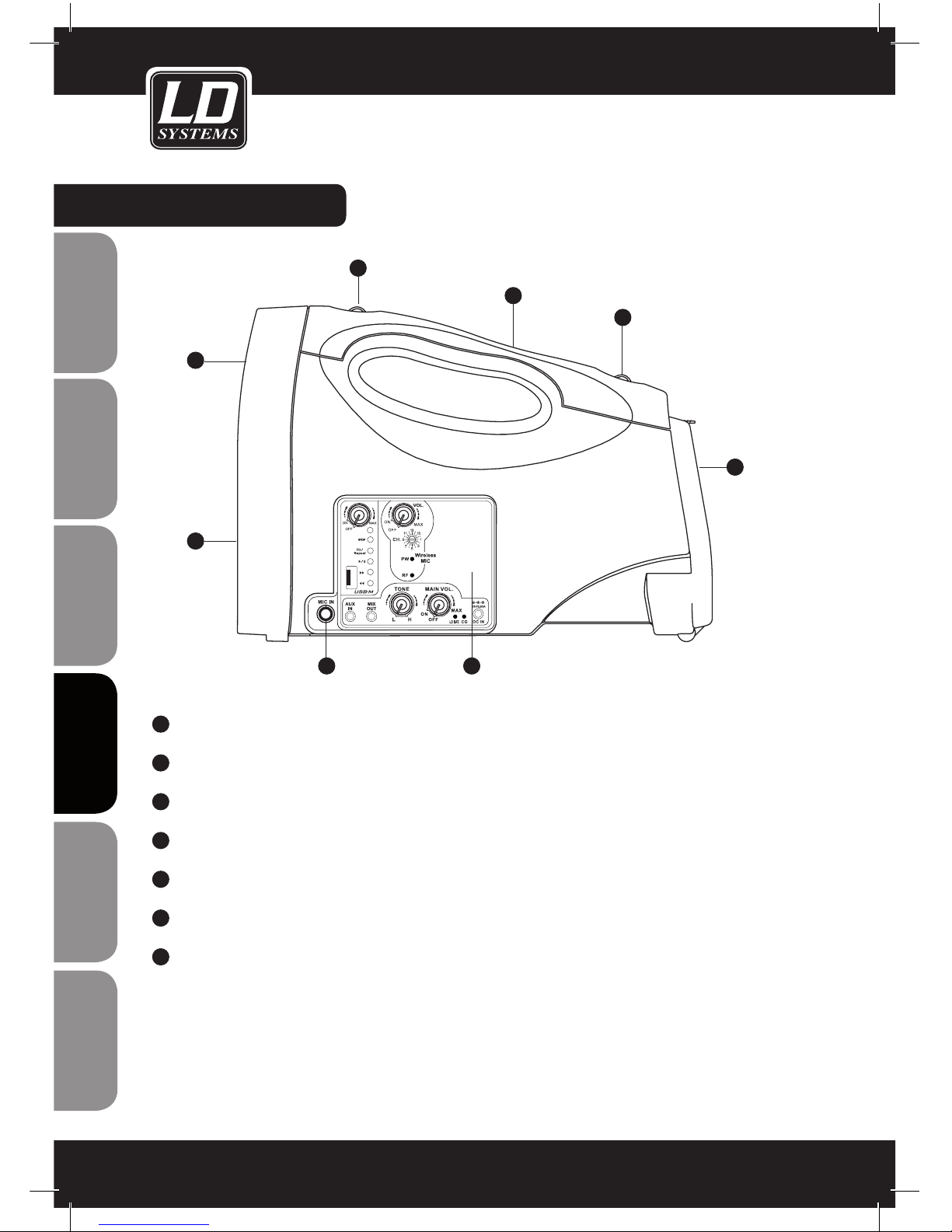

1
DISPLAY
2
SPEAKER
3
6.3 MM JACK CONNECTION OF WIRED MICROPhONE
4
MASTER CONTROL PANEL
5
BATTERY COVER
6
BELT ATTAChMENT
7
hANDLE

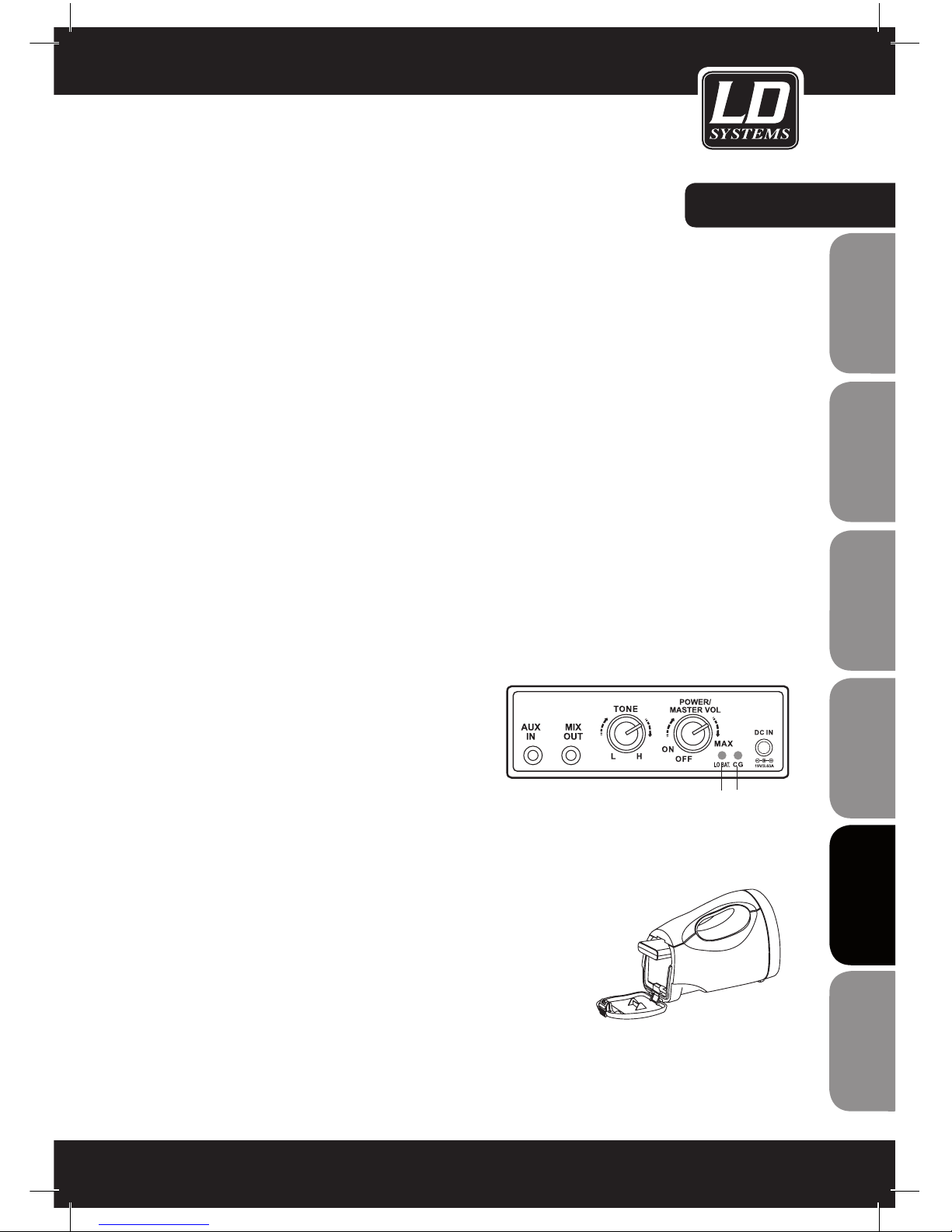

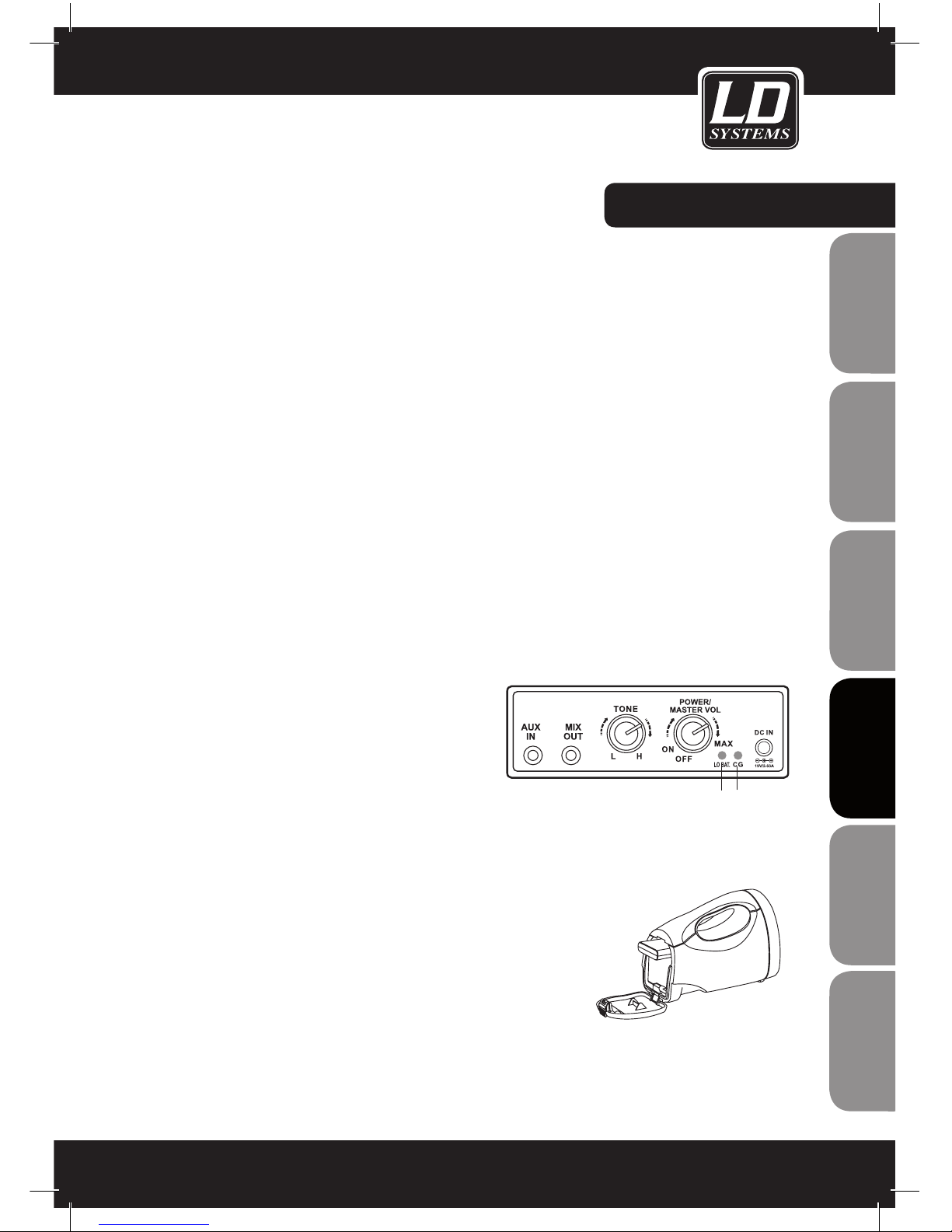

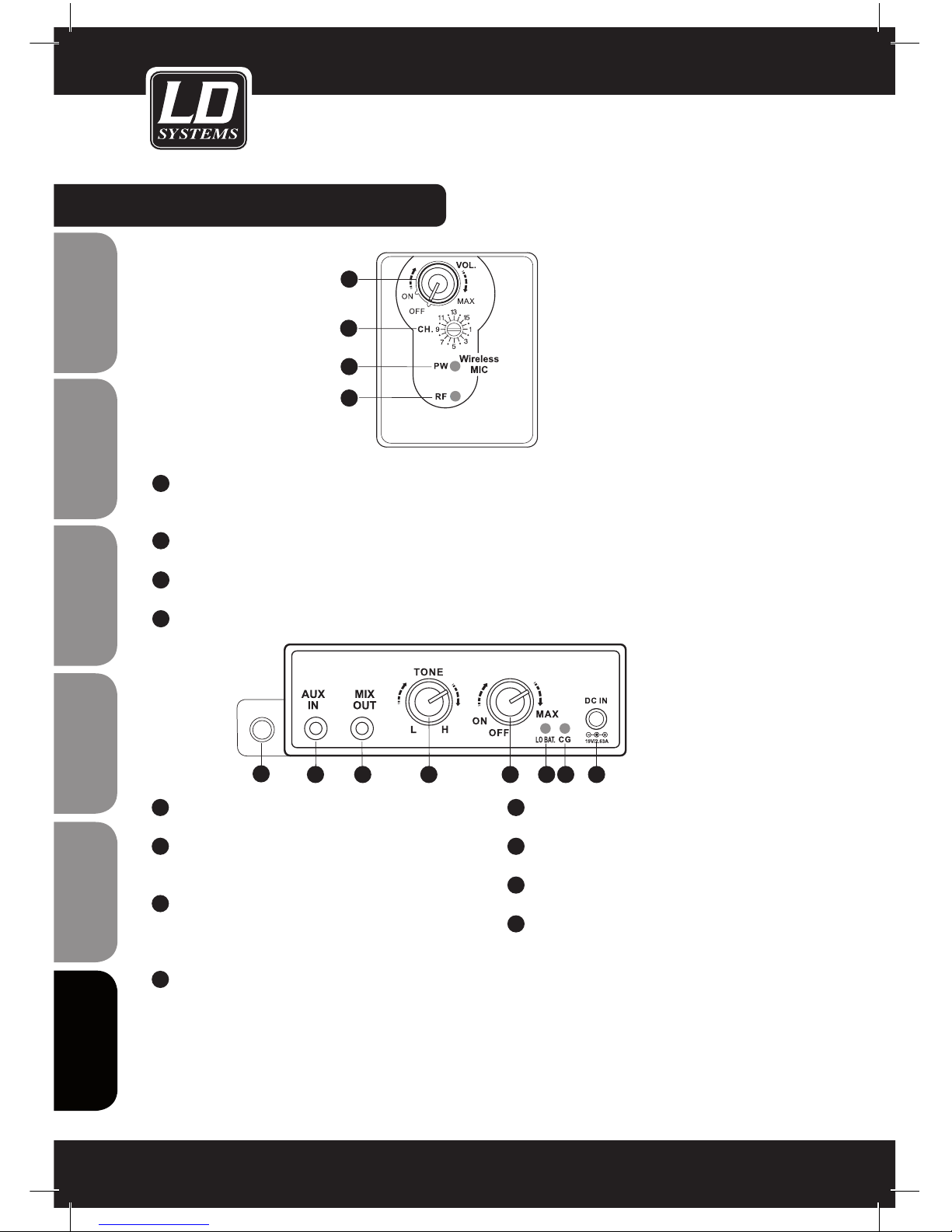

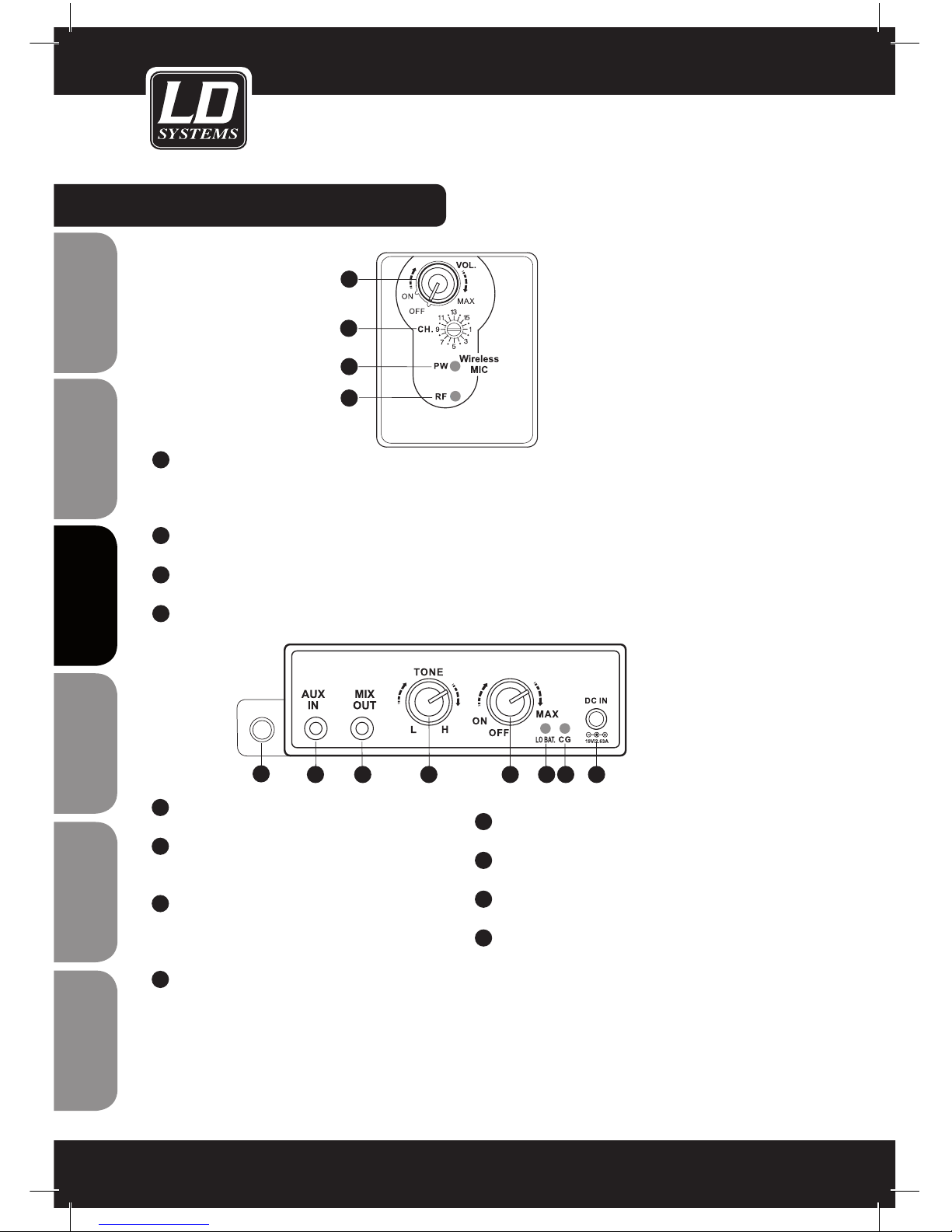

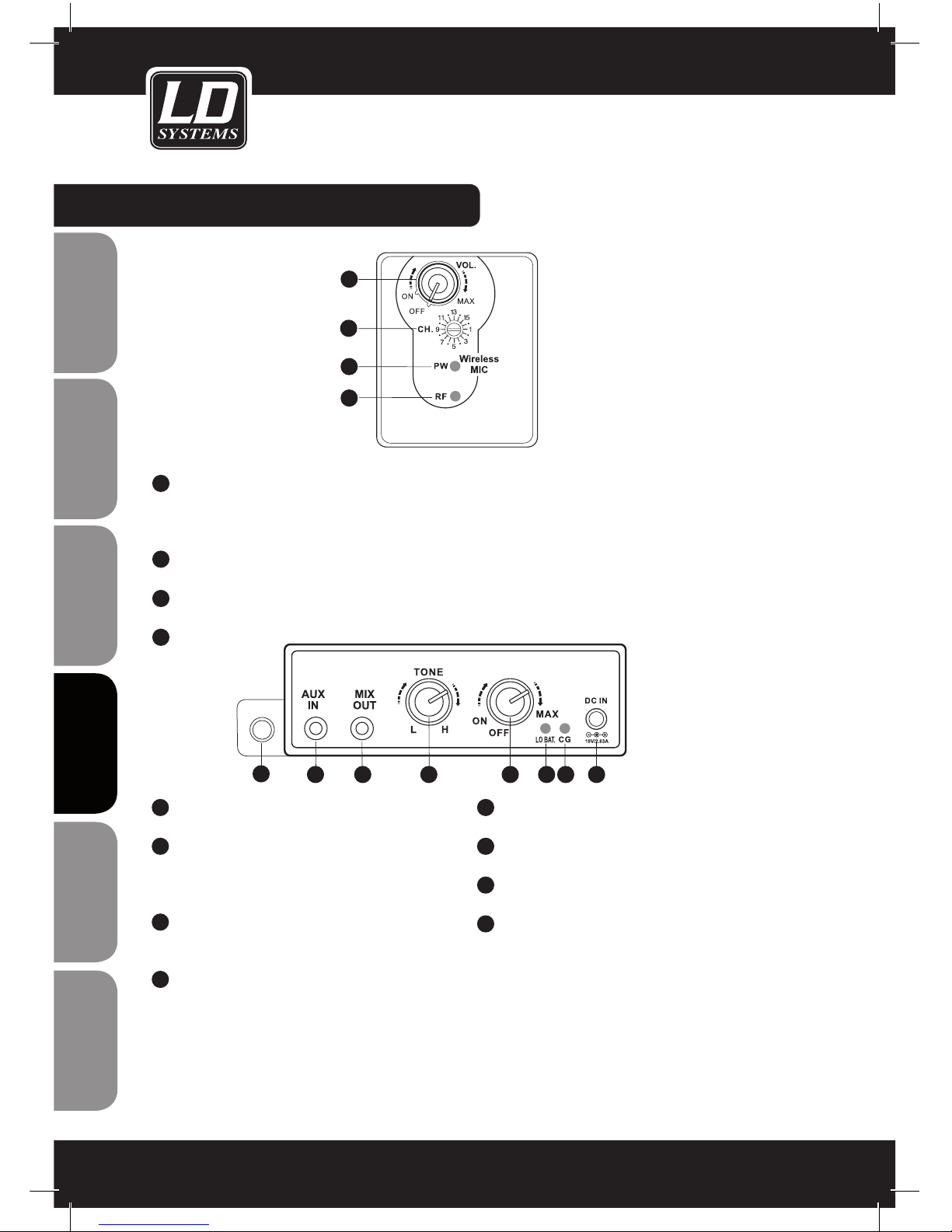

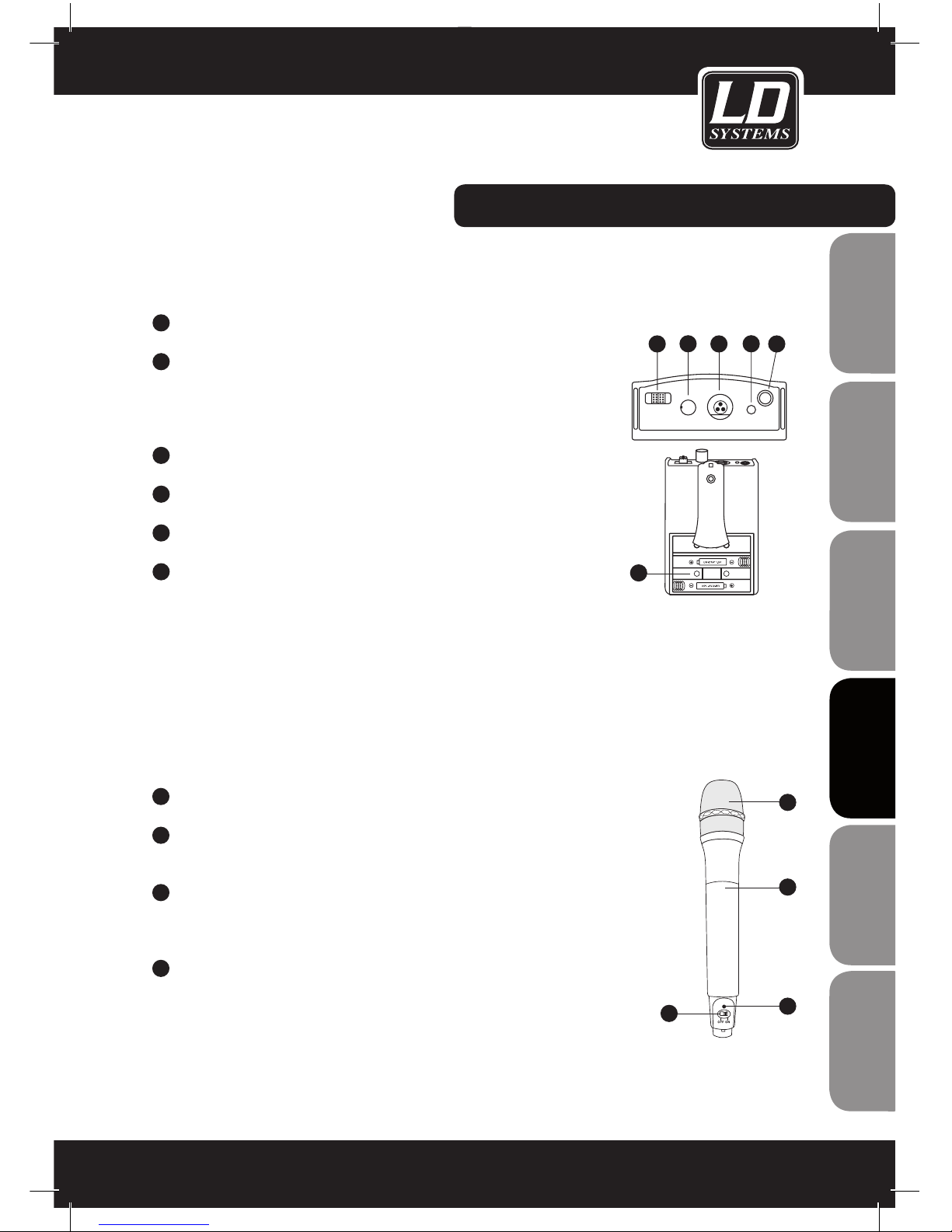

1
2
3 4
5
6
7
6
6
OVERVIEW:
ERROR
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 7

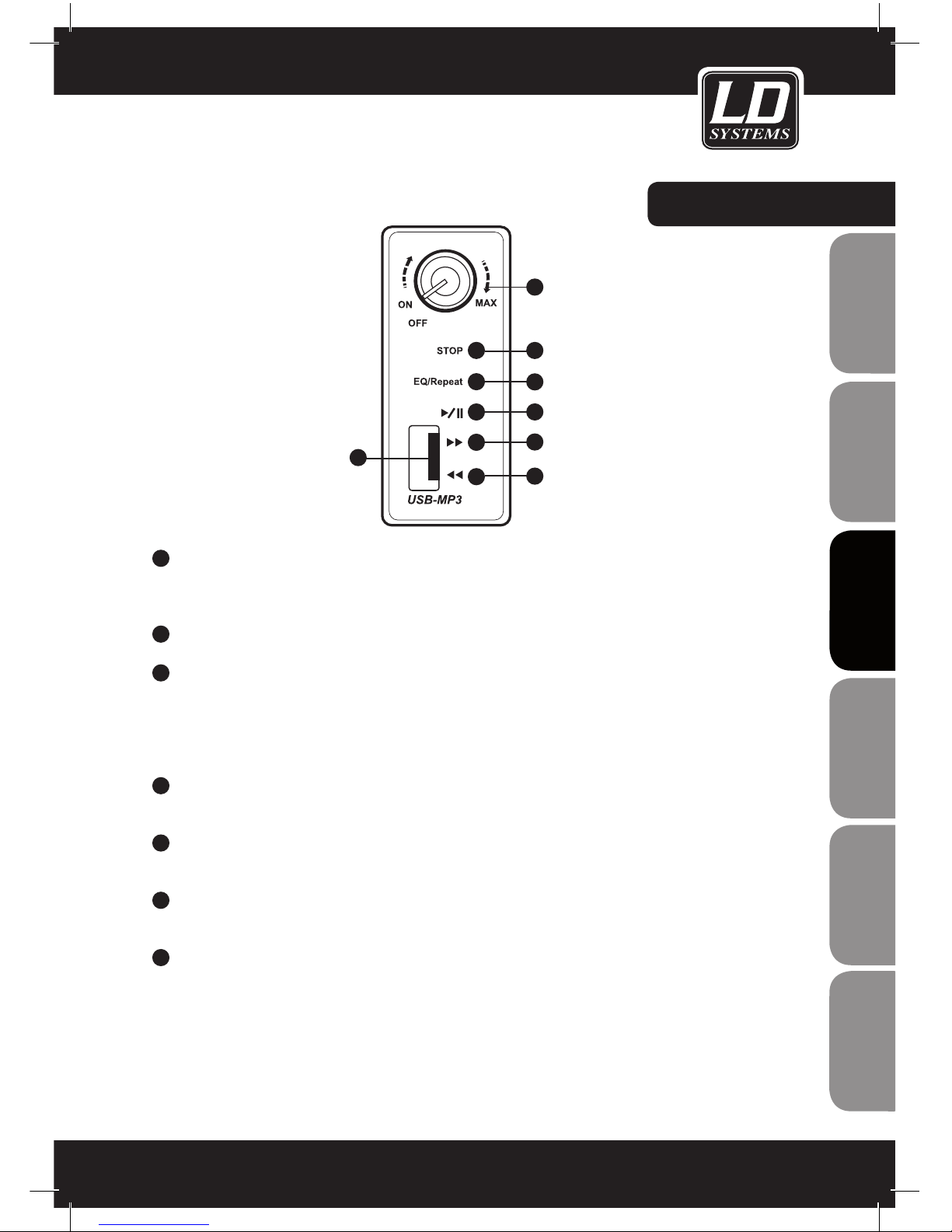

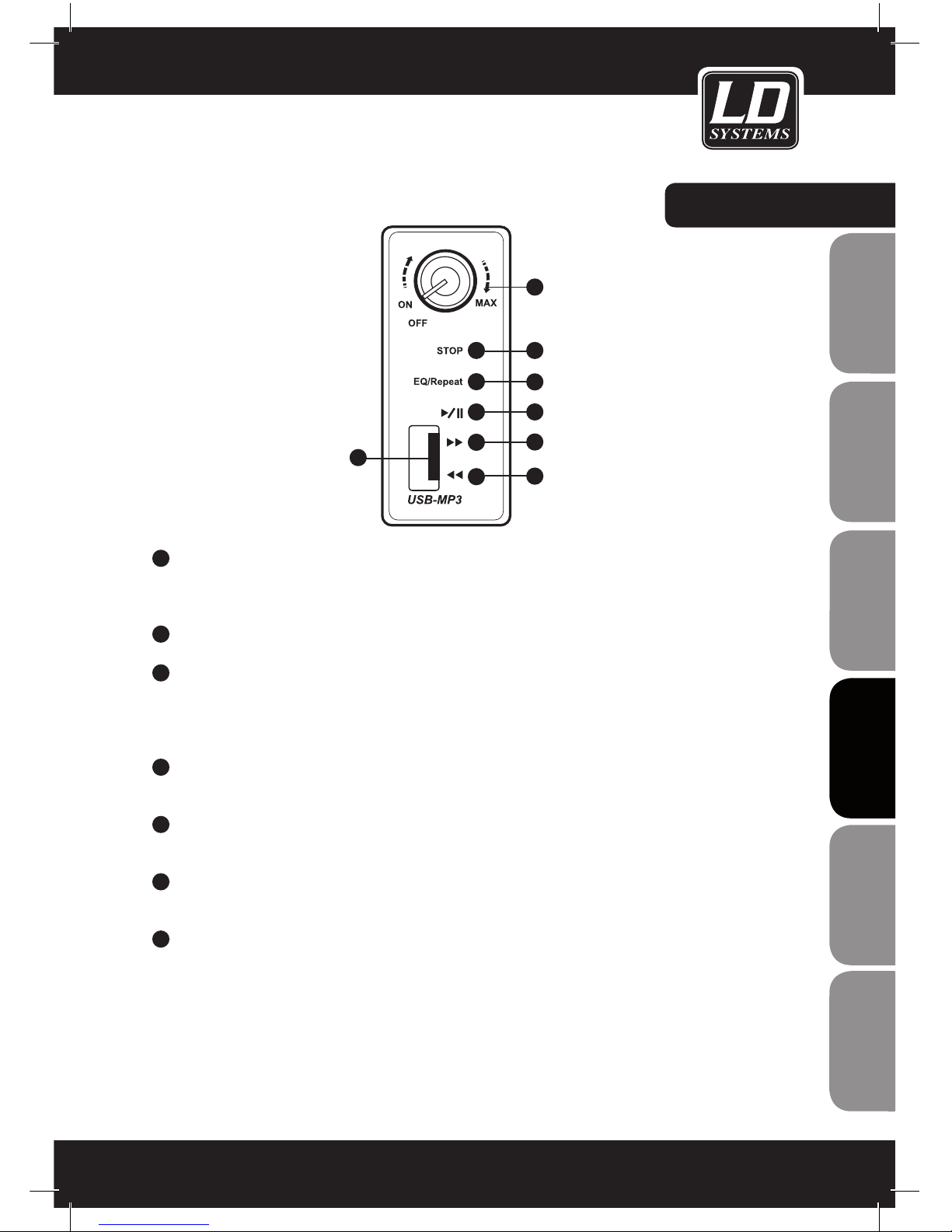

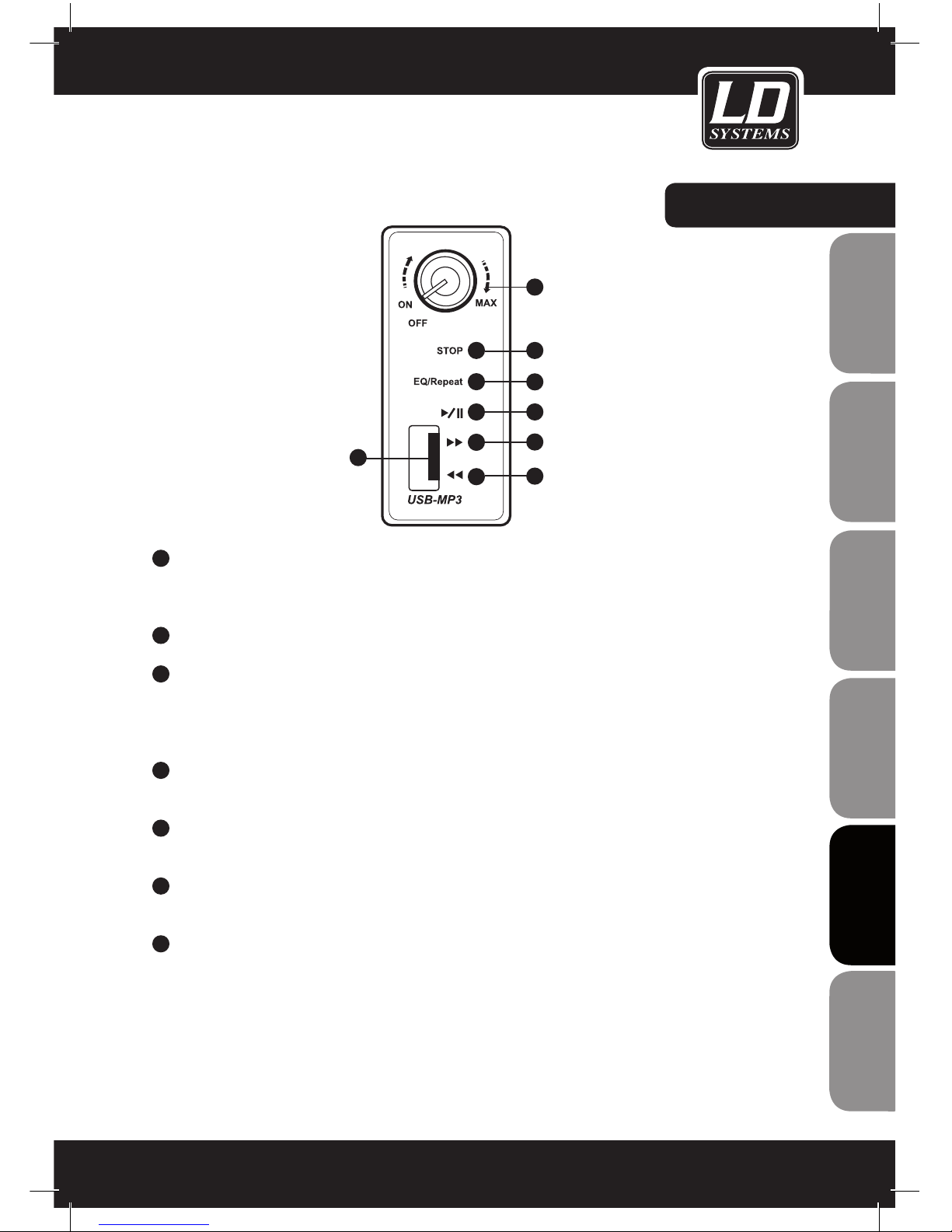

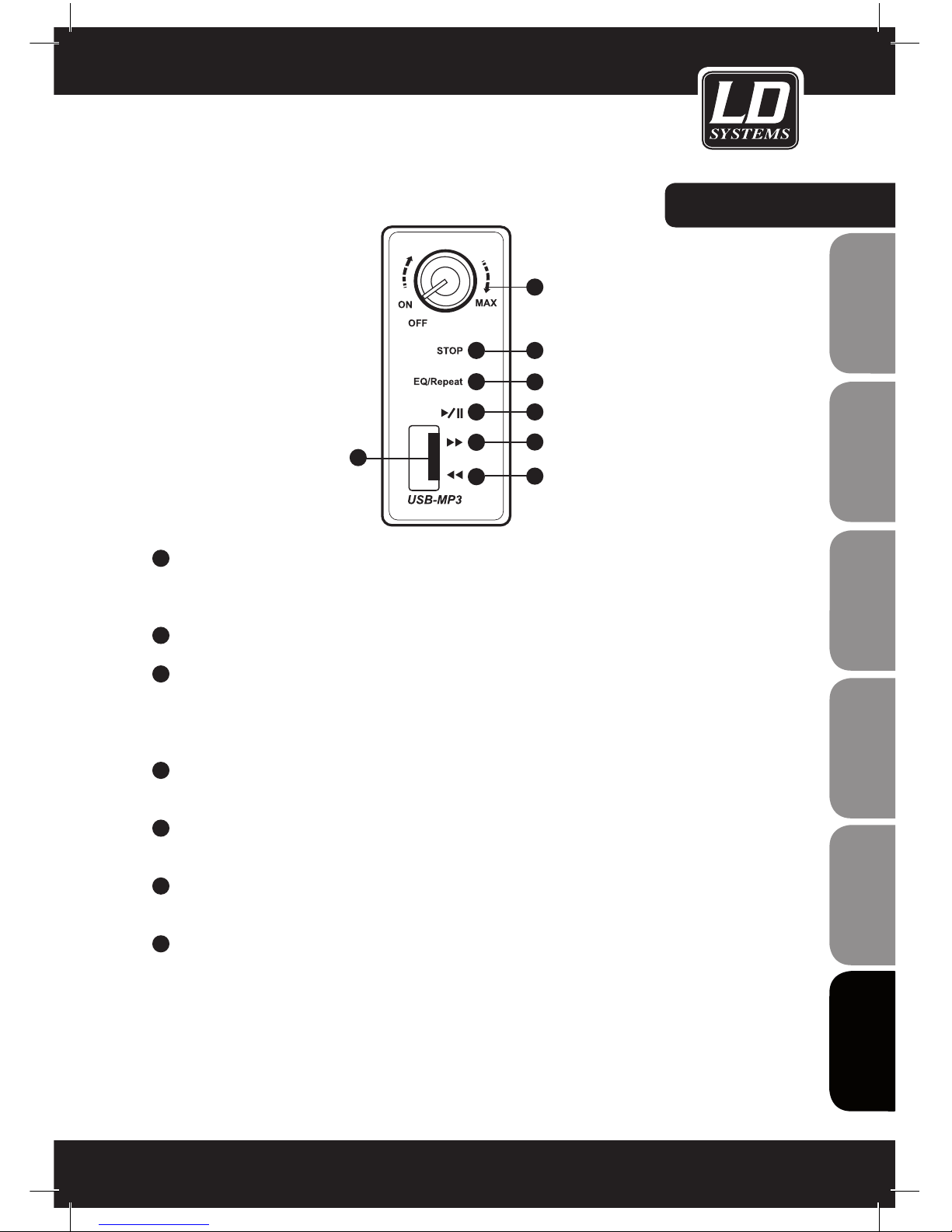

1
POWER ON/OFF/VOL
Turn clockwise to turn power on and to increase volume.
Turn anticlockwise to decrease volume and to switch power off.
2
STOP
3
EQ/REPEAT
Shortly press EQ/Repeat to select between NORMAL/POP/ROCK/JAZZ/CLASSIC/COUNTRY equalizer mode,
or press EQ/Repeat for 3 seconds to switch the Repeat mode, modes are: OFF/SINGLE/ONE/FOLDER/ALL/
RANDOM.
4
PLAY/PAUSE
Press to play or pause.
5
FORWARD MODE
Press to play next track.
6
REWIND MODE
Press to play previous track.
7
USB CONNECTION PORT
Insert USB device.
1
2
3
4
5
6
7
7
SYSTEM:
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 8
1
2
3
4
1
POWER ON/OFF/VOL
Turn clockwise to turn power on and to increase volume.
Turn anticlockwise to decrease volume and to switch power off.
2
16 USER SELECTABLE FREQUENCY ChANNELS
3
POWER STATUS LED
4
RF INDICATOR LED
1
3.5 MM AUDIO INPUT JACK
2
3.5 MM MIx OUT JACK
Record or connect to a PA system.
3
TONE
TURN clockwise to increase TREBLE.
4
POWER ON/OFF/VOL
Turn clockwise to turn power on and to
increase volume.
Turn anticlockwise to decrease volume and
to switch power off.
5
POWER STATUS LED
6
ChARgINg STATUS LED
7
DC INPUT JACK
8
MIC IN
Wired microphone input.

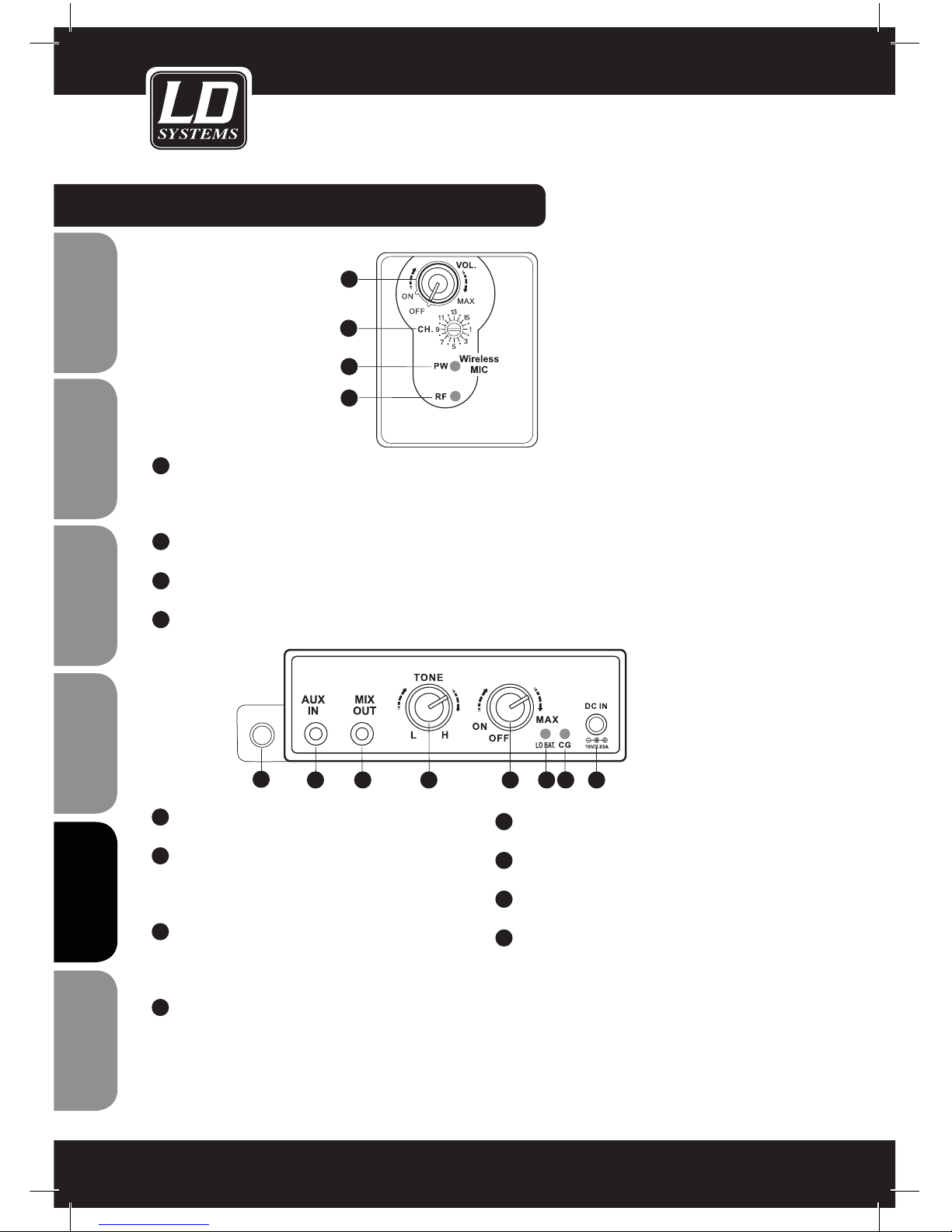

1 2 3 4 5 6 7
WIRELESS RECEIVER:
MIC-IN
MAIN VOLUME
8
8
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 9

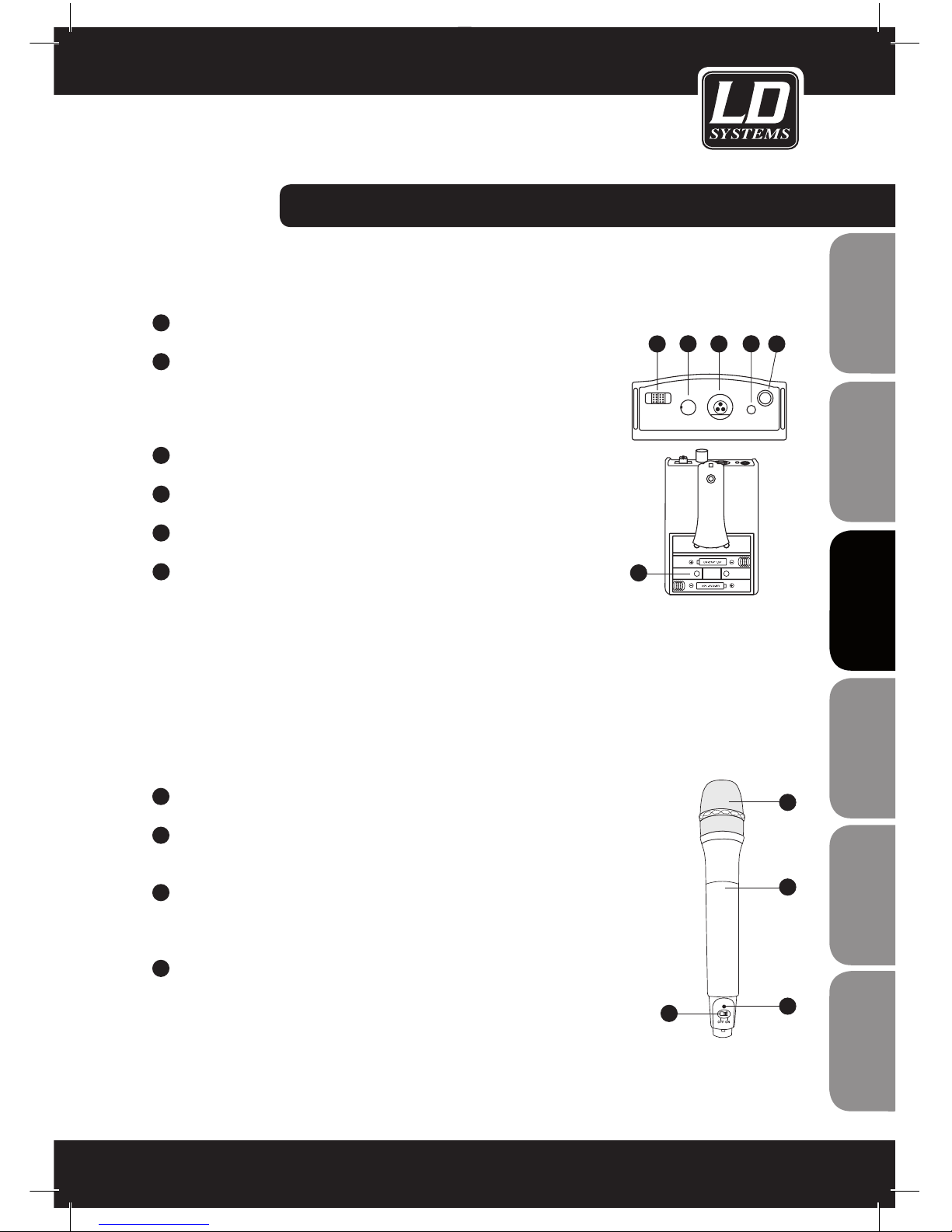

6
5
4
3
2
1
1
ANTENNA CONNECTOR
2
POWER /
BATTERY STATUS INDICATOR
Red LED lights up when the battery is low, Green LED lights up when the
power is on and the battery status is okay.
3
3 PIN MINI xLR MICROPhONE INPUT
4
VOLUME CONTROL
5
POWER SWITCh
6
BATTERY COMPARTMENT
2 x alkaline batteries, or 2 x rechargeable batteries (type AA).
1
2
3
4
1
MICROPhONE hEAD gRILLE
2
MIDDLE hOUSINg
Turn anticlockwise to open the battery compartment.
3
BATTERY POWER INDICATOR LED
When the LED lights up red, the batteries have to be replaced. If the LED lights up green,
the power is on and the battery status is okay.
4
POWER SWITCh

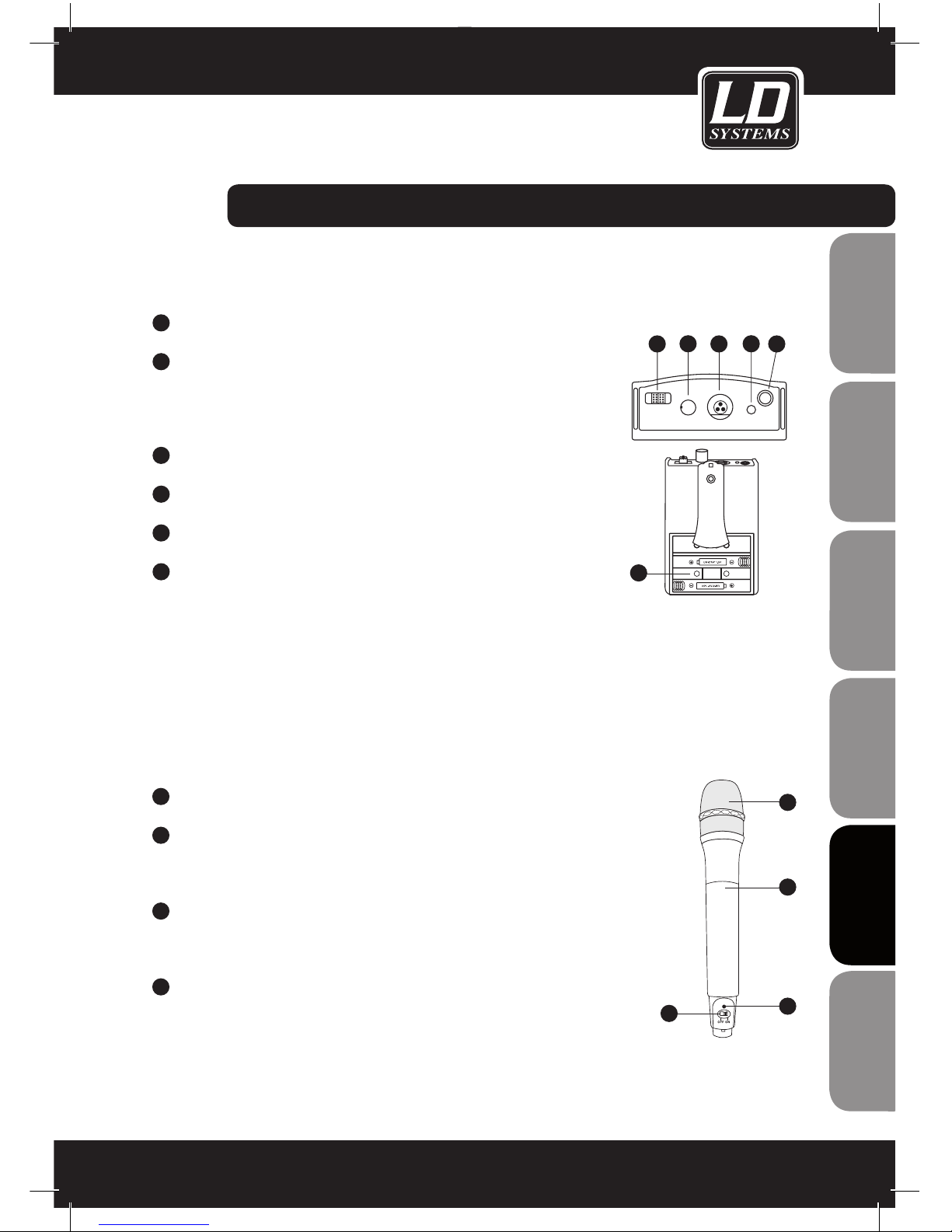

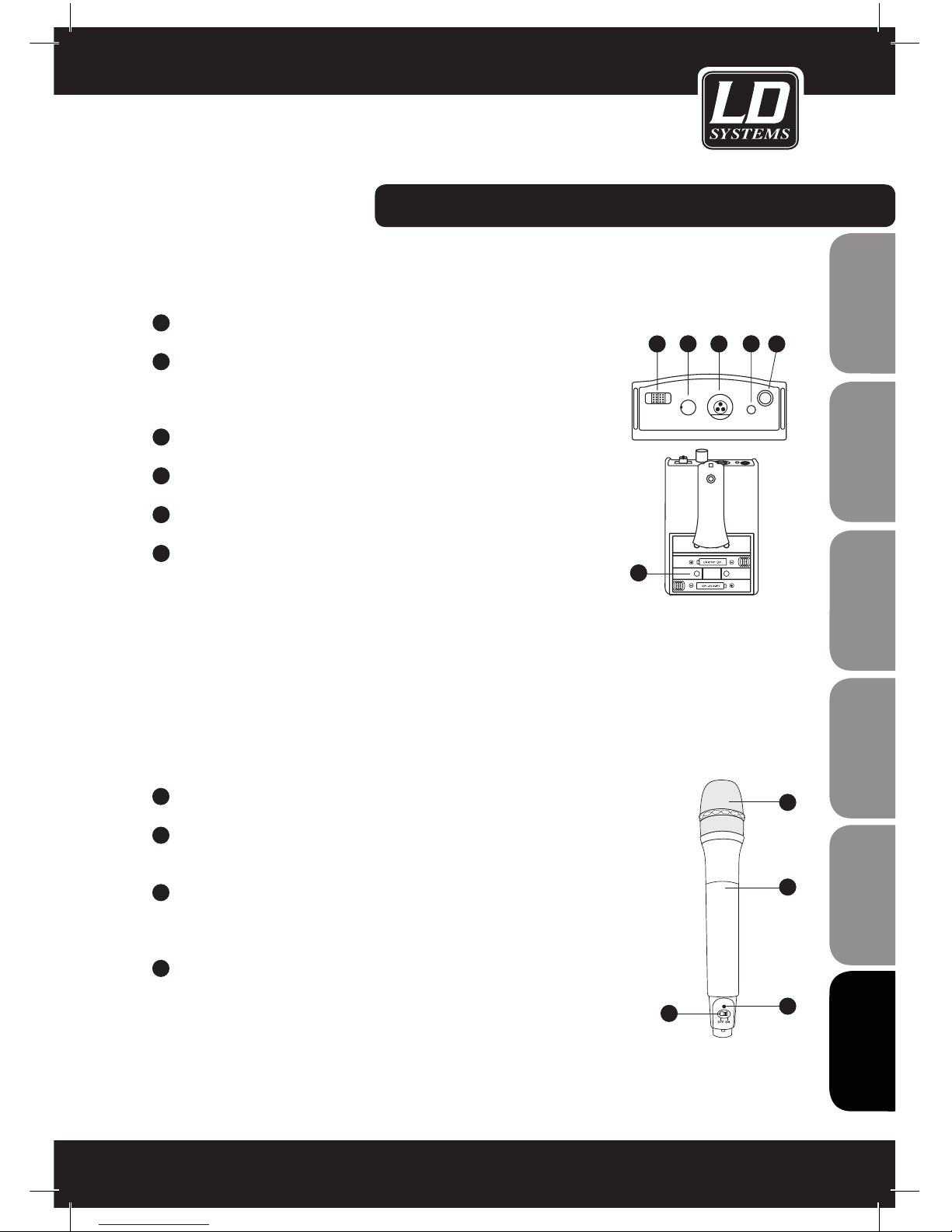

BELT PACK / HANDHELD MIC:
9
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 10

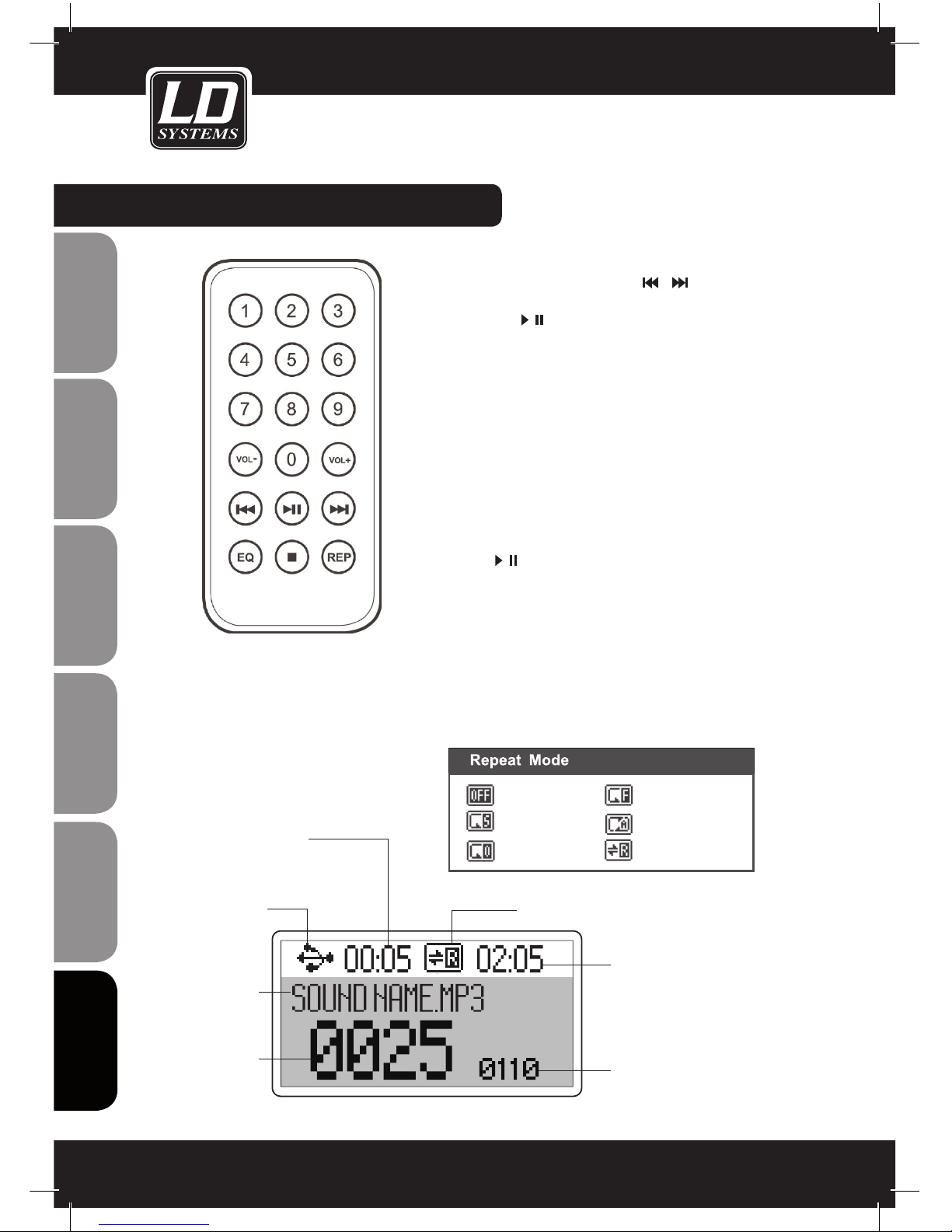

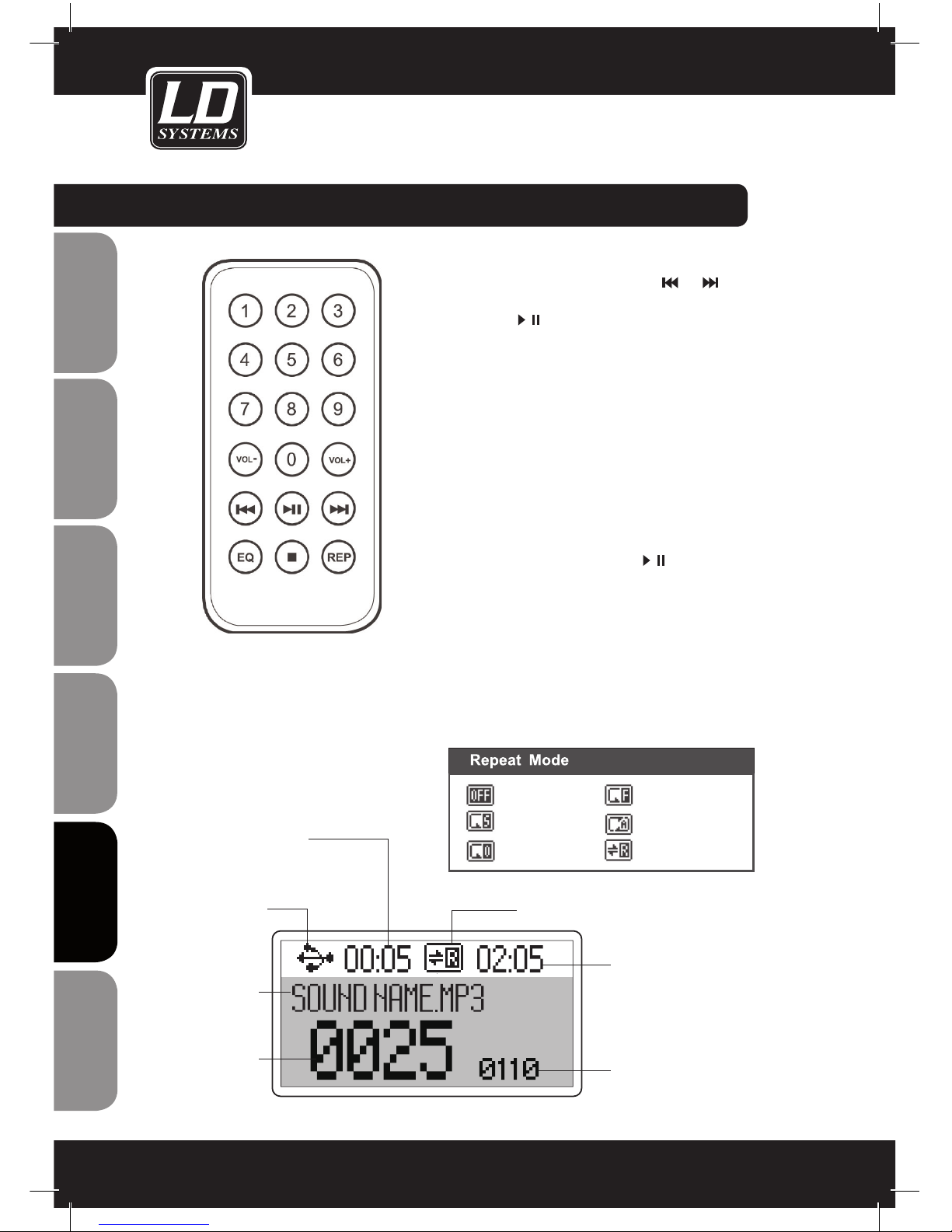

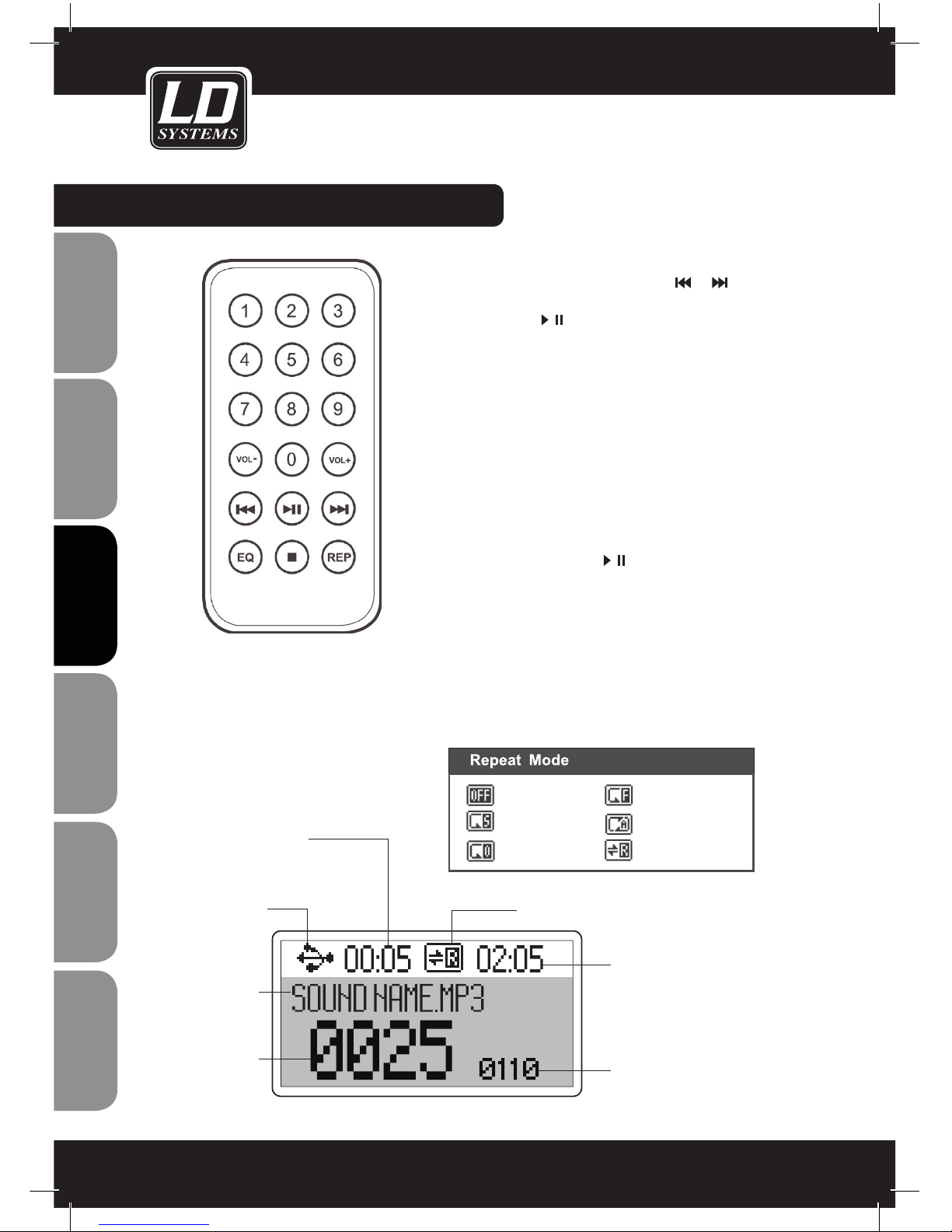

1. (PREV/NEXT PLAY/PAUSE set) : or to play the
previous or next track.
2. Press to play or pause music
3. (EQ. set): Press "EQ" button, for the sound equalizer
switch, modes are:
NORMAL » POP » ROCK » JAZZ » CLASSIC » COUNTRY
4. (REP set): Press "REP" button, for switch the playback
mode, modes are:
(play all, play one, repeat one, repeat folder, repeat all,
random play)
(OFF » SINGLE » ONE » FOLDER » ALL » RANDOM)
5. Number keys: The number keys to directly select songs or
tracks. Input a number, when the LCD displays "0002" (for
example), click on start to play from "0002".

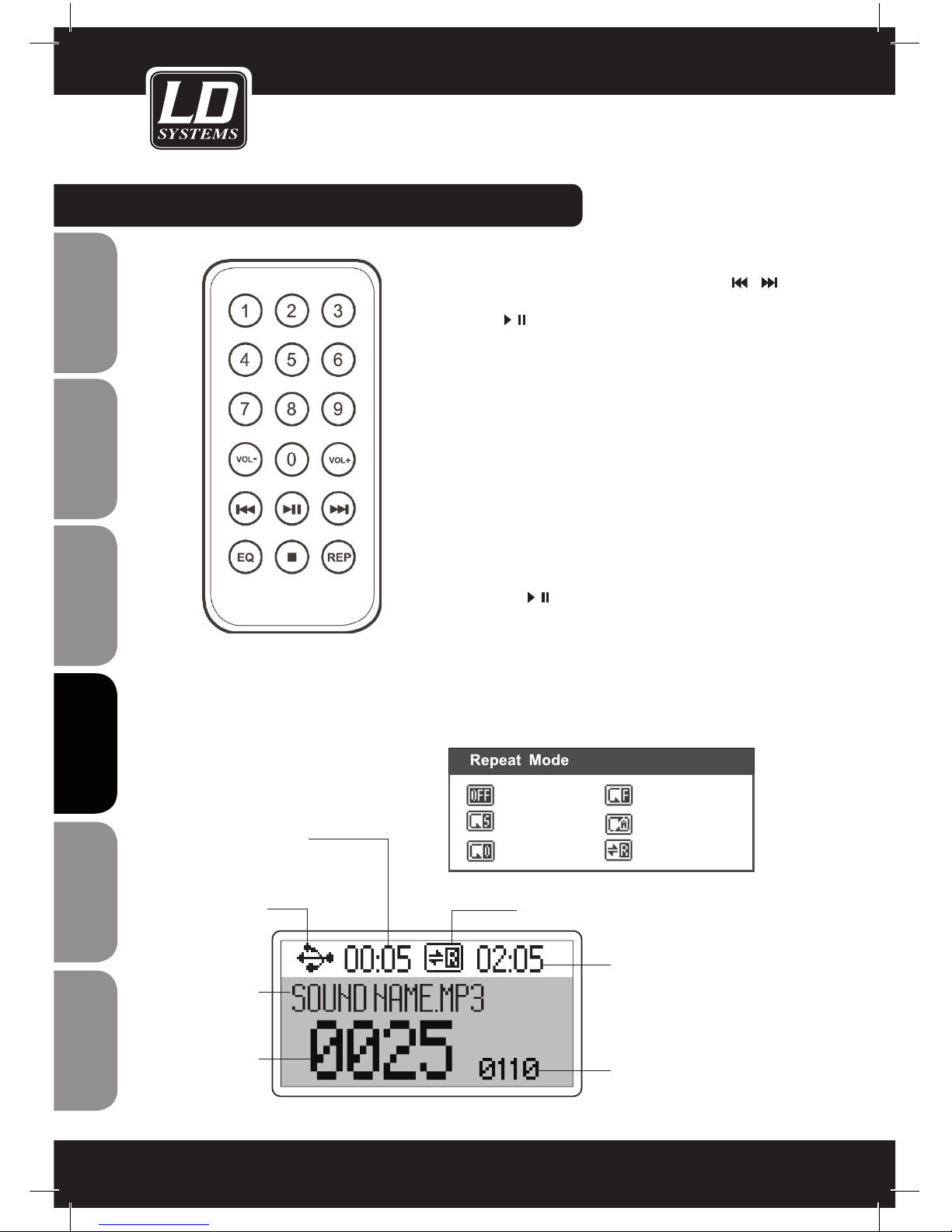

REMOTE / DISPLAY:
DISPLAY
total played time for the
current track
current device
current track
sequence
track number
play status
track length
total track number
OFF
Play one
Repeat one
Repeat folder
Play all
Random
10
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 11
11
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
SPECIFICATIONS:
Model Name: LDRK5BPH
Type: active
Woofer Size (inch): 5 1/4"
Woofer Size (mm): 13.3 mm
Woofer Type: Broadband Speaker
Woofer Magnet: Ferrit
Woofer Brand: Custom Made
Amplification: CLASS A/B
Power (RMS): 25 W
Power (Peak): 50 W
Frequency Range (Hz): 90 - 17.000 Hz
SPL (1 W / 1 m): 92 dB
Max SPL: 109 dB
Protection: short circuit, thermal
Radio Frequency Range: 863 - 865 MHz
Channels: 16 Channels
Receiving Mode: FM
Transmitter: Belt Pack Transmitter with Headset
Integrierter Media Player: USB, MP3
Controls: Main Volume, Tone, Wireless Mic Volume, Wireless
Mic Channel Select, USB-Player Volume, Play/Pause,
Stop, EQ/Repeat, Next Song, Previous Song
Indicators: Power, Charge, Play/Pause, Wireless Power, RF
Input Connector Line: AUX In 3.5 mm Jack
Input Connector Mic: Mic In 6.3 mm Jack
Output Connector Line: Mix Out 3.5 mm Jack
Output Connector Speaker:
Power Supply: External Switching Power Supply (100 - 240 V)
Batteries: 14,4 V / 2,6 A
Cabinet Material: PP
Cabinet Style: Bass Reflex
Dimensions (W x H x D): 165 x 210 x 295 mm
Weight (kg): 2.3
Features: stand support (3/8"), handle, shoulder strap, carrying bag
Page 12
12
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Model Name: LDRK5Beltpack
Frequency Range: 863 - 865 MHz
Channels: 16
Input Connector: mini XLR 3-pole with Phantom Power for
Headset, Lavalier - Wind Instrument Micro-
phone, Antenna
Audio Frequency Range: 70 - 16.000 Hz
RF Output Power: 10 mW
Controls: Power (On/Off), Volume, Channel Select
Indicators: Power On / Low Battery LED
Power Supply: 2 x AA Type Batteries
Operating Time: 10 - 12 h with Alkaline Batteries
Dimensions (W x H x D): 62 x 103 x 28 mm
Model Name: LDRK5Microphone
Frequency Range: 863 - 865 MHz
Channels: 16
Microphone Type: Dynamic
Polar Pattern: Cardioid
Audio Frequency Range: 70 - 15.000 Hz
RF Output Power: 10 mW
Controls: Power (On/Off), Channel Select
Indicators: Power On / Low Battery LED
Power Supply: 2 x AA Type Batteries
Operating Time: 10 - 12 h with Alkaline Batteries
Dimensions (L x Ø): 255 x 48 mm
Model Name: LDWS100MH1
Microphone Type: Headset Microphone
Capsule Type: Electret Condenser
Polar Pattern: Uni-directional
Frequency Response: 20 - 20.000 Hz
Impedance: 680 Ohms
Connector: 3-pole mini-XLR
Features: Incl. Foam Windshield
BELT PACK / HEADSET / HANDHELD:
Page 13
13
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
LIMITED wArrANTy
This Limited Warranty applies to the Adam Hall, LD Systems, Defender, Palmer, Eminence and Cameo branded products.
The statutory warranty rights towards the seller are not affected by this guarantee. In fact, it justifies, additional
independent warranty claims towards Adam Hall.
Adam Hall warrants that the Adam Hall product you have purchased from Adam Hall or from an Adam Hall authorized reseller is free from defects in materials or workmanship under normal use for a period of 2 or 5 years from
the date of purchase.
The Limited Warranty Period starts on the date of purchase. In order to receive warranty services you are required
to provide proof of the purchase date. Your dated sales or delivery receipt, showing the date of purchase, is your
proof of the purchase date. Should products of the brands named above be in need of repair within the limited warranty period, you are entitled to warranty services according to the terms and conditions stated in this document.
This Limited Warranty extends only to the original purchaser of this Adam Hall branded product and is not transferable to anyone who obtains ownership of the Adam Hall branded product from the original purchaser. During
the Limited Warranty Period, Adam Hall will repair or replace the defective component parts or the product. All
component parts or hardware products removed under this Limited Warranty become the property of Adam Hall.
In the unlikely event that your Adam Hall product has a recurring failure, Adam Hall, at its discretion, may elect to
provide you with a replacement unit of Adam Hall´s choice that is at least equivalent to your Adam Hall branded
product in hardware performance.
Adam Hall does not warrant that the operation of this product will be uninterrupted or error-free. Adam Hall is not
responsible for damage that occurs as a result of your failure to follow the instructions included with the Adam
Hall branded product.
This Limited Warranty does not apply,
- to wear parts (e.g. accumulator)
- to any product from which the serial number has been removed or that has been damaged or rendered defec
tive as the result of an accident
- in case of, misuse, abuse, or other external causes
- by operation outside the usage parameters stated in the user´s documentation shipped with the
product
- by use of spare parts not manufactured or sold by Adam Hall
- by modification or service by anyone other than Adam Hall
These terms and conditions constitute the complete and exclusive warranty agreement between you and Adam
Hall regarding the Adam Hall branded product you have purchased.
MANUFACTUrEr´S DECLARATIONS:
Page 14
14
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
LIMITATION OF LIABILITy
If your Adam Hall branded hardware product fails to work as warranted above, your sole and exclusive remedy
shall be repair or replacement. Adam Halls’ maximum liability under this limited warranty is expressly limited
to the lesser of the price you have paid for the product or the cost of repair or replacement of any hardware
components that malfunction in conditions of normal use.
Adam Hall is not liable for any damages caused by the product or the failure of the product, including any lost
profits or savings or special, incidental, or consequential damages. Adam Hall is not liable for any claim made by
a third party or made by you for a third party.
This limitation of liability applies whether damages are sought, or claims are made, under this Limited Warranty
or as a tort claim (including negligence and strict product liability), a contract claim, or any other claim. This limitation of liability cannot be waived or amended by any person. This limitation of liability will be effective even if
you have advised Adam Hall of an authorized representative of Adam Hall of the possibility of any such damages.
This limitation of liability however, will not apply to claims for personal injury.
This Limited Warranty gives you specific legal rights. You may also have other rights that may vary from state to
state or from country to country. You are advised to consult applicable state or country laws for a full determination of your rights.
REQUESTING wArrANTy-SErVICE
To request warranty service for the product, contact Adam Hall or the Adam Hall authorized reseller from which
you purchased the product.
EC DECLARATION OF CONFORMITY
These devices meet the essential requirements and further relevant specifications of Directives 1999 / 5 / EC (R & TTE),
2004/108/EC (EMC) and 2006/95EC (LVD). For more information, see www.adamhall.com.
CorrECT DISPoSAL OF THIS PRODUCT (ELECTRICAL WASTE)
(Applicable in the European Union and other European countries with separate collection systems)
This marking shown on the product or its literature, indicates that it should not be disposed with other household
wastes at the end of its working life. To prevent possible harm to the environment or human health from uncontrolled
waste disposal, please separate this from other types of wastes and recycle it responsibly to promote the sustainable
reuse of material resources.
Household users should contact either the retailer where they purchased this product, or their local government office,
for details on where and how they can recycle this item in an enviromentally friendly manner.
Business users should contact their supplier and check the terms and conditions of the purchase contract. This
product should not be mixed with other commercial wastes for disposal.
Page 15
15
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
wEEE-DECLARATION
Your LD-Systems product was developed and manufactured with high quality materials and components wich
can be recycled and/or reused. This symbol indicates that electrical and electronic equipment must be disposed
of separately from normal waste at the end of its operational lifetime.
Please dispose of this product by bringing it to your local collection point or recycling centre for such equipment.
This will help to protect the environment in which we all live.
BATTErIES AND ACCUMULATORS
The supplied batteries or rechargeable batteries can be recycled. Please dispose of them as special waste or return
them to your specialist dealer. In order to protect the environment, only dispose exhausted batteries.
Adam Hall GmbH, all rights reserved. The technical data and the functional product characteristics can be subject
to modifications. The photocopying, the translation, and all other forms of copying of fragments or of the integrality of this user’s manual is prohibited.
Page 16
16
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Sie haben die richtige Wahl getroffen!
Diese LD-Systems Produkte werden Sie lange Jahre durch Zuverlässigkeit, Wirtschaftlichkeit und einfaches
Handling überzeugen. Dafür garantiert LD-Systems mit seinem Namen und seiner in vielen Jahren erworbenen
Kompetenz als Hersteller hochwertiger Geräte.
Nehmen Sie sich nun ein paar Minuten Zeit, diese Anleitung zu lesen. Wir möchten, dass Sie einfach
und schnell in den Genuss dieser Technik kommen.
Mehr Informationen zu LD-SYSTEMS finden Sie auf unserer Internetseite WWW.LD-SYSTEMS.COM
Page 17
LD ROADKID
MOBILES DRAhTLOS-SOUND-SYSTEM
17
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 18
1. Bitte lesen Sie die folgenden Sicherheitshinweise sowie die beigefügten Richtlinien sorgfältig.
2. Bewahren Sie alle zugehörigen Unterlagen für spätere Referenzzwecke auf.
3. Nutzen Sie das Gerät ausschließlich für den bestimmungsgemäßen Zweck.
4. Beachten Sie die jeweils geltenden Vorschriften zur Abfallentsorgung, und geben Sie die Verpackung nach
Materialien (Plastik und Papier/Kartonagen) getrennt in die Entsorgung.
5. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen, wenn das Gerät
beschädigt ist, Regen oder anderer Feuchtigkeit ausgesetzt war oder Fehlfunktionen aufweist.
6. Achten Sie auf ausreichenden Abstand zu Wärmequellen wie Heizkörper, Öfen etc. (einschließlich anderer
Verstärker). Sorgen Sie zur Vermeidung von Überhitzung auf ausreichenden Abstand zu Wänden, innerhalb von
Racks etc.
Setzen Sie das Gerät niemals Feuchtigkeit aus (z.B. Regen).
7. Prüfen Sie die Verkabelung sorgfältig, um Unfälle und Schäden zu vermeiden,
und verwenden Sie niemals beschädigte Kabel oder andere defekte Komponenten.
8. Verwenden Sie bei der Installation ausschließlich zugelassene, stabile Stative, Halterungen, Regale, Tische etc.
und prüfen die Stabilität sorgfältig. Verwenden Sie das Gerät ausschließlich mit dem Original-Netzteil.
9. Störungen beim Einsatz von Funksystemen:
Die gleichzeitige Nutzung von Funkmikrofonen und Mobiltelefonen kann im Mikrofonsignal zu Interferenzen
führen, die über das PA-System hörbar sind (wenn die Geräte nicht weit genug voneinander entfernt sind).
AChTUNg:
Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des
Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Servicepersonal durchführen.
Das gleichschenkelige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im
Geräteinneren, die einen elektrischen Schlag verursachen können.
Das gleichschenkelige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise
ACHTUNG! HOHE LAUTSTÄRKEN!
Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt
den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall
gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen.
Dieses System kann Schalldruckpegel bis 80 dB erzeugen. Der gesetzlich zulässige Höchstwert, dem das
menschliche Gehör während eines Arbeitstages ausgesetzt sein darf, beträgt 85 db. Dieser Wert wurde in der
Lärmschutz-Richtlinie für Arbeitsmedizin als maximal zulässiger Schalldruckpegel festgelegt. Höhere Schalldruckpegel oder längere Expositionszeiten können Ihr Gehör schädigen. Um Ihr Gehör zu schützen, sollten Sie es
höheren Lautstärken nicht über längere Zeit aussetzen. Die folgenden Warnsignale sind sichere Indikatoren dafür,
dass Sie Ihr Gehör zu lang zu hohen Schalldruckpegeln ausgesetzt haben:
- Sie hören pfeifende oder klingelnde Geräusche!
- Sie haben den Eindruck, dass Sie höhere Töne nicht mehr wahrnehmen können!
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
18
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
VORSIChTSMASSNAHMEN:
Page 19
Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Geräts sorgfältig, und bewahren Sie sie für
zukünftige Referenzzwecke auf.
Dieses Produkt eignet sich für unterschiedliche Stromnetze (90-264 V AC, je nach Land) und kann bis zu 8
Stunden betrieben werden ohne den Akku nachzuladen. Die Ladezeit des integrierten Lithium-Ionen-Akkus
beträgt weniger als 3,5 Stunden.
Die Funkeinheit verfügt über 16 verschiedene, wählbare Kanäle, so dass Probleme mit anderen Drahtlos-Geräten
vermieden werden können. Darüber hinaus ist das System mit einem USB-Anschluss ausgestattet, um auch
MP3-Dateien abspielen zu können. Es sind zwei verschiedene Sets erhältlich, mit Handsender (Handmikrofon)
oder mit Headset plus Taschensender.
Beide Sets sind zusätzlich mit einer Fernbedienung ausgestattet.
EINFÜHRUNG:
LADEN DES AKKUS
Verbinden Sie das Netzteil mit der Netzbuchse des Roadkid (DC IN).
Ladevorgang: CG-Anzeige (grüne LED) blinkt.
Ladevorgang beendet: CG-Anzeige (grüne LED) leuchtet
konstant.
LO BAT-Anzeige (rote LED) blinkt: Akku laden.
LO BAT-Anzeige (rote LED) leuchtet konstant: Ladestatus
ok.
hINWEISE:
Wenn Sie Ihr Roadkid Sound-System einsetzen, während das Gerät an das
Stromnetz angeschlossen ist, wird der integrierte Akku geladen.
Verwenden Sie ausschließlich Original-Akkus, damit das Gerät nicht
beschädigt wird.
Rote LED Grüne LED
19
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 20
1
DISPLAY
2
LAUTSPREChER
3
6,3-MM-KLINKENEINgANg FÜR DRAhTgEBUNDENE MIKROFONE
4
hAUPT-BEDIENBEREICh
5
BATTERIEFACh-ABDECKUNg
6
TRAgEgURT-hALTERUNg
7
TRAgEgRIFF
1
2
3 4
5
6
7
6
20

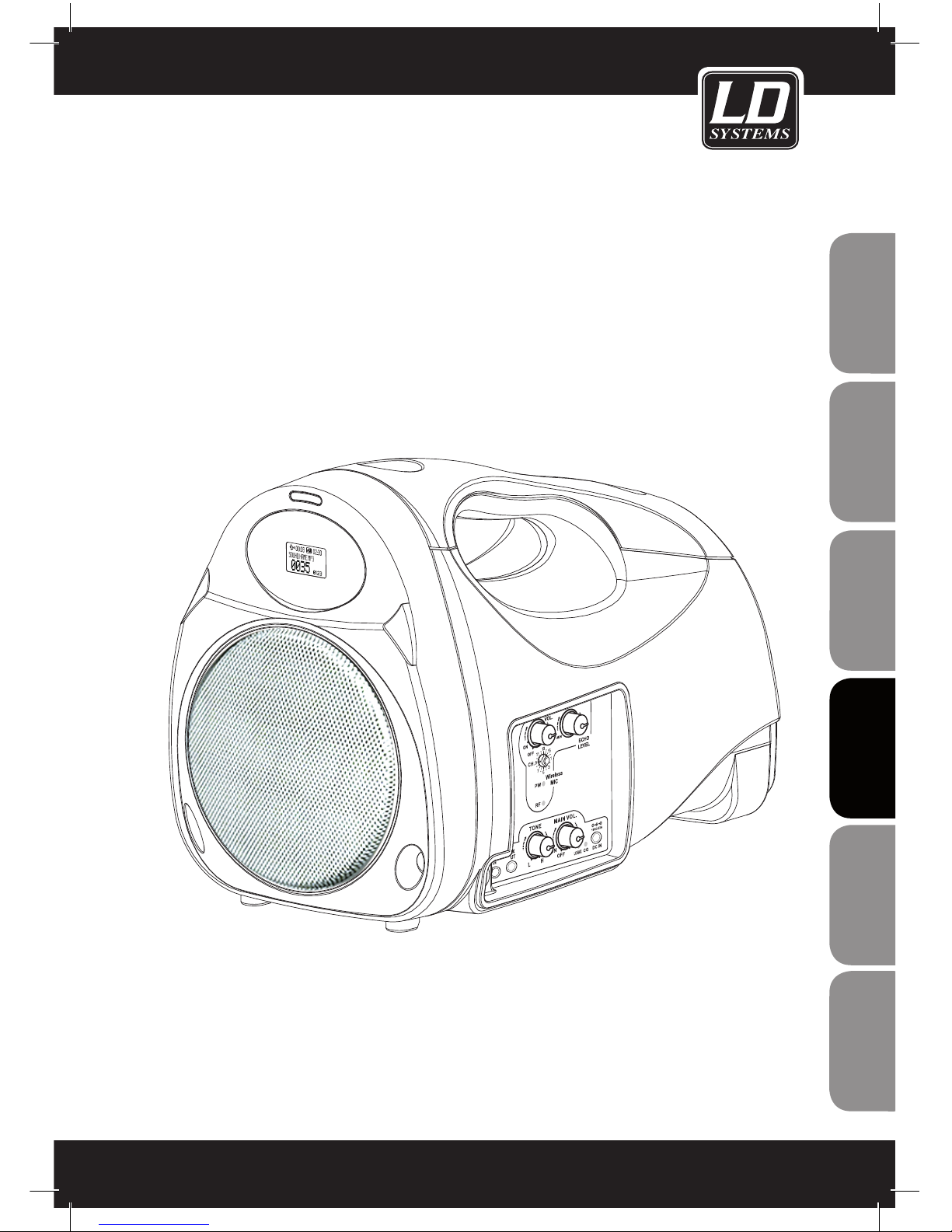

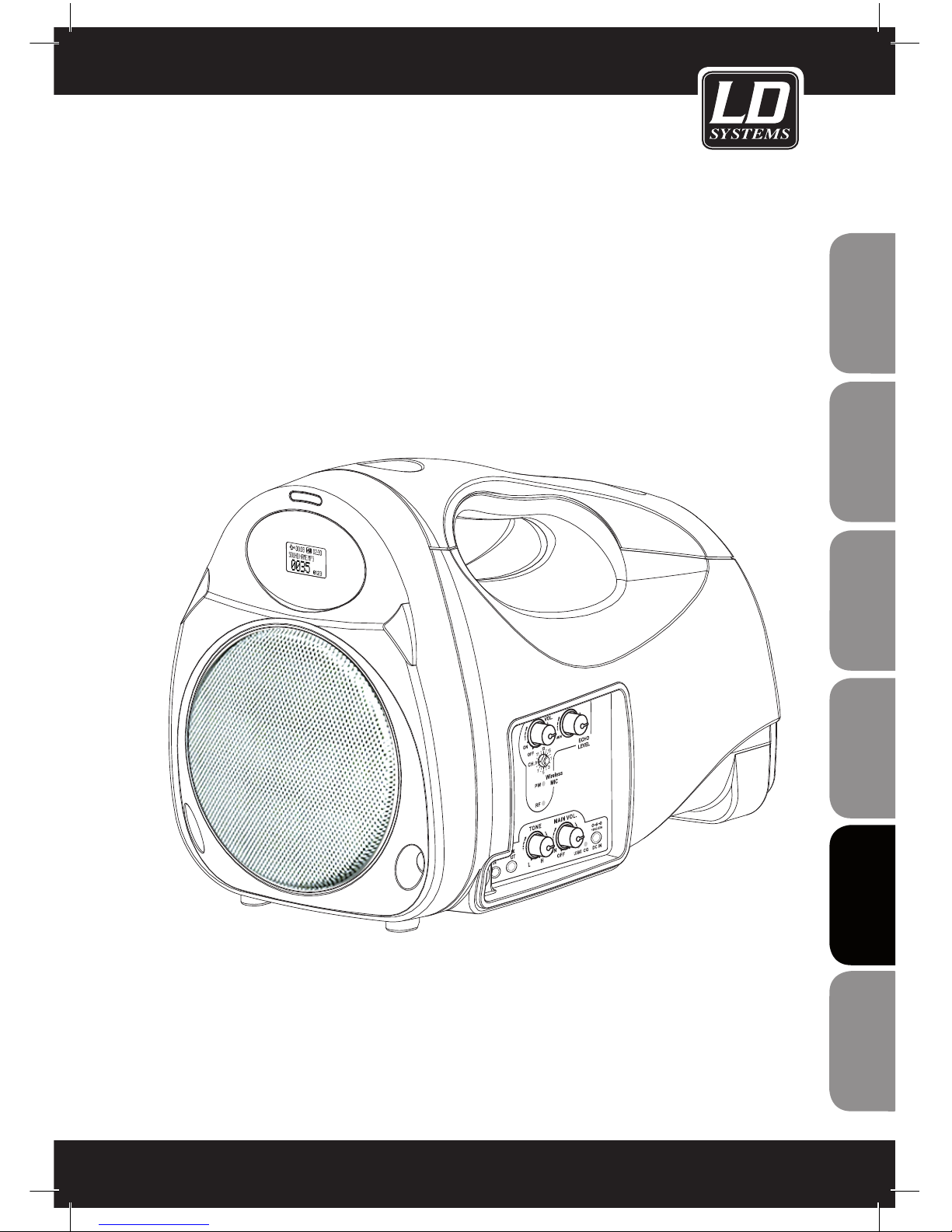

ÜBERSICHT:
ERROR
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 21
1
POWER (EIN/AUS/LAUTSTÄRKE)
Drehen Sie diesen Regler nach rechts, um das Gerät einzuschalten und die gewünschte Lautstärke einzustellen.
Drehen Sie diesen Regler nach links, um die Lautstärke zu reduzieren und das Gerät auszuschalten.
2
STOP
3
EQ/REPEAT
Drücken Sie die Taste EQ/Repeat, um zwischen den Equalizer-Betriebsarten NORMAL/POP/ROCK/JAZZ/CLASSIC/COUNTRY auszuwählen. Wenn Sie die EQ/Repeat-Taste länger (3 Sekunden) drücken, wechseln Sie den
Repeat-Modus. Die verschiedenen Modi sind: OFF/SINGLE/ONE/FOLDER/ALL/RANDOM.
4
PLAY/PAUSE
Drücken Sie diese Taste, um die Wiedergabe zu starten oder wieder anzuhalten.
5
VORWÄRTS
Drücken Sie diese Taste, um den nächsten Track abzuspielen.
6
ZURÜCK
Drücken Sie diese Taste, um den vorherigen Track abzuspielen.
7
USB-ANSChLUSS
Schließen Sie hier ein USB-Gerät an.
1
2
3
4
5
6
7
21
SYSTEM:
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 22
1
2
3
4
1
POWER (EIN/AUS/LAUTSTÄRKE)
Drehen Sie diesen Regler nach rechts, um das Gerät einzuschalten und die gewünschte Lautstärke einzustel-
len. Drehen Sie diesen Regler nach links, um die Lautstärke zu reduzieren und das Gerät auszuschalten.
2
16 WÄhLBARE SENDEFREQUENZ-KANÄLE
3
POWER-STATUS-LED
4
RF-LED (FUNKSIgNAL)
1 2 3 4 5 6 7
FUNKEMPFÄNGER:
MIC-IN
HAUPT-LAUTSTÄRKEREGLER
8
1
AUDIOEINgANg (3,5-MM-KLINKE)
2
MIx-AUSgANg (3,5-MM-KLINKE)
Dieser Ausgang dient dem Anschluss an ein PAoder Recording-System.
3
KLANgREgLER
Drehen Sie den TONE-Regler nach rechts, um
den Höhenanteil (TREBLE) zu betonen.
4
POWER (EIN/AUS/LAUTSTÄRKE)
Drehen Sie diesen Regler nach rechts, um
das Gerät einzuschalten und die gewünschte
Lautstärke einzustellen.
Drehen Sie diesen Regler nach links, um
die Lautstärke zu reduzieren und das Gerät
auszuschalten.
5
POWER-STATUS-LED
6
LADESTATUS-LED
7
NETZBUChSE (ANSChLUSS NETZTEIL)
8
MIC IN
Eingang für ein drahtgebundenes Mikrofon.
22
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 23
6
5
4
3
2
1
1
ANTENNENANSChLUSS
2
POWER /
BATTERIE-STATUSANZEIgE
Die rote LED leuchtet, wenn der Batteriestatus niedrig ist, die grüne
LED leuchtet, wenn der Sender eingeschaltet und der Batteriestatus in
Ordnung ist.
3
MIKROFONEINgANg (3-POL-MINI-xLR)
4
LAUTSTÄRKEREgLER
5
EIN-/AUSSChALTER
6
BATTERIEFACh
2 Alkali-Batterien oder 2 Akkumulatoren (Typ AA).
1
2
3
4
1
MIKROFONKORB
2
gEhÄUSE
Drehen Sie den mittleren Gehäuseteil gegen den Uhrzeigersinn, um das Batteriefach
zu öffnen.
3
BATTERIE-STATUSANZEIgE (LED)
Wenn die LED rot leuchtet, müssen die Batterien ersetzt werden. Wenn die LED grün
leuchtet, ist das Mikrofon eingeschaltet und der Batteriestatus ist ok.
4
EIN-/AUSSChALTER
TASChENSENDER / HANDMIKROFON:
23
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 24
1. (PREV/NEXT PLAY/PAUSE): Drücken Sie oder ,
um den vorherigen bzw. nächsten Track abzuspielen.
2. Drücken Sie , um die Wiedergabe zu starten oder
wieder anzuhalten.
3. (EQ): Drücken Sie die Taste "EQ", um zwischen
folgenden Equalizer-Betriebsarten auszuwählen:
NORMAL » POP » ROCK » JAZZ » CLASSIC » COUNTRY
4. (REP): Drücken Sie die Taste "REP", um zwischen
folgenden Wiedergabe-Modi auszuwählen:
Alle wiedergeben, Ausgewählten Track wiedergeben,
Ausgewählten Track wiederholt abspielen, Ordner
wiederholt abspielen, Zufallswiedergabe
(OFF » SINGLE » ONE » FOLDER » ALL » RANDOM)
5. Zifferntasten: Über die Zifferntasten können Sie
Songs oder Tracks direkt anwählen. Geben Sie einfach
die gewünschte Zahl ein. Zeigt das LCD beispielsweise
"0002" an, brauchen Sie nur noch die Taste zu
drücken, und die Wiedergabe beginnt mit Track "0002".
FERNBEDIENUNg / DISPLAY:
DISPLAY
Abgelaufene Spielzeit
(aktueller Track)
Ausgewähltes Wiedergabegerät
Aktueller Track
Track-Nummer
Wiedergabe-Status
Track-Länge
Gesamtanzahl Tracks
AUS
Track abspielen
Track wiederholen
Ordner wiederholen
Alle abspielen
Zufallswiedergabe
24
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 25
25
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
TEChNISChE DATEN:
Model Name: LDRK5BPH
Type: active
Woofer Size (inch): 5 1/4"
Woofer Size (mm): 13.3 mm
Woofer Type: Broadband Speaker
Woofer Magnet: Ferrit
Woofer Brand: Custom Made
Amplification: CLASS A/B
Power (RMS): 25 W
Power (Peak): 50 W
Frequency Range (Hz): 90 - 17.000 Hz
SPL (1 W / 1 m): 92 dB
Max SPL: 109 dB
Protection: short circuit, thermal
Radio Frequency Range: 863 - 865 MHz
Channels: 16 Channels
Receiving Mode: FM
Transmitter: Belt Pack Transmitter with Headset
Integrierter Media Player: USB, MP3
Controls: Main Volume, Tone, Wireless Mic Volume, Wireless
Mic Channel Select, USB-Player Volume, Play/Pause,
Stop, EQ/Repeat, Next Song, Previous Song
Indicators: Power, Charge, Play/Pause, Wireless Power, RF
Input Connector Line: AUX In 3.5 mm Jack
Input Connector Mic: Mic In 6.3 mm Jack
Output Connector Line: Mix Out 3.5 mm Jack
Output Connector Speaker:
Power Supply: External Switching Power Supply (100 - 240 V)
Batteries: 14,4 V / 2,6 A
Cabinet Material: PP
Cabinet Style: Bass Reflex
Dimensions (W x H x D): 165 x 210 x 295 mm
Weight (kg): 2.3
Features: stand support (3/8"), handle, shoulder strap, carrying bag
Page 26
26
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Model Name: LDRK5Beltpack
Frequency Range: 863 - 865 MHz
Channels: 16
Input Connector: mini XLR 3-pole with Phantom Power for
Headset, Lavalier - Wind Instrument Micro-
phone, Antenna
Audio Frequency Range: 70 - 16.000 Hz
RF Output Power: 10 mW
Controls: Power (On/Off), Volume, Channel Select
Indicators: Power On / Low Battery LED
Power Supply: 2 x AA Type Batteries
Operating Time: 10 - 12 h with Alkaline Batteries
Dimensions (W x H x D): 62 x 103 x 28 mm
Model Name: LDRK5Microphone
Frequency Range: 863 - 865 MHz
Channels: 16
Microphone Type: Dynamic
Polar Pattern: Cardioid
Audio Frequency Range: 70 - 15.000 Hz
RF Output Power: 10 mW
Controls: Power (On/Off), Channel Select
Indicators: Power On / Low Battery LED
Power Supply: 2 x AA Type Batteries
Operating Time: 10 - 12 h with Alkaline Batteries
Dimensions (L x Ø): 255 x 48 mm
Model Name: LDWS100MH1
Microphone Type: Headset Microphone
Capsule Type: Electret Condenser
Polar Pattern: Uni-directional
Frequency Response: 20 - 20.000 Hz
Impedance: 680 Ohms
Connector: 3-pole mini-XLR
Features: Incl. Foam Windshield
gÜRTELSENDER / HEADSET / TASChENSENDER:
Page 27
27
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
HErSTELLErERKLÄRUNGEN:
gARANTIEBESTIMMUNGEN
Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Eminence.
Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall.
Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner
erworbene Produkt bei normalem Gebrauch während des Zeitraums von 2 bzw. 5 Jahren ab Kaufdatum frei von
Material- oder Verarbeitungsfehlern ist.
Der Garantiezeitraum beginnt mit dem Datum des Kaufs.
Der Geltendmachung eines Anspruchs auf Garantieleistungen erforderliche Nachweis des Kaufdatums, erfolgt
durch die mit dem Kaufdatum versehene Quittung oder den mit dem Kaufdatum versehenen Lieferschein. Sie haben Anspruch auf den Garantieservice zu den in diesem Dokument aufgeführten Bedingungen und Bestimmungen,
falls eine Reparatur der unter den oben genanten Marken vertriebenen Produkte innerhalb des Garantiezeitraums
erforderlich ist.
Diese Garantie gilt nur für den ursprünglichen Käufer des von Adam Hall vertriebenen Produkts und ist nicht an
Personen übertragbar, denen vom ursprünglichen Käufer das Eigentum am Adam Hall Produkt übertragen wird.
Innerhalb des Garantiezeitraums werden die fehlerhaften Komponenten oder das Produkt von Adam Hall repariert
oder ersetzt. Alle im Rahmen dieser Garantie entfernten Komponenten und Hardware-Produkte gehen in das Eigentum von Adam Hall über.
In dem unwahrscheinlichen Fall, dass bei dem von Ihnen erworbenen Adam Hall Produkt ein Fehler wiederholt auftritt, kann Adam Hall nach eigenem Ermessen entscheiden, Ihnen dieses Produkt durch ein vergleichbares Produkt
mit mindestens derselben Leistung zu ersetzen.
Adam Hall übernimmt keine Garantie für einen störungs- oder fehlerfreien Betrieb dieses Produkts. Adam Hall
übernimmt keine Verantwortung für auf eine inkorrekte Befolgung der im Lieferumfang des Adam Hall enthaltenen
Anweisungen zurückzuführenden Schäden.
Diese Garantie erstreckt sich nicht auf
-Verschleißteile (z.B. Akkumulator).
-Geräte deren Seriennummer entfernt wurde oder die beschädigt oder fehlerhaft wurden als folge eines Unfalls.
-nicht sachgerechter oder missbräuchlicher Verwendung oder anderer missbräuchlicher Verwendung oder anderer
äußerer Ursachen.
-Geräte die nicht entsprechend den Betriebsparametern betrieben wurden, die in den im Lieferumfang des Produkts enthaltenen Benutzerunterlagen festgelegt sind.
-Geräte die aufgrund der Verwendung nicht von Adam Hall hergestellter oder vertriebener Teile repariert wurden.
- Geräte die durch Änderung oder Wartung durch jemand anderen als Adam Hall getätigt wurde.
Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall Produkt dar.
Page 28
28
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
hAFTUNgSBESCHRÄNKUNG
Wenn das unter der Marke Adam Hall vertriebene Produkt nicht entsprechend der obigen Garantie funktioniert,
besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Ersatz.
Weitergehende Gewährleistungsansprüche bleiben hiervon unberührt. Die maximale Haftung von Adam Hall im
Rahmen dieser Garantie ist ausdrückliche beschränkt auf den jeweils niedrigeren Betrag, der sich entweder aus
dem Kaufpreis für das Produkt oder aus den Reparatur- bzw. Ersatzkosten von Hardware-Komponenten, die bei
normalem Gebrauch nicht Ordnungsgemäß funktionieren, ergibt.
Adam Hall haftet aus dieser Garantie nicht für durch das Produkt oder sein versagen verursachte Schäden, einschließlich entgangener Gewinne, unterbliebener Einsparungen oder besonderer, indirekter oder Folgeschäden.
Adam Hall haftet zudem nicht für von Dritten oder von ihnen für Dritte geltend gemachte Ansprüche.
Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt werden, ob Schadensersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (Einschließlich Fahrlässigkeit
und Gefährdungshaftung) oder aufgrund vertraglicher bzw. sonstiger Ansprüche gestellt werden. Diese Haftungsbeschränkung kann von keiner Person aufgehoben oder ergänzt werden. Diese Haftungsbeschränkung gilt auch
dann, wenn sie Adam Hall über die Möglichkeit derartiger Schäden informiert haben. Sie gilt jedoch nicht für
Ansprüche aus Personenschäden.
Aus dieser Garantie ergeben sich für Sie bestimmte Rechte. Möglicherweise haben Sie weitere Rechte, die Ihnen
von Staat zu Staat und von Land zu Land unterschiedlich sein können. Es ist ratsam, die entsprechenden Gesetze
des Staates bzw. Landes heranzuziehen, um Ihre Rechte umfassend zu ermitteln.
INANSPRUCHNAHME DES REPARATURSERVICE
Um den Garantieservice bzw. Reparaturservice für das Produkt in Anspruch zu nehmen, wenden Sie sich bitte an
Adam Hall oder an einen Adam Hall Partner, bei dem Sie das Produkt erworben haben.
Eg-KONFORMITÄTSERKLÄRUNG
Diese Geräte entsprechen den grundlegenden Anforderungen und den weiteren Vorgaben der Richtlinien 1999/5/EC (R&TTE),
2004/108/EC (EMC) und 2006/95EC (LVD). Weitere Informationen finden Sie unter www.adamhall.com.
KORREKTE ENTSORgUNg DIESES PRODUKTES
(Gültig in der Europäischen Union)
Dieses Symbol (entweder auf dem Gerät oder dem dazugehörigen Handbuch) weist darauf hin, dass das Gerät
nicht mit dem normalen Hausmüll entsorgt werden darf. Um mögliche Schäden an der Umwelt und an Personen
zu verhindern, entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll.
Als Privatkunde Informieren Sie sich bitte beim Hersteller oder bei Ihrer Gemeinde über die Möglichkeiten der
korrekten Entsorgung.
Als Geschäftskunde kontaktieren Sie bitte Ihren Lieferanten und prüfen Sie die Konditionen zur Entsorgung der
Geräte. Dieses Produkt sollte nicht mit anderem gewerblichen Abfall entsorgt werden.
Page 29
29
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
WEEE-DEKLARATION
Ihr LD-Systems Produkt wurde unter der Verwendung hochwertiger Materialien und Komponenten die wiedeverwertet oder wieder verwendet werden können hergestellt. Dieses Symbol weist darauf hin, dass elektronische
Geräte nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät bitte fachgerecht bei
einer entsprechenden Stelle für Elektromüll und helfen Sie dabei unsere Umwelt zu schützen.
BATTERIEN UND AKKUS
Die mitgelieferten Batterien können wiederverwertet werden. Werfen Sie die Batterien daher nicht in den normalen Hausmüll sondern in gesonderte dafür vorgesehene Container. Helfen Sie, unsere Umwelt sauber zu halten.
Adam Hall GmbH, alle Rechte vorbehalten. Die technischen Daten und die funktionalen Produkteigenschaften
können Änderungen und Irrtümer vorbehalten. Das Kopieren, die Übersetzung, und alle anderen Formen des
Kopierens von Fragmenten oder der Vollständigkeit dieser Bedienungsanleitung ist untersagt.
Page 30
30
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Merci d’avoir choisi LD-Systems!
Nous avons conçu ce produit afin de vous offrir un matériel fiable, qui vous accompagnera durant de longues
années. En achetant l’un des produits de la marque LD-Systems vous bénéficiez de notre compétence reconnue
et de nos nombreuses années d’expérience en tant que fabricant. Notre nom est notre garantie.
Veuillez s’il-vous-plait prendre quelques minutes pour lire attentivement ces instructions d’utilisation car nous
souhaitons que vous puissiez profiter pleinement et au plus vite de votre matériel LD-Systems.
Pour plus d’informations sur LD-Systems venez visiter notre site WWW.LD-SYSTEMS.COM
Page 31
LD ROADKID
SYSTEME AUDIO PORTATIF SANS FIL
31
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 32
1. Veuillez lire attentivement les instructions de sécurité et les autres instructions.
2. Veuillez conserver toutes les instructions.
3. Veuillez utiliser l'appareil conformément à sa destination.
4. Veuillez respecter la législation en vigueur concernant la gestion des déchets. Veuillez séparer le plastique d'un
côté, le carton de l'autre avant de gérer le recyclage des déchets.
5. Si l'appareil est endommagé, exposé à la pluie ou à un liquide ou s'il ne fonctionne pas normalement, veuillez le
confier à un personnel qualifié pour réparation.
6. Veuillez ne pas exposer l'appareil à une source de chaleur, quelle qu'elle soit : fours, radiateurs, autres appareils
(amplificateur...). Veillez à ménager une distance suffisante entre les amplificateurs et les murs, les racks, etc.,
afin d'éviter toute surchauffe.
Ne pas exposer l'appareil à l'humidité, la pluie, etc.
7. Après branchement, veuillez vérifier les câblages, afin d'éviter tout accident ou dommage.
N'utilisez jamais de câbles abîmés (secteur, audio, haut-parleur).
8. N'utilisez que des pieds, tables, supports ou étagères stables et prévus à cet usage pour l'installation. Vérifiez
que la stabilité est suffisante, afin d'éviter tout risque de chute. N'utilisez que l'alimentation secteur originale.
9. Apparition d'interférences en utilisant des systèmes sans fil.
L'utilisation simultanée de microphones sans fil et de téléphones mobiles (si les deux appareils ne se trouvent
pas à une distance importante entre eux) peut provoquer dans le signal du microphone des interférences qui se
répercutent dans le système audio.
ATTENTION :
Pour éviter tout risque d'électrocution, ne démontez pas le capot (ou le panneau arrière). L'appareil ne contient
aucune pièce réparable par l'utilisateur. Veuillez confier la maintenance de l'appareil à un personnel qualifié.
Le pictogramme d'éclair avec pointe de flèche dans un triangle équilatéral est prévu pour alerter
l'utilisateur de la présence d'une "tension dangereuse” non isolée à l'intérieur du coffret de l'appareil –
tension suffisamment élevée pour constituer un risque pour l'organisme humain.
Le point d'exclamation à l'intérieur d'un triangle équilatéral sert à attirer l'attention de l'utilisateur
sur la présence d'instructions importantes, relatives à l'utilisation ou à la maintenance, dans la brochure
livrée avec l'appareil.
ATTENTION ! NIVEAUX SONORES ÉLEVÉS !
Cet appareil sera utilisé dans le cadre d'applications professionnelles. Par conséquent, son utilisation commerciale
est soumise aux lois et aux réglementations en vigueur dans votre secteur d'activités. En tant que fabricant, Adam
Hall est tenu de vous informer formellement de l'existence de certains risques sanitaires.
Ce système est apte à produire une pression acoustique de 80 dB. Selon la loi, la valeur maximale de pression
acoustique à laquelle votre oreille peut être exposée pendant une journée de travail est de 85 dB. Cette valeur a
été établie selon une expertise technique de la médecine du travail comme base pour la pondération du niveau
sonore. Des niveaux sonores ou des durées d'exposition plus élevés peuvent endommager votre oreille. La durée
d'exposition à des niveaux de pression sonore plus élevés doit être réduite pour éviter des dommages de l'oreille.
Voici quelques signaux d'alerte fiables qui montrent que vous vous êtes exposés pendant des périodes trop
longues à des niveaux de pression sonore excessifs.
- Vous entendez des tintements ou des sifflements !
- Vous avez l'impression de ne plus entendre les sons aigus !
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
32
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
PRÉCAUTIONS D’UTILISATION :
Page 33
Avant d'utiliser cette unité veuillez lire attentivement ce manuel et le conserver pour un usage ultérieur.
Ce produit est adapté à la tension de secteur de plusieurs pays (AC 90-264 V) et l'unité peut être utilisée sans
recharge pendant environ 8 heures. Le temps de recharge de la batterie à lithium-ion est inférieur à 3,5 heures.
16 canaux sélectionnables par l'utilisateur pour éviter les interférences avec d'autres produits sans câble. Le
port USB incorporé permet de lire des fichiers MP3. Deux appareils différents sont disponibles en option : un
microphone portatif sans fil ou bien un casque avec émetteur ceinture.
Les unités sont livrées avec une télécommande.
PANNEAU ARRIÈRE:
ChARgEMENT DE LA BATTERIE
Branchez l'alimentation secteur au connecteur DC IN.
Chargement : l'indicateur CG (LED verte) clignote.
Chargement complet : L'indicateur CG (LED verte) est
allumé fixe.
L'indicateur LO BAT (LED rouge) clignote - batterie en
recharge.
L'indicateur LO BAT (Red LED) allumé fixe - état de la
batterie OK.
NOTES :
Le chargement de la batterie ne sera pas interrompu pendant l’utilisation
de Roadkid avec l’alimentation secteur connectée.
Pour éviter tout risque de dommages utiliser uniquement des batteries
originales.
LED rouge LED verte
33
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 34

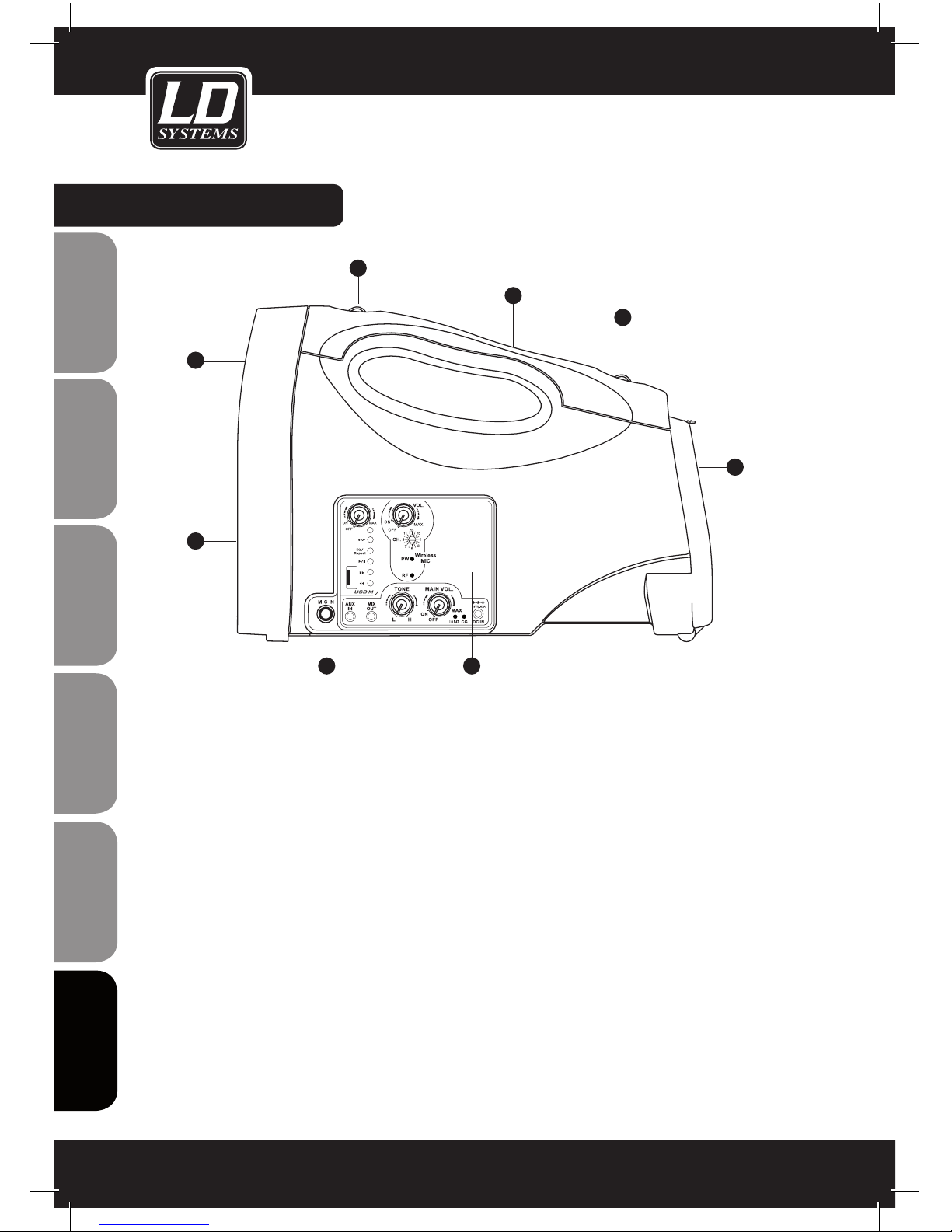

1
ÉCRAN
2
hAUT-PARLEUR
3
PRISE JACK 6,3 MM POUR MICROPhONE FILAIRE
4
PANNEAU DE CONTROLE PRINCIPAL
5
CAPOT COMPARTIMENT PILES
6
FIxATION SANgLE
7
POIgNÉE
1
2
3 4
5
6
7
6
ERROR
34
PrÉSENTATIoN :
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 35
1
ALLUMAgE/ExTINCTION/VOL
Tourner dans le sens horaire pour allumer et augmenter le volume.
Tourner dans le sens anti-horaire pour diminuer le volume et éteindre l'appareil.
2
STOP
3
EQ/REPEAT
Appuyer brièvement sur EQ/Repeat pour sélectionner le mode égalisateur NORMAL/POP/ROCK/JAZZ/
CLASSIC/COUNTRY, ou bien appuyer sur EQ/Repeat pendant 3 secondes pour activer le mode Repeat ; les
modes sont : ÉTEINT/LIRE UNE PLAGE/RÉPÉTER UNE PLAGE/DOSSIER RÉPÉTER/RÉPÉTER TOUT/LECTURE
ALÉATOIRE.
4
PLAY / PAUSE
Appuyer pour lire ou mettre en pause.
5
MODE AVANT
Appuyer sur cette touche pour lire la plage suivante.
6
MODE ARRIÈRE
Appuyer sur cette touche pour lire la plage précédente.
7
PORT USB
Connecter le dispositif USB.
1
2
3
4
5
6
7
35
SySTÈME :
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 36
1
2
3
4
1
ALLUMAgE/ExTINCTION/VOL
Tourner dans le sens horaire pour allumer et augmenter le volume.
Tourner dans le sens anti-horaire pour diminuer le volume et éteindre l'appareil.
2
16 CANAUx FRÉQUENCE SÉLECTIONNABLES PAR L'UTILISATEUR
3
LED D'ALIMENTATION
4
LED INDICATRICE RF
1
PRISE JACK ENTRÉE AUDIO 3,5 MM
2
PRISE JACK MIx OUT 3,5 MM
Enregistrer ou connecter à un système sonore
3
TONALITÉ
TOURNER dans le sens horaire pour augmenter
les aigus (TREBLE).
4
ALLUMAgE/ExTINCTION/VOL
Tourner dans le sens horaire pour allumer et
augmenter le volume.
Tourner dans le sens anti-horaire pour diminuer
le volume et éteindre l'appareil.
5
LED D'ALIMENTATION
6
LED D'ÉTAT DE ChARgE
7
PRISE JACK CC
8
MIC IN
Entrée microphone filaire
1 2 3 4 5 6 7
RÉCEPTEUR SANS FIL :
MIC-IN
MAIN VOLUME
8
36
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 37
6
5
4
3
2
1
1
CONNECTEUR ANTENNE
2
INDICATEUR ALLUMAgE /
ÉTAT DES PILES
Cette LED s'allume en rouge lorsque la pile est à remplacer. Elle s'allume
en vert lorsque l'émetteur de poche est sous tension et que les piles sont
en bon état.
3
ENTRÉE MICROPhONE à 3 POINTS MINI xLR
4
RÉgLAgE DE VOLUME
5
ALLUMAgE/ExTINCTION DE L'APPAREIL
6
COMPARTIMENT DES PILES
2 piles alcalines ou 2 piles rechargeables (type AA).
1
2
3
4
1
gRILLE DE PROTECTION DE LA CAPSULE DU MICROPhONE
2
BOîTIER CENTRAL
Tourner dans le sens anti-horaire pour ouvrir le compartiment des piles.
3
LED INDICATRICE ÉTAT DE ChARgE DES PILES
Si la LED rouge s'allume, les piles doivent être remplacées. Si la LED verte
s'allume, l'appareil est allumé et les piles sont chargées.
4
ALLUMAgE/ExTINCTION DE L'APPAREIL
PACK CEINTURE / MICROPHONE PORTATIF :
37
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 38
1. (Réglage PREV/NEXT PLAY/PAUSE) : ou pour lire
la plage précédente ou suivante.
2. Appuyer sur pour lire une plage ou mettre en
pause
3. (Réglage EQ) : Appuyer sur la touche "EQ", les modes
de l'égalisateur sont :
NORMAL » POP » ROCK » JAZZ » CLASSIC » COUNTRY
4. (Réglage REP) : Appuyer sur la touche "REP", pour
alterner les modes de lecture ; les modes sont :
(tout lire, lire une plage, répéter une plage, dossier
répéter, répéter tout, lecture aléatoire)
(OFF » SINGLE » ONE » FOLDER » ALL » RANDOM)
5. Touches numériques : Touches numériques pour
sélectionner directement des morceaux ou des plages.
Entrer un numéro, lorsque l'écran LCD affiche "0002"
(par exemple), cliquer sur Start pour lire à partir de
"0002".
TÉLÉCOMMANDE / ÉCRAN :
ÉCRAN
Durée de lecture totale
pour la plage actuelle
Appareil actuel
Plage actuelle
Numéro plage
dans la séquence
Statut lecture
Longueur plage
Nombre total de plages
ÉTEINT
Lire une plage
Répéter une plage
Dossier Répéter
Lire tout
Aléatoire
38
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 39
39
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
SPÉCIFICATIONS TECHNIQUES:
Model Name: LDRK5BPH
Type: active
Woofer Size (inch): 5 1/4"
Woofer Size (mm): 13.3 mm
Woofer Type: Broadband Speaker
Woofer Magnet: Ferrit
Woofer Brand: Custom Made
Amplification: CLASS A/B
Power (RMS): 25 W
Power (Peak): 50 W
Frequency Range (Hz): 90 - 17.000 Hz
SPL (1 W / 1 m): 92 dB
Max SPL: 109 dB
Protection: short circuit, thermal
Radio Frequency Range: 863 - 865 MHz
Channels: 16 Channels
Receiving Mode: FM
Transmitter: Belt Pack Transmitter with Headset
Integrierter Media Player: USB, MP3
Controls: Main Volume, Tone, Wireless Mic Volume, Wireless Mic
Channel Select, USB-Player Volume, Play/Pause, Stop,
EQ/Repeat, Next Song, Previous Song
Indicators: Power, Charge, Play/Pause, Wireless Power, RF
Input Connector Line: AUX In 3.5 mm Jack
Input Connector Mic: Mic In 6.3 mm Jack
Output Connector Line: Mix Out 3.5 mm Jack
Output Connector Speaker:
Power Supply: External Switching Power Supply (100 - 240 V)
Batteries: 14,4 V / 2,6 A
Cabinet Material: PP
Cabinet Style: Bass Reflex
Dimensions (W x H x D): 165 x 210 x 295 mm
Weight (kg): 2.3
Features: stand support (3/8"), handle, shoulder strap, carrying bag
Page 40
40
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Model Name: LDRK5Beltpack
Frequency Range: 863 - 865 MHz
Channels: 16
Input Connector: mini XLR 3-pole with Phantom Power for
Headset, Lavalier - Wind Instrument Micro-
phone, Antenna
Audio Frequency Range: 70 - 16.000 Hz
RF Output Power: 10 mW
Controls: Power (On/Off), Volume, Channel Select
Indicators: Power On / Low Battery LED
Power Supply: 2 x AA Type Batteries
Operating Time: 10 - 12 h with Alkaline Batteries
Dimensions (W x H x D): 62 x 103 x 28 mm
Model Name: LDRK5Microphone
Frequency Range: 863 - 865 MHz
Channels: 16
Microphone Type: Dynamic
Polar Pattern: Cardioid
Audio Frequency Range: 70 - 15.000 Hz
RF Output Power: 10 mW
Controls: Power (On/Off), Channel Select
Indicators: Power On / Low Battery LED
Power Supply: 2 x AA Type Batteries
Operating Time: 10 - 12 h with Alkaline Batteries
Dimensions (L x Ø): 255 x 48 mm
Model Name: LDWS100MH1
Microphone Type: Headset Microphone
Capsule Type: Electret Condenser
Polar Pattern: Uni-directional
Frequency Response: 20 - 20.000 Hz
Impedance: 680 Ohms
Connector: 3-pole mini-XLR
Features: Incl. Foam Windshield
BELT PACK / HEADSET / hANDhELD:
Page 41
41
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
DECLARATIONS DU FABRICANT:
gARANTIE LIMITÉE:
Cette garantie limitée s’applique aux produits de la marque Adam Hall, LD Systems, Defender, Palmer et Eminence.
Les droits inhérents à la garantie légale vis-à-vis du revendeur ne sont pas affectés par cette garantie. En fait elle
justifie d’une garantie supplémentaire indépendante auprès de la société Adam Hall.
La société Adam Hall garantit que le produit que vous avez acheté Adam Hall ou à l’un de ses revendeurs officiels,
est exempt de défaut matériel et d’usinage pour une durée de 2 ans (ou 5 ans pour les produits Palmer) à partir de
la date d’achat, lorsqu’il est utilisé dans des conditions normales.
La période de garantie limitée débute le jour de l’achat du produit. Pour bénéficier de cette garantie vous devez
produire une preuve d’achat sur laquelle figure la date d’achat du produit (ex : ticket de caisse daté, bon de
livraison daté…). Si un produit d´une des marques citées ci-dessus venait à nécessiter une réparation durant la
période de garantie limitée, vous aurez alors le droit de bénéficier des services de la garantie selon les termes et
conditions mentionnés par ce document.
Cette garantie limitée ne s’applique qu’à l’acheteur initial de ce produit Adam Hall et ne peut être en aucun cas
transférée à un tiers devenu propriétaire du produit. Durant la période de garantie limitée, Adam Hall s‘engage
à réparer ou remplacer les pièces défectueuses du produit. Toutes les pièces ou éléments démontés lors d‘une
réparation par Adam Hall deviennent la propriété d‘Adam Hall.
Dans le cas improbable d´un défaut récurrent, Adam Hall peut, à sa discrétion, décider de vous fournir un produit
de remplacement de son choix, dont les capacités techniques sont au moins équivalentes à celles de votre produit
initial.
Adam Hall ne garantit pas que le fonctionnement de ce produit sera exempt d‘erreur ou ininterrompu. Adam Hall ne
peut pas être rendu responsable des dégâts résultant de votre manquement à suivre les instructions d‘utilisation
fournies avec votre produit.
Cette garantie limitée ne s‘applique pas,
- aux pièces d‘usure (ex: piles)
- aux produits dont le numéro de série a été effacé ou aux produits endommagés ou rendus défectueux par
accident
- dans le cas d‘une utilisation non conforme aux conditions normales d‘utilisation, dans le cas d‘abus ou
toute autre cause externe
- dans le cas d‘un usage du produit en dehors des paramètres d‘utilisation stipulés dans la documentation
fournie avec le produit
- dans le cas de l‘usage de pièces de remplacement n‘étant pas fabriquées ou vendues par Adam Hall
- dans le cas d‘une modification du produit ou d‘une réparation par quiconque autre qu‘Adam Hall
Ces termes et conditions constituent l‘accord de garantie complet et exclusif entre vous et Adam Hall concernant
le produit de la marque Adam Hall que vous vous êtes procuré.
Page 42
42
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
LIMITATION OF LIABILITY
Si votre produit Adam Hall devait ne pas fonctionner correctement, votre seul et unique dédommagement sera
la réparation du produit ou son remplacement. La responsabilité maximale imputable à Adam Hall dans le cadre
de cette garantie limitée se limite au montant le plus bas. Ce montant découle du prix d’achat du produit ou
bien du coût de la réparation ou des pièces de remplacement qui sont tombés en panne dans des conditions
d’utilisation normales.
Adam Hall n’est pas responsable des dommages causés par le produit ou par un dysfonctionnement du produit,
y compris les pertes de profits, les pertes d’épargne, et les conséquences inhérentes à ces dommages. La
responsabilité d’Adam Hall ne peut pas être engagée dans le cas d’une réclamation par un tiers ou dans le cas
d’une réclamation émanant de l’acheteur initial pour le compte d’un tiers.
Cette limitation de responsabilité est valable indépendamment du fait que les dommages commis fassent l’objet
de poursuites judiciaires, qu’ils fassent l’objet de réclamation (y compris pour négligence), de réclamations
contractuelles ou tout autre réclamation. Cette limitation de responsabilité ne peut être amendée ou dérogée par
quiconque. Elle est effective même si vous aviez avisé Adam Hall ou l’un de ses représentants officiels de la possibilité d’un tel dommage. Toutefois cette limitation de responsabilité est sans effet dans le cas de réclamations
pour dommages corporels.
Cette garantie limitée vous confère des droits légaux spécifiques. Selon votre pays, ou l’État dans lequel vous
vous trouvez, il est possible que vous disposiez d’autres droits. Veuillez consulter les lois applicables dans votre
pays ou votre État pour déterminer l’ensemble de vos droits.
FAIRE FONCTIONNER LA gARANTIE
Pour faire fonctionner la garantie sur ce produit, veuillez contacter Adam Hall ou le revendeur agréé auquel vous
avez acheté le produit.
DECLARATION DE CONFORMITE CE
Ces appareils répondent aux exigences essentielles et aux autres dispositions pertinentes des directives 1999 / 5 /CE
(directive R & TTE), 2004/108/CE (EMC) et 2006/95EC (LVD). Pour plus d‘informations, consultezwww.adamhall.com.
ELIMINATION CORRECTE DES DÉCHETS (DÉCHETS ÉLECTROMÉNAGERS)
(Applicable dans l’Union Européenne et dans les autres pays européens disposant d’un système de tri des déchets)
Ce signe figurant sur le produit, ou dans la brochure jointe au produit, indique qu’il ne doit pas être jeté dans le
même bac à ordures que les déchets ménagers classiques lorsqu’il arrive en fin de vie. Pour écarter les risques
de pollution de l’environnement ou les risques d’intoxication humaine dûes à un mauvais traitement des déchets,
veuillez séparer ce produit des autres types de déchets. Il sera ainsi inséré dans la boucle du recyclage et ces
composants pourront être traités puis éventuellement réutilisés.
Nous recommandons aux particuliers de contacter leur revendeur local ou les autorités locales pour s’informer
de la meilleure façon de traiter les déchets électroménagers.
Les professionnels doivent contacter leur fournisseur et examiner avec lui les termes et conditions de leur
contrat d’achat. Ce produit ne doit pas être mélangé aux déchets industriels.
Page 43
43
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
DECLARATION WEEE
Votre produit LD-Systems a été développé et fabriqué avec des matériaux et des composants de haute qualité,
qui peuvent être recyclés et/ou réutilisés. Ce symbole indique que les appareils électriques et électroniques, à la
fin de leur durée de vie opérationnelle, doivent être gérés séparément des déchets ordinaires.
Veuillez apporter ce produit au point de collecte ou centre de recyclage local prévu pour de tels appareils. Vous
contribuerez ainsi à la protection de l'environnement dans lequel nous vivons tous.
BATTERIES ET ACCUMULATEURS
Les piles ou batteries rechargeable livrées avec l'appareil sont recyclables. Veuillez les jeter dans un bac à
déchets spécial, ou déposez-les chez votre revendeur spécialisé. Pour une meilleure protection de l'environnement, ne jetez les piles que lorsqu'elles sont épuisées.
Adam Hall GmbH, tous droits réservés. Les caractéristiques techniques et les fonctions disponibles sur le produit
sont sujettes à modifications. La photocopie, la traduction et toute forme de copie, partielle ou intégrale, de ce
manuel utilisateur sont interdites.
Page 44
44
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Gracias por elegir LD-Systems!
Este producto se ha diseñado para ofrecer una fiabilidad y durabilidad óptima. Los productos de LD-Systems se
caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabricante.
Le rogamos que lea atentamente estas instrucciones para familiarizarse rápidamente con este producto LDSystems y aprovechar al máximo todas las funciones.
Si desea obtener información sobre LD-Systems, visite nuestro sitio web WWW.LD-SYSTEMS.COM
Page 45
LD ROADKID
SISTEMA DE SONIDO PORTÁTIL INALÁMBRICO
45
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 46
1. Lea atentamente las instrucciones de seguridad adjuntas así como las instrucciones de este documento.
2. Guarde todas las instrucciones.
3. Utilice el equipo únicamente según la finalidad prevista.
4. Procure seguir las normas vigentes sobre reciclaje de desechos. Separe los componentes de plástico, papel y
cartón del paquete para reciclarlos en sus contenedores respectivos.
5. Acuda a personal de servicio técnico cualificado en caso de que el equipo esté dañado, no funcione correctamente, se haya expuesto a lluvia o haya caído líquido sobre el equipo.
6. Evite colocar el equipo cerca de una fuente de calor, como hornos, radiadores o cualquier otro dispositivo (incluidos los amplificadores). Mantenga una distancia suficiente entre los amplificadores y las paredes, estanterías, etc.
para evitar cualquier sobrecalentamiento.
No exponga el equipo a la humedad, la lluvia, etc.
7. Una vez realizadas todas las conexiones, compruebe el cableado para evitar posibles daños o accidentes.
No utilice cables o conexiones que estén dañados.
8. En la instalación utilice solo soportes, fijaciones, estantes, mesas, etc. que sean estables y estén homologados.
Compruebe que la estabilidad es adecuada para evitar la caída del equipo. Utilice únicamente el adaptador de
corriente original.
9. Interferencias con los sistemas inalámbricos.
El uso simultáneo de micrófonos inalámbricos y de teléfonos móviles, cuando estos dispositivos están a corta
distancia entre sí, puede provocar interferencias en la señal del micrófono que serán audibles en el sistema de
megafonía.
ADVERTENCIA:
Para evitar el riesgo de descarga eléctrica, no retire la tapa (o el panel posterior). Este equipo no contiene piezas
que puedan ser reparadas por el usuario. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico
cualificado.
El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensión peligrosa sin aislamiento dentro de la carcasa del producto que pueden ser de magnitud suficiente como para
suponer un riesgo para las personas.
El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de funcionamiento y mantenimiento (reparaciones) en la documentación adjunta con
el equipo.
¡ADVERTENCIA: ¡ALTO VOLUMEN!
Este sistema de transmisión se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector profesional.
Como fabricante, Adam Hall tiene la obligación de informar formalmente a los usuarios de la existencia de posibles
riesgos para la salud.
Este sistema puede producir una presión sonora de 80 dB. Por ley, 85 dB es el nivel de presión sonora máximo
al que puede estar expuesto durante una jornada laboral. Este nivel se estableció a partir de los datos científicos
obtenidos de las investigaciones realizadas en el campo de la medicina del trabajo. Un nivel superior o un tiempo
de exposición mayor pueden provocar daños en su oído. Para no ocasionar lesiones auditivas, el tiempo de
exposición deberá acortarse si aumenta el nivel de presión sonora. Estos son algunos de los síntomas que indican
una exposición excesiva a altos niveles de presión sonora:
- Escucha silbidos.
- Le parece que ya no puede oír los tonos agudos.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
46
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
MEDIDAS PREVENTIVAS:
Page 47
Antes de operar el equipo, lea detenidamente este manual y guárdelo para poder consultarlo en un futuro.
Este producto opera con una tensión apropiada en varios países (alterna de 90-264V) y se puede utilizar durante
8 horas sin recargar. El tiempo de recarga de una batería de ion-litio es inferior a 3,5 horas.
El usuario puede seleccionar uno de los 16 canales para evitar interferencias con otros equipos inalámbricos. La
conexión USB integrada permite reproducir archivos MP3. Existen dos modelos: con micrófono de mano inalámbrico o con auriculares y petaca transmisora.
Ambos modelos se suministran con un mando a distancia.
INTRODUCCIÓN:
CARgA DE LAS BATERíAS
Conecte el adaptador de corriente a la toma DC IN.
Carga en curso: el indicador CG (LED verde) parpadeará.
Carga finalizada: el indicador CG (LED verde) permanece
encendido.
Si el indicador LO BAT (LED rojo) parpadea, recargue la
batería.
Si el indicador LO BAT (LED rojo) permanece encendido,
el estado de la batería es correcto.
NOTAS:
Si utiliza el Roadkid enchufado al adaptador de corriente, la batería se
cargará.
Para evitar posibles daños, utilice siempre baterías originales.
LED rojo LED verde
47
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 48
1
PANTALLA
2
ALTAVOZ
3
JACK DE 6,3 MM PARA MICRÓFONO
4
PANEL DE CONTROL PRINCIPAL
5
TAPA DEL COMPARTIMENTO DE LA BATERíA
6
ANILLAS PARA LA CORREA
7
ASA
1
2
3 4
5
6
7
6
ERROR
48
DESCRIPCIÓN:
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 49
1
ENCENDIDO/APAgADO y VOLUMEN
Girar a la derecha para encender el equipo y aumentar el volumen.
Girar a la izquierda para reducir el volumen y apagar el equipo.
2
STOP
3
EQ/REPEAT
Pulse brevemente EQ/Repeat para seleccionar el modo de ecualización NORMAL, POP, ROCK, JAZZ, CLASSIC
o COUNTRY; mantenga pulsado EQ/Repeat durante 3 segundos para cambiar entre los distintos modos de
repetición: DESACTIVADA/REPETIR 1, REPRODUCIR 1/CARPETA/TODAS/ALEATORIA.
4
REPRODUCIR/PAUSA
Pulse para reproducir o hacer una pausa.
5
MODO AVANCE
Pulse el botón para reproducir la pista siguiente.
6
MODO RETROCESO
Pulse el botón para reproducir la pista anterior.
7
PUERTO USB
Inserte aquí el dispositivo USB.
1
2
3
4
5
6
7
49
SISTEMA:
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 50
1
2
3
4
1
ENCENDIDO/APAgADO y VOLUMEN
Girar a la derecha para encender el equipo y aumentar el volumen.
Girar a la izquierda para reducir el volumen y apagar el equipo.
2
16 CANALES DE FRECUENCIAS QUE EL USUARIO PUEDE SELECCIONAR
3
LED DE ESTADO DE ENCENDIDO
4
LED DE RF
1
JACK DE 3,5 MM PARA ENTRADA DE AUDIO.
2
JACK DE 3,5 MM MIx OUT
para grabar o conectar a un sistema de megafonía.
3
TONE
Girar a la derecha para aumentar los agudos.
4
ENCENDIDO/APAgADO Y VOLUMEN
Girar a la derecha para encender el equipo y
aumentar el volumen.
Girar a la izquierda para reducir el volumen y
apagar el equipo.
5
LED DE ESTADO DE BATERíAS.
6
LED DE ESTADO DE CARgA DE LAS BATERíAS.
7
TOMA DE ENTRADA DE ALIMENTACIÓN DC IN.
8
MIC IN
Entrada para micrófono.
1 2 3 4 5 6 7
RECEPTOR INALÁMBRICO:
MIC-IN
MAIN VOLUME
8
50
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 51
6
5
4
3
2
1
1
CONECTOR DE ANTENA
2
INDICADOR DE
ENCENDIDO/ESTADO DE BATERíA
El LED rojo se enciende para indicar un bajo nivel de batería; el LED
verde de enciende cuando el equipo está encendido y el estado de la
batería es correcto.
3
ENTRADA DE MICRÓFONO: MINI xLR DE 3 PINES
4
CONTROL DE VOLUMEN
5
INTERRUPTOR DE ENCENDIDO/APAgADO
6
COMPARTIMENTO DE LAS BATERíAS
2 baterías alcalinas, o 2 baterías recargables (AA).
1
2
3
4
1
REJILLA DEL MICRÓFONO
2
CUERPO DEL MICRÓFONO
Girar hacia la izquierda para abrir el compartimento de las baterías.
3
LED DE NIVEL DE BATERíAS
Si el LED se ilumina en color rojo, deberán sustituirse las baterías. Si el LED se ilu- mina
en color verde, el equipo está encendido y el estado de las baterías es correcto.
4
INTERRUPTOR DE ENCENDIDO/APAgADO
PETACA / MICRO DE MANO:
51
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 52
1. (ANTERIOR/SIGUIENTE/REPRODUCIR/PAUSA) : o
para reproducir la pista anterior o la pista siguiente.
2. Pulse para reproducir o poner en pause la
música.
3. (EQ): Pulse el botón "EQ" para seleccionar uno de los
siguientes modos de ecualización del sonido:
NORMAL » POP » ROCK » JAZZ » CLASSIC » COUNTRY
4. (REP): Pulse el botón "REP" para seleccionar el modo
de reproducción:
reproducir todas, reproducir una, repetir una, repetir
carpeta, repetir todas, reproducción aleatoria)
OFF (repetición desactivada) » S (reproducir una) » O (
repetir una) » F (repetir carpeta) » A (reproducir todas) »
R (reproducción aleatoria)
5. Botones numéricos: permiten seleccionar directamente la canción o la pista deseada. Pulse un número y
cuando la pantalla LCD muestre "0002" (por ejemplo),
haga clic en para iniciar la reproducción a partir de
la pista "0002".
MANDO A DISTANCIA / PANTALLA:
PANTALLA
tiempo de reproducción
transcurrido de la pista
actual
dispositivo actual
pista actual
número de
pista
estado de reproducción
duración de la pista
número total de pistas
OFF (desactivada)
Reproducir una
Repetir una
Repetir carpeta
Reproducir todas
Reproducción aleatoria
52
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 53
53
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
ESPECIFICACIONES TÉCNICAS:
Model Name: LDRK5BPH
Type: active
Woofer Size (inch): 5 1/4"
Woofer Size (mm): 13.3 mm
Woofer Type: Broadband Speaker
Woofer Magnet: Ferrit
Woofer Brand: Custom Made
Amplification: CLASS A/B
Power (RMS): 25 W
Power (Peak): 50 W
Frequency Range (Hz): 90 - 17.000 Hz
SPL (1 W / 1 m): 92 dB
Max SPL: 109 dB
Protection: short circuit, thermal
Radio Frequency Range: 863 - 865 MHz
Channels: 16 Channels
Receiving Mode: FM
Transmitter: Belt Pack Transmitter with Headset
Integrierter Media Player: USB, MP3
Controls: Main Volume, Tone, Wireless Mic Volume, Wireless
Mic Channel Select, USB-Player Volume, Play/Pause,
Stop, EQ/Repeat, Next Song, Previous Song
Indicators: Power, Charge, Play/Pause, Wireless Power, RF
Input Connector Line: AUX In 3.5 mm Jack
Input Connector Mic: Mic In 6.3 mm Jack
Output Connector Line: Mix Out 3.5 mm Jack
Output Connector Speaker:
Power Supply: External Switching Power Supply (100 - 240 V)
Batteries: 14,4 V / 2,6 A
Cabinet Material: PP
Cabinat Style: Bass Reflex
Dimensions (W x H x D): 165 x 210 x 295 mm
Weight (kg): 2.3
Features: stand support (3/8"), handle, shoulder strap, carrying bag
Page 54
54
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Model Name: LDRK5Beltpack
Frequency Range: 863 - 865 MHz
Channels: 16
Input Connector: mini XLR 3-pole with Phantom Power for
Headset, Lavalier - Wind Instrument Micro-
phone, Antenna
Audio Frequency Range: 70 - 16.000 Hz
RF Output Power: 10 mW
Controls: Power (On/Off), Volume, Channel Select
Indicators: Power On / Low Battery LED
Power Supply: 2 x AA Type Batteries
Operating Time: 10 - 12 h with Alkaline Batteries
Dimensions (W x H x D): 62 x 103 x 28 mm
Model Name: LDRK5Microphone
Frequency Range: 863 - 865 MHz
Channels: 16
Microphone Type: Dynamic
Polar Pattern: Cardioid
Audio Frequency Range: 70 - 15.000 Hz
RF Output Power: 10 mW
Controls: Power (On/Off), Channel Select
Indicators: Power On / Low Battery LED
Power Supply: 2 x AA Type Batteries
Operating Time: 10 - 12 h with Alkaline Batteries
Dimensions (L x Ø): 255 x 48 mm
Model Name: LDWS100MH1
Microphone Type: Headset Microphone
Capsule Type: Electret Condenser
Polar Pattern: Uni-directional
Frequency Response: 20 - 20.000 Hz
Impedance: 680 Ohms
Connector: 3-pole mini-XLR
Features: Incl. Foam Windshield
BELT PACK / hEADSET / hANDhELD:
Page 55
55
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
DECLARACIÓN DEL FABRICANTE:
GARANTÍA LIMITADA
Esta garantía limitada se aplica a los productos de la marca Adam Hall, LD Systems, Defender, Palmer y
Eminence.
No afecta a los derechos de garantía legal que asume el vendedor. De hecho, le concede al usuario derechos
adicionales ante Adam Hall, independientes de la garantía legal.
Adam Hall garantiza que el producto que ha adquirido de Adam Hall o de cualquier distribuidor autorizado de
Adam Hall estará exento de defectos de material y mano de obra, en condiciones normales de uso, durante un
período de 2 o 5 años a partir de la fecha de compra.
La garantía limitada entra en vigor el día de la fecha de compra. Para tener derecho a esta garantía será
necesario presentar un justificante de compra válido en el que figure la fecha de compra del producto, por
ejemplo, la factura o el albarán de entrega. Si el producto que ha adquirido necesitara una reparación durante
la vigencia de la garantía limitada, tendrá derecho a obtener los servicios de garantía conforme a los términos y
condiciones establecidos en este documento.
Esta garantía limitada se aplica únicamente al comprador original de este producto de Adam Hall y no se puede
transferir a terceras personas a las que el comprador haya cedido la propiedad del producto. Durante el periodo
de garantía limitada, Adam Hall se compromete a reparar o sustituir las piezas defectuosas del producto. Todas
las piezas o componentes retirados durante la reparación pasarán a ser propiedad de Adam Hall.
En el caso poco probable de que se produzca un fallo recurrente en el producto adquirido, Adam Hall, a su
entera discreción, podrá optar por sustituir dicho producto por otro de similares características.
Adam Hall no garantiza el funcionamiento ininterrumpido y sin fallos de este producto. Adam Hall no se hace
responsable de los posibles daños ocasionados por no seguir las instrucciones de uso suministradas con el
producto Adam Hall.
Esta garantía limitada no se aplica:
- en caso de desgaste normal de los consumibles (baterías, etc.)
- a los productos cuyo número de serie ha sido borrado, o que han quedado dañados y defectuosos debido a un
accidente
- en caso de defectos ocasionados por una incorrecta utilización o manipulación, o cualquier otra causa ajena
- en caso de utilización del producto no conforme con los parámetros establecidos en la documentación facilitada con el producto
- en caso de utilización de piezas de repuesto no fabricadas o vendidas por Adam Hall
- si el producto ha sido modificado o reparado por personal no autorizado por Adam Hall
Estos términos y condiciones constituyen el acuerdo de garantía íntegro y exclusivo entre usted y Adam Hall en
relación con el producto Adam Hall que acaba de adquirir.
Page 56
56
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
LIMITACIÓN DE RESPONSABILIDAD
Si su producto Adam Hall no funciona de acuerdo con las garantías mencionadas arriba, tendrá derecho exclusivamente a la reparación o sustitución del mismo. La responsabilidad máxima de Adam Hall en virtud de los términos de esta garantía está limitada al menor importe que resulte del precio de compra del producto, del coste
de la reparación o la sustitución de las piezas que han dejado de funcionar en condiciones normales de uso.
Adam Hall no será responsable de cualquier daño causado por el producto o por el mal funcionamiento del
producto, incluidas la pérdida de ganancias, la pérdida de ahorros o cualquier consecuencia derivada de dichas
pérdidas. Adam Hall no se hará responsable de ninguna reclamación presentada por un tercero o por el comprador inicial en nombre de un tercero.
Esta limitación de responsabilidad se aplicará con independencia de que se solicite una indemnización por daños
y perjuicios, o se presenten reclamaciones por negligencia, contractuales o de cualquier otra índole, y no podrá
ser derogada o modificada. Esta limitación de responsabilidad será efectiva incluso en el caso de que el comprador hubiese avisado previamente a Adam Hall o a alguno de sus representantes de la posibilidad de reclamar
daños y perjuicios. No obstante, esta limitación de responsabilidad no tendrá efecto en caso de reclamación por
daños personales.
Esta garantía limitada le otorga derechos legales específicos. Puede que posea derechos adicionales conforme a
la legislación del país o Estado en el que se encuentre. Le recomendamos que consulte la legislación vigente en
su país o Estado para conocer el alcance de sus derechos.
APLICACIÓN DE LA gARANTíA
Para solicitar asistencia técnica en relación con el producto en garantía, póngase en contacto con Adam Hall o
con el distribuidor autorizado donde adquirió el producto.
DECLARACIÓN CE DE CONFORMIDAD
Estos dispositivos cumplen con los requisitos esenciales y otras disposiciones pertinentes de las Directivas 1999 / 5 / CE
(R & TTE), 2004/108/CE (EMC) y 2006/95EC (LVD). Para más información, consulte www.adamhall.com.
ELIMINACIÓN CORRECTA DE ESTE PRODUCTO (DESECHOS ELÉCTRICOS)
(Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva)
El símbolo que aparece sobre el producto o en la documentación adjunta indica que, al final de su vida útil,
no deberá desecharse con los demás residuos domésticos. Para evitar posibles efectos negativos en el medio
ambiente y en la salud humana debidos al vertido incontrolado de desechos, no mezcle este producto con los
demás residuos. La recogida selectiva ayuda a su posterior reciclaje y fomenta la reutilización sostenible de los
componentes de este equipo.
Si usted es un particular, deberá ponerse en contacto con el distribuidor donde adquirió este producto, o con el
ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo.
Si usted es una empresa, deberá ponerse en contacto con su proveedor e informarse sobre los términos y condiciones de su contrato de compra-venta. Este producto no debe mezclarse con otros residuos industriales.
Page 57
57
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
DECLARACIÓN SOBRE WEEE
Este producto LD-Systems se ha desarrollado y fabricado con materiales y componentes de alta calidad que se
pueden reciclar o reutilizar. Este símbolo indica que los equipos eléctricos y electrónicos deben separarse del
resto de residuos comunes al final de su vida útil.
Para desechar este producto, llévelo al punto de recogida municipal o al centro de reciclaje específico para este
tipo de equipos. De este modo, contribuirá a proteger el medioambiente.
PILAS Y ACUMULADORES
Las pilas suministradas o las pilas recargables se pueden reciclar. Para desecharlas, deposítelas en un contenedor especial o entréguelas a su proveedor especializado. Para proteger el medioambiente, deseche sólo pilas
gastadas.
Adam Hall GmbH. Todos los derechos reservados. Los datos técnicos y las características funcionales del producto están sujetos a modificaciones. Se prohíbe la fotocopia, traducción y cualquier otra forma de reproducción
parcial o total de este manual de usuario.
Page 58
58
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Dziękujemy za wybór LD Systems!
Zaprojektowaliśmy ten produkt tak, aby działał sprawnie przez wiele lat. LD-Systems gwarantuje wysoką jakość
produktów swoją marką i wieloma latami doświadczenia jako producent.
Prosimy abyś zapoznał się dokładnie z niniejszą instrukcją, ponieważ chcemy abyś szybko mógł cieszyć się w
pełni swoim nowym produktem LD Systems.
Więcej informacji na temat LD Systems znajdziesz na naszej stronie internetowej: WWW.LD-SYSTEMS.COM
Page 59
LD ROADKID
BEZPRZEWODOWY PRZENOŚNY SYSTEM
NAGŁAŚNIAJĄCY
59
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 60
1. Przeczytaj uważnie dołączone informacje na temat bezpieczeństwa i następujące po nich wskazówki.
2. Zachowaj pełną dokumentację produktu.
3. Używaj urządzenia wyłącznie zgodnie z jego przeznaczeniem.
4. Przestrzegaj przepisów dotyczących zarządzania odpadami. Posegreguj elementy opakowania na części z tworzywa
sztucznego i tektury.
5. Przekaż urządzenie wykwalifikowanym pracownikom serwisu, jeżeli zostało uszkodzone, narażone na kontakt z
deszczem lub płynami, lub gdy nie działa prawidłowo.
6. Nie przechowuj urządzenia w pobliżu źródeł ciepła, takich jak piece, kaloryfery i inne urządzenia (w tym wzmacniacze). Zawsze dbaj o zachowanie odległości między urządzeniem a wzmacniaczami, ścianami, skrzyniami itd., aby
zapobiec przegrzaniu.
Unikaj narażania urządzenia na działanie wilgoci, deszczu itp.
7. Po podłączeniu upewnij się, że wszystkie połączenia są wykonane prawidłowo, aby uniknąć jakiegokolwiek rodzaju
wypadku lub szkody.
Nigdy nie używaj wadliwego okablowania.
8. Używaj wyłącznie zatwierdzonych i stabilnych statywów, zaczepów, półek, stołów itp. przy instalacji. Po montażu
sprawdź stabilność konstrukcji. Używaj wyłącznie oryginalnych zasilaczy.
9. Występowanie zakłóceń w systemach bezprzewodowych
Równoczesne używanie kilku mikrofonów bezprzewodowych (jeżeli są niezbyt oddalone od siebie) może prowadzić do
pojawienia się zakłóceń w sygnale mikrofonowym, które mogą być słyszalne w zestawie nagłośnieniowym.
UWAgA:
Aby zmniejszyć zagrożenie porażeniem elektrycznym, nie zdejmuj pokrywy (lub tylnej części obudowy). Brak elementów
serwisowalnych przez użytkownika wewnątrz. Przekaż obsługę serwisową wykwalifikowanym fachowcom.
Symbol błyskawicy wewnątrz trójkąta równobocznego ostrzega użytkownika o obecności nieizolowanego „niebezpiecznego napięcia” wewnątrz obudowy produktu, które może mieć wystarczającą wartość, aby stanowić
zagrożenie dla ludzi.
Znak wykrzyknika wewnątrz trójkąta równobocznego zwraca uwagę użytkownika na ważne wskazówki
odnośnie do obsługi lub konserwacji (serwisu) umieszczone w instrukcjach i opisach dostarczonych
wraz z produktem.
UWAGA! WYSOKI POZIOM GŁOŚNOŚCI!
Opisywany system transmisyjny jest przeznaczony do zastosowań profesjonalnych. Dlatego też komercyjne
użytkowanie tego sprzętu podlega zasadom i przepisom bezpieczeństwa właściwym dla danego sektora działalności, w
tym regulacjom określonym przez towarzystwa ubezpieczeniowe. Firma Adam Hall, jako wytwórca, jest zobowiązana do
formalnego poinformowania o istnieniu potencjalnych zagrożeń zdrowia.
System może być źródłem fali dźwiękowej o ciśnieniu akustycznym rzędu 80dB. Zgodnie z obowiązującymi
przepisami ucho ludzkie może być narażone w czasie dnia roboczego na działanie dźwięków o poziomie maksymalnie
85dB. Poziom ten, na podstawie ekspertyz technicznych specjalistów wzakresie medycyny pracy, został przyjęty jako
podstawa klasyfikacji hałasu. Wyższy poziom dźwięku lub dłuższy czas narażenia mogą spowodować uszkodzenie
słuchu. Przy wyższych poziomach ciśnienia akustycznego czas narażenia powinien być skrócony, aby zapobiec uszkodzeniu słuchu. Poniżej opisano kilka objawów mogących wskazywać na to, że byłeś zbyt długo narażony na działanie
dźwięków o zbyt wysokim poziomie ciśnienia akustycznego:
– słyszysz dzwonienie lub gwizd w uszach,
– odnosisz wrażenie, że nie słyszysz wysokich tonów.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
60
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
ŚRODKI BEZPIECZEŃSTWA:
Page 61
Przed uruchomieniem urządzenia prosimy o uważne przeczytanie niniejszej instrukcji obsługi i zachowanie jej do
późniejszego użytku.
Urządzenie dostosowane jest do napięcia używanego w różnych krajach (AC 90-264 V) i może pracować do 8
godzin bez konieczności ładowania. Czas ładowania akumulatora litowo-jonowego wynosi poniżej 3,5 godziny.
Możliwość wyboru jednego z 16 kanałów pozwala uniknąć zakłóceń interferencyjnych, wywołanych innymi
urządzeniami bezprzewodowymi. Wbudowany port USB pozwala na odtwarzanie plików MP3. Dostępne są
dwa różne zestawy – opcjonalnie – ręczny mikrofon bezprzewodowy lub zestaw słuchawkowy z nadajnikiem
beltpack.
Do każdego zestawu dołączony jest pilot zdalnego sterowania.
WSTĘP:
ŁADOWANIE AKUMULATORÓW
Podłącz źródło zasilania AC do gniazda DC IN.
Ładowanie: Ładowanie sygnalizowane jest przez migający wskaźnik CG (zielona dioda LED).
Koniec ładowania: Wskaźnik CG (zielona dioda LED)
świeci ciągłym światłem.
Migający wskaźnik LO BAT (czerwona dioda LED) –
należy naładować akumulator.
Świecący ciągłym światłem wskaźnik LO BAT (czerwona
dioda LED) – prawidłowy stan akumulatora.
UWAgI:
Podczas używania zestawu Roadkid z podłączonym zasilaniem sieciowym
AC akumulatory są ładowane.
Aby uniknąć uszkodzenia urządzenia, używaj wyłącznie oryginalnych
akumulatorów.
Czerwona dioda LED
Zielona dioda LED
61
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 62
1
WYŚWIETLACZ
2
gŁOŚNIK
3
gNIAZDO MIKROFONU PRZEWODOWEgO TYPU JACK 6,3 MM
4
gŁÓWNY PANEL STEROWANIA
5
POKRYWA BATERII
6
MOCOWANIE PASKA
7
UChWYT
1
2
3 4
5
6
7
6
ERROR
62
PODSTAWOWE ELEMENTY:
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 63
1
WŁ./WYŁ. ZASILANIA/REgULACJA gŁOŚNOŚCI
Przekręć zgodnie z ruchem wskazówek zegara, aby włączyć zasilanie i zwiększyć poziom głośności.
Przekręć przeciwnie do ruchu wskazówek zegara, aby zmniejszyć poziom głośności i wyłączyć zasilanie.
2
STOP
3
EQ/REPEAT
Naciśnij krótko przycisk EQ/Repeat, aby wybrać tryb equalizera NORMAL/POP/ROCK/JAZZ/CLASSIC/COUNTRY, lub naciśnij iprzytrzymaj przycisk EQ/Repeat przez 3 sekundy, aby wybrać tryb powtarzania spośród:
OFF/SINGLE/ONE/FOLDER/ALL/RANDOM.
4
PLAY/PAUSE
Naciśnij, aby uruchomić odtwarzanie lub włączyć pauzę
5
FORWARD MODE
Naciśnięcie przycisku powoduje rozpoczęcie odtwarzania następnej ścieżki.
6
REWIND MODE
Naciśnięcie przycisku powoduje rozpoczęcie odtwarzania poprzedniej ścieżki.
7
gNIAZDO USB
Podłącz urządzenie USB.
1
2
3
4
5
6
7
63
SYSTEM:
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 64
1
2
3
4
1
WŁ./WYŁ. ZASILANIA/REgULACJA gŁOŚNOŚCI
Przekręć zgodnie z ruchem wskazówek zegara, aby włączyć zasilanie i zwiększyć poziom głośności.
Przekręć przeciwnie do ruchu wskazówek zegara, aby zmniejszyć poziom głośności i wyłączyć zasilanie.
2
16 KANAŁÓW CZĘSTOTLIWOŚCI DO WYBORU
3
DIODA LED STANU ZASILANIA
4
WSKAŹNIK DIODOWY RF
1
WEJŚCIE AUDIO JACK 3,5 MM
2
WYJŚCIE MIx JACK 3,5 MM
Nagrywanie lub podłączenie systemu
nagłośnieniowego.
3
BARWA
Przekręć zgodnie z kierunkiem ruchu wskazówek
zegara, aby zwiększyć poziom tonów wysokich.
4
WŁ./WYŁ. ZASILANIA/REgULACJA gŁOŚNOŚCI
Przekręć zgodnie z ruchem wskazówek zegara, aby
włączyć zasilanie i zwiększyć poziom głośności.
Przekręć przeciwnie do ruchu wskazówek zegara, aby
zmniejszyć poziom głośności i wyłączyć zasilanie.
5
DIODA LED STANU ZASILANIA.
6
DIODA LED STANU ŁADOWANIA.
7
WEJŚCIE ZASILANIA DC JACK.
8
MIC IN
Wejście mikrofonu przewodowego.
1 2 3 4 5 6 7
ODBIORNIK BEZPRZEWODOWY:
MIC-IN
POZIOM GŁOŚNOŚCI
8
64
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 65
6
5
4
3
2
1
1
ZŁĄCZE ANTENOWE
2
WSKAŹNIK STANU ZASILANIA/BATERII
Kiedy poziom naładowania baterii jest niski, zapala się czerwona dioda
LED. Zielona dioda LED zapala się, gdy urządzenie jest włączone, a
poziom naładowania baterii jest prawidłowy.
3
WEJŚCIE MIKROFONOWE 3-PIN MINI xLR
4
REgULACJA POZIOMU gŁOŚNOŚCI
5
WŁĄCZNIK ZASILANIA
6
POJEMNIK NA BATERIE
2 baterie alkaliczne lub 2 akumulatory (typu AA).
1
2
3
4
1
SIATKA gŁOWICY MIKROFONU
2
ŚRODKOWA CZĘŚć OBUDOWY
Przekręć w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć
pojemnik na baterie.
3
WSKAŹNIK DIODOWY LED ZASILANIA BATERYJNEgO
Zaświecenie się czerwonej diody LED oznacza konieczność wymiany baterii.
Świecąca na zielono dioda LED oznacza włączone zasilanie i prawidłowy stan bat- erii.
4
WŁĄCZNIK ZASILANIA
NADAJNIK BELTPACK / MIKROFON RĘCZNY:
65
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 66
1. (ustaw. PREV/NEXT PLAY/PAUSE): lub , aby
odtworzyć poprzednią lub następną ścieżkę.
2. Naciśnij , aby uruchomić odtwarzanie lub włączyć
pauzę
3. (ustaw. EQ.): Naciśnij przycisk „EQ”, aby wybrać
ustawienie equalizera dźwięku spośród:
NORMAL » POP » ROCK » JAZZ » CLASSIC » COUNTRY
4. (ustaw. REP): Naciśnij przycisk „REP”, aby wybrać
ustawienie trybu odtwarzania spośród:
(odtwarzaj wszystkie, odtwarzaj raz, powtarzaj jedną,
powtarzaj folder, powtarzaj wszystkie, odtwarzaj losowo)
(OFF » SINGLE » ONE » FOLDER » ALL » RANDOM)
5. Klawisze numeryczne: Służą one do bezpośredniego
wyboru utworu muzycznego lub ścieżki. Wprowadź
wybraną liczbę, a kiedy na wyświetlaczu LCD ukaże
się np. „0002”, naciśnij przycisk , a odtwarzanie
rozpocznie się od ścieżki „0002”.
PILOT ZDALNEgO STEROWANIA / WYŚWIETLACZ:
WYŚWIETLACZ
całkowity czas odtwarzania bieżącego utworu
bieżące urządzenie
bieżąca ścieżka
kolejność
numer ścieżki
status odtwarzania
długość ścieżki
całkowita liczba ścieżek
OFF
Odtwarzaj raz
Powtarzaj jedną
Powtarzaj folder
Odtwarzaj wszystkie
Odtwarzaj losowo
66
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 67
67
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
SPECYFIKACJA:
Model Name: LDRK5BPH
Type: active
Woofer Size (inch): 5 1/4"
Woofer Size (mm): 13.3 mm
Woofer Type: Broadband Speaker
Woofer Magnet: Ferrit
Woofer Brand: Custom Made
Amplification: CLASS A/B
Power (RMS): 25 W
Power (Peak): 50 W
Frequency Range (Hz): 90 - 17.000 Hz
SPL (1 W / 1 m): 92 dB
Max SPL: 109 dB
Protection: short circuit, thermal
Radio Frequency Range: 863 - 865 MHz
Channels: 16 Channels
Receiving Mode: FM
Transmitter: Belt Pack Transmitter with Headset
Integrierter Media Player: USB, MP3
Controls: Main Volume, Tone, Wireless Mic Volume, Wireless
Mic Channel Select, USB-Player Volume, Play/Pause,
Stop, EQ/Repeat, Next Song, Previous Song
Indicators: Power, Charge, Play/Pause, Wireless Power, RF
Input Connector Line: AUX In 3.5 mm Jack
Input Connector Mic: Mic In 6.3 mm Jack
Output Connector Line: Mix Out 3.5 mm Jack
Output Connector Speaker:
Power Supply: External Switching Power Supply (100 - 240 V)
Batteries: 14,4 V / 2,6 A
Cabinet Material: PP
Cabinet Style: Bass Reflex
Dimensions (W x H x D): 165 x 210 x 295 mm
Weight (kg): 2.3
Features: stand support (3/8"), handle, shoulder strap, carrying bag
Page 68
68
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Model Name: LDRK5Beltpack
Frequency Range: 863 - 865 MHz
Channels: 16
Input Connector: mini XLR 3-pole with Phantom Power for
Headset, Lavalier - Wind Instrument Micro-
phone, Antenna
Audio Frequency Range: 70 - 16.000 Hz
RF Output Power: 10 mW
Controls: Power (On/Off), Volume, Channel Select
Indicators: Power On / Low Battery LED
Power Supply: 2 x AA Type Batteries
Operating Time: 10 - 12 h with Alkaline Batteries
Dimensions (W x H x D): 62 x 103 x 28 mm
Model Name: LDRK5Microphone
Frequency Range: 863 - 865 MHz
Channels: 16
Microphone Type: Dynamic
Polar Pattern: Cardioid
Audio Frequency Range: 70 - 15.000 Hz
RF Output Power: 10 mW
Controls: Power (On/Off), Channel Select
Indicators: Power On / Low Battery LED
Power Supply: 2 x AA Type Batteries
Operating Time: 10 - 12 h with Alkaline Batteries
Dimensions (L x Ø): 255 x 48 mm
Model Name: LDWS100MH1
Microphone Type: Headset Microphone
Capsule Type: Electret Condenser
Polar Pattern: Uni-directional
Frequency Response: 20 - 20.000 Hz
Impedance: 680 Ohms
Connector: 3-pole mini-XLR
Features: Incl. Foam Windshield
BELT PACK / HEADSET / HANDHELD:
Page 69
69
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
DEKLARACJE PRODUCENTA:
OGRANICZONA gWARANCJA
Ta Ograniczona Gwarancja dotyczy produktów marek Adam Hall, LD Systems, Defender, Palmer oraz Eminence.
Niniejsza gwarancja nie wpływa na prawa gwarancyjne wynikające z przepisów lokalnych. Jest to dodatkowa,
niezależna gwarancja ze strony firmy Adam Hall.
Adam Hall gwarantuje, że zakupiony produkt Adam Hall zakupiony od firmy Adam Hall lub autoryzowanego
przedstawiciela Adam Hall, pozostanie wolny od wad w materiałach i wykonaniu, przy normalnym użytkowaniu
przez okres 2 lub 3 lat od daty zakupu.
Okres gwarancyjny rozpoczyna się z dniem zakupu. Aby móc skorzystać z serwisu gwarancyjnego, kupujący
zobowiązany jest do przedstawienia dowodu zakupu opatrzonego datą. Dokumenty takie jak paragon, faktura
lub list przewozowy mogą być dowodem daty zakupu. Jeśli produkt wymienionych powyżej marek wymaga
naprawy w czasie trwania okresu gwarancyjnego, nabywcy przysługują gwarancyjne usługi serwisowe zgodne z
warunkami przedstawionymi w tym dokumencie.
Niniejsza gwarancja obejmuje wyłącznie oryginalnego nabywcę produktu marki Adam Hall i nie można jej przenieść
na inną osobę, która przejmie własność produktu od oryginalnego nabywcy. Podczas okresu gwarancyjnego, Adam
Hall zobowiązuje się do naprawy lub wymiany wadliwych komponentów produktu. Wszystkie części i elementy
wymontowane z urządzenia podczas działań serwisowych stają się własnością Adam Hall.
W mało prawdopodobnym przypadku powtarzania się wady produktu Adam Hall, Adam Hall może zdecydować
o dostarczeniu urządzenia zamiennego wybranego przez Adam Hall, które charakteryzuje się co najmniej takimi
samymi parametrami jak reklamowany produkt.
Adam Hall nie gwarantuje, że eksploatacja produktu będzie przebiegać bezbłędnie lub nieprzerwanie.
Adam Hall nie ponosi odpowiedzialności za uszkodzenia wynikające z niezastosowania się użytkownika do
instrukcji dołączonej do produktu Adam Hall.
Ta Ograniczona Gwarancja nie dotyczy,
- części podlegających normalnemu zużyciu (np. akumulator)
- produktów, których numer seryjny został usunięty, uszkodzony lub pozbawiony czytelnościw wyniku wypadku
- przypadków nieprawidłowego użycia, celowego uszkodzenia lub powodów zewnętrznych
- przekroczenia dopuszczalnych parametrów pracy określonych w dokumentacji dostarczonej z produktem
- użycia części zamiennych nie pochodzących od Adam Hall
- przez modyfikację lub serwis nieprzeprowadzony przez Adam Hall
Te warunki określają kompletną i wyłączną umowę gwarancyjną między Nabywcą i firmą Adam Hall odnośnie
zakupionego produktu markowego Adam Hall.
Page 70
70
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
OGRANICZENIE ODPOWIEDZIALNOŚCI
Jeśli Twój produkt Adam Hall nie działa prawidłowo, wskazanym i wyłącznym rozwiązaniem jest naprawa
lub wymiana. Maksymalna odpowiedzialność firmy Adam Hall w związku z niniejszą gwarancją ogranicza
się maksymalnie do kwoty równej cenie zakupu produktu lub kosztom naprawy lub wymiany komponentów
sprzętowych, które uległy uszkodzeniu lub nie działają prawidłowo podczas normalnego użytkowania.
Adam Hall nie odpowiada za jakiekolwiek szkody spowodowane przez produkt lub awarię produktu, włącznie z
utratą zysków lub oszczędności, szczególnych, przypadkowych lub powiązanych szkód. Adam Hall nie ponosi
odpowiedzialności za zobowiązania użytkownika wobec stron trzecich lub zobowiązania stron trzecich wobec
użytkownika.
Ograniczenie odpowiedzialności ma zastosowanie w przypadku, gdy występują roszczenia odszkodowawcze lub
składane są reklamacje na podstawie niniejszej gwarancji lub jako roszczenie z tytułu czynu niedozwolonego
(włączając w to zaniedbanie oraz ścisłą odpowiedzialność za produkt), roszczenie z umowy lub jakiekolwiek inne
roszczenie. Żadna osoba nie może uchylić lub zmienić tych ograniczeń odpowiedzialności. Niniejsze ograniczenie
odpowiedzialności pozostaje w mocy nawet jeśli nabywca poinformował firmę Adam Hall lub jej autoryzowanego
przedstawiciela o możliwości wystąpienia takich szkód. Te ograniczenia odpowiedzialności nie dotyczą roszczeń
wynikających z wystąpienia obrażeń u osób.
Niniejsza Gwarancja daje Ci pewne specyficzne prawa. Mogą przysługiwać Ci również inne prawa, które
różnią się między sobą zależnie od państwa nadania. Radzimy zapoznanie się z prawem właściwym krajowi
zamieszkania, w celu uzyskania kompletnej wiedzy na temat przysługujących praw.
ŻĄDANIE OBSŁUgI gWARANCYJNEJ
Aby uzyskać obsługę gwarancyjną swojego produktu, skontaktuj się z firmą Adam Hall lub jej autoryzowanym
przedstawicielem od którego kupiłeś produkt.
DEKLARACJA ZGODNOŚCI WE
Urządzenia te odpowiadają podstawowym wymogom i innym wytycznym dyrektyw 1999/5/EC (R&TTE),
2004/108/EC (EMC) i 2006/95/EC (LVD). Więcej informacji na stronie: www.adamhall.com.
PRAWIDŁOWE SKŁADOWANIE TEGO PRODUKTU
(ODPADY ELEKTRONICZNEI)
(Informacje mają zastosowanie w krajach członkowskich UE i innych krajach europejskich, w których obowiązuje segregacja odpadów)
Ten znak na produkcie lub dołączonej dokumentacji oznacza, że nie należy go wyrzucać wraz z domowymi
odpadkami po wycofaniu z użycia. Aby zapobiec możliwym szkodom dla środowiska i ludzkiego zdrowia
spowodowanym niekontrolowanym składowaniem odpadów, prosimy o oddzielenie tego produktu od innych
odpadów i odpowiedzialne poddanie go recyklingowi w celu promowania ciągłego odzyskiwania zasobów
materiałowych.
Użytkownicy domowi powinni skontaktować się ze sprzedawcą lub lokalnym urzędem, aby uzyskać informacje
na temat przyjaznej środowisku zbiórki odpadów elektronicznych.
Użytkownicy biznesowi powinni skontaktować się ze swoim dostawcą i sprawdzić warunki kontraktu nabycia.
Tego produktu nie należy mieszać z innymi odpadami komercyjnymi przy składowaniu.
Page 71
DEKLARACJA-WEEE
Twój produkt LD Systems został zaprojektowany i wykonany z wysokiej jakości materiałów i komponentów,
które można poddać recyklingowi i/lub użyć ponownie. Ten symbol oznacza, że sprzęt elektryczny i elektroniczny
należy składować osobno od normalnych odpadów po zakończeniu użytkowania.
Prosimy, przekaż ten produkt do lokalnego punktu zbiórki lub centrum recyklingowego przeznaczonego dla tego
typu sprzętu. W ten sposób przyczynisz się do ochrony środowiska, w którym żyjemy.
BATERIE I AKUMULATORY
Dołączone baterie lub akumulatory można poddać recyklingowi. Prosimy, składuj je jako specjalne odpady lub
zwróć do punktu nabycia. W celu ochrony środowiska wyrzucaj wyłącznie zużyte baterie.
Adam Hall GmbH, wszystkie prawa zastrzeżone. Dane techniczne i funkcjonalne produktu mogą podlegać
modyfikacjom. Kopiowanie, tłumaczenie i pozostałe formy reprodukcji fragmentów lub całości tej instrukcji
obsługi są zabronione.
71
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 72
72
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Acquistando un prodotto LD Systems avete fatto la scelta giusta!
Quest'apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza,
rappresenta un'azienda produttrice di prodotti audio di qualità.
Leggete attentamente questo manuale d'uso per utilizzare al meglio il vostro nuovo amplificatore LD Systems.
Per ulteriori informazioni sui prodotti LD Systems consultate il nostro sito internet WWW.LD-SYSTEMS.COM
Page 73
LD ROADKID
SISTEMA AUDIO PORTATILE WIRELESS
73
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 74
1. Leggere attentamente sia le istruzioni sulla sicurezza allegate che le istruzioni seguenti.
2. Conservare tutte le istruzioni.
3. Utilizzare il dispositivo solo per l'uso previsto.
4. Rispettare le norme vigenti sulla gestione dei rifiuti. Inviare l'imballaggio alle stazioni di riciclaggio differenziando la plastica da carta e cartone.
5. Rivolgersi unicamente a personale di assistenza qualificato se il dispositivo è danneggiato, esposto a liquidi/
pioggia o malfunzionante.
6. Non esporre il prodotto a sorgenti di calore quali forni, radiatori o altri dispositivi simili (inclusi gli amplificatori).
Mantenere una distanza sufficiente fra gli amplificatori e le pareti, gli scaffali, ecc. in modo da evitarne il surriscaldamento.
Non esporre il prodotto all'umidità (pioggia, ecc.).
7. Una volta effettuato il collegamento, verificare il cablaggio per evitare ogni possibile danno o incidente.
Non utilizzare in alcun caso cavi e/o fili danneggiati.
8. Installare unicamente su sostegni, supporti, scaffali, tavoli, ecc. stabili e autorizzati. Verificare la stabilità
dell'installazione contro possibili cadute. Utilizzare solo alimentatori originali.
9. Presenza di interferenze durante l'utilizzo dei sistemi wireless.
L'utilizzo contemporaneo di microfoni wireless e telefoni cellulari a distanze piuttosto ravvicinate può causare
interferenze nel segnale del microfono, ravvisabili nel sistema PA.
ATTENZIONE:
per ridurre il rischio di scosse elettriche, non rimuovere il coperchio (o il retro). All'interno del dispositivo non sono
presenti parti su cui l'utente può effettuare operazioni di manutenzione. Rivolgersi a personale qualificato per
effettuare le operazioni di manutenzione.
Il simbolo del fulmine con la punta di freccia all'interno di un triangolo equilatero avverte l'utente della
presenza di una "tensione pericolosa" non isolata all'interno del corpo del prodotto, di magnitudine tale
da costituire un pericolo per le persone.
Il punto esclamativo all'interno di un triangolo equilatero avverte l'utente della presenza di importanti
istruzioni operative e relative alla manutenzione nella documentazione che accompagna l'apparecchio.
ATTENZIONE! VOLUME ALTO!
Questo sistema di trasmissione verrà utilizzato a scopi professionali, pertanto l'uso commerciale dell'attrezzatura
è soggetto alle norme e ai regolamenti dell'Istituto Nazionale per l'Assicurazione contro gli Infortuni sul Lavoro
relativi al nostro settore industriale. Adam Hall, in qualità di produttore, è tenuto a fornire all'utente informazioni
formali circa l'esistenza di possibili rischi sanitari.
Il presente sistema può indurre una pressione sonora di 80dB. Il livello massimo di pressione sonora a cui può
essere esposto l'orecchio nel corso di una giornata di lavoro è stabilito per legge in 85dB. Questo valore è stato
impostato come livello base di riferimento per la rumorosità in conformità con il parere di tecnici esperti di medicina del lavoro. Livelli di suono più alti o tempi di esposizione più lunghi potrebbero causare danni all'orecchio. In
presenza di livelli di pressione sonora più alti il tempo di esposizione dovrebbe essere ridotto per prevenire danni
all'orecchio. Di seguito riportiamo alcuni segnali di allarme attendibili che indicano un'esposizione eccessiva a
livelli di pressione sonora troppo alti:
- l'orecchio fischia o produce un ticchettio!
- Si ha l'impressione di non riuscire più a sentire i suoni acuti!
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
74
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
AVVERTENZE:
Page 75
Leggere attentamente il presente manuale prima di mettere in funzione il sistema e conservarlo come riferimento per il futuro.
Questo prodotto si adatta alla tensione di corrente di vari paesi (CA 90-264V). Il sistema può essere utilizzato fino
a 8 ore senza necessità di ricarica. La batteria Li-Ion si ricarica in meno di 3 ore e mezzo.
I 16 canali utente selezionabili consentono di evitare le interferenze con altri prodotti wireless. La connessione
USB integrata permette di leggere i file MP3. Due diverse composizioni disponibili (opzionali): microfono wireless
a mano o cuffia con trasmettitore belt pack,
entrambe inclusive di telecomando.
INTRODUZIONE:
CARICAMENTO DELLA BATTERIA
Collegare l'alimentatore CA alla presa CC IN.
In carica: spia CG (LED verde) lampeggiante.
Carica completa: spia CG (LED verde) accesa fissa.
Spia LO BAT (LED rosso) lampeggiante: ricaricare la
batteria.
Spia LO BAT (LED rosso) accesa fissa: batteria carica.
NOTE:
Durante l’utilizzo del Roadkid con alimentatore CA collegato la batteria
viene ricaricata.
Utilizzare solo batterie originali per evitare danni.
LED rosso
LED verde
75
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 76
in
1
2
3 4
5
6
7
6
ERROR
76
PANORAMICA:
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 77
1
ON/OFF/VOL
Ruotare in senso orario per accendere e per aumentare il volume.
Ruotare in senso antiorario diminuire il volume e per spegnere.
2
STOP
3
EQ/REPEAT
Premere brevemente EQ/Repeat per selezionare la modalità di equalizzazione fra NORMAL/POP/ROCK/JAZZ/
CLASSIC/COUNTRY, oppure premere EQ/Repeat per 3 secondi per passare alla modalità Repeat. Le modalità
sono le seguenti: OFF/SINGLE/ONE/FOLDER/ALL/RANDOM.
4
PLAY/PAUSE
Premere questo tasto per avviare la riproduzione o mettere in pausa.
5
MODALITà FORWARD
Premere questo tasto per riprodurre la traccia successiva.
6
MODALITà REWIND
Premere questo tasto per riprodurre la traccia precedente.
7
PORTA DI CONNESSIONE USB
Inserire il dispositivo USB.
1
2
3
4
5
6
7
77
SISTEMA:
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 78
RICEVITORE WIRELESS:
1
2
3
4
1
ON/OFF/VOL: Ruotare in senso orario per accendere e per aumentare il volume.
Ruotare in senso antiorario diminuire il volume e per spegnere.
2
16 CANALI UTENTE DI FREQUENZA SELEZIONABILI
3
LED STATO DI ALIMENTAZIONE
4
LED INDICATORE RF
1
JACK INgRESSO AUDIO DA 3,5MM
2
JACK USCITA MIx DA 3,5MM
Registrare o collegare al sistema PA.
3
TONI
RUOTARE in senso orario per alzare i
TONI ALTI.
4
ON/OFF/VOL
Ruotare in senso orario per accendere
e per aumentare il volume.
Ruotare in senso antiorario diminuire il
volume e per spegnere.
5
LED STATO DI ALIMENTAZIONE.
6
LED STATO DI CARICA.
7
JACK DI INgRESSO CC.
8
MIC IN
Ingresso microfono cablato.
1 2 3 4 5 6 7
MIC-IN
VOLUME PRINCIPALE
8
78
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 79
BELT PACK / MICROFONO A MANO:
6
5
4
3
2
1
1
CONNETTORE ANTENNA
2
SPIA DI STATO BATTERIA
/ ALIMENTAZIONE
Il LED rosso si accende quando la batteria è scarica, il LED verde si accede quando il dispositivo è accesso e la batteria è carica.
3
INgRESSO MICROFONO MINI xLR TRIPOLARE
4
CONTROLLO VOLUME
5
INTERRUTTORE ON/OFF
6
VANO BATTERIE
2 batterie alcaline o 2 batterie ricaricabili (tipo AA).
1
2
3
4
1
gRIgLIA DELLA TESTA DEL MICROFONO
2
CORPO INTERMEDIO
Ruotare in senso antiorario per aprire il vano batterie.
3
INDICATORE LED ALIMENTAZIONE BATTERIA
Quando il LED diventa rosso, è necessario sostituire le batterie. Quando il LED
diventa verde, l'alimentazione è attiva e le batterie sono cariche.
4
INTERRUTTORE ON/OFF
79
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
Page 80
1. (set PREV/NEXT PLAY/PAUSE): o per riprodurre
la traccia precedente o successiva.
2. Premere per avviare la riproduzione o mettere in
pausa
3. (set EQ.): Premere il tasto "EQ" per selezionare la
modalità di equalizzazione del suono fra:
NORMAL » POP » ROCK » JAZZ » CLASSIC » COUNTRY
4. (set REP): Premere il tasto "REP" per selezionare la
modalità di riproduzione fra:
(riproduci tutto, riproduci singolo brano, ripeti singolo
brano, ripeti cartella, ripeti tutto, riproduzione random)
(OFF » SINGLE » ONE » FOLDER » ALL » RANDOM)
5. Tasti numerici: i tasti numerici servono a selezionare
direttamente i brani o le tracce. Inserire un numero.
Quando il display LCD mostra "0002" (ad esempio), fare
clic su per iniziare la riproduzione da "0002".
TELECOMANDO / DISPLAY:
DISPLAY
tempo di riproduzione
totale per la traccia
corrente
dispositivo corrente
traccia corrente
sequenza
numero traccia
stato riproduzione
lunghezza brano
numero tracce totali
OFF
Riproduci singolo brano
Ripeti singolo brano
Ripeti cartella
Riproduci tutto
Random
80
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Page 81
81
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
SPECIFIChE:
Model Name: LDRK5BPH
Type: active
Woofer Size (inch): 5 1/4"
Woofer Size (mm): 13.3 mm
Woofer Type: Broadband Speaker
Woofer Magnet: Ferrit
Woofer Brand: Custom Made
Amplification: CLASS A/B
Power (RMS): 25 W
Power (Peak): 50 W
Frequency Range (Hz): 90 - 17.000 Hz
SPL (1 W / 1 m): 92 dB
Max SPL: 109 dB
Protection: short circuit, thermal
Radio Frequency Range: 863 - 865 MHz
Channels: 16 Channels
Receiving Mode: FM
Transmitter: Belt Pack Transmitter with Headset
Integrierter Media Player: USB, MP3
Controls: Main Volume, Tone, Wireless Mic Volume, Wireless
Mic Channel Select, USB-Player Volume, Play/Pause,
Stop, EQ/Repeat, Next Song, Previous Song
Indicators: Power, Charge, Play/Pause, Wireless Power, RF
Input Connector Line: AUX In 3.5 mm Jack
Input Connector Mic: Mic In 6.3 mm Jack
Output Connector Line: Mix Out 3.5 mm Jack
Output Connector Speaker:
Power Supply: External Switching Power Supply (100 - 240 V)
Batteries: 14,4 V / 2,6 A
Cabinet Material: PP
Cabinet Style: Bass Reflex
Dimensions (W x H x D): 165 x 210 x 295 mm
Weight (kg): 2.3
Features: stand support (3/8"), handle, shoulder strap, carrying bag
Page 82
82
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
Model Name: LDRK5Beltpack
Frequency Range: 863 - 865 MHz
Channels: 16
Input Connector: mini XLR 3-pole with Phantom Power for
Headset, Lavalier - Wind Instrument Micro-
phone, Antenna
Audio Frequency Range: 70 - 16.000 Hz
RF Output Power: 10 mW
Controls: Power (On/Off), Volume, Channel Select
Indicators: Power On / Low Battery LED
Power Supply: 2 x AA Type Batteries
Operating Time: 10 - 12 h with Alkaline Batteries
Dimensions (W x H x D): 62 x 103 x 28 mm
Model Name: LDRK5Microphone
Frequency Range: 863 - 865 MHz
Channels: 16
Microphone Type: Dynamic
Polar Pattern: Cardioid
Audio Frequency Range: 70 - 15.000 Hz
RF Output Power: 10 mW
Controls: Power (On/Off), Channel Select
Indicators: Power On / Low Battery LED
Power Supply: 2 x AA Type Batteries
Operating Time: 10 - 12 h with Alkaline Batteries
Dimensions (L x Ø): 255 x 48 mm
Model Name: LDWS100MH1
Microphone Type: Headset Microphone
Capsule Type: Electret Condenser
Polar Pattern: Uni-directional
Frequency Response: 20 - 20.000 Hz
Impedance: 680 Ohms
Connector: 3-pole mini-XLR
Features: Incl. Foam Windshield
BELT PACK / HEADSET / HANDHELD:
Page 83
83
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
DIChIARAZIONI DEL PRODUTTORE:
gARANZIA DEL PRODUTTORE
Le seguenti condizioni di garanzia si applicano ai prodotti dei marchi Adam Hall, LD Systems, LD Premium,
Defender, Palmer e Eminence.
La presente dichiarazione di garanzia non influisce sui diritti di garanzia del produttore previsti dalla legge, ma
estende ulteriormente tali diritti anche nei confronti della ditta Adam Hall.
Adam Hall garantisce per un periodo di due o cinque anni dalla data di acquisto che questo prodotto Adam Hall
acquistato direttamente dall'azienda o attraverso un rivenditore autorizzato, se utilizzato correttamente, è privo
di difetti di materiale e manodopera.
Il periodo di garanzia ha inizio dalla data di acquisto del prodotto che, nel caso in cui si voglia usufruire della
garanzia, va adeguatamente documentata tramite la presentazione dello scontrino o della bolla di consegna con
la data di acquisto. Qualora, entro il periodo di garanzia, i prodotti di una delle marche sovraindicate necessitino di interventi di riparazione, l'utente ha diritto ad usufruire del servizio alle condizioni indicate nel presente
documento.
Questa garanzia del produttore è valida esclusivamente per il primo proprietario del prodotto Adam Hall e non
si può trasferire ad un eventuale proprietario successivo. Entro il periodo di garanzia, Adam Hall si fa carico
della riparazione o della sostituzione dei componenti o degli apparecchi difettosi. Tutti i componenti o i prodotti
sostituiti usufruendo della garanzia del produttore diventano di proprietà di Adam Hall.
Nel caso improbabile che il prodotto acquistato presenti ripetuti malfunzionamenti, la ditta Adam Hall è autorizzata a sostituire a propria discrezione il prodotto difettoso con un altro, a patto che il nuovo prodotto sia di
uguale valore rispetto a quello vecchio per quanto riguarda le caratteristiche hardware.
Adam Hall non garantisce che il prodotto sia perfettamente funzionante e/o senza difetti. Inoltre, Adam Hall
non risponde di danni derivanti dall'inosservanza delle indicazioni riportate nelle istruzioni d'uso fornite con il
presente prodotto e in altra documentazione.
La garanzia del produttore non copre:
- parti soggette ad usura (es. accumulatori),
- apparecchi dai quali è stato rimosso il numero di serie o il cui numero di serie risulta illeggibile a causa di danneggiamenti causati dell'utente,
- danni derivanti da uso errato o improprio o altre cause esterne,
- danni ad apparecchi che non sono stati utilizzati secondo i parametri di funzionamento (parametri indicati nella
documentazione contenuta nella confezione),
- danni derivanti dall'utilizzo di componenti non prodotti o distribuiti da Adam Hall,
- danni derivanti da interventi, modifiche o riparazioni non effettuate da Adam Hall.
Le presenti condizioni costituiscono l'accordo di garanzia completo ed esclusivo tra l'acquirente e la Adam Hall
per il prodotto Adam Hall acquistato.
Page 84
84
ENGLISHDEUTSCHFRANCAIS
FRANCAISFRANCAIS FRANCAISFRANCAIS
ESPAÑOLPOLSKIITALIANO
LIMITAZIONEDI RESPONSABILITÀ
Nel caso in cui, durante il periodo di garanzia, i prodotti hardware Adam Hall presentino difetti di materiale o di
lavorazione (in base alla dichiarazione di garanzia precedente), il solo ed unico diritto del cliente previsto dalla
presente garanzia è quello di riparazione o sostituzione dell'apparecchio. La massima responsabilità di Adam
Hall è limitata, come espressamente indicato nella garanzia, al prezzo d'acquisto o ai costi per la riparazione o
la sostituzione (e in questo caso per l'importo minore) dei componenti hardware difettosi in caso di uso corretto
degli stessi.
Adam Hall non è responsabile per eventuali danni provocati dal prodotto o dal malfunzionamento dello stesso,
compresi mancati guadagni, perdite e danni speciali indiretti o conseguenti. Inoltre Adam Hall è indenne da
richieste avanzate da terzi o dal cliente in nome di terzi.
La presente limitazione di responsabilità vale indipendentemente dal fatto che i danni siano oggetto di procedimenti giudiziari o che siano oggetto di risarcimento danni ai sensi della presente garanzia o per atti illeciti
(incluse negligenza e responsabilità oggettiva) o per pretese contrattuali o di altra natura, e non può essere né
annullata né modificata. La presente limitazione di responsabilità è valida anche nel caso in cui l'utente abbia
avvisato Adam Hall o un rappresentante autorizzato di possibili danni. Tale limitazione non è però valida in caso
di richieste per risarcimento danni in relazione a danni a persone.
La garanzia del produttore permette di godere di determinati diritti. A seconda della giurisdizione competente
(dello stato o della regione in cui si risiede) è possibile ottenere ulteriori diritti. Si consiglia quindi di consultare le
leggi applicabili per determinare l'insieme dei diritti di cui si può godere.
RICORSO ALLA gARANZIA
Per usufruire della garanzia rivolgersi direttamente a Adam Hall o al rivenditore autorizzato Adam Hall, dal quale è
stato acquistato il prodotto.
CE DIChIARAZIONE DI CONFORMITA
Questi dispositivi soddisfano i requisiti essenziali e le altre disposizioni pertinenti delle direttive 1999 / 5 / CE (R & TTE),
2004/108/CE (EMC) e 2006/95EC (LVD). Per ulteriori informazioni, vedere www.adamhall.com.
CORRETTO SMALTIMENTO DEL PRODOTTO ("RIFIUTI ELETTRONICI")
(Valido nei paesi dell'Unione europea e in altri paesi con sistema di smaltimento differenziato dei rifiuti)
Questo simbolo sul prodotto o sui documenti relativi ad esso sta ad indicare che l'apparecchio alla fine del suo
ciclo di vita non deve essere smaltito insieme ai normali rifiuti domestici, in modo tale da evitare eventuali danni
ambientali e alle persone causati da uno smaltimento incontrollato dei rifiuti. Si prega di smaltire questo prodotto
separatamente da altri rifiuti e promuovere così lo sviluppo di cicli economici sostenibili con il riciclaggio.
I privati cittadini possono ricevere informazioni sulle possibilità di smaltimento sostenibile presso il venditore
dal quale è stato acquistato il prodotto o presso le autorità regionali competenti. I professionisti devono invece
contattare il loro fornitore di fiducia e controllare le eventuali condizioni contrattuali per lo smaltimento degli
apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.
Page 85
85
ITALIANOPOLSKIESPAÑOL
FRANCAISFRANCAIS FRANCAISFRANCAIS
FRANCAISDEUTSCHENGLISH
DICHIARAZIONE RAEE
Il prodotto LD Systems acquistato è stato realizzato tramite l'utilizzo di materiali e componenti di qualità che possono essere riciclati o riutilizzati. Questo simbolo indica che gli apparecchi elettronici non vanno smaltiti assieme
ai normali rifiuti domestici indifferenziati. Si prega di smaltire questo apparecchio a norma di legge presso un
punto di raccolta per rifiuti elettronici contribuendo così alla salvaguardia dell'ambiente.
BATTERIE E PILE
Le batterie incluse nella confezione possono essere riutilizzate. Non gettare quindi le batterie nei normali rifiuti
domestici, ma in contenitori appositi per la loro raccolta. Aiutate a mantenere pulito l'ambiente.
Adam Hall GmbH, tutti i diritti riservati. I dati tecnici e le caratteristiche del prodotto possono essere soggetti a
modifiche. È vietata la copia, la traduzione e qualsiasi altra riproduzione delle presenti istruzioni d'uso o di parte
di esse senza previa autorizzazione.
Page 86
Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany
Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000
web : www.adamhall.com | e-mail : [email protected]
WWW.LD-SySTEMS.COM
Loading...
