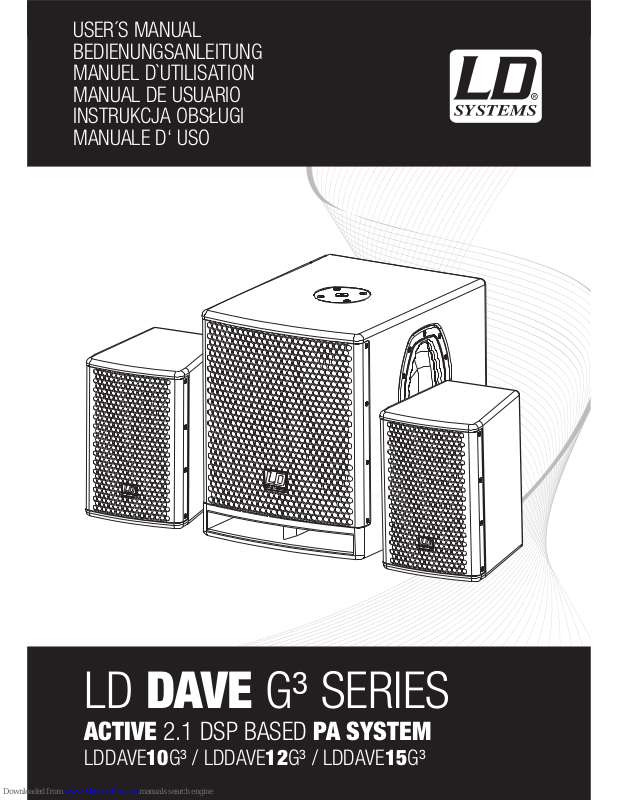

LD DAVE G³ SERIES

ACTIVE 2.1 DSP BASED PA SYSTEM

LDDAVE10G³ / LDDAVE12G³ / LDDAVE15G³

USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO

Page 2

Thank you for choosing LD-Systems!

We have designed this product to operate reliably over many years. Therefore LD-Systems guarantees for high quality products with its name and many years of experience as a producer.

Please, take a few moments to read these instructions carefully, as we want you to enjoy your new LD-Systems products quickly and to the fullest.

For information about LD-Systems check out our website WWW.LD-SYSTEMS.COM

Introduction

The LD Systems Dave G³ series loudspeakers are designed for professional use. They offer DSP based 2.1 sound reinforcement units with high quality components, powerful ampliﬁcation and a well balanced sound across the entire range of frequencies, all at a very fair price. This series includes three 2.1 subwoofer/satellite systems of different size. The LDDAVE10G3 with a 10“ subwoofer and 350W RMS system power, the LDDAVE12G3 with a 12“ subwoofer and 500W RMS system power and the LDDAVE15G3 with a 15“ subwoofer and 700W RMS system power. The internal LD LECC DSP offers digital sound processing such as crossover, equalizing, compressor and limiter functionality which is perfectly adjusted for all LD DAVE G³ models to maintain the system´s best audio performance.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 3

LD DAVE G³ SERIES

ACTIVE 2.1 DSP BASED PA SYSTEM

LDDAVE10G³ / LDDAVE12G³ / LDDAVE15G³

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 4

PREVENTIVE MEASURES:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

1. Please read this information carefully.

2. Keep all information and instructions in a safe place.

3. Please follow the instructions.

4. Please observe all warnings. Don‘t remove safety instructions or any other information located on the device.

5. Use the device only in the intended manner.

6. Use only stable and appropriate stands and/or mounts when the device is permanently installed. Make certain that wall brackets are ﬁrmly secured. Make certain that the unit is installed securely and cannot fall down.

7. When installing please observe the corresponding safety standards for your country.

8. Do not install the device near radiators, heat accumulators, ovens or other sources of heat. Make certain that the device is always installed so that is cooled sufﬁciently and cannot overheat.

9. Do not place open sources of ignition, e.g., burning candles, on the device.

10. Do not cover ventilation slots.

11. Do not operate the device in the immediate vicinity of water. Do not expose this equipment to combustible materials, liquids or gases.

12. Please make certain that dripping or splashing water cannot get inside the device. Do not put objects ﬁlled with ﬂuids, such as vases or drinking vessels, on top of the device.

13. Make certain that objects cannot fall into the device.

14. Use the device only with accessories with which the manufacturer intends the device to be used.

15. CAUTION: If this device has a mains connector equipped with protective earth, it must be connected to a mains socket with a protective ground connection. Never disable the function of the protective ground connection of the included power cord.

16. Do not turn on the device immediately if it was exposed to strong temperature ﬂuctuations (for example after transportation). Moisture and condensation may damage the device. Leave the device switched off until it has reached room temperature.

17. Do not open the device and do not make any changes to the device.

18. Before connecting to mains power, make certain that the mains voltage and the mains frequency are the same as the operating values of the device (see type label). If the device is equipped with a supply voltage selector switch, make certain that the values of the device match the values of the mains power before connecting. If the plug on the included cord does not ﬁt your mains outlet, contact your electrician.

19. Make certain that the power cord is not stepped on. Protect the power cord against pinching, especially at the device plug and the power plug.

20. In order to prevent damage or accidents, for example, due to tripping hazards, check all connections once you have connected the device.

21. When connecting the device, make certain that the power plug remains readily accessible. Always pull out the power plug when the device is not in use or when you clean the device. Disconnect the power cord by pulling the plug not the cable.

22. Avoid switching the device on and off at short intervals, because it may shorten the durability of the device.

23. IMPORTANT: Replace fuse only by fuse of same type and rating! If fuse blows repeatedly please contact authorized service center!

24. In order to disconnect the device completely from the mains voltage, the power plug must be unplugged.

25. If your device is equipped with a Volex power connector, the matching Volex device plug must be unlocked in order to disconnect it. This also means that a tug on the power cord can pull the device out of place, thus causing personal injuries and/or property damage. Thus please make certain to route your cables carefully.

26. If there is a risk of lightning strike or during extended periods of disuse, unplug the power plug.

Page 5

PREVENTIVE MEASURES:

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

27. During transport, make certain that the equipment being transported cannot fall down and possibly cause personal injuries and/or property damage.

28. If your device no longer works properly, if it has been exposed to liquids or an object has fallen inside it or if it has been damaged in some other manner, turn the device off immediately und unplug the power plug. This device should be repaired only by authorized experts.

29. Use only a dry cloth to clean the device.

30. Comply with all of the disposal laws that are applicable in your country. During disposal, please separate plastic and paper/cardboard.

31. Plastic bags must be kept out of the reach of children.

CAUTION:

To reduce the risk of electric shock, do not remove cover (or back). No user serviceable parts inside. Refer servicing to qualiﬁed personnel.

The lightning ﬂash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product´s enclosure that may be of sufﬁcient magnitude to constitute a risk to persons.

The exclamation mark within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.

CAUTION! HIGH VOLUME!

You will operate this system for professional use. Therefore the commercial use of this equipment is liable to the rules and regulations of the Accident Prevention & Insurance Association of your industry sector. Adam Hall as a manufacturer is bound to inform you formally about the existence of eventual sanitary risks.

Risk of hearing damage due to prolonged exposure to excessive volumes: The loudspeaker is easily capable of generating sound pressure levels (SPL) sufﬁcient to cause permanent hearing damage to performers, production crew and audience members. Caution should be taken to avoid prolonged exposure SPL in excess of 90 dB.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

Page 6

INSTALLATION & OPERATING:

INSTALLATION

Please place subwoofers and satellite speaker stands on stable and even ground. Do not place subwoofers and satellite speakers on mobility carts, chairs, tables or something similar in order to prevent accidents. We recommend Adam Hall speaker stand SPS56 or speaker pole SPS822 (M20 thread, mounted on subwoofer) and mounting fork for speaker stands SPS823 for use with the LD DAVE G³ satellites. The LDDAVE10G³ satellites are equipped with a speaker stand ﬂange of 5° slope for best sound distribution. The LDDAVE12G³ and LDDAVE15G³ satellites are equipped with the patented SM707 speaker stand ﬂange with variable slope. For slope angle adjustment lift the satellite speaker slightly and carefully from the latching mechanism (approximately 1/2 cm), turn into desired angle and lower the cabinet.

OPERATING

In order to prevent unpleasant start-up noise caused by connected devices like mixers etc., the LD DAVE G³ system should be the last to be switched on and the ﬁrst to be switched off. Before switching power on, the main level control should be set to minimum.

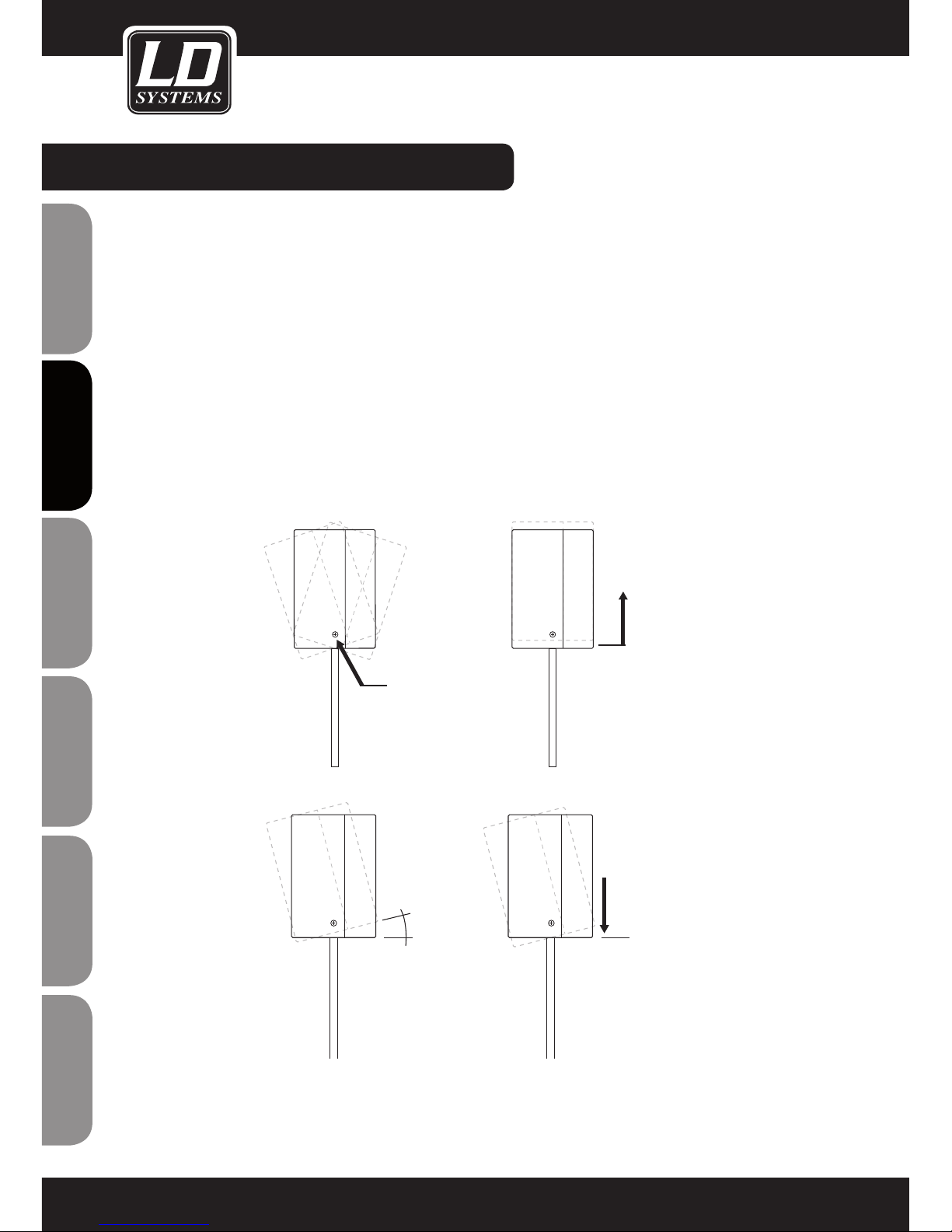

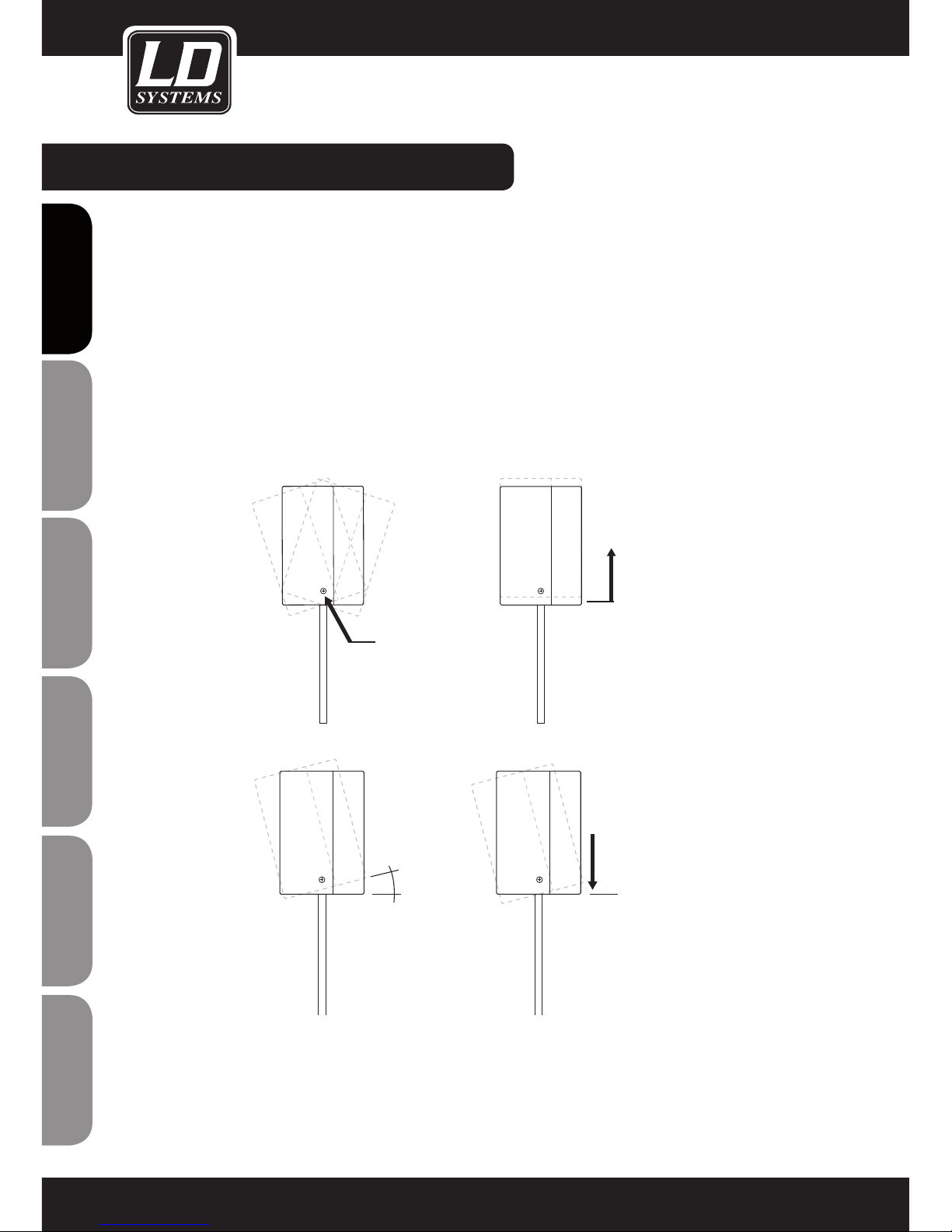

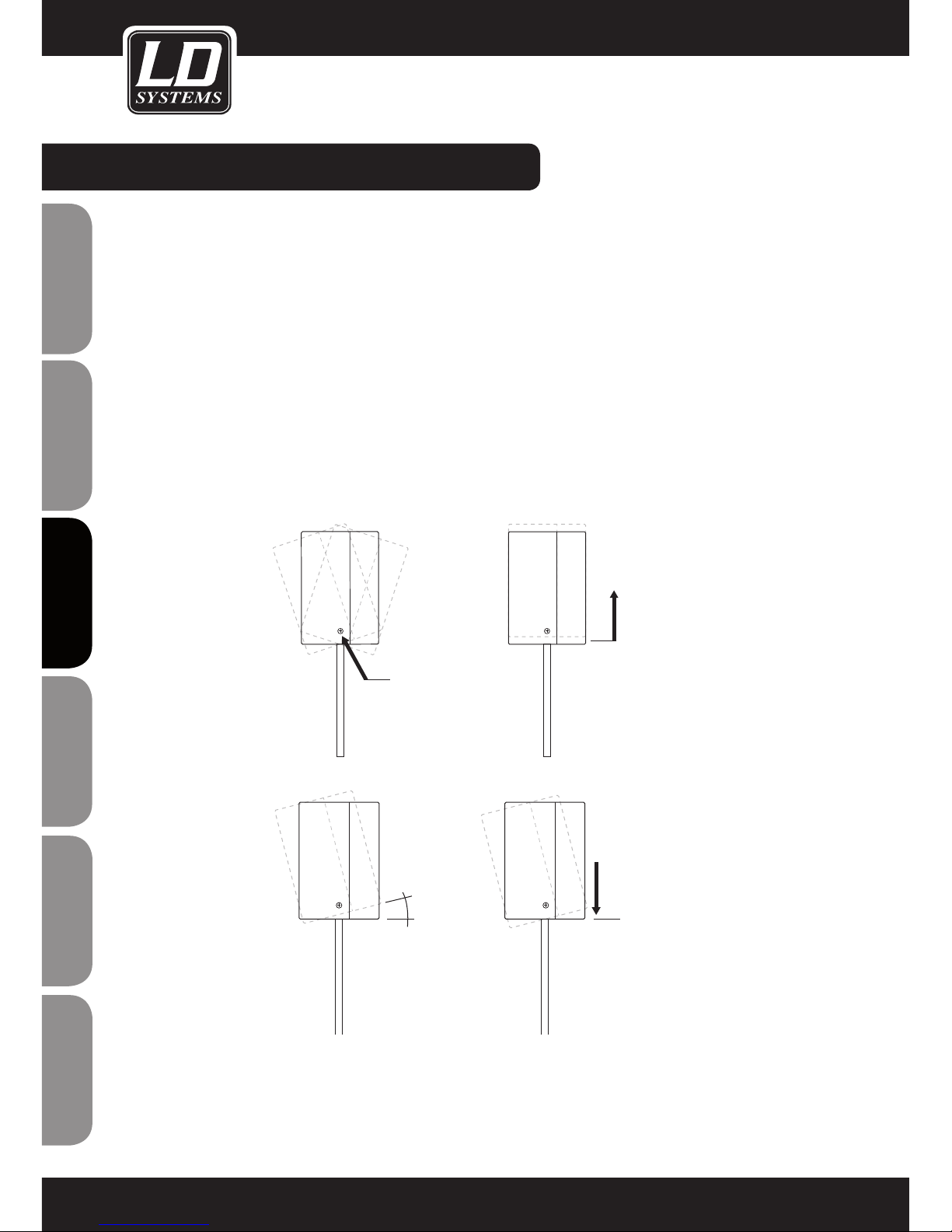

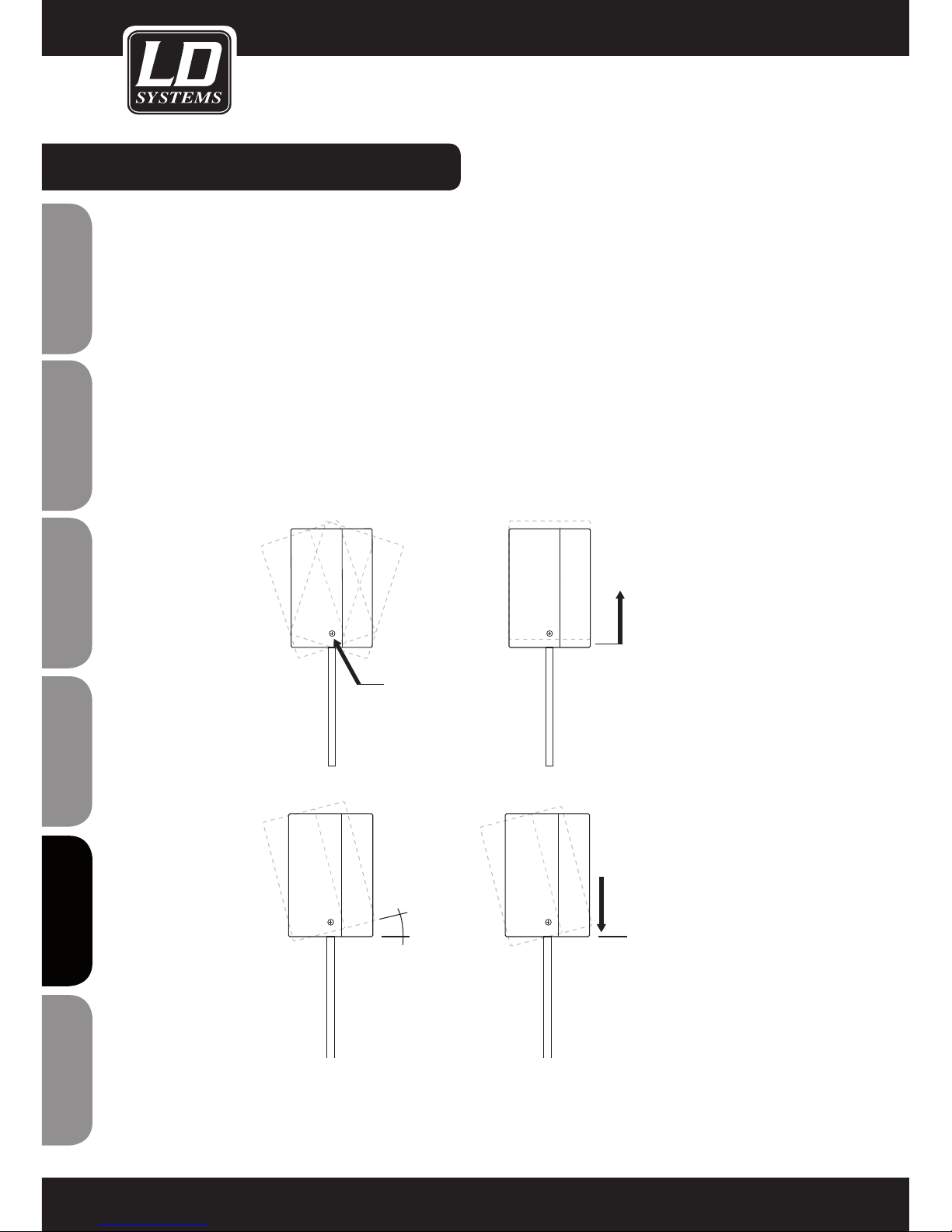

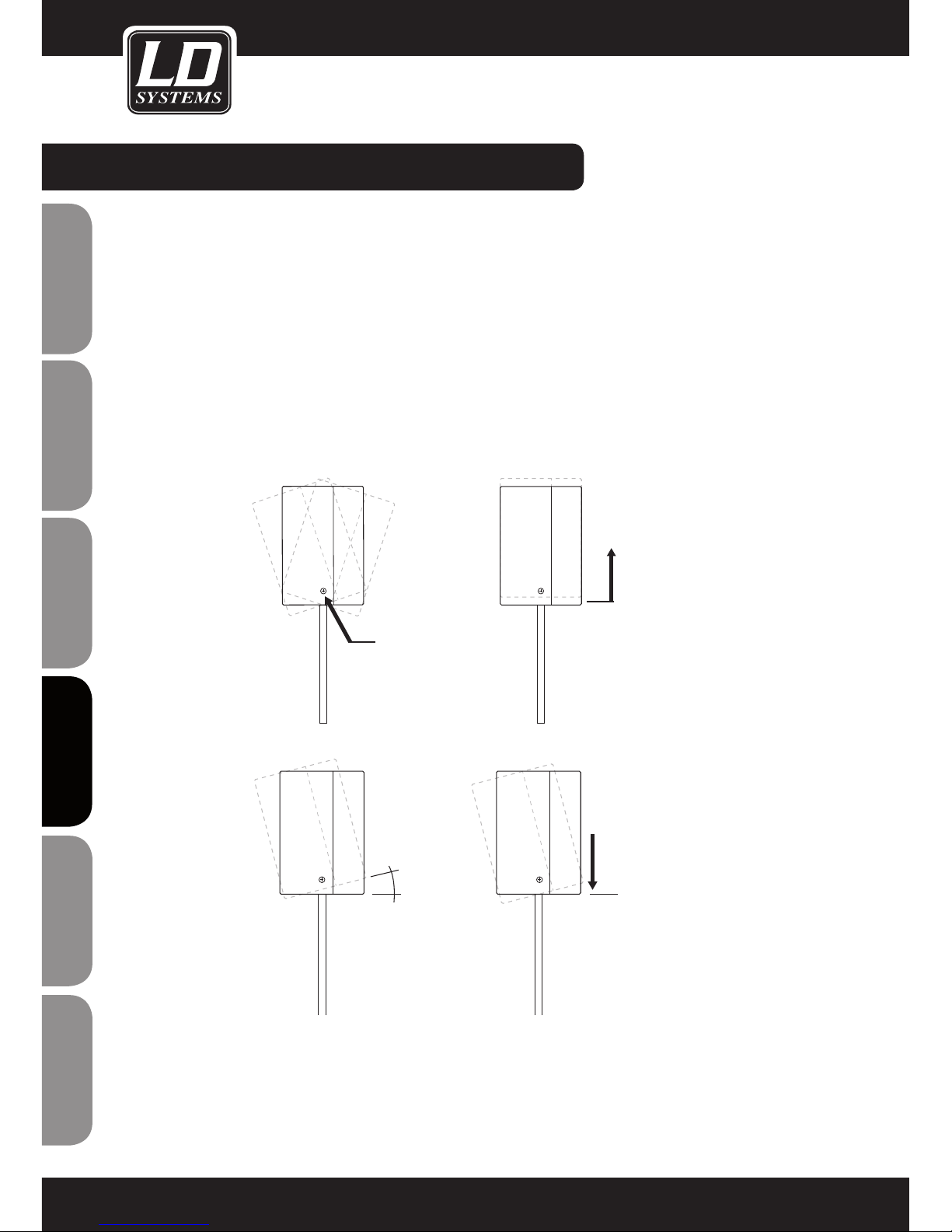

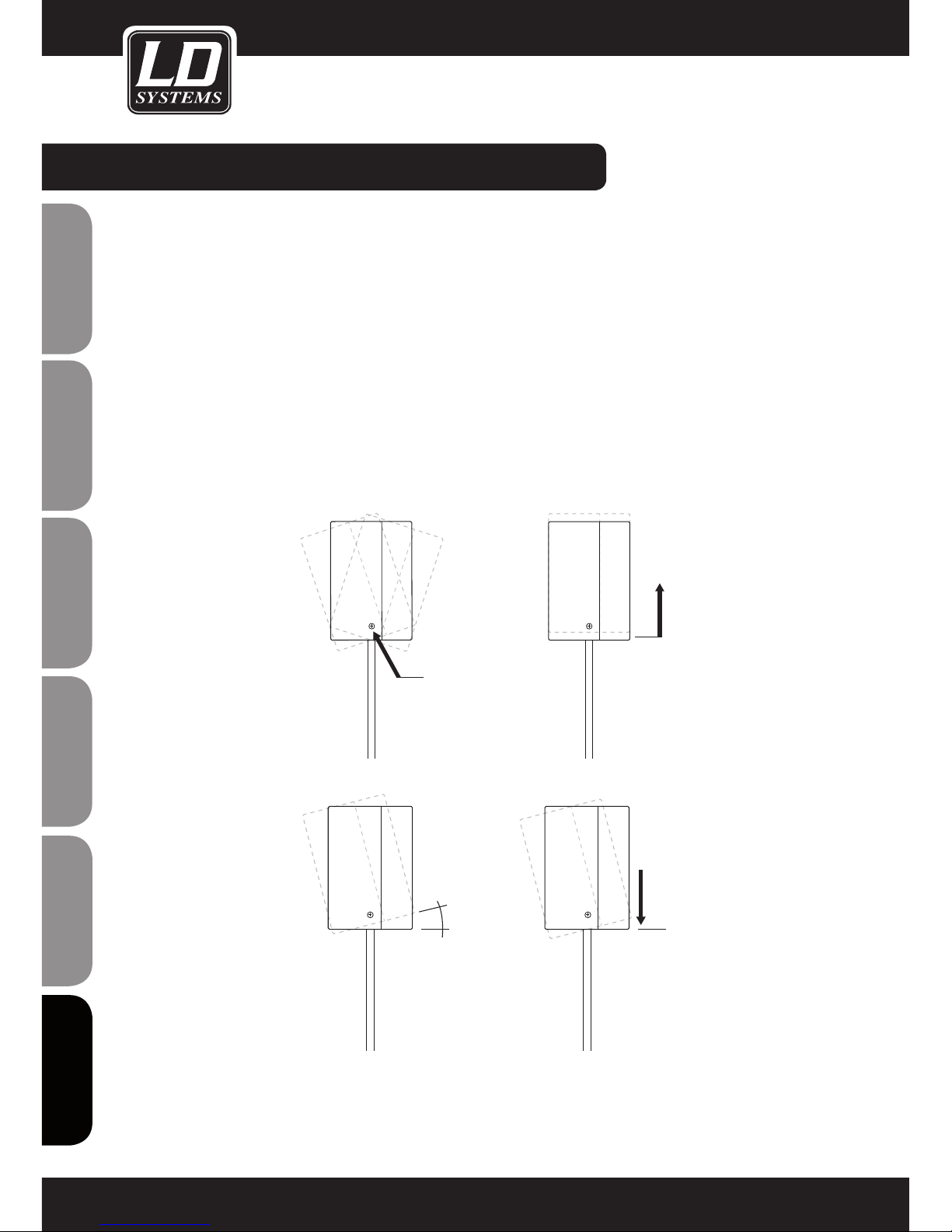

Centre of Rotation +/- 13,5 °

Lift cabinet

Attention! Please hold the cabinet ﬁrmly!

Turn the cabinet into the required angle.

Lower the cabinet.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 7

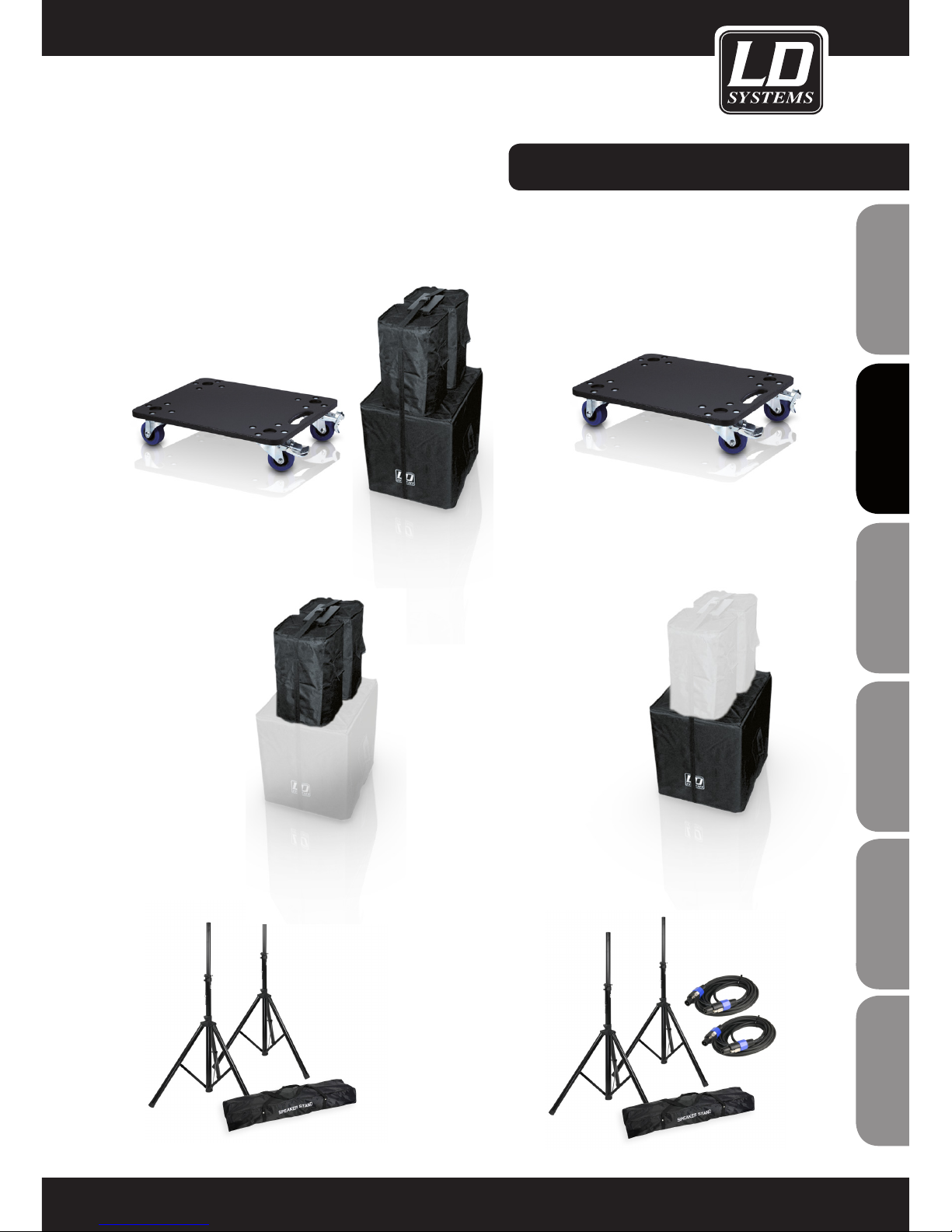

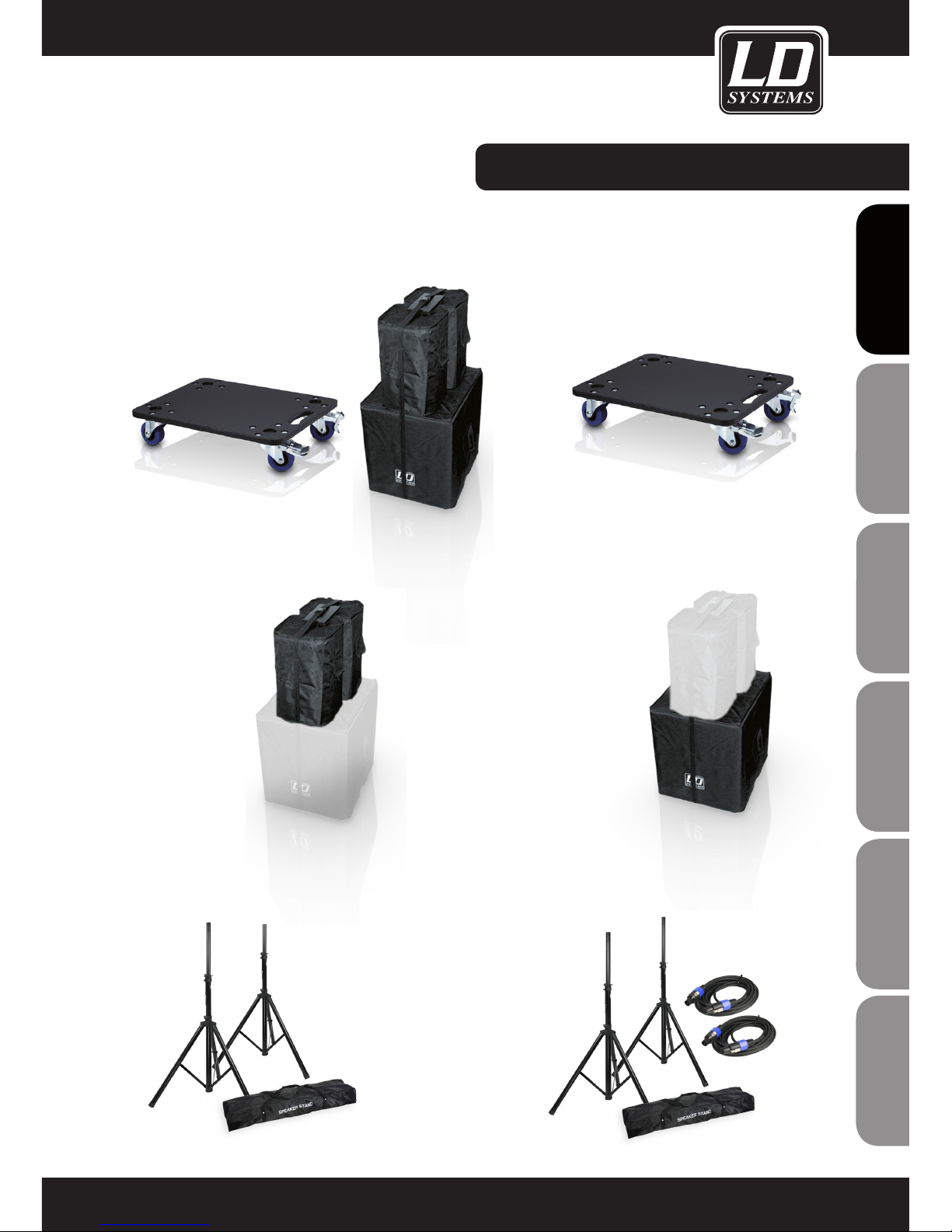

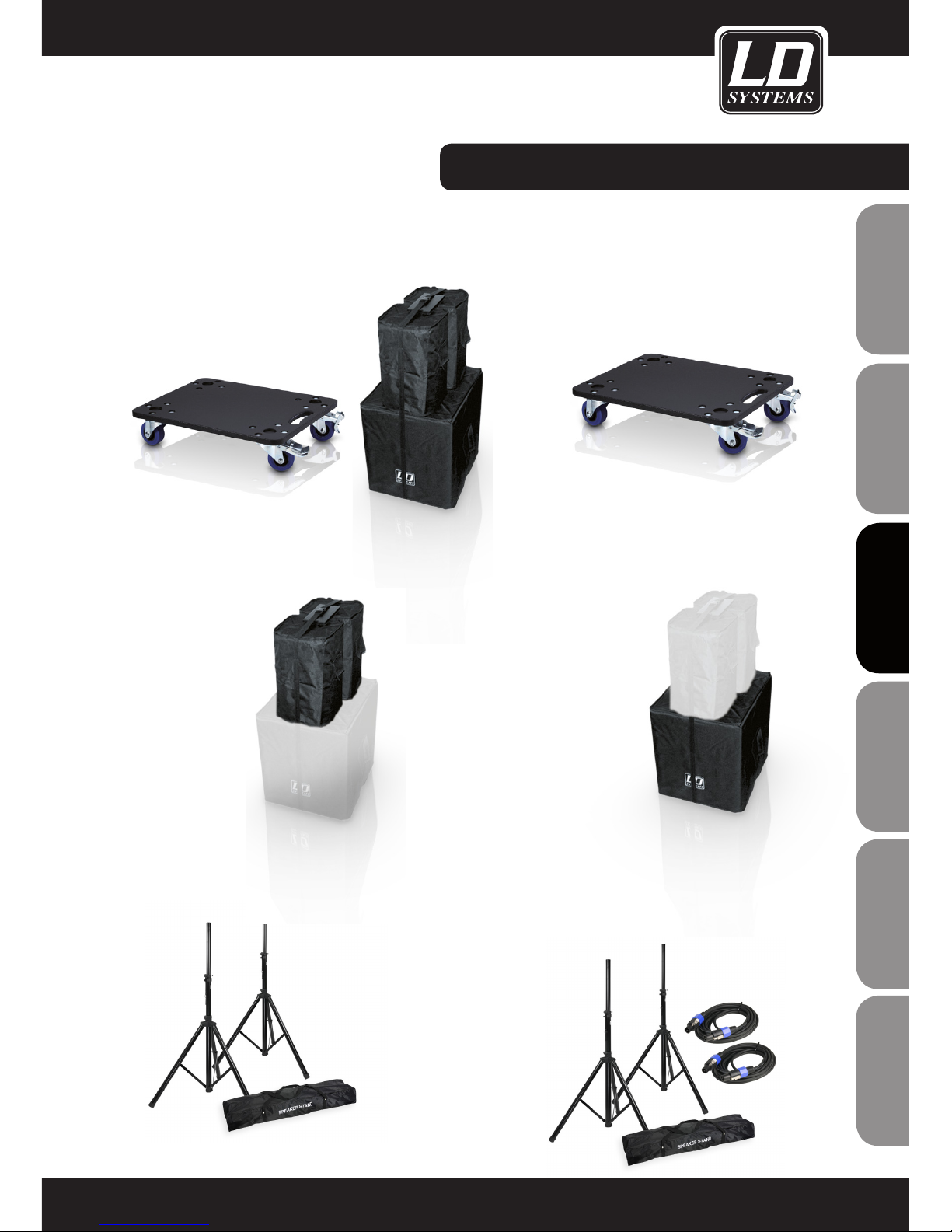

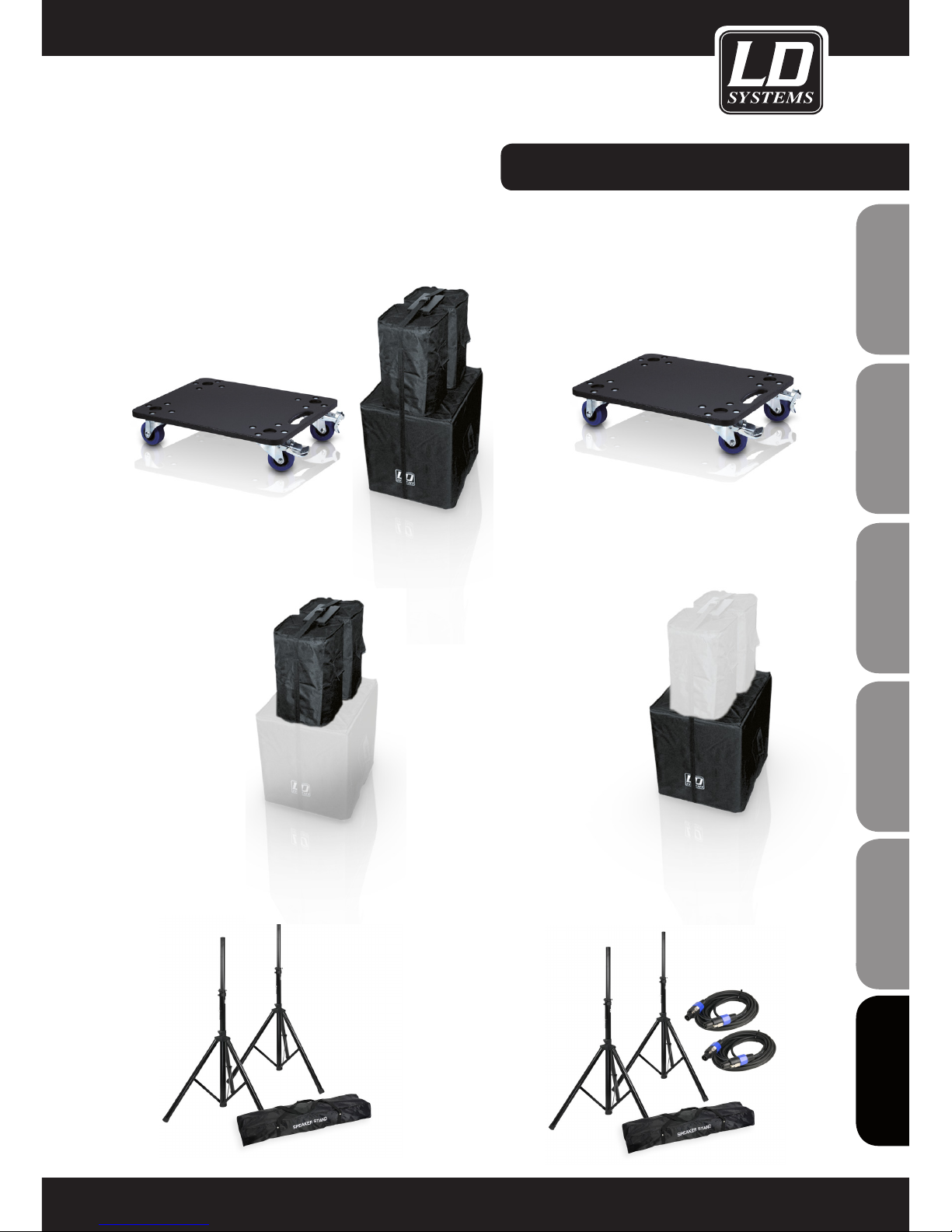

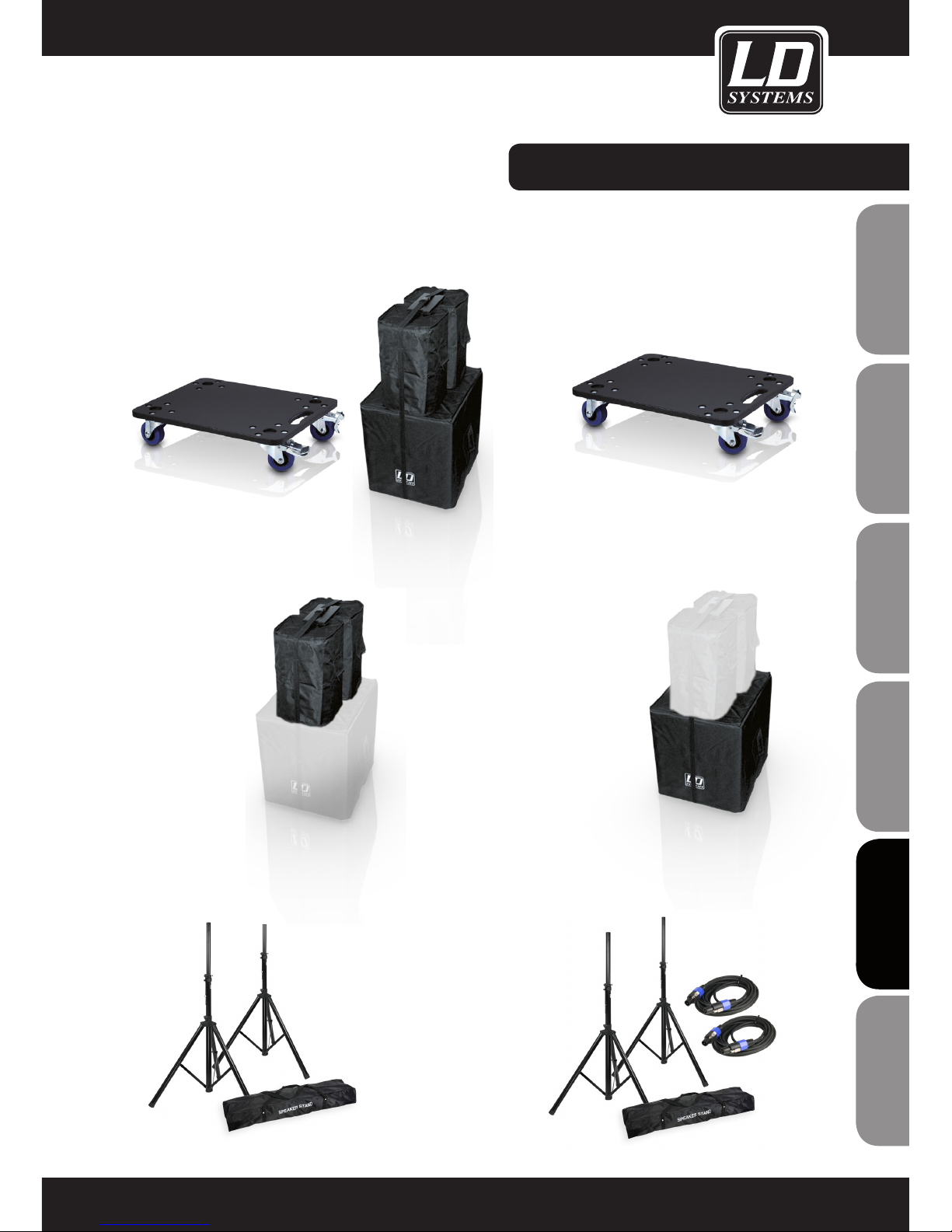

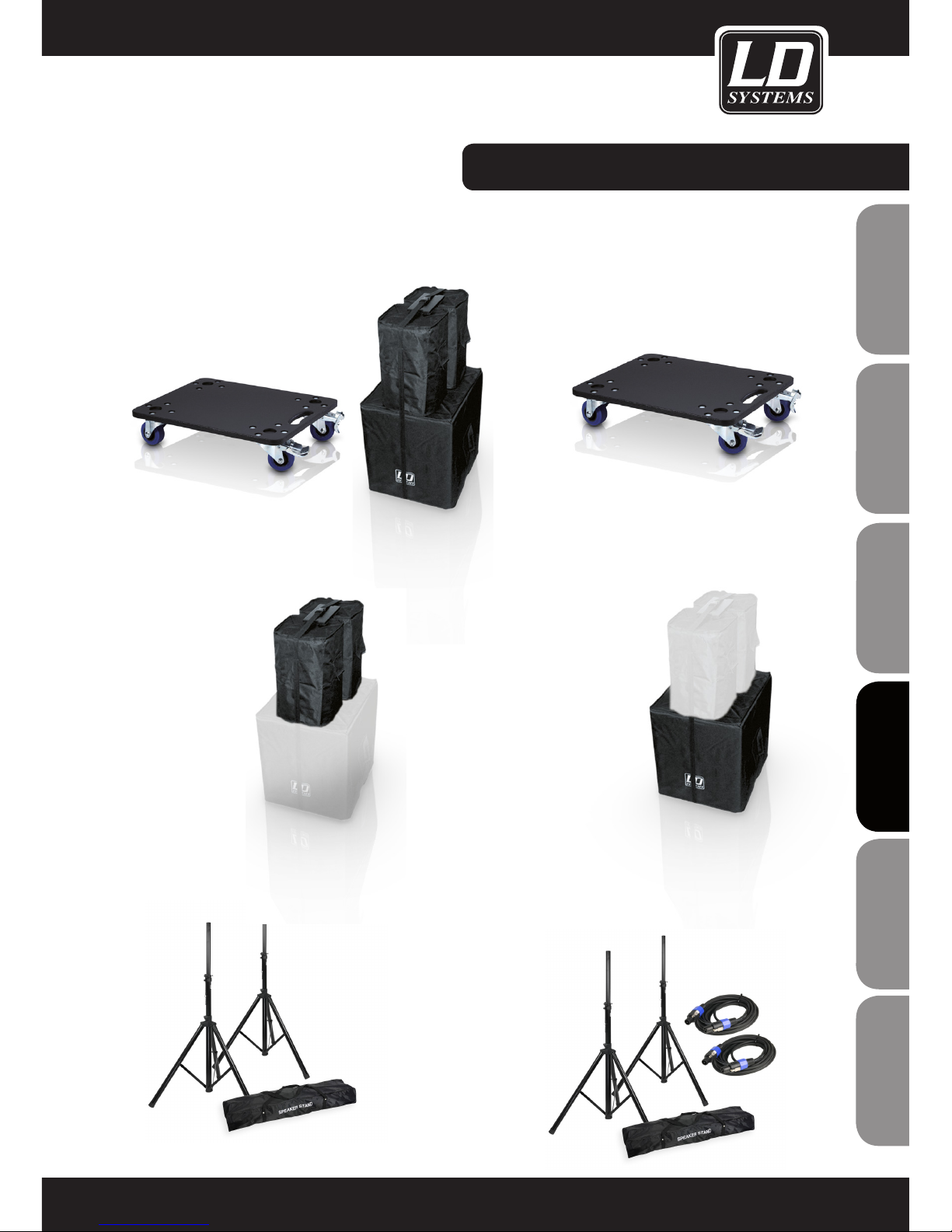

OPTIONAL ACCESSORIES:

CASTOR BOARD 38110G3 38112G3 38115G3

CASTOR BOARD + PROTECTIVE COVER FOR SUBWOOFERS AND SATELLITES LDDAVE10G3SET LDDAVE12G3SET LDDAVE15G3SET

PROTECTIVE COVERS FOR SATELLITES LDD10G3SATBAG LDD12G3SATBAG LDD15G3SATBAG

PROTECTIVE COVER FOR SUBWOOFER LDD10G3SUBBAG LDD12G3SUBBAG LDD15G3SUBBAG

2 X SPEAKER STANDS WITH TRANSPORT BAG SPS023SET

2 X SPEAKER STANDS WITH TRANSPORT BAG + 2 X SPEAKER CABLES (2 X 1,5MM² SPEAKON COMPATIBLE/ SPEAKON COMPATIBLE, 5M) SPS023SET2

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 8

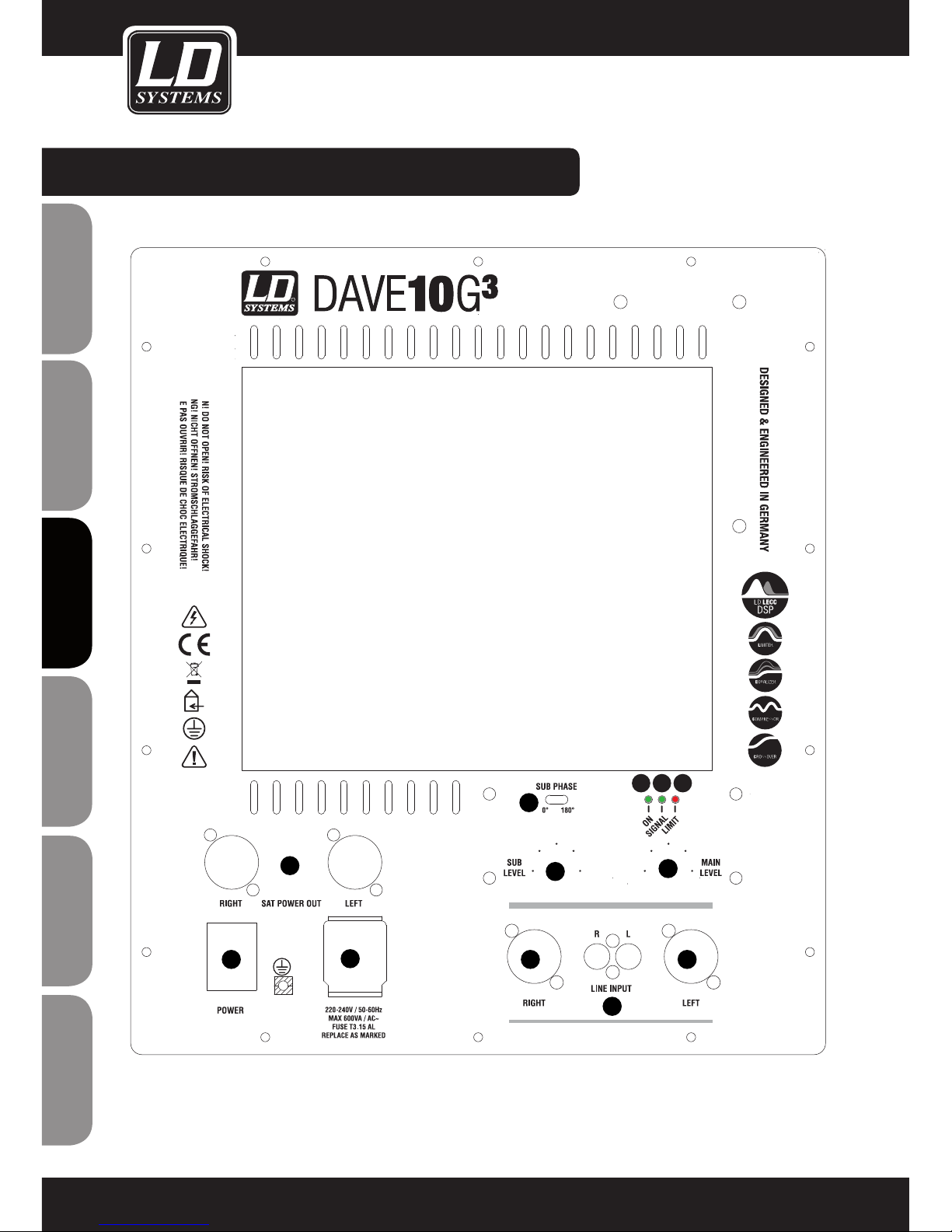

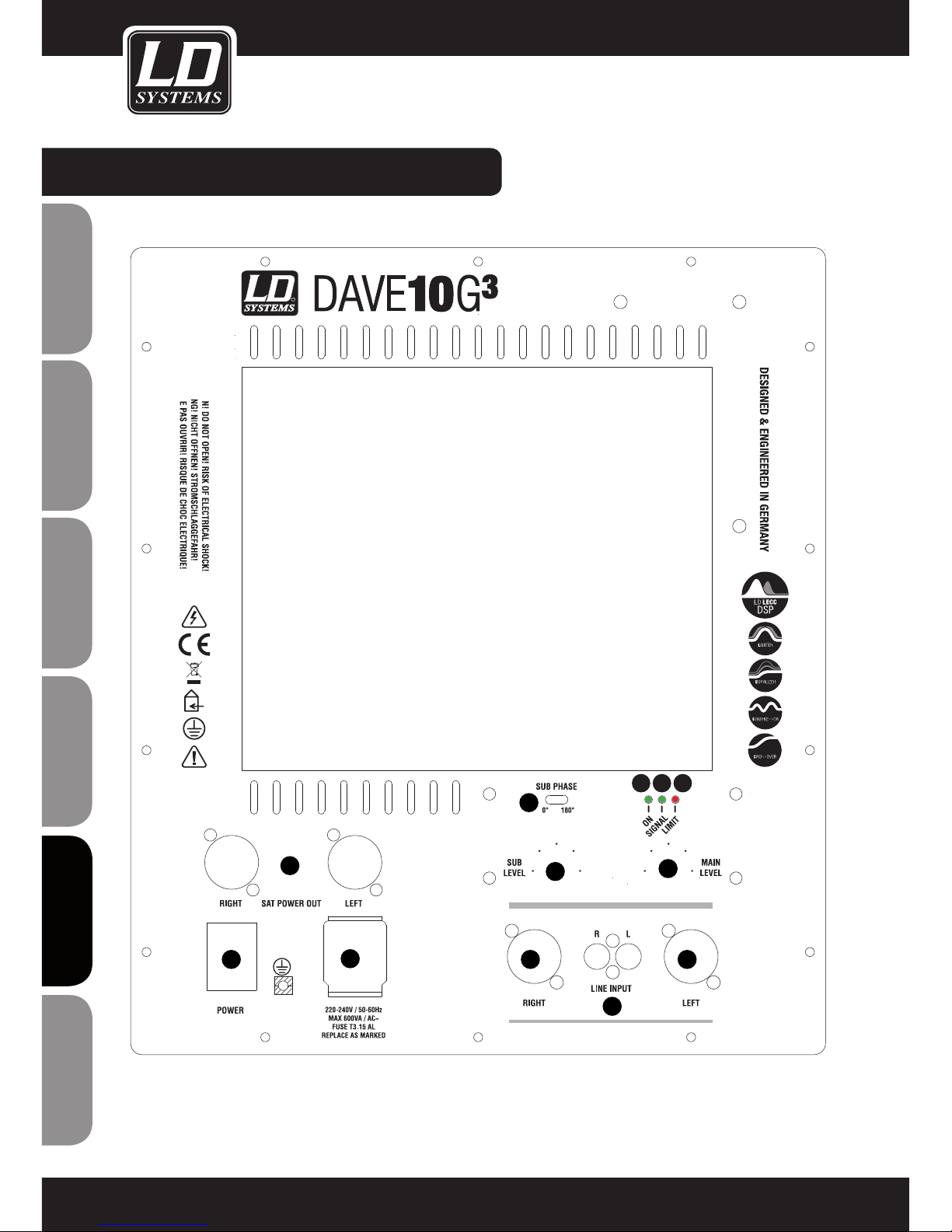

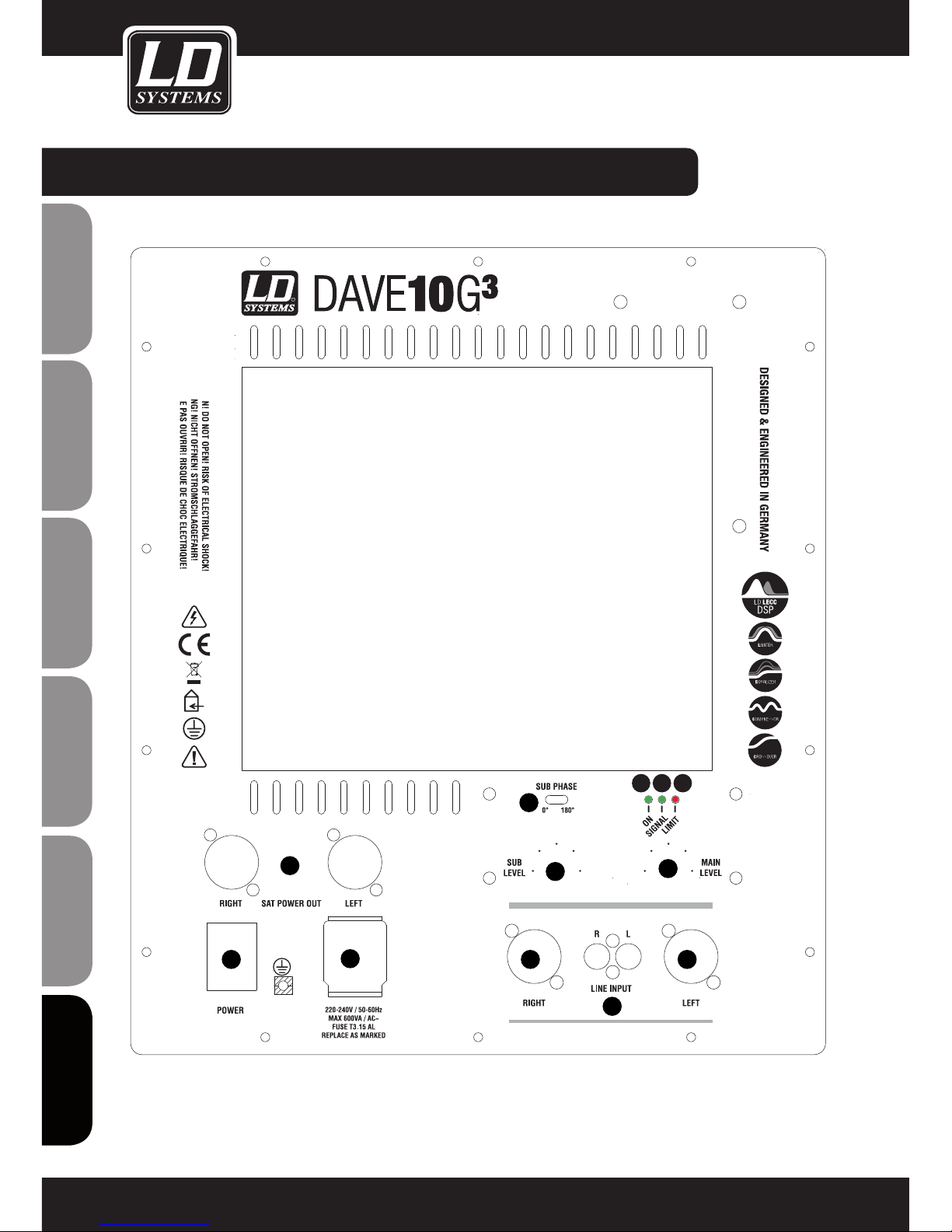

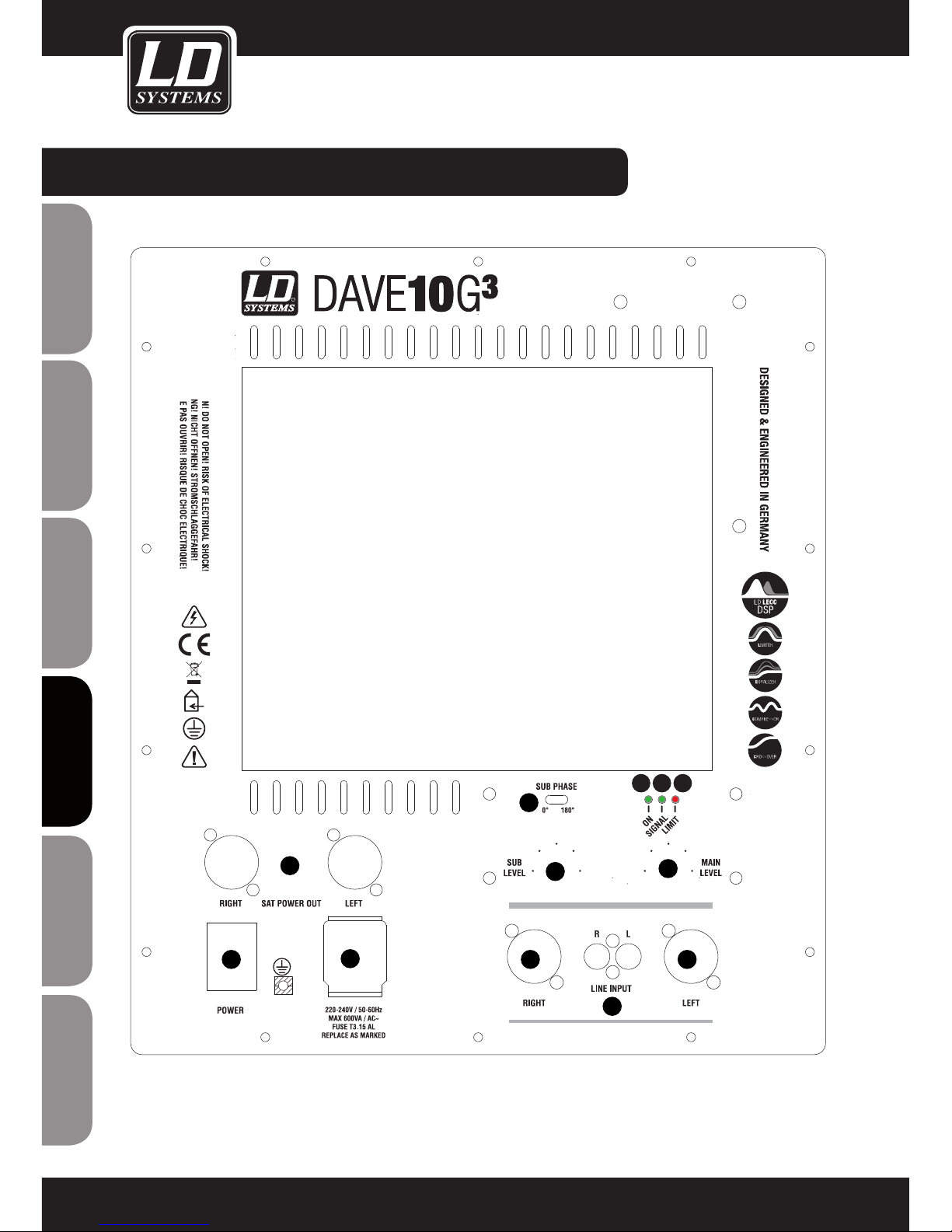

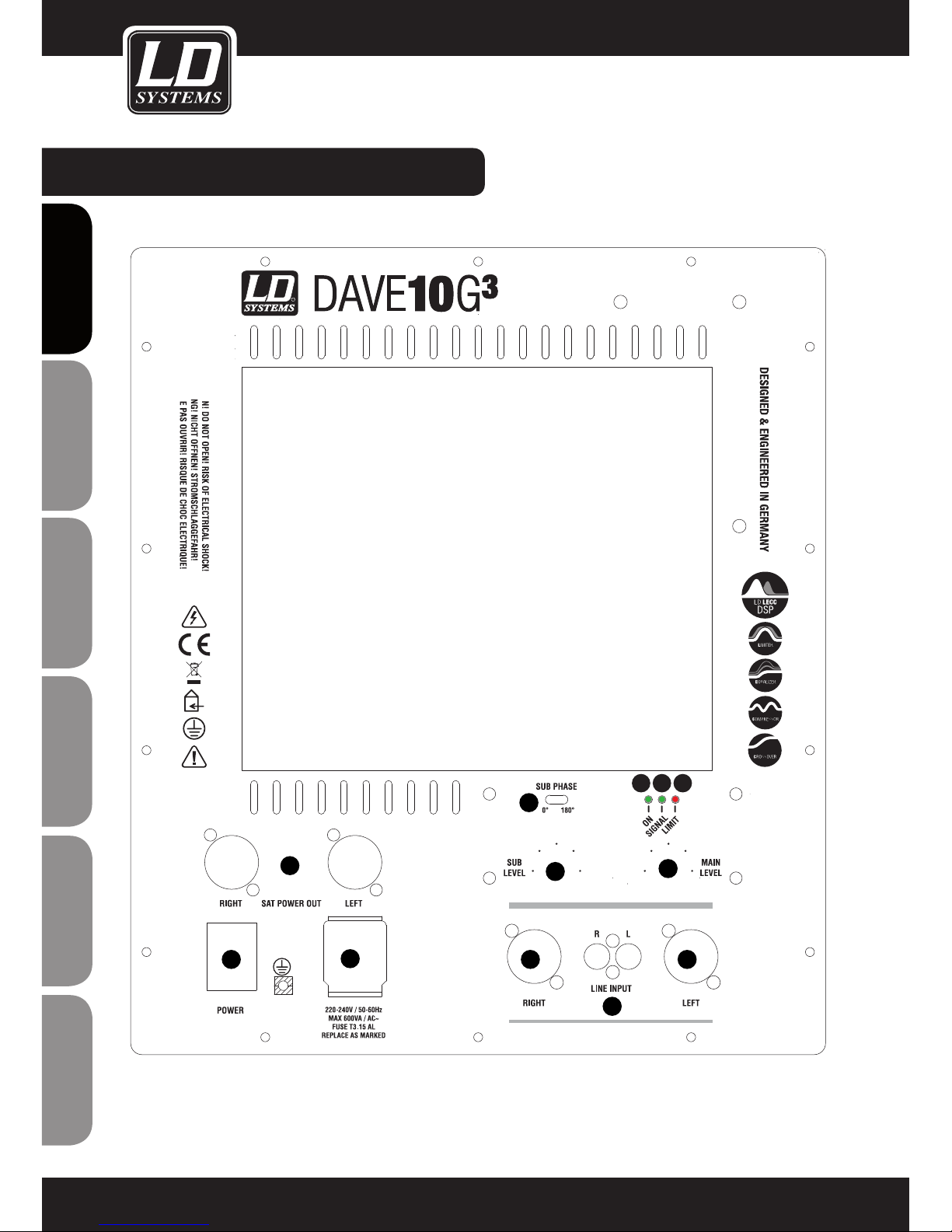

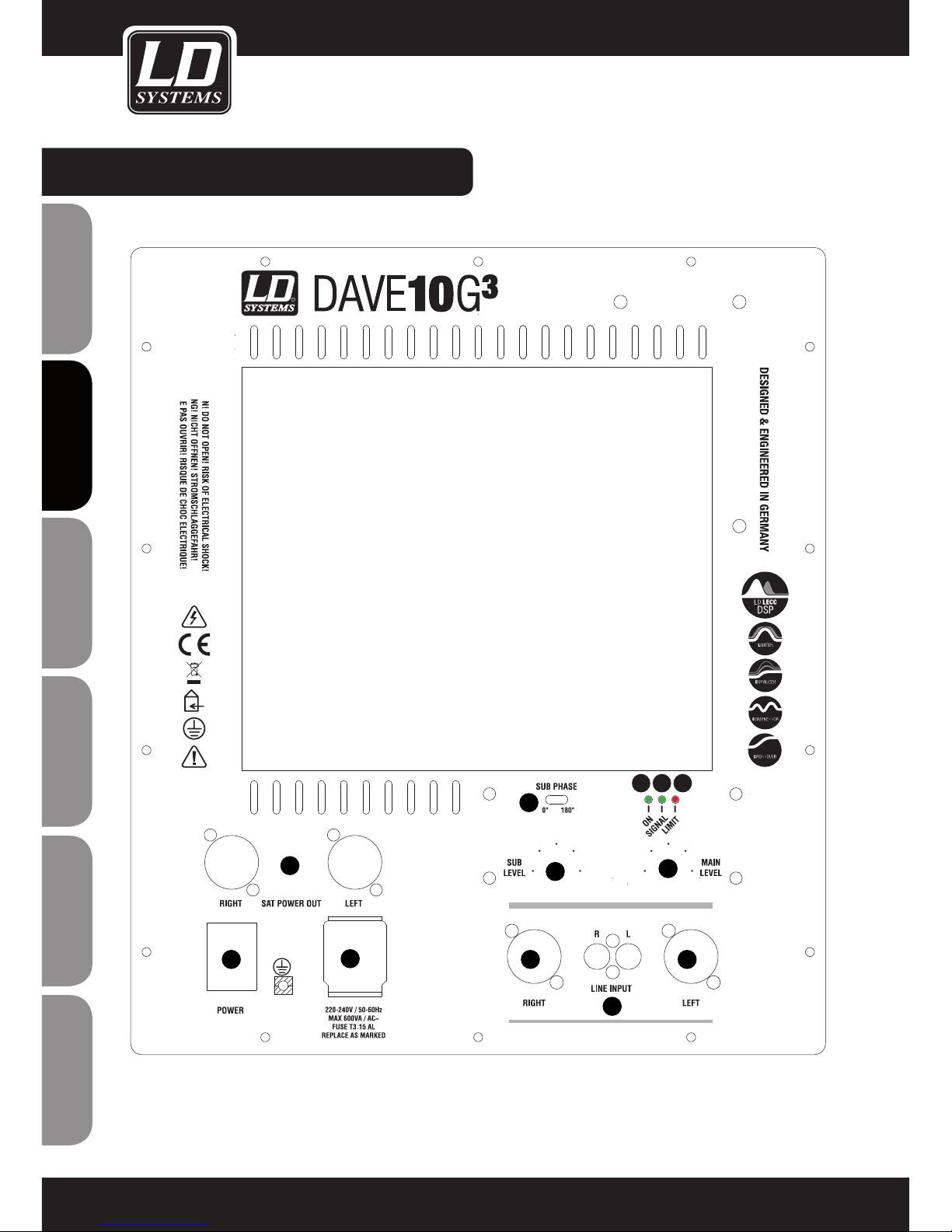

BACK PANEL LDDAVE10G³:

9 10 11

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 9

CONTROL ELEMENTS:

MAIN LEVEL

Main volume control of the 2.1 loudspeaker system. Volume of subwoofer and satellites affected in same way.

SUB PHASE

Inverts the phase of subwoofer (0°, 180°).

SUB LEVEL

Volume control of subwoofer. Adjust the volume of the subwoofer in relation to satellites. Recommended setting centre position (12:00h).

LINE INPUT (LEFT/RIGHT)

Unbalanced RCA line input.

LINE INPUT (LEFT/RIGHT)

Balanced XLR/6.3 mm jack (combo) line input.

SAT POWER OUT (LEFT/RIGHT)

Powered Speakon compatible output for LD DAVE G³ series.

POWER

Power ON/OFF switch. Before switching power on, all level controls should be set to minimum.

MAINS SOCKET (VOLEX POWER PLUG)

With built-in fuse holder AC connection via IEC connector (220 - 240V AC). A power cord with a lockable Volex connector is supplied with this unit. IMPORTANT: Replace fuse only by fuse of same type and rating! If fuse blows repeatedly please contact authorized service center!

ON LED

Lights up when power is switched on and mains cable is connected correctly.

SIGNAL LED

Lights up when the unit receives an audio signal.

LIMIT LED

Lights up when the loudspeaker is operated at its limit. Short-term blinking of the LED is not critical.If the limiter LED lights up longer than a brief moment or permanently (= over-driving the system), reduce the volume of the connected signal source. Non-co mpliance will lead to unpleasant and distorted sound and may cause malfunction of the speaker system.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 10

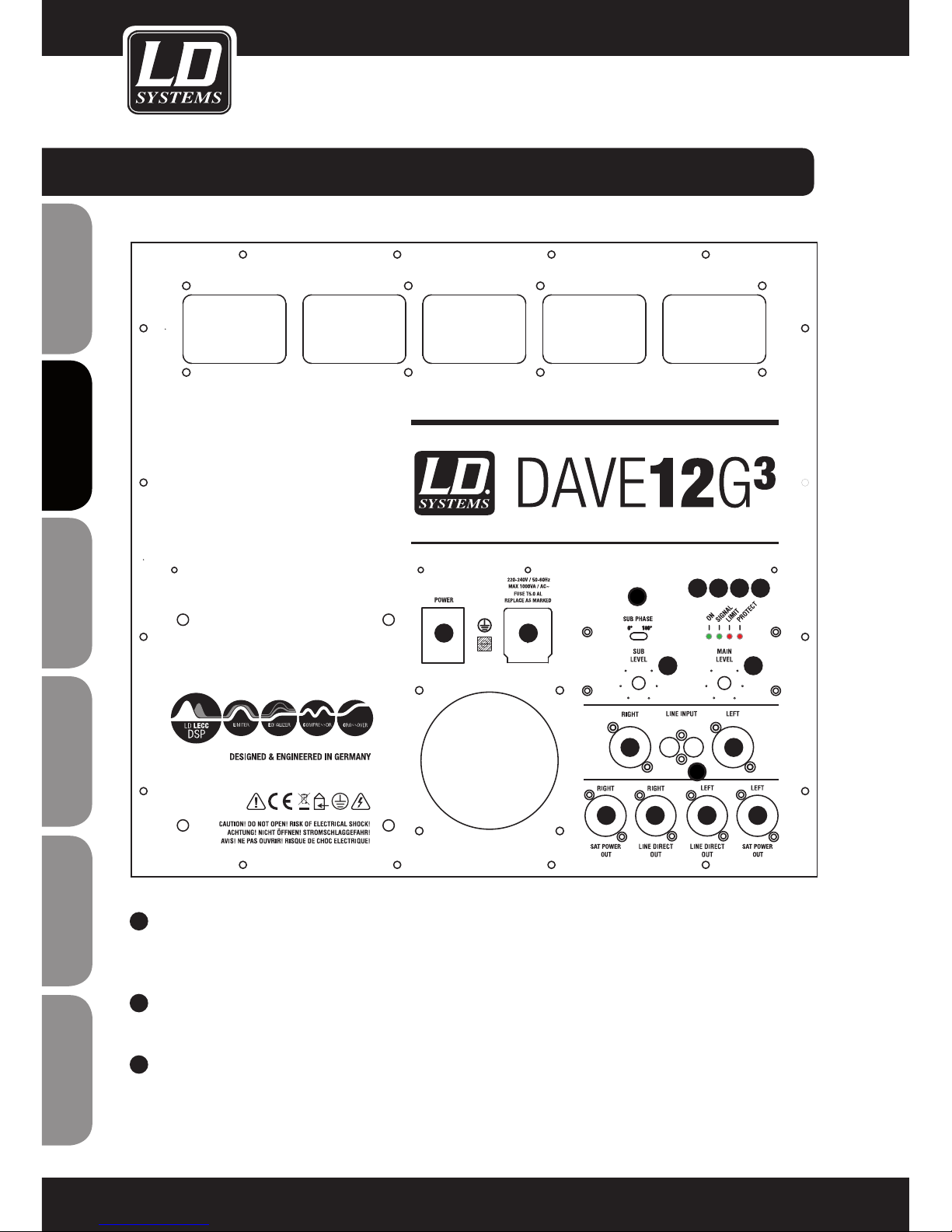

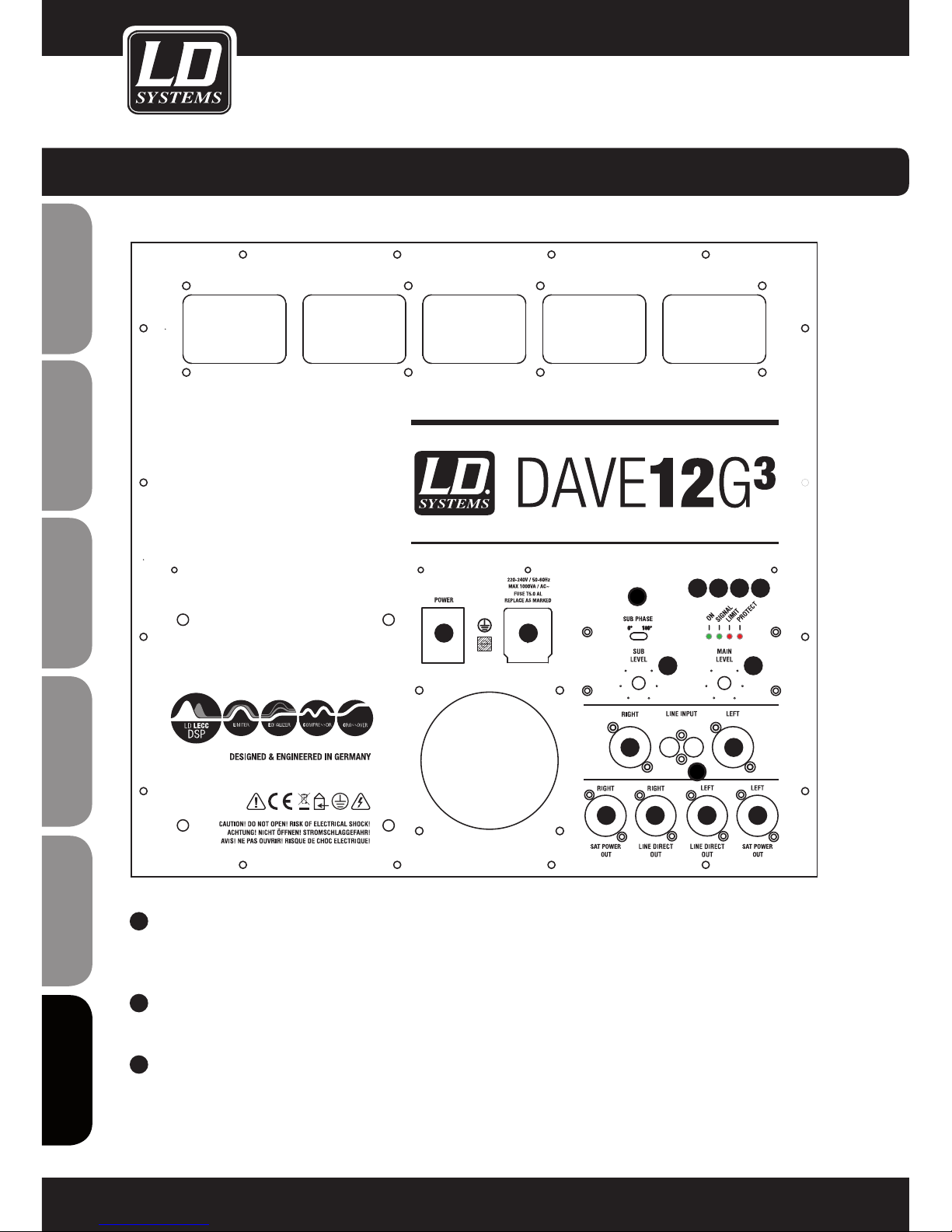

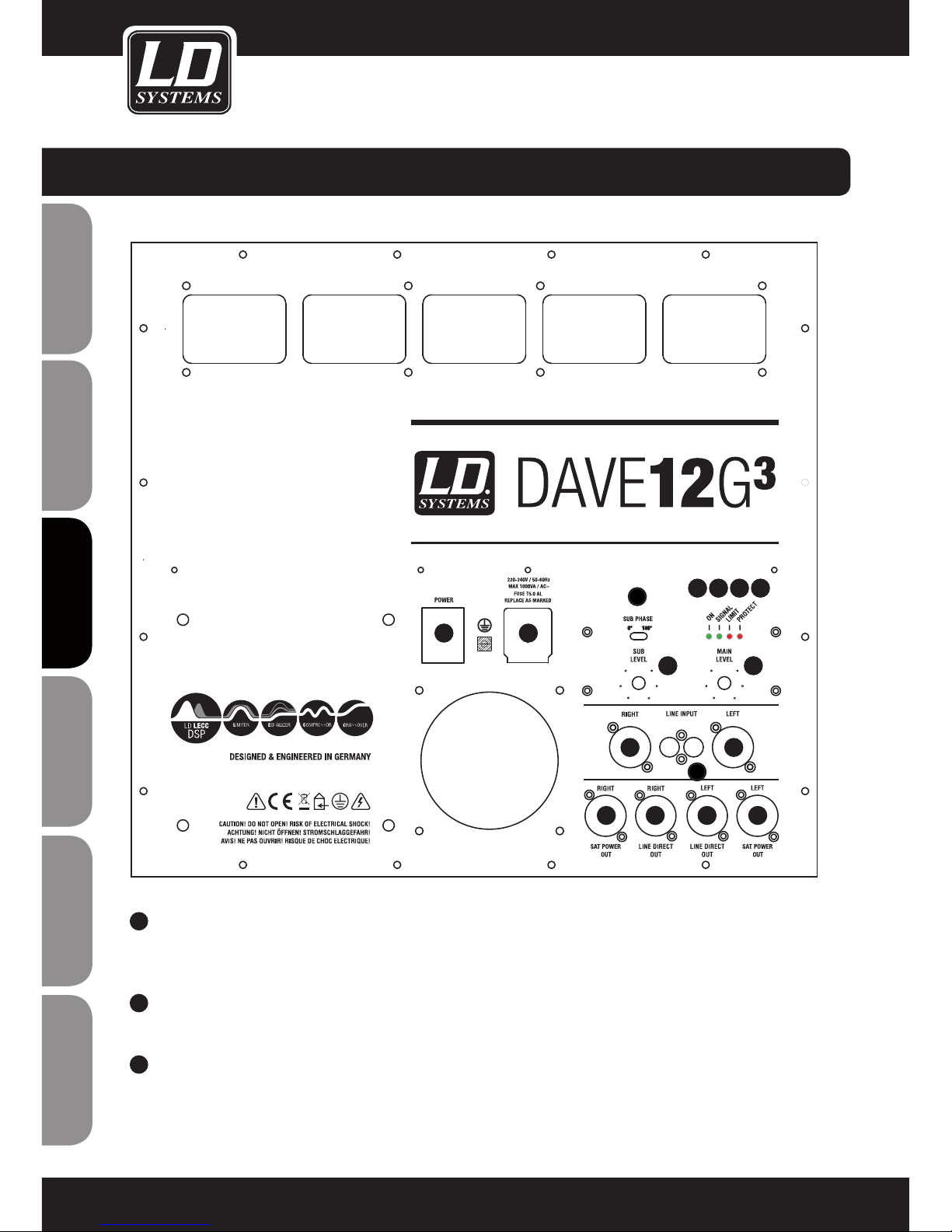

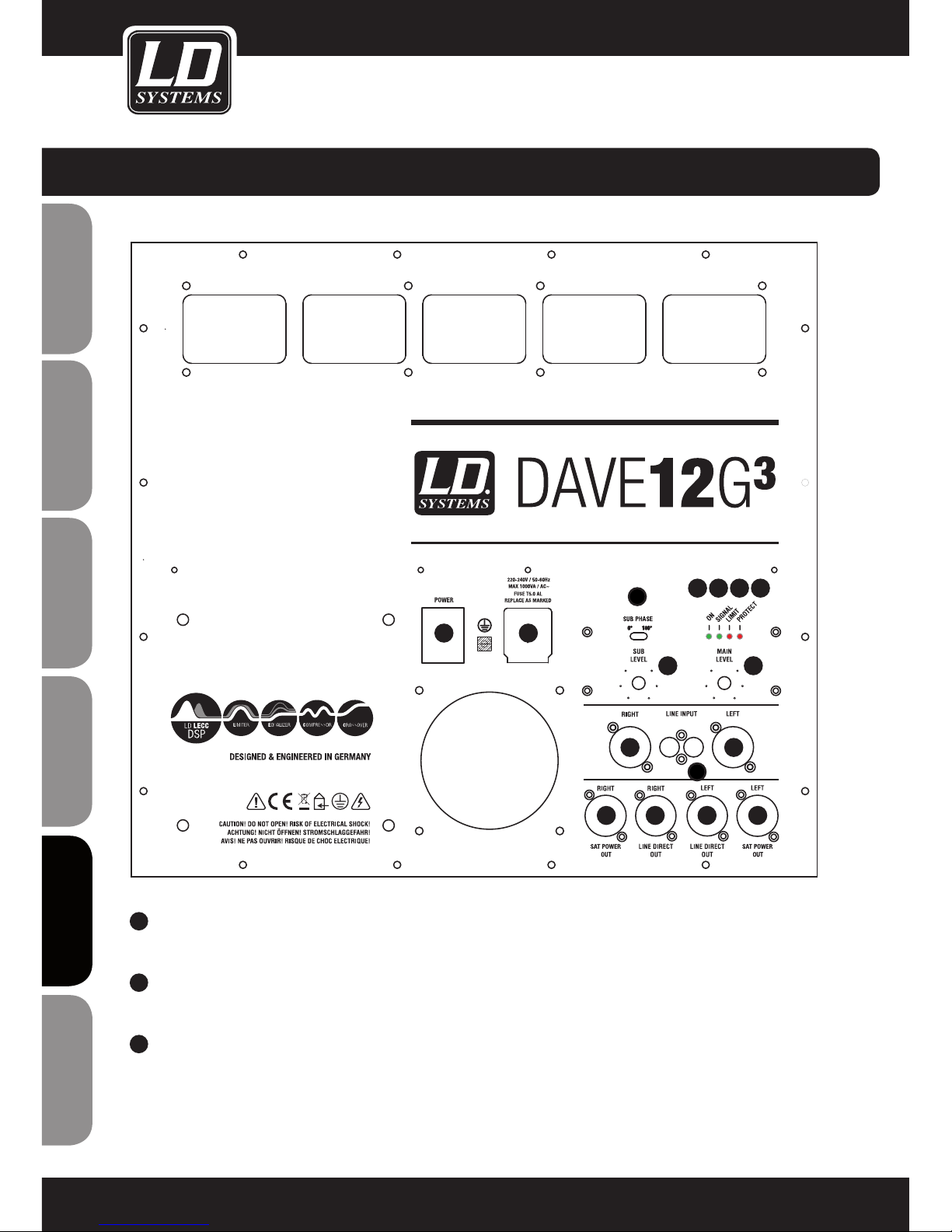

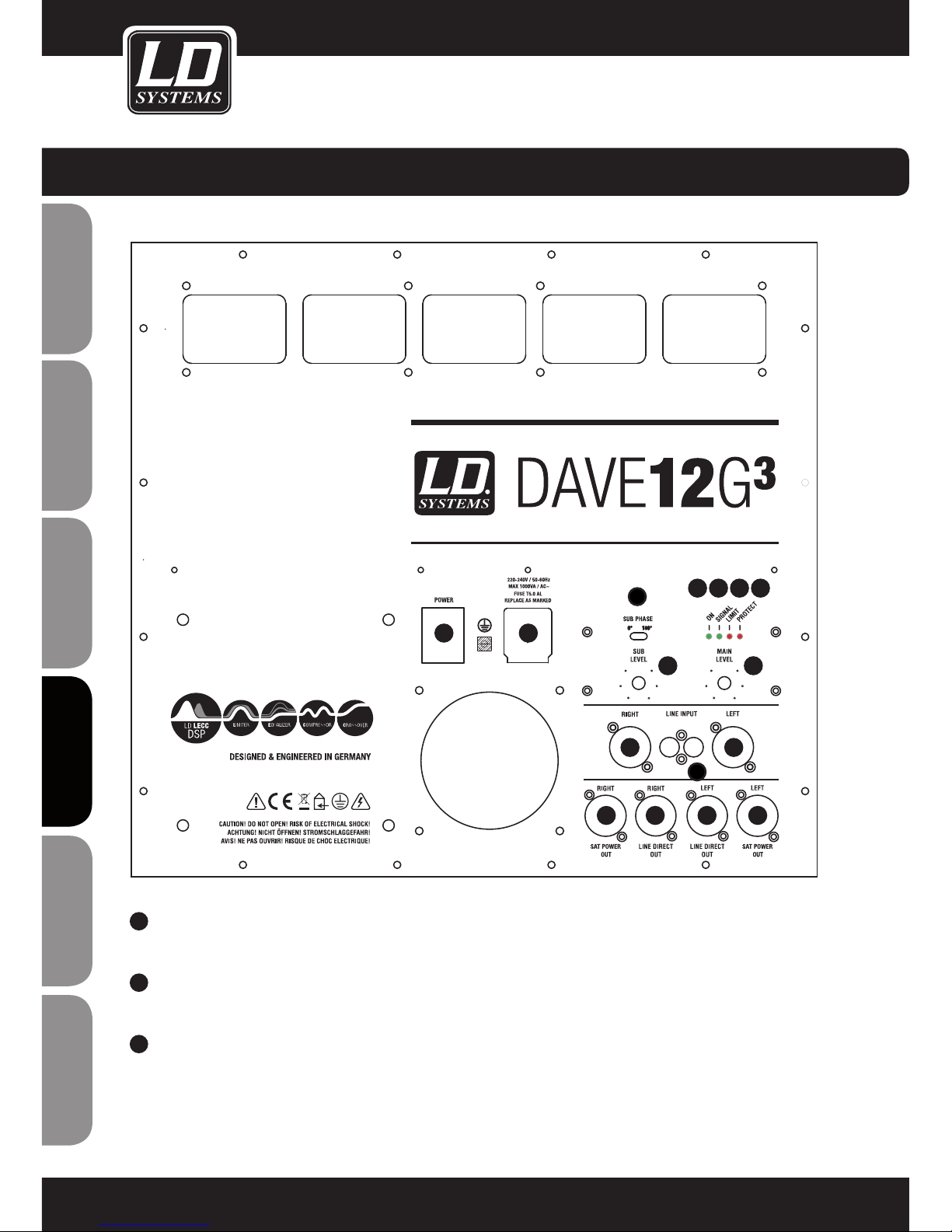

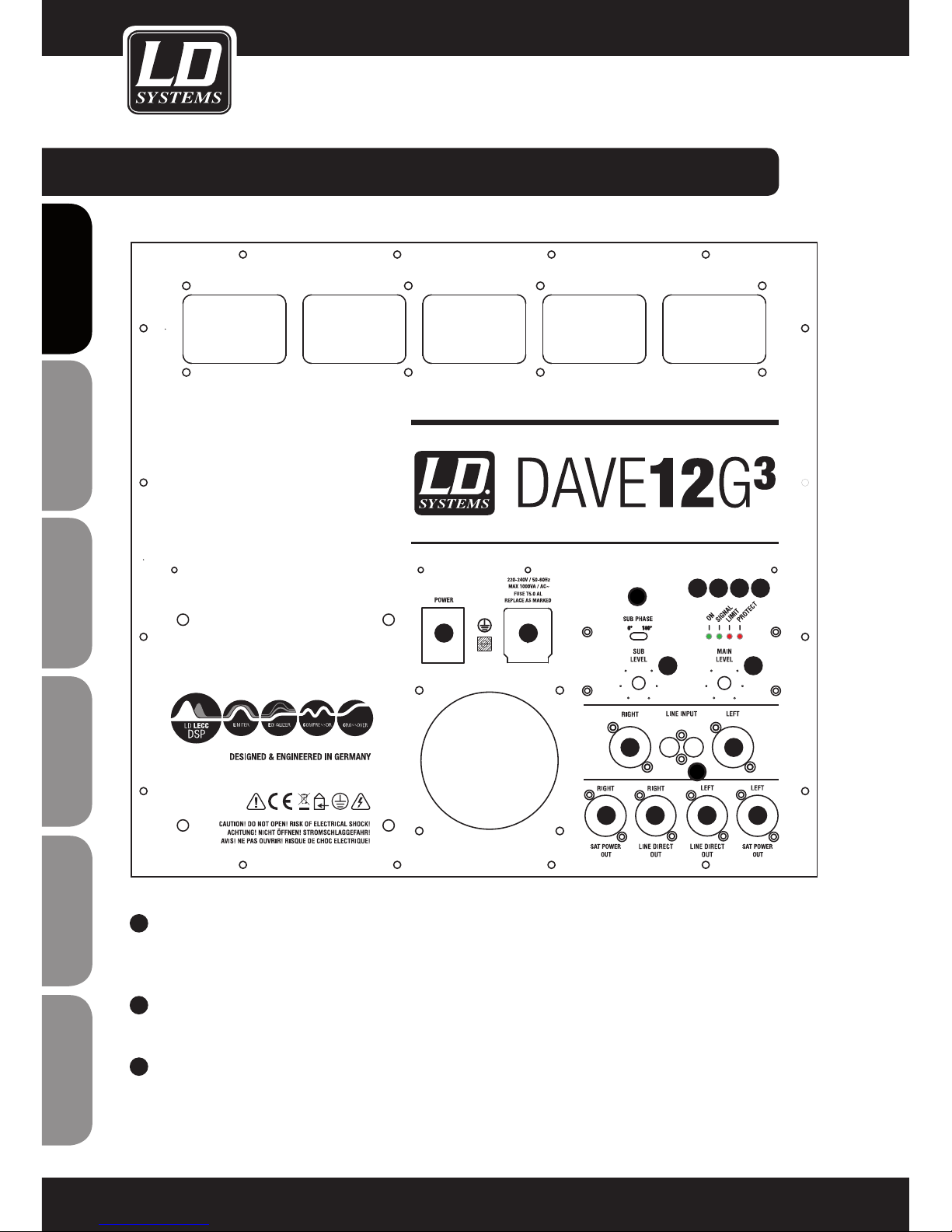

BACK PANEL LDDAVE12G³ (shown) & LDDAVE15G³:

MAIN LEVEL

Main volume control of the 2.1 loudspeaker system. Volume of subwoofer and satellites affected in same way.

SUB PHASE

Inverts the phase of subwoofer (0°, 180°).

SUB LEVEL

Volume control of subwoofer. Adjust the volume of the subwoofer in relation to satellites. Recommended setting centre position (12:00h).

10 11 12 13

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 11

CONTROL ELEMENTS:

LINE INPUT (LEFT/RIGHT)

Unbalanced RCA line input.

LINE INPUT (LEFT/RIGHT)

Balanced XLR/6.3 mm jack (combo) line input.

SAT POWER OUT (LEFT/RIGHT)

Powered Speakon compatible output for LD DAVE G³ series.

LINE DIRECT OUTPUT (LEFT / RIGHT)

Balanced XLR output which allows you to connect active loudspeakers etc. Provides same signal as input signal.

POWER

Power ON/OFF switch. Before switching power on, all level controls should be set to minimum.

MAINS SOCKET (VOLEX POWER PLUG)

ON LED

Lights up when power is switched on and mains cable is connected correctly.

SIGNAL LED

Lights up when the unit receives an audio signal.

LIMIT LED

Lights up when the loudspeaker is operated at it‘s limit. Short-term blinking of the LED is not critical.If the limiter LED lights up longer than a brief moment or permanently (= over-driving the system), reduce the volume of the connected signal source. Non-compliance will lead to unpleasant and distorted sound and may cause malfunction of the speaker system.

PROTECT LED

Lights up in case of unit overload/overheating. Ampliﬁer switches to mute automatically. The unit will return to operation mode under normal conditions after a few minutes.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 12

LDDAVE15G3 LDDAVE12G3 LDDAVE10G3

Product Sort: PA complete system PA complete system PA complete system

Type: powered, DSP controlled powered, DSP controlled powered, DSP controlled

Max. SPL Continuous: dB 121 119 115

Max. SPL Peak: 132 130 126

Frequency Range: Hz 35 - 19.000 40 - 19.000 45 - 19.000

Dispersion (H x V): ° 90 x 40 90 x 40 70 x 70

SUBWOOFER

Woofer Size: " 15 12 10

Woofer Size: mm 381 304,8 254

Woofer Magnet: ferrit ferrit ferrit

Woofer Brand: custom made custom made custom made

Woofer Voice Coil: " 3 2,5 2

Woofer Voice Coil: mm 76,2 63,5 50,8

Cabinet design: bass reﬂex bass reﬂex bass reﬂex

Cabinet Material: 18 mm plywood 15 mm plywood 15 mm MDF

Cabinet Surface: texture paint texture paint texture paint

Width: mm 480 435 345

Height: mm 570 500 430

Depth: mm 635 540 460

Weight: kg 41,5 31,5 19,5

Features:

LD SYSTEMS evolutive hand-

les, threaded ﬂange (M20)

LD SYSTEMS evolutive hand-

les, threaded ﬂange (M20)

LD SYSTEMS evolutive handles,

threaded ﬂange (M20)

MID/HI SYSTEM

SPECIFICATIONS:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 13

MID/HI SYSTEM

Midrange Speaker Size: " 8 6,5 5,25

Midrange Speaker Size: mm 203,2 165,1 133,4

Midrange Speaker Magnet: ferrit ferrit ferrit

Midrange Speaker Brand: custom made custom made custom made

Midrange Speaker Voice Coil: " 1,5 1,75 1

Midrange Speaker Voice Coil: mm 38,1 44,5 25,4

Horn: CD horn CD horn radial

HF Driver Size: " 1 1 1

HF Driver Size: mm 25,4 25,4 25,4

HF Driver Magnet: ferrit ferrit neodymium

HF Driver Brand: custom made custom made custom made

HF Driver Voice Coil: " 1 1 1

HF Driver Voice Coil: mm 25,4 25,4 25,4

Impedance Mid/Hi System: Ohm 4 4 4

Mid/Hi Input Connector Speaker: Speakon compatible Speakon compatible Speakon compatible

Cabinet Design Mid/Hi: sealed sealed sealed

Cabinet Material Mid/Hi System: 15 mm plywood 15 mm plywood 12 mm MDF

Cabinet Surface Mid/Hi System:

texture paint texture paint texture paint

Width: mm 275 250 200

Height: mm 430 400 300

Depth: mm 260 250 230

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 14

Weight: kg 9,7 8,5 4

Features Mid/Hi System:

ergonomic milled handles,

stand support adjustable

vertically (SM707)

ergonomic milled handle,

stand support adjustable

vertically (SM707)

ergonomic milled handle, stand

support (5° sloped)

AMP MODULE (INTEGRATED IN SUBWOOFER)

Ampliﬁcation: Class A / B Class A / B Class A / B

Power System (RMS): W 700 500 350

Power System (Peak): W 2.800 2.000 1.400

Protection:

short circuit, over-current,

limiter

short circuit, over-current,

limiter

short circuit, over-current,

limiter

Cooling System: fan fan heatsink

Controls:

Volume, Sub Level, 180°

Phase Reverse, On / Off

Switch

Volume, Sub Level, 180° Pha-

se Reverse, On / Off Switch

Volume, Sub Level, 180° Phase

Reverse, On / Off Switch

Indicators: On, Signal, Limit, Protect On, Signal, Limit, Protect On, Signal, Limit

Power Supply: transformer transformer transformer

Operating Voltage: 220 V AC - 240 V AC 220 V AC - 240 V AC 220 V AC - 240 V AC

Stereo Line Inputs:

XLR/Jack 6,3 mm (combo),

RCA

XLR/Jack 6,3 mm (combo),

RCA

XLR/Jack 6,3 mm (combo),

RCA

Stereo Line Outputs: XLR XLR

Stereo Powered Outputs Mid/Hi: Speakon compatible Speakon compatible Speakon compatible

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 15

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

MANUFACTURER´S DECLARATIONS:

LIMITED WARRANTY

This Limited Warranty applies to the Adam Hall, LD Systems, Defender, Palmer, Cameo and Eminence branded products.

The statutory warranty rights towards the seller are not affected by this guarantee. In fact, it justiﬁes, additional independent warranty claims towards Adam Hall.

Adam Hall warrants that the Adam Hall product you have purchased from Adam Hall or from an Adam Hall authorized reseller is free from defects in materials or workmanship under normal use for a period of 2 or 3 years from the date of purchase.

The Limited Warranty Period starts on the date of purchase. In order to receive warranty services you are required to provide proof of the purchase date. Your dated sales or delivery receipt, showing the date of purchase, is your proof of the purchase date. Should products of the brands named above be in need of repair within the limited warranty period, you are entitled to warranty services according to the terms and conditions stated in this document.

This Limited Warranty extends only to the original purchaser of this Adam Hall branded product and is not transferable to anyone who obtains ownership of the Adam Hall branded product from the original purchaser. During the Limited Warranty Period, Adam Hall will repair or replace the defective component parts or the product. All component parts or hardware products removed under this Limited Warranty become the property of Adam Hall.

In the unlikely event that your Adam Hall product has a recurring failure, Adam Hall, at its discretion, may elect to provide you with a replacement unit of Adam Hall´s choice that is at least equivalent to your Adam Hall branded product in hardware performance.

Adam Hall does not warrant that the operation of this product will be uninterrupted or error-free. Adam Hall is not responsible for damage that occurs as a result of your failure to follow the instructions included with the Adam Hall branded product.

This Limited Warranty does not apply,

- to wear parts (e.g. accumulator)

- to any product from which the serial number has been removed or that has been damaged or rendered defective as the result of an accident

- in case of, misuse, abuse, or other external causes

- by operation outside the usage parameters stated in the user´s documentation shipped with the product by use of spare parts not manufactured or sold by Adam Hall

- by modiﬁcation or service by anyone other than Adam Hall

These terms and conditions constitute the complete and exclusive warranty agreement between you and Adam Hall regarding the Adam Hall branded product you have purchased.

Page 16

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

MANUFACTURER´S DECLARATIONS:

LIMITATION OF LIABILITY

If your Adam Hall branded hardware product fails to work as warranted above, your sole and exclusive remedy shall be repair or replacement. Adam Halls’ maximum liability under this limited warranty is expressly limited to the lesser of the price you have paid for the product or the cost of repair or replacement of any hardware components that malfunction in conditions of normal use.

Adam Hall is not liable for any damages caused by the product or the failure of the product, including any lost proﬁts or savings or special, incidental, or consequential damages. Adam Hall is not liable for any claim made by a third party or made by you for a third party.

This limitation of liability applies whether damages are sought, or claims are made, under this Limited Warranty or as a tort claim (including negligence and strict product liability), a contract claim, or any other claim. This limitation of liability cannot be waived or amended by any person. This limitation of liability will be effective even if you have advised Adam Hall of an authorized representative of Adam Hall of the possibility of any such damages. This limitation of liability however, will not apply to claims for personal injury.

This Limited Warranty gives you speciﬁc legal rights. You may also have other rights that may vary from state to state or from country to country. You are advised to consult applicable state or country laws for a full determination of your rights.

REQUESTING WARRANTY-SERVICE

To request warranty service for the product, contact Adam Hall or the Adam Hall authorized reseller from which you purchased the product.

EC DECLARATION OF CONFORMITY

These devices meet the essential requirements and further relevant speciﬁcations of Directives 2004/108/EC (EMC) and 2006/95/EC (LVD). For more information, see www.adamhall.com.

CORRECT DISPOSAL OF THIS PRODUCT (ELECTRICAL WASTE)

(Applicable in the European Union and other European countries with separate collection systems)

This marking shown on the product or its literature, indicates that it should not be disposed with other household wastes at the end of its working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate this from other types of wastes and recycle it responsibly to promote the sustainable reuse of material resources.

Household users should contact either the retailer where they purchased this product, or their local government ofﬁce, for details on where and how they can recycle this item in an enviromentally friendly manner.

Business users should contact their supplier and check the terms and conditions of the purchase contract. This product should not be mixed with other commercial wastes for disposal.

Page 17

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

MANUFACTURER´S DECLARATIONS:

WEEE-DECLARATION

Your LD-Systems product was developed and manufactured with high quality materials and components wich can be recycled and/or reused. This symbol indicates that electrical and electronic equipment must be disposed of separately from normal waste at the end of its operational lifetime. Please dispose of this product by bringing it to your local collection point or recycling centre for such equipment. This will help to protect the environment in which we all live.

BATTERIES AND ACCUMULATORS

The supplied batteries or rechargeable batteries can be recycled. Please dispose of them as special waste or return them to your specialist dealer. In order to protect the environment, only dispose exhausted batteries.

ECOLOGY AND ENERGY SAVING

Saving electric energy helps to protect the environment. Please turn off all electrical equipment when it is not in use. To avoid power consuption in idle mode, disconnect all electrical equipment from mains when not in use.

Adam Hall GmbH, all rights reserved. The technical data and the functional product characteristics can be subject to modiﬁcations. The photocopying, the translation, and all other forms of copying of fragments or of the integrality of this user’s manual is prohibited.

Page 18

Mit einem Produkt von LD Systems haben Sie die richtige Wahl getroffen!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte.

Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.

Weitere Informationen zu Produkten von LD Systems erhalten Sie auf unserer Internet-Seite WWW.LD-SYSTEMS.COM.

Einführung

Die Lautsprecher der Dave G³ Serie von LD System wurden für den professionellen Einsatz konzipiert. Die integrierten leistungsfähigen 2.1 DSP-Endstufenmodule bieten mit ihren hochwertigen Komponenten über das gesamte Frequenzspektrum einen ausgewogenen Klang - und all das zu einem fairen Preis. Die Serie umfasst drei unterschiedlich dimensionierte 2.1 Systeme mit jeweils einem Subwoofer und zwei Satelliten: Das LDDAVE10G3 mit einem 10''-Subwoofer und 350 W (RMS) Endstufe, das LDDAVE12G3 mit einem 12''-Subwoofer und 500 W (RMS) Endstufe und das LDDAVE15G3 mit einem 15''-Subwoofer und 700 W (RMS) Endstufenleistung. Die digitale Signalbearbeitung des LD LECC DSP umfasst Funktionen wie Frequenzweiche, Equalizer und Limiter und ist speziell auf die LD DAVE G³ Modelle abgestimmt, um jederzeit optimale Audio-Leistung zur Verfügung zu stellen.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 19

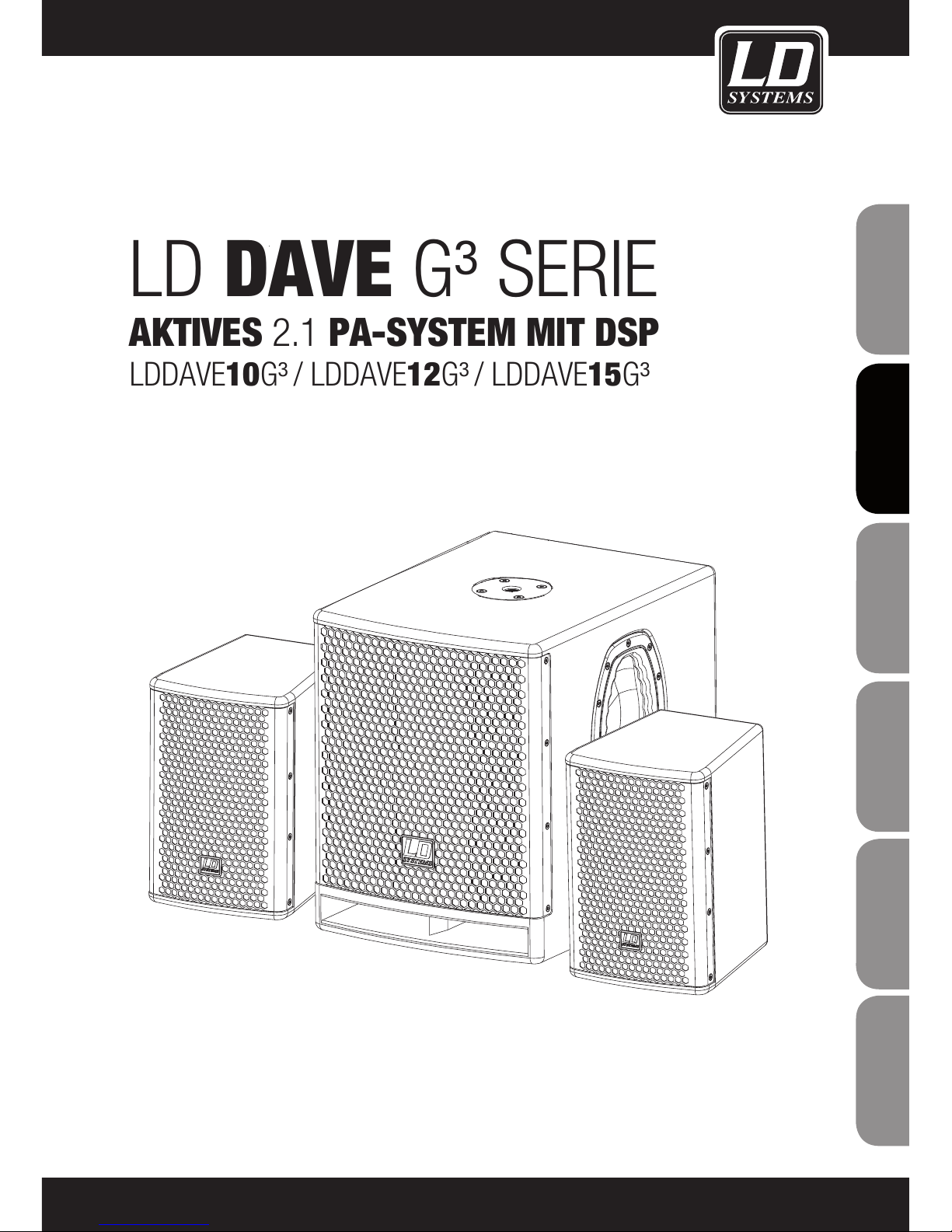

LD DAVE G³ SERIE

AKTIVES 2.1 PA-SYSTEM MIT DSP

LDDAVE10G³ / LDDAVE12G³ / LDDAVE15G³

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 20

SICHERHEITSHINWEISE:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

1. Lesen Sie diese Anleitung bitte sorgfältig durch.

2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.

3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z. B brennende Kerzen auf dem Gerät.

10. Die Lüftungsschlitze dürfen nicht blockiert werden

11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.

12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringt. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. ACHTUNG: Wenn das Stromkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter des mitgelieferten Kaltgerätekabels.

16. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

17. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

18. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.

19. Treten Sie nicht auf das Kaltgerätekabel. Sorgen Sie dafür, dass das Kaltgerätekabel speziell an der Netz- und der Gerätebuchse nicht geknickt wird.

20. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.

21. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel stets frei zugänglich ist. Ziehen Sie immer den Netzstecker, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie das Kaltgerätekabel immer am Stecker und nicht am Kabel aus der Steckdose.

22. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.

23. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs

Page 21

SICHERHEITSHINWEISE:

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

und mit gleichen Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

24. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel.

25. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch eine Ziehen am Kaltgerätekabel verrutschen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.

26. Entfernen Sie das Netzkabel bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

27. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.

28. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und ziehen Sie den Stecker. Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

29. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

30. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

31. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ACHTUNG:

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts beﬁnden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualiﬁziertem Service-Personal durchführen.

Das gleichschenkelige Dreieck mit dem Blitzsymbol kennzeichnet nicht-isolierte, „gefährliche“ Spannungen im Gerät, die einen für die Gesundheit gefährlichen Stromschlag verursachen können.

Das gleichschenkelige Dreieck mit dem Ausrufezeichen kennzeichnet wichtige Bedienungs- und Wartungshinweise.

ACHTUNG! HOHE LAUTSTÄRKEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpﬂichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen.

Gehörschäden und Dauerbelastung durch hohe Lautstärken: Dieser Lautsprecher kann hohe Schalldruckpegel (SPL) erzeugen, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

Page 22

INSTALLATION & BEDIENUNG:

INSTALLATION

Wählen Sie für die Subwoofer und die Satelliten einen stabilen und ebenen Aufstellort. Um Unfälle zu vermeiden, stellen Sie Subwoofer und Satelliten nicht auf Rollwagen, Stühlen, Tischen oder ähnlichem auf. Zur Befestigung der LD DAVE G³ Satelliten empfehlen wir das Adam Hall Lautsprecherstativ SPS56 oder das Distanzrohr SPS822 (mit M20 Gewinde, zur Montage auf dem Subwoofer) sowie die SPS823 Gabel für Boxenständer. Der Hochständerflansch der LDDAVE10G³ Satelliten ist für eine perfekte Ausrichtung der Lautsprecherbox um 5° geneigt. Die Satelliten der Modelle LDDAVE12G³ und LDDAVE15G³ sind mit den patentierten SM707 Boxenflanschen mit variablem Neigungswinkel ausgestattet. Um den Neigungswinkel zu verändern, heben Sie die Box vorsichtig ein Stück (ca. 0,5 cm) an, um den Sperrmechanismus zu entriegeln, kippen Sie die Box dann in die gewünschte Stellung und lassen Sie sie wieder herunter.

BETRIEB

Um unangenehme, durch angeschlossene Geräte wie Mixer etc. verursachte Einschaltgeräusche zu vermeiden, schalten Sie Ihr LD DAVE G³ System immer als letztes Gerät ein und als erstes Gerät aus. Drehen Sie vor dem Einschalten den Lautstärkeregler herunter.

Drehpunkt +/- 13,5°

Box anheben

Vorsicht! Bitte halten Sie die Box ganz fest!

Kippen Sie die Box in die gewünschte Stellung.

Lassen Sie die Box herunter.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 23

OPTIONALES ZUBEHÖR:

ROLLENBRETT 38110G3 38112G3 38115G3

ROLLENBRETT + SCHUTZHÜLLE FÜR SUBWOOFER UND SATELLITEN LDDAVE10G3SET LDDAVE12G3SET LDDAVE15G3SET

SCHUTZHÜLLEN FÜR SATELLITEN LDD10G3SATBAG LDD12G3SATBAG LDD15G3SATBAG

SCHUTZHÜLLEN FÜR SUBWOOFER LDD10G3SUBBAG LDD12G3SUBBAG LDD15G3SUBBAG

2 X BOXENSTÄNDER MIT TRANSPORTTASCHE SPS023SET

2 X BOXENSTÄNDER MIT TRANSPORTTASCHE + 2 X LAUTSPRECHERKABEL (2 X 1,5 MM² SPEAKON/SPEAKON-KABEL, 5 M) SPS023SET2

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 24

RÜCKSEITE LDDAVE10G³:

9 10 11

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 25

BEDIENELEMENTE:

MAIN LEVEL

Lautstärkeregler für das 2.1 Lautsprechersystem. Steuert die Gesamtlautstärke von Subwoofer und Satelliten.

SUB PHASE

Phasenumkehrschalter für den Subwoofer (0°, 180°)

SUB LEVEL

Lautstärkeregler für den Subwoofer. Steuert die Lautstärke des Subwoofers im Verhältnis zu den Satelliten. Empfohlen wird die Einstellung auf die Mittelposition (12 Uhr).

LINE INPUT (LEFT/RIGHT)

Unsymmetrischer Line-Eingang (Cinch)

LINE INPUT (LEFT/RIGHT)

Symmetrischer Line-Eingang (Combo-Buchse XLR/6,3 mm Klinke)

SAT POWER OUT (LEFT/RIGHT)

Aktiver Ausgang (Speakon) für Satelliten der LD DAVE G³ Serie.

POWER

ON/OFF-Schalter Drehen Sie vor dem Einschalten alle Lautstärkeregler herunter.

NETZBUCHSE (VOLEX NETZBUCHSE)

Integrierter Sicherungshalter, IEC-Netzbuchse (220 - 240V AC). Ein Kaltgerätekabel mit verriegelbarem Volex-Stecker liegt dem Gerät bei. WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und mit gleichen Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

ON LED

Leuchtet, wenn das Gerät eingeschaltet und das Stromkabel richtig angeschlossen ist.

SIGNAL LED

Leuchtet, wenn am System ein Audiosignal anliegt.

LIMIT LED

Leuchtet auf, wenn der Lautsprecher im Grenzbereich betrieben wird. Ein kurzes Aufleuchten der LED ist nicht problematisch. Leuchtet die LIMIT-LED länger oder sogar dauerhaft (das System wird überlastet), reduzieren Sie den Pegel der angeschlossenen Audioquelle. Eine Nichtbeachtung führt zu einer unangenehmen, verzerrten Klangwiedergabe und möglicherweise zur Beschädigung des Lautsprechersystems.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 26

RÜCKSEITE LDDAVE12G³ (abgebildet) & LDDAVE15G³:

MAIN LEVEL

Lautstärkeregler für das 2.1 Lautsprechersystem. Steuert die Gesamtlautstärke von Subwoofer und Satelliten.

SUB PHASE

Phasenumkehrschalter für den Subwoofer (0°, 180°)

SUB LEVEL

Lautstärkeregler für den Subwoofer. Steuert die Lautstärke des Subwoofers im Verhältnis zu den Satelliten. Empfohlen wird die Einstellung auf die Mittelposition (12 Uhr).

10 11 12 13

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 27

BEDIENELEMENTE:

LINE INPUT (LEFT/RIGHT)

Unsymmetrischer Line-Eingang (Cinch)

LINE INPUT (LEFT/RIGHT)

Symmetrischer Line-Eingang (Combo-Buchse XLR/6,3 mm Klinke)

SAT POWER OUT (LEFT/RIGHT)

Aktiver Ausgang (Speakon) für Satelliten der LD DAVE G³ Serie.

LINE DIRECT OUTPUT (LEFT/RIGHT)

Symmetrischer XLR-Ausgang zum Anschluss aktiver Lautsprecher etc. Das Eingangssignal wird an diesen Ausgang durchgeschliffen.

POWER

ON/OFF-Schalter Drehen Sie vor dem Einschalten alle Lautstärkeregler herunter.

NETZBUCHSE (VOLEX NETZBUCHSE)

ON LED

Leuchtet, wenn das Gerät eingeschaltet und das Stromkabel richtig angeschlossen ist.

SIGNAL LED

Leuchtet, wenn am System ein Audiosignal anliegt.

LIMIT LED

LED leuchtet auf, wenn der Lautsprecher im Grenzbereich betrieben wird. Ein kurzes Aufleuchten der LED ist nicht problematisch. Leuchtet die LIMIT-LED länger oder sogar dauerhaft (das System wird überlastet), reduzieren Sie den Pegel der angeschlossenen Audioquelle. Eine Nichtbeachtung führt zu einer unangenehmen, verzerrten Klangwiedergabe und möglicherweise zur Beschädigung des Lautsprechersystems.

PROTECT-LED

Leuchtet auf, falls das System, überlastet/überhitzt. Der Verstärker wird automatisch stummgeschaltet. Das Gerät wechselt nach Erreichen normaler Betriebsbedingungen nach einigen Minuten wieder in den normalen Betriebsmodus.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 28

LDDAVE15G3 LDDAVE12G3 LDDAVE10G3

Produktart: PA-Komplettsystem PA-Komplettsystem PA-Komplettsystem

Typ: Aktiv, DSP-gesteuert Aktiv, DSP-gesteuert Aktiv, DSP-gesteuert

Max. Dauerschalldruck: dB 121 119 115

Max. Schalldruck (Peak): 132 130 126

Frequenzbereich: Hz 35 - 19.000 40 - 19.000 45 - 19.000

Abstrahlwinkel (H x V): ° 90 x 40 90 x 40 70 x 70

SUBWOOFER

Größe Tieftöner: " 15 12 10

Größe Tieftöner: mm 381 304,8 254

Magnet Tieftöner: Ferrit Ferrit Ferrit

Marke Tieftöner: Custom Made Custom Made Custom Made

Schwingspule Tieftöner: " 3 2,5 2

Schwingspule Tieftöner: mm 76,2 63,5 50,8

Gehäusebauart: Bassreflex Bassreflex Bassreflex

Gehäusematerial: 18 mm Sperrholz 15 mm Sperrholz 15 mm MDF

Gehäuseoberfläche: Strukturlack Strukturlack Strukturlack

Breite: mm 480 435 345

Höhe: mm 570 500 430

Tiefe: mm 635 540 460

Gewicht: kg 41,5 31,5 19,5

Merkmale:

LD SYSTEMS „Evolutive“-

Griffe, Gewindeflansch (M20)

LD SYSTEMS „Evolutive“-

Griffe, Gewindeflansch (M20)

LD SYSTEMS „Evolutive“-

Griffe, Gewindeflansch (M20)

TECHNISCHE DATEN:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 29

SATELLITEN

Abmessungen Mitteltöner: " 8 6,5 5,25

Abmessungen Mitteltöner: mm 203,2 165,1 133,4

Magnet Mitteltöner: Ferrit Ferrit Ferrit

Marke Mitteltöner: Custom Made Custom Made Custom Made

Schwingspule Mitteltöner: " 1,5 1,75 1

Schwingspule Mitteltöner: mm 38,1 44,5 25,4

Horn: CD-Horn CD-Horn Radial

Größe HF Treiber: " 1 1 1

Größe HF Treiber: mm 25,4 25,4 25,4

Magnet HF Treiber: Ferrit Ferrit Neodym

Marke HF Treiber: Custom Made Custom Made Custom Made

Schwingspule HF Treiber: " 1 1 1

Schwingspule HF Treiber: mm 25,4 25,4 25,4

Impedanz Satelliten: Ohm 4 4 4

Eingangsbuchse Satelliten: Speakon Speakon Speakon

Gehäusebauart Satelliten: geschlossen geschlossen geschlossen

Gehäusematerial Satelliten: 15 mm Sperrholz 15 mm Sperrholz 12 mm MDF

Gehäuseoberfläche Satelliten:

Strukturlack Strukturlack Strukturlack

Breite: mm 275 250 200

Höhe: mm 430 400 300

Tiefe: mm 260 250 230

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 30

Gewicht: kg 9,7 8,5 4

Merkmale Satelliten:

ergonomische Griffe, Flansch

mit einstellbarer Neigung

(SM707)

ergonomische Griffe, Flansch

mit einstellbarer Neigung

(SM707)

ergonomischer Griff,

Boxenflansch (5°-geneigt)

ENDSTUFENMODUL (IN SUBWOOFER INTEGRIERT)

Verstärker: Class A/B Class A/B Class A/B

Gesamtausgangsleistung (RMS): W 700 500 350

Gesamtausgangsleistung (Peak): W 2.800 2.000 1.400

Schutzschaltungen:

Kurzschluss, Überspannung,

Limiter

Kurzschluss, Überspannung,

Limiter

Kurzschluss, Überspannung,

Limiter

Kühlung: Lüfter Lüfter passiv

Bedienelemente:

Lautstärke, Sub-Pegel,

180°-Phasendrehung,

Netzschalter (An/Aus)

Lautstärke, Sub-Pegel,

180°-Phasendrehung,

Netzschalter (An/Aus)

Lautstärke, Sub-Pegel,

180°-Phasendrehung,

Netzschalter (An/Aus)

Anzeigen: On, Signal, Limit, Protect On, Signal, Limit, Protect On, Signal, Limit

Stromversorgung: Transformator Transformator Transformator

Betriebsspannung: 220 V AC - 240 V AC 220 V AC - 240 V AC 220 V AC - 240 V AC

Stereo-Line-Eingänge:

XLR/6,3 mm Klinke (Combo),

Cinch

XLR/6,3 mm Klinke (Combo),

Cinch

XLR/6,3 mm Klinke (Combo),

Cinch

Stereo-Line-Ausgänge: XLR XLR

Aktive Stereoausgänge Satelliten: Speakon Speakon Speakon

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 31

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

GARANTIEBESTIMMUNGEN

Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer, Cameo und Eminence.

Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall.

Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner erworbene Produkt bei normalem Gebrauch während des Zeitraums von 2 bzw. 3 Jahren ab Kaufdatum frei von Material- oder Verarbeitungsfehlern ist.

Der Garantiezeitraum beginnt mit dem Datum des Kaufs. Der Geltendmachung eines Anspruchs auf Garantieleistungen erforderliche Nachweis des Kaufdatums, erfolgt durch die mit dem Kaufdatum versehene Quittung oder den mit dem Kaufdatum versehenen Lieferschein. Sie haben Anspruch auf den Garantieservice zu den in diesem Dokument aufgeführten Bedingungen und Bestimmungen, falls eine Reparatur der unter den oben genanten Marken vertriebenen Produkte innerhalb des Garantiezeitraums erforderlich ist.

Diese Garantie gilt nur für den ursprünglichen Käufer des von Adam Hall vertriebenen Produkts und ist nicht an Personen übertragbar, denen vom ursprünglichen Käufer das Eigentum am Adam Hall Produkt übertragen wird. Innerhalb des Garantiezeitraums werden die fehlerhaften Komponenten oder das Produkt von Adam Hall repariert oder ersetzt. Alle im Rahmen dieser Garantie entfernten Komponenten und Hardware-Produkte gehen in das Eigentum von Adam Hall über.

In dem unwahrscheinlichen Fall, dass bei dem von Ihnen erworbenen Adam Hall Produkt ein Fehler wiederholt auftritt, kann Adam Hall nach eigenem Ermessen entscheiden, Ihnen dieses Produkt durch ein vergleichbares Produkt mit mindestens derselben Leistung zu ersetzen.

Adam Hall übernimmt keine Garantie für einen störungs- oder fehlerfreien Betrieb dieses Produkts. Adam Hall übernimmt keine Verantwortung für auf eine inkorrekte Befolgung der im Lieferumfang des Adam Hall enthaltenen Anweisungen zurückzuführenden Schäden.

Diese Garantie erstreckt sich nicht auf

-Verschleißteile (z.B. Akkumulator).

-Geräte deren Seriennummer entfernt wurde oder die beschädigt oder fehlerhaft wurden als folge eines Unfalls.

-nicht sachgerechter oder missbräuchlicher Verwendung oder anderer missbräuchlicher Verwendung oder anderer äußerer Ursachen.

-Geräte die nicht entsprechend den Betriebsparametern betrieben wurden, die in den im Lieferumfang des Produkts enthaltenen Benutzerunterlagen festgelegt sind.

-Geräte die aufgrund der Verwendung nicht von Adam Hall hergestellter oder vertriebener Teile repariert wurden.

- Geräte die durch Änderung oder Wartung durch jemand anderen als Adam Hall getätigt wurde.

HERSTELLERERKLÄRUNGEN:

Page 32

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

HERSTELLERERKLÄRUNGEN:

HAFTUNGSBESCHRÄNKUNG

Wenn das unter der Marke Adam Hall vertriebene Produkt nicht entsprechend der obigen Garantie funktioniert, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Ersatz. Weitergehende Gewährleistungsansprüche bleiben hiervon unberührt. Die maximale Haftung von Adam Hall im Rahmen dieser Garantie ist ausdrückliche beschränkt auf den jeweils niedrigeren Betrag, der sich entweder aus dem Kaufpreis für das Produkt oder aus den Reparatur- bzw. Ersatzkosten von Hardware-Komponenten, die bei normalem Gebrauch nicht Ordnungsgemäß funktionieren, ergibt.

Adam Hall haftet aus dieser Garantie nicht für durch das Produkt oder sein versagen verursachte Schäden, einschließlich entgangener Gewinne, unterbliebener Einsparungen oder besonderer, indirekter oder Folgeschäden. Adam Hall haftet zudem nicht für von Dritten oder von ihnen für Dritte geltend gemachte Ansprüche.

Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt werden, ob Schadensersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (Einschließlich Fahrlässigkeit und Gefährdungshaftung) oder aufgrund vertraglicher bzw. sonstiger Ansprüche gestellt werden. Diese Haftungsbeschränkung kann von keiner Person aufgehoben oder ergänzt werden. Diese Haftungsbeschränkung gilt auch dann, wenn sie Adam Hall über die Möglichkeit derartiger Schäden informiert haben. Sie gilt jedoch nicht für Ansprüche aus Personenschäden.

Aus dieser Garantie ergeben sich für Sie bestimmte Rechte. Möglicherweise haben Sie weitere Rechte, die Ihnen von Staat zu Staat und von Land zu Land unterschiedlich sein können. Es ist ratsam, die entsprechenden Gesetze des Staates bzw. Landes heranzuziehen, um Ihre Rechte umfassend zu ermitteln.

INANSPRUCHNAHME DES REPARATURSERVICE

Um den Garantieservice bzw. Reparaturservice für das Produkt in Anspruch zu nehmen, wenden Sie sich bitte an Adam Hall oder an einen Adam Hall Partner, bei dem Sie das Produkt erworben haben.

EG-KONFORMITÄTSERKLÄRUNG

Diese Geräte entsprechen den grundlegenden Anforderungen und den weiteren Vorgaben der Richtlinien 2004/108/EC (EMC) und 2006/95/EC (LVD). Weitere Informationen ﬁnden Sie unter www.adamhall.com.

Page 33

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

KORREKTE ENTSORGUNG DIESES PRODUKTES

(Gültig in der Europäischen Union)

Dieses Symbol (entweder auf dem Gerät oder dem dazugehörigen Handbuch) weist darauf hin, dass das Gerät nicht mit dem normalen Hausmüll entsorgt werden darf. Um mögliche Schäden an der Umwelt und an Personen zu verhindern, entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll.

Als Privatkunde Informieren Sie sich bitte beim Hersteller oder bei Ihrer Gemeinde über die Möglichkeiten der korrekten Entsorgung.

Als Geschäftskunde kontaktieren Sie bitte Ihren Lieferanten und prüfen Sie die Konditionen zur Entsorgung der Geräte. Dieses Produkt sollte nicht mit anderem gewerblichen Abfall entsorgt werden.

WEEE-DEKLARATION

Ihr LD-Systems Produkt wurde unter der Verwendung hochwertiger Materialien und Komponenten die wiederverwertet oder wieder verwendet werden können hergestellt. Dieses Symbol weist darauf hin, dass elektronische Geräte nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll und helfen Sie dabei unsere Umwelt zu schützen.

BATTERIEN UND AKKUS

Die mitgelieferten Batterien können wiederverwertet werden. Werfen Sie die Batterien daher nicht in den normalen Hausmüll sondern in gesonderte dafür vorgesehene Container. Helfen Sie, unsere Umwelt sauber zu halten.

UMWELTSCHUTZ UND ENERGIESPAREN

Energiesparen ist ein aktiver Beitrag zum Umweltschutz. Schalten Sie bitte alle nicht benötigten elektrischen Geräte aus. Um zu verhindern, dass nicht benötigte Geräte im Standby-Modus Strom verbrauchen, ziehen Sie den Netzstecker.

Adam Hall GmbH, alle Rechte vorbehalten. Änderungen der Technischen Daten und Produktmerkmale vorbehalten. Das Erstellen von Fotokopien, Übersetzungen und anderen Reproduktionen dieser Bedienungsanleitung oder Teilen derselben ohne vorherige Genehmigung ist untersagt.

Page 34

Merci d'avoir choisi LD-Systems !

Nous avons conçu ce produit en vue d'une fiabilité optimale pendant des années. La marque LD-Systems est synonyme de produits de haute qualité, grâce à des années d'expérience dans le domaine de la fabrication.

Veuillez prendre quelques instants pour lire attentivement ces instructions- cela vous permettra d'utiliser plus rapidement et de façon optimale votre produit LD-Systems.

Pour plus d'informations à propos de LD-Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM

Introduction

Les enceintes LD Systems de la gamme Dave G² sont conçues pour une utilisation professionnelle. Ces systèmes de sonorisation de type 2.1 intègrent des fonctions DSP, des composants de haute qualité, des circuits d'amplification de grande puissance, pour un son équilibré à toutes les fréquences – le tout à un prix très étudié. La gamme comprend trois systèmes 2.1 (caisson de basse/satellites) de dimensions différentes. Le LDDAVE10G3 possède un caisson de basses à boomer 10“, pour une puissance totale système de 350 Watts efficaces ; le LDDAVE12G3 possède un caisson de basses à boomer 12“, pour une puissance totale système de 500 Watts efficaces ; le LDDAVE15G3 possède un caisson de basses à boomer 15“, pour une puissance totale système de 70. Le DSP intégré LD LECC assure, en numérique, les traitements audio suivants : crossover (filtrage actif), égalisation système, compresseur, limiteur. Tous ces traitements sont parfaitement adaptés à chaque modèle, afin d'en tirer les meilleures performances sonores.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 35

LD DAVE G³ SERIES

SYSTÈME DE SONORISATION ACTIF 2.1 AVEC FONCTIONS DSP

LDDAVE10G³ / LDDAVE12G³ / LDDAVE15G³

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 36

1. Veuillez lire attentivement ces instructions.

2. Gardez ces instructions et informations en lieu sûr.

3. Veuillez suivre ces instructions.

4. Veuillez respecter tous les avertissements. N'enlevez pas les instructions de sécurité ou toute autre information collée sur l'appareil.

5. N'utilisez l'appareil que conformément à l'usage auquel il est destiné.

6. Use only stable and appropriate stands and/or mounts when the device is permanently installed. Vériﬁez bien que les supports muraux sont solidement ﬁxés. Vériﬁez que l'appareil est installé de façon stable, et ne peut tomber.

7. When installing please observe the corresponding safety standards for your country.

8. Do not install the device near radiators, heat accumulators, ovens or other sources of heat. Veillez à assurer un refroidissement sufﬁsant de l'appareil, aﬁn d'éviter

9. 9. Ne posez aucune source de ﬂamme nue sur l'appareil (bougie allumée, par exemple).

10. 10. N'obstruez pas les ouïes de ventilation.

11. Do not operate the device in the immediate vicinity of water. Do not expose this equipment to combustible materials, liquids or gases.

12. Vériﬁez qu'aucune éclaboussure ou inﬁltration d'eau n'est possible dans l'appareil. Do not put objects ﬁlled with ﬂuids, such as vases or drinking vessels, on top of the device.

13. Vériﬁez qu'aucun objet ne peut tomber dans l'appareil.

14. N'utilisez l'appareil qu'avec des accessoires dont l'emploi a été prévu par le fabricant.

15. ATTENTION : If this device has a mains connector equipped with protective earth, it must be connected to a mains socket with a protective ground connection. Ne désactivez jamais la fonction de protection par mise à la terre du cordon secteur livré.

17. Do not open the device and do not make any changes to the device.

19. Veillez à éviter tout piétinement du cordon secteur. Protégez le cordon secteur de toute ﬂexion excessive, que ce soit côté prise murale ou côté appareil.

20. Pour éviter tout dommage ou incident, par exemple si quelqu'un a trébuché sur le câble, vériﬁez tous les branchements une fois que vous avez branché l'appareil.

21. Lorsque vous branchez l'appareil, vériﬁez que la prise murale reste facilement accessible. Always pull out the power plug when the device is not in use or when you clean the device. Disconnect the power cord by pulling the plug not the cable.

22. Avoid switching the device on and off at short intervals, because it may shorten the durability of the device.

23. IMPORTANT: Replace fuse only by fuse of same type and rating! If fuse blows repeatedly please contact authorized service center!

24. Si vous désirez désolidariser complètement l'appareil de la tension secteur, il faut débrancher la prise murale.

MESURES PRÉVENTIVES :

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 37

25. If your device is equipped with a Volex power connector, the matching Volex device plug must be unlocked in order to disconnect it. Du même coup, toute sollicitation sur le cordon secteur est susceptible de déplacer l'appareil, ce qui peut provoquer des blessures et/ou des dégâts matériels. Il vaut donc mieux, par conséquent, soigner les passages de câbles.

26. If there is a risk of lightning strike or during extended periods of disuse, unplug the power plug.

27. During transport, make certain that the equipment being transported cannot fall down and possibly cause personal injuries and/or property damage.

28. Si votre appareil ne fonctionne plus correctement, s'il a été exposé à du liquide ou si un objet est tombé à l'intérieur, ou en cas de dommage, quel qu'il soit, éteignez-le immédiatement et débranchez sa prise murale. Cet appareil ne doit être réparé que par des experts autorisés.

29. Pour nettoyer l'appareil, utilisez exclusivement un chiffon sec

30. Respectez toutes les lois en vigueur dans votre pays pour jeter l'emballage. Veuillez séparer le plastique et le papier/carton.

31. Mettez les ﬁlms plastique hors de portée des enfants.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

MESURES PRÉVENTIVES :

ATTENTION :

Pour éviter tout risque d'électrocution, ne démontez pas le capot (ou le panneau arrière). L'appareil ne contient aucune pièce réparable par l'utilisateur. Veuillez conﬁer la maintenance de l'appareil à un personnel qualiﬁé.

Le pictogramme d'éclair, ou ﬂèche dans un triangle équilatéral, est prévu pour alerter l'utilisateur de la présence d'une "tension dangereuse" non protégée à l'intérieur du coffret de l'appareil, d'une valeur sufﬁsamment élevée pour constituer un risque pour l'organisme humain.

Le point d'exclamation à l'intérieur d'un triangle équilatéral sert à attirer l'attention de l'utilisateur sur la présence d'instructions importantes, relatives à l'utilisation ou à la maintenance, dans la brochure livrée avec l'appareil.

ATTENTION ! NIVEAUX SONORES ÉLEVÉS !

Cet appareil sera utilisé dans le cadre d'applications professionnelles. Par conséquent, son utilisation commerciale est soumise aux lois et aux réglementations en vigueur dans votre secteur d'activités. En tant que fabricant, Adam Hall est tenu de vous informer formellement de l'existence de certains risques sanitaires.

Dommages auditifs, exposition prolongée à des niveaux sonores excessifs : ce caisson de basses est capable de générer des niveaux de pression sonore (SPL) sufﬁsants pour causer des dommages auditifs irréversibles aux artistes, aux équipes de production et au public. Attention à éviter toute exposition prolongée à des niveaux de pression sonore supérieurs à 90 dB SPL.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 38

INSTALLATION & UTILISATION:

INSTALLATION

Veuillez placer le caisson de basses et les pieds des satellites sur une surface stable et régulière. Ne posez pas les caissons de basses ni les enceintes satellites sur des chariots de transport, des chaises, des tables ou supports instables similaires, afin d'éviter tout accident. Nous vous recommandons d'utiliser, pour les satellites LD DAVE G³, les pieds d'enceintes Adam Hall SPS 56 ou les tubes télescopiques SPS 822 (munis d'un filetage M20, pour montage sur le caisson de basses), avec la fourche pour enceintes satellites SPS 823. Les enceintes satellites LDDAVE10G³ sont équipées d'une embase pour pied inclinée à 5°, afin d'assurer une meilleure distribution de l'énergie sonore. Les enceintes satellites LDDAVE12G³ et LDDAVE15G³ sont équipées de l'embase pour pied brevetée SM707, à inclinaison réglable. Pour régler l'angle d'inclinaison, soulevez légèrement l'enceinte afin de la dégager du mécanisme de verrouillage (environ 5 mm), orientez-la selon l'angle désiré, puis laissez retomber l'enceinte.

UTILISATION

Afin d'éviter tout bruit parasite désagréable lors de la mise sous tension, provoqué par un appareil audio externe connecté (console, etc.), nous vous conseillons de toujours allumer le système LD DAVE G³ en dernier et de l'éteindre en premier. Avant d'allumer le système de sonorisation, vérifiez que le potentiomètre de volume est réglé au minimum.

Amplitude d'inclinaison : +/- 13,5°

Soulevez l'enceinte.

Attention : Tenez-la bien !

Orientez l'enceinte selon l'angle désiré.

Laissez retomber l'enceinte.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 39

ACCESSOIRES OPTIONNELS :

CHARIOT À ROULETTES 38110G3 38112G3 38115G3

CHARIOT À ROULETTES ET HOUSSE DE PROTECTION POUR CAISSONS DE GRAVES ET SATELLITES LDDAVE10G3SET LDDAVE12G3SET LDDAVE15G3SET

HOUSSES DE PROTECTION POUR SATELLITES LDD10G3SATBAG LDD12G3SATBAG LDD15G3SATBAG

HOUSSE DE PROTECTION POUR CAISSON DE BASSES LDD10G3SUBBAG LDD12G3SUBBAG LDD15G3SUBBAG

2 X PIEDS D'ENCEINTES AVEC HOUSSE DE TRANSPORT SPS023SET

2 X PIEDS D'ENCEINTES AVEC HOUSSES DE TRANSPORT + 2 X CÂBLES ENCEINTES (SECTION CONDUCTEURS 2 X 1,5 MM², CONNECTEURS COMPATIBLE SPEAKON / COMPATIBLE SPEAKON, LONGUEUR 5 M) SPS023SET2

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 40

PANNEAU ARRIÈRE LDDAVE10G³:

9 10 11

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 41

ÉLÉMENTS DE CONTRÔLE:

MAIN LEVEL

Potentiomètre de réglage de volume général du système de sonorisation 2.1. Le volume du caisson de basses et celui des enceintes satellites est affecté de la même façon.

SUB PHASE

Ce sélecteur inverse la polarité du caisson de basses (phase 0° / 180°) si nécessaire.

SUB LEVEL

Potentiomètre de réglage de volume du caisson de basses. Ce potentiomètre permet de régler le volume sonore du caisson de basses indépendamment de celui des satellites. Réglage recommandé : au centre (12 heures)

LINE INPUT (GAUCHE/DROITE)

Entrée asymétrique au niveau ligne, sur connecteurs RCA

LINE INPUT (GAUCHE/DROITE)

Entrée symétrique au niveau ligne, sur connecteurs Combo (mixtes XLR/jack 6,35 mm)

SAT POWER OUT (GAUCHE/DROITE)

Sortie au niveau haut-parleur sur connecteur compatible Speakon, pour satellites LD DAVE G³.

POWER

Interrupteur ON/OFF. Avant d'allumer l'appareil, vérifiez que tous les niveaux sont réglés au minimum.

EMBASE SECTEUR (CONNECTEUR VOLEX)

Embase secteur, porte-fusible intégré, pour connecteur IEC (tension 220 - 240 Volts 50 Hz) L'enceinte est livrée avec un cordon secteur muni d'un connecteur Volex verrouillable. IMPORTANT ! Ne remplacez le fusible que par un autre de même type et calibre. Si le fusible fond de façon répétée, veuillez contacter un réparateur agréé.

LED ON

Cet indicateur s'allume lorsque l'enceinte est sous tension et que le câble secteur est connecté correctement.

LED SIGNAL

Cet indicateur s'allume dès qu'un signal audio est reçu sur le caisson de basses.

LED LIMIT

S'allume dès que l'enceinte approche de ses limites d'utilisation. Si la LED LIMIT ne clignote qu'occasionnellement, aucun problème. En revanche, si elle reste allumée longtemps ou en permanence, l'enceinte est surchargée. Veuillez réduire le niveau du signal audio source connecté ou le volume de l'enceinte active. Dans le cas contraire, vous obtiendrez un son déformé par la distorsion, désagréable à écouter, et vous risquez d'endommager le caisson.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 42

PANNEAU ARRIÈRE LDDAVE12G³ (photo) & LDDAVE15G³:

MAIN LEVEL

Potentiomètre de réglage de volume général du système de sonorisation 2.1. Le volume du caisson de basses et celui des enceintes satellites est affecté de la même façon.

SUB PHASE

Ce sélecteur inverse la polarité du caisson de basses (phase 0° / 180°) si nécessaire.

SUB LEVEL

10 11 12 13

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 43

ÉLÉMENTS DE CONTRÔLE:

LINE INPUT (GAUCHE/DROITE)

Entrée asymétrique au niveau ligne, sur connecteurs RCA

LINE INPUT (GAUCHE/DROITE)

Entrée symétrique au niveau ligne, sur connecteurs Combo (mixtes XLR/jack 6,35 mm)

SAT POWER OUT (GAUCHE/DROITE)

Sortie au niveau haut-parleur sur connecteur compatible Speakon, pour satellites LD DAVE G³.

LINE DIRECT OUTPUT (GAUCHE / DROITE)

Sorties symétriques sur connecteur XLR, pour connexion d'enceintes actives etc. Renvoi du signal d'entrée.

POWER

Interrupteur ON/OFF. Cet indicateur s'allume lorsque l'enceinte est sous tension et que le câble secteur est connecté correctement.

EMBASE SECTEUR (CONNECTEUR VOLEX)

LED ON

Cet indicateur s'allume lorsque l'enceinte est sous tension et que le câble secteur est connecté correctement.

LED SIGNAL

Cet indicateur s'allume dès qu'un signal audio est reçu sur le caisson de basses.

LED LIMIT

LED PROTECT

S'allume dès que l'enceinte est en surcharge ou en surchauffe. L'amplificateur passe alors automatiquement en mode Mute (signal coupé). L'enceinte repasse à un fonctionnement normal au bout de quelques minutes.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 44

LDDAVE15G3 LDDAVE12G3 LDDAVE10G3

Type produit :

Système de sonorisation

complet

Système de sonorisation

complet

Système de sonorisation

complet

Type: Actif, fonctions DSP intégrées Actif, fonctions DSP intégrées

Actif, fonctions DSP

intégrées

Niveau maximal de pression sonore (en

continu) :

(en dB SPL) 121 119 115

Niveau maximal de pression sonore

(crête) (en dB SPL) :

132 130 126

Bande passante : (en Hz) 35 Hz - 19 kHz 40 Hz - 19 kHz 45 Hz - 19 kHz

Angle de dispersion (H x V) (en °) 90 x 40 90 x 40 70 x 70

CAISSON DE BASSES:

Diamètre boomer : (en pouces) 15 12 10

Diamètre boomer : (en mm) 381 304,8 254

Aimant boomer : ferrite ferrite ferrite

Marque boomer : fabrication personnalisée fabrication personnalisée fabrication personnalisée

Diamètre bobine mobile boomer (en pouces) 3 2,5 2

Diamètre bobine mobile boomer (en mm) 76,2 63,5 50,8

Type coffret : Bass Reflex Bass Reflex Bass Reflex

Matériau coffrets: Multiplis 18 mm Multiplis 15 mm MDF 15 mm

Revêtement : peinture texturée peinture texturée peinture texturée

Largeur : (en mm) 480 435 345

Hauteur : (en mm) 570 500 430

Profondeur : (en mm) 635 540 460

Poids : (en kg) 41,5 31,5 19,5

Fonctionnalités:

Poignées LD SYSTEMS

"Evolutive Handles", embase

filetée M20

Poignées LD SYSTEMS

"Evolutive Handles", embase

filetée M20

Poignées LD SYSTEMS

"Evolutive Handles",

embase filetée M20

CARACTÉRISTIQUES:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 45

SATELLITE MÉDIUM/AIGU

Diamètre HP médium (en pouces) 8 6,5 5,25

Diamètre HP médium (en mm) 203,2 165,1 133,4

Aimant HP médium ferrite ferrite ferrite

Marque HP médium fabrication personnalisée fabrication personnalisée fabrication personnalisée

Bobine HP médium (en pouces) 1,5 1,75 1

Diamètre bobine mobile HP médium (en mm) 38,1 44,5 25,4

Pavillon : à directivité constante (CD) à directivité constante (CD) radial

Diamètre tweeter (en pouces) 1 1 1

Diamètre tweeter (en mm) 25,4 25,4 25,4

Aimant tweeter ferrite ferrite néodyme

Marque tweeter : fabrication personnalisée fabrication personnalisée fabrication personnalisée

Diamètre bobine mobile tweeter : (en pouces) 1 1 1

Diamètre bobine mobile tweeter : (en mm) 25,4 25,4 25,4

Impédance nominale satellite médium/

aigu

(en Ohms) 4 4 4

Connecteur satellite médium/aigu compatible Speakon compatible Speakon compatible Speakon

Coffret satellite médium/aigu : clos clos clos

Matériau coffret satellite médium/aigu : Multiplis 15 mm Multiplis 15 mm MDF 12 mm

Finition surface coffret satellite

médium/aigu :

peinture texturée peinture texturée peinture texturée

Largeur : (en mm) 275 250 200

Hauteur : (en mm) 430 400 300

Profondeur : (en mm) 260 250 230

Poids : (en kg) 9,7 8,5 4

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 46

Fonctionnalités satellite médium/aigu :

Poignées fraisées de forme

ergonomique, support pour

pied réglable verticalement

(SM707)

Poignées fraisées de forme

ergonomique, support pour pied

réglable verticalement (SM707)

Poignées fraisées de forme

ergonomique, embase pour

pied (inclinaison 5°)

MODULE AMPLIFICATEUR (INTÉGRÉ AU CAISSON DE BASSES)

Amplification: Classe A/B Classe A/B Classe A/B

Puissance système (eff.) : (en W) 700 500 350

Puissance système (crête) : (en W) 2.800 2.000 1.400

Protections :

Court-circuit, surintensité,

limiteur

Court-circuit, surintensité,

limiteur

Court-circuit, surintensité,

limiteur

Refroidissement : ventilateur ventilateur radiateur

Contrôles :

Potentiomètres Volume et Sub

Level, sélecteur d'inversion de

phase, interrupteur ON/OFF

Potentiomètres Volume et Sub

Level, sélecteur d'inversion de

phase, interrupteur ON/OFF

Potentiomètres Volume

et Sub Level, sélecteur

d'inversion de phase,

interrupteur ON/OFF

Indicateurs : On, Signal, Limit, Protect On, Signal, Limit, Protect On, Signal, Limit

Alimentation : à transformateur à transformateur à transformateur

Tension secteur : 220/240 Volts 220/240 Volts 220/240 Volts

Entrées ligne stéréo :

Combo (mixtes XLR/jack 6,35

mm) et RCA

Combo (mixtes XLR/jack 6,35

mm) et RCA

Combo (mixtes XLR/jack

6,35 mm) et RCA

Sorties ligne stéréo : XLR XLR

Sorties niveau haut-parleur pour

satellites (gauche/droite) :

connecteur compatible

Speakon

connecteur compatible Speakon

connecteur compatible

Speakon

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 47

GARANTIE LIMITÉE:

Cette garantie limitée s’applique aux produits de la marque Adam Hall, LD Systems, Defender, Palmer, Cameo et Eminence. Les droits inhérents à la garantie légale vis-à-vis du revendeur ne sont pas affectés par cette garantie. En fait elle justiﬁe d’une garantie supplémentaire indépendante auprès de la société Adam Hall.

La société Adam Hall garantit que le produit que vous avez acheté Adam Hall ou à l’un de ses revendeurs ofﬁciels, est exempt de défaut matériel et d’usinage pour une durée de 2 ans (ou 3 ans pour les produits Palmer) à partir de la date d’achat, lorsqu’il est utilisé dans des conditions normales.

La période de garantie limitée débute le jour de l’achat du produit. Pour bénéﬁcier de cette garantie vous devez produire une preuve d’achat sur laquelle ﬁgure la date d’achat du produit (ex : ticket de caisse daté, bon de livraison daté…). Si un produit d´une des marques citées ci-dessus venait à nécessiter une réparation durant la période de garantie limitée, vous aurez alors le droit de bénéﬁcier des services de la garantie selon les termes et conditions mentionnés par ce document.

Cette garantie limitée ne s’applique qu’à l’acheteur initial de ce produit Adam Hall et ne peut être en aucun cas transférée à un tiers devenu propriétaire du produit. Durant la période de garantie limitée, Adam Hall s‘engage à réparer ou remplacer les pièces défectueuses du produit. Toutes les pièces ou éléments démontés lors d‘une réparation par Adam Hall deviennent la propriété d‘Adam Hall.

Dans le cas improbable d´un défaut récurrent, Adam Hall peut, à sa discrétion, décider de vous fournir un produit de remplacement de son choix, dont les capacités techniques sont au moins équivalentes à celles de votre produit initial.

Adam Hall ne garantit pas que le fonctionnement de ce produit sera exempt d‘erreur ou ininterrompu. Adam Hall ne peut pas être rendu responsable des dégâts résultant de votre manquement à suivre les instructions d‘utilisation fournies avec votre produit.

Cette garantie limitée ne s‘applique pas,

- aux pièces d‘usure (ex: piles)

- aux produits dont le numéro de série a été effacé ou aux produits endommagés ou rendus défectueux par accident

- dans le cas d‘une utilisation non conforme aux conditions normales d‘utilisation, dans le cas d‘abus ou toute autre cause externe

- dans le cas d‘un usage du produit en dehors des paramètres d‘utilisation stipulés dans la documentation fournie avec le produit

- dans le cas de l‘usage de pièces de remplacement n‘étant pas fabriquées ou vendues par Adam Hall

- dans le cas d‘une modiﬁcation du produit ou d‘une réparation par quiconque autre qu‘Adam Hall

Ces termes et conditions constituent l‘accord de garantie complet et exclusif entre vous et Adam Hall concernant le produit de la marque Adam Hall que vous vous êtes procuré.

DECLARATIONS DU FABRICANT :

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 48

DECLARATIONS DU FABRICANT :

LIMITATION OF LIABILITY

Si votre produit Adam Hall devait ne pas fonctionner correctement, votre seul et unique dédommagement sera la réparation du produit ou son remplacement. La responsabilité maximale imputable à Adam Hall dans le cadre de cette garantie limitée se limite au montant le plus bas. Ce montant découle du prix d’achat du produit ou bien du coût de la réparation ou des pièces de remplacement qui sont tombés en panne dans des conditions d’utilisation normales.

Adam Hall n’est pas responsable des dommages causés par le produit ou par un dysfonctionnement du produit, y compris les pertes de proﬁts, les pertes d’épargne, et les conséquences inhérentes à ces dommages. La responsabilité d’Adam Hall ne peut pas être engagée dans le cas d’une réclamation par un tiers ou dans le cas d’une réclamation émanant de l’acheteur initial pour le compte d’un tiers.

Cette limitation de responsabilité est valable indépendamment du fait que les dommages commis fassent l’objet de poursuites judiciaires, qu’ils fassent l’objet de réclamation (y compris pour négligence), de réclamations contractuelles ou tout autre réclamation. Cette limitation de responsabilité ne peut être amendée ou dérogée par quiconque. Elle est effective même si vous aviez avisé Adam Hall ou l’un de ses représentants ofﬁciels de la possibilité d’un tel dommage. Toutefois cette limitation de responsabilité est sans effet dans le cas de réclamations pour dommages corporels.

Cette garantie limitée vous confère des droits légaux spéciﬁques. Selon votre pays, ou l’État dans lequel vous vous trouvez, il est possible que vous disposiez d’autres droits. Veuillez consulter les lois applicables dans votre

pays ou votre État pour déterminer l’ensemble de vos droits.

FAIRE FONCTIONNER LA GARANTIE

Pour faire fonctionner la garantie sur ce produit, veuillez contacter Adam Hall ou le revendeur agréé auquel vous avez acheté le produit.

DECLARATION DE CONFORMITE CE

Ces appareils répondent aux exigences essentielles et aux autres dispositions pertinentes des directives 2004/108/EC (EMC) et 2006/95/EC (LVD). Pour plus d‘informations, consultez www.adamhall.com.

ELIMINATION CORRECTE DES DÉCHETS (DÉCHETS ÉLECTROMÉNAGERS)

(Applicable dans l’Union Européenne et dans les autres pays européens disposant d’un système de tri des déchets)

Ce signe ﬁgurant sur le produit, ou dans la brochure jointe au produit, indique qu’il ne doit pas être jeté dans le même bac à ordures que les déchets ménagers classiques lorsqu’il arrive en ﬁn de vie. Pour écarter les risques de pollution de l’environnement ou les risques d’intoxication humaine dûes à un mauvais traitement des déchets, veuillez séparer ce produit des autres types de déchets. Il sera ainsi inséré dans la boucle du recyclage et ces composants pourront être traités puis éventuellement réutilisés.

Nous recommandons aux particuliers de contacter leur revendeur local ou les autorités locales pour s’informer de la meilleure façon de traiter les déchets électroménagers.

Les professionnels doivent contacter leur fournisseur et examiner avec lui les termes et conditions de leur contrat d’achat. Ce produit ne doit pas être mélangé aux déchets industriels.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 49

DECLARATION WEEE

Votre produit LD-Systems a été développé et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et/ou réutilisés. Ce symbole indique que les appareils électriques et électroniques, à la ﬁn de leur durée de vie opérationnelle, doivent être gérés séparément des déchets ordinaires. Veuillez apporter ce produit au point de collecte ou centre de recyclage local prévu pour de tels appareils. Vous contribuerez ainsi à la protection de l'environnement dans lequel nous vivons tous.

BATTERIES ET ACCUMULATEURS

Les piles ou batteries rechargeable livrées avec l'appareil sont recyclables. Veuillez les jeter dans un bac à déchets spécial, ou déposez-les chez votre revendeur spécialisé. Pour une meilleure protection de l'environnement, ne jetez les piles que lorsqu'elles sont épuisées.

ÉCOLOGIE ET ÉCONOMIES D'ÉNERGIE :

Économiser l'électricité contribue à la protection de l'environnement. Pensez à éteindre les appareils électriques dès que vous ne vous en servez pas. Pour éviter le gaspillage d'énergie en mode Standby (veille), débranchez le cordon secteur de la prise murale lorsqu'un appareil n'est pas utilisé.

Adam Hall GmbH, tous droits réservés. Les caractéristiques techniques et les fonctions disponibles sur le produit sont sujettes à modiﬁcations. La photocopie, la traduction et toute forme de copie, partielle ou intégrale, de ce manuel utilisateur sont interdites.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 50

¡Gracias por elegir LD-Systems!

Este producto se ha diseñado para ofrecer una fiabilidad y durabilidad óptima. Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada experiencia como fabricante.

Le rogamos que lea atentamente estas instrucciones para familiarizarse rápidamente con este producto LDSystems y aprovechar al máximo todas las funciones.

Si desea obtener información sobre LD-Systems, visite nuestro sitio web WWW.LD-SYSTEMS.COM

Introducción

Los altavoces de la serie Dave G³ de LD Systems son ideales para un refuerzo de sonido profesional. Son sistemas de sonido 2.1 con DSP y componentes de alta calidad, gran amplificación, un sonido equilibrado en toda la banda de audio y todo ello a un precio razonable. Esta serie incluye tres sistemas 2.1 subwoofer/satélite de tamaños diferentes: el LDDAVE10G3 con un subwoofer de 10" y una potencia de 350 W RMS para el conjunto del sistema, el LDDAVE12G3 con un subwoofer de 12" y una potencia de 500 W RMS para el sistema y el LDDAVE15G3 con un subwoofer de 15" y una potencia de 700 W RMS para el sistema. El LD LECC DSP ofrece funciones de procesado de audio digital, como crossover, ecualizador, compresor y limitador, perfectamente ajustadas para todos los modelos de la serie LD DAVE G³ para conseguir las mejores prestaciones de audio.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 51

SERIE LD DAVE G³

SISTEMA DE PA ACTIVO 2.1 CON DSP

LDDAVE10G³ / LDDAVE12G³ / LDDAVE15G³

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 52

1. Lea detenidamente este manual.

2. Guarde el manual para poder consultarlo en el futuro.

3. Siga las instrucciones del manual.

4. Tenga en cuenta las advertencias de seguridad. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo.

5. Utilice el equipo únicamente según la ﬁnalidad prevista.

6. Emplee un soporte y/o sistema de ﬁjación estables y adecuados cuando instale el equipo de forma permanente. Asegúrese de que los soportes para pared están ﬁrmemente ﬁjados. Asegúrese de que el equipo está instalado de forma segura y no se puede caer.

7. Al instalar el equipo, respete las normas de seguridad aplicables en su país.

8. Evite colocar el equipo cerca de radiadores, acumuladores de calor o cualquier otra fuente de calor. Asegúrese de que el equipo dispone de la suﬁciente ventilación y de que no se sobrecalentará.

9. No coloque velas encendidas, ni otras fuentes de llama, sobre el equipo.

10. No tape las rejillas de ventilación.

11. No utilice el equipo cerca del agua. No exponga este equipo a materiales, líquidos o gases inﬂamables.

12. Asegúrese de que el equipo no quede expuesto a goteras o salpicaduras de agua. No coloque recipientes llenos de líquido, como ﬂoreros o copas, sobre el equipo.

13. Asegúrese de que no se caiga ningún objeto sobre el equipo.

14. Emplee el equipo únicamente con los accesorios recomendados por el fabricante.

15. ADVERTENCIA: Si el equipo tiene un conector de tierra, deberá enchufarse a una toma eléctrica con conexión de protección a tierra. No desactivar nunca esta conexión de protección a tierra del cable eléctrico.

16. Si el equipo ha estado expuesto a un cambio brusco de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. La condensación o la humedad podrían dañar el equipo. Deje el equipo apagado hasta que haya alcanzado la temperatura ambiente.

17. No abra el equipo ni intente modiﬁcarlo.

18. Antes de conectar el equipo a la red eléctrica, asegúrese de que la tensión y frecuencia son las mismas que los valores indicados en el equipo (ver etiqueta de especiﬁcaciones). Si el equipo dispone de un selector de tensión, antes de enchufarlo a la red eléctrica, asegúrese de que el valor seleccionado coincide con la tensión de suministro. Si el enchufe no encaja en la toma eléctrica, consulte a un electricista.

19. Asegúrese de que el cable eléctrico no está pinzado. Evite que el cable resulte pellizcado, sobre todo en los extremos de conexión al equipo y en la toma eléctrica.

20. Para evitar accidentes y daños personales, compruebe que en toda la longitud del cableado no hay peligro de que provoque una caída, por ejemplo.

21. Al conectar el equipo, asegúrese de que haya una toma eléctrica accesible. Desenchufe el equipo de la toma eléctrica cuando no esté en uso o antes de limpiarlo. Para desenchufarlo tire del enchufe, no del cable eléctrico.

22. Evite encender y apagar el equipo en cortos intervalos de tiempo, ya que se reduce así la vida útil del equipo.

23. IMPORTANTE: Al sustituir los fusibles, utilice únicamente fusibles del mismo tipo y características. Si el fusible se fundiera continuamente, póngase en contacto con un servicio técnico autorizado.

24. Para desconectar completamente el equipo de la tensión eléctrica, desenchúfelo de la toma eléctrica.

25. Si el equipo dispone de un enchufe eléctrico Volex, deberá desbloquearse el Volex del equipo para desenchufarlo. Esto implica que un tirón en el cable eléctrico puede desplazar el equipo y provocar daños personales o

MEDIDAS DE SEGURIDAD:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 53

materiales. Por tanto, asegúrese de instalar los cables con sumo cuidado.

26. Si es probable que caiga un rayo por una tormenta eléctrica o si no va a emplear el equipo durante mucho tiempo, desenchufe el cable eléctrico.

27. Al transportar el equipo, para evitar daños personales o materiales, asegúrese de que no se pueda caer accidentalmente.

28. Si el equipo no funciona correctamente, o si se ha vertido líquido sobre él, o si un objeto ha caído en su interior o si ha sufrido algún desperfecto, apague inmediatamente el equipo y desenchufe el cable eléctrico. Únicamente un técnico especialista debe reparar el equipo.

29. Emplee un paño seco para limpiar el equipo.

30. Siga las normas sobre reciclaje existentes en su país. Separe el plástico del papel y cartón.

31. No deje las bolsas de plástico al alcance de los niños.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

MEDIDAS DE SEGURIDAD:

ADVERTENCIA:

Para evitar el riesgo de descarga eléctrica, no retire la tapa (o el panel posterior). Este equipo no contiene piezas que puedan ser reparadas por el usuario. Para cualquier tarea de mantenimiento o reparación, acuda a un técnico cualiﬁcado.

El símbolo de rayo dentro de un triángulo equilátero advierte al usuario de la presencia de tensión peligrosa sin aislamiento dentro de la carcasa del producto que pueden ser de magnitud suﬁciente como para suponer un riesgo para las personas.

El símbolo de exclamación dentro de un triángulo equilátero advierte al usuario de la existencia de importantes instrucciones de funcionamiento y mantenimiento (reparaciones) en la documentación adjunta con el equipo.

ADVERTENCIA: ¡ALTO VOLUMEN!

Este sistema de transmisión se destina a un uso profesional. Por consiguiente, si se aplica a un uso comercial, estará sujeto a las normas y reglamentos de la Asociación para la prevención de accidentes de su sector profesional. Como fabricante, Adam Hall tiene la obligación de informar formalmente a los usuarios de la existencia de posibles riesgos para la salud.

Daños auditivos por exposición prolongada a un nivel SPL alto: el altavoz puede generar fácilmente un nivel de presión sonora (SPL) lo suﬁcientemente elevado como para causar daños auditivos permanentes a los artistas, el personal de producción y el público. Deben tomarse precauciones para evitar la exposición prolongada a un SPL de más de 90 dB.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 54

INSTALACIÓN Y FUNCIONAMIENTO:

INSTALACIÓN

Coloque el subwoofer y los soportes de satélites en una superficie estable y plana. No coloque el subwoofer ni los soportes de satélites en carritos móviles, sillas, mesas o sitios similares donde puedan provocar accidentes. Para instalar los satélites LD DAVE G³, se recomienda el soporte para bafle SPS56 de Adam Hall o la barra de extensión SPS822 (rosca M20, montada sobre el subwoofer) y el soporte en T SPS823 para bafle. Los satélites LDDAVE10G³ integran un vaso de soporte que permite inclinarlos 5° para mejorar la distribución del sonido. Los satélites del LDDAVE12G³ y del LDDAVE15G³ integran el vaso de soporte patentado SM707 de inclinación variable. Para ajustar la inclinación, levante ligeramente el satélite para desbloquear el mecanismo de bloqueo (aproximadamente 1/2 cm), inclínelo hasta el ángulo deseado y deje caer de nuevo suavemente el satélite en el soporte.

FUNCIONAMIENTO

Para evitar ruidos desagradables al conectar equipos, como una mesa de mezclas, encienda el sistema LD DAVE G³ el último y apáguelo el primero. Antes de encender el equipo, sitúe al mínimo el control MAIN LEVEL.

Centro de giro +/-13,5°

Levante el bafle

Atención: ¡Sujete firmemente el bafle!

Incline el bafle hasta el ángulo deseado.

Deje caer el bafle suavemente.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 55

ACCESORIOS OPCIONALES:

PLATAFORMA DE TRANSPORTE 38110G3 38112G3 38115G3

PLATAFORMA + FUNDAS PROTECTORAS PARA SUBWOOFER Y SATÉLITES LDDAVE10G3SET LDDAVE12G3SET LDDAVE15G3SET

FUNDAS PROTECTORAS PARA SATÉLITES LDD10G3SATBAG LDD12G3SATBAG LDD15G3SATBAG

FUNDA PROTECTORA PARA SUBWOOFER LDD10G3SUBBAG LDD12G3SUBBAG LDD15G3SUBBAG

2 SOPORTES PARA BAFLES Y BOLSA DE TRANSPORTE SPS023SET

2 SOPORTES PARA BAFLES Y BOLSA DE TRANSPORTE + 2 CABLES DE ALTAVOZ (2 X 1,5 MM², COMPATIBLE SPEAKON/ COMPATIBLE SPEAKON, 5 M) SPS023SET2

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 56

PANEL POSTERIOR DEL LDDAVE10G³:

9 10 11

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 57

CONTROLES:

MAIN LEVEL

Control del volumen general del sistema 2.1. Afecta tanto al subwoofer como a los satélites.

SUB PHASE

Invierte la fase del subwoofer (0°, 180°).

SUB LEVEL

Control del volumen del subwoofer. Ajusta el volumen del subwoofer en relación con el de los satélites. Se recomienda dejarlo en la posición central (12 en punto).

LINE INPUT (LEFT/RIGHT)

Entrada de línea RCA no balanceada.

LINE INPUT (LEFT/RIGHT)

Entrada de línea balanceada por XLR/jack de 6,3 mm (combo).

SAT POWER OUT (LEFT/RIGHT)

Salida de potencia, conector compatible Speakon, para la serie LD DAVE G³.

POWER

Interruptor de encendido. Antes de encender el equipo, sitúe al mínimo todos los controles de nivel.

CONECTOR DE TENSIÓN (VOLEX)

Con portafusibles integrado en un conector IEC (220 - 240 VAC). El equipo se suministra con un cable eléctrico con un conector bloqueable Volex. IMPORTANTE: Al sustituir los fusibles, utilice únicamente fusibles del mismo tipo y características. Si el fusible se fundiera continuamente, póngase en contacto con un servicio técnico autorizado.

LED ON

Se ilumina cuando el equipo está encendido y el cable eléctrico está correctamente conectado.

LED SIGNAL

Se ilumina cuando el equipo recibe señal de audio.

LED LIMIT

Se ilumina cuando el altavoz se lleva al límite. No es crítico si el LED parpadea brevemente. Si el LED del limitador se ilumina durante más tiempo o de forma continua (se está sobrecargando el sistema), reduzca el nivel de la señal conectada. De lo contrario, se obtendrá un sonido distorsionado y puede que el altavoz se averíe.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 58

PANEL POSTERIOR DEL LDDAVE12G³ (figura) Y DEL LDDAVE15G³:

MAIN LEVEL

Control del volumen general del sistema 2.1. Afecta tanto al subwoofer como a los satélites.

SUB PHASE

Invierte la fase del subwoofer (0°, 180°).

SUB LEVEL

Control del volumen del subwoofer. Ajusta el volumen del subwoofer en relación con el de los satélites. Se recomienda dejarlo en la posición central (12 en punto).

10 11 12 13

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 59

CONTROLES:

LINE INPUT (LEFT/RIGHT)

Entrada de línea RCA no balanceada.

LINE INPUT (LEFT/RIGHT)

Entrada de línea balanceada por XLR/jack de 6,3 mm (combo).

SAT POWER OUT (LEFT/RIGHT)

Salida de potencia, conector compatible Speakon, para la serie LD DAVE G³.

LINE DIRECT OUT (LEFT / RIGHT)

Salida XLR balanceada para conectar un altavoz activo, por ejemplo. Es la misma señal que la señal de entrada.

POWER

Interruptor de encendido. Antes de encender el equipo, sitúe al mínimo todos los controles de nivel.

CONECTOR DE TENSIÓN (VOLEX)

LED ON

Se ilumina cuando el equipo está encendido y el cable eléctrico está correctamente conectado.

LED SIGNAL

Se ilumina cuando el equipo recibe señal de audio.

LED LIMIT

Se ilumina cuando el altavoz se lleva al límite. No es crítico si el LED parpadea brevemente.Si el LED del limitador se ilumina durante más tiempo o de forma continua (se está sobrecargando el sistema), reduzca el nivel de la señal conectada. De lo contrario, se obtendrá un sonido distorsionado y puede que el altavoz se averíe.

LED PROTECT

Se ilumina en caso de sobrecarga o sobrecalentamiento del equipo. En este caso, el amplificador se silenciará de forma automática. El equipo reanudará el funcionamiento normal al cabo de unos minutos.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 60

LDDAVE15G3 LDDAVE12G3 LDDAVE10G3

Producto: Sistema PA completo Sistema PA completo Sistema PA completo

Tipo: autoamplificado, con DSP autoamplificado, con DSP autoamplificado, con DSP

Máx. SPL continuo: dB 121 119 115

Máx. SPL pico: 132 130 126

Banda de frecuencias: Hz 35 a 19.000 40 a 19.000 45 a 19.000

Dispersión (H x V): ° 90 x 40 90 x 40 70 x 70

SUBWOOFER

Tamaño de woofer: " 15 12 10

Tamaño de woofer: mm 381 304,8 254

Imán del woofer: ferrita ferrita ferrita

Marca del woofer: Custom Made Custom Made Custom Made

Bobina del woofer: " 3 2,5 2

Bobina del woofer: mm 76,2 63,5 50,8

Diseño del bafle: bass reflex bass reflex bass reflex

Material de la caja: Contrachapado de 18 mm Contrachapado de 15 mm DM 15 mm

Acabado de la caja: texturizado texturizado texturizado

Ancho: mm 480 435 345

Altura: mm 570 500 430

Fondo: mm 635 540 460

Peso: kg 41,5 31,5 19,5

Características:

asas Evolutive de LD

SYSTEMS, rosca de unión

(M20)

asas Evolutive de LD

SYSTEMS, rosca de unión

(M20)

asas Evolutive de LD

SYSTEMS, rosca de unión

(M20)

CARACTERÍSTICAS TÉCNICAS:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 61

SISTEMA DE MEDIOS/ALTOS

Tamaño altavoz de medios: " 8 6,5 5,25

Tamaño altavoz de medios: mm 203,2 165,1 133,4

Imán altavoz de medios: ferrita ferrita ferrita

Marca altavoz de medios: Custom Made Custom Made Custom Made

Bobina altavoz de medios: " 1,5 1,75 1

Bobina altavoz de medios: mm 38,1 44,5 25,4

Bocina: bocina DC bocina DC radial

Tamaño motor agudos: " 1 1 1

Tamaño motor agudos: mm 25,4 25,4 25,4

Imán motor agudos: ferrita ferrita neodimio

Marca motor agudos: Custom Made Custom Made Custom Made

Bobina motor agudos: " 1 1 1

Bobina motor agudos: mm 25,4 25,4 25,4

Impedancia satélites: Ohmios 4 4 4

Conector de entrada de satélites: compatible Speakon compatible Speakon compatible Speakon

Diseño de satélites: cerrado cerrado cerrado

Material de satélites: Contrachapado de 15 mm Contrachapado de 15 mm DM 12 mm

Superficie de satélites:

texturizado texturizado texturizado

Ancho: mm 275 250 200

Altura: mm 430 400 300

Fondo: mm 260 250 230

Peso: kg 9,7 8,5 4

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 62

Características de los satélites:

asas ergonómicas, vaso

interno de inclinación

regulable (SM707)

asas ergonómicas, vaso

interno de inclinación

regulable (SM707)

asas ergonómicas, vaso de

soporte (ángulo de 5°)

MÓDULO DE AMPLIFICACIÓN (INTEGRADO EN EL SUBWOOFER)

Amplificación: Clase A/B Clase A/B Clase A/B

Potencia del sistema (RMS): W 700 500 350

Potencia del sistema (pico) W 2.800 2.000 1.400

Protección:

cortocircuito,

sobreintensidad, limitador

cortocircuito, sobreintensidad,

limitador

cortocircuito,

sobreintensidad, limitador

Refrigeración: ventilador ventilador disipador

Controles:

Nivel principal, Nivel de

subgraves, Inversión de

fase 180°, Interruptor de

encendido

Nivel principal, Nivel de

subgraves, Inversión de fase

180°, Interruptor de encendido

Nivel principal, Nivel de

subgraves, Inversión de

fase 180°, Interruptor de

encendido

Indicadores: On, Signal, Limit, Protect On, Signal, Limit, Protect On, Signal, Limit

Alimentación: transformador transformador transformador

Tensión eléctrica: 220 - 240 VAC 220 - 240 VAC 220 - 240 VAC

Entradas de línea estéreo:

XLR/Jack 6,3 mm (combo),

RCA

XLR/Jack 6,3 mm (combo),

RCA

XLR/Jack 6,3 mm (combo),

RCA

Salidas de línea estéreo: XLR XLR

Salidas estéreo de potencia para

satélites:

compatible Speakon compatible Speakon compatible Speakon

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 63

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

GARANTÍA LIMITADA

Esta garantía limitada se aplica a los productos de la marca Adam Hall, LD Systems, Defender, Palmer, Cameo y Eminence.

No afecta a los derechos de garantía legal que asume el vendedor. De hecho, le concede al usuario derechos adicionales ante Adam Hall, independientes de la garantía legal.

Adam Hall garantiza que el producto que ha adquirido de Adam Hall o de cualquier distribuidor autorizado de Adam Hall estará exento de defectos de material y mano de obra, en condiciones normales de uso, durante un período de 2 o 3 años a partir de la fecha de compra.

La garantía limitada entra en vigor el día de la fecha de compra. Para tener derecho a esta garantía será necesario presentar un justiﬁcante de compra válido en el que ﬁgure la fecha de compra del producto, por ejemplo, la factura o el albarán de entrega. Si el producto que ha adquirido necesitara una reparación durante la vigencia de la garantía limitada, tendrá derecho a obtener los servicios de garantía conforme a los términos y condiciones establecidos en este documento.

Esta garantía limitada se aplica únicamente al comprador original de este producto de Adam Hall y no se puede transferir a terceras personas a las que el comprador haya cedido la propiedad del producto. Durante el periodo de garantía limitada, Adam Hall se compromete a reparar o sustituir las piezas defectuosas del producto. Todas las piezas o componentes retirados durante la reparación pasarán a ser propiedad de Adam Hall.

En el caso poco probable de que se produzca un fallo recurrente en el producto adquirido, Adam Hall, a su entera discreción, podrá optar por sustituir dicho producto por otro de similares características.

Adam Hall no garantiza el funcionamiento ininterrumpido y sin fallos de este producto. Adam Hall no se hace responsable de los posibles daños ocasionados por no seguir las instrucciones de uso suministradas con el producto Adam Hall.

Esta garantía limitada no se aplica:

- en caso de desgaste normal de los consumibles (baterías, etc.)

- a los productos cuyo número de serie ha sido borrado, o que han quedado dañados y defectuosos debido a un accidente

- en caso de defectos ocasionados por una incorrecta utilización o manipulación, o cualquier otra causa ajena

- en caso de utilización del producto no conforme con los parámetros establecidos en la documentación facilitada con el producto

- en caso de utilización de piezas de repuesto no fabricadas o vendidas por Adam Hall

- si el producto ha sido modiﬁcado o reparado por personal no autorizado por Adam Hall

Estos términos y condiciones constituyen el acuerdo de garantía íntegro y exclusivo entre usted y Adam Hall en relación con el producto Adam Hall que acaba de adquirir.

DECLARACIÓN DEL FABRICANTE:

Page 64

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

DECLARACIÓN DEL FABRICANTE:

LIMITACIÓN DE RESPONSABILIDAD

Si su producto Adam Hall no funciona de acuerdo con las garantías mencionadas arriba, tendrá derecho exclusivamente a la reparación o sustitución del mismo. La responsabilidad máxima de Adam Hall en virtud de los términos de esta garantía está limitada al menor importe que resulte del precio de compra del producto, del coste de la reparación o la sustitución de las piezas que han dejado de funcionar en condiciones normales de uso.

Adam Hall no será responsable de cualquier daño causado por el producto o por el mal funcionamiento del producto, incluidas la pérdida de ganancias, la pérdida de ahorros o cualquier consecuencia derivada de dichas pérdidas. Adam Hall no se hará responsable de ninguna reclamación presentada por un tercero o por el comprador inicial en nombre de un tercero.

Esta limitación de responsabilidad se aplicará con independencia de que se solicite una indemnización por daños y perjuicios, o se presenten reclamaciones por negligencia, contractuales o de cualquier otra índole, y no podrá ser derogada o modiﬁcada. Esta limitación de responsabilidad será efectiva incluso en el caso de que el comprador hubiese avisado previamente a Adam Hall o a alguno de sus representantes de la posibilidad de reclamar daños y perjuicios. No obstante, esta limitación de responsabilidad no tendrá efecto en caso de reclamación por daños personales.

Esta garantía limitada le otorga derechos legales especíﬁcos. Puede que posea derechos adicionales conforme a la legislación del país o Estado en el que se encuentre. Le recomendamos que consulte la legislación vigente en su país o Estado para conocer el alcance de sus derechos.

APLICACIÓN DE LA GARANTÍA

Para solicitar asistencia técnica en relación con el producto en garantía, póngase en contacto con Adam Hall o con el distribuidor autorizado donde adquirió el producto.

DECLARACIÓN CE DE CONFORMIDAD

Estos dispositivos cumplen con los requisitos esenciales y otras disposiciones pertinentes de las Directivas 2004/108/EC (EMC) y 2006/95/EC (LVD). Para más información, consulte www.adamhall.com.

ELIMINACIÓN CORRECTA DE ESTE PRODUCTO (DESECHOS ELÉCTRICOS)

(Aplicable en la Unión Europea y en los países europeos que dispongan de un sistema de recogida selectiva)

El símbolo que aparece sobre el producto o en la documentación adjunta indica que, al ﬁnal de su vida útil, no deberá desecharse con los demás residuos domésticos. Para evitar posibles efectos negativos en el medio ambiente y en la salud humana debidos al vertido incontrolado de desechos, no mezcle este producto con los demás residuos. La recogida selectiva ayuda a su posterior reciclaje y fomenta la reutilización sostenible de los componentes de este equipo. Si usted es un particular, deberá ponerse en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo. Si usted es una empresa, deberá ponerse en contacto con su proveedor e informarse sobre los términos y condiciones de su contrato de compra-venta. Este producto no debe mezclarse con otros residuos industriales.

Page 65

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

DECLARACIÓN SOBRE WEEE

Este producto LD-Systems se ha desarrollado y fabricado con materiales y componentes de alta calidad que se pueden reciclar o reutilizar. Este símbolo indica que los equipos eléctricos y electrónicos deben separarse del resto de residuos comunes al ﬁnal de su vida útil. Para desechar este producto, llévelo al punto de recogida municipal o al centro de reciclaje especíﬁco para este tipo de equipos. De este modo, contribuirá a proteger el medioambiente.

PILAS Y ACUMULADORES

Las pilas suministradas o las pilas recargables se pueden reciclar. Para desecharlas, deposítelas en un contenedor especial o entréguelas a su proveedor especializado. Para proteger el medioambiente, deseche sólo pilas gastadas.

ECOLOGÍA Y AHORRO ENERGÉTICO

Ahorre energía eléctrica para proteger el medio ambiente. Para ello, apague todos los aparatos eléctricos cuando no estén en uso. Además, para evitar el consumo de energía en modo inactivo, desconecte todo aparato eléctrico de la toma de corriente cuando no esté en uso.

Adam Hall GmbH. Todos los derechos reservados. Los datos técnicos y las características funcionales del producto están sujetos a modiﬁcaciones. Se prohíbe la fotocopia, traducción y cualquier otra forma de reproducción parcial o total de este manual de usuario.

Page 66

Dziękujemy za wybranie firmy LD Systems!

Zaprojektowaliśmy ten produkt tak, aby działał sprawnie przez wiele lat. LD Systems gwarantuje wysoką jakość produktów swoją marką iwieloma latami doświadczenia jakoproducent.

Dokładne zapoznanie się zniniejszą instrukcją pozwoli szybko cieszyć się w pełni z nowego produktu firmy LD Systems.

Więcej informacji na temat produktów marki LD Systems znajduje sięnastronie internetowej pod adresem: LD-SYSTEMS.COM

Wprowadzenie

Głośniki serii Dave G³ marki LD Systems są stworzone do zastosowań profesjonalnych. Oferują one urządzenia

2.1 wzmacniające dźwięk, z cyfrowym przetwarzaniem sygnału, które cechują elementy wysokiej jakości, silne wzmocnienie oraz dobrze zbalansowany dźwięk w całym zakresie częstotliwości, a to wszystko w bardzo atrakcyjnej cenie. Seria ta zawiera trzy systemy 2.1 o różnych rozmiarach, składające się z subwoofera i kolumn. LDDAVE10G3 z subwooferem 10“ oraz mocą systemu wynoszącą 350 W (RMS), LDDAVE12G3 z subwooferem 12“ oraz mocą systemu wynoszącą 500 W (RMS), a także LDDAVE15G3 z subwooferem 15“ oraz mocą systemu wynoszącą 700 W (RMS). Wewnętrzny system LD LECC DSP oferuje cyfrowe przetwarzanie dźwięku dzięki takim funkcjom, jak crossover, equalizer, kompresor i limiter, doskonale dostosowanych do wszystkich modeli DAVE G³ marki LD w celu uzyskania jak najwyższej jakości dźwięku.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 67

LD DAVE SERII G³

AKTYWNY SYSTEM PA 2.1 Z CYFROWYM PRZETWARZANIEM SYGNAŁU (DSP)

LDDAVE10G³ / LDDAVE12G³ / LDDAVE15G³

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 68

1. Uważnie przeczytaj poniższe informacje.

2. Przechowuj wszystkie informacje i instrukcje w bezpiecznym miejscu.

3. Postępuj zgodnie z instrukcją obsługi.

4. Przestrzegaj wszystkich ostrzeżeń. Nie usuwaj instrukcji bezpieczeństwa ani żadnych innych informacji umieszczonych na urządzeniu.

5. Używaj urządzenia tylko zgodnie z jego przeznaczeniem.

6. Gdy urządzenie montowane jest na stałe, używaj wyłącznie stabilnych stojaków i/lub uchwytów ściennych, odpowiednich dla danego urządzenia. Sprawdź, czy uchwyty ścienne są właściwie zamocowane. Upewnij się, że urządzenie jest bezpiecznie zamocowane i nie występuje ryzyko jego upadku.

7. Podczas montowania przestrzegaj odpowiednich norm bezpieczeństwa obowiązujących w twoim kraju.

8. Nie montuj urządzenia w pobliżu kaloryferów, akumulatorów ciepła, pieców lub innych źródeł ciepła. Upewnij się, ze urządzenie jest zamontowane w sposób, który umożliwia mu wystarczające chłodzenie i przy którym nie istnieje możliwość jego przegrzania.

9. Nie umieszczaj otwartych źródeł zapłonu (np. płonących świec) na urządzeniu.

10. Nie przykrywaj otworów wentylacyjnych.

11. Nie korzystaj z urządzenia w bezpośrednim sąsiedztwie wody. Nie wystawiaj tego urządzenia na działanie materiałów, płynów lub gazów palnych.

12. Upewnij się, że rozbryzgi lub krople wody nie dostają się do wnętrza urządzenia. Nie umieszczaj przedmiotów wypełnionych płynami, takich jak wazy lub naczynia do picia, na urządzeniu.

13. Upewnij się, że żadne przedmioty nie mogą wpaść do wnętrza urządzenia.

14. Używaj urządzenia wyłącznie z akcesoriami przeznaczonymi do tego celu przez producenta.

15. UWAGA: Jeśli urządzenie to posiada złączkę zasilania sieciowego, wyposażoną w uziemienie ochronne, musi ono być podłączone do gniazda zasilania sieciowego z obwodem uziemiającym. Nigdy nie omijaj obwodu uziemiającego w dostarczonym przewodzie zasilającym.

16. Nie włączaj urządzenia natychmiast po narażeniu go na duże wahania temperatur (np. po transportowaniu go). Wilgoć i skraplanie mogą uszkodzić urządzenie. Nie włączaj urządzenia do momentu, gdy osiągnie ono temperaturę pokojową.

17. Nie otwieraj urządzenia i nie wprowadzaj do niego żadnych zmian.

18. Przed podłączeniem urządzenia do zasilania sieciowego, upewnij się, że napięcie i częstotliwość zasilania są takie same, jak robocze wartości urządzenia (patrz: etykieta odnośnie typu). Jeśli urządzenie posiada przełącznik wybierakowy napięcia zasilającego upewnij się, że wartości ustawione na urządzeniu odpowiadają wartościom zasilania sieciowego, przed jego podłączeniem. Jeśli wtyczka dołączonego przewodu nie pasuje do twojego gniazdka zasilania sieciowego, skontaktuj się z elektrykiem.

19. Unikaj stawania na przewodzie zasilającym. Zapobiegaj ściskaniu przewodu zasilającego, zwłaszcza w okolicach gniazda zasilania w urządzeniu i ściennego gniazda zasilania.

20. Aby zapobiec uszkodzeniu urządzenia i wypadkom spowodowanym, między innymi, potknięciem, sprawdzaj wszystkie połączenia urządzenia po jego podłączeniu.

21. Przy podłączaniu urządzenia upewnij się, że gniazdo zasilania jest łatwo dostępne. Gdy nie używasz urządzenia lub gdy je czyścisz zawsze odłączaj wtyczkę zasilania. Przewód zasilający odłączaj przez pociągnięcie wtyczki, a nie kabla.

22. Unikaj włączania i wyłączania urządzenia w krótkich odstępach czasu, ponieważ może to skrócić okres jego użytkowania.

ŚRODKI OSTROŻNOŚCI:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 69

23. WAŻNE: Bezpiecznik wymieniaj wyłącznie na bezpiecznik tego samego rodzaju i o tej samej wartości znamionowej. Jeśli bezpiecznik wielokrotnie przepala się, należy skontaktować się z autoryzowanym serwisem.

24. Aby całkowicie odłączyć urządzenie od zasilania, należy wyciągnąć wtyk z gniazda zasilania.

25. Jeśli twoje urządzenie jest wyposażone w złącze zasilania Volex, odpowiadająca mu wtyczka urządzenia Volex powinna być odblokowana, aby ją odłączyć. Oznacza to także, że pociągnięcie za przewód zasilający może spowodować przesunięcie urządzenia, a w konsekwencji uszkodzenia ciała i mienia. Dołóż wszelkich starań w celu odpowiedniego poprowadzenia przewodów zasilających.

26. Odłącz wtyczkę, jeśli istnieje ryzyko uderzenia piorunu lub podczas długich okresów nieużywania.

27. Podczas transportu upewnij się, że i nie istnieje możliwość przewrócenia się transportowanego sprzętu i uszkodzenia ciała i mienia.

28. Jeśli urządzenie nie działa prawidłowo, zostało narażone na działanie płynów, przedmiot znalazł się we wnętrzu obudowy lub nastąpiło innego rodzaju uszkodzenie urządzenia, niezwłocznie wyłącz urządzenie i odłącz od źródła zasilania. Urządzenie może być naprawiane wyłącznie przez autoryzowanych specjalistów.

29. Czyść urządzenie wyłącznie za pomocą suchej szmatki.

30. Przestrzegaj wszystkich krajowych przepisów związanych z utylizacją odpadów. Podczas utylizacji oddziel plastik od papieru/tektury.

31. Plastikowe torby należy przechowywać w miejscu niedostępnym dla dzieci.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ŚRODKI OSTROŻNOŚCI:

UWAGA:

Aby zmniejszyć zagrożenie porażeniem elektrycznym, nie zdejmuj pokrywy (lub tylnej części obudowy). Wewnątrz nie znajdują się części, które użytkownik mógłby samodzielnie naprawić. Pozostaw obsługę serwisową wykwaliﬁkowanym fachowcom.

Symbol błyskawicy ze strzałką wpisany w trójkąt ostrzega użytkownika przed obecnością nieizolowanego "niebezpiecznego napięcia" wytworzonego w obrębie obudowy wyrobu, które może stanowić zagrożenie dla człowieka.

Znak wykrzyknika wewnątrz trójkąta równobocznego zwraca uwagę użytkownika na umieszczone w dokumentach dostarczonych wraz zproduktem instrukcje zawierające ważne wskazówki odnośnie obsługi lub konserwacji (serwisu) urządzenia.

OSTRZEŻENIE! WYSOKI POZIOM GŁOŚNOŚCI!

Opisywany system transmisyjny jest przeznaczony dozastosowań profesjonalnych. Wzwiązku ztym komercyjne użytkowanie tego sprzętu podlega zasadom iprzepisom bezpieczeństwa, właściwym dla danego sektora działalności, wtym regulacjom określonym przez towarzystwa ubezpieczeniowe. Przepisy nakładają na ﬁrmę Adam Hall, jako na wytwórcę, obowiązek poinformowania użytkownika oistnieniu potencjalnych zagrożeń dlazdrowia. Głośniki mogą złatwością wygenerować wystarczający poziom ciśnienia akustycznego (SPL), by trwale uszkodzić słuch artystów, członków ekipy produkcyjnej oraz publiczności. Należy podjąć stosowne środki bezpieczeństwa, aby uniknąć długotrwałego działania ciśnienia akustycznego, przekraczającego poziom 90dB.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 70

INSTALACJA I OBSŁUGA:

INSTALACJA

Umieścić statywy na subwoofer i kolumny na stabilnym i równym podłożu. Aby zapobiec wypadkom, nie należy umieszczać subwooferów i kolumn na ruchomych wózkach, krzesłach, stołach ani w innych podobnych miejscach. Zaleca się używanie statywów kolumnowych SPS56 marki Adam Hall lub łącznika kolumnowego SPS822 (z gwintem M20 mocowanym do subwoofera) oraz poprzeczki do statywu kolumnowego SPS823 przeznaczonej do użytku z kolumnami DAVE G³ marki LD. Kolumny LDDAVE10G³ wyposażone są w gniazdo kolumnowe o kącie nachylenia 5° w celu uzyskania najlepszej możliwej dystrybucji dźwięku. Kolumny LDDAVE12G³ i LDDAVE15G³ są wyposażone w opatentowane gniazdo kolumnowe SM707 o zmiennym kącie nachylenia. Aby dostosować kąt nachylenia, lekko i ostrożnie unieść kolumnę z mechanizmu podtrzymującego (około 1/2 cm), obrócić ją o pożądany kąt, a następnie ją opuścić.

OBSŁUGA

Aby zapobiec emisji nieprzyjemnego hałasu powstałego podczas uruchamiania połączonych urządzeń, takich jak miksery itp., system LD DAVE G³ powinien być włączany jako ostatni, a wyłączany jako pierwszy. Przed włączeniem zasilania główny regulator poziomu powinien być ustawiony na minimum.

Środek rotacji +/- 13,5°

Unieść kolumnę

Uwaga! Należy solidnie trzymać kolumnę!

Przestawić kolumnę do żądanego nachylenia.

Opuścić kolumnę.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 71

OPCJONALNE DODATKI:

PODSTAWA NA KÓŁKACH SAMONASTAWNYCH 38110G3 38112G3 38115G3

PŁYTA Z KÓŁKAMI NASTAWNYMI + POKROWIEC OCHRONNY NA SUBWOOFERY I KOLUMNY LDDAVE10G3SET LDDAVE12G3SET LDDAVE15G3SET

POKROWCE OCHRONNE NA KOLUMNY LDD10G3SATBAG LDD12G3SATBAG LDD15G3SATBAG

POKROWIEC OCHRONNY NA SUBWOOFER LDD10G3SUBBAG LDD12G3SUBBAG LDD15G3SUBBAG

2 X STATYWY KOLUMNOWE Z TORBĄ TRANSPORTOWĄ SPS023SET

2 X STATYWY KOLUMNOWE Z TORBĄ TRANSPORTOWĄ + 2 X KABLE GŁOŚNIKOWE (2 X 1,5 MM² SPEAKON/SPEAKON, 5 M) SPS023SET2

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 72

PANEL TYLNY LDDAVE10G³:

9 10 11

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 73

ELEMENTY STEROWANIA:

MAIN LEVEL

Główny regulator głośności systemu głośników 2.1. Głośność subwoofera i kolumn zmieniana jest tak samo.

SUB PHASE

Odwrócenie fazy subwoofera (0°-180°).

SUB LEVEL

Regulator głośności subwoofera. Dostosowuje głośność subwoofera w stosunku do kolumn. Zaleca się ustawienie w pozycji środkowej (na godzinie 12.00).

LINE INPUT (LEFT/RIGHT)

Niezbalansowane wejście liniowe RCA

LINE INPUT (LEFT/RIGHT)

Zbalansowane wyjście liniowe XLR/6,3 mm jack (combo)

SAT POWER OUT (LEFT/RIGHT)

Zasilane wyjście Speakon dla głośników LD serii DAVE G³.

POWER

Włącznik/Wyłącznik zasilania Przed włączeniem zasilania, wszystkie regulatory poziomów powinny być ustawione na minimum.

GNIAZDO ZASILANIA (WTYCZKA ZASILANIA VOLEX)

Połączenie gniazda elektrycznego ze złączem IEC (220 - 240 V AC), z wbudowanym uchwytem bezpiecznikowym. Przewód zasilania wyposażony w złącze Volex z opcją blokowania jest dostarczany wraz z tym urządzeniem. WAŻNE: bezpiecznik wymieniać wyłącznie na bezpiecznik tego samego rodzaju i o tej samej wartości znamionowej. Jeśli bezpiecznik wielokrotnie przepala się, należy skontaktować się z autoryzowanym serwisem.

DIODA ON

Zapala się po włączeniu zasilania i gdy przewód zasilania sieciowego jest właściwie podłączony.

DIODA SIGNAL

Zapala się, gdy urządzenie odbiera sygnał audio.

DIODA LIMIT

Zapala się, gdy głośnik pracuje na granicy wytrzymałości. Krótkotrwałe mruganie diody nie oznacza sytuacji krytycznej. Jeśli dioda ogranicznika świeci się dłużej niż przez krótką chwilę lub nieustannie (= przeciążanie systemu), należy zmniejszyć głośność podłączonego źródła sygnału. Nieprzestrzeganie tego zalecenia spowoduje emisję nieprzyjemnego, zniekształconego dźwięku i może doprowadzić do uszkodzenia urządzenia.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 74

PANEL TYLNY LDDAVE12G³ (na rysunku) oraz LDDAVE15G³:

MAIN LEVEL

Główny regulator głośności systemu głośników 2.1. Głośność subwoofera i kolumn zmieniana jest tak samo.

SUB PHASE

Odwrócenie fazy subwoofera (0°-180°).

SUB LEVEL

Regulator głośności subwoofera. Dostosowuje głośność subwoofera w stosunku do kolumn. Zaleca się ustawienie w pozycji środkowej (na godzinie 12.00).

10 11 12 13

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 75

ELEMENTY STEROWANIA:

LINE INPUT (LEFT/RIGHT)

Niezbalansowane wejście liniowe RCA

LINE INPUT (LEFT/RIGHT)

Zbalansowane wyjście liniowe XLR/6,3 mm jack (combo)

SAT POWER OUT (LEFT/RIGHT)

Zasilane wyjście Speakon dla głośników LD serii DAVE G³.

BEZPOŚREDNIE WYJŚCIE LINIOWE (K. LEWY / K. PRAWY)

Zbalansowane wyjście XLR, umożliwiające podłączenie głośników aktywnych itp. Wysyła taki sam sygnał jak sygnał wejścia.

POWER

Włącznik/Wyłącznik zasilania Przed włączeniem zasilania, wszystkie regulatory poziomów powinny być ustawione na minimum.

GNIAZDO ZASILANIA (WTYCZKA ZASILANIA VOLEX)

Połączenie gniazda elektrycznego ze złączem IEC (220 - 240 V AC), z wbudowanym uchwytem bezpiecznikowym. Przewód zasilania wyposażony w złącze Volex z opcją blokowania jest dostarczany wraz z tym urządzeniem. WAŻNE: bezpiecznik wymieniać wyłącznie na bezpiecznik tego samego rodzaju i o tej samej wartości znamionowej. Jeśli bezpiecznik wielokrotnie przepala się należy skontaktować się z autoryzowanym serwisem.

DIODA ON

Zapala się po włączeniu zasilania i gdy przewód zasilania sieciowego jest właściwie podłączony.

DIODA SIGNAL

Zapala się, gdy urządzenie odbiera sygnał audio.

DIODA LIMIT

DIODA PROTECT

Dioda zapala się w przypadku przeciążenia/przegrzewania się urządzenia. Wzmacniacz automatycznie przechodzi w tryb wyciszenia. W normalnych warunkach urządzenie powróci do trybu działania po kilku minutach.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 76

LDDAVE15G3 LDDAVE12G3 LDDAVE10G3

Rodzaj produktu: kompletny system PA kompletny system PA kompletny system PA

Typ:

zasilany; w pełni cyfrowe

sterowanie (DSP)

zasilany; w pełni cyfrowe

sterowanie (DSP)

zasilany; w pełni cyfrowe

sterowanie (DSP)

Maksymalny ciągły poziom ciśnienia

akustycznego:

dB 121 119 115

Maksymalny szczytowy poziom

ciśnienia akustycznego:

132 130 126

Zakres częstotliwości: Hz 35 - 19 000 40 - 19 000 45 - 19 000

Dyspersja (H x V): ° 90 x 40 90 x 40 70 x 70

SUBWOOFER

Rozmiar subwoofera: Cali : 15 12 10

Rozmiar subwoofera: mm 381 304,8 254

Magnes użyty w subwooferze: ferrytowy ferrytowy ferrytowy

Rodzaj subwoofera: na zamówienie na zamówienie na zamówienie

Cewka drgająca subwoofera: Cali : 3 2,5 2

Cewka drgająca subwoofera: mm 76,2 63,5 50,8

Typ obudowy: bass-reflex bass-reflex bass-reflex

Materiał obudowy: 18 mm, sklejka 15 mm, sklejka Płyta MDF 15 mm

Powłoka obudowy: farba strukturalna farba strukturalna farba strukturalna

Szerokość: mm 480 435 345

Wysokość: mm 570 500 430

Głębokość: mm 635 540 460

Waga: kg 41,5 31,5 19,5

Właściwości:

regulowane uchwyty

LD Systems, gniazdo

gwintowane (M20)

regulowane uchwyty LD

Systems, gniazdo gwintowane

(M20)

regulowane uchwyty LD

Systems, gniazdo gwintowane

(M20)

SYSTEM ŚREDNIO-/WYSOKOTONOWY

SPECYFIKACJE:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 77

SYSTEM ŚREDNIO-/WYSOKOTONOWY

Rozmiar głośnika średniotonowego: Cali : 8 6,5 5,25

Rozmiar głośnika średniotonowego: mm 203,2 165,1 133,4

Magnes głośnika średniotonowego: ferrytowy ferrytowy ferrytowy

Rodzaj głośnika średniotonowego: na zamówienie na zamówienie na zamówienie

Cewka drgająca głośnika

średniotonowego:

Cali : 1,5 1,75 1

Cewka drgająca głośnika

średniotonowego:

mm 38,1 44,5 25,4

Tuba: tuba o stałej kierunkowości tuba o stałej kierunkowości tuba radialna

Rozmiar głośnika wysokotonowego: Cali : 1 1 1

Rozmiar głośnika wysokotonowego: mm 25,4 25,4 25,4

Magnes głośnika wysokotonowego: ferrytowy ferrytowy neodymowy

Rodzaj głośnika wysokotonowego: na zamówienie na zamówienie na zamówienie

Cewka drgająca głośnika

wysokotonowego:

Cali : 1 1 1

Cewka drgająca głośnika

wysokotonowego:

mm 25,4 25,4 25,4

Impedancja systemu średnio-/

wysokotonowego:

Om 4 4 4

Złącze wejścia głośnika średnio-/

wysokotonowego:

Speakon Speakon Speakon

Rodzaj obudowy systemu średnio-/

wysokotonowego:

zaplombowana zaplombowana zaplombowana

Materiał obudowy systemu średnio-/

wysokotonowego:

15 mm, sklejka 15 mm, sklejka Płyta MDF 12 mm

Powłoka obudowy systemu

średnio-/wysokotonowego:

farba strukturalna farba strukturalna farba strukturalna

Szerokość: mm 275 250 200

Wysokość: mm 430 400 300

Głębokość: mm 260 250 230

Waga: kg 9,7 8,5 4

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 78

Cechy systemu średnio-/

wysokotonowego:

ergonomiczne frezowane

uchwyty, wspornik statywu

regulowany w pionie

(SM707)

ergonomiczny frezowany

uchwyt, wspornik statywu

regulowany w pionie (SM707)

ergonomiczne frezowane

uchwyty, gniazdo statywu (o

kącie nachylenia 5°)

MODUŁ WZMACNIACZA (ZINTEGROWANY W SUBWOOFERZE)

Wzmocnienie: klasa A/B klasa A/B klasa A/B

Moc wyjściowa systemu (RMS): W 700 500 350

Moc wyjściowa systemu (szczytowa): W 2.800 2.000 1.400

Ochrona:

przeciwprzepięciowa,

przeciwprądowa, bramka

sygnału

przeciwprzepięciowa,

przeciwprądowa, bramka

sygnału

przeciwprzepięciowa,

przeciwprądowa, bramka

sygnału

System chłodzenia: wentylator wentylator radiator

Regulatory:

głośność, poziom sygnału

subwoofera, obrócenie

fazy subwoofera o 180°,

przełącznik On/Off

głośność, poziom sygnału

subwoofera, obrócenie

fazy subwoofera o 180°,

przełącznik On/Off

głośność, poziom sygnału

subwoofera, obrócenie fazy

subwoofera o 180°, przełącznik

On/Off

Wskaźniki:

Zasilanie (On), poziom

sygnału (Signal), wysoki

poziom zniekształceń

(Limit), włączenie obwodu

ochronnego (Protect)

Zasilanie (On), poziom

sygnału (Signal), wysoki

poziom zniekształceń (Limit),

włączenie obwodu ochronnego

(Protect)

Zasilanie (On), poziom sygnału

(Signal), wysoki poziom

zniekształceń (Limit)

Zasilanie: transformator transformator transformator

Napięcie robocze: 220 V AC - 240 V AC 220 V AC - 240 V AC 220 V AC - 240 V AC

Wejścia liniowe stereo:

XLR/Jack 6,3 mm (combo),

RCA

XLR/Jack 6,3 mm (combo),

RCA

XLR/Jack 6,3 mm (combo),

RCA

Wyjścia liniowe stereo: XLR XLR

Zasilane wyjścia stereo systemu

średnio-/wysokotonowego:

Speakon Speakon Speakon

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 79

OGRANICZONA GWARANCJA

Ta Ograniczona Gwarancja dotyczy produktów marek Adam Hall, LD Systems, Defender, Palmer, Cameo oraz Eminence.

Niniejsza gwarancja nie wpływa na prawa gwarancyjne wynikające z przepisów lokalnych. Jest to dodatkowa, niezależna gwarancja ze strony firmy Adam Hall.

Adam Hall gwarantuje, że zakupiony produkt Adam Hall zakupiony od firmy Adam Hall lub autoryzowanego przedstawiciela Adam Hall, pozostanie wolny od wad w materiałach i wykonaniu, przy normalnym użytkowaniu przez okres 2 lub 3 lat od daty zakupu.

Okres gwarancyjny rozpoczyna się z dniem zakupu. Aby móc skorzystać z serwisu gwarancyjnego, kupujący zobowiązany jest do przedstawienia dowodu zakupu opatrzonego datą. Dokumenty takie jak paragon, faktura lub list przewozowy mogą być dowodem daty zakupu. Jeśli produkt wymienionych powyżej marek wymaga naprawy w czasie trwania okresu gwarancyjnego, nabywcy przysługują gwarancyjne usługi serwisowe zgodne z warunkami przedstawionymi w tym dokumencie.

Niniejsza gwarancja obejmuje wyłącznie oryginalnego nabywcę produktu marki Adam Hall i nie można jej przenieść na inną osobę, która przejmie własność produktu od oryginalnego nabywcy. Podczas okresu gwarancyjnego, Adam Hall zobowiązuje się do naprawy lub wymiany wadliwych komponentów produktu. Wszystkie części i elementy wymontowane z urządzenia podczas działań serwisowych stają się własnością Adam Hall.

W mało prawdopodobnym przypadku powtarzania się wady produktu Adam Hall, Adam Hall może zdecydować o dostarczeniu urządzenia zamiennego wybranego przez Adam Hall, które charakteryzuje się co najmniej takimi samymi parametrami jak reklamowany produkt.

Adam Hall nie gwarantuje, że eksploatacja produktu będzie przebiegać bezbłędnie lub nieprzerwanie. Adam Hall nie ponosi odpowiedzialności za uszkodzenia wynikające z niezastosowania się użytkownika do instrukcji dołączonej do produktu Adam Hall.

Ta Ograniczona Gwarancja nie dotyczy,

- części podlegających normalnemu zużyciu (np. akumulator)

- produktów, których numer seryjny został usunięty, uszkodzony lub pozbawiony czytelnościw wyniku wypadku

- przypadków nieprawidłowego użycia, celowego uszkodzenia lub powodów zewnętrznych

- przekroczenia dopuszczalnych parametrów pracy określonych w dokumentacji dostarczonej z produktem

- użycia części zamiennych nie pochodzących od Adam Hall

- przez modyfikację lub serwis nieprzeprowadzony przez Adam Hall

Te warunki określają kompletną i wyłączną umowę gwarancyjną między Nabywcą i firmą Adam Hall odnośnie zakupionego produktu markowego Adam Hall.

DEKLARACJE PRODUCENTA:

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 80

DEKLARACJE PRODUCENTA:

OGRANICZENIE ODPOWIEDZIALNOŚCI

Jeśli Twój produkt Adam Hall nie działa prawidłowo, wskazanym i wyłącznym rozwiązaniem jest naprawa lub wymiana. Maksymalna odpowiedzialność firmy Adam Hall w związku z niniejszą gwarancją ogranicza się maksymalnie do kwoty równej cenie zakupu produktu lub kosztom naprawy lub wymiany komponentów sprzętowych, które uległy uszkodzeniu lub nie działają prawidłowo podczas normalnego użytkowania. Adam Hall nie odpowiada za jakiekolwiek szkody spowodowane przez produkt lub awarię produktu, włącznie z utratą zysków lub oszczędności, szczególnych, przypadkowych lub powiązanych szkód. Adam Hall nie ponosi odpowiedzialności za zobowiązania użytkownika wobec stron trzecich lub zobowiązania stron trzecich wobec użytkownika. Ograniczenie odpowiedzialności ma zastosowanie w przypadku, gdy występują roszczenia odszkodowawcze lub składane są reklamacje na podstawie niniejszej gwarancji lub jako roszczenie z tytułu czynu niedozwolonego (włączając w to zaniedbanie oraz ścisłą odpowiedzialność za produkt), roszczenie z umowy lub jakiekolwiek inne roszczenie. Żadna osoba nie może uchylić lub zmienić tych ograniczeń odpowiedzialności. Niniejsze ograniczenie odpowiedzialności pozostaje w mocy nawet jeśli nabywca poinformował firmę Adam Hall lub jej autoryzowanego przedstawiciela o możliwości wystąpienia takich szkód. Te ograniczenia odpowiedzialności nie dotyczą roszczeń wynikających z wystąpienia obrażeń u osób.

Niniejsza Gwarancja daje Ci pewne specyficzne prawa. Mogą przysługiwać Ci również inne prawa, które różnią się między sobą zależnie od państwa nadania. Radzimy zapoznanie się z prawem właściwym krajowi zamieszkania, w celu uzyskania kompletnej wiedzy na temat przysługujących praw.

ŻĄDANIE OBSŁUGI GWARANCYJNEJ

Aby uzyskać obsługę gwarancyjną swojego produktu, skontaktuj się z firmą Adam Hall lub jej autoryzowanym przedstawicielem od którego kupiłeś produkt.

DEKLARACJA ZGODNOŚCI WE

Urządzenia te odpowiadają podstawowym wymogom i innym wytycznym dyrektyw 2004/108/EC (EMC) i 2006/95/EC (LVD). Więcej informacji na stronie: www.adamhall.com.

PRAWIDŁOWE SKŁADOWANIE TEGO PRODUKTU (ODPADY ELEKTRONICZNEI)

(Informacje mają zastosowanie w krajach członkowskich UE i innych krajach europejskich, w których obowiązuje segregacja odpadów)

Ten znak na produkcie lub dołączonej dokumentacji oznacza, że nie należy go wyrzucać wraz z domowymi odpadkami po wycofaniu z użycia. Aby zapobiec możliwym szkodom dla środowiska i ludzkiego zdrowia spowodowanym niekontrolowanym składowaniem odpadów, prosimy o oddzielenie tego produktu od innych odpadów i odpowiedzialne poddanie go recyklingowi w celu promowania ciągłego odzyskiwania zasobów materiałowych.

Użytkownicy domowi powinni skontaktować się ze sprzedawcą lub lokalnym urzędem, aby uzyskać informacje na temat przyjaznej środowisku zbiórki odpadów elektronicznych.

Użytkownicy biznesowi powinni skontaktować się ze swoim dostawcą i sprawdzić warunki kontraktu nabycia. Tego produktu nie należy mieszać z innymi odpadami komercyjnymi przy składowaniu.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 81

DEKLARACJA-WEEE

Twój produkt LD Systems został zaprojektowany i wykonany z wysokiej jakości materiałów i komponentów, które można poddać recyklingowi i/lub użyć ponownie. Ten symbol oznacza, że sprzęt elektryczny i elektroniczny należy składować osobno od normalnych odpadów po zakończeniu użytkowania. Prosimy, przekaż ten produkt do lokalnego punktu zbiórki lub centrum recyklingowego przeznaczonego dla tego typu sprzętu. W ten sposób przyczynisz się do ochrony środowiska, w którym żyjemy.

BATERIE I AKUMULATORY

Dołączone baterie lub akumulatory można poddać recyklingowi. Prosimy, składuj je jako specjalne odpady lub zwróć do punktu nabycia. W celu ochrony środowiska wyrzucaj wyłącznie zużyte baterie.

OCHRONA ŚRODOWISKA I OSZCZĘDNOŚĆ ENERGII:

Oszczędność energii elektrycznej pomaga chronić środowisko. Należy wyłączyć wszystkie urządzenia elektryczne, jeśli nie są w użyciu. Aby uniknąć zużywania prądu w trybie bezczynności, należy odłączyć wszystkie urządzenia elektryczne od sieci zasilającej, gdy nie są w użyciu.

Adam Hall GmbH, wszystkie prawa zastrzeżone. Dane techniczne i funkcjonalne produktu mogą podlegać modyfikacjom. Kopiowanie, tłumaczenie i pozostałe formy reprodukcji fragmentów lub całości tej instrukcji obsługi są zabronione.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 82

Grazie per aver scelto LD-Systems!

Questo prodotto è stato progettato per garantire un funzionamento affidabile per molti anni. LD-Systems, grazie al suo nome e alla sua esperienza pluriennale come fabbricante, garantisce prodotti di alta qualità.

Vi invitiamo a dedicare qualche istante a un'attenta lettura delle presenti istruzioni, per poter godere rapidamente e appieno dei vostri nuovi prodotti LD-Systems.

Per ottenere informazioni su LD-Systems consultate il nostro sito web WWW.LD-SYSTEMS.COM

Introduzione

Gli altoparlanti della serie Dave G³ di LD Systems sono stati progettati per un uso professionale. Si tratta di dispositivi di "sound reinforcement" 2.1 con DSP con componenti di alta qualità, grande amplificazione e un suono equilibrato in tutta la gamma delle frequenze, il tutto a un prezzo ragionevole. Questa serie include tre sistemi 2.1 subwoofer/satellite di diverse dimensioni. Il LDDAVE10G3 con un subwoofer da 10“ e una potenza di 350W RMS per il sistema, il LDDAVE12G3 con un subwoofer da 12“ e una potenza di 500W RMS per il sistema e il LDDAVE15G3 con un subwoofer da 15“ e un potenza di 700W RMS per il sistema. Il LD LECC DSP offre funzioni di elaborazione del segnale audio digitale come crossover, equalizzatore, compressore e limitatore che si adattano perfettamente a tutti i modelli della serie LD DAVE G³ per ottenere le migliori prestazioni audio del sistema.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 83

SERIE LD DAVE G³

SISTEMA PA ATTIVO 2.1 CON DSP

LDDAVE10G³ / LDDAVE12G³ / LDDAVE15G³

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 84

1. Leggere attentamente queste informazioni.

2. Conservare le informazioni e istruzioni in un luogo sicuro.

3. Seguire le istruzioni.

4. Osservare tutte le avvertenze. Non togliere le istruzioni di sicurezza o qualsiasi altra informazione che si trova sul dispositivo.

5. Usare il dispositivo solo per lo scopo per cui è previsto.

6. Utilizzare unicamente dei supporti e/o sistemi di ﬁssaggio stabili e adeguati per l'installazione permanente del dispositivo. Assicurarsi che i supporti a parete siano saldi. Assicurarsi che il dispositivo sia installato in modo sicuro e non possa cadere.

7. Quando si installa il dispositivo, osservare le norme di sicurezza del proprio paese.

8. Non installare il dispositivo vicino a radiatori, accumulatori di calore, forni o qualsiasi altra fonte di calore. Assicurarsi che il dispositivo venga sempre installato in modo da garantire una ventilazione sufﬁciente afﬁnché non si surriscaldi.

9. Non collocare possibili fonti di incendio, ad es. candele accese, sul dispositivo.

10. Non coprire le griglie di ventilazione.

11. Non far funzionare il dispositivo in prossimità di acqua. Non esporre il dispositivo a materiali, liquidi o gas inﬁammabili.

12. Assicurarsi che eventuali rovesciamenti o spruzzi d'acqua non possano entrare all'interno del dispositivo. Non collocare oggetti pieni di ﬂuido, come ad esempio bicchieri o coppe sopra il dispositivo.

13. Assicurarsi che non possa cadere nessun oggetto all'interno del dispositivo.

14. Usare il dispositivo unicamente con gli accessori consigliati dal fabbricante.

15. ATTENZIONE: Se il dispositivo ha un connettore dotato di presa di terra, dovrà essere collegato a una presa di corrente con connessione alla presa di terra. Non disattivare mai la funzione della connessione di protezione a terra del cavo di alimentazione.

16. Non accendere immediatamente il dispositivo se è stato esposto a un cambiamento brusco della temperatura (ad esempio dopo il trasporto). L'umidità e la condensazione potrebbero danneggiare il dispositivo. Lasciare spento il dispositivo ﬁno al raggiungimento della temperatura ambiente.

17. Non aprire il dispositivo e non cercare di modiﬁcarlo.

18. Prima di collegare il dispositivo alla corrente, assicurarsi che la tensione e la frequenza siano uguali ai valori indicati nel dispositivo (vedi targhetta delle speciﬁche). Se il dispositivo è dotato di un selettore di tensione, assicurarsi che i valori del dispositivo corrispondano con i valori della rete elettrica prima della connessione. Se la spina del cavo di alimentazione fornito non entra nella presa, contattare un elettricista.

19. Controllare che il cavo di alimentazione non sia schiacciato. Assicurarsi che il cavo di alimentazione non venga pizzicato, soprattutto alle estremità di connessione al dispositivo e alla presa di alimentazione.

20. Per evitare danni o infortuni, ad esempio per cadute, veriﬁcare tutte le connessioni una volta collegato il dispositivo.

21. Quando si collega il dispositivo, assicurarsi che ci sia una presa elettrica comodamente accessibile. Scollegare la spina dalla presa elettrica quando non si utilizza il dispositivo o durante la sua pulizia. Scollegare il cavo di alimentazione tirando la spina, non il cavo.

22. Evitare di accendere e spegnere il dispositivo a intervalli brevi, poiché potrebbe ridurre la vita utile dello stesso.

23. IMPORTANTE: Sostituire il fusibile solo con fusibili dello stesso tipo e potenza nominale! Se il fusibile dovesse saltare ripetutamente, contattare un centro di assistenza autorizzato!

MISURE PREVENTIVE:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 85

24. Per scollegare completamente il dispositivo dell'alimentazione, bisogna staccare il la spina.

25. Se il dispositivo è dotato di un connettore Volex, bisognerà sbloccare il Volex del dispositivo per poterlo scollegare. Ciò signiﬁca anche che se si tira il cavo di alimentazione si può spostare il dispositivo causando danni personali e/o materiali. Per questo bisogna assicurarsi di tirare i cavi con particolare attenzione.

26. Se esiste il rischio di caduta di fulmini o durante periodi di disuso prolungati, scollegare la spina.

27. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare danni personali e/o materiali.

28. Se il dispositivo non funziona più correttamente, se è stato versato del liquido sullo stesso o è caduto un oggetto al suo interno, o è stato danneggiato in qualsiasi altro modo, spegnerlo immediatamente e scollegare il cavo di alimentazione. Questo dispositivo dovrà essere riparato solo da esperti autorizzati.

29. Utilizzare solo un panno asciutto per pulire il dispositivo.

30. Rispettare tutte le normative esistenti in termini di smaltimento dei riﬁuti applicabili nel vostro paese. Separare la plastica e la carta/cartone.

31. I sacchetti di plastica devono essere tenuti lontani dalla portata dei bambini.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

MISURE PREVENTIVE:

ATTENZIONE:

per ridurre il rischio di scosse elettriche, non rimuovere il coperchio (o il retro). All'interno del dispositivo non sono presenti parti su cui l'utente può effettuare operazioni di manutenzione. Rivolgersi a personale qualiﬁcato per effettuare le operazioni di manutenzione.

Il simbolo del fulmine con una freccia in punta all'interno di un triangolo equilatero avverte l'utente della presenza di "tensione pericolosa" senza isolamento all'interno della carcassa del prodotto che potrebbe essere di magnitudine sufﬁciente per rappresentare un rischio per le persone.

Il punto esclamativo all'interno di un triangolo equilatero avverte l'utente della presenza di importanti istruzioni operative e relative alla manutenzione nella documentazione che accompagna l'apparecchio.

ATTENZIONE! VOLUME ALTO!

Questo sistema di trasmissione verrà utilizzato a scopi professionali, pertanto l'uso commerciale dell'attrezzatura è soggetto alle norme e ai regolamenti dell'Istituto Nazionale per l'Assicurazione contro gli Infortuni sul Lavoro relativi al nostro settore industriale. Adam Hall, in qualità di produttore, è tenuto a fornire all'utente informazioni formali circa l'esistenza di possibili rischi sanitari.

Danno all'udito per esposizione prolungata a dei livelli di pressione sonora (SPL) eccessivi: l'altoparlante può raggiungere facilmente dei livelli di pressione sonora sufﬁcienti a causare danni permanenti all'udito agli artisti, al personale della produzione e al pubblico. Bisogna adottare le precauzioni necessarie per evitare l'esposizione prolungata a una SPL superiore a 90 dB.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 86

INSTALLAZIONE E FUNZIONAMENTO:

INSTALLAZIONE

Collocare il subwoofer e i supporti per i satelliti su una superficie stabile e piatta. Non collocare il subwoofer e i supporti per i satelliti su carrelli mobili, sedie, tavoli o oggetti simili per evitare incidenti. Consigliamo di utilizzare il supporto per altoparlanti SPS56 o il distanziale a tubo a incastro SPS822 (filettatura M20, montato sul subwoofer) e la forcella per treppiede per casse SPS823 di Adam Hall per i satelliti LD DAVE G³. I satelliti LDDAVE10G³ sono dotati di una flangia del supporto per casse con un'inclinazione di 5° per una diffusione del suono ottimale. I satelliti LDDAVE12G³ e LDDAVE15G³ sono dotati della flangia del supporto per casse brevettata SM707 a inclinazione variabile. Per la regolazione dell'angolo di inclinazione, sollevare leggermente e facendo attenzione il satellite dal meccanismo di blocco (circa 1/2 cm), collocare nell'angolo desiderato e riporre la cassa.

FUNZIONAMENTO

Per evitare rumori fastidiosi quando si connettono dispositivi come mixer, ecc., accendere il sistema LD DAVE G³ per ultimo e spegnerlo per primo. Prima di accendere il dispositivo, collocare al minimo il controllo del MAIN LEVEL.

Centro di Rotazione +/- 13,5°

Sollevare la cassa

Attenzione! Tenere saldamente la cassa!

Girare la cassa in base all'angolo desiderato.

Abbassare la cassa.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 87

ACCESSORI OPZIONALI:

PIATTAFORMA DI TRASPORTO 38110G3 38112G3 38115G3

PIATTAFORMA DI TRASPORTO + BORSE DI TRASPORTO PER SUBWOOFER E SATELLITI LDDAVE10G3SET LDDAVE12G3SET LDDAVE15G3SET

BORSE DI TRASPORTO PER SATELLITI LDD10G3SATBAG LDD12G3SATBAG LDD15G3SATBAG

BORSA DI TRASPORTO PER SUBWOOFER LDD10G3SUBBAG LDD12G3SUBBAG LDD15G3SUBBAG

2 X SUPPORTI PER ALTOPARLANTI CON BORSA DI TRASPORTO SPS023SET

2 X SUPPORTI PER ALTOPARLANTI CON BORSA DI TRASPORTO + 2 X CAVI PER ALTOPARLANTI (2 X 1,5 MM², COMPATIBILE SPEAKON / COMPATIBILE SPEAKON, 5 M) SPS023SET2

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 88

PANNELLO POSTERIORE DEL LDDAVE10G³:

9 10 11

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 89

ELEMENTI DI CONTROLLO:

MAIN LEVEL

Controllo del volume generale del sistema di altoparlanti 2.1. Riguarda sia il volume del subwoofer che dei satelliti.

SUB PHASE

Inverte la fase del subwoofer (0°, 180°).

SUB LEVEL

Controllo del volume del subwoofer. Regolare il volume del subwoofer rispetto a quello dei satelliti. Si consiglia di impostarlo nella posizione centrale (ore 12).

LINE INPUT (LEFT/RIGHT)

Entrata della linea RCA non bilanciata.

LINE INPUT (LEFT/RIGHT)

Entrata di linea bilanciata con XLR/jack di 6,3 mm (combo).

SAT POWER OUT (LEFT/RIGHT)

Uscita alimentata compatibile Speakon per la serie LD DAVE G³.

POWER

Interruttore di accensione/spegnimento. Prima di accendere il dispositivo, collocare al minimo tutti i controlli di livello.

CONNETTORE DI ALIMENTAZIONE (VOLEX)

Connessione elettrica attraverso un connettore IEC con portafusibili integrato (220 - 240 V CA). Il dispositivo viene fornito con un cavo elettrico con un connettore bloccabile Volex. IMPORTANTE: Sostituire il fusibile solo con fusibili dello stesso tipo e potenza nominale! Se il fusibile dovesse saltare ripetutamente, contattare un centro di assistenza autorizzato!

ON LED

Si accende quando è acceso il dispositivo e il cavo di alimentazione è connesso correttamente.

LED SIGNAL

Si accende quando riceve un segnale audio.

LED LIMIT

Si accende quando l'altoparlante viene fatto funzionare al limite. Non è un problema se il LED lampeggia brevemente. Se il LED del limitatore si accende per più di un momento breve o in modo permanente (sovraccarico del sistema), ridurre il volume della fonte di segnale collegata. Altrimenti il suono potrebbe risultare sgradevole e distorto e si potrebbe verificare un malfunzionamento del sistema di altoparlanti.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 90

PANNELLO POSTERIORE DEL LDDAVE12G³ (figura) E DEL LDDAVE15G³:

MAIN LEVEL

Controllo del volume generale del sistema di altoparlanti 2.1. Riguarda sia il volume del subwoofer che dei satelliti.

SUB PHASE

Inverte la fase del subwoofer (0°, 180°).

SUB LEVEL

Controllo del volume del subwoofer. Regolare il volume del subwoofer rispetto a quello dei satelliti. Si consiglia di impostarlo nella posizione centrale (ore 12).

10 11 12 13

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 91

DISPOSITIVI DI COMANDO:

LINE INPUT (LEFT/RIGHT)

Entrata della linea RCA non bilanciata.

LINE INPUT (LEFT/RIGHT)

Entrata di linea bilanciata con XLR/jack di 6,3 mm (combo).

SAT POWER OUT (LEFT/RIGHT)

Uscita alimentata compatibile Speakon per la serie LD DAVE G³.

LINE DIRECT OUT (LEFT / RIGHT)

Uscita XLR bilanciata per collegare, ad esempio, un altoparlante attivo. È lo stesso segnale di quello di entrata.

POWER

Interruttore di accensione/spegnimento. Prima di accendere il dispositivo, collocare al minimo tutti i controlli di livello.

CONNETTORE DI ALIMENTAZIONE (VOLEX)

ON LED

Si accende quando è acceso il dispositivo e il cavo di alimentazione è connesso correttamente.

LED SIGNAL

Si accende quando riceve un segnale audio.

LED LIMIT

LED PROTECT

Si accende in caso di sovraccarico o surriscaldamento del dispositivo. L'amplificatore passa automaticamente al mute. Il dispositivo torna alla modalità di funzionamento normale dopo qualche minuto.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 92

LDDAVE15G3 LDDAVE12G3 LDDAVE10G3

Prodotto: Sistema PA completo Sistema PA completo Sistema PA completo

Tipo: attivo, con controllo DSP attivo, con controllo DSP attivo, con controllo DSP

Max SPL continuo: dB 121 119 115

Max. SPL Picco: 132 130 126

Gamma di frequenza: Hz 35 - 19.000 40 - 19.000 45 - 19.000

Dispersione (H x V): ° 90 x 40 90 x 40 70 x 70

SUBWOOFER

Dimensioni del woofer: " 15 12 10

Dimensioni del woofer: mm 381 304,8 254

Magnete del woofer: ferrite ferrite ferrite

Marca del woofer: custom made custom made custom made

Bobina del woofer: " 3 2,5 2

Bobina del woofer: mm 76,2 63,5 50,8

Design della cassa: bass reflex bass reflex bass reflex

Materiale della cassa:

Legno compensato da 18

Legno compensato da 15 mm 15 mm MDF

Superficie della cassa: verniciatura testurizzata verniciatura testurizzata verniciatura testurizzata

Larghezza: mm 480 435 345

Altezza: mm 570 500 430

Profondità: mm 635 540 460

Peso: kg 41,5 31,5 19,5

Caratteristiche:

Maniglie Evolutive di LD

SYSTEMS, flangia filettata

(M20)

Maniglie Evolutive di LD

SYSTEMS, flangia filettata

(M20)

Maniglie Evolutive di LD

SYSTEMS, flangia filettata

(M20)

SISTEMA DI MEDI/ALTI

SPECIFICHE:

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 93

SISTEMA DI MEDI/ALTI

Dimensioni dell'altoparlante dei medi: " 8 6,5 5,25

Dimensioni dell'altoparlante dei medi: mm 203,2 165,1 133,4

Magnete dell'altoparlante dei medi: ferrite ferrite ferrite

Marca dell'altoparlante dei medi: custom made custom made custom made

Bobina altoparlante dei medi: " 1,5 1,75 1

Bobina altoparlante dei medi: mm 38,1 44,5 25,4

Tromba: tromba DC tromba DC radiale

Dimensioni driver alte frequenze: " 1 1 1

Dimensioni driver alte frequenze: mm 25,4 25,4 25,4

Magnete driver alte frequenze: ferrite ferrite neodimio

Marca driver alte frequenze: custom made custom made custom made

Bobina voce driver alte frequenze: " 1 1 1

Bobina voce driver alte frequenze: mm 25,4 25,4 25,4

Impedenza satelliti: Ohm 4 4 4

Connettore di entrata dei satelliti: compatibile Speakon compatibile Speakon compatibile Speakon

Design dei satelliti: chiuso chiuso chiuso

Materiale dei satelliti:

Legno compensato da 15

Legno compensato da 15 mm 12 mm MDF

Superficie dei satelliti:

verniciatura testurizzata verniciatura testurizzata verniciatura testurizzata

Larghezza: mm 275 250 200

Altezza: mm 430 400 300

Profondità: mm 260 250 230

Peso: kg 9,7 8,5 4

Caratteristiche dei satelliti:

maniglie ergonomiche,

supporto adattatore con

regolazione verticale

(SM707)

maniglia ergonomica, supporto

adattatore con regolazione

verticale (SM707)

maniglia ergonomica, supporto

adattatore (con inclinazione

di 5°)

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 94

MODULO DI AMPLIFICAZIONE (INTEGRATO NEL SUBWOOFER)

Amplificazione: Classe A/B Classe A/B Classe A/B

Potenza del sistema (RMS): W 700 500 350

Potenza del sistema (picco): W 2.800 2.000 1.400

Protezione:

cortocircuito, sovracorrente,

limitatore

cortocircuito, sovracorrente,

limitatore

cortocircuito, sovracorrente,

limitatore

Sistema di raffreddamento: ventilatore ventilatore dissipatore

Comandi:

Volume, Livello del

subwoofer, Inversione di

fase 180°, Interruttore di

accensione/spegnimento

Volume, Livello del subwoofer,

Inversione di fase 180°,

Interruttore di accensione/

spegnimento

Volume, Livello del subwoofer,

Inversione di fase 180°,

Interruttore di accensione/

spegnimento

Indicatori: On, Signal, Limit, Protect On, Signal, Limit, Protect On, Signal, Limit, Protect

Alimentazione: trasformatore trasformatore trasformatore

Tensione elettrica: 220 V AC - 240 V AC 220 V AC - 240 V AC 220 V AC - 240 V AC

Entrate linea stereo:

XLR/Jack 6,3 mm (combo),

RCA

XLR/Jack 6,3 mm (combo),

RCA

XLR/Jack 6,3 mm (combo),

RCA

Uscite linea stereo: XLR XLR

Uscite stereo attive satelliti: compatibile Speakon compatibile Speakon compatibile Speakon

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 95

GARANZIA DEL PRODUTTORE

Le seguenti condizioni di garanzia si applicano ai prodotti dei marchi Adam Hall, LD Systems, Defender, Palmer, Cameo e Eminence.

La presente dichiarazione di garanzia non inﬂuisce sui diritti di garanzia del produttore previsti dalla legge, ma estende ulteriormente tali diritti anche nei confronti della ditta Adam Hall.

Adam Hall garantisce per un periodo di due o tre anni dalla data di acquisto che questo prodotto Adam Hall acquistato direttamente dall'azienda o attraverso un rivenditore autorizzato, se utilizzato correttamente, è privo di difetti di materiale e manodopera.

Il periodo di garanzia ha inizio dalla data di acquisto del prodotto che, nel caso in cui si voglia usufruire della garanzia, va adeguatamente documentata tramite la presentazione dello scontrino o della bolla di consegna con la data di acquisto. Qualora, entro il periodo di garanzia, i prodotti di una delle marche sovraindicate necessitino di interventi di riparazione, l'utente ha diritto ad usufruire del servizio alle condizioni indicate nel presente documento.

Questa garanzia del produttore è valida esclusivamente per il primo proprietario del prodotto Adam Hall e non si può trasferire ad un eventuale proprietario successivo. Entro il periodo di garanzia, Adam Hall si fa carico della riparazione o della sostituzione dei componenti o degli apparecchi difettosi. Tutti i componenti o i prodotti sostituiti usufruendo della garanzia del produttore diventano di proprietà di Adam Hall.

Nel caso improbabile che il prodotto acquistato presenti ripetuti malfunzionamenti, la ditta Adam Hall è autorizzata a sostituire a propria discrezione il prodotto difettoso con un altro, a patto che il nuovo prodotto sia di uguale valore rispetto a quello vecchio per quanto riguarda le caratteristiche hardware.

Adam Hall non garantisce che il prodotto sia perfettamente funzionante e/o senza difetti. Inoltre, Adam Hall non risponde di danni derivanti dall'inosservanza delle indicazioni riportate nelle istruzioni d'uso fornite con il presente prodotto e in altra documentazione.

La garanzia del produttore non copre:

- parti soggette ad usura (es. accumulatori),

- apparecchi dai quali è stato rimosso il numero di serie o il cui numero di serie risulta illeggibile a causa di danneggiamenti causati dell'utente,

- danni derivanti da uso errato o improprio o altre cause esterne,

- danni ad apparecchi che non sono stati utilizzati secondo i parametri di funzionamento (parametri indicati nella documentazione contenuta nella confezione),

- danni derivanti dall'utilizzo di componenti non prodotti o distribuiti da Adam Hall,

- danni derivanti da interventi, modiﬁche o riparazioni non effettuate da Adam Hall.

Le presenti condizioni costituiscono l'accordo di garanzia completo ed esclusivo tra l'acquirente e la Adam Hall per il prodotto Adam Hall acquistato.

DICHIARAZIONI DEL PRODUTTORE:

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 96

DICHIARAZIONI DEL PRODUTTORE:DICHIARAZIONI DEL PRODUTTORE:

LIMITAZIONEDI RESPONSABILITÀ

Nel caso in cui, durante il periodo di garanzia, i prodotti hardware Adam Hall presentino difetti di materiale o di lavorazione (in base alla dichiarazione di garanzia precedente), il solo ed unico diritto del cliente previsto dalla presente garanzia è quello di riparazione o sostituzione dell'apparecchio. La massima responsabilità di Adam Hall è limitata, come espressamente indicato nella garanzia, al prezzo d'acquisto o ai costi per la riparazione o la sostituzione (e in questo caso per l'importo minore) dei componenti hardware difettosi in caso di uso corretto degli stessi.

Adam Hall non è responsabile per eventuali danni provocati dal prodotto o dal malfunzionamento dello stesso, compresi mancati guadagni, perdite e danni speciali indiretti o conseguenti. Inoltre Adam Hall è indenne da richieste avanzate da terzi o dal cliente in nome di terzi.

La presente limitazione di responsabilità vale indipendentemente dal fatto che i danni siano oggetto di procedimenti giudiziari o che siano oggetto di risarcimento danni ai sensi della presente garanzia o per atti illeciti (incluse negligenza e responsabilità oggettiva) o per pretese contrattuali o di altra natura, e non può essere né annullata né modiﬁcata. La presente limitazione di responsabilità è valida anche nel caso in cui l'utente abbia avvisato Adam Hall o un rappresentante autorizzato di possibili danni. Tale limitazione non è però valida in caso di richieste per risarcimento danni in relazione a danni a persone.

La garanzia del produttore permette di godere di determinati diritti. A seconda della giurisdizione competente (dello stato o della regione in cui si risiede) è possibile ottenere ulteriori diritti. Si consiglia quindi di consultare le leggi applicabili per determinare l'insieme dei diritti di cui si può godere.

RICORSO ALLA GARANZIA

Per usufruire della garanzia rivolgersi direttamente a Adam Hall o al rivenditore autorizzato Adam Hall, dal quale è stato acquistato il prodotto.

CE DICHIARAZIONE DI CONFORMITA

Questi dispositivi soddisfano i requisiti essenziali e le altre disposizioni pertinenti delle direttive 2004/108/EC (EMC) e 2006/95/EC (LVD). Per ulteriori informazioni, vedere www.adamhall.com.

CORRETTO SMALTIMENTO DEL PRODOTTO ("RIFIUTI ELETTRONICI")

(Valido nei paesi dell'Unione europea e in altri paesi con sistema di smaltimento differenziato dei riﬁuti)

Questo simbolo sul prodotto o sui documenti relativi ad esso sta ad indicare che l'apparecchio alla ﬁne del suo ciclo di vita non deve essere smaltito insieme ai normali riﬁuti domestici, in modo tale da evitare eventuali danni ambientali e alle persone causati da uno smaltimento incontrollato dei riﬁuti. Si prega di smaltire questo prodotto separatamente da altri riﬁuti e promuovere così lo sviluppo di cicli economici sostenibili con il riciclaggio. I privati cittadini possono ricevere informazioni sulle possibilità di smaltimento sostenibile presso il venditore dal quale è stato acquistato il prodotto o presso le autorità regionali competenti. I professionisti devono invece contattare il loro fornitore di ﬁducia e controllare le eventuali condizioni contrattuali per lo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri riﬁuti industriali.

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 97

DICHIARAZIONE RAEE

Il prodotto LD Systems acquistato è stato realizzato tramite l'utilizzo di materiali e componenti di qualità che possono essere riciclati o riutilizzati. Questo simbolo indica che gli apparecchi elettronici non vanno smaltiti assieme ai normali riﬁuti domestici indifferenziati. Si prega di smaltire questo apparecchio a norma di legge presso un punto di raccolta per riﬁuti elettronici contribuendo così alla salvaguardia dell'ambiente.

BATTERIE E PILE

Le batterie incluse nella confezione possono essere riutilizzate. Non gettare quindi le batterie nei normali riﬁuti domestici, ma in contenitori appositi per la loro raccolta. Aiutate a mantenere pulito l'ambiente.

ECOLOGIA E RISPARMIO ENERGETICO:

Il risparmio dell'energia elettrica aiuta a proteggere l'ambiente. Spegnere tutti i dispositivi elettrici quando non vengono utilizzati. Per evitare il consumo di energia, scollegare tutti i dispositivi elettrici dalla corrente quando non vengono utilizzati.

Adam Hall GmbH, tutti i diritti riservati. I dati tecnici e le caratteristiche del prodotto possono essere soggetti a modiﬁche. È vietata la copia, la traduzione e qualsiasi altra riproduzione delle presenti istruzioni d'uso o di parte di esse senza previa autorizzazione.

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 98

ENGLISHDEUTSCHFRANCAIS

FRANCAISFRANCAIS

ESPAÑOLPOLSKIITALIANO

Page 99

ITALIANO

POLSKI

ESPAÑOL

FRANCAIS

DEUTSCH

ENGLISH

Page 100
