Chère cliente, cher client,

Nous vous remercions de la confiance que vous nous avez accordée et vous félicitons d'avoir choisi LauraStar COMPACT.

Nous désirons vous donner quelques conseils pour l'emploi de votre appareil LauraStar COMPACT.Nous vous prions de bien vouloir lire attentivement ce mode d'emploi avant la première mise en marche de l'appareil.

Table

Fer

Coffre de rangement

Mode d’emploi

Housse

Tapis silicone

Bouteille de remplissage

Chaudière

Interrupteur du fer

Interrupteur de la chaudière

Témoin lumineux vert de la vapeur

Témoin lumineux rouge de fin d’eau

Bouchon de remplissage

Fiche de courant

Câble d’alimentation

Monotube

Thermostat du fer

Bouton de commande vapeur

Crochets de sécurité

Poignée de réglage de hauteur de la table

Capot

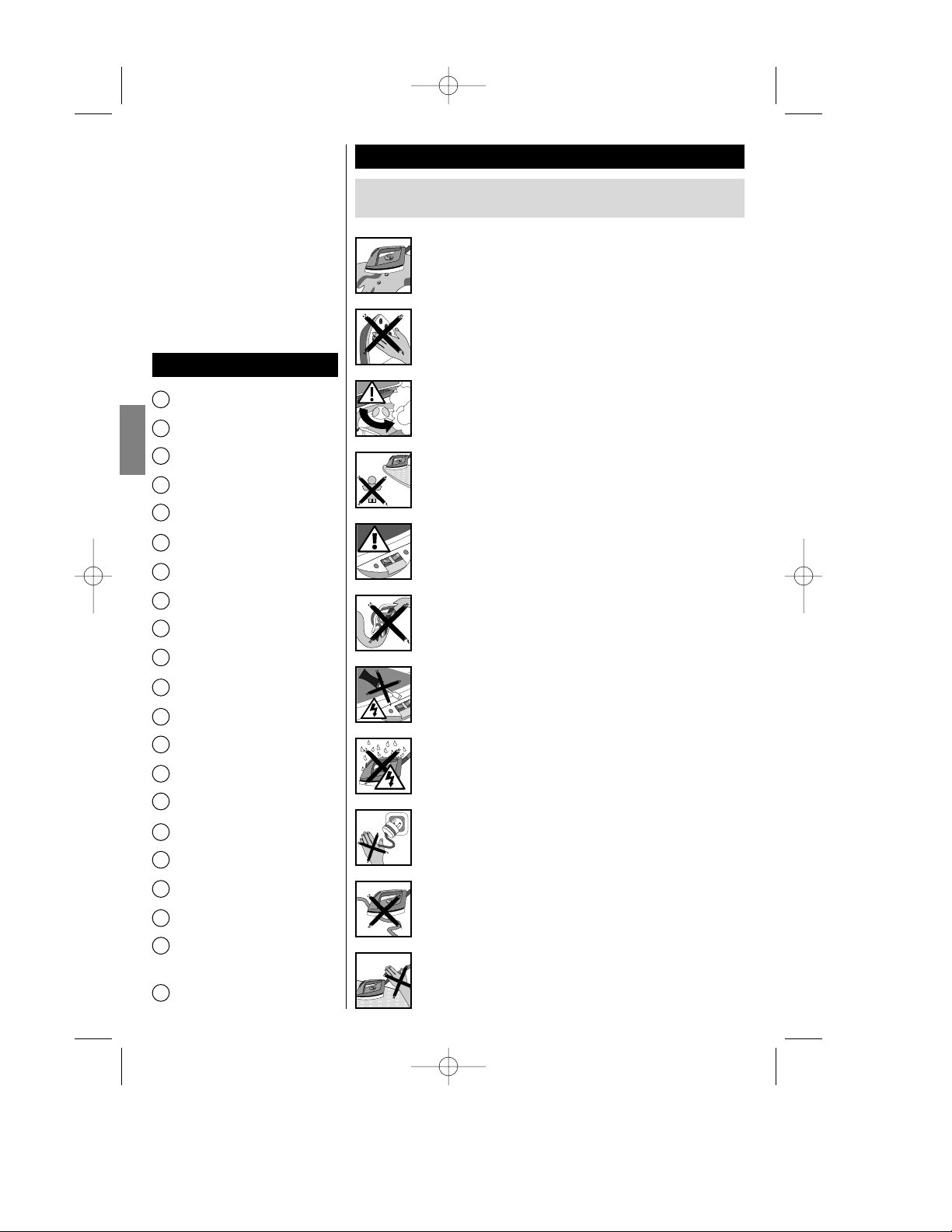

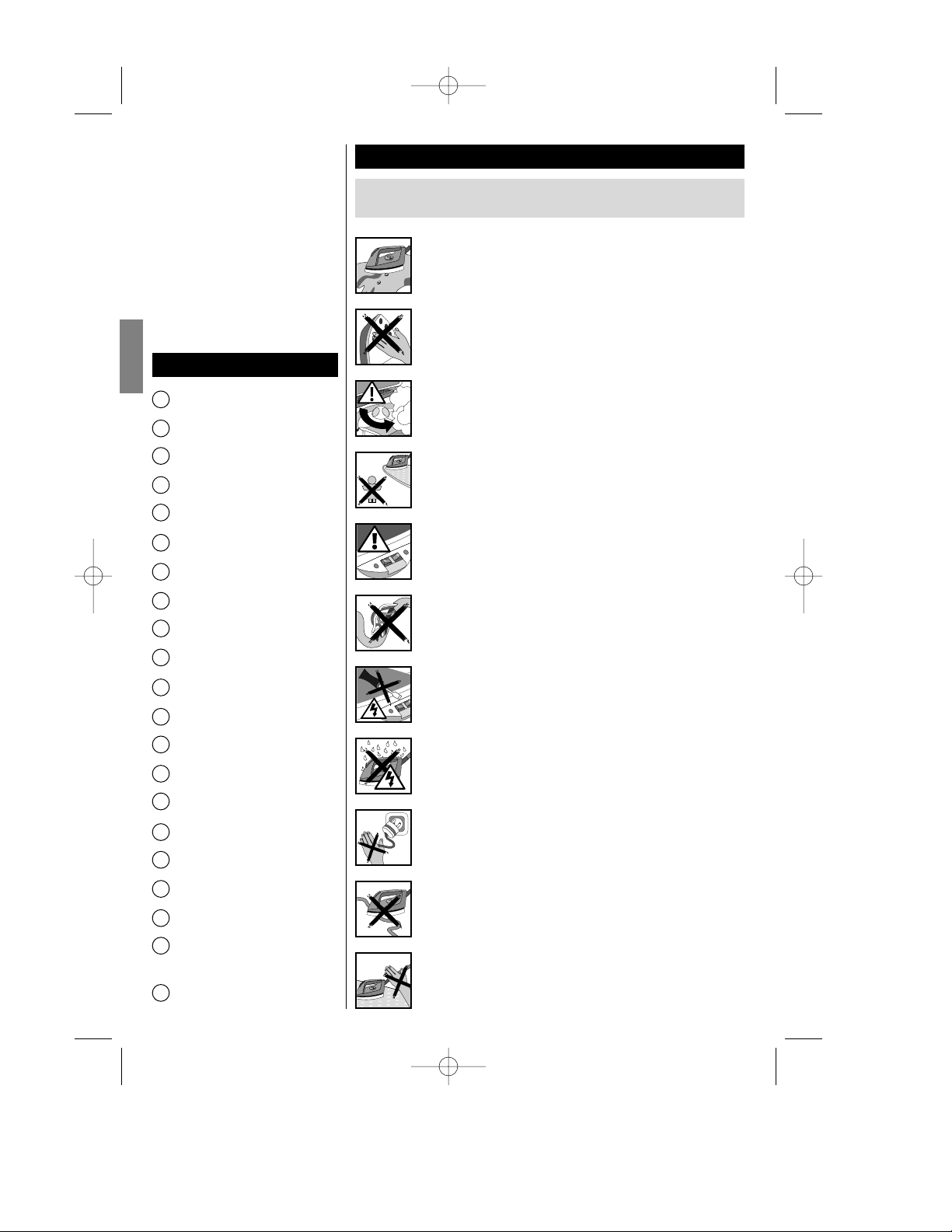

Mesures de sécurité importantes

Veuillez lire attentivement les pages suivantes et informer tout nouvel utilisateur de votre appareil.

1. N'utilisez votre appareil que pour le repassage.

2. Cet appareil est un appareil électrique dont certaines parties devi-

ennent très chaudes lors de l'utilisation.Le contact avec ces surfaces peut par conséquent provoquer de graves brûlures aux personnes et endommager des objets environnants.

3. Cet appareil contient de la vapeur sous pression.N'ouvrez en aucun cas le bouchon sans lire auparavant les instructions du mode d'emploi. Le contact avec la vapeur sous pression peut provoquer de graves brûlures.

4. Les enfants doivent être tenus éloignés de l'appareil.L'appareil doit être rangé hors de leur portée lorsqu'il n'est pas utilisé. L'appareil branché ne doit en aucun cas être laissé sans surveillance.

5. Déclenchez les interrupteurs avant de brancher ou débrancher l'appareil,avant de remplir la chaudière ou avant tout entretien.

6. L'appareil et les câbles ne doivent être utilisés que s'ils sont en parfait état.

7. Pour prévenir des risques d'électrocution,il est impératif de ne pas ouvrir vous-même l'appareil ou de changer le cordon d’alimentation. En cas de dommage ou de doute,l'appareil doit être immédiatement retourné au service après-vente agréé.

8. Cet appareil peut provoquer de graves électrocutions s'il est mis en contact avec de l'eau ou tout autre liquide.

9. Ne débranchez pas votre appareil en tirant sur le cordon électrique, mais saisissez fermement la fiche et retirez-la.

10. Le câble d’alimentation et le monotube ne doivent pas pouvoir entrer en contact avec des surfaces chaudes.

11. Pour éviter la chute du fer et des brûlures,il est impératif de ne pas tirer sur le monotube.

Français

Descriptif

MDE Compact 27.8.2001 16:07 Page 5

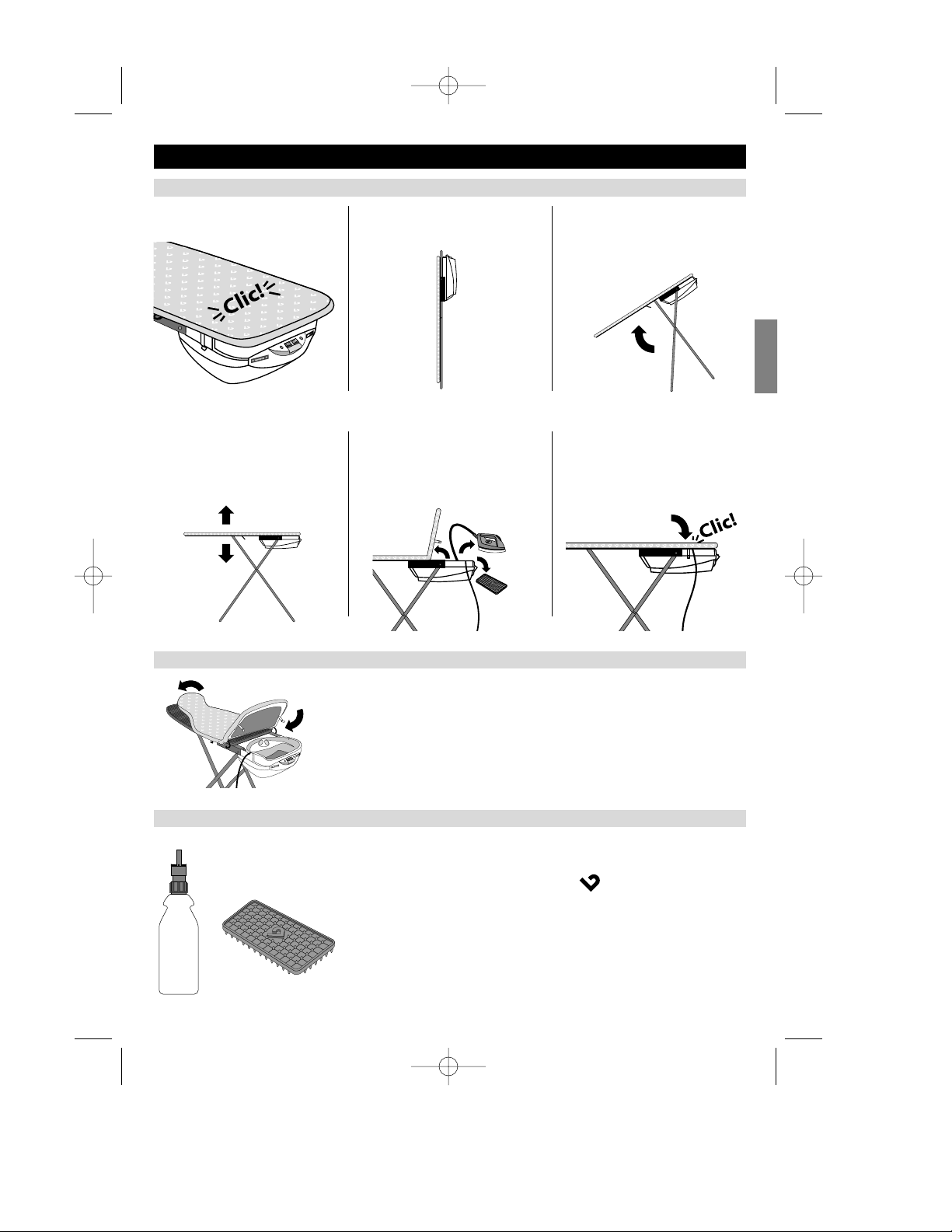

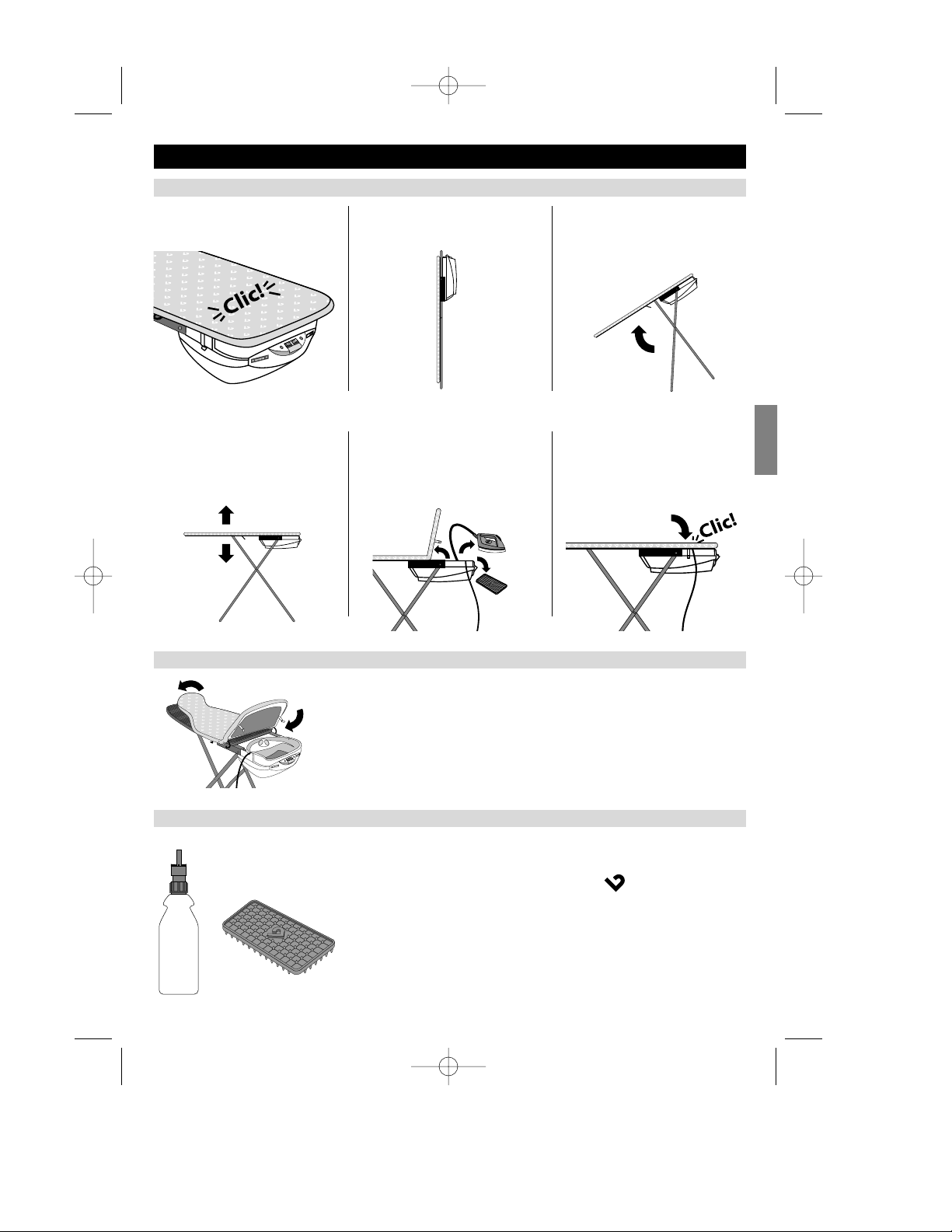

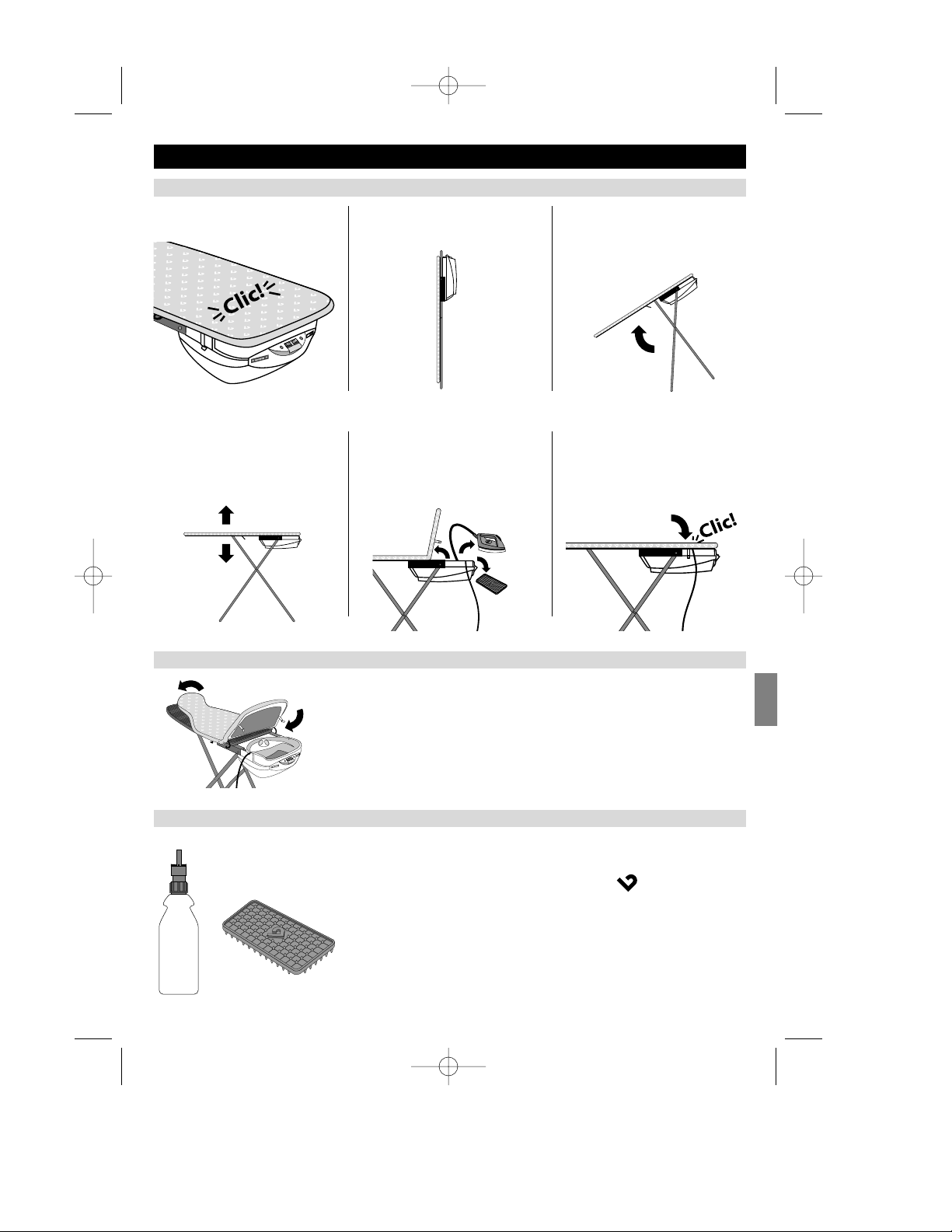

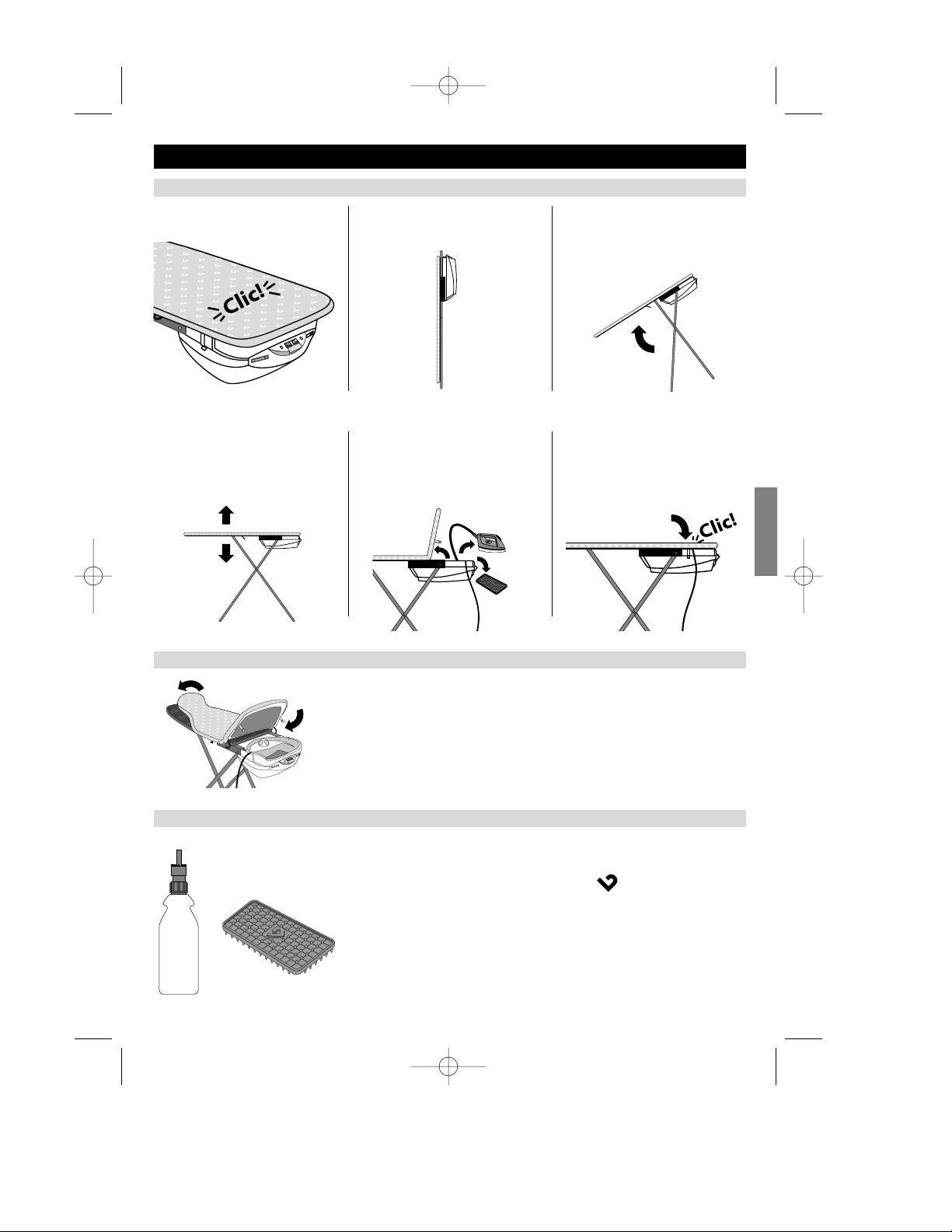

 Ouvrez votre planche jusqu’à la

hauteur désirée. Mettez la housse selon les instructions ci-dessous.

 Soulevez le capot du coffre de

rangement en écartant légèrement les crochets. Sortez le fer, le monotube, le tapis silicone et le câble électrique.

 Refermez le capot en contrôlant

soigneusement sa fermeture.

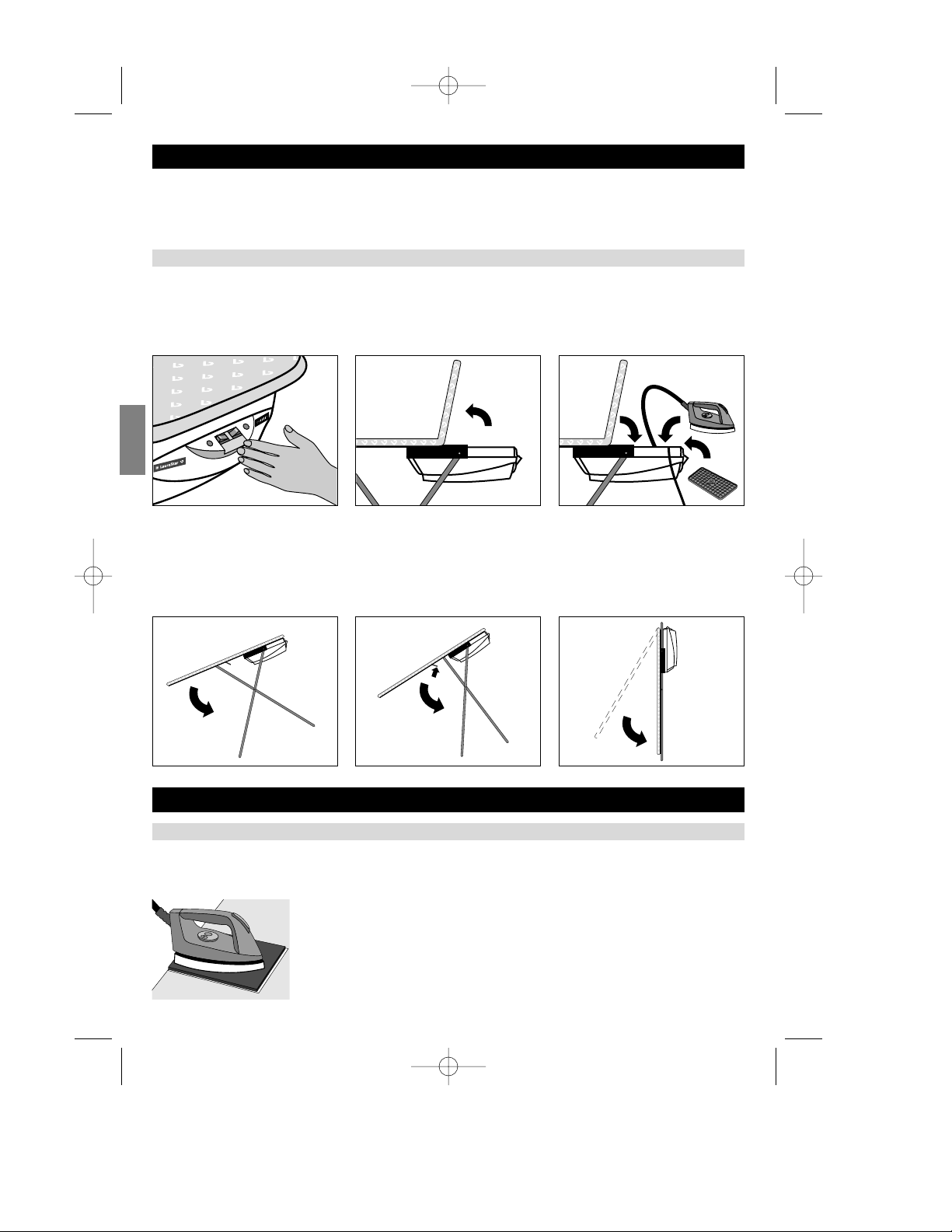

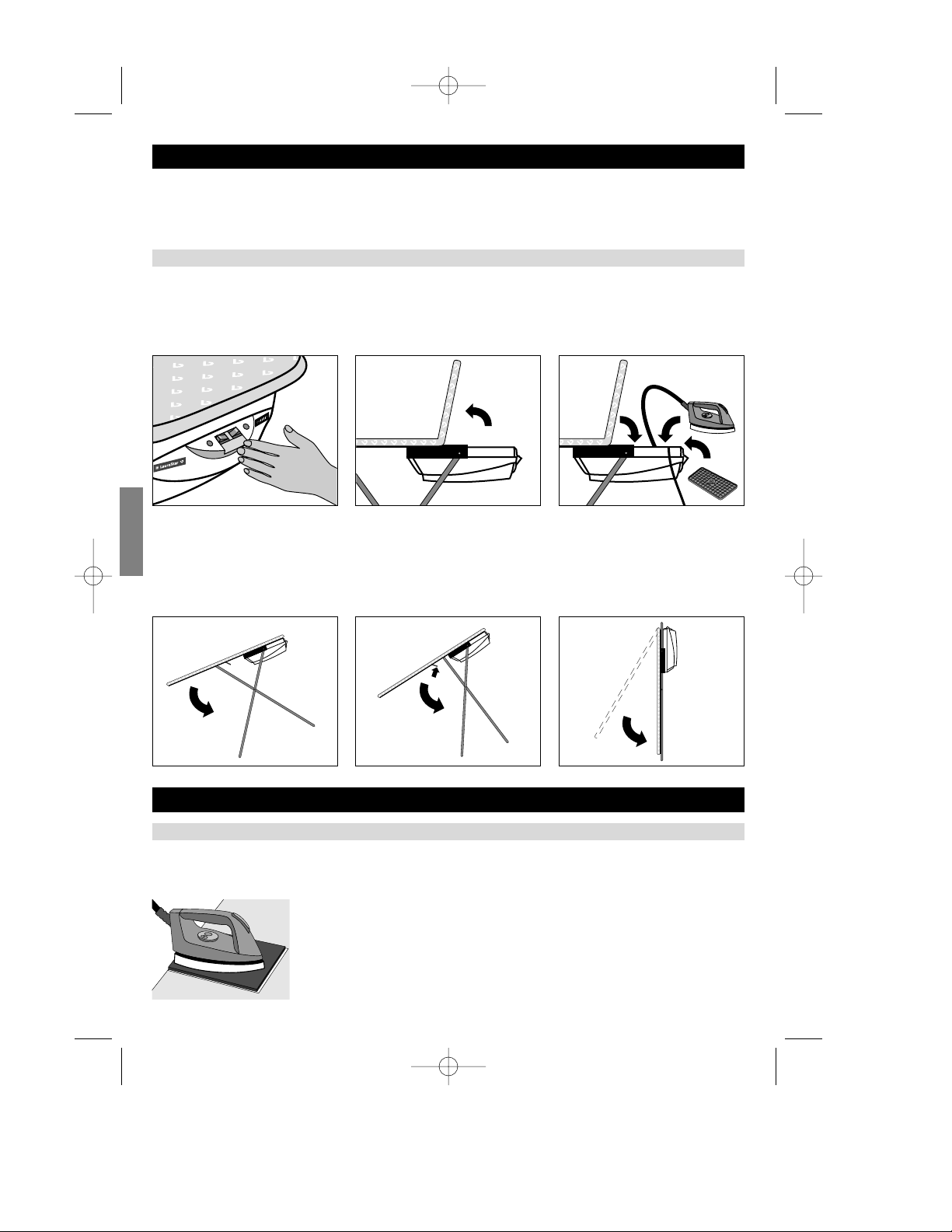

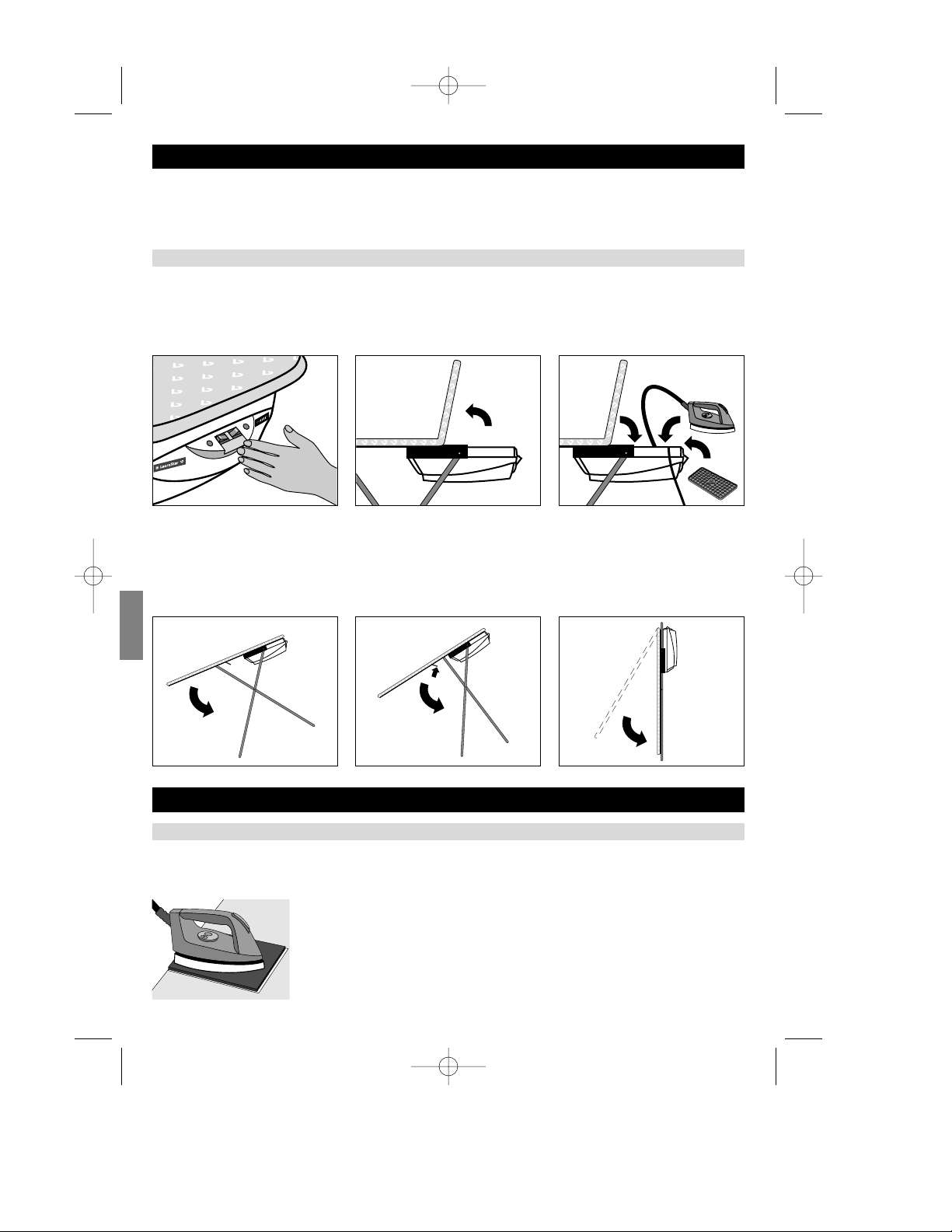

Mise en place

Installation

 Contrôlez la fermeture du capot.  Mettez la planche verticalement sur

la pointe (chaudière dirigée vers le haut).

 Inclinez la planche vers l’avant en

pressant simultanément la poignée de réglage de hauteur de la planche.

La housse

Pour installer la housse sur la table de repassage,enfilez-la en passant l’élastique sous le capot, entre la table et le capot. Ajustez-la sur le capot du coffre de rangement. Ajustez-la ensuite à l’avant de la planche.

Si vous désirez une nouvelle housse vous pouvez vous adresser à votre revendeur ou à votre service clientèle.

Les accessoires

Tapis silicone (code 508.0001.703): Le logo du tapis doit être orienté vers le haut.Ce tapis est destiné à recevoir le fer chaud.Ne déposez pas le fer sur une autre surface; ceci pourrait causer de graves endommagements.

Bouteille: elle vous permet de remplir facilement le réservoir de la chaudière.

Français

MDE Compact 27.8.2001 16:07 Page 6

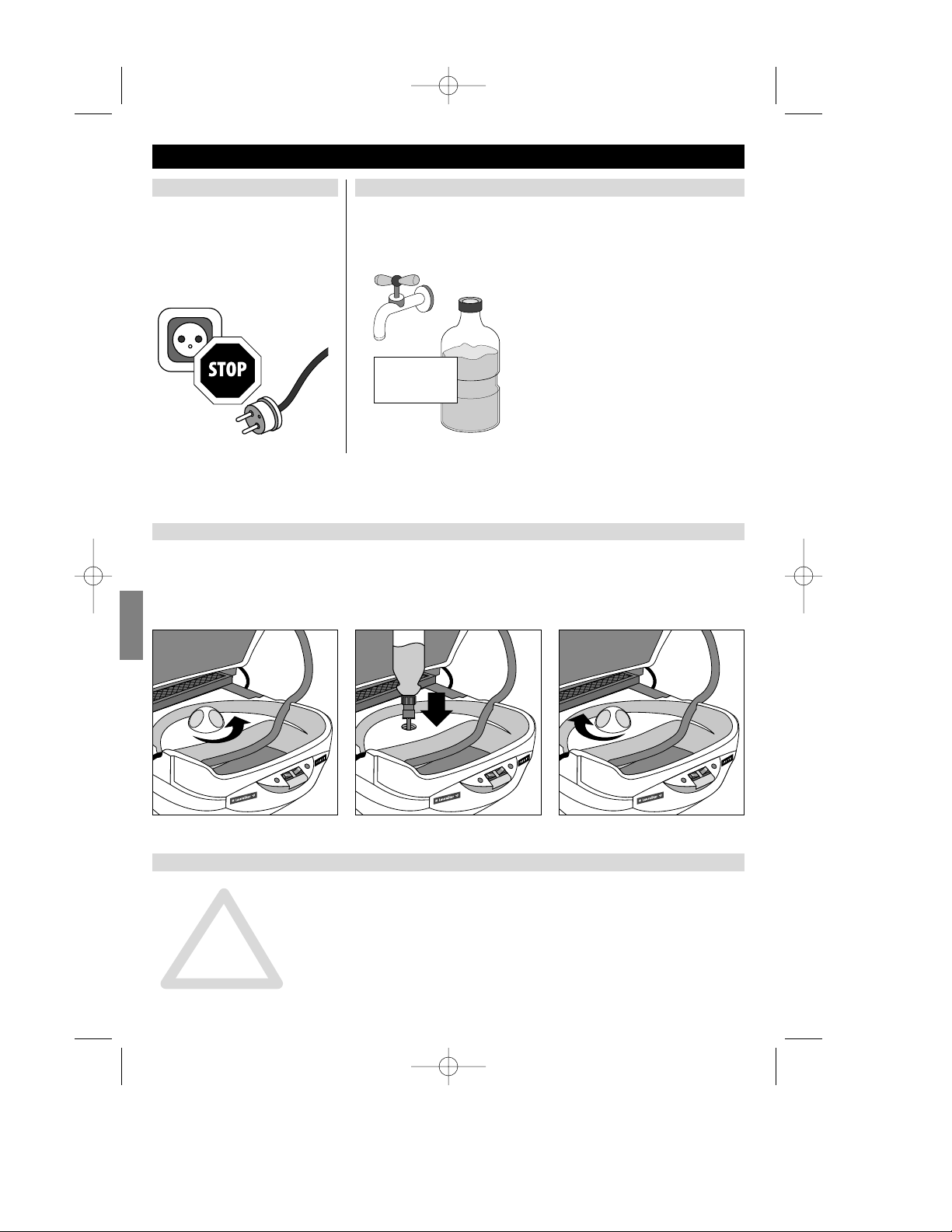

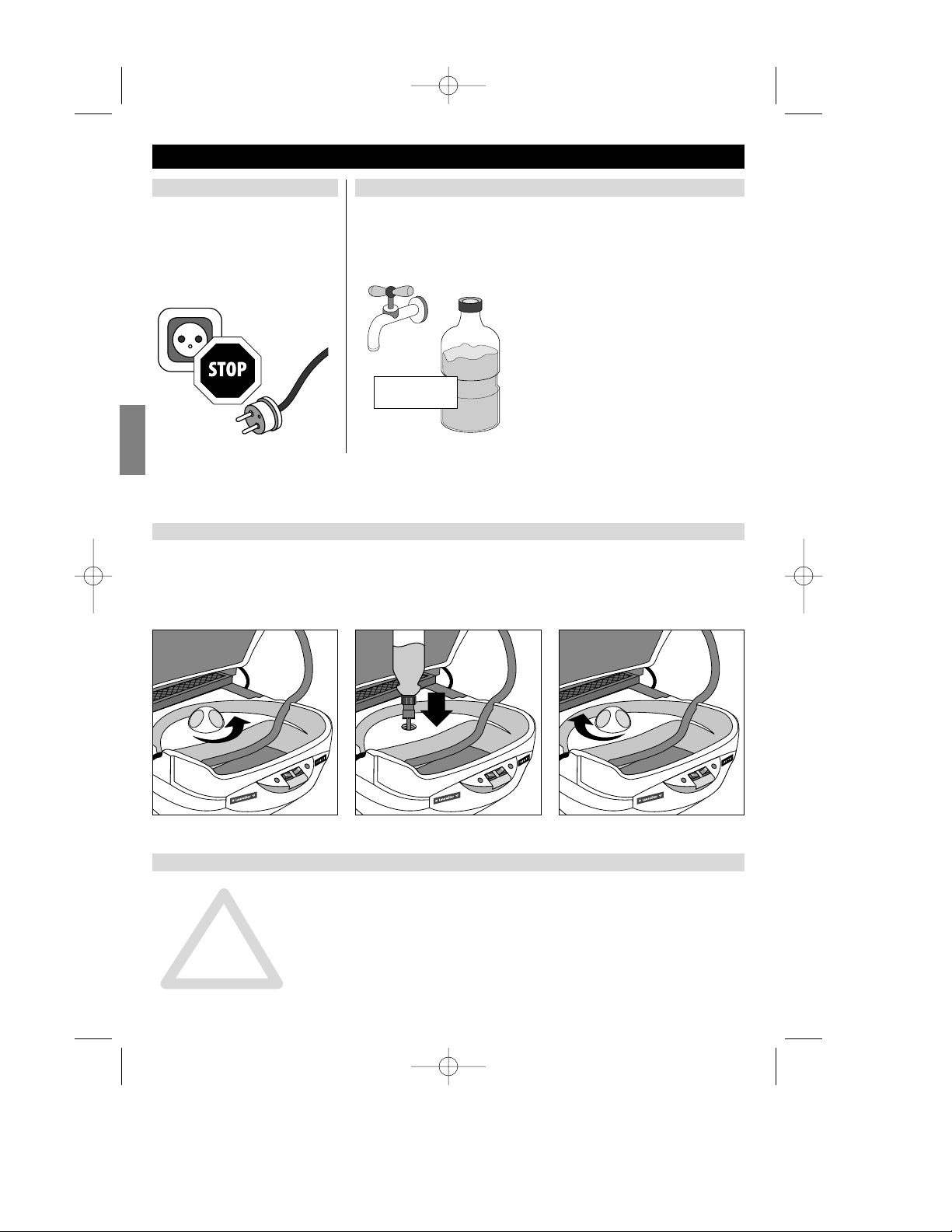

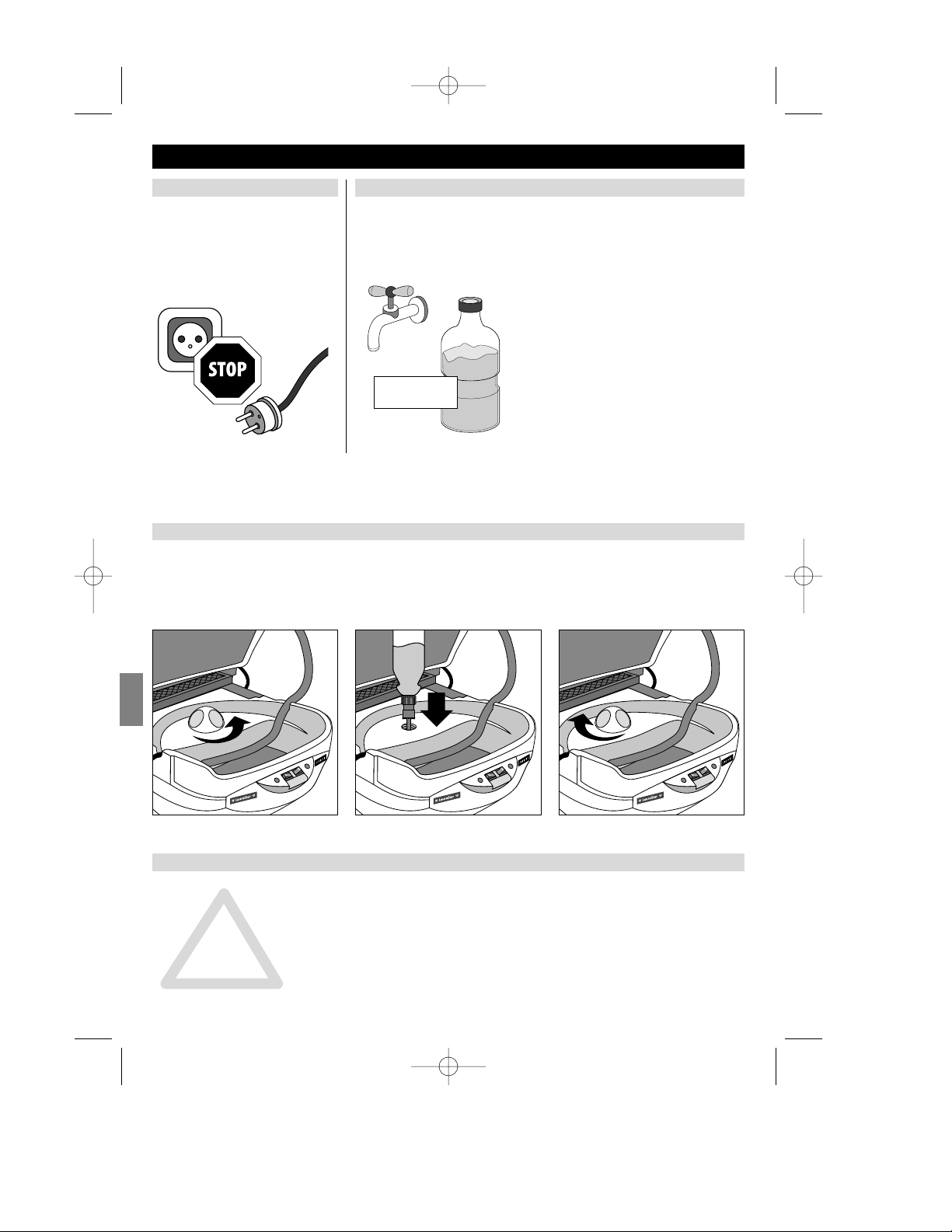

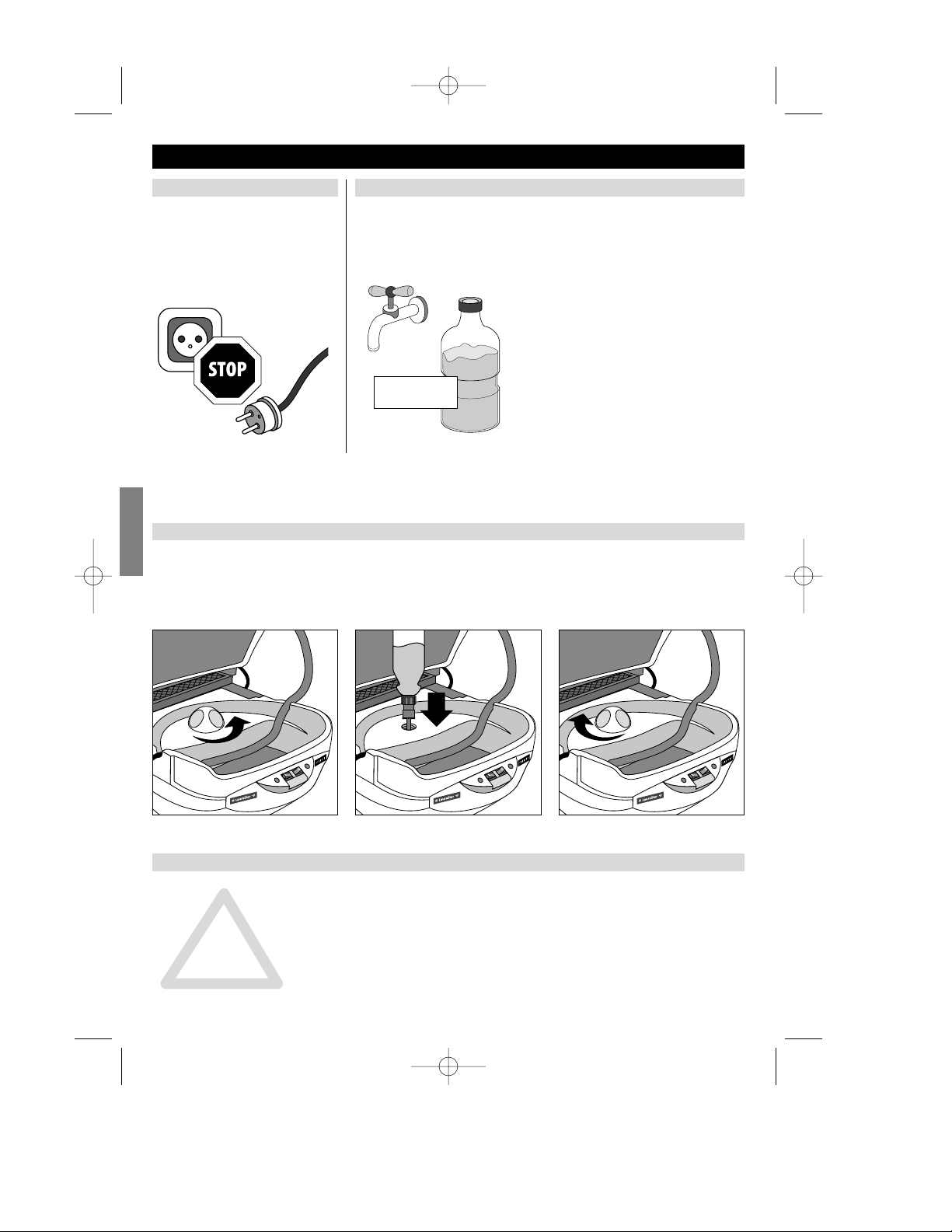

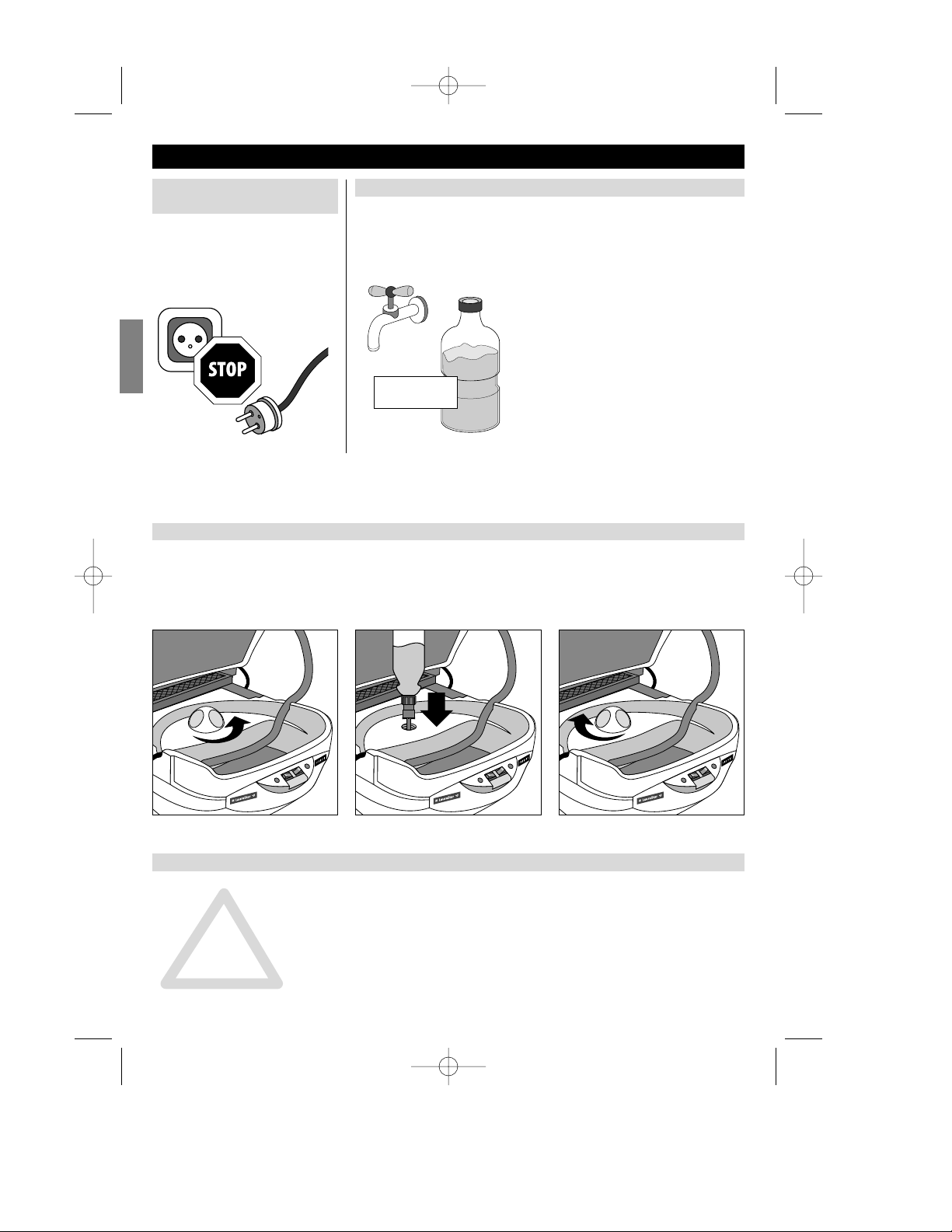

Remplissage avant utilisation de l’appareil

L'appareil est débranché. 1. Dévissez le bouchon de remplissage. 2. Remplissez la chaudière d'eau en pressant sur la bouteille. 3. Le plein achevé, revissez le bouchon de remplissage avec soin. Attention: évitez de faire déborder la chaudière;

remplissez avec précaution!

Attention

● Veillez à ce que la chaudière ne fonctionne jamais sans eau, car la mise en chauffe de

l’appareil sans eau peut invalider la garantie de votre système!

● Si la chaudière est trop remplie d’eau,il se peut que votre fer crache de l’eau en début

d’utilisation !

● En aucun cas le bouchon de remplissage ne doit être dévissé pendant l’utilisation de

l’appareil. Pour le remplissage en cours de repassage suivre les instruction de la page 6.

Français



Système débranché

Première utilisation

Débranchez toujours le câble d'alimentation avant de remplir la chaudière.

Quelle eau choisir?

L’eau du robinet chaude ou froide.Vous pouvez la remplacer par de l’eau déminéralisée ou filtrée,si l’eau du robinet est très dure (haute teneur en calcaire).

déminéralisée

ou filtrée

ATTENTION: N’utilisez jamais d’additifs, de produits chimiques, ni d’eau adoucie au sel, ni d’eau déionisée,ni d’eau de mer adoucie car ces produits nuisent à la bonne qualité de la vapeur et peuvent endommager l’appareil.

MDE Compact 27.8.2001 16:08 Page 7

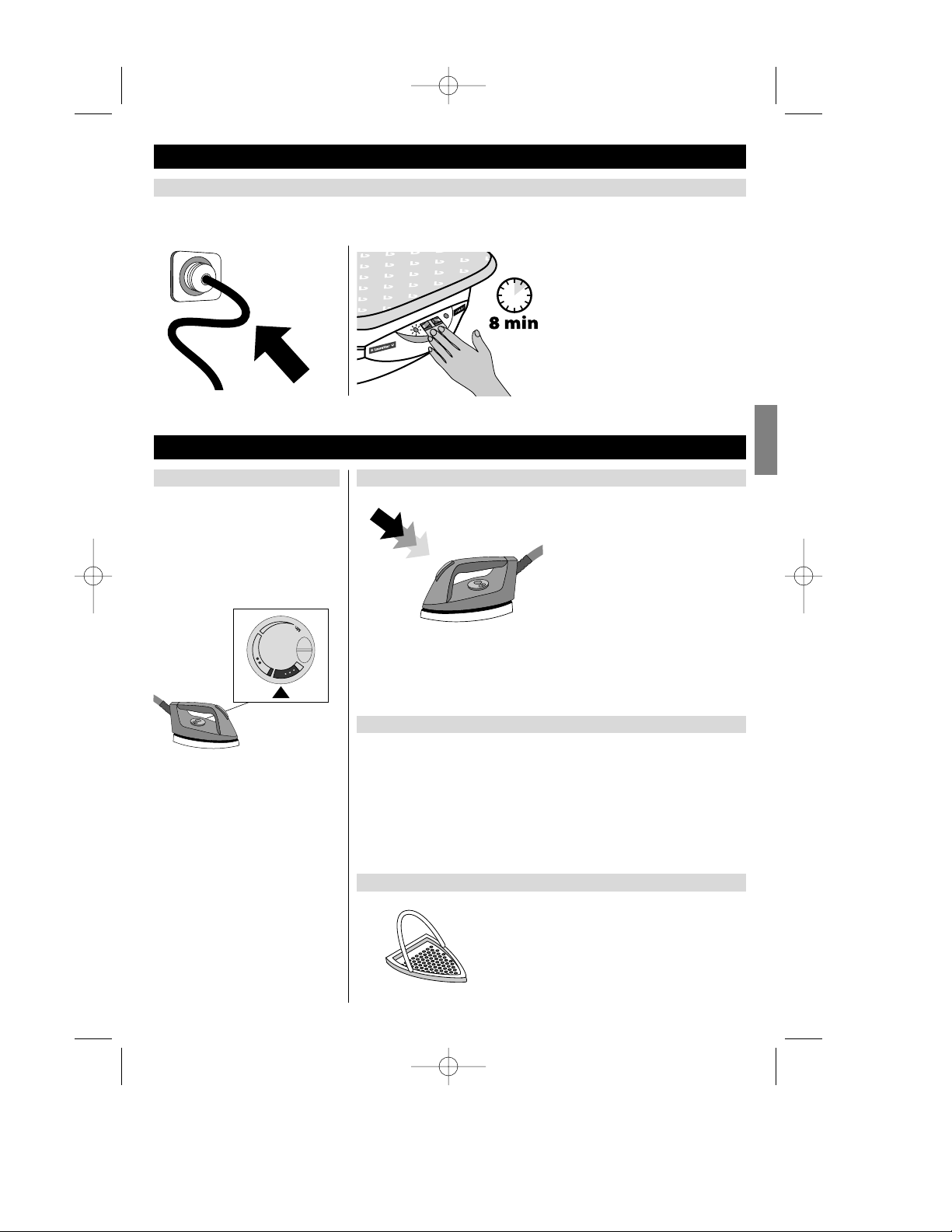

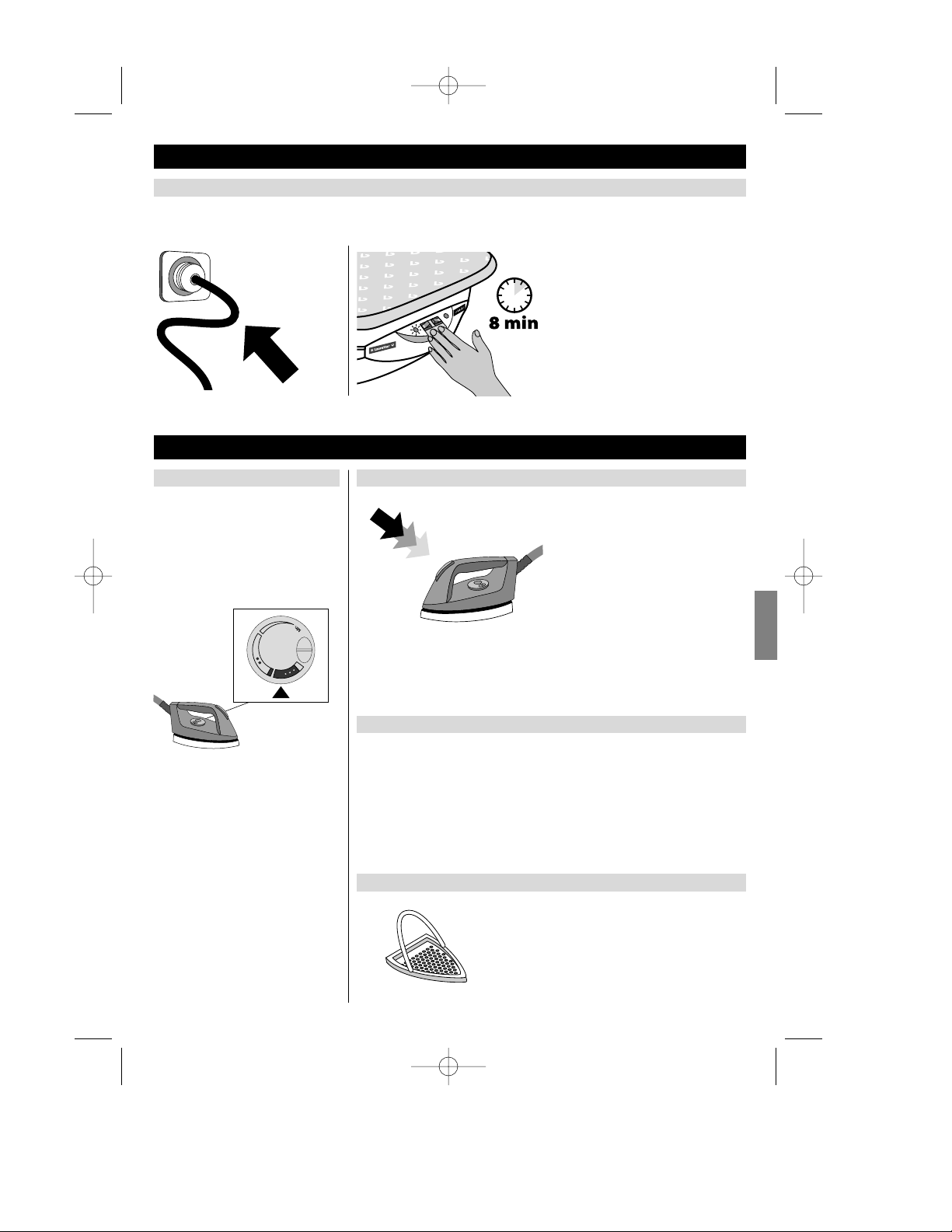

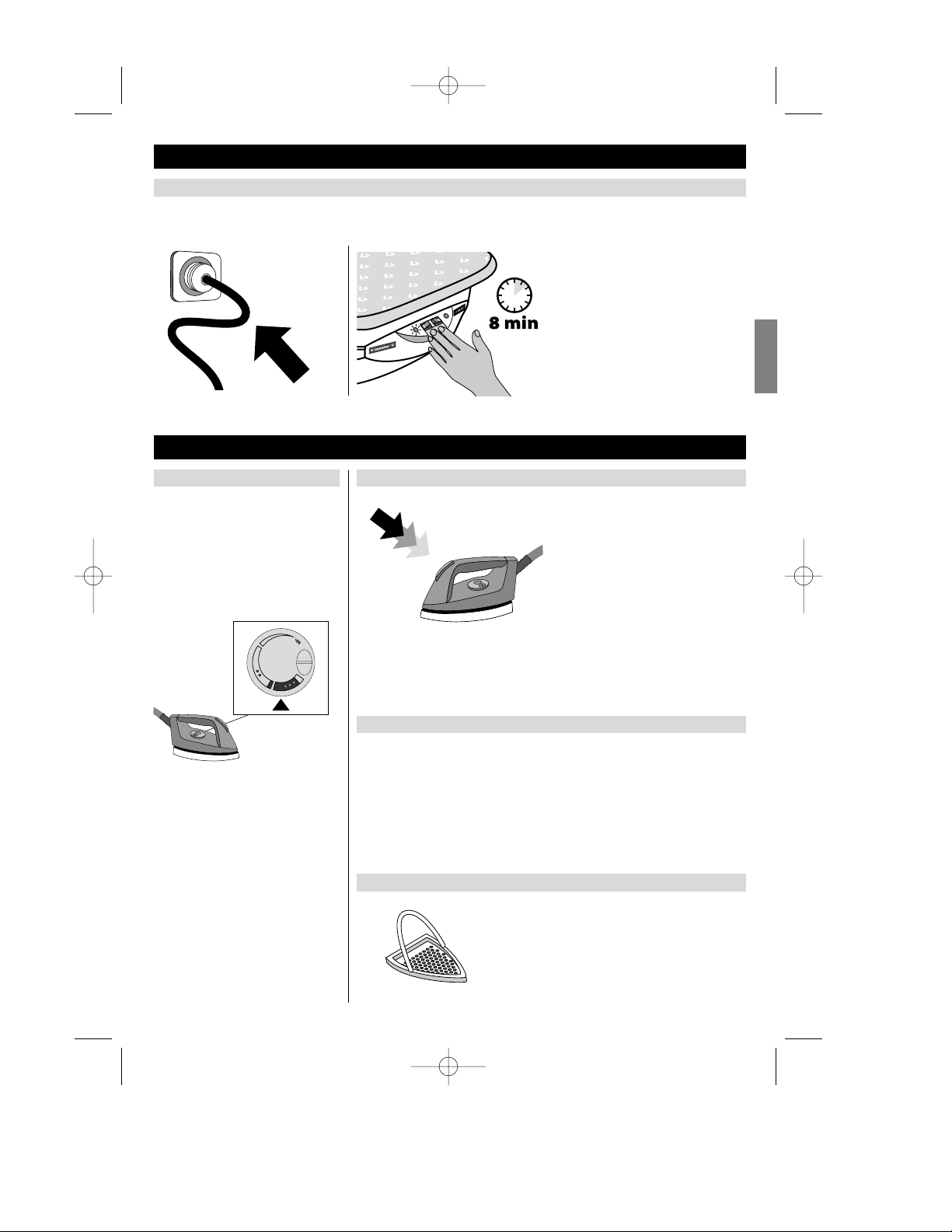

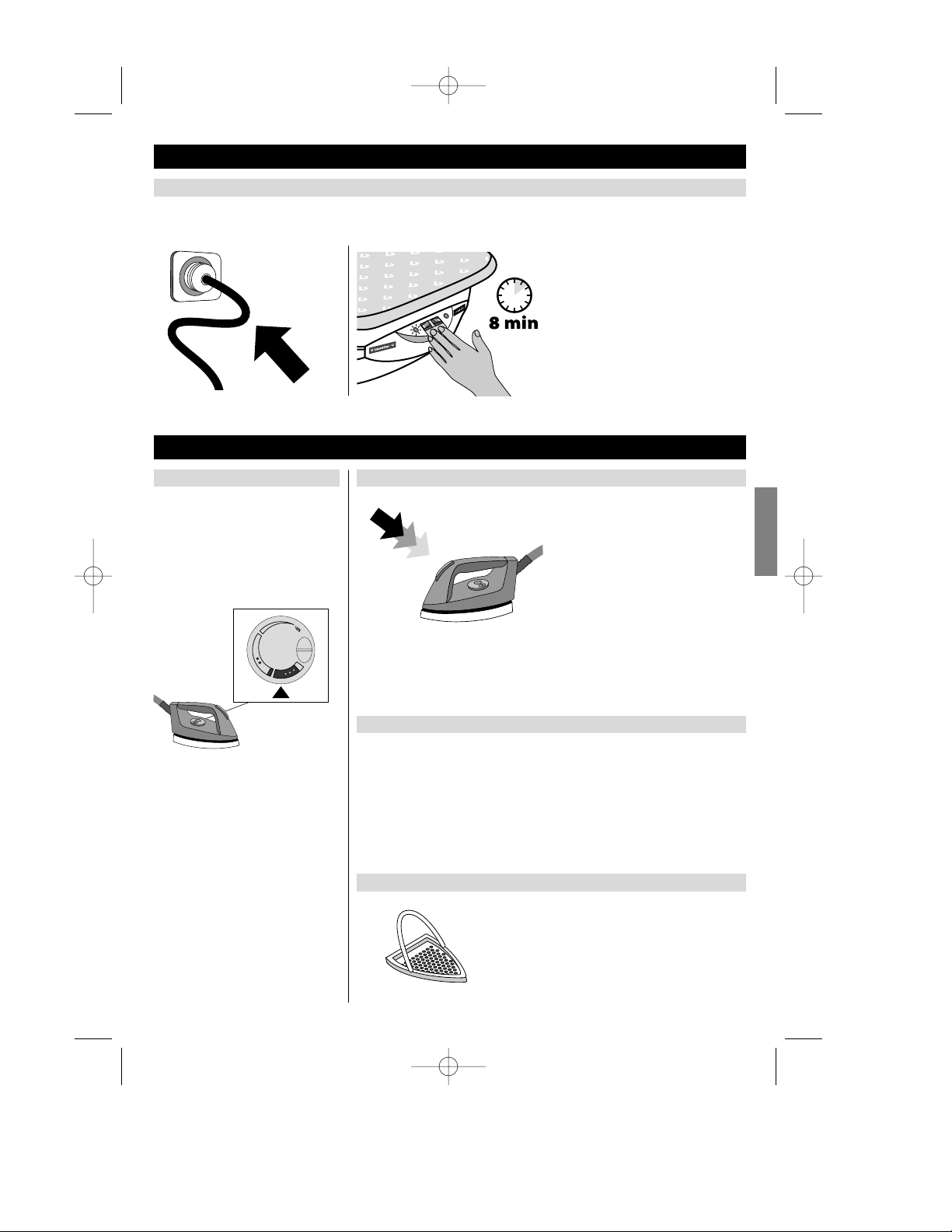

Branchement de l’appareil

Mise en route

Pour éviter des décharges électriques,branchez la fiche de courant uniquement dans une prise munie de mise à terre.

1. Branchez la fiche

de courant dans la prise.

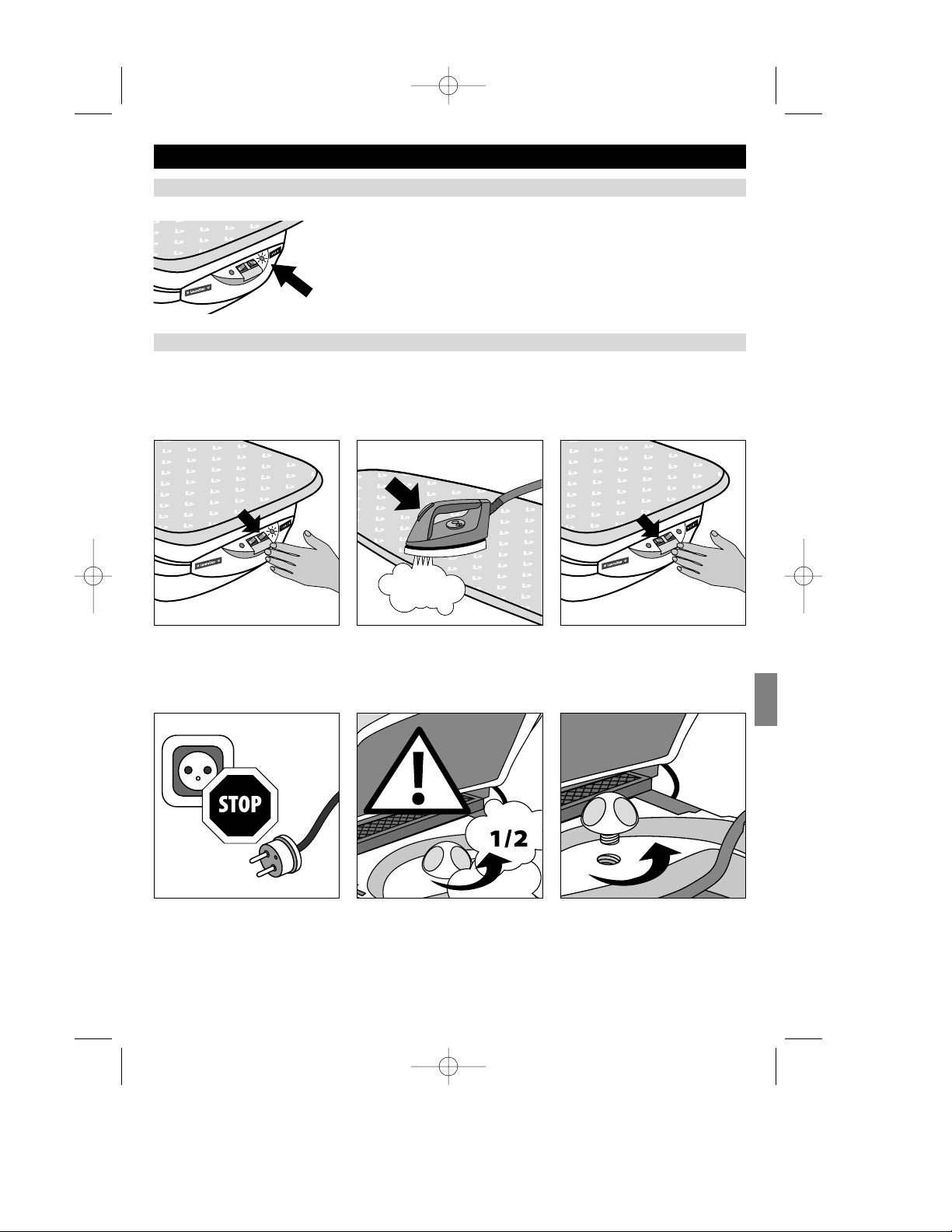

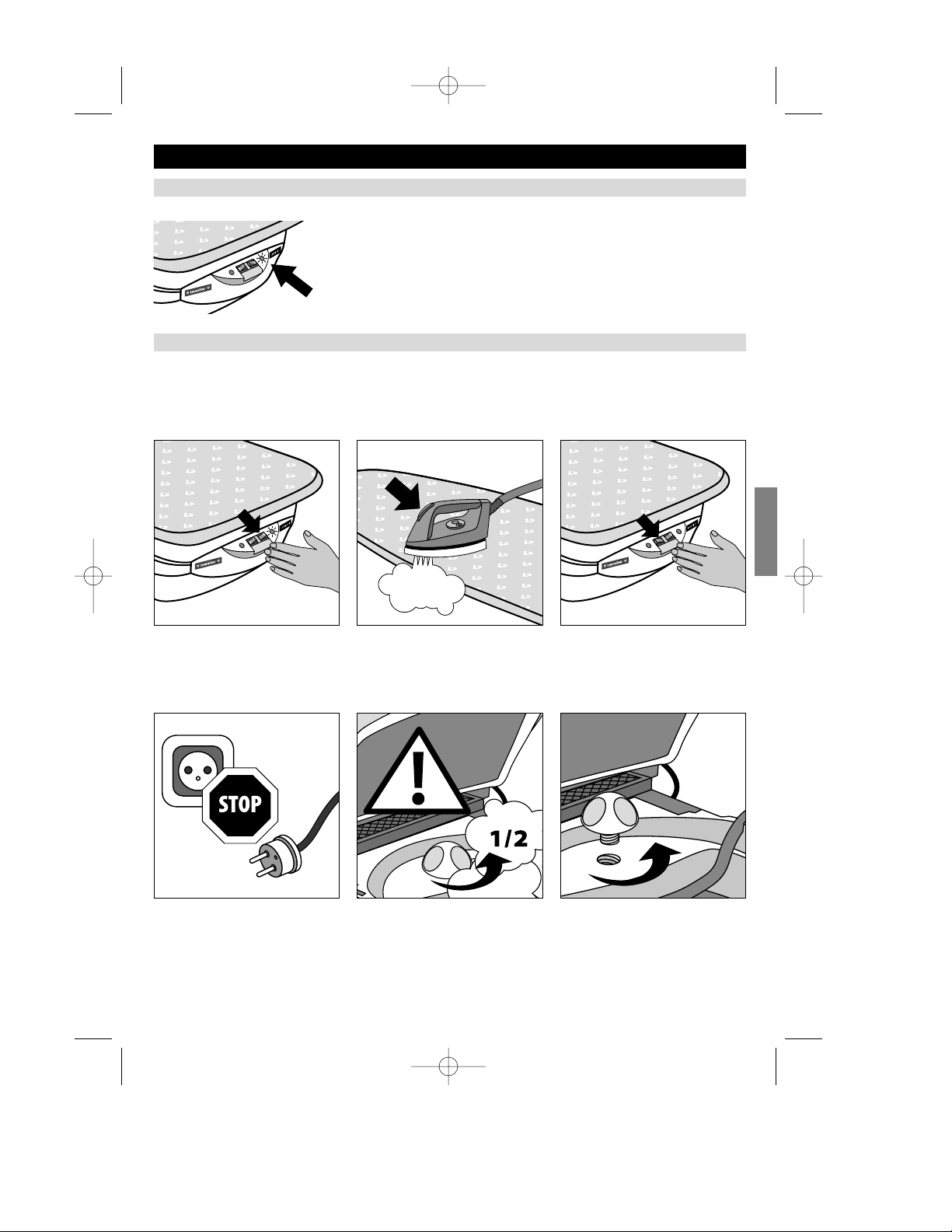

2. Enclenchez les deux interrupteurs et attendez que le témoin lumineux vert de la vapeur s'allume (environ 8 minutes).

Le témoin lumineux vert de la vapeur s'éclaire lorsque l'appareil est prêt à l'emploi.

Conseils d’utilisation

Réglage du thermostat

Ce disque ne règle que la température de la semelle du fer.

Repassage sans semelle téflon: adaptez la température en fonction du tissu.

Repassage avec vapeur:secteur peint en noir.

Avant de commencer le repassage:

• Donnez 2 ou 3 grands coups de vapeur pour évacuer l’eau condensée dans le tube, puis testez votre fer sur un chiffon: s’il crache encore de l’eau, augmentez légèrement la température.

• Si le fer n’émet pas de vapeur, réduisez légèrement la température .

ATTENTION: Après un changement de réglage, il s'écoule environ 2 minutes pour que la nouvelle température soit stabilisée.

Bouton de commande vapeur

Ce bouton permet de commander la sortie de la vapeur du fer.

Avant de commencer le repassage:

Donnez 2 ou 3 grands coups de vapeur de côté pour évacuer l’eau condensée dans le tube.

Règle générale

Vous repassez tous les tissus avec la vapeur.Vous pouvez repasser certains tissus sans vapeur si vous le jugez nécessaire.Dans ce cas-là, il ne faudra pas enclencher l’interrupteur de la chaudière,mais uniquement celui du fer.

Pour améliorer la qualité du repassage et augmenter l’autonomie de votre appareil,repassez une fois le tissu avec la vapeur,puis une seconde fois sans vapeur,pour sécher le tissu.

La soie

Vous repassez la soie normalement avec la vapeur.

Pour les soies foncées,il est conseillé d’utiliser la semelle Teflon® en vente séparément chez votre revendeur.

Français

MDE Compact 27.8.2001 16:08 Page 8





Angora/ laine

● Passez le fer,tout en donnant de

la vapeur, à environ 10 cm du tissu afin de ne pas feutrer.

● Prenez le vêtement en main et

agitez-le pour lui redonner son volume.

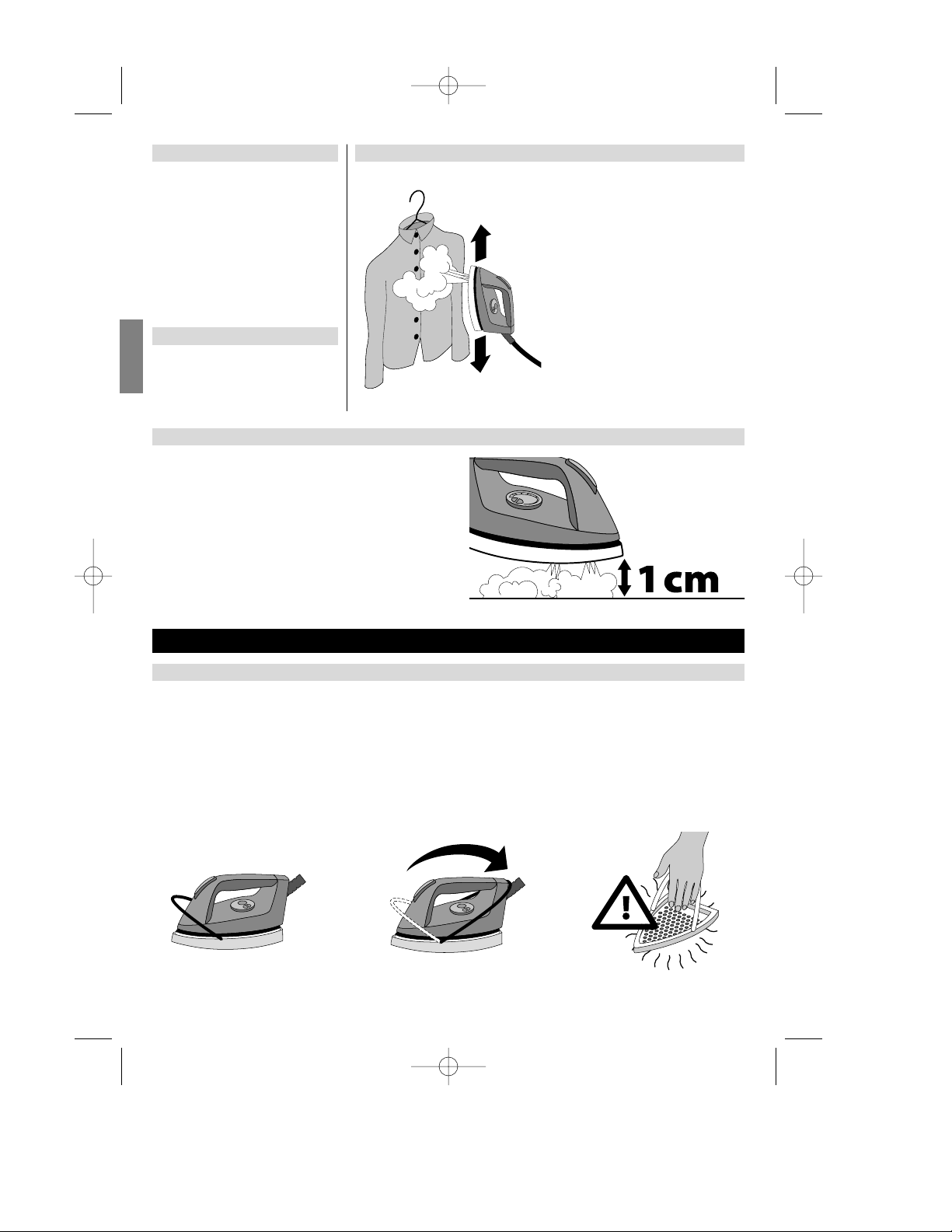

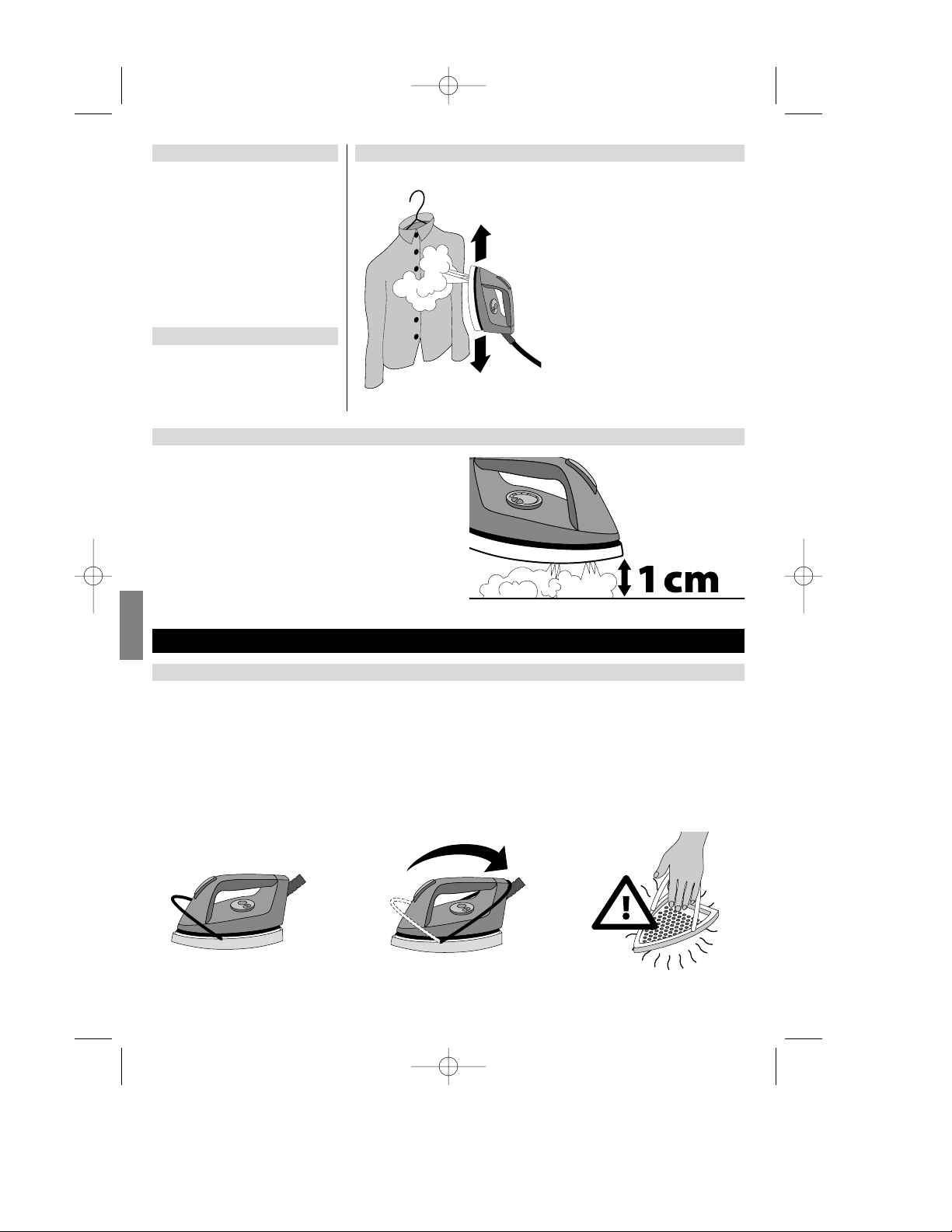

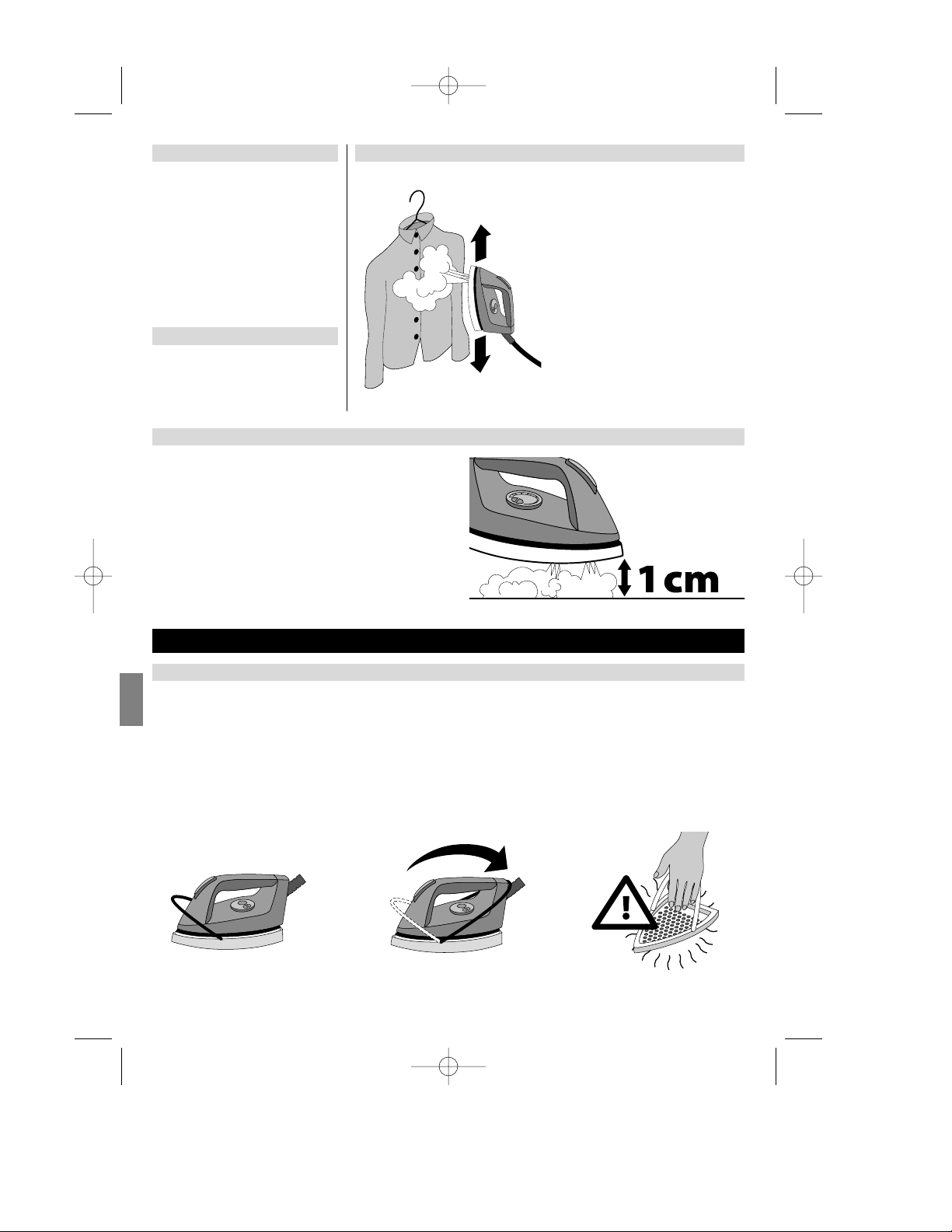

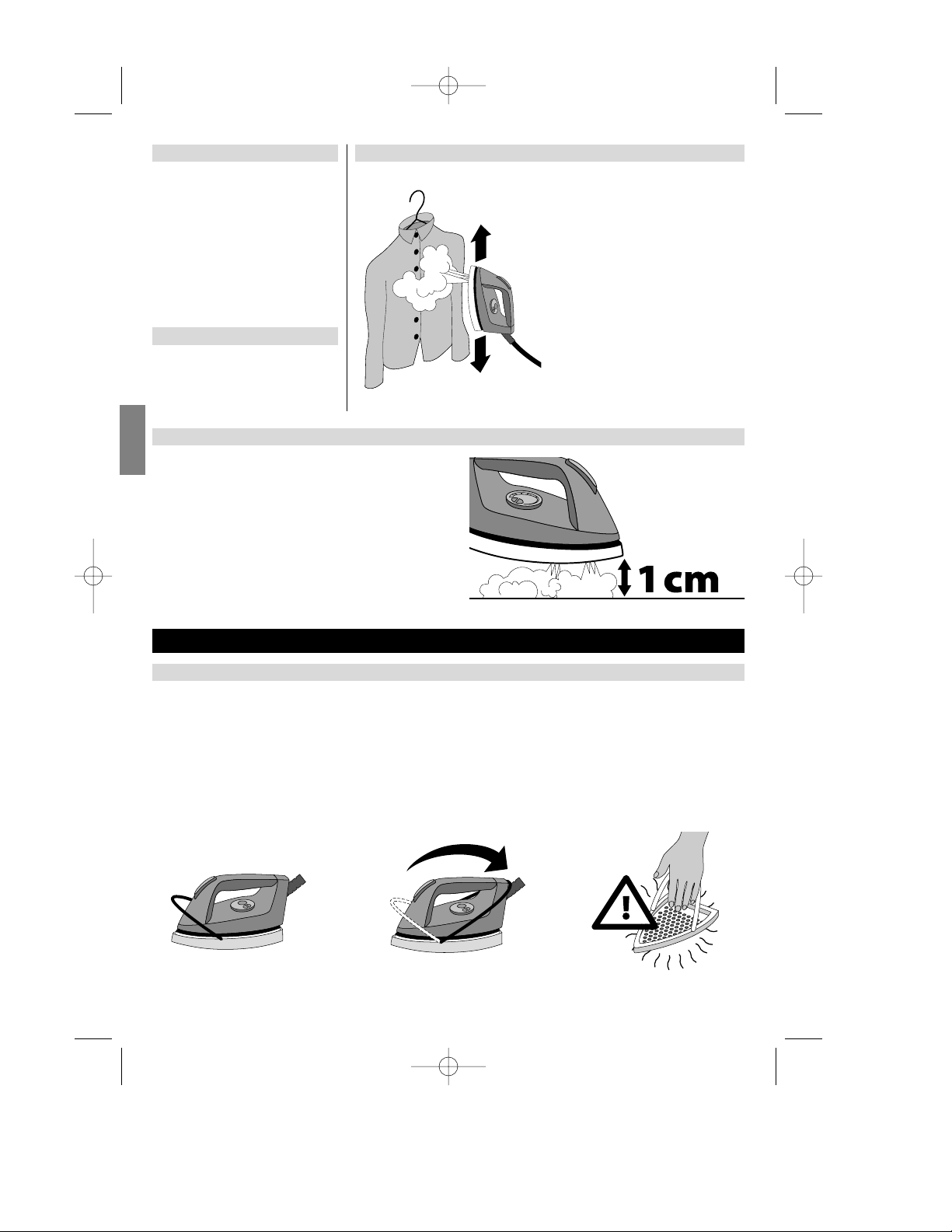

Défroisser verticalement

Suspendez le vêtement sur un cintre ou tenez-le à la main.

En faisant un mouvement de haut en bas, touchez légèrement le tissu tout en donnant des projections courtes de vapeur.

Remarque: Presque tous les tissus se défroissement facilement, à l’exception du coton, du lin et de certaines soies.

Si un tissu ne se défroisse pas bien, mettez-le sur la planche et repassez-le normalement.

Les tissus spéciaux

● Le velours,le velours côtelé, le jersey

● Sans la semelle Teflon® vous passez à 1 cm du tissu

avec la vapeur puis vous égalisez à la main.

ATTENTION

La manipulation avec le fer chaud et la vapeur sous pression, peut causer de graves brûlures.

Utilisation de la semelle Teflon®

Conseils pratiques

La semelle Teflon® est indispensable pour les tissus foncés qui sont sensibles au lustrage et les tissus synthétiques qui ont ten- dance à coller au fer.

En cas d’utilisation de la semelle Teflon®: 1.Posez le fer dans la semelle. 2.Tirez le ressort vers l’arrière du fer, comme indiqué sur le dessin.Attendez environ 1 minute;la semelle aura alors atteint la même température que le fer.Cela évitera des coulées d’eau de condensation sur le tissu. N’oubliez pas d’enlever la semelle Teflon® après utilisation.

ATTENTION: Le contact avec la semelle Teflon® peut provoquer de graves brûlures et endommager des objets environnants.

Français

MDE Compact 27.8.2001 16:08 Page 9

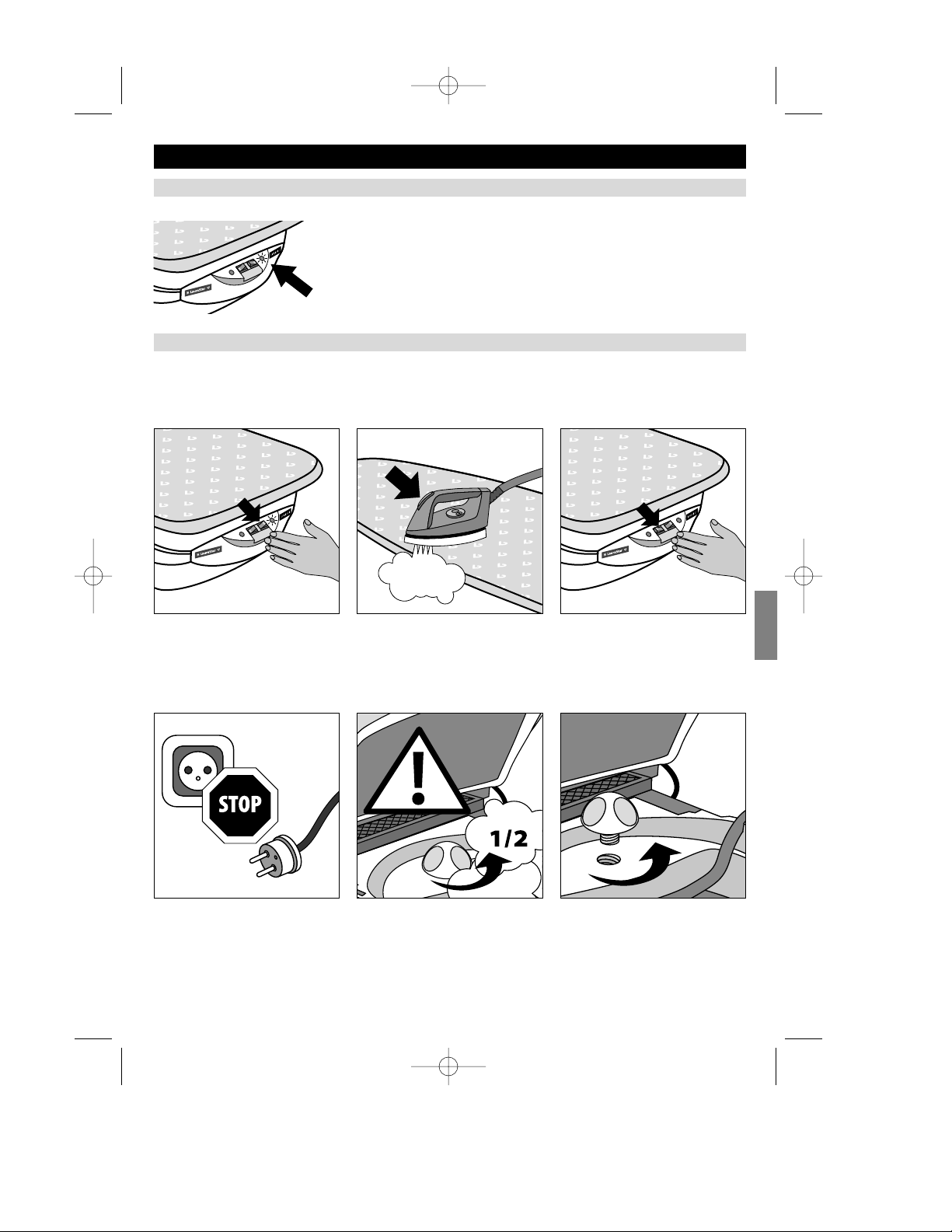

Un témoin lumineux rouge s’allume lorsque la chaudière atteint son niveau minimum d’eau.

Témoin fin d’eau

Le témoin lumineux rouge fin d’eau s’allume pour signaler que la chaudière ne contient plus assez d’eau pour le repassage.

ATTENTION: Pour éviter de graves brûlures, ne jamais ouvrir le bouchon de remplissage sans suivre les instructions suivantes:

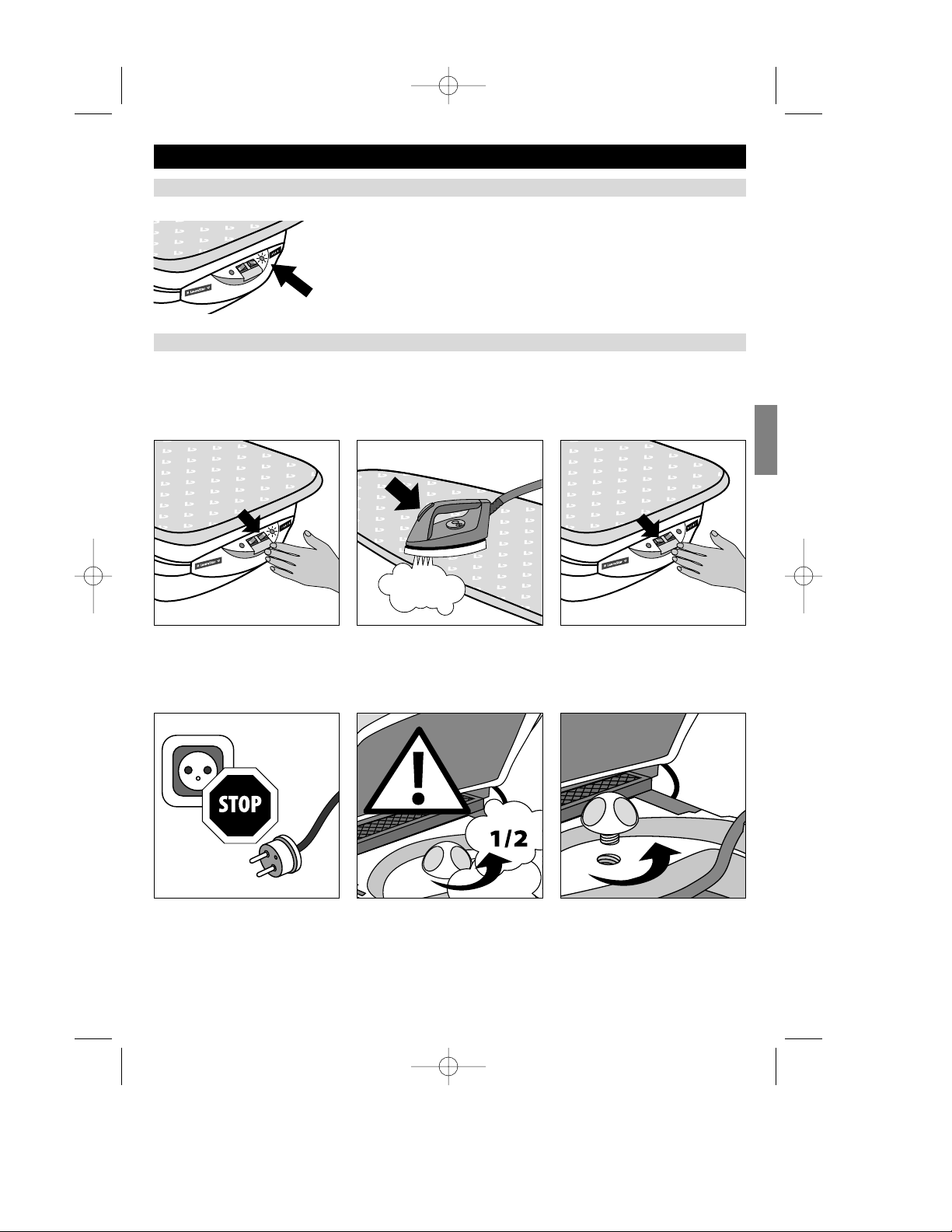

Remplissage en cours de repassage

Remplissage

1. Déclenchez l’interrupteur de la

chaudière et continuez de repasser jusqu’à épuisement de la vapeur.

2. Pressez sur le bouton de commande vapeur du fer et maintenez-le enfoncé jusqu’à ce que l’émission de vapeur cesse.

3. Déclenchez l’interrupteur du fer.

4. Débranchez l’appareil. 5. Dévissez lentement d’un demi-tour le

bouchon de remplissage (avec un chiffon pour éviter tout contact direct avec de la vapeur) et attendez que la vapeur résiduelle se soit entièrement échappée.

6. Dévissez complètement le bouchon et procédez au remplissage comme indiqué à la page 3.

Français

MDE Compact 27.8.2001 16:08 Page 10

Contrôlez que le capot de rangement soit correctement fermé; ceci afin d’éviter tout accident en cas de renversement de l’appareil.1.Inclinez la planche avec la pointe de la planche dirigée vers le bas.2.Pressez la poignée de

réglage en hauteur pour libérer la sécurité.3.Fermez la planche.Votre appareil est ainsi prêt au rangement.

Remarque: Vous pouvez laisser l’eau dans la chaudière jusqu’au prochain repassage; une fois portée à ébullition, l’eau ne s’altère plus.

Le fer,même chaud, se range avec le câble électrique et le monotube dans le bac de rangement placé sous la table de repassage.Le danger de se brûler ou de renverser le fer encore chaud est ainsi évité.Le bac de rangement est muni de deux crochets clipsés qui assurent une fermeture optimale du capot.

Sécurité et rangement

IMPORTANT: N’utilisez jamais de détartrant ou tout autre produit chimique, cela pourrait endommager la chaudière et le fer.

N’immergez jamais l’appareil dans un liquide. Ne passez jamais le fer sous le robinet.

Entretien

Rangement

Après utilisation de l’appareil: 1. Déclenchez les interrupteurs et débranchez l’appareil. 2. Ouvrir le capot. 3. Rangez dans le coffre de rangement: a) le fer. b) le monotube. c) le câble électrique. d) le tapis en silicone.Respectez l’ordre de rangement.

Si le fer est encore chaud, veillez à ne pas toucher les parties en plastique du coffre de rangement. Remarque: Vous pouvez maintenant ranger l’appareil - même si le fer est encore chaud.

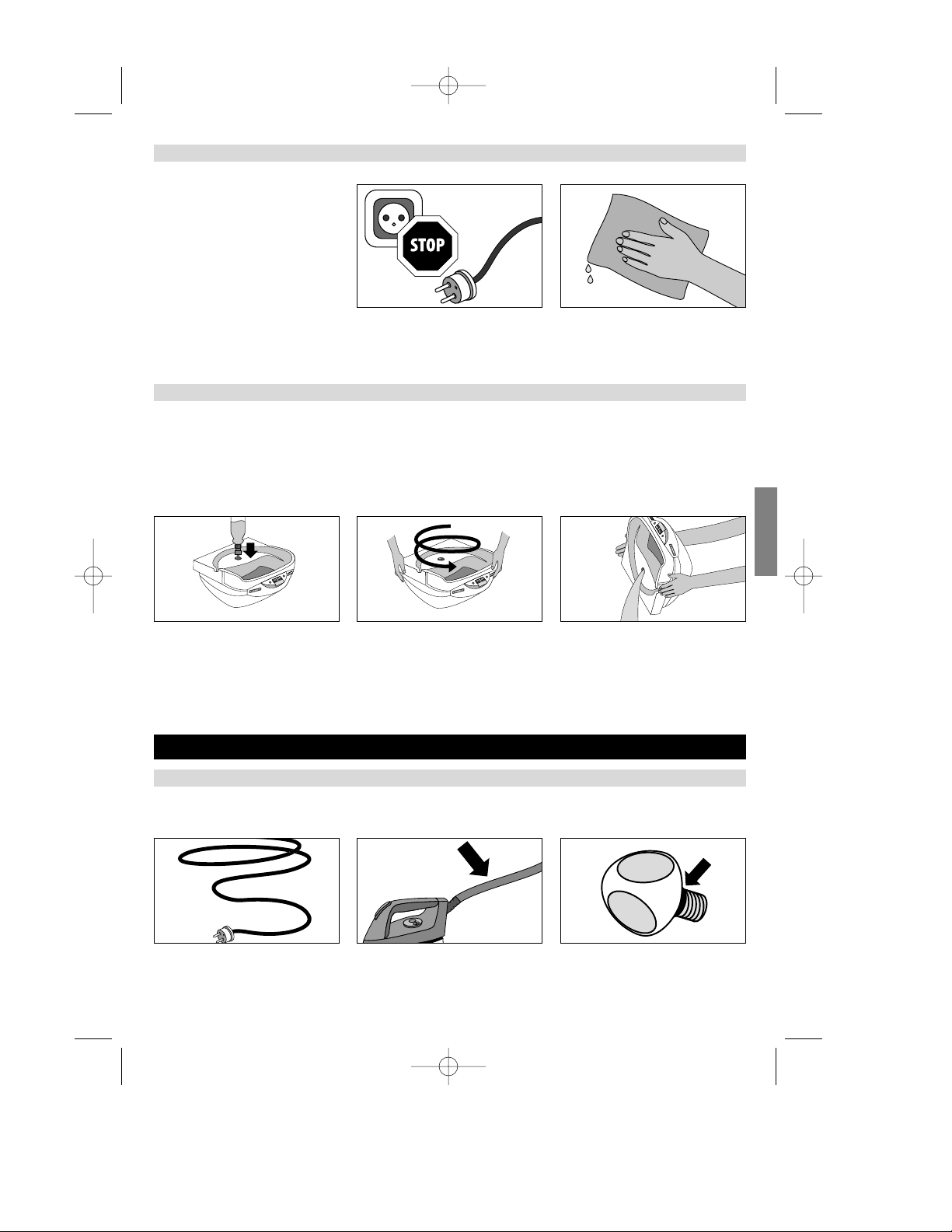

Nettoyage du fer

● Utilisez notre tapis de nettoyage Poli-Fer que vous pouvez obtenir auprès de votre

revendeur.

● Nettoyez plus souvent la semelle de votre fer si vous utilisez de l’amidon pour votre

repassage (même si le dépôt d’amidon n’est pas visible).



Français

MDE Compact 27.8.2001 16:08 Page 11

● Pour éliminer la poussière ou autre saleté sur l’appareil,utilisez un chiffon doux et humide. Ne nettoyez pas l’appareil à grande

eau et n’utilisez pas de produits chimiques.

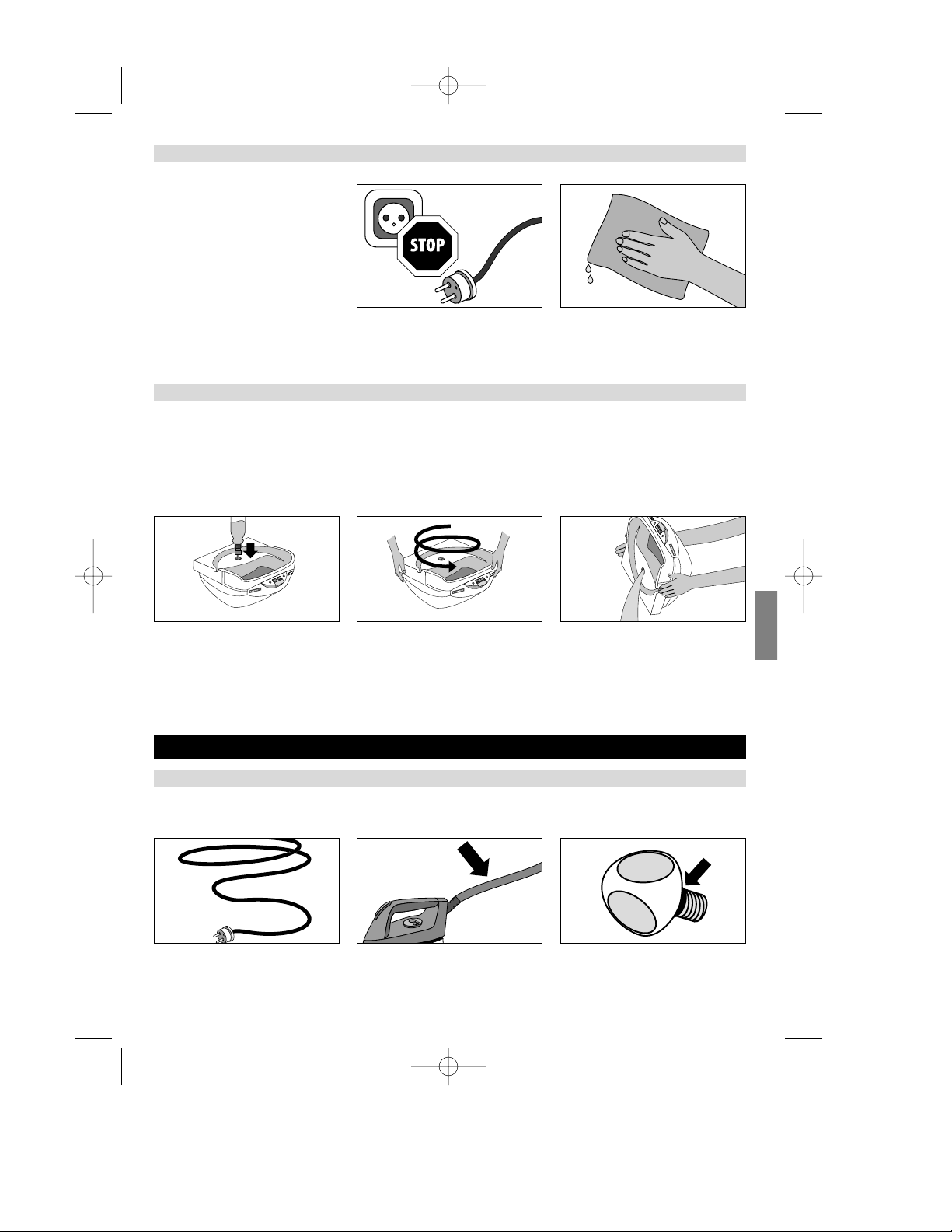

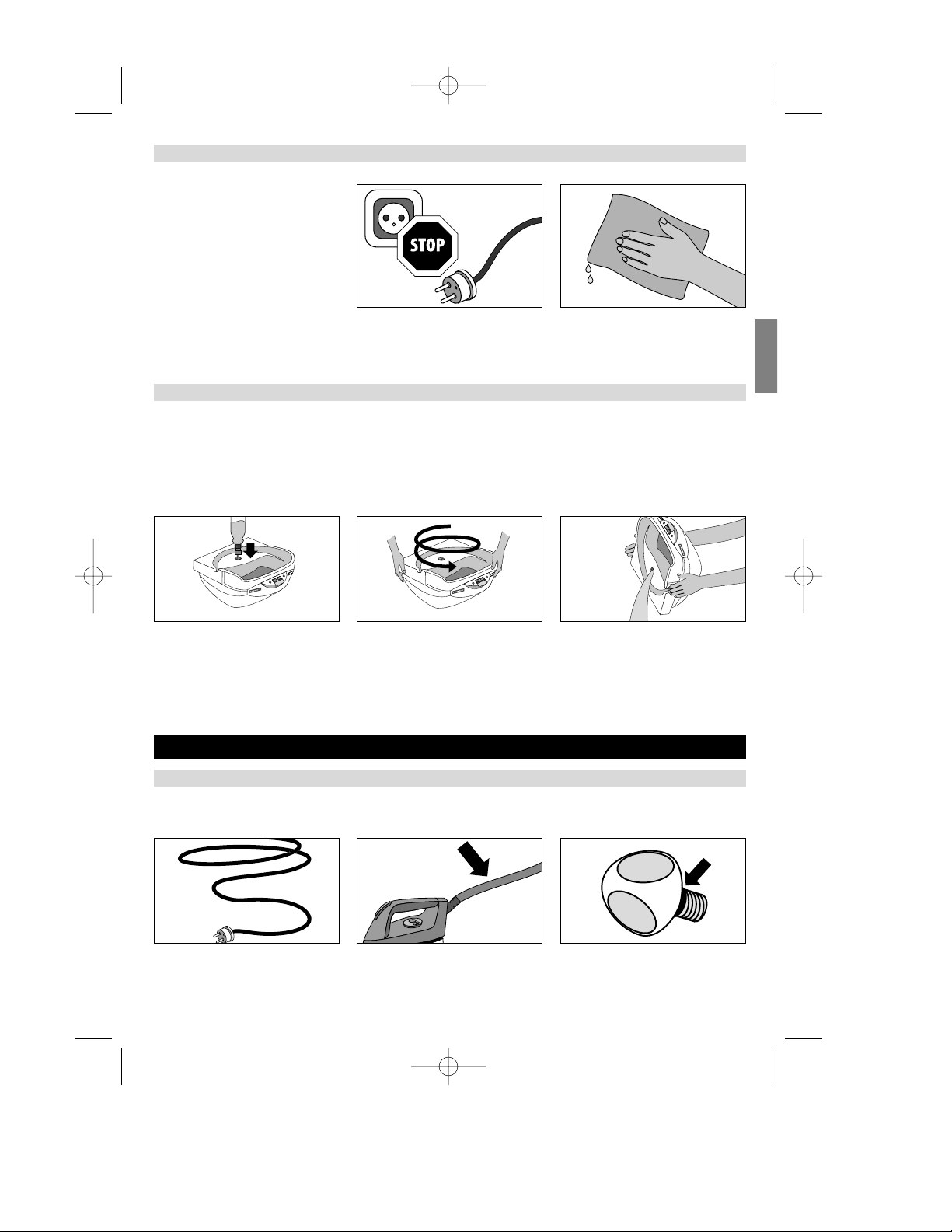

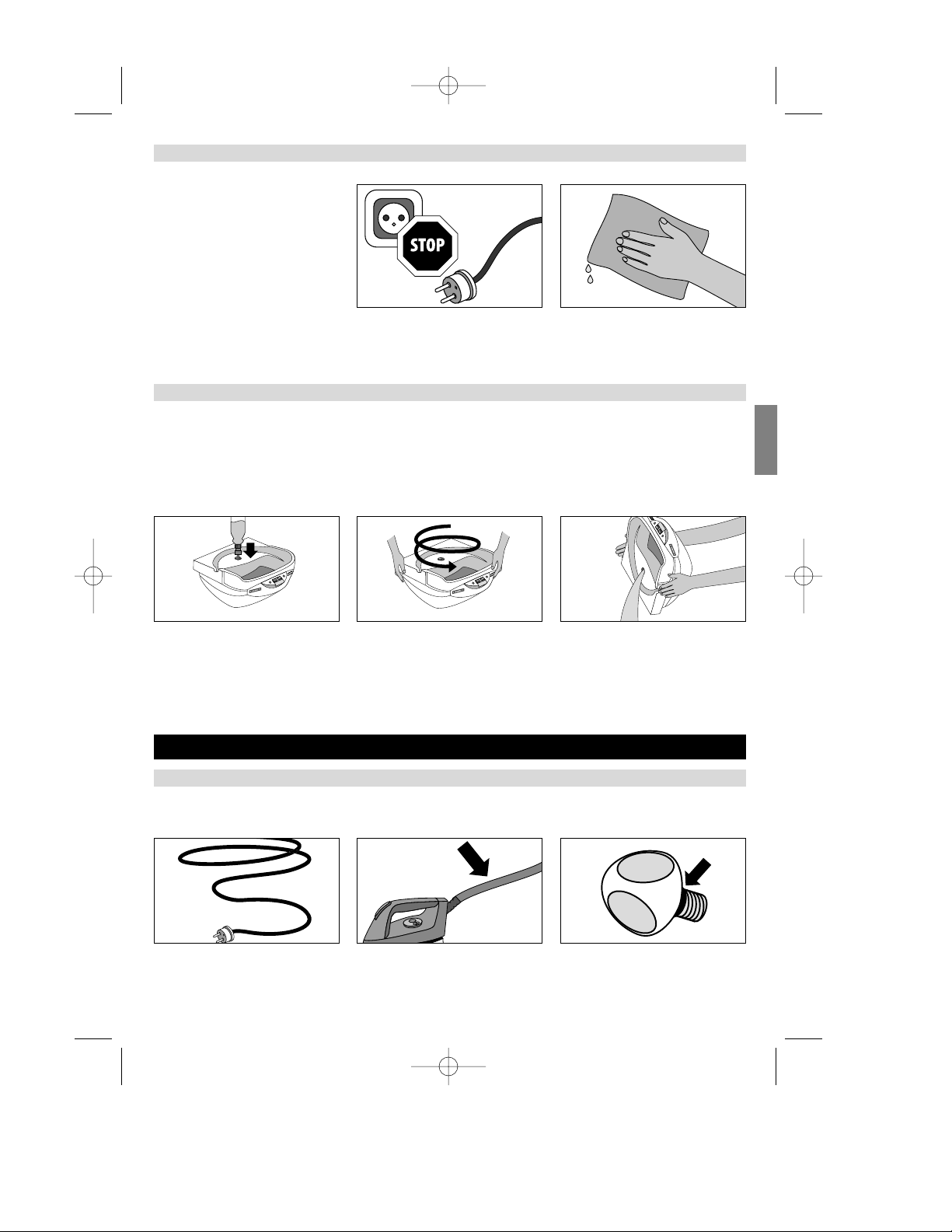

Nettoyage de l’appareil

Rinçage de la chaudière

Conseils

Contrôle / Réparation

Il est conseillé de contrôler régulièrement: 1. L’état du câble électrique de l’appareil 2. Le monotube 3. Le joint du bouchon de remplissage.

Il est très important que l’appareil soit réparé uniquement par des personnes qualifiées et agréées.



Français

1. Retirez la chaudière en suivant les instructions de la page 11(en voi de la chaudière à votre service clientèle) 2. Remplissez la chaudière d'eau chaude du robinet à l’aide de la bouteille de remplissage (A). 3.Rincez-la en faisant des mouvements circulaires (B).

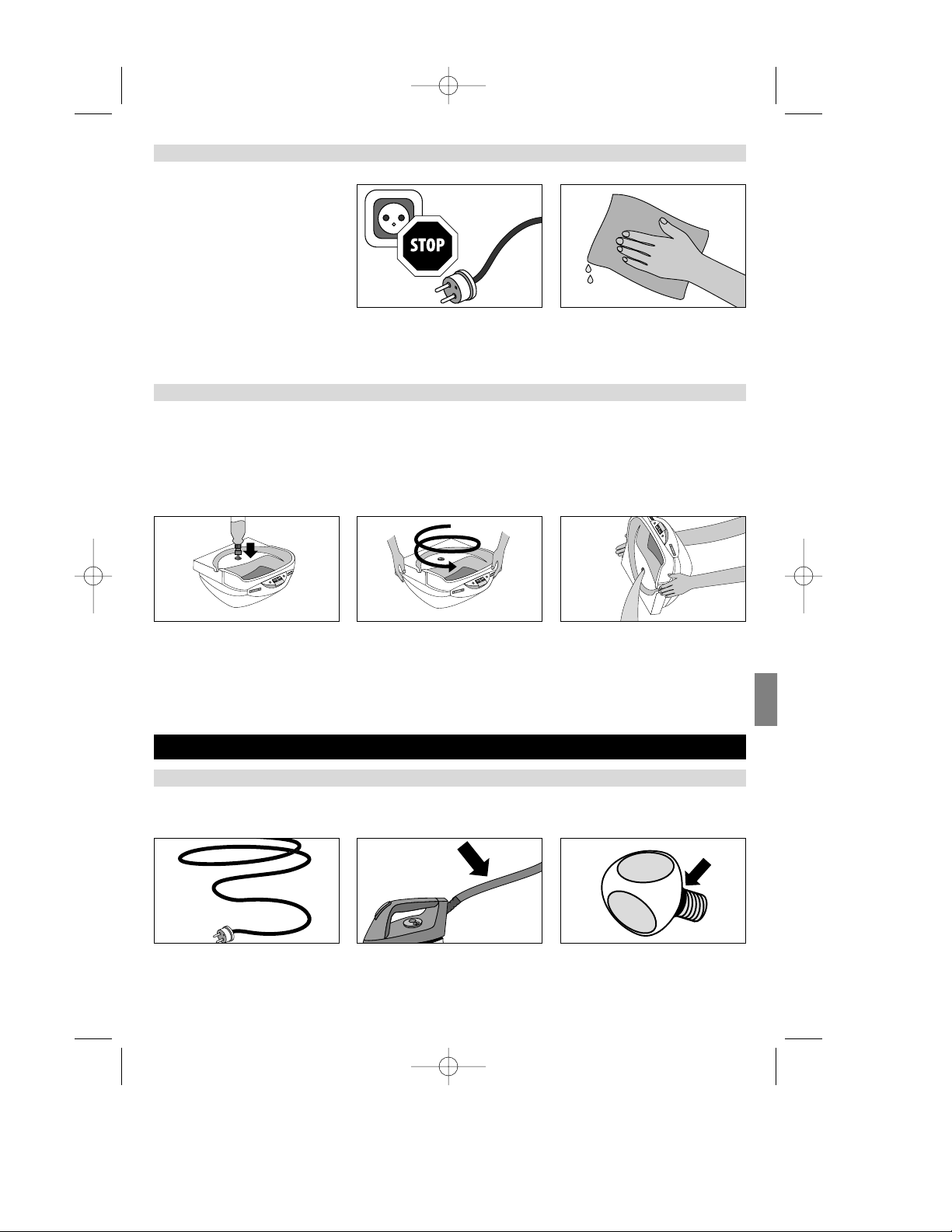

4. Videz la chaudière dans le sens indiqué ci-dessus (C). IMPORTANT: N’utilisez jamais de détartrant ou tout autre produit chimique, cela pourrait endommager la chaudière. N’immergez

jamais l'appareil dans un liquide.

Pour prolonger l'efficacité de votre chaudière et éviter les rejets de calcaire,vous devez impérativement rincer régulièrement la chaudière. Le rinçage doit se faire lorsque l'appareil est froid et débranché pour éviter tout danger de brûlures ou d'électro-

cution lors de la manipulation de l'appareil.

ATTENTION: Vérifiez que l'appareil soit toujours débranché et respectez les consignes du chapitre remplissage de la page 3 lorsque vous dévissez le bouchon de remplissage.

ATTENTION:

L’appareil est froid et débranché pour éviter tout danger de brûlures ou d’électrocution lors de sa manipulation .

ABC

MDE Compact 27.8.2001 16:08 Page 12

Problèmes/ solutions

L’eau coule par les trous de la semelle

Des coulures brunes ou blanches sortent des trous de la semelle et tâchent le linge

La semelle du fer est sale (ou brune); elle peut tâcher le linge

Il y a peu ou pas de vapeur

La semelle est rayée ou abîmée

• Vous utilisez la vapeur à température trop basse ou avant que le fer ne soit chaud

• L’eau s’est condensée dans les tuyaux car vous utilisez la vapeur pour la première fois ou vous ne l’avez pas utilisée depuis quelques temps

• Le thermostat est déréglé: la température est toujours trop basse

• Vous utilisez des produits chimiques détartrants

• Vous utilisez des additifs dans l’eau de repassage (eau de lavande, apprêts,etc)

• Des petits morceaux de tissus sont incrustés dans les trous de la semelle et se carbonisent

• Vous repassez à trop haute température

• Votre linge n’est pas suffisamment rincé ou vous utilisez de l’amidon

• La chaudière n’est pas en marche

• Le réservoir d’eau est vide

• Vous avez posé votre fer sur une surface rayante

• Votre fer a chuté ou a subi des chocs

• Augmentez la température du fer au moyen du thermostat

• Contrôlez que l’interrupteur du fer s’allume

• Appuyez sur le bouton de commande vapeur jusqu’à ce que le fer émette de la vapeur

• Contactez votre service clientèle

• N’utilisez jamais ce type de produits: ils endommagent votre appareil

• N’ajouter jamais rien dans la chaudière

• Nettoyez la semelle et essuyez-la avec un chiffon humide

• Réglez correctement le thermostat du fer

• Nettoyez la semelle et essuyez-la avec un chiffon humide

• Pulvérisez toujours l’amidon sur l’envers de la face à repasser

• Enclenchez l’interrupteur de la chaudière

• Attendez que le témoin lumineux de la vapeur s’allume

• Remplissez le réservoir selon les instructions

• Posez toujours le fer sur le tapis silicone

• Pour changer de semelle adressezvous à votre service clientèle

Problème

Causes possibles Solutions

Français

MDE Compact 27.8.2001 16:08 Page 13

De la vapeur s’échappe du bouchon de remplissage

Le fer ne chauffe pas

Le fer est trop chaud

La poignée devient brûlante

L’émission de vapeur ne cesse pas

La vapeur sort par intermittence

La vapeur manque de pression

• Le bouchon est mal vissé

• Le bouchon est défectueux

• La fiche de courant est débranchée

• Les interrupteurs sont déclenchés

• Le thermostat du fer est réglé au minimum

• Le thermostat est mal réglé

• Le thermostat du fer est au maximum

• Le bouton du fer est bloqué

• Le monotube est cassé

• Les orifices de la semelle sont obstrués

• La chaudière est vide

• Resserrez le bouchon correctement

• N’utilisez plus votre appareil et contactez votre service clientèle

• Branchez la fiche de courant

• Enclenchez les interrupteurs

• Réglez le thermostat du fer correctement

• Baissez la température au moyen du thermostat du fer

• Exercez des pressions rapides et répétées sur le bouton de commande vapeur

• Appelez le service clientèle

• Dès que le fer est froid,dégagez-les

• Remplissez la chaudière

Données techniques

Problème

Causes possibles Solutions

Pression de la vapeur 3,5 bar

Repassage vertical oui

Capacité de la chaudière 0,85 l

Utilisation de l’eau courante oui

Alimentation 230V / 50 Hz

Puissance de la chaudière 1000 W

Puissance du fer 800 W

Poids total 13.5 kg

Poids du fer à repasser 1 kg

Encombrement de l’appareil fermé H135 xL44 x P18 cm

Hauteur de la table 65 -94 cm

Français

MDE Compact 27.8.2001 16:08 Page 14

Service clientèle

Déclaration de conformité CE

● S’ il n’est pas possible de déterminer la cause d’une panne,adressez-vous à votre service clientèle

qui se tient à votre entière disposition.

● ATTENTION: Ne démontez jamais l’appareil.

CH  0800 55 84 48 Divelit SA Production / LauraStar

Centro Nord-Sud 2C,CH-6934 Bioggio

D  0180 323 24 00 Divelit (Deutschland) GmbH / LauraStar

Toyota-Allee 45, D-50858 Köln-Marsdorf

F  04 50 31 51 90 Divelit France Sàrl / LauraStar

International Business Park,F-74160 Archamps

B  016 400 400 Divelit Belgium SA / LauraStar

Industrieweg 5,B-3001 Heverlee

E  34 93 201 37 77 River International SA

Beethoven,15 atico 7e, E - 08021 Barcelona

NL  076 571 00 25 LauraStar Nederland

Goeseelsstraat 16,4817 MV Breda

Autres pays: tél: ++ 41 21 948 99 48 fax: ++41 21 948 99 40 Internet: www.divelit.com e-mail: info@divelit.ch

Adresses

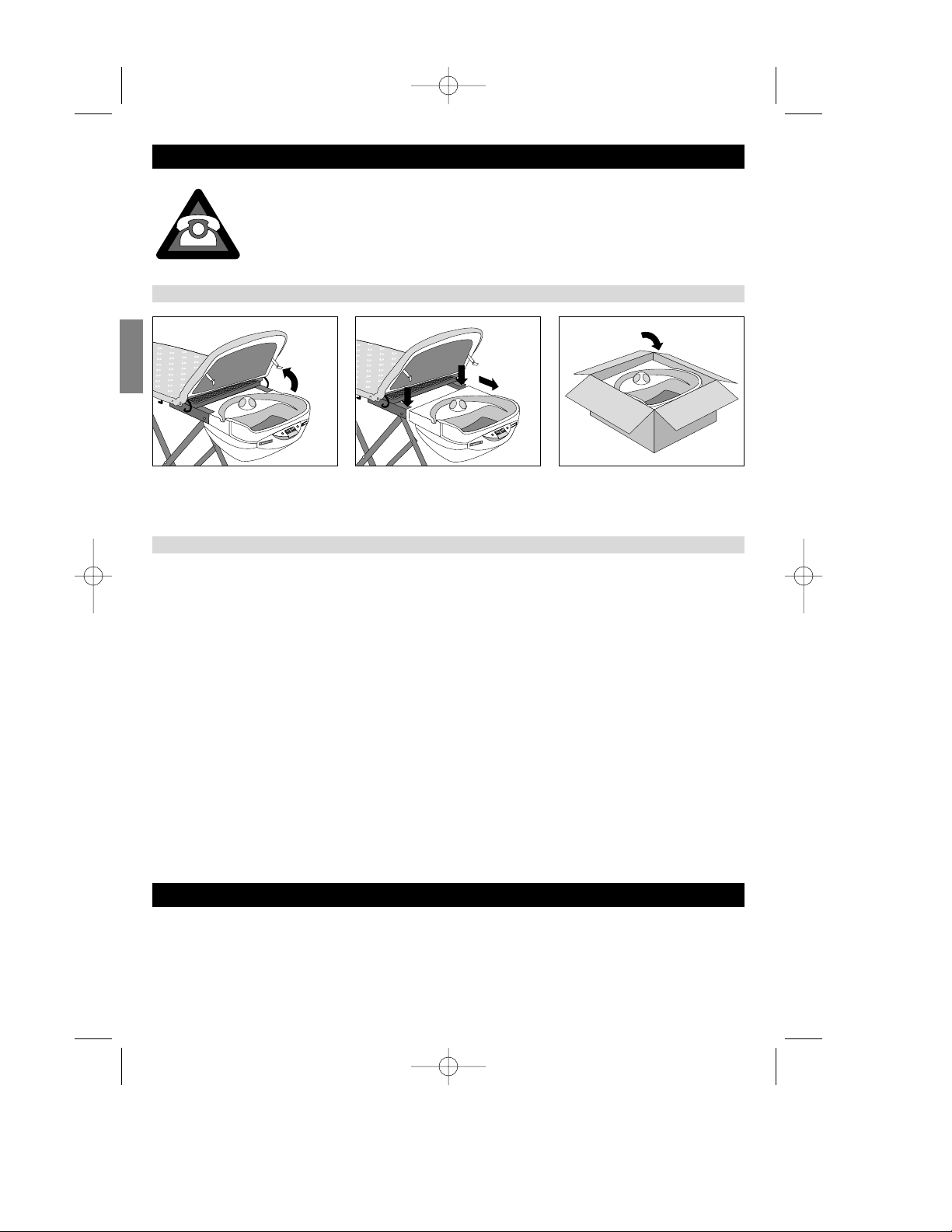

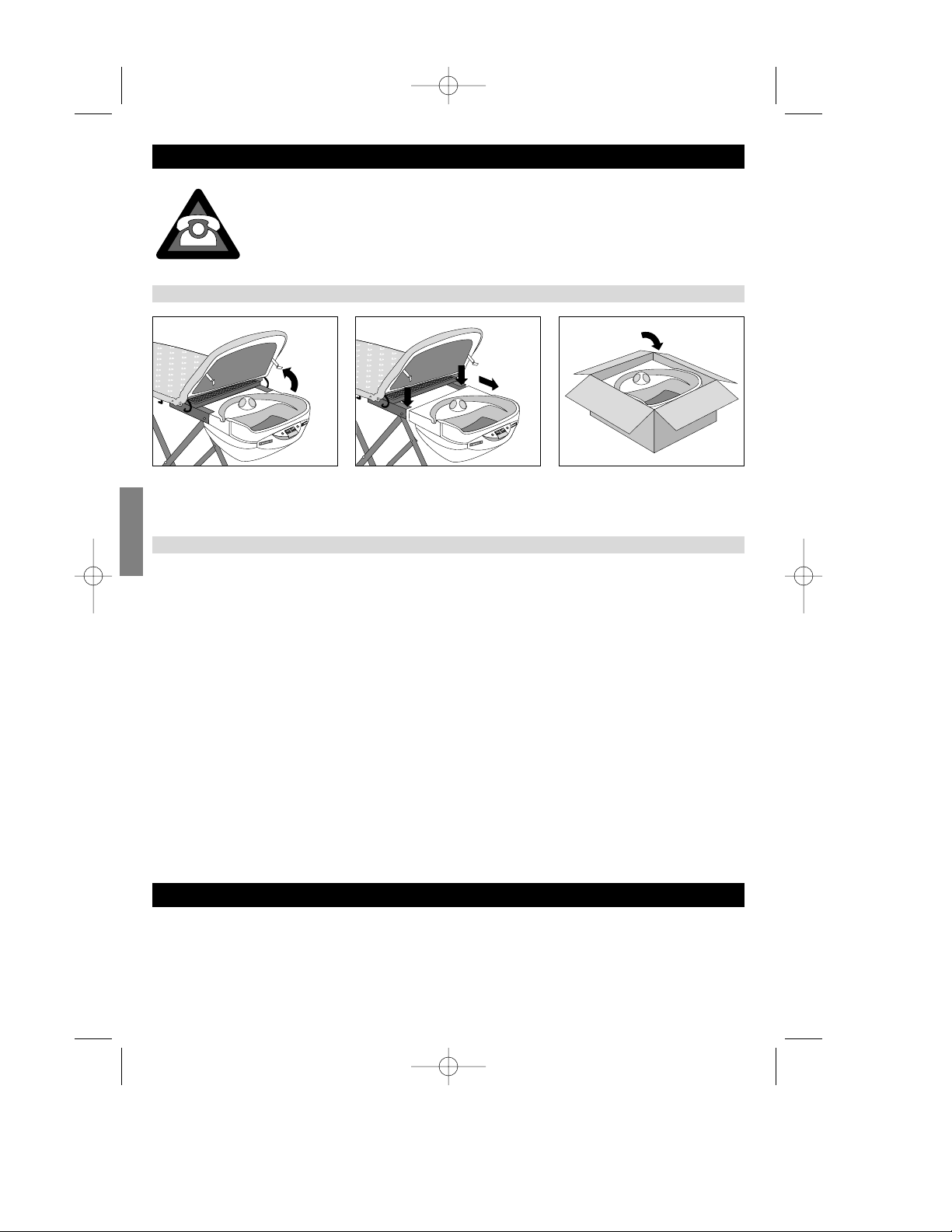

Envoi de la chaudière à votre service clientèle

Désignation: Système de repassage Modèle/type: Compact

Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes ou documents normalisés:

EN 60 335-1, EN 60 335-2-3,EN 55014, EN 61000-3-2/-3.

Teflon® :Marque déposée DuPont

Français



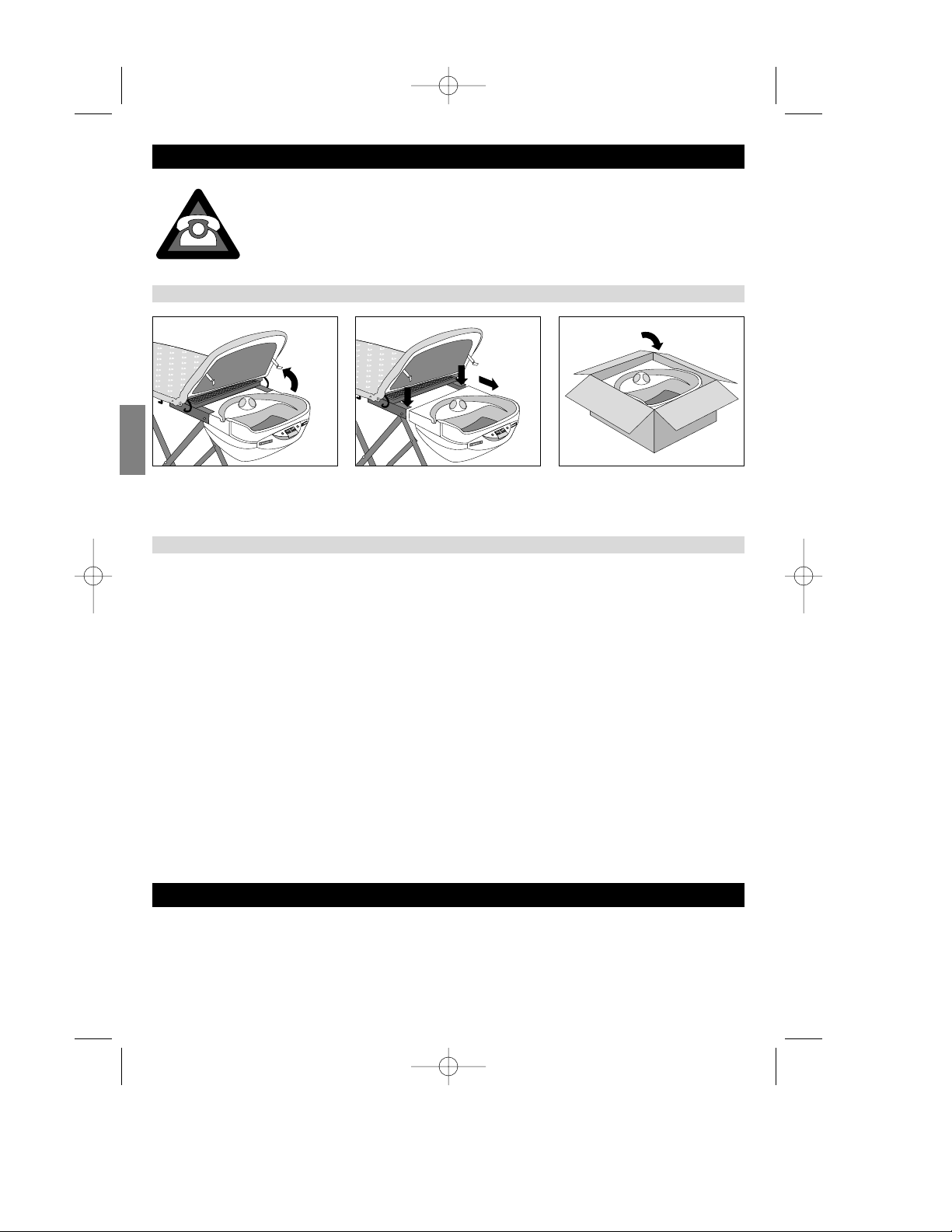

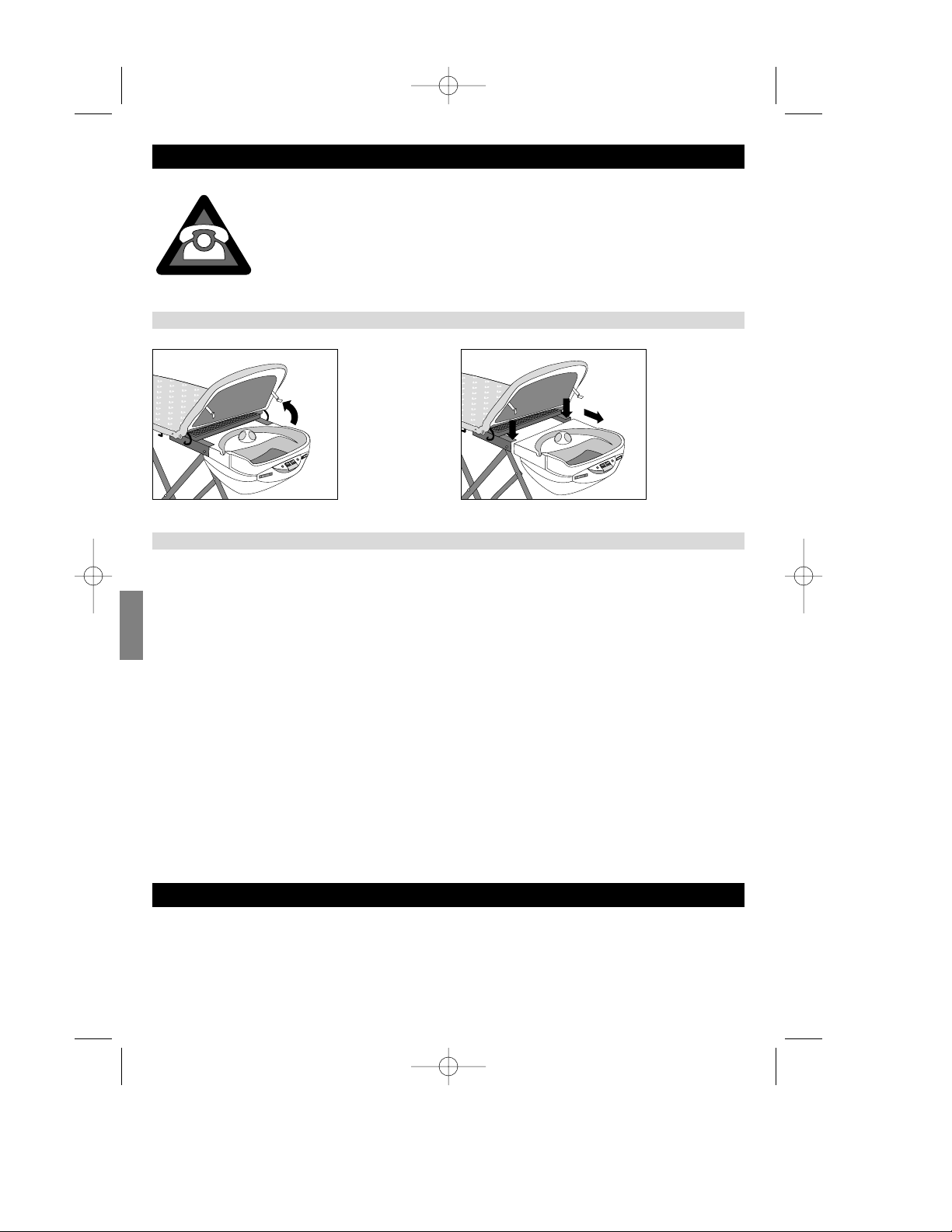

1. Soulevez le capot en écartant les crochets de sécurité de la chaudière. 2. Retirez la chaudière de la planche en pressant les 2 boutons et en la tirant contre soi. 3. Mettez la chaudière dans le carton que vous aura envoyé votre service clientèle.

MDE Compact 27.8.2001 16:08 Page 15

Garantie Internationale de LauraStar

Carte de garantie

1. Cet appareil LauraStar est garanti pendant 12 mois après la date d’achat.La garantie entre en vigueur à partir de la date figurant

sur la facture ou sur le ticket de caisse.

2. L’usure normale de l’appareil,des cordons et de la semelle est exclue de la garantie.Les dégâts dus à des chutes, dégâts d’eau, non-respect de la tension nominale ne sont pas couverts par la garantie. Cet appareil est destiné à un usage ménager. Le détournement de l’usage premier de l’appareil, le non-respect des prescriptions d’utilisation et d’entretien faisant partie intégrante du mode d’emploi ainsi que toute intervention non autorisée entraîne la suppression du droit à la garantie.Un usage professionnel provoque une diminution du droit à la garantie.

3. Si un appareil LauraStar est confié au point de service autorisé pour une intervention en dehors des clauses de garantie,celle-ci sera considérée comme une ‘’réparation hors garantie’’et fera l’objet d’une facture.

4. L’appareil défectueux doit être acheminé au centre de service LauraStar.

5. Selon les pays, des prestations particulières peuvent être appliquées en plus des conditions de garantie LauraStar. Les réglementations en vigueur dans le pays font foi.

Si vous désirez vous débarrasser de l’appareil,apportez-le chez un revendeur agréé. Ne jetez pas l’appareil dans la nature

Timbre du revendeur

Date:

Quittance de caisse

Art. N°:

Veuillez joindre une copie de cette carte de garantie lors de l’envoi de votre appareil.

Français

MDE Compact 27.8.2001 16:08 Page 16

Sehr geehrte Kundin, sehr geehrter Kunde,

wir danken Ihnen für Ihr Vertrauen und beglückwünschen Sie zum Kauf von LauraStar COMPACT. Nachfolgend möchten wir Ihnen einige Hinweise zum Gebrauch Ihrer LauraStarCOMPACT-

Bügelstation geben.Wir bitten Sie, diese Bedienungsanleitung vor der ersten Inbetriebnahme des Geräts sorgfältig zu lesen.

Bügeltisch

Bügeleisen

Aufbewahrungsfach

Bedienungsanleitung

Bezug

Silikonplatte

Füllflasche

Wasserkessel

Schalter Bügeleisen

Schalter Wasserkessel

Grüne Dampfkontrolleuchte

Rote Wasserstandskontrolleuchte

Einfüllverschluß

Netzstecker

Netzkabel

Schlauch

Bügeleisen-Thermostat

Dampfstoßknopf

Sicherungshaken

Hebel zum Einstellen der Tischhöhe

Abdeckung

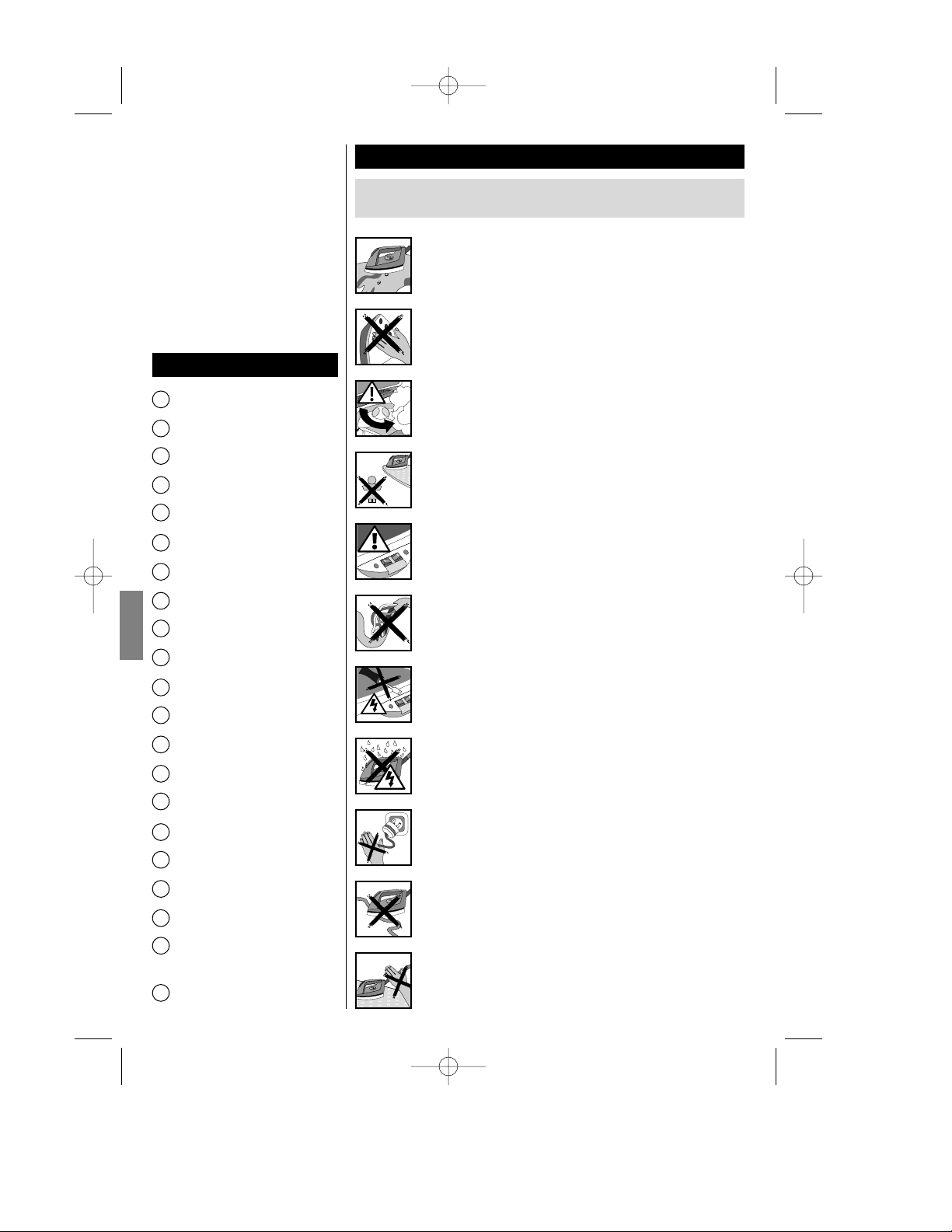

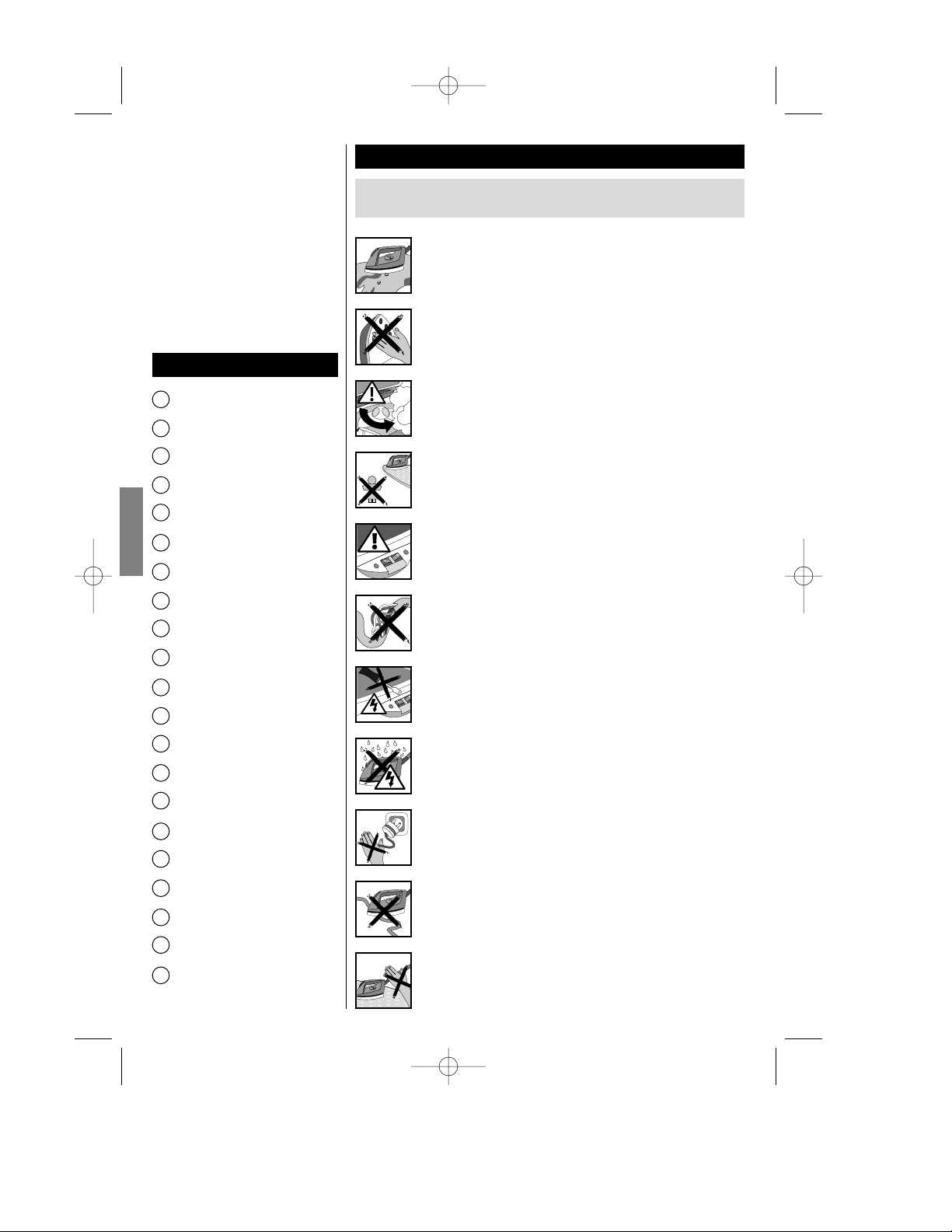

Wichtige Sicherheitshinweise

Bitte lesen Sie die nachfolgenden Seiten sorgfältig durch, und weisen Sie jeden neuen Benutzer vor der erstmaligen Verwendung des Geräts entsprechend ein.

1. Das Gerät darf nur zum Bügeln verwendet werden.

2. Die Bügelstation ist ein Elektrogerät,bei dem einige Komponenten

während des Gebrauchs sehr heiß werden. Die Berührung dieser Oberflächen kann bei Personen zu schweren Verbrennungen und bei Gegenständen zu Beschädigungen führen.

3. Das Gerät enthält unter Druck stehenden Wasserdampf. Der Einfüllverschluß darf keinesfalls vor dem Lesen der Bedienungsanleitung geöffnet werden.Bei Berührung mit dem unter Druck stehenden Wasserdampf können schwere Verbrennungen die Folge sein.

4. Kinder müssen von dem Gerät ferngehalten werden. Bei Nichtgebrauch muß das Gerät für Kinder unzugänglich verstaut werden. Das angeschlossene Gerät darf keinesfalls unbeaufsichtigt bleiben.

5. Die Schalter müssen vor dem Ein- oder Ausstecken des Geräts,vor dem Füllen des Wasserkessels und vor jedem Wartungsvorgang auf Aus gestellt werden.

6. Gerät und Kabel dürfen nur in einwandfreiem Zustand verwendet werden.

7. Zur Vermeidung von elektrischen Schlägen darf das Gerät keinesfalls selbst geöffnet oder das Netzkabel ausgetauscht werden. Bei Störungen oder Unsicherheiten muß das Gerät unverzüglich an den autorisierten Kundendienst übergeben werden.

8. Bei Berührung des Geräts mit Wasser oder anderen Flüssigkeiten kann es zu starken elektrischen Schlägen kommen.

9. Den Netzstecker keinesfalls am Kabel herausziehen; beim Ausstecken stets am Stecker anfassen.

10. Netzkabel und Schlauch dürfen nicht mit heißen Oberflächen in Berührung kommen.

11. Keinesfalls am Schlauch ziehen, um ein Herunterfallen des Bügeleisens und mögliche Verbrennungen zu vermeiden.

Abbildung

Deutsch

MDE Compact 27.8.2001 16:08 Page 17

 Klappen Sie den Bügeltisch bis zur

gewünschten Höhe auf. Bringen Sie den Bezug wie nachstehend beschrieben an.

 Drücken Sie die Haken leicht aus-

einander, und heben Sie die Abdeckung des Aufbewahrungsfachs ab.Nehmen Sie das Bügeleisen, den Schlauch,die Silikonplatte und das Netzkabel heraus.

 Schließen Sie die Abdeckung wie-

der, und kontrollieren Sie ihren festen Sitz.

Aufstellung

Installation

 Kontrollieren Sie, ob die Abdek-

kung fest geschlossen ist.

 Halten Sie den Bügeltisch schräg

nach vorn, und drücken Sie gleichzeitig den Hebel zur Höhenverstellung des Bügeltisches.

 Stellen Sie den Bügeltisch (mit dem

Wasserkessel nach oben) hochkant auf die Spitze.

Bezug

Ziehen Sie den Bezug wie folgt auf den Bügeltisch auf: Den Gummizug unter der Abdeckhaube zwischen Tisch und Abdeckung durchführen.Den Bezug zunächst an der Abdeckhaube des Aufbewahrungsfachs und anschließend an der Bügeltischvorderseite festziehen.

Ersatzbezüge sind bei Ihrem Fachhändler bzw.über den Kundendienst erhältlich.

Zubehör

Silikonplatte (code 508.0001.703): Die Platte muß so liegen,daß das Logo nach oben weist.Die Platte dient zum Ablegen des heißen Bügeleisens.Stellen Sie das Bügeleisen keinesfalls auf einer anderen Oberfläche ab,andernfalls kann es zu starken Beschädigungen kommen.

Flasche: Die Flasche erleichtert das Befüllen des Wasserkessels.

Deutsch

MDE Compact 27.8.2001 16:08 Page 18

Füllung vor der Inbetriebnahme

Der Netzstecker ist nicht eingesteckt. 1. Schrauben Sie den Einfüllverschluß ab. 2. Füllen Sie den Wasserkessel durch Druck auf die Flasche. 3. Wenn der Kessel voll ist, den Einfüllverschluß sorgfältig zuschrauben. Vorsicht: Der Kessel darf nicht über-

laufen. Langsam befüllen!



System ohne Netzstrom

Erstmalige Inbetriebnahme

Vor dem Füllen des Kessels muß stets der Netzstecker gezogen werden.

Welches Wasser darf verwendet werden?

Verwenden Sie warmes oder kaltes Leitungswasser. Es kann auch entsalztes oder gefiltertes Wasser verwendet werden, wenn das Leitungswasser sehr hart ist (hoher Kalkgehalt).

Entsalzt oder

gefiltert

VORSICHT: keinesfalls Zusätze, Chemikalien, mit Salz weich gemachtes Wasser, entionisiertes Wasser oder weich gemachtes Meerwasser einfüllen, da diese die Dampfqualität beeinträchtigen und zu Geräteschäden führen können.

Deutsch

Vorsicht

● Bitte beachten Sie, daß der Kessel keinesfalls ohne Wasser betrieben werden darf. Bei

Inbetriebnahme des Geräts ohne Wasser erlischt die Garantie für das Bügelsystem.

● Wenn zuviel Wasser im Kessel ist,kann anfangs Wasser durch das Bügeleisen austreten.

● Während der Benutzung des Geräts darf der Einfüllverschluß keinesfalls abgeschraubt

werden. Gehen Sie zum Nachfüllen während des Bügelvorgangs wie auf Seite 6 beschrieben vor.

MDE Compact 27.8.2001 16:08 Page 19

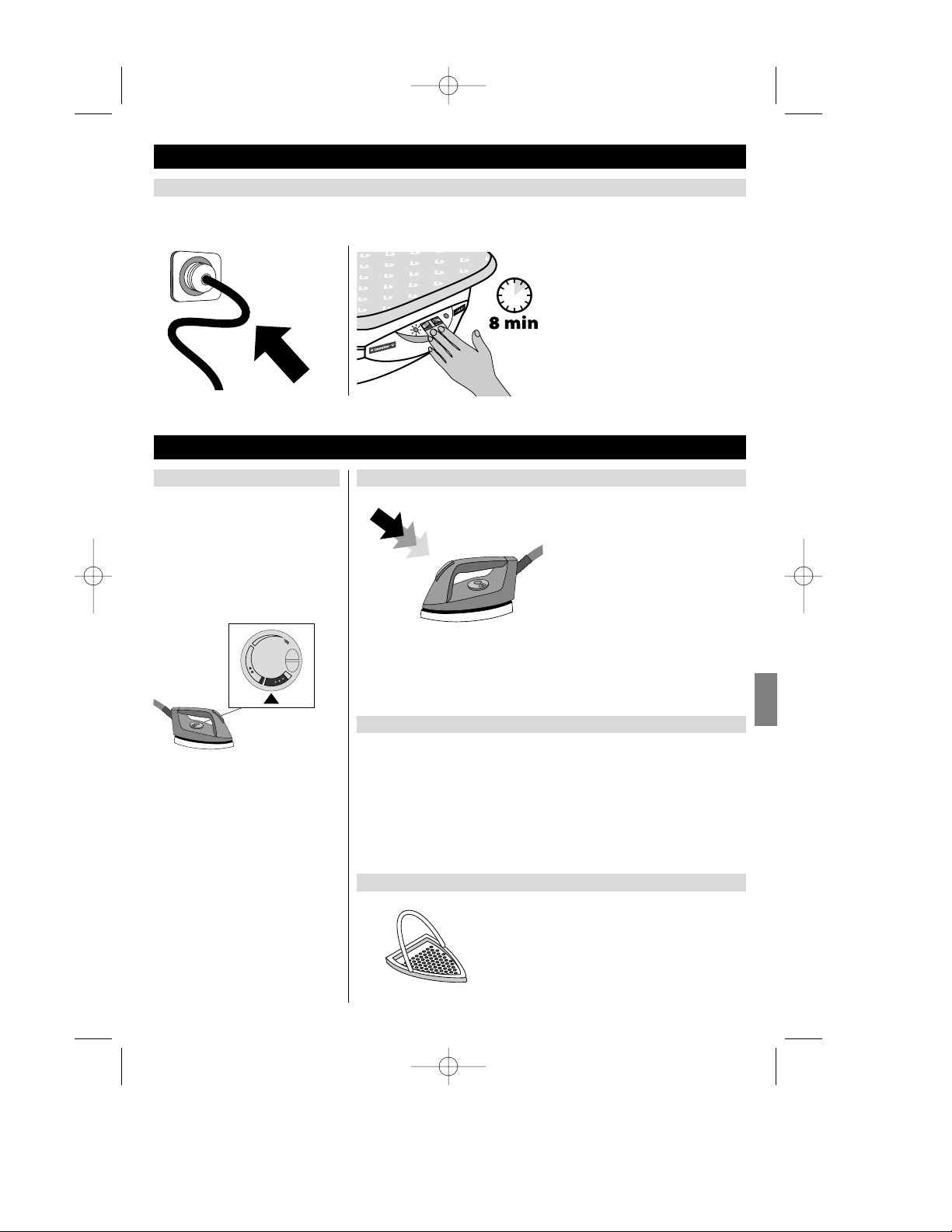

Netzanschluß des Geräts

Inbetriebnahme

Zur Vermeidung elektrischer Schläge darf das Gerät nur an geerdete Steckdosen angeschlossen werden.

1. Stecken Sie den

Netzstecker in die Steckdose.

2. Schalten Sie die beiden Schalter auf Ein, und warten Sie, bis die grüne Dampfkontrolleuchte aufleuchtet (ca.8 Minuten).

Wenn die grüne Dampfkontrollleuchte aufleuchtet, ist das Gerät betriebsbereit.

Anwendungshinweise

Einstellung des Thermostats

Diese Wählscheibe reguliert lediglich die Temperatur der Bügeleisensohle.

Bügeln ohne Teflon®-Sohle:

Die Temperatur muß der Gewebeart entsprechend gewählt werden.

Dampfbügeln:

schwarz markierter Bereich.

Vor dem Bügeln:

•

2 bis 3 starke Dampfstöße abgeben,um das Kondenswasser aus dem Schlauch zu entfernen, anschließend das Bügeleisen auf einem dünnen Tuch ausprobieren. Wenn noch Wasser austritt, die Temperatur leicht erhöhen

• wenn kein Dampf austritt, die

Temperatur leicht herabsetzen

VORSICHT: Nach Änderung der Temperatureinstellung dauert es ca.2 Minuten, bis sich die neue Temperatur stabilisiert hat.

Dampfstoßknopf

Dieser Knopf dient zur Steuerung des Dampfaustritts aus dem Bügeleisen.

Vor dem Bügeln:

2 bis 3 starke Dampfstöße zur Seite abgeben, um das Kondenswasser aus dem Schlauch zu entfernen.

Allgemeine Regel

Alle Stoffe werden mit Dampf gebügelt. Bestimmte Gewebearten können ohne Dampf gebügelt werden,wenn Sie dies für notwendig erachten. In diesem Fall braucht der Schalter am Kessel nicht betätigt zu werden;lediglich das Bügeleisen einschalten.

Zur Steigerung der Bügelqualität und der Betriebsdauer Ihres Geräts einmal mit Dampf über den Stoff bügeln und ein zweites Mal ohne Dampf trocken bügeln.

Seide

Seide wird im Normalfall mit Dampf gebügelt.

Bei dunklen Farbtönen empfehlen wir den Einsatz der bei Ihrem Fachhändler separat erhältlichen Teflon®-Sohle.

Deutsch

MDE Compact 27.8.2001 16:08 Page 20





Angora/Wolle

● Das Bügeleisen unter Dampfab-

gabe in ca.10 cm Abstand am Gewebe vorbeiführen,um ein Verfilzen zu vermeiden.

● Das Kleidungsstück hochnehmen

und aufschütteln.

Vertikales Glätten

Hängen Sie das Kleidungsstück auf einen Bügel, oder halten Sie es mit der Hand hoch.

Unter Abgabe kurzer Dampfstöße von oben nach unten leicht über das Gewebe streichen.

Hinweis: Bis auf Baumwolle, Leinen und einige Seidenarten lassen sich alle Stoffe auf diese Weise leicht glätten.

Wenn ein Gewebe sich nicht gut glätten läßt, das Kleidungsstück auf den Bügeltisch legen und normal bügeln.

Spezielle Stoffarten

● Samt, Cordsamt,Jersey

● Das Bügeleisen ohne Teflon®-Sohle mit 1 cm Abstand

unter Dampfabgabe über das Gewebe führen,anschließend mit der Hand glattstreichen.

VORSICHT

Bei Einsatz des heißen Bügeleisens unter Dampfdruck besteht die Gefahr schwerer Verbrennungen.

Verwendung der Teflon®-Sohle

Praktische Tips

Die Teflon®-Sohle ist besonders wichtig für dunkle Gewebe, bei denen es zu Glanzstellen kommen kann, sowie Synthetikgewebe,die häufig am Bügeleisen haften.

Bei Verwendung der Teflon®-Sohle: 1. Bügeleisen in die Sohle setzen. 2. Feder wie eingezeichnet nach hinten ziehen. Etwa

1 Minute lang warten, bis die Sohle die Temperatur des Bügeleisens erreicht hat.Dadurch wird vermieden, daß Kondenswasser auf das Gewebe läuft. Vergessen Sie nicht, die Teflon®-Sohle nach dem Gebrauch wieder abzunehmen.

VORSICHT: Bei Berührung der Teflon®-Sohle sind schwere Verbrennungen oder Beschädigungen möglich.

Deutsch

MDE Compact 27.8.2001 16:08 Page 21

Bei Erreichen des minimalen Kesselfüllstands leuchtet eine rote Kontrolleuchte auf.

Wasserstandskontrolleuchte

Die rote Kontrolleuchte zeigt an, daß der Kessel nicht mehr genügend Wasser enthält.

VORSICHT: Um schwere Verbrennungen zu vermeiden,darf der Einfüllverschluß nur wie nachstehend beschrieben geöffnet werden.

Nachfüllen während des Bügelvorgangs

Füllen

1. Schalten Sie den Kessel aus, und

bügeln Sie weiter, bis kein Dampf mehr austritt.

2. Drücken Sie den Dampfstoßknopf,bis kein Dampf mehr austritt.

3. Schalten Sie das Bügeleisen aus.

4. Ziehen Sie den Netzstecker aus der

Steckdose.

5. Öffnen Sie den Einfüllverschluß vorsichtig eine halbe Umdrehung weit (verwenden Sie ein Tuch, um nicht mit dem Dampf in Berührung zu kommen), und warten Sie, bis der restliche Dampf vollständig entwichen ist.

6. Schrauben Sie den Einfüllverschluß ganz ab, und füllen Sie wie auf Seite 3 beschrieben Wasser nach.

Deutsch

MDE Compact 27.8.2001 16:08 Page 22

Kontrollieren Sie, ob die Abdeckung des Aufbewahrungsfachs fest geschlossen ist, um zu vermeiden, daß es beim Umfallen des Geräts zu Unfällen kommt.1.Halten Sie den Bügeltisch mit der Spitze nach unten schräg nach vorn.

Drücken Sie den Hebel zur Höhenverstellung,um die Verriegelung zu lösen.3.Klappen Sie den Bügeltisch zusammen.Das

Gerät kann nun verstaut werden.

Hinweis: Das Wasser kann bis zum nächsten Gebrauch im Kessel bleiben; das aufgekochte Wasser verdirbt nicht.

Das Bügeleisen kann noch warm zusammen mit dem Netzkabel und dem Schlauch im Aufbewahrungsfach unter dem

Bügeltisch verstaut werden.So wird die Gefahr von Verbrennungen oder ein Umfallen des noch heißen Bügeleisens vermieden.Die Abdeckung des Aufbewahrungsfachs wird mit zwei Haken sicher geschlossen.

Sicheres Verstauen

WICHTIG: Verwenden Sie keinesfalls einen Entkalker oder sonstige Chemikalien,da dies zu Schäden am Kessel und am Bügeleisen führen

kann. Das Gerät nicht in Flüssigkeiten eintauchen.Das Bügeleisen nicht unter fließendem Wasser reinigen.

Wartung

Aufbewahrung

Nach Gebrauch des Geräts: 1. Schalter auf Aus stellen und Netzstecker ziehen. 2. Abdeckung öffnen. 3. Das Aufbewahrungsfach einräumen: a) Bügeleisen b) Schlauch c) Netzkabel d) Silikonplatte.Die genannte Reihenfolge sollte eingehalten werden.

Bei noch heißem Bügeleisen darauf achten, daß die Kunststoffteile des Aufbewahrungsfachs nicht berührt werden. Hinweis: Sie können das Gerät nun verstauen,auch wenn das Bügeleisen noch heiß ist.

Reinigung des Bügeleisens

● Verwenden Sie zur Reinigung die bei Ihrem Fachhändler erhältliche Reinigungsplatte

Poli-Fer.

● Reinigen Sie die Sohle häufiger,wenn Sie mit Stärke bügeln

(auch wenn keine Stärkeablagerung sichtbar ist).



Deutsch

MDE Compact 27.8.2001 16:08 Page 23

● Zum Enfernen von Staub oder anderen Verunreinigungen das Gerät mit einem weichen Tuch feucht abwischen.Das Gerät nicht

naß machen; keine chemischen Reinigungsmittel verwenden.

Reinigung des Geräts

Ausspülen des Kessels

Empfehlungen

Kontrolle/Reparatur

Folgendes sollte regelmäßig kontrolliert werden: 1. Zustand des Netzkabels 2. Schlauch 3. Dichtung des Füllverschlusses

Das Gerät darf nur von entsprechend qualifizierten und autorisierten Technikern repariert werden.



1. Nehmen Sie den Kessel wie auf Seite 11 beschrieben ab (Einsendung des Kessels an den Kundendienst). 2. Füllen Sie den Kessel mit Hilfe der Füllflasche mit warmem Leitungswasser (A). 3. Spülen Sie den Kessel mit kreisförmigen Bewegungen aus (B).

4. Entleeren Sie den Kessel wie in der Abbildung dargestellt (C). WICHTIG: Verwenden Sie keinesfalls einen Entkalker oder sonstige Chemikalien,da dies zu Schäden am Kessel führen kann. Das Gerät

nicht in Flüssigkeiten eintauchen.

Um eine einwandfreie Funktion des Kessels zu gewährleisten und Kalkablagerungen zu vermeiden,muß der Kessel unbedingt regelmäßig ausgespült werden. Zur Vermeidung von Verbrennungen oder elektrischen Schlägen darf der Kessel nur in kaltem Zustand und bei ausgestecktem Netzstecker ausgespült werden.

VORSICHT: Achten Sie darauf, daß stets der Netzstecker gezogen ist, und gehen Sie beim Abschrauben des Einfüllverschlusses den

Anweisungen zum Befüllen des Kessels auf Seite 3 entsprechend vor.

VORSICHT:

Um Verbrennungen oder elektrische Schläge beim Umgang mit dem Gerät zu vermeiden, muß das Gerät zum Reinigen kalt und der Netzstecker ausgesteckt sein.

Deutsch

ABC

MDE Compact 27.8.2001 16:08 Page 24

Störungen/Lösungen

Durch die Öffnungen in der Sohle tritt Wasser aus

Durch die Öffnungen in der Sohle tritt braune oder weiße Flüssigkeit aus und führt zu Flecken auf dem Bügelgut

Die Sohle des Bügeleisens ist schmutzig (oder braun verfärbt); es kommt zu Flecken auf dem Bügelgut

Es tritt nur wenig oder kein Dampf aus

Die Sohle ist verkratzt oder beschädigt

• Sie aktivieren die Dampfabgabe bei zu geringer Temperatur bzw. bevor das Bügeleisen heiß genug ist

•

Es befindet sich Kondenswasser in den Leitungen, weil Sie erstmals oder nach längerer Unterbrechung mit Dampf bügeln

•

Der Thermostat ist falsch eingestellt:Die Temperatur ist noch immer zu niedrig

• Sie verwenden chemische Entkalker

• Sie verwenden Zusätze im Bügelwasser (Lavendel,Appreturen usw.)

• Kleine Gewebeteile haben sich in die Öffnungen der Sohle gesetzt und sind verkohlt

• Sie bügeln mit zu hoher Temperatur

• Das Bügelgut wurde nicht ausreichend ausgespült, oder Sie verwenden Stärke

• Der Kessel ist nicht in Betrieb

• Der Wassertank ist leer

• Sie haben das Bügeleisen auf einer rauhen Oberfläche abgestellt

• Das Bügeleisen ist heruntergefallen oder auf andere Weise beschädigt worden

• Setzen Sie über den Thermostat die Bügeleisentemperatur herauf

• Prüfen Sie, ob der Bügeleisenschalter angeht

• Drücken Sie auf den Dampfstoßknopf, bis Dampf aus dem Bügeleisen austritt

• Bitte wenden Sie sich an den Kundendienst

• Verwenden Sie keinesfalls derartige Produkte:Sie führen zu Geräteschäden

• Geben Sie keinesfalls etwas in den Kessel

• Reinigen Sie die Sohle, und wischen Sie sie mit einem feuchten Tuch ab

• Stellen Sie den Thermostat am Bügeleisen richtig ein

• Reinigen Sie die Sohle, und wischen Sie sie mit einem feuchten Tuch ab

• Sprühen Sie die Stärke immer auf die Rückseite der zu bügelnden Fläche

• Schalten Sie den Schalter des Kessels auf Ein

• Warten Sie, bis die Dampfkontrollleuchte aufleuchtet

• Füllen Sie den Wassertank wie beschrieben nach

• Stellen Sie das Bügeleisen stets auf der Silikonplatte ab

• Bitte wenden Sie sich zum Austauschen der Sohle an den Kundendienst

Störung

Mögliche Ursachen Lösungen

Deutsch

MDE Compact 27.8.2001 16:08 Page 25

Aus dem Einfüllverschluß tritt Dampf aus

Der Bügeleisen wird nicht heiß

Das Bügeleisen ist zu heiß

Der Griff wird heiß

Die Dampfabgabe läßt sich nicht unterbrechen

Der Dampf tritt unregelmäßig aus

Der Dampf hat nicht genügend Druck

•

Der Verschluß ist nicht fest aufgeschraubt

• Der Verschluß ist beschädigt

• Das Netzkabel ist nicht eingesteckt

• Die Schalter stehen auf Aus

• Der Bügeleisenthermostat steht auf Minimum

• Der Thermostat ist falsch eingestellt

• Der Bügeleisenthermostat steht auf Maximum

• Der Knopf am Bügeleisen klemmt

• Der Schlauch ist schadhaft

• Die Öffnungen in der Sohle sind verstopft

• Der Wasserkessel ist leer

• Schrauben Sie den Verschluß fest zu

• Das Gerät nicht mehr verwenden. Bitte wenden Sie sich an den Kundendienst

• Stecken Sie das Netzkabel ein

• Betätigen Sie die Schalter

• Stellen Sie die Bügeleisentemperatur am Thermostat richtig ein

• Verringern Sie die Temperatur am Bügeleisenthermostat

•

Drücken Sie mehrmals rasch hintereinander auf den Dampfstoßknopf

•

Wenden Sie sich an den Kundendienst

• Lassen Sie das Gerät abkühlen, und reinigen Sie die Öffnungen

• Füllen Sie den Wasserkessel nach

Technische Daten

Störung

Mögliche Ursachen Lösungen

Dampfdruck 3,5 bar

Vertikal bügeln Ja

Füllvolumen des Kessels 0,85 l

Verwendung von Leitungswasser Ja

Spannung 230 V/ 50 Hz

Leistung Wasserkessel 1.000 W

Leistung Bügeleisen 800 W

Gesamtgewicht 13,5 kg

1 kg

Maße (geschlossen, H x B x T) 135 x 44 x 18 cm

Tischhöhe 65 –94 cm

Deutsch

MDE Compact 27.8.2001 16:08 Page 26

Kundendienst

CE-Konformitätserklärung

● Falls die Ursache einer Störung nicht zu ermitteln ist,wenden Sie sich bitte an den Kundendienst,

der Ihnen jederzeit gern weiterhilft.

● VORSICHT: Nehmen Sie das Gerät keinesfalls selbst auseinander.

CH  0800 55 84 48 Divelit SA Production / LauraStar

Centro Nord-Sud 2C,CH-6934 Bioggio

D  0180 323 24 00 Divelit (Deutschland) GmbH / LauraStar

Toyota-Allee 45, D-50858 Köln-Marsdorf

F  04 50 31 51 90 Divelit France Sàrl / LauraStar

International Business Park,F-74160 Archamps

B  016 400 400 Divelit Belgium SA / LauraStar

Industrieweg 5,B-3001 Heverlee

E  34 93 201 37 77 River International SA

Beethoven,15 atico 7e, E - 08021 Barcelona

NL  076 571 00 25 LauraStar Nederland

Goeseelsstraat 16,4817 MV Breda

Sonstige Länder: Tel: ++ 41 21 948 99 48 Fax: ++41 21 948 99 40 Internet: www.divelit.com E-Mail: info@divelit.ch

Anschriften

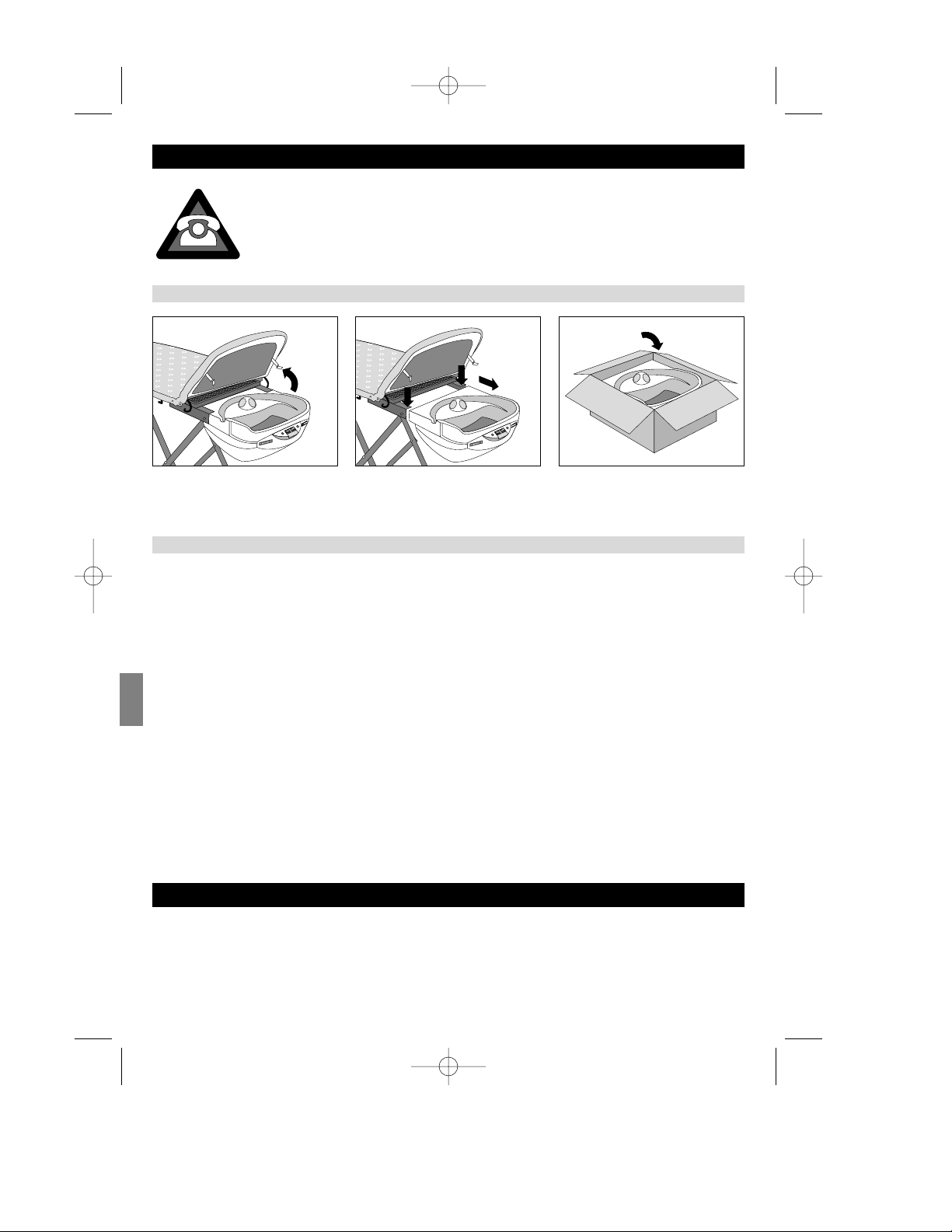

Einsenden des Wasserkessels an den Kundendienst

Bezeichnung: Bügelsystem Modell/Typ: COMPACT

Wir erklären auf eigene Verantwortung, daß das Produkt den folgenden Normen oder normierten Dokumenten entspricht: EN 60 335-1,EN 60 335-2-3, EN 55014,EN 61000-3-2/-3.

Teflon®:eingetragenes Warenzeichen von DuPont





1. Sicherungshaken am Wasserkessel auseinanderdrücken und die Abdeckung öffnen. 2. Kessel vom Bügelbrett abnehmen. Drücken Sie dazu auf beide Knöpfe,und ziehen Sie den Kessel zu sich hin. 3. Legen Sie den Kessel in den vom Kundendienst bereitgestellten Karton.

Deutsch

MDE Compact 27.8.2001 16:08 Page 27

+ 61 hidden pages
