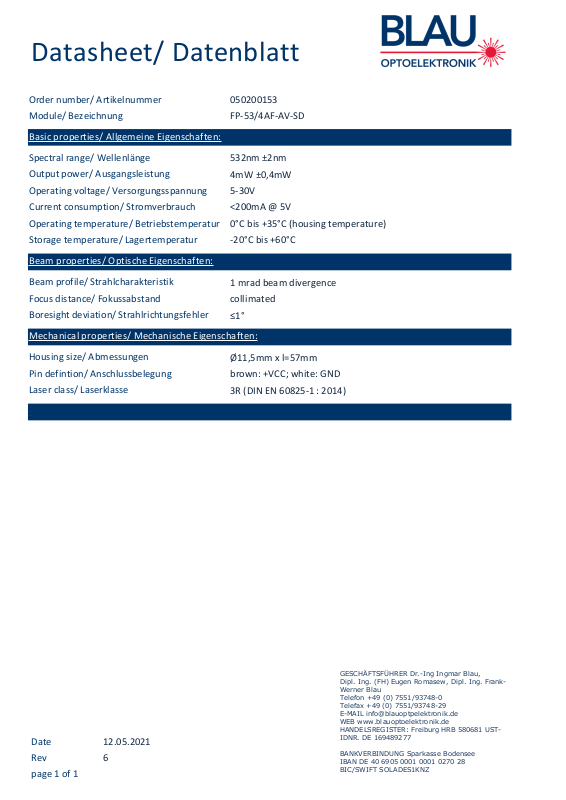

Datasheet/ Datenblatt
Laser class/ Laserklasse
Pin defintion/ Anschlussbelegung
Housing size/ Abmessungen
Boresight deviation/ Strahlrichtungsfehler
Focus distance/ Fokussabstand
Beam profile/ Strahlcharakteristik
Storage temperature/ Lagertemperatur
Operating temperature/ Betriebstemperatur
Current consumption/ Stromverbrauch
Operating voltage/ Versorgungsspannung
Output power/ Ausgangsleistung
Spectral range/ Wellenlänge
Order number/ Artikelnummer
1 mrad beam divergence
Mechanical properties/ Mechanische Eigenschaften:
Beam properties/ Optische Eigenschaften:
FP-53/4AF-AV-SD
Module/ Bezeichnung
050200153
Basic properties/ Allgemeine Eigenschaften:
3R (DIN EN 60825-1 : 2014)
brown: +VCC; white: GND
Ø11,5mm x l=57mm
≤1°
collimated
-20°C bis +60°C
0°C bis +35°C (housing temperature)
<200mA @ 5V
5-30V
4mW ±0,4mW
532nm ±2nm
-
Date
12.05.2021
Rev
6
page 1 of 1
