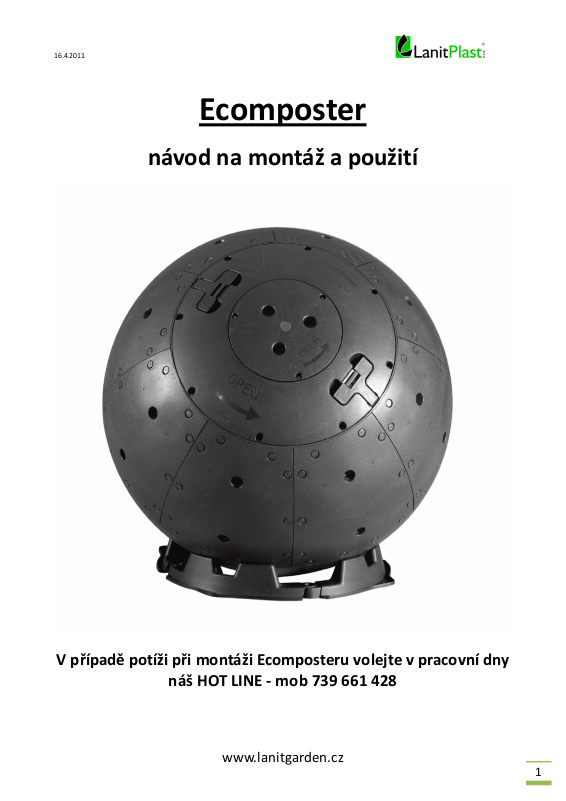

Ecomposter
návod na montáž a použití
V případě potíži při montáži Ecomposteru volejte v pracovní dny
náš HOT LINE - mob 739 661 428
www.lanitgarden.cz
16.4.2011
2
Krok 1 - vybalení ecomposteru
Postup montáže:
Krok 1 - vybalení ecomposteru ……………. 2
Krok 2 - montáž první polokoule ……………. 3
Krok 3 - montáž prstence k dokončení polokoule ……………. 4

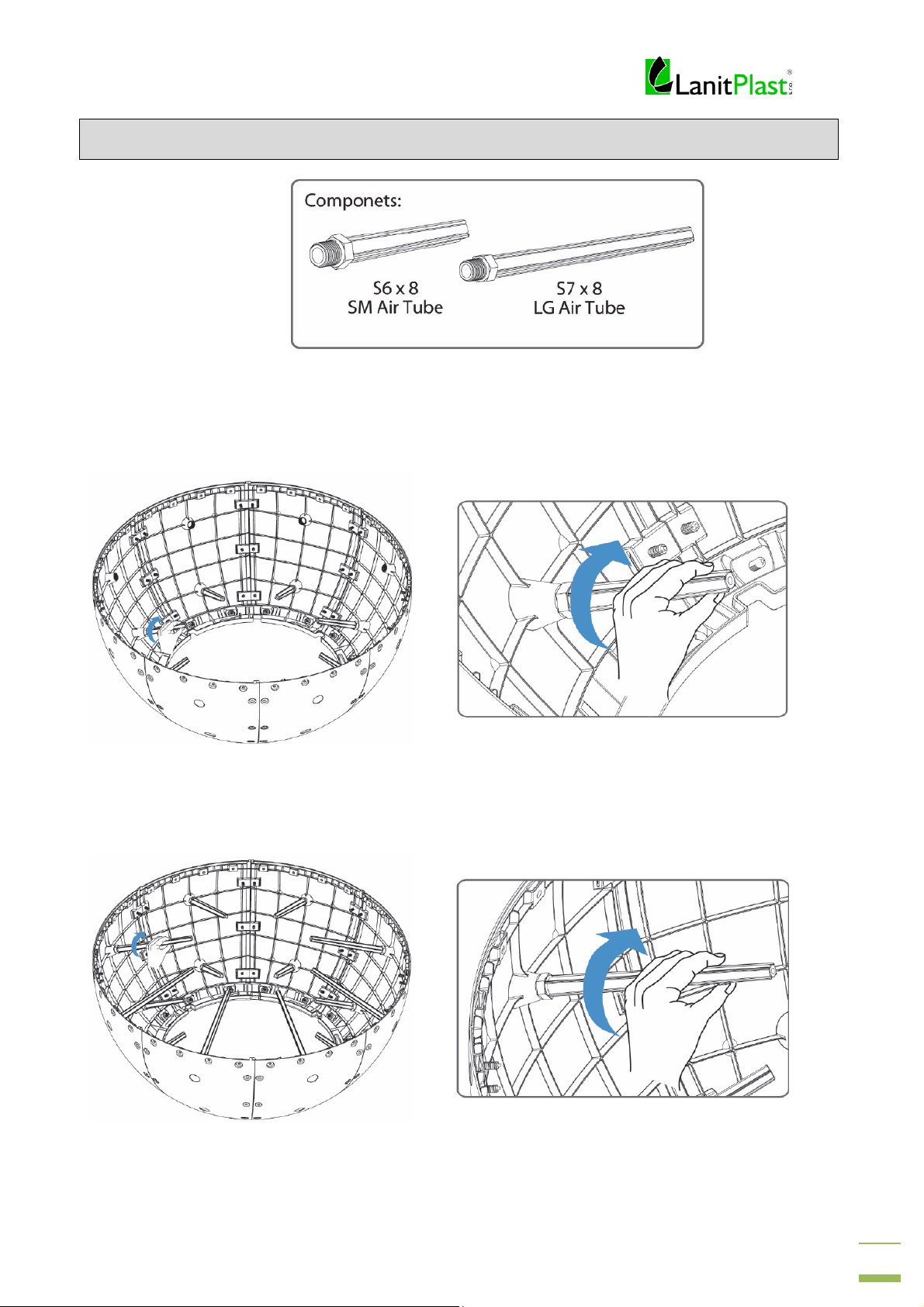

Krok 4 - instalace provzdušňovacích trubic ……………. 7
Krok 5 - montáž druhé polokoule ……………. 8

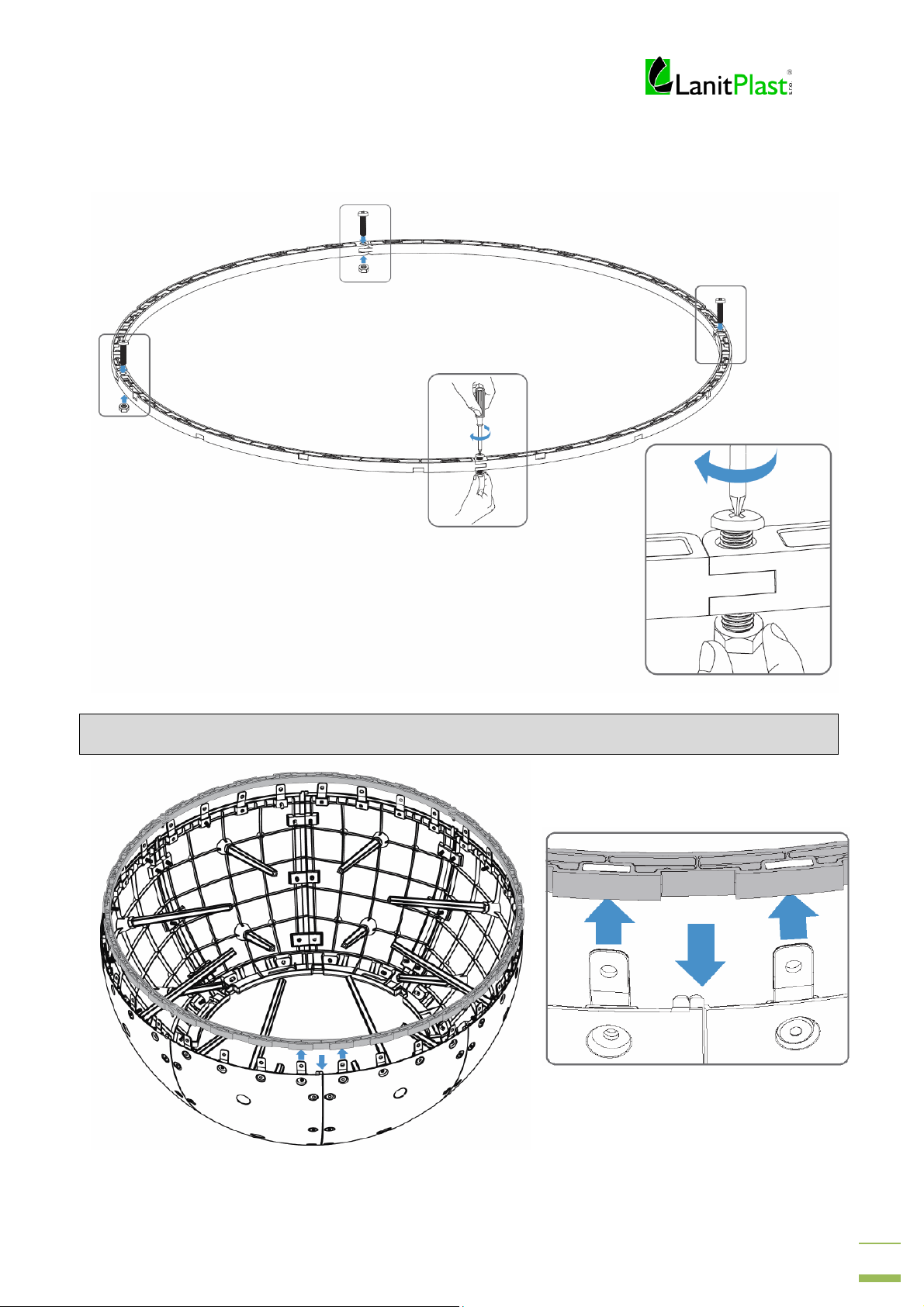

Krok 6 - montáž středového prstence ……………. 8
Krok 7 - instalace středového prstence ……………. 9

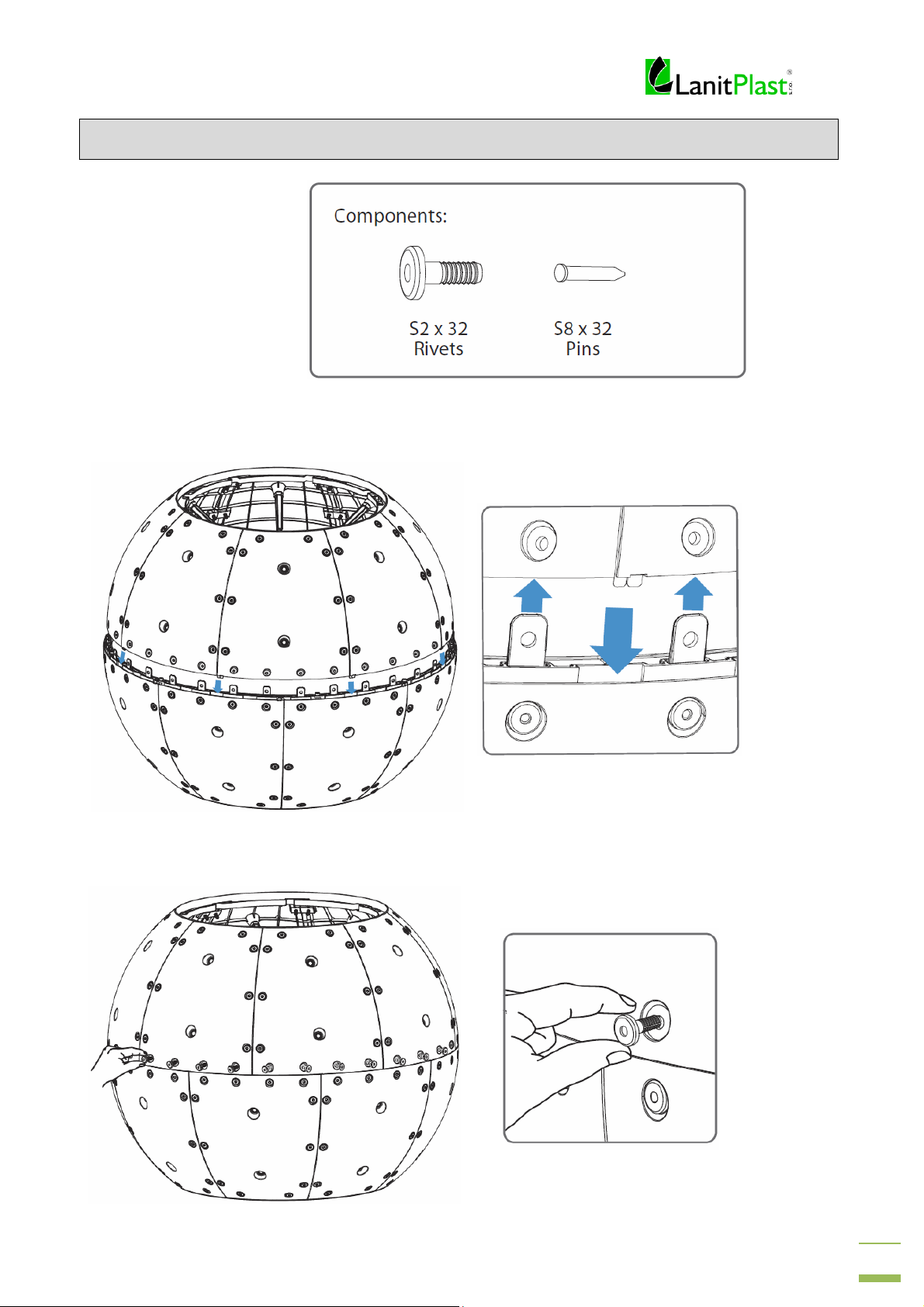

Krok 8 - připevnění vrchní polokoule ……………. 10

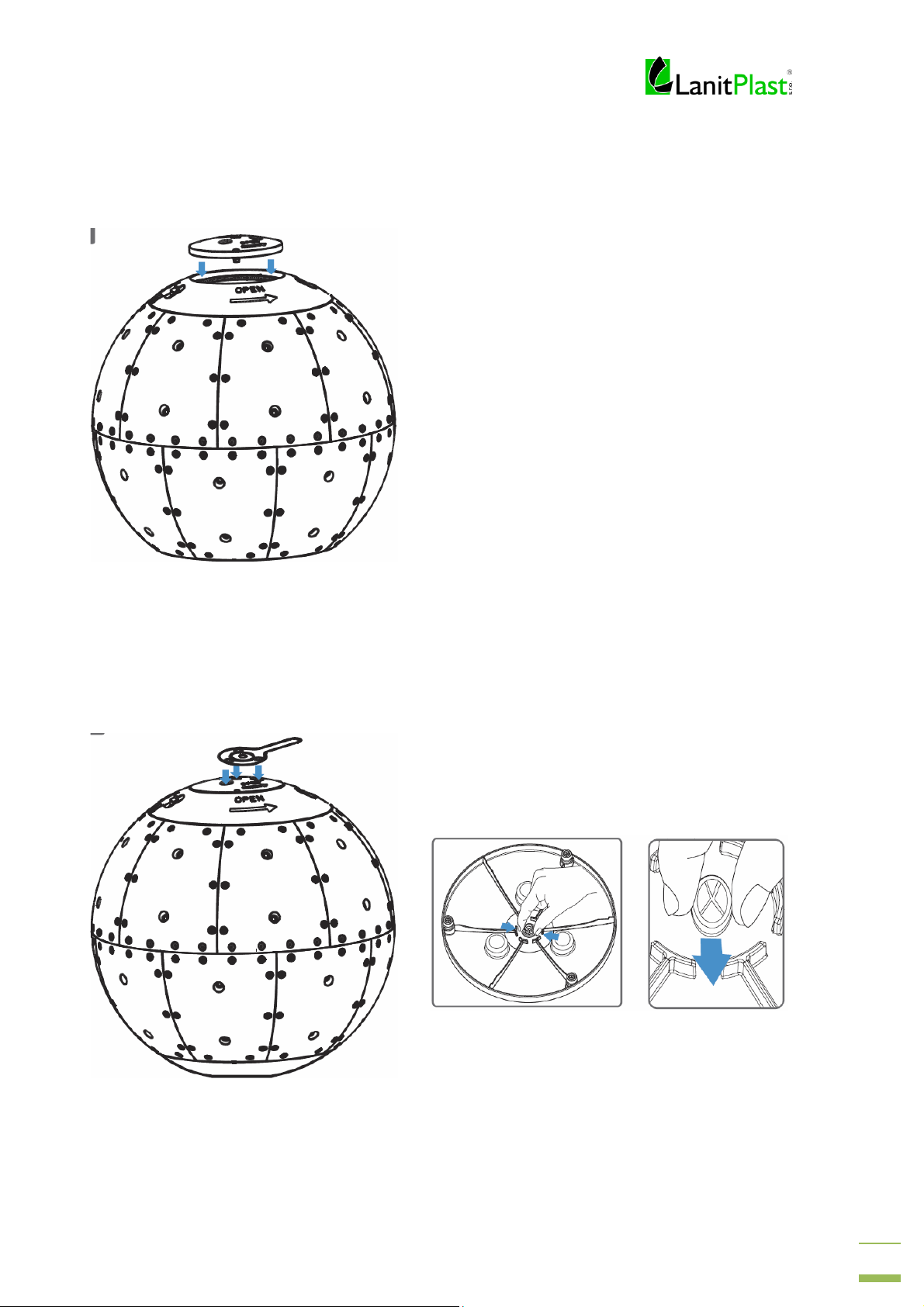

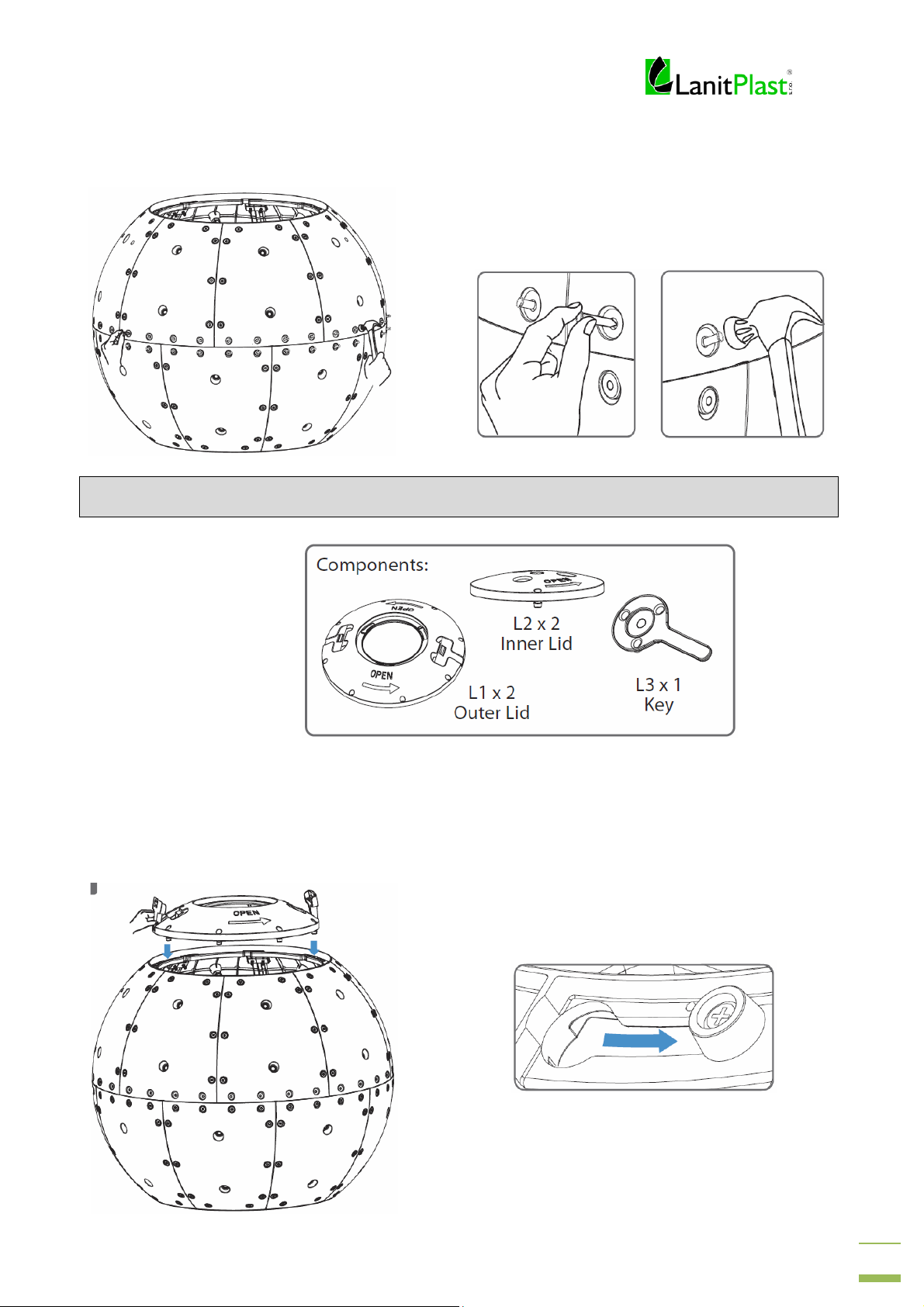

Krok 9 - instalace poklopů ……………. 11

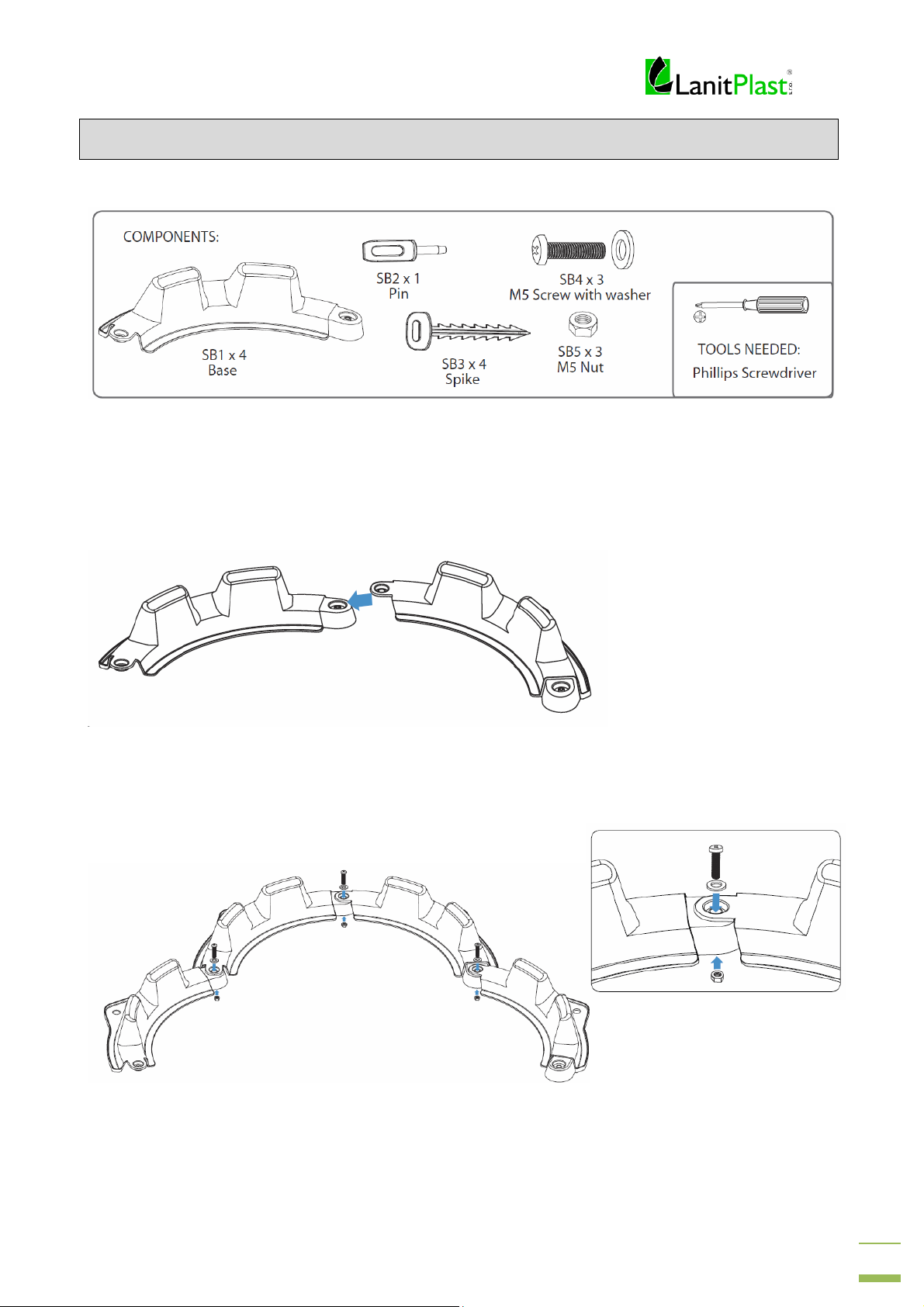

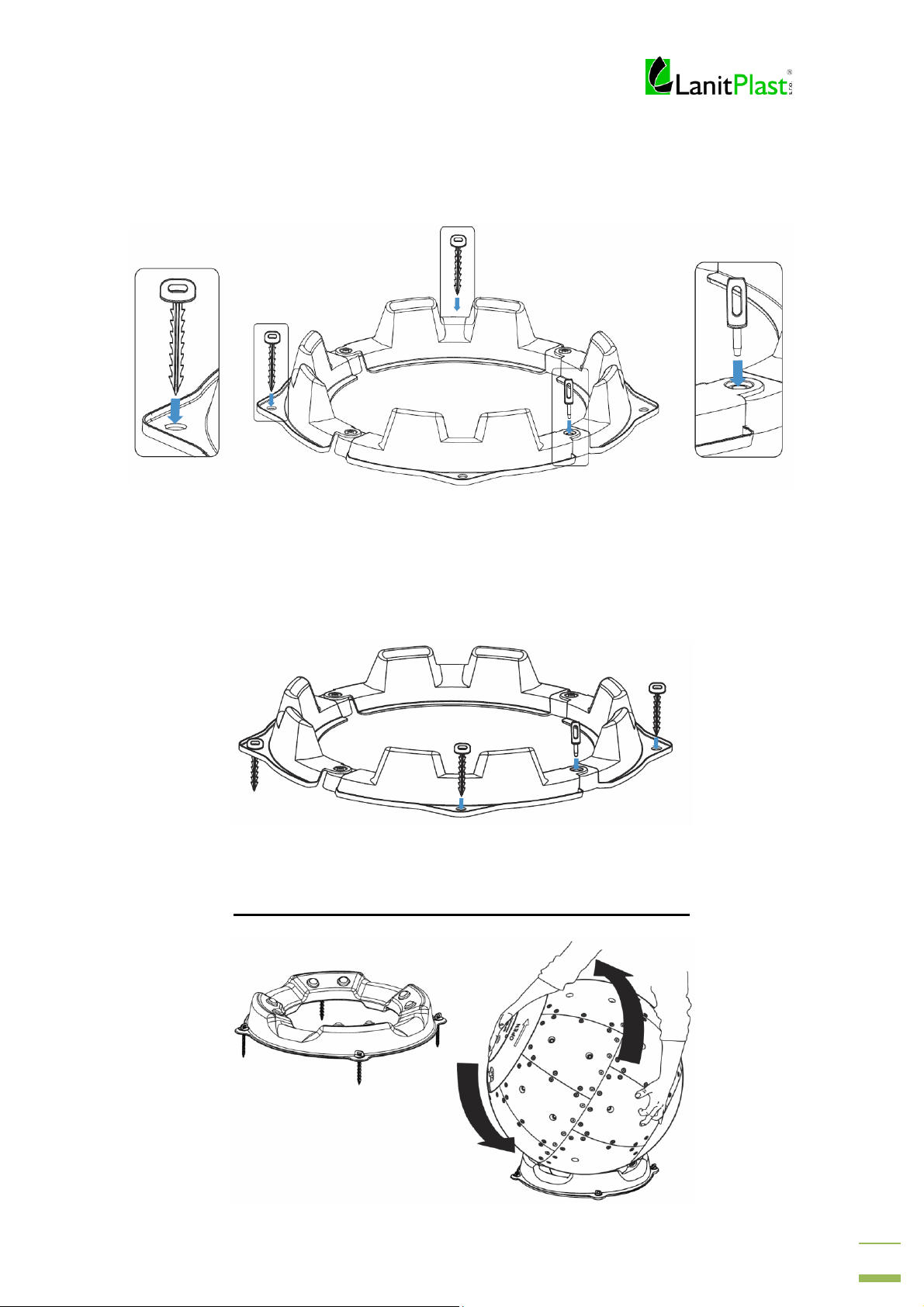

Montáž standardní základny ……………. 13
Použití ecomposteru ……………. 15

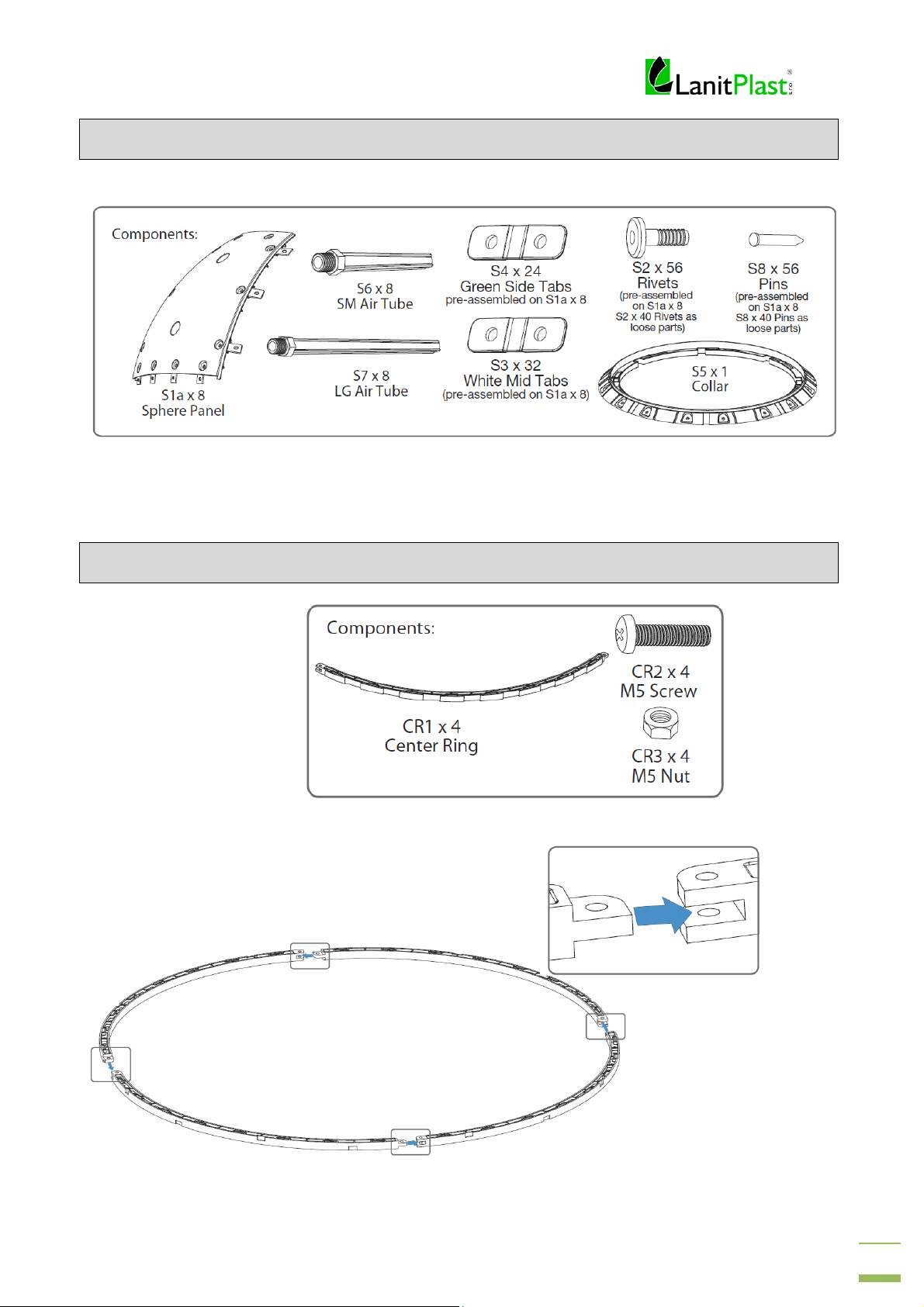

Vybalte ecomposter a ujistěte se, že máte následující součástky k sestavení koule.
Pokud některá z částí chybí, ECOmposter nestavte a ihned kontaktujte prodejce.
Poznámka - přidali jsme více kusů některých menších částí.
www.lanitgarden.cz
16.4.2011
3
Krok 2 - montáž první polokoule
Překlad jednotlivých dílů z obrázku:
Components = součásti
Sphere panel = panel koule
green side tabs = zelená postranní poutka
white mid tabs = bílá prostřední poutka
preassembled = předmontováno
screw = šroub
nut = matka
rivet = šroubek/hřeb
pins = kolíčky
dollar = kruh/prstenec
outer lid = vnější víko/poklop
inner lid = vnitřní víko/poklop
air tube = provzdušňovací trubice
key = klíč
Použité díly v tomto kroku
A
Zasuňte postranní poutka prvního panelu do otvorů na levé straně druhé panelu.
B
Umístěte tři S2 šroubky do otvorů v panelu a postranních poutkách tak, aby držely na místě.
Poznámka
- v kroku 3E zatlučete kolíčky S8 do všech šroubků
S2
www.lanitgarden.cz
16.4.2011
4
Krok 3 - montáž prstence k dokončení polokoule
C
Zopakujte kroky A a B, abyste spojili dalších šest panelů.
Nespojujte první panel s posledním. Ponechte jednu stranu otevřenou. Spojíte je v kroku 3C.
Použité díly v tomto kroku
Používejte rukavice !
Hrany dílů jsou ostré !
A
Umístěte prstenec na vnitřní stranu vrchu koule.
Jemně zatáhněte polokouli od sebe, aby prstenec zapadl pod vršek panelu. Srovnejte otvory v prstenci s
otvory na vršku panelů.
www.lanitgarden.cz
16.4.2011
5
B
Začněte s otevřeným panelem, umístěte S2 šroubky do otvorů ve vrchním panelu a prstence tak, aby držely
na místě.
Pokračujte dále se srovnáním otvorů v panelech s otvory v prstenci a umístěte šroubky tak, aby držely na
místě. Připevněte všech 8 panelů této polokoule k prstenci.
C
Vraťte se zpět ke stranám a vložte postranní poutka do otvorů v posledním panelu a zajistěte na místě třemi
S2 šroubky. Dokončete vyrovnání otvorů v panelech s prstencem a umístěte šroubky.
D
Umístěte dva kolíčky S8 do středu dvou šroubků na vrchu každého panelu.
Zatlučte kolíčky dokud se nezarovnají se šroubky a prstenec nebude připevněn k panelům.
www.lanitgarden.cz
16.4.2011
6
E
Umístěte kolíčky S8 do středního a spodního šroubku podél levé strany každého panelu a zatlučte je, dokud
se nezarovnají.
Poznámka
- zatlučte kolíček, dokud se nevyrovná s vrškem šroubku a šroubek se nezarovná s otvorem v panelu
F
Přetočte polovinu koule.
