Lanitplast Multiline 6x4 User Manual

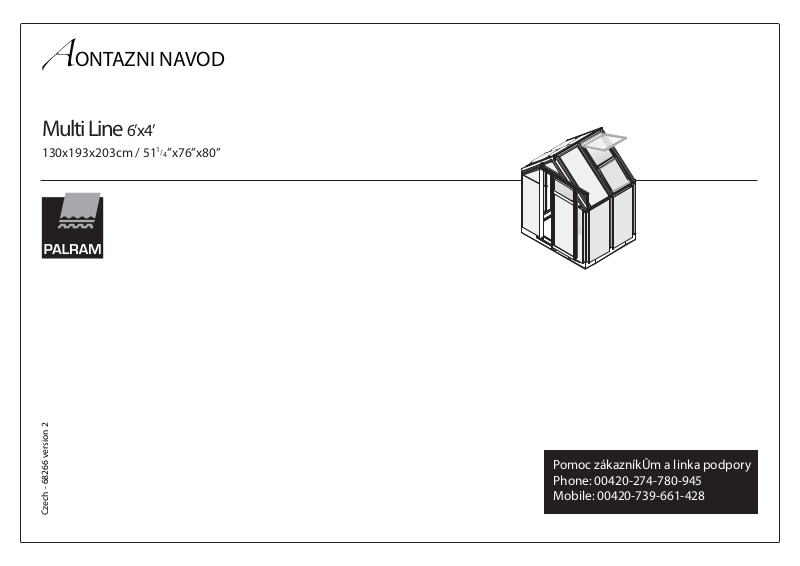

AONTAZNI NAVOD

Multi Line 6’x4’

1

130x193x203cm / 51

/

4”x76”x80”

Czech - 68266 version 2

Pomoc zákazníkÛm a linka podpory Phone: 00420-274-780-945 Mobile: 00420-739-661-428

Dulezite

Bezpecnostni upozorneni

Vseobecna upozorneni

Nez zacnete s montazi skleniku, prectete si prosim pozorne tento navod k montazi.

Montaz musi byt provadena presne v poradi, jake je zde postupne uvadeno a popsano.

Neutahujte srouby dokud neni sklenik kompletne osazen polykarbonatovymi panely.

Tento navod k montazi si prosim peclive uschovejte.

Behem montaze doporucujeme ochranne pomucky (pracovni odev a obuv, pracovni rukavice, pripadne ochranne bryle). Hlinikove profilove listy mohou mit ostre hrany. Montaz skleniku neprovadejte ve vetru nebo desti. Pozor – vyvarujte se kontaktu hlinikov

ch list s vedenim elektrickeho proudu. Bezpecne zlikvidujte vsechny plastove obaly a chrante je pred detmi. Sklenik musi stat na rovne plose. Behem vystavby se o sklenik neopirejte a nepresouvejte ho. Zabrante detem v pristupu na misto montaze, protoze hlinikove profilove listy mohou mit ostre hrany. Nestavte sklenik na miste vystavenem silnemu vetru. Nesnazte se sklenik sestavit, jestlize jste unaveni, pod vlivem leku nebo trpiteli zavrati. Pri pouzivani zebriku se ujistete, ze dodrzujete bezpecnostni upozorneni vyrobce. Pouzivate-li elektricke naradi, dodrzujte navod k obsluze vyrobce (pri utahovani zohlednete mekkost hlinikovych sroubu a matic). Ve skleniku neskladujte horke predmety jako napr. prave pouzity zahradni nebo jiny gril, pajeci lampa nebo rozpalene jine elektricke ci plynove spotrebice. Nez zacnete s kotvenim podlahy, ujistete se , ze na zemi a v zemi nejsou zadné viditelne ani skryte kabely nebo trubky apod. Pozor na elektricke kabely napr. od zahradnich sekacek, cerpadel a podobne.

Sklenik se sklada z mnoha dilu, proto si na celou montaz rezervujte min. cely pulden. Jednotlive dily by jste si meli prekontrolovat a prehledne a pristupne rozlozit. Uchovavejte vsechny male soucasti

y

(srouby, matky apod.) v misce, aby se neztratily. Pro sklenik si zvolte slunne a rovne misto bez previslych objektu. Sklenik nestavte na piscitych pudach – byl by problem s ukotvenim skleniku pomoci koliku. Nestavte sklenik na miste vystavenem silnemu vetru. Sklenik musi stat na rovne plose na takovem podlozi, aby vydrzelo uchyceni skleniku koliky.

Pece a udrzba

K cisteni skleniku pouzivejte pouze a vyhradne slaby mydlovy roztok a jemny hadrik. Po umyti sklenik oplachnete cistou vodou. Nepouzivejte cistici prostredky obsahujici chemicka rozpoustedla nebo prostredky na bazi lihu a alkoholu (napr. Iron nebo Okenu). Pozor na poskrabani spinavym hadrem nebo spinavou houbou. Material skleniku nesmi prijit do kontaktu s chemickymi cistidly a rozpoustedly, s chemikaliemi typu benzin (vc. technickeho), aceton, toulen, chlor (napr. Savo), terpentyn, redidla na barvy (napr. rada S 6xxx), apod. Vzdy dojde ke zniceni polykarbonatoveho skla. Zbavujte pravidelne strechu snehu a listi.

Peclive si zkontrolujte obsah baleni dle

prehledu na nasledujici strane.

Postupujte krok po kroku dle

montazniho navodu.

Srouby 411 se montuji zevnitr a matice

412 zvnitrku skleniku.

Utahnete jen lehce srouby a matice

(411 a 412) 2-3 otacky, pokud neni receno jinak neutahujte uplne, dokud nebude proveda kompletni montaz.

Ozna

c

ení jednotlivych montaznic

prvku:

A – hlinikove profily a soucastky P5XX – polykarbonatove panely P3XX – plastove prvky M – kovove prvky 4XX – srouby, matice, atd.

Konce vsech profilu, oznaceny sipkou,

smeruji vzdy nahoru.

Ovalne otvory v rozperach A256 by v

mely byt montovany do zakladny skleniku.

Predni strana skleniku je stena s dvermi,

zadni strana je protejsi strana.

Pevne upenete sklenik na místo ihned

po kompletaci.

z

y

Obsah

Polo

z

ka

Inc./mm

Mnozství

Polo

z

ka

Inc./mm

Mnozství

Polo

z

ka

Inc./mm

Mnozství

Polo

z

ka

Inc./mm

Mnozství

Polo

z

ka

Inc./mm

Mnozství

A102 44.33/1126 4 A103 62.40/1585 1 A104 62.40/1585 1

A173 59/1500 2

A222 48.82/1240 1

R303 59.6/1515 2

P547 23x21 1 600x550

A111 44.69/1135 2 A112 44.69/1135 2 A613 44.69/1142 1 A614 44.69/1142 1 A615 44.69/1142 1 A616 44.69/1142 1

A174 24.17/614 1

A256 50.79/1290 4

2 Spare

PR351 44.09/1120 20 PR353 11.8/300 2 PR356 17.5/445 2

P540 44.69x24.09 10 1135x612 P580 45x24.09 3 1143x612

PA351 44.09/1120 6

A138 48/1223 2

A182 24.17/614 1

A252 24.85/631 1

1 Spare

PA352 22/560 2 PA353 17.5/445 2

P541 12.9x24.09 1 330x612

A146 48/1223 1

A151 23.07/586 1

A162 36.1/917 1

A192 24.17/614 1

A203 61.5/1563 1 A204 61.5/1563 1

A211 24.25/616 1

A261 15.75/400 1

A271 23.07/586 1

A282 21.77/553 2

P543 25.79x24.09 1 666x612

P544 17.32x24.09 2 432x614 P545 17.32x24.09 2 432x614

P546 9.45x23.94 1 240x608

P542 22x24 1 575x612

M246 L 62.2/1580 2 M247 R 62.2/1580 2

M245 7/180 4

Polo

z

ka

Inc./mm

Mnozství

Polo

z

ka

Inc./mm

Mnozství

Polo

z

ka

Inc./mm

Mnozství

Polo

z

ka

Inc./mm

Mnozství

R360 22/560 1

A283 589/23 5

M284 1847/72.7 2

P304 2

P324 4

A323 2

P333 1

P399 2

421 M4x0.63/M4x16 4

422 M4 2

423 M4 2

441 M6x1.77/M6x45 1

447 M8x0.63/M8x16 12

4008 0.6x0.16/16x4.2 6

M307 4

T340 3

A306 1

P328 18

411 M6x0.39/M6x10 85

412 M6 87

442 0.26/6.5 1

445 8x1/5/M8x7 4

T341 4

P361 90

OR

193cm /80”

130cm /51”

18

193cm /80”

130cm /51”

1 2

412

411

Ohnete profil M2473 do 90° uhlu v naznaceni. Jemne utahnetesrouby 447 ve spodnim otvoru jak ukazuje spodniobrazek.

M246

a

b

c

M246

411

M247

M245

447

Pouzijte hlinikove srouby a matice (411,412 )podle obrazku. Utahnete.

411

412

M246

M247 / 2

M246 / 2

M247

447

411

M247

412

a

b

411

M245 /4

a=b

3

411

A162

412

411

412

411

A111

412

411

412

411

A111

Namontujte profil A162 pouzitim sroubu a matic (411,412) podle obrazku. Utahnete. Venujte pozornost sade hlinikovych rohu (A111, A112) , sipky ukazujici vrch profilu.

aa

A162

A111

A112

A162 / 1 A112 / 2 A111 / 2

A162

zadn

A111

A112

c

b

4

POZNAMKA:

Sada okapovych misek zahrnuje dve leve a dve prave misky P324 a ctyri ucpavky. Vlozte ucpavku do vsech ctyr misek P324. Vlozte kazdou z nich do okapovych koncu A138.

POZNAMKA:

Nechejte koncove misky volne na strane, aby mohla voda odtekat.

P324

b

A138

a

b

P324

P324 / 4 A138 / 2

P324

*Vlozte srouby z vnejsí strany, utáhnete matice 2-3 otáckami nechejte uvolnené.

411

5

Vlozte okapy A138 do profilu (A111 / A112) jeden na kazdy konec.

412

POZNAMKA: Namontujte rozperu A256 soucasne s okapem A138 pouzitim stejnych sroubu a matic.Ovalne otvory musi byt spojeny do zakladny skleniku.

411

A138

412

A256

411

A138

A256

!

411

A256

Vnitrní otvor

411

412

Pohled zevnitr

A138 / 2 A256 / 2

A256

*Vlozte srouby z vnejsí strany, utáhnete matice 2-3 otáckami nechejte uvolnené.

zadn

411

A614

411

A613

A138

A204

A203

411

412

A203A204

6

Hlinikove profily A113 a A114 by mely byt spojeny na predni strane k okapum A138 v hornich otvorech a do profilu A203 a A204 jak ukazuje obrazek.

POZNAMKA: Namontujte profily A203 a A204 soucasne k zakladne.

A613 / 1 A614 / 1 A203 / 1 A204 / 1

*Vlozte srouby z vnejsí strany, utáhnete matice 2-3 otáckami nechejte uvolnené.

!

zadn

A104

A103

zadn

A616

A615

7

Namontujte profily A103, A104 do zakladny do vnitrnich otvoru v zakladne a k M285 do prostredniho otvoru jak ukazuje obrazek. Hlinikove profily A615 a A616 by mely byt spojeny na zadni strane k okapumA138 v hornich otvorech a do profilu A103 a A104 jak ukazuje obrazek. POZNAMKA: Vlozte extra sroub 411 do profilu A103 a A104, budoupouzity pozdeji. POZNAMKA: Vlozte profily A103 a A104 soucasne do zakladny do vnitrnich otvoru a primontujte k rozpere A256 na obou stranach.

Vnitrní otvor

!

A103

Inner

hole

A104

412

A615

A104

411

A616

A103

411

A615 / 1 A616 / 1 A103 / 1 A104 / 1

A138

zadn

*Vlozte srouby z vnejsí strany, utáhnete matice 2-3 otáckami nechejte uvolnené.

411

412

411

A146

A615

A616

A211

A613

412

411

8

Pripevnete hlavni nosnik A146 POD a do profilu A113, A114 na PREDNI strane a do profilu A615, A616 na ZADNI strane. Pripevnte profil A211, z vnejsi strany k profilum A613, A614.

A211 / 1 A146 / 1

*Vlozte srouby z vnejsí strany, utáhnete matice 2-3 otáckami nechejte uvolnené.

9

Polozte tri profily A283 na rovnou plochu a na kazdem konci profilu vlozte do drazek dva srouby 411. Profily A283 spojite pomoci lamely M284 a matek 412. Ponechte mezeru mezi profily 25mm/1“ tak, jak je ukazano na obr. a.

POZNAMKA:

Ujistete se, ze profily jsou zarovnany a srouby jsou jemne utazeny. Smontujte profily A283 (vsechny tri najednou) z vnitrni strany do rohu profilu A111 a A112 na dvou koncich a soucasne do profilu A615 a A616 a vystuhy A256 (viz. obr.b). Pridejte extra srouby 411 (v profilu A103 a A104) do prostredniho otvoru v lamele M284 (obr.c). Vsechny srouby jemne utahnete.

A283

412

411

M284

411

412

25mm/ 1 “

412

a

411

M284

411

A283

M284

411

412

a

411

412

A256

A283

A104

zadn

A103

A283

412

A256

A283 / 3 A256 / 1 M284 / 2

b

25mm/ 1 “

c

411

412

411

zadn

*Vlozte srouby z vnejsí strany, utáhnete matice 2-3 otáckami nechejte uvolnené.

zadn

Inside

411

412

A283

A204

A203

A256

Inside

zadn

A283

411

412

10

Vlozte dva srouby 411 do drazky profilu A283 na kazdem konci. Namontujte profily A283 z vnejsi strany do rohu profilu A111 a A112 do dvou koncu a soucasne do profilu A203 a A204 a vystuhy A256 (obr.b). Pripojte vystuhy A256 k profilu A111 a A112 v obou rozich pouzijte nizsi(spodni) sroub. Ovalny otvory musi byt spojeny se zakladnou skleniku.

b

a

A256 / 1 A283 / 2

*Vlozte srouby z vnejsí strany, utáhnete matice 2-3 otáckami nechejte uvolnené.

411

412

411

A102

412

11

Zasunte profil A102 na ctvercovou hlavu sroubu 411 (spojenou do zakladny) . Na druhem konci zasunte hlavu sroubu 411 do drazky na profilu A102, vlozte sroub do predvrtaneho otvoru v okapu A138 a uzavrete (neutahujte) matici

412.

POZNAMKA: Opakujte vyse uvedenou montaz vsech profilu A102 na steny.

b

a

c

A102 / 2

zadn

*Vlozte srouby z vnejsí strany, utáhnete matice 2-3 otáckami nechejte uvolnené.

412

A102

412

411

12

Zasunte sroub do profilu A102 a na vrcholu spojte s hlavnim nosnikem A146 a ve spodu s okapem A138.

POZNAMKA: Opakujte tento postup se vsemi profily A102 na strese.

POZNAMKA: Ventilator ve strese muze byt vlozen nahrazenim jednoho z prostrednich stresnich panelu. K montazi ventilace musite vlozit dalsi sroub 411 (a) do dvou profilu A102 (b) na obou stranach ventilace. Dalsi dva srouby budou pouzity pozdeji.

a

b

a

A102

412

A138

412

A102 / 2

411

a

b

13 14

A222

A211

412

411

A222

412

441

442

A261

412

Namontujte hlinikovy profil A260 pouzitim pridavnych sroubu, vlozenych pri predchozim kroku.

411

412

A252

412

411

a

Namontujte hlinikove profily A222 na hlinikove profily A211 (a). Spojte hlinikovy profil A222 (b) a hlinikovy profil A261 k profilu A113 (c).

POZNAMKA: Srovnejte profil A222 na leve strane s profilem A221. Zatlacte profil A222 smerem ke konci profilu A211 a prisroubujte k profilu A222.

412

411

b

A252 / 1

c

A261 / 1A222 / 1

15

Polozte prvni profily A173 (druhy profil A173 bude pouzit pozdeji) na plochy povrch. Spojte profily A182, A174 a A192 na jedne strane pouzitim sroubu

4008. Utahnete vsechny srouby. Vsunte panel P540 mezi profily A192 a A174. Vsunte P541 mezi profily A174 a A182, zatlacte je proti profilu A173.

A192

4008

A173

A174

4008

a

A192

P540

A173

b

A174

A182

P541

4008

A182

A182 / 1 A192 / 1 A173 / 2 A174 / 1 P541 / 1 P540 / 1

16

Namontujte druhy profil A173 a pripojte jej k druhe strane profilu A174, A182 a A192 pouzitim sroubu 4008. Utahnete vsechny srouby. Namontujte plastove pasky PR351 a PR353. Behem montaze musite na pasky vyvinout tlak dokud nejsou zaklapnuty. Zacnete se zatlacovanim na jednom konci plastoveho pasku a pokracujte k druhemu konci. Primontujte kolecka P304 pouzitim sroubu 421 a samosvornych matic 423.

4008

c

A173

A174

PR351

d

PR351

PR353

423

P304

PR353

423

P304

421

4008

A192

4008

PR351 / 2421 / 2 423 / 2 P304 / 2 PR353 / 2

A182

421

P304

17

A306

422

A271

421

a

b

A151

411

b

A282

18

c

R303

Kdyz vkladate gumu R303 , aplikujte na hlinikovy profil A173 nejaky lubrikacni roztok.

Montaz ventilace: Vsunte panel P547 do drazky v profilu A151. Vsunte profily A282 na kazdou stranu panelu P547 tak, aby licovaly k otvorum na koncich profilu A151 a ke dvema otvorum na panelu P547. Spojte rohy pouzitim sroubu 411 a matic 412. Zasunte posledni profil A271 tak, aby licoval k otvorum na obou profilech A282 a k obema otvorum na panelu P547. Spojte rohy pouzitim sroubu 411 a matic 412. Namontujte kliku k profilu A271 pouzitim sroubu 421 a matic 422, vlozte dva disky 444 mezi panel P547 a hlavicky sroubu 421. Utahnete vsechny srouby a matice.

411

412

A282

c

P547

411

412

421

422

411

A271

d

P303 / 2

P547 / 1

421 / 2 422 / 2

A151 / 1 A282 / 2 A271 / 1 A306 / 1

19

a

A306

A146

20

Rozpery A323 spojte k profilu A260 pouzitim sroubu 445 (a).

A323

445

A252

Abyste instalovali ventilaci na hlavni nosnikovy hlinikovy profil A146, drzte jej v uhlu 45° vztahujici se k profilove urovni ( posunte jej do pozice mezi dva stresni hlinikove profily A102 (b). Drzadlo A306 by melo spocivat na rozperach A323 kdyz je ventilace v poloze ZAVRENO. Kdyz je v pozici OTEVRENO ,ventilace by mela byt zajistena v jednom z nekolika úh, uchycenim vybraneho otvoru v rukojeti s vycnivajici spickou rozpery A323.

A146

A260

A323 / 2445 / 4

21

P540

Kdyz montujete panely na stene, zasunte je do drazky ve spodni casti okapu A138 Namontujte panel P540 pod ventilaci stejnym zpusobem. Behem montaze musite na pasky vyvinout tlak dokud nejsou zaklapnuty. Zacnete se zatlacovanim na jednom konci plastoveho pasku a pokracujte k druhemu konci.Pouzijte naradi P333.

A138

P333

Vlozte 2 panelove uchytky do kazdeho paneloveho bloku do predvrtanych der v zakladne. Zatlacte je dokud nezaklapnou.

POZNAMKA: Plocha strana uchytky se priklada k panelu.

P328

abcd e

P540 / 9 P333 / 1 PA351 / 2

PA351

P328 / 22

22

6

7

8

1

2

3

4

9

10

11

12

13

14

15

5

Venujte pozornost montazi panelu na predni a zadni strane skleniku (P546, P544 a P545, P543). Plastove pasky (PA351, PR352, PR351, PR353) by mely byt instalovany a pote, co jsou vsechny panely radne umisteny.

PA353

P540

PA351

PR351

P545

PA353

P543

16

PA353

P544

PR351

P540

P544

PR353

PR351

P546

PR353

P540

P545

PR351

P540

PA351

P540

PA351

P540

PR351

P540

a

b

PR351 / 14

PA351 / 6 PR353 / 2

PA353 / 2 P540 / 9

P543 / 1 P544 / 2

P545 / 2

Back

P546 / 1

23

Kdyz montujete panely na strese, zasunte je do drazky v hlavnim tramu A146 a potom je zasunte do drazky ve zlabku A138 (pouzivejte jednu ruku z vnitrní strany konstukce a druhou z vnejsí strany ).

POZNAMKA: Pro tento krok je nutno pouzit zebriku.

PA351

a

c

PR351

PA351

PR351

b

PA351

PR351

PA352

P305

P580

R360 / 1

PR351 / 4

P580 / 3

P542 / 1

PA352 / 2 PA351 / 2

24 25

Vlozte dverni spodni pas A192 dovnitr specialni hlinikove kolejnice A162 (a) soucasne s dvernimi kolecky do vrchniho pasu A222. Pote, co namontujete dvere, namontujte sroub a matici 411, 412 do otvoru dverni zarazky na profilu A222 (b).

Ujistete se, ze vsechny srouby a matice jsou utazeny.

411

b

412

a

b

A222

a

26 27

Vlozte rourku T340 z vnitrni strany pod kazdy ze stresnich panelu v drazce hlavniho tramu A142. Vlozte rourku T341 z vnitrni strany pod kazdy ze stenovych panelu v drazce zlabku A138.

A141

A138

T340

307

a

PUSH HERE

P399

b

P399

T340 / 3 T341 / 4

T341

P399 / 2

2928

Smontujte vrchni kryt P399 zatlacenim do prednich a zadnich vrchu a uslysite zacvaknuti.

Pevne spojte sklenik s vyvazenou posledni pozici IHNED po kompletaci montaze. Koliky M307 (bodce) jsou namontovany zevnitr skleniku. Pouzijte predderovane vruby na spodu zakladny.

M307

a

b

M307 / 4 P361 / 90
