Page 1
LANCOM Antenne
AirLancer ON-T360ag
Page 2
MONTAGEANLEITUNG

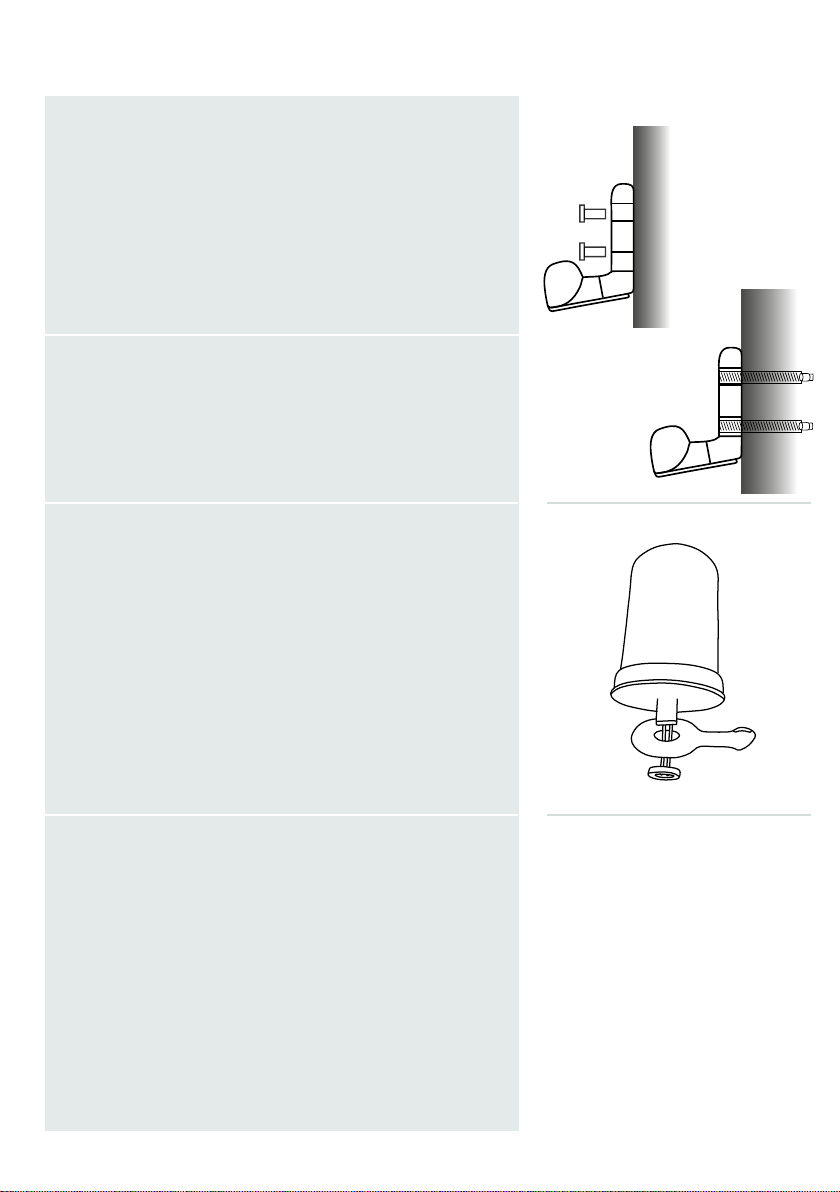

Anbringung der Antennenschulter zur Wandmontage
Zur Wandmontage befestigen Sie die Antennenschulter mit
den beigelegten Schrauben an der Wand. Hierzu ist es eventuell erforderlich, Löcher vorzubohren und entsprechende
Dübel einzusetzen.
Anbringung der Antennenschulter zur Mastmontage
Zur Mastmontage befestigen Sie die Antennenschulter mit
Schraubschellen direkt am Mast.
Anbringung des Antennenarms an der Antenne
Beim Anbringen des Antennenarms an der Antenne stellen
Sie bitte sicher, dass Antenne und Antennenarm passgenau
aufeinander sitzen. Dies wird durch deckungsgleiche Ausrichtung des Pins auf dem Antennenarm und eine Vertiefung
in der Antenne gewährleistet. Abschließend nutzen Sie die
Arretierungsschraube zur Fixierung des Antennenarms an
der Antenne.
Wichtige Informationen
Nach unten gerichtete Montage der Antenne
Soll die Antenne draußen und mit den Kabeln nach oben
austretend montiert werden, muss zur Abdichtung noch die
Isolierungsscheibe auf die Antenne geklebt werden, bevor
der Antennenarm damit verbunden wird.
Page 3
MONTAGEANLEITUNG

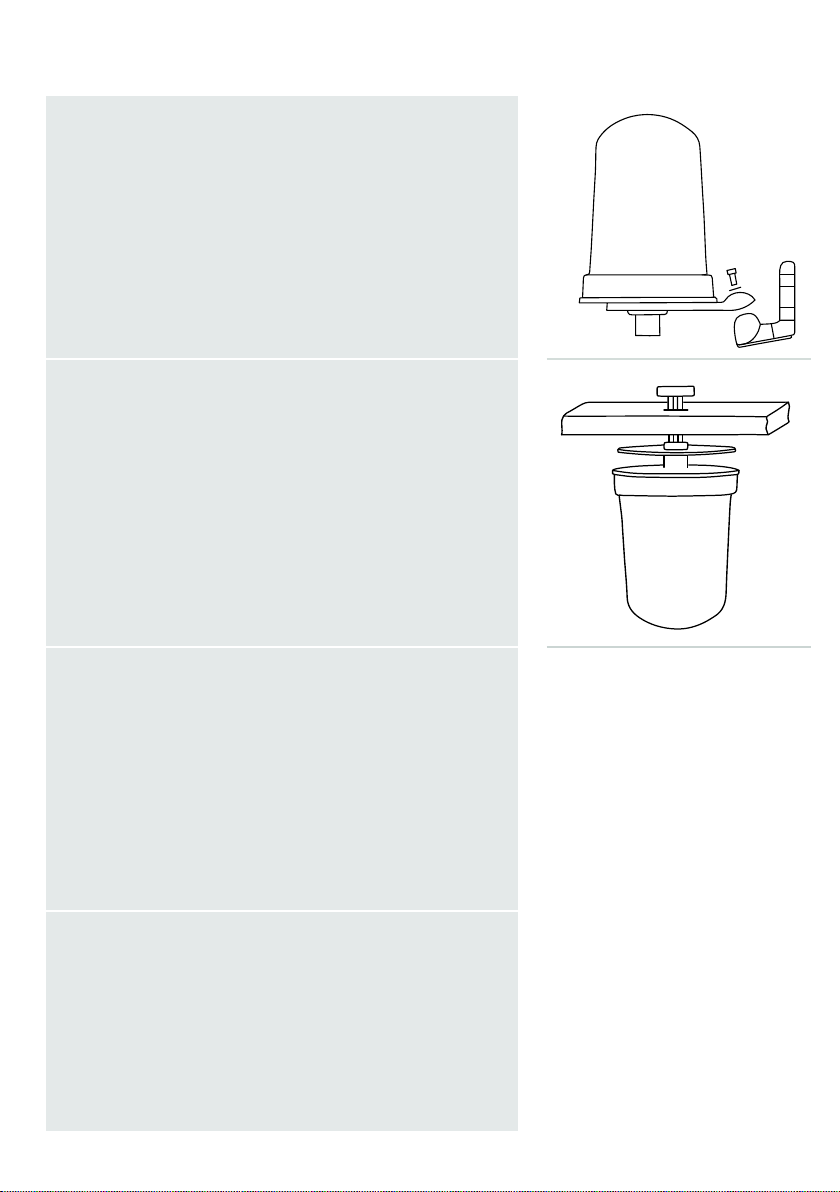

Anbringung der Antenne an Antennenschulter
Die Antenne wird über die Antennenhalterung mit der
Antennenschulter verbunden. Hierzu setzen Sie die Gelenkschale des Antennenarms auf den Gelenkkopf der Antennenschulter. Zur Fixierung stehen Ihnen eine Flügelschraube
oder eine Innensechskantschraube zur Verfügung. Unabhängig von der Schraube, benutzen Sie bitte die beiliegende
Unterlegscheibe.
Anbringung der Antenne an einer Zwischendecke
Hierfür ist ein Loch (3 cm Durchmesser) in der Zwischendecke erforderlich.
Zunächst kleben Sie die Isolierungsscheibe auf die Antenne,
sie dient im Falle der Deckenmontage zum Ausgleich von
Unebenheiten und zum Schutz von Decke und Antenne.
Führen Sie die Kabel und das Gewinde durch das Loch in
der Decke. Schrauben Sie danach die Arretierungschraube
auf das Gewinde und ziehen Sie sie fest.
Wichtige Informationen
Verantwortungsvoller Umgang mit Hochfrequenz
Die AirLancer ON-T360ag entspricht den Anforderungen
der R&TT Directiven EN62479 sowie den FCC Regularien.
Um sicherzustellen, dass diese Anforderungen eingehalten
werden, ist während des Betriebs der Antenne ein Mindestabstand von 20 cm zwischen der Antenne und dem
menschlichen Körper einzuhalten.
Wichtige Informationen
Elektro- und Elektronikgerätegesetz
Bitte werfen Sie keinen Elektro- und Elektronikschrott in
den Hausmüll, dort kann er nicht wiederverwertet werden.
Stellen Sie sicher, dass Ihr Elektro- und Elektronikschrott
gemäß den aktuell gültigen Richtlinien Ihres Landes entsorgt wird.
Page 4
MONTAGEANLEITUNG
Wichtige Informationen
Richtiger Umgang mit Antennenkabeln
Antennenkabel sind empfindliche HF-Kabel. Bei der Verlegung gilt es daher darauf zu achten, dass
die Kabel nicht geknickt und möglichst wenig gebogen werden, da sonst Einbußen hinsichtlich der
Leistungsfähigkeit der Antenne entstehen können. Ebenso sollten die Antennenkabel nicht zu engen
Kabelschlaufen gewickelt werden.
Wichtige Informationen
Antennengewinn und Termininierung ungenutzter Antennenanschlüsse am Access Point
Ungenutzte Antennenanschlüsse am Access Point müssen mit einer beiliegenden Stabantenne
terminiert werden. Bei Indoor Access Points kann der dem Adapter AirLancer AN-RPSMA-NJ
beiliegende Abschlusswiderstand genutzt werden. Zusätzlich muss im LCOS der ungenutzte
Antennenanschluss deaktiviert (Änderung der Antennengruppierung des entsprechenden
WLAN-Moduls) sowie der Antennengewinn der Antenne konfiguriert werden. Die entsprechenden
Einstellungen finden Sie in LANconfig unter:
Konfiguration > Wireless-LAN > Allgemein > Physikalische WLAN-Einst. > Radio
Betriebsmodus

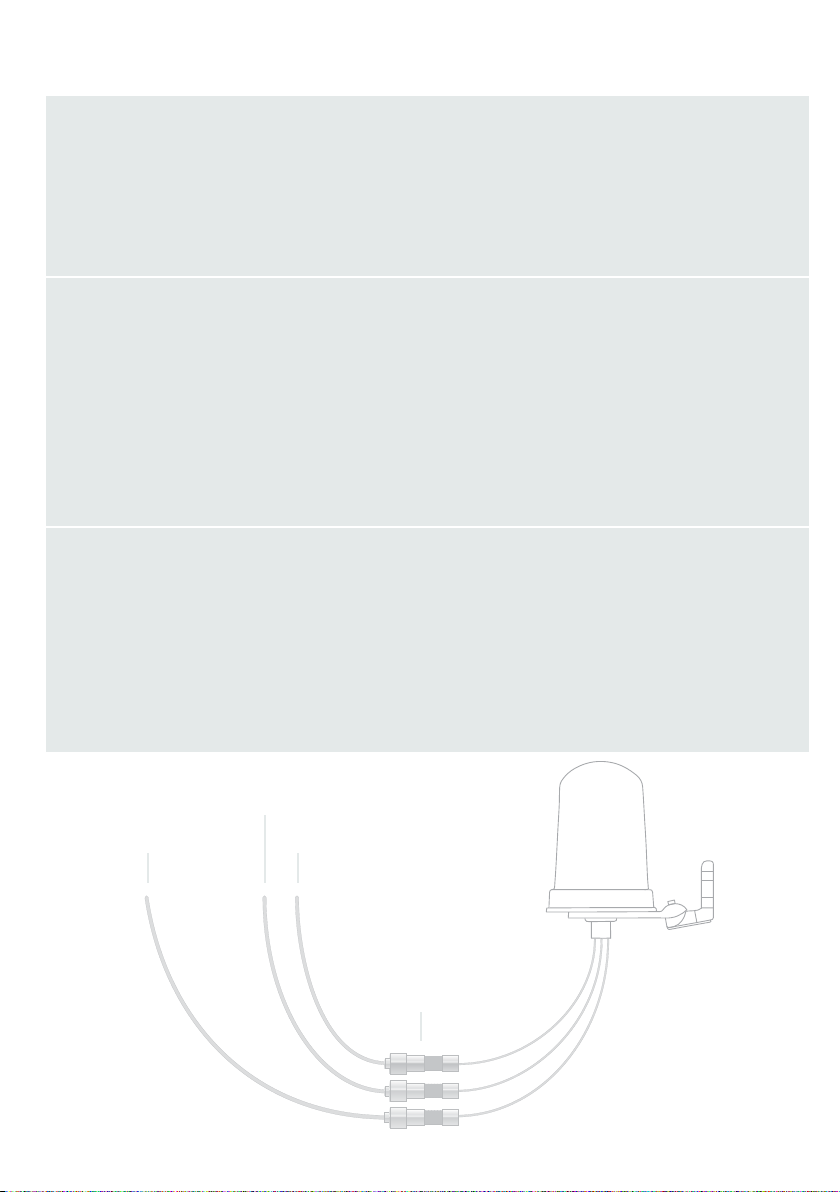

2x2 MIMO & 1x1 MIMO
Zusätzlich zum Normalbetrieb als 3x3 MIMO-Antenne kann die Antenne auch von zwei WLANModulen genutzt werden, die in zwei unterschiedlichen Frequenzbereichen senden. Hierzu schließen
Sie einen der Anschlüsse an ein WLAN-Modul und die anderen beiden Anschlüsse an das andere
WLAN-Modul an. Da bei der AirLancer ON-T360ag alle Antennensegmente gleich zueinander ausgerichtet sind, ist die Auswahl frei möglich. Bitte beachten Sie, dass bei diesem Betrieb mindestens ein
Antennenanschluss am Access Point ungenutzt bleibt und entsprechend terminiert werden muss.
WLAN 1
5 GHz / 2x2 MIMO
WLAN 2
2,4 GHz / 1x1 MIMO
WLAN 1
5 GHz / 2x2 MIMO
Blitzschutz AirLancer SN-ANT
(nicht im Lieferumfang enthalten)
Page 5

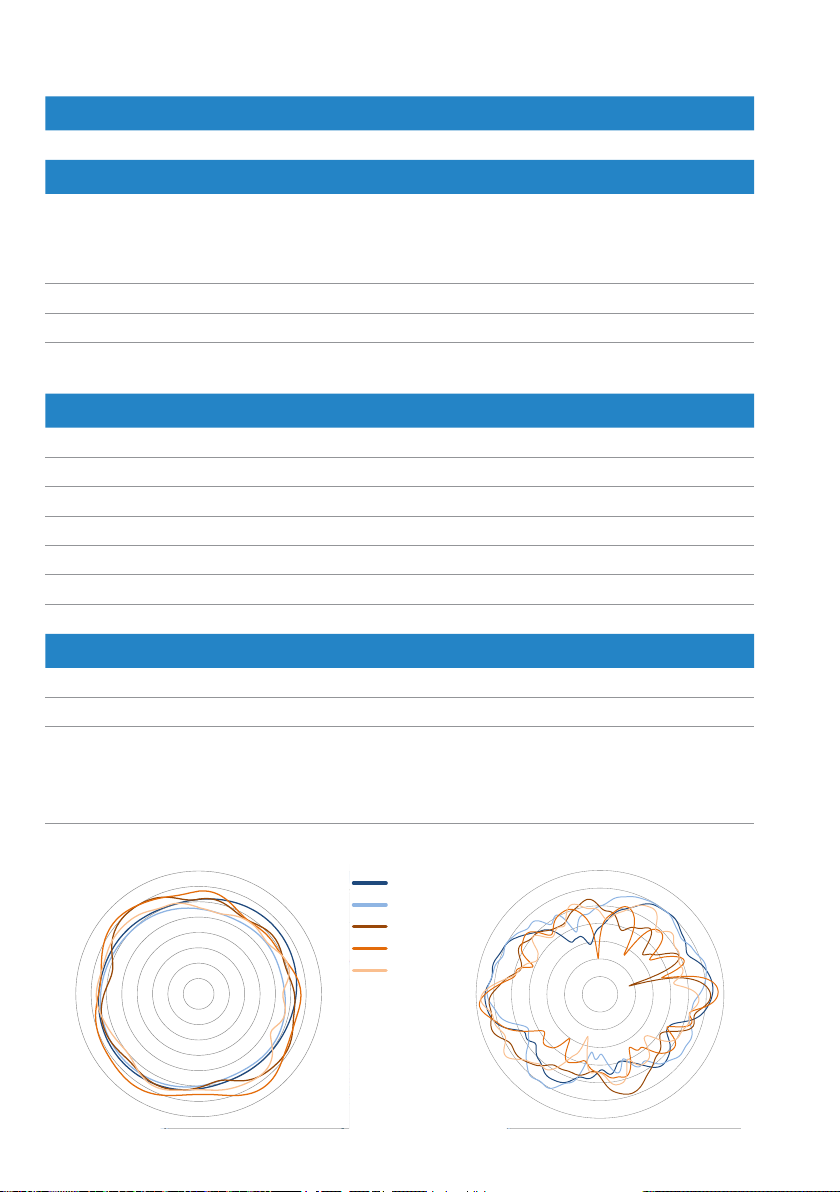

Technische Daten
0
30
60
90
120
150
180
210
240
270
300
330
2400 Mhz
2500 Mhz
5150 Mhz
5400 Mhz
5900 Mhz
0
30
60
90
120
150
180
210
240
270
300
330
2400 Mhz
2500 Mhz
5150 Mhz
5400 Mhz
5900 Mhz
Frequenzbereich 2400 - 2500 MHz, 4900 - 5900 MHz
Antennencharakteristik
horizontal (2,4 GHz) 360°
Abstrahlcharakteristiken
vertikal (2,4 GHz) 25°
horizontal (5 GHz) 360°
vertikal (5 GHz) 15°
Empfohlener Verwendungszweck Hotspot, Freiächenausleuchtung
VSWR 2.0:1 max.
Gewinn
2,4 GHz 5 dbi max.
5 GHz 7 dbi max.
Mechanische Daten
Größe 26 x 16 cm (Höhe x Durchmesser)
Gewicht 950 g
Temperaturbereich -30°C bis 70°C
Farbe lichtgrau
Material UV-beständiger Kunststoff
Befestigungsmöglichkeiten Wand-, Mast- und Deckenmonatage
Kabel, Anschlüsse 3 x 91.4 cm UV-stabiles RG58 Kabel mit N-Male-Anschluss
Artikel
Garantie 2 Jahre für AirLancer und Zubehör
Artikelnummer 61242
Antenne, Isolierungscheibe, Antennenarm, Antennenschulter, Arretierungs-
Lieferumfang
schraube, Befestigungsschrauben (2x Wandmontage, Innensechskant- / Flügelschraube mit Unterlegscheibe zur Verbindung von Antennenarm mit Antennenschulter), Hardware-Schnellübersicht
2,4 & 5 GHz H-Plane
10
5
0
-5
-10
-15
-20
-25
-30
2400 MHz
2500 MHz
5150 MHz
5400 MHz
5900 MHz
2,4 & 5 GHz E-Plane
5
0
-5
-10
-15
-20
-25
-30
LANCOM, LANCOM Systems und LCOS sind eingetragene Marken. Alle anderen verwendeten Namen und Bezeichnungen können Marken oder eingetragene
Marken ihrer jeweiligen Eigentümer sein. Änderungen vorbehalten. Keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen. 111429/0116
