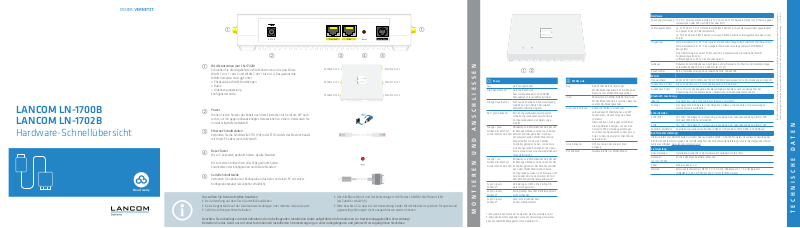

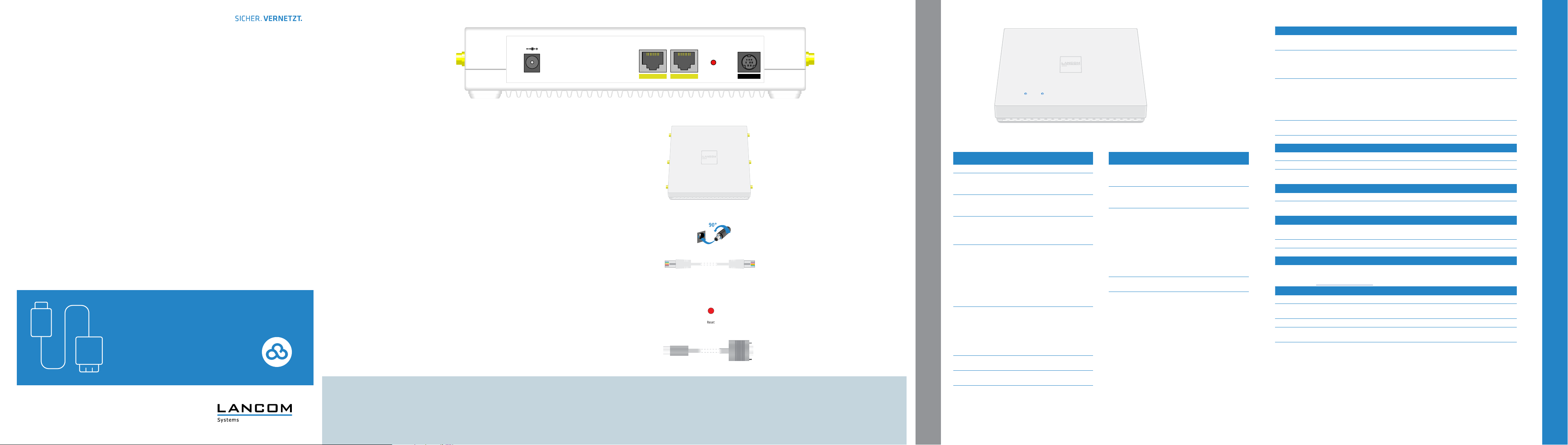

LANCOM LN-1700B
LANCOM LN-1702B
Hardware-Schnellübersicht
Cloud-ready
a
ETH2ETH1 (PoE) Reset Config (Com)DC 12 V
cb d
WLAN-Antennen (nur LN-1702B)
a
Schrauben Sie die mitgelieferten WLAN-Antennen an die Anschlüsse
WLAN 1 Ant 1 / Ant 2 und WLAN 2 Ant 1 bis Ant 4. Das gewünschte
MIMO-Verhalten muss ggf. unter
> Physikalische WLAN-Einstellungen
> Radio
> Antennengruppierung
konguriert werden.
Power
b
Drehen Sie den Stecker des Kabels nach dem Ein stecken ins Gerät um 90° nach
rechts, um ihn gegen unbeabsichtigtes Herausziehen zu sichern. Verwenden Sie
nur das mitgelieferte Netzteil!
Ethernet-Schnittstellen
c
Verbinden Sie die Schnittstelle ETH1 (PoE) oder ETH2 mittels des Ethernet-Kabels
mit Ihrem PC oder einem LAN-Switch
Reset-Taster
d
Bis zu 5 Sekunden gedrückt halten: Geräte-Neustart
Bis zum ersten Aueuchten aller LEDs gedrückt halten:
Zurücksetzen der Konguration und Geräte-Neustart
Serielle Schnittstelle
e
Verbinden Sie optional zur Konguration das Gerät und einen PC mit einem
Kongurationskabel (als Zubehör erhältlich).
Das sollten Sie beim Aufstellen beachten
A Bei Aufstellung auf dem Tisch Gummifüße ankleben
A Keine Gegenstände auf der Geräteoberseite ablegen oder mehrere Geräte stapeln
A Seitliche Lüftungsschlitze freihalten
Beachten Sie unbedingt vor Inbetriebnahme die im beiliegenden Installation Guide aufgeführten Informationen zur bestimmungsgemäßen Verwendung!
Betreiben Sie das Gerät nur mit einer fachmännisch installierten Stromversorgung an einer nahegelegenen und jederzeit frei zugänglichen Steckdose.
WLAN 2 Ant 4
WLAN 2 Ant 3
A Abschließbare Wand- und Deckenmontage mit Hilfe des LANCOM Wall Mount (LN)
(als Zubehör erhältlich)
A Bitte beachten Sie, dass bei der Verwendung beider WLAN-Module im gleichen Frequenzband
gegenseitige Störungen nicht ausgeschlossen werden können.
e
WLAN 2 Ant 1
WLAN 1 Ant 1WLAN 1 Ant 2
WLAN 2 Ant 2
a
a b
a Power
Aus Gerät ausgeschaltet
Grün dauerhaft an* Gerät betriebsbereit
Orange dauerhaft an Nicht ausreichende PoE-Stromversorgung
Rot / grün blinkend Kein Kongurationskennwort gesetzt.
Orange / grün
blinkend im Wechsel
mit der WLAN-Link-LED
Orange / rot
blinkend im Wechsel
mit der WLAN-Link-LED
1x grün invers
blinkend*
2x grün invers
blinkend*
3x grün invers
blinkend*
MONTIEREN UND ANSCHLIESSEN
*) Die zusätzlichen Status der Power-LED werden alternierend im
5-Sekunden-Wechsel angezeigt, wenn die Verwaltung des Gerätes
über die LANCOM Management Cloud aktiviert ist.
bzw. Gerät gekoppelt und LANCOM
Management Cloud (LMC) erreichbar
via 802.3af, kein Betrieb der zweiten
WLAN-Schnittstelle möglich.
Ohne Kongurationskennwort sind die
Kongurationsdaten des Geräts unge-
schützt.
Mindestens ein WLAN-Modul bendet sich
im Managed-Modus und hat noch keinen
WLAN-Controller gefunden. Das bzw.
die entsprechenden WLAN-Module sind
ausgeschaltet, bis sie einen WLANController gefunden haben, von dem sie
eine Konguration beziehen können bzw.
bis sie manuell auf eine andere Betriebsart
umgestellt werden.
Mindestens ein WLAN-Modul bendet sich
im Managed-Modus und hat einen WLANController gefunden. Der WLAN-Controller
kann dem WLAN-Modul jedoch keine
Konguration zuweisen, da Firmware- und/
oder Loader-Version des Geräts nicht mit
dem WLAN-Controller kompatibel sind.
Verbindung zur LMC aktiv, Pairing OK,
Gerät nicht geclaimt.
Pairing-Fehler bzw. LMC-Aktivierungscode
nicht vorhanden.
LMC nicht erreichbar bzw.
Kommunikationsfehler.
b WLAN Link
Aus Kein WLAN-Netz deniert oder
WLAN-Modul deaktiviert. Es werden keine
Beacons vom WLAN-Modul gesendet.
Grün Mindestens ein WLAN-Netz deniert und
WLAN-Modul aktiviert. Es werden Beacons
vom WLAN-Modul gesendet.
Grün invers blitzend Anzahl der Blitzer = Anzahl der
verbundenen WLANStationen und P2PFunkstrecken, danach folgt eine Pause
(Default).
Alternativ kann die Frequenz der Blitzer
die Signalstärke anzeigen, mit der eine
denierte P2P-Verbindung empfangen
wird bzw. die Signalstärke zu dem Access
Point, zu dem das Gerät im Client Mode
verbunden ist.
Grün blinkend DFS Scanning oder anderer Scan-
Vorgang
Rot blinkend Hardwarefehler im WLAN-Modul
Hardware
Spannungsversorgung 12 V DC, externes Steckernetzteil (110 V oder 230 V) mit Bajonett-Stecker zur Sicherung gegen
Leistungsaufnahme ca. 21 W über 12 V / 2 A Steckernetzteil (Wert bezieht sich auf die Gesamtleistungsaufnahme
Umgebung Temperaturbereich 0–45 °C bei senkrechter Wandmontage mittels LANCOM Wall Mount (LN),
Gehäuse Robustes Kunststoffgehäuse, Anschlüsse auf der Rückseite, für Wand- und Deckenmontage
Anzahl Lüfter Keine; lüfterloses Design ohne rotierende Teile, hohe MTBF
WLAN
Frequenzband 2400–2483,5 MHz (ISM) oder 5180–5700 MHz (landesspezische Einschränkungen möglich)
Funkkanäle 2,4 GHz Bis zu 13 Kanäle, max. 3 nicht überlappend (2,4-GHz-Band)
Funkkanäle 5 GHz Bis zu 19 nicht überlappende Kanäle (verfügbare Kanäle je nach landesspezischer
Bluetooth Low Energy
iBeacon Das Gerät kann ein kongurierbares iBeacon ausstrahlen.
Scanner Das Gerät kann BLE-Geräte in der Umgebung erfassen und die Daten zur Auswertung an
Schnittstellen
ETH1 (PoE) 10 / 100 / 1000 Base-TX, Autosensing, Auto Node-Hub, Leitungsbündelung mittels LACP,
ETH2 10 / 100 / 1000 Base-TX, Autosensing, Auto Node-Hub, Leitungsbündelung mittels LACP
Serielle Schnittstelle Serielle Kongurationsschnittstelle / COM-Port (8-pol. Mini-DIN): 9.600–115.000 Baud
Konformitätserklärung
Hiermit erklärt die LANCOM Systems GmbH | Adenauerstraße 20/B2 | D-52146 Würselen, dass diese Funkanlage der
Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Interne-
tadresse verfügbar: www.lancom-systems.de/ce/
Lieferumfang
Dokumentation Installation Guide (DE / EN), Hardware-Schnellübersicht (DE / EN)
Antennen
(nur LN-1702B)
Kabel Ethernet-Kabel, 3 m
Netzteil Externes Steckernetzteil, NEST 12 V / 2 A DC/S, Hohlstecker 2,1 / 5,5 mm Bajonett,
Herausziehen oder PoE nach 802.3at über ETH1
von Access Point und Steckernetzteil),
ca. 19,4 W über PoE (Wert bezieht sich ausschließlich auf die Leistungsaufnahme des Access
Points)
Temperaturbereich 0–37 °C bei waagerechter Deckenmontage mittels LANCOM Wall
Mount (LN).
Eine Überhitzung des Access Points wird durch automatische Drosselung der WLAN-
Funk module vermieden.
Luftfeuchtigkeit 0–95 %; nicht kondensierend
vorbereitet; Maße 205 x 42 x 205 mm (B x H x T)
Regulierung und mit automatischer, dynamischer DFS-Kanalwahl verbunden)
externe Systeme weiterleiten.
PoE nach IEEE 802.3at erforderlich.
Sechs 3 dBi Dipol-Dualband-Antennen
LANCOM Art.-Nr. 111590 (EU, 230 V) (nicht für WW-Geräte)
LANCOM, LANCOM Systems und LCOS sind eingetragene Marken. Alle anderen verwendeten Namen und Bezeichnungen können Marken oder eingetragene
Marken ihrer jeweiligen Eigentümer sein. Änderungen vorbehalten. Keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen. 111811/0120
