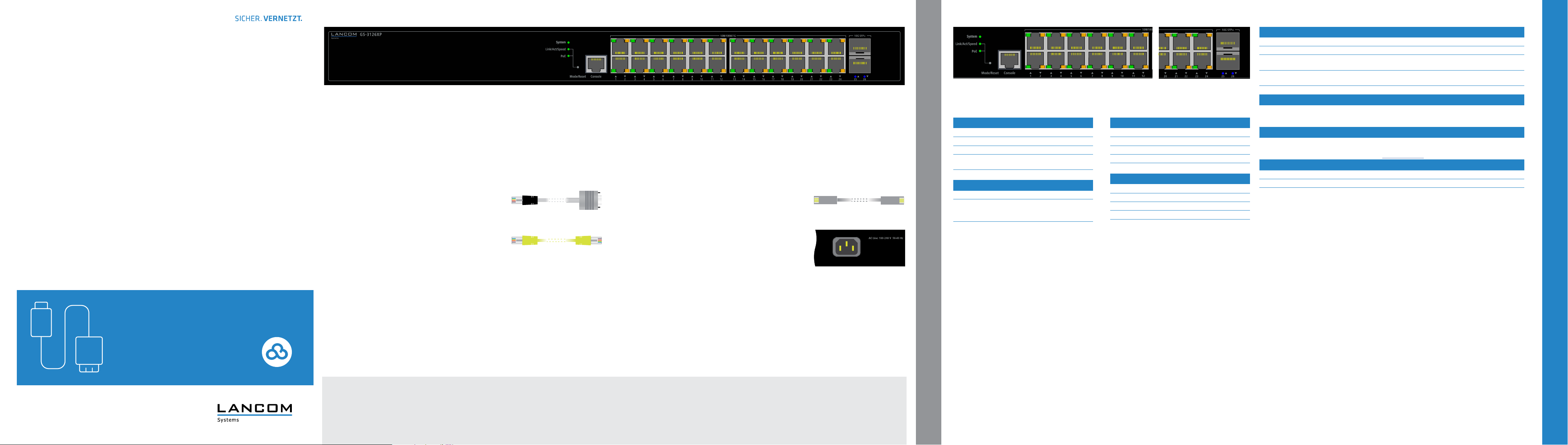

LANCOM GS-3126XP
Hardware-Schnellübersicht
Konfigurations-Schnittstelle (Console)
a
Verbinden Sie die Konfigurations-Schnittstelle mit Hilfe des
beiliegenden seriellen Konfigurations kabels mit der seriellen
Schnittstelle des Gerätes, über welche der Switch konfiguriert
und / oder überwacht werden soll.
TP Ethernet-Schnittstellen
b
Verbinden Sie die Schnittstellen 1 bis 24 über
Ethernet-Kabel mit Ihrem PC oder einem LAN-Switch.
b ca
SFP+-Schnittstellen
c
Setzen Sie geeignete LANCOM SFP-Module in die SFP+-Schnittstellen 25 bis 26 ein. Wählen Sie zu den SFP-Modulen passende
Kabel und verbinden Sie diese wie in der Beschreibung des
SFP-Moduls vorgesehen.
Netzanschluss (Geräterückseite)
d
Versorgen Sie das Gerät über den Netzanschluss auf der
Rückseite mit Spannung. Verwenden Sie das mitgelieferte Kaltgerätekabel bzw. ein landesspezifisches LANCOM Power Cord.
D
a System / Link/Act/Speed / PoE-LED
System: aus Gerät ausgeschaltet
System: grün Gerät betriebsbereit
System: rot Hardwarefehler
Link/Act/Speed: grün Port-LEDs zeigen Link- / Aktivitäts- /
PoE: grün Port-LEDs zeigen PoE-Status
b Mode/Reset-Taster
Kurz drücken Umschalten der Port-LED-Anzeige
Gedrückt halten
bis zum Erlöschen aller
Port-LEDs
Gedrückt halten
bis zum dauerhaften
Aufleuchten aller
Port-LEDs
Linkspeed-Status
Neustart des Gerätes
Konfigurations-Reset und Neustart des
Gerätes
c
c TP Ethernet-Ports
Aus Port inaktiv oder deaktiviert
Grün Link 1000 MBit/s
Grün blinkend Datentransfer, Link 1000 MBit/s
Orange Link ≤ 100 MBit/s
Orange blinkend Datentransfer, Link ≤ 100 MBit/s
d 10 G SFP+-Ports
Aus Port inaktiv oder deaktiviert
Blau Link 10 GBit/s
Blau blinkend Datentransfer, Link 10 GBit/s
Grün Link 1 GBit/s
Grün blinkend Datentransfer, Link 1 GBit/s
Hardware
Spannungsversorgung Internes Netzteil (110–240 V, 50–60 Hz), PoE nach IEEE 802.3af und IEEE 802.3at
Leistungsaufnahme Max. 235 W
Umgebung Temperaturbereich 0–40° C; kurzzeitiger Temperaturbereich 0-50°C; Luftfeuchtigkeit 10–90%; nicht
Gehäuse Robustes Metallgehäuse, 1 HE mit abschraubbaren Montage winkeln für 19“-Montage, Netzwerk-
dba c
Anzahl Lüfter 1
Schnittstellen
ETH
SFP+
Konformitätserklärungen
Hiermit erklärt die LANCOM Systems GmbH | Adenauerstraße 20/B2 | D-52146 Würselen, dass dieses Gerät den Richt linien
2014/30/EU, 2014/35/EU, 2011/65/EU und Regulation (EC) No. 1907/2006 entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.lancom.de/doc
Lieferumfang
Handbuch Hardware-Schnellübersicht (DE/EN), Installation Guide (DE/EN)
Montagewinkel Zwei 19“-Montagewinkel
Kabel Kaltgeräte-Netzkabel, serielles Konfigurationskabel 1,5 m
kondensierend
anschlüsse auf der Frontseite, 442 x 44 x 211 mm (B x H x T)
A 24 TP Ethernet-Ports 10 / 100 / 1000 MBit/s
A 2 SFP+-Ports 1 / 10 GBit/s
A 26 gleichzeitig nutzbare Ports
Cloud-ready
Das sollten Sie beim Aufstellen beachten
A Der Netzstecker des Gerätes muss frei zugänglich sein.
A Bei Aufstellung auf dem Tisch Gummifüße ankleben
A Keine Gegenstände auf der Geräteoberseite ablegen oder mehrere Geräte stapeln
Beachten Sie unbedingt vor Inbetriebnahme die im beiliegenden Installation Guide aufgeführten Informationen zur bestimmungsgemäßen Verwendung!
Betreiben Sie das Gerät nur mit einer fachmännisch installierten Stromversorgung an einer nahegelegenen und jederzeit frei zugänglichen Steckdose.
A Seitliche Lüftungsschlitze freihalten
A Montieren Sie das Gerät mit den beiliegenden Schrauben und Befestigungswinkeln in einem freien
19”-Einschub eines entsprechenden Serverschrankes.
MONTIEREN UND ANSCHLIESSEN
LANCOM, LANCOM Systems, LCOS, LANcommunity und Hyper Integration sind eingetragene Marken. Alle anderen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. Dieses Dokument enthält
zukunftsbezogene Aussagen zu Produkten und Produkteigenschaften. LANCOM Systems behält sich vor, diese jederzeit ohne Angaben von Gründen zu ändern. Keine Gewähr für technische Ungenauigkeiten und / oder Auslassungen. 111954/03/21
