LAMAX ACTION X8 Electra
Waterproof up to 30 m
Full HD video 1920 x 1080p in 60 fps
12 MP camera
WiFi
- 1 -
Safety Precautions
1. Do not drop the camera or subject it to any powerful physical shock that may cause
mechanical damage.
2. Do not place the camera near objects that generate magnetic elds, such as magnets
or electric motors or near objects that emit strong radio waves, such as antenna.
Powerful magnetic elds or radio waves may cause damage to the camera or corrupt
the captured video and audio recordings.
3. Do not expose the unit to high temperatures or direct sunlight.
4. Use only a high-quality micro SDHC card. Cards produced by unveried manufacturers
are not guaranteed to function properly.
5. Do not place the micro SDHC card near a magnetic eld or in a place with static
electricity as this may cause the loss of data.
6. If the device overheats, emits smoke or a suspicious odour, immediately disconnect the
device from the power supply.
7. Whilst charging the camera, keep it out of reach of children as the power cable may
cause electric shock or asphyxiation.
8. Store camera in a cool, dry and dust-free environment.
Introduction
Thank you for purchasing the LAMAX ACTION X8 Electra. You have acquired an extremely
durable companion, fearless in any situation. You can record under extreme conditions
without a problem and still expect the highest quality video. Thanks to the X8 Electra’s
great performance, you can look forward to ultra slow-motion video achieved by taking
120 images per second. With the LAMAX ACTION X8 Electra you can preserve any
moment and share it with your friends.
- 2 -
The LAMAX ACTION X8 Electra Action Camera has the following
features:
- Integrated LCD display making it simple to select the best shot angle and check your
recordings.
- Comes equipped with a waterproof case, allowing you to dive to a depth of 60m. Scuba
diving and water sports are calling you.
- Shoots Full HD video 1920 x 1080 at 60 fps and HD video 1280 x 720 at 120 fps.
- Wide-angle 170° lens.
- Photo resolution up to 12 MP.
- Option to set video and photo resolution.
- Option to record in photo time-lapse and video time-lapse modes.
- Wide choice of video and photo resolutions.
- Multiple photography modes.
- Option to manually set photo and video exposure.
- Wide range of supplied accessories allows you to shoot video any time and anywhere.
- Can be used as a dashcam.
- Can be used as a webcam.
- Supports Micro SDHC cards up to 32 GB.
- USB and HDMI connectivity.
- Integrated WiFi allows connection to wireless devices.
- Intuitive to use and easy to connect to a PC or smartphone.
- User-friendly software.
- 3 -
Buttons
1
Down
2
Up (Wi-Fi)
3
Shutter
4
ON/OFF button
3
4
2
1
- 4 -

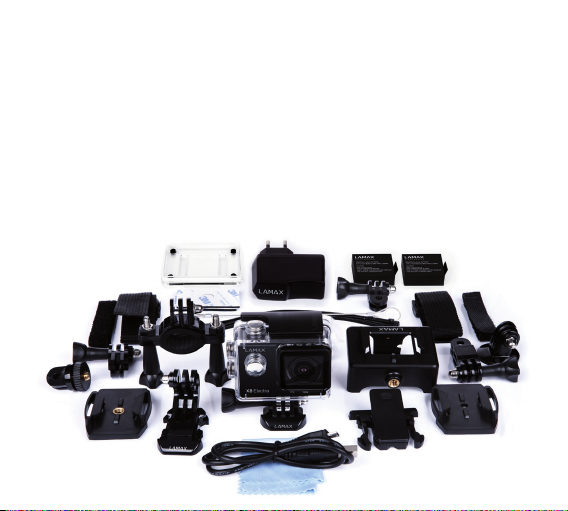

Accessories
Waterproof case
Pole mount
Frame for use without waterproof case
J mount
Charger
Fast plug-in
Quick clip mount
Self-adhesive mount, straight (2 pcs)
3-axis connector (3 parts)
Tripod adapter
Tripod screw adapter
Universal straps with hook and loop fastener
3M replacement pads
USB cable
Li-ion battery (2 pcs)
Replacement door
Cable ties
Wire rope sling
Microbre cloth
User manual
- 5 -
Using the LAMAX ACTION X8 Electra
1. Inserting the micro SD card
The micro SD card can be inserted into or removed from the SD card slot when the
camera is o and not connected to a computer.
Note: Use only high-quality micro SDHC cards. Cards produced by unveried manufac-
turers are not guaranteed to function properly.
2. Installing the battery
a. Press down on the battery cover lock and remove the battery cover.
b. Insert the battery (connector end rst) into the compartment so that the connectors
are on the correct side.
c. Reattach the battery cover and secure it with the lock.
3. Charging
a. The camera can be charged by connecting it to a computer or using the AC adapter.
b. In the car you can charge the camera using the car charger plugged into the
cigarette lighter.
c. Whilst charging it is still possible to take pictures or shoot vide.
d. The camera can also be charged whilst switched o.
4. Turning the camera ON and OFF
a. To turn the camera on, press and hold the ON/OFF button for 3-5 seconds.
b. To turn the camera o, press and hold the ON/OFF button for 3-5 seconds.
5. Changing modes and navigating the menu
Toggle through video / photo / gallery / menu by pressing the ON/OFF button.
The camera menu consists of 3 separate item settings. Move through the menu
vertically using the UP and DOWN arrows and conrm by pressing the shutter. To go
back a level press ON/OFF.
- 6 -
Menu tabs:
a. Video tab (video camera icon) to set the video parameters and all parameters related
to the car camera function.
b. Photo tab (photo camera icon) to set the parameters and modes for taking photos.
c. Settings tab (gear icon) to access further settings.
6. Video recording: modes and settings
a. Capturing video
Switch to “Video” mode by pressing ON/OFF (this is also the default mode when
the camera is switched on). The video camera icon is now displayed in the upperleft corner of the screen. To start recording press the shutter button. An animation
is displayed in the upper-right corner and the recording time in the lower-right
corner. To stop recording press the shutter. The animation from the upper-right
corner disappears. Whilst lming the audio recording can be enabled or disabled by
pressing the UP arrow which can be seen by the changing icons on the left side of
the display. Before you begin recording, you can adjust the digital zoom using the
UP and DOWN arrows. Please note that using the digital zoom degrades the image
quality and so it is better not to use this feature.
b. Video settings (video camera icon)
• Video resolution – select the video resolution and frame rate.
4K 10 fps
2.7K 15 fps
1440p 30 fps
1080p 60 fps
1080p 30 fps
720p 120 fps
720p 60 fps
- 7 -
• Quality – change the overall quality of the shots and their size.
Super ne
Fine
Normal
• Video time-lapse – this option sets the camera to capture images at pre-set intervals,
allowing you to create attractive time-lapse shots.
O.
3s
5s
10s
30s
1 min.
• Loop recording – this function is important when using the camera as a car camera.
When enabled, the camera continuously records and if it runs out of space on the SD
card it will automatically overwrite the oldest, unlocked recordings.
O
1 min
3 min
5 min
• G-Sensor – this additional function is also useful when using the camera in a car. When
enabled, if there is a collision the recordings will be automatically locked against
deletion. In this settings menu, you can adjust the sensitivity of the G-Sensor.
O
Low
Medium
High
• Parking Mode – when enabled the camera automatically begins recording when there
- 8 -
is a collision or any attempted break in.
O
Low
Medium
High
• Car Mode – this function sets the camera to record automatically. When enabled, the
camera turns on and begins recording as soon as the power is connected.
O
On
• REC O Delay – this function aects when the recording stops, after disconnecting the
power supply. When enabled the recording stops 20 seconds after the power supply
is disconnected. When disabled, recording stops immediately after the power supply
is disconnected.
O
On
• Motion Detection – in this mode the camera automatically begins recording as soon as
motion is detected. The camera stops recording when the motion stops.
O
On
• License plate – set the camera to the car license plate or your nickname.
• Display license plate – activates or deactivates the license plate stamp on the recording.
O
On
• Date stamp – activates or deactivates date stamp on recorded video.
O
Date
Date and time
- 9 -
7. Photography: modes and other settings
a. Taking photos
Switch to “Photo” mode by pressing ON/OFF. The camera icon is then displayed in
the upper-left corner. Press the shutter to take a single photo, start the self-timer, or
a series of photos depending on the setting.
b. Settings in “Photo” mode (photo camera icon)
• Photo resolution – these settings change the photo resolution, the nal quality and
size.
4000 x 3000 (12 MP)
3264 x 2448 (8 MP)
2304 x 1728 (4 MP)
• Quality – change the overall quality of the shots and their size.
Super ne
Fine
Normal
• ISO – determines the sensitivity of the image chip. The darker the subject, the higher
the ISO can be set. Higher ISO settings lead to more image noise.
Automatic
50
100
200
400
800
1600
• Self-timer – allows you to set the delay time after pressing the shutter. This minimizes
motion blur caused by camera shake when taking a photo in the classic way.
O
- 10 -
3s
5s
10s
• Photo time-lapse – when activating this option, the camera takes a series of photos
at pre-set intervals.
O
3s
5s
10s
30s
1 min
• Photo Burst – allows you to take multiple shots by pressing the shutter.
O
3 photos
5 photos
10 photos
• Date stamp – adds current date to photos taken.
O
Date
Date and time
8. Other settings
For additional settings not included in the “Video” and “Camera” tabs there is a
“Settings” tab (gear icon).
• Image Orientation – this function allows you to adjust the orientation of the image
when lming or taking photos. The options allow you to use the standard orientation,
to rotate the image by 180° or to automatically rotate the image to the standard
orientation depending on the position of the camera.
- 11 -
Normal
Auto Rotate
Rotate 180°
• White Balance – allows you to adjust the white balance when recording.
Auto
Daylight
Overcast
Tungsten
Fluorescent
• Exposure – allows you to adjust exposure as needed. The exposure settings range from
-2 to +2 in increments of 1/3.
• Sound – allows you to enable or disable the audio in video recording, the welcomem
tune, and the shutter and button sounds.
• HDR – activate or deactivate HDR (High Dynamic Range)in captured recording.
O
On
• LCD O – display automatically powers o when idle for a set amount of time.
O
1 min
3 min
5 min
• Date & Time – set the date and time on the device. You can choose the format of the
displayed data.
• Language – change the language of the camera menu.
• Network Frequency – allows you to select the frequency in accordance with the grid
frequency (on the European continent it is 50 Hz and in the Americas and parts of Asia
it is 60 Hz).
- 12 -
System
• Factory Reset – this restores factory setting on the device. Conrmation of this action
can not be undone.
• System Info – displays information about the camera software version.
• Card Info – displays information about the inserted micro SDHC card.
• WiFi Name – set the WiFi name of your device.
• WiFi Password – set the password to connect to WiFi.
• Format – allows you to format the micro SDHC card.
9. Connecting WiFi
The camera can be connected via WiFi to your mobile device running Android or iOS
by following these instructions:
a. Install the LAMAX CamApp 2.0 onto your mobile device (the app can be found on
Google Play for Android devices or in the App Store for iOS devices).
b. Turn on the camera and activate WiFi by holding the UP arrow with the WiFi symbol.
c. Activate WiFi on your mobile device. The camera WiFi can be found listed under
the name you set in the WiFi settings. The default password for the connection is
1234567890.
d. Once connected, you can use the application to control the camera or browse the
recorded data.
10. Browsing les
a. Access the gallery by repeatedly pressing the ON/OFF button. Use the DOWN or UP
arrows to select whether you want to view videos or photos and to conrm press
the shutter. There is also an EVENT folder, where all recordings made in parking
mode are stored. Browse the gallery using the UP and DOWN buttons. Play video in
the video gallery by pressing the shutter. Leave the gallery by repeatedly pressing
ON/OFF.
- 13 -
b. Connect the camera to a computer via USB and select “USB storage” using the UP
and DOWN arrows, and then press the shutter to conrm. The camera is then visible
as an external drive on the computer.
c. Remove the micro SD card and insert it into a card reader.
d. Connect to a device via WiFi and browse using the software application.
11. Deleting les directly on the camera.
a. Delete a single entry – can be done in the photo or video gallery. After pressing ON/
OFF, select “Delete”, select “Single” and conrm by selecting “Yes”.
b. Delete all entries – can be done in the photo or video gallery. After pressing the ON/
OFF button, select “Delete”, select “All” and conrm by selecting “Yes”.
12. Protecting les against deletion
Locking a le means that it can not be deleted in the camera’s gallery nor overwritten
while “Loop Recording”.
a. Lock a single entry – can be done in the photo or video gallery. Press the ON/OFF
button, select “Lock data”, select “Lock le” and conrm by selecting “Yes”.
b. Lock all entries – can be done in the photo or video gallery. Press the ON/OFF button,
select “Lock data”, select “Lock all” and conrm by selecting “Yes”.
c. Unlock a single entry – can be done in the photo or video gallery. Press the “MENU”
button, select “Lock data”, select “Unlock le” and conrm by selecting “Yes”.
d. Unlock all entries – can be done in the photo or video gallery. Press the ON/OFF
button, select “Lock data”, select “Unlock all” and conrm by selecting “Yes”.
13. The LAMAX ACTION X8 camera connects to a computer in multiple modes.
a. External disk – connect to your computer using the USB cable, select “USB storage”
using the UP and DOWN arrows and conrm by pressing the shutter.
b. Webcam – connect to your computer using the USB cable, select “Webcam” using
the UP and DOWN arrows and conrm by pressing the shutter.
- 14 -
c. Charging via USB while maintaining full camera functionality – connect to your
computer using the USB cable, select “CHARGING” using the UP and DOWN arrows
and conrm by pressing the shutter.
- 15 -
LAMAX ACTION X8 Electra action camera parameters
LCD 1.5 inch
Waterproof 30 m
Lens A+++ HD lens wide-angle lens up 170°
Menu languages
Video resolution options
Video format MOV
Photo format JPG
Video codec H.264
Photo resolution options 4000 x 3000 (12 MP), 3264 x 2448 (8 MP), 2304 x 1728 (4 MP)
Photo mode Individual / burst / timer and photo time-lapse
Mains frequency 50 Hz / 60 Hz
USB devices Micro USB 2.0
Compatibility storage Micro SDHC up to 32GB
Connectivity WiFi, micro USB 2.0, HDMI
Battery capacity 2 x 900 mAh
Battery life Full HD video at 1080p / about 2x 90 minutes
Time to fully charge cca. 2 hours
Compatible operating
systems
Camera dimensions 59.2 x 41 x 29.8 mm (incl. lens)
Weight 63 g (incl. waterproof case 118 g)
Note: These specications are subject to change in the event that parts of the camera have been
replaced or the device software has been updated.
English, Czech, Slovak, Polish, German, French, Hungarian,
Serbian, Slovenian, Lithuanian, Latvian
4K at 10 fps, 2.7K at 15 fps, 1440p at 30 fps, 1080p at 60 fps,
1080p 30 fps, 720p at 120 fps, 720p at 60 fps
Windows XP / Vista / 7 / 8 / 10, MacOS
- 16 -
Precautions and notices
- For your own safety, do not use the camera’s controls while driving.
- A window mount is needed when using the recorder in a car. Make sure that you place the
recorder in an appropriate place, so as not to obstruct the driver’s view or deployment of
airbags.
- Make sure that no object is blocking the camera lens and no reective material is placed near
the lens. Please keep the lens clean.
- If the car’s windshield is tinted or coated, it may impact the recording quality.
Safety precautions
- Use only the charger supplied with your device. Use of another type of charger may result in
malfunction and/or danger.
- Do not use the charger in high moister environment. Never touch the charger when your hands
or feet are wet.
- Allow adequate ventilation around the charger when using it to operate the device or to chargé
the battery. Do not cover the charger with paper or other objects that will reduce cooling. Do
not use the charger while it is inside a carrying case.
- Connect the charger to a proper power source. The voltage requirements are found on the
product case and/or on the packaging.
- Do not use the charger if it is visibly damaged. In case of damage, do not repair the equipment
yourself!
- In case of device overheating, immediately disconnect the power source.
- Charge under constant supervision only.
Caring for your device
- Taking good care of your device will ensure trouble-free operation and reduce the risk of
damage.
- Keep your device away from excessive moisture and extreme temperatures and avoid exposing
your device to direct sunlight or strong ultraviolet light for extended periods of time.
- Do not drop your device or subject it to severe shock.
- 17 -
- Do not subject your device to sudden and severe temperature changes. This could cause
moisture condensation inside the unit, which could damage your device. In the event of
moisture condensation, allow the device to dry out completely before use.
- The screen surface can easily be scratched. Avoid touching it with sharp objects.
- Never clean your device when it is powered on. Use a soft, lint-free cloth to wipe the screen and
the exterior of your device. Do not use paper towels to clean the screen.
- Never attempt to disassemble, repair or make any modications to your device. Disassembly,
modication or any attempt at repair could cause damage to your device and even bodily injury
or property damage and will void any warranty.
- Do not store or carry ammable liquids, gases or explosive materials in the same compartment
as your device, its parts or accessories.
- To discourage theft, do not leave the device and accessories in plain view in an unattended
vehicle.
- Overheating may damage the device.
Other information
1) For households: This marking indicates that this product should not be
disposed with other household wastes throughout the EU. To prevent possible
harm to the environment or human health from uncontrolled waste disposal,
recycle it responsibly to promote the sustainable reuse of material resources. To
return your used device, please use the return and collection systems or contact
the retailer where the product was purchased. They can take this product for
environmental safe recycling. In case of incorrect disposal of this kind of wastes
user can be ned according to national laws. User information for disposal of
electric and electronic devices in countries outside the EU: The symbol stated
above (crossed recycle bin) is valid only in countries in European Union. For correct disposal of
electric and electronic devices ask your city hall or distributor of these devices. Everything is
expressed by the symbol of crossed recycle bin on product, cover or printed materials.
- 18 -
2) You can determine a warranty ser vice at the place of purchase. In case of technical problems or
queries contact your dealer who will inform you about the following procedure. Follow the rules
for work with electric devices. User is not allowed to disassembly the device neither replace any
of its components. To reduce the risk of electric shock, do not remove or open the cover. In case
of incorrect setup and plug in of device you will expose yourself risk of electric shock.
Declaration of Conformity:
Hereby, MagiCam HD SOLUTIONS s.r.o., declares that all LAMAX products are
in compliance with the essential requirements and other relevant provisions of
Directive 2004/108/EC. Products are intended for sale without any restriction
in Germany, Czech Republic, Slovak Republic, Poland, Hungary and other EU
countries. Products are covered by a two-year warranty, unless otherwise
stated. You can download the Declaration of Conformity from the website:
www.lamax-electronics.com.
Exclusive importer of LAMAX product in EU:
MagiCam HD SOLUTIONS s.r.o., Braškovská 308/15, 161 00 Praha 6
http://www.lamax-electronics.com.
- 19 -
- 20 -
Actionkamera
LAMAX ACTION X8 Electra
Wasserdichte 30 m
Full HD Videoaufnahme 1920 x 1080p 60 fps
Fotos mit 12 Mpix Auösung
Wi-Fi
- 1 -
Sicherheitshinweise und Maßnahmen
1. Die Kamera vor Stößen, Fall auf den Boden und weiterer mechanischer Beschädigung
schützen.
2. Die Kamera vor Objekten die ein starkes magnetisches Feld erzeugen können
schützen, wie Magnete oder Elektromotoren. Die Kamera auch vor starken Sendern
von Radiowellen wie Antennen fernhalten. Starke magnetische Felder können die
Kamera und/oder die Video- und Tonaufnahme stören oder beschädigen.
3. Die Kamera vor hohen Temperaturen und direkter Sonneneinstrahlung schützen.
4. Benutzen Sie nur Marken Micro SDHC Speicherkarten. Namenlos Karten können
Störungen und/oder Qualitätsverlust bei der Aufnahme hervorrufen.
5. Micro SDHC Speicherkarten von magnetischen Feldern oder Plätzen wo starke
statische Elektrizität entstehen kann fernhalten. Sie beugen so Datenverlusten vor.
6. Im Falle, dass es beim Auaden zu einer Überhitzung des Geräts, Rauchentwicklung
oder verdächtigem Geruch kommt, Gerät sofort vom Ladegerät trennen.
7. Beim Auaden die Kamera von Kindern fernhalten. Das Ladekabel könnte einen
Stromschlag auslösen oder das Kind könnte sich erwürgen.
8. Kamera an einem trockenen, kühlen, staubfreien Ort aufbewahren.
Einleitung
Wir danken Ihnen, dass Sie die Actionkamera LAMAX ACTION X8 Electra gekauft haben. So
haben Sie einen extrem widerstandsfähigenTeilhaber gewonnen, der vor keiner Situation
zurückschreckt. Sie können ohne Befürchtungen Aufzeichnungen in unwirtlichen und
extremen Bedingungen machen und dabei die hochwertigsten Videoaufzeichnungen
erwarten. Dank der Leistungsfähigkeit der Kamera X8 Electra können Sie sich auf extrem
verlangsamte Videos freuen, von denen Sie Dank der Abtastungen bis zu 120 Bilder pro
Sekunde erreichen. MIT LAMAX ACTION X8 Electra haben Sie die Möglichkeit, einen
Augenblick oder Moment beliebig einzufangen und ihn anschließend mit Ihren Freunden
zu teilen.
- 2 -
Die Actionkamera LAMAX ACTION X8 Electra hat folgende
Eigenschaften:
- Sie enthält einen integrierten LCD-Display, dank dem Sie immer den besten Winkel für
das Aufnehmen wählen und Sie das aufgenommene Material kontrollieren können.
- Sie ist mit einer wasserfesten Schutzhülle ausgestattet, die ein Untertauchen bis zu 60 m
Tiefe ermöglicht. So rufen Tauchen und Wassersportarten.
- Dreht Full HD Video 1920 x 1080 in 60 fps und HD Video in 1280 x 720 in 120 fps.
- Linse mit breitem Greifwinkel bis zu 170°.
- Nimmt Fotograen mit der Auösung bis 12 Mpx auf.
- Möglichkeit der Wahl der Auösung des Videos und der Fotograe.
- Möglichkeit, die Aufzeichnungen im Time-Lapse Foto Modus und Time-Lapse Video
Modus zu machen.
- Auswahl der Modi der Fotoaufnahme.
- Möglichkeit, die Exposition der Fotograen und Videos einzustellen.
- Große Auswahl von geliefertem Zubehör, dank dem Sie die Videos immer und überall
aufnehmen können.
- Möglichkeit des Gebrauchs als schwarzer Kasten im Auto.
- Möglichkeit des Gebrauchs als Webkamera.
- Unterstützung der Micro SDHC Karten bis zu einer Größe von 32 GB.
- USB und HDMI Konnektivität.
- Integriertes WiFi für den Anschluss von drahtlosen Geräten.
- Intuitives Benutzen, leichter Anschluss an den PC oder schlaues Mobilgerät.
- Benutzerfreundliche angenehme Software-Applikation.
- 3 -
Foto mit Beschreibungen der Abruftasten
1
Nach unten
2
Nach oben (Wi-Fi)
3
Auslöser
4
EIN/AUS
4
2
1
3
- 4 -
Tasten
Wasserdichtes Schutzgehäuse
Stangenhalterung
Rahmen zur Benutzung ohne Schutzgehäuse
J Mount
Fast Plug-In
Quick Clip Mount
Selbstklebende ache Halterung
Selbstklebende ache Halterung mit Stativgewinde
3-axis Konnektor (3 teilig)
Tripod Adapter
- 5 -
Stativ Gewindeadapter
Universelle Klettverschlussbänder
3M Ersatzpads (2 Stück)
USB Kabel
Li-ion Batterie (2 Stück)
Ersatztürchen
Kabelbinder
Stahldraht
Mikrofaser Tuch
Handbuch
Bedienung der Actionkamera LAMAX ACTION X8 Electra
1. Einlegen der Micro SD Karte
Die Micro SD Karte in den Micro SD Kartenslot einlegen oder herausnehmen nur bei abge
schalteter und vom PC oder Ladegerät getrennter Kamera.
Bemerkung: Benutzen Sie nur Marken SDHC Karten. Namenlos Karten garantieren nicht
2. Installieren der Batterie
a. Drücken Sie die Batterieverriegelung und önen Sie das Batteriefach.
b. Die Batterie mit den Konnektoren nach vorne so einlegen, dass diese auf der richtigen
c. Batteriedeckel anlegen und verriegeln.
3. Das Auaden
a. Die Kamera können Sie über den PC oder über das Ladeteil auaden.
b. Im Fahrzeug können Sie die Kamera mit dem 12V Ladegerät am Zigarettenanzünder laden.
c. Beim Laden können Sie ohne weiteres Videos und Fotos erstellen.
d. Kamera kann auch im ausgeschalten Zustand geladen werden.
4. Das Ein- und Ausschalten
a. Schalten Sie die Kamera mit einem Druck und Halten der Funktionstaste „EIN/AUS“ für
b. Schalten Sie die Kamera mit einem Druck und Halten auf die Funktionstaste „EIN/AUS“
5. Umschaltung der Modi und Bewegungen im Menü
Durch allmähliches kurzes Drücken auf die Funktionstaste „EIN/AUS“ können Sie zwischen
den Modi der Videoaufzeichnungen / Fotoapparat / Galerie / Menü umschalten.Das Menü
des Fotoapparats setzt sich auch drei selbständige Einstellungsposten zusammen. Im Menü
bewegen Sie sich anschließend vertikal mit Hilfe der Pfeile „NACH OBEN“ UND „NACH UNT
EN“; wobei zur Bestätigung der Optionen die Funktionstaste „AUSLÖSER“ und zur Rückkehr
um eine Stufe zurück die Funktionstaste „EIN/AUS“ dient.
einen Störungsfreien Betrieb der Kamera.
Seite sind.
die Dauer von 3 - 5 Sekunden an.
für die Dauer von 3 - 5 Sekunden aus.
- 6 -
-
-
Posten im Menü:
a. Lesezeichen „Videoaufzeichnung“ (Icon der Kamera) dient zur Einstellung der Parameter
für das Aufzeichnen von Videos und aller die Funktionen betreenden Parameter des
schwarzen Kastens.
b. Lesezeichen „Fotoapparat“ (Icon Fotoapparat) dient zur Einstellung der Parameter und
Modi der Aufnahme der Fotograen.
c. Das Lesezeichen „Einstellung“ (Icon des Zahnrads) dient zur weiteren Einstellung des
Geräts.
6. Aufnehmen der Videoaufzeichnung: Modi und Einstellungen
a. Aufnehmen der Videoaufzeichnung
Schalten Sie die Kamera mit der Funktionstaste „EIN/AUS“ in den Modus „Videoaufzeichnung“ um (es handelt sich allerdings um den Grundmodus, nach dem Start der Kamera
bendet sie sich also direkt darin). Dass Sie im Modus der Videoaufzeichnung sind, erken
nen Sie an dem Icon der Kamera an der linken oberen Ecke. Zum Beginn der Aufzeichnung
drücken Sie die Funktionstaste „AUSLÖSER”. In der rechten oberen Ecke zeigt sich die Ani
mation der Aufnahme und in der rechten unteren Ecke beginnt der Abzug der Aufnahmezeit. Nach Beenden der Aufnahme drücken Sie wieder die Funktionstaste „AUSLÖSER”.
Anschließend verschwindet in der rechten oberen Ecke die Animation des Aufnehmens.
Während des Aufnehmens kann man die Tonaufnahme durch Druck auf den Pfeils „NACH
OBEN“, beliebig ein- und ausschalten, was von einer Änderung des Icons in dem linken
Teil des Displays begleitet wird. Vor dem Auslösen des Aufnehmens ist es möglich, einen
digitalen Zoom einzustellen und das mit Hilfe der Pfeile „NACH OBEN“ und „NACH UNTEN“.
Es muss darauf hingewiesen werden, dass der Gebrauch der Funktion der digitalen An
näherung die Qualität der gemachten Aufnahme herabsetzt. Es ist deshalb besser, diese
Funktion nicht zu benutzen.
b. Einstellung in der Spalte „Videoaufzeichnung“ (Icon der Kamera)
• Videoauösung – Auswahl der Auösung und Bildfrequenz (FPS).
4K 10 Bilder /Sek.
2,7K 15 Bilder /Sek.
- 7 -
-
-
-
1440p 30 Bilder /Sek.
1080p 60 Bilder /Sek.
1080p 30 Bilder /Sek.
720p 120 Bilder /Sek.
720p 60 Bilder /Sek.
• Qualität - die Einstellung beeinusst die gesamte Qualität der gemachten Aufzeichnungen
und ihre Größe
Sehr hoch
Hoch
Normal
• Zeitraervideos - bei der Aktivierung dieser Wahl macht die Kamera Aufnahmen im eingestellten Zeitintervall und ermöglicht, attraktive beschleunigte Aufnahmen zu schaen.
Aus
3 Sek.
5 Sek.
10 Sek.
30 Sek.
1 Min.
• Endlosschleife (Loop Funktion) – diese Funktion ist wichtig wenn die Kamera als Autokam
era benutzt werden soll. Bei eingeschalteter Endlosschleife werden im Falle, dass die Kar te
voll wird werden automatisch ältere Aufnahmen gelöscht.
Aus
1 Min
3 Min
5 Min
• G-Sensor – eine weitere Funktion die hilfreich ist wenn die Kamera als Autokamera verwen
det werden soll. Bei eingeschaltetem G-Sensor werden Aufnahmen bei einem Stoß oder
einer Erschütterung automatisch gesperrt um diese vor dem Löschen zu schützen. Hier
können Sie auch die Empndlichkeit des Sensors einstellen.
- 8 -
-
-
Aus
Niedrig
Mittel
Hoch
• Parkmodus – die Kamera startet eine Aufnahme sobald eine Erschütterung des geparkten
Fahrzeugs feststellt wird.
Aus
Niedrig
Mittel
Hoch
• Autokameramodus – wenn diese Funktion eingeschaltet ist startet die Kamera Sofort die
Aufnahme nachdem sie mit Strom versorgt wird. Man vergisst nie die Aufnahme zu starten.
Aus
Ein
• Verlangsamt das Aufnehmen - diese Funktion beeinusst die Beendung der Aufnahme
nach Abschalten von dem Ladegerät. Im Fall, dass sie eingeschaltet ist, wird die Aufnahme
20 Sek. nach Abschalten des Ladegeräts beendet. Wenn die Funktion ausgeschaltet ist,
wird die Aufnahme gleich nach Abschalten des Ladegeräts beendet.
Aus
Ein
• Bewegungsentdeckung - bei eingeschalteter Bewegungsentdeckung beginnt die Kamera
automatisch in dem Moment aufzunehmen, wenn sie Bewegung im Sehfeld des Objektivs
aufzeichnet. Die Kamera beendet die Aufnahme, sobald die Bewegung eingestellt wird.
Aus
Ein
• RZ des Autos - in der Kamera kann das Registrierzeichen des Autos eingestellt werden, ggf.
sein oder Ihr Spitzname.
• RZ anzeigen - aktivieren oder deaktivieren Sie die Anzeige der Registriermarke im Verzeichnis.
Aus
- 9 -
Ein
• Datum im Video - aktivieren oder deaktivieren Sie die Datumsanzeige in dem auf
genommenen Video.
Aus
Datum
Datum und Zeit
7. Fotograeren: Modi und weitere Einstellungen
a. Aufnehmen von Fotograen
Schalten Sie die Kamera in den Modus „Fotoapparat“ mit der Funktionstaste „EIN/AUS“
um. Dass Sie im richtigen Modus sind, erkennen Sie an dem Icon des Fotoapparats an der
linken oberen Ecke. Nach Druck auf die Funktionstaste „AUSLÖSER” nimmt die Kamera
Fotograen auf, Fotograen auf Selbstauöser, Serienfotograen oder Zeitraerfotos in
Abhängigkeit von der Einstellung.
b. Einstellung in der Spalte „Fotoapparat“ (Icon Fotoapparat)
• Fotoauösung – diese Einstellung beeinusst die nachträgliche Qualität der Bilder und
deren Größe.
4000 x 3000 (12 Mpix)
3264 x 2448 (8 Mpix)
2304 x 1728 (4 Mpix)
• Qualität – diese Einstellung beeinusst die nachträgliche Qualität der Bilder und deren
Größe.
Sehr hoch
Hoch
Normal
• ISO – die ISO Einstellung stellt die Empndlichkeit des CMOS Chips ein. Umso dunkler die zu
fotograerende Szene, desto höher muss der ISO Wert eingestellt werden. Mit einem hoch
eingestellten ISO Wert entsteht auch ein Bildrauschen auf den besorgten Fotos.
Automatisch
50
- 10 -
-
Loading...
