LAMAX X10.1 User guide

Download

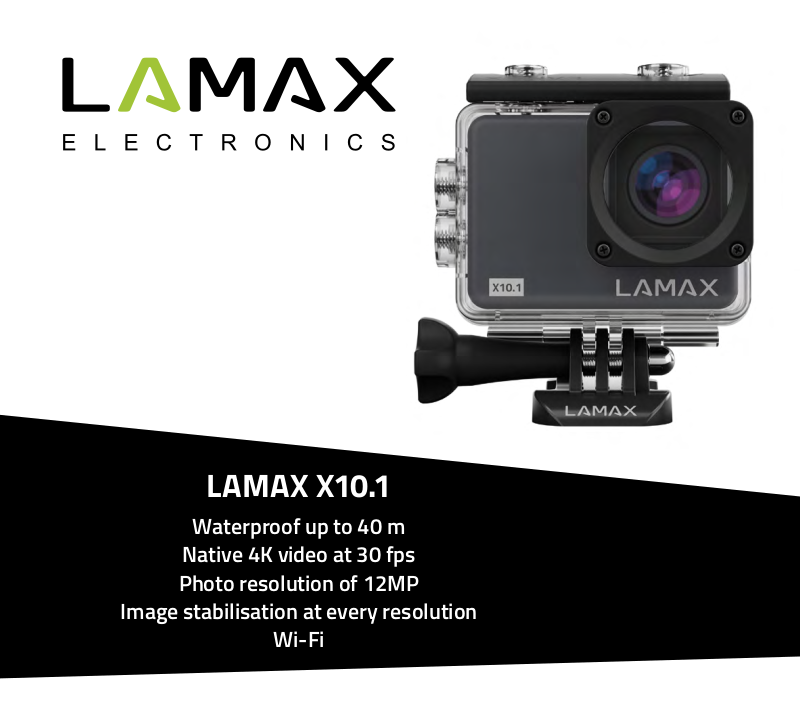

LAMAX X10.1

Waterproof up to 40 m

Native 4K video at 30 fps

Photo resolution of 12MP

Image stabilisation at every resolution

Wi-Fi

- 1 -

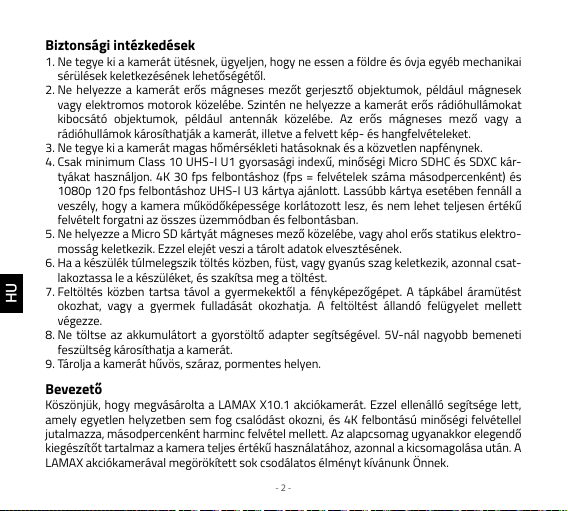

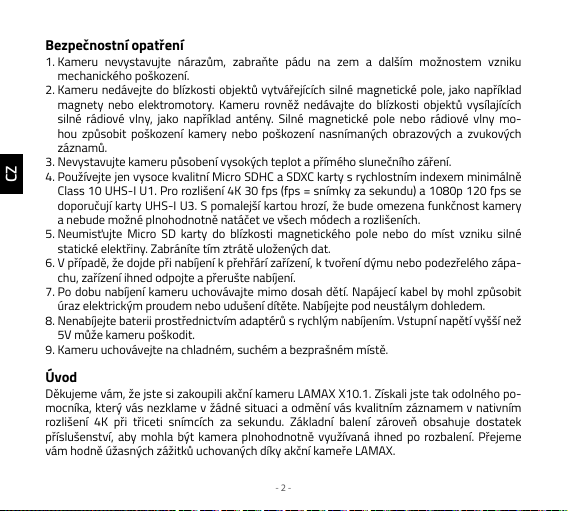

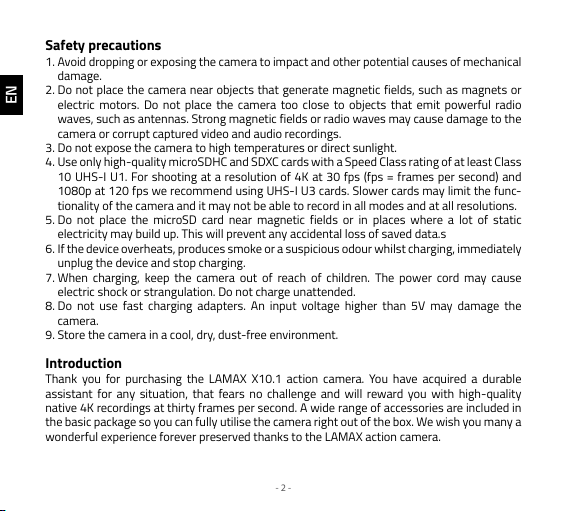

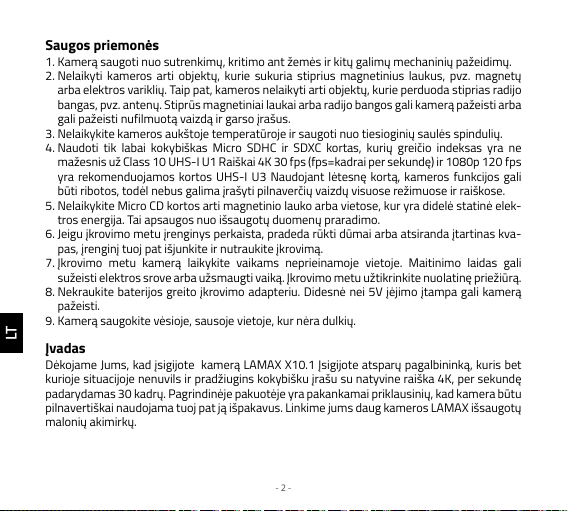

Safety precautions

1. Avoid dropping or exposing the camera to impact and other potential causes of mechanical damage.

2. Do not place the camera near objects that generate magnetic fields, such as magnets or

electric motors. Do not place the camera too close to objects that emit powerful radio waves, such as antennas. Strong magnetic fields or radio waves may cause damage to the camera or corrupt captured video and audio recordings.

3. Do not expose the camera to high temperatures or direct sunlight.

4. Use only high-quality microSDHC and SDXC cards with a Speed Class rating of at least Class 10 UHS-I U1. For shooting at a resolution of 4K at 30 fps (fps = frames per second) and

1080p at 120 fps we recommend using UHS-I U3 cards. Slower cards may limit the func- tionality of the camera and it may not be able to record in all modes and at all resolutions.

5. Do not place the microSD card near magnetic fields or in places where a lot of static electricity may build up. This will prevent any accidental loss of saved data.s

6. If the device overheats, produces smoke or a suspicious odour whilst charging, immediately

unplug the device and stop charging.

7. When charging, keep the camera out of reach of children. The power cord may cause electric shock or strangulation. Do not charge unattended.

8. Do not use fast charging adapters. An input voltage higher than 5V may damage the camera.

9. Store the camera in a cool, dry, dust-free environment.

Introduction

Thank you for purchasing the LAMAX X10.1 action camera. You have acquired a durable assistant for any situation, that fears no challenge and will reward you with high-quality native 4K recordings at thirty frames per second. A wide range of accessories are included in

the basic package so you can fully utilise the camera right out of the box. We wish you many a wonderful experience forever preserved thanks to the LAMAX action camera.

- 2 -

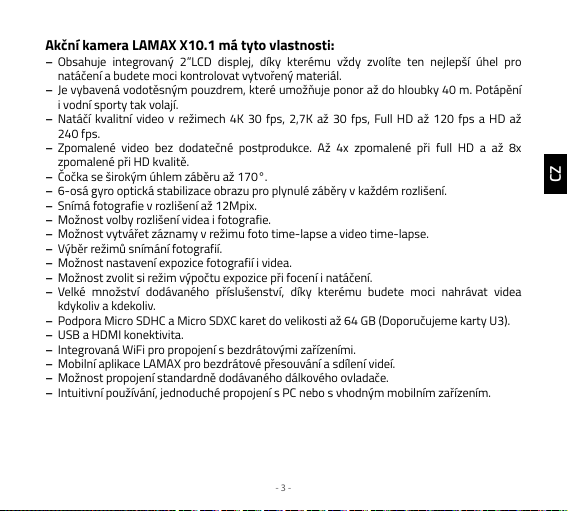

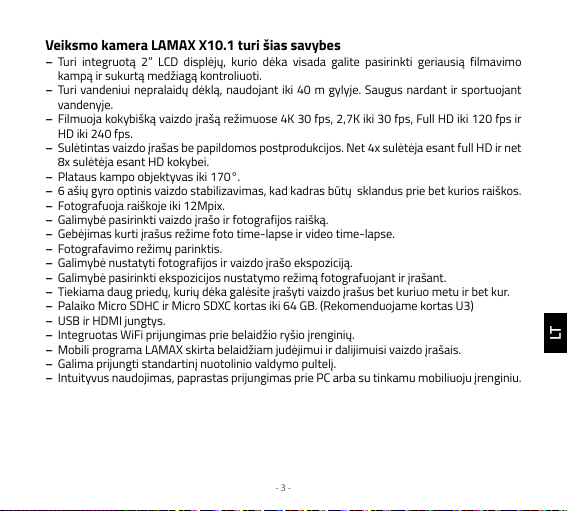

LAMAX X10.1 action camera features

– Integrated 2” LCD display, allowing you to choose the best angle for your shot and to play

back your photos and videos.

– Waterproof casing means you can dive to a depth of 40 m, making it ideal for scuba diving

and water sports.

– High-quality video at a resolution of 4K at 30 fps, 2.7K at 30 fps, Full HD at 120 fps and

HD at 240 fps.

– Slow motion video without additional post-production. Up to 4x slower in full HD and up

to 8x slower in HD quality.

– Wide-angle lens of up to 170°. – 6-axis gyro optical image stabilisation for smooth shots at any resolution. – Takes photos up to 12MP resolution. – Wide selection of resolutions for video and photo. – Time-lapse photo and time-lapse video modes. – Choice of photo capture modes. – Ability to adjust photo and video exposure. – Choice of metering modes when taking photos or shooting video. – Wide range of accessories included, making it easy to shoot anytime and anywhere. – Support for microSDHC and microSDXC cards up to 64 GB (U3 cards recommended). – USB and HDMI connectivity. – Integrated Wi-Fi for connecting to wireless devices. – LAMAX mobile application for wireless transfer and video sharing. – Option of using remote control supplied as standard. – Intuitive to use and simple connection to PC or appropriate mobile devices.

- 3 -

Buttons and camera functions

1. “On/Off” button – this button is located on the top of the camera and is marked with the letter “M”. It also serves as the “Change mode” button.

2. “Shutter” button – this button is located on the top of the camera and is marked with the red “REC” symbol. It also serves to confirm a function when browsing

the menu.

3. “Up” button – used to browse the menu and also turns Wi-Fi on or off.

4. “Down” button – used to browse the menu.

Accessories

– Waterproof case – Remote control – Pole mount

– Frame for use without waterproof case – J mount

– Fast plug-in – Adhesive mount, flat – Adhesive mount, curved

– 3-axis connector (3 parts) – Tripod adapter – Tripod reducer bushing

2 1

– Replacement 3M pads (x 2) – USB cable – Li-ion batteries (x 2) – Lightweight door for better sound

recording in case CAUTION: When using lightweight door,

case is not waterproof – Microfibre cloth – User manual – EVA case for safe transport and storage

- 4 -

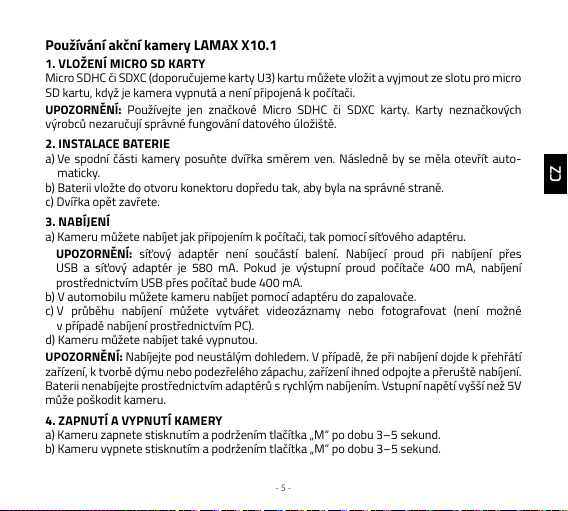

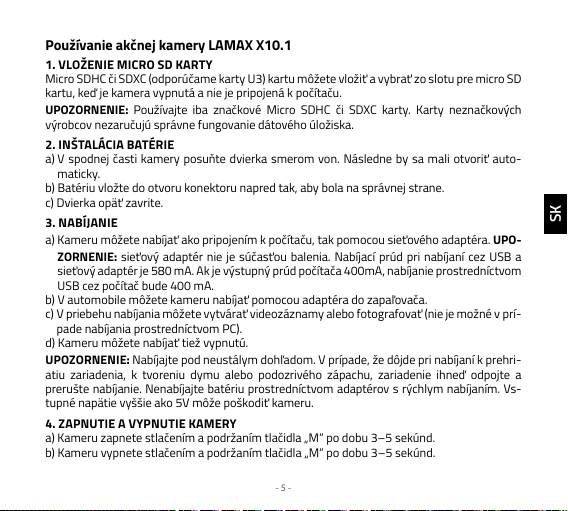

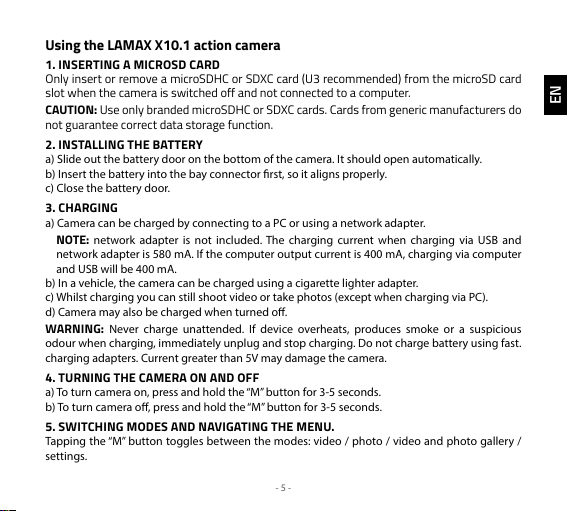

Using the LAMAX X10.1 action camera

1. INSERTING A MICROSD CARD

Only insert or remove a microSDHC or SDXC card (U3 recommended) from the microSD card slot when the camera is switched off and not connected to a computer.

CAUTION: Use only branded microSDHC or SDXC cards. Cards from generic manufacturers do not guarantee correct data storage function.

2. INSTALLING THE BATTERY

a) Slide out the battery door on the bottom of the camera. It should open automatically. b) Insert the battery into the bay connector rst, so it aligns properly. c) Close the battery door.

3. CHARGING

a) Camera can be charged by connecting to a PC or using a network adapter.

NOTE: network adapter is not included. The charging current when charging via USB and

network adapter is 580 mA. If the computer output current is 400 mA, charging via computer

and USB will be 400 mA. b) In a vehicle, the camera can be charged using a cigarette lighter adapter. c) Whilst charging you can still shoot video or take photos (except when charging via PC). d) Camera may also be charged when turned o.

WARNING: Never charge unattended. If device overheats, produces smoke or a suspicious

odour when charging, immediately unplug and stop charging. Do not charge battery using fast. charging adapters. Current greater than 5V may damage the camera.

4. TURNING THE CAMERA ON AND OFF

a) To turn camera on, press and hold the “M” button for 3-5 seconds. b) To turn camera o, press and hold the “M” button for 3-5 seconds.

5. SWITCHING MODES AND NAVIGATING THE MENU.

Tapping the “M” button toggles between the modes: video / photo / video and photo gallery / settings.

- 5 -

6. RECORDING VIDEO

Switch the camera to “video” mode by pressing the “M” button. A camera icon will appear in the upper left corner of the display. To star t recording, press the “Shutter” button. A red recording dot will appear on the icon in the upper left corner and the recording time begins to count down. To

stop recording press the “Shutter” button again.

7. PHOTO MODE

Switch the camera to “photo” mode by pressing the “M” button. A camera icon will appear in

the upper left corner of the display. To take a photo press the “Shutter” button and the shutter will sound.

8. DELETING PHOTOS AND VIDEOS

The selected photo or video is deleted by pressing and holding the “Shutter” button for 2–3 se- conds.

9. WI-FI

Can be switched on by pressing the “Up” button. When Wi-Fi is on, a Wi-Fi network icon appears

in the upper right corner.

WARNING: Removing the camera battery resets the time and date settings. When the ca-

mera is turned on again, a quick time and date setup option is automatically displayed.

Choosing settings on the X10.1 action camera

Navigate to the settings menu by tapping the “M” button multiple times. Open individual settings by pressing the “Shutter” button. Navigate through the options using the “Up” and “Down” buttons. To confirm your selection, use the “Shutter” button, or to go back press the

“M” button.

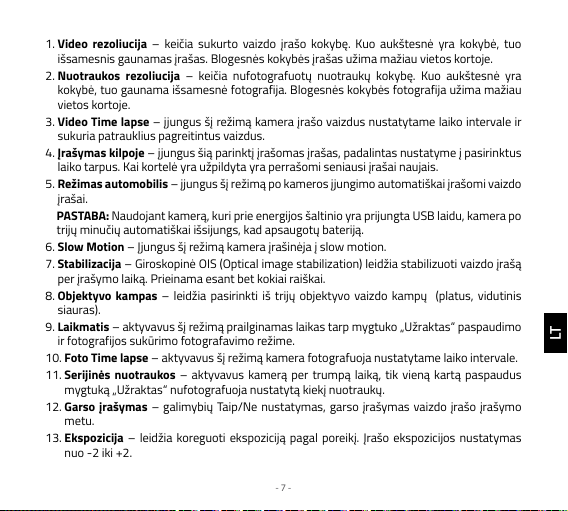

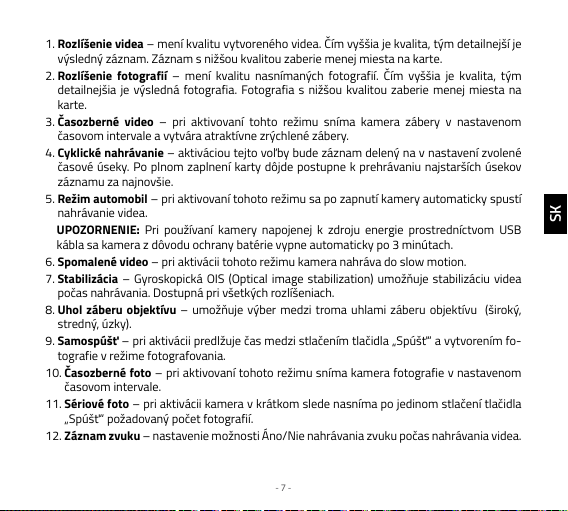

1. Video resolution – changes the quality of recorded video. The higher the quality, the more

detailed the resulting recording. Lower quality recordings take up less space on the card.

2. Photo resolution – changes the quality of captured photos. The higher the quality, the

- 6 -

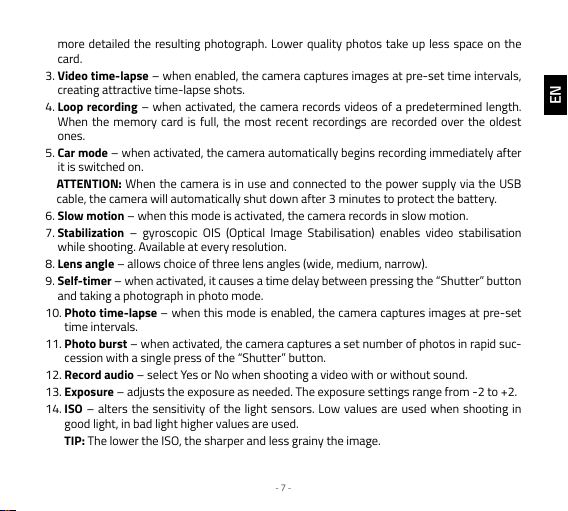

more detailed the resulting photograph. Lower quality photos take up less space on the

card.

3. Video time-lapse – when enabled, the camera captures images at pre-set time intervals,

creating attractive time-lapse shots.

4. Loop recording – when activated, the camera records videos of a predetermined length.

When the memory card is full, the most recent recordings are recorded over the oldest

ones.

5. Car mode – when activated, the camera automatically begins recording immediately after

it is switched on.

ATTENTION: When the camera is in use and connected to the power supply via the USB

cable, the camera will automatically shut down after 3 minutes to protect the battery.

6. Slow motion – when this mode is activated, the camera records in slow motion.

7. Stabilization – gyroscopic OIS (Optical Image Stabilisation) enables video stabilisation

while shooting. Available at every resolution.

8. Lens angle – allows choice of three lens angles (wide, medium, narrow).

9. Self-timer – when activated, it causes a time delay between pressing the “Shutter” button

and taking a photograph in photo mode.

10. Photo time-lapse – when this mode is enabled, the camera captures images at pre-set

time intervals.

11. Photo burst – when activated, the camera captures a set number of photos in rapid suc-

cession with a single press of the “Shutter” button.

12. Record audio – select Yes or No when shooting a video with or without sound.

13. Exposure – adjusts the exposure as needed. The exposure settings range from -2 to +2.

14. ISO – alters the sensitivity of the light sensors. Low values are used when shooting in

good light, in bad light higher values are used.

TIP: The lower the ISO, the sharper and less grainy the image.

- 7 -

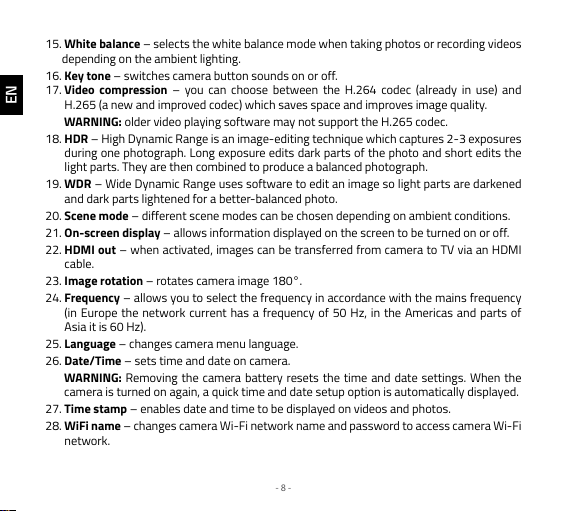

15. White balance – selects the white balance mode when taking photos or recording videos

depending on the ambient lighting.

16. Key tone – switches camera button sounds on or off.

17. Video compression – you can choose between the H.264 codec (already in use) and

H.265 (a new and improved codec) which saves space and improves image quality.

WARNING: older video playing software may not support the H.265 codec.

18. HDR – High Dynamic Range is an image-editing technique which captures 2-3 exposures

during one photograph. Long exposure edits dark parts of the photo and short edits the light parts. They are then combined to produce a balanced photograph.

19. WDR – Wide Dynamic Range uses software to edit an image so light parts are darkened

and dark parts lightened for a better-balanced photo.

20. Scene mode – different scene modes can be chosen depending on ambient conditions.

21. On-screen display – allows information displayed on the screen to be turned on or off.

22. HDMI out – when activated, images can be transferred from camera to TV via an HDMI

cable.

23. Image rotation – rotates camera image 180°.

24. Frequency – allows you to select the frequency in accordance with the mains frequency

(in Europe the network current has a frequency of 50 Hz, in the Americas and parts of Asia it is 60 Hz).

25. Language – changes camera menu language.

26. Date/Time – sets time and date on camera. WARNING: Removing the camera battery resets the time and date settings. When the

camera is turned on again, a quick time and date setup option is automatically displayed.

27. Time stamp – enables date and time to be displayed on videos and photos.

28. WiFi name – changes camera Wi-Fi network name and password to access camera Wi-Fi

network.

- 8 -

29. LCD off – when activated, the screen turns off automatically after a selected period of

inactivity or when shooting video.

30. Auto power off – when activated, camera turns off automatically after a selected period

of inactivity.

31. Format – formats the inserted card.

WARNING: Formatting will erase all data on the inserted card.

32. Factory settings – restores basic camera settings.

33. Version – when selected, the camera model and firmware version is displayed. .

- 9 -

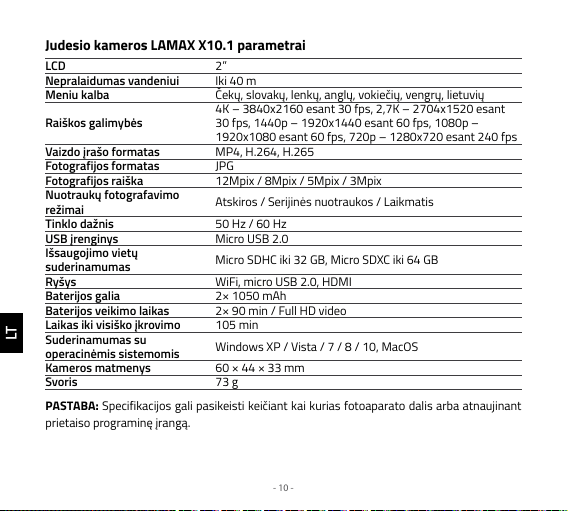

LAMAX X10.1 action camera specifications

LCD 2” Waterproof Up to 40 m

Language menu

Video resolution options

Video formats MP4, H.264, H.265

Photo format JPG Photo resolution options 12MP / 8MP / 5MP / 3MP Photo capture modes Single / Burst / Self-timer

Mains frequency 50 Hz / 60 Hz USB devices Micro USB 2.0 Storage compatibility MicroSDHC up to 32 GB, microSDXC up to 64 GB

Connectivity WiFi, micro USB 2.0, HDMI Battery capacity 2× 1050 mAh Battery life 2× 90 min / Full HD video

Time to fully charge 105 min Compatible operating systems Windows XP / Vista / 7 / 8 / 10, MacOS

Camera dimensions 60 × 44 × 33 mm Weight 73 g

NOTE: Specifications may change when camera parts are changed or device software is up-

dated.

Czech, Slovak, Polish, English, German, Hungarian, Lithuanian 4K – 3840x2160 at 30 fps, 2.7K – 2704x1520 at 30 fps, 1440p – 1920x1440 at 60 fps, 1080p – 1920x1080 at 60 fps, 720p – 1280x720 at 240 fps

- 10 -

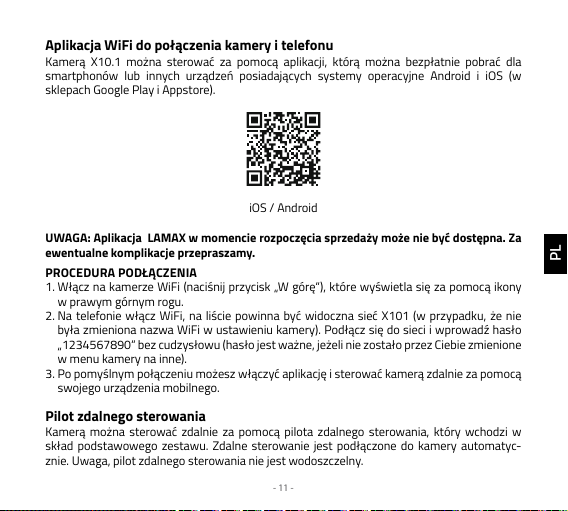

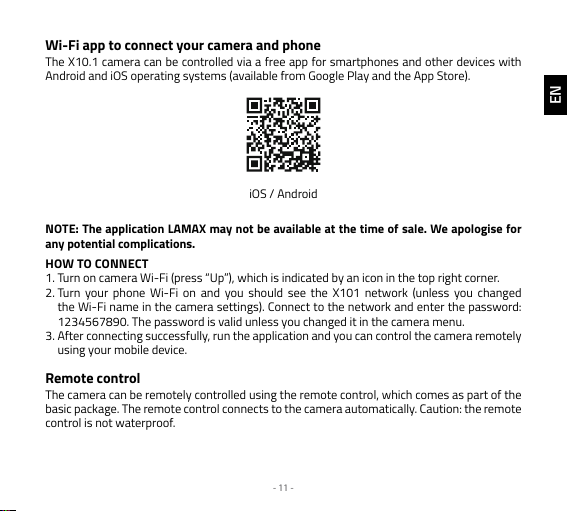

Wi-Fi app to connect your camera and phone

The X10.1 camera can be controlled via a free app for smartphones and other devices with Android and iOS operating systems (available from Google Play and the App Store).

iOS / Android

NOTE: The application LAMAX may not be available at the time of sale. We apologise for any potential complications.

HOW TO CONNECT

1. Turn on camera Wi-Fi (press “Up”), which is indicated by an icon in the top right corner.

2. Turn your phone Wi-Fi on and you should see the X101 network (unless you changed

the Wi-Fi name in the camera settings). Connect to the network and enter the password:

1234567890. The password is valid unless you changed it in the camera menu.

3. After connecting successfully, run the application and you can control the camera remotely

using your mobile device.

Remote control

The camera can be remotely controlled using the remote control, which comes as part of the basic package. The remote control connects to the camera automatically. Caution: the remote control is not waterproof.

- 11 -

Full English manual can be downloaded from here: Die Bedienungsanleitung in Deutsch können Sie von hier runterladen: Český manuál ke stažení zde: Slovenský manuál na stiahnutie tu: Instrukcja obsługi w języku polskim do pobrania tutaj: Használati útmutató: Naudojimo instrukcija: Upute za upotrebu na hrvatskom jeziku dostupne su ovdje: Navodila za uporabo v poljščini so na voljo tukaj:

https://www.lamax-electronics.com/x10-1/manuals

- 12 -

LAMAX X10.1

Wasserdicht bis 40 m

4K native Videoaufnahmen bei 30 fps

Fotos mit der Auflösung 12 Mpix

Stabilisiertes Bild bei jeder Auflösung

WiFi

- 1 -

Sicherheitsmaßnahmen

1. Setzen Sie die Kamera keinen Schlägen aus, lassen Sie sie nicht auf den Boden fallen und

schützen Sie sie vor mechanischer Beschädigung.

2. Bringen Sie die Kamera nicht in die Nähe von Objekten, die ein starkes Magnetfeld erzeu-

gen, wie zum Beispiel Magnete oder Elektromotoren. Bringen Sie die Kamera ebenfalls

nicht in die Nähe von Objekten, die starke Funkwellen senden, wie zum Beispiel Anten-

nen. Starke Magnetfelder bzw. Funkwellen können eine Beschädigung der Kamera bzw.

Beschädigung der aufgenommenen Bild- bzw. Tonaufzeichnungen verursachen.

3. Setzen Sie die Kamera nicht der Einwirkung hoher Temperaturen und der direkten Son-

nenstrahlung aus.

4. Verwenden Sie Micro SDHC und SDXC Karten in hoher Qualität mit dem Geschwindigkeit-

sindex mindestens Class 10 UHS-I U1. Für die Auflösung 4K 30 fps (fps = Aufnahmen pro

Sekunde) und 1080p 120 fps werden die Karten UHS-I U3 empfohlen. Mit einer langsame-

ren Karte besteht die Gefahr, dass die Funktion der Kamera beeinträchtigt wird und es nicht

möglich sein wird, in allen Betriebsarten und Auflösungen vollwertige Aufnahmen zu machen.

5. Bringen Sie die Micro SD nicht in die Nähe eines magnetischen Felds bzw. Stellen, auf denen

starke statische Elektrizität entsteht. Sie verhindern somit Verlust der gespeicherten

Daten.

6. Im Falle, dass beim Aufladen die Einrichtung überhitzt wird, Rauch bzw. ein verdächtiger

Geruch entsteht, ist die Einrichtung sofort abzuschalten und das Aufladen ist zu unterbrechen.

7. Bewahren Sie die Kamera beim Aufladen außerhalb der Reichweite von Kindern. Das Ver-

sorgungskabel könnte einen Stromunfall bzw. das Ersticken des Kindes verursachen. Laden

Sie das Gerät unter ununterbrochener Aufsicht auf.

8. Laden Sie die Batterie nicht mit einem Adapter für schnelles Aufladen. Eine höhere Ein-

gangsspannung als 5V kann die Kamera beschädigen.

9. Bewahren Sie die Kamera auf einem kühlen, trockenen und staublosen Ort auf.

Einleitung

Wir bedanken uns bei Ihnen, dass Sie die Aktionskamera LAMAX X10.1 gekauft haben. Sie haben somit einen widerstandsfähigen Gehilfen erworben, der Sie in keiner Situation

- 2 -

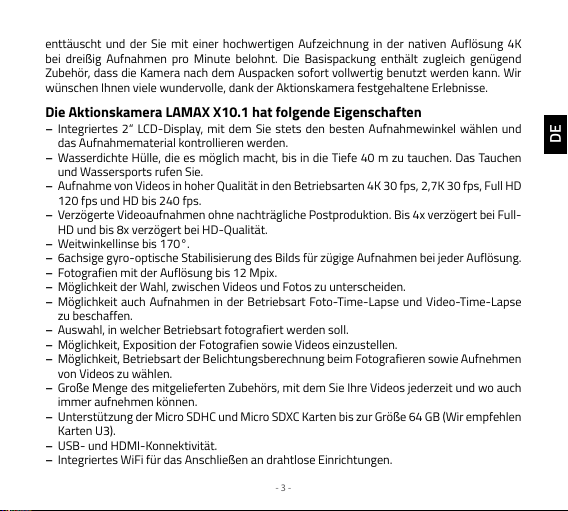

enttäuscht und der Sie mit einer hochwertigen Aufzeichnung in der nativen Auflösung 4K bei dreißig Aufnahmen pro Minute belohnt. Die Basispackung enthält zugleich genügend Zubehör, dass die Kamera nach dem Auspacken sofort vollwertig benutzt werden kann. Wir wünschen Ihnen viele wundervolle, dank der Aktionskamera festgehaltene Erlebnisse.

Die Aktionskamera LAMAX X10.1 hat folgende Eigenschaften

– Integriertes 2“ LCD-Display, mit dem Sie stets den besten Aufnahmewinkel wählen und

das Aufnahmematerial kontrollieren werden.

– Wasserdichte Hülle, die es möglich macht, bis in die Tiefe 40 m zu tauchen. Das Tauchen

und Wassersports rufen Sie.

– Aufnahme von Videos in hoher Qualität in den Betriebsarten 4K 30 fps, 2,7K 30 fps, Full HD

120 fps und HD bis 240 fps.

– Verzögerte Videoaufnahmen ohne nachträgliche Postproduktion. Bis 4x verzögert bei Full-

HD und bis 8x verzögert bei HD-Qualität.

– Weitwinkellinse bis 170°. – 6achsige gyro-optische Stabilisierung des Bilds für zügige Aufnahmen bei jeder Auflösung. – Fotografien mit der Auflösung bis 12 Mpix. – Möglichkeit der Wahl, zwischen Videos und Fotos zu unterscheiden. – Möglichkeit auch Aufnahmen in der Betriebsart Foto-Time-Lapse und Video-Time-Lapse

zu beschaffen.

– Auswahl, in welcher Betriebsart fotografiert werden soll. – Möglichkeit, Exposition der Fotografien sowie Videos einzustellen. – Möglichkeit, Betriebsart der Belichtungsberechnung beim Fotografieren sowie Aufnehmen

von Videos zu wählen.

– Große Menge des mitgelieferten Zubehörs, mit dem Sie Ihre Videos jederzeit und wo auch

immer aufnehmen können.

– Unterstützung der Micro SDHC und Micro SDXC Karten bis zur Größe 64 GB (Wir empfehlen

Karten U3).

– USB- und HDMI-Konnektivität. – Integriertes WiFi für das Anschließen an drahtlose Einrichtungen.

- 3 -

– Mobile Applikation LAMAX für drahtlose Umlagerung und drahtloses Sharing der Videos. – Anschlussmöglichkeit der standardmäßig mitgelieferten Fernbedienung. – Intuitive Benutzung, einfacher Anschluss an PC bzw. an eine geeignete mobile Einrichtung.

Tasten und Funktionen der Kamera

1. Taste Ein/Aus – diese Taste befindet sich im oberen

Bereich der Kamera mit dem Zeichen „M“ und dient

zugleich als „Änderung der Betriebsart“.

2. Taste „Auslöser“ – diese Taste befindet sich im oberen

Bereich der Kamera, ist mit dem roten Zeichen „REC“

versehen und dient zugleich zur Bestätigung der

Funktion beim Blättern im Menü.

3. Taste „Auf“ – dient zum Blättern im Menü und eben-

falls als Taste für das Einschalten/Ausschalten des

WiFi.

4. Taste „Ab“ – dient zum Blättern im Menü.

Zubehör

– Wasserdichte Hülle – Fernbedienung

– Stabhalter – Rahmen für die Benutzung ohne

wasserdichte Hülle

– J mount – Fast plug-in – Selbstklebender Halter gerade

– Selbstklebender Halter abgewinkelt – 3-Axis Connector (3 Teile) – Stativadapter – Stativreduktion

– 3M Ersatzunterlagen (2 St) – USB-Kabel – Li-Ion Batterie (2 St.) – Deckel in Leichtbauweise für bessere

Tonaufzeichnung in der Hülle HINWEIS: Bei der Verwendung des Deckels in Leichtbauweise ist die Hülle

nicht wasserdicht – Mikrofasertuch – Gebrauchsanleitung – EVA Case für sicheres Tragen und Lagern

- 4 -

2 1

Benutzung der Aktionskamera LAMAX X10.1

1. EINSETZEN DER MICRO SD KARTE

Die Micro SDHC- ggf. SDXC-Karten (wir empfehlen Karten U3) können Sie in den Slot für die Micro-SD-Karte einsetzen bzw. aus dem Slot herausziehen, wenn die Kamera abgeschaltet und nicht an den Rechner angeschlossen ist.

HINWEIS: Benutzen Sie nur Markenkarten SDHC ggf. SDXC Karten der Nicht-Markenpro- duzenten gewährleisten keine richtige Funktion des Datenspeicherplatzes.

2. EINBAU DER BATTERIE

a) Schieben Sie im unteren Bereich der Batterie den Deckel nach außen. Das Fach sollte sich

anschließend automatisch öffnen.

b) Setzen Sie die Batterie in das Fach mit den Kontakten nach vorn so ein, dass sich die Kon-

takte auf der richtigen Seite befinden.

c) Schließen Sie das Fach.

3. AUFLADEN

a) Die Kamera können Sie sowohl durch das Anschließen an einen PC, als auch mithilfe eines

Netzteils aufladen.

HINWEIS: Das Netzteil wird nicht mitgeliefert. Der Ladestrom beim Aufladen mittels USB

und des Netzteils ist 580 mA. Falls der Ausgangsstrom des PC 400 mA ist, wird die Kamera

mittels USB und PC mit dem Strom 400 mA aufgeladen. b) Im Automobil können Sie die Kamera mittels eines Adapters für den Feuerzeug Slot aufladen. c) Während des Aufladens können sie Videoaufnahmen machen bzw. fotografieren (beim Au-

fladen mittels PC besteht diese Möglichkeit nicht). d) Sie können die Kamera auch im abgeschalteten Zustand aufladen.

HINWEIS: Laden Sie das Gerät unter ununterbrochener Aufsicht auf. Im Falle, dass beim Au- fladen die Einrichtung überhitzt wird, Rauch bzw. ein verdächtiger Geruch entsteht, ist die Einrichtung sofort abzuschalten und das Aufladen ist zu unterbrechen. Laden Sie die Batterie nicht mit einem Adapter für schnelles Aufladen. Eine höhere Eingangsspannung als 5V kann die Kamera beschädigen.

- 5 -

4. EINSCHALTEN UND ABSCHALTEN DER KAMERA

a) Die Kamera schalten Sie ein, indem Sie die Taste „M“ drücken und 3-5 Sekunden halten. b) Die Kamera schalten Sie aus, indem Sie die Taste „M“ drücken und 3-5 Sekunden halten.

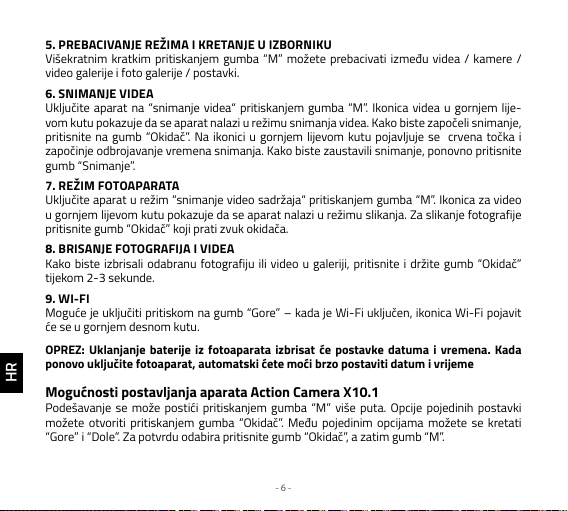

5. UMSCHALTEN DER BETRIEBSARTEN UND BEWEGUNG IM MENÜ

Durch schrittweise kurze Betätigung der Taste „M“ können Sie zwischen den Betriebsarten Videoaufnahme / Fotoapparat / Videogalerie und Fotogalerie / Einstellung umschalten.

6. AUFZEICHNUNG VON VIDEOAUFNAHMEN

Schalten Sie die Kamera mit der Taste „M“ in die Betriebsart „Videoaufnahme“ um Dass Sie sich im Modus der Videoaufnahme befinden, erkennen Sie nach dem Icon der Kamera in der

linken oberen Ecke. Betätigen Sie zu Beginn der Aufnahme die Taste „Auslöser“. Im Icon in der linken oberen Ecke erscheint ein roter Punkt und der Countdown der Aufnahmedauer beginnt. Um die Aufzeichnung zu beenden, betätigen Sie erneut die Taste „Auslöser“.

7. BETRIEBSART DES FOTOAPPARATS

Schalten Sie die Kamera mit der Taste „M“ in die Betriebsart „Fotoapparat“ um. Dass Sie sich

im Modus des Fotoapparats befinden, erkennen Sie nach dem Icon der Kamera in der linken oberen Ecke. Die Fotografie wird durch Betätigung der Taste „Auslöser“ aufgenommen, was durch den Ton der Sperre begleitet wird.

8. LÖSCHEN DER FOTOGRAFIEN UND VIDEOAUFNAHMEN

Die gewählte Fotografie bzw. Videoaufnahme in der Galerie löschen Sie, indem Sie die Taste

„Auslöser“ betätigen und 2-3 Sekunden halten.

9. WIFI

Kann durch Betätigung der Taste „Auf“ eingeschaltet werden – eingeschaltetes WiFi wird

durch das Icon des WiFi-Netzes in der rechten oberen Ecke angezeigt.

HINWEIS: Durch die Entnahme der Batterie aus der Kamera wird die Einstellung von Da-

tum und Uhrzeit gelöscht. Beim folgenden Einschalten der Kamera wird automatisch die Möglichkeit der schnellen Einstellung von Datum und Uhrzeit angezeigt.

- 6 -

Einstellmöglichkeiten der Aktionskamera X10.1

Zu den Einstellungen gelangen Sie durch mehrfaches Betätigen der Taste „M“. Wahl der ein- zelnen Einstellungen kann durch Betätigung der Taste „Auslöser“ geöffnet werden. Zwischen einzelnen Möglichkeiten können Sie sich mithilfe der Tasten „Auf“ und „Ab“ bewegen. Für Bestätigung der Wahl dient die Taste „Auslöser“, für das Verlassen der Wahl die Taste „M“.

1. Auflösung video – ändert die Qualität des aufgenommenen Videos. Je höher die Qualität

ist, umso detaillierter ist die resultierende Aufnahme. Eine Aufnahme mit niedrigerer Qual-

ität nimmt auf der Karte weniger Platz ein.

2. Auflösung fotos – ändert die Qualität der aufgenommenen Fotografien.. Je höher die Qual-

ität ist, umso detaillierter ist die resultierende Fotografie. Eine Fotografie mit niedrigerer

Qualität nimmt auf der Karte weniger Platz ein.

3. Zeitraffer-aufnahme – beim Aktivieren dieser Betriebsart nimmt die Kamera Aufnahmen

im eingestellten Zeitintervall auf und erstellt attraktive beschleunigte Ausnahmen.

4. Loop aufnahme – bei der Aktivierung dieser Wahl wird die Aufnahme in die in der Einstel-

lung gewählten Zeitabschnitte aufgeteilt. Nach dem vollständigen Füllen der Karte werden

nach und nach die ältesten Abschnitte der Aufnahmen durch die neusten überspielt.

5. Fahrmodus – bei der Aktivierung dieser Betriebsart wird beim Einschalten der Kamera au-

tomatisch die Videoaufnahme aktiviert.

HINWEIS: Wenn Sie eine mittels USB Kabel an die Stromquelle angeschlossene Kamera

verwenden, schaltet sich die Kamera zum Schutz der Batterie automatisch nach 3 Minuten

aus.

6. Aufnahme in zeitlupe – bei der Aktivierung dieser Betriebsart nimmt die Kamera in Slow-

Motion auf.

7. Stabilisierung – die gyroskopische OIS (Optical Image Stabilisation) ermöglicht Stabi-

lisierung des Videos binnen der Aufnahmedauer. Bei allen Auflösungen verfügbar.

8. Linsenwinkel – ermöglicht die Auswahl von drei Aufnahmewinkeln des Objektiv (weit, mit-

tel, eng).

9. Selbstauslöser – verlängert bei der Aktivierung die Zeit zwischen der Betätigung der Taste

- 7 -

„Auslöser“ und Aufnahme der Fotografie in der Betriebsart Fotografieren.

10. Zeitraffer-fotografie – bei der Aktivierung dieser Betriebsart nimmt die Kamera Foto-

grafien im eingestellten Zeitintervall auf.

11. Serienfoto – die Kamera nimmt bei der Aktivierung in kurzer Folge nach der Betätigung

der Taste „Auslöser“ die erwünschte Zahl der Fotografien auf.

12. Sprachaufzeichnung – Einstellung der Möglichkeit Ja/Nein der Tonaufnahme binnen der

Dauer der Videoaufzeichnung.

13. Belichtung – ermöglicht, die Belichtung nach Bedarf anzupassen. Einstellung der Belich-

tung der Aufnahme im Bereich -2 bis +2.

14. ISO – ermöglicht, die Lichtempfindlichkeit einzustellen. Beim Aufnehmen unter guten Li-

chtbedingungen werden niedrige Werte, bei schlechten Lichtbedingungen höhere Werte benutzt.

TIP: Je niedrigere ISO-Werte, umso sauberer ist das Bild (ohne Körnung).

15. Weißabgleich – mögliche Wahl der Betriebsart Ausgewogenheit der weißen Farbe beim

Fotografieren / Aufnehmen eines Videos in Abhängigkeit von der Umgebungsbeleuch- tung.

16. Key Tone – ermöglicht den Ton mithilfe der Kameratasten abzuschalten / einzuschalten.

17. Video-kompression – Auswahlmöglichkeit von Codec H.264 (bereits benutzter Codec) und

H.265 (neuer verbesserter Codec) zu wählen, der Zeit spart und die Bildqualität erhöht.

HINWEIS: äntere Programme der Videodarstellung müssen den Codec H.265 nicht un-

bedingt unterstützen.

18. HDR – hoher dynamischer Bereich - ist eine hardwarebedingte Bildanpassung, bei der

für eine Fotografie 2-3 Expositionen aufgenommen werden. Lange Exposition für die An- passung der dunklen Stellen auf der Fotografie und kurze für die Anpassung der hellen

Stellen. Diese werden anschließend für die Gestaltung einer ausgewogenen Fotografie kombiniert.

19. WDR – breiter dynamischer Bereich - ist eine softwarebedingte Anpassung des Bilds, bei

der helle Stellen verdunkelt und dunkle Stellen heller gemacht werden, um eine besser

- 8 -

ausgewogene Fotografie zu erhalten.

20. Szene – verschiedene szenische Betriebsarten in Abhängigkeit von den Umgebungsbed-

ingungen können gewählt werden.

21. On-screen display – ermöglicht die Anzeige von Informationen am Display abzuschalten

/ einzuschalten.

22. HDMI out – bei der Aktivierung kann von der Kamera mittels eines HDMI-Kabels das Bild

an einen Fernseher übertragen werden.

23. Bildrotation – das Bild der Kamera kann um 180° gedreht werden.

24. Netzwerkfrequenz – ermöglicht, die Frequenz in Übereinstimmung mit der Frequenz des

Verteilungsnetzes zu wählen (in Europa 50 Hz, in Amerika und Asien sind es 60 Hz).

25. Sprache – Möglichkeit, die Sprache des Menüs zu ändern.

26. Datum/Uhrzeit – ermöglicht, Datum und Uhrzeit bei der Kamera zu ändern. HINWEIS: Durch die Entnahme der Batterie aus der Kamera wird die Einstellung von Da-

tum und Uhrzeit gelöscht. Beim folgenden Einschalten der Kamera wird automatisch die Möglichkeit der schnellen Einstellung von Datum und Uhrzeit angezeigt.

27. Zeit wasserzeichen – ermöglicht, Datum und Uhrzeit der Videoaufnahme und Fotografie

anzuzeigen.

28. WLAN name – hier kann der Name des WiFi-Netzes der Kamera und das Passwort für

den Zugriff auf das WiFi-Netz der Kamera geändert werden.

29. Bildschirm-schöner – nach der Aktivierung schaltet automatisch das Display nach Ablauf

der gewählten Zeit der Untätigkeit ggf. Aufnahme des Videos ab.

30. Automatische abschaltung – nach der Aktivierung schaltet automatisch die Kamera nach

Ablauf der gewählten Zeit der Untätigkeit ab.

31. Formatieren – ermöglicht, die eingesetzte Karte zu formatieren. HINWEIS: Beim Formatieren verlieren Sie alle auf der Karte gespeicherten Daten.

32. Werkeinstellung – stellt die Basiseinstellung der Kamera wieder her.

33. Version – nach dem Öffnen wird das Modell der Kamera und die Firmwareversion angezeigt.

- 9 -

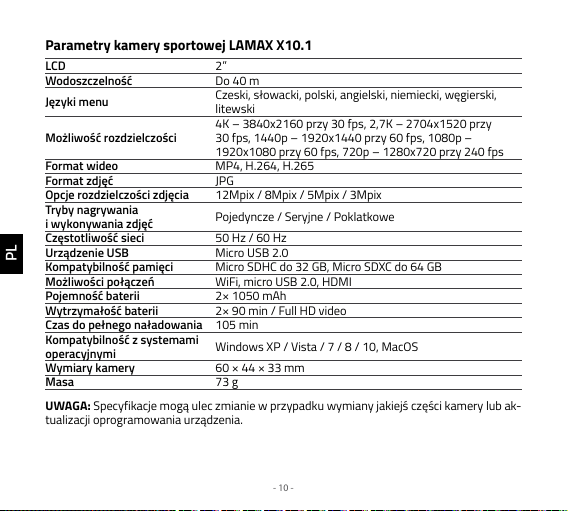

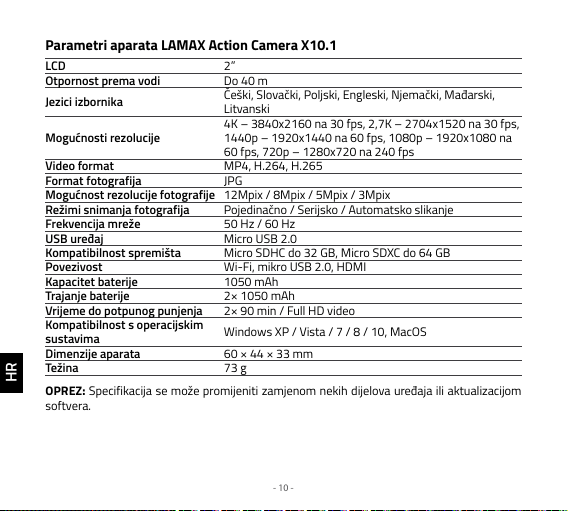

Parameter der Aktionskamera LAMAX X10.1

LCD 2” Wasserdicht Bis 40 m

Menüsprachen

Auflösungsmöglichkeiten

Format der Videos MP4, H.264, H.265

Format der Fotografien JPG Auflösungsmöglichkeiten der Fotografien

Modi der Fotografierens Einzeln / in Serie Foto / Selbstauslöser Netzfrequenz 50 Hz / 60 Hz USB-Einrichtung Micro USB 2.0

Kompatibilität des Speicherplatzes Konnektivität WiFi, micro USB 2.0, HDMI

Kapazität der Batterie 2× 1050 mAh Haltedauer der Batterie 2× 90 min / Full HD video

Zeit bis zum vollen Aufladen 105 min Kompatibilität mit Betriebssystemen

Abmessungen der Kamera 60 × 44 × 33 mm Gewicht 73 g

HINWEIS: Die Spezifikation kann sich durch den Austausch eines Bauteils der Kamera bzw. durch die Aktualisierung der Software der Anlage ändern.

Tschechisch, slowakisch, polnisch, englisch, deutsch, ungarisch, litauisch 4K – 3840x2160 bei 30 fps, 2,7K – 2704x1520 bei 30 fps, 1440p – 1920x1440 bei 60 fps, 1080p – 1920x1080 bei 60 fps, 720p – 1280x720 bei 240 fps

12Mpix / 8Mpix / 5Mpix / 3Mpix

Micro SDHC bis zu 32 GB, Micro SDXC bis zu 64 GB

Windows XP / Vista / 7 / 8 / 10, MacOS

- 10 -

WiFi-Applikation für die Verbindung der Kamera mit dem Telefon

Die Kamera X10.1 kann mittels einer Applikation betätigt werden, die kostenlos für Smart- phones ggf. andere Einrichtungen mit den Betriebssystemen Android und iOS herunterge- laden werden kann (in den Geschäften Google Play und Appstore).

iOS / Android

HINWEIS: Die Applikation LAMAX muss bei Beginn des Verkaufs nicht unbedingt vor- handen sein. Wir entschuldigen uns für etwaige Komplikationen.

VORGANG BEIM ANSCHLIESSEN

1. Schalten Sie an der Kamera WiFi ein (betätigen Sie die Taste (Auf“), das mit dem Icon in der

rechten oberen Ecke angezeigt wird.

2. Schalten Sie am Telefon WiFi ein, wobei Sie das Netz X101 sehen sollten (im Falle, dass Sie

den Namen des WiFi bei der Einstellung der Kamera nicht geändert haben). Schließen Sie

sich ans Netz an und geben Sie das Passwort „1234567890“ ohne Anführungszeichen ein

(das Passwort gilt im Falle, dass Sie es im Menü der Kamera noch nicht durch ein anderes

ersetzt haben).

3. Nach dem erfolgreichen Anschließen können Sie die Applikation starten und die Kamera

entfernt mithilfe Ihrer mobilen Einrichtung betätigen.

Fernbedienung

Die Kamera kann auch mithilfe der Fernbedienung, die zur Grundausstattung gehört, entfernt

- 11 -

bedienen. Die Fernbedienung wird an die Kamera automatisch angeschlossen. Achtung, die Fernbedienung ist nicht wasserdicht.

https://www.lamax-electronics.com/x10-1/manuals

- 12 -

LAMAX X10.1

Vodotěsná do 40 m

4K nativní videozáznam při 30 fps

Fotografie v rozlišení 12 Mpix

Stabilizovaný obraz při každém rozlišení

WiFi

- 1 -

Bezpečnostní opatření

1. Kameru nevystavujte nárazům, zabraňte pádu na zem a dalším možnostem vzniku

mechanického poškození.

2. Kameru nedávejte do blízkosti objektů vytvářejících silné magnetické pole, jako například

magnety nebo elektromotory. Kameru rovněž nedávajte do blízkosti objektů vysílajících

silné rádiové vlny, jako například antény. Silné magnetické pole nebo rádiové vlny mo-

hou způsobit poškození kamery nebo poškození nasnímaných obrazových a zvukových

záznamů.

3. Nevystavujte kameru působení vysokých teplot a přímého slunečního záření.

4. Používejte jen vysoce kvalitní Micro SDHC a SDXC karty s rychlostním indexem minimálně

Class 10 UHS-I U1. Pro rozlišení 4K 30 fps (fps = snímky za sekundu) a 1080p 120 fps se

doporučují karty UHS-I U3. S pomalejší kartou hrozí, že bude omezena funkčnost kamery

a nebude možné plnohodnotně natáčet ve všech módech a rozlišeních.

5. Neumisťujte Micro SD karty do blízkosti magnetického pole nebo do míst vzniku silné

statické elektřiny. Zabráníte tím ztrátě uložených dat.

6. V případě, že dojde při nabíjení k přehřárí zařízení, k tvoření dýmu nebo podezřelého zápa-

chu, zařízení ihned odpojte a přerušte nabíjení.

7. Po dobu nabíjení kameru uchovávajte mimo dosah dětí. Napájecí kabel by mohl způsobit

úraz elektrickým proudem nebo udušení dítěte. Nabíjejte pod neustálym dohledem.

8. Nenabíjejte baterii prostřednictvím adaptérů s rychlým nabíjením. Vstupní napětí vyšší než

5V může kameru poškodit.

9. Kameru uchovávejte na chladném, suchém a bezprašném místě.

Úvod

Děkujeme vám, že jste si zakoupili akční kameru LAMAX X10.1. Získali jste tak odolného po- mocníka, který vás nezklame v žádné situaci a odmění vás kvalitním záznamem v nativním

rozlišení 4K při třiceti snímcích za sekundu. Základní balení zároveň obsahuje dostatek příslušenství, aby mohla být kamera plnohodnotně využívaná ihned po rozbalení. Přejeme vám hodně úžasných zážitků uchovaných díky akční kameře LAMAX.

- 2 -

Akční kamera LAMAX X10.1 má tyto vlastnosti:

– Obsahuje integrovaný 2”LCD displej, díky kterému vždy zvolíte ten nejlepší úhel pro

natáčení a budete moci kontrolovat vytvořený materiál.

– Je vybavená vodotěsným pouzdrem, které umožňuje ponor až do hloubky 40 m. Potápění

i vodní sporty tak volají.

– Natáčí kvalitní video v režimech 4K 30 fps, 2,7K až 30 fps, Full HD až 120 fps a HD až

240 fps.

– Zpomalené video bez dodatečné postprodukce. Až 4x zpomalené při full HD a až 8x

zpomalené při HD kvalitě.

– Čočka se širokým úhlem záběru až 170°. – 6-osá gyro optická stabilizace obrazu pro plynulé záběry v každém rozlišení. – Snímá fotografie v rozlišení až 12Mpix. – Možnost volby rozlišení videa i fotografie. – Možnost vytvářet záznamy v režimu foto time-lapse a video time-lapse. – Výběr režimů snímání fotografií. – Možnost nastavení expozice fotografií i videa. – Možnost zvolit si režim výpočtu expozice při focení i natáčení. – Velké množství dodávaného příslušenství, díky kterému budete moci nahrávat videa

kdykoliv a kdekoliv.

– Podpora Micro SDHC a Micro SDXC karet do velikosti až 64 GB (Doporučujeme karty U3). – USB a HDMI konektivita. – Integrovaná WiFi pro propojení s bezdrátovými zařízeními. – Mobilní aplikace LAMAX pro bezdrátové přesouvání a sdílení videí. – Možnost propojení standardně dodávaného dálkového ovladače. – Intuitivní používání, jednoduché propojení s PC nebo s vhodným mobilním zařízením.

- 3 -

Tlačítka a funkce kamery

1. Tlačítko Zapnutí/Vypnutí – toto tlačítko se nachází

na horní části kamery s nápisem „M“ a zároveň slouží

i jako „Změna módu“.

2. Tlačítko „Spoušť“ – toto tlačítko se nachází na horní

části kamery, označené červeným znakem „REC“

a slouží zároveň k potvrzení funkce při procházení

menu.

3. Tlačítko „Nahoru“ – slouží k procházení menu

a také jako tlačítko na Zapnutí/Vypnutí WiFi.

4. Tlačítko „Dolů“ – slouží k procházení menu.

Příslušenství

– Vodotěsné pouzdro – Dálkové ovládání – Držák na tyčku

– Rám pro použití bez vodotěsného pouzdra – J mount

– Fast plug-in – Samolepící držák rovný – Samolepící držáka zahnutý

– 3-axis connector (3 části) – Adaptér na stativ – Stativová redukce

2 1

– Náhradní 3M podložky (2 ks) – USB kabel – Li-ion baterie (2 ks) – Odlehčená dvířka pro lepší záznam

zvuku v pouzdře UPOZORNĚNÍ: Použitím odlehčených

dvířek pouzdro není vodotěsné – Utěrka z mikrovlákna – Uživatelská příručka – EVA case pro bezpečné přenášení

a skladování

- 4 -

Používání akční kamery LAMAX X10.1

1. VLOŽENÍ MICRO SD KARTY

Micro SDHC či SDXC (doporučujeme karty U3) kartu můžete vložit a vyjmout ze slotu pro micro SD kartu, když je kamera vypnutá a není připojená k počítači.

UPOZORNĚNÍ: Používejte jen značkové Micro SDHC či SDXC karty. Karty neznačkových výrobců nezaručují správné fungování datového úložiště.

2. INSTALACE BATERIE

a) Ve spodní části kamery posuňte dvířka směrem ven. Následně by se měla otevřít auto-

maticky. b) Baterii vložte do otvoru konektoru dopředu tak, aby byla na správné straně. c) Dvířka opět zavřete.

3. NABÍJENÍ

a) Kameru můžete nabíjet jak připojením k počítači, tak pomocí síťového adaptéru. UPOZORNĚNÍ: síťový adaptér není součástí balení. Nabíjecí proud při nabíjení přes

USB a síťový adaptér je 580 mA. Pokud je výstupní proud počítače 400 mA, nabíjení

prostřednictvím USB přes počítač bude 400 mA. b) V automobilu můžete kameru nabíjet pomocí adaptéru do zapalovače. c) V průběhu nabíjení můžete vytvářet videozáznamy nebo fotografovat (není možné

v případě nabíjení prostřednictvím PC). d) Kameru můžete nabíjet také vypnutou.

UPOZORNĚNÍ: Nabíjejte pod neustálým dohledem. V případě, že při nabíjení dojde k přehřátí zařízení, k tvorbě dýmu nebo podezřelého zápachu, zařízení ihned odpojte a přeruště nabíjení. Baterii nenabíjejte prostřednictvím adaptérů s rychlým nabíjením. Vstupní napětí vyšší než 5V může poškodit kameru.

4. ZAPNUTÍ A VYPNUTÍ KAMERY

a) Kameru zapnete stisknutím a podržením tlačítka „M“ po dobu 3–5 sekund. b) Kameru vypnete stisknutím a podržením tlačítka „M“ po dobu 3–5 sekund.

- 5 -

5. PŘEPÍNÁNÍ REŽIMŮ A POHYB V MENU

Postupným krátkým stisknutím tlačítka „M“ můžete přepínat mezi režimy videozáznam / fo- toaparát / video-galerie a foto-galerie / nastavení.

6. NAHRÁVÁNÍ VIDEOZÁZNAMU

Přepněte kameru do režimu “videozáznam” tlačítkem „M“. To, že jste v režimu videozáznamu poznáte podle ikonky kamery v levém horním rohu. Pro začátek nahrávání stiskněte tlačítko „Spoušť“. Na ikonce v levém horním rohu se objeví červená tečka a začne odpočet doby zázna-

mu. Pro ukončení nahrávání stiskněte opět tlačítko „Spoušť“.

7. REŽIM FOTOAPARÁTU

Přepněte kameru do režimu „fotoaparát” tlačítkem „M“. To, že jste v režimu fotoaparátu, poznáte podle ikonky fotoaparátu v levém horním rohu. K zhotovení fotografie dojde pomocí stisknutí tlačítka „Spoušť“, což doprovází zvuk uzávěrky.

8. MAZÁNÍ FOTOGRAFIÍ A VIDEÍ

Zvolenou fotografii nebo video v galerii smažete stisknutím a podržením tlačítka „Spoušť“ po

dobu 2–3 sekund.

9. WIFI

Je možné zapnout stisknutím tlačítka „Nahoru“ – při zapnuté WiFi se objeví ikona WiFi sítě

v pravém horním rohu.

UPOZORNĚNÍ: Po vyjmutí baterie z kamery se vynuluje nastavení data a času. Při následujícím

zapnutí kamery se vám automaticky zobrazí možnost rychlého nastavení data a času

Možnosti nastavení akční kamery X10.1

Do položky nastavení se dá dostat pomocí vícenásobného stisknutí tlačítka „M“. Volby jednot- livých nastavení je možné otevřít stisknutím tlačítka „Spoušť“. Mezi jednotlivými volbami se

dá pohybovat pomocí tlačítek „Nahoru“ a „Dolů“. K potvrzení volby slouží tlačítko „Spoušť“, na opuštení volby potom tlačítko „M“.

- 6 -

1. Rozlišení videa – mění kvalitu vytvořeného videa. Čím vyšší je kvalita, tím detailnější je

výsledný záznam. Záznam s nižší kvalitou zabere méně místa na kartě.

2. Rozlišení fotografií – mění kvalitu nasnímaných fotografií. Čím vyšší je kvalita, tím

detailnejší je výsledná fotografie. Fotografie s nižší kvalitou zabere méně místa na kartě.

3. Časosběrné video – při aktivování tohoto režimu snímá kamera záběry v nastaveném

časovém intervalu a vytváří atraktivní zrychlené záběry.

4. Cyklické nahrávání – aktivací této volby bude záznam dělený na v nastavení zvolené

časové úseky. Po plném zaplnění karty dojde postupně k přehrávání nejstarších úseků záznamu nejnovějšími.

5. Režim automobil – při aktivování tohoto režimu se po zapnutí kamery automaticky spustí

nahrávání videa.

UPOZORNĚNÍ: Při používání kamery napojené ke zdroji energie prostřednictvím USB kabelu

se kamera z důvodu ochrany baterie vypne automaticky po 3 minutách.

6. Zpomalené video – při aktivaci tohoto režimu kamera nahrává do slow motion.

7. Stabilizace – Gyroskopická OIS (Optical image stabilization) umožňuje stabilizaci videa po

dobu nahrávání. Dostupná při všech rozlišeních.

8. Úhel záběru objektivu – umožňuje výběr mezi třemi úhly záběru objektívu (široký, střední,

úzký).

9. Samospoušť – při aktivaci prodlužuje čas mezi stisknutím tlačítka „Spoušť“ a vytvořením

fotografie v režimu fotografování.

10. Časosběrné foto – při aktivování tohoto režimu snímá kamera fotografie v nastaveném

časovém intervalu.

11. Sériové foto – při aktivaci kamera v krátkém sledu nasnímá po jediném stisknutí tlačítka

„Spoušť“ požadovaný počet fotografií.

12. Záznam zvuku – nastavení možnosti Ano/Ne nahrávání zvuku po dobu nahrávání videa.

13. Expozice – umožňuje upravit expozici podle potřeby. Nastavení expozice záznamu

v rozmezí -2 až +2.

- 7 -

14. ISO – umožňuje nastavení citlivosti snímače na světlo. Při snímání v dobrých světelných

podmínkách se využívají nízké hodnoty, při špatných světelných podmínkách vyšší hod- noty.

TIP: Čím nižší ISO, tím čistější obraz (bez zrna).

15. Vyvážení bílé – možné zvolit režim vyvážení bílé barvy při fotografování / natáčení videa

v závislosti na okolním osvětlení.

16. Key tone – umožňuje vypnutí / zapnutí zvuku tlačítek kamery.

17. Video komprese – možnost výběru z kodeků H.264 (už používaný kodek) a H.265 (nový,

vylepšený kodek) který šetří místo a zvyšuje kvalitu obrazu.

UPOZORNĚNÍ: starší programy na zobrazování videa nemusí podporovat H.265 kodek.

18. HDR – vysoký dynamický rozsah – je hardwarová úprava obrazu, kdy se při jedné fo-

tografii nasnímají 2-3 expozice. Dlouhá expozice pro úpravu tmavých míst na fotografii a krátká pro úpravu světlých míst. Ty se potom zkombinují pro vytvoření vyvážené fo- tografie.

19. WDR – široký dynamický rozsah – je softwarová úprava obrazu, kdy jsou světlá místa

ztmavěná a tmavá místa zesvětlená pro lépe vyváženou fotografii.

20. Scéna – možné zvolit různé scénické módy v závislosti na okolních podmínkách.

21. On-screen display – umožňuje vypnutí / zapnutí zobrazování informací na displeji. 22 HDMI out – při aktivaci kamera dokáže prostřednictvím HDMI kabelu přenést obraz

z kamery na TV.

23. Otočení obrazu – umožňuje převrátit obraz kamery o 180°.

24. Frekvence sítě – umožňuje vybrat frekvenci v souladu s frekvencí rozvodné sítě (v Evropě

je v síti vedený proud s frekvencí 50 Hz, v Americe a části Asie je to 60 Hz).

25. Jazyk – možné změnit jazyk, ve kterém je menu kamery.

26. Datum/Čas – umožňuje nastavení data a času v kameře. UPOZORNĚNÍ: Po vyjmutí baterie z kamery se vynuluje nastavení data a času. Při následu-

jícím zapnutí kamery se vám automaticky zobrazí možnost rychlého nastavení data a času.

- 8 -

27. Datum ve videu – umožňuje zobrazování data a času ve výsledném videu a fotografii.

28. WiFi jméno – tady je možné změnit jméno WiFi sítě kamery a heslo pro přístup k WiFi

síti kamery.

29. Spořič obrazovky – po aktivaci automaticky vypíná displej po zvolené době během

nečinnosti či nahrávání videa.

30. Automatické vypnutí – po aktivaci automaticky vypíná kameru po zvolené době během

nečinnosti.

31. Formátovat – umožňuje naformátovat vloženou kartu. UPOZORNĚNÍ: Při formátování přijdete o všechna data na vložené kartě.

32. Tovární nastavení – obnovuje základní nastavení kamery.

33. Verze – po otevření se vám zobrazí model kamery a verze firmwaru.

- 9 -

Parametry akční kamery LAMAX X10.1

LCD 2” Vodotěsnost Do 40 m

Jazyky menu

Možnosti rozlišení

Formát videa MP4, H.264, H.265

Formát fotografií JPG Možnosti rozlišení fotografie 12Mpix / 8Mpix / 5Mpix / 3Mpix Režimy snímání fotografií Jednotlivé / Sériové foto / Samospoušť

Frekvence sítě 50 Hz / 60 Hz USB zařízení Micro USB 2.0 Kompatibilita úložiště Micro SDHC až do 32 GB, Micro SDXC až do 64 GB

Konektivita WiFi, micro USB 2.0, HDMI Kapacita baterie 2× 1050 mAh Výdrž baterie 2× 90 min / Full HD video

Čas do plného nabití 105 min Kompatibilita s operačními

systémy Rozměry kamery 60 × 44 × 33 mm Hmotnost 73 g

UPOZORNĚNÍ: Specifikace se může změnit výměnou některé části kamery nebo aktualizací softwaru zařízení.

Čeština, slovenština, polština, angličtina, němčina, maďarština, litevština 4K – 3840x2160 při 30 fps, 2,7K – 2704x1520 při 30 fps, 1440p – 1920x1440 při 60 fps, 1080p – 1920x1080 při 60 fps, 720p – 1280x720 při 240 fps

Windows XP / Vista / 7 / 8 / 10, MacOS

- 10 -

WiFi aplikace na propojení kamery a telefonu

Kameru X10.1 je možné ovládat pomocí aplikace, kterou je možné bezplatně stáhnout pro smartphony či jiná zařízení s operačními systémy Android a iOS (v obchodech Google Play a Appstore).

iOS / Android

UPOZORNĚNÍ: Aplikace LAMAX nemusí být při zahájení prodeje k dispozici. Za případné komplikace se omlouváme.

POSTUP PRO PŘIPOJENÍ

1. Zapněte na kameře WiFi (stiskněte tlačítko „Nahoru“), které se indikuje ikonou v pravém

horním rohu.

2. Na telefonu si zapněte WiFi, přičemž byste měli vidět síť X101 (v případě, že jste neměnili

jméno WiFi v nastavení kamery). K síti se připojte a zadejte heslo „1234567890“ bez uvo- zovek (heslo je platné v případě, že jste ho už v menu kamery nezměnili na jiné).

3. Po úspěšném připojení můžete aplikaci spustit a ovládat kameru na dálku pomocí svého

mobilního zařízení.

Dálkové ovládání

Kameru je možné dálkově ovládat pomocí dálkového ovladače, který je součástí základního balení. Dálkové ovládání je připojené ke kameře automaticky. Pozor, dálkový ovladač není vodotěsný.

- 11 -

https://www.lamax-electronics.com/x10-1/manuals

- 12 -

LAMAX X10.1

Vodotesná do 40 m

4K natívny videozáznam pri 30 fps

Fotografie v rozlíšení 12 Mpix

Stabilizovaný obraz pri každom rozlíšení

WiFi

- 1 -

Bezpečnostné opatrenia

1. Kameru nevystavujte nárazom, zabráňte pádu na zem a ďalším možnostiam vzniku

mechanického poškodenia.

2. Kameru nedávajte do blízkosti objektov vytvárajúcich silné magnetické pole, ako napríklad

magnety alebo elektromotory. Kameru tiež nedávajte do blízkosti objektov vysielajúcich silné rádiové vlny, ako napríklad antény. Silné magnetické pole alebo rádiové vlny môžu spôsobiť poškodenie kamery alebo poškodenie nasnímaných obrazových a zvukových

záznamov.

3. Nevystavujte kameru pôsobeniu vysokých teplôt a priameho slnečného žiarenia.

4. Používajte len vysoko kvalitné Micro SDHC a SDXC karty s rýchlostným indexom minimálne

Class 10 UHS-I U1. Pre rozlíšenie 4K 30 fps (fps = snímky za sekundu) a 1080p 120 fps sa odporúčajú karty UHS-I U3. S pomalšou kartou hrozí, že bude obmedzená funkčnosť

kamery a nebude možné plnohodnotne natáčať vo všetkých módoch a rozlíšeniach.

5. Neumiestňujte Micro SD karty do blízkosti magnetického poľa alebo do miest vzniku silnej

statickej elektriny. Zabránite tým strate uložených dát.

6. V prípade, že dôjde pri nabíjaní k prehriatiu zariadenia, k tvoreniu dymu alebo podozrivého

zápachu, zariadenie ihneď odpojte a prerušte nabíjanie.

7. Počas nabíjania kameru uchovávajte mimo dosah detí. Napájací kábel by mohol spôsobiť

úraz elektrickým prúdom alebo udusenie dieťaťa. Nabíjajte pod neustálym dohľadom.

8. Nenabíjajte batériu prostredníctvom adaptérov s rýchlym nabíjaním. Vstupné napätie

vyššie ako 5V môže poškodiť kameru.

9. Kameru uchovávajte na chladnom, suchom a bezprašnom mieste.

Úvod

Ďakujeme Vám, že ste si zakúpili akčnú kameru LAMAX X10.1. Získali ste tak odolného po- mocníka, ktorý Vás nesklame v žiadnej situácii a odmení Vás kvalitným záznamom v natívnom

rozlíšení 4K pri tridsiatich snímkoch za sekundu. Základné balenie zároveň obsahuje dostatok príslušenstva, aby mohla byť kamera plnohodnotne využívaná ihneď po rozbalení. Prajeme Vám veľa úžasných zážitkov uchovaných vďaka akčnej kamere LAMAX.

- 2 -

Akčná kamera LAMAX X10.1 má tieto vlastnosti

– Obsahuje integrovaný 2” LCD displej, vďaka ktorému vždy zvolíte ten najlepší uhol pre

natáčanie a budete môcť kontrolovať vytvorený materiál.

– Je vybavená vodotesným puzdrom, ktoré umožňuje ponor až do hĺbky 40 m. Potápanie aj

vodné športy tak volajú.

– Natáča kvalitné video v režimoch 4K 30 fps, 2,7K až 60 fps, Full HD až 120 fps a HD až

240 fps.

– Spomalené video bez dodatočnej post produkcie. Až 4x spomalené pri full HD a až 8x

spomalené pri HD kvalite. – Šošovka so širokým uhlom záberu až 170°. – 6-osá gyro optická stabilizácia obrazu pre plynulé zábery v každom rozlíšení. – Sníma fotografie v rozlíšení až 12 Mpix. – Možnosť voľby rozlíšenia videa i fotografie. – Možnosť vytvárať záznamy v režime foto time-lapse a video time-lapse. – Výber režimov snímania fotografií. – Možnosť nastavenia expozície fotografií i videa. – Možnosť zvoliť si režim výpočtu expozície pri fotení aj natáčaní. – Veľké množstvo dodávaného príslušenstva, vďaka ktorému budete môcť nahrávať videá

kedykoľvek a kdekoľvek. – Podpora Micro SDHC a Micro SDXC kariet do veľkosti až 64 GB. (Odporúčame karty U3). – USB a HDMI konektivita. – Integrovaná WiFi pre prepojenie s bezdrôtovými zariadeniami. – Mobilná aplikácia LAMAX pre bezdrôtové presúvanie a zdieľanie videí. – Možnosť pripojenia štandardne dodávaného diaľkového ovládača. – Intuitívne používanie, jednoduché prepojenie s PC alebo s vhodným mobilným zariadením.

- 3 -

Tlačidlá a funkcie kamery

1. Tlačidlo Zapnutie/Vypnutie – toto tlačidlo sa nachádza na vrchu kamery s nápisom „M“ a zároveň slúži aj ako „Zmena módu“.

2. Tlačidlo „Spúšť“ – toto tlačidlo sa nachádza na vrchu kamery, označené červeným znakom „REC“ a slúži zároveň k potvrdeniu funkcie pri prechádzaní v menu.

3. Tlačidlo „Hore“ – slúži na prechádzanie menu, aj ako tlačidlo na Zapnutie/Vypnutie WiFi.

4. Tlačidlo „Dolu“ – slúži na prechádzanie menu.

Príslušenstvo

– Vodotesné puzdro – Diaľkové ovládanie – Držiak na trúbku

– Rám pre použitie bez vodotesného puzdra – J mount

– Fast plug-in – Samolepiaci držiak rovný – Samolepiaci držiak zakrivený

– 3-axis connector (3 časti) – Adaptér na statív – Statívová redukcia

2 1

– Náhradné 3M podložky (2 ks) – USB kábel – Li-ion batéria (2 ks) – Odľahčené dvierka pre lepší záznam

zvuku v puzdre UPOZORNENIE: Použitím odľahčených

dvierok puzdro nie je vodotesné – Utierka z mikrovlákna – Používateľská príručka – EVA case pre bezpečné prenášanie

a skladovanie

- 4 -

Používanie akčnej kamery LAMAX X10.1

1. VLOŽENIE MICRO SD KARTY

Micro SDHC či SDXC (odporúčame karty U3) kartu môžete vložiť a vybrať zo slotu pre micro SD kartu, keď je kamera vypnutá a nie je pripojená k počítaču.

UPOZORNENIE: Používajte iba značkové Micro SDHC či SDXC karty. Karty neznačkových výrobcov nezaručujú správne fungovanie dátového úložiska.

2. INŠTALÁCIA BATÉRIE

a) V spodnej časti kamery posuňte dvierka smerom von. Následne by sa mali otvoriť auto-

maticky. b) Batériu vložte do otvoru konektoru napred tak, aby bola na správnej strane. c) Dvierka opäť zavrite.

3. NABÍJANIE

a) Kameru môžete nabíjať ako pripojením k počítaču, tak pomocou sieťového adaptéra. UPO-

ZORNENIE: sieťový adaptér nie je súčasťou balenia. Nabíjací prúd pri nabíjaní cez USB a

sieťový adaptér je 580 mA. Ak je výstupný prúd počítača 400mA, nabíjanie prostredníctvom

USB cez počítač bude 400 mA. b) V automobile môžete kameru nabíjať pomocou adaptéra do zapaľovača. c) V priebehu nabíjania môžete vytvárať videozáznamy alebo fotografovať (nie je možné v prí-

pade nabíjania prostredníctvom PC).

d) Kameru môžete nabíjať tiež vypnutú. UPOZORNENIE: Nabíjajte pod neustálym dohľadom. V prípade, že dôjde pri nabíjaní k prehri-

atiu zariadenia, k tvoreniu dymu alebo podozrivého zápachu, zariadenie ihneď odpojte a prerušte nabíjanie. Nenabíjajte batériu prostredníctvom adaptérov s rýchlym nabíjaním. Vs- tupné napätie vyššie ako 5V môže poškodiť kameru.

4. ZAPNUTIE A VYPNUTIE KAMERY

a) Kameru zapnete stlačením a podržaním tlačidla „M“ po dobu 3–5 sekúnd. b) Kameru vypnete stlačením a podržaním tlačidla „M“ po dobu 3–5 sekúnd.

- 5 -

5. PREPÍNANIE REŽIMOV A POHYB V MENU

Postupným krátkym stlačením tlačidla „M“ Môžete prepínať medzi režimami videozáznam / fotoaparát / video-galéria a foto-galéria / nastavenie.

6. NAHRÁVANIE VIDEOZÁZNAMU

Prepnite kameru do režimu „videozáznam“ tlačidlom „M“. To, že ste v režime videozáznamu poznáte podľa ikonky kamery v ľavom hornom rohu. Na začatie nahrávania stlačte tlačidlo „Spúšť“. Na ikonke v ľavom hornom rohu sa objaví červená bodka a začne odpočet doby

záznamu. Pre ukončenie nahrávania stlačte opäť tlačidlo „Spúšť“.

7. REŽIM FOTOAPARÁTU

Prepnite kameru do režimu „fotoaparát“ tlačidlom „M“. To, že ste v režime fotoaparátu, poznáte podľa ikonky fotoaparátu v ľavom hornom rohu. K zhotoveniu fotografie dôjde po- mocou stlačenia tlačidla „Spúšť“, čo je sprevádzané zvukom uzávierky.

8. MAZANIE FOTOGRAFIÍ A VIDEÍ

Zvolenú fotografiu alebo video v galérii zmažete stlačením a podržaním tlačidla „Spúšť“ po

dobu 2–3 sekúnd.

9. WIFI

Možno zapnúť stlačením tlačidla „Hore“ – pri zapnutej WiFi sa objaví ikona WiFi siete v pra-

vom hornom rohu.

UPOZORNENIE: Po vybratí batérie z kamery sa vynuluje nastavenie dátumu a času. Pri

nasledujúcom zapnutí kamery sa vám automaticky zobrazí možnosť rýchleho nastavenia dátumu a času

Možnosti nastavenia akčnej kamery X10.1

Do položky nastavenia sa dá dostať pomocou viacnásobného stlačenia tlačidla „M“. Voľby jed-

notlivých nastavení je možné otvoriť stlačením tlačidla „Spúšť“. Medzi jednotlivými voľbami sa dá pohybovať pomocou tlačidiel „Hore“ a „Dole“. K potvrdeniu voľby slúži tlačidlo „Spúšť“, na opustenie voľby potom tlačidlo „M“.

- 6 -

1. Rozlíšenie videa – mení kvalitu vytvoreného videa. Čím vyššia je kvalita, tým detailnejší je

výsledný záznam. Záznam s nižšou kvalitou zaberie menej miesta na karte.

2. Rozlíšenie fotografií – mení kvalitu nasnímaných fotografií. Čím vyššia je kvalita, tým

detailnejšia je výsledná fotografia. Fotografia s nižšou kvalitou zaberie menej miesta na

karte.

3. Časozberné video – pri aktivovaní tohto režimu sníma kamera zábery v nastavenom

časovom intervale a vytvára atraktívne zrýchlené zábery.

4. Cyklické nahrávanie – aktiváciou tejto voľby bude záznam delený na v nastavení zvolené

časové úseky. Po plnom zaplnení karty dôjde postupne k prehrávaniu najstarších úsekov

záznamu za najnovšie.

5. Režim automobil – pri aktivovaní tohoto režimu sa po zapnutí kamery automaticky spustí

nahrávanie videa.

UPOZORNENIE: Pri používaní kamery napojenej k zdroju energie prostredníctvom USB kábla sa kamera z dôvodu ochrany batérie vypne automaticky po 3 minútach.

6. Spomalené video – pri aktivácii tohoto režimu kamera nahráva do slow motion.

7. Stabilizácia – Gyroskopická OIS (Optical image stabilization) umožňuje stabilizáciu videa

počas nahrávania. Dostupná pri všetkých rozlíšeniach.

8. Uhol záberu objektívu – umožňuje výber medzi troma uhlami záberu objektívu (široký,

stredný, úzky).

9. Samospúšť – pri aktivácii predlžuje čas medzi stlačením tlačidla „Spúšť“ a vytvorením fo-

tografie v režime fotografovania.

10. Časozberné foto – pri aktivovaní tohoto režimu sníma kamera fotografie v nastavenom

časovom intervale.

11. Sériové foto – pri aktivácii kamera v krátkom slede nasníma po jedinom stlačení tlačidla

„Spúšť“ požadovaný počet fotografií.

12. Záznam zvuku – nastavenie možnosti Áno/Nie nahrávania zvuku počas nahrávania videa.

- 7 -

13. Expozícia – umožňuje upraviť expozíciu podľa potreby. Nastavenie expozície záznamu

v rozmedzí -2 až +2.

14. ISO – umožňuje nastavenie citlivosti snímača na svetlo. Pri snímaní v dobrých svetelných

podmienkach sa využívajú nízke hodnoty, pri zlých svetelných podmienkach vyššie hod-

noty.

TIP: Čím nižšie ISO, tým čistejší obraz (bez zrna)

15. Vyváženie bielej – možno zvoliť režim vyváženia bielej farby pri fotografovaní / natáčaní

videa v závislosti na okolitom osvetlení.

16. Key tone – umožňuje vypnutie / zapnutie zvuku tlačidiel kamery.

17. Video kompresia – možnosť výberu z kodekov H.264(zaužívaný kodek) a H.265(nový,

vylepšený kodek) ktorý šetrí miesto a zvyšuje kvalitu obrazu.

UPOZORNENIE: staršie programy na zobrazovanie videa nemusia podporovať H.265

kodek.

18. HDR – vysoký dynamický rozsah – je hardvérová úprava obrazu, kedy sa pri jednej fo-

tografii nasnímajú 2-3 expozície. Dlhá expozícia pre úpravu tmavých miest na fotografii a krátka pre úpravu svetlých miest. Tie potom skombinujú pre vytvorenie vyváženej fo- tografie.

19. WDR – široký dynamický rozsah – je softvérová úprava obrazu, kedy sú svetlé miesta

stmavené a tmavé miesta zosvetlené pre lepšie vyváženú fotografiu.

20. Scéna – možno zvoliť rôzne scénické módy v závislosti na okolitých podmienkach.

21. On-screen display – umožňuje vypnutie / zapnutie zobrazovania informácií na displeji.

22. HDMI out – pri aktivácii kamera dokáže prostredníctvom HDMI káblu preniesť obraz z

kamery na TV.

23. Otočenie obrazu – umožňuje prevrátiť obraz kamery o 180°.

24. Frekvencia siete – umožňuje vybrať frekvenciu v súlade s frekvenciou rozvodnej siete (na

Európskom kontinente je vedený v sieti prúd s frekvenciou 50 Hz, v Amerike a časti Ázie je to potom 60 Hz).

- 8 -

25. Jazyk – možno zmeniť jazyk, v akom je menu kamery.

26. Dátum/Čas – umožňuje nastavenie dátumu a času v kamere. (UPOZORNENIE: Po vybratí batérie z kamery sa vynuluje nastavenie dátumu a času. Pri

nasledujúcom zapnutí kamery sa vám automaticky zobrazí možnosť rýchleho nastavenia dátumu a času).

27. Dátum vo videu – umožňuje zobrazovanie dátumu a času vo výslednom videu a fotografii.

28. WiFi meno – tu možno zmeniť meno WiFi siete kamery a heslo pre prístup k WiFi sieti

kamery.

29. Šetrič obrazovky – po aktivácii automaticky vypína displej po zvolenej dobe počas

nečinnosti či nahrávaní videa.

30. Automatické vypnutie – po aktivácii automaticky vypína kameru po zvolenej dobe počas

nečinnosti.

31. Formátovať – umožňuje naformátovať vloženú kartu. UPOZORNENIE: Pri formátovaní prídete o všetky dáta na vloženej karte.

32. Továrenské nastavenie – obnovuje základné nastavenie kamery.

33. Verzia – po otvorení sa Vám zobrazí model kamery a verzia firmwaru.

- 9 -

Parametre akčnej kamery LAMAX X10.1

LCD 2” Vodotesnosť Do 40 m

Jazyky menu

Možnosti rozlíšenia

Formát videa MP4, H.264, H.265

Formát fotografií JPG Možnosti rozlíšenia fotografie 12Mpix / 8Mpix / 5Mpix / 3Mpix Režimy snímania fotografií Jednotlivé / Sériové foto / Samospúšť

Frekvencia siete 50 Hz / 60 Hz USB zariadenie Micro USB 2.0 Kompatibilita úložiska Micro SDHC až do 32 GB, Micro SDXC až do 64 GB

Konektivita WiFi, micro USB 2.0, HDMI Kapacita batérie 2× 1050 mAh Výdrž batérie 2× 90 min / Full HD video

Čas do plného nabitia 105 min Kompatibilita s operačnými

systémy Rozmery kamery 60 × 44 × 33 mm Hmotnosť 73 g

UPOZORNENIE: Špecifikácia sa môže zmeniť výmenou niektorej časti kamery alebo aktual- izáciou softwaru zariadenia.

Čeština, Slovenčina, Poľština, Angličtina, Nemčina, Maďarčina, Litovčina 4K – 3840x2160 pri 30 fps, 2,7K – 2704x1520 pri 30 fps, 1440p – 1920x1440 pri 60 fps, 1080p – 1920x1080 pri 120 fps, 720p – 1280x720 pri 240 fps

Windows XP / Vista / 7 / 8 / 10, MacOS

- 10 -

WiFi aplikácia na prepojenie kamery a telefónu

Kameru X10.1 možno ovládať pomocou aplikácie, ktorú je možné bezplatne stiahnuť pre smartfóny či iné zariadenia s operačnými systémami Android a iOS (v obchodoch Google Play a Appstore).

iOS / Android

UPOZORNENIE: Aplikácia LAMAX nemusí byť pri zahájení predaja k dispozícii. Za prípadné komplikácie sa ospravedlňujeme.

POSTUP PRE PRIPOJENIE

1. Zapnite na kamere WiFi (stlačte tlačidlo „Hore“), čo je indikované ikonou v pravom hornom

rohu.

2. Na telefóne si zapnite WiFi, pričom by ste mali vidieť sieť X101 (v prípade že ste nemenili

meno WiFi v nastavení kamery). K sieti sa pripojte a zadajte heslo „1234567890“ bez úvod-

zoviek (heslo je platné v prípade, že ste ho už v menu kamery nezmenili na iné).

3. Po úspešnom pripojení môžete spustiť aplikáciu a ovládať kameru na diaľku pomocou svo-

jho mobilného zariadenia.

Diaľkové ovládanie

Kameru je možné diaľkovo ovládať pomocou diaľkového ovládača, ktorý je súčasťou základ- ného balenia. Diaľkové ovládanie je pripojené ku kamere automaticky. Pozor, Diaľkový ovládač nie je vodotesný.

- 11 -

https://www.lamax-electronics.com/x10-1/manuals

- 12 -

LAMAX X10.1

Wodoszczelna do 40 m

Natywne nagranie wideo 4K przy 30 fps

Zdjęcia o rozdzielczości 12 Mpix

Stabilność obrazu przy każdej rozdzielczości

WiFi

- 1 -

Środki bezpieczeństwa

1. Nie narażaj kamery na wstrząsy, unikaj upadku na ziemię i innych możliwych mechanic-

znych uszkodzeń.

2. Nie umieszczaj kamery w pobliżu obiektów wytwarzających silne pole magnetyczne, np.

magnesy lub silniki elektryczne. Ponadto nie umieszczaj kamery w pobliżu obiektów, które

przenoszą silne fale radiowe, takich jak anteny. Silne pole magnetyczne lub fale radiowe

mogą spowodować uszkodzenie kamery lub uszkodzenie zapisów obrazu i dźwięku.

3. Nie wystawiaj kamery na działanie wysokich temperatur i bezpośredniego światła

słonecznego.

4. Używaj tylko wysokiej jakości kart Micro SDHC i SDXC o indeksie prędkości minimum Class

10 UHS-I U1. Dla rozdzielczości 4K 30fps (fps = klatki na sekundę) i 1080p 120 fps zaleca

się karty UHS-I U3. W przypadku wolniejszej karty funkcjonalność kamery będzie ogran-

iczona i nie będzie możliwe pełne nagrywanie we wszystkich trybach i rozdzielczościach.

5. Nie umieszczaj karty Micro SD w pobliżu pola magnetycznego lub tam, gdzie występuje

silna elektryczność statyczna. Zapobiegniesz tym utracie przechowywanych danych.

6. W przypadku przegrzania urządzenia, dymu lub podejrzanych zapachów występujących

podczas ładowania, natychmiast odłącz urządzenie i przerwij ładowanie.

7. Podczas ładowania kamery przechowuj ją poza zasięgiem dzieci. Przewód zasilający może

spowodować porażenie prądem lub uduszenie dziecka. Ładuj pod stałym nadzorem.

8. Nie ładuj baterii za pomocą szybko ładujących adapterów. Napięcie wejściowe powyżej 5V

może spowodować uszkodzenie kamery.

9. Kamerę przechowuj w miejscu chłodnym, suchym i wolnym od kurzu.

Wstęp

Dziękujemy za zakup kamery sportowej LAMAX X10.1. Zdobyłeś w ten sposób niezawodnego pomocnika, który nie zawiedzie Cię w żadnej sytuacji i nagrodzi Cię wysokiej jakości nagrani-

em w natywnej rozdzielczości 4K z szybkością trzydziestu klatek na sekundę. Podstawowy zestaw zawiera również wystarczającą ilość akcesoriów, aby kamera mogła być w pełni wykorzystana natychmiast po rozpakowaniu. Życzymy niezapomnianych wrażeń zapisanych dzięki kamerze sportowej LAMAX.

- 2 -

Kamera sportowa LAMAX X10.1 posiada następujące właściwości:

– Posiada zintegrowany 2-calowy wyświetlacz LCD, który zawsze pozwala wybrać najlepszy

kąt do nagrywania i będziesz mógł kontrolować nagrany materiał.

– Wyposażona jest w wodoszczelną obudowę, która pozwala nurkować na głębokość do

40 m. Nurkowanie i sporty wodne wzywają.

– Nagrywa wysokiej jakości wideo w trybach 4K 30 fps, 2,7K do 30 fps, Full HD do 120 fps

i HD do 240 fps.

– Zwolnione wideo bez dodatkowej postprodukcji. 4x zwolnione w jakości full HD i nawet 8x

zwolnione w jakości HD.

– Soczewka z szerokim kątem widzenia obiektywu do 170°. – 6-osiowa gyro stabilność optyczna obrazu do płynnego ujęcia w każdej rozdzielczości. – Wykonuje zdjęcia o rozdzielczości do 12Mpix. – Możliwość wyboru rozdzielczości wideo i zdjęcia. – Możliwość sporządzania nagrań w trybie foto time-lapse i wideo time-lapse. – Wybór trybu wykonywania zdjęć. – Możliwość ustawienia ekspozycji zdjęć i filmów. – Możliwość wyboru trybu ekspozycji zarówno podczas fotografowania, jak i nagrywania. – Duża liczba akcesoriów, które pozwolą Ci nagrywać filmy w dowolnym miejscu i czasie. – Wsparcie kart Micro SDHC i Micro SDXC do wielkości 64 GB (Zalecamy karty U3). – Łączność USB i HDMI. – Zintegrowane WiFi do połączenia się z urządzeniami bezprzewodowymi. – Mobilna aplikacja LAMAX do bezprzewodowego przenoszenia i udostępniania filmów. – Możliwość podłączenia standardowo dostarczanego pilota zdalnego sterowania. – Intuicyjne użytkowanie, proste połączenie z komputerem PC lub odpowiednim urządzeniem

mobilnym.

- 3 -

Przyciski i funkcje kamery

1. Przycisk Włączania / Wyłączania – ten przycisk zna-

jduje się w górnej części kamery z napisem “M”,

a służy jednocześnie jako “Zmiana trybu”.

2. Przycisk “Wyzwalacz” – ten przycisk znajduje się w

górnej części kamery, oznaczony czerwonym znakiem

“REC” i służy jednocześnie do potwierdzenia funkcji

podczas przeglądania menu.

3. Przycisk „W górę“ – służy do przeglądania menu oraz

jako przycisk do Włączenia/Wyłączenia WiFi.

4. Przycisk „W dół“ – służy do przeglądania menu.

Akcesoria

– Obudowa wodoszczelna – Pilot zdalnego sterowania – Mocowanie na rurkę

– Ramka do wykorzystania bez obudowy

wodoszczelnej

– J mount – Fast plug-in – Samoprzylepne mocowanie proste

– Samoprzylepne mocowanie zagięte – 3-axis connector (3 części) – Adapter na statyw

– Redukcja statywowa

2 1

– Podkładki zapasowe 3M (2 szt.) – Kabel USB – Li-ion baterie (2 szt.) – Odciążona pokrywa w celu lepszego

zapisu dźwięku w obudowie UWAGA: Zastosowanie odciążonej pokrywy powoduje, że obudowa nie

jest wodoszczelna – Ściereczka z mikrowłókna – Instrukcja obsługi – EVA case do bezpiecznego przenoszenia

i przechowywania

- 4 -

Obsługa kamery sportowej LAMAX X10.1

1. WŁOŻENIE KARTY MICRO SD

Kartę Micro SDHC lub SDXC (zalecamy karty U3) możesz włożyć i wyjąć z gniazda na kartę micro SD, gdy kamera jest wyłączona i nie jest podłączona do komputera.

UWAGA: Używaj tylko markowych kart Micro SDHC lub SDXC. Karty producentów nieznanego pochodzenia nie gwarantują właściwego działania miejsca zapisu danych.

2. INSTALACJA BATERII

a) W dolnej części kamery przesuń pokrywę w kierunku na zewnątrz. Następnie powinna

otworzyć się automatycznie. b) Włóż baterię do otworu złącza do przodu tak, aby znalazła się na odpowiedniej stronie. c) Pokrywę ponownie zamknij.

3. ŁADOWANIE

a) Kamerę można ładować przez podłączenie do komputera lub za pomocą ładowarki sie-

ciowej. UWAGA: ładowarka sieciowa nie wchodzi w skład zestawu. Prąd ładowania podczas

ładowania przez USB i ładowarkę sieciową wynosi 580 mA. Jeśli prąd wyjściowy kom- putera wynosi 400 mA, ładowanie przez USB za pośrednictwem komputera będzie wynosić 400 mA.

b) W samochodzie można kamerę ładować za pomocą ładowarki do zapalniczki samocho-

dowej. c) Podczas ładowania można wykonywać nagrania lub zdjęcia (niemożliwe przy ładowaniu

przez komputer).

d) Kamerę można ładować również w stanie wyłączenia. UWAGA: Ładuj pod stałym nadzorem. W przypadku przegrzania urządzenia, dymu lub podejr-

zanych zapachów występujących podczas ładowania, natychmiast odłącz urządzenie i przer- wij ładowanie. Nie ładuj baterii za pomocą szybko ładujących adapterów. Napięcie wejściowe powyżej 5V może spowodować uszkodzenie kamery.

- 5 -

4. WŁĄCZENIE I WYŁĄCZENIE KAMERY

a) Kamerę można włączyć naciskając i przytrzymując przycisk „M“ przez okres 3-5 sekund. b) Kamerę można wyłączyć naciskając i przytrzymując przycisk „M“ przez okres 3-5 sekund.

5. PRZEŁĄCZANIE TRYBU I PORUSZANIE SIĘ W MENU

Stopniowo krótko naciskając przycisk „M“ możesz przełączać pomiędzy trybami nagranie wideo / aparat foto / galeria wideo i galeria zdjęć / ustawienie.

6. NAGRYWANIE WIDEO

Przełącz kamerę do trybu “nagrywanie wideo” przyciskiem „M“. O tym, że znajdujesz się w trybie nagrywania wideo poznasz wg ikony kamery w lewym górnym rogu. Aby rozpocząć

nagrywanie naciśnij przycisk „Wyzwalacz“. Na ikonce w lewym górnym rogu pojawi się czer- wona kropka i rozpocznie się odliczanie czasu nagrywania. Aby zakończyć nagrywanie naciśnij ponownie przycisk „Wyzwalacz“.

7. TRYB APARATU FOTOGRAFICZNEGO

Przełącz kamerę do trybu “aparat foto” przyciskiem „M“. O tym, że znajdujesz się w try-

bie aparatu foto poznasz wg ikony aparatu foto w lewym górnym rogu. Wykonanie zdjęcia nastąpi za pomocą naciśnięcia przycisku „Wyzwalacz“, czemu towarzyszy dźwięk przysłony.

8. KASOWANIE ZDJĘĆ I NAGRAŃ

Wybrane zdjęcie i nagranie w galerii można skasować naciskając i przytrzymując przycisk „Wyzwalacz“ przez okres 2–3 sekund.

9. WIFI

Można włączyć naciskając przycisk „W górę“ – przy włączonym WiFi pojawi się ikona WiFi sieci w prawym górnym rogu.

UWAGA: Po wyjęciu baterii z kamery wyzeruje się ustawienie daty i godziny. Po ponow- nym włączeniu kamery automatycznie wyświetli się możliwość szybkiego ustawienia daty

i godziny.

- 6 -

Opcje ustawienia kamery sportowej X10.1

Do menu ustawienia można przejść za pomocą kilkukrotnego naciśnięcia przycisku „M“. Wybór poszczególnych ustawień można otworzyć za pomocą naciśnięcia przycisku „Wy- zwalacz“. Między poszczególnymi opcjami można poruszać się za pomocą przycisków „W górę“ i „W dół“. Do potwierdzenia wyboru służy przycisk „Wyzwalacz“, do opuszczenia wyboru przycisk „M“.

1. Rozdzielczość wideo – zmienia jakość powstałego nagrania. Im wyższa jakość, tym

bardziej szczegółowe końcowe nagranie. Zapis w niższej jakości zajmuje mniej miejsca na

karcie.

2. Rozdzielczość zdjęcia – zmienia jakość wykonanych zdjęć. Im wyższa jakość, tym bardziej

szczegółowe końcowe zdjęcia. Zdjęcia w niższej jakości zajmują mniej miejsca na karcie.

3. Wideo time lapse – po wyborze tego trybu kamera wykonuje ujęcia w ustawionym przed-

ziale czasowym i umożliwia tworzenie atrakcyjnych przyśpieszonych ujęć.

4. Nagrywanie w pętli – po aktywacji tego wyboru nagranie zostanie podzielone na wybrane

w ustawieniach odcinki czasowe. Po całkowitym zapełnieniu karty nastąpi stopniowe

przegrywanie najstarszych odcinków nagrania najnowszymi.

5. Tryb samochód – po aktywacji tego trybu po włączeniu kamery automatycznie rozpocznie

się nagrywanie.

OSTRZEŻENIE: Podczas korzystania z kamery podłączonej do źródła zasilania za pomocą kabla USB kamera wyłączy się automatycznie po 3 minutach.

6. Slow motion – po aktywacji tego trybu kamera nagrywa do slow motion.

7. Stabilizacja – Gyroskopowa OIS (Optical image stabilization) umożliwia stabilizację wideo

podczas nagrywania. Dostępna przy wszystkich rozdzielczościach.

8. Kąt obiektywu – umożliwia wybór pomiędzy trzema kątami widzenia obiektywu

(szeroki,średni, wąski).

9. Samowyzwalacz – po aktywacji przedłuża czas pomiędzy naciśnięciem przycisku „Wy-

zwalacz“ i wykonaniem zdjęcia w trybie fotografowania.

- 7 -

10. Foto time lapse – po wyborze tego trybu kamera wykonuje zdjęcia w ustawionym przed-

ziale czasowym.

11. Zdjęcie seryjne – po aktywacji kamera w krótkich odstępach wykona zdjęcia po jedynym

naciśnięciu przycisku „Wyzwalacz“ wymaganą ilość zdjęć.

12. Nagrywanie dźwięku – ustawienie możliwości Tak/Nie nagrywania dźwięku w okresie

nagrywania wideo.

13. Ekspozycja – umożliwia zmianę ekspozycji wg potrzeb. Ustawienie ekspozycji nagrania

w przedziale -2 do +2.

14. ISO – umożliwia ustawienie czułości czujnika na światło. Podczas nagrywania w do-

brych warunkach oświetleniowych używane są niskie wartości, a w warunkach słabego oświetlenia używane są wyższe wartości.

RADA: Im niższe ISO, tym bardziej czysty obraz (bez ziarna).

15. Balans bieli – można wybrać tryb balansu bieli podczas fotografowania / nagrywania w

zależności od otaczającego oświetlenia.

16. Key tone – umożliwia wyłączenie / włączenie dźwięku przycisków kamery.

17. Kompresja wideo – możliwość wyboru z kodeków H.264 (już używany kodek) i H.265

(nowy, udoskonalony kodek) który oszczędza miejsce i podnosi jakość obrazu.

UWAGA: starsze programy wyświetlenia wideo nie muszą wspierać kodek H.265.

18. HDR – wysoki zakres dynamiczny – sprzętowa korekta obrazu, gdy podczas jednego

zdjęcia zostaną nagrane 2-3 ekspozycje. Długa ekspozycja dla korekty ciemnych miejsc na zdjęciu i krótka dla korekty jasnych miejsc. Następnie są one połączone w celu uzyska- nia zrównoważonego zdjęcia.

19. WDR – szeroki zakres dynamiczny – programowa korekta obrazu, gdzie jasne miejsca

są zaciemnione, a ciemne miejsca rozjaśnione w celu lepszego zrównoważenia zdjęcia.

20. Scena – możliwość wyboru różnego trybu sceny w zależności od otaczających warunków.

21. On-screen display – umożliwia wyłączenie / włączenie wyświetlania informacji na

wyświetlaczu.

- 8 -

22. HDMI out – po aktywacji kamera potrafi za pomocą kabla HDMI przenieść obraz z kamery

na TV.

23. Obracanie obrazu – umożliwia przekręcenie obrazu kamery o 180°.

24. Natężenie – umożliwia wybór częstotliwości zgodnie z częstotliwością sieci dystry-

bucyjnej (w Europie w sieci prąd płynie z częstotliwością 50 Hz, w Ameryce i części Azji jest to 60 Hz).

25. Język – możliwość zmiany języka menu kamery.

26. Data/Czas – umożliwia ustawienie daty i godziny w kamerze. UWAGA: Po wyjęciu baterii z kamery wyzeruje się ustawienie daty i godziny. Po ponownym

włączeniu kamery automatycznie wyświetli się możliwość szybkiego ustawienia daty i godziny.

27. Data i czas w wideo – umożliwia wyświetlenie daty i godziny w końcowym wideo i na

zdjęciu.

28. WiFi SSID – tu można zmienić nazwę sieci WiFi kamery i hasło dostępu do sieci WiFi

kamery.

29. Wygaszacz ekranu – po aktywacji ekran wyłączy się automatycznie po upływie wybra-

nego okresu bezczynności lub nagrywania wideo.

30. Automatyczne wyłączenie – po aktywacji automatycznie wyłącza kamerę po wybranym

okresie braku aktywności.

31. Formatowanie – umożliwia formatowanie wprowadzonej karty. UWAGA: Podczas formatowania zostaną skasowane wszystkie dane znajdujące się na

karcie.

32. Ustawienia fabryczne – przywraca podstawowe ustawienia kamery.

33. Wersja – po otwarciu wyświetli się model kamery i wersja firmware.

- 9 -

Parametry kamery sportowej LAMAX X10.1

LCD 2” Wodoszczelność Do 40 m

Języki menu

Możliwość rozdzielczości

Format wideo MP4, H.264, H.265

Format zdjęć JPG Opcje rozdzielczości zdjęcia 12Mpix / 8Mpix / 5Mpix / 3Mpix Tryby nagrywania

i wykonywania zdjęć Częstotliwość sieci 50 Hz / 60 Hz Urządzenie USB Micro USB 2.0

Kompatybilność pamięci Micro SDHC do 32 GB, Micro SDXC do 64 GB Możliwości połączeń WiFi, micro USB 2.0, HDMI Pojemność baterii 2× 1050 mAh

Wytrzymałość baterii 2× 90 min / Full HD video Czas do pełnego naładowania 105 min

Kompatybilność z systemami operacyjnymi Wymiary kamery 60 × 44 × 33 mm

Masa 73 g

UWAGA: Specyfikacje mogą ulec zmianie w przypadku wymiany jakiejś części kamery lub ak-

tualizacji oprogramowania urządzenia.

Czeski, słowacki, polski, angielski, niemiecki, węgierski, litewski 4K – 3840x2160 przy 30 fps, 2,7K – 2704x1520 przy 30 fps, 1440p – 1920x1440 przy 60 fps, 1080p – 1920x1080 przy 60 fps, 720p – 1280x720 przy 240 fps

Pojedyncze / Seryjne / Poklatkowe

Windows XP / Vista / 7 / 8 / 10, MacOS

- 10 -

Aplikacja WiFi do połączenia kamery i telefonu

Kamerą X10.1 można sterować za pomocą aplikacji, którą można bezpłatnie pobrać dla smartphonów lub innych urządzeń posiadających systemy operacyjne Android i iOS (w sklepach Google Play i Appstore).

iOS / Android

UWAGA: Aplikacja LAMAX w momencie rozpoczęcia sprzedaży może nie być dostępna. Za ewentualne komplikacje przepraszamy.

PROCEDURA PODŁĄCZENIA

1. Włącz na kamerze WiFi (naciśnij przycisk „W górę“), które wyświetla się za pomocą ikony

w prawym górnym rogu.

2. Na telefonie włącz WiFi, na liście powinna być widoczna sieć X101 (w przypadku, że nie

była zmieniona nazwa WiFi w ustawieniu kamery). Podłącz się do sieci i wprowadź hasło

„1234567890“ bez cudzysłowu (hasło jest ważne, jeżeli nie zostało przez Ciebie zmienione

w menu kamery na inne).

3. Po pomyślnym połączeniu możesz włączyć aplikację i sterować kamerą zdalnie za pomocą

swojego urządzenia mobilnego.

Pilot zdalnego sterowania

Kamerą można sterować zdalnie za pomocą pilota zdalnego sterowania, który wchodzi w skład podstawowego zestawu. Zdalne sterowanie jest podłączone do kamery automatyc- znie. Uwaga, pilot zdalnego sterowania nie jest wodoszczelny.

- 11 -

https://www.lamax-electronics.com/x10-1/manuals

- 12 -

LAMAX X10.1

Vízálló 40 m-ig

4K natív videófelvétel 30 fps sebességgel

12 Mpix felbontású fénykép

Stabilizált kép minden felbontásban

WiFi

- 1 -

Biztonsági intézkedések

1. Ne tegye ki a kamerát ütésnek, ügyeljen, hogy ne essen a földre és óvja egyéb mechanikai

sérülések keletkezésének lehetőségétől.

2. Ne helyezze a kamerát erős mágneses mezőt gerjesztő objektumok, például mágnesek

vagy elektromos motorok közelébe. Szintén ne helyezze a kamerát erős rádióhullámokat

kibocsátó objektumok, például antennák közelébe. Az erős mágneses mező vagy a

rádióhullámok károsíthatják a kamerát, illetve a felvett kép- és hangfelvételeket.

3. Ne tegye ki a kamerát magas hőmérsékleti hatásoknak és a közvetlen napfénynek.

4. Csak minimum Class 10 UHS-I U1 gyorsasági indexű, minőségi Micro SDHC és SDXC kár-

tyákat használjon. 4K 30 fps felbontáshoz (fps = felvételek száma másodpercenként) és

1080p 120 fps felbontáshoz UHS-I U3 kártya ajánlott. Lassúbb kártya esetében fennáll a

veszély, hogy a kamera működőképessége korlátozott lesz, és nem lehet teljesen értékű

felvételt forgatni az összes üzemmódban és felbontásban.

5. Ne helyezze a Micro SD kártyát mágneses mező közelébe, vagy ahol erős statikus elektro-

mosság keletkezik. Ezzel elejét veszi a tárolt adatok elvesztésének.

6. Ha a készülék túlmelegszik töltés közben, füst, vagy gyanús szag keletkezik, azonnal csat-

lakoztassa le a készüléket, és szakítsa meg a töltést.

7. Feltöltés közben tartsa távol a gyermekektől a fényképezőgépet. A tápkábel áramütést

okozhat, vagy a gyermek fulladását okozhatja. A feltöltést állandó felügyelet mellett

végezze.

8. Ne töltse az akkumulátort a gyorstöltő adapter segítségével. 5V-nál nagyobb bemeneti

feszültség károsíthatja a kamerát.

9. Tárolja a kamerát hűvös, száraz, pormentes helyen.

Bevezető

Köszönjük, hogy megvásárolta a LAMAX X10.1 akciókamerát. Ezzel ellenálló segítsége lett,

amely egyetlen helyzetben sem fog csalódást okozni, és 4K felbontású minőségi felvétellel jutalmazza, másodpercenként harminc felvétel mellett. Az alapcsomag ugyanakkor elegendő kiegészítőt tartalmaz a kamera teljes értékű használatához, azonnal a kicsomagolása után. A LAMAX akciókamerával megörökített sok csodálatos élményt kívánunk Önnek.

- 2 -

A LAMAX X10.1 akciókamera a következő jellemzőkkel rendelkezik:

– Beépített 2 “-es LCD kijelzőt tartalmaz, amelynek köszönhetően mindig a legjobb szöget

választja a felvételhez, és ellenőrizheti a létrehozott anyagot.

– Vízálló tokja van, amely lehetővé teszi a merülést akár 40 méter mélységig. Várja a

búvárkodás és vízi sportok.

– Kiváló minőségű videókat készít 4K 30 fps, 2,7K 30 fps-ig, Full HD 120 fps-ig és HD-240

fps üzemmódban.

– Lassított videó további posztprodukció nélkül. 4x lassítja a full HD-t, és akár 8-x lassítja a

HD minőséget.

– Lencse széles látószöggel 170 ° -ig. – 6-tengelyes gyro optikai képstabilizátor gondoskodik a folyamatos felvételről mindegyik

felbontásban.

– Akár 12Mpix felbontású fényképeket készít. – Kiválasztható a videó és fotó felbontása. – Lehetséges a felvételkészítés foto time-lapse és video time-lapse üzemmódban. – Fényképek rögzítési üzemmódjának kiválasztása. – Beállítható a fénykép és a videó expozíciója. – Kiválasztható az expozíciós érték kiszámítása fényképezéshez és forgatáshoz egyaránt. – Számos tartozék, amely lehetővé teszi, hogy bárhol és bármikor rögzítsen videót. – Támogatja a Micro SDHC és Micro SDXC kártyákat akár 64 GB nagyságig (Javasoljuk az U3

kártyákat).

– USB és HDMI csatlakoztathatóság. – Beépített WiFi a vezeték nélküli eszközökhöz való csatlakozáshoz. – LAMAX mobilalkalmazás vezeték nélküli mozgáshoz és videók megosztásához. – Szabványosan szállított távvezérlő csatlakoztatásának lehetősége. – Intuitív használat, egyszerű csatlakozás a számítógéphez vagy megfelelő mobil eszközhöz.

- 3 -

Gombok és kamerafunkciók

1. Bekapcsolás/Kikapcsolás gomb – ez a gomb a kamera

tetején található „M” felirattal, egyúttal „Üzemmód

változtatás”-ra is szolgál.

2. „Indítás” gomb – ez a gomb a kamera tetején talál-

ható, piros „REC” jelöléssel, és a menü böngészése

közben a funkció megerősítésére szolgál.

3. „Fel” gomb – a menü böngészésére szolgál, valamint

a WiFi Bekapcsolás/Kikapcsolás gombja.

4. „Le”gomb – a menü böngészésére szolgál.

Tartozékok

– Vízálló tok – Távirányító – Rúdtartó

– Keret vízálló tok nélküli használathoz – J mount

– Fast plug-in – Öntapadó tartó egyenes – Öntapadó tartó hajlított

– 3-axis connector (3 rész) – Állvány adapter – Állványcsökkentés

2 1

– 3M cserealátét (2 db) – USB kábel – Li-ion elem (2 db) – Könnyített ajtó jobb hangfelvételhez

a tokban VIGYÁZAT: A könnyített ajtó használata

esetén a tok nem vízzáró – Mikroszálas törlőkendő – Felhasználói kézikönyv – EVA case a biztonságos szállítás és

tárolás érdekében

- 4 -

A LAMAX X10.1 akciókamera használata

1. MICRO SD KÁRTYA BEHELYEZÉSE

Micro SDHC vagy SDXC kártya (javasoljuk a U3 kártyákat) akkor helyezhető be a micro SD kártya nyílásába, illetve vehető ki onnan, ha a fényképezőgép ki van kapcsolva, és nem csat- lakozik a számítógéphez.

VIGYÁZAT: Csak márkás Micro SDHC vagy SDXC kártyákat használjon. A nem márkás gyártók kártyái nem garantálják az adattár megfelelő működését.

2. AKKUMULÁTOR BESZERELÉSE

a) A kamera alsó részén tolja kifelé az ajtót. Ezután automatikusan meg kell nyílnia. b) Helyezze be előre az akkumulátort a csatlakozó nyílásba, úgy, hogy a helyes oldalon legyen. c) Zárja vissza az ajtót.

3. TÖLTÉS

a) A kamerát mind számítógéphez csatlakoztatva, mind hálózati adapter használatával feltöl-

theti.

VIGYÁZAT: A hálózati adapter nem része a csomagnak. A töltési áram USB és hálózati

adapter használatakor 580 mA. Ha a számítógépen a kimeneti áram 400 mA, a számító-

gépen keresztül USB-vel történő töltés 400 mA lesz. b) Az autóban a kamerát a szivargyújtó adapterrel töltheti fel. c) Töltés közben videoklipeket vagy fényképeket készíthet (nem lehetséges számítógépes

töltés esetén). d) A kamerát kikapcsolva is töltheti.

VIGYÁZAT: A töltést állandó felügyeletet igényel. Ha a készülék túlmelegszik töltés közben, füst, vagy gyanús szag keletkezik, azonnal csatlakoztassa le a készüléket, és szakítsa meg a töltést Ne töltse az akkumulátort a gyorstöltő adapterek segítségével. 5V-nál nagyobb be- meneti feszültség károsíthatja a kamerát.

4. A KAMERA BEKAPCSOLÁS ÉS KIKAPCSOLÁSA

a) A kamerát az “M” gomb lenyomásával és 3-5 másodpercig tartó lenyomva tartásával tudja

bekapcsolni.

- 5 -

b) A kamerát az “M” gomb lenyomásával és 3-5 másodpercig tartó lenyomva tartásával tudja

kikapcsolni.

5. ÜZEMMÓDOK VÁLTÁSA ÉS A MENÜ BÖNGÉSZÉSE

Az “M” gomb rövid megnyomásával válthat a videófelvétel / fényképezőgép / videógaléria és

a fotógaléria / üzemmódok beállításai között.

6. VIDEÓFELVÉTEL

Az “M” gomb megnyomásával kapcsolja a kamerát “videofelvétel” üzemmódba. Azt, hogy videofelvétel üzemmódban van, a kamera ikonja mutatja a bal felső sarokban. A felvétel elindításához nyomja meg az “Expozíció” gombot. A bal felső sarokban található ikonon piros

pont jelenik meg, és elkezdődik a felvételi idő visszaszámlálása. A felvétel befejezéséhez ny- omja meg újra az “Expozíció” gombot.

7. FÉNYKÉPEZŐGÉP ÜZEMMÓD

Az “M” gomb megnyomásával kapcsolja a kamerát “fényképezőgép” üzemmódba. Azt, hogy fényképezőgép üzemmódban van, a fényképezőgép ikonja mutatja a bal felső sarokban. A

fénykép az Expozíció gomb megnyomásával készül el, amelyet a zárhang kísér.

8. FOTÓK ÉS VIDEÓK TÖRLÉSE

A kijelölt fényképet vagy videót az „Expozíció” gomb megnyomásával és 2-3 másodpercig

tartó lenyomásával tudja törölni.

9. WIFI

A „Fel“ gomb megnyomásával kapcsolható be - bekapcsolt WiFi esetében megjelenik a WiFi ikon a jobb felső sarokban.

VIGYÁZAT: Az akkumulátor eltávolításával a fényképezőgépből a dátum és az idő beállí- tásai visszaállnak nullára. A fényképezőgép következő bekapcsolásakor automatikusan megjelenik a dátum és az idő gyorsbeállításának lehetősége.

- 6 -

Az X10.1 akciókamera beállítási lehetőségei

A beállítások menüpont az “M” gomb többszöri megnyomásával érhető el. Az egyes beállí- tások opciói az “Expozíció” gomb megnyomásával érhetők el. Az egyes opciók között a “Fel” és “Le” gombokkal mozoghat. A kiválasztás megerősítéséhez nyomja meg az “Expozíció” gombot, majd engedje el az “M” gombot.

1. Videó felbontás – módosítja a létrehozott videó minőségét Minél magasabb a minőség,

annál részletesebb a felvétel. Alacsonyabb minőségű felvétel kevesebb helyet foglal el a kártyán.

2. Fotó felbontás – módosítja a fényképfelvételek minőségét Minél magasabb a minőség,

annál részletesebb a fényképfelvétel. Alacsonyabb minőségű fényképfelvétel kevesebb helyet foglal el a kártyán.

3. Time-Lapse felvétel – ennek az üzemmódnak a bekapcsolásával a kamera a beállított in-

tervallumokban készít felvételeket és mutatós gyorsított felvételeket hoz létre.

4. Loop felvétel – ennek az opciónak a bekapcsolásával a felvétel elosztása történik a beállí-

tásban választott időszakaszokra. Ha a kártya teljesen megtelt, a legrégebbi felvételi szeg- menseket felülírják a legújabb felvételek.

5. Vezetési mód – ennek az üzemmódnak az aktiválásával a kamera bekapcsolása után au-

tomatikusan indul a felvétel.

VIGYÁZAT: Ha a kamerát az USB-kábelen keresztül csatlakoztatja az áramellátáshoz

használat közben, a kamera 3 perc elteltével automatikusan kikapcsol, hogy megvédje az

elemet.

6. Lassú mozgás – ennek az üzemmódnak az aktiválásával a kamera slow motion módban

vesz fel.

7. Stabilizáció – a giroszkópos OIS (Optical image stabilization) lehetővé teszi a videó stabi-

lizálását a felvétel ideje alatt. Minden felbontásban elérhető.

8. Látószög – lehetővé teszi a választást az objektív három szöge közül (széles, közepes,

keskeny).

- 7 -

9. Időzítő – aktiválása megnöveli az időt az “Expozíció” gomb megnyomása és a fénykép lé-

trejötte között fényképezés üzemmódban.

10. Time-lapse fotózás – ennek az üzemmódnak az aktiválásával a kamera a beállított inter-

vallumokban készít fényképeket.

11. Sorozatfelvétel – aktiválása során az “Expozíció” gomb egyszeri megnyomása után

elkészíti a fényképek kívánt számát.

12. Hangfelvétel – a hangelvételre vonatkozó Igen/Nem lehetőség beállítása a videófelvétel

közben.

13. Exponálás – szükség szerint lehetővé teszi az expozíció módosítását A felvételi expozíció

beállítása -2 és +2 között.

14. ISO – lehetővé teszi az érzékelők fényérzékenységének beállítását. Jó fényviszonyok mel-

lett történő fényképezéskor alacsony értékeket, rossz fényviszonyok mellett magasabb

értékeket használ.

TIPP: Minél alacsonyabb az ISO, annál világosabb a kép (nem szemcsés).

15. Fehér egyensúly – A környezet megvilágítástól függően választható a fehéregyensúly

üzemmód fényképezéskor / videóelvételkor.

16 Key tone – lehetővé teszi a kamera hanggombjainak ki- és bekapcsolását.

17. Videó tömörítés – választható H.264 (már használt codec) és H.265 (új, jobb codec),

amely helyet takarít meg és javítja a képminőséget.

VIGYÁZAT: Előfordulhat, hogy a régi videó programok nem támogatják a H.265 codecet

18. HDR – nagy dinamikatartomány – hardveres képbeállítás, amikor egy felvétel során 2-3

expozíciót készít. Hosszú expozíció a sötét helyek és a fényes foltok szerkesztéséhez.

Ezeket kombinálva kiegyensúlyozott kép készíthető.

19. WDR – széles dinamikai tartomány – szoftveres képbeállítás, ahol a fényes foltokat sö-

tétíteni, a sötét foltokat pedig fényezni lehet a kiegyensúlyozottabb fénykép érdekében.

20. Jelenet mód – a körülményektől függően kiválaszthat különböző jelenetmódokat.

- 8 -

21. On-screen display – lehetővé teszi az információk lépernyőn megjelenő ábrázolásának

kikapcsolását / bekapcsolását.

22. HDMI out – aktiválása mellett a kamera HDMI-kábelen keresztül képes továbbítani a ké-

pet a kameráról a tévékészülékre.

23. Kép forgatás – lehetővé teszi a kamerakép elforgatását 180 °.

24. Frekvencia fényforrás – lehetővé teszi a frekvencia megválasztását a vezetékhálózat

frekvenciájával összhangban (Európában 50 Hz frekvenciájú áram van a hálózatban, Amerikában és Ázsiában 60 Hz).

25. Nyelv – megváltoztatható a kamera menüjének nyelve.

26. Dátum-idő – lehetővé teszi a dátum és az idő beállítását a kamerában. VIGYÁZAT: Az akkumulátor eltávolításával a fényképezőgépből a dátum és az idő beállí-

tásai visszaállnak nullára. A fényképezőgép következő bekapcsolásakor automatikusan megjelenik a dátum és az idő gyorsbeállításának lehetősége.

27. Dátum jelzés – lehetővé teszi a dátum és az idő megjelenítését az elkészült videóban

és fényképben.

28. WiFi SSID – itt megváltoztatható a kamera WiFi hálózatának neve és kamera WiFi

hálózatához való hozzáférés jelszava.

29. Automatikus képernyővédő – aktiválása után automatikusan kikapcsolja a kijelzőt az

előre beállított idő elteltével, ha nincs tevékenység, vagy videó rögzítése közben.

30. Automatikus kikapcsolás – aktiválása után automatikusan kikapcsolja a kamerát a

beállított idő elteltével, vagy ha nincs tevékenység.

31. Formátum – lehetővé teszi a behelyezett kártya formattálását. VIGYÁZAT: A formattálás során a behelyezett kártyán lévő összes adatát elveszti.

32. Gyári – visszaállítja a kamera alapvető beállításait.

33. Változat – megnyitás után megjelenik a kamera modellje és a firmware verziója.

- 9 -

A LAMAX X10.1 akciókamera paraméterei

LCD 2” Vízállóság 40 m-ig Menü nyelve Cseh, szlovák, lengyel, angol, német, magyar, litván

Felbontási lehetőségek

Videó formátum MP4, H.264, H.265 Fénykép formátuma JPG

Képfelbontási lehetőség 12Mpix / 8Mpix / 5Mpix / 3Mpix Fényképezési üzemmódok Egyesével / Sorozatban / Önkioldó Hálózati frekvencia 50 Hz / 60 Hz

USB eszköz Micro USB 2.0 Tárhely kompatibilitása Csatlakoztathatóság WiFi, micro USB 2.0, HDMI

Akkumulátor kapacitása 2× 1050 mAh Akkumulátor élettartama 2× 90 perc / Full HD video A teljes feltöltés időtartama 105 perc

Kompatibilitás az operációs rendszerekkel

Kamera méretei 60 × 44 × 33 mm Tömeg 73 g

VIGYÁZAT: A műszaki jellemzők változhatnak a kamera egyes részeinek cseréjével, vagy az

eszköz szoftverének frissítésével.

4K – 3840x2160 30 fps, 2,7K – 2704x1520 30 fps, 1440p – 1920x1440 60 fps, 1080p – 1920x1080 60 fps, 720p – 1280x720 240 fps

Micro SDHC egészen 32 GB-ig, Micro SDXC egészen 64 GB-ig

Windows XP / Vista / 7 / 8 / 10, MacOS

- 10 -

WiFi alkalmazás a fényképezőgép és a telefon összekapcsolásához

Az X10.1 kamera vezérelhető alkalmazással, amely ingyenesen letölthető okostelefonokra vagy egyéb, iOS és az Android operációs rendszerekkel működő készülékekre (Google Play áruházban és az Appstore-ban).

iOS / Android

VIGYÁZAT: Nem biztos, hogy az alkalmazás LAMAX elérhető az értékesítés kezdetén. Az esetleges problémákért elnézést kérünk.

A CSATLAKOZÁS ELJÁRÁSA

1. Kapcsolja be a WiFi-t a kamerán (nyomja meg a „Fel” gombot), amelyet ikon jelez a jobb

felső sarokban.

2. A telefonon bekapcsolja WiFi-t, ekkor meg kell jelennie az X101 hálózatnak (ha nem mó-

dosította a WiFi nevét a kamera beállításában). Csatlakozzon a hálózathoz, és adja meg a „1234567890” jelszót, idézőjelek nélkül (jelszó abban az esetben érvényes, ha a kamera menüjében nem változtatta meg másikra).

3. A sikeres kapcsolódás után elindíthatja az alkalmazást, és mobil eszközével távirányíthatja

a kamerát.

Távirányító

A kamera távirányítható a távirányítóval, amely az alapcsomag része. A távirányító automati- kusan csatlakozik a kamerához. Figyelem, a távirányító nem vízálló.

- 11 -

https://www.lamax-electronics.com/x10-1/manuals

- 12 -

LAMAX X10.1

Atspari vandeniui iki 40 m

4K natyvus vaizdo įrašas kai 30 fps

Fotografijos raiška 12 Mpix

Stabilizuotas vaizdas visose rezoliucijose

WiFi

- 1 -

Saugos priemonės

1. Kamerą saugoti nuo sutrenkimų, kritimo ant žemės ir kitų galimų mechaninių pažeidimų.

2. Nelaikyti kameros arti objektų, kurie sukuria stiprius magnetinius laukus, pvz. magnetų

arba elektros variklių. Taip pat, kameros nelaikyti arti objektų, kurie perduoda stiprias radijo

bangas, pvz. antenų. Stiprūs magnetiniai laukai arba radijo bangos gali kamerą pažeisti arba gali pažeisti nufilmuotą vaizdą ir garso įrašus.

3. Nelaikykite kameros aukštoje temperatūroje ir saugoti nuo tiesioginių saulės spindulių.

4. Naudoti tik labai kokybiškas Micro SDHC ir SDXC kortas, kurių greičio indeksas yra ne

mažesnis už Class 10 UHS-I U1 Raiškai 4K 30 fps (fps=kadrai per sekundę) ir 1080p 120 fps yra rekomenduojamos kortos UHS-I U3 Naudojant lėtesnę kortą, kameros funkcijos gali

būti ribotos, todėl nebus galima įrašyti pilnaverčių vaizdų visuose režimuose ir raiškose.

5. Nelaikykite Micro CD kortos arti magnetinio lauko arba vietose, kur yra didelė statinė elek-

tros energija. Tai apsaugos nuo išsaugotų duomenų praradimo.

6. Jeigu įkrovimo metu įrenginys perkaista, pradeda rūkti dūmai arba atsiranda įtartinas kva-

pas, įrenginį tuoj pat išjunkite ir nutraukite įkrovimą.

7. Įkrovimo metu kamerą laikykite vaikams neprieinamoje vietoje. Maitinimo laidas gali

sužeisti elektros srove arba užsmaugti vaiką. Įkrovimo metu užtikrinkite nuolatinę priežiūrą.

8. Nekraukite baterijos greito įkrovimo adapteriu. Didesnė nei 5V įėjimo įtampa gali kamerą

pažeisti.

9. Kamerą saugokite vėsioje, sausoje vietoje, kur nėra dulkių.

Įvadas

Dėkojame Jums, kad įsigijote kamerą LAMAX X10.1 Įsigijote atsparų pagalbininką, kuris bet

kurioje situacijoje nenuvils ir pradžiugins kokybišku įrašu su natyvine raiška 4K, per sekundę padarydamas 30 kadrų. Pagrindinėje pakuotėje yra pakankamai priklausinių, kad kamera būtu pilnavertiškai naudojama tuoj pat ją išpakavus. Linkime jums daug kameros LAMAX išsaugotų

malonių akimirkų.

- 2 -

Veiksmo kamera LAMAX X10.1 turi šias savybes

– Turi integruotą 2” LCD displėjų, kurio dėka visada galite pasirinkti geriausią filmavimo

kampą ir sukurtą medžiagą kontroliuoti.

– Turi vandeniui nepralaidų dėklą, naudojant iki 40 m gylyje. Saugus nardant ir sportuojant

vandenyje.

– Filmuoja kokybišką vaizdo įrašą režimuose 4K 30 fps, 2,7K iki 30 fps, Full HD iki 120 fps ir

HD iki 240 fps.

– Sulėtintas vaizdo įrašas be papildomos postprodukcijos. Net 4x sulėtėja esant full HD ir net

8x sulėtėja esant HD kokybei. – Plataus kampo objektyvas iki 170°. – 6 ašių gyro optinis vaizdo stabilizavimas, kad kadras būtų sklandus prie bet kurios raiškos. – Fotografuoja raiškoje iki 12Mpix. – Galimybė pasirinkti vaizdo įrašo ir fotografijos raišką. – Gebėjimas kurti įrašus režime foto time-lapse ir video time-lapse. – Fotografavimo režimų parinktis. – Galimybė nustatyti fotografijos ir vaizdo įrašo ekspoziciją. – Galimybė pasirinkti ekspozicijos nustatymo režimą fotografuojant ir įrašant. – Tiekiama daug priedų, kurių dėka galėsite įrašyti vaizdo įrašus bet kuriuo metu ir bet kur. – Palaiko Micro SDHC ir Micro SDXC kortas iki 64 GB. (Rekomenduojame kortas U3) – USB ir HDMI jungtys. – Integruotas WiFi prijungimas prie belaidžio ryšio įrenginių. – Mobili programa LAMAX skirta belaidžiam judėjimui ir dalijimuisi vaizdo įrašais. – Galima prijungti standartinį nuotolinio valdymo pultelį. – Intuityvus naudojimas, paprastas prijungimas prie PC arba su tinkamu mobiliuoju įrenginiu.

- 3 -

Kameros mygtukai ir funkcijos

1. Įjungimo/išjungimo mygtukas – šis mygtukas yra viršutinėje kameros dalyje su užrašu „M“, taip pat tarnauja kaip „Modo keitimas“.

2. Mygtukas „Užraktas“ – šis mygtukas yra viršutinėje kameros dalyje, ženklinamas raudonu ženklu „REC“ ir veikia kaip patvirtinimo funkcija naršant meniu.

3. Mygtukas „Aukštyn“ – naudojamas naršyti meniu taip pat, ir kaip mygtukas Įjungti/Išjungti WiFi.

4. Mygtukas „Žemyn“ – naudojamas naršyti meniu.

Priklausiniai

– Vandens nepraleidžiantis dėklas – Nuotolinis valdymas – Strypo laikiklis

– Rėmas skirtas naudoti be vandens

nepraleidžiančio dėklo

– J mount – Fast plug-in – Lipnus lygus laikiklis

– Lipnus išlenktas laikiklis – 3- ašių konektorius (3 dalys) – Adapteris štatyvui

– Štatyvo redukcija

2 1

– Atsarginiai 3M padėklai (2 vnt.) – USB laidas – Li-ion baterija (2 vnt. ) – Lengvos durelės geresniam garso įrašui

korpuse PASTABA: Naudojant lengvas dureles

dėklas nėra atsparus vandeniui – Šluostė iš mikropluošto – Vartotojo vadovas – EVA dėklas saugiam nešimui ir

saugojimui

- 4 -

Judesio kameros LAMAX X10.1 naudojimas

1. MICRO SD KORTOS ĮDĖJIMAS

Micro SDHC arba SDXC (rekomenduojame kortas U3) kortas galite įdėti ir išimti iš lizdo skirto micro SD kortai, kai kamera yra išjungta ir nėra prijungta prie kompiuterio.

PASTABA: Naudokite tik originalias Micro SDHC arba SDXC kortas. Ne originalios kortos nega- rantuoja tinkamo duomenų saugyklos veikimo.

2. BATERIJOS INSTALIACIJA

a) Apatinėje kameros dalyje pastumkite dureles į išorę. Po to turėtų atsidaryti automatiškai. b) Įdėkite bateriją į jungties angą į priekį taip, kad būtų teisingoje pusėje. c) Dureles vėl uždarykite.

3. ĮKROVIMAS

a) Kamerą galite įkrauti prijungę prie kompiuterio arba su tinklo adapteriu. PASTABA: tinklo adapteris nėra pakuotės sudedamąja dalimi. Įkraunant per USB ir tin-

klo adapterį įkrovimo srovė yra 580 mA. Jeigu kompiuterio išvesties srovė yra 400 mA,

įkrovimas naudojant USB per kompiuterį bus 400 mA. b) Automobilyje galite įkrauti kamerą žiebtuvėlio adapteriu. c) Įkrovimo metu galite kurti vaizdo įrašus arba fotografuoti (to daryti negalima jeigu

įkraunama per PC). d) Galite įkrauti išjungtą kamerą.

PASTABA: Įkrovimo metu užtikrinkite nuolatinę priežiūrą. Jeigu įkrovimo metu įvyksta įrenginio perkaitinimas, atsiranda dūmai arba įtartinas kvapas, įrenginį tuoj pat išjunkite ir nu- traukite įkrovimą. Baterijos nekraukite adapteriu su greitu įkrovimu. Įvesties įtampa didesnė nei 5V galo kamerą pažeisti.

4. KAMEROS ĮJUNGIMAS IR IŠJUNGIMAS

a) Kamerą įjungsite paspaudę ir trumpai palaikę (3-5 sekundes) mygtuką „M“. b) Kamerą išjungsite paspaudę ir trumpai palaikę (3-5 sekundes) mygtuką „M“.

- 5 -

5. REŽIMŲ PERJUNGIMAS IR JUDĖJIMAS MENIU

Trumpai paspaudus mygtuką „M“, galima perjungti tarp režimų vaizdo įrašas/fotoaparatas/ vaizdo įrašų galerija ir foto galerija/nustatymas.

6. VAIZDO ĮRAŠŲ ĮRAŠYMAS

Perjunkite kamerą į režimą „vaizdo įrašymas“ mygtuku „M“. Tai, kad esate vaizdo įrašo režime pažinsite pagal kameros piktogramą viršutiniame kairiąjame kampe. Norėdami pradėti įrašymą, paspauskite mygtuką „Užraktas“ Ant piktogramos kairiąjame viršutiniame kampe

atsiras raudonas taškas ir bus pradėtas skaičiuoti įrašymo laikas. Norėdami užbaigti įrašymą vėl paspauskite mygtuką „Užraktas“.

7. FOTOAPARATO REŽIMAS

Perjunkite kamerą į režimą „fotoaparatas“ mygtuku „M“. Tai, kad esate fotoaparato režime pažinsite pagal fotoaparato piktogramą viršutiniame kairiąjame kampe. Norėdami foto-

grafuoti paspauskite mygtuką „Užraktas“, išgirsite užrakto garsą.

8. FOTOGRAFIJŲ IR VAIZDO ĮRAŠŲ TRYNIMAS

Iš galerijos galite ištrinti pasirinktą fotografiją arba vaizdo įrašą paspaudę ir 2-3 sekundes palaikę mygtuką „Užraktas“.

9. WIFI

Galima įjungti paspaudus mygtuką „Aukštyn“ – kai WiFi yra įjungta dešiniąjame viršutiniame kampe atsiranda piktograma WiFi.

PASTABA: Išėmus bateriją iš kameros išsitrina nustatyta data ir laikas. Vėl įjungus kamerą automatiškai rodoma datos ir laiko nustatymo galimybė.

Judėjimo kameros X10.1 nustatymo galimybės

Į nustatymą pateksite kelis kartus paspaudę mygtuką „M“. Atskirų nustatymų parinktis gal-

ima atidaryti paspaudus mygtuką „Užraktas“. Tarp atskirų parinkčių galima judėti mygtukais „Aukštyn“ ir „Žemyn“. Parinkties patvirtinimui naudojamas mygtukas „Užraktas“, norint išeiti iš parinkties reikia paspausti mygtuką „M“.

- 6 -

1. Video rezoliucija – keičia sukurto vaizdo įrašo kokybę. Kuo aukštesnė yra kokybė, tuo

išsamesnis gaunamas įrašas. Blogesnės kokybės įrašas užima mažiau vietos kortoje.

2. Nuotraukos rezoliucija – keičia nufotografuotų nuotraukų kokybę. Kuo aukštesnė yra

kokybė, tuo gaunama išsamesnė fotografija. Blogesnės kokybės fotografija užima mažiau vietos kortoje.

3. Video Time lapse – įjungus šį režimą kamera įrašo vaizdus nustatytame laiko intervale ir

sukuria patrauklius pagreitintus vaizdus.

4. Įrašymas kilpoje – įjungus šią parinktį įrašomas įrašas, padalintas nustatyme į pasirinktus

laiko tarpus. Kai kortelė yra užpildyta yra perrašomi seniausi įrašai naujais.

5. Režimas automobilis – įjungus šį režimą po kameros įjungimo automatiškai įrašomi vaizdo

įrašai.

PASTABA: Naudojant kamerą, kuri prie energijos šaltinio yra prijungta USB laidu, kamera po

trijų minučių automatiškai išsijungs, kad apsaugotų bateriją.

6. Slow Motion – Įjungus šį režimą kamera įrašinėja į slow motion.

7. Stabilizacija – Giroskopinė OIS (Optical image stabilization) leidžia stabilizuoti vaizdo įrašą

per įrašymo laiką. Prieinama esant bet kokiai raiškai.

8. Objektyvo kampas – leidžia pasirinkti iš trijų objektyvo vaizdo kampų (platus, vidutinis

siauras).

9. Laikmatis – aktyvavus šį režimą prailginamas laikas tarp mygtuko „Užraktas“ paspaudimo

ir fotografijos sukūrimo fotografavimo režime.

10. Foto Time lapse – aktyvavus šį režimą kamera fotografuoja nustatytame laiko intervale.

11. Serijinės nuotraukos – aktyvavus kamerą per trumpą laiką, tik vieną kartą paspaudus

mygtuką „Užraktas“ nufotografuoja nustatytą kiekį nuotraukų.

12. Garso įrašymas – galimybių Taip/Ne nustatymas, garso įrašymas vaizdo įrašo įrašymo

metu.

13. Ekspozicija – leidžia koreguoti ekspoziciją pagal poreikį. Įrašo ekspozicijos nustatymas

nuo -2 iki +2.

- 7 -

14. ISO – leidžia nustatyti jutiklio jautrumą šviesai Fotografuojant esant geroms apšvietimo

sąlygoms yra naudojamos mažos vertės, o esant blogam apšvietimui naudojamos didesnės vertės.

TIPAS: Kuo žemesnis ISO, tuo švaresnis vaizdas (be grūdelių).

15. Baltumo balansas – galima pasirinkti baltos spalvos balansavimo režimą fotografuojant/

įrašant vaizdo įrašą, priklausomai nuo aplinkos apšvietimo.

16. Key tone – leidžia išjungti/įjungti kameros garso mygtukus.

17. Video kompresija – galima pasirinkti iš kodekų H.264 (jau naudojamą kodeką) ir H.265

(naują, patobulintą kodeką) kuris taupo vietą ir didina vaizdo kokybę.

PASTABA: senesnės vaizdo rodymo programos neprivalo palaikyti H.265 kodeką.

18. HDR – didelis dinaminis diapazonas – yra hardware vaizdo korekcija, kai vienai fotografijai

įrašomos 2-3 ekspozicijos. Ilga ekspozicija tamsių fotografijos vietų korekcijai ir trumpa šviesių vietų korekcijai. Tai po to suderinama siekiant sukurti subalansuotą nuotrauką.

19. WDR – platus dinaminis diapazonas - yra software vaizdo korekcija, kai šviesios vietos

patamsinamos, o tamsios vietos pašviesinamos siekiant sukurti subalansuotą nuotrauką.

20. Scena – galima pasirinkti skirtingus scenos režimus, priklausomai nuo aplinkos.

21. On-screen display – leidžia įjungti / išjungti informacijos rodymą ekrane.

22. HDMI out – aktyvavus, kamera geba su HDMI laidu pernešti vaizdą iš kameros į TV.

23. Vaizdo sukimas – leidžia apversti kameros vaizdą 180°.

24. Tinklo dažnis – leidžia pasirinkti dažnį pagal tinklo dažnį (Europoje yra naudojama tinkle

srovė su dažniu 50 Hz, Amerikoje ir dalyje Azijos yra 60 Hz).

25. Kalba – galima keisti kalbą kameros meniu.

26. Data ir laikas – leidžia nustatyti datą ir laiką kameroje. PASTABA: Išėmus bateriją iš kameros išsitrina nustatyta data ir laikas. Įjungus kitą kartą

kamerą automatiškai rodomos datos ir laiko greito nustatymo galimybės.

27. Data ir laikas video įraše – leidžia rodyti datą ir laiką galutiniame vaizdo įraše ir nuotrau-

koje.

- 8 -

28. WiFi SSID – čia galima pakeisti WiFi tinklo kameros vardą ir prieigos prie WiFi tinklo kam-

eros slaptažodį.

29. Ekrano užsklanda – aktyvavus automatiškai išjungia ekraną pasirinktu laiku, kai neveikia

arba yra įrašomas vaizdo įrašas.

30. Automatinis išjungimas – aktyvavus automatiškai išjungia kamerą pasirinktam laikui, kai

nevyksta veikla.

31. Formatavimas – leidžia formatuoti įdėtą kortą. PASTABA: Formatavimo metu parandami visi kortoje išsaugoti duomenys.

32. Atkurti gamyklinius nustatymus – atnaujina pagrindinį kameros nustatymą.

33. Versija – atidarius bus rodomas kameros modelis ir firmfare versija.

- 9 -

Judesio kameros LAMAX X10.1 parametrai

LCD 2” Nepralaidumas vandeniui Iki 40 m Meniu kalba Čekų, slovakų, lenkų, anglų, vokiečių, vengrų, lietuvių

Raiškos galimybės

Vaizdo įrašo formatas MP4, H.264, H.265 Fotografijos formatas JPG

Fotografijos raiška 12Mpix / 8Mpix / 5Mpix / 3Mpix Nuotraukų fotografavimo režimai

Tinklo dažnis 50 Hz / 60 Hz USB įrenginys Micro USB 2.0 Išsaugojimo vietų

suderinamumas Ryšys WiFi, micro USB 2.0, HDMI Baterijos galia 2× 1050 mAh

Baterijos veikimo laikas 2× 90 min / Full HD video Laikas iki visiško įkrovimo 105 min

Suderinamumas su operacinėmis sistemomis Kameros matmenys 60 × 44 × 33 mm

Svoris 73 g

PASTABA: Specifikacijos gali pasikeisti keičiant kai kurias fotoaparato dalis arba atnaujinant

prietaiso programinę įrangą.

4K – 3840x2160 esant 30 fps, 2,7K – 2704x1520 esant 30 fps, 1440p – 1920x1440 esant 60 fps, 1080p – 1920x1080 esant 60 fps, 720p – 1280x720 esant 240 fps

Atskiros / Serijinės nuotraukos / Laikmatis

Micro SDHC iki 32 GB, Micro SDXC iki 64 GB

Windows XP / Vista / 7 / 8 / 10, MacOS

- 10 -

WiFi programa fotoaparato ir telefono sujungimui tarpusavyje

Kamerą X10.1 galima valdyti naudojant programą, kurią galima nemokamai atsisiųsti išmaniesiems telefonams ar kitiems įrenginiams, kuriuose veikia “Android” ir “iOS” (“Google Play” ir “App Store” parduotuvėse).

iOS / Android

PASTABA: Programos LAMAX pardavimo metu gali nebūti. Atsiprašome dėl galimų kom- plikacijų.

PRISIJUNGIMO PROCEDŪROS

1. Įjunkite kameroje WiFi (paspauskite mygtuką „Aukštyn“), kurią rodo piktograma esanti

dešiniąjame viršutiniame kampe.

2. Telefone įjunkite WiFi, turėtumėte matyti tinklą X101 (jeigu nekeitėte WiFi vardo kam-

eros nustatyme). Prisijunkite prie tinklo ir įveskite slaptažodį „1234567890“ be kabučių (slaptažodis galioja, jeigu jo kameros meniu nepakeitėte kitu).

3. Sėkmingai prisijungus galima programą paleisti ir valdyti kamerą nuotoliniu būdu per savo

mobilųjį įrenginį.

Nuotolinis valdymas

Kamerą galima valdyti nuotoliniu būdu su nuotolinio valdymo pulteliu, kuris yra pakuotės sudėtine dalimi. Nuotolinis valdymas yra prijungtas prie kameros automatiškai. Dėmesio, nuotolinio valdymo pultelis nėra atsparus vandeniui.

- 11 -

https://www.lamax-electronics.com/x10-1/manuals

- 12 -

LAMAX X10.1

Vodootporno do 40 m

4K prirodni video snimak pri 30 fps

Fotografije u rezoluciji od 12 Mpix

Stabilizirana slika na svakoj rezoluciji

WiFi

- 1 -

Sigurnosne mjere

1. Ne izlažite fotoaparat udarcima, izbjegavajte pad na tlo i spriječite ostala potencijalna

mehanička oštećenja.

2. Nemojte postavljati aparat blizu objekata koji stvaraju jako magnetsko polje, kao što su,

primjerice, magnet ili elektromotori. Ne postavljajte aparat u blizini objekata koji prenose jake radio valove, kao što su, primjerice, antene. Jaka magnetska polja ili radio valovi mogu prouzročiti oštećenje aparata ili oštetiti skenirane slike odnosno snimke zvuka.

3. Nemojte izlagati aparat visokim temperaturama i izravnoj sunčevoj svjetlosti.

4. Koristite samo mikro SDHC i SDXC kartice visoke kvalitete s minimalnim indeksom brzine

10 UHS-I U1. Za rezoluciju 4K 30 fps ( fps = slika u sekundi) i 1080p 120 fps , preporučamo

korištenje UHS-i U3 kartice. Sa sporijom karticom funkcioniranje fotoaparata bit će ograničena i neće biti moguće potpuno snimanje na sve načine i sa svim rezolucijama.

5. Ne stavljajte mikro SD karticu blizu magnetskog polja ili u blizinu neke jake statične struje.

Time ćete spriječiti gubitak pohranjenih podataka.

6. U slučaju pregrijavanja, stvaranja dima ili neobičnog mirisa tijekom punjenja, odmah

isključite aparat i prekinite punjenje.

7. Tijekom punjenja držite aparat izvan dohvata djece. Električni kabel može prouzročiti

električni udar ili gušenje djeteta. Punite pod stalnim nadzorom.

8. Nemojte puniti bateriju brzim adapterima za punjenje. Ulazni napon veći od 5 V može

oštetiti aparat.

9. Aparat držite na hladnom, suhom mjestu, bez prašine.

Uvod

Hvala Vam što ste kupili aparat LAMAX Action Camera X10.1. Njime ste stekli snažan aparat koji Vas neće razočarati u bilo kojoj situaciji i koji će Vam pružati kvalitetne snimke u 4K na- tivne rezolucije s trideset sličica u sekundi. Osnovni paket sadrži, također, i dovoljno opreme

koja omogućava potpuno korištenje aparata odmah nakon raspakiranja. Želimo Vam mnogo pozitivnih iskustava s aparatom LAMAX Action Camera X10.1.

- 2 -

Action Camera X10.1 LAMAX akcijska ima sljedeće karakteristike:

– Opremljena je ugrađenim 2“ LCD zaslonom koji uvijek omogućuje odabir najboljeg kuta za

snimanje i provjeravanje izrađenih slika.

– Opremljen je vodootpornim kućištem koje omogućava ronjenje do dubine od 40 m, dakle

kao stvorena je za ronjenje i za vodene sportove.

– Snimanje videa visoke kvalitete u 4K 30 fps, 2,7K do 30 fps , Full HD do 120 fps i HD na

240 fps.

– Usporen video zapis bez dodatne reprodukcije. Do 4x usporeno u full HD i do 8x usporeno

u HD kvaliteti. – Leća s širokim kutom snimanja do 170 °. – 6-smjerni optički stabilizator slike za jasne snimke na bilo kojoj rezoluciji. – Slika fotografije do rezolucije 12 MPix. – Omogućava odabir rezolucije videa i fotografija. – Omogućava stvaranje snimaka u modusu vremenskog prekida fotografije i vremenskog

prekoračenja videa. – Biranje načina slikanja fotografija. – Omogućava postavljanje ekspozicije fotografija i videa. – Omogućava odabir načina ekspozicije za slikanje slika i snimanje videa. – Velik broj raspoložive opreme koja će Vam omogućiti snimanje video sadržaja bilo kada i

bilo gdje. – Podržava Micro SDHC i Micro SDXC kartice do veličine 64 GB (Preporučujemo U3 kartice). – USB i HDMI konekcija. – Integrirani Wi-Fi za povezivanje s bežičnim uređajima. – Mobilna aplikacija LAMAX za bežično premještanje i dijeljenje video sadržaja. – Omogućava povezivanje sa standardno isporučenim daljinskim upravljačem. – Intuitivno korištenje, jednostavna PC veza ili odgovarajući mobilni uređaj.

- 3 -

Gumbi i funkcije kamere

1. Gumb za uključivanje/isključivanje – ovaj gumb se nalazi na vrhu aparata, s natpisom “M” i služi za “Promjenu modusa”.

2. Gumb “Shutter” – ovaj gumb se nalazi na vrhu apara- ta, označen je crvenom oznakom “REC” i služi kao funkcija potvrde tijekom pregledavanja izbornika.

3. Gumb “Gore” – koristi se za pretragu u izborniku kao i za uključivanje i isključivanje Wi-Fi.

4. Gumb „Dole“ – koristi se za pretragu u izborniku.

Oprema

– Vodonepropusno kućište – Daljinski upravljač – Držač za štap

– Okvir za uporabu bez vodonepropusnog

kućišta

– J mount – Brzi priključak (plug-in) – Samoljepljivi držač (izravno)

– Samoljepljivi nosač (zakrivljeno) – 3-smjerni priključak (3 dijela) – Adapter za stativ

– Redukcija stativa

2 1

– Zamjenske 3M podloške (2 kom.) – USB-kabel – Baterija Li-ion (2 kom.) – Lagano otvaranje za bolji zvučni zapis

u kućištu OPREZ: Korištenjem laganog otvaranja

kućište nije vodootporno – Krpa od mikrovlakna – Priručnik za korisnika – EVA torbica za sigurno prenošenje i

pohranjivanje

- 4 -

Korištenje LAMAX Action Camera X9.1

1. UBACIVANJE MICRO SD KARTICE

Micro SDHC ili SDXC (preporučujemo koristiti U3 kartice), možete umetnuti i ukloniti karticu iz utora za mikro SD karticu kada je fotoaparat isključen i ako nije povezan s računalom.

OPREZ: Koristite samo markirane Micro SDHC ili SDXC kartice. Kartice koje ne sadrže oznaku ne jamče ispravno funkcioniranje spremišta podataka.

2. NAMJEŠTANJE BATERIJE

a) U donjem dijelu aparata pomjerite vrata prema van. Nakon toga bi se trebala automatski

otvoriti. b) Umetnite bateriju u utor priključka prema naprijed kako bi bila na desnoj strani. c) Nakon toga zatvorite.

3. PUNJENJE

a) Aparat možete napuniti tako da ga priključite na računalo i koristite mrežni adapter. OPREZ: mrežni adapter nije sastavni dio aparata. Punjenje struje tijekom punjenja putem

USB i mrežnog adaptera je 580 mA. Ako je izlazna struja 400 mA, jačina punjenja putem

USB-a preko računala bit će 400 mA. b) U automobilu možete puniti aparat preko adaptera za upaljač cigareta. c) Tijekom punjenja možete snimati video sadržaje ili slikati fotografije (to nije moguće tijekom

punjenja preko računala). d) Možete, također, puniti i fotoaparat.

OPREZ: Punite pod stalnim nadzorom. U slučaju pregrijavanja, stvaranja dima ili neobičnog mirisa tijekom punjenja, odmah isključite aparat i prekinite punjenje. Nemojte puniti bateriju brzim adapterima za punjenje. Ulazni napon veći od 5 V može oštetiti aparat.

4. UKLJUČENJE I ISKLJUČENJE KAMERE

a) Kako biste uključili fotoaparat, pritisnite i držite gumb “M” pritisnutim tijekom 3-5 sekundi. b) Kako biste isključili fotoaparat, pritisnite i držite gumb “M” pritisnutim tijekom 3-5 sekundi.

- 5 -

5. PREBACIVANJE REŽIMA I KRETANJE U IZBORNIKU

Višekratnim kratkim pritiskanjem gumba “M” možete prebacivati između videa / kamere / video galerije i foto galerije / postavki.

6. SNIMANJE VIDEA

Uključite aparat na “snimanje videa“ pritiskanjem gumba “M”. Ikonica videa u gornjem lije- vom kutu pokazuje da se aparat nalazi u režimu snimanja videa. Kako biste započeli snimanje, pritisnite na gumb “Okidač”. Na ikonici u gornjem lijevom kutu pojavljuje se crvena točka i

započinje odbrojavanje vremena snimanja. Kako biste zaustavili snimanje, ponovno pritisnite gumb “Snimanje”.

7. REŽIM FOTOAPARATA

Uključite aparat u režim “snimanje video sadržaja“ pritiskanjem gumba “M”. Ikonica za video u gornjem lijevom kutu pokazuje da se aparat nalazi u režimu slikanja. Za slikanje fotografije

pritisnite gumb “Okidač” koji prati zvuk okidača.

8. BRISANJE FOTOGRAFIJA I VIDEA

Kako biste izbrisali odabranu fotografiju ili video u galeriji, pritisnite i držite gumb “Okidač” tijekom 2-3 sekunde.

9. WI-FI

Moguće je uključiti pritiskom na gumb “Gore” – kada je Wi-Fi uključen, ikonica Wi-Fi pojavit će se u gornjem desnom kutu.

OPREZ: Uklanjanje baterije iz fotoaparata izbrisat će postavke datuma i vremena. Kada ponovo uključite fotoaparat, automatski ćete moći brzo postaviti datum i vrijeme

Mogućnosti postavljanja aparata Action Camera X10.1

Podešavanje se može postići pritiskanjem gumba “M” više puta. Opcije pojedinih postavki

možete otvoriti pritiskanjem gumba “Okidač”. Među pojedinim opcijama možete se kretati “Gore” i “Dole”. Za potvrdu odabira pritisnite gumb “Okidač”, a zatim gumb “M”.

- 6 -

1. Rezolucija videa – mijenja kvalitetu snimanog video sadržaja. Što je kvaliteta veća, točniji je

zapis video sadržaja. Gora kvaliteta snimanja zauzima manje prostora na kartici.

2. Rezolucija fotografija – mijenja kvalitetu slikanih fotografija. Što je kvaliteta veća, točnija je

fotografija. Fotografija niže kvalitete snimanja zauzima manje prostora na kartici.

3. Vremenski prekid video sadržaja – kada je ovaj način aktiviran, fotoaparat snima foto-

grafije u zadanom vremenskom intervalu i stvara atraktivne, ubrzane snimke.

4. Ciklično snimanje – aktiviranjem ove opcije snimak će se podijeliti na odabrane vremen-

ske razmake. Nakon što je kartica puna, najstariji segmenti snimanja su obrisani (prepisani novima).

5. Režim automobil – aktiviranjem ovog režima, video započinje automatski snimati kada je

aparat uključen.

OPREZ: Kada koristite kamere priključene na napajanje preko USB kabela, kamera se auto-

matski isključuje nakon 3 minute kako bi štedila bateriju.

6. Usporeni video – aktiviranjem ovog režima kamera snima usporeno.

7. Stabilizacija – Žiroskopski OIS (Optička stabilizacija slike) omogućuje video stabilizaciju ti-

jekom snimanja. Dostupno u svim rezolucijama.

8. Kut snimanja objektiva – omogućava odabir između tri kuta objektiva (široki, srednji, uski).

9. Samookidač – produžava vrijeme između pritiskanja gumba “Okidač” i slikanja fotografije

u režimu slikanja.

10. Fotografija s vremenskim prekidom – aktiviranjem ovog režima kamera slika fotografije

u zadanom vremenskom intervalu.

11. Serijska fotografija – kad aktivirate fotoaparat kratkim slijedom, nakon što pritisnete

jednim pritiskom gumba “Okidač”.

12. Zvuk snimanja – postavite Da / Ne za snimanje zvuka tijekom snimanja videozapisa.

13. Ekspozicija – omogućava Vam prilagodbu ekspozicije po potrebi. Podešavanje ekspozicije

snimanja u rasponu od -2 do +2.

14. ISO – omogućava postavljanje osjetljivosti senzora na svjetlo. Kod snimanja u uvjetima

- 7 -

dobrog osvjetljenja, koriste se niske vrijednosti, a kod slabog osvjetljenja koriste se veće vrijednosti.

SAVJET: Što je niži ISO, to je jasnija slika (bez zrna).

15. Balansiranje bijele boje – možete odabrati režim balansiranja bijele boje prilikom slikanja

/ snimanja videozapisa, ovisno o rasvjeti ambijenta.

16. Tonska tipka – omogućava isključivanje / uključivanje gumba aparata.

17. Kompresija videa – izbor kodeka H.264 (već korišten kodek) i H.265 (novi, poboljšani

kodek ) štedi prostor i poboljšava kvalitetu slike.

OPREZ: stariji programi za prikazivanje videa možda ne podržavaju H.265 kodek

18. HDR – visoki dinamički raspon – je prilagodba hardvera kada se slikaju 2-3 ekspozicije

u jednoj ekspoziciji. Duga ekspozicija za uređivanje tamnih mjesta na fotografiji i kratka za podešavanje svijetlih mjesta. One se zatim kombiniraju kako bi stvorile uravnoteženu

fotografiju.

19. WDR – široki dinamički raspon – je softverska prilagodba slike pri čemu su svijetle točke

tamnije, a tamne točke svjetlije za bolju i izbalansiranu fotografiju.

20. Scena – različiti slikovni režimi mogu se odabrati ovisno o uvjetima okoline.

21. Prikaz na zaslonu – omogućava uključenje/isključenje funkcije prikazivanja informacija

na displeju.

22. HDMI out – kada je aktiviran, fotoaparat može prenijeti sliku s fotoaparata na TV preko

HDMI kabla.

23. Okretanje slike – omogućava preokrenuti sliku fotoaparata za 180 °.

24. Mrežna frekvencija – omogućava biranje frekvencija sukladno frekvenciji u mreži (Europa

ima struju sa 50 Hz u mreži, a Amerika, i dio Azije 60 Hz).

25. Jezik – možete promijeniti jezik izbornika aparata.

26. Datum/Vrijeme – omogućava podešavanje datuma i vremena u aparatu. OPREZ: Uklanjanje baterije iz fotoaparata izbrisat će postavke datuma i vremena. Kada

ponovo uključite fotoaparat, automatski ćete moći brzo postaviti datum i vrijeme.

- 8 -

27. Datum u videu – omogućava prikaz datuma i vremena u videu i na fotografiji.

28. Naziv Wi-Fiovdje – možete promijeniti naziv fotoaparata i lozinke za Wi-Fi mrežu i pristup

Wi-Fi mreži aparata.

29. Čuvar zaslona – nakon aktiviranja automatski isključuje zaslon poslije odabranog vre-

mena tijekom praznog hoda ili snimanja video sadržaja.

30. Automatsko gašenje – nakon aktiviranja automatski gasi aparat nakon određenog vre-

mena u toku pripremnosti.

31. Formatirati – omogućuje formatiranje kartice. UPOZORENJE: Prilikom formatiranja, izgubit ćete sve podatke na kartici.

32. Tvornička podešavanja – vraća na osnovne postavke kamere.

33. Verzija – nakon otvaranja prikazat će se model kamere i verzija firmware.

- 9 -

Parametri aparata LAMAX Action Camera X10.1

LCD 2” Otpornost prema vodi Do 40 m

Jezici izbornika

Mogućnosti rezolucije

Video format MP4, H.264, H.265

Format fotografija JPG Mogućnost rezolucije fotografije 12Mpix / 8Mpix / 5Mpix / 3Mpix Režimi snimanja fotografija Pojedinačno / Serijsko / Automatsko slikanje

Frekvencija mreže 50 Hz / 60 Hz USB uređaj Micro USB 2.0 Kompatibilnost spremišta Micro SDHC do 32 GB, Micro SDXC do 64 GB

Povezivost Wi-Fi, mikro USB 2.0, HDMI Kapacitet baterije 1050 mAh Trajanje baterije 2× 1050 mAh

Vrijeme do potpunog punjenja 2× 90 min / Full HD video Kompatibilnost s operacijskim

sustavima Dimenzije aparata 60 × 44 × 33 mm Težina 73 g

OPREZ: Specifikacija se može promijeniti zamjenom nekih dijelova uređaja ili aktualizacijom softvera.

Češki, Slovački, Poljski, Engleski, Njemački, Mađarski, Litvanski 4K – 3840x2160 na 30 fps, 2,7K – 2704x1520 na 30 fps, 1440p – 1920x1440 na 60 fps, 1080p – 1920x1080 na 60 fps, 720p – 1280x720 na 240 fps

Windows XP / Vista / 7 / 8 / 10, MacOS

- 10 -

Wi-Fi aplikacija za spajanje aparata i telefona

Kamera X10.1 se može kontrolirati aplikacijom koja se može besplatno preuzeti na pamet- nim telefonima ili drugim uređajima s operativnim sustavima iOS i Android (u trgovinama i AppStore Google Play).

iOS / Android

UPOZORENJE: Aplikacija LAMAX možda neće biti dostupna na početku prodaje. Ispričavamo se radi mogućih komplikacija.

NAČIN PRIKLJUČENJA

1. Uključite na Wi-Fi kameri (pritisnite gumb “Gore”), što je označeno ikonicom u gornjem

desnom kutu.

2. Na telefonu uključite Wi-Fi; trebali bi vidjeti mrežu X101 (ako niste promijenili naziv Wi-

Fi u postavkama aparata). Za povezivanje s mrežom unesite lozinku “1234567890” bez znakova navoda (ova lozinka je valjana ako je još niste promijenili u izborniku fotoaparata).

3. Nakon uspješnog povezivanja možete daljinski uključiti aplikaciju i upravljati kamerom

pomoću svog mobilnog telefona.

Daljinski upravljač

Aparatom se može daljinski upravljati pomoću daljinskog upravljača koji se nalazi u osnovnom paketu. Daljinski upravljač je automatski povezan s aparatom. Pozor: daljinski upravljač nije vodonepropustan.

- 11 -

https://www.lamax-electronics.com/x10-1/manuals

- 12 -

LAMAX X10.1

Vodotesna do 40 m

4K nativni videoposnetek pri 30 fps

Fotografije z ločljivostjo 12 Mpix

Stabilizacija slike pri vseh ločljivostih

WiFi

- 1 -

Varnostni ukrepi

1. Kamere ne izpostavljajte udarcem, preprečite padec na tla in druge možnosti nastanka me-

hanskih poškodb.

2. Kamere ne postavljajte v bližino objektov, ki ustvarjajo močno magnetno polje, kot so na

primer magneti ali elektromotorji. Kamere prav tako ne postavljajte v bližino objektov, ki oddajajo močne radijske valove, kot so na primer antene. Močno magnetno polje ali radi- jski valovi lahko povzročijo poškodbo kamere ali poškodbo posnetih slikovnih in zvočnik

zapisov.

3. Kamere ne izpostavljajte delovanju visokih temperatur in neposredne sončne svetlobe.

4. Uporabljajte samo visoko kakovostne Micro SDHC in SDXC kartice z minimalno hitrostjo

Class 10 UHS-I U1. Za ločljivost 4K 30 fps (fps = sličic na sekundo) in 1080p 120 fps se priporočajo kartice UHS-I U3. S počasnejšo kartico se lahko zgodi, da bo delovanje kamere

omejeno in ne bo omogočeno primerno snemanje v vseh načinih in ločljivostih.

5. Micro SD kartice ne postavljajte v bližino magnetnega polja ali na mesta nastanka močne

statične elektrike. S tem preprečite izgubo shranjenih podatkov.

6. V primeru, da med polnjenjem pride do pregrevanja naprave, se pojavi dim ali sumljiv smrad,

napravo takoj izkopite in prekinite polnjenje.

7. V času polnjenja kamero shranjujte izven dosega otrok. S kablom za polnjenje lahko pride do

poškodbe z električnim tokom ali zadušitve otroka. Polnite pod stalnim nadzorom.

8. Ne polnite baterije s pomočjo adapterja za hitro polnjenje. Vhodna napetost višja od 5V

lahko poškoduje kamero.

9. Kamero shranjujte na hladnem in suhem mestu brez prahu.

Uvod

Zahvaljujemo se vam, da ste kupili akcijsko kamero LAMAX X10.1. S tem ste pridobili vzdržljivega pomočnika, ki vas ne bo razočaral v nobeni situaciji in vas bo nagradil s kakov- ostnim zapisom v nativni ločljivosti 4K s tridesetimi sličicami na sekundo. Poleg tega osnovno

SLO

pakiranje vsebuje dovolj opreme, da lahko kamero začnete uporabljati takoj ko jo vzamete iz škatle. Želimo vam veliko prijetnih doživetij, ki bodo ohranjeni s pomočjo akcijske kamere LAMAX.

- 2 -

Akcijska kamera LAMAX X10.1 ima naslednje lastnosti:

– Vključuje vgrajen 2” LCD zaslon, zaradi katerega boste vedno izbrali najboljši kot za sne-

manje in s katerim boste lahko preverjali posnet material.

– Opremljena je z vodotesnim ohišjem, ki omogoča potapljanje kar do 40 m globoko. Potapl-

janje in vodni športi že kličejo.

– Snema kvaliteten video v načinih 4K 30 fps, 2,7K do 30 fps, Full HD do 120 fps in HD do

240 fps.

– Počasen posnetek brez dodatne postprodukcije. Do 4x upočasnjen pri full HD in do 8x

upočasnjen pri HD kakovosti. – Leča s širokim vidnim kotom do 170°. – 6-osna gyro optična stabilizacija slike za čiste posnetke v vseh ločljivostih. – Snema fotografije v ločljivosti do 12 Mpix. – Možnost izbire ločljivosti videa in fotografije. – Možnost ustvarjanja posnetkov v načinu foto time-lapse in video time-lapse. – Izbira načina snemanja fotografij. – Možnost nastavitve ekspozicije fotografije in videa. – Možnost izbire načina izračuna ekspozicije pri fotografiranju in snemanju. – Velika količina dodatne opreme, s pomočjo katere boste lahko snemali videe kadarkoli in

kjerkoli. – Podpira Micro SDHC in Micro SDXC kartic do velikosti 64 GB (Priporočamo kartice U3). – USB in HDMI povezljivost. – Vgrajen WiFi za povezavo z brezžičnimi napravami. – Mobilna aplikacija LAMAX za brezžično prenašanje in deljenje videoposnetkov. – Možnost povezave standardno priloženega daljinskega upravljalnika. – Intuitivna uporaba, enostavno povezovanje z računalnikom ali s primerno mobilno napravo.

- 3 -

SLO

Gumbi in funkcije kamere

1. Gumb Vklop/Izklop – ta gumb se nahaja na zgornjem delu kamere. Označen je z „M“ in hkrati služi tudi kot „Sprememba načina“.

2. Gumb „Samosprožilec” – ta gumb se nahaja na zgornjem delu kamere. Označen je z rdečim znakom “REC” in je namenjen tudi potrditvi funkcije pri

premikanju po meniju.

3. Gumb „Gor” – namenjen je premikanju po meniju in služi tudi kot gumb za Vklop/Izklop WiFi.

4. Gumb “Dol” – služi za premikanje po meniju.

Oprema

– Vodotesno ohišje – Daljinski upravljalnik – Držalo za palico

– Okvir za uporabo brez vodotesnega ohišja – J mount

– Vhod za hitro polnjenje – Samolepilno držalo ravno – Samolepilno držalo zakrivljeno

– 3-osni priključek (3 deli) – Adapter za stativ – Navojni adapter za stativ

SLO

2 1

– Nadomestne 3M podložke (2 kos) – USB kabel – Li-ion baterija (2 kos) – Priprta vratca za boljši zapis zvoka

v ohišju OPOZORILO: Z uporabo priprtih vratc

ohišje ni vodotesno – Krpa iz mikrovlaken – Priročnik za uporabnike – EVA etui za varno prenašanje in

shranjevanje

- 4 -

LAMAX X10.1 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
