LAMAX C5.1 Dual User Manual

USER MANUAL

LAMAX

C5.1 Dual

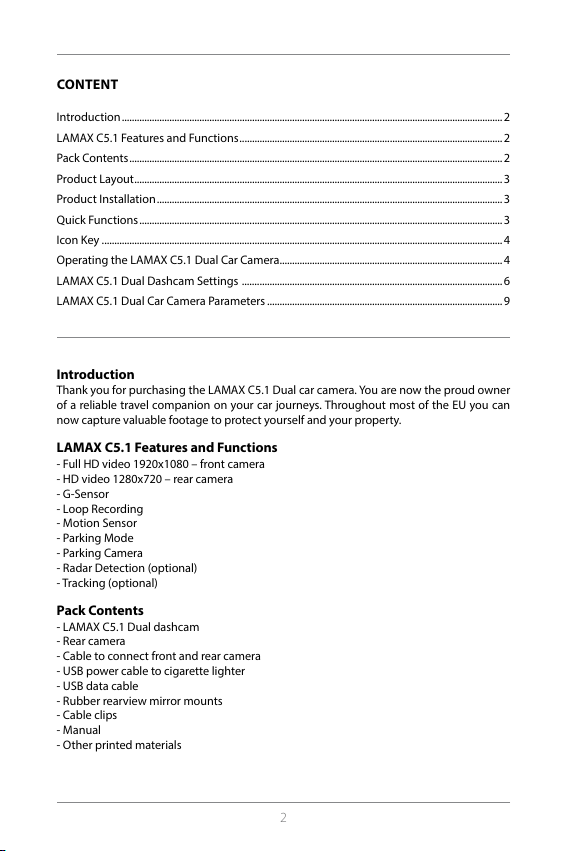

CONTENT

Introduction ........................................................................................................................................................ 2

LAMAX C5.1 Features and Functions ......................................................................................................... 2

Pack Contents .....................................................................................................................................................2

Product Layout ...................................................................................................................................................3

Product Installation .......................................................................................................................................... 3

Quick Functions .................................................................................................................................................3

Icon Key ................................................................................................................................................................ 4

Operating the LAMAX C5.1 Dual Car Camera .........................................................................................4

LAMAX C5.1 Dual Dashcam Settings ........................................................................................................6

LAMAX C5.1 Dual Car Camera Parameters ..............................................................................................9

Introduction

Thank you for purchasing the LAMAX C5.1 Dual car camera. You are now the proud owner of a reliable travel companion on your car journeys. Throughout most of the EU you can now capture valuable footage to protect yourself and your property.

LAMAX C5.1 Features and Functions

- Full HD video 1920x1080 – front camera

- HD video 1280x720 – rear camera

- G-Sensor

- Loop Recording

- Motion Sensor

- Parking Mode

- Parking Camera

- Radar Detection (optional)

- Tracking (optional)

Pack Contents

- LAMAX C5.1 Dual dashcam

- Rear camera

- Cable to connect front and rear camera

- USB power cable to cigarette lighter

- USB data cable

- Rubber rearview mirror mounts

- Cable clips

- Manual

- Other printed materials

Product Layout

1. ON/OFF

2. Mode

3. Menu

4. Left arrow

5. Right arrow

6. OK

7. Power connector (mini USB)

8. Rear camera connector

9. Micro SDHC card slot

10. GPS module connector

Product Installation

1) Guide the power cable to the cigarette lighter around the windscreen so as to ensure it does not obstruct the r’s view and then x it securely in place with the cable clips. Con nect one end of the cable to the front camera and the other end to the charger. Plug the charger into the cigarette lighter. Attach the front camera to the rearview mirror using the rubber mounts. Adjust the camera so it is pointing straight ahead in the car.

2) Install the rear camera on the rear windscreen using the 3M adhesive pads.

3) Connect the front and rear cameras using the connecting cable. Guide the cable along the chassis of the car so as to be unobtrusive and to avoid possible damage when op erating the vehicle. To use the park ing camera function, connect the red cable from the front and rear cameras to the parking light.

4) When using the device for the rst time, the battery may be low. If you cannot switch on the device due to low power, manually connect the external power cable to charge the battery.

5) Use only a high-quality micro SDHC card of class 10 or higher. For optimal recording use, we recommend cards with a capacity of at least 8GB up to a maximum of 32GB. If this is the rst use of the card, we recommend formatting it in a PC and then in the camera.

Quick Functions

1) Screen on/o – tap ON/OFF button

2) Manual video lock/unlock – tap MODE button whilst recording to lock current video

3) Toggle display preview between front and rear camera – tap LEFT arrow

4) Turn audio recording on/o – long press LEFT arrow

5) Take a quick photo – whilst recording tap RIGHT arrow

6) Activate parking mode – long press RIGHT arrow

1 2 3 4 5 6

7 8 9 10

Icon Key

Video Mode G-Sensor

Photo Mode Parking Mode

Sound O Battery is Charging Memory Card Detected

No Memory Card Detected

Exposure

Operating the LAMAX C5.1 Dual Car Camera

1) Inserting a MicroSDHC Card

Insert or remove the microSDHC card from the card slot only when the camera is turned o and not connected to a computer or power supply. We recommend using class 10 memory cards with a maximum capacity of 32GB.

2) Power Supply

a) Camera can be powered by both a USB cable or a car charger plugged directly into the

car cigarette lighter.

b) Camera is designed to be powered continuously. c) Integrated battery is primarily to provide power for functions such as delayed shutdown

or parking mode.

3) Turning the Camera On/O

a) Turn the camera on by pressing and holding the ON/OFF button for 3-5 seconds. b) Camera automatically turns on when connected to a power supply. c) Turn the camera o by pressing and holding the ON/OFF button for 3-5 seconds. d) Camera automatically turns o when disconnected from the power supply. The delayed

shutdown function can be set to the desired length. When disconnecting the camera from the power whilst recording, the camera saves the video currently being shot after a specied amount of time and shuts down.

4) Switching Modes and Navigating the Menu

a) Tap the MODE button to toggle between video/camera/video gallery/photo gallery. b) Camera menu is divided into three parts. In video mode, pressing MENU navigates to

three submenus: settings (steering wheel icon), video settings (video icon) and camera settings (wrench and screwr icon).

c) In video gallery mode, pressing MENU navigates to two submenus: manage videos

(video icon) and camera settings. Manage videos is described in 5) – 7).

d) In photo gallery mode, pressing MENU navigates to two submenus: manage photos

and camera settings.

e) Press the MENU button to switch between menus. Once in the menu, use the LEFT and

RIGHT arrow keys to navigate. After choosing an item, press OK and use the arrow keys and press OK again to select the desired setting.

5) Recording/Taking Photos/Viewing Gallery

a) To begin recording, press the OK button. Press again to stop recording. Camera must

be in video mode.

b) Auto-record – automatic recording is always on. Auto-recording begins when the cam-

era is turned on. If the car’s power supply is ignition dependant, the camera turns on and begins recording after car ignition.

c) To take a photo, press the OK button. Camera must be in photo mode. d) When you enter video gallery/photo gallery mode, a list of videos or photos is displayed.

Use the LEFT and RIGHT arrows to navigate between individual videos and photos. In video gallery mode, videos are divided into folders. The VIDEO folder is used to store regular videos, the LOCK folder is used to store locked videos and the EVENT folder is used to store motion detection triggered recordings. Use the LEFT and RIGHT arrow keys to navigate between folders and videos/photos. To go back to the folder from the video, press the MENU button.

6) Deleting Entries Directly on the Camera

a) Deleting individual entries directly on the camera can be done in the gallery. After

selecting the desired item, press the MENU button (press twice in the video gallery), select DELETE and select DELETE ONE.

b) Deleting all entries can be done in the gallery. Press the MENU button, select DELETE

and then select DELETE ALL.

7) File Protection

When the memory card is full, the camera automatically overwrites the oldest recordings with the newest recordings. In order to protect videos from being overwritten, these les can be locked. A) When G-sensor is activated, recordings will be automatically locked against being over

written in the event of an impact.

B) Footage being recorded can be manually locked by pressing MODE. C) Entries can also be locked in the gallery later:

a) Locking a single entr y – after selecting the desired item, press the MENU button (press

twice in the video gallery), select LOCK and select LOCK ONE. b) Locking all entries – press the MENU button, select LOCK and select LOCK ALL. c) Unlocking a single entry – after selecting the desired item, press the MENU button

(press twice in the video gallery), select UNLOCK and select UNLOCK ONE. d) Unlocking all entries – press the MENU button, select UNLOCK and select UNLOCK

ALL.

8) Connecting to PC

A USB micro SDHC adapter is included. Insert the memory card into the adapter and con- nect the adapter to the PC.

9) Switching between Front and Rear Cameras

When connected correctly, the front camera view is displayed as the main image and the rear camera in a picture-in-picture window in the top right corner of the display. Switching between views can be done with the LEFT arrow.

10) Parking Camera

If you connect the red cable, from the cable connecting the front and rear camera, to the parking light, the parking camera is activated. When reversing, the image from the rear camera plus the reversing lines are automatically displayed.

11) Connecting the GPS Module

GPS module is sold separately as an accessory and includes speed camera detection. As soon as the module is connected to the camera and detects a signal, the GPS icon turns green and the current coordinates appear on the display. On the product page at www.lamax-electronics.com, download LAMAX Player to play back camera recordings. In addition to the recordings, the player will display the current speed and the route travelled on Google Maps.

LAMAX C5.1 Dual Dashcam Settings

In video mode, press the MENU button. The settings are subdivided into three sections: settings, video settings and camera settings.

1) Settings

a) Volume – adjusts the volume of the camera output (video playback and voice instruc-

tions). Press OK to get to the settings and use the arrow keys to select the level 0-10 and conrm with the OK button.

b) Speeding – sets the maximum speed and works only in conjunction with the GPS mod

ule. Used to warn you of speeding even in places without a xed speed camera. This feature always takes precedence over speed camera detection reporting from the GPS module. When this feature is switched o, the camera only alerts you to speed cameras. Press OK to get to the setting and use the arrow keys to select a maximum speed of 40- 160 km/h, or turn this function o and conrm with OK.

c) Mode Settings – denes the detection alert level. It has two modes “Full Security/Radar”.

In “Radar” mode, it detects only speed cameras. In “Full Security” mode, it alerts you to other dangers (such as emergency services, re services, etc.) Press OK to get to the set tings, use the arrow keys to select the desired mode and conrm with OK.

2) Video Settings

a) Video Resolution – oers two options HD and full HD at 30 fps. Press OK to get to the

settings, use the arrow keys to select the desired resolution and conrm with OK.

b) Video Time (loop length) – sets the length of each recording. Camera shoots 1-5 mi-

nutes of video. When the memory card is full, the camera starts overwriting the oldest recordings. Individual videos are continuously linked to each other and do not create blind spots between loops. Press OK to get to the settings, use the arrow keys to select the desired loop length and conrm with OK.

c) Delayed Shutdown – allows you to set the delay time between disconnecting the power

and the camera shutting down. This feature is suitable, for example, for cars with a start- stop system. Press the OK button to get to the setting and use the arrows to select the desired delay time, or to turn o the function completely. Press the OK button again to conrm.

d) Audio Recording – lets you mute the audio being recorded on the video. For example,

when you want to make a private call. This can also be done via a quick function. Press the OK button to get to the settings and use the arrow keys to turn on or o the sound and conrm by pressing the OK button again.

e) Exposure – allows you to adjust the exposure as needed from 0-10. Press the OK button

to get to the setting, use the arrows to select the desired level and conrm with OK.

f) LDWS – is a lane tracking function. Calibrate this feature in the “Camera Settings” menu.

Press the OK button to get to the setting, use the arrows to turn the feature on or o and conrm with OK.

3) Camera Settings

a) Formatting the SD Card – we recommend formatting the card before using it for the

rst time, either in a PC or directly in the camera. Press the OK button to get to the set tings, use the arrows to select yes or no and press OK again to conrm. The card will be formatted within a few seconds. Note that all data on the card is deleted when format ting.

b) Key Sound – enables or disables key tones. Press the OK button to get to the settings,

use the arrows to select yes or no and press OK again to conrm.

c) Auto Shutdown – allows you to set the time after which the device automatically shuts

down when idle after 1 or 5 minutes. Press the OK button to get to the settings, use the arrows to select the time period, or to turn o the function and press OK again to conrm.

d) Date and Time Settings – sets the current date and date. When you have a GPS module

connected to the camera, the date and time are automatically synchronized. Press the OK button to get to the settings and use the arrow keys to set each part (year, month, day, hours, minutes and seconds). You must conrm each setting by pressing OK. Once everything is set, press OK again to conrm the changes.

e) Language – the LAMAX C5.1 has a multilingual menu. To change the language, press

the OK button, use the arrow keys to select the desired language and conrm by press ing OK again.

f) Grid Frequency – allows you to select the frequency in accordance with the grid fre

quency (on the European continent the frequency is 50 Hz and the Americas and parts of Asia it is 60 Hz).

g) Power Save Mode – sets the display to automatically turn o when idle after 1 or 3

minutes or the function may be turned o completely. Screen timeout also works when the camera is recording. Press the OK button to get to the settings, use the arrow keys to select the desired option and then press OK again to conrm.

h) G-Sensor – the G-sensor enables the camera to record impacts, for example, in a traf

c accident. Once the camera detects the impact, the current recording is immediately locked so that it cannot be overwritten. The sensor can be set to several dierent sen sitivities (high, low, medium) or switched o completely. Press the OK button to get to the settings, use the arrow keys to select the desired option and then press OK again to conrm.

i) Parking Mode – parking mode functions even when the camera is not being powered,

thanks to the integrated battery. The camera automatically turns on and starts recording when the g-sensor detects an impact. If there is no further impact detected, after about 20-30 seconds the recording is saved, locked and the camera turns o again. When park ing mode is active, the camera turns o the display to prevent it being noticed. The dis- play can be woken up by pressing any button. Press the OK button to get to the settings, use the arrows to select yes or no and press OK again to conrm.

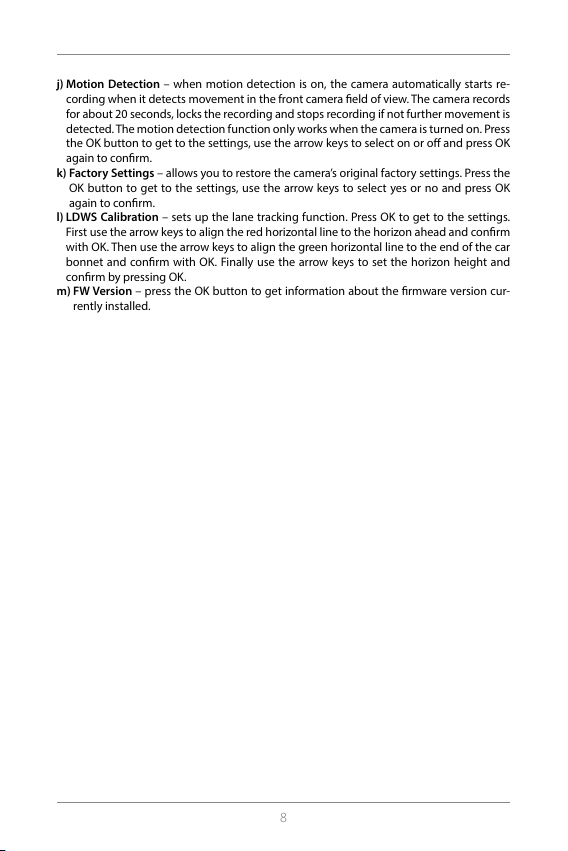

j) Motion Detection – when motion detection is on, the camera automatically starts re-

cording when it detects movement in the front camera eld of view. The camera records for about 20 seconds, locks the recording and stops recording if not further movement is detected. The motion detection function only works when the camera is turned on. Press the OK button to get to the settings, use the arrow keys to select on or o and press OK again to conrm.

k) Factory Settings – allows you to restore the camera’s original factory settings. Press the

OK button to get to the settings, use the arrow keys to select yes or no and press OK again to conrm.

l) LDWS Calibration – sets up the lane tracking function. Press OK to get to the settings.

First use the arrow keys to align the red horizontal line to the horizon ahead and conrm with OK. Then use the arrow keys to align the green horizontal line to the end of the car bonnet and conrm with OK. Finally use the arrow keys to set the horizon height and conrm by pressing OK.

m) FW Version – press the OK button to get information about the rmware version cur

rently installed.

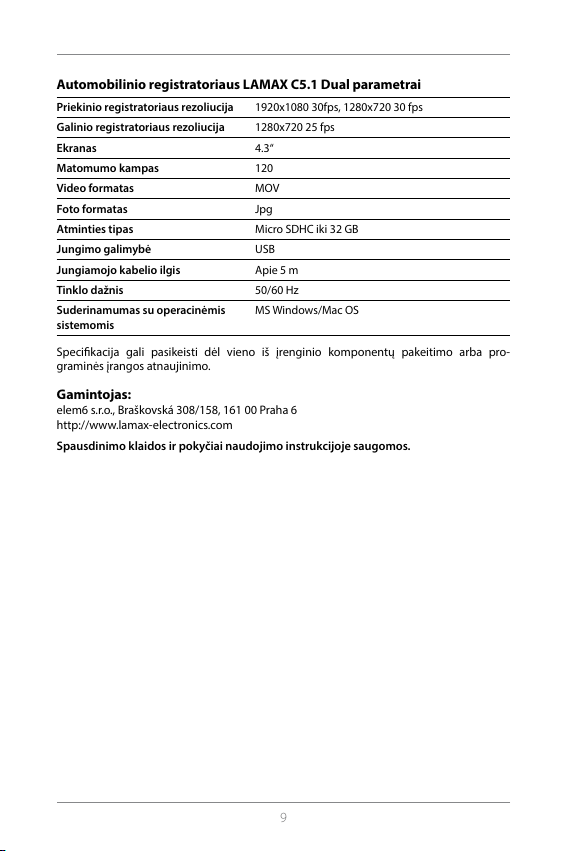

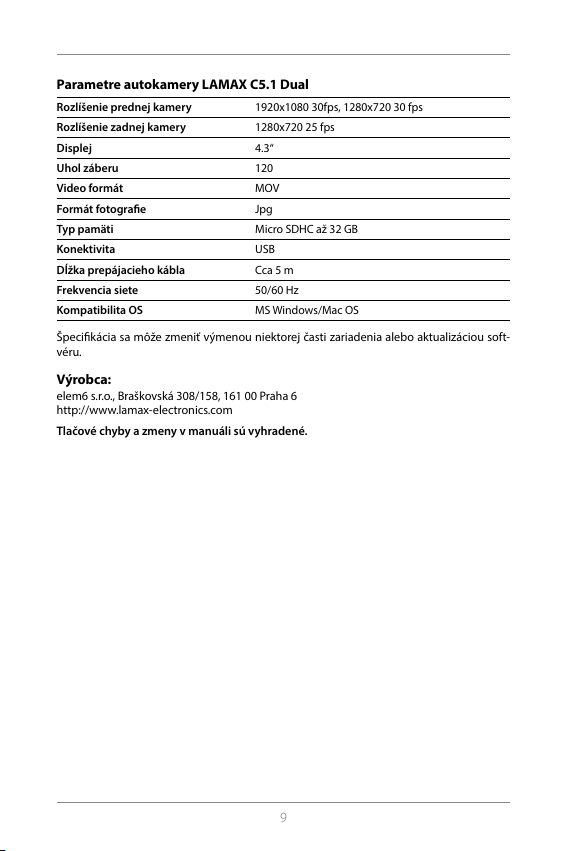

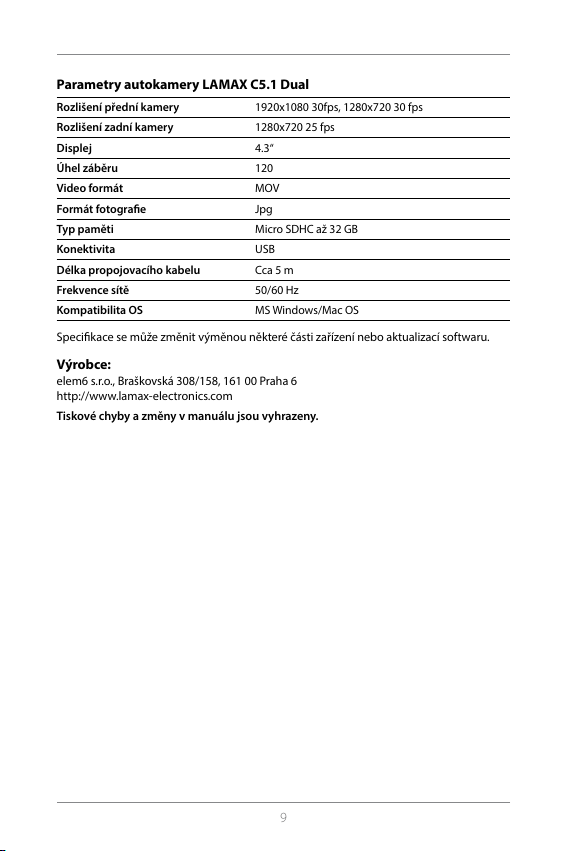

LAMAX C5.1 Dual Car Camera Parameters

Front camera resolution 1920x1080 30fps, 1280x720 30 fps Rear camera resolution 1280x720 25 fps Display 4.3“ Angle of view 120 Video format MOV Photo format Jpg Memory type microSDHC up to 32 GB Connectivity USB Length of connecting cable approx. 5 m Grid frequency 50/60 Hz OS compatibility MS Windows/Mac OS

Specications are subject to change when replacing parts of the device or when upda-ting the software.

Manufacturer:

elem6 s.r.o., Braškovská 308/158, 161 00 Prague 6 http://www.lamax-electronics.com

Printing error and changes to the manual reserved.

BENUTZERHANDBUCH

LAMAX

C5.1 Dual

INHALTSVERZEICHNIS

Einführung ........................................................................................................................................................... 2

Autokamera LAMAX C5.1 besitzt in dieser Ausführung folgene Funktionen ............................2

Verpackungsinhalt ............................................................................................................................................2

Produktskizze......................................................................................................................................................3

Installation des Produkts ................................................................................................................................3

Kurzwahlfunktionen ........................................................................................................................................ 3

Erläuterung der Symbole ............................................................................................................................... 4

Benutzung der Autokamera LAMAX C5.1 Dual .....................................................................................4

Einstellen der Autokamera LAMAX C5.1 Dual .......................................................................................6

Parameter der Autokamera LAMAX C5.1 Dual .......................................................................................9

Einführung

Danke, dass Sie sich für die Autokamera LAMAX C5.1 Dual entschieden haben. Sie haben somit einen zuverlässigen Begleiter auf der Straße erworben. In den meisten EU-Ländern könnenn Sie so während der Fahrt sich selbst und ihren Besitz schützen.

Autokamera LAMAX C5.1 besitzt in dieser Ausführung folgene Funktionen

- Full HD-Video 1920x1080 – Frontkamera

- HD-Video 1280x720 – hintere Kamera

- G-Sensor

- Fahrradaufnahmen

- Bewegungssensor

- Parkmodus

- Parkkamera

- Radardetektor (optionell)

- Tracking (optionell)

Verpackungsinhalt

- Autokamera LAMAX C5.1 Dual

- Hintere Kamera

- Verbindungskabel zwischen hinterer und vorderer Kamera

- USB-Ladekabel für den Zigarettenanzünder

- USB-Datenkabel

- Gummihalterung für den Rückspiegel

- Kabelhalter

- Gebrauchsanweisung

- Weitere Ausdrucke

Produktskizze

1. ZAP/VYP

2. Mode

3. Menu

4. Pfeil nach links

5. Pfeil nach rechts

6. OK

7. Ladeanschluss (mini USB)

8. Anschluss für die hintere Kamera

9. Micro-SDHC Kartenslot

10. Anschluss für das GPS-Modul

Installation des Produkts

1) Führen Sie das Netzkabel des Geräts am Rande der Windschutzscheibe entlang, damit es die Sicht nicht behindert und befestigen Sie es sicher mit den Kabelhaltern. Verbinden Sie ein Ende des Kabels mit der vorderen kamera und das andere mit dem Ladegerät. Stecken Sie das Ladegrät in den Zigarettenanzünder. Bringen Sie die vordere Kamera mit den Gummi-Halterungen an den Innenspiegel an. Drehen Sie das Kameraobjektiv so, dass es geradeaus aus dem Auto zeigt.

2) Kleben Sie die hintere Kamera mithilfe des 3M-Stickers von Innen an die Heckscheibe.

3) Verbinden Sie die vorderen und hinteren Kameras über das Verbindungskabel. Verle gen Sie das Kabel entlang der Karkasse, damit es nicht stört. Dies vermeidet mögliche Schäden im Autobetrieb. Um die Parkkamera-Funktion zu verwenden, schließen Sie das rote Kabel von den vorderen und hinteren Kamerakabeln an die Parkleuchte an.

4) Wenn Sie das Gerät zum ersten Mal benutzen, kann die Batterie in einem niedrigen Ladestatus sein. Wenn das Gerät aufgrund geringer Batterie abgeschaltet werden musste, schließen Sie es an das externe Netzkabel an, um den Akku aufzuladen.

5) Verwenden Sie Marken-SDHC-Karten der Klasse 10 oder höher. Wir empfehlen Karten mit einer Kapazität von mindestens 8 GB, bis zu 32 GB, für eine optimale Ausnutzung Aufnahmezeit. Wenn Sie die Speicherkarte zum ersten Mal verwenden, empehlt es sich, sie zunächst im PC und dann in der Kamera zu formatieren.

Kurzwahlfunktionen

1) Ein-/Ausschalten des Bildschirms – Kurzes Drücken der Taste ZAP/VYP

2) Manuelles Sperren / Entsperren des Videos – Kurzes Drücken der Taste MODE während

der Aufnahme sperrt das aktuell aufgenommene Video

3) Umschalten der Anzeige zwischen der vorderen und hinteren Kamera – kurzes Drüc- ken der Taste LINKS

4) Ein-/Ausschalten der Tonaufnahme – langes Drücken der Taste LINKS

5) Schnappschuss – während der Videoaufnahme kurzes Drücken der Taste RECHTS

6) Aktivieren des Parkmodus – langes Drücken der Taste RECHTS

1 2 3 4 5 6

7 8 9 10

Erläuterung der Symbole

Videomodus G-Sensor

Fotomodus Parkmodus

Ton aus Batterie wird geladen Speicherkarte erkannt

Fehlende Speicherkarte

Exposition

Benutzung der Autokamera LAMAX C5.1 Dual

1) Einsetzen der Mikro-SDHC-Karte

Sie können die Micro- SDHC-Karte einlegen und entfernen, wenn die Kamera ausge- schaltet und nicht an den Computer angeschlossen ist. Wir empfehlen qualitative Karten der Klasse 10 und mit einer maximalen Kapazität von 32GB zu verwenden.

2) Stromversorgung

a) Sie können die K amera mithilfe des USB Kabels an den Computer anschließen oder auch

aber mithilfe des Adapters direkt im Auto über den Zigarettenanzünder auaden.

b) Die Kamera ist für eine permanente Stromversorgung vorgesehen. c) Die integrierte Batterie dient nur einigen Funktionen, wie z.B. dem verzögerten Herunt

erfahren oder dem Parkmodus.

3) Ein- und Ausschlaten der Kamera

a) Schalten Sie die Kamera ein indem Sie die Taste EIN/AUS 3-5 Sekunden gedrückt halten. b) Die Kamera schaltet sich automatisch ein,w enn sie an die Stromversorgung angeschlos

sen wird.

c) Schalten Sie die Kamera aus indem die Taste EIN/AUS 3-5 Sekunden gedrückt halten. d) Die Kamera schaltet sich automatisch aus, wenn sie von der Stromversorgung getrennt

wird. Die Kamera verfügt über eine Funktion zum verzögereten Ausschlaten, dess Dauer eingestellt werden kann. Wenn Sie die Kamera während der Aufnahme von der Strom versorgung entfernen, speichert sie nach einer gewissen Zeit die aktuellen Aufnahmen und schaltet sich ab.

4) Zwischen den Modi umschalten und Menü

a) Durch kurzes Drücken der MODE-Taste können Sie zwischen den Modi Video/Fotoap-

parat/Virdeogalerie/Fotogalerie umschalten.

b) Das Kamera-Menü ist in drei Teile unterteilt. Im Videomodus erscheinen nach dem Drüc-

ken der MENU-Taste drei verschiedene Menüs. Antriebseinstellungen (Lenkradsymbol), Videoeinstellungen (Videosymbol) und Kameraeinstellungen (gekreuztes Schrauben ziehersymbol und Schlüssel)

c) Im Videogalerie-Modus erscheinen nach dem Drücken der MENU-Taste zwei ver

schiedene Menüs. Verwalten von Videos (Videosymbol) und Kameraeinstellungen. Das Verwalten von Videos ist in 5) – 7) erklärt.

d) Im Fotomodus-Modus erscheinen zwei verschiedene Menüs, wenn die MENU-Taste

gedrückt wird. Verwalten von Fotos und Kameraeinstellungen. Fotomanagement ist in

5) – 7 erklärt.

e) Drücken Sie die MENU-Taste, um zwischen den Menüs zu wechseln. Im entsprechenden

Menü benutzen Sie die Pfeiltasten LINKS und RECHTS. Drücken Sie nach dem Auswählen eines Elements die Taste OK und verwenden Sie die Pfeile und drücken Sie erneut die Taste OK, um die gewünschte Einstellung auszuwählen.

5) Aufnehmen/Fotograeren/Anschauen der Galerie

a) Die Aufnahme startet, wenn die OK-Taste gedrückt wird. Wiederholen, um die Aufnahme

zu beenden. Die Kamera muss sich dazu im Videoaufnahmemodus benden.

b) Automatische Aufnahme - Die automatische Aufnahme ist dauerhaft eingeschaltet. Die

automatische Aufnahme beginnt, wenn die Kamera eingeschaltet ist. Im Falle eines Au tos, bei dem die Stromversorgung vom Starter abhängig ist, schaltet sich die Kamera ein und startet die Aufnahme nach dem Start.

c) Drücken Sie die Taste OK, um Fotos aufzunehmen. Die Kamera muss sich im Fotomodus

benden.

d) Wenn Sie auf Video / Fotogalerie wechseln, wird eine Liste mit aufgenommenen Videos

oder Fotos angezeigt. Sie können mit den LINKS- und RECHTS-Pfeilen zwischen einzel nen Aufnahmen und Fotos bewegen. Im Video-Galerie-Modus werden Videos in Ordner unterteilt. Der VIDEO-Ordner wir verwendet, um aktuelle Videos zu speichern. Der Ord ner „LOCK“ wird verwendet, um gesperrte Videos zu speichern. Der EVENT-Ordner wird verwendet, um Bewegungserkennungsaufzeichnungen zu speichern. Mit den Tasten LINKS und RECHTS können Sie zwischen Ordnern und Videos / Fotos wechseln. Um vom Video zurück zum Ordner zu wechseln, drücken Sie die MENU-Taste.

6) Löschen des aufgenommenen Materials direkt in der Kamera

a) Löschen einzelner Materialien direkt in der Kamera - kann in der Galerie durchgeführt

werden. Drücken Sie nach Auswahl des gewünschten Eintrags die MENU-Taste (zweimal in der Videogalerie), wählen Sie LÖSCHEN und wählen Sie EINS LÖSCHEN.

b) Alle Datensätze löschen - kann in der Galerie durchgeführt werden. Drücken Sie die

MENU-Taste, wählen Sie LÖSCHEN und wählen Sie ALLE LÖSCHEN.

7) Schutz des aufegnommenen Materials in der Kamera

Wenn die Speicherkarte voll ist, wird die Kamera automatisch die ältesten Videos mit den neuen überspielen. Wenn Sie einige Videos vor dem Überschreiben schützen möchten, müssen Sie diese Videos sperren. A) Der aktivier te G-Sensor sperrt automatisch die aktuell aufgenommene Aufzeichnung im

Falle eines Aufpralls. Und schützt sie so vor dem Überschreiben.

B) Sie können die aktuell aufgenommene Aufnahme auch manuell durch Drücken der

Taste “Mode” sperren.

C) Aufzeichnungen können auch später in der Galerie gesperrt werden:

a) Sperren eines einzelnen Datensatzes - Nach Auswahl des gewünschten Objekts

drücken Sie die MENU-Taste (zweimal im Ansichtsfenster), wählen Sie SPERREN und wählen Sie EINS SPERREN.

b) Alle Datensätze sperren - Drücken Sie die MENU-Taste, wählen Sie SPERREN und

wählen Sie ALLE SPERREN.

c) Entriegeln eines einzelnen Eintrags - Nach Auswahl des gewünschten Eintrags drüc-

ken Sie die MENU-Taste (zweimal im Ansichtsfenster), wählen Sie ENTSPERREN und wählen Sie EINS ENTSPERREN.

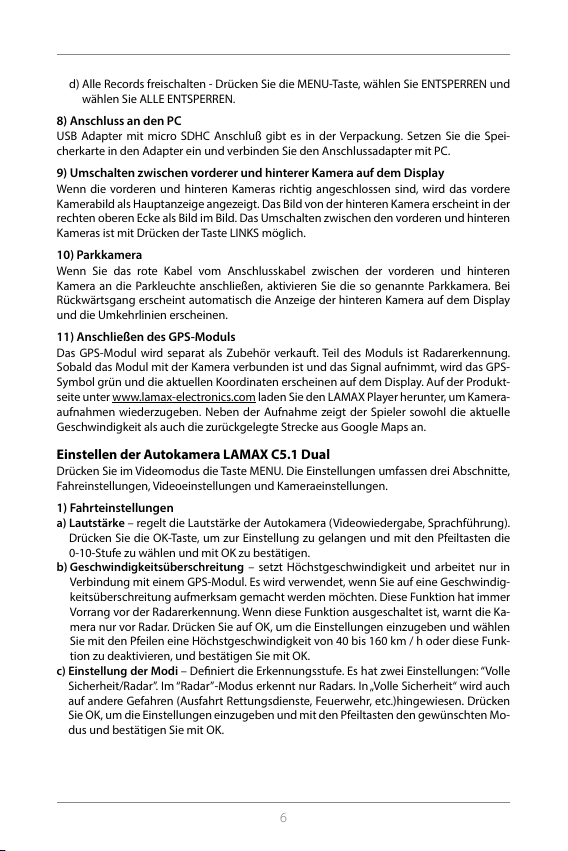

d) Alle Records freischalten - Drücken Sie die MENU-Taste, wählen Sie ENTSPERREN und

wählen Sie ALLE ENTSPERREN.

8) Anschluss an den PC

USB Adapter mit micro SDHC Anschluß gibt es in der Verpackung. Setzen Sie die Spei- cherkarte in den Adapter ein und verbinden Sie den Anschlussadapter mit PC.

9) Umschalten zwischen vorderer und hinterer Kamera auf dem Display

Wenn die vorderen und hinteren Kameras richtig angeschlossen sind, wird das vordere Kamerabild als Hauptanzeige angezeigt. Das Bild von der hinteren Kamera erscheint in der rechten oberen Ecke als Bild im Bild. Das Umschalten zwischen den vorderen und hinteren Kameras ist mit Drücken der Taste LINKS möglich.

10) Parkkamera

Wenn Sie das rote Kabel vom Anschlusskabel zwischen der vorderen und hinteren Kamera an die Parkleuchte anschließen, aktivieren Sie die so genannte Parkkamera. Bei Rückwärtsgang erscheint automatisch die Anzeige der hinteren Kamera auf dem Display und die Umkehrlinien erscheinen.

11) Anschließen des GPS-Moduls

Das GPS-Modul wird separat als Zubehör verkauft. Teil des Moduls ist Radarerkennung. Sobald das Modul mit der Kamera verbunden ist und das Signal aufnimmt, wird das GPS- Symbol grün und die aktuellen Koordinaten erscheinen auf dem Display. Auf der Produkt seite unter www.lamax-electronics.com laden Sie den LAMAX Player herunter, um K amera- aufnahmen wiederzugeben. Neben der Aufnahme zeigt der Spieler sowohl die aktuelle Geschwindigkeit als auch die zurückgelegte Strecke aus Google Maps an.

Einstellen der Autokamera LAMAX C5.1 Dual

Drücken Sie im Videomodus die Taste MENU. Die Einstellungen umfassen drei Abschnitte, Fahreinstellungen, Videoeinstellungen und Kameraeinstellungen.

1) Fahrteinstellungen

a) Lautstärke – regelt die Lautstärke der Autokamera (Videowiedergabe, Sprachführung).

Drücken Sie die OK-Taste, um zur Einstellung zu gelangen und mit den Pfeiltasten die 0-10-Stufe zu wählen und mit OK zu bestätigen.

b) Geschwindigkeitsüberschreitung – setzt Höchstgeschwindigkeit und arbeitet nur in

Verbindung mit einem GPS-Modul. Es wird verwendet, wenn Sie auf eine Geschwindig keitsüberschreitung aufmerksam gemacht werden möchten. Diese Funktion hat immer Vorrang vor der Radarerkennung. Wenn diese Funktion ausgeschaltet ist, warnt die Ka- mera nur vor Radar. Drücken Sie auf OK, um die Einstellungen einzugeben und wählen Sie mit den Pfeilen eine Höchstgeschwindigkeit von 40 bis 160 km / h oder diese Funk tion zu deaktivieren, und bestätigen Sie mit OK.

c) Einstellung der Modi – Deniert die Erkennungsstufe. Es hat zwei Einstellungen: “Volle

Sicherheit/Radar”. Im “Radar”-Modus erkennt nur Radars. In „Volle Sicherheit“ wird auch auf andere Gefahren (Ausfahrt Rettungsdienste, Feuerwehr, etc.)hingewiesen. Drücken Sie OK, um die Einstellungen einzugeben und mit den Pfeiltasten den gewünschten Mo dus und bestätigen Sie mit OK.

2) Videoeinstellungen

a) Videoauösung – bietet zwei Optionen, HD und Full HD bei 30 fps. Drücken Sie die OK-

Taste, um zur Einstellung zu gelangen, wählen Sie mit den Pfeiltasten die gewünschte Auösung aus und bestätigen mit OK.

b) Videozeit (Schleifenlänge) – die Länge jedes Datensatzes. Die Kamera nimmt 1-5 Mi

nuten auf. Wenn die Speicherkarte voll ist, beginnt die Kamera, die ältesten Aufnahmen zu spielen. Einzelne Videos werden kontinuierlich miteinander verknüpft und sogen annte blinde Flecken zwischen den Aufnahmen werden vermieden. Drücken Sie die OK-Taste, um zu den Einstellungen zu gelangen und verwenden Sie die Pfeile, um die gewünschte Schleifenlänge auszuwählen und bestätigen Sie mit OK.

c) Verzögertes Ausschalten – Ermöglicht die sofortige Abschaltung nach dem Trennen

der Kamera von der Stromversorgung. Diese Funktion eignet sich beispielsweise für Fahrzeuge mit Start / Stopp-Gerät. Drücken Sie die OK-Taste, um zur Einstellung zu gelangen, und verwenden Sie die Pfeile, um die gewünschte Verzögerungszeit auszu wählen, oder um die Funktion vollständig auszuschalten. Drücken Sie zur Bestätigung erneut die OK-Taste.

d) Audioaufnahme – Ermöglicht das Ein- oder Ausschalten des Tons während der

Aufnahme eines Videos. Zum Beispiel, wenn Sie Ihre Anrufe privat halten möchten. Diese Funktion hat auch eine Schnellwahloption. Drücken Sie OK, um zu den Einstellungen zu gelangen, und verwenden Sie die Pfeiltasten, um den Ton ein- oder auszuschalten und bestätigen Sie mit der OK-Taste.

e) Belichtung – passt die Belichtung im Bereich von 0-10 an. Drücken Sie die OK-Taste, um

zur Einstellung zu gelangen, wählen Sie mit den Pfeilen den gewünschten Pegel aus und bestätigen Sie mit OK.

f) LDWS – ist eine Spurverfolgungsfunktion. Sie müssen diese Funktion zuerst im Menü

“Kameraeinstellungen” kalibrieren. Drücken Sie die OK-Taste, um zu den Einstellungen zu gelangen, mit den Pfeiltasten können Sie die Funktion ein- oder auszuschalten und mit OK bestätigen.

3) Kameraeinstellungen

a) SD-Karte formatieren – wir empfehlen, die Karte vor dem ersten Gebrauch entweder

auf dem PC oder direkt in der Kamera zu formatieren. Drücken Sie auf OK, um zu den Einstellungen zu gelangen und verwenden Sie die Pfeile, um zu Ja / Nein zu gelangen und drücken Sie erneut OK um zu bestätigen. Die Karte wird in wenigen Sekunden for matiert. Achtung, alle Daten auf der Karte werden durch diesen Vorgang gelöscht.

b) Tastentöne – ermöglicht das Ein-/Ausschalten der Tastentöne. Drücken Sie auf OK, um

zu den Einstellungen zu gelangen und verwenden Sie die Pfeile, um zu Ja / Nein zu gelangen und drücken Sie erneut OK zum Bestätigen.

c) Automatische Abschaltung – ermöglicht die automatische Abschaltung der Kamera

wenn diese für 1 bis 5 Minuten nicht verwendet wird. Drücken Sie auf OK, um zu Einstel lungen zu gekangen und verwenden Sie die Pfeile, um das Intervall auszuwählen oder die Funktion auszuschalten und bstätigen Sie erneut mit OK.

d) Datum und Uhrzeit-Einstellungen – Hier können Sie das aktuelle Datum und die

Uhrzeit einzustellen. Wenn Sie ein GPS-Modul an Ihre Kamera angeschlossen haben, werden die Uhrzeit und das Datum automatisch synchronisiert. Drücken Sie OK, um zu der Einstellung zu gelangen und stellen Sie mit den Pfeilen die einzelnen Teile ein ( Jahr,

Monat, Tag, Stunde, Minute und Sekunde). Jeder einzelne Einstellung müssen Sie mit OK bestätigen. Wenn alles eingestellt ist, bestätigen Sie mit OK die Änderungen.

e) Sprache – die Autokamera LAmax C5.1 verfügt über ein mehrsprachiges Menü. Sprache

wird durch Drücken der OK-Taste ausgewählt. Mithilfe der Pfeile wählen Sie die Sprache aus und drücken dann erneut OK, um zu bestätigen.

f) Frequenz Networks – ermöglicht es Ihnen, die Frequenz in Übereinstimmung mit der

Frequenz des Landes einzustellen (auf dem europäischen Kontinent zu wählen ist Strom in einer Frequenz von 50 Hz gehalten, in Nord- und Südamerika und in Teilen Asiens, sind es 60 Hz)

g) Energiesparmodus – schaltet das Display, wenn es für 1 oder 3 Minuten nicht ver

wendet wird, automatisch ab, es ist aber auch möglich, diese Funktion auszuschalten. Automatische Abschaltung des LCD funktioniert auch, wenn die Kamera aufzeichnet. Drücken Sie auf OK, zu den Einstellungen zu gelangen, verwenden Sie die Pfeiltasten um zur gewünschten Option zu gelangen und drücken Sie OK zum bestätigen.

h) G-Sensor – mit G-Sensor kann die Kamera zum Beispiel bei einem Verkehrsunfall

sofort aufnehmen. Sobald die Kamera aufzeichnet werden diese Daten gesperrt. Dieser Datensatz kann dann nicht überschrieben werden. G-Sensor kann in mehrere unterschiedlichen Empndlichkeiten (hoch, mittel, niedrig) eingestellt werden oder ganz ausgeschaltet. Drücken Sie auf OK, um zu den Einstellungen zu gekangen, verwenden Sie die Pfeiltasten um zur gewünschten Option zu gelangen und bestätigen Sie mit OK.

i) Parkmodus – der Parkmodus funktioniert auch, wenn die Kamera nicht an den Strom

angeschlossen ist und die Energie aus der integrierten Batterie bezogen wird. Bei jedem Aufprall, den der G-Sensor registriert, wird die Kamera automatisch eingeschaltet und beginnt mit der Aufnahme. Nach etwa 20 bis 30 Sekunden ohne Aufprall schaltet sich die Kamera wieder aus. Bei aktiviertem Parkmodus bleibt das LCD-Display ausgeschaltet, um keine Aufmerksamkeit zu erregen. Das Display kann durch Drücken einer beliebigen Taste eingeschaltet werden. Drücken Sie auf OK, um zu den Einstellungen zu gelangen, verwenden Sie die Pfeiltasten zur Auswahl von Ein / Aus und drücken Sie erneut auf OK, um zu bestätigen.

j) Bewegungserkennung – bei eingeschalteter Bewegungserkennung beginnt die kame-

ra automatisch mit der Aufnahme, wenn eine Bewegung in dem Gesichtsfeld der Linse der Frontkamera erkannt wird. Die Kamera macht eine etwa 20-Sekunden-Aufnahme, speichert sie, und macht im Falle weiterer erkannter Bewegung eine neue Aufnahme. Der Bewegungserkennungsmodus funktioniert nur, wenn die Kamera eingeschaltet ist. Drücken Sie auf OK, um zu den Einstellungen zu gelangen, verwenden Sie die Pfeiltasten zur Auswahl von Ein / Aus, und drücken Sie erneut auf OK, um zu bestätigen.

k) Werkseinstellungen – Hier können Sie die Kameraeinstellungen auf die Werkseinstel

lungen zurücksetzen. Gehen Sie zu den Einstellungen, verwenden Sie die Pfeiltasten zur Auswahl von Ja / Nein und drücken Sie OK zum Bestätigen.

l) Kalibrierung LDWS – zum Einstellen der Funktion um Fahrspuren zu überwachen. Drüc-

ken Sie OK, um zu den Einstellungen zu gelangen. Verwenden Sie zuerst die Pfeile, um die horizontale rote Linie einzustellen, sodass sie parallel zum Horizont ist und bestätigen Sie mit OK. Dann verwenden Sie die Pfeile um die die horizintale grüne Linie einzustellen, bis sie mit dem Ende der Motorhaube des Autos übereinstimmt und bestätigen Sie mit

OK. Schließlich verwenden Sie die Pfeile, um die Höhe des Horizonts einzustellen und bestätigen Sie mit OK.

m) FW – Drücken Sie OK, um Informationen über die aktuell installierte Firmware-Version

zu erhalten.

Parameter der Autokamera LAMAX C5.1 Dual

Auösung vordere Kamera 1920x1080 30fps, 1280x720 30 fps Auösung hintere Kamera 1280x720 25 fps Display 4.3“ Aufnahmewinkel 120 Videoformat MOV Fotoformat Jpg Typ Speicherkarte Micro SDHC bis zu 32 GB Anschluss USB Länge des Anschlusskabels Cca 5 m Stromfrequenz 50/60 Hz Kompatibilität OS MS Windows/Mac OS

Die Spezikationen können sich bei Änderung einiger Teile oder bei Software-Updates ändern.

Vertrieb:

elem6 s.r.o., Braškovská 308/158, 161 00 Praha 6 http://www.lamax-electronics.com

Druckfehler und Änderungen im Handbuch vorbehalten.

UŽIVATELSKÁ PŘÍRUČKA

LAMAX

C5.1 Dual

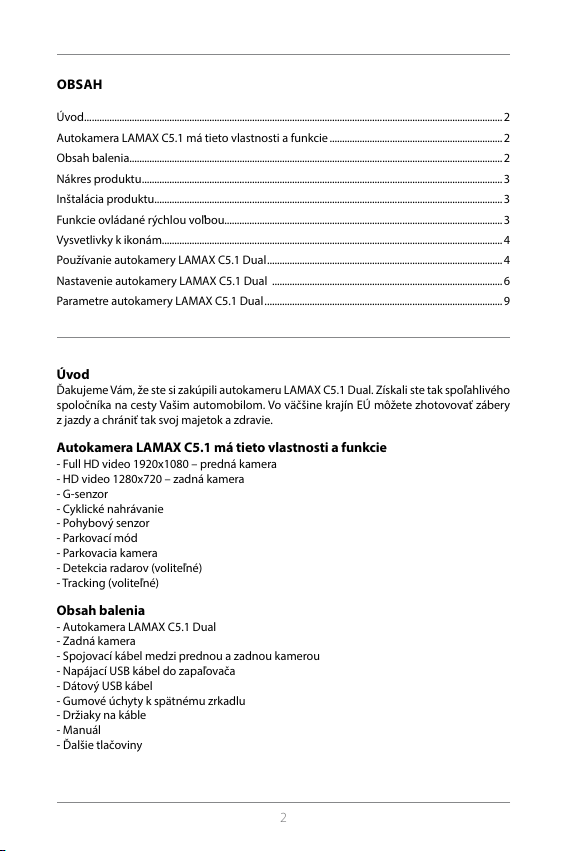

OBSAH

Úvod ....................................................................................................................................................................... 2

Autokamera LAMAX C5.1 má tyto vlastnosti a funkce ........................................................................2

Obsah balení ....................................................................................................................................................... 2

Nákres produktu ................................................................................................................................................ 3

Instalace produktu ............................................................................................................................................ 3

Funkce ovládané rychlou volbou ................................................................................................................3

Vysvětlivky k ikonám........................................................................................................................................4

Používání autokamery LAMAX C5.1 Dual ................................................................................................4

Nastavení autokamery LAMAX C5.1 Dual ............................................................................................... 6

Parametry autokamery LAMAX C5.1 Dual ............................................................................................... 9

Úvod

Děkujeme Vám, že jste si zakoupili autokameru LAMAX C5.1 Dual. Získali jste tak spole- hlivého společníka na cesty Vaším automobilem. Ve většině zemí EU můžete pořizovat záběry z jízdy a chránit tak svůj majetek a zdraví.

Autokamera LAMAX C5.1 má tyto vlastnosti a funkce

- Full HD video 1920x1080 – přední kamera

- HD video 1280x720 – zadní kamera

- G-senzor

- Cyklické nahrávání

- Pohybový senzor

- Parkovací mód

- Parkovací kamera

- Detekce radarů (volitelně)

- Tracking (volitelně)

Obsah balení

- Autokamera LAMAX C5.1 Dual

- Zadní kamera

- Propojovací kabel mezi přední a zadní kamerou

- Napájecí USB kabel do zapalovače

- Datový USB kabel

- Gumové úchyty ke zpětnému zrcátku

- Držáky na kabely

- Manuál

- Další tiskoviny

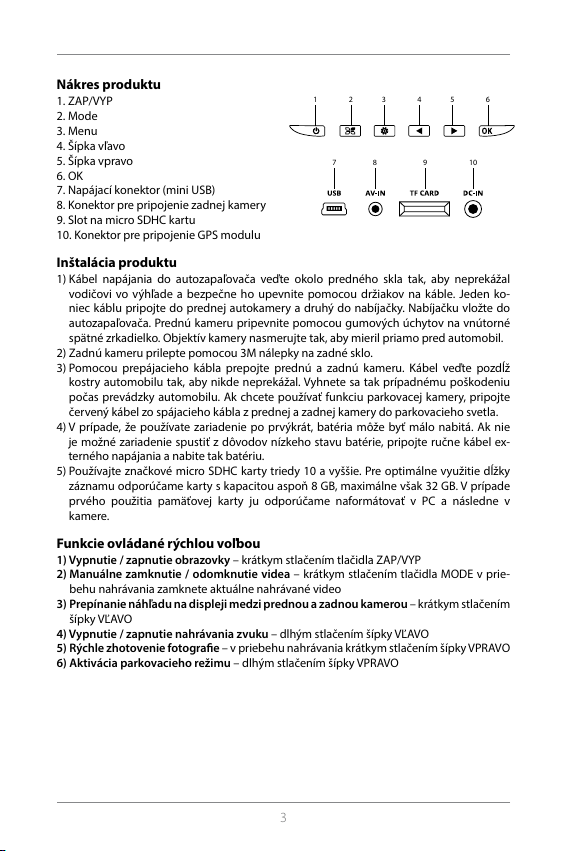

Nákres produktu

1. ZAP/VYP

2. Mode

3. Menu

4. Šipka vlevo

5. Šipka vpravo

6. OK

7. Napájecí konektor (mini USB)

8. Konektor pro připojení zadní kamery

9. Slot na micro SDHC kartu

10. Konektor pro připojení GPS modulu

Instalace produktu

1) Kabel napájení do autozapalovače veďte okolo předního skla tak, aby nepřekážel řidiči ve výhledu a bezpečně ho upevněte pomocí držáků na kabely. Jeden konec kabelu připojte do přední autokamery a druhý do nabíječky. Nabíječku vložte do autozapalovače. Přední kameru připevněte pomocí gumových úchytů na vnitřní zpětné zrcátko. Objektiv kamery natočte tak, aby mířil přímo před automobil.

2) Zadní kameru přilepte pomocí 3M samolepky na zadní sklo.

3) Pomocí propojovacího kabelu propojte přední a zadní kameru. Kabel veďte podél kostry automobilu tak, aby nikde nepřekážel. Vyhnete se tak případnému poškození během provozu automobilu. Chcete-li používat funkci parkovací kamery, připojte červený kabel z propojovacího kabelu z přední a zadní kamery do parkovacího světla.

4) Pokud používáte zařízení poprvé, baterie může být málo nabitá. Jestliže nelze zařízení spustit z důvodů nízké energie, připojte ručně kabel externího napájení a nabijte tak baterii.

5) Používejte značkové micro SDHC karty třídy 10 a vyšší. Pro optimální využití délky záznamu doporučujeme karty o kapacitě alespoň 8 GB, maximálně však 32 GB. V pří- padě prvního použití paměťové karty ji doporučujeme naformátovat v PC a následně v kameře.

Funkce ovládané rychlou volbou

1) Vypnutí / zapnutí obrazovky – krátkým stisknutím tlačítka ZAP/VYP

2) Manuální zamknutí / odemknutí videa – krátkým stisknutím tlačítka MODE během

nahrávání zamknete aktuálně nahrávané video

3) Přepínání náhledu na displeji mezi přední a zadní kamerou – krátkým stisk nutím šipky VLEVO

4) Vypnutí / zapnutí nahrávání zvuku – dlouhým stisknutím šipky VLEVO

5) Rychlé pořízení fotograe – v průběhu natáčení krátkým stisknutím šipky VPRAVO

6) Aktivování parkovacího režimu – dlouhým stisknutím šipky VPRAVO

1 2 3 4 5 6

7 8 9 10

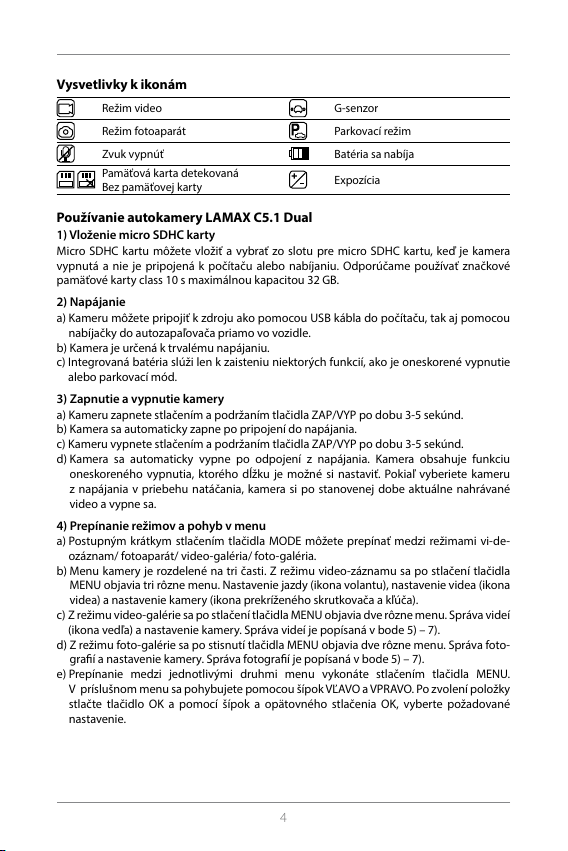

Vysvětlivky k ikonám

Režim video G-senzor

Režim fotoaparát Parkovací režim

Zvuk vypnut Baterie se nabíjí Paměťová karta detekována

Bez paměťové karty

Expozice

Používání autokamery LAMAX C5.1 Dual

1) Vložení micro SDHC karty

Micro SDHC kartu můžete vložit a vyjmout ze slotu pro micro SDHC kartu, když je ka- mera vypnutá a není připojená k počítači nebo napájení. Doporučujeme používat značko- vé paměťové karty class 10 o maximální kapacitě 32 GB.

2) Napájení

a) Kameru můžete připojit ke zdroji jak pomocí USB kabelu do počítače, tak pomocí

nabíječky do autozapalovače přímo ve voze.

b) Kamera je určena k trvalému napájení. c) Integrovaná baterie slouží pouze k zajištění některých funkcí, jako je zpožděné vypnutí

nebo parkovací mód.

3) Zapnutí a vypnutí kamery

a) Kameru zapnete stisknutím a podržením tlačítka ZAP/VYP po dobu 3-5 vteřin. b) Kamera se automaticky zapne po připojení do napájení. c) Kameru vypnete stisknutím a podržením tlačítka ZAP/VYP po dobu 3-5 vteřin. d) Kamera se automaticky vypne po odpojení z napájení. Kamera obsahuje funkci

zpožděného vypnutí, jehož délku lze nastavit. Pokud vyjmete kameru z napájení během natáčení, kamera po stanovené době uloží aktuálně nahrávané video a vypne se.

4) Přepínání režimů a pohyb v menu

a) Postupným krátkým stisknutím tlačítka MODE můžete přepínat mezi režimy video-

záznam/fotoaparát/videogalerie/fotogalerie.

b) Menu kamery je rozděleno na tři části. Z režimu videozáznamu se po stisknutí tlačítka

MENU objeví tři různá menu. Nastavení jízdy (ikona volantu), nastavení videa (ikona videa) a nastavení kamery (ikona zkříženého šroubováku a klíče).

c) Z režimu videogalerie se po stisknutí tlačítka MENU objeví dvě různá menu. Správa videí

(ikona videa) a nastavení kamery. Správa videí je popsána v bodě 5) – 7).

d) Z režimu fotogalerie se po stisknut tlačítka MENU objeví dvě různá menu. Správa foto

graí a nastavení kamery. Správa fotograí je popsána v bodě 5) – 7).

e) Přepínání mezi jednotlivými druhy menu provedete stisknutím tlačítka MENU.

V příslušném menu se pohybujete pomocí šipek VLEVO a VPRAVO. Po vybrání položky stiskněte tlačítko OK a pomocí šipek a opětovném stisknutí tlačítka OK vyberete požadované nastavení.

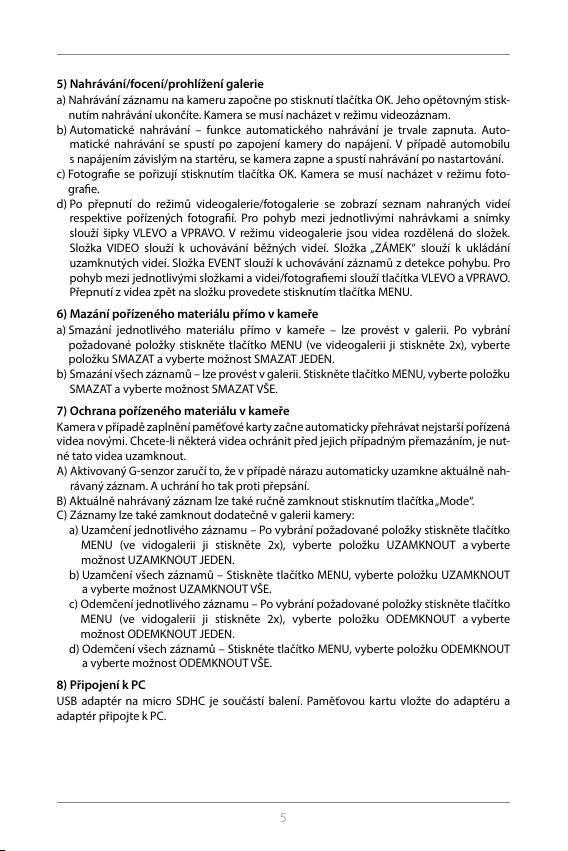

5) Nahrávání/focení/prohlížení galerie

a) Nahrávání záznamu na kameru započne po stisknutí tlačítka OK. Jeho opětovným stisk-

nutím nahrávání ukončíte. Kamera se musí nacházet v režimu videozáznam.

b) Automatické nahrávání – funkce automatického nahrávání je trvale zapnuta. Auto

matické nahrávání se spustí po zapojení kamery do napájení. V případě automobilu s napájením závislým na startéru, se kamera zapne a spustí nahrávání po nastartování.

c) Fotograe se pořizují stisknutím tlačítka OK. Kamera se musí nacházet v režimu foto

grae.

d) Po přepnutí do režimů videogalerie/fotogalerie se zobrazí seznam nahraných videí

respektive pořízených fotograí. Pro pohyb mezi jednotlivými nahrávkami a snímky slouží šipky VLEVO a VPRAVO. V režimu videogalerie jsou videa rozdělená do složek. Složka VIDEO slouží k uchovávání běžných videí. Složka „ZÁMEK“ slouží k ukládání uzamknutých videí. Složka EVENT slouží k uchovávání záznamů z detekce pohybu. Pro pohyb mezi jednotlivými složkami a videi/fotograemi slouží tlačítka VLEVO a VPRAVO. Přepnutí z videa zpět na složku provedete stisknutím tlačítka MENU.

6) Mazání pořízeného materiálu přímo v kameře

a) Smazání jednotlivého materiálu přímo v kameře – lze provést v galerii. Po vybrání

požadované položky stiskněte tlačítko MENU (ve videogalerii ji stiskněte 2x), vyberte položku SMAZAT a vyberte možnost SMAZAT JEDEN.

b) Smazání všech záznamů – lze provést v galerii. Stiskněte tlačítko MENU, vyberte položku

SMAZAT a vyberte možnost SMAZAT VŠE.

7) Ochrana pořízeného materiálu v kameře

Kamera v případě zaplnění paměťové karty začne automaticky přehrávat nejstarší pořízená videa novými. Chcete-li některá videa ochránit před jejich případným přemazáním, je nut né tato videa uzamknout. A) Aktivovaný G-senzor zaručí to, že v případě nárazu automaticky uzamkne aktuálně nah

rávaný záznam. A uchrání ho tak proti přepsání.

B) Aktuálně nahrávaný záznam lze také ručně zamknout stisknutím tlačítka „Mode“. C) Záznamy lze také zamknout dodatečně v galerii kamery :

a) Uzamčení jednotlivého záznamu – Po vybrání požadované položky stiskněte tlačítko

MENU (ve vidogalerii ji stiskněte 2x), vyberte položku UZAMKNOUT a vyberte možnost UZAMKNOUT JEDEN.

b) Uzamčení všech záznamů – Stiskněte tlačítko MENU, vyberte položku UZAMKNOUT

a vyberte možnost UZAMKNOUT VŠE.

c) Odemčení jednotlivého záznamu – Po vybrání požadované položky stiskněte tlačítko

MENU (ve vidogalerii ji stiskněte 2x), vyberte položku ODEMKNOUT a vyberte možnost ODEMKNOUT JEDEN.

d) Odemčení všech záznamů – Stiskněte tlačítko MENU, vyberte položku ODEMKNOUT

a vyberte možnost ODEMKNOUT VŠE.

8) Připojení k PC

USB adaptér na micro SDHC je součástí balení. Paměťovou kartu vložte do adaptéru a adaptér připojte k PC.

9) Přepínání přední a zadní kamery na displeji

Při správném zapojení přední a zadní kamery se na displeji jako hlavní zobrazí obraz z přední kamery. Obraz ze zadní kamery se objeví v pravém horním rohu jako obraz v obraze. Přepínání mezi přední a zadní kamerou je možné pomocí šipky VLEVO.

10) Parkovací kamera

Připojíte-li červený kabel z propojovacího kabelu mezi přední a zadní kamerou do parko- vacího světla, aktivujete tzv. parkovací kameru. V případě zařazení zpátečky se na displeji automaticky zobrazí obraz ze zadní kamery a objeví se couvací linky.

11) Připojení GPS modulu

GPS modul se prodává samostatně jako příslušenství. Součástí modulu je detekce radarů. Jakmile se modul připojí ke kameře a zachytí signál, ikona GPS zezelená a na displeji se ob jeví aktuální souřadnice. Na stránce produktu na www.lamax-electronics.com si stáhněte LAMAX Player pro přehrání záznamů z kamery. Přehrávač zobrazí kromě záznamu i aktuální rychlost a projížděnou trasu na Google mapách.

Nastavení autokamery LAMAX C5.1 Dual

V režimu video stiskněte tlačítko MENU. Nastavení obsahuje tři části, nastavení jízdy, nastavení videa a nastavení kamery.

1) Nastavení jízdy

a) Hlasitost – reguluje hlasitost produkce autokamery (přehrávání videí, hlasové pokyn).

Stisknutím tlačítka OK se dostanete do nastavení a pomocí šipek zvolíte úroveň 0-10 a potvrdíte tlačítkem OK.

b) Překročení rychlosti – stanovuje maximální povolenou rychlost a funguje pouze ve

spolupráci s GPS modulem. Používá se v případě, že chcete upozornit na překročení určité rychlosti i v místech bez stacionárních radarů. Tato funkce má vždy přednost před hlášením detekce radarů z GPS modulu. Pokud je tato funkce vypnuta, kamera upozorňuje pouze na hlášení radarů. Stisknutím tlačítka OK se dostanete do nastavení a pomocí šipek zvolíte maximální rychlost 40-160 km/h, případně tuto funkci vypnete a potvrdíte tlačítkem OK.

c) Nastavení režimu – denuje úroveň upozornění detekce. Má dvě položky „Plná

bezpečnost/Radary“. V módu „Radary“ upozorňuje detekce pouze na radary. V módu „Plná bezpečnost“ upozorňuje i na jiná nebezpečí (výjezd záchranné služby, hasičů, apod.) Stisknutím tlačítka OK se dostanete do nastavení a pomocí šipek zvolíte požadovaný mód a potvrdíte tlačítkem OK.

2) Nastavení videa

a) Rozlišení videa – nabízí dvě možnosti a to HD a full HD při 30 fps. Stisknutím tlačítka

OK se dostanete do nastavení a pomocí šipek zvolíte požadované rozlišení a potvrdíte stisknutím tlačítka OK.

b) Čas videa (délka smyčky) – zde se nastavuje délka jednotlivých záznamů. Kamera natáčí

do smyčky videa o délce 1-5 minut. V případě, že se zaplní paměťová karta, kamera začne přehrávat nejstarší záznamy. Jednotlivá videa na sebe plynule navazují a nevytváří tzv. slepá místa mezi jednotlivými smyčkami. Stisknutím tlačítka OK se dostanete do nastavení a pomocí šipek zvolíte požadovanou délku smyčky a opět potvrdíte tlačítkem OK.

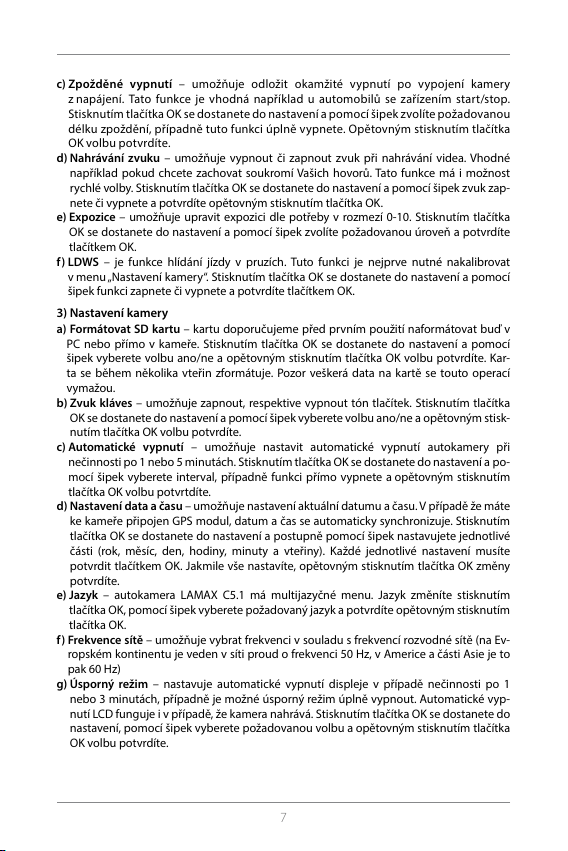

c) Zpožděné vypnutí – umožňuje odložit okamžité vypnutí po vypojení kamery

z napájení. Tato funkce je vhodná například u automobilů se zařízením start/stop. Stisknut ím tlačítka OK se d ostanete do na stavení a pomo cí šipek zvolí te požadovan ou délku zpoždění, případně tuto funkci úplně vypnete. Opětovným stisknutím tlačítka OK volbu po tvrdíte.

d) Nahrávání zvuku – umožňuje vypnout či zapnout zvuk při nahrávání videa. Vhodné

například pokud chcete zachovat soukromí Vašich hovorů. Tato funkce má i možnost rychlé volby. Stisknutím tlačítka OK se dostanete do nastavení a pomocí šipek zvuk zap nete či vypnete a potvrdíte opětovným stisknutím tlačítka OK.

e) Expozice – umožňuje upravit expozici dle potřeby v rozmezí 0-10. Stisknutím tlačítka

OK se dostanete do nastavení a pomocí šipek zvolíte požadovanou úroveň a potvrdíte tlačítkem OK.

f) LDWS – je funkce hlídání jízdy v pruzích. Tuto funkci je nejprve nutné nakalibrovat

v menu „Nastavení kamery“. Stisknutím tlačítka OK se dostanete do nastavení a pomocí šipek funkci zapnete či vypnete a potvrdíte tlačítkem OK.

3) Nastavení kamery

a) Formátovat SD kartu – kartu doporučujeme před prvním použití naformátovat buď v

PC nebo přímo v kameře. Stisknutím tlačítka OK se dostanete do nastavení a pomocí šipek vyberete volbu ano/ne a opětovným stisknutím tlačítka OK volbu potvrdíte. Kar ta se během několika vteřin zformátuje. Pozor veškerá data na kartě se touto operací vymažou.

b) Zvuk kláves – umožňuje zapnout, respektive vypnout tón tlačítek. Stisknutím tlačítka

OK se dostanete do nastavení a pomocí šipek vyberete volbu ano/ne a opětovným stisk nutím tlačítka OK volbu potvrdíte.

c) Automatické vypnutí – umožňuje nastavit automatické vypnutí autokamery při

nečinnosti po 1 nebo 5 minutách. Stisknutím tlačítka OK se dostanete do nastavení a po mocí šipek vyberete interval, případně funkci přímo vypnete a opětovným stisknutím tlačítka OK volbu potvrtdíte.

d) Nastavení data a času – umožňuje nastavení aktuální datumu a času. V případě že máte

ke kameře připojen GPS modul, datum a čas se automaticky synchronizuje. Stisknutím tlačítka OK se dostanete do nastavení a postupně pomocí šipek nastavujete jednotlivé části (rok, měsíc, den, hodiny, minuty a vteřiny). Každé jednotlivé nastavení musíte potvrdit tlačítkem OK. Jakmile vše nastavíte, opětovným stisknutím tlačítka OK změny potvrdíte.

e) Jazyk – autokamera LAMAX C5.1 má multijazyčné menu. Jazyk změníte stisknutím

tlačítka OK, pomocí šipek vyberete požadovaný jazyk a potvrdíte opětovným stisknutím tlačítka OK.

f) Frekvence sítě – umožňuje vybrat frekvenci v souladu s frekvencí rozvodné sítě (na Ev

ropském kontinentu je veden v síti proud o frekvenci 50 Hz, v Americe a části Asie je to pak 60 Hz)

g) Úsporný režim – nastavuje automatické vypnutí displeje v případě nečinnosti po 1

nebo 3 minutách, případně je možné úsporný režim úplně vypnout. Automatické vyp nutí LCD funguje i v případě, že kamera nahrává. Stisknutím tlačítka OK se dostanete do nastavení, pomocí šipek vyberete požadovanou volbu a opětovným stisknutím tlačítka OK volbu potvrdíte.

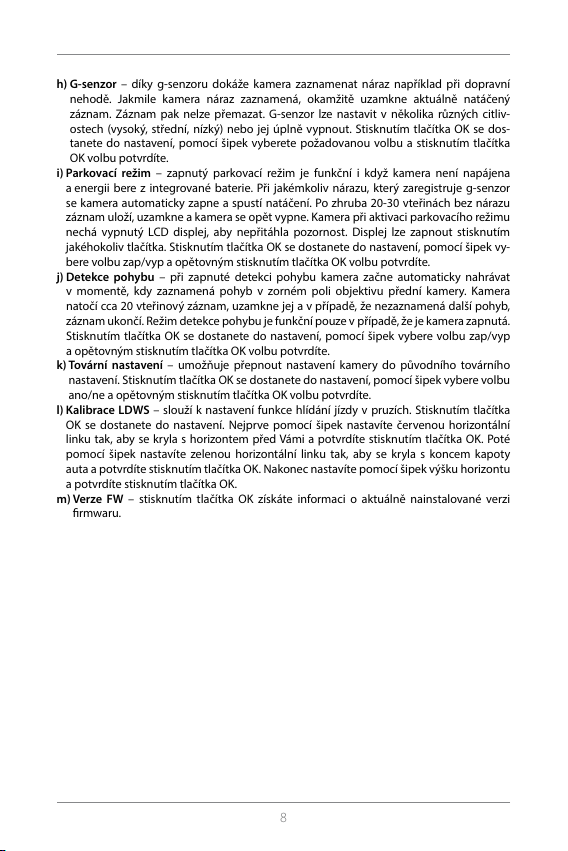

h) G-senzor – díky g-senzoru dokáže kamera zaznamenat náraz například při dopravní

nehodě. Jakmile kamera náraz zaznamená, okamžitě uzamkne aktuálně natáčený záznam. Záznam pak nelze přemazat. G-senzor lze nastavit v několika různých citliv ostech (vysoký, střední, nízký) nebo jej úplně vypnout. Stisknutím tlačítka OK se dos- tanete do nastavení, pomocí šipek vyberete požadovanou volbu a stisknutím tlačítka OK volbu potvrdíte.

i) Parkovací režim – zapnutý parkovací režim je funkční i když kamera není napájena

a energii bere z integrované baterie. Při jakémkoliv nárazu, který zaregistruje g-senzor se kamera automaticky zapne a spustí natáčení. Po zhruba 20-30 vteřinách bez nárazu záznam uloží, uzamkne a kamera se opět vypne. Kamera při aktivaci parkovacího režimu nechá vypnutý LCD displej, aby nepřitáhla pozornost. Displej lze zapnout stisknutím jakéhokoliv tlačítka. Stisknutím tlačítka OK se dostanete do nastavení, pomocí šipek vy bere volbu zap/vyp a opětovným stisknutím tlačítka OK volbu potvrdíte.

j) Detekce pohybu – při zapnuté detekci pohybu kamera začne automaticky nahrávat

v momentě, kdy zaznamená pohyb v zorném poli objektivu přední kamery. Kamera natočí cca 20 vteřinový záznam, uzamkne jej a v případě, že nezaznamená další pohyb, záznam ukončí. Režim detekce pohybu je funkční pouze v případě, že je kamera zapnutá. Stisknutím tlačítka OK se dostanete do nastavení, pomocí šipek vybere volbu zap/vyp a opětovným stisknutím tlačítka OK volbu potvrdíte.

k) Tovární nastavení – umožňuje přepnout nastavení kamery do původního továrního

nastavení. Stisknutím tlačítka OK se dostanete do nastavení, pomocí šipek vybere volbu ano/ne a opětovným stisknutím tlačítka OK volbu potvrdíte.

l) Kalibrace LDWS – slouží k nastavení funkce hlídání jízdy v pruzích. Stisknutím tlačítka

OK se dostanete do nastavení. Nejprve pomocí šipek nastavíte červenou horizontální linku tak, aby se kryla s horizontem před Vámi a potvrdíte stisknutím tlačítka OK. Poté pomocí šipek nastavíte zelenou horizontální linku tak, aby se kryla s koncem kapoty auta a potvrdíte stisknutím tlačítka OK. Nakonec nastavíte pomocí šipek výšku horizontu a potvrdíte stisknutím tlačítka OK.

m) Verze FW – stisknutím tlačítka OK získáte informaci o aktuálně nainstalované verzi

rmwaru.

Parametry autokamery LAMAX C5.1 Dual

Rozlišení přední kamery 1920x1080 30fps, 1280x720 30 fps Rozlišení zadní kamery 1280x720 25 fps Displej 4.3“ Úhel záběru 120 Video formát MOV Formát fotograe Jpg Typ paměti Micro SDHC až 32 GB Konektivita USB Délka propojovacího kabelu Cca 5 m Frekvence sítě 50/60 Hz Kompatibilita OS MS Windows/Mac OS

Specikace se může změnit výměnou některé části zařízení nebo aktualizací softwaru.

Výrobce:

elem6 s.r.o., Braškovská 308/158, 161 00 Praha 6 http://www.lamax-electronics.com

Tiskové chyby a změny v manuálu jsou vyhrazeny.

UŽÍVATEĽSKÝ MANUÁL

LAMAX

C5.1 Dual

OBSAH

Úvod ....................................................................................................................................................................... 2

Autokamera LAMAX C5.1 má tieto vlastnosti a funkcie .....................................................................2

Obsah balenia..................................................................................................................................................... 2

Nákres produktu ................................................................................................................................................ 3

Inštalácia produktu ...........................................................................................................................................3

Funkcie ovládané rýchlou voľbou...............................................................................................................3

Vysvetlivky k ikonám........................................................................................................................................4

Používanie autokamery LAMAX C5.1 Dual ..............................................................................................4

Nastavenie autokamery LAMAX C5.1 Dual ............................................................................................ 6

Parametre autokamery LAMAX C5.1 Dual ...............................................................................................9

Úvod

Ďakujeme Vám, že ste si zakúpili autokameru LAMAX C5.1 Dual. Získali ste tak spoľahlivého spoločníka na cesty Vašim automobilom. Vo väčšine krajín EÚ môžete zhotovovať zábery z jazdy a chrániť tak svoj majetok a zdravie.

Autokamera LAMAX C5.1 má tieto vlastnosti a funkcie

- Full HD video 1920x1080 – predná kamera

- HD video 1280x720 – zadná kamera

- G-senzor

- Cyklické nahrávanie

- Pohybový senzor

- Parkovací mód

- Parkovacia kamera

- Detekcia radarov (voliteľné)

- Tracking (voliteľné)

Obsah balenia

- Autokamera LAMAX C5.1 Dual

- Zadná kamera

- Spojovací kábel medzi prednou a zadnou kamerou

- Napájací USB kábel do zapaľovača

- Dátový USB kábel

- Gumové úchyty k spätnému zrkadlu

- Držiaky na káble

- Manuál

- Ďalšie tlačoviny

Nákres produktu

1. ZAP/VYP

2. Mode

3. Menu

4. Šípka vľavo

5. Šípka vpravo

6. OK

7. Napájací konektor (mini USB)

8. Konektor pre pripojenie zadnej kamery

9. Slot na micro SDHC kartu

10. Konektor pre pripojenie GPS modulu

Inštalácia produktu

1) Kábel napájania do autozapaľovača veďte okolo predného skla tak, aby neprekážal vodičovi vo výhľade a bezpečne ho upevnite pomocou držiakov na káble. Jeden ko niec káblu pripojte do prednej autokamery a druhý do nabíjačky. Nabíjačku vložte do autozapaľovača. Prednú kameru pripevnite pomocou gumových úchytov na vnútorné spätné zrkadielko. Objektív kamery nasmerujte tak, aby mieril priamo pred automobil.

2) Zadnú kameru prilepte pomocou 3M nálepky na zadné sklo.

3) Pomocou prepájacieho kábla prepojte prednú a zadnú kameru. Kábel veďte pozdĺž kostry automobilu tak, aby nikde neprekážal. Vyhnete sa tak prípadnému poškodeniu počas prevádzky automobilu. Ak chcete používať funkciu parkovacej kamery, pripojte červený kábel zo spájacieho kábla z prednej a zadnej kamery do parkovacieho svetla.

4) V prípade, že používate zariadenie po prvýkrát, batéria môže byť málo nabitá. Ak nie je možné zariadenie spustiť z dôvodov nízkeho stavu batérie, pripojte ručne kábel ex terného napájania a nabite tak batériu.

5) Používajte značkové micro SDHC karty triedy 10 a vyššie. Pre optimálne využitie dĺžky záznamu odporúčame karty s kapacitou aspoň 8 GB, maximálne však 32 GB. V prípade prvého použitia pamäťovej karty ju odporúčame naformátovať v PC a následne v kamere.

Funkcie ovládané rýchlou voľbou

1) Vypnutie / zapnutie obrazovky – krátkym stlačením tlačidla ZAP/VYP

2) Manuálne zamknutie / odomknutie videa – krátkym stlačením tlačidla MODE v prie

behu nahrávania zamknete aktuálne nahrávané video

3) Prepínanie náhľadu na displeji medzi prednou a zadnou kamerou – krátkym stlačením šípky VĽAVO

4) Vypnutie / zapnutie nahrávania zvuku – dlhým stlačením šípky VĽAVO

5) R ýchle zhotovenie fotograe – v priebehu nahrávania krátkym stlačením šípky VPRAVO

6) Aktivácia parkovacieho režimu – dlhým stlačením šípky VPRAVO

1 2 3 4 5 6

7 8 9 10

Vysvetlivky k ikonám

Režim video G-senzor

Režim fotoaparát Parkovací režim

Zvuk vypnúť Batéria sa nabíja Pamäťová karta detekovaná

Bez pamäťovej karty

Expozícia

Používanie autokamery LAMAX C5.1 Dual

1) Vloženie micro SDHC karty

Micro SDHC kartu môžete vložiť a vybrať zo slotu pre micro SDHC kartu, keď je kamera vypnutá a nie je pripojená k počítaču alebo nabíjaniu. Odporúčame používať značkové pamäťové karty class 10 s maximálnou kapacitou 32 GB.

2) Napájanie

a) Kameru môžete pripojiť k zdroju ako pomocou USB kábla do počítaču, tak aj pomocou

nabíjačky do autozapaľovača priamo vo vozidle.

b) Kamera je určená k trvalému napájaniu. c) Integrovaná batéria slúži len k zaisteniu niektorých funkcií, ako je oneskorené vypnutie

alebo parkovací mód.

3) Zapnutie a vypnutie kamery

a) Kameru zapnete stlačením a podržaním tlačidla ZAP/VYP po dobu 3-5 sekúnd. b) Kamera sa automaticky zapne po pripojení do napájania. c) Kameru vypnete stlačením a podržaním tlačidla ZAP/VYP po dobu 3-5 sekúnd. d) Kamera sa automaticky vypne po odpojení z napájania. Kamera obsahuje funkciu

oneskoreného vypnutia, ktorého dĺžku je možné si nastaviť. Pokiaľ vyberiete kameru z napájania v priebehu natáčania, kamera si po stanovenej dobe aktuálne nahrávané video a vypne sa.

4) Prepínanie režimov a pohyb v menu

a) Postupným krátkym stlačením tlačidla MODE môžete prepínať medzi režimami vi-de-

ozáznam/ fotoaparát/ video-galéria/ foto-galéria.

b) Menu kamery je rozdelené na tri časti. Z režimu video-záznamu sa po stlačení tlačidla

MENU objavia tri rôzne menu. Nastavenie jazdy (ikona volantu), nastavenie videa (ikona videa) a nastavenie kamery (ikona prekríženého skrutkovača a kľúča).

c) Z režimu video-galérie sa po stlačení tlačidla MENU objavia dve rôzne menu. Správa videí

(ikona vedľa) a nastavenie kamery. Správa videí je popísaná v bode 5) – 7).

d) Z režimu foto-galérie sa po stisnutí tlačidla MENU objavia dve rôzne menu. Správa foto

graí a nastavenie kamery. Správa fotograí je popísaná v bode 5) – 7).

e) Prepínanie medzi jednotlivými druhmi menu vykonáte stlačením tlačidla MENU.

V príslušnom menu sa pohybujete pomocou šípok VĽAVO a VPRAVO. Po zvolení položky stlačte tlačidlo OK a pomocí šípok a opätovného stlačenia OK, vyberte požadované nastavenie.

5) Nahrávanie/fotenie/prehliadanie galérie

a) Nahrávanie záznamu na kameru započne po stlačení tlačidla OK. Jeho opätovným

stlačením nahrávania ukončíte. Kamera sa musí nachádzať v režime videozáznam.

b) Automatické nahrávanie – funkcia automatického nahrávania je trvale zapnutá. Auto

matické nahrávanie sa spustí po zapojení kamery do napájania. V prípade automobilu s napájaním závislým na štartéri, sa kamera zapne a spustí nahrávanie po naštartovaní.

c) Fotograe sa zhotovujú stlačením tlačidla OK. Kamera sa musí nachádzať v režime fo

tograe.

d) Po prepnutí do režimov video-galérie/foto-galérie sa zobrazí zoznam nahraných videí

respektíve zhotovených fotograí. Pre pohyb medzi jednotlivými nahrávkami a sním kami slúžia šípky VĽAVO a VPRAVO. V režime video-galérie sú videá rozdelené do zložiek. Zložka VIDEO slúži k uchovaniu bežných videí. Zložka „ZÁMOK“ slúži k ukladaniu uzam knutých videí. Zložka EVENT slúži k uchovaniu záznamov z detekcie pohybu. Pre pohyb medzi jednotlivými zložkami a videami/fotograami slúžia tlačidlá VĽAVO a VPRAVO. Prepnutie z videa späť na zložku preveďte stlačením tlačidla MENU.

6) Vymazanie zhotoveného materiálu priamo v kamere

a) Zmazanie jednotlivého materiálu priamo v kamere – je možné vykonať v galérii. Po zvo-

lení požadovanej položky stlačte tlačidlo MENU (vo video-galérii ju stlačte 2x), vyberte položku ZMAZAŤ a vyberte možnosť ZMAZAŤ JEDEN.

b) Zmazanie všetkých záznamov – je možné vykonať v galérii. Stlačte tlačidlo MENU, vy

berte položku ZMAZAŤ a vyberte možnosť ZMAZAŤ VŠETKO.

7) Ochrana zhotoveného materiálu v kamere

Kamera v prípade zaplnenia pamäťovej karty začne automaticky premazávať najstaršie zhotovené videá novými. Ak chcete niektoré videá ochrániť pred ich prípadným premazaním, je nutné tieto videá uzamknúť. A) Aktivovaný G-senzor zaručí to, že v prípade nárazu automaticky uzamkne aktuálne nah

rávaný záznam. A Uchráni ho tak pred prepísaním.

B) Aktuálne nahrávaný záznam je takisto možné uzamknúť ručne, stlačením tlačidla

„Mode“.

C) Záznamy možno takisto zamknúť dodatočne v galérii kamer y:

a) Uzamknutie jednotlivého záznamu – Po vybraní požadovanej položky stlačte tlačidlo

MENU (vo video-galérii ho stlačte 2x), vyberte položku UZAMKNÚŤ a vyberte možnosť UZAMKNÚŤ JEDEN.

b) Uzamknutie všetkých záznamov – Stlačte tlačidlo MENU, vyberte položku UZAMKNÚŤ

a vyberte možnosť UZAMKNÚŤ VŠETKO.

c) Odomknutie jednotlivého záznamu – Po vybraní požadovanej položky stlačte

tlačidlo MENU (vo video-galérii ho stlačte 2x), vyberte položku ODOMKNÚŤ a vyberte možnosť ODOMKNÚŤ JEDEN.

d) Odomknutie všetkých záznamov – Stlačte tlačidlo MENU, vyberte položku

ODOMKNÚŤ a vyberte možnosť ODOMKNÚŤ VŠETKO.

8) Pripojenie k PC

K dispozícii je aj USB adaptér pre micro SDHC. Vložte pamäťovú kartu do adaptéra a pripo- jte adaptér k počítaču.

9) Prepínanie prednej a zadnej kamery na displeji

Pri správnom zapojení prednej a zadnej kamery sa na displeji ako hlavný zobrazí pred- ný obraz z kamery. Obraz zo zadnej kamery sa objaví v pravom hornom rohu ako obraz v obraze. Prepínanie medzi prednou a zadnou kamerou je možné pomocou šípky VĽAVO.

10) Parkovacia kamera

Ak pripojíte červený kábel z prepájacieho kábla medzi zadnú a prednú kameru do parko- vacieho svetla, aktivujete tzv. parkovaciu kameru. V prípade zaradenia spiatočky, sa na dis- pleji automaticky zobrazí obraz zo zadnej kamery a objavia sa cúvacie linky.

11) Pripojenie GPS modulu

GPS modul sa predáva samostatne ako príslušenstvo. Súčasťou modulu je detekcia ra- darov. Akonáhle sa modul pripojí ku kamere a zachytí signál, ikona GPS zozelená a na displeji sa objavia aktuálne súradnice. Na stránke produktu www.lamax-electronics.com si stiahnite LAMAX Player pre prehrávanie záznamov z kamery. Prehrávač zobrazí okrem záznamu aj aktuálnu rýchlosť a trasu na Google mapách.

Nastavenie autokamery LAMAX C5.1 Dual

V režime video stlačte tlačidlo MENU. Nastavenie obsahuje tri časti, nastavenie jazdy, nastavenie videa a nastavenie kamery.

1) Nastavenie jazdy

a) Hlasitosť – reguluje hlasitosť produkcie autokamery (prehrávanie videí, hlasové pokyny).

Stlačením tlačidla OK sa dostanete do nastavení a pomocou šípok zvolíte úroveň 0-10 a potvrdíte tlačidlom OK.

b) Prekročenie rýchlosti – stanovuje maximálnu povolenú rýchlosť a funguje iba v spolu

práci s GPS modulom. Používa sa v prípade, že chcete upozorniť na prekročenie určitej rýchlosti aj v miestach bez stacionárnych radarov. Táto funkcia má vždy prednosť pred hlásením detekcie radarov z GPS modulu. V prípade, že je táto funkcia vypnutá, kamera upozorňuje len na hlásenia radarov. Stlačením tlačidla OK sa dostanete do nastavení a pomocou šípok zvolíte maximálnu rýchlosť 40-160 km/h, prípadne túto funkciu vyp nete a potvrdíte tlačidlom OK.

c) Nastavenie režimu – denuje úroveň upozornení detekcie. Má dve položky „Plná

bezpečnosť/Radary“. V móde „Radary“ upozorňuje detekcia len na radary. V móde „Plná bezpečnosť“ upozorňuje aj na iné nebezpečenstvo (výjazd záchrannej služby, hasičov, a pod.) Stlačením tlačidla OK sa dostanete do nastavení a pomocou šípok zvolíte požadovaný mód a potvrdíte tlačidlom OK.

2) Nastavenie videa

a) Rozlíšenie videa – ponúka dve možnosti a to HD a full HD pri 30 fps. Stlačením tlačidla

OK sa dostanete do nastavení a pomocí šípok zvolíte požadované rozlíšenie a potvrdíte stlačením tlačidla OK.

b) Čas videa (dĺžka slučky) – tu sa nastavuje dĺžka jednotlivých záznamov. Kamera nah

ráva v slučke videá v dĺžke 1-5 minút. V prípade, že sa pamäťová karta zaplní, kamera začne premazávať najstaršie záznamy. Jednotlivé videá na seba plynule nadväzujú a nevytvárajú tzv. slepé miesta medzi jednotlivými slučkami. Stlačením tlačidla OK sa dostanete do nastavenia a pomocou šípok si zvolíte požadovanú dĺžku slučky a opäť potvrdíte tlačidlom OK.

c) Oneskorené vypnutie – umožňuje odložiť okamžité vypnutie po vypojení kamery

z napájania. Táto funkcia je vhodná napríklad pri automobiloch so zariadením štart/stop. Stlačením tlačidla OK sa dostanete do nastavenia a pomocou šípok zvolíte požadovanú dĺžku oneskorenia, prípadne túto funkciu úplne vypnite. Opätovným stlačením tlačidla OK, voľbu potvrdíte.

d) Nahrávanie zvuku – umožňuje vypnúť či zapnúť zvuk pri nahrávaní videa, vhodné

napríklad pokiaľ chcete zachovať súkromie Vašich hovorov. Táto funkcia má aj možnosť rýchlej voľby. Stlačením tlačidla OK sa dostanete do nastavenia a pomocou šípok zvuk zapnete alebo vypnete a potvrdíte opätovným stlačením tlačidla OK.

e) Expozícia – umožňuje upraviť expozíciu podľa potreby v rozmedzí 0-10. Stlačením

tlačidla OK sa dostanete do nastavenia a pomocou šípok zvolíte požadovanú úroveň a potvrdíte tlačidlom OK.

f) LDWS – je funkcia stráženia jazdy v pruhoch. Tú to funkciu je nutné najskôr kalibrovať

v menu „Nastavenie kamery“. Stlačením tlačidla OK sa dostanete do nastavení a pomocí šípok funkciu zapnete či vypnete potvrdením tlačidlom OK.

3) Nastavenie kamery

a) Formátovať SD kartu – kar tu odporúčame pred prvým použitím naformátovať buď v PC

alebo priamo v kamere. Stlačením tlačidla OK sa dostanete do nastavenia a pomocou šípok vyberiete voľbu áno/nie a opätovným stlačením tlačidla OK voľbu potvrdíte. Karta sa v priebehu niekoľkých sekúnd naformátuje. Pozor, všetky dáta na karte sa touto op eráciou vymažú.

b) Zvuk kláves – umožňuje zapnúť, respektíve vypnúť tón tlačidiel. Stlačením tlačidla OK

sa dostanete do nastavenia a pomocou šípok vyberiete voľbu áno/nie a opätovným stlačením tlačidla OK voľbu potvrdíte.

c) Automatické vypnutie – umožňuje nastaviť automatické vypnutie autokamery pri

nečinnosti po 1 alebo 5 minútach. Stlačením tlačidla OK sa dostanete do nastavenia a pomocou šípok vyberiete interval, prípadne funkciu priamo vypnete a opätovným stlačením tlačidla OK voľbu potvrdíte.

d) Nastavenie dátumu a času – umožňuje nastavenie aktuálneho dátumu a času. V prí

pade, že máte ku kamere pripojený GPS modul, dátum a čas sa automaticky synchro- nizuje. Stlačením tlačidla OK sa dostanete do nastavenia a postupne pomocou šípok nastavujete jednotlivé časti (rok, mesiac, deň, hodiny, minúty a sekundy). Každé jednot livé nastavenie musíte potvrdiť tlačidlom OK. Akonáhle všetko nastavíte, opätovným stlačením tlačidla OK zmeny potvrdíte.

e) Jazyk – autokamera LAMAX C5.1 má multijazyčné menu. Jazyk zmeníte stlačením

tlačidla OK, pomocou šípok vyberiete požadovaný jazyk a potvrdíte opätovným stlačením tlačidla OK.

f) Frekvencia siete – umožňuje vy brať frekve nciu v súlade s frek venciou roz vodnej siete

(na Európskom kontinente je vedený v sieti prúd o frekvencii 50 Hz, v Amerike a časti Ázie je to p otom 60 Hz)

g) Úsporný režim – nastavuje automatické vypnutie displeja v prípade nečinnosti po 1

nebo 3 minútach, prípadne je možné úsporný režim úplne vypnúť. Automatické vyp nutie LCD funguje aj v prípade, že kamera nahráva. Stlačením tlačidla OK sa dostanete do nastavenia, pomocou šípok vyberiete požadovanú voľbu a opätovným stlačením tlačidla OK voľbu potvrdíte.

h) G-senzor – vďaka g-senzoru dokáže kamera zaznamenať náraz napríklad pri dopravnej

nehode. Akonáhle kamera náraz zaznamená, natočený záznam automaticky uzamkne. Záznam potom nie je možné premazať. G-senzor možno nastaviť v niekoľkých rôznych citlivostiach (vysoká, stredná, nízka) alebo ho úplne vypnúť. Stlačením tlačidla OK sa dostanete do nastavenia, pomocou šípok vyberiete požadovanú voľbu a stlačením tlačidla OK voľbu potvrdíte.

i) Parkovací režim – zapnutý parkovací režim je funkčný aj keď nie je kamera napájaná,

pretože energiu získava z integrovanej batérie. Pri akomkoľvek náraze, ktorý zaregistruje g-senzor sa kamera automaticky zapne a spustí nahrávanie. Po zhruba 20-30 sekundách bez nárazu záznam uloží, uzamkne a kamera sa opäť vypne. Kamera pri aktivácii parko vacieho režimu nechá vypnutý LCD displej, aby nepriťahovala pozornosť. Displej možno zapnúť stlačením akéhokoľvek tlačidla. Stlačením tlačidla OK sa dostanete do nastave nia, pomocou šípok vyberiete voľbu zap/vyp a opätovným stlačením tlačidla OK voľbu potvrdíte.

j) Detekcia pohybu – pri zapnutej detekcii pohybu kamera začne automaticky nahrávať

v momente, kedy zaznamená pohyb v zornom poli objektívu prednej kamery. Kamera natočí cca 20 sekundový záznam, uzamkne ho a v prípade, že nezaznamená ďalší pohyb, záznam ukončí. Režim detekcie pohybu je funkčný len v prípade, že je kamera zapnutá. Stlačením tlačidla OK sa dostanete do nastavení, pomocou šípok vyberiete voľbu zap/ vyp a opätovným stlačením tlačidla OK voľbu potvrdíte.

k) Továrenské nastavenia – umožňuje prepnúť nastavenie kamery do pôvodného tová

renského nastavenia. Stlačením tlačidla OK sa dostanete do nastavenia, pomocou šípok vyberiete voľbu áno/nie a opätovným stlačením tlačidla OK voľbu potvrdíte.

l) Kalibrácia LDWS – slúži na nastavenie funkcie stráženia jazdy v pruhoch. Stlačením

tlačidla OK sa dostanete do nastavenia. Najskôr pomocou šípok nastavíte červenú horizontálnu linku tak, aby sa kryla s horizontom pred Vami a potvrdíte voľbu stlačením tlačidla OK. Potom pomocou šípok nastavíte zelenú horizontálnu linku tak, aby sa kryla s koncom kapoty auta a potvrdíte stlačením tlačidla OK. Nakoniec nastavíte pomocou šípok výšku horizontu a potvrdíte stlačením tlačidla OK.

m) Verzia FW – stlačením tlačidla OK získate informáciu o aktuálne nainštalovanej verzii

rmvéru.

Parametre autokamery LAMAX C5.1 Dual

Rozlíšenie prednej kamery 1920x1080 30fps, 1280x720 30 fps Rozlíšenie zadnej kamery 1280x720 25 fps Displej 4.3“ Uhol záberu 120 Video formát MOV Formát fotograe Jpg Typ pamäti Micro SDHC až 32 GB Konektivita USB Dĺžka prepájacieho kábla Cca 5 m Frekvencia siete 50/60 Hz Kompatibilita OS MS Windows/Mac OS

Špecikácia sa môže zmeniť výmenou niektorej časti zariadenia alebo aktualizáciou soft- véru.

Výrobca:

elem6 s.r.o., Braškovská 308/158, 161 00 Praha 6 http://www.lamax-electronics.com

Tlačové chyby a zmeny v manuáli sú vyhradené.

INSTRUKCJA OBSŁUGI

LAMAX

C5.1 Dual

SPIS TREŚCI

Wstęp .....................................................................................................................................................................2

Kamera samochodowa LAMAX C5.1 posiada następujące właściwości i funkcje ....................2

Zawartość zestawu ........................................................................................................................................... 2

Schemat produktu ............................................................................................................................................ 3

Instalacja produktu........................................................................................................................................... 3

Funkcje szybkiego wyboru ............................................................................................................................ 3

Objaśnienia dotyczące ikon .......................................................................................................................... 4

Użytkowanie kamery samochodowej LAMAX C5.1 Dual ...................................................................4

Ustawienia kamery samochodowej LAMAX C5.1 Dual ...................................................................... 6

Parametry kamery samochodowej LAMAX C5.1 Dual ........................................................................ 9

Wstęp

Dziękujemy za zakup kamery samochodowej LAMAX C5.1 Dual. Właśnie zdobyłeś nowego towarzysza podróży, na którym zawsze możesz polegać. W większości krajów UE możesz dokumentować przebieg trasy, a tym samym chronić siebie i swoje mienie.

Kamera samochodowa LAMAX C5.1 posiada następujące właściwości i funkcje

- Wideo Full HD 1920x1080 – przednia kamera

- Wideo HD 1280x720 – tylna kamera

- G-sensor

- Nagrywanie w pętli

- Czujnik ruchu

- Tryb parkowania

- Kamera parkowania

- Detekcja radarów (opcjonalnie)

- Tracking (opcjonalnie)

Zawartość zestawu

- Kamera samochodowa LAMAX C5.1 Dual

- Tylna kamera

- Kabel łączący przednią i tylną kamerę

- Kabel zasilający USB do zapalniczki samochodowej

- Kabel do transmisji danych USB

- Gumowe uchwyty do mocowania na lusterku wstecznym

- Uchwyty na kable

- Instrukcja obsługi

- Inne materiały drukowane

Schemat produktu

1. WŁ/WYŁ

2. Mode

3. Menu

4. Strzałka w lewo

5. Strzałka w prawo

6. OK

7. Konektor zasilający (mini USB)

8. Konektor do podłączania tylnej kamery

9. Wejście na kartę micro SDHC

10. Konektor do podłączania modułu GPS

Instalacja produktu

1) Kabel zasilania do zapalniczki samochodowej poprowadź wokoł przedniej szyby w taki sposób, aby nie zakłócał dobrej widoczności z punktu widzenia kierowcy, a następnie bezpiecznie go przymocuj za pomocą uchwytów na kable. Jeden koniec kabla podłącz do przedniej kamery samochodowej, a drugi do ładowarki. Ładowarkę wprowadź do zapalniczki samochodowej. Przednią kamerę zamontuj za pomocą gumek na wewnętrznym lusterku wstecznym. Obiektyw kamery obróć tak, aby był skierowany bezpośrednio na widok przed samochodem.

2) Tylną kamerę przyklej za pomocą naklejki 3M na tylnej szybie.

3) Za pomocą kabla łączącego połącz przednią i tylną kamerę. Kabel poprowadź wzdłuż szkieletu samochodu tak, aby w żaden sposób nie przeszkadzał. Dzięki temu unikniesz ewentualnych incydentów w trakcie prowadzenia auta. Jeżeli chcesz wykorzystywać funkcję kamery parkowania, podłącz czerwony kabel z kabla łączącego przednią i tylną kamerę do światła parkowania.

4) Jeżeli korzystasz z urządzenia po raz pierwszy, bateria może być słabo naładowana. Jeżeli uruchomienie urządzenia nie jest możliwe z powodu niskiego stanu baterii, podłącz ręcznie kabel zasilania i w ten sposób ładuj baterię.

5) Zalecamy wykorzystywanie wysokiej jakości kart micro SDHC klasy 10 i w yższych. W celu optymalnego wykorzystania długości nagrania polecamy używanie kart o pojemności co najmniej 8GB, maksymalnie do 32 GB. Przy pierwszym użyciu karty pamięci zalecamy jej sformatowanie na komputerze, a następnie w kamerze.

Funkcje szybkiego wyboru

1) Włączanie / wyłączanie ekranu – krótkie wciśnięcie przycisku WŁ/WYŁ

2) Ręczne zabezpieczanie / odbezpieczanie nagrania – krótkie wciśnięcie przycisku

MODE podczas nagrywania zabepieczy aktualnie nagrywane wideo

3) Przełączanie widoku między przednią a tylną kamerą – krótkie wciśnięcie strzałki W LEWO

4) Wyłączanie / włączanie nagrywania dźwięku – długie wciśnięcie strzałki W LEWO

5) Szybkie fotografowanie – krótkie wciśnięcie przycisku W PRAWO podczas nagrywania

6) Aktywacja trybu parkowania – długie wciśnięcie strzałki W PRAWO

1 2 3 4 5 6

7 8 9 10

Objaśnienia dotyczące ikon

Tryb wideo G-sensor

Tryb fotograi Tryb parkowania

Dźwięk wyłączony Ładowanie baterii Wykryta karta pamięci

Brak karty pamięci

Ekspozycja

Użytkowanie kamery samochodowej LAMAX C5.1 Dual

1) Włożenie karty micro SDHC

Włóż lub usuń kartę micro SDHC z wejścia na kartę pamięci tylko wtedy, kiedy kamera jest wyłączona oraz nie jest połączona z komputerem kablem zasilania. Zalecamy wykorzysty wanie kart pamięci znanych marek class 10 o maksymalnej pojemności 32 GB.

2) Zasilanie

a) Kamera może być zasilana przy użyciu kabla USB podłączonego do komputera lub przy

użyciu zapalniczki samochodowej bezpośrednio w samochodzie. b) Kamera jest przeznaczona do trwałego zasilania. c) Wbudowana bateria służy przede wszystkim do wykorzystywania niektórych funkcji,

takich jak opóźnione wyłączanie lub tryb parkowania.

3) Włączanie i wyłączanie kamery

a) Aby włączyć kamerę, wciśnij i przytrzymaj przycisk WŁ/WYŁ przez 3-5 s. b) Po podłączeniu do źródła zasilania kamera włączy się automatycznie. c) Aby wyłączyć kamerę, wciśnij i przytrzymaj przycisk WŁ/WYŁ przez 3-5 s. d) Po odłączeniu od źródła zasilania kamera wyłączy się automatycznie. Kamera posiada

funkcję opóźnionego wyłączania, którego długość można ustawić. Jeżeli odłączysz kamerę od zasilania podczas nagrywania, kamera po określonym czasie zapisze aktual nie rejestrowane wideo i wyłączy się.

4) Przełączanie trybów i poruszanie się w menu

a) Wciskając wielokrotnie przycisk MODE, możesz się przełączać między trybem na-

grywania/wykonywania zdjęć/galerią wideo/galerią foto. b) Menu kamery rozdzielone jest na trzy części. Jeżeli znajdujesz się w trybie nagrywania

wideo, wciskając przycisk MENU spowodujesz wyświetlenie trzech różnych interfe jsów. Ustawienia jazdy (ikona kierownicy), ustawienia wideo (ikona wideo) i ustawienia kamery (ikona skrzyżowanego śrubokręta i klucza).

c) Jeżeli znajdujesz się w trybie galerii wideo, wciskając przycisk MENU spowodujesz

wyświetlenie dwóch różnych interfejsów. Obsługa nagrań (ikona video) i ustawienia

kamery. Obsługa nagrań została opisana w punktach 5) – 7). d) Jeżeli znajdujesz się w trybie galerii foto, wciskając przycisk MENU spowodujesz

wyświetlenie dwóch różnych interfejsów. Obsługa zdjęć i ustawienia kamery. Obsługa zdjęć została opisana w punktach 5) – 7).

e) Przełączanie między poszczególnymi interfejsami jest możliwe poprzez wciskanie pr

zycisku MENU. W odpowiednim interfejsie możesz się poruszać za pomocą strzałek

W LEWO i W PRAWO. Po wyborze pozycji wciśnij przycisk OK, a za pomocą strzałek oraz ponownego wciśnięcia przycisku OK wybierz pożądane ustawienia.

5) Nagrywanie/fotografowanie/przeglądanie galerii

a) Aby rozpocząć nagrywanie, wciśnij przycisk OK. Jego ponowne wciśnięcie spowoduje

zatrzymanie nagrywania. Podczas tej akcji kamera powinna znajdować w trybie na

grywania. b) Automatyczne nagrywanie - funkcja automatycznego nagrywania jest zawsze aktywna.

Automatyczne nagrywanie rozpocznie się po podłączeniu kamery do źródła zasilania. W przypadku samochodu o zasilaniu zależnym od zapłonu, kamera włączy się i zacznie nagrywać po uruchomieniu silnika.

c) Zdjęcia możesz wykonywać poprzez klikanie przycisku OK. Podczas tej akcji kamera

powinna przebywać w trybie fotografowania. d) Po przejściu do galerii wideo/foto wyświetli się lista nagranych lmów lub wykonanych

zdjęć. Aby przemieszczać się pomiędzy poszczególnymi nagraniami i zdjęciami, należy korzystać ze strzałek W LEWO i W PRAWO. W trybie galerii wideo nagrania rozdzielone są do folderów. Folder WIDEO sluż y do przechowywania nagrań bieżących. Folder KŁÓDKA służy do przechowywania zabezpieczonych nagrań. Folder EVENT służy do przechow ywania zapisów wykonanych przy detekcji ruchu. Aby przemieszczać się między po- szczególnymi folderami i nagraniami/zdjęciami, korzystaj z przycisków W LEWO i W PRAWO. Przejście od nagrania z powrotem do folderu możliwe jest poprzez kliknięcie przycisku MENU.

6) Usuwanie powstałego materiału bezpośrednio w kamerze

a) Usuwanie poszczególnych materiałów bezpośrednio w kamerze – możliwe w galerii. Po

wyborze odpowiednich pozycji wciśnij przycisk MENU (w galerii wideo wciśnij go dwuk

rotnie), wybierz pozycję USUŃ, a następnie opcję USUŃ. b) Usuwanie wszystkich zapisów – możliwe w galerii. Wciśnij przycisk MENU, wybierz

pozycję USUŃ, a następnie opcję USUŃ WSZYSTKIE.

7) Ochrona powstałego materiału w kamerze

W przypadku zapełnienia karty pamięci, kamera zacznie automatycznie zastępować na- jstarsze nagrania tymi najnowszymi. Jeżeli chcesz zabezpieczyć niektóre nagrania przed ich ewentualnym usunięciem, musisz je zabezpieczyć. A) Aktywowany G-sensor zapewnia to, że w razie uderzenia aktualnie powstające nagranie

zostanie automatycznie zabezpieczone, a tym samym jego zastąpienie w pętli nie

będzie możliwe. B) Aktualnie powstający zapis można zabezpieczyć ręcznie, wciskając przycisk “Mode”. C) Pliki można również dodatkowo zabezpieczyć w galerii kamery:

a) Zabezpieczenie poszczególnego zapisu – Po wyborze pożądanej pozycji wciśnij pr

zycisk MENU (w galerii wideo wciśnij go dwukrotnie), wybierz pozycję ZABEZPIECZ, a następnie opcję ZABEZPIECZ.

b) Zabezpieczanie wszystk ich zapisów – Wciśnij przycisk MENU, wybierz pozycję ZABEZ

PIECZ i wybierz opcję ZABEZPIECZ WSZYSTKIE.

c) Odbezpieczenie poszczególnego zapisu – Po wyborze pożądanej pozycji wciśnij pr

zycisk MENU (w galerii wideo wciśnij go dwukrotnie), wybierz pozycję ODBEZPIECZ, a następnie opcję ODBEZPIECZ.

d) Odbezpieczanie wszystkich zapisów – Wciśnij przycisk MENU, wybierz pozycję OD-

BEZPIECZ, a następnie opcję ODBEZPIECZ WSZYSTKIE.

8) Podłączanie do PC

Adapter USB micro SDHC w zestawie. Włóż kartę pamięci do adaptera i podłącz go do komputera.

9) Przełączanie widoku z przedniej / tylnej kamery

W przypadku pomyślnego połączenia przedniej i tylnej kamery, na ekranie jako główny wyświetli się obraz z przedniej kamery. Obraz z tylnej kamery wyświetli się w prawym gór nym rogu jako obraz w obrazie. Między poszczególnymi sposobami wyświetlania można się przełączać, klikając strzałkę W LEWO.

10) Kamera parkowania

Jeżeli podłączysz czerwony kabel z kabla łączącego przednią i tylną kamerę do światła parkowania, aktywujesz tzw. kamerę parkowania. Kiedy wrzucisz bieg wsteczny, na ekranie automatycznie pojawi się obraz z tylnej kamery oraz linie cofania.

11) Podłączanie modułu GPS

Moduł GPS jest sprzedawany odrębnie jako akcesorium dodatkowe. Jedną z funkcji modułu jest detekcja radarów. Jak tylko podłączony do kamery moduł wychwyci sygnał, ikona GPS zmieni kolor na zielony, a na ekranie pojawią się aktualne współrzędne. Na stronie produktu na www.lamax-electronics.com możesz pobrać LAMAX Player, aby móc odtwarzać dane z kamery. Odtwarzacz oprócz nagrania wyświetla również aktualną prędkość oraz przejechaną trasę na mapach Google.

Ustawienia kamery samochodowej LAMAX C5.1 Dual

W trybie wideo wciśnij przycisk MENU. Ustawienia posiadają trzy części: ustawienia jazdy, ustawienia wideo i ustawienia kamery.

1) Ustawienia jazdy

a) Głośność – możliwość regulacji głośności pracy autokamery (odtwarzanie nagrań,

instrukcje głosowe). Wciskając przycisk OK przejdziesz do ustawień, gdzie za pomocą

strzałek wybierzesz jedem z poziomów 0-10 i potwierdzisz przyciskiem OK. b) Przekroczenie prędkości – możliwość ustanowienia maksymalnej dozwolonej pręd-

kości; działa jedynie we współpracy z modułem GPS. Funkcja idealna w sytuacjach,

kiedy chcesz otrzymywać ostrzeżenie o przekroczeniu określonej prędkości oraz o mie

jscach, w których znajdują się stacjonarne radary. Ta funkcja ma zawsze pierwszeństwo

przed komunikatami detekcji radarów z modułu GPS. Jeżeli ta funkcja jest wyłączona,

kamera informuje jedynie o zbliżającym się radarze. Wciskając przycisk OK przejdziesz

do ustawień, a za pomocą strzałek wybierzesz maksymalną prędkość 40-160 km/h,

ewentualnie wyłączysz tę funkcję i potwierdzisz przyciskiem OK. c) Ustawienia trybu – deniuje poziom ostrzegania detekcji. Posiada dwie pozy

cje „Pełne bezpieczeństwo/Radary“. W trybie “Radary” detekcja ostrzega jedynie o radarach. W trybie „Pełne bezpieczeństwo” ostrzega również przed innymi niebezpieczeństwami(wyjazd karetki, strażaków itp). Wciskając przycisk OK przejdziesz do ustawień, a za pomocą strzałek wybierz pożądany tryb i potwierdź przyciskiem OK.

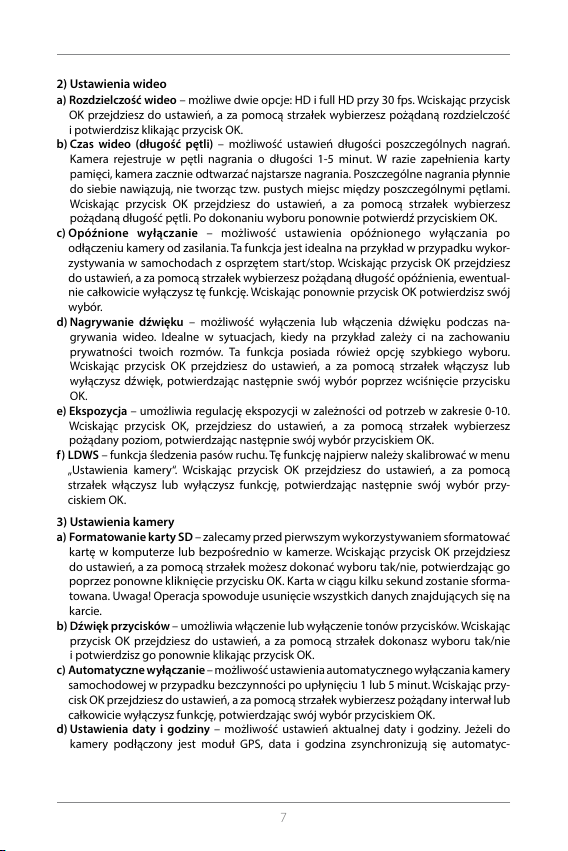

2) Ustawienia wideo

a) Rozdzielczość wideo – możliwe dwie opcje: HD i full HD przy 30 fps. Wciskając przycisk

OK przejdziesz do ustawień, a za pomocą strzałek wybierzesz pożądaną rozdzielczość

i potwierdzisz klikając przycisk OK. b) Czas wideo (długość pętli) – możliwość ustawień długości poszczególnych nagrań.

Kamera rejestruje w pętli nagrania o długości 1-5 minut. W razie zapełnienia karty

pamięci, kamera zacznie odtwarzać najstarsze nagrania. Poszczególne nagrania płynnie

do siebie nawiązują, nie tworząc tzw. pustych miejsc między poszczególnymi pętlami.

Wciskając przycisk OK przejdziesz do ustawień, a za pomocą strzałek wybierzesz

pożądaną długość pętli. Po dokonaniu wyboru ponownie potwierdź przyciskiem OK. c) Opóźnione wyłączanie – możliwość ustawienia opóźnionego wyłączania po

odłączeniu kamery od zasilania. Ta funkcja jest idealna na przykład w przypadku wykor zystywania w samochodach z osprzętem start/stop. Wciskając przycisk OK przejdziesz do ustawień, a za pomocą strzałek wybierzesz pożądaną długość opóźnienia, ewentual nie całkowicie wyłączysz tę funkcję. Wciskając ponownie przycisk OK potwierdzisz swój wybór.

d) Nagrywanie dźwięku – możliwość wyłączenia lub włączenia dźwięku podczas na

grywania wideo. Idealne w sytuacjach, kiedy na przykład zależy ci na zachowaniu

prywatności twoich rozmów. Ta funkcja posiada rówież opcję szybkiego wyboru.

Wciskając przycisk OK przejdziesz do ustawień, a za pomocą strzałek włączysz lub

wyłączysz dźwięk, potwierdzając następnie swój wybór poprzez wciśnięcie przycisku

OK. e) Ekspozycja – umożliwia regulację ekspozycji w zależności od potrzeb w zakresie 0-10.

Wciskając przycisk OK, przejdziesz do ustawień, a za pomocą strzałek wybierzesz

pożądany poziom, potwierdzając następnie swój wybór przyciskiem OK. f) LDWS – funkcja śledzenia pasów ruchu. Tę funkcję najpierw należy skalibrować w menu

„Ustawienia kamery“. Wciskając przycisk OK przejdziesz do ustawień, a za pomocą strzałek włączysz lub wyłączysz funkcję, potwierdzając następnie swój wybór przy ciskiem OK.

3) Ustawienia kamery

a) Formatowanie karty SD – zalecamy przed pierwszym wykorzystywaniem sformatować

kartę w komputerze lub bezpośrednio w kamerze. Wciskając przycisk OK przejdziesz

do ustawień, a za pomocą strzałek możesz dokonać wyboru tak/nie, potwierdzając go

poprzez ponowne kliknięcie przycisku OK. Kar ta w ciągu kilku sekund zostanie sforma

towana. Uwaga! Operacja spowoduje usunięcie wszystkich danych znajdujących się na

karcie. b) Dźwięk przycisków – umożliwia włączenie lub wyłączenie tonów przycisków. Wciskając

przycisk OK przejdziesz do ustawień, a za pomocą strzałek dokonasz wyboru tak/nie

i potwierdzisz go ponownie klikając przycisk OK. c) Automatyczne wyłączanie – możliwość ustawienia automatycznego wyłączania kamery

samochodowej w przypadku bezczynności po upłynięciu 1 lub 5 minut. Wciskając przy cisk OK przejdziesz do ustawień, a za pomocą strzałek wybierzesz pożądany interwał lub całkowicie wyłączysz funkcję, potwierdzając swój wybór przyciskiem OK.

d) Ustawienia daty i godziny – możliwość ustawień aktualnej daty i godziny. Jeżeli do

kamery podłączony jest moduł GPS, data i godzina zsynchronizują się automatyc

znie. Wciskając przycisk OK przejdziesz do ustawień, a za pomocą strzalek stopniowo

ustawisz poszczególne elementy (rok, miesiąc, dzień, godzinę, minuty i sekundy). Każde

z poszczególnych ustawień musisz potwierdzić przyciskiem OK. Jak tylko dokonasz

wszystkich ustawień, potwierdź zmiany ponownie wciskając przycisk OK. e) Język – kamera samochodowa LAMAX C5.1 posiada wielojęzyczne menu. Język możesz

zmienić klikając przycisk OK, a następnie za pomocą strzałek wybierając pożądany język.

Wciskając ponownie przycisk OK potwierdzisz swój wybór. f) Częstotliwość sieci – możliwość wyboru częstotliwości zgodnie z częstotliwością danej

sieci energetycznej (na kontynencie europejskim częstotliwość prądu przewodzona w sieci wynosi 50 Hz, w Ameryce i części Azji jest to 60 Hz)

g) Tryb oszczędzania – możliwość ustawienia automatycznego wyłączania ekranu w

razie braku aktywności po upłynięciu 1 lub 3 minut lub wyłączenia trybu oszczędzania.

Funkcję automatycznego wyłączania LCD można wykorzystać również wtedy, kiedy

kamera nagrywa. Wciskając przycisk OK przejdziesz do ustawień, a za pomocą strzałek

wybierzesz pożądaną opcję. Wciskając ponownie przycisk OK potwierdzisz swój wybór. h) G-sensor – dzięki G-sensorowi kamera potra rejestrować uderzenie na przykład pod

czas wypadku drogowego. Jak tylko kamera wykryje uderzenie, natychmiast zabez-

pieczy aktualnie powstające nagranie. Zapis nie zostanie dzięki temu usunięty. Istnieje

możliwość ustawienia różnych czułości G-sensora(wysoka,średnia, niska) albo całkowicie

go wyłączyć. Wciskając przycisk OK przejdziesz do ustawień, gdzie za pomocą strzałek

wybierzesz pożądaną opcję. Wciskając przycisk OK potwierdzisz swój wybór. i) Tryb parkowania – włączony tryb parkowania działa również wtedy, kiedy kamera nie

jest zasilana - energia pobierana jest wówczas z wbudowanej baterii. Przy jakimkolwiek uderzeniu, który zarejestruje G-sensor, kamera automatycznie się włączy i rozpocznie nagrywanie. Po około 20-30 sekundach bez zarejestrowania kolejnego uderzenia zapisze nagranie, zabezpieczy je i ponownie się wyłączy. Kiedy funkcja trybu parkowania jest aktywowana, ekran LCD kamery pozostanie wyłączony, aby niepotrzebnie nie przyciągał uwagi. Ekran można włączyć, wciskając jakikolwiek przycisk. Wciskając przycisk OK przejdziesz do ustawień, gdzie za pomocą strzałek dokonasz wyboru wł/wył, a wciskając ponownie przycisk OK potwierdzisz swój wybór.

j) Detekcja ruchu – przy uruchomionej detekcji ruchu kamera zacznie automatycznie

nagrywać w momencie, kiedy zarejestruje ruch w polu widzenia obiektywu przedniej kamery. Kamera stworzy ok. 20-sekundowe nagranie, zabezpieczy je, a następnie ukończy zapis (o ile nie zarejestruje kolejnego ruchu). Tryb detekcji ruchu działa jedynie wtedy, kiedy kamera jest włączona. Wciskając przycisk OK przejdziesz do ustawień, gdzie za pomocą strzałek dokonasz wyboru wł/wył. Wciskając ponownie przycisk OK potwierdzisz swój wybór.

k) Ustawienia fabryczne – możliwość przywracania ustawień kamery do wyjściowych

ustawień fabrycznych. Wciskając przycisk OK przejdziesz do ustawień, gdzie za pomocą

strzałek dokonasz wyboru tak/nie. Wciskając ponownie przycisk OK potwierdzisz swój

wybór. l) Kalibracja LDWS – możliwość ustawienia funkcji śledzenia pasów ruchu. Wciskając

przycisk OK przejdziesz do ustawień. Najpierw za pomocą strzałek ustaw czerwoną horyzontalną linię tak, aby pokrywała się z horyzontem, kóry rozpościera się za przednią szybą. Następnie za pomocą strzałek ustaw zieloną horyzontalną linię tak, aby pokrywała

się z końcem maski samochodowej i potwierdź swój wybór klikając przycisk OK. Na ko- niec za pomocą strzałek ustaw wysokość horyzontu i potwierdź wciskając przycisk OK.

m) Wersja FW – wciskając przycisk OK uzyskasz informację o aktualnie zainstalowanej

wersji rmware.

Parametry kamery samochodowej LAMAX C5.1 Dual

Rozdzielczość przedniej kamery 1920x1080 30fps, 1280x720 30 fps Rozdzielczość tylnej kamery 1280x720 25 fps Ekran 4.3“ Kąt widzenia 120 Format wideo MOV Format foto Jpg Typ pamięci Micro SDHC do 32 GB Możliwość łączenia USB Długość kabla łączącego Ok. 5 m Częstotliwość sieci 50/60 Hz Kompatybilność SO MS Windows/Mac OS

Specykacja może ulec zmianie poprzez wymianę któregoś z elementów urządzenia lub aktualizację oprogramowania.

Producent:

elem6 s.r.o., Braškovská 308/158, 161 00 Praha 6 http://www.lamax-electronics.com

Błędy w druku i zmiany w instrukcji obsługi zastrzeżone.

VARTOJIMO INSTRUKCIJA

LAMAX

C5.1 Dual

TURINYS

Įvadas ..................................................................................................................................................................... 2

Automobilinio registratoriaus LAMAX C5.1 savybės ir funkcijos ....................................................2

Rinkinio turinys .................................................................................................................................................. 2

Produkto schema ..............................................................................................................................................3

Produkto instaliacija .........................................................................................................................................3

Greito pasirinkimo funkcija ........................................................................................................................... 3

Piktogramų paaiškinimas ...............................................................................................................................4

Automobilinio registratoriaus LAMAX C5.1 Dual naudojimas .........................................................4

Automobilinio registratoriaus LAMAX C5.1 nustatymai ....................................................................6

Automobilinio registratoriaus LAMAX C5.1 Dual parametrai ...........................................................9

Įvadas

Dėkojame, kad įsigijote automobilinį registratorių LAMAX C5.1 Dual. Turite dabar naują kelionių kompanioną, kuriuo galite visada pasikliauti. Daugumoje ES valstybių galite do kumentuoti savo vairavimą, o tuo pačiu saugoti savę ir savo turtą

Automobilinio registratoriaus LAMAX C5.1 savybės ir funkcijos

- Video Full HD 1920x1080 – priekinė registratorius

- Video HD 1280x720 – galinis registratorius

- G-jutiklis

- Įrašymas kilpoje

- Judesio detektorius

- Parkavimo režimas

- Parkavimo registratorius

- Greičio matuoklių detekcija (pasirinktinai)

- Stebėjimas (pasirinktinai)

Rinkinio turinys

- Automobilinis registratorius LAMAX C5.1 Dual

- Galinis registratorius

- Kabelis jungiantis priekinę ir galinį registratorių

- USB maitinimo kabelis automobiliniam lizdui

- USB kabelis duomenų siuntimui

- Guminiai laikikliai tvirtinimui prie galinio vaizdo veidrodžio

- Kabelių laikikliai

- Naudojimo instrukcija

- Kitos spausdintos medžiagos

Produkto schema

1. ĮJ./IŠJ.

2. Režimas (mode)

3. Meniu

4. Rodyklė kairėn

5. Rodyklė dešinėn

6. OK

7. Maitinimo jungtis(mini USB)

8. Lizdas galinio registratoriaus prijungimui

9. Micro SDHC kortelės lizdas

10. GPS modulio prijungimo lizdas

Produkto instaliacija

1) Maitinimo kabelį iki automobilinio lizdo nuveskite aplink priekinį stiklą taip, kad ne

ribotų vairuotojui matomumo, o po to pritvirtinkite su kalbelių laikiklių pagalba. Vieną

kabelio galą prijunkite prie priekinio registratoriaus, o kitą prie pakrovėjo. Pakrovėją

prijunkite prie automobilio lizdo. Priekinę kamerą primontuokite su gumytėms prie

galinio vaizdo veidrodžio. Registratoriaus objektyvą apsukite taip, kad būtų nukreiptas

betarpiškai į vaizdą prieš automobilį.

2) Galinį registratorių priklijuokite galiniame stikle su 3M lipduku.

3) Su jungiamuoju kabeliu sujunkite priekinį bei galinį registratorių. Kabelį nuveskite auto

mobilio korpusu taip, kad jokiu būdu netrukdytų. Taip išvengsite nelaimingų atsitikimų

vairavimo metu. Jei norite panaudoti parkavimo kameros funkciją, sujunkite raudoną

kabelį iš kabelio jungiančio priekinę ir galinį registratorių prie parkavimo šviestuvo.

4) Naudojant įrenginį pirmą kartą, baterija bus silpnai pakrauta. Jei negalima įjungti

įrenginio dėl silpno baterijos pakrovimo, prijunkite rankiniu būdu maitinimo kabelį ir

taip pakraukite bateriją.

5) Rekomenduojame naudoti aukštos kokybės micro SDHC korteles, klasė 10 arba auk-

štesnė. Siekiant įrašyti kuo ilgesnius įrašus rekomenduojame naudoti mažiausiai 8 GB, o

maksimaliai 32 GB talpos korteles. Pirmą kartą naudojant kortelę reikia ją suformatuoti

kompiuteryje arba kameroje.

Greito pasirinkimo funkcija

1) Ekrano įjungimas/išjungimas - trumpas mygtuko ĮJ./IŠJ. paspaudimas

2) Rankinis įrašo apsaugojimas /apsaugojimo nuėmimas - trumpas mygtuko REŽIMAS

paspaudimas apsaugos duotu momentu įrašomą įrašą

3) Vaizdo iš priekinio registratoriaus į galinį perjungimas - trumpas rodyklės KAIRĖN

paspaudimas

4) Garso įrašymo išjungimas/įjungimas - ilgis rodyklės KAIRĖN paspaudimas

5) Greitas nuotraukų atlikimas - trumpas rodyklės DEŠINĖN paspaudimas įrašymo metu

6) Parkavimo režimo įjungimas - ilgas rodyklės DEŠINĖN paspaudimas

1 2 3 4 5 6

7 8 9 10

Piktogramų paaiškinimas

Video režimas G-jutik lis

Nuotraukų režimas Parkavimo režimas

Garsas išjungtas Baterijos pakrovimas Rasta atminties kortelė

Nėra atminties kortelės

Ekspozicija

Automobilinio registratoriaus LAMAX C5.1 Dual naudojimas

1) Kortelės Micro SDHC įdėjimas

Įdėkite arba išimkite micro SDHC kortelę iš kortelės atminties lizdo tik tada, kai registrato- rius yra išjungtas bei kai nėra prijungta prie kompiuterio maitinimo kabeliu. Rekomenduo- jame naudoti mažiausiai 10GB, o maksimaliai 32GB talpos korteles.

2) Maitinimas

a) Registratorius gali būti maitinamas su USB kabeliu prijungtu prie kompiuterio arba

panaudojus automobilio lizdą b) Registratorius suprojektuotas taip, kad būtu pastoviai maitinamas. c) Integruota baterija skir ta naudoti kai kuriose funkcijose, tokiose kaip atidėtas išjungimas

arba parkavimo režimas.

3) Registratoriaus įjungimas ir išjungimas

a) Norint išjungti registratorių spauskite ir palaikykite mygtuką „IŠ./ĮJ.” per 3-5 sek. b) Pajungus maitinimo šaltinį registratorius įsijungs automatiškai. c) Norint išjungti registratorių spauskite ir palaikykite mygtuką „IŠ./ĮJ.” per 3-5 sek d) Atjungus maitinimo šaltinį registratorius išsijungs automatiškai. Registratorius turi

atidėto išjungimo funkciją, kurioje galima nustatyti laiką. Jei atjunksite registratorių iš maitinimo įrašymo metu, registratorius po nustatyto laiko įrašys duotu momentu įrašomą video ir išsijungs.

4) Režimų perjungimas ir naršymas meniu

a) Kelis kartus spaudžiant mygtuką REŽIMAS galite persijungti tarp įrašymo/nuotraukų

darymo/video galerijos/foto galerijos režimų. b) Registratoriaus meniu padalinta į tris dalis. Jei esate video įrašymo režime, paspaudus

mygtuką MENIU įjungsite trijų skirtingų sąsajų rodymą. Vairavimo nustatymas (vairuo tojo piktograma), video nustatymai (video piktograma) ir registratoriaus nustatymai (sukryžminto atsuktuvo ir rakto piktograma).

c) Jei esate video galerijos režime, paspaudus mygtuką MENIU įjungsite dviejų skirtingų

sąsajų rodymą. Įrašymo valdymas (video piktograma) ir registratoriaus nustatymai. Įrašų

valdymas aprašytas 5) ir 7) punkte. d) Jei esate foto galerijos režime, paspaudus mygtuką MENIU įjungsite dviejų skirtingų

sąsajų rodymą. Nuotraukų valdymas ir registratoriaus nustatymai. Nuotraukų valdymas aprašytas 5) ir 7) punkte.

e) Perjungimas tarp paskirų sąsajų galimas spaudžiant mygtuką MENIU. Atitinkamoje

sąsajoje galite naršyti su rodyklių KAIRĖN ir DEŠINĖN pagalba. Po pasirinkimo pas

pauskite mygtuką OK, o su rodyklių pagalba bei pakartotinai paspaudus mygtuką OK pasirinkite pageidaujamą nustatymą.

5) Įrašymas / nuotraukų atlikimas / galerijos peržiūra

a) Norint pradėti įrašymą paspauskite mygtuką OK. Dar kartą paspaudus šį mygtuką sust-

abdysite įrašymą. Šio veiksmo metu registratorius turi būti įrašymo režime. b) Automatinis įrašymas - automatinio įrašymo funkcija yra pastoviai aktyvi. Automatinis

įrašymas prasidės kai registratorius prisijungs prie maitinimo šaltinio. Kai tik pradės veiks automobilis, įsijungs registratorius ir pradės įrašinėti.

c) Nuotraukas galima atlikti paspaudus mygtuką OK. Šio veiksmo metu registratorius turi

būti fotografavimo režime. d) Perėjus į galeriją bus matomas atliktų lmų bei nuotraukų sąrašas. Norint peržiūrėti atlik

tas nuotraukas ar įrašus naršykite rodyklėmis AUKŠTYN ir ŽEMYN. Video galerijos režime įrašai skirstomi į aplankus. Aplankas VIDEO naudojamas esamų įrašų laikymui. Aplankas SPYNA naudojamas apsaugotų įrašų laikymui. Aplankas EVENT naudojamas judesio de tekcijos pagalba atliktų įrašų laikymui. Norint naršyti po aplankus ir įrašus/nuotraukas naudokite mygtukus KAIRĖN ir DEŠINĖN. Perėjimas į rašinėjimą iš aplanko galimas kelis kartus paspaudys mygtuką MENIU.

6) Failų šalinimas betarpiškai registratoriuje

a) Failus galima šalinti betarpiškai registratoriuje - galima galerijoje. Paspaudus mygtuką

MENIU galite pasirinkti failus pašalinimui (video galerijoje spaudžiant jį du kartus), o po

to pasirinkite poziciją PAŠALINTI, o po to funkciją PAŠALINTI. b) Visų įrašų pašalinimas - galima galerijoje. Paspauskite mygtuką MENIU, pasirinkite

poziciją PAŠALINTI, o po to funkciją PAŠALINTI VISKĄ.

7) Registratoriaus sukurtos medžiagos apsaugojimas

Atminties kortelės užpildymo atveju, registratorius automatiškai keis seniausius įrašus naujausiais. Jei norite apsaugoti kai kuriuos įrašus nuo pašalinimo, turite juos apsaugoti. A) Įjungtas G-jutiklis užtikrina, kad smūgio atveju duotu momentu įrašomas vaizdas bus

automatiškai apsaugotas, o tuo pačiu iškeitimas įrašyme kilpoje nebus galimas.

B) Duotu momentu įrašoma vaizdą galima apsaugoti rankiniu būdų paspaudžiant

mygtuką “Režimas”.

C) Failus galima taip pat papildomai apsaugoti registratoriaus galerijoje:

a) Paskirų įrašų apsaugojimas – Pasirinkus norimą poziciją paspauskite mygtuką ME

NIU (video galerijoje paspauskite du kartus), pasirinkite poziciją APSAUGOTI, o po to funkciją APSAUGOTI.

b) Visų įrašų apsaugojimas – Paspauskite mygtuką MENIU, pasirinkite poziciją APSAU

GOTI, o po to funkciją APSAUGOTI VISUS.

c) Apsaugos nuo paskirų failų nuėmimas – Pasirinkus norimą poziciją paspauskite

mygtuką MENIU (video galerijoje paspauskite du kartus), pasirinkite poziciją NUIMTI APSAUGOJIMĄ, o po to funkciją NUIMTI APSAUGOJIMĄ.

d) Apsaugos nuo visų failų nuėmimas – Paspauskite mygtuką MENIU, pasirinkite poziciją

NUIMTI APSAUGOJIMĄ, o po to funkciją NUIMTI VISŲ APSAUGOJIMĄ.

8) Prijungimas prie PC

USB adapteris su mikro SDHC jungtimi yra įtrauktas į paketą. Įdėkite atminties kortelę į adapterį ir prijunkite adapterį prie kompiuterio.

9) Priekinio ir galinio registratoriaus vaizdo perjungimas

Esant sėkmingam priekinio ir galinio registratoriaus sujungimui ekrane kaip pagrindinis pasirodys vaizdas iš priekinio registratoriaus. Galinio registratoriaus vaizdas bus rodomas viršutiniame dešiniame ekrano kampe. Persijungimas tarp abiejų vaizdavimo būdų atlieka mas spaudžiant rodyklę KAIRĖN.

10) Parkavimo kamera

Jei prijungsite raudoną kabelį iš kabelio jungiančio priekinę ir galinį registratorių prie parkavimo šviestuvo, aktyvuos taip vadinamą parkavimo kamerą. Kai įjungiate atleidžiate atbulinės eigos pavarą, ekrane automatiškai pasirodys galinės kameros vaizdas bei atbulinės eigos linijos.

11) GPS modulio prijungimas

GPS modulis parduodamas kaip atskiras papildomas aksesuaras. Viena iš modulio funkcijų tai greičio matuoklių detekcija. Kai tik prijungsime prie registratoriaus modulį pagaus jis signalą, GPS piktograma pakeis spalvą į žalią, o ekrane pasirodys aktualios koordinatės. Iš produkto tinklapio www.lamax-electronics.com galite parsisiųsti LAMAX Player, dėl regis tratoriaus duomenų peržiūros. Grotuvas išskyrus įrašymą rodo taip pat aktualų greitį bei Google žemėlapiuose rodo nuvažiuotą maršrutą.

Automobilinio registratoriaus LAMAX C5.1 nustatymai

Video režime paspauskite mygtuką MENIU. Nustatymai turi tris dalis: vairavimo nustatymai, video nustatymai ir registratoriaus nustatymai.

1) Vairavimo nustatymai

a) Garsumas – galima reguliuoti registratoriaus darbo garsumą (įrašų atkūrimas, garsinės

instrukcijos). Spaudžiant mygtuką OK pereisite į nustatymus, kur rodyklių pagalba pa sirinksite lygi 0-10 ir patvirtinsite mygtuku OK.

b) Greičio viršijimas – galima nustatyti maksimalų leistiną greitį; veikia tik su GPS moduliu.

Ideali funkcija situacijose, kai norite gauti įspėjimą apie apibrėžto greičio viršijimą bei apie vietas, kurios yra stacionarūs greičio matuokliai. Ši funkcija turi visada pirmenybę prieš pranešimus iš GPS modulio detektoriaus pranešimus. Jei ši funkcija išjungta, reg istratorius informuoja tik apie netoliese esantį greičio matuoklį. Paspaudžiant mygtuką OK pereisite į nustatymus, o rodyklių pagalba pasirinkite maksimalų greitį 40-160 km/h, arba išjungsite funkciją ir patvirtinkite mygtuku OK.

c) Režimo nustatymas – apibrėžia detekcijos pranešimo lygį. Turi dvi pozicijas „Pilnas

saugumas/Greičio matuokliai“. Režime “Greičio matuokliai” detekcija informuoja tik

apie greičio matuoklius. Režime „Pilnas saugumas” informuoja taip pat apie kitus

pavojus(pagalbinės, ugniagesių išvažiavimas ir pan.). Paspaudžiant mygtuką OK pere

isite į nustatymus, o rodyklių pagalba pasirinkite norimą režimą ir patvirtinkite mygtuku

OK.

2) Video nustatymai

a) Video rezoliucija – galimi du variantai: HD ir full HD prie 30 fps. Paspaudžiant mygtuką

OK pereisite į nustatymus, o rodyklių pagalba pasirinkite norimą rezoliuciją ir pat

virtinkite mygtuku OK. b) Video laikas (kilpos ilgis) – galima nustatyti paskirų įrašų ilgį. Registratorius įrašo kilpoje

1-5 minučių ilgio įrašus. Atveju, kai kortelė bus užpildyta, registratorius pradės rodyti seniausius įrašus. Paskiri įrašai sklandžiai su savimi susiję, nedaro taip vadinamų tuščių vietų tarp paskirų kilpų. Paspaudžiant mygtuką OK pereisite į nustatymus, o su rodyklių pagalba pasirinkite norimą kilpos ilgį. Pasirinkus patvirtinkite dar kartą paspaudžiant mygtuką OK.

c) Atidėtas išjungimas – galima nustatyti atidėtą išjungimą po registratoriaus atjungimo

iš maitinimo. Ši funkcija yra ideali pavyzdžiui, kai naudojame automobilį su įranga start/

stop. Paspaudžiant mygtuką OK pereisite į nustatymus, o su rodyklių pagalba pasiren

kate norimą įjungimo atidėjimo laiką, arba visiškai išjungiate šią funkciją. Dar kartą

paspaudžiant OK patvirtinsite savo pasirinkimą. d) Garso įrašymas – galima įjungti arba išjungti garso įrašymą video įrašymo metu. Ideali

situacijose, kai pavyzdžiui svarbu Jums turėti privatumą pokalbių metu. Čia yra turi taip pat greito parinkimo funkcija. Paspaudžiant mygtuką OK pereisite į nustatymus, o su rodyklių pagalba patvirtinkite garso įjungimą arba išjungimą, patvirtinkite po to savo pasirinkimą paspaudžiant mygtuką OK.

e) Ekspozicija – leidžia reguliuoti ekspoziciją priklausomai nuo poreikių 0-10 diapazone.

Spaudžiant mygtuką OK, pereisite į nustatymus, o su rodyklių pagalba pasirinksite norimą lygį, patvirtinkite po to savo pasirinkimą paspaudžiant mygtuką OK.

f) LDWS – judėjimo juostų stebėjimo funkcija. Šią funkciją galite kalibruoti meniu

„Registratoriaus nustatymai“. Paspaudžiant mygtuką OK pereisite į nustatymus, o su

rodyklių pagalba įjungsite arba išjungsite funkciją, patvirtinkite po to savo pasirinkimą

paspaudžiant mygtuką OK.

3) Registratoriaus nustatymai

a) SD kortelės formatavimas – rekomenduojama prieš pirmą panaudojimą suformatuoti

kortelę kompiuteryje arba betarpiškai kameroje. Paspaudžiant mygtuką OK pereisite į nustatymus, o su rodyklių pagalba galite pasirinkti taip/ne, patvirtinant paspaudžiant dar kartą mygtuką OK. Kortelė kelių sekundžių bėgyje bus suformatuota. Dėmesio! Šis veiksmas pašalins visus duomenis esančius kortelėje.

b) Mygtukų garsas – leidžia įjungti arba išjungti mygtukų garsą. Paspaudžiant mygtuką

OK pereisite į nustatymus, o rodyklių pagalba pasirinkite taip/ne ir patvirtinkite paspaudžiant dar kartą mygtuką OK.

c) Automatinis išjungimas – galima nustatyti automatinį automobilinio registratoriaus

išjungimą po 1 arba 5 minučių neveiklumo. Paspaudžiant mygtuką OK pereisite į nus

tatymus, o su rodyklių pagalba pasirinksite norimą intervalą arba išjungsite visiškai

funkciją, patvirtinkite pasirinkimą paspaudžiant mygtuką OK. d) Datos ir valandos nustatymai – galima nustatyti aktualią datą ir valandą. Jei prie reg

istratoriaus prijungtas GPS modulis, data ir valanda sinchronizuojasi automatiškai. Paspaudžiant mygtuką OK pereisite į nustatymus, o su rodyklių pagalba palaipsniui nustatysite kiekvieną elementą(metus, mėnesį, dieną, valandą, minutes ir sekundes).

Kiekvieną iš paskirų nustatymų turite patvirtinti mygtuku OK. Kai tik atliksite visus nus- tatymus, patvirtinkite pakitimus dar kartą spaudžiant mygtuką OK.

e) Kalba – automobilinis registratorius LAMAX C5.1 turi daugiakalbę meniu. Kalbą galite

pakeisti spaudžiant mygtuką OK, o po to rodyklių pagalba pasirenkate norimą kalbą. Dar kartą paspaudžiant OK patvirtinsite savo pasirinkimą.

f) Tinklo dažnis – leidžia pasirinkti dažnį pagal elektros tinklo dažnį (Europos kontinente

elektros tinkle yra elektra 50 HZ, Amerikoje ir Azijos dalyje - 60 Hz). g) Taupymo režimas – leidžia nustatyti automatinį ekrano išjungimą neaktyvumo atveju

praėjus 1 arba 3 minutėms arba išjungti taupymo režimą. Automatinio LCD išjungimo funkciją galima naudoti net tada, kai registratorius įrašinėja. Paspaudžiant mygtuką OK pereisite į nustatymus, o su rodyklių pagalba pasirinksite norimą funkciją. Dar kartą paspaudžiant OK patvirtinsite savo pasirinkimą.

h) G-jutiklis – G-jutiklio dėka registratorius gali įrašyti smūgį pavyzdžiui kelio avarijos

metu. Kai tik registratorius aptiks smūgį, iškart apsaugos tuo metu įrašomą įrašą. Todėl tas įrašas nebus pašalintas. Yra galimybė nustatyti įvairius G-jutiklio jautrumus (aukštas, vidutinis, žemas) arba galima jį visiškai išjungti. Paspaudžiant mygtuką OK pereisite į nustatymus, kur rodyklių pagalbą pasirinksite norimą funkciją. Spaudžiant mygtuką OK patvirtinsite savo pasirinkimą.

i) Parkavimo režimas – įjungtas parkavimo režimas veikia ir tada, kai registratorius nėra

maitinamas - energija imama tada iš integruotos baterijos. Prie bent kokio smūgio, kurį įrašys G-jutiklis, registratorius automatiškai įjungs ir pradės įrašymą. Po 20-30 sekundžių be smūgio, išsaugos įrašą, apsaugos jį ir pradės vėl įrašinėti. Kai parkavimo režimo funkci ja aktyvi, LCD ekranas yra išjungtas, kad nereikalingai nepritrauktų dėmesio. Ekraną gali- ma įjungti spaudžiant bent kokį mygtuką. Paspaudžiant mygtuką OK pereisite į nustaty- mus, kur rodyklių pagalba pasirinksite ĮJ./IŠJ., a dar kartą paspaudžiant OK patvirtinsite savo pasirinkimą.

j) Judesio detekcija – įjungiant judesio detekciją registratorius pradės automatiškai

įrašinėti, kai patiks judesį priekinio registratoriaus matomumo srityje. Registratorius sukurs apie 20 sekundžių ilgio įrašą, apsaugos jį, o po to užbaigs įrašinėjimą (jei neaptiks kito judesio). Judesio detekcijos režimas veikia tik tada, kai registratorius yra įjungtas. Paspaudžiant mygtuką OK pereisite į nustatymus, kur rodyklių pagalba pasirinksite ĮJ./ IŠJ.. Dar kartą paspaudžiant OK patvirtinsite savo pasirinkimą.

k) Gamykliniai nustatymai – leidžia grąžinti gamyklinius kameros nustatymus. Pas-

paudžiant mygtuką OK pereisite į nustatymus, kur rodyklių pagalba pasirinksite taip/ne. Dar kartą paspaudžiant OK patvirtinsite savo pasirinkimą.

l) LDWS kalibravimas – leidžia nustatyti judėjimo juostų stenėjimo funkciją. Paspaudžiant

mygtuką OK pereisite į nustatymus. Pirmiausiai rodyklių pagalba nustatykite raudoną horizontalią liniją taip, kad pasidengtų su horizontu, kuris yra už priekinio stiklo. Po to rodyklių pagalba nustatykite horizontalią žalią liniją taip, kad pasidengtų su automobilio priekio galu ir patvirtinkite savo pasirinkimą spaudžiant mygtuką OK. Pabaigoje rodyklių pagalba nustatyki horizonto aukštį ir patvirtinkite spaudžiant mygtuką OK.

m) Programinės įrangos versija – spaudžiant mygtuką OK gausite informaciją apie ak

tualiai įdiegtą programinės įrnaogs versiją.

Automobilinio registratoriaus LAMAX C5.1 Dual parametrai

Priekinio registratoriaus rezoliucija 1920x1080 30fps, 1280x720 30 fps Galinio registratoriaus rezoliucija 1280x720 25 fps Ekranas 4.3“ Matomumo kampas 120 Video formatas MOV Foto formatas Jpg Atminties tipas Micro SDHC iki 32 GB Jungimo galimybė USB Jungiamojo kabelio ilgis Apie 5 m Tinklo dažnis 50/60 Hz Suderinamumas su operacinėmis

sistemomis

Specikacija gali pasikeisti dėl vieno iš įrenginio komponentų pakeitimo arba pro- graminės įrangos atnaujinimo.

Gamintojas:

elem6 s.r.o., Braškovská 308/158, 161 00 Praha 6 http://www.lamax-electronics.com

Spausdinimo klaidos ir pokyčiai naudojimo instrukcijoje saugomos.

MS Windows/Mac OS

LAMAX C5.1 Dual User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Introduction

LAMAX C5.1 Features and Functions

Pack Contents

Product Layout

Product Installation

Quick Functions

Icon Key

Operating the LAMAX C5.1 Dual Car Camera

LAMAX C5.1 Dual Dashcam Settings

LAMAX C5.1 Dual Car Camera Parameters

Einführung

Autokamera LAMAX C5.1 besitzt in dieser Ausführung folgene Funktionen

Verpackungsinhalt

Produktskizze

Installation des Produkts

Kurzwahlfunktionen

Erläuterung der Symbole

Benutzung der Autokamera LAMAX C5.1 Dual

Einstellen der Autokamera LAMAX C5.1 Dual

Parameter der Autokamera LAMAX C5.1 Dual

Úvod

Autokamera LAMAX C5.1 má tyto vlastnosti a funkce

Obsah balení

Nákres produktu

Instalace produktu

Funkce ovládané rychlou volbou

Vysvětlivky k ikonám

Používání autokamery LAMAX C5.1 Dual

Nastavení autokamery LAMAX C5.1 Dual

Parametry autokamery LAMAX C5.1 Dual

Úvod

Autokamera LAMAX C5.1 má tieto vlastnosti a funkcie

Obsah balenia

Nákres produktu

Inštalácia produktu

Funkcie ovládané rýchlou voľbou

Vysvetlivky k ikonám

Používanie autokamery LAMAX C5.1 Dual

Nastavenie autokamery LAMAX C5.1 Dual

Parametre autokamery LAMAX C5.1 Dual

Wstęp

Zawartość zestawu

Schemat produktu

Instalacja produktu

Funkcje szybkiego wyboru

Objaśnienia dotyczące ikon

Użytkowanie kamery samochodowej LAMAX C5.1 Dual

Ustawienia kamery samochodowej LAMAX C5.1 Dual

Parametry kamery samochodowej LAMAX C5.1 Dual

Įvadas

Rinkinio turinys

Produkto schema

Produkto instaliacija

Greito pasirinkimo funkcija

Piktogramų paaiškinimas

Automobilinio registratoriaus LAMAX C5.1 Dual naudojimas

Automobilinio registratoriaus LAMAX C5.1 nustatymai

Automobilinio registratoriaus LAMAX C5.1 Dual parametrai
