LAMAX ACTION X8 Electra

Waterproof up to 30 m

Full HD video 1920 x 1080p in 60 fps

12 MP camera

WiFi

- 1 -

Safety Precautions

1. Do not drop the camera or subject it to any powerful physical shock that may cause mechanical damage.

2. Do not place the camera near objects that generate magnetic elds, such as magnets or electric motors or near objects that emit strong radio waves, such as antenna. Powerful magnetic elds or radio waves may cause damage to the camera or corrupt the captured video and audio recordings.

3. Do not expose the unit to high temperatures or direct sunlight.

4. Use only high-quality micro SDHC cards of Speed Class 10. Slower cards may limit the functionality of the camera and it will not be possible to shoot in all modes and at all resolutions.

5. Do not place the micro SDHC card near a magnetic eld or in a place with static electricity as this may cause the loss of data.

6. If the device overheats, emits smoke or a suspicious odour, immediately disconnect the device from the power supply.

7. Whilst charging the camera, keep it out of reach of children as the power cable may cause electric shock or asphyxiation.

8. Store camera in a cool, dry and dust-free environment.

Introduction

Thank you for purchasing the LAMAX ACTION X8 Electra. You have acquired an extremely durable companion, fearless in any situation. You can record under extreme conditions without a problem and still expect the highest quality video. Thanks to the X8 Electra’s great performance, you can look forward to ultra slow-motion video achieved by taking 120 images per second. With the LAMAX ACTION X8 Electra you can preserve any moment and share it with your friends.

- 2 -

The LAMAX ACTION X8 Electra Action Camera has the following features:

- Integrated LCD display making it simple to select the best shot angle and check your

recordings.

- Comes equipped with a waterproof case, allowing you to dive to a depth of 60m. Scuba

diving and water sports are calling you.

- Shoots Full HD video 1920 x 1080 at 60 fps and HD video 1280 x 720 at 120 fps.

- Wide-angle 154° lens.

- Photo resolution up to 12 MP.

- Option to set video and photo resolution.

- Option to record in photo time-lapse and video time-lapse modes.

- Wide choice of video and photo resolutions.

- Multiple photography modes.

- Option to manually set photo and video exposure.

- Wide range of supplied accessories allows you to shoot video any time and anywhere.

- Can be used as a dashcam.

- Can be used as a webcam.

- Supports Micro SDHC cards up to 32 GB.

- USB and HDMI connectivity.

- Integrated WiFi allows connection to wireless devices.

- Intuitive to use and easy to connect to a PC or smartphone.

- User-friendly software.

- 3 -

Buttons

Down

Up (Wi-Fi)

Shutter

ON/OFF button

- 4 -

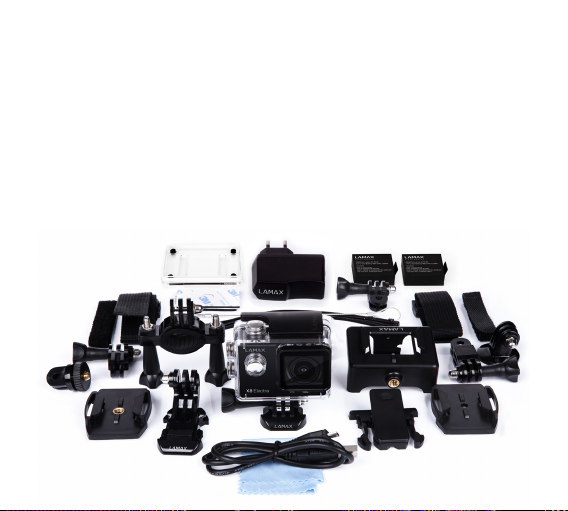

Accessories

Waterproof case Pole mount Frame for use without waterproof case J mount Charger Fast plug-in Quick clip mount Self-adhesive mount, straight (2 pcs) 3-axis connector (3 parts) Tripod adapter

Tripod screw adapter Universal straps with hook and loop fastener 3M replacement pads USB cable Li-ion battery (2 pcs) Replacement door Cable ties Wire rope sling Microbre cloth User manual

- 5 -

Using the LAMAX ACTION X8 Electra

1. Inserting the micro SD card

The micro SD card can be inserted into or removed from the SD card slot when the camera is o and not connected to a computer. Note: Use only high-quality micro SDHC cards. Cards produced by unveried manufac-

turers are not guaranteed to function properly.

2. Installing the battery

a. Press down on the battery cover lock and remove the battery cover. b. Insert the battery (connector end rst) into the compartment so that the connectors

are on the correct side.

c. Reattach the battery cover and secure it with the lock.

3. Charging

a. The camera can be charged by connecting it to a computer or using the AC adapter. b. In the car you can charge the camera using the car charger plugged into the

cigarette lighter. c. Whilst charging it is still possible to take pictures or shoot vide. d. The camera can also be charged whilst switched o.

4. Turning the camera ON and OFF a. To turn the camera on, press and hold the ON/OFF button for 3-5 seconds. b. To turn the camera o, press and hold the ON/OFF button for 3-5 seconds.

5. Changing modes and navigating the menu Toggle through video / photo / gallery / menu by pressing the ON/OFF button.

The camera menu consists of 3 separate item settings. Move through the menu vertically using the UP and DOWN arrows and conrm by pressing the shutter. To go back a level press ON/OFF.

- 6 -

Menu tabs: a. Video tab (video camera icon) to set the video parameters and all parameters related

to the car camera function. b. Photo tab (photo camera icon) to set the parameters and modes for taking photos. c. Settings tab (gear icon) to access further settings.

6. Video recording: modes and settings a. Capturing video

Switch to “Video” mode by pressing ON/OFF (this is also the default mode when the camera is switched on). The video camera icon is now displayed in the upperleft corner of the screen. To start recording press the shutter button. An animation is displayed in the upper-right corner and the recording time in the lower-right corner. To stop recording press the shutter. The animation from the upper-right corner disappears. Whilst lming the audio recording can be enabled or disabled by pressing the UP arrow which can be seen by the changing icons on the left side of the display. Before you begin recording, you can adjust the digital zoom using the UP and DOWN arrows. Please note that using the digital zoom degrades the image quality and so it is better not to use this feature.

b. Video settings (video camera icon)

• Video resolution – select the video resolution and frame rate. 4K 10 fps

2.7K 15 fps 1440p 30 fps 1080p 60 fps 1080p 30 fps 720p 120 fps 720p 60 fps

- 7 -

• Quality – change the overall quality of the shots and their size. Super ne Fine Normal

• Video time-lapse – this option sets the camera to capture images at pre-set intervals, allowing you to create attractive time-lapse shots. O. 3s 5s 10s 30s 1 min.

• Loop recording – this function is important when using the camera as a car camera. When enabled, the camera continuously records and if it runs out of space on the SD card it will automatically overwrite the oldest, unlocked recordings. O 1 min 3 min 5 min

• G-Sensor – this additional function is also useful when using the camera in a car. When enabled, if there is a collision the recordings will be automatically locked against deletion. In this settings menu, you can adjust the sensitivity of the G-Sensor. O Low Medium High

• Parking Mode – when enabled the camera automatically begins recording when there

- 8 -

is a collision or any attempted break in. O Low Medium High

• Car Mode – this function sets the camera to record automatically. When enabled, the camera turns on and begins recording as soon as the power is connected. O On

• REC O Delay – this function aects when the recording stops, after disconnecting the power supply. When enabled the recording stops 20 seconds after the power supply is disconnected. When disabled, recording stops immediately after the power supply is disconnected. O On

• Motion Detection – in this mode the camera automatically begins recording as soon as motion is detected. The camera stops recording when the motion stops. O On

• License plate – set the camera to the car license plate or your nickname.

• Display license plate – activates or deactivates the license plate stamp on the recording.

O On

• Date stamp – activates or deactivates date stamp on recorded video. O Date Date and time

- 9 -

7. Photography: modes and other settings a. Taking photos

Switch to “Photo” mode by pressing ON/OFF. The camera icon is then displayed in the upper-left corner. Press the shutter to take a single photo, start the self-timer, or a series of photos depending on the setting.

b. Settings in “Photo” mode (photo camera icon)

• Photo resolution – these settings change the photo resolution, the nal quality and size. 4000 x 3000 (12 MP) 3264 x 2448 (8 MP) 2304 x 1728 (4 MP)

• Quality – change the overall quality of the shots and their size. Super ne Fine Normal

• ISO – determines the sensitivity of the image chip. The darker the subject, the higher the ISO can be set. Higher ISO settings lead to more image noise. Automatic 50 100 200 400 800 1600

• Self-timer – allows you to set the delay time after pressing the shutter. This minimizes motion blur caused by camera shake when taking a photo in the classic way. O

- 10 -

3s 5s 10s

• Photo time-lapse – when activating this option, the camera takes a series of photos at pre-set intervals. O 3s 5s 10s 30s 1 min

• Photo Burst – allows you to take multiple shots by pressing the shutter. O 3 photos 5 photos 10 photos

• Date stamp – adds current date to photos taken. O Date Date and time

8. Other settings For additional settings not included in the “Video” and “Camera” tabs there is a “Settings” tab (gear icon).

• Image Orientation – this function allows you to adjust the orientation of the image when lming or taking photos. The options allow you to use the standard orientation, to rotate the image by 180° or to automatically rotate the image to the standard orientation depending on the position of the camera.

- 11 -

Normal Auto Rotate Rotate 180°

• White Balance – allows you to adjust the white balance when recording. Auto Daylight Overcast Tungsten Fluorescent

• Exposure – allows you to adjust exposure as needed. The exposure settings range from

-2 to +2 in increments of 1/3.

• Sound – allows you to enable or disable the audio in video recording, the welcomem tune, and the shutter and button sounds.

• HDR – activate or deactivate HDR (High Dynamic Range)in captured recording. O On

• LCD O – display automatically powers o when idle for a set amount of time. O 1 min 3 min 5 min

• Date & Time – set the date and time on the device. You can choose the format of the displayed data.

• Language – change the language of the camera menu.

• Network Frequency – allows you to select the frequency in accordance with the grid

frequency (on the European continent it is 50 Hz and in the Americas and parts of Asia it is 60 Hz).

- 12 -

System

• Factory Reset – this restores factory setting on the device. Conrmation of this action can not be undone.

• System Info – displays information about the camera software version.

• Card Info – displays information about the inserted micro SDHC card.

• WiFi Name – set the WiFi name of your device.

• WiFi Password – set the password to connect to WiFi.

• Format – allows you to format the micro SDHC card.

9. Connecting WiFi The camera can be connected via WiFi to your mobile device running Android or iOS by following these instructions: a. Install the LAMAX CamApp 2.0 onto your mobile device (the app can be found on

Google Play for Android devices or in the App Store for iOS devices). b. Turn on the camera and activate WiFi by holding the UP arrow with the WiFi symbol. c. Activate WiFi on your mobile device. The camera WiFi can be found listed under

the name you set in the WiFi settings. The default password for the connection is

1234567890.

d. Once connected, you can use the application to control the camera or browse the

recorded data.

10. Browsing les a. Access the gallery by repeatedly pressing the ON/OFF button. Use the DOWN or UP

arrows to select whether you want to view videos or photos and to conrm press the shutter. There is also an EVENT folder, where all recordings made in parking mode are stored. Browse the gallery using the UP and DOWN buttons. Play video in the video gallery by pressing the shutter. Leave the gallery by repeatedly pressing ON/OFF.

- 13 -

b. Connect the camera to a computer via USB and select “USB storage” using the UP

and DOWN arrows, and then press the shutter to conrm. The camera is then visible

as an external drive on the computer. c. Remove the micro SD card and insert it into a card reader. d. Connect to a device via WiFi and browse using the software application.

11. Deleting les directly on the camera. a. Delete a single entry – can be done in the photo or video gallery. After pressing ON/

OFF, select “Delete”, select “Single” and conrm by selecting “Yes”.

b. Delete all entries – can be done in the photo or video gallery. After pressing the ON/

OFF button, select “Delete”, select “All” and conrm by selecting “Yes”.

12. Protecting les against deletion Locking a le means that it can not be deleted in the camera’s gallery nor overwritten while “Loop Recording”. a. Lock a single entry – can be done in the photo or video gallery. Press the ON/OFF

button, select “Lock data”, select “Lock le” and conrm by selecting “Yes”.

b. Lock all entries – can be done in the photo or video gallery. Press the ON/OFF button,

select “Lock data”, select “Lock all” and conrm by selecting “Yes”.

c. Unlock a single entry – can be done in the photo or video gallery. Press the “MENU”

button, select “Lock data”, select “Unlock le” and conrm by selecting “Yes”.

d. Unlock all entries – can be done in the photo or video gallery. Press the ON/OFF

button, select “Lock data”, select “Unlock all” and conrm by selecting “Yes”.

13. The LAMAX ACTION X8 camera connects to a computer in multiple modes. a. External disk – connect to your computer using the USB cable, select “USB storage”

using the UP and DOWN arrows and conrm by pressing the shutter.

b. Webcam – connect to your computer using the USB cable, select “Webcam” using

the UP and DOWN arrows and conrm by pressing the shutter.

- 14 -

c. Charging via USB while maintaining full camera functionality – connect to your

computer using the USB cable, select “CHARGING” using the UP and DOWN arrows and conrm by pressing the shutter.

- 15 -

LAMAX ACTION X8 Electra action camera parameters

LCD 1.5 inch Waterproof 30 m Lens A+++ HD lens wide-angle lens up 154°

Menu languages

Video resolution options

Video format MOV Photo format JPG Video codec H.264 Photo resolution options 4000 x 3000 (12 MP), 3264 x 2448 (8 MP), 2304 x 1728 (4 MP) Photo mode Individual / burst / timer and photo time-lapse Mains frequency 50 Hz / 60 Hz USB devices Micro USB 2.0 Compatibility storage Micro SDHC up to 32GB Connectivity WiFi, micro USB 2.0, HDMI Battery capacity 2 x 900 mAh Battery life Full HD video at 1080p / about 2x 90 minutes Time to fully charge cca. 2 hours

Compatible operating systems

Camera dimensions 59.2 x 41 x 29.8 mm (incl. lens) Weight 63 g (incl. waterproof case 118 g)

Note: These specications are subject to change in the event that parts of the camera have been replaced or the device software has been updated.

English, Czech, Slovak, Polish, German, French, Hungarian, Serbian, Slovenian, Lithuanian, Latvian 4K at 10 fps, 2.7K at 15 fps, 1440p at 30 fps, 1080p at 60 fps, 1080p 30 fps, 720p at 120 fps, 720p at 60 fps

Windows XP / Vista / 7 / 8 / 10, MacOS

- 16 -

Precautions and notices

- For your own safety, do not use the camera’s controls while driving.

- A window mount is needed when using the recorder in a car. Make sure that you place the

recorder in an appropriate place, so as not to obstruct the driver’s view or deployment of airbags.

- Make sure that no object is blocking the camera lens and no reective material is placed near

the lens. Please keep the lens clean.

- If the car’s windshield is tinted or coated, it may impact the recording quality.

Safety precautions

- Use only the charger supplied with your device. Use of another type of charger may result in

malfunction and/or danger.

- Do not use the charger in high moister environment. Never touch the charger when your hands

or feet are wet.

- Allow adequate ventilation around the charger when using it to operate the device or to chargé

the battery. Do not cover the charger with paper or other objects that will reduce cooling. Do not use the charger while it is inside a carrying case.

- Connect the charger to a proper power source. The voltage requirements are found on the

product case and/or on the packaging.

- Do not use the charger if it is visibly damaged. In case of damage, do not repair the equipment

yourself!

- In case of device overheating, immediately disconnect the power source.

- Charge under constant supervision only.

Caring for your device

- Taking good care of your device will ensure trouble-free operation and reduce the risk of

damage.

- Keep your device away from excessive moisture and extreme temperatures and avoid exposing

your device to direct sunlight or strong ultraviolet light for extended periods of time.

- Do not drop your device or subject it to severe shock.

- 17 -

- Do not subject your device to sudden and severe temperature changes. This could cause

moisture condensation inside the unit, which could damage your device. In the event of moisture condensation, allow the device to dry out completely before use.

- The screen surface can easily be scratched. Avoid touching it with sharp objects.

- Never clean your device when it is powered on. Use a soft, lint-free cloth to wipe the screen and

the exterior of your device. Do not use paper towels to clean the screen.

- Never attempt to disassemble, repair or make any modications to your device. Disassembly,

modication or any attempt at repair could cause damage to your device and even bodily injury or property damage and will void any warranty.

- Do not store or carry ammable liquids, gases or explosive materials in the same compartment

as your device, its parts or accessories.

- To discourage theft, do not leave the device and accessories in plain view in an unattended

vehicle.

- Overheating may damage the device.

Other information

1) For households: This marking indicates that this product should not be

disposed with other household wastes throughout the EU. To prevent possible harm to the environment or human health from uncontrolled waste disposal, recycle it responsibly to promote the sustainable reuse of material resources. To return your used device, please use the return and collection systems or contact the retailer where the product was purchased. They can take this product for environmental safe recycling. In case of incorrect disposal of this kind of wastes user can be ned according to national laws. User information for disposal of electric and electronic devices in countries outside the EU: The symbol stated above (crossed recycle bin) is valid only in countries in European Union. For correct disposal of electric and electronic devices ask your city hall or distributor of these devices. Everything is expressed by the symbol of crossed recycle bin on product, cover or printed materials.

- 18 -

2) You can determine a warranty service at the place of purchase. In case of technical problems or

queries contact your dealer who will inform you about the following procedure. Follow the rules for work with electric devices. User is not allowed to disassembly the device neither replace any of its components. To reduce the risk of electric shock, do not remove or open the cover. In case of incorrect setup and plug in of device you will expose yourself risk of electric shock.

Declaration of Conformity:

Hereby, MagiCam HD SOLUTIONS s.r.o., declares that all LAMAX products are in compliance with the essential requirements and other relevant provisions of Directive 2004/108/EC. Products are intended for sale without any restriction in Germany, Czech Republic, Slovak Republic, Poland, Hungary and other EU countries. Products are covered by a two-year warranty, unless otherwise stated. You can download the Declaration of Conformity from the website: www.lamax-electronics.com.

Exclusive importer of LAMAX product in EU:

MagiCam HD SOLUTIONS s.r.o., Braškovská 308/15, 161 00 Praha 6 http://www.lamax-electronics.com.

- 19 -

- 20 -

Actionkamera

LAMAX ACTION X8 Electra

Wasserdichte 30 m

Full HD Videoaufnahme 1920 x 1080p 60 fps

Fotos mit 12 Mpix Auösung

Wi-Fi

- 1 -

Sicherheitshinweise und Maßnahmen

1. Die Kamera vor Stößen, Fall auf den Boden und weiterer mechanischer Beschädigung

schützen.

2. Die Kamera vor Objekten die ein starkes magnetisches Feld erzeugen können

schützen, wie Magnete oder Elektromotoren. Die Kamera auch vor starken Sendern von Radiowellen wie Antennen fernhalten. Starke magnetische Felder können die Kamera und/oder die Video- und Tonaufnahme stören oder beschädigen.

3. Die Kamera vor hohen Temperaturen und direkter Sonneneinstrahlung schützen.

4. Benutzen Sie nur hochqualitäts Class 10 Micro SDHC Karten. Langsamere Karte

begrenzt Kamera Funktionalität und wird nicht möglich in allen Auösungen und Mode es zu benutzen.

5. Micro SDHC Speicherkarten von magnetischen Feldern oder Plätzen wo starke

statische Elektrizität entstehen kann fernhalten. Sie beugen so Datenverlusten vor.

6. Im Falle, dass es beim Auaden zu einer Überhitzung des Geräts, Rauchentwicklung

oder verdächtigem Geruch kommt, Gerät sofort vom Ladegerät trennen.

7. Beim Auaden die Kamera von Kindern fernhalten. Das Ladekabel könnte einen

Stromschlag auslösen oder das Kind könnte sich erwürgen.

8. Kamera an einem trockenen, kühlen, staubfreien Ort aufbewahren.

Einleitung

Wir danken Ihnen, dass Sie die Actionkamera LAMAX ACTION X8 Electra gekauft haben. So haben Sie einen extrem widerstandsfähigen Teilhaber gewonnen, der vor keiner Situation zurückschreckt. Sie können ohne Befürchtungen Aufzeichnungen in unwirtlichen und extremen Bedingungen machen und dabei die hochwertigsten Videoaufzeichnungen erwarten. Dank der Leistungsfähigkeit der Kamera X8 Electra können Sie sich auf extrem verlangsamte Videos freuen, von denen Sie Dank der Abtastungen bis zu 120 Bilder pro Sekunde erreichen. MIT LAMAX ACTION X8 Electra haben Sie die Möglichkeit,

- 2 -

einen Augenblick oder Moment beliebig einzufangen und ihn anschließend mit Ihren Freunden zu teilen.

Die Actionkamera LAMAX ACTION X8 Electra hat folgende Eigenschaften:

- Sie enthält einen integrierten LCD-Display, dank dem Sie immer den besten Winkel für

das Aufnehmen wählen und Sie das aufgenommene Material kontrollieren können.

- Sie ist mit einer wasserfesten Schutzhülle ausgestattet, die ein Untertauchen bis zu 60 m

Tiefe ermöglicht. So rufen Tauchen und Wassersportarten.

- Dreht Full HD Video 1920 x 1080 in 60 fps und HD Video in 1280 x 720 in 120 fps.

- Linse mit breitem Greifwinkel bis zu 154°.

- Nimmt Fotograen mit der Auösung bis 12 Mpx auf.

- Möglichkeit der Wahl der Auösung des Videos und der Fotograe.

- Möglichkeit, die Aufzeichnungen im Time-Lapse Foto Modus und Time-Lapse Video

Modus zu machen.

- Auswahl der Modi der Fotoaufnahme.

- Möglichkeit, die Exposition der Fotograen und Videos einzustellen.

- Große Auswahl von geliefertem Zubehör, dank dem Sie die Videos immer und überall

aufnehmen können.

- Möglichkeit des Gebrauchs als schwarzer Kasten im Auto.

- Möglichkeit des Gebrauchs als Webkamera.

- Unterstützung der Micro SDHC Karten bis zu einer Größe von 32 GB.

- USB und HDMI Konnektivität.

- Integriertes WiFi für den Anschluss von drahtlosen Geräten.

- Intuitives Benutzen, leichter Anschluss an den PC oder schlaues Mobilgerät.

- Benutzerfreundliche angenehme Software-Applikation.

- 3 -

Foto mit Beschreibungen der Abruftasten

Nach unten

Nach oben (Wi-Fi)

Auslöser

EIN/AUS

- 4 -

Tasten

Wasserdichtes Schutzgehäuse Stangenhalterung Rahmen zur Benutzung ohne Schutzgehäuse J Mount Fast Plug-In Quick Clip Mount Selbstklebende ache Halterung Selbstklebende ache Halterung mit Stativgewinde 3-axis Konnektor (3 teilig) Tripod Adapter

- 5 -

Stativ Gewindeadapter Universelle Klettverschlussbänder 3M Ersatzpads (2 Stück) USB Kabel Li-ion Batterie (2 Stück) Ersatztürchen Kabelbinder Stahldraht Mikrofaser Tuch Handbuch

Bedienung der Actionkamera LAMAX ACTION X8 Electra

1. Einlegen der Micro SD Karte Die Micro SD Karte in den Micro SD Kartenslot einlegen oder herausnehmen nur bei abgeschalteter und vom PC oder Ladegerät getrennter Kamera. Bemerkung: Benutzen Sie nur Marken SDHC Karten. Namenlos Karten garantieren nicht

2. Installieren der Batterie a. Drücken Sie die Batterieverriegelung und önen Sie das Batteriefach. b. Die Batterie mit den Konnektoren nach vorne so einlegen, dass diese auf der richtigen

c. Batteriedeckel anlegen und verriegeln.

3. Das Auaden a. Die Kamera können Sie über den PC oder über das Ladeteil auaden. b. Im Fahrzeug können Sie die Kamera mit dem 12V Ladegerät am Zigarettenanzünder laden. c. Beim Laden können Sie ohne weiteres Videos und Fotos erstellen. d. Kamera kann auch im ausgeschalten Zustand geladen werden.

4. Das Ein- und Ausschalten a. Schalten Sie die Kamera mit einem Druck und Halten der Funktionstaste „EIN/AUS“ für

b. Schalten Sie die Kamera mit einem Druck und Halten auf die Funktionstaste „EIN/AUS“

5. Umschaltung der Modi und Bewegungen im Menü Durch allmähliches kurzes Drücken auf die Funktionstaste „EIN/AUS“ können Sie zwischen den Modi der Videoaufzeichnungen / Fotoapparat / Galerie / Menü umschalten.Das Menü des Fotoapparats setzt sich auch drei selbständige Einstellungsposten zusammen. Im Menü bewegen Sie sich anschließend vertikal mit Hilfe der Pfeile „NACH OBEN“ UND „NACH UNTEN“; wobei zur Bestätigung der Optionen die Funktionstaste „AUSLÖSER“ und zur Rückkehr um eine Stufe zurück die Funktionstaste „EIN/AUS“ dient.

einen Störungsfreien Betrieb der Kamera.

Seite sind.

die Dauer von 3 - 5 Sekunden an.

für die Dauer von 3 - 5 Sekunden aus.

- 6 -

Posten im Menü: a. Lesezeichen „Videoaufzeichnung“ (Icon der Kamera) dient zur Einstellung der Parameter

für das Aufzeichnen von Videos und aller die Funktionen betreenden Parameter des schwarzen Kastens.

b. Lesezeichen „Fotoapparat“ (Icon Fotoapparat) dient zur Einstellung der Parameter und

Modi der Aufnahme der Fotograen.

c. Das Lesezeichen „Einstellung“ (Icon des Zahnrads) dient zur weiteren Einstellung des

Geräts.

6. Aufnehmen der Videoaufzeichnung: Modi und Einstellungen a. Aufnehmen der Videoaufzeichnung

Schalten Sie die Kamera mit der Funktionstaste „EIN/AUS“ in den Modus „Videoaufzeichnung“ um (es handelt sich allerdings um den Grundmodus, nach dem Start der Kamera bendet sie sich also direkt darin). Dass Sie im Modus der Videoaufzeichnung sind, erkennen Sie an dem Icon der Kamera an der linken oberen Ecke. Zum Beginn der Aufzeichnung drücken Sie die Funktionstaste „AUSLÖSER”. In der rechten oberen Ecke zeigt sich die Animation der Aufnahme und in der rechten unteren Ecke beginnt der Abzug der Aufnahmezeit. Nach Beenden der Aufnahme drücken Sie wieder die Funktionstaste „AUSLÖSER”. Anschließend verschwindet in der rechten oberen Ecke die Animation des Aufnehmens. Während des Aufnehmens kann man die Tonaufnahme durch Druck auf den Pfeils „NACH OBEN“, beliebig ein- und ausschalten, was von einer Änderung des Icons in dem linken Teil des Displays begleitet wird. Vor dem Auslösen des Aufnehmens ist es möglich, einen digitalen Zoom einzustellen und das mit Hilfe der Pfeile „NACH OBEN“ und „NACH UNTEN“. Es muss darauf hingewiesen werden, dass der Gebrauch der Funktion der digitalen Annäherung die Qualität der gemachten Aufnahme herabsetzt. Es ist deshalb besser, diese Funktion nicht zu benutzen.

b. Einstellung in der Spalte „Videoaufzeichnung“ (Icon der Kamera)

• Videoauösung – Auswahl der Auösung und Bildfrequenz (FPS). 4K 10 Bilder /Sek. 2,7K 15 Bilder /Sek.

- 7 -

1440p 30 Bilder /Sek. 1080p 60 Bilder /Sek. 1080p 30 Bilder /Sek. 720p 120 Bilder /Sek. 720p 60 Bilder /Sek.

• Qualität - die Einstellung beeinusst die gesamte Qualität der gemachten Aufzeichnungen und ihre Größe Sehr hoch Hoch Normal

• Zeitraervideos - bei der Aktivierung dieser Wahl macht die Kamera Aufnahmen im eingestellten Zeitintervall und ermöglicht, attraktive beschleunigte Aufnahmen zu schaen. Aus 3 Sek. 5 Sek. 10 Sek. 30 Sek. 1 Min.

• Endlosschleife (Loop Funktion) – diese Funktion ist wichtig wenn die Kamera als Autokamera benutzt werden soll. Bei eingeschalteter Endlosschleife werden im Falle, dass die Karte voll wird werden automatisch ältere Aufnahmen gelöscht. Aus 1 Min 3 Min 5 Min

• G-Sensor – eine weitere Funktion die hilfreich ist wenn die Kamera als Autokamera verwendet werden soll. Bei eingeschaltetem G-Sensor werden Aufnahmen bei einem Stoß oder einer Erschütterung automatisch gesperrt um diese vor dem Löschen zu schützen. Hier können Sie auch die Empndlichkeit des Sensors einstellen.

- 8 -

Aus Niedrig Mittel Hoch

• Parkmodus – die Kamera startet eine Aufnahme sobald eine Erschütterung des geparkten Fahrzeugs feststellt wird. Aus Niedrig Mittel Hoch

• Autokameramodus – wenn diese Funktion eingeschaltet ist startet die Kamera Sofort die Aufnahme nachdem sie mit Strom versorgt wird. Man vergisst nie die Aufnahme zu starten. Aus Ein

• Verlangsamt das Aufnehmen - diese Funktion beeinusst die Beendung der Aufnahme nach Abschalten von dem Ladegerät. Im Fall, dass sie eingeschaltet ist, wird die Aufnahme 20 Sek. nach Abschalten des Ladegeräts beendet. Wenn die Funktion ausgeschaltet ist, wird die Aufnahme gleich nach Abschalten des Ladegeräts beendet. Aus Ein

• Bewegungsentdeckung - bei eingeschalteter Bewegungsentdeckung beginnt die Kamera automatisch in dem Moment aufzunehmen, wenn sie Bewegung im Sehfeld des Objektivs aufzeichnet. Die Kamera beendet die Aufnahme, sobald die Bewegung eingestellt wird. Aus Ein

• RZ des Autos - in der Kamera kann das Registrierzeichen des Autos eingestellt werden, ggf. sein oder Ihr Spitzname.

• RZ anzeigen - aktivieren oder deaktivieren Sie die Anzeige der Registriermarke im Verzeichnis. Aus

- 9 -

Ein

• Datum im Video - aktivieren oder deaktivieren Sie die Datumsanzeige in dem aufgenommenen Video. Aus Datum Datum und Zeit

7. Fotograeren: Modi und weitere Einstellungen a. Aufnehmen von Fotograen

Schalten Sie die Kamera in den Modus „Fotoapparat“ mit der Funktionstaste „EIN/AUS“ um. Dass Sie im richtigen Modus sind, erkennen Sie an dem Icon des Fotoapparats an der linken oberen Ecke. Nach Druck auf die Funktionstaste „AUSLÖSER” nimmt die Kamera Fotograen auf, Fotograen auf Selbstauöser, Serienfotograen oder Zeitraerfotos in Abhängigkeit von der Einstellung.

b. Einstellung in der Spalte „Fotoapparat“ (Icon Fotoapparat)

• Fotoauösung – diese Einstellung beeinusst die nachträgliche Qualität der Bilder und deren Größe. 4000 x 3000 (12 Mpix) 3264 x 2448 (8 Mpix) 2304 x 1728 (4 Mpix)

• Qualität – diese Einstellung beeinusst die nachträgliche Qualität der Bilder und deren Größe. Sehr hoch Hoch Normal

• ISO – die ISO Einstellung stellt die Empndlichkeit des CMOS Chips ein. Umso dunkler die zu fotograerende Szene, desto höher muss der ISO Wert eingestellt werden. Mit einem hoch eingestellten ISO Wert entsteht auch ein Bildrauschen auf den besorgten Fotos. Automatisch 50

- 10 -

100 200 400 800 1600

• Selbstauslöser – verzögerte Fotoaufnahme nachdem wie eingestellt. Minimalisiert die Möglichkeit eines unscharfen Fotos gegenüber dem normalen Fotograeren. Aus 3s 5s 10s

• Zeitraerfotos - bei Aktivierung dieser Wahl nehmen Sie Fotograen in eingestellten Zeitintervallen auf. Aus 3 Sek. 5 Sek. 10 Sek. 30 Sek. 1 Min.

• Serienfoto - Erlaubt das Erstellen von mehreren Fotos in der Sekunde nach Druck auf des Auslösers. Aus 3 Bilder/s 5 Bilder/s 10 Bilder/s

• Datum auf dem Foto - Speichert das aktuelle Datum in die aufgenommene Fotograe. Ausgeschaltet Datum Datum und Zeit

- 11 -

8. Weitere Einstellungen Weitere Parameter die nicht in den Untermenüs „Videoaufnahme“ oder „Fotoapparat“ sind können im Untermenü „Einstellung“ eingestellt werden. (Zahnradicon)

• Bildorientierung – diese Funktion erlaubt das Einstellen der Bildorientierung für Videoaufnahmen oder Fotos. Die Möglichkeiten sind normale Orientierung, gedreht um 180° oder automatisch je nach Kameraposition. Normal Automatisch Gedreht 180°

• Weißabgleich – erlaubt das Einstellen des Weißabgleichs im zu erstellenden Bild. Tageslicht Bewölkt Künstliches Licht Leuchtstoröhre

• Exposition – erlaubt das Einstellen der Exposition nach Bedarf. Einstellen der Exposition im Bereich -2 - +2 in 1/3 Schritten.

• Töne – ermöglicht das Aus- oder Einschalten des Aufnahmetons im Video, Verschlusston, Willkommen Melodie und Tastentöne.

• HDR - ermöglicht, die Funktion HDR (High Dynamic Range - hoch dynamischer Umfang) in dem aufgenommenen Verzeichnis zu aktivieren oder zu deaktivieren. Aus Ein

• Ausgeschaltetes LCD - Einstellung des automatischen Ausschaltens des Displays im Fall der Untätigkeit. Aus 1 Min. 3 Min. 5 Min.

- 12 -

• Datum und Zeit - Einstellungen des Datums und Zeit des Geräts. Sie können auch das Format der angezeigten Data wählen.

• Sprache - ermöglicht eine Änderung der Sprache, in der Sie mit der Kamera kommunizieren.

• Netzfrequenz - ermöglicht, die Frequenz im Einklang mit der Frequenz des Schaltnetzes auszuwählen (auf dem Europäischen Kontinent ist im Netz der Strom mit Frequenz 50 Hz geführt, in Amerika und in Teilen Asiens ist er 60 Hz).

System

• Fabrikeinstellung - mit Bestätigung dieses Postens führen Sie das Gerät in die Fabrikeinstellung. Die Bestätigung dieser Wahl lässt sich nicht rückgängig machen.

• Info über das System - Informationsanzeige über die Version der Softwarekamera.

• Info über die Karte - zeigt Informationen über die eingelegte Micro SDHC Karte.

• Bezeichnung WiFi - Einstellung des Namens, unter dem Sie die Kamera melden werden.

• Passwort WiFi - Einstellung des Passworts für den Anschluss an das WiFi.

• Formatieren - Möglichkeit, die Micro SDHC Karte zu formatieren.

9. WiFi-Anschluss Die Kamera kann mit Hilfe des WiFi an einen Computer oder ein mobiles Gerät mit Operationssystem Android oder IOS durch Befolgen dieser Instruktionen angeschlossen werden: a. Installieren Sie in den Computer oder in das mobile Gerät die Applikation LAMAX CamApp

2.0 (die Applikation können Sie unter dieser Bezeichnung bei Google Play bei Geräten mit System Android oder bei APP-Store bei Geräten mit dem System IOS nden).

b. Schalten Sie die Kamera ein und aktivieren Sie danach das WiFi durch Halten des Pfeils

„NACH OBEN“ mit dem Symbol WiFi.

c. Aktivieren Sie das WiFi im mobilen Gerät. Den WiFi-Anschluss der Kamera nden Sie

im Verzeichnis unter dem Namen, den Sie im Posten der allgemeinen Einstellung WiFiName eingestellt haben. Das Grundpasswort für den Anschluss ist 1234567890.

d. Nach dem Anschließen können Sie die Kamera mit Hilfe der Applikation bedienen oder

die aufgenommenen Aufzeichnungen projizieren.

- 13 -

10. Projizieren der aufgenommenen Aufzeichnungen a. In die Galerie gelangen Sie durch wiederholtes Drücken der Funktionstaste „AN/AUS“. Mit

den Pfeilen „NACH UNTEN“ oder „NACH OBEN“ suchen Sie aus, ob Sie das Video oder die Fotograen ansehen wollen und Sie bestätigen Ihre Wahl mit der Funktionstaste „Auslöser”. Eine der Optionen ist auch die Komponente „EVENT“. In diese Komponente speichert die Kamera die aufgenommenen Aufzeichnungen im Parkmodus ab. Die Galerie können Sie mit den Funktionstasten „NACH OBEN” und „NACH UNTEN“ durchgehen. Das Video in der Videogalerie lösen Sie mit Hilfe der Funktionstaste „AUSLÖSER” aus. Die Galerie können Sie durch wiederholtes Drücken auf die Funktionstaste „AN/AUS“ verlassen.

b. Durch den Anschluss der Kamera an den Computer mit Hilfe des USB-Kabels und

Auswahl des Postens „USB-Abladeplatz“ mit Hilfe der Pfeile „NACH OBEN“ und „NACH UNTEN“ und durch die Bestätigung mit der Funktionstaste „AUSLÖSER“. Anschließend

wird sich die Kamera als eine externe Festplatte melden. c. Durch Herausnehmen der Micro SD-Karte und Einlegen in die Lesekarte. d. Durch die Verbindung mit Hilfe des WiFi zu der mit Wi-Empänger mit installierter Soft-

ware-Applikation ausgestatteten Anlage.

11. Löschen des aufgenommenen Materials direkt in der Kamera. a. Das Löschen einer einzelnen Aufzeichnung - kann in der Fotogalerie oder Videos durch-

geführt werden. Nach Druck auf die Funktionstaste „AUS/AN“ und Auswählen des Postens „LÖSCHEN“ wählen Sie die Möglichkeit „EINZELN“ und bestätigen Sie die Wahl oder machen Sie sie rückgängig mit Hilfe der Wahl „Ja“ oder „Nein“.

b. Das Löschen aller Aufzeichnungen - kann in der Fotogalerie oder Videos durchgeführt

werden. Wählen Sie nach Druck auf die Funktionstaste „AUS/AN“ und dem Auswählen des Postens „Löschen“ die Möglichkeit „Alles“ und bestätigen Sie die Wahl oder kehren Sie mit Hilfe der Wahl „Ja“ oder „Nein“ zurück.

12. Schutz des aufgenommenen Materials in der Kamera. Das Abschließen der aufgenommenen Aufzeichnung bewirkt, dass die Aufzeichnung in der Galerie der Kamera nicht gelöscht werden kann. Ebenso wird sie niemals umgeschrieben werden, falls die Funktion „Zyklische Aufnahme“ aktiviert ist.

- 14 -

a. Das Abschließen einer einzelnen Aufzeichnung - kann in der Fotogalerie oder Videos

durchgeführt werden. Wählen Sie nach Druck auf die Funktionstaste „EIN/AUS“ und Auswählen des Postens „Schloss geben“ die Möglichkeit „Datei schließen“ und bestätigen Sie mit der Wahl „Ja“. Bei den folgenden Optionen „Datei önen” wählen Sie „Nein”.

b. Das Schließen aller Aufzeichnungen - kann in der Fotogalerie oder Videos durchgeführt

werden. Wählen Sie nach Druck auf die Funktionstaste „AUS/EIN“ und dem Auswählen des Postens „Schloss geben“ die Möglichkeit „Alles schließen“ und bestätigen Sie die Wahl oder kehren Sie mit Hilfe der Wahl „Ja“ oder „Nein“ zurück.

c. Das Aufschließen einer einzelnen Aufzeichnung - kann in der Fotogalerie oder Vid-

eos durchgeführt werden. Wählen Sie nach Druck auf die Funktionstaste „AUS/EIN“ und dem Auswählen des Postens „Schloss vorgeben“ die Möglichkeit „Datei aufsperren“ und bestätigen Sie die Option mit der Wahl „Ja“. Bei der anschließenden Wahl „Datei schließen“ wählen Sie „Nein“.

d. Das Aufschließen aller Aufzeichnungen - kann in der Fotogalerie oder Videos durch-

geführt werden. Wählen Sie nach Druck auf die Funktionstaste „AUS/EIN“ und dem Auswählen des Postens „Schloss vorgeben“ die Möglichkeit „Alles aufsperren“ und bestätigen Sie die Option mit Hilfe der Wahl „Ja“.

13. Die Kamera LAMAX ACTION X8 kann in mehreren Mods an den Computer angeschlossen

werden.

a. Externe Festplatte - schließen Sie die Kamera an den Computer mit Hilfe eines USB-

Kabels an und wählen Sie den Posten „USB-ABLAGEPLATZ“ mit Hilfe der Pfeile „NACH OBEN“ und „NACH UNTEN“ aus und bestätigen Sie mit der Funktionstaste „AUSLÖSER“.

b. Webkamera - schließen Sie die Kamera an den Computer mit Hilfe eines USB-Kabels an

und wählen Sie den Posten „WEBKAMERA“ mit Hilfe „NACH OBEN“ und „NACH UNTEN“ aus und bestätigen Sie mit der Funktionstaste „AUSLÖSER“.

c. Das Auaden von der USB und das Erhalten der vollen Funktionsfähigkeit der Kamera -

schließen Sie die Kamera an den Computer mit Hilfe des USB-Kabels an und wählen Sie den Posten „AUFLADEN“ mit Hilfe der Pfeile „NACH OBEN“ und „NACH UNTEN“ aus und bestätigen Sie mit der Funktionstaste „AUSLÖSER“.

- 15 -

Parameter der Actionkamera LAMAX ACTION X8 Electra

LCD 1,5 Daumen Wasserdichte 30 m Linse A+++ HD weitwinklige Linse mit Aufnahme bis 154°

Sprachen im Menü Möglichkeiten der Auösung

der Videoaufzeichnung Videoformat MOV

Fotograeformat JPG Kodek Video H.264

Möglichkeiten der Auösung der Fotograe

Modi der fotograschen Frequenz des Netzes 50 Hz / 60 Hz USB-Gerät Micro USB 2.0

Kompatibilität des Abladeplatzes

Konnektivität WiFi, micro USB 2.0, HDMI Kapazität der Batterie 2 x 900 mAh Ausdauer der Batterie Full HD Videoaufzeichnung 1080p / ca 2x 90 Minuten Zeit bis zur vollen Auadung

Kompatibilität mit dem Operationssystemen Ausmaße der Kamera 59,2 x 41 x 29,8 mm (mit Objektiv)

Gewicht 63 g (mit wasserfester Hülle 118 g)

Bemerkung: Die Spezikationen können abweichen wenn Teile der Kamera getauscht werden oder die Software im Gerät aktualisiert wurde.

Deutsch, Tschechisch, Slowenisch, Polnisch, Englisch, Französisch, Ungarisch, Serbisch, Slowenisch, Litauisch, Lettisch 4K 10 fps, 2.7K 15 fps, 1440p 30 fps, 1080p 60 fps, 1080p 30 fps, 720p 120 fps, 720p 60 fps

4000 x 3000 (12 Mpix), 3264 x 2448 (8 Mpix), 2304 x 1728 (4 Mpix)

Aufnahme Einzelne/ Serienfotos/ Selbstauslöser und Zeitraerfotos

Micro SDHC bis 32 GB

ca. 2 Stunden

Windows XP / Vista / 7 / 8 / 10, MacOS

- 16 -

Warnungen, Informationen und Sicherheitsinformationen

- Aus Sicherheitszwecken bedienen Sie die Kamera nicht während sie ein Fahrzeug führen.

- Wenn Sie die Kamera im Auto benutzen möchten ist eine Saugnapfhalterung nötig. Die

Kamera muss an einer geeigneten Stelle angebracht werden um die Sicht des Fahrers nicht zu behindern und Sicherheitsrelevante Systeme wie Airbags nicht zu behindern oder zu stören.

- Das Objektiv der Kamera darf nicht verdeckt sein und in der Nähe sollten sich keine

reektierenden Materialien benden. Halten Sie das Objektiv sauber.

- Wenn die Windschutzscheibe mit einer reektierenden Schicht verfärbt ist kann die Qualität der

Videoaufnahme niedriger sein.

Sicherheitshinweise

- Benutzen Sie nur das mitgelieferte Ladegerät. Wenn ein anderes Ladegerät verwendet wird

kann dies die Kamera stören oder beschädigen oder eine andere Gefahr entstehen.

- Ladegerät nicht in sehr feuchter Umgebung benutzen. Fassen Sie das Gerät nie an wenn Sie

nasse Hände oder im Wasser stehen.

- Wenn das Gerät geladen oder mit Strom versorgt wird oder lassen Sie genügend Abstand

zu anderen Gegenständen um ein ausreichende Lüftung zu gewehrleisten. Decken Sie das Ladegerät nich mit Papieren oder anderen Materialien zu um die Kühlung nicht zu behindern. Benutzen Sie das Ladegerät nicht in der Verpackung.

- Das Ladegerät immer an die richtige Netzspannung anschließen. Einspeise Spannung nden

Sie auf dem Gerät oder auf der Verpackung.

- Ladegerät nicht benutzen wenn es augenscheinlich beschädigt ist. Versuchen Sie das Gerät

nicht selber reparieren.

- Wenn das Gerät zu heiß werden sollte, sofort von der Stromzufuhr trennen.

Gerätepege

- Eine gute Gerätepege sichert Ihnen einen einwandfreien Betrieb, Langlebigkeit und mindert

das Risiko von Beschädigungen.

- Halten Sie das Gerät fern von extremer Feuchtigkeit und Temperaturen, setzen Sie das Gerät

langfristig nicht ultravioletter und Sonneneinstrahlung aus.

- 17 -

- Vermeiden Sie starke Schläge und Fall des Gerätes.

- Setzen Sie das Gerät keinen extremen Temperaturschwankungen aus. Dies könnte zu

Kondenswasserbildung im inneren des Geräts führen und das Gerät beschädigen. Bei Kondenswasserbildung lassen Sie das Gerät vor weiterer Inbetriebnahme mehrere Tage gründlich trocknen.

- Die Displayoberäche kann leicht verkratzen. Nicht mit scharfen Gegenständen berühren.

- Gerät nicht putzen wenn eingeschaltet. Um das Display und die Kamera zu reinigen benutzen

Sie ein Fusselfreies feines Tuch. Display nicht mit Papiertaschentüchern reinigen.

- Versuchen Sie nie die Kamera auseinander zu nehmen, selber zu reparieren oder sonst wie zu

verändern. In allen Fällen von Demontage oder anderen Änderungen des Geräts verfällt die Garantie und es kann zu Verletzungen oder sogar Schäden an Eigentum kommen.

- Lagern und transportieren Sie das Gerät oder seine Teile nicht in der der Nähe von brennbaren

Materialien, Flüssigkeiten, Gasen oder Sprengmaterial.

- Um Diebstahl vorzubeugen lassen Sie das Gerät oder Zubehör sichtbar im Auto ohne Aufsicht.

- Überhitzung kann das Gerät beschädigen.

Weitere Angaben

1) Für Haushalte: Das angeführte Symbol (durchgestrichene Mülltonne) auf

dem Gerät oder in der begleitenden Dokumentation bedeutet, dass die gebrauchten elektrischen oder elektronischen Produkte nicht zusammen mit dem Restmüll entsorgt werden dürfen. Damit sie ordnungsgemäß entsorgt werden können, geben Sie sie bitte an der dafür bestimmten Sammelstellen ab, wo sie kostenlos angenommen werden. Durch die richtige Entsorgung dieses Produkts helfen Sie, die wertvollen natürlichen Rohstoe zu erhalten und dem potentiellen negativen Einuss auf die Umwelt und die menschliche Gesundheit, die die negativen Folgen einer falschen Entsorgung darstellen, vorzubeugen. Erfragen Sie weitere Details bei der lokalen Behörde oder bei der nächsten Sammelstelle. Bei einer falschen Entsorgung dieser Produktenart können Ihnen gemäß den lokalen Vorschriften Geldbußen auferlegt werden. Informationen für die Entsorgung der

- 18 -

elektrischen oder elektronischen Geräten (Nutzung seitens Firmen und Unternehmen): Erfragen Sie detaillierte Informationen über die Entsorgung der elektrischen und elektronischen Geräte bei Ihrem Händler oder Lieferanten. Informationen über die Entsorgung der elektrischen und elektronischen Geräte für die Benutzer aus anderen Ländern außerhalb der Europäischen Union: Das oben angeführte Symbol (durchgestrichene Mülltonne) ist nur in den Ländern der Europäischen Union gültig. Für eine ordnungsgemäße Entsorgung der elektrischen und elektronischen Geräte erfragen Sie detaillierte Informationen bei Ihren Behörden oder Händlern. Das Symbol der durchgestrichenen Mülltonne steht für alle oben aufgeführten Vorschriften.

2) Machen Sie die Garantiereparaturen des Geräts bei Ihrem Händler geltend. Bei technischen

Problemen und Fragen setzen Sie sich mit Ihrem Händler in Verbindung, der Sie über das weitere Vorgehen informieren wird. Halten Sie sich an die Regeln des Umgangs mit Gerät. Der Benutzer ist nicht berechtigt, die Geräte auseinanderzunehmen und oder irgendeinen Teil von ihnen auszuwechseln. Beim Auseinandernehmen oder Abnehmen des Gehäuses droht das Risiko einer Verletzung durch einen Stromschlag. Bei einer nicht korrekten Zusammensetzung des Geräts und dessen nachfolgenden Anschluss an die Stromversorgung setzen Sie sich auch dem Risiko einer Stromverletzung aus.

Konformitätserklärung:

Die Gesellschaft MagiCam HD SOLUTIONS s.r.o. erklärt hiermit, dass alle LAMAX Geräte mit den Grundanforderungen und den jeweiligen weiteren Bestimmungen der Richtlinie 2004/108/EC konform sind. Die Produkte sind zum unbeschränkten Verkauf in Deutschland, der Tschechischen Republik, der Slowakei, Polen, Ungarn und weiteren Mitgliedsstaaten der EU bestimmt. Die Garantiefrist der Produkte beträgt 24 Monate, falls nicht anders angegeben. Die Konformitätserklärung kann von der Website www.lamax-electronics.com heruntergeladen werden.

Exklusiver Einführer der LAMAX Produkte für die EU:

MagiCam HD SOLUTIONS s.r.o., Braškovská 308/15, 161 00 Praha 6 http://www.lamax-electronics.com.

- 19 -

- 20 -

Akční kamera

LAMAX ACTION X8 Electra

Full HD videozáznam 1920 x 1080 při 60 sn./s.

Vodotěsná do 30 m

Fotograe v rozlišení 12 Mpx

WiFi

- 1 -

Bezpečnostní opatření

1. Kameru nevystavujte nárazům, zabraňte pádu na zem a dalším možnostem vzniku

mechanického poškození.

2. Kameru nedávejte do blízkosti objektů vytvářejících silné magnetické pole, jako

například magnety nebo elektromotory. Kameru také nedávejte do blízkosti objektů vysílajících silné rádiové vlny, jako například antény. Silné magnetické pole, nebo rádiové vlny mohou způsobit poškození kamery, nebo poškození pořízených obrazových a zvukových záznamů.

3. Nevystavujte kameru působení vysokých teplot a přímého slunečního záření.

4. Používejte pouze vysoce kvalitní Micro SDHC karty s rychlostním indexem Class 10.

S pomalejší kartou hrozí, že bude omezena funkčnost kamery a nebude možné natáčet ve všech módech a rozlišeních.

5. Neumísťujte Micro SDHC karty do blízkosti magnetického pole, nebo do míst vzniku

silné statické elektřiny. Zabráníte tím ztrátě uložených dat.

6. V případě, že dojde při nabíjení k přehřátí zařízení, tvoření kouře, nebo podezřelého

zápachu, zařízení ihned odpojte a přerušte nabíjení.

7. Během nabíjení kameru uchovávejte mimo dosah dětí. Napájecí kabel by mohl

způsobit úraz elektrickým proudem nebo dušení dítěte.

8. Kameru uchovávejte na chladném, suchém a bezprašném místě.

Úvod

Děkujeme vám, že jste si zakoupili akční kameru LAMAX ACTION X8 Electra. Získali jste tak extrémně odolného společníka, který se nezalekne žádné situace. Bez obav můžete pořizovat záznamy v nehostinných a extrémních podmínkách a očekávat přitom ten nejkvalitnější videozáznam. Díky výkonnosti kamery X8 Electra se můžete těšit na extrémně zpomalená videa, kterých dosáhnete díky snímání až 120

- 2 -

obrázků za vteřinu. S LAMAX ACTION X8 Electra máte možnost uchovat si libovolný okamžik či moment a následně se o něj podělit s vašimi přáteli.

Akční kamera LAMAX ACTION X8 Electra má tyto vlastnosti:

- Obsahuje integrovaný LCD displej, díky kterému vždy zvolíte ten nejlepší úhel pro

natáčení a budete moci kontrolovat pořízený materiál.

- Je vybavena voděvzdorným pouzdrem, které umožňuje ponor až do hloubky 60 m.

Potápění i vodní sporty tak volají.

- Natáčí Full HD video 1920 x 1080 v 60 fps a HD video v 1280 x 720 v 120 fps.

- Čočka s širokým úhlem záběru až 154°.

- Pořizuje fotograe v rozlišení až 12 Mpx.

- Možnost volby rozlišení videa i fotograe.

- Možnost pořizovat záznamy v režimu fototime-lapse i video time-lapse.

- Výběr režimů pořizování fotograí.

- Možnost nastavit expozici fotograí i videa.

- Velké množství dodávaného příslušenství, díky kterému budete moci nahrávat videa

kdykoliv a kdekoliv.

- Možnost využití jako černé skříňky v automobilu.

- Možnost využití jako webkamery.

- Podpora Micro SDHC karet do velikosti až 32 GB.

- USB a HDMI konektivita.

- Integrované WiFi pro propojení s bezdrátovými zařízeními.

- Intuitivní používání, snadné propojení s PC, nebo chytrým mobilním zařízením.

- Uživatelsky příjemná softwarová aplikace.

- 3 -

Tlačítka

Dolů

Nahoru (Wi-Fi)

Spoušť

ZAP./VYP.

- 4 -

Příslušenství

Vodotěsné pouzdro Držák na trubku Rám pro použití bez vodotěsného pouzdra J mount Nabíječka Fast plug-in Quickclipmount Samolepící držák rovný (2 ks) 3-axisconnector (3 části) Adaptér na stativ Stativová redukce

Univerzální pásky se suchým zipem Náhradní 3M podložky (2 ks) USB kabel Li-ion baterie (2 ks) Náhradní dvířka Stahovací pásky Ocelové lanko Utěrka z mikrovlákna Uživatelská příručka

- 5 -

Používání akční kamery LAMAX ACTION X8 Electra

1. Vložení Micro SDHC karty Micro SDHC kartu můžete vložit a vyjmout ze slotu pro SDHC kartu, když je kamera vypnutá a není připojená k počítači. Poznámka: Používejte pouze značkové Micro SDHC karty. Karty neznačkových výrobců

2. Instalace baterie a. Zatlačte na zámek baterie a odejměte kryt baterie. b. Baterii vložte do otvoru konektory napřed tak, aby byly na správné straně. c. Přiložte kryt baterie a zajistěte ho zámkem.

3. Nabíjení a. Kameru můžete nabíjet jak připojením k počítači, tak pomocí síťového adaptéru. b. V automobilu můžete kameru nabíjet pomocí adaptéru do zapalovače. c. V průběhu nabíjení můžete pořizovat videozáznamy nebo fotografovat (nelze

d. Kameru můžete nabíjet také vypnutou.

4. Zapnutí a vypnutí kamery a. Kameru zapnete stisknutím a podržením tlačítka „ZAP./VYP.“ po dobu 3 – 5 sekund. b. Kameru vypnete stisknutím a podržením tlačítka „ZAP./VYP.“ po dobu 3 – 5 sekund.

5. Přepínání režimů a pohyb v menu Postupným krátkým stlačením tlačítka „ZAP./VYP.“ můžete přepínat mezi režimy videozáznam / fotoaparát / galerie / menu.

Menu fotoaparátu se skládá ze tří samostatných položek nastavení. V menu se následně pohybujete vertikálně pomocí šipek „NAHORU“ a „DOLŮ“, přičemž k potvrzování voleb slouží tlačítko „SPOUŠŤ“ a k návratu o úroveň zpět tlačítko „ZAP./VYP.“

nezaručují správné chování datového úložiště.

v případě nabíjení prostřednictvím PC).

- 6 -

Položky v menu: a. Záložka „Videozáznam“ (ikona kamery) slouží k nastavení parametrů pro pořizování

videozáznamu a všech parametrů týkajících se funkce černé skříňky.

b. Záložka „Fotoaparát“ (ikona fotoaparátu) slouží k nastavení parametrů a režimů

pořizování fotograí.

c. Záložka „Nastavení“ (ikona ozubeného kolečka) slouží k dalšímu nastavení přístroje.

6. Nahrávání videozáznamu: režimy a nastavení a. Pořizování videozáznamu

Přepněte kameru do režimu „videozáznam“ tlačítkem „ZAP./VYP.“ (jedná se ovšem o základní režim, po startu kamery se v něm tedy rovnou nacházíte). Že jste v režimu videozáznamu poznáte podle ikonky kamery v levém horním rohu. K zahájení záznamu stiskněte tlačítko „SPOUŠŤ”. V pravém horním rohu se zobrazí animace nahrávání a v pravém dolním rohu započne odpočet doby záznamu. Pro ukončení natáčení stiskněte opět tlačítko „SPOUŠŤ ”. Následně v pravém horním rohu zmizí animace nahrávání. Během natáčení lze libovolně zapnout či vypnout snímání zvuku zmáčknutím šipky „NAHORU“, což je doprovázeno změnou ikony v levé části displeje. Před spuštěním nahrávání je možno nastavit digitální zoom a to pomocí šipek „NAHORU“ a „DOLŮ“. Je nutno upozornit, že využívání funkce digitálního přiblížení degraduje kvalitu pořizovaného záznamu. Je tedy lepší tuto funkci nevyužívat.

b. Nastavení v záložce „videozáznam“ (ikona kamery)

• Rozlišení video – výběr rozlišení videa a snímkové frekvence. 4K 10 sn. / s 2,7K 15 sn. / s 1440p 30 sn. / s 1080p 60 sn. / s 1080p 30 sn. / s 720p 120 sn. / s 720p 60 sn. / s

- 7 -

• Kvalita – nastavení ovlivňuje celkovou kvalitu pořízených záznamů a jejich velikost. Velmi vysoká Vysoká Normální

• Časosběrné video – při aktivování této volby pořizuje kamera snímky v nastaveném časovém intervalu a umožňuje vytvořit atraktivní zrychlené záběry. Vyp. 3s 5s 10s 30s 1 min.

• Cyklické natáčení – funkce cyklické natáčení je důležitá pro využití jako kamery do auta. Při zapnutém cyklickém natáčení začne kamera v případě, že dojde místo na SDHC kartě, automaticky přepisovat nejstarší záznamy. Vyp. 1 min. 3 min. 5 min.

• G-senzor – další funkce výhodná při použití v automobilu. Zapnutý G-senzor zamkne video v případě nárazu a tím ochrání důležité záznamy před smazáním. V tomto nastavení můžete zvolit také citlivost G-senzoru. Vyp. Nízký Střední Vysoký

• Parkovací režim – zapnutý parkovací režim spustí kameru a natáčení videa v případě,

- 8 -

kdy dojde k nárazu nebo hrubým pokusům o vniknutí do zaparkovaného automobilu. Vyp. Nízký Střední Vysoký

• Režim automobil – tato funkce ovlivňuje automatické spouštění natáčení. V případě, kdy je režim aktivní, začne automaticky nahrávat ihned po zapnutí. Vyp. Zap.

• Prodleva nahrávání – tato funkce ovlivňuje ukončení nahrávání po odpojení od zdroje napájení. V případě, že je zapnutá, nahrávání se ukončí 20 s po odpojení napájení. Když je funkce vypnutá, nahrávání se ukončí ihned po odpojení napájení. Vyp. Zap.

• Detekce pohybu – při zapnuté detekci pohybu kamera začne automaticky nahrávat v momentě, kdy zaznamená pohyb v zorném poli objektivu. Kamera ukončí nahrávání poté, co pohyb ustane. Vyp. Zap.

• RZ automobilu – v kameře lze nastavit registrační značku automobilu, popřípadě jeho či vaši přezdívku.

• Zobrazit RZ – aktivuje či deaktivuje zobrazení registrační značky v záznamu. Vyp. Zap.

• Datum ve videu – aktivuje či deaktivuje zobrazení data v pořízeném videu. Vyp. Datum

- 9 -

Datum a čas

7. Fotografování: režimy a další nastavení a. Pořizování fotograí

Přepněte kameru do režimu „fotoaparát“ tlačítkem „ZAP./VYP.“. Že jste ve správném režimu poznáte podle ikonky fotoaparátu v levém horním rohu. Po stisknutí tlačítka „SPOUŠŤ” pořídí kamera fotograi, fotograi na samospoušť, sérii fotograi či časosběrné foto v závislosti na nastavení.

b. Nastavení v záložce „fotoaparát“ (ikona fotoaparátu)

• Rozlišení foto - nastavení ovlivňuje rozlišení pořízených fotograí, výslednou kvalitu a velikost. 4000 x 3000 (12 Mpix) 3264 x 2448 (8 Mpix) 2304 x 1728 (4 Mpix)

• Kvalita - nastavení ovlivňuje celkovou kvalitu pořízených záznamů a jejich velikost. Velmi vysoká Vysoká Normální

• ISO - nastavení ISO určuje citlivost obrazového čipu. Čím tmavší snímaná scéna je, tím vyšší ISO je třeba nastavit. S vyšším ISO se váže vyšší přítomnost šumu na pořízeném záznamu. Automaticky 50 100 200 400 800 1600

- 10 -

• Samospoušť - umožňuje zpoždění pořízení záznamu po stisku spouště o stanovenou dobu. Minimalizuje pohybovou neostrost způsobenou otřesem fotoaparátu při stisknutí spouště při klasickém focení. Vyp. 3s 5s 10s

• Časosběrné foto - při aktivování této volby pořizuje kamera fotograe v nastaveném časovém intervalu. Vyp. 3s 5s 10s 30s 1 min.

• Sériové foto - Sériové foto umožňuje pořídit několik fotograí během jedné vteřiny stisknutím tlačítka „SPOUŠŤ“. Vyp. 3 sn./s 5 sn./s 10 sn./s

• Datum ve fotu - Vloží aktuální datum do pořízené fotograe. Vyp. Datum Datum a čas

8. Další nastavení K nastavení dalších parametrů, které nebyly součástí záložky „videozáznam“ a „fo-

- 11 -

toaparát“, slouží v menu záložka „Nastavení“ (ikona ozubeného kolečka).

• Orientace obrazu – tato funkce umožňuje nastavit orientaci obrazu při natáčení nebo pořizování fotograí. Volby umožňují natáčet se standardní orientací, s obrazem otočeným o 180 nebo s obrazem se automaticky otáčejícím do standardní orientace v závislosti na poloze kamery. Normálně Automaticky Obráceně

• Vyvážení bílé – umožňuje nastavit vyvážení bílé barvy v pořizovaném záznamu. Automatické Denní světlo Pod mrakem Žárovka Zářivka

• Expozice – umožňuje upravit expozici dle potřeby. Nastavení expozice záznamu v rozmezí -2 - +2 po krocích velikosti 1/3.

• Zvuky - umožňuje zapnout, resp. vypnout, nahrávání zvuku ve videu, zvuk závěrky, uvítací melodie a tón tlačítek.

• HDR – umožnuje aktivovat či deaktivovat funkci HDR (HighDynamicRange – vysoce dynamický rozsah)v pořízeném záznamu Vyp. Zap.

• Vypnutí LCD – nastavení automatického vypnutí displeje v případě nečinnosti. Vyp. 1 min. 3 min. 5 min.

- 12 -

• Datum a čas – nastavení data a času přístroje. Můžete si zvolit také formát zobrazovaného data.

• Jazyk – umožňuje změnu jazyka, kterým s kamerou komunikujete.

• Frekvence sítě – umožňuje vybrat frekvenci v souladu s frekvencí rozvodné sítě (na

Evropském kontinentu je veden v síti proud o frekvenci 50 Hz, v Americe a části Asie je to pak 60 Hz).

Systém

• Tovární nastavení - potvrzením této položky uvedete přístroj do továrního nastavení. Potvrzení této volby nelze vrátit zpět.

• Info o systému - zobrazí informace o verzi softwaru kamery.

• Info o kartě - zobrazí informace o vložené Micro SDHC kartě.

• Název WiFi - nastavení jména, pod jakým se bude Vaše kamera hlásit.

• Heslo WiFi - nastavení hesla pro připojení k WiFi.

• Formátovat - možnost formátovat Micro SDHC kartu.

9. WiFi připojení Kameru je možné připojit pomocí WiFi k počítači nebo k mobilním zařízením s operačním systémem Android nebo IOS následováním těchto instrukcí: a. Na počítač nebo mobilní zařízení nainstalujte aplikaci LAMAX CamApp 2.0 (aplikaci

můžete pod tímto označením nalézt na Google Play u zařízení se systémem Android,

nebo na APP Store u zařízení se systémem iOS). b. Zapněte kameru a poté aktivujte WiFi podržením šipky „NAHORU“ se symbolem WiFi. c. Aktivujte WiFi na mobilním zařízení. WiFi připojení kamery naleznete v seznamu pod

názvem, který jste si nastavili v položce obecného nastavení Název WiFi. Výchozí

heslo pro připojení je 1234567890. d. Po připojení můžete kameru pomocí aplikace ovládat, nebo prohlížet pořízené

záznamy.

- 13 -

10. Prohlížení pořízených záznamů a. Do galerie se dostanete opakovaným stisknutím tlačítka „ZAP./VYP.“. Šipkami „DOLŮ“

či „NAHORU“ si vyberete, jestli chcete prohlížet videa nebo fotograe, a svoji volbu potvrdíte tlačítkem „SPOUŠŤ”. Jedna z voleb je také složka „EVENT“. Do této složky ukládá kamera záznamy pořízené v parkovacím režimu. Galerii můžete procházet tlačítky „NAHORU” a „DOLŮ“. Video ve videogalerii spustíte pomocí tlačítka „SPOUŠŤ”. Z galerie můžete odejít opakovaným stisknutím tlačítka „ZAP./VYP.“.

b. Připojením kamery k počítači pomocí USB kabelu a zvolením položky „USB

ÚLOŽIŠTĚ“ pomocí šipek „NAHORU“ a „DOLŮ“ a potvrzením tlačítkem „SPOUŠŤ“.

Následně se kamera bude hlásit jakožto externí disk. c. Vyjmutím Micro SD karty a vložením do čtečky karet. d. Připojením pomocí WiFi k zařízení vybaveném WiFi přijímačem s nainstalovanou

softwarovou aplikací.

11. Mazání pořízeného materiálu přímo v kameře a. Smazání jednotlivého záznamu – lze provést v galerii fotek či videí. Po stisknutí

tlačítka „ZAP./VYP.“ a vybrání položky „Smazat“ vyberte možnost „Jednotlivě“ a volbu potvrďte či zvraťte pomocí „Ano“ či „Ne“.

b. Smazání všech záznamů – lze provést v galerii fotek či videí. Po stištění tlačítka „ZAP./

VYP.“ a vybrání položky „Smazat“ vyberte možnost „Vše“ a volbu potvrďte či zvraťte pomocí „Ano“ či „Ne“.

12. Ochrana pořízeného materiálu v kameře Uzamčení pořízeného záznamu způsobí, že záznam nepůjde smazat v galerii kamery. Taktéž nikdy nebude přepsán, pokud je aktivována funkce „Cyklické natáčení“. a. Uzamčení jednotlivého záznamu – lze provést v galerii fotek či videí. Po stisknutí

tlačítka „ZAP./VYP.“ a vybrání položky „Zámek dat“ vyberte možnost „Zamknout soubor“ a volbu potvrďte označením “Ano”. U následné volby “Odemknout soubor” zvolte “Ne”.

- 14 -

b. Uzamčení všech záznamů – lze provést v galerii fotek či videí. Po stištění tlačítka

„ZAP./VYP.“ a vybrání položky „Zámek dat“ vyberte možnost „Zamknout vše“ a volbu potvrďte či zvraťte pomocí „Ano či Ne“.

c. Odemčení jednotlivého záznamu - lze provést v galerii fotek či videí. Po stištění

tlačítka „ZAP./VYP.“ a vybrání položky „Zámek dat“ vyberte možnost „Odemknout soubor“ a volbu potvrďte označením “Ano”. U následné volby “Zamknout soubor” zvolte “Ne”.

d. Odemčení všech záznamů – lze provést v galerii fotek či videí. Po stištění tlačítka

„ZAP./VYP.“ a vybrání položky „Zámek dat“ vyberte možnost „Odemknout vše“ a volbu potvrďte označením „Ano“.

13. Kameru LAMAX ACTION X8 Electra lze k počítači připojit v několika módech a. Externí disk - připojte kameru k počítači pomocí USB kabelu a zvolte položku „USB

ÚLOŽIŠTĚ“ pomocí šipek „NAHORU“ a „DOLŮ“ a potvrďte tlačítkem „SPOUŠŤ“.

b. Webkamera - připojte kameru k počítači pomocí USB kabelu a zvolte položku

„WEBKAMERA“ pomocí šipek „NAHORU“ a „DOLŮ“ a potvrďte tlačítkem „SPOUŠŤ“.

c. Nabíjení z USB a zachování plné funkčnosti kamery - připojte kameru k počítači

pomocí USB kabelu a zvolte položku „NABÍJENÍ“ pomocí šipek „NAHORU“ a „DOLŮ“ a potvrďte tlačítkem „SPOUŠŤ“.

- 15 -

Parametry akční kamery LAMAX ACTION X8 Electra

LCD 1,5 palce Vodotěsnost 30 m Čočka A+++ HD širokoúhlá čočka se záběrem až 154°

Jazyky menu

Možnosti rozlišení videozáznamu

Formát videa MOV Formát fotograí JPG Kodek videa H.264 Možnosti rozlišení

fotograí Režimy pořizování fotograe Frekvence sítě 50 Hz / 60 Hz

USB zařízení Micro USB 2.0 Kompatibilita úložiště Micro SDHC až 32 GB Konektivita WiFi, micro USB 2.0, HDMI Kapacita baterie 2 x 900 mAh Výdrž baterie Full HD videozáznam 1080p / cca 2x 90 minut Čas do plného nabití Cca 2 hodiny

Kompatibilita s operačními systémy

Rozměry kamery 59,2 x 41 x 29,8 mm (s objektivem) Hmotnost 63 g (s vodotěsným pouzdrem 118 g)

Poznámka: Specikace se může změnit výměnou některé části kamery, nebo aktualizací softwaru zařízení.

čeština, slovenština, polština, angličtina, němčina, francouzština, maďarština, srbština, slovinština, litevština, lotyština 4K 10 sn./s, 2,7K 15 sn./s, 1440p 30 sn./s, 1080p 60 sn./s, 1080p 30 sn./s, 720p 120 sn./s, 720p 60 sn./s

4000 x 3000 (12 Mpix), 3264 x 2448 (8 Mpix), 2304 x 1728 (4 Mpix)

Jednotlivé / sériové foto / samospoušť a časosběrné foto

Windows XP / Vista / 7 / 8 / 10, MacOS

- 16 -

Zásady a upozornění

- Pro zajištění vlastní bezpečnosti nepoužívejte ovládací prvky tohoto přístroje při řízení.

- Při používání rekordéru v autě je nezbytný okenní držák. Rekordér umístěte na vhodné místo

tak, aby nebránil ve výhledu řidiče ani v aktivaci bezpečnostních prvků (např. airbagů).

- Objektiv kamery nesmí být ničím blokován a v blízkosti objektivu se nesmí nacházet žádný

reexní materiál. Uchovávejte objektiv čistý.

- Pokud je čelní sklo automobilu zabarveno reexní vrstvou, může to omezovat kvalitu záznamu.

Bezpečnostní zásady

- Používejte pouze nabíječku dodávanou s přístrojem. Při použití jiného typu nabíječky může

dojít k poruše přístroje anebo může vzniknout jiné nebezpečí.

- Nepoužívejte nabíječku ve vysoce vlhkém prostředí. Nikdy se nabíječky nedotýkejte mokrýma

rukama nebo stojíte-li ve vodě.

- Při napájení přístroje nebo nabíjení baterie ponechte kolem nabíječky dostatečný prostor pro

cirkulaci vzduchu. Nepřikrývejte nabíječku papíry ani jinými předměty, které by mohly zhoršit její chlazení. Nepoužívejte nabíječku uloženou v transportním obalu.

- Nabíječku připojujte ke správnému zdroji napětí. Údaje o napětí jsou uvedeny na plášti výrobku

anebo na jeho obalu.

- Nepoužívejte nabíječku, je-li zjevně poškozena. V případě poškození zařízení sami neopravujte!

- V případě nadměrného zahřívání přístroj okamžitě odpojte od přívodu energie.

- Zařízení nabíjet pouze pod neustálým dozorem.

Údržba přístroje

- Dobrá údržba tohoto přístroje zajistí bezproblémový provoz a omezí nebezpečí poškození.

- Uchovávejte přístroj mimo extrémní vlhkost a teploty a nevystavujte přístroj dlouhodobě

přímému slunečnímu nebo ultraalovému záření.

- Zabraňte pádu přístroje ani jej nevystavujte silným nárazům.

- Nevystavujte přístroj náhlým a prudkým změnám teplot. Mohlo by to způsobit kondenzování

vlhkosti uvnitř zařízení, což by mohlo přístroj poškodit. V případě, kdy dojde ke kondenzaci vlhkosti, před dalším používáním nechte přístroj dokonale vyschnout.

- 17 -

- Povrch displeje se může snadno poškrábat. Nedotýkejte se jej ostrými předměty.

- Zásadně nečistěte přístroj, když je zapnutý. K čistění displeje a vnějšího povrchu přístroje

používejte měkký netřepivý hadřík. Nečistěte displej papírovými utěrkami.

- Zásadně se nepokoušejte přístroj rozebírat, opravovat nebo jakkoli upravovat. V případě

demontáže, úprav nebo jakéhokoli pokusu o opravu dochází k propadnutí záruky a může dojít k poškození přístroje či dokonce ke zranění nebo škodám na majetku.

- Neskladujte ani nepřevážejte hořlavé kapaliny, plyny nebo výbušné materiály pohromadě

s přístrojem, jeho částmi nebo doplňky.

- Aby se zabránilo krádeži, nenechávejte přístroj a příslušenství na viditelném místě ve vozidle

bez dozoru.

- Přehřátí může přístroj poškodit.

Další informace

1) Pro domácnosti: Uvedený symbol (přeškrtnutý koš) na výrobku nebo

v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení (remní a podnikové použití): Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašeho prodejce nebo dodavatele. Informace pro uživatele k likvidaci elektrických a elektronických zařízení v ostatních zemích mimo Evropskou unii: Výše uvedený symbol (přeškrtnutý koš) je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení. Vše vyjadřuje symbol přeškrtnutého kontejneru na výrobku, obalu nebo tištěných materiálech.

- 18 -

2) Záruční opravy zařízení uplatňujte u svého prodejce. V případě technických problémů a dotazů

kontaktujte svého prodejce, který Vás bude informovat o dalším postupu. Dodržujte pravidla pro práci s elektrickými zařízeními. Uživatel není oprávněn rozebírat zařízení ani vyměňovat žádnou jeho součást. Při otevření nebo odstranění krytů hrozí riziko úrazu elektrickým proudem. Při nesprávném sestavení zařízení a jeho opětovném zapojení se rovněž vystavujete riziku úrazu elektrickým proudem.

Prohlášení o shodě:

Společnost MagiCam HD SOLUTIONS s.r.o. tímto prohlašuje, že všechna zařízení LAMAX jsou ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 2004/108/EC. Produkty jsou určeny pro prodej bez omezení v Německu, České republice, Slovensku, Polsku, Maďarsku a v dalších členských zemích EU. Záruční lhůta je na produkty 24 měsíců, pokud není stanovena jinak. Prohlášení o shodě lze stáhnout z webu www.lamax-electronics.com.

Výhradní dovozce produktů LAMAX do EU:

MagiCam HD SOLUTIONS s.r.o., Braškovská 308/15, 161 00 Praha 6 http://www.lamax-electronics.com

- 19 -

- 20 -

Akčná kamera

LAMAX ACTION X8 Electra

Vodotesná do 30 m

Full HD videozáznam 1920 x 1080 pri 60 sn./s.

Fotograe v rozlíšení 12 Mpx

WiFi

- 1 -

Bezpečnostné opatrenia

1. Kameru nevystavujte nárazom, zabráňte pádu a ďalším možnostiam vzniku mecha-

nického poškodenia.

2. Kameru nedávajte do blízkosti objektov vytvárajúcich silné magnetické pole, ako nap-

ríklad magnety alebo elektromotory. Kameru taktiež nedávajte do blízkosti objektov vysielajúcich silné rádiové vlny, ako napríklad antény. Silné magnetické pole alebo rádiové vlny môžu spôsobiť poškodenie kamery alebo poškodenie nasnímaných obrazových a zvukových záznamov.

3. Nevystavujte kameru pôsobeniu vysokých teplôt a priameho slnečného žiarenia.

4. Používajte výhradne len vysokokvalitné Micro SDHC karty s rýchlostným indexom

Class 10. S pomalšou kartou hrozí, že bude obmedzená funkčnosť kamery a nebude možné natáčať vo všetkých módoch a rozlíšeniach.

5. Neumiestňujte Micro SDHC karty do blízkosti magnetického poľa alebo do miest vzni-

ku silnej statickej elektriny. Zabránite tým strate uložených dát.

6. V prípade, že dôjde prinabíjaní k prehriati u zariadenia, tvorbe dymu alebo podoz-

rivému zápachu, zariadenie ihneď odpojte a prerušte nabíjanie.

7. Počas nabíjania kameru uchovávajte mimo dosah detí. Napájací kábel by mohol

spôsobiť úraz elektrickým prúdom alebo udusenie dieťaťa.

8. Kameru uchovávajte na chladnom, suchom a bezprašnom mieste.

Úvod

Ďakujeme Vám, že ste si zakúpili akčnú kameru LAMAX ACTION X8 Electra. Získali ste tak extrémne odolného spoločníka, ktorý sa nezľakne žiadnej situácie. Bez obáv môžete vytvárať záznamy v nehostinných či extrémnych podmienkach a očakávať pritom ten najkvalitnejší videozáznam. Vďaka výkonnosti kamery X8 Electra sa môžete tešiť aj na

- 2 -

extrémne spomalené videá, ktoré dosiahnete vďaka snímaniu až 120 snímok za sekundu. S LAMAX ACTION X8 Electra máte možnosť uchovať si ľubovoľný okamih či moment, a následne sa oň podeliť s Vašimi priateľmi.

Akčná kamera LAMAX ACTION X8 Electra mátieto vlastnosti:

- Obsahuje integrovaný LCD displej, vďaka ktorému vždy zvolíte ten najlepší uhol pre

nahrávanie a budete môcť kontrolovať vytvorený materiál.

- Je vybavená vodovzdorným puzdrom, ktoré umožňuje ponor až do hĺbky 60 m.

Potápanie i vodné športy tak už na Vás volajú.

- Nahráva Full HD video 1920 x 1080 v 60 fps a HD video v 1280 x 720 v 120 fps.

- Šošovka so širokým uhlom záberu až 154°.

- Sníma fotograe v rozlíšení až 12 Mpx.

- Možnosť voľby rozlíšenia videa i fotograe.

- Možnosť vytvárať záznamy v režime časozberného videa i foto.

- Výber režimov snímania fotograí.

- Možnosťnastaviťexpozíciu fotograí i videa.

- Veľké množstvo dodávaného príslušenstva, vďaka ktorému budete môcť nahrávať videá

kedykoľvek a kdekoľvek.

- Možnosť využitia kamery ako čiernej skrinky v automobile.

- Možnosť využitia ako webkamery.

- Podpora Micro SDHC kariet s maximálnou veľkosťou až 32 GB.

- USB a HDMI konektivita.

- Integrované WiFi preprepojenie s bezdrôtovými zariadeniami.

- Intuitívne používanie, jednoduché prepojenie s PC alebo inteligentnými zariadeniami.

- Používateľsky príjemná softwarová aplikácia.

- 3 -

Tlačidla

Dole

Hore (Wi-Fi)

Spúšť

Zap./Vyp.

- 4 -

Príslušenstvo

Vodotesné púzdro Držiak na trúbku Rám pre použitie bez vodotesného púzdra J mount Nabíjačka Fastplug-in Quickclipmount Samolepiaci držiak rovný (2 ks) 3-axis connector (3 časti) Adaptér na statív

Statívová redukcia Univerzálne pásky so suchým zipsom Náhradné 3M podložky (2 ks) USB kábel Li-ion batérie (2 ks) Náhradné dvierka Sťahovacie pásky Oceľové lanko Utierka z mikrovlákna Používateľská príručka

- 5 -

Používání akční kamery LAMAX ACTION X8 Electra

1. Vloženie Micro SD karty Micro SD kartu môžete vložiť a vyňaťzo slotu pre SDHC kartu, keď je kamera vypnutá a nie je pripojená k počítaču. Poznámka: Používajte len značkové Micro SDHC karty. Karty neznačkových výrobcov

2. Inštalácia batérie a. Zatlačte na zámok batérie a odnímte kryt batérie. b. Batériu vložte do otvoru konektormi napred tak, aby boli na správnej strane. c. Priložte kryt batérie a zaistite ho zámkom.

3. Nabíjanie a. Kameru môžete nabíjať pripojením k počítaču i pomocou sieťového adaptéra. b. V automobile môžete kameru nabíjať pomocou adaptéra do zapaľovača. c. V priebehu nabíjania môžete nahrávať video záznamy alebo fotografovať (nie však

d. Kameru môžete nabíjať taktiež vypnutú.

4. Zapnutie a vypnutie kamery a. Kameru zapnete stlačením a podržaním tlačidla „ZAP./VYP.“ po dobu 3 – 5 sekúnd. b. Kameru vypnete stlačením a podržaním tlačidla „ZAP./VYP.“ po dobu 3 – 5 sekúnd.

5. Prepínanie režimov a pohyb v menu Postupným krátkym stlačením tlačidla „ZAP./VYP.“ môžete prepínať medzi režimami videozáznam / fotoaparát / galéria / menu.

Menu fotoaparátu sa skladá z troch samostatných položiek nastavenia. V menu sa následne pohybujete vertikálne pomocou šípok „NAHOR“ a „NADOL“, pričom pre potvrdenie voľby slúži tlačidlo „SPÚŠŤ“ a k návratu o úroveň späť tlačidlo „ZAP./VYP.“

nezaručujú správne správanie dátového úložiska.

v prípade nabíjani a prostredníctvom PC).

- 6 -

Položky v menu: a. Záložka „Videozáznam“ (ikona kamery) slúži k nastaveniu parametrov pre nahrávanie

videozáznamu a všetkých parametrov týkajúcich sa funkcie čiernej skrinky.

b. Záložka „Fotoaparát“ (ikona fotoaparátu) slúži k nastaveniu parametrov a režimov

snímania fotograí.

c. Záložka „Nastavenie“ (ikona ozubeného kolieska) slúži k ďalšiemu nastaveniu

prístroja.

6. Nahrávanie videozáznamu: režimy a nastavenia a. Nahrávanie videozáznamu

Prepnite kameru do režimu „videozáznam“ tlačidlom „ZAP./VYP.“ (jedná sa samozrejme o základný režim, po štarte kamery sa v ňom teda hneď nachádzate). To, že ste v režime videozáznamu poznáte podľa ikonky kamery v ľavom hornom rohu. Pre zahájenie nahrávania záznamu stlačte tlačidlo „SPÚŠŤ”. V pravom hornom rohu sa zobrazí animácia nahrávania a v pravom dolnom rohu sa spustí odpočet doby záznamu. Pre ukončenie nahrávania stlačte znovu tlačidlo „SPÚŠŤ”. Následne v pravom hornom rohu zmizne animácia nahrávania. Počas nahrávania je možné ľubovoľne zapnúť či vypnúť snímanie zvuku stlačením šípky „NAHOR“, čo je sprevádzané zmenou ikony v ľavej časti displeja. Pred spustením nahrávania je možné nastaviť digitálny zoom a to pomocou šípok „NAHOR“ a „NADOL“. Je nutné upozorniť, že využívanie funkcie digitálneho priblíženia degraduje kvalitu snímaného záznamu. Je teda lepšie túto funkciu nevyužívať.

b. Nastavenie v záložke „videozáznam“ (ikona kamery)

• Rozlíšenie videa – výber rozlíšenia videa a snímkovej frekvencie. 4K 10 sn. / s 2,7K 15 sn. / s 1440p 30 sn. / s

- 7 -

1080p 60 sn. / s 1080p 30 sn. / s 720p 120 sn. / s 720p 60 sn. / s

• Kvalita – nastavenie ovplyvňuje celkovú kvalitu vytvorených záznamov a ich veľkosť. Veľmi vysoká Vysoká Normálna

• Časozberné video – pri aktivovaní tejto voľby vytvára kamera snímky v nastavenom časovom intervale a umožňuje vytvoriť atraktívne zrýchlené zábery. Vyp. 3s 5s 10s 30s 1 min

• Cyklické nahrávanie – funkcia cyklické nahrávanie je dôležitá pre využitie kamery ako kamery do auta. Pri zapnutom cyklickom nahrávaní začne kamera v prípade, že dôjde miesto na SD karte, automaticky prepisovať najstaršie záznamy. Vyp. 1 min. 3 min. 5 min.

• G-senzor – ďalšia funkcia výhodná pri použití v automobile. Zapnutý G-senzor zamkne video v prípade nárazu a tým ochráni dôležité záznamy predzmazaním. V tomto nastavení môžete zvoliť taktiež citlivosť G-senzoru. Vyp. Nízky

- 8 -

Stredný Vysoký

• Parkovací režim – zapnutý parkovací režim spustí kameru a nahrávanie videa v prípade, ak dôjde k nárazu alebo hrubým pokusom o vniknutie do zaparkovaného automobilu. Vyp. Nízky Stredný Vysoký

• Režim automobil – táto funkcia ovplyvňuje automatické spúšťanie nahrávania. V prípade, keď je režim zapnutý, sa kamera po pripojení k napájaniu zapne a začne automaticky nahrávať. Vyp. Zap.

• Oneskorenie (ukončenia) nahrávania – táto funkcia ovplyvňuje ukončenie nahrávania po odpojení od zdroja napájania. V prípade, že je funkcia zapnutá, nahrávanie sa ukončí 20 s po odpojení napájania. Keď je funkcia vypnutá, nahrávanie sa ukončí ihneď po odpojení napájania. Vyp. Zap.

• Detekcia pohybu – pri zapnutej detekcii pohybu kamera začne automaticky nahrávať v momente, keď zaznamená pohyb v zornom poli objektívu. Kamera ukončí nahrávanie potom, čo pohyb prestane. Vyp. Zap.

• RZ automobilu – v kamere je možné nastaviť registračnú značku automobilu, poprípade jeho či Vašu prezývku.

- 9 -

• Zobraziť RZ – aktivuje či deaktivuje zobrazenie registračnej značky v zázname. Vyp. Zap.

• Dátum vo videu - aktivuje či deaktivuje zobrazenie dátumu vo vytvorenom videu. Vyp. Dátum Dátum a čas

7. Fotografovanie: režimy a ďalšie nastavenia a. Vytváranie fotograí

Prepnite kameru do režimu „fotoaparát“ tlačidlom „ZAP./VYP.“. To, že ste v správnom režime, poznáte podľa ikonky fotoaparátu v ľavom hornom rohu. Po stlačení tlačidla „SPÚŠŤ” nasníma kamera fotograu, fotograu na samospúšť, sériu fotograí či časozbernéfoto, v závislosti na nastavení.

b. Nastavenie v záložke „fotoaparát“ (ikona fotoaparátu)

• Rozlíšenie fotograe – nastavenie ovplyvňuje rozlíšenie snímaných fotograí, výslednú kvalitu a veľkosť. 4000 x 3000 (12 Mpix) 3264 x 2448 (8 Mpix) 2304 x 1728 (4 Mpix)

• Kvalita – nastavenie ovplyvňuje celkovú kvalitu vytvorených záznamov a ich veľkosť. Veľmi vysoká Vysoká Normálna

• ISO – nastavenie ISO určuje citlivosť obrazového čipu. Čím tmavšia snímaná scéna je, tým vyšší ISO je treba nastaviť. S vyšším ISO saviaže vyšši a prítomnosť šumu na vytvorenom zázname. Automaticky

- 10 -

50 100 200 400 800 1600

• Samospúšť – po stlačení spúšte umožňuje vytvorenie záznamu po stanovenej dobe. Minimalizuje pohybovú neostrosť spôsobenú otrasom fotoaparátu pri stlačení spúšte pri klasickom fotení. Vyp. 3s 5s 10s

• Časozbernéfoto - pri aktivovaní tejto voľby vytvára kamera fotograe v nastavenom časovom intervale. Vyp. 3s 5s 10s 30s 1 min

• Sériové foto - Sériové foto umožňuje vytvoriťniekoľko fotograí stlačením tlačidla „SPÚŠŤ“. Vyp. 3 sn./s 5 sn./s 10 sn./s

- 11 -

• Dátum na fotograi - Vloží aktuálny dátum do vytvorenej fotograe. Vyp. Dátum Dátum a čas

8. Ďalšie nastavenia Prenastavenie ďalších parametrov, ktoré neboli súčasťou záložky „videozáznam“ a „fotoaparát“, slúži v menu záložka „Nastavenie“ (ikona ozubeného kolieska).

• Orientácia obrazu – táto funkcia umožňuje nastaviť orientáciu obrazu pri nahrávaní alebo snímaní fotograí. Voľby umožňujú nahrávať pri štandardnej orientácií, s obrazom otočeným o 180° alebo s obrazom sa automaticky otáčajúcim do štandardnej orientácie v závislosti od polohy kamery. Normálne Automaticky Obrátene

• Vyváženie bielej – umožňuje nastaviť vyváženie bielej farby v snímanom zázname. Automaticky Denné svetlo Pod mrakom Žiarovka Žiarivka

• Expozícia – umožňuje upraviť expozíciu podľa potreba. Nastavenie expozície záznamu v rozmedzí -2 až +2 po krokoch veľkých 1/3.

• Zvuky – umožňuje zapnúť, resp. vypnúť, nahrávanie zvuku vo videu, zvuk uzávierky, uvítacia melódia a tón tlačidiel.

• HDR – umožňuje aktivovať či deaktivovať funkciu HDR (High Dynamic Range – vysoký dynamický rozsah) v nasnímanom zázname. Vyp. Zap.

- 12 -

• Vypnutie LCD – nastavenie automatického vypnutia displeja v prípade nečinnosti. Vyp. 1 min 3 min 5 min

• Dátum a čas – nastavenie dátumu a času prístroja. Môžete si zvoliť taktiež formát zobrazovania dátumu.

• Jazyk – umožňuje zmenu jazyka používateľského rozhrania prístroja.

• Frekvencia siete – umožňuje vybrať frekvenciu v súlade s frekvenciou rozvodnej siete

(na Európskom kontinente je vedený v sietiprúd s frekvenciou 50 Hz, v Amerike a časti Ázie je to 60 Hz).

Systém

• Továrenské nastavenie – potvrdením tejto položky uvediete prístroj do továrenského nastavenia. Potvrdenie tejto voľby nie je možné vrátiť späť.

• Info o systéme – zobrazí informácie o verzii softwaru kamery.

• Info o karte – zobrazí informácie o vloženej Micro SDHC karte.

• Názov WiFi – nastavenie zobrazovaného názvu WiFi Vašej kamery.

• Heslo WiFi – nastavenie hesla pre pripojenie k WiFi.

• Formátovať – možnosť formátovať Micro SDHC kartu.

9. WiFi pripojenie Kameru je možné pripojiť pomocou WiFi k počítaču alebo k mobilnému zariadeniu s operačným systémom Android alebo IOS postupovaním podľa týchto inštrukcií: a. Na počítač alebo mobilné zariadenie nainštalujte aplikáciu LAMAX CamApp 2.0 (ap-

likáci umôžete pod týmto označením nájsť na Obchod Play pri zariadeniach so systémom Android alebo na APP Store pri zariadeniach so systémomi OS).

b. Zapnite kameru a potom aktivujte WiFi podržaním šípky „NAHOR“ so symbolom

WiFi.

- 13 -

c. Aktivujte WiFi na mobilnom zariadení. WiFi pripojenie kamery nájdete v zozname

pod názvom, ktorý ste si nastavili v časti všeobecného nastavenia „Názov WiFi“. Predvolené heslo pre pripojenie je 1234567890.

d. Po pripojení môžete kameru pomocou aplikácie ovládať alebo si prezerať vytvorené

záznamy.

10. Prezeranie vytvorených záznamov a. Do galérie sa dostanete opakovaným stlačením tlačidla „ZAP./VYP.“. Šípkami „NADOL“

či „NAHOR“ si vyberiete, či chcete prezerať videá alebo fotograe, a svoju voľbu potvrdíte tlačidlom „SPÚŠŤ”. Jedna z možností je taktiež priečinok „EVENT“. Do tohto priečinku ukladá kamera záznamy nasnímané v parkovacom režime. Galériu môžete prechádzať tlačidlami „NAHOR” a „NADOL“. Video vo video galérii spustíte pomocou tlačidiel „SPÚŠŤ”. Z galérie môžete odísť opakovaným stlačením tlačidla „ZAP./VYP.“.

b. Pripojením kamery k počítaču pomocou USB kábla a zvolením položky „USB

ÚLOŽISKO“ pomocou šípok „NAHOR“ a „NADOL“, a potvrdením tlačidlom „SPÚŠŤ“.

Následne sa kamera bude hlásiť ako externý disk. c. Vyňatím Micro SD karty a vložením do čítačky kariet. d. Pripojením pomocou WiFi k zariadeniu vybavenému WiFi prijímačom s nainšta-

lovanou softwarovou aplikáciou.

11. Mazanie nasnímaného materiálu priamo v kamere a. Zmazanie jednotlivého záznamu – je možné vykonať v galérii fotiek či videí. Po

stlačení tlačidla „ZAP./VYP.“ a vybraní položky „Zmazať“ vyberte možnosť „Jednotlivo“ a voľbu potvrďte či zvráťte pomocou možností „Áno“ či „Nie“.

b. Zmazanie všetkých záznamov – je možné vykonať v galérii fotiek či videí. Po stlačení

tlačidla „ZAP./VYP.“ a vybraní položky „Zmazať“ vyberte možnosť „Všetko“ a voľbu potvrďte či zvráťte pomocou možností „Áno“ či „Nie“.

12. Ochrana nasnímaného materiálu v kamere Uzamknutie vytvoreného záznamu spôsobí, že záznam nebude možné zmazať v galé-

- 14 -

rii kamery. Taktiež nikdy nebude prepísaný v prípade, že je aktivovaná funkcia „Cyklické nahrávanie“. a. Uzamknutie jednotlivého záznamu – je možné vykonať v galérii fotiek či videí.

Po stlačení tlačidla „ZAP./VYP.“ a vybraní položky „Zámok dát“ vyberte možnosť „Zamknúť súbor“ a potvrďte voľbou “Áno”. Pri následnej voľbe “Odomknúť súbor” zvoľte “Nie”.

b. Všetkých záznamov – je možné vykonať v galérii fotiek či videí. Po stlačení tlačidla

„ZAP./VYP.“ a vybraní položky „Zámok dát“ vyberte možnosť „Zamknúť všetko“ a voľbu potvrďte či zvráťte stlačením „Áno či Nie“.

c. Odomknutie jednotlivého záznamu – je možné vykonať v galérii fotiek či videí. Po

stlačení tlačidla „ZAP./VYP.“ a vybraní položky „Zámok dát“ vyberte možnosť „Odomknúť súbor“ a potvrďte voľbou “Áno”. Pri následnej voľbe “Zamknúť súbor” zvoľte “Nie”.

d. Odomknutie všetkých záznamov – je možné vykonať v galérii fotiek či videí.

Po stlačení tlačidla „ZAP./VYP.“ a vybraní položky „Zámok dát“ vyberte možnosť „Odomknúť všetko“ a voľbu potvrďte stlačením „Áno“.

13. Kameru LAMAX ACTION X8 je možné k počítaču pripojiť v niekoľkých módoch. a. Externý disk - pripojte kameru k počítaču pomocou USB kábla a zvoľte položku „USB

ÚLOŽISKO“ pomocou šípok „NAHOR“ a „NADOL“ a potvrďte tlačidlom „SPÚŠŤ“.

b. Webkamera - pripojte kameru k počítaču pomocou USB kábla a zvoľte položku

„WEBKAMERA“ pomocou šípok „NAHOR“ a „NADOL“ a potvrďte tlačidlom „SPÚŠŤ“.

c. Nabíjanie cez USB a zachovanie plnej funkčnosti kamery - pripojte kameru k počítaču

pomocou USB kábla a zvoľte položku „NABÍJANIE“ pomocou šípok „NAHOR“ a „NADOL“ a potvrďte tlačidlom „SPÚŠŤ“.

- 15 -

Parametre akčnej kamery LAMAX ACTION X8 Electra

LCD 1,5 palca Vodotěsnost 30 m

Šošovka A+++ HD širokoúhlá šošovka so záberom až 154°

Jazyky menu Možnosti rozlíšenia

videozáznamu Formát videa Formát fotograí JPG Kodek videa H.264 Možnosti rozlíšenia

fotograe Režimy snímania fotograí Jednotlivé / sériové foto / samospoušť a časosberné foto Frekvencia siete 50 Hz / 60 Hz USB zariadenie Micro USB 2.0 Kompatibilita úložiska Micro SDHC až 32 GB Konektivita WiFi, micro USB 2.0, HDMI Kapacita batérie Výdrž batérie Full HD videozáznam 1080p / cca 2x 90 minúť Čas do plného nabitia Cca 2 hodiny Kompatibilita

s operačnými systémy Rozmery kamery 59,2 x 41 x 29,8 mm (s objektivem) Hmotnosť 63 g (s púzdrem 118 g)

Poznámka: Specikace se může změnit výměnou některé části kamery, nebo aktualizací softwaru zařízení.

slovenčina, čeština, poľština, angličtina, němčina, francúzština, maďarčina, srbčina,slovinčina, litovčina, lotyština 4K 10 sn./s, 2,7K15 sn./s, 1440p 30 sn./s, 1080p 60 sn./s, 1080p 30 sn./s, 720p 120 sn./s, 720p 60 sn./s MOV

4000 x 3000 (12 Mpix), 3264 x 2448 (8 Mpix), 2304 x 1728 (4 Mpix)

2 x 900 mAh

Windows XP / Vista / 7 / 8 / 10, MacOS

- 16 -

Zásady a upozornenia

- Pre zaistenie vlastnej bezpečnosti nepoužívajte ovládacie prvky tohto prístroja pri riadenie.

- Pri používaní rekordéra v aute je nutný okenný držiak. Rekordér umiestnite na vhodné miesto

tak, aby nebránil vo výhľade vodiča ani v aktivácií bezpečnostných prvkov (napr. airbagov).

- Objektív kamer y nesmie byť ničím blokovaný a v blízkosti objektívu sa nesmie nachádzať žiadny

reexný materiál. Uchovávajte objektív čistý.

- Ak je čelné sklo automobilu zafarbené reexnou vrstvou, môže to obmedzovať kvalitu záznamu.

Bezpečnostné zásady

- Používajte len nabíjačku dodávanú s prístrojom. Pri použití iného typu nabíjačky môže dôjsť

k poruche prístroja alebo môže vzniknúť iné nebezpečenstvo.

- Nepoužívajte nabíjačku vo vysoko vlhkom prostredie. Nikdy sa nabíjačky nedotýkajte mokrými

rukami alebo ak stojíte vo vode.

- Pri napájaní prístroja alebo nabíjaní batérie ponechajte v okolí nabíjačky dostatočný priestor

pre cirkuláciu vzduchu. Neprikrývajte nabíjačku papiermi ani inými predmetmi, ktoré by mohli zhoršiť jej chladenie. Nepoužívajte nabíjačku uloženú v transportnom obale.

- Nabíjačku pripojujte ku správnemu zdroju napätia. Údaje o napätí sú uvedené na plášti výrobku

alebo na jeho obale.

- Nepoužívajte nabíjačku, ak je zjavne poškodená. V prípade poškodenia zariadenia ju sami

neopravujte!

- V prípade nadmerného zahrievania prístroja ho okamžite odpojte od prívodu energie.

- Zariadenie nabíjať iba pod neustálym dozorom.

- 17 -

Ďalšie informácie

1) Pre domácnosti: Uvedený symbol (preškrtnutý kôš) na výrobku alebo v spri-

evodnej dokumentácii znamená, že použité elektrické alebo elektronické výrobky nesmú byť likvidované spoločne s komunálnym odpadom. Za účelom správnej likvidácie výrobku ho odovzdajte na určených zberných miestach, kde budú prijaté zdarma. Správnou likvidáciou tohto produktu pomôžete zachovať cenné prírodné zdroje a napomáhate prevencii potenciálnych negatívnych dopadov na životné prostredie a ľudské zdravie, čo by mohli byť dôsledky nesprávnej likvidácie odpadov. Ďalšie podrobnosti si vyžiadajte od miestneho úradu alebo najbližšieho zberného miesta. Pri nesprávnej likvidácii tohto druhu odpadu môžu byt v súlade s národnými predpismi udelené pokuty. Informácie pre užívateľov k likvidácii elektrických elektronických zariadenia (remné o podnikové použitie): Pre správnu likvidáciu elektrických a elektronických zariadení si vyžiadajte podrobné informácie u vášho predajcu alebo dodávateľa. Informácie pre užívateľov k likvidácii elektrických a elektronických zariadení v ostatných krajinách mimo Európskej únie: Vyššie uvedený symbol (preškrtnutý kôš) je platný len v krajinách Európskej únie. Pre správnu likvidáciu elektrických a elektronických zariadení si vyžiadajte podrobné informácie u vašich úradov alebo u predajca zariadenia. Všetko vyjadruje symbol preškrtnutého kontajnera na výrobku, obalu alebo tlačených materiáloch.

2) Záručné opravy zariadenia uplatňujte u svojho predajca. V prípade technických problémov

a otázok kontaktujte svojho predajcu, ktorý Vás bude informovať o ďalšom postupe. Dodržujte pravidlá pre prácu s elektrickými zariadeniami. Užívateľ nie je oprávnený rozoberať zariadenie ani vymieňať žiadnu jeho súčasť. Otváranie alebo odstránenie krytov hrozí riziko úrazov elektrickým prúdom. Pri nesprávnom zostavení zariadenie jeho opätovnom zapojení sa tiež vystavujete riziku úrazov elektrickým prúdom.

- 18 -

Vyhlásenie o zhode:

Spoločnosť MagiCam HD SOLUTIONS s.r.o. týmto prehlasuje, že všetky zariadenia LAMAX sú

v zhode so základnými požiadavkami a ďalšími príslušnými ustanoveniami smernice 2004/108/EC. v Nemecku, Českej republike, Slovensku, Poľsku, Maďarsku a v ďalších členských krajinách EÚ. Záručná lehota je na výrobky 24 mesiacov, pokiaľ nie je stanovená inak. Vyhlásenie o zhode možno stiahnuť z webu www.lamax-electronics.com.

Výhradný dovozca produktov LAMAX do EU:

MagiCam HD SOLUTIONS s.r.o., Braškovská 308/15, 161 00 Praha 6 http://www.lamax-electronics.com.

Produkty sú určené na predaj bez obmedzenia

- 19 -

- 20 -

Kamera sportowa

LAMAX ACTION X8 Electra

Wodoszczelna do 30 m

Nagrania wideo Full HD 1920 x 1080 przy 60 fps

Fotograe w rozdzielczości 12 Mpix

WiFi

- 1 -

Środki ostrożności

1. Nie narażaj kamery na uderzenia, chroń przed upadkiem i innymi możliwościami

powstania uszkodzeń mechanicznych.

2. Nie umieszczaj kamery w pobliżu obiektów wytwarzających silne pole magnetyczne,

jak np. magnesy czy silniki elektryczne. Nie umieszczaj kamery również w pobliżu obiektów wysyłających silne fale radiowe, jak np. anteny. Silne pole magnetyczne lub fale radiowe mogą spowodować uszkodzenie kamery lub uszkodzenie zapisów wizualnych oraz dźwiękowych wykonanych kamerą.

3. Nie wystawiaj kamery na oddziaływanie wysokich temperatur ani bezpośredniego

światła słonecznego.

4. Zalecamy wykorzystywanie wysokiej jakości karty Micro SD z indeksem prędkości

Class 10. W przypadku powolniejszej karty istnieje zagrożenie, że funkcjonalność kamery będzie ograniczona oraz że nie będzie możliwe nagrywanie we wszystkich modułach i rozdzielczościach.

5. Nie umieszczaj karty Micro SDHC w bliskości pola magnetycznego ani miejsc

powstawania silnej elektryczności statycznej. Zapobiegniesz tym samym utracie zapisanych danych.

6. W przypadku, kiedy podczas ładowania dojdzie do przegrzania urządzenia, powstania

dymu lub podejrzanego zapachu, natychmiast przerwij ładowanie poprzez odłączenie urządzenia.

7. Podczas ładowania przechowuj kamerę poza zasięgiem dzieci. Kabel zasilania może

spowodować porażenie prądem elektrycznym lub duszenie dziecka.

8. Kamerę przechowuj w chłodnym, suchym i odpornym na kurz miejscu.

Wstęp

Gratulujemy zakupu kamery wideo LAMAX ACTION X8 Electra. Dzięki temu zyskałeś niezwykle odpornego towarzysza, któremu niestraszne są żadne sytuacje. Teraz bez obaw możesz wykonywać nagrania w niesprzyjających czy ekstremalnych warunkach,

- 2 -

a jednocześnie spodziewać się lmów najwyższej jakości. Dzięki wydajności kamery X8 Electra, możesz cieszyć się również ekstremalnie spowolnionymi nagraniami, które osiągniesz dzięki możliwości rejestrowania nawet 120 fps. Z LAMAX ACTION X8 Electra posiadasz możliwość zachowania dowolnego momentu, którym później możesz podzielic się z przyjaciółmi.

Kamera sportowa LAMAX ACTION X8 Electra posiada następujące właściwości:

- Zawiera wbudowany ekran LCD, dzięki któremu zawsze wybierzesz ten idealny kąt

nagrywania, a także będziesz mógł kontrolować powstający materiał.

- Jest wyposażona w wodoodporną obudowę, która umożliwia zanurzanie do głębo-

kości 60 m.

- Nagrywa w rozdzielczości Full HD 1920 x 1080 : 60fps oraz HD 1280 x 720 : 120 fps.

- Soczewka z szerokim kątem widzenia aż 154°.

- Wykonuje fotograe w rozdzielcozści aż 12 Mpix.

- Możliwość wyboru rozdzielczości wideo i foto.

- Możliwość rejestrowania obrazu w trybach foto time-lapse i wideo time-lapse.

- Możliwość wyboru trybu wykonywania fotograi.

- Możliwość ustawień ekspozycji fotograi i wideo.

- Duża ilość dołączonych akcesoriów, dzięki którym możesz nagrywać wideo kiedykolwiek

i gdziekolwiek.

- Możliwość wykorzystania jako czarnej skrzynki w samochodzie.

- Możliwość wykorzystania w funkcji kamery internetowej.

- Obsługa kart Micro SDHC nawet do 32 GB.

- Możliwość podłączenia przez USB oraz HDMI.

- Wbudowane WiFi w celu nawiązania połączenia z bezprzewodowymi urządzeniami.

- Intuicyjna obsługa, łatwe połączenie z PC oraz urządzeniami przenośnymi.

- Przyjazna aplikacja software.

- 3 -

Przyciski

W dół

W górę (Wi-Fi)

Wyzwalacz

Wł./Wył.

- 4 -

Obrazki akcesoriów

Obudowa wodoszczelna Mocowanie na rurkę Rama do wykorzystania bez obudowy wodoszczelnej J mount Ładowarka Fast plug-in Quick clip mount Samoprzylepne mocowanie płaskie (2 szt) 3-axis connector (3 części) Adapter na statyw

Redukcja statywowa Uniwersalne paski z rzepem Zapasowe samoprzylepne podkładki 3M (2 szt) Kabel USB Bateria litowo - jonowa (2 szt) Zapasowa klapka Paski ściągające Stalowa linka Szmatka z mikrowłókna Instrukcja obsługi

- 5 -

Użytkowanie kamery sportowej LAMAX ACTION X8 Electra

1. Włożenie karty Micro SD

Kartę micro SD możesz włożyć i wyjąć z wejścia na kartę SD, kiedy kamera jest wyłączona i nie jest podłączona do komputera. Uwaga: Korzystaj jedynie z markowych kart Micro SDHC. Karty nieznanych producentów mogą nie zapewniać właściwego funkcjonowania miejsca zapisu danych.

2. Instalacja baterii

a. Przyciśnij zamknięcie baterii i wyciągnij klapkę baterii. b. Baterię włóż do otworu tak, aby konektory były umieszczone z właściwej strony. c. Włóż pokrywkę baterii i zabezpiecz ją zapadką.

3. Ładowanie

a. Kamerę można ładować zarówno poprzez podłączenie do komputera jak i za

pomocą ładowarki sieciowej.

b. W samochodzie można ładować kamerę za pomocą adaptera do zapalniczki

samochodowej.

c. Podczas ładowania możesz nagrywać wideo lub wykonywać zdjęcia (nie dotyczy

ładowania za pomocą komputera).

d. Kamerę można ładować również wtedy kiedy jest wyłączona.

4. Włączanie i wyłącznie kamery

a. Kamerę włączysz wciskając, a następnie przytrzymując przez ok. 3–5s prz ycisk „WŁ./WYŁ“ b. Kamerę wyłączysz wciskając, a następnie przytrzymując przez ok. 3–5s prz ycisk „WŁ./WYŁ“.

5. Przełączanie między trybami oraz poruszanie się w menu.

Kontynuując krótkie wciskanie przycisku „WŁ./WYŁ“ możesz przełączać między trybami nagrywanie wideo / wykonywanie zdjęć / galeria / menu.

Menu wykonywania zdjęć składa się z trzech samodzielnych pozycji ustawień. W menu możesz następnie przemieszczać się wertykalnie za pomocą strzałek „W GÓRĘ“ i „W DÓŁ“. Do potwierdzenia wyboru służy przycisk „WYZWALACZ“, a do powrotu do poprzedniego poziomu przycisk „WŁ./WYŁ“.

- 6 -

Pozycje w menu:

a. Pozycja „Wideo“ (ikona kamery) służy do dokonywania ustawień parametrów

w celu wykonytwania nagrań wideo oraz wszystkich parametrów dotyczących funkcji czarnej skrzynki.

b. Pozycja „Fotografowanie“ (ikona aparatu fotogracznego) służy do ustawiania

parametrów i trybu wykonywania fotograi.

c. Pozycja „Ustawienia“ (ikona koła zębatego) służy do pozostałych ustawień

urządzenia.

6. Tworzenie nagrania wideo: tryby i ustawienia

a. Wykonywanie nagrania wideo

Przełącz kamerę do trybu „nagrywanie wideo“ przyciskiem „WŁ./WYŁ“ (mowa jednak o trybie podstawowym, w którym znajdujesz się automatycznie po uruchomieniu kamery). To, że znajdujesz się w trybie nagrywania poznasz po ikonie kamery w lewym górnym rogu. Aby rozpocząć nagrywanie, wciśnij ponownie przycisk „WYZWALACZ“. Wówczas w prawym górnym rogu zniknie animacja nagrywania. Podczas nagrywania można dowolnie włączać i wyłączać nagrywanie dźwięku poprzez wciśnięcie strzałki „W GÓRĘ“, czemu towarzyszy zmiana ikony w lewej części ekranu. Przed rozpoczęciem nagrywania możesz ustawić zoom cyfrowy za pomocą strzałek „W GÓRĘ“ i „W DÓŁ“. Należy zwrócić uwagę, że wykorzystywanie funkcji cyfrowego przybliżenia wpływa na obniżenie jakości zapisu. W związku z tym lepiej jest nie korzystać z tej funkcji.

b. Ustawienia pozycji „Wideo“ (ikona kamery)

• Rozdzielczość wideo - wybór rozdzielczości wideo oraz szybkości klatek.

4K 10 fps 2,7K 15 fps 1440p 30 fps 1080p 60 fps

- 7 -

1080p 30 fps 720p 120 fps 720p 60 fps

• Jakość–ustawienie wpływa na całkowitą jakość wykonanych nagrań oraz ich wielkość.

Bardzo wysoka Wysoka Normalna

• Film poklatkowy – przy aktywowaniu tej opcji kamera wykonuje zdjęcia w ustalonym

interwale czasowym oraz umożliwia tworzenie atrakcyjnych przyspieszonych ujęć. Wył. 3s 5s 10s 30s 1 min.

• Nagrywanie w pętli - funkcja nagrywania w pętli jest istotna w celu wykorzys-

tania w roli rejestratora samochodowego. Jeżeli opcja jest włączona, w przypadku zapełnienia miejsca na karcie SD kamera zacznie zastępować najstarsze pliki nowymi. Wył. 1 min. 3 min. 5 min.

• G-sensor - kolejna funkcja przydatna w przypadku wykorzystania w samochodzie.

Włączony G-sensor w przypadku zarejestrowania uderzenia zabezpieczy wideo, a tym samym ochroni istotne nagranie przed usunięciem. To ustawienie pozwala również na wybór czułości G-sensora. Wył. Niski

- 8 -

Średni Wysoki

• Tryb parkowania - włączony tryb parkowania uruchomi kamerę oraz tworzenie nagra-

nia w przypadku, kiedy dojdzie do uderzenia lub do wyraźnych prób dostania się do zaparkowanego samochodu. Wył. Niski Średni Wysoki

• Tryb samochód - ta funkcja wpływa na automatyczne uruchamianie nagrywania. Kiedy

tryb jest uruchomiony, po połączeniu z zasilaniem kamera się uruchomi i automatycznie zacznie nagrywać. Wył. Wł.

• Opóźnione nagrywanie – ta funkcja wpływa na ukończenie nagrywania po odłączeniu

od źródła zasilania. W przypadku, że jest włączona, nagrywanie zostanie ukończone w ciągu 20 s po odłączeniu zasilania. Kiedy funkcja jest wyłączona, nagrywanie zostanie ukończone natychmiast po odłączeniu zasilania. Wył. Wł.

• Detekcja ruchu – przy włączonej detekcji ruchu kamera zacznie automatycznie

nagrywać w momencie, kiedy zarejestruje ruch w polu widzenia obiektywu. Kamera zakończy nagrywanie w momencie, kiedy ruch ustanie. Wył. Wł.

• Tablica rejestracyjna samochodu – w kamerze możesz ustawit numer tablicy rejestra-

cyjnej samochodu lub jego (czy też twój) pseudonim.

- 9 -

• Wyświetlanie tablicy rejestracyjnej – aktywuje lub dezaktywuje wyświetlanie tablicy

rejestracyjnej w nagraniu Wył. Wł.

• Data w nagraniu – aktywuje lub dezaktywuje wyświetlanie daty w nagraniu.

Wył. Data Data i godzina

7. Wykonywanie zdjęć: tryby i inne ustawienia

a. Tworzenie fotograi

Przełącz kamerę do trybu „fotografowanie“ przyciskiem „WŁ./WYŁ.“. To, że znajdujesz się we właściwym trybie, poznasz po ikonie aparatu fotogracznego w lewym górnym rogu. Po wciśnięciu przycisku „WYZWALACZ“ kamera, w zależności od ustawień, wykona zdjęcie, zdjęcie z samowyzwalacza, serię fotograi czy też zdjęcia poklatkowe.

b. Ustawienia pozycji „aparat foto“ (ikona aparatu foto)

• Rozdzielczość foto – ustawienie wpływa na rozdzielczość wykonanych zdjęć, osta-

teczną jakość oraz rozmiar. 4000 x 3000 (12 Mpix) 3264 x 2448 (8 Mpix) 2304 x 1728 (4 Mpix)

• Jakość – ustawienie wpływa na całkowitą jakość powstałych zapisów oraz ich rozmiar.

Bardzo wysoka Wysoka Normalna

• ISO – ustawienie ISO określa czułość czujnika obrazu. Im ciemniejszy jest rejestrow-

any temat, tym wyższe ISO należy ustawić. Zwiększenie ISO wiąże się ze zwiększeniem obecności szumów na wykonanym zapisie.

- 10 -

Automatyczny 50 100 200 400 800 1600

• Samowyzwalacz – umożliwia opóźnienie dokonania zapisu o określony czas po

wciśnięciu wyzwalacza Minimalizuje nieostrość spowodowaną wstrząsem aparatu przy wciśnięciu wyzwalacza podczas klasycznego fotografowania. Wył. 3s 5s 10s

• Zdjęcia poklatkowe – przy aktywowaniu tej funkcji kamera wykonuje zdjęcia

w określonym interwale czasowym. Wył. 3s 5s 10s 30s 1 min.

• Zdjęcia seryjne - funkcja zdjęć seryjnych umożliwia wykonanie kilku fotograi w ciągu

jednej sekundy poprzez wciśnięcie przycisku “WYZWALACZ”. Wył. 3 zdj./s 5 zdj./s

- 11 -

10 zdj./s

• Data na zdjęciu – Zamieści aktualną datę na wykonanej fotograi.

Wył. Data Datai godzina

8. Pozostałe ustawienia

W celu dokonywania pozostałych ustawień, które nie były elementem pozycji “nagrywanie” oraz “aparat foto”, służy pozycji “Ustawienia” w menu (ikona koła zębatego).

• Orientacja obrazu – ta funkcja umożliwia ustawianie orientacji obrazu podczas

nagrywania lub wykonywania zdjęć. Istnieje możliwość nagrywania z orientacją standardową, z obrazem obróconym o 180° lub z obrazem automatycznie dostosowującym się do orientacji standardowej w zależności od położenia kamery. Normalny Automatyczny Obrócony

• Balans bieli – umożliwia ustawienie balansu bieli w wykonywanym zapisie.

Automatyczny Dzienne światło Zachmurzenie Żarówka

• Ekspozycja – umożliwia dokonywanie zmian ekspozycji zależnie od potrzeb. Ustawie-

nie ekspozycji nagrania w skali -2 - +2 w etapach rzędu 1/3.

• Dźwięki–umożliwia włączenie – ewentualnie wyłączenie – nagrywania dźwięku w na-

graniu, dźwięku migawki, melodię powitalną i dźwięk przycisków.

• HDR – umożliwia aktywację lub dezaktywację funkcji HDR (High Dynamic Range –

duży zakres dynamiczny)w powstającym nagraniu Wył. Wł.

- 12 -

• Wyłączenie LCD – ustawienie automatycznego wyłączania ekranu w przypadku

bezczynności. Wył. 1 min. 3 min. 5 min

• Datai godzina – ustawienia daty i godziny urządzenia w urządzeniu. Możesz wybrać

również format wyświetlanej daty.

• Język – umożliwia zmianę języka obsługi i komunikatów kamery.

• Częstotliwość sieci – umożliwia wybór częstotliwości zgodnie z częstotliwością sieci

energetycznej (na kontynencie europejskim 50 Hz, a Ameryce oraz części Azji 60 Hz). System

• Ustawienia fabryczne – potwierdzając tę pozycję doprowadzisz do przywrócenia

ustawień fabrycznych urządzenia. Potwierdzenie tego wyboru jest nieodwracalne.

• Info o systemie – wyświetli informacje o wersji software kamery.

• Info o karcie - wyświetli informacje o włożonej karcie Micro SDHC.

• Formatuj - możliwość formatowania karty Micro SD.

• Nazwa WiFi – ustawianie nazwy, pod którą będzie się pojawiać twoja kamera.

• Hasło WiFi – ustawienia hasła do łączenia się z WiFi.

• Formatuj – możliwość sformatowania karty Micro SDHC.

9. Połączenie WiFi

Kamerę można podłączyć za pomocą WiFi do komputera lub urządzeń przenośnych z systemem operacyjnym Android lub IOS stosując się do poniższych instrukcji: a. Na komputerze lub urządzeniu przenośnym zainstaluj aplikację na iSmart DV

(aplikację możesz Android lub na APP Store w urządzeniu z systemem IOS).

b. Włącz kamerę, a następnie aktywuj WiFi wciskając przycisk „WiFi“.

znaleźć pod tą nazwą na Google Play w urządzeniu z systemem

- 13 -

c. Aktywuj WiFi na urządzeniu przenośnym. Połączenie WiFi kamery znajdziesz w spisie

pod nazwą „X8ELECTRA“. Hasło połączenia to 1234567890.

d. Po podłączeniu może

10. Przeglądanie wykonanych zapisów

a. Do galerii możesz przejść poprzez ponowne wciśnięcie przycisku „WŁ./WYŁ“.

Strzałkami „W DÓŁ“ i „W GÓRĘ“ możesz wybrać, czy chcesz przeglądać nagrania czy też fotograe, a swój wybór potwierdzić przyciskiem „WYZWALACZ“. Jedną z możliwości jest również folder „EVENT“. W tym folderze kamera zapisuje nagrania wykonane w trybie parkowania. Galerię możesz przeglądać, używając z przycisków „W GÓRĘ“ i „W DÓŁ“. Odtwarzanie wideo w galerii możesz odtworzyć za pomocą przycisku „WYZWALACZ“. Galerię możesz opuścić ponownie klikając przycisk „WŁ./WYŁ“.

b. Podłącz kamerę do komputera za pomocą kabla USB, wybierz pozycję „PAMIĘĆ

USB“, a następnie przglądaj zapisy za pomocą strzałek „W GÓRĘ“ i „W DÓŁ“ oraz potwierdzając przyciskiem „WYZWALACZ“.Wówczas kamera będzie identykowana

jako dysk zewnętrzny. c. Wyjmij kartę Micro SD i włóż do czytnikakart. d. Podłącz za pomocą WiFi do urządzenia wyposażonego w odbiornik WiFi oraz

z zainstalowaną aplikacją software.

11. Usuwanie wykonanego materiału bezpośrednio w kamerze a. Usuwanie pojedynczego zapisu – możesz tego dokonać w galerii foto lub wideo. Po

wciśnięciu przycisku „WŁ./WYŁ“ i wybraniu pozycji „Usuń“ wybierz możliwość „Pojedyncze“, a swój wybór potwierdź lub zrezygnuj za pomocą „Tak“ lub „Nie“.

b. Usuwanie wszystkich zapisów – możesz tego dokonać w galerii foto lub wideo,

Po wciśnięciu przycisku „WŁ./WYŁ“ i wybraniu pozycji „Usuń“, wybierz możliwość „Wszytkie“, a swój wybór potwierdź lub zrezygnuj za pomocą „Tak“ lub „Nie“.

12. Zabezpieczanie wykonanego materiału bezpośrednio w kamerze Zabezpieczenie wykonanego zapisu spowoduje, że nie będzie możliwe jego usunięcie

sz za pomocą aplikacji sterować kamerą lub przeglądać pliki.

- 14 -

w galerii kamery. W związku z tym nigdy nie zostanie zastąpiony w przypadku aktywowanej funkcji „Nagrywania w pętli“. a. Zabezpieczanie pojedynczego zapisu – możesz tego dokonać w galerii foto lub

wideo. Po wciśnięciu przycisku „WŁ./WYŁ“ i wybraniu pozycji „Blokada pliku“ wybierz możliwość „Blokuj plik“, a swój wybór potwierdź zaznaczając „Tak“. Przy następnym wyborze „Odblokuj plik“ wybierz „Nie“.

b. Zabezpieczenie wszystkich zapisów – możesz tego dokonać w galerii foto lub

wideo. Po wciśnięciu przycisku „WŁ./WYŁ“ i wybraniu pozycji „Blokada pliku“ wybierz możliwość „Zablokuj wszystkie“, a swój wybór potwierdź zaznaczając „Tak“. Przy następnym wyborze „Odblokuj plik“ wybierz „Nie“.

c. Odbezpieczanie pojedynczego zapisu – możesz tego dokonać w galerii foto lub

wideo. Po wciśnięciu przycisku „WŁ./WYŁ“ i wybraniu pozycji „Blokada pliku“ wybierz możliwość „Odblokuj plik“, a swój wybór potwierdź zaznaczając „Tak“.Prz y następnym wyborze „Zablokuj plik“ wybierz „Nie“.

d. Po wciśnięciu przycisku „WŁ./WYŁ“ i wybraniu pozycji „Blokada pliku“ wybierz

możliwość „Odblokuj wszystkie“, a swój wybór potwierdź zaznaczając „Tak“.

13. Kamerę LAMAX ACTION X8 Electramożesz podłączyć do komputera w kilku trybach a. Dysk zewnętrzny–podłącz kamerę do komputera za pomocą kabla USB i wybierz

pozycję „PAMIĘĆ USB“ za pomocą strzałek „W GÓRĘ“ i „W DÓŁ“, a następnie potwierdź przyciskiem „WYZWALACZ“.

b. Kamera internetowa–podłącz kamerę do komputera za pomocą kabla USB i wybi-

erz pozycję „WEBKAMERA“ za pomocą strząłek „W GÓRĘ“ i „W DÓŁ“, a następnie potwierdź przyciskiem „WYZWALACZ“.

c. Ładowanie z USB przy jednoczesnym zachowaniu pełnej funkcjonalności

kamery - podłącz kamerę do komputera za pomocą kabla USB i wybierz pozycję „ŁADOWANIE“ za pomocą strzałek „W GÓRĘ“ i „W DÓŁ“, a następnie potwierdź przyciskiem „WYZWALACZ“.

- 15 -

Parametry kamery sportowej LAMAX ACTION X8 Electra

LCD 1,5 cala Vodoszczelność 30 m Szerokokątny obiektyw A+++ HD z kątem widzenia aż 154°

Języki menu

Opcje rozdzielczości nagrań

Format wideo MOV Format foto JPG Kodek wideo H.264 Opcje rozdzielczości zdjęć Tryby wykonywania

fotograi Częstotliwość sieci 50 Hz / 60 Hz Urządzenie USB Micro USB 2.0 Kompatybilność miejsca

zapisu Możliwość podłączania WiFi, micro USB 2.0, HDMI Pojemność baterii 2 x 900 mAh Wytrzymałość baterii Full HD 1080p / cca 2x 90 minut Czas do pełnego naładowania Kompatybilność

z systemami operacyjnymi Wymiary kamery 59,2 x 41 x 29,8 mm (z obiektywem) Waga 63 g (z wodoszczelną obudową 118 g)

Uwaga: Specykacje mogą ulec zmianie w przypadku wymiany niektórych elementów kamery lub aktualizacji software’u urządzenia.

polski, czeski, słowacki, angielski, niemiecki, francuski, węgierski, serbski, słoweński, litewski, łotewski 4K 10 fps, 2.7K 15 fps, 1440p 30 fps, 1080p 60 fps, 1080p 30 fps, 720p 120 fps, 720p 60 fps

4000 x 3000 (12 Mpix), 3264 x 2448 (8 Mpix), 2304 x 1728 (4 Mpix) Pojedyncze/ Zdjęcia seryjne / Samowyzwalaczi Zdjęcia

poklatkowe

Micro SDHC až 32 GB

Ok. 2 godziny

Windows XP / Vista / 7 / 8 / 10, MacOS

- 16 -

Środki ostrożności i uwagi

- Dla własnego bezpieczeństwa nie zmieniaj ustawień kamery podczas prowadzenia pojazdu.

- Do używania kamery w samochodzie musisz posiadać mocowanie na szybę. Kamerę zamocuj

w takim miejscu, aby nie zasłaniała widoku kierowcy ani nie stanowiła przeszkody dla ewentualnego otwarcia poduszek powietrznych.

- Żaden przedmiot nie powinien blokować obiektywu kamery, a w jego pobliżu nie powinny

znajdować się materiały odbijające światło. Utrzymuj obiektyw w czystości.

- Przyciemniana przednia szyba samochodu może wpływać na jakość nagrywania.

Środki ostrożności dotyczące bezpieczeństwa

- Używaj wyłącznie ładowarki dołączonej w zestawie podstawowym kamery. Użycie innej

ładowarki może spowodować jej nieprawidłowe działanie i stanowić niebezpieczeństwo.

- Nie używaj ładowarki w miejscach o dużej wilgotności. Nie dotykaj ładowarki mokrymi rękami

lub kiedy stoisz w wodzie.

- Jeśli używasz ładowarki do zasilania urządzenia lub ładowania baterii, zapewnij odpowiednią

wentylację jego otoczenia. Nie przykrywaj ładowarki papierem ani innymi przedmiotami, aby nie ograniczać jego chłodzenia. Nie używaj ładowarki, gdy znajduje się ona w torbie do przenoszenia.

- Ładowarkę podłączaj jedynie do odpowiedniego źródła zasilania. Wymagania dotyczące

napięcia znajdują się na obudowie i/lub opakowaniu produktu.

- Nie używaj ładowarki z uszkodzonym przewodem. W przypadku uszkodzenia nie podejmuj się

jej samodzielnej naprawy!

- W razie nadmiernego nagrzewania urządzenia, natychmiast odłącz je od zasilania energii.

- Urządzenie ładować tylko pod stałym nadzorem.

Konserwacja urządzenia

- Konserwacja urządzenia zapewni bezproblemowe działanie i zmniejszy niebezpieczeństwo

uszkodzenia.

- Chroń urządzenie przed nadmierną wilgocią i ekstremalnymi temperaturami oraz unikaj zbyt

długiego wystawiania go na działanie bezpośredniego światła słonecznego lub silnego światła ultraoletowego.

- 17 -

- Chroń urządzenie przed upuszczeniem lub narażeniem na silne uderzenia.

- Nie wystawiaj urządzenia na działanie nagłych i dużych zmian temperatury. Mogłoby to

spowodować nagromadzenie wilgoci wewnątrz urządzenia, a w rezultacie jego uszkodzenie. W przypadku nagromadzenia wilgoci, zaczekaj do całkowitego wyschnięcia urządzenia przed jego użyciem. - Powierzchnię ekranu łatwo zarysować. Nie dopuszczaj do kontaktu powierzchni ekranu z ostrymi przedmiotami.

- Nigdy nie czyść urządzenia, kiedy jest uruchomione. Do wycierania ekranu i zewnętrznych

części urządzenia używaj miękkiej, niepozostawiającej włókien szmatki. Do czyszczenia ekranu nie używaj ręczników papierowych.

- Nie podejmuj prób demontażu, naprawy ani modykacji urządzenia. Demontaż, modykacje

lub próba naprawy mogą spowodować uszkodzenie urządzenia i utratę gwarancji, a nawet obrażenia ciała oraz uszkodzenie własności.

- Nie przechowuj ani nie przenoś łatwopalnych cieczy, gazów lub materiałów wybuchowych

w miejscu przechowywania urządzenia, jego części lub akcesoriów.

- Aby nie stwarzać okazji do kradzieży, nie zostawiaj urządzenia ani akcesoriów na widoku

w pojeździe pozbawionym nadzoru.

- Przegrzanie może spowodować uszkodzenie urządzenia.

Pozostałe informacje

1) Symbol przekreślonego kontenera zamieszczony na produkcie lub w do-

kumentacji towarzyszącej oznacza, że po zakończeniu eksploatacji nie należy pozbywać się urządzenia elek-trycznego lub elektronicznego wraz z odpadami komunalnymi. Produkt należy dostarczyć do odpowiedniego punktu zbiórki urządzeń elektrycznych i elektronicznych przeznaczonych do recyklingu w celu jego właściwej utylizacji. W miejscu zbiórki produkt zostanie przyjęty bezpłatnie. Dzięki prawidłowej utylizacji tego produktu pomagasz zachować cenne zasoby naturalne oraz przeciwdziałasz potencjalnemu negatywnemu wpływowi na środowisko oraz ludzkie zdrowie, co może być skutkiem niewłaściwej utylizacji odpadów. Aby uzyskać więcej informacji, prosimy o kontakt z lokalnymi władzami lub w najbliższym punkcie zbiórki. Pozbywanie się odpadów tego rodzaju w nieprawidłowy

- 18 -

sposób jest zagrożone karą przewidzianą w odpowiednich przepisach państwowych. Informacja dla użytkowników, dotycząca utylizacji sprzętu elektrycznego i elektronicznego (w przypadku zastosowania w przedsiębiorstwach i rmach): Szczegółowych informacje na temat prawidłowej utylizacji sprzętu elektrycznego i elektronicznego, możesz uzyskać u swojego sprzedawcy lub dostawcy. Informacja dla użytkowników dotyczącza utylizacji sprzętu elektrycznego i elektronicznego w państwach spoza Unii Europejskiej: Powyższy symbol (przekreślonego kontenera) obowiązuje wyłącznie w Unii Europejskiej. Szczegółowe informacje na temat prawidłowej utylizacji sprzętu elektrycznego i elektronicznego możesz uzyskać w swoim urzędzie lub u sprzedawcy urządzenia. Wszystko zostało określone za pomocą symbolu przekreślonego kontenera na produkcie, opakowaniu lub w dokumentacji towarzyszącej.

2) Roszczenia gwarancyjne dotyczące urządzeń składaj w miescu zakupu. W przypadku problemów

technicznych lub pytań, skontaktuj się ze sprzedawcą, który poinformuje cię o dalszym postepowaniu. Należy dotrzymywać zasady pracy z urządzeniami elektrycznymi, a zasilający przewód elektryczny podłączać tylko do odpowiednich gniazdek elektrycznych. Użytkownik nie jest upoważniony do demontowania urządzenia ani wymiany jakiejkolwiek jego części. Przy otwarciu lub usunięciu osłon grozi niebezpieczeństwo porażenia prądem elektrycznym. Niewłaściwy montaż urządzenia i jego ponowne połączenie może również spowodować porażenie prądem elektrycznym.

Deklaracja zgodności:

Spółka MagiCam HD SOLUTIONS s.r.o. niniejszym oświadcza, że wszystkie urządzenia LAMAX są zgodne z podstawowymi wymaganiami i pozostałymi odpowiednimi regulacjami Dyrektywy 2004/108/EC. Produkty są przeznaczone do sprzedaży w Niemczech, Republice Czeskiej, na Słowacji, w Polsce, na Węgrzech oraz w dalszych krajach UE. Okres gwarancyjny na produkty to 24 miesiące, jeżeli nie zostało ustalone inaczej. Deklarację zgodności można pobrac ze strony internetowej www.lamax-electronics.com.

Wyłączny dystrybutor produktów LAMAX w EU:

MagiCam HD SOLUTIONS s.r.o., Braškovská 308/15, 161 00 Praha 6 http://www.lamax-electronics.com.

- 19 -

- 20 -

Lamax Action X8 Electra Operating Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
