LAMAX ACTION X2 User Manual

- 1 -

LAMAX ACTION X2 Action Camera

Waterproof up to 30 m
Integrated LCD display

Wide-angle lens

- 2 -

Safety precautions

1. Do not drop the camera or subject it to any powerful physical shock that may cause
mechanical damage.

2. Do not place the camera near objects that generate magnetic elds, such as magnets
or electric motors or near objects that emit strong radio waves, such as antenna.
Powerful magnetic elds or radio waves may cause damage to the camera or corrupt
the captured video and audio recordings.

3. Do not expose the unit to high temperatures or direct sunlight.

4. Use only a high-quality Micro SDHC card. Cards produced by unveried manufacturers
are not guaranteed to function properly.

5. Do not place the Micro SDHC card near a magnetic eld or in a place with static
electricity as this may cause the loss of data.

6. If the device overheats, emits smoke or a suspicious odour, immediately disconnect the
device from the power supply.

7. Whilst charging the camera, keep it out of reach of children as the power cable may
cause electric shock or asphyxiation.

8. Store camera in a cool, dry and dust-free environment.

Introduction

Congratulations on purchasing the LAMAX ACTION X2 camera. It is a high-quality,
multifunctional product, highly resistant to extreme weather conditions. With the LAMAX
ACTION X2 action camera you can capture video with audio in HD, take photos and
immediately display the recordings on the LCD display. This rugged, weather-resistant
camera is ideal for scuba diving, cycling and other means of transport, winter sports, all
outdoor activities and wherever a high-quality recording is required in harsh weather
conditions.

- 3 -

The LAMAX ACTION X2 Action Camera has the following features:

- Compact design

- Comes supplied with a protective waterproof housing able to withstand depths of up

to 30 m enabling you to capture stunning underwater shots or your favourite water
sports

- Includes an integrated LCD display for immediate playback of your recordings

- Can shoot video or take photographs whilst charging (except when charging via a PC)

- Shoots HD video 720p

- Motion detection which automatically starts recording video

- Wide-angle lens with a range up to 120

o

- Choice of video resolutions

- Wide range of supplied accessories allow you to shoot video anytime and anywhere

- Can be used as a dashcam

- Supports Micro SDHC cards up to 32 GB

- USB 2.0 port

- Intuitive to use and easy to connect to a PC

- 4 -

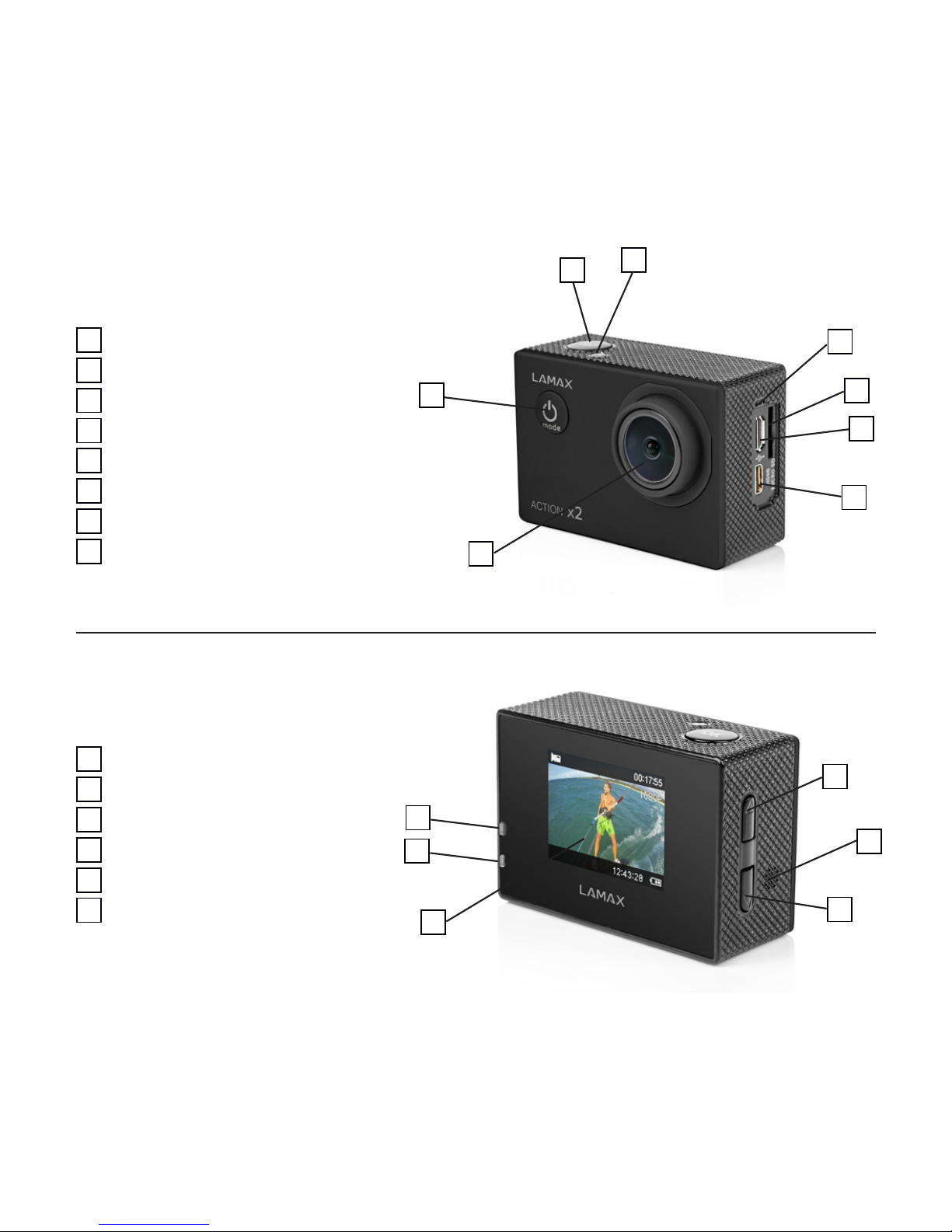

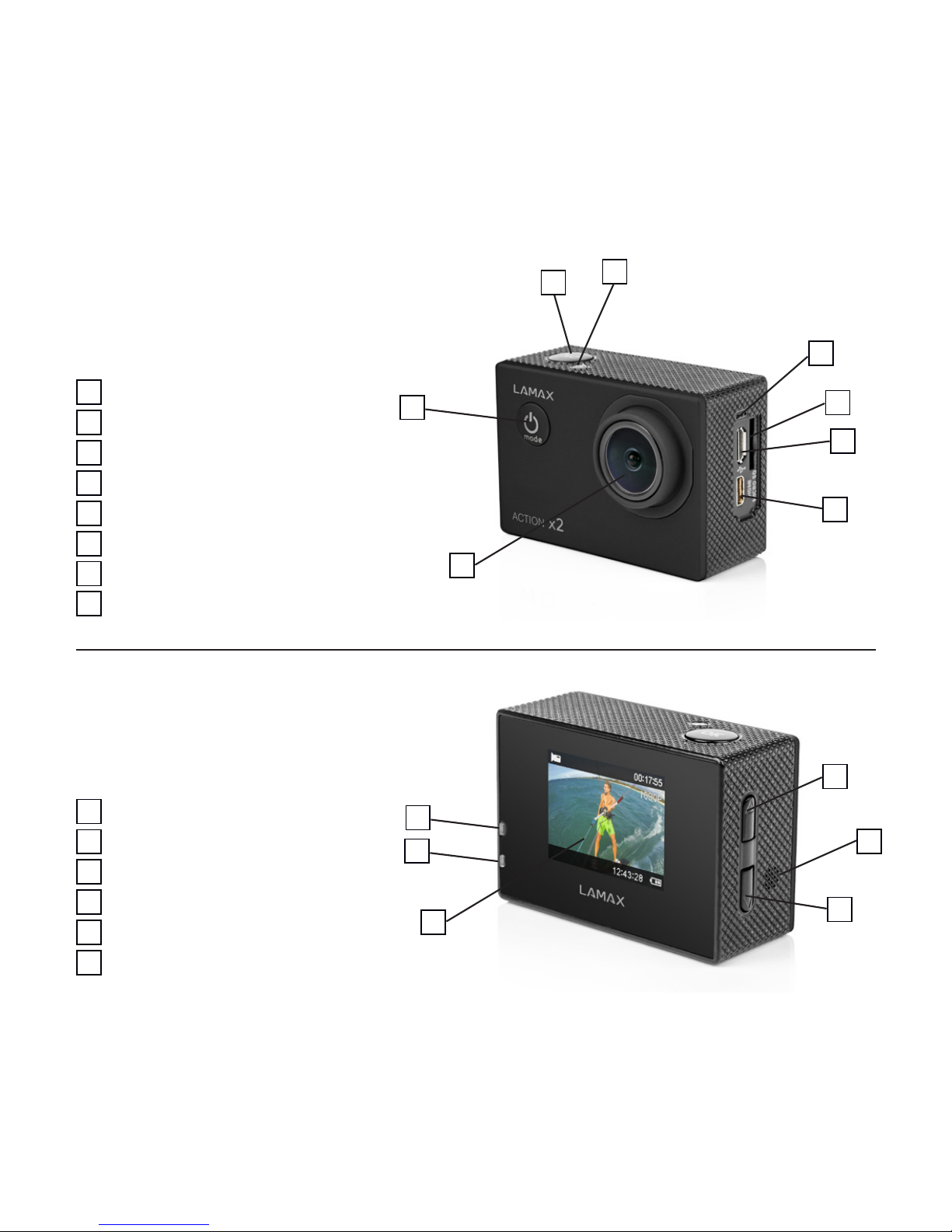

Camera from the front right

Camera Parts:

1

Shutter / Conrm

2

Power / Mode / Menu

3

Action indicator (yellow)

4

HDMI port

5

Lens

6

USB port

7

Micro SDHC card slot

8

Microphone

3

5

4

6

1

2

Camera from the back right

Camera Parts:

1

Operation indicator (red)

2

Charging indicator (blue)

3

LCD display

4

Down

5

Up

6

Speaker

5

2

7

4

6

3

8

1

- 5 -

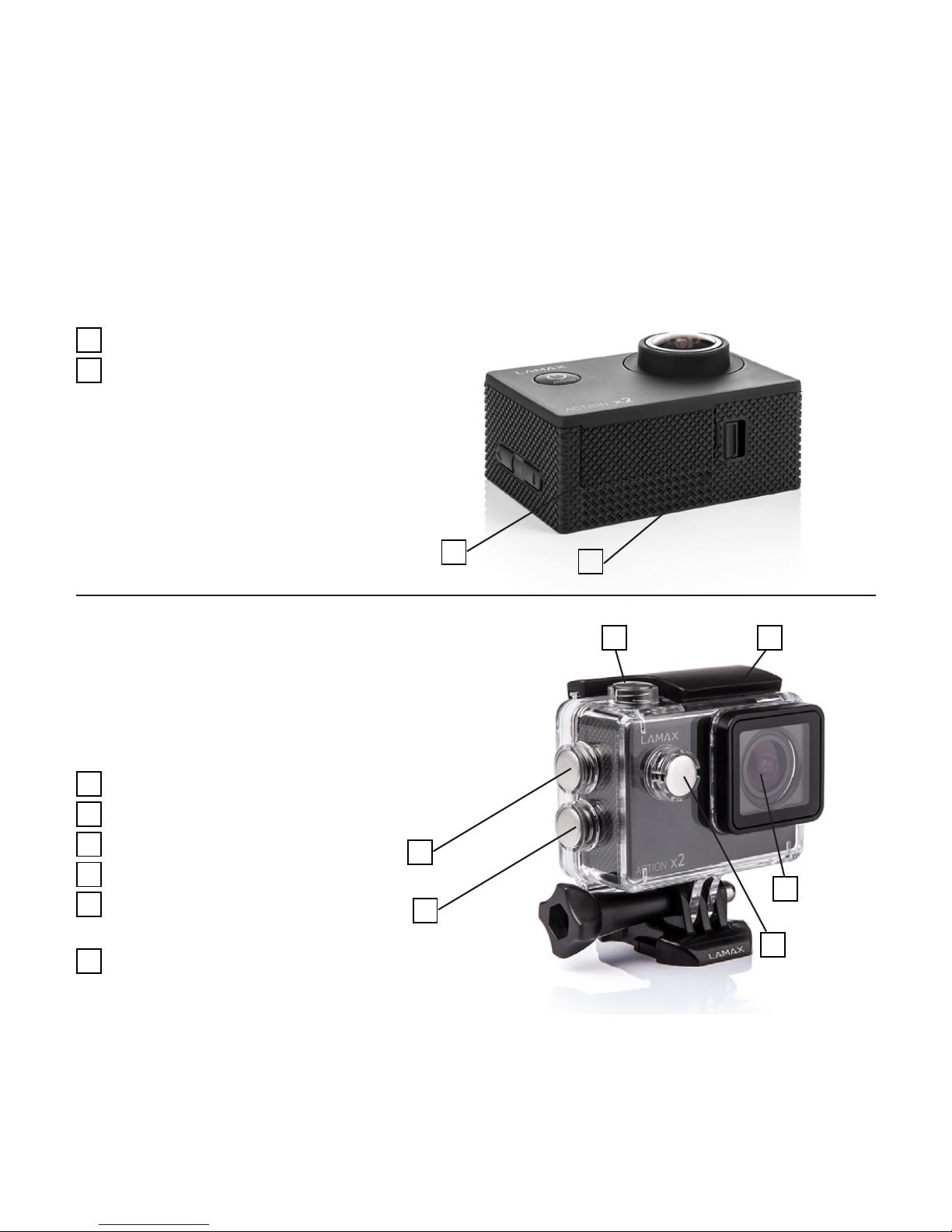

Camera from below

Camera parts:

1

Battery cover

2

Battery cover lock

1

2

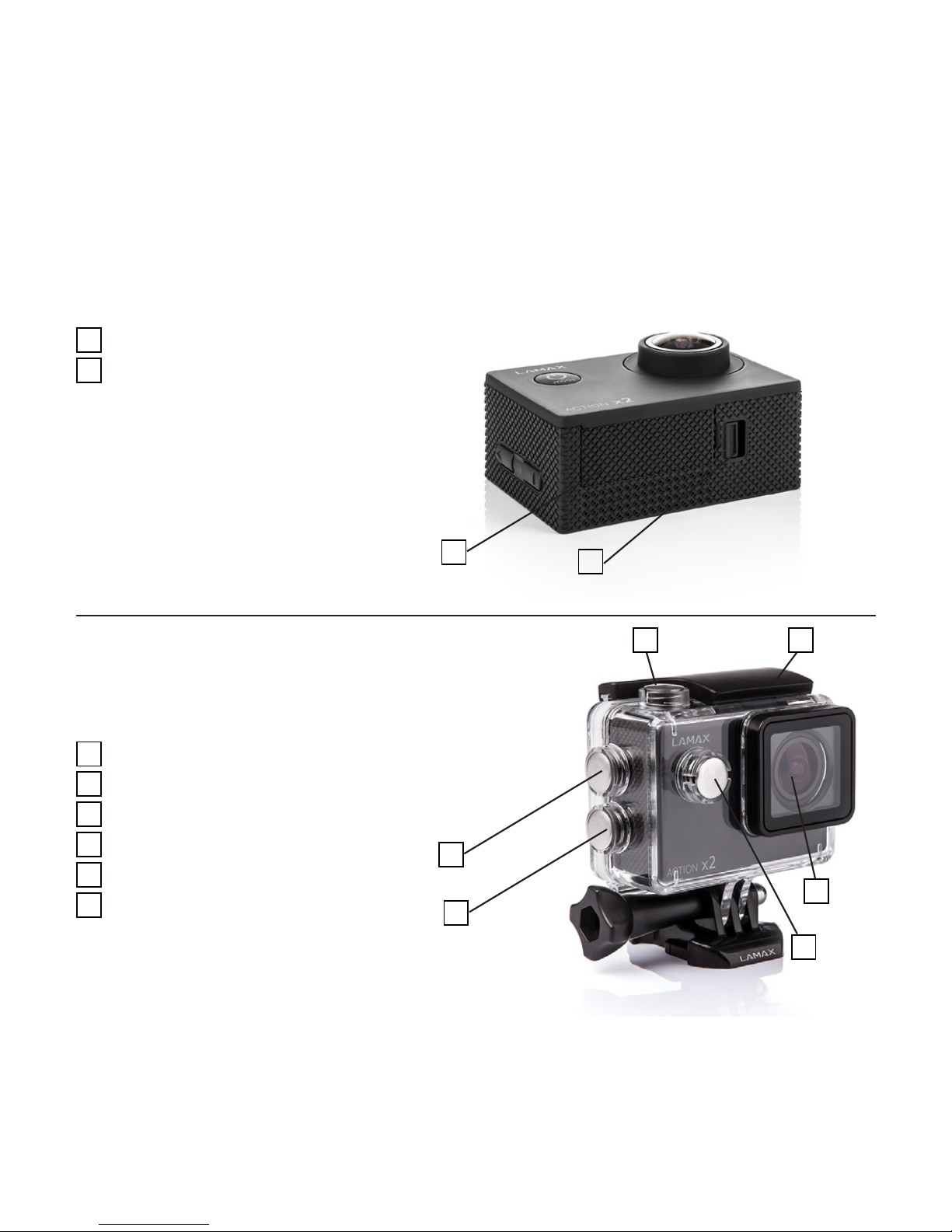

Camera in waterproof housing
from front left

Case parts:

1

Down

2

Up

3

Shutter / Conrm

4

Power / Mode / Menu

5

Waterproof case door lock

6

Lens

3

2

1

6

4

5

- 6 -

Waterproof case
Pole mount
Frame for use without waterproof case
J mount
Charger
Fast plug-in
Quick clip mount
Self-adhesive mount, straight
Self-adhesive mount, straight with tripod screw
3-axis connector (3 parts)
Tripod adapter

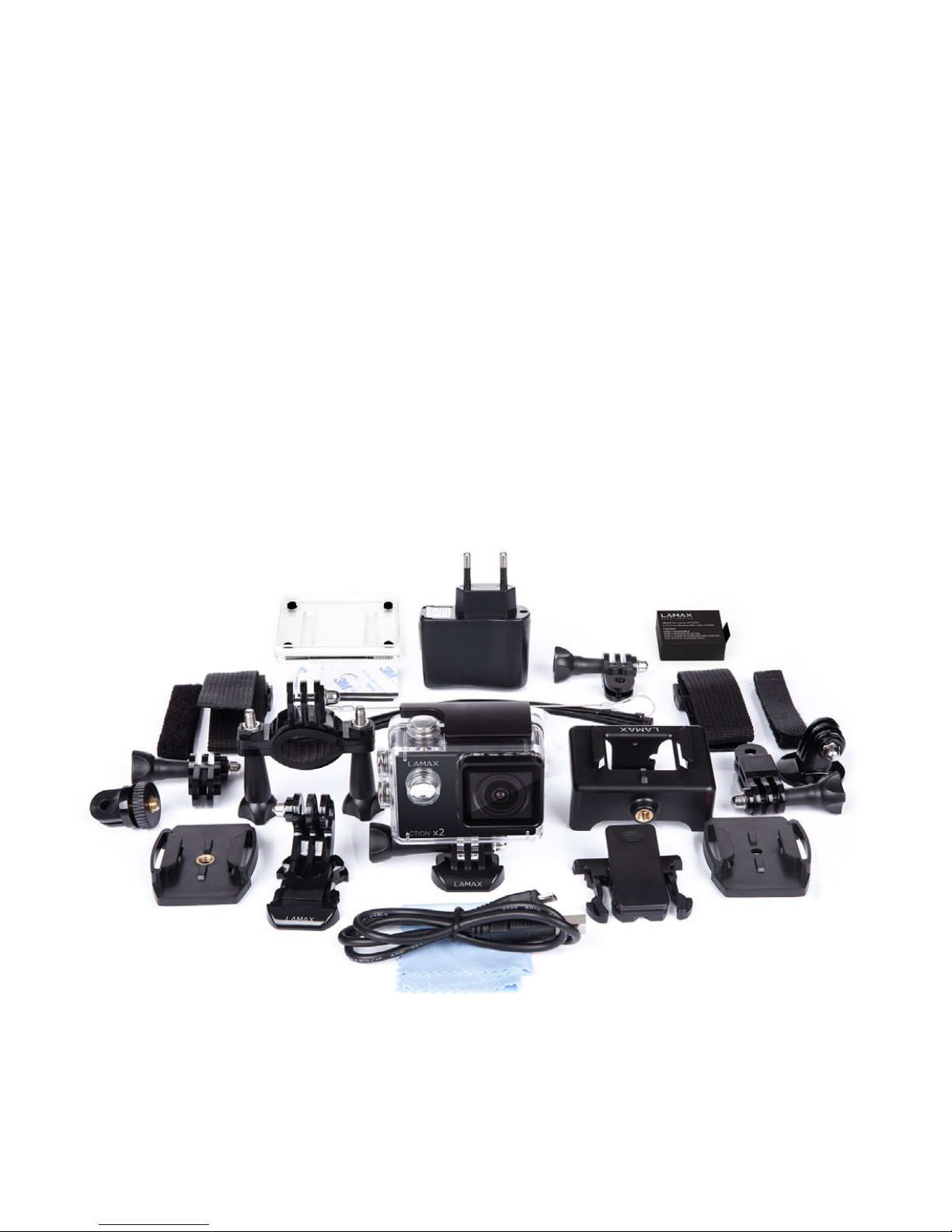

Accessories

Tripod screw adapter
Universal straps with hook and loop
fastener
3M replacement pads
USB cable
Li-ion battery
Replacement door
Cable ties
Wire rope sling
Microbre cloth
User manual

- 7 -

Using the LAMAX ACTION X2 camera

1. Inserting the Micro SDHC card

The Micro SDHC card can be inserted and removed from the SDHC card slot with the
camera is o and not connected to the computer.
Note: Use only a high-quality Micro SDHC card. Cards produced by unveried
manufacturers are not guaranteed to function properly.

2. Installing the battery

a. Press down on the battery cover lock and remove the battery cover
b. Insert the battery (connector end rst) into the compartment so that the connectors

are on the correct side

c. Reattach the battery cover and secure it with the lock

3. Charging

a. The camera can be charged by connecting it to a computer or using the AC adapter
b. In the car you can charge the camera using the car charger plugged into the

cigarette lighter

c. Whilst charging it is still possible to take pictures or shoot video (except when being

charged via PC)

d. The camera can also be charged whilst switched o

4. Turning the camera on and o

a. To turn the camera on press the “Power / Mode / Menu” button
b. To turn the camera o press and hold the “Power / Mode / Menu” button for 3-5

seconds

5. Switching modes

Pressing the “Power / Mode / Menu” button allows you to switch between modes:
Video / Photo / Gallery / Menu. The mode icon appears at the top of the screen.

- 8 -

6. Shooting video and taking photos

a. Shooting video
Set the camera mode to Video and press the “Shutter / Conrm” button. A recording
animation appears and starts to count down the recording time. To stop recording
press “Shutter / Conrm”. The status bar displays the video camera icon and status
information.
b. Taking photos
Set the camera to Photo mode and press the “Shutter / Conrm” button. This will take a
photo. You can immediately take another photo by pressing “Shutter / Conrm” again.

7. Viewing camera media

a. Access Gallery mode by pressing “Power / Mode / Menu” and browse the gallery

using the Up and Down buttons
b. Connect the camera to a computer via USB
c. Remove the Micro SDHC card and insert it into a card reader

8. Setting up the device
Go to settings by pressing the “Power / Mode / Menu” button.
a. Video resolution: select 1280 x 720 at 30 fps or 640 x 480 at 30 fps
b. Date stamp: enable or disable the date and time of the recording
c. Motion detection: automatically begin video recording when the camera detects

movement in the visual eld. Recording stops automatically when motion is no
longer detected. Can be disabled or enabled with high, medium or low sensitivity.

d. Loop recording: turn loop recording on or o. When switched on, this function

enables continuous recording, meaning that once the SDHC card is full it will
automatically begin overwriting the oldest unlocked recordings, at a pre-selected
loop size. The length of the video loops can be set to 1, 3, 5 and 10 minutes.

e. Audio recording: enable or disable the video audio

- 9 -

f. Exposure: set exposure in the range of -2 - +2 at intervals of 1/3
g. Delete: delete the recorded data. Select the current entry or all. Selecting the current

le deletes the last recorded entry.

h. Lock / Unlock: lock or unlock the recorded data to protect it against deletion. Locked

entries are not overwritten whilst loop recording. Lock all captured recordings or
the just the last record.

i. Volume: set the volume level of the keys, the shutter and the welcome screen at

the level 0-7.
j. Format: format the Micro SDHC card
k. Language: set the language on the device
l. Auto power o: auto power o the device when idle for 1, 3 or 5 min.
m. LCD o: auto power o the display when idle for 1, 3 or 5 min.
n. Factory settings: restore the device to factory settings. Once conrmed this cannot

be undone

o. Network frequency: select a frequency in accordance with the grid frequency (on

the European continent the network stream is kept at a frequency of 50 Hz, in the

Americas and parts of Asia it is 60 Hz)
p. Date and time: set the date and time on the device
q. Version: display the rmware version of the device

- 10 -

LAMAX ACTION X2 Action Camera parameters

LCD 1.5 inch LTPS
Lens A+++ HD wide-angle lens with a range up to 120

o

Languages

Czech, English, German, French, Italian, Russian, Spanish,
Chinese Traditional, Chinese Simplied, Japanese,
Portuguese, Korean

Video resolution 1280 x 720 at 30 fps, 640 x 480 at 30 fps
Video format avi
Video codec H.264
Storage compatibility Micro SDHC up to 32 GB
Network frequency 50 Hz / 60 Hz
USB devices Micro USB 2.0
Power source interface 5V1A
Battery Capacity 900 mAh
Battery life HD video 720p / up to 100 minutes
Charging time cca. 3 hours
Compatible operating

systems

Windows XP / Vista / 7 / 8
Mac OS

Camera dimensions 59 x 41 x 24.5 mm
Weight 58 g

Note: These specications are subject to change in the event that parts of the camera have been
replaced or the device software has been updated.

- 11 -

Other information

1) For households: This marking indicates that this product should not be disposed with other
household wastes throughout the EU. To prevent possible harm to the environment or human
health from uncontrolled waste disposal, recycle it responsibly to promote the sustainable
reuse of material resources. To return your used device, please use the return and collection
systems or contact the retailer where the product was purchased. They can take this product for
environmental safe recycling. In case of incorrect disposal of this kind of wastes user can be ned
according to national laws. User information for disposal of electric and electronic devices in
countries outside the EU: The symbol stated above (crossed recycle bin) is valid only in countries
in European Union. For correct disposal of electric and electronic devices ask your city hall or
distributor of these devices. Everything is expressed by the symbol of crossed recycle bin on
product, cover or printed materials.

2) You can determine a warranty service at the place of purchase. In case of technical problems or
queries contact your dealer who will inform you about the following procedure. Follow the rules
for work with electric devices. User is not allowed to disassembly the device neither replace any
of its components. To reduce the risk of electric shock, do not remove or open the cover. In case
of incorrect setup and plug in of device you will expose yourself risk of electric shock.

Declaration of Conformity:

Hereby, MagiCam HD SOLUTIONS s.r.o., declares that all LAMAX products are in compliance
with the essential requirements and other relevant provisions of Directive 2004/108/EC.
Products are intended for sale without any restriction in Germany, Czech Republic, Slovak
Republic, Poland, Hungary and other EU countries. Products are covered for two years warranty,
unless otherwise stated. You can download the Declaration of Conformity from the website:
www.lamax-electronics.com.

Exclusive importer of LAMAX product in EU:

MagiCam HD SOLUTIONS s.r.o., Braškovská 308/15, 161 00 Praha 6

http://www.lamax-electronics.com.

- 1 -

Akční kamera LAMAX ACTION X2

Vodotěsná do 30 m

Integrovaný LCD displej

Široký úhel záběru

- 2 -

Bezpečnostní opatření

1. Kameru nevystavujte nárazům, zabraňte pádu na zem a dalším možnostem vzniku
mechanického poškození.

2. Kameru nedávejte do blízkosti objektů vytvářejících silné magnetické pole, jako
například magnety nebo elektromotory. Kameru také nedávejte do blízkosti
objektů vysílajících silné rádiové vlny, jako například antény. Silné magnetické pole
nebo rádiové vlny mohou způsobit poškození kamery nebo poškození pořízených
obrazových a zvukových záznamů.

3. Nevystavujte kameru působení vysokých teplot a přímého slunečního záření.

4. Používejte pouze značkové Micro SDHC karty. Karty neznačkových výrobců nezaručují
správné chování datového úložiště.

5. Neumísťujte Micro SDHC karty do blízkosti magnetického pole nebo do míst vzniku
silné statické elektřiny. Zabráníte tím ztrátě uložených dat.

6. V případě, že dojde při nabíjení k přehřátí zařízení, tvoření kouře nebo podezřelého
zápachu, zařízení ihned odpojte a přerušte nabíjení.

7. Během nabíjení kameru uchovávejte mimo dosah dětí. Napájecí kabel by mohl
způsobit úraz elektrickým proudem nebo dušení dítěte.

8. Kameru uchovávejte na chladném, suchém a bezprašném místě.

Úvod

Gratulujeme Vám k zakoupení videokamery LAMAX ACTION X2. Jedná se o značkový,
multifunkční produkt, který je velmi odolný proti povětrnostním vlivům. Sakční kamerou
LAMAX ACTION X2 můžete pořizovat ozvučené záznamy v HD rozlišení, fotografovat
a pořízené záznamy ihned zobrazovat na LCD displeji. Odolnost kamery ji činí ideální pro
použití při potápění, jízdě na kole a dalších dopravních prostředcích, zimních sportech,
veškerých outdoorových aktivitách, jako ochrany domova, a všude tam, kde je vyžadován
kvalitní záznam vnáročných povětrnostních podmínkách.

- 3 -

Akční kamera LAMAX ACTION X2 má tyto vlastnosti:

- Kompaktní rozměry

- Je dodávána sochranným vodotěsným pouzdrem, se kterým se můžete potápět

do hloubky až 30 m, a máte tak možnost zachytit úžasné podmořské záběry nebo
například záznam některého zVašich oblíbených vodních sportů

- Obsahuje integrovaný LCD displej, na kterém si ihned můžete přehrát právě pořízený

záznam

- Lze nahrávat video nebo pořizovat fotograe vprůběhu nabíjení (nelze vpřípadě

nabíjení prostřednictvím PC)

- Natáčí video až ve HD 720p rozlišení

- Detektor pohybu automaticky spustí natáčení videa

- Čočka sširokým úhlem záběru až 120

o

- Možnost volby rozlišení videa

- Velké množství dodávaného příslušenství, díky kterému budete moci nahrávat videa

kdykoliv a kdekoliv

- Možnost využití jako černé skříňky vautomobilu

- Podpora Micro SDHC karet do velikosti až 32 GB

- Port USB 2.0

- Intuitivní používání, snadné propojení sPC

- 4 -

Obrázek kamery pohled čelně zprava

Názvy odkazů na části kamery:

1

Spoušť / potvrdit

2

Zap./Vyp. / Změna režimu / Menu

3

Kontrolka akce (žlutá)

4

HDMI port

5

Čočka objektivu

6

USB port

7

Slot pro Micro SDHC kartu

8

Mikrofon

Obrázek kamery zezadu zprava

Názvy odkazů na části kamery:

1

Kontrolka provozu (červená)

2

Kontrolka nabíjení (modrá)

3

LCD displej

4

Dolů

5

Nahoru

6

Reproduktor

3

5

4

6

1

2

5

2

7

4

6

3

8

1

- 5 -

Obrázek kamery zespodu

Názvy odkazů na části kamery:

1

Kryt baterie

2

Zámek krytu baterie

1

2

Obrázek kamery ve vodotěsném
pouzdra zepředu zleva

Názvy odkazů na části kamery:

1

Dolů

2

Nahoru

3

Spoušť / potvrdit

4

Zap./Vyp. / Změna režimu / Menu

5

Zámek dvířek

vodotěsného pouzdra

6

Čočka objektivu

3

2

1

6

4

5

- 6 -

Obrázky příslušenství

Vodotěsné pouzdro
Držák na trubku
Rám pro použití bez vodotěsného pouzdra
J mount
Nabíječka
Fast plug-in
Quick clip mount
Samolepící držák rovný
Samolepící držák rovný se stativovým závitem
3-axis connector (3 části)
Adaptér na stativ

Stativová redukce
Univerzální pásky se suchým zipem
Náhradní 3M podložky (2 ks)
USB kabel
Li-ion baterie
Náhradní dvířka
Stahovací pásky
Ocelové lanko
Utěrka z mikrovlákna
Uživatelská příručka
