РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

АВТОМОБИЛЬНЫЙ CD/MP3 – РЕСИВЕР

LADA CD3135MP

Цифровой CD проигрыватель Поддержка формата МР3 Функция автоматической памяти PLL тюнер Электронный эквалайзер Поддержка CDR/CDRW дисков Электронный антишок Линейный выход (RCA) Линейный вход (RCA) Выход на сабвуфер (RCA) Пульт дистанционного управления Откидная съемная передняя панель ISOконнектор

Расположение кнопок управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Установка и снятие передней панели . . . . . . . . . . . . . . . . . . . . . . . . 6

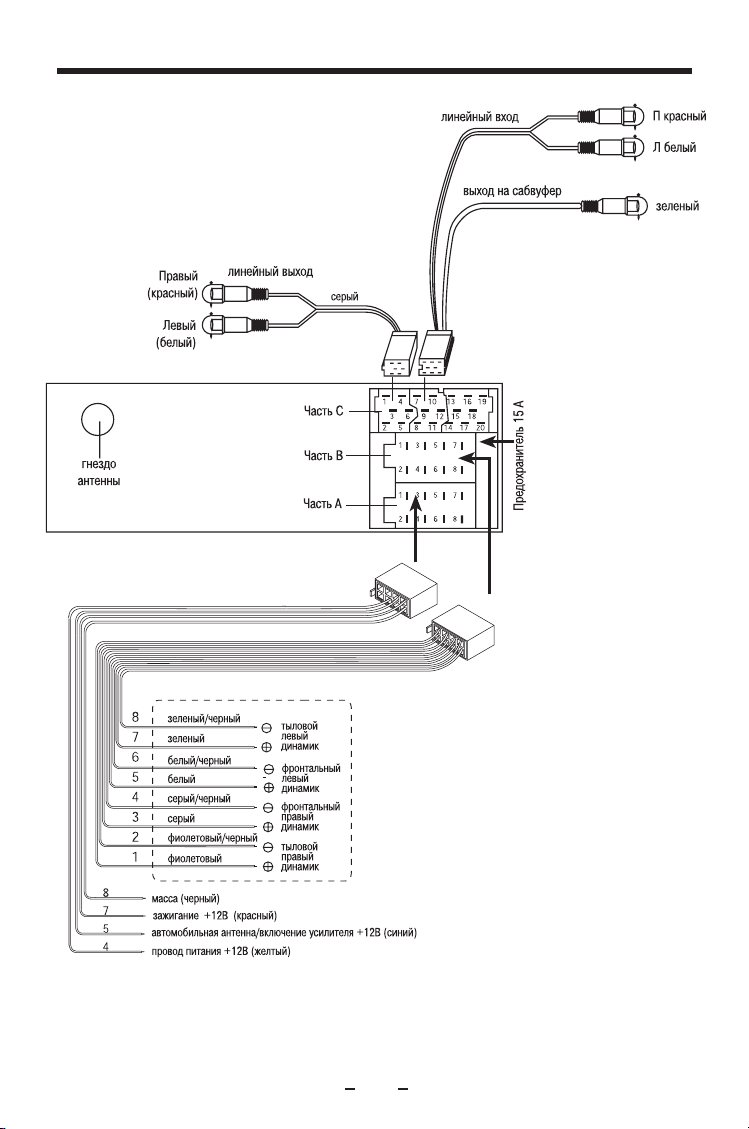

Подключения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Основные операции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Включение/выключение проигрывателя . . . . . . . . . . . . . . . . . . . . . . . . 8

Откидывание лицевой панели . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

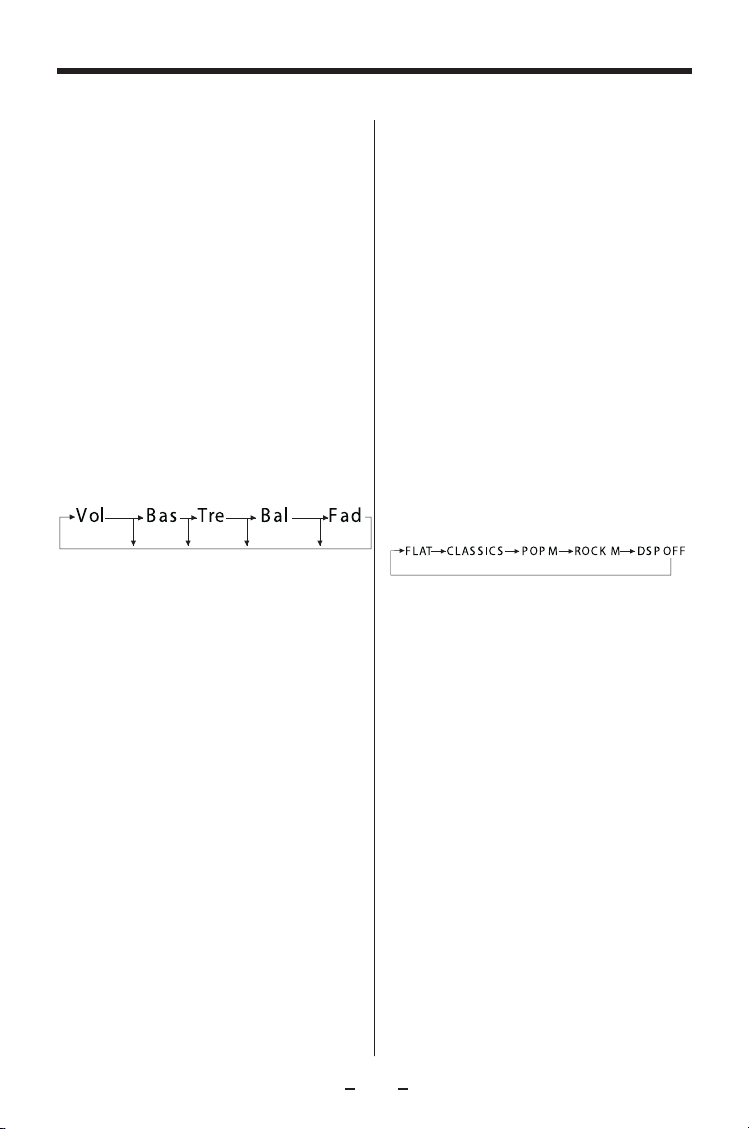

Управление звуком . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Включение тонкомпенсации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Вывод на дисплей статистической информации . . . . . . . . . . . . . . . . . 9

Переключение характеристик тембра (эквалайзер) . . . . . . . . . . . . . . 9

Выход на сабвуфер . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Жидкокристаллический дисплей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Электронный антишок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Кнопка сброса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Управление радиоприемником . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Включение приемника . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Переключение диапазонов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Настройка на станцию . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Автоматическая настройка и сканирование станций . . . . . . . . . . . . 10

Ручная настройка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Сканирование всех станций . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Радиоинформационная система . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Управление CD проигрывателем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Включение CD проигрывателя . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Выбор звуковой дорожки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Временная остановка воспроизведения . . . . . . . . . . . . . . . . . . . . . . 12

Сканирование звуковых дорожек . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Повтор звуковой дорожки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Воспроизведение в произвольном порядке . . . . . . . . . . . . . . . . . . . 12

Извлечение диска . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Управление МР3 проигрывателем . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Включение МР3 (CD) проигрывателя . . . . . . . . . . . . . . . . . . . . . . . . . 12

Извлечение диска . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Выбор звуковой дорожки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Временная остановка воспроизведения . . . . . . . . . . . . . . . . . . . . . . 13

Сканирование звуковых дорожек . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Повтор звуковой дорожки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Воспроизведение в случайной последовательности . . . . . . . . . . . . 13

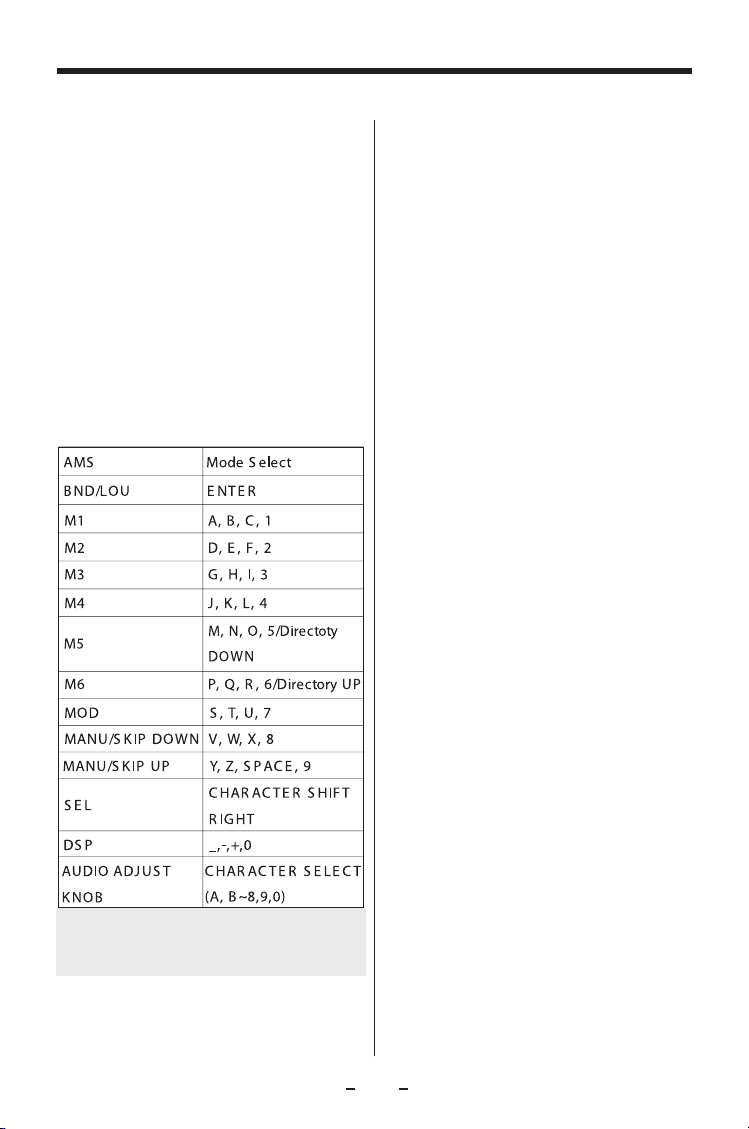

Выбор звуковой дорожки при помощи кнопки AMS/MP3 . . . . . . . . 13

Вывод на дисплей информации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Индикация и установка текущего времени . . . . . . . . . . . . . . . . . . . . . . 14

Обращение с дисками . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

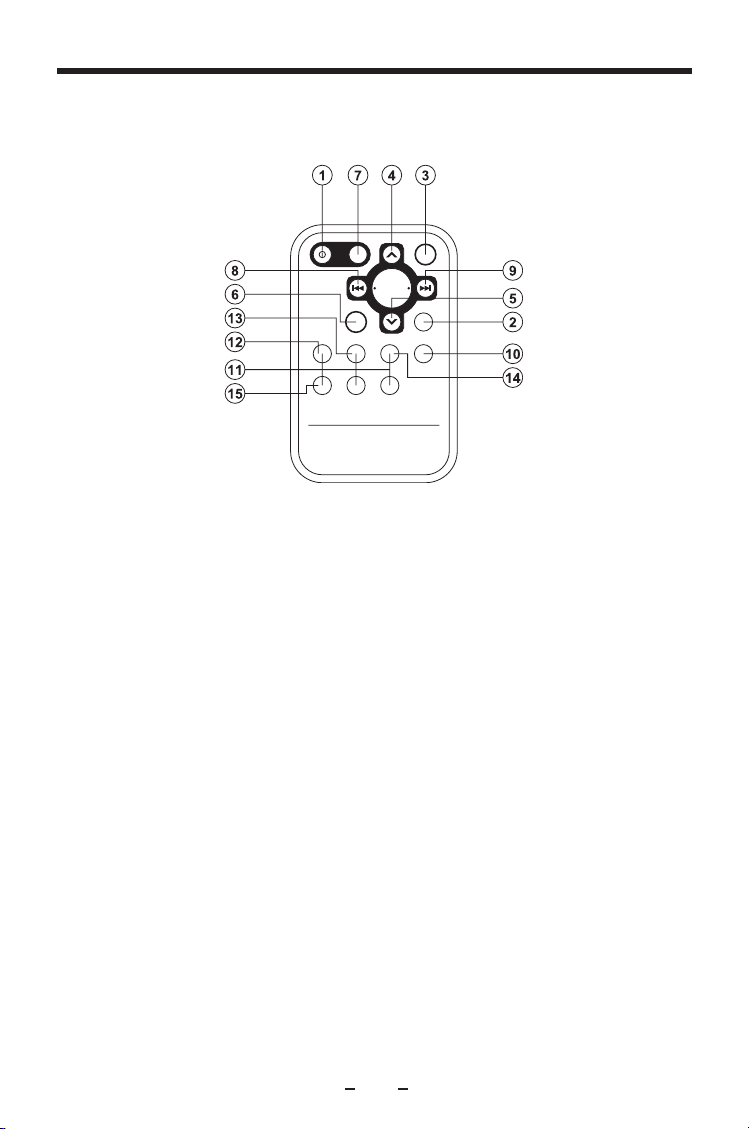

Пульт ДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

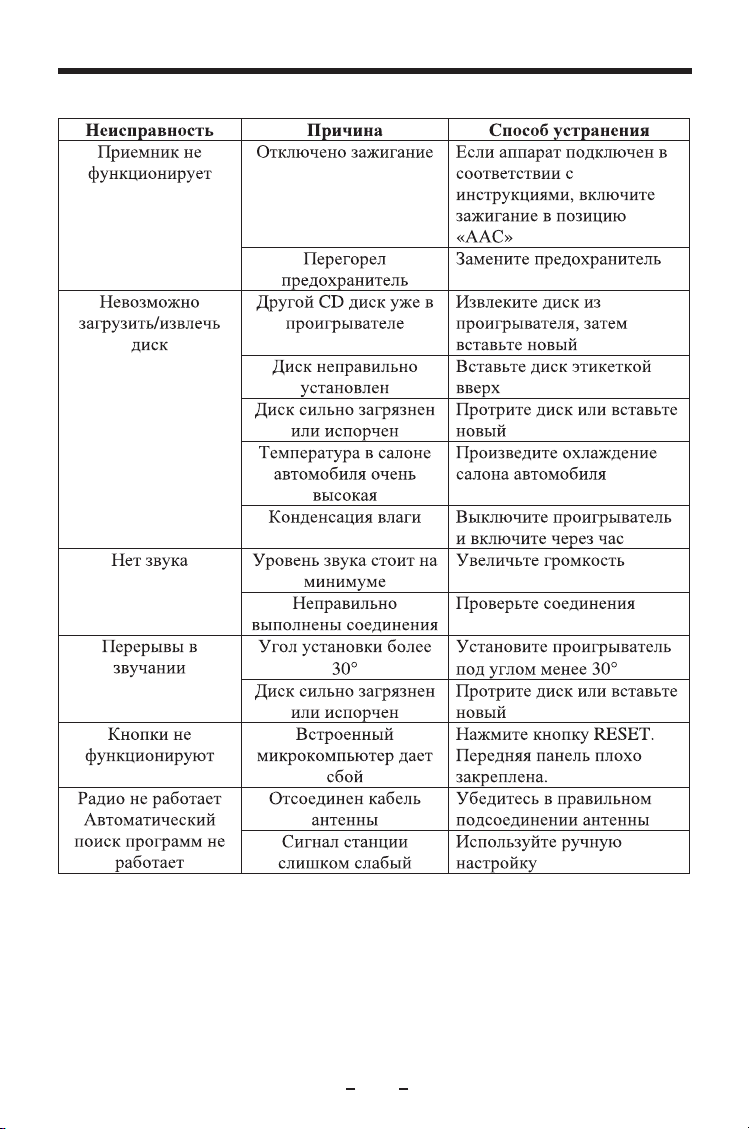

Возможные неполадки и способы их устранения . . . . . . . . . . . . . 20

Техническое обслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Гарантийные обязательства . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

СОДЕРЖАНИЕ

РАСПОЛОЖЕНИЕ КНОПОК УПРАВЛЕНИЯ

Внимание:

– Устанавливайте проигрыватель таким образом, чтобы он не мешал выполнению основной функции автомобиля – Перед тем, как окончательно ус< тановить проигрыватель, подклю< чите электропроводку временно и убедитесь, что аппарат и система работают должным образом – Для правильной установки ис< пользуйте только комплектующие, входящие в комплект. Использова< ние других комплектующих может повлечь за собой неисправность. – Проконсультируйтесь с вашим дилером, если для установки не< обходимо просверлить отверстия или произвести другие изменения в автомобиле – Установите проигрыватель, та< ким образом, чтобы он не мешал водителю и не повредил пассажи< ра в случае внезапной остановки – Угол наклона передней стороны проигрывателя не должен превы< шать 30°

– Не устанавливайте проигрыва< тель в местах попадания прямых солнечных лучей или горячего воз< духа из печки, а так же в запылен< ных и загрязненных местах и мес< тах с сильной вибрацией.

Перед установкой проигрывателя выверните два винта на его верх< ней крышке.

Данный проигрыватель может быть установлен в отсеке прибор< ной панели, имеющий следующие размеры:

Порядок установки

Перед установкой проигрывателя в автомобиль проверьте все со< единения, а затем выполните сле< дующие действия:

1. Убедитесь, что зажигание авто< мобиля выключено, а затем отсо< едините отрицательную клемму аккумулятора.

2. Нажмите кнопку откидывания и извлеките переднюю панель.

3. Снимите обрамление, отогнув его верхний край и потянув его на себя.

4. Вставьте до упора ключи, входя< щие в комплект монтажных частей, в пазы на боковых поверхностях передней панели. Извлеките про< игрыватель из рамы, потянув его на себя.

5. Вставьте установочную раму (без приемника) в отсек прибор< ной панели и отогните "язычки" при помощи отвертки. Не все "язычки" подходят под размер приборной панели автомобиля,

УСТАНОВКА

выберите наиболее подходящие.

6. Подсоедините провода, убеди< тесь, что не защемили какой<либо провод или кабель.

7. Вставьте проигрыватель в раму до упора, пока пружины по обе сто< роны приемника не войдут в пазы.

8. Закрепите тыловую часть проиг< рывателя при помощи металличе< ской скобы. Используя пружинную шайбу и гайку, прикрепите скобу к

монтажному болту в тыловой части проигрывателя. При необходимос< ти изогните металлическую скобу.

При помощи самонарезающего винта (5х25 мм) и шайбы закрепи< те другой конец скобы под прибор< ной панелью.

9. Подсоените кабель к отрица< тельной клемме аккумулятора. За< тем установите обрамление и пе< реднюю панель проигрывателя (см. раздел "Установка передней панели").

Порядок извлечения

1. Убедитесь, что зажигание авто< мобиля выключено, а затем отсо< едините отрицательную клемму аккумулятора.

2. Отсоедините металлическую скобу от тыловой части проигры< вателя (если она прикреплена).

3. Нажмите кнопку откидывания съемной панели и извлеките пере< днюю панель.

4. Снимите обрамление, отогнув его верхний край и потянув его на себя.

5. Вставьте до упора ключи, входя< щие в комплект монтажных частей, в пазы на боковых поверхностях передней панели. Извлеките про< игрыватель из рамы, потянув его на себя.

УСТАНОВКА

Снятие передней панели

1. Для откидывания передней па< нели нажмите кнопку OPEN(7).

2. Для снятия передней панели, при<

поднимите ее под небольшим углом, затем выньте правый край передней панели, а затем ее левый край.

3. Храните съемную переднюю па<

нель в защитном футляре.

Установка передней панели

1. Установите в проигрыватель сначала левый край передней па< нели, а затем ее правый край.

2. Когда оба края зафиксированы, нажмите на переднюю панель до фиксации панели в проигрывателе.

3. Убедитесь, что панель установ< лена правильно. В противном слу< чае некоторые кнопки не будут ра< ботать и появятся сбои в работе дисплея.

Примечания:

1. Не роняйте переднюю панель.

2. Во избежание повреждений не при< кладывайте к передней панели излиш< них усилий во время ее установки или снятия.

3. Не прикасайтесь руками к контактам на тыльной стороне передней панели.

4. В случае загрязнения контактов очи< стите их хлопчатобумажной тканью.

5. Не подвергайте переднюю панель воздействию прямых солнечных лучей, влаги и пыли.

6. Не допускайте соприкосновения ле< тучих веществ (таких как бензол, раз< бавитель или инсектицид) с поверхнос< тью передней панели.

7. Не пытайтесь разобрать переднюю панель.

УСТАНОВКА И СНЯТИЕ ПЕРЕДНЕЙ ПАНЕЛИ
