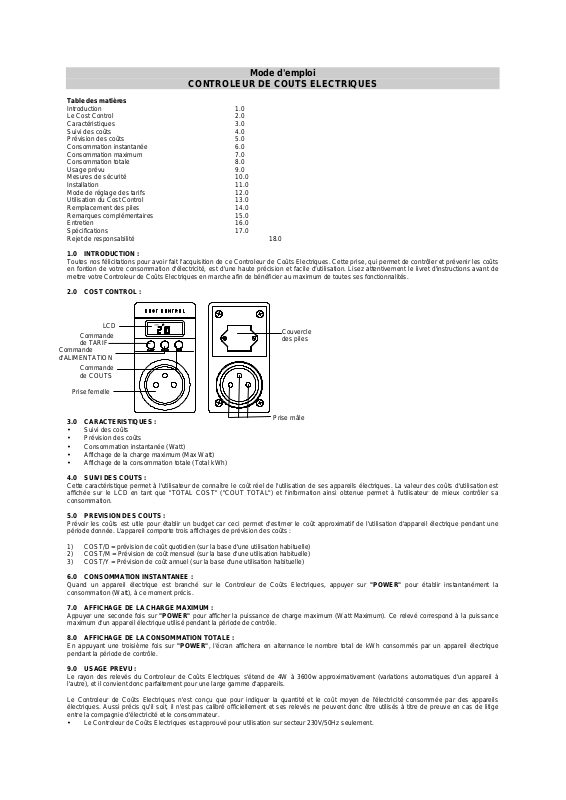

LA CROSSE TECHNOLOGY RS3362 User Manual

Mode d'emploi

Commande

CONTROLEUR DE COUTS ELECTRIQUES

Table des matières

Introduction 1.0
Le Cost Control 2.0
Caractéristiques 3.0
Suivi des coûts 4.0
Prévision des coûts 5.0
Consommation instantanée 6.0
Consommation maximum 7.0
Consommation totale 8.0
Usage prévu 9.0
Mesures de sécurité 10.0
Installation 11.0
Mode de réglage des tarifs 12.0
Utilisation du Cost Control 13.0
Remplacement des piles 14.0
Remarques complémentaires 15.0
Entretien 16.0
Spécifications 17.0
Rejet de responsabilité 18.0

1.0 INTRODUCTION :
Toutes nos félicitations pour avoir fait l'acquisition de ce Controleur de Coûts Electriques. Cette prise, qui permet de contrôler et prévenir les coûts
en fontion de votre consommation d'électricité, est d'une haute précision et facile d’utilisation. Lisez attentivement le livret d'instructions avant de
mettre votre Controleur de Coûts Electriques en marche afin de bénéficier au maximum de toutes ses fonctionnalités.

2.0 COST CONTROL :

Commande
d'ALIMENTATION

Prise femelle

3.0 CARACTERISTIQUES :

• Suivi des coûts

• Prévision des coûts

• Consommation instantanée (Watt)

• Affichage de la charge maximum (Max Watt)

• Affichage de la consommation totale (Total kWh)

4.0 SUIVI DES COUTS :
Cette caractéristique permet à l'utilisateur de connaître le coût réel de l'utilisation de ses appareils électriques. La valeur des coûts d'utilisation est
affichée sur le LCD en tant que "TOTAL COST" ("COUT TOTAL") et l'information ainsi obtenue permet à l'utilisateur de mieux contrôler sa
consommation.

5.0 PREVISION DES COUTS :
Prévoir les coûts est utile pour établir un budget car ceci permet d'estimer le coût approximatif de l'utilisation d'appareil électrique pendant une
période donnée. L'appareil comporte trois affichages de prévision des coûts :

1) COST/D = prévision de coût quotidien (sur la base d'une utilisation habituelle)

2) COST/M = Prévision de coût mensuel (sur la base d'une utilisation habituelle)

3) COST/Y = Prévision de coût annuel (sur la base d'une utilisation habituelle)

6.0 CONSOMMATION INSTANTANEE :
Quand un appareil électrique est branché sur le Controleur de Coûts Electriques, appuyer sur "POWER" pour établir instantanément la
consommation (Watt), à ce moment précis.

7.0 AFFICHAGE DE LA CHARGE MAXIMUM :
Appuyer une seconde fois sur "POWER" pour afficher la puissance de charge maximum (Watt Maximum). Ce relevé correspond à la puissance
maximum d'un appareil électrique utilisé pendant la période de contrôle.

8.0 AFFICHAGE DE LA CONSOMMATION TOTALE :

En appuyant une troisième fois sur "POWER", l’écran affichera en alternance le nombre total de kWh consommés par un appareil électrique
pendant la période de contrôle.

9.0 USAGE PREVU :
Le rayon des relevés du Controleur de Coûts Electriques s'étend de 4W à 3600w approximativement (variations automatiques d'un appareil à
l'autre), et il convient donc parfaitement pour une large gamme d'appareils.

Le Controleur de Coûts Electriques n'est conçu que pour indiquer la quantité et le coût moyen de l'électricité consommée par des appareils
électriques. Aussi précis qu'il soit, il n'est pas calibré officiellement et ses relevés ne peuvent donc être utilisés à titre de preuve en cas de litige
entre la compagnie d'électricité et le consommateur.

• Le Controleur de Coûts Electriques est approuvé pour utilisation sur secteur 230V/50Hz seulement.

LCD

Commande
de TARIF

de COUTS

Couvercle
des piles

Prise mâle

• Ne connecter que des charges de même voltage (230V/50Hz).

• La charge maximum des appareils connectés ne doit pas excéder 3600 Watt (courant max. 16A).

• Le Controleur de Coûts Electriques est conçu pour fonctionner exclusivement à l'intérieur, placé dans un endroit sec. L'utilisation en plein air

est strictement interdite !

• Ne transformer ni ne modifier le Controleur de Coûts Electriques en aucune façon.

• Respecter les spécifications indiquées sur la plaque de l'appareil à connecter!

• Tout usage autre que celui qui est spécifié peut être la cause de court-circuit, incendie, électrocution, etc. et donc endommager l'appareil.

Afin de maintenir ce produit en parfait état et en garantir un usage en toute sécurité, l'utilisateur doit respecter les remarques des sections Usage
prévu, ainsi que les Mesures de sûreté et le Rejet de responsabilité figurant dans ce mode d’emploi.

10. MESURES DE SECURITE :

• Ne connecter le Controleur de Coûts Electriques que sur une prise de secteur avec terre 230V CA / 50Hz + 10% (10/16A) approuvée (VDE).

• Ne pas dépasser la charge maximum de 3600 Watt (16A).

• La température de fonctionnement recommandée est de 0°C à 50°C. Des températures plus élevées peuvent, particulièrement durant

l'évaluation de charges importantes, causer une surchauffe et endommager ainsi définitivement le produit.

• Ne pas utiliser le produit dans un espace confiné ou toutes autres conditions d'environnement défavorables et susceptibles de contenir
poussière, gaz ou vapeurs inflammables.

• Par mesure de sécurité, ne jamais utiliser ce produit dans un environnement humide et le conserver au sec.

• Ce produit doit, en toutes circonstances, être déconnecté de la prise de secteur avant tout entretien, réparation, changement de pièce ou

démontage, afin d'éviter de découvrir des composants et connecteurs porteurs de voltages élevés et dangereux.

• Les capaciteurs du circuit de ce produit peuvent rester porteurs de voltages élevés même une fois déconnectés du secteur.

• Dans les institutions commerciales, les consignes de sûreté de l'Alliance des associations professionnelles commerciales en matière

d'installations électriques et facilités de production doivent être respectées !

• Dans les écoles, institutions éducatives, boutiques de bricolage et ateliers de coopératives, ce produit doit être utilisé sous la supervision
d'un personnel compétent !

• Ne jamais insérer d'aiguilles, objet métallique ou autre dans la prise de secteur !

• Ne pas brancher un Controleur de Coûts Electriques sur un autre !

• Si l'appareil n'est plus en mesure de fonctionner en toute sécurité, il doit être déconnecté et mis au rebut afin d'éviter toute utilisation

accidentelle, lorsque les signes suivants se manifestent :

a) l'appareil présente des signes évidents de dommages.
b) l'appareil ne fonctionne pas.
c) l'appareil a été stocké dans des conditions défavorables pendant longtemps.
d) une pression excessive a été exercée sur l'appareil durant le transport.

11.0 INSTALLATION :

Avant de brancher le Controleur de Coûts Electriques sur la prise de secteur et d'y brancher tous les appareils, il faut préalablement en régler les
valeurs.

Commencer par entrer l'affichage "TOTAL COST" ("COUT TOTAL") en appuyant sur "COST" pour alterner entre "COST/D" (COUT/JOUR),
"COST/MONTH" (COUT/MOIS) et "COST/Y" (COUT/AN). S'assurer ensuite que toutes les valeurs affichées sont à zéro (0) (voir ci-dessous).

1. Toutes valeurs pré-réglées dans l'affichage "TOTAL COST" non réglées par l'utilisateur, doivent être remises à zéro pour assurer
l'exactitude des relevés. Pour ce faire, appuyer sur "COST" pendant 4 secondes environ et toutes les valeurs, à l'exception de Tariff
(coût/kWwh) seront remises à zéro.

2. Une fois que toutes les valeurs affichées sont réglées à zéro dans l'affichage "TOTAL COST" (COUT TOTAL), appuyer sur "TARIFF" pour
entrer le mode de réglage des tarifs.

12.0 MODE DE REGLAGE DES TARIFS :

On peut généralement trouver la valeur d'une unité kWh (kilo Watt heure), sur une facture d'électricité antérieure. Prendre une facture récente, les
tarifs ayant pu changer. Si le prix du kWh ne figure pas sur les factures, s'adresser à la compagnie d'électricité du lieu pour obtenir le prix de
l'unité. L'affichage du Tarif n'est pas nécessairement réglé à zéro (voir illustration ci-dessus). En cas de valeurs pré-réglées non réglées par
l'utilisateur, les dépasser simplement en réglant le prix du kWh, de la façon suivante :

1. Appuyer sur "TARIFF" pendant 3 secondes environ, jusqu'à ce que le premier chiffre, sur la droite, se mette à clignoter.

2. Appuyer alors sur "POWER" ou "COST" pour régler le chiffre désiré. Chaque pression sur les touches fait avancer les chiffres d'une unité.
La commande "POWER" augmente les chiffres de 0 à 9, et "COST" les fait défiler à rebours de 9 à 0.

3. Une fois qu'un chiffre est réglé, appuyer une fois sur "TARIFF" pour passer au chiffre suivant.

4. Répéter les étapes 2 et 3 jusqu'à ce que les valeurs des kWh désirées soient réglées. Si l'un des chiffres ne requiert aucune modification,
appuyer simplement sur "TARIFF" pour passer au suivant. Une fois que toutes les valeurs désirées ont été réglées, appuyer encore une
fois sur "TARIFF" pour confirmer le réglage de tous les chiffres (le dernier chiffre sur la gauche arrête de clignoter).

5. Une fois que le Tarif est réglé, brancher le Controleur de Coûts Electriques dans la prise de secteur, puis brancher l'appareil électrique dans
le Cost Control.

Remarque : L'appareil doit être utilisé normalement - pour tous renseignements complémentaires à ce propos, se reporter à la section "Notes

complémentaires".

13.0 UTILISATION DU CONTROLEUR DE COUTS ELECTRIQUES :

L'utilisation du Controleur de Coûts Electriques est très simple. Par exemple, le
