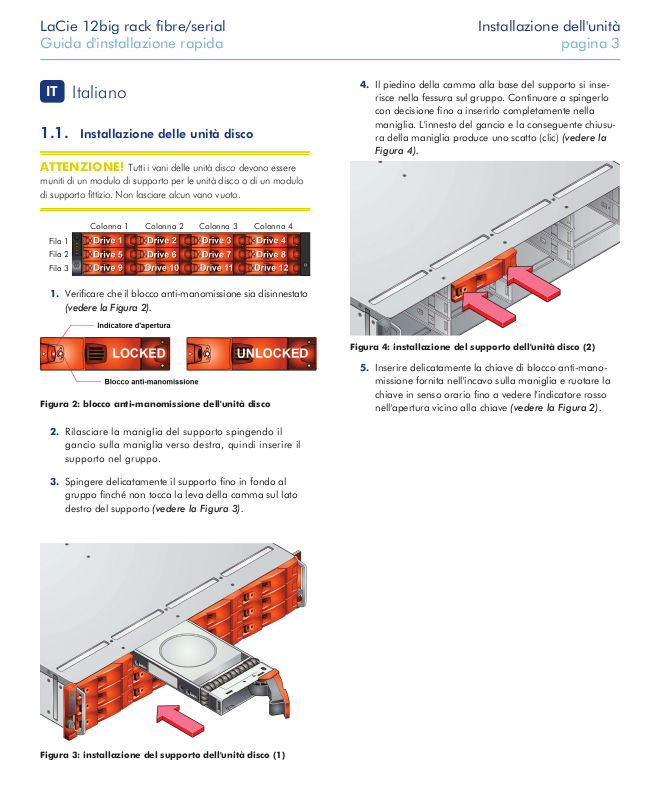

LaCie 12big rack fibre/serial Installazione dell'unità

Guida d'installazione rapida pagina 3

IT

Italiano

Installazione delle unità disco1.1.

ATTENZIONE! Tutti i vani delle unità disco devono essere

muniti di un modulo di supporto per le unità disco o di un modulo
di supporto fittizio. Non lasciare alcun vano vuoto.

Colonna 1 Colonna 2 Colonna 3 Colonna 4

Fila 1

Fila 2

Fila 3

Verificare che il blocco anti-manomissione sia disinnestato 1.

(vedere la Figura 2).

Figura 2: blocco anti-manomissione dell'unità disco

Il piedino della camma alla base del supporto si inse-4.
risce nella fessura sul gruppo. Continuare a spingerlo
con decisione fino a inserirlo completamente nella
maniglia. L'innesto del gancio e la conseguente chiusu­ra della maniglia produce uno scatto (clic) (vedere la

Figura 4).

Figura 4: installazione del supporto dell'unità disco (2)

Inserire delicatamente la chiave di blocco anti-mano-5.
missione fornita nell'incavo sulla maniglia e ruotare la
chiave in senso orario fino a vedere l'indicatore rosso
nell'apertura vicino alla chiave (vedere la Figura 2).

Rilasciare la maniglia del supporto spingendo il 2.
gancio sulla maniglia verso destra, quindi inserire il
supporto nel gruppo.

Spingere delicatamente il supporto fino in fondo al 3.
gruppo finché non tocca la leva della camma sul lato
destro del supporto (vedere la Figura 3).

Figura 3: installazione del supporto dell'unità disco (1)
