MANUAL DE INSTRUCCIONES 2017
RC 200
N.° art. 3213555es
Page 2
Page 3
ESTIMADO CLIENTE DE KTM 1
ESTIMADOCLIENTE DEKTM
En primer lugar, permítanos felicitarle por su decisión de adquirir una motocicleta KTM. Con ello se ha convertido en propietario de una
motocicleta deportiva moderna, que le dará muchas satisfacciones si la conduce correctamente y le dedica el mantenimiento y los cuidados necesarios.
Esperamos que disfrute con la conducción de su vehículo.
Por favor, introduzca el número de serie de su vehículo abajo.
Número de chasis ( pág. 20) Sello del concesionario
Número del motor ( pág. 21)
Número de la llave ( pág. 21)
El manual de instrucciones refleja el estado de la técnica de la serie descrita en el momento de la impresión. No obstante, pueden existir
pequeñas diferencias, debidas al perfeccionamiento continuo.
Todas las indicaciones de este manual se publican sin compromiso. En especial, KTM Sportmotorcycle GmbH se reserva el derecho a
introducir, sin previo anuncio y sin dar a conocer los motivos, cambios en los datos técnicos, los precios, los colores, las formas, el diseño,
el equipamiento y el material de los vehículos, así como en las prestaciones de servicio; también se reserva el derecho a adaptar sus vehículos a las condiciones locales en determinados mercados y a finalizar la producción de un modelo determinado sin anuncio previo. KTM
no asume responsabilidad alguna en relación con dificultades en la disponibilidad de los vehículos, con diferencias entre las imágenes o
descripciones y el vehículo concreto, ni con errores u omisiones en esta publicación. Los modelos reproducidos cuentan en parte con equipamientos especiales que no forman parte del volumen de suministro de serie.
*3213555es*
3213555es
01/2017
Page 4
ESTIMADO CLIENTE DE KTM 2
© 2017 KTM Sportmotorcycle GmbH, Mattighofen Austria
Todos los derechos reservados
Queda prohibida la reimpresión total o parcial y la reproducción de cualquier tipo sin la autorización por escrito del propietario intelectual.
ISO 9001(12 100 6061)
En conformidad con la norma internacional de gestión de calidad ISO 9001, KTM utiliza procesos de aseguramiento de la
calidad que conducen a una máxima calidad de los productos.
Certificado por: TÜV Management Service
KTM Sportmotorcycle GmbH
5230 Mattighofen, Austria
Este documento es válido para los siguientes modelos:
RC 200 EU (F5103Q1)
RC 200 AR (F5142Q1)
RC 200 MY (F5189Q1)
RC 200 PH (F5182Q1)
Page 5
ÍNDICE 3
ÍNDICE
1 REPRESENTACIÓN......................................................... 7
1.1 Símbolos utilizados .............................................. 7
1.2 Tipografía específica ............................................ 8
2 INDICACIONES DE SEGURIDAD ...................................... 9
2.1 Ámbito de uso ..................................................... 9
2.2 Uso indebido ....................................................... 9
2.3 Indicaciones de seguridad .................................... 9
2.4 Símbolos y grados de peligrosidad ....................... 10
2.5 Advertencia contra manipulaciones...................... 10
2.6 Seguridad de funcionamiento.............................. 11
2.7 Ropa de protección ............................................ 12
2.8 Normas de trabajo.............................................. 12
2.9 Medio ambiente................................................. 12
2.10 Manual de instrucciones..................................... 13
3 INDICACIONES IMPORTANTES...................................... 14
3.1 Garantía legal y garantía voluntaria ...................... 14
3.2 Agentes de servicio, agentes auxiliares................. 14
3.3 Recambios, accesorios ....................................... 14
3.4 Mantenimiento .................................................. 15
3.5 Imágenes .......................................................... 15
3.6 Servicio de atención al cliente............................. 15
4 VISTA DEL VEHÍCULO................................................... 16

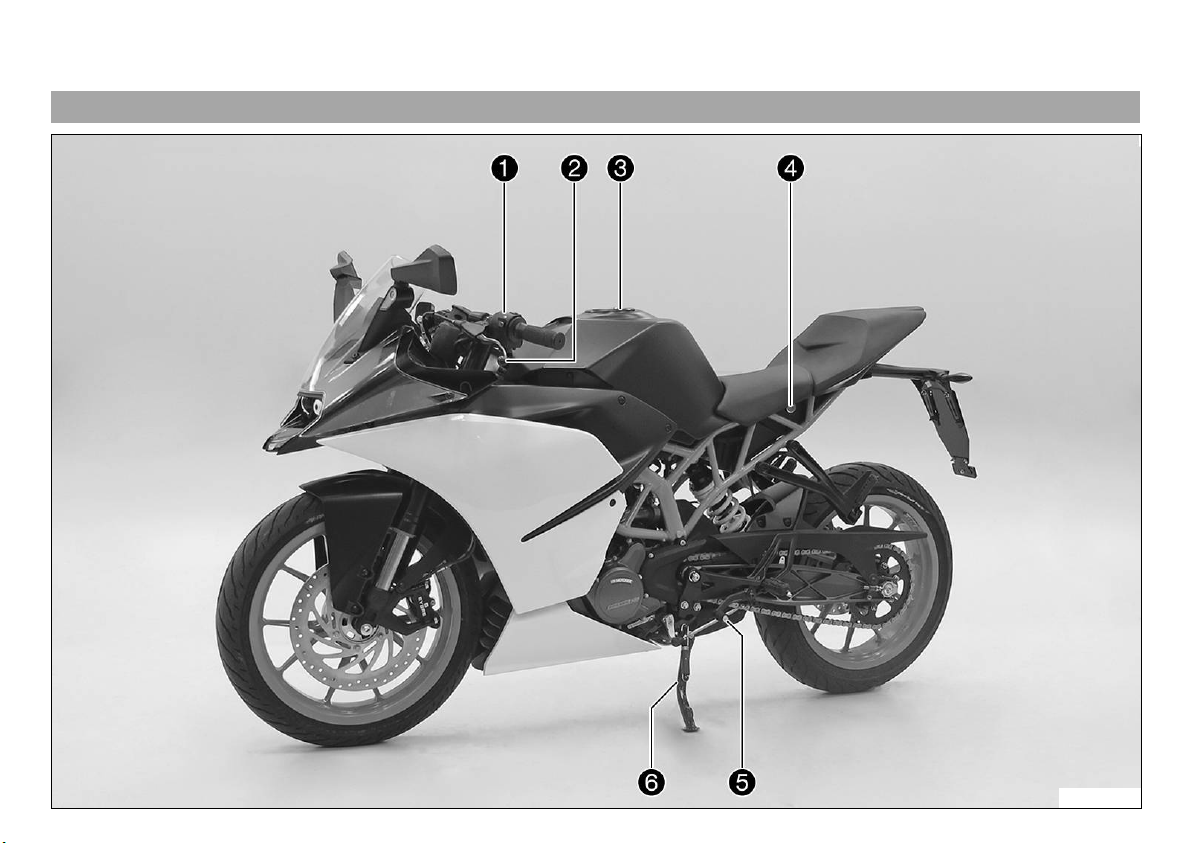

4.1 Vista frontal izquierda del vehículo (ejemplo)........ 16

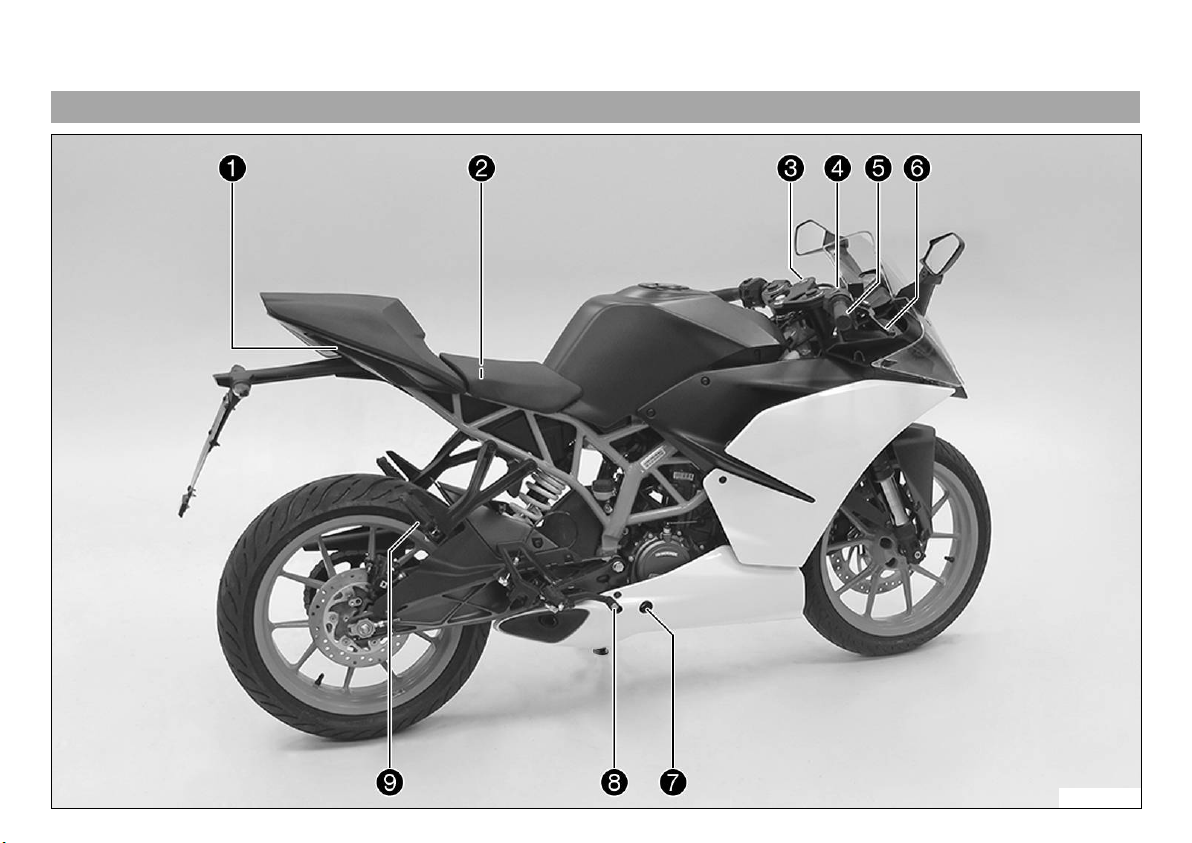

4.2 Vista trasera derecha del vehículo (ejemplo) ......... 18
5 NÚMEROS DE SERIE.................................................... 20
5.1 Número de chasis .............................................. 20
5.2 Placa de características...................................... 20
5.3 Número del motor.............................................. 21
5.4 Número de la llave ............................................. 21
6 MANDOS...................................................................... 22

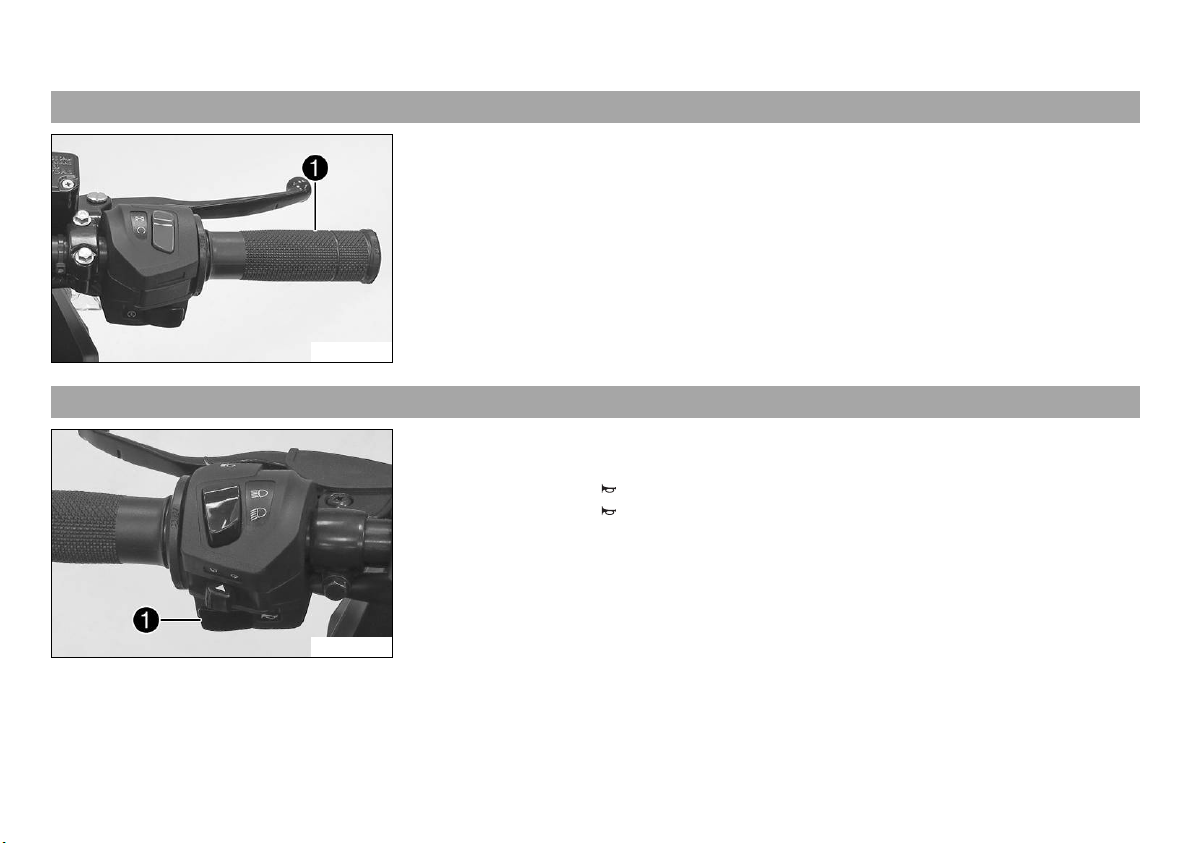

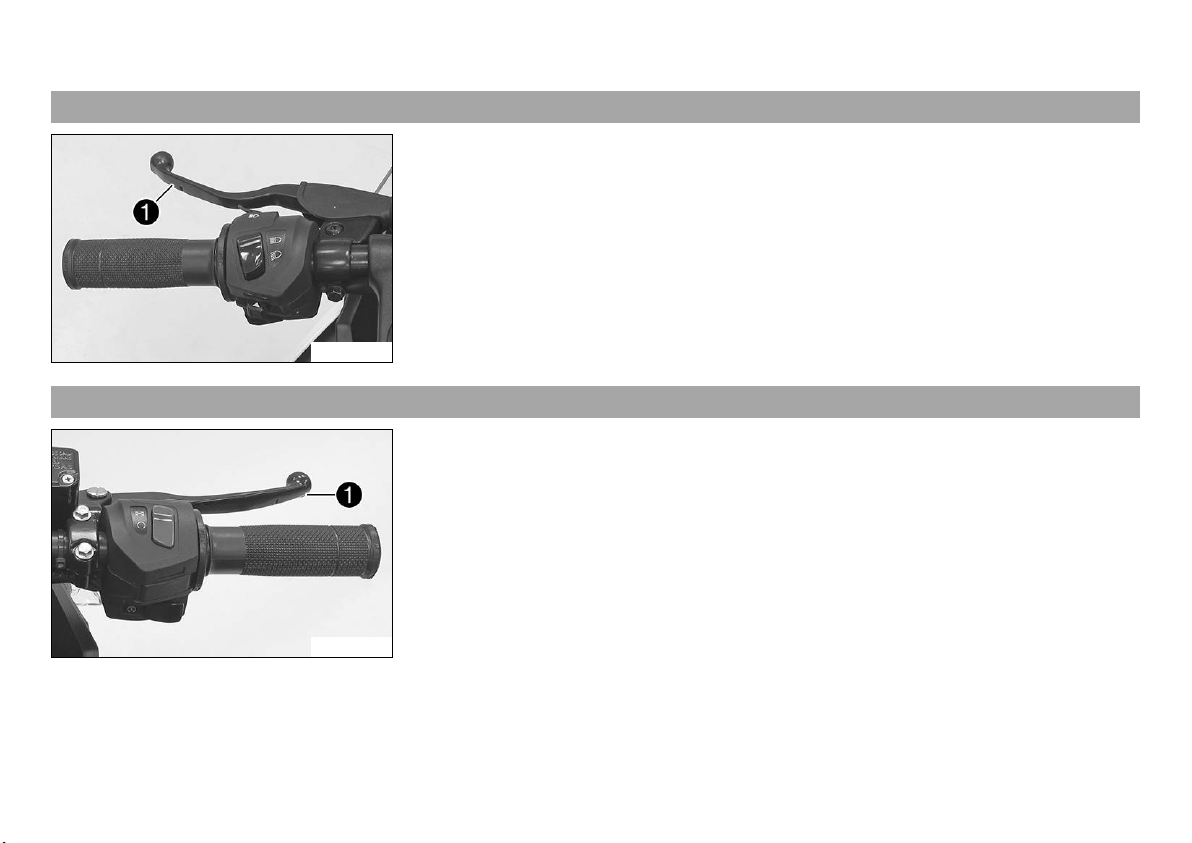

6.1 Maneta del embrague......................................... 22
6.2 Maneta del freno de mano .................................. 22
6.3 Puño del acelerador ........................................... 23
6.4 Botón de la bocina ............................................. 23

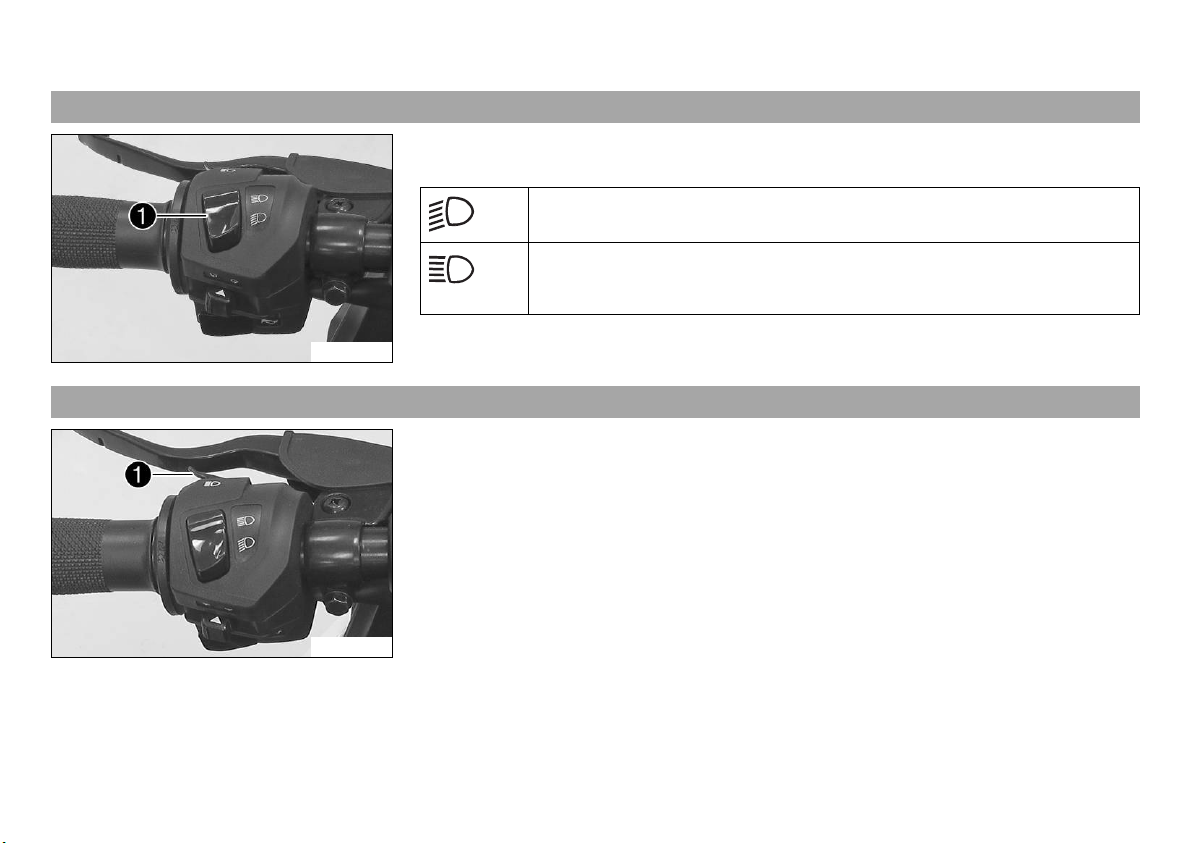

6.5 Mando de las luces ............................................ 24
6.6 Pulsador de ráfagas............................................ 24

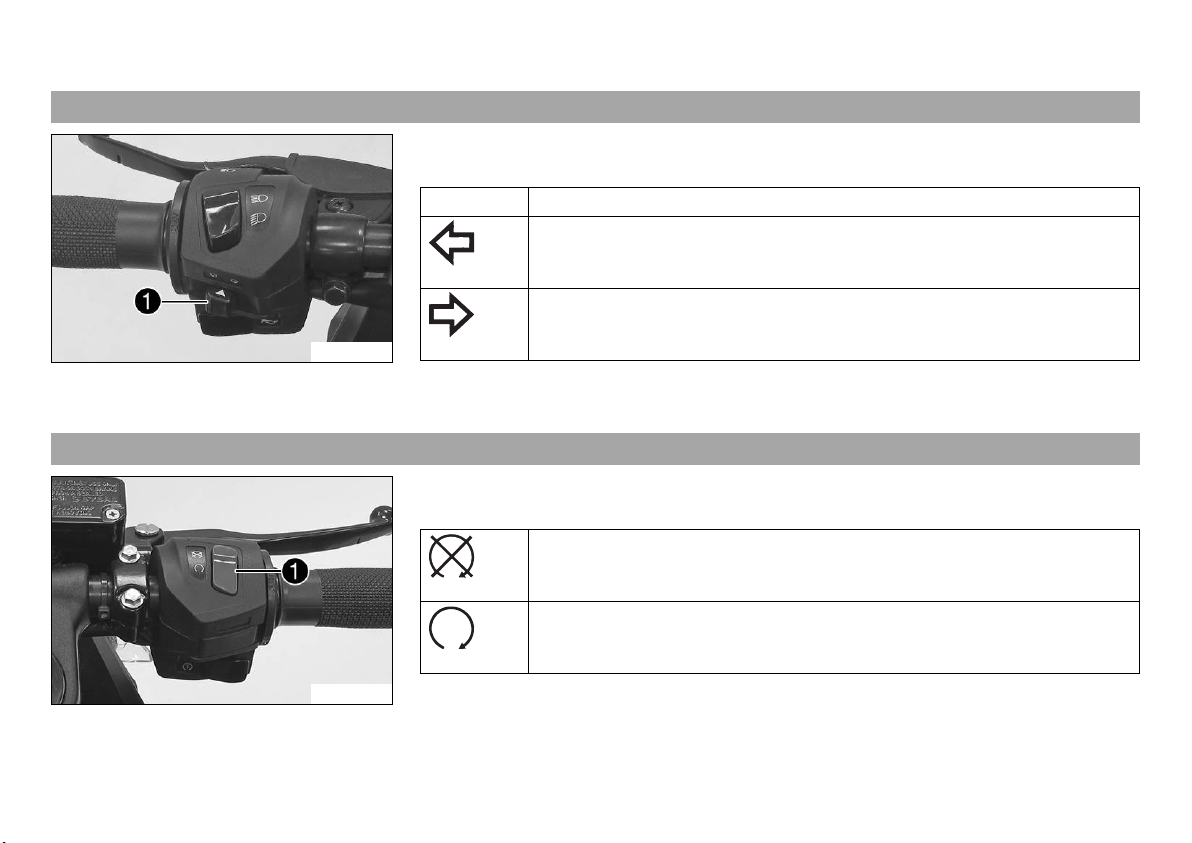

6.7 Interruptor de los intermitentes ........................... 25
6.8 Interruptor de parada de emergencia.................... 25
6.9 Botón del motor de arranque............................... 26
6.10 Cerradura de encendido/del manillar.................... 26
6.11 Bloquear la dirección ......................................... 27
6.12 Desbloquear la dirección..................................... 27

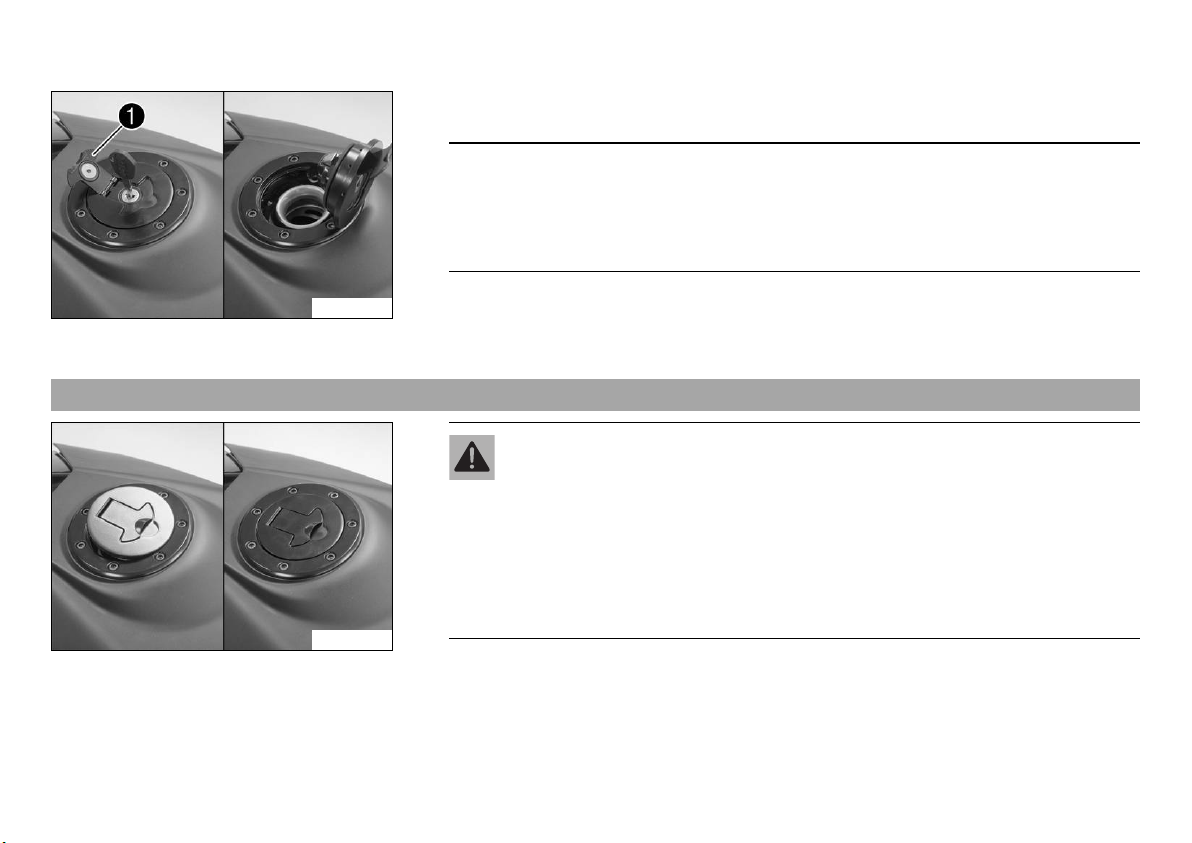

6.13 Abrir el tapón del depósito de combustible........... 28
6.14 Cerrar el tapón del depósito de combustible ......... 29
6.15 Cierre del asiento............................................... 30
6.16 Herramienta de a bordo ...................................... 30

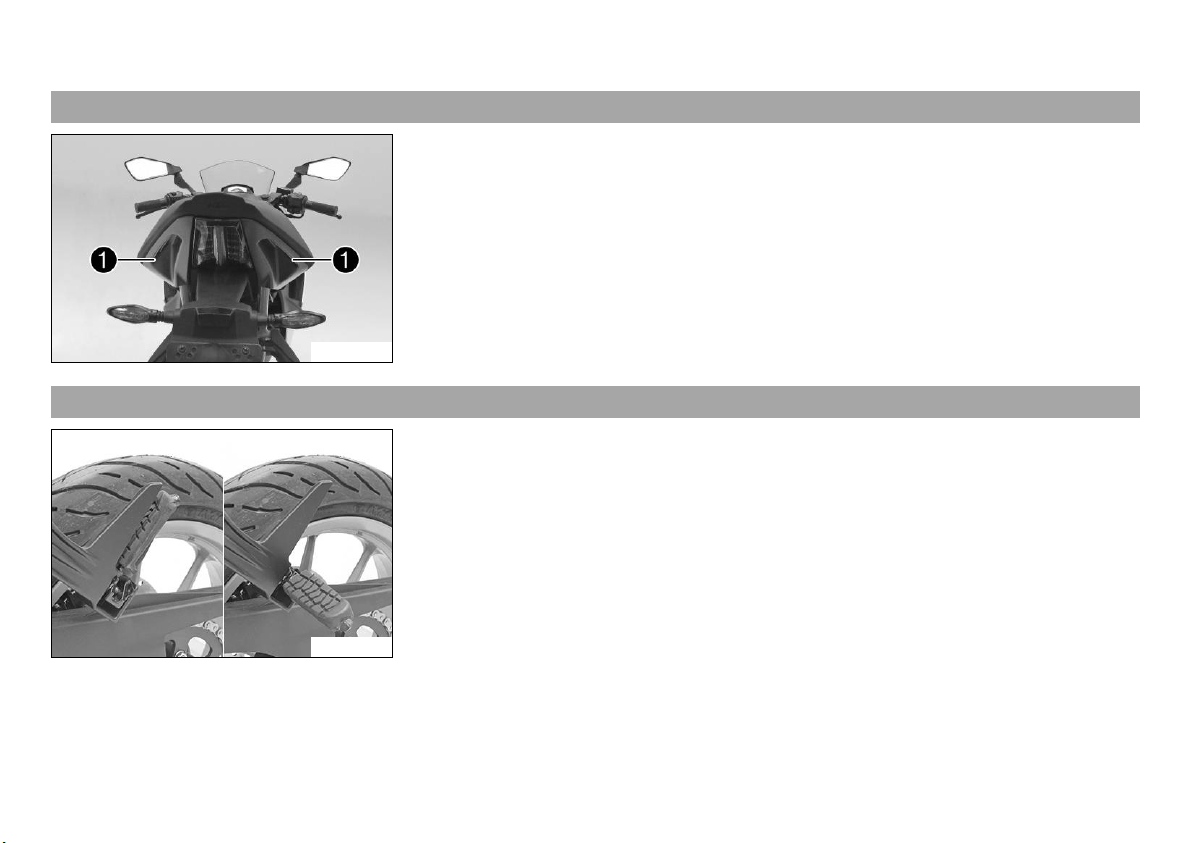

6.17 Asideros............................................................ 31
6.18 Reposapiés del acompañante .............................. 31

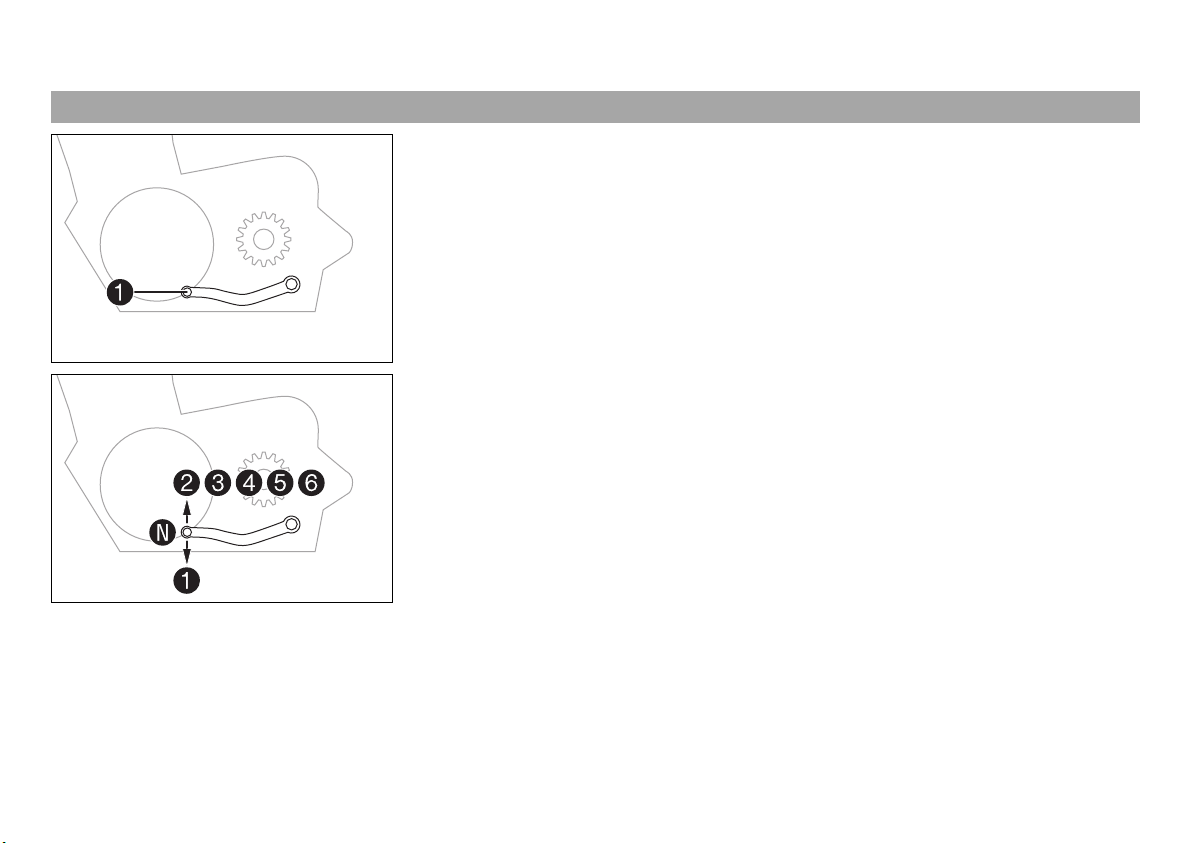

6.19 Pedal de cambio................................................ 32
6.20 Pedal del freno .................................................. 33
6.21 Caballete lateral................................................. 33
7 CUADRO DE INSTRUMENTOS ....................................... 34

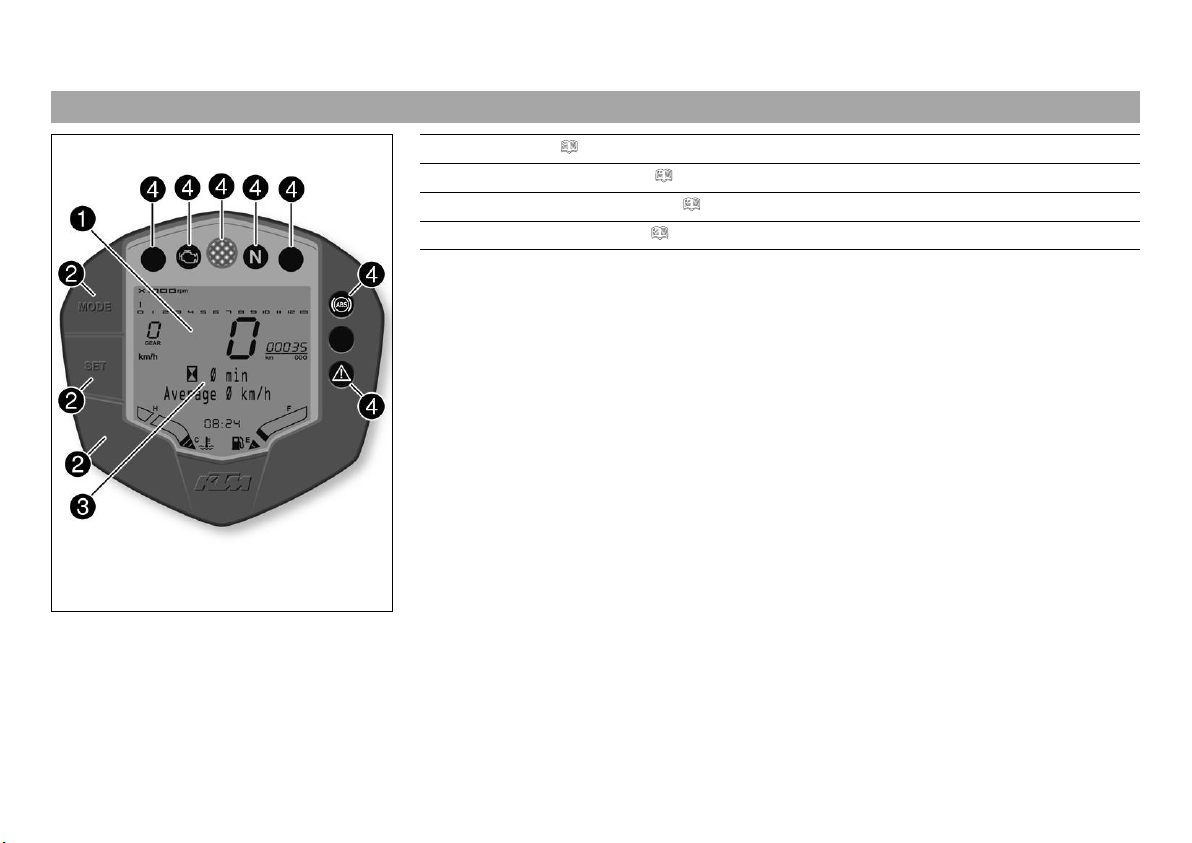

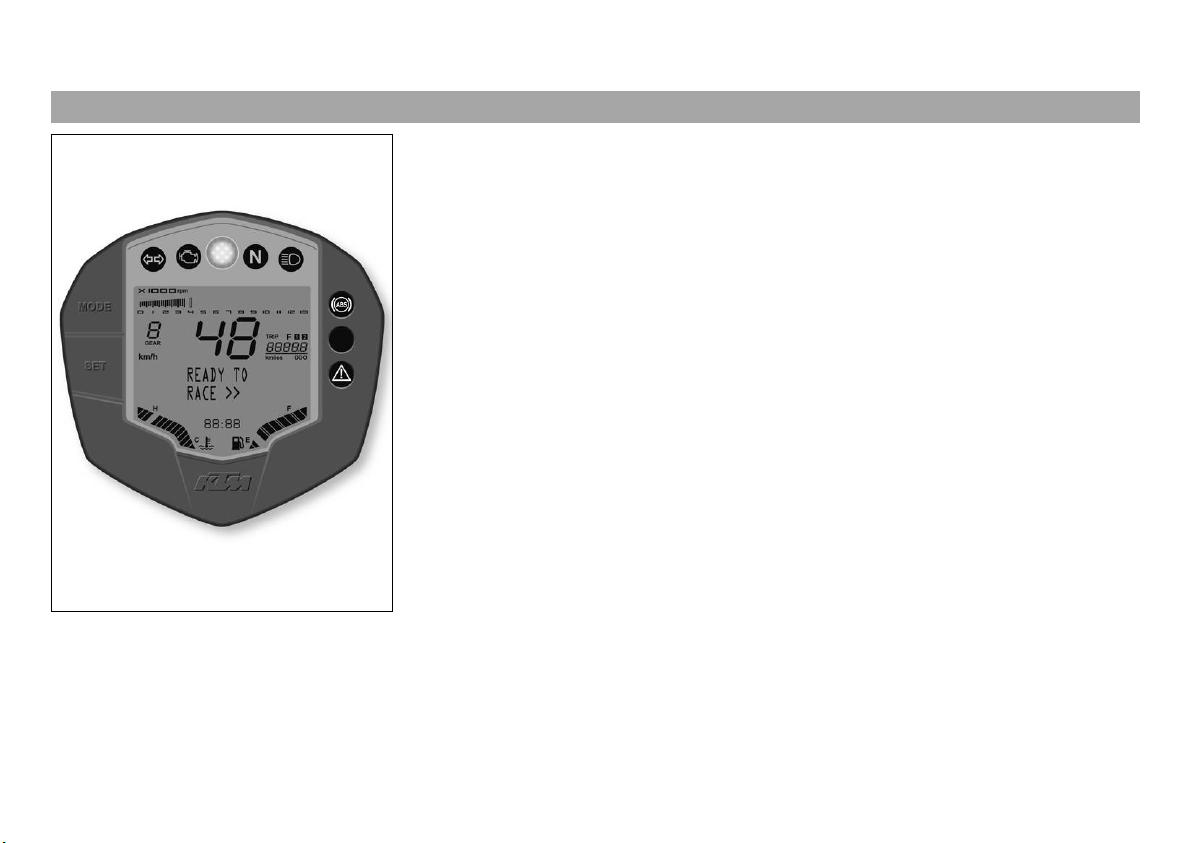

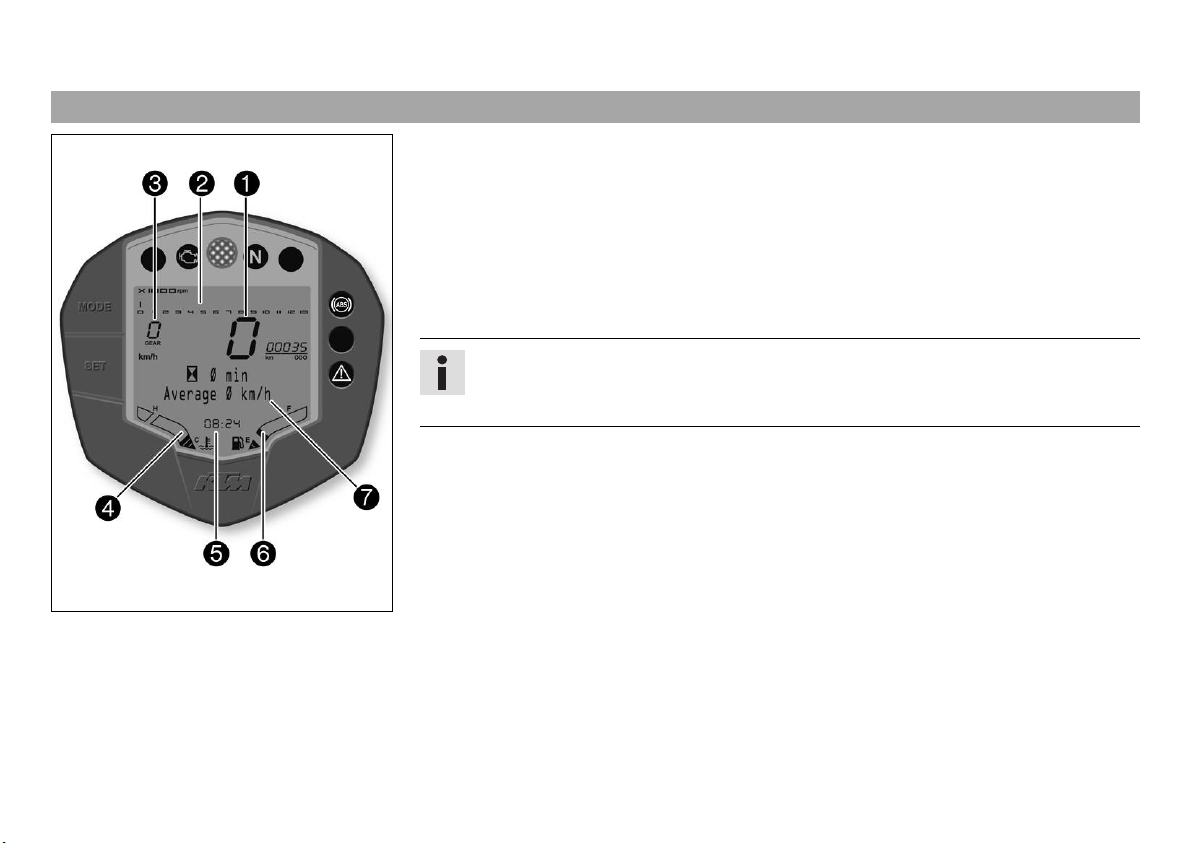

7.1 Visión general .................................................... 34
7.2 Activación y prueba............................................ 35

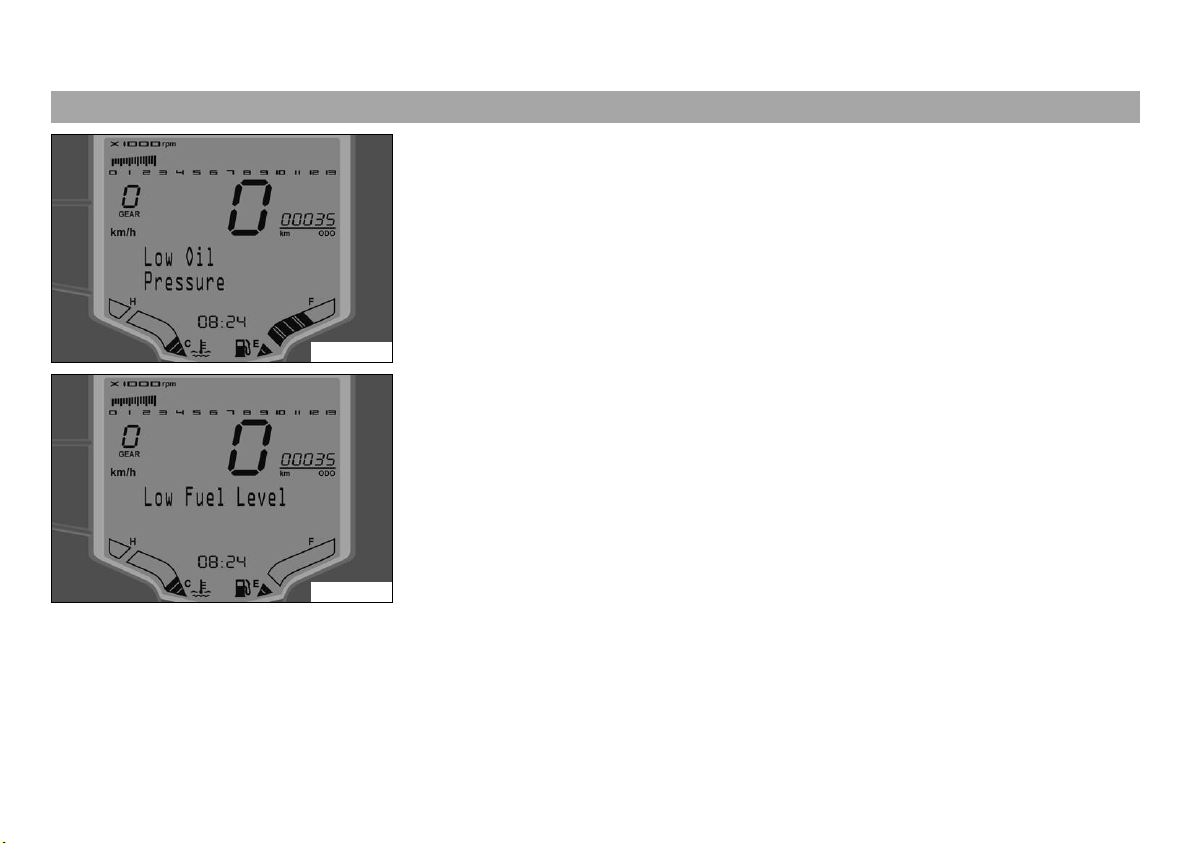

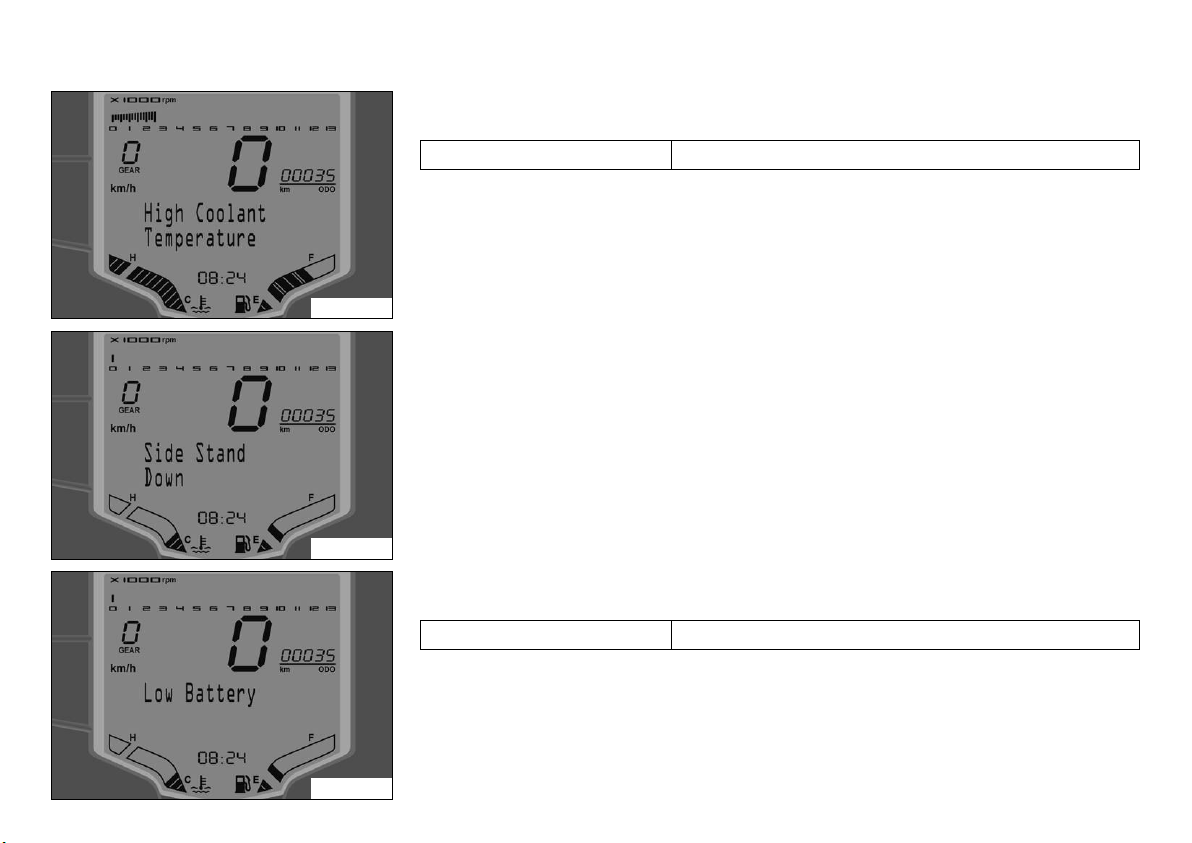

7.3 Advertencias...................................................... 36

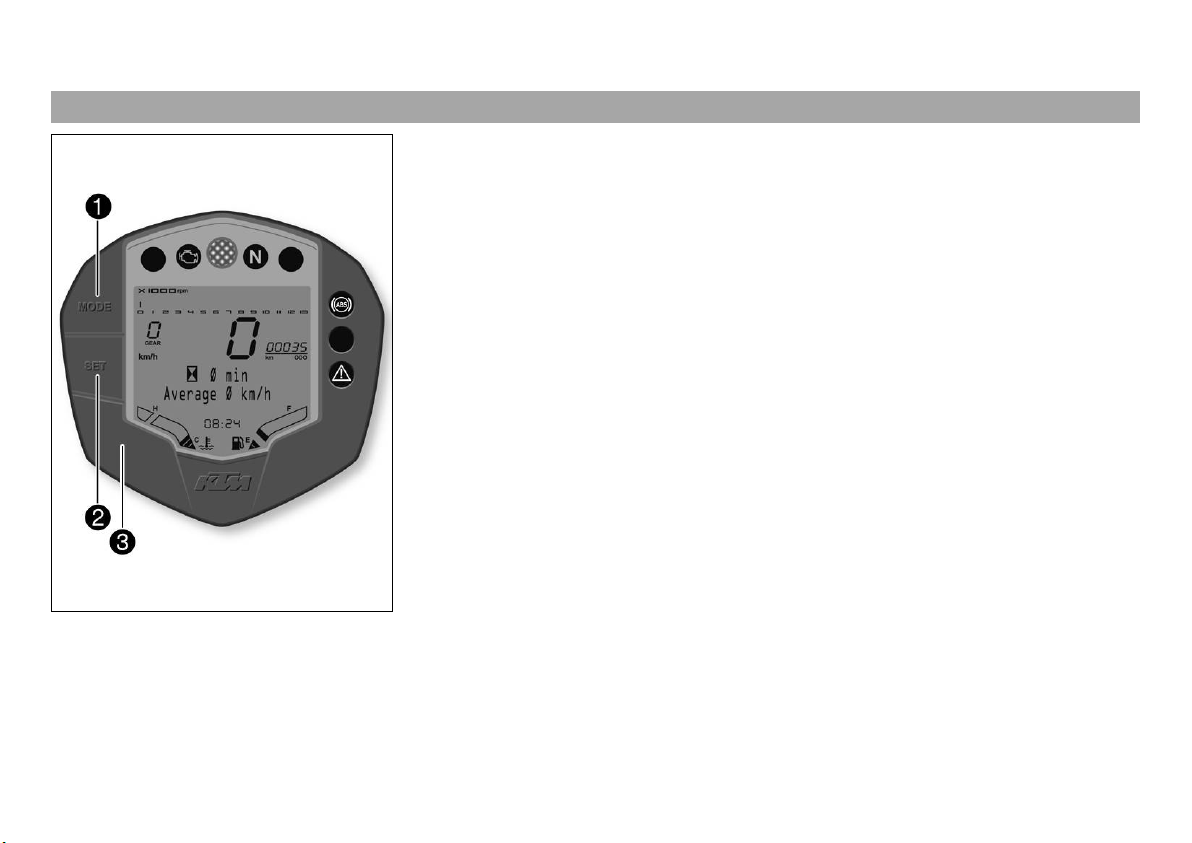

7.4 Botones de función ............................................ 39
7.5 Testigos de control............................................. 40
7.6 Display ............................................................. 41
Page 6
ÍNDICE 4

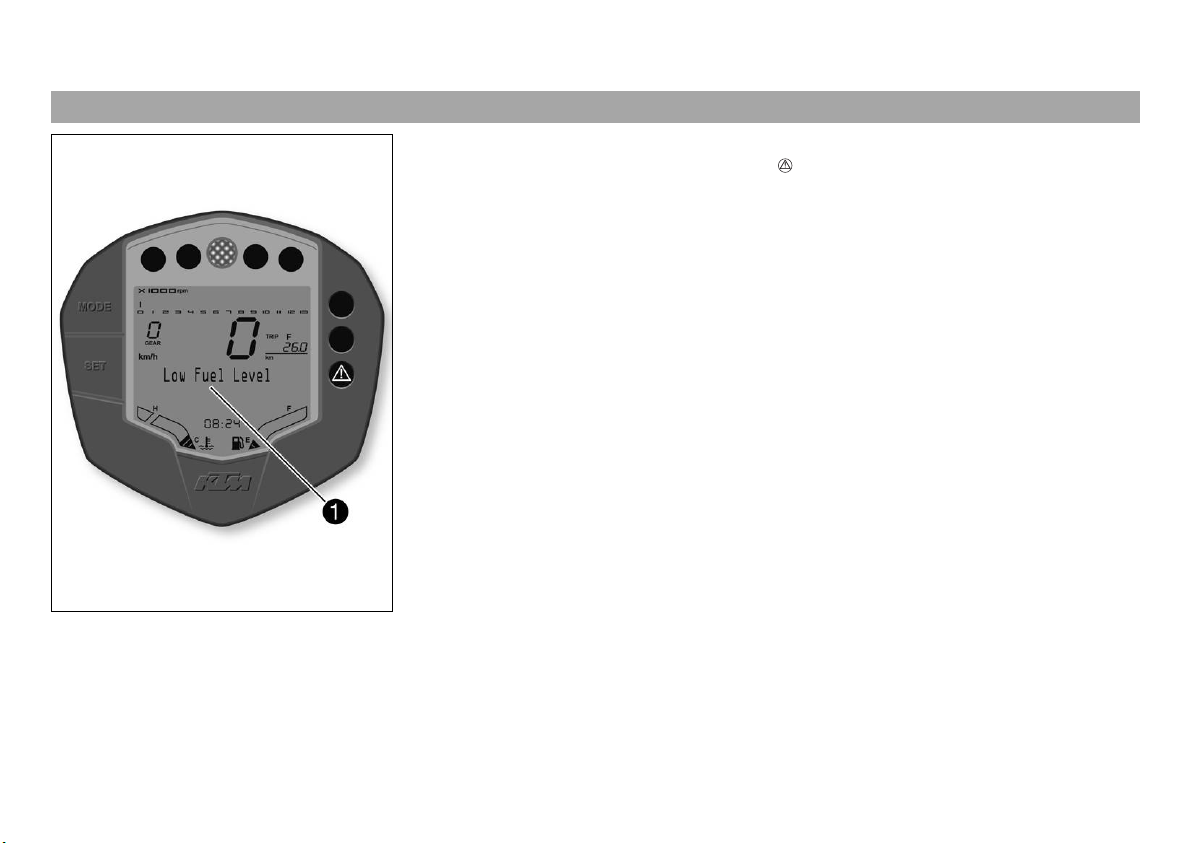

7.7 Nivel de llenado del depósito de combustible ....... 42

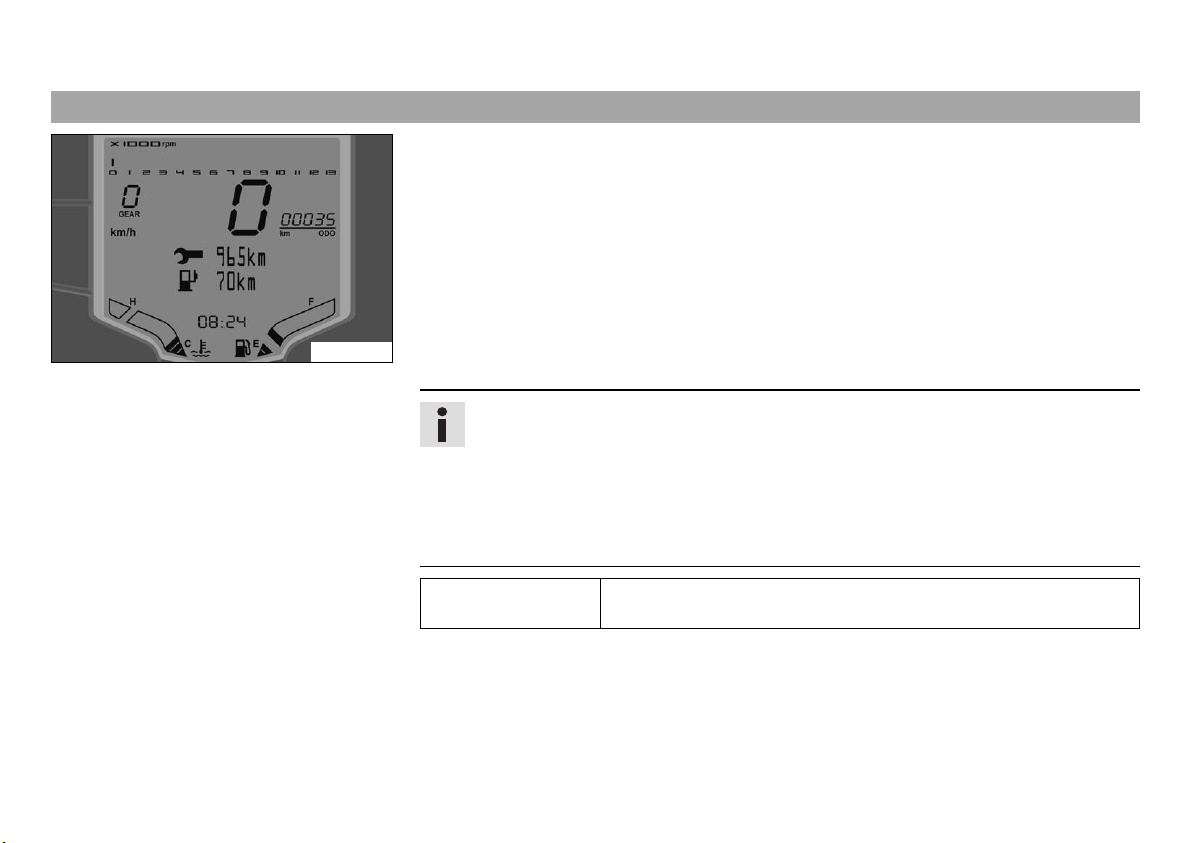

7.8 Indicación TRIP F.............................................. 43
7.9 Indicador de temperatura del refrigerante............. 44
7.10 Display de información ....................................... 45

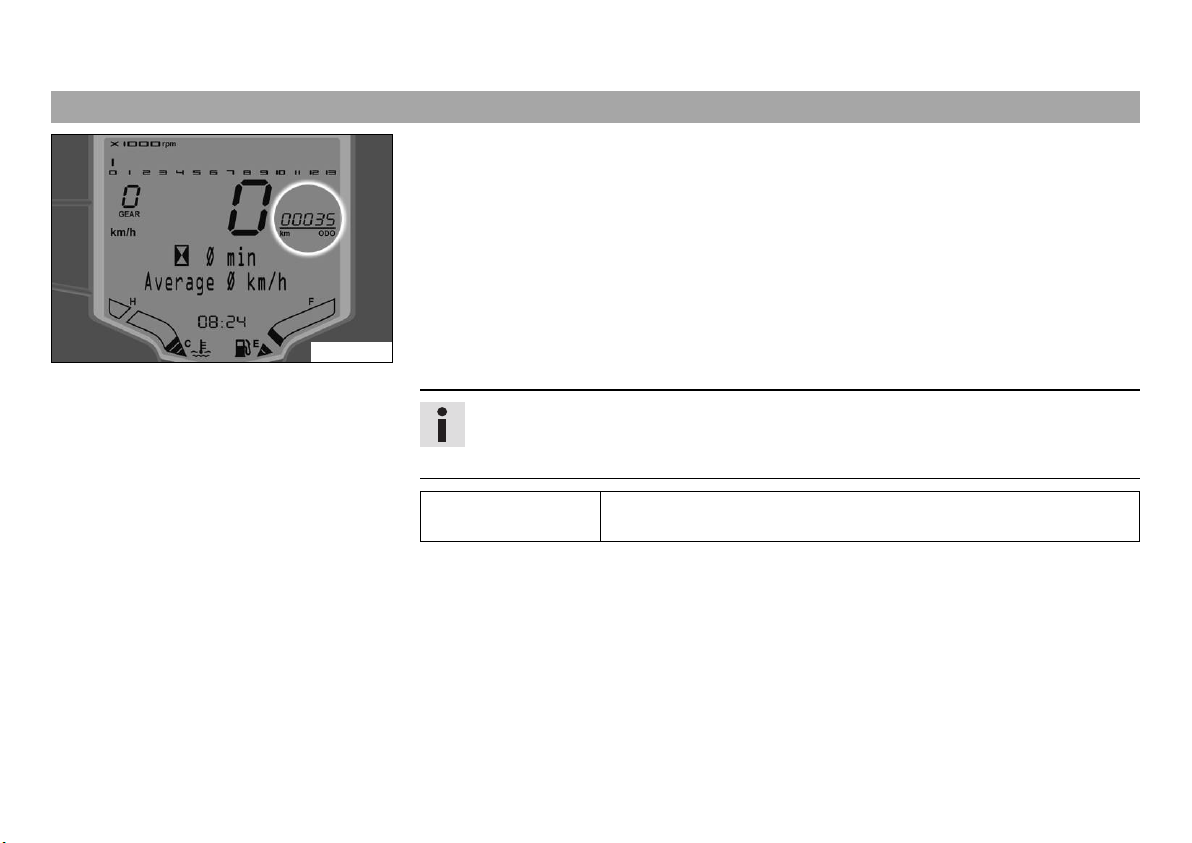

7.11 Menú Tiempo de conducción/velocidad media ...... 46
7.12 Menú Velocidad media/consumo medio 1............. 47
7.13 Menú Consumo medio 1/consumo medio 2........... 48
7.14 Menú Consumo medio 2/servicio ......................... 49
7.15 Menú Servicio/autonomía.................................... 50
7.16 Menú Autonomía/tiempo de conducción ............... 51
7.17 Menú Kilometraje total ODO ............................... 52
7.18 Menú Kilometraje parcial 1 TRIP 1...................... 53
7.19 Menú Kilometraje parcial 2 TRIP 2...................... 54
7.20 Ajustar kilómetros o millas .................................. 54
7.21 Ajustar la hora ................................................... 55

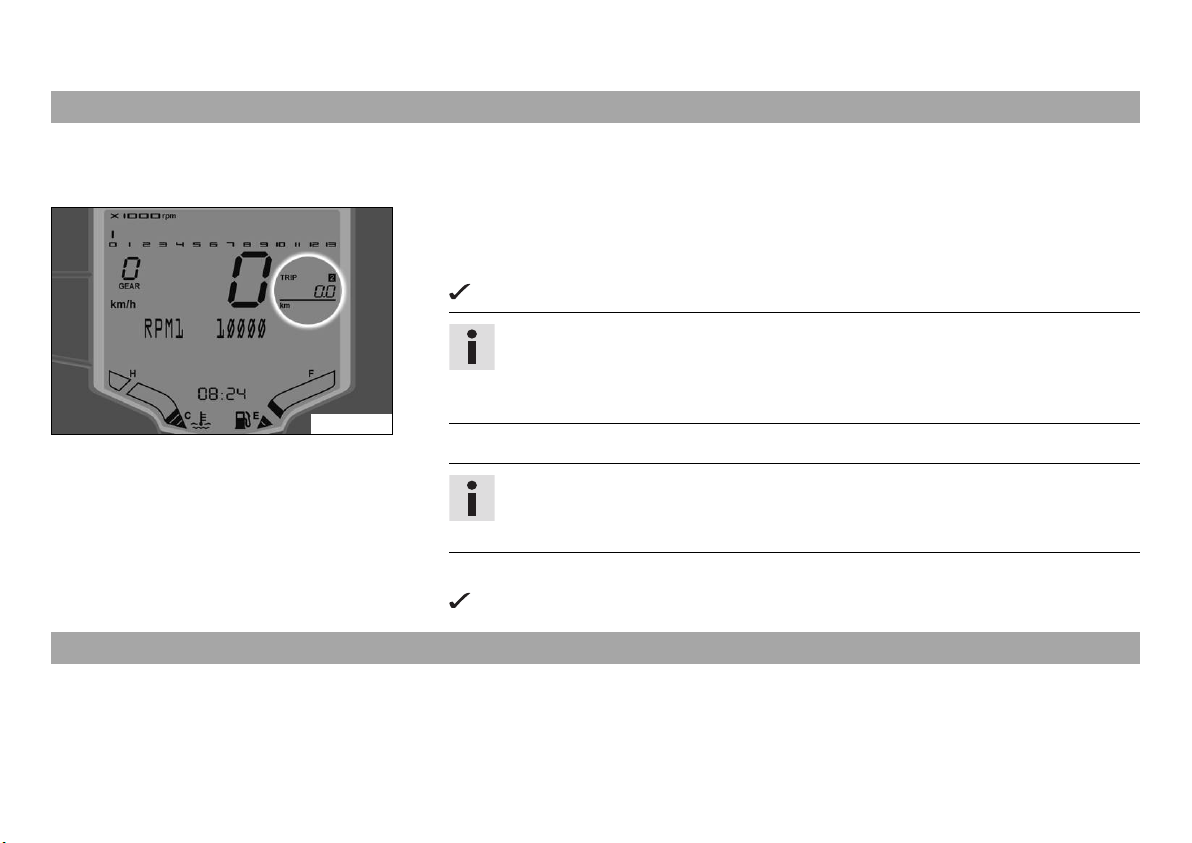

7.22 Ajustar el régimen de revoluciones de cambio
RPM 1 .............................................................. 56
7.23 Ajustar el régimen de revoluciones de cambio
RPM 2 .............................................................. 56
8 PUESTA EN SERVICIO .................................................. 58
8.1 Instrucciones para la primera puesta en servicio ... 58
8.2 Rodaje del motor ............................................... 59
8.3 Cargar el vehículo .............................................. 60
9 INSTRUCCIONES PARA LA CONDUCCIÓN ...................... 62
9.1 Actividades de control y cuidado antes de cada
puesta en servicio .............................................. 62
9.2 Arrancar el motor ............................................... 63
9.3 Arrancar............................................................ 65

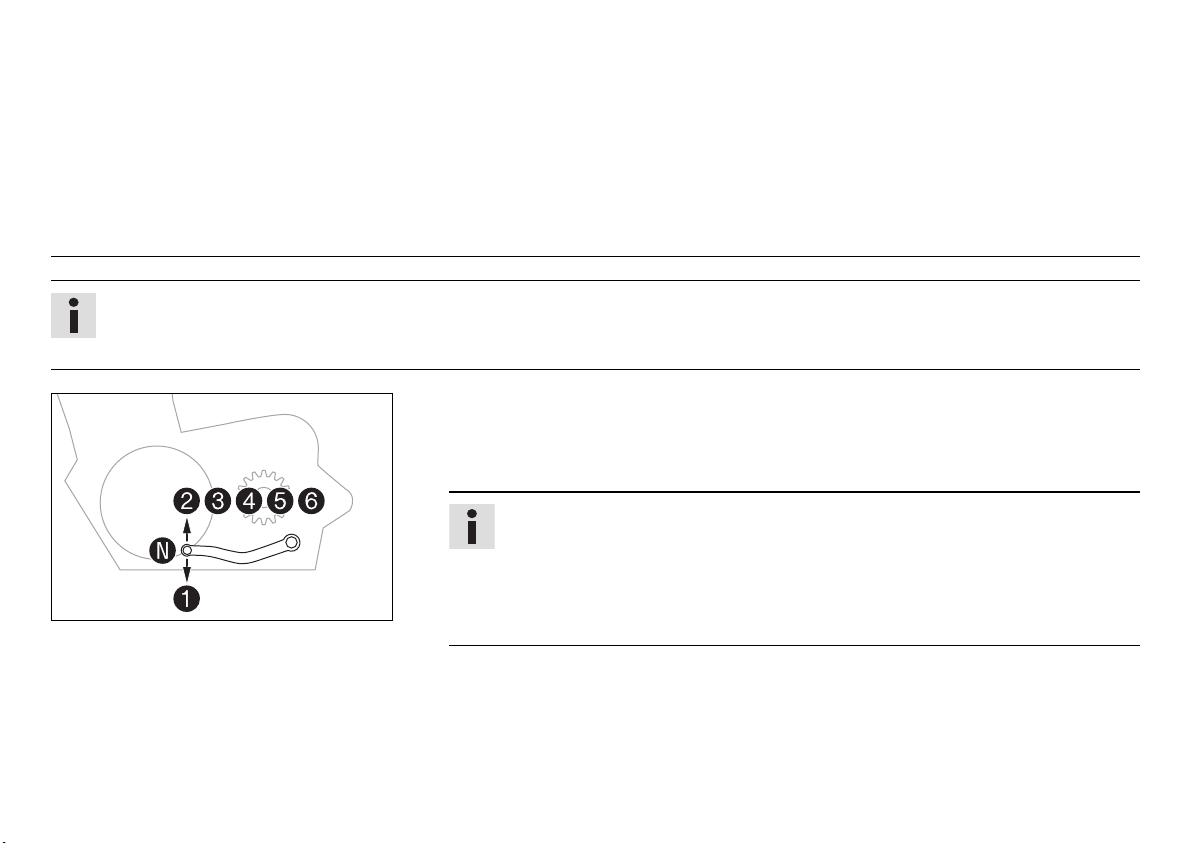

9.4 Cambiar de marcha, conducir.............................. 65
9.5 Frenar............................................................... 68
9.6 Detener y estacionar el vehículo .......................... 69

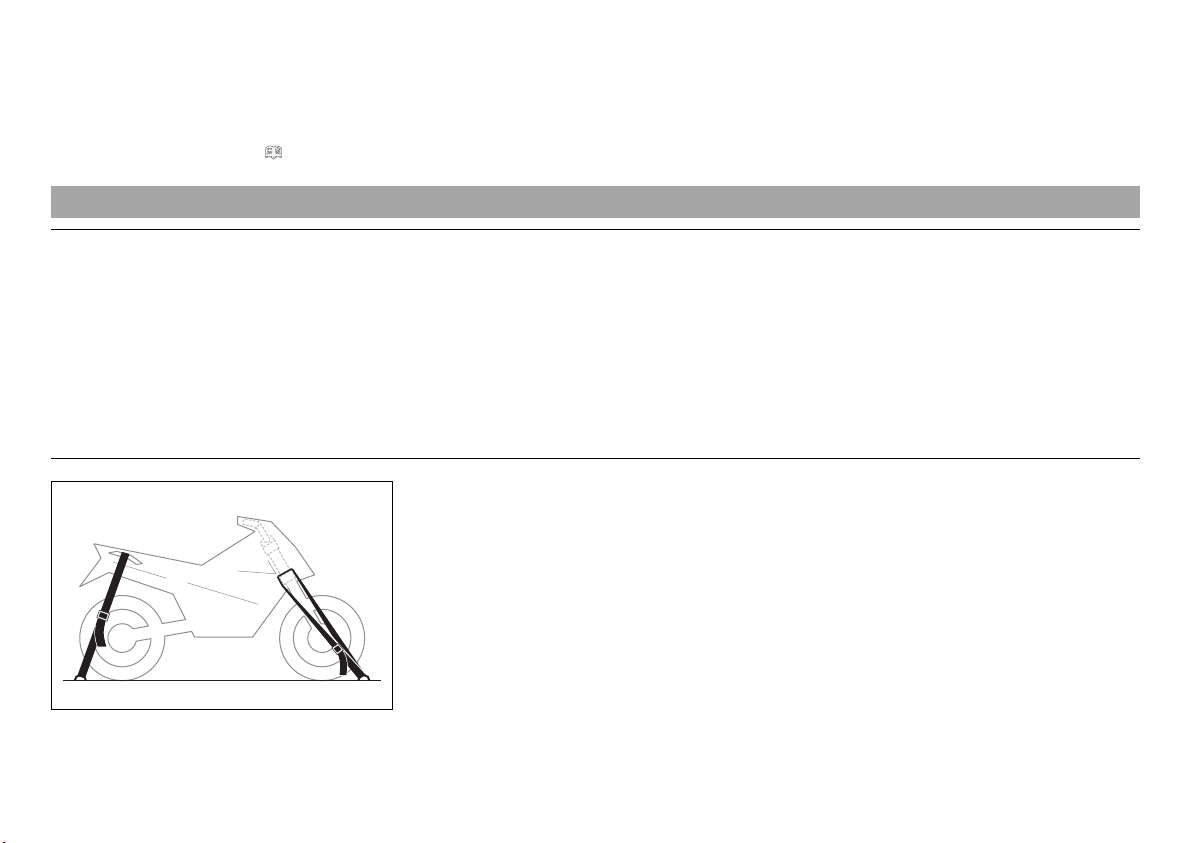

9.7 Transporte......................................................... 71

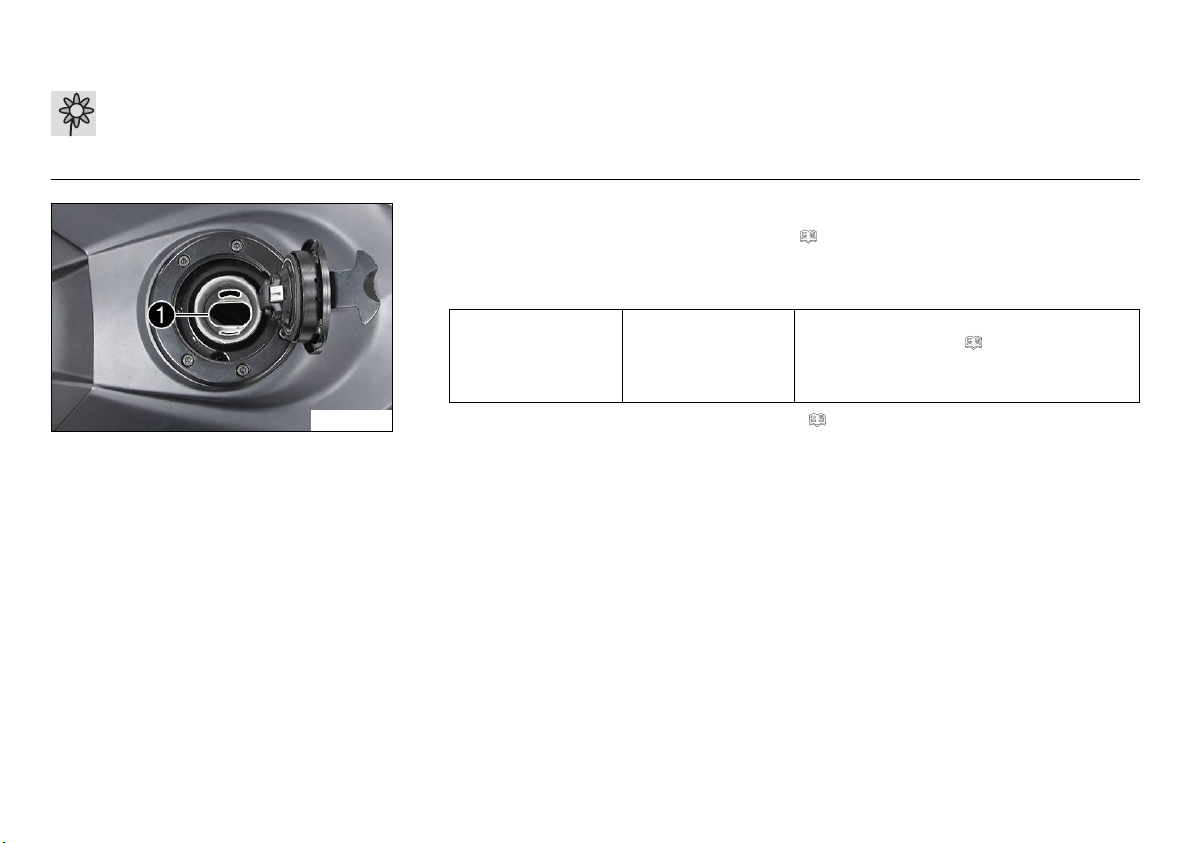

9.8 Repostar combustible......................................... 72
10 PROGRAMA DE SERVICIO ............................................. 74
10.1 Información adicional......................................... 74
10.2 Trabajos obligatorios .......................................... 74
10.3 Trabajos recomendados ...................................... 76
11 ADAPTAR EL TREN DE RODAJE..................................... 77

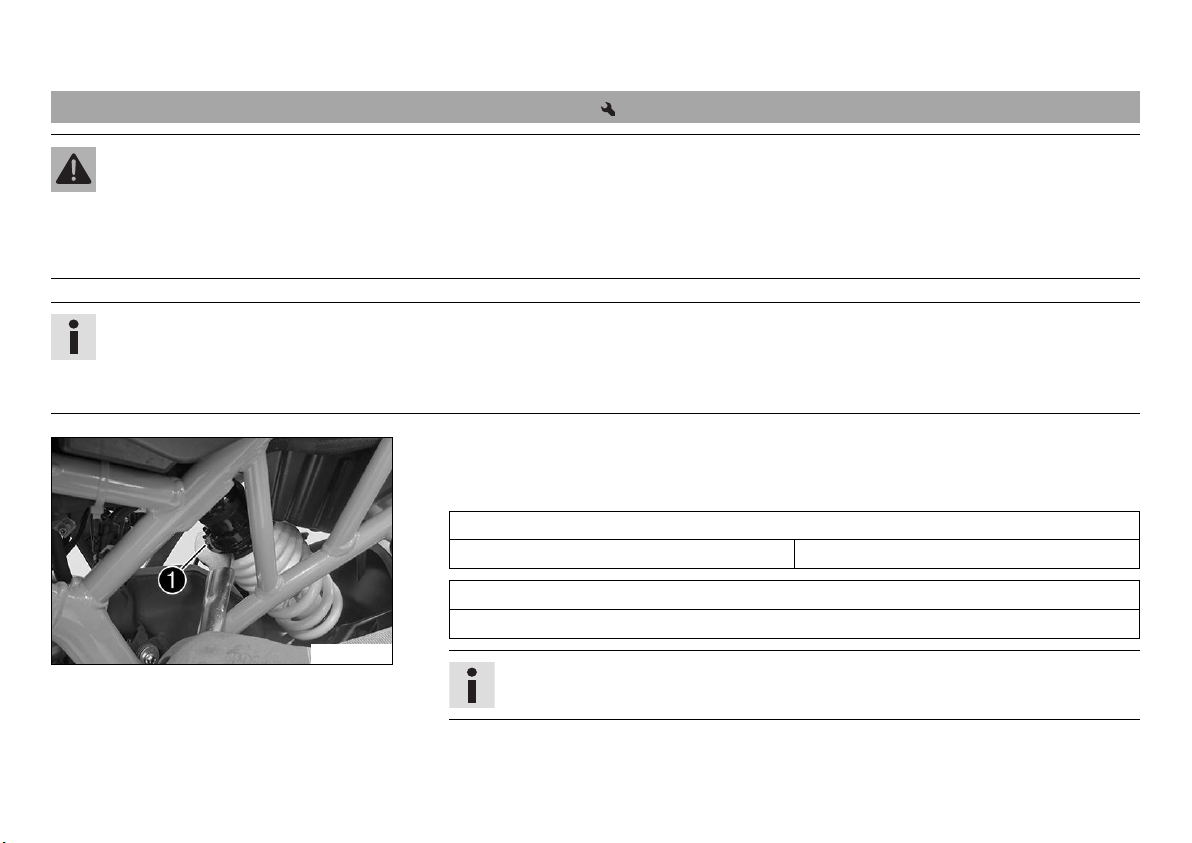

11.1 Ajustar el pretensado del muelle del
amortiguador ................................................. 77

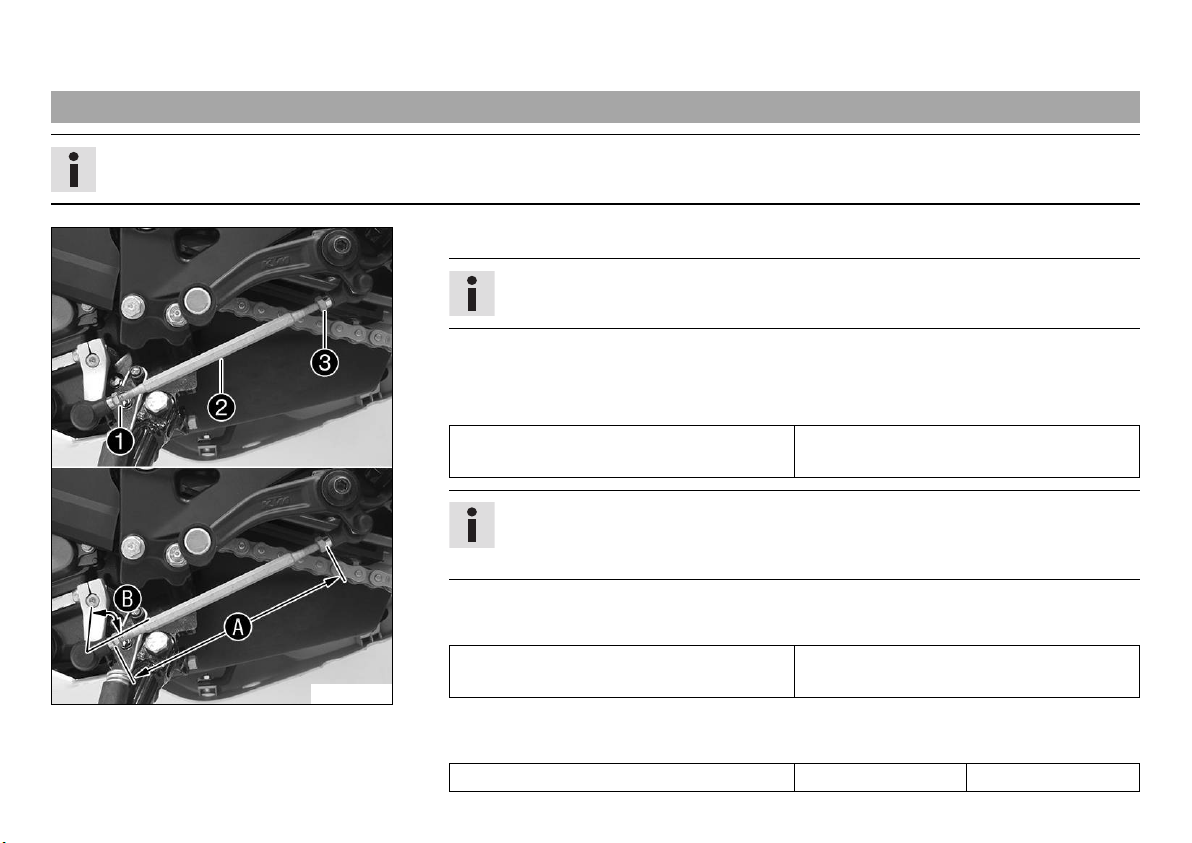

11.2 Ajustar el pedal de cambio.................................. 78
12 MANTENIMIENTO DEL CHASIS ..................................... 80

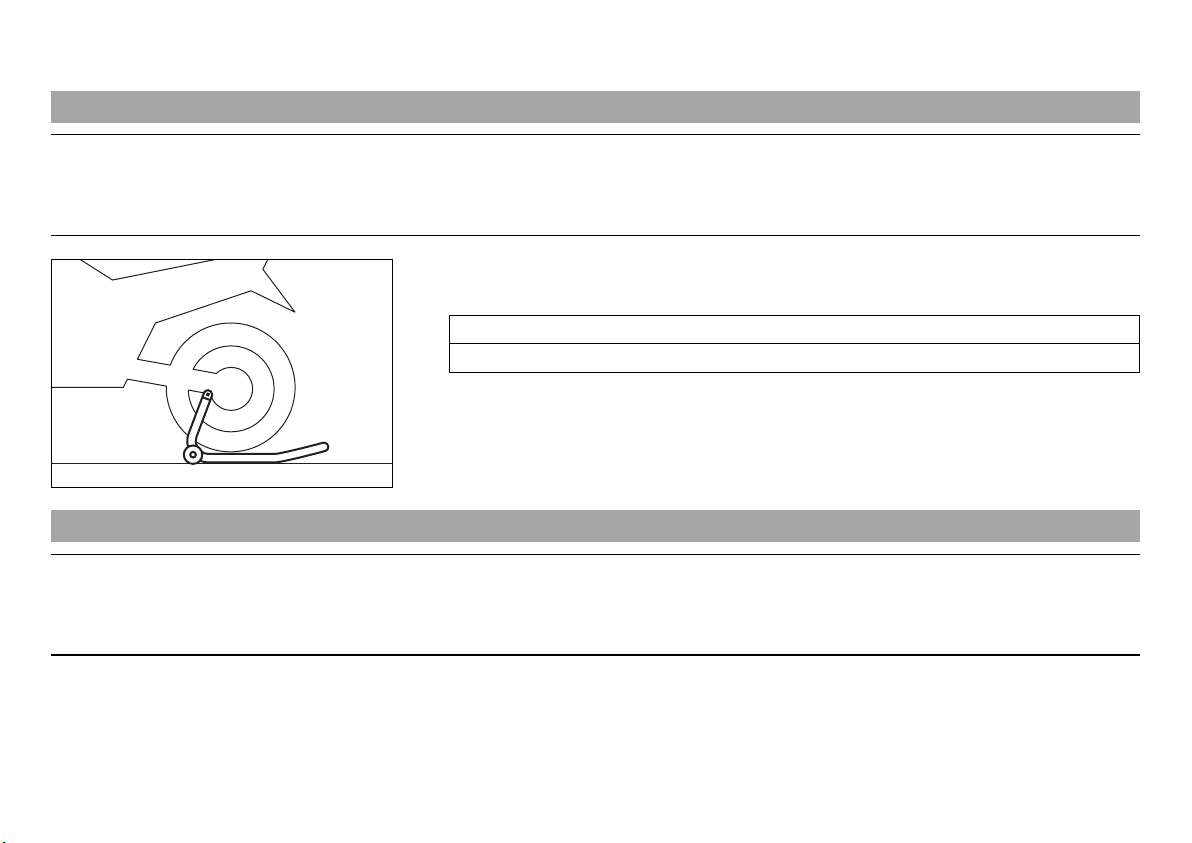

12.1 Levantar la motocicleta con el soporte de
elevación trasero ................................................ 80
12.2 Bajar la motocicleta del soporte de elevación
trasero .............................................................. 80
12.3 Levantar la motocicleta con el soporte de
elevación delantero ............................................ 81
12.4 Bajar la motocicleta del soporte de elevación
delantero........................................................... 82
12.5 Limpiar los manguitos guardapolvo de las
botellas de la horquilla ....................................... 83

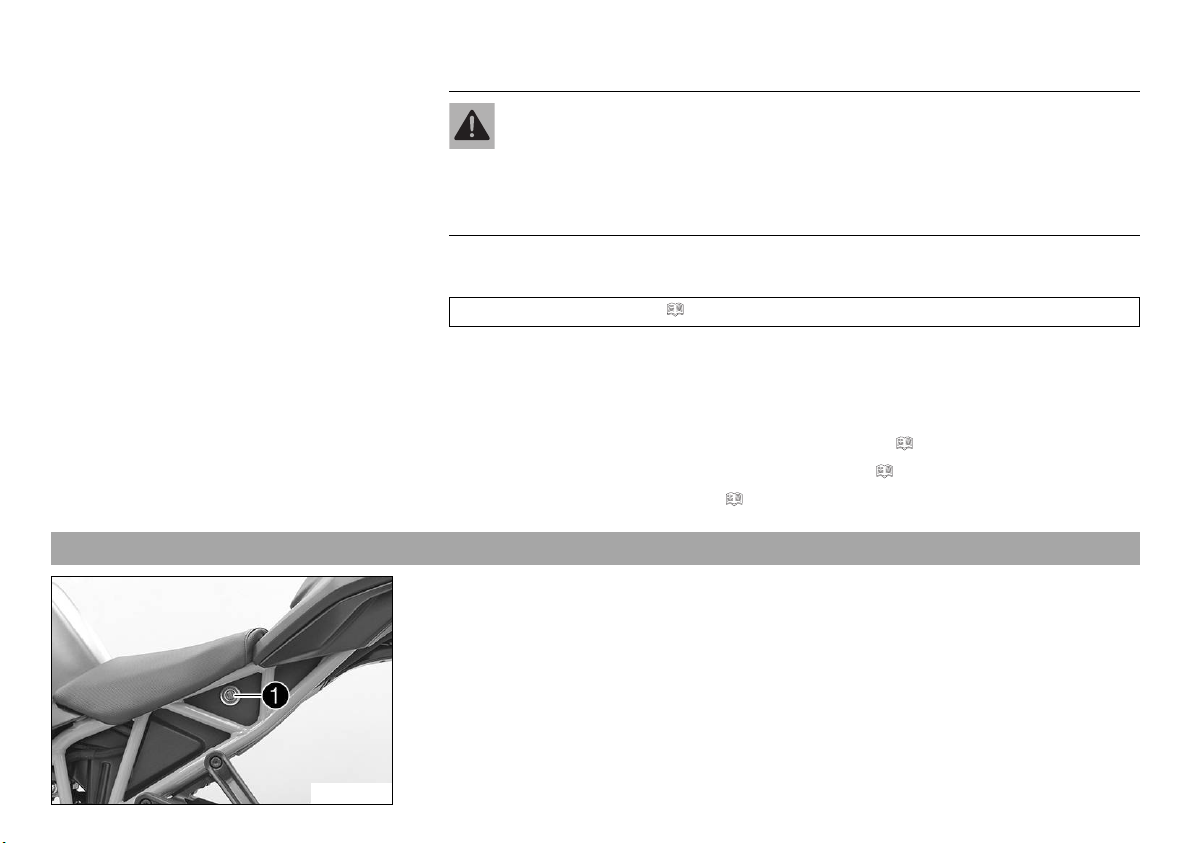

12.6 Quitar el asiento del conductor............................ 84
12.7 Montar el asiento del conductor .......................... 85
12.8 Desmontar el asiento del acompañante ................ 85
12.9 Montar el asiento del acompañante...................... 86
12.10 Controlar la suciedad de la cadena ...................... 87

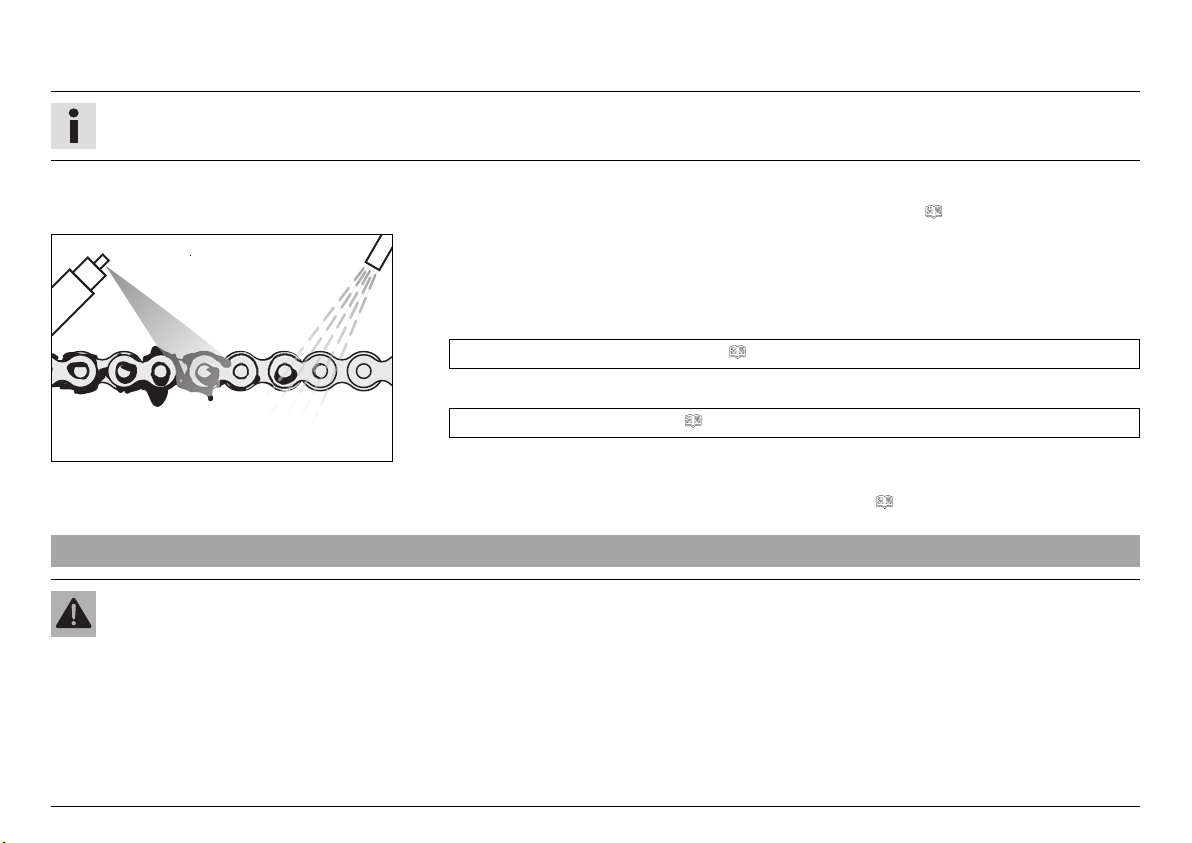

12.11 Limpiar la cadena .............................................. 87

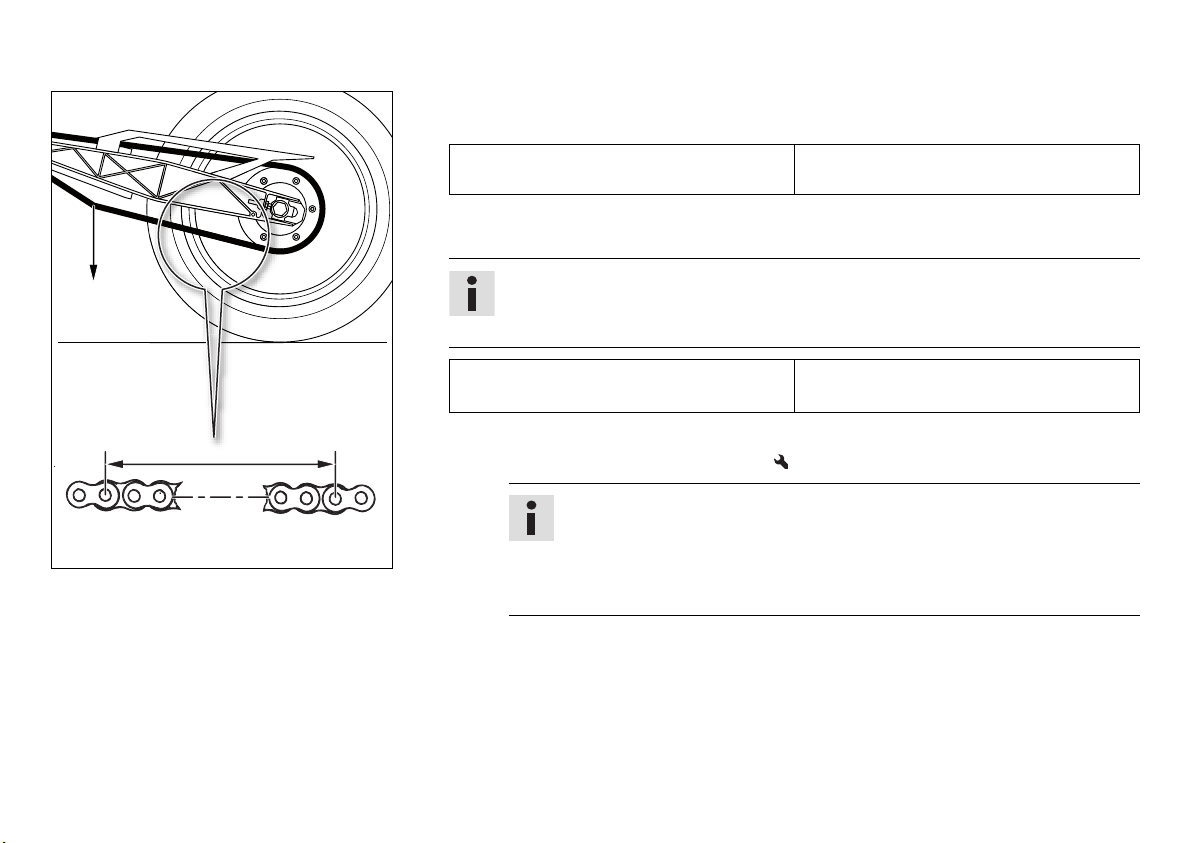

12.12 Comprobar la tensión de la cadena ...................... 88
Page 7
ÍNDICE 5
12.13 Ajustar la tensión de la cadena............................ 90

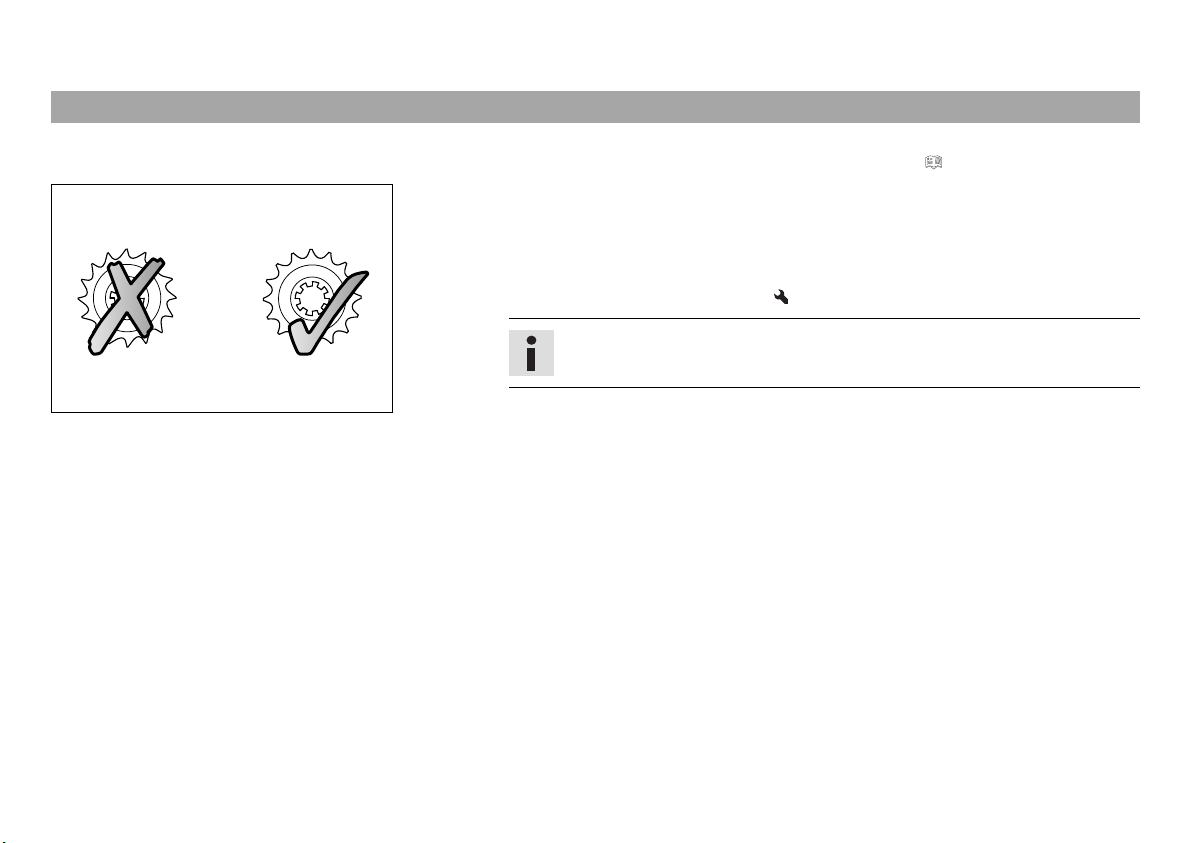

12.14 Comprobar la cadena, la corona y el piñón............ 92
12.15 Desmontar la cubierta de la batería ..................... 94
12.16 Montar la cubierta de la batería........................... 96
12.17 Desmontar el spoiler delantero ............................ 96
12.18 Montar el spoiler delantero.................................. 98
12.19 Desmontar el carenado lateral izquierdo ......... 100
12.20 Montar el carenado lateral izquierdo ............... 101
12.21 Desmontar el carenado del lado derecho ......... 103
12.22 Montar el carenado del lado derecho .............. 104
12.23 Desmontar el guardabarros delantero ................. 105
12.24 Montar el guardabarros delantero....................... 105
13 EQUIPO DE FRENOS................................................... 106
13.1 Comprobar los discos de freno........................... 106
13.2 Controlar el nivel de líquido de frenos en el
freno delantero ................................................ 107
13.3 Rellenar el líquido de frenos de la rueda
delantera ..................................................... 108
13.4 Controlar las pastillas de freno de la rueda
delantera......................................................... 110
13.5 Controlar el nivel de líquido de frenos en el
freno trasero .................................................... 111
13.6 Rellenar el líquido de frenos en la rueda
trasera ......................................................... 112
13.7 Controlar las pastillas de freno de la rueda
trasera ............................................................ 114
13.8 Controlar la carrera en vacío del pedal del
freno............................................................... 115
13.9 Ajustar la carrera en vacío del pedal del
freno ........................................................... 116
14 RUEDAS, NEUMÁTICOS .............................................. 118
14.1 Desmontar la rueda delantera ........................ 118
14.2 Montar la rueda delantera ............................. 119
14.3 Desmontar la rueda trasera ............................ 121
14.4 Montar la rueda trasera ................................. 122
14.5 Comprobar las gomas amortiguadoras del cubo
de la rueda trasera ........................................ 125
14.6 Comprobar el estado de los neumáticos.............. 126
14.7 Controlar la presión de inflado de los
neumáticos ..................................................... 128
15 SISTEMA ELÉCTRICO ................................................. 130
15.1 Desmontar la batería ..................................... 130
15.2 Montar la batería .......................................... 131
15.3 Cargar la batería ........................................... 132
15.4 Sustituir los fusibles en los distintos
consumidores eléctricos.................................... 135
15.5 Cambiar la bombilla de la luz de cruce............... 137
15.6 Sustituir la bombilla de la luz de carretera ......... 139
15.7 Controlar la distancia de alumbrado de la luz de
cruce .............................................................. 141
15.8 Controlar la distancia de alumbrado de la luz de
carretera ......................................................... 142
15.9 Ajustar la distancia de alumbrado de la luz de
cruce .............................................................. 143
15.10 Ajustar la distancia de alumbrado de la luz de
carretera ......................................................... 143
15.11 Conector de diagnóstico.................................... 144
16 SISTEMA DE REFRIGERACIÓN .................................... 145
16.1 Sistema de refrigeración ................................... 145
Page 8
ÍNDICE 6
16.2 Controlar el nivel de líquido refrigerante del
depósito de compensación................................ 147
16.3 Comprobar la protección anticongelante y el
nivel de líquido refrigerante .............................. 148
16.4 Corregir el nivel de líquido refrigerante del
depósito de compensación................................ 151
16.5 Vaciar el líquido refrigerante .......................... 152
16.6 Llenar/purgar el sistema de refrigeración ......... 154
17 ADAPTAR EL MOTOR .................................................. 157
17.1 Comprobar la holgura del cable bowden del
acelerador ....................................................... 157
17.2 Ajustar la holgura del cable bowden del
acelerador ................................................... 158
17.3 Controlar la holgura de la maneta del
embrague........................................................ 158
17.4 Ajustar la holgura de la maneta del
embrague .................................................... 159
18 MANTENIMIENTO DEL MOTOR.................................... 160
18.1 Controlar el nivel de aceite del motor ................. 160
18.2 Cambiar el aceite del motor y el filtro de aceite,
limpiar el tamiz de aceite .............................. 160
18.3 Rellenar aceite del motor .................................. 164
19 LIMPIEZA, CUIDADO................................................... 165
19.1 Limpiar la motocicleta...................................... 165
19.2 Trabajos de cuidado y revisión para el invierno.... 168
20 ALMACENAMIENTO .................................................... 169
20.1 Almacenamiento.............................................. 169
20.2 Puesta en servicio después de un periodo de
almacenamiento .............................................. 170
21 DIAGNÓSTICO DEL FALLO .......................................... 171
22 DATOS TÉCNICOS....................................................... 174
22.1 Motor.............................................................. 174
22.2 Pares de apriete del motor ................................ 175
22.3 Cantidades de llenado ...................................... 178
22.3.1 Aceite del motor .......................................... 178
22.3.2 Líquido refrigerante...................................... 178
22.3.3 Combustible................................................ 178
22.4 Chasis............................................................. 178
22.5 Sistema eléctrico ............................................. 180
22.6 Neumáticos..................................................... 181
22.7 Horquilla......................................................... 181
22.8 Amortiguador................................................... 181
22.9 Pares de apriete del chasis ............................... 182
23 AGENTES DE SERVICIO .............................................. 187
24 AGENTES AUXILIARES ............................................... 190
25 NORMAS.................................................................... 192
26 ÍNDICE DE ABREVIATURAS......................................... 193
27 ÍNDICE DE SÍMBOLOS ................................................ 194
27.1 Símbolos rojos ................................................. 194
27.2 Símbolos amarillos y naranjas ........................... 194
27.3 Símbolos verdes y azules .................................. 194
ÍNDICES............................................................................ 195
Page 9
1 REPRESENTACIÓN 7
1.1 Símbolos utilizados
A continuación se explica el significado de determinados símbolos.
Identifica una reacción esperada (p.ej. de un paso de trabajo, o de una función).
Identifica una reacción inesperada (p.ej. de un paso de trabajo, o de una función).
Todas las tareas marcadas con este símbolo requieren conocimientos especiales y capacidad de comprensión técnica. Por su seguridad, le aconsejamos que acuda a un taller especializado autorizado KTM para llevar a cabo estas
tareas. Estos talleres cuentan con mecánicos que han recibido una instrucción específica y disponen de las herramientas especiales necesarias para realizar el mantenimiento ideal de su motocicleta.
Identifica una referencia a una página (más información en la página indicada).
Realiza una indicación con información o consejos adicionales.
Indica el resultado de un paso de comprobación.
Page 10
1 REPRESENTACIÓN 8
1.2 Tipografía específica
A continuación se explica la tipografía específica utilizada en determinados casos.
Nombre propio Identifica un nombre propio.
®
Nombre
Marca™ Identifica una marca comercial.
Conceptos subrayados Remitirse a los datos técnicos del vehículo o a la terminología marcada que se explica en la
Identifica un nombre protegido.
relación de terminología.
Page 11
2 INDICACIONES DE SEGURIDAD 9
2.1 Ámbito de uso
Las motocicletas KTM están diseñadas y fabricadas para resistir a las exigencias habituales de la circulación normal por carretera, pero no
para el uso en tramos de competición ni por pistas no asfaltadas.
Información
La motocicleta únicamente puede circular por vías públicas en su versión homologada.
2.2 Uso indebido
Utilizar el vehículo únicamente de la forma adecuada.
Si se hace un uso no adecuado, se pueden provocar daños personales, materiales y al medio ambiente.
Cualquier uso del vehículo que no responda al uso adecuado ni a la definición de empleo supone un uso indebido.
El uso indebido también incluye el empleo de agentes de servicio y medios auxiliares que no cumplan las especificaciones exigidas para el
empleo en cuestión.
2.3 Indicaciones de seguridad
Para que el vehículo se utilice de manera segura deben respetarse algunas indicaciones de seguridad. Por este motivo, es obligatorio leer
detenidamente el manual. Las indicaciones de seguridad están resaltadas en el texto y tienen enlaces con los puntos relevantes.
Información
El vehículo contiene numerosos adhesivos de aviso/advertencia en lugares visibles. No quite los adhesivos de aviso/advertencia. Si
faltan los adhesivos, es posible que usted o bien otras personas no detecten los peligros y puedan sufrir lesiones.
Page 12
2 INDICACIONES DE SEGURIDAD 10
2.4 Símbolos y grados de peligrosidad
Peligro
Aviso sobre un peligro que conduce inmediatamente y con seguridad a lesiones graves, permanentes, o incluso la muerte si no se
toman las precauciones necesarias.
Advertencia
Aviso sobre un peligro que conduce probablemente a lesiones graves o incluso la muerte si no se toman las precauciones necesarias.
Precaución
Aviso sobre un peligro que conduce probablemente a lesiones leves si no se toman las precauciones necesarias.
Indicación
Aviso sobre un peligro que conduce a daños considerables en la máquina o en el material si no se toman las precauciones necesarias.
Advertencia
Aviso sobre un peligro que conduce a daños en el medio ambiente si no se toman las precauciones necesarias.
2.5 Advertencia contra manipulaciones
Está prohibido realizar modificaciones en los componentes de insonorización. Asimismo, las siguientes medidas y la ejecución de los estados correspondientes también están prohibidas legalmente:
1 Desmontar o poner fuera de servicio cualquier tipo de dispositivo o componente insonorizante de un vehículo antes de su venta o
entrega al cliente final, así como durante el periodo de propiedad del vehículo por parte del cliente final, con motivos distintos al
mantenimiento, la reparación o la sustitución, y
2 Utilizar el vehículo después de que se haya desmontado o puesto fuera de servicio un dispositivo o componente de esta clase.
Ejemplos de manipulación ilegal:
Page 13
2 INDICACIONES DE SEGURIDAD 11
1 Desmontar o perforar el silenciador, las chapas deflectoras, los colectores u otros componentes encargados de conducir los gases de
escape.
2 Desmontar o perforar las piezas del sistema de admisión.
3 Utilizar el vehículo en estado contrario al previsto.
4 Sustituir las piezas móviles del vehículo o de alguna parte del sistema de escape o de admisión por piezas no homologadas por el
fabricante.
2.6 Seguridad de funcionamiento
Peligro
Peligro de accidente Una persona que no esté en condiciones de conducir se pone en peligro a sí misma y a los demás.
– No ponga el vehículo en funcionamiento si está bajo los efectos del alcohol, drogas o medicamentos.
– No ponga el vehículo en funcionamiento si no dispone de la condición física o psíquica necesaria.
Peligro
Peligro de envenenamiento Los gases de escape son venenosos y pueden originar pérdida de conocimiento o incluso la muerte.
– Procure siempre una ventilación suficiente durante el funcionamiento del motor.
– Utilice un sistema de aspiración adecuado cuando arranque o deje en marcha el motor en un espacio cerrado.
Advertencia
Peligro de quemaduras Algunas piezas del vehículo se calientan mucho cuando el vehículo está en marcha.
– No toque ningún componente del vehículo, como sistema de escape, radiador, motor, amortiguador o equipo de frenos, antes
de que se hayan enfriado.
– Antes de realizar cualquier trabajo, deje que se enfríen los componentes del vehículo.
El vehículo únicamente se debe utilizar en perfecto estado técnico, de la manera prevista y respetando la normativa de seguridad y de protección medioambiental.
Para circular por las vías públicas se necesita el permiso de conducción correspondiente.
Las anomalías que afecten a la seguridad deben repararse inmediatamente en un taller especializado autorizado KTM.
Page 14
2 INDICACIONES DE SEGURIDAD 12
Respetar los adhesivos de aviso/advertencia del vehículo.
2.7 Ropa de protección
Advertencia
Peligro de lesiones No utilizar ropa de protección o utilizar menos de la necesaria supone un grave riesgo para la seguridad.
– Utilice en todos los desplazamientos ropa de protección adecuada como casco, botas y guantes, así como pantalón y chaqueta
con protectores.
– Utilice siempre ropa de protección en perfecto estado y conforme con las exigencias legales.
En aras de su seguridad, KTM recomienda utilizar el vehículo únicamente con ropa de protección adecuada.
2.8 Normas de trabajo
Algunos trabajos requieren el uso de herramientas especiales. Pese a que no forman parte integrante del vehículo, dichas herramientas
pueden obtenerse a través del número de pedido indicado entre paréntesis. Por ejemplo: extractor de cojinetes (15112017000)
Durante el ensamblaje, las piezas no reutilizables (como tornillos y tuercas autofrenables, juntas, anillos de hermetizado, juntas tóricas,
pasadores de aletas o chapas de retención) deben sustituirse por piezas nuevas.
Algunos tornillos requieren que se utilice medio de fijación (p.ej. Loctite®). En ese caso, se deberán seguir las indicaciones de empleo
específicas del fabricante.
Las piezas que se vayan a reutilizar después del desarmado, deben limpiarse y revisarse para verificar que no estén deterioradas ni desgastadas. Sustituir las piezas deterioradas o desgastadas.
Una vez finalizados los trabajos de reparación o mantenimiento, restablecer la seguridad de circulación en el vehículo.
2.9 Medio ambiente
El uso responsable de la motocicleta ayuda a evitar los problemas y conflictos. Para proteger el futuro del motociclismo, asegúrese de que
utiliza la motocicleta dentro de la legalidad, piense en el medio ambiente y respete los derechos de los demás.
La eliminación del aceite usado, los agentes de servicio y auxiliares y las piezas usadas debe realizarse en conformidad con la normativa y
las directivas del respectivo país.
Page 15
2 INDICACIONES DE SEGURIDAD 13
Debido a que las motocicletas no están sujetas a la directiva europea sobre la eliminación de vehículos usados, no hay ninguna reglamentación legal que regule la eliminación de la motocicleta usada. Su concesionario autorizado KTM estará encantado de ayudarle.
2.10 Manual de instrucciones
Es imprescindible leer completa y atentamente este manual de instrucciones antes de conducir por primera vez el vehículo. El manual de
instrucciones contiene información y consejos importantes que le facilitarán el manejo, la conducción y el mantenimiento de la motocicleta. Aquí aprenderá a adaptar el vehículo a su estatura y a sus preferencias, y conocerá el modo de protegerse contra caídas o lesiones.
Guarde el manual de instrucciones en un lugar de fácil acceso para poderlo consultar siempre que sea necesario.
Para obtener más información sobre el vehículo o aclarar cualquier duda que pueda surgir al leer el manual, ponerse en contacto con un
concesionario autorizado de KTM.
El manual de instrucciones es un componente importante del vehículo y tiene que entregarse siempre al nuevo propietario en caso de vender el vehículo.
Page 16
3 INDICACIONES IMPORTANTES 14
3.1 Garantía legal y garantía voluntaria
Las tareas prescritas en el programa de servicio deben realizarse exclusivamente en un taller especializado autorizado KTM, que confirmará su ejecución en el cuaderno de mantenimiento y garantía y en KTM Dealer.net; si no se hace así, se pierden los derechos de garantía.
Los daños directos e indirectos derivados de la manipulación o la modificación del vehículo no están cubiertos por la garantía.
Encontrará más información sobre las garantías legal y voluntaria y sobre cómo ejecutarlas en el cuaderno de mantenimiento y garantía.
3.2 Agentes de servicio, agentes auxiliares
Advertencia
Peligro para el medio ambiente La manipulación incorrecta del combustible supone un peligro para el medio ambiente.
– No permita que el combustible llegue al agua subterránea, al suelo ni a los canales de desagüe.
Deben utilizarse agentes de servicio y auxiliares (p.ej. combustibles y lubricantes) en conformidad con las especificaciones del manual de
instrucciones.
3.3 Recambios, accesorios
En aras de la seguridad, utilice únicamente recambios y accesorios homologados o recomendados por KTM y encargue su instalación a un
taller autorizado de KTM. KTM no responde de los daños resultantes de la utilización de otros productos.
Algunos recambios y accesorios se incluyen entre paréntesis en las descripciones pertinentes. Su concesionario autorizado de KTM estará
encantado de poderle ayudar.
En la página web de KTM encontrará el catálogo KTM PowerParts más actual para su vehículo.
Página web internacional de KTM: http://www.ktm.com
Page 17
3 INDICACIONES IMPORTANTES 15
3.4 Mantenimiento
Un requisito básico para la utilización correcta del vehículo y para evitar un desgaste prematuro es la realización de las tareas de mantenimiento, ajuste y conservación del motor y el tren de rodaje especificadas en el manual de instrucciones. Un reglaje incorrecto del tren de
rodaje puede originar daños y roturas en los componentes del mismo.
El uso del vehículo bajo condiciones adversas, como p.ej. con lluvia o calor intensos o muy cargado, puede aumentar considerablemente
el desgaste de elementos como la cadena de transmisión, los equipos de frenos o los componentes del tren de rodaje. Por ese motivo, es
posible que sea necesario inspeccionar o sustituir las piezas antes de que venza el plazo de mantenimiento actual.
Deben respetarse los tiempos de rodaje y los intervalos de mantenimiento especificados. La observación de estos plazos contribuye esencialmente a prolongar la vida útil de su motocicleta.
3.5 Imágenes
Algunas de las imágenes que se utilizan en el manual incluyen equipamientos especiales.
A fin de mejorar la representación visual y facilitar la comprensión de las imágenes, es posible que algunas piezas se desmonten o no se
incluyan en las imágenes. Las descripciones no siempre requieren que se desmonten piezas. Deben observarse las indicaciones contenidas
en el texto.
3.6 Servicio de atención al cliente
Si tiene alguna duda sobre el vehículo y sobre KTM, su concesionario autorizado de KTM estará encantado de ayudarle.
La lista de concesionarios autorizados de KTM está disponible en el sitio web de KTM.
Página web internacional de KTM: http://www.ktm.com
Page 18
4 VISTA DEL VEHÍCULO 16
4.1 Vista frontal izquierda del vehículo (ejemplo)
S01643-10
Page 19
4 VISTA DEL VEHÍCULO 17
1 Botón de la bocina ( pág. 23)
1 Mando de las luces ( pág. 24)
1 Pulsador de ráfagas ( pág. 24)
1 Interruptor de los intermitentes ( pág. 25)
2 Maneta del embrague ( pág. 22)
3 Tapón del depósito de combustible
4 Cierre del asiento ( pág. 30)
5 Pedal de cambio ( pág. 32)
6 Caballete lateral ( pág. 33)
Page 20
4 VISTA DEL VEHÍCULO 18
4.2 Vista trasera derecha del vehículo (ejemplo)
S01644-10
Page 21
4 VISTA DEL VEHÍCULO 19
1 Asideros ( pág. 31)
2 Herramienta de a bordo ( pág. 30)
3 Cerradura de encendido/del manillar ( pág. 26)
4 Interruptor de parada de emergencia ( pág. 25)
4 Botón del motor de arranque ( pág. 26)
5 Puño del acelerador ( pág. 23)
6 Maneta del freno de mano ( pág. 22)
7 Mirilla del aceite del motor
8 Pedal del freno ( pág. 33)
9 Reposapiés del acompañante ( pág. 31)
Page 22
5 NÚMEROS DE SERIE 20
0011
5.1 Número de chasis
El número de chasis1está grabado en la parte derecha del chasis, detrás de la pipa de
la dirección.
402174-10
5.2 Placa de características
La placa de características1se encuentra en el lado derecho del chasis.
H01135-10
Page 23
5 NÚMEROS DE SERIE 21

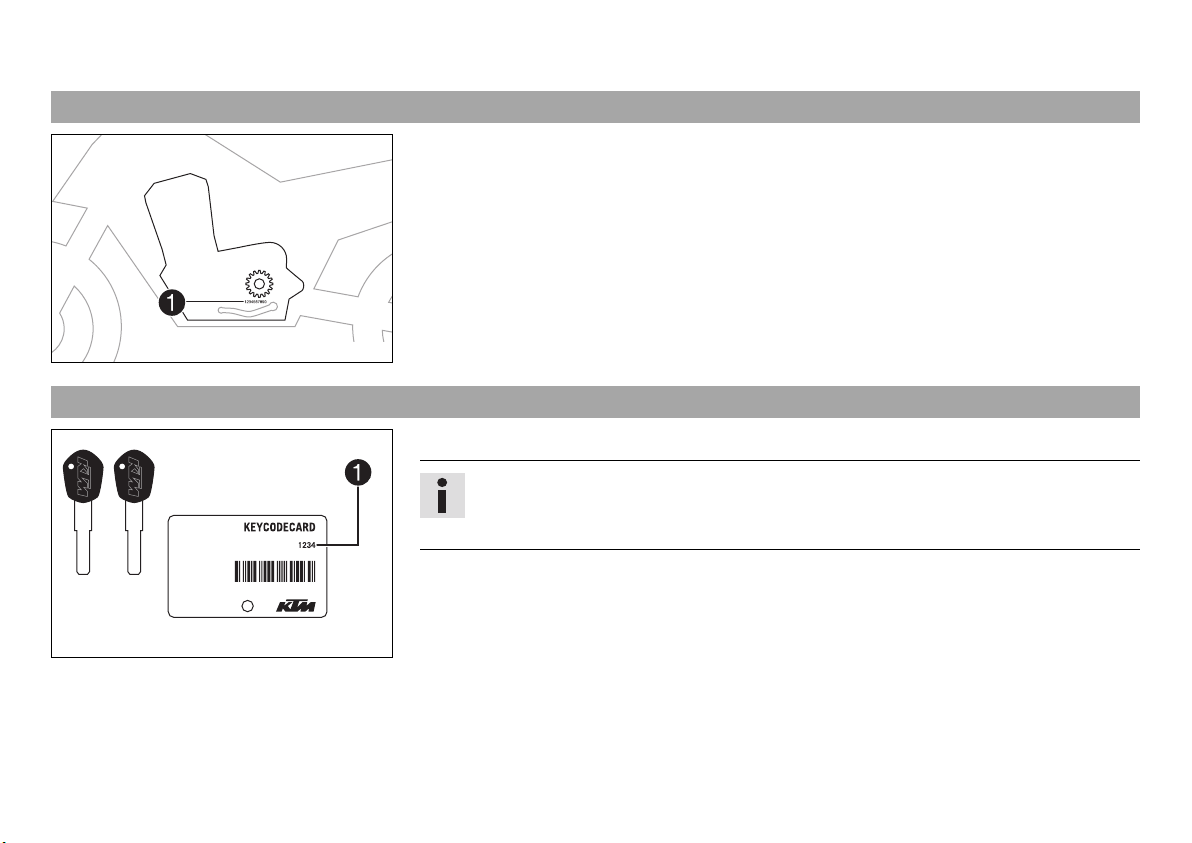

5.3 Número del motor
El número del motor1está grabado en el lado izquierdo del motor, debajo del piñón de
la cadena.
402486-10
5.4 Número de la llave
El número de la llave1se indica en la KEYCODECARD.
Información
Necesita el número de la llave para encargar una llave de recambio. Conserve por
tanto la KEYCODECARD en un lugar seguro.
402245-10
Page 24
6 MANDOS 22
6.1 Maneta del embrague
La maneta del embrague1se encuentra en el lado izquierdo del manillar.
S01645-10
6.2 Maneta del freno de mano
La maneta del freno de mano1se encuentra en el lado derecho del manillar.
La maneta del freno de mano acciona el freno de la rueda delantera.
S01648-10
Page 25
6 MANDOS 23
6.3 Puño del acelerador
El puño del acelerador1se encuentra en el lado derecho del manillar.
S01648-11
6.4 Botón de la bocina
El botón de la bocina1se encuentra en el lado izquierdo del manillar.
Posibles estados
• Botón de la bocina en la posición básica
• Botón de la bocina oprimido – En esta posición se activa la bocina.
S01646-10
Page 26
6 MANDOS 24
6.5 Mando de las luces
El mando de las luces1se encuentra en el lado izquierdo del manillar.
Posibles estados
Luz de cruce conectada – El mando de las luces está basculado hacia
abajo. En esta posición se enciende la luz de cruce y el piloto trasero.
Luz de carretera conectada – Mando de las luces basculado hacia arriba.
En esta posición están conectados la luz de cruce, la luz de carretera y el
piloto trasero.
S01646-11
6.6 Pulsador de ráfagas
El pulsador de ráfagas1se encuentra en el lado izquierdo del manillar.
Posibles estados
• Pulsador de ráfagas en la posición básica
• Pulsador de ráfagas oprimido – En esta posición se activan las ráfagas (luz de carretera).
S01647-10
Page 27
6 MANDOS 25
6.7 Interruptor de los intermitentes
El interruptor de los intermitentes1se encuentra en el lado izquierdo del manillar.
Posibles estados
Intermitentes desconectados
Intermitente izquierdo conectado – Interruptor de los intermitentes opri-
mido hacia la izquierda. Después de accionarlo, el interruptor de los intermitentes regresa a la posición central.
Intermitente derecho conectado – Interruptor de los intermitentes oprimido
hacia la derecha. Después de accionarlo, el interruptor de los intermitentes
S01646-12
Para desconectar los intermitentes, oprimir el interruptor de los intermitentes en dirección
a la carcasa del interruptor.
6.8 Interruptor de parada de emergencia
El interruptor de parada de emergencia1se encuentra en el lado derecho del manillar.
Posibles estados
regresa a la posición central.
Interruptor de parada de emergencia desconectado – En esta posición, el
circuito de encendido está interrumpido; se para el motor si está en marcha y no es posible arrancarlo.
Interruptor de parada de emergencia conectado – Para que el vehículo
pueda funcionar el interruptor debe estar en esta posición; el circuito de
encendido está cerrado.
S01649-10
Page 28
6 MANDOS 26

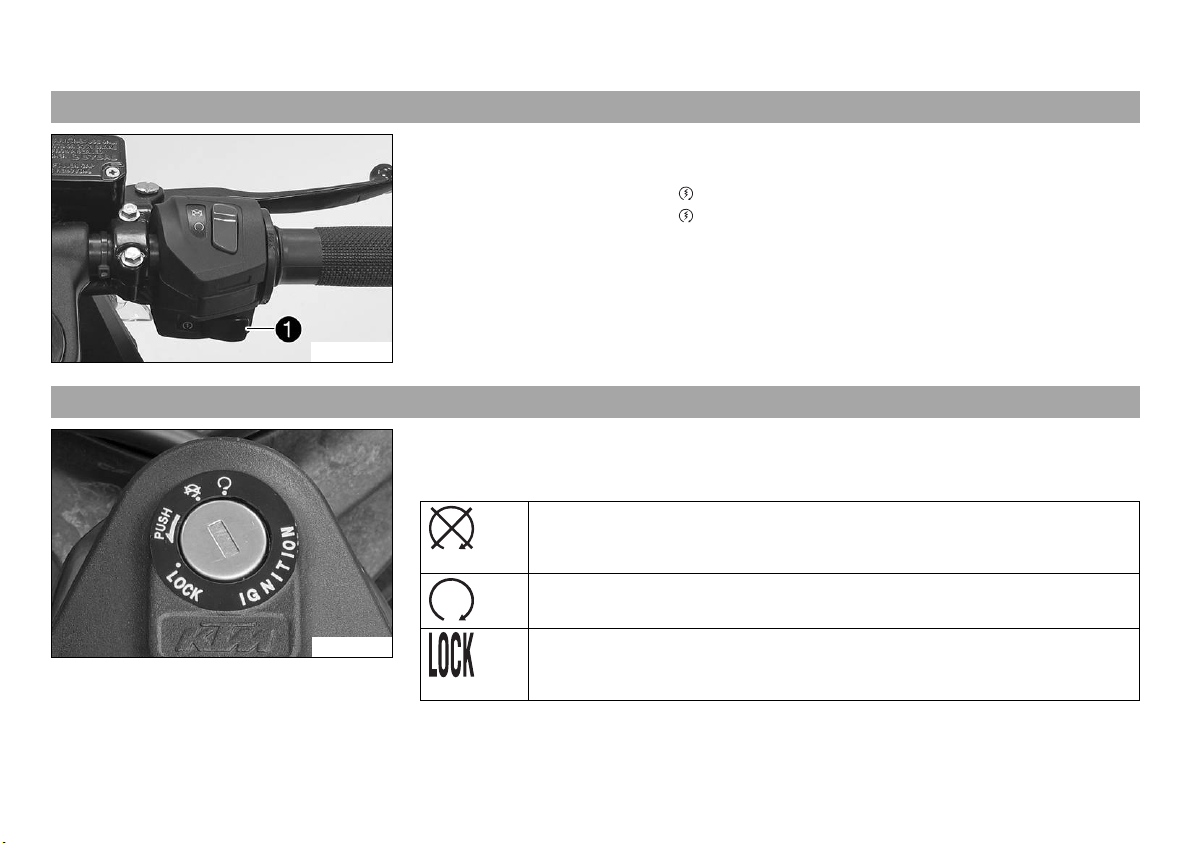

6.9 Botón del motor de arranque
El botón del motor de arranque1se encuentra en el lado derecho del manillar.
Posibles estados
• Botón del motor de arranque en la posición básica
• Botón del motor de arranque oprimido – En esta posición se acciona el motor de
arranque.
S01649-11
6.10 Cerradura de encendido/del manillar
La cerradura de encendido y del manillar se encuentra delante de la tija superior de la horquilla.
Posibles estados
Encendido desconectado OFF – En esta posición, el circuito de encendido
está interrumpido; se para el motor si está en marcha, y no es posible
arrancarlo si está parado. Se puede retirar la llave de encendido.
Encendido conectado ON – En esta posición, el circuito de encendido está
cerrado y es posible arrancar el motor.
L02115-01
Dirección bloqueada – En esta posición el circuito de encendido está
interrumpido y la dirección está bloqueada. Se puede retirar la llave de
encendido.
Page 29
6 MANDOS 27
6.11 Bloquear la dirección
Indicación
Peligro de deterioro Cuando está detenido, el vehículo se puede mover o caer.
– Apoye el vehículo sobre una superficie plana y firme.
– Parar el vehículo.
– Girar el manillar completamente hacia la izquierda.
– Introducir la llave en la cerradura de encendido y del manillar, presionarla hacia dentro
y girarla hacia la izquierda. Retirar la llave.
Ya no se puede mover el manillar.
400732-01
6.12 Desbloquear la dirección
– Introducir la llave en la cerradura de encendido y del manillar, presionarla hacia dentro
y girarla hacia la derecha. Retirar la llave.
Se puede volver a mover el manillar.
400731-01
Page 30
6 MANDOS 28
6.13 Abrir el tapón del depósito de combustible
Peligro
Peligro de incendio El combustible es fácilmente inflamable.
El combustible del depósito se dilata con el calor y podría salirse si este está demasiado lleno.
– No reposte cerca de fuego abierto o cigarrillos encendidos.
– Pare el motor para repostar.
– Asegúrese de no verter combustible, en especial sobre las partes del vehículo que estén muy calientes.
– Elimine inmediatamente el combustible que pueda haberse vertido.
– Respete las indicaciones para repostar.
Advertencia
Peligro de envenenamiento El combustible es venenoso y nocivo para la salud.
– Evite que el combustible entre en contacto con los ojos, la piel o la ropa.
– Acuda inmediatamente a un médico en caso de ingerirse combustible.
– No aspire los vapores del combustible.
– Si el combustible entra en contacto con la piel, lave inmediatamente la zona afectada con agua abundante.
– Si el combustible entra en contacto con los ojos, lávelos bien con agua y acuda inmediatamente a un médico.
– Si se mancha la ropa de combustible, cámbiese de ropa.
– Guarde el combustible correctamente en un bidón adecuado y manténgalo fuera del alcance de los niños.
Advertencia
Peligro para el medio ambiente La manipulación incorrecta del combustible supone un peligro para el medio ambiente.
– No permita que el combustible llegue al agua subterránea, al suelo ni a los canales de desagüe.
Page 31
6 MANDOS 29
–
Abrir la cubierta1del tapón del depósito de combustible e introducir la llave de
encendido en la cerradura.
Advertencia
Peligro de deterioro La llave de encendido se puede romper en caso de sobrecarga.
Las llaves de encendido dañadas deben sustituirse.
– Presione el tapón del depósito de combustible para liberar la llave de encendido.
L02116-10
– Girar la llave de encendido 90° en sentido horario.
– Abrir el tapón del depósito de combustible.
– Extraer la llave de encendido.
6.14 Cerrar el tapón del depósito de combustible
Advertencia
Peligro de incendio El combustible es fácilmente inflamable y nocivo para la
salud.
– Compruebe que el tapón del depósito de combustible se ha bloqueado
– Si se mancha la ropa de combustible, cámbiese de ropa.
– Si el combustible entra en contacto con la piel, lave inmediatamente la zona
L02117-01
– Cerrar el tapón del depósito de combustible.
– Presionar el tapón del depósito de combustible hasta que se enclave la cerradura.
correctamente tras el cierre.
afectada con agua abundante.
Page 32
6 MANDOS 30

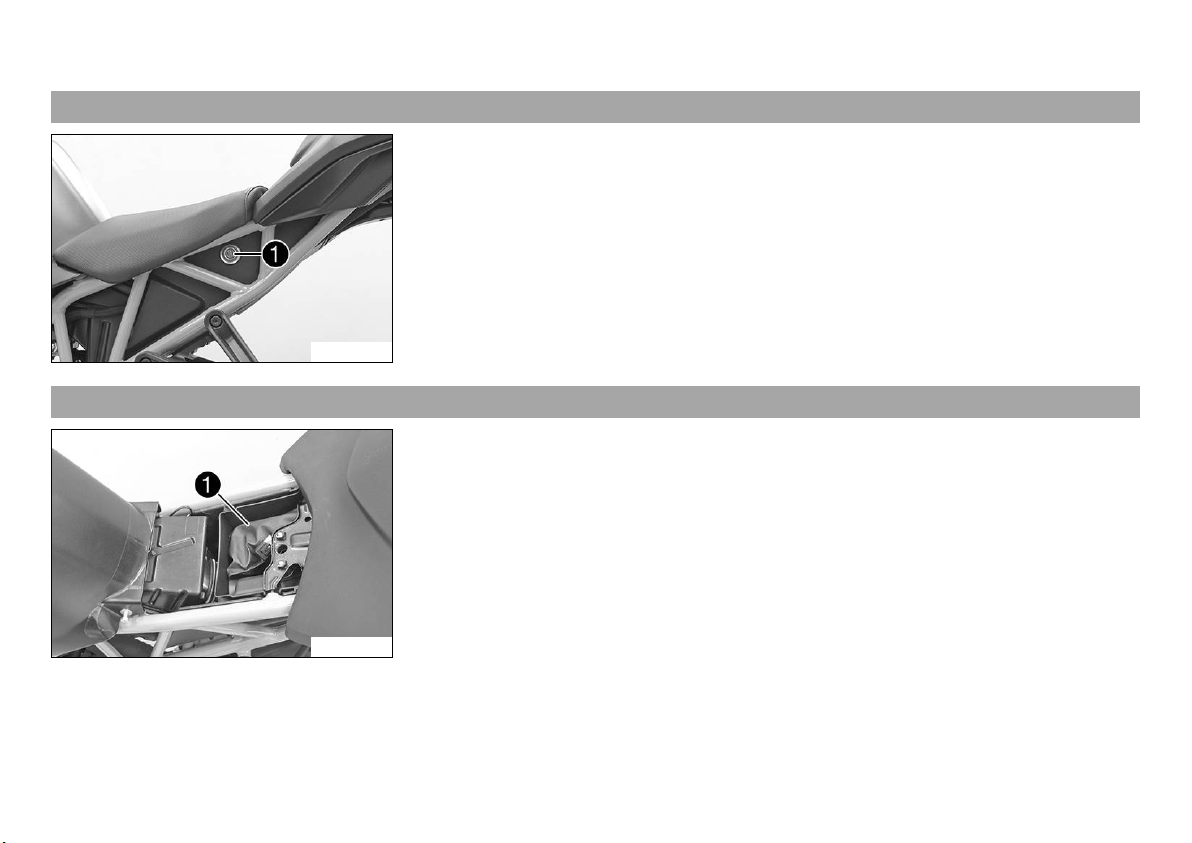

6.15 Cierre del asiento
El cierre del asiento1se encuentra en el lado izquierdo, junto al asiento.
El cierre del asiento se puede desbloquear con la llave de encendido.
S01651-10
6.16 Herramienta de a bordo
La bolsa de herramientas1se encuentra en el compartimento situado debajo del asiento.
S01652-10
Page 33
6 MANDOS 31
6.17 Asideros
Los asideros1permiten hacer maniobras con la motocicleta.
Al circular con un acompañante, esta segunda persona también puede utilizarlos para sujetarse durante la marcha.
S01653-10
6.18 Reposapiés del acompañante
Los reposapiés del acompañante son extensibles.
Posibles estados
• Reposapiés del acompañante recogido – Para circular sin acompañante.
• Reposapiés del acompañante extendido – Para circular con acompañante.
S01654-01
Page 34
6 MANDOS 32
6.19 Pedal de cambio
El pedal de cambio1está instalado a la izquierda del motor.
401950-10
En la ilustración puede verse la posición de las marchas.
El punto muerto (ralentí) se encuentra entre la 1ª y la 2ª marcha.
401950-11
Page 35
6 MANDOS 33
6.20 Pedal del freno
El pedal del freno1se encuentra delante del reposapiés del lado derecho.
El pedal del freno acciona el freno de la rueda trasera.
402177-10

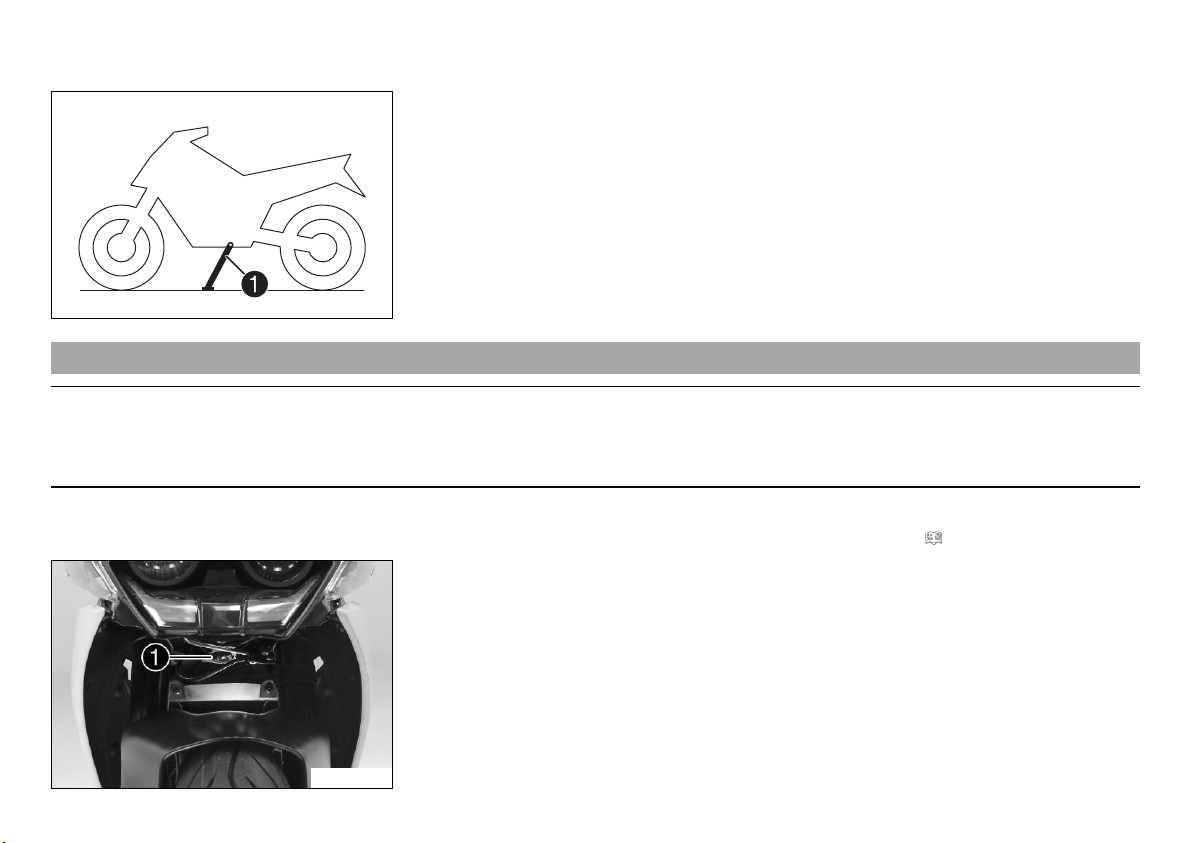

6.21 Caballete lateral
El caballete lateral1se encuentra en el lado izquierdo del vehículo.
El caballete lateral permite estacionar la motocicleta.
Información
El caballete lateral debe estar recogido durante la marcha.
El caballete lateral está conectado al sistema de arranque de seguridad, véanse las
instrucciones de conducción.
Posibles estados
402029-10
• Caballete lateral extendido – El vehículo se puede apoyar en el caballete lateral. El
sistema de arranque de seguridad está activado.
• Caballete lateral recogido – Esta posición es necesaria para todos los modos de conducción. El sistema de arranque de seguridad está desactivado.
Page 36
7 CUADRO DE INSTRUMENTOS 34

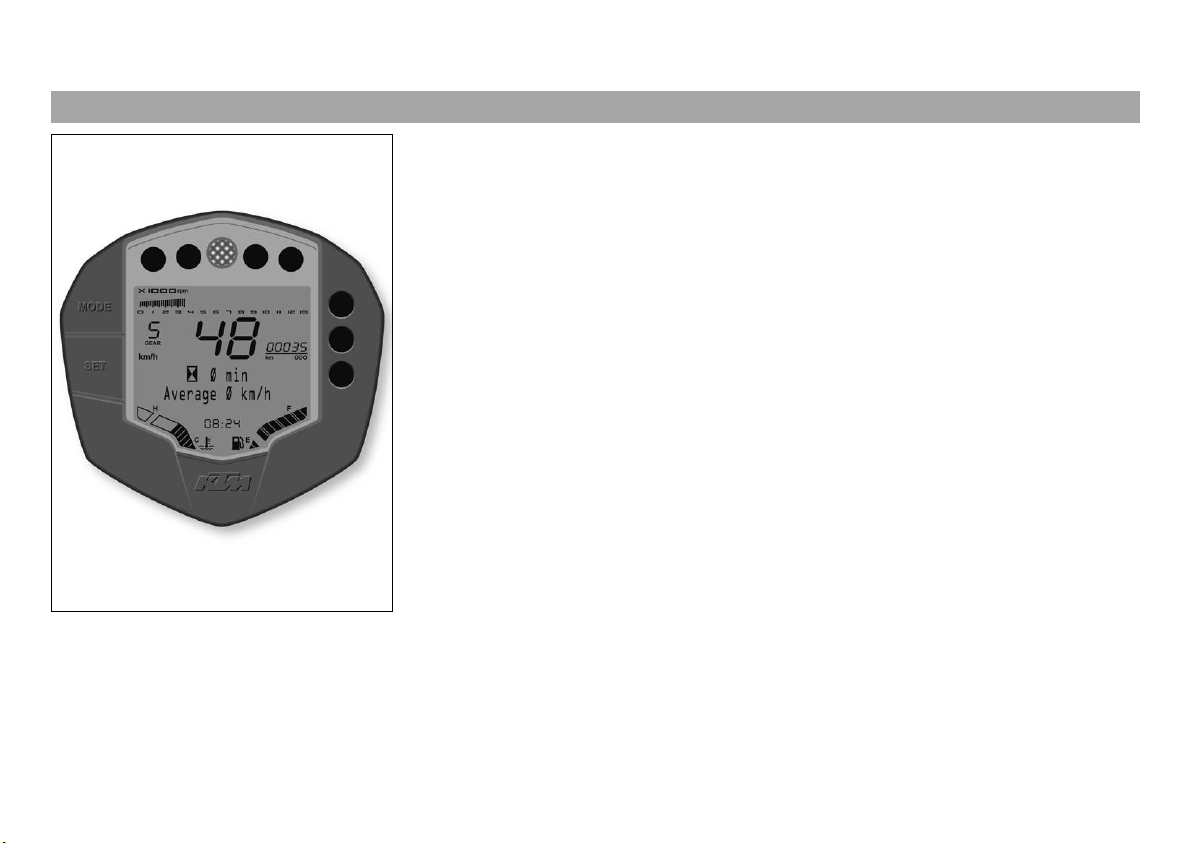

7.1 Visión general
1 Display ( pág. 41)
2 Botones de función ( pág. 39)
3 Display de información ( pág. 45)
4 Testigos de control ( pág. 40)
401685-10
Page 37
7 CUADRO DE INSTRUMENTOS 35
7.2 Activación y prueba
Activación
El cuadro de instrumentos se activa cuando se conecta el encendido.
Comprobación
Los segmentos del cuentarrevoluciones y del indicador de la marcha se iluminan y se vuelven a apagar de manera consecutiva.
El velocímetro sube de 0 a 199 y vuelve a bajar.
Los demás segmentos de indicación situados fuera del display de información se iluminan
brevemente.
En el display de información se muestra READY TO RACE >>.
A continuación, el display conmuta al último modo seleccionado anteriormente.
401686-01
Page 38
7 CUADRO DE INSTRUMENTOS 36
7.3 Advertencias
Cuando la presión de aceite es demasiado baja, en el display de información se visualiza
Low Oil Pressure.
401309-01
Cuando el nivel de combustible alcanza la marca de reserva, en el display de información
se visualiza Low Fuel Level.
401310-01
Page 39
7 CUADRO DE INSTRUMENTOS 37
Cuando la temperatura del refrigerante sobrepasa el valor especificado, en el display de
información se visualiza High Coolant Temperature.
Temperatura del refrigerante 110 °C (230 °F)
401311-01
Cuando el caballete lateral está extendido, en el display de información se visualiza
Side Stand Down.
401312-01
Cuando la tensión de la batería desciende del valor especificado, en el display de información se visualiza Low Battery.
Tensión de la batería 10,80 V
401313-01
Page 40
7 CUADRO DE INSTRUMENTOS 38

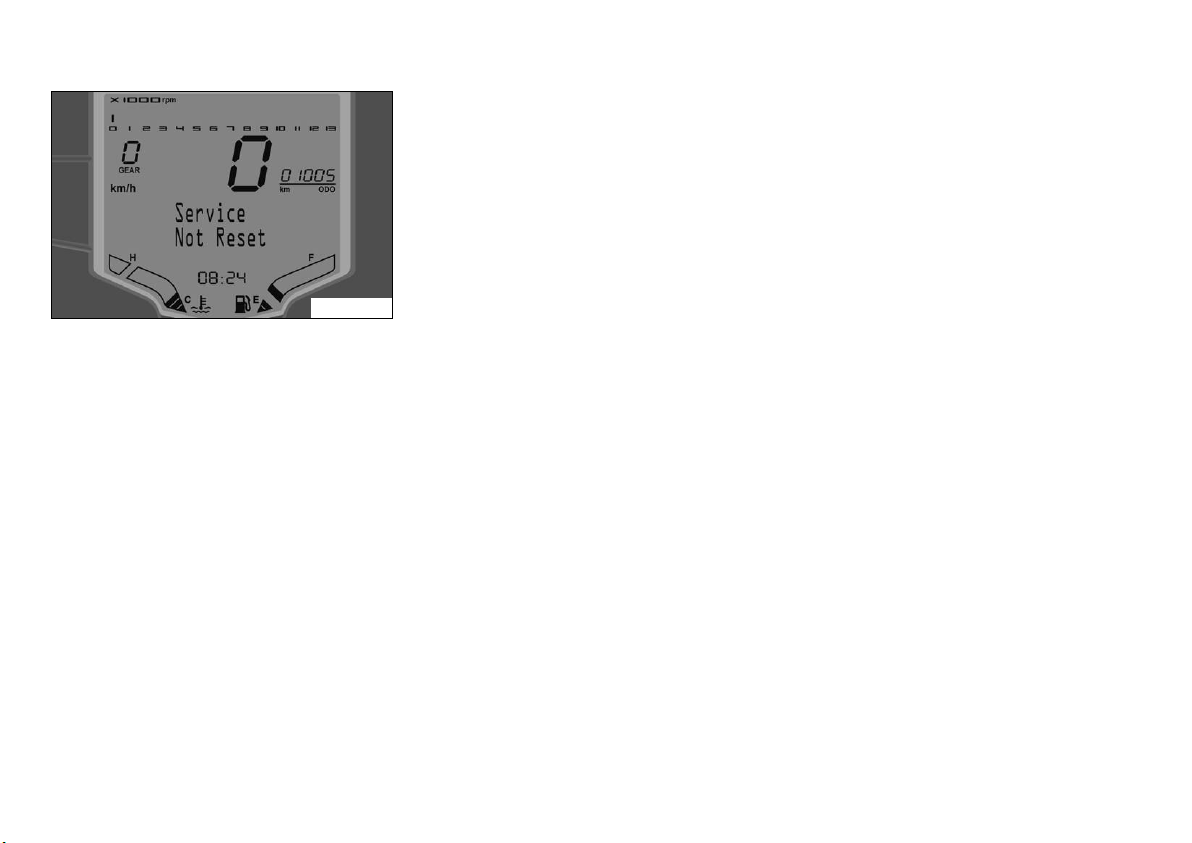

Al conectar el encendido, en el display de información se muestra Service Not Reset durante
10 segundos si se ha sobrepasado el kilometraje parcial correspondiente al intervalo de
mantenimiento o si la visualización de los intervalos de mantenimiento no se restableció
después de un mantenimiento.
401461-01
Page 41
7 CUADRO DE INSTRUMENTOS 39
7.4 Botones de función
El botón MODE1cambia el modo de visualizado.
Están disponibles los siguientes modos de visualizado: Kilometraje total (ODO), Kilometraje
parcial 1 (TRIP 1) y Kilometraje parcial 2 (TRIP 2).
Si se mantiene oprimido el botón SET2, las funciones Kilometraje parcial 1 (TRIP 1)
y Kilometraje parcial 2 (TRIP 2) se restablecen a 0.0. Si se oprime brevemente el
botón SET2, el display de información pasa al siguiente modo de visualizado.
El botón3no tiene ninguna función.
401685-12
Page 42
7 CUADRO DE INSTRUMENTOS 40
7.5 Testigos de control
Posibles estados
El testigo de control de los intermitentes parpadea en color verde al mismo
ritmo que los intermitentes – El intermitente está activado.
El testigo de control de fallo de funcionamiento se ilumina en amarillo – El
OBD (diagnóstico de a bordo) ha detectado un error crítico para las emisiones o la seguridad.
La recomendación para cambiar de marcha se ilumina/parpadea en rojo
– Se ha alcanzado el régimen de revoluciones de cambio ajustado.
El testigo de control del ralentí se ilumina en verde – La caja de cambios
funciona al ralentí.
El testigo de control de la luz de carretera se ilumina en azul – La luz de
carretera está activada.
El testigo de control del bloqueo de arranque se ilumina/parpadea en rojo
– Mensaje de estado o error del bloqueo de arranque/sistema de alarma
(opcional).
El testigo de aviso general se ilumina en amarillo – Se ha detectado una
notificación/un aviso relativo a la seguridad de funcionamiento. También se
visualiza en el display de información.
401686-01
Page 43
7 CUADRO DE INSTRUMENTOS 41

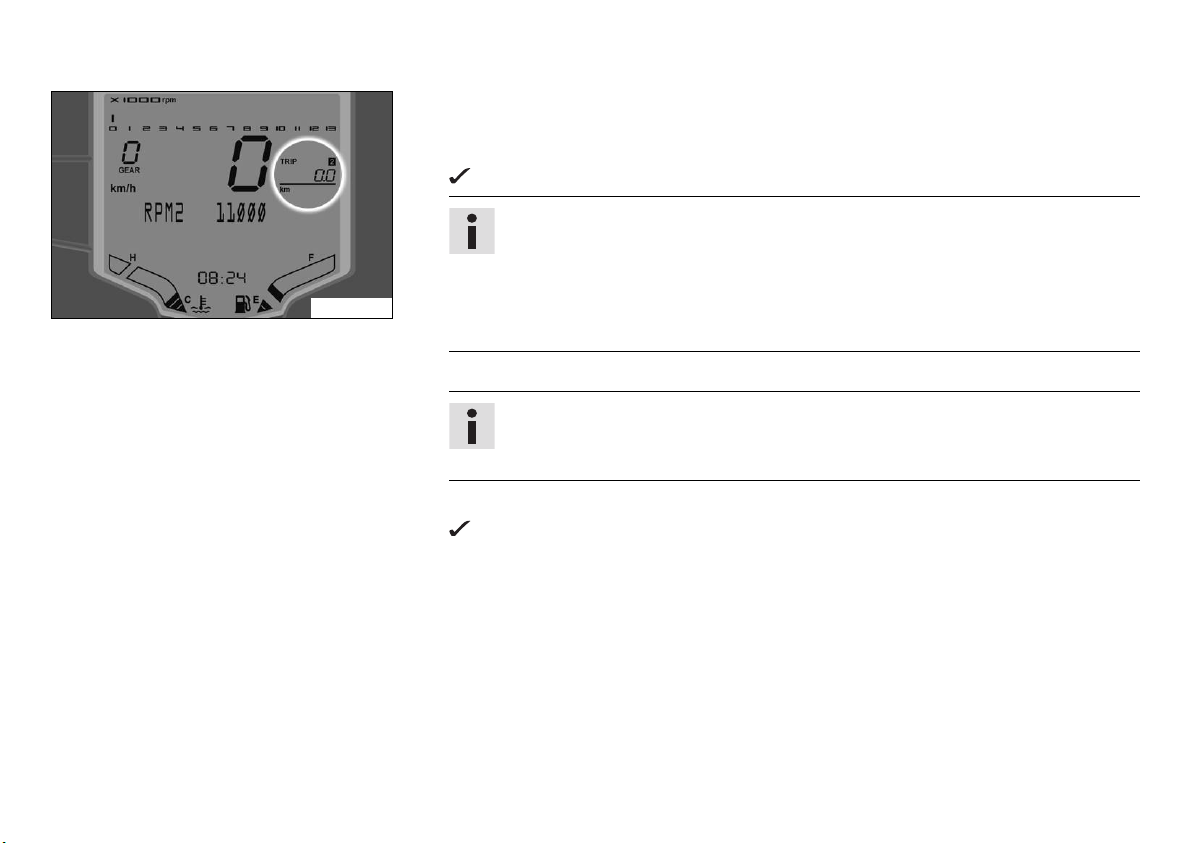

7.6 Display
La velocidad1se indica en kilómetros por hora km/h o en millas por hora mph.
El cuentarrevoluciones2indica el número de revoluciones por minuto.
El indicador de la marcha3indica la marcha seleccionada actualmente en la caja de
cambios.
La temperatura del refrigerante se muestra en la zona4.
La hora se muestra en la zona5.
El nivel del depósito de combustible se muestra en la zona6.
El display de información7muestra información adicional.
Información
La hora debe ajustarse si se ha desconectado la batería del vehículo o si se ha desmontado el fusible.
La intensidad de la pantalla de LED depende de la luminosidad del entorno.
401685-11
Page 44
7 CUADRO DE INSTRUMENTOS 42
7.7 Nivel de llenado del depósito de combustible
El nivel de llenado se visualiza en el display mediante 9 barras. Cuantas más barras estén
iluminadas, mayor será el nivel de combustible en el depósito de combustible.
401292-01
Page 45
7 CUADRO DE INSTRUMENTOS 43
7.8 Indicación TRIP F
Cuando el nivel de combustible llega a la marca de reserva, el modo de visualizado cambia
automáticamente a TRIP F y empieza a contar desde 0.0, independientemente del modo de
visualizado que estuviera activado previamente.
Información
Al mismo tiempo que se muestra el modo de visualizado TRIP F, el testigo de
aviso general se ilumina y en el display de información se muestra el aviso
Low Fuel Level.
401293-01
Page 46
7 CUADRO DE INSTRUMENTOS 44
7.9 Indicador de temperatura del refrigerante
El indicador de temperatura se visualiza en el display mediante 13 barras. Cuanto más
barras se iluminan más caliente está el refrigerante. Adicionalmente, cuando se iluminan
todas las barras en el display de información también se muestra el aviso High Coolant Tem-
perature.
Posibles estados
• Motor frío – Se iluminan hasta tres barras.
• Motor en temperatura de servicio – Se iluminan hasta diez barras.
• Motor caliente – Se iluminan de once a trece barras.
401292-01
Page 47
7 CUADRO DE INSTRUMENTOS 45
7.10 Display de información
En el display de información1se visualizan distintas advertencias.
Cuando se ilumina el testigo de aviso general , en el display de información se muestra el
aviso correspondiente.
401291-10
Page 48
7 CUADRO DE INSTRUMENTOS 46

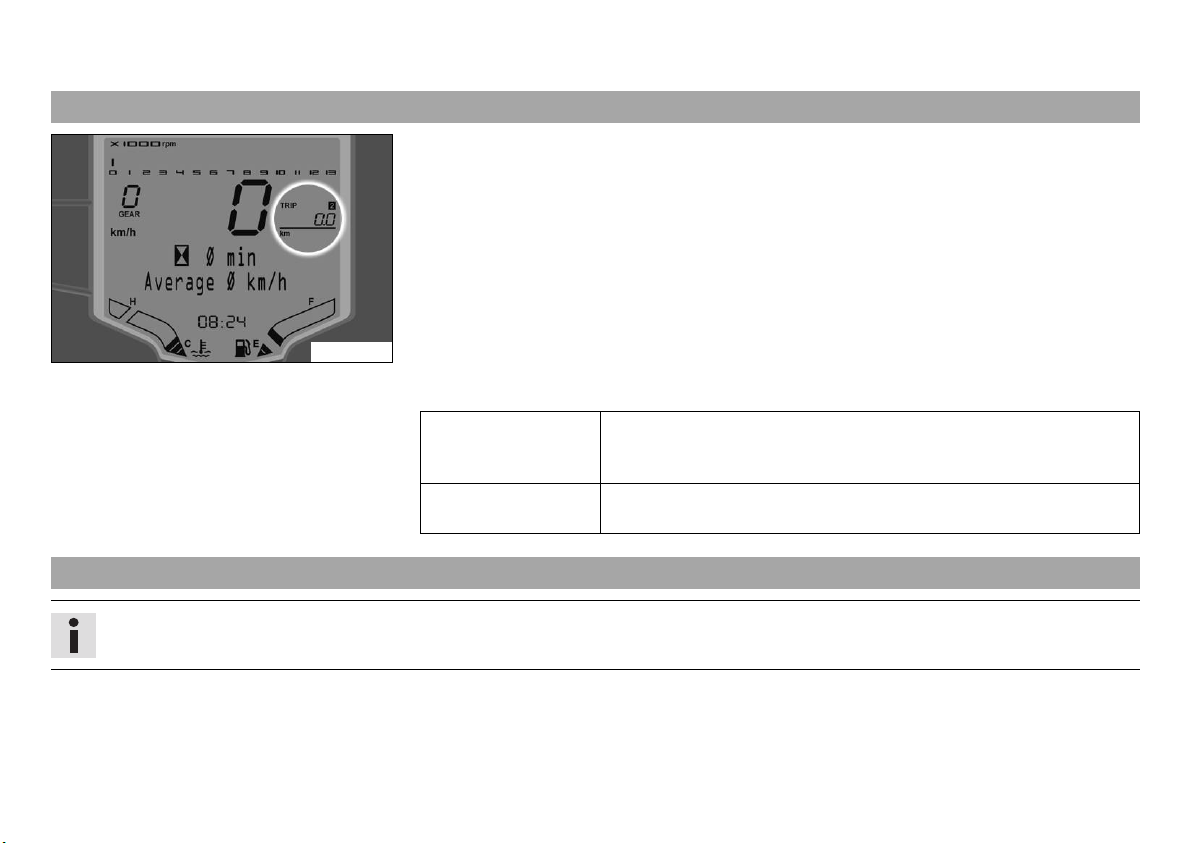

7.11 Menú Tiempo de conducción/velocidad media
Condición
Alternativa 1
• El encendido está conectado.
• La motocicleta está parada.
Alternativa 2
• El encendido está conectado.
• La motocicleta está en marcha.
– Oprimir el botón SET brevemente de manera reiterada hasta que en el display de infor-
401334-01
mación se visualice la indicación deseada.
En este menú se muestran el tiempo de conducción y la velocidad media.
Información
Si el encendido permanece desconectado durante 60 minutos, la indicación se restablece a 0.
Oprimir el botón
SET brevemente.
Siguiente modo de visualizado del display de información
Page 49
7 CUADRO DE INSTRUMENTOS 47
7.12 Menú Velocidad media/consumo medio 1
Condición
Alternativa 1
• El encendido está conectado.
• La motocicleta está parada.
Alternativa 2
• El encendido está conectado.
• La motocicleta está en marcha.
– Oprimir el botón SET brevemente de manera reiterada hasta que en el display de infor-
401465-01
mación se visualice la indicación deseada.
En este menú se muestran la velocidad media y el consumo medio 1 en L/100 km (o L/100
millas).
Información
El consumo medio 1 no se visualiza hasta que se han recorrido aproximadamente
100 metros después de conectar el encendido.
Si el encendido permanece desconectado durante 60 minutos, la indicación de
velocidad media y consumo medio 1 se vuelve a poner a 0.
Oprimir el botón
SET brevemente.
Siguiente modo de visualizado del display de información
Page 50
7 CUADRO DE INSTRUMENTOS 48
7.13 Menú Consumo medio 1/consumo medio 2
Condición
Alternativa 1
• El encendido está conectado.
• La motocicleta está parada.
Alternativa 2
• El encendido está conectado.
• La motocicleta está en marcha.
– Oprimir el botón SET brevemente de manera reiterada hasta que en el display de infor-
401466-01
mación se visualice la indicación deseada.
En este menú se muestra el consumo medio 1 en L/100 km (o L/100 millas) y el consumo
medio 2 en km/L (o millas/L).
Información
Los consumos medios 1 y 2 no se visualizan hasta que se han recorrido aproximadamente 100 metros después de conectar el encendido.
Si el encendido permanece desconectado durante 60 minutos, la indicación de consumo medio 1 y 2 se vuelve a poner a 0.
Oprimir el botón
SET brevemente.
Siguiente modo de visualizado del display de información
Page 51
7 CUADRO DE INSTRUMENTOS 49
7.14 Menú Consumo medio 2/servicio
Condición
Alternativa 1
• El encendido está conectado.
• La motocicleta está parada.
Alternativa 2
• El encendido está conectado.
• La motocicleta está en marcha.
– Oprimir el botón SET brevemente de manera reiterada hasta que en el display de infor-
401467-01
mación se visualice la indicación deseada.

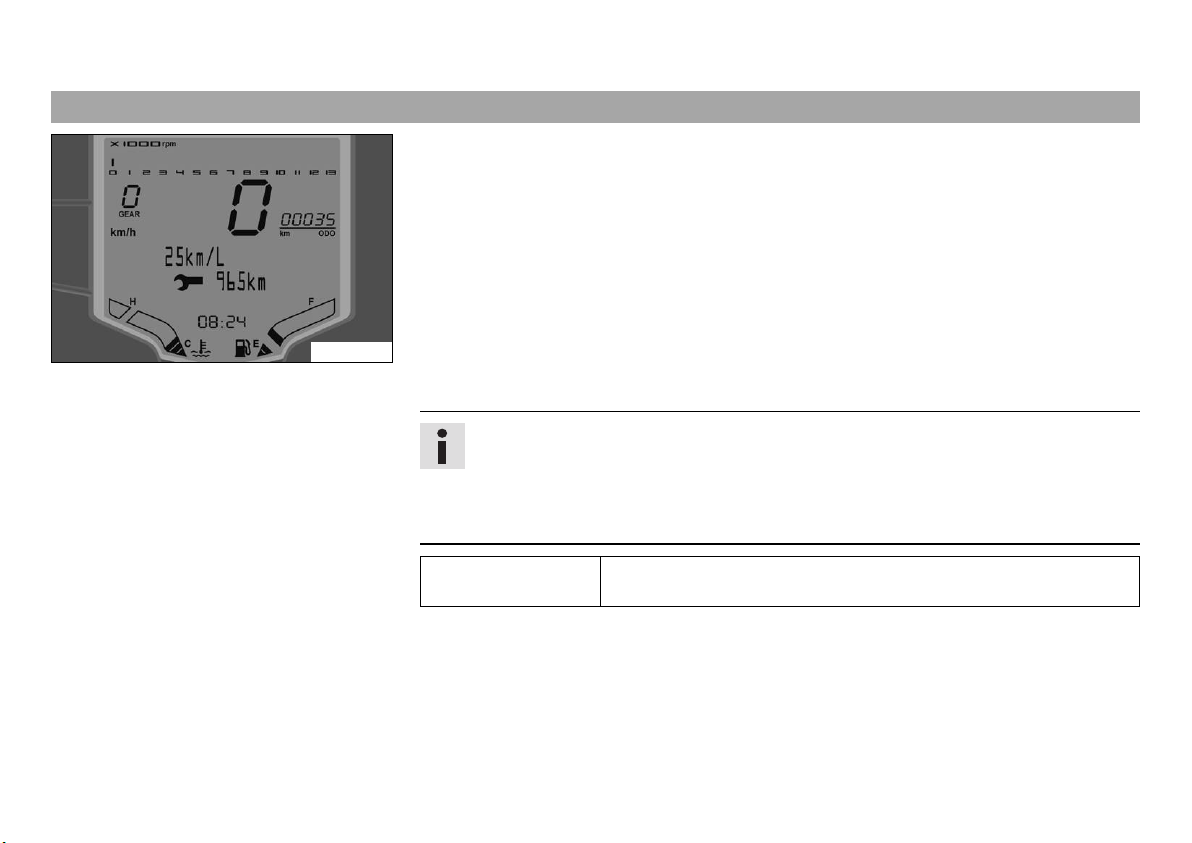

En este menú se muestra el consumo medio 2 en km/L (o millas/L) y la distancia hasta el
siguiente mantenimiento.
Información
El consumo medio 2 no se visualiza hasta que se han recorrido aproximadamente
100 metros después de conectar el encendido.
Si el encendido permanece desconectado durante 60 minutos, la indicación de consumo medio 2 se vuelve a poner a 0.
Oprimir el botón
SET brevemente.
Siguiente modo de visualizado del display de información
Page 52
7 CUADRO DE INSTRUMENTOS 50
7.15 Menú Servicio/autonomía
Condición
Alternativa 1
• El encendido está conectado.
• La motocicleta está parada.
Alternativa 2
• El encendido está conectado.
• La motocicleta está en marcha.
– Oprimir el botón SET brevemente de manera reiterada hasta que en el display de infor-
401468-01
mación se visualice la indicación deseada.
En este menú se muestran el kilometraje hasta el siguiente mantenimiento y la autonomía.
Información
La autonomía depende del consumo medio y de la cantidad de combustible que
haya en el depósito de combustible.
La autonomía no se visualiza hasta que se han recorrido aproximadamente 100
metros después de conectar el encendido.
Si el encendido permanece desconectado durante 60 minutos, la indicación de
autonomía y tiempo de conducción se vuelve a poner a 0.
Oprimir el botón
SET brevemente.
Siguiente modo de visualizado del display de información
Page 53
7 CUADRO DE INSTRUMENTOS 51
7.16 Menú Autonomía/tiempo de conducción
Condición
Alternativa 1
• El encendido está conectado.
• La motocicleta está parada.
Alternativa 2
• El encendido está conectado.
• La motocicleta está en marcha.
– Oprimir el botón SET brevemente de manera reiterada hasta que en el display de infor-
401469-01
mación se visualice la indicación deseada.
En este menú se muestran la autonomía y el tiempo de conducción.
Información
La autonomía depende del consumo medio y de la cantidad de combustible que
haya en el depósito de combustible.
La autonomía no se visualiza hasta que se han recorrido aproximadamente 100
metros después de conectar el encendido.
Si el encendido permanece desconectado durante 60 minutos, la indicación de
autonomía y tiempo de conducción se vuelve a poner a 0.
Oprimir el botón
SET brevemente.
Siguiente modo de visualizado del display de información
Page 54
7 CUADRO DE INSTRUMENTOS 52
7.17 Menú Kilometraje total ODO
Condición
Alternativa 1
• El encendido está conectado.
• La motocicleta está parada.
Alternativa 2
• El encendido está conectado.
• La motocicleta está en marcha.
– Oprimir el botón MODE brevemente de manera reiterada hasta que en el display se
401303-01
visualice la indicación ODO.
ODO indica el total de kilómetros recorridos.
Información
Este valor se conserva incluso si se desconecta la batería del vehículo o se funde el
fusible.
Oprimir el botón
MODE.
Siguiente modo de visualizado del display
Page 55
7 CUADRO DE INSTRUMENTOS 53

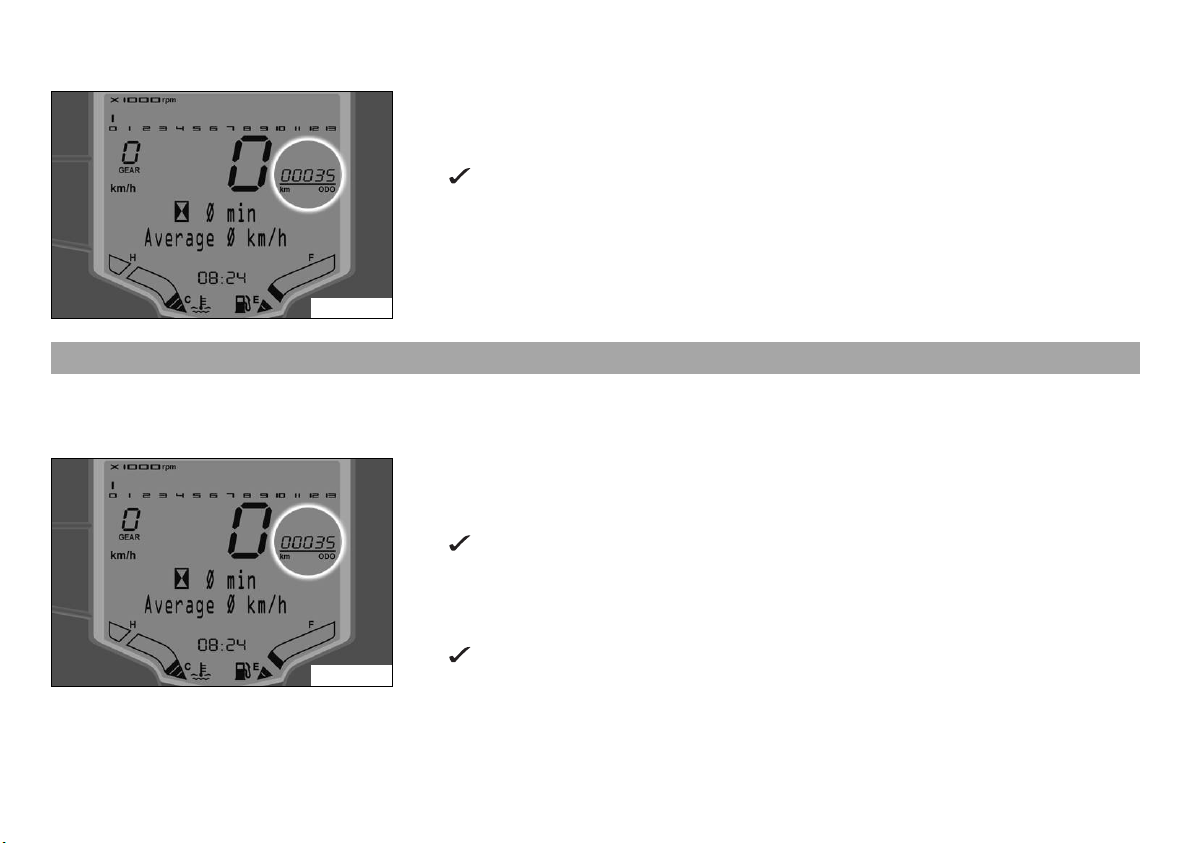

7.18 Menú Kilometraje parcial 1 TRIP 1
Condición
Alternativa 1
• El encendido está conectado.
• La motocicleta está parada.
Alternativa 2
• El encendido está conectado.
• La motocicleta está en marcha.
– Oprimir el botón MODE brevemente de manera reiterada hasta que en el display se
401304-01
visualice la indicación TRIP 1.
TRIP 1 muestra el kilometraje desde la última puesta a cero, p. ej. el kilometraje desde un
repostaje hasta el siguiente. TRIP 1 siempre cuenta y llega hasta 999.9.
Oprimir el botón
SET durante 5 - 10
segundos.
Oprimir el botón
MODE.
Restablecer la indicación de TRIP 1
Siguiente modo de visualizado del display
Page 56
7 CUADRO DE INSTRUMENTOS 54
7.19 Menú Kilometraje parcial 2 TRIP 2
Condición
Alternativa 1
• El encendido está conectado.
• La motocicleta está parada.
Alternativa 2
• El encendido está conectado.
• La motocicleta está en marcha.
– Oprimir el botón MODE brevemente de manera reiterada hasta que en el display se
401305-01
visualice la indicación TRIP 2.
TRIP 2 muestra el kilometraje desde la última puesta a cero, p. ej. el kilometraje desde un
repostaje hasta el siguiente. TRIP 2 siempre cuenta y llega hasta 999.9.
7.20 Ajustar kilómetros o millas
Información
Adaptar el ajuste a cada país.
Oprimir el botón
SET durante 5 - 10
segundos.
Oprimir el botón
MODE.
Condición
El encendido está conectado.
La motocicleta está parada.
Restablecer la indicación de TRIP 2
Siguiente modo de visualizado del display
Page 57
7 CUADRO DE INSTRUMENTOS 55
– Oprimir el botón MODE brevemente de manera reiterada hasta que en el display se
visualice la indicación ODO.
– Oprimir el botón MODE durante 5 - 10 segundos.
La indicación cambia de km/h a mph o de mph a km/h.
401303-01
7.21 Ajustar la hora
Condición
El encendido está conectado.
La motocicleta está parada.
– Oprimir el botón MODE brevemente de manera reiterada hasta que en el display se
visualice la indicación ODO.
– Oprimir los botones MODE y SET durante 5 - 10 segundos.
La hora empieza a parpadear.
– Ajustar las horas con el botón MODE.
– Ajustar los minutos con el botón SET.
– Oprimir los botones MODE y SET durante 5 - 10 segundos.
La hora está ajustada.
401303-01
Page 58
7 CUADRO DE INSTRUMENTOS 56
7.22 Ajustar el régimen de revoluciones de cambio RPM 1
Condición
El encendido está conectado.
La motocicleta está parada.
– Oprimir el botón MODE brevemente de manera reiterada hasta que en el display se
visualice la indicación TRIP 2.
– Oprimir el botón MODE durante 5 - 10 segundos.
Se muestra la indicación RPM 1.
Información
El régimen de revoluciones se puede ajustar en incrementos de 50.
RPM 1 es el régimen de revoluciones a partir del cual la recomendación para
cambiar de marcha se activa y empieza a parpadear.
401307-01
– Ajustar el régimen de revoluciones con los botones MODE y SET.
Información
El botón MODE aumenta el valor.
El botón SET reduce el valor.
– No tocar ninguno de los dos botones durante aproximadamente 15 segundos.
La indicación RPM 1 desaparece y se guarda el régimen de revoluciones ajustado.
7.23 Ajustar el régimen de revoluciones de cambio RPM 2
Condición
El encendido está conectado.
La motocicleta está parada.
Page 59
7 CUADRO DE INSTRUMENTOS 57
– Oprimir el botón MODE brevemente de manera reiterada hasta que en el display se
visualice la indicación TRIP 2.
– Oprimir el botón SET durante 5 - 10 segundos.
Se muestra la indicación RPM 2.
Información
El régimen de revoluciones se puede ajustar en incrementos de 50.
RPM 2 es el régimen de revoluciones a partir del cual la recomendación para
cambiar de marcha se ilumina de manera permanente.
401308-01
– Ajustar el régimen de revoluciones con los botones MODE y SET.
– No tocar ninguno de los dos botones durante aproximadamente 15 segundos.
El régimen de revoluciones RPM 2 siempre debe ser superior al régimen de revoluciones RPM 1.
Información
El botón MODE aumenta el valor.
El botón SET reduce el valor.
La indicación RPM 2 desaparece y se guarda el régimen de revoluciones ajustado.
Page 60
8 PUESTA EN SERVICIO 58
8.1 Instrucciones para la primera puesta en servicio
Peligro
Peligro de accidente Una persona que no esté en condiciones de conducir se pone en peligro a sí misma y a los demás.
– No ponga el vehículo en funcionamiento si está bajo los efectos del alcohol, drogas o medicamentos.
– No ponga el vehículo en funcionamiento si no dispone de la condición física o psíquica necesaria.
Advertencia
Peligro de lesiones No utilizar ropa de protección o utilizar menos de la necesaria supone un grave riesgo para la seguridad.
– Utilice en todos los desplazamientos ropa de protección adecuada como casco, botas y guantes, así como pantalón y chaqueta
con protectores.
– Utilice siempre ropa de protección en perfecto estado y conforme con las exigencias legales.
Advertencia
Peligro de caídas Los dibujos diferentes de las ruedas delantera y trasera afectan al comportamiento durante la conducción.
Los dibujos diferentes pueden dificultar de forma considerable el control del vehículo.
– Asegúrese de que solo se utilizan neumáticos con el mismo dibujo en las ruedas delantera y trasera.
Advertencia
Peligro de accidente El uso de neumáticos/ruedas que no se hayan autorizado o recomendado afecta al comportamiento durante la
conducción.
– Utilizar únicamente neumáticos/ruedas homologados y recomendados por KTM con el índice de velocidad correspondiente.
Page 61
8 PUESTA EN SERVICIO 59
Advertencia
Peligro de accidente Los neumáticos nuevos presentan una adherencia al suelo reducida.
Los neumáticos nuevos no disponen aún de una superficie de rodadura rugosa.
– Conduzca con neumáticos nuevos a una velocidad moderada y con inclinaciones variadas.
Fase de rodaje 200 km (124 mi)
Información
Antes de arrancar el motor y de circular con su vehículo, tenga en cuenta que un nivel elevado de ruido puede ser molesto para
otras personas.
– Asegúrese de que se han llevado a cabo las tareas de la "Inspección previa a la entrega" en un taller especializado autorizado KTM.
Cuando se entrega el vehículo, también se dan el comprobante de entrega y el cuaderno de mantenimiento y garantía.
– Antes del primer recorrido tiene que leer completa y atentamente este manual de instrucciones.
– Procure familiarizarse con los mandos de su vehículo.
– Antes de emprender un recorrido prolongado, tiene que acostumbrarse al manejo y a las reacciones de la motocicleta en un entorno y
sobre un terreno adecuados. Intente también conducir su vehículo muy lentamente, a fin de adquirir una mejor sensibilidad sobre las
reacciones de la motocicleta.
– Mantenga siempre el manillar bien sujeto con las dos manos durante la marcha, y los pies bien asentados sobre los reposapiés.
– Rodaje del motor. ( pág. 59)
8.2 Rodaje del motor
– Durante la fase de rodaje no se debe superar el número de revoluciones indicado.
Prescripción
Número máximo de revoluciones
Durante los primeros: 1.000 km (620 mi) 7.500 rpm
Page 62
8 PUESTA EN SERVICIO 60
Consejo
Durante la fase de rodaje, la recomendación para cambiar de marcha debe ajustarse al número de revoluciones indicado.
– Ajustar el régimen de revoluciones de cambio RPM 1. ( pág. 56)
– Ajustar el régimen de revoluciones de cambio RPM 2. ( pág. 56)
– ¡Evite circular a pleno gas!
8.3 Cargar el vehículo
Advertencia
Peligro de accidente El peso total y la carga en los ejes influyen sobre el comportamiento durante la conducción.
El peso total se calcula como sigue: motocicleta en orden de servicio con el depósito lleno, conductor y acompañante con ropa de
protección y casco, y equipaje.
– No exceda el peso máximo total autorizado ni la carga sobre los ejes.
Advertencia
Peligro de accidente El montaje indebido de las maletas o la bolsa depósito afecta al comportamiento durante la conducción.
– Monte y asegure las maletas y la bolsa depósito según las especificaciones del fabricante.
Advertencia
Peligro de accidente El sistema portamaletas resulta dañado en caso de sobrecarga.
– Respete las indicaciones del fabricante sobre la carga máxima al montar las maletas.
Advertencia
Peligro de accidente El desplazamiento de las piezas de equipaje afecta a la visibilidad.
Si el piloto trasero está tapado, los conductores por detrás de usted tendrán dificultad para verle especialmente en la oscuridad.
– Compruebe de forma regular la sujeción del equipaje.
Page 63
8 PUESTA EN SERVICIO 61
Advertencia
Peligro de accidente Una carga elevada modifica el comportamiento durante la conducción y prolonga el recorrido de frenado.
– Adapte la velocidad a la carga.
Advertencia
Peligro de accidente El desplazamiento de las piezas de equipaje afecta al comportamiento durante la conducción.
– Compruebe de forma regular la sujeción del equipaje.
– Para llevar equipaje, este debe colocarse bien sujeto lo más cerca posible del centro del vehículo y prestando atención que el peso
esté distribuido uniformemente entre la rueda delantera y la rueda trasera.
– Deben respetarse el peso total máximo admisible y el peso máximo admisible por eje.
Prescripción
Peso total máximo admisible 335 kg (739 lb.)
Carga máxima admisible en el eje delantero 125 kg (276 lb.)
Carga máxima admisible en el eje trasero 210 kg (463 lb.)
Page 64
9 INSTRUCCIONES PARA LA CONDUCCIÓN 62
9.1 Actividades de control y cuidado antes de cada puesta en servicio
Información
Antes de ponerse en marcha, comprobar siempre el estado del vehículo y que sea seguro para circular.
Para poder circular, el vehículo debe estar en estado técnicamente impecable.
– Controlar el nivel de aceite del motor. ( pág. 160)
– Controlar el nivel de líquido de frenos en el freno delantero. ( pág. 107)
– Controlar el nivel de líquido de frenos en el freno trasero. ( pág. 111)
– Controlar las pastillas de freno de la rueda delantera. ( pág. 110)
– Controlar las pastillas de freno de la rueda trasera. ( pág. 114)
– Comprobar el funcionamiento del equipo de frenos.
– Controlar el nivel de líquido refrigerante del depósito de compensación. ( pág. 147)

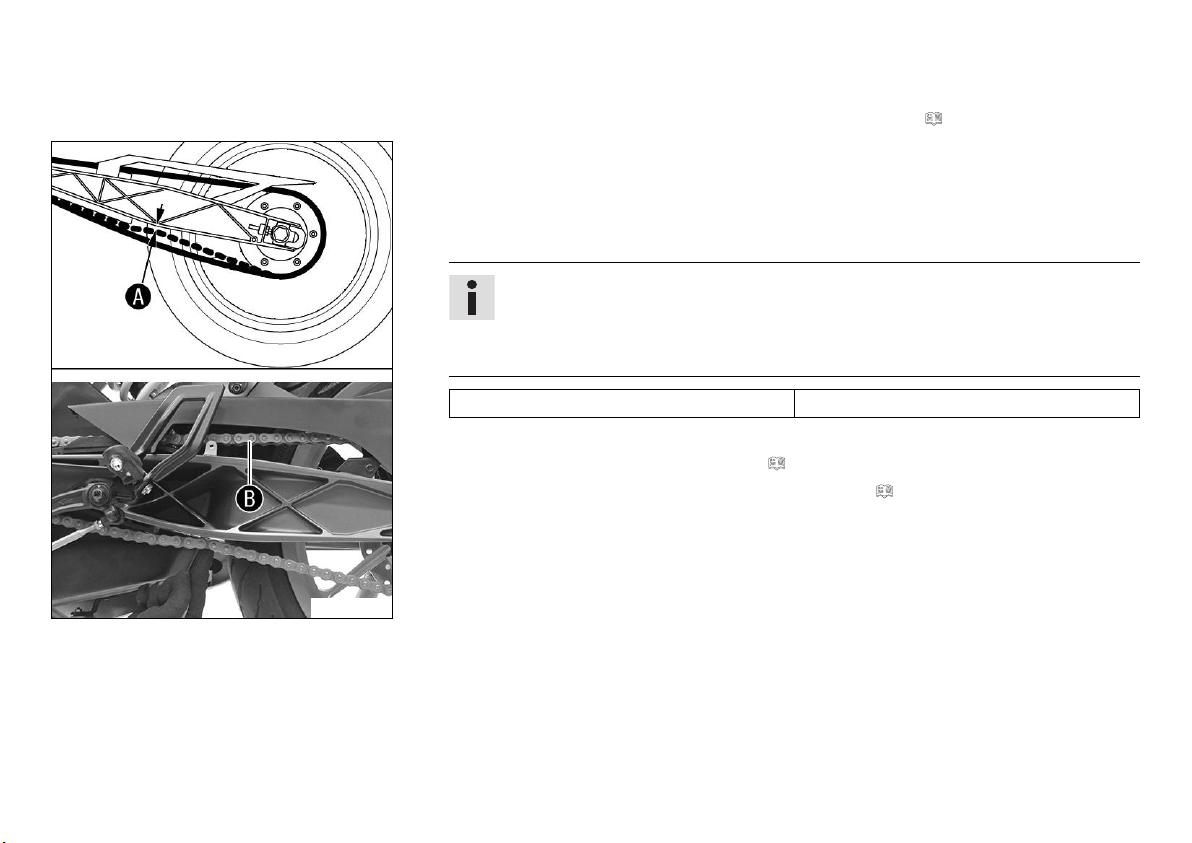

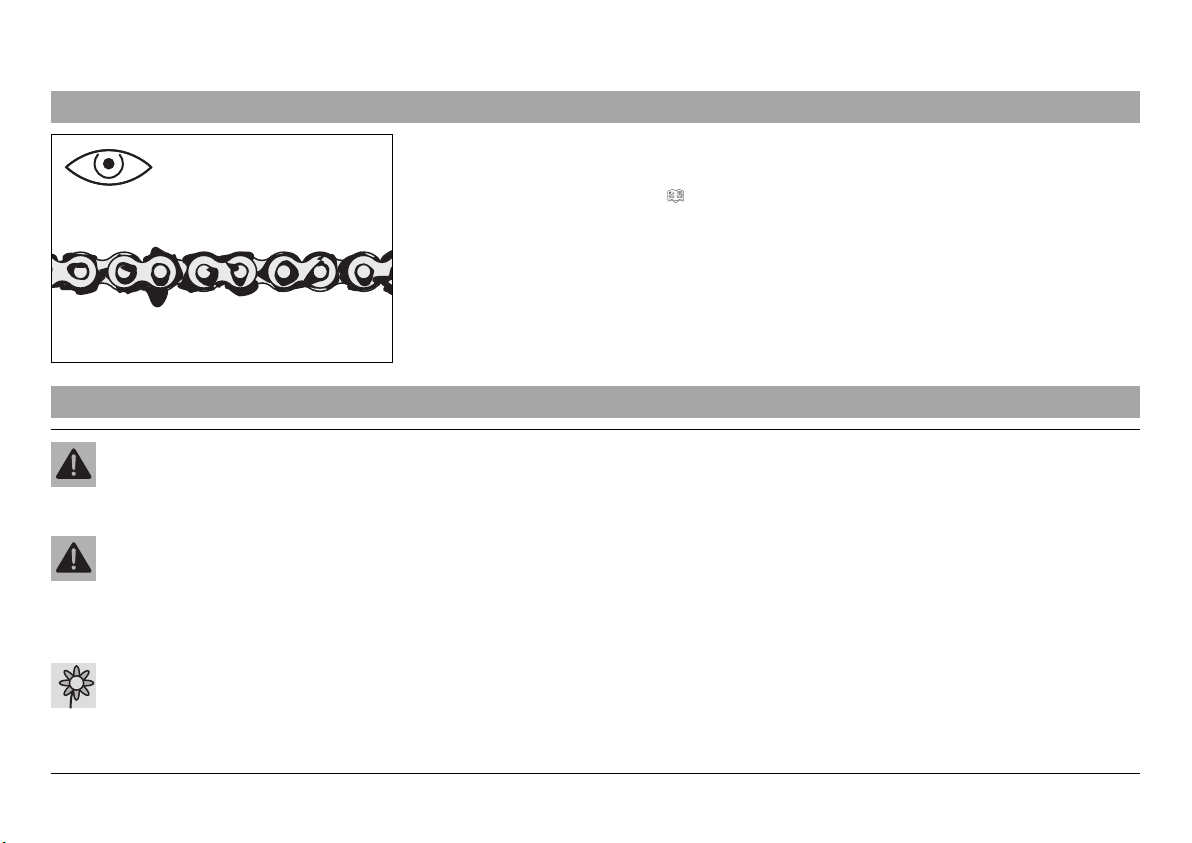

– Controlar la suciedad de la cadena. ( pág. 87)
– Comprobar la tensión de la cadena. ( pág. 88)
– Comprobar el estado de los neumáticos. ( pág. 126)
– Controlar la presión de inflado de los neumáticos. ( pág. 128)
– Controlar el reglaje y la facilidad de movimiento de todos los mandos.
– Comprobar que el sistema eléctrico funcione correctamente.
– Comprobar que el equipaje esté sujetado correctamente.
– Montarse en la motocicleta y comprobar el ajuste de los retrovisores.
– Comprobar la reserva de combustible.
Page 65
9 INSTRUCCIONES PARA LA CONDUCCIÓN 63
9.2 Arrancar el motor
Peligro
Peligro de envenenamiento Los gases de escape son venenosos y pueden originar pérdida de conocimiento o incluso la muerte.
– Procure siempre una ventilación suficiente durante el funcionamiento del motor.
– Utilice un sistema de aspiración adecuado cuando arranque o deje en marcha el motor en un espacio cerrado.
Precaución
Peligro de accidente Si no se incluye batería o está descargada, pueden deteriorarse los componentes electrónicos y los dispositi-
vos de seguridad.
– No utilice el vehículo nunca con una batería descargada ni sin batería.
Indicación
Daños en el motor El aire de admisión sin filtrar afecta de forma negativa a la durabilidad del motor.
Sin filtro de aire entra polvo y suciedad en el motor.
– Nunca ponga en marcha el vehículo sin filtro de aire.
Indicación
Daños en el motor Un número de revoluciones elevado con el motor frío afecta de forma negativa a la durabilidad del motor.
– Mantenga el motor siempre a un régimen de revoluciones bajo hasta que haya alcanzado la temperatura de servicio.
Page 66
9 INSTRUCCIONES PARA LA CONDUCCIÓN 64
– Desbloquear la dirección. ( pág. 27)
– Montarse en el vehículo, quitar el peso del caballete lateral y bascularlo completamente
hacia arriba con el pie.
– Oprimir el interruptor de parada de emergencia a la posición .
– Conectar el encendido; para ello, girar la llave de encendido a la posición .
Después de conectar el encendido, se escucha el ruido de funcionamiento de la
bomba de combustible durante 2 segundos aproximadamente. Al mismo tiempo se
lleva a cabo el control de funcionamiento del cuadro de instrumentos.
B00782-10
– Poner el cambio en punto muerto.
Se ilumina el testigo de control del ralentí verde N.
– Oprimir el botón del motor de arranque .
Información
No pulsar el botón del motor de arranque hasta que haya finalizado el control de
funcionamiento del cuadro de instrumentos.
NO acelerar al arrancar. Si se acelera durante el arranque del motor, la gestión
del motor no inyectará combustible y el motor no podrá arrancar.
Accionar el motor de arranque de forma continua durante un máximo de 5
segundos. A continuación, esperar al menos 5 segundos antes de intentar
arrancar de nuevo.
Esta motocicleta está dotada de un sistema de arranque de seguridad. El motor
solo puede arrancar cuando la caja de cambios está al ralentí o, si hay puesta
una marcha, cuando la maneta del embrague está apretada. Si se pone una marcha y se suelta la maneta del embrague con el caballete lateral extendido, el
motor no arrancará.
Page 67
9 INSTRUCCIONES PARA LA CONDUCCIÓN 65
9.3 Arrancar
– Apretar la maneta del embrague, poner la 1ª marcha, soltar lentamente la maneta del embrague y, al mismo tiempo, acelerar con cui-
dado.
Consejo
Si el motor se cala al arrancar, apretar únicamente la maneta del embrague y accionar el botón del motor de arranque. No es
necesario colocar el cambio en punto muerto.
9.4 Cambiar de marcha, conducir
Advertencia
Peligro de accidente Si se produce un cambio brusco en la carga, podría perder el control del vehículo.
– Evite los cambios bruscos de carga y las maniobras de frenado agresivas.
– Adapte la velocidad a las condiciones de la calzada.
Advertencia
Peligro de accidente Cambiar a una marcha inferior con el motor a un elevado número de revoluciones bloquea la rueda trasera y
se sobrerrevoluciona el motor.
– No cambie a una marcha inferior cuando el número de revoluciones del motor sea elevado.
Advertencia
Peligro de accidente Una posición incorrecta de la llave de encendido provoca anomalías en su funcionamiento.
– No modifique la posición de la llave de encendido durante la marcha.
Advertencia
Peligro de accidente Los trabajos de ajuste en el vehículo distraen del estado del tráfico.
– Lleve a cabo todos los ajustes con el vehículo detenido.
Page 68
9 INSTRUCCIONES PARA LA CONDUCCIÓN 66
Advertencia
Peligro de lesiones El acompañante puede caerse de la motocicleta en caso de comportamiento inadecuado.
– Asegúrese de que el acompañante se sienta correctamente en el asiento del acompañante, con los pies en el reposapiés y
sujeto al conductor o a los asideros.
– Respete la normativa nacional sobre la edad mínima para viajar como acompañante.
Advertencia
Peligro de accidente Un modo de conducción arriesgado entraña un grave riesgo.
– Respete las normas de tráfico y conduzca de forma defensiva y previsora para poder detectar los peligros lo antes posible.
Advertencia
Peligro de accidente Los neumáticos fríos presentan una adherencia al suelo reducida.
– Conduzca los primeros kilómetros de cada recorrido a una velocidad moderada hasta que los neumáticos alcancen la tempera-
tura de funcionamiento.
Advertencia
Peligro de accidente Los neumáticos nuevos presentan una adherencia al suelo reducida.
Los neumáticos nuevos no disponen aún de una superficie de rodadura rugosa.
– Conduzca con neumáticos nuevos a una velocidad moderada y con inclinaciones variadas.
Fase de rodaje 200 km (124 mi)
Advertencia
Peligro de accidente El desplazamiento de las piezas de equipaje afecta al comportamiento durante la conducción.
– Compruebe de forma regular la sujeción del equipaje.
Advertencia
Peligro de accidente Una caída puede provocar daños graves en el vehículo, que se pueden apreciar a simple vista.
– Compruebe el vehículo tras una caída y antes de cada puesta en servicio.
Page 69
9 INSTRUCCIONES PARA LA CONDUCCIÓN 67
Indicación
Daños en el motor El motor resulta dañado en caso de sobrecalentamiento.
– Detenga el vehículo inmediatamente respetando las normas de tráfico y apague el motor si se muestra el aviso de temperatura del
líquido refrigerante.
– Deje enfriar el motor y el sistema de refrigeración.
– Con el sistema de refrigeración frío compruebe y corrija el nivel de líquido refrigerante.
Información
En caso de oírse ruidos anómalos durante la marcha, detenerse inmediatamente, parar el motor y ponerse en contacto con un taller
especializado autorizado por KTM.
– Si las condiciones lo permiten (pendiente, tráfico, etc.), puede seleccionarse una mar-
cha superior.
– Disminuir la aceleración y apretar la maneta del embrague al mismo tiempo, poner la
siguiente marcha, soltar la maneta del embrague y volver a acelerar.
Información
En la ilustración está representada la posición de las 6 marchas adelante. El
punto muerto (ralentí) se encuentra entre la 1.ª y la 2.ª marcha. La 1.ª marcha
está prevista para ponerse en marcha y para subir pendientes.
401950-11
La temperatura de servicio se ha alcanzado cuando las 4 barras del indicador de
temperatura están iluminadas.
– No ir nunca más rápido de lo permitido por la calzada y las condiciones climatológicas.
En especial, no cambiar de marcha en las curvas y controlar la aceleración con mucho
cuidado.
– Para cambiar a una marcha más corta, reducir la velocidad, frenando si es necesario, y
disminuir la aceleración.
Page 70
9 INSTRUCCIONES PARA LA CONDUCCIÓN 68
– Apretar la maneta del embrague y poner la marcha inferior, volver a soltar lentamente la
maneta del embrague y acelerar o volver a cambiar de marcha.
– Es recomendable parar el motor si la motocicleta va a estar detenida o al ralentí
durante cierto tiempo.
– Si el testigo de control de fallo de funcionamiento se ilumina durante la marcha,
parar inmediatamente, apagar el motor y ponerse en contacto con un taller especializado autorizado por KTM.
9.5 Frenar
Advertencia
Peligro de accidente La humedad y la suciedad afectan al equipo de frenos.
– Frene varias veces con cuidado para retirar la humedad y la suciedad de las pastillas de freno y los discos de freno.
Advertencia
Peligro de accidente Un punto de resistencia poco claro del freno delantero o del trasero disminuye la fuerza de frenado.
– Compruebe el equipo de frenos y deje de circular hasta que se haya solventado el problema. (Su taller especializado autorizado
KTM estará encantado de ayudarle.)
Advertencia
Peligro de accidente Cuando se sobrecalienta, el equipo de frenos no funciona correctamente.
Si no se suelta el pedal del freno, las pastillas de freno rozan constantemente.
– Cuando no quiera frenar, levante el pie del pedal del freno.
Advertencia
Peligro de accidente Un peso total elevado prolonga el recorrido de frenado.
– Tenga en cuenta que el recorrido de frenado es más largo si conduce con un acompañante o equipaje.
Page 71
9 INSTRUCCIONES PARA LA CONDUCCIÓN 69
Advertencia
Peligro de accidente La sal de deshielo en la calzada afecta al equipo de frenos.
– Frene varias veces con cuidado para retirar la sal de deshielo de las pastillas de freno y los discos de freno.
Advertencia
Peligro de accidente Un frenado demasiado brusco bloquea las ruedas.
– Adapte el modo de frenado a la situación de conducción y a las condiciones de la calzada.
Advertencia
Peligro de accidente La rueda trasera puede bloquearse mediante el freno motor.
– Accionar el embrague cuando realice una frenada de emergencia, frene a fondo o en superficies con poca adherencia.
Advertencia
Peligro de accidente La inclinación o las superficies con pendiente lateral reducen la deceleración máxima posible.
– Si es posible, dejar de frenar antes de entrar en la curva.
– Para frenar, dejar de acelerar y frenar simultáneamente con los frenos delantero y trasero.
– En superficies arenosas, mojadas y resbaladizas debe utilizarse preferentemente el freno trasero.
– Debe dejarse de frenar siempre antes de entrar en la curva. Cambiar a una marcha inferior de acuerdo con la velocidad.
– Durante los descensos prolongados, utilizar el freno motor. Para ello, reducir una o dos marchas sin sobrerrevolucionar el motor. De
esta manera no se tendrá que frenar tanto y los frenos no se sobrecalentarán.
9.6 Detener y estacionar el vehículo
Advertencia
Peligro de lesiones Las personas no autorizadas suponen un peligro para sí mismas y para los demás.
– Nunca deje el vehículo sin vigilancia mientras esté el motor en marcha.
– Asegure el vehículo contra el acceso no autorizado.
– Bloquee la dirección y extraiga la llave de encendido si deja el vehículo sin vigilancia.
Page 72
9 INSTRUCCIONES PARA LA CONDUCCIÓN 70
Advertencia
Peligro de quemaduras Algunas piezas del vehículo se calientan mucho cuando el vehículo está en marcha.
– No toque ningún componente del vehículo, como sistema de escape, radiador, motor, amortiguador o equipo de frenos, antes
de que se hayan enfriado.
– Antes de realizar cualquier trabajo, deje que se enfríen los componentes del vehículo.
Indicación
Daños materiales Aparcar el vehículo de forma incorrecta puede causarle daños.
Si el vehículo se mueve o se cae, pueden producirse graves daños.
Los componentes para apoyar el vehículo están diseñados para aguantar únicamente el peso del mismo.
– Apoye el vehículo sobre una superficie plana y firme.
– Asegúrese de que nadie toma asiento en el vehículo mientras este se encuentra estacionado sobre el caballete.
Indicación
Peligro de incendio Las piezas calientes del vehículo entrañan peligro de incendio y explosión.
– No aparque el vehículo en las proximidades de materiales inflamables ni explosivos.
– Antes de cubrir el vehículo, deje que se enfríe.
– Frenar la motocicleta.
– Poner el cambio en punto muerto.
– Desconectar el encendido; para ello, girar la llave de encendido a la posición .
Información
Si el motor se para con el interruptor de parada de emergencia y la cerradura de encendido permanece conectada, la alimentación eléctrica de la mayoría de consumidores eléctricos no se interrumpirá y se descargará la batería. Por este motivo, parar
siempre el motor mediante la cerradura de encendido; el interruptor de parada de emergencia se ha previsto solamente para
situaciones de emergencia.
Page 73
9 INSTRUCCIONES PARA LA CONDUCCIÓN 71
– Estacionar la motocicleta en una superficie con una firmeza suficiente.
– Bascular el caballete lateral hacia delante con el pie, hasta el tope, y apoyar el peso del vehículo.
– Bloquear la dirección. ( pág. 27)
9.7 Transporte
Indicación
Peligro de deterioro Cuando está detenido, el vehículo se puede mover o caer.
– Apoye el vehículo sobre una superficie plana y firme.
Indicación
Peligro de incendio Las piezas calientes del vehículo entrañan peligro de incendio y explosión.
– No aparque el vehículo en las proximidades de materiales inflamables ni explosivos.
– Antes de cubrir el vehículo, deje que se enfríe.
– Parar el motor y quitar la llave de encendido.
– Asegurar la motocicleta con correas de sujeción o con otros dispositivos adecuados,
para evitar que pueda caerse y que pueda rodar.
401448-01
Page 74
9 INSTRUCCIONES PARA LA CONDUCCIÓN 72
9.8 Repostar combustible
Peligro
Peligro de incendio El combustible es fácilmente inflamable.
El combustible del depósito se dilata con el calor y podría salirse si este está demasiado lleno.
– No reposte cerca de fuego abierto o cigarrillos encendidos.
– Pare el motor para repostar.
– Asegúrese de no verter combustible, en especial sobre las partes del vehículo que estén muy calientes.
– Elimine inmediatamente el combustible que pueda haberse vertido.
– Respete las indicaciones para repostar.
Advertencia
Peligro de envenenamiento El combustible es venenoso y nocivo para la salud.
– Evite que el combustible entre en contacto con los ojos, la piel o la ropa.
– Acuda inmediatamente a un médico en caso de ingerirse combustible.
– No aspire los vapores del combustible.
– Si el combustible entra en contacto con la piel, lave inmediatamente la zona afectada con agua abundante.
– Si el combustible entra en contacto con los ojos, lávelos bien con agua y acuda inmediatamente a un médico.
– Si se mancha la ropa de combustible, cámbiese de ropa.
Indicación
Daños materiales Si se utiliza un combustible de calidad insuficiente, el filtro de combustible se obstruye antes de tiempo.
En algunos países y regiones puede que no se disponga de un combustible con la calidad y limpieza adecuadas. Como consecuencia
podrían producirse problemas en el sistema de combustible.
– Reposte solo combustible limpio que responda a la norma indicada. (Su taller especializado autorizado KTM estará encantado de ayu-
darle.)
Page 75
9 INSTRUCCIONES PARA LA CONDUCCIÓN 73
Advertencia
Peligro para el medio ambiente La manipulación incorrecta del combustible supone un peligro para el medio ambiente.
– No permita que el combustible llegue al agua subterránea, al suelo ni a los canales de desagüe.
– Parar el motor.
– Abrir el tapón del depósito de combustible. ( pág. 28)
– Añadir combustible al depósito de combustible hasta, como máximo, el borde inferior
de la boca de llenado.
1
S01655-10
Capacidad total
aproximada del
depósito de combustible
– Cerrar el tapón del depósito de combustible. ( pág. 29)
10 l (2,6 US gal) Gasolina súper sin plomo (95 octanos /
RON 95 / PON 91) ( pág. 188)
Page 76
10 PROGRAMA DE SERVICIO 74
10.1 Información adicional
Todos los trabajos derivados de los trabajos obligatorios o recomendados, deben encargarse por separado y se facturan por separado.
Dependiendo de las condiciones de uso locales, puede que en el lugar donde se utiliza la máquina rijan otros intervalos de mantenimiento
diferentes.
10.2 Trabajos obligatorios
Cada dos años
Cada año
cada 15.000 km (9.300 mi)
cada 7.500 km (4.650 mi)
después de 1.000 km (620 mi)
Leer la memoria de errores con la herramienta de diagnóstico KTM. ○ ● ● ● ●
Comprobar el funcionamiento del sistema eléctrico. ○ ● ● ● ●
Cambiar el aceite del motor y el filtro de aceite, limpiar el tamiz de aceite. ( pág. 160) ○ ● ● ● ●
Comprobar los discos de freno. ( pág. 106) ○ ● ● ● ●
Controlar las pastillas de freno de la rueda delantera. ( pág. 110) ○ ● ● ● ●
Controlar las pastillas de freno de la rueda trasera. ( pág. 114) ○ ● ● ● ●
Comprobar el estado de los neumáticos. ( pág. 126) ○ ● ● ● ●
Controlar la presión de inflado de los neumáticos. ( pág. 128) ○ ● ● ● ●
Comprobar que los tubos de freno no estén deteriorados ni presenten fugas. ○ ● ● ● ●
Controlar el nivel de líquido de frenos en el freno delantero. ( pág. 107) ○ ● ● ●
Controlar el nivel de líquido de frenos en el freno trasero. ( pág. 111) ○ ● ● ●
Comprobar la estanqueidad del amortiguador y la horquilla. Realizar el mantenimiento según sea necesario y
según la finalidad de uso.
Limpiar los manguitos guardapolvo de las botellas de la horquilla. ( pág. 83) ● ●
○ ● ● ● ●
Page 77
10 PROGRAMA DE SERVICIO 75
Cada dos años
Cada año
cada 15.000 km (9.300 mi)
cada 7.500 km (4.650 mi)
después de 1.000 km (620 mi)
Comprobar la cadena, la corona y el piñón. ( pág. 92) ● ● ● ●
Comprobar la tensión de la cadena. ( pág. 88) ○ ● ● ● ●
Controlar el nivel de líquido refrigerante del depósito de compensación. ( pág. 147) ○ ● ● ● ●
Comprobar el funcionamiento del ventilador del radiador. ○ ● ● ● ●
Sustituir el filtro de aire, limpiar la caja del filtro de aire. ● ●
Comprobar que los cables bowden estén bien ajustados y tendidos sin dobleces y que no estén dañados. ○ ● ● ● ●
Controlar que los cables estén tendidos sin dobleces y que no estén deteriorados. ○ ● ● ● ●
Comprobar el juego de las válvulas. ○
Comprobar el juego de las válvulas, cambiar la bujía. ●
Sustituir el líquido de frenos del freno delantero. ●
Sustituir el líquido de frenos en el freno trasero. ●
Comprobar la holgura del cojinete de la pipa de la dirección. ○ ● ● ● ●
Controlar la distancia de alumbrado de la luz de cruce. ( pág. 141) ○ ● ●
Controlar la distancia de alumbrado de la luz de carretera. ( pág. 142) ○ ● ●
Control final: comprobar la seguridad de circulación del vehículo y realizar un recorrido de prueba. ○ ● ● ● ●
Después del recorrido de prueba, leer la memoria de errores con la herramienta de diagnóstico de KTM. ○ ● ● ● ●
Restablecer la visualización de los intervalos de mantenimiento. ○ ● ●
Realizar un registro de mantenimiento en KTM Dealer.net y en el cuaderno de mantenimiento y garantía. ○ ● ● ● ●
○ Intervalo único
Page 78
10 PROGRAMA DE SERVICIO 76
● Intervalo periódico
10.3 Trabajos recomendados
Cada cuatro años
Cada año
cada 30.000 km (18.600 mi)
cada 7.500 km (4.650 mi)
después de 1.000 km (620 mi)
Comprobar el chasis. ●
Comprobar el basculante. ●
Comprobar el rodamiento del basculante. ● ●
Comprobar el rodamiento de la rueda. ● ●
Lubricar todas las piezas móviles (p. ej. caballete lateral, manetas, cadena, ...) y controlar que funcionen
con suavidad.
Vaciar las mangueras de drenaje. ○ ● ● ● ●
Controlar la presencia de rotura, hermeticidad y correcta colocación de todas las mangueras (p. ej. de com-
bustible, refrigerante, purga, drenaje, ...) y manguitos.
Controlar la protección anticongelante. ○ ● ● ●
Cambiar el líquido refrigerante. ●
Comprobar si los tornillos y las tuercas están bien asentados. ○ ● ● ● ●
○ ● ● ● ●
○ ● ● ● ●
○ Intervalo único
● Intervalo periódico
Page 79
11 ADAPTAR EL TREN DE RODAJE 77
11.1 Ajustar el pretensado del muelle del amortiguador
Advertencia
Peligro de accidente Cualquier modificación en el tren de rodaje puede influir considerablemente sobre el comportamiento del
vehículo.
– Después de introducir una modificación en los ajustes, comenzar conduciendo a baja velocidad, a fin de acostumbrarse al
nuevo comportamiento del vehículo.
Información
El pretensado del muelle define la posición de partida para la compresión de la suspensión en el amortiguador.
Un pretensado del muelle óptimo debe adaptarse al peso del conductor más, si procede, el equipaje y el acompañante, de manera
que garantice una relación óptima entre maniobrabilidad y estabilidad.
–
Ajustar el pretensado del muelle girando el anillo de ajuste1con la llave de gancho
de la herramienta de a bordo.
Prescripción
Pretensado del muelle
Estándar 5 clics
Llave de gancho del amortiguador (90529077000)
Pieza de prolongación de llave para tuercas ranuradas (90129099025)
S01656-10
Información
El pretensado del muelle se puede ajustar en 10 posiciones distintas.
Page 80
11 ADAPTAR EL TREN DE RODAJE 78
11.2 Ajustar el pedal de cambio
Información
El margen de ajuste del pedal de cambio está limitado.
–
Soltar la tuerca1sujetando la barra roscada2.
Información
La tuerca1tiene rosca a izquierdas.
–
Soltar la tuerca3sujetando la barra roscada2.
–
Girar la varilla del cambio2para ajustar el pedal de cambio.
Prescripción
150… 162 mm (5,91… 6,38 in)
75°
S01657-10
Margen de ajusteAde la varilla del
cambio
Información
Realizar el ajuste uniformemente a ambos lados.
En el alojamiento debe haber enroscados como mínimo 5 pasos de rosca.
–
Controlar el ángulo de ajusteB.
Prescripción
Ángulo de ajusteBde la varilla de
reenvío del pedal de cambio
–
Apretar la tuerca3sujetando la barra roscada2.
Prescripción
Tuerca de la varilla del cambio M6 10 Nm (7,4 lbf ft)
Page 81
11 ADAPTAR EL TREN DE RODAJE 79
–
Apretar la tuerca1sujetando la barra roscada2.
Prescripción
Tuerca de la varilla del cambio M6LH 10 Nm (7,4 lbf ft)
– Comprobar que el pedal de cambio funcione correctamente y se mueva con suavidad.
Page 82
12 MANTENIMIENTO DEL CHASIS 80
12.1 Levantar la motocicleta con el soporte de elevación trasero
Indicación
Peligro de deterioro Cuando está detenido, el vehículo se puede mover o caer.
– Apoye el vehículo sobre una superficie plana y firme.
– Montar los alojamientos del soporte de elevación.
– Introducir el adaptador en el soporte de elevación trasero.
Adaptador de soporte (61029955244)
Soporte de elevación trasero (69329955000)
– Colocar la motocicleta en posición vertical, alinear el soporte de elevación con el bascu-
lante y los adaptadores y levantar la motocicleta.
402346-01
12.2 Bajar la motocicleta del soporte de elevación trasero
Indicación
Peligro de deterioro Cuando está detenido, el vehículo se puede mover o caer.
– Apoye el vehículo sobre una superficie plana y firme.
Page 83
12 MANTENIMIENTO DEL CHASIS 81
– Asegurar la motocicleta para evitar que pueda caerse.
–
Retirar el soporte de elevación trasero y apoyar el vehículo en el caballete lateral1.
– Retirar el kit de casquillos.
402029-10
12.3 Levantar la motocicleta con el soporte de elevación delantero
Indicación
Peligro de deterioro Cuando está detenido, el vehículo se puede mover o caer.
– Apoye el vehículo sobre una superficie plana y firme.
Trabajo previo
– Levantar la motocicleta con el soporte de elevación trasero. ( pág. 80)
Condición
–

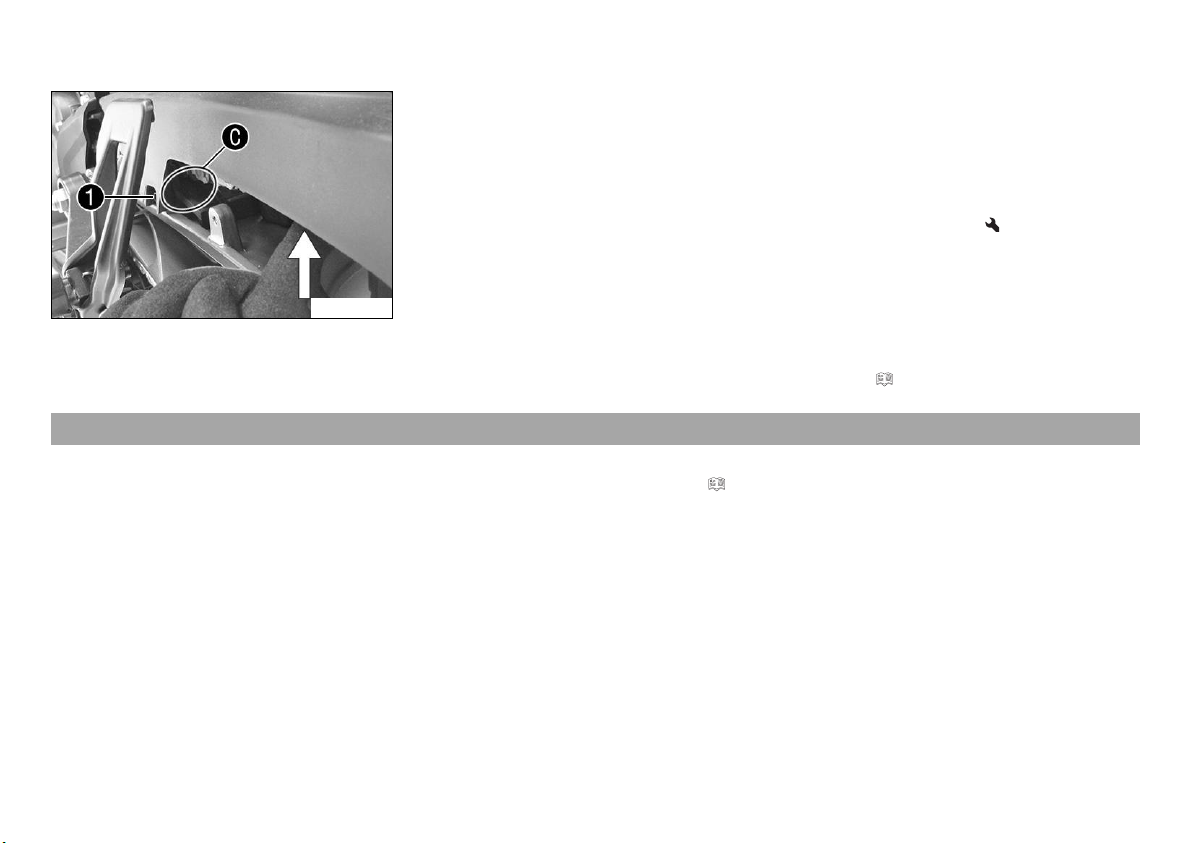

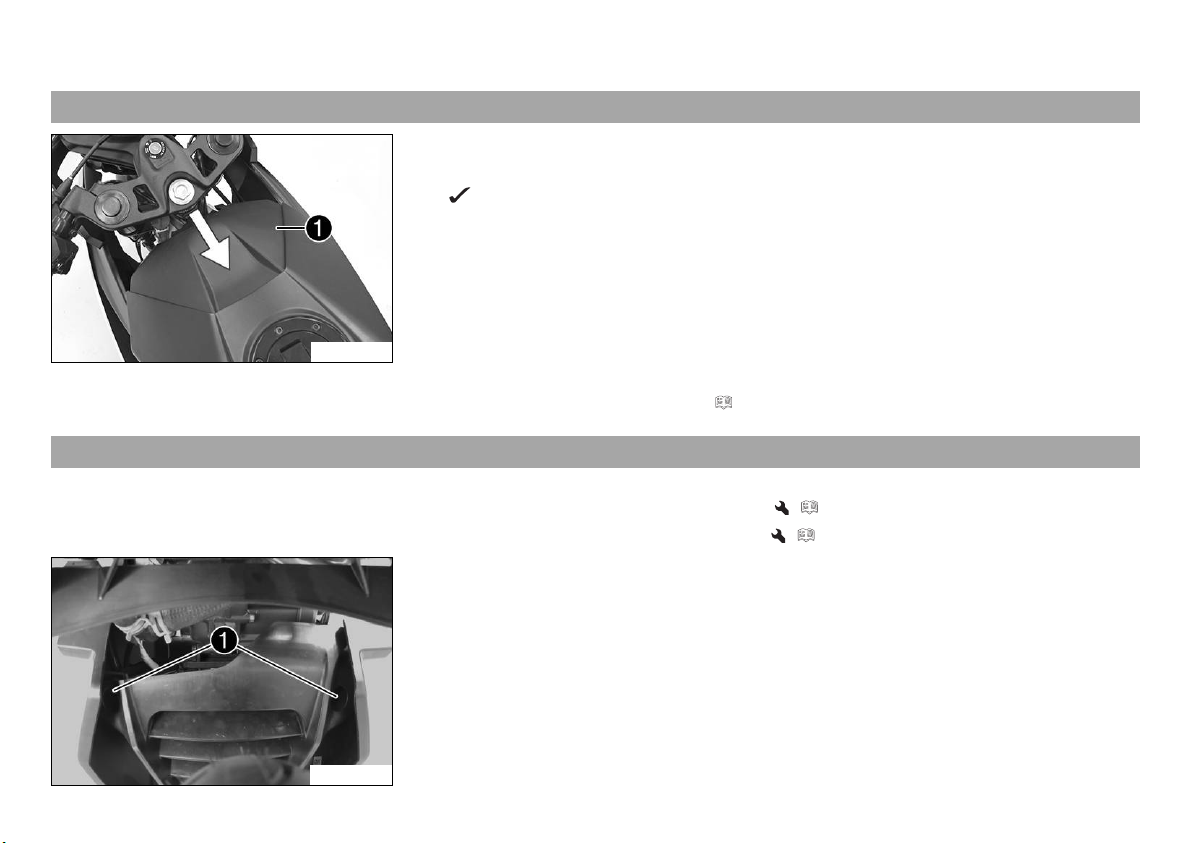

Retirar la cubierta de protección1.
S01659-10
Page 84
12 MANTENIMIENTO DEL CHASIS 82
– Colocar el manillar en la posición de marcha recta. Posicionar el soporte de elevación.
Perno de alojamiento (69329965030)
Soporte de elevación delantero (69329965000)
Información
Primero levantar siempre la parte trasera de la motocicleta.
– Levantar la parte delantera de la motocicleta.
402345-01

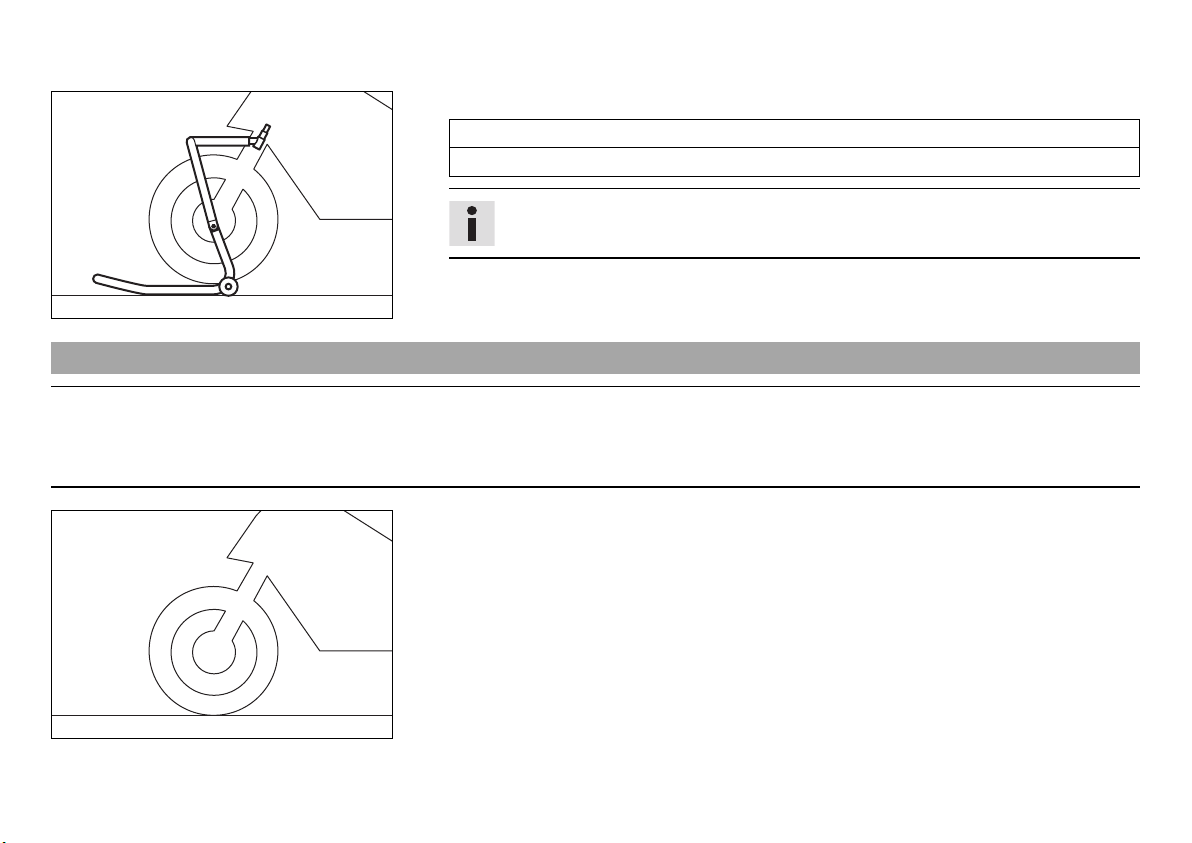

12.4 Bajar la motocicleta del soporte de elevación delantero
Indicación
Peligro de deterioro Cuando está detenido, el vehículo se puede mover o caer.
– Apoye el vehículo sobre una superficie plana y firme.
Trabajo principal
– Asegurar la motocicleta para que no pueda caer.
– Extraer el soporte de elevación delantero.
402777-01
Page 85
12 MANTENIMIENTO DEL CHASIS 83
–

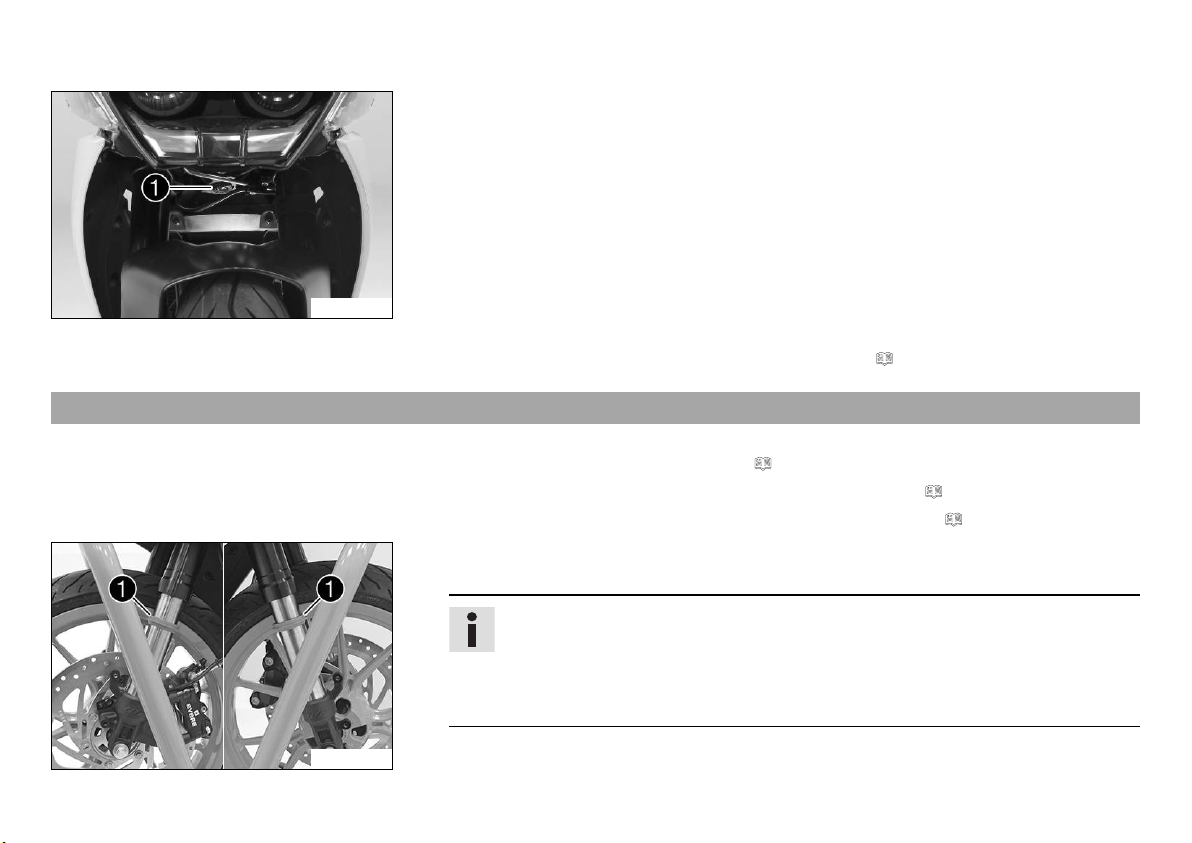

Montar la cubierta de protección1.
S01659-10
Trabajo posterior
– Bajar la motocicleta del soporte de elevación trasero. ( pág. 80)
12.5 Limpiar los manguitos guardapolvo de las botellas de la horquilla
Trabajo previo
– Desmontar el guardabarros delantero. ( pág. 105)
– Levantar la motocicleta con el soporte de elevación trasero. ( pág. 80)
– Levantar la motocicleta con el soporte de elevación delantero. ( pág. 81)
Trabajo principal
–
Desplazar los manguitos guardapolvo1de las dos botellas de la horquilla hacia abajo.
Información
Los manguitos guardapolvo tienen la función de quitar el polvo y la suciedad
más gruesa de las barras de horquilla. Con el tiempo, es posible que pueda
penetrar suciedad detrás de los manguitos guardapolvo. Si no se suprime esta
suciedad, pueden perder su hermeticidad los anillos de retén situados detrás.
S01660-10
Page 86
12 MANTENIMIENTO DEL CHASIS 84
Advertencia
Peligro de accidente El aceite o la grasa en los discos de freno reducen la
fuerza de frenado.
– Mantenga siempre los discos de freno libres de aceites y grasas.
– Limpie los discos de freno en caso necesario con un depurador de frenos.
– Limpiar y lubricar los manguitos guardapolvo y los tubos interiores de las dos botellas
de la horquilla.
Spray de aceite universal ( pág. 191)
– A continuación, desplazar de nuevo los manguitos guardapolvo a su posición de mon-
taje.
– Retirar los restos de aceite.
Trabajo posterior
– Bajar la motocicleta del soporte de elevación delantero. ( pág. 82)
– Bajar la motocicleta del soporte de elevación trasero. ( pág. 80)
– Montar el guardabarros delantero. ( pág. 105)
12.6 Quitar el asiento del conductor
–
Introducir la llave de encendido en la cerradura del asiento1y girarla en sentido
horario.
– Levantar la parte trasera del asiento del conductor, tirar hacia atrás y desmontarla hacia
arriba.
– Extraer la llave de encendido de la cerradura del asiento.
S01651-10
Page 87
12 MANTENIMIENTO DEL CHASIS 85

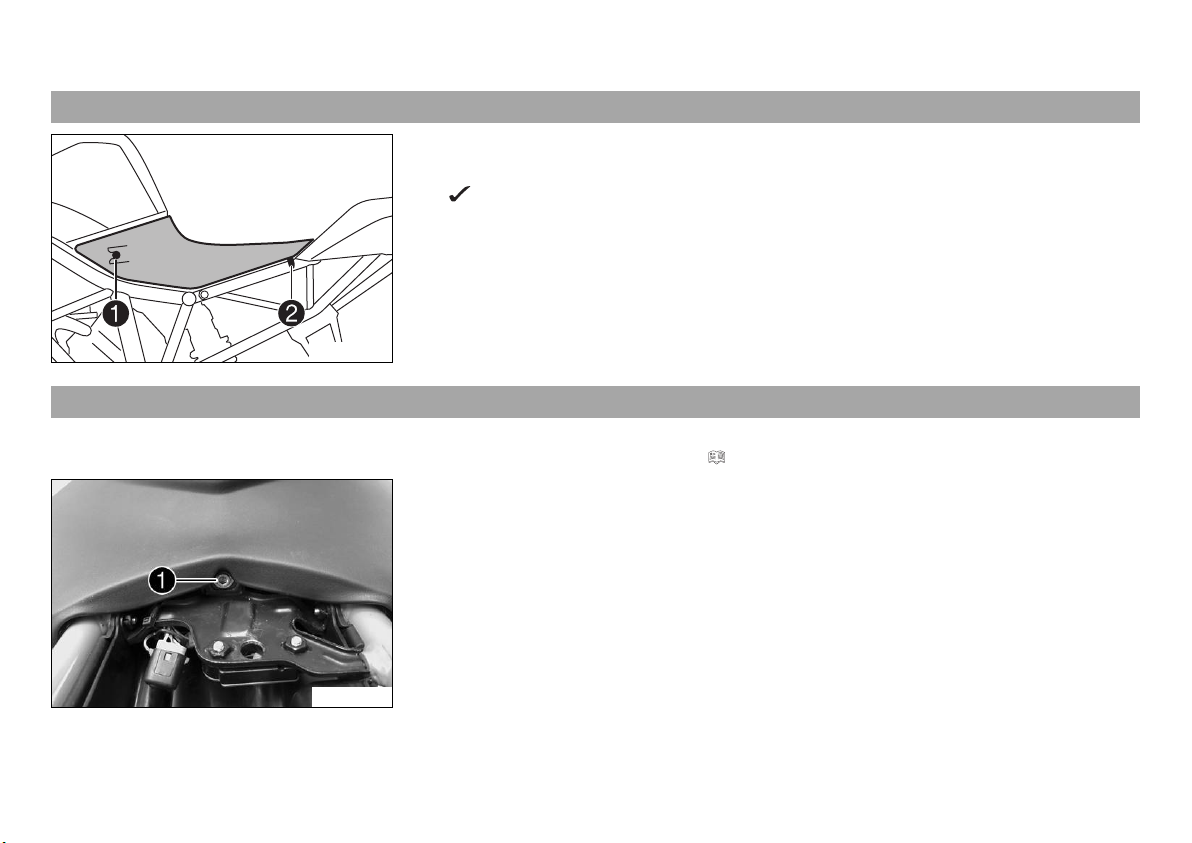

12.7 Montar el asiento del conductor
–
Enganchar las escotaduras1del asiento del conductor al depósito de combustible,
empujar el asiento del conductor hacia delante y presionarlo hacia abajo por detrás.
El perno2se enclava de forma audible.
– Comprobar si el asiento del conductor está montado correctamente.
H01084-10
12.8 Desmontar el asiento del acompañante
Trabajo previo
– Quitar el asiento del conductor. ( pág. 84)
Trabajo principal
–
Retirar el tornillo1con la arandela.
– Levantar y quitar el asiento del acompañante.
L02191-10
Page 88
12 MANTENIMIENTO DEL CHASIS 86
12.9 Montar el asiento del acompañante
Trabajo principal
– Colocar el asiento del acompañante.
Los dos ganchos1entran en los soportes2.
– Bajar la parte delantera del asiento y empujarlo hacia atrás.
S01661-10
–
Montar y apretar el tornillo3con la arandela.
Prescripción
Tornillo del asiento del acompañante M6 7 Nm (5,2 lbf ft)
Advertencia
Peligro de accidente Si se monta incorrectamente, el asiento del acompañante
podría soltarse del anclaje.
– Después de montar el asiento del acompañante, tirar hacia arriba para ase-
L02191-11
– Comprobar si el asiento del acompañante está montado correctamente.
Trabajo posterior
– Montar el asiento del conductor. ( pág. 85)
gurarse de que esté enclavado correctamente.
Page 89
12 MANTENIMIENTO DEL CHASIS 87
12.10 Controlar la suciedad de la cadena
– Controlar si la cadena presenta suciedad basta.
» Si la cadena está muy sucia:
– Limpiar la cadena. ( pág. 87)
400678-01
12.11 Limpiar la cadena
Advertencia
Peligro de accidente Los lubricantes disminuyen la adherencia de los neumáticos al suelo.
– Retire los lubricantes de los neumáticos con un producto de limpieza adecuado.
Advertencia
Peligro de accidente El aceite o la grasa en los discos de freno reducen la fuerza de frenado.
– Mantenga siempre los discos de freno libres de aceites y grasas.
– Limpie los discos de freno en caso necesario con un depurador de frenos.
Advertencia
Peligro para el medio ambiente Los materiales contaminantes provocan daños en el medio ambiente.
– Los aceites, grasas, filtros, combustibles, productos de limpieza, líquido de frenos, etc., deben eliminarse correctamente y en
conformidad con la normativa en vigor.
Page 90
12 MANTENIMIENTO DEL CHASIS 88
Información
La vida útil de la cadena depende en gran parte de su cuidado.
Trabajo previo
– Levantar la motocicleta con el soporte de elevación trasero. ( pág. 80)
Trabajo principal
– Limpiar la cadena de forma regular.
– Lavar la suciedad basta con un chorro de agua suave.
– Eliminar los restos de lubricante gastado con producto de limpieza para cadenas.
Agente de limpieza para cadenas ( pág. 190)
– Después de secar, aplicar spray para cadenas.
Spray para cadenas Onroad ( pág. 191)
400725-01
Trabajo posterior
– Bajar la motocicleta del soporte de elevación trasero. ( pág. 80)
12.12 Comprobar la tensión de la cadena
Advertencia
Peligro de accidente Una tensión de la cadena incorrecta daña los componentes y provoca accidentes.
Si la cadena está demasiado tensa, se desgastan la cadena, el piñón de la cadena, la corona de la cadena, así como el cojinete
del cambio y el cojinete de la rueda trasera. Algunos componentes se pueden rasgar o romper en caso de sobrecarga.
Si la cadena está demasiado suelta, esta se puede salir del piñón de la cadena o de la corona de la cadena. Como consecuencia,
la rueda trasera se bloquea o el motor resulta dañado.
– Compruebe la tensión de la cadena periódicamente.
– Ajuste la tensión de la cadena de acuerdo con las especificaciones.
Page 91
12 MANTENIMIENTO DEL CHASIS 89
Trabajo previo
– Levantar la motocicleta con el soporte de elevación trasero. ( pág. 80)
Trabajo principal
– Poner el cambio en punto muerto.
– En la zona situada detrás de la protección contra el deslizamiento de la cadena, pre-
sionar la cadena hacia arriba en dirección al basculante y determinar la tensión de la
cadenaA.
Información
La parte superior de la cadenaBdebe estar tensada.
Debido a que las cadenas no se desgastan siempre de forma homogénea, la
medición debe repetirse en varios puntos de la cadena.
Tensión de la cadena 5… 7 mm (0,2… 0,28 in)
» Si la tensión de la cadena no coincide con el valor prescrito:
– Ajustar la tensión de la cadena. ( pág. 90)
– Bajar la motocicleta del soporte de elevación trasero. ( pág. 80)
S01665-10
Page 92
12 MANTENIMIENTO DEL CHASIS 90
12.13 Ajustar la tensión de la cadena
Advertencia
Peligro de accidente Una tensión de la cadena incorrecta daña los componentes y provoca accidentes.
Si la cadena está demasiado tensa, se desgastan la cadena, el piñón de la cadena, la corona de la cadena, así como el cojinete
del cambio y el cojinete de la rueda trasera. Algunos componentes se pueden rasgar o romper en caso de sobrecarga.
Si la cadena está demasiado suelta, esta se puede salir del piñón de la cadena o de la corona de la cadena. Como consecuencia,
la rueda trasera se bloquea o el motor resulta dañado.
– Compruebe la tensión de la cadena periódicamente.
– Ajuste la tensión de la cadena de acuerdo con las especificaciones.
Trabajo previo
– Levantar la motocicleta con el soporte de elevación trasero. ( pág. 80)
– Comprobar la tensión de la cadena. ( pág. 88)
Page 93
12 MANTENIMIENTO DEL CHASIS 91
Trabajo principal
–

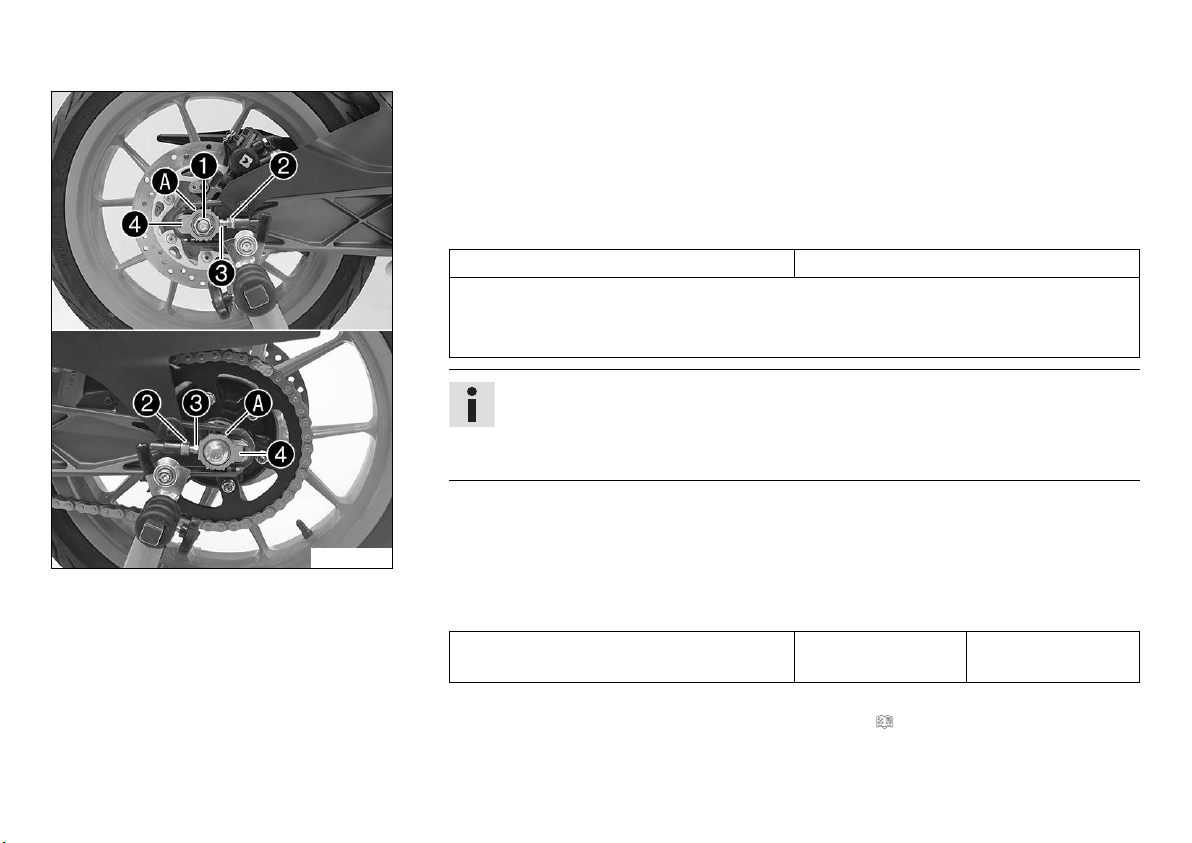

Soltar la tuerca1.
–
Soltar las tuercas2.
–
Ajustar la tensión de la cadena girando los tornillos de ajuste3a la izquierda y a la
derecha.
Prescripción
Tensión de la cadena 5… 7 mm (0,2… 0,28 in)
Girar los tornillos de ajuste3a la izquierda y a la derecha hasta que las marcas de
los tensores derecho e izquierdo de la cadena4estén en la misma posición respecto a las marcas de referenciaA. Con ello, la rueda trasera está bien alineada.
Información
La sección superior de la cadena tiene que estar tensada.
Las cadenas no se desgastan siempre de forma homogénea; por lo tanto, hay
que controlar el ajuste en varios puntos de la cadena.
–
Apretar las tuercas2.
–
Asegurarse de que los tensores de la cadena4se apoyan sobre los tornillos de
S01662-10
ajuste3.
–
Apretar la tuerca1.
Prescripción
Tuerca del eje de la rueda trasera M14x1,5 90 Nm
(66,4 lbf ft)
Trabajo posterior
– Bajar la motocicleta del soporte de elevación trasero. ( pág. 80)
Page 94
12 MANTENIMIENTO DEL CHASIS 92
12.14 Comprobar la cadena, la corona y el piñón
Trabajo previo
– Levantar la motocicleta con el soporte de elevación trasero. ( pág. 80)
Trabajo principal
– Poner el cambio en punto muerto.
– Comprobar si la corona y el piñón de la cadena están desgastados.
» Si la corona o el piñón de la cadena están desgastados:
– Sustituir el juego de transmisión.
Información
La cadena, la corona y el piñón deben cambiarse siempre juntos.
100132-10
Page 95
12 MANTENIMIENTO DEL CHASIS 93
1 2 3 18 19 20
00
0
BB
0
0
AA
–
Tirar de la parte inferior de la cadena con el pesoAindicado.
Prescripción
Peso de la medición del desgaste de la
cadena
–
Medir la separaciónBentre 20 eslabones de la cadena en la sección inferior de la
cadena.
Información
Debido a que las cadenas no se desgastan siempre de forma homogénea, la
medición debe repetirse en varios puntos de la cadena.
15 kg (33 lb.)
401288-10
Distancia máximaBen el punto más
largo de la cadena
»
Si la distanciaBes superior al valor prescrito:
– Sustituir el juego de transmisión.
Información
Cuando se monta una cadena nueva, también deben sustituirse la corona
y el piñón de la cadena.
Si se montan en una corona o un piñón usados, las cadenas nuevas se
desgastan más rápido.
301,6 mm (11,874 in)
Page 96
12 MANTENIMIENTO DEL CHASIS 94
– En la zona situada detrás de la protección contra el deslizamiento de la cadena, presio-
nar la cadena hacia arriba.
– Comprobar el desgaste de la protección contra el deslizamiento de la cadena.
» Si la protección contra el deslizamiento de la cadena se ha desgastado tanto que en
la zonaCpuede verse el orificio del tornillo1desde arriba:
– Sustituir la protección contra el deslizamiento de la cadena.
– Comprobar que la protección contra el deslizamiento de la cadena tenga un asiento
firme.
S01666-10
12.15 Desmontar la cubierta de la batería
» Si la protección contra el deslizamiento de la cadena está suelta:
– Apretar los tornillos de la protección contra el deslizamiento de la cadena.
Trabajo posterior
– Bajar la motocicleta del soporte de elevación trasero. ( pág. 80)
Trabajo previo
– Quitar el asiento del conductor. ( pág. 84)
Page 97
12 MANTENIMIENTO DEL CHASIS 95
Trabajo principal
–

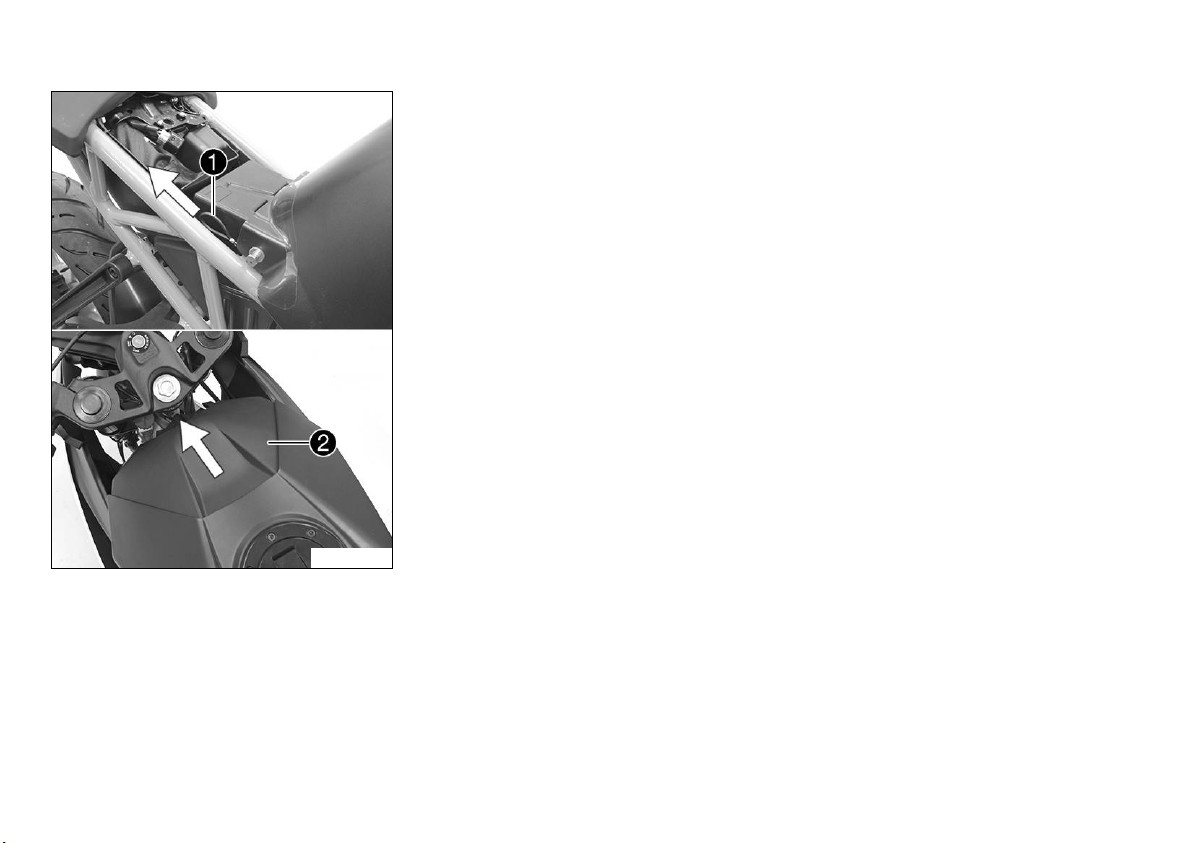

Tirar del lazo1hacia atrás.
–
Empujar la cubierta de la batería2hacia delante y desmontarla hacia arriba.
S01667-10
Page 98
12 MANTENIMIENTO DEL CHASIS 96
12.16 Montar la cubierta de la batería
Trabajo principal
–
Posicionar la cubierta de la batería1y empujarla hacia abajo.
La cubierta de la batería se enclava de manera audible.
– Comprobar que la cubierta de la batería esté colocada correctamente.
S01668-10
Trabajo posterior
– Montar el asiento del conductor. ( pág. 85)
12.17 Desmontar el spoiler delantero
Trabajo previo
– Desmontar el carenado del lado derecho. ( pág. 103)
– Desmontar el carenado lateral izquierdo. ( pág. 100)
Trabajo principal
–
Soltar los tornillos1.
G01029-10
Page 99
12 MANTENIMIENTO DEL CHASIS 97
–

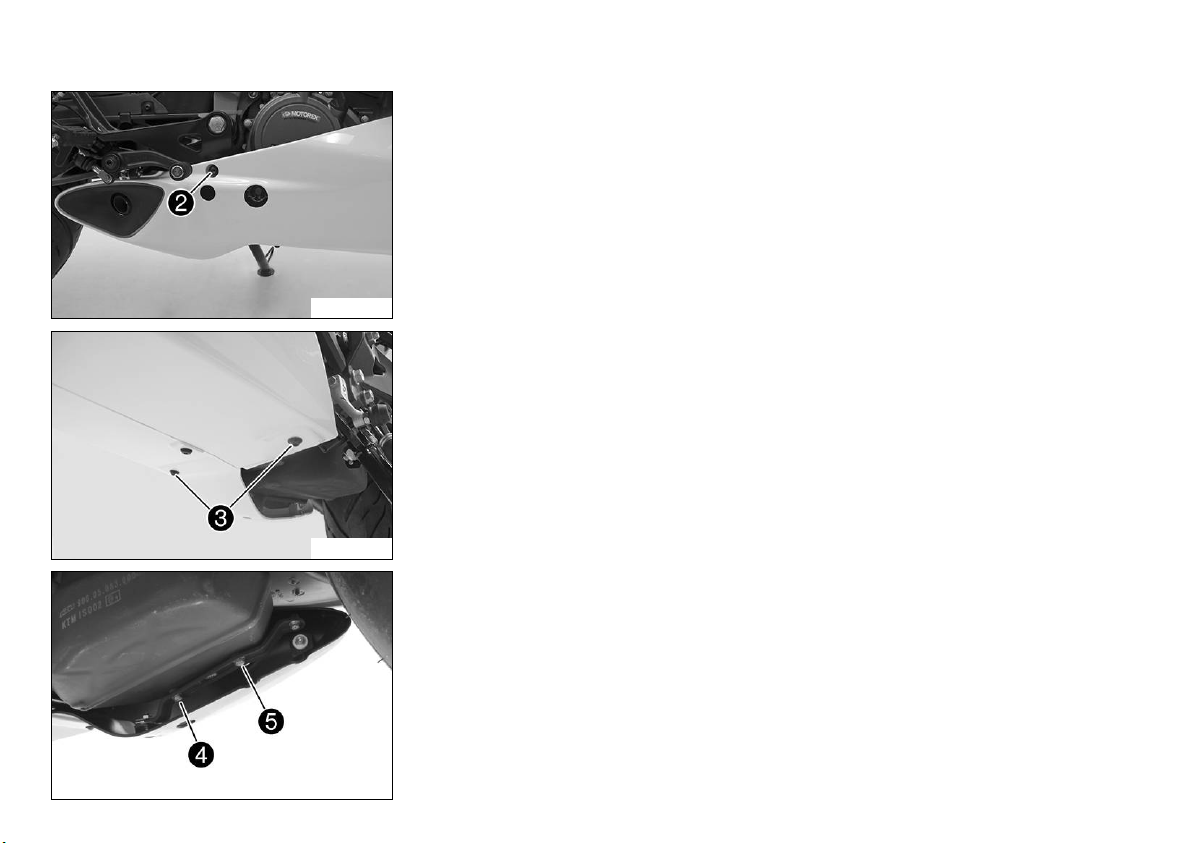

Retirar el tornillo2.
S01669-10
–
Retirar los tornillos3.
S01670-10
–
Retirar el tornillo4.
–
Retirar el tornillo5.
– Quitar el spoiler delantero.
G01721-13
Page 100
12 MANTENIMIENTO DEL CHASIS 98
12.18 Montar el spoiler delantero
Trabajo principal
– Posicionar el spoiler delantero.
–

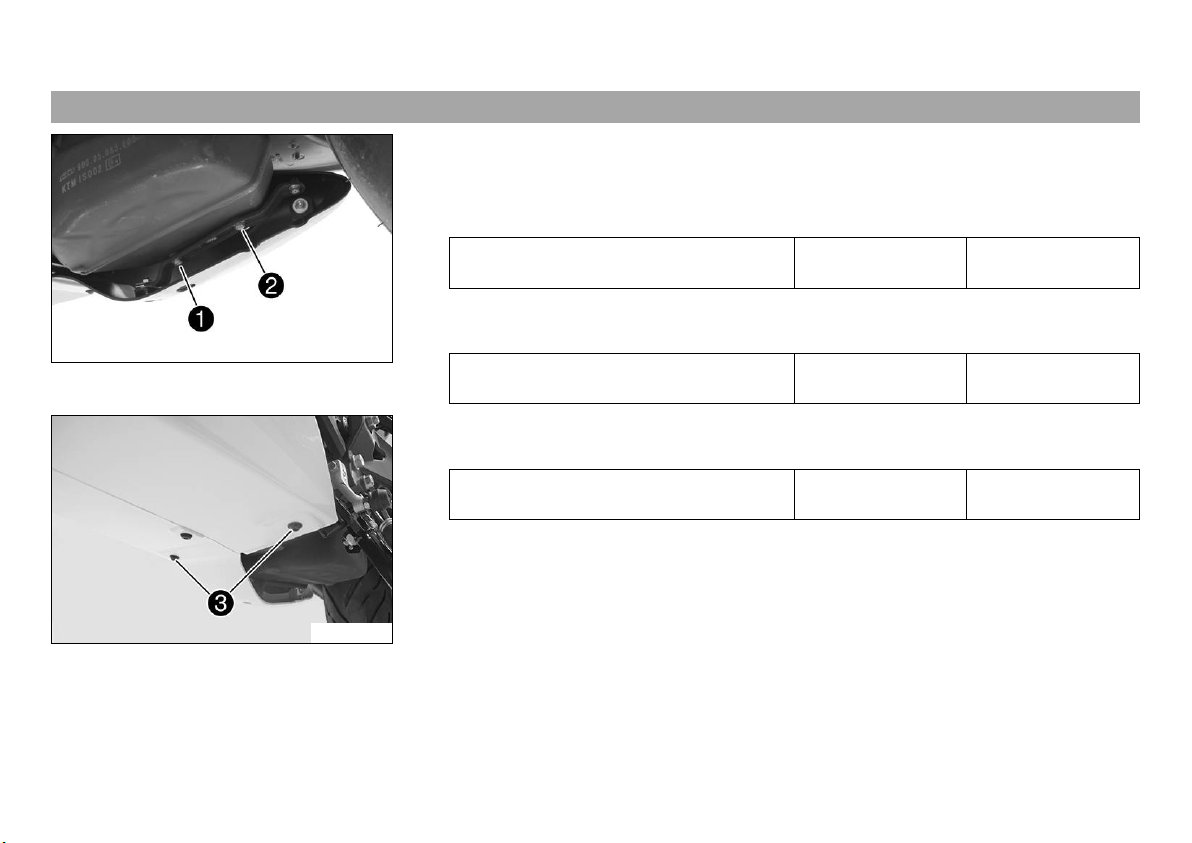

Montar y apretar el tornillo1.
Prescripción
G01721-14
S01670-10
Tornillo de la chapa de sujeción trasera
del spoiler delantero al motor
–
Montar y apretar el tornillo2.
Prescripción
Tornillo de la chapa de sujeción trasera
del spoiler delantero al motor
–
Montar los tornillos3y apretarlos.
Prescripción
Tornillo de la chapa de sujeción trasera
del spoiler delantero
M6 9 Nm (6,6 lbf ft)
M6 9 Nm (6,6 lbf ft)
M6 6 Nm (4,4 lbf ft)
