Page 1
使用说明书 2021
790 ADVENTURE
产品编号 3214292zh
Page 2
Page 3
尊敬的 KTM 用户
尊敬的KTM 用户
衷心地祝贺您购买 KTM 摩托车。您现在已经成为一款技术先进的运动型摩托车的用户，如果您能够坚持恰当的保
养和维护，它必将为您带来无限乐趣。
我们祝您驾驶愉快、平安！
请在下表中输入车辆的序列号。
车辆识别号 ( 参见 12) 经销商印章
发动机编号 ( 参见 13)
钥匙编号 ( 参见 12)
使用说明书在出版时与该系列产品的最新版本对应。但无法完全排除由于设计再开发而产生的轻微偏差。
本文件所含的所有说明均无约束力。KTM 运动摩托车有限公司保留在无需事先通知、不说明理由的情况下，修改
或彻底删除技术说明、价格、颜色、形状、材料、服务和保养、设计、配置和类似内容；保留根据当地的实际情
况对上述内容进行调整，以及无需事先通知停产特定车型的权利。KTM 对供货方式、与图示和说明的偏差以及印
刷缺陷和错误不承担责任。图示的车型部分包含不属于标准配置供货范围的特殊配置。
© 2021 KTM Sportmotorcycle GmbH、 Mattighofen 奥地利
保留所有权利。
仅在获得版权人的书面同意后，方可翻印，包括摘录或以任意形式进行的复制。
ISO 9001（12 100 6061）
KTM 的质量保证流程依据国际质量管理标准 ISO 9001，用于确保最佳的产品质量。
制作方： TÜV Management Service
KTM Sportmotorcycle GmbH
Stallhofnerstraße 3
5230 Mattighofen、 奥地利
本文件适用于以下车型：
790 ADVENTURE ASEAN （F9688U1）
790 ADVENTURE CN （F9687U1、 F9687U2）
790 ADVENTURE AR （F9642U1）
790 ADVENTURE PH （F9682U1）
*3214292zh*
3214292zh
2021 年 3 月
Page 4
目录
目录
1 描述工具 ............................................................ 5
1.1 使用的符号............................................ 5
1.2 使用的格式............................................ 5
2 安全提示 ............................................................ 6
2.1 使用范围 - 规范使用.............................. 6
2.2 违规使用................................................ 6
2.3 安全提示................................................ 6
2.4 危险程度和符号..................................... 6
2.5 对改装的警告 ........................................ 6
2.6 安全操作................................................ 7
2.7 防护服 ................................................... 7
2.8 作业规定................................................ 7
2.9 环境....................................................... 8
2.10 使用说明书............................................ 8
3 重要提示 ............................................................ 9
3.1 制造商质保，保修................................. 9
3.2 燃料、辅助材料..................................... 9
3.3 备件、附件............................................ 9
3.4 保养....................................................... 9
3.5 插图....................................................... 9
3.6 客户服务................................................ 9
4 车辆视图 .......................................................... 10

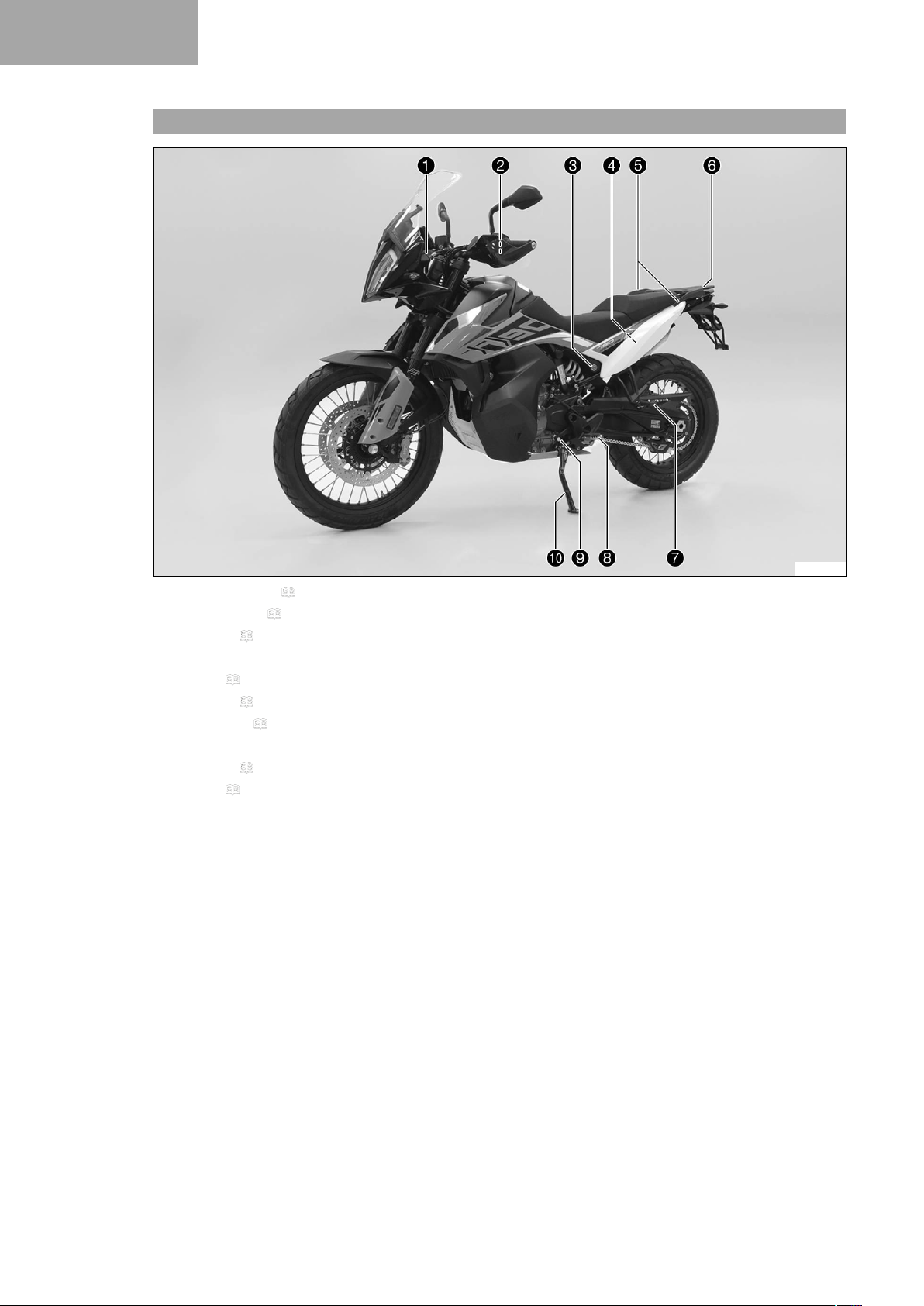

4.1 车辆视图 — 左前（示意图）............... 10
4.2 车辆视图 — 右后（示意图）............... 11
5 序列号.............................................................. 12
5.1 车辆识别号.......................................... 12
5.2 铭牌..................................................... 12
5.3 钥匙编号.............................................. 12
5.4 发动机编号.......................................... 13
5.5 前叉产品编号 ...................................... 13
5.6 后减震产品编号................................... 13
5.7 转向系统减震器产品编号 .................... 13
6 操作元件 .......................................................... 14

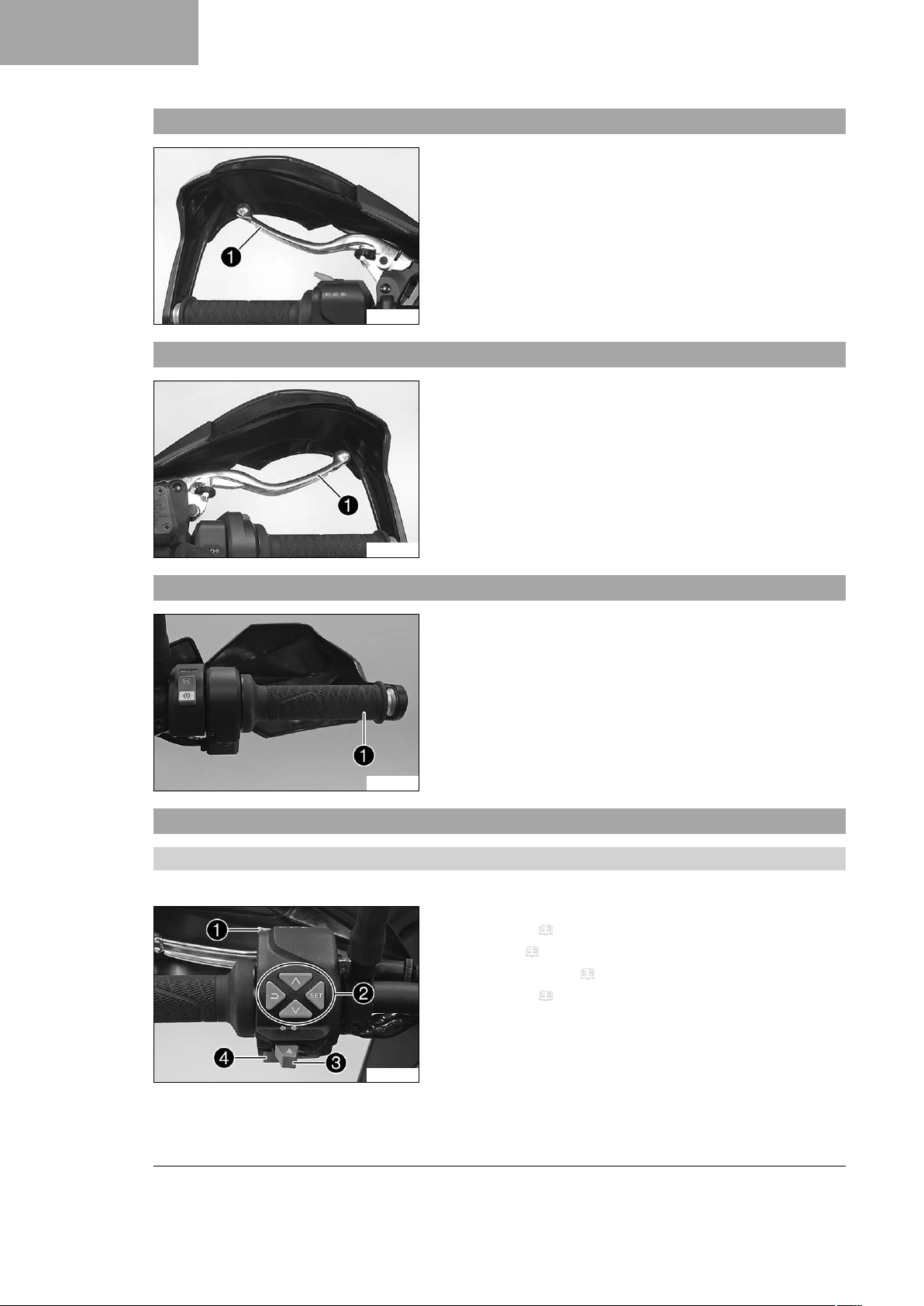

6.1 离合器手柄.......................................... 14
6.2 前制动手柄.......................................... 14
6.3 油门手把.............................................. 14
6.4 左侧方向把上的开关 ........................... 14
6.4.1 组合开关......................................... 14

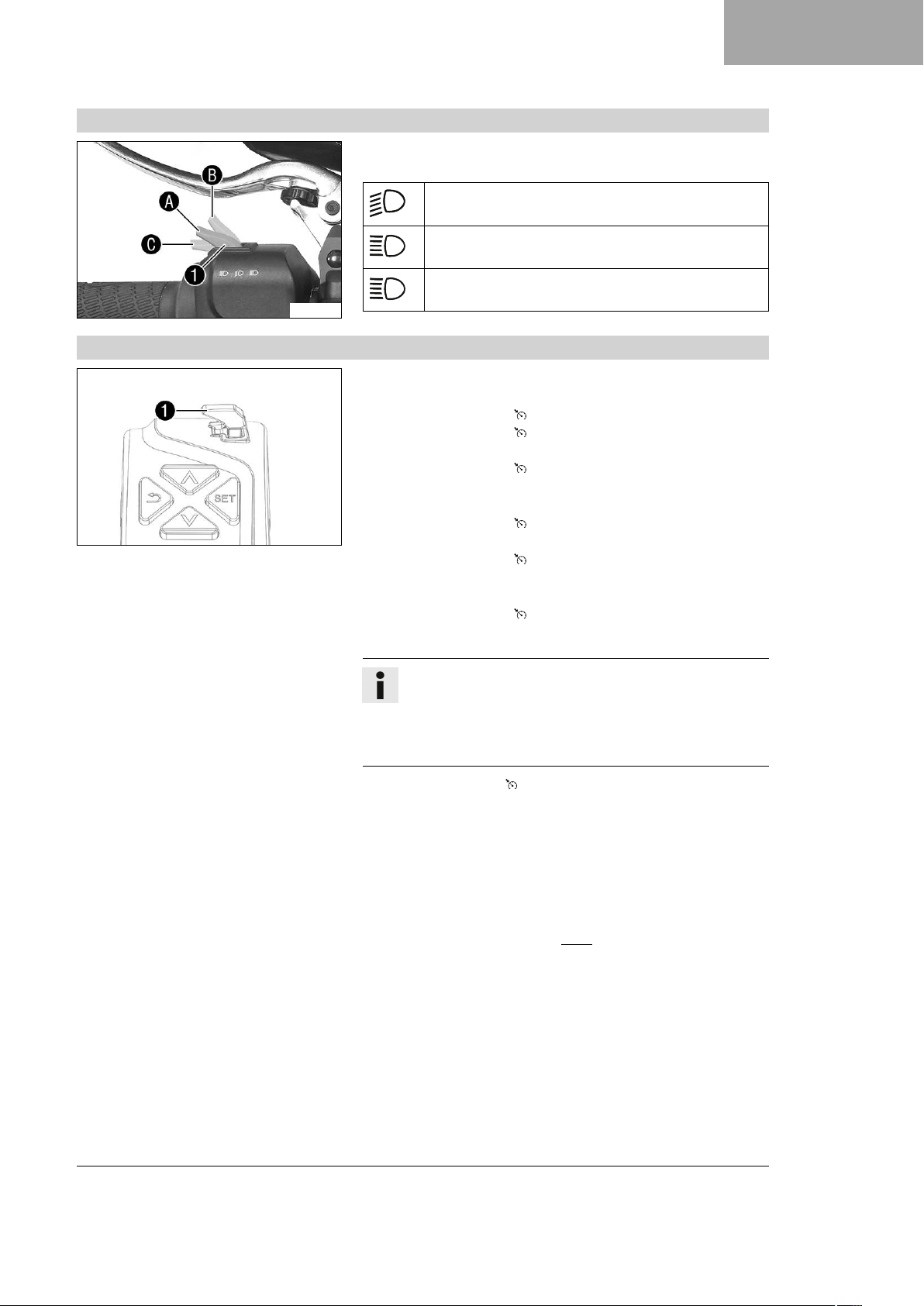

6.4.2 车灯开关......................................... 15
6.4.3 速度调节装置的按钮（可选） ........ 15
6.4.4 菜单键............................................. 16
6.4.5 转向指示灯开关 .............................. 16
6.4.6 喇叭按钮......................................... 17
6.5 右侧方向把上的开关 ........................... 17
6.5.1 启动按钮/熄火开关.......................... 17
6.6 点火锁/转向锁 ..................................... 17
6.7 锁止转向系统 ...................................... 17
6.8 解锁转向系统 ...................................... 18
6.9 电气附件插座 ...................................... 18

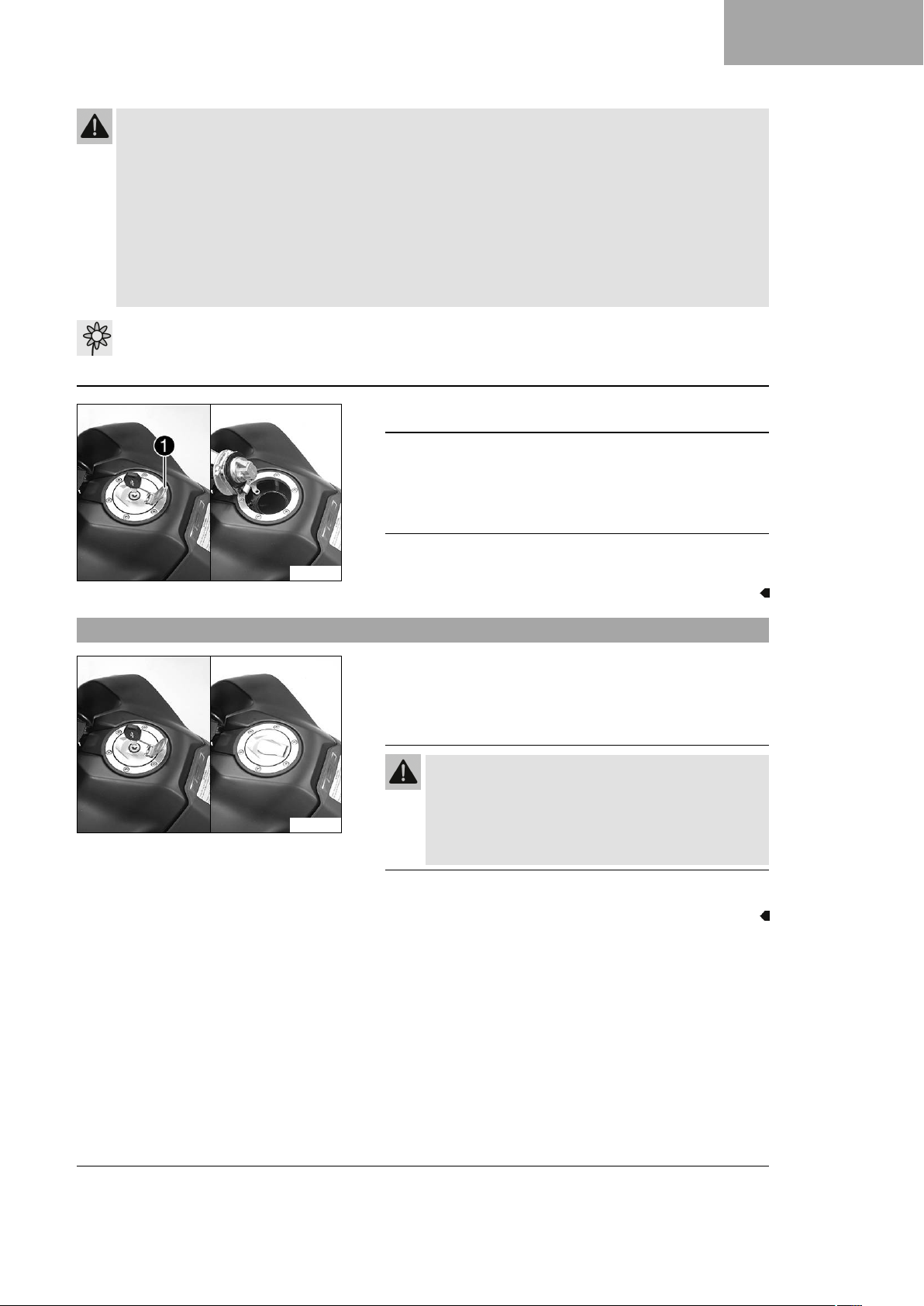

6.10 打开油箱盖.......................................... 18
6.11 关闭油箱盖.......................................... 19
6.12 燃油塞 ................................................. 20
6.13 打开乘客座椅下方的置物箱................. 20
6.14 关闭乘客座椅下方的置物箱................. 21
6.15 打开左侧置物箱................................... 21
6.16 关闭左侧置物箱................................... 22
6.17 打开右侧置物箱................................... 22
6.18 关闭右侧置物箱................................... 23
6.19 随车工具.............................................. 24
6.20 扶手..................................................... 24
6.21 行李架 ................................................. 24
6.22 座椅锁 ................................................. 24
6.23 乘客脚蹬.............................................. 25
6.24 换挡杆 ................................................. 25
6.25 制动踏杆.............................................. 25

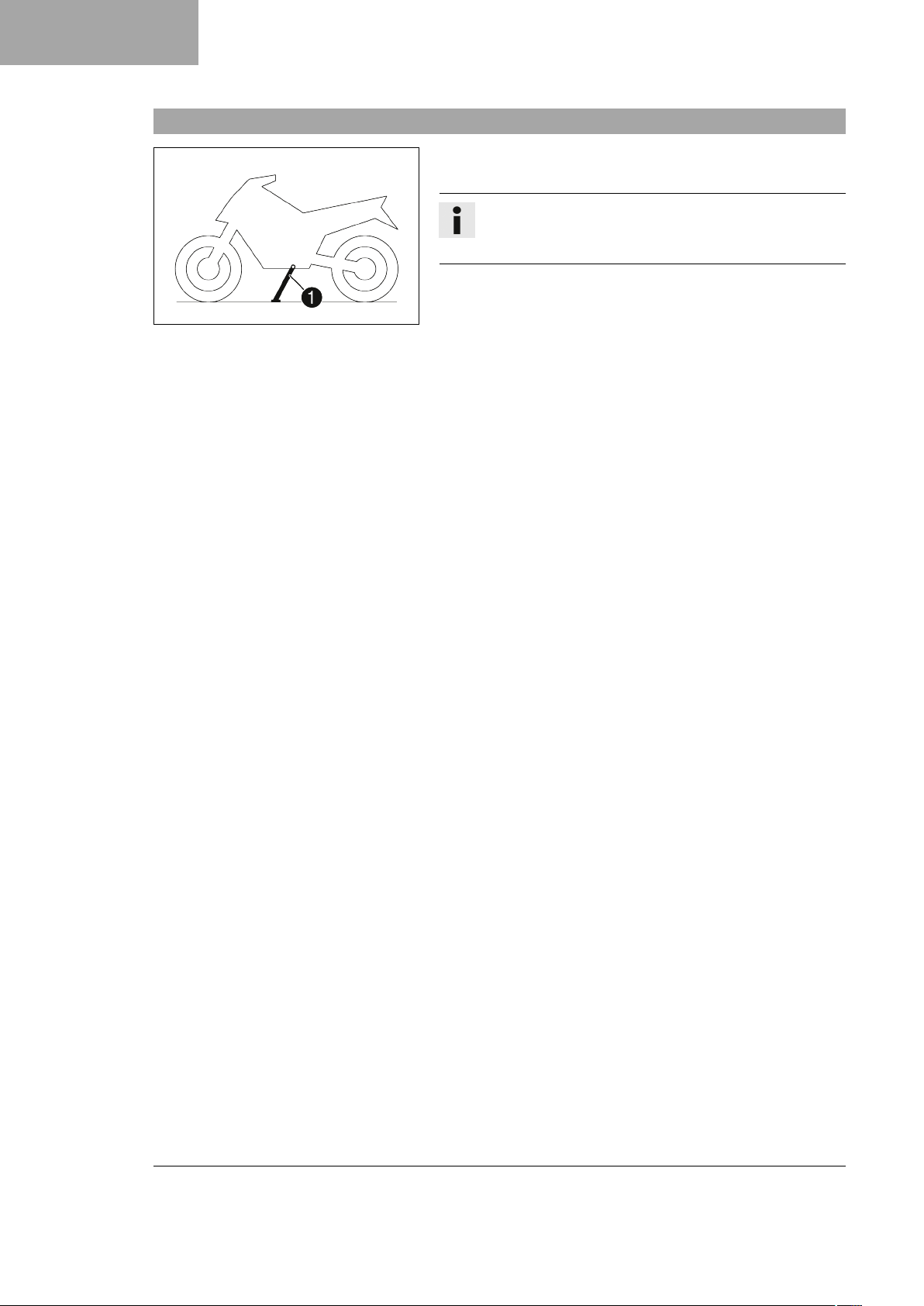

6.26 边撑..................................................... 26
7 组合仪表 .......................................................... 27

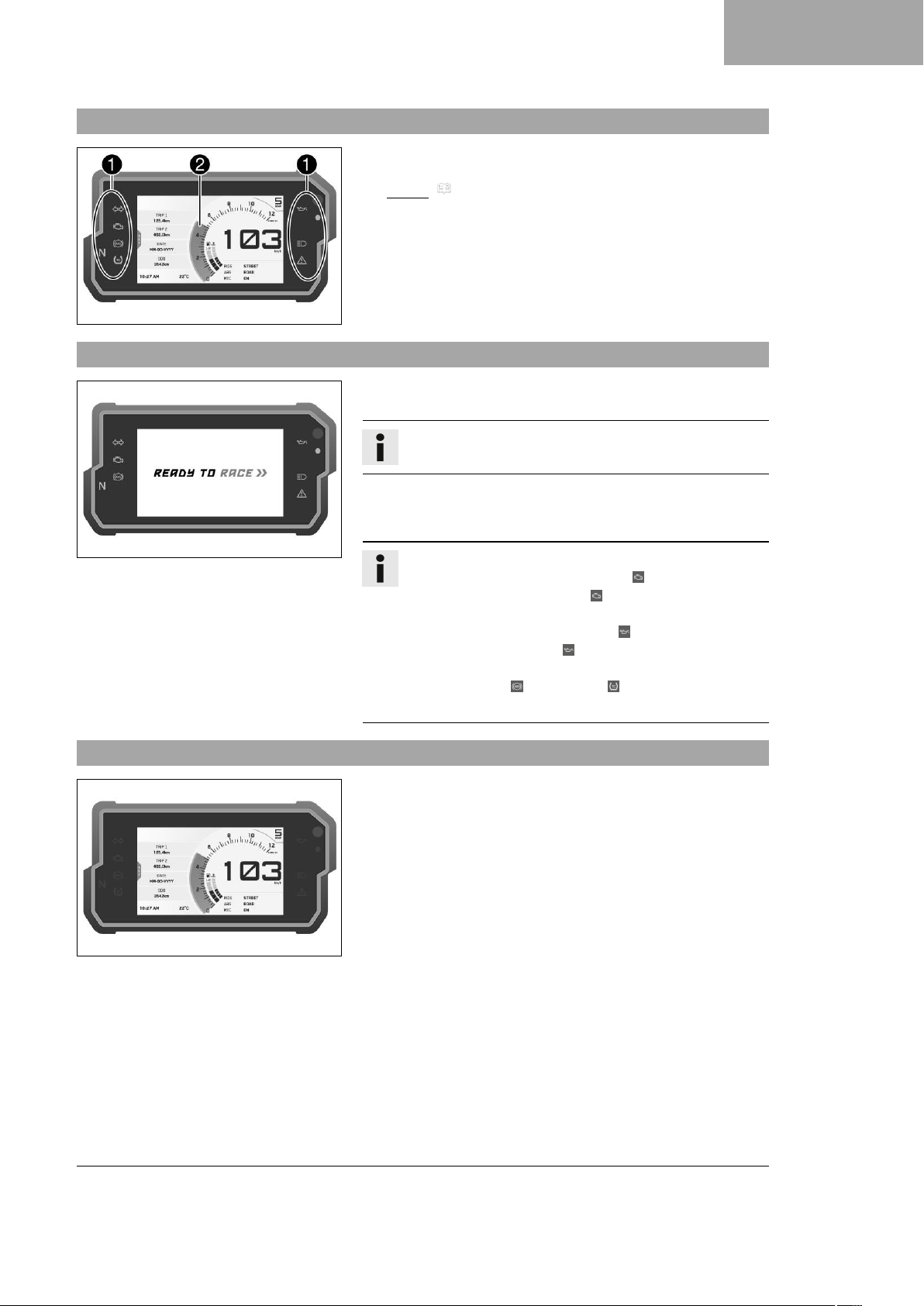

7.1 组合仪表.............................................. 27
7.2 启用和测试.......................................... 27
7.3 日间/夜间模式 ..................................... 27
7.4 警告..................................................... 28
7.5 结冰警告.............................................. 28
7.6 指示灯 ................................................. 29

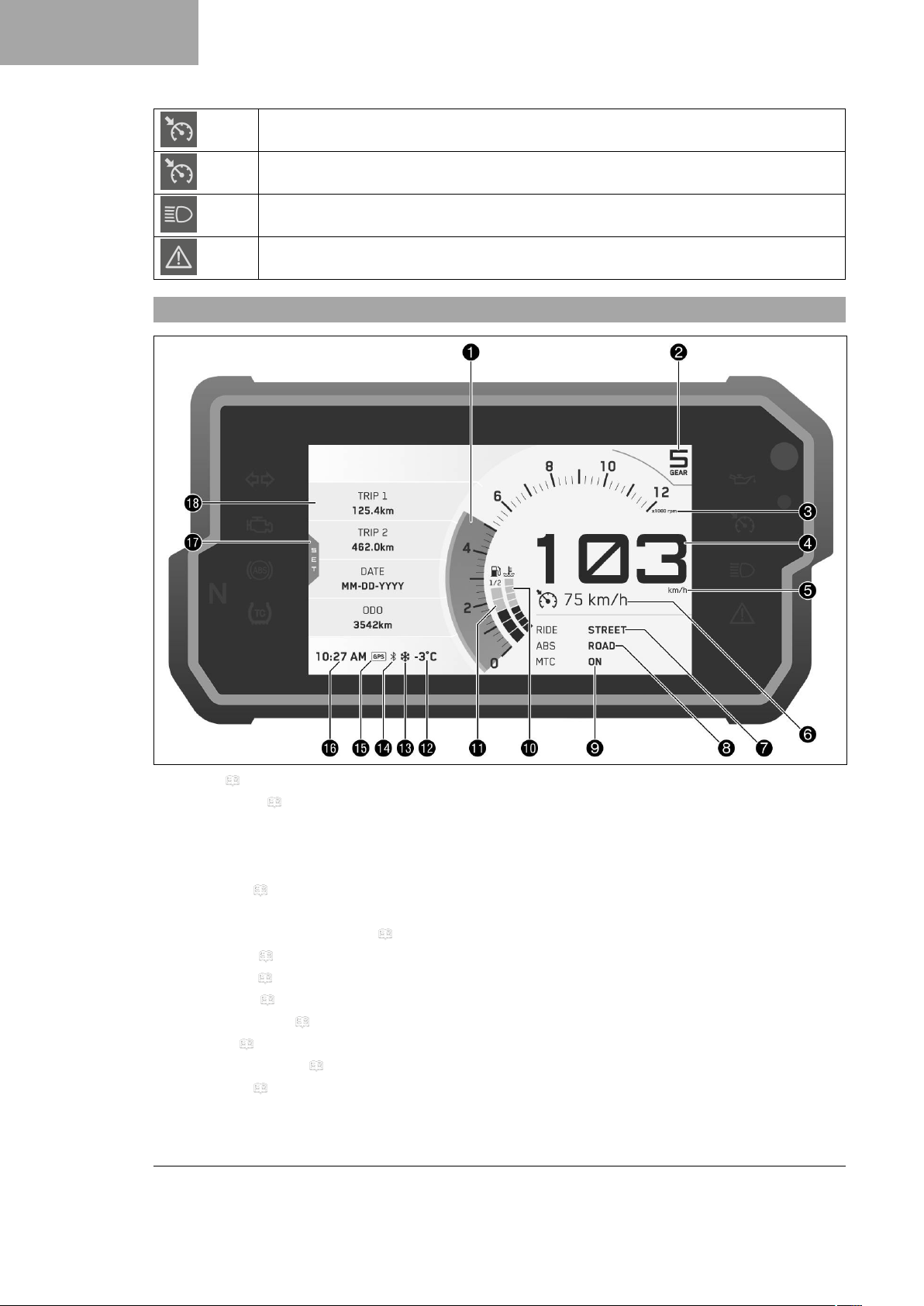

7.7 显示屏 ................................................. 30

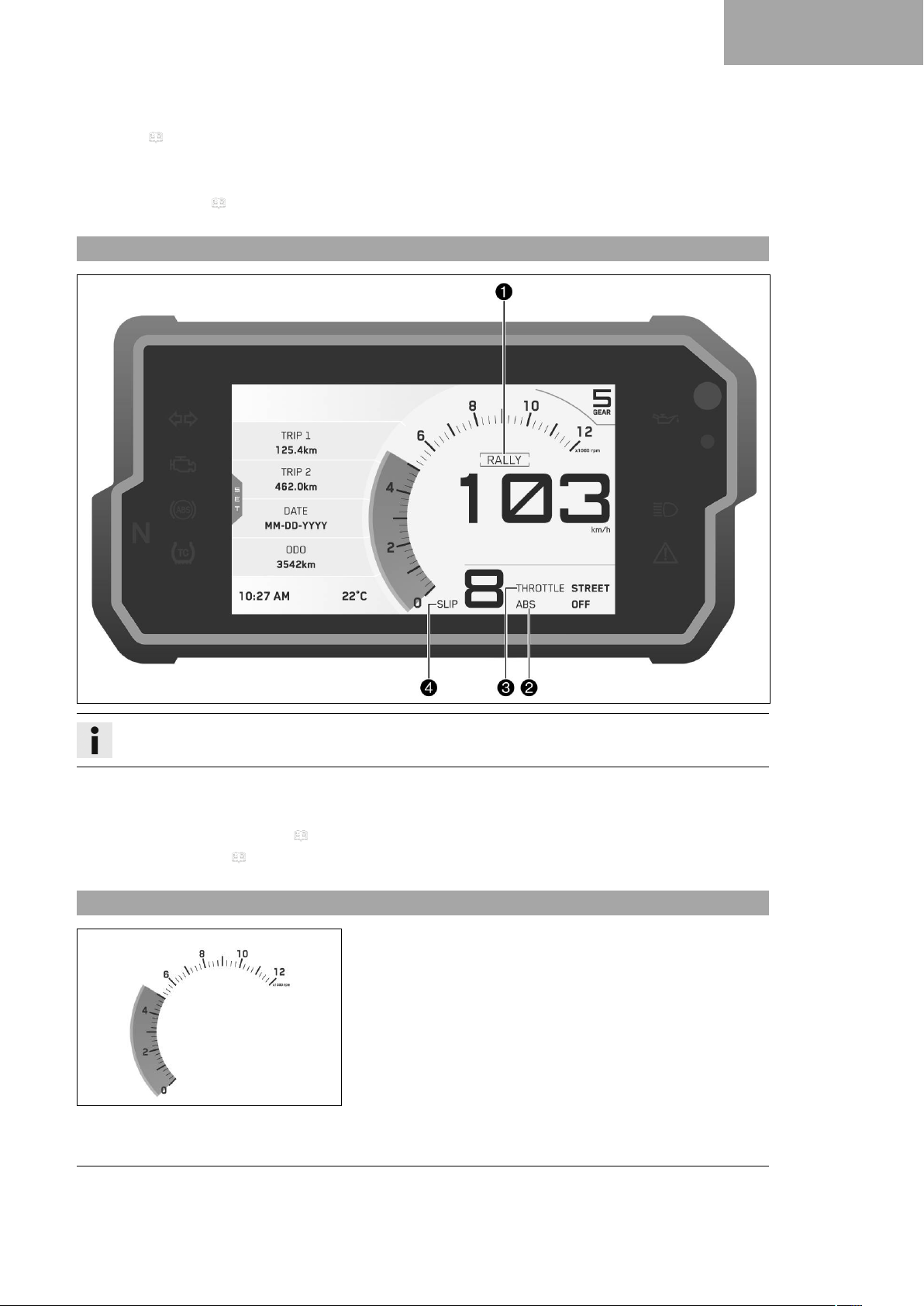

7.8 RALLY 显示屏（可选） ...................... 31
7.9 转速..................................................... 31
7.10 换档指示灯.......................................... 32
7.11 速度显示.............................................. 32
7.12 速度调节装置的显示（可选）............. 32
7.13 Ride 显示 ............................................ 33

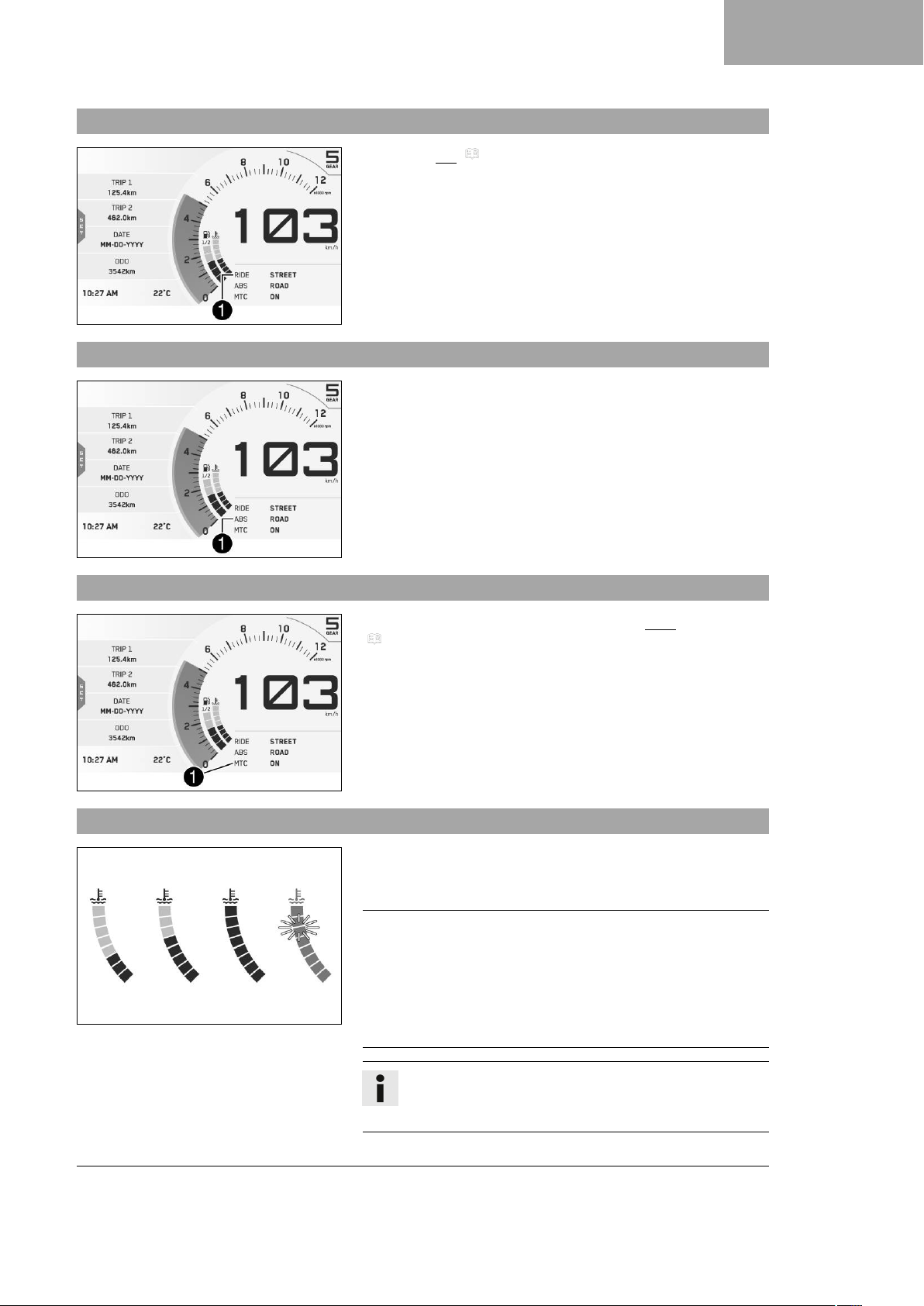

7.14 ABS 显示............................................. 33
7.15 MTC 显示............................................ 33
7.16 冷却液温度读数................................... 33

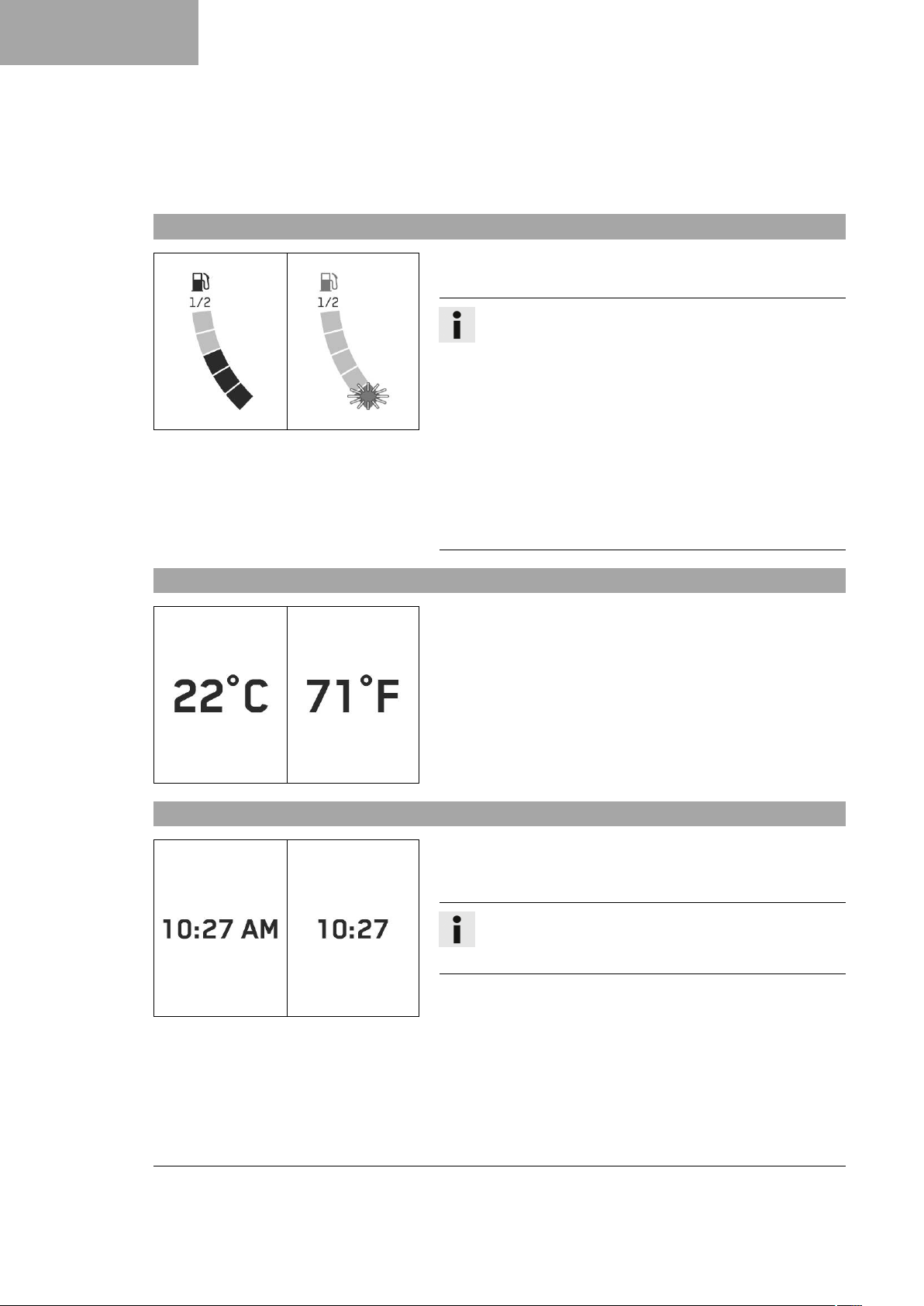

7.17 燃油表 ................................................. 34
7.18 环境空气温度显示............................... 34
7.19 时钟..................................................... 34
7.20 Favorites 显示..................................... 35
7.21 Quick Selector 1 显示 ......................... 35
7.22 Quick Selector 2 显示 ......................... 35
7.23 Navigation 显示（可选） .................... 35
7.24 菜单..................................................... 36
7.24.1 KTM MY RIDE（可选） ................. 36
7.24.2 Audio（可选）................................ 36
7.24.3 Navigation（可选）........................ 37
7.24.4 导航设置（可选）........................... 37
7.24.5 油量（可选）.................................. 38
7.24.6 Pairing（可选）.............................. 38
7.24.7 Phone（可选）............................... 39
2
Page 5
目录
7.24.8 Headset（可选）............................ 40
7.24.9 电话（可选）.................................. 41
7.24.10 Trips/Data....................................... 41
7.24.11 General Info.................................... 41
7.24.12 Trip 1 .............................................. 42
7.24.13 Trip 2 .............................................. 42
7.24.14 TPMS（功能可选）........................ 43
7.24.15 Warning.......................................... 43

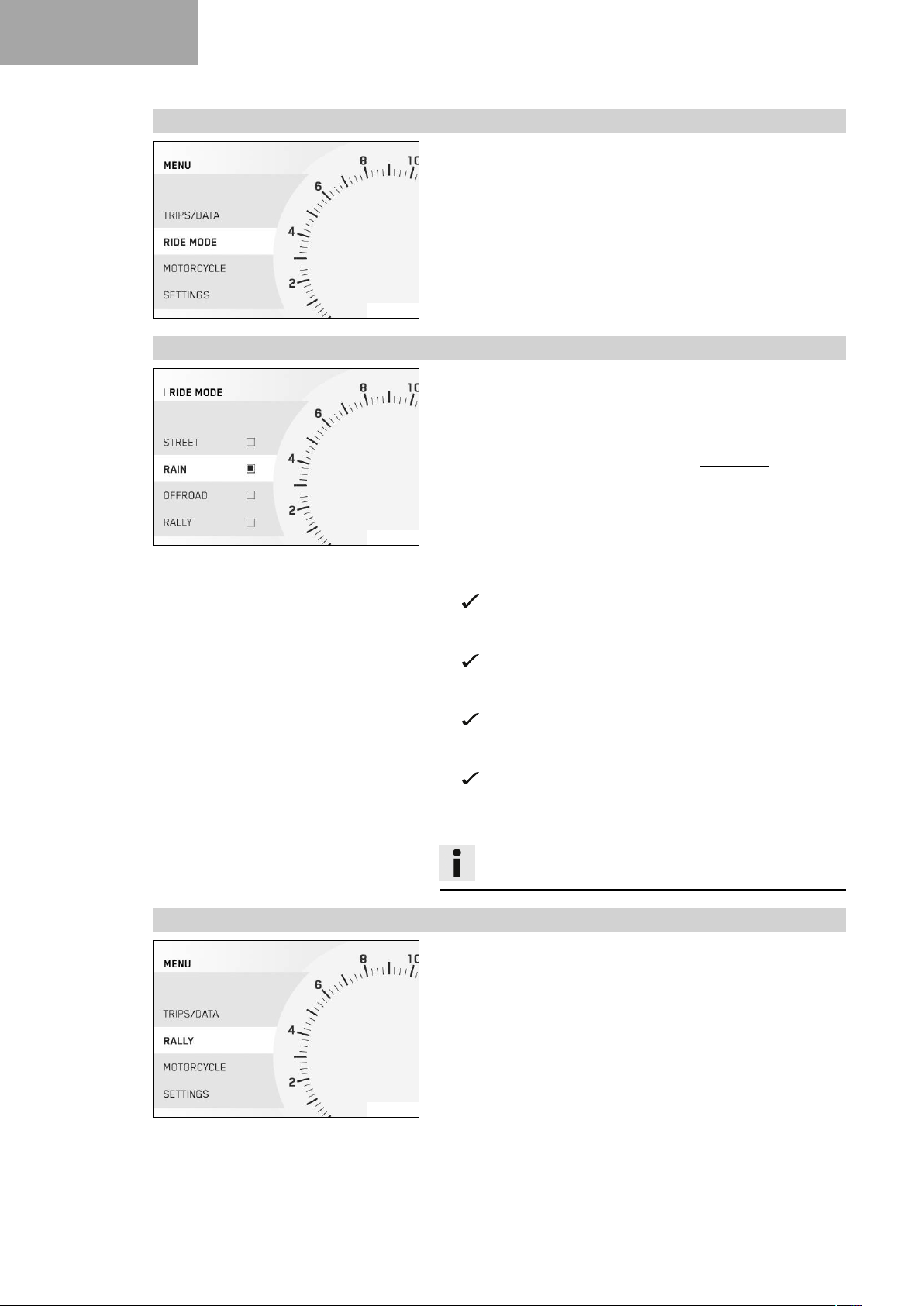

7.24.16 Ride Mode...................................... 44
7.24.17 Ride Mode...................................... 44
7.24.18 Rally（可选）................................. 44
7.24.19 Throttle Response（可选） ........... 45
7.24.20 Leave Rally（可选） ...................... 45
7.24.21 Motorcycle...................................... 45
7.24.22 MTC................................................ 46
7.24.23 ABS ................................................ 46
7.24.24 Quick Shift+（可选） ..................... 46

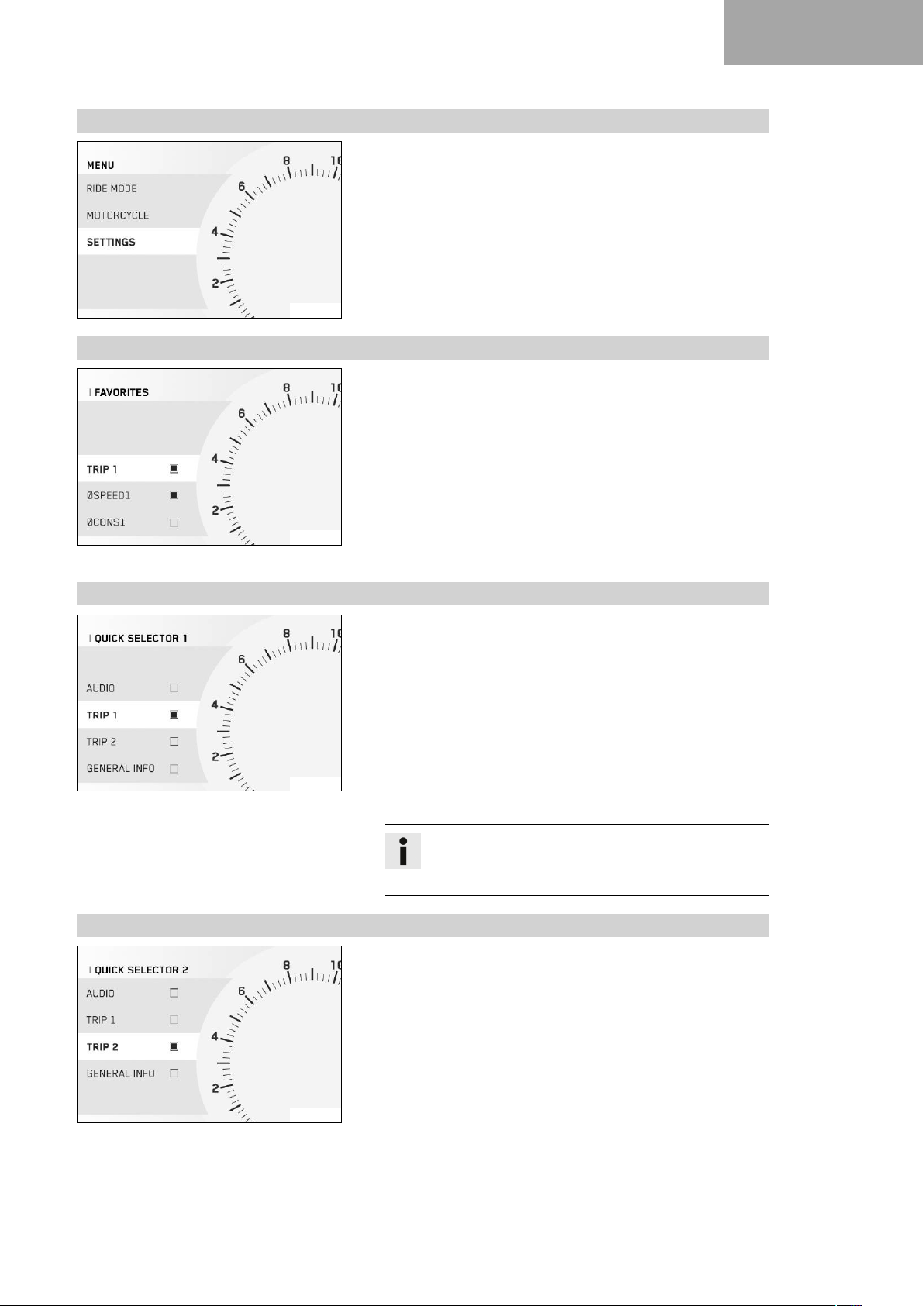

7.24.25 Settings .......................................... 47
7.24.26 Favorites......................................... 47
7.24.27 Quick Selector 1............................. 47
7.24.28 Quick Selector 2............................. 47

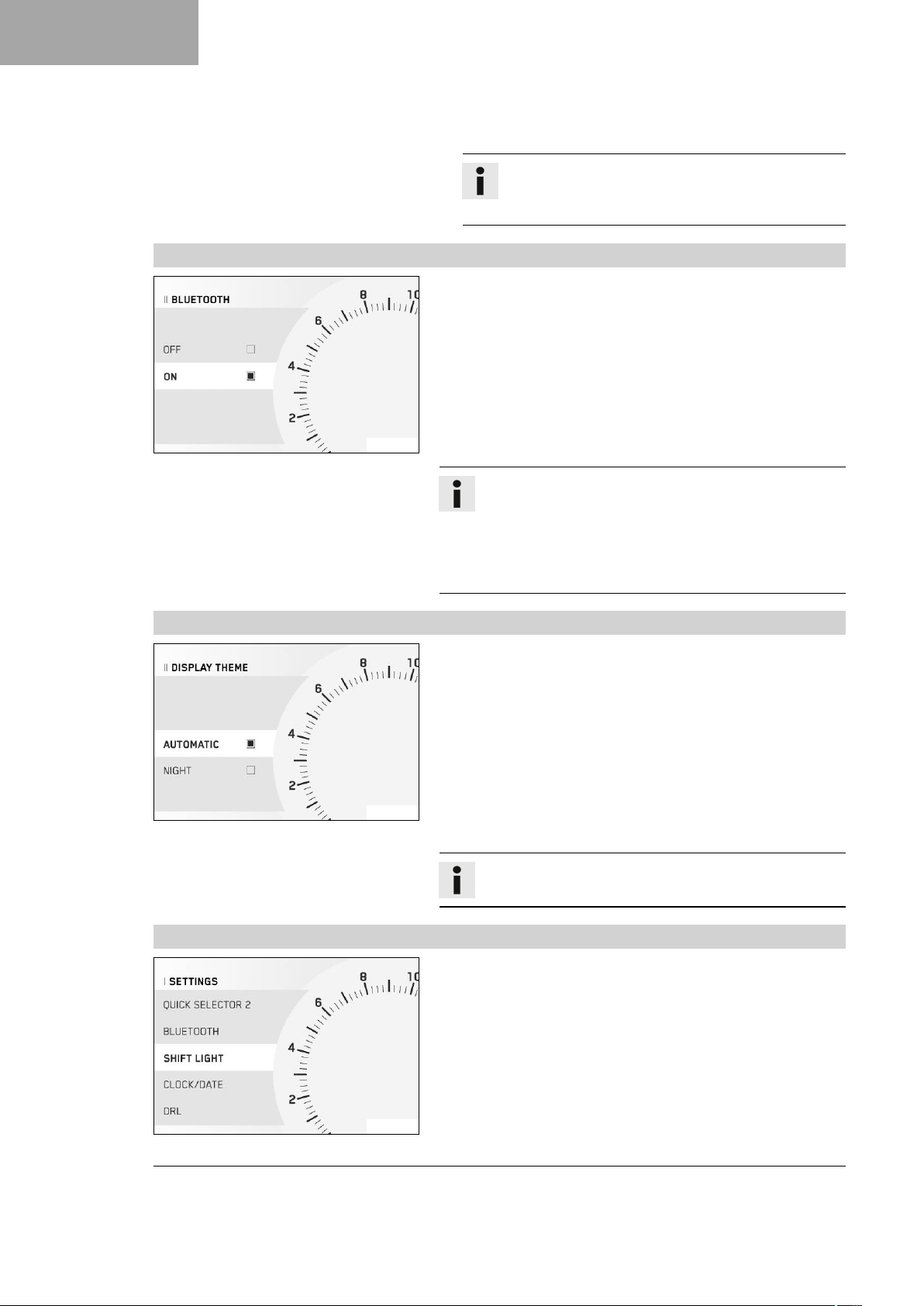

7.24.29 Bluetooth（可选）.......................... 48
7.24.30 Display Theme ............................... 48
7.24.31 Shift Light ....................................... 48

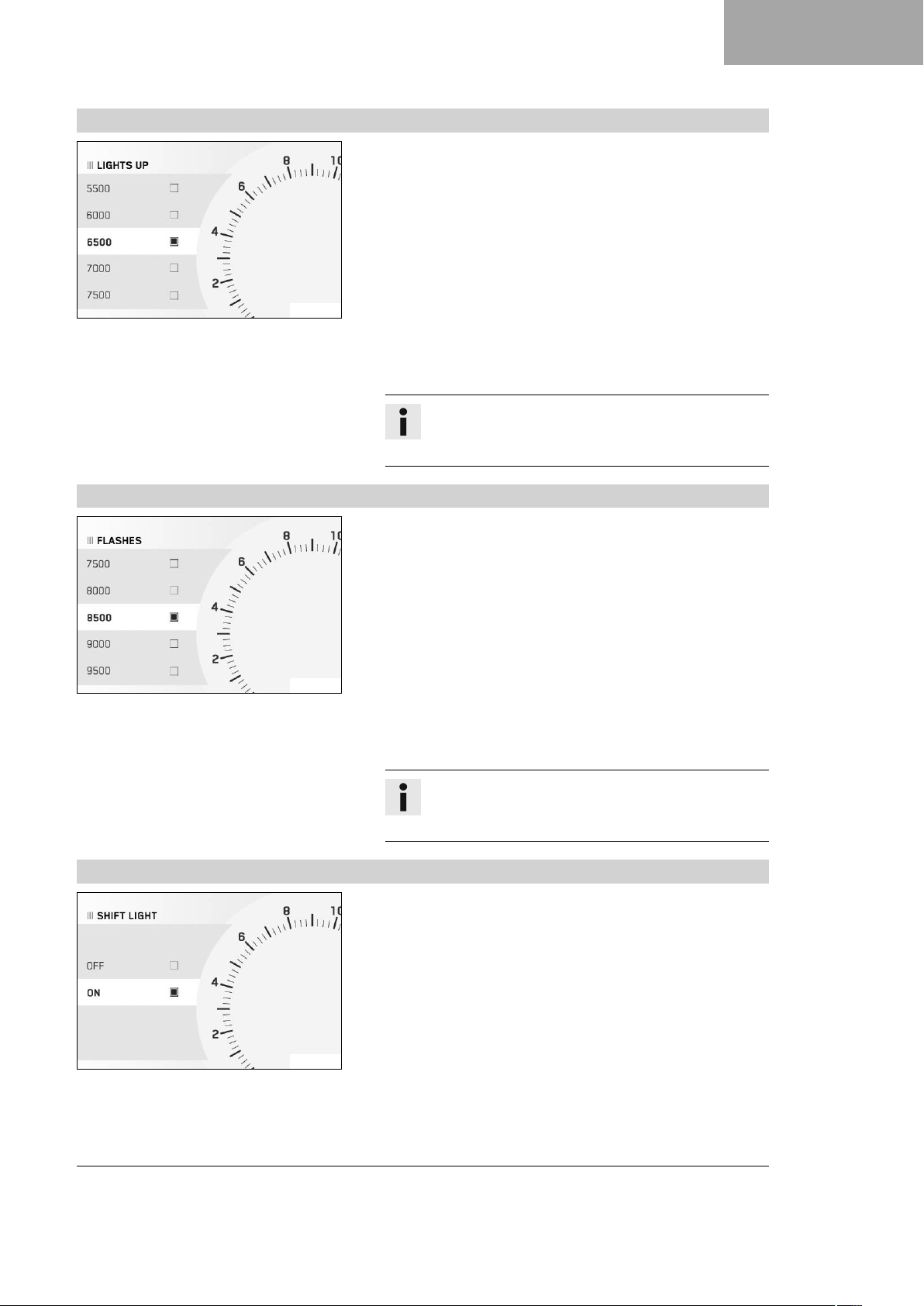

7.24.32 Lights up......................................... 49
7.24.33 Flashes........................................... 49
7.24.34 Shift Light ....................................... 49

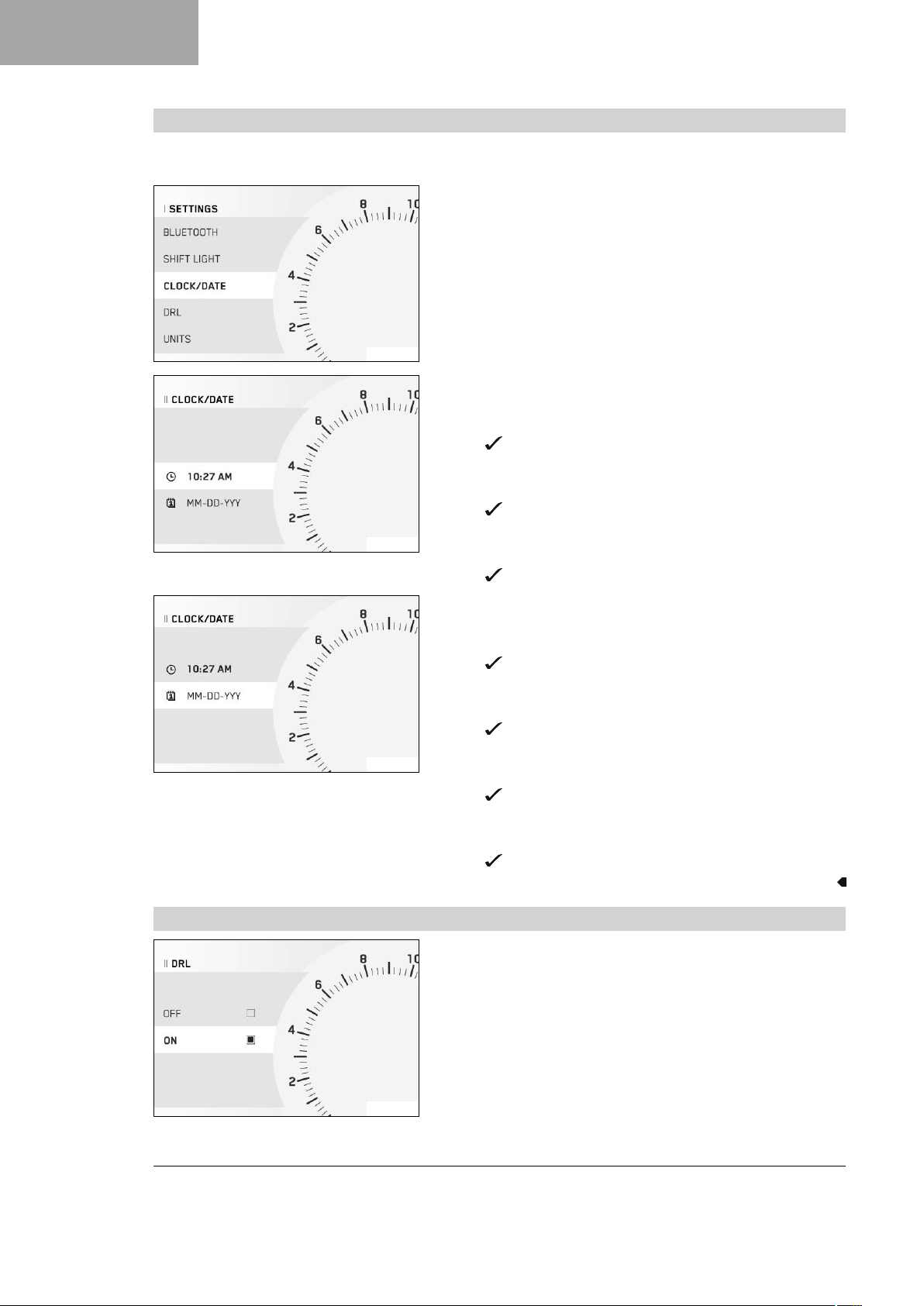

7.24.35 设置时钟和日期 .............................. 50
7.24.36 DRL ................................................ 50
7.24.37 Units ............................................... 51
7.24.38 Distance ......................................... 51
7.24.39 Temperature................................... 51

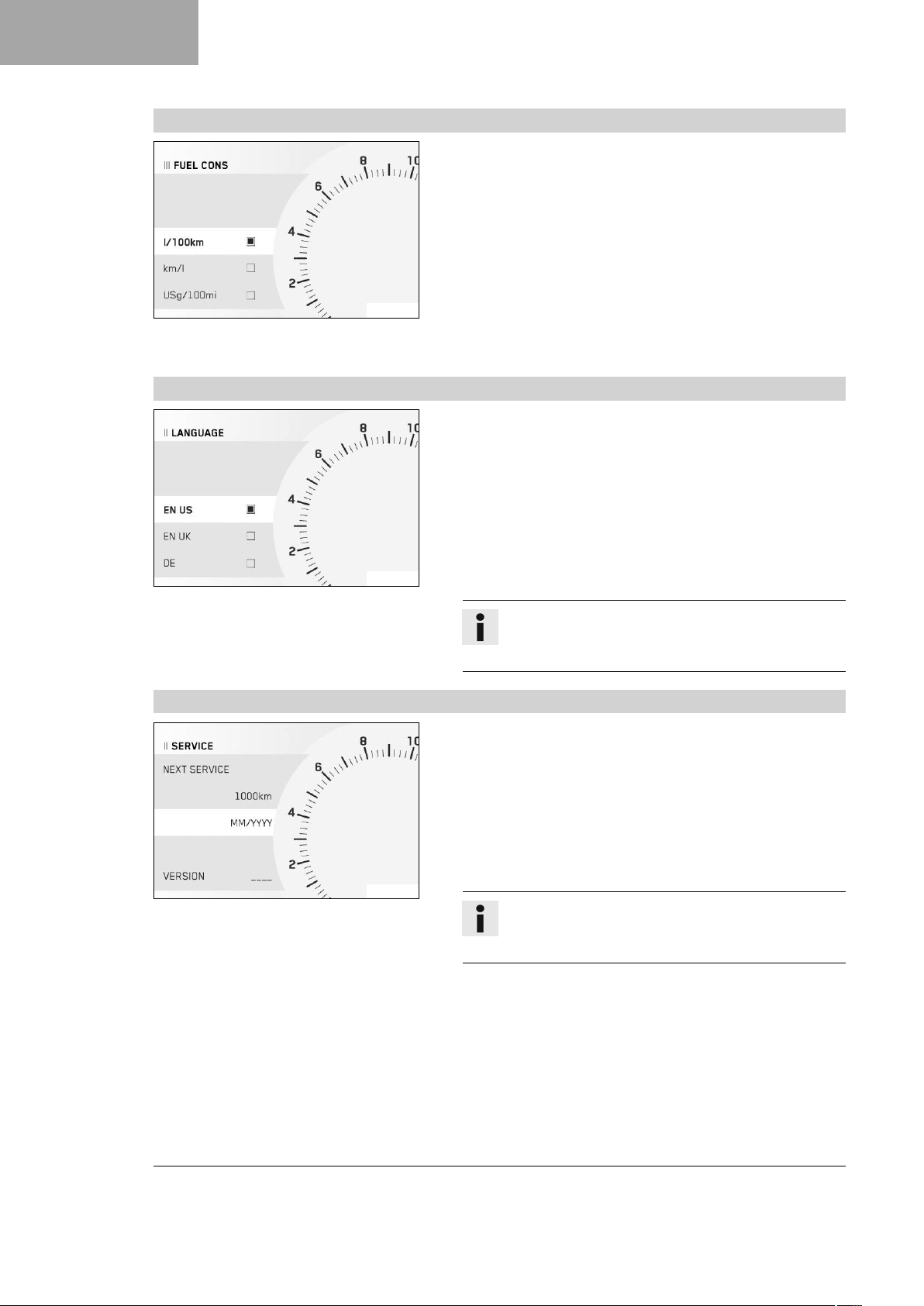

7.24.40 Fuel Cons....................................... 52
7.24.41 Language ....................................... 52
7.24.42 Service ........................................... 52

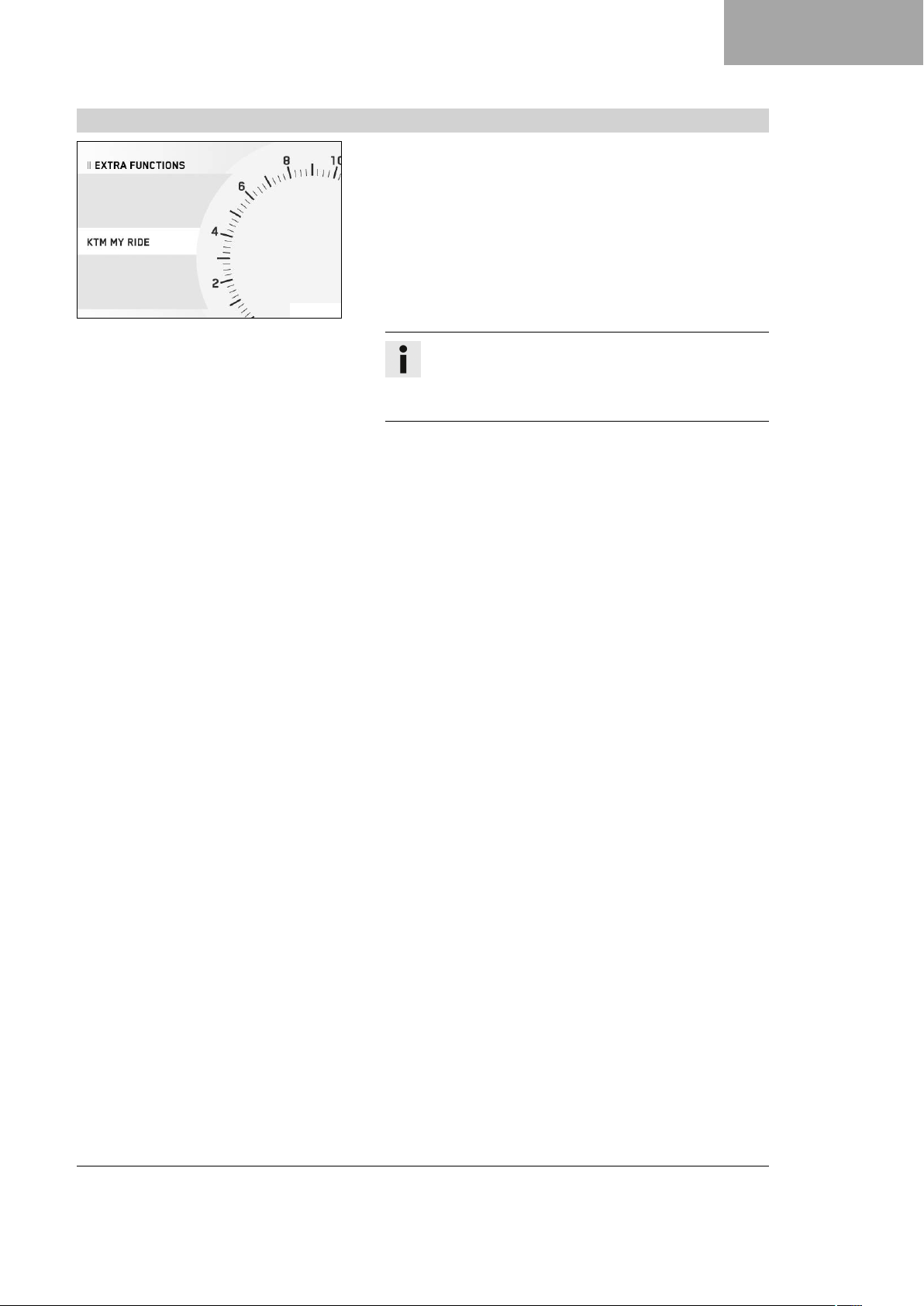

7.24.43 Extra Functions .............................. 53
8 人体工学设计................................................... 54

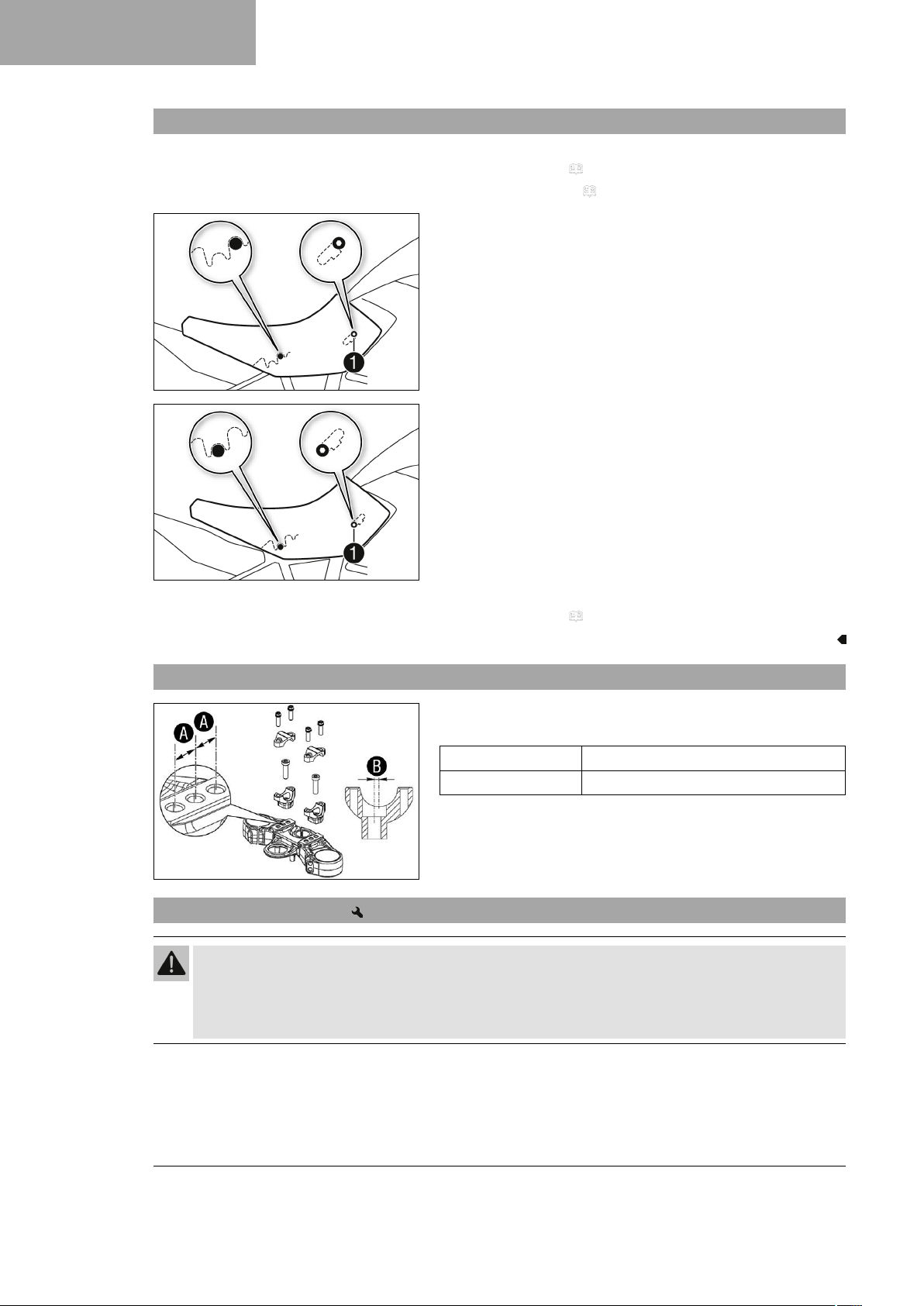

8.1 设置驾驶员座椅................................... 54
8.2 方向把位置.......................................... 54
8.3 调整方向把位置 ............................... 54
8.4 调整挡风玻璃 ...................................... 55
8.5 设置离合器手柄的初始设置................. 56
8.6 设置前制动手柄的初始位置................. 56

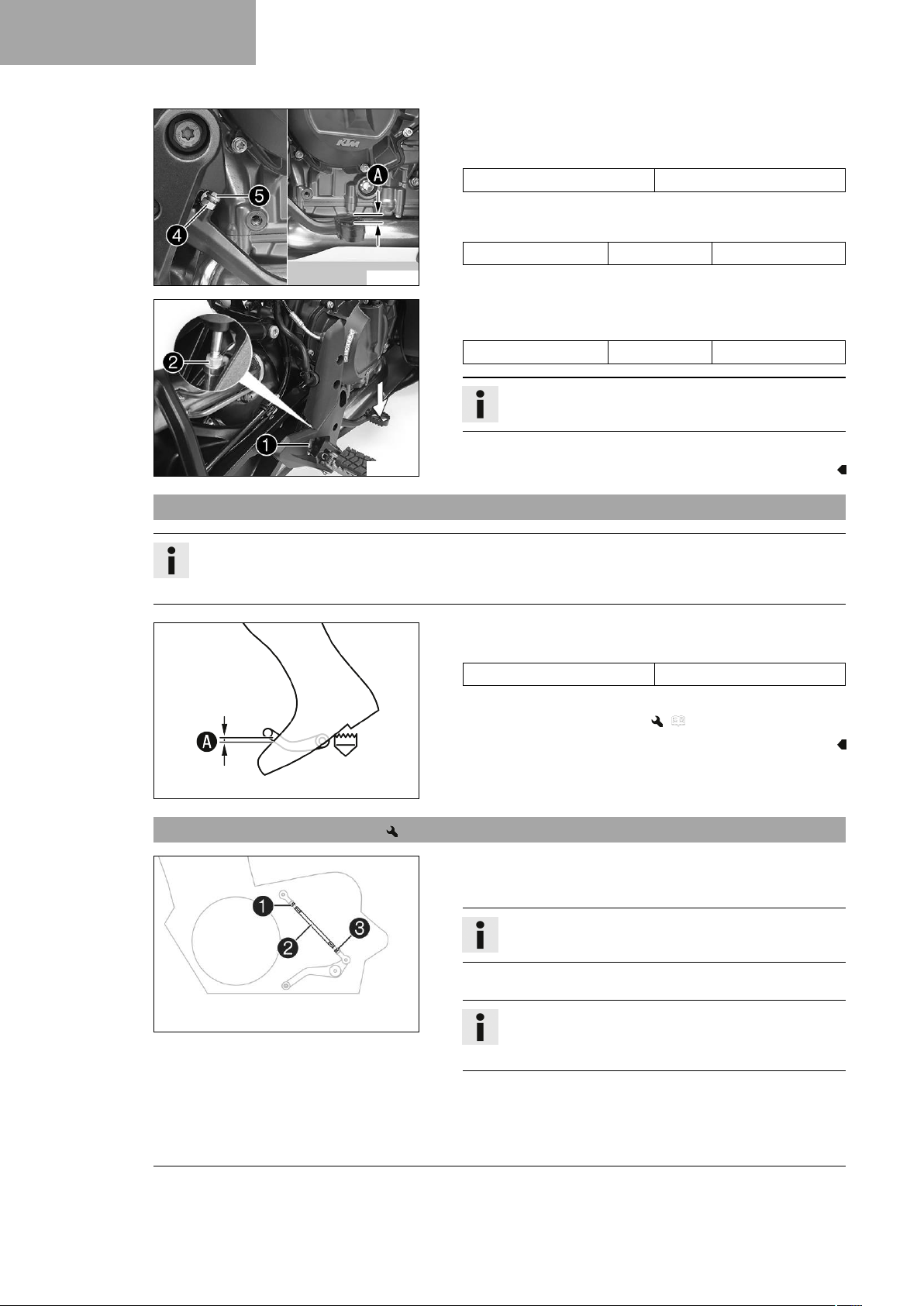

8.7 设置制动踏杆 ...................................... 57
8.8 设置制动踏杆的初始位置 ................ 57
8.9 检查换档杆的初始位置........................ 58

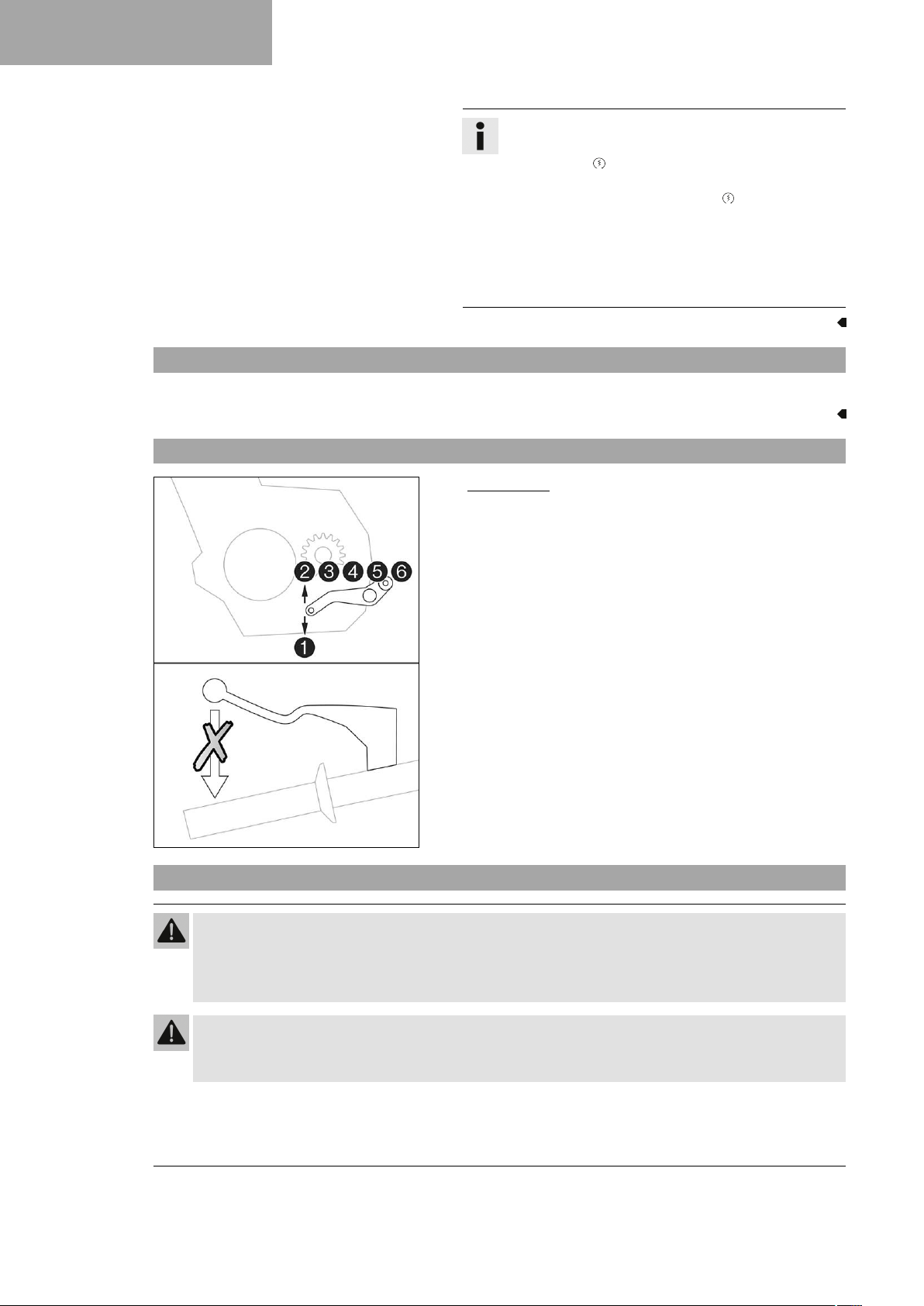

8.10 设置换档杆初始位置 ........................ 58
9 调试 ................................................................. 60
9.1 有关初次调试的提示 ........................... 60
9.2 磨合发动机.......................................... 61
9.3 负载..................................................... 61
10 如何驾驶本车................................................... 63
10.1 每次驾驶前的检查和维护作业............. 63
10.2 启动车辆.............................................. 63
10.3 起步..................................................... 64
10.4 快速换档+（可选）............................. 64
10.5 换挡，驾驶.......................................... 64
10.6 制动..................................................... 67
10.7 停车、停放.......................................... 68
10.8 运输..................................................... 69

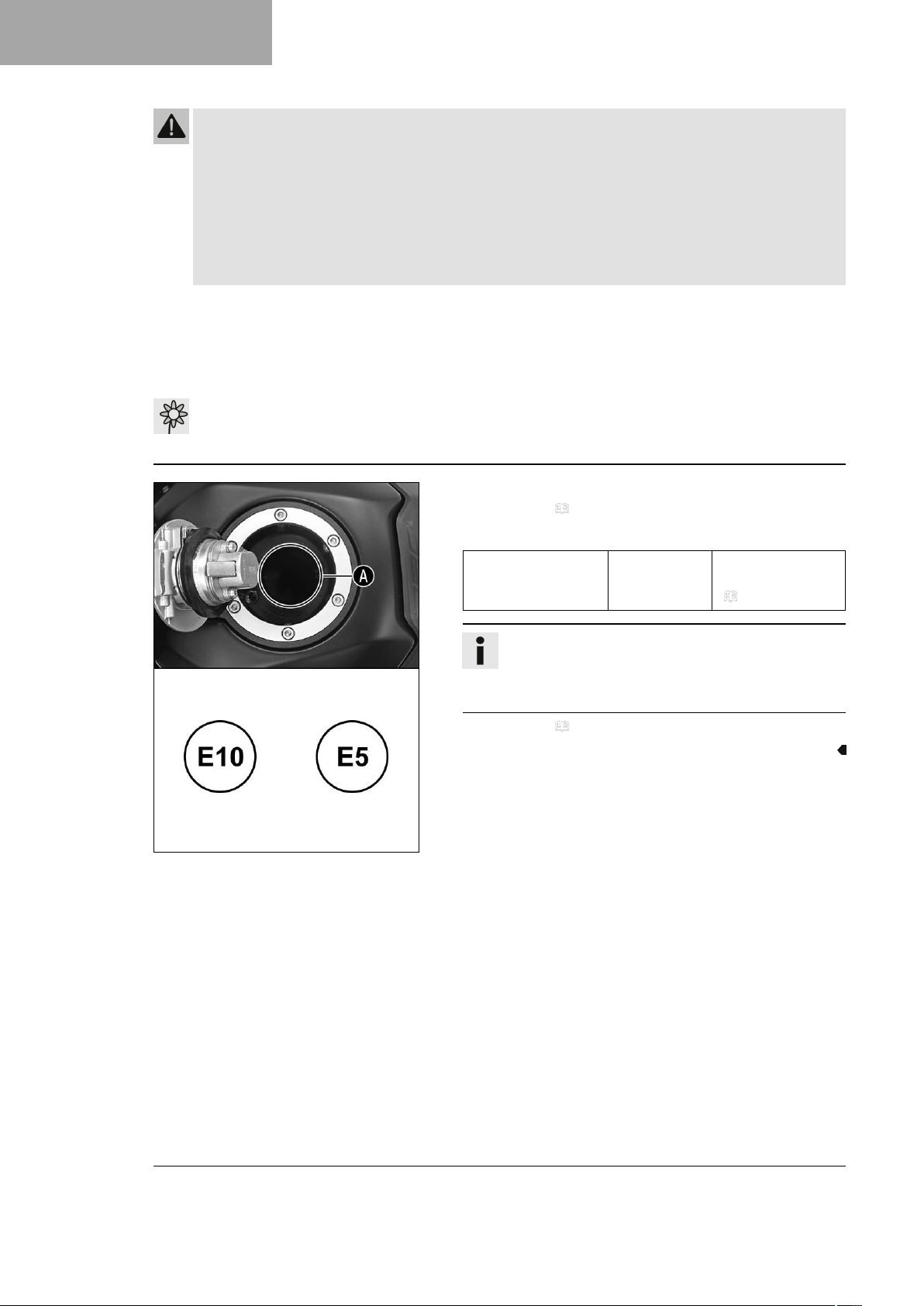

10.9 添加燃油.............................................. 69
11 保养计划.......................................................... 71
11.1 其他信息.............................................. 71
11.2 必须执行的工作................................... 71
11.3 推荐执行的工作................................... 72
12 调校底盘.......................................................... 73
12.1 调整后减震的弹簧预载 .................... 73
13 底盘维修工作................................................... 74
13.1 用后轮支架抬起摩托车........................ 74
13.2 将摩托车从后轮支架上移出................. 74
13.3 用前轮支架抬起摩托车........................ 74
13.4 从前轮支架上移出摩托车 .................... 75

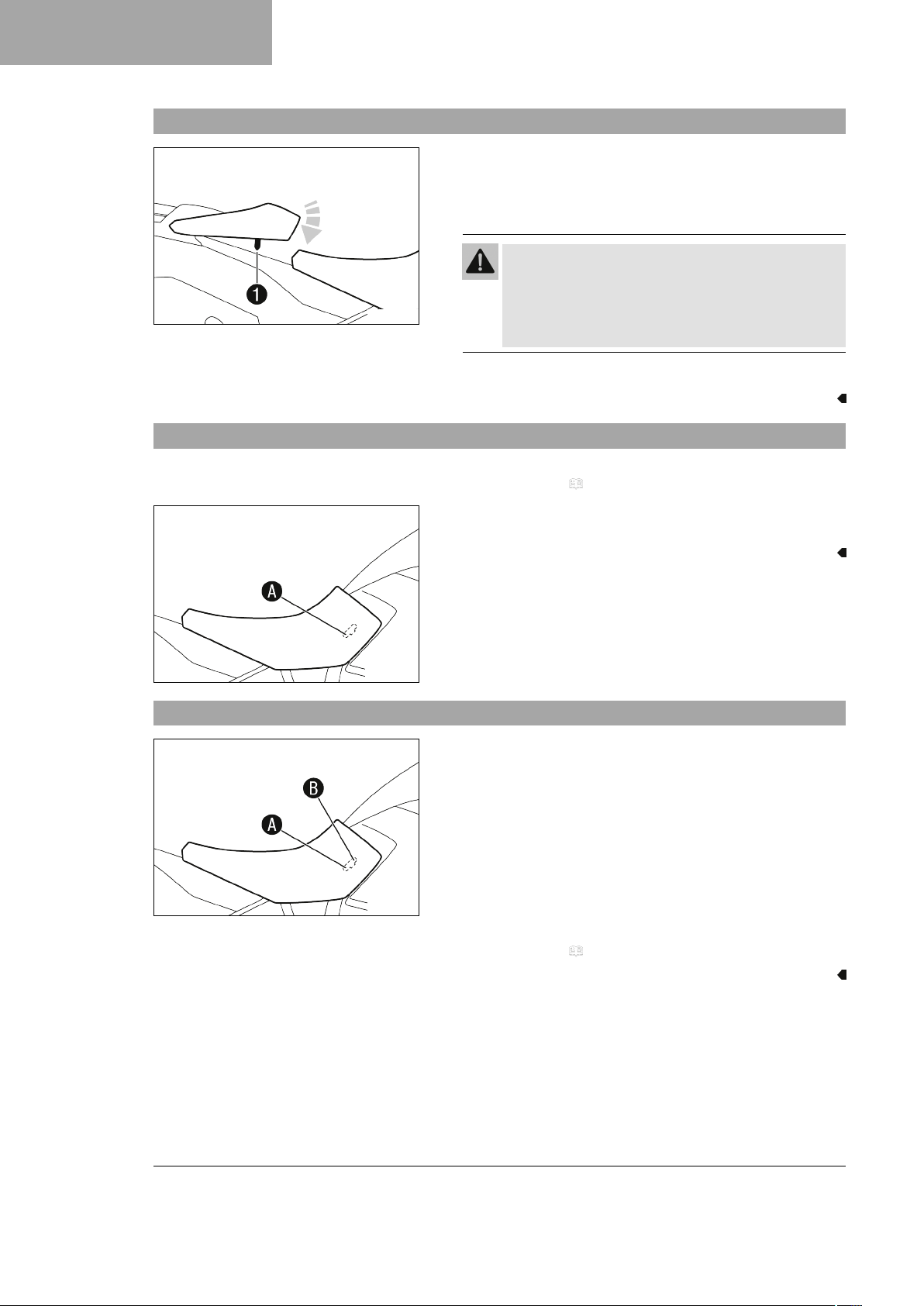

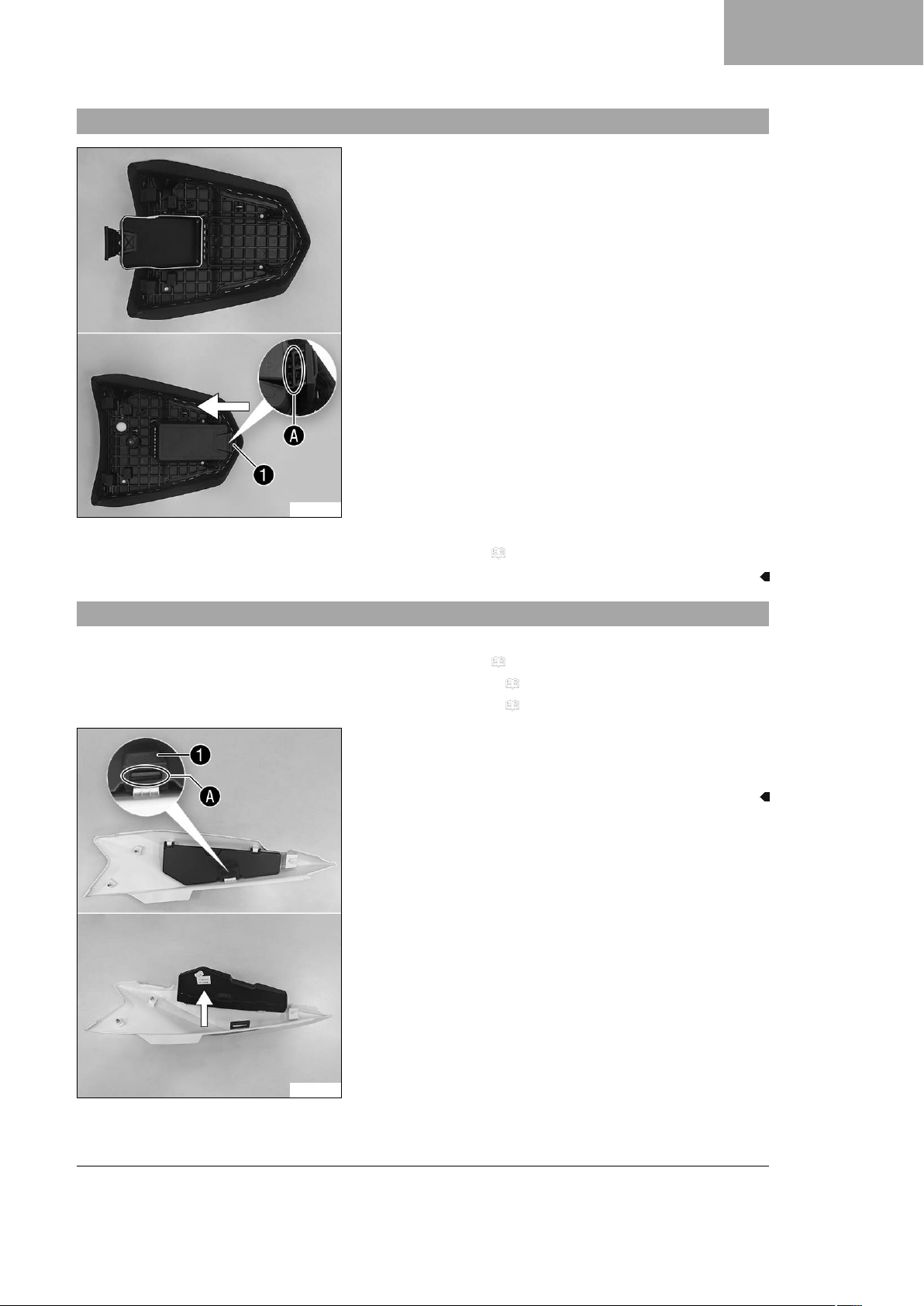

13.5 取下乘客座椅 ...................................... 75
13.6 安装乘客座椅 ...................................... 76
13.7 取下驾驶员座椅................................... 76
13.8 安装驾驶员座椅................................... 76
13.9 检查链条是否脏污............................... 77
13.10 清洁链条.............................................. 77
13.11 检查链条松紧度................................... 78
13.12 调整链条松紧度................................... 78
13.13 检查链条、后链轮、发动机链轮和链
条导向件.............................................. 79
13.14 拆卸左侧侧饰板................................... 81
13.15 安装左侧侧饰板................................... 82
13.16 拆卸右侧侧饰板................................... 82
13.17 安装右侧侧饰板................................... 83
13.18 拆卸蓄电池盖 ...................................... 83
13.19 安装蓄电池盖 ...................................... 84
13.20 拆卸左侧油箱扰流板 ........................... 84
13.21 安装左侧油箱扰流板 ........................... 85
13.22 拆卸右侧油箱扰流板 ........................... 86
13.23 安装右侧油箱扰流板 ........................... 87
13.24 拆卸前挡泥板 ...................................... 88
13.25 安装前挡泥板 ...................................... 88
13.26 清洁前叉腿的防尘套 ........................ 89
13.27 拆卸挡风玻璃 ...................................... 89
13.28 安装挡风玻璃 ...................................... 90
13.29 拆卸左侧油箱饰板............................... 90
13.30 安装左侧油箱饰板............................... 91
3
Page 6
目录
13.31 拆卸右侧油箱饰板............................... 91
13.32 安装右侧油箱饰板............................... 92
13.33 拆卸发动机防护装置 ........................... 92
13.34 安装发动机防护装置 ........................... 93
14 制动系统.......................................................... 95

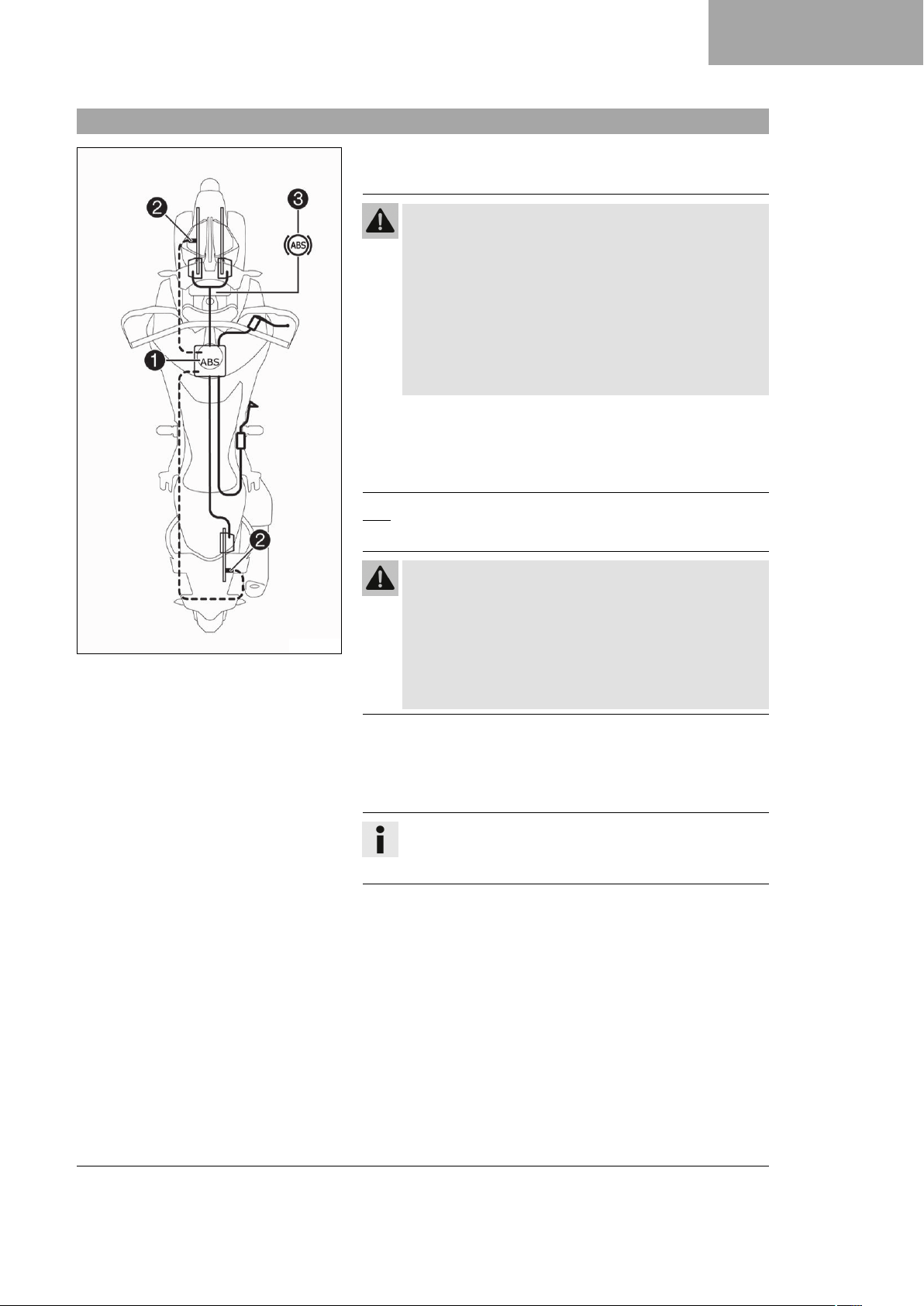

14.1 防抱死制动系统 （ABS） ................... 95
14.2 检查制动盘.......................................... 96
14.3 检查前轮制动器的制动液液位............. 96
14.4 补充前轮制动器的制动液 ................ 97
14.5 检查前轮制动器的制动摩擦片............. 98
14.6 检查制动踏杆的自由行程 .................... 98
14.7 检查后轮制动器的制动液液位............. 98
14.8 补充后轮制动器的制动液 ................ 99
14.9 检查后轮制动器的制动摩擦片........... 100
15 车轮、轮胎 .................................................... 101
15.1 拆卸前轮 ........................................ 101
15.2 安装前轮 ........................................ 102
15.3 拆卸后轮 ........................................ 103
15.4 安装后轮 ........................................ 104
15.5 检查后轮轮毂的减震橡胶 .............. 106
15.6 检查轮胎状态 .................................... 106
15.7 检查轮胎气压 .................................... 107
15.8 检查轮辐松紧度................................. 108
15.9 无内胎轮胎系统................................. 108
15.10 故障喷雾的用途................................. 109
16 电气装置........................................................ 110
16.1 日间行车灯 （DRL） ........................ 110
16.2 拆卸 12 V 电池 .............................. 110
16.3 安装 12 V 电池 .............................. 111
16.4 12 V 电池充电 ............................... 113
16.5 更换主保险丝 .................................... 114
16.6 更换 ABS 保险丝............................... 115
16.7 更换单独用电器的保险丝 .................. 116
16.8 检查前照灯设置................................. 118
16.9 调整前照灯的光程............................. 118
16.10 诊断插头............................................ 119
16.11 前部 ACC1 和 ACC2......................... 119
16.12 后部 ACC1 和 ACC2......................... 120
17 冷却系统........................................................ 121
17.1 冷却系统............................................ 121
17.2 检查副水箱中的冷却液液面............... 121
17.3 修正副水箱中的冷却液液面............... 122
18 调校发动机 .................................................... 124
19 发动机保养作业 ............................................. 126
19.1 检查机油油位 .................................... 126
19.2 更换机油和机油滤清器，清洁机油
滤网 ............................................... 126
19.3 补充机油............................................ 128
19.4 检查离合器手柄的自由行程............... 129
19.5 调整离合器手柄的自由行程 ........... 129
20 清洁、维护 .................................................... 130
20.1 清洁摩托车........................................ 130
20.2 冬季使用时的检查和维护作业........... 131
21 存放 ............................................................... 132
21.1 存放................................................... 132
21.2 存放之后的投入使用 ......................... 132
22 故障排除........................................................ 133
23 技术参数........................................................ 135
23.1 发动机 ............................................... 135
23.2 发动机的拧紧力矩............................. 136
23.3 加注量 ............................................... 138
23.3.1 机油 .............................................. 138
23.3.2 冷却液........................................... 138
23.3.3 燃油 .............................................. 139
23.4 底盘................................................... 139
23.5 电气装置............................................ 140
23.6 轮胎................................................... 140
23.7 前叉................................................... 140
23.8 后减震 ............................................... 141
23.9 底盘扭矩............................................ 141
24 符合性声明 .................................................... 145
24.1 符合性声明........................................ 145
24.2 各国特定的符合性声明...................... 145
25 燃料 ............................................................... 146
26 辅助材料........................................................ 148
27 标准 ............................................................... 149
28 术语目录........................................................ 150
29 符号目录........................................................ 151
29.1 红色符号............................................ 151
29.2 黄色和橙色符号................................. 151
29.3 绿色和蓝色符号................................. 151
索引目录 ................................................................ 152
18.1 "Ride Mode"（骑行模式） ................ 124
18.2 摩托车牵引力控制系统 （弯道
MTC）............................................... 124
18.3 滑动调整（可选）............................. 124
18.4 Throttle Response（可选）.............. 125
4
Page 7

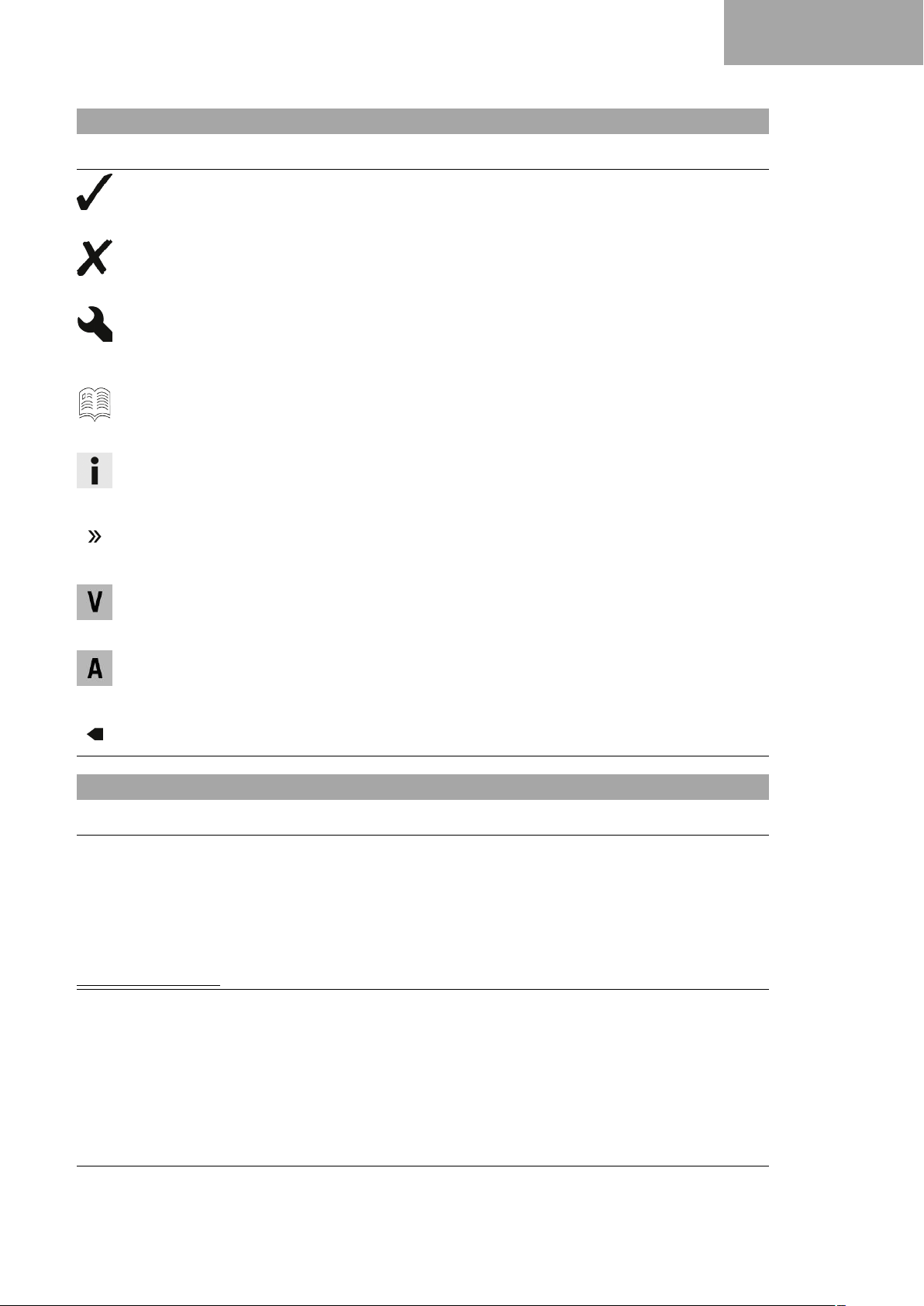

1.1 使用的符号
以下对所使用的符号加以说明。
表示预期的反应（如对一个作业步骤或一种功能的反应）。
表示非预期的反应（如对一个作业步骤或一种功能的反应）。
所有标有该符号的作业都需要专业知识和技术背景。为了您自身的安全，请前往 KTM 授权的售
后服务中心执行这些作业！在此，将由受过专门培训的专业人员使用所需的专用工具为您的摩
托车提供最佳的维护。
指明引用的页面（给定的页面中包含了更多有关信息）。
表示某项说明含其他信息或提示。
描述工具 1
表示某项检测步骤获得的结果。
表示电压测量。
表示电流测量。
表示结束某项作业含可能的修整工作。
1.2 使用的格式
以下对所使用的文字格式加以说明。
专有名词 表示专有名词。
®
名称
商标™ 表示商品流通中的商标。
表示受保护的名称。
通过下划线标记的术语 提示参考车辆的技术细节或标记出在术语目录中加以说明的专业术语。
5
Page 8
2 安全提示
2.1 使用范围 - 规范使用
该车辆的设计和构造能够承受在常规道路的正常负荷以及在轻微越野路面（非硬化路面）使用。该车辆不适合赛
道使用。
2.2 违规使用
仅按规定规范使用车辆。
如果违规使用，可能会对人员、材料和环境造成危害。
不按照预定用途和使用范围规定使用车辆的任何行为都被视为违规使用。
此外，违规使用还包括使用不符合规定标准的燃料和辅助材料。
2.3 安全提示
为了安全地使用所述产品，需遵守安全提示。因此，请仔细通读本说明书以及供货范围内其他所有的说明书。
安全提示以文字突出显示并链接至相关位置处。
信息
只有通过道路认证，该车辆才允许用于公共道路交通。
信息
在所述产品上的可见位置处设置有不同的提示和警告提示标签。请不要去除任何提示标签或警告提示标
签。如果缺少这些标签，您或他人可能无法识别到危险，因此可能导致受伤。
2.4 危险程度和符号
危险
提示如果未采取相应预防措施，有直接导致死亡或重伤的危险。
警告
提示如果未采取相应预防措施，可能会导致死亡或重伤危险。
小心
提示如果未采取相应预防措施，可能会导致轻伤危险。
注意
提示如果未采取相应预防措施，会导致机器或材料严重受损的危险。
注意
提示如果未采取相应预防措施，可能会破坏环境的危险。
2.5 对改装的警告
禁止对消音部件进行改装。法律上禁止采取以下措施或造成相应的状态：
1 在销售新车或将新车交付最终用户以前，或者在车辆使用寿命期间，出于维护保养、维修或更换以外的目的而
取下或停止使用任何起消音作用的装置或部件，
2 在拆除或停用以上所述装置或类似部件之后使用车辆。
违法改装示例：
6
Page 9
1 拆下或刺穿消声器、折流板、前弯管或其他排气相关部件。
2 拆下或刺穿进气系统零件。
3 在保养状态不符合规定时使用车辆。
4 用未经生产商许可的零件替换车辆的活动零件或排气系统零件、进气系统零件。
2.6 安全操作
危险
事故危险 不适宜开车的驾驶员会危害本人及他人的安全。
– 已饮酒、吸毒或服用药物的人员不得驾驶摩托车。
– 因生理或心理原因而不宜开车的人员不得驾驶摩托车。
危险
中毒危险 废气有毒，可能导致失去意识和死亡。
– 在发动机运行期间始终确保充分通风。
– 在封闭空间内启动或运行发动机时，应使用合适的排气系统。
警告
烫伤危险 车辆的某些零件在运行时温度非常高。
– 车辆零件未冷却前，请勿触摸排气系统、冷却系统、发动机、支柱减振器或制动系统等零件。
– 执行操作前，应先等待车辆零件冷却。
安全提示 2
仅在车辆无任何技术缺陷的状态下，按规定、有安全意识和环保意识地使用车辆。
车辆仅允许由经过训练的人员使用。在公路交通中使用时应持有相应的驾驶执照。
对安全性有影响的故障应立即前往 KTM 授权售后服务中心排除。
遵守车辆上设置的提示标签/警示标签。
2.7 防护服
警告
受伤危险 未穿着防护服或防护服有缺陷会增加安全风险。
– 请在所有行驶过程中穿着合适的防护服，如头盔、靴子、手套以及带保护功能的裤子和夹克。
– 请始终使用符合法律规定的、完好的防护服。
为了您自身的安全，KTM 建议仅在穿着适当防护服的情况下使用车辆。
2.8 作业规定
对于某些作业，需要使用专用工具。这些工具不是车辆的组成部分，但可以通过括号内说明的编号订购。示例：
轴承拉拔器 (15112017000)
对于无法重新使用的零件（例如自锁式螺栓和螺母、密封件、密封圈、O 形密封圈、开口销、止动垫圈），在组
装时必须换成新零件。
某些螺栓需要使用螺纹胶（例如 Loctite®）。使用时请遵守制造商的具体提示。
对于拆解之后需重新使用的零件，应予以清洁并检查是否有损伤和磨损。更换损坏或磨损的零件。
在修理或维护结束以后，必须确保车辆的运行安全。
7
Page 10
2 安全提示
2.9 环境
认真谨慎地对待您的摩托车，可避免产生问题和矛盾。为了确保未来仍能够驾驶摩托车，请保证在法律允许范围
内使用摩托车，请具有环保意识，并尊重他人的权利。
在处理废机油、其他燃料和辅助材料及旧零件时，请遵守相应国家有关法律和准则。
您的 KTM 授权经销商竭诚为您提供帮助。
2.10 使用说明书
在进行首次驾驶前，请仔细、完整地阅读本使用说明书。使用说明书包含了大量信息和提示，有助于简化车辆的
驾驶、操作和维修。只有这样您才能了解如何依据自身状况对车辆进行调整，以及如何保护自己免受伤害。
如果您想了解有关车辆的更多信息，或者在阅读时出现不明确的问题，请联系 KTM 授权经销商。
该使用说明书是车辆的重要组成部分。出售时，新的买家必须重新下载该使用说明书。
可以通过二维码或交货证明上的链接多次下载该使用说明书。
该使用说明书也可以从授权的 KTM 经销商处或在 KTM 网站下载。也可以在经授权的 KTM 经销商处订购印刷版
使用说明书。
KTM 国际网站： KTM.com
提示
将该使用说明书放置在终端设备上，以便在必要时随时阅读。
8
Page 11
重要提示 3
3.1 制造商质保，保修
保养计划中规定的作业仅允许在 KTM 授权售后服务中心执行，并在 KTM Dealer.net 中进行确认，否则会丧失任
何质保、保修申请权利。由于错误操作和/或改装车辆造成的损伤和后续损伤，对此不提供制造商质保。
3.2 燃料、辅助材料
注意
环境危害 不恰当地处理燃油会对环境产生危害。
– 要防止燃油渗入到地下水、地面或下水道中。
依据使用说明书和参数规范使用燃料和辅助材料。
3.3 备件、附件
为了保证您自身的安全，请仅使用由 KTM 批准和/或推荐的备件和附件产品，并在 KTM 授权售后服务中心进行安
装。对于使用其他产品及由此产生的损失，KTM 不承担责任。
某些备件和附件产品已在相应的说明中附在括号内。您的 KTM 授权经销商竭诚为您提供咨询服务。
有关最新的车辆 KTM PowerParts，请访问 KTM 网站。
KTM 国际网站： KTM.com
3.4 保养
无故障运行和避免过早磨损的前提条件是遵守使用说明书中规定的对发动机与底盘的保养、维护和调整作业。
错误的底盘调校可能导致底盘组件损坏和断裂。
在强降雨、炎热或重负载等恶劣条件下使用车辆，可能导致传动系统、制动系统或减震组件等部件加剧磨损。
因此可能需要在到达下个保养周期之前检查或更换零件。
请务必遵守规定的磨合时间和保养周期。严格遵守该规定可明显提高摩托车的使用寿命。
3.5 插图
在本说明书中所示的插图包含部分选装设备。
为了更好地进行展示和说明，可能已拆卸部分零件，或未在图中绘出。但并非所有的说明都需要进行拆卸。请注
意文字说明。
3.6 客户服务
KTM 授权经销商竭诚解答您有关车辆和 KTM 的问题。
有关 KTM 授权经销商的列表请访问 KTM 网站。
KTM 国际网站： KTM.com
9
Page 12
4 车辆视图
4.1 车辆视图 — 左前（示意图）
电气附件插座 ( 参见 18)
1
离合器手柄 ( 参见 14)
2
座椅锁 ( 参见 24)
3
左侧置物箱
4
扶手 ( 参见 24)
5
行李架 ( 参见 24)
6
乘客脚蹬 ( 参见 25)
7
驾驶员脚蹬
8
换挡杆 ( 参见 25)
9
边撑 ( 参见 26)
bk
A00620-10
10
Page 13

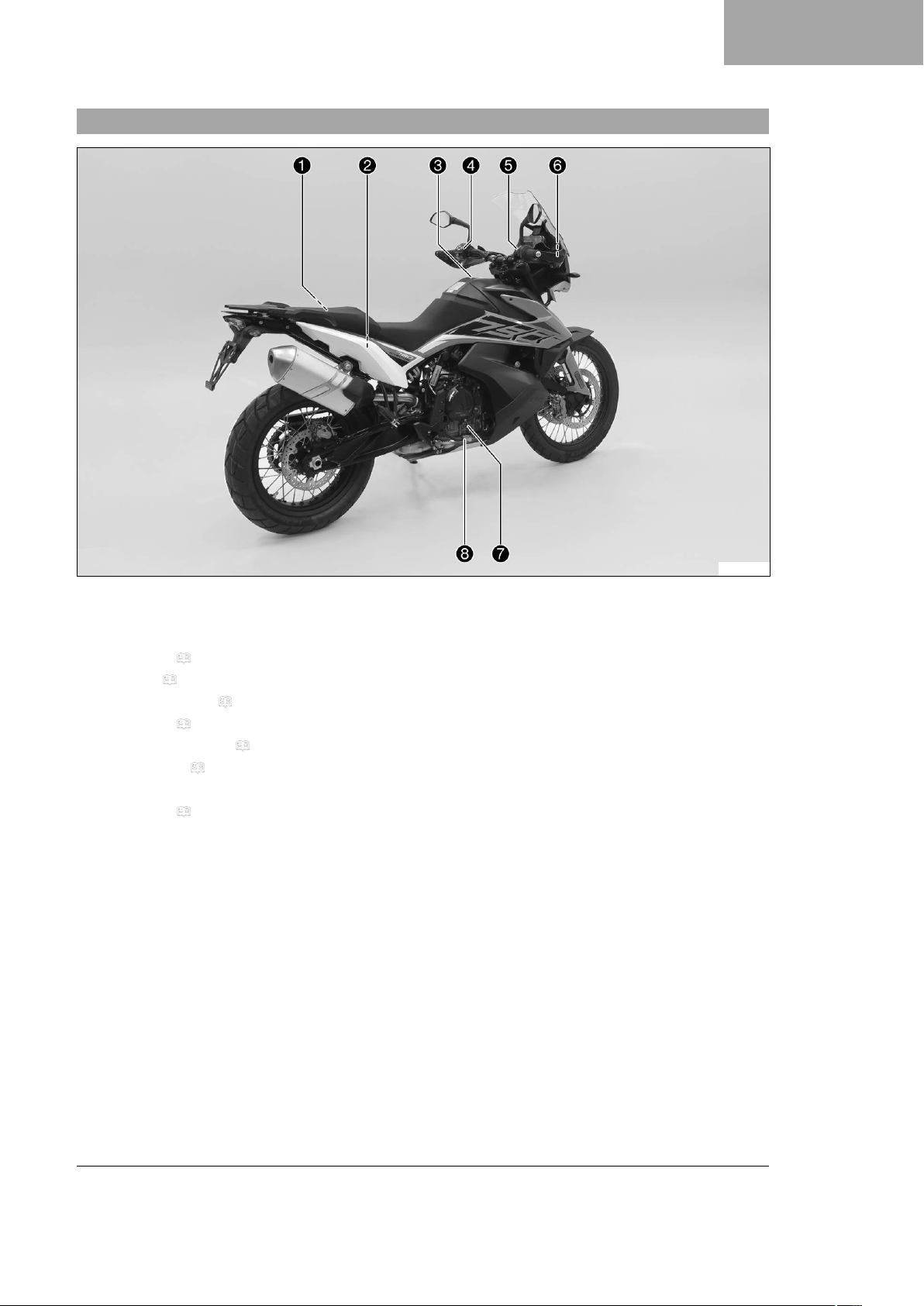

4.2 车辆视图 — 右后（示意图）
车辆视图 4
乘客座椅下方的置物箱
1
右侧置物箱
2
油箱盖
3
车灯开关 ( 参见 15)
4
菜单键 ( 参见 16)
4
转向指示灯开关 ( 参见 16)
4
喇叭按钮 ( 参见 17)
4
启动按钮/熄火开关 ( 参见 17)
5
前制动手柄 ( 参见 14)
6
机油视窗玻璃
7
制动踏杆 ( 参见 25)
8
A00621-10
11
Page 14

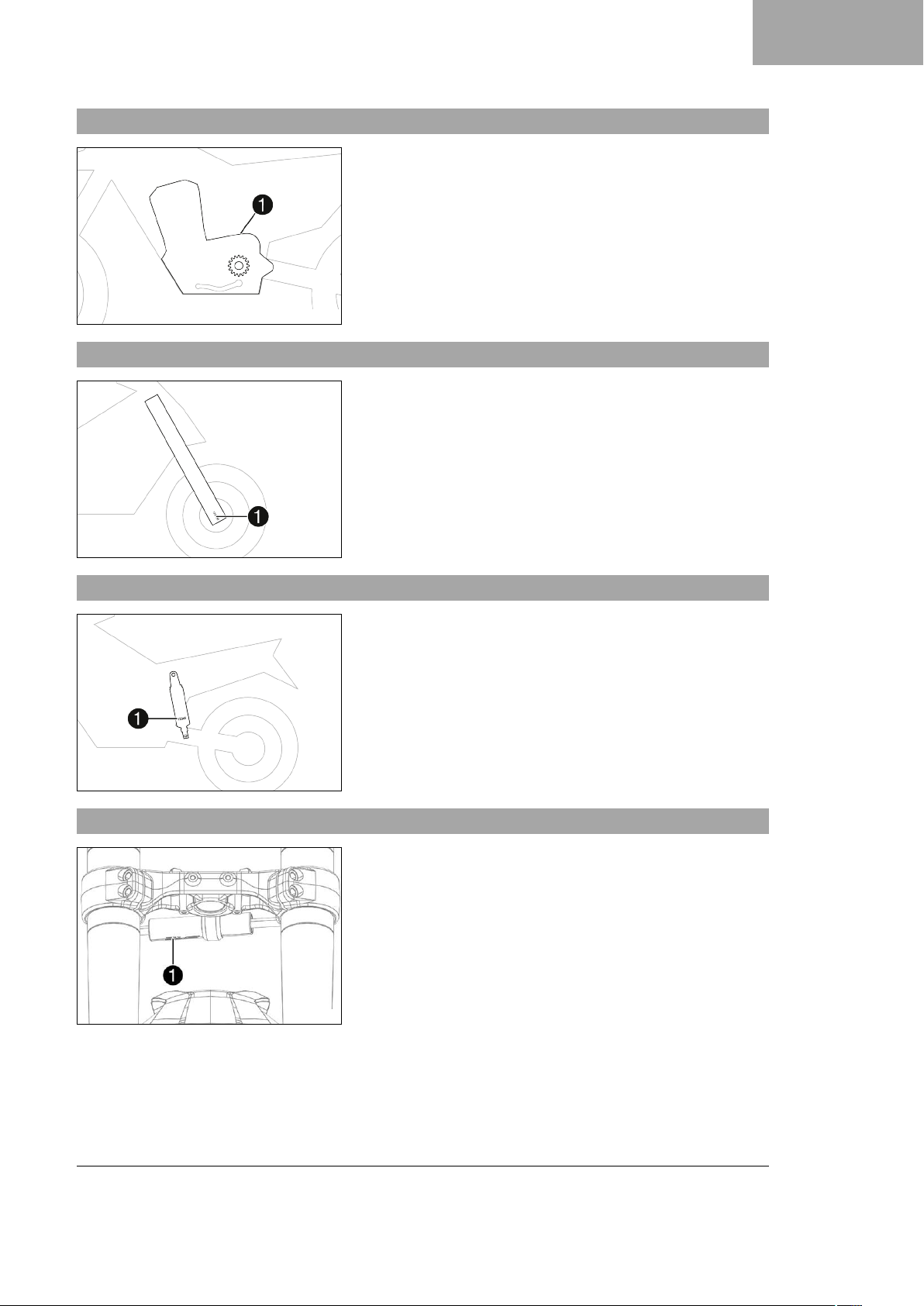

5 序列号

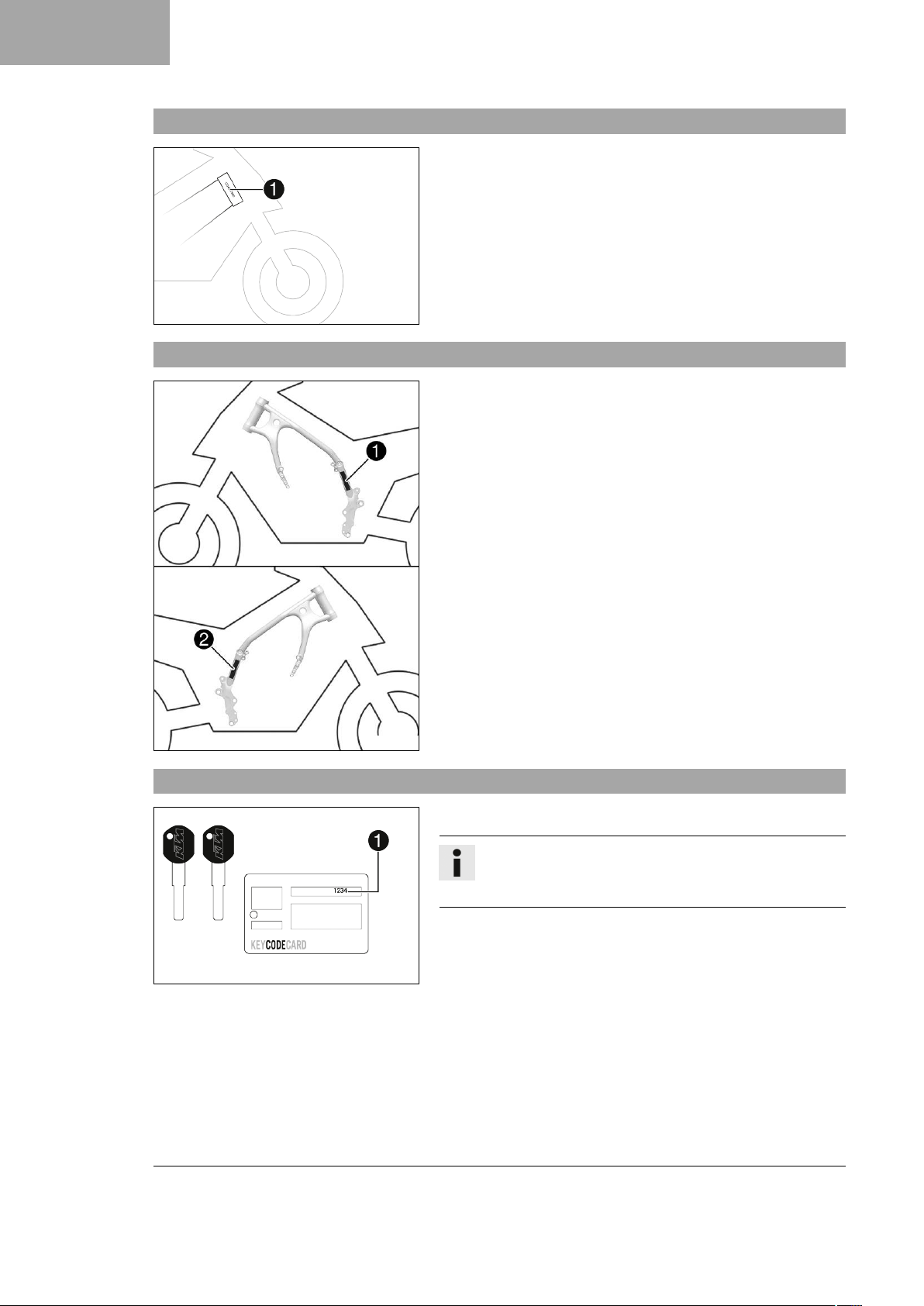

5.1 车辆识别号
车辆识别号1刻在转向头右侧。
402324-10
5.2 铭牌
铭牌1安装在车架左侧。
澳大利亚版铭牌2安装在车架右侧。
5.3 钥匙编号
F01880-10
钥匙编号1列在 KEYCODECARD 上。
信息
在订购备用钥匙时需要用到钥匙编号。
请将 KEYCODECARD（钥匙编号卡）妥善保管。
V01200-10
12
Page 15
5.4 发动机编号
5.5 前叉产品编号
序列号 5
发动机编号1刻在发动机壳上方上。
H01047-10
前叉产品编号1刻在前叉卡盘内侧。
402295-10
5.6 后减震产品编号
V01201-10
5.7 转向系统减震器产品编号
后减震产品编号1位于后减震左侧。
转向系统减震器产品编号1刻在转向系统减震器底部。
F01881-10
13
Page 16
6 操作元件
6.1 离合器手柄
6.2 前制动手柄
离合器手柄1装在左侧方向把上。
F01882-10
前制动手柄1装在右侧方向把上。
前制动手柄用于操作前轮制动器。
6.3 油门手把
6.4 左侧方向把上的开关
6.4.1 组合开关
F01883-10
F01884-10
油门手把1位于方向把右侧。
组合开关位于方向把左侧。

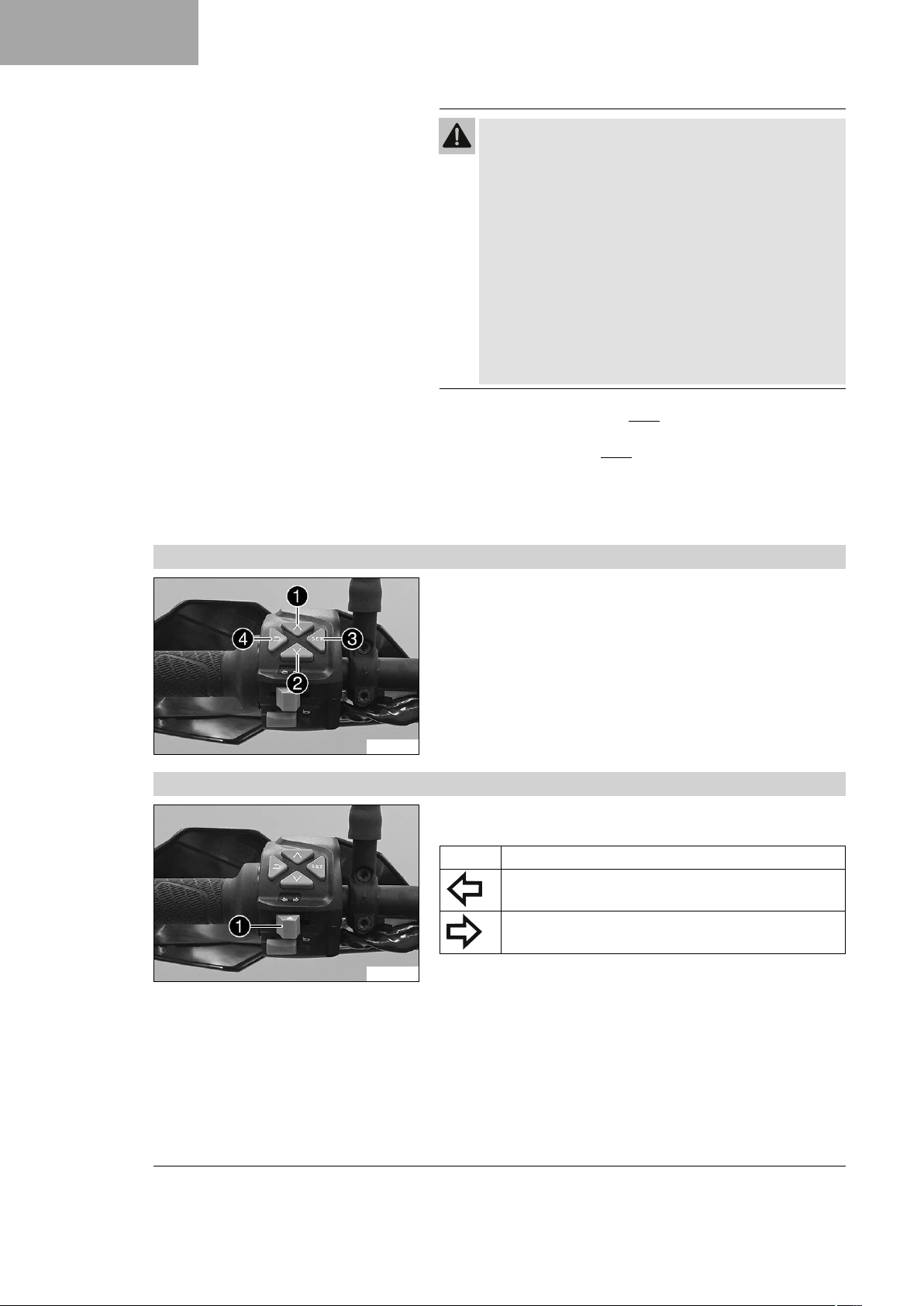

左侧组合开关概览
车灯开关 ( 参见 15)
1
菜单键 ( 参见 16)
2
转向指示灯开关 ( 参见 16)
3
喇叭按钮 ( 参见 17)
4
14
F01885-10
Page 17
6.4.2 车灯开关
F01886-10
6.4.3 速度调节装置的按钮（可选）
V01193-10
操作元件 6
车灯开关1位于组合开关左侧。
可能的状态
近光灯打开 – 车灯开关位于位置A。在该位置处近
光灯和尾灯打开。
远光灯打开 – 将车灯开关按至B位置。在该位置处
远光灯和尾灯打开。
变光开关 – 将车灯开关拉至C位置。
速度调节装置的按钮1安装在组合开关左侧。
可能的状态
• 速度调节装置的按钮 位于初始位置。
• 速度调节装置的按钮 被拨向左侧。 – 在此位置时，可接通
和关闭速度调节装置功能。运行状态会显示在组合仪表中。
• 速度调节装置的按钮 被短暂向上拨。 – 将再次回到上次保
存的速度并保持这个速度。短暂按下该按钮一次，便可将目标
速度提高 1 km/h 或者 1 mph。
• 速度调节装置的按钮 被拨向上方并按住。 – 目标速度逐步
提高 5 km/h 或者 5 mph。
• 速度调节装置的按钮 被短暂拨向下方。 – 速度调节装置功
能被激活，并保持当前的速度。短暂按下该按钮一次，便可将
目标速度降低 1 km/h 或者 1 mph。
• 速度调节装置的按钮 被拨向下方并按住。 – 目标速度逐步
降低 5 km/h 或者 5 mph。
信息
激活速度调节装置功能后，可将油门手把转回初始位置。
可保持选定的速度。
如果通过旋转油门把手使速度在 30 秒内超过目标速度，
则速度调节装置保持激活状态。
将速度调节装置的按钮 拨向左侧，便可以关闭速度调节装置功
能。
此外，在下列情况下会禁用速度调节装置功能：
– 操作前制动手柄
– 操作制动踏杆
– 操作离合器手柄
– 油门手把转过初始位置
– 调节摩托车牵引力控制系统 (MTC)
– 后轮或悬空的前轮打滑
– 出现会影响速度调节装置功能的功能故障时
– 超车时在大于 30 秒的时间内超过目标速度
15
Page 18
6 操作元件
警告
事故危险 速度调节装置功能并不适用于所有行驶状况。
如果在上坡时发动机功率不足，便会低于选定的目标速
度。
如果在下坡时发动机制动不足，便会高于选定的目标速
度。
– 在多弯道的公路上行驶时，不要使用速度调节装置功
能。
– 在光滑路面（例如降雨、结冰、降雪）或不坚实的路
面（例如砂质、石质、卵石）上行驶，或能见度差时，
不要使用速度调节装置功能。
– 在因交通流量状况而无法保持恒定速度时，不要使用速
度调节装置功能。
只有当摩托车牵引力控制系统 (MTC) 激活时，速度调节装置功能
才可用。
当摩托车牵引力控制系统 (MTC) 关闭时，速度调节装置功能也同
样关闭。
在猛烈加速期间无法激活速度调节装置功能。
速度调节装置功能仅可在第 2、3、4、5 和 6 挡下激活。
调节范围为 30 至 160 km/h，或者 18 至 98 mph。
6.4.4 菜单键
6.4.5 转向指示灯开关
F01887-10
F01887-11
菜单按钮装在左侧组合开关中间。
使用菜单按钮可控制组合仪表上的显示屏。
为 UP按钮。
1
为 DOWN按钮。
2
为 SET按钮。
3
为 BACK按钮。
4
转向指示灯开关1位于组合开关左侧。
可能的状态
转向指示灯关闭
左侧转向指示灯打开 – 转向指示灯开关被拨向左侧。
在操作之后，转向指示灯开关返回到中间位置。
右侧转向指示灯打开 – 转向指示灯开关被拨向右侧。
在操作之后，转向指示灯开关返回到中间位置。
关闭时应向着开关外壳方向按下转向指示灯开关。
16
Page 19

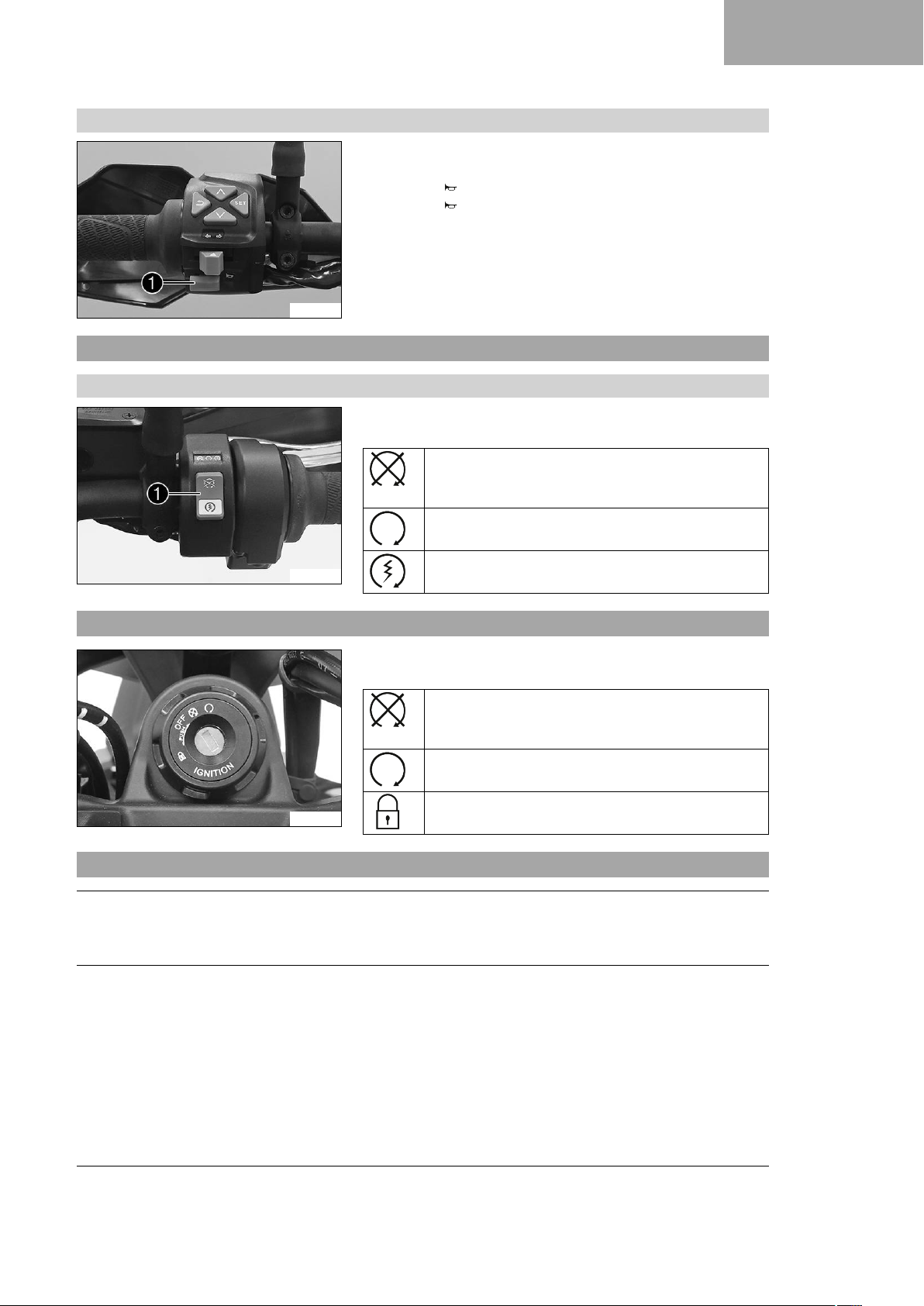

6.4.6 喇叭按钮
6.5 右侧方向把上的开关
6.5.1 启动按钮/熄火开关
F01887-12
F01888-10
操作元件 6
喇叭按钮1装在左侧组合开关上。
可能的状态
• 喇叭按钮 处于初始位置
• 喇叭按钮 已按下 – 在该位置处喇叭已按下。
启动按钮/熄火开关1装在右侧组合开关上。
可能的状态
启动按钮/熄火开关关闭（上部位置） – 在该位置处点
火电路断开，正在运行的发动机关闭，且无法启动发
动机。在显示屏上显示出一条信息。
熄火开关/启动按钮接通（中间位置） – 运行时需要切
换到该位置，点火电路闭合。
启动机接通（下部位置） – 在该位置处启动机已被按
下。
6.6 点火锁/转向锁
F01889-01
6.7 锁止转向系统
注意
损坏危险 停放后的车辆可能会滑动或翻倒。
– 请将车辆停放在稳定、平坦的地面上。
点火锁和转向锁位于上部叉肩前方。
可能的状态
点火开关关闭 – 在该位置处点火电路断开，正在运行
的发动机关闭，静止的发动机不会启动。可拔下点火
钥匙。
点火开关打开 – 在该位置处，点火电路闭合，可以启
动发动机。
转向系统锁定 – 在该位置处，点火电路断开，转向系
统锁定。可拔下点火钥匙。
17
Page 20
6 操作元件

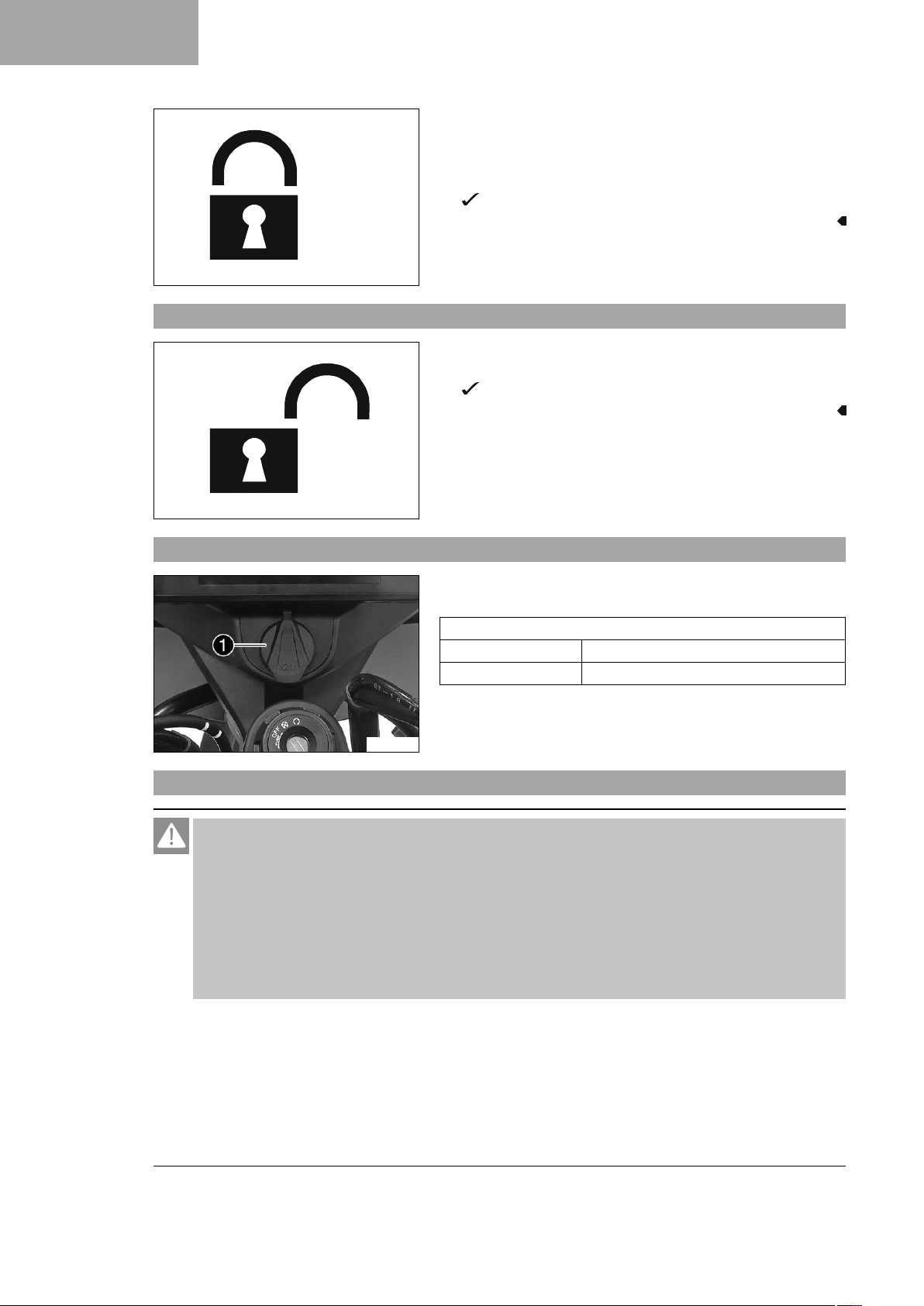

6.8 解锁转向系统
– 关停车辆。
– 将方向把向左转到底。
– 将点火钥匙插入点火锁和转向锁中，压入并向左旋转。拔下点
火钥匙。
之后将无法进行转向运动。
400732-01
– 将点火钥匙插入点火锁和转向锁中，压入并向右旋转。拔下点
火钥匙。
之后可进行转向运动。
400731-01
6.9 电气附件插座
电气附件插座1安装在上部叉肩前方。
该插座与点火正极相连，并带有保险装置。
电气附件插座
电压 12 V
最大电流 10 A
F01922-10
6.10 打开油箱盖
危险
火灾危险 燃油易燃。
燃油箱中的燃油在升温时会发生膨胀，若加油过满可能会溢出。
– 不要在附近有明火或点燃香烟的地方为车辆加油。
– 在加注燃油时，要关闭发动机。
– 确保无燃油洒出，尤其不要洒在车辆高温零件上。
– 一旦有燃油洒出，要立即擦去。
– 要注意加注燃油的相关说明。
18
Page 21
警告
中毒危险 燃油有毒且对健康有害。
– 不要让燃油接触到皮肤、眼睛或衣服。
– 一旦吞入燃油，要立即就医。
– 不要吸入燃油蒸汽。
– 与皮肤接触时，要立即用大量清水冲洗接触部位。
– 一旦燃油进入眼睛，要用水彻底冲洗眼睛，然后立即就医。
– 如果燃油洒到衣物上，要更换衣物。
– 要按照规定在合适的油箱中储存燃油，并存放在儿童接触不到的地方。
注意
环境危害 不恰当地处理燃油会对环境产生危害。
– 要防止燃油渗入到地下水、地面或下水道中。
–
将油箱盖上的盖板1向上翻，将点火钥匙插入锁中。
注意
损坏危险 点火钥匙在过载情况下可能会断裂。
必须更换损坏的点火钥匙。
操作元件 6
6.11 关闭油箱盖
F01890-10
F01891-01
– 按压油箱盖，以释放点火钥匙的压力。
– 顺时针旋转点火钥匙 90°。
– 向上翻油箱盖。
– 翻下油箱盖。
– 顺时针旋转点火钥匙 90°。
– 向下压油箱盖并沿逆时针方向旋转点火钥匙，直至油箱锁上
锁。
警告
火灾危险 燃油易燃、有毒且对健康有害。
– 关闭油箱盖后检查其是否正确锁定。
– 如果燃油洒到衣物上，要更换衣物。
– 与皮肤接触时，要立即用大量清水冲洗接触部位。
– 拔下点火钥匙并翻下盖板。
19
Page 22
6 操作元件

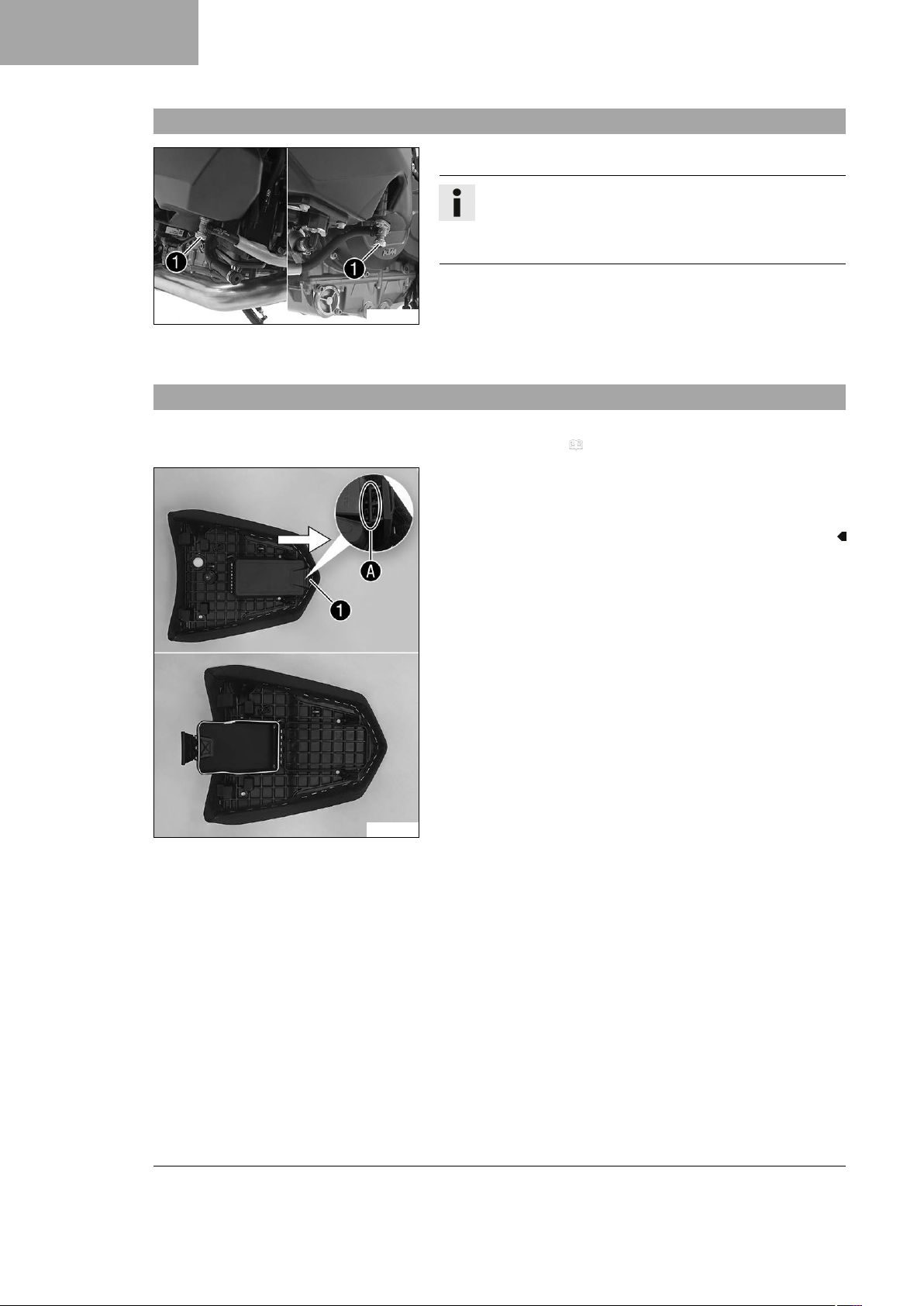

6.12 燃油塞
6.13 打开乘客座椅下方的置物箱
F02115-10
在燃油箱的每一侧均有一个燃油塞1。
信息
燃油塞位于油箱饰板之后。
燃油塞在行驶过程中必须打开。
仅在拆除燃油箱时关闭燃油塞。
可能的状态
• 燃油塞已关闭 – 无法进行油位平衡，至节气门体的燃油供应已
关闭。
• 燃油塞已打开 – 可进行油位平衡，至节气门体的燃油供应已打
开。
前期工作
– 取下乘客座椅。 ( 参见 75)
主要工作
–
沿箭头方向按下锁止件1并在区域A将其拆下。
– 打开置物箱。
20
F01892-10
Page 23
6.14 关闭乘客座椅下方的置物箱
主要工作
– 关闭置物箱。
–
将锁止件1装到区域A中并沿箭头方向按。
操作元件 6
6.15 打开左侧置物箱
F01893-10
后期工作
– 安装乘客座椅。 ( 参见 76)
前期工作
– 取下乘客座椅。 ( 参见 75)
– 取下驾驶员座椅。 ( 参见 76)
– 拆卸左侧侧饰板。 ( 参见 81)
主要工作
–
抬起橡胶锁止件1并在区域A将其拆下。
– 打开置物箱。
F01898-10
21
Page 24
6 操作元件
6.16 关闭左侧置物箱
主要工作
– 关闭置物箱。
–
抬起橡胶锁止件1并在区域A挂上。
6.17 打开右侧置物箱
F01899-10
后期工作
– 安装左侧侧饰板。 ( 参见 82)
– 安装驾驶员座椅。 ( 参见 76)
– 安装乘客座椅。 ( 参见 76)
前期工作
– 取下乘客座椅。 ( 参见 75)
– 取下驾驶员座椅。 ( 参见 76)
– 拆卸右侧侧饰板。 ( 参见 82)
22
Page 25

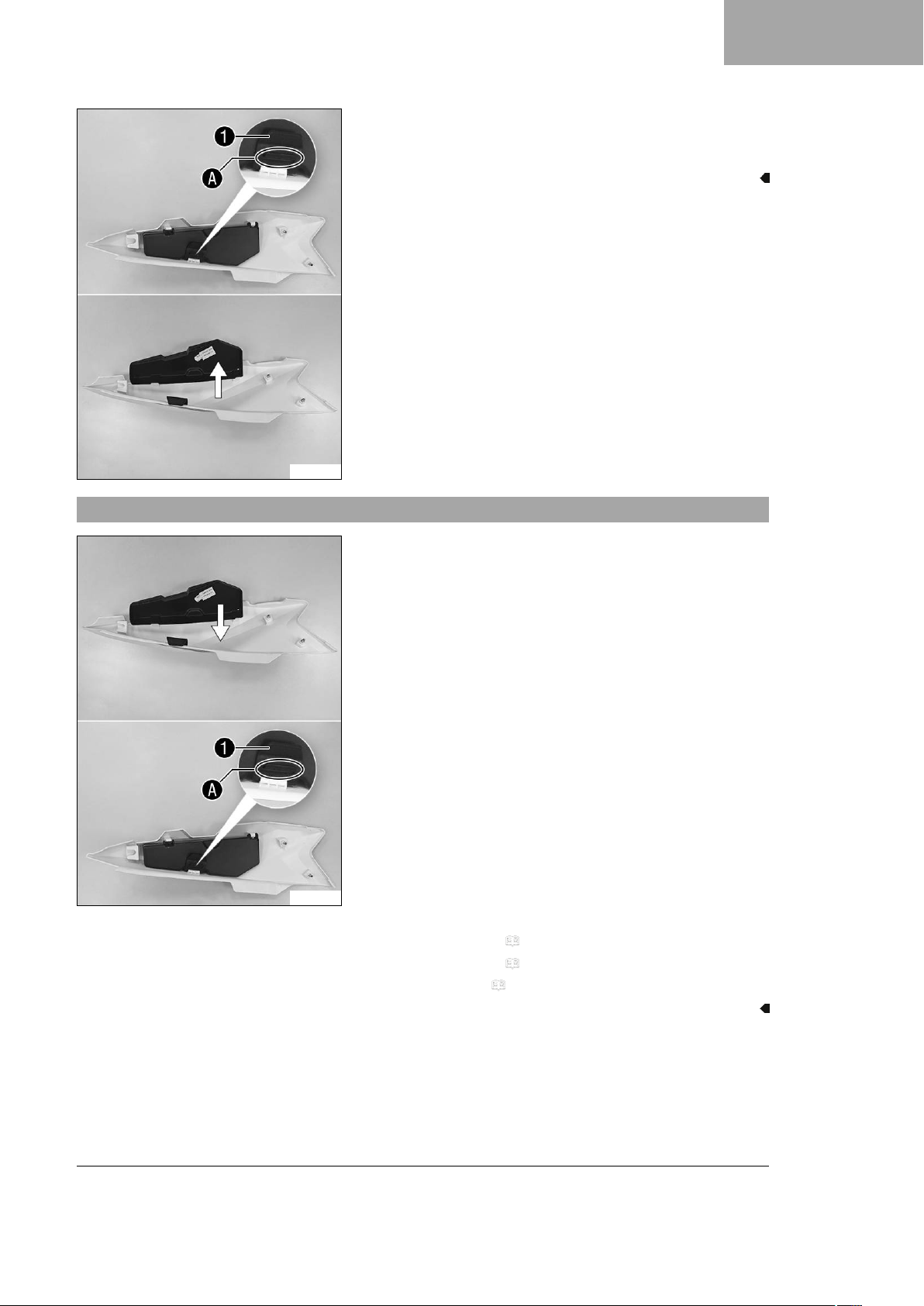

F01900-10
主要工作
–
抬起橡胶锁止件1并在区域A将其拆下。
– 打开置物箱。
操作元件 6
6.18 关闭右侧置物箱
F01901-10
主要工作
– 关闭置物箱。
–
抬起橡胶锁止件1并在区域A挂上。
后期工作
– 安装右侧侧饰板。 ( 参见 83)
– 安装驾驶员座椅。 ( 参见 76)
– 安装乘客座椅。 ( 参见 76)
23
Page 26
6 操作元件

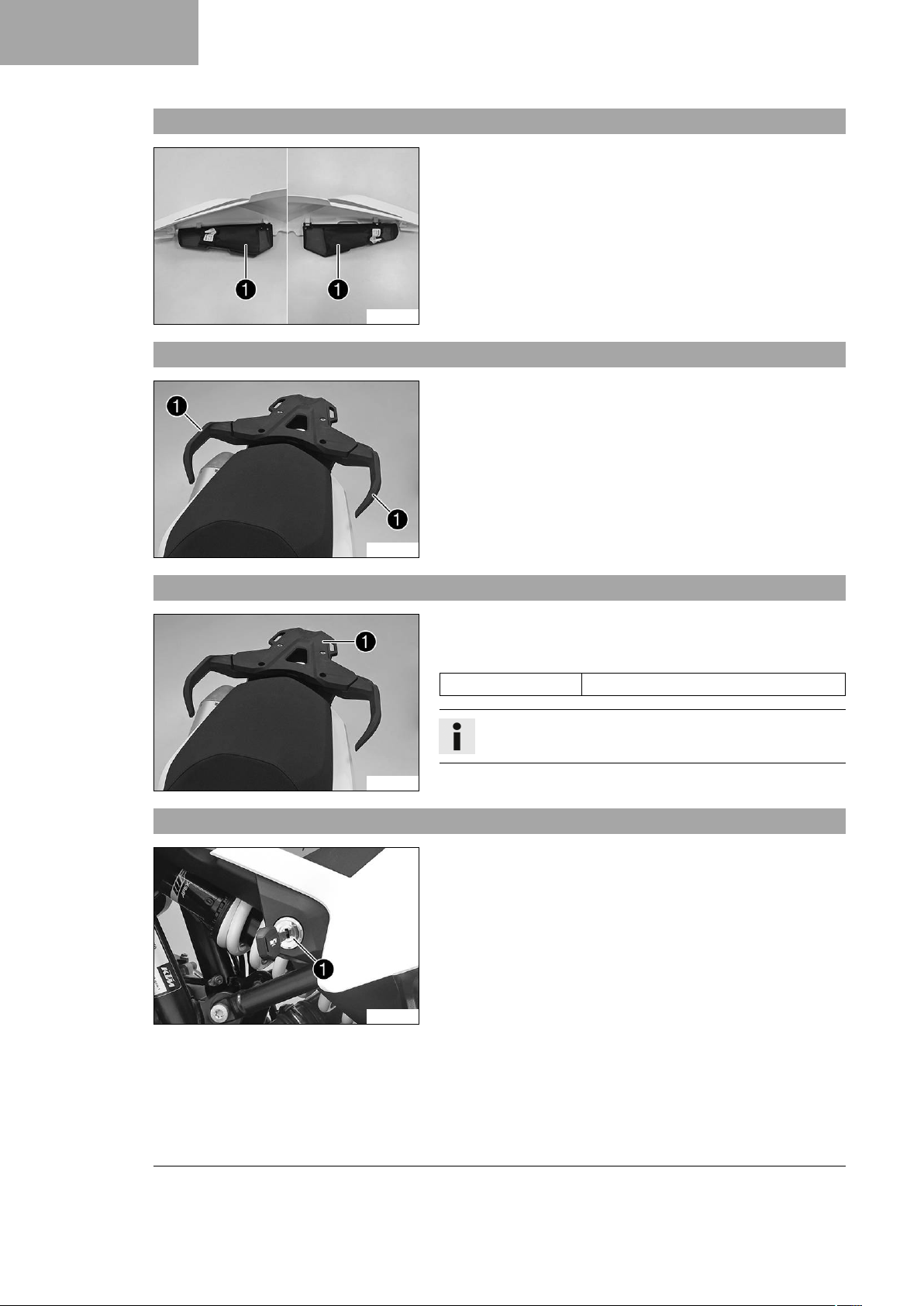

6.19 随车工具
6.20 扶手
在左侧置物箱或右侧置物箱中有随车工具1。
F01905-10
扶手1用于移动摩托车。
摩托车有乘客乘坐时，乘客可以在行驶中抓住扶手。
6.21 行李架
6.22 座椅锁
F01903-10
行李架1位于乘客座椅后方。
行李架上可固定一个行李系统的底板（选装）。
行李架的负载不允许超过最大的规定重量。
行李架最大允许载荷 5 kg
信息
请遵守行李箱制造商的规定。
F01903-11
座椅锁1位于车辆左侧。
座椅锁可使用点火钥匙解锁。
24
F01902-10
Page 27

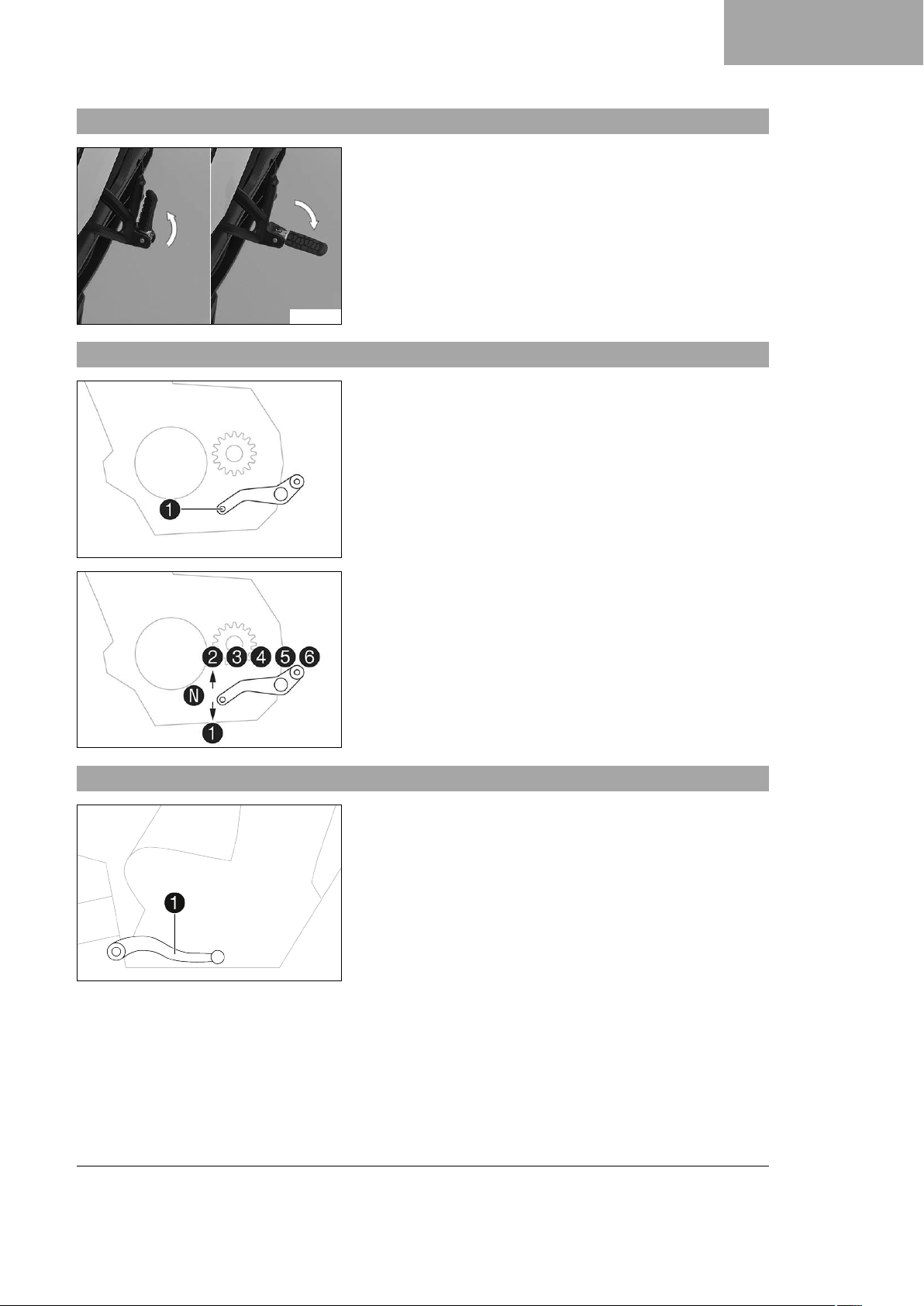

6.23 乘客脚蹬
6.24 换挡杆
操作元件 6
乘客脚蹬采用可折叠设计。
可能的状态
• 乘客脚蹬已收起 – 在无乘客乘坐行驶时。
• 乘客脚蹬已展开 – 在有乘客乘坐行驶时。
F01904-10
换挡杆1位于发动机左侧。
6.25 制动踏杆
V01271-11
图中注明了各挡位的位置。
空档位于 1 档和 2 档之间。
V01271-10
制动踏杆1位于右脚蹬前方。
制动踏杆用于操作后轮制动器。
402177-10
25
Page 28
6 操作元件
6.26 边撑
402029-10
边撑1位于车辆左侧。
边撑用于停放摩托车。
信息
在行驶时必须收起边撑。
边撑与安全启动系统相连，请注意驾驶说明书。
可能的状态
• 边撑打开 – 车辆可以停靠在边撑上。安全启动系统已启用。
• 边撑收起 – 在所有行驶模式下边撑均必须处于该位置处。安全
启动系统未启用。
26
Page 29
7.1 组合仪表
7.2 启用和测试
F01763-10
组合仪表安装在方向把前方。
组合仪表分为两个功能区。
指示灯 ( 参见 29)
1
显示屏
2
启用
组合仪表与点火开关同时接通。
信息
显示器的亮度由组合仪表中的环境光线传感器控制。
组合仪表 7
7.3 日间/夜间模式
F01764-01
测试
显示屏中显示出欢迎文字内容且所有指示灯短时触动，以进行功能
检查。
信息
只要发动机熄火，功能性故障指示灯 就会亮起。如果发动
机未熄火，功能性故障指示灯 依然亮起，则按照交通法规
停放车辆并联系 KTM 授权售后服务中心。
只要发动机熄火，油压警告指示灯 就会亮起。如果发动机
未熄火，油压警告指示灯 依然亮起，则立即按照交通法规
停车并关闭发动机。
ABS 警告指示灯 和 TC 指示灯 持续亮起，直到速度达
到约 6 km/h（约 4 mph）或者更高。
在明亮环境中会显示日间模式。
F01765-01
27
Page 30
7 组合仪表

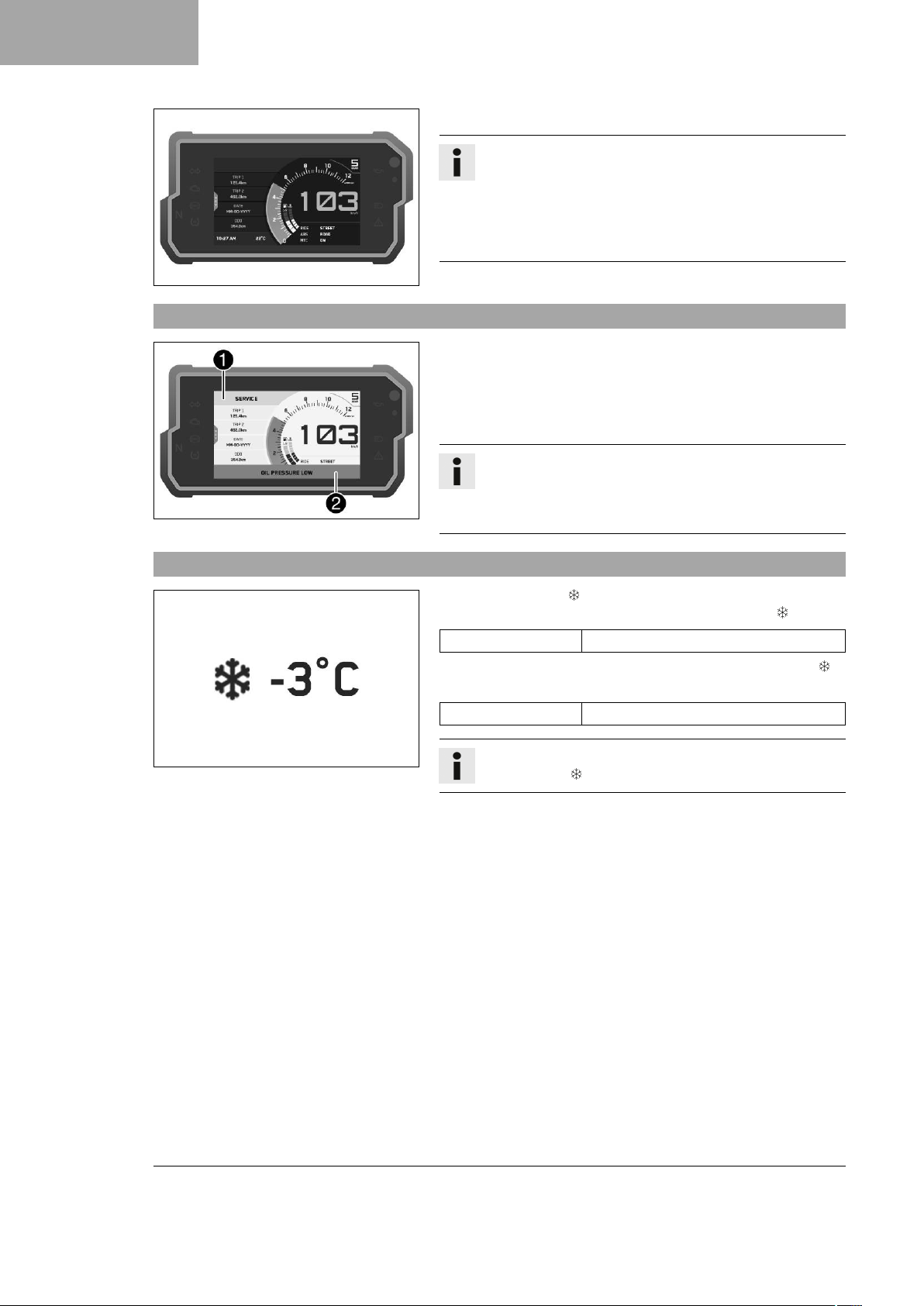

7.4 警告
F01765-02
F01766-10
在黑暗环境中会显示夜间模式。
信息
组合仪表中的环境光线传感器可检测周围环境中的亮度。
根据环境光线传感器检测到的光线强度，显示屏会调亮、
调暗或根据设置切换至其他模式。
可在子菜单 Display Theme 中配置显示模式。在此可选择
自动的日间/夜间模式或持续的夜间模式。
警告显示在显示屏上部和/或下部边缘，根据其重要程度分别以黄
色或红色背景显示。
黄色警告1显示需要尽快采取措施或调整驾驶方式的功能故障或
信息。
红色警告2显示需要立即采取措施的功能故障或信息。
信息
按下任意按钮便可以隐藏警告。
现有的所有警告都将显示在子菜单 Warning 中，直至该信
息不再有效。
7.5 结冰警告
F01767-01
如果显示出结冰警告 ，则表示路面湿滑危险增加。
如果环境温度降到规定值以下，显示屏上显示结冰警告 。
温度 ≤ 4 °C
如果环境温度再次升高到规定值以上，则显示屏上的结冰警告 消
失。
温度 ≥ 6 °C
信息
如果结冰警告 亮起，则额外出现警告 ICE WARNING。
28
Page 31
7.6 指示灯
组合仪表 7

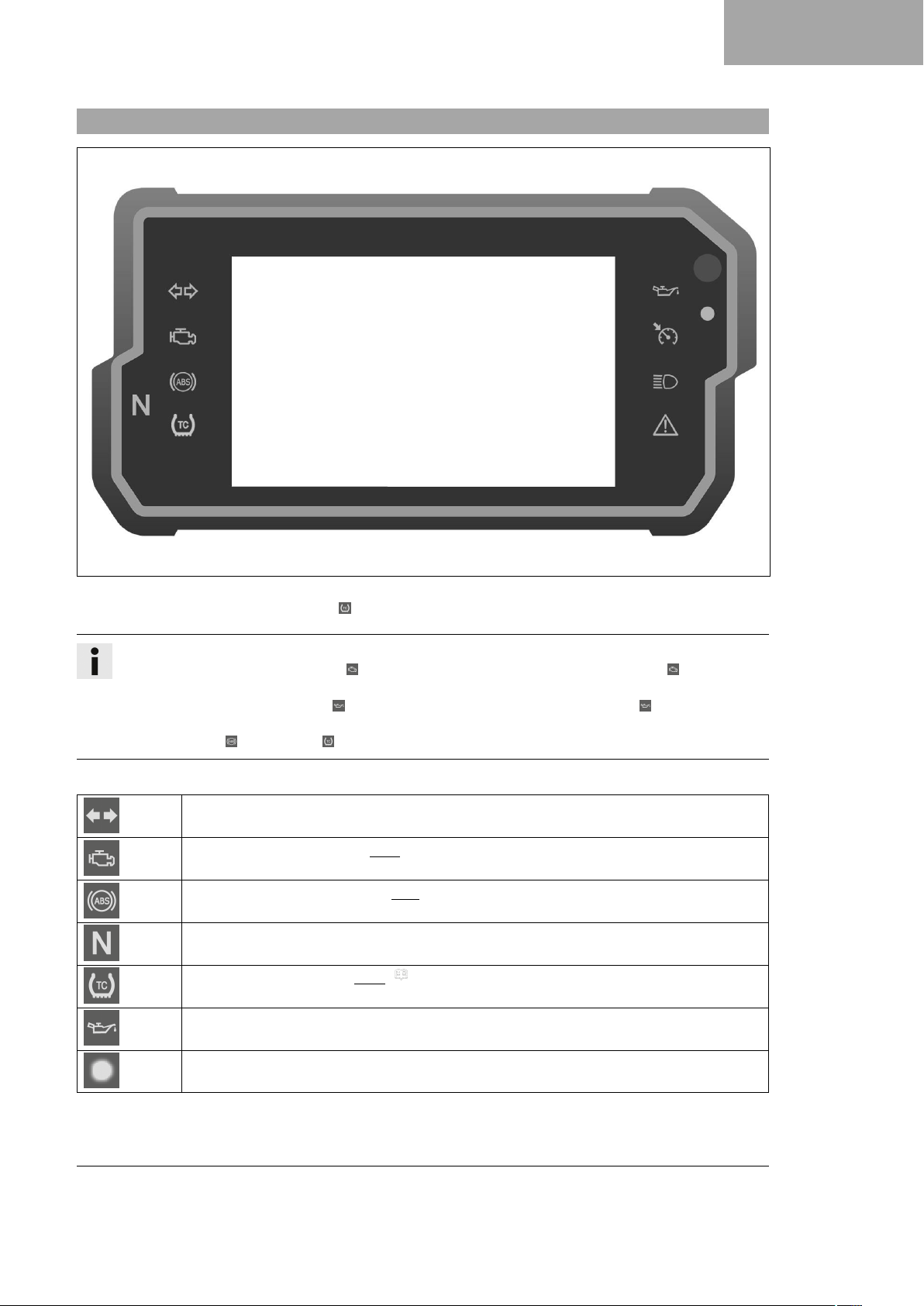

各指示灯用于显示有关摩托车运行状态的附加信息。
点火开关接通时，所有指示灯（TC 指示灯 除外）短时亮起。
信息
只要发动机熄火，功能性故障指示灯 就会亮起。如果发动机未熄火，功能性故障指示灯 依然亮起，
则按照交通法规停放车辆并联系 KTM 授权售后服务中心。
只要发动机熄火，油压警告指示灯 就会亮起。如果发动机未熄火，油压警告指示灯 依然亮起，则立即
按照交通法规停车并关闭发动机。
ABS 警告指示灯 和 TC 指示灯 持续亮起，直到速度达到约 6 km/h（约 4 mph）或者更高。
可能的状态
转向指示灯以绿光闪烁 – 已打开转向指示灯。
功能性故障指示灯亮起黄色 – OBD (On-Board-Diagnose) 识别到一个车辆电子系统中的功能
故障。将车辆按照交通法规停放并联系 KTM 授权售后服务中心。
ABS 警告指示灯亮起/闪烁黄色 – ABS 的状态信息或故障信息。ABS 模块 Offroad 激活时，
ABS 警告指示灯闪烁。
空挡指示灯亮起绿色 – 齿轮箱切换到空挡位置。
TC 指示灯亮起/闪烁黄光 – MTC ( 参见 124) 未激活或正在调节。即便识别到功能故障，TC
指示灯仍然亮起。请联络 KTM 授权售后服务中心。MTC 积极干预时，TC 指示灯闪烁。
油压指示灯亮起红色 – 油压过低。立即按照交通法规停车并关闭发动机。
F01768-01
报警装置指示灯发红光/以红光闪烁 – 报警装置的状态信息或故障信息。
29
Page 32
7 组合仪表
7.7 显示屏
速度调节装置指示灯（可选）亮起黄色 – 速度调节装置功能已接通，但速度调节尚未启用。
速度调节装置指示灯（可选）亮起绿色 – 速度调节装置功能已接通，且速度调节已启用。
远光灯指示灯亮起蓝色 – 远光灯已打开。
一般警告指示灯亮起黄光 – 识别到一项运行安全方面的提示/警告提示。该提示也会在显示屏
上显示。
转速 ( 参见 31)
1
换档指示灯 ( 参见 32)
1
换档指示灯整合在转速表中。
挡位显示
2
转速显示单位
3
速度显示 ( 参见 32)
4
速度显示单位
5
速度调节装置的显示（可选） ( 参见 32)
6
Ride 显示 ( 参见 33)
7
ABS 显示 ( 参见 33)
8
MTC 显示 ( 参见 33)
9
冷却液温度读数 ( 参见 33)
bk
燃油表 ( 参见 34)
bl
环境空气温度显示 ( 参见 34)
bm
结冰警告 ( 参见 28)
bn
Bluetooth®（可选）
bo
F01769-10
30
Page 33
GPS（可选）
bp
时钟 ( 参见 34)
bq
SET
br
仅在菜单关闭时显示。
Favorites 显示 ( 参见 35)
bs
7.8 RALLY 显示屏（可选）
组合仪表 7
信息
插图为驾驶模式 RALLY 激活时组合仪表的启动屏幕。菜单打开时，会继续显示速度。
驾驶模式 RALLY（可选）
1
ABS 模式
2

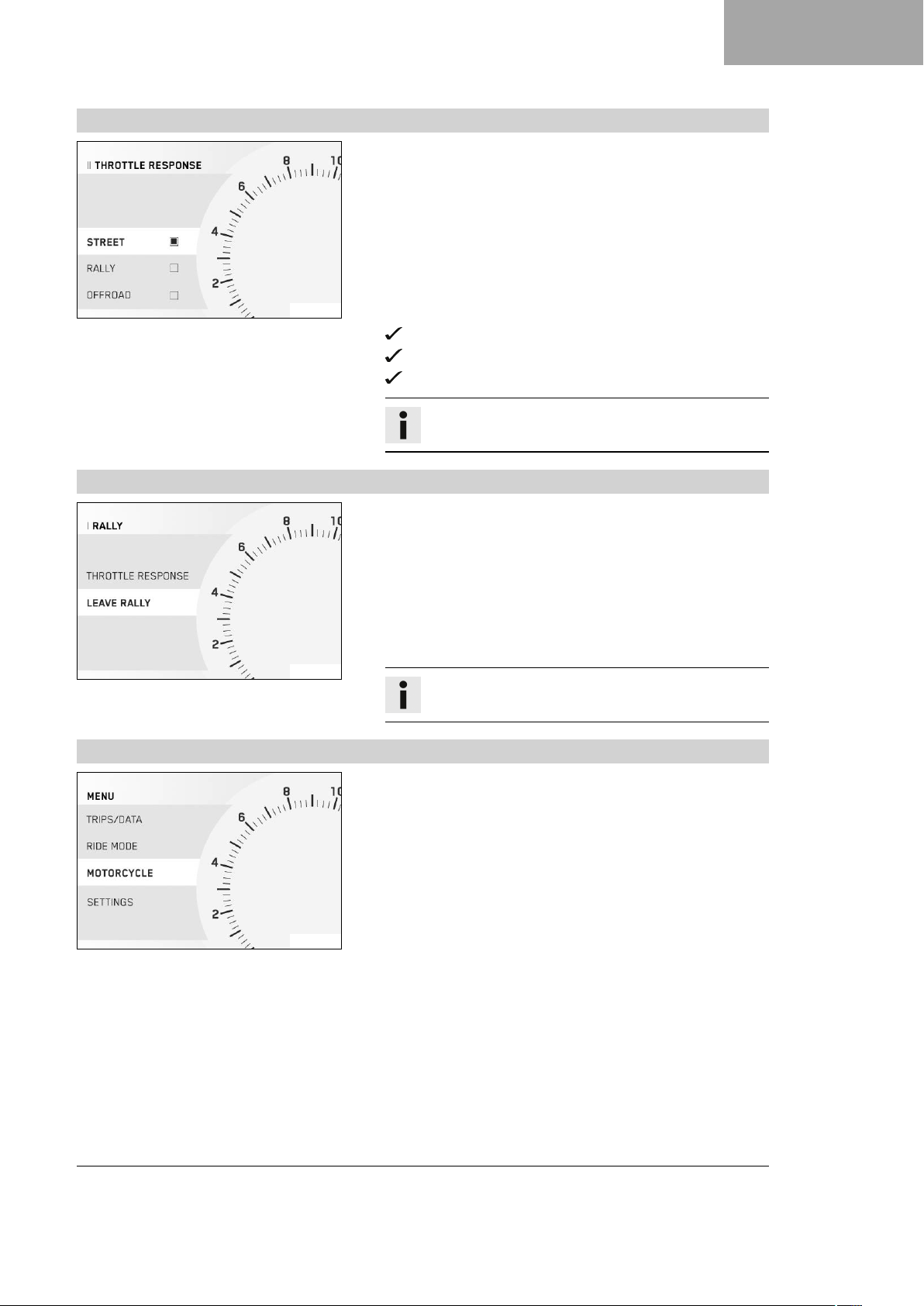

Throttle Response（可选） ( 参见 125)
3
滑动调整（可选） ( 参见 124)
4
7.9 转速
转速以转/分钟为单位显示。
F01771-01
F01770-10
31
Page 34
7 组合仪表

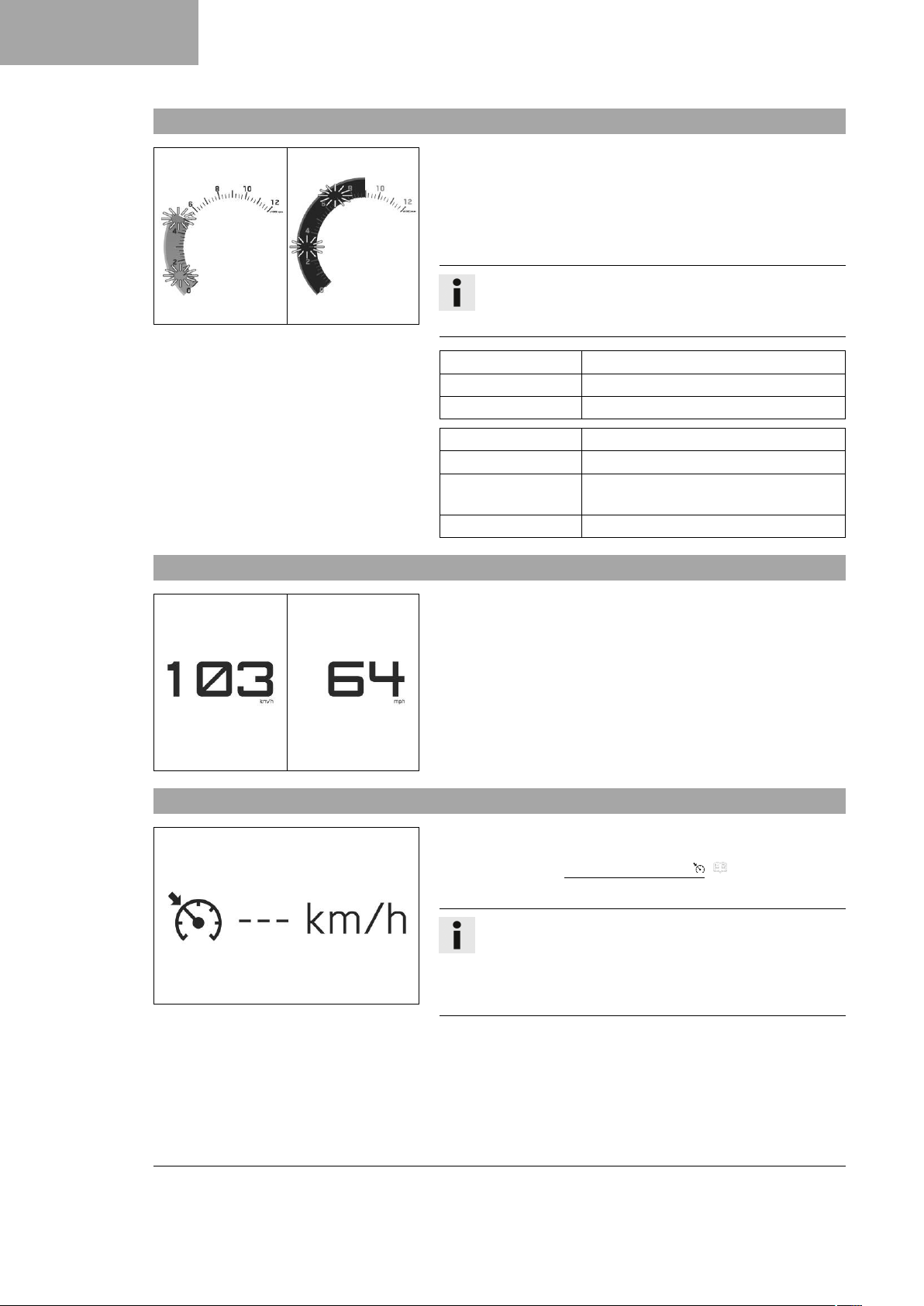

7.10 换档指示灯
F01772-01
换档指示灯整合在转速表中。
在子菜单 Shift Light 中可为换挡指示灯设置转速。在磨合阶段（不
超过 1000 km / 621 mi）期间，换挡指示灯始终激活。磨合阶段
结束后才会关闭换档指示灯并且可以设置 Lights up 和 Flashes 的
值。换挡指示灯在 Lights up 中闪烁并且在 Flashes 中也闪烁和改
变颜色。
信息
挂入第 6 挡时，在发动机暖机运行的情况下，换挡指示灯
将会在第一次保养后被禁用。
冷却液温度 ≤ 35 °C
ODO < 1,000 km
换档指示灯持续闪烁 6,500 rpm
冷却液温度 > 35 °C
ODO > 1,000 km
Lights up 换档指示灯闪烁
7.11 速度显示
F01773-01
7.12 速度调节装置的显示（可选）
F01774-01
Flashes 换挡指示灯 闪烁并改变颜色
速度以公里/小时 km/h 或英里/小时 mph 为单位显示。

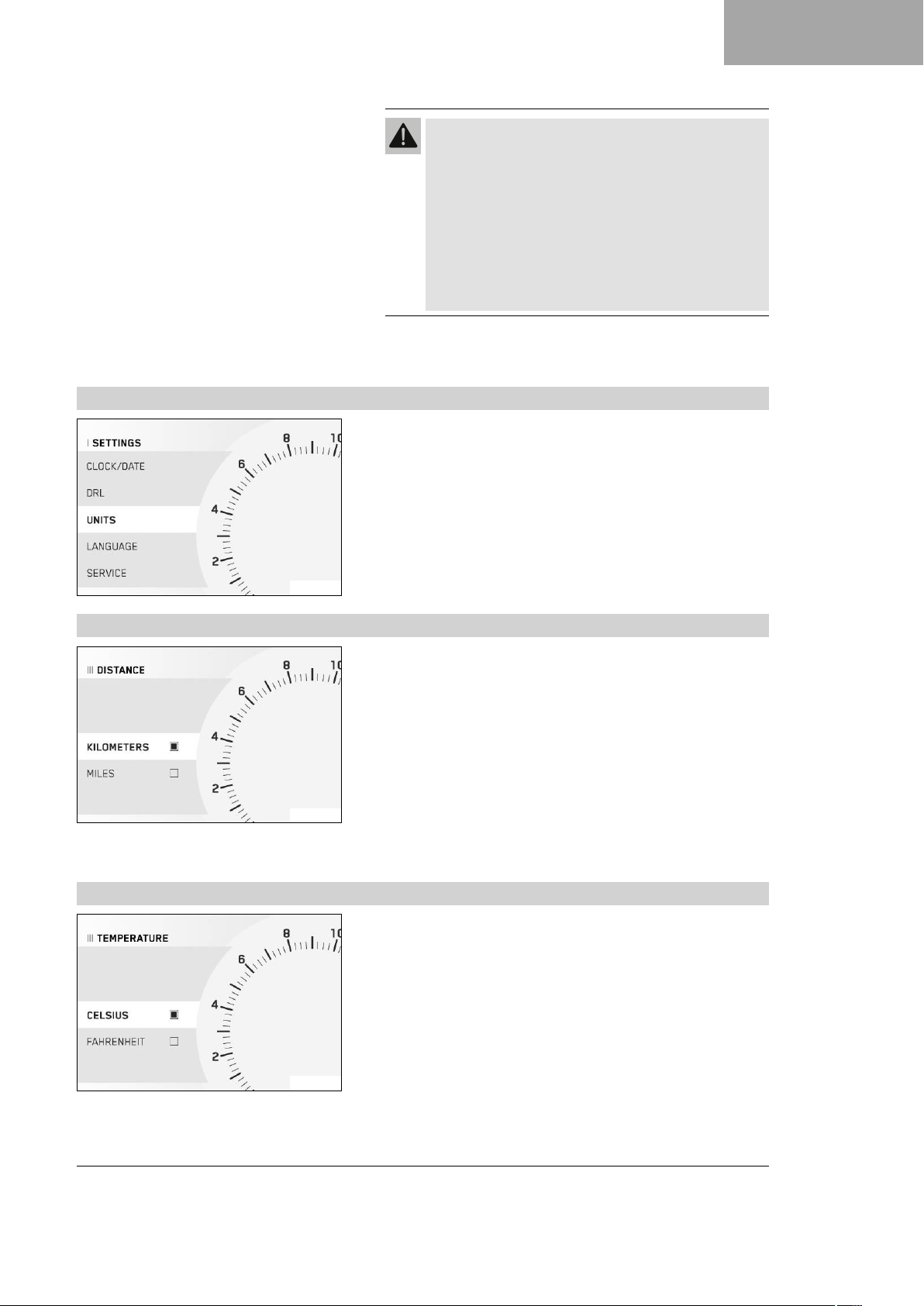

可在子菜单 Distance 中设置速度单位。
在速度调节装置启用的情况下，组合仪表的显示屏中会显示运行状
态。
速度调节装置可通过速度调节装置的按钮 ( 参见 15)进行控
制。
信息
速度调节装置功能接通但速度调节不可用时，速度调节装置
指示灯亮起黄色。
速度调节装置功能接通且速度调节可用时，速度调节装置指
示灯亮起绿色。
32
Page 35
7.13 Ride 显示
7.14 ABS 显示
组合仪表 7
显示屏区域1( 参见 124) 中显示设置的 Ride Mode。
在子菜单 Ride Mode 中可以配置驾驶模式。
F01775-10
设定的 ABS 模式显示在显示屏的1区域。
在子菜单 ABS 中可以配置 ABS。
7.15 MTC 显示
7.16 冷却液温度读数
F01775-11
F01775-12
F01776-01
显示屏的1区域中会显示是否已打开或关闭 MTC
( 参见 124)。
在子菜单 MTC 中可以关闭或打开摩托车牵引力控制系统。
冷却液温度读数由几个条形格组成。亮的格数越多，说明冷却液温
度越高。
当冷却液温度达到 120 °C 时，紧急运行模式自动启动。
注意
发动机损伤 发动机过热时会导致受损。
– 如果出现冷却液温度警示信号，请立即按照交通法规停车，
并关闭发动机。
– 让发动机和冷却系统降温冷却。
– 请在冷却系统已冷却的情况下检查并修正冷却液液面。
信息
所有格均闪烁时，额外显示警告 ENGINE TEMP HIGH。
如果冷却系统过热，便会对最大发动机转速加以限制。
33
Page 36
7 组合仪表
7.17 燃油表
F01777-01
可能的状态
• 发动机温度低 – 最多三格亮起。
• 发动机已预热 – 四格亮起。
• 发动机温度高 – 五至八格亮起。
• 发动机温度极高 – 全部八格亮起红色。
燃油显示由几个条形格组成。亮的格数越多，说明油箱中的燃油越
多。
信息
燃油存量的测量在达到燃油箱一半存量时才会激活。达到燃
油箱一半存量时，燃油显示满格。
如果燃油存量即将用尽，则最后一段会闪烁红色并会额外显
示警告 LOW FUEL。
为防止燃油表在行驶过程中不断改变状态，油箱的油位将稍
稍延迟显示。
在边撑打开或熄火开关关闭的情况下，不会更新燃油表的显
示。
收起边撑并打开熄火开关时，等待 2 分钟后才会进行一次
更新。
如果组合仪表没有接收到来自燃油油位传感器的任何信号，
则燃油表会闪烁。
7.18 环境空气温度显示
7.19 时钟
环境空气温度以 °C 或 °F 为单位显示。
在子菜单 Temperature 中可以配置环境温度的单位。
F01778-01
设置为 EN‑US 之外的其他所有语言时，时钟以 24 小时的格式显
示。语言设置为 EN‑US 时，时钟以 12 小时的格式显示。
在子菜单 Clock/Date 中可以配置时间。
信息
在从车辆上断开 12 V 电池或拆下保险丝后，必须设置时
钟。
F01779-01
34
Page 37

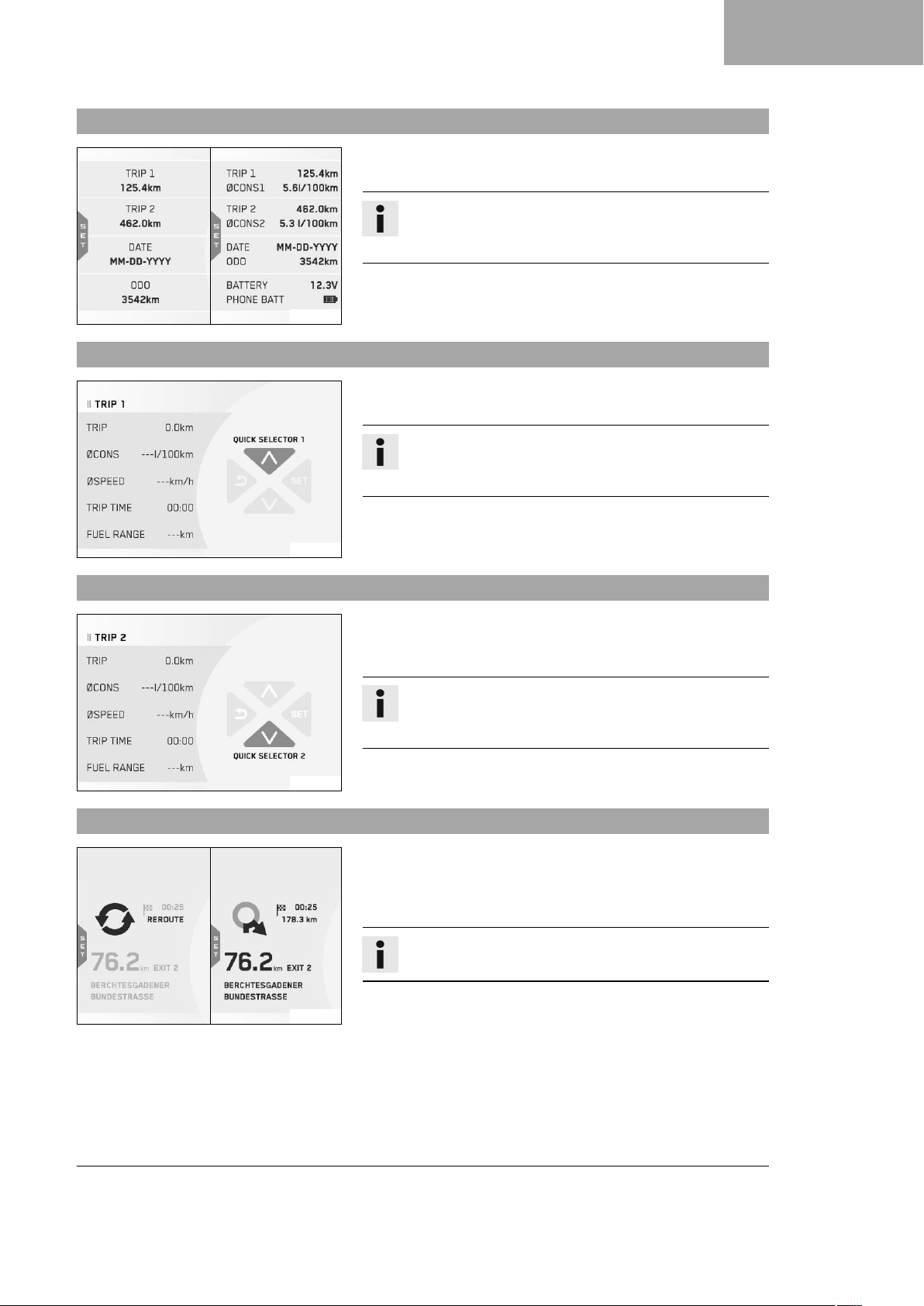

7.20 Favorites 显示
F01780-01
7.21 Quick Selector 1 显示
组合仪表 7
在 Favorites 显示中，最多可以显示八条信息。
在子菜单 Favorites 中可以自由设置 Favorites 显示。
信息
选择一至四条信息时，将分两行显示。选择五至八条信息
时，将以单行显示。
按下 UP 按钮，可以在菜单关闭时调用 Quick Selector 1 显示。
按下 BACK 按钮，关闭 Quick Selector 1 显示。
信息
在子菜单 Quick Selector 1 中可以配置 Quick Selector 1
显示。可以选择任意一条信息。
F01781-01
7.22 Quick Selector 2 显示
F01782-01
7.23 Navigation 显示（可选）
按下 DOWN 按钮，可以在菜单关闭时调用 Quick Selector 2 显
示。
按下 BACK 按钮，关闭 Quick Selector 2 显示。
信息
在子菜单 Quick Selector 2 中可以配置 Quick Selector 2
显示。可以选择任意一条信息。
导航功能激活时出现 Navigation 显示。
在 Navigation 显示中显示方向箭头、距目的地的距离、手机预估
的抵达时间、至下个路标的距离以及路名。
在子菜单 Navigation 中可以配置 Navigation 显示。
信息
可视化导航激活时，Favorites 显示熄灭。
F01783-01
35
Page 38
7 组合仪表

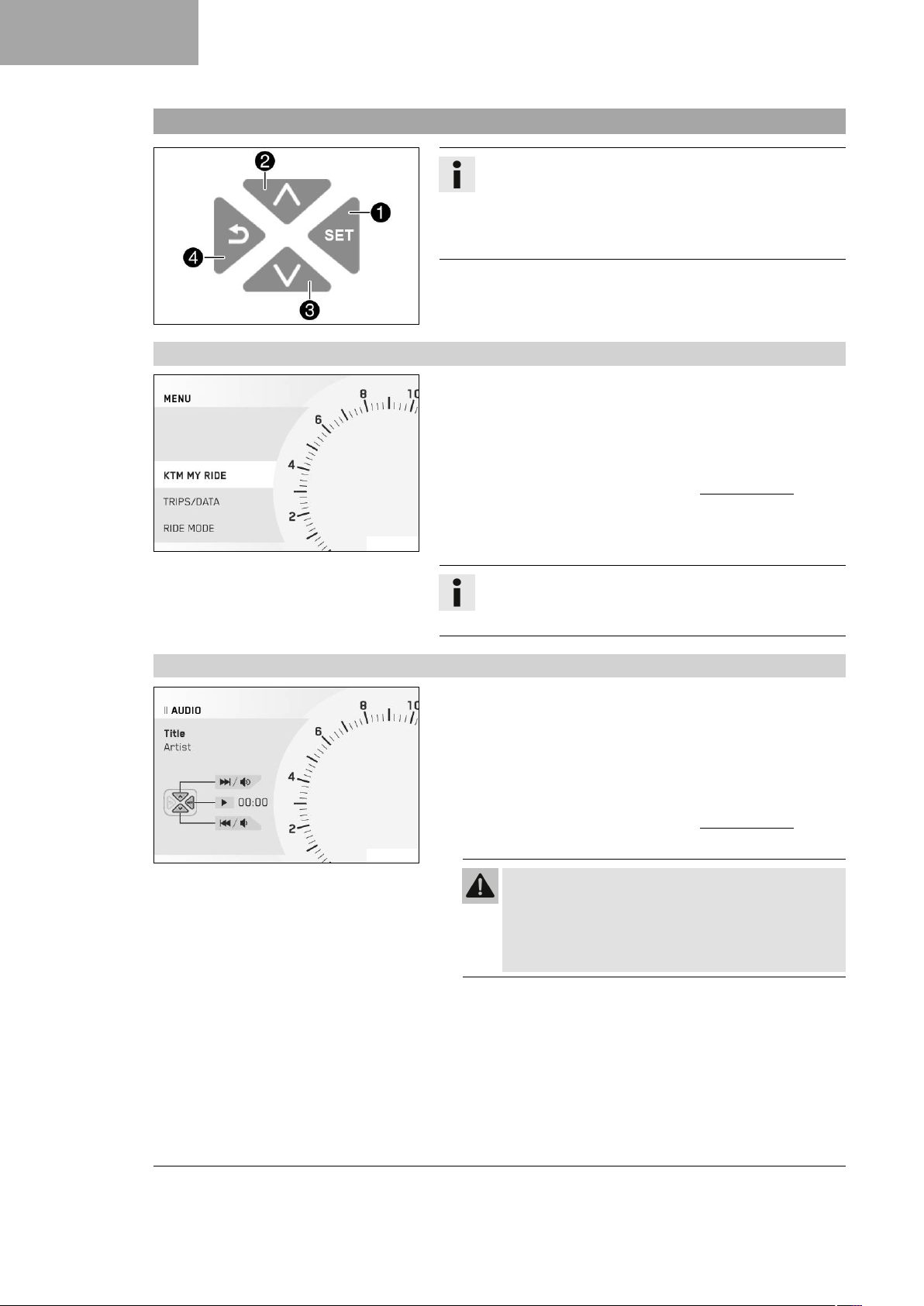

7.24 菜单
7.24.1 KTM MY RIDE（可选）
F01784-10
F01785-01
信息
按下启动屏幕中的 SET 按钮1，打开菜单。
通过 UP 按钮2或 DOWN 按钮3可在菜单中导航。
通过按下 BACK 按钮4，菜单结构回跳一级或菜单关
闭。
条件
• 摩托车停车。
• 激活功能 KTM MY RIDE（可选）。
• 激活功能 Bluetooth®（可选）。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 KTM MY RIDE。按下
SET 按钮打开该菜单。
在菜单 KTM MY RIDE 中可以通过 Bluetooth®将合适的手机或耳
机与组合仪表相连并配置音频功能和导航功能。
7.24.2 Audio（可选）
信息
并非所有手机和耳机都适合与组合仪表相连。
必须支持标准 Bluetooth®2.1。
条件
• 激活功能 KTM MY RIDE（可选）。
• 激活功能 Bluetooth®（可选）。
• 组合仪表已与合适的手机相连。
• 组合仪表已与合适的耳机相连。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 KTM MY RIDE。按下
SET 按钮打开该菜单。
F01786-01
警告
事故危险 耳机音量太大可能会导致驾驶员注意力不
集中。
– 应选择尽可能小的耳机音量，确保还能够清楚感知
声音信号。
– 按下 UP 或 DOWN 按钮，直至标记了 Audio。按下 SET 按钮
打开该子菜单。
– 按住 UP 按钮可以提高音频音量。
– 按住 DOWN 按钮可以降低音频音量。
– 短暂按下 UP 按钮可以跳至下一曲目。
– 根据手机型号，快速按下 DOWN 按钮一次或两次可以切换到
上一曲目或重新播放当前曲目。
– 按下 SET 按钮可播放或暂停曲目。
36
Page 39

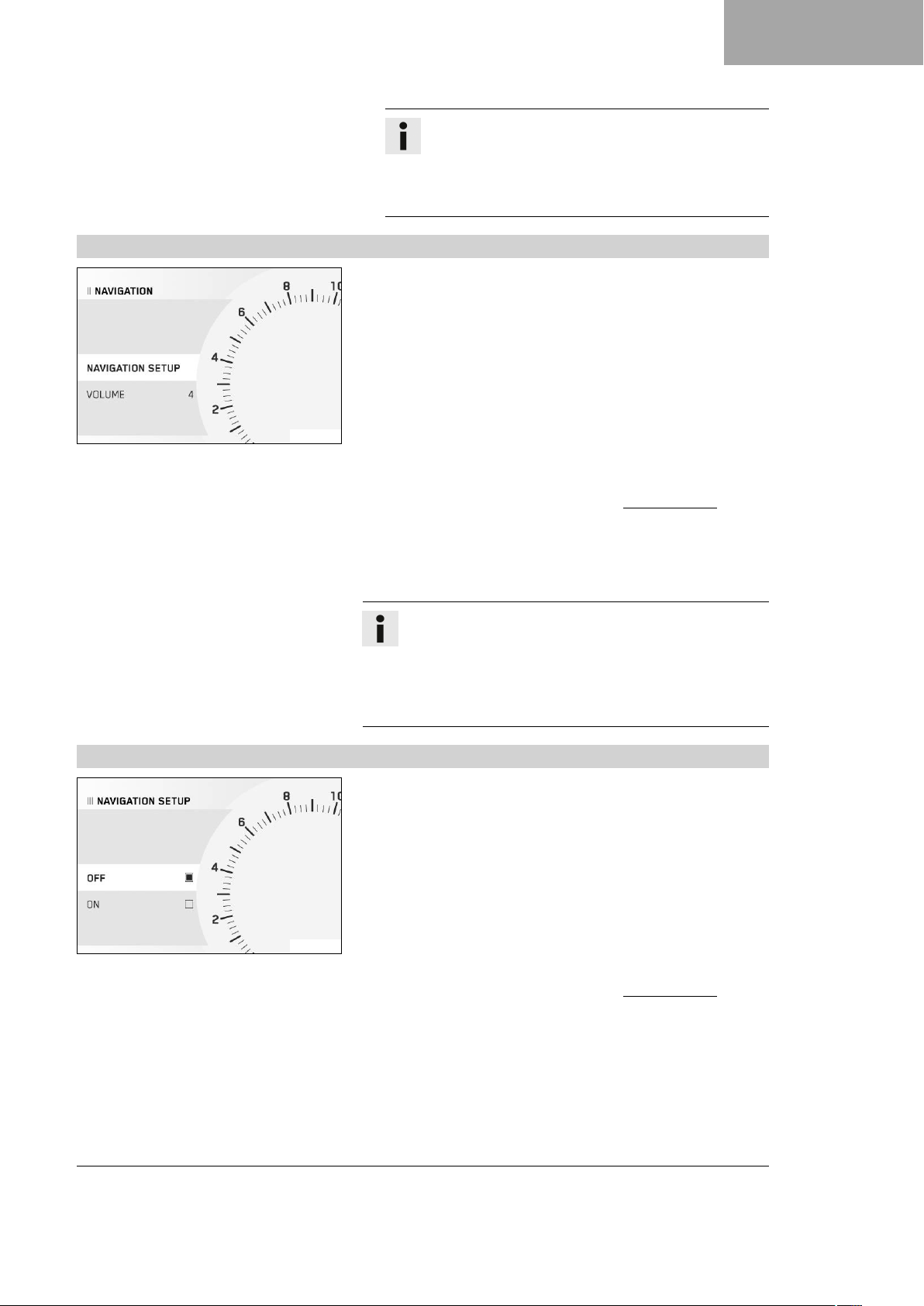

7.24.3 Navigation（可选）
F01787-01
组合仪表 7
信息
对于部分手机，必须在播放之前启动手机的
Audioplayer（音频播放器）。
可将音频功能添加至 Quick Selector 1 或
Quick Selector 2，以简化操作。
条件
• 激活功能 KTM MY RIDE（可选）。
• 激活功能 Bluetooth®（可选）。
• 将 KTM MY RIDE 应用程序（可选）安装在合适的手机
（Android®设备版本 6.0 或以上，iOS 设备版本 10 或以上）
上并打开。
• 组合仪表已与合适的手机相连。
• 在所连接的手机上激活 GPS 功能。
• 针对语言导航：组合仪表已与合适的耳机相连并在
KTM MY RIDE 应用程序中下载了相应的语言包。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 KTM MY RIDE。按下
SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Navigation。按下 SET
按钮打开该子菜单。
在子菜单 Navigation 中可以配置导航功能。
7.24.4 导航设置（可选）
F01788-01
信息
音频功能可与导航功能同时使用。
当导航功能激活时，组合仪表显示屏上部边缘的小窗口中将
显示来电。
当导航功能接通且设备已连接时，组合仪表显示屏上出
现 GPS 图标。
条件
• 激活功能 KTM MY RIDE（可选）。
• 将 KTM MY RIDE 应用程序（可选）安装在合适的手机
（Android®设备版本 6.0 或以上，iOS 设备版本 10 或以上）
上并打开。
• 组合仪表已与合适的手机相连。
• 在所连接的手机上激活 GPS 功能。
• 针对语言导航：组合仪表已与合适的耳机相连并在
KTM MY RIDE 应用程序中下载了相应的语言包。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 KTM MY RIDE。按下
SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Navigation。按下 SET
按钮打开该子菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Navigation Setup。
按下 SET 按钮打开该子菜单。
– 通过 UP 或 DOWN 按钮可选定菜单项。
37
Page 40
7 组合仪表
7.24.5 油量（可选）
F01863-01
– 通过按下按钮 SET，启动或关闭可视化导航。
信息
已激活的语音导航仍保持接通状态。
条件
• 激活功能 KTM MY RIDE（可选）。
• 将 KTM MY RIDE 应用程序（可选）安装在合适的手机
（Android®设备版本 6.0 或以上，iOS 设备版本 10 或以上）
上并打开。
• 组合仪表已与合适的手机相连。
• 在所连接的手机上激活 GPS 功能。
• 针对语言导航：组合仪表已与合适的耳机相连并在
KTM MY RIDE 应用程序中下载了相应的语言包。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 KTM MY RIDE。按下
SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Navigation。按下 SET
按钮打开该子菜单。

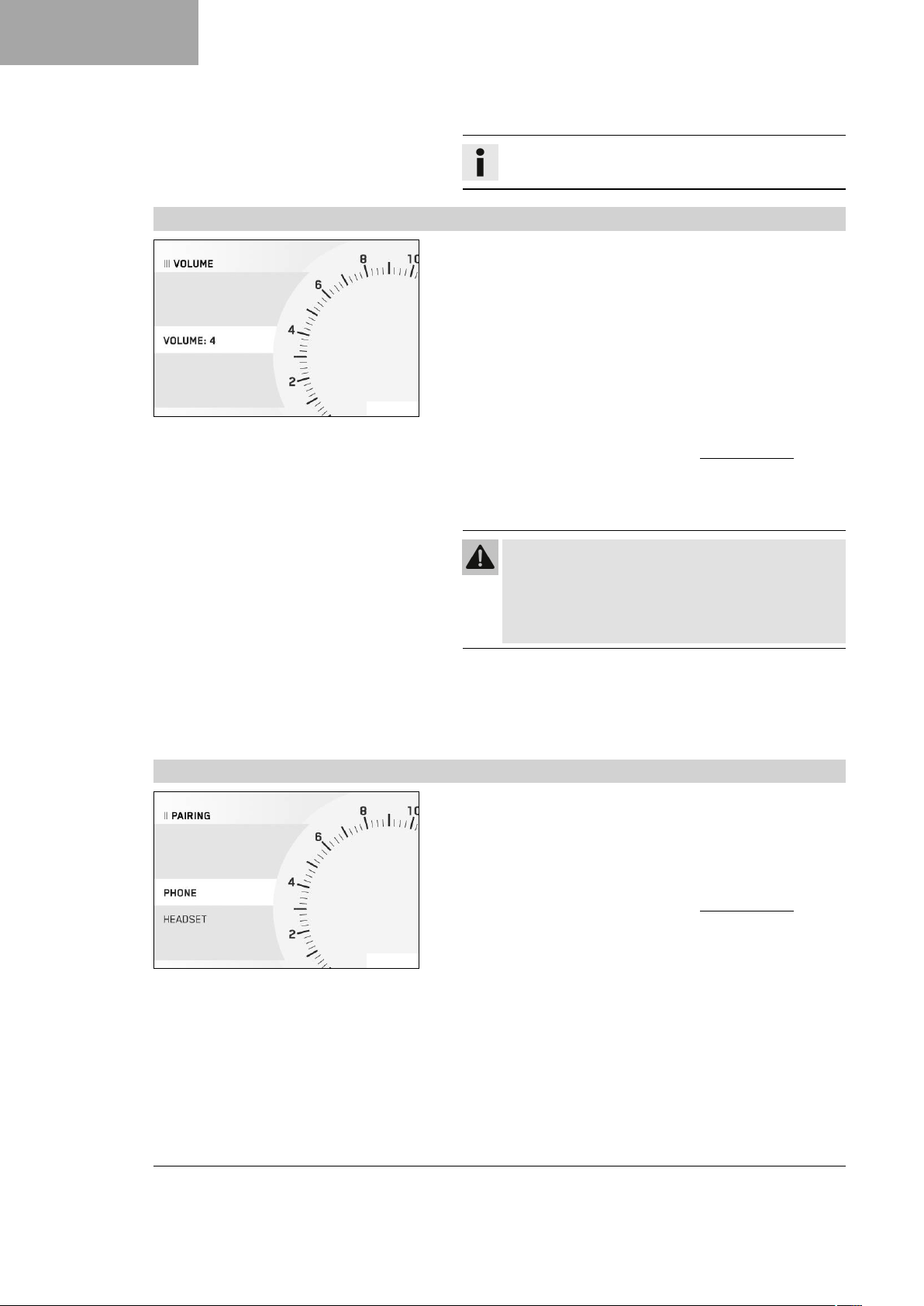

7.24.6 Pairing（可选）
F01791-01
警告
事故危险 耳机音量太大可能会导致驾驶员注意力不
集中。
– 应选择尽可能小的耳机音量，确保还能够清楚感知
声音信号。
– 按下 UP 或 DOWN 按钮，直至标记了 Volume。按下 SET 按
钮打开该子菜单。
– 按下 UP 按钮放大所使用语音导航的音量。
– 按下 DOWN 按钮降低所使用语音导航的音量。
条件
• 摩托车停车。
• 激活功能 KTM MY RIDE（可选）。
• 激活功能 Bluetooth®（可选）。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 KTM MY RIDE。按下
SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Pairing。按下 SET 按
钮打开该子菜单。
在子菜单 Pairing 中可以通过 Bluetooth®将合适的手机或耳机与组
合仪表相连。
38
Page 41

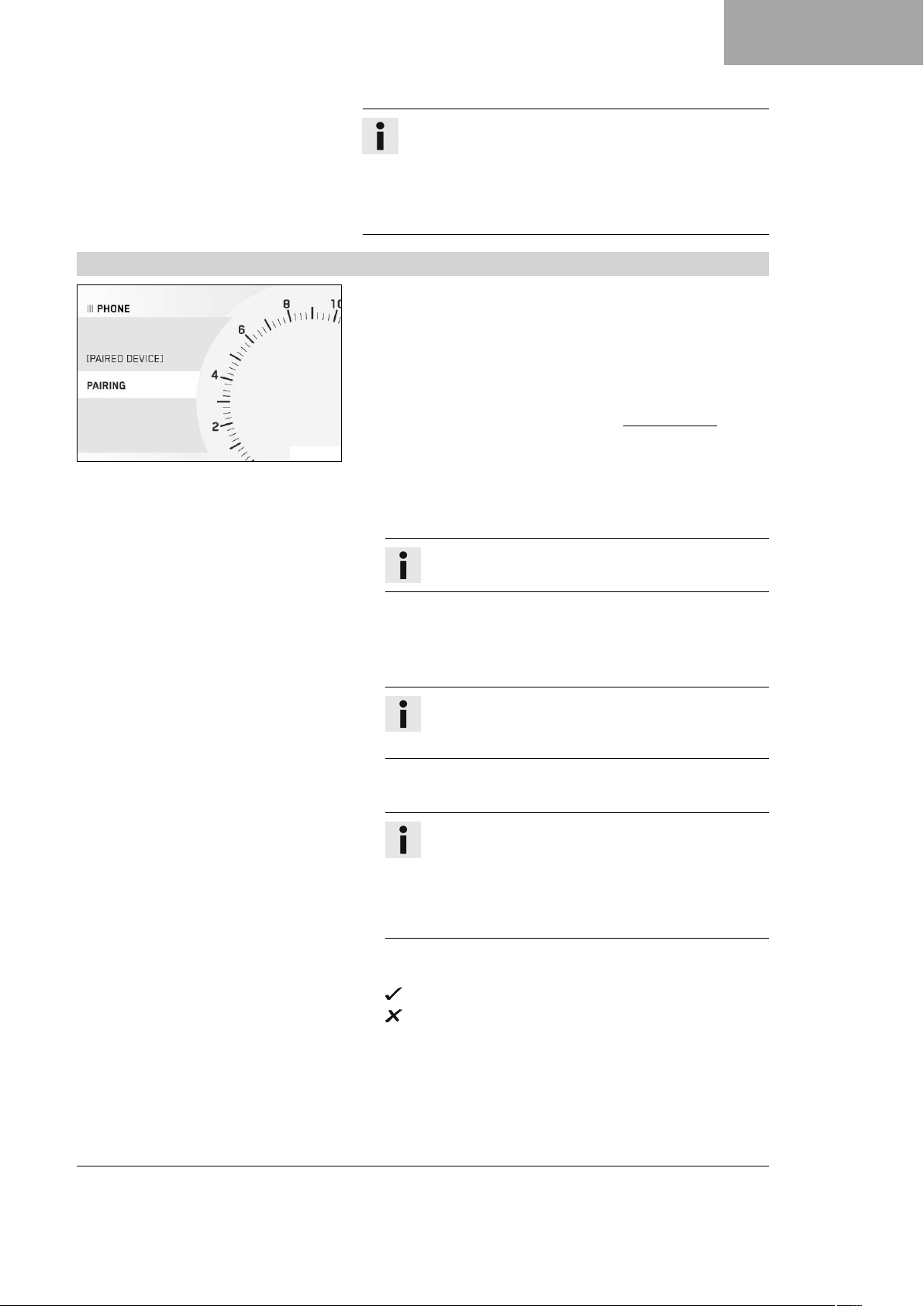

7.24.7 Phone（可选）
F01792-01
组合仪表 7
信息
Bluetooth®功能只能与 KTM MY RIDE（可选）组合使
用。
当 Bluetooth®功能接通且设备已连接时，组合仪表显示屏
上出现 Bluetooth®图标。
并非所有手机和耳机都适合与组合仪表相连。
条件
• 摩托车停车。
• 激活功能 KTM MY RIDE（可选）。
• 激活功能 Bluetooth（可选）。
• 待连接设备上的 Bluetooth®功能也已经激活。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 KTM MY RIDE。按下
SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Pairing。按下 SET 按
钮打开该子菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Phone。按下 SET 按
钮打开该子菜单。
信息
不能同时将两台手机与组合仪表相连。
– 按下 UP 或 DOWN 按钮，直至标记了 Pairing。按下 SET 按
钮打开该子菜单。
– 组合仪表开始搜索合适的手机。完成搜索时，子菜单 Pairing
中将显示手机的名称。按下 SET 按钮开始连接。
信息
必须可以通过 Bluetooth®看到手机，由此才能确保组合
仪表能找到该手机。
– 组合仪表上出现一条信息，显示已做好连接准备。确认手机和
组合仪表上的 Passkey 便可以完成连接。
信息
完成连接时，子菜单 Phone 中将显示所连接手机的名
称。
按下 UP 或 DOWN 按钮，直至标记了所连接的设备。
按下 SET 按钮便可以删除相连的设备。
不是所有的手机都适合与组合仪表连接。
– Bluetooth®功能激活时，将事先已连接好的设备带入组合仪表
的有效范围内。
该设备将自动与组合仪表相连。
如果设备在大约 30 秒后还没有与组合仪表相连：
– 重新启动组合仪表或重复 Pairing 过程。
在子菜单 Phone 下可以将一台合适的手机与组合仪表相连。
39
Page 42
7 组合仪表

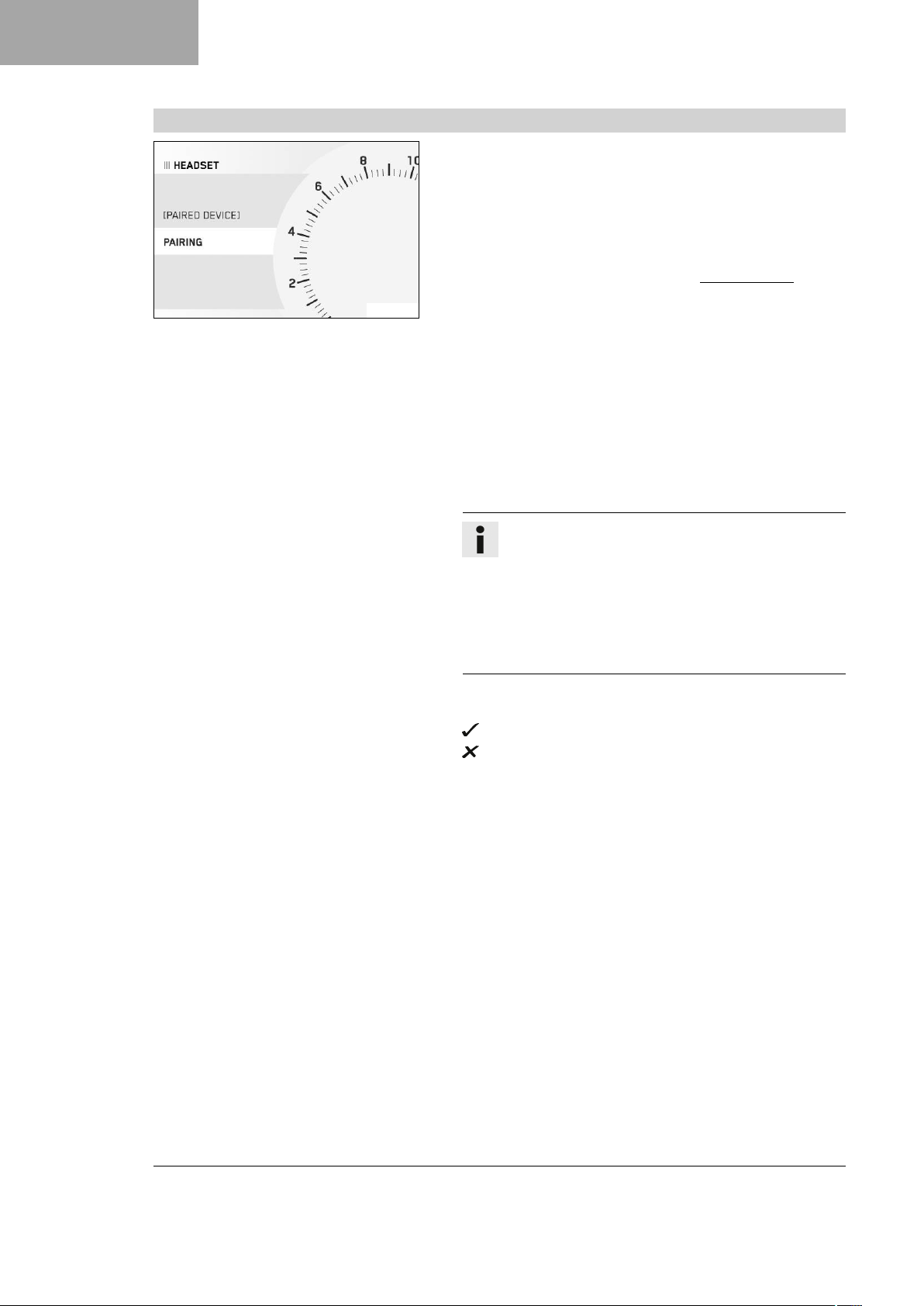

7.24.8 Headset（可选）
F01793-01
条件
• 摩托车停车。
• 激活功能 KTM MY RIDE（可选）。
• 激活功能 Bluetooth（可选）。
• 待连接设备上的 Bluetooth®功能也已经激活。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 KTM MY RIDE。按下
SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Pairing。按下 SET 按
钮打开该子菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Headset。按下 SET 按
钮打开该子菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Pairing。按下 SET 按
钮打开该子菜单。
– 组合仪表开始搜索合适的耳机。完成搜索时，子菜单 Pairing
中将显示耳机的名称。按下 SET 按钮选择设备。再次按下
SET 按钮可确认子菜单项 Confirm。耳机与组合仪表的连接
即已完成。
信息
耳机必须处于配对模式，以此确保组合仪表能够找到耳
机。按照耳机的使用说明书操作。
完成连接时，子菜单 Headset 中将显示所连接耳机的名
称。
按下 UP 或 DOWN 按钮，直至标记了所连接的设备。
按下 SET 按钮便可以删除相连的设备。
不是所有的耳机都适合与组合仪表连接。
– Bluetooth®功能激活时，将事先已连接好的设备带入组合仪表
的有效范围内。
该设备将自动与组合仪表相连。
如果设备在大约 30 秒后还没有与组合仪表相连：
– 重新启动组合仪表或重复 Pairing 过程。
在子菜单 Headset 下可以将一个合适的耳机与组合仪表相连。
40
Page 43

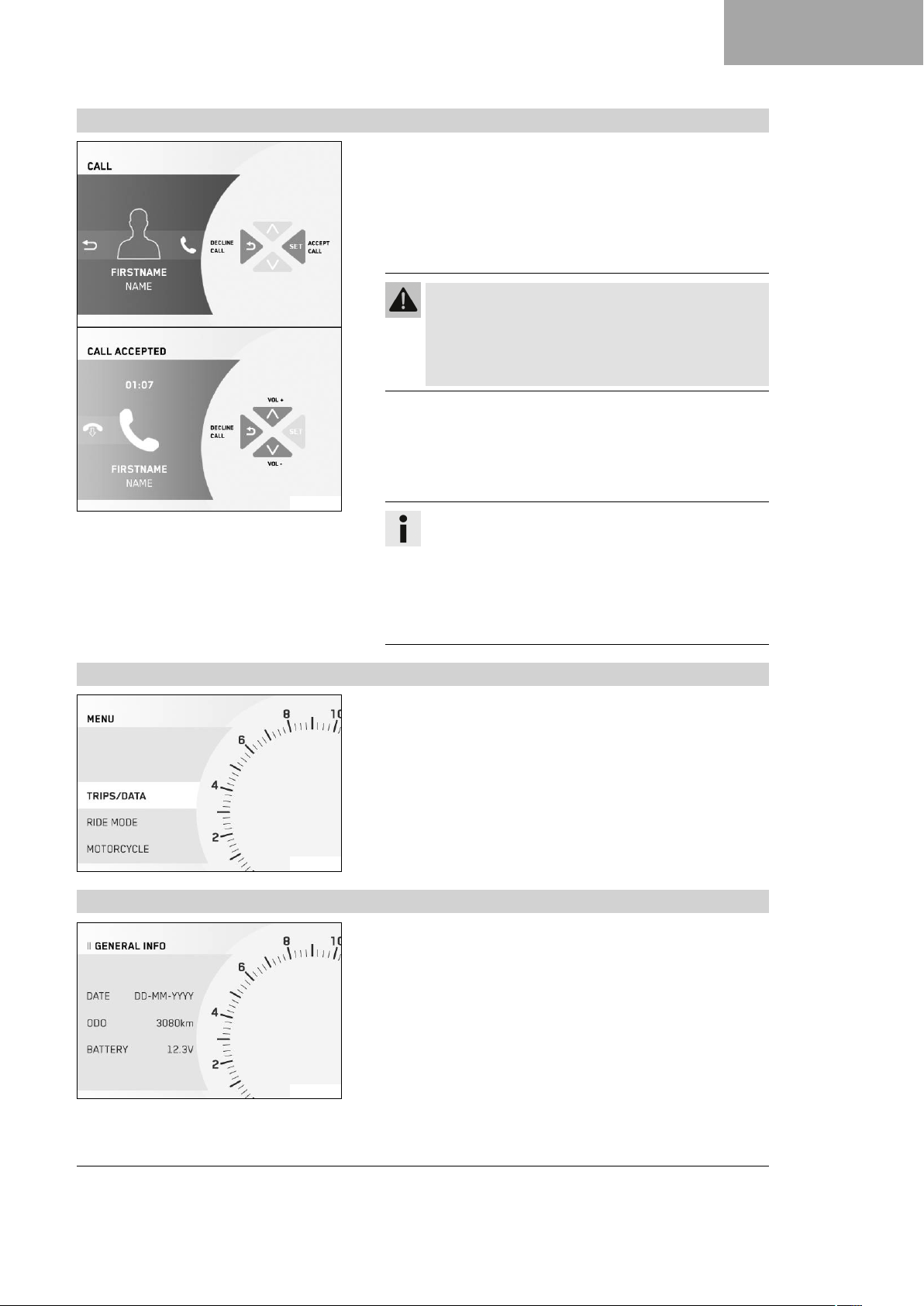

7.24.9 电话（可选）
组合仪表 7
条件
• 激活功能 KTM MY RIDE（可选）。
• 激活功能 Bluetooth®（可选）。
• 待连接设备上的 Bluetooth®功能也已经激活。
• 组合仪表已与合适的手机相连。
• 组合仪表已与合适的耳机相连。
警告
事故危险 耳机音量太大可能会导致驾驶员注意力不
集中。
– 应选择尽可能小的耳机音量，确保还能够清楚感知
声音信号。
– 按下 SET 按钮可以接听来电。
– 按下 BACK 按钮可以拒接来电。
– 按住 UP 按钮可以提高音频音量。
– 按住 DOWN 按钮可以降低音频音量。
F01794-01
信息
不是每部手机都能借助组合开关更改音频音量。
会显示通话时长以及联系人。根据手机的设置也会显示
联系人的名称。
当导航功能激活时，组合仪表显示屏上部边缘的小窗口
中将显示来电。
当电话功能激活时，不可在菜单中进行导航。
7.24.10 Trips/Data
7.24.11 General Info
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Trips/Data。按下 SET
按钮打开该菜单。
在菜单 Trips/Data 中可以调用一般信息。
F01795-01
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至选中 Trips/Data。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至选中 General Info。按下 SET
按钮打开该子菜单。
在子菜单 General Info 中可以调用日期、总行驶里程和 12 V 电池
的蓄电池电压。
F01796-01
41
Page 44
7 组合仪表

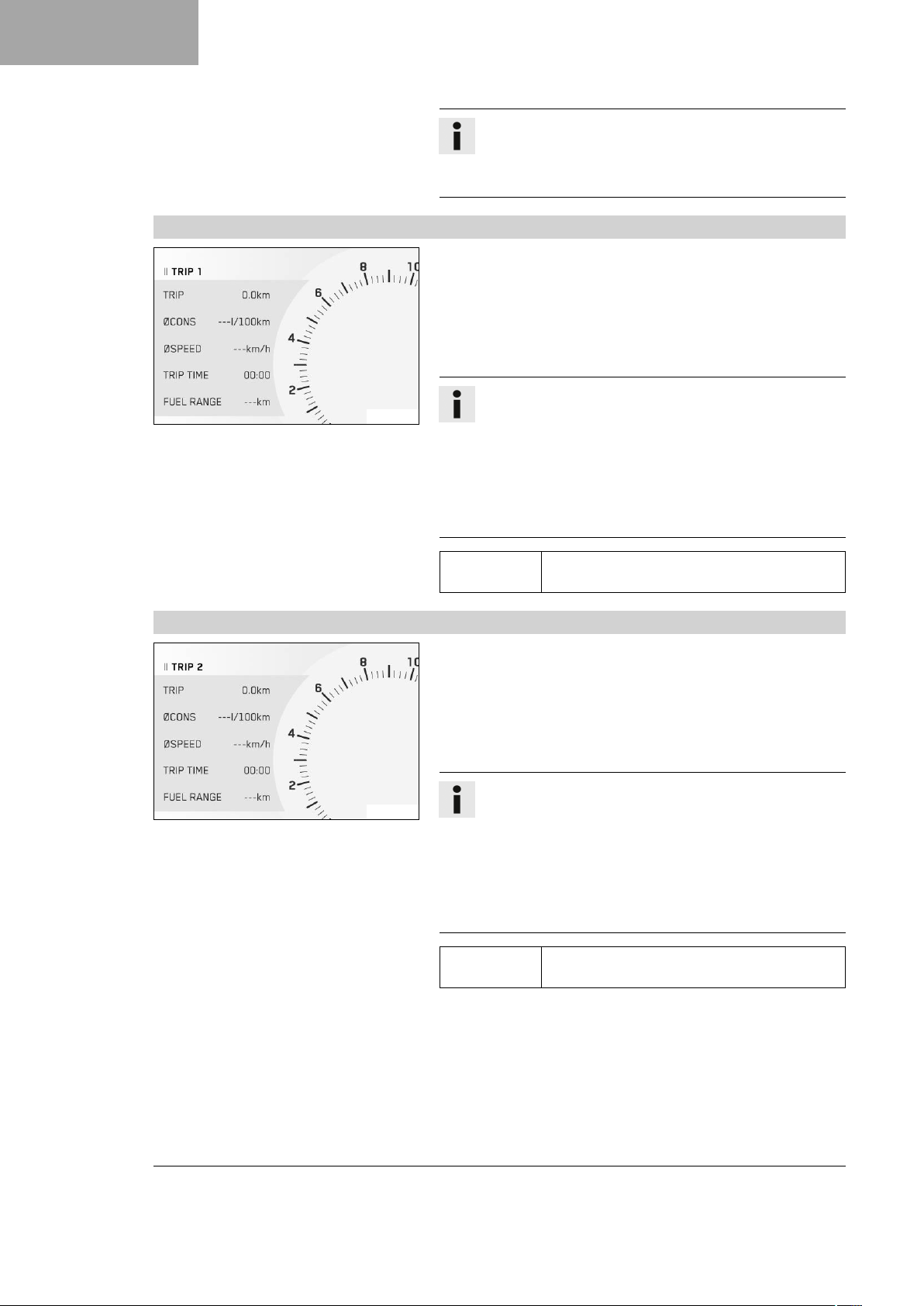

7.24.12 Trip 1
F01797-01
信息
Date 显示日期。
ODO 显示已行驶的总里程。
Battery 显示12 V 电池的蓄电池电压。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至选中 Trips/Data。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至选中 Trip 1。按下 SET 按钮打
开该子菜单。
在子菜单 Trip 1 中可以调用 Trip 1 的信息。
信息
Trip 显示上一次复位后的行驶里程，例如两次加油之间的里
程。Trip 在行驶过程中计数，直至达到 9999.
ØCons 显示基于 Trip 的平均油耗。
ØSpeed 显示基于 Trip 和 Trip Time 的平均速度。
Trip Time 显示基于 Trip 的行驶时间，并且在有速度信号的
情况下进行计数。
Fuel Range 显示利用剩余燃油还可行驶的里程。
7.24.13 Trip 2
F01798-01
长按 SET 按
钮 3 ‑ 5 秒。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至选中 Trips/Data。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至选中 Trip 2。按下 SET 按钮打
开该子菜单。
在子菜单 Trip 2 中可以调用 Trip 2 的信息。
复位子菜单 Trip 1 中的所有项目。
信息
Trip 显示上一次复位后的行驶里程，例如两次加油之间的里
程。Trip 在行驶过程中计数，直至达到 9999.
ØCons 显示基于 Trip 的平均油耗。
ØSpeed 显示基于 Trip 和 Trip Time 的平均速度。
Trip Time 显示基于 Trip 的行驶时间，并且在有速度信号的
情况下进行计数。
Fuel Range 显示利用剩余燃油还可行驶的里程。
长按 SET 按
钮 3 ‑ 5 秒。
复位子菜单 Trip 2 中的所有项目。
42
Page 45

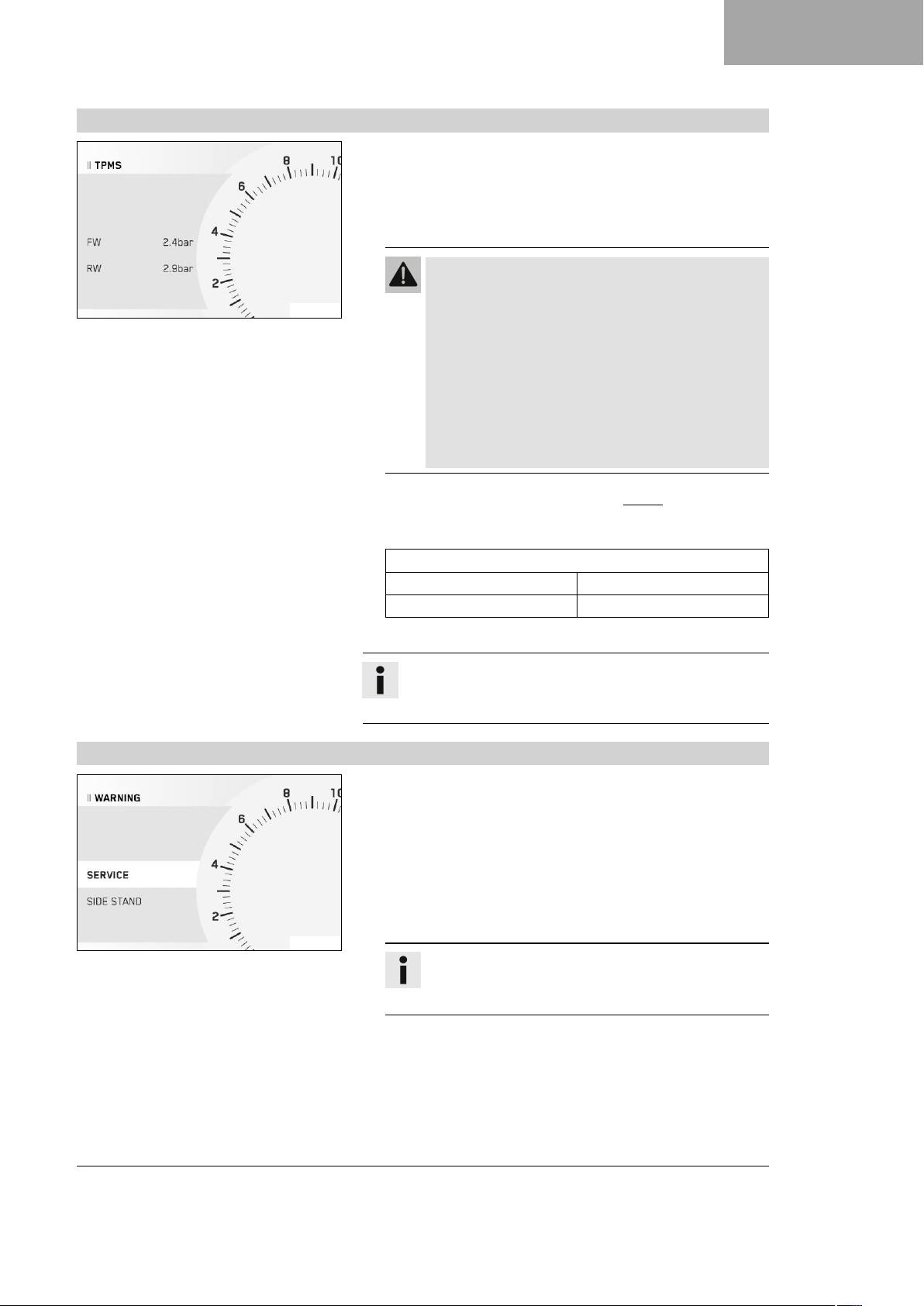

7.24.14 TPMS（功能可选）
F01799-01
组合仪表 7
条件
• 配有 TPMS 的车型。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至选中 Trips/Data。按下 SET 按
钮打开该菜单。
警告
事故危险 轮胎气压监控系统不能完全取代行驶前必
须进行的检查。
为避免错误警报，轮胎气压值的分析评估将持续几分
钟的时间。
– 在每次行驶前都要检查轮胎气压。
– 如果轮胎气压偏离规定的数值，请修正轮胎气压。
– 如果车辆的性能表现表明轮胎可能出现压力损失，
那么即使系统所显示的轮胎气压值正确，也必须立
即停车。
7.24.15 Warning
– 按下 UP 或 DOWN 按钮，直至标记了 TPMS。按下 SET 按钮
打开该子菜单。
要求
单人模式/带乘客/满负荷的轮胎气压
前部： 轮胎冷态时 2.4 bar
后部： 轮胎冷态时 2.9 bar
在子菜单 TPMS 中可以调用前后轮的轮胎气压。
信息
FW 显示前轮轮胎气压。
RW 显示后轮轮胎气压。
条件
• 有信息或警告。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至选中 Trips/Data。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至选中 Warning。按下 SET 按钮
打开该子菜单。
– 通过 UP 或 DOWN 按钮可在警告信息中导航。
F01800-01
信息
出现的警告将一直显示并被保存，直至该警告不再有
效。
43
Page 46
7 组合仪表
7.24.16 Ride Mode
7.24.17 Ride Mode
F01831-01
F01801-01
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Ride Mode。按下 SET
按钮打开该菜单。
在菜单 Ride Mode 中可以设置车辆的驾驶模式。
条件
• 熄火开关已禁用。
• 速度调节装置功能（可选）已禁用。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Ride Mode。按下 SET
按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记
了 Ride Mode。按下 SET 按钮打开该子菜单。
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 按下 SET 按钮可以选择发动机和摩托车牵引力控制系统之间相
互调校的设置。
STREET（公路）- 标准功率输出，响应特征均衡，
摩托车牵引力控制系统允许后轮具有正常的滑动。Anti
Wheelie（防起头）模式已激活。
RAIN（雨天）- 功率输出降低，更出色的行驶性能，
摩托车牵引力控制系统允许后轮具有正常的滑动。Anti
Wheelie（防起头）模式已激活。
OFFROAD（越野）- 功率输出降低，更出色的行驶性
能，摩托车牵引力控制系统允许后轮打滑加剧。Anti
Wheelie（防起头）模式已禁用。
RALLY（可选）— 标准功率输出和极其直接的响应特征设
置。摩托车牵引力控制系统和燃料供给特性均可单独进行
调整。Anti Wheelie（防起头）模式已禁用。
7.24.18 Rally（可选）
44
信息
在选择期间不得给油。
条件
• 驾驶模式 RALLY（可选）已激活。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了 Rally。按下
SET 按钮打开该菜单。
在菜单 Rally 中可以调整 RALLY PACK 的单项设置。
F01802-01
Page 47
7.24.19 Throttle Response（可选）
F01803-01
7.24.20 Leave Rally（可选）
F01804-01
组合仪表 7
条件
• 驾驶模式 RALLY（可选）已激活。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了 Rally。按下
SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记
了 Throttle Response。按下 SET 按钮打开该子菜单。
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 通过按下
条件
• 驾驶模式 RALLY（可选）已激活。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记了 Rally。按下
SET 按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至在显示屏上标记
了 Leave Rally。通过按下 SET 按钮结束驾驶模式 RALLY 并
且自动切换到驾驶模式 STREET 。
SET 按钮可以调整燃料供给特性。
STREET - 均衡的响应特征。
RALLY - 极其直接的响应特征。
OFFROAD - 非常直接的响应特征。
信息
在调整燃料供给时不得给油。
信息
禁用驾驶模式 RALLY 时不得给油。
7.24.21 Motorcycle
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Motorcycle。按下 SET
按钮打开该菜单。
在菜单 Motorcycle 中可以启动或关闭摩托车牵引力控制系统以及
快速换挡+（可选）并且配置 ABS。
F01805-01
45
Page 48
7 组合仪表

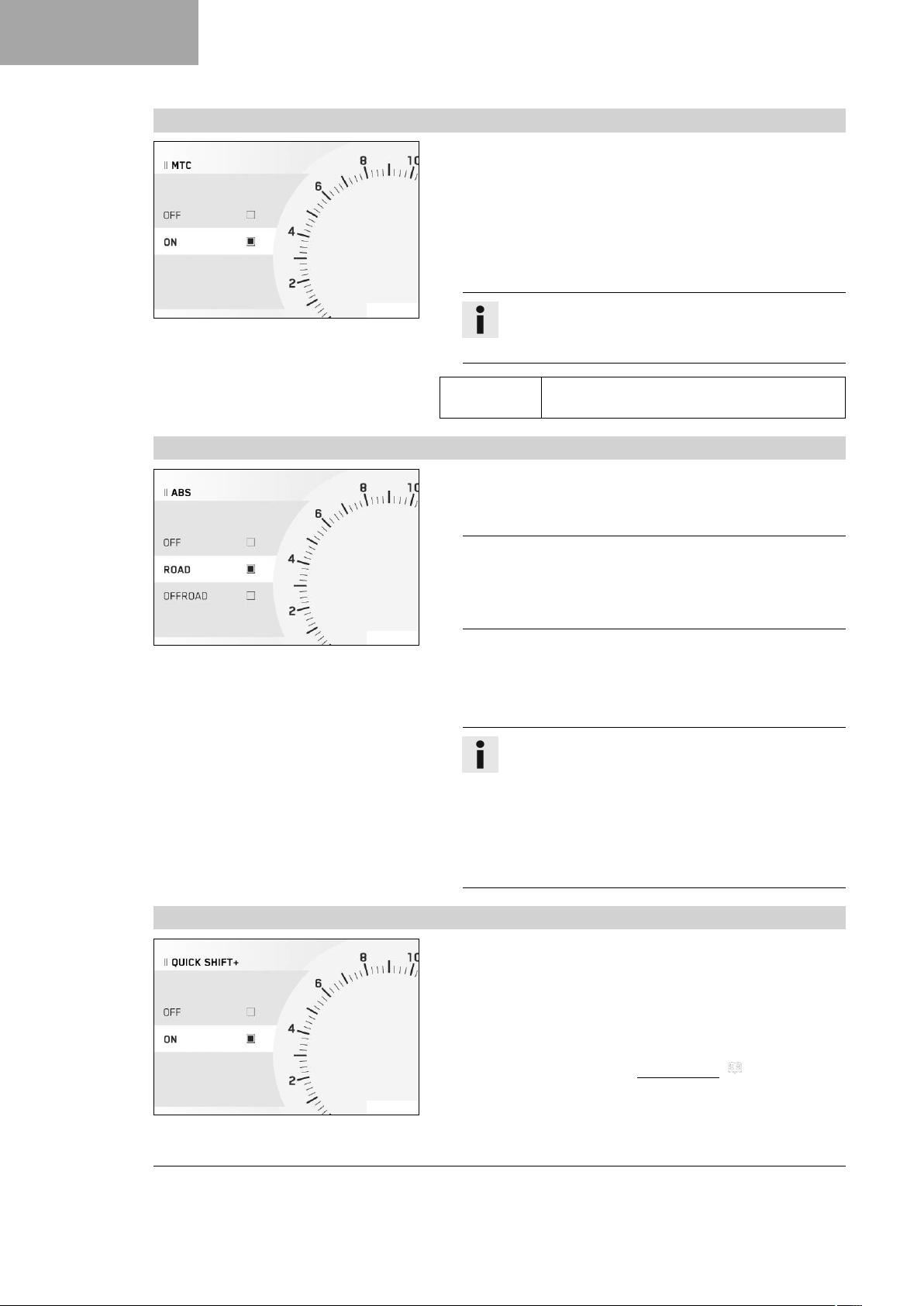

7.24.22 MTC
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Motorcycle。按下 SET
按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 MTC。按下 SET 按钮
打开该子菜单。
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 按下 SET 按钮启动或关闭 MTC。
7.24.23 ABS
F01806-01
F01807-01
信息
在启动或关闭时不得给油。
打开点火开关后，摩托车牵引力控制系统再次激活。
长按 SET 按
钮 3 ‑ 5 秒。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Motorcycle。按下 SET
按钮打开该菜单。
激活摩托车牵引力控制系统。
注意
道路认证与保险失效 当 ABS 完全关闭时，道路认证失效。
– 若要完全关闭 ABS，请仅在公共道路交通之外的封闭路段
上行驶。
– 按下 UP 或 DOWN 按钮，直至标记了 ABS。按下 SET 按钮
打开该子菜单。
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 按下 SET 按钮关闭 ABS 或者选择所需的 ABS 模式。
信息
行驶期间可以切换 ABS 模式，但不能禁用。
在选择期间不得给油。
ABS 只能通过再次打开点火开关重新激活。
如果 ABS 模式 Road 已激活，则 ABS 调节两个车轮。
如果 ABS 模式 Offroad 已激活，则 ABS 仅对前轮进行
调节。后轮无法通过 ABS 进行调节，在制动时可能抱
死。
7.24.24 Quick Shift+（可选）
46
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Motorcycle。按下 SET
按钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Quick Shift+。
按下 SET 按钮打开该子菜单。
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 按下 SET 按钮，接通或关闭quickshifter + ( 参见 64)。
F01808-01
Page 49
7.24.25 Settings
7.24.26 Favorites
F01809-01
F01810-01
组合仪表 7
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
在菜单 Settings 中可以配置偏好信息、快速选择和组合仪表的显
示。可以对计量单位或其他不同的值进行设置。可启用或禁用某些
功能。
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Favorites。按下 SET
按钮打开该子菜单。
– 使用 UP 或 DOWN 按钮控制菜单项并用 SET 按钮将选择的信
息添加到 Favorites 显示。
在菜单 Favorites 中可以选择最多八条信息。
7.24.27 Quick Selector 1
7.24.28 Quick Selector 2
F01811-01
F01812-01
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 通过按下 SET 按钮可为 Quick Selector 1 确定一个用于直接
UP 或 DOWN 按钮，直至标记了 Quick Selector 1。
按下 SET 按钮打开该菜单。
选择的子菜单。
信息
按下 UP 按钮，可以在菜单关闭时调用
在 Quick Selector 1 中确定的子菜单。
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Quick Selector 2。
按下 SET 按钮打开该菜单。
– 通过 UP 或 DOWN 按钮可选定菜单项。
47
Page 50
7 组合仪表
7.24.29 Bluetooth（可选）
F01813-01
– 通过按下 SET 按钮可为 Quick Selector 2 确定一个用于直接
选择的子菜单。
信息
按下 DOWN 按钮，可以在菜单关闭时调用
在 Quick Selector 2 中确定的子菜单。
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Bluetooth。按下 SET
按钮打开该子菜单。
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 通过按钮 SET，打开或关闭 Bluetooth®功能。
信息
Bluetooth®功能只能与 KTM MY RIDE（可选）组合使
用。
如果通过子菜单 Pairing 联上了一台设备，但目前并没有连
接，则在 Bluetooth®功能启动的情况下，Bluetooth®符号
会闪烁。一旦与设备连接，Bluetooth®符号便会亮起。
7.24.30 Display Theme
7.24.31 Shift Light
F01864-01
F01814-01
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Display Theme。
按下 SET 按钮打开该子菜单。
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 通过按下 SET 按钮设置自动的日间/夜间模式或持续的夜间模
式。
信息
根据环境光线强度，显示屏将在两种模式下变亮或变暗。
条件
• 摩托车停车。
• ODO > 1000 km (621 mi)。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Shift Light。按下 SET
按钮打开该子菜单。
在子菜单 Shift Light 中可以配置换挡指示灯。
48
Page 51
7.24.32 Lights up
F01815-01
组合仪表 7
条件
• 摩托车停车。
• ODO > 1000 km (621 mi)。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Shift Light。按下 SET
按钮打开该子菜单。
– 按下
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 通过按下 SET 按钮设置Lights up 的数值。
UP 或 DOWN 按钮，直至标记了 Lights up。按下 SET
按钮打开该子菜单。
信息
如果发动机转速达到设置的值 Lights up，则换挡指示
灯闪烁。
7.24.33 Flashes
7.24.34 Shift Light
F01816-01
F01817-01
条件
• 摩托车停车。
• ODO > 1000 km (621 mi)。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Shift Light。按下 SET
按钮打开该子菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Flashes。按下 SET 按
钮打开该子菜单。
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 通过按下 SET 按钮设置Flashes 的数值。
信息
如果发动机转速达到设置的值 Flashes，则换挡指示灯
闪烁并且灯光颜色变化。
条件
• 摩托车停车。
• ODO > 1000 km (621 mi)。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Shift Light。按下 SET
按钮打开该子菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Shift Light。按下 SET
按钮打开该子菜单。
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 按下 SET 按钮打开或关闭换挡指示灯。
49
Page 52
7 组合仪表
7.24.35 设置时钟和日期
F01818-01
F01819-01
条件
摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至显示 Settings。按下 SET 按钮
打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Clock/Date。按下 SET
按钮打开该子菜单。
设置时钟
– 按下 UP 或 DOWN 按钮，直至标记了时钟。
– 按下 SET 按钮。
以闪烁的下划线标记小时。
– 按下 UP 或 DOWN 按钮，直至当前小时已设置完成。
– 按下 SET 按钮。
以闪烁的下划线标记分钟。
– 按下 UP 或 DOWN 按钮，直至当前分钟已设置完成。
– 按下 SET 按钮。
时间已保存。
7.24.36 DRL
F01820-01
设置日期
– 按下 UP 或 DOWN 按钮，直至标记了日期。
– 按下 SET 按钮。
以闪烁的下划线标记日期。
– 按下 UP 或 DOWN 按钮，直至当前日期已设置完成。
– 按下 SET 按钮。
以闪烁的下划线标记月份。
– 按下 UP 或 DOWN 按钮，直至当前月份已设置完成。
– 按下 SET 按钮。
以闪烁的下划线标记年份。
– 按下 UP 或 DOWN 按钮，直至当前年份已设置完成。
– 按下 SET 按钮。
日期已保存。
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 DRL。按下 SET 按钮
打开该子菜单。
50
F01821-01
Page 53
7.24.37 Units
组合仪表 7
警告
事故危险 在能见度不佳的情况下，日间行车灯不能
取代近光灯。
在因雾、降雪或降雨而导致视线严重受阻时，只能有
限使用日间行车灯和近光灯之间的自动切换功能。
– 确保总是选择合适的照明方式。
– 必要时在开始行驶前或在停止时通过菜单关闭日间
行车灯，以便持续打开近光灯。
– 请遵守有关日间行车灯的法律规定。
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 按下 SET 按钮打开或关闭日间行车灯。
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Units。按下 SET 按钮
打开该子菜单。
在子菜单 Units 中可以对计量单位或其他不同的值进行设置。
F01822-01
7.24.38 Distance
7.24.39 Temperature
F01823-01
F01824-01
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Units。按下 SET 按钮
打开该子菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Distance。按下 SET
按钮打开该子菜单。
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 按下 SET 按钮可确认所需的单位。
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Units。按下 SET 按钮
打开该子菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Temperature。按下
SET 按钮打开该子菜单。
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 按下 SET 按钮可确认所需的单位。
51
Page 54
7 组合仪表
7.24.40 Fuel Cons
7.24.41 Language
F01825-01
F01826-01
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Units。按下 SET 按钮
打开该子菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Fuel Cons。按下 SET
按钮打开该子菜单。
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 按下 SET 按钮可确认所需的单位。
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下
– 按下 UP 或 DOWN 按钮，直至标记了 Language。按下 SET
– 通过 UP 或 DOWN 按钮可选定菜单项。
– 按下 SET 按钮可确认所需的语言。
UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
按钮打开该子菜单。
7.24.42 Service
信息
菜单语言有美国英语、英国英语、德语、意大利语、
法语和西班牙语可供选择。
条件
• 摩托车停车。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Service。按下 SET 按
钮打开该子菜单。
– 通过 UP 或 DOWN 按钮可在信息中导航。
F01827-01
信息
显示剩余的公里数或到下一次服务的时间以及当前安装
的软件版本。
52
Page 55
7.24.43 Extra Functions
F01828-01
组合仪表 7
条件
• 摩托车停车。
• 摩托车具有可选的附加功能。
– 在菜单关闭时按下 SET 按钮。
– 按下 UP 或 DOWN 按钮，直至标记了 Settings。按下 SET 按
钮打开该菜单。
– 按下 UP 或 DOWN 按钮，直至标记了 Extra Functions。
按下 SET 按钮打开该子菜单。
– 通过
UP 或 DOWN 按钮可在附加功能中导航。
信息
列出可选的附加功能。
有关适用于车辆的最新 KTM PowerParts 和可用软件，
请访问 KTM 网站。
53
Page 56
8 人体工学设计
8.1 设置驾驶员座椅
401678-10
前期工作
– 取下乘客座椅。 ( 参见 75)
– 取下驾驶员座椅。 ( 参见 76)
选项 1
–
将驾驶员座椅的凹槽1挂到燃油箱上，然后将座椅同时
向下并向前推。
选项 2
–
将驾驶员座椅的凹槽1挂到燃油箱上，然后将座椅同时
向上并向前推。
– 最后检查是否正确安装了驾驶员座椅。
401679-10
后期工作
– 安装乘客座椅。 ( 参见 76)
8.2 方向把位置
在上部叉肩上有三个孔，孔之间的距离为A。
方向把支架上的孔与中心的距离为B。
孔距
A
孔距
B
方向把可安装在六个不同的位置。由此可将方向把安装在对驾驶员
来说最舒适的位置。
F01906-10
8.3 调整方向把位置
警告
事故危险 经过维修的方向把存在安全风险。
弯折或定向方向把时会使材料疲劳。其后果是方向把可能会断裂。
15 mm
3.5 mm
– 如方向把受损或已弯折，请更换方向把。
54
Page 57
F01907-10
人体工学设计 8
–

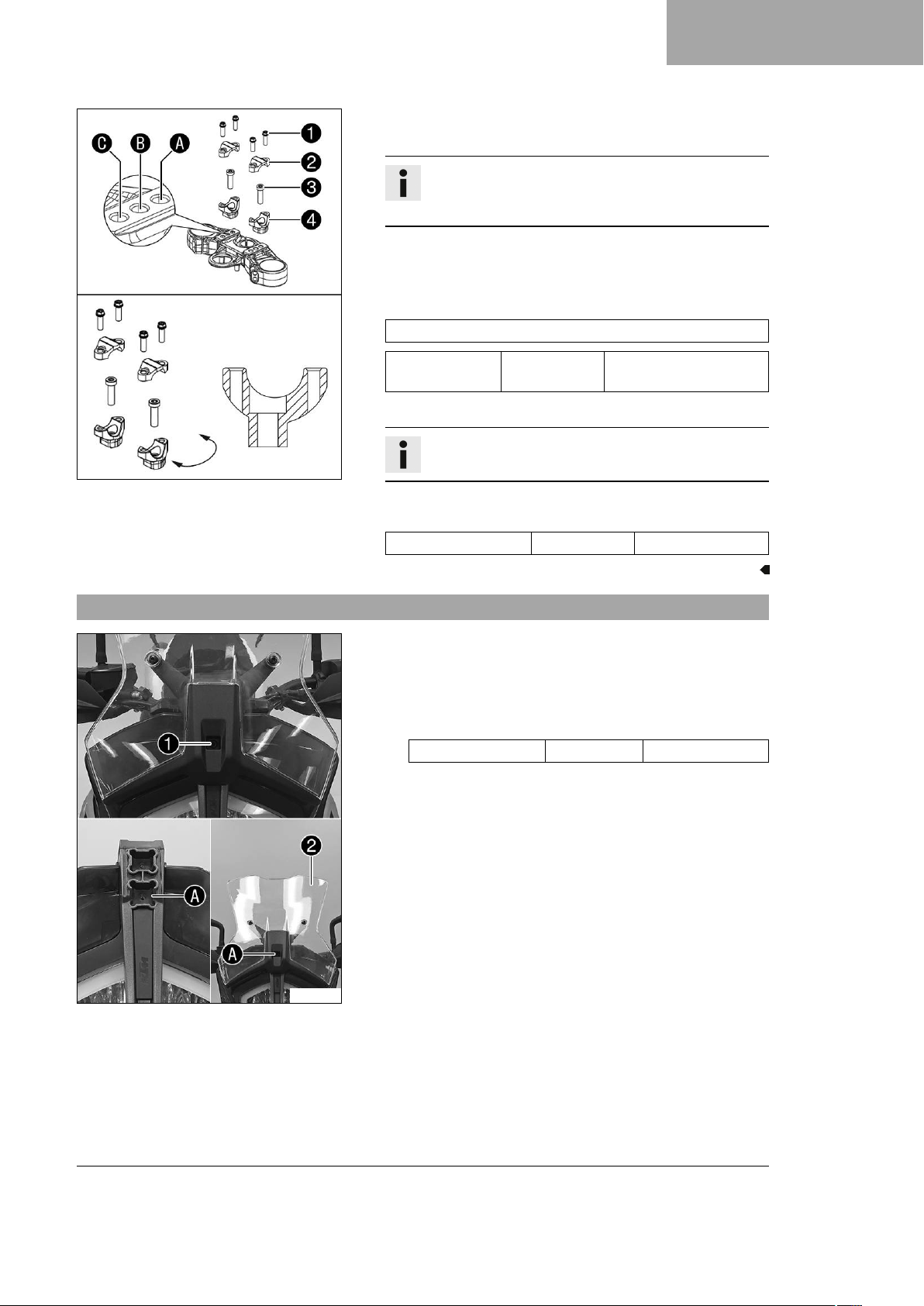

取下螺栓1。取下方向把夹紧座2。安装方向把，此时注意
保证可以够及螺栓3。
信息
遮盖各部件，避免损伤。
不得弯折电缆和管路。
–
取下螺栓3。取下方向把支架4。
–
将方向把支架调整至所需位置A、B或C处。安装并拧紧
螺栓3。
要求
将左右侧方向把支架安装在相同位置处。
方向把支架螺栓 M10 45 Nm
Loctite®243™
– 装入方向把。
信息
注意保证电缆和管路敷设正确。
–
装入方向把夹紧座。装入螺栓1并均匀拧紧。
要求
方向把夹紧座螺栓 M8 20 Nm
8.4 调整挡风玻璃
F01926-10
选项 1
–
拧下螺栓1并拆下挡风玻璃2。
–
将挡风玻璃2装入下部凹槽A。
–
安装并拧紧螺栓1。
要求
底盘的其他螺栓 M5 5 Nm
55

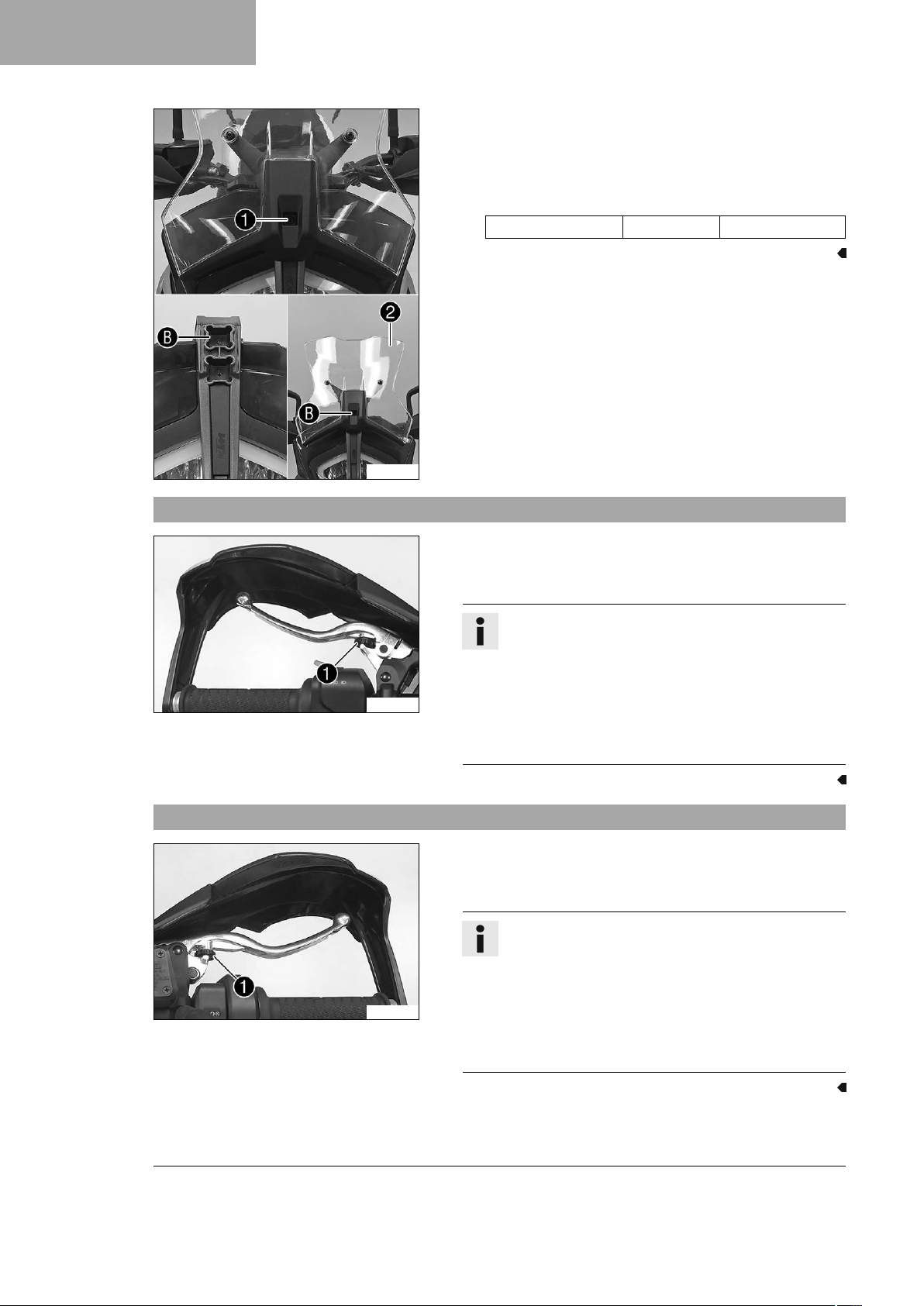

Page 58
8 人体工学设计
F01923-10
选项 2
–
拧下螺栓1并拆下挡风玻璃2。
–
将挡风玻璃2装入上部凹槽B。
–
安装并拧紧螺栓1。
要求
底盘的其他螺栓 M5 5 Nm
8.5 设置离合器手柄的初始设置
F01882-11
8.6 设置前制动手柄的初始位置
F01883-11
– 向前压下离合器手柄。
–
根据手的大小，使用调整螺栓1调整离合器手柄的初始位
置。
信息
如果沿顺时针方向旋转调整螺栓，则离合器手柄接近方
向把。
如果沿逆时针方向旋转调整螺栓，则离合器手柄远离方
向把。
调节范围是有限的。
仅用手旋转调整螺栓，勿用力过猛。
行驶期间不得进行调整操作。
– 向前压下前制动手柄。
–
根据手的大小，使用调整螺栓1对前制动手柄的初始位置进
行调整。
信息
如果沿顺时针方向旋转调整螺栓，则制动手柄接近方向
把。
如果沿逆时针方向旋转调整螺栓，则制动手柄远离方向
把。
调节范围是有限的。
仅用手旋转调整螺栓，勿用力过猛。
行驶期间不得进行调整操作。
56
Page 59

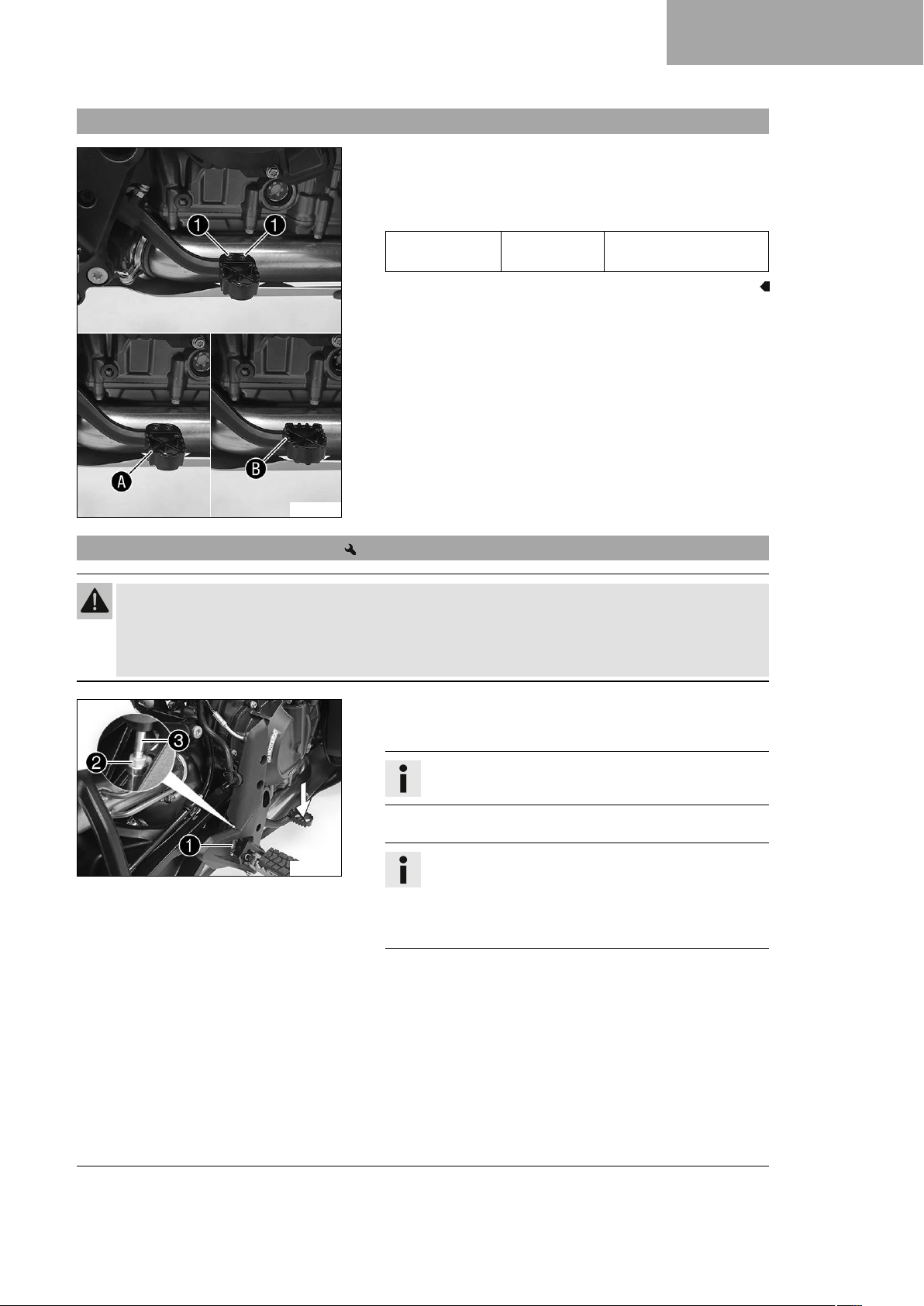

8.7 设置制动踏杆
–
取下螺栓1和制动踏杆。
–
将制动踏杆调整至所需位置A或B处。安装并拧紧螺
栓1。
要求
制动踏杆螺栓 M5 5 Nm
Loctite®243™
人体工学设计 8
F01946-10
8.8 设置制动踏杆的初始位置
警告
事故危险 制动系统过热时会出现故障。
如果制动踏杆上没有自由行程，制动系统会在后轮制动器上形成压力。
– 按照规定在制动踏杆上设置自由行程。
–
拆下弹簧1。
–
松开螺母2。
提示
为了方便操作，可同时将制动踏杆向下压。
–
转动推杆3，以调整制动踏杆的初始位置。
F02003-10
信息
调节范围是有限的。
必须拧紧至少五个螺距。
将推杆旋入球窝关节，向下调节制动踏杆。
将推杆旋出球窝关节，向上调节制动踏杆。
57
Page 60
8 人体工学设计
F01921-10
F02003-11
–
松开螺母4并相应地拧紧螺栓5，直到达到自由行程A。
必要时调整制动踏杆的初始位置。
要求
制动踏杆的自由行程 3 … 5 mm
–
固定住螺栓5并拧紧螺母4。
要求
底盘的其他螺母 M6 10 Nm
–
拧紧螺母2。
要求
制动踏杆推杆螺母 M6 6 Nm
提示
为了方便操作，可同时将制动踏杆向下压。
–
装上弹簧1。
8.9 检查换档杆的初始位置
信息
在行驶过程中，位于初始位置的变速杆不得靠在靴子上。
如果换挡杆经常靠在靴子上，则可能导致齿轮箱过载，并可能导致快速换挡+（可选）功能故障。
– 坐到座椅上的行驶位置，测定靴子上缘和换挡杆之间的距
离A。
换档杆到靴子上缘的距离 10 … 20 mm
» 如果距离与规定不符：
– 设置换档杆初始位置。 ( 参见 58)
400692-10
8.10 设置换档杆初始位置
–
松开螺母1，此时需固定住螺杆2。
–
松开螺母3，此时需固定住螺杆2。
信息
螺母3为左旋螺纹。
58
H02668-10
–
通过旋转螺杆2调整换挡杆。
信息
调节范围是有限的。
换挡杆在换挡时不得接触车辆的任何部件。
–
拧紧螺母3，此时需固定住螺杆2。
Page 61
要求
换挡滑杆螺母 M6LH 6 Nm
–
拧紧螺母1，此时需固定住螺杆2。
要求
换挡滑杆螺母 M6 6 Nm
人体工学设计 8
59
Page 62
9 调试
9.1 有关初次调试的提示
危险
事故危险 不适宜开车的驾驶员会危害本人及他人的安全。
– 已饮酒、吸毒或服用药物的人员不得驾驶摩托车。
– 因生理或心理原因而不宜开车的人员不得驾驶摩托车。
警告
受伤危险 未穿着防护服或防护服有缺陷会增加安全风险。
– 请在所有行驶过程中穿着合适的防护服，如头盔、靴子、手套以及带保护功能的裤子和夹克。
– 请始终使用符合法律规定的、完好的防护服。
警告
跌倒危险 前后轮胎面花纹不同会影响操控性能。
不同的胎面花纹会严重妨碍对车辆的控制。
– 确保为前轮和后轮装配胎面花纹形式相同的轮胎。
警告
事故危险 未经批准或推荐的轮胎和车轮会影响车辆的操控性能。
– 请仅使用由 KTM 批准及推荐的、具有相应速度指数的轮胎和车轮。
警告
事故危险 新轮胎的抓地力较低。
新轮胎的胎面尚未经过摩擦。
– 必须以适中的驾驶方式在不同的倾斜角度使新轮胎整个胎面各个部位都与地面摩擦。
磨合阶段 200 km
警告
事故危险 制动系统过热时会出现故障。
如不松开制动踏杆，制动摩擦片会连续受到摩擦。
– 当不需要制动时，请将脚从制动踏杆上挪开。
信息
请在驾驶车辆时注意过量的噪音可能会打扰其他人。
– 请确保由 KTM 授权售后服务中心执行预售检查作业。
您在车辆交付时会获得交货证明。
– 请在行驶前仔细通读本使用说明书。
– 请熟悉操作元件。
– 设置离合器手柄的初始设置。 ( 参见 56)
– 设置前制动手柄的初始位置。 ( 参见 56)
– 设置制动踏杆的初始位置。 ( 参见 57)
– 在长时间出行以前，请在合适的场地熟悉摩托车的操控性能。请同样尽可能尝试缓慢地驾驶，以便对摩托车有
更多感觉。
– 请在行驶时用双手握紧方向把，并将脚放在脚蹬上。
– 磨合发动机。 ( 参见 61)
60
Page 63
9.2 磨合发动机
– 在磨合阶段不能超过指定的发动机转速。
要求
最高发动机转速
初始行驶里程： 1,000 km 6,500 rpm
初始行驶里程之后： 1,000 km 9,800 rpm
– 避免油门全开行驶！
信息
如果在第一次保养前超过最高到发动机转速，则换档指示灯将会闪烁。
9.3 负载
警告
事故危险 总重量和轴载荷会影响驾驶性能。
总重量包括以下部分：准备就绪且加满油的摩托车、驾驶员和乘客，包括其防护服、头盔和所携带的行
李。
调试 9
– 请勿超过最大允许总重量和轴载荷。
警告
事故危险 未恰当安装行李箱和/或油箱包会影响驾驶性能。
– 请按照生产商的规定安装和固定行李箱和油箱包。
警告
事故危险 若安装了行李，则在车速较高时，操控性能也会改变。
– 请按车辆载重量调整速度。
– 如果带有行李箱或其他行李驾驶摩托车，请降低车速。
带行李行驶的最高车速 150 km/h
警告
事故危险 过载会损坏行李架。
– 安装行李箱时，请遵守生产商对最高车辆载重量的说明。
警告
事故危险 行李物品滑动会影响行车人员的视线。
如果尾灯被遮盖，尤其是在黑暗状况时，会让后方的行车人员难以看到您的车辆。
– 请定时检查携带的行李是否稳固。
警告
事故危险 重负载会改变驾驶性能并增加制动距离。
– 请按车辆载重量调整速度。
警告
事故危险 行李物品滑动会影响驾驶性能。
– 请定时检查携带的行李是否稳固。
61
Page 64
9 调试
警告
火灾危险 高温排气系统可能引燃行李。
– 固定行李时确保行李不会被高温排气系统引燃或烧损。
– 如果需携带行李，要注意尽可能将其牢固地固定在车辆中心位置，并将重量均匀分配在前轮和后轮上。
– 请遵守允许的最大总重量和轴载荷。
要求
许可的最大总重量 450 kg
前轴许可的最高轴荷 175 kg
后轴许可的最高轴荷 275 kg
62
Page 65

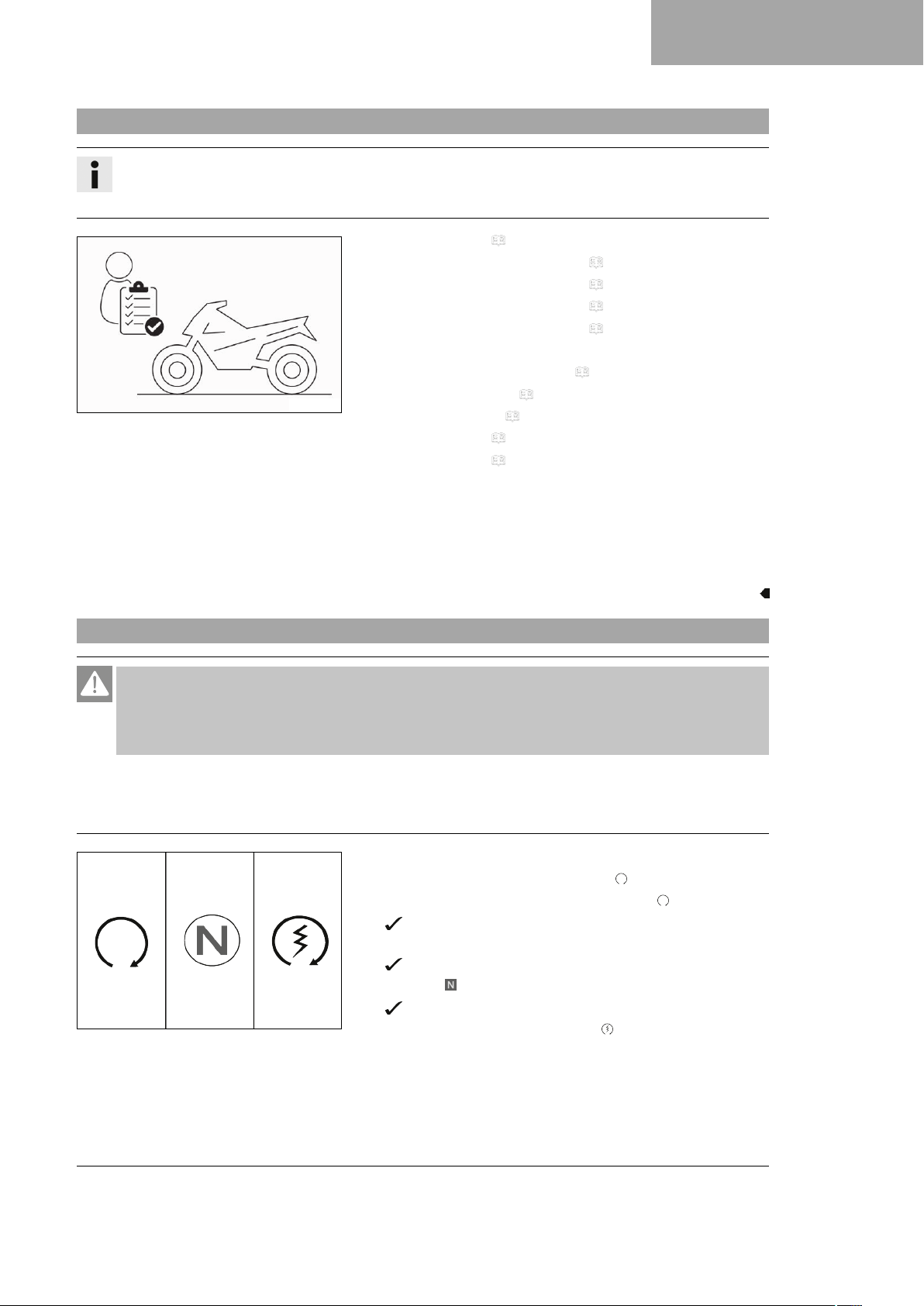

10.1 每次驾驶前的检查和维护作业
信息
在每次行驶前检查车辆的状态和交通安全性。
必须在无技术缺陷的状态下驾驶车辆。
H02217-01
– 检查机油油位。 ( 参见 126)
– 检查前轮制动器的制动液液位。 ( 参见 96)
– 检查后轮制动器的制动液液位。 ( 参见 98)
– 检查前轮制动器的制动摩擦片。 (
– 检查后轮制动器的制动摩擦片。 ( 参见 100)
– 检查制动系统的功能。
– 检查副水箱中的冷却液液面。 ( 参见 121)
– 检查链条是否脏污。 ( 参见 77)
– 检查链条松紧度。 (
– 检查轮胎状态。 ( 参见 106)
– 检查轮胎气压。 ( 参见 107)
– 检查所有操作元件的设置和灵活性。
– 检查电气设备的功能。
– 检查行李是否正确固定。
– 坐到摩托车上，检查后视镜的设置。
– 检查燃油储备量。
参见 78)
参见 98)
如何驾驶本车 10
10.2 启动车辆
危险
中毒危险 废气有毒，可能导致失去意识和死亡。
– 在发动机运行期间始终确保充分通风。
– 在封闭空间内启动或运行发动机时，应使用合适的排气系统。
注意
发动机损伤 发动机在低温时高转速运转会对发动机的耐久性产生负面影响。
– 始终要以低转速预热发动机。
– 收起边撑并坐到摩托车上。
– 确保熄火开关/启动按钮位于中间位置 。
– 打开点火开关，为此将点火钥匙旋转到 位置 处。
在打开点火开关后，可以听到约 2 秒的燃油泵功能噪音。
同时执行组合仪表的功能检查。
ABS 警告灯亮起，并在起步之后重新熄灭。
– 挂入空挡 。
B00782-10
– 将启动按钮/熄火开关按至下部位置 。
绿色的怠速指示灯 N 亮起。
63
Page 66
10 如何驾驶本车
10.3 起步
– 捏住离合器手柄，挂入 1 档，慢慢松开离合器手柄，同时小心给油。
10.4 快速换档+（可选）
信息
在组合仪表的功能检查结束后，才将启动按钮/熄火开关
按至下部位置 。
在启动时不得给油。
将启动按钮/熄火开关按至下部位置 最多 5 秒钟。
再次尝试启动前至少等待 5 秒。
本摩托车配备有一套安全启动系统。只有当齿轮箱处
于空挡位置，或在挂入某一前进挡的情况下捏住离合器
手柄时，才能启动发动机。如果在边撑打开的情况下，
挂入一个挡位并松开离合器手柄，发动机熄火。
激活quickshifter +后，可以不操作离合器进行升挡或降挡。
由于油门把手不必闭合，因此可以无间断地连续换挡。
快速换档+ 可依据换档轴的位置，识别是否应执行换档操作，并向
发动机控制系统发出一个相应的信号。
如果已在组合仪表中关闭快速换档+，那么每次换档时都必须照常
操作离合器。
V01270-10
10.5 换挡，驾驶
警告
事故危险 在负载突然改变时，车辆可能失控。
– 避免突然改变负载和进行强烈的制动操作。
– 请根据路面状况调整速度。
警告
事故危险 发动机处于较高转速时换入低档位会使后轮抱死并使发动机转速过高。
– 发动机转速较高时，请勿换入低档位。
64
Page 67
警告
事故危险 错误的点火钥匙位置会触发功能故障。
– 在行驶过程中不得改变点火钥匙的位置。
警告
事故危险 对车辆进行调整会导致驾驶员注意力不集中。
– 所有调整工作都应在停车时进行。
警告
受伤危险 乘客如果行为不当，则可能从摩托车上摔下。
– 确保乘客按规定坐在乘客座椅上、脚放在乘客脚蹬上并抱住驾驶员或抓住扶手。
– 请遵守所在国家有关乘客最低年龄的规定。
警告
事故危险 危险的驾驶方式可能提高事故风险。
– 请遵守交通规则，并预防性、慎重地驾驶，以尽可能提前识别到危险。
警告
事故危险 轮胎处于低温状态时，抓地力降低。
– 每次在行驶时，最初的几公里必须小心地以中等速度行驶，直到轮胎达到其运行温度。
如何驾驶本车 10
警告
事故危险 新轮胎的抓地力较低。
新轮胎的胎面尚未经过摩擦。
– 必须以适中的驾驶方式在不同的倾斜角度使新轮胎整个胎面各个部位都与地面摩擦。
磨合阶段 200 km
警告
事故危险 总重量和轴载荷会影响驾驶性能。
总重量包括以下部分：准备就绪且加满油的摩托车、驾驶员和乘客，包括其防护服、头盔和所携带的行
李。
– 请勿超过最大允许总重量和轴载荷。
警告
事故危险 行李物品滑动会影响驾驶性能。
– 请定时检查携带的行李是否稳固。
警告
事故危险 跌倒对车辆造成的损伤可能比看上去更加严重。
– 在跌倒后，应按照驾驶前准备的操作检查车辆。
注意
发动机损坏 吸入未经过滤的空气会对发动机的耐久性产生负面影响。
没有空气过滤器会导致灰尘和污染物进入发动机。
– 仅可在有空气过滤器的情况下运行车辆。
注意
发动机损伤 发动机过热时会导致受损。
– 如果出现冷却液温度警示信号，请立即按照交通法规停车，并关闭发动机。
– 让发动机和冷却系统降温冷却。
– 请在冷却系统已冷却的情况下检查并修正冷却液液面。
65
Page 68
10 如何驾驶本车
注意
齿轮箱损坏 快速换档+ 使用不当可能导致齿轮箱损坏。
必须先在组合仪表中激活此项功能，才能使用快速换档+。
捏住离合器手柄时，快速换档+ 不可用。
– 仅在规定允许的转速范围内使用快速换档+。
信息
如果在使用时出现异常噪音，应立即按照交通法规停车，关闭发动机并联系 KTM 授权售后服务中心。
– 如果条件（坡度、行驶状况等）允许，可以换入更高的挡位。
– 松开油门，同时捏住离合器手柄，挂入下一挡位，松开离合器
手柄并加油。
信息

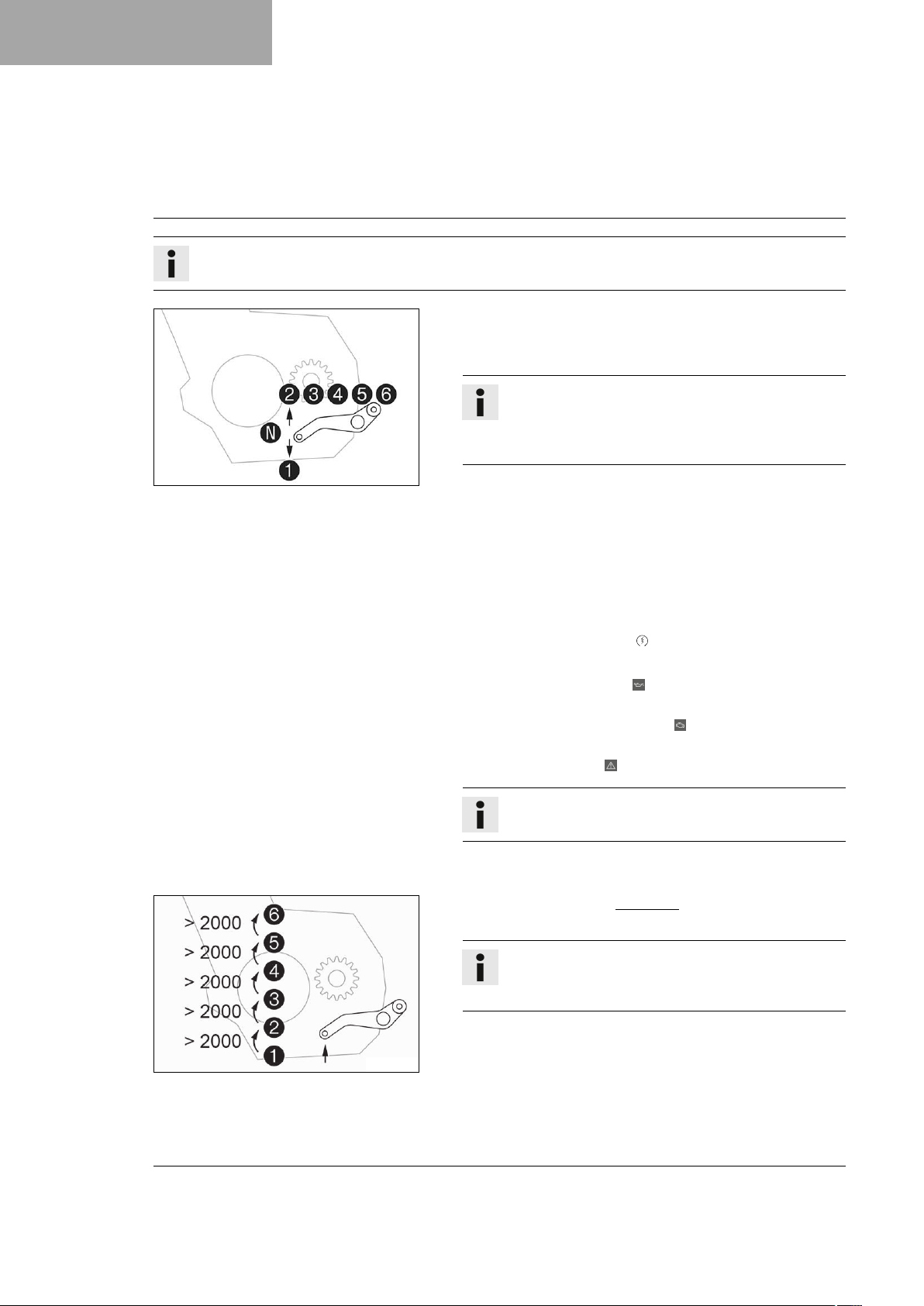

图中示出 6 个前进挡的位置。空挡位于 1 挡和 2 挡之
间。1 挡为起步挡或山区行车挡。
当温度读数的 5 格亮起时，表明达到了运行温度。
V01271-10
– 将油门手把拧到底达到最高速度后，将手把松开至 ¾ 油门位
置。此时速度几乎不会降低，但油耗会显著下降。
– 请务必依照路面和气候条件给油。尤其在转弯时不应换挡，
且应小心谨慎地给油。
– 换入低挡位时，根据需要减速，同时松开油门。
– 捏住离合器手柄并挂入较低挡位，慢慢地松开离合器手柄，
并给油或再次换挡。
– 在路口等场合下发动机关停时，仅需捏住离合器手柄并将熄火
开关/启动按钮按至下部位置 。不需将齿轮箱置于空挡位置。
– 车辆长时间静止及空转时，请关闭发动机。
– 如果在行驶期间油压指示灯 亮起，则必须停车并关闭发动
机。请联络 KTM 授权售后服务中心。
– 如果在行驶期间功能性故障指示灯 亮起，则请尽快前往
KTM 授权售后服务中心。
– 行驶期间，常规警告灯 亮起，显示屏将显示相应信息。
信息
特别重要的信息将保存在菜单 Warning 中。
– 如果组合仪表中出现结冰警告，则表示可能存在结冰状况。
请根据路面状态变化调整车速。
– 如果在组合仪表中激活了快速换挡+（可选），您便可以在规定
转速范围内升挡，而且不需要捏住离合器手柄。
66
信息
升挡前的最低发动机转速（单位：转/分钟）请见图示。
将换挡杆快速拉到底，同时不要改变油门把手的位置。
H02699-10
Page 69
– 如果在组合仪表中激活了快速换挡+（可选），您便可以在规定
转速范围内换入低挡位，而且不需要捏住离合器手柄。
信息

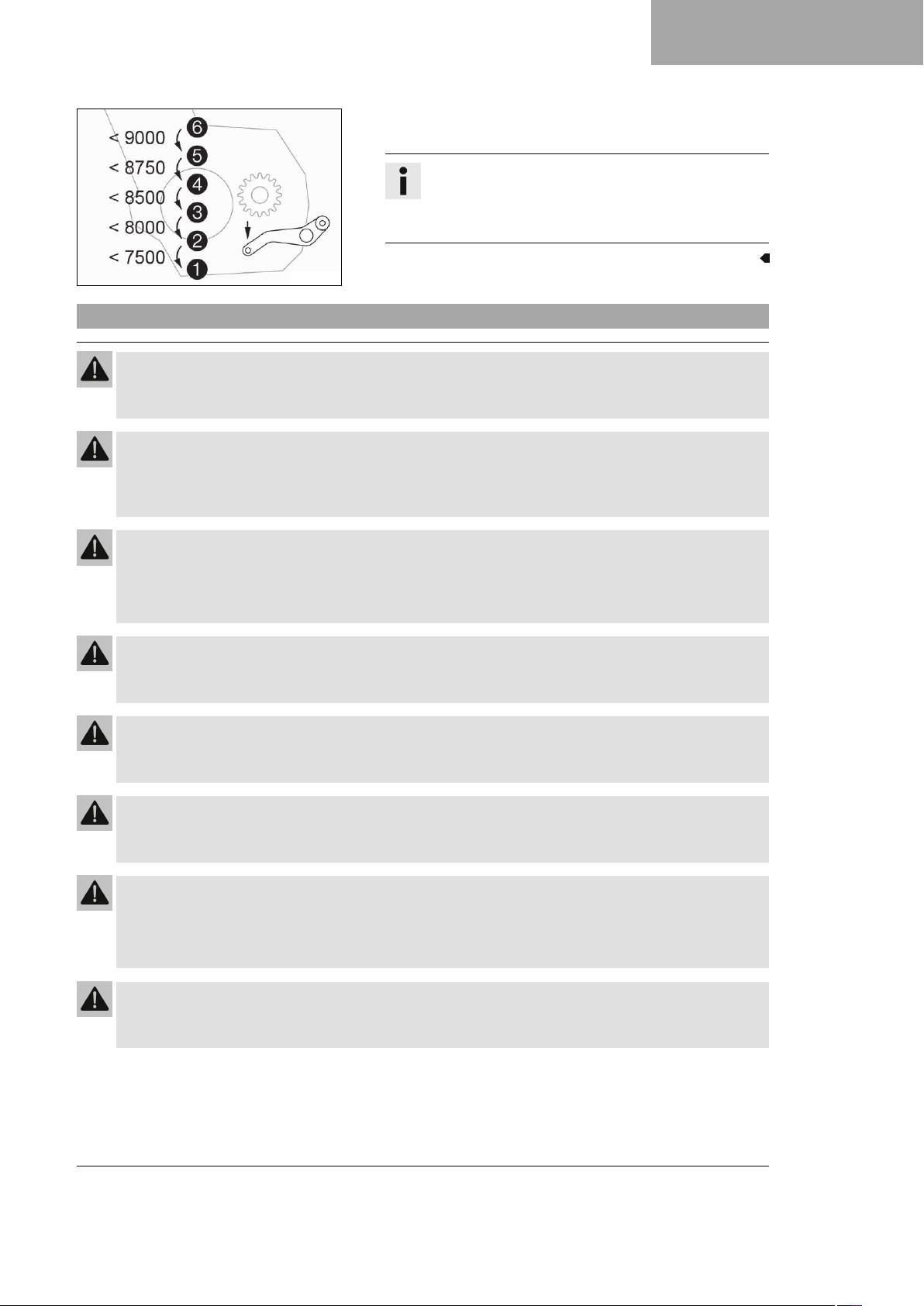

换入低挡位前的最高发动机转速（单位：转/分钟）请见
图示。
将换挡杆快速按到底，同时不要改变油门把手的位置。
H02700-10
10.6 制动
警告
事故危险 湿气和脏污会影响制动系统。
– 请小心地多次进行制动，让制动摩擦片和制动盘干燥，并清除灰尘。
警告
事故危险 前轮或后轮制动器的压力点松动会降低制动效果。
– 检查制动系统，在未解决问题前不得继续行驶。 （您的 KTM 授权售后服务中心随时为您提供帮
助。）
如何驾驶本车 10
警告
事故危险 制动系统过热时会出现故障。
如不松开制动踏杆，制动摩擦片会连续受到摩擦。
– 当不需要制动时，请将脚从制动踏杆上挪开。
警告
事故危险 总重量较高将造成制动距离增加。
– 当携有乘客或行李时，制动距离可能增加。
警告
事故危险 道路上的融雪盐会影响制动系统。
– 请小心地多次进行制动，以清除制动摩擦片和制动盘上的融雪盐。
警告
事故危险 在特定情况下，ABS 可能导致制动距离增加。
– 请根据行驶状况和路面条件调整制动方式。
警告
事故危险 过强制动会使车轮抱死。
仅当 ABS 启用时，才可确保其发挥作用。
– 使 ABS 保持启用状态，以利用其保护作用。
警告
事故危险 后轮可能因发动机制动而抱死。
– 在紧急制动、全制动或在光滑地面上制动时，请捏住离合器。
67
Page 70
10 如何驾驶本车
警告
事故危险 驾驶辅助只能在物理极限内降低车辆倾翻的可能性。
在极端行驶情况下，例如行李装载重心较高、路面状况多变、陡坡或未松开离合器全速制动，可能会出
现车辆倾翻的情况。
– 请按照路面状况和驾驶能力对驾驶方式进行调整。
– 制动时应松开油门，同时使用前轮和后轮制动器制动。
信息
借助 ABS，在进行全制动以及在砂质、积水或光滑等路面附着力较低的情况下，均可以使用全部制动
力，不会产生车轮抱死的危险情况。
警告
事故危险 在倾斜位置或一侧倾斜的地面上，会缩短最大可能的延迟。
– 在开始转弯前尽可能结束制动过程。
– 在开始转弯前应完成制动过程。根据速度换入更低一级的挡位中。
– 在长距离下坡行驶过程中，请利用发动机的制动作用。为此，降低一个或两个挡位，但不能使发动机转速过
高。必须尽可能少的刹车，避免制动系统过热。
10.7 停车、停放
警告
受伤危险 擅自操作会损害本人和他人的安全。
– 发动机运行时，必须有人看管车辆。
– 防止他人擅自操作车辆。
– 离开车辆时，请锁定转向系统并拔出点火钥匙。
警告
烫伤危险 车辆的某些零件在运行时温度非常高。
– 车辆零件未冷却前，请勿触摸排气系统、冷却系统、发动机、支柱减振器或制动系统等零件。
– 执行操作前，应先等待车辆零件冷却。
注意
物料损坏 在停车时不当操作会损坏车辆。
如果车辆滑动或翻倒，可能会导致严重的损伤。
用于停放车辆的部件仅针对车辆重量而设计。
– 请将车辆停放在稳定、平坦的地面上。
– 当车辆停放在车架上时，请确保无人坐在车辆上。
注意
火灾危险 高温车辆零件存在火灾和爆炸危险。
– 请勿将车辆停放在易燃易爆的材料附近。
– 遮盖车辆前应等待车辆冷却。
– 制动摩托车至停止。
– 挂入空挡 。
– 将点火钥匙旋转到位置 处，使点火系统关闭。
68
Page 71
信息
当使用熄火开关关闭发动机，且点火锁保持接通时，大部分用电器的供电不会中断，这样 12 V 电池会
放电。因此需始终使用点火锁关闭发动机，熄火开关仅用于紧急情况。
– 将摩托车停放在坚实的地面上。
– 打开边撑，并使其承载车辆的重量。
– 将方向把往左转动，锁上转向系统，将点火钥匙向下压入位置
向锁，可将方向把小幅度来回移动。拔下点火钥匙。

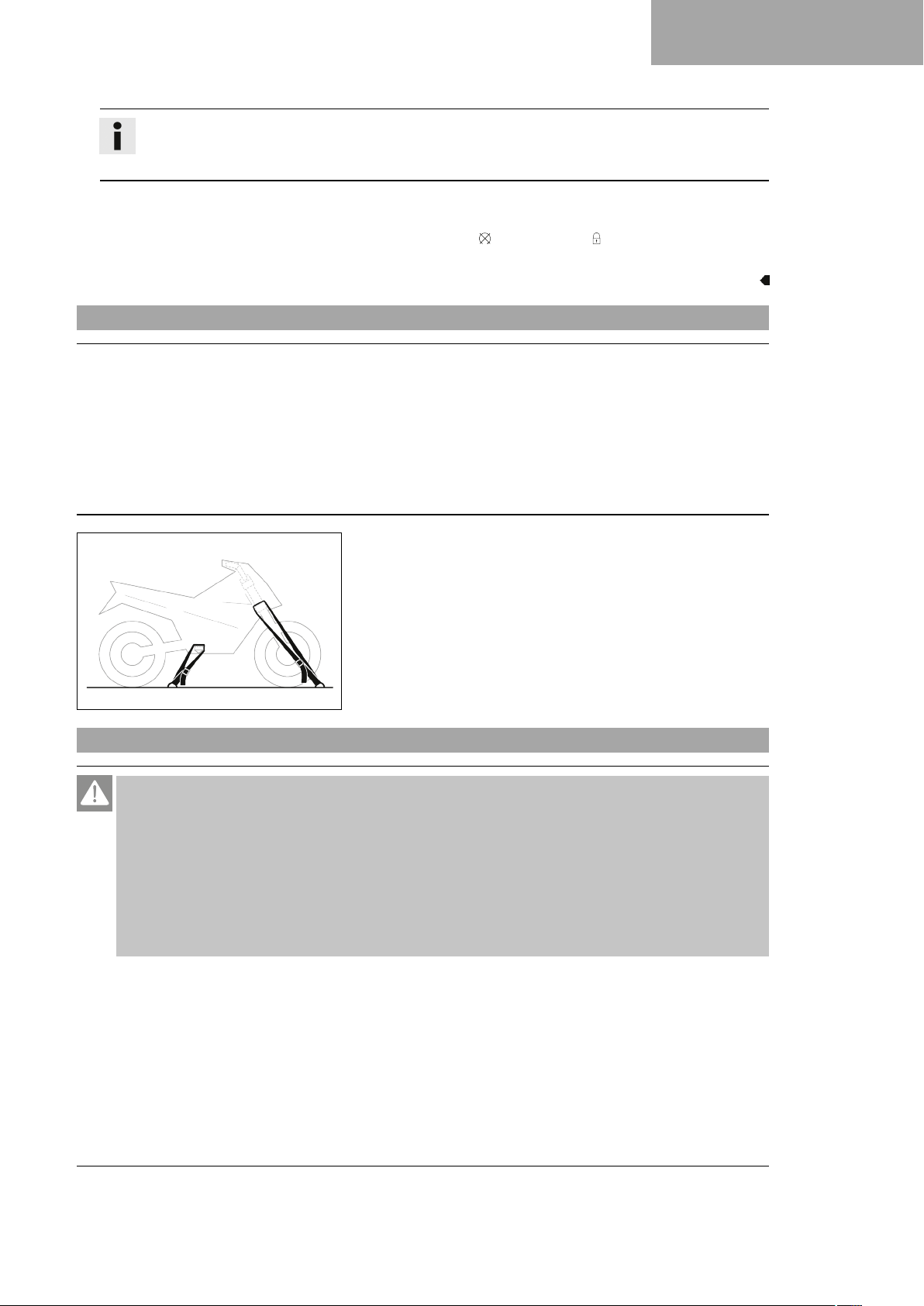

10.8 运输
注意
损坏危险 停放后的车辆可能会滑动或翻倒。
– 请将车辆停放在稳定、平坦的地面上。
注意
火灾危险 高温车辆零件存在火灾和爆炸危险。
– 请勿将车辆停放在易燃易爆的材料附近。
– 遮盖车辆前应等待车辆冷却。
如何驾驶本车 10
，并旋转到位置 处。为了更方便地锁上转
– 关闭发动机。
– 使用紧固带或其他适当的固定装置固定摩托车，防止倾翻和滑
动。
401475-01
10.9 添加燃油
危险
火灾危险 燃油易燃。
燃油箱中的燃油在升温时会发生膨胀，若加油过满可能会溢出。
– 不要在附近有明火或点燃香烟的地方为车辆加油。
– 在加注燃油时，要关闭发动机。
– 确保无燃油洒出，尤其不要洒在车辆高温零件上。
– 一旦有燃油洒出，要立即擦去。
– 要注意加注燃油的相关说明。
69
Page 72
10 如何驾驶本车
警告
中毒危险 燃油有毒且对健康有害。
– 不要让燃油接触到皮肤、眼睛或衣服。
– 一旦吞入燃油，要立即就医。
– 不要吸入燃油蒸汽。
– 与皮肤接触时，要立即用大量清水冲洗接触部位。
– 一旦燃油进入眼睛，要用水彻底冲洗眼睛，然后立即就医。
– 如果燃油洒到衣物上，要更换衣物。
注意
物料损坏 燃油质量不达标会导致燃油过滤器提前关闭。
有时，一些国家或地区的可用燃油质量和燃油清洁度不达标。其后果是燃油系统出现问题。
– 请只加注符合规定标准的清洁燃油。 （您的 KTM 授权售后服务中心随时为您提供帮助。）
注意
环境危害 不恰当地处理燃油会对环境产生危害。
– 要防止燃油渗入到地下水、地面或下水道中。
– 关闭发动机。
– 打开油箱盖。 ( 参见 18)
–
加入燃油，最高油位应在加油口下缘A位置处。
F01912-10
油箱总容量约 20 l 无铅高辛烷值燃
油 （RON 95）
( 参见 146)
信息
可选的 Flash 文件允许使用质量较差的燃料。
更多信息，例如辛烷值可向经授权的 KTM 经销商索
取。
– 关闭油箱盖。 ( 参见 19)
70
Page 73
保养计划 11
11.1 其他信息
必须执行的或推荐执行的其他工作均应单独提交订单并分别结算。
根据当地的使用条件，您所在的国家可能适用不同的保养周期。
随着技术的深入发展，各种服务间隔和范围都会发生变化。最终适用的服务计划始终保存在 KTM Dealer.net 中。
经授权的 KTM 经销商乐于为您建言献策。
11.2 必须执行的工作
每 24 个月
每 12 个月
每 30,000 km
每 15,000 km
行驶里程之后 1,000 km
使用 KTM 诊断工具读取故障存储器。 ○ ● ● ● ●
为换挡阈值传感器编程。 ○ ● ● ● ●
检查电气设备的功能。 ○ ● ● ● ●
更换机油和机油滤清器，清洁机油滤网。 ( 参见 126) ○ ● ● ● ●
检查前轮制动器的制动摩擦片。 ( 参见 98) ○ ● ● ● ●
检查后轮制动器的制动摩擦片。 ( 参见 100) ○ ● ● ● ●
检查制动盘。 ( 参见 96) ○ ● ● ● ●
检查制动管路是否存在损伤、是否密封。 ○ ● ● ● ●
检查前轮制动器的制动液液位。 ( 参见 96) ○ ● ● ●
检查后轮制动器的制动液液位。 ( 参见 98) ○ ● ● ●
更换前轮制动器的制动液。 ●
更换后轮制动器的制动液。 ●
检查离合器手柄的自由行程。 ( 参见 129) ○ ● ● ● ●
检查制动踏杆的自由行程。 ( 参见 98) ○ ● ● ● ●
检查后减震和前叉是否漏油。根据需要和使用目的进行前叉保养。 ○ ● ● ● ●
清洁前叉腿的防尘套。 ( 参见 89) ● ●
检查转向头轴承间隙。 ○ ● ● ● ●
检查轮胎状态。 ( 参见 106) ○ ● ● ● ●
检查轮胎气压。 ( 参见 107) ○ ● ● ● ●
拧紧轮辐。 ○
检查轮辐松紧度。 ( 参见 108) ● ● ● ●
检查轮辋跳动。 ○ ● ● ● ●
检查链条、后链轮、发动机链轮和链条导向件。 ( 参见 79) ● ● ● ●
检查链条松紧度。 ( 参见 78) ○ ● ● ● ●
更换火花塞。 ●
检查气门间隙。 ●
检查冷却液液面和防冻剂。 ○ ● ● ● ●
检查电缆是否存在损伤，在铺设时是否弯曲。 ● ● ● ●
更换空气滤清器，清洁空气滤清器箱。 ● ●
检查燃油压力。 ● ● ● ●
检查前照灯设置。 ( 参见 118) ○ ● ●
检查散热器风扇的功能。 ○ ● ● ● ●
最终检查：检查车辆的行驶安全性，并进行试驾。 ○ ● ● ● ●
71
Page 74
11 保养计划
在试驾之后，使用 KTM 诊断工具读取故障存储器。 ○ ● ● ● ●
使用 KTM 诊断工具设置保养显示。 ○ ● ● ● ●
请执行 KTM Dealer.net 中的保养项目。 ○ ● ● ● ●
○ 一次性周期
● 定期周期
11.3 推荐执行的工作
检查车架。 ●
检查摇臂。 ●
检查/清洁离合器润滑油喷嘴。 ○ ● ●
检查摇臂轴承是否有间隙。 ● ●
检查车轮轴承是否有间隙。 ● ●
更换冷却液。 ●
排空排液软管。 ○ ● ● ● ●
检查所有软管（例如燃油软管、冷却软管、排气软管、排液软管等）和套管是否有裂
纹、是否密封及布置是否正确。
润滑所有的活动零件（如边撑、手柄、链条等），检查其灵活性。 ○ ● ● ● ●
检查易于触及的、安全相关的螺栓和螺母是否牢固。 ○ ● ● ● ●
每 24 个月
每 12 个月
每 30,000 km
每 15,000 km
行驶里程之后 1,000 km
每 48 个月
每 12 个月
每 30,000 km
每 15,000 km
行驶里程之后 1,000 km
● ● ● ●
○ 一次性周期
● 定期周期
72
Page 75

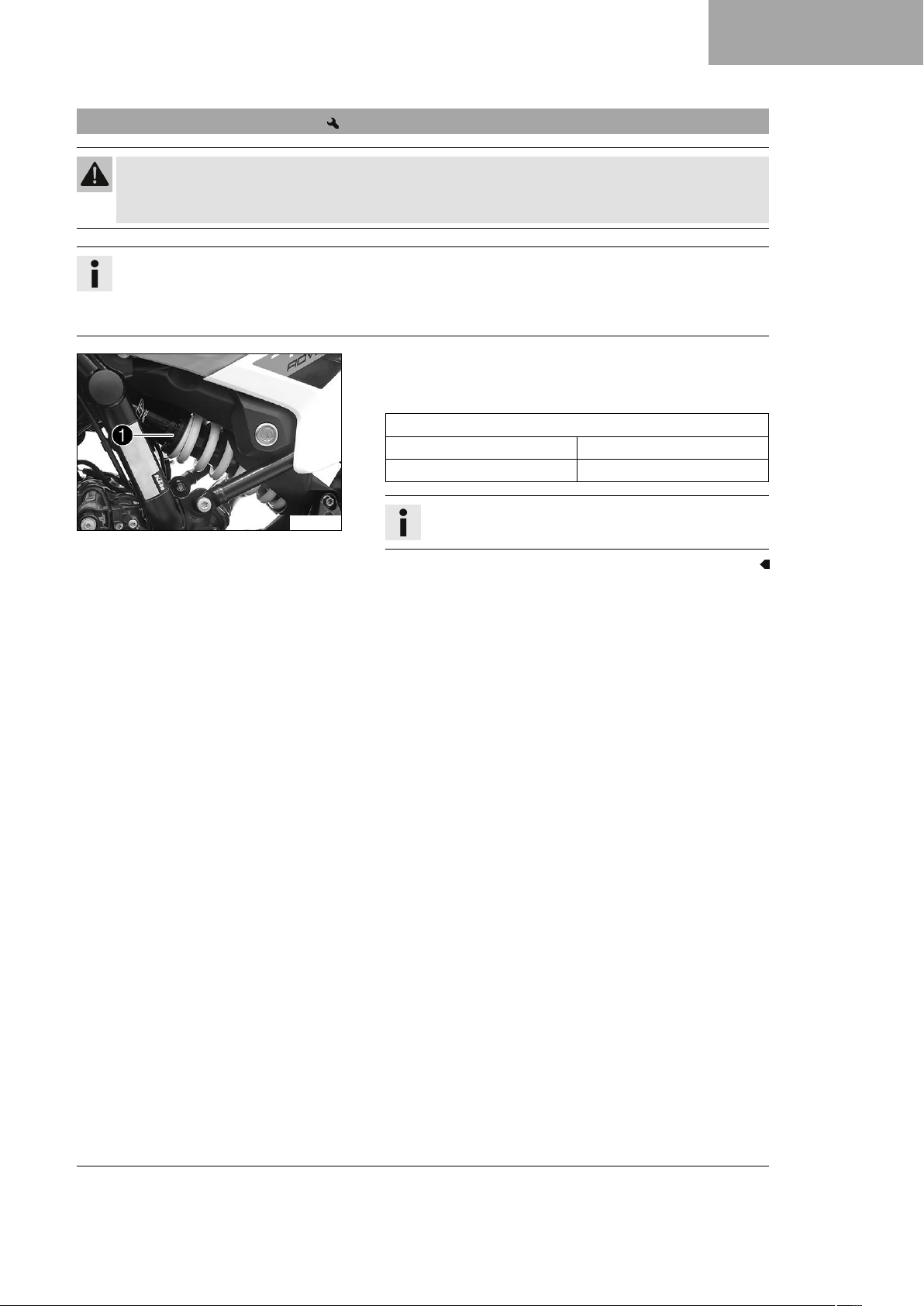

12.1 调整后减震的弹簧预载
警告
事故危险 更改底盘设置可能严重改变操控性能。
– 更改之后请先慢速行驶，以便判断操控性能。
信息
弹簧预载决定了后减震弹簧的初始位置。
设定的最佳弹簧预载与驾驶员体重，包括可能的行李及乘客体重相匹配，由此在灵活性和稳定性之间取得
平衡。
–
使用随车工具中的 C 形扳手旋转调整环1来调整环弹簧预
载。
要求
弹簧预载
标准 3 次点击
全部有效载荷 10 次点击
调校底盘 12
F01913-10
信息
可将弹簧预载调整至 10 个不同的位置。
73
Page 76
13 底盘维修工作

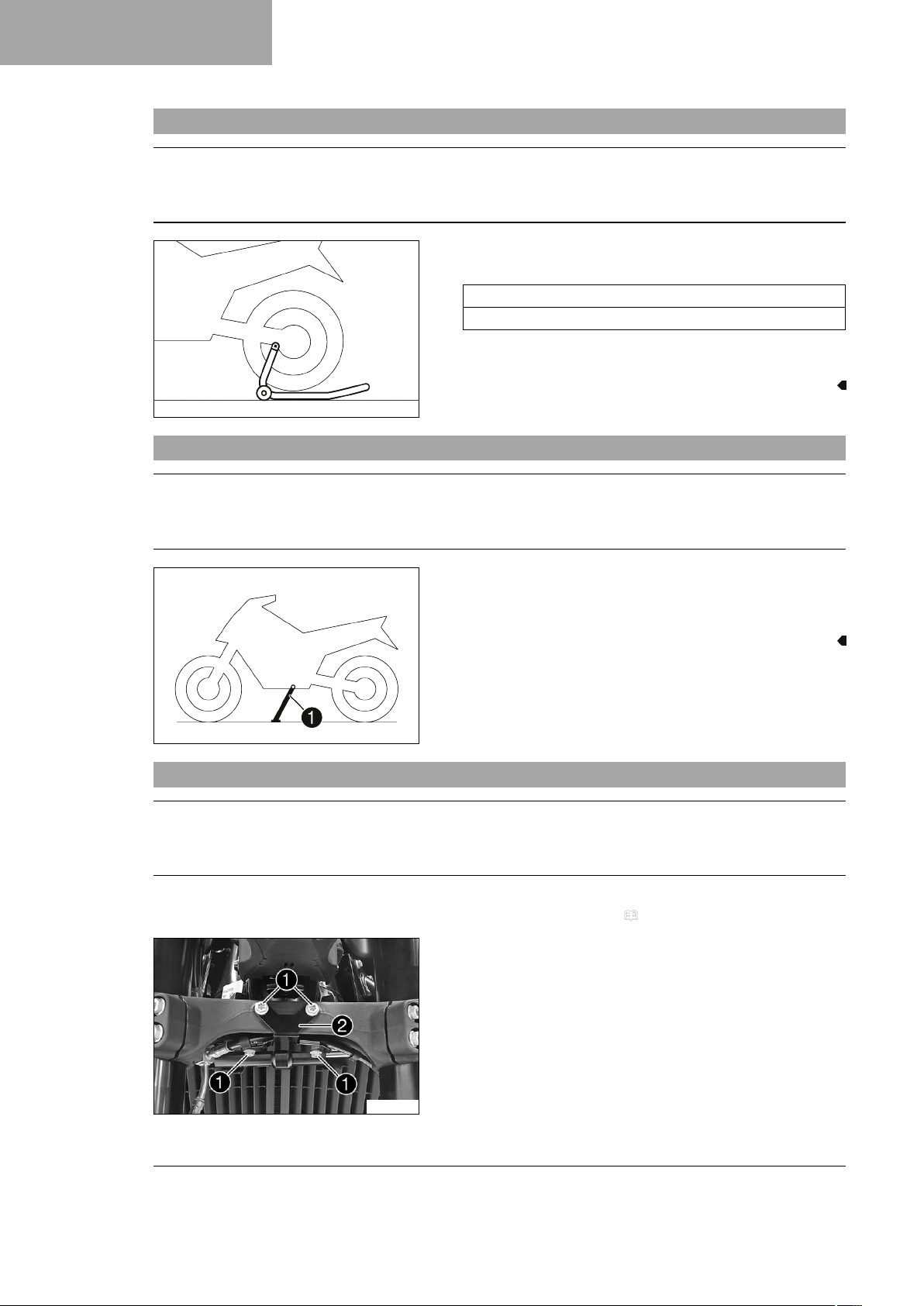

13.1 用后轮支架抬起摩托车
注意
损坏危险 停放后的车辆可能会滑动或翻倒。
– 请将车辆停放在稳定、平坦的地面上。
13.2 将摩托车从后轮支架上移出
– 将支架适配器安装到摇臂上。
– 将转接座装入后轮支架内。
支架适配器 （61029955144）
后轮支架 （69329955000）
– 将摩托车放平，将车轮支架与摇臂和转接座对齐，然后抬起摩
托车。
402346-01
注意
损坏危险 停放后的车辆可能会滑动或翻倒。
– 请将车辆停放在稳定、平坦的地面上。
402029-10

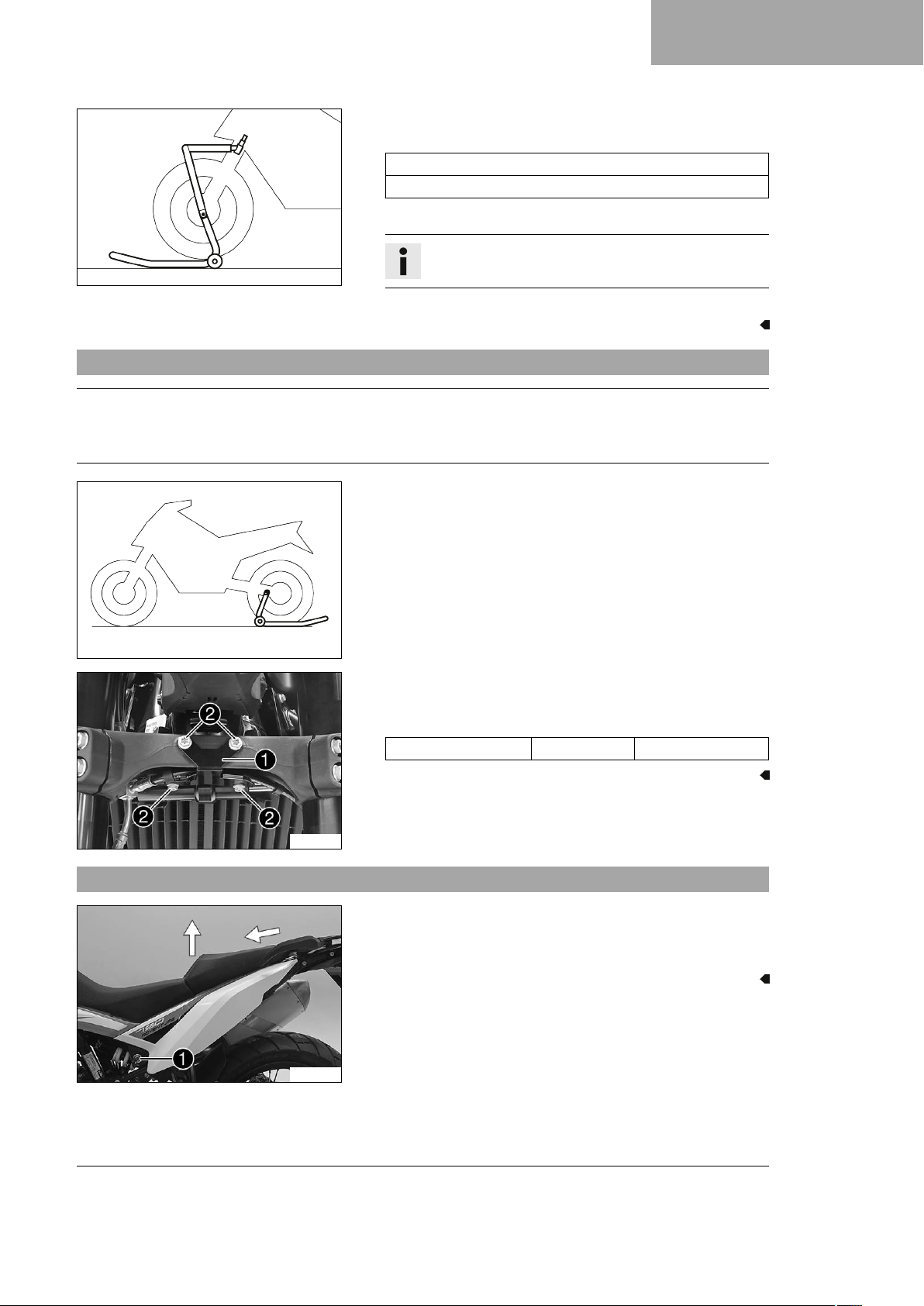

13.3 用前轮支架抬起摩托车
注意
损坏危险 停放后的车辆可能会滑动或翻倒。
– 请将车辆停放在稳定、平坦的地面上。
– 固定摩托车，防止翻倒。
–
取出后轮支架，打开边撑1停车。
– 从摇臂上移除支架适配器。
前期工作
– 用后轮支架抬起摩托车。 ( 参见 74)
74
F01914-10
主要工作
–
取下螺栓1。
–
取下支撑板2。
Page 77
402345-01
13.4 从前轮支架上移出摩托车
注意
损坏危险 停放后的车辆可能会滑动或翻倒。
– 请将车辆停放在稳定、平坦的地面上。
底盘维修工作 13
– 将方向把置于正前打直位置。
– 将前轮支架及转接座安装在前叉竖管上。
定位螺栓 （69329965040）
大型前轮支架 （69329965100）
– 将前轮支架与前叉腿对齐。
信息
必须首先在后部抬起摩托车。
– 在前部抬起摩托车。
– 固定摩托车，防止翻倒。
– 取出前轮支架。
13.5 取下乘客座椅
312029-10
F01914-11
F01915-10
–
装上固定板1。
–
安装并拧紧螺栓2。
要求
底盘的其他螺栓 M6 10 Nm
–
将点火钥匙插入座椅锁1中，顺时针旋转。
– 从前部抬起乘客座椅，朝着油箱的方向拉动并向上取出。
– 将点火钥匙从座椅锁中拔出。
75
Page 78
13 底盘维修工作

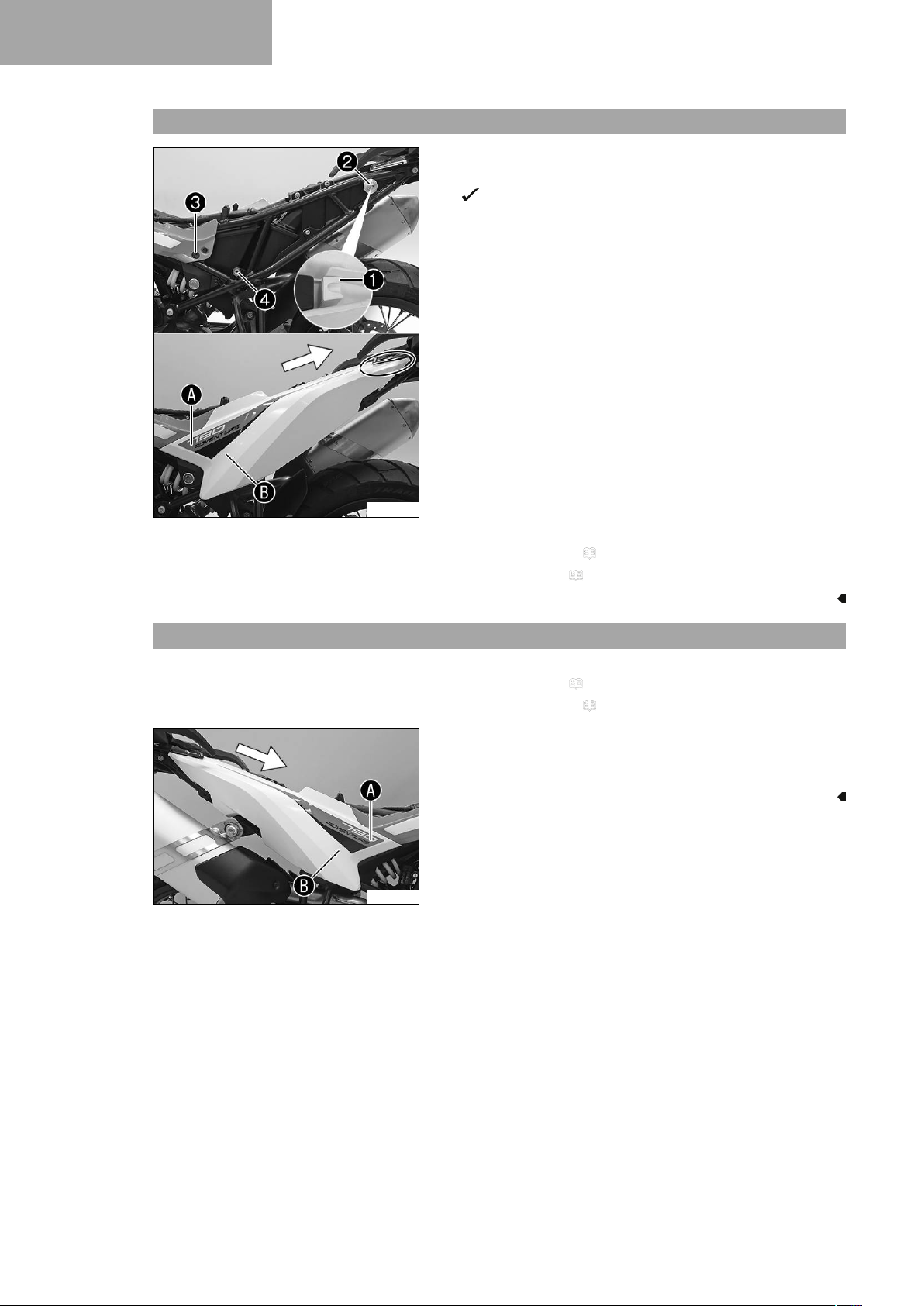

13.6 安装乘客座椅
13.7 取下驾驶员座椅
401680-10
– 将乘客座椅用止动钩挂入悬架上的衬套中，向后推的同时降低
前部位置。
–
将锁止销1插入锁体，并向下压乘客座椅前部，直至听到锁
止销卡入的咔嗒声。
警告
事故危险 如果安装错误，座椅会从锚固装置中弹
出。
– 安装后请检查座椅是否已正确锁紧，不会被向上拉
起。
– 最后检查是否正确安装了乘客座椅。
前期工作
– 取下乘客座椅。 ( 参见 75)
13.8 安装驾驶员座椅
M00856-10
401704-10
主要工作
–
抬起驾驶员座椅后部并在区域A将其拆下。
主要工作
–
将驾驶员座椅的凹槽挂到燃油箱上的A或B位置，在向前
推驾驶员座椅的同时降低后部。
– 最后检查是否正确安装了驾驶员座椅。
后期工作
– 安装乘客座椅。 ( 参见 76)
76
Page 79
13.9 检查链条是否脏污
400678-01
13.10 清洁链条
警告
事故危险 轮胎上的润滑剂会降低轮胎抓地力。
– 用合适的轮胎清洁剂清除轮胎上的润滑剂。
警告
事故危险 制动盘上若有油脂会降低制动效果。
– 始终确保制动盘上无油脂。
– 需要时，使用制动器清洁剂清洁制动盘。
底盘维修工作 13
– 检查链条是否严重脏污。
» 如果链条严重脏污：
– 清洁链条。 ( 参见 77)
注意
环境危害 有问题的材料将会对环境产生破坏。
– 根据适用规定恰当地清理机油、油脂、滤清器、燃油、清洁剂、制动液等。
信息
链条的使用寿命很大程度上取决于维护情况。
前期工作
– 用后轮支架抬起摩托车。 ( 参见 74)
主要工作
– 用柔和的水束冲洗大块污垢。
– 使用链条清洁剂清除使用过的润滑剂残留物。
链条清洁剂 ( 参见 148)
– 在干燥以后喷上链条喷剂。
链条润滑喷剂 Street ( 参见 148)
400725-01
后期工作
– 将摩托车从后轮支架上移出。 ( 参见 74)
77
Page 80
13 底盘维修工作

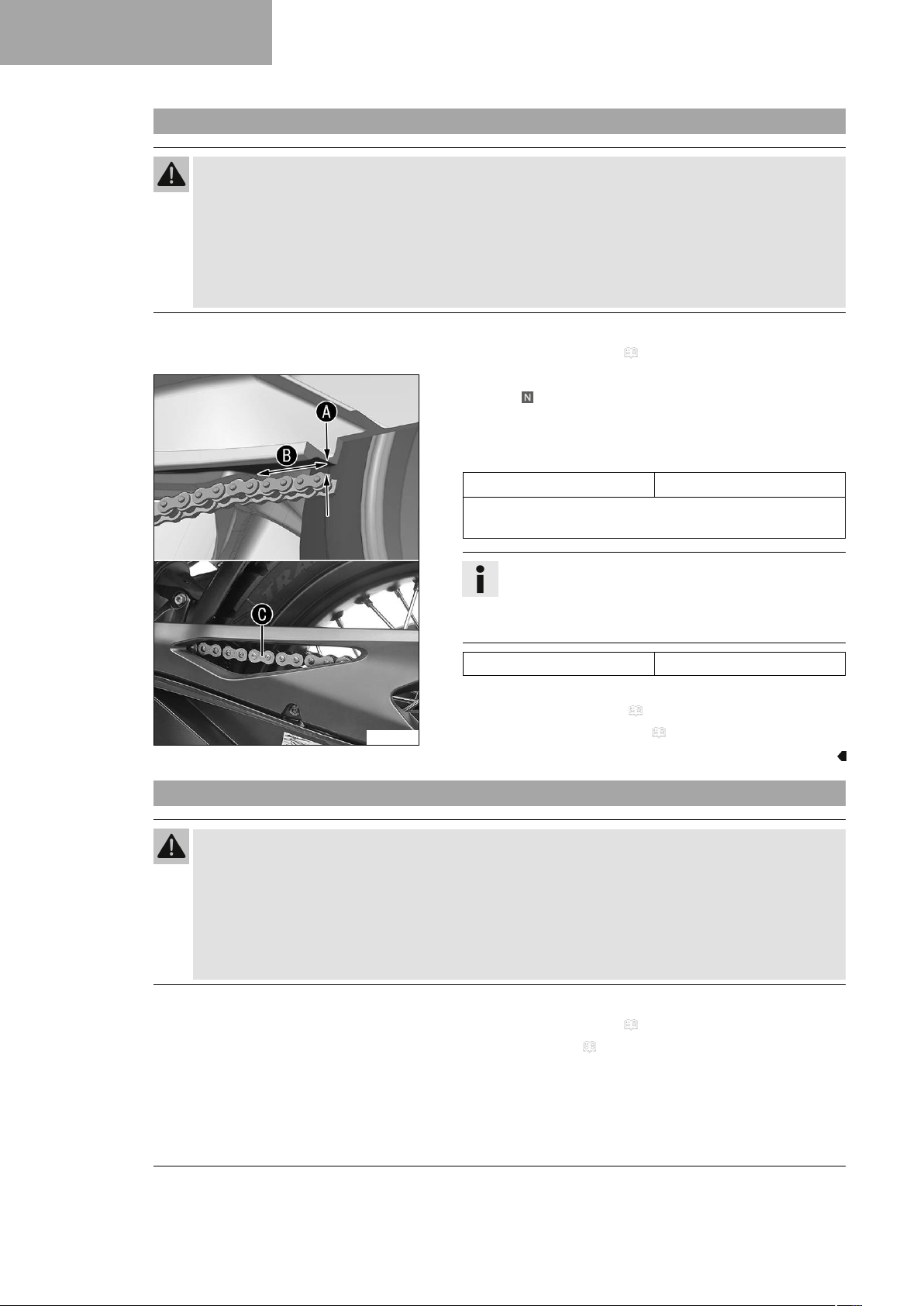

13.11 检查链条松紧度
警告
事故危险 使用错误的链条张紧器会损坏部件，并造成事故。
如果链条过紧，会加速链条、链轮、后链轮以及变速器和后轮轮毂的磨损。一些部件在过载时会发生断
裂或破碎。
如果链条过松，链条会从链轮或后链轮上脱落。这会导致后轮抱死或损坏发动机。
– 要定期检查链条张紧器。
– 要按照规定设置链条张紧器。
前期工作
– 用后轮支架抬起摩托车。 ( 参见 74)
主要工作
– 挂入空挡 。
– 将链条滑块后的链条向上压，以确定链条上边缘和摇臂之间的
链条松紧度A。
要求
至链条滑块的间距
直接在链条上方测量至摇臂平整部分的间距，而不是至摇臂
边缘的间距。
B
2.5 cm
信息
此时，链条上部C必须张紧。
链条的磨损并不均匀。请在链条的多个位置处重复进行
测量。
链条松紧度 2 … 5 mm
» 如果链条松紧度与规定不符：
– 调整链条松紧度。 ( 参见 78)
F01916-10
– 将摩托车从后轮支架上移出。 ( 参见 74)
13.12 调整链条松紧度
警告
事故危险 使用错误的链条张紧器会损坏部件，并造成事故。
如果链条过紧，会加速链条、链轮、后链轮以及变速器和后轮轮毂的磨损。一些部件在过载时会发生断
裂或破碎。
如果链条过松，链条会从链轮或后链轮上脱落。这会导致后轮抱死或损坏发动机。
– 要定期检查链条张紧器。
– 要按照规定设置链条张紧器。
前期工作
– 用后轮支架抬起摩托车。 ( 参见 74)
– 检查链条松紧度。 ( 参见 78)
78
Page 81
F01917-10
底盘维修工作 13
主要工作
–

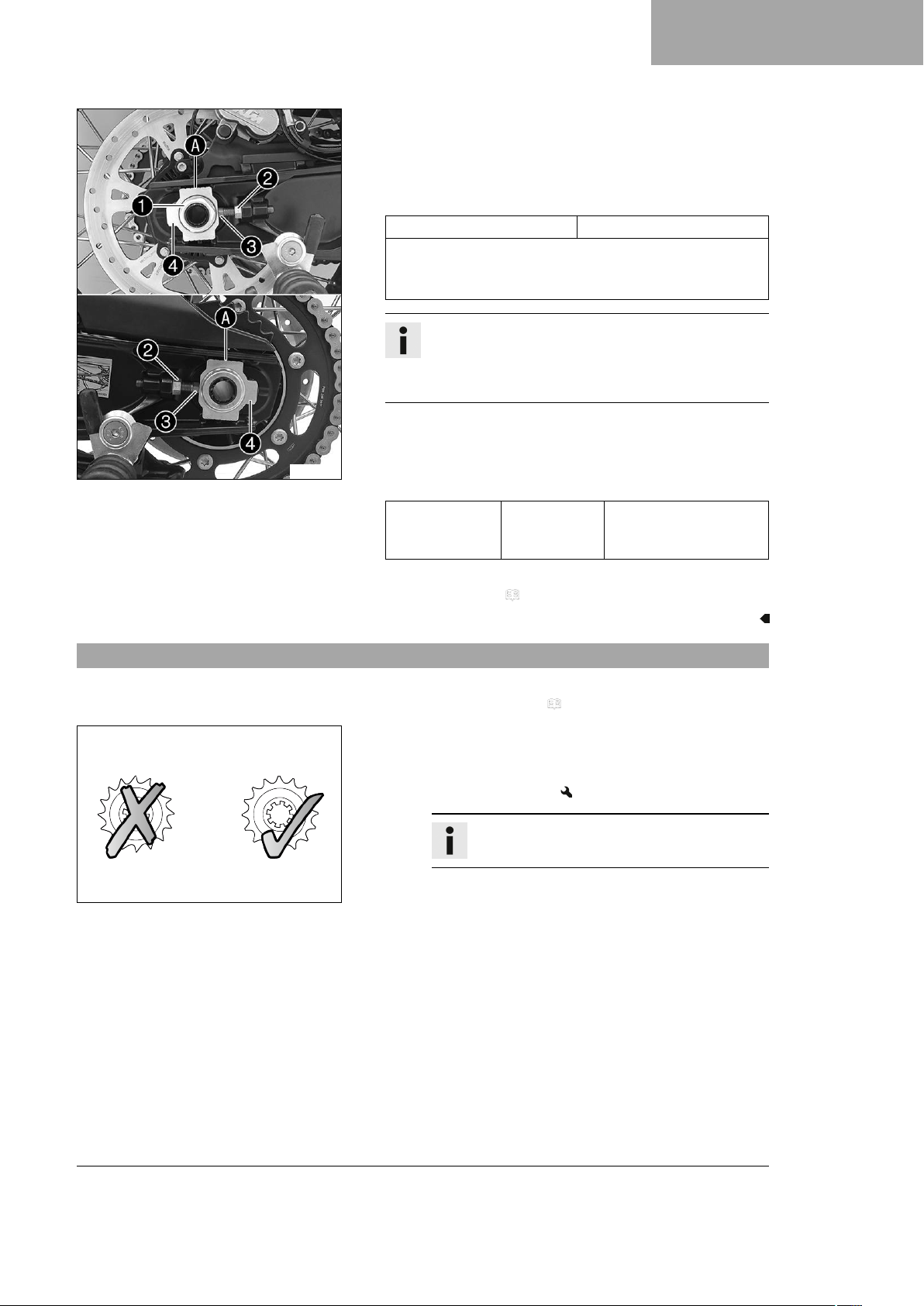

松开螺母1。
–
松开螺母2。
–
通过旋转左右侧调整螺栓3来调整链条松紧度。
要求
链条松紧度 2 … 5 mm
旋转左右侧调整螺栓3，确保左右侧链条张紧器4的标
记与参照标记A之间的相对位置相同。这样就表明后轮已
正确校准。
信息
此时，链条上部必须张紧。
链条的磨损并不均匀。请在链条的多个位置处重复进行
测量。
–
拧紧螺母2。
–
确保链条张紧器4紧靠在调整螺栓3上。
–
拧紧螺母1。
要求
后轮轴螺母 M25x1.5 90 Nm
轮轴的螺纹和支撑面已
润滑
后期工作
– 检查链条松紧度。 ( 参见 78)
13.13 检查链条、后链轮、发动机链轮和链条导向件
前期工作
– 用后轮支架抬起摩托车。 ( 参见 74)
主要工作
– 检查链条、后链轮及发动机链轮是否磨损。
» 如果链条、后链轮或发动机链轮已磨损：
– 更换整套传动机构。
信息
发动机链轮、链轮及链条应同时更换。
100132-10
79
Page 82
13 底盘维修工作
– 挂入空挡 。
–

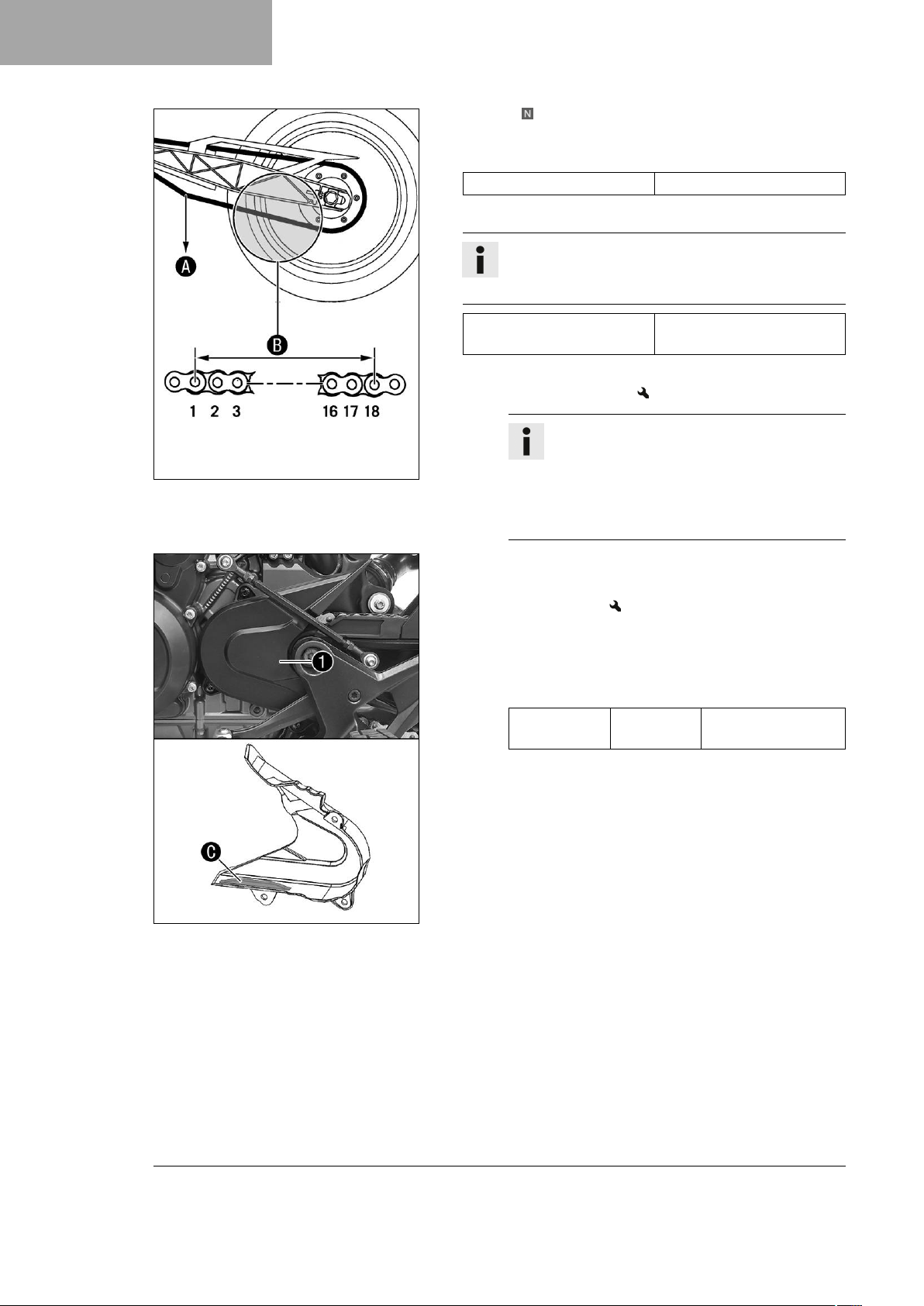

以规定的配重块A拉下部链条。
要求
链条磨损测量装置的重量 15 kg
–
在下部链条上量出 18 个链条滚子的距离B。
信息
链条的磨损并不均匀。请在链条的多个位置处重复进行
测量。
M01433-10
链条上距离 18 个链条滚子的
最大距离
»
B
如果距离B大于规定的尺寸：
– 更换整套传动机构。
信息
如果要安装一条新链条，则应一并更换后链轮和
发动机链轮。
如果继续使用旧的后链轮和发动机链轮，会加快
新链条的磨损。
出于安全原因，链条上没有链条锁。
–
检查链轮盖板1是否磨损。
»
如果标记区域C中的链轮盖板被严重磨损：
– 更换链轮盖板。
–
检查链轮盖板1是否牢固。
» 如果链轮盖板松动：
– 拧紧链轮盖板的螺栓。
要求
发动机链轮盖
板螺栓
M5 5 Nm
272 mm
Loctite®243™
80
F01918-10
Page 83
V01265-10

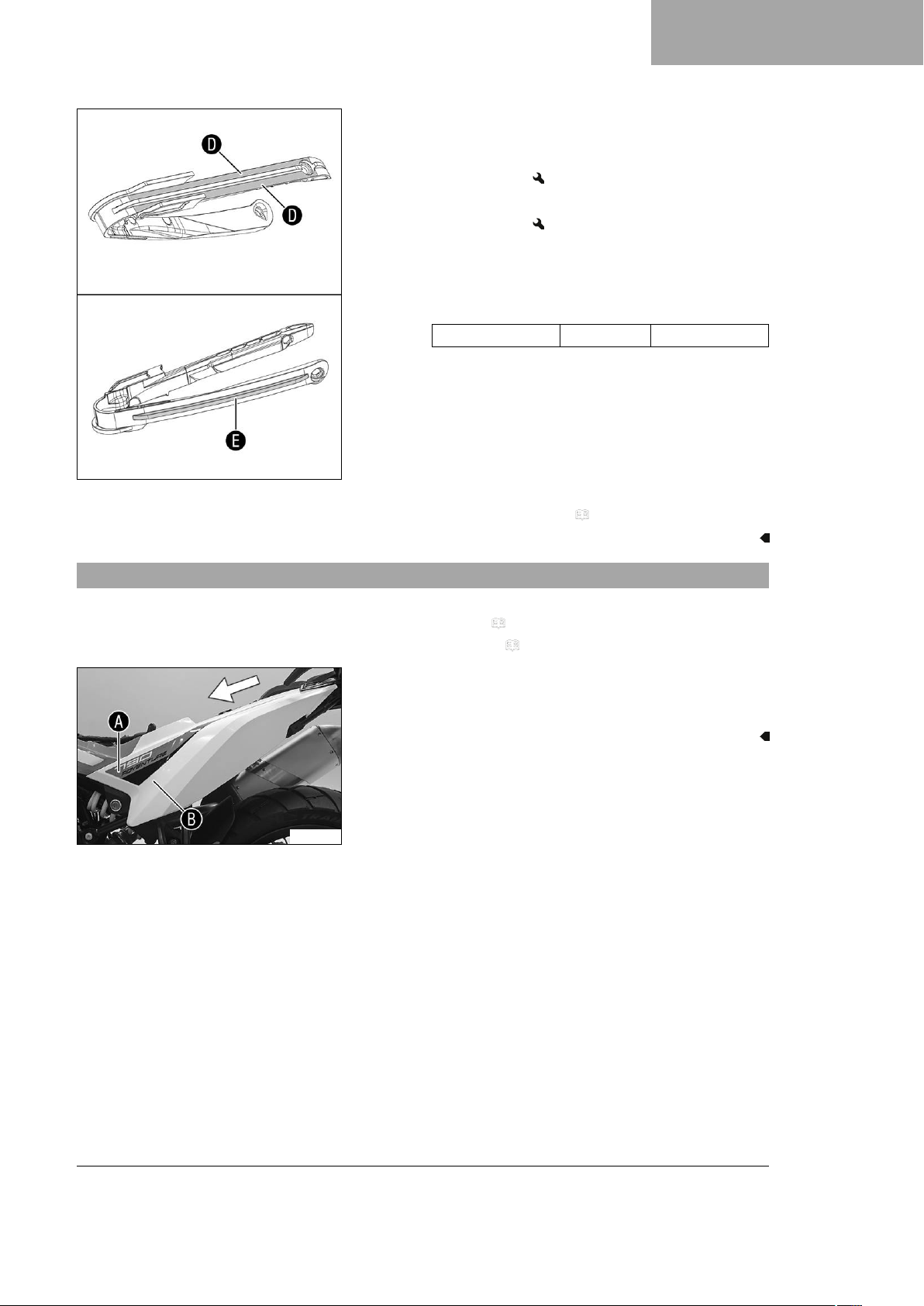

– 检查链条滑板是否磨损。
»
如果在标记区域D中的链条滑板上有明显的连续链条磨
痕：
– 更换链条滑板。
»
如果标记区域E中的链条滑板下方严重磨损：
– 更换链条滑板。
– 检查链条滑板是否牢固。
» 如果链条滑板松动：
– 拧紧链条滑板的螺栓。
要求
底盘的其他螺栓 M5 5 Nm
底盘维修工作 13
13.14 拆卸左侧侧饰板
F01894-10
后期工作
– 将摩托车从后轮支架上移出。 ( 参见 74)
前期工作
– 取下乘客座椅。 ( 参见 75)
– 取下驾驶员座椅。 ( 参见 76)
主要工作
–
将左侧侧饰板在区域A和B中从橡胶衬套中拉出。
– 侧向拔出左侧侧饰板并向前取出。
81
Page 84
13 底盘维修工作
13.15 安装左侧侧饰板
主要工作
–
将左侧侧饰板用止动钩1装在衬套2上并向后推。
左侧侧饰板卡入尾部下方。
–
左侧侧饰板在区域A中压入橡胶衬套3并且在区域B中
压入橡胶衬套4。

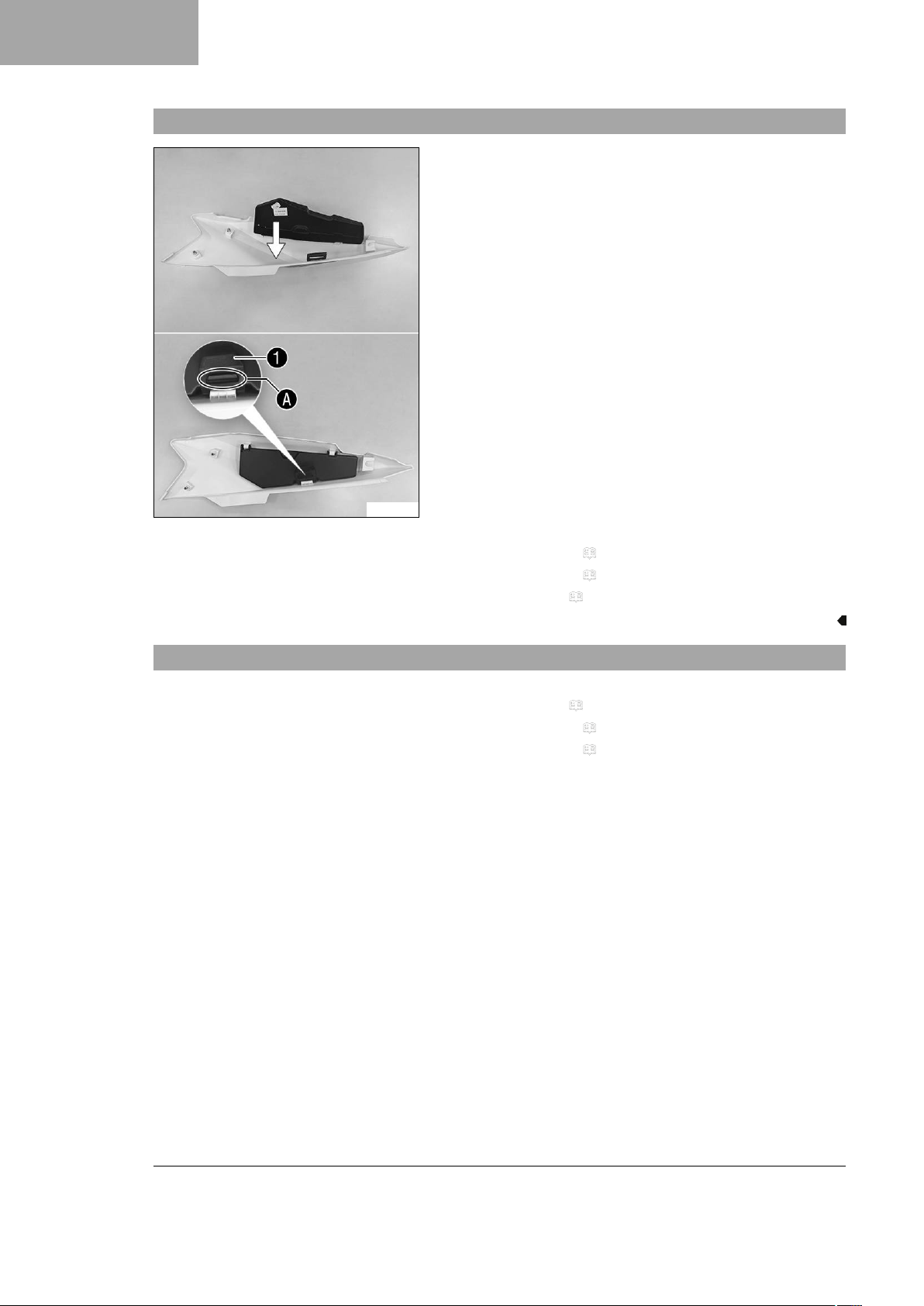

13.16 拆卸右侧侧饰板
F01895-10
F01896-10
后期工作
– 安装驾驶员座椅。 ( 参见 76)
– 安装乘客座椅。 ( 参见 76)
前期工作
– 取下乘客座椅。 ( 参见 75)
– 取下驾驶员座椅。 ( 参见 76)
主要工作
–
将右侧侧饰板在区域A和B中从橡胶衬套中拉出。
– 侧向拔出右侧侧饰板并向前取出。
82

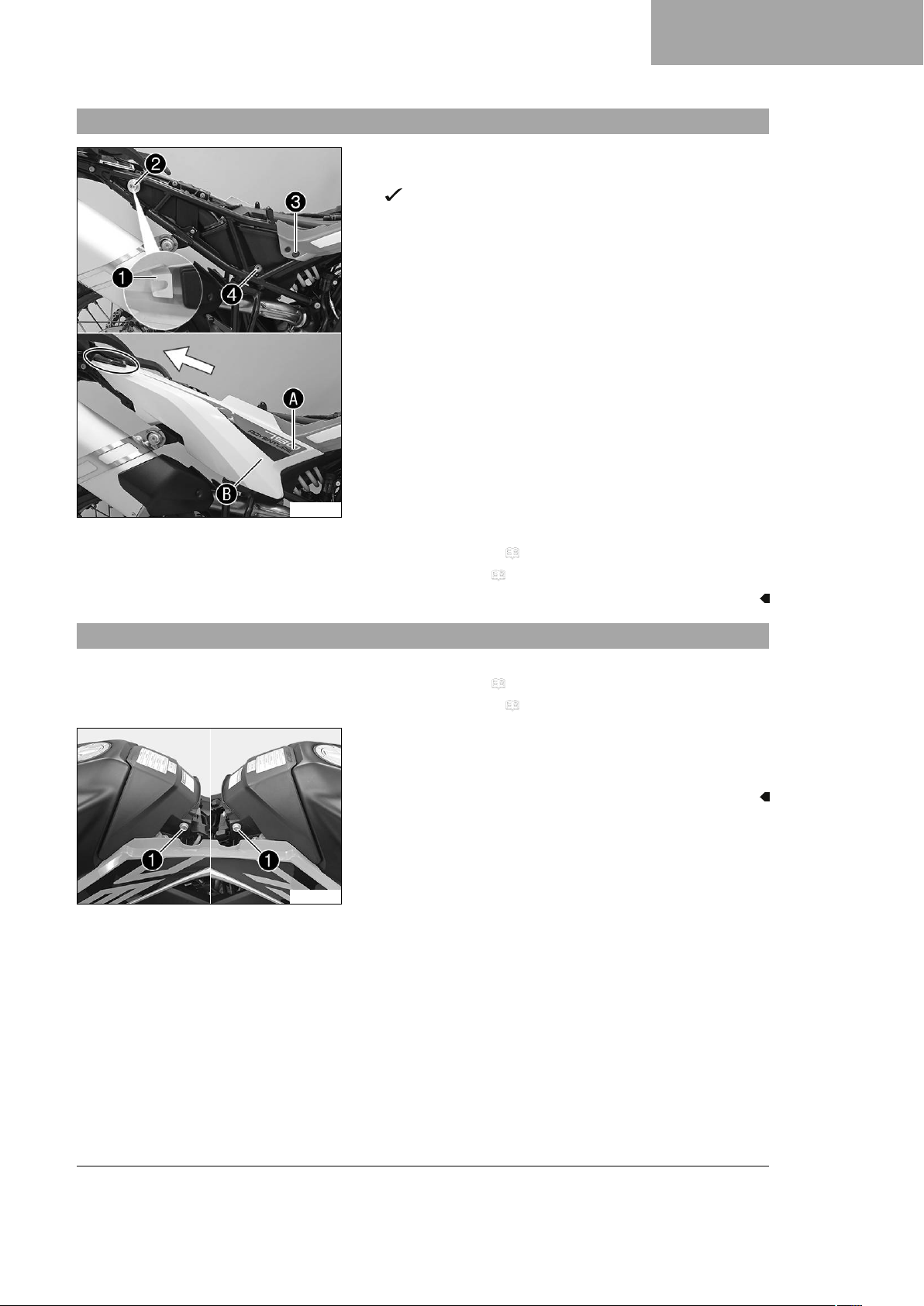

Page 85
13.17 安装右侧侧饰板
底盘维修工作 13
主要工作
–
将右侧侧饰板用止动钩1装在衬套2上并向后推。
右侧侧饰板卡入尾部下方。
–
右侧侧饰板在区域A中压入橡胶衬套3并且在区域B中
压入橡胶衬套4。
13.18 拆卸蓄电池盖
F01897-10
F01932-10
后期工作
– 安装驾驶员座椅。 ( 参见 76)
– 安装乘客座椅。 ( 参见 76)
前期工作
– 取下乘客座椅。 ( 参见 75)
– 取下驾驶员座椅。 ( 参见 76)
主要工作
–
拆下螺栓1及衬套。
– 向上取下蓄电池盖。
83
Page 86
13 底盘维修工作

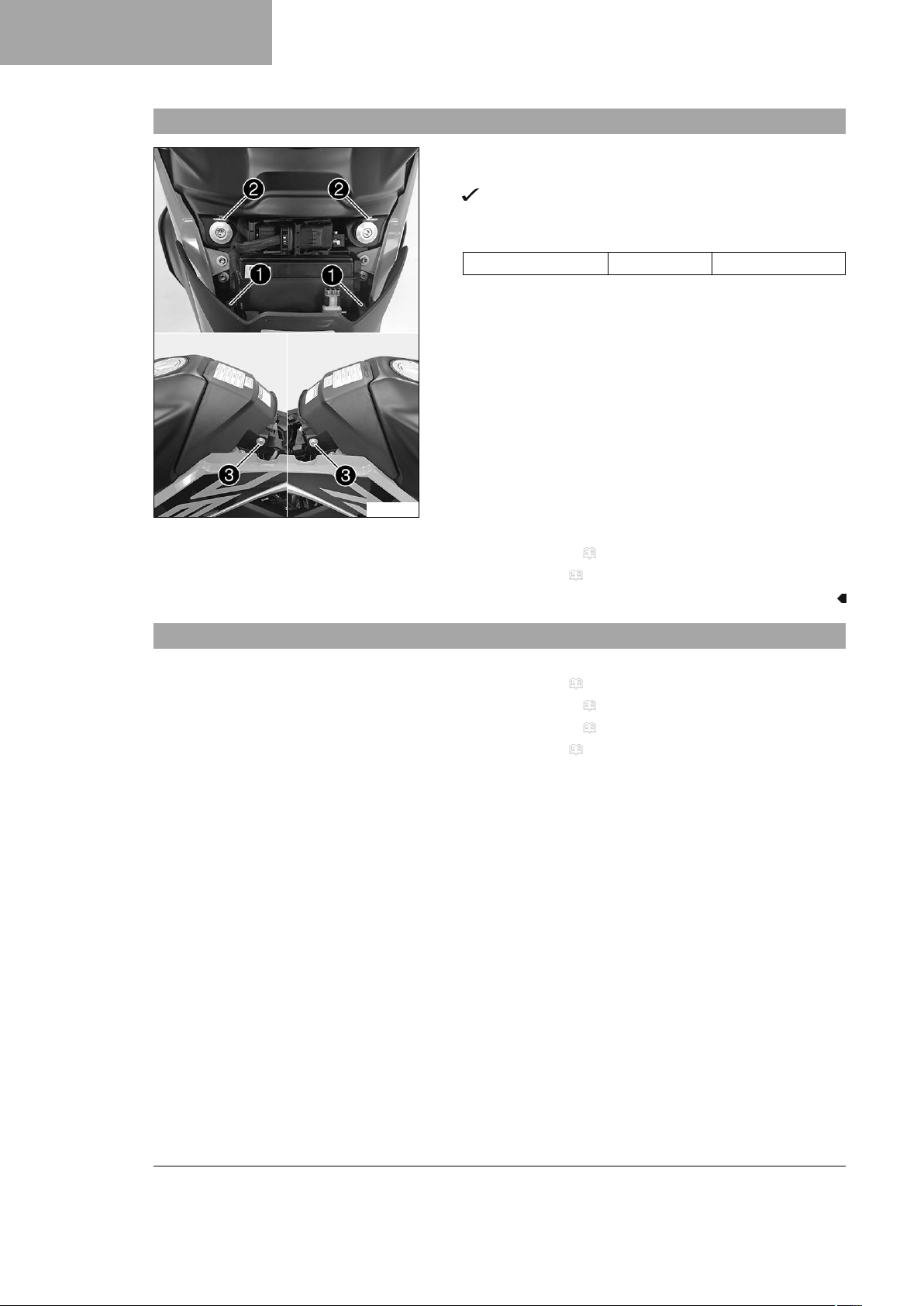

13.19 安装蓄电池盖
主要工作
–
将蓄电池盖用止动钩1装入衬套2中并向下推。
蓄电池盖嵌入左右两侧的油箱扰流板下方。
–
安装螺栓3及衬套并拧紧。
要求
座椅固定装置螺栓 M6 5 Nm
13.20 拆卸左侧油箱扰流板
F01933-10
后期工作
– 安装驾驶员座椅。 ( 参见 76)
– 安装乘客座椅。 ( 参见 76)
前期工作
– 取下乘客座椅。 ( 参见 75)
– 取下驾驶员座椅。 ( 参见 76)
– 拆卸左侧侧饰板。 ( 参见 81)
– 拆卸蓄电池盖。 ( 参见 83)
84

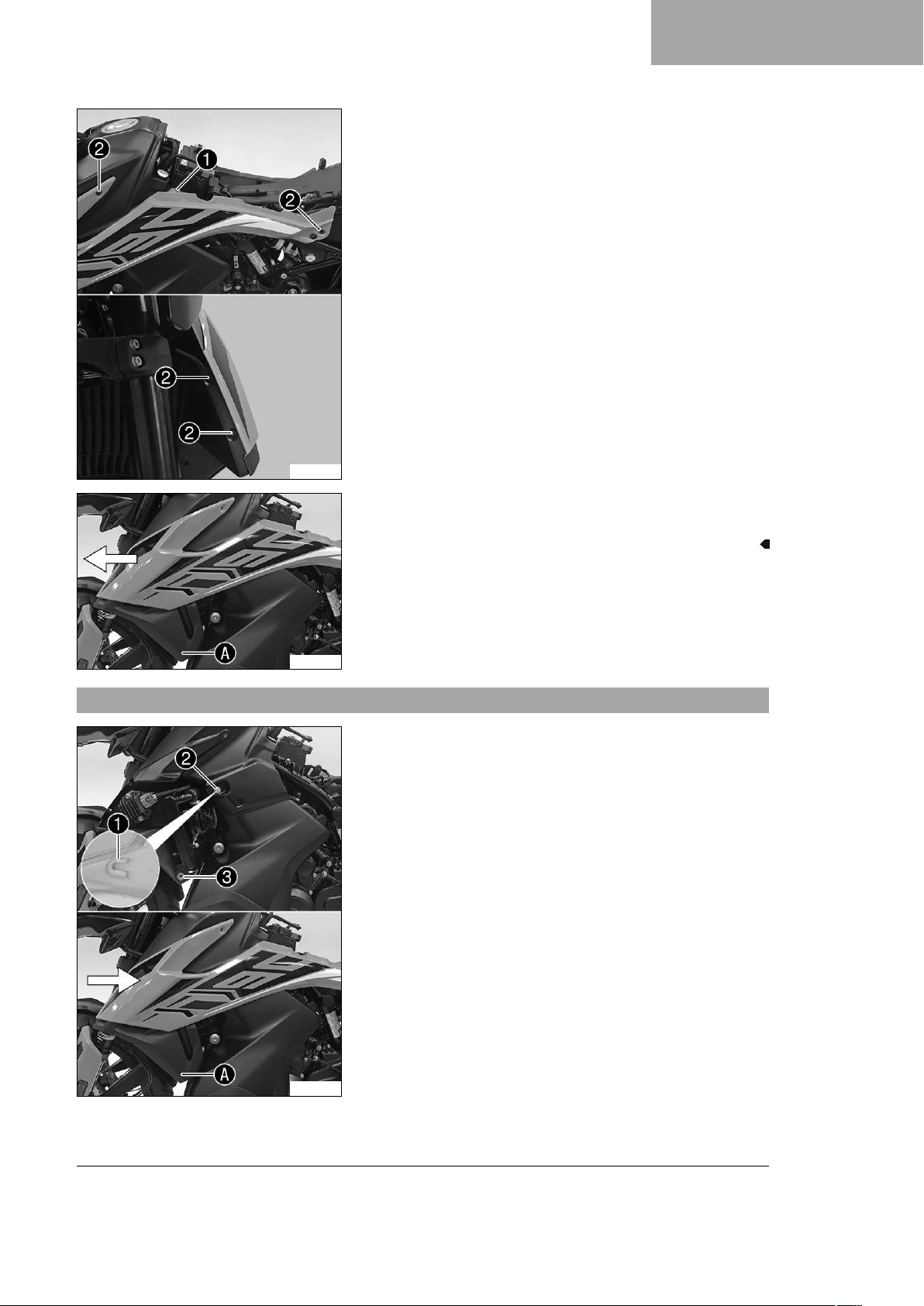

Page 87
F01934-10
主要工作
–
取下螺栓1。
–
取下螺栓2。
底盘维修工作 13
13.21 安装左侧油箱扰流板
F01935-10
–
将区域A中的左侧油箱扰流板从橡胶衬套中拔出。
– 侧向拔出左侧油箱扰流板并向前取出。
主要工作
–
将左侧油箱扰流板用止动钩1装在衬套2上并向后推。
–
将区域A中的左侧油箱扰流板压入橡胶衬套3。
F01936-10
85
Page 88
13 底盘维修工作

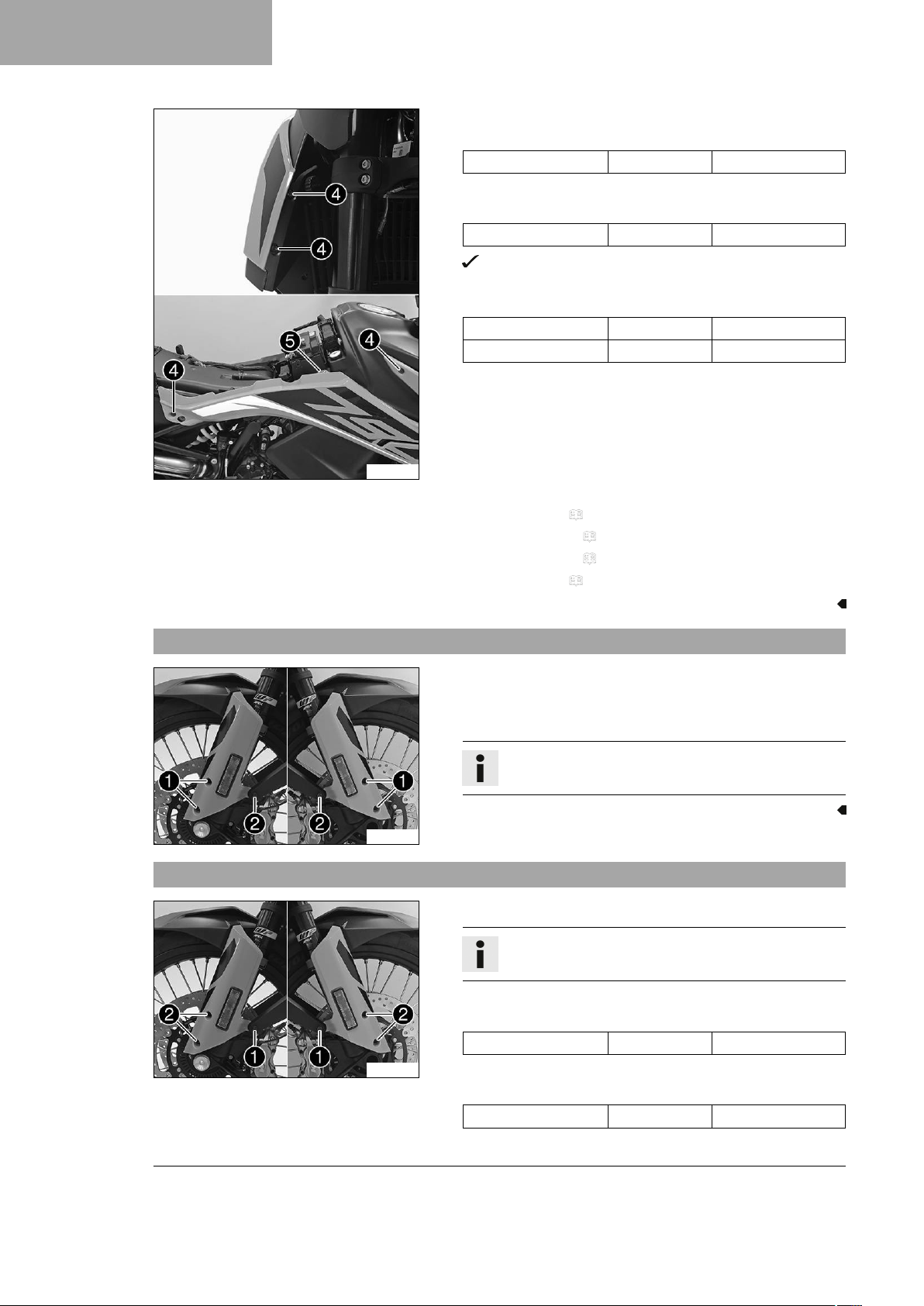

F01944-10
–
安装螺栓4，但不要拧紧。
要求
底盘的其他螺栓 M5 5 Nm
–
安装螺栓5，但不要拧紧。
要求
油箱扰流板螺栓 M6 5 Nm
均匀对齐左侧油箱扰流板的前沿。
– 拧紧左侧油箱扰流板的所有螺栓。
要求
底盘的其他螺栓 M5 5 Nm
油箱扰流板螺栓 M6 5 Nm
13.22 拆卸右侧油箱扰流板
后期工作
– 安装蓄电池盖。 ( 参见 84)
– 安装左侧侧饰板。 ( 参见 82)
– 安装驾驶员座椅。 ( 参见 76)
– 安装乘客座椅。 ( 参见 76)
前期工作
– 取下乘客座椅。 ( 参见 75)
– 取下驾驶员座椅。 ( 参见 76)
– 拆卸右侧侧饰板。 ( 参见 82)
– 拆卸蓄电池盖。 ( 参见 83)
86

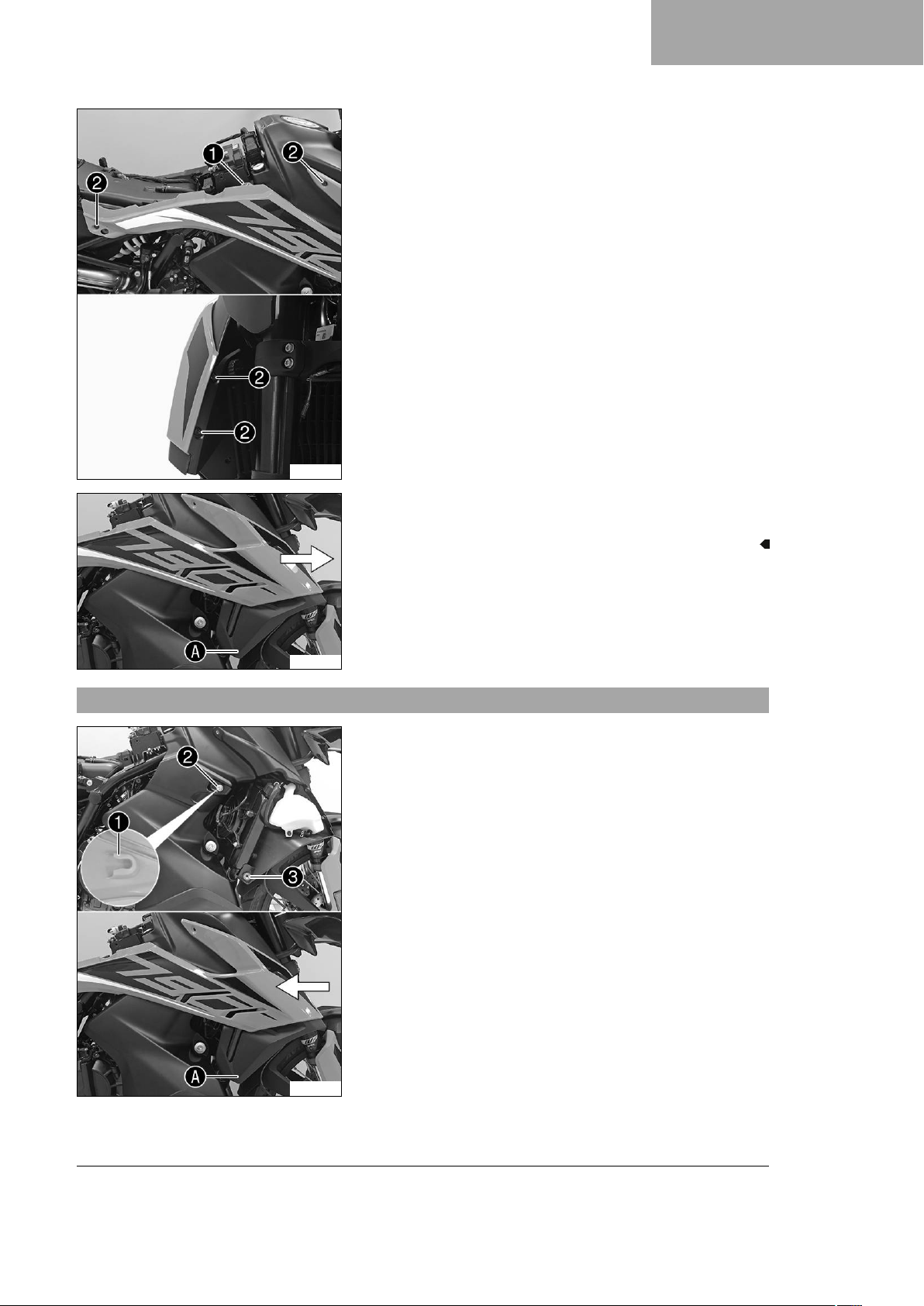

Page 89
F01941-10
主要工作
–
取下螺栓1。
–
取下螺栓2。
底盘维修工作 13
13.23 安装右侧油箱扰流板
F01942-10
–
将区域A中的右侧油箱扰流板从橡胶衬套中拔出。
– 侧向拔出右侧油箱扰流板并向前取出。
主要工作
–
将右侧油箱扰流板用止动钩1装在衬套2上并向后推。
–
将区域A中的右侧油箱扰流板压入橡胶衬套3。
F01943-10
87
Page 90
13 底盘维修工作

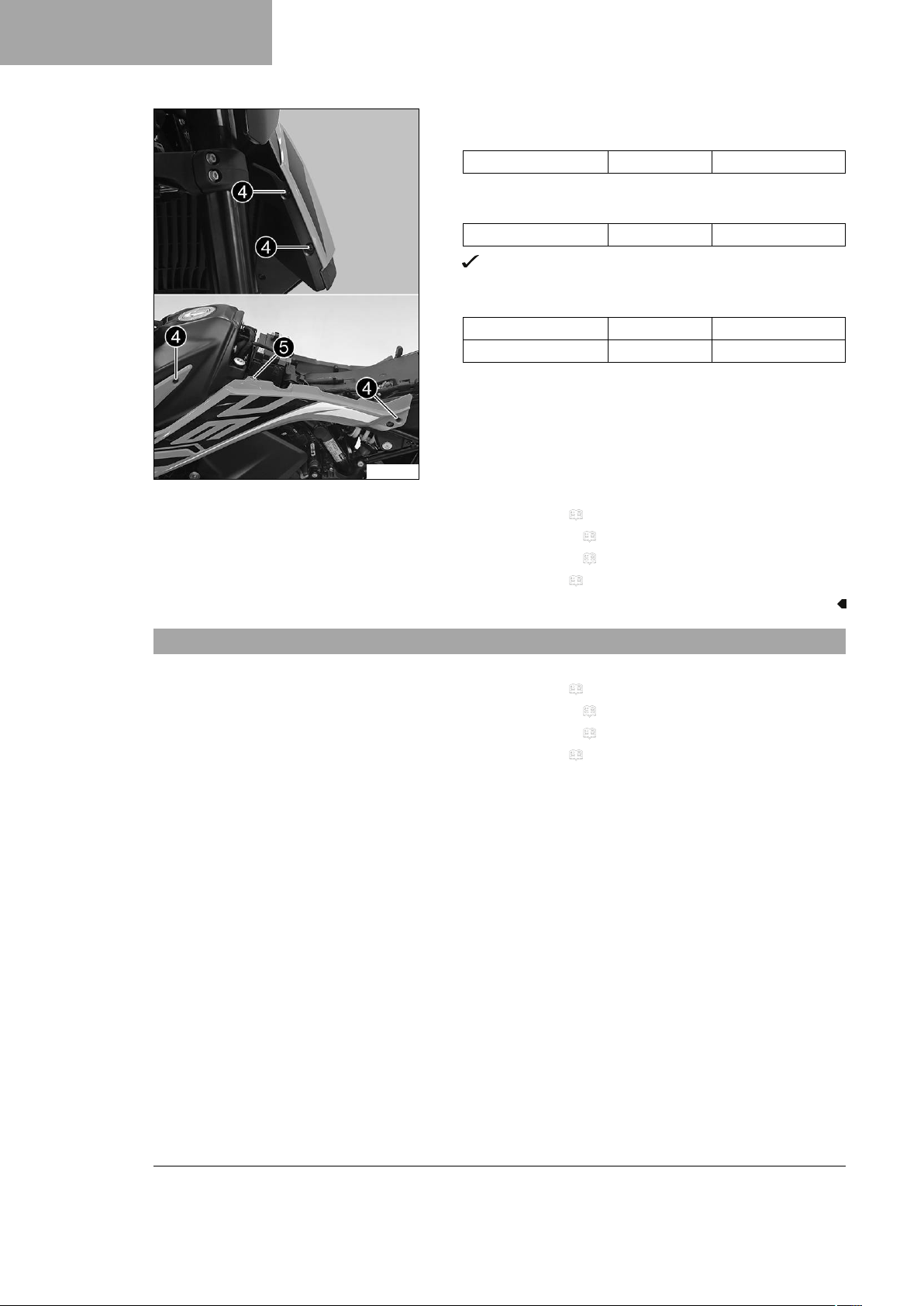

F01945-10
–
安装螺栓4，但不要拧紧。
要求
底盘的其他螺栓 M5 5 Nm
–
安装螺栓5，但不要拧紧。
要求
油箱扰流板螺栓 M6 5 Nm
均匀对齐右侧油箱扰流板的前沿。
– 拧紧右侧油箱扰流板的所有螺栓。
要求
底盘的其他螺栓 M5 5 Nm
油箱扰流板螺栓 M6 5 Nm
13.24 拆卸前挡泥板
13.25 安装前挡泥板
F01924-10
后期工作
– 安装蓄电池盖。 ( 参见 84)
– 安装右侧侧饰板。 ( 参见 83)
– 安装驾驶员座椅。 ( 参见 76)
– 安装乘客座椅。 ( 参见 76)
–
取下螺栓1。
–
取下螺栓2。
– 向前取下挡泥板。
信息
注意制动管路和电缆。
– 装入挡泥板。
信息
注意制动管路和电缆的敷设。
88
F01924-11
–
安装螺栓1，但不要拧紧。
要求
挡泥板螺栓 M5x12 5 Nm
–
安装螺栓2，但不要拧紧。
要求
挡泥板螺栓 M5x17 5 Nm
Page 91

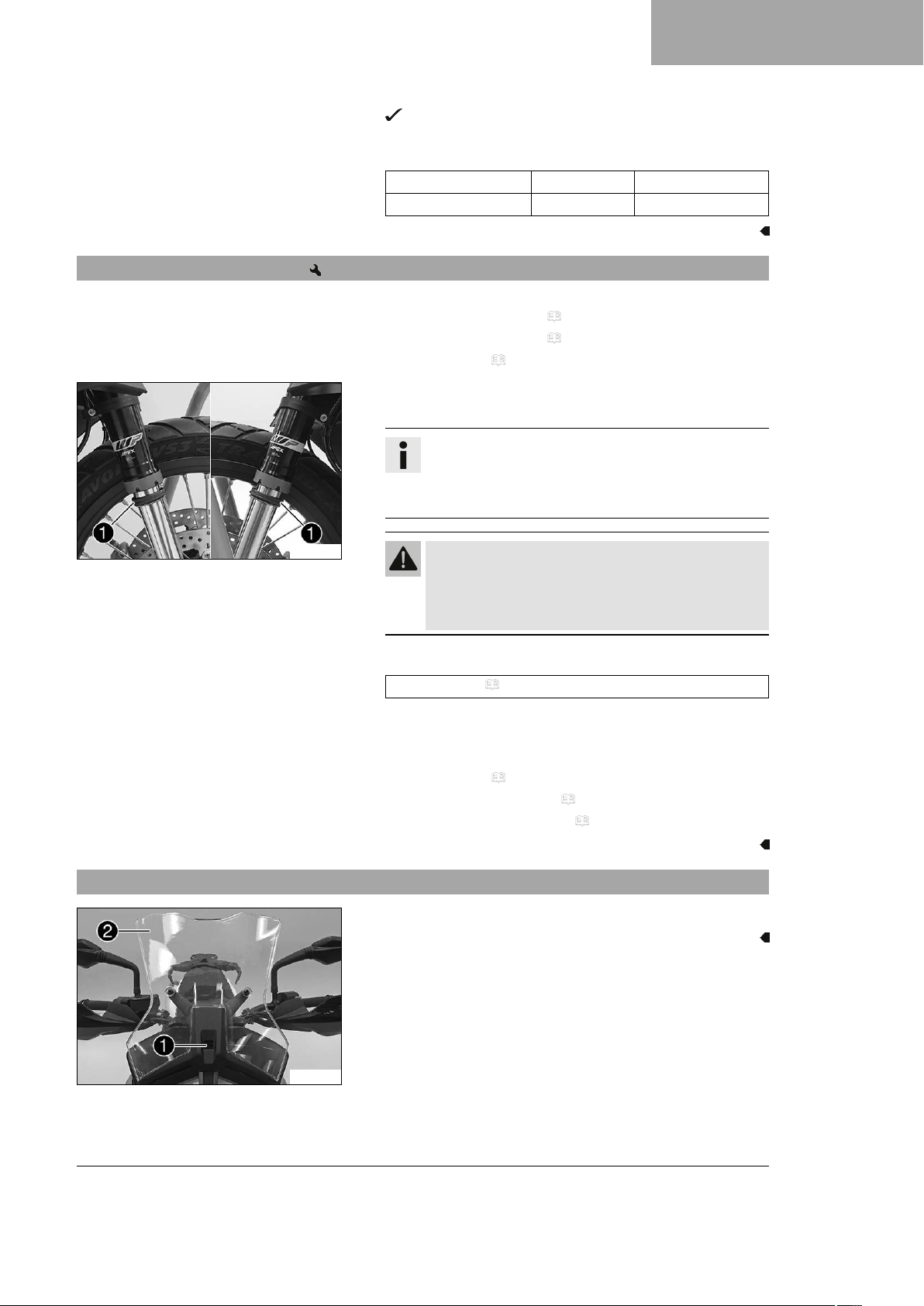

13.26 清洁前叉腿的防尘套
挡泥板均匀地向前对齐。
– 拧紧挡泥板的所有螺栓。
要求
挡泥板螺栓 M5x12 5 Nm
挡泥板螺栓 M5x17 5 Nm
前期工作
– 用后轮支架抬起摩托车。 ( 参见 74)
– 用前轮支架抬起摩托车。 ( 参见 74)
– 拆卸前挡泥板。 ( 参见 88)
主要工作
–
将两个前叉腿上的防尘套1向下推。
信息
防尘套的作用在于刮下前叉内管上的灰尘和大块污垢。
随着时间的推移，污垢可能进入防尘套后侧。如果未清
除这些污垢，则其后的油封可能出现漏油情况。
底盘维修工作 13
13.27 拆卸挡风玻璃
F01925-10
警告
事故危险 制动盘上若有油脂会降低制动效果。
– 始终确保制动盘上无油脂。
– 需要时，使用制动器清洁剂清洁制动盘。
– 清洁两个前叉腿上的防尘套和前叉内管，并为其上油。
通用机油喷剂 ( 参见 148)
– 将防尘套压回至安装位置中。
– 清除多余的油。
后期工作
– 安装前挡泥板。 ( 参见 88)
– 从前轮支架上移出摩托车。 ( 参见 75)
– 将摩托车从后轮支架上移出。 ( 参见 74)
–
拧下螺栓1并拆下挡风玻璃2。
F01927-10
89
Page 92
13 底盘维修工作

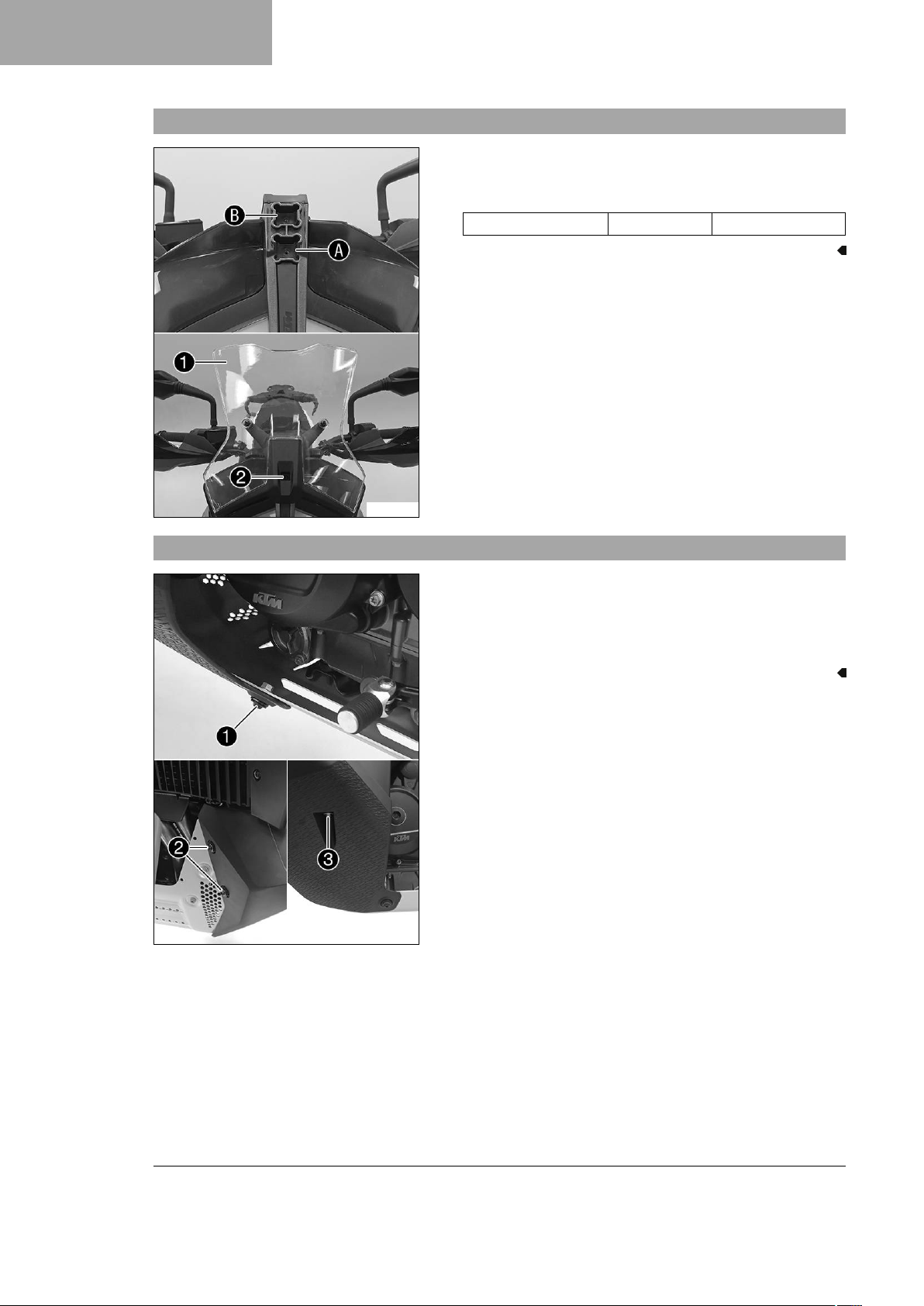

13.28 安装挡风玻璃
–
将挡风玻璃1装入下凹槽A或上凹槽B中。
–
安装并拧紧螺栓2。
要求
底盘的其他螺栓 M5 5 Nm
13.29 拆卸左侧油箱饰板
F01911-10
F01937-10
–
取下螺栓连接1。
–
取下螺栓2。
–
取下螺栓3。
– 取下左侧油箱饰板。
90
Page 93
13.30 安装左侧油箱饰板
F01938-10
– 定位左侧油箱饰板。
–
安装并拧紧螺栓1。
要求
油箱饰板螺栓 M6x12 8 Nm
–
安装螺栓2，但不要拧紧。
要求
油箱饰板螺栓 M6x18 5 Nm
–
装上螺栓连接3，但不要拧紧。
要求
油箱饰板螺栓连接M6 5 Nm
左侧油箱饰板均匀地向前对齐。
– 拧紧左侧油箱饰板的所有螺栓。
要求
油箱饰板螺栓 M6x12 8 Nm
油箱饰板螺栓 M6x18 5 Nm
油箱饰板螺栓连接M6 5 Nm
底盘维修工作 13
Loctite®243™
Loctite®243™
Loctite®243™
Loctite®243™
13.31 拆卸右侧油箱饰板
F01939-10
–
将软管1从弯头中拔出。
–
取下螺栓连接2。
–
取下螺栓3。
–
取下螺栓4。
– 取下右侧油箱饰板。
91
Page 94
13 底盘维修工作
13.32 安装右侧油箱饰板
F01940-10
– 装入右侧油箱饰板。
–
安装并拧紧螺栓1。
要求
油箱饰板螺栓 M6x12 8 Nm
–
安装螺栓2，但不要拧紧。
要求
油箱饰板螺栓 M6x18 5 Nm
–
装上螺栓连接3，但不要拧紧。
要求
油箱饰板螺栓连接M6 5 Nm
右侧油箱饰板均匀地向前对齐。
– 拧紧右侧油箱饰板的所有螺栓。
要求
油箱饰板螺栓 M6x12 8 Nm
油箱饰板螺栓 M6x18 5 Nm
油箱饰板螺栓连接M6 5 Nm
Loctite®243™
Loctite®243™
Loctite®243™
Loctite®243™

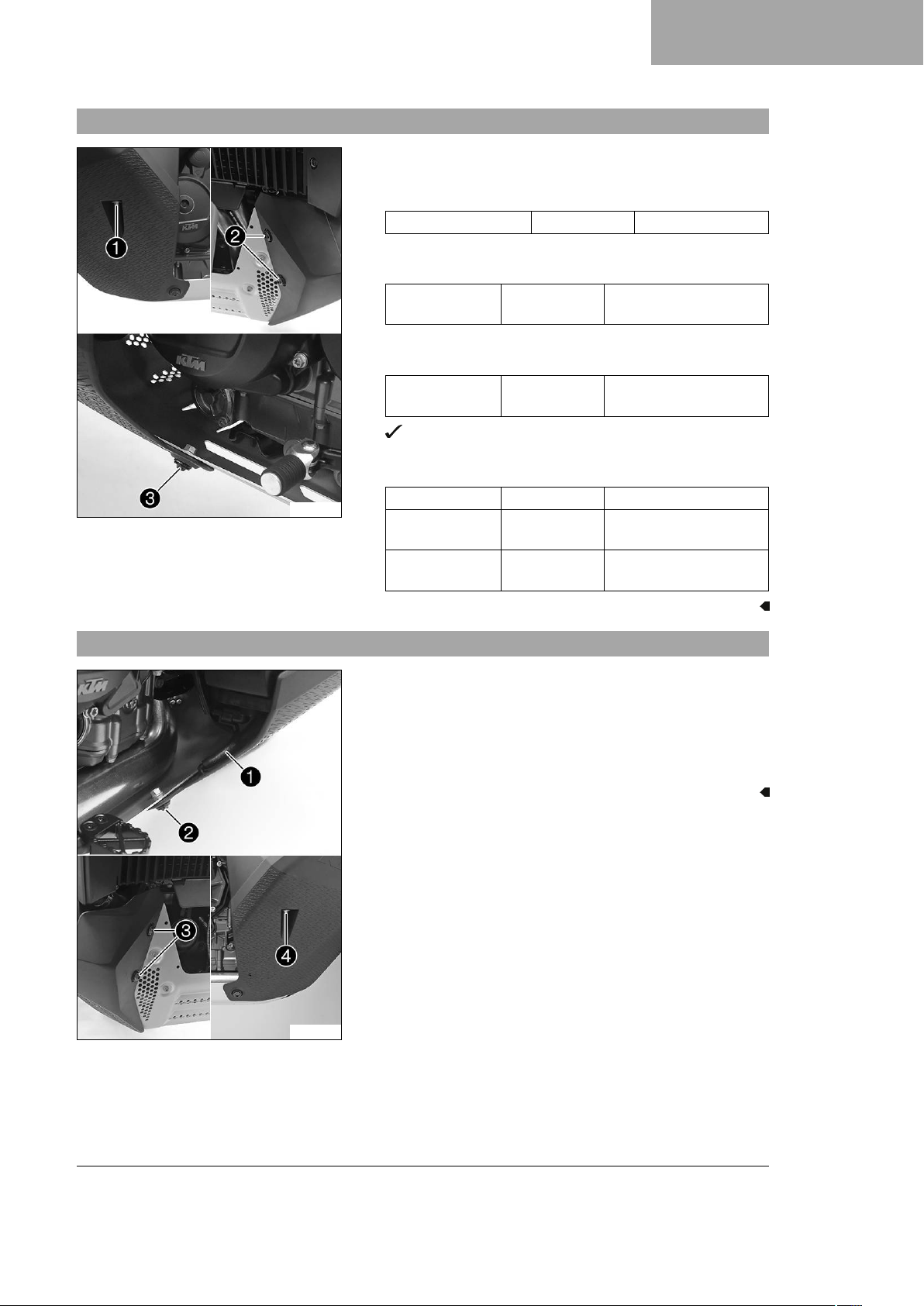

13.33 拆卸发动机防护装置
F01928-10
F01929-10
–
将软管4插到弯头上。
–
将软管1从弯头中拔出。
–
取下螺栓2。
92
Page 95
F01930-10
F01931-10
–
取下螺栓3。
–
拧下螺栓4并拆下发动机防护装置5。
底盘维修工作 13

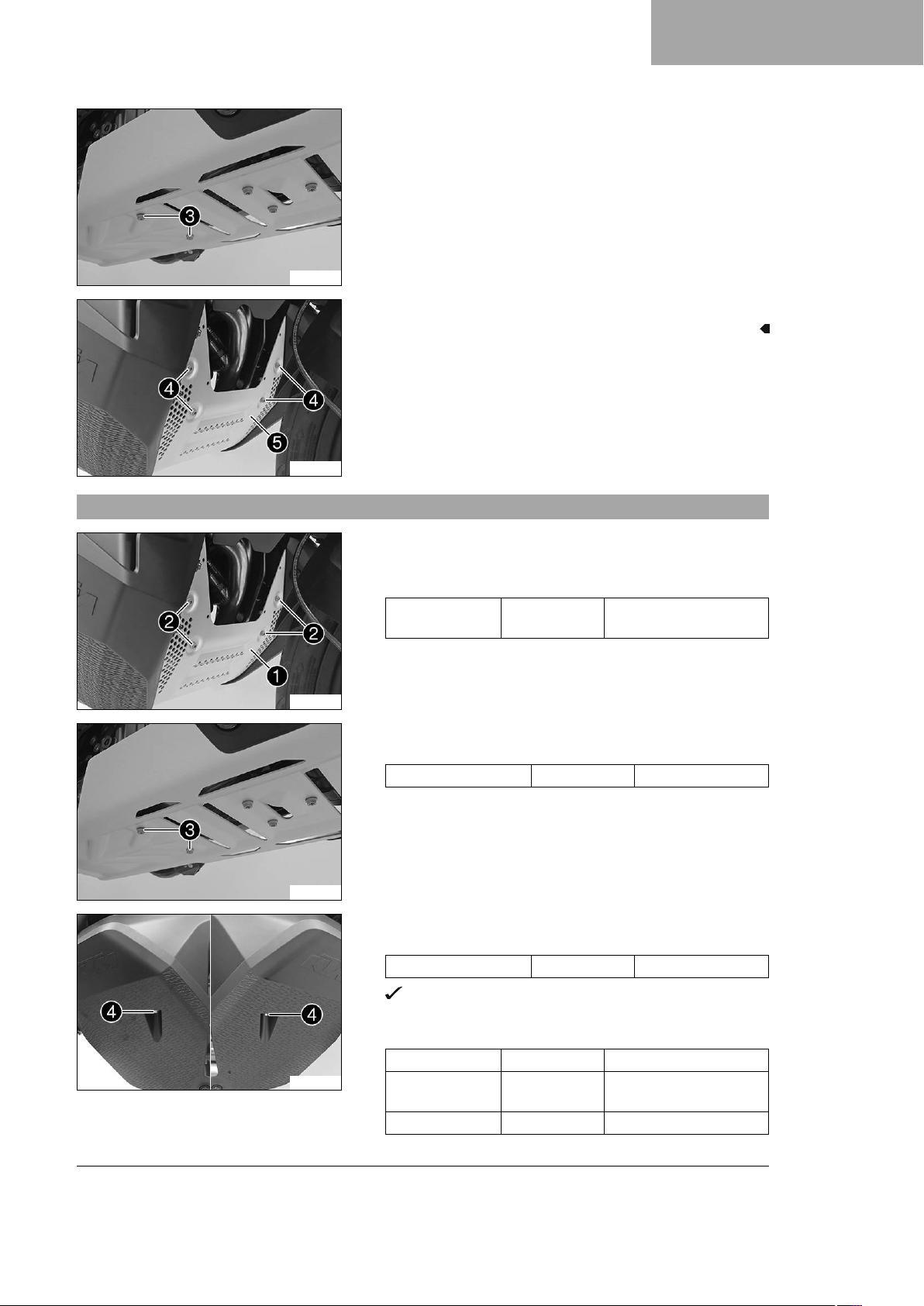

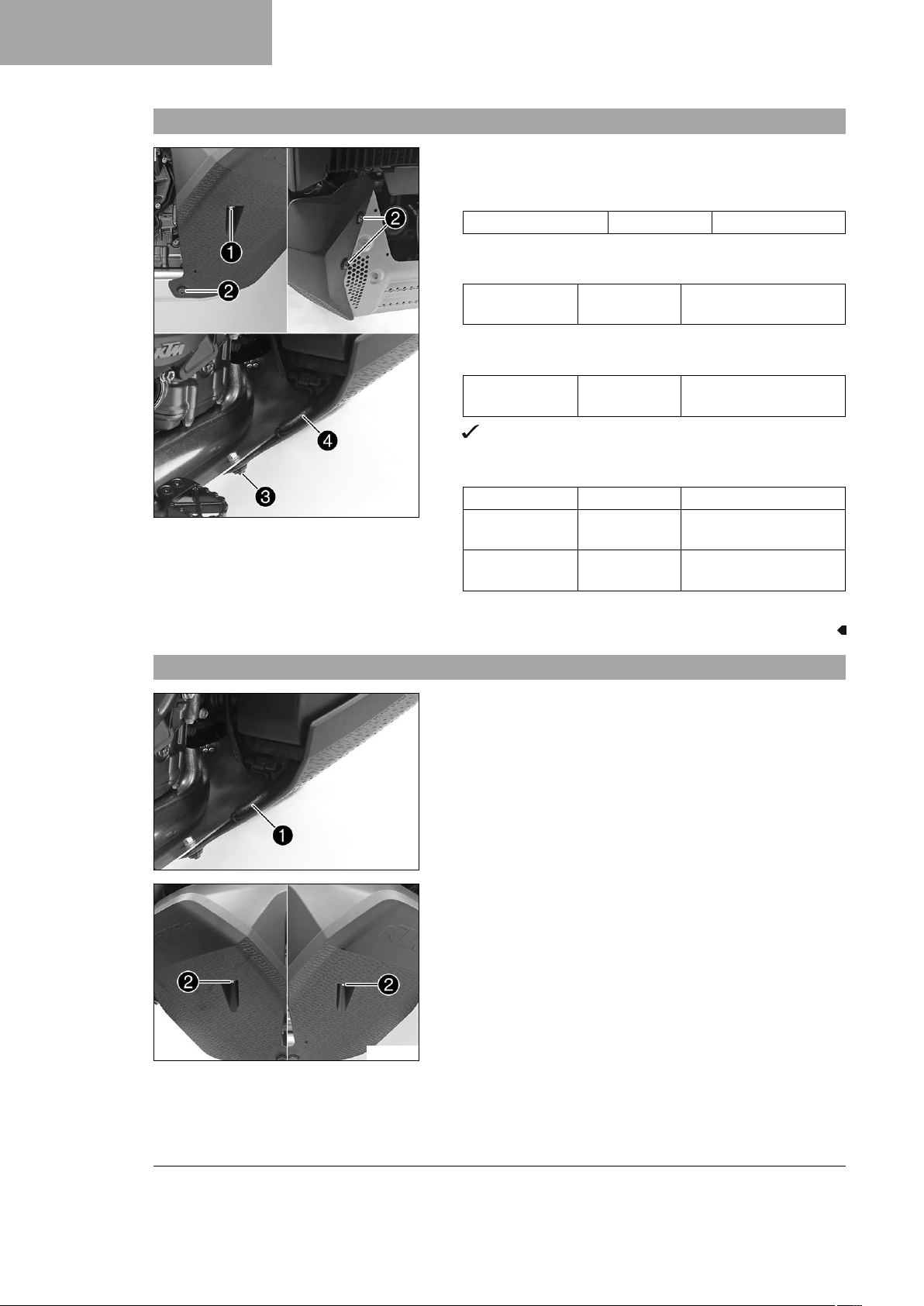

13.34 安装发动机防护装置
F01931-11
F01930-10
–
装上发动机防护装置1。
–
安装螺栓2，但不要拧紧。
要求
发动机保护螺栓 M6x10 10 Nm
–
安装螺栓3，但不要拧紧。
要求
发动机保护螺栓 M6x8 8 Nm
–
安装螺栓4，但不要拧紧。
要求
油箱饰板螺栓 M6x12 8 Nm
Loctite®243™
F01929-11
发动机防护装置已向前均匀对齐。
– 拧紧发动机防护装置的所有螺栓。
要求
发动机保护螺栓 M6x8 8 Nm
发动机保护螺栓 M6x10 10 Nm
Loctite®243™
油箱饰板螺栓 M6x12 8 Nm
93
Page 96
13 底盘维修工作

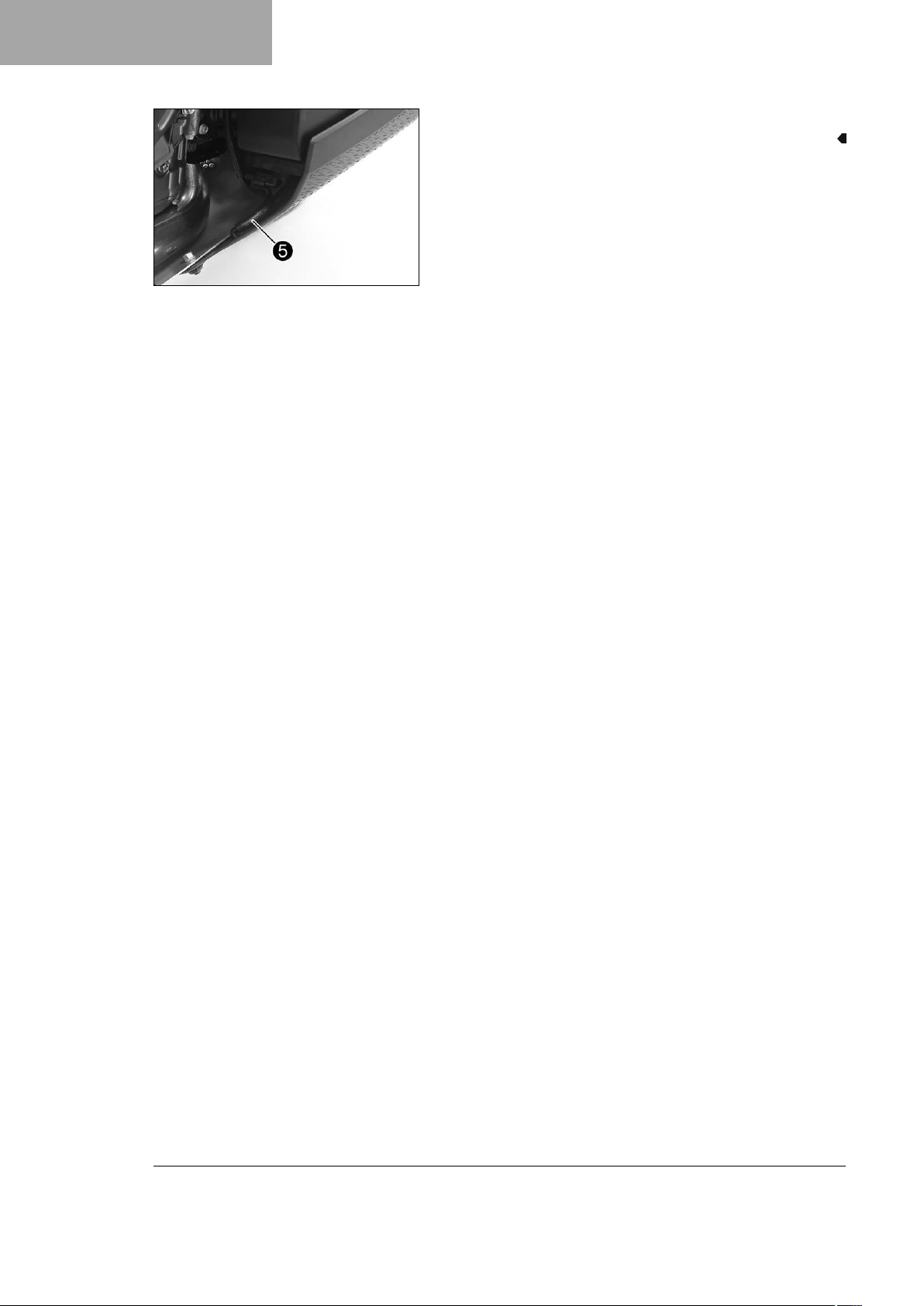

F01928-11
–
将软管5插到弯头上。
94
Page 97
14.1 防抱死制动系统 （ABS）
制动系统 14
ABS 模块1包括液压单元、ABS 控制单元和回油泵，安装在燃
油箱下方。在前后轮上分别有一个车轮转速传感器2。
警告
事故危险 在车辆上进行更改会影响 ABS 的功能。
– 请不要更改减震行程。
– 在制动系统上请仅使用由 KTM 批准和推荐的备件。
– 请仅使用由 KTM 批准及推荐的、具有相应速度指数的
轮胎和车轮。
– 请遵守规定的轮胎气压。
– 请确保按照规定进行维护和维修工作。 （您的 KTM 授
权售后服务中心随时为您提供帮助。）
注意
道路认证与保险失效 当 ABS 完全关闭时，道路认证失效。
– 若要完全关闭 ABS，请仅在公共道路交通之外的封闭路段上行
驶。
H03497-10
ABS 是一套安全系统，用于在物理极限内制动时避免车轮抱死和
滑动。
警告
事故危险 驾驶辅助只能在物理极限内降低车辆倾翻的可
能性。
在极端行驶情况下，例如行李装载重心较高、路面状况多
变、陡坡或未松开离合器全速制动，可能会出现车辆倾翻
的情况。
– 请按照路面状况和驾驶能力对驾驶方式进行调整。
ABS 有两种运行模式：ABS Road 模式和 ABS Offroad 模式。
在 ABS 模式 Road 中，ABS 可调节两个车轮。
在 ABS 模式 Offroad 中，后轮没有 ABS 调节。ABS 警告指示
灯3缓慢闪烁，提醒 ABS Offroad 模式激活。
信息
在 ABS Offroad 模式下后轮可能抱死，从而存在跌倒的危
险。
ABS 使用两个相互独立的制动回路（前轮制动器和后轮制动器）
工作。在正常运行模式下，制动系统的功能与未配备 ABS 的常
规制动系统相同。只有当 ABS 控制单元识别到一只车轮趋于抱死
时，ABS 才会通过调节制动压力开始工作。通过前制动手柄或制
动踏杆上的轻微跳动可以感觉到这一调节过程。
打开点火开关以后，ABS 警告灯3必须亮起，并在起步后熄
灭。如果 ABS 警告灯在起步之后未熄灭，或者在行驶中亮起，
说明在防抱死制动系统中存在故障。此时 ABS 无法再启用，车轮
在制动时可能抱死。制动系统本身仍起作用，只有 ABS 调节系统
失灵。
当极端行驶情况下前轮和后轮的转速差极大时，如在表演前轮离
地平衡特技或后轮打滑时，ABS 警告灯也会亮起。此时 ABS 会关
闭。
95
Page 98
14 制动系统

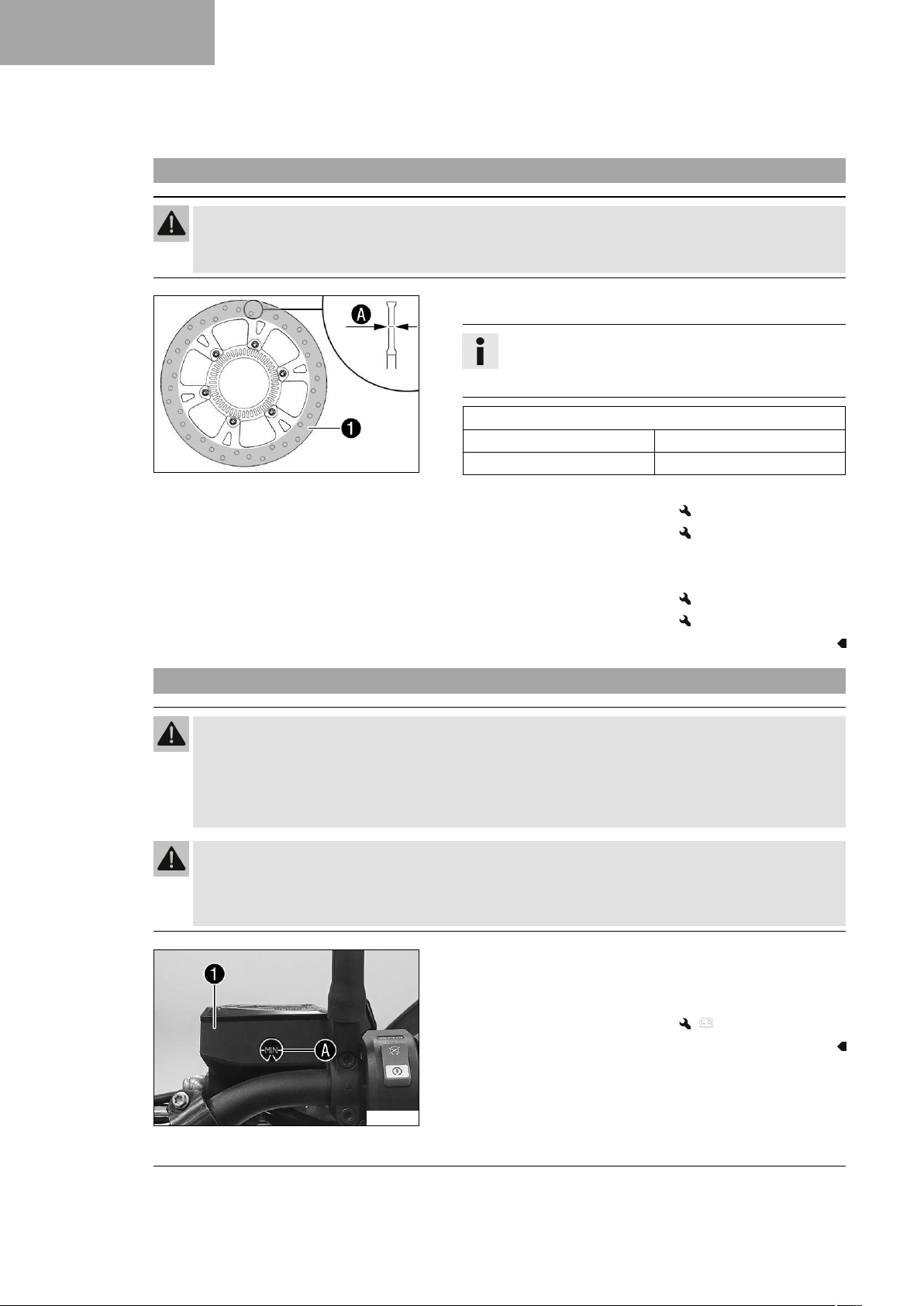

14.2 检查制动盘
为了重新启用 ABS，需要停车并关闭点火开关。如果重新启动车
辆，ABS 会重新启用。在起步之后，ABS 警告灯熄灭。
警告
事故危险 磨损的制动盘会降低制动效果。
– 确保立即更换磨损的制动盘。 （您的 KTM 授权售后服务中心随时为您提供帮助。）
–
在前后制动盘的多个位置处检查制动盘的厚度尺寸A。
信息
因磨损会降低制动摩擦片接触面1范围内制动盘的厚
度。
制动盘磨损极限
前部 4.5 mm
F01998-10
– 检查前后制动盘是否损伤、形成裂纹和变形。
后部 4.5 mm
» 如果制动盘厚度低于规定值：
– 更换前轮制动器的制动盘。
– 更换后轮制动器的制动盘。
» 如果制动盘出现损伤、裂纹或变形：
– 更换前轮制动器的制动盘。
– 更换后轮制动器的制动盘。
14.3 检查前轮制动器的制动液液位
警告
事故危险 制动液液位不足时制动系统会出现故障。
如果制动液液位低于规定标记或数值，表明制动系统不密封或制动摩擦片已损坏。
– 检查制动系统，在未解决问题前不得继续行驶。 （您的 KTM 授权售后服务中心随时为您提供帮
助。）
警告
事故危险 使用过久的制动液会降低制动效果。
– 确保按照保养计划更换前轮和后轮制动器的制动液。 （您的 KTM 授权售后服务中心随时为您提供帮
助。）
– 将安装在方向把上的制动液平衡罐水平放置。
–
检查制动液平衡罐1的制动液液位。
»
当制动液液位下降到 MIN 标记A以下时：
– 补充前轮制动器的制动液。 ( 参见 97)
F01947-10
96
Page 99

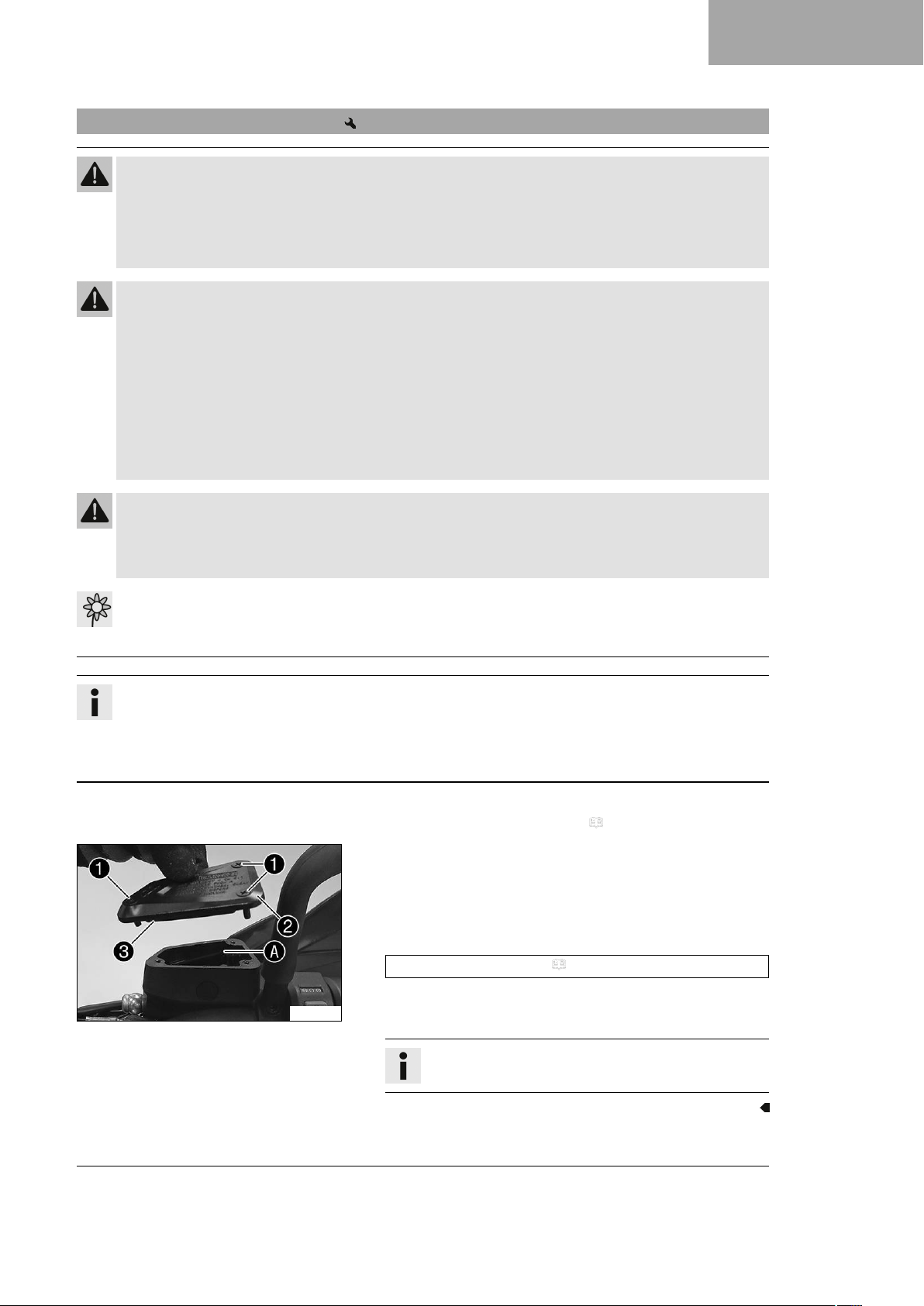

14.4 补充前轮制动器的制动液
警告
事故危险 制动液液位不足时制动系统会出现故障。
如果制动液液位低于规定标记或数值，表明制动系统不密封或制动摩擦片已损坏。
– 检查制动系统，在未解决问题前不得继续行驶。 （您的 KTM 授权售后服务中心随时为您提供帮
助。）
警告
刺激皮肤 制动液会刺激皮肤。
– 确保制动液存放在儿童接触不到的地方。
– 请穿着防护服、佩戴护目镜。
– 不要让制动液接触到皮肤、眼睛或衣服。
– 一旦吞入制动液，要立即就医。
– 与皮肤接触时，要用大量清水冲洗接触部位。
– 一旦制动液进入眼睛，要立即用水彻底冲洗眼睛，然后就医。
– 如果制动液洒到衣物上，要更换衣物。
制动系统 14
警告
事故危险 使用过久的制动液会降低制动效果。
– 确保按照保养计划更换前轮和后轮制动器的制动液。 （您的 KTM 授权售后服务中心随时为您提供帮
助。）
注意
环境危害 有问题的材料将会对环境产生破坏。
– 根据适用规定恰当地清理机油、油脂、滤清器、燃油、清洁剂、制动液等。
信息
不得使用 DOT 5 制动液。该制动液为硅油基，颜色为紫色。密封件和制动管路的设计并不适用于 DOT 5
制动液。
请不要让制动液接触烤漆零件，因为制动液会腐蚀烤漆。
请仅使用来自密封容器的洁净制动液。
前期工作
– 检查前轮制动器的制动摩擦片。 ( 参见 98)
主要工作
– 将安装在方向把上的制动液平衡罐水平放置。
–
取下螺栓1。
–
取下盖板2和膜片3。
–
补充制动液，直至标记A处。
F03383-10
DOT 4 / DOT 5.1 制动液 ( 参见 146)
–
将盖板2和膜片3放置到位。
–
安装并拧紧螺栓1。
信息
立即用水冲洗溢出或洒出的制动液。
97
Page 100
14 制动系统

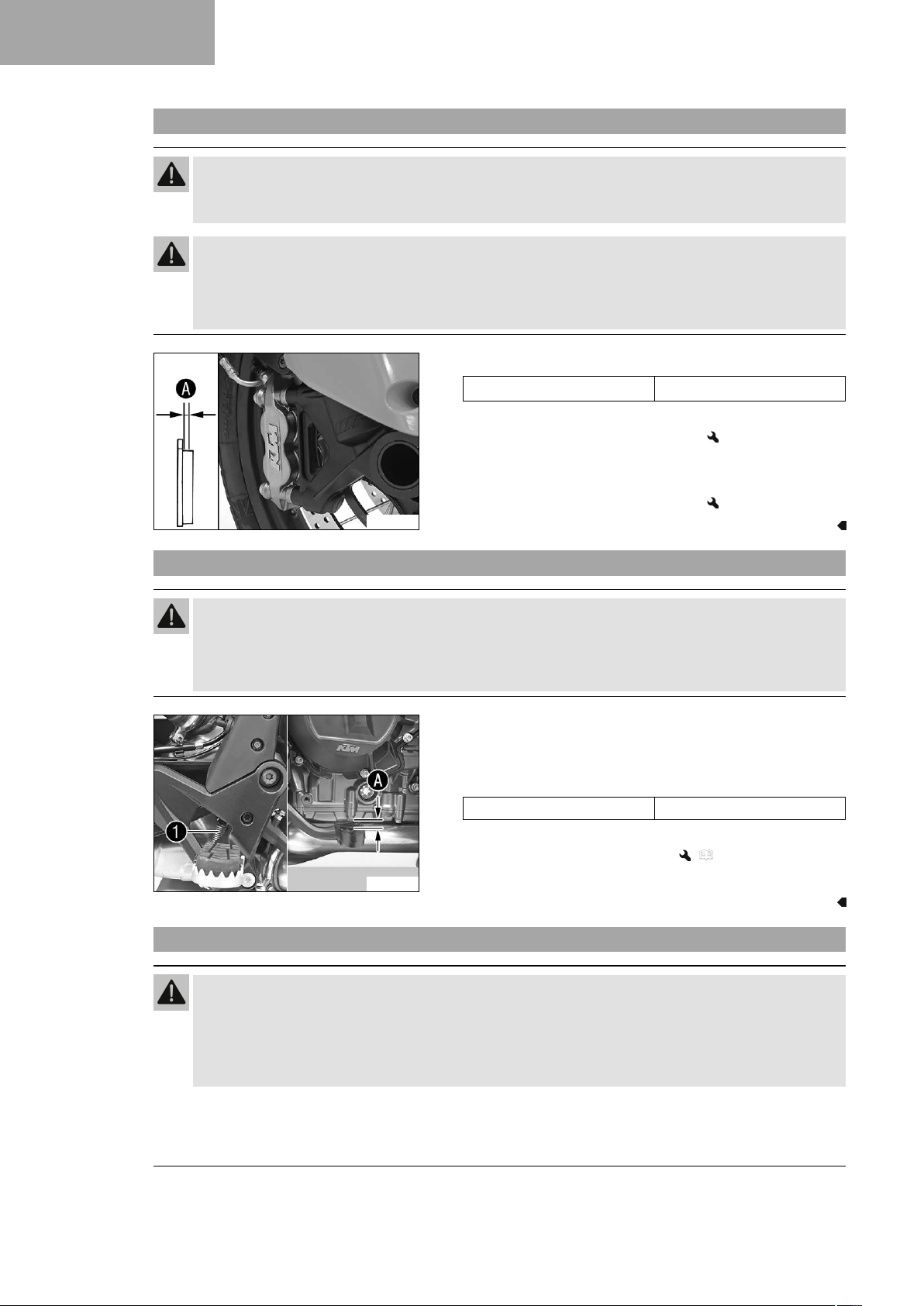

14.5 检查前轮制动器的制动摩擦片
警告
事故危险 磨损的制动摩擦片会降低制动效果。
– 确保立即更换磨损的制动摩擦片。 （您的 KTM 授权售后服务中心随时为您提供帮助。）
警告
事故危险 损坏的制动盘会降低制动效果。
如果过晚更换制动摩擦片，制动摩擦片支架将摩擦制动盘。其结果将严重降低制动效果并损坏制动盘。
– 要定期检查制动摩擦片。
–
检查两个制动钳上所有制动摩擦片的最小摩擦片厚度A。
最小摩擦片厚度
» 如果低于最小摩擦片厚度：
– 更换前轮制动器的制动摩擦片。
– 检查两个制动钳上所有制动摩擦片的损伤和裂纹。
» 如果有损伤或裂纹：
– 更换前轮制动器的制动摩擦片。
F01949-10
14.6 检查制动踏杆的自由行程
警告
事故危险 制动系统过热时会出现故障。
如果制动踏杆上没有自由行程，制动系统会在后轮制动器上形成压力。
– 按照规定在制动踏杆上设置自由行程。
–
拆下弹簧1。
– 在终端挡块和脚制动缸活塞止挡螺栓之间来回移动制动踏杆，
并检查自由行程A。
要求
制动踏杆的自由行程 3 … 5 mm
» 如果自由行程与规定不符：
– 设置制动踏杆的初始位置。 ( 参见 57)
–
F02000-10
装上弹簧1。
A
≥ 1 mm
14.7 检查后轮制动器的制动液液位
警告
事故危险 制动液液位不足时制动系统会出现故障。
如果制动液液位低于 MIN 标记，表明制动系统不密封或制动摩擦片已损坏。
– 检查制动系统，在未解决问题前不得继续行驶。 （您的 KTM 授权售后服务中心随时为您提供帮
助。）
98
