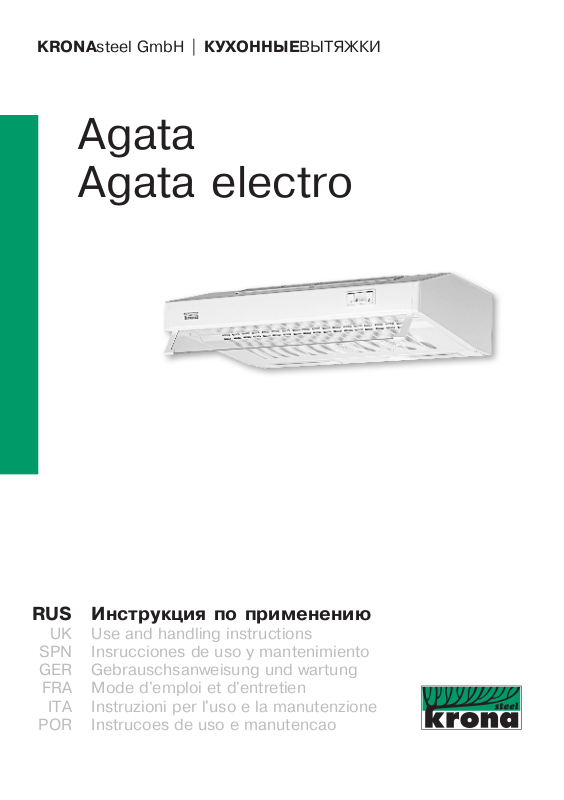

Page 1
KRONAsteel GmbH | КУХОННЫЕВЫТЯЖКИ
Agata
Agata electro
RUS
UK
SPN
GER
FRA
ITA
POR
Инструкция по применению
Use and handling instructions
Insrucciones de uso y mantenimiento
Gebrauschsanweisung und wartung
Mode d'emploi et d'entretien
Instruzioni per l'uso e la manutenzione
Instrucoes de uso e manutencao
Page 2
Page 3
KRONAsteel GmbH | Agata | Agata electro
Уважаемый покупатель!
Мы благодарны Вам за то, что Вы выбрали продукцию компании
«KRONAsteel». Мы постарались сделать все, чтобы вы остались довольны
нашим изделием.
Ваше мнение о нашем продукте очень важно для нас. Мы будем
признательны, если Вы пришлете свои наблюдения по работе, качеству
исполнения и удобству пользования купленного Вами товара на адрес:
www.krona.ru
Технические характеристики:
Модель:
Габаритные размеры, мм:
Ширина:
Глубина:
Высота:
Напряжение сети, В:
Потребляемая мощность, Вт:
Двигатель:
Лампы:
Âåñ, êã:
Производитель оставляет за собой право вносить изменения в
конструкцию с целью улучшения характеристик продукции.
Изделие произведено в соответствии с европейскими стандартами и
сертифицировано CE, TUV, ISO 9001
Agata, Agata electro
600
486
150
220-230, 50 Hz
2x125
2õ25
10
1
Page 4
ПРАВО НА ГАРАНТИЙНОЕ ОБСЛУЖИВАНИЕ
Для подтверждения права
на гарантийное
обслуживание просим Вас
сохранять товарный чек
вместе с гарантийным
талоном. Гарантийный талон
должен быть полностью
заполнен с обязательным
указанием даты продажи
изделия и печатью
торгующей организации.
Отсутствие чека или не заполненный гарантийный
талон лишает Вас права на
гарантийное обслуживание.
ДЛЯ ПОЛЬЗОВАТЕЛЯ
Перед установкой вытяжки и
ее эксплуатацией необходимо
внимательно ознакомиться с
нашими рекомендациями.
Соблюдение рекомендаций,
данных в инструкции, обеспечит
надежную работу вытяжки. Все
пользователи вытяжки должны
знать правила ее эксплуатации.
Не выбрасывайте данную инструкцию, поскольку в последствии
она может Вам пригодиться, и
Вы найдете в ней ответы на
интересующие Вас вопросы.
ВАЖНЫЕ ЗАМЕЧАНИЯ
Данная кухонная вытяжка предназначена исключительно для
использования в домашнем хозяйстве. Срок службы изделия
составляет 7 (семь) лет.
Применение изделия в
целях, отличных от бытовых,
недопустимо. Если вытяжку
используют для иных целей, то
есть риск получения травм и
повреждения имущества и на
изделие не будет распространяться гарантия.
2
Нельзя начинать монтаж вытяж-
êè è снимать защитную пленку
с вытяжки из нержавеющей стали,
пока Вы не убедитесь в технической исправности вытяжки путем
подключения ее к электрической
сети и проверки всех ее функций
(см. раздел «Инструкция по установке вытяжки»).
Рекомендуем все работы по
установке, подключению и ремонту Вашей вытяжки доверять только квалифицированным мастерам,
занимающимся по роду своей
деятельности выполнением таких
работ. Установка, подключение и
ремонт вытяжки не уполномоченными на то лицами может привести к низкому качеству работы и,
как следствие, к повреждению
изделия.
Производитель не несет ответ-
ственности за любого рода повреждения и поломки, связанные с
неправильной установкой, подключением и ремонтом вытяжки.
Производитель оставляет за
собой право модифицировать изделия в целях улучшения качества
и технических параметров изделия. Технические характеристики
вытяжки приведены на табличке,
находящейся внутри корпуса вытяжки. Чтобы их посмотреть, необходимо снять алюминиевый
жироулавливающий фильтр.
БЕЗОПАСНОСТЬ ДЕТЕЙ
Зачастую дети не осознают
опасности электроприборов. Во
время работы вытяжки
необходимо следить за детьми и
не позволять им играть с нею.
Упаковочные материалы (такие
как полиэтиленовая пленка) могут
стать причиной удушения. Держите их вне досягаемости детей.
Page 5
МЕРЫ БЕЗОПАСНОСТИ
Вытяжка подключается к электросети напряжением 220-230 В,
50 Гц.
Во избежание поражения элек-
трическим током вытяжка должна
включаться в розетку с заземлением.
Не используйте лампы освеще-
ния, номинал мощности которых
превышает указанный в технических характеристиках вытяжки, так
как лампочки с большей мощностью могут стать причиной различных повреждений в электрической цепи.
Эксплуатация вытяжки без
алюминиевого жироулавливающего фильтра запрещена.
При использовании вытяжки
одновременно с другими обогревательными устройствами (газовые, масляные, угольные печи и
т.д.), кроме электрических, может
потребоваться дополнительная
вентиляция помещения.
Воздух, проходящий через вы-
тяжку и выбрасываемый в атмосферу, должен отводиться только
в отдельную кухонную вентиляционную шахту и не должен выходить в дымоход или иной канал,
используемый для удаления дыма
от других устройств.
При монтаже вытяжки для от-
вода воздуха в вентиляционную
шахту нельзя использовать воздуховод с меньшим диаметром, чем
указано в инструкции по эксплуатации. Это создает дополнительное сопротивление выбрасываемому воздуху и приведет к увеличению шума и вибрации, а так же
к перегреву мотора.
Вытяжку необходимо устанав-
ливать над электрическими плитами на высоте не менее 65см,
над газовыми горелками - не
менее 75см. (См. Рис. 6, 7)
Перед тем, как приступить к
любой операции по очистке
или ремонту вытяжки
выключите напряжение
электросети.
Согласно данной инструкции
(см. ниже), обеспечивайте своевременную промывку многоразовых алюминиевых жироулавливающих фильтров. Не промытые
своевременно фильтры снижают
эффективность работы вытяжки и
могут стать причиной пожара
вследствие накопления в них масла и пыли.
Не стерилизуйте продукты питания открытым пламенем непосредственно под вытяжкой. Это
может привести к возгоранию не
очищенного алюминиевого жироулавливающего фильтра.
Не оставляйте горячее масло в
посуде на включенной плите.
Перегретые жир и масло легко
самовоспламеняются, что может
привести к возгоранию не очищенного алюминиевого жироулавливающего фильтра.
Пламя газовых конфорок всегда
должно быть закрыто посудой.
Сильный нагрев пламенем газовых конфорок может повредить
вытяжку.
Не включайте вытяжку для уменьшения задымления, возникшего в результате возгорания в
квартире. Включенная вытяжка
создаст дополнительную тягу для
огня.
В случае любого воспламенения отключите вытяжку от электросети, закройте пламя плотным
материалом, препятствующим
доступу кислорода к пламени, никогда не используйте воду для
тушения.
3
Page 6
ОПИСАНИЕ ВЫТЯЖКИ
Наружная часть вытяжки
состоит из следующих составных
частей (см. Рис.1):
1. Переключатель режимов
работы вытяжки может
исполняться в двух вариантах:
А) Кнопочная панель - вытяжка
AGATA (ñì. Ðèñ.1à);
Б) Электронная панель вытяжка AGATA electro (ñì.
Ðèñ.1á).
2. Корпус вытяжки.
3. Нижняя откидная панель с
многоразовым моющимся
алюминиевым жироулавливающим фильтром.
4. Защелка нижней откидной
панели.
5. Защитное стекло ламп
подсветки.
6. Декоративная стеклянная
панель
Внутри вытяжки (после снятия
нижней откидной панели с
многоразовым алюминиевым
жиро улавливающим фильтром)
(см. Рис.2) находятся:
1. Короб моторов (с 2-мя
моторами и крыльчатками в
сборе).
2. Монтажная коробка.
3. Лампы освещения.
4. Переключатель отвода
воздуха (отвод воздуха в
вентиляционную шахту;
рециркуляция).
Ðèñ.1a
6 2 1 4
Ðèñ.1á
Ðèñ.2
3 5
1
4
1 2 3
4
Page 7
ОПИСАНИЕ ВЫТЯЖКИ
1 2
Ðèñ.3à
3
1 2 3 4
Ðèñ.3á
4 1 2 3
На лицевой панели вытяжки
AGATA находится кнопочный
переключатель режимов
работы мотора и ламп освещения
(см. Рис.3а), а на лицевой панели
вытяжки AGATA electro
находится электронный
переключатель режимов
работы мотора и ламп освещения
(см. Рис.3б):
1. Включение/выключение 1-й
скорости мотора.
2. Включение/выключение 2-й
скорости мотора.
3. Включение/выключение 3-й
скорости мотора.
4. Включение / выключение
ламп освещения.
С помощью этих
переключателей в произвольном
порядке Вы можете включить
одну из трех скоростей мотора.
Лампы освещения можно
включать вне зависимости от
работы мотора.
Вытяжка Agata electro имеет
электронное управление и
оснащена таймером. Каждая
функция этой вытяжки
активируется путем легкого
нажатия соответствующей кнопки.
У работающей вытяжки, для
активации функции таймер,
необходимо нажать на кнопку
управления выбранной Вами
скорости и более 2х секунд
удерживать ее, после чего
включится функция таймер, о чем
будет сигнализировать мигающий
светодиод выбранной скорости.
Через 15 минут вытяжка
прекращает работу
автоматически. Данная функция
очень удобна для удаления
остаточного запаха после
окончания приготовления пищи.
В поставляемые части входят:
1. Комплект крепежа вытяжки к
подвесному шкафчику (4
самореза).
2. Переходной фланец с
антивозвратным клапаном
(ñì. Ðèñ. 4).
Ðèñ. 4
Дополнительной
принадлежностью для вытяжки (в
комплект не входит) является:
Угольный фильтр (ñì. Ðèñ. 5).
Применяется для фильтрации
воздуха в помещении при работе
вытяжки в режиме рециркуляции
(см. стр. 6)
Ðèñ. 5
5
Page 8
ИНСТРУКЦИЯ ПО ПОЛЬЗОВАНИЮ ВЫТЯЖКОЙ
Кухонная вытяжка предназна-
чена для удаления запахов с
кухни.
Кухонная вытяжка, в зависимо-
сти от ее установки, может
работать в двух режимах:
- режим отвода воздуха в
вентиляционную шахту;
- режим рециркуляции.
В режиме отвода воздуха в
вентиляционную шахту (см.Рис.6,
Рис.6.1) вытяжка посредством
гофрированного шланга или
пластикового воздуховода
подключается к вентиляционной
шахте. И, таким образом, все
кухонные испарения, запахи, гарь
и копоть, проходя через многоразовые алюминиевые жироулавливающие фильтры,
выводятся за пределы помещения. При данном режиме работы
нет необходимости устанавливать
угольные акриловые запахоулавливающие фильтры. Режим отвода является наиболее эффективным, поскольку вытяжка удаляет
все кухонные испарения за пределы кухни в вентиляционную
шахту.
образом, воздух просто прогоняется через вытяжку внутри кухни.
ì
5
7 ñ
ñ
ì
5
6
Ðèñ.7
В этом режиме на вытяжку дол-
жны быть установлены угольные
акриловые одноразовые запахоулавливающие фильтры. Эти
фильтры не входят в комплект
вытяжки и приобретаются отдельно. Использование вытяжки в
режиме рециркуляции снижает ее
производительность.
ì
ñ
5
7
ñ
5 ì
6
Ðèñ.6
В режиме рециркуляции (см.
Ðèñ. 7) вытяжка не подключается
к вентиляционной шахте, и, таким
6
ì
ñ
5
7
ì
ñ
5
6
Ðèñ.6.1
Рекомендуем использовать
вытяжку в режиме отвода
воздуха в вентиляционную
шахту.
Page 9
ОБСЛУЖИВАНИЕ И УХОД ЗА ВЫТЯЖКОЙ
Перед тем, как приступить к
любой операции по очистке или
ремонту вытяжки выключите
напряжение электросети.
Для внешней очистки окрашенных вытяжек используйте влажную
ткань, смоченную в теплой воде с
нейтральным моющим средством.
Для внешней очистки стальных,
медных и латунных поверхностей
используйте специальные средства, следуя соответствующим
инструкциям. Никогда не используйте для ухода за вытяжкой абразивные моющие средства.
Алюминиевый фильтр, удерживая пыль из воздуха и масло, засоряется.
Его следует чистить средством
для очистки нагара в духовках и
мыть после предварительного отмачивания в горячей воде с помощью эффективного моющего средства 1 раз каждые 1,5-2 месяца
или, если это возможно, в посудомоечной машине (при температуре
60 градусов С). Для отсоединения
алюминиевого фильтра следует
одновременно нажать на две
защелки нижней откидной панели
(см. Рис.1, позиция 4) и,
придерживая ее, опустить панель
в нижнее положение.
Отсоединить проволочный
держатель фильтра и снять сам
фильтр.
Не устанавливайте фильтр в
вытяжку до его полного
высыхания.
Установка фильтра производится
в обратном порядке. Следует
вложить фильтр в нижнюю
откидную панель и закрепить его
проволочным держателем фильтра.
Далее поднять нижнюю откидную
панель в верхнее положение и
поочередно защелкнуть защелки.
Угольные фильтры следует
менять 1 раз в 3-4 месяца. Они
устанавливаются на защитные
решетки короба мотора путем легкого поджатия и поворота их по
часовой стрелке. Для снятия
угольного фильтра его следует
также слегка поджать и повернуть
против часовой стрелки.
На вытяжке установлены лампы
подсветки типа «миньон».
поменять лампу подсветки
необходимо опустить нижнюю
откидную панель вывернуть из
патрона перегоревшую лампу
(Рис. В). Вместо нее необходимо
ввернуть лампу с теми же
характеристиками и вернуть
нижнюю откидную панель в
исходное положение.
Замена ламп и угольных
фильтров не входит в
гарантийное обслуживание.
Ðèñ.B
Чтобы
7
7
Page 10
ИНСТРУКЦИЯ ПО УСТАНОВКЕ ВЫТЯЖКИ
Только специалист имеет
право устанавливать и подключать вытяжку к электросети.
Нельзя начинать монтаж
вытяжки и снимать защитную
пленку с вытяжки из
нержавеющей стали, пока Вы
не убедитесь в технической
исправности вытяжки путем
подключения ее к
электрической сети и проверки
всех ее функций.
С этой целью следует
разместить корпус вытяжки
(рис.1, позиция 2) таким
образом, чтобы тыльная сторона
корпуса, которая должна
прижиматься к стене, оказалась
на столе или на полу, а
переключатель режимов работы
вытяжки, находящийся на
лицевой панели, был бы обращен
в сторону проверяющего. Далее
вытяжка подключается к
электросети и производится ее
проверка. Если вытяжка на всех
режимах работает исправно,
следует приступать к монтажу
вытяжки. Если нет, следует
обратиться в организацию, в
которой Вы приобрели вытяжку
или в гарантийную мастерскую.
Защитную пленку с вытяжек из
нержавеющей стали
рекомендуется снимать только
после окончания монтажа
вытяжки.
Напоминаем, что высота
установки вытяжки над
электрической плитой должна
быть не менее 65 см, а над
газовыми горелками не менее
75 см.
8
Ваша вытяжка может быть
установлена двумя способами.
Путем крепления к стене, при
этом для разметки крепежных
отверстий используется нижняя
часть бумажного шаблона,
поставляемого вместе с
вытяжкой.
Путем крепления к подвесному
шкафчику, при этом для
разметки крепежных отверстий
используется верхняя часть
бумажного шаблона.
При креплении вытяжки к
стене операции производятся в
следующей последовательности:
1. Прежде чем приступать к
сверлению отверстий под
дюбели в стене необходимо
произвести разметку. Для этого
отделите нижнюю часть
поставляемого вместе с
вытяжкой бумажного шаблона от
верхней, приложите ее к стене
на нужной высоте и выровняйте
по уровню (Рис.8.1). Наметьте
точки, указанные в нижней части
шаблона на стене, им должны
соответствовать отверстия для
крепления в задней стенке
корпуса вытяжки.
2. Просверлите два отверстия
сверлом диаметром 8 мм в
точках, отмеченных на стене.
Глубина отверстий должна
соответствовать длине дюбеля.
3. Установите два дюбеля
диаметром 8 мм в
просверленные Вами отверстия.
4. Вверните два костылясамореза в отверстия таким
образом, чтобы расстояние
между стеной и сгибом самореза
составляло 5 мм а сгиб
самореза был направлен вверх.
5. Установите пластмассовый
переходной фланец с
Page 11
ИНСТРУКЦИЯ ПО УСТАНОВКЕ ВЫТЯЖКИ
антивозвратным клапаном на
соответствующее место сверху
вытяжки.
6. Повесьте корпус вытяжки на
опорные точки.
При креплении вытяжки к
подвесному шкафчику операции
производятся в следующей
последовательности (рис.8.2):
1. В соответствие с верхней
частью бумажного шаблона
наметьте снизу на подвесном
шкафчике места сверления под
крепежные винты, под гибкий
воздуховод (в комплект не
входит). Сделайте необходимые
отверстия.
Если вытяжка будет работать в
режиме отвода воздуха в
вентиляционную шахту, то
необходимо один конец гибкого
воздуховода диаметром 120 мм
(в комплект не входит) одеть на
переходной фланец с
антивозвратным клапаном,
предварительно промазав место
стыковки герметиком, и
закрепить его с помощью хомута
(приобретается отдельно).
Антивозвратный клапан
препятствует проникновению
воздуха из вентиляционной
шахты в кухню.
2. Прикрепите вытяжку
входящими в комплект крепежа
четырьмя саморезами к
подвесному шкафчику. Для
уменьшения вибрации и шума
желательно между вытяжкой и
шкафчиком проложить
изоляционный материал.
Второй конец гибкого
воздуховода необходимо
соединить с вентиляционным
отверстием в стене. Чем короче и
прямее без изгибов гибкий
воздуховод, тем выше
производительность и меньше
шум и вибрация у вытяжки.
Если вытяжка будет работать в
режиме рециркуляции, то гибкий
воздуховод необходимо вывести в
верхнюю часть шкафчика и
установить угольные акриловые
запахоулавливающие фильтры.
Подключение к
электросети
Вытяжка подключается к электросети напряжением 220-230 В,
50 Гц.
Во избежание поражения электрическим током вытяжка должна
включаться в розетку с заземлением.
При повреждении
электрического шнура его
замену производит
квалифицированный
специалист сервисной службы.
Категорически запрещается
обрезать вилку при монтаже
вытяжки.
С целью дополнительной
защиты вытяжки от перепадов
напряжения в сети рекомендуется
подключать ее через
дополнительный автоматический
выключатель 6 А.
Вытяжка установлена.
Включайте ее и пользуйтесь на
здоровье.
9
Page 12
ИНСТРУКЦИЯ ПО УСТАНОВКЕ ВЫТЯЖКИ
Ðèñ.8.1
Ðèñ.8.2
A
B
A
A, B - 8 ìì.
B
A, B, C, D - 8 ìì.
C
D
10
Page 13
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ВЫТЯЖКИ
í ÿî
å è
Вытяжка не работает
Не горит лампа
Уменьшилась
производительность
вытяжки
è
åä í
ð
ìïî å
î
å ñî
è
ñ
÷å ê
òð
ê è
ë
ü ý å
ð ò
å è
ð â
Ï
ë
î
ü
ë à û
è ò
ë ì
ò
÷à å
÷åí
ûêëþ
â ë
â
ê þ
ò
è ü
è ü
ð ò
â ð
î å
ð â
Ï
Ïð
òð î å
ü
ë
à
ôè
ÿ
âûé
í
÷
þ
â
òü êë å )å
á
í û
æ
ë
î
ä
(
ìåñ
ö )
2
è è
ì
,5
ë í å
à þ
ç â
ò
ð
è ü
1 à 1
ü
â ð
ð
ìûò
Ï
(
å
è
æå
ÿ í
êó
à ð
å
í ï
îç
ð ò
í é
ò
â
è ü
ë
è å
â ð
î å
ð
ñ ü
Ï
å ò
õà
ç ó
î ä
à
î
ûõ
â ä â
ï
ó ó
ð á
ë ì
ò
à û
ò
è ü
è ü
ð ò
â ð
î å
î å
ð
ð â
Ï
Ï
òð
ü
ë
ÿ
òñ
è
ûé
öà)
í ôè
ãàí
ÿ )
ò
á
à ûòü
ëæ
äî
(
ñÿ
âîä
ãî ü
ìå
ó ë
î ç
4
ð è
ò
3
è ü
à ï
â
å
ç -
â ð
à
î å
ð
à í
ð
ç ì
Ï
(
1
Вытяжка стала
работать громче
В режиме
рециркуляции
слабо выводится
воздух
Если Вы не в состоянии определить или устранить проблему, то Вы
можете обратиться в наш Сервисный Центр.Запишите название модели,
заводской номер (указан на табличке, находящейся внутри корпуса
вытяжки) и дату покупки вытяжки, так как эти сведения потребуются
сервисному центру.
11
Page 14
ДЛЯ ЗАМЕТОК
12
Page 15
Page 16
Изготовитель:
KRONAsteel GmbH
Head Office: F.Kennedi 81, 91301 Forchheim, Germany.
Manufactured: Frazione Marischio 152/153, 60044 Fabriano (AN), Italy
КРОНАñòèë ÃÌÁÕ
Центральный офис: Ф.Кеннеди 81, 91301 Форхайм, Германия.
Произведено: Фразионе Марисчио 152/153, 60044 Фабриано (АН), Италия
Loading...
