Правила безопасности
Размещение
Эксплуатация прибора в описанных ниже условиях может привести к выходу его из строя.
• Прямое попадание солнечных лучей
• Повышенные температура или влажность
• Загрязненное, пыльное помещение
• Интенсивная вибрация
• Близость магнитных полей
Питание
Подключайте прибор к сети с соответствующим блоку питания напряжением. Не перегружайте одну розетку
подключением к ней большого количества приборов.
Интерференция с другим электронным оборудованием
Во избежание электромагнитных наводок располагайте прибор на возможно большем расстоянии от теле- и
радиоприемников.
Эксплуатация
Не прикладывайте чрезмерных усилий при манипуляциях с органами управления. Это может привести к
выходу их из строя.
Óõîä
Пыль с внешних поверхностей прибора следует удалять чистой сухой материей. Использование жидких
моющих средств, таких как бензин или растворитель, а также горючих полиролей запрещается.
Руководство пользователя
После прочтения, сохраняйте данное руководство для дальнейшего использования.
Korg PANDORA PX4D. Руководство пользователя 1
ÎÎôôèèööèèààëëüüííûûéé èè ýýêêññêêëëþþççèèââííûûéé ääèèññòòððèèááüüþþòòîîðð êêîîììïïààííèèèè KKoorrgg ííàà òòååððððèèòòîîððèèèè ÐÐîîññññèèèè,, ññòòððààíí
ÁÁààëëòòèèèè èè ÑÑÍÍÃÃ —— êêîîììïïààííèèÿÿ AA&&TT TTrraaddee..
ÄÄààííííîîåå ððóóêêîîââîîääññòòââîî ïïððååääîîññòòààââëëÿÿååòòññÿÿ ááååññïïëëààòòííîî.. ÅÅññëëèè ââûû ïïððèèîîááððååëëèè ääààííííûûéé ïïððèèááîîðð ííåå óó
îîôôèèööèèààëëüüííîîããîî ääèèññòòððèèááüüþþòòîîððàà ôôèèððììûû KKoorrgg èèëëèè ààââòòîîððèèççîîââààííííîîããîî ääèèëëååððàà êêîîììïïààííèèèè AA&&TT TTrraaddee,,
êêîîììïïààííèèÿÿ AA&&TT TTrraaddee ííåå ííååññååòò îîòòââååòòññòòââååííííîîññòòèè ççàà ïïððååääîîññòòààââëëååííèèåå ááååññïïëëààòòííîîããîî ïïååððååââîîääàà ííàà
ððóóññññêêèèéé ÿÿççûûêê ððóóêêîîââîîääññòòââàà ïïîîëëüüççîîââààòòååëëÿÿ,, àà òòààêêææåå ççàà îîññóóùùååññòòââëëååííèèåå ããààððààííòòèèééííîîããîî ññååððââèèññííîîããîî
îîááññëëóóææèèââààííèèÿÿ..
©© ®® AA&&TT TTrraaddee,, IInncc..
Гарантийное обслуживание
По всем вопросам, связанным с ремонтом или сервисным обслуживанием персонального процессора
мультиэффектов PANDORA PX4D, обращайтесь к представителям фирмы Korg — компании A&T Trade.
Телефон для справок (495) 796-9262; e-mail: synth@attrade.ru
Korg PANDORA PX4D
Руководство пользователя
Персональный процессор мультиэффектов
Попадание инородных тел внутрь корпуса прибора
Не ставьте на прибор или не располагайте рядом с ним емкости с жидкостью. Попадание жидкости внутрь
корпуса прибора может привести к его поломке, возгоранию или поражению пользователя электрическим
током. Не допускайте попадания внутрь корпуса прибора посторонних металлических предметов. При
попадании инородных тел внутрь корпуса прибора, отключите сетевой адаптер от розетки. Затем обратитесь к
местному дилеру Korg или в магазин, где совершалась покупка.
Электромагнитное излучение
Оборудование прошло тестовые испытания и соответствует требованиям, накладываемым на цифровые
приборы класса “B” согласно части 15 правил FCC. Эти ограничения разработаны для обеспечения надежной
защиты от интерференции при стационарных инсталляциях. Прибор генерирует, использует и способен
излучать электромагнитные волны и, если установлен и эксплуатируется без соблюдения приведенных
рекомендаций, может вызвать помехи в работе радио систем. Полной гарантии, что в отдельных инсталляциях
прибор не будет генерировать радиочастотные помехи, нет. Если он влияет на работу радио или
телевизионных систем (это проверяется включением и отключением прибора), то рекомендуется предпринять
следующие меры:
• Переориентируйте или расположите в другом месте принимающую антенну.
• Разнесите на возможно большее расстояние прибор и приемник.
• Включите прибор в розетку, которая находится в другом контуре нежели розетка приемника.
• Проконсультируйтесь с дилером или квалифицированным телевизионным мастером.
Внесение в схему прибора несанкционированных изменений и модификаций может привести к потере права
эксплуатации соответствующего оборудования.
Декларация соответствия европейским стандартам CE
Маркировка CE на приборах компании Korg, работающих от сети и выпущенных до 31 декабря 1996 года
означает, что они удовлетворяют требованиям стандартов EMC Directive (89/336/EEC) и CE mark Directive
(93/68/EEC). Приборы с этой маркировкой, выпущенные после 1 января 1997 года, кроме перечисленных
стандартов удовлетворяют еще и требованиям стандарта Low Voltage Directive (73/23/EEC).
Маркировка CE на приборах компании Korg, работающих от батареек, означает, что они удовлетворяют
требованиям стандартов EMC Directive (89/336/EEC) и CE mark Directive (93/68/EEC).
Важное примечание для пользователей
Данный продукт выпущен согласно региональным спецификациям и сетевому напряжению страны, в которой
он должен эксплуатироваться. При покупке данного продукта через Интернет, по письменному запросу, и/или
через заказ по телефону вы должны убедиться в соответствии характеристик продукта для вашей страны.
ПРЕДУПРЕЖДЕНИЕ: использование данного продукта в стране, не поддерживаемой спецификациями
продукта может быть опасно и не сохраняет гарантии производителя или дистрибьютора.
2 Korg PANDORA PX4D. Руководство пользователя
Содержание
Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Основные возможности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Установка батарей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Использование ременного крепления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Управление и разъемы . . . . . . . . . . . . . . . . . . . . . . . . . 5
Дисплей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Коммутация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Начальные установки. . . . . . . . . . . . . . . . . . . . . . . . . . 7
Быстрая редакция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Режим исполнения . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Выбор программы. Мастер-уровень. Обход и мьют. Тюнер. Программирование колеса
ввода. Функция Key Lock.
Режим Rhythm & Bass . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ритмический паттерн. Темп. Включение и тоника баса. Уровень реверберации
ритма/баса. Громкость ритма/баса. Установки паттерна Chain.
Режим Phrase Trainer. . . . . . . . . . . . . . . . . . . . . . . . . 10
Выбор режима записи. Запись. Воспроизведение. Пауза.
Режим AUX Pitch . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Режим редакции . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Выбор эффекта для редакции. Редакция каждого эффекта. Восстановление заводских
программ.
Неисправности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Параметры эффектов . . . . . . . . . . . . . . . . . . . . . . . . . 14
DYNA (Моделирование динамики и датчиков) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
AMP (Моделирование усиления) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
CAB (Моделирование кабинета) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
DLY (Эффекты задержки) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
REV (Эффекты реверберации) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
MOD (Эффекты модуляции и фильтра) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Список пресетных программ . . . . . . . . . . . . . . . . . . . 18
Список ритмических паттернов . . . . . . . . . . . . . . . . . 18
Технические характеристики . . . . . . . . . . . . . . . . . . . 19
Korg PANDORA PX4D. Руководство пользователя 3
Введение
Благодарим за приобретение процессора мультиэффектов TONEWORKS PANDORA PX4D. Для максимальной
реализации потенциала PANDORA PX4D, внимательно прочитайте данное руководство.
Основные возможности
PX4D представляет собой компактный процессор мультиэффектов - от моделей гитарного/бас-гитарного
усиления до стандартных эффектов на основе запатентованной Korg технологии “REMS”.
• 158 типов встроенных эффектов моделирования с возможностью одновременного использования 7 из них.
• Интегрированная система редакции параметров.
• 100 пресетных и 100 пользовательских программ.
• Селектор и регуляторы управления моделей усиления. В состав PX4D входят 25 различных типов усиления,
включающие в себя 15 типов моделей гитарного усиления, 10 типов моделей бас-гитарного усиления, а
также синтез, каждый из которых имеет возможность быстрой редакции.
• Жидкокристаллический дисплей с подсветкой. Экран дисплея прекрасно различим даже в условиях
затемненной сцены.
• Автоматический хроматический тюнер, функционирующий в режимах обхода или мьюта.
• Ритм-секция, обеспечивающая 100 ритмических и басовых паттернов или метроном, с возможностью
создания последовательности воспроизведения паттернов.
• Разъем AUX для подключения внешнего источника музыкального сопровождения, возможность
транспонирования входного сигнала и ослабления сигналов в центре стереопанорамы (Bass Cancel).
• Функция фразового тренажера, позволяющая производить с внешнего источника запись аудиоматериала
длительностью до 31.7 секунд с последующим цикличным его воспроизведением на пониженной скорости
без изменения тональности. При этом также может записываться ритм, выбранный в секции ритмических
паттернов, и выход эффекта.
• Кнопка TAP для ручного ввода темпа или времени задержки.
• Колесо ввода для ускорения выбора программ или редакции эффектов.
REMS
REMS (Резонансная структура и электронно-схемотехническая система моделирования) является разработкой
фирмы KORG для прецизионного воспроизведения всех характеристик и природы акустических и
электрических инструментов с помощью компонентов электронных схем: призвуки корпусов инструментов,
громкоговорители и колонки, акустические пространства, микрофоны, лампы, транзисторы и т. д.
Установка батарей
Нажатием в направлении стрелки сдвиньте и откройте крышку
батарейного отсека. Поместите в отсек 4 щелочных батареи стандарта
AAA. Внимательно следите за полярностью установки батарей.
Индикатор разряда батарей
При разряде батарей на дисплее начинает мигать иконка “ ”. При этом
смените батареи или подключите блок питания. Программы и другие
данные, кроме текущих редактируемых, не теряются даже при удалении и
смене батарей.
Если Вы не используете PX4D в течение длительного времени или при разряде батарей, во избежание
натекания удалите из прибора батареи.
Сетевой адаптер не входит в комплект поставки и приобретается отдельно.
Использование ременного крепления
Установка
1. Пропустите гитарный ремень через держатель.
4 Korg PANDORA PX4D. Руководство пользователя
2. Введите выступ (A) держателя в соответствующий слот (B) на тыльной панели PX4D.
3. Нажмите в направлении, указанном стрелкой (a), до защелкивания блокировочного приспособления (C).
4. Слегка встряхните PX4D, чтобы удостоверится в надежности крепления.
Снятие
1. Нажмите блокировочное приспособление (C) в направлении, указанном стрелкой (b), для снятия
блокировки.
2. Переместите PX4D в направлении, противоположном установке, и снимите его с ремня.
Управление и разъемы
1. Регуляторы управления
Изменяют тембр и громкость модели усиления и синтеза.
2. Жидкокристаллический дисплей
3. Кнопка TUNE/BYPASS
4. Кнопка EXIT
Переключает прибор из любого состояния в режим исполнения.
5. Кнопка ENTER/REC
Используется для включения/отключения эффектов или старта
записи во фразовый тренажер.
6. Переключатель входного уровня
Используется для согласования входного уровня с выходом
гитары.
7. Переключатель Amp Modeling
Используется для выбора типа модели.
8. Кнопки /
Используются для выбора программ и редакции эффектов.
9. Разъем OUTPUT
Выходной разъем для подключения усилителя или наушников.
10. Разъем INPUT
Служит для подключения гитары.
Korg PANDORA PX4D. Руководство пользователя 5
A
B
C
a
C
b
1
2
3
4
5
6
7
8
9101112
17
16
15
14
13
11. Разъем AUX (стерео)
Служит для подключения аналогового выхода внешнего аудиоустройства.
12. Разъем DC 4.5V
Служит для подключения опционального сетевого адаптера (4.5 В постоянного тока).
13. Кнопки /
Используются для выбора редактируемого параметра, а также работы в режиме фразового тренажера.
14. Выключатель питания/подсветки
Использование подсветки заметно сокращает срок службы батарей.
15. Колесо ввода
Используется для изменения общего уровня, редакции эффектов и выбора программ.
16. Кнопка TAP
Служит для ручного ввода времени задержки или темпа ритма двойным нажатием в нужном темпе.
17. Кнопки режимов
Переключают прибор в режимы Rhythm & Bass, Phrase Trainer или AUX Pitch.
Дисплей
a. Цепочка эффектов
Отображает статус вкл./выкл. каждого модуля
эффектов: DYNA, AMP, CAB, MOD, DLY и REV.
b. Имя программы/Тип эффекта
В режиме обхода/мьюта функционирует в качестве
тюнера.
c. Иконка разряда батареи
Светится при разряде батареи.
d. Иконки режимов
Светятся в режимах AUX Pitch, Phrase Trainer или Rhythm & Bass.
e. Иконки Edit/Original
Иконка EDIT загорается при входе в режим редакции. Иконка ORIG загорается при равенстве значения
параметра сохраненному.
f. Дисплей номера программы/значений
При смене мастер-уровня здесь в течение нескольких секунд отображается его значение.
При редакции здесь отображаются значения параметров.
g. Иконки Master/Value, барограф
Когда светится MASTER, графически отображается мастер-уровень программы. Когда светится VALUE,
графически отображается значение параметра.
Коммутация
См. рисунок на следующей странице.
В процессе коммутации обязательно отключайте питание прибора.
*1: Используйте сетевой адаптер только с напряжением 4.5 В постоянного тока.
*2: При подключении к разъему AUX аудиоисточника, уровень громкости устанавливается в самом источнике.
*3: Кабели коммутации приобретаются отдельно.
*4: Разъем OUTPUT является стереофоническим. При подключении PX4D к усилителю моно-кабелем,
используйте только левый (L) выход.
6 Korg PANDORA PX4D. Руководство пользователя
b
a
g
c
def
*5: Выходной уровень и качество звука PX4D сильно зависят от применяемых наушников. Рекомендуется
использовать высококачественные низкоимпедансные наушники сопротивлением 32 Ом и менее с
чувствительностью около 100 дБ/мВт и выше. Подходит большинство наушников от портативных CD- и
кассетных плейеров.
Начальные установки
1. Установите выключатель питания в положение “ON”. (Эта установка соответствует режиму исполнения.)
Кнопками / выберите программу.
2. Переключателем входного уровня выберите необходимую чувствительность прибора:
Hi: Бас или гитара с высоким выходным уровнем (датчик-хамбакер или с предусилителем).
Lo: Бас или гитара с низким выходным уровнем (сингл).
3. Установите регулятор громкости гитары в обычное положение. Колесом ввода установите общий уровень.
Быстрая редакция
В каждом режиме (кроме Mute/Bypass или Key Lock) вы можете селектором моделей изменять типы
усиления, регуляторами управления изменять раскачку, тембр или громкость звука. При использовании
селектора моделей для выбора типа усиления, PX4D автоматически подключает наиболее подходящую модель
кабинета.
При вращении регулятора, имя и значение параметра на несколько секунд будет отображаться на дисплее.
При соответствии установки оригиналу
загорается иконка ORIG.
Время задержки может устанавливаться двумя
нажатиями кнопки TAP в нужном темпе
(кроме режима Rhythm & Bass). Для проверки
времени задержки нажмите и удерживайте
кнопку TAP в течение двух и более секунд.
Если не произведена запись изменений, все
модифицированные установки сбрасываются в
оригинальные значения при переключении
программ или отключении питания.
Korg PANDORA PX4D. Руководство пользователя 7
Стереосистема
Гитарный комбо/
система усиления
*4
Сетевой адаптер
*1
*3
*3
Наушники
*5
CD-плеер и т.д. *2
Гитара или бас
Имя программы
Переключатель
входного уровня
Селектор модели
усиления
Раскачка, тон
и громкость
Номер
программы
Установка
времени задержки
Установка
мастер-уровня
Выбор программы
Режим исполнения
При включении питания PX4D всегда входит в режим исполнения.
1. Выбор программы
Возможен выбор из 100 пресетных (P00...P99) и 100 пользовательских (U00...U99) программ. Для
переключения программ используйте кнопки /. Выбор программ возможен даже в режимах Rhythm &
Bass, AUX Pitch или Phrase Trainer (кроме процесса записи).

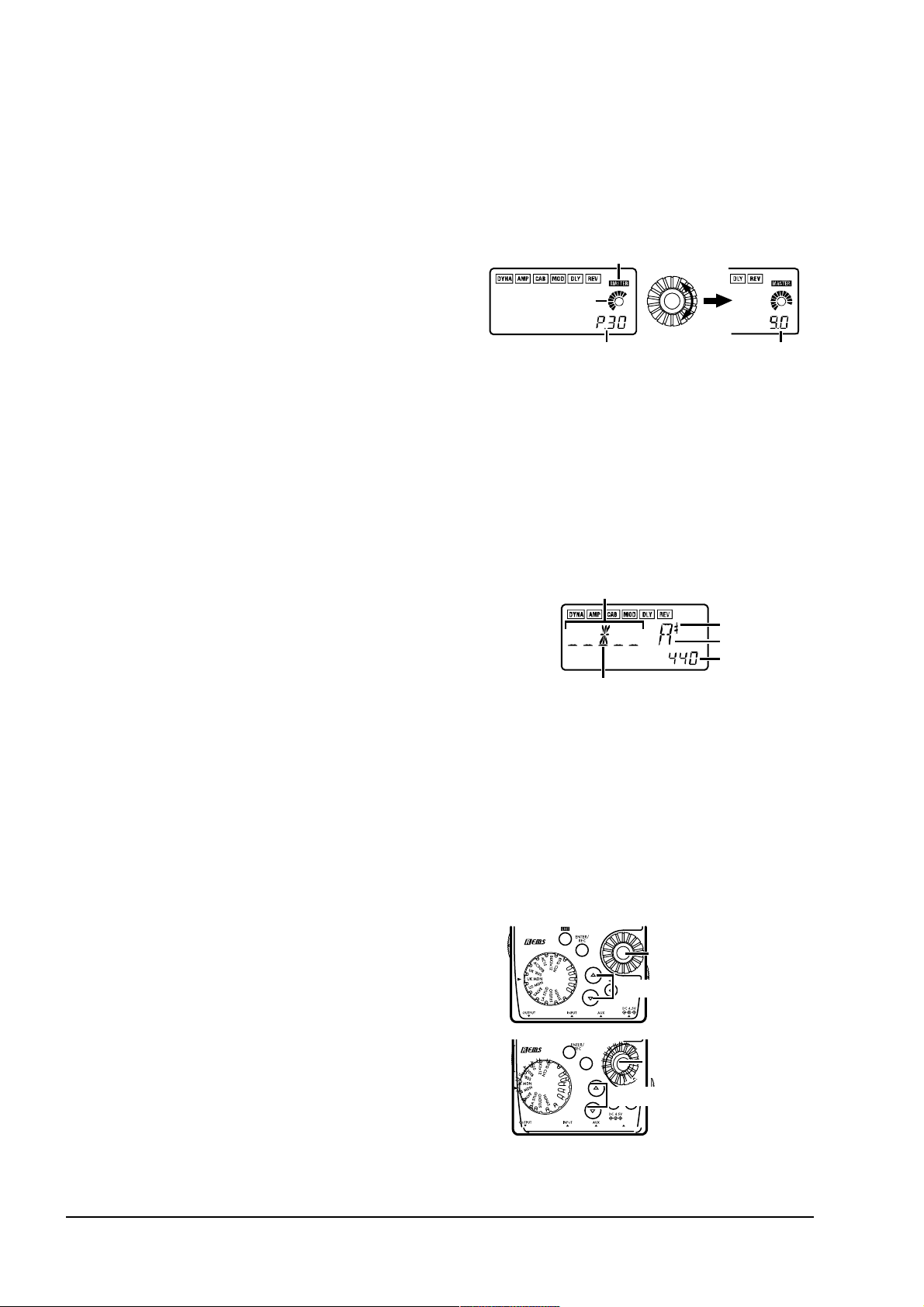

2. МастерWуровень
Когда светится иконка MASTER, барограф значений
отображает общий уровень. При его изменении колесом
ввода, значение общего уровня на несколько секунд
отображается на дисплее. Можно также воспользоваться
кнопками /. Значение общего уровня запоминается при
выключении питания.
3. Обход и мьют
При нажатии кнопки TUNE/BYPASS все эффекты PX4D отключаются. Цепочка эффектов начнет мигать, а
дисплей около 1 секунды будет отображать “BYPASS”. При нажатии и удержании TUNE/BYPASS более 1
секунды выходной сигнал мьютируется. При этом цепочка эффектов будет мигать с повышенной частотой, и
дисплей около 1 секунды будет отображать “MUTE”. Для отмены обхода/мьюта нажмите кнопку
TUNE/BYPASS еще раз. Для возврата в режим исполнения можно воспользоваться кнопкой EXIT. Обход/мьют
также доступны и из других режимов.
4. Тюнер
Тюнер работает, когда прибор находится в состоянии Bypass или Mute.
Воспроизведите звук струны. Дисплей отобразит название ноты и
калибровку. При расстройке более полутона вверх, в верхнем правом
углу ноты отобразится символ диеза. Дисплей работает измерителем
высоты тона. Настройте струну таким образом, чтобы светился
индикатор над центральной меткой. Тюнер отключается при нажатии
кнопки TUNE/BYPASS. Возврат в режим исполнения осуществляется
нажатием кнопки EXIT.
Калибровка
Вы можете откалибровать тюнер (частоту стандартной высоты тона A) в диапазоне 438 — 445 Гц (стандарт —
440 Гц) колесом ввода.
При отключении питания, модифицированная установка калибровки теряется, и прибор автоматически
возвращается к стандартному значению 440 Гц.
5. Программирование колеса ввода
В режиме исполнения удерживайте нажатой кнопку EXIT и нажмите кнопку èëè для назначения
следующих функций.
1) Удерживайте EXIT и нажмите кнопку
. Дисплей около 1
секунды отобразит “MASTER”. Колесо ввода будет
изменять мастер-уровень, а кнопки
/ — выбирать
программы. При выключении питания данная установка
сохраняется.
2) Удерживайте EXIT и нажмите кнопку . Дисплей около
1 секунды отобразит “PROGRAM”. Колесо ввода будет
выбирать программы, а кнопки /
— изменять мастер-
уровень.
Для возврата к регулировке колесом мастер-уровня,
удерживайте EXIT и нажмите кнопку èëè
выключите/включите питание.
8 Korg PANDORA PX4D. Руководство пользователя
Иконка MASTER
Номер программы
Мастер-уровень
Измеритель
диез
название ноты
калибровка
Центральная метка
Установка
мастер-уровня
Выбор программы
Выбор программы
Установка мастер-уровня
6. Функция Key Lock
Включением функции Key Lock вы отключите все операции,
кроме выбора программ. Это предохраняет от случайных
перенастроек прибора во время концерта.
Удерживайте нажатой кнопку EXIT и нажмите кнопку
TUNE/BYPASS. Дисплей около 1 секунды отобразит “KEYLOCK”. Кнопки / будут выбирать программы, а
остальные кнопки и колесо ввода не будут функционировать.
Функция Key Lock отключается при выключении питания или перепрограммированием колеса ввода.
Режим Rhythm & Bass
Для входа в режим Rhythm & Bass, нажмите кнопку RHYTHM в режимах исполнения (кроме обхода/мьюта
или блокировки), AUX Pitch или Phrase Trainer. Отобразится экран выбора ритмического паттерна, запустится
выбранный ритм и загорится иконка Rhythm & Bass. Показания барографа будут изменяться согласно
паттерну или темпу.
Этот режим содержит 4 параметра. Кнопками /
выбирайте параметры, а колесом ввода и кнопкой
ENTER/REC устанавливайте значения параметров.
При выборе паттерна “CHAIN” количество
установок увеличится.
При выборе режима записи “JAM” во фразовом
тренажере здесь определяются паттерн и темп.
Произведенные здесь установки запоминаются даже при выключении питания.
1. Ритмический паттерн
Используйте колесо ввода для выбора паттерна ритма.
2. Темп
Установите темп в пределах 40 — 208 ударов в минуту.
Также темп можно установить двойным нажатием кнопки TAP в
нужном темпе. Для размера 6/8 темп может быть установлен в
пределах 40
— 208 ударов в минуту.
3. Включение и тоника баса
Здесь можно включать/отключать бас и определять его тонику. Если
при отображении этого экрана нажать кнопку ENTER/REC, бас будет
воспроизводиться с ритмом. В зависимости от выбранного паттерна
ритма, некоторые басовые линии могут содержать прогрессию
аккордов. Когда звучит нота баса, вы можете колесом ввода устанавливать тонику в диапазоне C, C#...A#, B,
что позволяет репетировать вашу игру в соответствующей тональности.
Если в качестве паттерна ритма выбрано “METRONM”
— “METRO7” (метроном), ноты баса будут
отсутствовать, и данный экран не отображается.
При использовании паттернов Chain, установка тоники баса игнорируется.
4. Уровень реверберации ритма/баса
Используйте колесо ввода для установки уровня
реверберации звука ритма/баса.
Данный параметр неэффективен при выборе программы, не
содержащей модели реверберации или при установки уровня
реверберации в “0”.
5. Громкость ритма/баса
Используйте колесо ввода для установки громкости
ритма/баса. Эта установка влияет на ноты баса только при
его включении.
Korg PANDORA PX4D. Руководство пользователя 9
Возможен только выбор программ
Паттерн
ритма
Установки
цепочного
паттерна
Дополнительные установки при паттерне = "CHAIN"
Òåìï
Уровень
ритма
и баса
Включение и
тоника баса
Уровень
реверберации ритма и баса
Паттерн ритма
Иконка режима Rhythm & Bass
Дисплей темпа
Тоника баса
Уровень реверберации
Уровень Rhythm & Bass

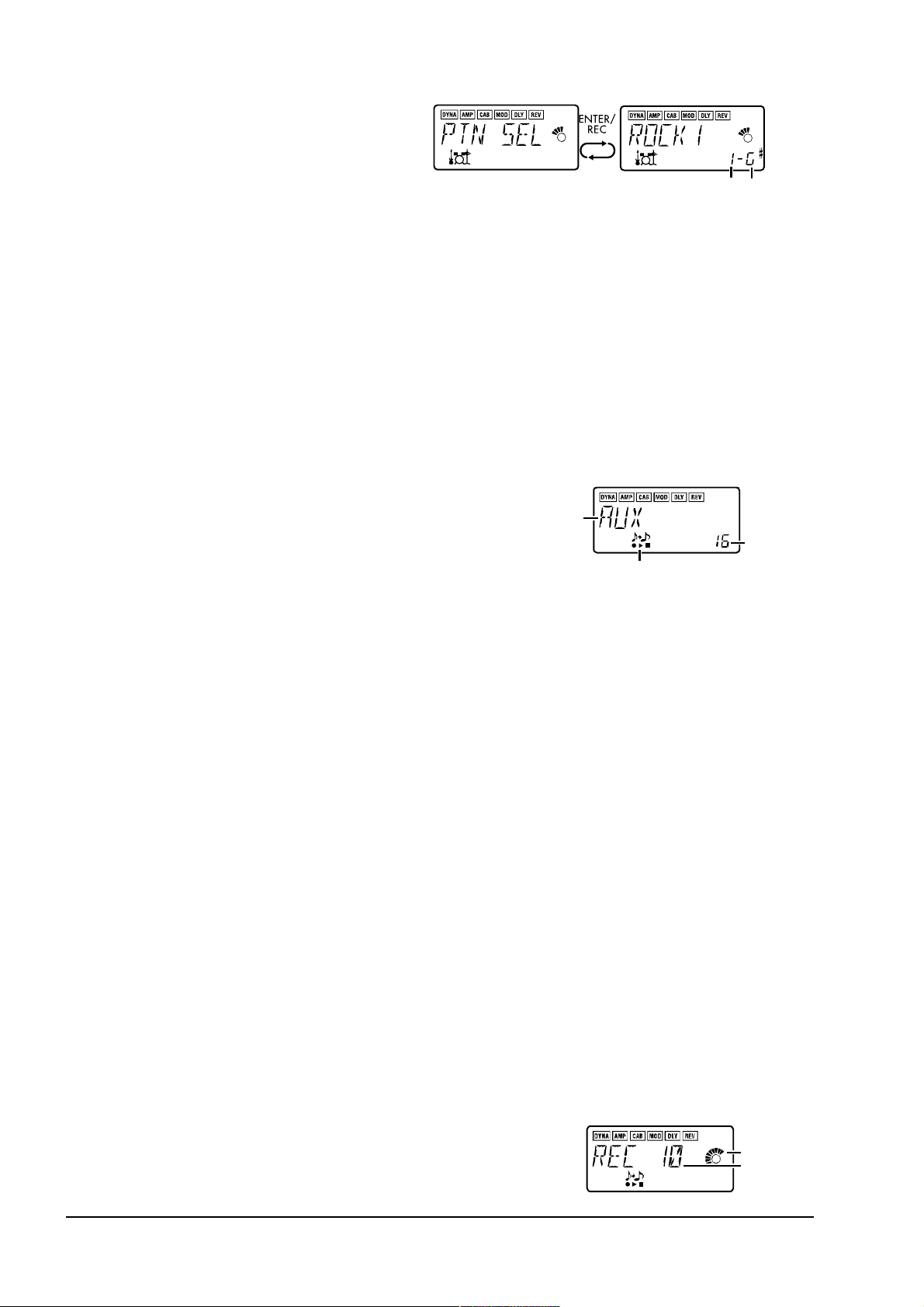

6. Установки паттерна Chain
Данные параметры доступны только при выборе
паттерна ритма “CHAIN”. Нажмите кнопку
ENTER/REC для доступа к экрану параметров.
Кнопками / выберите позицию (1…16), в
которой изменяется паттерн, и колесом ввода
выберите начинающийся отсюда паттерн.
Кнопками / определите тонику баса для выбранного паттерна.
Возможно использование до 16 паттернов в цепочке. При создании цепочки из 15 и менее паттернов,
выберите “PTN END” для последнего паттерна. Нажмите кнопку ENTER/REC для выхода из данного режима.
При сменен позиции паттерна колесом ввода при удержании кнопки èëè , текущий паттерн будет
скопирован в позицию назначения. Это
— стандартная функция повтора паттернов.
Режим Phrase Trainer
Возможна запись фраз с аудиоисточника, подключенного ко входу AUX, или гитарных пассажей со входа
INPUT для дальнейшего циклического воспроизведения. Возможно снижение скорости воспроизведения без
изменения тональности. Этот режим полезен при репетиционной работе.
При установке режима записи “JAM”, выбранный в режиме Rhythm & Bass ритм будет записываться и
воспроизводиться одновременно с партией гитары.
1. Выбор режима записи
В режиме исполнения (кроме обхода/мьюта или блокировки)
Rhythm & Bass или AUX Pitch нажмите кнопку PHRASE TRAINER.
Дисплей отобразит выбранный режим записи, и начнет мигать
иконка Phrase Trainer. PX4D будет готов к записи.
Используйте кнопку PHRASE TRAINER для выбора входа и режима записи:
AUX: Запись только со входа AUX;
GTR/BAS: Запись звука гитары/баса;
AUX+G/B: Запись со входа AUX и гитары/баса;
JAM: Запись гитары/баса с ритмом, выбранным в режиме Rhythm & Bass.
Используйте колесо ввода для выбора времени записи (для “JAM”
— количество тактов).
8: Около 7.9 секунд;
16: Около 15.8 секунд;
32: Около 31.7 секунд;
1, 2, 3...: Количество тактов.
При установке “JAM”, аудиокачество автоматически устанавливается согласно темпу и количеству тактов.
При выборе больших длительностей записи (16 или 32) аудиокачество будет снижаться.
При очень низких темпах запись большого количества тактов невозможна. Переустановите темп в режиме
Rhythm & Bass (максимальная длительность около 31.7 секунд).
Включите воспроизведение внешнего аудиоисточника и в точке начала записи нажмите кнопку ENTER/REC.
Начнется запись.
При выборе режима “JAM” запись начнется после предварительного отсчета.
Если после записи вы решите изменить режим или время записи, нажмите кнопку PHRASE TRAINER в паузе
воспроизведения.
Результаты записи теряются после отключения питания.
2. Запись
После старта записи, время записи отображается в цифровых значениях и
на барографе.
10 Korg PANDORA PX4D. Руководство пользователя
Позиция паттерна
Тоника
Режим
записи
Иконка фразового тренажера
Время
записи
Дисплей
времени
записи
Для останова записи нажмите кнопку ENTER/REC или []. Запись остановится, и автоматически начнется
циклическое воспроизведение. Также запись окончится по истечении заданного времени записи.
При установке “JAM”, запись автоматически окончится после заданного количества тактов, и автоматически
начнется циклическое воспроизведение.
Фразы записываются и воспроизводятся в монофоническом звучании.
3. Воспроизведение
Записанная фраза воспроизводится в цикле. При
воспроизведении или в паузе кнопками / можно
переключать программы.
Вращение колеса ввода влево будет понижать скорость
воспроизведения без изменения тональности. Доступны 6 уровней скорости воспроизведения: 100%, 90%, 80%,
75%, 66% и 50%. При нажатии кнопки [] фраза будет “перематываться назад”.
Вы можете нажать кнопку PHRASE TRAINER для удержания звука текущего момента (функция HOLD). Это
помогает выделить определенные ноты пассажа.
4. Пауза
При нажатии кнопки [] воспроизведение остановится. Нажмите кнопку []
еще раз, и воспроизведение продолжится с точки останова. При нажатии кнопки [ ]
в режиме паузы произойдет возврат к началу записанной фразы.
Перезапись
Нажмите кнопку [] для останова воспроизведения. Затем выберите новый фрагмент в аудиоисточнике и
нажмите кнопку ENTER/REC для начала новой записи. Для смены режима или времени записи нажмите во
время паузы кнопку PHRASE TRAINER.
Режим AUX Pitch
Данный режим дает возможность транспонирования (Key Transpose) звука аудиоисточника, подключенного к
разъему AUX, или ослабления сигнала баса в фонограмме (Bass Cancel). Нажмите кнопку AUX PITCH для
входа в режим AUX Pitch. Загорится иконка AUX Pitch.
При каждом нажатии кнопки AUX PITCH прибор будет
переключаться между функциями только Key Transpose
и Key Transpose + Bass Cancel.
Установкой Key Transpose в 0 и выбором Key Transpose
+ Bass Cancel вы можете получить только функцию Bass
Cancel.
Нажмите кнопку EXIT для возврата в режим исполнения.
В режиме AUX Pitch сигнал на выходе будет монофоническим.
Установки режима AUX Pitch запоминаются даже после отключения питания.
Для некоторых источников функция Bass Cancel может быть недостаточно эффективна.
Колесом ввода определите транспонирование в пределах 1
октавы.
Значение может изменяться вверх-вниз для 3 полутонов шагам
в 10 центов и шагами в полутон (100 центов).
Режим редакции
В этом режиме Вы можете включать/отключать и редактировать эффекты и параметры, а также изменять
имя программы.
В режиме исполнения нажмите кнопку èëè для доступа в режим редакции и к экрану редакции эффекта
DYNA. На любой экранной странице режима редакции вы можете использовать регуляторы управления для
редакции модели усиления или кнопку TAP для установки времени задержки.
Нажмите кнопку EXIT для возврата в режим исполнения.
Korg PANDORA PX4D. Руководство пользователя 11
Дисплей
времени
воспроизведения
Скорость
воспроизведения (%)
Только Key Transpose
Включение Bass Cancel
Иконка AUX Pitch
Отображение в
единицах 10 центов
Отображение в
единицах 100 центов
Для несохраненных после редакции программ будет светится десятичная точка в номере
программы.
Если сохранение не произведено, после смены программы или отключения питания
модифицированные параметры вернутся к оригинальным значениям.

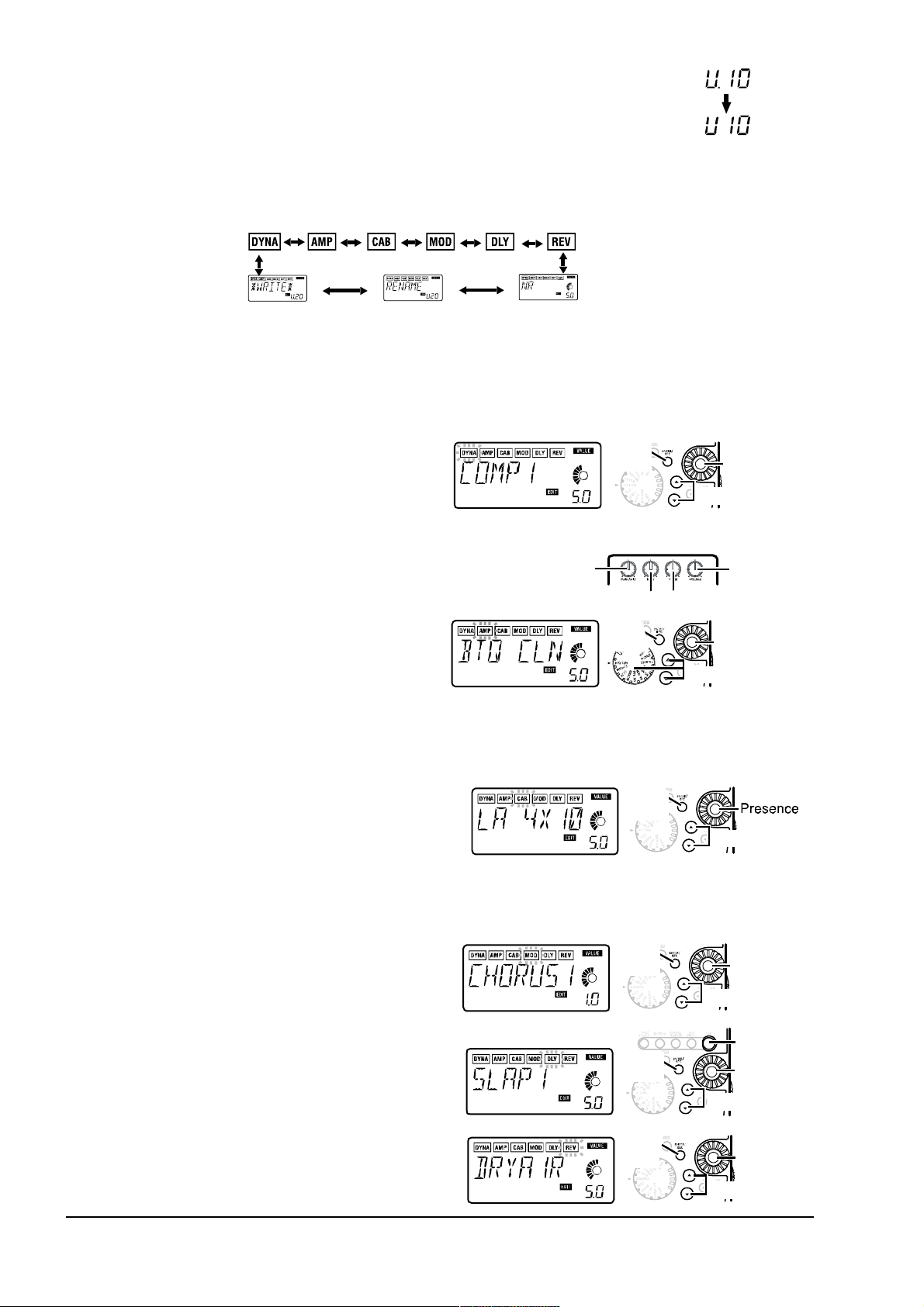

1. Выбор эффекта для редакции
При каждом нажатии кнопок / вы будете циклически переключать эффекты, как показано на рисунке.
При выборе эффекта его иконка начнет мигать.
2. Редакция каждого эффекта
Для каждого эффекта вы можете выбрать его тип и изменить значения его параметров. Выключенные
эффекты (“OFF”) автоматически включаются при нажатии кнопки ENTER/REC или использовании кнопок
/ для выбора типа эффекта. Здесь также производится переименование и запись программ.
1) DYNA (Моделирование динамики и датчика)
Производит динамические эффекты, типа компрессора
и авто-вау, а также моделирует датчики электрогитар.
2) AMP (Моделирование усиления)
Доступны 15 типов гитарных (BTQ CLN — FUZZ) и 10 типов бас-гитарных (VALVE — UKMAJOR) усилителей.
Тип SYNTH актуален и для гитар, и для бас-гитар.
При выборе гитарной модели, дисплей около 1
секунды отобразит “Gt”, а при выборе бас-гитарной —
“bA”.
Тип усиления может быть выбран селектором моделей
даже без вхождения в режим редакции. При выборе
типа усиления селектором моделей, PX4D
автоматически устанавливает и включает
оптимальную модель кабинета.
Регулятором VOLUME можно устанавливать громкость даже при установке эффекта усиления в “FX OFF”.
3) CAB (Моделирование кабинета)
Эмулирует акустические характеристики кабинета
усилителя. Данные модели эффективны при записи через
линейный выход. Доступны 11 типов гитарных 1X8TWD
—
4X12VIN и 12 типов бас-гитарных (LA 4X10 — COMBI)
кабинетов.
При выборе гитарной модели кабинета, дисплей около 1 секунды отобразит “Gt”, а при выборе бас-гитарной
—
“bA”. Также можно произвольно использовать гитарные модели AMP с бас-гитарными кабинетами CAB, или
наоборот.
4) MOD (Эффекты модуляции и фильтра)
Эффекты модуляции, типа хоруса, флэнжера, фейзера и
сдвига тона.
5) DLY (Эффекты задержки)
Пространственные эффекты с возможностью установки
времени задержки нажатиями кнопки TAP.
6) REV (Эффекты реверберации)
Эффекты моделирования реверберационных
характеристик различных помещений.
12 Korg PANDORA PX4D. Руководство пользователя
До
записи
После
записи
Уровень дисторшна*
*Для типа SYNTH действие отлично
Âêë.
Âûêë.
Âêë.
Âûêë.
Значение
параметра
Выбор типа
Громкость*
Â×*Í×*
Ñ×*
Выбор типа
Âêë.
Âûêë.
Âêë.
Âûêë.
Âêë.
Âûêë.
Выбор типа
Значение
параметра
Выбор типа
Время
задержки
Уровень
эффекта
Выбор типа
Âêë.
Âûêë.
Уровень
эффекта
Выбор типа

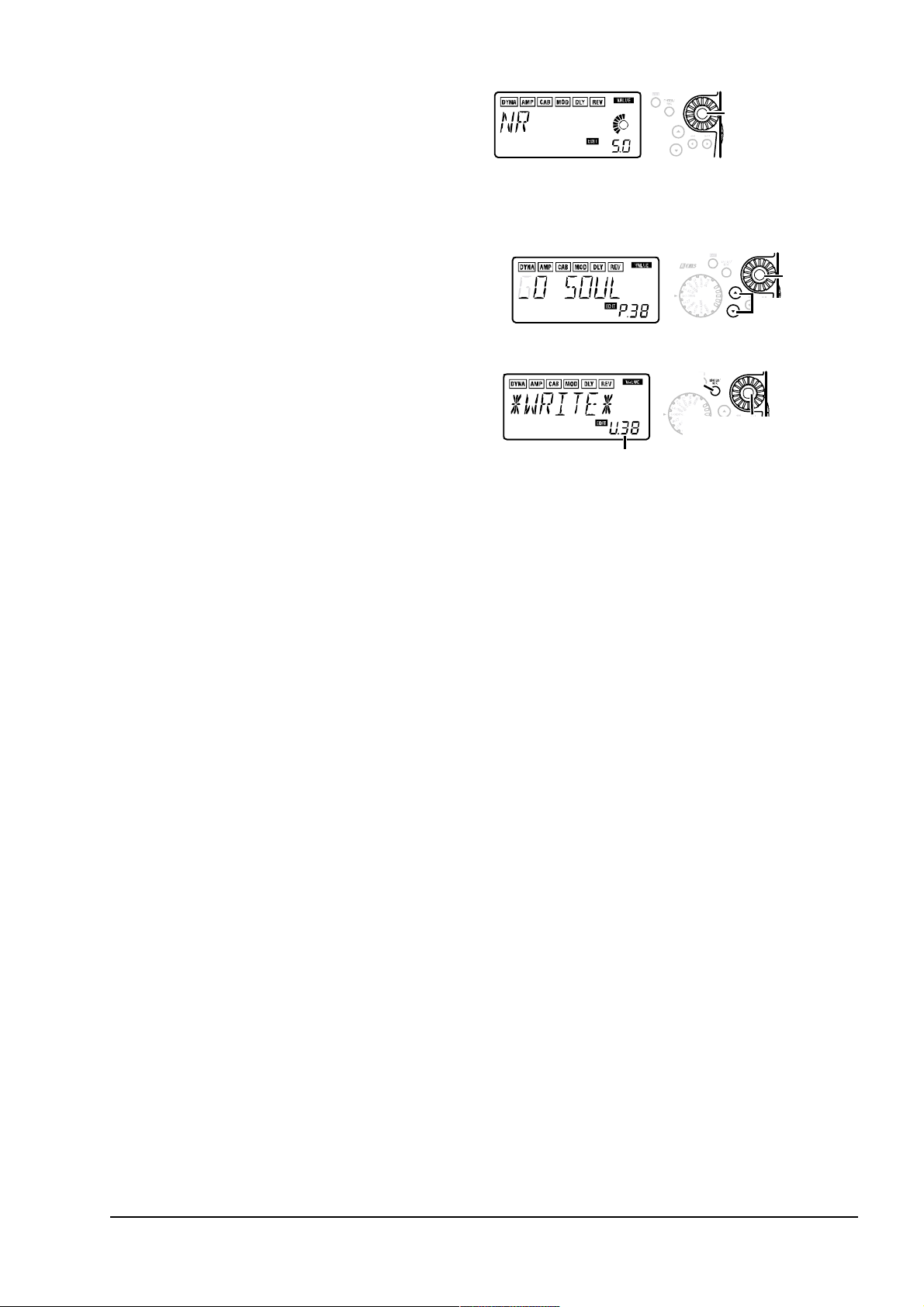

7) NR (Шумопонижение)
Колесом ввода установите глубину шумоподавления.
Увеличение этого значения дает большее подавление.
Обычная установка соответствует отсутствию шума
при заглушенных струнах.
Уровень шумопонижения зависит от гитар и датчиков.
В зависимости от модели гитары, увеличение уровня шумопонижения может привести к пропаданию звука
при низком уровне.
8) RENAME
Здесь осуществляется переименование программ.
Возможны следующие символы: пробел, 0
— 9, A — Z, “, ‘,
*, +, -, /.
9) WRITE
Здесь осуществляется запись (сохранение) созданной
программы.
Колесом ввода выберите назначение записи (только
пользовательские программы). Быстро отобразится
имя существующей в выбранной ячейке назначения
записи программы. Для отказа от записи нажмите кнопку èëè для выбора другого экрана. При нажатии
кнопки ENTER/REC отредактированная программа запишется в память, и дисплей в течение 1 секунды
отобразит “COMPLT”.
При записи отредактированной программы в другую позицию перезаписываемая программы уничтожается.
Перезапись пресетных программ невозможна.
3. Восстановление заводских программ
Удерживая нажатыми кнопки RHYTHM и , включите питание. Дисплей отобразит “RELOAD?”. Для отказа от
перезагрузки нажмите кнопку EXIT. Нажмите кнопку ENTER/REC, и начнется операция восстановления
заводских программ в пользовательской памяти. Дисплей быстро отобразит “RELOAD”, “VERIFY”, “COMPLT”.
Затем прибор произведет обычную стартовую операцию и войдет в режим исполнения.
Никогда не отключайте питание до окончания операции перезагрузки.
После перезагрузки все пользовательские программы будут переписаны. Общие установки (мастер-уровня и
т.д.) также инициализируются.
Неисправности
При сбоях в работе PX4D, проверьте следующие пункты. Если ничего не помогло, обратитесь к дилеру.
1. Не включается питание
• Не установлены батареи.
• Не подключен блок питания.
2. Отсутствует звук
• Неправильная коммутация с внешним оборудованием.
• Усилитель мощности отключен или не настроен должным образом.
• Неисправны коммутационные кабели.
• Нулевой или заниженный общий уровень PX4D.
• Закрыт регулятор VOLUME.
• PX4D замьютирован. Имейте в виду, что если все эффекты отключены, дисплей цепочек эффектов
недоступен, и по нему невозможно определить состояние обхода или мьюта.
• Регулятор громкости гитары закрыт.
Korg PANDORA PX4D. Руководство пользователя 13
Глубина
шумоподавления
Выбор
символа
Выбор
позиции
символа
Номер программы-назначения
Запись
Выбор
программы-назначения
3. Уровень аудиоисточника со входа AUX, чрезмерно громкий, тихий или отсутствует.
• Отрегулируйте уровень аудиоисточника.
• Выйдите из режима Phrase Trainer.
• Проверьте кабели.
4. Не включаются эффекты
• PX4D находится в режиме обхода (цепочка эффектов мигает).
• Отключены использующиеся в программе эффекты.
5. Не работает тюнер.
• PX4D не находится в режиме обхода/мьюта.
Параметры эффектов
DYNA (Моделирование динамики и датчиков)
*: Эффект для баса, но может использоваться с моделью усиления SYNTH для “умощнения” звука гитары.
AMP (Моделирование усиления)
В этом режиме активны регуляторы управления (BASS, MIDDLE, TREBLE, VOLUME) и колесо ввода. Если
модель установлена в “FX OFF”, активен только регулятор VOLUME. При использовании моделей синтеза
(SYNTH) регуляторы управления воздействуют соответственно, на выбор генератора, установку VCF, уровень
прямого сигнала и уровень синтеза. Типы, помеченные звездочкой*, также могут выбираться селектором
моделей усиления. Рекомендуется использовать совместно с моделями кабинетов при прослушивании через
наушники или записи “в линию”.
14 Korg PANDORA PX4D. Руководство пользователя
TYPE (Кнопка / ) VALUE (Колесо ввода)
COMP Компрессор, производящий постоянный уровень и сустейн. Чувствительность (1.0...10.0)
DYNAEXC Динамический эксайтер, подчеркивающий силу звукоизвлечения. Чувствительность (0...10.0)
VOX WAH Модель вау-педали VOX V847. Позиция педали (1.0...10.0)
WAHUP1 Авто-вау положительной полярности с быстрой реакцией на атаку.
WAHUP2 Авто-вау положительной полярности с медленной реакцией на атаку. Чувствительность (0...10.0)
WAHDWN1 Авто-вау отрицательной полярности с быстрой реакцией на атаку.
WAHDWN2 Авто-вау отрицательной полярности с медленной реакцией на атаку.
SLOWATK Сглаженная атака для виолончельного эффекта. Скорость атаки (1.0...10.0)
OCTAVE Октавер со сдвигом вниз. Некорректен на низких нотах или при
RING Эффект колокольных призвуков. (Желательно использовать датчик у
RINGUP
RING DWN
AC SIM Эмулятор тембральных характеристик акустической гитары.
HUM>SGL Модель датчика, преобразующая звук хамбакера в звук сингла.
SGL>HUM Модель датчика, преобразующая звук сингла в звук хамбакера. Тембр звука (0...10.0)
HF TONE Модель, эмулирующая позицию "half-tone" между датчиками.
PHASOUT Модель, эмулирующая противофазный звук двух датчиков.
COMP2 Компрессор с подчеркнутой атакой. Чувствительность (1.0...10.0)
LIMITER Лимитер, выравнивающий уровень. Степень компрессии (0... 10.0)
B OD Басовый овердрайв.*
B DIST Басовый дисторшн.* Уровень искажений (1.0...10.0)
B FUZZ Басовый фуз.*
PREAMP1 Предусилитель с чистым тоном для баса.
PREAMP2 Предусилитель с мьютированным тоном для баса. Тембр звука (0...10.0)
BALANCE Эмулятор двух датчиков бас-гитары.
LOWCUT Фильтр суб-низких частот для записи. Частота звука (0...10.0)
FRETLES Эмулятор безладового баса. Тембр звука (0...10.0)
взятии нескольких нот.
грифа, закрыть регулятор тембра гитары и играть около 12-го лада.)
Кольцевой модулятор, зависящий от динамики звукоизвлечения. Чувствительность (0...10.0)
Уровень эффекта (0...10.0)
Частота звука (1.0...10.0)
Параметры синтеза
Синтез эффективен только при игре отдельными нотами, а не аккордами.
При некорректной настройке инструмента результат может быть неадекватным.
Korg PANDORA PX4D. Руководство пользователя 15
TYPE (Кнопка / или селектор моделей) VALUE (Колесо ввода и
BTQ CLN* Канал Clean 100-ваттного усилителя ручной сборки (рекомендуется CAB: 4x12CLS,
4x12VIN, 4x12MDN).
BTQ OD Канал овердрайва 100-ваттного усилителя ручной сборки (рекомендуется CAB:
4x12CLS, 4x12VIN, 4x12MDN).
TWD1X12 Гитарный комбо с твидовым покрытием (рекомендуется CAB: 1x12TWD).
TWD4X10 Гитарный комбо 4x10 для бас-гитары (рекомендуется CAB: 4x10TWD). BASS — низкие частоты
BLK2X12* Гитарный комбо 2x12 для стилей кантри или блюз (рекомендуется CAB: 2x12BLK).
AC15* Модель VOX AC15, выпуска 1962 года (рекомендуется CAB: 1x12VOX). TREBLE — высокие частоты
AC30 Модель VOX AC30 (рекомендуется CAB: 2x12VOX).
AC30TB* Канал Brilliant модели VOX AC30TB (рекомендуется CAB: 2x12VOX). VOLUME — выходной уровень
UKBLUES Английская гитарная голова классического стэка (рекомендуется CAB: 4x12CLS).
UK '70S Высокочастотный канал английской гитарной головы 100 Вт, 1969 года выпуска
(рекомендуется CAB: 4x12CLS).
UK '80S* Английская гитарная голова 100 Вт с мастер-громкостью, 1983 года выпуска
(рекомендуется CAB: 4x12CLS, 4x12VIN, 4x12MDN).
UK MDN* Современный английский гитарный комбо 100 Вт (рекомендуется CAB: 4x12VIN,
4x12MDN).
US HI-G Гитарная голова 100 Вт с покрытием из змеиной кожи, выпуска 1991 года
(рекомендуется CAB: 4x12VIN, 4x12MDN).
US MDN* Мощный гитарный комбо с металлической накладкой (рекомендуется CAB:
4x12VIN, 4x12MDN).
FUZZ Классический фуз. Колесо ввода — средние
VALVE* Ламповый бас-усилитель в режиме ULTRA LO (рекомендуется CAB: CLS8X10). GAIN/MID — средние частоты
VALVE2 Ламповый бас-усилитель для рока (рекомендуется CAB: CLS8X10). BASS — низкие частоты
CLASSIC Ламповый бас-усилитель с колесом ввода (рекомендуется CAB: COMBI).
SCOOPED Бас-усилитель со звучанием 80-х годов (рекомендуется CAB: MTL4X10). Колесо ввода — диапазон
LA STUD* Усилитель со звучанием LA (рекомендуется CAB: LA 4X10, LA 1X18). GAIN/MID — средние частоты
GOLDPNL Бас-усилитель с позолоченной панелью и чистым звуком (рекомендуется CAB:
MDN4X10).
JAZZ Комбо для джазистов (рекомендуется CAB: JAZ1X15). Колесо ввода — диапазон
STUDIO* Ламповый комбо для звука Motown (рекомендуется CAB: STU1X15). GAIN/MID — усиление
AC100 Ламповый усилитель 100 Вт от Vox (рекомендуется CAB: AC 2X15). TREBLE — высокие частоты
UKMAJOR Английский ламповый усилитель 200 Вт (рекомендуется CAB: UK 4X15, UK 4X12). Колесо ввода — средние
SYNTH* Хроматический синтез (рекомендуется CAB: 4X12MDN). См. параметры синтеза
регуляторы управления)
GAIN/MID — уровень дисторшна
Колесо ввода — средние
частоты (0...10.0)
GAIN/MID — уровень дисторшна
BASS — низкие частоты
TREBLE — высокие частоты
VOLUME — выходной уровень
частоты (0...10.0)
TREBLE — высокие частоты
VOLUME — выходной уровень
средних частот (1...5)
BASS — низкие частоты
TREBLE — высокие частоты
VOLUME — выходной уровень
средних частот (1...5)
BASS — низкие частоты
VOLUME — выходной уровень
частоты (0...10.0)
Секция генератора: 0...15 (регулятор GAIN/MID) 0: ST, 2 октавы вниз 1: ST, 1 октава вниз
2: SIN, 1 октава вниз 3: ST
ST = пилообразная форма 4: SIN 5: ST, 1 октава вверх
SIN = синусоидальная форма 6: SIN, 1 октава вверх 7: SIN, 2 октавы вверх
Генераторы 8...15 аналогичны 0...7, но с портаменто.
Установка VCF: 0...10.0 (регулятор BASS) Чувствительность управляемого напряжением фильтра:
0...4.7 — в положительном (+) направлении, 5.0...10.0 — в отрицательном (-).
Значение 5.0 соответствует синусоидальной волне.
Уровень прямого сигнала: 0...10.0 (регулятор TREBLE) Громкость гитары или баса.
Уровень синтеза: 0...10.0 (регулятор VOLUME) Громкость синтеза.
Порог: 1.0...10.0 (колесо ввода) Чувствительность синтеза относительно громкости гитары или баса.
CAB (Моделирование кабинета)
DLY (Эффекты задержки)
Типы 1, 2, 3, 4 и 5 различаются уровнем регенерации.
Время задержки определяется интервалом между двумя нажатиями кнопки TAP. Максимальное время
задержки может быть 500 мс для SLAP или 2 сек для MULTI и проверяется нажатием и удержанием кнопки
TAP.
REV (Эффекты реверберации)
16 Korg PANDORA PX4D. Руководство пользователя
TYPE (Кнопка / ) VALUE (Колесо ввода)
1X8TWD 1 динамик 8" / открытый кабинет для гитары.
2X10BLK 2 динамика 10" / открытый американский кабинет для гитары.
4X10TWD 4 динамика 10" / открытый кабинет для гитары.
1X12TWD 1 динамик 12" / открытый кабинет для блюзовой гитары.
1X12VOX 1 динамик 12" модели "Blue" / открытый кабинет VOX для гитары. PRESENCE: Уровень высоких частот
2X12BLK 2 динамика 12" / открытый американский кабинет для гитары. (0...10.0)
2X12VOX 2 динамика 12" модели "Blue" / открытый кабинет VOX для гитары.
4X12VOX 4 неодимовых динамика / закрытый кабинет VOX для гитары.
4X12CLS 4 динамика 12" по 25 Вт / закрытый кабинет для гитары.
4X12MDN 4 динамика 12" по 75 Вт / закрытый кабинет для гитары.
4X12VIN 4 динамика 12" по 30 Вт / закрытый кабинет для гитары.
LA 4X10 4 динамика 10” / модель LA для баса.
MDN4X10 4 динамика 10” / современная модель для баса.
MTL4X10 4 алюминиевых динамика 10” / современная модель для баса.
CLS8X10 8 динамиков 10” / классическая модель для баса.
UK 4X12 4 динамика 12” / английская модель для баса. PRESENCE: Уровень высоких частот
STU1X15 1 динамик 15” / студийный комбо для баса. (0...10.0)
JAZ1X15 1 динамик 15” / джазовый комбо для баса.
AC 2X15 2 динамика 15” / кабинет для AC100.
US 2X15 2 динамика 15” / американская модель для баса.
UK 4X15 4 динамика 15” / английская модель для баса.
LA 1X18 1 динамик 18” / модель LA для баса.
COMBI 1 динамик 18” и 1 динамик 12” / комбинированная модель для баса.
TYPE (Кнопка / ) VALUE (Колесо ввода)
SLAP1, 2, 3, 4, 5 Эхо-повторы с временем 1/4 интервала между нажатиями кнопки TAP.
DELAY1, 2, 3, 4, 5 Стереозадержка.
PPDLY1, 2, 3, 4, 5 Задержка “пинг-понг”
.
Уровень эффекта (0...10.0)
ECHO1, 2, 3, 4, 5 Эхо магнитной ленты.
MULTI1, 2, 3, 4, 5 Эхо магнитной ленты с 2 воспроизводящими головками.
TYPE (Кнопка / ) VALUE (Колесо ввода)
DRYAIR
WETAIR
ROOM1
ROOM2
PLATE1
PLATE2 “Прозрачная” пластинная реверберация.
HALL1
HALL2
SPRING1
SPRING2
Реверберация в сухом воздухе.
Реверберация во влажном воздухе.
“Прозрачная” комнатная реверберация.
“Плотная” комнатная реверберация.
“Плотная” пластинная реверберация.
Реверберация среднего зала.
Реверберация большого зала.
Пружинный ревербератор усилителя.
“Плотная” пружинная реверберация.
Уровень эффекта (0...10.0)
MOD (Эффекты модуляции и фильтра)
Точный сдвиг тона
Точный сдвиг тона создает гармонические интервалы относительно воспроизводимых нот и лада. Например,
если Вы используете установку MAJ3UP, произойдет автоматический сдвиг тона на три (в случае минора) или
четыре полутона (в случае мажора).
• При использовании MAJ3UP с установкой C
Созданный сдвиг указан в скобках.
Если инструмент расстроен, результат может оказаться непредсказуемым. В этом случае настройте
инструмент.
Точный сдвиг тона будет функционировать при игре отдельными нотами, поскольку он не рассчитан на
аккорды.
Korg PANDORA PX4D. Руководство пользователя 17
CHORUS1 Типовой хорус с эффектом в левом канале и прямым сигналом
CHORUS2 Классический стереохорус, инвертирующий фазу эффекта между каналами.
FLANG 1, 2, 3
FLANG4 Классический флэнжер для баса, инвертирующий фазу регенерации.
PHASER1 Популярный четырехкаскадный классический фейзер.
PHASER2
PHASER3
U-VIBE1 Педальный эффект с хорусом.
U-VIBE2
TREM1 Плавное тремоло.
TREM2
TREM3
AT PAN1 Автопанорама (LFO: прямоугольник).
AT PAN2
ROTARY1
ROTARY2, 3
PITCH1, 2, 3 Сдвиг тона (PITCH1, 2, 3 отличаются уровнем эффекта). Транспонирование (-24, -17, -12…-1,
MAJ3UP Точный сдвиг тона; мажорная терция вверх.
MAJ3DWN Точный сдвиг тона; мажорная терция вниз.
MIN3UP
MIN3DWN Точный сдвиг тона; минорная терция вниз.
PER4TH
PER5TH
MAJ6TH Точный сдвиг тона; мажорная секста вверх.
FEEDBK1, 2
FEEDBK3, 4
FILTER
FILTUP1 Авто-вау положительной полярности с фильтром низких частот.
FILTUP2 Авто-вау положительной полярности с фильтром низких частот и
FILTDN1 Авто-вау отрицательной полярности с фильтром низких частот. Чувствительность (0...10.0)
FILTDN2 Авто-вау отрицательной полярности с фильтром низких частот и быстрой
TALK1, 2, 3, 4
RANDOM1, 2, 3, 4
TYPE (Кнопка / ) VALUE (Колесо ввода)
— в правом.
Классический флэнжер (1, 2 и 3 имеют регенерацию 0%, 22% и 60%
соответственно).
Четырехкаскадный классический фейзер с выраженной “серединой”.
Десятикаскадный классический фейзер.
Педальный эффект с вибрато.
Встроенное в усилитель тремоло.
Глубокое тремоло.
Автопанорама (LFO: синус).
Эмулятор вращающегося динамика.
Эмулятор вращающегося динамика с зависимостью от звукоизвлечения: 2 —
ускорение при сильном звукоизвлечении, 3 — наоборот.
Точный сдвиг тона; минорная терция вверх.
Точный сдвиг тона; мажорная кварта вверх.
Точный сдвиг тона; мажорная квинта вверх.
Эффект самовозбуждения при удержании ноты. 2 генерирует
самовозбуждение на октаву выше.
Эффект самовозбуждения при сустейне. 4 генерирует самовозбуждение на
октаву выше.
Фильтр низких частот.
выраженным пиком.
отдачей.
Вокодерный эффект. 1: YAH-YAH, 2: U-WAH, 3: YOI-YOI, 4: YEAH
Случайный фильтр. 1, 2, 3 и 4 имеют разный диапазон частот. Скорость модуляции (1.0...10.0 [Гц])
Скорость модуляции (0.1...10.0 [Гц])
Скорость модуляции (1.0...10.0 [Гц])
Скорость модуляции (0.1...10.0 [Гц])
Скорость модуляции (1.0...10.0 [Гц])
Уровень сигнала для переключения
скорости (1.0...10.0)
-d, d, 1…12, 19, 24) (d = расстройка)
Опорная нота (C, C#…A#, B)
Уровень эффекта (0...4.7)
Глубина вибрато (5.0...10.0)
Частота (1.0...10.0 [Гц])
Список пресетных программ
00...69: гитарные, 70...99: бас-гитарные
Список ритмических паттернов
C: Количество тактов при использовании в цепочке паттернов.
P: Количество тактов.
18 Korg PANDORA PX4D. Руководство пользователя
# Èìÿ # Èìÿ # Èìÿ # Èìÿ # Èìÿ
P00 TRAPPED
P01 J-CLEAN
P02 VELVET
P03 PHASCLN
P04 WILD'04
P05 ACOUSTC
P06 ROCK
P07 BUBBLES
P08 JIMI 69
P09 AWHOSTX
P10 NUGLORY
P11 VOXTREM
P12 PUDDLE
P13 FABTONE
P14 ULI JON
P15 50TWEED
P16 EC WAH
P17 TROWER
P18 MR SG
P19 CL FLNG
P20 DARK
P21 BOWATTK
P22 LUCKY
P23 STEVIE
P24 NEMO
P25 MELISSA
P26 POP
P27 JAZZY
P28 UK'80
P29 HUMBLE
P30 G SYNTH
P31 PIEZO
P32 US MDN
P33 ROTARY
P34 FEEDBK
P35 HRM SYN
P36 PASS
P37 BLUES
P38 VOXWAH
P39 US HI-G
P40 SLOWPAN
P41 FILTER
P42 E MINOR
P43 CHORUS
P44 OCTAVE
P45 C MAJOR
P46 SLIPNOT
P47 AC CLN
P48 ZEBRA
P49 COMP CL
P50 SOLOPAN
P51 FLANGE
P52 LINKIN
P53 FLOYD
P54 WHOTOWN
P55 HI SYN
P56 AUDIO
P57 ARPGVIB
P58 STACKED
P59 OCTFILT
P60 SURF
P61 CHARLOT
P62 SUBSYNT
P63 ADD6MOR
P64 PARALIZ
P65 SWEETOD
P66 PAPA
P67 YAH VOC
P68 SHADOWS
P69 RINGER
P70 STUFUNK
P71 STUFING
P72 STUCORD
P73 STUHARM
P74 STUSOLO
P75 BONEHED
P76 TAPROOM
P77 OCTBASS
P78 OVERDRV
P79 STUWAVE
P80 THUMB
P81 COUNTRY
P82 MOTOWN
P83 B JAZZ
P84 B BLUES
P85 FRETLES
P86 B RNB
P87 VALVERY
P88 PICKER
P89 SLAPIT
P90 CANYON
P91 DRIVEN
P92 B CHORS
P93 PHASOLO
P94 THUMPER
P95 TALKER
P96 FAXMAN
P97 DISTORT
P98 FILTERD
P99 B SYNTH
# Èìÿ C P # Èìÿ C P # Èìÿ C P # Èìÿ C P # Èìÿ C P
1 METRONM 1 1
2 METRO2 1 1
3 METRO3 1 1
4 METRO4 1 1
5 METRO5 1 1
6 METRO6 1 1
7 METRO7 1 1
8 8BEAT1 1 4
9 8BEAT2 1 1
10 8BEAT3 2 2
11 8BEAT4 1 2
12 8BEAT5* 2 2
13 8BEAT6 1 1
14 8BEAT7 1 1
15 8BEAT8 1 1
16 8BEAT9 2 2
17 8BEAT10 1 1
18 8FILL1* 1 1
19 8FILL2 1 1
20 8FILL3 1 1
21 8FILL4 1 1
22 8FILL5 1 1
23 8BRK 1 1 1
24 8BRK 2 1 1
25 8SHFL1 1 2
26 8SHFL2 1 1
27 8SHFL3 2 2
28 16BEAT1 2 2
29 16BEAT2 2 2
30 16BEAT3 1 1
31 16BEAT4 2 2
32 16BEAT5 1 1
33 16BEAT6 1 1
34 16BEAT7 1 1
35 16BEAT8 1 1
36 16BEAT9* 1 2
37 16FILL1 1 1
38 16FILL2 1 1
39 16FILL3 1 1
40 16FILL4 1 1
41 16FILL5 1 1
42 16BRK 1 1
43 16SHFL1 1 2
44 16SHFL2 1 1
45 16SHFL3 1 1
46 SHUFILL 1 1
47 3/4 2 2
48 3/4SHFL 2 2
49 6/8 1* 2 4
50 6/8 2* 2 4
51 5/4* 1 1
52 6/4 1 1
53 7/4 1 1 1
54 7/4 2 1 1
55 POP1* 2 4
56 POP2* 1 4
57 ROCK1 1 1
58 ROCK2 1 2
59 70ROCK 1 2
60 METAL1 1 1
61 METAL2 1 1
62 MTLFILL 1 1
63 R'N'B 1 2
64 BLUES* 1 12
65 BLUEFIL 1 1
66 COUNTRY 1 1
67 BALLAD 1 1
68 JAZZ1 2 2
69 JAZZ2* 2 2
70 FASTJAZ* 1 1
71 II-V* 2 8
72 FUNK1 2 2
73 FUNK2 2 2
74 FUNK3 1 1
75 LINEAR 1 1
76 MOTOWN1* 1 2
77 MOTOWN2 1 1
78 SURF1 1 1
79 SURF2* 1 4
80 REGGAE1 2 2
81 REGGAE2* 1 1
82 REGGAE3* 2 2
83 DANCE1 2 2
84 DANCE2 2 2
85 DANCE3 1 1
86 DANCE4* 1 1
87 DISCO1 1 1
88 DISCO2 1 1
89 EURO 1 1
90 NEW RNB* 2 2
91 BOSSA 2 2
92 SAMBA1 1 1
93 SAMBA2 1 1
94 TANGO 1 1
95 AFRO* 1 1
96 LATIN1* 1 1
97 LATIN2* 1 1
98 SONGO 1 1
99 POLY 1 1
100 ONDO 2 2
*Линия баса данных паттернов ритма будет иметь приведенные ниже прогрессии аккордов (для цепочек,
указанных в скобках [ ]).
Технические характеристики
Количество эффектов: 158 типов (максимальное количество одновременно используемых: 7)
Количество программ: 100 (100 пресетных, 100 пользовательских)
Входы: гитарный (1/4” моноджек); AUX (стерео миниджек)
Выход: комбинированный линейный/наушники (стерео джек)
Секция тюнера: диапазон определения 27.5
— 2093 Ãö (A0 — C7); калибровка: A = 438 — 445 Ãö
Секция ритма: 40 - 208 ударов в минуту
Питание: 4 щелочные батареи AAA, 10 часов бесперебойной работы (подсветка выключена), 7 часов
бесперебойной работы (подсветка включена); опциональный блок питания (4.5 В постоянного тока)
Габариты: ширина 76 мм, глубина 112 мм, высота 27 мм
Âåñ (без батарей): 138 г
Комплект поставки: руководство пользователя, 4 щелочные батареи AAA, держатель ремня
Опции: блок питания
Характеристики и параметры могут изменяться без предварительного уведомления.
Korg PANDORA PX4D. Руководство пользователя 19
Loading...
