Руководство по эксплуатации
3.2 ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ УСТРОЙСТВ
БЕЗОПАСНОСТИ

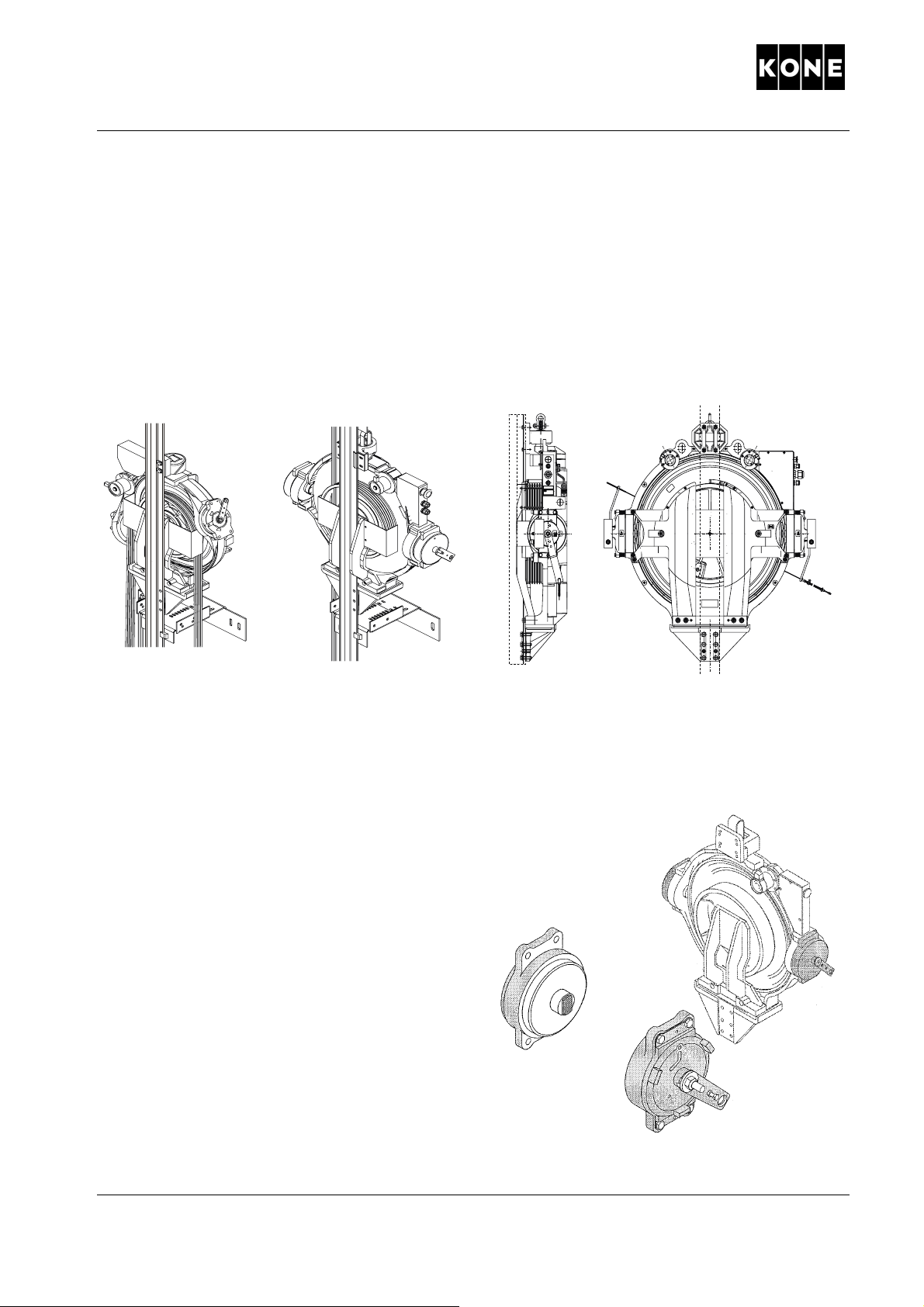

ОБСЛУЖИВАНИЕ ТОРМОЗОВ ПРИВОДОВ MX05, MX06, MX10 И MX20
(ЛИФТЫ БЕЗ МАШИННОГО ПОМЕЩЕНИЯ)
Monospa.wmf
Уточните тип привода по Паспорту лифта, раздел «Основные технические данные и
характеристики оборудования лифта».
1)
1005034.wmf
MX20 MX05 MX06, MX10
Общая информация
Привод оборудован двумя тормозами прямого
действия барабанного типа.
Тормоза работают независимо и поэтому
должны регулироваться по-отдельности.
Тормоза накладываются только после
остановки привода, кроме случаев экстренного
торможения.
Тормозной момент не регулируется.
Из-за различий в конструкции элементы
разных типов устройств могут отличаться от
тех, что на рисунках.
1)
Исключение: в лифтах FURE #2 (MX05, MX06 и MX10)
и FURE #3 (MX05) используется существующее
машинное помещение.
© 2004 KONE Corporation OM-01.03.004
All rights reserved. 12 ( 74 ) 2004-10-29
Тормоза MX06 (образец)
Руководство по эксплуатации
Требования безопасности
При работе с электроприводами МХ необходимо
соблюдать следующие требования безопасности:
• Должны соблюдаться общие требования
безопасности при техническом
обслуживании лифта, и требования правил
безопасности.
• Во избежание непроизвольного движения
кабины включите кнопку СТОП на крыше
кабины (или на приводе, при его наличии).
• При работе с тормозами всегда
фиксируйте кабину
устройством (установленным на каркасе
кабины) и блокировочной пластиной
(установленной на направляющих кабины).
• Регулируйте тормоза поочередно.
• Применяйте устройство ручного
растормаживания осторожно, потому что
лифт набирает скорость очень быстро.
блокировочным
• Убедитесь, что шайба под центральной
гайкой тормоза не затянута, и ее можно
смещать вручную. Это обеспечивает
закрытое положение тормоза, когда
находится в состоянии покоя.
ПРИМЕЧАНИЕ! При слишком сильной затяжке
центральной гайки эффект торможения исчезнет,
могут возникнуть проблемы с остановкой (выход
за пределы, движение на концевой выключатель).
Если работы не ведутся, держите дверь шкафа
управления/ сервисной панели закрытой.
Объект и действия обслуживания Периодичность обслуживания
Проверка зазора между тормозной накладкой и
барабаном.
Повышенный шум при закрывании тормоза возможен при
слишком большом зазоре.
Проверка работы устройства ручного растормаживания
тормоза.
Устройство нужно поддерживать в чистоте.
Следите, чтобы на канатах не было излишков масла,
которое может попасть на барабан тормоза.
Проверить тормозной момент (достаточность трения)
тормоза. См. главу «ПРОВЕРКА РАБОТЫ ТОРМОЗА»
Проверить толщину накладки. Мин. толщина составляет:
• Для MX05 3 мм
• Для MX06, MX10 и MX20 4 мм
лифт
Рекомендовано каждые 6
месяцев, минимум 1 раз в год.
10 лет
© 2004 KONE Corporation OM-01.03.004
All rights reserved. 13 ( 74 ) 2004-10-29
Руководство по эксплуатации
m

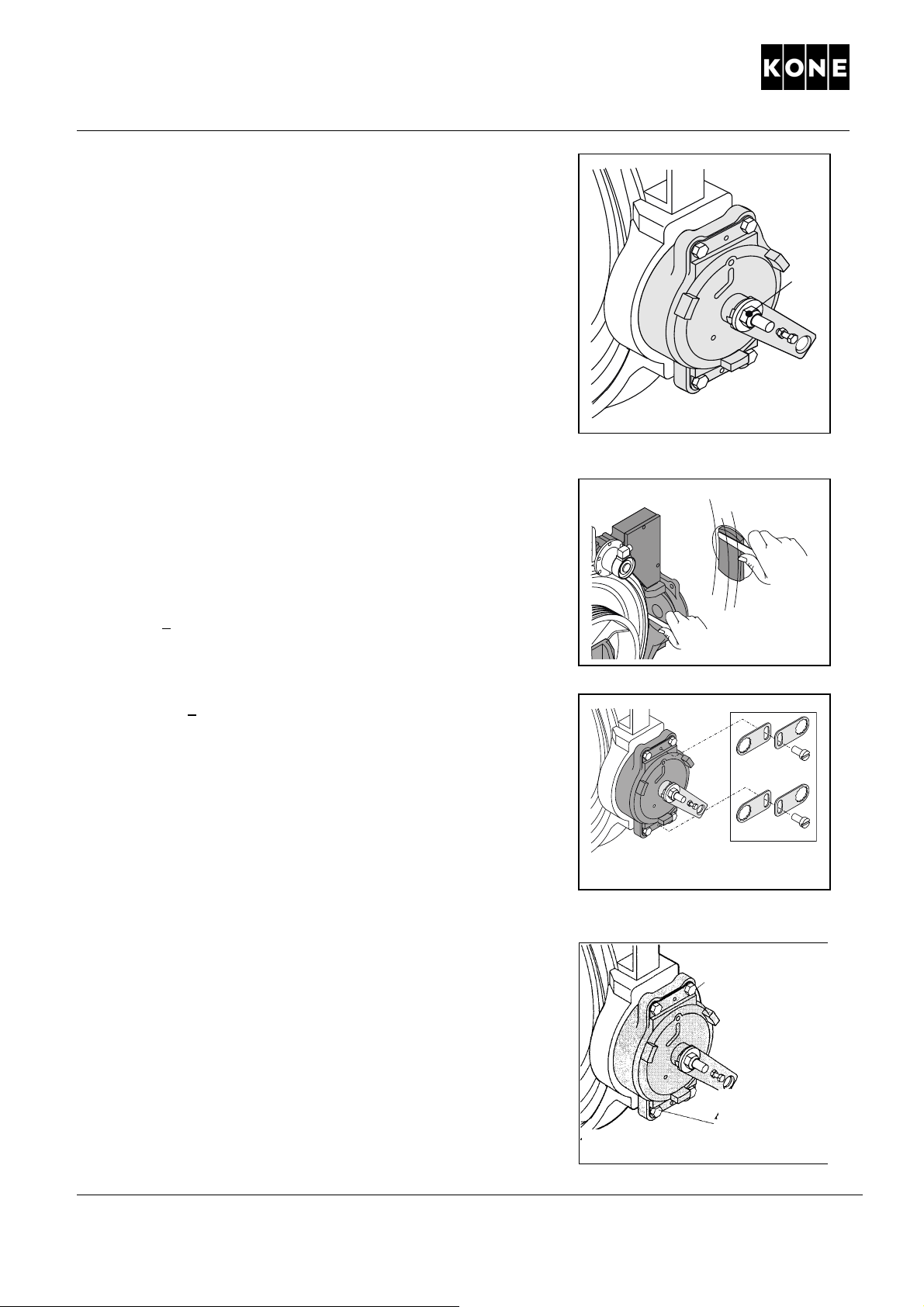

РЕГУЛИРОВКА ХОДА (MX05, MX06, MX10 и MX20)
1. ОТКРЫВАНИЕ ТОРМОЗА
Полностью открыть тормоз, затянув центральную гайку на
основании (A).
Моменты затяжки (в случае с MX20 при затяжке центральной
гайки нужно снять рычаг тормоза):
• MX05 и MX06 80 Нм
A
• MX10 90 Нм
• MX20 120 Нм
2. ПРОВЕРКА ЗАЗОРА
Измерить зазор между тормозной накладкой и барабаном,
перемещая щуп вдоль зазора.
Если зазор в пределах от 0.05 мм до 0.10 мм
(зазор >
(перейти к пункту 6: Закрывание тормоза).
Если зазор менее 0.05 мм или более 0.10 мм (зазор < 0.05 мм
или зазор >
Снятие блокировочных пластин).
0.05 мм но < 0.10 мм), закрыть тормоз
0.10 мм) отрегулировать зазор (см. пункт 3,
3. СНЯТИЕ БЛОКИРОВОЧНЫХ ПЛАСТИН
Снять пластины, блокирующие регулировочные винты.
ASG0405014b.wmf
0.05 mm
< 0.10 m
1003332.wmf
ВИНТЫ РЕГУЛИРОВКИ ЗАЗОРА
Зазор должен быть отрегулирован с каждой стороны,
поочередным поворотом верхних и нижних регулировочных
винтов.
Регулировочные винты очень чувствительны.
(1/4 оборота соответствует изменению зазора на 0.25 мм)
© 2004 KONE Corporation OM-01.03.004
All rights reserved. 14 ( 74 ) 2004-10-29
Прим.! МХ05 имеет только 3 винта
Регулировочные
винты сверху
Регулировочные
винты снизу
