Kompernass DASHCAM CR 5 A1 Operating Instructions Manual

Download

IAN 47583

DASHCAM CR 5 A1

DASHBOARD CAMERA

Operating instructions

DASHCAM

Bedienungsanleitung

TELECAMERA PER AUTO

Istruzioni per l'uso

CAMÉRA EMBARQUÉE

Mode d'emploi

DE / AT / CH Bedienungsanleitung Seite 1 FR / CH Mode d'emploi Page 27 IT / CH Istruzioni per l'uso Pagina 53 GB Operating instructions Page 79

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

Prima di leggere aprire la pagina con le immagini e prendere conﬁ denza con le diverse funzioni dell'apparecchio.

Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device.

IAN 47583

DASHBOARD CAMERA CR 5 A1

DASHBOARD CAMERA

Operating instructions

DASHCAM

Betjeningsvejledning

BILKAMERA

Bruksanvisning

KOJELAUTAKAMERA

Käyttöohje

DASHCAM

Bedienungsanleitung

CR 5 A1

Inhaltsverzeichnis

Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Informationen zu dieser Bedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Urheberrecht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Verwendete Warnhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Grundlegende Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Mögliche Verletzung von Rechten Dritter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Lieferumfang und Transportinspektion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Entsorgung der Verpackung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Micro-SD-Karte einstecken / entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Kamera an der Windschutzscheibe montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Stromversorgung herstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Bedienung und Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Ein- und Ausschalten, Einstellungen vornehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

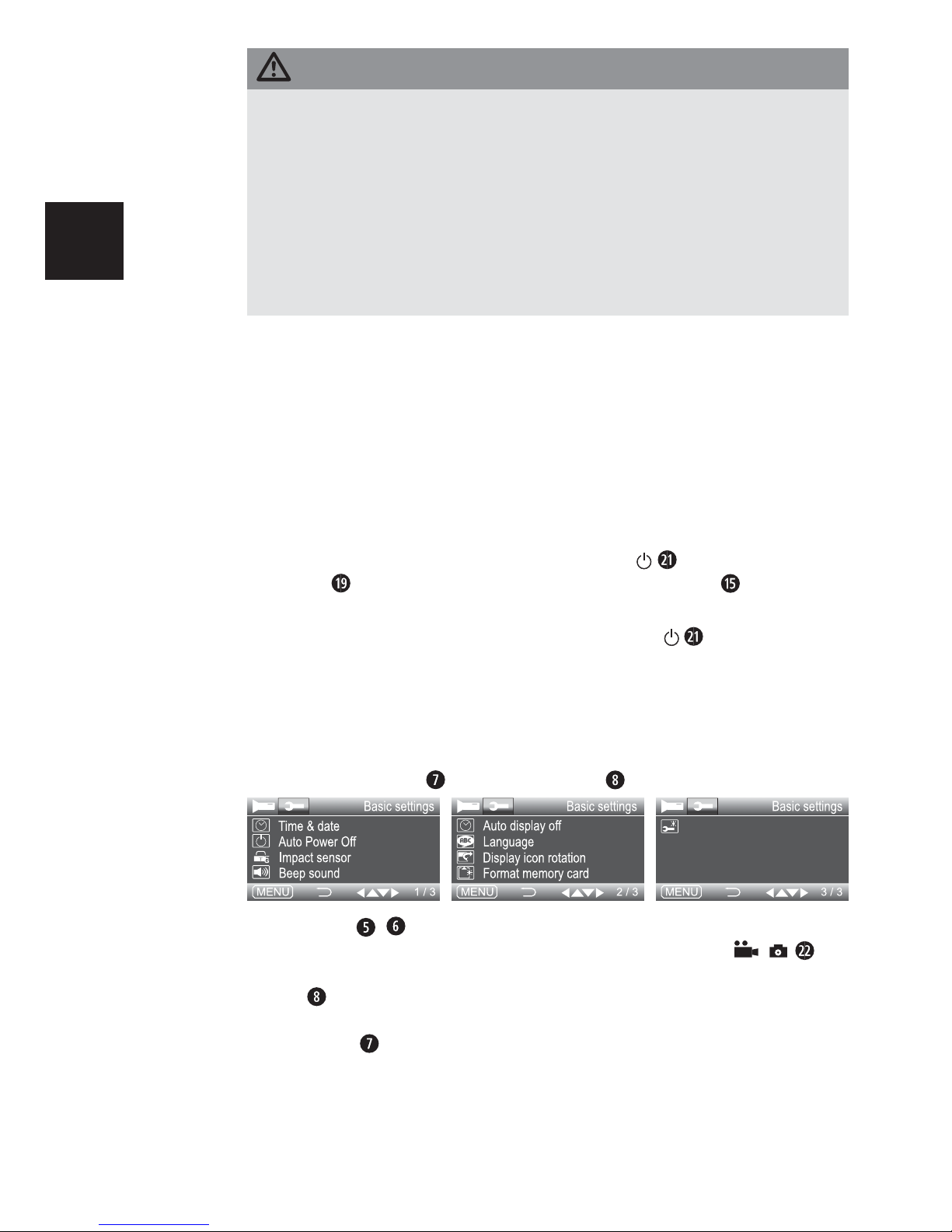

Grundeinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

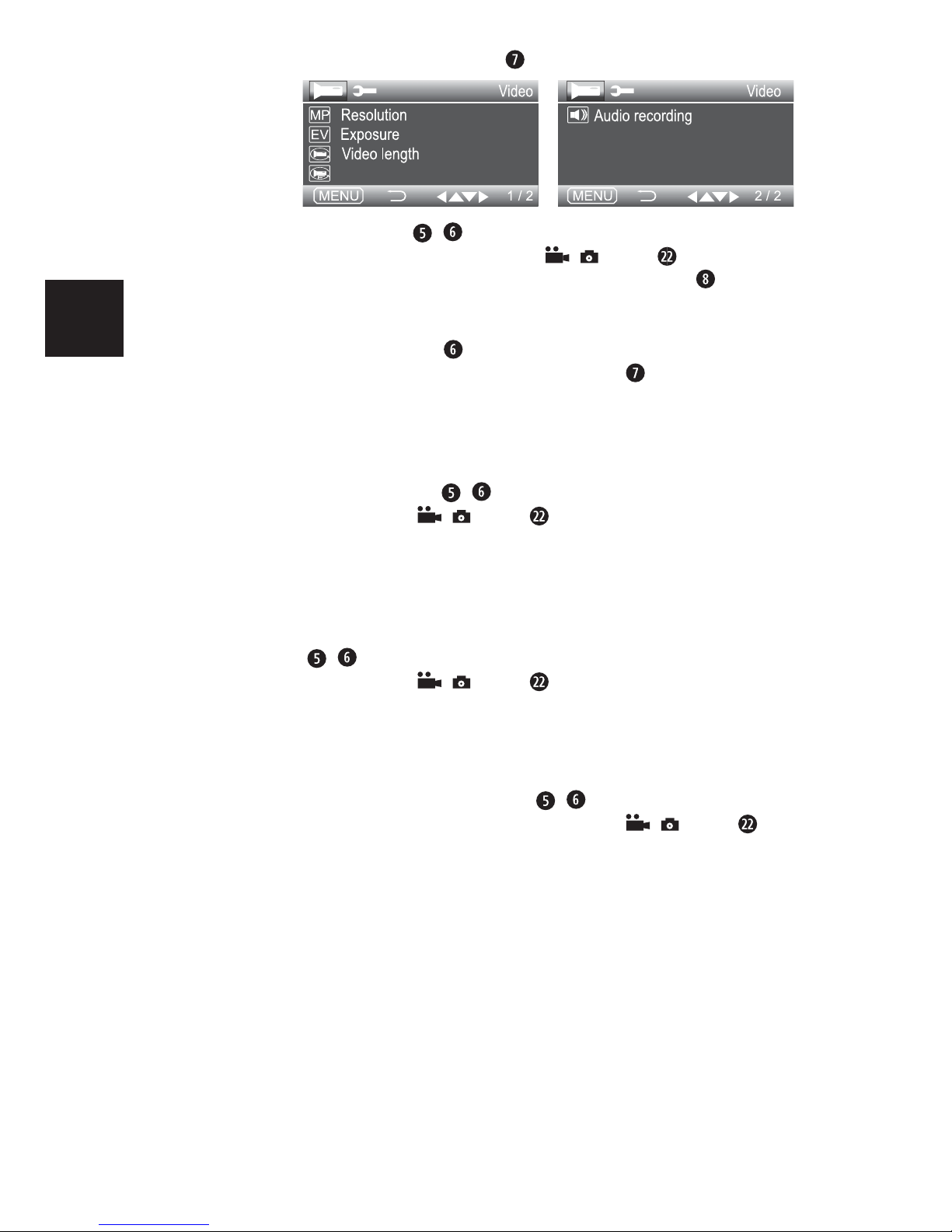

Setup Menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

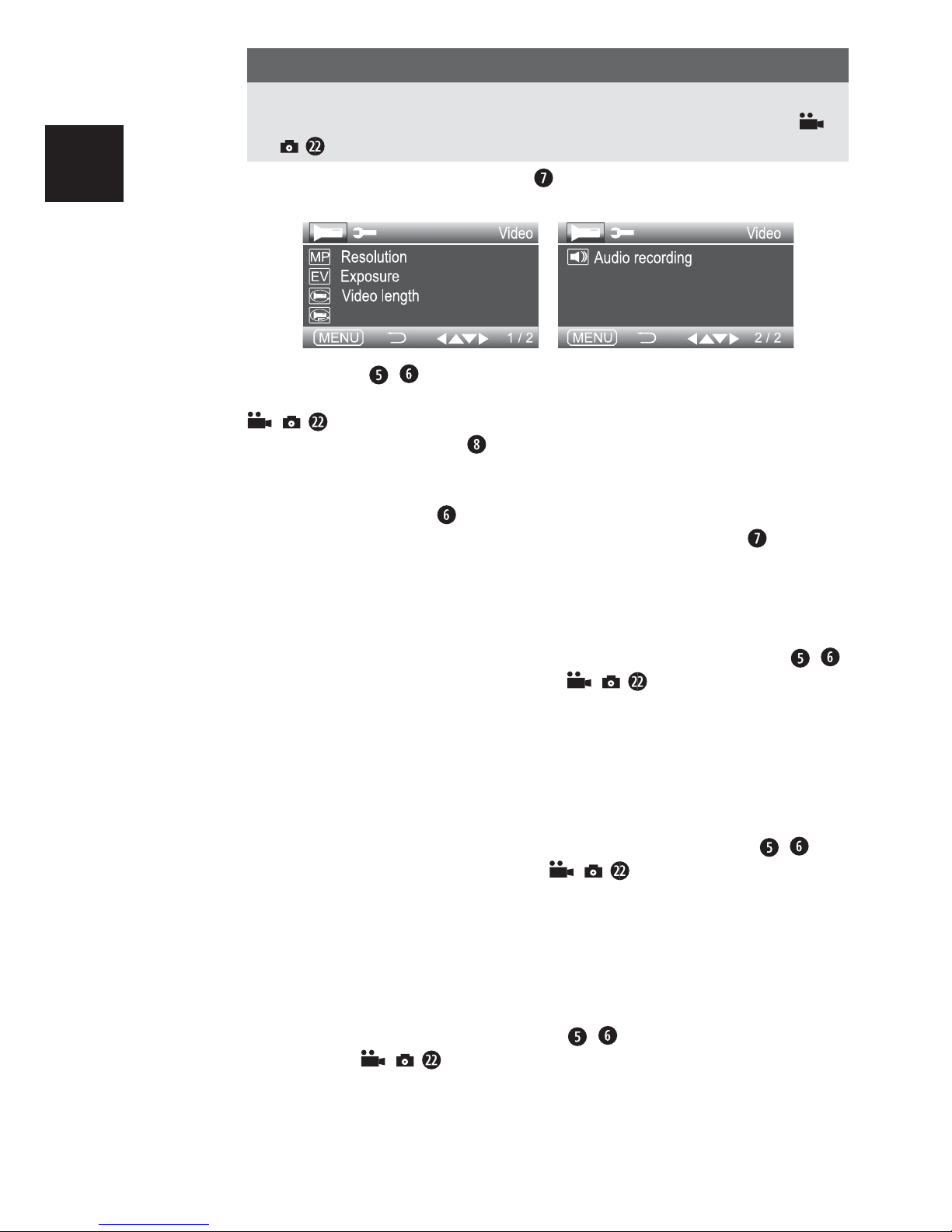

Video-Aufnahmebereitschaft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Aufnahme starten / beenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

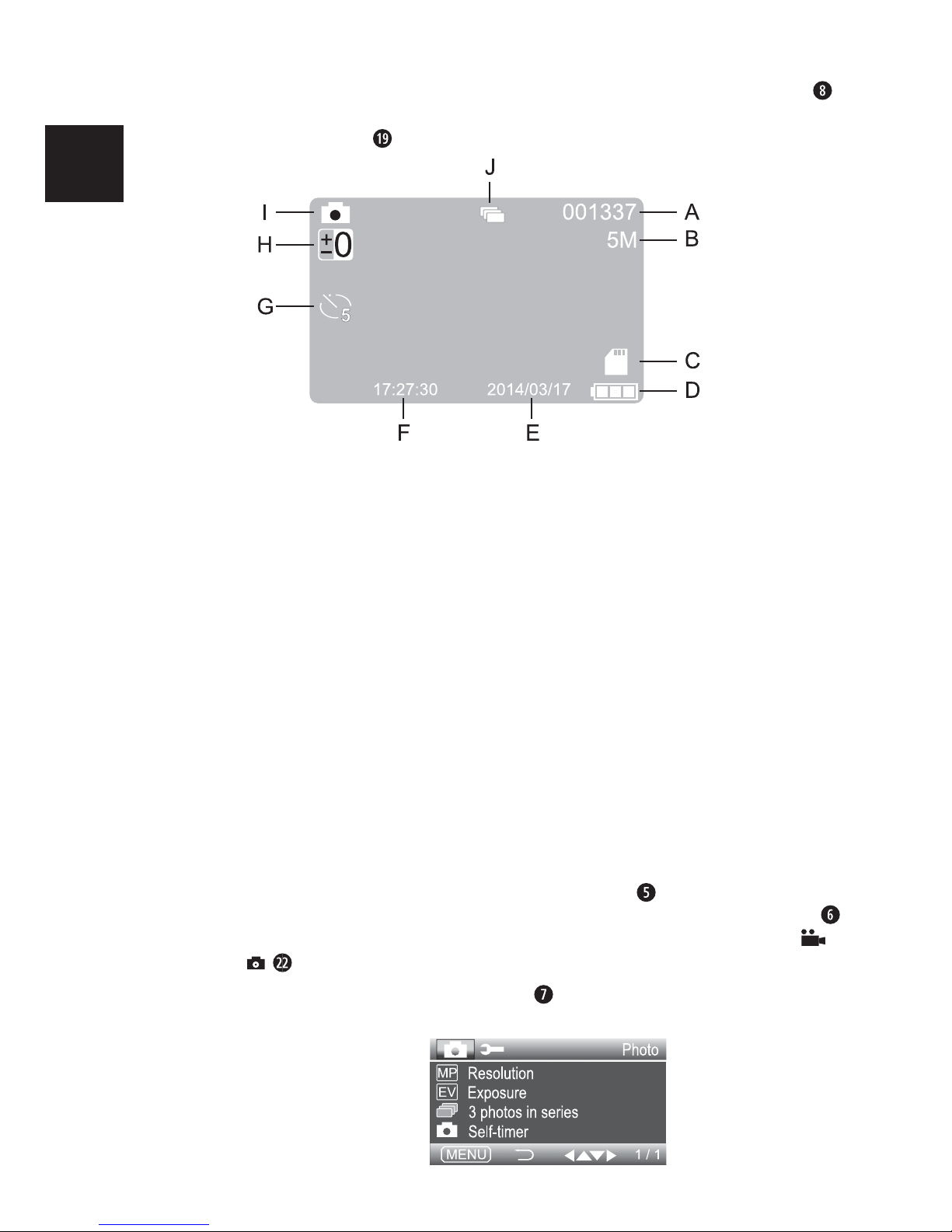

Foto-Aufnahmebereitschaft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Foto aufnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

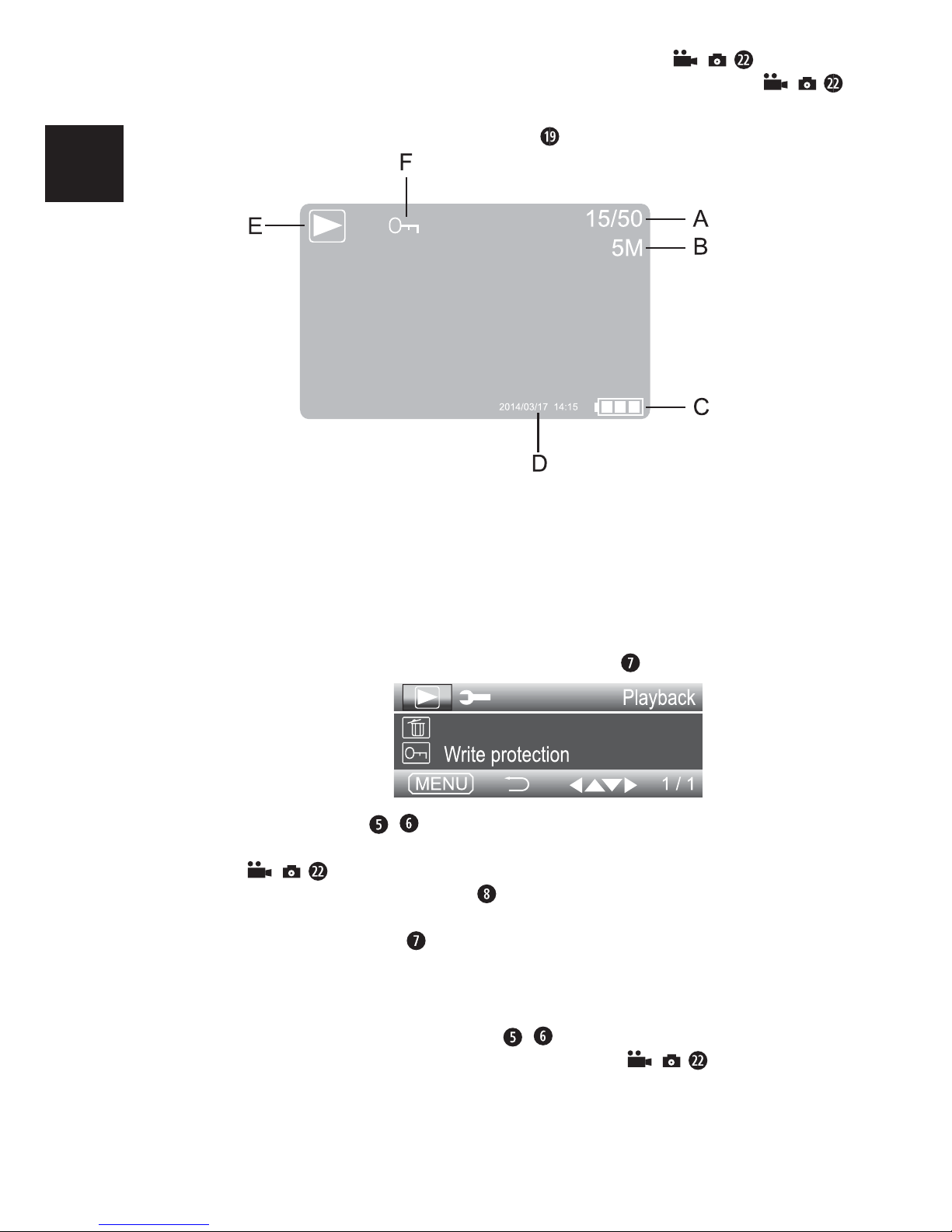

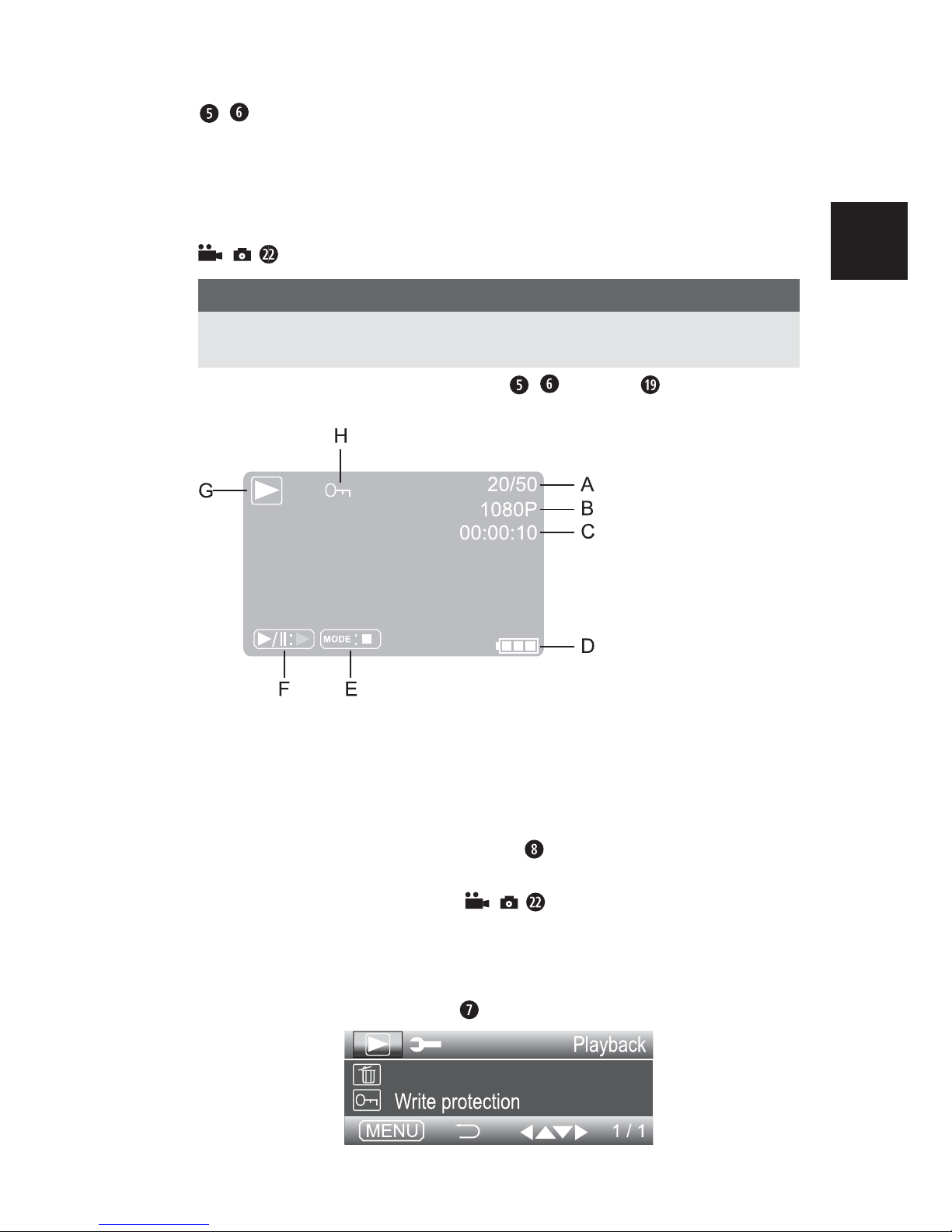

Wiedergabemodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Aufnahmen auf externem Monitor anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Aufnahmen auf einen Computer überspielen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Gerät zurücksetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Sicherungswechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Fehlerbehebung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Fehlerursachen und -behebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Lagerung / Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Lagerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Gerät entsorgen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Hinweise zur Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Importeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

CR 5 A1

Einführung

Informationen zu dieser Bedienungsanleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedie-

nungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie bei Weitergabe oder Verkauf des Produktes an Dritte alle Unterlagen inkl. dieser Bedienungsanleitung mit aus.

Urheberrecht

Diese Dokumentation ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, sowie die

Wiedergabe der Abbildungen, auch im veränderten Zustand ist nur mit schriftlicher Zustimmung des Herstellers gestattet.

Bestimmungsgemäße Verwendung

Dieser Cockpit-Rekorder ist ein Gerät der Informationselektronik und dient zum digitalen Aufzeichnen von Fotos und Videos, speziell während der Fahrt in Kraftfahrzeugen. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Das Gerät ist nicht zur Verwendung in gewerblichen oder industriellen Bereichen vorgesehen. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommener Veränderungen oder Verwendung nicht zugelassener Ersatzteile sind ausgeschlossen. Das Risiko trägt allein der Benutzer.

Verwendete Warnhinweise

In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet:

GEFAHR

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zum Tod oder zu schweren Verletzungen führen.

► Die Anweisungen in diesem Warnhinweis befolgen, um die Gefahr des

Todes oder schwerer Verletzungen von Personen zu vermeiden.

CR 5 A1

WARNUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen führen.

► Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von

Personen zu vermeiden.

ACHTUNG

Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.

Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen.

► Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu

vermeiden.

HINWEIS

►

Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.

Sicherheit

In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät.

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen.

Grundlegende Sicherheitshinweise

Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise:

■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden.

Nehmen Sie ein beschädigtes oder heruntergefallenes Gerät nicht in Betrieb.

■ Bei Beschädigung der Kabel oder Anschlüsse lassen Sie diese von autorisier-

tem Fachpersonal oder dem Kundenservice austauschen.

■ Lassen Sie Reparaturen am Gerät nur von autorisierten Fachbetrieben oder

dem Kundenservice durchführen. Durch unsachgemäße Reparaturen können Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch.

■ Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden.

Nur bei diesen Teilen ist gewährleistet, dass sie die Sicherheitsanforderungen erfüllen.

■ Öﬀ nen Sie niemals das Gerät und nehmen Sie keine Reparaturen daran vor.

CR 5 A1

■ Schützen Sie das Gerät vor Spritz- und Tropfwasser und dem Eindringen von

Flüssigkeiten.

■ Setzen Sie das Gerät nie extremer Hitze oder hoher Luftfeuchtigkeit aus. Dies

gilt insbesondere für eine Lagerung im Auto. Bei längeren Standzeiten und warmer Witterung mit Sonneneinstrahlung entstehen Temperaturen von mehr als 40°C in Innenraum und Handschuhfach. Entfernen Sie elektrische und elektronische Geräte aus dem Fahrzeug.

■ Stellen Sie bei der Montage der Halterung sicher, dass diese keine Behinde-

rung beim Steuern, Bremsen oder für die Einsatzfähigkeit anderer Betriebssysteme des Fahrzeugs (z.B. Airbags) darstellen, oder Ihr Sichtfeld beim Fahren einschränken.

GEFAHR

Platzieren Sie die Halterung nicht im Entfaltungsbereich des Airbags oder in dessen Nähe, da dieser die Halterung im Falle einer Auslösung durch den Innenraum des Fahrzeuges schleudern würde und schwere Verletzungen verursachen kann.

WARNUNG

Die Kamera darf keinesfalls so montiert werden, dass Sie oder andere Insassen im Falle eines Unfalls von der Kamera getroﬀ en werden können. Dies könnte schwerwiegende Verletzungen verursachen.

■ Personen, die aufgrund ihrer körperlichen, geistigen, motorischen oder sen-

sorischen Fähigkeiten nicht in der Lage sind das Gerät sicher zu bedienen, dürfen das Gerät nur unter Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

GEFAHR

Verpackungsmaterialien sind von Kindern fernzuhalten und dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

■ Gestatten Sie Kindern die Benutzung des Gerätes nur unter Aufsicht. Kinder

können mögliche Gefahren nicht immer richtig erkennen.

■ Stellen Sie keine Gegenstände auf das Gerät.

■ Das Gerät nicht in der Nähe von oﬀ enen Flammen (z.B. Kerzen) betreiben.

■ Wenn Sie am Gerät Brandgeruch oder Rauchentwicklung feststellen, trennen

Sie es sofort von der Stromversorgung.

WARNUNG

Der Rauch darf keinesfalls eingeatmet werden, da dieser gesundheitsschädlich ist.

■ Überprüfen Sie regelmäßig, ob der Saugnapf fest mit der Windschutzschei-

be verbunden ist. Dies ist insbesondere in Gegenden wichtig, in denen die Außentemperatur häuﬁ g hohen Schwankungen unterliegt.

CR 5 A1

■ Beachten Sie alle vor Ort geltenden Gesetze. Die Verwendung einer

Cockpitkamera ist in einigen Ländern verboten und ggf. strafbar. Während der Fahrt darf die Kamera nicht bedient werden. Die Verkehrssicherheit muss beim Fahren immer Vorrang haben. Verwenden Sie das Gerät nur, wenn keine Gefahr in irgendeiner Fahrsituation entstehen kann.

■ Im Gerät ist ein Lithium-Ionen Akku verbaut, deshalb darf das Gerät nicht ins

Feuer geworfen werden. Es besteht Explosionsgefahr!

■ Üben Sie keinen Druck auf das Display aus. Sollte es zerbrechen, kann die

Berührung scharfer Kanten zu Verletzungen führen.

Mögliche Verletzung von Rechten Dritter

Bei der Benutzung der Cockpitkamera müssen Sie folgende Hinweise beachten:

Urheberschutz

Grundsätzlich hat jede Person das Recht am eigenen Bild. Nach dem Urheberrechtsgesetz dürfen Bilder ohne Einwilligung der Betroﬀ enen nur dann veröﬀ entlicht werden, wenn die Personen lediglich als Beiwerk neben einer Landschaft oder sonstigen Örtlichkeiten erscheinen. Die Beantwortung der Frage, ob eine Person nur Beiwerk ist, hängt von den Umständen des Einzelfalls ab.

Schutz der Privatsphäre

Die Privatsphäre Anderer darf durch die aufgenommenen Bilder nicht verletzt werden. Richten Sie Ihre Kamera nicht in den Garten oder auf die Eingangstür Ihrer Nachbarwohnung, auch wenn diese Orte aus dem Fahrzeug oder von öﬀ entlichen Standorten aus einsehbar sind. Dies berechtigt nicht zur Veröﬀ entlichung dieser Einsichten.

Personelle Bestimmbarkeit

Eine personelle Bestimmbarkeit liegt vor, wenn festgestellt werden kann, dass eine bestimmte Person zu einer bestimmten Zeit an einem bestimmten Ort war. Die Identiﬁ kation kann dabei auch über ein personenbezogenes Kennzeichen, wie z.B. das Fahrzeugkennzeichen, erfolgen. Eine personelle Bestimmbarkeit von Personen ist unbedingt zu vermeiden.

Überwachungskameras am Arbeitsplatz

Die Überwachung am Arbeitsplatz untersteht in Deutschland besonders strengen Auﬂ agen. Arbeitgeber sollten auf Überwachungskameras am Arbeitsplatz vollständig verzichten, solange eine mögliche Rechtsverletzung nicht vollständig ausgeschlossen werden kann.

Beachten Sie zu möglichen Verletzungen von Rechten Dritter immer die gesetzlichen Bestimmungen des jeweiligen Einsatzlandes. Wegen der möglichen Verletzung von Persönlichkeitsrechten Dritter ist es illegal, Aufnahmen mit Fremden oder Autokennzeichen unautorisiert zu veröﬀ entlichen, z.B. im Internet. Erlaubt ist die Verwendung der Aufnahmen ausschließlich zur Beweisführung nach einem Unfall.

CR 5 A1

Bedienelemente

(Abbildungen siehe Ausklappseite)

Abbildung A:

Verriegelungshebel Halterung mit Saugnapf Rändelschrauben zur dreidimensionalen Arretierung

Abbildung B:

Kameraobjektiv ▲-Taste ▼-Taste MENU-Taste MODE-Taste Mikrofon USB*-Anschluss RESET-Öﬀ nung AV-Anschluss Lautsprecher Infrarot-LEDs

Abbildung C:

Betriebsanzeige Abdeckung Mini-HDMI-Anschluss Micro-SD-Karteneinschub Bildschirm

Abbildung D:

Gewinde zur Aufnahme der Stativhalterung Ein-/Aus-Taste / -Taste zum Starten /Stoppen der Videoaufnahme, zum Auslösen

einer Fotoaufnahme oder Aufrufen von Menüpunkten

Abbildung E:

USB-Buchse zur Stromversorgung über den Kfz-Adapter Betriebsleuchte 12/24 V Kfz-Adapter USB* auf Mini-USB Kabel AV-Kabel (3,5 mm Klinke auf Cinch-Stecker) Schutzgehäuse Bedienungsanleitung

*USB

ist ein eingetragenes Warenzeichen von USB Implementers Forum, Inc.

CR 5 A1

Lieferumfang und Transportinspektion

Bitte prüfen Sie den Lieferumfang (siehe Ausklappseite). Der Lieferumfang besteht aus folgenden Komponenten:

● Cockpit-Rekorder CR5A1

● Schutzgehäuse

● Halterung mit Saugnapf

● USB* auf Mini-USB Kabel

● 12/24 V Kfz-Adapter

● AV-Kabel (3,5 mm Klinke auf Cinch-Stecker)

● Diese Bedienungsanleitung

*USB® ist ein eingetragenes Warenzeichen von USB Implementers Forum, Inc.

♦ Entnehmen Sie alle Teile des Gerätes und die Bedienungsanleitung aus

der Verpackung und prüfen Sie den Lieferumfang auf Vollständigkeit und sichtbare Schäden (siehe Ausklappseite).

♦ Entfernen Sie sämtliches Verpackungsmaterial sowie die Schutzfolien von

Bildschirm und Kameraobjektiv .

HINWEIS

►

Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline (siehe Kapitel Service).

Entsorgung der Verpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar.

Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoﬀ e und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.

HINWEIS

►

Heben Sie wenn möglich die Originalverpackung während der Garantiezeit des Gerätes auf, um das Gerät im Garantiefall ordnungsgemäß verpacken zu können.

CR 5 A1

Inbetriebnahme

Micro-SD-Karte einstecken / entfernen

ACHTUNG

► Installieren und entfernen Sie die Micro-SD-Karte (nicht im Lieferumfang

enthalten) nicht, während das Gerät eingeschaltet ist. Dies kann zu Datenverlust auf der Micro-SD-Karte führen.

♦ Stecken Sie eine Micro-SD-Karte so in den Micro-SD-Karteneinschub ,

dass die goldenen Kontakte in Richtung Display zeigen. Drücken Sie die Micro-SD-Karte soweit hinein, bis sie spürbar einrastet.

♦ Um die Micro-SD-Karte zu entfernen, drücken Sie sanft auf die Kante der

Micro-SD-Karte. Die Micro-SD-Karte wird ein kleines Stück ausgeworfen und kann aus dem Gerät entnommen werden.

HINWEIS

►

Die Kamera verfügt über keinen internen Speicher. Aufnahmen können daher nur mit eingelegter Speicherkarte angefertigt werden.

Aus der folgenden Tabelle können Sie die maximale Aufzeichnungsdauer in Abhängigkeit von der Speicherkapazität der Micro-SD-Karte und der eingestellten Auﬂ ösung entnehmen:

Auﬂ ösung

Speicherkapazität der

Micro-SD-Karte

Ungefähre Aufzeichnungsdauer

1080P

4 GB ca. 0 Std. 19 Min.

8 GB ca. 0 Std. 39 Min. 16 GB ca. 1 Std. 18 Min. 32 GB ca. 2 Std. 08 Min.

720P

4 GB ca. 0 Std. 29 Min.

8 GB ca. 1 Std. 00 Min. 16 GB ca. 1 Std. 58 Min. 32 GB ca. 4 Std. 01 Min.

VGA

4 GB ca. 0 Std. 47 Min.

8 GB ca. 1 Std. 37 Min. 16 GB ca. 3 Std. 11 Min. 32 GB ca. 6 Std. 29 Min.

CR 5 A1

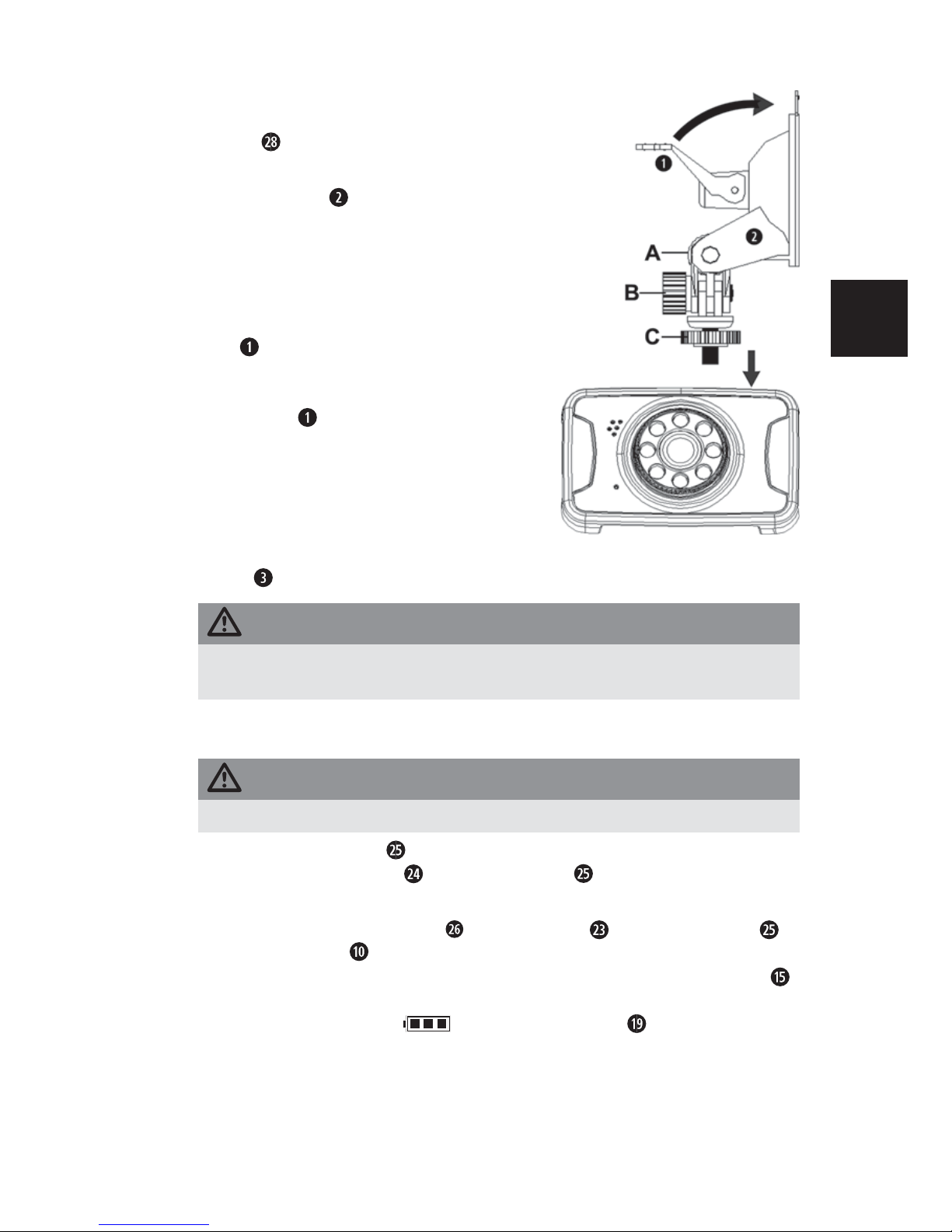

Kamera an der Windschutzscheibe montieren

1) Um den Schutz für die Kamera zu erhöhen, können Sie die Kamera in das Schutzgehäuse

einsetzen und leicht hineindrücken, bis die

Kamera spürbar einrastet.

2) Schrauben Sie die Halterung

in das Gewinde der Kamera ein. Positionieren Sie den Saugnapf an der Windschutzscheibe. Achten Sie darauf, dass der Saugnapf ﬂ ach auﬂ iegt.

3) Setzen Sie den Saugnapf fest auf die Wind schutzscheibe und drücken Sie den Verriegelungshebel

in Richtung der Windschutzscheibe. Dadurch wird ein Unterdruck erzeugt und der Saugnapf fest an die Windschutzscheibe gezogen. Bewegen Sie den Verriegelungshebel entgegengesetzt, um den Saugnapf wieder von der Windschutzscheibe zu lösen.

4) Nachdem Sie die Kamera mit dem Saugnapf an der Windschutzscheibe befestigt haben, lösen Sie nacheinander die Schrauben A - C und justieren die Kamera nach Ihren Wünschen.

5) Sind gewünschte Position und Ausrichtung gefunden, ziehen Sie die Rändelschrauben

wieder handfest an.

ACHTUNG

►

Die Kamera muss so positioniert werden, dass das Sichtfeld des Fahrers immer frei ist.

Stromversorgung herstellen

ACHTUNG

►

Verwenden Sie zur Stromversorgung des Gerätes ausschließlich den mitgelieferten Kfz-Adapter.

1) Schließen Sie den Kfz-Adapter

an die Bordspannung (ZigarettenanzünderBuchse) Ihres Fahrzeugs an. Die Betriebsleuchte am Kfz-Adapter zeigt die Betriebsbereitschaft an, wenn die Bordspannung an der Buchse anliegt.

2) Verbinden Sie das mitgelieferte USB-Kabel

mit der USB-Buchse am Kfz-Adapter und dem USB-Anschluss der Kamera. Sobald die Kamera über die Bordspannung mit Spannung versorgt wird, startet die Videoaufnahme und die Betriebsanzeige blinkt abwechselnd rot und grün. Wenn der interne Geräteakku geladen wird, erscheint das Batterieladesymbol auf dem Bildschirm .

CR 5 A1

ACHTUNG

►

Bei Fahrzeugen, bei denen der Zigarettenanzünder auch bei ausgeschalteter Zündung funktioniert, muss das Gerät nach der Nutzung von der Zigarettenanzünder-Buchse getrennt werden. Anderenfalls kann die Fahrzeugbatterie über einen längeren Zeitraum entladen werden, da das Gerät auch im Ruhezustand Strom aufnimmt. Der Fahrzeugmotor könnte dann nicht mehr gestartet werden.

► Bei Fahrzeugen, in denen der Zigarettenanzünder nicht abgeschaltet wird,

wird auch die Aufnahme nicht automatisch unterbrochen. Schalten Sie in diesem Fall die Kamera manuell ab.

Bedienung und Betrieb

In diesem Kapitel erhalten Sie wichtige Hinweise zu Bedienung und Betrieb des Gerätes.

Ein- und Ausschalten, Einstellungen vornehmen

Drücken Sie die Ein-/Aus-Taste , um das Gerät einzuschalten. Das Kamerabild erscheint auf dem Bildschirm und die Betriebsanzeige leuchtet grün. Das Gerät ist nun in Video-Aufnahmebereitschaft.

Um das Gerät auszuschalten, halten Sie die Ein-/Aus-Taste 3 Sekunden lang gedrückt.

Grundeinstellungen

Setup Menü

Um im Setup-Menü die Grundeinstellung für das Gerät vornehmen zu können, drücken Sie die MENU-Taste gefolgt von der MODE-Taste . Das Setup-Menü öﬀ net sich:

CR 5 A1

Zeit & Datum

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend mit den ▲▼-Tasten

/ auswählen, ob die Aufnahmen mit oder ohne eingeblendetes Datum gespeichert werden. Wählen Sie „Zeit- & Datums-Stempel ein“, um diese Funktion zu aktivieren, oder „Zeit- & Datums-Stempel aus“ um sie zu deaktivieren.

Rufen Sie zum Einstellen des aktuellen Datums „Zeit & Datum einstellen“ auf. Dann stellen Sie mit den ▲▼-Tasten

/ die Jahreszahl des aktuellen Datums ein. Drücken Sie die MODE-Taste , um mit den ▲▼-Tasten / den Monat einzustellen. Drücken Sie die MODE-Taste

, um mit den ▲▼-Tasten / den

Tag einzustellen. Drücken Sie die MODE-Taste

, um mit den ▲▼-Tasten /

die Stundenzahl der aktuellen Uhrzeit einzustellen. Drücken Sie die MODE-Taste

, um mit den ▲▼-Tasten / die Minutenzahl einzustellen. Drücken Sie die MODE-Taste , um mit den ▲▼-Tasten / die Sekundenzahl einzustellen. Drücken Sie die MODE-Taste , um mit den ▲▼-Tasten / das gewünschte Datumsformat einzustellen: Dabei steht „YY/MM/DD“ für die zweistellige Datumsanzeige in der Reihenfolge „Jahr / Monat / Tag“, „MM/DD/YY“ steht für die zweistellige Datumsanzeige in der Reihenfolge „Monat / Tag / Jahr“ und „DD/MM/YY“ steht für die zweistellige Datumsanzeige in der Reihenfolge „Tag / Monat / Jahr“.

Bestätigen Sie Ihre Auswahl mit der

/ -Taste . Anschließend kehrt die

Anzeige zur Liste der Menüpunkte zurück.

Automatische Abschaltung

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend mit den ▲▼-Tasten

/ auswählen, ob sich das Gerät nach „1 Min“, „3 Min“ oder „5 Min“ Inaktivität automatisch abschaltet. Wenn Sie „Aus“ auswählen, wird sich das Gerät nicht automatisch abschalten. Bestätigen Sie Ihre Auswahl mit der / -Taste . Anschließend kehrt die Anzeige dann zur Liste der Menüpunkte zurück.

Aufprall-Sensor (G-Sensor)

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend mit den ▲▼-Tasten

/ die Empﬁ ndlichkeit des eingebauten Aufprall-Sensors auswählen: „Sehr gering“, „Gering“, „Mittel“, „Hoch“ und „Sehr hoch“ stehen zur Auswahl. Diese Funktion schützt die aktuell laufende Video-Aufnahme bei Erkennung einer Erschütterung, die auf ein Unfallereignis schließen lässt, automatisch gegen das Überschreiben in der Endlosschleife. Bestätigen Sie Ihre Auswahl mit der / -Taste . Anschließend kehrt die Anzeige dann zur Liste der Menüpunkte zurück.

Akustisches Signal

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend mit den ▲▼-Tasten

/ auswählen, ob das Gerät das Drücken der Tasten sowie das Ein- und Ausschalten mit akustischen Signalen quittiert („Ein“), oder nicht („Aus“). Bestätigen Sie Ihre Auswahl mit der / -Taste . Anschließend kehrt die Anzeige dann zur Liste der Menüpunkte zurück.

CR 5 A1

Display-Abschaltung

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend mit den ▲▼-Tasten

/ die Zeitspanne auswählen, nach deren Ablauf sich das Display automatisch abschaltet: „1 Min.“, „3 Min.“ und „5 Min.“ stehen dazu zur Auswahl. Wählen Sie „Display immer an“, wenn sich das Display nicht abschalten soll. Um das Display nach der automatischen Abschaltung wieder einzuschalten, drücken Sie eine der ▲▼-Tasten

/ , die MODE-Taste oder

die

/ -Taste .

Sprache

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend mit den ▲▼-Tasten

/ „Englisch“ oder „Deutsch“ als Sprache für die Bildschirmmenüs auswählen. Bestätigen Sie Ihre Auswahl mit der / -Taste . Anschließend kehrt die Anzeige dann zur Liste der Menüpunkte zurück.

Display Symbol Drehung

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend mit den ▲▼-Tasten

/ einstellen, ob die Darstellung der Display-Symbole und der Menüs normal („Aus“) oder um 180° gedreht („Ein“) angezeigt werden sollen. Welche Einstellung hier sinnvoll ist, richtet sich danach, wie Sie die Kamera angebracht haben.

Speicherkarte formatieren

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend mit den ▲▼-Tasten

/ die eingesetzte Micro-SD-Karte formatieren. Bei diesem Prozess gehen sämtliche Daten auf der Micro-SD-Karte unwiederbringlich verloren, auch die gegen Löschen geschützten Dateien. Um die Formatierung durchzuführen, wählen Sie mit den ▲▼-Tasten / „OK“ an und drücken die /

-Taste . Daraufhin wird die Formatierung durchgeführt.

Werkseinstellungen

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend sämtliche Einstellungen des Gerätes auf die Werkseinstellungen zurücksetzen. Wählen Sie mit den ▲▼-Tasten

/ „OK“ aus und bestätigen Sie Ihre Auswahl mit der / -Taste . Anschließend kehrt die Anzeige dann zur Liste der Menüpunkte zurück. Alle zuvor von Ihnen vorgenommenen Einstellungen sind nun auf die Werkseinstellungen zurücksetzt.

Um das Setup-Menü zu schließen, drücken Sie die MENU-Taste

CR 5 A1

Video-Aufnahmebereitschaft

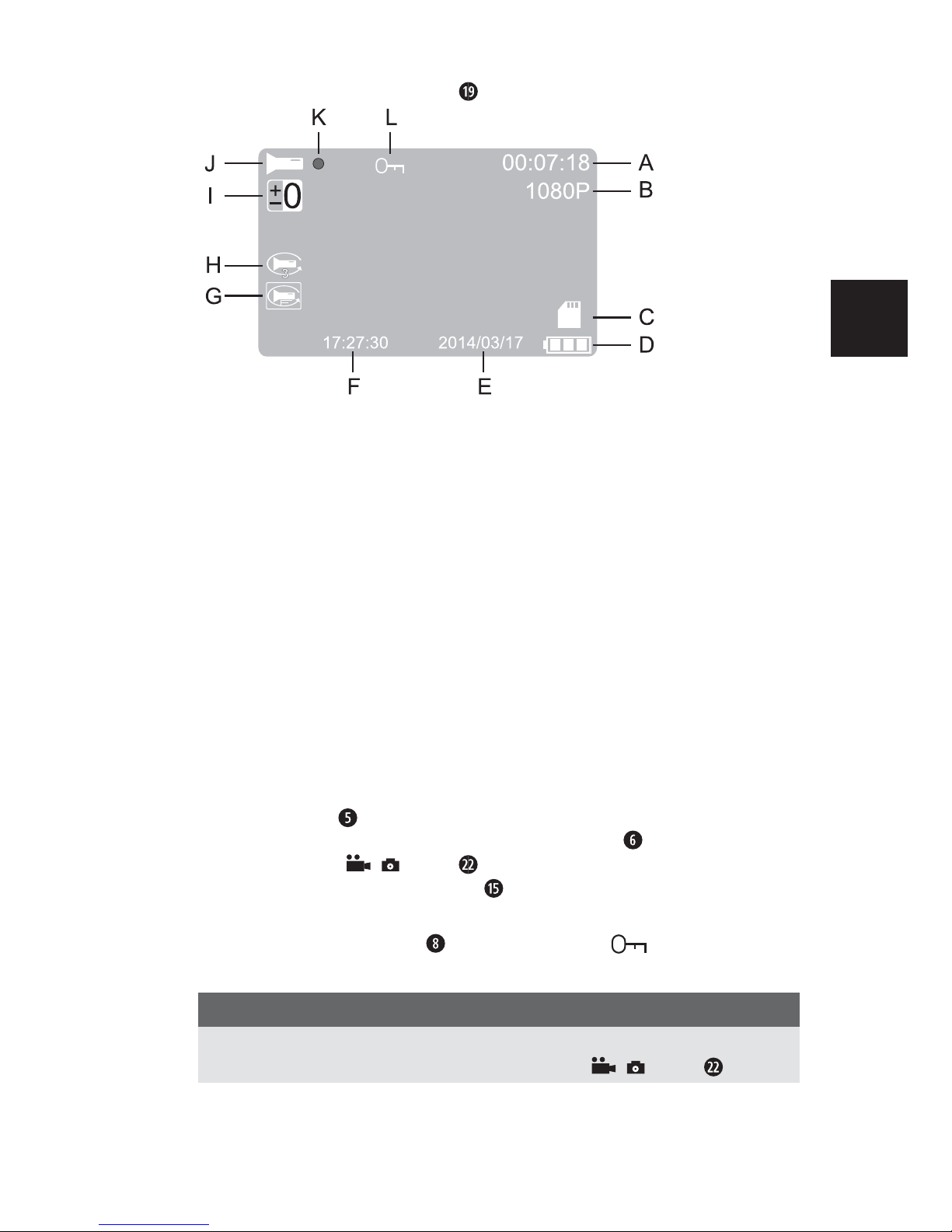

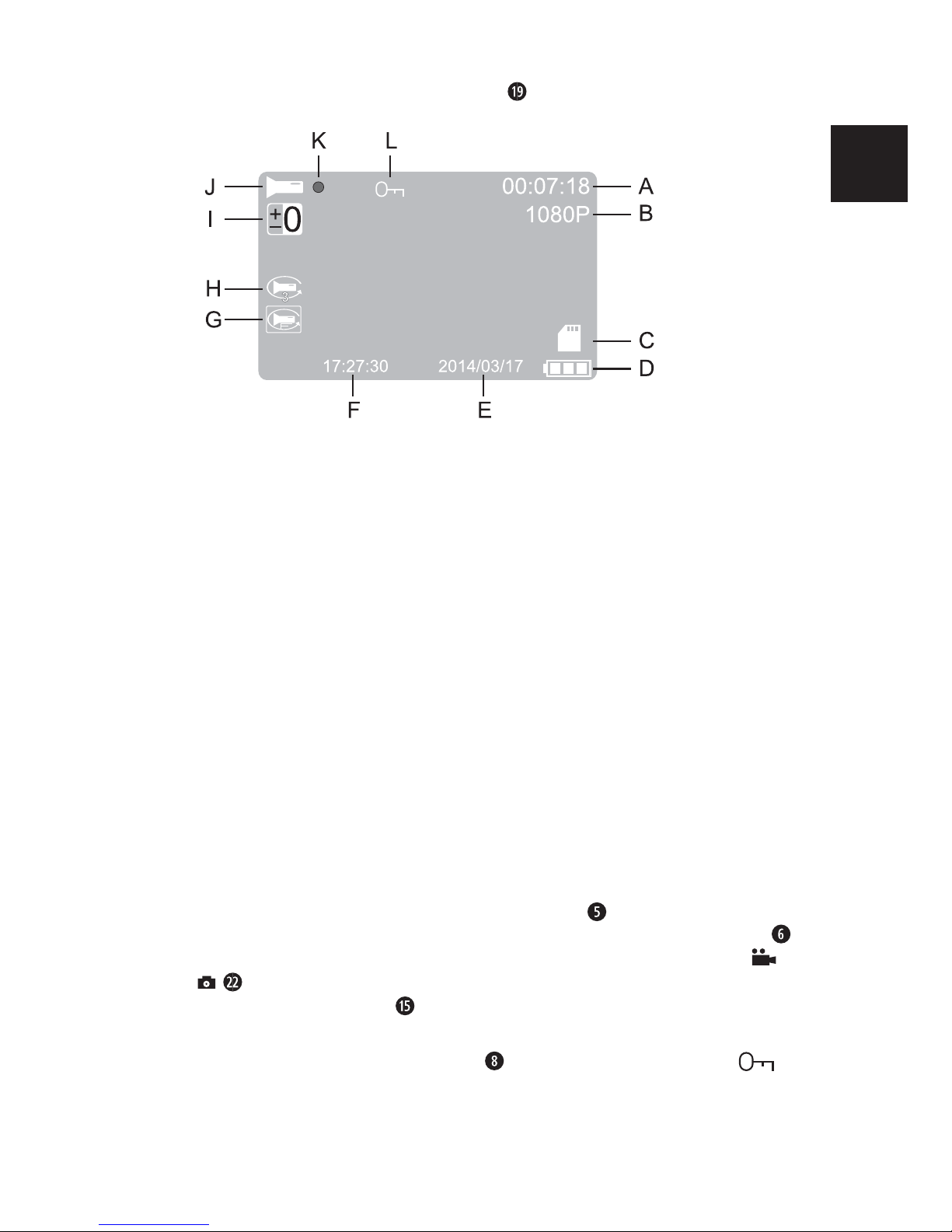

In der Video-Aufnahmebereitschaft zeigt der Bildschirm folgende Übersicht an:

A – Anzeige der Rest-Aufzeichnungsdauer in Abhängigkeit von Auﬂ ösung und

verfügbarem Speicherplatz B – Aktuelle Video-Auﬂ ösung C – Symbol für eingesetzte Micro-SD-Karte D – Ladezustandsanzeige des internen Geräteakkus E – Datumsanzeige (nur bei aktivierter Funktion „Zeit- & Datums-Stempel“) F – Uhrzeitanzeige (nur bei aktivierter Funktion „Zeit- & Datums-Stempel“) G – Symbol für Bewegungserkennung (nur sichtbar, wenn Funktion aktiviert ist) H – Symbol für Aufnahme in Endlosschleife sowie deren Länge in Minuten

(hier 3 Minuten) I – Anzeige für Belichtungskorrektur J – Symbol für Video-Aufnahmebereitschaft K – Roter Punkt blinkt während der Aufnahme L – Symbol für eine gegen Löschen geschützte Datei

Aufnahme starten / beenden

Drücken Sie ggf. wiederholt die ▲-Taste , um das Motiv heranzuzoomen. Halten Sie diese Taste für schnelles Zoomen gedrückt. Mit der ▼-Taste können Sie auf gleiche Weise herauszoomen. Drücken Sie die / -Taste , um die Videoaufnahme zu starten. Während der Videoaufnahme blinkt die Betriebsanzeige grün und rot. Drücken Sie diese Taste erneut, um die Aufnahme zu beenden.

Wenn Sie während der Aufnahme die MODE-Taste

drücken, erscheint das

-Symbol und aktuelle Aufnahme wird gegen Löschen geschützt.

HINWEIS

►

Sobald die Kamera über das Kfz-Bordnetz versorgt wird, startet die Aufnahme. Um die Aufnahme dann zu beenden, drücken Sie die / -Taste .

CR 5 A1

Wenn Sie in der Video-Aufnahmebereitschaft die MENU-Taste drücken, öﬀ net sich das folgende Menü:

Mit den ▲▼-Tasten / können Sie den Auswahlbalken auf den gewünschten Eintrag verschieben und diese Menüfunktion dann mit der / -Taste aufrufen. Um einen aufgerufenen Menüpunkt ohne Änderung wieder zu verlassen, drücken Sie die MODE-Taste . Unten rechts wird die aktuelle Menütafel sowie die Gesamtzahl der Menütafeln angezeigt. Wenn der unterste Menüeintrag auf einer Menütafel angewählt ist, auf die noch eine weitere Tafel folgt, drücken Sie die ▼ Taste , um zum ersten Eintrag auf der folgenden Menütafel zu springen. Um das Menü zu schließen, drücken Sie die MENU-Taste .

Auﬂ ösung

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend die VideoBildgröße festlegen: „1920x1080P (HD)“, „1280 x 720P“ und „640 x 480P“ stehen zu Auswahl. Wählen Sie mit den ▲▼-Tasten

/ die gewünschte Auﬂ ösung aus und bestätigen Sie Ihre Auswahl mit der / -Taste , um dann zur Liste der Menüpunkte zurückzukehren.

Belichtung

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend die VideoBelichtung in drei Schritten nach oben (von +1 bis +3, heller), bzw. nach unten (von -1 – -3, dunkler) korrigieren. In der Einstellung „0“ ﬁ ndet keine Belichtungskorrektur statt. Wählen Sie mit den ▲▼-Tasten

/ die gewünschte Video-

Belichtungskorrektur aus und bestätigen Sie Ihre Auswahl mit der / -Taste

, um dann zur Liste der Menüpunkte zurückzukehren.

Video Länge

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend die Dauer der Endlosschleife für die Videoaufnahme festlegen: „3 Min“, „5 Min“, „10 Min“ oder „Aufnahme-Schleife aus“ stehen zu Auswahl. Wählen Sie mit den ▲▼-Tasten

/ den gewünschten Wert für die Loop-Aufnahme aus und bestätigen Sie Ihre Auswahl mit der / -Taste , um dann zur Liste der Menüpunkte zurückzukehren.

Bedenken Sie dabei, dass die verwendete Micro-SD-Karte in Abhängigkeit von der eingestellten Video-Bildgröße eine ausreichende Kapazität haben muss, um die gewünschte Dauer der Endlosschleife erreichen zu können. Wenn Sie „Aufnahme-Schleife aus“ wählen, endet die Aufnahme bei Erreichen der Kapazitätsgrenze der Micro-SD-Karte. Wenn das Ende der Aufnahme erreicht wird, beginnt das Gerät eine neue Aufnahme mit der eingestellten Länge.

CR 5 A1

Reicht die Kapazität der eingesetzten Speicherkarte nicht für die eingestellte Dauer der Endlosschleife, wird die Aufnahme abgebrochen. Verringern Sie dann die Dauer der Endlosschleife oder verwenden Sie eine Speicherkarte mit größerer Kapazität.

Bewegungserkennung (Motion-Detection)

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend diese Funktion mit den ▲▼-Tasten

/ ein- oder ausschalten. Bestätigen Sie Ihre Auswahl mit

der / -Taste , um dann zur Liste der Menüpunkte zurückzukehren. Bei eingeschalteter Funktion beendet das Gerät die Videoaufnahme automatisch,

wenn keine bewegten Bilder mehr aufgezeichnet werden. Registriert das Gerät wieder Bewegungen, beginnt das Gerät automatisch mit einer neuen Aufnahme. Bei ausgeschalteter Funktion unterbricht das Gerät die Aufnahme nicht, wenn Bewegungen ausbleiben.

HINWEIS

►

Diese Funktion sollten Sie nur aktivieren, während das Fahrzeug geparkt steht, um z.B. einen Aufbruchsversuch oder ein gegnerisches Fahrzeug nach einer Kollision automatisch zu ﬁ lmen.

► Die erste Aufnahme muss auch bei eingeschalteter Funktion manuell gestartet

werden.

Tonaufnahme

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend die Audioaufnahme über das eingebaute Mikrofon mit den ▲▼-Tasten

/ ein- oder ausschalten. Bestätigen Sie Ihre Auswahl mit der / -Taste , um dann zur Liste der Menüpunkte zurückzukehren.

CR 5 A1

Foto-Aufnahmebereitschaft

Bei geschlossenem Menü drücken Sie in der Video-Aufnahmebereitschaft die MODE-Taste

, um in die Foto-Aufnahmebereitschaft umzuschalten. Das Gerät

zeigt dann folgende Übersicht auf dem Bildschirm :

A – Anzeige der Fotoanzahl, die in Abhängigkeit von Auﬂ ösung und verfügbarem

Speicherplatz noch aufgenommen werden können B – Aktuelle Foto-Auﬂ ösung C – Symbol für eingesetzte Micro-SD-Karte D – Ladezustandsanzeige des internen Geräteakkus E – Datumsanzeige (nur bei aktivierter Funktion „Zeit- & Datums-Stempel“) F – Uhrzeitanzeige (nur bei aktivierter Funktion „Zeit- & Datums-Stempel“) G – Symbol für Selbstauslöser (hier 5 Sekunden; nur sichtbar, wenn Funktion

aktiviert ist) H – Symbol für Belichtungskorrektur I – Anzeige für Foto-Aufnahmebereitschaft J – Anzeige für Serienbildfunktion (nur sichtbar, wenn Funktion aktiviert ist)

Foto aufnehmen

Wenn Sie in der Foto-Aufnahmebereitschaft die MENU-Taste

drücken, öﬀ net

sich das folgende Menü:

CR 5 A1

drücken Sie die MODE-Taste . Unten rechts wird die aktuelle Menütafel sowie die Gesamtzahl der Menütafeln angezeigt. Wenn der unterste Menüeintrag auf einer Menütafel angewählt ist, auf die noch eine weitere Tafel folgt, drücken Sie die ▼ Taste

, um zum ersten Eintrag auf der folgenden Menütafel zu springen.

Um das Menü zu schließen, drücken Sie die MENU-Taste

Auﬂ ösung

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend mit den ▲▼-Tasten

/ die gewünschte Größe für die Fotos einstellen: „12MP (interp.*)“, „7MP (interp.*)“, „5MP“, „3MP“, „2MP“, „1,3MP“ oder „0,3MP“ stehen zu Auswahl. „MP“ steht dabei für Mega-Pixel, z.B. erzeugt die Einstellung „5MP“ ein Bild von 2592 × 1944 Pixel, was ungefähr 5 Millionen Pixeln entspricht. Je größer die Bilder sind, umso höher ist die Detaildichte. Jedoch erreicht die Micro-SD-Karte bei hoher Fotogröße eher ihre Kapazitätsgrenze. Bestätigen Sie Ihre Auswahl mit der

/ -Taste , um dann zur Liste der Menüpunkte

zurückzukehren. * Interpolation = rechnerische Erhöhung der Bildpunktemenge

Belichtung

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend die FotoBelichtung in drei Schritten nach oben (von +1 bis +3, heller), bzw. nach unten (von –1 bis –3, dunkler) korrigieren. Wählen Sie mit den ▲▼-Tasten

/ die gewünschte Foto-Belichtungskorrektur aus und bestätigen Sie Ihre Auswahl mit der / -Taste , um dann zur Liste der Menüpunkte zurückzukehren.

3 Fotos in Serie

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend mit den ▲▼-Tasten

/ diese Funktion zur Aufnahme von 3 Fotos in schneller Folge

ein- oder ausschalten. Bestätigen Sie Ihre Auswahl mit der

/ -Taste , um

dann zur Liste der Menüpunkte zurückzukehren.

Selbstauslöser

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend mit den ▲▼-Tasten

/ eine Auslöseverzögerung von 2, 5 oder 10 Sekunden einstellen. Das Bild wird dann erst mit der eingestellen Verzögerung nach Drücken der / -Taste aufgenommen. Wählen Sie „Direktaufnahme“, um die Auslöseverzögerung zu deaktivieren. Bestätigen Sie Ihre Auswahl mit der /

-Taste , um dann zur Liste der Menüpunkte zurückzukehren.

Wiedergabemodus

Bei geschlossenem Menü drücken Sie in der Foto-Aufnahmebereitschaft die MODE-Taste , um in den Wiedergabemodus umzuschalten. Mit den ▲/▼-Tasten

/ können Sie durch die gespeicherten Aufnahmen schalten. Wenn Sie ein Foto anwählen und die / -Taste drücken, werden alle gespeicherten Fotos in einer endlosen Diashow angezeigt. Drücken Sie die

/ -Taste erneut, um die Diashow zu beenden. Wenn Sie ein Video anwählen und die / -Taste drücken, wird das Video wiedergegeben.

CR 5 A1

Wenn Sie ein Foto anwählen, zeigt der Bildschirm diese Übersicht an:

A – Anzeige der aktuellen Aufnahmenummer / Gesamtzahl der Aufnahmen B – Auﬂ ösung des gerade angewählten Fotos C – Ladezustandsanzeige des internen Geräteakkus D – Datums- / Zeitstempel E – Symbol für den Wiedergabemodus F – Symbol für eine gegen Löschen geschützte Datei

Wenn Sie jetzt die MENU-Taste

drücken, öﬀ net sich das folgende Menü:

Mit den ▲▼-Tasten / können Sie den Auswahlbalken auf den gewünschten Eintrag verschieben und diese Menüfunktion dann mit der

/ -Taste aufrufen. Um einen aufgerufenen Menüpunkt ohne Änderung wieder zu verlassen, drücken Sie die MODE-Taste . Unten rechts wird die aktuelle Menütafel sowie die Gesamtzahl der Menütafeln angezeigt. Um das Menü zu schließen, drücken Sie die MENU-Taste

Löschen

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend mit den ▲▼-Tasten

/ das gerade angewählte Bild löschen („Diese Datei löschen“), „Alle Dateien löschen“ oder „Abbrechen“. Bestätigen Sie Ihre Auswahl mit der

/ -Taste . Wenn Sie die nachfolgende Sicherheitsabfrage mit „OK“ bestätigen, wird die gewählte Löschfunktion ausgeführt und das Menü geschlossen. Sollte hingegen „Die Datei ist schreibgeschützt“ angezeigt werden, müssen Sie zunächst mit der im Abschnitt „Schreibschutz“ beschriebenen Funktion den Schutz aufheben.

CR 5 A1

Schreibschutz

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend mit den ▲▼-Tasten

/ auswählen, ob die gerade angewählte Datei gegen Löschen geschützt werden soll („Diese Datei schreibschützen“), der Schutz der gerade angewählte Datei aufgehoben werden soll („Diese Datei entsperren“), alle Dateien gegen Löschen geschützt werden sollen („Alle Dateien schreibschützen“) oder der Schutz aller Dateien gegen Löschen aufgehoben werden soll („Alle Dateien entsperren“). Bestätigen Sie Ihre Auswahl mit der

/ -Taste . Anschließend

kehrt die Anzeige dann zur Liste der Menüpunkte zurück.

HINWEIS

►

Die Anwendung dieser Funktionen auf eine Vielzahl von Dateien kann einige Sekunden dauern.

Wenn Sie mit den ▲/▼-Tasten

/ ein Video anwählen, zeigt der Bildschirm

diese Übersicht an:

A – Anzeige der aktuellen Aufnahmenummer / Gesamtzahl der Aufnahmen B – Auﬂ ösung des gerade angewählten Videos C – Dauer des Videos D – Ladezustandsanzeige des internen Geräteakkus E – Funktionssymbol für die MODE-Taste

: Video- bzw. Fotowiedergabe stoppen

F – Funktionssymbol für die / -Taste : Video- bzw. Fotowiedergabe

starten / anhalten G – Symbol für den Wiedergabemodus H – Symbol für eine gegen Löschen geschützte Datei Wenn Sie jetzt die MENU-Taste

drücken, öﬀ net sich das folgende Menü:

CR 5 A1

Mit den ▲▼-Tasten / können Sie den Auswahlbalken auf den gewünschten Eintrag verschieben und diese Menüfunktion dann mit der

/ -Taste aufrufen. Um einen aufgerufenen Menüpunkt ohne Änderung wieder zu verlassen, drücken Sie die MODE-Taste . Um das Menü zu schließen, drücken Sie die MENU-Taste

Löschen

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend mit den ▲▼-Tasten

/ das gerade angewählte Video löschen („Diese Datei löschen“), „Alle Dateien löschen“ oder „Abbrechen“. Bestätigen Sie Ihre Auswahl mit der / -Taste . Wenn Sie die nachfolgende Sicherheitsabfrage mit „OK“ bestätigen, wird die gewählte Löschfunktion ausgeführt und das Menü geschlossen. Sollte hingegen „Die Datei ist schreibgeschützt“ angezeigt werden, müssen Sie zunächst mit der im Abschnitt „Schreibschutz“ beschriebenen Funktion den Schutz aufheben.

Schreibschutz

Wenn Sie diese Menüfunktion aufrufen, können Sie anschließend mit den ▲▼-Tasten

HINWEIS

►

Die Anwendung dieser Funktionen auf eine Vielzahl von Dateien kann einige Sekunden dauern.

Aufnahmen auf externem Monitor anzeigen

HINWEIS

►

Die Kamera kann das Videobild an einen externen Monitor bzw. an den Video-Eingang eines Fernsehgerätes übertragen. Bitte beachten Sie hierzu auch die Anleitung des jeweiligen Wiedergabegerätes.

♦ Schließen Sie dazu einen geeigneten Monitor über das beiliegende AV-

Kabel an den AV-Anschluss an. Bei dieser Anschlussart wird auch das Live-Bild der Kamera übertragen.

♦ Alternativ können Sie auch die Abdeckung zur Seite klappen und den

Mini-HDMI-Anschluss der Kamera über ein Mini-HDMI-Kabel (nicht mitgeliefert) mit einem geeigneten Monitor verbinden. Bei dieser Anschlussart werden nur gespeicherte Videos übertragen. Das eingebaute Display wird dann abgeschaltet und nur die grüne Betriebsanzeige leuchtet.

♦ Starten Sie die Wiedergabe.

CR 5 A1

Aufnahmen auf einen Computer überspielen

Stecken Sie den Mini-USB-Stecker des mitgelieferten USB-Kabels in den

-Anschluss der Kamera und den USB-Stecker in einen freien USB-Anschluss eines eingeschalteten Computers. Dieser erkennt das Gerät nun als „Massenspeicher“, dann verbindet sich die Kamera mit dem Computer und anschließend erscheint der Inhalt der Micro-SD-Karte in der Kamera als neues Laufwerk im Computer. Führen Sie dann die gewünschten Dateioperationen durch.

Gerät zurücksetzen

Funktioniert das Gerät nicht wie in dieser Anleitung beschrieben oder reagiert es nicht auf Ihre Bedienung, drücken Sie mit einem spitzen Gegenstand, z.B. einer Büroklammer, vorsichtig auf den Schalter hinter der RESET-Öﬀ nung

Gehäuse, um es neu zu starten.

Sicherungswechsel

Im Kfz-Adapter beﬁ ndet sich eine Sicherung. Sollte das Gerät nicht funktionieren, könnte die Sicherung defekt sein. Dann wechseln Sie diese gegen eine Ersatzsicherung gleichen Typs aus (siehe auch Kapitel Technische Daten).

♦ Ziehen Sie dazu den Kfz-Adapter aus der Zigarettenanzünder-Buchse. ♦ Öﬀ nen Sie den Kfz-Adapter , indem Sie den geriﬀ elten Schraubeinsatz

♦ Jetzt nehmen Sie die Steckerspitze (B) von der Sicherung (A) ab, nehmen

die Sicherung (A) heraus und legen sie zur Seite.

♦ Setzen Sie nun die neue Sicherung in den Kfz-Adapter ein, setzen die

Steckerspitze (B) auf das leicht herausragende Ende der Sicherung auf und drehen den zuvor herausgenommenen Schraubeinsatz (C) wieder ein.

HINWEIS

►

Funktioniert das Gerät weiterhin nicht, oder brennt die neue Sicherung auch gleich wieder durch, liegt ein Gerätedefekt vor. Wenden Sie sich dann an die Service-Hotline (siehe Kapitel Service).

CR 5 A1

Reinigung

ACHTUNG

Beschädigung des Gerätes!

► Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät

eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.

■ Reinigen Sie die Oberﬂ ächen des Gerätes mit einem weichen, trockenen

Tuch. Verwenden Sie bei hartnäckigen Verschmutzungen handelsübliche Spülmittel und Wasser. Achten Sie darauf, dass kein Wasser ins Gerät eindringt.

Fehlerbehebung

In diesem Kapitel erhalten Sie wichtige Hinweise zur Störungslokalisierung und Störungsbehebung. Beachten Sie die Hinweise, um Gefahren und Beschädigungen zu vermeiden.

WARNUNG

Beachten Sie die folgenden Sicherheitshinweise, um Gefahren und Sachschäden zu vermeiden:

► Reparaturen an Elektrogeräten dürfen nur von Fachleuten durchgeführt werden,

die vom Hersteller geschult sind. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer und Schäden am Gerät entstehen.

Fehlerursachen und -behebung

Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen:

Fehler

Mögliche Ursache

Behebung

Die Kamera funktioniert nicht über den eingebauten Akku.

Der Akku ist erschöpft.

Laden Sie den eingebauten Akku durch einen mit dem

-Anschluss des Gerätes verbundenen und eingeschalteten Computer oder das Bordnetz eines Kraftfahrzeuges auf.

Die Kamera funktioniert nicht im Kraftfahrzeug.

Die Fahrzeugbatterie ist erschöpft.

Laden Sie die Fahrzeugbatterie auf.

Die Sicherung im KfZ-Adapter ist defekt.

Ersetzen Sie die Sicherung (siehe Kapitel Sicherungswechsel).

CR 5 A1

Fehler

Mögliche Ursache

Behebung

Die Kamera nimmt während der Fahrt nicht ordnungsgemäß auf.

Es kommt zu Störungen mit dem eingebauten Bewegungssensor.

Aktivieren Sie den eingebauten Bewegungssensor (Funktion „Bewegungserkennung“ im Setup-Menü) nur bei geparktem Fahrzeug.

Erhöhen Sie die Empﬁ ndlichkeit des Bewegungssensors.

Das Gerät reagiert nicht oder nicht wie erwartet auf Ihre Bedienung.

Es liegt eine Störung vor.

Drücken Sie mit einem schmalen Gegenstand vorsichtig auf den Schalter hinter der RESET-Öﬀ nung

im Gehäuse, um

es neu zu starten.

Der Saugnapf hält nicht. Die benutzte

Oberﬂ äche ist nicht sauber.

Reinigen Sie die Oberﬂ äche. Sie können die Saugleistung auch erhöhen, indem Sie den Saugnapf anfeuchten.

HINWEIS

►

Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst.

CR 5 A1

Lagerung / Entsorgung

Lagerung

Sollten Sie das Gerät längere Zeit nicht benutzen, lagern Sie es an einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung. In diesem Falle sollten Sie den eingebauten Akku von Zeit zu Zeit auﬂ aden.

Gerät entsorgen

Das nebenstehende Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Hausmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoﬀ höfen oder Entsorgungsbetrieben abgeben müssen.

Der integrierte Akku kann nicht entnommen werden.

Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.

Weitere Informationen erhalten Sie bei Ihrem lokalen Entsorger oder der Stadtbzw. Gemeindeverwaltung.

Anhang

Hinweise zur Konformitätserklärung

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der europäischen Richtlinie für elektromagnetische Verträglichkeit 2004/108/EC sowie der RoHSRichtlinie 2011/65/EU. Die vollständige Original-Konformitätserklärung ist beim Importeur erhältlich.

CR 5 A1

Technische Daten

Cockpit Recorder

Betriebsspannung

5V

, über integrierten Lithium-Ionen-Akku

(3,7V/350mAh) oder USB-Anschluss

Eingangsspannung des KfZ-Adapters

12V/24V

, max. 700mA über Kfz-Bordnetz

Sicherung des KfZAdapters

T2AL / 250V

Ausgangsspannung des KfZ-Adapters

5V

,1A

Speichermedium

Micro-SD-Karte, FAT-Dateisystem, Karten bis zu

einer Größe von 32GB werden unterstützt

Bildschirm

2,7“ TFT Farb-LC-Display

(ca. 6,8 cm Bilddiagonale)

Foto Auﬂ ösungen

5 MPixel, 3 MPixel, 2 MPixel, 1,3 MPixel,

0,3 MPixel (7 MPixel und 12 MPixel interpoliert)

Foto-Aufnahmeformat JPEG

Video-Auﬂ ösungen

Auﬂ . 1: 1920 x 1080 Pixel / Bildrate 25 fps

(Daten: 1 GB / 5 min.)

Auﬂ . 2: 1280 x 720 Pixel, Bildrate 30 fps

Auﬂ . 3: 640 x 480 Pixel, Bildrate 30 fps

Video-Aufnahmeformat AVI

Aufnahmewinkel

horizontal

59° Video 1920 x 1080 82° Foto 2592 x 1944

vertikal

30° Video 1920 x 1080 56° Foto 2592 x 1944

Winkel Saugnapfhalterung

frontal um ca. 156° neigbar

seitlich um ca. 153° schwenkbar

Betriebstemperatur 15 bis 40°C

Lagertemperatur 5 bis 40°C

Feuchtigkeit (keine Kondensation)

5 bis 75 %

Abmessungen (B x T x H)

ca. 7,5 × 4,8 x 3,2 cm

Gewicht Kamera ca. 67 g, Komplett-Set ca. 310 g

CR 5 A1

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

HINWEIS

►

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriﬀ en, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile.

Eventuell schon beim Kauf vorhandene Schäden und Mängel sowie fehlende Teile müssen sofort nach dem Auspacken gemeldet werden.

Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpﬂ ichtig.

Service

Service Deutschland

Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de

IAN 47583

Service Österreich

Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at

IAN 47583

Service Schweiz

Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch

IAN 47583

Erreichbarkeit Hotline: Montag bis Freitag von 8:00 Uhr – 20:00 Uhr (MEZ)

Importeur

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY

www.kompernass.com

CR 5 A1

Table des matières

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Informations relatives à ce mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Droits d'auteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Utilisation conforme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Avertissements utilisés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Consignes de sécurité fondamentales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Violation éventuelle des droits de tierces personnes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Éléments de commande. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Contenu de la livraison et inspection après transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Élimination de l'emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Mise en service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Enﬁ cher / retirer la carte Micro SD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Monter la caméra sur le pare-brise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Raccordement à l'alimentation électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

Utilisation et fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Allumer et éteindre, procéder à des réglages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Réglages de base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Menu Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Attente d'enregistrement vidéo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Démarrer / stopper l'enregistrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

Attente de prise de photo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Prise de photos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Mode lecture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Aﬃ cher les enregistrements sur un moniteur externe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

Copier les enregistrements sur un ordinateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Réinitialiser l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Remplacement des fusibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Dépannage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Causes des pannes et remèdes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Stockage / Mise au rebut. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

Stockage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

Mise au rebut de l'appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

Annexe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

Remarques relatives à la déclaration de conformité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Service après-vente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Importateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

CR 5 A1

Introduction

Informations relatives à ce mode d'emploi

Toutes nos félicitations pour l'achat de votre nouvel appareil. Ainsi, vous venez d'opter pour un produit de grande qualité. Le mode d'emploi

fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'usage et la mise au rebut. Avant l'usage du produit, veuillez vous familiariser avec toutes les consignes d'utilisation et de sécurité. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus. Lors de la transmission ou de la vente du produit, remettez tous les documents y compris ce mode d'emploi.

Droits d'auteur

Cette documentation est protégée par des droits d'auteur. Toute reproduction ou réimpression, même partielle, y compris la reproduction des

illustrations, même modiﬁ ées, n'est autorisée qu'avec l'accord écrit du fabricant.

Utilisation conforme

Cette caméra embarquée de voiture est un appareil électronique d'information et sert à l'enregistrement numérique de photos et de vidéos, spécialement durant la conduite dans des véhicules. Tout usage autre ou dépassant ce cadre est réputé non conforme. Cet appareil n'est pas conçu pour être utilisé dans des contextes commerciaux ou industriels. Les prétentions de toute nature pour dommages résultant d'un usage non conforme, de réparations inappropriées, de modiﬁ cations réalisées sans autorisation ou du recours à des pièces de rechange non autorisées sont exclues. L'utilisateur assume seul la responsabilité des risques encourus.

Avertissements utilisés

Les avertissements suivants sont utilisés dans ce mode d'emploi:

DANGER

Un avertissement à ce niveau de danger signale une situation dangereuse menaçante.

Si la situation dangereuse ne peut être écartée, elle peut entraîner des blessures graves, voire mortelles.

► Il faut impérativement suivre les instructions de cet avertissement pour ne

pas créer un danger de blessures graves, voire mortelles.

CR 5 A1

AVERTISSEMENT

Un avertissement de ce niveau de danger signale une situation potentiellement dangereuse.

Au cas où la situation dangereuse ne peut être écartée, cela peut entraîner des blessures.

► Il faut suivre les instructions signalées par cet avertissement, pour éviter

que des personnes ne se blessent.

ATTENTION

Un avertissement de ce niveau de danger signale un risque de dégâts matériels.

Si la situation dangereuse ne peut pas être écartée, elle risque d'entraîner des dégâts matériels.

► Il faut suivre les instructions stipulées dans cet avertissement pour éviter tous

dégâts matériels.

REMARQUE

►

Une remarque contient des informations supplémentaires facilitant le maniement de l'appareil.

Sécurité

Ce chapitre contient des consignes de sécurité importantes visant la manipulation de l'appareil.

Cet appareil est conforme aux consignes de sécurité prescrites. Tout usage non conforme peut entraîner des dommages corporels et des dégâts matériels.

Consignes de sécurité fondamentales

Veuillez vous conformer aux consignes de sécurité ci-après aﬁ n de garantir une utilisation en toute sécurité de l'appareil:

■ avant d'utiliser l'appareil, vériﬁ ez que celui-ci ne présente aucun dégât extérieur

visible. Ne mettez pas en service un appareil endommagé ou qui a chuté.

■ Si les ﬁ ls ou les raccordements sont endommagés, faites-les remplacer par

le personnel technique agréé ou le service après-vente.

■ Conﬁ ez les réparations de l'appareil exclusivement à des entreprises agréées

ou au service après-vente. Toute réparation non conforme peut entraîner des risques pour l'utilisateur. À cela s'ajoute l'annulation de la garantie.

■ Les pièces défectueuses doivent être remplacées impérativement par des

pièces de rechange d'origine. En eﬀ et, seules ces pièces garantissent la satisfaction des critères de sécurité.

■ N'ouvrez jamais l'appareil et n'eﬀ ectuez aucune réparation.

CR 5 A1

■ Protégez l'appareil de la projection ou des gouttes d'eau et de la pénétration

de liquides.

■ N'exposez jamais l'appareil à des chaleurs extrêmes ou à une humidité de

l'air élevée. Ceci vaut en particulier s'il est entreposé dans une voiture. Lors d'une immobilisation prolongée et par temps chaud avec fort ensoleillement, des températures supérieures à 40°C règnent dans l'habitacle et la boîte à gants. Retirez les appareils électriques et électroniques du véhicule.

■ Lors du montage du support, assurez-vous que ce dernier ne constitue pas un

obstacle à la conduite, au freinage ou à la capacité d'utilisation d'autres systèmes d'exploitation du véhicule (par ex. les airbags), ou qu'ils ne restreignent pas votre champ de vision lors de la conduite.

DANGER

Ne placez pas le support dans la zone de déploiement de l'airbag ou à proximité de celui-ci, ce dernier éjectant le support dans l'habitacle du véhicule en cas de déclenchement; ce qui peut entraîner de graves blessures.

AVERTISSEMENT

La caméra ne doit en aucun cas être montée de manière à vous blesser, vous ou les autres passagers, en cas d'accident. Ceci peut entraîner des blessures graves.

■ Toute personne qui, en raison de ses capacités corporelles, mentales motrices

ou sensorielles, n'est pas capable d'utiliser l'appareil en toute sécurité, devra uniquement utiliser l'appareil sous la surveillance ou l'encadrement d'une personne responsable de sa sécurité.

DANGER

Les matériaux d'emballage doivent être tenus éloignés des enfants et ne doivent pas être utilisés pour jouer. Il y a risque d'étouﬀ ement.

■ L'utilisation de l'appareil par les enfants est autorisée uniquement sous

surveillance. Les enfants ne sont pas toujours en mesure de reconnaître les dangers potentiels.

■ Évitez de poser des objets sur l'appareil.

■ N'utilisez pas l'appareil à proximité de ﬂ ammes nues (par ex. des bougies).

■ Si vous constatez une odeur de brûlé ou un développement de fumée sur

l'appareil, débranchez-le immédiatement de l'alimentation électrique.

AVERTISSEMENT

► La fumée ne doit en aucun cas être inhalée, car elle est nocive pour la santé.

■ Vériﬁ ez régulièrement si la ventouse est bien reliée avec le pare-brise. Ceci

est particulièrement important dans les régions dans lesquelles la température extérieure est soumise à des oscillations importantes fréquentes.

CR 5 A1

■ Respectez toutes les législations locales en vigueur. L'utilisation d'une caméra

d'habitacle est interdite et le cas échéant peut être sanctionné dans certains pays. La caméra ne doit pas être manipulée durant la conduite. La sécurité routière doit toujours être une priorité lors de la conduite. Utilisez l'appareil uniquement lorsqu'aucun danger ne peut survenir dans n'importe quelle situation de conduite.

■ L'appareil comporte une batterie lithium-ion, ce qui explique qu'il ne faut pas

le jeter au feu. Risque d'explosion!

■ N'exercez aucune pression sur l'écran. S'il venait à se briser, le contact avec

les arêtes aiguës peut entraîner des blessures.

Violation éventuelle des droits de tierces personnes

Lors de l'utilisation de la caméra d'habitacle, il convient de respecter les indications suivantes:

Protection des droits d'auteur

Foncièrement chaque personne détient les droits de sa propre image. Conformément à la loi régissant les droits d'auteur, les images ne peuvent être publiées sans l'autorisation des personnes concernées que lorsque les personnes apparaissent comme rajout à côté d'un paysage ou d'autres endroits. La réponse à la question de savoir si une personne est simplement un rajout dépend des circonstances de chaque cas individuel.

Protection de la sphère privée

La sphère privée de tierces personnes ne doit pas être violée par les photos prises. Ne dirigez pas votre caméra dans le jardin ou sur la porte d'entrée de l'appartement voisin, même si ces lieux sont visibles depuis votre véhicule ou des emplacements publics. Ceci ne vous autorise pas à rendre ces vues publiques.

Traçabilité personnelle

Une traçabilité personnelle est donnée lorsqu'il est possible de constater qu'une certaine personne était présente à un certain moment dans un certain lieu. L'identiﬁ cation peut également avoir lieu avec un signe distinctif lié à une personne, comme par exemple l'immatriculation d'une voiture. Il faut absolument éviter une traçabilité personnelle de personnes.

Caméras de surveillance sur le poste de travail

La surveillance sur le poste de travail est soumise à des conditions particulièrement strictes en Allemagne. Les employeurs doivent entièrement renoncer aux caméras de surveillance sur le poste de travail tant qu'une éventuelle infraction à la loi ne peut pas être entièrement exclue.

Tenez toujours compte des dispositions légales du pays d'utilisation respectif en ce qui concerne d'éventuelles violations des droits de tierces personnes. À cause de l'éventuelle violation des droits personnels de tierces personnes, il est illégal de publier les enregistrements avec des tiers ou des immatriculations de véhicules sans autorisation, par ex. sur Internet. L'utilisation des enregistrements est uniquement autorisée comme preuve après un accident.

CR 5 A1

Éléments de commande

(Figures voir la page dépliante)

Figure A:

Levier de verrouillage Support avec ventouse Vis moletée pour un blocage tridimensionnel

Figure B:

Objectif de la caméra Touche ▲ Touche ▼ Touche MENU Touche MODE Microphone Branchement USB* Ouverture RESET Branchement AV Haut-parleur DEL infrarouges

Figure C:

Voyant de fonctionnement Cache Branchement Mini-HDMI Fente pour carte Micro-SD Écran

Figure D:

Filetage de réception pour le support à pied Touche Marche/Arrêt Touche / pour démarrer/stopper l'enregistrement vidéo, pour

déclencher une prise de photo ou pour les points du menu.

Figure E:

Connecteur USB pour l'alimentation électrique via l'adaptateur de voiture Témoin de fonctionnement Adaptateur de voiture 12/24 V USB* sur câble Mini-USB Câble AV (ﬁ che de 3,5 mm sur connecteur Cinch) Boîtier de protection Mode d'emploi

*USB

est une marque déposée de USB Implementers Forum, Inc.

CR 5 A1

Contenu de la livraison et inspection après transport

Veuillez vériﬁ er l'étendue de la livraison (voir page dépliante). Les accessoires comprennent les éléments suivants:

● Caméra embarquée de voiture CR5A1

● Boîtier de protection

● Support avec ventouse

● USB* sur câble Mini-USB

● Adaptateur de voiture 12/24 V

● Câble AV (ﬁ che de 3,5 mm sur connecteur Cinch)

● Ce mode d'emploi

*USB® est une marque déposée de USB Implementers Forum, Inc.

♦ Sortez toutes les pièces de l'appareil ainsi que le mode d'emploi de

l'emballage et vériﬁ ez l'intégralité de l'étendue de la livraison ainsi que d'éventuels dommages visibles (voir la page dépliante).

♦ Retirez tout matériel d'emballage ainsi que les ﬁ lms protecteurs de l'écran

et de l'objectif de la caméra .

REMARQUE

►

En cas de livraison incomplète ou de dommages résultant d'un emballage défectueux ou du transport, veuillez vous adresser au service après-vente (cf. chapitre "Service après-vente").

Élimination de l'emballage

L'emballage protège l'appareil de tous dommages éventuels au cours du transport. Les matériaux d'emballage ont été sélectionnés selon des critères de respect de l'environnement et de recyclage permettant une élimination écologique de ceux-ci.

Le recyclage de l'emballage en ﬁ lière de revalorisation permet d'économiser des matières premières et de réduire le volume de déchets. Veuillez éliminer les matériaux d'emballage qui ne servent plus en respectant la réglementation locale.

REMARQUE

►

Si possible, conservez l'emballage d'origine pendant la période de garantie de l'appareil aﬁ n de pouvoir emballer ce dernier en bonne et due forme en cas de recours en garantie.

CR 5 A1

Mise en service

Enﬁ cher / retirer la carte Micro SD

ATTENTION

► N'installez et ne retirez pas la carte Micro SD (non incluse dans l'étendue

de la livraison) pendant que l'appareil est allumé. Ceci peut entraîner une perte de données sur la carte Micro SD.

♦ Introduisez une carte Micro SD dans la fente pour carte Micro SD de

manière à ce que les contacts dorés pointent en direction de l'écran. Enfoncez la carte Micro SD jusqu'à ce qu'elle s'enclenche de manière audible.

♦ Pour retirer la carte Micro SD, exercez une légère pression sur le bord de la

carte. La carte Micro SD est éjectée d'un petit bout et peut ainsi être retirée de l'appareil.

REMARQUE

►

La caméra ne dispose pas de mémoire interne. Les enregistrements peuvent de ce fait être uniquement réalisés avec la carte mémoire mise en place.

Le tableau suivant indique la durée d'enregistrement maximale en fonction de la capacité d'enregistrement de la carte Micro SD et de la résolution réglée.

Résolution

Capacité d'enregistrement

de la carte Micro SD

Durée d'enregistrement

approximative

1080P

4 GO env. 0 h 19 min

8 GO env. 0 h 39 min 16 GO env. 1 h 18 min 32 GO env. 2 h 08 min

720P

4 GO env. 0 h 29 min

8 GO env. 1 h 00 min 16 GO env. 1 h 58 min 32 GO env. 4 h 01 min

VGA

4 GO env. 0 h 47 min

8 GO env. 1 h 37 min 16 GO env. 3 h 11 min 32 GO env. 6 h 29 min

CR 5 A1

Monter la caméra sur le pare-brise

1) Pour encore mieux protéger la caméra, vous pouvez la placer dans le boîtier de protection

et appuyer légèrement dessus jusqu'à ce que la caméra s'enclenche de manière audible.

2) Vissez le support

dans le ﬁ letage de la caméra. Positionnez la ventouse sur le parebrise. Veillez à ce que la ventouse soit bien à plat.

3) Pressez fermement la ventouse sur le parebrise et appuyez le levier de verrouillage en direction du pare-brise. Une dépression est ainsi créée et la ventouse est ﬁ xée sur le parebrise. Déplacez le levier de verrouillage de la ventouse dans le sens inverse pour détacher à nouveau la ventouse du pare-brise.

4) Une fois la caméra ﬁ xée sur le pare-brise à l'aide de la ventouse, desserrez les vis A- C l'une après l'autre et réglez la caméra comme vous le souhaitez.

5) Une fois la position et l'orientation souhaitées trouvées, serrez bien les vis moletées

à la main.

ATTENTION

►

La caméra doit être positionnée de manière à toujours laisser libre le champ de vision du conducteur.

Raccordement à l'alimentation électrique

ATTENTION

► Utilisez exclusivement l'adaptateur de voiture livré pour l'alimentation

électrique de l'appareil.

1) Raccordez l'adaptateur de voiture

à la tension de bord (allume-cigare) de votre véhicule. Le témoin de fonctionnement sur l'adaptateur de voiture indique l'état de fonctionnement lorsque la tension de bord est donnée sur le connecteur.

2) Branchez le câble USB

livré avec le connecteur USB sur l'adaptateur de voiture et le branchement USB de la caméra. Dès que la caméra est alimentée en tension via la tension de bord, l'enregistrement vidéo démarre et le voyant de fonctionnement clignote rouge et vert en alternance. Une fois la batterie de l'appareil chargée, l'icône de batterie apparait à l'écran .

CR 5 A1

ATTENTION

►

Pour les véhicules dont l'allume-cigare fonctionne également lorsque le contact est coupé, l'appareil doit être débranché de la prise de l'allumecigare après l'utilisation. Sinon la batterie du véhicule peut être déchargée sur une plus longue période, l'appareil absorbant également de l'électricité en veille. Le moteur du véhicule ne pourrait plus démarrer.

► Pour les véhicules dans lesquels l'allume-cigare n'est pas éteint, l'alimenta-

tion n'est pas non plus coupée automatiquement. Dans ce cas, éteignez la caméra à la main.

Utilisation et fonctionnement

Dans ce chapitre, nous vous donnons des conseils importants sur l'utilisation et le fonctionnement de l'appareil.

Allumer et éteindre, procéder à des réglages

Appuyez sur la touche Marche/Arrêt , pour allumer l'appareil. L'image de la caméra s'aﬃ che à l'écran et le voyant de fonctionnement s'allume en vert. L'appareil est maintenant prêt pour l'enregistrement vidéo.

Pour éteindre l'appareil, maintenez la touche Marche/Arrêt enfoncée pendant env. 3 secondes.

Réglages de base

Menu Setup

Pour pouvoir procéder au réglage de base de l'appareil dans le menu Setup, appuyez sur la touche MENU suivie de la touche MODE . Le menu Setup s'ouvre:

Default settings

Les touches ▲▼ / vous permettent de déplacer les barres de sélection sur l'entrée souhaitée et d'accéder ensuite à cette fonction du menu avec la touche

/ . Pour quitter à nouveau un point de menu aﬃ ché, appuyez sur la touche MODE . La table de menu actuelle ainsi que le nombre total de tables de menu s'aﬃ chent en bas à droite. Pour quitter le menu, appuyez sur la touche MENU .

CR 5 A1

Time & date (Heure & date)

Si vous aﬃ chez cette fonction de menu, vous pouvez ensuite sélectionner avec les touches ▲▼

/ si les enregistrements doivent être enregistrés avec ou sans date aﬃ chée. Sélectionnez "Time- & date-stamp on", pour activer cette fonction ou "Time- & date-stamp oﬀ " pour la désactiver.

Pour régler la date actuelle, ouvrez "Set time & date". Réglez ensuite l'année de la date actuelle avec les touches ▲▼

/ . Appuyez sur la touche MODE pour régler le mois avec les touches ▲▼ / . Appuyez sur la touche MODE pour régler le jour avec les touches ▲▼

/ . Appuyez sur la touche MODE

pour régler le nombre d'heures de l'heure actuelle avec les touches ▲▼

/ . Appuyez sur la touche MODE pour régler le nombre de minutes avec les touches ▲▼ / . Appuyez sur la touche MODE pour régler le nombre de secondes avec les touches ▲▼ / . Appuyez sur la touche MODE pour régler le format de date souhaité avec les touches ▲▼ / . "YY/MM/DD" symbolise l'aﬃ chage de la date à deux positions dans l'ordre "Année/Mois/Jour", "MM/DD/YY" symbolise l'aﬃ chage de la date à deux positions dans l'ordre "Mois/Jour/Année", et "DD/MM/YY" symbolise l'aﬃ chage de la date à deux positions dans l'ordre "Jour/Mois/Année".

Conﬁ rmez votre sélection avec la touche

/ . L'aﬃ chage revient ensuite

à la liste des points de menu.

Auto Power Oﬀ (Arrêt automatique)

Lorsque vous ouvrez cette fonction du menu, vous pouvez ensuite choisir à l'aide des touches ▲▼

/ si l'appareil doit s'éteindre automatiquement après "1 Min", "3 Min" ou "5 Min" d'inactivité. Si vous sélectionnez "Oﬀ ", l'appareil ne s'éteindra pas automatiquement. Conﬁ rmez votre sélection avec la touche / . L'aﬃ chage revient ensuite à la liste des points de menu.

Impact sensor (capteur de collision)

Si vous aﬃ chez cette fonction du menu, vous pouvez ensuite sélectionner la sensibilité du capteur de collision intégré à l'aide des touches ▲▼

/ : "Very low", "Low", "Middle", "High" et "Very high" sont disponibles. Cette fonction protège automatiquement l'enregistrement vidéo contre la réécriture en mode boucle en cours lors de la détection d'une secousse qui laisse supposer un accident. Conﬁ rmez votre sélection avec la touche / . L'aﬃ chage revient ensuite à la liste des points de menu.

Beep sound (Bip sonore)

Lorsque vous aﬃ chez cette fonction du menu, vous pouvez ensuite sélectionner avec les touches ▲▼

/ pour que l'appareil conﬁ rme la pression sur les touches ainsi que la mise en marche et l'arrêt par des signaux acoustiques ("On"), ou pas ("Oﬀ "). Conﬁ rmez votre sélection avec la touche / . L'aﬃ chage revient ensuite à la liste des points de menu.

CR 5 A1

Auto display oﬀ (Extinction automatique de l'écran)

Si vous aﬃ chez cette fonction du menu, vous pouvez ensuite sélectionner avec les touches ▲▼

/ la durée suite à laquelle l'écran s'éteint automatiquement: "1 Min.", "3 Min." et "5 Min." sont disponibles. Choisissez "Display always on", lorsque l'écran ne doit pas s'éteindre. Pour rallumer l'écran suite à l'extinction automatique, appuyez sur les touches ▲▼ / , la touche MODE ou la touche

/ .

Language (langue)

Si vous aﬃ chez cette fonction du menu, vous pouvez ensuite sélectionner avec les touches ▲▼

/ "English" ou "Deutsch" comme langue pour le menu de l'écran. Conﬁ rmez votre sélection avec la touche / . L'aﬃ chage revient ensuite à la liste des points de menu.

Display icon rotation (Rotation des icônes de l'écran)

Si vous aﬃ chez cette fonction du menu, vous pouvez ensuite régler avec les touches ▲▼

/ si l'aﬃ chage des icônes de l'écran et du menu doit être normal ("Oﬀ ") ou tourné à 180° ("On"). Le réglage qui est judicieux dans ce cas précis dépend de la manière dont la caméra est positionnée.

Format memory card (Formater la carte mémoire)

Si vous aﬃ chez cette fonction du menu, vous pouvez ensuite formater la carte Micro SD introduite à l'aide des touches ▲▼

/ : Lors de ce processus toutes les données situées sur la carte Micro SD seront irréparablement perdues, même les ﬁ chiers protégés contre la suppression. Pour eﬀ ectuer le formatage, sélectionnez avec les touches ▲▼ / "OK", puis appuyez sur la touche / . Le formatage s'eﬀ ectue alors.

Default settings (Paramètres par défaut)

Lorsque vous aﬃ chez cette fonction du menu, vous pouvez ensuite réinitialiser tous les réglages de l'appareil sur les réglages d'usine. Avec les touches ▲▼

/ sélectionnez "OK" et conﬁ rmez votre sélection avec la touche / . L'aﬃ chage revient ensuite à la liste des points de menu. Tous les réglages eﬀ ectués auparavant sont maintenant réinitialisés aux réglages d'usine.

Pour fermer le menu Setup, appuyez sur la touche MENU

CR 5 A1

Attente d'enregistrement vidéo

En attente d'enregistrement vidéo, l'écran vous présente la vue d'ensemble suivante:

A – Aﬃ chage de la durée d'enregistrement restante en fonction de la résolution

et de l'espace mémoire disponible. B – Résolution vidéo actuelle C – Icône de carte Micro SD introduite D – Aﬃ chage de l'état de chargement de la batterie interne de l'appareil E – Aﬃ chage de la date (uniquement avec la fonction activée "Cachet heure &

date") E – Aﬃ chage de l'heure (uniquement avec la fonction activée "Cachet heure &

date") G – Icône de détection de mouvement (uniquement visible lorsque la fonction

est activée) H – Icône d'enregistrement en boucle ainsi que longueur en minutes (ici 3 minutes). I – Aﬃ chage de la correction d'exposition J – Icône d'attente d'enregistrement vidéo K – Point rouge clignote durant l'enregistrement L – Icône d'un ﬁ chier protégé contre l'eﬀ acement

Démarrer / stopper l'enregistrement

Appuyez si nécessaire plusieurs fois sur la touche ▲ pour zoomer le motif de plus près. Maintenez cette touche appuyée pour un zoom rapide. La touche ▼ vous permet de quitter le zoom de la même manière. Appuyez sur la touche /

, pour démarrer l'enregistrement vidéo. Durant l'enregistrement vidéo, le voyant de fonctionnement clignote en vert et rouge. Appuyez à nouveau sur cette touche pour mettre ﬁ n à l'enregistrement.

Si vous appuyez sur la touche MODE

durant l'enregistrement, l'icône

apparait et l'enregistrement actuel est protégé contre la suppression.

CR 5 A1

REMARQUE

►

Dès que la caméra est alimentée via le réseau de bord du véhicule, l'enregistrement débute. Pour mettre ﬁ n à l'enregistrement, appuyez sur la touche

Si vous appuyez sur la touche MENU

en attente d'enregistrement vidéo,

le menu suivant s'ouvre:

Motion detection

Les touches ▲▼ / vous permettent de déplacer les barres de sélection sur l'entrée souhaitée et d'accéder ensuite à cette fonction du menu avec la touche

/ . Pour quitter à nouveau un point de menu aﬃ ché sans modiﬁ cation, ppuyez sur la touche MODE . La table de menu actuelle ainsi que le nombre total de tables de menu s'aﬃ chent en bas à droite. Si l'entrée de menu située la plus en bas d'une table de menu à laquelle suit une autre table est sélectionnée, appuyez sur la touche ▼ , pour passer à la première entrée de la table de menu suivante. Pour quitter le menu, appuyez sur la touche MENU .

Resolution (Résolution)

Lorsque vous ouvrez cette fonction du menu, vous pouvez ensuite déterminer la taille de l'image vidéo: "1920x1080P (HD)", "1280 x 720P" et "640 x 480P" sont disponibles. Sélectionnez la résolution souhaitée avec les touches ▲▼

/ et conﬁ rmez votre sélection avec la touche / , pour ensuite revenir à la liste des points de menu.

Exposure (Exposition)

Lorsque vous ouvrez cette fonction du menu, vous pouvez ensuite corriger l'exposition vidéo en trois étapes vers le haut ( +1 à +3, plus claire), ou vers le bas (de -1 – -3, plus foncée). Aucune correction d'exposition n'a lieu dans le réglage "0". Sélectionnez la correction d'exposition souhaitée avec les touches ▲▼

/ et conﬁ rmez votre sélection avec la touche / , pour ensuite revenir à la liste des points de menu.

Video length (Longueur de la vidéo)

Lorsque vous aﬃ chez cette fonction du menu, vous pouvez ensuite déterminer la durée de la boucle pour l'enregistrement vidéo: "3 Min", "5 Min", "10 Min" ou "Loop recording oﬀ " sont disponibles. Sélectionnez la valeur souhaitée pour l'enregistrement Loop avec les touches ▲▼

/ et conﬁ rmez votre sélection

avec la touche / , pour ensuite revenir à la liste des points de menu.

CR 5 A1

Ayez à l'esprit que la carte Micro SD utilisée doit avoir une capacité suﬃ sante en fonction de la taille de l'image vidéo réglée pour pouvoir atteindre la durée de boucle souhaitée. Si vous sélectionnez "Loop recording oﬀ ", l'enregistrement s'arrête une fois la limite de capacité de la carte Micro SD atteinte. Une fois la ﬁ n de l'enregistrement atteint, l'appareil débute un nouvel enregistrement avec la longueur réglée.

Si la capacité de la carte mémoire introduite ne suﬃ t pas pour la durée réglée de la boucle, l'enregistrement est alors interrompu. Réduisez la durée de la boucle, ou utilisez une carte mémoire d'une capacité supérieure.

Motion detection (Détection de mouvement)

Si vous aﬃ chez cette fonction du menu, vous pouvez ensuite activer ou désactiver cette fonction à l'aide des touches ▲▼

/ . Conﬁ rmez votre choix avec la

touche / , pour revenir ensuite à la liste des points du menu. Lorsque la fonction est activée, l'appareil arrête l'enregistrement vidéo automatique-

ment lorsque plus aucune image animée ne peut être enregistrée. Si l'appareil détecte à nouveau des mouvements, il débute automatiquement un nouvel enregistrement. Lorsque la fonction est désactivée, l'appareil n'interrompt pas l'enregistrement en absence de mouvements.

REMARQUE

►

Vous devez uniquement activer cette fonction lorsque le véhicule est stationné, par ex. pour ﬁ lmer automatiquement une tentative d'eﬀ raction ou un véhicule adverse suite à une collision.

► Même lorsque la fonction est activée, le premier enregistrement doit être

lancé manuellement .

Audio recording (Enregistrement audio)

Si vous aﬃ chez cette fonction du menu, vous pouvez ensuite activer ou désactiver l'enregistrement audio via le microphone intégré à l'aide des touches ▲▼

/ . Conﬁ rmez votre choix avec la touche / , pour revenir ensuite à la liste des points du menu.

CR 5 A1

Attente de prise de photo

Menu fermé, appuyez en attente d'enregistrement vidéo sur la touche MODE , pour passer en attente de prise de photo. L'appareil aﬃ che ensuite l'aperçu suivant à l'écran

:

A – Aﬃ chage du nombre de photos qui peuvent encore être prises en fonction

de la résolution et de l'espace mémoire disponible. B – Résolution photo actuelle C – Icône de carte Micro SD introduite D – Aﬃ chage de l'état de chargement de la batterie interne de l'appareil E – Aﬃ chage de la date (uniquement avec la fonction activée "Cachet heure &

date") F – Aﬃ chage de l'heure (uniquement avec la fonction activée "Cachet heure &

date") G – Icône du déclencheur automatique (ici 5 secondes ; uniquement visible

lorsque la fonction est activée) H – Icône de correction d'exposition I – Aﬃ chage de l'attente de prise de photo J – Aﬃ chage de la fonction d'images en série (uniquement visible lorsque la

fonction est activée)

Prise de photos

pour prendre une photo.

Si vous appuyez sur la touche MENU

en attente de prise de photo, le menu

suivant s'ouvre:

CR 5 A1

Les touches ▲▼ / vous permettent de déplacer les barres de sélection sur l'entrée souhaitée et d'accéder ensuite à cette fonction du menu avec la touche

/ . Pour quitter à nouveau un point de menu aﬃ ché sans modiﬁ cation,

appuyez sur la touche MODE

. La table de menu actuelle ainsi que le nombre total de tables de menu s'aﬃ chent en bas à droite. Si l'entrée de menu située la plus en bas d'une table de menu qui est suivie d'une autre table est sélectionnée, appuyez sur la touche ▼ , pour passer à la première entrée de la table de menu suivante. Pour quitter le menu, appuyez sur la touche MENU

Resolution (Résolution)

Si vous aﬃ chez cette fonction du menu, vous pouvez ensuite sélectionner la taille souhaitée des photos à l'aide des touches ▲▼

/ : "12MP (interp.*)", "7MP (interp.*)", "5MP", "3MP", "2MP"", "1,3MP" ou "0,3MP" sont disponibles. "MP" signiﬁ e mégapixel, le réglage "5MP" par exemple prend une photo de 2592 × 1944 pixels, ce qui correspond à peu près à 5 millions de pixels. Plus les photos sont importantes, plus la densité de détail est élevée. Cependant, la carte Micro SD touche à ses limites de capacité avec des tailles de photo élevées. Conﬁ rmez votre choix avec la touche / , pour revenir ensuite à la liste des points du menu.

* Interpolation = augmentation arithmétique de la quantité de points de la photo

Exposure (Exposition)

Lorsque vous ouvrez cette fonction du menu, vous pouvez ensuite corriger l'exposition photo en trois étapes vers le haut ( +1 à +3, plus claire), ou vers le bas (de -1 à -3, plus foncée). Sélectionnez la correction d'exposition photo souhaitée avec les touches ▲▼

/ et conﬁ rmez votre sélection avec la touche / ,

pour ensuite revenir à la liste des points de menu.

3 photos in series (3 photos à la suite)

Si vous aﬃ chez cette fonction du menu, vous pouvez ensuite activer ou désactiver cette fonction de prise de 3 photos en séquence rapide à l'aide des touches ▲▼

/ . Conﬁ rmez votre choix avec la touche / , pour revenir ensuite à la

liste des points du menu.

Self-timer (Minuterie)

Si vous aﬃ chez cette fonction du menu, vous pouvez ensuite sélectionner un retardement du déclencheur de 2, 5 ou 10 secondes à l'aide des touches ▲▼

: La photo est alors uniquement prise avec le retardement réglé après avoir

appuyé sur la touche

/ . Sélectionnez "direct capture" pour désactiver

le déclenchement diﬀ éré. Conﬁ rmez votre choix avec la touche

/ , pour

revenir ensuite à la liste des points du menu.

Mode lecture

Menu fermé, appuyez en attente de prise de photo sur la touche MODE pour passer en mode lecture. Les touches ▲/▼

/ vous permettent de basculer entre les vues enregistrées. Si vous sélectionnez une photo et appuyez sur la touche

/ , toutes les photos enregistrées seront aﬃ chées dans un

CR 5 A1

diaporama en boucle. Appuyez à nouveau sur la touche / pour quitter le diaporama. Si vous sélectionnez une vidéo et appuyez sur la touche

/ ,

la vidéo sera lue. Si vous sélectionnez une photo, l'écran

aﬃ che cet aperçu:

A – Aﬃ chage du numéro de prise actuel / du nombre total de prises de photos B – Résolution de la photo sélectionnée C – Aﬃ chage de l'état de chargement de la batterie interne de l'appareil D – Cachet de date / heure E – Icône du mode lecture F – Icône d'un ﬁ chier protégé contre l'eﬀ acement

Si vous appuyez maintenant sur la touche MENU

, le menu suivant s'ouvre:

Delete

Les touches ▲▼ / vous permettent de déplacer les barres de sélection sur l'entrée souhaitée et d'accéder ensuite à cette fonction du menu avec la touche

/ . Pour quitter à nouveau un point de menu aﬃ ché sans modiﬁ cation,

appuyez sur la touche MODE

. La table de menu actuelle ainsi que le nombre total de tables de menu s'aﬃ chent en bas à droite. Pour quitter le menu, appuyez sur la touche MENU

Delete (Suppression)

Si vous ouvrez cette fonction de menu, vous pouvez ensuite supprimer la photo sélectionnée avec les touches ▲▼

/ ("Delete this ﬁ le"), "Delete all ﬁ les" ou "Cancel". Conﬁ rmez votre sélection avec la touche / . Si vous conﬁ rmez la question de sécurité qui s'ensuit par "OK", la fonction de suppression sélectionnée sera exécutée et le menu se refermera. Si par contre "The ﬁ le is write-protected" s'aﬃ che, vous devez d'abord supprimer la protection avec la fonction décrite dans le chapitre "Write protection".

CR 5 A1

Write protection (Protection contre l'écriture)

Si vous aﬃ chez cette fonction du menu, vous pouvez ensuite sélectionner avec les touches ▲▼

/ si le ﬁ chier actuellement sélectionné doit être protégé contre la suppression ("Write-protect this ﬁ le"), si la protection du ﬁ chier actuellement sélectionné doit être levée ("Unlock this ﬁ le"), si tous les ﬁ chiers doivent être protégés contre la suppression ("Write-protect all ﬁ les") ou si la protection de tous les ﬁ chiers contre la suppression doit être levée ("Unlock all ﬁ les"). Conﬁ rmez votre sélection avec la touche

/ . L'aﬃ chage revient ensuite à la liste

des points de menu.

REMARQUE

►

L'application de ces fonctions sur une multitude de ﬁ chiers peut prendre quelques secondes.

Si vous sélectionnez une vidéo avec les touches ▲/▼

/ l'écran aﬃ che

cette vue d'ensemble:

A – Aﬃ chage du numéro de prise actuel / du nombre total de prises de photos B – Résolution de la vidéo sélectionnée C – Durée de la vidéo D – Aﬃ chage de l'état de chargement de la batterie interne de l'appareil E – Icône fonction de la touche MODE

: Stopper la lecture vidéo ou photo

F – Icône fonction de la touche / : Démarrer / stopper la lecture vidéo

ou photo G – Icône du mode lecture H – Icône d'un ﬁ chier protégé contre l'eﬀ acement Si vous appuyez maintenant sur la touche MENU

, le menu suivant s'ouvre:

Delete

CR 5 A1

Les touches ▲▼ / vous permettent de déplacer les barres de sélection sur l'entrée souhaitée et d'accéder ensuite à cette fonction du menu avec la touche

/ . Pour quitter à nouveau un point de menu aﬃ ché sans modiﬁ cation,

appuyez sur la touche MODE

. Pour quitter le menu, appuyez sur la touche

Delete (Suppression)

Si vous ouvrez cette fonction de menu, vous pouvez ensuite supprimer la vidéo sélectionnée avec les touches ▲▼

/ ("Delete this ﬁ le"), "Delete all ﬁ les" ou "Cancel". Conﬁ rmez votre sélection avec la touche / . Si vous conﬁ rmez la question de sécurité qui s'ensuit par "OK", la fonction de suppression sélectionnée sera exécutée et le menu se refermera. Si par contre "This ﬁ le is write-protected" s'aﬃ che, vous devez d'abord supprimer la protection avec la fonction décrite dans le chapitre "Write protection".

Write protection (Protection en écriture)

Si vous aﬃ chez cette fonction du menu, vous pouvez ensuite sélectionner avec les touches ▲▼

REMARQUE

►

L'application de ces fonctions sur une multitude de ﬁ chiers peut prendre quelques secondes.

Aﬃ cher les enregistrements sur un moniteur externe

REMARQUE

►

La caméra peut transmettre l'image vidéo à un moniteur externe ou à l'entrée vidéo d'un téléviseur. Veuillez également tenir compte du mode d'emploi de l'appareil de lecture respectif.

♦ Raccordez pour cela un moniteur adapté via le câble AV joint au branche-

ment AV . Avec ce type de branchement, l'image live de la caméra est également retransmise.

♦ Vous pouvez également rabattre le cache et raccorder le branchement

Mini-HDMI de la caméra via un câble Mini-HDMI (non livré) à un moniteur adapté. Pour ce type de branchement, seules les vidéos enregistrées seront transmises. L'écran intégré est ensuite éteint et seul le voyant de fonctionnement vert est allumé.

♦ Démarrez la lecture.

CR 5 A1

Copier les enregistrements sur un ordinateur

Branchez la ﬁ che Mini-USB du câble USB livré dans le branchement de la caméra et la ﬁ che USB dans un branchement USB libre d'un ordinateur allumé. Ce dernier reconnait maintenant l'appareil en tant que "Mémoire de masse", puis la caméra se connecte avec l'ordinateur et le contenu de la carte Micro SD s'aﬃ che ensuite dans la caméra comme nouveau lecteur dans l'ordinateur. Exécutez ensuite les opérations de ﬁ chier souhaitées.

Réinitialiser l'appareil

Si l'appareil ne fonctionne pas comme décrit dans ce mode d'emploi, ou s'il ne réagit pas à votre commande, appuyez avec précaution avec un objet pointu, par ex. un trombone, sur l'interrupteur situé derrière l'ouverture RESET

dans le

boîtier pour le redémarrer.

Remplacement des fusibles

Un fusible se trouve dans l'adaptateur de voiture . Si jamais l'appareil ne fonctionne pas, il se peut que ce fusible ait grillé. Remplacez-le alors par un fusible de style similaire (voir également le chapitre Caractéristiques techniques).

♦ Débranchez pour cela l'adaptateur de voiture de la douille de l'allume-

cigare.

♦ Ouvrez l'adaptateur de voiture en dévissant avec précaution le ﬁ let

rapporté cannelé (C), éventuellement avec une pince, dans le sens inverse des aiguilles d'une montre, avant de le déposer.

♦ À présent, enlevez la pointe de la prise (B) du fusible (A), extrayez le fusible

(A) et mettez-le de côté.

♦ Installez maintenant le nouveau fusible dans l'adaptateur de voiture ,

posez la pointe de la prise (B) sur l'extrémité légèrement en saillie du fusible et vissez à nouveau en place le ﬁ let rapporté (C) que vous avez extrait auparavant.

REMARQUE

►

Si l'appareil ne fonctionne toujours pas, ou si le nouveau fusible saute tout de suite, l'appareil est défectueux. Dans ce cas, veuillez vous adresser à notre service d'assistance en ligne (voir chapitre Service après-vente).

CR 5 A1

Nettoyage

ATTENTION

Endommagement de l'appareil!

► Lors du nettoyage de l'appareil, veillez à ce qu'aucune humidité ne pénètre

dans ce dernier aﬁ n d'éviter tous dégâts irréparables.

■ Nettoyez les surfaces de l'appareil à l'aide d'un chiﬀ on doux et sec. En cas

de salissures coriaces, utilisez un produit de nettoyage disponible dans le commerce et de l'eau. Évitez que de l'eau pénètre dans l'appareil.

Dépannage

Ce chapitre vous fournit des remarques importantes sur la localisation et l'élimination des pannes. Veuillez tenir compte des remarques pour éviter tous risques et dommages.

AVERTISSEMENT

Respectez les consignes de sécurité suivantes pour éviter tous dangers et dommages matériels:

► Les réparations sur les appareils électriques doivent être conﬁ ées exclusive-

ment à des spécialistes qui ont été formés par le fabricant. Toute réparation non conforme peut engendrer des dangers considérables pour l'utilisateur et occasionner des dégâts à l'appareil.

Causes des pannes et remèdes

Le tableau ci-dessous vous aidera à localiser les petits dysfonctionnements et à y remédier:

Défaut

Cause possible

Remède

La caméra ne fonctionne pas avec la batterie intégrée.

La batterie est déchargée.

Rechargez la batterie intégrée avec un ordinateur allumé et connecté au branchement

de l'appareil ou au

réseau de bord d'un véhicule.

La caméra ne fonctionne pas dans le véhicule.

La batterie du véhicule est déchargée.

Rechargez la batterie du véhicule.

Le fusible de l'adaptateur de voiture

est

défectueux.

Remplacez le fusible (voir chapitre Remplacement du fusible).

CR 5 A1

Défaut

Cause possible

Remède

La caméra n'enregistre pas correctement lors de la conduite.

Des perturbations surviennent avec le capteur de mouvement intégré.

Activez le capteur de mouvement intégré (fonction "Motion detection" dans le menu Setup) uniquement lorsque le véhicule est à l'arrêt.

Augmentez la sensibilité du capteur de mouvement.

L'appareil ne réagit pas ou pas comme vous le souhaitez à votre commande.

Il y a une défaillance.

Appuyez avec précaution avec un objet ﬁ n sur l'interrupteur situé derrière l'ouverture RESET

dans le boîtier pour le

redémarrer.

La ventouse ne tient pas. La surface utilisée

n'est pas propre.

Nettoyez la surface. Vous pouvez augmenter la force d'aspiration en humidiﬁ ant la ventouse.

REMARQUE

►

Si vous ne réussissez pas à résoudre le problème à l'aide des mesures précitées, veuillez vous adresser au service après-vente.

CR 5 A1

Stockage / Mise au rebut

Stockage

Lorsque l'appareil n'est pas utilisé pour une longue période, rangez-le dans un endroit propre, à l'abri de l'humidité, non exposé à l'ensoleillement. Dans ce cas, la batterie intégrée doit être rechargée de temps en temps.

Mise au rebut de l'appareil

Le symbole ci-contre d'une poubelle à roues barrée montre que cet appareil est soumis à la directive 2012/19/EU. Cette directive stipule que vous ne devez pas éliminer cet appareil en ﬁ n de vie avec les ordures ménagères, mais dans des points de collecte désignés, des centres de recyclage ou de sociétés de gestion des déchets.

La batterie intégrée n'est pas amovible.

Cette mise au rebut est gratuite. Respectez l'environnement et mettez au rebut de manière conforme.

Vous obtiendrez de plus amples informations auprès de votre collecteur local ou de l'administration de votre ville ou commune.

Annexe

Remarques relatives à la déclaration de conformité

Cet appareil est conforme aux exigences de base et aux autres prescriptions pertinentes de la directive européenne en matière de compatibilité électromagnétique 2004/108/EC ainsi que de la directive RoHS 2011/65/EU. La déclaration de conformité originale est disponible en son libellé intégral auprès de l'importateur.

CR 5 A1

Caractéristiques techniques

Caméra embarquée de voiture

Tension de service

5V

, via une batterie lithium-ion intégrée

(3,7V/350mAh) ou une connexion USB

Tension d'entrée de l'adaptateur de voiture

12V/24V

, max. 700mA via

le réseau de bord du véhicule

Fusible de l'adaptateur de voiture

T2AL / 250V

Tension de sortie de l'adaptateur de voiture

5V

,1A

Média de mémoire

Les cartes Micro SD, systèmes de ﬁ chier FAT, cartes

d'une taille max. de 32 GO sont compatibles

Écran

Écran LC couleur 2,7" TFT

(env. 6,8 cm de diagonale d'image)

Résolutions photo

5 mégapixels, 3 mégapixels, 2 mégapixels,

1,3 mégapixels, 0,3 mégapixel (7 mégapixels

et 12 mégapixels interpolés)

Format de prise de photo JPEG

Résolutions vidéo

Mod.1: 1920 x 1080 pixels / Images par

seconde 25 fps (données: 1 GO / 5 min)

Mod.2: 1280 x 720 pixels / Images

par seconde 30 fps

Mod.3: 640 x 480 pixels / Images

par seconde 30 fps

Format d'enregistrement vidéo

AVI

Angle d'enregistrement

horizontal

59° vidéo 1920 x 1080 82° photo 2592 x 1944

vertical

30° vidéo 1920 x 1080 56° photo 2592 x 1944

Angle du support à ventouse

inclinable sur l'avant à env. 156°

pivotable latéralement à env. 153°

Température de service 15°C à 40°C

Température d'entreposage

5°C à 40°C

Humidité (pas de condensation)

5 à 75 %

Dimensions (l x p x h) env. 7,5 x 4,8 x 3,2 cm

Poids Caméra env. 67 g, kit complet env. 310 g

CR 5 A1

Garantie

Cet appareil bénéﬁ cie de 3 ans de garantie à compter de la date d’achat. L’appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution.

Veuillez conserver le ticket de caisse en guise de preuve d’achat. Dans le cas où la garantie s’applique, veuillez appeler le service après-vente compétent. Cette condition doit être respectée pour assurer l’expédition gratuite de votre marchandise.

REMARQUE

►

Cette garantie concerne uniquement les vices de fabrication et ne couvre pas les dommages de transport, les pièces d'usure ou les dommages subis par des éléments fragiles, par ex. le commutateur ou les accus.

Ce matériel est exclusivement destiné à un usage privé et non commercial. La garantie est annulée en cas d’utilisation incorrecte et inappropriée, d’utilisation brutale et en cas d’intervention qui n’aurait pas été réalisée par un centre de service après-vente agréé.

Cette garantie ne constitue pas une restriction de vos droits légaux. La période sous garantie n’est pas prolongée par la garantie du fabricant. Ceci vaut également pour les pièces remplacées et réparées.

Tous dommages et défauts éventuellement déjà présents à l’achat doivent être notiﬁ és immédiatement après le déballage, au plus tard deux jours après la date d’achat.

Toutes réparations eﬀ ectuées après la période sous garantie sont payantes.

Service après-vente

Service France

Tel.: 0800 919270 E-Mail: kompernass@lidl.fr

IAN 47583

Service Suisse

Tel.: 0842 665566 (0,08 CHF/Min., mobile max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch

IAN 47583

Heures de service de notre hotline : du lundi au vendredi de 8 h à 20 h (HEC)

Importateur

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM GERMANY www.kompernass.com

CR 5 A1

Indice

Introduzione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Informazioni sul presente manuale di istruzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Diritto d'autore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Uso conforme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Avvertenze utilizzate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

Avvertenze di sicurezza di base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

Possibile violazione di diritti di terzi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

Elementi di comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

Volume della fornitura e ispezione per eventuali danni da trasporto . . . . . . . . . . . . . . . . .59

Smaltimento della confezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

Messa in funzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Inserimento / Rimozione della scheda micro-SD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

Montaggio della telecamera sul parabrezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

Connessione all'alimentazione di corrente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

Comandi e funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

Accensione e spegnimento, esecuzione delle impostazioni . . . . . . . . . . . . . . . . . . . . . . . .62

Impostazioni di base . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

Menù di set-up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

Pronto alla ripresa video . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

Avvio / termine della ripresa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

Pronto allo scatto di foto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

Scatto di foto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

Modalità di riproduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69

Visualizzazione delle riprese su un monitor esterno . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

Trasferimento delle riprese su un computer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

Resettaggio dell'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

Sostituzione dei fusibili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

Pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

Eliminazione dei guasti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

Cause ed eliminazione dei guasti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

Conservazione / Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

Conservazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

Smaltimento dell'apparecchio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

Appendice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

Indicazioni sulla dichiarazione di conformità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77

Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

Assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

Importatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

CR 5 A1

Introduzione

Informazioni sul presente manuale di istruzioni

Congratulazioni per l'acquisto del Suo nuovo apparecchio. È stato acquistato un prodotto di alta qualità. Il manuale di istruzioni è parte

integrante del presente prodotto. Esso contiene importanti indicazioni per la sicurezza, l'uso e lo smaltimento. Prima di utilizzare il prodotto, familiarizzarsi con tutte le indicazioni relative ai comandi e alla sicurezza. Utilizzare l'apparecchio solo come descritto e per i campi d'impiego indicati. In caso di inoltro o vendita del prodotto a terzi, consegnare anche tutta la documentazione incluso il presente manuale di istruzioni.

Diritto d'autore

La presente documentazione è tutelata dal diritto d'autore. La diﬀ usione o ristampa di qualsiasi genere, anche se parziale, nonché la

riproduzione delle illustrazioni, anche se modiﬁ cate, è consentita solo previa autorizzazione scritta del produttore.

Uso conforme

Questo videoregistratore per abitacolo è un apparecchio dell'elettronica dell'informazione e serve alla registrazione digitale di foto e video, specialmente mentre si viaggia in autovetture. Un uso diverso o esulante da quanto sopra è considerato non conforme. L'apparecchio non è destinato all'impiego in ambienti commerciali o industriali. Si escludono rivendicazioni di qualsiasi genere per danni derivanti da uso non conforme, riparazioni inadeguate, esecuzione di modiﬁ che non consentite o uso di parti di ricambio non omologate. Il rischio è esclusivamente a carico dell'utente.

Avvertenze utilizzate

Nel presente manuale di istruzioni vengono utilizzate le seguenti avvertenze:

PERICOLO

Un'avvertenza contrassegnata da questo livello di pericolo indica una situazione pericolosa.

Qualora non si eviti tale situazione pericolosa, essa può dare luogo a decesso o a gravi lesioni.

► Seguire le avvertenze contenute in questo elenco per evitare il pericolo di

morte o gravi lesioni personali.

CR 5 A1

AVVERTENZA

Un'avvertenza contrassegnata da questo livello di pericolo indica una situazione potenzialmente pericolosa.

Qualora fosse impossibile evitare tale situazione pericolosa, essa può dare luogo a lesioni.

► Seguire le istruzioni contenute in questa avvertenza per evitare lesioni

personali.

ATTENZIONE

Un'avvertenza contrassegnata da questo livello di pericolo indica la possibilità di riportare danni materiali.

Qualora fosse impossibile evitare tale situazione pericolosa, essa può dare luogo a danni materiali.

► Seguire le indicazioni di questa avvertenza per evitare danni materiali.

AVVERTENZA

►

Una nota contrassegna ulteriori informazioni volte a facilitare l'uso dell'apparecchio.

Sicurezza

In questo capitolo sono riportate importanti indicazioni di sicurezza per l'uso dell'apparecchio.

Questo apparecchio corrisponde alle disposizioni di sicurezza prescritte. L'uso non conforme può comportare danni a persone e a cose.

Avvertenze di sicurezza di base

Per l'uso sicuro dell'apparecchio, rispettare le seguenti avvertenze di sicurezza:

■ Controllare l'apparecchio prima dell'uso per rilevare eventuali danni visibili.

Non mettere in funzione un apparecchio danneggiato o caduto.

■ In caso di danni al cavo o ai collegamenti, fare eseguire le riparazioni a

personale specializzato autorizzato o al servizio clienti.

■ Fare eseguire le riparazioni solo da aziende specializzate o dall'assistenza

ai clienti. Le riparazioni eﬀ ettuate in modo inadeguato possono causare gravi pericoli per l'utente. Inoltre la garanzia decade.

■ I componenti guasti devono venire sostituiti esclusivamente da pezzi di ricambio

originali. Solo con questi pezzi di ricambio è garantita la conformità ai requisiti di sicurezza.

■ Non aprire mai l'apparecchio e non eﬀ ettuare mai lavori di riparazione su

di esso.

CR 5 A1

■ Proteggere l'apparecchio dall'umidità, da spruzzi e gocce d'acqua e dalla

penetrazione di liquidi.

■ Non esporre mai l'apparecchio al calore estremo o a un'elevata umidità

ambientale. Ciò vale in particolare per la conservazione in auto. In caso di lunghi tempi di permanenza e di condizioni meteorologiche calde con esposizione ai raggi solari, si sviluppano temperature superiori ai 40°C all'interno dell'abitacolo e nel cruscotto. Rimuovere gli apparecchi elettrici ed elettronici dal veicolo.

■ Nel montaggio del supporto provvedere a garantire che esso non ostacoli

la guida, la frenatura o l'utilizzabilità degli altri sistemi operativi della vettura (per es. airbag) e non limiti la visuale durante la guida.

PERICOLO

Non collocare il supporto nella zona di apertura degli airbag o nelle sue vicinanze, in quanto nel caso di un intervento degli airbag il supporto verrebbe scaraventato per l'abitacolo e potrebbe causare gravi ferimenti.

AVVERTENZA

La telecamera deve venire assolutamente montata in un punto tale da poter escludere che l'autista o altri membri dell'equipaggio in caso di incidente vengano colpiti dalla telecamera. Ciò potrebbe causare gravi lesioni.

■ Le persone che a motivo di impedimenti di natura ﬁ sica, psichica, motoria o

sensoriale non fossero in grado di utilizzare l'apparecchio in sicurezza devono utilizzarlo solo sotto sorveglianza o istruzioni da parte di una persona responsabile.

PERICOLO

I materiali di imballaggio devono venire tenuti lontani dalla portata dei bambini e non devono venire utilizzati per giocarvi. Pericolo di soﬀ ocamento.

■ Consentire l'uso dell'apparecchio ai bambini solo se sotto sorveglianza. In

quanto essi potrebbero non essere in grado di riconoscere i possibili pericoli.

■ Non collocare alcun oggetto sull'apparecchio.

■ Non azionare l'apparecchio nelle vicinanze di ﬁ amme libere (ad es. candele).

■ Se si riscontra sull'apparecchio odore di bruciato o lo sviluppo di fumo,

staccare immediatamente l'apparecchio dall'alimentazione di corrente.

AVVERTENZA

► Evitare assolutamente di inalare il fumo, in quanto esso è nocivo.

■ Controllare periodicamente se la ventosa è ben ﬁ ssata al parabrezza. Tale

controllo è importante in particolare in regioni nelle quali la temperatura esterna è spesso soggetta a forti sbalzi.

CR 5 A1

■ Rispettare tutte le leggi locali vigenti. In alcuni paesi l'utilizzo di una telecamera

per abitacolo è vietato e perseguito penalmente. Durante la guida è vietato utilizzare la telecamera. La sicurezza nel traﬃ co durante la guida ha sempre la priorità. Utilizzare l'apparecchio solo se esso non rappresenta alcun tipo di pericolo per la guida.

■ Nell'apparecchio è incorporata una batteria agli ioni di litio, per questo è

vietato gettare l'apparecchio nel fuoco. Sussiste il pericolo di esplosione!

■ Non esercitare alcuna pressione sul display. Se si rompe, il contatto con

spigoli aﬃ lati potrebbe causare ferimenti.

Possibile violazione di diritti di terzi

Nell'utilizzo della telecamera per abitacolo si devono rispettare le seguenti avvertenze:

Tutela dei diritti d'autore

In linea di principio ogni persona detiene i diritti sulle proprie immagini. Secondo la legge sui diritti d'autore, è consentito pubblicare immagini anche senza il consenso degli interessati solo se tali persone compaiono semplicemente come "ﬁ gura accessoria" in un paesaggio o in altri luoghi pubblici. La risposta alla domanda se una persona compare solo come "ﬁ gura accessoria" dipende dalle circostanze contingenti del singolo caso.

Tutela della sfera privata

Le foto scattate non devono violare la sfera privata di altre persone. Non dirigere la telecamera verso il giardino o la porta d'ingresso dell'abitazione dei vicini, anche se questi luoghi sono visibili dalla vettura o da luoghi pubblici. Ciò non autorizza alla pubblicazione di queste immagini.

Identiﬁ cabilità personale

Si parla di identiﬁ cabilità personale quando si può constatare che una determinata persona ad un determinato momento si trovava in un determinato luogo. L'identiﬁ cazione può avvenire anche mediante un contrassegno personale quale ad es. la targa del veicolo. Si deve assolutamente evitare l'identiﬁ cabilità delle persone.

Telecamere di sorveglianza sul posto di lavoro

La sorveglianza sul posto di lavoro in Germania è soggetta a disposizioni particolarmente severe. I datori di lavoro dovrebbero rinunciare completamente alle telecamere di sorveglianza sul posto di lavoro ﬁ nché non si può escludere un'eventuale violazione di legge.

Per evitare l'eventuale violazione di diritti di terzi, osservare sempre le disposizioni di legge vigenti nel relativo paese. Per via della probabile violazione di diritti personali di terzi, è illegale pubblicare senza autorizzazione, per es. in internet, foto in cui compaiono estranei o targhe automobilistiche. È consentito utilizzare le immagini esclusivamente a titolo di prova in seguito a un incidente.

CR 5 A1

Elementi di comando

(illustrazioni vedere pagina apribile)

Figura A:

leva di bloccaggio supporto con ventosa viti a testa zigrinata per l'arresto tridimensionale

Figura B:

obiettivo della telecamera tasto ▲ tasto ▼ tasto MENU tasto MODE microfono porta USB* foro RESET porta AV altoparlante LED a raggi infrarossi

Figura C:

indicatore di funzionamento coperchio porta mini-HDMI fenditura per inserimento schede micro-SD display

Figura D:

ﬁ lettatura per l'accoglimento del supporto dello stativo tasto on/oﬀ tasto / per avviare/fermare la registrazione del video,

per scattare una foto o per richiamare i punti del menu

Figura E:

porta USB per l'alimentazione di corrente attraverso l'adattatore per auto spia di esercizio 12/24 V adattatore per auto USB* su cavo mini-USB cavo AV (presa da 3,5 mm su spinotto RCA) involucro di protezione istruzioni per l'uso

*USB

è un marchio registrato di USB Implementers Forum, Inc.

CR 5 A1

Volume della fornitura e ispezione per eventuali danni da trasporto

Si prega di controllare la fornitura (vedere pagina ripiegabile). Il volume di fornitura comprende i seguenti componenti:

● Videoregistratore per abitacolo CR5A1

● Involucro di protezione

● Supporto con ventosa

● USB* su cavo mini-USB

● 12/24 V adattatore per auto

● Cavo AV (presa da 3,5 mm su spinotto RCA)

● Le presenti istruzioni per l'uso

*USB® è un marchio registrato di USB Implementers Forum, Inc.

♦ Prelevare dall'imballo tutti i componenti dell'apparecchio e le istruzioni per

l'uso

e controllare se la fornitura è completa e se presenta eventuali

danni visibili (vedi pagina ripiegabile).

♦ Rimuovere tutto il materiale d'imballo nonché le pellicole protettive dal

display e dall'obiettivo .

AVVERTENZA

►

In caso di fornitura incompleta o in presenza di danni da trasporto o da imballaggio inadeguato, rivolgersi alla hotline di assistenza (v. il capitolo Assistenza).

Smaltimento della confezione

L'imballaggio protegge l'apparecchio dai danni da trasporto. I materiali di imballaggio sono stati selezionati in relazione alla loro ecocompatibilità e alle caratteristiche di smaltimento e pertanto sono riciclabili.

Il riciclo dell'imballaggio consente di risparmiare materie prime e riduce la generazione di riﬁ uti. Smaltire il materiale di imballaggio inutilizzato in conformità alle norme vigenti localmente.

AVVERTENZA

►

Durante il periodo di validità della garanzia, se possibile, conservare l'imballaggio originale per poter imballare adeguatamente l'apparecchio in caso di intervento in garanzia.

CR 5 A1

Messa in funzione

Inserimento / Rimozione della scheda micro-SD

ATTENZIONE

► Non installare o rimuovere la scheda micro-SD (non compresa nel volume

di fornitura) mentre l'apparecchio è acceso. Ciò può provocare una perdita di dati sulla scheda micro-SD.

♦ Inﬁ lare una scheda micro-SD nell'apposita fenditura per schede micro-SD

in modo tale che i contatti dorati siano rivolti in direzione del display. Introdurre la scheda micro-SD ﬁ no a quando non se ne avverte l'innesto in posizione.

♦ Per rimuovere la scheda micro-SD premere delicatamente sul bordo della

scheda micro-SD. La scheda micro-SD viene espulsa per un breve tratto e può ora venire prelevata dall'apparecchio.

AVVERTENZA

►

La telecamera non dispone di una memoria interna. Le riprese possono pertanto venire eﬀ ettuate solo quando la scheda di memoria è inserita.

Nella seguente tabella è indicata la durata massima di registrazione in funzione dello spazio di memoria della scheda micro-SD e della risoluzione impostata:

Risoluzione

Spazio di memoria della

scheda micro-SD

Durata di registrazione

approssimata

1080P

4 GB ca. 0 ore e 19 min

8 GB ca. 0 ore e 39 min 16 GB ca. 1 ora e 18 min 32 GB ca. 2 ore e 8 min

720P

4 GB ca. 0 ore e 29 min

8 GB ca. 1 ora e 00 min 16 GB ca. 1 ora e 58 min 32 GB ca. 4 ora e 01 min

VGA

4 GB ca. 0 ore e 47 min

8 GB ca. 1 ora e 37 min 16 GB ca. 3 ore e 11 min 32 GB ca. 6 ore e 29 min

CR 5 A1

Montaggio della telecamera sul parabrezza

1) Per aumentare la protezione per la telecamera, la si può inserire nell'involucro di protezione e premere leggermente ﬁ no a che non se ne avverte l'inserto in posizione.

2) Avvitare il supporto

nella ﬁ lettatura della telecamera. Posizionare la ventosa sul parabrezza. Badare che la ventosa aderisca bene.

3) Applicare la ventosa sul parabrezza assicurandosi che sia ben ﬁ ssa e premere la leva di bloccaggio

in direzione del parabrezza. In tal modo si genera una depressione e la ventosa si ﬁ ssa al parabrezza per eﬀ etto del vuoto che si viene a creare. Per rimuovere la ventosa dal parabrezza, muovere la leva di bloccaggio in senso opposto.

4) Dopo aver ﬁ ssato la telecamera con la ventosa sul parabrezza, svitare una dopo l'altra le viti da A - C e regolare la telecamera a piacere.

5) Una volta trovati la direzione e l'orientamento desiderati, stringere nuovamente a mano le viti a testa zigrinata

ATTENZIONE

►

La telecamera deve essere posizionata in modo tale che la visuale del guidatore sia sempre libera.

Connessione all'alimentazione di corrente

ATTENZIONE

►

Per l'approvvigionamento di corrente all'apparecchio utilizzare esclusivamente l'adattatore per auto fornito in dotazione.

1) Allacciare l'adattatore per auto

alla tensione di bordo (presa dell'accendisigari) della vettura. La spia di esercizio che si trova sull'adattatore per auto segnala che l'apparecchio è pronto quando la tensione di bordo è presente nella presa.

2) Collegare il cavo USB fornito in dotazione

con la presa USB che si trova sull'adattatore per auto e la porta USB della telecamera. Non appena la telecamera viene alimentata con tensione attraverso la tensione di bordo, si avvia la ripresa video e l'indicatore di funzionamento lampeggia alternatamente di rosso e verde. Quando la batteria interna dell'apparecchio viene caricata, compare sullo schermo il simbolo della batteria .

CR 5 A1

ATTENZIONE

►

Nel caso di vetture nelle quali l'accendisigari funziona anche se l'accensione è spenta, l'apparecchio dopo l'utilizzo deve venire staccato dalla presa dell'accendisigari. Altrimenti la batteria della vettura potrebbe scaricarsi per un periodo piuttosto lungo, in quanto l'apparecchio assorbe corrente anche in stato di riposo. In tal caso potrebbe capitare che il motore della vettura non parta.

► Nel caso di vetture in cui l'accendisigari non viene spento, anche la ripresa

non viene interrotta automaticamente. In questo caso occorre spegnere la telecamera manualmente.

Comandi e funzionamento

In questo capitolo sono riportate indicazioni importanti relative ai comandi e al funzionamento dell'apparecchio.

Accensione e spegnimento, esecuzione delle impostazioni

Per accendere l'apparecchio premere il tasto on/oﬀ . L'immagine compare sul display della telecamera e l'indicatore di funzionamento si accende con colore verde. L'apparecchio è nuovamente pronto per l'uso.

Per spegnere l'apparecchio, tenere premuto il tasto on/oﬀ per circa 3 secondi.

Impostazioni di base

Menù di set-up

Per poter eﬀ ettuare le impostazioni di base per l'apparecchio nel menu di set-up, premere il tasto MENU e poi il tasto MODE . Il menu di set-up si apre:

Default settings

Con i tasti ▲▼ / si può spostare la barra di selezione portandola sulla voce desiderata e richiamare così questa funzione di menu con il tasto

/ . Per abbandonare un punto del menu richiamato senza modiﬁ ca, premere il tasto MODE

. In basso a destra vengono visualizzati la tabella di menu attuale nonché il numero complessivo di tabelle di menu. Per chiudere il menu premere il tasto MENU

CR 5 A1

Time & date (Ora e data)

Dopo aver richiamato questa funzione del menu, si può selezionare con i tasti ▲▼

/ se si desidera memorizzare le riprese con o senza visualizzazione della data. Selezionare "Time- & date-stamp on" per attivare questa funzione o "Time- & date-stamp oﬀ " per disattivarla.

Per impostare la data attuale, richiamare "Set time & date". Impostare poi con i tasti ▲▼

/ l'anno relativo alla data attuale. Premere il tasto MODE per impostare il mese con i tasti ▲▼ / . Premere il tasto MODE per impostare il giorno con i tasti ▲▼

/ . Premere il tasto MODE per impostare le ore

corrispondenti all'ora attuale con i tasti ▲▼

/ . Premere il tasto MODE per impostare i minuti con i tasti ▲▼ / . Premere il tasto MODE per impostare i secondi con i tasti ▲▼ / . Premere il tasto MODE per impostare il formato di data desiderato con i tasti ▲▼ / . Si trova scritto "YY/MM/DD" per l'impostazione della data con due cifre nella sequenza "Anno / Mese / Giorno", "MM/DD/YY" per l'impostazione della data con due cifre nella sequenza "Mese / Giorno / Anno" e "DD/MM/YY" per l'impostazione della data con due cifre nella sequenza "Giorno / Mese / Anno".

Confermare la selezione premendo il tasto

/ . Dopo di ciò sul display

ricompare l'elenco dei punti del menu.

Auto Power Oﬀ (Spegnimento automatico)

Dopo aver richiamato questa funzione del menu, si può selezionare con i tasti ▲▼

/ se si desidera che l'apparecchio si spegni automaticamente dopo "1 min", "3 min" o "5 min" di inattività. Se si sceglie "Oﬀ ", l'apparecchio non si spegne automaticamente. Confermare la selezione premendo il tasto / .

Dopo di ciò sul display ricompare l'elenco dei punti del menu.

Impact sensor (Sensore di collisione)

Dopo aver richiamato questa funzione del menu, si può selezionare con i tasti ▲▼

/ la sensibilità del sensore di collisione incorporato: Si può scegliere tra "Very low", "Low", "Middle", "High" e "Very high" (Molto basso, basso, medio, alto, molto alto). Questa funzione protegge automaticamente la ripresa video attuale, in caso di riconoscimento di un urto che fa dedurre un incidente, dalla sovrascrittura nel ciclo continuo. Confermare la selezione premendo il tasto

. Dopo di ciò sul display ricompare l'elenco dei punti del menu.

Beep sound (Segnale acustico)

Dopo aver richiamato questa funzione del menu, si può selezionare con i tasti ▲▼

/ se si desidera che l'apparecchio la pressione dei tasti nonché l'accensione e lo spegnimento confermi tale selezione con segnali acustici ("On"), o no ("Oﬀ "). Confermare la selezione premendo il tasto / . Dopo di ciò sul display ricompare l'elenco dei punti del menu.

CR 5 A1

Auto display oﬀ (Spegnimento automatico del display)

Dopo aver richiamato questa funzione del menu, si può selezionare con i tasti ▲▼

/ il periodo di tempo dopo il quale il display si spegne automaticamente. Si può scegliere tra "1 min.", "3 min." e "5 min". Qualora il display non si spegnesse, selezionare "Display always on". Per riaccendere il display dopo lo spegnimento automatico, premere uno dei tasti ▲▼ / , il tasto MODE o il tasto

/ .

Language (Lingua)

Dopo aver richiamato questa funzione del menu, si può selezionare con i tasti ▲▼

/ "English" (inglese) o "Deutsch" (tedesco) come lingua per il display. Confermare la selezione premendo il tasto / . Dopo di ciò sul display ricompare l'elenco dei punti del menu.

Display icon rotation (Rotazione simboli display)

Dopo aver richiamato questa funzione del menu, si può selezionare con i tasti ▲▼

/ se si desidera che i simboli sul display e i menu vengano visualizzati in modo normale ("Oﬀ ") o ruotati di 180° ("On"). L'impostazione più opportuna dipende dalla posizione in cui la telecamera è stata installata.

Format memory card (Formato della scheda di memoria)

Dopo aver richiamato questa funzione del menu, si può formattare con i tasti ▲▼

/ la scheda micro-SD inserita. In questo processo tutti i dati che si trovano sulla scheda micro-SD vanno persi e non possono più venire recuperati; ciò vale anche per i ﬁ le protetti dalla cancellazione. Per eseguire la formattazione, selezionare con i tasti ▲▼ / "OK" e premere il tasto / . Dopo di ciò viene eseguita la formattazione.

Default settings (Impostazioni di default)

Dopo aver richiamato questa funzione del menu, si possono ripristinare per tutte le impostazioni originarie dell'apparecchio eﬀ ettuate dal costruttore. Selezionare con i tasti ▲▼

/ "OK" e confermare la selezione con il tasto / . Dopo di ciò sul display ricompare l'elenco dei punti del menu. Tutte le impostazioni che sono state precedentemente eﬀ ettuate sono ora resettate alle impostazioni originarie del costruttore.

Per chiudere il menu di set-up premere il tasto MENU

CR 5 A1

Pronto alla ripresa video

Nel pronto alla ripresa video il display mostra la seguente panoramica:

A – Visualizzazione della durata di ripresa residua in funzione della risoluzione

e dello spazio di memoria disponibile B – Risoluzione video attuale C – Simbolo della scheda micro-SD inserita D – Indicazione dello stato di carica della batteria interna all'apparecchio E – Visualizzazione della data (solo in caso di funzione "Timbro data e ora") attiva. F – Visualizzazione dell'ora (solo in caso di funzione "Timbro data e ora") attiva. G – Simbolo del rilevamento di movimento (visibile solo se la funzione è attiva) H – Simbolo della ripresa in ciclo continuo nonché sua durata in minuti

(qui 3 minuti) I – Indicazione della correzione dell'esposizione J – Simbolo del pronto alla ripresa video K – Il punto rosso lampeggia durante la ripresa L – Simbolo di un ﬁ le protetto dalla cancellazione

Avvio / termine della ripresa

Premere all'occorrenza più volte il tasto ▲ per zoomare il motivo. Per una rapida zoomata tenere questo tasto premuto. Con il tasto ▼ si può zoomare allo stesso modo. Per avviare la ripresa video, premere il tasto / . Durante la ripresa video l'indicatore di funzionamento lampeggia di verde e rosso. Premere nuovamente questo tasto per terminare la ripresa.

Se durante la ripresa si preme il tasto MODE

, compare il simbolo e la

ripresa attuale viene protetta dalla cancellazione.

AVVERTENZA

►

Non appena la telecamera viene alimentata attraverso la rete di bordo della vettura, la ripresa si avvia. Per cessare la ripresa, premere il tasto

/ .

CR 5 A1

Se in condizioni di pronto alla ripresa video si preme il tasto MENU , si apre il seguente menu:

Motion detection

Con i tasti ▲▼ / si può spostare la barra di selezione portandola sulla voce desiderata e richiamare così questa funzione di menu con il tasto / . Per abbandonare un punto del menu richiamato senza modiﬁ ca, premere il tasto MODE . In basso a destra vengono visualizzati la tabella di menu attuale nonché il numero complessivo di tabelle di menu. Se è selezionata l'ultima voce di menu di una tabella di menu alla quale ne segue un'altra, premere il tasto ▼ per passare alla prima voce della tabella di menu successiva. Per chiudere il menu premere il tasto MENU .

Resolution (Risoluzione)

Dopo aver richiamato questa funzione del menu, si può stabilire la dimensione delle immagini video. Si può scegliere tra "1920x1080P (HD)", "1280 x 720P" e "640 x 480P". Selezionare con i tasti ▲▼

/ la risoluzione desiderata ed eﬀ ettuare la selezione con il tasto / per poi ritornare all'elenco dei punti di menu.

Exposure (Esposizione)

Dopo aver richiamato questa funzione del menu, si può correggere l'esposizione video in tre stadi verso l'alto (da +1 a +3, più chiaro) o verso il basso (da -1 a -3, più scuro). Nell'impostazione "0" non ha luogo nessuna correzione dell'esposizione. Selezionare con i tasti ▲▼

/ la correzione dell'esposizione video desiderata ed eﬀ ettuare la selezione con il tasto / per poi ritornare all'elenco dei punti di menu.

Video length (Lunghezza video)

Dopo aver richiamato questa funzione del menu, si può deﬁ nire la durata del ciclo continuo per la ripresa video. Si può scegliere tra "3 min", "5 min", "10 min" o "Loop recording oﬀ " (Ciclo registrazione oﬀ ). Selezionare con i tasti ▲▼

il valore per la ripresa a ciclo continuo ed eﬀ ettuare la selezione con il tasto /

per poi ritornare all'elenco dei punti di menu.

Badare che la scheda micro-SD utilizzata, in funzione delle dimensioni dell'immagine video impostate, deve avere una suﬃ ciente capacità per poter raggiungere la durata desiderata del ciclo continuo. Se si seleziona "Loop recording oﬀ " (Ciclo registrazione oﬀ ), la registrazione termina al raggiungimento del limite di capacità della scheda micro-SD. Quando è stato raggiunto il termine della ripresa, l'apparecchio inizia una nuova ripresa con la durata impostata.

CR 5 A1

Se la capacità della scheda di memoria inserita non è suﬃ ciente per la durata del ciclo continuo impostata, la registrazione viene interrotta. In tal caso ridurre la durata del ciclo continuo o utilizzare una scheda di memoria di maggiore capacità.

Motion detection (Rilevamento del movimento)

Dopo aver richiamato questa funzione del menu, si può attivare o disattivare questa funzione con i tasti ▲▼

/ . Confermare la selezione con il tasto /

per poi ritornare alla lista dei punti del menu. Se la funzione è attiva, l'apparecchio termina automaticamente la ripresa video

quando non vengono più registrate immagini in movimento. Se l'apparecchio registra nuovamente dei movimenti, riprende automaticamente a registrare. Se la funzione è disattiva, l'apparecchio non interrompe la ripresa in assenza di movimenti.

AVVERTENZA

►

Si consiglia di attivare questa funzione solo quando la vettura è in posizione di parcheggio, per es. per ﬁ lmare automaticamente un tentativo di scassinamento o un'altra vettura dopo una collisione.

► La prima ripresa deve venire avviata manualmente anche se questa funzione

è attiva.

Audio recording (Registrazione audio)

Dopo aver richiamato questa funzione del menu, si può attivare o disattivare la ripresa audio attraverso il microfono incorporato premendo i tasti ▲▼

/ . Confermare la selezione con il tasto / per poi ritornare alla lista dei punti del menu.

CR 5 A1

Pronto allo scatto di foto

Per passare al pronto allo scatto di foto, a menu chiuso premere nel pronto alla ripresa video il tasto MODE

. L'apparecchio mostra ora sul display la seguente

panoramica :

A – Visualizzazione del numero di foto che è ancora possibile scattare in funzione

della risoluzione e dello spazio di memoria disponibile B – Risoluzione foto attuale C – Simbolo della scheda micro-SD inserita D – Indicazione dello stato di carica della batteria interna all'apparecchio E – Visualizzazione della data (solo in caso di funzione "Timbro data e ora") attiva. F – Visualizzazione dell'ora (solo in caso di funzione "Timbro data e ora") attiva. G – Simbolo dell'autoscatto (qui 5 secondi; visibile solo se la funzione è attiva) J – Simbolo della correzione dell'esposizione I – Indicazione del pronto allo scatto di foto G – Indicazione della funzione foto in sequenza (visibile solo se la funzione è attiva)

Scatto di foto

Premere all'occorrenza più volte il tasto ▲ per zoomare il motivo. Per una rapida zoomata tenere questo tasto premuto. Con il tasto ▼ si può zoomare allo stesso modo. Per scattare una foto, premere il tasto / .

Se in condizioni di pronto allo scatto di foto si preme il tasto MENU

, si apre

il seguente menu:

Con i tasti ▲▼ / si può spostare la barra di selezione portandola sulla voce desiderata e richiamare così questa funzione di menu con il tasto / .

CR 5 A1

Per abbandonare un punto del menu richiamato senza modiﬁ ca, premere il tasto MODE

. In basso a destra vengono visualizzati la tabella di menu attuale nonché il numero complessivo di tabelle di menu. Se è selezionata l'ultima voce di menu di una tabella di menu alla quale ne segue un'altra, premere il tasto ▼ per passare alla prima voce della tabella di menu successiva. Per chiudere il menu premere il tasto MENU

Resolution (Risoluzione)

Dopo aver richiamato questa funzione del menu, si può selezionare con i tasti ▲▼

/ la grandezza delle foto desiderata: Si può scegliere tra "12MP (interp.*)", "7MP (interp.*)", "5MP", "3MP", "2MP", "1,3MP" o "0,3MP". "MP" sta per Mega-Pixel, per es. l'impostazione "5MP" genera un'immagine di 2592 × 1944 Pixel, il che corrisponde a circa 5 milioni di Pixel. Più grandi sono le immagini, tanto maggiore è la ricchezza dei dettagli, La scheda micro-SD tuttavia, in caso di dimensioni grandi della foto, giunge prima al limite della sua capacità. Confermare la selezione con il tasto

/ per poi ritornare alla lista dei

punti del menu. * Interpolazione = aumento matematico della quantità di Pixel

Exposure (Esposizione)

Dopo aver richiamato questa funzione del menu, si può correggere l'esposizione foto in tre stadi verso l'alto (da +1 a +3, più chiaro) o verso il basso (da –1 a –3, più scuro). Selezionare con i tasti ▲▼

/ la correzione dell'esposizione foto desiderata ed eﬀ ettuare la selezione con il tasto / per poi ritornare all'elenco dei punti di menu.

3 photos in series (3 foto in sequenza)

Dopo aver richiamato questa funzione del menu, si può attivare o disattivare con i tasti ▲▼

/ questa funzione che serva alla ripresa di 3 foto in sequenza rapida. Confermare la selezione con il tasto / per poi ritornare alla lista dei punti del menu.

Self-timer (Ritardo dello scatto)

Dopo aver richiamato questa funzione del menu, si può selezionare con i tasti ▲▼

/ un ritardo dello scatto di 2, 5 o 10 secondi. La foto viene dunque scattata con il ritardo impostato a partire dalla pressione del tasto / . Per disattivare il ritardo dello scatto selezionare "direct capture" (scatto diretto). Confermare la selezione con il tasto / per poi ritornare alla lista dei punti del menu.

Modalità di riproduzione

Per passare alla modalità di riproduzione, a menu chiuso premere nel pronto allo scatto di foto il tasto MODE

. Con i tasti ▲/▼ / si possono sfogliare le foto memorizzate. Se si seleziona una foto e si preme il tasto / , tutte le foto memorizzate vengono mostrate in uno diashow continuo. Per terminare il diashow premere nuovamente il tasto

/ . Se si seleziona un video e si

preme il tasto / , il video viene riprodotto.

CR 5 A1

Se si seleziona una foto, il display mostra questa panoramica:

A – Visualizzazione del numero della ripresa attuale / della quantità complessiva

di riprese B – Risoluzione delle foto selezionate C – Indicazione dello stato di carica della batteria interna all'apparecchio D – Timbro data / ora E – Simbolo della modalità di riproduzione F – Simbolo di un ﬁ le protetto dalla cancellazione

Se adesso si preme il tasto MENU

, si apre il seguente menu:

Delete

. In basso a destra vengono visualizzati la tabella di menu attuale nonché il numero complessivo di tabelle di menu. Per chiudere il menu premere il tasto MENU

Delete (Cancella)

Dopo aver richiamato questa funzione del menu, si può cancellare con i tasti ▲▼

/ la foto selezionata ("Delete this ﬁ le"), "Delete all ﬁ les" o "Cancel". (Cancella questo ﬁ le, Cancella tutti i ﬁ le o Cancella) Confermare la selezione premendo il tasto / . Se si conferma la successiva domanda di sicurezza con "OK", la funzione di cancellazione selezionata viene eseguita e il menu si chiude. Se invece compare "The ﬁ le is write-protected" (Il ﬁ le ha una protezione di scrittura), si deve innanzitutto sbloccare la protezione con la funzione descritta al paragrafo "Write protection" (Protezione di scrittura).

CR 5 A1

Write protection (Protezione di scrittura)

Dopo aver richiamato questa funzione del menu, si può selezionare con i tasti ▲▼

/ se si intende proteggere il ﬁ le selezionato dalla cancellazione ("Writeprotect this ﬁ le") (Imposta una protezione di scrittura sul ﬁ le), sbloccare la protezione del ﬁ le selezionato ("Unlock this ﬁ le") (Sblocca questo ﬁ le), proteggere tutti i ﬁ le dalla cancellazione ("Write-protect all ﬁ les") (Imposta una protezione di scrittura su tutti i ﬁ le) o sbloccare la protezione di tutti i ﬁ le dalla cancellazione ("Unlock all ﬁ les") (Sblocca tutti i ﬁ le). Confermare la selezione premendo il tasto

/ . Dopo di ciò sul display ricompare l'elenco dei punti del menu.

AVVERTENZA

►

L'applicazione di queste funzioni per diversi ﬁ le potrebbe durare alcuni secondi.

Se si seleziona una video con i tasti ▲/▼

/ , il display mostra questa

panoramica:

A – Visualizzazione del numero della ripresa attuale / della quantità complessiva

di riprese B – Risoluzione dei video selezionati C – Durata del video D – Indicazione dello stato di carica della batteria interna all'apparecchio E – Funzione di simbolo per il tasto MODE

: Arresto della riproduzione video

o foto F – Funzione di simbolo per il tasto

/ : Avvio / interruzione della ripro-

duzione video o foto G – Simbolo della modalità di riproduzione H – Simbolo di un ﬁ le protetto dalla cancellazione Se adesso si preme il tasto MENU , si apre il seguente menu:

Delete

CR 5 A1

Con i tasti ▲▼ / si può spostare la barra di selezione portandola sulla voce desiderata e richiamare così questa funzione di menu con il tasto

/ . Per abbandonare un punto del menu richiamato senza modiﬁ ca, premere il tasto MODE . Per chiudere il menu premere il tasto MENU .

Delete (Cancella)

Dopo aver richiamato questa funzione del menu, si può cancellare con i tasti ▲▼

/ il video selezionato ("Delete this ﬁ le"), "Delete all ﬁ les" o "Cancel". (Cancella questo ﬁ le, Cancella tutti i ﬁ le o Cancella) Confermare la selezione premendo il tasto / . Se si conferma la successiva domanda di sicurezza con "OK", la funzione di cancellazione selezionata viene eseguita e il menu si chiude. Se invece compare "This ﬁ le is write-protected" (Questo ﬁ le ha una protezione di scrittura), si deve innanzitutto sbloccare la protezione con la funzione descritta al paragrafo "Write protection" (Protezione di scrittura).

Write protection (Protezione di scrittura)

Dopo aver richiamato questa funzione del menu, si può selezionare con i tasti ▲▼

/ . Dopo di ciò sul display ricompare l'elenco dei punti del menu.

AVVERTENZA

►

L'applicazione di queste funzioni per diversi ﬁ le potrebbe durare alcuni secondi.

Visualizzazione delle riprese su un monitor esterno

AVVERTENZA

►

La telecamera può trasferire le immagini video a un monitor esterno o all'ingresso video di un televisore. A tale proposito si prega di rispettare anche le istruzioni del relativo apparecchio utilizzato per la riproduzione.

♦ Collegare un monitor adeguato, servendosi del cavo AV fornito in dota-

zione , alla porta AV . In questo tipo di allacciamento viene trasferita anche l'immagine che la telecamera riprende in diretta.

♦ In alternativa si può anche ribaltare sul lato il coperchio e collegare

la porta In questo tipo di allacciamento vengono trasferiti solo i video memorizzati. Il display incorporato viene poi spento e rimane acceso solo l'indicatore di funzionamento verde.

♦ Avviare la riproduzione.

CR 5 A1

Trasferimento delle riprese su un computer

Inserire la chiavetta mini-USB nella porta della telecamera e la chiavetta USB in una porta USB libera di un computer acceso. Quest'ultimo riconosce ora l'apparecchio come "memoria di massa", poi la telecamera si collega al computer e inﬁ ne comare il contenuto della scheda micro-SD presente nella telecamera come nuovo drive nel computer. Eseguire poi le operazioni desiderate con i ﬁ le.

Resettaggio dell'apparecchio

Qualora l'apparecchio non funzionasse nel modo descritto in questo manuale o non reagisse ai comandi, premere con cautela con un oggetto appuntito, per es, una graﬀ etta per uﬃ cio, sull'interruttore che si trova dietro il foro RESET dell'involucro per attivare un nuovo avvio.

Sostituzione dei fusibili

Nell'adattatore per auto si trova un fusibile. Se l'apparecchio non funzionasse, il fusibile potrebbe essere guasto. Sostituirlo dunque con un fusibile di riserva dello stesso tipo (vedi anche capitolo Dati tecnici).

♦ A tale scopo estrarre l'adattatore per auto dalla presa dell'accendisigari. ♦ Aprire l'adattatore per auto svitando cautamente l'inserto a vite scanalato

(C), se necessario con una pinza, ruotando in senso antiorario.

♦ Rimuovere ora la punta della spina (B) dal fusibile (A), estrarre il fusibile (A)

e metterlo da parte.

♦ Inserire il nuovo fusibile nell'adattatore per auto , inserire la punta della

spina (B) sull'estremità leggermente sporgente del fusibile e riavvitare l'inserto a vite (C) precedentemente rimosso.

AVVERTENZA

►

Se l'apparecchio continuasse a non funzionare o bruciasse subito anche il nuovo fusibile, signiﬁ ca che è presente un guasto. Rivolgersi quindi alla hotline di assistenza (v. capitolo Assistenza).

CR 5 A1

Pulizia

ATTENZIONE

Danneggiamento dell'apparecchio!

► Per evitarne l'irreparabile danneggiamento, assicurarsi che durante la

pulizia non penetri umidità nell'apparecchio.

■ Pulire le superﬁ ci dell'apparecchio solo con un panno morbido e asciutto. In

caso di sporco ostinato utilizzare acqua e detergenti comunemente reperibili in commercio. Fare attenzione a impedire la penetrazione di acqua nell'apparecchio.

Eliminazione dei guasti

In questo capitolo sono riportate importanti informazioni per l'individuazione ed eliminazione dei guasti. Rispettare le indicazioni per evitare pericoli e danneggiamenti.

AVVERTENZA

Rispettare le seguenti indicazioni di sicurezza per evitare pericoli e danni materiali:

► Le riparazioni agli apparecchi elettrici devono essere eseguite solo da

personale specializzato addestrato dal produttore. Le riparazioni non eseguite a regola d'arte possono causare gravi pericoli per l'utente e danni all'apparecchio.

Cause ed eliminazione dei guasti

La seguente tabella è di ausilio nella localizzazione ed eliminazione dei guasti minori:

Guasto

Possibile causa

Rimedio

La telecamera non funziona con la batteria incorporata.

La batteria è scarica.

Caricare la batteria incorporata tramite un computer acceso e collegato alla porta

dell'apparecchio o tramite

la rete di bordo di una vettura.

La telecamera non funziona nella vettura.

La batteria della vettura è scarica.

Caricare la batteria della vettura.

Il fusibile nell'adattatore per auto

guasto.

Sostituire il fusibile (vedere capitolo Sostituzione dei fusibili).

CR 5 A1

Guasto

Possibile causa

Rimedio

Durante la marcia la telecamera non riprende correttamente.

Si veriﬁ cano problemi con il sensore di movimento incorporato.

Attivare il sensore di movimento incorporato (funzione "Motion detection (Rilevamento del movimento)" nel menu di set-up) solo quando la vettura è in posizione di parcheggio.

Aumentare la sensibilità del sensore di movimento.

L'apparecchio non reagisce del tutto o non reagisce come previsto ai comandi.

Sussiste un guasto.

Premere con cautela con un oggetto sottile sull'interruttore che si trova dietro il foro RESET

dell'involucro per riav-

viare l'apparecchio.

La ventosa non tiene. La superﬁ cie

utilizzata non è pulita.

Pulire la superﬁ cie. Si può aumentare la forza aspirante della ventosa anche inumidendola.

AVVERTENZA

►

Se non si riesce a risolvere il problema con le istruzioni precedentemente riportate, rivolgersi al servizio di assistenza ai clienti.

CR 5 A1

Conservazione / Smaltimento

Conservazione

Se si prevede di non utilizzare l'apparecchio per un periodo di tempo prolungato, conservarlo in un luogo pulito e asciutto non esposto all'irradiazione solare diretta. In questo caso si consiglia di caricare di tanto in tanto la batteria incorporata.

Smaltimento dell'apparecchio

Il simbolo qui accanto che mostra un bidone dell'immondizia su rulli sbarrato, segnala che questo apparecchio è soggetto alla direttiva 2012/19/EU. Questa direttiva prescrive che questo apparecchio al termine della sua durata utile non venga smaltito assieme ai normali riﬁ uti domestici, bensì consegnato presso appositi centri di raccolta, centri di recycling o aziende di smaltimento.

La batteria integrata non può essere smontata.

Questo smaltimento è gratuito per l'utente. Rispettare l'ambiente e smaltire l'apparecchio in modo adeguato.

Per ulteriori informazioni rivolgersi alla propria azienda di smaltimento locale o all'amministrazione cittadina o comunale.

Appendice

Indicazioni sulla dichiarazione di conformità

Il presente apparecchio risponde ai requisiti fondamentali e alle altre relative prescrizioni della Direttiva europea di compatibilità elettromagnetica 2004/108/EC e della Direttiva 2011/65/EU riguardante la limitazione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche. La dichiarazione di conformità originale e completa è a disposizione presso l'importatore.

CR 5 A1

Dati tecnici

Videoregistratore per abitacolo

Tensione di esercizio

5V

, tramite batteria agli ioni di litio integrata

(3,7V/350mAh) o porta USB

Tensione in entrata dell'adattatore per auto

12V/24V

, max. 700mA tramite

rete di bordo dell'auto

Fusibile dell'adattatore per auto

T2AL / 250V

Tensione in uscita dell'adattatore per auto

5V

,1A

Memoria

Si supportano scheda micro-SD, sistema di ﬁ le FAT,

schede ﬁ no a una dimensione di 32 GB

Display

Display a cristalli liquidi a colori 2,7“ TFT

(diagonale ca. 6,8 cm)

Risoluzioni foto

5 MPixel, 3 MPixel, 2 MPixel, 1,3 MPixel,

0,3 MPixel (7 MPixel e 12 MPixel interpolati)

Formato foto JPEG

Risoluzioni video

Risol. 1: 1920 x 1080 Pixel / frequenza dei

fotogrammi 25 fps (dati: 1 GB / 5 min)

Risol. 2: 1280 x 720 Pixel / frequenza dei

fotogrammi 30 fps

Risol. 3: 640 x 480 Pixel / frequenza dei

fotogrammi 30 fps

Formato video AVI

Angolo di ripresa

orizzontale

59° video 1920 x 1080 82° foto 2592 x 1944

verticale

30° video 1920 x 1080 56° foto 2592 x 1944

Angolo supporto ventosa

frontalmente inclinabile di ca. 156° lateralmente inclinabile di ca. 153°

Temperatura di esercizio 15°C - 40°C

Temperatura di conservazione

5°C - 40°C

Umidità (senza condensa)

5 - 75 %

Dimensioni (L x P x A)

circa 7,5 x 4,8 x 3,2 cm

Peso Telecamera ca. 67 g, set completo ca. 310 g

CR 5 A1

Garanzia

Questo apparecchio è garantito per 3 anni a partire dalla data di acquisto. L’apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna.

Conservare lo scontrino come prova d’acquisto. Nei casi contemplati dalla garanzia, mettersi in comunicazione telefonica con il centro assistenza più vicino. Solo in questo modo è possibile garantire una spedizione gratuita della merce.

AVVERTENZA

►

La prestazione della garanzia vale solo per difetti del materiale o di fabbricazione, ma non per i danni da trasporto, a parti soggette a usura o a parti fragili, come ad es. interruttori o accumulatori.

Il prodotto è destinato esclusivamente all’uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti dalla nostra ﬁ liale di assistenza autorizzata.

Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia non viene prolungato da interventi in garanzia. Ciò vale anche per le parti sostituite e riparate.

I danni e difetti eventualmente presenti già all’atto dell’acquisto devono essere segnalati immediatamente dopo il disimballaggio, e comunque entro due giorni dalla data di acquisto.

Le riparazioni eseguite dopo la scadenza della garanzia sono a pagamento.

Assistenza

Assistenza Italia

Tel.: 02 36003201 E-Mail: kompernass@lidl.it

IAN 47583

Assistenza Svizzera

Tel.: 0842 665566 (0,08 CHF/Min., telefonia mobile max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch

IAN 47583

Raggiungibilità della hotline: dal lunedì al venerdì, dalle 8.00 alle 20.00 (CET)

Importatore

KOMPERNASS HANDELS GMBH BURGSTRASSE 21 44867 BOCHUM

GERMANY www.kompernass.com

CR 5 A1

Contents

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Information concerning these operating instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Copyright . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Warnings used . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80

Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81

Basic safety guidelines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81

Possible infringements of the rights of third parties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83

Controls. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84

Contents of package and transport inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85

Disposal of packaging materials . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85

Initial operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

Inserting/removing the microSD card . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

Mounting the camera on the windscreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87

Providing electric power . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87

Handling and operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88

Switching on and oﬀ , making settings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88

Basic settings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88

Setup menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88

Video standby mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91

Start / end recording . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91

Photo standby . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94

Taking photos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94

Playback mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95

Showing recordings on an external monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .98

Transferring recordings to a computer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99

Resetting the device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99

Changing the fuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99

Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100

Fault causes and rectiﬁ cation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100

Storage / Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102

Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Disposal of the device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Appendix . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102

Notes on the Declaration of Conformity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

Importer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

CR 5 A1

Introduction

Information concerning these operating instructions

Congratulations on the purchase of your new device. You have selected a high-quality product. The operating instructions are part of

this product. They contain important information on safety, usage and disposal. Before using the product, familiarise yourself with all handling and safety guidelines. Use the product only as described and for the range of applications speciﬁ ed. Please pass on all documentation incl. these operating instructions on to any future owner(s) if you sell this product or give it away.

This documentation is subject to copyright protection. Any copying or reproduction, including extracts thereof, and the reproduction of

images (even in a modiﬁ ed state), is permitted only with the written authorisation of the manufacturer.

Intended use

This cockpit recorder is an information electronics device designed to record digital photos and videos in motor vehicles, particularly while on the road. It is not intended for any other use. This device is not intended for use in commercial or industrial environments. The manufacturer accepts no responsibility for damage caused by failure to observe these instructions, improper use, incompetent repairs, making unauthorised modiﬁ cations or for using unapproved replacement parts. The risk shall be borne solely by the user.

Warnings used

The following warnings are used in these operating instructions:

DANGER

A warning at this hazard level indicates an imminently hazardous situation.

If the hazardous situation is not avoided, it could result in death or serious physical injury.

► Follow the instructions in this warning to prevent a fatality or serious

personal injury.

CR 5 A1

WARNING

A warning at this hazard level indicates a potentially hazardous situation.

Failure to avoid this hazardous situation could result in physical injury.

► Follow the instructions in this warning to prevent physical injury.

CAUTION

A warning at this hazard level indicates potential material damage.

Failure to avoid this situation could result in material damage.

► Follow the instructions in this warning to prevent material damage.

NOTE

►

A note indicates additional information that eases device handling.

Safety

In this section, you will receive important safety advice relating to device handling. The device complies with the statutory safety regulations.

Improper use may result in personal injury and material damage.

Basic safety guidelines

To ensure safe handling of the device, follow the safety guidelines set out below:

■ Prior to use, check the device for visible, external damage. Do not operate an

device that has been damaged or dropped.

■ If the cables or connections are damaged, have them replaced by an author-

ised specialist or customer service.

■ All repairs must be carried out by authorised specialist companies or by the

Customer Service department. Failure to make proper repairs can put the user at risk. Warranty entitlement will also lapse.

■ Defective components must always be replaced with original replacement

parts. Compliance with the safety requirements can only be guaranteed by using these replacement parts.

■ Never open the device, and never carry out any repairs yourself.

■ Protect the device from moisture, spray and dripping water and penetration

by liquids.

CR 5 A1

■ Never subject the device to extreme heat or humidity. This applies especially to

storage in a car. If the car is stationary for long periods and the weather is warm and sunny, temperatures of more than 40°C can arise in the car interior and the glove compartment. Remove electrical and electronic devices from the vehicle.

■ When ﬁ tting the cradle, ensure that it does not interfere with the steering,

braking or the operation of other vehicle systems (such as airbags) and does not restrict your ﬁ eld of view when driving.

DANGER

Do not place the car cradle in or near the expansion area of the airbag, since the cradle could be ﬂ ung through the vehicle interior in the event of airbag deployment and cause serious injuries.

WARNING

The camera should not be mounted in such a way that you or other passengers could be hit by the camera in the event of an accident. This could cause serious injury.

■ People who, due to their physical, intellectual, motor or sensory capabilities,

are incapable of operating the device safely may only use the device under the supervision or direction of a responsible person.

DANGER

Packaging materials must be kept out of the reach of children and should not be used as playthings. Risk of suﬀ ocation.

■ Do not allow children to use the device unless they are being supervised.

Children are not always able to correctly recognise potential dangers.

■ Do not place any objects on the device.

■ Do not operate the device close to open ﬂ ames (e.g. candles).

■ If you notice a burning smell or smoke coming from your device, disconnect

it from the power supply immediately.

WARNING

Under no circumstances should the smoke be inhaled as this could be harmful to your health.

■ Check regularly to ensure that the suction cup is securely attached to the

windscreen. This is especially important in areas where extreme outside temperature ﬂ uctuations occur.

■ All of the applicable laws in your location must be observed. The use of a

cockpit camera is banned in some countries and may constitute a criminal oﬀ ence. The camera should not be operated while driving. Traﬃ c safety must ALWAYS take priority whilst driving. Use this device only if it is not like to lead to any hazard during driving situations.

CR 5 A1

■ The device contains a lithium-ion battery. Therefore, the device must not be

thrown into the ﬁ re. There is a risk of explosion!

■ Do not exert any pressure on the display. If it should break, touching the

sharp edges could cause injury.

Possible infringements of the rights of third parties

Please note the following when using the cockpit camera:

In principle, everyone has the right to pictures of themselves. According to copyright law, pictures of people may only be published without their permission if the aﬀ ected person appears merely as an incidental feature in a landscape or other location. The question as to whether a person is merely an incidental feature must be ascertained on a case by case basis.

Protection of privacy

The privacy of others may not be infringed by any recorded images. Do not set up the camera pointing at the garden or an entrance of a neighbouring residence, even if these locations are easily visible from your own vehicle or from public places. This does not a constitute a right to publish these views.

Personal determinability

Personal determinability exists when it can be established that a certain person was at a certain location at a certain time. This identiﬁ cation can be made by means of an identiﬁ er related to a speciﬁ c person, e.g. a car number plate. Personal determinability of persons is to be avoided.

Surveillance cameras at the workplace

Surveillance at the workplace is subject to particularly strict legislation in Germany. Employers should not use surveillance cameras in the workplace in any cases where this could lead to a possible infringement of legal rights.

The respective legal requirements of the country in which the camera is being used should always be observed to avoid possible infringements of the rights of third parties. Due to the possible violation of third party rights, it is illegal to publish recordings featuring strangers or vehicle license plates without authorisation, e.g. on the Internet. The recordings may only be used for providing evidence in the event of an accident.

CR 5 A1

Controls

(For illustrations see the fold-out page)

Figure A:

Locking lever Cradle with suction cups Knurled screws for three-dimensional locking

Figure B:

Camera lens ▲ button ▼ button MENU button MODE button Microphone USB* port Reset opening AV connection Loudspeaker Infrared LEDs

Figure C:

Operating display Cover Mini-HDMI connection microSD card slot Screen

Figure D:

Thread for the tripod mount On/Oﬀ button / button to start/stop the video recording, to trigger a photo or

call up menu items

Illustration E:

USB socket for power supply via the in-car adaptor Operating light 12/24 V car adapter USB* to mini-USB cable AV cable (3.5 mm jack to phono plugs) Protective housing Operating instructions

*USB

is a registered trademark of USB Implementers Forum, Inc.

CR 5 A1

Contents of package and transport inspection

Please check the contents of the package (see fold-out page). The following components are included in delivery:

● Cockpit recorder CR 5 A1

● Protective housing

● Cradle with suction cups

● USB* to mini-USB cable

● 12/24 V car adapter

● AV cable (3.5 mm jack to phono plugs)

● These operating instructions

*USB® is a registered trademark of USB Implementers Forum, Inc.

♦ Remove all the parts of the device and the operating instructions from

the packaging and then check the contents for completeness and visible damage (see fold out page).

♦ Remove all packing material and the protective ﬁ lm from the screen and

camera lens .

NOTE

►

If the consignment is incomplete or damaged due to defective packaging or carriage, contact the Service hotline (see the Service section).

Disposal of packaging materials

The packaging protects the device from damage during carriage. The packaging materials have been selected in accordance with environmentally congruent and disposal-speciﬁ c parameters and are, therefore, recyclable.

Returning the packaging to the materials cycle conserves raw materials and reduces the amount of waste that is generated. Dispose of packaging materials that are no longer needed in accordance with applicable local regulations.

NOTE

►

If possible, keep the original packaging of the device during the warranty period, so that the device can be packed properly for returning in the event of a warranty claim.

CR 5 A1

Initial operation

Inserting/removing the microSD card

CAUTION

► Do not install or remove the microSD card (not supplied) while the device is

switched on. This can cause loss of data on the microSD card.

♦ Insert a microSD card into the microSD card slot so that the golden

contacts are facing toward the display. Press the microSD card in until it locks into place.

♦ To remove the microSD card, gently press the edge of the microSD card.

The microSD card is ejected slightly and can be removed from the device.

NOTE

►

The camera does not have any internal memory. Therefore, recordings can only be made with a memory card inserted.

You can ﬁ nd the maximum recording time depending on the storage capacity of the microSD card and the selected resolution in the following table.

Resolution

Storage capacity of the

microSD card

Approximate recording time

1080p

4 GB approx. 0 hrs. 19 min.

8 GB approx. 0 hrs. 39 min. 16 GB approx. 1 hr. 18 min. 32 GB approx. 2 hrs. 08 min.

720p

4 GB approx. 0 hrs. 29 min.

8 GB approx. 1 hr. 00 min. 16 GB approx. 1 hr. 58 min. 32 GB approx. 4 hrs. 01 min.

VGA

4 GB approx. 0 hrs. 47 min.

8 GB approx. 1 hr. 37 min. 16 GB approx. 3 hrs. 11 min. 32 GB approx. 6 hrs. 29 min.

CR 5 A1

Mounting the camera on the windscreen

1) To increase the protection for the camera, you can place the camera in the protective housing

and push it gently into place until

the camera clicks into place.

2) Screw the cradle

into the thread of the camera Position the suction cup on the windscreen. Ensure that the suction cup is pressed on ﬂ at.

3) Place the suction cup ﬁ rmly against the windscreen and press the suction cup locking lever

downwards towards the windscreen. This creates suction, and the suction cup is pulled tightly against the windscreen. Pull the locking lever in the opposite direction to release the suction cup from the windscreen.

4) After attaching the camera with the suction cup on the windscreen, loosen screws A–C and adjust the camera as per your wishes.

5) Once you have found the desired position and orientation, retighten the knurled screws

CAUTION

►

The camera must be positioned so that the driver's ﬁ eld of vision is not obscured.

Providing electric power

CAUTION

►

Use only the supplied car adapter to power your device.

1) Connect the car adapter

to your vehicle's on-board power supply (cigarette lighter). The operating light on the car adapter indicates operational readiness when the socket is live.

2) Connect the supplied USB cable

to the USB port on the car adapter and the USB socket of the camera. As soon as the camera is powered by the on-board power supply, the video recording starts and the operating display ﬂ ashes alternately red and green. Once the internal backup battery is charging, the battery charger symbol

appears on the screen .

CR 5 A1

CAUTION

►

In vehicles in which the cigarette lighter also works with the ignition switched oﬀ , the device must be disconnected from the cigarette lighter socket after use. Otherwise, the vehicle battery may be discharged over a long period of time, since the device also uses power when it is idle. The vehicle's engine will no longer start.

► In vehicles in which the cigarette lighter is not switched oﬀ , the recording is

not interrupted. In this case, you will need to switch oﬀ the camera manually.

Handling and operation

In this chapter you will receive important information for the handling and operation of the device.

Switching on and oﬀ , making settings

Press the on/oﬀ button to switch on the device. The camera image is displayed on the screen and the operating display lights up green. The device is now in video standby mode.

To switch oﬀ the device, press and hold the on/oﬀ button for 3 seconds.

Basic settings

Setup menu

To make the basic settings for the device in the setup menu, press the MENU button followed by the MODE button . The setup menu opens:

Default settings

CR 5 A1

Time & date

If you access this menu option, you can then use the ▲▼ buttons

/ to select whether the recordings are to be made with or without a date stamp. Select "Time & date stamp on" to activate ths function or "Time & date stamp oﬀ " to deactivate it.

To set the current date, call up "Set time & date". Then use the ▲▼ buttons

to set the current year. Press the MODE button

to use the ▲▼ buttons / to set the month. Press the MODE button to use the ▲▼ buttons / to set the day. Press the MODE button

to use the ▲▼ buttons / to set the hours of

the current time. Press the MODE button

to use the ▲▼ buttons / to set the minutes. Press the MODE button to use the ▲▼ buttons / to set the seconds. Press the MODE button to use the ▲▼ buttons / to set the required date format. The options are "YY/MM/DD" for the two-digit date in the order "year/month/ day", "MM/DD/YY" for the two-digit date in the order "month/day/year" and "DD/MM/YY" for the two-digit date in the order "day/month/year".

Conﬁ rm your selection by pressing the

/ button . Afterwards, the display

will return to the list of menu items.

Auto Power Oﬀ

If you access this menu option, you can the use the ▲▼ buttons

/ to choose whether the device switches oﬀ automatically after "1 Min", "3 Min" or "5 Min" of inactivity. If you select "Oﬀ ", the device will not switch oﬀ automatically. Conﬁ rm your selection by pressing the / button . Afterwards, the display will return to the list of menu items.

Impact sensor

If you access this menu option, then you can use the ▲▼ buttons

/ to select the sensitivity of the built-in impact sensor: "Very low", "Low", "Middle", "High" and "Very high" are the available options. This feature automatically protects the current video recording when it recognises an impact, which indicates an accident event, from being overwritten during a loop recording. Conﬁ rm your selection by pressing the / button . Afterwards, the display will return to the list of menu items.

Beep sound

If you access this menu option, you can then use ▲▼ buttons

/ to select whether the device emits an acoustic signal when pressing the device's buttons as well as the on/oﬀ function ("On"), or not ("Oﬀ "). Conﬁ rm your selection by pressing the

/ button . Afterwards, the display will return to the list of

menu items.

CR 5 A1

Auto display oﬀ

If you access this menu option, you can then use the ▲▼ buttons

/ to select the period after which the display automatically switches oﬀ : "1 Min", "3 Min" and "5 Min" are the available options. Select "Display always on" if the display is to remain on permanently. To reactivate the display after it has been automatically switched oﬀ , press one of the ▲▼ buttons

/ , the MODE button or

the

/ button .

Language

If you access this menu option, you can then use the ▲▼ buttons

/ to select "English" or "Deutsch" as the language for the on-screen menus. Conﬁ rm your selection by pressing the / button . Afterwards, the display will return to the list of menu items.

Display icon rotation

If you access this menu option, you can then use the ▲▼ buttons

/ to select whether the display icons and the menus are to be displayed in the normal mode ("Oﬀ ") or rotated by 180° ("On"). The best selection depends on how you have mounted the camera.

Format memory card

If you access this menu option, then you can use the ▲▼ buttons

/ to format the inserted microSD card. This process will irretrievably delete all the data on the microSD card, even data which is write protected. To format the card, use the ▲▼ buttons / to select "OK" and then press the / button . The formatting process will begin.

Default settings

If you access this menu option, you can then reset all the settings of the device to the factory defaults. Use the ▲▼ buttons

/ to select "OK" and conﬁ rm your

selection with the

/ button . Afterwards, the display will return to the list of menu items. All of the previously made settings will be reset to the factory settings.

To close the setup menu, press the MENU button

CR 5 A1

Video standby mode

In video standby mode, the screen shows the following overview:

A – displays the remaining recording time depending on resolution and

available storage space B – current video resolution C – symbol to indicate an inserted microSD card D – battery charge level of the internal battery E – date display (only when the "Time & date stamp" is activated) E – time display (only when the "Time & date stamp" is activated) G – symbol for motion detection (only visible if the function is activated) H – symbol for a loop recording as well as its length in minutes (here 3 minutes) I – display for exposure correction J – symbol for video standby K – red dot ﬂ ashes during recording L – symbol for a write-protected ﬁ le

Start / end recording

Press the ▲ button repeatedly as required to zoom into the subject. Hold down the button for fast zoom. You can use the ▼ button in the same way to zoom out. Press the / button to start the video recording. During the video recording the operating display blinks green and red. Press the button again to stop the recording.

If you press the MODE button

during recording, the symbol is displayed

and the current recording will be write-protected.

NOTE

►

As soon as the camera is connected to the vehicle's power supply, the recording starts. To stop the recording, press the / button .

CR 5 A1

If you now press the MENU button in video standby, the following menu opens:

Motion detection

Using the ▲▼ buttons / you can move the selection bar to the desired entry and then call up this menu item with the / button . To exit the activated menu item without making a change, press the MODE button . Below right, the current menu board as well as the total number of menu boards is shown. If the lowest menu item on a menu board is selected which leads to a further menu board, press the ▼ button to jump to the ﬁ rst entry on the following menu board. To close the menu, press the MENU button .

Resolution

If you access this menu option, you can then set the the video resolution: "1920x1080P (HD)", "1280 x 720P" and "640 x 480P" are the options available. Use the ▲▼ buttons

/ to select the desired resolution and conﬁ rm

your selection with the / button to return to the list of menu items.

Exposure

If you access this menu option, you can then adjust the video exposure in three steps upwards (from +1 to +3, brighter), or downwards (from –1 to –3, darker). When the setting is set to "0" there is no exposure compensation. Use the ▲▼ buttons

/ to select the desired video exposure compensation and conﬁ rm

your selection with the / button to return to the list of menu items.

Video length

If you access this menu option, you can then set the length of the loop for the video recording: "3 Min", "5 Min", "10 Min" or "Loop recording oﬀ " are the available options. Use the ▲▼ buttons

/ to select the desired value for the loop recording and conﬁ rm your selection with the / button to return to the list of menu items.

Remember that the microSD card used must have a suﬃ cient capacity to record the desired length of loop in the video resolution set. If you select "Loop recording oﬀ " the recording ends when you reach the capacity of the microSD card. When the end of the recording is reached, the device will start a new recording with the length set.

If the capacity of the memory card is not suﬃ cient for the set duration, the recording will be aborted. Reduce the length of the loop recording or use a memory card with a greater capacity.

CR 5 A1

Motion detection

If you access this menu option, you can then use the ▲▼ buttons

/ to activate

or deactivate this function. Conﬁ rm your selection with the

/ button to

return to the list of menu items. When this function is activated, the device will automatically stop the video

recording when no moving images are detected. If the device again detects movements, the device will automatically begin recording again. If the function is deactivated, the device does not stop recording if no motion is detected.

NOTE

►

You should only activate this function while the vehicle is parked if you want to automatically ﬁ lm a break-in attempt or to record the other vehicle after a collision.

► The initial recording with this function must be started manually.

Audio recording

If you access this menu option, you can then use the ▲▼ buttons

/ to activate or deactivate audio recording via the built-in microphone. Conﬁ rm your selection with the / button to return to the list of menu items.

CR 5 A1

Photo standby

With the menu closed, press the MODE button during video standby to switch to photo standby. The device then displays the following overview on the screen

A – displays the remaining number of photos that can still be taken depending

on resolution and available storage space B – current photo resolution C – symbol to indicate an inserted microSD card D – battery charge level of the internal battery E – date display (only when the "Time & date stamp" is activated) E – time display (only when the "Time & date stamp" is activated) G – symbol for self-timer (here 5 seconds: only visible if the function is activated) H – symbol for exposure correction I – display for photo standby J – display for continuous advance function (only visible if feature is enabled)

Taking photos

Press the ▲ button repeatedly as required to zoom into the subject. Hold down the button for fast zoom. You can use the ▼ button in the same way to zoom out. Press the / button to take a photo.

If you now press the MENU button

in photo standby, the following menu opens:

CR 5 A1

Resolution

If you access this menu option, then you can use the ▲▼ buttons

/ to select the desired resolution for your photos: "12MP (interp.*)", "7MP (interp.*)", "5MP", "3MP", "2MP", "1.3MP" oder "0.3MP" are the available options. "MP" stands for megapixel, e.g. the "5MP" setting creates a photo of 2592 × 1944 pixels, which is about 5 million pixels. The larger the photos, the greater the detail. However, the microSD card will ﬁ ll up faster with higher resolution photos. Conﬁ rm your selection with the

/ button to return to the list of menu items.

*Interpolation = calculation method used to increase the number of pixels

Exposure

If you access this menu option, you can then adjust the photo exposure in three steps upwards (from +1 to +3, brighter), or downwards (from –1 to –3, darker). Use the ▲▼ buttons

/ to select the desired photo exposure compensation and conﬁ rm your selection with the / button to return to the list of menu items.

3 photos in series

If you access this menu option, you can then use the ▲▼ buttons

/ to activate or deactivate the function take a series of 3 photos in quick succession. Conﬁ rm your selection with the / button to return to the list of menu items.

Self-timer

If you access this menu option, then you can use the ▲▼ buttons

/ to set the self-timer function to 2, 5 or 10 seconds. The photo will then be taken after the set delay when you press the / button . Select "direct capture" to deactivate the self-timer. Conﬁ rm your selection with the / button to return to the list of menu items.

Playback mode

With the menu closed, press the MODE button during photo standby to switch to playback mode. Using the ▲/▼ buttons

/ you can scroll through the stored images. If you select a photo and press the / button , all stored photos will be displayed in an endless slide show. Press the / button again to stop the playback. If you select a video and press the / button , the video is played back.

CR 5 A1

If you select a photo, the screen will display the following overview:

A – display of the current recording number/total number of recordings B – resolution of the currently selected photo C – battery charge level of the internal battery D – date/time stamp E – symbol for playback mode F – symbol for a write-protected ﬁ le

If you now press the MENU button

, the following menu opens:

Delete

Using the ▲▼ buttons / you can move the selection bar to the desired entry and then call up this menu item with the

/ button . To exit the activated menu item without making a change, press the MODE button . Below right, the current menu board as well as the total number of menu boards is shown. To close the menu, press the MENU button .

Delete

If you access this menu option, you can then use the ▲▼ buttons

/ to delete the currently selected image ("Delete this ﬁ le"), "Delete all ﬁ les" or "Cancel". Conﬁ rm your selection by pressing the

/ button . When you conﬁ rm the following query with "OK", the selected delete function will be executed and the menu closes. If, however, the screen shows "This ﬁ le is write-protected", you must ﬁ rst deactivate the write protection as described in the section "Write protection".

CR 5 A1

Write protection

If you access this menu option, you can then use the ▲▼ buttons

/ to select whether to protect the currently selected ﬁ le from deletion ("Write-protect this ﬁ le"), to remove the write protection for the selected ﬁ le ("Unlock this ﬁ le"), protect all ﬁ les from deletion ("Write-protect all ﬁ les") or remove the write protection from all ﬁ les ("Unlock all ﬁ les"). Conﬁ rm your selection by pressing the

/ button .

Afterwards, the display will return to the list of menu items.

NOTE

►

Using this function on a large number of ﬁ les can take several seconds.

If you select a video with the ▲/▼ buttons

/ , the screen will display the

following overview:

A – display of the current recording number/total number of recordings B – resolution of the currently selected video C – length of the video D – battery charge level of the internal battery E – function symbol for the MODE button

: stop video/photo playback

E – function symbol for the

/ button : start/stop video/photo playback G – symbol for playback mode H – symbol for a write-protected ﬁ le If you now press the MENU button , the following menu opens:

Delete

Kompernass DASHCAM CR 5 A1 Operating Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
