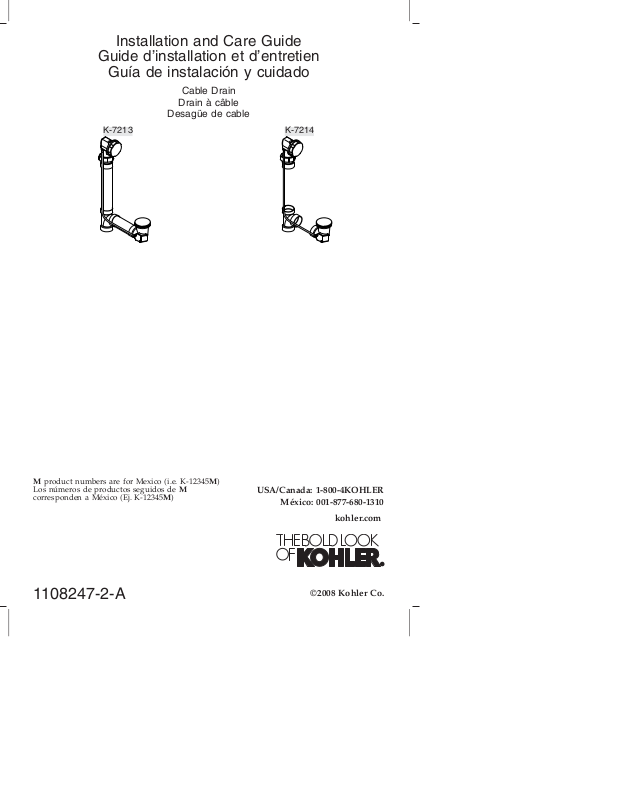

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Cable Drain
Drain à câble
Desagüe de cable
K-7213
K-7214
M product numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)
1108247-2-A
USA/Canada: 1-800-4KOHLER
México: 001-877-680-1310
kohler.com
©2008 Kohler Co.
Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4KOHLER (1-800-456-4537) from within the USA
and Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter des modifications aux caractéristiques, aux emballages
et à la disponibilité des produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER
(1-800-456-4537) à partir des É.U., et Canada, ou le 001-877-680-1310 à partir du Mexique.
Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER (1-800-456-4537) desde los EE.UU. y
Canadá, ó 001-877-680-1310 desde México.
1108247-2-A 2 Kohler Co.
Tools/Outils/Herramientas
Plumbers Putty
Mastic de plombier
Masilla de plomería
Adjustable Wrench
Clé à molette
Llave ajustable
Plus/Plus/Más:
• PVC cement and primer
Ciment et adhésif PVC
Imprimador y cemento para PVC
• PVC tubing (K-7214 only)
Tuyauterie PVC (K-7214 uniquement)
Tubo de PVC (sólo K-7214)
Caulk Gun
Pistolet à mastic
Pistola para calafatear
Silicone Sealant
Joint en silicone
Sellador de silicona
Tube Cutter
Coupe-tubes
Cortatubos
Tape Measure
Mètre ruban
Cinta para medir
Before You Begin
NOTICE: Do not kink or cause damage to the cable. To avoid damaging the cable,
use caution when installing the drain and when moving the bath into place.
NOTE: This product is recommended for baths 14″ (35.6 cm) to 22″ (55.9 cm) deep
from the center of the bath overflow to the center of the bath drain outlet.
NOTE: Do not wrench tighten the connections and fittings until instructed to do so.
Initially hand tighten the connections.
Observe all local plumbing and building codes.
Turn off the main water supplies.
Carefully inspect the fittings for damage before installing.
If you are installing a new bath, install the drain to the bath, then install the bath.
Refer to the rough-in dimensions packed with the bath to properly install this
product.
The PVC tubes may need to be cut for proper fit. Dry fit or measure and cut them
to the proper length. If cutting is needed, remove any burrs from the tubes.
The drain tee is reversible for above-the-floor or through-the-floor installations.
Kohler Co. reserves the right to make revisions in the design of drains without
notice, as specified in the Price Book.
Avant de commencer
NOTICE: Ne pas pincer ou causer d’endommagement au câble. Pour éviter
d’endommager le câble, procéder avec le plus grand soin lors de l’installation du
drain et du déplacement de la baignoire pour mettre celle-ci en place.
REMARQUE: Ce produit est recommandé pour des baignoires de 14″ (35,6 cm) à 22″
(55,9 cm) de profondeur entre le centre du trop-plein de baignoire et le centre de la
sortie du drain de la baignoire.
REMARQUE: Ne pas serrer les connexions et les raccords à clé à moins d’en être
Kohler Co. 3 1108247-2-A
Avant de commencer (cont.)
instruit. Serrer initialement les connexions à la main.
Respecter tous les codes de plomberie et de bâtiment locaux.
Fermer les alimentations d’eau principales.
Examiner soigneusement les raccords pour en déceler tout dommage avant
l’installation.
Dans le cas d’installation d’une nouvelle baignoire, installer le drain à la baignoire
puis la baignoire.
Se référer aux dimensions de raccordement accompagnant la baignoire pour
installer ce produit correctement.
Les tubes PVC doivent être coupés pour un ajustement correct. Ajuster à sec ou
mesurer et les couper à la bonne longueur. Si une découpe est nécessaire, retirer
toute ébarbure des tubes.
Le T du drain est réversible pour des installations au-dessus ou dans le sol.
Kohler Co. se réserve le droit d’apporter toutes modifications au design des drains
et ceci sans préavis, comme spécifié dans le catalogue des prix.
Antes de comenzar
AVISO: No pellizque ni dañe el cable. Para evitar dañar el cable, tenga cuidado al
instalr el desagüe y al colocar la bañera en su lugar.
NOTA: Este producto se recomienda para bañeras con una profundidad de 14″ (35,6
cm)a22″ (55,9 cm) desde el centro del rebosadero de la bañera hasta el centro de la
salida del desagüe de la bañera.
NOTA: No apriete con llave las conexiones hasta que se le indique. Inicialmente
apriete a mano las conexiones.
Cumpla con todos los códigos locales de plomería y construcción.
Cierre los suministros principales de agua.
Revise con cuidado las conexiones antes de la instalación para determinar si están
dañadas.
Si va a instalar una bañera nueva, instale el desagüe en la bañera, luego instale la
bañera.
Consulte las dimensiones del diagrama de instalación provistas con la bañera para
instalar correctamente este producto.
Tal vez sea necesariuo cortar los tubos de PVC para que encajen bien. Conecte en
seco o mida y corte a la longitud apropiada. Si es necesario cortar, retire todas las
rebabas de los tubos.
La T del desagüe es reversible para instalaciones arriba del nivel del piso y a
través del piso.
Kohler Co. se reserva el derecho de modificar el diseño de los desagües sin previo
aviso, tal como se especifica en la lista de precios.
1108247-2-A 4 Kohler Co.

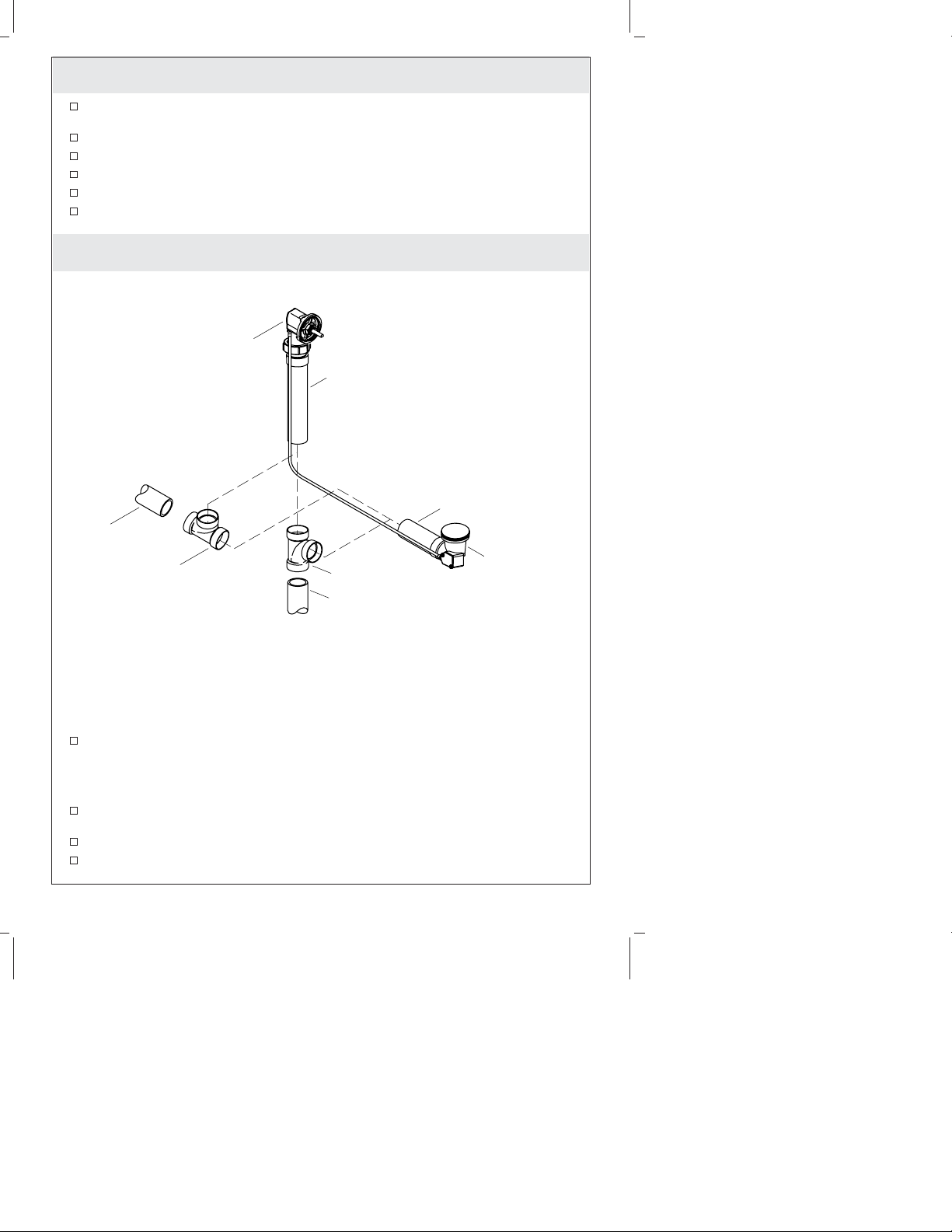

Roughing-In/Plan de raccordement/Diagrama de instalación
NOTE: L1 + L2 must be equal to or less
than 25" (63.5 cm) in length.
REMARQUE: L1 + L2 doit être égal ou
moins de 25" (63,5 cm) de longueur.
NOTA: L1 + L2 debe ser igual o menor
que 25" (63,5 cm) en longitud.
L1
1-3/8" (3.5 cm)
2-9/16" (6.5 cm)
1-1/2" PVC Tee
T en PVC de 1-1/2"
T de PVC de 1-1/2"
L2
Kohler Co. 5 1108247-2-A
