Kodak EasyShare
printer dock
Manuale per l'utente
www.kodak.it
Per programmi di apprendimento interattivi: www.kodak.it/go/howto
Eastman Kodak Company
343 State Street
Rochester, New York 14650 USA
© Eastman Kodak Company, 2004
Tutte le immagini sui display sono simulate.
Kodak e EasyShare sono marchi di Eastman Kodak Company.
P/N 4J1051_it
Caratteristiche del prodotto
Vista frontale/superiore/laterale
1
2
3
13
12
11
10
7
8
9
1 Innesto di alloggiamento
universale della fotocamera
(installato come illustrato)
2 Spie caricamento
batteria/pulsante scaricamento
e ricarica
3 Spia del nastro a colori 10 Porta USB (per lettore di schede 8 in 1
4 Pulsante/spia di trasferimento 11 Spia della carta
8 Pulsante del formato foto
9 Spie del formato foto , , ,
Kodak o dispositivo PictBridge compatibile)
4
5
6
5 Pulsante sinistra/destra 12 Connettore fotocamera
6 Vassoio della carta 13 Perno di centraggio per la fotocamera
7 Pulsante/spia di stampa
IT
i
Caratteristiche del prodotto
Vista posteriore/superiore/laterale
1
1 Connettore di alimentazione
(ingresso CC)
2 Porta USB (per collegamento
con il computer)
3 Alloggiamento per il percorso
della carta
35 4
4 Nastro a colori (installato come illustrato)
5 Sportello del nastro
2
IT
ii
Sommario 1
1 Operazioni preliminari ................................................................ 1
Contenuto della confezione............................................................... 1
Dove posizionare la printer dock........................................................ 2
Installazione dell'innesto di alloggiamento
specifico per la fotocamera................................................................ 2
Collegamento all'alimentazione......................................................... 3
Uso e conservazione del nastro a colori ............................................. 4
Installazione e rimozione del nastro a colori....................................... 4
Uso e conservazione della carta......................................................... 5
Caricamento della carta .................................................................... 6
Installazione e rimozione del vassoio della carta ................................ 7
2 Preparazione della fotocamera digitale EasyShare ..................... 8
Scelta della batteria adatta alla fotocamera ....................................... 8
Informazioni importanti sulle batterie ................................................ 9
Misure di sicurezza e uso delle batterie......................................... 9
Estensione della durata delle batterie ........................................... 9
Inserimento sulla dock e ricarica della fotocamera digitale EasyShare 10
Scaricamento e ricarica della batteria Ni-MH ricaricabile.............. 11
Impostazione della qualità delle foto ............................................... 12
Contrassegnare le foto per la stampa automatica ............................ 12
3 Stampa senza computer ........................................................... 14
Stampa dalla fotocamera digitale EasyShare .................................... 14
Stampa di foto contrassegnate ................................................... 15
Annullamento della stampa........................................................ 15
Stampa da lettore di schede 8 in 1 Kodak........................................ 16
Stampa da dispositivo PictBridge..................................................... 16
Modifica del formato di stampa della foto........................................ 17

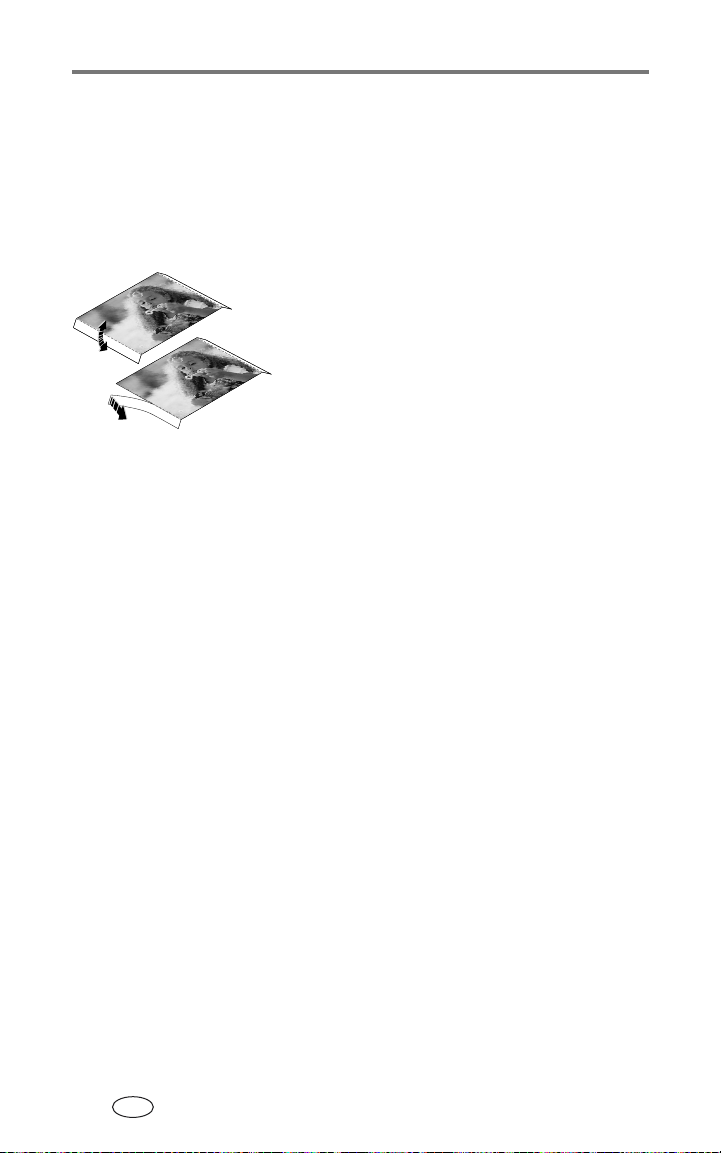

Rimozione delle strisce perforate dalle stampe................................. 18
4 Installazione del software e collegamento a un computer ....... 19
Requisiti minimi di sistema ............................................................. 19
Installazione del software................................................................ 19
Disinstallazione del software ...................................................... 21
Collegamento al computer .............................................................. 22
IT
iii
Sommario
5 Uso della printer dock con un computer ................................... 23
Trasferimento di foto dalla fotocamera digitale Kodak EasyShare ..... 23
Trasferimento di foto da un lettore di schede 8 in 1 Kodak............... 24
Stampa dal computer...................................................................... 25
Stampa con il software Kodak EasyShare .................................... 25
Stampa con altre applicazioni..................................................... 26
Scelta di una modalità Colore Kodak .......................................... 26
Annullamento della stampa............................................................. 27
6 Cura e manutenzione ............................................................... 28
Consigli generali ............................................................................. 28
Pulizia del rullo alimentatore della carta .......................................... 29
Trasporto della printer dock............................................................. 30
7 Risoluzione dei problemi .......................................................... 31
Problemi di stampa ......................................................................... 31
Problemi di trasferimento delle immagini......................................... 37
Indicatori di stato sulla printer dock................................................. 38
8 Assistenza ................................................................................ 44
Collegamenti Web utili.................................................................... 44
Guida del software.......................................................................... 44
Assistenza telefonica clienti............................................................. 44
Prima di telefonare..................................................................... 44
9 Appendice ................................................................................ 46
Specifiche tecniche della printer dock .............................................. 46
Ulteriori suggerimenti per la sicurezza e la manutenzione................. 47
Aggiornamento di software e firmware............................................ 47
Conformità alle normative............................................................... 48
Conformità FCC ......................................................................... 48
Dichiarazione DOC per il Canada................................................ 48
Classe VCCI B ITE....................................................................... 49
IT
iv
1 Operazioni preliminari
Contenuto della confezione
6
1
5
2
4
1 Printer Dock 4 Kit di nastro a colori e carta fotografica
Kodak (PH-10) (sufficiente per 10 stampe)
2 Innesto di alloggiamento
universale della fotocamera
(preinstallato)
3 Vassoio della carta 6 Adattatore CA (può essere composto
Non illustrati: kit di benvenuto, composto dal Manuale per l'utente
(può essere fornito su CD), guida introduttiva e CD del software Kodak
EasyShare. Il contenuto può essere soggetto a modifica senza preavviso.
*La fotocamera potrebbe utilizzare un tipo di batteria diverso. Per ulteriori
informazioni, vedere Scelta della batteria adatta alla fotocamera, pagina 8.
5 Batteria ricaricabile Ni-MH Kodak EasyShare*
di due parti separate)
IT
3
1
Operazioni preliminari
È possibile acquistare accessori aggiuntivi per la printer dock presso i
rivenditori di prodotti Kodak o sul sito www.kodak.it/go/accessories.
Dove posizionare la printer dock
■ Posizionare la printer dock su una superficie piana, pulita e priva di
polvere, in ambiente asciutto e al riparo dalla luce diretta del sole.
■ Lasciare 13 cm di spazio libero su ciascun
lato della printer dock.
■ Per un'aerazione adeguata, verificare che la
parte superiore e inferiore della printer dock
non siano ostruite.
■ Quando si collegano i cavi di alimentazione o
USB, posizionarli in modo che non intralcino il
percorso della carta nella parte anteriore e
posteriore della printer dock.
■ Evitare le aree in cui sono presenti condotti di aerazione, le porte restano
aperte o vi è frequente passaggio di persone, perché la printer dock
potrebbe essere esposta a elevate quantità di polvere e materiale residuo.
Le particelle di sporco trasportate dall'aria possono influire sulla qualità
dell'immagine.
Installazione dell'innesto di alloggiamento specifico per la fotocamera
Sulla printer dock è già installato un innesto di alloggiamento universale,
che consente di montare le fotocamere digitali della serie Kodak EasyShare
CX/DX6000/7000 e LS600/700.
Per un inserimento ottimale, utilizzare l'innesto di alloggiamento specifico per
la fotocamera fornito con la fotocamera stessa e tenere di riserva l'innesto di
alloggiamento universale.
NOTA Con alcune fotocamere è
la fotocamera per garantire un inserimento corretto nella printer dock.
2
IT
necessario
utilizzare l'innesto di alloggiamento specifico per
Operazioni preliminari
1 Per rimuovere l'innesto di alloggiamento
universale:
a Premere l'innesto verso la parte posteriore
della printer dock e sollevare il bordo
anteriore.
b Sollevare il bordo posteriore dell'innesto
e rimuoverlo.
2 Per installare l'innesto di alloggiamento
specifico per la fotocamera:
a Inserire le linguette situate sulla parte
posteriore dell'innesto nelle apposite
tacche vicine alla parte posteriore della
printer dock.
b Premere la parte anteriore dell'innesto
e farla scattare in posizione.
Collegamento all'alimentazione
RISCHIO DI SCOSSE ELETTRICHE:
Utilizzare esclusivamente l'adattatore CA fornito con la printer dock. L'uso di adattatori e
cavi diversi potrebbe danneggiare la fotocamera, la printer dock o il computer. Se la printer
dock è stata acquistata negli Stati Uniti ma si pensa di utilizzarla in altri paesi, non utilizzare
un adattatore qualsiasi. Acquistare l'adattatore CA per la printer dock adeguato al paese in
cui si desidera andare.
1 Rimuovere la fotocamera dalla printer dock.
2 Collegare l'estremità più piccola del cavo
dell'adattatore CA all'ingresso CC che si trova
sulla parte posteriore della printer dock.
NOTA L'adattatore CA fornito con la printer dock potrebbe
essere diverso da quello illustrato e potrebbe essere
necessario assemblarlo. Usare una spina adatta alla
presa di corrente.
3 Collegare l'altra estremità del cavo
dell'adattatore CA a una presa di corrente.
Per acquistare un adattatore CA e altri accessori, visitare il sito
www.kodak.it/go/accessories.
3
IT
Operazioni preliminari
Uso e conservazione del nastro a colori
■ Per ottenere stampe della migliore qualità, conservare il nastro a colori
in un luogo in cui la temperatura non superi i
■ Per evitare di lasciarvi impronte, maneggiare il nastro a colori tenendolo
dalle estremità della bobina.
■ Conservare il nastro a colori al riparo dalla luce diretta del sole e da
temperature elevate (ad esempio in un'automobile parcheggiata al sole).
30 ºC.
Installazione e rimozione del nastro a colori
IMPORTANTE
Per installare il nastro a colori:
1 Aprire lo sportello dell'alloggiamento del nastro, situato sul fianco della
printer dock.
Usare solo kit di nastro a colori e carta Kodak con la printer dock.
Non forzare il nastro a colori durante la rimozione o l'inserimento
nella printer dock. Il nastro o la printer dock potrebbero
danneggiarsi.
2 Verificare che il nastro a colori non sia
allentato.
Per tendere il nastro, premere verso l'interno
la bobina del nastro, quindi ruotarla in senso
orario.
IMPORTANTE
3 Inserire il nastro a colori, con l'etichetta rivolta
verso l'alto e la freccia puntata in direzione
della printer dock. Premere il nastro finché
non scatta in posizione.
4 Chiudere lo sportello dell'alloggiamento.
Fare attenzione a non ruotare la
bobina del nastro più del necessario.
Questo potrebbe ridurre il numero
delle stampe che è possibile
effettuare.
4
IT
Operazioni preliminari
Quando il nastro è in esaurimento, la spia del nastro a colori lampeggia
lentamente per 60 secondi.
Quando il nastro è esaurito, la spia gialla del nastro a colori rimane accesa.
IMPORTANTE
Se si verifica un errore della carta il nastro a colori potrebbe
bloccarsi. Eliminare l'errore della carta e accertarsi che la spia della
carta si sia spenta prima di rimuovere il nastro a colori.
Per rimuovere il nastro a colori, aprire lo
sportello dell'alloggiamento, quindi spingere
verso l'alto la leva di colore verde ed estrarre il
nastro.
Uso e conservazione della carta
■ Per evitare di lasciarvi impronte, maneggiare
la carta tenendola dai bordi o dalle strisce
perforate. Non toccare il lato lucido del foglio.
■ Quando non lo si utilizza, rimuovere il vassoio
della carta. Chiudere il coperchio del vassoio e
lo sportello sulla printer dock per evitare che si
accumulino polvere e materiali residui.
Conservare la carta in posizione orizzontale.
■ Conservare la carta al riparo dalla luce diretta del sole e da temperature
elevate (ad esempio in un'automobile parcheggiata al sole).
5
IT
Operazioni preliminari
Caricamento della carta
IMPORTANTE
2 Far scorrere indietro il coperchio del vassoio per circa 3 cm fino a quando
non si blocca e sollevarne un'estremità.
IMPORTANTE
Usare solo kit di nastro a colori e carta Kodak con la printer dock.
Non utilizzare carta per stampanti a getto di inchiostro.
1 Se inserito, rimuovere il vassoio della carta
dalla printer dock (vedere pagina 7).
Caricare un massimo di 25 fogli. Per evitare di caricare una quantità
eccessiva di carta fare riferimento alla linea del limite di caricamento
all'interno del vassoio.
Non caricare carta sprovvista di strisce perforate. Per evitare
di lasciarvi impronte, non toccare il lato lucido del foglio.
3 "Sfogliare" la carta per separare eventuali
fogli attaccati.
4 Caricare la carta nel vassoio con il lato lucido
rivolto verso l'alto e il lato con il logo Kodak
rivolto verso il basso.
5 Chiudere il coperchio del vassoio.
È possibile acquistare un kit di nastro a colori e carta Kodak e altri accessori
presso i rivenditori di prodotti Kodak o sul sito www.kodak.it/go/accessories.
6
IT
Operazioni preliminari
Installazione e rimozione del vassoio della carta
Per installare nuovamente il vassoio della carta:
1 Aprire lo sportello del vassoio della carta situato sulla printer dock.
2 Far scorrere indietro il coperchio del vassoio per circa 3 cm, fino a quando
non si blocca.
3 Inserire il vassoio della carta nel relativo
alloggiamento fino a quando non si blocca.
Se si prova ad effettuare una stampa quando
il vassoio della carta è vuoto la spia gialla
della carta si accende.
Per rimuoverlo tirare il vassoio della carta
verso l'esterno.
7
IT
2 Preparazione della
fotocamera digitale
EasyShare
Scelta della batteria adatta alla fotocamera
IMPORTANTE
La printer dock è in grado di caricare solo la batteria ricaricabile
Ni-MH Kodak EasyShare (in dotazione) e la batteria ricaricabile agli
ioni di litio Kodak EasyShare (in dotazione con alcuni modelli di
fotocamera). Le batterie di produttori diversi da Kodak non sono
compatibili. I danni dovuti all'uso di accessori non compatibili non
sono coperti dalla garanzia.
Se la fotocamera è dotata di
batterie non ricaricabili:
OPPURE
Litio 2 batterie AA
3 V, CRV3 da 1,5V
usare la batteria
ricaricabile
Ni-MH fornita
in dotazione con
la printer
dock 6000.
NOTA La batteria ricaricabile Ni-MH e la batteria ricaricabile agli ioni di litio fornite in dotazione
non sono cariche. Accertarsi di caricarle completamente prima di utilizzarle con la
fotocamera (vedere pagina 10).
Se la fotocamera è dotata di batteria
ricaricabile agli ioni di litio:
inserirla nella fotocamera.
Non usare la batteria ricaricabile
Ni-MH fornita in dotazione con la
printer dock 6000
.
IT
8
Preparazione della fotocamera digitale EasyShare
Per ulteriori informazioni sulle batterie compatibili e sull'installazione,
consultare il manuale per l'utente della fotocamera.
Informazioni importanti sulle batterie
Misure di sicurezza e uso delle batterie
■ Evitare il contatto delle batterie con oggetti metallici, monete incluse. In
caso contrario, potrebbero andare in corto circuito, scaricarsi, surriscaldarsi
o potrebbe verificarsi una fuoriuscita di liquido.
■ Per informazioni sullo smaltimento delle batterie ricaricabili, visitare il sito
Web della Rechargeable Battery Recycling Corporation all'indirizzo
www.rbrc.com.
Estensione della durata delle batterie
■ Limitare le seguenti attività che comportano un rapido consumo delle
batterie:
– Riesame delle foto sul display della fotocamera
– Uso del display della fotocamera come un mirino
– Uso eccessivo del flash
■ Tenere puliti i contatti delle batterie. Prima di inserire le batterie nella
fotocamera, pulire i contatti con un panno pulito e asciutto.
■ Le prestazioni delle batterie diminuiscono a temperature inferiori a 5 ºC.
Quando si utilizza la fotocamera a basse temperature, munirsi di batterie
di riserva e conservarle al caldo. Non gettare le batterie fredde non
funzionanti poiché potrebbero essere utilizzabili una volta riportate a
temperatura ambiente.
■ Se si ottengono meno di 20 foto con una carica della batteria ricaricabile
Ni-MH (e se nessuno dei suggerimenti sopra riportati è utile per
la risoluzione del problema), scaricare e ricaricare la batteria
(vedere pagina 11).
Per ulteriori informazioni sulle batterie, consultare il manuale per l'utente della
fotocamera o visitare il sito
www.kodak.com/global/en/service/batteries/batteryUsage.jhtml.
9
IT
Preparazione della fotocamera digitale EasyShare
Inserimento sulla dock e ricarica della fotocamera digitale EasyShare
La printer dock Kodak EasyShare è compatibile con le fotocamere digitali della
serie Kodak EasyShare CX/DX6000/7000 e LS600/700.
Inserendo la fotocamera sulla dock, è possibile stampare le immagini
direttamente dalla fotocamera, trasferire le immagini dalla fotocamera al
computer e ricaricare la batteria della fotocamera.
1 Verificare che un innesto di alloggiamento sia installato sulla printer dock
(vedere pagina 2) e che una batteria ricaricabile sia inserita nella
fotocamera (vedere pagina 8).
2 Individuare il connettore della dock e il foro
per il perno di centraggio posti sulla base della
fotocamera.
3 Inserire la fotocamera sulla printer dock,
verificando che il connettore e il foro della
fotocamera siano allineati con il connettore
e il perno di centraggio posti sulla dock.
Spingere verso il basso per fissare in posizione
i connettori.
La fotocamera è ora alimentata dalla printer dock
anziché dalla batteria.
■ La batteria ricaricabile Ni-MH Kodak
EasyShare e la batteria ricaricabile agli ioni
di litio Kodak EasyShare impiegano max 3 ore
per caricarsi.
10
IT
Preparazione della fotocamera digitale EasyShare
■ Durante il processo le spie di caricamento
della batteria si accendono. La batteria è
carica quando tutte e tre le spie sono accese.
■ Per conservare la carica è possibile lasciare la
fotocamera sulla printer dock.
Scaricamento e ricarica della batteria Ni-MH ricaricabile
Se con una carica della batteria ricaricabile Ni-MH si ottengono meno di
20 foto, seguire i suggerimenti in Estensione della durata delle batterie,
pagina 9. Se il problema persiste è necessario effettuare lo scaricamento e la
ricarica della batteria. Il ciclo di di scaricamento e ricarica scarica
completamente la batteria, quindi la ricarica completamente.
NOTA Un intero ciclo di scaricamento e ricarica può richiedere fino a 8 ore, a seconda della carica
rimasta nella batteria. Per risultati ottimali, eseguire l'operazione nel corso della notte;
non interrompere il ciclo di caricamento e scaricamento.
1 Accertarsi che la batteria ricaricabile Ni-MH sia installata nella fotocamera.
2 Inserire la fotocamera sulla printer dock (vedere pagina 10).
3 Tenere premuti il pulsante scaricamento e
ricarica/spie caricamento batteria
fino a quando le spie stesse non iniziano a
lampeggiare (approssimativamente dopo
5secondi).
11
IT
Preparazione della fotocamera digitale EasyShare
Le spie di caricamento indicano lo stato dell'operazione di scaricamento e
ricarica:
Le spie verdi lampeggiano
in sequenza, da sinistra a
destra.
Le spie verdi si accendono
in sequenza, da destra a
sinistra.
NOTA Lo scaricamento e ricarica è possibile soltanto con le batterie ricaricabili Ni-MH
Kodak EasyShare.
Scaricamento della batteria (le spie si spengono con il
progredire dell'operazione).
Caricamento della batteria (le spie si accendono con il
progredire dell'operazione).
La batteria è carica quando tutte e tre le spie sono accese.
Impostazione della qualità delle foto
Prima di fare delle foto, impostare la qualità
delle foto nella fotocamera Kodak EasyShare
in Ottima (3:2) . Questo garantisce
che le foto scattate siano proporzionate alla
carta fotografica della printer dock, evitando
che vengano tagliate.
Per ulteriori informazioni, consultare il
manuale per l'utente della fotocamera.
Contrassegnare le foto per la stampa automatica
Sulla fotocamera digitale Kodak EasyShare:
1 Premere il pulsante Share (Condividi).
2 Premere per individuare una foto o un video.
12
IT
Preparazione della fotocamera digitale EasyShare
3 Premere per evidenziare Stampa (per contrassegnare tutte le foto
nella posizione di memorizzazione immagini corrente, evidenziare Stampa
tutto), quindi premere il pulsante OK.
4 Premere per selezionare il numero di copie (0 - 99). Il valore
predefinito è 1. Il valore zero rimuove il contrassegno dalla foto
selezionata.
L'icona appare nell'area di stato.
■ Per applicare ad altre foto la quantità di copie da stampare, premere
per individuarle. Mantenere invariato il valore relativo alla
quantità di stampe o premere per modificarlo.
5 Premere il pulsante OK.
6 Premere il pulsante Share (Condividi) per uscire.
NOTA Per rimuovere il contrassegno di stampa da tutte le foto; evidenziare Annulla stampe
nel menu Condividi, quindi premere il pulsante OK.
Per stampare automaticamente foto contrassegnate dalla
fotocamera digitale Kodak Easyshare:
■ vedere pagina 15.
Per stampare foto contrassegnate dal computer:
1 Installare nel computer il software Kodak EasyShare (vedere pagina 19).
2 Trasferire le foto contrassegnate al computer (vedere pagina 23).
3 Stampare utilizzando il software EasyShare (vedere pagina 25).
Per ulteriori informazioni, vedere la guida del software EasyShare.
13
IT
3 Stampa senza computer
IMPORTANTE
Attendere che il processo di stampa venga completato prima di
rimuovere le stampe, il vassoio della carta o la fotocamera. In caso
contrario, la carta potrebbe incepparsi e danneggiare la printer
dock.
Stampa dalla fotocamera digitale EasyShare
1 Accertarsi di aver collegato il cavo di alimentazione e di aver caricato il
nastro a colori e la carta (vedere Capitolo 1, Operazioni preliminari).
2 Scattare una foto con la fotocamera (vedere il relativo manuale per
l'utente).
3 Inserire la fotocamera sulla printer dock (vedere pagina 10).
Le foto correnti o più recenti vengono visualizzate sullo schermo della
fotocamera.
■ Per riesaminarle e scegliere una foto differente, premere i pulsanti
sinistra/destra sulla printer dock, .
4 Premere il pulsante Stampa .
Viene visualizzata la schermata Copie.
■ Per stampare più di una copia, premere per selezionare il numero
desiderato, quindi premere .
Se non si preme alcun pulsante, la stampa avrà inizio automaticamente
dopo 10 secondi.
La stampa viene avviata. Durante il processo,
la carta viene stampata quattro volte prima che
venga emessa la stampa definitiva. Durante i
primi tre passaggi, vengono applicati gli strati di
giallo, magenta e ciano, mentre nel quarto viene
aggiunto all'immagine un rivestimento
trasparente che la protegge e la conserva.
14
IT
Stampa senza computer
Stampa di foto contrassegnate
Se, quando viene posizionata sulla dock, la fotocamera o la scheda contiene
foto contrassegnate per la stampa (vedere pagina 12 o il manuale per l'utente
della fotocamera), viene visualizzato un messaggio che ne indica la presenza:
■ Per stampare le foto contrassegnate – premere .
La stampa viene avviata e le foto contrassegnate vengono stampate. Durante
la stampa, i contrassegni vengono rimossi dalle foto contrassegnate nella
fotocamera o nella scheda.
■ Per non stampare le foto contrassegnate – premere .
Il messaggio scompare dopo 10 secondi di inattività.
Annullamento della stampa
■ Tenere premuto per 2 secondi.
La stampa in corso viene immediatamente annullata e la carta espulsa
nel vassoio. Se una stampa viene annullata durante il quarto passaggio
(applicazione del rivestimento trasparente), la carta viene espulsa a passaggio
completato.
NOTA è possibile annullare una sessione di stampa tramite l’uso del pulsante Stampa solo se si
effettua l’operazione da un fotocamera collegata ad una dock
15
IT
Stampa senza computer
Stampa da lettore di schede 8 in 1 Kodak
Collegare un lettore di schede 8 in 1 Kodak alla printer dock per stampare le
foto dalla scheda della fotocamera.
NOTA Altri lettori di schede USB Kodak sono compatibili con la printer dock, mentre i lettori di
schede di altri produttori non lo sono.
1 Per risultati ottimali, contrassegnare le foto per la stampa sulla scheda
della fotocamera (vedere pagina 12 o il manuale per l'utente della
fotocamera). In caso contrario, sarà possibile stampare solo le foto
più recenti memorizzate sulla scheda.
2 Collegare il connettore USB del lettore di
schede nella porta USB posizionata sul fianco
della printer dock.
NOTA Se il lettore di schede è già stato collegato ma la
connessione è scaduta, scollegare e ricollegare il
cavo USB per ristabilire la connessione.
3 Inserire la scheda della fotocamera nel lettore
di schede.
4 Premere per avviare la stampa o premere
per annullarla.
Stampa da dispositivo PictBridge
La printer dock è dotata di tecnologia PictBridge per comunicare con tutti
i dispositivi PictBridge compatibili.
Per stampare dal dispositivo PictBridge:
1 Utilizzando il cavo USB, collegare il connettore
USB del dispositivo PictBridge nella porta USB
posizionata sul fianco della printer dock.
NOTA Se il dispositivo PictBridge è già stato collegato ma la
connessione è scaduta, scollegare e ricollegare il cavo
USB per ristabilire la connessione.
2 Usare il dispositivo PictBridge per riesaminare
le foto, scegliere le opzioni di stampa e
stampare. Per ulteriori informazioni,
consultare il manuale di istruzioni del
dispositivo.
16
IT
Stampa senza computer
È possibile acquistare un lettore di schede 8 in 1 Kodak e altri accessori presso
i rivenditori di prodotti Kodak o sul sito www.kodak.it/go/accessories.
Modifica del formato di stampa della foto
1 Attenersi alla procedura riportata di seguito per stampare da fotocamera
EasyShare (vedere pagina 14), lettore di schede 8 in 1 Kodak (vedere
pagina 16) o dispositivo PictBridge (vedere pagina 16).
2 Prima di stampare, durante la selezione o la modifica delle impostazioni,
premere ripetutamente il pulsante Formato foto per scorrere le opzioni
disponibili:
1 per foglio – una foto di formato 102 mm x 152 mm per stampa
(predefinito)
2 per foglio – due foto di formato 54 mm x 85 mm per stampa
4 per foglio – quattro foto di formato 51 mm x 76 mm per stampa
9 per foglio – nove foto di formato 34 mm x 51 mm per stampa
Nella maggior parte dei casi, con l'impostazione Formato foto è possibile
inoltre stabilire il numero di copie che si desidera stampare. Ad esempio, se
si desidera stampare una foto dopo aver selezionato l'impostazione 2 per
foglio, 2 copie della stessa immagine verranno stampate su un unico foglio
di carta.
Quando si stampano delle foto contrassegnate (vedere pagina 15), il
numero di copie stampate viene definito in base all'impostazione sulla
fotocamera o sul dispositivo. Ad esempio, se tre foto memorizzate sulla
fotocamera sono contrassegnate per essere stampate una sola volta e sulla
printer dock è stata selezionata l'opzione 4 per foglio, su un unico foglio di
carta verranno stampate tre foto di formato 51 mm x 76 mm.
Per risultati ottimali, scegliere il formato o il numero di copie (sulla
fotocamera o sul dispositivo) ideale per massimizzare l'uso dello spazio
bianco sulla carta.
3 Modificare altre impostazioni o iniziare a stampare.
NOTA Quando si stampa da dispositivo PictBridge (vedere pagina 16), il formato delle foto viene
controllato dall'impostazione relativa alle immagini multiple presente sul dispositivo
stesso, se disponibile. Le spie del Formato foto segnalano che sul dispositivo è stata
selezionata l'opzione relativa alle immagini multiple più vicina ai formati della printer
dock.
17
IT
Stampa senza computer
Per modificare il formato foto predefinito:
■ Selezionare un formato (vedere sopra), quindi tenere premuto il pulsante
Formato foto per 4 secondi.
La spia del Formato foto selezionato lampeggia, quindi rimane accesa.
Rimozione delle strisce perforate dalle stampe
IMPORTANTE
1 Piegare le strisce verso l'alto, quindi verso
il basso.
2 Staccare ogni striscia e gettarla.
Rimuovere le strisce perforate dalle
stampe solo al termine del processo
di stampa. Senza le strisce perforate,
la carta non alimenta correttamente
la dock.
18
IT
4 Installazione del software
e collegamento a un
computer
Requisiti minimi di sistema
Computer con sistema
operativo Windows
■ Windows 98, 98SE, ME,
2000 SP1 o XP
■ Internet Explorer 5.01 o versione
successiva
■ Processore a 233 MHz o superiore
■ 64 MB di RAM (128 MB di RAM
per Windows XP)
■ 200 MB di spazio disponibile su
disco rigido
■ Unità CD-ROM
■ Porta USB disponibile
■ Monitor a colori, 800 x 600 pixel
(consigliati 16 o 24 bit)
Computer Macintosh
■ Computer Power Mac G3, G4, G5, G4
Cube, iMac e PowerBook G3, G4 o iBook
■ Mac OS 10.2 o versione successiva
■ Safari 1.0 o versione successiva per
l'installazione completa
■ 128 MB di RAM
■ 200 MB di spazio disponibile su
disco rigido
■ Unità CD-ROM
■ Porta USB disponibile
■ Monitor a colori, 1024 x 768 pixel
(consigliate le impostazioni con migliaia
o milioni di colori)
Installazione del software
IMPORTANTE
1 Chiudere tutte le applicazioni software aperte
sul computer (incluso il software antivirus).
2 Inserire il CD del software Kodak EasyShare
nell'unità CD-ROM.
Prima di collegare la printer dock
opzionale al computer installare il
software Kodak EasyShare.
IT
19
Installazione del software e collegamento a un computer
3 Caricare il software:
Computer con sistema operativo Windows – Se non viene
visualizzata la finestra della procedura di installazione, scegliere Esegui
dal menu Start e digitare d:\setup.exe, dove d rappresenta la lettera
dell'unità contenente il CD.
Mac OS 10.2 – Fare doppio clic sull'icona del CD sulla Scrivania, quindi
fare clic sull'icona di installazione.
4 Per installare il software, attenersi alle istruzioni visualizzate.
■ Selezionare Completa per installare automaticamente le applicazioni
usate con maggiore frequenza. Selezionare Personalizzata per scegliere
le applicazioni da installare.
IMPORTANTE
Per utilizzare la printer dock con un computer è necessario installare
il driver di stampa. Se si sceglie l'installazione personalizzata,
verificare che la printer dock sia selezionata. Se si sceglie
l'installazione completa il driver di stampa viene installato
automaticamente.
Installazione della stampante per Mac OS 10.2:
a Aprire la finestra del Finder e fare clic sul pulsante Applicazioni.
Se non viene visualizzato il pulsante Applicazioni, aprire la cartella
Applicazioni sull'unità operativa.
b Aprire la cartella Utilities, quindi fare doppio clic su Centro Stampa.
c Nella finestra Elenco Stampanti, fare clic sul pulsante Aggiungi
Stampante.
d Selezionare la printer dock Kodak EasyShare, quindi fare clic su
Aggiungi.
La printer dock viene aggiunta al computer.
IMPORTANTE
Quando richiesto, eseguire la registrazione elettronica della printer
dock e del software. La registrazione consente di ricevere
informazioni relative agli aggiornamenti del software, nonché di
registrare alcuni prodotti forniti con la fotocamera. Per effettuare
la registrazione, la connessione a Internet deve essere attiva.
Per registrarsi in un secondo momento, visitare il sito
www.kodak.com/go/register
.
20
IT
Installazione del software e collegamento a un computer
5 Riavviare il computer, se richiesto. Riattivare il software anti-virus se è stato
precedentemente disattivato. Consultare il manuale del software anti-virus
per ulteriori informazioni.
Per ulteriori informazioni sull'installazione del software, consultare il file
Leggimi sul CD del software Kodak EasyShare.
Per informazioni sulle applicazioni software incluse nel CD del software
Kodak EasyShare, fare clic sul pulsante Guida del software EasyShare.
Disinstallazione del software
Se si desidera rimuovere il driver della printer dock o il software EasyShare
dal computer, attenersi alla seguente procedura:
Computer con sistema operativo Windows
1 Per aprire il Pannello di controllo:
dal menu Start, selezionare Impostazioni, quindi Pannello di controllo.
Nel sistema operativo Windows XP, il Pannello di controllo si trova nel
menu di avvio.
2 Fare doppio clic su Installazione applicazioni.
3 Selezionare il software Kodak EasyShare, quindi fare clic su Rimuovi.
4 Selezionare Modifica per disinstallare singoli componenti, ad esempio il
driver della printer dock, o selezionare Rimuovi per disinstallare tutti i
componenti.
5 Seguire le istruzioni visualizzate. Riavviare il computer, se richiesto.
Mac OS 10.2
1 Fare doppio clic sull'unità operativa del sistema in uso.
2 Selezionare Library, quindi Stampanti.
3 Aprire la cartella Kodak, quindi la cartella printer dock.
4 Fare doppio clic sul programma di disinstallazione della printer dock
Kodak.
5 Seguire le istruzioni visualizzate.
21
IT
Installazione del software e collegamento a un computer
Collegamento al computer
Per il collegamento al computer è necessario un cavo USB. Utilizzare il cavo
USB in dotazione con la fotocamera Kodak EasyShare. È possibile acquistare il
cavo separatamente presso i rivenditori di prodotti Kodak o sul sito
www.kodak.it/go/accessories.
IMPORTANTE
1 Accertarsi che la printer dock sia collegata all'alimentazione (vedere
pagina 3) e che il software Kodak EasyShare sia installato nel computer
(vedere pagina 19).
Durante il collegamento al computer accertarsi che la fotocamera
NON sia inserita nella printer dock.
2 Inserire l'estremità del cavo USB con il
simbolo nella porta USB del computer.
Per ulteriori informazioni, consultare la
documentazione del computer.
3 Collegare l'altra estremità del cavo USB alla
porta USB quadrata che si trova sul retro della
printer dock.
22
IT
5 Uso della printer dock
con un computer
Trasferimento di foto dalla fotocamera digitale Kodak EasyShare
1 Accertarsi che il software Kodak EasyShare sia installato
(vedere pagina 19) e che la printer dock sia collegata al computer
(vedere pagina 22).
2 Inserire la fotocamera sulla printer dock (vedere pagina 10).
3 Premere il pulsante Trasferisci sulla printer dock .
Il software Kodak EasyShare si avvia nel computer.
4 Utilizzare il software Kodak EasyShare per trasferire le immagini dalla
printer dock al computer. Per ulteriori informazioni, vedere la guida del
software Kodak EasyShare.
Durante il trasferimento delle immagini, la spia di trasferimento sulla printer
dock emette una luce verde lampeggiante. La spia di trasferimento verde
continua a lampeggiare fino a quando viene premuto il pulsante Trasferisci o
Stampa, la fotocamera viene rimossa dalla printer dock oppure si spegne
automaticamente.
NOTA Se il software Kodak EasyShare non è stato installato (o non è attivo), ma il driver della
stampante è stato installato correttamente, premendo il pulsante Trasferisci viene creata
una nuova connessione tra la fotocamera inserita sulla dock e il computer. È possibile
copiare le foto dalla nuova unità fotocamera al disco fisso del computer e gestire i file in
modo del tutto analogo alle altre unità presenti sul computer. Per ulteriori dettagli,
consultare la documentazione relativa al computer.
IT
23
Uso della printer dock con un computer
Trasferimento di foto da un lettore di schede 8 in 1 Kodak
NOTA Altri lettori di schede USB Kodak sono compatibili con la printer dock, mentre i lettori
di schede di altri produttori non lo sono.
1 Accertarsi che il software Kodak EasyShare sia installato
(vedere pagina 19) e che la printer dock sia collegata al computer
(vedere pagina 22).
2 Collegare il connettore USB del lettore di
schede alla porta USB posizionata sul fianco
della printer dock.
NOTA Se il lettore di schede è già stato collegato ma la
connessione è scaduta, scollegare e ricollegare il cavo
USB per stabilire una nuova connessione.
3 Premere il pulsante Trasferisci sulla printer
dock .
Il software Kodak EasyShare si avvia nel computer
(se è stato installato).
4 Utilizzare il software Kodak EasyShare per trasferire le immagini dalla
printer dock al computer. Per informazioni dettagliate, vedere la guida
del software Kodak EasyShare.
Durante il trasferimento delle immagini, la spia di trasferimento sulla printer
dock emette una luce verde lampeggiante. La spia di trasferimento verde
continua a lampeggiare fino a quando viene premuto il pulsante Trasferisci
o Stampa oppure alla scadenza della connessione.
NOTA Se il software Kodak EasyShare non è stato installato (o non è attivo), ma il driver della
stampante è stato installato correttamente, premendo il pulsante Trasferisci viene creata
una nuova connessione tra il dispositivo e il computer. È possibile copiare le foto dalla
nuova unità al disco fisso del computer e gestire i file in modo del tutto analogo alle altre
unità presenti sul computer. Per ulteriori dettagli, consultare la documentazione relativa al
computer.
È possibile acquistare un lettore di schede 8 in 1 Kodak e altri accessori presso
i rivenditori di prodotti Kodak o sul sito www.kodak.it/go/accessories.
24
IT
Uso della printer dock con un computer
Stampa dal computer
Per la stampa si consiglia di utilizzare il software Kodak EasyShare fornito in
dotazione. Questo software consente di avvalersi di numerose funzioni, tra cui
quella per l'ottimizzazione dei colori, la riduzione dell'effetto occhi rossi,
l'archiviazione delle immagini e altre ancora.
Se nel computer non sono presenti immagini, utilizzare la printer dock per
trasferire le immagini dalla fotocamera prima di stamparle (vedere pagina 23).
IMPORTANTE
Stampa con il software Kodak EasyShare
1 Accertarsi che il software Kodak EasyShare sia installato
(vedere pagina 19) e che la printer dock sia collegata al computer
(vedere pagina 22).
2 Fare clic sulla scheda La mia collezione.
3 Selezionare le foto che si desidera stampare.
4 Fare clic sulla scheda Stampa a casa.
5 Assicurarsi che la printer dock Kodak EasyShare sia stata selezionata
come stampante.
6 Modificare le altre impostazioni, quali formato della carta e layout di
stampa, quindi fare clic su Stampa.
NOTA Durante la stampa da computer il pulsante Formato foto sulla printer dock viene
disattivato. Impostare le opzioni di stampa mediante il software EasyShare.
Per ulteriori informazioni, vedere la guida del software EasyShare.
Attendere che il processo di stampa venga completato prima di
rimuovere le stampe, il vassoio della carta o la fotocamera. In caso
contrario, la carta potrebbe incepparsi e danneggiare la printer
dock.
25
IT
Uso della printer dock con un computer
Stampa con altre applicazioni
1 Accertarsi che il driver di stampa sia installato (vedere pagina 19) e che
la printer dock sia collegata al computer (vedere pagina 22).
2 Aprire le immagini nell'applicazione dalla quale si desidera stamparle.
3 Accedere alle impostazioni della stampante selezionando Stampa o
Imposta pagina dal menu File (a seconda dell'applicazione e della
piattaforma utilizzate).
4 Assicurarsi che la printer dock sia selezionata come stampante corrente
e che il formato della carta sia impostato su 102 mm x 152 mm.
5 Se necessario modificare altre impostazioni, quindi fare clic su OK o
su Stampa. A seconda dell'applicazione e della piattaforma utilizzate,
potrebbe essere necessario tornare al menu principale e selezionare
Stampa dal menu File.
NOTA Durante la stampa da computer il pulsante Formato foto sulla printer dock viene
disattivato. Impostare le opzioni di stampa nell'applicazione dalla quale si esegue
la stampa.
Scelta di una modalità Colore Kodak
La modalità Colore Kodak è una funzione che consente la correzione
automatica del colore rendendo più semplice la stampa di foto splendide in
tempi brevi. La printer dock Kodak EasyShare dispone di tre opzioni per la
modalità Colore Kodak:
Naturale – per le stampe di tutti i giorni, eccezionali e dai colori naturali
(opzione predefinita).
Migliore – per colori più intensi e vivaci.
Nessuna – per disattivare la correzione automatica del colore.
Per modificare la modalità Colore Kodak:
Sistemi operativi Windows 2000/XP
1 Dal menu Start, selezionare Impostazioni, quindi Stampanti.
2 Fare clic con il pulsante destro del mouse sull'icona della printer dock,
quindi selezionare Preferenze stampa.
3 Fare clic sul pulsante Avanzate.
4 In Opzioni documento, selezionare Caratteristiche stampante, quindi
Modalità Colori Kodak.
26
IT
Uso della printer dock con un computer
5 Selezionare un'opzione della modalità Colore, quindi fare clic su OK.
6 Al termine dell'operazione, fare clic su OK.
Sistemi operativi Windows 98/ME
1 Dal menu Start, selezionare Impostazioni, quindi Stampanti.
2 Con il tasto destro del mouse, fare clic sull'icona della printer dock,
quindi selezionare Proprietà.
3 Fare clic sulla scheda delle opzioni della stampante.
4 In Controllo colore, selezionare un'opzione modalità Colore.
5 Al termine dell'operazione, fare clic su OK.
Mac OS 10.2
1 Assicurarsi che la printer dock sia stata selezionata come stampante.
2 Dal menu File dell'applicazione in uso, selezionare Stampa.
3 Fare clic sul menu a discesa, quindi selezionare Colore.
4 Selezionare Colori Kodak.
5 Selezionare un'opzione modalità Colore.
6 Al termine dell'operazione, fare clic su OK.
Annullamento della stampa
Computer con sistema operativo Windows
1 Fare doppio clic sull'icona della stampante nella barra delle applicazioni.
2 Selezionare la stampa che si desidera annullare.
3 Selezionare Documento, quindi
Mac OS 10.2
1 In Centro Stampa, fare doppio clic sull'icona della printer dock.
2 Fare clic sulla stampa che si desidera annullare, quindi selezionare Elimina.
Annulla.
27
IT
6 Cura e manutenzione
Consigli generali
IMPORTANTE
■ Per pulire la superficie esterna della printer dock, utilizzare un panno
asciutto e pulito.
■ Non poggiare alcun oggetto sulla printer dock.
■ Conservare la printer dock, gli accessori e i materiali di consumo al
riparo dalla luce diretta del sole e da temperature elevate (ad esempio
in un'automobile parcheggiata al sole).
■ Quando non lo si utilizza, rimuovere il vassoio della carta. Chiudere il
coperchio del vassoio e lo sportello sulla printer dock (vedere pagina 7)
per evitare che si accumulino polvere e materiali residui. Conservare la
carta su una superficie piana.
Prima di eseguire la pulizia, scollegare l'alimentazione. Per pulire la
printer dock o i suoi componenti non utilizzare detergenti abrasivi o
troppo aggressivi e solventi organici.
■ Posizionare la printer dock e il vassoio su una
superficie piana. Non ostruire le aperture che
consentono la circolazione dell'aria.
■ Non ostruire la parte posteriore della printer
dock né l'uscita del vassoio della carta.
■ I cavi di alimentazione e USB vanno
posizionati in modo che non intralcino
il percorso della carta.
■ Rimuovere polvere e rifiuti dall'area
circostante.
■ Proteggere la printer dock da fumo di
sigaretta, polvere, sabbia e versamento di
liquidi.
28
IT
Cura e manutenzione
Pulizia del rullo alimentatore della carta
Per evitare che la carta alimenti la dock in modo errato e per assicurarsi la
miglior riuscita possibile delle foto, si raccomanda di tenere pulito il rullo
alimentatore. Ispezionare il rullo con cadenza settimanale e, se necessario,
eliminare eventuali particelle di sporcizia.
IMPORTANTE
1 Scollegare il cavo di alimentazione CA.
2 Rimuovere il vassoio della carta dalla printer dock e lasciare aperto il
relativo sportello.
3 Inumidire leggermente con acqua un panno privo di lanugine.
IMPORTANTE
Prima di pulire il rullo, scollegare il cavo di alimentazione.
Per pulire il rullo alimentatore non utilizzare cotone o tamponi in
cotone.
4 Usare il panno leggermente umido per pulire
delicatamente la superficie del rullo.
Se necessario, per portare a termine la pulizia
far avanzare il rullo aiutandosi col pollice.
5 Attendere che il rullo sia completamente
asciutto prima di ricollegare l'adattatore CA.
29
IT
Cura e manutenzione
Trasporto della printer dock
IMPORTANTE
1 Scollegare l'adattatore CA e rimuovere tutti i cavi.
2 Rimuovere il vassoio della carta, chiudere il coperchio del vassoio e lo
sportello sulla printer dock.
3 Conservare la printer dock nella scatola di imballaggio originale o utilizzare
la custodia da viaggio opzionale.
È possibile acquistare l'adattatore CA, la custodia da viaggio o gli altri
accessori per la printer dock presso i rivenditori di prodotti Kodak o sul sito
www.kodak.it/go/accessories.
Durante il trasporto, conservare la printer dock, gli accessori e i
materiali di consumo al riparo dalla luce diretta del sole e da
temperature elevate (ad esempio in un'automobile parcheggiata
al sole).
RISCHIO DI SCOSSE ELETTRICHE:
Se la printer dock è stata acquistata negli Stati Uniti ma si pensa di utilizzarla in altri
paesi, non utilizzare un adattatore qualsiasi. Acquistare l'adattatore CA per la printer
dock adeguato al paese in cui si desidera andare.
30
IT
7 Risoluzione dei problemi
Questa sezione fornisce informazioni sulla risoluzione dei problemi relativi alla
printer dock. Ulteriori informazioni tecniche sono disponibili nel file Leggimi
contenuto nel CD del software Kodak EasyShare. Per aggiornamenti sulla
risoluzione dei problemi, visitare il sito www.kodak.it/go/printerdock.
Problemi di stampa
Problema Soluzioni consigliate
La carta non
alimenta la dock
(la spia gialla della
carta rimane
accesa)
Più fogli di carta
alimentano
contemporaneamente la dock
IMPORTANTE
■ Il vassoio della carta potrebbe essere vuoto. Caricare la carta
(pagina 6), quindi premere .
■ Controllare la carta:
1 Rimuovere il vassoio della carta (pagina 7).
2 Verificare la risma di carta: assicurarsi che non sia
3 "Sfogliare" la carta per separare eventuali fogli attaccati
4 Caricare nuovamente la carta nel vassoio utilizzando un
5 Inserire nuovamente il vassoio della carta, quindi premere
■ Pulire il rullo alimentatore (pagina 29).
1 Rimuovere il vassoio della carta (pagina 7).
2 Rimuovere la carta dal vassoio. "Sfogliare" la carta per
separare eventuali fogli attaccati.
3 Caricare nuovamente la carta nel vassoio utilizzando
un massimo di 25 fogli.
4 Inserire nuovamente il vassoio della carta.
Usare solo kit di nastro a colori e carta Kodak
con la printer dock. Non utilizzare carta per
stampanti a getto di inchiostro.
danneggiata e che le strisce perforate non siano state
staccate. Se necessario, caricare nuova carta.
fra di loro.
massimo di 25 fogli.
per riprendere la stampa.
IT
31
Risoluzione dei problemi
Problema Soluzioni consigliate
La carta si è
inceppata
(la spia della carta
e/o del nastro
lampeggia
rapidamente)
IMPORTANTE
■ Se la spia della carta lampeggia rapidamente:
1 Rimuovere il vassoio della carta (pagina 7).
Usare solo kit di nastro a colori e carta Kodak
con la printer dock. Non utilizzare carta per
stampanti a getto di inchiostro.
2 Scollegare il cavo di alimentazione CA, attendere
5 secondi, quindi collegarlo nuovamente.
Se la carta non viene espulsa automaticamente,
rimuoverla con attenzione manualmente.
IMPORTANTE
In caso di inceppamento, controllare
sempre che frammenti di carta non
ostruiscano l'alloggiamento posizionato
sulla parte posteriore della stampante
32
3 Rimuovere la carta dal vassoio. "Sfogliare" la carta per
separare eventuali fogli attaccati fra di loro.
4 Caricare nuovamente la carta nel vassoio utilizzando
un massimo di 25 fogli.
5 Inserire nuovamente il vassoio della carta, quindi premere
per riprendere la stampa.
■ Verificare il nastro a colori se la spia corrispondente
lampeggia rapidamente:
IMPORTANTE
Se si verifica un errore della carta, il nastro a
colori potrebbe bloccarsi. Eliminare l'errore
della carta e accertarsi che la spia della carta si
sia spenta prima di rimuovere il nastro a colori.
Rimuovere il nastro a colori, verificare che non si sia allentato,
quindi inserirlo nuovamente (pagina 4).
Premere per riprendere la stampa.
IT
Problema Soluzioni consigliate
La stampa si
interrompe a metà
(l'alimentazione
della carta viene
interrotta e la spia
della carta inizia a
lampeggiare)
IMPORTANTE
■ Controllare la carta:
1 Rimuovere il vassoio della carta (pagina 7).
2 Controllare l'alloggiamento della carta posizionato nella
Usare solo kit di nastro a colori e carta Kodak
con la printer dock. Non utilizzare carta per
stampanti a getto di inchiostro.
parte posteriore della printer dock.
3 Rimuovere eventuali frammenti di carta dalla printer dock.
Se si è verificato un inceppamento della carta, vedere
pagina 32.
4 Ispezionare la risma di carta: assicurarsi che le strisce
perforate non siano state staccate. Se necessario, caricare
nuova carta.
5 "Sfogliare" la carta per separare eventuali fogli attaccati
fra di loro.
6 Caricare nuovamente la carta nel vassoio utilizzando
un massimo di 25 fogli.
7 Inserire nuovamente il vassoio della carta, quindi
premere per riprendere la stampa.
■ Pulire il rullo alimentatore (pagina 29).
Sulla stampa sono
presenti sbavature
Sulla stampa sono
presenti macchie
■ Sul lato lucido del foglio potrebbero esserci delle impronte
digitali. Maneggiare la carta tenendola dai bordi o dalle
strisce perforate (pagina 5).
■ Controllare che sulla carta non siano presenti tracce di sporco
e, se necessario, pulirla con un panno asciutto e privo di
lanugine.
Se la presenza di sporco o materiali residui è eccessiva,
pulire accuratamente il vassoio e caricare nuova carta
(pagina 6).
■ Quando non lo si utilizza, rimuovere il vassoio della carta.
Chiudere il coperchio del vassoio e lo sportello sulla printer
dock per evitare che si accumulino polvere e materiali residui
(pagina 5).
Risoluzione dei problemi
33
IT
Risoluzione dei problemi
Problema Soluzioni consigliate
La stampa è
troppo chiara
IMPORTANTE
Usare solo kit di nastro a colori e carta Kodak
con la printer dock. Non utilizzare carta per
stampanti a getto di inchiostro.
■ Assicurarsi che la carta sia stata caricata con il lato lucido
rivolto verso l'alto e il logo Kodak rivolto verso il basso.
Se necessario, caricare nuovamente la carta (pagina 6).
■ Disattivare il flash e scattare nuovamente la foto.
■ Regolare la compensazione dell'esposizione della fotocamera
e scattare nuovamente la foto.
Per ulteriori informazioni, consultare il manuale per l'utente
della fotocamera.
■ Ritoccare la foto con il computer utilizzando il software Kodak
EasyShare.
La stampa è
troppo scura o i
colori sono sbiaditi
Le immagini
risultano tagliate
La foto
selezionata non
viene stampata.
■ Attivare il flash e scattare nuovamente la foto oppure
collocarsi nella portata del flash della fotocamera.
■ Regolare la compensazione dell'esposizione della fotocamera
e scattare nuovamente la foto.
Per ulteriori informazioni, consultare il manuale per l'utente
della fotocamera.
■ Ritoccare la foto con il computer utilizzando il software Kodak
EasyShare.
■ Accertarsi che la printer dock non sia esposta alla luce diretta
del sole o che non si trovi in un ambiente in cui la
temperatura è elevata.
■ Verificare che le aperture per la circolazione dell'aria non
siano ostruite o sporche (pagina 2).
■ Impostare la qualità dell'immagine della fotocamera su
Ottima (3:2). Per ulteriori informazioni, consultare il manuale
per l'utente della fotocamera.
■ Riparare le foto tagliate con il computer utilizzando il
software Kodak EasyShare.
■ Se si stampa da un'applicazione nel computer, selezionare
il formato della carta corretto in opzioni di stampa.
■ Il file immagine potrebbe essere danneggiato. Riesaminare
la foto sulla fotocamera o sul computer e, se necessario,
eliminarla.
34
IT
Problema Soluzioni consigliate
La stampa non
viene avviata
■ Controllare i collegamenti (pagina 3).
■ Rimuovere il vassoio della carta, verificare che la carta sia
caricata correttamente e reinserirlo (pagina 7).
■ Se la spia gialla della carta rimane accesa, caricare la carta
(pagina 6).
■ Verificare che il nastro a colori sia inserito correttamente
(pagina 4). Se la spia del nastro a colori è accesa, inserire un
nuovo nastro.
La stampa non
viene avviata
(dalla fotocamera
sulla dock)
■ La fotocamera potrebbe non essere inserita correttamente sul
connettore. Inserire nuovamente la fotocamera sulla printer
dock (pagina 10).
■ Stabilire nuovamente il collegamento: rimuovere la
fotocamera, quindi inserirla nuovamente sulla printer dock.
■ Verificare che nella memoria interna della fotocamera o nella
scheda di memoria sia presente almeno una foto.
La stampa non
viene avviata
(dal lettore di
schede 8 in 1
Kodak)
NOTA Altri lettori di schede USB Kodak sono compatibili con la printer
dock, mentre i lettori di schede di altri produttori non lo sono.
■ Verificare il collegamento USB del lettore di schede 8 in 1
Kodak con la printer dock (pagina 16).
■ Stabilire nuovamente il collegamento: scollegare, quindi
ricollegare alla printer dock il cavo USB del lettore di schede.
■ Verificare che una scheda sia inserita nella fotocamera e che
su di essa sia presente almeno una foto.
La stampa non
viene avviata
(dal dispositivo
PictBridge)
■ Verificare il collegamento USB del dispositivo PictBridge con
la printer dock (pagina 16).
■ Stabilire nuovamente il collegamento: scollegare, quindi
ricollegare alla printer dock il cavo USB del dispositivo
PictBridge.
■ Verificare che nella memoria interna del dispositivo PictBridge
o nella scheda di memoria sia presente almeno una foto.
Risoluzione dei problemi
35
IT
Risoluzione dei problemi
Problema Soluzioni consigliate
La stampa non
viene avviata (dal
computer)
■ Verificare il collegamento USB della printer dock con il
computer (pagina 22).
■ Chiudere tutte le applicazioni software. Scollegare, quindi
ricollegare al computer il cavo USB della printer dock
(pagina 22).
■ Verificare che il software Kodak EasyShare sia stato installato
(pagina 19). Se si sceglie l'installazione personalizzata,
verificare che il driver della printer dock sia stato installato.
■ Verificare che il computer sia in possesso dei requisiti minimi
di sistema (pagina 19). Se necessario, aggiornare il sistema.
■ Disinstallare, quindi reinstallare il software Kodak EasyShare
(pagina 19).
■ Accedere al menu della stampante del sistema in uso.
Se presenti, rimuovere i segni di spunta accanto a Sospendi
stampa e Non in linea.
La stampa è lenta
NOTA Quando si esegue un gran numero di stampe, la stampa può
rallentare per evitare il surriscaldamento della testina.
■ Accertarsi che la printer dock non sia esposta alla luce diretta
del sole o che non si trovi in un ambiente in cui la
temperatura è elevata.
■ Verificare che le aperture per la circolazione dell'aria non
siano ostruite o sporche (pagina 2).
■ Chiudere tutte le applicazioni software non necessarie.
■ Verificare che il computer sia in possesso dei requisiti minimi
di sistema (pagina 19). Se necessario, aggiornare il sistema.
Impossibile
rimuovere il nastro
a colori (la spia
gialla della carta
rimane accesa o
lampeggia)
IMPORTANTE
■ Verificare la presenza di carta nel vassoio e che le strisce
perforate non siano state staccate. Se necessario, caricare
nuovamente la carta (pagina 6), quindi riprovare.
■ Assicurarsi che la carta non si sia inceppata. Se necessario
rimuoverla (pagina 32), quindi riprovare.
Se si verifica un errore della carta, il nastro a
colori potrebbe bloccarsi. Eliminare l'errore
della carta e accertarsi che la spia della carta si
sia spenta prima di rimuovere il nastro a colori.
36
IT
Risoluzione dei problemi
Problema Soluzioni consigliate
La carta si
esaurisce prima
del nastro a colori
(o viceversa)
■ Ciò può dipendere da numerosi fattori, tra i quali:
– presenza di frammenti di carta in seguito a inceppamenti
o ad altri errori di stampa
– graduale avanzamento del nastro a colori in seguito alla
rimozione delle eventuali pieghe formatisi o degli
inceppamenti
– stampe annullate
Il precoce esaurimento della carta rispetto al nastro
(o viceversa) è una condizione che può verificarsi durante
l'utilizzo della printer dock. Se si desidera che il consumo di
nastro e carta sia sincronizzato, gettare il nastro o la carta
non utilizzati nel momento in cui uno dei due si esaurisce.
Problemi di trasferimento delle immagini
Problema Soluzioni consigliate
Il trasferimento di
foto al computer
non viene avviato
■ Premere il pulsante Trasferisci sulla printer dock .
■ Verificare l'alimentazione e il collegamento USB dalla printer
dock al computer (pagina 22).
■ La fotocamera potrebbe non essere inserita correttamente sul
connettore. Inserire nuovamente la fotocamera sulla printer
dock (pagina 10).
■ Se si utilizza un lettore di schede 8 in 1 Kodak, verificarne i
collegamenti USB con la printer dock.
■ Chiudere le applicazioni software non necessarie e ridurre a
icona quelle delle applicazioni restanti. Leggere i messaggi
visualizzati sullo schermo che potevano essere stati nascosti
dalle altre finestre.
■ Scollegare, quindi ricollegare al computer il cavo USB della
printer dock (pagina 22).
■ Verificare che il software Kodak EasyShare sia stato installato
(pagina 19).
■ Verificare che il computer sia in possesso dei requisiti minimi
di sistema (pagina 19). Se necessario, aggiornare il sistema.
■ Disinstallare, quindi reinstallare il software Kodak EasyShare
(pagina 19).
37
IT
Risoluzione dei problemi
Indicatori di stato sulla printer dock
Spia del nastro a colori
Indicatore
di stato
IMPORTANTE
La spia è
spenta
La spia gialla
lampeggia
La spia gialla
rimane
accesa
Causa Operazione/Soluzione
Se si verifica un errore della carta, il nastro a colori potrebbe
bloccarsi. Eliminare l'errore della carta e accertarsi che la spia della
carta si sia spenta prima di rimuovere il nastro a colori.
Il nastro a colori è stato inserito
correttamente e funziona
normalmente.
Lampeggiamento lento
(per 60 secondi): il nastro a colori è
in esaurimento.
Lampeggiamento rapido: il nastro a
colori si è inceppato.
Il nastro a colori è esaurito. Inserire un nuovo nastro a colori
Il nastro a colori non è inserito o è
stato inserito in modo errato.
Nessuna operazione richiesta.
Nessuna operazione richiesta.
Rimuovere l'inceppamento
(pagina 32), quindi premere .
(pagina 4), quindi premere .
Rimuovere e reinserire il nastro a
colori (pagina 4). Premere
per riprendere la stampa.
Spia della carta
Indicatore
di stato
IMPORTANTE
La spia è
spenta
La spia gialla
lampeggia
38
IT
Causa Operazione/Soluzione
Se si verifica un errore della carta, il nastro a colori potrebbe
bloccarsi. Eliminare l'errore della carta e accertarsi che la spia della
carta si sia spenta prima di rimuovere il nastro a colori.
Il vassoio della carta è inserito
correttamente e contiene una
quantità sufficiente di carta.
Si è verificato un inceppamento
della carta.
La stampa si interrompe a metà;
la carta potrebbe essere
danneggiata oppure le strisce
perforate sono state staccate
(pagina 33).
Nessuna operazione richiesta.
Rimuovere l'inceppamento
(pagina 32), quindi premere .
Rimuovere i frammenti di carta.
Controllare la risma di carta. Se
necessario, caricare nuova carta,
quindi premere .
Spia della carta
Indicatore
di stato
La spia gialla
è accesa
Causa Operazione/Soluzione
Il vassoio della carta è vuoto. Caricare la carta (pagina 6), quindi
Il vassoio della carta non è inserito
o è stato inserito in modo errato.
La carta non alimenta la dock;
le strisce perforate sono state
staccate oppure i fogli sono
attaccati fra di loro (pagina 31).
Il rullo alimentatore è sporco. Pulire il rullo alimentatore
Risoluzione dei problemi
premere .
Rimuovere il vassoio della carta,
verificare che la carta sia caricata
correttamente e reinserirlo
(pagina 7). Premere per
riprendere la stampa.
Controllare la risma di carta.
Se necessario, caricare nuova carta,
quindi premere .
(pagina 29).
39
IT
Risoluzione dei problemi
Spie caricamento batteria
Indicatore di stato Causa Operazione/Soluzione
Tutte le spie sono spente La fotocamera potrebbe non
essere inserita correttamente
sul connettore.
La fotocamera è accesa. Spegnere la fotocamera.
La batteria inserita non è
compatibile.
Una spia verde è accesa La fotocamera è stata
appena inserita sulla camera
dock.
Le spie verdi si
accendono in sequenza,
da sinistra a destra
La batteria si sta caricando.
La batteria è carica quando
tutte e tre le spie sono
accese.
Inserire nuovamente la
fotocamera sulla printer dock
(pagina 10).
Inserire batterie ricaricabili
Ni-MH Kodak EasyShare o
batterie ricaricabili agli ioni
di litio Kodak EasyShare
(pagina 8).
Nessuna spia accesa; la dock
sta verificando lo stato di
carica della batteria.
Lasciare la fotocamera sulla
dock per continuare a
caricarla o per mantenerne la
carica.
Una spia rossa
lampeggia
Le spie verdi
lampeggiano in
sequenza, da destra a
sinistra
40
IT
La batteria non è inserita
correttamente.
La batteria o un pin del
connettore sono danneggiati.
La fotocamera e la batteria
sono state esposte a
temperature eccessive.
Ciclo di scaricamento e
ricarica della batteria Ni-MH
in corso: scaricamento
(le spie si spengono con il
progredire del processo).
Reinserire la batteria.
Individuare il guasto.
Riportarle gradualmente alla
temperatura ambiente.
Lasciare la fotocamera sulla
dock per continuare il ciclo di
scaricamento e ricarica
(pagina 11).
Risoluzione dei problemi
Spia di stampa
Indicatore di stato Causa Operazione/Soluzione
La spia verde rimane
accesa
La spia verde
lampeggia
La spia è spenta Nella fotocamera o nella
La printer dock è pronta per la
stampa.
La printer dock sta
stampando.
scheda non è presente alcuna
foto.
La camera non è inserita sulla
dock o il lettore di schede 8 in
1 Kodak non è collegato.
La fotocamera potrebbe non
essere installata
correttamente sul connettore.
La fotocamera sta trasferendo
le foto al computer o una
connessione attiva è stata
stabilita con il computer.
È stato collegato un
dispositivo PictBridge
compatibile.
Nessuna operazione richiesta.
Nessuna operazione richiesta.
Per attivare la stampa:
1 Scattare alcune foto.
2 Inserire la fotocamera sulla
dock oppure collegare il
lettore di schede 8 in 1
Kodak. Se si utilizza un
lettore di schede,
assicurarsi che una scheda
sia inserita.
Inserire nuovamente la
fotocamera sulla printer dock
(pagina 10).
Nessuna operazione richiesta.
Al termine del trasferimento,
premere il pulsante
lampeggiante Trasferisci .
Nessuna operazione richiesta.
Il pulsante di stampa è
disattivato; il comando di
stampa viene controllato dal
dispositivo PictBridge.
41
IT
Risoluzione dei problemi
Spie Formato foto
Indicatore di stato Causa Operazione/Soluzione
Una spia verde è accesa Il formato dell'immagine
selezionato è disponibile.
Tutte le spie sono
spente
Nella fotocamera, nella scheda o
nel dispositivo PictBridge non è
presente alcuna foto.
La fotocamera non è inserita
sulla dock oppure il lettore di
schede 8 in 1 Kodak o il
dispositivo PictBridge non sono
collegati.
La fotocamera potrebbe non
essere installata correttamente
sul connettore.
La fotocamera o il lettore di
schede 8 in 1 Kodak sta
trasferendo le foto al computer
oppure una connessione attiva è
stata stabilita con il computer.
Nessuna operazione
richiesta.
Per modificare il formato
della foto, premere
ripetutamente il pulsante
Formato foto.
Per attivare l'opzione
Formato foto:
1 Scattare alcune foto.
2 Inserire la fotocamera
sulla dock, collegare il
lettore di schede 8 in 1
Kodak o il dispositivo
PictBridge (pagina 14).
Se si utilizza un lettore
di schede, assicurarsi
che una scheda sia
inserita.
Inserire nuovamente la
fotocamera sulla printer
dock (pagina 10).
Nessuna operazione
richiesta.
42
IT
Spia di trasferimento
Indicatore di
stato
La spia verde è
accesa
La spia verde
lampeggia
La spia è spenta Nella fotocamera o nella
Causa Operazione/Soluzione
La printer dock è pronta per
il trasferimento delle
immagini.
È in corso il trasferimento
delle immagini al computer.
scheda non è presente
alcuna foto.
La fotocamera non è
inserita sulla dock o il
lettore di schede 8 in 1
Kodak non è collegato.
La printer dock non è
collegata al computer.
La fotocamera potrebbe
non essere installata
correttamente sul
connettore.
La printer dock può
stampare in modalità
autonoma.
Il computer è spento. Accendere il computer.
Risoluzione dei problemi
Nessuna operazione richiesta.
Nessuna operazione richiesta.
Al termine del trasferimento delle
foto, la spia verde continua a
lampeggiare fino alla successiva
pressione del pulsante Trasferisci o
alla scadenza della connessione.
Nessuna operazione richiesta.
Per attivare il pulsante Trasferisci:
1 Collegare la printer dock al
computer (pagina 22).
2 Scattare alcune foto.
3 Inserire la fotocamera sulla
dock oppure collegare il lettore
di schede 8 in 1 Kodak. Se si
utilizza un lettore di schede,
assicurarsi che una scheda sia
inserita.
Inserire nuovamente la fotocamera
sulla printer dock (pagina 10).
Il pulsante Trasferisci è disattivato.
Ulteriori informazioni sui problemi
Visitare il sito Web www.kodak.it/go/support o vedere Capitolo 8, Assistenza.
43
IT
8 Assistenza
Collegamenti Web utili
Assistenza per l'uso della printer dock http://www.kodak.it/go/printerdock
Informazioni sul sistema operativo
Windows e sull'elaborazione delle foto
digitali
Download del software, del firmware e dei
driver più recenti per la printer dock
Assistenza per l'uso di dock, fotocamere,
software, accessori e altro ancora
Per acquistare la gamma completa di
accessori per fotocamere digitali e dock
Registrazione della printer dock www.kodak.com/go/register
Visualizzazione di programmi di
apprendimento online
Guida del software
Fare clic sul pulsante Guida nel software Kodak EasyShare.
Assistenza telefonica clienti
Per eventuali domande sul funzionamento della printer dock, del software
o della fotocamera, contattare un rappresentante dell'assistenza clienti.
www.kodak.it/go/pcbasics
www.kodak.it/go/printerdockdownloads
www.kodak.com/go/support
www.kodak.it/go/accessories
www.kodak.com/go/howto
Prima di telefonare
Collegare la printer dock o la fotocamera al computer. Sedersi al computer
e tenere le seguenti informazioni a portata di mano:
■ Modello del computer
■ Sistema operativo
■ Tipo e velocità del processore
(in MHz)
■ Quantità di memoria (in MB)
IT
44
■ Spazio disponibile sul disco rigido
■ Versione del software Kodak EasyShare
■ Numeri di serie della fotocamera e della
printer dock
■ Testo esatto del messaggio di errore
visualizzato
Assistenza
Australia 1800 147 701 Italia 02 696 33452
Austria 0179 567 357 Norvegia 23 16 21 33
Belgio 02 713 14 45 Nuova Zelanda 0800 440 786
Brasile 0800 150000 Paesi Bassi 020 346 9372
Canada 1 800 465 6325 Portogallo 021 415 4125
Cina 800 820 6027 Regno Unito 0870 243 0270
Corea 00798 631 0024 Singapore 800 6363 036
Danimarca 3 848 71 30 Spagna 91 749 76 53
Filippine 1 800 1 888 9600 Stati Uniti 1 800 235 6325
Finlandia 0800 1 17056 Fuori dagli Stati Uniti 585 726 7260
Francia 01 55 1740 77 Svezia 08 587 704 21
Germania 069 5007 0035 Svizzera 01 838 53 51
Giappone 03 5540 9002 Tailandia 001 800 631 0017
Grecia 00800 441 25605 Taiwan 0800 096 868
Hong Kong 800 901 514 N. di telefono internazionale +44 131 458 6714
India 91 22 617 5823 Fax internazionale +44 131 458 6962
Irlanda 01 407 3054
Per gli elenchi più aggiornati, visitare il sito Web all'indirizzo:
http://www.kodak.com/US/en/digital/contacts/DAIInternationalContacts.shtml
45
IT
9 Appendice
Specifiche tecniche della printer dock
Per ulteriori specifiche, visitare il sito www.kodak.it/go/printerdockg.
Specifiche tecniche della printer dock
Processo di stampa Trasferimento termico del colorante
Ambiente di utilizzo (per
una qualità delle foto
ottima)
Alimentazione Uscita: 24 V CC
Velocità di stampa Autonoma: ≥ 2 min.
Dimensioni Senza vassoio della carta: 134 x 188 x 83 mm
Peso Senza vassoio della carta: 950 g
Dimensioni delle stampe 102 x 152 mm
Formato della carta con
strisce perforate
Risoluzione delle foto 300 ppi, tonalità continua
Temperatura: da 10 a 35 ° C
Umidità: dal 10% all'86% di umidità relativa
Ingresso:
da 100 V a 120V CA a 50/60 Hz, connessione tramite
adattatore CA in linea (solo per Stati Uniti e Canada)
da 100 V a 240V CA a 50/60 Hz, connessione tramite
adattatore CA (per tutti gli altri paesi)
Consumo durante la stampa: massimo 50 watt
Via computer: ≥ 90 sec.
NOTA La velocità di stampa dipende dalla dimensione della
foto, dal numero di stampe continue e dalle condizioni
ambientali.
Con vassoio della carta: 334 x 188 x 83 mm
Con vassoio della carta: 1110 g
102 x 181 mm
46
IT
Appendice
Ulteriori suggerimenti per la sicurezza e la manutenzione
■ Seguire sempre le misure di sicurezza basilari. Per informazioni, consultare
l'opuscolo "Importanti istruzioni per la sicurezza", fornito con la printer
dock.
■ Evitare che sostanze chimiche, come le creme abbronzanti, vengano a
contatto con le superfici verniciate della printer dock.
■ Se la printer dock viene esposta a intemperie o se si sospetta
un'infiltrazione di acqua, spegnerla e rimuovere il vassoio della carta e il
nastro a colori. Lasciare asciugare i componenti all'aria per almeno 24 ore
prima di utilizzare di nuovo la printer dock. Se il problema persiste,
contattare l'assistenza clienti (vedere pagina 44).
■ Collegare il cavalletto direttamente alla fotocamera; non collegarlo alla
camera dock o alla printer dock.
■ In alcuni paesi sono disponibili contratti di assistenza. Per ulteriori
informazioni, contattare un rivenditore di prodotti Kodak.
■ Nelle schede dei circuiti della printer dock e dell'adattatore CA è presente
una piccola quantità di piombo. Lo smaltimento di tale materiale può
essere regolamentato dalle normative in materia di tutela dell'ambiente.
Lo smaltimento del nastro a colori non è regolamentato e potrebbe non
essere soggetto a normative statali o locali relative a materiali di
riempimento, incenerimento o riciclaggio.
Per informazioni sullo smaltimento o il riciclaggio, contattare le autorità
locali competenti. Per gli Stati Uniti, visitare il sito Web dell'associazione
Electronics Industry Alliance all'indirizzo www.eiae.org.
Aggiornamento di software e firmware
Per scaricare la versione più aggiornata del software incluso nel CD del
software Kodak EasyShare e il firmware della fotocamera (il software che viene
eseguito nella fotocamera), visitare il sito
www.kodak.com/go/printerdockdownloads).
47
IT
Appendice
Conformità alle normative
Conformità FCC
Printer dock Kodak EasyShare
Questo apparecchio è stato testato ed è risultato conforme ai limiti relativi ai
dispositivi digitali di Classe B, ai sensi dell'articolo 15 del regolamento FCC.
Tali limiti sono stati stabiliti allo scopo di fornire sufficiente protezione dalle
interferenze dannose negli ambienti residenziali.
Questo apparecchio genera, usa e può irradiare energia in radiofrequenza e,
se non è installato o usato in conformità alle istruzioni, può interferire
negativamente con le comunicazioni radio. Tuttavia, non è garantito in alcun
modo che, in particolari ambienti, tali interferenze non si possano verificare.
Se questo apparecchio causa interferenze dannose che compromettono la
ricezione radiotelevisiva, comprovate spegnendo e riaccendendo
l'apparecchio, si consiglia all'utente di porvi rimedio adottando una o più delle
seguenti misure: 1) riorientamento o riposizionamento dell'antenna ricevente;
2) incremento della distanza fra l'apparecchio e il ricevitore; 3) collegamento
dell'apparecchio a una presa di un circuito diverso da quello a cui è collegato
il ricevitore; 4) richiesta di consulenza da parte del rivenditore o di un tecnico
radio/TV esperto.
Qualsiasi cambiamento o modifica non espressamente approvata dall'autorità
competente in materia di conformità potrebbe far perdere all'utente il diritto
all'uso dell'apparecchio. Laddove con il prodotto siano stati forniti cavi di
interfaccia schermati oppure altri componenti o accessori altrimenti definiti e
utilizzabili con l'installazione del prodotto, questi devono essere utilizzati in
conformità al regolamento FCC.
Dichiarazione DOC per il Canada
Conformità DOC Classe B – Questo apparecchio digitale di Classe B è
conforme alla norma ICES-003 del Canada.
Observation des normes-Class B – Cet appareil numérique de la classe B
est conforme à la norme NMB-003 du Canada.
48
IT
Appendice
Classe VCCI B ITE
Traduzione italiana:
Questo è un prodotto di Classe B basato sullo standard Voluntary Control
Council for Interference from Information Technology Equipment (VCCI).
Se utilizzato nelle vicinanze di una radio o di un apparecchio televisivo in un
ambiente domestico, potrebbe causare interferenze radio. Si consiglia di
installare e utilizzare questo dispositivo attenendosi alle istruzioni riportate
nel manuale.
49
IT
Indice 1
A
accessori e prodotti, ordinazione
, 44
adattatore CA, 1
collegamento, 3
aggiornamento di software e
firmware
, 44, 47
alimentazione
cavo (adattatore CA)
collegamento
, 1, 3
, 3
connettore (ingresso CC), ii, 3
alloggiamento, percorso della
carta
, ii
annullamento della stampa, 15, 27
assistenza
collegamenti Web
, 44
software, 44
telefonica
, 44
assistenza clienti, 44
assistenza telefonica, 44
assistenza, tecnica
, 44
B
batteria
caricamento
, 10
ciclo di scaricamento e ricarica
della batteria Ni-MH
, 11
estensione della durata, 9, 11
inserimento, 8
sicurezza e uso
spie di caricamento
, 8
tipi
, 9
, i, 10, 11, 40
C
caricamento
batteria della fotocamera
, 10
batteria, spie della, i, 10, 11, 40
carta
alloggiamento
, ii
caricamento, 6
rimozione delle strisce
perforate
, 18
rullo alimentatore, pulizia del, 29
spia, i, 38
uso e conservazione
, 5, 18
carta, vassoio della. Vedere vassoio
della carta
cavo
adattatore, CA
, 1, 3
USB, 16, 22, 24
centraggio
perno per la fotocamera
, i, 10
collegamento
dispositivo PictBridge
, 16, 24
lettore di schede 8 in 1
Kodak, 16, 24
colore, correzione automatica
del
, 26
computer
collegamento della printer
dock
, 22
disinstallazione del software, 21
installazione del software
, 19
requisiti di sistema, 19
stampa da, 25
trasferimento di foto al
, 23, 24
confezione, contenuto, 1
conformità alle normative
canadesi
, 48
VCCI, 49
conformità alle normative
canadesi
, 48
conformità alle normative
giapponesi
conformità FCC
conformità VCCI
, 49
, 48
, 49
connettore
alimentazione (ingresso CC)
, ii, 3
fotocamera, i
USB (dal dispositivo), i, 16, 24
50
IT
Indice
conservazione e manutenzione
uso e conservazione della
carta
, 5
contenuto della confezione, 1
contrassegno di foto per la
stampa
, 12
copie, selezione del numero
di
, 12, 14, 17
cura e manutenzione
generale, 28
rullo alimentatore della carta
suggerimenti, 47
trasporto della printer dock, 30
uso e conservazione del nastro
D
disinstallazione del software
, 21
dispositivo PictBridge
stampa da, 16
driver della stampante
aggiornamento
, 44, 47
F
firmware, aggiornamento
, 44, 47
formato foto
e numero di copie
, 17
modifica predefinito, 17
pulsante, i
spie
, i, 42
stampa di formati/layout
differenti, 17
foto
correzione automatica del colore
(modalità Colore Kodak)
riesame sulla fotocamera
, 14
selezione del numero di
copie, 12, 14, 17
selezione per la stampa
automatica
, 12
stampa da dispositivo
PictBridge
, 16
, 29
, 26
stampa da lettore di
schede 8 in 1 Kodak
stampa di foto
contrassegnate, 15
trasferimento da lettore di
schede 8 in 1 Kodak
trasferimento dalla
fotocamera
, 23
fotocamera
batteria, caricamento della, 8
connettore
, i
impostazione della qualità delle
foto, 12
, 4
inserimento sulla base e
ricarica
, 10
perno di centraggio, i, 10
preparazione all'uso con printer
dock
, 8
stampa dalla, 14
trasferimento di foto dalla
fotocamera, innesto di
alloggiamento della
installazione, rimozione
specifico per la fotocamera, 2
universale, i, 1, 2
G
guida
risoluzione dei problemi
I
immagini
impostazione della qualità
immagini multiple. Vedere formato
foto
indicatori
stato
, 38
indicatori di stato
, 38
informazioni sulle normative
conformità FCC, 48
ingresso CC, connettore di
alimentazione
, 16
, 24
, 23
, 2
, 31
, 12
, ii, 3
IT
51
Indice
innesto di alloggiamento
della fotocamera
installazione e rimozione
, 2
specifico per la fotocamera, 2
universale
, i, 1, 2
innesto di alloggiamento della
fotocamera universale
rimozione
, 2
innesto di alloggiamento specifico
per la fotocamera,
installazione
, 2
innesto di alloggiamento universale
della fotocamera, i, 1
Inserimento sulla base e ricarica
della fotocamera
, 10
installazione
batteria
, 8
caricamento della carta, 6
collegamento
all'alimentazione
, 3
contenuto della confezione, 1
innesto di alloggiamento della
fotocamera
, 2
nastro a colori, 4
posizionamento della printer
dock
, 2
software, 19
vassoio della carta, 7
L
Vedere formato foto
layout.
lettore di schede 8 in 1 Kodak
stampa dal
, 16
trasferimento di foto dal, 24
lettore di schede.
Vedere lettore di
schede 8 in 1 Kodak
M
Macintosh
disinstallazione del software
installazione del software su
, 21
, 19
requisiti di sistema, 19
manutenzione
generale
, 28
rullo alimentatore della carta, 29
suggerimenti, 47
uso e conservazione del nastro
uso e conservazione della
carta, 5
modalità Colore Kodak
, 26
N
nastro a colori
installazione, rimozione
, 4
spia, i, 38
uso e conservazione
, 4
nastro. Vedere nastro a colori
O
ordine di stampa
creazione sulla fotocamera
(contrassegno di foto)
, 12
per non stampare foto
contrassegnate, 15
stampa
, 15
P
perno di centraggio
foro nella fotocamera
, 10
porta
USB (per collegamento con il
computer)
prodotti e accessori, ordinazione
, ii, 22
, 44
pulsante
ciclo di scaricamento e ricarica
formato foto, i
sinistra/destra
stampa
, i
, i
trasferimento, i
pulsante sinistra/destra
pulsante/spia di stampa
, i
, i, 41
pulsante/spia di trasferimento, i, 43
, 4
, i
52
IT
Indice
Q
qualità, impostazione sulla
fotocamera
, 12
R
requisiti di sistema, computer
ricarica.
Vedere caricamento
, 19
riciclaggio e smaltimento
della printer dock
, 47
delle batterie, 9
riesame delle foto sulla
fotocamera
, 14
risoluzione dei problemi
indicatori di stato
, 38
problemi di stampa, 31
trasferimento delle foto, 37
S
scaricamento e ricarica, ciclo
batteria ricaricabile Ni-MH
, 11
scaricamento e ricarica, ciclo di
pulsante, i
selezione delle foto per la stampa
automatica
, 12
servizio e assistenza, 44
sicurezza
batteria
, 9
generale, 47
sistema, requisiti del
, 19
siti Web Kodak, 44
smaltimento e riciclaggio
della printer dock
, 47
delle batterie, 9
software
aggiornamento
, 44, 47
assistenza, 44
disinstallazione, 21
installazione
, 19
Kodak EasyShare, stampa
con, 25
requisiti minimi di sistema
, 19
stampa da applicazioni, 26
software EasyShare
Vedere software
Kodak EasyShare, 19
software Kodak EasyShare
assistenza
, 44
disinstallazione, 21
installazione, 19
stampa con
, 25
specifiche tecniche, 46
spie
caricamento della
batteria
, i, 11, 40
carta, i, 38
formato foto
, i, 42
nastro a colori, i, 38
stampa, i, 41, 43
trasferimento
, i
sportello
nastro, ii, 4
vassoio della carta
, 7
sportello del nastro a colori, ii, 4
stampa
annullamento
, 15, 27
da applicazioni, 26
da dispositivo PictBridge, 16
da lettore di schede 8 in 1
Kodak
, 16
dal computer, 25
dalla fotocamera
, 14
ordine di stampa, 15
problemi
selezione delle foto per la
, 31
, 12
stampa con il software Kodak
EasyShare
, 25
stampe, rimozione delle strisce
dalle
, 18
strisce, rimozione dalle stampe
delle
, 18
IT
53
Indice
T
trasferimento delle foto
problemi
, 37
trasferimento di foto
da lettore di schede 8 in 1
Kodak
, 24
dalla fotocamera al computer, 23
trasporto della printer dock
, 30
U
URL, siti Web Kodak
, 44
USB
cavo, 16, 22, 24
connettore (dal
dispositivo)
, i, 16, 24
porta (per collegamento con il
computer)
, ii, 22
V
vassoio della carta
, i, 1
installazione e rimozione, 7
W
Windows
disinstallazione del software
installazione del software su
requisiti di sistema, 19
, 21
, 19
54
IT
Loading...
