Klippo Pro 19 S H, Comet S H User Manual [dk]

SE - Bruksanvisning

Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.

DK - Brugsanvisning

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

NO - Bruksanvisning

Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen.

FI - Käyttöohje

Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.

EXCELLENT S EXCELLENT S H COMET S COMET S H COMET SE PRO 19 S H

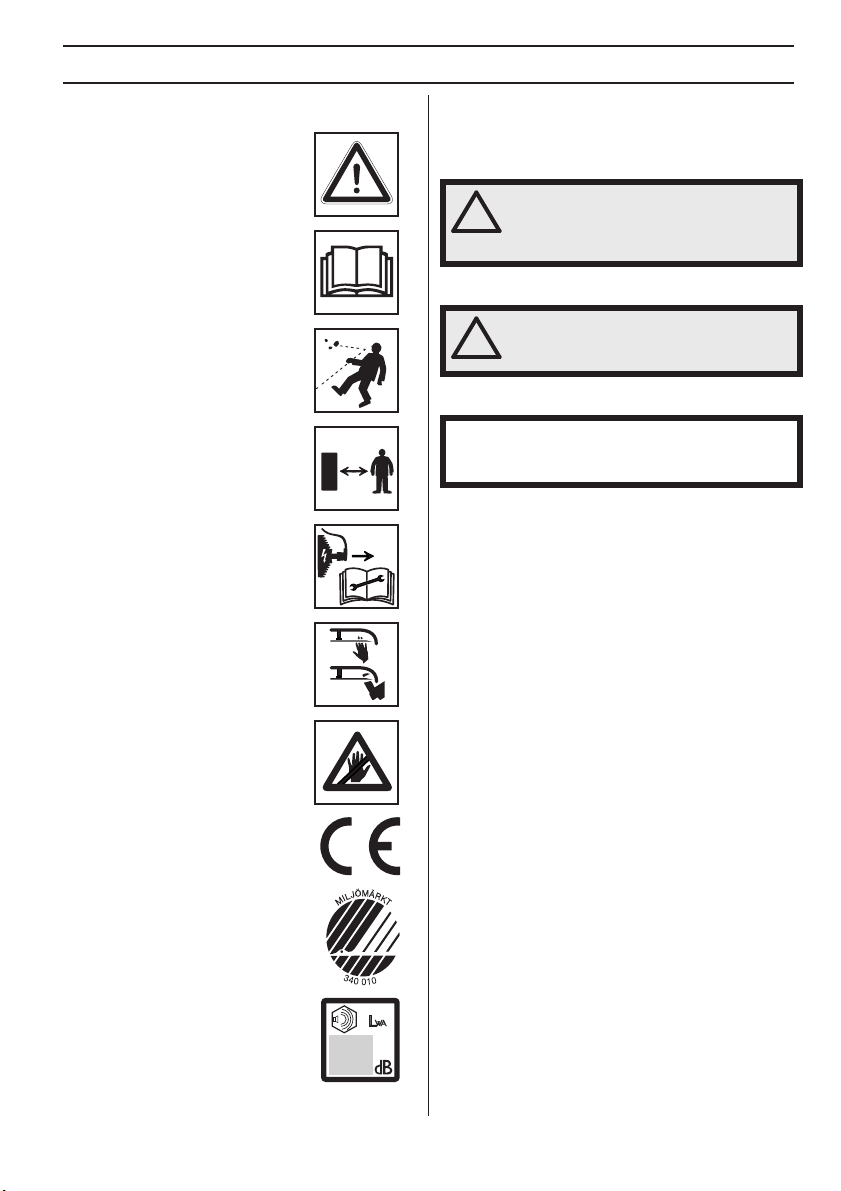

SYMBOLFÖRKLARING

Symboler på maskinen:

ARNING! Maskinen kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra.

Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.

Varning för utslungade föremål och rikoschetter.

Se till att inga obehöriga ﬁnns inom arbetsområdet.

Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

Varning för roterande kniv. Akta händer och fötter.

Förklaring a v varningsnivåer

arningarna är graderade i tre nivåer.

ARNING!

ARNING! Används om risk för allvarlig personskada eller dödsfall föreligger för operatör eller omgivning om man inte följer givna instruktioner.

VIKTIGT!

VIKTIGT! An vänds om risk för personskada föreligger för operatör eller omgivning om man inte följer givna instruktioner.

OBS!

OBS! An vänds om risk för material- eller maskinskada föreligger om man inte följer givna instruktioner.

Se till att händer och fötter inte kommer åt skärutrustningen när motorn är i gång.

Denna produkt överensstämmer med gällande EG-direktiv.

Miljömärkt med Svanen

Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Maskinens emission anges i kapitel Tekniska data och på dekal.

– Sv enska

INNEHÅLL

Innehåll

SYMBOLFÖRKLARING

Symboler på maskinen: ........................................ 2

Förklaring av varningsnivåer ................................ 2

INNEHÅLL

Innehåll ................................................................. 3

PRESENT ATION

Bäste kund! .......................................................... 4

Egenskaper .......................................................... 4

PRESENT ATION

ad är vad på gräsklipparen - Excellent S,

Excellent S H, Comet S, Comet, SE, Comet S H?

PRESENT ATION

ad är vad på gräsklipparen - Pro 19 S H? .......... 6

MASKINENS SÄKERHETSUTR USTNING

Allmänt ................................................................. 7

MONTERING OCH INSTÄLLNINGAR

Allmänt ................................................................. 8

Handtag ................................................................ 8

Justering av kopplingsvajer .................................. 8

Klipphöjd ............................................................... 8

Mulcherplugg ........................................................ 9

Påfyllning av olja .................................................. 9

BRÄNSLEHANTERING

Allmänt ................................................................. 10

Drivmedel ............................................................. 10

Tankning ............................................................... 10

Transport och förvaring ........................................ 10

HANDHA VANDE

ersonlig skyddsutrustning ................................... 11

Allmänna säkerhetsinstruktioner .......................... 11

Grundläggande arbetsteknik ................................ 12

Transport och förvaring ........................................ 12

Start och stopp ..................................................... 13

UNDERHÅLL

Allmänt ................................................................. 14

Underhållsschema ................................................ 14

Allmän översyn ..................................................... 14

Utvändig rengöring ............................................... 14

Oljenivå ................................................................ 14

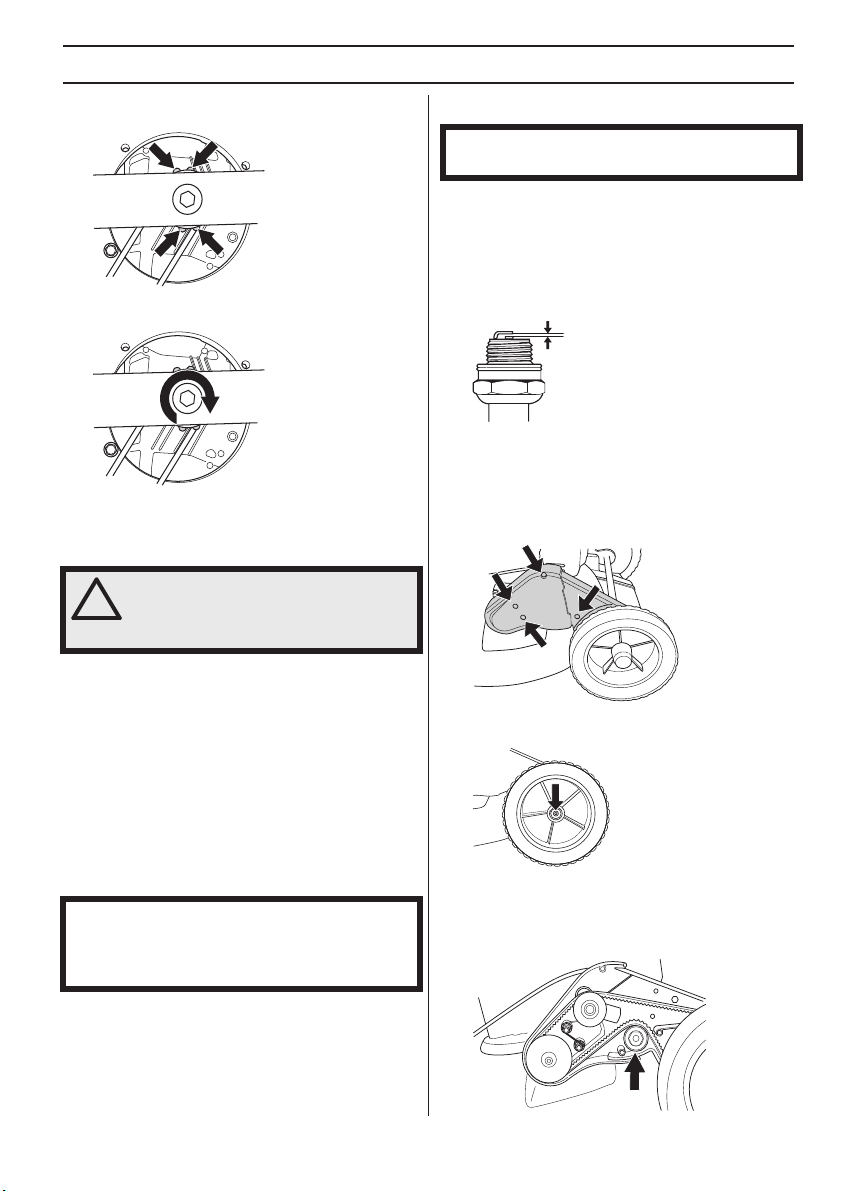

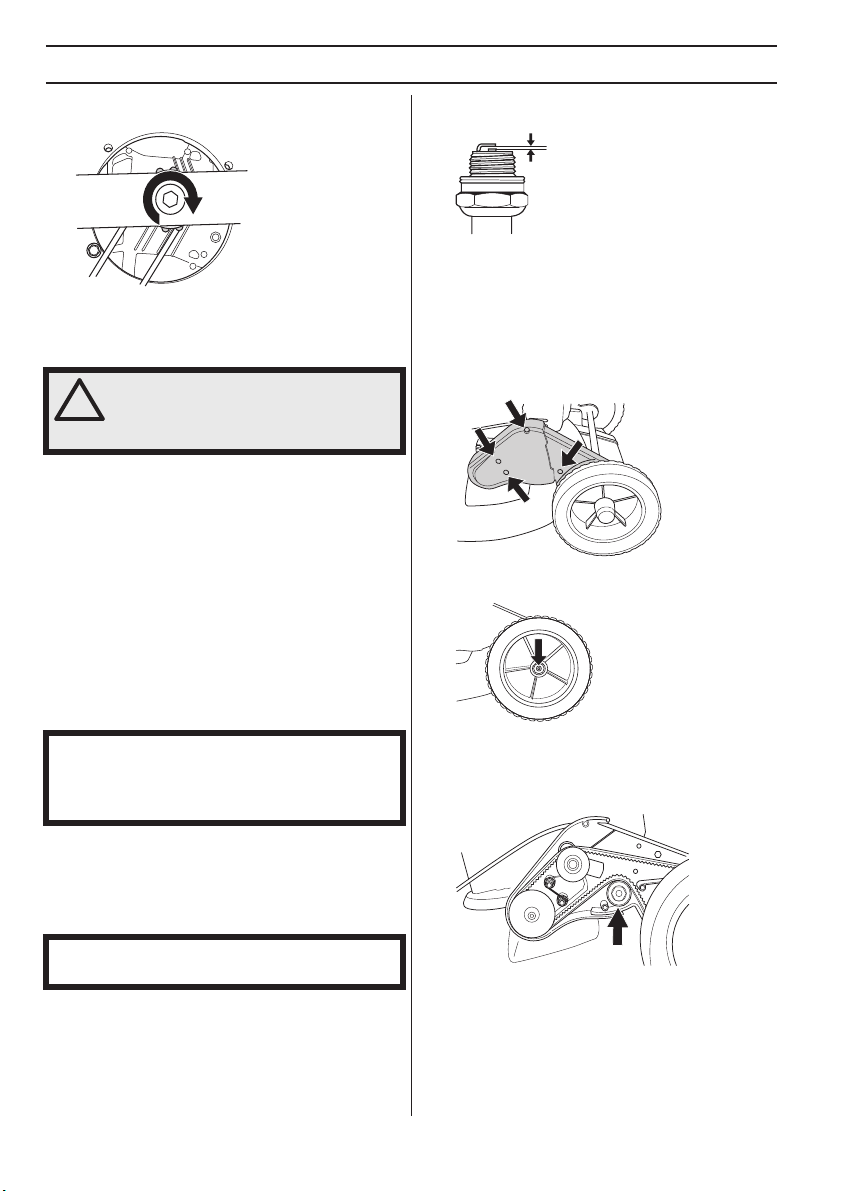

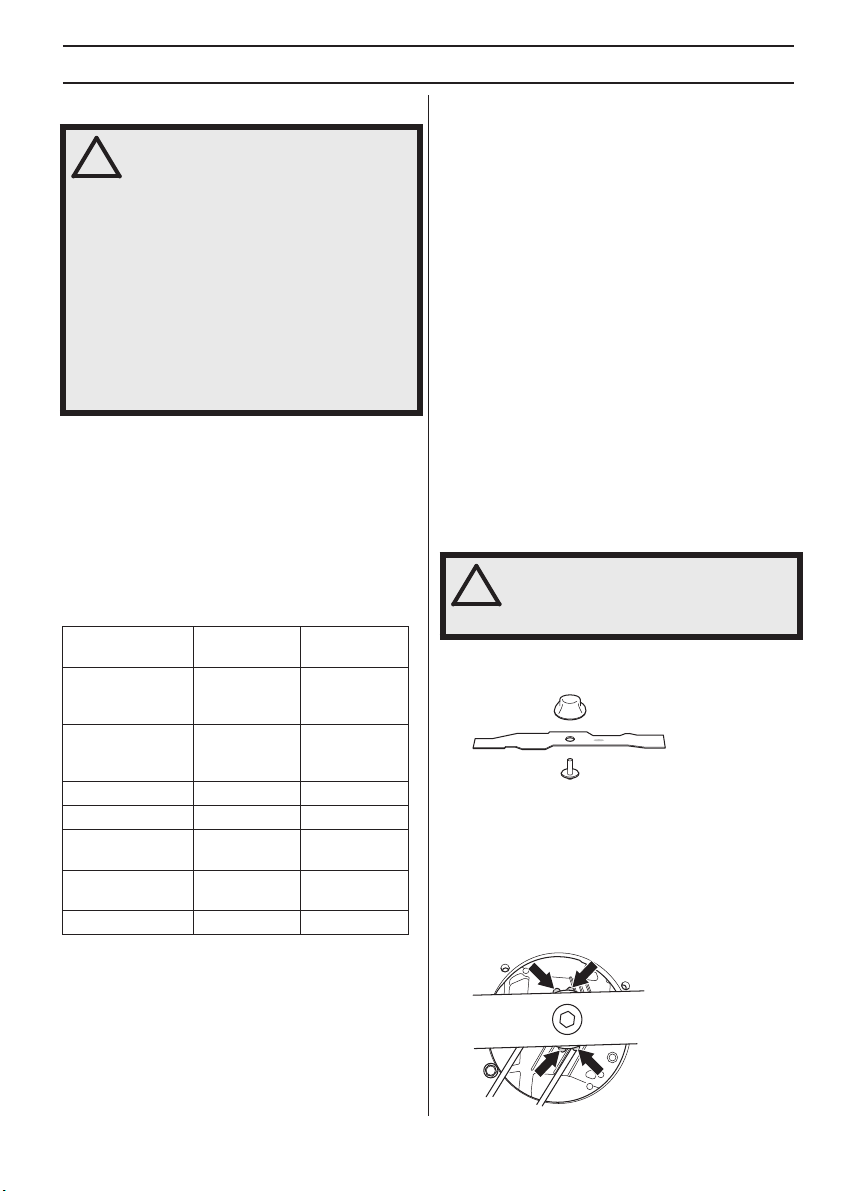

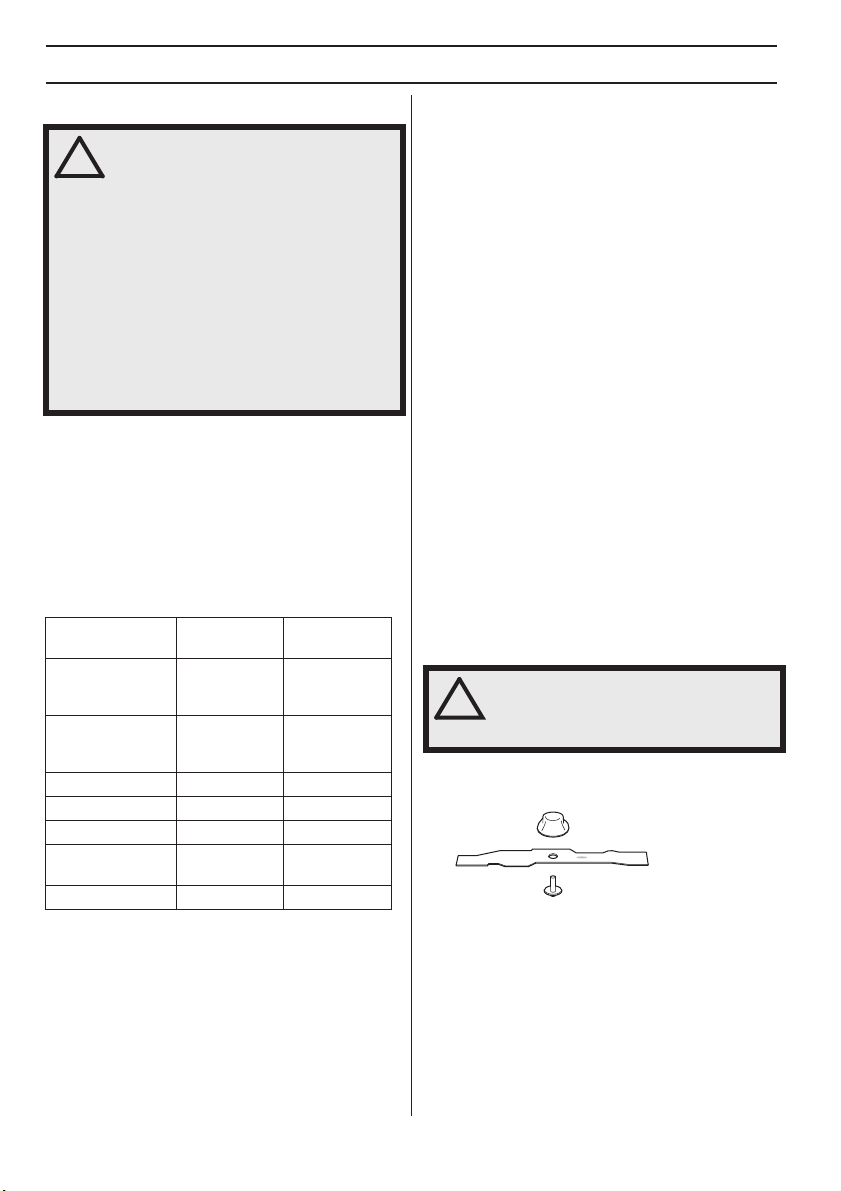

Skärutrustning ...................................................... 14

Batteri ................................................................... 15

Tändstift ................................................................ 15

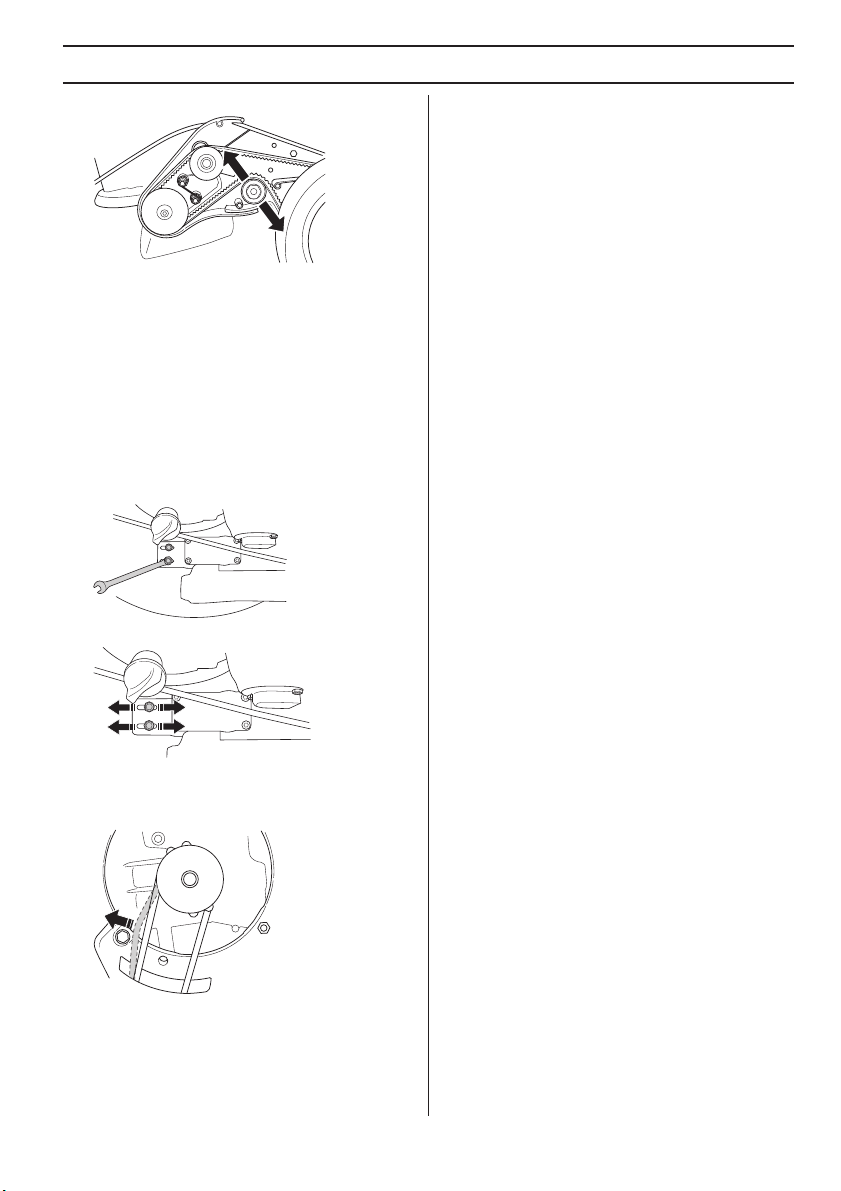

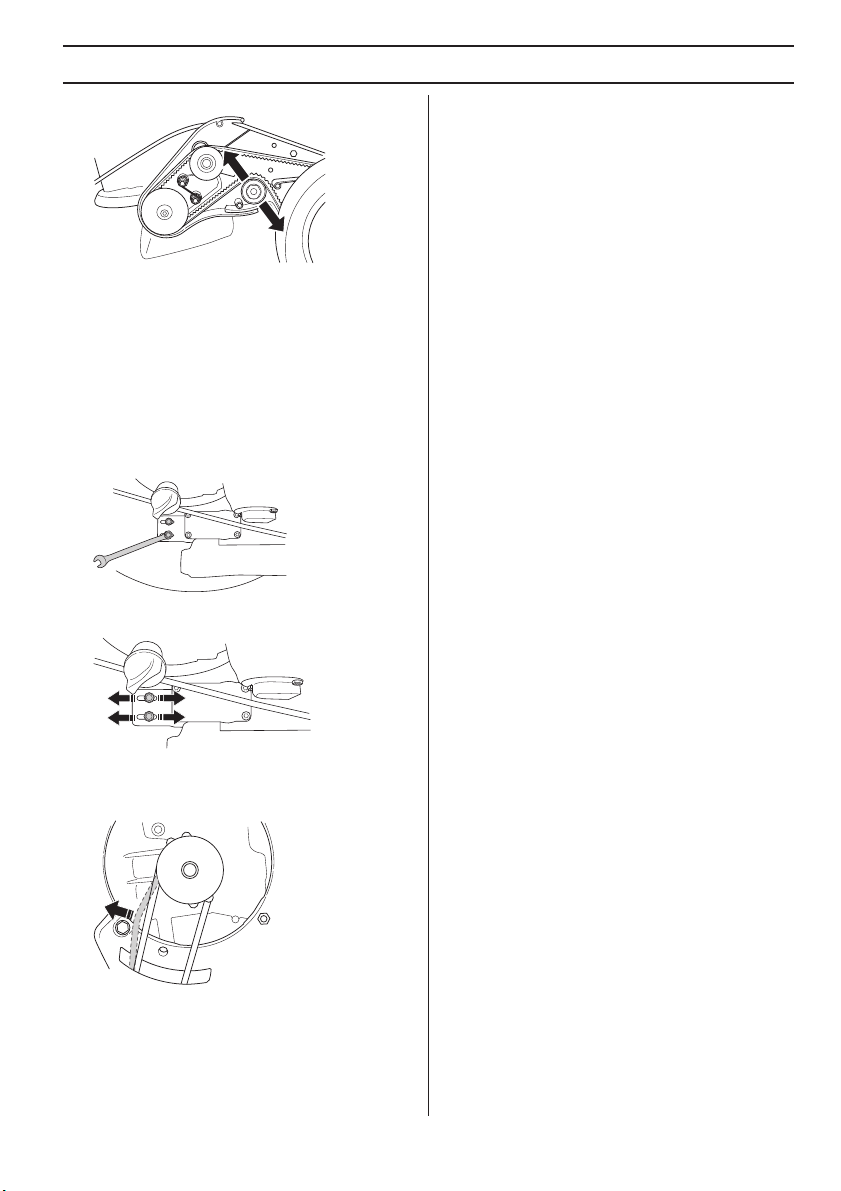

Byte och justering av kilrem ................................. 15

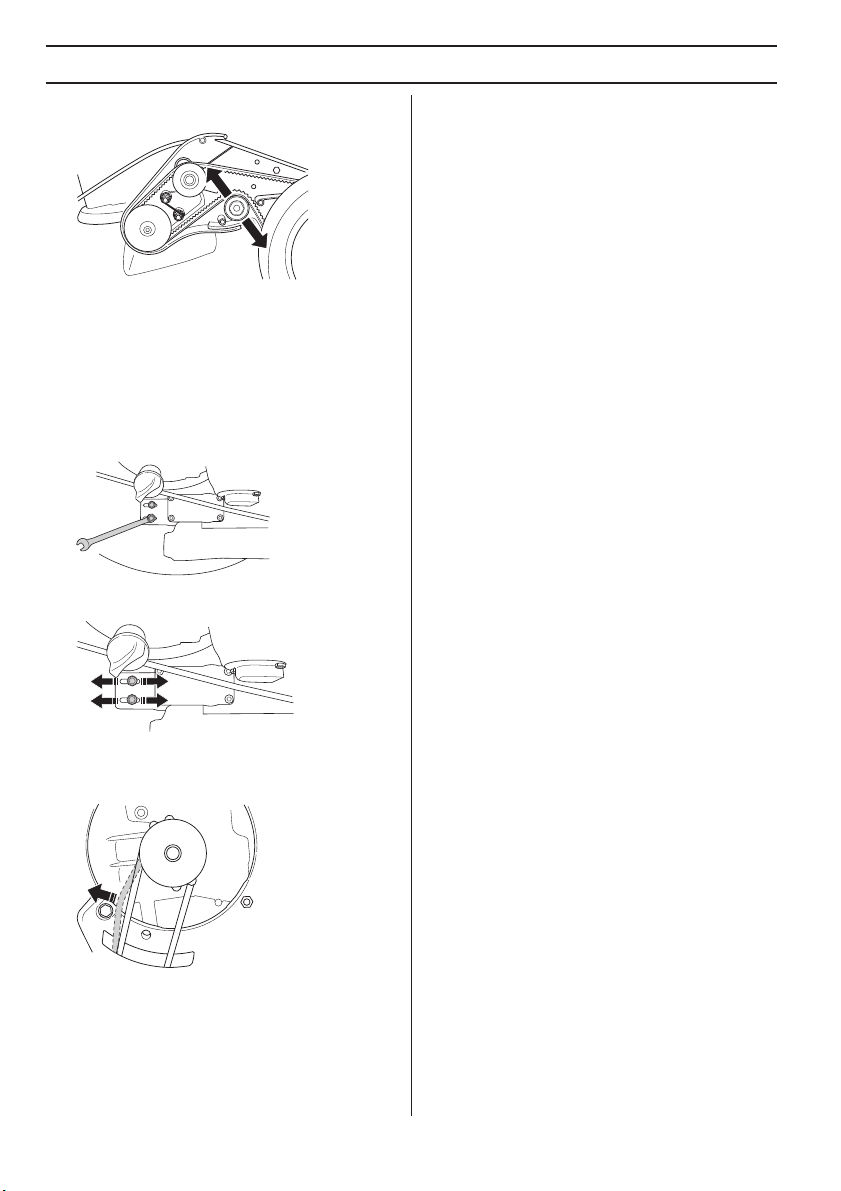

Byte och justering av mellanrem .......................... 16

Luftﬁlter ................................................................. 16

Oljebyte ................................................................ 16

Bränslesystem ...................................................... 16

Återvinning ........................................................... 16

TEKNISKA D ATA

ekniska data ........................................................ 17

Servicejournal ....................................................... 19

EG-försäkran om överensstämmelse ................... 19

enska

–

PRESENT A TION

Bäste kund!

ack för att Du har valt en Klippo®maskin!

Vi hoppas att Du kommer att vara nöjd med Din maskin och att den ska få vara Din följeslagare under en lång tid framöver. Ett köp av någon av våra produkter ger dig tillgång till professionell hjälp med reparationer och service. Om inköpsstället för maskinen inte var någon av våra auktoriserade återförsäljare, fråga dem efter närmaste serviceverkstad.

Denna bruksanvisning är en värdehandling. Genom att följa dess innehåll (användning, service, underhåll etc) kan Du väsentligt höja maskinens livslängd och även dess andrahandsvärde. Om Du säljer Din maskin, se till att överlåta bruksanvisningen till den nya ägaren.

Svensk kv alitet

Klippo är ett sv enskt företag med lång tradition. Företaget grundades 1954 i Malmö av Karl Dahlman och har sedan dess utvecklat, tillverkat och marknadsfört gräsklippare. Redan då lades grunden till det kvalitetstänk och den idérikedom som hjälpt Klippo att utveckla några av Sveriges främsta gräsklippare och trädgårdsprodukter.

Klippos produkter vänder sig till såväl proffsanvändare som konsumenter. Idag ﬁnns Klippo i ca 20 europeiska länder med Norden som största marknad.

Tillverkarens förbehåll

All inf ormation och alla data i denna bruksanvisning gällde det datum denna bruksanvisning lämnades till tryck.

Klippo arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande.

enskaper

Värden som hög prestanda, pålitlighet, inno vativ teknologi, avancerade tekniska lösningar och miljöhänsyn utmärker Klippos produkter.

Nedan följer några av de unika egenskaper som din produkt är utrustad med.

Mulc herklippning

Eff ektiv klippmetod som ﬁnfördelar gräset i små beståndsdelar som återförs till gräsmattan.

Klippning a v mycket högt gräs

Demonter ing av mulcherplugg gör att maskinen fungerar som en bakutkastare som klipper effektivt när gräset är högt.

Framhjulsdrift

När man tr ycker ner handtaget lyfts drivhjulen ovanför gräsmattan och maskinen blir därigenom lätt att arbeta med.

Lättstar tade motorer

Motorer k onstruerade för att bli så enkla och lättstartade som möjligt.

oss-cut kniv

(Excellent S , Excellent S H, Comet S, Comet S H, Comet SE)

En mulcherkniv som med hjälp av fyra skär ﬁnfördelar gräset och ger ett utmärkt klippresultat.

Vibrationsdämpande handta g

(Pro 19 S H) Vibr ationsdämpande handtag för att du som klipper ofta

och länge ska undvika vibrationsskador.

Tidsbesparande g enom stor klippbredd

(Comet S , Comet S H, Comet SE) Ju bredare klippbredd, desto snabbare går det att klippa.

Bränslesnål oc h tystgående

Eff ektiv, bränslesnål och tystgående klippare som varken stör dig eller dina grannar.

Miljömärkt med Sv anen

(Excellent S H, Comet S , Comet S H, Pro 19 S H) Svanenmärkning av gräsklippare innebär bl a stränga

krav på buller, avgasutsläpp och tillverkning av maskinen.

– Sv enska

Excellent S H Comet S H

PRESENT A TION

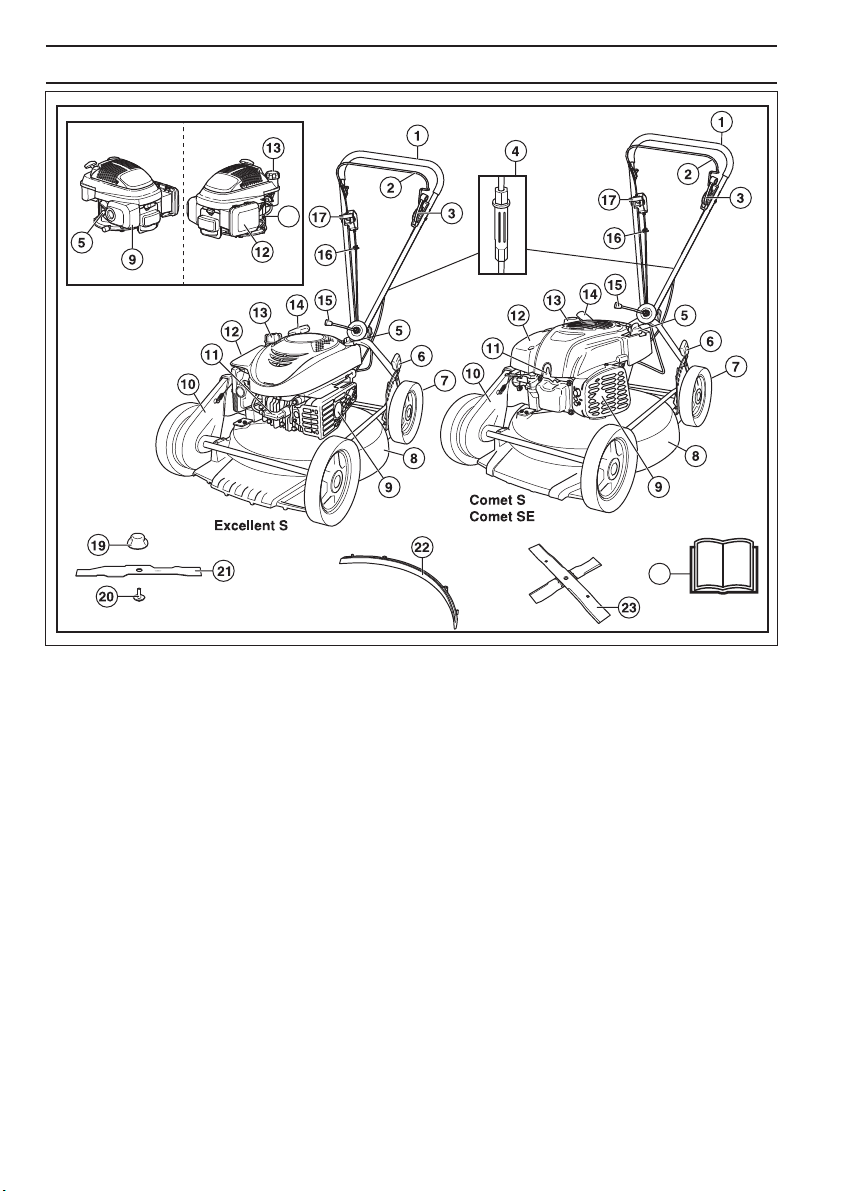

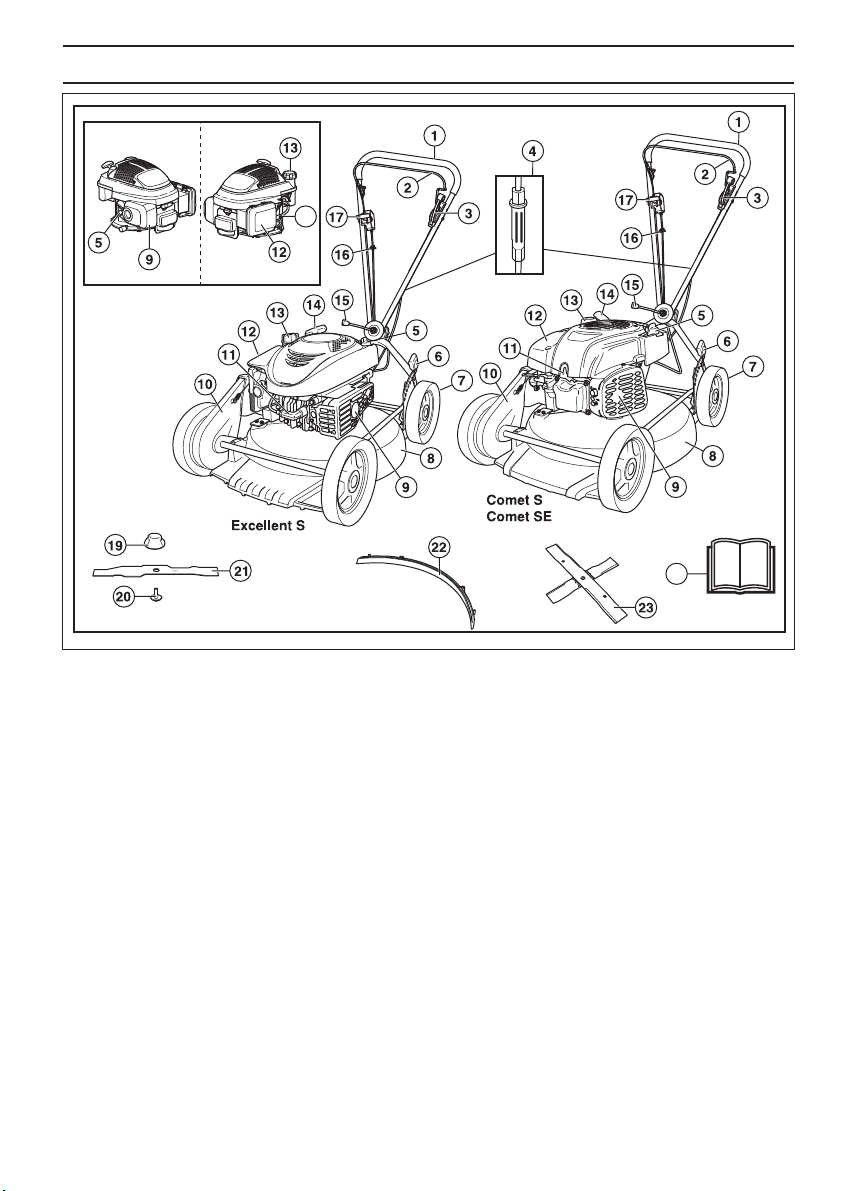

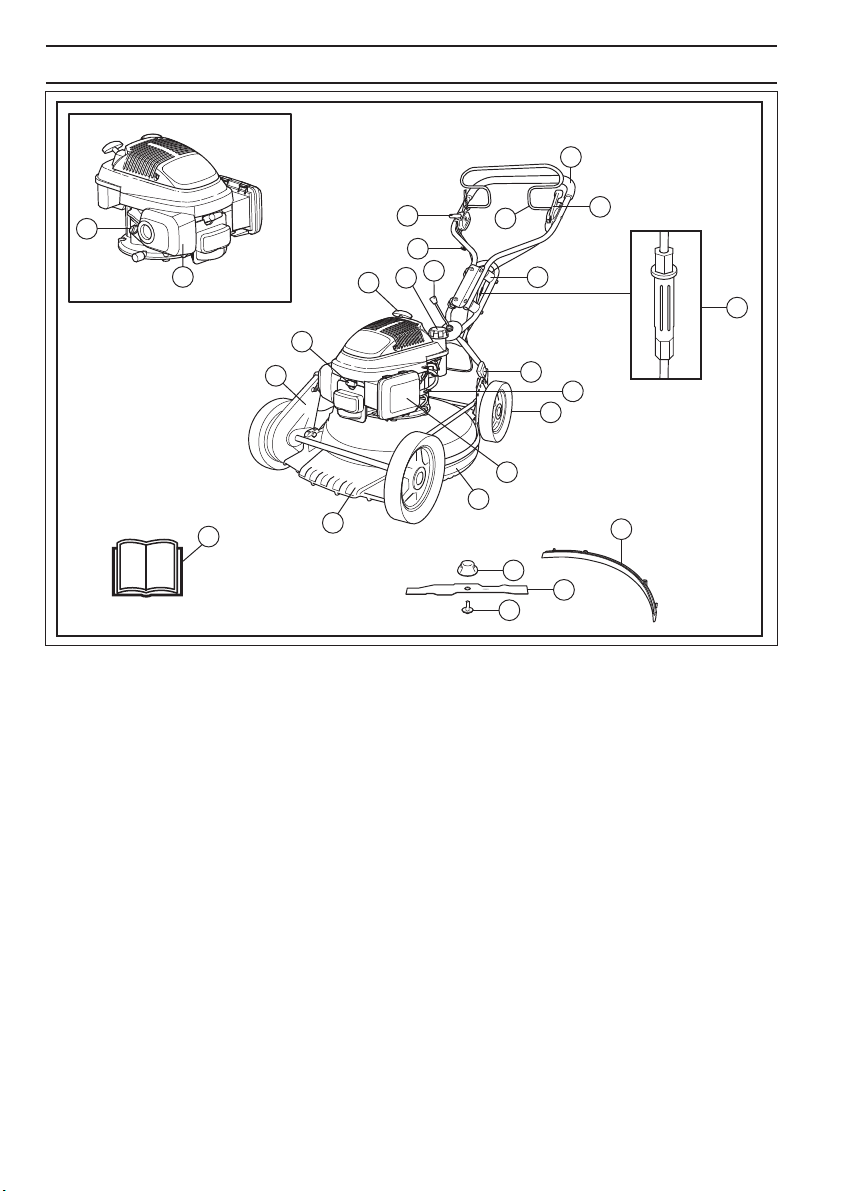

ad är vad på gräsklipparen - Excellent S, Excellent S H, Comet S, Comet, SE, Comet S H?

Handtag 2 Motorbromsbygel 3 Kopplingsreglage 4 Justering av kopplingsvajer 5 Oljesticka/oljepåfyllning 6 Klipphöjdsreglage 7 Hjulrensare 8 Klippkåpa 9 Ljuddämpare 10 Växelhus 11 Tändstift 12 Luftﬁlter

13 Bränsletank 14 Starthandtag 15 Handtag vinkeljustering 16 Hållare, starthandtag 17 Gasreglage/chokereglage 18 Bensinkran 19 Knivfäste 20 Knivbult 21 Kniv, Mulcher 22 Mulcherplugg 23 Kniv, Cross cut 24 Bruksanvisning

enska – 5

PRESENT A TION

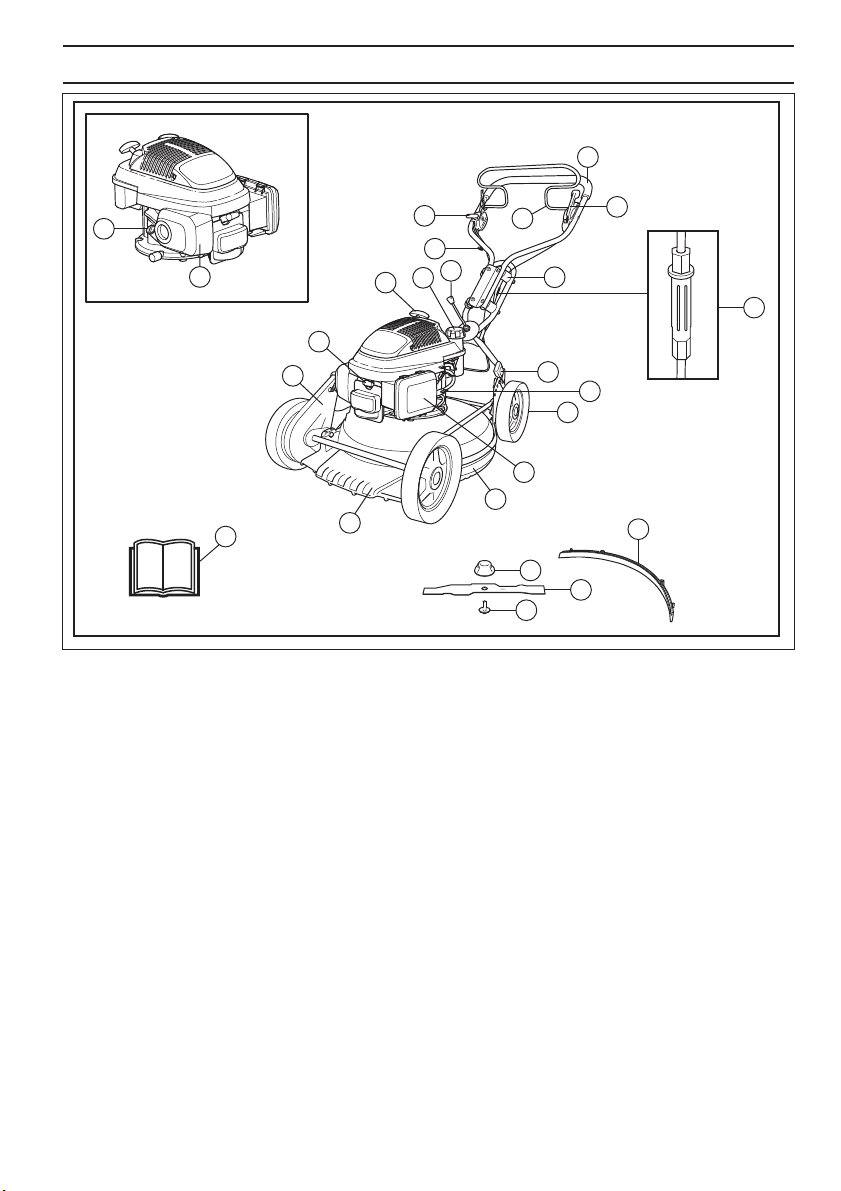

ad är vad på gräsklipparen - Pro 19 S H?

Handtag 2 Kopplingsreglage 3 Motorbromsbygel 4 Vibrationsdämpare 5 Justering av kopplingsvajer 6 Klipphöjdsreglage 7 Bensinkran 8 Hjulrensare 9 Luftﬁlter 10 Klippkåpa 11 Sidoskydd 12 Växelhus 13 Tändstift

14 Starthandtag 15 Bränsletank 16 Handtag vinkeljustering 17 Hållare, starthandtag 18 Gasreglage/chokereglage 19 Ljuddämpare 20 Oljesticka/oljepåfyllning 21 Knivfäste 22 Knivbult 23 Kniv, Mulcher 24 Mulcherplugg 25 Bruksanvisning

– Sv enska

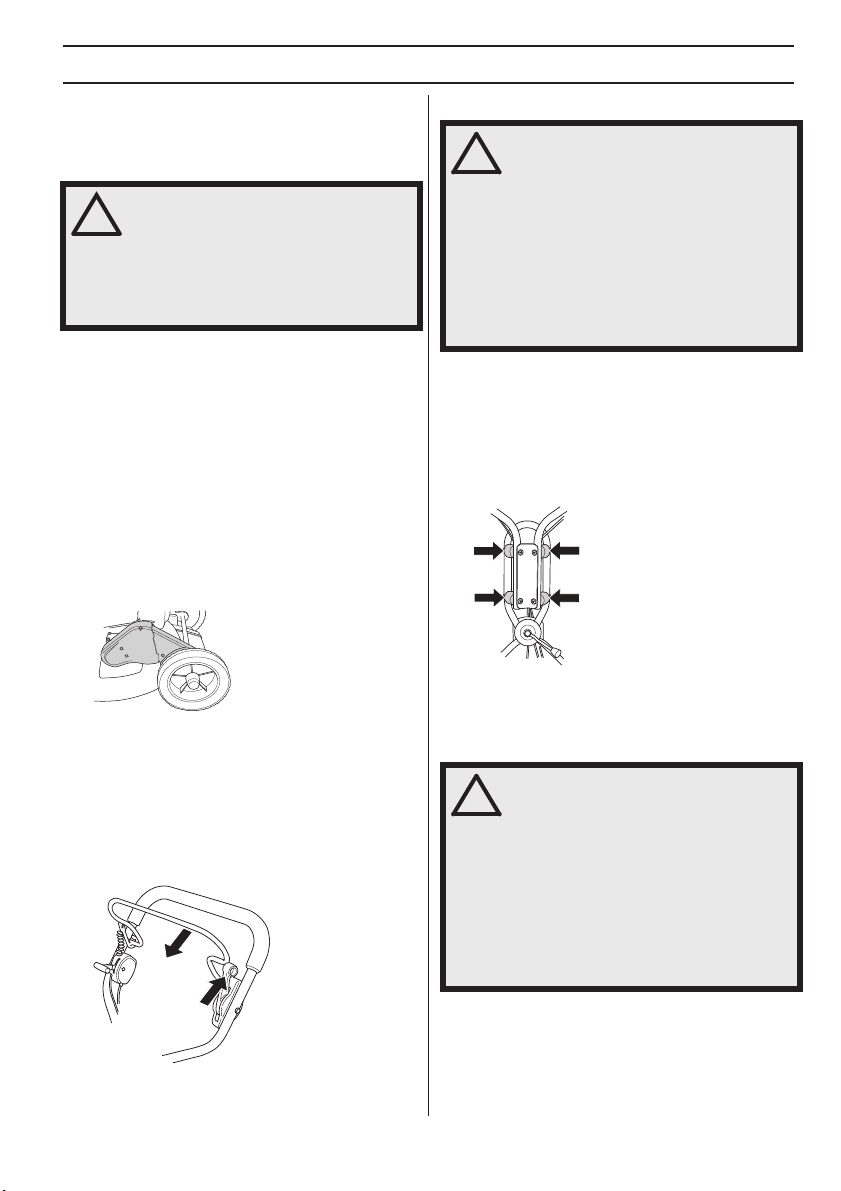

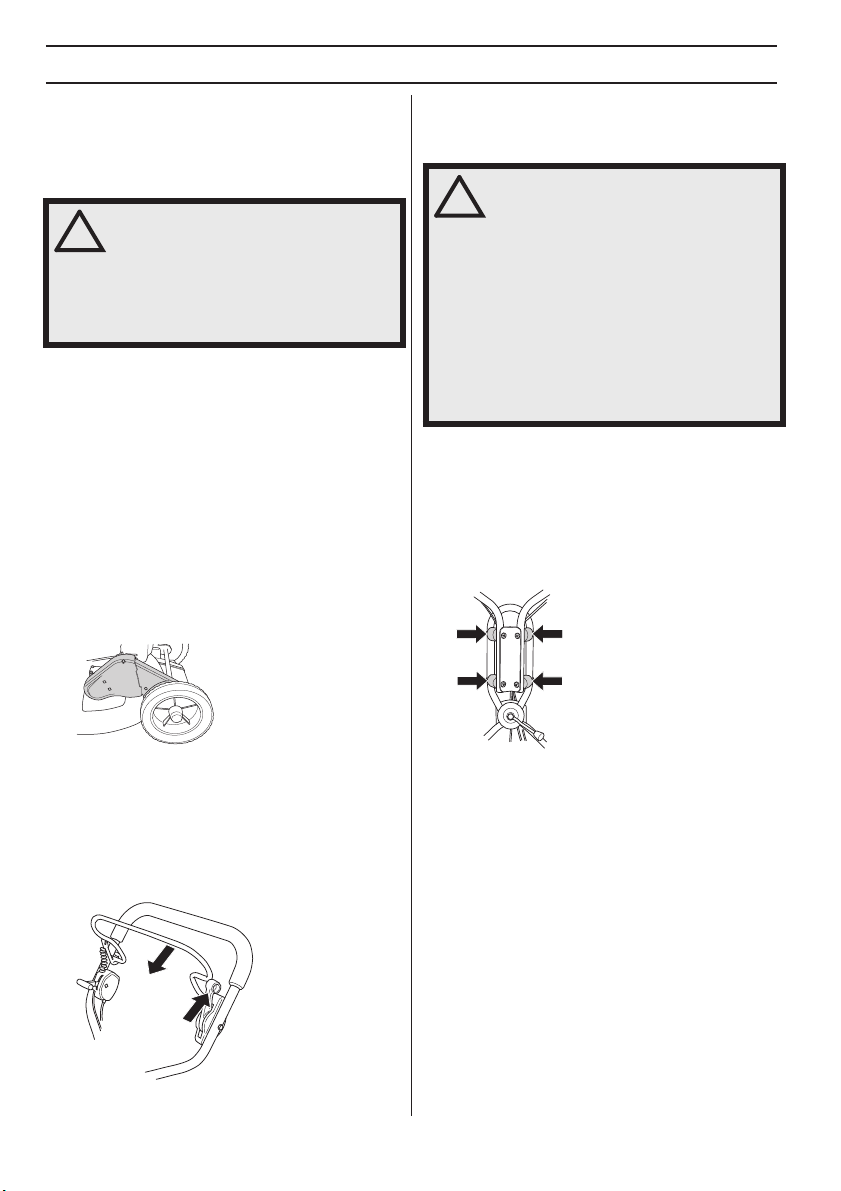

MASKINENS SÄKERHETSUTR USTNING

Allmänt

I detta a vsnitt förklaras vilka maskinens säkerhetsdetaljer är, vilken funktion de har samt hur kontroll och underhåll skall utföras för att säkerställa att de är i funktion.

VARNING! Använd aldrig en maskin med defekta säkerhetsdetaljer. Om din

maskin inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation.

Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

Klippkåpa

Klippkåpan är konstruerad för att reducera vibrationer och för att minska risken för skärskador.

ontroll av klippkåpa

Kontrollera att klippkåpan är hel och utan synbara defekter, t ex materialsprickor.

Väx elhus

Skyddskåpan är konstruerad för att minska risken för klämskador och för att fånga upp en brusten drivrem.

ontroll av växelhus

Kontrollera att skyddskåpan är hel och att den är ordentligt fastskruvad.

•

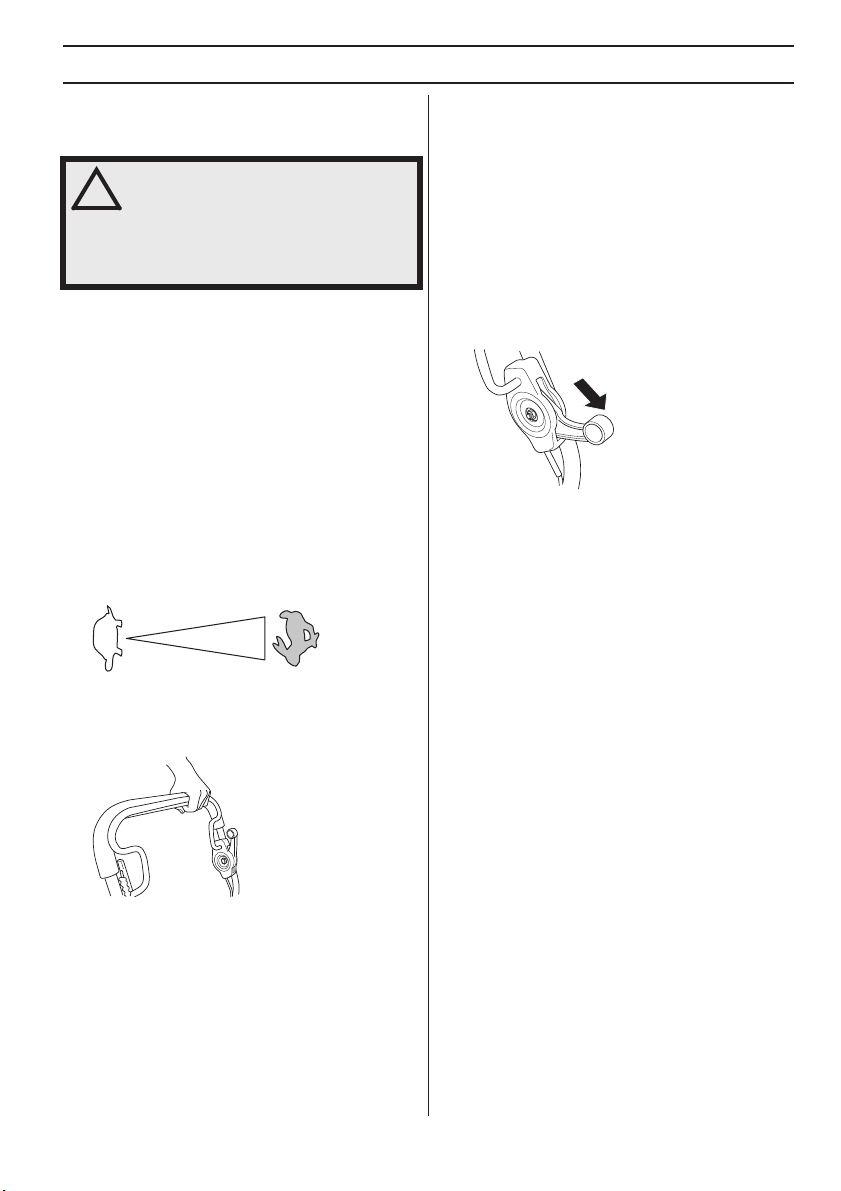

Avvibreringssystem

VARNING! Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har blodcirkulationsstörningar. Uppsök läkare om ni upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, ”kittlingar”, ”stickningar”, smärta, avsaknad eller reducering av normal styrka, förändringar i hudens färg eller dess yta. Dessa symptom uppträder vanligtvis i ﬁngrar, händer eller handleder. Dessa symptom kan öka vid kalla temperaturer.

• Din maskin är utrustad med ett avvibreringssystem, vilket är konstruerat att ge en så vibrationsfri och behaglig användning som möjligt.

• Handtagssystemets stålrör och klippkåpan är konstruerade för att minimera vibrationerna från motorn.

• Pro 19 S H Denna modell har även 4 vibrationsdämpare monterad på handtagsenheten för att ytterligare minska vibrationerna

•

Motorbr omsbygel

Motorbromsen är konstruerad för att stanna motorn. När greppet om motorbromsbygeln släpps ska motorn stanna.

ontroll av motorbromsbygel

Ge fullgas och släpp sedan bromsbygeln. Motorn ska stanna och drivningen ska kopplas bort.

• Motorbromsen ska alltid vara justerad så att motorn stannar inom 3 sekunder.

Kontroll av avvibreringssystem

• Kontrollera att handtagen och vibrationsisolatorerna inte är skadade.

Ljuddämpare

VARNING! Använd aldrig en maskin utan eller med defekt ljuddämpare. En defekt ljuddämpare kan öka ljudnivån och brandrisken avsevärt. Ha verktyg för brandsläckning tillgängliga.

Ljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Var uppmärksam på brandfaran, speciellt vid hantering nära brandfarliga ämnen och/eller gaser.

• Ljuddämparen är konstruerad för att ge så låg ljudnivå som möjligt samt för att leda bort motorns avgaser från användaren.

Kontroll av ljuddämpare

• Kontrollera regelbundet att ljuddämparen är hel och att den sitter ordentligt fast.

enska

–

MONTERING OCH INSTÄLLNINGAR

Allmänt

VIKTIGT! Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

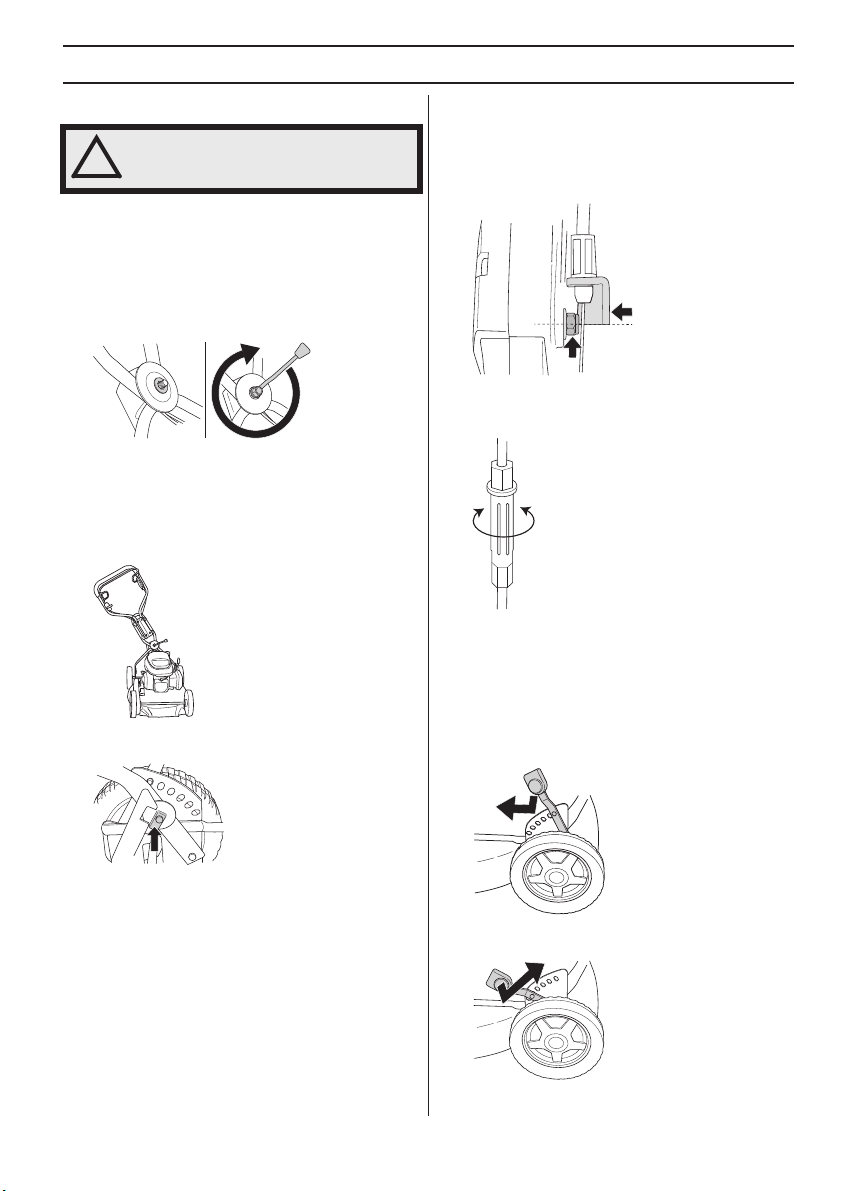

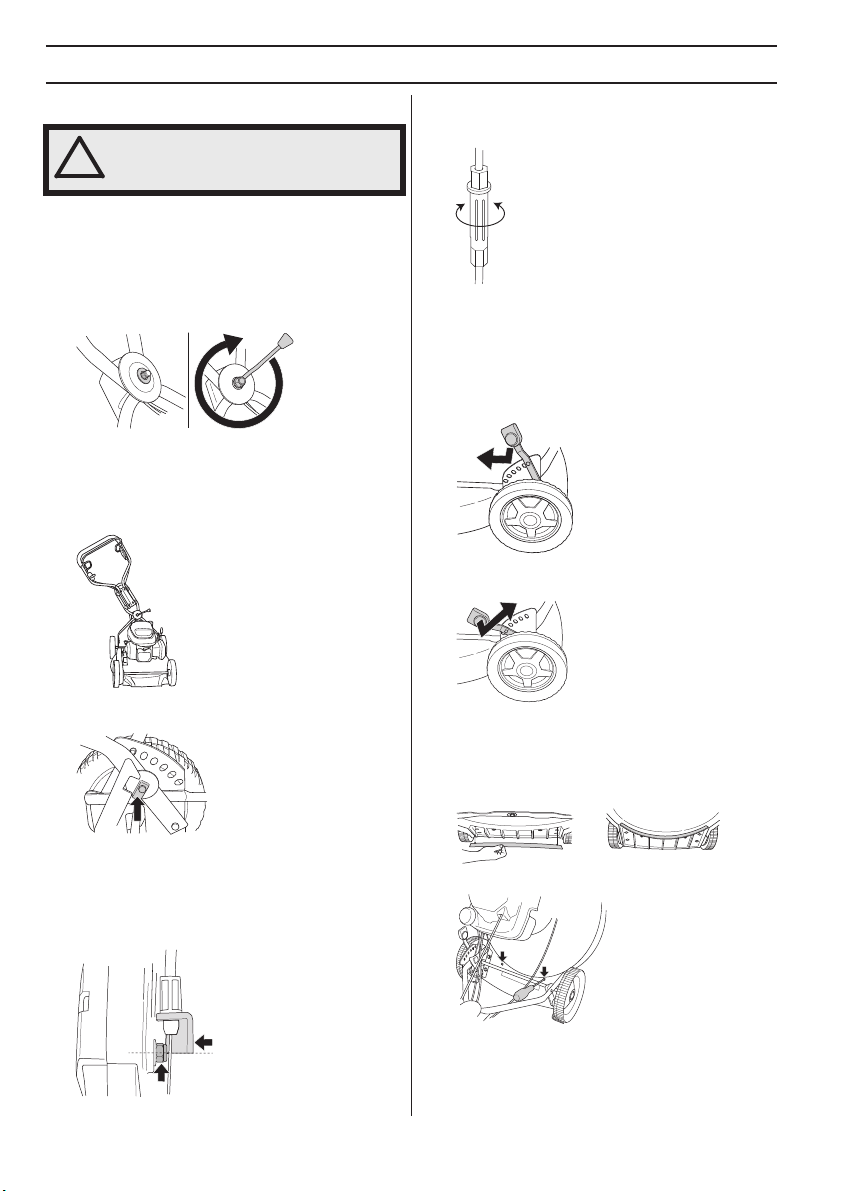

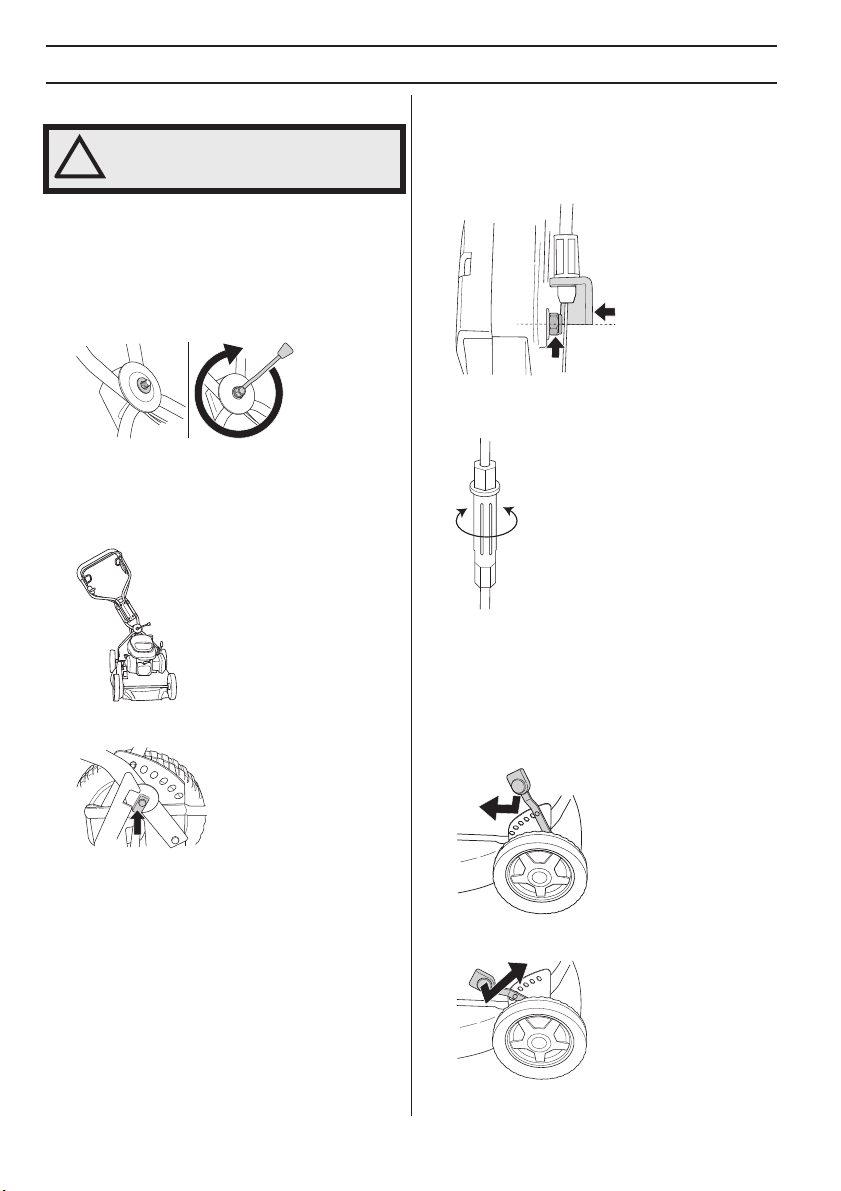

Handtag

Montering

• Montera det övre handtaget med handtagsmuttern på ledplattan. Glöm inte brickan mellan plattan och handtagsmuttern. Inga verktyg behövs för monteringen.

Inställningar

• Vid behov kan handtaget vridas något i sidled med handtagsleden. Handtaget kan ställas in i olika lägen för att få bästa körställning vid t ex klippning intill häckar eller husväggar.

• Handtaget kan även regleras i höjdled genom att vrida rattarna vid fästena på chassit

Justering av kopplingsvajer

Kopplingsvajern ska justeras efter de första 8 timmarnas drifttid och därefter vid behov.

Vid rätt justerad vajer ska vajerfästet vara mitt för muttern.

• Justera vajern med justerskruven. Skruva skruven medsols respektive motsols för att förlänga eller korta vajern.

Klipphöjd

OBS! Ställ inte klipphöjden för lågt då det ﬁnns risk för att knivarna tar i marken vid ojämnheter.

Klipphöjdsjusteringen är fjäderassisterad. Klipphöjden kan justeras i 6 olika lägen.

• För att få högre klipphöjd för spaken åt vänster och sedan framåt.

8 – Svenska

• För att få lägre klipphöjd för spaken åt vänster och sedan bakåt.

MONTERING OCH INSTÄLLNINGAR

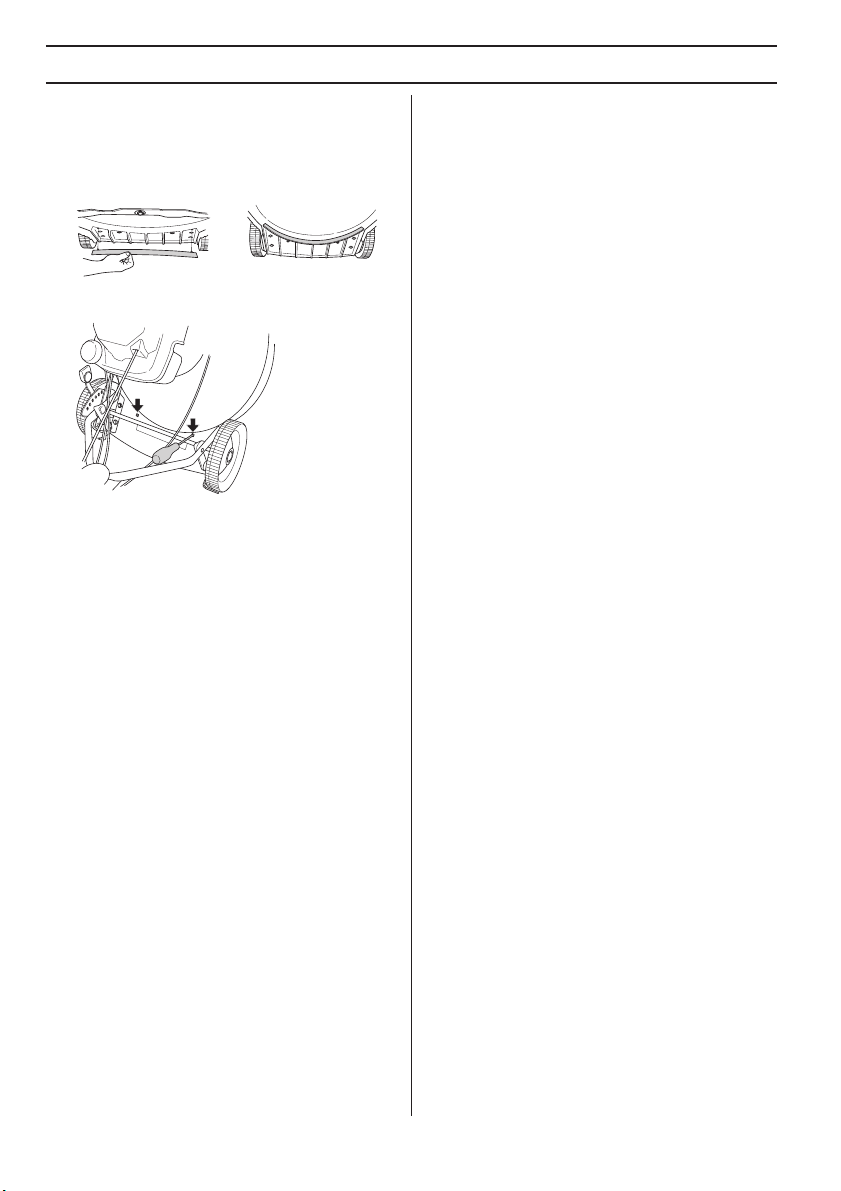

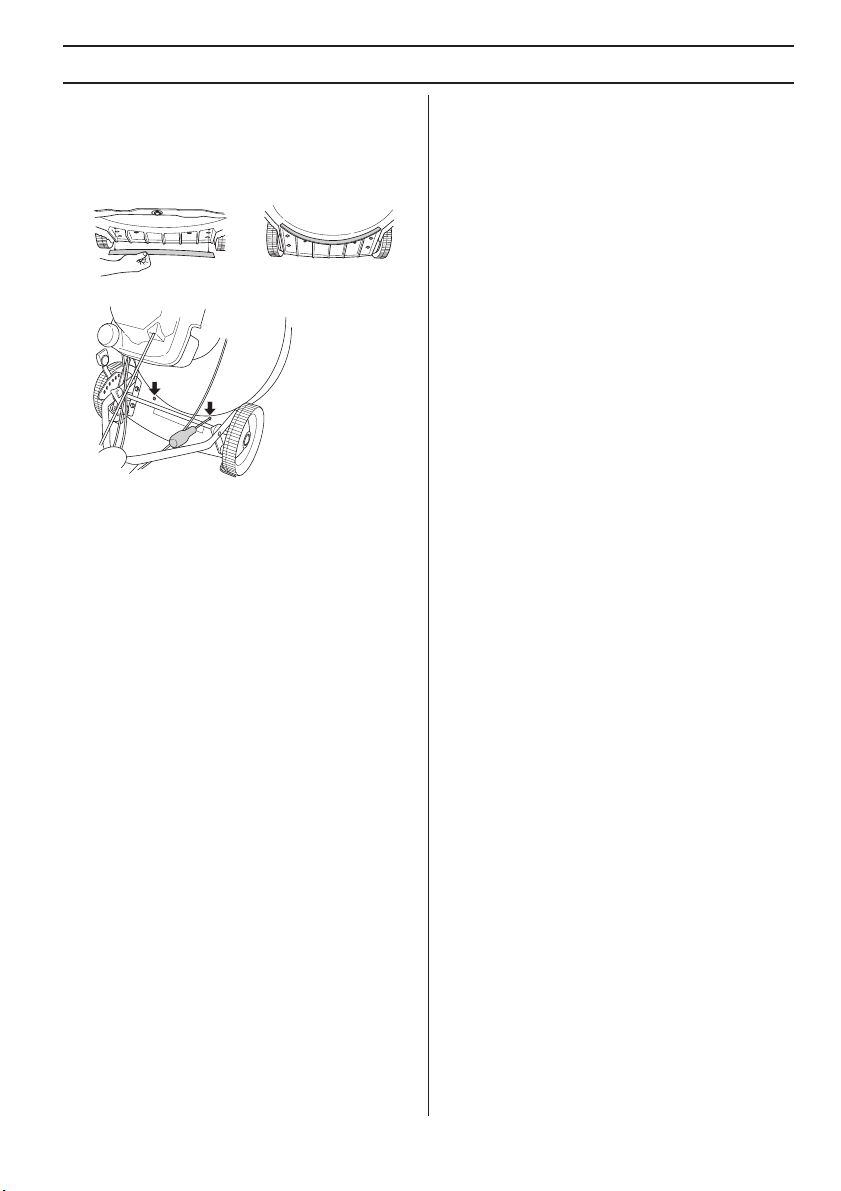

Mulcherplugg

På Excellent- och Comet-modellerna är mulcherpluggen monterad vid leverans. Till Pro-modellerna medföljer mulcherpluggen löst.

• Passa in styrstiften i hålen på klippkåpan.

• Skruva fast mulcherpluggen från ovansidan av klippkåpan.

Påfyllning av olja

• Oljetanken är tom vid leverans. Fyll på olja till fullmärket med den medföljande motoroljan. Motoroljan ska bytas första gången efter 5 timmars körtid.

Svenska – 9

BRÄNSLEHANTERING

Allmänt

VARNING! Att köra en motor i ett instängt eller dåligt ventilerat utrymme kan

orsaka dödsfall genom kvävning eller kolmonoxidförgiftning.

Bränsle och bränsleångor är mycket brandfarliga och kan ge allvarliga skador vid inandning och hudexponering. Var därför försiktig vid hantering av bränsle och sörj för god luftventilation vid bränslehantering.

Motorns avgaser är heta och kan innehålla gnistor vilka kan orsaka brand. Starta därför aldrig maskinen inomhus eller nära eldfängt material!

Rök inte och placera heller inte något varmt föremål i närheten av bränsle.

Drivmedel

OBS! Maskinen är försedd med en fyrtaktsmotor. Se till att det alltid ﬁnns tillräckligt med olja i oljetanken.

Bensin

• Använd blyfri eller blyad kvalitetsbensin.

• Rekommenderat lägsta oktantal är 90 (RON). Om man kör motorn på bensin med ett lägre oktantal än 90 kan så kallad spikning uppträda. Detta leder till ökad motortemperatur, som kan orsaka svåra motorhaverier.

• Där miljöanpassad bensin, s.k. alkylatbensin ﬁnns tillgänglig ska sådan användas.

Motorolja

OBS! Kontrollera oljenivån innan gräsklipparen startas. En för låg oljenivå kan orsaka allvarliga motorskador.

• Se anvisningar i avsnitt ”Underhåll”.

• Motoroljan ska bytas första gången efter 5 timmars körtid. Se tekniska data för rekommendation av typ. Använd aldrig olja avsedd för tvåtaktsmotorer.

Tankning

VARNING! Stanna motorn och låt den svalna några minuter före tankning. Motorn ska vara frånslagen, med stoppkontakten i läge STOP.

Använd alltid bensindunk utrustad för att förhindra spill.

Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner.

Torka rent runt tanklocket.

Drag åt tanklocket noga efter tankning. Oaktsamhet kan leda till brand.

Flytta maskinen minst 3 m från tankningsstället innan du startar.

Starta aldrig maskinen:

• Om du spillt bränsle eller motorolja på maskinen. Torka av allt spill och låt bensinresterna avdunsta.

• Om du spillt bränsle på dig själv eller dina kläder, byt kläder. Tvätta de kroppsdelar som varit i kontakt med bränsle. Använd tvål och vatten.

• Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar.

Transport och förvaring

• Förvara och transportera maskinen och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen låga, exempelvis från elmaskiner, elmotorer, elkontakter/ strömbrytare eller värmepannor.

• Vid förvaring och transport av bränsle ska för ändamålet speciellt avsedda och godkända behållare användas.

Långtidsförvaring

• Vid längre tids förvaring av maskin ska bränsletanken tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsleöverskott.

10 – Svenska

HANDHAVANDE

Personlig skyddsutrustning

Vid all användning av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrustning eliminerar inte skaderisken, men den reducerar effekten av en skada vid ett olyckstillbud. Be din återförsäljare om hjälp vid val av utrustning.

Använd alltid:

• Hörselkåpor om ljudnivån överstiger 85 db

• Halkfria och stadiga stövlar eller skor.

• Kraftiga långbyxor. Bär inte kortbyxor eller sandaler och gå inte barfota.

• Handskar ska användas när det behövs, t ex vid montering, inspektion eller rengöring av skärutrustning.

Allmänna säkerhetsinstruktioner

Detta avsnitt behandlar grundläggande säkerhetsregler för arbete med maskinen. Given information kan aldrig ersätta den kunskap en yrkesman besitter i form av utbildning och praktisk erfarenhet.

• Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.

• Tänk på att användaren är ansvarig för olyckor eller faror för andra människor eller deras egendom.

• Maskinen ska hållas ren. Skyltar och dekaler ska vara fullt läsbara.

Använd alltid sunt förnuft

Det är omöjligt att täcka alla tänkbara situationer du kan ställas inför. Var alltid försiktig och använd sunt förnuft. När du råkar ut för en situation som gör dig osäker angående fortsatt användning skall du rådfråga en expert. Vänd dig till din återförsäljare, din serviceverkstad eller en erfaren användare. Undvik all användning du anser dig otillräckligt kvaliﬁcerad för!

VARNING! Denna maskin alstrar under drift ett elektromagnetiskt fält. Detta fält

kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

VARNING! Maskinen kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra.

Låt aldrig barn eller andra personer som inte utbildats i handhavande av maskinen, använda eller underhålla den.

Personer med nedsatt fysisk eller mental förmåga eller som av andra hälsoskäl inte är lämpade att använda maskinen får inte använda maskinen utan tillsyn av en person som ansvarar för deras säkerhet.

Låt aldrig någon annan använda maskinen utan att försäkra dig om att de har förstått innehållet i bruksanvisningen.

Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan påverka din syn, ditt omdöme eller din kroppskontroll.

VARNING! Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för användaren eller andra. Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren.

Modiﬁera aldrig denna maskin så att den ej längre överensstämmer med originalutförandet, och använd den inte om den verkar ha blivit modiﬁerad av andra.

Använd aldrig en maskin som är felaktig. Följ underhålls-, kontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder skall utföras av tränade och kvaliﬁcerade specialister. Se anvisningar under rubrik Underhåll.

Använd alltid originaltillbehör.

Säkerhet i arbetsområdet

• Innan klippning påbörjas ska grenar, kvistar, stenar etc. avlägsnas från gräsmattan.

• Föremål som träffar skärutustningen kan kastas iväg och orsaka skador på människor och föremål. Se till att inga människor eller djur beﬁnner sig i närheten.

• Undvik användning vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, kraftigt regn, hård vind, stark kyla, osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag.

Svenska – 11

HANDHAVANDE

• Iaktta omgivningen för att säkerställa att ingen/inget kan påverka din kontroll över maskinen.

• Se upp för rötter, stenar, grenar, gropar, diken, osv. Högt gräs kan dölja hinder.

• Gräsklippning av slänter kan vara farliga. Använd inte gräsklipparen i mycket branta slänter. Gräsklipparen bör inte användas vid större lutning än 15 grader.

• Vid sluttande terräng bör gångstråken läggas vinkelrätt mot lutningen. Det är mycket lättare att gå på tvären i en lutning än upp och ner.

• Var uppmärksam när du närmar dig dolda hörn och föremål som kan skymma ditt synfält.

Säkerhet vid arbete

• En gräsklippare är endast konstruerad för klippning av gräsmattor. All annan användning är otillåten.

• Använd personlig skyddsutrustning. Se anvisningar under rubrik ”Personlig skyddsutrustning”.

• Starta inte gräsklipparen utan att kniv och samtliga kåpor är monterade. Kniven kan annars lossna och orsaka personskador.

• Undvik att kniven slår mot främmande föremål som stenar rötter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig. En krokig axel ger obalans och kraftiga vibrationer, vilket medför stor risk för att kniven lossnar.

• Bromsbygeln får aldrig vara permanent förankrad i handtaget när maskinen är igång.

• Placera gräsklipparen på ett stabilt plant underlag och starta den. Se till att kniven ej kan komma i kontakt med marken eller annat föremål.

• Stå alltid bakom maskinen. Alla hjul ska vara på marken och händerna på styret vid klippning. Håll händer och fötter borta från den roterande kniven.

• Luta inte maskinen när motorn startas. Spring aldrig med maskinen när den är igång. Man ska alltid gå med gräsklipparen.

• Var extra uppmärksam när du drar maskinen mot dig under arbete.

• Lyft aldrig upp gräsklipparen eller bär omkring den när motorn är startad. Om du måste lyfta gräsklipparen, stanna först motorn och ta bort tändkabeln från tändstiftet.

• Motorn ska stängas av vid förﬂyttning över terräng som inte ska klippas. Exempelvis grusgång, sten, singel, asfalt etc.

• Spring aldrig med maskinen när den är igång. Man ska alltid gå med gräsklipparen.

• Stäng av motorn innan klipphöjden ändras. Gör aldrig justeringar med motorn igång.

• Lämna aldrig maskinen utan uppsikt med motorn igång. Stäng av motorn. Se till att skärutrustningen slutat rotera.

• Om något främmande föremål träffas eller om vibrationer uppstår ska du stanna maskinen. Ta bort tändkabeln från tändstiftet. Kontrollera att maskinen inte är skadad. Reparera eventuella skador.

Grundläggande arbetsteknik

• Klipp alltid med en skarp kniv för optimalt resultat. En slö kniv ger ett ojämnt snitt och gräset blir gult i snittytan.

• Klipp aldrig mer än 1/3 av gräsets längd. Detta gäller särskilt under torrperioder. Klipp först med stor klipphöjd. Kontrollera sedan resultatet och sänk till lämplig höjd. Om gräset är extra långt, kör sakta och klipp eventuellt två gånger.

• Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan.

Transport och förvaring

• Säkra utrustningen vid transport för att undvika transportskador och olycksfall.

• Förvara utrustningen i ett låsbart utrymme så att den är oåtkomlig för barn och obehöriga.

• Förvara maskinen och dess utrustning torrt och frostfritt.

• För transport och förvaring av bränsle, se avsnitt ”Bränslehantering”.

12 – Svenska

HANDHAVANDE

Start och stopp

Före start

VARNING! Läs igenom bruksanvisningen noggrant och förstå innehållet innan du

använder maskinen.

Använd personlig skyddsutrustning. Se anvisningar under rubrik ”Personlig skyddsutrustning”.

• Se till att inga obehöriga ﬁnns inom arbetsområdet.

• Utför daglig tillsyn. Se anvisningar i avsnitt ”Underhåll”.

• Se till att tändkabeln sitter ordentligt på tändstiftet.

Start

Kall motor

• Excellent S H, Comet S H, Pro 19 S H Ställ gasreglaget i chokeläge.

Starta motorn Excellent S, Excellent S H, Comet S, Comet S H, Pro

19 S H

• Sätt gasreglaget på fullgas.

Comet SE

• Motorbromsbygeln måste hållas mot handtaget när motorn startas.

• Vrid tändningsnyckeln medurs och håll kvar i detta läge tills motorn startar.

• Vid första starten kan batteriet vara otillräckligt laddat. Starta då med startsnöret på motorn enligt anvisningarna ovan. Ladda sedan batteriet med den medföljande batteriladdaren. Se anvisningar i avsnitt ”Underhåll”.

Drivning

• För att använda drivningen skjut kopplingsspaken framåt.

Stopp

• Motorn stannas genom att släppa motorbromsbygeln. Även drivningen kopplas bort när man släpper bromsbygeln.

• Genom att släppa bromsbygel en liten bit kopplas endast drivningen ur.

• Excellent S H, Comet S H, Pro 19 S H Öppna bensinkranen.

• Motorbromsbygeln måste hållas mot handtaget när motorn startas.

• Ställ dig bakom maskinen.

• Grip starthandtaget, drag med höger hand långsamt ut startlinan tills ett motstånd känns (starthakarna griper in). Drag med ett kraftigt drag för att starta motorn. Vira aldrig startlinan runt handen.

Svenska – 13

UNDERHÅLL

Allmänt

VARNING! Användaren får endast utföra sådana underhålls- och servicearbeten

som beskrivs i denna bruksanvisning. Mer omfattande ingrepp skall utföras av en auktoriserad serviceverkstad.

Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet.

Maskinens livslängd kan förkortas och risken för olyckor kan öka om underhåll av maskinen inte utförs på rätt sätt och om service och/eller reparationer inte utförs fackmannamässigt. Om du behöver ytterligare upplysningar kontakta närmaste serviceverkstad.

• Låt din Klippo-återförsäljare regelbundet kontrollera maskinen och göra nödvändiga inställningar och reparationer.

• Använd alltid originaltillbehör.

Underhållsschema

I underhållsschemat kan du se vilka delar av din maskin som kräver underhåll och med vilka intervaller det ska ske. Intervallen är beräknade för daglig användning av maskinen och kan variera beroende på nyttjandegraden.

Daglig tillsyn Veckotillsyn Månadstillsyn

Byte och

Allmän översyn Tändstift

Utvändig rengöring

Oljenivå Ljuddämpare* Luftﬁlter Skärutrustning Oljebyte Batteri Bränslesystem Klippkåpa och

skyddskåpa* Motorbromsbygel*

*Se anvisningar i avsnitt ”Maskinens säkerhetsutrustning”.

Avvibreringssystem*

Allmän översyn

• Kontrollera att skruvar och muttrar är åtdragna.

Utvändig rengöring

• Borsta rent gräsklipparen från löv, gräs och dylikt.

• Använd inte högtryckstvätt vid rengöring av maskinen.

• Spola aldrig vatten direkt på motorn.

• Rengör startapparatens luftintag. Kontrollera startapparaten och startlinan.

justering av kilrem

Byte och justering av mellanrem

Kontrollera kopplingsvajern**

• Vid rengöring under klippkåpan, vänd maskinen med tändstiftet uppåt. Töm bensintanken.

Oljenivå

När du kontrollerar oljenivån ska gräsklipparen stå på ett plant underlag. Kontrollera oljenivån med mätstickan på oljepåfyllningslocket.

• Tag av oljepåfyllnadslocket och torka av oljestickan.

• Stick ner oljestickan. Excellent S, Comet S, Comet SE

Oljepåfyllningslocket måste vara helt nerskruvat för att ge en korrekt bild av oljenivån.

• Är oljenivån låg, fyll på med motorolja upp till den övre nivån på oljestickan.

Skärutrustning

• Kontrollera skärutrustningen med avseende på skador och sprickbildning. En skadad skärutrustning ska alltid bytas ut.

• Var noga med att alltid ha en välslipad och korrekt balanserad kniv.

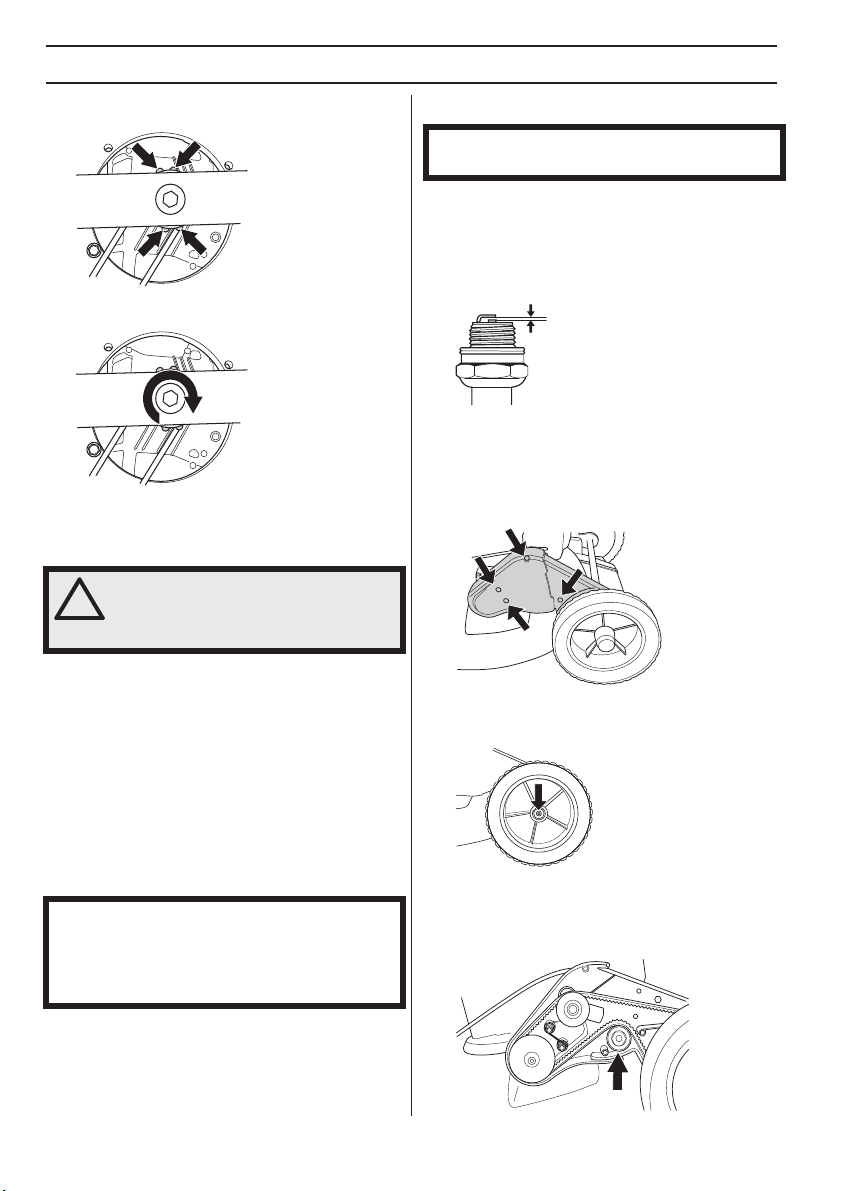

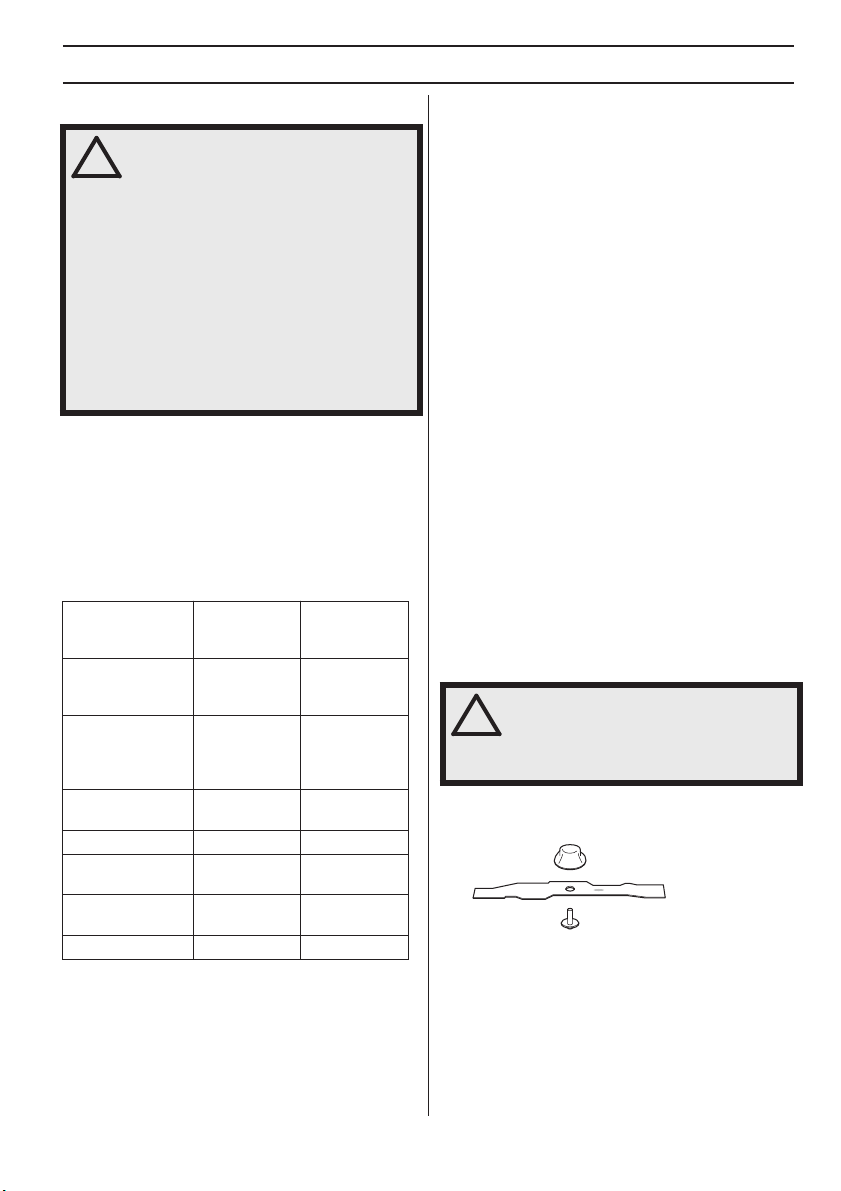

Byte av knivar

VARNING! Använd alltid kraftiga handskar vid service och underhåll av skärutrustningen. Knivarna är mycket vassa och skärskador kan mycket lätt uppstå.

Demontering

• Skruva bort bulten som håller kniven.

• Ta av den gamla kniven. Kontrollera att knivfästet är fritt från skador. Kontrollera även att knivbulten är hel och att motoraxeln inte är krokig.

Montering

• Placera kniven med friktionsbrickan mot knivfästet. Se till att kniven centrerar rätt på axeln. Placera kniven så att knivfästets markering syns på knivens sidor för att undvika vibrationer.

14 – Svenska

UNDERHÅLL

Montera brickan och skruva fast bulten ordentligt. Bulten ska dras med ett moment av 45-60 Nm.

• Dra runt kniven för hand och se att den löper fritt. Provkör maskinen.

Batteri (Comet SE)

VIKTIGT! Ett förbrukat batteri får inte kastas med hushållssoporna! Lämna in

till närmaste serviceverkstad eller miljöstation.

Batteriet är ett helkapslat 12-volts blybatteri som normalt inte behöver underhåll. Batteriet laddas under körning.

Om upprepade startförsök görs utan att motorn startar kan batteriet laddas ur. Starta då maskinen manuellt med startsnöret. Ett helt urladdat batteri kan laddas med den medföljande batteriladdaren.

• Kontrollera alla kablar och anslutningar. Använd inte maskinen om någon kabel eller kontakt är skadad, utan lämna in den till en auktoriserad serviceverkstad för reparation.

Ladda batteriet

• Excellent S, Comet S, Comet SE Om tändstiftet är igensatt, rengör det och kontrollera samtidigt att elektrodgapet är 0,5 mm. Byt vid behov.

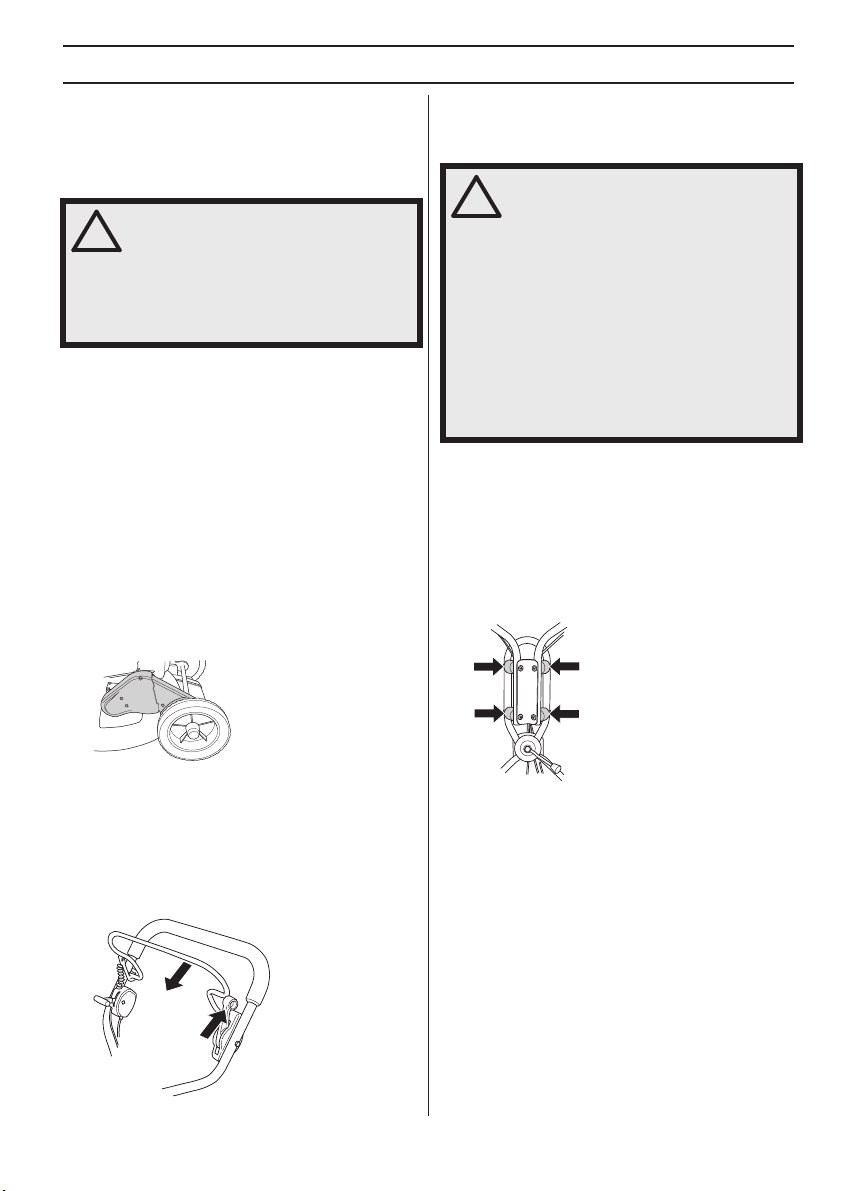

Byte och justering av kilrem

• Ta bort skyddskåpan genom att skruva bort skruvarna.

• Tag bort navkapseln på framhjulet vid växellådan, bänd försiktigt med en skruvmejsel.

• Skruva bort låsskruven och ta av hjulet.

• Ta bort remmen.

• Lägg på den nya remmen och se till att den kommer rätt vid kullagret före remjustering.

OBS! Batteriet kan behöva laddas någon gång under klippsäsongen och ska laddas före vinterförvaring.

Ladda inte vid temperaturer under +5°C.

• Ta isär kontakten på kabeln vid batteriet.

• Koppla batterikabeln till laddaren och anslut batteriladdaren till ett vägguttag (220V, 50Hz).

Tändstift

OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan förstöra kolv/cylinder.

• Om maskinens effekt är låg, om den är svår att starta eller om tomgången är ojämn: kontrollera alltid först tändstiftet innan ytterligare åtgärder vidtages.

• Excellent S H, Comet S H, Pro 19 S H Om tändstiftet är igensatt, rengör det och kontrollera samtidigt att elektrodgapet är 0,7-0,8 mm. Byt vid behov.

• Justera remmen genom att ﬂytta kullagret uppåt eller nedåt.

• En ny rem sträcks och blir längre, justera därför remmen igen efter några timmars körning.

• Skruva på hjulet och remskyddet och provkör maskinen.

Svenska – 15

UNDERHÅLL

Byte och justering av mellanrem

Mellanremmen löper mellan motoraxeln och växellådan.

Justering av mellanrem

• Skruva upp justerskruvarna några varv.

• Justera remmen genom att föra växeln fram eller tillbaka.

• Remmen ska sträckas så att den kan röras 10 mm på mitten. Det motsvarar en dragkraft på ca 3 kg. Använd gärna en ﬁskevåg för kontroll.

• Skruva åt justerskruvarna ordentligt.

• Kontrollera drivningsfunktionen då justeringen av växeln påverkar remspänningen i växellådan.

Byte av mellanrem

• Ta bort kniven.

• Skruva loss justerskruvarna.

• Byt remmen mot en ny och spänn justerskruvarna något.

• Justera mellanremmen. Se anvisningar under rubrik ”Justering av mellanrem”.

• Montera kniven.

Luftﬁlter

• Demontera luftﬁlterkåpan och tag ut ﬁltret.

• Rengör ﬁltret genom att knacka ﬁltret mot ett plant underlag. Använd aldrig lösningsmedel med petroleum t.ex. fotogen, eller tryckluft för att rengöra ﬁltret.

• Ett länge använt luftﬁlter kan aldrig bli fullständigt rent. Därför måste ﬁltret med jämna mellanrum ersättas med ett nytt.

ut.

• Se till att luftﬁltret sluter helt tätt mot ﬁlterhållaren vid montering.

Ett skadat luftﬁlter måste alltid bytas

Oljebyte

• Töm bränsletanken.

• Excellent S H, Comet S H, Pro 19 S H Stäng bensinkranen.

• Skruva bort oljepåfyllningslocket.

• Placera ett lämpligt kärl att samla upp oljan i.

• Tappa ur oljan genom att luta motorn så att oljan rinner ur genom påfyllningsröret. Hör med närmaste bensinstation var du kan göra dig av med motoroljeöverskottet.

• Fyll på med ny motorolja av bra kvalitet. Se anvisningar i avsnitt ”Tekniska data”.

Bränslesystem

• Kontrollera att tanklocket och dess tätning är oskadd. Excellent S H, Comet S, Comet S H, Pro 19 S H, I

tanklocket sitter en klockformad skärm och ett gummimembran som skyddar mot avdunstningsförluster. Avluftning sker via gängspiralen. Om tanklocket går sönder är det viktigt att det ersätts med ett originallock avsett för aktuell motor.

• Kontrollera bränsleslangen. Byt om det behövs.

Återvinning

Denna maskin har förutsättningarna att hålla i många år. Det gör att den minimerar belastningen på vår miljö. Utför service och underhåll enligt avnisningarna i denna bruksanvisning. På så vis håller motorn längre och de skadliga utsläppen minimeras.

När maskinen är utsliten ska den lämnas in för återvinning till återförsäljaren eller direkt till Klippo. Maskinen monteras ner och delarna sorteras i olika material som återvinns. Det mesta i denna maskin går nämligen att återvinna.

16 – Svenska

TEKNISKA DATA

Tekniska data

Excellent S Excellent S H Comet S Comet S H Comet SE

Motor

Motortillverkare

Cylindervolym, cm

Briggs & Stratton

Honda

190 135 161 160 161 Varvtal, rpm 2800 2900 2900 2900 2900 Nominell motoreffekt, kW

(se anm. 1)

2,3 2,1 2,7 2,8 2,7

Tändsystem

Tändstift

Champion

BS19LM

NGK BPR6ES

Elektrodgap, mm 0,5 0,7-0,8 0,5 0,7-0,8 0,5

Bränsle-/smörjsystem

Volym bensintank, liter 0,95 0,77 1,0 0,91 1,0 Volym oljetank, liter 0,6 0,55 0,6 0,55 0,6

Motorolja

Speciﬁk bränsleförbrukning vid 50% belastning, g/kWh

SAE 30/SAE

10W-30

- 455* 467* 462* -

SAE 30/SAE 10W-30

Vikt

Maskin med tomma tankar, kg 32 32 34 33 37

Bulleremissioner (se anm. 2)

Ljudeffektnivå, uppmätt dB(A) 92 89 91 91 93 Ljudeffektnivå, garanterad

dB(A)

96 96 98 98 98

Ljudnivåer (se anm. 3)

Ljudtrycksnivå vid användarens öra, dB(A)

Vibrationsnivåer, a

(se anm. 4) Handtag, m/s

hveq

82 78 80 79 79

6,3 5,6 6,5 6,0 6,5

Klippsystem

Klipphöjd, mm 30-60 30-60 30-60 30-60 30-60 Klippbredd, cm 48 48 53 53 53

Kniv

Mulcher - 48

cm, Cross cut

Mulcher - 48 cm, Cross cut

Drivning

Hastighet, km/h 4,5 4,5 4,5 4,5 4,5

*Medelhög enligt kriteriedokument för Svanenmärkning ver. 4.1. Anm. 1: Motorns angivna märkeffekt är medelvärdet för nettoeffekten (vid det speciﬁcerade varvtalet) hos en typisk produktionsmotor för

den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska effekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer.

Anm. 2: Emission av buller till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG. Anm. 3: Ljudtrycksnivå enligt EN 836. Redovisade data för ljudtrycksnivå har ett typiskt spridningsmått (standardavvikelse) på 1,2 dB(A). Anm. 4: Vibrationsnivå enligt EN 836. Redovisade data för vibrationsnivå har ett typiskt spridningsmått (standardavvikelse) på 0,2 m/s2.

Briggs & Stratton

Champion RC12YC

SAE 30/SAE 10W-30

Mulcher - 53 cm, Cross cut

Honda

NGK BPR6ES

SAE 30/SAE 10W-30

Mulcher - 53 cm, Cross cut

Briggs & Stratton

Champion RC12YC

SAE 30/SAE 10W-30

Mulcher - 53 cm, Cross cut

Svenska – 17

TEKNISKA DATA

Pro 19 S H

Motor

Motortillverkare Honda Cylindervolym, cm Varvtal, rpm 2900 Nominell motoreffekt, kW (se anm. 1) 2,1

Tändsystem

Tändstift NGK BPR6ES Elektrodgap, mm 0,7-0,8

Bränsle-/smörjsystem

Volym bensintank, liter 0,77 Volym oljetank, liter 0,55 Motorolja SAE 30/SAE 10W-30 Speciﬁk bränsleförbrukning vid 50% belastning, g/kWh 455*

Vikt

Maskin med tomma tankar, kg 34

Bulleremissioner (se anm. 2)

Ljudeffektnivå, uppmätt dB(A) 89 Ljudeffektnivå, garanterad LWA dB(A) 96

Ljudnivåer (se anm. 3)

Ljudtrycksnivå vid användarens öra, dB(A) 78

Vibrationsnivåer, a

Handtag, m/s

Klippsystem

Klipphöjd, mm 30-60 Klippbredd, cm 48 Kniv Mulcher, 48 cm

Drivning

Hastighet, km/h 4,5

*Medelhög enligt kriteriedokument för Svanenmärkning ver. 4.1. Anm. 1: Motorns angivna märkeffekt är medelvärdet för nettoeffekten (vid det speciﬁcerade varvtalet) hos en typisk

produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska effekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer.

(standardavvikelse) på 1,2 dB(A). Anm. 4: Vibrationsnivå enligt EN 836. Redovisade data för vibrationsnivå har ett typiskt spridningsmått

(standardavvikelse) på 0,2 m/s

(se anm. 4)

hveq

135

3,7

18 – Svenska

TEKNISKA DATA

Servicejournal

Datum Stämpel Signatur Åtgärd

EG-försäkran om överensstämmelse

(Gäller endast Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, försäkrar härmed att motorgräsklipparna Klippo Excellent S, Excellent S H, Excellent SE, Comet S, Comet S H, Pro 19 S H

och framåt motsvarar föreskrifterna i RÅDETS DIREKTIV:

• av den 17 maj 2006 ”angående maskiner” 2006/42/EG

• av den 15 december 2004 ”angående elektromagnetisk kompatibilitet” 2004/108/EG.

• av den 8 maj 2000 ”angående emission av buller till omgivningen” 2000/14/EG. För information angående bulleremissionerna, se kapitel Tekniska data. Följande standarder har tillämpats: EN 836, ISO 11094, EN 55012. Anmält organ: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har utfärdat

rapporter om bedömning av överensstämmelse enligt bilaga VI till RÅDETS DIREKTIV av den 8 maj 2000 angående emissioner av buller till omgivningen 2000/14/EG.

Certiﬁkaten har nummer: Excellent S - 17/901/017, Excellent S H - 01/901/152, Comet S - 17/901/021, Comet S H - 01/901/153, Comet SE - 17/901/004, Pro 19 S H - 01/901/155.

Huskvarna 23 november 2011

från och med serienummer 11XXXXXXX

Bengt Ahlund, Utvecklingschef (Bemyndigad representant för Husqvarna AB samt ansvarig för tekniskt underlag.)

Svenska – 19

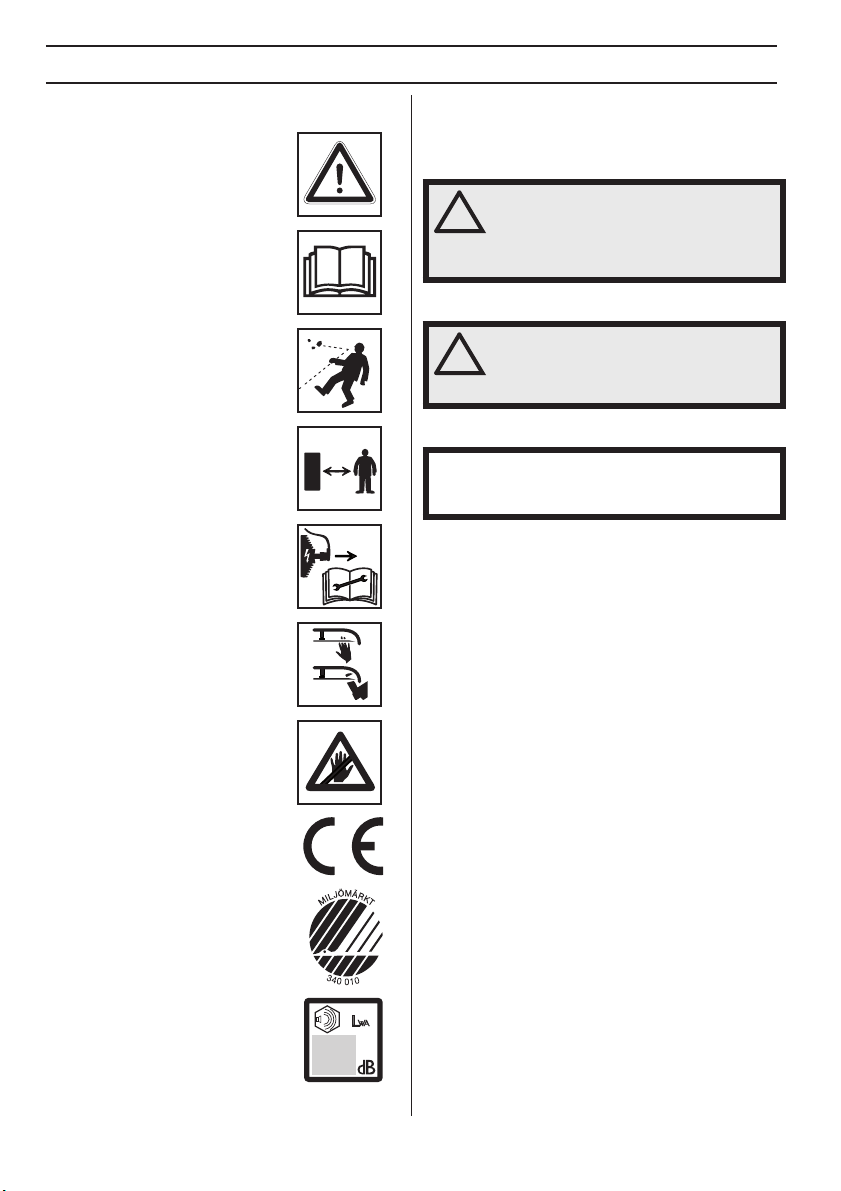

SYMBOLFORKLARING

Symboler på maskinen:

ADVARSEL! Maskinen kan ved forkert eller skødesløs brug være et farligt redskab, som kan medføre alvorlige skader eller dødsfald for brugeren eller andre.

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Pas på udslyngede genstande og rikochettering.

Sørg for, at ingen uvedkommende opholder sig inden for arbejdsområdet.

Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret.

Pas på den roterende kniv. Pas på hænder og fødder.

Forklaring til advarselsniveauer

Advarslerne er inddelt i tre niveauer.

ADVARSEL!

ADVARSEL! Bruges, hvis operatøren udsætter sig for risiko for alvorlig personskade eller dødsfald, og der er stor risiko for skader på omgivelserne ved tilsidesættelse af instruktionerne i manualen.

FORSIGTIG!

FORSIGTIG! Bruges, hvis operatøren udsætter sig for risiko for personskade, eller der er risiko for skader på omgivelserne ved tilsidesættelse af instruktionerne i manualen.

BEMÆRK!

BEMÆRK! Bruges, hvis der er risiko for skader på materialer eller maskinen ved tilsidesættelse af instruktionerne i manualen.

Sørg for, at hænder og fødder ikke kommer i nærheden af skæreudstyret, når motoren er i gang.

Dette produkt er i overensstemmelse med gældende CE-direktiv.

Økomærket med det nordiske økomærke

Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat.

20 – Danish

INDHOLD

Indhold

SYMBOLFORKLARING

Symboler på maskinen: ........................................ 20

Forklaring til advarselsniveauer ............................ 20

INDHOLD

Indhold .................................................................. 21

PRÆSENTATION

Til vore kunder! ..................................................... 22

Egenskaber .......................................................... 22

PRÆSENTATION

Hvad er hvad på plæneklipperen - Excellent S, Excellent S H, Comet S, Comet, SE, Comet S H?

PRÆSENTATION

Hvad er hvad på plæneklipperen - Pro 19 S H? ... 24

MASKINENS SIKKERHEDSUDSTYR

Generelt ................................................................ 25

SAMLING OG JUSTERINGER

Generelt ................................................................ 27

Håndtag ................................................................ 27

Indstilling af koblingswire ...................................... 27

Klippehøjde ........................................................... 27

BioClip(r)-indsats .................................................. 28

Påfyldning af olie .................................................. 28

BRÆNDSTOFHÅNDTERING

Generelt ................................................................ 29

Drivmiddel ............................................................ 29

Tankning ............................................................... 29

Transport og opbevaring ....................................... 29

BETJENING

Personligt beskyttelsesudstyr ............................... 30

Generelle sikkerhedsinstruktioner ........................ 30

Grundlæggende arbejdsteknik ............................. 31

Transport og opbevaring ....................................... 31

Start og stop ......................................................... 32

VEDLIGEHOLDELSE

Generelt ................................................................ 33

Vedligeholdelsesskema ........................................ 33

Generelt eftersyn .................................................. 33

Udvendig rengøring .............................................. 33

Olieniveau ............................................................ 33

Skæreudstyr ......................................................... 33

Batteri ................................................................... 34

Tændrør ................................................................ 34

Udskiftning og justering af V-remmen ................... 34

Udskiftning og justering af midterremmen ............ 35

Luftﬁlter ................................................................. 35

Olieskift ................................................................. 35

Brændstofsystem ................................................. 35

Genanvendelse .................................................... 35

TEKNISKE DATA

Tekniske data ........................................................ 36

Servicejournal ....................................................... 38

EF-overensstemmelseserklæring ......................... 38

Danish – 21

PRÆSENTATION

Til vore kunder!

Tak, fordi du har valgt en Klippo®-maskine! Vi håber, at du vil blive tilfreds med din maskine, og at den

bliver din ledsager i lang tid fremover. Når du køber vores produkter, får du samtidig adgang til professionel hjælp med reparationer og service. Hvis maskinen er købt et sted, som ikke er autoriseret forhandler af vores produkter, skal du spørge dem efter nærmeste serviceværksted.

Denne brugsanvisning har stor værdi. Ved at følge brugsanvisningen (brug, service, vedligeholdelse osv.) kan du forlænge maskinens levetid væsentligt og endda forøge dens værdi ved videresalg. Hvis du sælger din maskine, skal du huske at overdrage brugsanvisningen til den nye ejer.

Svensk kvalitet

Klippo er en svensk virksomhed med en lang tradition. Virksomheden blev grundlagt i 1954 i Malmø i Sverige af Karl Dahlman og har siden udviklet, produceret og markedsført plæneklippere. Allerede tilbage i 1954 blev fundamentet lagt for den kvalitetsbevidsthed og innovative ånd, der har gjort det muligt for Klippo at udvikle nogle af Sveriges bedste plæneklippere og haveprodukter.

Klippos produkter er udviklet til både professionelle brugere og almindelige forbrugere. I dag fås Klippo i 20 europæiske lande med Norden som det største marked.

Producentens forbehold

Al information og alle data i denne brugsanvisning gælder fra den dato, brugsanvisningen blev indleveret til tryk.

Klippo forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel.

Egenskaber

Værdier som høj ydeevne, driftssikkerhed, innovativ teknologi, avancerede tekniske løsninger og hensyntagen til miljøet kendetegner Klippos produkter.

En række af dit produkts unikke egenskaber er beskrevet nedenfor.

Findeling

Effektivt klippesystem, som ﬁndeler græsset og spreder det på græsplænen.

Klipning af ekstremt højt græs

Når BioClip(r)-indsatsen afmonteres, skifter maskinen tilbage til bagudkast, hvilket medfører mere effektiv klipning, når græsset er meget højt.

Forhjulstræk

Når håndtaget trykkes med, løftes drivhjulene fra græsplænen, så maskinen bliver lettere at arbejde med.

Motorer, der er nemme at starte

Motorer, der er konstrueret, så de er så enkle og nemme at starte som muligt.

Krydsslebet kniv

(Excellent S, Excellent S H, Comet S, Comet S H, Comet SE)

En BioClip(r)-kniv, som ﬁndeler græsset ved hjælp af ﬁre skærekanter, hvilket giver et ekstraordinært klipperesultat.

Vibrationsdæmpende styr

(Pro 19 S H) Vibrationsdæmpende styr forhindrer vibrationsbetingede

skader hos personer, der slår græs ofte og i lang tid ad gangen.

Tidsbesparende takket være stor klippebredde

(Comet S, Comet S H, Comet SE) Jo større klippebredde, desto mindre tid tager det at slå

græsset.

Brændstofbesparende og støjsvag

Effektive, brændstofbesparende og støjsvage plæneklippere, som ikke forstyrrer dig eller dine naboer.

Økomærket med det nordiske økomærke

(Excellent S H, Comet S, Comet S H, Pro 19 S H) Den nordiske økomærkning af plæneklippere er

ensbetydende med strenge krav i forbindelse med støj og udstødningsemissioner og til fremstillingen af maskinen.

22 – Danish

Excellent S H Comet S H

PRÆSENTATION

Hvad er hvad på plæneklipperen - Excellent S, Excellent S H, Comet S, Comet, SE, Comet S H?

1 Håndtag 2 Motorbremsebøjle 3 Koblingshåndtag 4 Indstilling af koblingswire 5 Oliepind/oliepåfyldning 6 Klippehøjdeindstilling 7 Hjulrenser 8 Klippeskjold 9 Lyddæmper 10 Gearhus 11 Tændrør 12 Luftﬁlter

13 Brændstoftank 14 Starthåndtag 15 Håndtag vinkeljustering 16 Beslag, starthåndtag 17 Gasregulering/chokerregulering 18 Benzinhane 19 Knivfæste 20 Knivbolt 21 Kniv, Mulcher 22 BioClip(r)-indsats 23 Kniv, Cross cut 24 Brugsanvisning

Danish – 23

+ 53 hidden pages

Klippo Pro 19 S H, Comet S H User Manual [dk]

Specifications and Main Features

Frequently Asked Questions

User Manual

Symboler på maskinen:

Förklaring a v varningsnivåer

VIKTIGT!

OBS!

INNEHÅLL

Bäste kund!

Svensk kv alitet

Tillverkarens förbehåll

Mulc herklippning

Klippning a v mycket högt gräs

Framhjulsdrift

Lättstar tade motorer

Vibrationsdämpande handta g

Tidsbesparande g enom stor klippbredd

Bränslesnål oc h tystgående

Miljömärkt med Sv anen

Allmänt

Klippkåpa

Väx elhus

Avvibreringssystem

Motorbr omsbygel

Ljuddämpare

Allmänt

Handtag

Montering

Inställningar

Justering av kopplingsvajer

Klipphöjd

Mulcherplugg

Påfyllning av olja

Allmänt

Drivmedel

Bensin

Motorolja

Tankning

Transport och förvaring

Långtidsförvaring

Personlig skyddsutrustning

Allmänna säkerhetsinstruktioner

Använd alltid sunt förnuft

Säkerhet i arbetsområdet

Säkerhet vid arbete

Grundläggande arbetsteknik

Transport och förvaring

Start och stopp

Före start

Start

Stopp

Allmänt

Underhållsschema

Utvändig rengöring

Allmän översyn

Oljenivå

Skärutrustning

Byte av knivar

Batteri (Comet SE)

Ladda batteriet

Byte och justering av kilrem

Tändstift

Byte och justering av mellanrem

Justering av mellanrem

Byte av mellanrem

Oljebyte

Bränslesystem

Återvinning

TEKNISKA DATA

Servicejournal

EG-försäkran om överensstämmelse

(Gäller endast Europa)

Symboler på maskinen:

Forklaring til advarselsniveauer

ADVARSEL!

FORSIGTIG!

BEMÆRK!

INDHOLD

Til vore kunder!
