FEATURES
The Klein Tools Ranger™ TDR is a portable time domain reflectometer
(TDR) and voice-data-video cable tester. It measures cable length,
calibrates Nominal Velocity of Propagation (NVP) values, finds faults in
cables, and provides built-in tone generation for cable tracing.
•
± (1% + 3 ft. / 1 m) length accuracy.
•
Stores up to two NVP values.
Displays length reading in feet or meters.
•
Extra large seven-segment, back-lit LCD screen.
•
Tests most types of copper cable including data, voice, video, lamp
wire, siamese, and NM cables.
Discovers NVP values for cables with known length.
•
Automatic pre-test voltage checks.
•
6.8" x 3.15" x 1.3" (17.3 x 8.0 x 3.3 cm)
12.0 oz. (340 grams) with batteries
32° to 122°F (0° to 50°C)
-4°F to 140°F (-20° to 60°C)
10% to 90%, non-condensing
10000 ft. (3050 m) maximum
At maximum of Safety Extra Low Voltage limits
Approximately 4V
4 AA alkaline batteries
Spread Spectrum Time Domain Reflectometry
with known NVP and
Constant output amplitude of 3Vpp, 4 cadences
WARNINGS
ENGLISH
RangerTM TDR
ENGLISH
ENGLISH
Connect the F-connector coupler (barrel connector) to the input
The cable to be tested should be terminated with an F-connector
The opposite end of the cable to be tested should be le ft.
Attach the cable to be tested to the Ranger™ TDR by carefully
Connect the F-connector coupler (barrel connector) to the input
The cable to be tested should be terminated with a female RJ45
The opposite end of the cable to be tested should be le ft.
Attach the included F-connector-to-male-RJ45 plug adapter to the
Attach the RJ45 plug adapter end to the female RJ45 jack of the
Connect the F-connector coupler (barrel connector) by carefully
The cable to be tested should have a pair of exposed conductors
The opposite end of the cable to be tested should be le ft. open
Attach the included F-connector to alligator clips adapter to the
Securely attach the alligator clips to the exposed conductors of
Connect the BNC coupler (barrel connector) by carefully screwing
The opposite end of the cable to be tested should be le ft.
Attach the BNC connector of the cable to be tested to the female
Prepare a length of the same type of cable for which you need to
The Ranger™ TDR can calculate an NVP from a test cable length
Determine the physical length of the test cable length. Use the
Connect the test cable length to the Ranger™ TDR as described in
Select the unit of measurement (feet or meters) by pressing and

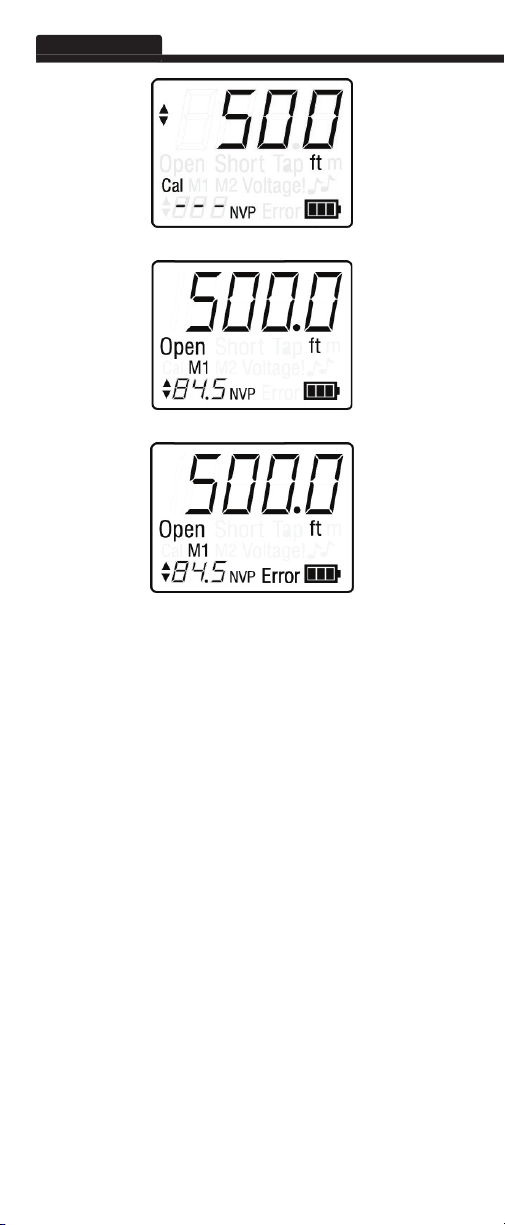

Enter the known cable length using the Calibration button and Up

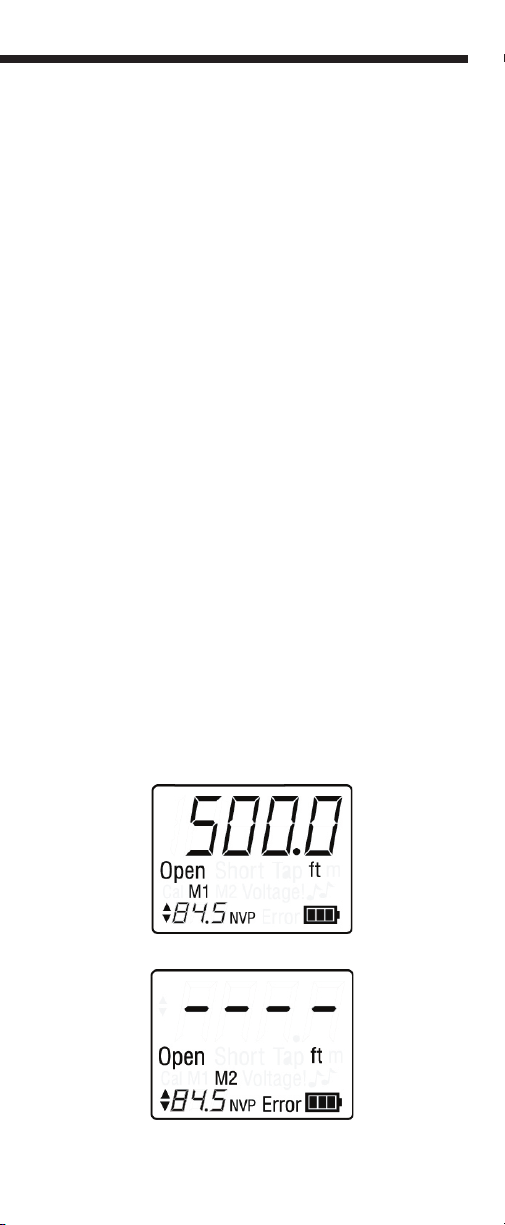

Press the Test button. A ft.er a few seconds, the calculated NVP
Press and hold the Memory button to save the new NVP in the
If the calculated NVP is outside of the range 20 to 99.9, the LCD
ENGLISH

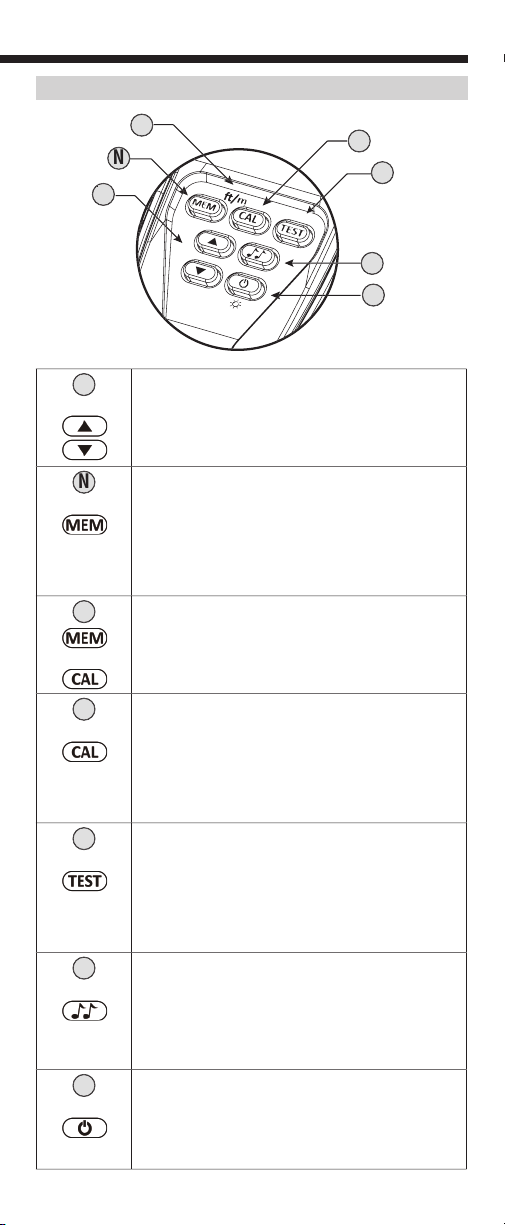

Use the Up and Down buttons to set the NVP value shown in the
Press the Memory button repeatedly to toggle between memory
Press and hold the Memory button. The up and down arrows
Recall a stored value by pressing the Memory button until the
Attach the cable to be tested as instructed in Preparing to Test
Note that the connection to the cable to be tested should be as
Determine the correct NVP value for the cable to be tested as
Change the unit of measurement if necessary by pressing and
The screen will display “Short” if the two conductors are directly
The screen will display “Open” if the two conductors are not
The screen will display “Error” and show dashes instead of the
ENGLISH

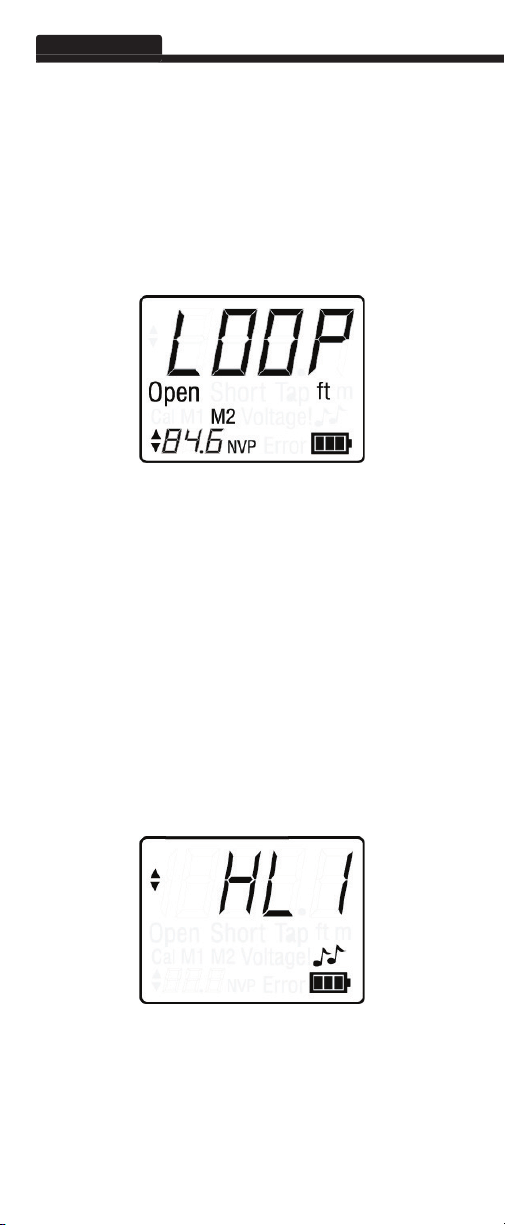

The screen will momentarily flash “LOOP”, then run a test every
Pressing any other button except the Power button exits
Attach the cable to be toned as instructed in Preparing to Test
Press the Up button or Down button to switch cadences (HI, LO,
Use a tone probe to trace the cable being toned.
See the tone probe's instruction manual for more information on
Coaxial Cable
Phone Cable
Data Cable
Electrical Cable
Security Cable
ENGLISH
VDV501-090
MANUAL DE INSTRUCCIONES
TDR
ESPAÑOL
ESPAÑOL
6,8" × 3,15" × 1,3" (17,3cm × 8,0cm × 3,3 cm)
12,0oz (340g) con baterías
32°F a 122°F (0°C a 50°C)
-4°F a 140°F (-20°C a 60°C)
10% a 90%, sin condensación
10000pies (3050m) como máximo
en los límites máximos de voltaje extra bajo
aproximadamente 4V
4 baterías alcalinas AA
Reflectometría de dominio temporal con
amplitud de salida constante de 3Vpp,
ADVERTENCIAS
yvelocidad de propagación de onda, la NVP
ESPAÑOL
RangerTM TDR
ESPAÑOL
y desactivación de la retroiluminación.
ESPAÑOL
Conecte el acoplador del conector F (conector cilíndrico) al puerto
El cable que desea probar debe terminar con un conector F en el
El otro extremo del cable que desea probar se debe dejar sin terminación
Conecte el cable que desea probar en el Ranger™ TDR
Conecte el acoplador del conector F (conector cilíndrico) al puerto
El cable que desea probar debe terminar con un conector RJ45
El otro extremo del cable que desea probar se debe dejar sin terminación
Conecte el adaptador de conector F a conector RJ45 macho
Conecte el extremo del adaptador del conector RJ45 al conector
Conecte el acoplador del conector F (conector cilíndrico) enroscándolo
El cable que desea probar debe tener un par de conductores
El otro extremo del cable que desea probar se debe dejar abierto
Conecte el adaptador de conector F a pinzas tipo cocodrilo
Conecte firmemente las pinzas tipo cocodrilo a los conductores
Conecte el acoplador BNC (conector cilíndrico) enroscándolo
El otro extremo del cable que desea probar se debe dejar sin
Acople el conector BNC del cable que desea probar al conector
Prepare una longitud del mismo tipo de cable para el que necesita
El Ranger™ TDR puede calcular un valor de NVP a partir de la longitud
Determine la longitud física del cable de prueba. Utilice las
Conecte el cable de prueba al Ranger™ TDR como se describe en
Seleccione la unidad de medida (pies o metros) manteniendo
yCalibration (Calibración).
Ingrese la longitud conocida del cable utilizando el botón Calibration
Presione el botón Test (Probar). Después de unos segundos, el
Mantenga presionado el botón Memory (Memoria) para guardar el
Si el valor de NVP se encuentra fuera del rango de 20 a 99,9,
ESPAÑOL
Presione el botón de encendido. La unidad arrancará en el modo
Utilice los botones hacia arriba y hacia abajo para establecer el
Si mantiene presionado el botón, el valor cambiará más
El Ranger™ TDR tiene dos ubicaciones de almacenamiento para
Presione el botón Memory (Memoria) varias veces para alternar
Establezca la ubicación de memoria utilizando el procedimiento
Mantenga presionado el botón Memory (Memoria). Las flechas
Para recuperar un valor almacenado, debe presionar el botón
Conecte el cable que desea probar según se describe en la
Tenga en cuenta que la conexión al cable que desea probar debe ser
Determine el valor correcto de NVP correspondiente al cable
Establezca el valor de NVP según se describe en la sección
Si es necesario, cambie la unidad de medida manteniendo
yCalibration (Calibración).
La pantalla mostrará “Short” (Cortocircuito) si los dos conductores
La pantalla mostrará “Open” (Circuito abierto) si los dos
La pantalla mostrará “Error” y guiones en lugar de la longitud si
ESPAÑOL
En el modo Test (Prueba), mantenga presionado el botón

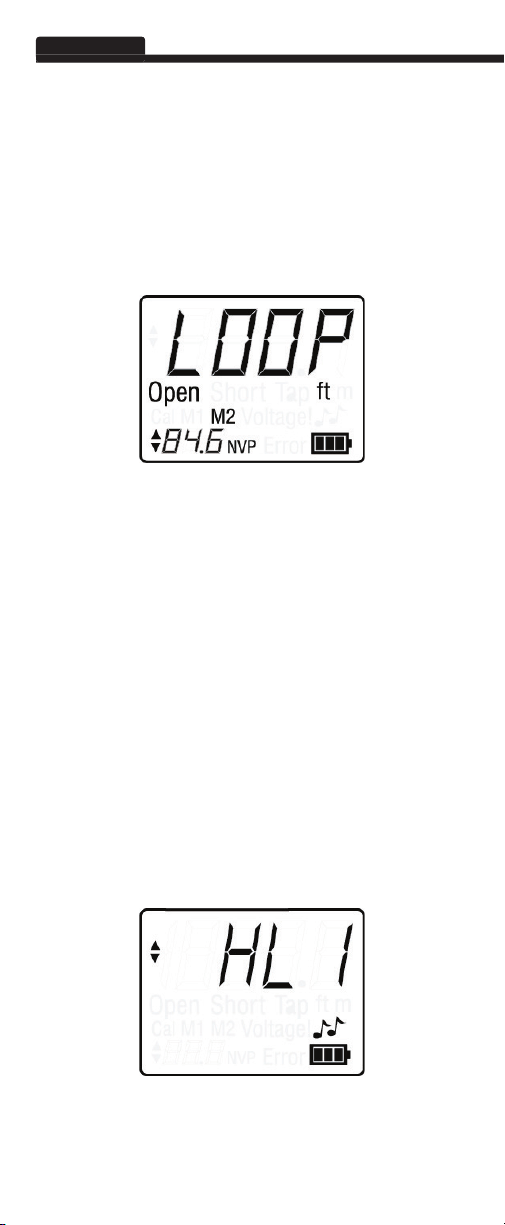

La señal “LOOP” (Bucle) parpadeará momentáneamente en la
ysemostrarán los resultados.
Para salir del modo Loop (Bucle), presione cualquier botón,
Conecte el cable al que aplicará tono según se describe en la
Presione el botón de tono (representado con dos notas musicales).
Presione el botón hacia arriba o hacia abajo para cambiar las
Utilice una sonda de tono para rastrear el cable al que aplicará tono.
Consulte el manual de instrucciones de la sonda de tono para
Cable coaxial
Cable telefónico
Cable de datos
Cable eléctrico
Cable de seguridad
ESPAÑOL
y recicle las baterías agotadas.
