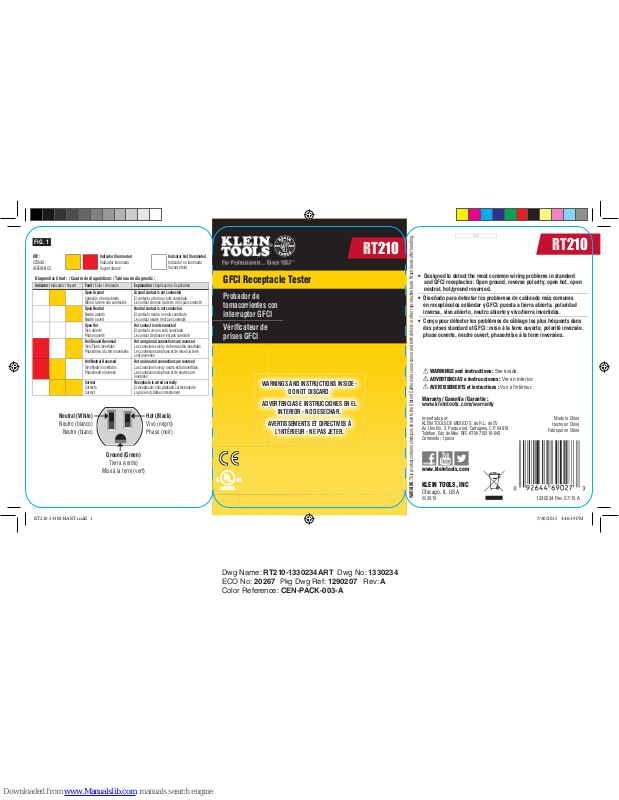

Klein Tools RT210 Instructions For Use Manual

GFCI Receptacle Tester

Probador de
tomacorrientes con
interruptor GFCI

Véri cateur de
prises GFCI

RT210

Dwg Name: RT210-1330234ART Dwg No: 1330234
ECO No: 20267 Pkg Dwg Ref: 1290207 Rev: A
Color Reference: CEN-PACK-003-A

1330234 Rev. 07/15 A

KLEIN TOOLS, INC

Chicago, IL USA

© 2015

Made in China

Hecho en China

Fabriqué en Chine

www.kleintools.com

Importado por:
KLEIN TOOLS DE MEXICO S. de R.L. de CV
Av. Uno No. 3, Parque Ind. Cartagena, C.P. 54918
Tultitlan, Edo de Mex. RFC KTM-710310-645
Contenido: 1 pieza

Warranty / Garantía / Garantie :

www.kleintools.com/warranty

WARNINGS and instructions: See inside.

ADVERTENCIAS

e instrucciones: Ver en interior.

AVERTISSEMENTS et instructions : Voir à l’intérieur.

WARNING: This product contains chemicals known to the State of California to cause cancer and birth defects or other reproductive harm. Wash hands after handling.

• Designed to detect the most common wiring problems in standard
and GFCI receptacles: Open ground, reverse polarity, open hot, open
neutral, hot/ground reversed.

• Diseñado para detectar los problemas de cableado más comunes
en receptáculos estándar y GFCI: puesta a tierra abierta, polaridad
inversa, vivo abierto, neutro abierto y vivo/tierra invertidos.

• Conçu pour détecter les problèmes de câblage les plus fréquents dans
des prises standard et GFCI: mise à la terre ouverte, polarité inversée,
phase ouverte, neutre ouvert, phase/mise à laterre inversées.

RT210

Hot (Black)

Vivo (negro)
Phase (noir)

Neutral (White)

Neutro (blanco)

Neutre (blanc)

Ground (Green)

Tierra (verde)

Mise à la terre (vert)

Indicator Not Illuminated

Indicador no iluminado
Voyant éteint

KEY:

CÓDIGO:
RÉFÉRENCE :

Diagnostics Chart: / Cuadro de diagnósticos: / Tableau de diagnostic:
Indicator / Indicador / Voyant Fault / Falla / Anomalie Explanation / Explicación / Explication

Open Ground

Conexión a tierra abierta
Mise à la terre non connectée

Ground contact is not connected

El contacto a tierra no está conectado
Le contact de mise à la terre n’est pas connecté

Open Neutral

Neutro abierto
Neutre ouvert

Neutral contact is not connected

El contacto neutro no está conectado
Le contact neutre n’est pas connecté

Open Hot

Vivo abierto
Phase ouverte

Hot contact is not connected

El contacto vivo no está conectado
Le contact de phase n’est pas connecté

Hot/Ground Reversed

Vivo/Tierra invertidos
Phase/mise à la terre inversées

Hot and ground connections are reversed

Las conexiones viva y de tierra están invertidas
Les connexions de phase et de mise à la terre
sont inversées

Hot/Neutral Reversed

Vivo/Neutro invertidos
Phase/neutre inversés

Hot and neutral connections are reversed

Las conexiones viva y neutra están invertidas
Les connexions de phase et de neutre sont
inversées

Correct

Correcto
Correct

Receptacle is wired correctly

El receptáculo está cableado correctamente
La prise est câblée correctement

FIG. 1

Indicator Illuminated

Indicador iluminado
Voyant allumé

CD

WARNINGS AND INSTRUCTIONS INSIDE -

DO NOT DISCARD.

ADVERTENCIAS E INSTRUCCIONES EN EL

INTERIOR - NO DESECHAR.

AVERTISSEMENTS ET DIRECTIVES À

L'INTÉRIEUR - NE PAS JETER.

RT210-1330234ART.indd 1 7/30/2015 3:40:19 PM

ENGLISH ESPAÑOL FRANÇAIS

Dwg Name: RT210-1330234ART Dwg No: 1330234
ECO No: 20267 Pkg Dwg Ref: 1290207 Rev: A
Color Reference: CEN-PACK-003-A

GENERAL SPECIFICATIONS

Relative Humidity: < 85% non-condensing

Nominal Power: 0.3W

Operating Temperature: 32° to 140°F (0° to 40°C) Certication: Conforms To UL Std 1436

Certified To CSA Std C22.2 # 160

Storage Temperature: 14° to 122°F (-10°C to 50°C)
Weight: 1.3 oz. (37 g) Drop Protection: 6.6 ft. (2 m)
Nominal Voltage: 110/125V AC at 50/60Hz in 3-wire outlet

WARNINGS

Read, understand, and follow all warnings and instructions before operating testers. Failure to follow
instructions could result in death or serious injury. Before each use, verify tester operation by testing on
a known live and correctly wired receptacle. Do not use if the tester appears damaged in any way. The
tester is intended for indoor use only. Other equipment or devices attached to the circuit being tested
could interfere with the tester, clear the circuit before testing. This tester only detects common wiring
problems. Always consult a qualified electrician to resolve wiring problems.

WIRING CONFIGURATION TESTING

Conditions indicated: wiring correct,

open ground, reverse polarity, open hot,
open neutral and hot/ground reversed.

Conditions NOT indicated: quality
of ground, multiple hot wires,
combinations of defects, reversal of
grounded and grounding conductors.

All appliances or equipment on
the circuit being tested should be
unplugged to help reduce the possibility
of erroneous readings.

STANDARD RECEPTACLES

1. Verify tester operation by testing
on a known live and correctly wired
receptacle.

2. Plug tester into receptacle.

3. Compare the illuminated lights on
the tester to the key code printed on
the tester.

4. If the tester indicates that the
receptacle is not wired correctly,
consult a qualified electrician.

GFCI RECEPTACLES

1. Check the GFCI receptacle user manual for information
on how the specific receptacle operates prior to using
this tester.

2. Insert the tester into

the receptacle under test to check

for correct wiring (See FIG. 1). Lights on the tester
should illuminate.

3. Press the "TEST" button on the GFCI receptacle.

Did the

GFCI trip and the lights on the tester go dark?

YES:

Reset the GFCI by pressing the reset button.

Proceed to step 4.

NO:

The GFCI is not operating properly or the

receptacle is miswired. Consult a qualified electrician.

4. Press and hold the test button on the tester for 7 seconds.

Did the GFCI trip and the lights on the tester go dark?

YES:

Reset the GFCI by pressing the reset button.

The GFCI appears to be operating properly.

NO:

The GFCI is not operating properly or the

receptacle is miswired. Consult a qualified electrician.

CLEANING

Wipe with a clean, dry
lint-free cloth.

Do not
use abrasive cleaners
or solvents.

DISPOSAL / RECYCLE

Do not place equipment and its accessories in the trash. Items
must be properly disposed of in accordance with local regulations.
Please see www.epa.gov or www.erecycle.org for additional
information.

ESPECIFICACIONES GENERALES

Humedad relativa: <85% sin condensación

Potencia nominal: 0,3W

Temperatura de operación: 32°F a 140°F

(0°C a 40°C)

Certicación: Cumple con la norma UL 1436

Certificado según la norma
CSA C22.2 N.°160

Temperatura de almacenamiento: 14°F a 122°F

(-10°C a 50°C)

Peso: 1,3 oz (37 g) Protección ante caídas: 6,6pies (2m)
Voltaje nominal: 110VCA/125VCA a 50Hz/60Hz en tomacorriente de 3alambres

ADVERTENCIAS

Antes de utilizar los probadores, lea, comprenda y respete todas las advertencias e instrucciones. No
seguir estas instrucciones puede dar lugar a lesiones graves o mortales. Antes de cada uso, verifique el
funcionamiento del probador realizando una prueba en un receptáculo con corriente conocida y correctamente
cableado. No utilice el probador si está dañado. El probador está diseñado solo para uso en ambientes interiores.
Es posible que otros equipos o dispositivos conectados al circuito sometido a prueba causen interferencia con
el probador. Despeje el circuito antes de realizar la prueba. Este probador solo detecta problemas de cableado
comunes. Siempre consulte a un electricista calificado para solucionar problemas de cableado.

PRUEBAS DE CONFIGURACIÓN DE CABLEADO

Condiciones indicadas por el probador:

cableado correcto, puesta a tierra abierta,
polaridad inversa, vivo abierto, neutro abierto
yvivo/tierra invertidos.
Condiciones NO indicadas por el probador:
calidad de tierra, múltiples cables vivos,
combinaciones de defectos, inversión de
conductor conectado a tierra y conductor de
conexión a tierra.
Se deben desenchufar todos los
electrodomésticos y equipos conectados al
circuito sometido a prueba para ayudar a
reducir la posibilidad de que se produzcan
lecturas erróneas.

RECEPTÁCULOS ESTÁNDAR

1. Compruebe el funcionamiento del probador
realizando una prueba en un receptáculo
con corriente conocida y correctamente
cableado.

2. Enchufe el probador en el receptáculo.

3. Compare las luces encendidas en el
probador con el código de colores impreso
en el probador.

4. Si el probador indica que el receptáculo no
está correctamente cableado, comuníquese
con un electricista calificado.

RECEPTÁCULOS GFCI

1. Antes de usar este probador, lea el manual
del usuario del receptáculo GFCI para obtener
información sobre su funcionamiento.

2. Inserte el probador en el receptáculo sometido
a prueba para verificar si el cableado es
correcto. (Consulte la FIG. 1). Las luces del
probador deben encenderse.

3. Presione el botón "TEST" ("PROBAR") en el
receptáculo GFCI.

¿Se accionó el GFCI y se

oscurecieron las luces del probador?

SÍ:

Reinicie el GFCI presionando el botón

dereinicialización. Siga con el paso 4.

NO:

El GFCI no funciona correctamente o
el receptáculo tiene errores de cableado.
Comuníquese con un electricista calificado.

4. Mantenga presionado el botón de prueba en el
probador durante 7segundos.

¿Se accionó el

GFCI y se oscurecieron las luces del probador?

SÍ:

Reinicie el GFCI presionando el botón de
reinicialización. Parece que el GFCI funciona
correctamente.

NO:

El GFCI no funciona correctamente o
el receptáculo tiene errores de cableado.
Comuníquese con un electricista calificado.

LIMPIEZA

Límpielo con un paño limpio,
seco, que no deje pelusas.

No utilice solventes ni
limpiadores abrasivos.

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura.
Los elementos se deben desechar correctamente de
acuerdo con las regulaciones locales. Para obtener más
información, consulte www.epa.gov o www.erecycle.org.

CARACTÉRISTIQUES GÉNÉRALES

Humidité relative: < 85% (sans condensation)

Puissance nominale: 0,3W

Température de fonctionnement: 0°C à 40°C

(32°F à 140°F)

Certication: Conforme à la norme UL1436

Certifié conforme à la norme
C22.2 no160

Température d’entreposage: -10°C à 50°C

(14°F à 122°F)

Poids: 37g (1,3oz) Protection contre les chutes: 2m (6,6pi)
Tension nominale: 110/125V c.a. à 50/60Hz dans une prise à trois fils

AVERTISSEMENTS

Veuillez lire, comprendre et tenir compte de tous les avertissements et de toutes les directives avant
d’utiliser un testeur. Le non-respect pourrait entraîner des blessures graves, voire la mort. Avant chaque
utilisation, vérifiez le fonctionnement de l'appareil en effectuant un test sur une prise dont le fonctionnement
est connu et dont le câblage est correct. N'utilisez pas l'appareil s'il semble avoir été endommagé de
quelque manière que ce soit. Cet appareil est destiné à une utilisation à l'intérieur seulement. D’autres
équipements ou appareils branchés au circuit vérifié peuvent interférer avec l’appareil; libérez le circuit
avant de débuter la vérification. Ce testeur ne détecte que les problèmes de câblage les plus fréquents.
Communiquez toujours avec un électricien qualifié pour résoudre les problèmes de câblage.

VÉRIFICATION DE LA CONFIGURATION DE CÂBLAGE

Conditions indiquées: câblage adéquat,

mise à la terre ouverte, polarité inversée,
phase ouverte, neutre ouvert et phase/
mise à la terre inversées.
Conditions NON indiquées: qualité de
la mise à la terre, fils de phase multiples,
combinaisons de défauts, inversement
des conducteurs mis à terre et des
conducteurs de mise à la terre.
Tous les électroménagers et l’équipement
électrique branchés sur le circuit vérifié
doivent être débranchés pour réduire le
risque de lecture erronée.

PRISES STANDARD

1. Vérifiez le fonctionnement de
l’appareil en effectuant un test sur
une prise dont le fonctionnement est
connu et dont le câblage est correct.

2. Branchez l’appareil dans la prise.

3. Comparez les voyants allumés sur le
testeur au code de référence imprimé
sur celui-ci.

4. Si le testeur indique que le câblage
de la prise est incorrect, consultez
unélectricien qualifié.

PRISES GFCI

1. Consultez le manuel de l’utilisateur de la prise GFCI pour
connaître le fonctionnement de la priseavant d’utiliser
ce testeur.

2. Insérez le testeur dans la prise pour vérifier si le
câblage est adéquat (voir la FIG.1). Les voyants sur
letesteur devraient s’allumer.

3. Appuyez sur le bouton «TEST» de la prise GFCI.

Laprise GFCI s’est-elle déclenchée et les voyants
sur le testeur se sont-ils éteints?

OUI:

Réinitialisez la prise GFCI en appuyant sur
le bouton de réenclenchement sur celle-ci. Passez
à l’étape4.

NON:

La prise GFCI ne fonctionne pas
correctement ou le câblage n’est pas adéquat.
Consultez un électricien qualifié.

4. Appuyez sur le bouton de test du testeur pendant
7secondes.

La prise GFCI s’est-elle déclenchée

et

lesvoyants sur le testeur se sont-ils éteints?

OUI:

Réinitialisez la prise GFCI en appuyant sur le
bouton de réenclenchement sur celle-ci. La prise
GFCI semble fonctionner correctement.

NON:

La prise GFCI ne fonctionne pas correctement
ou le câblage n’est pas adéquat. Consultez un
électricien qualifié.

NETTOYAGE

Essuyez l’appareil avec un linge
propre, sec et non pelucheux.

N’utilisez pas de nettoyant
abrasif ou de solvant.

MISE AU REBUT/RECYCLAGE

Ne pas mettre l’appareil et ses accessoires au rebut.
Ces articles doivent être éliminés conformément aux
règlements locaux. Pour de plus amples renseignements,
consultez les sites www.epa.gov ou www.erecycle.org.

RT210-1330234ART.indd 2 7/30/2015 3:40:20 PM
