ENGLISH

600V

400A

40M

INSTRUCTION MANUAL

400A AC Auto-Ranging Digital Clamp Meter

CL310

True RMS

Measurement Technology

• AUTO-RANGING

• DATA HOLD

• RANGE HOLD

• TEMPERATURE

• AUDIBLE CONTINUITY

ESPAÑOL pg. 19 FRANÇAIS pg. 37

Page 2

ENGLISH

GENERAL SPECIFICATIONS

Klein Tools CL310 is an automatically ranging true root mean square (TRMS) digital clamp meter that measures AC current via the clamp, AC/DC voltage, resistance, continuity, frequency, capacitance, and tests diodes via test-leads, and temperature via a thermocouple probe.

• Operating Altitude: 6562 ft. (2000m)

• Relative Humidity: <95% non-condensing

• Operating Temp: 32° to 122°F (0° to 50°C)

• Storage Temp: 14° to 122°F (-10° to 50°C)

• Accuracy: Values stated at 65° to 83°F (18° to 28°C)

• Temp Coefcient: 0.1 x (Quoted Accuracy) per °C above

28°C or below 18°C, corrections are required when ambient working temp is outside of Accuracy Temp range

• Dimensions: 8.66" x 3.03" x 1.61" (220 x 77 x 41 mm)

• Weight: 9.88 oz. (280 g) including batteries

• Calibration: Accurate for one year

• Standards: Conforms to: UL 61010-1, UL 61010-2-032,

UL 61010-2-033. Certified to: CAN/CSA C22.2 NO. 61010-1,

61010-2-032, 61010-2-033, IEC EN 61010-1, 61010-2-032, 61010-2-033, IEC EN 61326-1.

• Pollution degree: 2

• Accuracy: ± (% of reading + # of least significant digits)

• Drop Protection: 3.3 ft. (1m)

• Safety Rating: CATIII 600V, Class 2, Double insulation

• Electromagnetic Environment: IEC EN 61326-1. This

equipment meets requirements for use in basic and controlled electromagnetic environments like residential properties, business premises, and light-industrial locations.

Specifications subject to change.

Page 3

ELECTRICAL SPECIFICATIONS

Function Range Resolution Accuracy

4.000V 1mV ±(1.5% + 5 digits)

AC Voltage

(V AC)

DC Voltage

(V DC)

Input Impedance: 10MΩ Frequency Range: 45 to 400Hz Maximum Input: 600V AC RMS or 600V DC

40.00V 10mV

400.0V 100mV 600V 1V ±(1.5% + 5 digits)

400.0mV 0.1mV ±(1.0% + 8 digits)

4.000V 1mV

400.0V 100mV 600V 1V ±(1.0% + 3 digits)

±(1.2% + 5 digits)

±(0.8% + 3 digits)40.00V 10mV

AC Current

(A AC)

Frequency Range: 50 to 60Hz

Resistance

Maximum Input: 600V AC RMS or 600V DC

4.000A 1mA ±(2.5% + 30 digits)

40.00A 10mA ±(2.5% + 10 digits)

400.0A 100mA ±(2.0% + 10 digits)

400.0Ω 0.1Ω ±(1.2% + 5 digits)

4.000KΩ 1Ω

40.00kΩ 10Ω

400.0kΩ 100Ω

4.000MΩ 1kΩ

40.00MΩ 10kΩ ±(2.0% + 5 digits)

±(1.2% + 3 digits)

Page 4

ENGLISH

ELECTRICAL SPECIFICATIONS

Function Range Resolution Accuracy

40.00nF 0.010nF ±(4% + 25 digits)

400.0nF 0.100nF

Capacitance

Maximum Input: 600V AC RMS or 600V DC

4.000μF 0.001μF

40.00μF 0.010μF

400.0μF 0.100μF

4.000mF 0.001mF ±(10% + 9 digits)

±(4% + 8 digits)

Temperature

Frequency

Duty Cycle

Sensitivity: 250mV and < 20V RMS Maximum Input: 600V AC or 600V DC RMS

-40° to 1832°F

-40° to 1000°C

10Hz to

1MHz

0.1% to 99.9% (≤100kHz)

1°F

0.001Hz to 1kHz

0.01%

≤0°F ±(2.8% + 12 digits)

>0°F ±(2.8% + 6 digits)

°C ±(2.8% + 6 digits)

±(0.1% + 5 digits)

±1.5%

(Range: 10% – 90%)

OTHER MEASUREMENT APPLICATIONS

Maximum Input: 600V DC or 600V AC RMS

• Diode Test: Approx. 1mA, open circuit voltage ~3.0V DC

• Continuity Check: Audible signal <10Ω, max current 1.5mA

• Sampling Frequency: 3 samples per second

• Auto Power off: After ~15 minutes of inactivity.

• Overload: "OL" indicated on display

• Polarity: "-" on display indicates negative polarity

• Display: 3-3/4 digit, 4000 Count LCD

Page 5

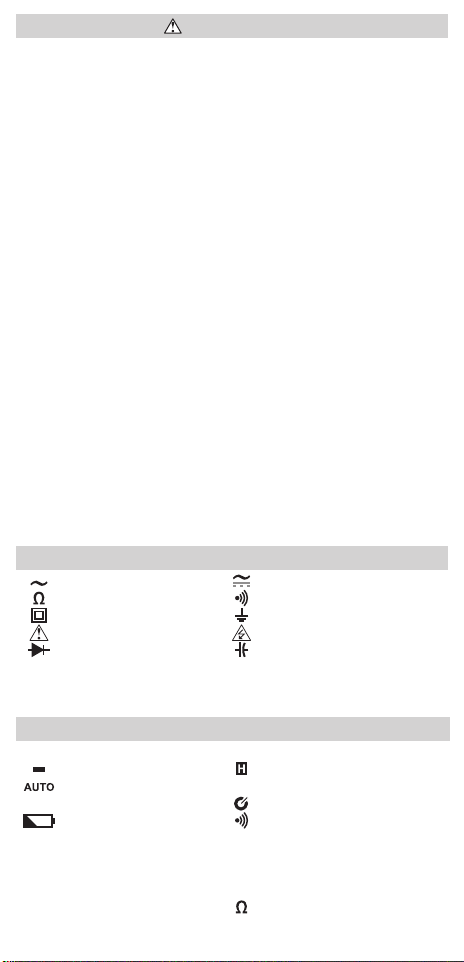

WARNINGS

To ensure safe operation and service of the meter, follow these instructions. Failure to observe these warnings can result in severe injury or death.

• Before each use verify meter operation by measuring a known voltage or current.

• Never use the meter on a circuit with voltages that exceed the category based rating of this meter.

• Do not use the meter during electrical storms or in wet weather.

• Do not use the meter or test leads if they appear to be damaged.

• Use only with CAT III or CAT IV rated test leads.

• Ensure meter leads are fully seated, and keep fingers away from the metal probe contacts when making measurements.

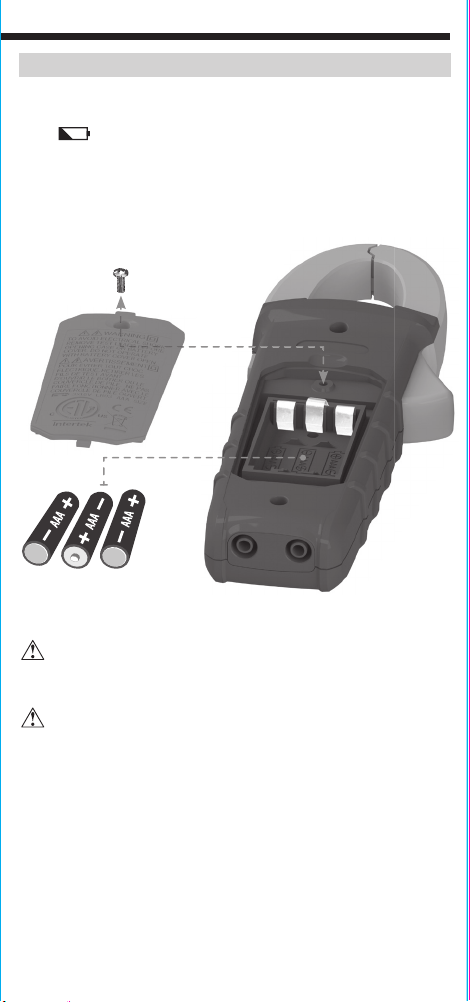

• Do not open the meter to replace batteries while the probes are connected.

• Use caution when working with voltages above 25V AC RMS or 60V DC. Such voltages pose a shock hazard.

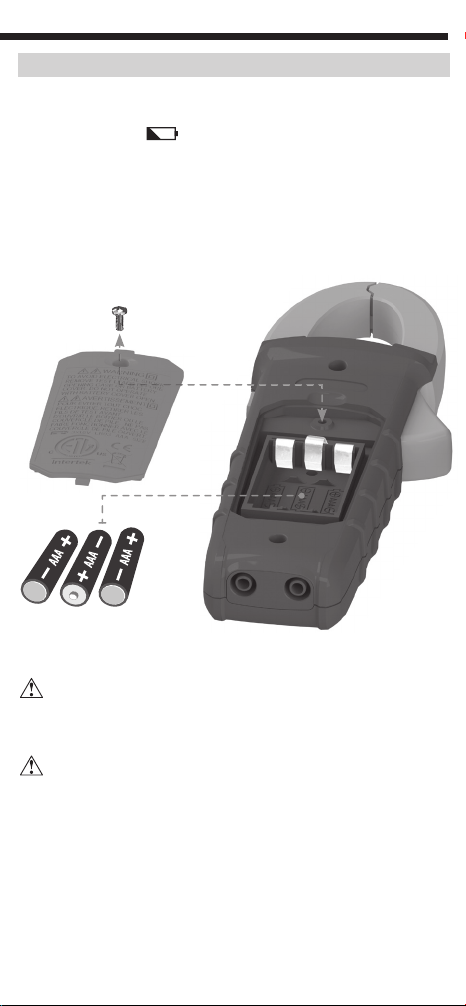

• To avoid false readings that can lead to electrical shock, replace batteries when a low battery indicator appears.

• Do not attempt to measure resistance or continuity on a live circuit.

• Always adhere to local and national safety codes. Use personal protective equipment to prevent shock and arc blast injury where hazardous live conductors are exposed.

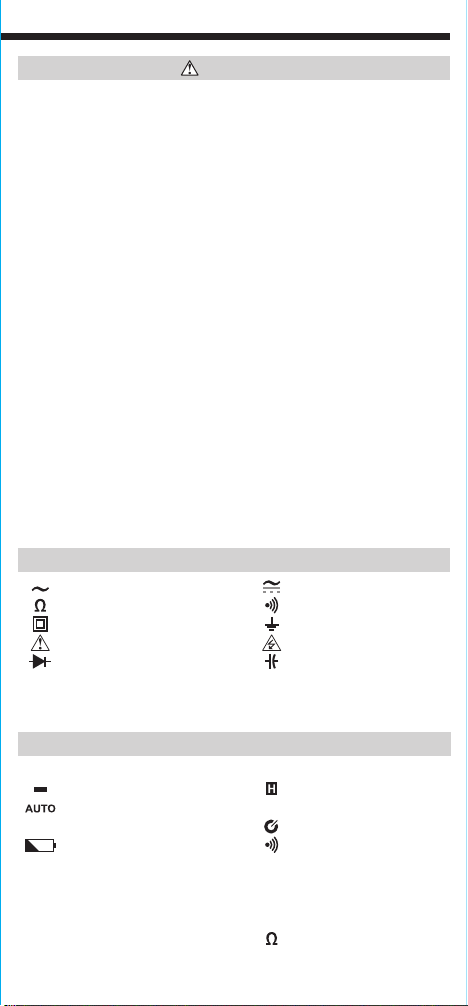

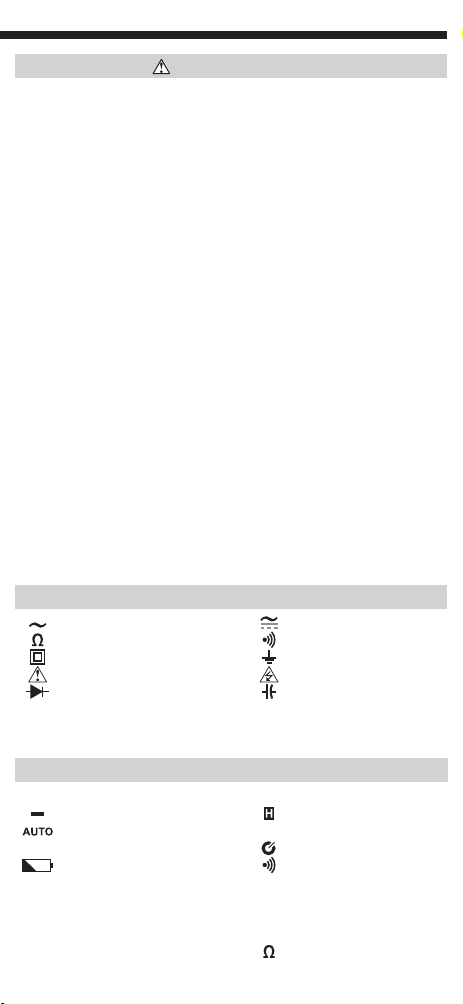

SYMBOLS ON METER

AC (Alternating Current) Resistance (in Ohms) Audible Continuity Double Insulated Class II Ground Warning or Caution Risk of Electrical Shock Diode Capacitance Frequency

V Voltage (Volts) A Amperage (Amps)

Temperature (Fahrenheit / Celsius)

°F/°

AC/DC Voltage

Duty-cycle

SYMBOLS ON LCD

AC AC (Alternating Current) DC DC (Direct Current)

Negative Reading Data Hold Auto Ranging MAX Maximum Value Hold

MIN Minimum Value Hold Auto Power Off

Low Battery Audible Continuity Degrees (Fahrenheit)

Mega (value x 106)

milli (value x 10-3)

nano (value x 10-9)

Amps Ohms

Hz%

Frequency/Duty Cycle

Degrees (Celsius)

kilo (value x 103)

micro (value x 10-6)

Volts

Page 6

ENGLISH

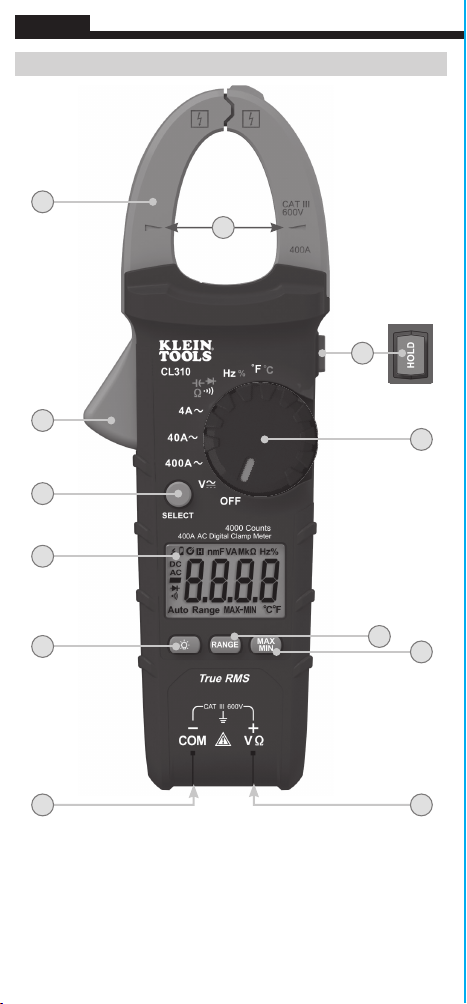

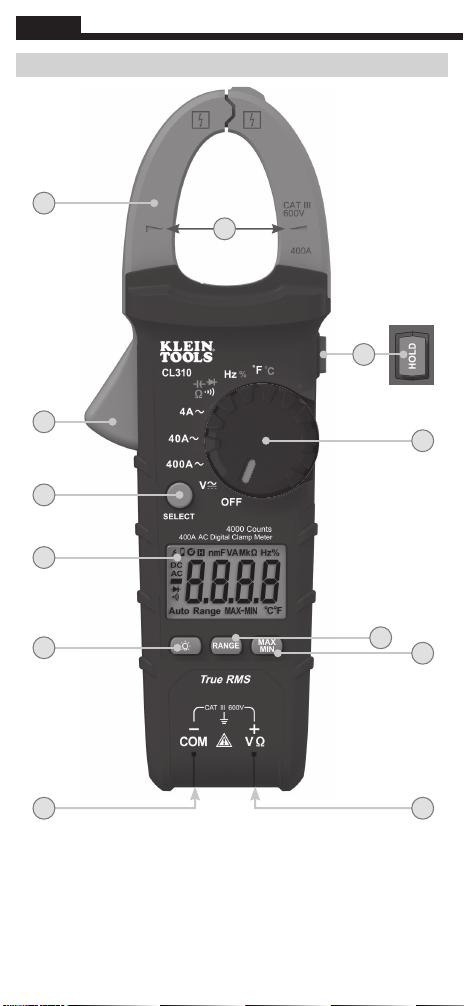

FEATURE DETAILS

NOTE: There are no user-serviceable parts inside meter.

4000 count LCD display7."RANGE" button

Function selector switch8."MAX/MIN" button

Clamp

"COM" jack

"VΩ" jack

Backlight button

Data Hold button

Clamp trigger (press to open clamp)

10.

Arrow markings

11.

"SELECT" button

12.

Page 7

FUNCTION BUTTONS

ON/OFF

To power ON the meter, rotate the Function Selector switch

from the OFF setting to any measurement setting. To power OFF the meter, rotate the Function Selector switch 2 to the OFF setting. By default, the meter will automatically power OFF after 15 minutes of inactivity. If the meter automatically powers-OFF while in a measurement setting, rotate Function Selector 2 switch to any other setting (excluding the OFF setting) to power ON the meter. To deactivate the power OFF functionality press and hold the "SELECT" button 12 before powering ON from the OFF setting. When auto power OFF is deactivated, the Auto Power Off icon will not be visible in the display.

"SELECT" BUTTON (FOR SECONDARY FUNCTIONS)

The "SELECT" button 12 activates the secondary function for each application accessible by the function selector switch 2. For voltage, it toggles between AC and DC. For the other functions, it switches between °F and °C, between Hz and % Duty-cycle, and between Continuity, Resistance, Capacitance and Diode-Test. The default function for each application is printed on the meter in white; the secondary function or functions for each setting is printed on the meter in orange.

BACKLIGHT

Press Backlight button symbol 6 to turn ON or OFF the backlight. The backlight does not automatically power OFF.

RANGE

The meter defaults to auto-ranging mode . This mode automatically determines the most appropriate measurement range for the testing that is being conducted. To manually force the meter to measure in a different range, use the "RANGE" button 7.

1. Press the "RANGE" button 7 to manually select measurement

range ( is deactivated on the LCD). Repeatedly press the "RANGE" button 7 to cycle through the available ranges, stopping once the desired range is reached.

2. To return to auto-ranging mode, press and hold the "RANGE"

button 7 for more than one second ( is reactivated).

Page 8

ENGLISH

5/32"

(4 mm)

.7" (18 mm)

FUNCTION BUTTONS

MAX/MIN

When the "MAX/MIN" button 8 is pressed, the meter keeps track of the Maximum and Minimum values and the difference between the Maximum and Minimum values as the meter continues to take samples.

1. When measuring, press "MAX/MIN" button

to toggle between

the Maximum value (MAX), the Minimum value (MIN), and the difference between Maximum and Minimum (MAX-MIN) values. If a new maximum or minimum occurs the display updates with that new value.

2. Press "MAX/MIN" button 8 for more than one second to return to

normal measuring mode.

DATA HOLD

Press HOLD 9 to hold the measurement on the display. Press HOLD 9 again to release the display to return to live measuring.

Page 9

OPERATING INSTRUCTIONS

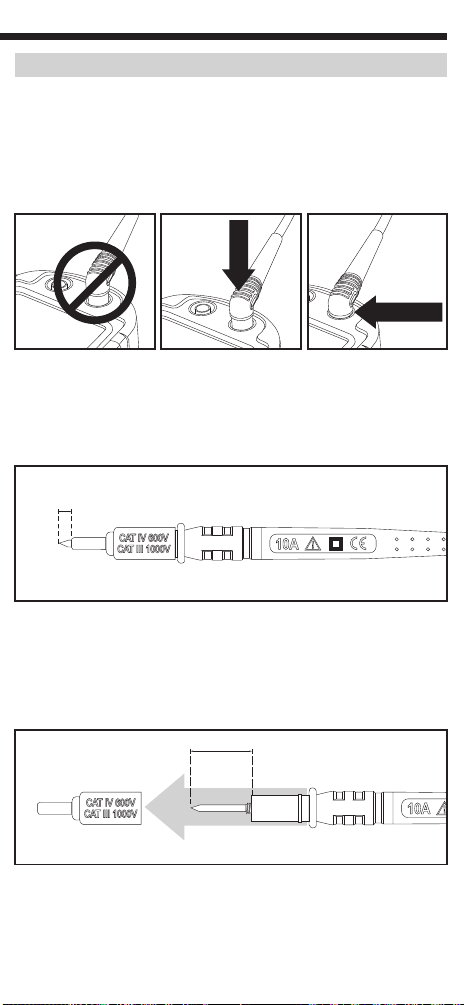

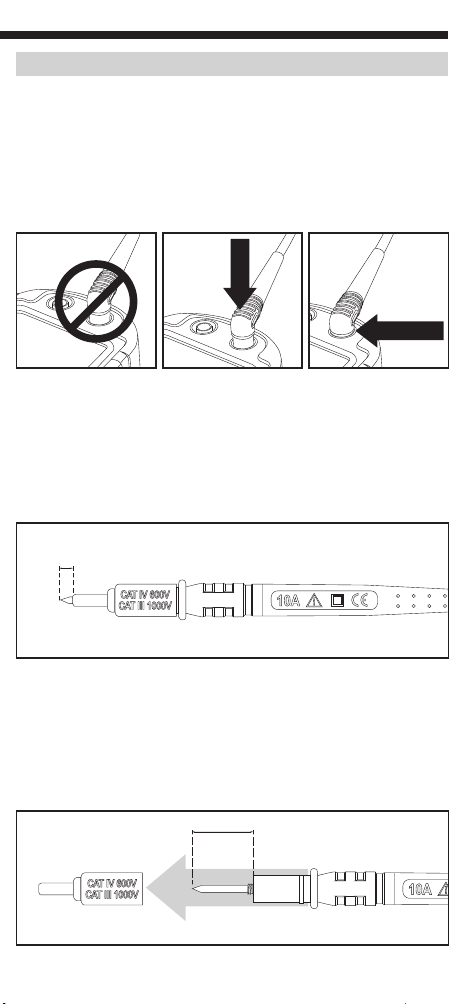

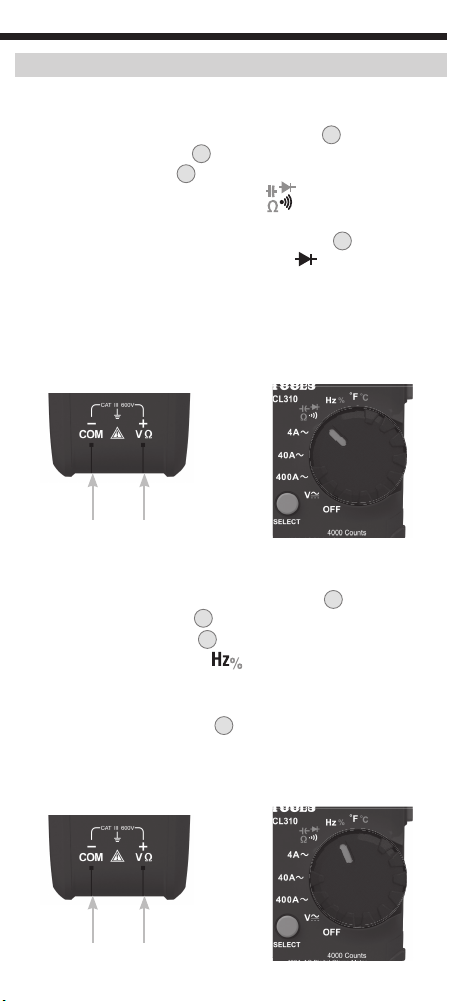

CONNECTING TEST LEADS

Do not test if leads are improperly seated. Results could cause intermittent display readings. To ensure proper connection, firmly press leads into the input jack completely. Lead guard should be flush with the meter’s faceplate.

PRESS

NO GAP

TESTING IN CAT III / CAT IV MEASUREMENT LOCATIONS

Ensure the test lead shield is pressed firmly in place. Failure to use the CATIII / CATIV shield increases arc-flash risk.

5/32"

(4 mm)

TESTING IN CAT II MEASUREMENT LOCATIONS

CAT III / CAT IV shields may be removed for CAT II locations. This will allow testing on recessed conductors such as standard wall outlets. Take care not to lose the shields.

.7" (18 mm)

Page 10

ENGLISH

OPERATING INSTRUCTIONS

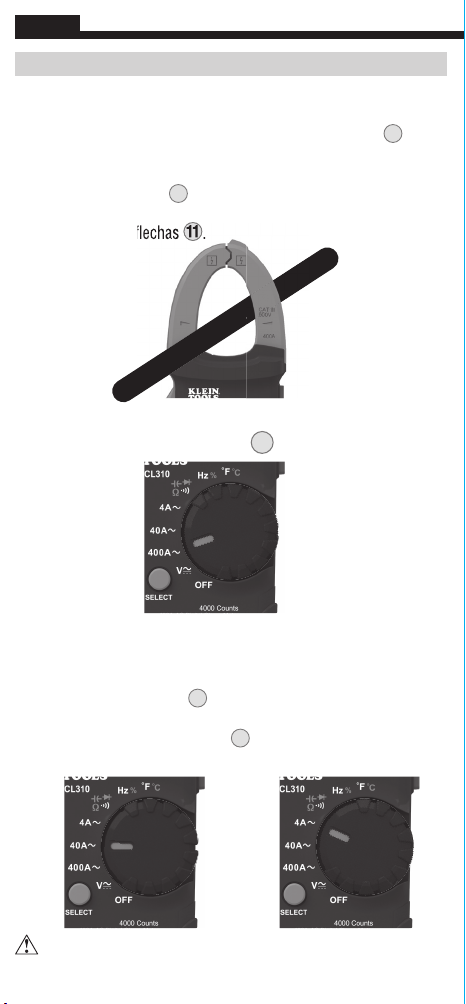

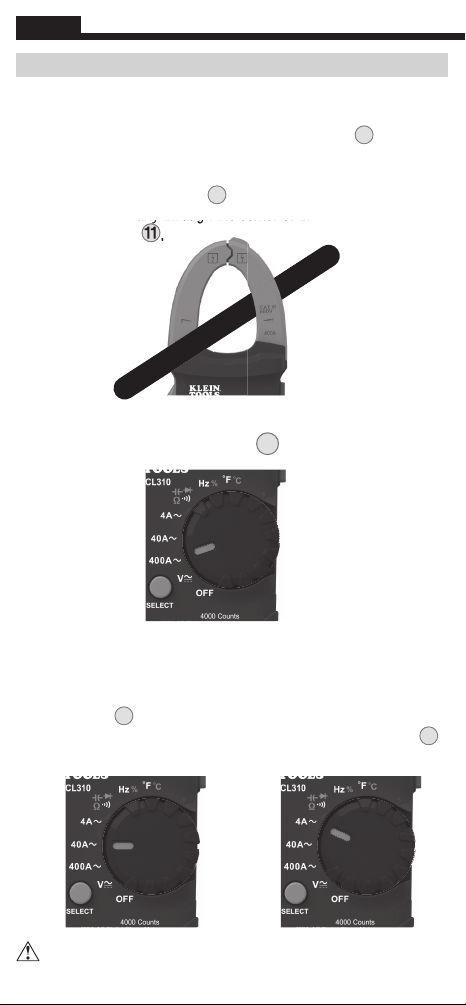

AC CURRENT (LESS THAN 400A)

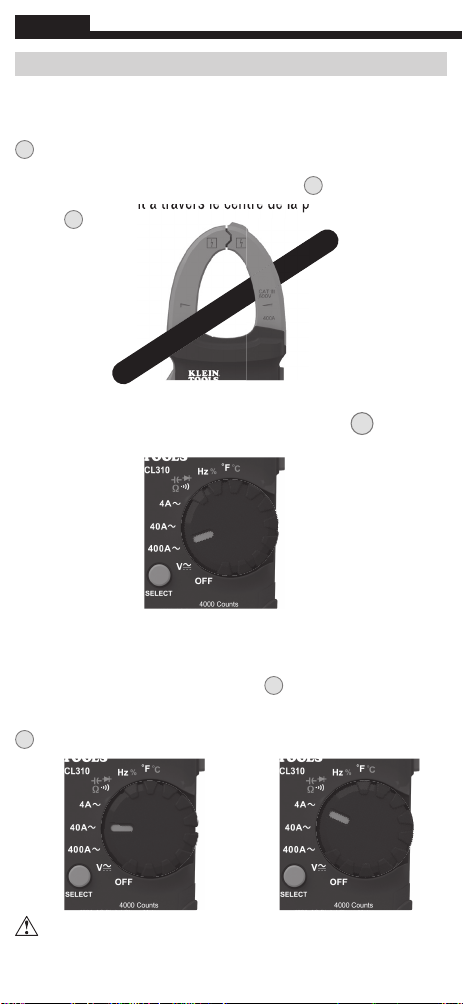

AC Current is measured by pressing the clamp trigger

to open

the clamp and placing it around a current-carrying wire. When measuring, care should be taken to ensure that the clamp is completely closed with trigger

fully released, and that the wire

passes perpendicularly through the center of the clamp in line with the arrow markings

WIRE

To measure current:

1. Rotate the Function Selector switch

to the 400 A setting.

2. Place clamp around wire. The current measurement will be shown

in the display.

NOTE: If the measurement is less than 40A, rotate the Function Selector switch measurement is less than 4A, rotate the Function Selector switch

to the 40 A setting for improved resolution. If the

to the 4 A setting for improved resolution.

Disconnect test leads when measuring with the clamp.

Page 11

OPERATING INSTRUCTIONS

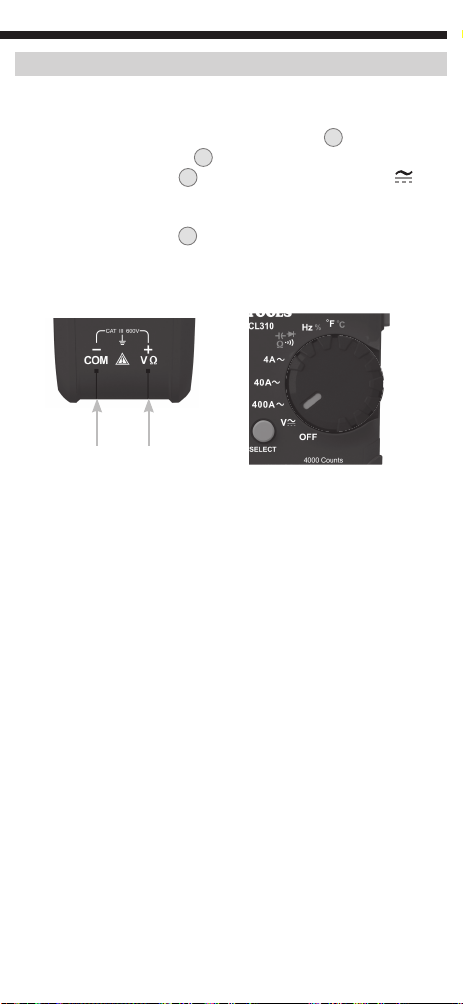

AC/DC VOLTAGE (LESS THAN 600V)

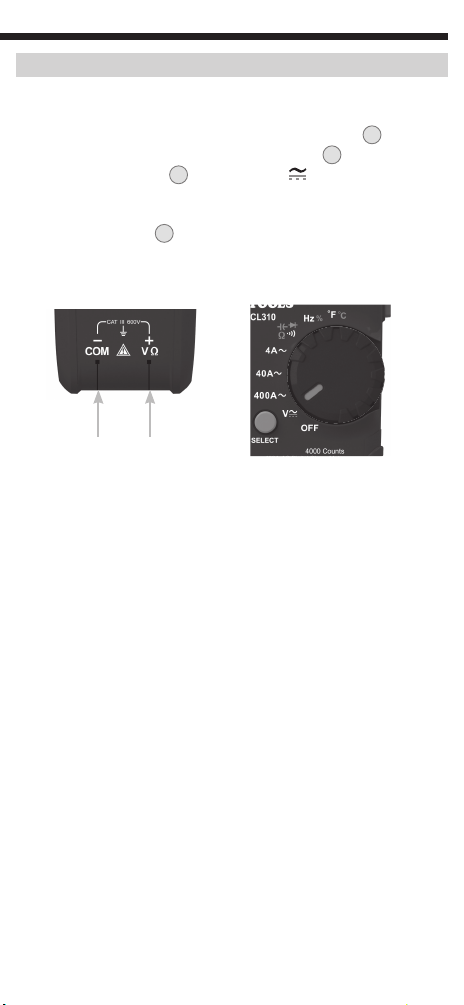

1. Insert RED test lead into VΩ jack

COM jack V

, and rotate function selector switch 2 to the

setting for AC or DC measurements. The meter defaults to

, and BLACK test lead into

AC measurement. To measure DC, press the "SELECT" button

to toggle between AC and DC modes. The AC or DC icon on

the LCD indicates which mode is selected. Note "AC" or "DC" on the display.

Red leadBlack lead

Apply test leads to the circuit to be tested to measure voltage. The meter will auto-range to display the measurement in the most appropriate range.

NOTE: If "–" appears on the LCD, the test leads are being applied to the circuit in reverse. Swap the position of the leads to correct this.

NOTE: When in a voltage setting and the test leads are open, readings of order mV may appear on the display. This is noise and is normal. By touching the test leads together to close the circuit the meter will measure zero volts.

Page 12

ENGLISH

OPERATING INSTRUCTIONS

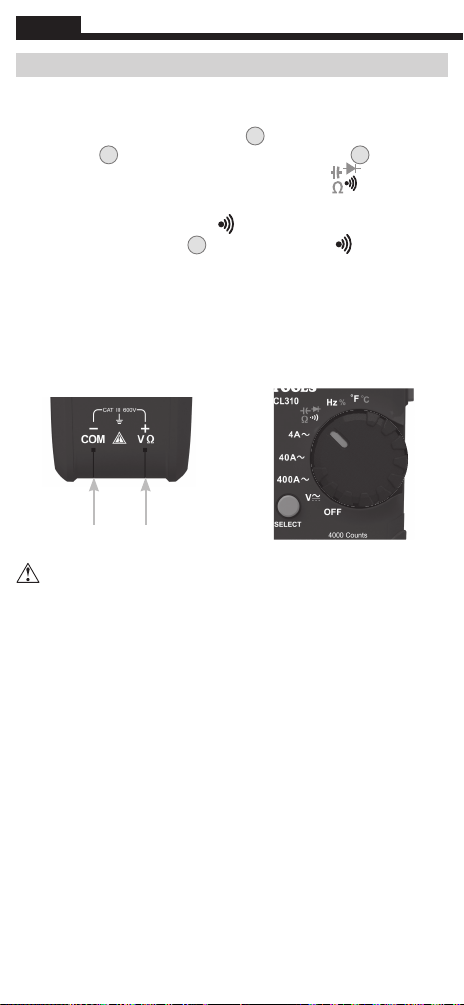

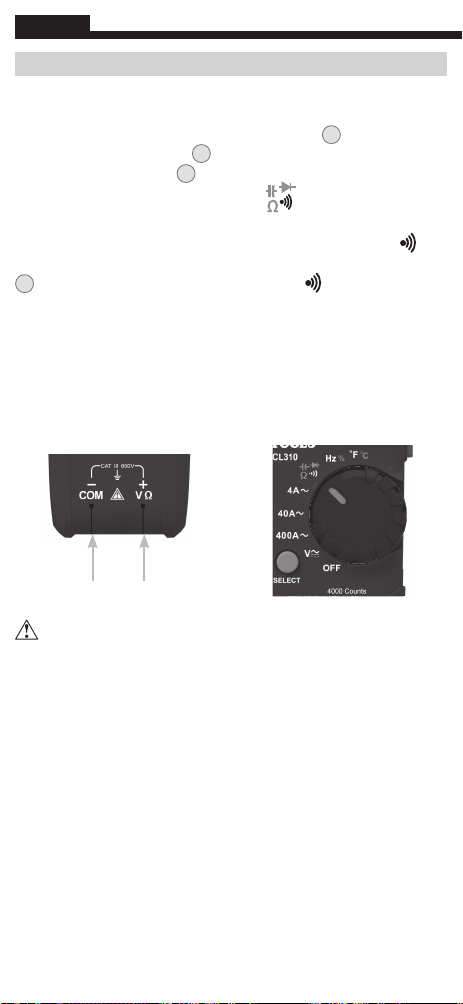

CONTINUITY

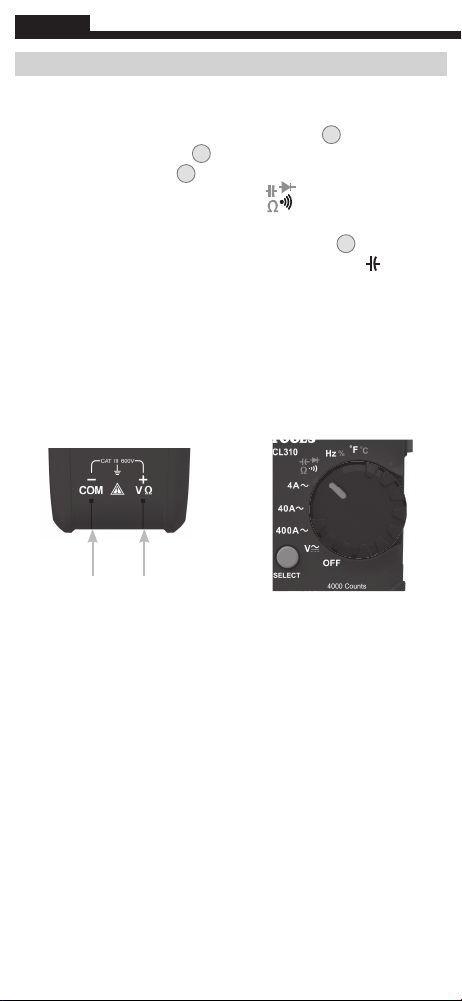

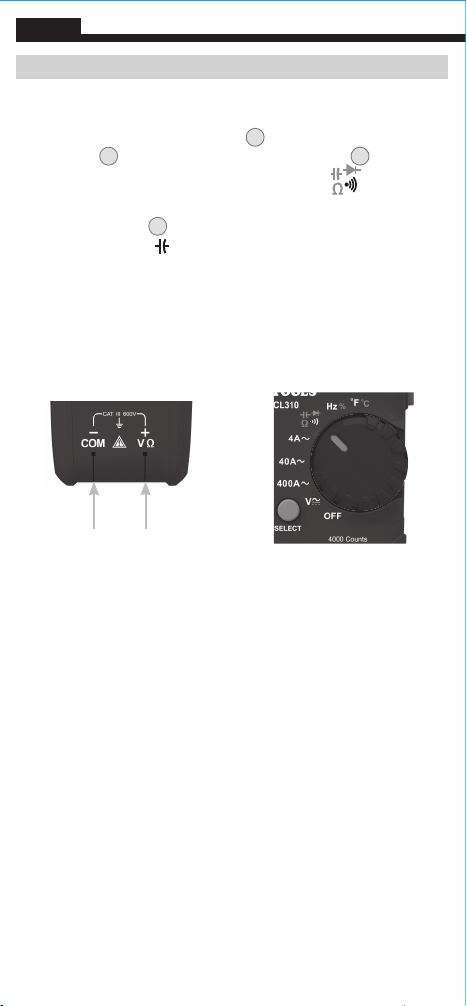

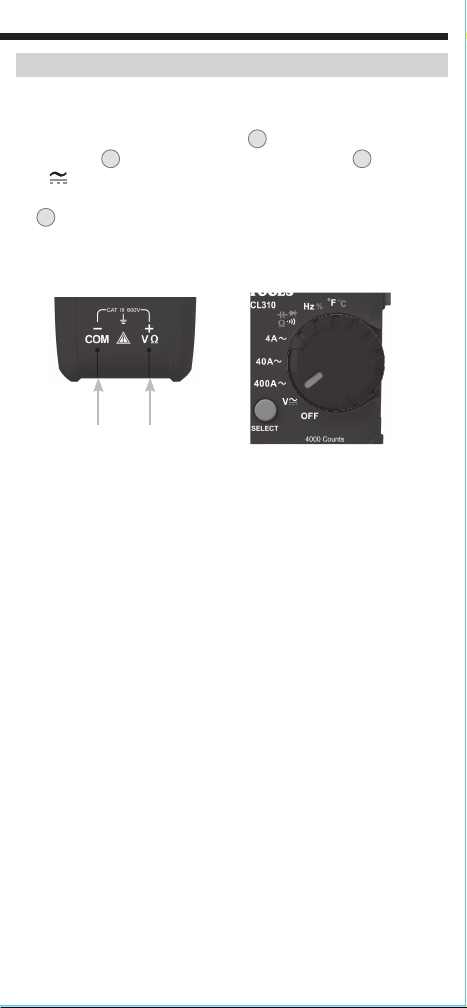

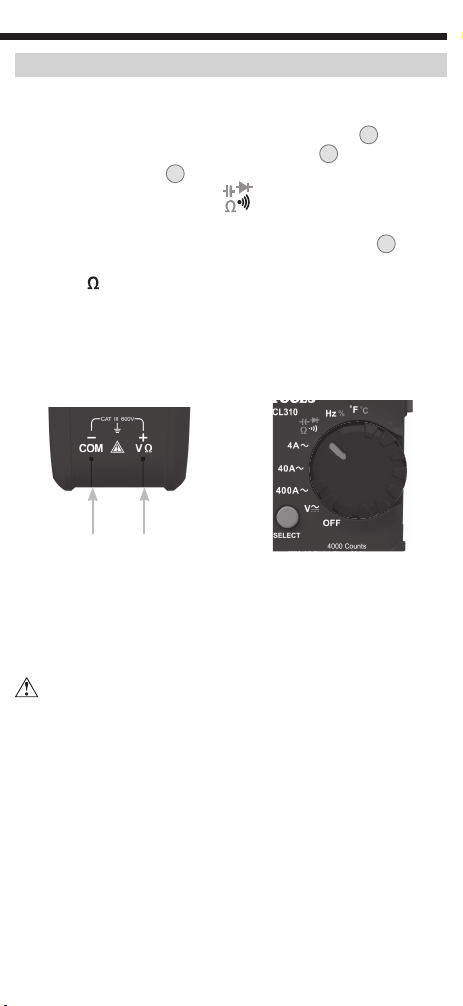

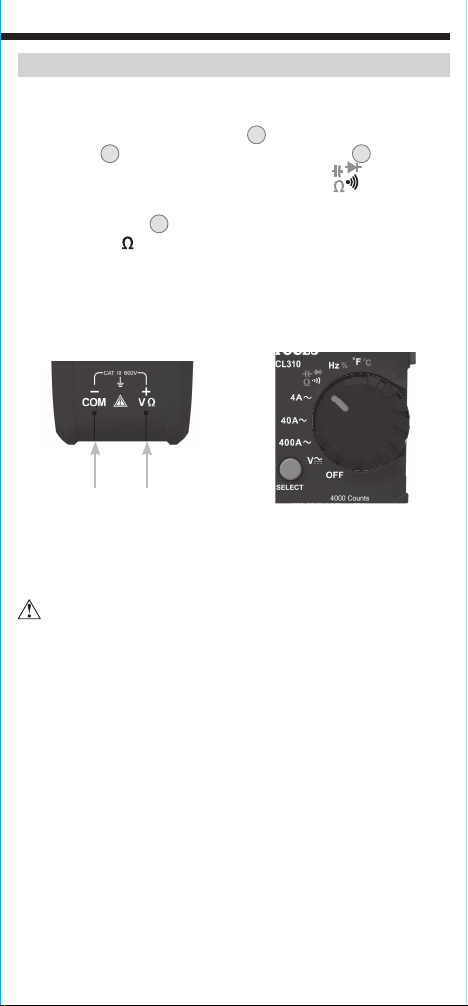

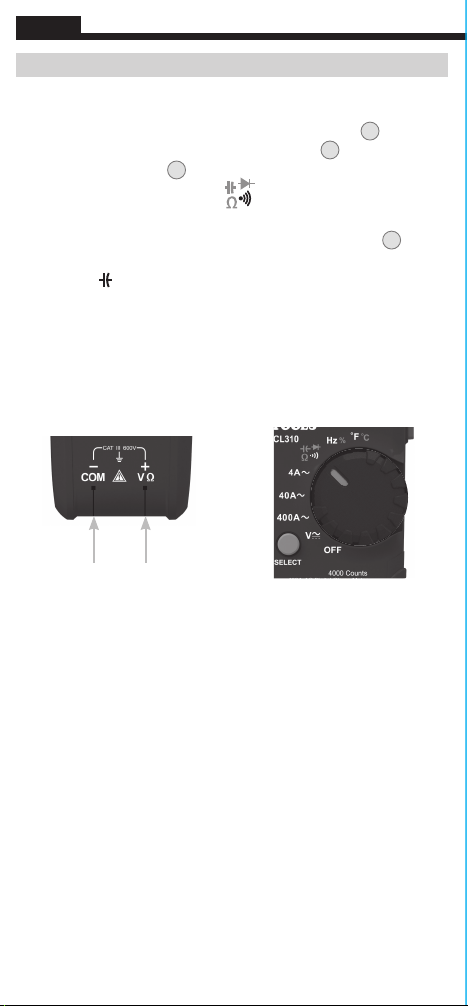

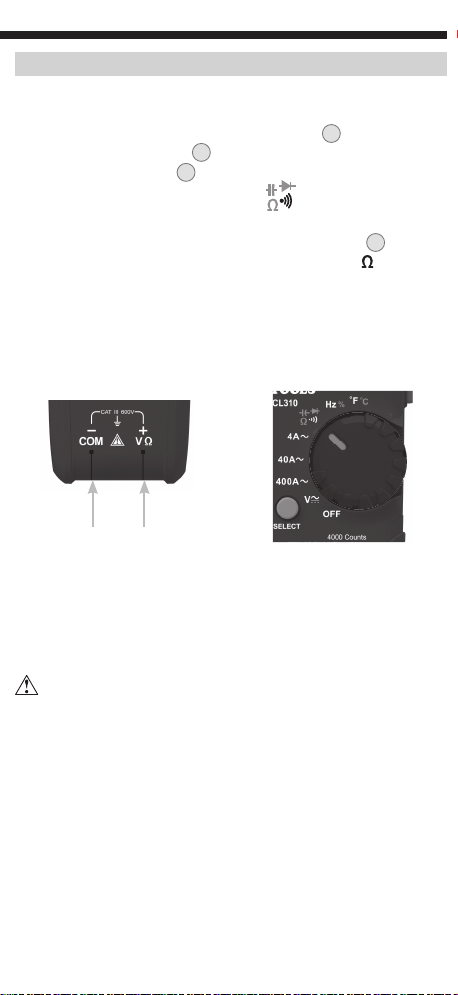

1. Insert RED test lead into VΩ jack

COM jack

, and rotate function selector switch 2 to the

Continuity/Resistance/Capacitance/Diode-Test

, and BLACK test lead into

setting.

NOTE: The meter defaults to Continuity testing in this mode. Ensure that the Continuity Testing icon press the "SELECT" button

is visible on the display. If not,

repeatedly until the icon is shown.

2. Remove power from circuit.

3. Test for continuity by connecting conductor or circuit with test

leads. If resistance is measured less than 10Ω, an audible signal will sound and display will show a resistance value indicating continuity. If circuit is open display will show "OL".

Red leadBlack lead

DO NOT attempt to measure continuity on a live circuit.

Page 13

OPERATING INSTRUCTIONS

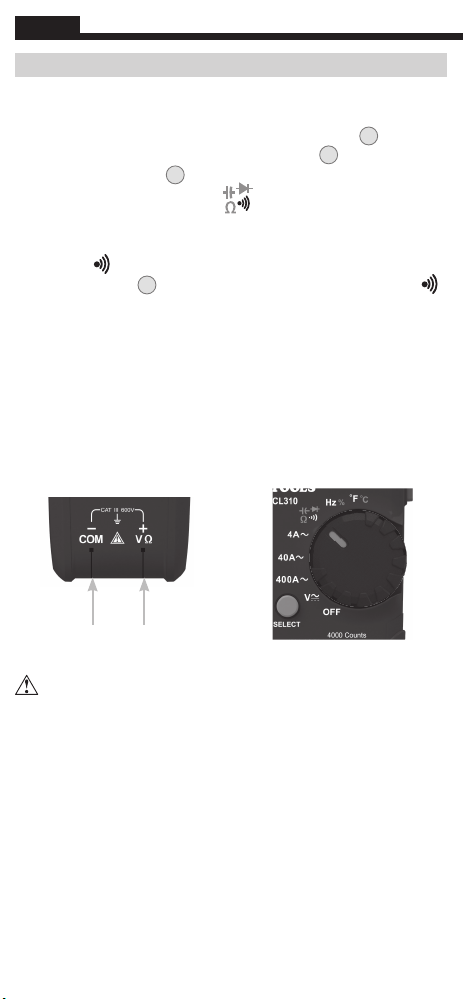

RESISTANCE MEASUREMENTS

1. Insert RED test lead into VΩ jack

COM jack

, and rotate function selector switch 2 to the

Continuity/Resistance/Capacitance/Diode-Test

, and BLACK test lead into

setting.

NOTE: The meter defaults to Continuity testing in this mode. Press the "SELECT" button Resistance icon

once to enter Resistance testing mode. The

will appear on the display.

2. Remove power from circuit.

3. Measure resistance by connecting test leads to circuit. The

meter will auto-range to display the measurement in the most appropriate range.

Red leadBlack lead

NOTE: When in a Resistance setting and the test leads are open (not connected across a resistor), or when a failed resistor is under test, the display will indicate O.L. This is normal.

DO NOT attempt to measure resistance on a live circuit.

Page 14

ENGLISH

OPERATING INSTRUCTIONS

CAPACITANCE

1. Insert RED test lead into VΩ jack

COM jack

, and rotate function selector switch 2 to the

Continuity/Resistance/Capacitance/Diode-Test

, and BLACK test lead into

setting.

NOTE: The meter defaults to Continuity testing in this mode. Press the "SELECT" button The Capacitance icon

twce to enter Capacitance testing mode.

will appear on the display. The meter

should read 0 nF with test leads open.

2. Remove power from circuit.

3. Measure capacitance by connecting test leads across the

capacitor. The meter will auto-range to display the measurement in the most appropriate range.

Red leadBlack lead

Page 15

OPERATING INSTRUCTIONS

DIODE TEST

1. Insert RED test lead into VΩ jack

COM jack

, and rotate function selector switch 2 to the

Continuity/Resistance/Capacitance/Diode-Test

, and BLACK test lead into

setting.

NOTE: The meter defaults to Continuity testing in this mode. Press the "SELECT" button The Diode icon

three times to enter Diode testing mode.

will appear on the display.

2. Touch test leads to diode. A reading of 200-800mV on display

indicates forward bias, "OL" indicates reverse bias. An open device will show "OL" in both polarities. A shorted device will show approximately 0mV.

Red leadBlack lead

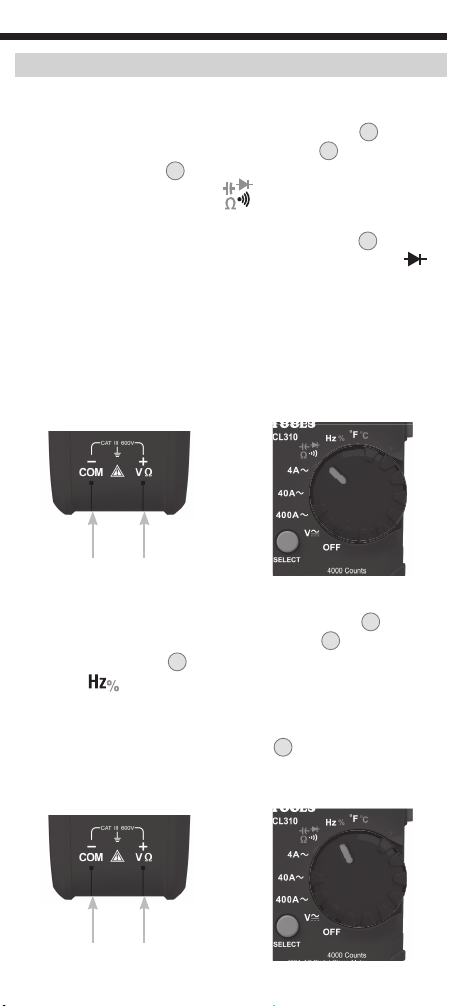

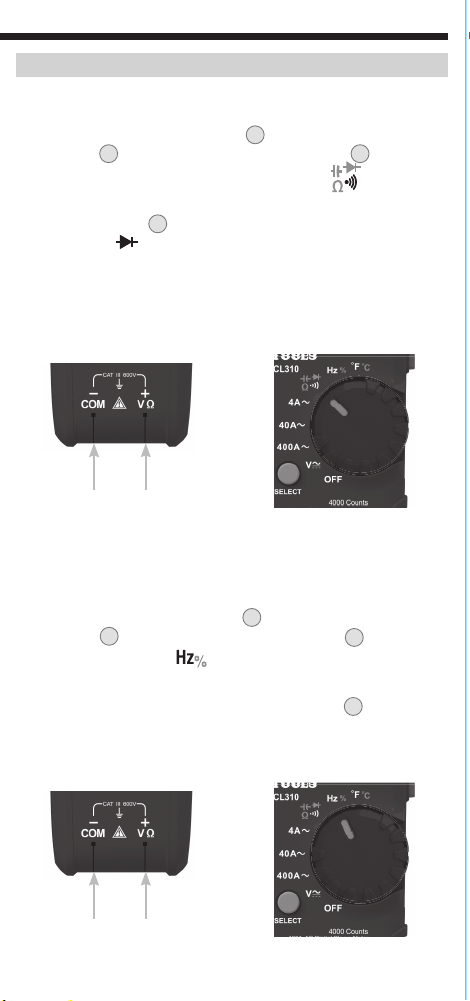

FREQUENCY / DUTY-CYCLE

1. Insert RED test lead into VΩ jack

COM jack

, and rotate function selector switch 2 to the

Frequency/Duty-Cycle

and BLACK test lead into

setting.

NOTE: The meter defaults to Frequency testing in this mode. To enter Duty-Cycle testing mode, press the "SELECT" button that the appropriate icon (either

or %) appears on the display.

once. Ensure

2. Measure by connecting test leads across the circuit.

Red leadBlack lead

Page 16

ENGLISH

OPERATING INSTRUCTIONS

TEMPERATURE

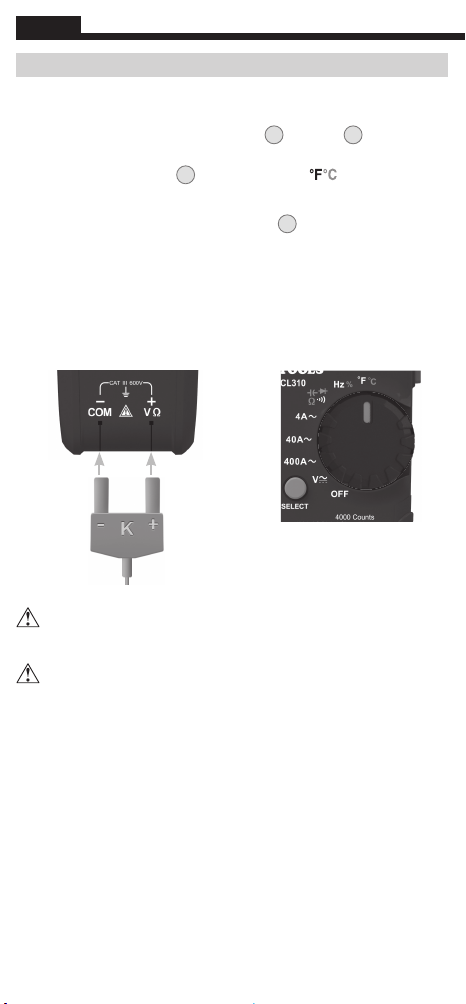

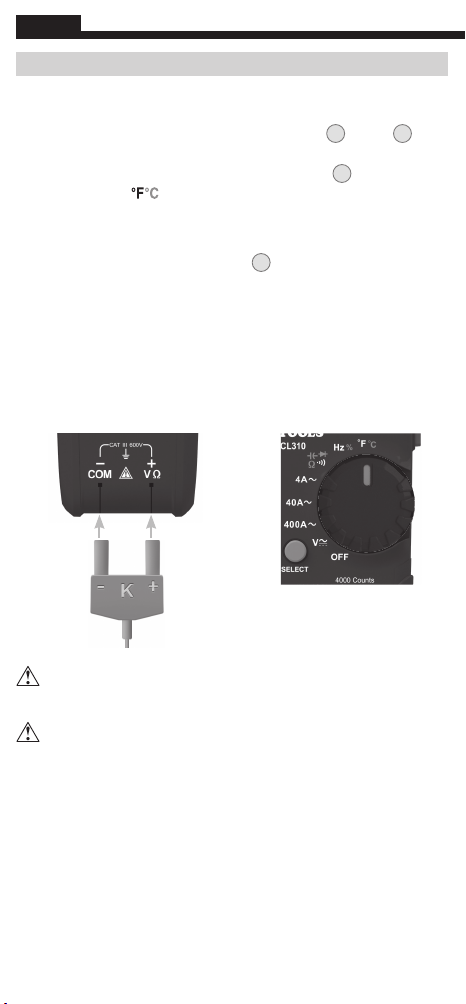

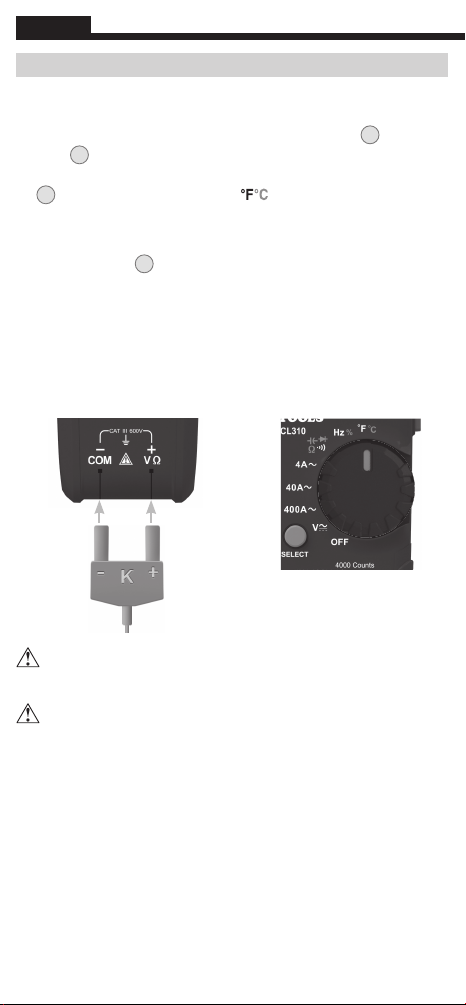

1. Insert K-type thermocouple into the VΩ 5 and COM 4 jacks

(observe polarity markings on thermocouple and meter), and rotate function selector switch

to the Temperature setting.

NOTE: The meter defaults to Fahrenheit scale in this mode. To enter

Celsius scale, press the "SELECT" button appropriate icon (either

°F

or °C) appears on the display.

once. Ensure that the

2. To measure temperature, make contact between the

thermocouple tip and the object being measured. When thermocouple tip and object are in thermal equilibrium, the measurement on the display will stabilize. The meter will autorange to display the measurement in the most appropriate range.

K-Type Thermocouple

Remove thermocouple before switching meter to other

measurement functions.

The thermocouple included with the original purchase is suitable for temperatures below 446°F / 230°C only. To measure higher temperatures, a K-type thermocouple with the appropriate measurement range should be used.

Page 17

MAINTENANCE

BATTERY REPLACEMENT

When indicator is displayed on LCD, batteries must be replaced.

1. Remove screw from battery door.

2. Replace 3 x AAA batteries (note proper polarity).

3. Replace battery door and fasten securely with screw.

o avoid risk of electric shock, disconnect leads from any voltage

source before removing battery door.

To avoid risk of electric shock, do not operate meter while

battery door is removed.

Page 18

ENGLISH

CLEANING

Be sure meter is turned off and wipe with a clean, dry lint-free cloth.

Do not use abrasive cleaners or solvents.

STORAGE

Remove the batteries when meter is not in use for a prolonged period of time. Do not expose to high temperatures or humidity. After a period of storage in extreme conditions exceeding the limits mentioned in the General Specifications section, allow the meter to return to normal operating conditions before using.

WARRANTY

www.kleintools.com/warranty

DISPOSAL / RECYCLE

Do not place equipment and its accessories in the trash. Items must be properly disposed of in accordance with local regulations. Please see www.epa.gov or www.erecycle.org for additional information.

CUSTOMER SERVICE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

[email protected]

www.kleintools.com

Page 19

ESPAÑOL

600 V

400 A

40 M

MANUAL DE INSTRUCCIONES

Multímetro digital de gancho de rango automático de 400 A CA

CL310

True RMS

Tecnología de medición

• RANGO AUTOMÁTICO

• RETENCIÓN DE DATOS

• RETENCIÓN DE RANGO

• TEMPERATURA

• CONTINUIDAD POR INDICADOR AUDIBLE

Page 20

ESPAÑOL

ESPECIFICACIONES GENERALES

Klein Tools CL310 es un multímetro digital de gancho de rango automático con media cuadrática real (TRMS) que mide corriente CA con la pinza, mide voltaje CA/CD, resistencia, continuidad, frecuencia y capacitancia, prueba diodos con cables de prueba y mide temperatura con una sonda de termopar.

• Altitud de funcionamiento: 6562pies (2000m)

• Humedad relativa: <95% sin condensación

• Temperatura de operación: 32°F a 122°F (0°C a 50°C)

• Temperatura de almacenamiento: 14°F a 122°F (-10°C a 50°C)

• Precisión: Valores establecidos según una temperatura ambiente

de 65 °F a 83 °F (18 °C a 28°C)

• Coeciente de temperatura: 0,1 × (precisión indicada) por cada °C por encima de los 28°C o por debajo de los 18°C, es necesario realizar correcciones si la temperatura del ambiente de trabajo se encuentra fuera del rango de precisión de temperatura

• Dimensions: 8,66" × 3,03" × 1,61"

(220mm × 77mm × 41mm)

• Poids: 9,88oz (280g) incluidas las baterías

• Étalonnage: Précis pendant un an

• Normes: Conforme aux normes: UL61010-1,

ULUL61010-2-032, UL61010-2-033. Certifié conforme aux normes:

CAN/CSA C22.2 N.º61010-1, 61010-2-032, 61010-2-033, IEC EN 61010-1, 61010-2-032, 61010-2-033, IEC EN 61326-1.

• Grado de contaminación: 2

• Precisión: ± (% de lectura + cantidad de dígitos menos

significativos)

• Protección ante caídas: 3,3pies (1m)

• Clasicación de seguridad: CAT III 600V, clase 2,

dobleaislamiento

• Entorno electromagnético: IEC EN 61326-1. Este equipo cumple con los requisitos apropiados para su uso en entornos electromagnéticos básicos y controlados como propiedades residenciales, establecimientos comerciales e instalaciones de industria ligera.

Especificaciones sujetas a cambios.

Page 21

ESPECIFICACIONES ELÉCTRICAS

Función Rango Resolución Precisión

4,000V 1mV ± (1,5% + 5 dígitos)

Voltaje CA

(V CA)

Voltaje CD

(V CD)

Impedancia de entrada: 10MΩ Intervalo de frecuencia: 45Hz a 400Hz Entrada máxima: 600V CA RMS o 600V CD

40,00V 10mV 400,0V 100mV

600V 1V ± (1,5% + 5 dígitos)

400,0mV 0,1mV ± (1,0% + 8 dígitos)

4,000V 1mV

400,0V 100mV

600V 1V ± (1,0% + 3 dígitos)

± (1,2% + 5 dígitos)

± (0,8% + 3 dígitos)40,00V 10mV

Corriente

(A CA)

Intervalo de frecuencia: 50Hz a 60Hz

Resistencia

Entrada máxima: 600V CA RMS o 600V CD

4,000A 1mA 40,00A 10mA 400,0A 100mA

400,0Ω 0,1Ω ± (1,2% + 5 dígitos) 4,000kΩ 1Ω 40,00kΩ 10Ω 400,0kΩ 100Ω

4,000MΩ 1kΩ 40,00MΩ 10kΩ ± (2,0% + 5 dígitos)

± (2,5% + 30 dígitos) ± (2,5% + 10 dígitos) ± (2,0% + 10 dígitos)

± (1,2% + 3 dígitos)

Page 22

ESPAÑOL

ESPECIFICACIONES ELÉCTRICAS

Función Rango Resolución Precisión

40,00nF 0,010nF 400,0nF 0,100nF

Capacitancia

Entrada máxima: 600V CA RMS o 600V CD

4,000μF 0,001μF 40,00μF 0,010μF 400,0μF 0,100μF

4,000mF 0,001mF

± (4% + 25 dígitos)

± (4% + 8 dígitos)

± (10% + 9 dígitos)

Temperatura

Frecuencia

Ciclo de servicio

Sensibilidad: 250mV y < 20V RMS Entrada máxima: 600V CA o 600V CD RMS

-40°F a 1832°F1°F

-40°C a 1000°C1°C ±(2,8% + 6 dígitos)

10Hz a

1MHz

0,1% a 99,9%

(≤100kHz)

0,001Hz

a 1kHz

0,01%

≤0°F ±(2,8% + 12 dígitos)

>0°F ±(2,8% + 6 dígitos)

± (0,1% + 5 dígitos)

±1,5%

(Rango: 10% – 90%)

OTRAS APLICACIONES DE MEDICIÓN

Entrada máxima: 600V CD o 600V CA RMS

• Prueba de diodo: 1mA aprox., 3,0V CD de voltaje de circuito

abierto aprox.

• Vericación de continuidad: señal audible < 10Ω, 1,5mA de

corriente máxima

• Frecuencia de muestreo: 3 muestras por segundo

• Apagado automático: después de aprox. 15minutos de

inactividad

• Sobrecarga: se indica "OL" en pantalla

• Polaridad: "-" en pantalla indica polaridad negativa

• Pantalla: LCD de 3-3/4dígitos con recuento de 4000

Page 23

ADVERTENCIAS

Para garantizar un funcionamiento y servicio seguros del multímetro, siga estas instrucciones. El incumplimiento de estas advertencias puede provocar lesiones graves o la muerte.

• Antes de cada uso, verifique el funcionamiento del multímetro midiendo un voltaje o corriente conocidos.

• Nunca debe utilizar este multímetro en un circuito con voltajes que excedan la clasificación basada en categorías del multímetro.

• No utilice el multímetro durante tormentas eléctricas o en clima húmedo.

• No utilice el multímetro o los cables de prueba si en apariencia están dañados.

• Utilice el multímetro con cables de prueba con clasificación CAT III o CAT IV únicamente.

• Asegúrese de que los cables del multímetro estén correctamente colocados y mantenga los dedos lejos de los contactos de la sonda de metal al realizar las mediciones.

• No abra el multímetro para reemplazar las baterías mientras las sondas están conectadas.

• Proceda con precaución cuando trabaje con voltajes superiores a 25V CA RMS o 60V CD. Esos voltajes implican un riesgo de descarga.

• Para evitar lecturas falsas que puedan provocar descarga eléctrica, reemplace las baterías cuando aparezca el indicador de batería baja.

• No intente medir resistencia o continuidad en un circuito activo.

• Cumpla siempre con los códigos de seguridad locales y nacionales. Utilice equipo de protección personal para prevenir lesiones por descarga y arco eléctrico en los lugares donde haya conductores activos peligrosos expuestos.

SÍMBOLOS DEL MULTÍMETRO

CA (corriente alterna) Resistencia (en ohmios) Doble aislamiento Clase II Conexión a tierra Advertencia o precaución Riesgo de choque eléctrico Diodo Capacitancia Frecuencia

V Voltaje (voltios) A Amperaje (amperios)

Temperatura (Fahrenheit/Celsius)

°F/°

Voltaje CA/CD Continuidad por indicador audible

Ciclo de servicio

SÍMBOLOS DE LA PANTALLA LCD

AC CA (corriente alterna) DC CD (corriente directa)

Lectura negativa Retención de datos Rango automático MAX Retención del valor máximo

MIN Retención del valor mínimo Apagado automático

Batería baja Grados (Fahrenheit)

Mega (valor × 106)

mili (valor × 10-3)

nano (valor × 10-9)

Amperios Ohmios

Hz%

Frecuencia/Ciclo de servicio

Continuidad por indicador audible Grados (Celsius)

kilo (valor × 103)

micro (valor × 10-6)

Voltios

Page 24

ESPAÑOL

DETALLES DE LAS CARACTERÍSTICAS

NOTA: El multímetro no contiene en su interior piezas

que el usuario pueda reparar.

Pantalla LCD con recuento de 4000

2. Perilla selectora de función 8. Botón "MAX/MIN" (MÁXIMO/

3. Pinza 9. Botón de retención de datos

4. Conector "COM" 10.

5. Conector "VΩ"

6. Botón de retroiluminación 11. Marcas de flechas

7. Botón "RANGE" ("rango")

MÍNIMO)

Gatillo de la pinza (presionar paraabrir la pinza)

12.

Botón "SELECT" ("SELECCIONAR")

Page 25

BOTONES DE FUNCIONES

ON/OFF

(ENCENDIDO/APAGADO)

Para encender el multímetro, gire la perilla selectora de función 2 de la posición OFF (APAGADO) a cualquier parámetro de medición. Para apagar el multímetro, gire la perilla selectora de función

a la posición OFF (APAGADO). De forma predeterminada, el

multímetro se apagará automáticamente después de 15minutos de inactividad. Si el multímetro se apaga automáticamente cuando la perilla selectora de función 2 se encuentra en un parámetro de medición, gire la perilla a cualquier otra posición (que no sea la posición OFF [APAGADO]) para volver a encender el multímetro. Para desactivar la función de apagado automático, mantenga presionado el botón "SELECT" ("SELECCIONAR") 12 antes de encender la unidad desde la posición OFF (APAGADO). Al desactivar la función de apagado automático, el icono correspondiente no sevisualiza en la pantalla.

BOTÓN "SELECT" ("SELECCIONAR") (PARA FUNCIONES SECUNDARIAS)

El botón "SELECT" ("SELECCIONAR") 12 sirve para activar la función secundaria de cada aplicación a la que se accede con la perilla selectora de función 2. En el caso del voltaje, alterna entre CA y CD. En el caso de las demás funciones, alterna entre °F y °C, entre Hz y % de ciclo de servicio y entre continuidad, resistencia, capacitancia y prueba de diodo. La función predeterminada de cada aplicación está impresa en el multímetro en color blanco, y las funciones secundarias de cada parámetro, en color naranja.

RETROILUMINACIÓN

Presione el botón con el símbolo

para encender o apagar la retroiluminación. La retroiluminación no se apaga automáticamente.

RANGE (RANGO)

El modo predeterminado del multímetro es el de rango automático

. Este modo determina automáticamente el rango de medición más adecuado para la prueba que se está realizando. Para que el multímetro mida en un rango diferente, utilice el botón "RANGE" ("rango")

1. Presione el botón "RANGE" ("rango") 7 para seleccionar

manualmente el rango de medición ( desaparece de la pantalla LCD). Presione el botón "RANGE" ("rango") 7 varias veces para recorrer los rangos disponibles y deténgase en el rango deseado.

2. Para volver al modo de rango automático, mantenga presionado

el botón "RANGE" ("rango") 7 durante más de un segundo ( vuelve a aparecer en la pantalla).

Page 26

ESPAÑOL

5/32"

(4 mm)

.7" (18 mm)

BOTONES DE FUNCIONES

MAX/MIN (MÁXIMO/MÍNIMO)

Cuando se presiona el botón "MAX/MIN" (MÁXIMO/MÍNIMO)

el multímetro registra los valores máximo y mínimo y la diferencia entre ellos a medida que toma las muestras.

1. Mientras mide, presione el botón "MAX/MIN" ("MÁXIMO/

MÍNIMO")

para alternar entre el valor máximo (MAX), el

valor mínimo (MIN) y la diferencia entre ellos (MAX-MIN). Si se detecta un valor máximo o mínimo nuevo, la pantalla se actualiza con el valor nuevo.

2. Mantenga presionado el botón "MAX/MIN" (MÁXIMO/MÍNIMO)

durante más de un segundo para volver al modo de medición

normal.

RETENCIÓN DE DATOS

Presione HOLD (RETENER) pantalla. Vuelva a presionar HOLD (RETENER)

para retener la medición en la

para que la

pantalla vuelva a la medición en curso.

Page 27

INSTRUCCIONES DE OPERACIÓN

CONEXIÓN DE LOS CABLES DE PRUEBA

No realice pruebas si los cables no están bien conectados. Los resultados podrían generar lecturas intermitentes en pantalla. Para garantizar una buena conexión, presione los cables firmemente en el conector de entrada hasta el final. El protector del cable debe quedar al ras de la placa frontal del multímetro.

SIN

PRESIONAR

SEPARACIÓN

PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CATIII/CAT IV

Asegúrese de que el blindaje del cable de prueba esté firmemente colocado en su lugar. No utilizar el blindaje CAT III/CAT IV aumenta el riesgo de que se produzca un arco eléctrico.

5/32"

(4 mm)

PRUEBAS EN PUNTOS DE MEDICIÓN CON CLASIFICACIÓN CAT II

Es posible retirar los blindajes CAT III/CAT IV para realizar mediciones en puntos con clasificación CAT II. Esto permite efectuar pruebas en conductores empotrados, como tomacorrientes de pared estándar. Procure no perder los blindajes.

0,7" (18 mm)

.7" (18 mm)

Page 28

ESPAÑOL

INSTRUCCIONES DE OPERACIÓN

CORRIENTE CA (MENOS DE 400A)

La corriente CA se mide presionando el gatillo de la pinza

para que esta se abra y colocándola alrededor del cable que conduce la corriente. Al medir, se debe tener cuidado de cerrar bien la pinza soltando el gatillo

por completo, y de que el cable pase

perpendicularmente a través del centro de la pinza y quede alineado con las marcas de flechas

CABLE

Para medir la corriente realice lo siguiente:

1. Gire la perilla selectora de función

a la posición de 400A.

2. Coloque la pinza alrededor del cable. La medición de corriente

aparecerá en la pantalla.

NOTA: Si el resultado de la medición es inferior a 40A, gire la perillaselectora de función

a la posición de 40A para obtener mejor resolución. Si el resultado de la medición es inferior a 4A, girela perilla selectora de función

a la posición de 4 A para

obtener mejor resolución.

Desconecte los cables de prueba cuando mida con la pinza.

Page 29

INSTRUCCIONES DE OPERACIÓN

VOLTAJE CA/CD (MENOS DE 600V)

1. Inserte el cable de prueba ROJO en el conector VΩ

cable de prueba NEGRO en el conector COM selectora de función

a la posición V para medir voltaje

y el

, y gire la perilla

CA o CD. El valor predeterminado de la función de medición de voltaje del multímetro es CA. Para medir voltaje CD, presione el botón "SELECT" El

icono de CA o de CD que aparece en la pantalla indica el modo

para alternar entre los modos CA y CD.

seleccionado. En la pantalla se visualizará "AC" ("CA") o "DC" ("CD").

Cable

rojo

negro

Aplique los cables de prueba al circuito que se probará para medir el voltaje. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

NOTA: Si en la pantalla LCD se visualiza "–", los cables de prueba se están aplicando invertidos al circuito. Invierta la posición de los cables para solucionar el problema.

NOTA: Cuando el multímetro está configurado para medir voltaje y los cables de prueba están en circuito abierto, es posible que se visualicen lecturas del tipo mV en la pantalla. Esto es ruido y es normal. Al juntar los cables de prueba para cerrar el circuito, la lectura del multímetro será de cero voltios.

Page 30

ESPAÑOL

INSTRUCCIONES DE OPERACIÓN

CONTINUIDAD

1. Inserte el cable de prueba ROJO en el conector VΩ

cable de prueba NEGRO en el conector COM selectora de función capacitancia/prueba de diodo

a la posición de continuidad/resistencia/

y el

, y gire la perilla

NOTA: La función predeterminada del multímetro en este modo es la prueba de continuidad. Asegúrese de que el icono de prueba de continuidad el botón "SELECT"

se visualice en la pantalla. De lo contrario, presione

varias veces hasta que aparezca el icono .

2. Desconecte la energía del circuito.

3. Pruebe la continuidad conectando el conductor o el circuito con

los cables de prueba. Si la lectura de la medición de resistencia es inferior a 10Ω, se oirá una señal audible y en la pantalla se visualizará un valor de resistencia que indicará la continuidad. Si el circuito está abierto, aparecerá "OL" en lapantalla.

Cable

rojo

negro

NO intente medir continuidad en un circuito activo.

Page 31

INSTRUCCIONES DE OPERACIÓN

MEDICIÓN DE RESISTENCIA

1. Inserte el cable de prueba ROJO en el conector VΩ

cable de prueba NEGRO en el conector COM selectora de función capacitancia/prueba de diodo

a la posición de continuidad/resistencia/

y el

, y gire la perilla

NOTA: La función predeterminada del multímetro en este modo es la prueba de continuidad. Presione el botón "SELECT"

una vez para ingresar al modo de prueba de resistencia. El icono de resistencia

aparecerá en la pantalla.

2. Desconecte la energía del circuito.

3. Mida la resistencia conectando los cables de prueba al circuito.

El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

Cable

rojo

negro

NOTA: Cuando el multímetro está configurado para medir resistencia y los cables de prueba están en circuito abierto (no conectados a un resistor), o cuando se está probando un resistor averiado, la pantalla muestra O.L. Esto es normal.

NO intente medir resistencia en un circuito activo.

Page 32

ESPAÑOL

INSTRUCCIONES DE OPERACIÓN

CAPACITANCIA

1. Inserte el cable de prueba ROJO en el conector VΩ

cable de prueba NEGRO en el conector COM selectora de función capacitancia/prueba de diodo

a la posición de continuidad/resistencia/

y el

, y gire la perilla

NOTA: La función predeterminada del multímetro en este modo es la prueba de continuidad. Presione el botón "SELECT"

dos veces para ingresar al modo de prueba de capacitancia. El icono de capacitancia

aparecerá en la pantalla. El multímetro debe medir

0nF con los cables de prueba en circuito abierto.

2. Desconecte la energía del circuito.

3. Mida la capacitancia conectando los cables de prueba al

capacitor. El multímetro seleccionará automáticamente un rangopara mostrar la medición en el rango más adecuado.

Cable

rojo

negro

Page 33

INSTRUCCIONES DE OPERACIÓN

PRUEBA DE DIODO

1. Inserte el cable de prueba ROJO en el conector VΩ

cable de prueba NEGRO en el conector COM selectora de función capacitancia/prueba de diodo

a la posición de continuidad/resistencia/

y el

, y gire la perilla

NOTA: La función predeterminada del multímetro en este modo es la prueba de continuidad. Presione el botón "SELECT" para ingresar al modo de prueba de diodo. El icono de diodo

tres veces

aparecerá en la pantalla.

2. Haga que los cables de prueba toquen el diodo. Si en la pantalla

se visualiza una lectura de 200mV-800mV, hay polarización directa, y si se visualiza "OL", hay polarización inversa. Si un dispositivo está en circuito abierto, se indicará "OL" ("SOBRECARCA") en ambas polaridades. Si un dispositivo está en cortocircuito, se indicará 0mV aproximadamente.

Cable rojoCable negro

FRECUENCIA/CICLO DE SERVICIO

1. Inserte el cable de prueba ROJO en el conector VΩ

cable de prueba NEGRO en el conector COM selectora de función servicio

a la posición de frecuencia/ciclo de

y el

, y gire la perilla

NOTA: La función predeterminada del multímetro en este modo es la prueba de frecuencia. Para ingresar al modo de prueba de ciclo de servicio, presione el botón "SELECT" que el icono correspondiente (

o %) aparezca en la pantalla.

una vez. Asegúrese de

2. Realice la medición conectando los cables de prueba al circuito.

Cable rojoCable negro

Page 34

ESPAÑOL

INSTRUCCIONES DE OPERACIÓN

TEMPERATURA

1. Inserte el termopar tipo K en los conectores VΩ 5 y COM 4

(observe las marcas de polaridad en el termopar y en el multímetro), y gire la perilla selectora de función de temperatura

a la posición

NOTA: La escala de temperatura predeterminada del multímetro

en este modo es Fahrenheit. Para ingresar a la escala en grados Celsius, presione el botón "SELECT" aparezca en pantalla el icono correspondiente (

una vez. Asegúrese de que

°F

o °C).

2. Para medir la temperatura, haga que la punta del termopar y el

objeto que se medirá entren en contacto. Cuando la temperatura de la punta del termopar y la del objeto se hayan equilibrado, se estabilizará la lectura en la pantalla. El multímetro seleccionará automáticamente un rango para mostrar la medición en el rango más adecuado.

Termopar tipo K

Retire el termopar antes de con gurar el multímetro en otras funciones de medición.

El termopar que viene con el paquete original es apto para temperaturas inferiores a 446°F / 230°C únicamente. Para medir temperaturas más elevadas, se debe utilizar un termopar tipo K con el rango de medición adecuado.

Page 35

MANTENIMIENTO

REEMPLAZO DE LAS BATERÍAS

Cuando aparece el indicador en la pantalla LCD, se deben reemplazar las baterías.

1. Retire el tornillo de la tapa del compartimento de baterías.

2. Reemplace las 3 baterías AAA (observe la polaridad correcta).

3. Vuelva a colocar la puerta del compartimento de baterías y

apriete el tornillo firmemente.

ara evitar riesgo de choque eléctrico, desconecte los cables de toda fuente de voltaje antes de retirar la puerta delcompartimento de baterías.

Para evitar riesgo de choque eléctrico, no haga funcionar el multímetro sin colocar la puerta del compartimento de baterías.

Page 36

ESPAÑOL

LIMPIEZA

Asegúrese de que el multímetro esté apagado y límpielo con un paño limpio, seco, que no deje pelusas.

No utilice solventes ni

limpiadores abrasivos.

ALMACENAMIENTO

Retire las baterías si no va a utilizar el multímetro durante un tiempo prolongado. No lo exponga a la humedad ni a altas temperaturas. Luego de un período de almacenamiento en condiciones extremas que sobrepasen los límites mencionados en la sección Especificaciones generales, deje que el multímetro vuelva a las condiciones de funcionamiento normales antes de utilizarlo.

GARANTÍA

www.kleintools.com/warranty

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales. Para obtener más información, consulte www.epa.gov owww.erecycle.org.

SERVICIO AL CLIENTE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069, EE.UU.

1-877-775-5346

[email protected]

www.kleintools.com

Page 37

FRANÇAIS

600 V

400 A

40 M

MANUEL D’UTILISATION

Multimètre numérique à pince et à échelle automatique 400 A c.a.

Technologie de

CL310

mesure réelle de RMS

(valeur efﬁ cace)

• ÉCHELLE AUTOMATIQUE

• MAINTIEN DES DONNÉES

• CONSERVATION D’ÉCHELLE

• TEMPÉRATURE

• INDICATEUR SONORE DECONTINUITÉ

Page 38

FRANÇAIS

CARACTÉRISTIQUES GÉNÉRALES

Le CL310 de Klein Tools est un multimètre numérique à pince à valeur efficace vraie (TRMS) et à détection automatique d’échelle mesurant le courant c.a. à l’aide d’une pince, la tension c.a./c.c., la résistance, la continuité, la fréquence, la capacité et testant les diodes à l’aide de fils d’essai et la température à l’aide d’une sonde thermocouple.

• Altitude de fonctionnement: 2000m (6562pi)

• Humidité relative: <95% (sans condensation)

• Température de fonctionnement: 0°C à 50°C (32°F à 122°F)

• Température d’entreposage: -10°C à 50°C (14°F à 122°F)

• Précision:

Valeurs définies entre 18 °C et 28 °C (65 °F et 83 °F)

• Coefcient de température: 0,1 x (précision indiquée) par °C

au-dessus de 28°C ou en dessous de 18°C; des corrections sont nécessaires lorsque la température ambiante de travail n’est pas dans la plage de Température de précision

• Dimensions: 220 x 77 x 41mm (8,66 x 3,03 x 1,61po)

• Poids: 280g (9,88oz) en tenant compte des piles

• Étalonnage: Précis pendant un an

• Normes: Conforme aux normes: UL61010-1,

UL61010-2-032, UL61010-2-033. Certifié conforme aux normes:

CAN/CSAC22.2 no 61010-1, 61010-2-032, 61010-2-033, IECEN61010-1, 61010-2-032, 61010-2-033, IECEN61326-1.

• Niveau de pollution: 2

• Précision: ± (% de la lecture + nombre de chiffres les moins

significatifs)

• Protection contre les chutes: 1m (3,3pi)

• Cote de sécurité: CATIII600V, classe2, double isolation

• Environnement électromagnétique: IECEN61326-1.

Cet équipement répond aux exigences pour une utilisation dans des environnements électromagnétiques ordinaires et contrôlés comme les zones résidentielles, les locaux commerciaux et les sites industriels légers.

Les caractéristiques techniques peuvent faire l’objet de modifications.

Page 39

CARACTÉRISTIQUES ÉLECTRIQUES

Fonction Plage Résolution Précision

4,000V 1mV ±(1,5% + 5chiffres)

Tension c.a.

(Vc.a.)

Tension c.c.

(Vc.c.)

Impédance en entrée: 10MΩ Plage de fréquences: 45 Hz à 400 Hz Courant d’entrée maximal: 600V c.a. RMS ou 600V c.c.

40,00V 10mV 400,0V 100mV

600V 1V ±(1,5% + 5chiffres)

400,0mV 0,1mV ±(1,0% + 8chiffres)

4,000V 1mV

400,0V 100mV

600V 1V ±(1,0% + 3chiffres)

±(1,2% + 5chiffres)

±(0,8% + 3chiffres)40,00V 10mV

Courant c.a.

(Ac.a.)

Plage de fréquences: 50 Hz à 60 Hz

Résistance

Courant d’entrée maximal: 600V c.a. RMS ou 600V c.c.

4,000A 1mA 40,00A 10mA 400,0A 100mA

400,0Ω 0,1Ω ±(1,2% + 5chiffres) 4,000kΩ 1Ω 40,00kΩ 10Ω 400,0kΩ 100Ω

4,000MΩ 1kΩ 40,00MΩ 10kΩ ±(2,0% + 5chiffres)

±(2,5% + 30chiffres) ±(2,5% + 10chiffres) ±(2,0% + 10chiffres)

±(1,2% + 3chiffres)

Page 40

FRANÇAIS

SPÉCIFICATIONS ÉLECTRIQUES

Fonction Plage Résolution Précision

40,00nF 0,010nF ±(4% + 25chiffres)

400,0nF 0,100nF

Capacité

Courant d’entrée maximal: 600V c.a. RMS ou 600V c.c.

4,000μF 0,001μF

40,00μF 0,010μF

400,0μF 0,100μF 4,000mF 0,001mF ±(10% + 9chiffres)

±(4% + 8chiffres)

-40 °C à 1000 °C

Température

Fréquence

Cycle de

service

Sensibilité: 250mV et <20V RMS Courant d’entrée maximal: 600Vc.a. ou 600V c.c. RMS

-40 °F à 1832 °F

10Hz à

1MHz

0,1 à 99,9%

(≤100kHz)

1 °C

1 °F

0,001Hz

à 1kHz

0,01%

>0° ±(2,8% + 6chiffres)

≤0°F ±(2,8% + 12chiffres)

>0°F ±(2,8% + 6chiffres)

±(0,1% + 5chiffres)

±1,5%

(Plage : 10% – 90%)

AUTRES APPLICATIONS DE MESURE

Courant d’entrée maximal: 600V c.c. ou 600V c.a. RMS

• Test de diode: Environ 1mA, tension à circuit ouvert ~3,0Vc.c.

• Vérication de continuité: Signal sonore <10Ω, courant

maximal 1,5mA

• Fréquence d’échantillonnage: 3échantillons par seconde

• Arrêt automatique: Après environ 15minutes d’inactivité

• Surcharge: «OL» indiqué sur l’affichage

• Polarité: «-» sur l’affichage indique une polarité négative

• Afchage: ACL numérique 33/4po, 4000lectures

Page 41

AVERTISSEMENTS

Pour garantir une utilisation et un entretien du multimètre sécuritaires, suivez ces instructions. Le non-respect de ces avertissements peut entraîner des blessures graves, voire la mort.

• Avant chaque utilisation, vérifiez le fonctionnement du multimètre en mesurant une tension ou un courant de valeur connue.

• N’utilisez jamais le multimètre sur un circuit dont la tension dépasse la tension correspondant à la cote de sécurité de l’appareil.

• N'utilisez pas le multimètre lors d'orages électriques ou par temps humide.

• N’utilisez pas le multimètre ou les fils d’essai s’ils semblent avoir étéendommagés.

• Utilisez uniquement des fils d’essai conformes à la norme CAT III ou CAT IV.

• Assurez-vous que les fils d’essai sont bien installés et évitez de toucher les contacts métalliques des sondes lors de la mesure.

• N'ouvrez pas le multimètre pour remplacer les piles lorsque les sondes sont connectées.

• Faites preuve de prudence lors de mesures sur des circuits de plus de 25V c.a. RMS ou de 60V c.c. De telles tensions constituent un risque d’électrocution.

• Pour éviter les lectures faussées pouvant provoquer une électrocution, remplacez les piles lorsque l'indicateur de piles faibles apparaît.

• Ne tentez pas de mesurer la résistance ou la continuité sur un circuit alimenté en électricité.

• Assurez-vous de respecter en tout temps les codes de sécurité locaux et nationaux. Utilisez de l’équipement de protection individuelle pour prévenir l’électrocution et les blessures causées par les arcs électriques lorsque des conducteurs nus alimentés potentiellement dangereux sont présents.

SYMBOLES SUR LE MULTIMÈTRE

C.A. (courant alternatif) Résistance (en ohms) Indicateur sonore de continuité Double isolation, Classe II Mise à la masse Avertissement ou mise en garde Risque de choc électrique Diode Capacité Fréquence

Tension (volts)

Température (Celsius/Fahrenheit)

°C/°

Tension c.a./c.c.

Cycle de service

Ampérage (A)

SYMBOLES À L’AFFICHAGE ACL

C.A. (courant alternatif)

c.a.

Lecture négative Maintien des données Sélection automatique de l'échelle Maintien de la valeur minimale Arrêt automatique

MIN

Pile faible Indicateur sonore de continuité Degrés (Fahrenheit)

Méga (valeur x 106)

milli (valeur x 10-3)

nano (valeur x 10-9)

Ampères Ohms

Fréquence/Cycle de service

Hz%

C.C. (courant continu)

c.c.

Maintien de la valeur maximale

MAX

Degrés (Celsius)

kilo (valeur x 103)

micro (valeur x 10-6)

Volts

Page 42

FRANÇAIS

CARACTÉRISTIQUES DÉTAILLÉES

REMARQUE: Ce multimètre ne contient aucune pièce réparable.

Affichage ACL jusqu’à 4000lectures7.Bouton RANGE (Échelle)

Commutateur de sélection de fonctions8.Bouton MAX/MIN

Pince

FicheCOM

Fiche VΩ

Bouton de rétroéclairage

Bouton HOLD (Maintien

des données) Gâchette de pince (appuyer

10.

pour ouvrir la pince) Marquages de flèche

11.

Bouton SELECT (Sélection)

12.

Page 43

BOUTONS DE FONCTION

ON/OFF (MARCHE/ARRÊT)

Pour allumer le multimètre, tournez le commutateur de sélection de fonctions

du réglage OFF à tout autre réglage de mesure.

Pour éteindre le multimètre, tournez le commutateur de sélection de fonctions 2 vers le réglage OFF. Par défaut, l’appareil s’éteint automatiquement après 15minutes d’inactivité. Si le multimètre s’éteint automatiquement lorsqu’un réglage de mesure est sélectionné, tournez le commutateur de sélection de fonctions 2 vers tout autre réglage (à l’exception du réglage OFF) pour allumer l’appareil. Pour désactiver cette fonctionnalité, maintenez enfoncé le bouton SELECT 12 avant d’allumer l’appareil, lorsqu’il est fermé. Lorsque la fonction d’arrêt automatique est désactivée, l’icône d’arrêt automatique ne sera pas visible sur l’affichage.

BOUTON SELECT (SÉLECTION) (POUR LES FONCTIONS SECONDAIRES)

Le bouton SELECT 12 active les fonctions secondaires pour chaque application accessible à l’aide du commutateur de sélection de fonctions 2. Pour la mesure de tensions, il bascule entre c.a. et c.c. Pour les autres fonctions, il bascule entre °F et °C, entre le cycle de service en Hz et en % et entre Continuité, Résistance, Capacité et Test de diode. La fonction par défaut pour chaque application est imprimée en blanc sur le multimètre; les fonctions secondaires pour chaque réglage sont imprimées en orange.

RÉTROÉCLAIRAGE

Appuyez sur le bouton avec le symbole de rétroéclairage

pour activer ou désactiver le rétroéclairage. Le rétroéclairage ne s’éteint pas automatiquement.

RANGE (ÉCHELLE)

Par défaut, le multimètre est en mode échelle automatique . Ce mode automatique détermine l’échelle la plus appropriée pour les mesures effectuées. Pour forcer le multimètre à effectuer des mesures en utilisant une autre échelle, utilisez le bouton Range

1. Appuyez sur le bouton RANGE 7 pour sélectionner

manuellement l’échelle ( est désactivé sur l’affichage ACL). Appuyez sur le bouton RANGE 7 à plusieurs reprises pour parcourir les échelles disponibles et arrêtez lorsque vous avez atteint la plage souhaitée.

2. Pour retourner en mode échelle automatique, appuyez sur

le bouton RANGE 7 pendant plus d’une seconde ( est réactivé).

Page 44

FRANÇAIS

.7" (18 mm)

5/32"

(4 mm)

BOUTONS DE FONCTION

MAX/MIN

Lorsque le bouton MAX/MIN

est enfoncé, le multimètre mémorise la lecture maximale et la lecture minimale, ainsi que la différence entre ces deux valeurs, tandis que l’appareil continue à faire des lectures.

1. Lors de la mesure, appuyez sur le bouton MAX/MIN

pour

basculer de la lecture maximale (MAX), à la lecture minimale (MIN) et à la différence entre ces valeurs (MAX-MIN). Si une nouvelle valeur maximale ou minimale est mesurée, l’affichage est actualisé et affiche la nouvelle valeur.

2. Appuyez sur le bouton MAX/MIN 8 pendant plus d’une seconde

pour retourner au mode de lecture normal.

HOLD (MAINTIEN DES DONNÉES)

Appuyez sur le bouton HOLD Appuyez sur HOLD

pour que l’entrée demeure affiché.

de nouveau pour effacer l’affichage et

recommencer à effectuer des mesures en temps réel.

Page 45

INSTRUCTIONS D’UTILISATION

BRANCHEMENT DES FILS D’ESSAI

N’effectuez pas de test si les fils d’essai ne sont pas installés correctement. Cela pourrait causer des lectures intermittentes. Pourassurer un raccordement approprié, enfoncez complètement les fils d’essai dans la prise d’entrée. Le protecteur du fil d’essai doit être en contact avec la face avant du multimètre.

APPUYER

AUCUN ESPACE

EFFECTUER DES TESTS DANS DES EMPLACEMENTS CATIII/CATIV

Assurez-vous que l’écran de protection des fils d’essai est enfoncé complètement. Le fait de ne pas utiliser l’écran de protection CATIII/CATIV augmente le risque d’arc électrique.

4 mm

5/32"

(4 mm)

(5/32 po)

EFFECTUER DES TESTS DANS DES EMPLACEMENTS CATII

Les écrans de protection CATIII/CATIV peuvent être retirés dans les emplacements CATII. Cela permet d’effectuer des tests sur des conducteurs encastrés, par exemple les prises murales standard. Assurez-vous de ne pas perdre les écrans de protection.

18 mm (0,7 po)

.7" (18 mm)

Page 46

FRANÇAIS

INSTRUCTIONS D’UTILISATION

COURANT C.A. (INFÉRIEUR À 400A)

Le courant c.a. est mesuré en appuyant sur la gâchette de la pince

pour ouvrir la pince et en la plaçant autour d’un fil sous tension.

Lors de la mesure, il faut veiller à ce que la pince soit complètement fermée et la gâchette complètement relâchée 10; lefil doit passer perpendiculairement à travers le centre de la pince,aligné avec les flèches 11.

FIL

Pour mesurer le courant:

1. Tournez le commutateur de sélection de fonctions

pour

sélectionner le réglage 400A.

2. Placez la pince autour du fil. La mesure du courant apparaît sur

l’affichage de l’appareil.

REMARQUE: Si la mesure est inférieure à 40A, tournez le commutateur de sélection de fonctions

pour sélectionner la réglage 40A afin d’augmenter la résolution. Si la mesure est inférieure à 4A, tournez le commutateur de sélection de fonctions

pour sélectionner la réglage 4A afin d’augmenter la résolution.

Débranchez les  ls d’essai lorsque vous faites des mesures avec la pince.

Page 47

INSTRUCTIONS D’UTILISATION

COURANT C.A./C.C. (INFÉRIEUR À 600V)

1. Insérez le fil d’essai ROUGE dans la prise VΩ

NOIR dans la prise COM sélection de fonctions

, puis tournez le commutateur de

pour sélectionner le réglage V

et le fil d’essai

pour la mesure de tensions c.a. ou c.c. Le multimètre mesure la tension c.a. par défaut. Pour mesurer la tension c.c., appuyez sur le bouton SELECT

pour basculer entre le mode c.a. et le

mode c.c. L’icône AC ou DC à l’affichage ACL indique le mode sélectionné. Remarquez AC (c.a.) ou DC (c.c.) affiché à l’écran.

Fil rougeFil noir

Appliquez les fils d’essai au circuit à tester pour mesurer la tension. Le multimètre choisira l’échelle automatiquement pour afficher la mesure dans l’échelle la plus appropriée.

REMARQUE: Si «–» apparaît sur l’affichage ACL, les fils d’essai sont appliqués au circuit selon la polarité inverse. Inversez la position des fils pour corriger cette situation.

REMARQUE: Lorsqu’une fonction de test de tension est sélectionnée et les fils d’essai forment un circuit ouvert, des lectures de l’ordre du mV peuvent apparaître à l’écran. Il s’agit debruit normal. En mettant les fils d’essai en contact pour fermerle circuit, le multimètre mesurera zéro volt.

Page 48

FRANÇAIS

INSTRUCTIONS D’UTILISATION

CONTINUITÉ

1. Insérez le fil d’essai ROUGE dans la prise VΩ

NOIR dans la prise COM sélection de fonctions

, puis tournez le commutateur de

pour sélectionner le réglage Test de

continuité/résistance/capacité/diode

et le fil d’essai

REMARQUE: Dans ce mode, le multimètre se met par défaut à Test de continuité. Assurez-vous que l’icône de Test de continuité

est

visible à l’écran. S’il n’est pas visible, appuyez sur le bouton SELECT

à plusieurs reprises jusqu’à ce que l’icône apparaisse.

2. Coupez l’alimentation du circuit.

3. Testez la continuité en connectant un conducteur ou un circuit

aux fils d’essai. Si la résistance mesurée est inférieure à 10Ω, un signal sonore et l’affichage indiquent une valeur de résistance correspondant à la continuité. Si le circuit est ouvert, l’écran affiche «OL».

Fil rougeFil noir

NE tentez PAS de mesurer la continuité sur un circuit alimenté en électricité.

Page 49

INSTRUCTIONS D’UTILISATION

MESURES DE RÉSISTANCE

1. Insérez le fil d’essai ROUGE dans la prise VΩ

NOIR dans la prise COM sélection de fonctions

, puis tournez le commutateur de

pour sélectionner le réglage Test de

continuité/résistance/capacité/diode

et le fil d’essai

REMARQUE: Dans ce mode, le multimètre se met par défaut à Testde continuité. Appuyez une fois sur le bouton SEL entrer en mode Test de résistance. L’icône Résistance

pour

apparaît.

2. Coupez l’alimentation du circuit.

3. Mesurez la résistance en connectant les fils d’essai de

part et d’autre du circuit. Le multimètre choisira l’échelle automatiquement pour afficher la mesure dans l’échelle la plusappropriée.

Fil rougeFil noir

REMARQUE: Lorsqu’une fonction de test de résistance est sélectionnée et les fils d’essai ne sont pas en contact (ils ne sont pas connectés de part et d’autre d’une résistance), ou encore, lorsqu’une résistance défectueuse est testée, l’écran affiche «O.L.». Cela est normal.

NE tentez PAS de mesurer la résistance sur un circuit alimenté en électricité.

Page 50

FRANÇAIS

INSTRUCTIONS D’UTILISATION

CAPACITÉ

1. Insérez le fil d’essai ROUGE dans la prise VΩ

NOIR dans la prise COM sélection de fonctions

, puis tournez le commutateur de

pour sélectionner le réglage Test de

continuité/résistance/capacité/diode

et le fil d’essai

REMARQUE: Dans ce mode, le multimètre se met par défaut à Testde continuité. Appuyez sur le bouton SELECT pour entrer en mode Test de capacité. L’icône Capacité

deux fois

apparaît

à l’écran. Le multimètre devrait indiquer 0nF lorsque les fils d’essai forment un circuit ouvert.

2. Coupez l’alimentation du circuit.

3. Mesurez la capacité en connectant les fils d’essai de part

et d’autre du condensateur. Le multimètre choisira l’échelle automatiquement pour afficher la mesure dans l’échelle la plusappropriée.

Fil rougeFil noir

Page 51

INSTRUCTIONS D’UTILISATION

TEST DE DIODE

1. Insérez le fil d’essai ROUGE dans la prise VΩ

NOIR dans la prise COM sélection de fonctions

, puis tournez le commutateur de

pour sélectionner le réglage Test de

continuité/résistance/capacité/diode

et le fil d’essai

REMARQUE: Dans ce mode, le multimètre se met par défaut à Testde continuité. Appuyez sur le bouton SELECT entrer en mode Test de diode. L’icône Diode

trois fois pour

apparaît à l’écran.

2. Touchez à la diode avec les fils d’essai. Une lecture de 200 à

800mV à l’écran indique une polarisation directe et «OL» indique une polarisation inverse. Un appareil dont le circuit estouvert affiche «OL» dans les deux polarités. Un appareil court-circuité affiche approximativement 0mV.

Fil rougeFil noir

FRÉQUENCE/CYCLE DE SERVICE

1. Insérez le fil d’essai ROUGE dans la prise VΩ

NOIR dans la prise COM de sélection de fonctions Fréquence/Cycle de service

, puis tournez le commutateur

pour sélectionner le réglage

et le fil d’essai

REMARQUE: Dans ce mode, le multimètre se met par défaut à

Test de fréquence. Pour passer au mode Test de cycle de service, appuyez sur le bouton SELECT l’icône appropriée (

ou %) s’affiche.

une fois. Assurez-vous que

2. Prenez une mesure en connectant les fils d’essai de part et

d’autre du circuit.

Fil rougeFil noir

Page 52

FRANÇAIS

INSTRUCTIONS D’UTILISATION

TEMPÉRATURE

1. Insérez le thermocouple de typeK dans les prises VΩ 5 et

COM

(respectez la polarité indiquée sur le thermocouple et le

multimètre) et tournez le commutateur de sélection de fonctions

jusqu’au réglage Température .

REMARQUE: Dans ce mode, le multimètre se met par défaut à

l’échelle Fahrenheit. Pour passer à l’échelle Celsius, appuyez sur lebouton SELECT (

°F

ou °C) s’affiche.

une fois. Assurez-vous que l’icône appropriée

2. Pour mesurer la température, touchez l’objet mesuré avec la

pointe du thermocouple. Lorsque la pointe du thermocouple et l’objet sont en équilibre thermique, la mesure à l’écran se stabilise. Le multimètre choisira l’échelle automatiquement pourafficher la mesure dans l’échelle la plus appropriée.

Thermocouple detypeK

Retirez le thermocouple avant de sélectionner une autre fonction du multimètre.

Le thermocouple livré avec l’appareil permet de mesurer des températures inférieures à 230°C/446°F seulement. Pour mesurer des températures plus élevées, un thermocouple de typeK devrait être utilisé avec l’échelle de températures appropriée.

Page 53

ENTRETIEN

REMPLACEMENT DES PILES

Lorsque l’indicateur est affiché à l’écran ACL, il est nécessaire de remplacer les piles.

1. Retirez la vis de la porte du compartiment à piles.

2. Remplacez les 3piles AAA (tenez compte de la polarité).

3. Replacez la porte du compartiment à piles et fixez-la solidement

à l’aide de la vis.

our éviter le risque d’électrocution, débranchez les  ls d’essai de toute source de tension avant de retirer la porte ducompartiment à piles.

Pour éviter le risque d’électrocution, n’utilisez pas le multimètre lorsque la porte du compartiment à piles estretirée.

Page 54

FRANÇAIS

NETTOYAGE

Assurez-vous d’éteindre le multimètre, puis essuyez-le à l’aide d’un linge non pelucheux propre.

N’utilisez pas de nettoyant

abrasif ou de solvant.

RANGEMENT

Retirez les piles lorsque vous prévoyez ne pas utiliser le multimètre pendant une longue période. N’exposez pas l’appareil à des températures élevées ou à un taux d’humidité élevé. Après une période de stockage dans des conditions extrêmes (hors des limites mentionnées dans la section Caractéristiques générales), laissez le multimètre revenir à desconditions d’utilisation normales avant de l’utiliser.

GARANTIE

www.kleintools.com/warranty

MISE AU REBUT/RECYCLAGE

Ne pas mettre l’appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez les sites www.epa.gov ou www.erecycle.org.

SERVICE À LA CLIENTÈLE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-877-775-5346

[email protected]

www.kleintools.com

Page 55
